Candy FNPP 612 X User Manual

VVVVeeeessssttttaaaavvvvnnnnéééé ssssppppoooottttřřřřeeeebbbbiiiiččččee

ee

MM

MMuuuullllttttiiiiffffuuuunnnnkkkkččččnnnníííí ssssppppoooorrrráááákkkk

FFFFPP

PP

66

661111

22

XX

pppprrrroooo kkkkoooommmmbbbbiiiinnnnaaaaccccii

ii

ssss PP

PP

GG

44

00

XX

NNNNáááávvvvoooodddd kkkk ppppoooouuuužžžžiiiittttíí

íí

VŠEOBECNÁ UPOZORNĚNÍ

Vážený zákazníku, Děkujeme Vám, že jste si zakoupil výrobek společnosti CANDY ČR s.r.o. Před prvním použitím výrobku si pozorně přečtěte přiložený český návod , který společnost CANDY ČR s.r.o. dodává , a důsledně se jím řiďte. Návod, který jste obdržel vychází z všeobecné výrobkové řady a z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení.

Při prvním zapnutí trouby se může objevit kouř, který má kyselý (trpký) zápach, tento kouř je způsoben prvním zahřátím tmelu izolačních panelů trouby. Jedná se o zcela běžný průvodní jev prvního spuštění trouby, v tomto případě je nutno před prvním vložením potravin počkat a kouř zmizí. Trouba je svou výrobní charakteristikou zařízením, které produkuje teplo a to zvláště v oblasti prosklených dvířek. Je tedy dobré zamezit přístupu dětí k troubě, pokud je zapnuta, zvláště pokud je zapnut gril.

Prohlášení o shodě. Části tohoto zařízení, které přicházejí do styku s potravinářskými výrobky, odpovídá předpisům nařízení EU 89/109 a dodatkům 108 z 25.01.92.

Zařízení odpovídá Evropským nařízením 89/336/CEE, 73/23/CEE a následujícím dodatkům.

DŮLEŽITÉ

Toto zařízení musí být používáno pouze pro účely, pro které bylo vyrobeno, tj.pro tepelnou úpravu potravin. Jakékoliv jiné používání (např. pro vyhřívání okolí) je neoprávněné a tedy nebezpečné. Výrobce se zříká jakékoliv zodpovědnosti za škody způsobené nesprávným používáním zařízení. Používání elektronických zařízení má některá základní pravidla. Zvláště:

- při odpojování elektrické zástrčky ze zásuvky netahejte za přívodní kabel

- nesahejte na zařízení mokrýma nebo vlhkýma rukama nebo nohama

- nepoužívejte zařízení pokud jste bosi

- nedovolte, aby bylo zařízení bez dozoru používáno dětmi nebo postiženými osobami

- nedoporučujeme používání různých adaptérů, rozdvojovacích zásuvek a prodlužovacích šňůr

- v případě závady nebo nesprávné funkce zařízení ho vypněte a nedotýkejte se ho.

V případě poškození přívodního kabelu, proved'te ihned jeho výměnu podle následujících instrukcí:

- otevřete kryt svorkovnice, vyjměte přívodní kabel a vyměňte jej za kabel, který bude mít stejnou délku, bude izolován gumou (typ HO5RRF) a který bude vhodný pro výkon zařízení. Tato výměna musí být provedena profesionálně vyškoleným pracovníkem. Uzemnění (žlutozelený kabel) musí být delší asi o 10 mm vzhledem k vodičům.

Pro eventuální opravy se obraťte výhradně na pracovníky autorizovaných Servisních asistenčních středisek a požadujte výhradně originální náhradní díly. Nedodržení výše uvedených upozornění může snížit bezpečnost používání zařízení.

1

INSTALACE

Instalace zařízení musí být provedena kvalifikovaným personálem a v souladu se zákony platnými v té které zemi. Některé vestavné sporáky jsou dodávány bez napájecího kabelu. Sporák je opatřen svorkovnicí, která umožňuje různé způsoby uchycení. Volbu kabelu provádí ten, kdo zařízení instaluje, v závislosti na napětí u uživatele. Na sporácích je poblíž svorkovnice uveden způsob zapojení.

Instalace varné desky

1. Připevnit po obvodu již předem připraveného otvoru na pracovní ploše silikonové pásky, které

nejdete v sadě varné desky (obr. 1). Rozměry otvoru jsou uvedeny na návodu dodávaném spolu s varnou elektrickou, keramickou nebo plynovou deskou.

2. Usadit varnou elektrickou, keramickou nebo plynovou desku na příslušné místo tak, aby se

obvod přístrojů dobře a stejnoměrně opíral o silikonové pásky, nalepené okolo otvoru (obr. 2).

3. Utáhnout upevňovací šrouby, které naleznete spolu s varnou deskou (obr. 3). Instalace trouby a její napojení na elektrickou, keramickou nebo plynovou varnou desku.

4. Jakmile je varná deska upevněna, je třeba ji napojit na troubu. Postup provedení je následující:

umístit troubu poblíž místa, kde bude instalována.

5. Vyjmout ze zadního krytu trouby kryt na svorku A (obr. 4). Uvnitř se objeví svorkovnice (G),

která slouží k zapojení do sítě. (obr. 4).

Napojení svorkovnice (obr. 5)

6. Protáhnout napájecí kabel otvorem (B).

Sejmout ochranu na konci každého vodiče a upevnit je na svorkovnice (G); je třeba mít na paměti, že zemnicí vodič (žluto-zeleny) musí byt bezpodmínečně o 10 mm delší než ostatní vodiče. Používá se výhradně gumový kabel typu H05RR-F. Ujistit se, že byly dotaženy šrouby svorkovnice. Nezapomenout zemnicí kabel na koncovce uzemnění. Upevnit úchytku na kabel a namontovat ochranu (A).

7. Umístit částečně troubu na její plánované umístění.

8. Umístit na horní část trouby konektor a křížové klouby, již napojené na desku.

9. Napojit konektor na troubu podle obr. 6.

10. Napojit křížové klouby na čepy, upevněné na troubě, a zašroubovat šroub.

11. Vsunout troubu zcela na její místo a upevnit ji na zadní straně pomocí čtyř šroubu, které nalez-

nete ve výbavě trouby.

12. POZOR: trouby pro keramické desky používají objímky. V případě, že by byla trouba napojena na plynovou varnou desku, bude třeba nahradit objímky jinými příslušnými, které naleznete ve výbavě trouby.

NAPOJENÍ NA SÍŤ

Napojení na sít' se provádí prostřednictvím elektrické zásuvky vybavené uzemněním nebo prostřednictvím vícepolohového vypínače se vzdáleností otevřených kontaktů alespoň 3 mm. Před provedením napojení je třeba ověřit účinnost zemnícího zařízení. Uzemnění přístroje je povinné ze zákona. Výrobce se zříká jakékoli odpovědnosti za případné škody na osobách nebo věcech, které by vznikly nedodržením této normy. Pozor: napojení na sít' je třeba provést pouze po napojení na svorkovnici a po nasazení všech příslušných krytů.

2

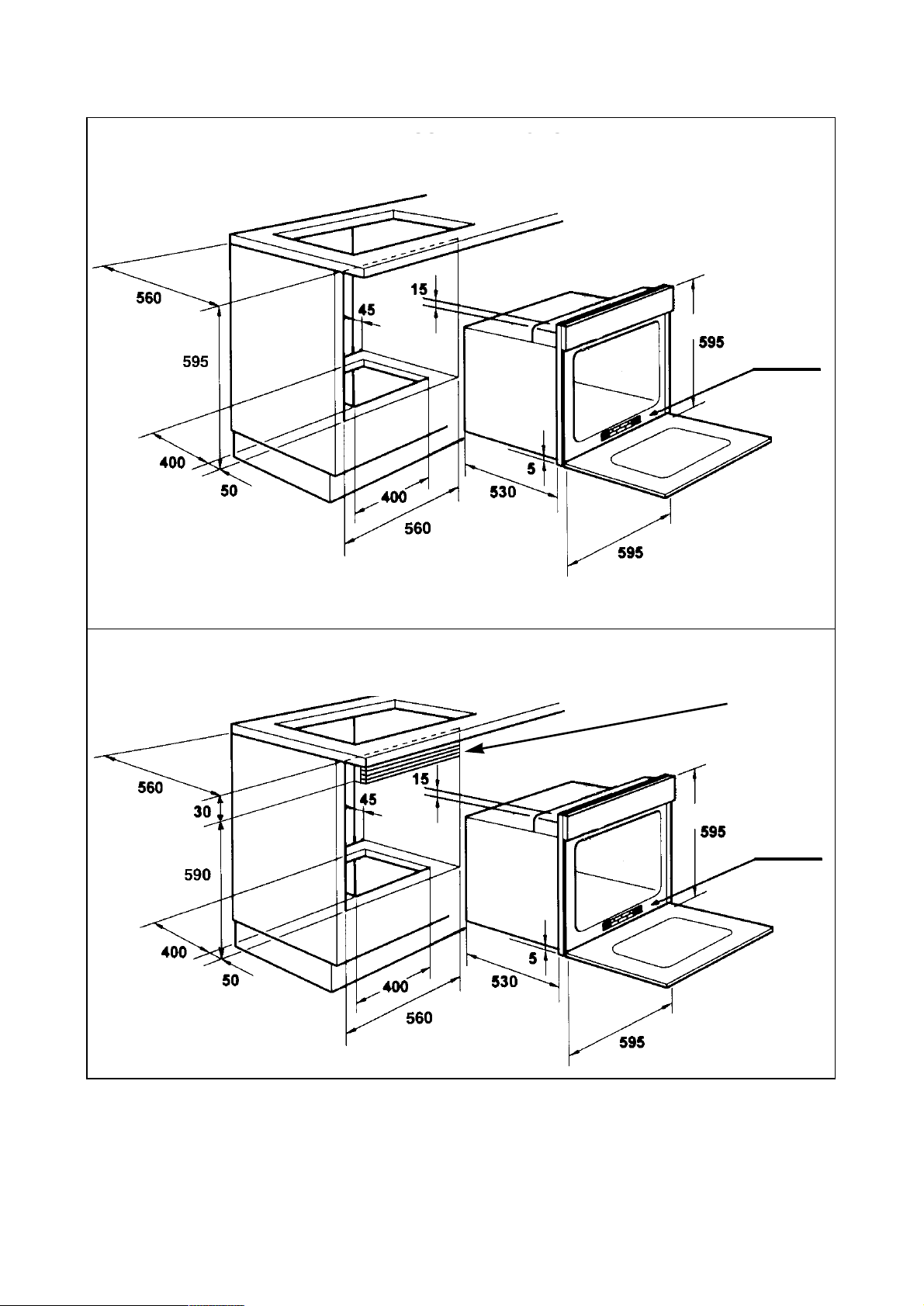

TECHNICKÁ DATA INSTALACE TROUBY + VARNÉ DESKY

3

Obr. 1

Obr. 2 Obr. 3

Obr. 4

Obr. 6

OBJÍMKA KERAMICKÉ DESKY

OBJÍMKA PLYNOVÉ DESKY

Obr. 5

Obr. 6

PPG 40 VTP 40 PPV 604 PPV 605 PPV 606

V˘kon

varné

desky

(kW)

-

6,2 6,6

7

V˘kon TROUBE + VARNÉ DESKY (kW)

FPP825

2,4 2,4 8,6

9

9,4

FPP612

2,1 2,1 8,3 8,7 9,1

FLP501

2,1 2,1 8,3 8,7 9,1

FLP101

2,1 2,1 8,3 8,7 9,1

FLP100

2,1 2,1 8,3 8,7 9,1

ﬁÛ

Pr ez p vodního kabelu

V ~

V2 ~

3x1,5mm 3x1,5mm

3x4mm 3x4mm 3x4mm

ﬁ

napájení

2

4x1,5mm

2

4x1,5mm

2

4x2,5mm

2

4x2,5mm

2

4x2,5mm

í

V2N ~

V3 ~

2

5x1,5mm

2

5x1,5mm

2

5x2,5mm

2

5x2,5mm

2

5x2,5mm

V3N ~

2

NÁVOD K POUŽITÍ

Náš výběr obsahuje různá estetická provedení v různých barvách. Aby bylo možné určit technické a provozní charakteristiky týkající se modelu trouby, kterou jste právě zakoupili, řiďte se níže uvedenými schématy. Některé modely jsou vybaveny skrytými ovladači; aby bylo možné jimi otáčet, vytáhněte je tlakem.

VÍCEÚČELOVÁ TROUBA S ČASOVAČEM NA UKONČENÍ PEČENÍ - MODEL FPP 612

K použití časovače viz příslušny odstavec na str. 8

Trouba je vybavena:

• Spodním topným tělesem.

• Horním topným tělesem, které v závislosti na typu přípravy pokrmu může ohřívat nebo grilovat infračervenými paprsky.

Po nastavení ovladače do polohy zůstává osvětlení trouby zapnuté po dobu všech následujících úkonů.

Přirozené proudění

Lze použít dolní a horní topné těleso trouby. Je to tradiční příprava, vhodná pro opékání stehýnek, divočiny, ideální pro sušenky, pečená jablka; vytváří propečenou kůrčičku. Vynikajících výsledků lze dosáhnout při přípravě pokrmů na poličce při teplotě nastavené od 50°C do 240°C.

Tradiční grilování s uzavřenými dvířky

Zde je aktivováno vyhřívání (odpor) grilu a vyhřívání infračervenými paprsky. Vynikající pro pečení masa o střední a malé tloušťce (klobásy, slanina, žebírka atd.).

Horkovzdušný gril se zavřenými dvířky

Vzduch, zahřátý topným tělesem grilu, je nasáván ventilátorem, který ho vhání mezi připravované jídlo; může mít teplotu od 50°C do 200°C. Tento gril nahrazuje vynikajícím způsobem grilovací rožeň a zaručuje výborné výsledky při přípravě drůbeže, uzenin a červeného masa i při větším množství.

Horkovzdušná trouba

Lze použít horní i spodní topné těleso spolu s větrákem. Tato funkce se doporučuje pro přípravu drůbeže, ryb, chleba, pizzy atd. Tento způsob přípravy zaručuje také správné rozložení tepla a je proto možné připravovat na velké ploše jakékoliv pokrmy.

Horkovzdušné spodní topné těleso

Vhodné pro přípravu jemných pokrmů (nákypů).

4

Časovač Příkazy na desce

12

ovladač funkcíovladač termostatu

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

VÍCEÚČELOVÁ TROUBA S ELEKTRONICKÝM PROGRAMOVÁNÍM

K použití elektronického programátoru viz příslušný odstavec na straně 9 a 10.

Trouba je vybavena:

• Spodním topným tělesem.

• Horním topným tělesem, které v závislosti na typu přípravy pokrmu může ohřívat nebo grilovat infračervenými paprsky.

Po nastavení ovladače do polohy zůstává osvětlení trouby zapnuté po dobu všech následujících úkonů.

Rozmrazování

Tato poloha umožňuje oběh vzduchu s teplotou okolí kolem zmraženého pokrmu; tímto způsobem ho v několika málo minutách rozmrazí, aniž by pozměnil kvalitu bílkovin.

Horkovzdušná trouba

Teplý vzduch, nastavitelný mezi 50°C a 240°C, je rozdělen do různých vrstev. Ideální pro současnou přípravu různých typů jídel (maso, ryby, aniž by se smísily chutě a vůně). Příprava jemných pokrmů - doporučeno pro piškotové pečivo, třené těsto atd.

Horkovzdušný gril se zavřenými dvířky

Vzduch, zahřátý topným tělesem grilu, je nasáván ventilátorem, který ho vhání mezi připravované jídlo; může mít teplotu od 50°C do 200°C. Horkovzdušný gril nahrazuje vynikajícím způsobem grilovací rožeň a zaručuje výborné výsledky při přípravě drůbeže, uzenin a červeného masa i při větším množství.

Horkovzdušné spodní topné těleso

Vhodné pro přípravu jemných pokrmů (nákypů).

Přirozené proudění

Lze použít dolní a horní topné těleso trouby. Je to tradiční příprava, vhodná pro opékání stehýnek, divočiny, ideální pro sušenky, pečená jablka; vytváří propečenou kůrčičku. Vynikajících výsledků lze dosáhnout při přípravě pokrmů na poličce při teplotě nastavené od 50°C do 240°C.

Tradiční grilování se zavřenými dvířky

V této poloze je spuštěno topné těleso grilu s infračervenými paprsky. Vhodné pro pečení masa o malé nebo střední tloušťce (uzeniny, slanina).

Pizza

Teplo při této funkci vytváří prostředí velmi podobné pecím na dřevo, používaným v pizzeriích.

5

Elektronický programátor

Příkazy na desce

12

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

ovladač termostatu ovladač funkcí

VÍCEÚČELOVÁ TROUBA S MINUTOVÝM BUDÍKEM NEBO ČASOVAČEM PRO KONEC PŘÍPRAVY POKRMŮ

K použití minutového budíku nebo časovače viz příslušný odstavec str. 8.

Trouba je vybavena:

• Spodním topným tělesem.

• Horním topným tělesem, které v závislosti na typu přípravy pokrmu může ohřívat nebo grilovat infračervenými paprsky.

Po nastavení ovladače do polohy zůstává osvětlení trouby zapnuté po dobu všech následujících úkonů.

Přirozené proudění

Lze použít dolní a horní topné těleso trouby. Je to tradiční příprava, vhodná pro opékání stehýnek, divočiny, ideální pro sušenky, pečená jablka; vytváří propečenou kůrčičku. Vynikajících výsledků lze dosáhnout při přípravě pokrmů na poličce při teplotě nastavené od 50°C do 240°C.

Tradiční grilování se zavřenými dvířky

V této poloze je spuštěno topné těleso grilu s infračervenými paprsky. Vhodné pro pečení masa o malé nebo střední tloušťce (uzeniny, slanina).

Horkovzdušný gril se zavřenými dvířky

Vzduch, zahřátý topným tělesem grilu, je nasáván ventilátorem, který ho vhání mezi připravované jídlo; může mít teplotu od 50°C do 200°C. Horkovzdušný gril nahrazuje vynikajícím způsobem grilovací rožeň a zaručuje výborné výsledky při přípravě drůbeže, uzenin a červeného masa i při větším množství.

Horkovzdušná trouba

Lze použít horní i spodní topné těleso spolu s větrákem. Tato funkce se doporučuje pro přípravu drůbeže, ryb, chleba, pizzy atd. Tento způsob přípravy zaručuje správné rozložení tepla a je proto možné připravovat na velké ploše jakékoliv pokrmy.

VYSKYTUJE SE POUZE NA NĚKTERÝCH MODELECH

Horkovzdušné spodní topné těleso

Vhodné pro přípravu jemných pokrmů (nákypů).

6

Minutový budík nebo časovač

Příkazy na desce

12

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

ovladač funkcíovladač termostatu

STATICKÁ TROUBA

Trouba je vybavena:

• odporem (vyhříváním) spodní části;

• odporem (vyhříváním) horní části, který podle zvoleného druhu pečení může sloužit pro ohřívání anebo grilování pomocí infračervených paprsku.

Pokud ovladač otočíte do polohy , osvětlení bude svítit po dobu všech prováděných operací.

Termostatické nastavení teplot horního a dolního vyhřívání trouby

Tradiční grilování s uzavřenými dvířky

Zde je aktivováno vyhřívání (odpor) grilu a vyhřívání infračervenými paprsky. Vynikající pro pečení masa střední a malé tloušťky (klobásy, slanina, žebírka atd.).

Aktivace horního vyhřívání trouby

Slouží pro ohřev ji upečených potravin, pokud rošt umístíte do druhé úrovně z hora, dále slouží pro rozmrazování pečiva, pizzy, anebo těsta jakéhokoliv druhu, pokud umístíte rošt na první úroveň zdola.

STATICKÁ TROUBA S MINUTOVÝM BUDÍKEM NEBO ČASOVAČEM

Trouba je vybavena:

• Spodním topným tělesem.

• Horním topným tělesem, které v závislosti na typu přípravy pokrmu může ohřívat nebo grilovat infračervenými paprsky.

Po nastavení ovladače do polohy zůstává osvětlení trouby zapnuté po dobu všech následujících úkonů.

Termostatická regulace teplot s přidáním horního a spodního topného tělesa trouby.

Tradiční grilování se zavřenými dvířky

V této poloze je spuštěno topné těleso grilu s infračervenými paprsky. V hodné pro pečení masa o malé nebo střední tloušťce (uzeniny, slanina).

Přidání topného tělesa grilu a motoru rožně

Slouží k přípravě pokrmů na rožni.

7

Příkazy na desce

1

Minutový budík, časovač

Příkazy na desce

1

50 ÷ MAX

ovladač funkcí

ovladač termostatu

a přepínání způsobu ohřevu

1
