U
PUTE
ZA UGRADNJU I UPORABU
SADRŽAJ
UVOD 2
SIGURNOSNE NAPOMENE
UGRADNJA (NA ZID/VANJSKA VENTILACIJA)
UGRADNJA (UNUTARNJA VENTILACIJA)
OPIS DIJELOVA
RUKOVANJE
ČIŠĆENJE I ODRŽAVANJE
UKLANJANJE MANJIH PROBLEMA U RADU
TEHNIČKI PODACI
SUKLADNOST S DIREKTIVAMA
ZAŠTITA OKOLIŠA
2
5
9
10
11
10
11
12
12
12
1
UVOD
Zahvaljujemo na odabiru Candy kuhinjske nape.
Ovaj priručnik osmišljen je kako bi Vam bile pružene sve potrebne
upute koje se odnose na ugradnju, uporabu i održavanje ureñaja.
Da ureñaj koristite ispravno i sigurno, prije ugradnje i uporabe pažljivo pročitajte
ove upute. Za izradu ove moderno dizajnirane kuhinjske nape korišteni su
materijali visoke kvalitete. Napa je opremljena snažnim elektro-motorom i
centrifugalnim ventilatorom koji omogućuju veliku usisnu snagu uz nisku razinu
buke kao i filterom za masnoću. Ugradnja ureñaja je vrlo jednostavna.
SIGURNOSNE NAPOMENE
Nemojte dozvoliti da djeca diraju ili upravljaju s ureñajem.
Kuhinjska napa namijenjena je isključivo za korištenje u domaćinstvu,
nije prikladna za korištenje uz roštilj, korištenje u pečenjarama ili za
drugu komercijalnu svrhu.
Da napa uvijek pruža dobar radni učinak, sam ureñaj i filter
potrebno je redovito čistiti.
Čistite i održavajte kuhinjsku napu prema uputama u ovom priručniku
kako bi izbjegli opasnost od požara.
Budite oprezni kada pečete hranu na plinskom ureñaju.
Osigurajte u kuhinji dobru ventilaciju (izmjenu zraka).
Prije spajanja ureñaja na električnu mrežu provjerite da električni
kabel nije oštećen. Oštećeni električni kabel mora zamijeniti isključivo
kvalificirana osoba.
U prostoriji gdje je ugrañena kuhinjska napa potrebno je osigurati
odgovarajuću ventilaciju, posebno ako se koristi u isto vrijeme kada i
ureñaj za kuhanje na plin ili drugi neelektrični energent.
Dim i pare koje ispušta kuhinjska napa ne smiju biti odvoñeni u odvode
koji se koriste za plinske i druge neelektrične ureñaje.
Potrebno je poštivati sve standarde i pravila u vezi ventilacije.
Ovaj ureñaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim
fizičkim, osjetilnim ili mentalnim sposobnostima te osobe bez iskustva i
znanja, osim ako ih koriste uz nadzor osobe odgovorne za njihovu
sigurnost ili od iste osobe dobiju pravilne upute za korištenje ureñaja
Pazite na djecu i osigurajte da se ne igraju s ureñajem.
Ne flambirajte hranu ispod kuhinjske nape.
Kuhinjska napa nije namijenjena za ugradnju iznad ploče za kuhanje s
više od četiri grijaća elementa.
2
UPOZORENJE: opasnost od električnog udara
Kuhinjska napa mora biti spojena na ispravno uzemljenu
električnu instalaciju. Ako niste sigurni u ispravnost uzemljenja,
potražite savjet kvalificiranog stručnjaka.
Nepoštivanje ovih uputa može razultirati smrću, električnim
udarom ili požarom.
3
opis
slika
kom.
Standardni dijelovi za ugradnju
tijelo nape
vanjski plašt
500mm
unutarnji plašt
500mm
nosač plašteva
element za spajanje plašteva
nosač nape
1
1
1
1
1
1
"tiple" Ø 8x60
bijele boje
4.0×30 mm
4
vijci
vijci
4.0×8 mm
9
9
2
UGRADNJA (ugradnja na zid/vanjska ventilacija)
Ako imate osiguran odvod prema van, kuhinjsku napu možete spojiti kako je
prikazano na donjoj slici i to pomoću ispušne cijevi (emajlirane, aluminijske,
savitljive ili od drugog nezapaljivog materijala) unutarnjeg promjera od 150 mm.
1. Prije ugradnje, isključite ureñaj i odspojite iz električne mreže.
2. Za najbolji radni uč inak ,kuhinjska napa treba biti postavljena
na visini 65 ~75 cm iznad štednjaka/ploče za kuhanje.
3. Izbušite u zidu 3 rupice od 8 mm za ugradnju nosača nape. Učvrstite
nosač nape na zid pomoću isporučenih "tipli" i vijaka.
"tipla"
zidni nosač
5
107.5mm
vijci (4mm x 30mm)
4. Podignite napu i objesite je na zidni nosač pomoću kuke.
kuka
zidni
nosač
5. Učvrstite nepovratni ventil na otvor za izlaz zraka na napi. Zatim,
spojite ispušnu cijev na nepovratni ventil kako je prikazano na donjoj
slici.
ispušna cijev
kuhinjska napa
6
6.
i. Postavite stakleni dio u odgovarajući položaj u podnožju
kuhinjske nape.
ii. Učvrstite s 4 vijka i brtvama. Da se izbjegne pucanje
stakla, ne stežite vijke previše čvrsto.

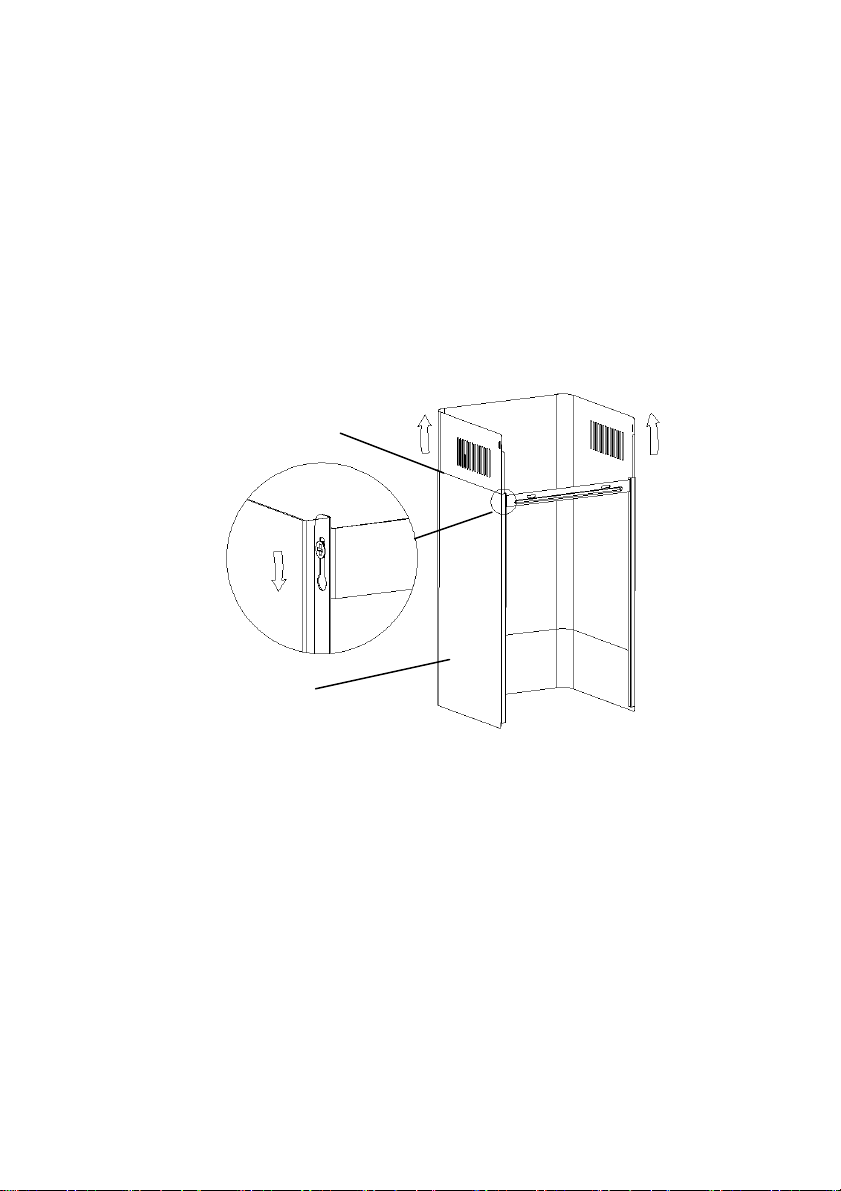

i. Postavite unutarnji plašt nape u vanjski plašt nape. Zatim
klizno povucite unutarnji plašt prema gore i podesite na potrebnu
visinu.
ii. Nakon što se postigli potrebnu visinu, učvrstite unutarnji i
vanjski plašt zajedno pomoću priloženog elementa za spajanje.
za spajanje
plašteva
vanjski plašt
element
unutarnji plašt
7
8.
i. Izbušite u zidu dvije rupice od 8mm za nosač plašteva.
Učvrstite nosač plašteva na zid pomoću isporučenih "tipli" i
vijaka.
ii. Postavite plašteve na napu i učvrstite ih na bočne strane nosača
pomoću dva isporučena vijka.
nosač
plašteva
"tiple"
vijak
4mm x 8mm
vijak
(4mm x 30mm)
8
UGRADNJA (UNUTARNJA VENTILACIJA)
Ako nemate osiguran odvod prema van, ispušna cijev nije potrebna a
ugradnja nape je slična kao u poglavlju “UGRADNJA (ugradnja na zid/vanjska
ventilacija)”. Razlika je samo u filteru.
Pri unutarnjoj ventilaciji, za filtriranje dima i para koristi se aktivni ugljeni filter.
Prije ugradnje aktivnog ugljenog filtera, prvo uklonite filter za masnoću.
Pritisnite zasun i povucite filter prema dole.
Namjestite aktivni ugljeni filter na motor nape i učvrstite ga okretanjem udesno.
Ponovite isto i na drugoj strani.
ZATVARANJE
VAŽNA NAPOMENA:
o Budite sigurni da je aktivni ugljeni filter sigurno i ispravno učvršćen. U
suprotnom se može olabaviti i izazvati opasnost.
o Sa ugrañenim aktivnim ugljenim filterom, usisna snaga kuhinjske
biti će manja.
9
OPIS DIJELOVA KUHINJSKE NAPE
RADNE TIPKE
Tipka za malu brzinu
Koristi se za ventilaciju kuhinje. Mala brzina nape pogodna je kada se hrana
pirja i za kuhanje pri kojem se ne stvara previše pare.
Tipka za srednju brzinu
Protok zraka srednjom brzinom idealan je za uobičajene vrste kuhanja.
Tipka za veliku brzinu
Velika brzina nape koristi se kada se pri kuhanju stvaraju velike količine dima i
pare, pritisnite ovu tipku da postignete vrlo učinkovitu ventilaciju.
Tipka za svjetlo
NAPOMENA: ako se sve tri tipke pritisnu u isto vrijeme, napa će raditi na
velikoj brzini.
10
ČIŠĆENJE I ODRŽAVANJE
Prije čišćenja, isključite ureñaj i odspojite ga iz električne mreže..
I. Uobičajeno čišćenje
Za uobičajeno čišćenje nape koristite mekanu krpu/spužvu, mlaku vodu i
kućni detrdžent. Za čišćenje nape nikada nemojte koristiti žičane spužve
ili četke, jaka kemijska sredstva, abrazivna sredstva (vim) ili sredstva na
bazi otapala.
II. Mjesečno čišćenje filtera za masnoću
VAŽNA NAPOMENA: očistite filter za masnoću jedanput mjesečno kako bi
spriječili opasnost od požara..
Filter sakuplja masnoću, dim i prašinu......tako da izravno utječe na radnu
učinkovitost nape. Ako se filter ne očisti bar jedanput mjesečno, ostaci
masnoće (potencijalo zapaljivo) će zasititi filter. Očistite filter pomoću
kućnog deterdženta.
III. Godišnje čišćenje aktivnog ugljenog filtera
Primijeniti ISKLJUČIVO za kuhinjsku napu sa unutarnjom ventilacijom
(NE sa vanjskom ventilacijom).Aktivni ugljeni filter sakuplja mirise i mora
biti zamijenjen najmanje jedanput godišnje, zavisno o učestalosti
korištenja kuhinjske nape.
IV. Zamjena žarulje
Odvijte vijke sa staklenog dijela nape i uklonite staklo. Žarulje su smještene
u rasvjetnom sklopu koji se nalazi u unutarnjem dijelu ureñaja. Neispravni
rasvjetni sklop zamijenite novim.
Odspojite žičane vodove žarulja i uklonite držače žarulja i žice iz nape.
NAPOMENA: nije moguće zamijeniti samo žarulje pojedinačno, potrebno je
zamijeniti cijeli sklop koji se sastoji od žarulja, držača žarulja i žica.
(LED svjetlo: G4, max. 1.5W)
Ponovno ugradite cijeli sklop: žarulje, držače žarulja i žice, istim postupkom
11
kao i originalne. Ponovno spojite žičane vodove.
PROBLEM
UZROK
RJEŠENJE
Ponovno namjestite stakleni dio i učvrstite ga vijcima. Pazite da su vijci potpuno
zavinuti.
UKLANJANJE MANJIH PROBLEMA U RADU
Svjetlo je
uključeno ali
ventilator ne
radi
Obe žarulje i
ventilator ne
rade
Napa se
pretjerano
trese
Učinak
usisavanja nije
dobar
Lopatica ventilatora je
zaglavljena.
Kvar na motoru.
Neispravne žarulje.
Električni kabel nije
ispravno spojen.
Lopatica ventilatora je
zaglavljena.
Motor ventilatora nije
dobro učvršćen
Napa nije ispravno
obješena na zidni nosač
Preveliki razmak
izmeñu nape i
štednjaka/ploče za
kuhanje
Isključite ureñaj i obratite se
ovlaštenom servisu.
Zamijenite žarulje.
Provjerite i spojite na ispravan način.
Isključite ureñaj i obratite se
ovlaštenom servisu.
Isključite ureñaj i obratite se
ovlaštenom servisu.
Skinite ureñaj sa zida i provjerite da
li je nosač u pravilnom položaju.
Smanjite razmak na 65-75cm
OVLAŠTENI SERVIS
Ako ne možete otkriti uzrok problema u radu kuhinjske nape, isključite
ureñaj, odspojite ga iz električne mreže i pozovite ovlašteni servis.
SERIJSKI BROJ UREĐAJA. Gdje se nalazi?
12
Vrlo je važno da u kontaktu sa ovlaštenim servisom navedete serijski broj
vašeg ureñaja (to je broj od 16 znakova koji počinje s brojem 3) a možete
ga pronaći na naljepnici/pločici s tehničkim podacima koja se nalazi na
ureñaju.
Taj podatak će pomoći serviseru i ukloniti mogućnosti eventualnog
uzaludnog dolaska servisera i nepotrebnih troškova.
ZAŠTITA PRIRODNOG OKOLIŠA
Ovaj ureñaj je označen u skladu s europskom smjernicom 2002/96/EZ-a o
"otpadu električne i elektronske oprema" (WEEE). Pravilnom i sigurnom
odlaganju ovog proizvoda možete pomoći i Vi te tako spriječiti potencijalne
negativne posljedice za okolinu i ljudsko zdravlje koje inače mogu biti
uzrokovane neodgovarajućim odlaganjem ovog proizvoda.
Oznaka na proizvodu pokazuje da ovaj proizvod ne može biti tretiran kao
kućni otpad. Umjesto toga ovaj proizvod mora biti predan na odgovarajuće
sabirno mjesto za recikliranje električne i elektronske opreme. Odlaganje
mora biti izvršeno u skladu s lokalnim ekološkim propisima za odlagališta
otpada. Za opširnije informacije o tretmanu, recikliranju ili korištenju ovog
proizvoda kao otpada, molimo da kontaktirate svoj lokalni gradski ured,
službu vašeg lokalnog odlagališta otpada ili trgovinu gdje ste kupili
proizvod.
13
NÁVOD K POUŽITÍ A INSTALACI
Obsah
Úvod. 15
Bezpečnostní upozornění 15
Seznam standardního instalačního příslušenství 17
Instalace (montáž na stěnu) 18
Instalace (verze s cirkulací vzduchu) 22
Obsluha 23
Údržba 24
Odstranění možných problémů 24
Servis 25
Sériové číslo výrobku. Kde jej najdu? 26
14
Úvod
Děkujeme za volbu tohoto odsavače.
Tento návod k použití je navržený pro poskytnutí všech potřebných
pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a
bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací
a použitím.
Odsavač je vyrobený z vysoko kvalitních materiálů a v
aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem
a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu
hluku, nelepivý tukový filtr a snadnou instalaci.
Bezpečnostní upozornění
Nedovolte dětem obsluhovat spotřebič.
Odsavač je určený pro použití v domácnosti, nevhodný pro
barbecue, restaurace a jiné komerční účely.
Odsavač a filtr je nutné pravidelné čistit k zachování dobrého
provozního stavu.
Čistěte odsavač podle pokynů v návodu k použití a zabraňte
riziku požáru.
Zabraňte výstupu volného plamene z plynového sporáku.
Zajistěte v kuchyni dostatečný přívod vzduchu.
Před připojením spotřebiče se ujistěte, zda není poškozený
přívodní kabel. Poškozený přívodní kabel musí vyměnit
kvalifikovaný servisní technik.
V místnosti musí být dostatečná ventilace, pokud se používá
najednou i zařízení spalující plyn nebo jiná paliva;
Vývod odsavače nesmí být vedený do komínu, který se
současně využívá na odvod zplodin spalujících plyn nebo jiná
paliva;
Dodržujte předpisy týkající se odvodu vzduchu.
Tento spotřebič není určený pro použití osobami (včetně dětí) se
sníženými fyzickými, senzorickými nebo mentálními
schopnostmi, nebo bez dostatečných zkušeností a znalostí,
15
pokud nejsou pod dohledem nebo nebyly poučené o použití
osobou odpovědnou za jejich bezpečnost.
Nedovolte dětem hrát si se spotřebičem.
Pod odsavačem neflambujte.
Odsavač není určený pro instalaci nad varnou desku s více než
čtyři hořáky.
Riziko zasažení elektrickým proudem
• Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si
nejste jisti, kontaktujte
kvalifikovaného elektrikáře.
• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo
zasažení elektrickým proudem.
16
Popis
Obrázek
Množství.
Seznam standardního instalačního příslušenství
Kryt
Horní kryt komínu 500
mm
Spodní kryt komínu
500
mm
Držák spodního krytu
Držák horního krytu
Závěsný držák
1
1
1
1
1
1
17
φ8 hmoždinky
φ8×φ6 bílé
Šrouby
ST4.0×30
φ7.2 šrouby
ST4.0×8
9
9
2
Instalace (montáž na stěnu)
Pokud máte vývod venku, odsavač můžete připojit podle obrázku
níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo
nehořlavý materiál s vnitřním průměrem 150 mm).
1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.
2. Odsavač instalujte ve vzdálenosti 65~75 cm nad varnou desku pro
nejlepší efekt.
3. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a
utáhněte držák na stěnu pomocí dodaných šroubů.
18
4. Pověste odsavač na držák na stěně
19
5. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté
Umístěte sklo do příslušné pozice na horní stranu odsavače.
i.
ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.
i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastav
te na
připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.
20
6. požadovanou výšku
ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení
požadované výšky připevněte
upevňovací otvor šrouby podle obrázku.
21
8.
i. Vyvrtejte 2 x 8 mm otvory pro upevnění držáku II. Našroubujte a
utáhněte držák II na stěnu
pomocí dvou dodaných šroubů.
ii. Nasaďte sestavený kryt komínu na jednotku a upevněte 2 šrouby.
22
Instalace (verze s cirkulací vzduchu)
Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové
potrubí a instalace je podobná jako v části „Instalace (instalace na
stěnu)“.
K zachycení výparů se používá uhlíkový filtr.
K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový
filtr. Stiskněte pojistku a vytáhněte dolů.
Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru
hodinových ručiček.
Opakujte stejný postup pro druhou stranu.
Poznámka:
• Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se
uvolní a představuje riziko pádu.
• Pokud je nasazený aktivní filtr, sací výkon se sníží.
23
Popis komponentů
Obsluha
Tlačítko nízkého výkonu
Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým
množstvím páry.
tlačítko středního výkonu
Ideální odsávání vzduchu pro standardní vaření.
Tlačítko vysokého výkonu
V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší
účinek odsavače.
Tlačítko osvětlení
Poznámka: Pokud stisknete najednou tlačítka
nízkého/středního/vysokého výkonu, spotřebič bude
fungovat na nejvyšším výkonu.
Údržba
Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.
I. Pravidelné čištění
Použijte měkkou utěrku namočenou v teplé vodě se saponátem.
Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiály ani
tvrdé kartá
če k čištění spotřebiče.
24
II. Měsíční čištění tukových filtrů
DŮLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku
požáru.Filtr zachycuje tuk, kouř a prach…... proto filtr přímo ovlivňuje
efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se
zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.
III. Roční čištění aktivního uhlíkového filtru
Pokud je odsavač v režimu cirkulace vzduchu (vzduch není
odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej
vyměnit nejméně jednou ročně v závislosti od frekvence použití
odsavače.
IV. Výměna žárovky
Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku,
kterou je nutné vyměnit.
Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače.
Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky,
držáky a vodiče jako celek. (LED osvětlení: G4, MAX 1.5W).
Nasaďte náhradní žárovky, držák žárovek a vodiče stejným
způsobem, jako originál. Poté připojte připojovací bod vodičů.
Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda
jsou šrouby pevně utažené.
25
Odstranění možných problémů
Servis
Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a ontaktujte
servisní středisko.
Sériové číslo výrobku. Kde jej najdu?
Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo
(16 znakový kód začínající číslicí 3); můžete jej najít na záručním
listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže
zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím
spojené náklady.
26
Informace pro uživatele k likvidaci elektrických
a elektronických zařízení (domácnosti)
Tento symbol na produktech anebo v průvodních dokumentech
znamená, že použité elektrické a elektronické výrobky nesmí být
přidány do běžného komunálního odpadu.Ke správné likvidaci,
obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde
budou přijata zdarma. Alternativně v některých zemích můžete vrátit
své výrobky místnímu prodejci při koupi ekvivalentního nového
produktu.
Správnou likvidací tohoto produktu pomůžete zachovat cenné
přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadů na životní prostředí a lidské zdraví, což by mohly být
důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte
od místního úřadu nebo nejbližšího sběrného místa.
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s
národními předpisy uděleny pokuty.
Pro podnikové uživatele v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si
potřebné informace od svého prodejce nebo dodavatele.
Informace k likvidaci v ostatních zemích mimo Evropskou unii
Tento symbol je platný jen v Evropské unii.Chcete-li tento výrobek
zlikvidovat, vyžádejte si potřebné informace o správném způsobu
likvidace od místních úřadů nebo od svého prodejce.
27
INSTALLATION AND USER’S MANUAL
CONTENT
INTRODUCTION
SAFETY PRECAUTION
SPECIFICATION 31
INSTALLATION (VENT OUTSIDE)
INSTALLATION (VENT INSIDE)
DESCRIPTION OF COMPONENTS
OPERATION
MAINTENANCE
TROBULESHOOTING
CONFORMITY WITH DIRECTIVES
ENVIRONMENTAL PROTECTION
29
29
32
36
37
38
38
39
40
40
28
INTRODUCTION
Thank you for choosing this cooker hood.
This instruction manual is designed to provide you with all required
instructions related to the installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction
manual carefully before installation and usage.
The cooker hood uses high quality materials, and is made with a streamlined
design. Equipped with large power electric motor and centrifugal fan, it also
provides strong suction power, low noise operation, non-stick grease filter and
easy assembly installation.
SAFETY PRECAUTION
Never let the children operate the machine.
The cooker hood is for home use only, not suitable for barbecue, roast
shop and other commercial purpose.
The cooker hood and its filter should be clean regularly in order to
keep in good working condition.
Clean the cooker hood according to the instruction manual and keep
the unit from danger of burning.
Forbid the direct baking from the gas cooker.
Please keep the kitchen room a good convection.
Before connecting this appliance check that the power supply cord is
not damaged. A damage supply cord must be replaced by qualified
service personnel only.
There shall be adequate ventilation of the room when the range hood
is used at the same time as appliances burning gas or other fuels;
he air must not be discharged into a flue that is used for exhausting
fumes from appliances burning gas or other fuels;
Regulations concerning the discharge of air have to be fulfilled.
This appliance if not intended for use by persons(including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person slide for
their safety.
Children should be supervised to ensure that they do not play with the
appliance.
Do not flambé under the range hood.
The range hood is not intended to be installed over a hob having more
than four hob elements
29
Electrical Shock Hazard
Only plug this unit into a properly earthed outlet. If in doubt seek
advice from a suitably qualified engineer.
Failure to follow these instructions can result in death, fire, or
electrical shock.
30
Standard Installation Accessories List
Spec.
Illustration Picture
Qty
Casing
Upper Chimney
500mm
Lower Chimney
500mm
Lower chimney bracket
Upper chimney bracket
Hanging Board
1
1
1
1
1
1
φ8 rawl plugs
φ8×φ6 white color
31
Screws
ST4.0×30
φ7.2screws
ST4.0×8
9
9
2
INSTALLATION
（（（（
wall mounting
））））
If you have an outlet to the outside, your cooker hood can be connected as
below picture by means of an extraction duct (enamel, aluminum, flexible pipe or
inflammable material with an interior diameter of 150mm)
1. Before installation, turn the unit off and unplug it from the outlet.
2. The cooker hood should be placed at a distance of 65~75cm above
the cooking plane for best effect.
3. Drill 3 x 8mm holes to accommodate the bracket. Screw and tighten
the bracket onto the wall with the screws provided.
Wall plug
Wall bracket
32
107.5mm
Screw(4mm x 30mm)
4. Leave up the cooker hood and hang onto the wall bracket hook.
Cooker hook
Wall
bracket
5. Fix the one-way-valve to the air outlet of the cooker hood. Then,
attached the exhaust pipe onto the one-way-valve as shown below.
Exhaust pipe
Cooker hood
33
6.
i. Place the glass in appropriate position on the top the cooker
hood.
ii. Fix with 4 screws and washer. In order to avoid the glass
cracking, please do not tighten the screws too strongly.
i. By Put the inner chimney into outer chimney .Then pulling out
the inner chimney upwards. Adjust to reach the height required.
ii. Sliding the chimney to adjust the chimney height. When the
height you required is reached, then hang the fixing hole to the fixing
screws as showed in below pictures.
Inner chimney
Outer chimney
34
8.
Wall plug
i. Drill 2 x 8mm holes to accommodate the plate II. Screw and
tighten the plate II onto the wall with 2 screws provided.
ii. Assembly the chimney onto the unit and fix it with 2 screws.
Plate II
Screw
4mm x 8mm
Screw
(4mm x 30mm)
35
INSTALLATION (VENT INSIDE)
If you do not have an outlet to the outside, exhaust pipe is not required and
the installation is similar to the one show in section “INSTALLATION (VENT
OUTSIDE)”.
Activated carbon filter can be used to trap odors.
In order to install the activated carbon filter, the grease filter should be
detached first. Press the lock and pull it downward.
Plug the activated carbon filter into the unit and turn it in clockwise direction.
Repeat the same on the other side.
NOTE:
o Make sure the filter is securely locked. Otherwise, it would loosen and
cause dangerous.
o When activated carbon filter attached, the suction power will be
lowere
36
DESCRIPTION OF COMPONENTS
OPERATION
Low Speed button
It’s used for Ventilation on the kitchen. It is suitable for simmering and cooking
which do not make much steam.
Medium Speed button
Airflow speed is ideally for ventilation in standard cooking operation.
High Speed button
When high density of smoke or steam produced, press high-speed button for
highest effective ventilation.
Light button
NOTE: If Low / Medium / High speed buttons are press at the same time, the
unit will only operate at the highest speed.
37
MAINTENANCE
Before cleaning switch the unit off and pull out the plug.
I. Regular Cleaning
Use a soft cloth moistened with hand-warm mildly soapy water or
household cleaning detergent. Never use metal pads, chemical, abrasive
material or stiff brush to clean the unit.
II. Monthly Cleaning for Grease Filter
ESSENTIAL: Clean the filter every month can prevent any risk of fire.
The filter collects grease, smoke and dust…... so the filter is directly
affecting the efficiency of the cooker hood. If not cleaned, the grease
residue (potential flammable) will saturate on the filter. Clean it with
household cleaning detergent.
III. Annual Cleaning for Activated Carbon Filter
Apply SOLELY to unit that installed as a recirculation unit (not vented to
the outside). This filter traps odors and must be replaced at least once a
year
depending on how frequent the cooker hood used.
IV. Changing a light bulb
Remove the screws on the glass, take off the hood glass. Find the
bulb that requires replacement, you will find it located in the light
fixture which is inside the exposed section of the canopy.
Disconnect the light wiring point and remove the bulb holders and
wiring from the hood. Important: It’s not possible to replace the bulbs
individually, it will be necessary to obtain the bulbs, bulb holders and
wiring as a complete part. (LED light: G4, MAX 1.5W)
Fit the replacement bulbs, bulb holders and wiring in the same
manners as the originals. Then reconnect the light wiring point.
38
Fault
Cause
Solution
rating.
Refit the hood glass and fasten the glass screws. Make sure the screws are
fully tightened.
TROBULESHOOTING
Light on, but
fan does not
work
Both light and
fan do not
work
Serious
Vibration of
the unit
Suction
performance
not good
The fan blade is
jammed.
The motor is damaged.
Halogen light bulb burn.
Power cord looses.
The fan blade is
damaged.
The fan motor is not
fixed tightly.
The unit is not hung
properly on the bracket.
Too long distance
between the unit and
the cooking plane
Switch off the unit and repair by
qualified service personnel only.
Replace the bulb with correct
Plug in to the power supply again.
Switch of the unit and repair by
qualified service personnel only.
Switch off the unit and repair by
qualified service personnel only.
Take down the unit and check
whether the bracket is in proper
location.
Readjust the distance to 65-75cm
CUSTOMER ASSISTANCE SERVICE
If you cannot identify the cause of the operating anomaly, switch off the
appliance and contact the Assistance Service.
PRODUCT SERIAL NUMBER. Where can I find it?
It is important you to inform the Assistance Service of your product code
and its serial number (a 16 character code which begins with the number 3);
this can be found on the guarantee certificate or on the data plate located
on the appliance.
It will help to avoid wasted journeys to technicians, thereby (and most
significantly) saving the corresponding callout charges.
39
ENVIRONMENTAL PROTECTION
Waste electrical products should not be disposed of with
household waste. Please recycle where facilities exist.
Check with your Local Authority or retailer for recycling
advice.
This appliance is marked according to the European directive 2002/96/EC
on Waste Electrical and Electronic Equipment (WEEE).
By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this
product.
The symbol on the product indicates that this product may not be treated as
household waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and electronic equipment
Disposal must be carried out in accordance with local environmental
regulations for waste disposal.
For more detailed information about treatment, recovery and recycling of
this product, please contact your local city office, your household waste
disposal service or the shop where you purchased the product.
40
NOTICE D’INSTALLATION ET
D’UTILISATION
Sommaire
INTRODUCTION
Conseils pour la sécurité
Cahier des charges 44
Installation (Evacuation) 45
Installation (Recyclage) 49
Description des composants 50
Fonctionnement 50
Entretien 51
Dépannage 52
Service après ventes 53
Protection de l’environnement 53
42
42
41
Introduction
Merci d‘avoir choisi cette hotte.
Ce manuel d'instructions est conçu pour vous fournir toutes les
instructions requises relatives à l'installation, l'utilisation et l'entretien de
l'appareil. Afin de faire fonctionner l'appareil correctement et en toute
sécurité, merci de lire attentivement ce manuel avant l'installation et
l'utilisation.
La hotte utilise des matériaux de haute qualité avec un design épuré.
Equipé d’un moteur électrique de grande puissance et d’un ventilateur
centrifuge, il fournit également une puissance d'aspiration forte, un
fonctionnement avec un bruit modéré, un filtre à graisse et un montage
facile.
Avertissement de sécurité
• Ne pas laisser d’enfants utiliser l’appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle
ne doit pas être utilisée pour les barbecues, les rôtisseries ou
toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en
garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la
hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon
d'alimentation n'est pas endommagé. Un cordon d'alimentation
endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte
est utilisée en même temps que des appareils utilisant du gaz ou
d'autres combustibles
• l'air ne doit pas être évacué par un conduit qui est utilisé pour
évacuer les fumées des appareils utilisant le gaz ou d'autres
combustibles
• La réglementation concernant le rejet de l’air doit être satisfaite
• Cet appareil n’est pas destiné à être utilisé par des personnes
(notamment les enfants) incapables, irresponsables ou sans
connaissance sur l’utilisation du produit, à moins qu’elle ne soit
surveillées ou instruites sur l’utilisation de l’appareil par une
personne responsable de leur sécurité
42
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent
pas avec l'appareil.
• Ne pas faire flamber sous la hotte
• La hotte n'est pas destinée à être installé au-dessus d’une plaque
de cuisson ayant plus de quatre foyers de cuisson
Risque de choc électrique
• Cette hotte ne peut être branchée seulement sur une prise reliée
à la terre. En cas de doute, demandez conseil à un ingénieur
qualifié
• Le non-respect de ces instructions peut entraîner la mort, un
incendie ou un choc électrique.
43
Liste d’accessoires pour l’installation
Caractérisriques
Visuels
Qty
Base
Cheminée haute
Cheminée basse
Support de la cheminée basse
Support de la cheminée haute
Fixation murale
1
1
1
1
1
1
φ8×φ6 blanches
44
φ8 chevilles
Vis
ST4.0×30
φ7.2 Vis
ST4.0×8
9
9
2
Installation (évacuation externe)
Si vous avez une évacuation vers l’extérieur, la hotte pourra être installée
comme suit au moyen d’un conduit d’extraction (émail, aluminium, tuyau
flexible et non inflammable avec un diamètre intérieur de 150mm).
1. Avant l’installation, éteindre et débrancher l’appareil..
2. La hotte doit être placée à une distance comprise entre 65 et 75 cm
au-dessus de la table de cuisson pour un meilleur résultat.
3. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le
support sur le mur avec les vis fournies.
Chevilles
45
Fixation mural
107.5mm
Vis (4mm x30mm)
4. Soulever la hotte et fixer la sur la fixation murale
.
Hotte
Fixationl
mural
5. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau
d'échappement est à fixer sur le clapet anti retour comme indiqué
ci-dessous
Tuyau d’évacuation
Hotte
46
6.
i Placer correctement le verre sur le dessus de la hotte
ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure,
il est recommandé de ne pas serrer les vis trop fortement.
i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, faire
glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la
hauteur souhaitée.
ii faire glisser la cheminée pour ajuster la hauteur de la chemine.
Quand la hauteur souhaitée est atteinte, puis accrocher le support de
fixation avec les vis comme la photo ci-dessous.
Cheminée intérieur
extérieur
Cheminée
47
8.
1.Percez deux trous de 8mm pour fixer le support n°2. Vissez et
maintenez le support sur le mur à l’aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.
Support II
Fixation
murale
Visse
4mm x 8mm
Visse(4mm x
30mm)
48
Installation (En recyclage)
Installation (En recyclage)
Si vous n’avez pas de sortie vers l’extérieur, le tuyau d’évacuation
n’est pas nécessaire et l’installation est identique à celle expliquée
dans la section « Installation en évacuation externe »
Les filtres à charbon actif sont utilisés pour absorber les odeurs.
Pour installez le filtre à charbon actif, retirez dans un premier temps
le filtre à graisse. Appuyez sur le système d’ouverture de la grille et
tirez-la vers le bas.
Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le
sens des aiguilles d’une montre. Faîtes pareil de l’autre côté.
49
Enclenché
NOTE :
Assurez-vous que le filtre est correctement enclenché. Autrement, il
pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif
est enclenché, la force d’aspiration
baisse.
Description du bandeau de commande
Utilisation
Bouton vitesse minimale
Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous
faîtes mijoter votre préparation ou si vous cuisinez sans qu’il y ait
beaucoup de vapeur.
Bouton vitesse intermédiaire
Cette vitesse est idéale pour une cuisson standard.
Bouton vitesse maximale
En cas de grosse fumée ou vapeur, appuyez sur le bouton de
puissance maximale pour une évacuation parfaite de l’air ambiant.
Bouton d’éclairage
Note : Si les trois puissances (minimale, intermédiaire et maximale)
sont enclenchées en même temps, l’appareil fonctionnera à pleine
puissance.
50
Maintenance
Avant de nettoyer votre hotte, débranchez la prise de courant.
1.Nettoyage régulier
Utilisez un chiffon doux humide avec un produit nettoyant. N’utilisez
jamais d’éponge du côté grattant, de produit chimique ou n’importe
quel autre matériel abrasif pour nettoyer votre hotte.
2. Nettoyage mensuel pour le filtre à graisse
Important : nettoyer le filtre à graisse tous les mois évite des risques
d’incendie.
Le filtre à graisse absorbe les graisses, les fumées et la poussière…
ce qui affecte directement la puissance d’aspiration de la hotte. Non
nettoyé, les résidus de graisse (potentiellement inflammables)
peuvent saturer le filtre à graisse. Nettoyez-le avec un produit
ménager.
3. Nettoyage annuel pour les filtres à charbon actif
Ce nettoyage s’applique uniquement aux hottes qui fonctionnent en
recyclage (non en évacuation externe).
Ces filtres absorbent les odeurs et doivent être remplacés au
minimum une fois par an, selon la fréquence d’utilisation de la hotte.
4. Remplacer une ampoule
Retirez les vis sur la vitre, et enlevez-la. Trouvez l’ampoule qui doit
être remplacée, vous la trouverez placée à l’intérieur de la base de la
hotte.
Débranchez la connexion, retirez les douilles et le câble de la hotte.
Important : il est impossible de remplacer les ampoules
individuellement, il faut donc se procurer les ampoules, les douilles
51
et le câble en même temps. (Leds : G4, Max 1,5W)
Erreur
Cause
Solution
Aucune
Remplacez l’ampoule
75
Replacez les ampoules et les douilles de façon identique. Puis
reconnectez le câble d’alimentation de la lumière.
Remettez la plaque en verre en place et vissez-la. Assurez-vous que
les visses sont bien serrées.
Dépannage
Lumière
allumée
mais
aucune
lumière,
aucune
ventilation
Forte
vibration
de la
hotte
Faible
puissance
d’aspiratio
n
La turbine de
ventilateur
est coincée
Le moteur est
L’ampoule est grillée
Cordon
d’alimentation
La turbine de
ventilateur
est coincée
Le moteur n’est
pas correctement
fixé
L’unité n’est pas
correctement fixée
sur le support
La hauteur entre la
hotte et la plaque
de cuisson est trop
élevée
Eteignez l’appareil et faîtes
intervenir un professionnel
pour la réparation
avec le bon modèle
Rebranchez le cordon
d’alimentation
Faîtes intervenir un
professionnel pour la
réparation
Eteignez l’appareil et faîtes
intervenir un professionnel
pour la réparation
Décrochez l’appareil et
vérifiez l’installation et
l’emplacement du support
de fixation
Ajustez la hauteur entre 65cm
52
Service consommateur
Si vous ne pouvez pas identifier la cause de la panne, éteignez votre
appareil et contactez le service consommateur.
Numéro de série de l’appareil : où le trouver ?
Il est important d’informer le service consommateurs de la référence
de votre produit ainsi que du numéro de série (à 16 chiffres qui
commence par un 3) ; il peut être trouvé sur le certificat de garantie
ou sur l’appareil.
Cela peut éviter des trajets inutiles aux techniciens, mais aussi des
frais de déplacement non négligeables.
Protection de l’environnement
Cet appareil est produit conformément à la directive
européenne 2002/69/CE concernant la mise au rebut
des déchets d’équipements électriques et
électroniques.
Le fait que cet article ait été réalisé en conformité avec les normes
en vigueur, contribue à prévenir toute conséquence nuisible pour
l’environnement et la santé, la simple mise au rebut de cet appareil
provoquerait en revanche de graves dommages.
Ce symbole indique que ce produit ne peut en aucun cas être traité
comme un déchet ménager, il doit être remis à un centre de collecte
chargé du recyclage des équipements électriques et électroniques.
Pour obtenir de plus amples détails au sujet au sujet du traitement,
de l’élimination, et du recyclage de cet appareil, contacter le service
local de collecte des déchets ou bien s’adresser au magasin dans
lequel l’article a été acheté.
53
BEDIENUNGS- &
INSTALLATIONSANLEITUNG
INHALT
EINLEITUNG
SICHERHEITSVORKEHRUNGEN
SPEZIFIKATIONEN 57
INSTALLATION (Abzug außen)
INSTALLATION (Luftauslass innen)
BESCHREIBUNG DER FUNKTIONEN
BEDIENUNG
WARTUNG
FEHLERBEHEBUNG
KUNDENDIENST
UMWELTSCHUTZ
55
56
58
62
63
64
65
65
65
66
54
Einleitung
Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube
entschieden haben
Diese Bedienungsanleitung soll Ihnen alle erforderlichen
Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der
Wartung des Gerätes bieten.
Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese
Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.
Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.
Sie ist mit einem starken Elektromotor, einem geräuscharmen
Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten
ausgestattet.
55
Loading...
