Candy CVM670LX User Manual [ru]

CROATIAN

UPUTE ZA UGRADNJU I UPORABU

CZECH

NÁVOD K POUŽITÍ A INSTALACI

ENGLISH

INSTALLATION AND USER’S MANUAL

FRENCH

NOTICE D’INSTALLATION ET D’UTILISATION

BEDIENUNGS- &
INSTALLATIONSANLEITUNG

GREEK

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

ITALIAN

MANUALE D’ISTRUZIONE

POLISH

INSTRUKCJA OBSŁUGI I MONTAŻU

PORTOGUESE

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

ROMANIAN

MANUAL DE UTILIZARE SI INSTALARE

SLOVENIAN

NAVODILA ZA PRIKLJUČITEV IN UPORABO

SPANISH

INSTALACIÓN Y MANUAL DEL USUARIO

DUTCH

GEBRUIKSAANWIJZING

GERMAN

1

U

PUTE

ZA UGRADNJU I UPORABU

SADRŽAJ

UVOD 2
SIGURNOSNE NAPOMENE
UGRADNJA (NA ZID/VANJSKA VENTILACIJA)
UGRADNJA (UNUTARNJA VENTILACIJA)
OPIS DIJELOVA
RUKOVANJE

ČIŠĆENJE I ODRŽAVANJE

UKLANJANJE MANJIH PROBLEMA U RADU

TEHNIČKI PODACI

SUKLADNOST S DIREKTIVAMA
ZAŠTITA OKOLIŠA

2
5
9
10
11
10
11
12
12
12

2

UVOD

Zahvaljujemo na odabiru Candy kuhinjske nape.

Ovaj priručnik osmišljen je kako bi Vam bile pružene sve potrebne
upute koje se odnose na ugradnju, uporabu i održavanje uređaja.
Da uređaj koristite ispr avno i sigurno, prije ugradnje i uporabe pažljivo pročitajte
ove upute. Za izradu ove moderno dizajnirane kuhinjske nape korišteni su

materijali visoke kvalitete. Napa je opremljena snažnim elektro-motorom i

centrifugalnim ventilatorom koji omogućuju veliku usisnu snagu uz nisku razinu
buke kao i filterom za masnoću. Ugradnja uređaja je vrlo jednostavna.

SIGURNOSNE NAPOMENE



Nemojte dozvoliti da djeca diraju ili upravljaju s uređajem.



Kuhinjska napa namijenjena je isključivo za korištenje u domaćinstvu,

nije prikladna za korištenje uz roštilj, korištenje u pečenjarama ili za
drugu komercijalnu svrhu.



Da napa uvijek pruža dobar radni učinak, sam uređaj i filter

potrebno je redovito čistiti.



Čistite i održavajte kuhinjsku napu prema uputama u ovom priručniku

kako bi izbjegli opasnost od požara.



Budite oprezni kada pečete hranu na plinskom uređaju.



Osigurajte u kuhinji dobru ventilaciju (izmj enu zraka).



Prije spajanja uređaja na električnu mrežu provjerite da električni

kabel nije oštećen. Oštećeni električni kabel mora zamijeniti isključivo

kvalificirana osoba.



odgovarajuću ventilaciju, posebno ako se koristi u isto vrijeme kada i
uređaj za kuhanje na plin ili drugi neelektrični energent.

3

U prostoriji gdje je ugrađena kuhinjska napa potrebno je osigurati



Dim i pare koje ispušta kuhinjska napa ne smiju biti odvođeni u

odvode koji se koriste za plinske i druge neelektrične uređaje.



Potrebno je poštivati sve standarde i pravila u vezi ventilacije.

 Ovaj uređaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim

fizičkim, osjetilnim ili mentalnim sposobnostima te osobe bez iskustva i

znanja, osim ako ih koriste uz nadzor osobe odgovorne za njihovu
sigurnost ili od iste osobe dobiju pravilne upute za korištenje uređaja



Pazite na djecu i osigurajte da se ne igraju s uređajem.



Ne flambirajte hranu ispod kuhinjske nape.



Kuhinjska napa nije namijenjena za ugradnju iznad ploče za kuhanje s
više od četiri grijaća elementa.

UPOZORENJE: opasnost od električnog udara



Kuhinjska napa mora biti spojena na ispravno uzemljenu

električnu instalaciju. Ako niste sigurni u ispravnost uzemljenja,
potražite savjet kvalificiranog stručnjaka.



Nepoštivanje ovih uputa može razultirati smrću, električnim

udarom ili požarom.

4

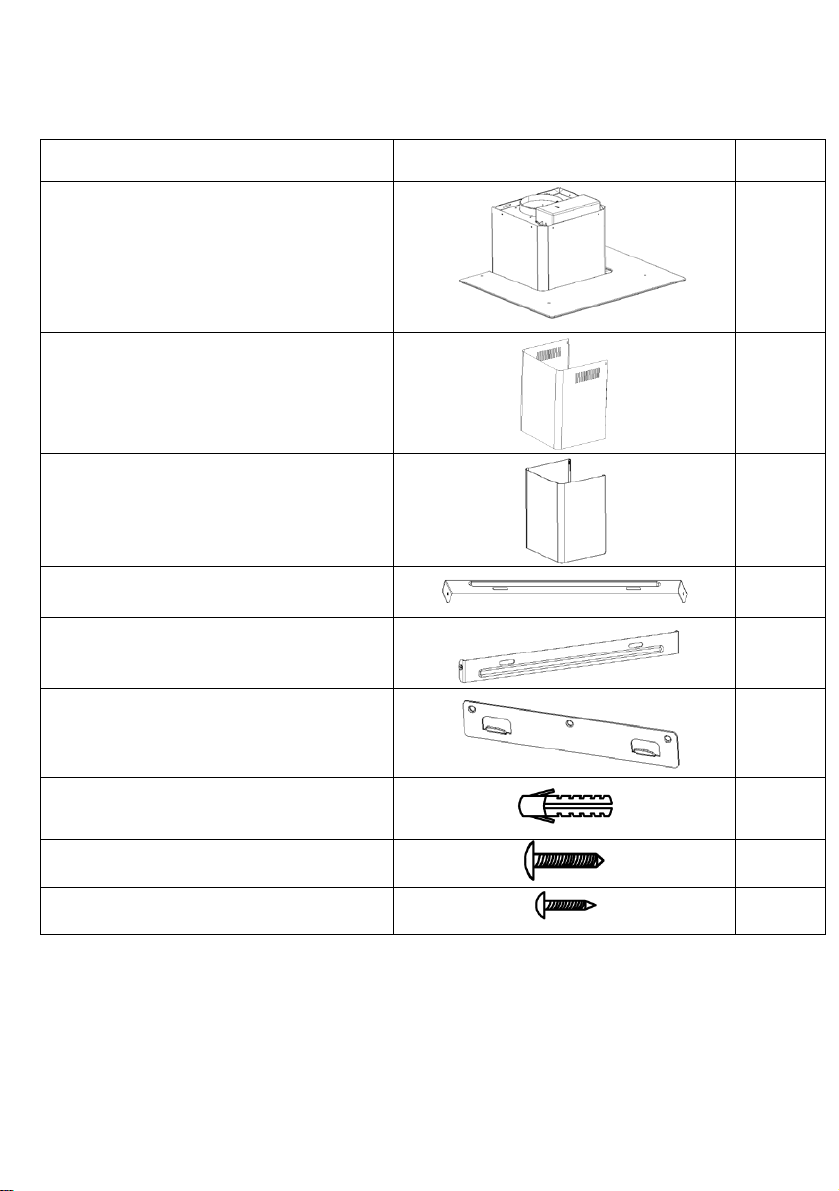

Standardni dijelovi za ugradnju

opis

slika

kom.

tijelo nape

1

unutarnji plašt

1

nosač plašteva

1

element za spajanje plašteva

1

nosač nape

1

vijci

9

vijci

4.0×8 mm

2

vanjski plašt

"tiple" Ø 8x60

bijele boje

4.0×30 mm

1

9

5

UGRADNJA (ugradnja na zid/vanjska ventilacija)

Ako imate osiguran odvod prema van, kuhinjsku napu možete spojiti kako je
prikazano na donjoj slici i to pomoću ispušne cijevi (emajlirane, aluminijske,
savitljive ili od drugog nezapaljivog materijala) unutarnjeg promjera od 150 mm.

1. Prije ugradnje, isključite uređaj i odspojite iz električne mreže.

2. Za najbolji radni učinak,kuhinjska napa treba biti postavljena
na visini 65

~75 cm iznad štednjaka/ploče za kuhanje.

3. Izbušite u zidu 3 rupice od 8 mm za ugradnju nosača nape. Učvrstite
nosač nape na zid pomoću isporučenih "tipli" i vijaka.

"tipla"

zidni nosač

6

107.5mm

vijci (4mm x 30mm)

4. Podignite napu i objesite je na zidni nosač pomoću kuke.

kuka

zidni
nosač

5. Učvrstite nepovratni ventil na otvor za izlaz zraka na napi. Zatim,
spojite ispušnu cijev na nepovratni ventil kako je prikazano na donjoj
slici.

ispušna cijev

kuhinjska napa

7

6.

i. Postavite stakleni dio u odgovarajući položaj u podnožju

kuhinjske nape.

ii. Učvrstite s 4 vijka i brtvama. Da se izbjegne pucanje

stakla, ne stežite vijke previše čvrsto.

i. Postavite unutarnji plašt nape u vanjski plašt nape. Zatim

klizno povucite unutarnji plašt prema gore i podesite na potre bnu
visinu.

ii. Nakon što se postigli potrebnu visinu, učvrstite unutarnji i
vanjski plašt zajedno pomoću priloženog elementa za spajanje.

vanjski plašt

element

za spajanje
plašteva

unutarnji plašt

8

8.
i. Izbušite u zidu dvije rupice od 8mm za nosač plašteva.
Učvrstite nosač plašteva na zid pomoću isporučenih "tipli" i
vijaka.

ii. Postavite plašteve na napu i učvrstite ih na bočne strane nosača
pomoću dva isporučena vijka.

nosač
plašteva

"tiple"

vijak
4mm x 8mm

vijak
(4mm x 30mm)

9

UGRADNJA (UNUTARNJA VENTILACIJA)

Ako nemate osiguran odvod prema van, ispušna cijev nije potrebna a
ugradnja nape je slična kao u poglavlju “UGRADNJA (ugradnja na zid/vanjska
ventilacija)”. Razlika je samo u filteru.

Pri unutarnjoj ventilaciji, za filtriranje dima i para koristi se aktivni ugljeni filter.

Prije ugradnje aktivnog ugljenog filtera, prvo uklonite filter za masnoću.

Pritisnite zasun i povucite filter prema dole.

Namjestite aktivni ugljeni filter na motor nape i učvrstite ga okretanjem udesno.
Ponovite isto i na drugoj strani.

ZATVARANJE

VAŽNA NAPOMENA:
o Budite sigurni da je aktivni ugljeni filter sigurno i ispravno učvršćen. U

suprotnom se može olabaviti i izazvati opasnost .

o Sa ugrađenim aktivnim ugljenim filterom, usisna snaga kuhinjske

biti će manja.

10

OPIS DIJELOVA KUHINJSKE NAPE

RADNE TIPKE

Tipka za malu brzinu 1

Koristi se za ventilaciju kuhinje. Mala brzina nape pogodna je kada se hrana
pirja i za kuhanje pri kojem se ne stvara previše pare.

Tipka za srednju brzinu 2
Protok zraka srednjom brzinom idealan je za uobičajene vrste kuhanja.

Tipka za veliku brzinu 3

Velika brzina nape koristi se kada se pri kuhanju stvaraju velike količine dima i
pare, pritisnite ovu tipku da postignete vrlo učinkovitu ventilaciju.

Tipka za svjetlo

NAPOMENA: ako se sve tri tipke pritisnu u isto vrijeme, napa će raditi na
velikoj brzini.

11

ČIŠĆENJE I ODRŽAVANJE

Prije čišćenja, isključite uređaj i odspojite ga iz električne mreže..

I. Uobičajeno čišćenje

Za uobičajeno čišćenje nape koristite mekanu krpu/spužvu, mlaku vodu i
kućni detrdžent. Za čišćenje nape nikada nemojte koristiti žičane spužve
ili četke, jaka kemijska sredstva, abrazivna sredstva (vim) ili sredstva na

bazi otapala.
II. Mjesečno čišćenje filtera za masnoću

VAŽNA NAPOMENA: očistite filter za masnoću jedanput mjesečno kako bi
spriječili opasnost od požara..

Filter sakuplja masnoću, dim i prašinu......tako da izravno utječe na radnu

učinkovitost nape. Ako se filter ne očisti bar jedanput mjesečno, ostaci
masnoće (potencijalo zapaljivo) će zasititi filter. Očistite filter pomoću
kućnog deterdženta.

III. Godišnje čišćenje aktivnog ugljenog filtera
Primijeniti ISKLJUČIVO za kuhinjsku napu sa unutarnjom ventilacijom
(NE sa vanjskom ventilacijom).Aktivni ugljeni filter sakuplja mirise i mora
biti zamijenjen najmanje jedanput godišnje, zavisno o učestalosti
korištenja kuhinjske nape.

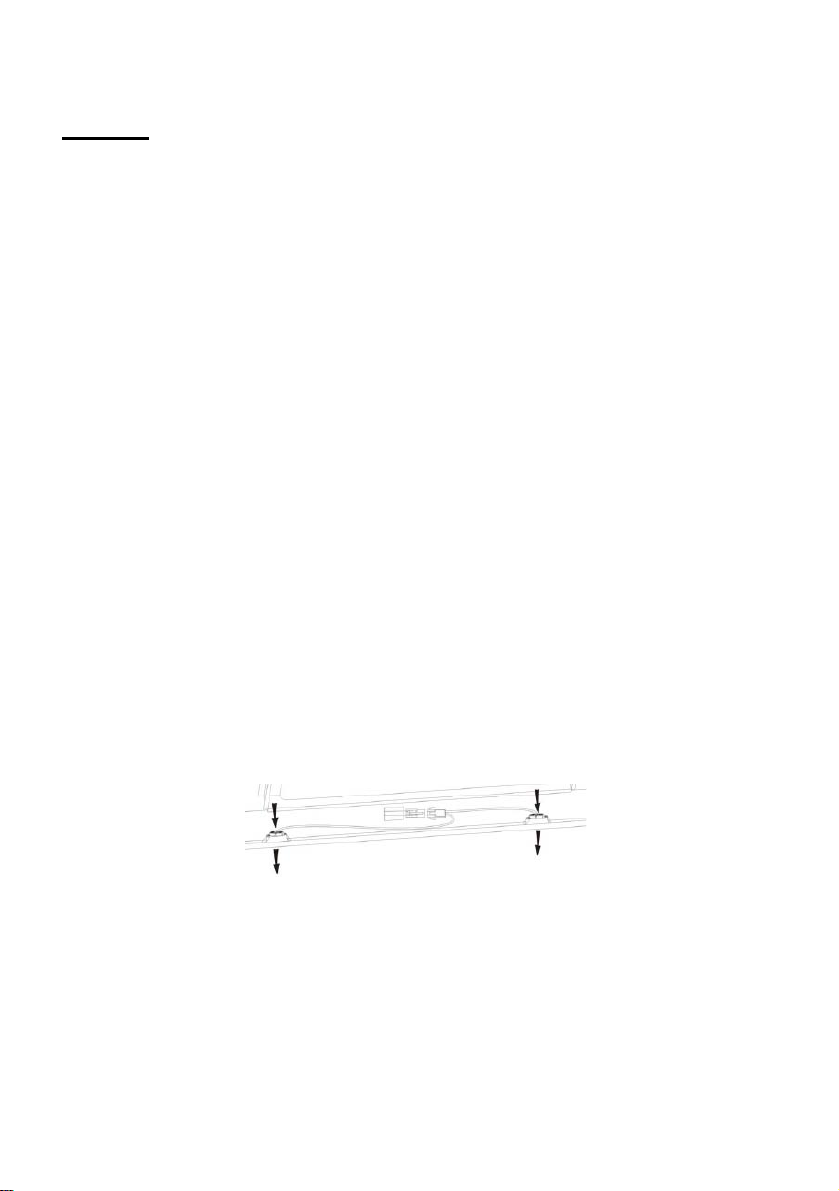

IV. Zamjena žarulje

Odvijte vijke sa staklenog dijela nape i uklonite st aklo. Žarulje su smještene
u rasvjetnom sklopu koji se nalazi u unutarnjem dijelu uređaja. Neispravni
rasvjetni sklop zamijenite novim.

Odspojite žičane vodove žarulja i uklonite držače žarulja i žice iz nape.
NAPOMENA: nije moguće zamijeniti samo žarulje pojedinačno, potrebno je
zamijeniti cijeli sklop koji se sastoji od žarulja, držača žarulja i žica.
(LED svjetlo: G4, max. 1.5W)

Ponovno ugradite cijeli sklop: žarulje, držače žarulja i žice, istim postupkom

12

kao i originalne. Ponovno spojite žičane vodove.

PROBLEM

UZROK

RJEŠENJE

Svjetlo je

Kvar na motoru.

Obe žarulje i

Motor ventilatora nije

Isključite uređaj i obratite se

Učinak

Preveliki razmak

Ponovno namjestite stakleni dio i učvrstite ga vijcima. Pazite da su vijci potpuno
zavinuti.

UKLANJANJE MANJIH PROBLEMA U RADU

uključeno ali
ventilator ne
radi

ventilator ne
rade

Napa se
pretjerano
trese

usisavanja nije
dobar

OVLAŠTENI SERVIS

Ako ne možete otkriti uzrok problema u radu kuhinjske nape, isključite
uređaj, odspojite ga iz električne mreže i pozovite ovlašteni servis.

SERIJSKI BROJ UREĐAJA. Gdje se nalazi?

13

Lopatica ventilatora je
zaglavljena.

Neispravne žarulje.

Električni kabel nije

ispravno spojen.

Lopatica ventilatora je
zaglavljena.

dobro učvršćen
Napa nije ispravno

obješena na zidni nosač

između nape i
štednjaka/ploče za

kuhanje

Isključite uređaj i obratite se

ovlaštenom servisu.

Zamijenite žarulje.

Provjerite i spojite na ispravan način.

Isključite uređaj i obratite se

ovlaštenom servisu.

ovlaštenom servisu.

Skinite uređaj sa zida i provjerite da
li je nosač u pravilnom položaju.

Smanjite razmak na 65-75cm

Vrlo je važno da u kontaktu sa ovlaštenim servi som navedete serijski broj

vašeg uređaja (to je broj od 16 znakova koji počinje s brojem 3) a možete
ga pronaći na naljepnici/pločici s tehničkim podacima koja se nalazi na
uređaju.
Taj podatak će pomoći serviseru i ukloniti mogućnosti eventualnog

uzaludnog dolaska servisera i nepotrebnih troš kov a.

ZAŠTITA PRIRODNOG OKOLIŠA

Ovaj uređaj je označen u skladu s europskom smjernicom 2002/96/EZ-a o
"otpadu električne i elektronske oprema" (WEEE). Pravilnom i sigurnom
odlaganju ovog proizvoda možete pomoći i Vi te tako spriječiti potencijalne
negativne posljedice za okolinu i ljudsko zdravlje koje inače mogu biti
uzrokovane neodgovarajućim odlaganjem ovog proizvoda.

Oznaka na proizvodu pokazuje da ovaj proizvod ne m ože bi ti tretiran kao

kućni otpad. Umjesto toga ovaj proizvod mora biti predan na odgovarajuće
sabirno mjesto za recikliranje električne i elektronske opreme. Odlaganje

mora biti izvršeno u skladu s lokalnim ekološkim propisima za odlagališta
otpada. Za opširnije informacije o tretmanu, recikliranju ili korištenju ovog
proizvoda kao otpada, molimo da kontaktirate svoj lokalni gradski ured,
službu vašeg lokalnog odlagališta otpada ili trgovinu gdje ste kupili
proizvod.

14

NÁVOD K POUŽITÍ A INSTALACI

Obsah

Úvod. 15

Bezpečnostní upozornění 15
Seznam standardního instalačního příslušenství 17
Instalace (montáž na stěnu) 18

Instalace (verze s cirkulací vzduchu) 22
Obsluha 23
Údržba 24
Odstranění možných problémů 24
Servis 25
Sériové číslo výrobku. Kde jej najdu? 26

15

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných
pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a
bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací

a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v

aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem

a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu

hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

 Nedovolte dětem obsluhovat spotřebič.
 Odsavač je určený pro použití v domácnosti, nevhodný pro

barbecue, restaurace a jiné komerční účely.

 Odsavač a filtr je nutné pravidelné čistit k zachování dobrého

provozního stavu.

 Čistěte odsavač podle pokynů v návodu k použití a zabraňte

riziku požáru.

 Zabraňte výstupu volného plamene z plynového sporáku.
 Zajistěte v kuchyni dostatečný přívod vzduchu.
 Před připojením spotřebiče se ujistěte, zda není poškozený

přívodní kabel. Poškozený přívodní kabel musí vyměnit
kvalifikovaný servisní technik.

 V místnosti musí být dostatečná ventilace, pokud se používá

najednou i zařízení spalující plyn nebo jiná paliva;

 Vývod odsavače nesmí být vedený do komínu, který se

současně využívá na odvod zplodin spalujících plyn nebo jiná
paliva;

 Dodržujte předpisy týkající se odvodu vzduchu.
 Tento spotřebič není určený pro použití osobami (včetně dětí) se

sníženými fyzickými, senzorickými nebo mentálními
schopnostmi, nebo bez dostatečných zkušeností a znalostí,

16

pokud nejsou pod dohledem nebo nebyly poučené o použití
osobou odpovědnou za jejich bezpečnost.

 Nedovolte dětem hrát si se spotřebičem.
 Pod odsavačem neflambujte.
 Odsavač není určený pro instalaci nad varnou desku s více než

čtyři hořáky.

Riziko zasažení elektrickým proudem

• Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si

nejste jisti, kontaktujte
kvalifikovaného elektrikáře.

• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo

zasažení elektrickým proudem.

17

Popis

Obrázek

Množství.

Kryt

1

Horní kryt komínu

1

Spodní kryt komínu

1

Držák spodního krytu

1

Držák horního krytu

1

Závěsný držák

1

Šrouby

9

φ7.2 šrouby

ST4.0×8

2

Seznam standardního instalačního příslušenství

φ8 hmoždinky

φ8×φ6 bílé

ST4.0×30

18

9

Instalace (montáž na stěnu)

Pokud máte vývod venku, odsavač můžete připojit podle obrázku

níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo

nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

2. Odsavač instalujte ve vzdálenosti 65~75 cm nad varnou desku pro

nejlepší efekt.

3. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a
utáhněte držák na stěnu pomocí dodaných šroubů.

19

4. Pověste odsavač na držák na stěně

20

5. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.
i. Vložte vnitřní kryt komínu do vnější

Umístěte sklo do příslušné pozice na horní stranu odsavače.

ho krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

21

6. požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení

požadované výšky připevněte
upevňovací otvor šrouby podle obrázku.

22

8.

i. Vyvrtejte 2 x 8 mm otvory pro upevnění držáku II. Našroubujte a
utáhněte držák II na stěnu
pomocí dvou dodaných šroubů.
ii. Nasaďte sestavený kryt komínu na jednotku a upevněte 2 šrouby.

23

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové
potrubí a instalace je podobná jako v části „Instalace (instalace na

stěnu)“.

K zachycení výparů se používá uhlíkový filtr.
K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový
filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru
hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

Poznámka:

• Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se
uvolní a představuje riziko pádu.

• Pokud je nasazený aktivní filtr, sací výkon se sníží.

24

Popis komponentů

Obsluha

Tlačítko nízkého výkonu

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým
množstvím páry.

tlačítko středního výkonu

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší
účinek odsavače.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka
nízkého/středního/vysokého výkonu, spotřebič bude

fungovat na nejvyšším výkonu.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem.

Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiály ani
tvrdé kartáče k čištění spotřebiče.

25

1

2

3

II. Měsíční čištění tukových filtrů

DŮLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku
požáru.Filtr zachycuje tuk, kouř a prach…... proto filtr přímo ovlivňuje
efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se
zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není
odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej
vyměnit nejméně jednou ročně v závislosti od frekvence použití
odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku,
kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače.
Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky,
držáky a vodiče jako celek. (LED osvětlení: G4, MAX 1.5W).

Nasaďte náhradní žárovky, držák žárovek a vodiče stejným
způsobem, jako originál. Poté připojte připojovací bod vodičů.
Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda
jsou šrouby pevně utažené.

26

Odstranění možných problémů

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a ontaktujte
servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo
(16 znakový kód začínající číslicí 3); můžete jej najít na záručním
listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže
zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím

spojené náklady.

27

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)
Tento symbol na produktech anebo v průvodních dokumentech

znamená, že použité elektrické a elektronické výrobky nesmí být

přidány do běžného komunálního odpadu.Ke správné likvidaci,
obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde
budou přijata zdarma. Alternativně v některých zemích můžete vrátit
své výrobky místnímu prodejci při koupi ekvivalentního nového

produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné
přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadů na životní prostředí a lidské zdraví, což by mohly být
důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte
od místního úřadu nebo nejbližšího sběrného místa.
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s
národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si
potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.Chcete-li tento výrobek

zlikvidovat, vyžádejte si potřebné informace o správném způsobu
likvidace od místních úřadů nebo od svého prodejce.

28

INSTALLATION AND USER’S MANUAL

CONTENT

INTRODUCTION
SAFETY PRECAUTION
SPECIFICATION 31
INSTALLATION
INSTALLATION (VENT INSIDE)
DESCRIPTION OF COMPONENTS
OPERATION
MAINTENANCE
TROBULESHOOTING
CONFORMITY WITH DIRECTIVES
ENVIRONMENTAL PROTECTION

(VENT OUTSIDE)

29
29

32
36
37
38
38
39
40
40

29

INTRODUCTION

Thank you for choosing this cooker hood.

This instruction manual is designed to provide you with all required
instructions related to the installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, pl ease read this instruction
manual carefully before installation and usage.
The cooker hood uses high quality materials, and is made with a streamlined
design. Equipped with large power electric motor and cent rifugal fan, it also
provides strong suction power, low nois e operati on, non-stick grease filter and
easy assembly installation.

SAFETY PRECAUTION



Never let the children operate the machine.



The cooker hood is for home use only, not suitable for barbecue, roast

shop and other commercial purpose.



The cooker hood and its filter should be clean regularly in order to

keep in good working condition.



Clean the cooker hood according to the instruction manual and keep

the unit from danger of burning.



Forbid the direct baking from the gas cooker.



Please keep the kitchen room a good convection.



Before connecting this appliance check that the power supply cord is

not damaged. A damage supply cord must be replaced by qualified
service personnel only.



There shall be adequate ventilation of the room when the rang e hood

is used at the same time as appliances burning ga s or other fuels;



he air must not be disch arged into a flue that is used for

exhausting fumes from appliances burning ga s or other fuels;



Regulations concerning the discharge of air have to be fulfilled.



This appliance if not intended for use by persons(including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person slide for
their safety.



Children should be supervised to ensure that they do not play with the
appliance.



Do not flambé under the range hood.



The range hood is not intended to be installed over a hob having more
than four hob elements

30

Electrical Shock Hazard



Only plug this unit into a properly earthed outlet. If in doubt seek

advice from a suitably qualified engineer.



Failure to follow these instructions can result i n death, fire, or

electrical shock.

31

Standard Installation Accessories List

Spec.

Illustration Picture

Qty

Casing

1

Upper Chimney

1

Lower Chimney

1

Upper chimney bracket

1

φ8 rawl plugs

9

Screws

ST4.0×30

9

φ7.2screws

ST4.0×8

2

Lower chimney bracket

Hanging Board

φ8×φ6 white color

32

1

1

INSTALLATION （wall mounting）

If you have an outlet to the outside, your cooker hood can be connected as
below picture by means of an extraction duct (enamel, aluminum, flexible pipe or
inflammable material with an interior diamet er of 150mm)

1. Before installation, turn the unit off and unplug it from the outlet.

2. The cooker hood should be placed at a distance of 65~75cm above
the cooking plane for best effect.

3. Drill 3 x 8mm holes to accommodate the bracket. Screw and tighten
the bracket onto the wall with the screws provided.

Screw(4mm x 30mm)

33

Wall plug

Wall bracket

107.5mm

4. Leave up the cooker hood and hang onto the wall bracket hook.

Cooker hook

Wall
bracket

5. Fix the one-way-valve to the air outlet of the cooker hood. Then,
attached the exhaust pipe onto the one-way-valve as shown below.

Exhaust pipe

Cooker hood

34

6.

i. Place the glass in appropriate position on the top the cooker

hood.

ii. Fix with 4 screws and washer. In order to avoid the gla ss

cracking, please do not tighten the screws too strongly.

i. By Put the inner chimney into outer chimney .Then pulling out

the inner chimney upwards. Adjust to reach the heigh t required.

ii. Sliding the chimney to adjust the chimney heigh t. When the
height you required is reached, then han g the fix ing hole t o the fi xing
screws as showed in below pictures.

Inner chimney

Outer chimney

35

8.

Wall plug

i. Drill 2 x 8mm holes to accommodate the plate II. Screw and

tighten the plate II onto the wall with 2 screws provided.

ii. Assembly the chimney onto the unit and fix it with 2 screws.

Plate II

Screw
4mm x 8mm

Screw
(4mm x 30mm)

36

INSTALLATION (VENT INSIDE)

If you do not have an outlet to the outside, exhaust pipe is not required and
the installation is similar to the one show in section “INSTALLATION (VENT
OUTSIDE)”.

Activated carbon filter can be used to trap odor s.
In order to install the activated carbon filter, the grease filter should be
detached first. Press the lock and pull it downward.

Plug the activated carbon filter into the unit and turn it in clockwise direction.
Repeat the same on the other side.

NOTE:
o Make sure the filter is securely locked. Otherwise, it would loosen and

cause dangerous.

o When activated carbon filter attached, the suction power will be

lowere

37

DESCRIPTION OF COMPONENTS

OPERATION

Low Speed button 1

It’s used for Ventilation on the kitchen. It i s suit able for simmering and cooking
which do not make much steam.

Medium Speed button 2
Airflow speed is ideally for ventilation in standard cooking operation.

High Speed button 3
When high density of smoke or steam produced, press high-speed button for
highest effective ventilation.

Light button

NOTE: If Low / Medium / High speed buttons are press at the same time, t he
unit will only operate at the highest speed.

38

MAINTENANCE

Before cleaning switch the unit off and pull out t he pl ug.
I. Regular Cleaning

Use a soft cloth moistened with hand-warm mildly soapy water or
household cleaning detergent. Never use metal pads, chemical, abrasive
material or stiff brush to clean the unit.

II. Monthly Cleaning for Grease Filter
ESSENTIAL: Clean the filter every month can prevent any risk of fire.

The filter collects grease, smoke and dust….. . so the filter is directly
affecting the efficiency of the cooker hood. If not cleaned, the grease
residue (potential flammable) will saturat e on the filter. Clean it with
household cleaning detergent.

III. Annual Cleaning for Activated Carbon Filter
Apply SOLELY to unit that installed as a recirculation unit (not v ented to
the outside). This filter traps odors and must be replaced at least once a
year
depending on how frequent the cooker hood used.

IV. Changing a light bulb
Remove the screws on the glass, take off the hood glass. Find the
bulb that requires replacement, you will find it located in the light
fixture which is inside the exposed section of the canopy.

Disconnect the light wiring point and remove the bulb holders and
wiring from the hood. Important: It’s not possible to replace the bulbs
individually, it will be necessary to obtain the bulbs, bulb holders and
wiring as a complete part. (LED light: G4, MAX 1.5W)

Fit the replacement bulbs, bulb holders and wiring in the same
manners as the originals. Then reconnect the light wiring point.

39

Fault

Cause

Solution

Light on, but
The fan blade is
jammed.

The motor is damaged.

work

rating.

Power cord looses.

Plug in to the power supply again.

The fan blade is
damaged.

Switch of the unit and repair by
qualified service personnel only.

fixed tightly.

qualified service personnel only.

Take down the unit and check
location.

Suction
not good

Too long distance
the cooking plane

Refit the hood glass and fasten the glass screws. Make sure the screws are
fully tightened.

TROBULESHOOTING

fan does not
work

Both light and
fan do not

Halogen light bulb burn.

Switch off the unit and repair by
qualified service personnel only.

Replace the bulb with correct

Serious
Vibration of
the unit

The fan motor is not

The unit is not hung
properly on the bracket.

Switch off the unit and repair by

whether the bracket is in proper

performance

between the unit and

CUSTOMER ASSISTANCE SERVICE

If you cannot identify the cause of the operating ano m al y, switch off the
appliance and contact the Assistance Service.

PRODUCT SERIAL NUMBER. Where can I find it?
It is important you to inform the Assistance Serv ice of your product code
and its serial number (a 16 character code which begins with t he number 3);
this can be found on the guarantee certificate or on the data plate located
on the appliance.
It will help to avoid wasted journeys to technicians, thereby (and most
significantly) saving the corresponding callout charges.

40

Readjust the distance to 65-75cm

ENVIRONMENTAL PROTECTION

Waste electrical products should not be disposed of with
household waste. Please recycle where facilities exist.
Check with your Local Authority or retailer for r ecycling
advice.

This appliance is marked according to the Europ ean directive 2002/96/EC
on Waste Electrical and Electronic Equipment (WEEE).
By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this
product.
The symbol on the product indicates that t his prod uct may not be t reated a s
household waste. Instead it shall be handed over t o the applicable
collection point for the recycling of electrical an d el ectronic equipment
Disposal must be carried out in accordance with local environmental
regulations for waste disposal.
For more detailed information about trea tment, recovery and recycling of
this product, please contact your local city office, your household waste
disposal service or the shop where you purchased the product.

41

NOTICE D’INSTALLATION ET
D’UTILISATION

Sommaire

INTRODUCTION
Conseils pour la sécurité 42
Cahier des charges 44
Installation (Evacuation) 45
Installation (Recyclage) 49
Description des composants 50
Fonctionnement 50
Entretien 51
Dépannage 52
Service après ventes 53
Protection de l’environnement 53

42

42

Introduction
Merci d‘avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les
instructions requises relatives à l'installation, l'utilisation et l'entretien de
l'appareil. Afin de faire fonctionner l'appareil correctement et en toute
sécurité, merci de lire attentivement ce manuel avant l'installation et
l'utilisation.
La hotte utilise des matériaux de haute qualité avec un design épuré.
Equipé d’un moteur électrique de grande puissance et d’un ventilateur
centrifuge, il fournit également une puissance d'aspiration forte, un
fonctionnement avec un bruit modéré, un filtre à graisse et un montage
facile.

Avertissement de sécurité

• Ne pas laisser d’enfants utiliser l’appareil

• Cette hotte est dédiée à un usage domestique uniquement. Elle

ne doit pas être utilisée pour les barbecues, les rôtisseries ou
toutes autres activités

• La hotte et ses filtres doivent être nettoyés régulièrement pour en
garantir un bon état de fonctionnement

• Respecter les consignes de ce manuel pour le nettoyage de la
hotte afin d’empêcher tout risque d’incendie

• Merci de garder une ventilation dans la cuisine

• Avant de connecter cet appareil, contrôlez que le cordon

d'alimentation n'est pas endommagé. Un cordon d'alimentation
endommagé doit être remplacé par une personne qualifiée.

• Il doit y avoir une ventilation adéquate de la pièce quand la hotte
est utilisée en même temps que des appareils utilisant du gaz ou
d'autres combustibles

• l'air ne doit pas être évacué par un conduit qui est utilisé pour
évacuer les fumées des appareils utilisant le gaz ou d'autres
combustibles

• La réglementation concernant le rejet de l’air doit être satisfaite

• Cet appareil n’est pas destiné à être utilisé par des personnes

(notamment les enfants) incapables, irresponsables ou sans
connaissance sur l’utilisation du produit, à moins qu’elle ne soit
surveillées ou instruites sur l’utilisation de l’appareil par une
personne responsable de leur sécurité

43

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent
pas avec l'appareil.

• Ne pas faire flamber sous la hotte

• La hotte n'est pas destinée à être installé au-dessus d’une plaque

de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée seulement sur une prise reliée
à la terre. En cas de doute, demandez conseil à un ingénieur
qualifié

• Le non-respect de ces instructions peut entraîner la mort, un
incendie ou un choc électrique.

44

Liste d’accessoires pour l’installation

Caractérisriques

Visuels

Qty

1

Support de la cheminée basse

1

Support de la cheminée haute

1

1

φ8 chevilles

9

Vis

ST4.0×30

9

φ7.2 Vis
ST4.0×8

2

Base

Cheminée haute

Cheminée basse

Fixation murale

1

1

φ8×φ6 blanches

45

Installation (évacuation externe)

Si vous avez une évacuation vers l’extérieur , la hotte pourra être inst allé e
comme suit au moyen d’un conduit d’extraction (émail, aluminium, tuyau
flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l’installation, éteindre et débrancher l’appareil..

2. La hotte doit être placée à une distance comprise entre 65 et 75 cm
au-dessus de la table de cuisson pour un meilleur résultat.

3. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le
support sur le mur avec les vis fournies.

Chevilles

46

Fixation mural

107.5mm

Vis (4mm x30mm)

4. Soulever la hotte et fixer la sur la fixation murale
.

Hotte

Fixationl

mural

5. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau

d'échappement est à fixer sur le clapet anti retour comme indiqué
ci-dessous

Tuyau d’évacuation

Hotte

47

6.
i Placer correctement le verre sur le dessus de la hotte
ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure,
il est recommandé de ne pas serrer les vis trop fortement.

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, faire
glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la
hauteur souhaitée.
ii faire glisser la cheminée pour ajuster la hauteur de la chemine.
Quand la hauteur souhaitée est atteinte, puis accrocher le support de
fixation avec les vis comme la photo ci-dessous.

Cheminée intérieur

Cheminée

extérieur

48

8.

1.Percez deux trous de 8mm pour fixer le support n°2. Vissez et
maintenez le support sur le mur à l’aide de deux visses adaptées.

2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Support II

Fixation
murale

Visse
4mm x 8mm

Visse(4mm x
30mm)

49

Installation (En recyclage)

Enclenché

Installation (En recyclage)
Si vous n’avez pas de sortie vers l’extérieur, le tuyau d’évacuation
n’est pas nécessaire et l’installation est identique à celle expliquée
dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs.
Pour installez le filtre à charbon actif, retirez dans un premier temps
le filtre à graisse. Appuyez sur le système d’ouverture de la grille et
tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le
sens des aiguilles d’une montre. Faîtes pareil de l’autre côté.

50

NOTE :
Assurez-vous que le filtre est correctement enclenché. Autrement, il
pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif
est enclenché, la force d’aspiration

baisse.

Description du bandeau de commande

Utilisation

Bouton vitesse minimale

1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous
faîtes mijoter votre préparation ou si vous cuisinez sans qu’il y ait
beaucoup de vapeur.

Bouton vitesse intermédiaire 2
Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale

3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de
puissance maximale pour une évacuation parfaite de l’air ambiant.

Bouton d’éclairage

Note : Si le s trois puissances (minimale, intermédiaire et maximale)

sont enclenchées en même temps, l’appareil fonctionnera à pleine
puissance.

51

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1.Nettoyage régulier
Utilisez un chiffon doux humide avec un produit nettoyant. N’utilisez
jamais d’éponge du côté grattant, de produit chimique ou n’importe
quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtre à graisse
Important : nettoyer le filtre à graisse tous les mois évite des risques
d’incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière…
ce qui affecte directement la puissance d’aspiration de la hotte. Non
nettoyé, les résidus de graisse (potentiellement inflammables)
peuvent saturer le filtre à graisse. Nettoyez-le avec un produit
ménager.

3. Nettoyage annuel pour les filtres à charbon actif
Ce nettoyage s’applique uniquement aux hottes qui fonctionnent en
recyclage (non en évacuation externe).
Ces filtres absorbent les odeurs et doivent être remplacés au
minimum une fois par an, selon la fréquence d’utilisation de la hotte.

4. Remplacer une ampoule
Retirez les vis sur la vitre, et enlevez-la. Trouvez l’ampoule qui doit
être remplacée, vous la trouverez placée à l’intérieur de la base de la
hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.
Important : il est impossible de remplacer les ampoules

52

individuellement, il faut donc se procurer les ampoules, les douilles

Lumière
La turbine de
Le moteur est

L’ampoule est grillée

Remplacez l’ampoule
Cordon

Rebranchez le cordon

Faible

La hauteur entre la

75

et le câble en même temps. (Leds : G4, Max 1,5W)
Replacez les ampoules et les douilles de façon identique. Puis
reconnectez le câble d’alimentation de la lumière.
Remettez la plaque en verre en place et vissez-la. Assurez-vous que
les visses sont bien serrées.

Dépannage

Erreur

Cause Solution

allumée
mais
aucune

ventilateur
est coincée

Eteignez l’appareil et faîtes
intervenir un professionnel
pour la réparation

Aucune
lumière,

avec le bon modèle

aucune
ventilation

Forte
vibration
de la
hotte

d’alimentation
La turbine de

ventilateur
est coincée

Le moteur n’est
pas correctement
fixé

L’unité n’est pas
correctement fixée
sur le support

d’alimentation
Faîtes intervenir un

professionnel pour la
réparation

Eteignez l’appareil et faîtes
intervenir un professionnel
pour la réparation

Décrochez l’appareil et
vérifiez l’installation et
l’emplacement du support
de fixation

puissance
d’aspiratio
n

hotte et la plaque
de cuisson est trop
élevée

Ajustez la hauteur entre 65­cm

53

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre
appareil et contactez le service consommateur.
Numéro de série de l’appareil : où le trouver ?
Il est important d’informer le service consommateurs de la référence
de votre produit ainsi que du numéro de série (à 16 chiffres qui
commence par un 3) ; il peut être trouvé sur le certificat de garantie
ou sur l’appareil.
Cela peut éviter des trajets inutiles aux techniciens, mais aussi des
frais de déplacement non négligeables.

Protection de l’environnement

Cet appareil est produit conformément à la directive
européenne 2002/69/CE concernant la mise au rebut
des déchets d’équipements électriques et
électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes
en vigueur, contribue à prévenir toute conséquence nuisible pour
l’environnement et la santé, la simple mise au rebut de cet appareil
provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité
comme un déchet ménager, il doit être remis à un centre de collecte
chargé du recyclage des équipements électriques et électroniques.
Pour obtenir de plus amples détails au sujet au sujet du traitement,
de l’élimination, et du recyclage de cet appareil, contacter le service
local de collecte des déchets ou bien s’adresser au magasin dans
lequel l’article a été acheté.

54

BEDIENUNGS- &
INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG
SICHERHEITSVORKEHRUNGEN
SPEZIFIKATIONEN 57
INSTALLATION (Abzug außen)
INSTALLATION (Luftauslass innen)
BESCHREIBUNG DER FUNKTIONEN
BEDIENUNG
WARTUNG
FEHLERBEHEBUNG
KUNDENDIENST
UMWELTSCHUTZ

55
56

58
62
63
64
65
65
65
66

55

Einleitung

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube
entschieden haben
Diese Bedienungsanleitung soll Ihnen alle erforderlichen
Anweisungen im Zusammenhang mit der Inst al l ation, des Gebrauchs und der
Wartung des Gerätes bieten.
Um das Gerät richtig und sicher zu betreiben, l esen Sie bitte diese
Bedienungsanleitung sorgfältig vor der Installatio n und Nutzung durch.
Die Dunstabzugshaube ist aus hochwerti gen M aterialien hergestellt worden.
Sie ist mit einem starken Elektromotor, einem geräuscharmen
Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten
ausgestattet.

56

Sicherheitsvorkehrung



Lassen Sie keine Kinder das Gerät bedienen.



Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. S ie darf

nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt
werden.



Die Dunstabzugshaube und die Filter sollt en regelmäßig gereinigt

werden.



Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung

und halten sie das Gerät von brennbaren Materialien fern.



Das Brennen vom Gasherd ist strengstens verboten.



Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Bes chädigung

des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt
werden.



Der Raum sollte ausreichend belüftet sein wenn die
Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas
oder anderen Brennstoffen verwendet wird.



Die Luft darf nicht in einem Kamin,der zum A bsaugen von

Rauch verwendet wird entladen werden.



Die Regularien über die Entlastung der Luft m üss en erfüllt sein.



Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine
angemessene Aufsicht oder ausführliche Anlei tung zur Benutzung des
Gerätes durch eine Person erhalten.



Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.



Nicht unter der Dunstabzugshaube f l am bi eren.



Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4
Kochplatten installiert werden.

Stromschlaggefahr



Schließen Sie dieses Gerät nur an eine ordnungsgemäß

geerdete Steckdose. Im Zweifelsfall konsult i eren Sie das
entsprechende Fachpersonal.



Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer

oder elektrischen Schlag führen.

57

Spezifikation

Abbildung

Menge

Gehäuse

1

Aeußerer Kaminschacht

1

Untere Kaminschacht Halterung

1

Aeußere Kaminschacht Halterung

1

Wandhalterung

1

φ8 Dübel

9

Schrauben

9

φ7. 2 Schrauben

ST4.0×8

2

Lieferumfang Zubehörliste

Unterer Kaminschacht

φ8×φ6 weiss

ST4.0×30

58

1

Installation （Wandmontage）

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre
Dunstabzugshaube wie im Bild unten durch einen A bluftkanal anschließen
(Emaille, Aluminium oder einem flexible n Rohr mit einem Innendurchmesser
von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der
Steckdose ziehen.

2. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über
der Arbeitsplatte angebracht werden.

3. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren.

Schrauben und ziehen Sie die Halterung an der Wand mit den
mitgelieferten Schrauben fest.

Schrauben
(4mm x 30mm)

59

Dübel

Halterung

107.5mm

4. Fixieren Sie die Dunstabzugshaube an der Halterung.

Haken

Halterung

5. Befestigen Sie den Ein-Weg-Ventil um den Luft auslass der

Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am
Ein-Weg-Ventil der Haube befestigen.

Abluftschlauch

Dunstabzugshaube

60

6.

i. Das Glass in der entsprechenden Position auf der Ob er seit e
der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen

Sie die Schrauben nicht zu stark fest damit das Glass
nicht beschädigt wird.

i. Verschieben Sie den inneren Kaminschacht übe r den äußeren

Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett
raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn
die richtige Höhe erreicht ist, dann hängen S ie di e
Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die
entsprechende Position.

Innerer Kaminschacht

Aeußerer
Kaminschacht

61

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platt e II.
Schrauben und ziehen Sie die Platte II auf die Wand mit 2
Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube un d fixieren Sie es

Platte II

mit 2 Schrauben.

Dübel

Schrauben
4mm x 8mm

Schrauben
(4mm x 30mm)

62

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen ve rf ügen, ist der
Abluftschlauch nicht erforderlich. Die Inst al l ation ist ähnlich wie im vorigen
Abschnitt.

Aktivkohlefilter können eingesetzt werden um G erüche aufzufangen.
Um die Aktivkohlefilter zu installieren, sollt en di e M etallfettfilter zuerst
gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im
Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

HINWEIS:
o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er

losgelöst sein und nicht verriegelt kann es gefährl ich werden.

o Wenn der Aktivkohlefilter eingesetzt wird dann wird die

Saugleistung gesenkt.

63

Beschreibung der Funktionen

BEDIENUNG

Taste geringste Stufe 1

Es wird für die Lüftung in der Küche verwendet. E s ist für das Sieden und das
Kochen geeignet welches nicht viel Dampf verursacht.

Taste mittlere Stufe 2

Die Air Flow Geschwindigkeit ist die ideale Funkt i on für den Standard
Kochvorgang.

Taste höchste Stufe 3
Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie
die High Speed Taste für höchste effektive Belüftung

Taste Beleuchtung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet
das Gerät nur bei der höchsten Drehzahl.

64

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.
I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden
Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals
Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum
Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko
einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub…….so stellt der Filter die
Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so
sammelt sich das Fett an (brennbares Material). Reinigen Sie es m i t einem
Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters
Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird
keine Luft nach außen abgeführt. Dieser Fi l ter nimmt Gerüche auf und
muss mindestens einmal pro Jahr ausgetaus cht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Ent nehmen Sie das Gla ss von der
Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung
und Verkabelung von der Haube. Wichtig: Es ist ni cht möglich die
Glühbirnen einzelnen zu ersetzen. Es wird notw endig sein die Lampe,
Lampenfassung und die Verkabelung als komplettes Teil zu erhalten.
(LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

65

gleichen Weise wie die Originalen. Dann schli eßen Sie di e Lichtverdraht ung

Fehler

Ursache

Lösung

Licht an

klemmt

Der Motor ist beschädigt
Netzkabel locker

Schließen Sie es an die

Der Lüfterflügel

Schalten Sie das Gerät aus und

Der Lüftermotor ist

Schalten Sie das Gerät aus und
befestigt

Nehmen Sie das Gerät ab und
Saugleistung

Zu großer Abstand
und der Arbeitsplatte

cm

wieder an.
Setzen Sie das Glass auf die Haube und ziehen Sie di e Schrauben zu. Achten

Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Der Lüfterflügel
aber
Ventilator
funktioniert
nicht

Sowohl Licht
und Lüfter
funktionieren
nicht

Starke
Vibration
des
Gerätes

nicht gut

Halogen Glühbirne

brennt

ist beschädigt.

nicht fest fixiert.

Das Gerät ist nicht

richtig an der Halterung

zwischen dem Gerät

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät
vom Stromnetz trennen. Die Seriennummer und Modellnummer des
Gerätes notieren und den Kundendienst anrufen.

66

Schalten Sie das Gerät aus und
lassen Sie es durch qualifiziertes
Fachpersonal reparieren.

Ersetzen Sie die Glühbirne mit
den richtigen Anschlußwerten.

Stromversorgung wieder an.

lassen Sie es durch qualifiziertes
Fachpersonal reparieren.

lassen Sie es durch qualifiziertes
Fachpersonal reparieren.

prüfen Sie ob es in der richtigen
Position befestigt ist.

Stellen Sie den Abstand auf 65-75

SERIENNUMMER. Wo finde ich diese?
Es wichtig, dass Sie dem Kundendienst die 16-stel l i ge Seriennummer
mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die S eriennummer
können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes
(befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt
werden. Bitte recyceln soweit es möglich i st . Erkundigen
Sie sich bei Ihrer Gemeinde oder Ihrem Händler im
Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2002/96/EC gekennzeichnet.
Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle
negative Folgen für die Umwelt und die menschli che Gesundheit zu
verhindern, die sonst von ungeeigneter Verschwendungshandhabung von
diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt
zeigt an, dass dieses Produkt nicht in den Haushaltsmül l gehört. Es soll
zum zutreffenden Sammlungspunkt für die Wiederv erwertung elektrischer
und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß
der örtlichen Umweltregelungen für Abfall beseitigung ausgeführt werden.
Für detaillierte Informationen über Behandlung, Rückgewinnung und
Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche
Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.

67

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

ΠΕΡΙΕΧΟΜΕΝΑ

ΕΙΣΑΓΩΓΗ
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΥΠΗΡΕΣΙΕΣ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ
ΣΥΜΜΟΡΦΩΣΗ ΣΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ 70
ΕΓΚΑΤΑΣΤΑΣΗ
ΕΓΚΑΤΑΣΤΑΣΗ (ανακύκλωση)
ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ
ΛΕΙΤΟΥΡΓΙΕΣ
ΣΥΝΤΗΡΗΣΗ
ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

(με απαγωγή αέρα)

68
68

71
75
76

77
78
79

68

ΕΙΣΑΓΩΓΗ

Σας ευχαριστούμε που επιλέξατε αυτόν τον απορροφητήρα

Το βιβλίο που κρατάτε στα χέρια σας περιέχει όλες εκείνες τις οδηγίες και
πληροφορίες που είναι χρήσιμες για την εγκατάσταση χρήση και συντήρηση της
συσκευής.
Για την σωστή λειτουργία και εγκατάσταση της συσκευής παρακαλούμε να
διαβάσετε προσεκτικά το βιβλίο οδηγιών που κρατάτε στα χέρια σας.
Το καπέλο της συσκευής έχει κατασκευαστεί από εξαιρετικά υλικά και έχει
αεροδυναμικό σχεδιασμό.
Είναι εξοπλισμένο με ένα ηλεκτρικό μοτέρ και ένα ανεμιστήρα που εξασφαλίζει
μεγάλη ισχύ απορρόφησης ενώ η λειτουργία του είναι αθόρυβη,διαθέτει
επίσης ένα φίλτρο κατακράτησης λίπους το οποίο εγκαθίσταται χωρίς δυσκολία.

ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ



Μην αφήνετε τα παιδιά να χρησιμοποιούν τη συσκευή



Αυτή η συσκευή (απορροφητήρας) σχεδιάστηκε αποκλειστικά για

οικιακή χρήση. Ο απορροφητήρας αυτός είναι ακατάλληλος για χρήση
σε μπαρμπεκιου ,ψησταριά ή άλλες επαγγελματικές χρήσεις



Ο απορροφητήρας και το φίλτρο πρέπει να πλένονται τακτικά έτσι

ώστε να εξασφαλίζεται η αποτελεσματική λειτουργία τους.



Καθαρίζετε τον απορροφητήρα σύμφωνα με τις οδηγίες και μην

χρησιμοποιείτε τη συσκευή σε σημεία που υπάρχει κίνδυνος
πυρκαγιάς



Δεν επιτρέπεται το ψήσιμο απευθείας επάνω στη φλόγα της εστίας

υγραερίου



Διατηρείται τον περιβάλλοντα χώρο τακτοποιημένο και καθαρό



Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι το καλώδιο παροχής δεν

παρουσιάζει φθορές. Εάν το καλώδιο εμφανίζει φθορές πρέπει να
αντικατασταθεί από έμπειρο τεχνικό .



Ενόσω ο απορροφητήρας βρίσκεται σε λειτουργία σε χώρο στον οποίο

ταυτόχρονα λειτουργούν συσκευές με υγραέριο ή άλλο καύσιμο,πρέπει να
εξασφαλίζεται ο επαρκής εξαερισμός του χώρου.



Η απαγωγή του αέρα δεν πρέπει να γίνεται σε καπνοδόχο

που χρησιμοποιείται για την απαγωγή των αερίων που παράγονται
από συσκευές αερίου ή άλλου καύσιμου.

 Η απαγωγή του αέρα πρέπει να γίνεται σύμφωνα με την ισχύουσα

νομοθεσία.

 Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα(και παιδιά )

με μειωμένες ψυχοφυσικές ικανότητες ή από άτομα που δεν διαθέτουν
γνώση και εμπειρία γύρω από το τρόπο λειτουργίας της συσκευής. Η

69

χρήση της συσκευής από τα προαναφερθέντα άτομα πρέπει να γίνεται
με την επίβλεψη ατόμου που θα φέρει την ευθύνη για την ασφάλεια
τους.



Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.



Μην ανάβετε φλόγες κάτω από τον απορροφητήρα.

 Ο απορροφητήρας αυτός μπορεί να χρησιμοποιηθεί αποκλειστικά

πάνω από συσκευές με 4 το πολύ εστίες.



Κίνδυνος ηλεκτροπληξίας



Η σύνδεση της συσκευής πρέπει να γίνει αποκλειστικά

σε γειωμένη πρίζα. Σε περίπτωση αμφιβολίας ζητήστε
την βοήθεια εξειδικευμένου τεχνικού.

 Η μη τήρηση των προαναφερθέντων οδηγιών

μπορεί να προκαλέσει ,πυρκαγιά και

ηλεκτροπληξία.

70

Πίνακας εξαρτημάτων για τυπική εγκατάσταση (standard)

Ποσότητα

ST4.0×30

ST4.0×8

Περιγραφή Εικόνα

Καπέλο

Άνω καμινάδα

Κάτω
καμινάδα

Βάση
στήριξης κάτω
καμινάδας

Βάση
στήριξης άνω

καμινάδας

1

1

1

1

1

71

Βάση
στερέωσης

Ούπα

Βίδες

D7.2 Βίδες

1

9

9

2

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο)

Εάν διατίθεται μια οπή απαγωγής του αέρα στο περιβάλλον ο απορροφητήρας
μπορεί να συνδεθεί όπως απεικονίζεται στο σχέδιο που ακολουθεί ,με την
βοήθεια ενός σωλήνα από(σμάλτο, αλουμίνιο, εύκαμπτο σωλήνα ή άλλο μη
εύφλεκτο υλικό, με εσωτερική διάμετρο 150mm)

1. Πριν από την εγκατάσταση διακόψτε την λειτουργία της συσκευής και
αποσυνδέστε την.

2 Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της εστίας

65 – 75 cm με αυτό το τρόπο λειτουργεί καλύτερα .

3. Ανοίξτε τρεις οπές 8mm για να βιδώσετε την βάση

στήριξης. Βιδώστε και σφίξτε με τις βίδες που συνοδεύουν την
βάση στήριξης .

Βίδα (4mm x 30mm)

72

Οπή

Βάση

107.5mm

4. Σηκώστε το καπέλο και κρεμάστε το στην βάση

στήριξης

Αγκιστρο

Στήριξη

5. Στερεώστε την βαλβίδα μιας κατεύθυνσης για την

απαγωγή των αερίων από τον απορροφητήρα. Στην
συνέχεια συνδέστε το σωλήνα απαγωγής επάνω στην
βαλβίδα όπως φαίνεται στην πιο κάτω εικόνα.

Σωλήνας απαγωγής αερίων

Καπέλο

73

6.
i.Τοποθετείστε το γυαλί στην θέση του στο επάνω μέρος του

απορροφητήρα .

ii. Στερεώστε τις 4 βίδες με τις ροδέλες. Μην σφίξετε

τις βίδες πολύ δυνατά γιατί υπάρχει κίνδυνος να
σπάσει

i. Θηλυκώστε τον ένα σωλήνα μέσα στον άλλο και τραβήξτε τον

εσωτερικό σωλήνα προς την οροφή. Ρυθμίστε ανάλογα το ύψος
που θέλετε .

ii.Ανασηκώστε την καμινάδα ώστε να διαμορφώσετε ανάλογα το
ύψος .Αφού ρυθμίσετε το ύψος, κρεμάστε την σωλήνα από
τις οπές στερέωσης στις βίδες όπως απεικονίζεται πιο
κάτω.

Εσωτερική σωλήνα

Εξωτερική
σωλήνα

74

7.
i. Ανοίξτε δύο οπές με διάμετρο 8mm για να

τοποθετήσετε την δεύτερη βάση .Βιδώστε και
στερεώστε την δεύτερη βάση με τις δύο διαθέσιμες

βίδες
ii. Ευθυγραμμίστε τους αγωγούς με την βάση και στερεώστε με τις
δύο βίδες .

Βάση

Οπή

Βίδα

4mm x 8mm

Βίδα(4mm x 30mm)

75

ΕΓΚΑΤΑΣΤΑΣΗ (λειτουργία ανακύκλωσης)

Εάν ο χώρος που θα εγκαταστήσετε τον απορροφητήρα δεν διαθέτει σημείο
απαγωγής ,δεν απαιτείται η χρήση του εύκαμπτου σωλήνα.

Ο τρόπος εγκατάστασης είναι όμοιος με εκείνο που περιγράφεται στην
παράγραφο

Μπορείτε να χρησιμοποιήσετε το φίλτρο ενεργού άνθρακα για να περιορίσετε τις
μυρωδιές. Για να τοποθετήσετε το φίλτρο ενεργού άνθρακα πρέπει να αφαιρέσετε
πρώτα το φίλτρο κατακράτησης λίπους πιέζοντας το γάντζο στερέωσης.

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο)

Τοποθετείστε το φίλτρο ενεργού άνθρακα από την πλευρά του μοτέρ και
περιστρέψτε δεξιόστροφα . Επαναλάβετε το ίδιο και από την άλλη πλευρά

ΣΗΜΕΙΩΣΗ:
oΒεβαιωθείτε ότι το φίλτρο είναι καλά στερεωμένο ,διαφορετικά μπορεί να

φύγει από τη θέση του και να κάνει ζημιά .

o Μόλις το φίλτρο στερεωθεί η ισχύς θα μειωθεί.

76

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

ΛΕΙΤΟΥΡΓΙΕΣ

Πλήκτρο χαμηλής ταχύτητας 1

Χρησιμοποιείται για τον εξαερισμό της κουζίνας. Ενδείκνυται όταν βράζουμε
νερό ή μαγειρεύουμε φαγητό που παράγει λίγο ατμό.

Πλήκτρο μεσαίας ταχύτητας 2

Χρησιμοποιείται για τον εξαερισμό της κουζίνας με στάνταρ λειτουργία.

Πλήκτρο χαμηλής ταχύτητας 3

Χρησιμοποιείται για τον εξαερισμό της κουζίνας όταν έχουμε παραγωγή πολύ
καπνού και ατμών.

Πλήκτρο φωτισμού

ΣΗΜΕΙΩΣΗ : Πιέζοντας ταυτόχρονα και τα τρία πλήκτρα ,η συσκευή θα
λειτουργήσει με την μέγιστη ταχύτητα εξαερισμού .

77

ΣΥΝΤΗΡΗΣΗ

Πριν από κάθε διαδικασία καθαρισμού διακόψτε την λειτουργία της
συσκευής και αποσυνδέστε την από την παροχή .

I. Συνήθης καθαρισμός

Καθαρίστε με ένα υγρό μαλακό ύφασμα στο οποίο θα έχετε προσθέσει
μικρή ποσότητα απορρυπαντικού για το σπίτι ή σαπουνόνερο.Μην
χρησιμοποιείτε συρματάκι καθαρισμού,χημικές ουσίες,διαβρωτικά υλικά ή
πολύ σκληρές βούρτσες.

II. Μηνιαίος καθαρισμός των Φίλτρων

ΕΠΙΣΗΜΑΝΣΗ: Ο μηνιαίος καθαρισμός των φίλτρων είναι απαραίτητος για
την αποφυγή κίνδυνου πυρκαγιάς .
Τα φίλτρα μαζεύουν λίπος και σκόνη επηρεάζοντας την αποτελεσματική
λειτουργία του απορροφητήρα. Εάν δεν καθαριστούν ,τα υπολείμματα του
λίπους (που είναι εύφλεκτα ) μπορεί να βουλώσουν τα φίλτρα. Ο
καθαρισμός των φίλτρων να γίνεται με απορρυπαντικό καθαρισμού για το
σπίτι.

III. Ετήσιος καθαρισμός Φίλτρων Άνθρακα

Αφορά ΑΠΟΚΛΕΙΣΤΙΚΑ τις συσκευές που κάνουν ανακύκλωση του αέρα
Το φίλτρο αυτό κατακρατεί τις οσμές και πρέπει να αντικαθίσταται
τουλάχιστον μια φορά το χρόνο, ανάλογα με την χρήση του
απορροφητήρα .

IV. Αντικατάσταση του λαμπτήρα φωτισμού.

Ξεβιδώστε τις βίδες από το τζάμι και αφαιρέστε το.Εντοπίστε τον λαμπτήρα
που πρέπει να αντικατασταθεί. Στην εικόνα που ακολουθεί μπορείτε να
δείτε πως είναι τοποθετημένος

Αφαιρέστε την σύνδεση με την παροχή και βγάλτε την βάση του λαμπτήρα
από τον απορροφητήρα. Σημαντικό: Για να αντικαταστήσετε τον καμμένο
λαμπτήρα πρέπει να αφαιρέστε όλο το ηλεκτρικό κύκλωμα και την υποδοχή
των λαμπτήρων (LED light: G4, MAX 1.5W)

78

Τοποθετείστε τους νέους λαμπτήρες,την υποδοχή και το κύκλωμα

Πρόβλημα

Αιτία

Λύση

Το φως ανάβει

Ο ανεμιστήρας

έχει μπλοκάρει

Αποσυνδεδεμένη

Συνδέστε την πρίζα στην παροχή

Χαλασμένος ο

Διακόψτε την λειτουργία της

Διακόψτε την λειτουργία της

Αποσυνδέστε τη συσκευή και

επανσυνδέστε το κύκλωμα .
Τοποθετείστε το κρύσταλλο και τις βίδες .βεβαιωθείτε ότι έχετε βιδώσει τις βίδες
σωστά.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

αλλά δεν
λειτουργεί ο
ανεμιστήρας

Δεν ανάβει το
φως και δεν
λειτουργεί ο
ανεμιστήρας

Βλάβη μοτέρ

Καμένος λαμπτήρας
αλογόνου.

Διακόψτε την λειτουργία της
συσκευής και απευθυνθείτε στο
κέντρο τεχνικής υποστήριξης.

Αντικατάσταση του λαμπτήρα

συσκευή
ανεμιστήρας

Έντονοι
τριγμοί

Το μοτέρ δεν έχει
τοποθετηθεί σωστά.

Ο απορροφητήρας δεν έχει
στερεωθεί καλά στην βάση
στήριξης

Δεν
απορροφά
ικανοποιητικά

Ο απορροφητήρας
απέχει πολύ από την
επιφάνεια της εστίας.

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ

Η συσκευή συνοδεύεται από ένα πιστοποιητικό επί του οποίου αναγράφονται οι όροι και οι
προϋποθέσεις ισχύος της εγγύησης . Η χρονική διάρκεια της εγγύησης είναι 24 μήνες από την
ημερομηνία αγοράς της συσκευής, όπως αυτή προκύπτει από το τιμολόγιο αγοράς ή άλλο
επίσημο παραστατικό .

79

συσκευής και απευθυνθείτε στο
κέντρο τεχνικής υποστήριξης

συσκευής και απευθυνθείτε στο
κέντρο τεχνικής υποστήριξης

βεβαιωθείτε ότι οι βάσεις στήριξης είναι
σωστά τοποθετημένες.

Ο απορροφητήρας πρέπει να
απέχει από την επιφάνεια της
εστίας 65-75 cm

Το πιστοποιητικό εγγύησης πρέπει να είναι σωστά συμπληρωμένο και να επιδεικνύεται στο
τεχνικό προκειμένου να πιστοποιήσει ότι η επέμβαση γίνεται σε καθεστώς εγγύησης.

ΤΡΟΠΟΣ ΕΠΕΚΤΑΣΗΣ ΤΗΣ ΕΓΓΥΗΣΗΣ έως 5 Χρόνια

Εάν επιθυμείτε να επεκτείνετε την διάρκεια εγγύησης της
συσκευής σας
Για περισσότερες πληροφορίες καλέστε το 210 6845750
εσωτερικό 2
ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΗΣ η ΚΑΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

Τα κέντρα τεχνικής υποστήριξης Gias Service είναι τα μόνα αρμόδια
για την αποκατάσταση τυχόν βλάβης ή κακής λειτουργίας . Καλέστε
το 80111505050 (αστική χρέωση για όλη την Ελλάδα)
προκειμένου να συνδεθείτε με το πλησιέστερο κέντρο τεχνικής
υποστήριξης.Στον δικτυακό τόπο

www.candy .gr μπορείτε να

αναζητήσετε το πλησιέστερο στην περιοχή σας κέντρο τεχνικής
υποστήριξης.
ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΠΑΡΑΓΩΓΗΣ
Σε κάθε επικοινωνία με το κέντρο τεχνικής υποστήριξης είναι
σημαντικό να αναφερθείτε στον αριθμό μητρώου και στα στοιχεία
παραγωγής της συσκευής που αναγράφονται τόσο στο
πιστοποιητικό εγγύησης όσο και στην ετικέτα του προϊόντος. Με αυτό
το τρόπο θα βοηθήσετε στην ταχύτερη και πιο αποτελεσματική
επέμβαση του τεχνικού

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Αυτή η συσκευή πληροί την υπάριθμ. 2002/96/CE Ευρωπαϊκή
Οδηγία για τα ηλεκτρονικά απόβλητα. Βεβαιωθείτε ότι η απόσυρση
της συσκευής θα γίνει με τον προσήκοντα τρόπο, έτσι συμβάλετε
ενεργά στην προστασία του περιβάλλοντος και την εξασφάλιση
συνθηκών υγιεινής . Το σύμβολο αυτό υποδηλώνει ότι η συσκευή δεν
μπορεί να χαρακτηρισθεί ως κοινό απόρριμμα.. Για την ορθή
απόσυρση της συσκευής απευθυνθείτε στο κέντρο ανακύκλωσης του
Δήμου της περιοχής σας, στην διεύθυνση καθαριότητας ή στο
κατάστημα που αγοράσατε την συσκευή.

80
