Lavabiancheria Istruzioni per l’uso
ACTIVA SMART 16
ACOUSTIC COMFORT
Fuzzy Logic
Page 2
Indice Pagina
Prefazione 2
Note generali alla consegna 4
Prescrizioni di sicurezza 4
Consultazione rapida 5
Consigli utili per l’utente 6
La riduzione automatica dei consumi 6
Il sistema activa 7
La fuzzy logic 7
il programma universale 8
l’acoustic confort 8
Descrizione comandi 9
Cassetto detersivo 10
Scelta della biancheria 11
Selezione programmi 12
Sequenza delle operazioni di lavaggio 13
Tabella programmi 20
Detersivi, additivi e dosaggi 22
Pulizia e manutenzione ordinaria 24
Ricerca guasti 26
Servizio assistenza clienti 27
Dati tecnici 28
Messa in opera, installazione 29
PRIMA DI METTERE IN FUNZIONE LA LAVATRICE
ASSICURARSI DI AVERE RIMOSSO LA TRAVERSA O LE
STAFFE DI TRASPORTO COME INDICATO A PAGINA 29.
Prefazione
Leggete queste istruzioni per l’uso e tutte le altre informazioni accluse alla lavatrice,
e comportatevi di conseguenza.
Conservate tutta la documentazione per le successive consultazioni o per eventuali
successivi proprietari.
Attenzione: questo apparecchio dovrà essere destinato
solo all’uso domestico.
Avvertenze per lo smaltimento
Tutti i materiali d’imballaggio impiegati sono ecologici e riciclabili. Si prega di contribuire ad
uno smaltimento ecologico dell’imballaggio.
Il vostro fornitore o l’amministrazione comunale
sapranno informarvi sulle attuali forme di smaltimento.
Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso una rottamazione ecologica
possono essere recuperati materiali pregiati.
Attenzione: estrarre la spina di alimentazione degli
apparecchi dismessi. Tagliare il cavo di collegamento ed
eliminarlo insieme alla spina.
Volendo eliminare una vecchia lavatrice si abbia cura di rendere inservibile la chiusura
dell’ oblò per evitare che i bambini possano chiudersi nella macchina.
2 3
Page 3
M) Importante!
Nel caso si installi l’apparecchio su un pavimento ricoperto da tappeti o con moquette si
deve fare attenzione che le aperture di ventilazione alla base dell’apparecchio non
vengano ostruite.
N) In caso di guasto e/o di cattivo funzionamento dell’apparecchio, lo spenga, chiuda il
rubinetto dell’acqua e non manometta l’elettrodomestico.
Per l’eventuale riparazione si rivolga solamente al Servizio Assistenza Tecnica Autorizzato e
richieda l’utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
O) Qualora si rendesse necessaria la sostituzione del cavo di alimentazione
dell’apparecchio, rivolgersi al Servizio Assistenza Tecnica Autorizzato.
Consultazione rapida
Lavaggio
– Aprire l’oblò con l’apposito tasto apertura oblò “E” (fig. 1, pag. 9)
– Selezionare la biancheria ed introdurla all’interno della macchina
– Chiudere l’oblò
– Introdurre il detersivo nelle vaschette come indicato dalla tabella programmi di questo
manuale d’uso
– Impostare il programma
– Premere i tasti supplementari (se desiderati)
– Premere il tasto start “D” (pag. 9)
Dopo il lavaggio
– Attendere lo sblocco dell’oblò
(2 minuti dalla fine del programma)
– Spegnere la lavabiancheria premendo il tasto
avvio/arresto e portare la manopola programmi in
posizione OFF.
– Aprire l’oblò ed estrarre la biancheria
4 5
Note generali alla consegna
Alla consegna controlli che con la macchina ci siano:
– Manuale d’istruzione
– Certificati di garanzia
– Tubo carico
– Bacinella detersivo liquido
e controlli che non abbia subito danni durante il trasporto, in caso contrario chiami il Servizio
Assistenza Tecnica Autorizzato a Lei più vicino (vedi Servizio assistenza clienti).
Prescrizioni di sicurezza
Attenzione:
per qualsiasi intervento di pulizia e manutenzione
della lavatrice
A) Tolga la spina.
B) Chiuda il rubinetto dell’acqua.
C) Candy correda tutte le sue macchine di messa a terra. Si assicuri che l’impianto
elettrico sia provvisto di messa a terra in caso contrario richieda l’intervento di personale
qualificato.
D) Non tocchi l’apparecchio quando mani o piedi sono bagnati o umidi. Non usi
l’apparecchio a piedi nudi.
E) È sconsigliato l’uso di adattatori, prese multiple e/o prolunghe.
Attenzione:
durante il lavaggio l’acqua può andare a 90°C.
F) Prima di aprire l’oblò si assicuri che non vi sia acqua nel cestello.
G) Non permetta che l’apparecchio sia usato dai bambini o da incapaci, senza sorveglianza.
H) Non tiri il cavo di alimentazione o l’apparecchio stesso, per staccare la spina dalla presa
di corrente.
I) Non lasci esposto l’apparecchio ad agenti atmosferici (pioggia, sole, ecc…).
L) In caso di trasloco non sollevi mai l’apparecchio dalle manopole o dal cassetto del
detersivo.
Durante il trasporto non appoggi mai l’oblò al carrello e non movimenti la macchina senza
il fondo imballo
Page 4
Consigli utili per gli utenti
Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con
il massimo risparmio.
Caricare al massimo la propria lavabiancheria
Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la
massima capacità di carico della propria lavabiancheria non eccedendo le specifiche di carico
massimo sotto riportate:
Cotone e lino kg 5,5
Misti kg 2
Delicati kg 2
Lana kg 1
È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un
unico lavaggio rispetto a due lavaggi a mezzo carico.
Quando serve veramente il prelavaggio?
Solamente per carichi particolarmente sporchi!
Si risparmia dal 5 al 15% di energia evitando di selezionare l’opzione prelavaggio per
biancheria normalmente sporca.
Quale temperatura di lavaggio selezionare?
L’utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a
temperature superiori a 60°C.
È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C anziché 90°.
Riduzione Automatica dei Consumi
La lavabiancheria Activa è dotata di un sistema per la Riduzione Automatica dei Consumi
(detto capacità variabile automatica). Con tale dispositivo la macchina è in grado di dosare la
quantità di acqua necessaria a lavare e a risciacquare la biancheria in funzione del carico
effettuato.Ciò consente di ridurre il consumo di acqua e dell’energia elettrica necessaria a
riscaldarla al minimo indispensabile, senza tuttavia attuare alcun compromesso sulle
prestazioni di lavaggio e risciacquo. Infatti l’acqua e l’energia utilizzate saranno sempre
proporzionali alla quantità di capi messi a lavare. La lavabiancheria Activa le garantisce
quindi eccezionali risultati di lavaggio nel rispetto dell’ambiente e con un considerevole
risparmio di denaro.
6
IL SISTEMA ACTIVA
L’esclusivo sistema Activa consente di ottenere 3 grandi vantaggi:
• migliore efficacia di lavaggio
• utilizzo completo del detersivo
• riduzione dei consumi
L’efficacia del lavaggio è aumentata grazie allo speciale sistema del ricircolo continuo
dell’acqua di lavaggio.
Tramite lo speciale ugello posto nel bordo interno dell’oblò, che “spruzza” l’acqua
direttamente sulla biancheria all’interno del cesto durante alcune specifiche fasi del ciclo di
lavaggio, si ottiene una perfetta irrorazione dei capi.
Sia la fase del lavaggio che i risciacqui delle macchine dotate del sistema Candy Activa
hanno performance notevolmente più elevate rispetto ai migliori modelli attualmente
disponibili sul mercato.
La riduzione dei consumi di acqua, di energia e di detersivo consente alle macchine Activa di
risparmiare e ridurre gli effetti sull’ambiente in ogni singolo lavaggio.
La fuzzy logic
E’ l’ultima frontiera dell’elettronica applicata alle tecnologie di lavaggio.
La Fuzzy logic consente all’Activa Smart di misurare durante tutte le fasi del lavaggio una
serie di informazioni sulla biancheria inserita all’interno del cesto.
In questo modo l’Activa Smart, nel momento in cui viene avviato il ciclo di lavaggio:
• regola la quantità d’acqua necessaria
• determina la durata del lavaggio
• regola i risciacqui
in base al carico e al tipo di biancheria che si è scelto di lavare;
• regola il ritmo di rotazione del cesto per adattarlo al tipo di tessuto
• riconoscere la presenza di schiuma, aumentando eventualmente il livello dell’acqua durante
i risciacqui
• regola il numero di giri della centrifuga in funzione del carico, evitando che ci siano squilibri.
Così l’ACTIVA SMART riesce a decidere da sola tra le centinaia di possibili combinazioni di
lavaggio quale si adatta meglio alle singole condizioni del bucato.
La Fuzzy logic viene incontro alle esigenze di semplicità di utilizzo della lavatrice
permettendo un’impostazione semplificata del programma di lavaggio. Infatti l’utilizzatore
deve solo dire alla macchina il tipo di tessuto inserito nel cesto (cotone, misto, delicato o lana)
e il grado di sporco degli indumenti per ottenere un bucato perfettamente pulito e con il più
elevato grado di asciugatura ottenibile con una centrifuga attenta ai capi.
7
Page 5
Descrizione comandi
Fig. 1
COMANDI
Selettore programmi con OFF
Visualizzazione: temperature, durata programma,
velocità centrifuga, ritardo partenza,
durata programma universale
Spie avanzamento programmi
Tasto START/CANCELLA
Tasto apertura oblò
Pulsante opzione PRELAVAGGIO
Pulsante opzione SUPERISCIACQUO
Pulsante opzione STIRO FACILE
Pulsante REGOLAZIONE CENTRIFUGA
Pulsante regolazione PARTENZA DIFFERITA
Cassetto detersivo
Pulsante regolazione durata Programma UNIVERSALE
Spie gradazione sporco
A
B
C
D
E
F
G
H
I
L
M
N
O
9
il programma Universale
Si tratta di un brevetto esclusivo Candy e comporta 2 grandi vantaggi per l’utente:
• poter lavare insieme capi di diversi tessuti (es. cotone + sintetico ecc.)
• effettuare il lavaggio con un notevolissimo risparmio di energia.
Il programma di lavaggio universale ha una temperatura di 40°C e alterna fasi dinamiche (il
cesto che gira) a fasi statiche (capi in ammollo in fase di riposo). Per questo motivo il
programma universale ha una durata più elevata raggiungendo le 4, le 6 e le 8 ore.
La durata inusuale del ciclo di lavaggio è stata definita con l’obiettivo di permettere il lavaggio
durante le ore notturne (considerato anche il bassissimo livello di rumorosità).
Al momento è l’unica lavatrice sul mercato mondiale a poter lavare contemporaneamente
capi di tessuti differenti!
Il consumo di energia elettrica per l’intero ciclo universale di 8 h è di soli 900 watt!
Il programma di lavaggio universale è stato indicato come modello di efficienza da varie case
produttrici di detersivo.
L’ACOUSTIC COMFORT
L’abbattimento della rumorosità è la nuova frontiera
tecnologica raggiunta dai prodotti Candy.
La missione delle nuove serie ACOUSTIC COMFOR Tè
di migliorare la qualità della vita di chi usa le lavatrici
(frontali e carica dall’alto) e le lavastoviglie Candy.
Le modifiche introdotte nei modelli ACOUSTIC
COMFORT sono diverse e di forte impatto: 7 pannelli
laterali fonoassorbenti sui lati della macchina, un foglio di
polionda sul fondo, l’insonorizzazione totale del motore,
la vasca in materiale fonoassorbente (il Silitech).
Rispetto ai corrispondenti prodotti non insonorizzati
risulta che i modelli ACOUSTIC COMFORT abbattono di
circa il 25% la rumorosità.
Da un’analisi tecnica del mercato Europeo risulta che i
nuovi modelli Candy ACOUSTIC COMFORT sono ai
massimi livelli di silenziosità.
8
ACOUSTIC COMFORT
M F G H I L B O E D A
C N
Page 6
Scelta della biancheria
– Si raccomanda di lavare esclusivamente tessuti lavabili con acqua e detersivo e non a
secco.
– Se si devono lavare tappetoni, copriletti o altri indumenti pesanti è bene non centrifugare.
– Dividere la biancheria in base al tipo di tessuto, allo sporco e alla temperatura di
lavaggio: osservare l’etichetta posta sui tessuti che è un valido aiuto per il trattamento e
la cura della biancheria.
Biancheria lavabile ad alta temperatura
Biancheria colorata e facilmente trattabile
Biancheria delicata e lana
– La biancheria contrassegnata con i seguenti simboli è inadatta per il lavaggio nella
lavatrice:
Biancheria da lavare manualmente
Da lavare a secco
Per tessuti molto delicati quali tende, biancheria intima, collants ecc., è consigliabile
l’utilizzo di un sacchetto di rete.
– Indumenti e biancheria di lana, per poter essere lavati in lavatrice, devono essere
contrassegnati con il simbolo “Pura Lana Vergine” e avere inoltre l’indicazione
“non infeltrisce” oppure “lavabile in lavatrice”.
– La biancheria nuova colorata ha spesso perdite di colore.
Queste possono essere trasmesse ad altri tessuti più chiari durante il processo
di lavaggio.
Per questo motivo consigliamo di effettuare il primo lavaggio dei colorati a parte.
Successivamente i capi colorati non stingenti possono essere lavati con capi
bianchi solo fino a 40°C.
Attenzione: durante la selezione
dei capi da lavare
– si assicuri che nella biancheria da lavare non vi
siano oggetti metallici (ad esempio fermagli, spille
di sicurezza, spilli, monete, ecc…);
– abbottoni le federe, chiuda le cerniere lampo,
gancetti a occhielli, annodi cinghie sciolte e lunghi
nastri di vestaglie;
– asporti dalle tendine anche i rulli di scorrimento;
– osservi attentamente le etichette sui tessuti;
– se durante la selezione vede delle macchie
resistenti, le asporti con del detersivo speciale o
con un’apposita pasta di lavaggio.
– Le consigliamo di non fare un carico di soli capi in tessuto di spugna che assorbendo
molta acqua diventano troppo pesanti.
11
Cassetto detersivo
Il cassetto detersivo è suddiviso in 4 vaschette:
– la prima contrassegnata con “l”, serve per il
detersivo del prelavaggio
– la seconda contrassegnata con “lI”, serve per il
detersivo di lavaggio o per il programma rapido.
Se si desidera adoperare detersivi liquidi, va introdotta
l’apposita vaschetta nello scomparto contrassegnato con “II”
del cassetto detersivo.
Questo assicura che il sapone liquido vada nel cesto solo al
momento in cui è necessario.
Attenzione: si ricordi che alcuni detersivi sono di difficile
asportazione. In questo caso Le consigliamo l’uso
dell’apposito contenitore da porre nel cestello.
– la terza, contrassegnata con “ ” serve per il candeggiante.
La macchina è predisposta al prelievo automatico del candeggiante durante il primo
risciacquo dei cicli cotone.
Attenzione: nella terza e quarta vaschetta mettere solo
prodotti liquidi.
– la quarta, contrassegnata con “ ”, serve per additivi speciali, ammorbidenti, profumi
inamidanti, azzurranti, ecc.
La macchina è predisposta al prelievo automatico degli additivi durante I’ultimo risciacquo
in tutti i cicli di lavaggio.
cl
10
Page 7

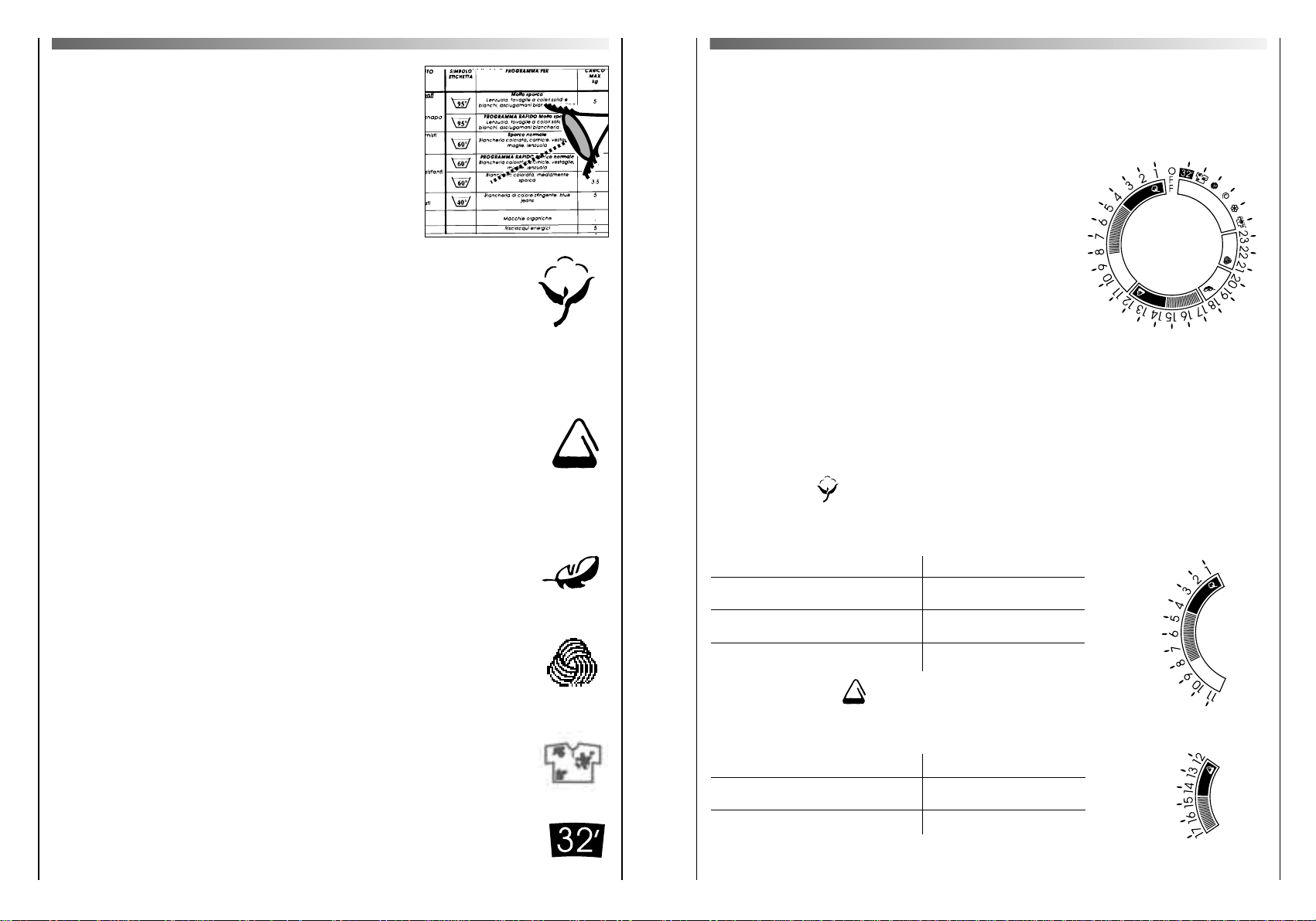

SELEZIONE PROGRAMMI
Per trattare i vari tipi di tessuto e le varie gradazioni di
sporco, la lavatrice ha 6 fasce di programmi diversi per tipo
di: tessuto, temperatura e durata (vedere tabella programmi
di lavaggio).
1 Tessuti resistenti
I programmi sono realizzati per sviluppare il massimo grado di lavaggio e i
risciacqui, intervallati da fasi di centrifuga, assicurano una perfetta
sciacquatura.
La centrifuga finale alla massima velocità assicura un’ottima strizzatura.
2 Tessuti misti e sintetici
Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei
livelli di acqua.
La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui
tessuti.
3 Tessuti delicatissimi
E’ un nuovo concetto di lavaggio in quanto alterna momenti di lavoro a momenti
di pausa, particolarmente indicato per il lavaggio di tessuti molto delicati. I
risciacqui sono eseguiti con alto livello di acqua per assicurare le migliori
prestazioni.
4 Lana lavabile in lavatrice
Ciclo studiato per i capi di PURA LANA.
5 Programma universale
Sistema di lavaggio ecologico che consente di lavare insieme capi di diversi
tessuti.
6 Programma rapido
Ciclo di lavaggio completo in 30 minuti circa.
12
SEQUENZA DELLE OPERAZIONI DI
LAVAGGIO
Impostazione programma
La lavatrice con tecnologia di comando FUZZY è in grado di
pilotare il bucato in modo intelligente adattando acqua, ritmi di
lavaggio e sciacquature anche senza decisioni supplementari
dell’utente.
Con una semplice manovra, ruotando il selettore si attiva il
programma scelto e dopo pochi secondi compare sul
visualizzatore la temperatura relativa o la scritta
corrispondente ai programmi speciali, dopodiché premendo il
tasto START la lavatrice inizia la sequenza operativa.
Attenzione: Se dovesse mancare la corrente durante il
funzionamento della lavabiancheria, una speciale memoria
conserverà l’impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal
punto in cui si era fermata.
Selettore programmi (Può ruotare in entrambi i sensi)
Per la tabella programmi vedere pagina 20.
– Posizione OFF la lavatrice è completamente spenta.
– Settore cotone con tre zone per diversa durata del ciclo di lavaggio e diverse
temperature.
13
a scelta compare nel visualizzatore
• Zona 1-2-3-4 Ciclo intensivo temp. 90° - 60° - 50° - 40°C
• Zona 5-6-7-8 Ciclo normale temp. 60° - 50° - 40° - 30°C
• Zona 9-10-11 Ciclo leggero temp. 40° - 30° - 15°C
– Settore tessuti misti con due zone per diversa durata del ciclo di
lavaggio e diverse temperature.
a scelta compare nel visualizzatore
• Zona 12-13-14 Ciclo intensivo temp. 60°- 50° - 40°C
• Zona 15-16-17 Ciclo normale temp. 40° - 30° - 15°C
Page 8
– Settore delicati compare nel visualizzatore
• Zona 18-19-20 Ciclo leggero temp. 40° - 30° - 15°C
– Settore lana
lavabile in lavatrice compare nel visualizzatore
• Zona 21-22-23 Ciclo leggero temp. 40° - 30° - 15°C
Sul cruscotto si illuminano le spie corrispondenti alla gradazione di
sporco scelta: intensivo - normale - leggero
Programma speciale “risciacqui” SP1
Il programma SP1 effettua 3 risciacqui della biancheria con centrifuga delicata a
800 giri (eventualmente riducibile o annullabile tramite l’apposito tasto).
E’ utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un
lavaggio effettuato a mano.
Programma speciale “ammorbidente” SP2
Il programma SP2 effettua un risciacquo e una centrifuga forte a 1600 giri
(eventualmente riducibile o annullabile tramite l’apposito tasto) abilitando il
carico dell’ammorbidente dall’apposita vaschetta del cassetto detersivo.
E’ utilizzabile per condizionare i capi lavati a mano. Se si desidera condizionare
capi particolarmente delicati, si raccomanda di ridurre la velocità di centrifuga a
800 giri o meno.
Programma speciale “centrifuga delicata” SP3
Il progamma SP3 effettua una centrifuga a 800 giri (eventualmente riducibile
tramite l’apposito tasto).
Programma speciale “centrifuga forte” SP4
Il programma SP4 effettua una centrifuga a 1600 giri (eventualmente riducibile
tramite l’apposito tasto).
Programma rapido “32 minuti” SP5
Il programma rapido 32 minuti permette di effettuare in 30 minuti circa un ciclo
completo di lavaggio per un massimo di 2 kg di biancheria ad una temperatura di 50°.
La quantità massima di detersivo utilizzabile per questo programma è indicata
sull’apposito misuratore 32’ in dotazione.
Il detersivo deve essere caricato nella vaschetta per il programma rapido 32’
(vaschetta II).
14
– PROGRAMMI
SPECIALI compare nel visualizzatore
Risciacqui SP1
Ammorbidente SP2
Centrifuga delicata SP3
Centrifuga forte SP4
Programma universale h
Con la manopola in questa posizione il tasto durata programma
universale lampeggia, ad ogni tocco del tasto viene visualizzato il
tipo di programma (8h - 6h- 4h).
Lavaggio rapido SP5
Pulsanti di regolazione o opzione
Dopo aver impostato il ciclo desiderato possono essere regolate alcune funzioni o scegliere
le opzioni.
15
– Ciclo prelavaggio possibile per COTONE-MISTI (aggiunge la fase
di prelavaggio ad una temperatura massima di 40°C ai programmi
indicati).
– Superisciacquo per COTONE-MISTI
aggiunge più acqua a tutti i risciacqui mentre nei DELICA TI aggiunge
un risciacquo al programma.
– Stiro facile: attivando questa funzione è possibile ridurre al
minimo la formazione di pieghe personalizzando ulteriormente il ciclo
di lavaggio in base al programma scelto ed al tipo di biancheria da
lavare.
In modo particolare per i tessuti misti l’azione combinata di una fase
di raffreddamento graduale dell’acqua, l’assenza di rotazione del
cesto durante gli scarichi dell’acqua ed una centrifuga delicata a
bassa velocità assicura la massima distensione dei capi.
Per i tessuti delicati, ad esclusione della lana, vengono svolte le fasi
già descritte sopra per i tessuti misti ad eccezione del raffreddamento
graduale dell’acqua ma con l’aggiunta di una fase di fermo acqua in
vasca con stop dopo l’ultimo risciacquo.
Nel programma lana questo tasto ha la sola funzione di lasciare i
capi immersi nell’acqua alla fine dell’ultimo risciacquo al fine di
distendere perfettamente le fibre.
NOTA: rilasciare il tasto per terminare il ciclo con la fase di scarico e
centrifuga
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
STIRO
FACILE
Page 9
Se è stata impostata una partenza ritardata, la macchina attende il tempo selezionato prima
di partire, visualizzando il conto alla rovescia in ore, mentre il tasto “partenza differita”
continua a lampeggiare.
Nella zona avanzamento programma si illuminano le luci corrispondenti alla fase in corso
prelavaggio lavaggio risciacquo centrifuga
A fine ciclo le luci si spengono, il segnale acustico avverte del termine lavaggio per 2 minuti
e sul visualizzatore compare la scritta 000, dopo 2 minuti la scritta 000 inizia a lampeggiare
per indicare che la biancheria può essere tolta.
Rilasciare il tasto START, portare la manopola in posizione OFF e premere il tasto apertura
oblò.
NOTA: Se non si desidera essere avvisati dal segnale acustico, prima di avviare la
macchina, tenere premuto il tasto prelavaggio per circa 3 secondi, l’apparire di un puntino
luminoso alla destra del display in contemporanea ad un segnale acustico sta a significare
che la manovra è stata accettata.
Per annullare la manovra ripremere il tasto prelavaggio per altri 3 secondi.
Alla fine del programma la macchina comunque ritorna allo stato iniziale.
ATTENZIONE:
UNO SPECIALE DISPOSITIVO DI
SICUREZZA IMPEDISCE
L’IMMEDIATA APERTURA
DELL’OBLO” ALLA FINE DEL
LAVAGGIO. AL TERMINE DELLA
FASE DI CENTRIFUGA ATTENDA
2 MINUTI PRIMA DI APRIRE
L’OBLÒ.
2 min.
NOTA:
IL MODELLO È DOTATO DI UN PARTICOLARE
DISPOSITIVO ELETTRONICO CHE IMPEDISCE LA
PARTENZA DELLA CENTRIFUGA CON CARICHI
PARTICOLARMENTE SBILANCIATI.
QUESTO SERVE A MIGLIORARE LE VIBRAZIONI, LA
SILENZIOSITÀ E LA DURATA DELLA LAVABIANCHERIA.
16
– Regolazione velocità centrifuga, da esclusione alla massima
velocità prevista del programma selezionato.
Compare sul visore 0 per esclusione centrifuga e una sequenza
da 4 a 16 per indicare da 400 a 1600 giri.
– Ritardatore di partenza da 0 a 16H disponibile per tutti i
programmi. Premendo il pulsante si incrementa il ritardo di partenza
di 1 ora per volta.
REGOLAZIONE
CENTRIFUGA
PARTENZA
DIFFERITA
I pulsanti sono attivati solo se illuminati
Avviamento programma
Al termine delle precedenti operazioni è possibile avviare il programma premendo il tasto
START (ricordiamo che viene bloccata la sicurezza di apertura oblò).
Inizialmente sul display viene visualizzato la durata media del programma e dopo 10-15
minuti durante i quali vengono determinati la temperatura dell’acqua, la quantità di
biancheria da lavare ecc. viene visualizzato il tempo residuo al termine del lavaggio.
ATTENZIONE:
DOPO CHE È STATO PREMUTO IL TASTO START
POSSONO PASSARE FINO A DUE MINUTI PRIMA CHE
LA MACCHINA INIZI IL PROGRAMMA.
17
– PROGRAMMA UNIVERSALE compare nel visore
Programma ecologico 8h = 8 ore
adatto per tutti i capi 6h = 6 ore
di tessuto 4h = 4 ore
(eccetto LANA e STINGENTI).
Temperatura 40°C.
Disponibile con diverse durate di ciclo da scegliere in funzione del
grado di sporco presente nei capi.
DURATA
PROGRAMMA
UNIVERSALE
Page 10
Modificare impostazioni dopo avvio del programma
Dopo l’avvio del programma possono essere modificate solo le regolazioni e le opzioni
tramite i pulsanti appropriati.
Rilasciare il tasto START. Sul visore lampeggia la scritta o la temperatura del programma
impostato. Modificate quanto desiderato (es. riduzione di giri centrifuga) e ripremete il tasto
START. Sul visore riapparirà il tempo residuo per finire il programma.
Se si desidera aggiungere o togliere dei capi durante il lavaggio, rilasciare il tasto “ST ART” e
attendere DUE minuti affinché il dispositivo di sicurezza liberi il blocco dell’oblò.
Effettuata la manovra, dopo aver richiuso l’oblò e premuto il tasto “START”, la macchina
ripartirà dal punto in cui era stata fermata.
NOTA:
PER LA SALVAGUARDIA DEI CAPI LA VELOCITÀ DI
CENTRIFUGA PUÒ SOLO ESSERE RIDOTTA
RISPETTO A QUANTO PRE-IMPOSTATO NELLA
MACCHINA. IN CASO DI LAVAGGIO DI TESSUTI
DELICATI O LANA LA LAVABIANCHERIA ADOTTERÀ
AUTOMATICAMENTE UNA VELOCITÀ DI CENTRIFUGA
INFERIORE.
Cancellazione programma impostato
È possibile cancellare in qualsiasi momento il programma agendo come segue: rilasciare il
tasto START, portare il selettore in posizione OFF, riavviare portando il selettore fuori da
OFF. Il segnale acustico suonerà con 3 bip e la lavatrice è pronta per un altro programma o
per essere spenta definitivamente.
ATTENZIONE:
NON PUÒ ESSERE APERTO L’OBLÒ SE IL TASTO
START NON È RILASCIATO.
18
Page 11
STIRO
FACILE
PARTENZA
DIFFERITA
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
REGOLAZIONE
CENTRIFUGA
PARTENZA
DIFFERITA
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
REGOLAZIONE
CENTRIFUGA
PARTENZA
DIFFERITA
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
REGOLAZIONE
CENTRIFUGA
PARTENZA
DIFFERITA
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
REGOLAZIONE
CENTRIFUGA
STIRO
FACILE
PARTENZA
DIFFERITA
CICLO
PRELAVAGGIO
SUPER
RISCIACQUO
REGOLAZIONE
CENTRIFUGA
STIRO
FACILE
PARTENZA
DIFFERITA
REGOLAZIONE
CENTRIFUGA
STIRO
FACILE
PARTENZA
DIFFERITA
REGOLAZIONE
CENTRIFUGA
SUPER
RISCIACQUO
COTONE
Tessuti/
Programma
Temperatura
°C
Descrizione del ciclo
Programma
per tipo di lavaggio
Opzioni possibili
Lavaggio a 40°-90°C lungo
Risciacqui
Centrifuga da 400 a 1600 giri/min. o esclusione
Lavaggio a 30°-60°C medio
Risciacqui
Centrifuga da 400 a 1600 giri/min. o esclusione
Lavaggio a 15°-40°C breve
Risciacqui
Centrifuga da 400 a 1600 giri/min. o esclusione
Da: 90°
a: 40°
Da: 60°
a: 30°
Da: 40°
a: 15°
intensivo
normale
leggero
Cotone bianchi
Cotone colorati resistenti
*
Cotone bianchi
Cotone colorati resistenti
Cotone bianchi
Cotone colorati delicati
MISTI
Lavaggio a 40°-60°C lungo
Risciacqui
Centrifuga da 400 a 800 giri/min. o esclusione
Lavaggio a 15°-40°C medio
Risciacqui
Centrifuga da 400 a 800 giri/min. o esclusione
Da: 60°
a: 40°
Da: 40°
a: 15°
intensivo
normale
Sintetici
*
Sintetici
Lavaggio a 15°-40°C
Risciacqui
Centrifuga a 400 giri/min. o esclusione
Lavaggio a 15°-40°C
Risciacqui
Centrifuga da 400 a 800 giri/min. o esclusione
Da: 40°
a: 15° (freddo)
Da: 40°
a: 15° (freddo)
standard
standard
Delicati
Lana
*
Programma universale
E’ un lavaggio che a seconda delle varie
gradazioni di sporco può essere impostato
con diversi tempi di durata (4, 6 o 8 ore).
Lavaggio a 40°C, risciacqui Centrifuga da 400
a 800 giri/min. o esclusione
40° Da: intensivo
a: standard
Tutti
(eccetto lana e stingenti)
*
Programma da utilizzarsi per prove secondo la Norma EN 60456.
1-2-3-4
5-6-7-8
9-10-11
12-13-14
15-16-17
18-19-20
21-22-23
Carico
max kg
5
5,5
5,5
2
2
2
1
5,5
IT
TABELLA PROGRAMMI
NOTA: Se si usano detersivi liquidi con l’opzione del prelavaggio inserita è obbligatorio usare
l’apposita vaschetta nello scomparto contrassegnato con II del cassetto detersivo.
Questo assicura che il sapone liquido destinato al lavaggio non vada subito nel cesto con il
detersivo destinato al prelavaggio.
Programma rapido
Lavaggio a 50°C
Risciacqui
Centrifuga da 400 a 1000 giri/min. o esclusione
50°
Misti
2
standard
PARTENZA
DIFFERITA
REGOLAZIONE
CENTRIFUGA
20 21
SUPER
RISCIACQUO
PARTENZA
DIFFERITA
REGOLAZIONE
CENTRIFUGA
Page 12
Dosaggi
Utilizzate soltanto detersivi adatti per l’impiego in lavatrice.
Otterrete il migliore effetto di lavaggio con minimo impiego di prodotti chimici ed un’ottimale
cura della biancheria se oltre alla scelta del tipo di detersivo considerate anche il grado di
sporco della biancheria.
Il quantitativo di detersivo dipende da:
– la durezza dell’acqua: a seconda del grado di durezza dell’acqua e del tipo di detersivo
impiegato, è possibile ridurre il quantitativo di detersivo.
– Il grado di sporco: a seconda del grado di sporco è possibile ridurre il quantitativo
di detersivo.
– Il quantitativo di biancheria: in caso di piccoli quantitativi di biancheria è possibile ridurre il
quantitativo di detersivo.
Dosaggio del detersivo in polvere
Per detersivi a normale e bassa concentrazione: per biancheria normalmente sporca
scegliere un programma senza prelavaggio.
Introdurre il detersivo nello scomparto “lI” del cassetto.
Per biancheria molto sporca scegliere un programma con prelavaggio.
Mettere 1/4 del detersivo nello scomparto “l”, 3/4 nello scomparto “lI” del cassetto.
Impiegando addolcitori per acqua separati, introdurre prima il detersivo, quindi I’addolcitore
nello scomparto “lI”.
Per detersivi da bucato ad alta concentrazione senza cariche, osservare esattamente quanto
indicato sulle confezioni per il tipo e quantitativo di dosaggio.
Per evitare il verificarsi di difficoltà di prelievo, usare i mezzi di dosaggio contenuti nelle
confezioni dei detersivi.
Dosaggio del detersivo liquido
I detersivi liquidi possono essere usati, in base a quanto indicato sulle relative confezioni, per
tutti i programmi senza prelavaggio utilizzando l’apposito contenitore da porre nel cestello o
per i modelli che ne sono provvisti la bacinella per detersivi liquidi.
Detersivi, additivi e dosaggi
Scelta del detersivo
Detersivi di tipo universale
– Detersivi in polvere per lavaggio pieno con supplemento di candeggiante,
particolarmente adatti per l’impiego in programmi ad alte temperature di lavaggio
(60°C ed oltre), per biancheria con forte grado di sporco e biancheria macchiata.
– Detersivi liquidi, particolarmente adatti per sporco causato da grasso, ad esempio
grasso cutaneo, cosmetici ed olio.
Questi detersivi non sono tanto adatti per il lavaggio di biancheria macchiata, poiché non
hanno candeggiante.
– Detersivi biologici. Piena potenza di lavaggio che non viene però ottenuta con tutti i
prodotti offerti.
Detersivi speciali
– Detersivi per biancheria colorata e biancheria delicata, senza supplemento di
candeggiante, spesso anche senza sostanze ottiche di schiarimento, con cura del colore.
– Detersivi per pieno lavaggio, senza supplemento di candeggianti ed enzimi,
particolarmente adatti per la cura delle fibre di lana.
– Detersivi per tendine con sostanze schiarenti otticamente e resistenti alla luce, per
evitare l’ingiallimento attraverso l’influenza dei raggi solari.
– Detersivi speciali per I’utilizzazione programmata di sostanze chimiche secondo il tipo
del tessuto, il grado di sporco e la durezza dell’acqua.
In questo caso detersivi di base, dolcificanti, candeggianti/sali contro macchie possono
essere dosati separatamente.
Sostanze ausiliarie di lavaggio
– Addolcitore anticalcare, permette l’impiego di quantitativi ridotti di detersivo in abitazioni
dove il grado di durezza dell’acqua è da duro a durissimo.
– Sostanze di pretrattamento, per il trattamento programmato preliminare di macchie.
La loro utilizzazione permette l’eventuale susseguente lavaggio con temperatura bassa di
lavaggio o con detersivi senza candeggianti.
– Ammorbidente, impedisce la carica statica in tessuti sintetici e rende la biancheria più
soffice.
Se siete in possesso di un’asciugabiancheria i capi di vestiario diventano morbidi e soffici
anche senza l’impiego di ammorbidente.
Non introdurre solventi nella lavatrice!
Conservare il detersivo e i prodotti per la cura della biancheria fuori dalla portata dei bambini.
Prima di versare il detersivo, accertarsi che nel cassetto per il detersivo non siano presenti
eventuali corpi estranei.
Sulle confezioni dei detersivi sono riportate di solito le indicazioni per il dosaggio. Attenersi a
tali indicazioni.
22 23
Page 13

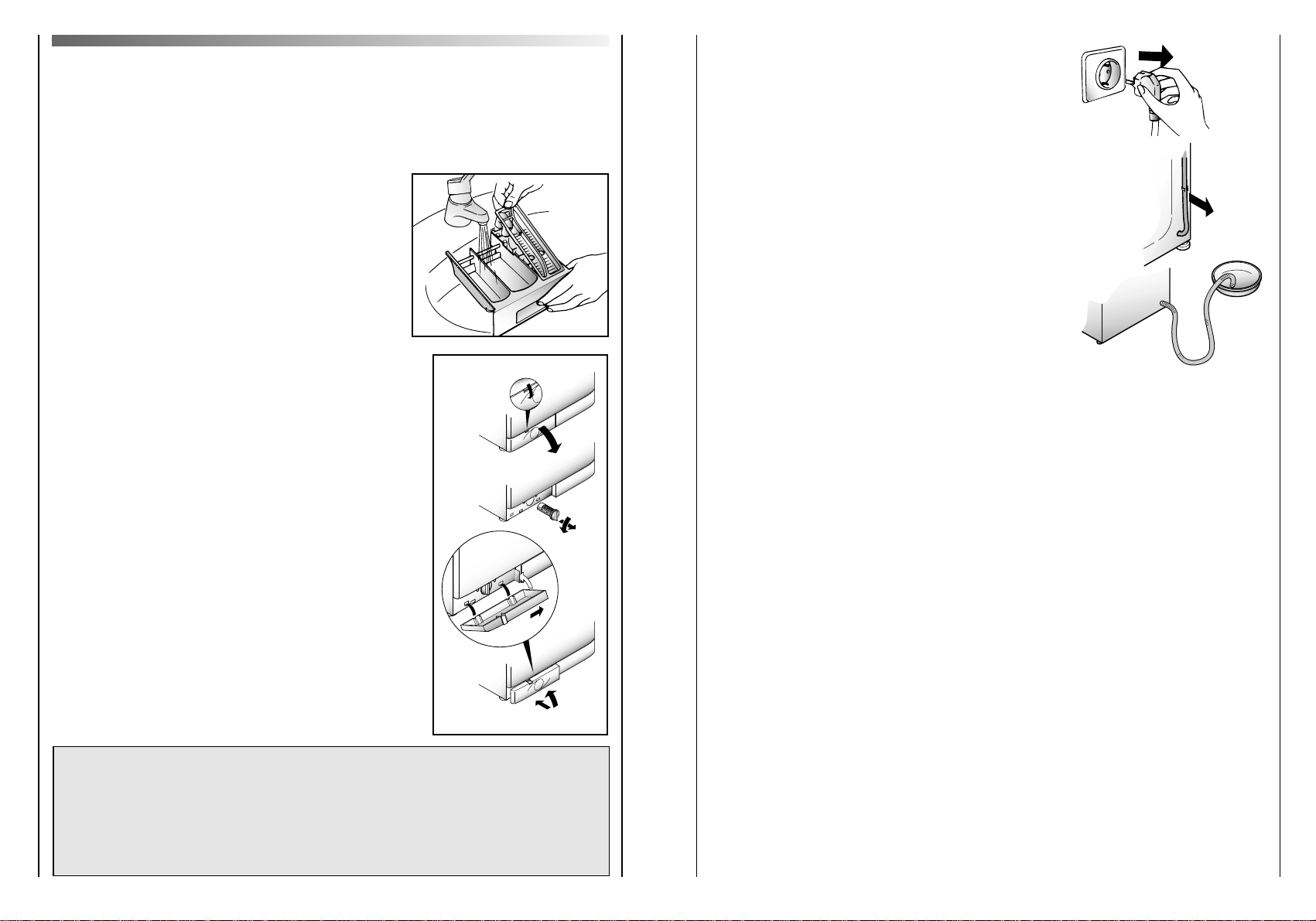

Traslochi o lunghi periodi di fermo
macchina
Per eventuali traslochi o qualora la macchina restasse
ferma a lungo in luoghi non riscaldati, è necessario
svuotare completamente da ogni residuo di acqua tutti i
tubi.
A corrente disinserita, stacchi il tubo dalla fascetta e lo
porti, verso il basso, sul catino, fino alla completa
fuoriuscita dell’acqua.
Al termine ripeta l’operazione in senso inverso.
25
Pulizia e manutenzione ordinaria
Per la Sua lavatrice, all’esterno non usi abrasivi alcool e/o diluenti, basta solo una passata
con un panno umido. La lavatrice ha bisogno di pochissime manutenzioni:
– Pulizia vaschette.
– Pulizia filtro.
Pulizia vaschette
Anche se non strettamente necessario è bene pulire
saltuariamente le vaschette da detersivo candeggiante e
additivi.
A) Per questa operazione basta che le estragga con
una leggera forza.
B) Pulisca tutto il contenuto sotto un getto d’acqua.
C) Reinserisca il tutto nella propria sede.
Pulizia filtro
La lavatrice è dotata di uno speciale filtro in grado di
trattenere i residui più grossi che potrebbero bloccare lo
scarico (monete, bottoni, ecc.) che possono così essere
facilmente recuperati.
È consigliabile mensilmente la pulizia del filtro.
Quando lo deve pulire si comporti così:
1) Tolga la parte sinistra dello zoccolo
agendo sulla levetta come mostrato in figura.
2) Sviti il tappo in senso antiorario ed estragga la cartuccia.
3) Ripulisca la cartuccia e la riposizioni avvitando il tappo,
in senso orario, fino in fondo.
4) Inserisca le guide inferiori dello zoccolo negli appositi
alloggiamenti ed avvicinando la parte laterale di destra
alla parte fissa rimetta in posizione lo zoccolo.
Attenzione: nel caso in cui la macchina non dovesse
scaricare, prima di procedere alla pulizia del filtro, svuotare il
cesto dall’acqua residua seguendo le indicazioni riportate
alla pagina seguente onde evitarne una fuoriuscita eccessiva
al momento di estrarre la cartuccia
24
Page 14
Attenzione:
L’utilizzo di detersivi ecologici senza fosfati può produrre i seguenti ef fetti:
– I’acqua di scarico dei risciacqui risulta più torbida per la presenza di zeoliti in sospensione
senza che l’efficacia del risciacquo ne risulti pregiudicata;
– presenza di polvere bianca (zeoliti) sulla biancheria al termine del lavaggio che non si
ingloba nei tessuti e non ne altera il colore.
– La presenza di schiuma nell’acqua dell’ultimo risciacquo non è necessariamente indice di
una cattiva sciacquatura.
– I tensioattivi anionici presenti nelle formulazioni dei detersivi per lavabiancheria, risultano
spesso difficilmente allontanabili dalla biancheria stessa e, anche in minima quantità,
possono produrre vistosi fenomeni di formazione di schiuma.
– L’esecuzione di ulteriori cicli di risciacquo, in casi come questi, non comporta alcun
beneficio.
Servizio Assistenza Clienti
L’apparecchio è corredato da un certificato di garanzia che Le permette di usufruire
gratuitamente del Servizio di Assistenza Tecnica Candy, (denominata GIAS) salvo
l’addebito di un diritto fisso di chiamata, per il periodo di un anno dalla data d’acquisto.
Ricordi di spedire la parte A del certificato di garanzia, per la necessaria convalida entro 10
giorni dalla data di acquisto.
La parte B dovrà essere da Lei conservata, debitamente compilata, per essere esibita al
Servizio Assistenza Tecnica Autorizzato, in caso di necessità di intervento, insieme alla
ricevuta fiscale rilasciata dal rivenditore al momento dell’acquisto.
Qualora la Sua lavabiancheria presenti anomalie o mal funzionamenti, prima di rivolgersi
al Servizio Assistenza Tecnica Autorizzato, Le consigliamo di effettuare i controlli indicati a
pag. 26.
Se il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messa
in contatto direttamente, al costo di una normale telefonata, con il Servizio Assistenza Tecnica
Autorizzato a Lei più vicino.
Servizio Assistenza Tecnica
☎
199.123.123
È importante che comunichiate al Servizio Assistenza Tecnica Autorizzato la sigla del
prodotto ed il numero di serie che troverete sul certificato di garanzia e sulla targa matricola
(14 o 16 caratteri che iniziano con la cifra 3) posta sul frontale della lavabiancheria (zona
oblò, fig. 2, pag 28). In questo modo Vi preghiamo di contribuire ad evitare trasferte inutili del
tecnico, risparmiando così i costi a ciò connessi.
Ricerca guasti
Da cosa può dipendere se…
Difetti che potete eliminare personalmente
26 27
ANOMALIA
1. Non funziona con
qualsiasi programma
2. Non carica acqua
3. Non scarica acqua
4. Non si apre l’oblò
5. Presenza di acqua
sul pavimento
attorno alla
lavabiancheria
6. Non centrifuga
7. Forti vibrazioni
durante la centrifuga
8. Sul display appare
errore n. 0, 1, 5, 7, 8, 9
9. Sul dislay appare
errore n.2
10 Sul display appare
errore n.3
11 Sul display appare
errore n.4
Spina corrente elettrica
non inserita nella presa
Tasto Start non premuto
Manopola selezionatore su OFF
Manca energia elettrica
Fusibili o interruttori automatici impianto
elettrico guasto
Oblò aperto
Vedi cause 1
Rubinetto acqua chiuso
Tubo di scarico piegato
Presenza di corpi estranei nel filtro
Tasto Start premuto
Perdita della guarnizione posta
tra rubinetto e tubo carico
La lavabiancheria non ha ancora
scaricato l’acqua
“Esclusione centrifuga” inserita
Carico biancheria
non uniformemente distribuito
Lavabiancheria non perfettamente
in piano
Staffe di trasporto
non ancora asportate
La macchina non si riempia
La macchina non scarica
La macchina è troppo piena d’acqua
Inserire la spina
Premere il tasto Start
Selezionare il programma desiderato
Controllare
Controllare
Chiudere oblò e premere Start
Controllare
Aprire il rubinetto acqua
Raddrizzare tubo di scarico
Ispezionare filtro (vedere pagine 24-25)
Rilasciare il tasto Start
Sostituire guarnizione e
stringere bene tubo e rubinetto
Attendere alcuni minuti, la macchina
scaricherà
Selezionare un valore di centrifuga diverso
da 0
Distribuire in modo uniforme
la biancheria
Regolare gli appositi piedini regolabili.
Asportare staffe di trasporto
Rivolgersi al servizio assistenza
Verificare che le prese d’acqua siano aperte
Verificare che lo scarico sia libero
Verificare che il tubo di scarico non sia
piegato
Chiudere la presa dell’acqua. Rivolgersi al
servizio assistenza.
CAUSA
RIMEDIO
Durante le centrifughe la macchina fa un
rumore diverso! Questo perché è munita di
un motore a collettore che consente
migliori prestazioni funzionali.
Non si vede molta acqua nel cesto!
Questo perché le nuove macchine
usano poca acqua, ottenendo gli
stessi risultati di lavaggio e
risciacquo.
Page 15

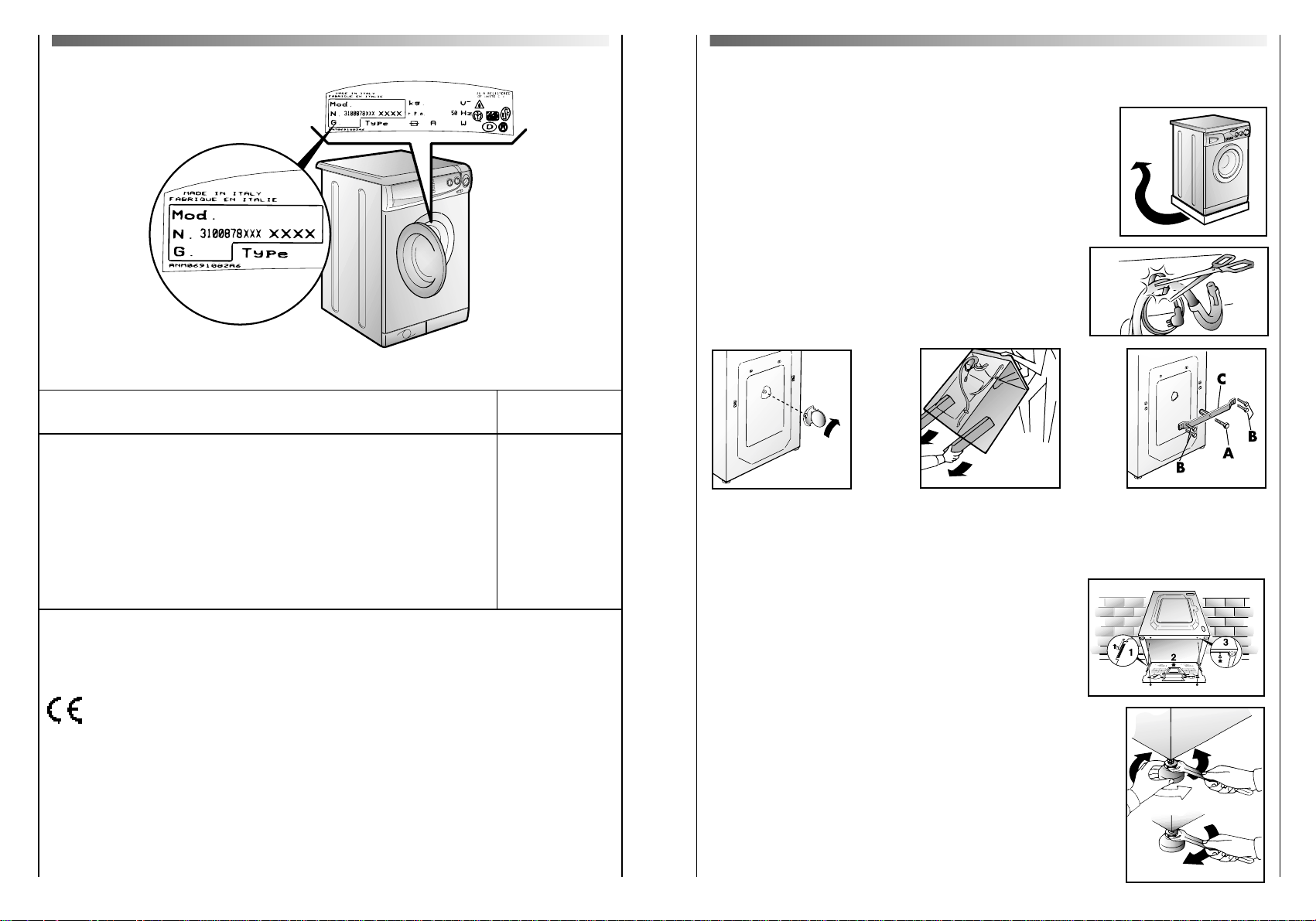

Messa in opera installazione
Porti la macchina vicino al luogo di utilizzo senza il
basamento dell’imballo.
Tagli le fascette fermatubo
Tolga la vite centrale (A); tolga le 4 viti laterali (B) e
rimuova la traversa (C).
Inclini la macchina in avanti e sfili i sacchetti in
plastica che contengono i due blocchetti in
polistirolo posti sui 2 lati tirando verso il basso.
Richiuda il foro utilizzando il tappo contenuto nella
busta istruzioni.
ATTENZIONE:
NON LASCI ALLAPORTATADI BAMBINI GLI ELEMENTI DELL’IMBALLAGGIO IN
QUANTO POTENZIALI FONTI DI PERICOLO.
Applichi il foglio di polionda sul fondo
come mostrato.
Livelli la macchina con i piedini anteriori.
a) Girare in senso orario il dado per sbloccare la vite del piedino.
b) Ruotare il piedino e farlo scendere o salire
fino ad ottenere la perfetta aderenza al suolo.
c) Bloccare infine il piedino riavvitando il dado
in senso antiorario, fino a farlo aderire
al fondo della lavatrice.
Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive
modifiche.
Dati tecnici
■
Carico biancheria asciutta
■
Pressione di alimentazione
dell’acqua
■
Velocità centrifuga
Dimensioni
■
Larghezza
■
Profondità
■
Altezza
N.B.: Per quanto riguarda i valori inerenti i dati elettrici, vedere targhetta dati applicata sul
frontale della lavabiancheria nella zona oblò (fig. 2).
5 Kg
0,05 ÷ 0,8 MPa
1600 giri/min
60 cm
54 cm
85 cm
A
B
C
28 29
Fig. 2
Page 16

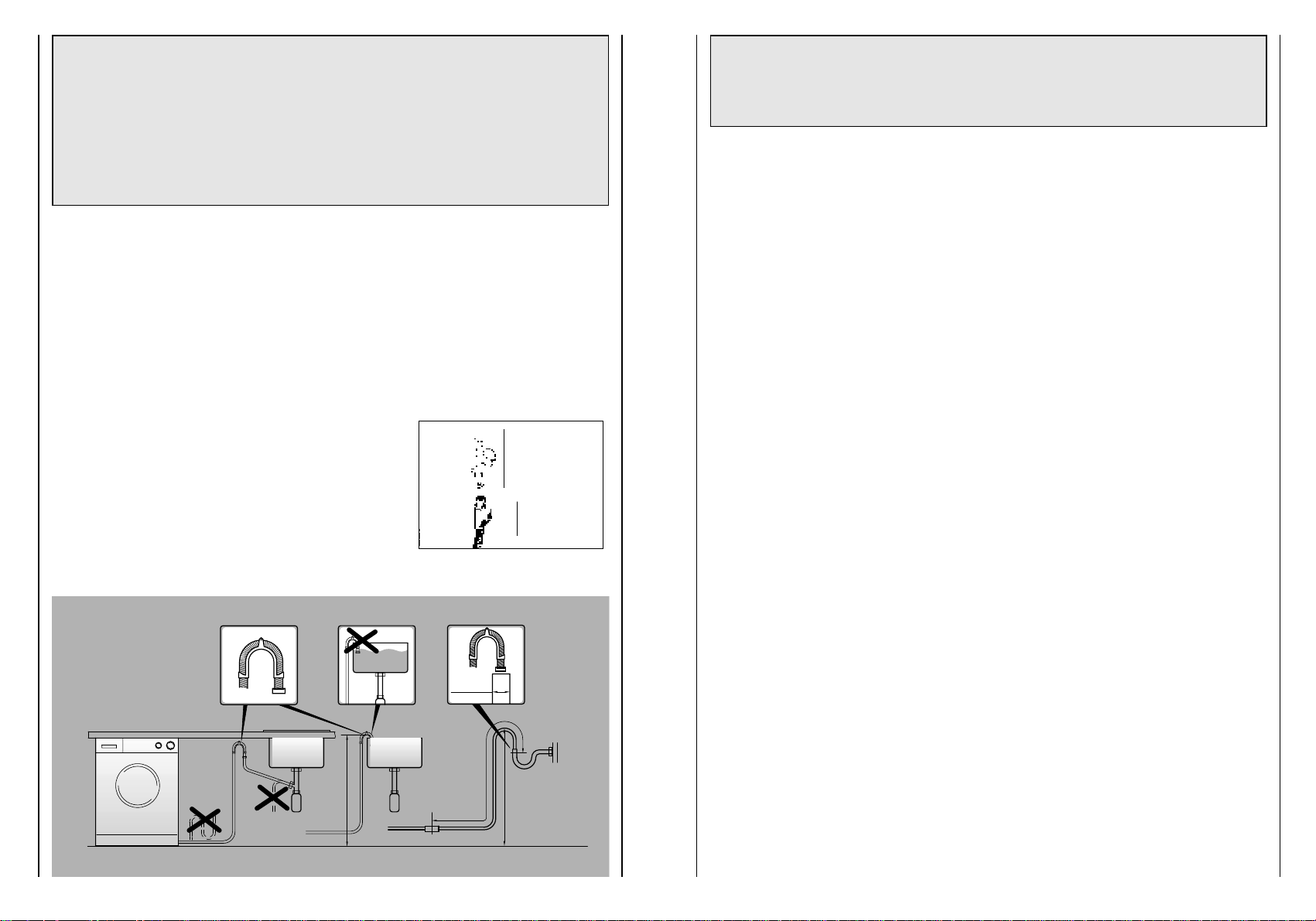

Attenzione: dopo ogni lavaggio è consigliabile chiudere
il rubinetto di carico per isolare la lavatrice dal circuito
idraulico.
Per consentire il corretto funzionamento della lavabiancheria è necessario che
l’estremità terminale (bocca) del tubo di scarico sia posta ad un’altezza minima di 50
cm e massima di 85 cm da terra.
Collegamento elettrico e consigli di sicurezza
Le lavatrici vengono fornite per funzionare con tensione 230 V, monofase 50 Hz.
Assicurarsi che il contatore sia dimensionato per erogare almeno 3,0 kW, quindi collegare la
spina di alimentazione con una presa di 16 A, con polo di terra.
Verificare che la presa di corrente della Vostra abitazione sia completa di presa di “terra”.
La presa dell’abitazione e la spina dell’apparecchio devono essere dello stesso tipo.
In generale è sconsigliabile l’uso di adattatore prese multiple e/o prolunghe.
Tutte le lavabiancherie Candy sono costruite conformemente a tutte le normative di sicurezza
previste e certificate dai più qualificati Istituti di Qualità.
31
min 50 cm
max 85 cm
+2,6 mt max
max 100 cm
min 4 cm
Attenzione: si consiglia di conservare la traversa, i tiranti
e le viti per immobilizzare la macchina in caso di
trasporto futuro. La Casa Costruttrice non risponde di
eventuali danni provocati all’apparecchio per
l’inosservanza delle norme relative allo sbloccaggio.
Tutte le spese di installazione sono a carico dell’utente.
Collegamento idraulico
La macchina è dotata di un tubo di carico con le estremità munite di ghiere filettate da 3/4” da
allacciare tra il raccordo filettato dell’apparecchio e la sorgente dell’acqua fredda.
L’apparecchio deve essere collegato esclusivamente
alla sorgente di acqua fredda.
Il collegamento con sorgenti di acqua calda, cioè a
temperatura maggiore di 40°, può danneggiare alcuni
tessuti delicati.
Il tubo di carico dell’acqua è provvisto di un
dispositivo di sicurezza che blocca l’afflusso
dell’acqua qualora il tubo di carico si deteriori.
Questo fatto viene segnalato dall’apparizione di una
tacca rossa nella finestrella “A”.
In questo caso il tubo di carico acqua dovrà essere
necessariamente sostituito.
30
Dispositivo
antisvitamento
(premere per svitare
la ghiera)
Tasto rosso (spia)
di valvola
bloccata
➝
➝
A
Page 17
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti
nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si
renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
01.05 - 05651157 - Printed in Italy - Imprimé en Italie
IT
Loading...
