Can-am Commander 1000 (2013), Commander 800R (2013) User Manual [ru]

ПРЕДОСТЕРЕЖЕНИЕ

МОТОВЕЗДЕХОД ОТНОСИТСЯ К ЧИСЛУ ТРАНСПОРТНЫХ СРЕДСТВ ПОВЫШЕННОЙ ОПАСНОСТИ. Если не принять соответствующих мер предосторожности, даже при выполнении обычных маневров, таких как поворот, движение по склону или преодоление препятствий, может произойти столкновение или опрокидывание мотовездехода.

Строго следуйте всем инструкциям, содержащимся в настоящем Руководстве и в табличках на корпусе мотовездехода. Пренебрежение этими

предостережениями, может стать причиной получения СЕРЬЁЗНЫХ ТРАВМ и даже ЛЕТАЛЬНОГО ИСХОДА.

Руководство по эксплуатации должно постоянно находиться у владельца или водителя мотовездехода.

ПРЕДОСТЕРЕЖЕНИЕ

Игнорирование предупреждений, содержащихся в настоящем Руководстве, ДЕМОНСТРАЦИОННОМ ВИДЕОФИЛЬМЕ и предупреждающих таблич- ках на корпусе мотовездехода, может иметь серьёзные последствия, не исключая получение тяжёлых травм и гибели людей.

ПРЕДОСТЕРЕЖЕНИЕ

Данный мотовездеход по своим характеристикам может превосходить другие транспортные средства, которыми Вам приходилось управлять ранее. Уделите время для ознакомления с Вашим новым мотовездеходом.

ПОПРАВКА 65 ШТАТА КАЛИФОРНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Настоящее изделие содержит или выделяет известные в штате Калифорния химические вещества, способные вызывать онкологические заболевания, пороки деторождения или ослабление репродуктивной функции.

На территории Канады изделия распространяются компанией Bombardier Recreational Products Inc. (BRP).

На территории США изделия распространяются компанией BRP US Inc.

Приведённые ниже торговые марки являются собственностью компании Bombardier Recreational Products Inc.:

Can-Am™ DESS™ Commander™ Rotax® TTI™ XPS™ DPS™ ACS™

В данном документе упоминаются торговые марки, являющиеся собственностью следующих компаний:

Garmin®, логотип Garmin, City Navigator® и MapSource™ являются торговыми марками, принадлежащими компании Garmin Ltd или её подразделениям.

MicroSD™ и SD™ принадлежат компании SanDisk или её филиалам. † Visco-lok является торговой маркой, принадлежащей компании GKN Visco drive GmbH.

АГ79

tmo2013-001 en ®™ и ло готип BRP являю тся торго вым и марками компании Bombardier Recreational Products Inc. или её фил иал ов.

`13 Can-Am Commander 800R1000.indb 2`13 Can-Am Commander 800R1000.indb 2 06.11.2012 15:24:0206.11.2012 15:24:02

РОСС С-СH.AГ79.В.04810

с 13.07.2012 по 12.07.2013

ВВЕДЕНИЕ

ВНИМАНИЕ

Deutsch

English

Español

Français

Nederlands

Norsk

Português

Suomi

Svenska

Dieses Handbuch ist möglicherweise in Ihrer Landessprache verfügbar. Bitte wenden Sie sich an Ihren Händler oder besuchen Sie: www.operatorsguide.brp.com.

This guide may be available in your language. Check with your dealer or go to: www.operatorsguide.brp.com.

Es posible que este manual esté disponible en su idioma. Consulte a su distribuidor o visite: www.operatorsguide.brp.com.

Ce guide peut être disponible dans votre langue. Vériﬁ er avec votre concession aire ou aller à: www.operatorsguide.brp.com.

Deze handleiding kan beschikbaar zijn in uw taal. Vraag het aan uw dealer of ga naar: www.operatorsguide.brp.com.

Denne boken kan ﬁ nnes tilgjengelig på ditt eget språk. Kontakt din forhandler eller gå til: www.operatorsguide.brp.com.

Este manual pode estar disponível em seu idioma. Fale com sua concessionária ou visite o site: www.operatorsguide.brp.com.

Käyttöohjekirja voi olla saatavissa omalla kielelläsi. Tarkista jälleenmyyjältä tai käy osoitteessa: www.operatorsguide.brp.com.

Denna bok kan ﬁ nnas tillgänglig på ditt språk. Kontakta din återförsäljare eller gå till: www.operatorsguide.brp.com.

Поздравляем Вас с приобретением нового мотовездехода с поперечной посадкой Can-Am™. Мотовездеход обеспечивается ограниченной гарантией компании BRP и поддержкой сети авторизованных дилеров Can-Am, готовых предоставить Вам запасные части и аксессуары и выполнить работы по техническому обслуживанию Вашей машины.

При покупке Вам будут разъяснены гарантийные обязательства компании, после чего Вам будет предложено подписать ПРОВЕРОЧНЫЙ ЛИСТ ПРЕД- ПРОДАЖНОЙ ПОДГОТОВКИ, удостоверяющий, что Ваше новое транспортное средство полностью подготовлено к успешной эксплуатации.

В обязанности дилера входит удовлетворение Ваших запросов и потребностей. По всем вопросам, связанным с эксплуатацией и обслуживанием мотовездехода, обращайтесь к Вашему дилеру.

Прежде чем начать движение

Чтобы снизить риск получения травмы Вами или другими людьми, прежде чем приступить к эксплуатации мотовездехода, прочитайте Руководство по эксплуатации.

Также прочитайте предупреждающие наклейки, расположенные на мотовез-

деходе, и просмотрите ДЕМОНСТРАЦИ- ОННЫЙ ВИДЕОФИЛЬМ.

Пренебрежение предостережениями, содержащимися в Руководстве по эксплуатации, может стать причиной получения СЕРЬЁЗНЫХ ТРАВМ и даже ЛЕТАЛЬНОГО ИСХОДА.

Предупреждения

В настоящем Руководстве для выделения важной информации используются следующие типы предупреждений:

Данный символ ! предупреждает о потенциальной опасности получения травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Текст в рамке содержит инструкции, нарушение которых может привести к авариям, несчастным случаям, травмам или гибели людей.

ОСТОРОЖНО Информирует о потенциально опасных ситуациях, которые могут стать причиной получения травм лёгкой или средней степени тяжести.

ВНИМАНИЕ

ждения и инструкции, несоблюдение которых может стать причиной серьёзных повреждений мотовездехода или другого имущества.

Содержит предупре-

`13 Can-Am Commander 800R1000.indb 1`13 Can-Am Commander 800R1000.indb 1 06.11.2012 15:24:0306.11.2012 15:24:03

ВВЕДЕНИЕ

О настоящем Руководстве

Настоящее Руководство по эксплуатации разработано с целью ознакомить владельца/водителя с особенностями эксплуатации и технического обслуживания данного мотовездехода, а также правилами техники безопасности. Знание которых необходимо для правильной эксплуатации мотовездехода.

Храните настоящее Руководство на мотовездеходе, чтобы при необходимости использовать его для решения вопросов, связанных с обслуживанием, поиском и устранением неисправностей и эксплуатацией.

Настоящее Руководство доступно на нескольких языках. В случае обнаружения разночтений помните, что англоязычная версия имеет приоритет перед остальными.

Прочитать и распечатать дополнительную копию настоящего Руководства можно по адресу:

www.operatorsguide.brp.com

Информация, содержащаяся в настоящем Руководстве, достоверна на момент публикации. Компания BRP придерживается политики постоянного улучшения своей продукции, но при этом не берет на себя обязательств модернизировать соответствующим образом ранее выпущенную продукцию. Вследствие внесения изменений в конструкцию изделий, возможны некоторые отличия между изделием и его характеристикой, приведённой в данном Руководстве. Компания BRP оставляет за собой право на изменение технических характеристик, конструкции, дизайна и комплектации оборудованием выпускаемых изделий без каких-либо обязательств со своей стороны.

При перепродаже настоящее Руководство и ДЕМОНСТРАЦИОННЫЙ ВИДЕО- ФИЛЬМ должны быть переданы новому владельцу.

`13 Can-Am Commander 800R1000.indb 2`13 Can-Am Commander 800R1000.indb 2 06.11.2012 15:24:0306.11.2012 15:24:03

ОГЛАВЛЕНИЕ

ВВЕДЕН ИЕ .......................................................................................................................1

Преж де чем начать движение ..................................................................................................1

Предупреждения ........................................................................................................................1

О настоящем Руководстве .......................................................................................................2

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ОСНОВНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ..............................................................8

Избегайте отравления угарным газом....................................................................................8

Берегитесь воспламенения паров бензина и прочих опасностей ......................................8

Берегитесь ожогов ....................................................................................................................8

Аксессуары и внесение изменений в конструкцию ..............................................................9

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ — ОТВЕТСТВЕННОСТЬ ...................................... 10

Ответственность владельца ..................................................................................................10

Ответственность и квалификация водителя .......................................................................10

Двигайтесь, соблюдая осторожность ................................................................................... 11

Система безопасности седоков ............................................................................................. 12

Условия движения .................................................................................................................... 12

КОНТРОЛЬНЫЙ ОСМОТР МОТОВЕЗДЕХОДА ПЕРЕД ПОЕЗДКОЙ ..................... 13

Контрольный лист осмотра мотовездехода перед поездкой ............................................ 13

ПОДГОТОВКА К ДВИЖЕНИЮ .................................................................................... 16

Преж де чем начать движение ................................................................................................16

Экипировка ...............................................................................................................................16

ИЗБЕГАЙТЕ НЕСЧАСТНЫХ СЛУЧАЕВ ......................................................................19

Не допускайте опрокидывания и переворота ...................................................................... 19

Избегайте столкновений ........................................................................................................20

БЕЗОПАСНОЕ ВОЖДЕНИЕ ......................................................................................... 21

Практические упражнения ..................................................................................................... 21

Движение по пересечённой местности ................................................................................22

Общая техника вождения .......................................................................................................22

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ ....................................................... 28

Рабочее применение мотовездехода ...................................................................................28

Перевозка грузов .....................................................................................................................28

Перемещение грузов ..............................................................................................................31

Буксировка прицепа ................................................................................................................31

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ ..........................................................................33

Предупреждающие таблички .................................................................................................33

Таблички соответствия ...........................................................................................................42

ИНФОРМАЦИЯ О ТРАНСПОРТНОМ СРЕДСТВЕ

ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ ......................................................................... 44

1) Рулевое колесо ....................................................................................................................45

2) Педаль акселератора ..........................................................................................................45

3) Педаль тормоза ....................................................................................................................45

4) Рычаг переключения передач ............................................................................................46

`13 Can-Am Commander 800R1000.indb 3`13 Can-Am Commander 800R1000.indb 3 06.11.2012 15:24:0306.11.2012 15:24:03

ОГЛАВЛЕНИЕ

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ .......................................................... 47

1) Замок зажигания и ключи ...................................................................................................48

2) Кнопка запуска двигателя ..................................................................................................49

3) Переключатель света фар ..................................................................................................49

4) Переключатель 2WD/4WD .................................................................................................50

5) Выключатель режима SPORT .............................................................................................50

6) Переключатель подвески с пневмоподкачкой (ACS)......................................................50

7) Переключатель лебёдки .....................................................................................................51

8) Выключатель режима OVERRIDE ....................................................................................... 51

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD) .......................................................................... 53

Описание информационного центра ....................................................................................53

Режимы многофункционального информационного центра .............................................54

Перемещение по пунктам меню информационного центра (LCD) ...................................57

Настройка информационного центра ...................................................................................57

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ) ........................................ 59

Описание информационного центра ....................................................................................59

Настройка информационного центра ...................................................................................63

ОБОРУДОВАНИЕ .......................................................................................................... 64

1) Регулировка положения руля .............................................................................................66

2) Подстаканники .....................................................................................................................66

3) Поручни для пассажира ......................................................................................................66

4) Перчаточный ящик ...............................................................................................................67

5) Возимый комплект инструментов .....................................................................................67

6) Пульт дистанционного управления лебёдкой .................................................................67

7) Подножки ..............................................................................................................................67

8) Боковые сети ........................................................................................................................67

9) Защита плечевого пояса .....................................................................................................68

10) Ремни безопасности ..........................................................................................................68

11) Сиденье водителя ..............................................................................................................68

12) Сиденье пассажира ...........................................................................................................69

13) Пробка топливного бака ...................................................................................................69

14) Лебёдка ...............................................................................................................................69

15) Багажное отделение .........................................................................................................70

16) Рукоятки для подъёма багажного отделения ................................................................70

17) Крепёжные крюки ..............................................................................................................71

18) Задний борт верхней секции багажного отделения ..................................................... 71

19) Задний борт нижней секции багажного отделения ...................................................... 71

20) Гнездо для установки сцепного устройства ..................................................................72

21) Компрессор ACS .................................................................................................................72

22) Радиоприёмник ..................................................................................................................73

23) Дополнительные разъёмы для подключения внешних аудиоустройств ...................73

24) Приемник глобальной системы позиционирования GPS .............................................74

25) Задняя сеть .........................................................................................................................75

26) Низкопрофильное ветровое стекло ...............................................................................76

27) Крыша ..................................................................................................................................77

ПОДВЕСК А ....................................................................................................................79

Указания по регулировке подвески .......................................................................................79

Заводские установки подвески..............................................................................................79

Регулировка подвески .............................................................................................................80

Регулировка давления амортизаторов (модели LTD с ACS) ..............................................82

ТОПЛИВО ...................................................................................................................... 86

Рекомендуемое топливо .........................................................................................................86

Заправка топливом ..................................................................................................................86

Заправка топлива в канистры .................................................................................................87

`13 Can-Am Commander 800R1000.indb 4`13 Can-Am Commander 800R1000.indb 4 06.11.2012 15:24:0306.11.2012 15:24:03

ОГЛАВЛЕНИЕ

ОБКАТКА МОТОВЕЗДЕХОДА ....................................................................................88

Эксплуатация в период обкатки.............................................................................................88

ОСНОВНЫЕ ОПЕРАЦИИ ..............................................................................................89

Запуск двигателя .....................................................................................................................89

Переключение передач ...........................................................................................................89

Остановка двигателя и стоянка мотовездехода .................................................................89

СПЕЦИАЛЬНЫЕ ОПЕРАЦИИ ....................................................................................... 90

Если есть основания полагать, что в вариатор попала вода .............................................90

Если аккумуляторная батарея полностью разряжена ........................................................90

Если мотовездеход перевернулся ........................................................................................90

Если мотовездеход затоплен .................................................................................................90

ТРАНСПОРТИРОВКА МОТОВЕЗДЕХОДА ................................................................ 91

ПОДЪЕМ МОТОВЕЗДЕХОДА И УСТАНОВКА НА ОПОРЫ ..................................... 92

Передняя часть мотовездехода .............................................................................................92

Задняя часть мотовездехода .................................................................................................92

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСМОТР МОТОВЕЗДЕХОДА ПОСЛЕ ОБКАТКИ .....................................................94

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ................................................... 97

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ..................................................100

Воздушный фильтр двигателя .............................................................................................100

Воздушный фильтр вариатора .............................................................................................103

Моторное масло .....................................................................................................................104

Масляный фильтр ..................................................................................................................106

Рад и ат ор ..................................................................................................................................106

Охлаж дающая жидкость .......................................................................................................107

Иск ро гас ите ль ........................................................................................................................ 112

Масло для коробки передач ................................................................................................. 113

Свечи зажигания .................................................................................................................... 114

Аккумуляторная батарея ......................................................................................................115

Пре дох р ани те ли ..................................................................................................................... 116

Световые приборы ................................................................................................................. 116

Чехлы и кожухи шарниров приводных валов ..................................................................... 118

Подшипники колёс ................................................................................................................. 119

Колеса и шины ........................................................................................................................119

Подвеска .................................................................................................................................122

Тормозная система ................................................................................................................124

УХОД ЗА МОТОВЕЗДЕХОДОМ ...............................................................................125

Заключительные операции после поездки ........................................................................ 125

Чистка и защитная обработка мотовездехода ..................................................................125

ХРАНЕНИЕ И ПРЕДСЕЗОННАЯ ПОДГОТОВКА ...................................................... 126

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА МОТОВЕЗДЕХОДА ...................................... 128

Идентификационный номер транспортного средства (VIN) ............................................128

Идентификационный номер двигателя (EIN) .....................................................................128

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........................................................................129

`13 Can-Am Commander 800R1000.indb 5`13 Can-Am Commander 800R1000.indb 5 06.11.2012 15:24:0306.11.2012 15:24:03

ОГЛАВЛЕНИЕ

ДИАГНОСТИКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

УКАЗАНИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ......................... 138

СООБЩЕНИЯ, ОТОБРАЖАЕМЫЕ НА ИНФОРМАЦИОННОМ ЦЕНТРЕ ............. 142

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ОГРАНИЧЕННАЯ ГАРАНТИЯ BRP: 2013 CAN-AM® SSV ........................................144

ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА

КОНФИДЕНЦИАЛЬНАЯ ИНФОРМАЦИЯ ................................................................150

ИЗМЕНЕНИЕ АДРЕСА ВЛАДЕЛЬЦА ИЛИ ПЕРЕПРОДАЖА................................. 151

СЕРВИСНАЯ КНИЖКА

ОТМЕТКИ О ПРОХОЖДЕНИИ РЕГЛАМЕНТНЫХ РАБОТ .....................................155

`13 Can-Am Commander 800R1000.indb 6`13 Can-Am Commander 800R1000.indb 6 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ

ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 7`13 Can-Am Commander 800R1000.indb 7 06.11.2012 15:24:0306.11.2012 15:24:03

ОСНОВНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Избегайте отравления угарным газом

Отработавшие газы всех двигателей содержат оксид углерода (угарный газ), который в определённых условиях может представлять смертельную опасность. Вдыхание угарного газа может стать причиной появления головной боли, головокружения, сонливости, тошноты, спутанности сознания и, в конечном итоге, стать причиной летального исхода.

Угарный газ является веществом без цвета, запаха и вкуса, которое может присутствовать в воздухе, даже если Вы не видите и не ощущаете запаха отработавших газов. Смертельно опасная концентрация угарного газа может достигаться достаточно быстро, и Вы можете оказаться в ситуации, в которой не сможете спасти себя самостоятельно. В плохо проветриваемых местах опасная концентрация угарного газа может сохраняться в течение нескольких часов и даже дней. Если Вы чувствуете какиенибудь симптомы отравления угарным газом, немедленно покиньте опасную область, подышите свежим воздухом и обратитесь за медицинской помощью.

В целях предотвращения возможности получения серьёзных травм или гибели в результате отравления угарным газом:

– Никогда не эксплуатируйте мотовез-

деход в плохо проветриваемых и частично закрытых местах. Даже если Вы попытаетесь отводить отработавшие газы, с помощью вентилятора или, открыв окна или двери, концентрация угарного газа может быстро достичь опасного уровня.

– Никогда не запускайте двигатель мо-

товездехода на улице, если отработавшие газы могут попасть в помещение через открытые окна или двери.

Берегитесь воспламенения паров бензина и прочих опасностей

Пары бензина являются легковоспламеняемыми и взрывоопасными. Пары топлива могут распространиться и воспламениться от искры или пламени на достаточно большом удалении от двигателя. В целях снижения риска возгорания или взрыва следуйте приведённым ниже инструкциям:

– Для хранения топлива используйте

только специальные канистры.

– Не заливайте топливо в канистры,

если они находятся в багажном отделении мотовездехода, электростатический разряд может стать причиной воспламенения топлива.

– Строго следуйте инструкциям, при-

ведённым в главе «ЗАПРАВКА ТОПЛИ- ВОМ».

– Никогда не запускайте двигатель и не

начинайте движение, если не закрыта пробка топливозаправочной горловины.

Бензин ядовит и может представлять опасность для здоровья и жизни.

– Не допускайте попадания бензина

в рот.

– При попадании бензина внутрь или

в глаза, а также при вдыхании паров бензина обратитесь за медицинской помощью.

При попадании бензина на Вас смойте его водой с мылом и смените одежду.

Берегитесь ожогов

При функционировании некоторые компоненты разогреваются до высоких температур. Во избежание ожогов не допускайте контактов с ними во время эксплуатации и спустя некоторое время после её окончания.

`13 Can-Am Commander 800R1000.indb 8`13 Can-Am Commander 800R1000.indb 8 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Аксессуары и внесение изменений в конструкцию

Не вносите изменения в конструкцию мотовездехода и не используйте дополнительное оборудование, не одобренное BRP. Так как подобные изменения не были протестированы BRP, они могут увеличить риск получения травмы или возникновения несчастного случая и сделать использование мотовездехода незаконным. Например, установка нерекомендованных шин может оказать влияние на высоту расположения центра тяжести мотовездехода и увеличить опасность опрокидывания.

Для приобретения аксессуаров и дополнительного оборудования для Вашего мотовездехода обращайтесь к официальному дилеру Can-Am.

ОСНОВНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 9`13 Can-Am Commander 800R1000.indb 9 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ — ОТВЕТСТВЕННОСТЬ

Мотовездеход является мощным внедорожным транспортным средством. Водитель должен осознавать взятую на себя ответственность и при эксплуатации мотовездехода соблюдать осторожность, не допускать переворотов, опрокидываний, столкновений и прочих происшествий. Несмотря на наличие устройств, обеспечивающих безопасность (каркас, ремни безопасности, боковые сети), и использование защитных аксессуаров (например, шлема) в случае указанных происшествий существует опасность получения травмы и гибели. В целях снижения опасности получения серьёзной травмы или гибели, следуйте указаниям, приведённым в настоящем разделе.

Ответственность владельца

Прочитайте Руководство по эксплуатации и просмотрите ДЕМОНСТРАЦИОН- НЫЙ ВИДЕОФИЛЬМ.

Перед поездкой необходимо произвести осмотр мотовездехода и убедиться, что он готов к безопасной эксплуатации. Соблюдайте Регламент технического обслуживания, приведённый в Руководстве по эксплуатации.

Не допускайте никого к эксплуатации Вашего мотовездехода до тех пор, пока они не смогут полностью оценить всю степень ответственности и им нельзя будет доверить мощное транспортное средство. Осуществляйте контроль за действиями новичков или молодых водителей и устанавливайте правила и ограничения (например, возможность перевозки пассажиров, допустимое использование мотовездехода, места разрешённых поездок и т. п.) для всех водителей, допущенных к эксплуатации мотовездехода.

Выбирайте ключ (см. главу «ЗАМОК ЗА- ЖИГАНИЯ И КЛЮЧИ») в соответствии со своим водительским опытом, характеристиками мотовездехода и окружающей обстановкой.

Подробно рассмотрите вопросы безопасности с теми, кому предстоит использование мотовездехода. Убедитесь, что все водители и пассажиры

соответствуют приведённым ниже требованиям и согласны следовать рекомендациям, касающимся безопасности. Помогите пользователям ознакомиться с транспортным средством.

Ответственность и квалификация водителя

Прочитайте Руководство по эксплуатации и просмотрите ДЕМОНСТРАЦИОН- НЫЙ ВИДЕОФИЛЬМ.

Изучите устройство мотовездехода и назначение всех органов управления, прежде чем садиться за руль.

По возможности пройдите курс подготовки (для получения дополнительной информации обращайтесь к авторизованному дилеру Can-Am, а также посетите интернет-сайт: http://www. rohva.org) и выполните практические упражнения, приведённые в разделе «ПРАКТИЧЕСКИЕ УПРАЖНЕНИЯ». Потренируйтесь в каком-либо безлюдном, безопасном месте, привыкните к реакции мотовездехода на управляющие воздействия. Первые поездки совершайте на малой скорости. Для движения на высокой скорости Вам потребуются немалые знания и практический опыт, а также подходящие условия.

Минимально допустимый возраст водителя — 16 лет.

Чтобы занять правильное положение на сиденье, необходимо обладать достаточным ростом: откинувшись на спинку сиденья и пристегнувшись ремнём безопасности, необходимо иметь возможность держать рулевое колесо обеими руками и нажимать правой ногой педали тормоза и акселератора на всю длину их хода, а левую ногу поставить на соответствующую площадку.

Необходимо иметь при себе документы на право управления данным транспортным средством в соответствии с требованиями действующего законодательства.

Эксплуатация мотовездехода после употребления алкоголя и приёма наркосодержащих препаратов, а также

`13 Can-Am Commander 800R1000.indb 10`13 Can-Am Commander 800R1000.indb 10 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ — ОТВЕТСТВЕННОСТЬ

в усталом или болезненном состоянии запрещена. В таком состоянии увеличивается время реакции и ухудшается способность принимать взвешенные решения.

Перевозка пассажиров

Допускается перевозка только одного пассажира. Пассажир должен занимать в кокпите мотовездехода правильное положение.

Минимально допустимый возраст пассажира — 12 лет. Он должен обладать достаточным ростом, чтобы занять правильное положение на сиденье: откинувшись на спинку сиденья и пристегнув ремень безопасности, пассажир должен иметь возможность обеими руками держаться за поручни, правая его нога должна располагаться на специальной площадке, а левая — на полу мотовездехода.

Не допускается перевозка пассажира, находящегося под воздействием алкоголя или наркосодержащих препаратов, а также в усталом или болезненном состоянии. В таком состоянии время реакции увеличивается, а способность принимать взвешенные решения ухудшается.

Укажите пассажиру на необходимость ознакомиться с информацией, приведённой на предупреждающих наклейках.

Не перевозите пассажира, если по вашей оценке его физические и психические способности не позволяют ему сконцентрироваться на условиях движения и соответствующим образом адаптироваться к ним. Особенно при движении на мотовездеходе с поперечной посадкой (SSV) важно, чтобы пассажир постоянно следил за состоянием местности перед мотовездеходом и мог подготовиться к возможным ударам.

Двигайтесь, соблюдая осторожность

– Управление мотовездеходом от-

личается от управления другими транспортными средствами. Если не принять необходимых мер пре-

досторожности, при выполнении необдуманных маневров, таких как: резкие повороты, интенсивные ускорения или замедления, а также при движении по склону или во время преодоления препятствий — возникает опасность опрокидывания машины.

– Не превышайте разумную скорость

движения. Поддерживайте скорость в соответствии с рельефом местности, обзорностью, условиями движения и, сообразуясь с Вашим водительским опытом.

– Не выполняйте прыжки, заносы, раз-

вороты мотовездехода с пробуксовкой колёс или другие трюки.

– Не допускайте интенсивного ускоре-

ния или замедления при выполнении резкого поворота. Это может стать причиной опрокидывания мотовездехода.

– Не допускайте заносов и скольжений

мотовездехода. Если развивается занос или скольжение мотовездехода, поверните руль в сторону заноса или скольжения. Во время движения по скользкой поверхности (например, по льду) будьте предельно осторожны, поддерживайте малую скорость движения во избежание развития неконтролируемого заноса.

– При движении задним ходом убеди-

тесь, что позади мотовездехода нет людей или препятствий. Обратите внимание на «мёртвые» зоны. Убедившись, что движение задним ходом безопасно, двигайтесь медленно.

– Не превышайте установленную гру-

зоподъёмность мотовездехода. Груз должен быть надёжно закреплён. Снижайте скорость, оставляйте больше места для торможения и следуйте прочим инструкциям, приведённым в разделе «ПЕРЕВОЗКА ГРУЗОВ И ВЫ- ПОЛНЕНИЕ РАБОТ».

– Помните, что мотовездеход — доста-

точно тяжёлая машина! Она способна нанести серьёзную травму при наклоне или опрокидывании.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 11`13 Can-Am Commander 800R1000.indb 11 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ — ОТВЕТСТВЕННОСТЬ

Система безопасности седоков

– Конструкция мотовездехода обе-

спечивает возможность перевозки водителя и одного пассажира, оба они должны надевать соответствующую защитную экипировку (см. главу «ЭКИПИРОВКА» текущего раздела).

– На протяжении всей поездки боковые

сети и ремни безопасности как со стороны водителя, так и со стороны пассажира, должны быть пристёгнуты.

Условия дви жени я

– Мотовездеход не предназначен для

движения по поверхностям с покрытием, если вы в течение короткого времени вынуждены использовать мотовездеход на таких поверхностях, избегайте необдуманных движений рулевым колесом, а также резких нажатий педалей тормоза и акселератора.

– При движении по незнакомой мест-

ности снижайте скорость. Во время движения будьте постоянно готовы к неожиданной смене рельефа. Уделите время на изучение ходовых качеств мотовездехода в различных условиях.

– Не выезжайте на неровную или скольз-

кую поверхность, если у Вас нет необходимых навыков управления.

– При движении по такой местности

будьте предельно осторожны.

– Не направляйте мотовездеход

на склоны, которые могут оказаться слишком крутыми для Вашей машины; сообразуйтесь с собственным опытом водителя. Практикуйтесь на небольших уклонах.

– Преодолевайте подъёмы и спуски

в соответствии с рекомендациями, приведёнными в разделе «БЕЗОПАС- НОЕ ВОЖДЕНИЕ». Прежде чем начать преодоление подъёма или спуск с него, внимательно исследуйте рельеф местности. Не взбирайтесь или не спускайтесь по скользким или сыпучим поверхностям. Не выезжайте на вершину на высокой скорости.

– Не предпринимайте попытки преодо-

ления крутых подъёмов и не двигайтесь вдоль склонов при буксировке прицепа.

– При движении по незнакомой мест-

ности убедитесь в отсутствии препятствий. При преодолении препятствий старайтесь действовать в соответствии с рекомендациями, приведёнными в разделе «БЕЗОПАСНОЕ ВО- ЖДЕНИЕ».

– Не заводите мотовездеход в быстрые

потоки воды или в водоём, глубина которого превышает величину, указанную в разделе «БЕЗОПАСНОЕ ВОЖДЕНИЕ». Помните, что эффективность мокрых тормозов снижается. После преодоления водной преграды проверьте тормоза. При необходимости высушить тормозные колодки, несколько раз приведите в действие тормоза на движущемся мотовездеходе.

– Останавливайте мотовездеход на ров-

ной горизонтальной площадке. Прежде чем покинуть мотовездеход, установите рычаг переключения передач в положение P (PARK), остановите двигатель и извлеките ключ из замка зажигания.

– Не стоит думать, что мотовездеход

способен пройти где угодно. Любое углубление, обрыв, рыхлый участок внезапно встретившиеся в пути, могут стать причиной опрокидывания мотовездехода. Здесь можно только посоветовать быть всегда внимательным и выбирать безопасный маршрут. Если мотовездеход начинает крениться или опрокидываться, незамедлительно поверните рулевое колесо в направлении наклона. Не пытайтесь предотвратить опрокидывание мотовездехода с помощью рук или ног. Не высовывайте конечности за пределы защитного каркаса.

`13 Can-Am Commander 800R1000.indb 12`13 Can-Am Commander 800R1000.indb 12 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

КОНТРОЛЬНЫЙ ОСМОТР МОТОВЕЗДЕХОДА ПЕРЕД ПОЕЗДКОЙ

ПРЕДОСТЕРЕЖЕНИЕ

Выполняйте контрольный осмотр перед каждой поездкой для выявления потенциальных проблем, которые могут возникнуть при эксплуатации. Контрольный осмотр поможет Вам отследить износ или разрушение какого-либо узла до того, как это перерастёт в проблему. Устраните любую обнаруженную неисправность, чтобы избежать поломки или несчастного случая. При необходимости обратитесь к авторизованному дилеру Can-Am.

Прежде чем приступить к эксплуатации мотовездехода, водитель должен выполнить контрольный осмотр в соответствии с приведённым ниже контрольным листом.

Контрольный лист осмотра мотовездехода перед поездкой

Перед запуском двигателя (ключ в положении «OFF»)

УЗЕЛ, СИСТЕМА ОПЕРАЦИЯ

Шины

Колеса

Радиатор Убедитесь, что радиатор чистый.

Моторное масло Проверьте уровень моторного масла.

Охлаждающая

жидкость

Воздушный

фильтр двигателя

Воздушный

фильтр вариатора Чехлы приводных

валов

Перевозка груза

и грузоподъём-

ность

Проверьте состояние шин и давление воздуха в них. – Передние: МИНИМУМ 69 кПа (10 psi), ГРУЖЁНЫЙ 83 кПа (12 psi) – Задние: МИНИМУМ 83 кПа (12 psi), ГРУЖЁНЫЙ 152 кПа (22 psi)

Проверьте колёсные диски и гайки крепления колеса на наличие повреждений.

Проверьте уровень охлаждающей жидкости.

Проверить воздушный фильтр двигателя

Проверить состояние воздушного фильтра вариатора (при эксплуатации в тяжёлых условиях)

Проверьте состояние чехлов шарниров приводных валов и защитных кожухов.

Багажное отделение: Если Вы собираетесь перевозить какойлибо груз, примите во внимание, что максимальная грузоподъёмность мотовездехода ограничена — 272 кг. Убедитесь, что груз в багажном отделении надёжно закреплён. Мотовездеход: Убедитесь, что общая нагрузка на мотовездеход (включая вес водителя, пассажира, груза, дышла прицепа и дополнительного оборудования) не превышает 363 кг.

В случае буксировки прицепа или другого оборудования: – Проверьте состояние сцепного устройства и шара. – Не превышайте нагрузку на сцепное устройство и допустимую

массу буксируемого груза.

– Убедитесь, что прицеп надёжно соединён со сцепным устройством.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 13`13 Can-Am Commander 800R1000.indb 13 06.11.2012 15:24:0306.11.2012 15:24:03

КОНТРОЛЬНЫЙ ОСМОТР МОТОВЕЗДЕХОДА ПЕРЕД ПОЕЗДКОЙ

УЗЕЛ, СИСТЕМА ОПЕРАЦИЯ

Заднее багажное

отделение

Рама и подвеска

Убедитесь, что багажное отделение надёжно зафиксировано. Убедитесь, что задние борта обеих секций багажного отделения на-

дёжно заперты. Работая под мотовездеходом, осмотрите и, при необходимости,

очистите детали рамы и подвески.

Перед запуском двигателя (ключ в положении «ON»)

УЗЕЛ, СИСТЕМА ОПЕРАЦИЯ

Проверьте функционирование сигнальных ламп информационного

Информационный

центр

Световые при-

боры

Сиденья, боковые

сети и ремни

безопасности

Педаль акселера-

тора

Педаль тормоза

Уровень топлива Проверьте уровень топлива в баке.

центра (в течение первых нескольких секунд после поворачивания ключа в положение «ON»).

Проверьте наличие сообщений на информационном центре. Проверьте функционирование и, при необходимости, очистите

фары и задние фонари. Проверьте функционирование дальнего и ближнего света фар. Проверьте функционирование стоп-сигналов. Убедитесь, что сиденья надёжно зафиксированы. Проверьте боковые сети на наличие повреждений. В случае обнару-

жения каких-либо повреждений, сети необходимо заменить. Установите сети с обеих сторон и убедитесь, что они надёжно закреплены. Чтобы натянуть сеть используйте регулировочные ленты.

Проверьте ремни безопасности на наличие каких-либо повреждений. Пристегните ремни безопасности и убедитесь, что они надёжно зафиксированы.

Несколько раз нажмите педаль акселератора, чтобы убедиться, что она перемещается свободно и при отпускании возвращается в исходное положение.

Нажмите педаль тормоза и убедитесь, что чувствуется ощутимое сопротивление, а при отпускании педаль полностью возвращается в исходное положение.

`13 Can-Am Commander 800R1000.indb 14`13 Can-Am Commander 800R1000.indb 14 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

КОНТРОЛЬНЫЙ ОСМОТР МОТОВЕЗДЕХОДА ПЕРЕД ПОЕЗДКОЙ

После запуска двигателя

УЗЕЛ, СИСТЕМА ОПЕРАЦИЯ

Рулевое управ-

ление

Замок зажигания

Рычаг переключе-

ния передач

Селектор

2WD/4WD

Тормозная

система

Убедитесь, что детали рулевого управления перемещаются свободно и без заеданий, а повороту рулевого колеса из одного крайнего положения в другое ничто не мешает.

Переведите ключ в замке зажигания в положение «OFF» и убедитесь, что двигатель остановился. Вновь запустите двигатель.

Проверьте функционирование рычага переключения передач («P», «R», «N», «H» и «L»).

Проверьте функционирование селектора 2WD/4WD.

Медленно проехав вперёд несколько метров, приведите в действие тормоза. При нажатии на педаль тормоза должно чувствоваться ощутимое сопротивление. При отпускании педаль должна возвращаться в исходное положение. Тормозная система должна реагировать на действия водителя соответствующим образом.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 15`13 Can-Am Commander 800R1000.indb 15 06.11.2012 15:24:0306.11.2012 15:24:03

ПОДГОТОВКА К ДВИЖЕНИЮ

Прежде чем начать движение

Перед поездкой необходимо выполнить контрольный осмотр мотовездехода и убедиться, что он готов к безопасной эксплуатации. См. раздел «КОНТРОЛЬ-

НЫЙ ОСМОТР МОТОВЕЗДЕХОДА ПЕРЕД ПОЕЗДКОЙ».

Водитель и пассажир обязаны: – Занимать на сиденье правильное по-

ложение.

– Установить обе боковые сети и при-

стегнуть ремни безопасности.

– Надевать одобренную к применению

защитную экипировку. (См. главу «ЭКИПИРОВКА»).

Экипировка

Водитель и пассажир должны надевать защитную экипировку и соответствующую одежду:

– защитный шлем сертифицированного

образца; – средства защиты глаз; – башмаки; – перчатки; – рубашку или куртку с длинными ру-

кавами; – длинные брюки.

В зависимости от условий могут понадобиться незапотевающие очки.

ЭКИПИРОВКА

1. Защитный шлем сертифицированного образца

2. Средства защиты глаз и лица

3. Рубашка или куртка с длинными рукавами

4. Перчатки

5. Длинные брюки

6. Башмаки (закрывающие лодыжку)

Одеваться, конечно, надо по погоде. Для обеспечения максимального комфорта и предотвращения обморожения в зимний период, одевайтесь в расчёте на самую низкую ожидаемую температуру. Помните о важности правильного выбора нижнего белья, которое непосредственно контактирует с кожей и является первым теплоизолирующим слоем.

Не следует надевать свободную одежду, которая может попасть в детали мотовездехода или запутаться в ветках деревьев и кустов.

Шлем и средства защиты глаз

Шлем является хорошей защитой от получения черепно-мозговых травм. Несмотря на наличие защитного каркаса и боковых сетей, посторонние предметы могут проникать в кокпит и становиться причиной получения черепно-мозговых травм, кроме этого, можно удариться головой об элементы защитного каркаса или предметы, находящиеся за пределами мотовездехода. Даже самый совершенный шлем не гарантирует абсолютной защиты от получения травм, однако статистические данные свидетельствуют, что использование шлема значительно снижает опасность получения черепномозговой травмы. Будьте благоразумны — всегда надевайте защитный шлем во время поездки.

Выбор шлема

Защитный шлем должен отвечать всем требованиям как федерального, так и местного законодательства, а также быть правильно подобран.

Лучше выбрать полнопрофильный шлем (с защитой подбородка), поскольку он защищает, в том числе и от фронтального удара. Такой шлем также способен защитить от мусора, камней, насекомых, погодных воздействий и т. д.

Шлем без лицевого щитка не предлагает подобную защиту для лица и подбородка. Если вы используете шлем без защиты подбородка, необходимо устанавливать лицевой щиток и/или

`13 Can-Am Commander 800R1000.indb 16`13 Can-Am Commander 800R1000.indb 16 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПОДГОТОВКА К ДВИЖЕНИЮ

надевать защитные очки. Обычные или солнечные очки не в состоянии обеспечить достаточную защиту глаз. Они могут разбиться или слететь с головы и могут оказаться не в состоянии защитить глаза от находящихся в воздухе предметов.

В зимний период надевайте вязанную шапочку, подшлемник и маску для защиты лица.

Используйте затемнённые лицевые щитки или очки только в дневное время; не следует использовать их ночью или в условиях недостаточной освещенности. Не используйте их, если они ухудшают Вашу способность различать цвета.

Прочая экипировка

Обувь

Всегда надевайте обувь с закрытым носком. Прочные высокие башмаки с нескользкой подошвой обеспечивают более высокий уровень защиты и позволяют удерживать ноги на подножках.

Не используйте длинные шнурки, которые могут запутаться в педалях тормоза и акселератора.

Для зимних условий лучшим выбором будут ботинки на резиновой подошве с верхом из нейлона или кожи с вынимаемым войлочным носком.

Не надевайте резиновые сапоги. Резиновые сапоги могут попасть между педалями или в пространство за ними, помешав тем самым нормальному функционированию педалей тормоза и акселератора.

Перчатки

Перчатки защищают руки от воздействия ветра, солнца, тепла, холода и находящихся в воздухе предметов. Плотно прилегающие перчатки позволяют удобнее удерживать в руках рулевое колесо и помогают снизить усталость рук. Прочные перчатки с защитными элементами, предназначенные для использования при управлении мотоциклом или мотовездеходом, помогают

лучше защитить руки в случае столкновения или опрокидывания. Слишком объёмные перчатки могут затруднять использование органов управления.

В зимнее время руки должны быть защищены снегоходными перчатками, которые обеспечивают необходимую защиту и позволяют пользоваться органами управления.

Куртки, брюки и костюмы

Надевайте куртку или рубашку с длинными рукавами и длинные брюки или соответствующий костюм. Качественная защитная экипировка, специально предназначенная для управления мотовездеходом, обеспечит высокий уровень комфорта и защитит от неблагоприятных воздействий окружающей среды. В случае происшествия высококачественная защитная экипировка, изготовленная из прочного материала, поможет защитить от травм или снизить степень их тяжести.

При движении в холодную погоду необходимо обеспечить защиту от переохлаждения. Переохлаждение характеризуется низкой температурой тела и может стать причиной снижения концентрации, замедления реакции, ухудшения плавности и точности движений. В холодную погоду обязательным является использование соответствующей защитной экипировки, например, защищающей от ветра куртки или другой одежды аналогичного назначения. Даже в условиях средних температур в результате воздействия ветра во время движения, существует вероятность замёрзнуть.

Защитная экипировка, которая подходит для езды в холодную погоду, может оказаться слишком жаркой во время остановки. Одевайтесь таким образом, чтобы лишняя одежда при желании могла быть снята. Наружная часть защитного снаряжения, обеспечивающая защиту от ветра, предотвращает попадание холодного воздуха на кожу.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 17`13 Can-Am Commander 800R1000.indb 17 06.11.2012 15:24:0306.11.2012 15:24:03

ПОДГОТОВКА К ДВИЖЕНИЮ

Защита от дождя

Если необходимо ехать в дождливую погоду, рекомендуется надевать одежду, защищающую от дождя. Также рекомендуется брать с собой снаряжение, защищающее от дождя, в дальние поездки. Непромокший водитель не только будет чувствовать себя более комфортно, но и будет более внимателен.

Защита органов слуха

Длительное воздействие ветра и шум работающего двигателя во время движения может стать причиной ухудшения слуха. Использование средств защиты органов слуха, таких как беруши, поможет предотвратить потерю слуха. Перед использованием средств защиты органов слуха изучите соответствующие требования действующего законодательства.

`13 Can-Am Commander 800R1000.indb 18`13 Can-Am Commander 800R1000.indb 18 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИЗБЕГАЙТЕ НЕСЧАСТНЫХ СЛУЧАЕВ

Не допускайте опрокидывания и переворота

Управление мотовездеходом с поперечной посадкой отличается от управления другими транспортными средствами. Особенности конструкции мотовездехода с поперечной посадкой (например, колёсная база и ширина колеи, дорожный просвет, подвеска, трансмиссия, шины и т. п.) обеспечивают его прекрасную управляемость на пересечённой местности и, как следствие, мотовездеход может опрокинуться в ситуациях, в которых транспортные средства, сконструированные, в основном, для использования на ровных дорогах или дорогах с покрытием, не опрокинутся.

При выполнении необдуманных маневров, таких как: резкие повороты, интенсивное ускорение или замедление в повороте, движение по склону или преодоление препятствий, может произойти опрокидывание или другие происшествия. Резкие маневры или агрессивный стиль вождения может стать причиной опрокидывания или потери контроля над мотовездеходом даже на открытой площадке. В случае опрокидывания мотовездехода части вашего тела (например, руки, ноги или голова), находящиеся за пределами кокпита, могут быть травмированы конструктивными элементами каркаса безопасности или другими частями мотовездехода. Травма также может быть получена в результате контакта с опорной поверхностью, элементами кокпита или другими предметами.

Чтобы снизить опасность опрокидывания: – Будьте осторожны при выполнении

поворота.

• Не поворачивайте рулевое колесо слишком сильно или слишком резко для текущей скорости и условий движения. Управляющие воздействия на руле должны соответствовать скорости вашего движения и окружающей обстановке.

• Прежде чем начать выполнение поворота, снизьте скорость. Избегайте интенсивного торможения при выполнении поворота.

• Избегайте интенсивного ускорения во время выполнения поворота, даже, начиная движение или двигаясь с низкой скоростью.

– Не выполняйте развороты мотовез-

дехода с пробуксовкой колёс, скольжения, заносы, прыжки или другие трюки. Если мотовездеход начинает сносить или заносить, поверните руль в сторону сноса или заноса. Не нажимайте резко на педаль тормоза и не блокируйте колеса.

– Избегайте движения по поверхно-

стям с покрытием. Мотовездеход не предназначен для эксплуатации на поверхностях с покрытием — это может стать причиной его опрокидывания. Если необходимо двигаться по поверхности с покрытием, поворачивайте плавно, снизьте скорость и избегайте интенсивных ускорений и замедлений.

При движении по склону или по пересечённой местности мотовездеход может упасть на бок или опрокинуться вперёд или назад.

– Избегайте движения по склонам

(вдоль склона, а не вверх или вниз). При необходимости следует двигаться по склону прямо вверх или вниз, а не вдоль него. Если вы должны двигаться по склону, будьте предельно осторожны и избегайте скользких поверхностей, препятствий или углублений. Если вы почувствуете, что мотовездеход начал опрокидываться, по возможности поверните к склону холма.

– Избегайте крутых подъёмов и следуй-

те инструкциям, приведённым в настоящем Руководстве, при преодолении подъёмов и спуска с них.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 19`13 Can-Am Commander 800R1000.indb 19 06.11.2012 15:24:0306.11.2012 15:24:03

ИЗБЕГАЙТЕ НЕСЧАСТНЫХ СЛУЧАЕВ

– Неожиданное изменение рельефа,

такое как яма, углубление, насыпь, более рыхлое или твёрдое покрытие или прочие неоднородности могут стать причиной опрокидывания мотовездехода. Внимательно следите за обстановкой перед мотовездеходом и снижайте скорость движения при движении по пересечённой местности.

При перевозке груза или буксировке прицепа управляемость мотовездехода изменяется.

– При перевозке груза и буксировке

прицепа снизьте скорость движения и следуйте инструкциям, приведённым в настоящем Руководстве.

– Избегайте движения по склонам

и сильно пересечённой местности.

– Помните, что длина тормозного пути

увеличивается.

Будьте готовы к опрокидыванию

– Установите боковые сети и пристег-

ните ремни безопасности, чтобы предотвратить высовывание рук или ног.

– Не держитесь за элементы защитно-

го каркаса во время движения. При переворачивании руки могут быть защемлены между каркасом и опорной поверхностью. Держитесь руками за рулевое колесо или за поручни.

– Не пытайтесь предотвратить опроки-

дывание мотовездехода с помощью рук или ног. Если вы думаете, что мотовездеход может опрокинуться или перевернуться, водитель должен держать обе руки на руле, а его левая нога должна надёжно опираться на подножку. Пассажир должен обеими руками держаться за поручни, а его правая нога должна надёжно опираться на подножку.

Избегайте столкновений

Мотовездеход может развивать достаточно высокую скорость. На высоких скоростях движения высока опасность потери контроля над мотовездеходом, особенно при штурме бездорожья, а также выше риск получения травмы в случае столкновения. Не превышай-

те разумную скорость движения. Поддерживайте скорость в соответствии с рельефом местности, обзорностью, условиями движения и, сообразуясь с Вашим водительским опытом. Рассмотрим использование ключа в ситуации, когда необходимы максимальная скорость и ускорение.

Не выезжайте на улицы, шоссе, дороги общественного пользования (в том числе грунтовые и гравийные). При движении по дорогам или автомагистралям возможно столкновение с другими транспортными средствами. Данный мотовездеход не предназначен для движения по дорогам. Например, он не соответствует требованиям стандартов в области безопасности, предъявляемых к автомобильному транспорту. Эксплуатация мотовездехода на дорогах общего пользования может противоречить требованиям местного законодательства.

Мотовездеход не имеет такой защиты при столкновениях, как автомобиль, например, отсутствуют подушки безопасности, кокпит не полностью закрыт, а его конструкция не предусматривает обеспечение защиты в случае столкновения с другими транспортными средствами. Таким образом, особенно важно пристёгивать ремни безопасности, устанавливать боковые сети и надевать защитный шлем сертифицированного образца.

`13 Can-Am Commander 800R1000.indb 20`13 Can-Am Commander 800R1000.indb 20 06.11.2012 15:24:0306.11.2012 15:24:03

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

БЕЗОПАСНОЕ ВОЖДЕНИЕ

Практические упражнения

Прежде чем совершить поездку на мотовездеходе, очень важно привыкнуть к его управлению, попрактиковавшись в безопасном месте. По возможности пройдите курс подготовки, оттачивайте свои навыки и расширяйте свои знания о мотовездеходе.

Найдите подходящую площадку, чтобы иметь возможность практиковаться и выполнять следующие упражнения. Её размеры должны быть не менее 45 × 45 м, а также на ней не должно быть каких-либо препятствий, например, деревьев или камней. Выбрав соответствующую площадку, переходите к выполнению следующих практических упражнений.

Поворот

Неправильное выполнение поворота — одна из наиболее частых причин аварий. Если поворот выполняется слишком резко или на слишком высокой скорости, мотовездеход может потерять тягу или опрокинуться. Приближаясь к повороту, снизьте скорость.

– Первым делом научитесь выполнять

пологие правые повороты, двигаясь с низкой скоростью. Перед выполнением поворота отпустите педаль акселератора и, совершая маневр, плавно нажимайте её.

– Повторите маневр, но на этот раз

удерживайте педаль акселератора в таком же положении.

– И, наконец, повторите упражнение,

плавно ускоряясь.

– Повторите упражнения, совершая по-

ворот в другую сторону.

Обратите внимание на поведение мотовездехода при выполнении различных упражнений. Мы рекомендуем отпускать педаль акселератора перед входом в поворот, чтобы облегчить изменение направления движения мотовездехода. Вы почувствуете, что сила, действующая в поперечном направлении, будет расти с ростом скорости и с увеличением угла поворота рулевого колеса. Следует поддерживать вели-

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

чину силы, действующей в поперечном направлении, на минимальном уровне, чтобы быть уверенным, что она не станет причиной опрокидывания мотовездехода.

U-образный разворот

Поупражняйтесь в выполнении U-образного разворота.

– Постепенно увеличив скорость, но не

развивая высокую скорость, плавно поворачивайте рулевое колесо вправо, пока маневр разворота не будет завершён.

– Повторяйте упражнение с различными

углами поворота рулевого колеса, каждый раз двигаясь с низкой скоростью.

– Повторите упражнение, выполняя

разворот в другую сторону.

Как уже упоминалось в настоящем Руководстве, не передвигайтесь по поверхностям с покрытием, так как поведение мотовездехода на них будет отличаться, увеличивая тем самым риск опрокидывания.

Торможе ние

Попрактикуйтесь в выполнении маневра торможения, чтобы привыкнуть к поведению мотовездехода.

– Сначала выполните упражнение

на низкой скорости, а затем увеличивайте её.

– Упражняйтесь в торможении на пря-

мой при различных скоростях и различной силе нажатия на педаль тормоза.

– Поупражняйтесь в экстренном тор-

можении; оптимальное торможение получается на прямой при сильном нажатии на педаль тормоза без блокировки колёс.

Помните: длина тормозного пути зависит от скорости движения мотовездехода, его загрузки и типа опорной поверхности. Также важную роль играет состояние шин и тормозной системы.

`13 Can-Am Commander 800R1000.indb 21`13 Can-Am Commander 800R1000.indb 21 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

Движение задним ходом

Следующим шагом является освоение движения задним ходом.

– Установите по одному конусу с обе-

их сторон мотовездехода рядом с задними колёсами. Двигайтесь вперёд, пока не сможете увидеть конусы, затем остановите мотовездеход. Оцените расстояние, необходимое для того, чтобы увидеть предмет, расположенный позади мотовездехода.

– Почувствуйте реакцию мотовезде-

хода на действия рулевым колесом во время движения задним ходом.

– Выполняйте это упражнение, двига-

ясь с низкой скоростью.

– Привыкните к управлению мотовез-

деходом при использовании режима OVERRIDE. Не изменяйте направление движения при использовании режима OVERRIDE — это увеличивает риск опрокидывания.

Экстренная остановка двигателя

Научитесь быстро останавливать двигатель мотовездехода в экстренной ситуации.

– Двигаясь с низкой скоростью, просто

переведите ключ в замке зажигания в положение «OFF».

Это упражнение позволит привыкнуть к реакции мотовездехода на остановку двигателя во время движения и выработать необходимую в данной ситуации линию поведения.

Движение по пересечённой местности

Движение по пересечённой местности достаточно опасно. Любая неподготовленная для движения местность всегда непредсказуема (изменение характера почвы, уклоны, перепады высоты и пр.). К походу по незнакомой местности необходимо серьёзно готовиться.

Водитель на незнакомой местности должен постоянно искать самый безопасный путь и следить за тем, что находится впереди мотовездехода. Ни в коем случае нельзя доверять руль слабо подготовленному водителю.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Общая техника вождения

Общие советы водителю

Внимание, осторожность, опыт и умение — вот, что защитит Вас от всех неприятностей.

Если есть хотя бы малейшее сомнение в том, что мотовездеход сможет преодолеть участок пути, отличающийся особой сложностью, лучше сразу поискать объездной маршрут.

Вне дорог главное — мощность, сцепление и тяга, а вовсе не скорость. Выбирайте скоростной режим, соответствующий характеру местности, условиям видимости и Вашему водительскому опыту. При движении по незнакомой местности снижайте скорость. Во время движения будьте постоянно готовы к неожиданной смене рельефа. Будьте особенно внимательны при движении по пересечённой местности, скользким покрытиям, льду или рыхлому грунту.

Внимательно смотрите за тем, что ждёт Вас впереди. Любое неожиданное препятствие (камень, пень, яма и пр.) может стать причиной опрокидывания мотовездехода.

Не отправляйтесь в путь на мотовездеходе с неисправными органами управления. Обратитесь к авторизованному дилеру Can-Am.

Вы будете полностью контролировать машину лишь в том случае, если обе Ваши руки лежат на рулевом колесе, а все приборы и органы управления находятся в зоне досягаемости. То же справедливо и для ваших ног. Во избежание травмирования ног и ступней, левая нога во время движения должна находиться на специальной подножке, а правая — на полу мотовездехода. Не высовывайте части тела за пределы кокпита — это защитит вас от ударов о предметы, находящиеся за пределами мотовездехода.

Остерегайтесь веток и других предметов, которые могут проникнуть в кокпит и ударить вас или пассажира.

`13 Can-Am Commander 800R1000.indb 22`13 Can-Am Commander 800R1000.indb 22 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

Движение задним ходом

Перед началом движения задним ходом убедитесь, что позади мотовездехода нет никаких препятствий и людей. Обратите внимание на «мёртвые» зоны. Двигайтесь задним ходом медленно и избегайте резких маневров.

ПРЕДОСТЕРЕЖЕНИЕ

Повороты рулевого колеса во время движения задним ходом увеличивают риск опрокидывания.

ПРИМЕЧАНИЕ: При движении задним

ходом частота вращения коленчатого вала ограничена и, тем самым, ограничивается скорость движения мотовездехода.

ПРЕДОСТЕРЕЖЕНИЕ

При спуске задним ходом в результате действия силы тяжести, скорость движения мотовездехода может превышать установленное ограничение.

Пересечение дорог

При необходимости пересечения дороги, убедитесь в отсутствии других транспортных средств с обеих сторон и определите точку съезда с другой стороны дороги. Двигайтесь к намеченной точке по прямой. Не совершайте резких маневров или интенсивных ускорений — это может стать причиной переворачивания. Не двигайтесь по тротуарам и велосипедным дорожкам.

Движение по поверхностям с покрытием

Избегайте движения по поверхностям с покрытием. Мотовездеход не предназначен для эксплуатации на поверхностях с покрытием — это может стать причиной его опрокидывания. Если необходимо двигаться по поверхности с покрытием, поворачивайте плавно, снизьте скорость и избегайте интенсивных ускорений и замедлений.

Движение по мелководью

Водоём на пути — большая опасность. В глубоком водоёме мотовездеход может всплыть и перевернуться. Проверьте глубину водоёма и скорость потока, прежде чем принять решение о его штурме. Максимально допустимая глубина водной преграды, которую мотовездеход может безопасно преодолеть, — 30 см. Остерегайтесь подводных камней, растений, полузатопленных брёвен и скользкой поверхности, как при движении по водоёму, так и при съезде/выезде из него. Это может привести к потере сцепления колёс с опорной поверхностью. Не въезжайте в воду на большой скорости.

Вода влияет на эффективность тормо зов. После преодоления водной преграды просушите тормозные колодки, несколько раз нажав педаль тормоза.

На подходе к водоёму почва обычно бывает топкая, болотистая. Здесь Вас могут ждать разного рода ловушки и провалы. Будьте к этому готовы. Будьте бдительны, остерегайтесь крупных камней, брёвен и т. п, частично скрытых растительностью.

Движение по снегу и льду

При проведении контрольного осмотра мотовездехода перед поездкой особое внимание обратите на места, где скопление снега и/или льда может стать причиной ухудшения видимости световых приборов, засорения вентиляционных отверстий и радиатора (препятствовать функционированию вентилятора системы охлаждения), мешать нормальному функционированию органов управления. Прежде чем начать движение проверьте рулевое управление и убедитесь, что педали акселератора и тормоза перемещаются свободно и без заеданий.

При движении мотовездехода по снежному покрову сцепление шин с поверхностью обычно ухудшается, в результате реакция мотовездехода на управляющие воздействия изменяется. На поверхностях с низким

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 23`13 Can-Am Commander 800R1000.indb 23 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

коэффициентом сцепления реакции мотовездехода на поворот рулевого колеса на так точны и «прозрачны», длина тормозного пути увеличивается, а динамические свойства ухудшаются. Снизьте скорость и не нажимайте резко на педаль акселератора. Это приведёт к пробуксовке шин и, возможно, к заносу мотовездехода. По возможности избегайте экстренных торможений. Это может стать причиной скольжения мотовездехода. Повторим: целесообразно снижать скорость перед выполнением маневра, это позволит сохранить контроль над мотовездеходом.

Рыхлый снег, поднимаемый мотовездеходом при движении, может оседать (таять) на компонентах мотовездехода, например, тормозных дисках. Вода, снег или лёд могут стать причиной снижения эффективности тормозной системы мотовездехода. Периодически, даже если в настоящий момент снижение скорости движения мотовездехода не требуется, приводите в действие тормозную систему, в целях предотвращения скопления снега или льда и просушки её компонентов (дисков и колодок). Убедившись в безопасности маневра, Вы можете проверить сцепление шин с поверхностью и оценить реакцию мотовездехода на управляющие воздействия. Не допускайте попадания/скопления снега и льда на педалях тормоза и акселератора и площадках для ног. Периодически очищайте от снега сиденье, рулевое колесо, фары и задние фонари.

Крупные камни и пни, скрывающиеся под снегом, а также мокрый снег могут стать причиной застревания мотовездехода. Будьте бдительны, старайтесь заметить видимые признаки, указывающие на наличие таких препятствий. В случае возникновения сомнений объезжайте подозрительные места. Не двигайтесь по водоёмам, предварительно не убедившись, что толщины льда достаточно, чтобы выдержать вес мотовездехода.

По окончании поездки очищайте корпус и все подвижные компоненты мото-

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

вездехода (компоненты тормозной системы, рулевого управления, системы привода, а также органы управления, вентилятор системы охлаждения и т. п.) от налипшего снега и льда. Мокрый снег со временем превратится в лёд и его будет сложнее удалить в ходе проведения контрольного осмотра мотовездехода перед поездкой.

Движение по песку

Езда по песчаным барханам может быть очень увлекательной, если Вы будете придерживаться определённых правил безопасности. Когда песок глубокий или мелкодисперсный, мотовездеход начинает скользить, проваливаться и, в конце концов, может застрять. Если это происходит, найдите более надёжную опорную поверхность. В этой обстановке следует двигаться на малой скорости и внимательно наблюдать за состоянием грунта.

Во время путешествия по песчаным дюнам рекомендуем выставить на мотовездеходе высокий флагшток с предупредительным флагом. Таким образом, Вы обозначите своё присутствие и местоположение другим любителям экзотических прогулок. Если Вы заметите по ходу движения другой такой же флажок, удвойте внимание.

Езда по гравию, камням или другим скользким поверхностям

Движение по мелким камням или гравию очень напоминает движение по льду. На таком покрытии мотовездеход может легко заскользить и перевернуться, особенно на большой скорости. Тормозной путь также становится больше. Имейте в виду, что при резком нажатии на педаль акселератора колеса мотовездехода выбрасывают камни, которые могут помешать другим водителям. Ни при каких обстоятельствах не делайте этого умышленно.

При заносе или скольжении поверните рулевое колесо в сторону заноса, чтобы восстановить контроль над машиной. Ни в коем случае не нажимайте на педаль тормоза и не допускайте блокировки колёс.

`13 Can-Am Commander 800R1000.indb 24`13 Can-Am Commander 800R1000.indb 24 06.11.2012 15:24:0306.11.2012 15:24:03

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

Преодоление препятствий

Любое препятствие на пути представляет собой опасность и требует повышенного внимания. В качестве такого препятствия могут выступать камни, поваленные деревья и углубления. По возможности избегайте таких препятствий. Помните, что некоторые препятствия слишком велики или их преодоление слишком опасно — избегайте таких препятствий. Не предпринимайте попыток преодолевать препятствия, высота которых превышает дорожный просвет мотовездехода. Можно безопасно преодолевать небольшие камни и поваленные деревья — приближайтесь к препятствию на низкой скорости и по возможности под прямым углом. Выбирайте скорость, позволяющую развить достаточный крутящий момент, и не ускоряйтесь резко. Пассажир должен крепко держаться за поручни, а его ноги должны находиться на полу. Крепко удерживайте рулевое колесо, большие пальцы не должны охватывать его. Будьте осторожны, так как препятствие может оказаться скользким или подвижным.

Движение по склонам

При движении по склонам особенно важны следующие моменты: будьте готовы к встрече со скользкими поверхностями и препятствиями, а также к смене физических особенностей местности, кроме этого занимайте правильное положение внутри мотовездехода. Если вы поднимаетесь или спускаетесь с холма, имеющего слишком скользкое или рыхлое покрытие, вы можете потерять контроль над мотовездеходом. Преодолевая вершину на слишком высокой скорости, можно не успеть подготовиться к условиям движения, ожидающим Вас на другой стороне холма. Не останавливайтесь на склонах. Всегда устанавливайте рычаг переключения передач в положение PARK во время стоянки или остановки, особенно на склоне, — это позволит избежать скатывания мотовездехода. При необходимости остановки на склоне, подложите под колеса камни или кирпичи.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Движение вверх по склону

При движении вверх по склону включайте понижающую передачу (L).

Благодаря конструктивным особенностям, мотовездеход обладает достаточной тягой для преодоления подъёмов, но имейте в виду, что опрокидывание может произойти даже при хорошей тяге машины. Например, на крутом склоне в какой-то момент движения центр тяжести машины внезапно оказывается смещённым назад, и мотовездеход опрокидывается. Мотовездеход не предназначен для движения в таких условиях. Выберите другой маршрут.

Неплохо было бы также знать, что находится по другую сторону холма. Там может оказаться такой обрыв, по которому не удастся съехать.

Если вы чувствуете, что крутизна склона становится слишком велика, чтобы безопасно преодолеть его, приведите в действие тормоза, чтобы остановить мотовездеход. Установите рычаг переключения передач в положение заднего хода (R) и спуститесь вниз по холму, едва отпуская педаль тормоза, чтобы двигаться с низкой скоростью. Не пытайтесь развернуться. Не скатывайтесь со склона, когда мотовездеход находится на нейтрали. Не выполняйте резких торможений — это увеличивает риск опрокидывания мотовездехода.

Движение под гору

При подъёме мотовездеход может преодолеть большую крутизну, чем при спуске. Поэтому важно заранее подумать, взбираясь на холм, как потом спуститься с его вершины.

Замедление при спуске может привести к тому, что Вы покатитесь юзом, как на санях. На спуске держите постоянную скорость и даже чуть ускоряйтесь, чтобы не терять контроль над мотовездеходом. Не нажимайте резко на педаль тормоза и не блокируйте колеса.

`13 Can-Am Commander 800R1000.indb 25`13 Can-Am Commander 800R1000.indb 25 06.11.2012 15:24:0406.11.2012 15:24:04

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

Движение вдоль склона

По возможности избегайте движения вдоль склона холма, а не вверх или вниз. Если же к этому Вас принуждает какая-то необходимость, то будьте внимательны и примите все необходимые меры предосторожности. Движение вдоль крутого подъёма может стать причиной опрокидывания. Кроме этого, на скользком или сыпучем склоне мотовездеход может бесконтрольно скользить вниз. Остерегайтесь посторонних предметов, впадин и оседаний грунта, которые могут резко поднять один борт мотовездехода и перевернуть его. Если вы почувствуете, что мотовездеход начал опрокидываться, по возможности,поверните к склону холма.

Обрывы

Мотовездеход не предназначен для преодоления обрывов. Когда колеса наезжают на пустоту, мотовездеход теряет «почву под ногами» и обычно останавливается. Если провал достаточно крутой и глубокий, то мотовездеход «ныряет» и опрокидывается.

Не пытайтесь преодолевать обрывы. Выберите другой маршрут.

Отдых, движение в группе и дистанция

Ваш отдых и развлечения не должны мешать окружающим. Уважайте законные права и интересы других людей. Не выезжайте на трассы для снегоходов, тропы для конных верховых прогулок, гоночные трассы и трассы для горных велосипедов. Всегда держитесь правой стороны трассы, не двигайтесь зигзагом, из стороны в сторону. Всегда будьте готовы уступить дорогу встречному транспортному средству.

Вступите в местный клуб любителей мотовездеходов с поперечной посадкой. В клубе Вас обеспечат картами местности, опытные водители поделятся информацией, дадут полезные советы. Если такого клуба нет в Вашем районе, организуйте его сами. Групповые поездки и клубные мероприятия интересны и полезны. Эксплуатация

мотовездехода после употребления алкоголя или приёма наркосодержащих препаратов, а также в усталом или болезненном состоянии запрещена.

Во время движения держитесь на безопасном расстоянии от других транспортных средств. Оцените скорость движения, окружающую обстановку, состояние своего мотовездехода — и это подскажет Вам, какую дистанцию можно считать безопасной в том или ином случае. Помните, что мотовездеход не может остановиться мгновенно.

Отправляясь в дорогу, сообщите своим близким или друзьям, где Вы намерены побывать и когда планируете вернуться.

Если Вы собираетесь долго пробыть в пути, запаситесь дополнительными инструментами и аварийным оборудованием. Заранее продумайте, где Вы будете заправляться в пути. Будьте готовы к встрече с различными условиями, в которых Вы можете оказаться. Аптечка первой помощи всегда должна быть при Вас.

Окружающая среда

Мотовездеход хорош тем, что даёт Вам возможность уйти с проторенных дорог, побывать в нетронутых уголках дикой природы. Но при этом Ваше отношение к природе должно быть особенно бережным. Не заезжайте в экологически закрытые зоны. Не ездите по полям, не мните кустарник, не валите молодые деревья, не разрушайте слабый покров почвы непрерывной пробуксовкой колёс. Относитесь к окружающей среде бережно.

Во многих странах преследование на мотовездеходах диких животных запрещено законом. Животное, преследуемое моторизованным гонщиком, может погибнуть от истощения. Если Вам в пути встретилось дикое животное, остановитесь и понаблюдайте за ним в тишине. Это впечатление останется с Вами на всю жизнь.

Следуйте правилу: «Что привёз — то и увези». Не оставляйте после себя мусор. Не разводите костры. Если же у

`13 Can-Am Commander 800R1000.indb 26`13 Can-Am Commander 800R1000.indb 26 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Вас есть разрешение на это, то выбирайте места, безопасные в пожарном отношении. Ущерб, нанесённый природе, скажется на Вас и на других людях, как сейчас, так и в будущем.

Уважайте право собственности землевладельцев. Получите разрешение на проезд по частной территории. Берегите посевы, не пугайте домашних животных.

В заключение: не засоряйте ручьи, озера или реки, не вносите изменения в конструкцию двигателя и системы выпуска отработавших газов или не снимайте какие-либо их компоненты — это может неблагоприятно повлиять на количество вредных веществ, выбрасываемых двигателем.

БЕЗОПАСНОЕ ВОЖ ДЕНИЕ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 27`13 Can-Am Commander 800R1000.indb 27 06.11.2012 15:24:0406.11.2012 15:24:04

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ

ВНИМАНИЕ

Рабочее применение мотовездехода

Мотовездеход поможет Вам справиться с различными ЛЁГКИМИ работами, например, уборка снега или перевозка груза. У Вашего дилера Can-Am Вы можете купить любые аксессуары для работы с мотовездеходом. Любое дополнительное приспособление должно быть правильно установлено и в дальнейшем использовано в соответствии с назначением и инструкциями изготовителя. Не превышайте допустимую нагрузку мотовездехода. Перегрузка мотовездехода приводит к быстрому выходу из строя его узлов и деталей. Не перенапрягайтесь при загрузке и разгрузке мотовездехода.

Перевозка грузов

Любой груз, размещённый на мотовездеходе, ухудшает его устойчивость и управляемость, а также является причиной увеличения тормозного пути мотовездехода. Не превышайте максимально допустимую нагрузку на мотовездеход, включая вес водителя, пассажира, груза, дополнительного оборудования, а также нагрузку, приходящуюся на сцепное устройство.

МАКСИМАЛЬНО ДОПУСТИМАЯ ЗАГРУЗКА МОТОВЕЗДЕХОДА

363 кг

Ниже приведены примеры распределения общей загрузки мотовездехода.

ВОДИТЕЛЬ

И ПАССАЖИР

200 70 25 68 363 100 263 0 0 363

В целях снижения риска потери контроля над мотовездеходом или падения перевозимого груза соблюдайте данные рекомендации.

Включая вес седоков, груза, нагрузку, приходящуюся на сцепное устройство, и дополнительное оборудование.

ПРИМЕРЫ ДОПУСТИМОЙ ЗАГРУЗКИ МОТОВЕЗДЕХОДА, кг

ГРУЗ В БАГАЖ-

НОМ ОТДЕЛЕНИИ

ДОП. ОБОРУ-

ДОВАНИЕ

НАГРУЗКА

НА СЦЕПНОЕ

УСТРОЙСТВО

ПОЛНАЯ ЗА-

ГРУЗКА МОТО-

ВЕЗДЕХОДА

Настройки мотовездехода для перевозки грузов

Когда полная загрузка мотовездехода превышает 180 кг, включая вес водителя, пассажира, груза, дополнительного оборудования, а также нагрузку, приходящуюся на сцепное устройство, доводите давление в шинах до максимального значения: 83 кПа (12 psi) — передние шины, 152 кПа (22 psi) — задние шины.

ПРИМЕЧАНИЕ: При перевозке в багажном отделении тяжёлых грузов отрегулируйте подвеску соответствующим образом.

ПРИМЕЧАНИЕ: При перевозке в багажном отделении тяжёлых грузов или при буксировке прицепа устанавливайте рычаг переключения передач в положение «L» (понижающая передача).

Загрузка багажного отделения

ВНИМАНИЕ

пустимую нагрузку на задние борта багажного отделения (100 кг).

Размещайте груз как можно ниже, если груз размещён слишком высоко, высота центра тяжести мотовездехода увеличивается, что приводит к ухудшению устойчивости мотовездехода. Размещайте груз равномерно и, по возможности, ближе к передней части багажного отделения и к его центру.

`13 Can-Am Commander 800R1000.indb 28`13 Can-Am Commander 800R1000.indb 28 06.11.2012 15:24:0406.11.2012 15:24:04

При погрузке или разгрузке не превышайте максимально до-

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ

Закрепляйте груз за специальные крюки, расположенные в багажном отделении. Для крепления груза используйте только крюки, расположенные на днище багажного отделения; не крепите груз к конструктивным элементам защитного каркаса или другим частям мотовездехода. Неправильно закреплённый груз может соскользнуть или упасть, возможны удары седоков или находящихся поблизости людей; груз может сместиться во время движения, изменив тем самым управляемость мотовездехода.

Предметы, располагающиеся выше бортов платформы, могут ухудшить видимость и представлять серьёзную опасность в случае столкновения. Груз, выступающий за боковые габариты мотовездехода, может цепляться за кусты, сучья или другие предметы. Груз не должен закрывать стоп-сигналы. Убедитесь, что груз не выступает за пределы багажного отделения, не ограничивает видимость и не мешает управлению мотовездеходом.

Не перегружайте багажное отделение. Прежде чем начать движение, закройте борта обеих секций багажного отделения.

МАКСИМАЛЬНАЯ НАГРУЗКА, кг

БАГАЖНОЕ ОТДЕЛЕНИЕ (ВСЕГО) 272

НИЖНЯЯ СЕКЦИЯ БАГАЖНОГО

ОТДЕЛЕНИЯ

ВЕРХНЯЯ СЕКЦИЯ БАГАЖНОГО

ОТДЕЛЕНИЯ

ЗАДНИЙ БОРТ ВЕРХНЕЙ СЕК-

ЦИИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЗАДНИЙ БОРТ НИЖНЕЙ СЕКЦИИ

БАГАЖНОГО ОТДЕЛЕНИЯ

Груз равномерно распределён и надёжно закреплён. Груз размещён как можно ниже для снижения высоты центра тяжести мотовездехода.

272 Груз равномерно распределён.

Груз равномерно распределён на разделительной

181

перегородке. Только при загрузке в багажное отделение.

100

Не начинайте движение с открытым задним бортом. Только при загрузке в багажное отделение.

100

Не начинайте движение с открытым задним бортом.

Ниже приведены примеры распределения груза в багажном отделении:

ПРИМЕРЫ ЗАГРУЗКИ БАГАЖНОГО ОТДЕЛЕНИЯ, кг

ЗАГРУЗКА ВЕРХНЕЙ СЕКЦИИ

БАГАЖНОГО ОТДЕЛЕНИЯ

0 272 272 100 172 272 181 91 272

`13 Can-Am Commander 800R1000.indb 29`13 Can-Am Commander 800R1000.indb 29 06.11.2012 15:24:0406.11.2012 15:24:04

ЗАГРУЗКА НИЖНЕЙ СЕКЦИИ

БАГАЖНОГО ОТДЕЛЕНИЯ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПОЛНАЯ ЗАГРУЗКА

БАГАЖНОГО ОТДЕЛЕНИЯ

ВНИМАНИЕ

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ

Особенности эксплуатации мотовездехода при перевозке груза

Во время перевозки груза снижайте скорость движения и выполняйте повороты плавно. Избегайте движения по склонам и сильно пересечённой местности. Учитывайте, что длина тормозного пути увеличивается. Для остановки мотовездехода, перевозящего тяжёлый груз, требуется большее, чем обычно, расстояние, особенно на склоне.

Подъём багажного отделения

Чтобы облегчить выгрузку, багажное отделение может быть поднято. Используйте специальные рукоятки, расположенные с обеих сторон багажного отделения.

Чтобы опустить багажное отделение, просто нажмите на него вниз.

ПРЕДОСТЕРЕЖЕНИЕ

– Держитесь подальше и не под-

пускайте других людей к багажному отделению и раме мотовездехода при опускании багажного отделения.

– Прежде чем начать движение,

убедитесь, что багажное отделение зафиксировано, а его борта надёжно заперты.

– Чтобы обеспечить правильную

фиксацию багажного отделения в опущенном состоянии, убедитесь, что между ним и рамой мотовездехода отсутствуют посторонние предметы.

1. Левая рукоятка

ВНИМАНИЕ

Всегда останавливайте двигатель, прежде чем начать подъём багажного отделения.

ПРЕДОСТЕРЕЖЕНИЕ

ПЕРЕДНЯЯ ЧАСТЬ ПОДНЯТОГО БАГАЖНОГО ОТДЕЛЕНИЯ — ПОСТОРОННИЕ ПРЕДМЕТЫ ОТСУТСТВУЮТ

– Прежде чем привести в действие

фиксирующую рукоятку, убедитесь, что позади багажного не находятся люди.

– Вес груза может оказывать вли-

яние на работоспособность наклонного багажного отделения (поднимание или опускание).

Будете очень осторожны при открывании задних бортов багажного отделения и подъёме багажного отделения — при транспортировке груз мог

НАЖАТЬ ЧТОБЫ ЗАФИКСИРОВАТЬ

1. Защитный кожух

сместиться. 30

`13 Can-Am Commander 800R1000.indb 30`13 Can-Am Commander 800R1000.indb 30 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ

Перемещение грузов

Не буксируйте предметы, закреплённые за конструктивные элементы защитного каркаса, — это может привести к опрокидыванию мотовездехода. Для перемещения грузов используйте только сцепное устройство или лебёдку (если установлена).

Прежде чем начать буксировку с помощью цепи или троса, обеспечьте необходимое натяжение и поддерживайте его во время буксировки.

При буксировке груза не превышайте максимальную массу буксируемого груза. См. главу «БУКСИРОВКА ПРИЦЕПА».

ПРЕДОСТЕРЕЖЕНИЕ

Провисание цепи или троса может стать причиной их разрыва.

При буксировке другого транспортного средства убедитесь, что кто-нибудь осуществляет управление им. Буксируемое транспортное средство должно иметь исправные тормоза и рулевое управление, чтобы предотвратить его выход из-под контроля.

Прежде чем приступить к эксплуатации лебёдки, необходимо ознакомиться с предоставленной производителем документацией.

При буксировке снижайте скорость и выполняйте повороты плавно. Избегайте движения по склонам и сильно пересечённой местности. Не предпринимайте попыток преодолевать крутые подъёмы. Оставляйте больше места для торможения, особенно на склоне. Не допускайте заноса или скольжения мотовездехода.

Буксировка прицепа

Сцепные устройства прицепа и мотовездехода должны соответствовать друг другу. Прицеп и мотовездеход должны находиться в одной горизонтальной плоскости. Иногда, чтобы выровнять машину и прицеп, необходимо использовать специальный удлинитель шарового шарнира прицепного устройства. Для повышения надёжности сцепки используйте специальные цепи или тросы.

Неправильная загрузка прицепа может стать причиной потери контроля над мотовездеходом. Не превышайте

максимально допустимую массу буксируемого прицепа и максимальную нагрузку, приходящуюся на сцепное устройство (см. табл. «МАКСИМАЛЬ-

НАЯ МАССА БУКСИРУЕМОГО ГРУЗА»). Убедитесь, что на дышло действует сила, направленная к земле.

Убедитесь, что груз на прицепе равномерно распределён и надёжно закреплён; такой прицеп легче контролировать.

При буксировке прицепа устанавливайте рычаг переключения передач в положение «L» (понижающая передача) — кроме увеличения крутящего момента это позволяет снизить нагрузку на детали трансмиссии.

При остановке или стоянке, чтобы предотвратить возможное скатывание, блокируйте колеса прицепа.

Будьте осторожны при отсоединении прицепа: прицеп или размещённый на нем груз может опрокинуться на вас или других людей

При буксировке прицепа не превышайте максимальную массу буксируемого груза.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 31`13 Can-Am Commander 800R1000.indb 31 06.11.2012 15:24:0406.11.2012 15:24:04

ПЕРЕВОЗКА ГРУЗОВ И ВЫПОЛНЕНИЕ РАБОТ

МАКСИМАЛЬНАЯ МАССА БУКСИРУЕМОГО ГРУЗА, кг

ТИП

ДОПУСТИМАЯ

ЗАГРУЗКА ПРИЦЕПА

гнездо сцепного

устройства

680 68

50,8 × 50,8 мм

гнездо сцепного

устройства и соответ-

ствующий переходник

400 40

38 × 38 мм

НАГРУЗКА НА

СЦЕПНОЕ УСТРОЙСТВО

ПРИМЕЧАНИЕ:

Включая вес прицепа и груза, расположенного на прицепе. Убедитесь, что прицеп загружен правильно. Дышло прицепа должно всегда давить на сцепное устройство, а не тянуть его шаровый шарнир вверх.

`13 Can-Am Commander 800R1000.indb 32`13 Can-Am Commander 800R1000.indb 32 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

Предупреждающие таблички

На корпусе мотовездехода прикреплены таблички с важной информацией, касающейся Вашей безопасности.

Владелец и водитель мотовездехода должны знать и понимать содержание указаний и предупреждений, содержащихся в табличках.

СВЕДЕНИЯ О ДВИГАТЕЛЕ:

СЕРТИФИКАТ EPA

NER

(НОРМАЛИЗОВАННЫЙ ПОКАЗАТЕЛЬ ВЫБРОСА)

ПО ШКАЛЕ ОТ 0 ДО 10 (0 — САМЫЙ ЧИСТЫЙ ВЫХЛОП)

*ПРИ ПРОДАЖЕ ТАБЛИЧКА НЕ СНИМАЕТСЯ

vmo20 06-0 05-009 _en

ТИПОВОЙ ВАРИАНТ

Предупреждающие таблички

Прочитайте и уясните информацию, содержащуюся на предупреждающих табличках.

Данные таблички являются неотъемлемой частью мотовездехода и играют важную роль в обеспечении безопасности водителя, пассажира или окружающих.

Приведённые ниже предупреждающие наклейки располагаются на мотовездеходе и должны рассматриваться как неотъемлемая его часть. В случае утери или повреждения наклейки следует заменить. Обратитесь к авторизованному дилеру Can-Am.

ПРИМЕЧАНИЕ: В случае обнаружения разночтений между информацией, приведённой в настоящем Руководстве, и реальным транспортным средством, предупреждающие таблички, расположенные на мотовездеходе, имею приоритет перед табличками, приведёнными в настоящем Руководстве.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 33`13 Can-Am Commander 800R1000.indb 33 06.11.2012 15:24:0406.11.2012 15:24:04

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

`13 Can-Am Commander 800R1000.indb 34`13 Can-Am Commander 800R1000.indb 34 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 35`13 Can-Am Commander 800R1000.indb 35 06.11.2012 15:24:0406.11.2012 15:24:04

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

Подготовка к поездке

● Закрепите сети и застегните ремни безопасности.

● Наденьте защитный шлем сертифицированного образца и

другие защитные аксессуары.

● Не высовывайте части тела за пределы каркаса безопасности. Удерживайте

рулевое колесо обеими руками. Установите левую ногу на специальную

площадку. Откиньтесь на спинку сиденья.

● Убедитесь, что пассажир соответствующим образом проинструктирован

и готов к движению.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем покинуть мотовездеход,

установите рычаг переключения

передач в положение «P» (PARK).

Если рычаг переключения нахо-

дится в другом положении,

мотовездеход может катиться.

Прежде чем использовать рычаг переключения

передач и переключатель 2WD/4WD, остановите

мотовездеход и задействуйте тормоз.

704 902338 B

ТАБЛИЧК А 2

ПРЕДОСТЕРЕЖЕНИЕ

ПАССАЖИР В целях снижения опасности получения тяжелой травмы или гибели прочитайте информацию, содержащуюся в предупреждающих табличках, и следуйте приведенным ниже указаниям:

Подготовка к поездке

● Закрепите сети и пристегните ремни безопасности.

● Наденьте защитный шлем сертифицированного об разца и другие защитные аксессуары.

● Не высовывайте части тела за пределы каркаса без опасности. Крепко держитесь за поручни обеими ру ками. Установите правую ногу на специальную площад ку, откиньтесь на спинку сиденья.

Будьте информированы и подготовлены к поездке

● На мотовездеходе допускается перевозка только одно го пассажира.

● Минимально допустимый возраст пассажира — 12 лет. Пассажир должен иметь физическую возможность держаться за поручни и ставить обе ноги на поднож ки, сидя откинувшись на спинку.

● Поездки после употребления алкоголя и приема нар косодержащих препаратов не допускаются.

● Если во время движения вы почувствовали себя дискомфортно, попросите водителя снизить скорость или остановиться.

ДО

ПРЕДОСТЕРЕЖЕНИЕ

В целях снижения опасности получения серьезной травмы или гибели

ознакомьтесь с информацией, приведенной в Руководстве по эксплуатации

и предупреждающих табличках, а также просмотрите демонстрационный видеофильм.

Не допускайте переворачивания, опрокидывания и столкновений:

● Резкие маневры или агрессивное вождение могут привести к переворачиванию или потере

контроля над мотовездеходом даже на ровной опорной поверхности, что, в свою очередь,

может стать причиной ушибов или других травм.

● Не превышайте безопасную в данной ситуации скорость движения. Прежде чем выполнить

маневр поворота снизьте скорость движения. При прохождении поворота избегайте тормо-

жения.

● При прохождении поворота будьте осторожны. Не поворачивайте рулевое колесо слишком

резко и слишком быстро. Избегайте резких ускорений в поворотах даже стоящего на месте

мотовездехода.

● Не выполняйте вращение на месте с пробуксовкой колес, заносы, скольжения, остановку

мотовездехода путем резкого изменения направления его движения, прыжки или другие

трюки.

● Избегайте движения по поверхностям с покрытием. При необходимости движения по та-

ким поверхностям поворачивайте плавно и двигайтесь с низкой скоростью.

● Избегайте движения по склонам холма (вдоль склонов) и по крутым склонам.

● Конструкция транспортного средства не предназначена для его безопасного

движения по дорогам общего пользования.

704 902328 B

ТАБЛИЧК А 1

`13 Can-Am Commander 800R1000.indb 36`13 Can-Am Commander 800R1000.indb 36 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

704 902347 B

ТАБЛИЧК А 3

ПРЕДОСТЕРЕЖЕНИЕ

Перевозка пассажира в багажном отделении и на откидном борте багажного отделения не допускается.

Максимальная нагрузка на откидной борт

багажного отделения (только во время

погрузки) — 100 кг

704 902420 C

ТАБЛИЧК А 4

ПРЕДОСТЕРЕЖЕНИЕ

704 902414 C

ТАБЛИЧК А 5

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

Будьте информированы и подготовлены к поездке

● Минимально допустимый возраст водителя — 16 лет.

● Поездки после употребления алкоголя и приема наркосодер жащих препаратов не допускаются.

ДО

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 37`13 Can-Am Commander 800R1000.indb 37 06.11.2012 15:24:0406.11.2012 15:24:04

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

ПРЕДОСТЕРЕЖЕНИЕ

В случае переворота мотовездехода любая часть тела (рука, нога или голова), находящаяся за пределами каркаса безопасности, может быть травмирована в результате взаимодействия с элементами каркаса безопасности или другими конструктивными элементами мотовездехода.

Закрепляйте сети и пристегивайте ремни безопасности, чтобы предотвратить высовывание рук или ног.

Держаться за элементы каркаса безопасности во время движения не допускается.

Если вы чувствуете, что мотовездеход может опрокинуться или перевернуться, установите левую ногу на специальную подножку и держитесь обеими руками за рулевое колесо.

Не пытайтесь остановить опрокидывающийся мотовездеход с помощью рук или ног.

ПРЕДОСТЕРЕЖЕНИЕ

Закрепляйте сети и пристегивайте ремни безопасности, чтобы предотвратить высовывание рук или ног.

Держаться за элементы каркаса безопасности во время движения не допускается.

Если вы чувствуете, что мотовездеход может опрокинуться или перевернуться, упритесь ногами и держитесь обеими руками за рукоятки.

Не пытайтесь остановить опрокидывающийся мотовездеход с помощью рук или ног.

704 902413 C

ТАБЛИЧК А 6

704 902415 D

ТАБЛИЧК А 7

ПРЕДОСТЕРЕЖЕНИЕ

Неправильная загрузка прицепа может стать при-

чиной потери контроля над мотовездеходом.

Размещайте груз правильно.

● Максимальный вес буксируемого груза: 680 кг

● Максимальная нагрузка на дышло прицепа: 68 кг

704 902336 B

ТАБЛИЧК А 8

`13 Can-Am Commander 800R1000.indb 38`13 Can-Am Commander 800R1000.indb 38 06.11.2012 15:24:0406.11.2012 15:24:04

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ

При буксировке прицепа:

● Установив рычаг переключения передач в положение «L», включите понижающую передачу.

● Снизьте скорость движения и выполняйте повороты плавно.

● Избегайте движения по гористой и пересеченной мест ности.

● Помните, что длина тормозного пути увеличивается.

704 902345 C

ТАБЛИЧК А 9

ПРЕДОСТЕРЕЖЕНИЕ

Не крепите буксируемый груз за элементы защитного каркаса — это может стать причиной переворачивания мотовездехода. Для буксировки груза используйте только сцепное устройство.

704 902424 B

ТАБЛИЧК А 10

ПРЕДОСТЕРЕЖЕНИЕ

Подготовьте мотовездеход

● Выполните осмотр мото вездехода перед поездкой

● Максимальная масса 363 кг

● Допускается перевозка только одного пассажира

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

704 902332 B

ТАБЛИЧК А 11

ПРЕДОСТЕРЕЖЕНИЕ

Давление воздуха в ХОЛОДНЫХ шинах:

Минимальное ПЕРЕДНИЕ: 69 кПа ЗАДНИЕ: 83 кПа

704 902334 C

Максимальное (загружен) ПЕРЕДНИЕ: 83 кПа ЗАДНИЕ: 152 кПа

ТАБЛИЧКА 12

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 39`13 Can-Am Commander 800R1000.indb 39 06.11.2012 15:24:0406.11.2012 15:24:04

Несоответствующее давление воздуха в шинах может стать причиной потери контроля над мотовездеходом

● Шины, давление воздуха в которых недостаточное, могут сойти с обода.

● Если загрузка мотовездехода превышает 180 кг (включая вес водителя, пассажи ра, груза, аксессуаров и нагрузку на сцепное устройство), доводите давление в шинах до максимально рекомендованного значения.

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

ДАННОЕ ТРАНСПОРТНОЕ СРЕДСТВО ЯВЛЯЕТСЯ ВНЕДОРОЖНЫМ И НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ДВИЖЕНИЯ ПО ДОРОГАМ ОБЩЕГО ПОЛЬЗОВАНИЯ.

704 902407 A

ТАБЛИЧК А 13

ПРЕДОСТЕРЕЖЕНИЕ

Зона защемления.

Во время опускания багаж-

ной платформы держи-

тесь подальше.

704 902350 B

ТАБЛИЧ КА 14

ПРЕДОСТЕРЕЖЕНИЕ

Перевозка пассажира в багажном отделении или на его откидывающемся борту не допускается. Не размещайте канистры для топлива в багажном отделении при их заправке — это может стать причиной взрыва. В целях снижения опасности потери контроля над мотовездеходом или падения груза: При погрузке:

● Размещайте груз ближе к передней части и центру багажного отделения. Раз мещайте груз как можно ниже.

● Не перегружайте багажное отделение: максимальная загрузка = 272 кг верхняя секция = 181 кг

● Максимально допустимая загрузка мотовездехода, включая вес водителя, пас сажира, груза, дополнительного оборудования и нагрузку на сцепное устройство — 363 кг.

● Надежно закрепляйте груз.

● Надежно фиксируйте багажное отделение и закрывайте задние борта.

704 902343 C

ТАБЛИЧК А 15

При перевозке груза:

● Снизьте скорость движения и поворачивай те плавно.

● Избегайте движения по склонам и пересе ченной местности.

● Помните: длина тормозного пути увеличи вается.

Дополнительная информация об исполь зовании багажного отделения приведена в Руководстве по эксплуатации.

704 902422 C

ТАБЛИЧКА 16 — ЗА ПРЕДЕЛАМИ США

`13 Can-Am Commander 800R1000.indb 40`13 Can-Am Commander 800R1000.indb 40 06.11.2012 15:24:0506.11.2012 15:24:05

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ОСТРОЖНО

Багажное отделение

Максимальная загрузка: 5 кг

704 902434 B

ТАБЛИЧК А 17

НЕ ОТКРЫВАТЬ, ПОКА ДВИГАТЕЛЬ ГОРЯЧИЙ

vmo20 10-0 10-100 _a

ТАБЛИЧК А 18

ПРЕДОСТЕРЕЖЕНИЕ

Всегда поддерживайте рекомендованное давление в шинах. Для получения соответствующей информации обратитесь к предупреждающей табличке или к Руководству по эксплуатации.

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

704 902946

ТАБЛИЧКА 19 — ЗАКРЕПЛЕНА НА ШЛАНГЕ КОМПРЕССОРА

ВАЖНО

НЕ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ КАКИЕ-ЛИБО КОМПОНЕНТЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ПУСКА ДВИГАТЕЛЯ БУКСИРОВКОЙ. НЕСОБЛЮДЕНИЕ ЭТОЙ РЕКОМЕНДАЦИИ ПРИВЕДЕТ К ПОВРЕЖДЕНИЮ МОДУЛЯ DPS.

ТАБЛИЧК А 20

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 41`13 Can-Am Commander 800R1000.indb 41 06.11.2012 15:24:0506.11.2012 15:24:05

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

Таблички соответствия

Приведённые ниже таблички удостоверяют соответствие данной модели мотовездехода требованиям стандартов различных стран.

1. Таблички соответствия располагаются под перчаточным ящиком

704 902367

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

`13 Can-Am Commander 800R1000.indb 42`13 Can-Am Commander 800R1000.indb 42 06.11.2012 15:24:0506.11.2012 15:24:05

ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

`13 Can-Am Commander 800R1000.indb 43`13 Can-Am Commander 800R1000.indb 43 06.11.2012 15:24:0506.11.2012 15:24:05

ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

Необходимо знать расположение и назначение всех органов управления и развивать навыки быстрого и скоординированного пользования ими.

ТИПОВОЙ ВАРИАНТ — ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

`13 Can-Am Commander 800R1000.indb 44`13 Can-Am Commander 800R1000.indb 44 06.11.2012 15:24:0506.11.2012 15:24:05

1) Рулевое колесо

Рулевое колесо располагается перед сиденьем водителя.

С помощью рулевого колеса осуществляется изменение направления движения мотовездехода.

Поворачивайте рулевое колесо в направлении желаемого движения.

1. Рулевое колесо

Возьмитесь за руль обеими руками, не охватывайте рулевое колесо большими пальцами.

ОСТОРОЖНО При движении по пересечённой местности или при преодолении препятствий рулевое колесо может неожиданно резко повернуться в сторону и, если при этом большие пальцы обхватывают рулевое колесо, можно получить травму кисти или запястья.

Модели с усилителем руля

Данные модели оборудованы динамическим усилителем рулевого управления (DPS). Усилитель рулевого управления позволяет снизить усилия, необходимые для поворота рулевого колеса.

2) Педаль акселератора

Педаль акселератора располагается справа от педали тормоза.

С помощью педали акселератора осуществляется управление частотой вращения коленчатого вала двигателя.

ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

1. Педаль тормоза

2. Педаль акселератора

Для увеличения или поддержания скорости движения мотовездехода, нажмите на педаль акселератора правой ногой.

Чтобы уменьшить скорость движения мотовездехода, отпустите педаль акселератора.

Педаль акселератора подпружинена и при отпускании должна возвращаться в исходное положение, соответствующее оборотам холостого хода.

ПРИМЕЧАНИЕ: Не следует разбирать педаль акселератора.

3) Педаль тормоза

Педаль тормоза располагается слева от педали акселератора.

Педаль тормоза предназначена для замедления и остановки мотовездехода.

1. Педаль тормоза

2. Педаль акселератора

`13 Can-Am Commander 800R1000.indb 45`13 Can-Am Commander 800R1000.indb 45 06.11.2012 15:24:0506.11.2012 15:24:05

ВНИМАНИЕ

ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

Для снижения скорости или остановки мотовездехода нажимайте педаль тормоза правой ногой.

Педаль тормоза подпружинена и при отпускании должна возвращаться в исходное положение.

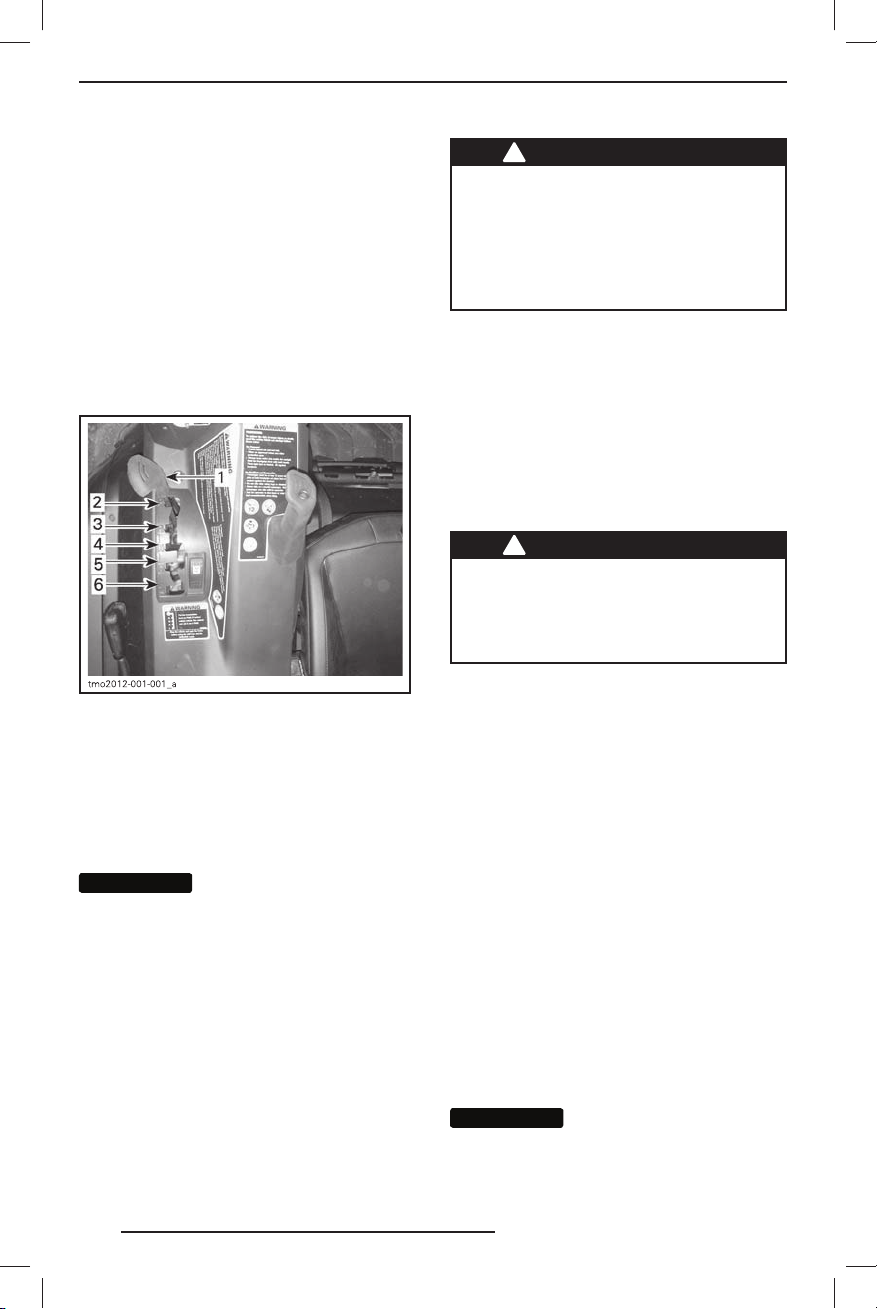

4) Рычаг переключения передач

Рычаг переключения передач располагается на нижней консоли.

Рычаг используется для переключения передач.

1. Рычаг переключения передач

2. Стоянка

3. Задний ход

4. Нейтраль

5. Повышающая передача (движение вперёд )

6. Понижающая передача ( движение вперёд)

Прежде чем включить передачу, необходимо остановить мотовездеход и привести в действие тормоза.

ВНИМАНИЕ

передач не предусмотрена возможность переключения передач во время движения.

Стоянка

При нахождении рычага переключения передач в положении «P» (стоянка) трансмиссия блокируется, что позволяет предотвратить движение мотовездехода.

Конструкцией коробки

ПРЕДОСТЕРЕЖЕНИЕ

Если Вы не пользуетесь мотовездеходом, переводите рычаг переключения передач в положение «P» (стоянка). Если рычаг переключения передач не установлен в положение «P» (стоянка), возможно движение мотовездехода.

Задний ход

Когда рычаг переключения передач находится в этом положении, мотовездеход может двигаться задним ходом.

ПРИМЕЧАНИЕ: При движении задним ходом частота вращения коленчатого вала двигателя ограничена, таким образом ограничивается и скорость движения мотовездехода назад.

ПРЕДОСТЕРЕЖЕНИЕ

Нейтраль

При включении нейтрали, передача крутящего момента через коробку передач не осуществляется.

Повышающая передача (движение вперёд)

При нахождении рычага переключения передач в этом положении включается повышающая передача. Это самое обычное положение во время движения. На этой передаче мотовездеход может развить максимальную скорость.

Понижающая передача (движение вперёд)

При нахождении рычага переключения передач в этом положении включается понижающая передача. Мотовездеход движется медленно, но на колеса передаётся максимальный крутящий момент.

ВНИМАНИЕ

щую передачу при буксировке прицепа, перевозке тяжёлых грузов, преодолении препятствий или на подъёме или спуске.

Включайте понижаю-

`13 Can-Am Commander 800R1000.indb 46`13 Can-Am Commander 800R1000.indb 46 06.11.2012 15:24:0506.11.2012 15:24:05

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

ТИПОВОЙ ВАРИАНТ — ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

`13 Can-Am Commander 800R1000.indb 47`13 Can-Am Commander 800R1000.indb 47 06.11.2012 15:24:0506.11.2012 15:24:05

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

1) Замок зажигания

и ключи

Замок зажигания

Замок зажигания располагается на верхней консоли.

1. Замок зажигания

ПОЛОЖЕНИЯ ЗАМКА ЗАЖИГАНИЯ

1. «OFF» (выкл.)

2. Положение «ON with light» (вкл. со светом)

3. ON (вкл.)

«OFF» (выкл.)

В этом положении ключ может быть установлен или извлечён из замка зажигания.

Когда ключ в замке зажигания находится в положении «OFF», электрооборудование мотовездехода обесточено.

Остановка двигателя осуществляется поворотом ключа в замке зажигания в положение «OFF».

«ON with light» (вкл. со светом)

Когда ключ в замке зажигания находится в этом положении, подаётся напряжение в бортовую сеть мотовездехода.

Информационный центр выходит из режима ожидания.

Включаются световые приборы. Возможен запуск двигателя.

ON (вкл.)

Это положение ключа в замке зажигания аналогично положению «ON with lights», за исключением того, что световые приборы выключены.

Ключ зажигания

DESS (цифровая кодируемая противоугонная система)

В ключ зажигания встроена электронная схема с уникальным цифровым кодом.

Система DESS считывает код ключа и, если ключ распознан, обеспечивает возможность запуска двигателя.

Типы ключей

Мотовездеход может эксплуатироваться с использование трёх различных ключей зажигания:

– нормальный ключ (серого цвета); – ключ, обеспечивающий максималь-

ную мощность (чёрного цвета);

– дополнительный (рабочий) ключ для

выполнения различных рабочих операций (оранжевого цвета).

Ключи различных типов отличаются цветами.

ПРЕДОСТЕРЕЖЕНИЕ

Опрокидывание, переворачивание, столкновение и потеря контроля над мотовездеходом и, как результат, серьёзные травмы или гибель возможны при использовании ключа любого типа. Использование «рабочего» или нормального ключа не отменяет необходимость использования мотовездехода подготовленным водителем и соблюдения мер предосторожности.

`13 Can-Am Commander 800R1000.indb 48`13 Can-Am Commander 800R1000.indb 48 06.11.2012 15:24:0506.11.2012 15:24:05

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

Нормальный ключ

Нормальный ключ входит в комплект поставки мотовездехода.

При использовании этого ключа крутящий момент двигателя ограничивается на уровне 70% от максимального значения, а скорость на уровне 70 км/ч.

ПРЕДОСТЕРЕЖЕНИЕ

На крутых спусках ограничение частоты вращения коленчатого вала двигателя не сможет препятствовать увеличению скорости движения мотовездехода выше указанного значения.

Этот ключ может использоваться водителями, которые предпочитают плавное ускорение, или для движения в условиях, когда в максимальной скорости и интенсивном ускорении нет необходимости. Например, водители могут предпочесть нормальный ключ при движении по узким и извилистым тропам.

Ключ, обеспечивающий максимальную мощность

В комплект поставки мотовездехода входит ключ, обеспечивающий максимальную мощность, использование этого ключа позволяет водителю полностью реализовать крутящий момент, развиваемый двигателем, а также достичь максимально возможной скорости.

Данный ключ может использоваться водителями, которые предпочитают резкий отклик на нажатие педали акселератора, и больше подходит для условий движения, при которых необходимы высокая скорость и более интенсивное ускорение. Например, на открытой местности и прямых трассах.

Дополнительный ключ для выполнения рабочих операций

Этот ключ доступен для заказа у официального дилера.

При использовании этого ключа крутящий момент ограничивается на уровне 50% от максимального значения, а максимальная скорость движения составляет 40 км/ч.

ПРЕДОСТЕРЕЖЕНИЕ

Этот ключ может быть полезен водителям, которые используют мотовездеход в рабочих областях, где не требуются высокая скорость и интенсивное ускорение.

2) Кнопка запуска двигателя

Кнопка запуска двигателя располагается на верхней консоли. Чтобы запустить двигатель, нажмите на кнопку и удерживайте её в нажатом положении.

ПРИМЕЧАНИЕ: Чтобы обеспечить возможность запуска двигателя, ключ в замке зажигания должен находиться в положении «ON» или «ON with

lights». ПРИМЕЧАНИЕ: Если ключ в замке за-

жигания остается в положении «ON» более 15 минут, двигатель не может быть запущен, пока ключ не будет переведён в положение «OFF», а затем снова в положение «ON».

1. Кнопка запуска двигателя

3) Переключатель света фар

Переключатель дальнего/ближнего света фар располагается на верхней консоли.

`13 Can-Am Commander 800R1000.indb 49`13 Can-Am Commander 800R1000.indb 49 06.11.2012 15:24:0506.11.2012 15:24:05

ВНИМАНИЕ

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

1. Перек лючатель света фар

Данный переключатель используется для включения ближнего или дальнего света фар.

4) Переключатель 2WD/4WD

Переключатель 2WD/4WD располагается на верхней консоли.

1. Перек лючатель 2WD/4WD

Когда мотовездеход остановлен, а двигатель запущен, с помощью данного переключателя включается режим привода только на два колеса или режим полного привода.

ВНИМАНИЕ

мов 2WD/4WD мотовездеход должен быть остановлен. При переключении во время движения мотовездеходу могут быть причинены серьёзные механические повреждения.

При нажатии на верхнюю часть селектора переключателя включается режим полного привода (4WD).

Для переключения режи-

При нажатии на нижнюю часть переключателя включается режим привода только на два колеса (2WD). В этом случае ведущими являются только задние колеса мотовездехода.

5) Выключатель режима SPORT

Данный выключатель располагается на верхней консоли.

1. Выключатель режима SPORT

Спортивный режим характеризуется резким откликом на нажатие педали акселератора.

ПРИМЕЧАНИЕ: Спортивный режим может быть активирован при использовании ключа любого типа и обеспечивает максимальную мощность с используемым ключом.

6) Переключатель подвески с пневмоподкачкой (ACS)

МОДЕЛИ LTD

Переключатель подвески с пневмоподкачкой (ACS) располагается на верхней консоли.

`13 Can-Am Commander 800R1000.indb 50`13 Can-Am Commander 800R1000.indb 50 06.11.2012 15:24:0506.11.2012 15:24:05

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

1. Кнопка изменения настроек подвески (ACS)

Переключатель предназначен для управления подвеской с пневмоподкачкой.

Порядок изменения настроек подвески приведён в разделе «ПОДВЕСКА».

7) Переключатель лебёдки

С помощью соответствующего переключателя, расположенного на верхней консоли, может осуществляться управление лебёдкой из кокпита.

1. Перек лючатель лебёдки

Также в комплект поставки лебёдки входит пульт дистанционного управления, который располагается в перчаточном ящике.

1. Пульт дистанционного управления лебёдкой

Более подробная информация приведена в Руководстве по эксплуатации лебёдки.

8) Выключатель режима OVERRIDE

Выключатель режима OVERRIDE располагается на нижней консоли рядом с рычагом переключения передач.

1. Выключатель режима OVERRIDE

Основной функцией выключателя режима OVERRIDE является отмена действия ограничителя частоты вращения коленчатого вала двигателя при движении мотовездехода задним ходом, благодаря чему, двигатель может развивать максимальный крутящий момент.

`13 Can-Am Commander 800R1000.indb 51`13 Can-Am Commander 800R1000.indb 51 06.11.2012 15:24:0506.11.2012 15:24:05

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Используйте режим OVERRIDE только для того, чтобы выбраться на мотовездеходе из грязи или мягких грунтов. Не используйте данный режим во время нормального движения задним ходом. Это сделает возможным движение задним ходом с высокой скоростью и может увеличить риск потери контроля над мотовездеходом.

Чтобы включить режим OVERRIDE, выполните следующее:

При условии, что рычаг переключения передач находится в положении REVERSE.

1. Убедитесь, что мотовездеход полностью остановлен.

2. Нажав и удерживая выключатель OVERRIDE в нажатом положении, плавно нажимайте на педаль акселератора.

ПРИМЕЧАНИЕ: При использовании режима OVERRIDE на информационном центре появится сообщение «OVERRIDE», отображаемое в виде бегущей строки, которое подтверждает, что указанный режим активирован.

3. Чтобы отключить режим OVERRIDE,

просто отпустите соответствующий выключатель.

Данный выключатель также используется для управления другими двумя функциями:

– Для сброса сообщения «MAINTE-

NANCE SOON» (обратитесь к разделу «ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)» или «ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)»).

– Для перемещения мотовездехода

в случае неисправности педали акселератора (см. раздел «ДИАГНОСТИКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ»).

`13 Can-Am Commander 800R1000.indb 52`13 Can-Am Commander 800R1000.indb 52 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

Информационный центр (LCD) расположен на рулевой колонке.

ПРЕДОСТЕРЕЖЕНИЕ

Не выполняйте какие-либо настройки информационного центра во время движения. Возможна потеря управления.

Описание информационного центра

1. Выбранная передача

ОБОЗНАЧЕНИЕ РЕЖИМ

P Стоянка R Задний ход N Нейтраль H Повышающая передача L Понижающая передача

1. Кнопка выбора режима индикации

2. Индикатор выбранной передачи

3. Основной дисплей

4. Указатель уровня топлива

5. Индикатор режима 4WD

6. Индикатор низкого уровня топлива

7. Индикатор CHECK ENGINE (проверь двигатель)

8. Инд икатор вк лючения дальнего света фар

9. Индикатор единиц измерения скорости (мили/км в час)

10. Индикатор ремня безопасности

11. Индикатор режима SPORT

1) Кнопка выбора режимов индикации

Кнопка выбора режимов индикации используется для перемещения по пунктам меню или изменения настроек информационного центра.

2) Индикатор выбранной передачи

На данном индикаторе отображается выбранная передача.

3) Основной дисплей

Основной дисплей используется для отображения многочисленных функций информационного центра.

Возможные режимы описаны в главе «РЕЖИМЫ МНОГОФУНКЦИОНАЛЬ- НОГО ИНФОРМАЦИОННОГО ЦЕНТРА».

4) Указатель уровня топлива

Сегментный индикатор непрерывно отображает количество топлива в баке.

1. Указатель уровня топлива

`13 Can-Am Commander 800R1000.indb 53`13 Can-Am Commander 800R1000.indb 53 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

5) Индикатор режима 4WD

Включённый индикатор указывает на то, что активирован полный привод (4WD).

6) Индикатор низкого уровня топлива

Светящийся индикатор указывает на то, что в баке осталось менее 12 л топлива.

7) Индикатор CHECK ENGINE (проверь двигатель)

Индикатор указывает на наличие неисправности двигателя — см. сообщение на многофункциональном дисплее.

Мигающий индикатор указывает на то, что активирован режим LIMP HOME (аварийный режим работы двигателя).

Более подробная информация приведена в разделе «ДИАГНОСТИКА И УСТРА- НЕНИЕ НЕИСПРАВНОСТЕЙ».

8) Индикатор включения дальнего

света фар

Включение индикатора указывает на то, что включён дальний свет фар, и ключ в замке зажигания находится в положение «ON with light» (вкл. со светом).

9) Индикатор единиц измерения скорости

11) Индикатор режима SPORT

Если индикатор горит, активирован режим SPORT.

Режимы многофункционального информационного центра

Режим отображения скорости движения

В данном режиме на основном дисплее отображается скорость движения мотовездехода (в км/ч или в MPH (милях в час)).

Режим отображения частоты вращения коленчатого вала

В данном режиме на основном дисплее отображается частота вращения коленчатого вала (об/мин).

Индикатор отображает используемые в данный момент единицы измерения.

10) Индикатор ремня безопасности

Горящий индикатор указывает на то, что не пристегнут ремень безопасности водителя.

`13 Can-Am Commander 800R1000.indb 54`13 Can-Am Commander 800R1000.indb 54 06.11.2012 15:24:0606.11.2012 15:24:06

Комбинированный режим

В данном режиме на основном дисплее отображается скорость движения мотовездехода и частота вращения коленчатого вала.

1. Скорость движения мотовездехода

2. Частота вращения коленчатого вала двигателя

Одометр (OD)

Одометр показывает (в километрах или милях) общее расстояние, пройденное мотовездеходом.

Часы

Отображают текущее время.

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

Счётчик можно использовать для оценки расхода топлива или для определения расстояния между двумя точками на маршруте.

Для сброса показаний счётчика пути нажмите и УДЕРЖИВАЙТЕ в течение 2 секунд кнопку выбора режима индикации.

Счётчик моточасов за поездку (TH)

Этот счётчик показывает время, прошедшее с момента включения электрооборудования мотовездехода. Счётчик можно использовать для измерения времени, затрачиваемого на прохождение от одной точки на маршруте до другой.

Для сброса показаний счётчика моточасов нажмите и удерживайте в течение 2 секунд кнопку выбора режима индикации.

Процедура установки часов приведена в главе «НАСТРОЙКА ИНФОРМАЦИОН- НОГО ЦЕНТРА».

Счётчик моточасов (EH)

Этот счётчик показывает время наработки двигателя.

Счётчик пути (TP)

Этот счётчик отображает длину пути, пройденного с момента последнего сброса показаний. Пройденное расстояние отображается в километрах или милях.

`13 Can-Am Commander 800R1000.indb 55`13 Can-Am Commander 800R1000.indb 55 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

Режим отображения сообщений

На основном дисплее могут отображаться важные информационные сообщения. См. приведённую ниже табл.

В случае нарушения нормальной работы двигателя на основном дисплее в виде бегущей строки может отображаться сообщение, появление которого может сопровождаться включением сигнальной лампы. Более подробная информация приведена в разделе «ДИАГНОСТИКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ».

СООБЩЕНИЕ

(НОРМАЛЬНЫЙ

РЕЖИМ РАБОТЫ)

BRAKE

PERFORMANCE KEY

WORK KEY

OVERRIDE

SEAT BELT

ENGINE LIMITATION ENGAGED FASTEN SEAT BELT

SPORT MODE ACTIVE

MAINTENANCE

(1)

SOON

(1)

Чтобы удалить сообщение «MAINTENANCE SOON», выполните следующее:

Сообщение отображается, когда тормоз непрерывно удерживается в течение 15 секунд.

Отображается при включении питания, если используется ключ, обеспечивающий максимальную мощность.

Отображается при включении питания, если используется «рабочий» ключ.

Отображается, если нажат выключатель режима OVERRIDE, а рычаг переключения передач находится в положении REVERSE.

Когда ремень безопасности не пристегнут и скорость движения ниже 10 км/ч, отображается сообщение и горит сигнальная лампа. Ограничения крутящего момента двигателя не происходит.

Когда ремень безопасности не пристегнут и скорость движения выше 10 км/ч, отображается сообщение и горит сигнальная лампа. Система управления двигателем ограничит частоту вращения коленчатого вала двигателя и скорость движения до 20 км/ч.

Отображается, когда нажат выключатель режима SPORT.

Отображается на информационном центре при приближении срока технического обслуживания.

1. Установите рычаг переключения передач в положение PARK.

2. Поверните ключ зажигания в положение «ON». Двигатель не запускайте.

ПРИМЕЧАНИЕ: Шаги с 3-го по 9-й должны быть выполнены в течение 5 секунд.

3. Нажмите и УДЕРЖИВАЙТЕ кнопку OVERRIDE.

4. Нажмите и отпустите педаль тормоза.

5. Отпустите кнопку OVERRIDE.

6. Нажмите и отпустите педаль тормоза.

7. Нажмите и УДЕРЖИВАЙТЕ кнопку OVERRIDE.

8. Нажмите и отпустите педаль тормоза.

9. Отпустите кнопку OVERRIDE.

10. Поверните ключ в замке зажигания в положение «OFF».

ПРИМЕЧАНИЕ: Не поворачивайте ключ в замке зажигания в положение «ON», пока информационный центр не отключиться.

НАЗНАЧЕНИЕ

`13 Can-Am Commander 800R1000.indb 56`13 Can-Am Commander 800R1000.indb 56 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

Режим просмотра кодов неисправностей

Чтобы перейти в режим отображения кодов неисправностей, нажмите и удерживайте кнопку выбора режима индикации во время переключения дальнего/ ближнего света фар (три цикла).

Перемещение по пунктам меню информационного центра (LCD)

Основной режим работы

После запуска двигателя многофункциональный дисплей может работать в одном из следующих режимов:

– отображение скорости движения; – отображение частоты вращения ко-

ленчатого вала двигателя (RPM);

– одновременное отображение обоих

указанных параметров (комбинированный режим).

Изменение режимов осуществляется в следующей последовательности:

1. Переведите ключ в замке зажигания в положение «ON», чтобы вывести электрооборудование из режима ожидания.

2. Дождитесь завершения отображения

приветственного сообщения.

3. Однократно нажмите кнопку выбора

режимов индикации, при этом на дисплее отобразится OD (одометр).

4. Нажмите кнопку выбора режима ин-

дикации и удерживайте 2 секунды.

Режим будет изменён на Speed (скорость), RPM (обороты) или Combined (комбинированный).

Дополнительный режим работы дисплея

В дополнительном режиме работы дисп лея доступны следующие функции:

– одометр; – часы; – счётчик пути (с возможностью сброса

показаний);

– счётчик моточасов за поездку (с воз-

можностью сброса показаний); – счётчик моточасов. Чтобы перейти из основного режима

работы дисплея в дополнительный:

1. Кнопка выбора режима индикации

Выбранный показатель высвечивается на дисплее в течение 10 секунд, после чего дисплей возвращается в основной режим работы.

Если требуется обнулить показания сбрасываемого индикатора, нажмите кнопку выбора режима индикации и удерживайте её в течение 2 секунд.

Настройка информационного центра

Установка часов

Выведя на дисплей отображение часов, используйте кнопку выбора режимов индикации, чтобы настроить их:

5. Для выбора другого режима повторяйте шаги 3 и 4 до достижения желаемого результата.

`13 Can-Am Commander 800R1000.indb 57`13 Can-Am Commander 800R1000.indb 57 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)

1. Кнопка выбора режима индикации

2. Время

1. Нажмите и УДЕРЖИВАЙТЕ кнопку (изображение на дисплее начнёт мигать).

2. Нажав кнопку, выберите 12-часовой (12H) или 24-часовой (24H) формат отображения времени.

3. Если выбран 12-часовой формат, на-

жимая кнопку, выберите время суток Am («А») или Pm («P»).

4. Нажмите и УДЕРЖИВАЙТЕ кнопку.

5. Нажимая кнопку, установите первую

цифру в позиции часы.

6. Нажмите и УДЕРЖИВАЙТЕ кнопку.

7. Нажимая кнопку, установите вторую цифру в позиции часы.

8. Нажмите и УДЕРЖИВАЙТЕ кнопку.

9. Нажимая кнопку, установите первую цифру в позиции минуты.

10. Нажмите и УДЕРЖИВАЙТЕ кнопку.

11. Нажимая кнопку, установите вторую

цифру в позиции минуты.

12. Нажмите кнопку для сохранения

настроек (на дисплее отобразится CLOCK).

ПРИМЕЧАНИЕ: Текущее время будет отображаться на дисплее в течение 10 секунд, после чего он вернётся в основной режим работы.

Выбор единиц измерения (km/h или MPH)

В заводских условиях спидометр, одометр и счётчик пробега настроены на отображение показаний в милях, но их можно перенастроить на отображение показаний в километрах. Обратитесь к авторизованному дилеру Can-Am.

Выбор языка отображения информации

Язык отображения информации на информационном центре может быть изменён. Узнать перечень возможных языков и изменить настройки информационного центра в соответствии с Вашими предпочтениями можно, обратившись к авторизованному дилеру Can-Am.

`13 Can-Am Commander 800R1000.indb 58`13 Can-Am Commander 800R1000.indb 58 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)

Описание информационного центра

Информационный центр (аналого-цифровой) располагается на рулевой колонке. Аналого-цифровой информационный центр состоит из цифрового дисплея и двух

аналоговых указателей (спидометра и тахометра). На цифровом дисплее отображаются сегментные указатели температуры двига-

теля и уровня топлива в баке. Сигнальные лампы располагаются на обоих аналоговых указателях.

111 374

12 13 8 5

ПРЕДОСТЕРЕЖЕНИЕ

Не выполняйте какие-либо настройки информационного центра во время движения. Возможна потеря управления.

`13 Can-Am Commander 800R1000.indb 59`13 Can-Am Commander 800R1000.indb 59 06.11.2012 15:24:0606.11.2012 15:24:06

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)

1) Аналоговый спидометр

Отображает скорость движения мотовездехода в км или милях в час.

2) Кнопка MODE (M)

Нажатие кнопки MODE (M) приведёт к последовательному отображению функций основного цифрового дисплея.

ПОСЛЕДОВАТЕЛЬНОСТЬ ФУНКЦИЙ ДЕЙСТВИЯ

Подвеска с пневмоподкачкой

(только модель LTD)

Цифровой дисплей мигает

Многофункциональный

дисплей мигает

Для изменения настроек (с 1 по 6)

нажимайте кнопку ACS

Нажимайте SET (S), чтобы выбрать необходимое значение, а затем нажмите MODE (M), чтобы со-

хранить его

Нажимайте SET (S), чтобы выбрать необходимое значение, а затем нажмите MODE (M), чтобы со-

хранить его

3) Кнопка SET (S)

Нажатие кнопки SET (S) приведёт к последовательному отображению функций дополнительного цифрового дисплея.

ПОСЛЕДОВАТЕЛЬНОСТЬ ФУНКЦИЙ ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

Часы

Одометр XXXXX.X km или mi Длина поездки — счётчик А (TRIP А) XXXXX.X km или mi Длина поездки — счётчик В (TRIP В) XXXXX.X km или mi

Счётчик моточасов (Hr) XXXXX.X

Продолжительность поездки (HrTRIP) XXXXX.X

Чтобы сбросить показания счётчиков поездки, нажмите кнопку SET (S) и удерживайте её в течение 3 секунд.

XX:XX (формат 24:00 )

XX:XX A или P (формат 12:00 AM/PM )

4) Аналоговый тахометр (об/мин)

Отображает частоту вращения коленчатого вала двигателя (об/мин). Для получения действительного значения частоты вращения коленчатого вала двигателя необходимо показания прибора умножить на 1000.

`13 Can-Am Commander 800R1000.indb 60`13 Can-Am Commander 800R1000.indb 60 06.11.2012 15:24:0706.11.2012 15:24:07

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)

5) Сигнальные лампы

Сигнальные лампы информируют водителя о различных условиях работы или неисправностях.

Сигнальная лампа может включаться как отдельно, так и в сочетании с другими лампами.

СИГНАЛЬНАЯ ЛАМПА (-Ы) НАЗНАЧЕНИЕ

Все

сигнальные

лампы

On (вкл.)

On (вкл.) Низкий уровень топлива

On (вкл.) Check engine

On (вкл.) Высокая температура двигателя

On (вкл.) Включён дальний свет фар

Мигает

Если ключ в замке зажигания находится в положении ON и двигатель не запущен, горят все сигнальные лампы

Не пристегнут ремень безопасности водителя Мощность двигателя будет ограничена, снижение скорости движения и ухудшение эксплуатационных качеств мотовездехода. Основной цифровой дисплей: FASTEN SEAT BELT

On (вкл.) Включён режим SPORT

6) Основной цифровой дисплей

На дисплее в режиме реального времени отображается полезная для водителя информация.

`13 Can-Am Commander 800R1000.indb 61`13 Can-Am Commander 800R1000.indb 61 06.11.2012 15:24:0706.11.2012 15:24:07

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)

7) Многофункциональный дисплей

Может отображаться скорость движения мотовездехода или частота вращения коленчатого вала двигателя. См. «КНОПКА MODE (M) » в текущем разделе.

Также могут отображаться важные сообщения. См. приведённую ниже табл. В случае нарушения работы двигателя отображение информационного сообщения

может сопровождаться включением сигнальной лампы. Более подробная информация приведена в разделе «ДИАГНОСТИКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ».

СООБЩЕНИЕ НАЗНАЧЕНИЕ

BRAKE

PERFORMANCE KEY

WORK KEY

OVERRIDE

SEAT BELT

ENGINE LIMITATION ENGAGED FASTEN SEAT BELT

SPORT MODE ACTIVE

MAINTENANCE

(1)

SOON

(1)

Чтобы удалить сообщение «MAINTENANCE SOON», выполните следующее:

1. Установите рычаг переключения передач в положение PARK.

2. Поверните ключ зажигания в положение «ON». Двигатель не запускайте. ПРИМЕЧАНИЕ: Шаги с 3-го по 9-й должны быть выполнены в течение 5 секунд.

3. Нажмите и УДЕРЖИВАЙТЕ кнопку OVERRIDE.

4. Нажмите и отпустите педаль тормоза.

5. Отпустите кнопку OVERRIDE.

6. Нажмите и отпустите педаль тормоза.

7. Нажмите и УДЕРЖИВАЙТЕ кнопку OVERRIDE.

8. Нажмите и отпустите педаль тормоза.

9. Отпустите кнопку OVERRIDE.

10. Поверните ключ в замке зажигания в положение «OFF». ПРИМЕЧАНИЕ: Не поворачивайте ключ в замке зажигания в положение «ON»,

пока информационный центр не отключиться.

Сообщение отображается, когда тормоз непрерывно удерживается в течение 15 секунд.

Отображается при включении питания, если используется ключ, обеспечивающий максимальную мощность.

Отображается при включении питания, если используется «рабочий» ключ.

Отображается, если нажат выключатель режима OVERRIDE, а рычаг переключения передач находится в положении REVERSE.

Отображается, когда нажат выключатель режима SPORT.

Отображается на информационном центре при приближении срока технического обслуживания.

`13 Can-Am Commander 800R1000.indb 62`13 Can-Am Commander 800R1000.indb 62 06.11.2012 15:24:0706.11.2012 15:24:07

ИНФОРМАЦИОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)

8) Указатель уровня топлива

Сегментный указатель непрерывно отображает остаток топлива в баке.

Вторым функциональным назначением указателя является отображение настройки подвески с пневмоподкачкой, когда её регулировка осуществляется в ручном режиме.

9) Индикатор выбранной передачи

Отображается выбранная передача. Вторым функциональным назначени-

ем индикатора является отображение текущей настройки подвески с пневмоподкачкой в автоматическом и ручном режимах.

10) Указатель температуры двигателя

Сегментный индикатор постоянно отображает температуру охлаждающей жидкости в системе охлаждения двигателя.

11) Цифровой дисплей

12) Индикатор 2WD/4WD

Светящаяся сигнальная лампа указывает на то, что включён полный привод (4WD).

13) Дополнительный цифровой дисплей

На дисплее в режиме реального времени отображается полезная для водителя информация. Более подробно информация, отображаемая на дисплее, описана в параграфе «КНОПКА SET (S)»

Настройка информационного центра

Выбор единиц измерения

Для выполнения необходимых настроек обращайтесь к авторизованному дилеру Can-Am.

Настройка часов

1. Нажимайте кнопку MODE (M), чтобы перейти к отображению часов.

2. Нажмите кнопку MODE (M) и УДЕРЖИВАЙТЕ её в течение 3 секунд.

3. Нажмите кнопку MODE (M), чтобы выбрать 12- или 24-часовой формат отображения времени.

4. Если выбран 12-часовой формат отображения времени, будет мигать символ «А» или «P». Нажмите кнопку MODE (M), чтобы выбрать «A» (AM) или «P» (PM).

5. Нажимайте кнопку SET (S), чтобы изменить значение в позиции часы.

6. Нажмите кнопку МODE (M), чтобы перейти к изменению значения минут (значение минут мигает).

7. Нажимайте кнопку SET (S), чтобы изменить значение в позиции минуты.

8. Нажмите кнопку MODE (M).

Выбор языка отображения информации

`13 Can-Am Commander 800R1000.indb 63`13 Can-Am Commander 800R1000.indb 63 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

`13 Can-Am Commander 800R1000.indb 64`13 Can-Am Commander 800R1000.indb 64 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

`13 Can-Am Commander 800R1000.indb 65`13 Can-Am Commander 800R1000.indb 65 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

1) Регулировка положения руля

Высота расположения рулевого колеса может быть изменена.

Отрегулируйте высоту расположения рулевого колеса таким образом, чтобы оно располагалось напротив груди, а не напротив головы.

Регулировка положения рулевого колеса:

1. Потянув рычаг блокировки на себя,

освободите рулевое колесо.

2. Установите рулевое колесо в необхо-

димое положение.

3. Отпустите рычаг блокировки, что-

бы зафиксировать рулевое колесо в нужном положении.

1. Подстаканники

ПРИМЕЧАНИЕ: Не следует пользоваться подстаканниками во время движения по пересечённой местности.

3) Поручни для пассажира

Перед сиденьем пассажира над перчаточным ящиком располагается передний поручень для пассажира.

На нижней консоли в центральной части мотовездехода располагается поручень для левой руки.

1. Рычаг блокировки

ПРЕДОСТЕРЕЖЕНИЕ

Не выполняйте регулировку положения рулевого колеса во время движения. Это может привести к потере контроля над мотовездеходом.

2) Подстаканники

В задней части нижней консоли расположены два подстаканника.

1. Поручни для пассажира

Поручни позволяют пассажиру держаться во время движения и помогают удерживать руки и тело внутри кокпита в случае опрокидывания.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте конструктивные элементы каркаса безопасности в качестве поручней. Руки могут быть травмированы предметами, располагающимися за пределами кокпита, а также при опрокидывании мотовездехода.

`13 Can-Am Commander 800R1000.indb 66`13 Can-Am Commander 800R1000.indb 66 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

4) Перчаточный ящик

Мотовездеход оборудован перчаточным ящиком, предназначенным для перевозки лёгких объектов.

1. Защёлка перчаточного ящика

ВМЕСТИМОСТЬ ПЕРЧАТОЧНОГО ЯЩИКА

МАКСИМАЛЬНЫЙ ВЕС

ПЕРЕВОЗИМОГО ГРУЗА

5 кг

5) Возимый комплект инструментов

Комплект включает в себя основные инструменты. Он располагается в перчаточном ящике.

6) Пульт дистанционного управления лебёдкой

Управление лебёдкой может осуществляется с помощью пульта дистанционного управления. Он располагается в перчаточном ящике.

Для использования пульт необходимо подключить к электрической розетке (12 В), расположенной в перчаточном ящике. Более подробная информация приведена в Руководстве по эксплуатации лебёдки.

7) Подножки

Мотовездеход оборудован подножками для водителя и пассажира. Подножки обеспечивают возможность надёжно опираться ногами на пол мотовездехода, что позволяет телу во время движения занимать правильное положение.

Подножки помогают минимизировать опасность получения травмы голени или стопы.

Всегда надевайте соответствующую обувь. См. раздел «ЭКИПИРОВКА».

8) Боковые сети

Боковые сети, расположенные по обеим сторонам кокпита помогают рукам, ногам или плечевому поясу не покидать пределы кокпита, снижая, таким образом, опасность получения травм. Боковые сети также защищают внутреннее пространство кокпита от ветвей и грязи.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к эксплуатации мотовездехода, установите и закрепите боковые сети.

1. Боковая сеть

Боковые сети регулируются и, по возможности, должны находиться в натянутом состоянии. Регулировка боковой сети:

1. Закрепите сеть с помощью фиксаторов.

2. Потяните за обе регулировочные ленты, чтобы натянуть сеть.

`13 Can-Am Commander 800R1000.indb 67`13 Can-Am Commander 800R1000.indb 67 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

1. Регулировочные ленты

9) Защита плечевого пояса

Мотовездеход оборудован защитой плечевого пояса, которая помогает удерживать тела водителя и пассажира внутри мотовездехода.

10) Ремни безопасности

Мотовездеход оборудован 3-точечными ремнями безопасности, которые удерживают седоков в кокпите и помогают защитить водителя и пассажира в случае столкновения, опрокидывания и переворачивания.

ПРЕДОСТЕРЕЖЕНИЕ

Ремни безопасности должны быть правильно пристёгнуты. Ремни безопасности снижают опасность получения травм в случае столкновения и помогают удержать части тела внутри кокпита в случае опрокидывания или какого-либо происшествия.

Если ремень безопасности не пристегнут: – когда ключ в замке зажигания нахо-

дится в положении «ON», сигнальная лампа ремня безопасности будет мигать.

– когда двигатель запущен и рычаг

переключения передач перемещён из положения PARK, скорость движения мотовездехода на горизонтальной поверхности будет ограничена приблизительно до 10 км/ч.

ПРЕДОСТЕРЕЖЕНИЕ

Мотовездеход может развивать более высокую или низкую скорость в зависимости от угла наклона опорной поверхности.

Чтобы напомнить о необходимости пристегнуть ремень безопасности, на многофункциональном центре будет отображаться следующее сообщение: ENGINE LIMITATION ENGAGED FASTEN SEAT BELT.

ПРЕДОСТЕРЕЖЕНИЕ

Сигнальная лампа или предупреждающее сообщение для ремня безопасности пассажира отсутствуют. Водитель несёт ответственность за безопасность пассажира и он должен убедиться, что ремень безопасности пассажира пристегнут.

Пристегивание и регулировка ремня безопасности

Вставьте язычок пряжки ремня безопасности в защёлку, затем потяните ремень, чтобы убедиться, что он надёжно зафиксирован.

Расположите ремень как можно ниже на ваших бёдрах. Затем потяните плечевую ветвь ремня, чтобы обеспечить его плотное прилегание.

ПРИМЕЧАНИЕ: Сдвиньте пряжку в необходимое положение, чтобы отрегулировать ремень безопасности.

ПРЕДОСТЕРЕЖЕНИЕ

Используйте ремень безопасности правильно. Убедитесь, что ремень не перекручен и не повреждён.

Чтобы отстегнуть ремень безопасности, нажмите кнопку защёлки.

11) Сиденье водителя

Возможна регулировка положения сиденья водителя в продольном направлении.

Для выполнения регулировки, потяните рычаг, чтобы освободить сиденье. Отпустите рычаг, чтобы зафиксировать сиденье в нужном положении.

`13 Can-Am Commander 800R1000.indb 68`13 Can-Am Commander 800R1000.indb 68 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Не выполняйте регулировку положения сиденья во время движения мотовездехода.

Сиденье водителя может быть легко снято с мотовездехода:

– Наклоните сиденье вперёд, освобо-

див защёлку, расположенную между подушкой и спинкой сиденья.

– Потяните сиденье вверх.

ВСЕ МОДЕЛИ, ЗА ИСКЛЮЧЕНИЕМ LTD

Под водительским сиденьем располагается удобное багажное отделение.

1. Багажное отделение

МОДЕЛИ LTD

Компрессор подвески с пневмоподкачкой располагается под сиденьем водителя.

12) Сиденье пассажира

Регулировка сиденья пассажира не предусмотрена.

Сиденье пассажира может быть откинуто вперёд и снято, чтобы наклонить сиденье освободите защёлку, расположенную между сиденьем и спинкой. Откинутое вперёд сиденье может быть снято, если его потянуть вверх.

13) Пробка топливного бака

Пробка топливного бака располагается с правой стороны мотовездехода за сиденьем пассажира.

1. Пробка топливного бака

Процедура заправки топливом и требования, предъявляемые к топливу, приведены в разделе «ТОПЛИВО».

14) Лебёдка

МОДЕЛИ ХТ И LTD

Управление лебёдкой может осуществляться из кокпита мотовездехода с помощью переключателя управления лебёдкой, расположенного на верхней консоли, или с помощью прилагаемого пульта дистанционного управления.

КОМПРЕССОР ПОДВЕСКИ С ПНЕВМОПОДКАЧКОЙ (ACS )

`13 Can-Am Commander 800R1000.indb 69`13 Can-Am Commander 800R1000.indb 69 06.11.2012 15:24:0706.11.2012 15:24:07

ОБОРУДОВАНИЕ

ЛЕБЁДКА

Более подробная информация приведена в Руководстве по эксплуатации лебёдки.

15) Багажное отделение

Мотовездеход оборудован двухуровневым поднимающимся багажным отделением. Багажное отделение может использоваться для перевозки различных грузов.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы снизить риск потери контроля над мотовездеходом или падения груза, используйте багажное отделение только в соответствии с рекомендациями, приведёнными в главе «ПЕРЕВОЗКА

ГРУЗОВ» раздела «ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ».

Багажное отделение разделено на верхнюю и нижнюю секции, чтобы обеспечить большее количество отсеков для перевозки различных грузов.

Перегородка, разделяющая багажное отделение на две секции, может быть легко снята с целью объединения багажного отделения. Для снятия перегородки задние борта верхней и нижней секции багажного отделения должны быть открыты.

1. Увеличение объёма багажного отделения

2. Разделительная перегородка

БАГАЖНОЕ ОТДЕЛЕНИЕ БЕЗ РАЗДЕЛИТЕЛЬНОЙ ПЕРЕГОРОДКИ

Нижняя секция багажного отделения может быть разделена на две части путём установки отрезка фанеры в вертикальные пазы.

16) Рукоятки для подъёма багажного отделения

Механизм фиксации багажного отделения может быть приведён в действие с обеих сторон мотовездехода с помощью соответствующих рукояток.

1. Верхняя секция багажного отделения

2. Нижняя секция багажного отделения

`13 Can-Am Commander 800R1000.indb 70`13 Can-Am Commander 800R1000.indb 70 06.11.2012 15:24:0806.11.2012 15:24:08

1. Рукоятка для подъёма багажного отделения

ВНИМАНИЕ

См. главу «ПЕРЕВОЗКА ГРУЗОВ» в разделе «ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ».

17) Крепёжные крюки

Для крепления груза в багажном отделении предусмотрено 4 крепёжных крюка.

18) Задний борт верхней секции багажного отделения

Верхняя секция багажного отделения оснащена задним откидным бортом.

ОБОРУДОВАНИЕ

Снятие заднего борта верхней секции багажного отделения

Задний борт верхней секции багажного отделения может быть легко снят, если его наклонить и извлечь из петель, затем необходимо отсоединить удерживающие тросы.

1. Петля заднего борта верхней секции багажного отделения

19) Задний борт нижней секции багажного отделения

Нижняя секция багажного отделения оснащена задним откидным бортом.

ВЕРХНЯЯ СЕКЦИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

1. Разделительная перегородка

2. Задний борт верхней секции багажного отделения

ВНИМАНИЕ

При погрузке и выгрузке максимальная нагрузка на задний борт верхней секции багажного отделения не должна превышать 100 кг. Чтобы исключить возможность падения груза, прежде чем начать движение, всегда закрывайте задний борт верхней секции багажного отделения.

НИЖНЯЯ СЕКЦИЯ С ОТКИДНЫМ БОРТОМ

Чтобы открыть или закрыть задний борт нижней секции, борт верхней секции багажного отделения должен быть закрыт.

`13 Can-Am Commander 800R1000.indb 71`13 Can-Am Commander 800R1000.indb 71 06.11.2012 15:24:0806.11.2012 15:24:08

ВНИМАНИЕ

ОБОРУДОВАНИЕ

1. Задний борт нижней секции багажного отделения

2. Нижняя секция

ВНИМАНИЕ

При погрузке и выгрузке максимальная нагрузка на задний борт нижней секции багажного отделения не должна превышать 100 кг. Чтобы исключить вероятность падения груза, прежде чем начать движение, всегда закрывайте задний борт нижней секции багажного отделения.

20) Гнездо для установки

сцепного устройства

Мотовездеход оборудован стандартным гнездом (51 × 51 мм) для установки сцепного устройства.

Более подробная информация о правильном использовании гнезда для установки сцепного устройства приведена в главе «ПЕРЕВОЗКА ГРУЗОВ

И ВЫПОЛНЕНИЕ РАБОТ» раздела «ИН- ФОРМАЦИЯ ПО БЕЗОПАСНОСТИ».

ПРЕДОСТЕРЕЖЕНИЕ

В целях снижения опасности потери контроля над мотовездеходом или потери груза не превышайте максимально допустимую массу буксируемого груза.

21) Компрессор ACS

ТОЛЬКО МОДЕЛИ LTD

Основным назначением компрессора является создание давления для подвески с пневмоподкачкой. Более подробная информация приведена в разделе «ПОДВЕСКА».

Также компрессор подвески с пневмоподкачкой (ACS) может использоваться для накачивания шин.

ПРИМЕЧАНИЕ: Запуск компрессора возможен только при работающем двигателе мотовездехода.

ВНИМАНИЕ

ва продолжительность использования компрессора подвески с пневмоподкачкой (ACS) не должна превышать 2 минут.

Порядок накачивания шин:

1. Убедитесь, что рычаг переключения передач находится в положении «PARK».

2. Запустите двигатель и оставьте его

работать на оборотах холостого хода.

3. Снимите сиденье.

4. Подсоедините подающий шланг, рас-

положенный в перчаточном ящике, к штуцеру компрессора.

Во избежание перегре-

`13 Can-Am Commander 800R1000.indb 72`13 Can-Am Commander 800R1000.indb 72 06.11.2012 15:24:0806.11.2012 15:24:08

1. Штуцер компрессора

5. Доведите давление в шинах до рекомендованного значения.

ПРИМЕЧАНИЕ: Для Вашего удобства комплект возимого инструмента включает в себя манометр.

ПРЕДОСТЕРЕЖЕНИЕ

Всегда поддерживайте в шинах рекомендованное давление воздуха.

22) Радиоприёмник

ТОЛЬКО МОДЕЛИ LTD

Органы управления радиоприемника располагается на верхней консоли.

ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1. Пульт управления радиоприёмником

ПРЕДОСТЕРЕЖЕНИЕ

– Настройка радиоприемника или

чтение показаний его дисплея может отвлекать от управления мотовездеходом и, особенно, от наблюдения за окружающей обстановкой.

– Прежде чем приступить к на-

стройке радиоприемника или чтению показаний его дисплея, убедитесь, что вокруг нет препятствий или других опасностей, а также снизьте скорость движения.

Подробная информация по эксплуатации приведена в Руководстве по эксплуатации радиоприемника.

23) Дополнительные разъёмы для подключения внешних аудиоустройств

Данные разъёмы используются для подключения портативных аудиоустройств.

`13 Can-Am Commander 800R1000.indb 73`13 Can-Am Commander 800R1000.indb 73 06.11.2012 15:24:0806.11.2012 15:24:08

ОБОРУДОВАНИЕ

В ПЕРЧАТОЧНОМ ЯЩИКЕ

1. Разъёмы для подк лючения внешних аудиоустройств

Подробная информация по эксплуатации приведена в Руководстве по эксплуатации радиоприемника.

24) Приёмник глобальной системы позиционирования GPS

ТОЛЬКО МОДЕЛИ LTD

GPS-приёмник располагается на верхней консоли.

ПРЕДОСТЕРЕЖЕНИЕ

– Чтение информации приём-

ника GPS отвлекает внимание от управления мотовездеходом и наблюдения за окружающей обстановкой.

– Перед считыванием информации

системы GPS убедитесь, что вокруг нет людей и опасных предметов, и снизьте скорость движения до самой малой.

Электропитание приемника, когда он установлен в держателе, осуществляется от электрической системы мотовездехода (ключ зажигания при этом должен находиться в положении «ON»).

GPS-приёмник может быть включён нажатием кнопки «ON/OFF», расположенной на самом устройстве, или, если он установлен в держатель мотовездехода, поворачиванием ключа зажигания в положение «ON»/«OFF».

В комплект поставки GPS-приёмника входят:

– литий-ионная аккумуляторная батарея; – USB-кабель; – блок питания (зарядное устройство); – подробное Руководство по эксплуа-

тации на оптическом диске;

– краткое Руководство по эксплуатации. ПРИМЕЧАНИЕ: При эксплуатации GPS-

приёмника руководствуйтесь документацией, предоставленной производителем.

ПРИМЕЧАНИЕ: Для получения более подробной информации о GPSприёмнике, доступных картах или аксессуарах, обращайтесь к авторизованному дилеру Can-Am или посетите интернет сайт компании Garmin:

www.garmin.com.

ТИПОВОЙ ВАРИАНТ

1. GPS-при ём ни к

`13 Can-Am Commander 800R1000.indb 74`13 Can-Am Commander 800R1000.indb 74 06.11.2012 15:24:0806.11.2012 15:24:08

ВНИМАНИЕ

ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Информация, поступающая от приемника GPS, носит общий, ориентировочный характер. НЕ СЛЕДУЕТ целиком полагаться только на эту информацию.

Установка GPS-приёмника

Установите GPS приемник на нижний фиксатор держателя.

Надёжно закрепите приёмник в держателе с помощью верхнего фиксатора.

1. Нижний фиксатор

2. Нажмите фиксатор вперёд

ВНИМАНИЕ

Во избежание порчи атмосферными осадками или кражи не оставляйте GPS-приёмник без присмотра. Берите GPS-приёмник с собой, покидая мотовездеход.

Снятие GPS-приёмника

Нажмите фиксатор, чтобы освободить GPS-приёмник.

25) Задняя сеть

ТОЛЬКО МОДЕЛИ LTD

В комплект поставки мотовездехода входит задняя сеть.

Снятие задней сети

Расстегните стропы крепления задней сети к каркасу.

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА

1. Стропы

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА

1. Стропы

1. Верхний фиксатор

`13 Can-Am Commander 800R1000.indb 75`13 Can-Am Commander 800R1000.indb 75 06.11.2012 15:24:0906.11.2012 15:24:09

ВНИМАНИЕ

ОБОРУДОВАНИЕ

26) Низкопрофильное ветровое стекло

ТОЛЬКО МОДЕЛИ LTD

В комплект поставки мотовездехода входит низкопрофильное ветровое стекло.

ТИПОВОЙ ВАРИАНТ — ЦЕНТР

1. Стропы

Извлеките крюки задней сети из соединений каркаса.

Выверните и сохраните винт, шайбу и гайку, расположенные в нижней части сети.

ЛЕВАЯ ПЕРЕГОРОДКА

1. Задняя сеть

2. Винт крепления к перегородке

3. Левая задняя перегородка

Снимите заднюю сеть. Установите винт, шайбу и гайку, рас-

положенные в нижней части сети, на место.

Снятие низкопрофильного ветрового стекла

1. Расстегните 4 стропы крепления

низкопрофильного ветрового стекла к трубчатому каркасу.

2. Отверните гайку крепления ветро-

вого стекла к кронштейну, снимите шайбу и винт и сохраните их для дальнейшего использования.

Установка задней сети

Установка осуществляется в последовательности, обратной снятию. Обратите внимание на следующее:

Затяните гайки крепления указанным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка крепления (7,5 ± 1,0) Н•м

`13 Can-Am Commander 800R1000.indb 76`13 Can-Am Commander 800R1000.indb 76 06.11.2012 15:24:0906.11.2012 15:24:09

1. Винты крепления ветрового стекла к кронштейну.

3. Снимите ветровое стекло с мотовездехода.

ВНИМАНИЕ

Обеспечьте хранение ветрового стекла на чистой не абразивной поверхности внутренней стороной вверх.

ОБОРУДОВАНИЕ

Установка ветрового стекла

Установите ветровое стекло на мотовездеход, обеспечьте совмещение отверстий, расположенных в нижней части стекла, с отверстиями кронштейнов.

Закрепите 4 стропы.

Установите винты крепления ветрового стекла и затяните их указанным моментом.

МОМЕНТ ЗАТЯЖКИ

Винт (2,5 ± 0,5) Н•м

27) Крыша

ТОЛЬКО МОДЕЛИ LTD

В комплект поставки мотовездехода входит крыша.

Снятие крыши

1. Снимите среднюю секцию.

1.1 Расстегните задние стропы крепления средней секции к каркасу.

ПРАВАЯ СТОРОНА

1. Задние стропы

1.2 Расстегните боковые стропы крепления средней секции к каркасу.

ПРАВАЯ СТОРОНА

1. Боковые стропы

1. Кронштейны с установленными стеклом и винтами его крепления

1.3 Снимите среднюю секцию с мотовездехода.

`13 Can-Am Commander 800R1000.indb 77`13 Can-Am Commander 800R1000.indb 77 06.11.2012 15:24:0906.11.2012 15:24:09

ОБОРУДОВАНИЕ

2. Снимите спортивный козырёк с мотовездехода.

2.1 Выверните винты крепления передних держателей спортивного козырька к каркасу и сохраните их для дальнейшего использования.

ПЕРЕДНИЙ ДЕРЖАТЕЛЬ СПОРТИВНОГО КОЗЫРЬКА

1. Фиксаторы, закреплённые винтами

2.2 Выверните винты крепления бо-

ковых держателей спортивного козырька к каркасу и сохраните их для дальнейшего использования.

Установка крыши

Установка осуществляется в порядке, обратном снятию. Обратите внимание на следующее:

МОМЕНТ ЗАТЯЖКИ

Винты крепления

держателей крыши

(2,5 ± 0,5) Н•м

ПРАВАЯ СТОРОНА

1. Боковые фиксаторы, закреплённые винтами

2.3 Отсоедините держатели и сни-

мите спортивный козырёк с мотовездехода.

ПРИМЕЧАНИЕ: Прежде чем приступить к снятию спортивного козырька, необходимо снять среднюю секцию.

`13 Can-Am Commander 800R1000.indb 78`13 Can-Am Commander 800R1000.indb 78 06.11.2012 15:24:0906.11.2012 15:24:09

ПОДВЕСКА

Указания по регулировке подвески

Управляемость и плавность хода мотовездехода зависят от регулировок подвески.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка подвески оказывает существенное влияние на управляемость мотовездехода. Всегда уделяйте время для привыкания к поведению мотовездехода после изменения регулировок подвески.

Выбор настроек подвески должен осуществляться в соответствии с загрузкой мотовездехода, личными предпочтениями, скоростью движения и условиями эксплуатации.

Рекомендуем начать с заводских установок, а затем поочерёдно изменять по одному регулируемому параметру подвески, добиваясь желаемого результата.

Регулировки передней и задней подвески взаимосвязаны. Поэтому, например, после регулировки передних амортизаторов, возможно, потребуется заново отрегулировать задние амортизаторы.

Проверяйте настройки подвески тестовыми заездами на мотовездеходе в идентичных условиях: трасса, скорость движения, положение водителя на сиденье и т. д. После проверки внесите корректировку и снова проведите тестовый заезд. Последовательно и в полном объёме выполните все регулировки до достижения желаемого результата.

Заводские установки подвески

ЗАВОДСКИЕ НАСТРОЙКИ ПЕРЕДНЕЙ ПОДВЕСКИ

РЕГУЛИРОВКА МОДЕЛЬ ЗАВОДСКИЕ УСТАНОВКИ

Base

DPS

Предварительный натяг пружины

Демпфирующая способность при ходе сжатия

(низкая скорость)

Демпфирующая способность при ходе сжатия

(высокая скорость)

Демпфирующая способность при ходе отбоя X 12 положений

X Длина пружины 310 мм

LTD Не регулируется

X 12 положений

LTD 10 положений

X 12 положений

Положение кулачкового

регулятора 1 (мягк.)

`13 Can-Am Commander 800R1000.indb 79`13 Can-Am Commander 800R1000.indb 79 06.11.2012 15:24:0906.11.2012 15:24:09

ПОДВЕСКА

ЗАВОДСКИЕ НАСТРОЙКИ ЗАДНЕЙ ПОДВЕСКИ

РЕГУЛИРОВКА МОДЕЛЬ ЗАВОДСКИЕ УСТАНОВКИ

Base

DPS

Предварительный натяг пружины

Демпфирующая способность при ходе сжатия

(низкая скорость)

Демпфирующая способность при ходе сжатия

(высокая скорость)

Демпфирующая способность при ходе отбоя X 12 положений

X Длина пружины 362 мм

LTD Не регулируется

X 12 положений

LTD 10 положений

X 12 положений

Положение кулачкового

регулятора 1 (мягк.)

Регулировка подвески

Регулировка предварительного натяжения пружины (все модели, кроме LTD)

Уменьшите длину пружины для увеличения жёсткости при движения по пересечённой местности или для буксировки прицепа.

Увеличьте длину пружины для более мягкой езды и движения по ровной местности.

ПРЕДОСТЕРЕЖЕНИЕ

Левый и правый регулировочные кулачки должны всегда находиться в одинаковых положениях. Не регулируйте только один кулачок. Это ухудшает управляемость и устойчивость мотовездехода, что может привести к происшествию.

Поднимите мотовездеход. Длина пружин должна измеряться без нагрузки на колеса.

Длина пружин с обеих сторон должна быть одинаковой.

Регулировка осуществляется поворачиванием кулачкового регулятора. Пользуйтесь инструментом, входящим в возимый комплект инструментов.

Все модели, кроме X

ТИПОВОЙ ВАРИАНТ

1. Повернуть кулачковый регулятор

2. Уменьшение предварительного натяжения

3. Увеличение предварительного натяжения

Модели X

Чтобы выполнить регулировку, отпустите стопорное кольцо и поверните регулировочное кольцо в нужное положение. Пользуйтесь инструментом, входящим в возимый комплект инструментов.

`13 Can-Am Commander 800R1000.indb 80`13 Can-Am Commander 800R1000.indb 80 06.11.2012 15:24:0906.11.2012 15:24:09

ПОДВЕСКА

ТИПОВОЙ ВАРИАНТ — ПРУЖИНА НЕ ПОКАЗАНА

1. Отпустите верхнее стопорное кольцо

2. Установите рег улировочное кольцо в необходимое положение

Регулировка демпфирующей способности амортизатора (модели X и LTD)

Демпфирующая способность при ходе сжатия на низкой скорости

Демпфирующая способность амортизатора при ходе сжатия на низкой скорости определяет реакцию амортизатора при низких скоростях перемещения подвески (медленный ход сжатия, в большинстве случаев при движении с низкой скоростью).

ДЕЙСТВИЕ

Увеличение демп-

фирующей силы при ходе сжатия

на низкой скорости

Уменьшение демп-

фирующей силы при ходе сжатия

на низкой скорости

Регулировка осуществляется отвёрткой с плоской рабочей частью.

РЕЗУЛЬТАТ

НА КРУПНЫХ НЕ-

РОВНОСТЯХ

Амортизатор более

жёсткий (при ходе

сжатия на низкой

скорости)

Амортизатор более

мягкий (при ходе

сжатия на низкой

скорости)

ТИПОВОЙ ВАРИАНТ — МОДЕЛЬ X

1. Регулятор демпфирующей способности при медленном ходе сжатия

ТИПОВОЙ ВАРИАНТ — МОДЕЛЬ LTD

1. Регулятор демпфирующей способности при медленном ходе сжатия

Вращение по часовой стрелке (Н) увеличивает силу демпфирования (амор-

тизатор становится жёстче). Вращение против часовой стрелки (S)

уменьшает силу демпфирования (амортизатор становится мягче).

`13 Can-Am Commander 800R1000.indb 81`13 Can-Am Commander 800R1000.indb 81 06.11.2012 15:24:0906.11.2012 15:24:09

ВНИМАНИЕ

ПОДВЕСКА

Сжатие (регулировка амортизации на высокой скорости)

Только модель X

Демпфирующая способность амортизатора при ходе сжатия на высокой скорости определяет реакцию амортизатора при высоких скоростях перемещения подвески (быстрый ход сжатия, в большинстве случаев при движении с высокой скоростью).

ДЕЙСТВИЕ

Увеличение демп-

фирующей силы при

ходе сжатия на высо-

кой скорости

Уменьшение демп-

фирующей силы при

ходе сжатия на высо-

кой скорости

РЕЗУЛЬТАТ НА МЕЛКИХ

НЕРОВНОСТЯХ

Амортизатор более

жёсткий (при ходе

сжатия на высокой

скорости)

Амортизатор более

мягкий (при ходе

сжатия на высокой

скорости)

Регулировка осуществляется с помощью ключа 17 мм.

ТИПОВОЙ ВАРИАНТ

1. Регулятор демпфирующей способности при ходе сжатия на высокой скорости (ключ «на 17»)

Вращение по часовой стрелке (Н) увеличивает силу демпфирования (делает

амортизатор жёстче). Вращение против часовой стрелки (S)

уменьшает силу демпфирования (амортизатор становится мягче).

Демпфирующая способность при ходе отбоя

Только модель X

Регулировка осуществляется отвёрткой с плоской рабочей часть.

1. Регулятор хода отбоя

Вращение по часовой стрелке (Н) увеличивает силу демпфирования (делает

амортизатор жёстче). Вращение против часовой стрелки (S)

уменьшает силу демпфирования (амортизатор становится мягче).

Регулировка давления амортизаторов (модели LTD с ACS)

Система ACS позволяет водителю с помощью соответствующих органов управления одновременно или раздельно осуществлять регулировку передней и задней подвески, не выходя из мотовездехода. При изменении настроек давление воздуха в передних и задних амортизаторах изменяется, обеспечивая, таким образом, возможность регулировки подвески.

Индикатор ACS становится доступен при нажатии кнопки ACS или MODE.

ВНИМАНИЕ

ACS настройка подвески с пневмоподкачкой (ACS) изменится и на информационном центре отобразится соответствующий индикатор.

ПРИМЕЧАНИЕ: Подвеска с пневмопод-

качкой НЕ БУДЕТ самостоятельно регулироваться, пока двигатель не запущен.

При нажатии кнопки

`13 Can-Am Commander 800R1000.indb 82`13 Can-Am Commander 800R1000.indb 82 06.11.2012 15:24:1006.11.2012 15:24:10

Реализовано два режима регулировки подвески с пневмоподкачкой (ACS):

– автоматический режим; – ручной режим.

Автоматический режим

Автоматический режим позволяет одновременно регулировать переднюю и заднюю подвески.

Для перехода в автоматический режим:

Нажимайте кнопку MODE, пока на дисплее не появится сообщение ACS AUTO или ACS MAN.

Нажмите кнопку SET, чтобы отображение текущего режима подвески стало мигать.

Нажимайте кнопку SET, чтобы выбрать ACS AUTO.

ПРИМЕЧАНИЕ: Выбранная настройка подвески с пневмоподкачкой от ACS1 до ACS6 отображалась на индикаторе выбранной передачи.

Нажмите и удерживайте кнопку SET, чтобы подтвердить сделанный выбор.

Регулировка подвески в автоматическом режиме:

С помощью кнопки регулировки подвески выберите необходимую настройку для передней и задней подвесок.

ПОДВЕСКА

1. Кнопка изменения настроек подвески (ACS)

Для выбора соответствующей настройки см. приведённую ниже таблицу.

НАСТРОЙКИ ПОДВЕСКИ

С ПНЕВМОПОДКАЧКОЙ (ACS)

НАСТРОЙКА КОМФОРТ

ACS 1

ACS 2 Мягкая ACS 3 Полумягкая Движение

ACS 4 Полужёсткая

ACS 5

ACS 6

ПРЕДОСТЕРЕЖЕНИЕ

Самая

мягкая

Жёсткая с большим дорожным просветом

Очень жёст-

кая с мак-

симальным

дорожным просветом

УСЛОВИЯ

ДВИЖЕНИЯ

Движение

по трассе

с грузом

Движение

по мягким

грунтам

(грязь, вода)

и преодоление препят-

ствий

Движение

по мягким

грунтам

(грязь, вода)

и преодоление препят-

ствий или

перевозка

тяжёлых

грузов

Регулируйте подвеску с учётом загрузки мотовездехода, условий и скорости движения.

Ручной режим

Ручной режим позволяет независимо регулировать переднюю и заднюю подвески.

`13 Can-Am Commander 800R1000.indb 83`13 Can-Am Commander 800R1000.indb 83 06.11.2012 15:24:1006.11.2012 15:24:10

ПОДВЕСКА

Для перехода в ручной режим:

Нажимайте кнопку MODE, пока на дисплее не появится сообщение ACS AUTO или ACS MAN.

Нажмите кнопку SET, чтобы отображение текущего режима подвески стало мигать.

Нажимайте кнопку SET, чтобы выбрать ACS MAN.

ПРИМЕЧАНИЕ: Установки и фактические параметры подвески с пневмоподкачкой (ACS) отображаются с помощью указателя уровня топлива, указателя температуры охлаждающей жидкости и индикатора выбранной передачи.

Чтобы опус тить или поднять переднюю подвеску, нажмите и удерживайте кнопку регулировки подвески с пневмоподкачкой, пока не будет достигнута необходимая настройка.

1. Кнопка изменения настроек подвески (ACS)

Нажмите и удерживайте кнопку SET, чтобы подтвердить сделанный выбор.

Регулировка передней подвески:

Чтобы перейти в режим изменения настроек передней подвески, нажимайте

Регулировка задней подвески:

Чтобы перейти в режим изменения настроек задней подвески, нажимайте кнопку OVERRIDE, пока не начнёт мигать буква R.

кнопку OVERRIDE, пока не начнёт мигать буква F.

1. Выключатель режима OVERRIDE

`13 Can-Am Commander 800R1000.indb 84`13 Can-Am Commander 800R1000.indb 84 06.11.2012 15:24:1006.11.2012 15:24:10

Используйте кнопку настройки подвески с пневмоподкачкой, чтобы опустить или поднять заднюю подвеску.

1. Кнопка изменения настроек подвески (ACS)

ПРИМЕЧАНИЕ: На индикаторах уровня топлива и температуры охлаж дающей жидкости будут отображать настройки соответственно передней и задней подвесок.

ПОДВЕСКА

настройкой автоматического режима и сохранённой настройкой ручного режима.

Чтобы оперативно переключиться между режимами:

Нажимайте кнопку MODE, пока на дисплее не появится сообщение ACS AUTO или ACS MAN.

Нажмите кнопку SET, чтобы отображение текущего режима подвески стало мигать.

Нажимайте кнопку SET, чтобы выбрать необходимый режим.

Нажмите и удерживайте кнопку SET, чтобы подтвердить сделанный выбор.

Регулировка системы ACS перейдёт к последним настройкам.

Быстрый режим выбора

Последняя настройка, использованная в каждом режиме, сохраняется в системе. Это обеспечивает возможность быстрого выбора между сохранённой

`13 Can-Am Commander 800R1000.indb 85`13 Can-Am Commander 800R1000.indb 85 06.11.2012 15:24:1006.11.2012 15:24:10

ТОПЛИВО

ВНИМАНИЕ

Рекомендуемое топливо

Используйте стандартный неэтилированный бензин с максимальным содержанием этилового спирта МАКСИМУМ 10%.

Используемый бензин должен отвечать следующим требованиям по минимальному октановому числу.

МИНИМАЛЬНОЕ ОКТАНОВОЕ ЧИСЛО

92 RON

ВНИМАНИЕ

Запрещается экспериментировать с другими сортами топлива. При использовании нерекомендованного типа топлива возможно повреждение двигателя или системы подачи топлива.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– Бензин является горючим

и взрывоопасным продуктом.

– Не подносите к баку источники

открытого огня для проверки уровня топлива.

– Не курите вблизи топливного

бака, остерегайтесь попадания искр в бак.

– Заправку топливом производите

в хорошо вентилируемом месте.

1. Остановите двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

Перед заправкой топливом останавливайте двигатель.

2. Водитель и пассажир должны поки-

нуть мотовездеход.

ПРЕДОСТЕРЕЖЕНИЕ

Не позволяйте никому оставаться на мотовездеходе во время заправки. Если во время заправки произойдёт возгорание или взрыв, водитель и пассажир могут оказаться не в состоянии быстро покинуть опасную зону.

3. Медленно отверните пробку топлив-

ного бака против часовой стрелки и снимите её.

1. Пробка топливного бака

ПРЕДОСТЕРЕЖЕНИЕ

Если в баке присутствует избыточное или недостаточное давление (слышен слабый свист при открывании пробки топливного бака), мотовездеход нуждается в осмотре и, возможно, ремонте. Не пользуйтесь машиной до устранения неисправности.

4. Вставьте воронку в заливную горловину топливного бака.

5. Заливайте топливо медленно, чтобы воздух успевал выходить из топливного бака, и не происходило разбрызгивание топлива. Будьте внимательны: не допускайте разлива топлива.

6. Прекратите заправку, когда уровень топлива поднимется до нижней кромки заливной горловины. Не переливайте.

ПРЕДОСТЕРЕЖЕНИЕ

Не заправляйте топливный бак полностью, если собираетесь оставить мотовездеход в теплом помещении. При нагреве топливо может вытечь из-под крышки заливной горловины.

7. Плотно заверните пробку по часовой

стрелке.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте все потеки топлива с корпуса мотовездехода.

`13 Can-Am Commander 800R1000.indb 86`13 Can-Am Commander 800R1000.indb 86 06.11.2012 15:24:1006.11.2012 15:24:10

Заправка топлива в канистры

ПРЕДОСТЕРЕЖЕНИЕ

– Для хранения топлива исполь-

зуйте только специальные канистры.

– Не заливайте топливо в кани-

стры, если они находятся в багажном отделении или на мотовездеходе — электростатический разряд может стать причиной воспламенения топлива.

ТОПЛИВО

`13 Can-Am Commander 800R1000.indb 87`13 Can-Am Commander 800R1000.indb 87 06.11.2012 15:24:1006.11.2012 15:24:10

ОБКАТКА МОТОВЕЗДЕХОДА

Эксплуатация в период обкатки

Мотовездеход требует обкатки в течение 10 моточасов или 300 км пробега.

По завершении периода обкатки мотовездеход должен пройти осмотр у авторизованного дилера Can-Am. См. раздел «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ».

Двигатель

В течение периода обкатки: – Избегайте полного открытия дрос-

сельной заслонки.

– Не нажимайте педаль акселератора

более чем на ¾ её полного хода. – Избегайте продолжительных ускорений. – Избегайте продолжительного движе-

ния с постоянной скоростью. Однако в обкаточный период полезно

давать мотовездеходу кратковременные разгоны и двигаться, постоянно меняя скорость.

Тормозная система

ПРЕДОСТЕРЕЖЕНИЕ

Новые компоненты тормозной системы не обеспечивают максимальной эффективности торможения, пока не пройдут обкатку. Эффективность работы тормозной системы может быть снижена — будьте осторожны.

Ремень вариатора

Новый ремень вариатора требует обкатки на протяжении 50-километрового пробега.

В течение периода обкатки: – Избегайте интенсивных ускорений

и замедлений. – Не буксируйте прицеп. – Избегайте движения с высокой ско-

ростью.

`13 Can-Am Commander 800R1000.indb 88`13 Can-Am Commander 800R1000.indb 88 06.11.2012 15:24:1006.11.2012 15:24:10

ОСНОВНЫЕ ОПЕРАЦИИ

ВНИМАНИЕ

Запуск двигателя

Установите ключ в замок зажигания и переведите его в положение «ON».

Нажмите педаль тормоза. ПРИМЕЧАНИЕ: Если рычаг переключе-

ния передач не установлен в положение PARK (P), то для обеспечения возможности запуска двигателя педаль тормоза должна быть нажата.

Для запуска двигателя нажмите кнопку запуска двигателя и удерживайте её в этом положении, пока двигатель не запустится.

ПРИМЕЧАНИЕ: Не нажимайте педаль акселератора. Если педаль акселератора нажата более чем на 20%, двигатель не запустится.

Как только двигатель заработает, сразу отпустите кнопку запуска двигателя.

ВНИМАНИЕ

Если спустя несколько секунд двигатель не запускается, не удерживайте кнопку запуска двигателя дольше 10 секунд. См. раздел «ДИАГНОСТИКА И УСТРАНЕ- НИЕ НЕИСПРАВНОСТЕЙ».

Переключение передач

Задействуйте тормоза и установите рычаг переключения передач в нужное положение.

Отключите тормоза.

ВНИМАНИЕ

При переключении передач, прежде чем переместить рычаг переключения передач, всегда полностью останавливайте мотовездеход и нажимайте педаль тормоза. В противном случае может произойти повреждение трансмиссии.

Остановка двигателя и стоянка мотовездехода

ПРЕДОСТЕРЕЖЕНИЕ

В целях предотвращения скатывания мотовездехода во время остановки или стоянки всегда устанавливайте рычаг переключения передач в положение PARK.

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте остановки в местах, где горячие части мотовездехода могут стать причиной возгорания.

При остановке или стоянке всегда переводите рычаг переключения передач в положение PARK. Это особенно важно при остановке на склоне. Колеса гружёного мотовездехода, тем более стоящего на крутом склоне, должны быть блокированы с помощью камней или кирпичей.

Для стоянки выбирайте ровную горизонтальную площадку.

Отпустите педаль акселератора и задействуйте тормоза, чтобы полностью остановить мотовездеход.

Установите рычаг переключения передач в положение PARK.

Переведите ключ в замке зажигания в положение «OFF».

Извлеките ключ из замка зажигания. При необходимости остановить мото-

вездеход на крутом подъёме или, если мотовездеход загружен, подложите под колеса камни или кирпичи.

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте остановки на крутом склоне — мотовездеход может скатиться.

`13 Can-Am Commander 800R1000.indb 89`13 Can-Am Commander 800R1000.indb 89 06.11.2012 15:24:1006.11.2012 15:24:10

СПЕЦИАЛЬНЫЕ ОПЕРАЦИИ

ВНИМАНИЕ

Если есть основания полагать, что в вариатор попала вода

Если в вариатор попала вода, частота вращения коленчатого вала двигателя будет увеличиваться, но мотовездеход двигаться не будет.

ВНИМАНИЕ

и удалите воду, чтобы избежать повреждения вариатора.

1. Дренаж вариатора

Доступ к дренажному отверстию вариатора можно получить через специальное окно в защите днища с левой стороны мотовездехода.

Остановите двигатель

Если аккумуляторная батарея полностью разряжена

Если батарея полностью разряжена, двигатель мотовездехода можно запустить, если провод красного цвета (+) подсоединить к положительному выводу аккумуляторной батареи, а провод чёрного цвета (–) к раме мотовездехода.

ВНИМАНИЕ

либо источники электрического напряжения к рулевой колонке.

Не подключайте какие-

Если мотовездеход перевернулся

Необдуманные маневры, резкие повороты, движение по наклонной поверхности или происшествия могут стать причиной переворачивания мотовездехода.

Если мотовездеход перевернулся, его необходимо в кратчайшие сроки доставить авторизованному дилеру Can-Am.

НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ!

Если мотовездеход затоплен

Мотовездеход, пострадавший от затопления, необходимо в кратчайшие сроки доставить его авторизованному дилеру Can-Am.

ВНИМАНИЕ

тель затопленного мотовездехода, если не соблюдается установленная процедура, это может стать причиной серьёзных повреждений двигателя.

Не запускайте двига-

СПЕЦИАЛЬНОЕ ОКНО ПОД МОТОВЕЗДЕХОДОМ

1. Сервисное окно в защите днища

2. Расположение дренажного отверстия вариатора

Для проверки состояния и чистки вариатора обращайтесь к авторизованному дилеру Can-Am.

`13 Can-Am Commander 800R1000.indb 90`13 Can-Am Commander 800R1000.indb 90 06.11.2012 15:24:1006.11.2012 15:24:10

ТРАНСПОРТИРОВКА МОТОВЕЗДЕХОДА

ВНИМАНИЕ

Транспортировка мотовездехода должна выполняться в кузове автомобиля (с полной погрузкой) или на безбортовой платформе соответствующего размера и грузоподъемности.

ВНИМАНИЕ

Буксировка мотовездехода не допускается — это может привести к серьёзным повреждениям трансмиссии.

Если Вы обращаетесь в транспортную компанию, то, в первую очередь, узнайте, имеется ли в распоряжении компании прицеп с безбортовой платформой, погрузочный наклонный трап или механизированный трап для безопасной погрузки мотовездехода, а также крепёжные стропы и растяжки. При перевозке мотовездехода следуйте инструкциям, приведённым в данном разделе.

ВНИМАНИЕ

Не пользуйтесь цепями для крепления мотовездехода на платформе прицепа — цепи могут повредить внешнюю отделку и пластмассовые детали мотовездехода.

ПРЕДОСТЕРЕЖЕНИЕ

Если транспортное средство оборудовано ветровым стеклом, то во избежание повреждений, транспортируйте мотовездеход таким образом, чтобы стекло располагалось спереди.

Порядок действий при погрузке мотовездехода должен быть следующим:

1. Установите рычаг переключения

передач в положение «N» (нейтраль).

2. Если мотовездеход оборудован ле-

бёдкой, используйте её для погрузки мотовездехода на платформу.

3. Если мотовездеход не оборудован лебёдкой, действуйте следующим образом:

3.1 Оберните стропы вокруг нижних рычагов с каждой стороны передней подвески.

3.2 Закрепите стропы к тросу лебёд-

ки транспортного средства, осуществляющего перевозку.

3.3 Погрузите мотовездеход на плат-

форму прицепа с помощью лебёдки.

4. Извлеките ключ из замка зажигания.

5. Закрепите передние колеса с помощью строп.

6. Пропустите крепёжные стропы через оба задних колеса.

7. Надёжно закрепите стропы, пропущенные через задние колеса, с обеих сторон задней части платформы, используя специальные храповые замки (трещотки).

8. Убедитесь, что передние и задние колеса надёжно закреплены.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что при транспортировке внутри мотовездехода или в его багажном отделении отсутствуют незакреплённые предметы.

`13 Can-Am Commander 800R1000.indb 91`13 Can-Am Commander 800R1000.indb 91 06.11.2012 15:24:1106.11.2012 15:24:11

ПОДЪЕМ МОТОВЕЗДЕХОДА И УСТАНОВКА НА ОПОРЫ

Передняя часть мотовездехода

Установите мотовездеход на ровной горизонтальной площадке.

Убедитесь, что рычаг переключения передач находится в положении PARK.

Установите гидравлический домкрат под переднюю защиту днища.

Поднимите переднюю часть мотовездехода и с обеих сторон установите опоры перед опорным уголком центральной части защиты днища.

1. Гидравлический домкрат

2. Сцепное устройство

Поднимите заднюю часть мотовездехода и установите опоры с обеих сторон под элементы рамы перед задними колёсами.

1. Передняя часть мотовездехода

2. Гидравлический домкрат

3. Опора

4. Перекладина для крепления центральной части защиты днища

5. Центральная часть защиты днища

Опустите гидравлический домкрат и убедитесь, что мотовездеход надёжно установлен на опорах.

Задняя часть мотовездехода

Установите мотовездеход на ровной горизонтальной площадке.

Включите режим 4WD. Убедитесь, что рычаг переключения

передач находится в положении PARK. Установите гидравлический домкрат

под сцепное устройство.

1. Задняя часть мотовездехода

2. Опора

3. Элемент рамы

Опустите гидравлический домкрат и убедитесь, что мотовездеход надёжно установлен на опорах.

`13 Can-Am Commander 800R1000.indb 92`13 Can-Am Commander 800R1000.indb 92 06.11.2012 15:24:1106.11.2012 15:24:11

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

`13 Can-Am Commander 800R1000.indb 93`13 Can-Am Commander 800R1000.indb 93 06.11.2012 15:24:1106.11.2012 15:24:11

ОСМОТР МОТОВЕЗДЕХОДА ПОСЛЕ ОБКАТКИ

Техническое обслуживание данного мотовездехода должно выполняться авторизованным дилером Can-Am после 10 моточасов эксплуатации или 300 км пробега, в зависимости от того, что наступит раньше. Проведение контрольного осмотра очень важно — не следует пренебрегать им.

ПРИМЕЧАНИЕ: Контрольный осмотр мотовездехода после обкатки проводится за счёт владельца.

_________________________________ Дата проведения осмотра

_________________________________ Подпись авторизованного дилера

_________________________________ Наименование дилера

`13 Can-Am Commander 800R1000.indb 94`13 Can-Am Commander 800R1000.indb 94 06.11.2012 15:24:1106.11.2012 15:24:11

ОСМОТР МОТОВЕЗДЕХОДА ПОСЛЕ ОБК АТКИ

ЗАМЕНА

РЕГУЛИРОВКА

КОНТРОЛЬНЫЙ ОСМОТР

ПОСЛЕ ОБКАТКИ

ЗАТЯЖКА

СМАЗКА

ЧИСТКА

ОСМОТР

ДВИГАТЕЛЬ

Моторное масло и фильтр X Зазоры клапанов X X Воздушный фильтр двигателя X Состояние уплотнений двигателя X Детали крепления двигателя X Система выпуска отработавших газов X

СИСТЕМА ОХЛАЖДЕНИЯ

Радиатор/система охлаждения (проверка на наличие утечек) X X

СИСТЕМА ПОДАЧИ ТОПЛИВА

Топливопроводы, топливные рампы, соединения, обратные клапаны и проверка герметичности топливного бака

ЭЛЕКТРООБОРУДОВАНИЕ

Соединения аккумулятора X

ТРАНСМИССИЯ (CVT)

Впускной и выпускной воздуховоды вариатора X X Воздушный фильтр вариатора X X

КОРОБКА ПЕРЕДАЧ

Масло для коробки передач X Датчик скорости X

СИЛОВАЯ ПЕРЕДАЧА

Масло в переднем дифференциале/заднем редукторе X Передний дифференциал/задний редуктор

(уплотнения и сапуны)

Шарниры переднего и заднего карданных валов X X

`13 Can-Am Commander 800R1000.indb 95`13 Can-Am Commander 800R1000.indb 95 06.11.2012 15:24:1106.11.2012 15:24:11

ОСМОТР МОТОВЕЗДЕХОДА ПОСЛЕ ОБК АТКИ

РЕГУЛИРОВКА

КОНТРОЛЬНЫЙ ОСМОТР

ПОСЛЕ ОБКАТКИ

ЗАТЯЖКА

СМАЗКА

ЧИСТКА

ОСМОТР

КОЛЕСА

Гайки/шпильки крепления колёс X X Подшипники колёс X X Фиксирующие кольца (модель X) X

РУЛЕВОЕ УПРАВЛЕНИЕ

Рулевое управление (рулевая колонка, подшипник, и т. д.) X Регулировка передних колёс X

ТОРМОЗНАЯ СИСТЕМА

Тормозная жидкость X

СИСТЕМА БЕЗОПАСНОСТИ СЕДОКОВ

Ремни безопасности X Боковые сети X

КОРПУС/РАМА

Элементы крепления защитного каркаса X Защёлки откидных бортов верхней и нижней секций ба-

гажного отделения

Защёлки сидений X

ЗАМЕНА

`13 Can-Am Commander 800R1000.indb 96`13 Can-Am Commander 800R1000.indb 96 06.11.2012 15:24:1106.11.2012 15:24:11

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Регулярное проведение технического обслуживания очень важно для поддержания мотовездехода в безопасном для эксплуатации состоянии. Должное обслуживание — это обязанность владельца. Обслуживание мотовездехода должно выполняться в соответствии с Регламентом технического обслуживания.

Следующее сообщение появляется на дисплее информационного центра каждые 50 моточасов эксплуатации, чтобы напомнить о необходимости выполнения технического обслуживания «MAINTENANCE SOON». Чтобы удалить сообщение, обратитесь к разделу «ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)» или «ИНФОРМАЦИ- ОННЫЙ ЦЕНТР (АНАЛОГО-ЦИФРОВОЙ)».

Регулярное выполнение технического обслуживания мотовездехода не отменяет необходимость проведения осмотра мотовездехода перед поездкой.

ПРЕДОСТЕРЕЖЕНИЕ

Отказ от должного ухода за мотовездеходом в соответствии с Регламентом и процедурами технического обслуживания может сделать его эксплуатацию опасной.

КАЖДЫЕ 750 КМ ИЛИ 25 МОТОЧАСОВ ЭКСПЛУАТАЦИИ

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить воздушный фильтр двигателя (при эксплуатации в тяжёлых условиях) Очистить впускной и выпускной воздуховоды вариатора Проверить состояние и очистить воздушный фильтр вариатора Проверить состояние накладок тормозных колодок Затянуть гайки крепления колёс Проверить состояние чехлов и кожухов шарниров приводных валов Проверить состояние поручней пассажира Проверить состояние сцепного устройства Проверить функционирование защёлок сидений водителя и пассажира Проверить функционирование защёлок откидных бортов багажного отделения Выполнить осмотр и очистить воздушный фильтр компрессора ACS (если эксплуатация мо-

товездехода осуществляется в сложных условиях, например, в условиях повышенной запылённости, в песке, снегу, а также при повышенной влажности или в грязи, необходимо выполнять обслуживание чаще)

КАЖДЫЕ 1500 КМ ИЛИ 50 МОТОЧАСОВ ЭКСПЛУАТАЦИИ

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить воздушный фильтр двигателя (при эксплуатации в нормальных условиях) Проверить состояние аккумуляторной батареи Проверить уровень масла в редукторе переднего дифференциала/заднем редукторе Проверить состояние шарниров приводных валов Проверить состояние шарниров переднего и заднего карданных валов Смазать шарниры переднего и заднего карданных валов Проверить наконечники рулевых тяг

`13 Can-Am Commander 800R1000.indb 97`13 Can-Am Commander 800R1000.indb 97 06.11.2012 15:24:1106.11.2012 15:24:11

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

КАЖДЫЕ 1500 КМ ИЛИ 50 МОТОЧАСОВ ЭКСПЛУАТАЦИИ

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Проверить амортизаторы на наличие утечек Смазать сферические подшипники амортизаторов (модель X) Проверить состояние и смазать рычаги передней подвески Проверить уровень тормозной жидкости Заменить воздушный фильтр компрессора ACS (если эксплуатация мотовездехода осуществля-

ется в сложных условиях, например, в условиях повышенной запылённости, в песке, снегу, а также при повышенной влажности или в грязи, необходимо выполнять обслуживание чаще)

КАЖДЫЕ 3000 КМ ИЛИ 100 МОТОЧАСОВ ЭКСПЛУАТАЦИИ, ИЛИ 1 ГОД

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Осмотреть ремни безопасности (проверить работоспособность и убедиться в отсутствии повреждений)

Осмотреть боковые сети (проверить на наличие повреждений и убедиться, что сети правильно установлены)

Заменить моторное масло и фильтр Проверить и отрегулировать зазоры клапанов Проверить состояние и очистить искрогаситель Проверить плотность охлаждающей жидкости Осмотреть корпус дроссельной заслонки Очистить предварительный фильтр топливного насоса Проверить давление топливного насоса Заменить фильтр системы вентиляции топливного бака Проверить состояние ремня вариатора Проверить состояние, очистить и смазать ведущий и ведомый шкивы вариатора (включая

подшипник одностороннего вращения) Проверить состояние коробки передач и уровень масла в ней Проверить состояние подшипников колёс Проверить рулевое управление (рулевая колонка, подшипник и т. д.) Проверить состояние и очистить компоненты тормозной системы Проверить раму на наличие повреждений Заменить масло в заднем редукторе Проверить состояние центробежных рычагов и роликов ведущего вала вариатора Проверить состояние шлангов и соединений амортизаторов ACS

`13 Can-Am Commander 800R1000.indb 98`13 Can-Am Commander 800R1000.indb 98 06.11.2012 15:24:1106.11.2012 15:24:11

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

КАЖДЫЕ 6000 КМ ИЛИ 200 МОТОЧАСОВ ЭКСПЛУАТАЦИИ, ИЛИ 2 ГОДА

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить охлаждающую жидкость Проверить систему охлаждения, выполнить проверку герметичности и проверить крышку

радиатора. Проверить систему подачи топлива и выполнить проверку герметичности Заменить свечи зажигания Заменить масло в картере переднего дифференциала Заменить масло в коробке передач Очистить датчик скорости Заменить тормозную жидкость

`13 Can-Am Commander 800R1000.indb 99`13 Can-Am Commander 800R1000.indb 99 06.11.2012 15:24:1106.11.2012 15:24:11
