CARATTERISTICHE GENERALI

ITALIANO

DESCRIZIONE SCHEDA COMANDO

La scheda elettrica ZA3 è adatta al
comando di automazioni per cancelli
a battente della serie ATI, FERNI,
KRONO, FAST e FROG, alimentati a
230V con potenza fino a 600W,
frequenza 50÷60 Hz. Progettata e
costruita interamente dalla CAME
Cancelli Automatici S.p.A.
La scheda va inserita e fissata nel
contenitore in ABS (S4339 o S4340)
con grado di protezione IP54, dotato
di presa per il riciclo d’aria e
completo di trasformatore.
La scheda va alimentata con
tensione di 230V (a.c.) sui morsetti
L1-L2 e protetta in ingresso con due
fusibili di linea da 5A. I dispositivi di
comando sono a bassa tensione e
protetti con fusibile da 3.15A.
La potenza complessiva degli
accessori a 24V non deve superare
i 20W.

CH2

T.L. T.C.A. TR2M.

CH1

GENERAL CHARACTERISTICS

ENGLISH

D

ESCRIPTION OF CONTROL BOARD

The ZA3 electric board is suitable for
controlling the automation of A TI, FERNI,
KRONO, FAST and FROG series 230V
swing gates with up to 600W pow er and
50-60Hz frequency. Wholly designed
and built by CAME Cancelli Automatici
S.p.A.
The board is inserted and fixed to the
ABS case (S4339 o S4340), which has
an IP54 protection level, with air
recycling inlet and transformer.
The board requires 230V (a.c.) at
terminal blocks L1-L2 and the inlet is
protected with two 5A fuses. A 3.15A
fuse protects the low voltage command
devices.
I he accessories’ total wattage to 24V
must not exceed 20W.

134567

O
N

8910

2

AF

CARACTERISTICAS GENERALES

ESPANOL

DESCRIPCIÓN TARJETA DE MANDO

La tarjeta eléctrica ZA3 es adecuada
para el accionamiento de automa­tizaciones para puertas de batiente de
la serie ATI, FERNI, KRONO, FAST y
FROG, alimentadas a 230V , con poten­cia de hasta 600W, frecuencia 50÷60
Hz.
Diseñada y fabricada completamen­te por CAME Cancelli Automatici
S.p.A.. La tarjeta se instala y fija en
una caja de ABS (S4339 o S4340) con
grado de protección IP54, con toma
para recirculación de aire y transfor­mador.
La tarjeta se alimenta con tensión a
230V (c.a.) en los bornes L1-L2 y está
protegida en entrada con dos fusibles
de línea de 5A. Los dispositivos de
mando son de baja tensión y están
protegidos con fusible de 3.15A.
La potencia total de los accesorios
de 24V no debe superar los 20W.

ITALIANO—ENGLISH—ESPAÑOL

SICUREZZA

S

AFETY

SEGURIDAD

Le fotocellule possono essere

collegate e predisposte per:

Riapertura

-

in fase di chiusura (2-C1),
le fotocellule rilevando un ostacolo
durante la fase di chiusura del
cancello, provocano l'inversione di
marcia fino alla completa apertura;

Richiusura

-

in fase di apertura (2-CX,
dip 8OFF-10OFF), le fotocellule
rilevando un ostacolo durante la fase
di apertura del cancello, provocano
l'inversione di marcia fino alla
completa chiusura;

ITALIANO—ENGLISH—ESPAÑOL

Stop parziale

-

, arresto del cancello
se in movimento con conseguente
predisposizione alla chiusura
automatica (2-CX, dip 8OFF-10ON);

Stop totale

-

(1-2), arresto del cancello
con l'esclusione del ciclo di chiusura
automatica; per riprendere il
movimento bisogna agire sulla
pulsantiera o sul radiocomando;

Nota

: Se un contatto di sicurezza
normalmente chiuso (2-C1, 2-CX, 1-2)
si apre, viene segnalato dal lampeggio
del LED segnalazione.

Photocells can be connected to obtain:

Re-opening during closure (2-C1), if

­the photocells identify an obstacle while
the gate is closing, they will reverse the
direction of movement until the gate is
completely open;

Re-closing during opening (2-CX, dip

­8OFF-100OFF), if the photocells identif
an obstacle while the gate is openinig,
they will reverse the direction of
movement until the gate is copletely
closed;

Partial stop, shutdown of moving gate ,

­with activation of an automatic closing
cycle (2-CX);

Total stop (1-2), shutdown of gate

­movement without automatic closing; a
pushbutton or radio remote control must
be actuated to resume movement).
NB: If an NC safety contact (2-C1, 2-CX,
1-2) is opened, the LED will flash to
indicate this fact.

Las fotocélulas pueden estar
conectadas y predispuestas para:

Reapertura en la fase de cierre (2-

­C1), las fotocélulas detectan un
obstáculo durante el cierre de la
puerta, provocando la inversión de
marcha hasta la apertura completa;

Recierre en la fase de apertura (2-

­CX, dip 8 OFF-10OFF), las fotocélulas
detectan un obstàculo durante la
aperture de la puerta, provocando la
inversiòn de marcha hasta el cierre
completo;

Parada parcial,

-

parada de la puerta
si se encuentra en movimiento con la
consiguiente predisposición al cierre
automático (2-CX);

Parada total

-

(1-2), parada de la
puerta excluyendo el posible ciclo de
cierre automático; para reactivar el
movimiento es preciso actuar en el
teclado o en el mando a distancia);

Nota

: La apertura de un contacto de
seguridad normalmente cerrado (2­C1, 2-CX, 1-2) es señalada por medio
del destello del LED de señalización.

ACCESSORI COLLEGABILI

-

Lampada di segnalazione "cancello

aperto"

-

(10-5);

Lampada ciclo

60W max. Lampada
che illumina la zona di manovra,
rimane accesa dal momento in cui le
ante iniziano l'apertura fino alla
completa chiusura (compreso il tempo
di chiusura automatica). Nel caso non
venga inserita la chiusura automatica
rimane accesa solo durante il
movimento (E-E3);

Elettroserratura

-

(11-S);

ALTRE FUNZIONI

-

Chiusura automatica.

Il temporizzatore di chiusura
automatica si autoalimenta a fine­tempo corsa in apertura. Il tempo
prefissato regolabile, è comunque
subordinato dall'intervento di
eventuali accessori di sicurezza e si
esclude dopo un intervento di "stop"
o in mancanza di energia elettrica;

A

CCESSORIES WHICH CAN BE CONNECTED

THIS UNIT

TO

-“Gate open” signal light (10-5);
Cycle lamp. The lamp which lights the

-

manoeuvring zone: it remains lit from the
moment the doors begin to open until
they are completely closed (including the
time required for the automatic closure).
In case automatic closure is not enabled,
the lamp remains lit only during
movement (E-E3);

Electric lock (11-S);

-

O

THER FUNCTIONS AVAILABLE

- Automatic closing.

The automatic closing timer is
automatically activated at the end of the
opening cycle. The preset, adjustable
automatic closing time is automatically
interrupted by the activation of any saf ety
system, and is deactivated after a STOP
command or in case of power failure;

ACCESORIOS CONECTABLES

-

Lámpara de señal de “puerta

abierta”

Lámpara ciclo.

-

(10-5);

Lámpara que
alumbra la zona de maniobra: se
queda encendida a partir del
momento en que las hojas empiezan
la apertura hasta el cierre completo
(incluyendo el tiempo de cierre
automático). Si no se habilita el cierre
automático, el cierre permanece
encendido sólo durante el
movimiento (E-E3).

Cerradura eléctrica

-

O

TRAS FUNCIONES SELECCIONABLES

-

Cierre automático

El temporizador de cierre automático se
autoalimenta en fin-de-tiempo carrera
en fase de apertura. El tiempo prefijado
regulable, sin embargo, está
subordinado a la intervención de
posibles accesorios de seguridad y se
excluye después de una intervención
de parada o en caso de falta de energía
eléctrica;

(11-S);

.

-2-

Rilevazione di presenza ostacolo

-

.
A motore fermo (cancello chiuso,
aperto o dopo un comando di stop
totale), impedisce qualsiasi
movimento se i dispositivi di sicurezza
(es. fotocellule) rilevano un ostacolo;

Colpo d’ariete.

-

Ad ogni comando di
apertura, le ante premono in battuta
di chiusura per un secondo,
facilitando l’operazione di sgancio
dell’elettroserratura collegata sui
morsetti 11-S.
É attivo solo se le ante sono chiuse e
a fine tempo lavoro, oppure alla 1
manovra dopo aver dato tensione
all’impianto.

Abilitazione

-

alle funzioni di stop
parziale o richiusura durante
l'apertura, contatto normalmente
chiuso (2-CX), selezionare una delle
due funzioni tramite dip (vedi pag.14);

Funzione a "azione mantenuta"

­Funzionamento del cancello
mantenendo premuto il pulsante
(esclude la funzione del
radiocomando);

Apertura parziale

-

, apertura dell'anta
del secondo motore, regolata tramite
trimmer TRM2, viene attivata
collegandosi ai morsetti (2-3P);

Prelampeggio

-

di 5 secondi sia in

apertura che in chiusura delle ante;

-Tipo di comando:

-apre-stop-chiude-stop con pulsante
e/o trasmettitore;

-apre-chiude-inversione con pulsante
e/o trasmettitore;

-solo apre per trasmettitore.

EGOLAZIONI

R

- Tempo chiusura automatica;

- Tempo apertura parziale e ritardo
chiusura del 2° motore;

- Tempo lavoro.

- Obstacle presence detection:
When the motor is stopped (gate is
closed, open or half-open after an
emergency stop command), the
transmitter and the control pushbutton
will be deactivated if an obstacle is
detected by one of the safety de vices (for
example, the photocells);

Hammer movement. At e very opening

­command, the wings press the closing
stop-ledge for a second, thus facilitating
the release operation of the electric lock
connected to terminals 11-S.

a

It is only active if the wings are closed
and at the end of the work time or at the

st

manoeuvre after the system has been

1
powered;

Enabling functions of partial stop or re-

­closure during opening, normally-closed
contact (2-CX), select one of the two
functions by setting Dip (see page 14);

"

Ingedrukte knop

.

-

" function: Gate
operates only when the pushbutton is
held down (the radio remote control
system is deactivated);

Partial opening, second motor door

-

opening, adjusted with TR2M trimmer; it
is activated by collecting to the
terminals 2-3P;

Pre-flashing for 5 seconds, while the

­door is opening and closing;

Type of command:

-

-open-stop-close-stop for pushbutton
and radio transmitter;

-open-close-rev erse for pushb utton and
radio transmitter;

-open only for radio transmitter.

DJUSTMENTS

A

- Automatic closure time;

- Partial opening time and delay in
closing of the M2 motor;

-Operating time

-

Detección de presencia obstáculo.

Con el motor parado (puerta cerrada,
abierta o en posición semi-abierta
obtenida a través de un comando de
stop total), anula cualquier función
del transmisor o del botón en caso
de obstáculo detectado por los
dispositivos de seguridad (por
ejemplo: f otocélulas);

Golpe de ariete.

-

Cada vez que se da
un mando de apertura, las hojas
presionan en el tope de cierre por un
segundo, facilitando la operación de
desenganche de la cerradura
eléctrica conectada en los bornes 11­S.
Está activo sólo si las hojas están
cerradas y al final del tiempo de
funcionamiento, o bien en la 1
maniobra tras haber conectado la
tensión a la instalación;

Habilitación

-

para las funciones de
parada parcial o cierre durante la
apertura, contacto normalmente
cerrado (2-CX), selecionar una de las
dos funciones mediante Dip (ver pág.

14);

Función a "Acción mantenida"

­Funcionamiento de la puerta
manteniendo pulsada la tecla
(excluye la función del mando a
distancia);

Apertura parcial

-

, apertura de la hoja
del segundo motor, regulada
mediante trimmer TR2M; se activa
mediante lo bornes 2-3P;

Preintermitencia

-

de 5 segundos
tanto en el momento de apertura
como de cierre de la puerta;

Tipo de mando;

-

-apertura-parada-cierre-parada para
tecla y transmisor de radio;

-apertura-cierre-inversión para tecla
y transmisor de radio;

-sólo apertura para transmisor de
radio.

ITALIANO—ENGLISH—ESPAÑOL

a

.

Attenzione! Prima di intervenire

all’interno dell’apparecchiatura,
togliere la tensione di linea.

Important! Disconnect the unit from

the main power lines bef ore carrying out
any operation inside the unit.

EGULACIONES

R

-Tiempo cierre automàtico;

-Tiempo de apertura parcial yretardo
en el cierre del motor M2;

-Tiempo trabajo.

¡Atención! Antes de actuar
dentro del aparato, quitar la tensión
de línea.

-3-

SCHEDA B ASE -

12

MOTHERBO ARD

- TARJETA BASE

ITALIANO—ENGLISH—ESPAÑOL

serie FROG, collegare i fili neri

Nota:
che fuoriescono dalla scheda sui con­nettori del condensatore del 1° motore
e i fili rossi sul condensatore del 2°
motore.

Nero

1 2 3 4

02412

L1T

44

4

44

CH1

CH2

11

L2T

3

FUSIBILE

CENTRALINA

3,15 A

2

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

Black

Negro

T.L. T.C.A. TR2M.

1

NB: FROG series, connect the blac k wires
coming out of the board to the connectors
of the first motor’s condenser and the red
wires to the second motor’s condenser.

Rosso

Red

Rojo

8

9 7 5 6

1 345 678910O

2

N

10

AF

serie FROG, conectar los hilos

Nota:
negros que salen de la tarjeta en los
conectores del condensador del 1°
motor y los hilos rojos en el
condensador del 2° motor.

COMPONENTI PRINCIPALI

1 Morsettiere di collegamento

2 Fusibili di linea 5A
3 Fusibile centralina 3,15A
4 LED di segnalazione tensione

presente 24V

5 Pulsanti memorizzazione codice

radio
6 Trimmer di regolazione tempo lavoro
7 Trimmer di regolazione tempo in

chiusura automatica
8 Trimmer di regolazione ritardo in

chiusura 2° motore e apertura

parziale
9 Selettore funzioni a 10 dip.
10 Innesto scheda radiofrequenza (vedi

tabella)
11 LED segnalazione
12 Limitatore di coppia(vedi pagina 11)

MAIN COMPONENTES

1 Terminal block for external conections
2 5A line fuses
3 3.15A central control unit fuse
4 24V power-supply signalling LED
5 Radio-code save buttons
6 Trimmer for adjustment operating time
7 Trimmer for adjustment automatic

closing

8 Trimmer for adjustment delay on

closing cycle motor n°2 and partial

opening
9 10-dip function switch.
10 Radiofrequency board socket (se

table)
11 Signal LED
12 Motor torque limiter (see pag.11)

PRINCIPALES COMPONENTES

1 Caja de bornes las conexiónes
2 Fusibles de línea 5A
3 Fusible para central 3.15A
4 Indicador luminoso de alimentación

de 24V
5 Teclas memorización códigos
6 Trimmer de regulación tiempo

trabajo
7 Trimmer de regulación tiempo cierre

automático
8 Trimmer de regulación retraso cierre

2° motor y apertura parcial
9 Selector de funciones con 10 dip.
10 Conexión tarjeta radiofrecuencia

(ver tabla)
11 Indicador luminoso
12 Limitador de par motor (ver pág. 11)

-4-

SELEZIONI FUNZIONI -

SELECTION OF FUNCTIONS

- SELECCIÓN DE LAS FUNCIONES

DIP-SWITCH 10 VIEDIP-SWITCH 10 VIE

DIP-SWITCH 10 VIE

DIP-SWITCH 10 VIEDIP-SWITCH 10 VIE

CH1

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

CH2

1 ON Chiusura automatica attivata;

(1OFF-disattivata)

2 ON "Apre-stop-chiude-stop" con

pulsante (2-7) e radiocomando
(scheda AF inserita) attivata;

2 OFF "Apre-chiude" con pulsante (2-7)

e radiocomando (scheda AF
inserita) attivata;

3 ON "Solo apertura" con radioco

mando (scheda AF inserita)
attivata; (3OFF-disattivata)

4 ON Prelampeggio in apertura e

chiusura attivato; (4OFF- disat.)

5 ON Rilevazione presenza ostacolo

attivato; (5OFF dis.)

6OFF "azione mantenuta" (esclude il

funziona mento del
radiocomando) disattivata; (6ON

- attivata)

7 ON Colpo d'ariete attivato; (per fa

cilitare lo sgancio della serratura)
7OFF-disattivato

8 OFF - 10 OFF Funzione di

richiusura in fase di apertura
(collegare il dispositivo di
sicurezza sui morsetti 2-CX)
attivato;

8 OFF - 10 ON Funzione di stop

parziale (collegare il dispositivo
di sicurezza sui morsetti 2-CX)
attivato;

(se non vengono utilizzati i dispositivi su
2-CX, posizionare il dip 8 in ON)

9 OFF Funzione di riapertura in fase di

chiusura attivato; con dispositivo
di sicurezza collegato ai
morsetti 2-C1, (se non viene
utilizzato il dispositivo,
selezionare il dip in ON)

REGOLAZIONI -

T.L. T.C.A. TR2M.

/ 10-WAY DIP-SWITCH

1 345678910O

2

N

ONON

ON

ONON

AF

//

DIP-SWITCH 10 VÍASDIP-SWITCH 10 VÍAS

/

DIP-SWITCH 10 VÍAS

//

DIP-SWITCH 10 VÍASDIP-SWITCH 10 VÍAS

134567

O

2

N

1 ON Automatic closure enabled; (1OFF-

disabled)

2 ON "Open-stop-close-stop" with button

(2-7) and radio control (AF board
inserted) enabled;

2 OFF "Open-close" with but ton (2-7) and

radio control (AF board inserted)

enabled;

3 ON "Only opening" with radio control

(AF board inserted) enabled;

( 3OFF -disabled)
4 ON Pre-flashing (opening and closing)

enabled; (4OFF-disabled)

5 ON Obstacle detection device enabled;

(5OFF - disabled)

6 OFF "Maintained action" (radio remote

control is deactivated when func
tion is selected) desabled; (6ON-

enabled)

7 ON Hammer movement operation

enabled; (this function helps unlock
the electric lock) 7OFF -disabled

8OFF - 10 OFF Re-closure during opening

(connect the safety device on ter
minals (2-CX) enabled;

8OFF - 10 ON Partial stop (connect the

safety device on terminals (2-CX)
enabled;

(if the devices on the 2-CX
terminals are not used, set Dip 8 in
ON)

9 OFF Re-opening in closing phase

(connect the safety device on termi
nals 2-C1) enabled; if not used, set
the dip- switch to ON.

ADJUSTMENTS

- REGULACIONES

8910

1 ON Cierre automático activado;

(1OFF-desactivado)

2 ON "Abrir-parada-cerrar- parada" con

botón (2-7) y radiocontrol (tarjeta
AF conectada) activado;

2 OFF "Abrir-cerrar" con botón (2-7)y

radiocontrol (tarjeta AF conec­tada) activado;

3 ON "Solo apertura" con radiocon-

trol (tarjeta AF conectada) acti­vao; (3OFF-desactivado)

4 ON Pre-intermitencia en la fase de

apertura y cierre activado; (4OFF
desactivado)

5 ON Detección del obstáculo activa-

do; (5OFF- desacti.)

6 OFF "blijvende interventie" (escluye

la función del mando de radio)
des activado; (6ON - activado)

7 ON Golpe de ariete activado; (esta

función sirve para agilizar des
enganche de la electrocerradu­ra). 7OFF-desacti.)

8OFF - 10 OFF Recierre durante la aper-

tura (conecte el dispositivo de
seguridad a los bornes 2-CX)
activado;

8OFF - 10 ON Parada par cial (conecte el

dispositivo de seguridad a los
bornes 2-CX) activado;

(si no utiliza los dispositivos en

2-CX, coloque el dip 8 en ON)

9 OFF Reapertura en la fase de cierre

(conecte el dispositivo de segu­ridad a los bornes 2-C1) activado;
si no se utiliza, poner el dip en ON

ITALIANO—ENGLISH—ESPAÑOL

T.L. T.C.A. TR2M.

CH1

CH2

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

Trimmer T.L. = Regolazione tempo di la­voro da un minimo di 0” a un massimo di
120”.
Trimmer T.C.A. = Regolazione tempo di
chiusura automatica da un minimo di 1” a
un massimo di 120”.
Trimmer TR2M = Regolazione ritardo in
chiusura 2° motore (min. 0”, max. 15”) e
contemporaneamente apertura parziale
(min. 0”, max. 30”).

1 3456 78910O

2

N

AF

T.L.

T.C.A.

TR2M.

Trimmer T.L. = Adjusts of operating time
from a minimum of 0” to a maximum of 120”.
Trimmer T.C.A. = Adjusts automatic closing
time from a minimum of 1” to a maximum of
120”.
Trimmer TR2M = Adjustment delay during
closure of 2nd motor (min. 0”, max. 15”) and
simultaneously partial opening time (min. 0”,
max. 30”).

REGOLAZIONE TRIMMERS

TRIMMERS ADJUSTMENT

REGULACIÓN TRIMMERS

Trimmer T.L.

= Regulación tiempo de tra­bajo, desde un mínimo de 0” hasta un
máximo de 120”.

Trimmer T.C.A.

= Regulación tiempo de
cierre automático, desde un mínimo de 1”
hasta un máximo de 120”.

Trimmer TR2M

= Regulación del retardo
durante el cierre del 2° motor (min. 0”,
máx. 15”) y contemporáneamente apertu­ra parcial (min. 0”, máx. 30”).

-5-

COLLEGAMENTI ELETTRICI -

ELECTRICAL CONNECTIONS -

CONEXIONES ELÉCTRICAS

L1 L2

L1L1

L1

L1L1
L2L2

L2

L2L2

UU

U

UU

ITALIANO—ENGLISH—ESPAÑOL

WW

W

WW
VV

V

VV

XX

X

XX
WW

W

WW
YY

Y

YY

Nel caso si utilizzi un solo motore, col­legare solo il motore n°2 in uscita
X,W,Y.

WW

W

WW
EE

E

EE

UVWXYEE3

10 11 S 1 2 3 3P 4 5 7 2 C 1CX

Alimentazione quadro comando - 230V (a.c.)

B1B2

Power supply for control unit - 230V (a.c.)

Alimentación cuadro de mando - 230V (a.c.)

Collegamento 1 Motore (ritardato in apertura)

Connection for 1 motor (delayed in opening)

Conexionado 1 motor (redardo en apertura)

Collegamento 2 Motore (ritardato in chiusura)

Connection for 2 motor (delayed in closing)

Conexionado 2 motor (redardo en cierre)

If only one reduction gear is used, connect
only gear n°2 to the X,W,Y outlet.

Uscita 230V (a.c.)-25W max. in movimento (es. lampeggiatore)

Si se usa un sólo motor, conecte sólo
el motor n°2 en la salida X,W,Y.

230V (a.c.)-25W max. output in motion (e.g. flashing light)

Salida de 230V (a.c.) en movimiento (p.ej. conexión lámpara intermitente)

E E

E

E E
E3E3

E3

E3E3

1010

10

1010
5 5

5

5 5

1010

10

1010
1111

11

1111

11 11

11

11 11
S S

S

S S

1 1

1

1 1
2 2

2

2 2

Collegamento lampada ciclo (230V-60W)

Connection (230V-60W) cycle lamp

Conexionado lámpara ciclo (230V-60W)

Lampada spia (24V-3W max.) "cancello aperto"

(24V-3W max.) "gate-opened" signal lamp

Lampara indicadora (24V-3W max.) "puerta abierta"

Uscita 24V (a.c.) alimentazione accessori (max 20W)

24V (a.c.) output power supply to accessories (max. 20W)

Salida 24V (a.c.) alimentación accesorios (max 20W)

Collegamento elettroserratura (12V-15W max.)

Connection for electrically-actuated lock: 12V-15W max.

Conexión electrocerradura (12V-15W max.)

Pulsante di stop (N.C.)

Stop button (N.C.)

Tecla de parada (N.C.)

-6-

22

2

22

3

2 2

2

2 2
3P3P

3P

3P3P

Pulsante apre (N.O.)

Open button (N.O.)

Tecla de apertura (N.O.)

Pulsante (N.O.) per apertura parziale (apertura del 2° motore)

Pushbutton (normally open) partial opening (opens to motor no. 2)

Tecla (N.O.) para apertura parcial (apertura del 2° motor)

22

2

22
44

4

44

22

2

22
77

7

77

2 2

2

2 2
C1C1

C1

C1C1

B1B1

B1

B1B1
B2B2

B2

B2B2

Pulsante chiude (N.O.)

(N.O.) Pushbutton-close

Pulsador de cierre (N.O.)

Collegamento radio e/o pulsante (N.O.) per comandi
(vedi dip-switch 2-3 sel.funzioni)

Contact radio and/or button for control
(see dip-switch 2-3 function selection)

Contacto radio y/o pulsador para mando
(vedas dip-switch 2-3 seleción función)

Contatto (N.C.) di riapertura in fase di chiusura

zContact (N.C.) for re-opening during closing

Contacto (N.C.) para la reapertura en la fase de cierre

Uscita contatto (N.O.) Portata contatto: 5A - 24V d.c.

Contact output (N.O.) Resistive load: 5A -

24V d.c.

Salida contacto (N.O.) Carga resistiva: 5A - 24V d.c.

ITALIANO—ENGLISH—ESPAÑOL

2 2

2

2 2
CXCX

CX

CXCX

Contatto (N.C.) di richiusura durante l'apertura

Contact (N.C.) for re-closing during opening

Contacto (N.C.) de recierre en la fase de apertura

8 OFF - 10 OFF

Contatto (N.C.) stop parziale

N

N

Contact (N.C.) partial stop

Contacto (N.C.) parada parcial

8 OFF - 10 ON

Collegamento antenna

Antenna connection

Conexión antena

213

213

45678910O

45678910O

-7-

0

LIMITATORE DI COPPIA MOTORE -

MOTOR TORQUE LIMITER -

LIMITADOR DE PAR MOTOR

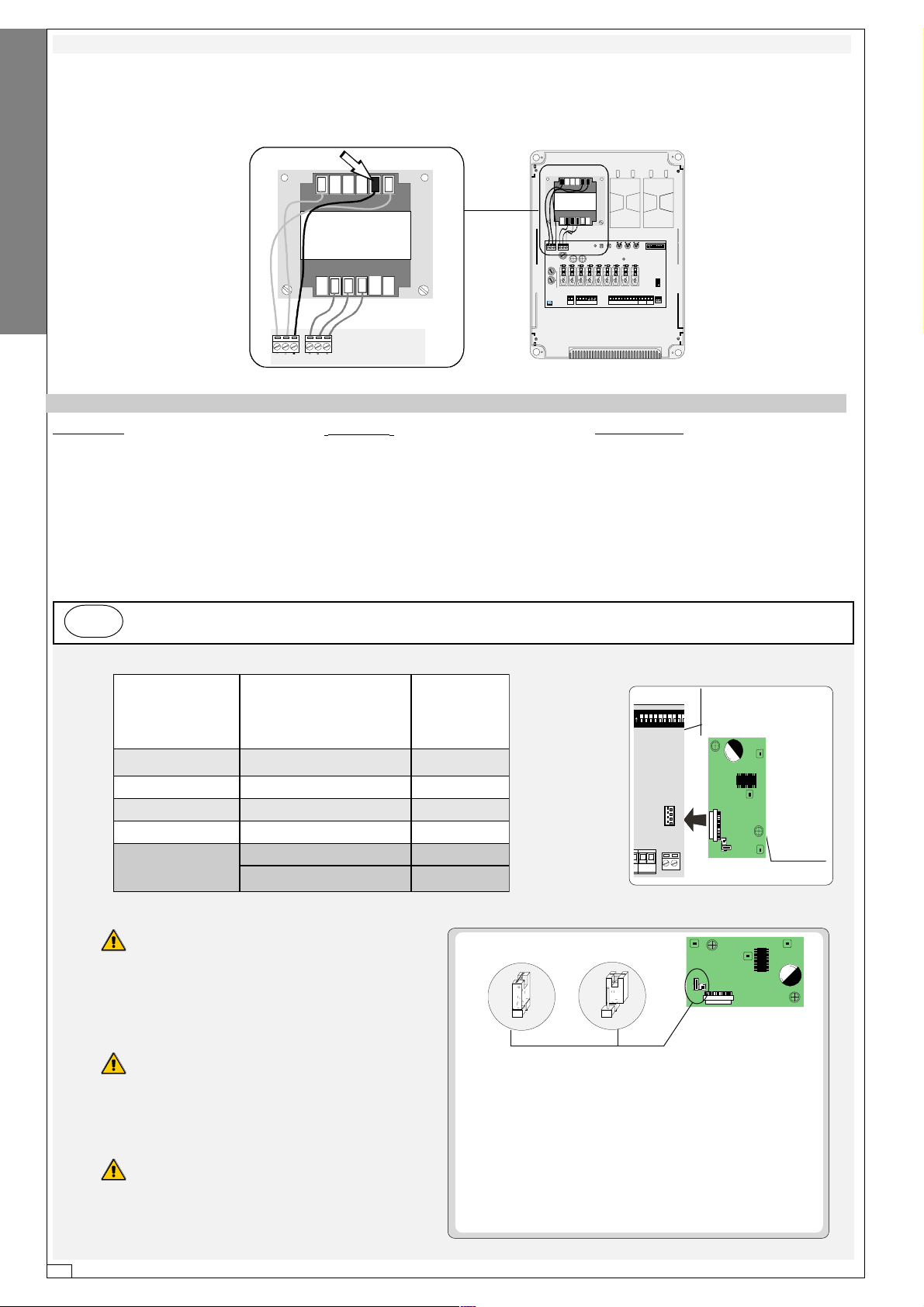

Per variare la coppia motore, spostare
il faston indicato su una delle 4 posizio­ni; 1 min, 4 max.

ITALIANO—ENGLISH—ESPAÑOL

L1

INSTALLAZIONE DEL RADIOCOMANDO -

-PROCEDURA-

A. inserire una scheda AF.
B. codificare i trasmettitori.
C. memorizzare la codifica sulla scheda

base.

To vary the motor torque, move the indi­cated faston to one of the four positions:
1=min, 4=max

2 3 4

12

L1T

24

L2 CT

L2T

1

0

0

12 24

RADIO CONTROL INSTALLA TION -

-PROCEDURE-

A. insert an AF card.
B. encode transmitters.
C. store code in the motherboard.

Para variar el par motor, desplazar el
faston indicado hasta una de las 4 posi­ciones; 1 mín. 4 máx.

L1T

L2T

1

2 3 4

02412

T.L. T.C.A. TR2M.

CH1

CH2

21 345 6789 10O

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

N

AF

INSTALACIÓN DEL RADIOMANDO

-PROCEDIMIENTO-

A. introducir una tarjeta AF.
B. codificar los transmisores.
C. memorizar la codificación en la tarjeta

base.

A

Frequenza / MHz

Frequency / MHz

Frecuencia / MHz

INSERIMENTO SCHEDA AF -

Scheda radiofrequenza

Radiofrequency board

Tarjeta radiofrecuencia
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM

AM 26.995 AF26 TOP
AM 30.900 AF30 TOP

AF43S / AF43SM TA M / T OP **

AM 433.92

AF43SR ATOMO

La schedina AF deve essere inserita OB­BLIGA TORIAMENTE in assenza di tensione, per­ché la scheda madre la riconosce solo quando
viene alimentata

The AF board should ALWAYS be inser ted
when the power is off because the motherboard only
recognises it when it is powered.

La tarjeta AF se debe montar OBLIGA T O­RIAMENTE en caso de falta de corriente, por­que la tarjeta madre la reconoce sólo cuando
está alimentada

AF BOARD INSERTION

Tr asmettitore

Transmitter

Transmisor

TOP

(**) Per trasmettitori con frequenza 433.92 AM (serie TOP e serie TAM)
bisogna, sulla relativa scheda AF43S, posizionare il jumper come illustrato.

(**) On AM transmitters operating at 433.92 MHz (TOP and TAM series), position
the jumper connection on circuit card AF43S as shown on the sheet.

(**) Para transmisores con frecuencia 433.92 AM (serie TOP y serie TAM) es

necesario, en la tarjeta corespondiente AF43S, colocar el jumper como se
indica

- MONTAJE DE LA TARJETA AF

AF

SCHEDA BASE

MOTHERBOARD

TARJETA BASE

1 3 4567891

O

2

N

TAM

SCHEDA "AF"

"AF" BOARD

TARJETA «AF»

-8-

B

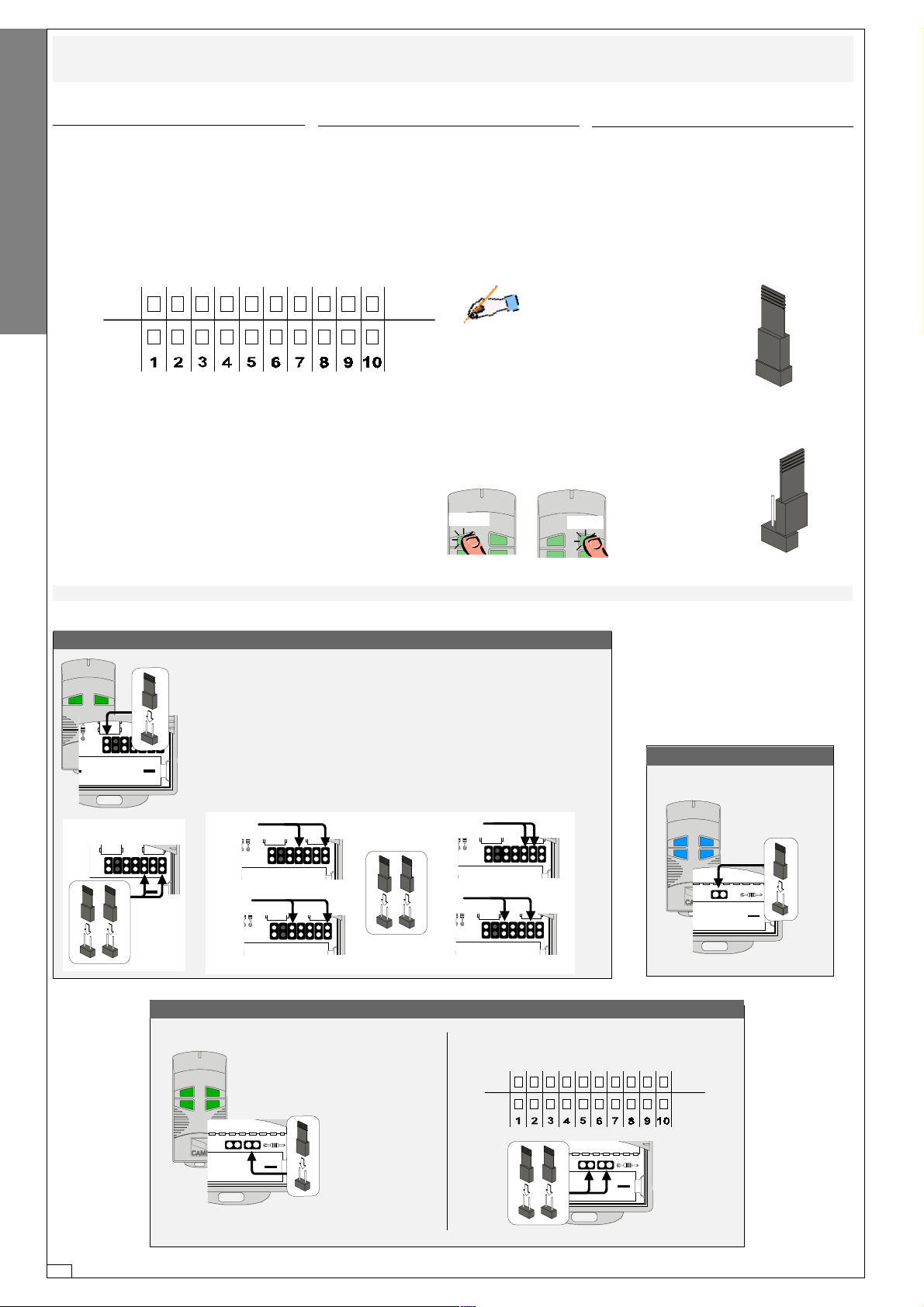

CODIFICA TRASMETTITORI -

TRANSMITTER ENCODING

see instruction sheet inside the pack of AF43SR circuit card

ver hoja de instrucciones adjunta en el embalaje

- CODIFICACIÓN TRANSMISORES

ATOMO

AT01 - AT02 - AT04

vedi foglio istruzioni inserito nella confezione

della scheda AF43SR

de la tarjeta AF43SR

ITALIANO—ENGLISH—ESPAÑOL

TOP

T432M - T312M

P1 P2

P1 P2

P3 P4

1 2 3 4

1 2 3 4 5 6 7 8 9 10

P1=CH1
P2=CH2
P3=CH3
P4=CH4

1 2 3 4 5 6 7 8 9 10

D

C

T434M - T314M

impostare solo il codice

impostare il codice sul dip-switch C e il canale su D (P1=CH1 e
P2=CH2, impostazione di default)

set the code to dip-switch C and channel to D (P1=CH1 and P2=CH2,
default setting)

plantear el código en el dip-switch C y el canal en D (P1=CH1 y
P2=CH2, planteamiento por defecto)

P1

P2

1 2 3 4 1 2 3 4 1 2 3 41 2 3 4

CH1 CH2 CH3

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

CH1 CH2 CH3

CH4

CH4

T432S / T432SA /T434MA

vedi istruzioni su confezione

set code only

plantear sólo el código

see instructions on pack

ver instrucciones en el embalaje

TAM

C

T432
T434
T438

vedi foglio istruzioni inserito nella confezione

see instruction sheet inside the

pack

ver hoja de instrucciones adjunta

en el embalaje

TFM

T132
T134
T138

T152
T154
T158

-9-

CODIFICA TRASMETTITORI -

TRANSMITTER ENCODING

- CODIFICACIÓN TRANSMISORES

PROCEDURA COMUNE DI CODIFICA

1. segnare un codice (anche per
archivio)

2. inserire jumper codifica J

3. memorizzarlo

4. disinserire jumper J

1.

ITALIANO—ENGLISH—ESPAÑOL

codice/

P1

code/

codice

P2

3.

premere in sequenza P1 o P2 per registrare il
codice; al decimo impulso un doppio suono con­fermerà l'avvenuta registrazione

Press P1 or P2 in sequence in order to register
the code; at the tenth pulse, a double beep will
confirm that registration has occurred

oprimir repetidamente P1 ó P2 para registrar el
código; con el décimo impulso un doble sonido
señalará que el registro se ha efectuado.

TOP QUARZATI

STANDARD ENCODING PROCEDURE

-

QUARTZ

- CUARZO

1. assign a code (also on file)

2. connect encoding jumper J

3. register code

4. disconnect jumper J

OFF

ON

P1=OFF

PROCEDIMIENTO COMÚN DE CODIFICACIÓN

1. marcar un código (también para
el archivo)

2. conectar un jumper codificación J

3. registrar el código

4. desconectar jumper J

2.

J

4.

P2=ON

J

CODIFICA TRASMETTITORI -

La prima codifica deve essere effettuata mantenendo i jumper po­sizionati per i canali 1 e 2 come da fig. A; per eventuali e successi-

J

P1 P2

fig. A

P1=CH1
P2=CH2

ve impostazioni su canali diversi vedi fig. B

The first encoding operation must be carried out whilst keeping the
jumpers positioned for channels 1 and 2 as per fig. A; see fig. B for
any subsequent settings on different channels.

La primera codificación tiene que efectuarse manteniendo los jum­per conectados para los canales 1 y 2 como se ilustra en la fig. A;
para planteamientos posteriores en canales distintos ver la fig. B

fig. B

P1=CH1 - P2=CH3

P1=CH1 - P2=CH4

TRANSMITTER ENCODING

T262M - T302M

P1=CH3 - P2=CH2

P1=CH3 - P2=CH4

T2622M - T3022M

- CODIFICACIÓN TRANSMISORES

T264M - T304M

P1=CH1 - P2=CH2
P3=CH3 - P4=CH4

P1 P2

P3 P4

J

-10-

P1 P2

P3 P4

1° codice/

code/

J

P1=CH1
P2=CH2

codice

P1

P2

J

2° codice/

code

/codice

OFF

ON

P3=CH1
P4=CH2

C

MEMORIZZAZIONE CODICE -

CODE STORAGE

- MEMORIZACIÓN CÓDIGO

Tenere premuto il tasto "CH1" sulla scheda
base (il led di segnalazione lampeggia), con
un tasto del trasmettitore si invia il codice, il
led rimarrà acceso a segnalare l'avvenuta
memorizzazione (vedi fig.1);

-Eseguire la stessa procedura con il tasto
"CH2" associandolo con un altro tasto del
trasmettitore (fig.2).
CH1 = Canale per comandi diretti ad una
funzione della centralina del motoriduttore
(comando "solo apre" / "apre-chiude-inver­sione" oppure "apre-stop-chiude-stop", a
seconda della selezione effetuata sui dip­switch 2 e 3).
CH2 = Canale per comandi diretti ad un di­spositivo accessorio collegato su B1-B2.
N.B.: Se in seguito si vuol cambiare codice,
basta ripetere la sequenza descritta.

-Keep the CH1 key pressed on the base card
(the signal LED will flash), and with a key on the
transmitter the code is sent, the LED will remain
lit to signal the successful saving of the code
(figure 1);

-Perform the same procedure with the CH2 key,
associating it with another transmitter key
(figure 2).

CH1 = Channel for direct control of one function
performed by the control unit on the gear motor
("open only" / "open-close-reverse" or "open­stop-close-stop", depending on the position of
dip switches 2 and 3).

CH2 = Channel for direct control of an accesso­ry connected across B1-B2.

N.B. If you wish to change the code on your
transmitters in the future, simply repeat the
procedure described above.

CH1CH1

CH1

CH1CH1

CH1

T.L. T.C.A.

CH2

-Mantener oprimida la tecla "CH1" en la tarje­ta base (el led de señalización parpadea),
con una tecla del transmisor se envía el
código, el led permanece encendido para
indicar que el almacenamendo se ha efectua­do (fig.1);

-Efectuar el mismo procedimiento con la
tecla "CH2" asociándola a otra tecla del trans­misor (fig.2).
CH1 = Canal para mando directo a una fun­ción de la central del motorreductor (mando
"solo abre" / "abre-cierra-inversión" o "abre­stop-cierra-stop", según la selección efec­tuada en los dip-switch 2 y 3).
CH2 = Canal para un mando directo a un
dispositivo accesorio conectado en B1-B2.
Nota: Si posteriormente se quisiera cambiar
el código de los propios transmisores, sólo
hay que repetir la secuencia descrita.

FIG. 1FIG. 1

FIG. 1

FIG. 1FIG. 1
ABB. 1ABB. 1

ABB. 1

ABB. 1ABB. 1

ITALIANO—ENGLISH—ESPAÑOL

LED di segnalazioneLED di segnalazione

LED di segnalazione

LED di segnalazioneLED di segnalazione

signal LED

LED de señalLED de señal

LED de señal

LED de señalLED de señal

CH2CH2

CH2

CH2CH2

CH1

CH2

T.L. T.C. A.

AF

Scheda radiofrequenza AFScheda radiofrequenza AF

Scheda radiofrequenza AF

Scheda radiofrequenza AFScheda radiofrequenza AF

AF radiofrequency board

Tarjeta radiofrecuencia AFTarjeta radiofrecuencia AF

Tarjeta radiofrecuencia AF

Tarjeta radiofrecuencia AFTarjeta radiofrecuencia AF

AF

FIG. 2FIG. 2

FIG. 2

FIG. 2FIG. 2
ABB. 2ABB. 2

ABB. 2

ABB. 2ABB. 2

-11-

DICHIARAZIONE DEL FABBRICANTE

Allegata alla documentazione tecnica (l’originale della Dichiarazione è disponibile a richiesta)

I Rappresentanti della

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030Dosson di Casier - Treviso - ITALYtel
([phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Dichiarano sotto la propria responsabilità che i/il prodotto/i denominato/i ...

ZA3

… sono conformi alle disposizioni legislative Nazionali che traspongono le seguenti
Direttive Comunitarie (dove specificatamente applicabili):

ITALIANO—ENGLISH—ESPAÑOL

DIRETTIVA MACCHINE 98/37/CE
DIRETTIVA BASSA TENSIONE 73/23/CEE - 93/68/CEE
DIRETTIVA COMPATIBILITÀ ELETTROMAGNETICA 89/336/CEE - 92/31/CEE
DIRETTIVA R&TTE 1999/5/CE

Ai sensi dell’Allegato II B della Direttiva Macchine 98/37/CE

Documentazioni tecniche specifiche dei prodotti sono disponibili a richiesta!

MANUFA CTURER’S DECLARATION

Enclosed with the technical documentation (the original copy of the Declaration is available on request)

The representatives of

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Hereby declare, under their own respons ibility, that the product/s called ...

ZA3

… comply with the Italian National Legal Provisions that transpose the
following Community Directives (where specifically applicable):

MACHINERY DIRECTIVE 98/37/CE
LOW VOLTAGE DIRECTIVE 73/23/EEC - 93/68/EEC
LECTROMAGNETIC COMPATIBILITY DIRECTIVE 89/336/EEC - 92/31/EEC
R&TTE DIRECTIVE 1999/5/CE

As per Enclosure II B of Machinery Directive 98/37/CE

Data della presente dichiarazione 07/12/2001

Inoltre, dichiara che il/i prodotto/i, oggetto della presente dichiarazione, sono costruiti nel
rispetto delle seguenti principali norme armonizzate:

EN 292 PARTE 1ª E 2ª SICUREZZA DEL MACCHINARIO.
EN 12453 CHIUSURE INDUSTRIALI, COMMERCIALI …
EN 12445 CHIUSURE INDUSTRIALI, COMMERCIALI …
EN 60335 - 1 SICUREZZA NEGLI APPARECCHI AD USO DOMESTICO ...
EN 60204 - 1 SICUREZZA DEL MACCHINARIO.
EN 50081 - 1 E 2COMPATIBILITÀ ELETTROMAGNETICA.
EN 50082 - 1 E 2COMPATIBILITÀ ELETTROMAGNETICA.

AVVERTENZA IMPORTANTE!

È vietato mettere in servizio il/i prodotto/i, oggetto della presente dichiarazione, prima del
completamento e/o incorporamento, in totale conformità alle disposizioni della Direttiva
Macchine 98/37/CE

Firma dei Rappresentanti

RESPONSABILE TECNICO

Sig. Gianni Michielan

Date of the present declaration 07/12/2001

Also, they furthermore represent and warrant that the product/s that are the subject of the
present Declaration are manufactured in the respect of the following main harmonized
provisions:

EN 292 PART 1 AND 2MACHINERY SAFETY.
EN 12453 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 12445 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 60335 - 1 SAFETY IN APPARATUSES FOR HOME USE.
EN 60204 - 1 MACHINERY SAFETY.
EN 50081 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.
EN 50082 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.

IMPORTANT CAUTION!

It is forbidden to market/use product/s that are the subject of this declaration before completing
and/or incorporating them in total compliance with the provisions of Machinery Directive 98/
37/CE

Signatures of the Representatives

TECHNICAL MANAGER

Mr. Gianni Michielan

PRESIDENTE

Sig. Paolo Menuzzo

MANAGING DIRECTOR

Mr. Paolo Menuzzo

Specific technical documentation on the products is available on request!

DECLARACION DEL FABRICANTE

Adjunta a la documentación técnica (el original de la Declaración está disponible previa petición)

Los Representantes de la compañía

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Declaran bajo su responsabilidad que el/los producto/s denominado/s ...

ZA3

… cumplen con las disposiciones legislativas nacionales que trasponen las siguientes
Directivas Comunitarias (donde específicamente aplicables):

DIRECTIVA DE MÁQUINAS 98/37/CE
DIRECTIVA DE BAJA TENSIÓN 73/23/CEE - 93/68/CEE
DIRECTIVA DE COMPATIBILIDAD ELECTROMAGNÉTICA 89/336/CEE - 92/31/CEE
DIRECTIVA R&TTE 1999/5/CE

Tutti i dati sono stati controllati con la massima cura. Non
ci assumiamo comunque alcuna responsabilità per
eventuali errori od omissioni.

ASSISTENZA TECNICA

NUMERO VERDE

800 295830

EB

W

www.came.it

E-MAIL

CANCELLI AUTOMATICI

[e-mail]

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

De conformidad con el Anexo II B de la Directiva de Máquinas 98/37/CE

Documentación técnica específica de los productos está disponible previa petición

All data checked with the maximum care. However, no liability
is accepted for any error or omission.

SISTEMA QUALITÀ

CERTIFICATO

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI)

([phone] ([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.____________MIAMI (FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM_NV-SA____________LESSINES

([phone] ([phone]

Fecha de la presente declaración 07/12/2001

Los productos objeto de esta declaración están fabricados respetando las siguientes normas
armonizadas:

EN 292 PARTE 1ª Y 2ª SEGURIDAD DE LAS MÁQUINAS.
EN 12453 CIERRES INDUSTRIALES, COMERCIALES …
EN 12445 CIERRES INDUSTRIALES, COMERCIALES …
EN 60335 - 1 SEGURIDAD DE LOS APARATOS PARA USO DOMÉSTICO...
EN 60204 - 1 SEGURIDAD DE LAS MÁQUINAS.
EN 50081 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.
EN 50082 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.

AVVERTENZA IMPORTANTE!

Está prohibido hacer uso de el/los producto/s, objeto de la presente declaración antes de
completarlo/s y/o incorporarlo/s en total conformidad a las disposiciones de la Directiva de
Máquinas 98/37/CE.

Firma de los Representantes

RESPONSABLE TÉCNICO

Sr. Gianni Michielan

Todos los datos se han controlado con la máxima atención.
No obstante no nos responsabilizamos de los posibles
errores u omisiones.

PRESIDENTE

Sr. Paolo Menuzzo

CAME FRANCE S.A.______NANTERRE CEDEX (PARIS)

([phone] ([phone]

CAME GMBH__________KORNTAL BEI (STUTTGART)

([phone] ([phone]

CAME GMBH_____________SEEFELD BEI (BERLIN)

([phone] ([phone]

CAME PL SP.ZO.O_______________WARSZAWA

([phone] ([phone]

CAME UNITED KINGDOM LTD______NOTTINGHAM

([phone] ([phone]
