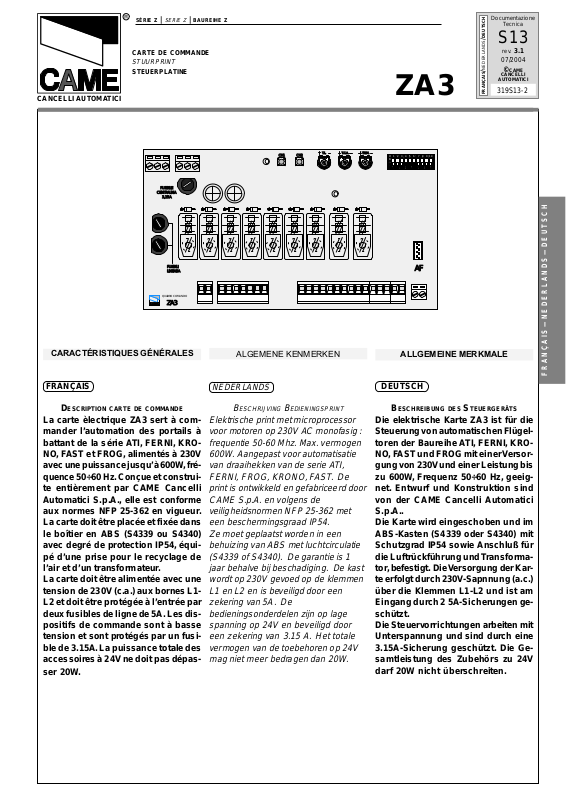

Came ZA3 Installation Manual

CANCELLI AUTOMATICI

SÉRIE Z |

CARTE DE COMMANDE

STUURPRINT

STEUERPLATINE

SERIE Z

|

BAUREIHE Z

ZA3

Documentazione

Tecnica

S13

rev. 3.1

07/2004

©

CAME

CANCELLI

AUTOMATICI

319S13-2

FRANÇAIS/NEDERLANDS/DEUTSCH

CH2

T.L. T.C.A. TR2M.

134567

O

2

N

AF

ALLGEMEINE MERKMALE

BESCHREIBUNG DES STEUERGERÄTS
Die elektrische Karte ZA3 ist für die
Steuerung von automatischen Flügel­toren der Baureihe ATI, FERNI, KRO­NO, F AST und FR OG mit einer V ersor­gung von 230V und einer Leistung bis
zu 600W, Frequenz 50÷60 Hz, geeig­net. Entwurf und Konstruktion sind
von der CAME Cancelli Automatici
S.p.A..
Die Karte wird eingeschoben und im
ABS-Kasten (S4339 oder S4340) mit
Schutzgrad IP54 sowie Anschluß für
die Luftrückführung und Transf orma­tor, befestigt. Die Versor gung der Kar­te erfolgt durch 230V-Sapnnung (a.c.)
über die Klemmen L1-L2 und ist am
Eingang durch 2 5A-Sicherungen ge­schützt.
Die Steuervorrichtungen arbeiten mit
Unterspannung und sind durch eine

3.15A-Sicherung geschützt. Die Ge­samtleistung des Zubehörs zu 24V
darf 20W nicht überschreiten.

CH1

FUSIBILE

CENTRALINA

3,15 A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

CARACTÉRISTIQUES GÉNÉRALES

FRANÇAIS DEUTSCH

DESCRIPTION CARTE DE COMMANDE
La carte èlectrique ZA3 sert à com­mander l’automation des portails à
battant de la série ATI, FERNI, KRO­NO, FAST et FROG, alimentés à 230V
avec une puissance jusqu’à 600W , fré­quence 50÷60 Hz. Conçue et construi­te entièrement par CAME Cancelli
Automatici S.p.A., elle est conforme
aux normes NFP 25-362 en vigueur.
La carte doit être placée et fixée dans
le boîtier en ABS (S4339 ou S4340)
avec degré de protection IP54, équi­pé d’une prise pour le recyclage de
l’air et d’un transformateur.
La carte doit être alimentée avec une
tension de 230V (c.a.) aux bornes L1­L2 et doit être protégée à l’entrée par
deux fusibles de ligne de 5A. Les dis­positifs de commande sont à basse
tension et sont protégés par un fusi­ble de 3.15A. La puissance totale des
accessoires à 24V ne doit pas dépas-

ALGEMENE KENMERKEN

NEDERLANDS

B

ESCHRIJVING BEDIENINGSPRINT

Elektrische print met microprocessor
voor motoren op 230V AC monofasig :
frequentie 50-60 Mhz. Max. vermogen
600W. Aangepast voor automatisatie
van draaihekken van de serie ATI,
FERNI, FROG, KRONO , FAST. De
print is ontwikkeld en gefabriceerd door
CAME S.p.A. en volgens de
veiligheidsnormen NFP 25-362 met
een beschermingsgraad IP54.
Ze moet geplaatst worden in een
behuizing van ABS met luchtcirculatie
(S4339 of S4340). De garantie is 1
jaar behalve bij beschadiging. De kast
wordt op 230V gevoed op de klemmen
L1 en L2 en is beveiligd door een
zekering van 5A. De
bedieningsonderdelen zijn op lage
spanning op 24V en beveiligd door
een zekering van 3.15 A. Het totale
vermogen van de toebehoren op 24V
mag niet meer bedragen dan 20W.

ser 20W.

8910

FRANÇAIS—NEDERLANDS—DEUTSCH

SÉCURITÉ

Il est possible de brancher des
photocellules et de les programmer
pour:

Réouverture

-

en phase de fermeture
(2-C1), les cellules photoélectriques
provoquent l'inversion de marche
jusqu'à l'ouverture complète si elles
relèvent un obstacle durant la phase
de fermeture du portail;

Réfermeture

-

en phase de ouverture
(2-CX, dip 8OFF-10OFF), les cellules
photoélectriques provoquent
l'inversion de marche jusqu'à la
fermeture complète si elles relèvent
un obstacle durant la phase
d'ouverture du portail;

Stop partiel

-

, arrêt du portail, si en
mouvement, et conséquente
programmation pour la fermeture
automatique (2-CX);

Stop total

-

(1-2), arrêt du portail et
désactivation d’un éventuel cycle de
fermeture automatique; pour activer
de nouveau le mouvement, il faut agir
sur les boutons-poussoirs ou sur la
radiocommande);

Remarque

: Le v oyant de signalisation
qui clignote indique qu'un contact de
sécurité normalment fermé (2-C1, 2­CX, 1-2) s'ouvre.

FRANÇAIS—NEDERLANDS—DEUTSCH

CCESSOIRES POUVANT ÊTRE BRANCHÉS

A

-

Lampe de signalisation de "portail

ouvert"

Lampe cycle

-

(10-5);

. Ampoule qui illumine
la zone de manoeuvre: elle reste
allumée à partir du moment ou les
portes commencent l’ouverture
jusqu’à la fermeture complète (y
compris le temps de fermeture
automatique). Si elle n’est pas insérée
la fermeture automatique reste
allumée seulement durant le
mouvement (E-E3)

Serrure électrique

-

A

UTRES FONCTIONS

-

Fermeture automatique.

(11-S);

Le temporisateur de fermeture
automatique est autoalimenté à la fin
du temps de la course en ouverture.
Le temps réglable est programmé,
cependant, il est subordonné à
l’intervention d’éventuels
accessoires de sécurité et il est exclu
après une intervention de “stop” ou
en cas de coupure de courant;

B

EVEILIGING

Het is mogelijk om fotocellen aan te
sluiten en te programmeren voor :

Heropenen tijdens de sluitingsfase (2-

­C1), de fotocellen zorgen v oor omkering
van het hek tot dit volledig open is
wanneer zij een obstakel detecteren
tijdens de sluitingsfase.

Hersluiten bij openen (2-CX, DIP 8 OFF-

­10 OFF)
De fotocellen zorgen v oor omkering v an
het hek tot dit volledig dicht is wanneer
zij een obstakel detecteren tijdens de
openingsfase .

Stop Partieel, stoppen van het hek bij

­het ontdekken van een hindernis (2-CX)

Totale stop (1-2), stoppen van het hek

­en uitschakelen van eventuele cyclus
van automatische dichtloop; om de
beweging terug te activeren, moet men
een impuls geven op de drukknop of
afstandsbediening
opmerking:
Het knipperen van de LED toont aan dat
één van de beveiligingscontacten
geopend is (2-C1, 2-CX,
1-2)

ANSLUITINGENTOEBEHOREN

A

- Signaallamp “Poort open” (10-5)

- Cyclus lamp (E-E3) : deze lamp br andt
vanaf de openingsfase tot het hek
volledig gesloten is
(tijd automatische dichtloop inbegrepen).
Wanneer de automatische dichtloop niet
inge­schakeld is, dan is het enkel tijdens de
openingsfase

- Elektrisch slot (11-S)

NDERE FUNCTIES

A

- Automatische dichtloop .
De automatische dichtloop timer is
geactiveerd op het einde van de
openingscyclus.
De tijd is te programmeren en wordt
onderbroken bij tussenkomst van een
beveiligingstoebehoren en
uitgeschakeld bij een “totale stop” of bij
stroomonderbreking.

ICHERHEITSVORRICHTUNGEN

S

Die Lichtschranken können für fol­gende Funktionen angeschlossen
bzw. vorbereitet werden:

Wiederöffnen

-

beim Schließen (2-C1),
die Lichtschranken ermitteln ein Hin­dernis während des Schließens vom
Tor und lösen die Umkehr der Lauf­richtung vom Tor aus, bis dieses
wieder vollständing geöffnet ist;

Wiederschließen

-

beim Öffnen (2-CX,
Dip-Schalter 8OFF-10OFF), die Licht­schranken ermitteln ein Hindernis
während des Öffnen vom und lösen
die Umkehr der Laufrichtung vom Tor
aus, bis dieses wieder v ollständig ge­schlossen ist;

T

eilstop

-

, Stillstand des Tores wäh­rend des T orlaufs, mit darauffolgender
automatischer Tor schließung (2-CX);

Totalstop

-

(1-2), sofortiger Stillstand
des Tores mit Ausschluß eventueller
Schließautomatik: Fortsetzung des
Torlaufs über Drucktaster- bzw.
Funksendersteuerung;

Hinweis

: Wenn sich ein norma­lerweise geschlossener (NC) Sicher­heitskontakt (2-C1, 2-CX, 1-2) öffnet,
wird dies durch Blinken der Kontrol­leuchte angezeigt.

NSCHLIEßBARES ZUBEHÖR

A

- Anzeigeleuchte für “tor of fen”
(10-5);

-

Betriebszyklus-Anzeige leuchte.

Licht, das den Torbereich beleuchtet,
bleibt vom Beginn des Öffnens bis
zum vollständigen Schließen der Tor­flügel eingeschaltet (einschließlich
Wartezeit für automatisches Schlie­ßen). Wenn das automatische Schlie­ßen nicht zugeschaltet ist, bleibt das
Licht nur wäh rend der Torbewegung
einge schaltet (E-E3);

Elektroschloß

-

A

NDERE WAHLFUNKTIONEN

-

Schließautomatik

(11-S);

.
Der Schließautomatik-Zeischalter
speist sich beim Öffnen am Ende der
Torlaufzeit selbst. Die voreingestell­te Zeit ist auf je den Fall immer dem
Eingriff eventueller Sicherheitsvor
richtungen untergeordnet und
schließt sich nach einem “Stop”-Ein­griff bzw. bei Strom ausfall selbst aus;

Das

-2-

-

Détection de présence d'obstacle.

Quand le moteur est arrêté (portail
fermé, ouvert ou semi-ouvert, cette
position est obtenue avec une com­mande de stop total), annule toute
fonction de l’émetteur ou du bouton­poussoir en cas d’obstacle détecté
par les dispositifs de sécurité (ex.
Photocellules);

-

Coup de bélier.

puient contre la butée de fermeture
pendant une secon de à chaque com­mande d’ouverture en facilitant l’opé­ration de déclenchement de la serru­re électrique branchée aux bornes 11­S.
Il n’est activé qu’à la fin du temps de
travail et si les vantaux sont fermés
ou à la 1e manœuvre après avoir cou­pé le courant de l’installation;

-

Activation

tiel ou de fermeture durant l'ouvertu­re, contact normalment fermé (2-CX),
sélectionner une des deux fonctions
à l'aide d'un Dip (voir page 14);

-

Fonction “Action maintenue”

Fonctionnement du portail en
maintenant appuyé le bouton­poussoir (exclut la fonction de la ra­diocommande);

-

Ouverture partielle

porte du second moteur, réglée à l’aide
du compensateur TR2M; elle est acti­vée en se branchant aux bornes 2-3P;

-

Prè-clignotement

ouverture comme en fermeture de la
porte;

- T

ype de commande:

-ouverte-stop-fermée-stop pour bou­ton-poussoir et émetteur radio;

-ouverture - fermeture - inversion pour
bouton-poussoir et émetteur radio;

-seulement ouverture pour émetteur
radio;.

- Temps de fermeture automatique;

- T emps d’ouverture partielle et retard
en fermeture du moteur M2;

- Temps de fonctionnement;

des fonctions d'arrêt par-

Les vantaux ap-

, ouverture de la

de 5 secondes en

Réglages

- Hindernissen detectie.
Bij stilstand van de motor (poort
gesloten, open of half open, deze
functie kan ingeschakeld worden door
het onderbreken van de totale stop)
annuleert deze functie alle bedieningen
wanneer de veiligheids- toebehoren
een obstakel detecteren (bvb .
fotocellen).

- Hamerslag. Bij een impuls voor
opening, gaan de vleugels eventjes
dicht gedurende 1 sec. om het slot,
aangesloten tussen 11-S,
gemakkelijker te ontgrendelen.Deze
functie is slechts actief na het
beëindigen van de looptijd of na een
stroomonderbreking.

- Activering van de functies partiële
stop of sluiten in de openingsfase,
normaal gesloten contact (2 - CX),
selecteer 1 van de functies door middel
van de DIP-switch;

-Actie onderhoud.

Openen en sluiten
van de poort door op de drukknop te
blijven drukken (schakelt de

.

afstandsbediening uit 14)

- Partiële opening. Opening van de
tweede motor, de tijd wordt geregeld
op de trimmer TR2M.
Wordt geactiveerd door aan te sluiten
op de klemmen 2-3P.

- Voorflitsen. Voorflitsen van 5 sec. bij
openen en sluiten van het hek.

-Soorten bedieningen :

-openen-stop-sluiten-stop met
drukknop en zender

-openen-sluiten en omkeren met
drukknop en zender

-enkel openen met zender

REGELINGEN

-Automatische dichtloop TCA

-Partiële opening TR2M

-Looptijd TL

Ermittlung eventuell vorhan dener

-

Hindernisse

Bei stillstehendem Motor (Tor ge­schlossen, geöffnet oder durch eine
Totalstop-Steuerung halb geöffnet)
wird bei durch die Sicherheits­vorrichtungen (z.B.: Lichtsc hranken)
erfaßtem Hindernis jede Sender- oder
Drucktasterfunktion annulliert;

-

Widderstoß:

fehl zum Öffnen gegeben wird, drü­cken die Torflügel eine Sekunde lang
gegen den Endanschlag vom Schlie­ßen, so daß die Entriegelung vom
Elektroschloß vereinfacht wird, das
an die Klemmen 11-S angeschlossen
ist.
Der Widderstoß ist nur bei geschlos­senen T orflügeln aktiviert, bei Arbeits­ende oder beim ersten Manöver nach
dem Einschalten vom Strom;

-

Zum Aktivieren

weiser Stop oder erneutes Schließen
während der Öffnungsphase (NC ­Kontakt
2-CX) bitte eine der beiden Funktio­nen mithil fe vom Dip wählen
(siehe S.14);

-

Funktion “Beibehaltene Tätigkeit”

Torbetrieb durch Druck tasterbetäti­gung (Funkfernsteuerung ausge­schlossen);

-

Teilweises Öffnen

flügel des zweiten Motors, das über
den Timer TRM2, geregelt wird. Diese
Funktion wird durch den Anschluß an
die Klemmen 2-3P aktiviert;

-

Vorblinken

vor dem Öffnen als auch vor dem
Schließen zunächst 5 Sekunden lang;

-

Steuerart

-Öffnen-Stop-Schließen-Stop für
Drucktaster- und Funksendersteur.;

-Öffnen - Schließen - Torlaufumsteu­erung für Drucktaster- und Funksend­ersteuerart;

-nur Öffnen für Funksendersteuerart.

- Zeiteinstellung Sc hließautomatik;

- Zeit für das teil weise Öffnen und Ver ­zögerung vom Motor 2 beim Schlie­ßen;

- Laufzeit.

.

Jedesmal, wenn der Be-

der Funktionen teil-

, Öffnen vom Tor-

. Das Licht blinkt sowohl

:

Einstellungen

.

FRANÇAIS—NEDERLANDS—DEUTSCH

Attention! Avant d’intervenir à
l’intérieur de l’appareillage, couper la
tension de ligne.

Opgelet! alvorens iets te
veranderen op de printplaat, eerst de
stroom uitschakelen

Achtung! vor Eingriff im Innern

des Gerätes den Netzstecken ziehen.

-3-

CARTE BASE -

12

BASISPRINT

- GRUNDPLATINE

Note: série FROG, connecter les fils
noirs qui sortent de la carte sur les
connecteurs du condensateur du 1
moteur et les fils rouges sur le

FRANÇAIS—NEDERLANDS—DEUTSCH

condensateur du 2e moteur.

1 2 3 4

02412

L1T

44

4

44

T.L. T.C.A. TR2M.

CH1

CH2

11

L2T

3

FUSIBILE

CENTRALINA

3,15 A

2

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

1

Nota:

serie FROG , Sluit de zwarte

draden aan op de condensator van de

er

eerste motor en de twee rode draden
op de condensator van de tweede
motor.

Noir

Zwart

Schwarz

8

Rouge

Rood

Rot

9 7 5 6

1 345678 910O

2

N

10

AF

Hinweis: Reihe FROG. Die schwarzen
Kabel, die von der Karte wegführen, an
die Verbinder am Kondensator vom 1.
Motor anschließen, die roten Kabel an
den Kondensator vom 2. Motor.

PRINCIPAUX COMPOSANTS

1 Plaque à bornes de connexion

2 Fusibles de ligne 5A
3 Fusible boîtier 3.15A
4 LED de signalisation alimentation à

24V

5 Boutons-poussoir mémorisation

code radio

6 Trimmer de réglage temps de fonc-

tionnement

7 Trimmer de réglage fermeture auto-

matique

8 Trimmer de réglage retard fermetu-

re moteur 2à et ouverture partielle

9 Selecteur de fonctions à 10 inter-

rupteurs à positions multiples.

10 Branchement carte radiofréquence

(voir tableau)
11 LED de signalisation
12 Limiteur de couple moteur (voir p.11)

HOOFDKOMPONENTEN

1 Aansluitklemmen
2 Zekering 5A
3 Zekering toebehoren 3,15A
4 LED voeding 24V
5 Drukknop voor memoriseren van

code
6 Trimmer regeling looptijd
7 Trimmer regeling automatische

dichtloop
8 Trimmer vertraging 2e motor en
partiële opening
9 Functieschakelaars 10 dip-switchen
10 Aansluitklem frequentieprint (zie

tabel)
11 Signalisatie LED
12 Krachtregeling motor

HAUPTKOMPONENTEN

1 AnschlußKlemmenleiste
2 Hauptsicherung 5A
3 Schaltkastensicherung

3.15 A
4 LED Kontrolleuchte für Stromversor-

gung mit 24V
5 Code-Speichertasten
6 Trimmer zur Einstellung Laufzeit
7 Trimmer zur Einstellung der Schließ-

automatik
8 Trimmer zur Einstellung Schließver-

zögerung Motor 2 und Teilweises

Öffnung
9 Wählschalter für Funktionen mit 10

Dip.
10 Steckanschluß Funkfre quenze-Plati-

ne (sehen Ta belle)
11 LED Kontrolleuchte zur An zeige
12 Drehmomentbegrenzer des Motor (se-

hen S.11)

-4-

SÉLECTION FONCTIONS

- SELECTIE FUNCTIES -

FUNKTIONSWAHL

DIP-SWITCH 10 VOIES -

CH1

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMAN DO

ZA3

CH2

1 ON Fermeture automatique activé;

(1OFF-éteinte)

2 O N "Ouvre-stop-ferme-stop" avec

bouton (2-7) et commande- radio
(carte AF insérée) activé;

2 OFF "Ouvre-ferme" avec bouton (2-7)

et commande-radio (carte AF in­sérée) activé;

3 ON "Soulement ouvertu re" avec com-

mande-radio (carte AF insérée)
activé; (3OFF-éteinte)

4 ON Preclignotement pandant la pha-

se d'ouverture et de fermeture
activé; (4OFF-éteinte.)

5 ON Dispositif de détection d'obstacle

activé; (5OFF éte.)

6 OFF Fonction avec "action maintenue"

(exclut la fonction radiocom
mande) éteinte; (6ON - activé)

7 ON Fonction coup de bélier activé;

(pour faciliter le déblocage de la
serrure) 7OFF-éteinte

8OFF - 10OFF Réfermeture en phase

d'ouverture (relier le dispositif de
sécurite aux bornes 2-CX) activé;

8OFF - 10ON Stop partiel (relier le

dispositif de sécurite aux bornes
2-CX) activé;

(si le dispositif sur 2-CX ne sont pas utilisés,
positionner le dip 8 sur ON)

9 OFF Réouverture en phase de

fermeture activé; relier le dispositif
de sécuritè aux bornes 2-C1; s'il
n'est pas utilisé, positionner
l'interrupteur à positions multiples
sur ON.

RÉGLAGES -

10 KANAALS DIP-SWITCH -

T.L. T.C.A. TR2M.

1 345678910O

2

N

ONON

ON

ONON

AF

134567

O

2

N

1 ON Automatische dichtloop geactiveerd

(1 OFF uitgeschakeld)

2 ON “Openen-stop-sluiten-stop” met

drukknop (2-7) of met
afstandsbediening (print AF
toegevoegd) geactiveerd

2 OFF “Openen-sluiten” met drukknop (2-

7) of met afstandsbediening (print
AF toegevoegd) geactiveerd

3 ON “Enkel openen” met

afstandsbediening (print AF
toegevoegd) geactiveerd

4 ON Voorflitsen tijdens openings- en

sluitingsfase geactiveerd (4 OFF
uitgeschakeld)

5 ON Hindernissendetectie geactiveerd

(5 OFF uitgeschakeld)

6 OFF “

Blijvende interventie

” (schakelt de
afstandsbediening uit) uitgeschakeld
(6 ON geactiveerd)

7 ON Hamerslag geactiveerd (voor het

beter ontgrendelen van het slot) (7
OFF uitgeschakeld)

8 OFF-10OFF Hersluiten tijdens de

openeningsfase geactiveerd (sluit
de contacten van de beveiliging aan
op de klemmen 2-CX)

8 OFF - 10ONPartiële stop geactiveerd (sluit

de contacten van de beveiliging aan
op de klemmen 2-CX)
Indien het contact 2-CX niet wordt
gebruikt , dip-switch 8 op on zetten

9 OFF Heropenen tijdens de sluitingsfase

geactiveerd; sluit de klemmen van

de beveiliging aan op de klemmen 2­C1 (bij niet gebruik - dip-switch op
ON zetten)

REGELINGEN

- EINSTELLUNGEN

ZEHNWEG-DIP-SWITCH

8910

1 ON Schließautomatik zugeschaltet;

(1OFF-ausgeschlossen)

2 ON "Öffnen-Stop-Schlie ßen-Stop" mit

Druck knopf (2-7) und Fernsteue
rung (Karte AF eingesteckt) zuge­schaltet;

2 OFF "Öffnen-Schließen" mit Druckknopf

(2-7) und Fernsteuerung (Karte AF
eingesteckt) zugeschaltet;

3 ON "Nur Öffnen" mit Fern steuerung

(Karte AF eingesteckt) zugeschal­tet; (3 OFF-ausgeschlossen)

4 ON Vorblinken beim Öff nen und Schlie

ßen zugeschaltet; (4OFF- ausge­schlossen)

5 ON Hindemisaufnahme zugeschaltet;

(5OFF - ausgeschlossen)

6 OFF Bedienung vom "Beibehaltene

Tätigkeit" (bei Wahl dieser Betriebsart
wird die Funkfern steuerung aus­gesch.) ausgeschlossen; (6ON-zug.)

7 ON Widderstoß zuge schaltet; (durch

diese Funktion wird das Auslö sen
des Elektro schlosses erleichtert)
7OFF-aus.)

8OFF - 10 OFF Erneutes Schlie ßen in der

Öffnungsphase (schließen Sie die
Sicherheitsvor richtung an die Klem
men 2-CX an) zugeschaltet;

8OFF - 10 ONTeilstop (schlie ßen Sie die

Sicherheitsvorrichtung an die Klem­men 2-CX an) zugeschaltet;

(Wenn die Sicherun gen nicht an die

Klemmen 2-CX ange schlos sen wer­den, die Dip 8 auf ON stellen)

9 OFFWiederöffnen beim Schließen zuge

schaltet; (schließen Sie die Sicher­heitsvorrichtung an die Klemmen
2-C1 an); falls nicht verwendet,
schalten Sie den Dip auf ON)

FRANÇAIS—NEDERLANDS—DEUTSCH

T.L. T.C.A. TR2M.

CH1

CH2

N

Trimmer T.L.

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

= Réglage du temps de fonc­tionnement d'un minimum de 0” à un maxi­mun de 120”.

Trimmer T.C.A.

= Réglage du temps de
fermeture automatique d'un minimum de
1” à un maximun de 120”.

Trimmer TR2M

= Réglage retard en ferme­ture 2° moteur (min. 0”, max. 15”) et en
même temps ouverture partielle (min. 0”,
max. 30”).

1 3456 78910O

2

T.L.

AF

T.C.A.

TR2M.

Trimmer T.L. = Regeling looptijd met een
min. van 0 sec tot een max. van 120 sec.
Trimmer T.C.A. = Regeling tijd van
automatische dichtloop met een min. van
1 sec. tot een max. van 120 sec.
Trimmer TR2M = Regeling van de
vertraging van de tweede motor M2

0’’, max 15’’)

en de tijd van de partiële

opening (min. 0’’, max. 30’’).

RÉGLADE TRIMMERS

REGELING TRIMMERS

EINTELLUNG TRIMMERS

Trimmer T.L. = Laufzeit mit mindestens
0” und höchstens 120 “eingestellt werden
kann.
Trimmer T.C.A. = Timer, auf dem die Ver­zögerung für das automatische Schlißen
mit mindestens 1” und höchstens 120”
eingestellt werden kann.

(min.

Trimmer TR2M = Einstellung der Verzöge­rungszeit vom 2. Motor beim Schließen
(min. 0”, max. 15”) und gleichzeitig vom
Teilöffnen (min. 0”, max. 30”).

-5-

BRANCHEMENTS ÉLECTRIQUES

- ELEKTRISCHE AANSLUITINGEN -

ELEKRISCHE ANSCHLÜSSE

L1 L2

L1L1

L1

L1L1
L2L2

L2

L2L2

UU

U

UU
WW

W

WW
VV

V

VV

XX

X

XX
WW

W

WW
YY

Y

YY

Si on n’utilise qu’un seul moteur, ne
brancher que le moteur n°2 à la sortie
X,W,Y.

WW

W

WW
EE

E

EE

FRANÇAIS—NEDERLANDS—DEUTSCH

UVWXY EE3

10 11 S 1 2 3 3P 4 5 7 2 C1 C X

Alimentation armoire de commande - 230V (c.a.)

B1B2

Voeding 230 V (AC)

Stromversorgung Steuergerät - 230V (Wechselstrom)

Connection du moteur 1 (retardé en ouverture)

Aansluiting motor 1 (vertraagd bij opening)

Auschluß Motor 1 (verzögertes Ansteuern beim Öffnen)

Connection du moteur 2 (retardé en fermeture)

Aansluiting voor motor 2 (vertraagd bij sluiten)

Auschluß Motor 2 (verzögertes Ansteuern beim Schließen)

Als men slechts 1 motor gebruikt, alleen
motor 2 aansluiten op X,W,Y

Sortie 230V(c.a.)-25W max. en mouvement (ex. branchement clignotant)

Im Fall einer Inbetriebnahme mit nur
einem Motor, wird nur der Motor Nr.2
im Ausgang X,W, Y.

Uitgang 230 V (AC) -25 W max. in beweging (vb. voor aansluiting flitslamp)

Ausgang 230V (Wechselstrom) in Bewegung (z.B. Blinker-Anschluß)

E E

E

E E
E3E3

E3

E3E3

1010

10

1010
5 5

5

5 5

1010

10

1010
1111

11

1111

11 11

11

11 11
S S

S

S S

1 1

1

1 1
2 2

2

2 2

Connection lampe cycle (230V-60W)

Aansluiting cycluslamp (230 V - 60 W)

Anschluß Betriebszyklus-Anzeigeleuchte (230V60W)

Lampe-témoin (24V-3W max.) "portail ouverture"

Signaallamp (24 V - 3W max.) ‘”poort open

Signallampe (24V-3W max.) "Tor Öffnen"

Sortie 24V (c.a.) alimentation accessoires (max 20W)

Uitgang 24 V (AC) voeding toebehoren (max. 20 W)

Ausgang 24V (Wechselstrom) stromversorgung Zubehör (max 20W)

Connexion serrure électrique (12V-15W max.)

Aansluiting elektrisch slot (12V - 15 W max)

Anschluß Elektroschloß (12V-15W max.)

Bouton-poussoir de stop (N.F.)

Drukknop noodstop (NC)

Stop-Taste (Ruhekontakt)

-6-

22

2

22

Bouton-poussoir d'ouverture (N.O.)

Drukknop openen (N.O.)

3

Taste Öffnen (Arbeitskontakt)

2 2

2

2 2
3P3P

3P

3P3P

22

2

22
44

4

44

22

2

22
77

7

77

2 2

2

2 2
C1C1

C1

C1C1

Bouton-poussoir (N.O.) pour ouverture partielle (ouverture du 2° moteur)

Drukknop (N.O.) partiële opening ( opening van tweede motor)

Drucktaster (Arbeitskontakt) für Teilweises Öffnen (Öffnung eines
einzigen orflügels über Motor 2)

Bouton-poussoir fermeture (N.O.)

Drukknop sluiten (N.O.)

Taste Schließen (Arbeitskontakt)

Contact radio et/ou poussoir pour commande
(voir dip-switch 2-3 sel.fonction)

Drukknop en/of radiokontakt voor openen en sluiten (zie dip-switch 2-3 )

Funkkontakt und/oder Taste Steuerung (siehe dip-switch 2-3 Funktionswahl)

Contact (N.F.) de réouverture pendant la fermeture

Contact (N.C.) “heropenen tijdens de sluitingsfase”

Ruhekontakt Wiederöffnen beim Schließen

FRANÇAIS—NEDERLANDS—DEUTSCH

B1B1

B1

B1B1
B2B2

B2

B2B2

2 2

2

2 2
CXCX

CX

CXCX

Sortie contact (N.O.) Portée contact: 5A - 24V c.c.

Contactuitgang (N.O.) - max. contact : 5A-24V DC

Ausgang Arbeitskontakt Stromfestigkeit: 5A - 24V Gleichstrom

Contact (N.F.) de réfermeture pendant l'ouverture

Contact (N.C.) hersluiten tijdens de opening

Runekontakt Wiederschließen beim Öffnen

8 OFF - 10 OFF

Contact (N.F.) stop partiel

N

45678910O

213

N

45678910O

213

Contact (N.C.) partiële stop

Runekontakt Teilstop

8 OFF - 10 ON

Connexion antenne

Aansluiting antenne

Antennenanschluß

-7-

0

LIMITEUR DE COUPLE MOTEUR

- KOPPELREGELING-

DREHMOMENTBEGRENZER DES MOTORS

Pour varier le couple du moteur, dépla­cer le connecteur indiqué sur l'une des
4 positions; 1 min. - 4 max.

L1

L2 C T

INSTALLA TION DE LA RADIOCOMMANDE -

-PROCEDURE-

A. placer une carte AF.
B. codifier les émetteurs.
C. mémoriser la codification sur la carte

base.

Om het koppel van de motor te regelen,
verander de connector van positie 1 min.
tot -4 max.

2 3 4

12

L1T

24

L2T

1

0

0

12 24

INSTALLA TIE V AN DE AFST ANDSBEDIENING -

WERKWIJZE

A. Plaats de frequentieprint AF **.
B. Codeer de zender(s)
C. Memoriseer de code

Zur Änderung des Motor-Drehmoments
den angegebenen Faston auf eine der 4
Stellungen positionieren: 1 min. - 4 max.

L1T

L2T

1

2 3 4

02412

T.L. T.C.A. TR2M.

CH1

CH2

21 345 678910O

FUSIBILE

CENTRALINA

2A

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZA3

N

AF

INSTALLA TION DER RADIOSTEUERUNG

-PROZEDUR-

A. Stecken Sie eine KarteAF.
B. Codieren Sie die Sender.
C. Speichern Sie die Codierung auf der

Grundplatine.

FRANÇAIS—NEDERLANDS—DEUTSCH

A

Frequence / MHz

Frequentie /MHz

Frequenz / MHz

être branchée en l’absence de tension car la
carte mère ne la reconnaît que quand elle est
alimentée.

worden wanneer de spanning niet is
aangesloten.

zufuhr UNBEDINGT abschalten, da die Erken­nung durch die Hauptkarte nur über eine Neu­einschaltung (nur durch Versorgung) erfolgt.

INSTALLATION DE LA CARTE AF

Carte radiofréquence

Frequentieprint

Funkfrequenz-Platine

/ INSTALLATIE VAN DE AF KAART /

Emetteur

Zender

Funksender
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM

AM 26.995 AF26 TOP
AM 30.900 AF30 TOP
AM 433.92 AF43S / AF43SM TA M / T OP **

AF43SR ATOMO

La carte AF doit OBLIGATOIREMENT

De AF kaart mag slechts ingeplugd

(**) Pour les émetteurs de fréquence 433.92 AM (série TOP et série TAM) il

faut positionner le pontet sur la carte AF43S correspondante de la façon
indiquée.

(**) Voor de zenders op 433.92 AM (serie TOP of TAM) moet men het brugje

Vor Einschieben der Karte die Strom-

op de frequentieprint instellen volgens bovenstaande tekening

(**) Bei Sendern mit einer Frequenz von 433.92 AM (Reihe TOP und Reihe
TAM) ist der auf der entsprechenden Platine AF43S befindliche Jumper
der Abbildung entsprechend zu positionieren.

TOP

EINSTECKEN DER KARTE AF

AF

CARTE DE BASE

Basiskaart

BASISKARTE

1 3 4567 891

O

2

N

TAM

CARTE "AF"

KAART AF

KARTE «AF»

-8-

CODIFICATION DES EMETTEURS -

B

PROGRAMMATIE VAN DE ZENDERS

- CODIERUNG DER SENDER

ATOMO

AT01 - AT02 - AT04

voir les instructions qui se trouve dans

l'emballage de la carte AF43SR

Zie de instructies op de verpakking van de

frequentieprint AF43SR

Siehe Anleitungen, die der Packung beiliegen

der Platine AF43SR

TOP

T432M - T312M

P1 P2
P3 P4

P1 P2

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4

P1=CH1
P2=CH2
P3=CH3
P4=CH4

D

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et
P2=CH2, saisie de défaut)

Stel de code in via de dipswitches C en het gewenste kanaal via
dipswitches D (P1=CH1 en P2=CH2, originele instelling)

Stellen Sie den Code auf den Dip-Switch C und den Kanal auf D
(P1=CH1 und P2=CH2; Grundeinstellung).

C

T434M - T314M

ne saisir que le code

Stel enkel de code in

Stellen Sie nur den Code ein.

P1

P2

1 2 3 4 1 2 3 4 1 2 3 41 2 3 4

CH1 CH2 CH3

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

CH1 CH2 CH3

CH4

CH4

T432S / T432SA /T434MA

voir instructions sur l'emballage

Zie instructies op de verpakking

Siehe Anleitungen auf der Packung.

FRANÇAIS—NEDERLANDS—DEUTSCH

TAM

T432
T434
T438

C

voir la notice d'instructions qui se

trouve dans l'emballage

Zie instructies op de

verpakking

Siehe Anleitungen, die der

Packung beiliegen.

TFM

T132
T134
T138

T152
T154
T158

-9-

CODIFICATION DES EMETTEURS -PROGRAMMATIE VAN DE ZENDERS- CODIERUNG DER SENDER

TOP

AU QUARTZ

-

QUARTZ

-

QUARTZGENAUE

PROCEDURE COMMUNE DE CODIFICATION

1. taper un code (également pour les
archives)

2. placer un cavalier de codification J

3. mémoriser le code

4. enlever le cavalier J

ALGEMENE WERKWIJZE VOOR CODERING

1. Kies een code (ook voor uw
archieven)

2. Verplaats de jumper J

3. Sla de code op

4. Plaats jumper J terug in de or iginele
positie

1.

codice/

code/

codice

P1
P2

appuyer en séquence sur P1 ou P2 pour mémoriser

3.

le code; à la dixième impulsion, une double sonne­rie confirme que le code a été mémorisé

Druk afwisselend op de toetsen P1 en P2 om de
code in te geven. Na de tiende toets, hoor t u een
dubbele biep als teken dat de memorisatie
geslaagd is.

Drücken Sie nacheinander P1 oder P2, um den Code
zu speichern. Nach dem zehnten Impuls signalisiert
ein doppelter Piepton, daß der Code gespeichert
worden ist.

OFF
ON

P1=OFF

ANLEITUNGEN ZUR CODIERUNG

1. Ordnen Sie einen Code zu (auch für
das Archiv).

2. Schalten Sie den Codierungs-J umper
J ein.

3. Speichern Sie den Code.

4. Schalten Sie den Jumper J wieder
aus.

2.

J

4.

P2=ON

J

CODIFICATION DES EMETTEURS -

FRANÇAIS—NEDERLANDS—DEUTSCH

La première codification doit être effectuée en maintenant les
cavaliers en position pour les canaux 1 et 2, comme d'après la

J

P1 P2

fig. A

P1=CH1
P2=CH2

fig. A; pour des saisies successives é ventuelles sur des canaux
différents, voir fig. B

De eerste programmering moet gebeuren met de jumpers op
de positie voor kanalen 1 en 2, zie fig. A. Voor verdere
programmatie van andere kanalen, zie fig. B.

Für die erste Codierung muß der Jumper auf den Kanälen 1 und
2 positioniert bleiben (siehe Abb. A). Für eventuelle weitere oder
spätere Einstellungen auf anderen Kanälen halten Sie sich bitte
an Abb. B.

fig. B

P1=CH1 - P2=CH3

P1=CH1 - P2=CH4

PROGRAMMEREN VAN DE ZENDERS

T262M - T302M

P1=CH3 - P2=CH2

P1=CH3 - P2=CH4

T2622M - T3022M

- CODIERUNG DER SENDER

T264M - T304M

P1=CH1 - P2=CH2
P3=CH3 - P4=CH4

P1 P2

P3 P4

J

-10-

P1 P2

P3 P4

1° codice/

code/

J

P1=CH1
P2=CH2

codice

P1
P2

J

2° codice/

code

/codice

OFF
ON

P3=CH1
P4=CH2

C

-Appuyer sur la touche "CH1" sur la carte de
base (le led de signalisation clignote), avec
une touche du emetteur on envoie le code, le
led restera allumé pour signaler que la mé­morisation s'est effectuèe (fig.1);

-Suivre la même procédure avec la touche
"CH2" en l'associant avec une autre touche
du emetteur (fig.2).
CH1 = Canal pour obtenir la commande di­recte d'une fonction du boîtier du motoré­ducteur ( commande "uniquement ouvertu­re" / "ouverture-fermeture-inversion" ou
"ouverte-stop-ferme-stop" en fonction de la
sélection effectuée sur les dip-switchs 2 et

3).
CH2 = Canal pour obtenir la commande di­recte d'un dispositif accessoire branché
sur B1-B2.
Remarque: Si, successivement, on veut chan­ger le code des émetteur, il suffit de répéter
la séquence décrite cidessus.

MEMORISATION DU CODE -

OPSLAAN VAN DE CODE

Druk op de de toets “CH1” op de printplaat (de
signalisatieled knippert), met een druk op de
zender stuurt men de code door. De led blijft
branden om aan te geven dat de programmatie
gelukt is(fig.1).
Volg dezelfde procedure voor het tweede kanaal
"CH2". Hierbij gebruikt u de tweede toets op de
zender (fig.2).

CH1 = Kanaal voor de bediening van een motor
door middel van een stuurkast. (Commando
enkel openen / Openen-sluiten-inversie /
Openen-Stop-Sluiten-Stop in functie van de
instelling van de dipswitches 2 en 3)

CH2 = voor de bediening van een toebehoren
aangesloten op B1-B2.

N.B.: Om de code te wijzigen, volstaat het om de
bovenstaande werkwijze te volgen.

CH1CH1

CH1

CH1CH1

CH1

T.L. T.C.A.

CH2

- SPEICHERN VOM CODE

-

Halten Sie die Taste CH1 an der Basiskarte
gedrückt (die Kontrolleuchte blinkt). Sen­den Sie den Code mit einer Taste vom Sen­der. Der Kontrolleuchte bleibt jetzt an und
zeigt dadurch das erfolgte Speichern an
(Abb.1);

-Gehen Sie ebenso mit Taste CH2 vor und
ordnen sie ihr eine andere Taste des Sen­ders zu (Abb.2).

CH1 = Kanal für die Direktsteuerung einer
Funktion des Getriebemotor-Schaltkastens
(Steuerung "nur Öffnen" / "Öffnen-Schlie­ßen-Sicherheitsrücklauf" bzw. "Öffnen-Stp­Schließen-Stop", je nach über Dip-Switch 2
und 3 ausgeführter Wahl).

CH2 = Kanal für Direktsteuerung eines über
B1-B2 angeschlossenen Zubehörs.

Hinweis: bei eventuell erwünschter Sender
codeänderung ist der beschriebene Vor­gang zu wiederholen.

FIG. 1FIG. 1

FIG. 1

FIG. 1FIG. 1
ABB. 1ABB. 1

ABB. 1

ABB. 1ABB. 1

LED de signalisation

Signalisatie LED

Anzeigeleuchtdiode

CH2CH2

CH2

CH2CH2

CH1

T.L. T.C .A.

CH2

FRANÇAIS—NEDERLANDS—DEUTSCH

AF

Carte radiofrèquence AF

AF kaart

Funkfrequenz-Platine AF

FIG. 2FIG. 2

FIG. 2

FIG. 2FIG. 2
ABB. 2ABB. 2

ABB. 2

ABB. 2ABB. 2

AF

-11-

DECLARATION DU FABRICANT

Annexe à la documentation technique (l’original de la Déclaration est disponible sur demande)

Les Représentants de la

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

déclarent sous leur propre responsabilité que le/les produit/s appelé/s ...

ZA3

… sont conformes aux Dispositions législatives nationales qui transposent les Directives
communautaires suivantes (où elles sont applicables de façon spécifique):

DIRECTIVE MACHINES 98/37/CE
DIRECTIVE BASSE TENSION 73/23/CEE - 93/68/CEE
DIRECTIVE COMPATIBILITÉ ELECTROMAGNÉTIQUE 89/336/CEE - 92/31/CEE
DIRECTIVE R&TTE 1999/5/CE

Aux termes de l’Annexe II B de la Directive Machines 98/37/CE

La documentation technique spécifique des produits est disponible sur demande!

VERKLARING VAN DE FABRIKANT

Bijlage technische documentatie (op aanvraag kan het origineel van de verklaring verkregen worden)

De vertegenwoordigers van

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

verklaren onder eigen verantwoordelijkheid dat het product / de producten met naam...

ZA3

FRANÇAIS—NEDERLANDS—DEUTSCH

… conform zijn aan de nationale wettelijke beschikkingen die de volgende Communautaire
Richtlijnen weerspiegelen (waar specifiek van toepassing):

MACHINERICHTLIJN 98/37/EG
LAAGSPANNINGSRICHTLIJN 73/23/EEG - 93/68/EEG
RICHTLIJN ELEKTROMAGNETISCHE COMPATIBILITEIT 89/336/EEG - 92/31/EEG
RICHTLIJN R&TTE 1999/5/EG

De specifieke technische documentatie van de producten is op aanvraag beschikbaar!

volgens bijlage II B van de Machinerichtlijn 98/37/EG

Date de la présente déclaration 07/12/2001

Ils déclarent également que le/s produit/s, objet de la présente déclaration, sont fabriqués
conformément aux principales normes harmonisées suivantes:

EN 292 PARTIE 1 ET 2SÉCURITÉ DES MACHINES.
EN 12453 FERMETURES DANS LE SECTEUR INDUSTRIEL, COMMERCIAL …
EN 12445 FERMETURES DANS LE SECTEUR INDUSTRIEL, COMMERCIAL …
EN 60335 - 1 SÉCURITÉ EN CE QUI CONCERNE LES APPAREILS À USAGE DOMESTIQUE ...
EN 60204 - 1 SÉCURITÉ DES MACHINES.
EN 50081 - 1 E 2COMPATIBILITÉ ÉLECTROMAGNÉTIQUE.
EN 50082 - 1 E 2COMPATIBILITÉ ÉLECTROMAGNÉTIQUE.

AVIS IMPORTANT!

Il est interdit de mettre le/s produit/s, objet de la présente déclaration, en service avant de les
incorporer à l’installation et/ou de terminer le montage de cette dernière, conformément aux
dispositions de la Directive Machines 98/37/CE

Signature des Représentants

RESPONSABLE TECHNIQUE

Monsieur Gianni Michielan

Datum van de verklaring 07/12/2001

Verklaren bovendien dat het product / de producten waarop deze verklaring van toepassing
is gebouwd werden volgens de volgende belangrijkste geharmoniseerde normen:

EN 292 1° EN 2° DEEL VEILIGHEID VAN MACHINES.
EN 12453 INDUSTRIËLE, COMMERCIËLE AFSLUITEN …
EN 12445 INDUSTRIËLE, COMMERCIËLE AFSLUITEN …
EN 60335 - 1 VEILIGHEID VOOR HUISHOUDELIJKE APPARATUUR ...
EN 60204 - 1 VEILIGHEID VAN MACHINES.
EN 50081 - 1 EN 2ELEKTROMAGNETISCHE COMPATIBILITEIT.
EN 50082 - 1 EN 2ELEKTROMAGNETISCHE COMPATIBILITEIT.

BELANGRIJKE INFORMATIE!

Het is verboden het product / de producten waarop deze verklaring betrekking heeft in werking
te stellen alvorens deze vervolledigd en/of ingebouwd werden v olgens de beschikkingen van
de Machinerichtlijn 98/37/EG.

Handtekening van de vertegenwoordigers

TECHNISCHE VERANTWOORDELIJKE

De heer Gianni Michielan

PRESIDENT

Monsieur Paolo Menuzzo

VOORZITTER

De heer Paolo Menuzzo

ERKLÄRUNG DES HERSTELLERS

Anlage zur technischen Dokumentation (das Original der Erklärung ist auf Anforderung verfügbar)

Die Vertreter der

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

erklären unter ihrer eigenen Verantwortung, daß das/die genannte/n Produkt/e

ZA3

…mit den nationalen gesetzlichen und den nachstehenden EG-Richtlinien (im Fall ihrer
spezifischen Anwendbarkeit) entsprechenden Verordnungen übereinstimmen:

EG-Maschinenrichtlinie 98/37
EG-Richtlinie über Niedrigspannung 73/23-93/68
EG-Richtlinie über elektromagnetische Kompatibilität 89/336 – 92/31
EG-Richtlinie R & TTE 1999/5

Spezifische technische Unterlagen der Produkte sind auf Anforderung lieferbar.

Toutes les données ont été contrôlées très soigneusement.
Nous n’assumons de toute façon aucune responsabilité
pour les erreurs ou omissions éventuelles.

ASSISTENZA TECNICA

NUMERO VERDE

SISTEMA QUALITÀ

CERTIFICATO

800 295830

EB

W

www.came.it

E-MAIL

CANCELLI AUTOMATICI

[e-mail]

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

gemäß Anlage II B der Maschinen-Richtlinie 98/37

De gegevens in deze handleing werden zorgvulding gecon­troleerd. Wij zijn niet verantwoordelijk oor eventuele drukfou­ten

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI)

([phone] ([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.____________MIAMI (FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM_NV-SA____________LESSINES

([phone] ([phone]

Datum der vorliegenden Erklärung 07/12/2001

Es wird ferner erklärt, daß das/die Produkt/e, Gegenstand der vorliegenden Erklärung,
unter Beachtung der folgenden angepaßten Hauptvorschriften hergestellt wurden:

EN 292 Teil 1 und 2 Maschinensicherheit
EN 12453 Industrie-, Geschäfts…..Schließvorrichtungen
EN 12445 Industrie-, Geschäfts….Schließvorrichtungen
EN 60335-1 Sicherheit der Geräte für den Hausgebrauch
EN 60204-1 Maschinensicherheit
EN 50081-1 U. 2 elektromagnetische Kompatibilität
EN 50082-1 U.2 elektromagnetische Kompatibilität

WICHTIGE HINWEISE !

Es ist verboten das/die Produkt/e, Gegenstand der vorliegenden Erklärung, vor seiner/ihrer
Vervollständigung u/o Eingliederung, in vollkommener Übereinstimm ung mit den Verordnungen
der EG-Maschinenrichtlinie 98/37, in Betrieb zu nehmen.

Unterschrift der Vertreter

TECHNISCHER LEITER

Herr Gianni Michielan

Die Daten wurden mit höchster Sorgfalt geprüft. Für
eventuelle Fehler oder Auslassungen übernehmen wir
keine Haftung.

PRÄSIDENT

Herr Paolo Menuzzo

CAME FRANCE S.A.______NANTERRE CEDEX (PARIS)

([phone] ([phone]

CAME GMBH__________KORNTAL BEI (STUTTGART)

([phone] ([phone]

CAME GMBH_____________SEEFELD BEI (BERLIN)

([phone] ([phone]

CAME PL SP.ZO.O_______________WARSZAWA

([phone] ([phone]

CAME UNITED KINGDOM LTD______NOTTINGHAM

([phone] ([phone]
