Operation Manual
Sewing Machine
Product Code: 885-X01/X11/X21
888-X01/X11/X21
Manual de instrucciones
Máquina de coser
Código de producto: 885-X01/X11/X21
888-X01/X11/X21
ENGLISH
ESPAÑOL
Please visit us at http://solutions.brother.com where you can get product
support and answers to frequently asked questions (FAQs).
Visítenos en http://solutions.brother.com donde hallará consejos para la solución
de problemas así como la lista de preguntas y respuestas más frecuentes.
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
IMPORTANT SAFETY
INSTRUCTIONS
Please read these safety instructions
before attempting to use the machine.
DANGER - To
reduce the risk of electric shock:
1 Always unplug the machine from
the electrical outlet immediately after
using, when cleaning, when making
any user servicing adjustments
mentioned in this manual, or if you are
leaving the machine unattended.
WARNING - To
reduce the risk of burns, fire, electric
shock, or injury to persons.
2 Always unplug the machine from
the electrical outlet when making any
adjustments mentioned in the
instruction manual:
• To unplug the machine, switch the
machine to the symbol “O” position
to turn it off, then grasp the plug and
pull it out of the electrical outlet. Do
not pull on the cord.
• Plug the machine directly into the
electrical outlet. Do not use an
extension cord.
• Always unplug your machine if the
power is cut.
3 Never operate this machine if it has
a damaged cord or plug, if it is not
working properly, if it has been
dropped or damaged, or water is spilled
on the unit. Return the machine to the
nearest authorized dealer or service
center for examination, repair,
electrical or mechanical adjustment.
•
While the machine is stored or in use if
you notice anything unusual, such as an
odor, heat, discoloration or deformation,
stop using the machine and immediately
unplug the power cord.
• When transporting the machine, be
sure to carry it by its handle. Lifting
the machine by any other part may
damage the machine or result in the
machine falling, which could cause
injuries.
• When lifting the machine, be careful
not to make any sudden or careless
movements, otherwise you may
injure your back or knees.
4 Always keep your work area clear:
• Never operate the machine with any
air openings blocked. Keep
ventilation openings of the machine
and foot control free from the build
up of lint, dust, and loose cloth.
• Do not store objects on the foot
controller.
• Do not use extension cords. Plug the
machine directly into the electrical
outlet.
• Never drop or insert any object into
any opening.
• Do not operate where aerosol (spray)
products are being used or where
oxygen is being administered.
• Do not use the machine near a heat
source, such as a stove or iron;
otherwise, the machine, power cord
or garment being sewn may ignite,
resulting in fire or an electric shock.
• Do not place this machine on an
unstable surface, such as an unsteady
or slanted table, otherwise the
machine may fall, resulting in
injuries.
5
Special care is required when sewing:
• Always pay close attention to the
needle. Do not use bent or damaged
needles.
• Keep fingers away from all moving
parts. Special care is required around
the machine needle.
1
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
• Do not turn on the machine while
pressing down the foot controller.
The machine may start unexpectedly
and cause personal injury or damage
to the machine.
•
Switch the machine to the symbol “O”
position to turn it off when making any
adjustments in the needle area.
• Do not use a damaged or incorrect
needle plate, as it could cause the
needle to break.
• Do not push or pull the fabric when
sewing, and follow careful instruction
when freehand stitching so that you
do not deflect the needle and cause it
to break.
6 This machine is not a toy:
Your close attention is necessary when
•
the machine is used by or near children.
• The plastic bag that this machine was
supplied in should be kept out of the
reach of children or disposed of.
Never allow children to play with the
bag due to the danger of suffocation.
• Do not use outdoors.
7 For a longer service life:
• When storing this machine, avoid
direct sunlight and high humidity
locations. Do not use or store the
machine near a space heater, iron,
halogen lamp, or other hot objects.
• Use only neutral soaps or detergents
to clean the case. Benzene, thinner,
and scouring powders can damage
the case and machine, and should
never be used.
•
Always consult the operation manual
when replacing or installing any
assemblies, the presser feet, needle, or
other parts to assure correct installation.
8 For repair or adjustment:
• If the Light unit (light-emitting diode)
is damaged, it must be replaced by
authorized dealer.
• In the event a malfunction occurs or
adjustment is required, first follow the
troubleshooting table in the back of
the operation manual to inspect and
adjust the machine yourself. If the
problem persists, please consult your
local authorized Brother dealer.
Use this machine only for its intended
use as described in this manual.
Use accessories recommended by the
manufacturer as contained in this manual.
The contents of this manual and
specifications of this product are
subject to change without notice.
For additional product information,
visit our web site at www.brother.com
SAVE THESE
INSTRUCTIONS
This machine is intended
for household use.
This appliance is not intended for use by
persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been given
supervision or instruction concerning
use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure
that they do not play with the appliance.
This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental
capabilities or lack of
experience and knowledge if
they have been given
supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the
appliance. Cleaning and user
maintenance shall not be made
by children without supervision.
2
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
FOR USERS IN THE UK, EIRE,
MALTA AND CYPRUS ONLY
IMPORTANT
• In the event of replacing the plug fuse, use a fuse
approved by ASTA to BS 1362, i.e. carrying the
mark, rating as marked on plug.
CONTENTS
IMPORTANT SAFETY INSTRUCTIONS ...........1
1. KNOWING YOUR SEWING
MACHINE .................................. 4
ACCESSORIES .................................................4
Optional accessories .......................................... 4
THE MAIN PARTS ...........................................5
Flat bed attachment ............................................ 5
USING YOUR SEWING MACHINE ................ 6
Connecting plugs ............................................... 6
Main power and sewing light switch .................. 7
Foot controller .................................................... 7
Checking the needle ........................................... 7
Replacing the needle .......................................... 7
Changing the presser foot ................................... 8
THE CONTROLS .............................................9
Pattern selection dial .......................................... 9
Patterns and stitch names ................................... 9
Reverse sewing lever ........................................ 10
THREADING THE MACHINE .......................11

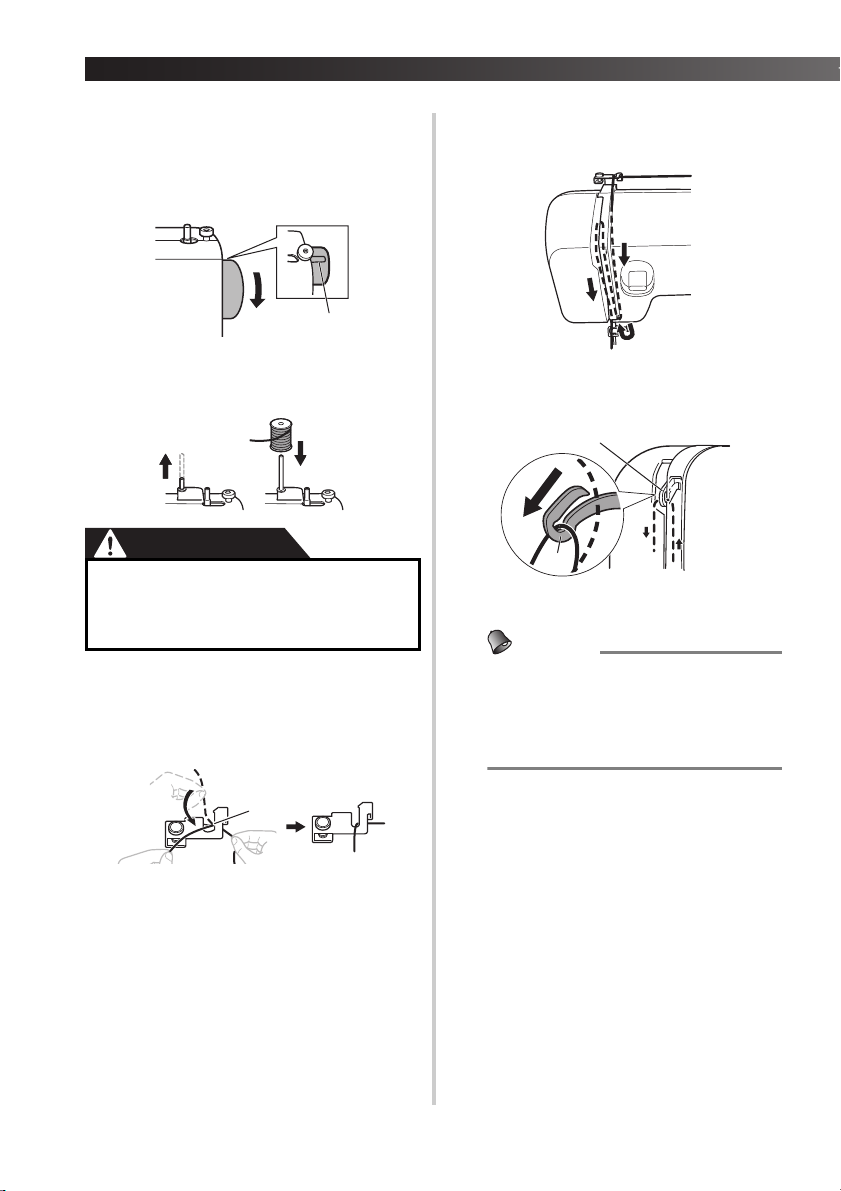

Winding the bobbin ......................................... 11
Lower threading ............................................... 13
Upper threading ............................................... 14
Drawing up the lower thread ............................ 16
FABRIC, THREAD, AND NEEDLE
COMBINATIONS .........................................17
2. SEWING BASICS ......................18
Please read before sewing ................................ 18

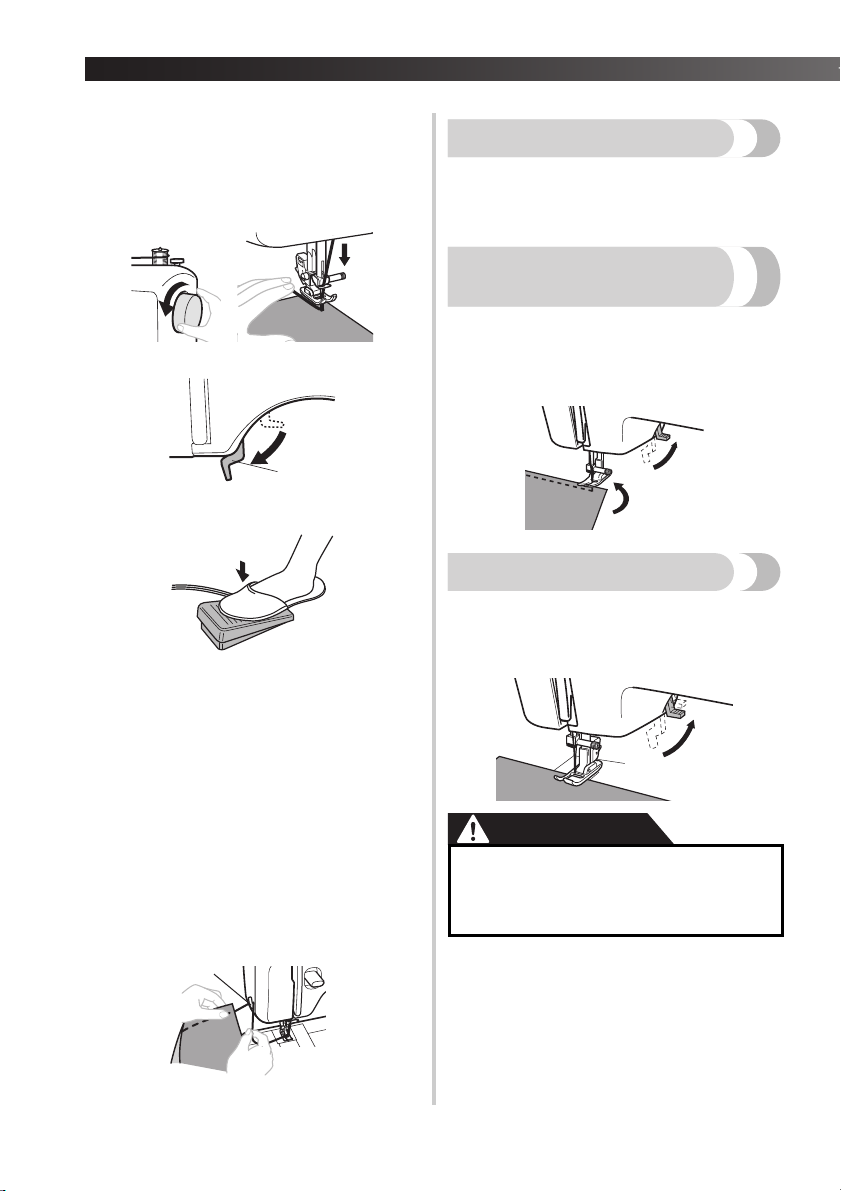

Starting sewing ................................................. 18
Trial sewing ...................................................... 19
Changing the sewing direction ......................... 19
Sewing thick fabrics ......................................... 19
Sewing thin fabrics ........................................... 20
Sewing stretch fabrics ....................................... 20
Stitching cylindrical pieces ............................... 20
Sewing with a twin needle (Option) ................. 20
Thread tension ................................................. 22
• Always replace the fuse cover. Never use plugs with
the fuse cover omitted.
• If the available electrical outlet is not suitable for the
plug supplied with this equipment, you should
contact your authorized dealer to obtain the correct
lead.
3. BUILT-IN STITCHES ................. 23
Straight stitching ............................................... 23
Zigzag stitching ................................................. 23
Blind hem stitching ........................................... 24
Shell tuck stitching ............................................ 25
Elastic stitching .................................................25
Double action stitching ..................................... 26
Decorative stitching .......................................... 26
4. SEWING BUTTONHOLES AND
BUTTONS ............................... 27
Making a buttonhole ......................................... 27
Adjusting buttonholes ....................................... 28
Sewing buttons .................................................29
5. USING ATTACHMENTS AND
APPLICATIONS ....................... 30
Zipper insertion ................................................ 30
Gathering ..........................................................31
Darning ............................................................31
Appliqués .........................................................32
OPTIONAL ACCESSORIES ........................... 33
Using the walking foot ...................................... 33
Using the quilting guide .................................... 34
Using the quilting foot ...................................... 34
Using the 1/4-inch quilting foot ........................ 35
Using the narrow hemmer foot ......................... 35
Using the blind stitch foot .................................37
6. APPENDIX ................................ 38
MAINTENANCE ........................................... 38
Restrictions on oiling ........................................ 38
Precautions on storing the machine .................. 38
Cleaning ...........................................................38
TROUBLESHOOTING .................................. 40
INDEX .......................................................... 43
3
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
1 KNOWING YOUR SEWING MACHINE
ACCESSORIES
We have designed these accessories to help you easily perform most sewing tasks.
1. 2. 3. 4. 5.
6. 7. 8. 9.
1
No. Part Name
Zigzag foot “J”
1
(on machine)
2 Buttonhole foot “A” X59369-321
3 Zipper foot “I” XE9369-001
4 Darning Plate XC6063-021
5 Button sewing foot “M” XE2137-001
● The included accessories vary depending on the machine model.
Part Code
Americas Others
XC4901-121
No. Part Name
Bobbin
6
(One is on machine)
Needle set
7
(90/14 needle)
8 Oval screwdriver XE5241-001
9 Foot controller See page 5
Part Code
Americas Others
3-piece set: XE5328-001
2-piece set: XE7064-001
SA156
SFB:
XA5539-151
Optional accessories
The following are available as optional accessories to be purchased separately. Depending on the model you
purchased, the following accessory may be included with your machine.
1. 2. 3. 4. 5.
6. 7. 8.
No. Part Name
1 Extra spool pin XE2241-001
Twin needle
2
(2.0/75 needle)
3 Walking Foot SA107
4 Quilting Foot SA129
Part Code
Americas Others
X57521-021
F034N:
XC2165-002
F005N:
XC1948-052
No. Part Name
5 1/4-inch Quilting Foot SA125
6 Narrow Hemmer Foot SA127
7 Blind Stitch Foot SA134
8 Quilting guide SA132
Part Code
Americas Others
F001N:
XC1944-052
F003N:
XC1945-052
F018N:
XC1976-052
F016N:
XC2215-052
4
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
2
3
4
5
6
7
8
9
0
A
D
C
E
F
B
THE MAIN PARTS
1 Bobbin winder (Page 11)
This winds the thread onto the bobbin for use as the
lower thread.
2 Spool pin (Page 11, 14)
This holds the spool of thread.
3 Upper tension-control dial (Page 22)
This controls the tension of the upper thread.
4 Thread guide (Page 11, 14)
This is used when winding the thread onto the
bobbin and then threading the machine.
5 Thread take-up lever (Page 15)
6 Thread cutter (Page 19)
Pass the threads through the thread cutter to cut
them.
7 Flat bed attachment with accessory compartment
(Page 5)
8 Presser foot (Page 8)
9 Reverse sewing lever (Page 10)
Push this lever to stitch in the reverse direction.
0 Pattern selection dial (Page 9)
Rotate the dial in either direction to choose the
stitch you want.
A Handwheel
Used to manually raise and lower the needle.
B Buttonhole fine-adjustment screw (Page 28)
C Main power and sewing light switch (Page 7)
You can turn the main power and sewing light
switch on and off.
D Foot controller jack / socket (Page 6)
Plug in the foot controller plug and connect the
machine to the power supply.
E Presser foot lever (Page 14)
Used to raise and lower the presser foot.
F Foot controller (Page 7)
You can use this to control the sewing speed, and to
start and stop sewing.
Foot Controller:
Model KD-1902 for 110-120V area
KD-1902 for 110-127V area (Brazil only)
Model KD-2902 for 220-240V area
The foot controller part code differs depending on the
country or region. Contact your dealer or the nearest
authorized service center.

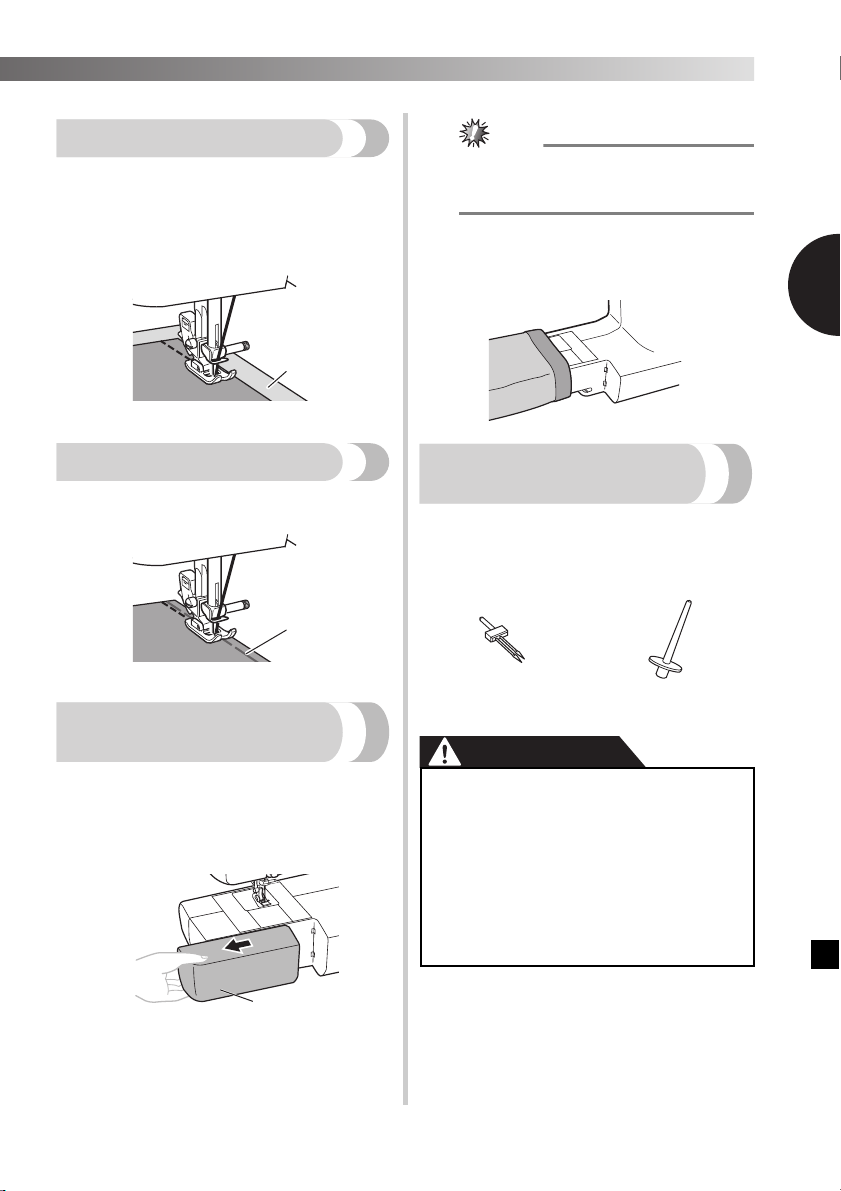

Flat bed attachment
The accessories can be stored in a compartment inside
the flat bed attachment.
Slide the flat bed attachment to the left to
1
open it.
1 Flat bed attachment
2 Storage compartment
1
2
5
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
a
b
USING YOUR SEWING MACHINE
WARNING
● Use only regular household electricity for the power source. Using other power sources may
result in fire, electric shock, or damage to the machine.
● Make sure that the plugs on the power cord are firmly inserted into the electrical outlet and
the power supply jack on the machine.
● Do not insert the plug on the power cord into an electrical outlet that is in poor condition.
● Turn off the main power and remove the plug in the following circumstances:
• When you are away from the machine
• After using the machine
• When the power fails during use
• When the machine does not operate correctly due to a bad connection or a disconnection
• During electrical storms
CAUTION
● Use only the power cord included with this machine.
● Do not use extension cords or multi-plug adapters with many other appliances plugged in to
them. Fire or electric shock may result.
● Do not touch the plug with wet hands. Electric shock may result.
● When unplugging the machine, always turn off the main power first. Always grasp the plug to
remove it from the outlet. Pulling on the cord may damage the cord, or lead to fire or electric
shock.
● Do not allow the power cord to be cut, damaged, modified, forcefully bent, pulled, twisted,
or bundled. Do not place heavy objects on the cord. Do not subject the cord to heat. These
things may damage the cord and cause fire or electric shock. If the cord or plug is damaged,
take the machine to your authorized dealer for repairs before continuing use.
● Unplug the power cord if the machine is not to be used for a long period of time. Otherwise
a fire may result.
1
Connecting plugs
Connect the foot controller plug to the
1
machine.
Connect the power supply plug to a wall
2
outlet.
● If a power outage occurs while the sewing
machine is being operated, turn off the main
power and unplug the power supply cord.
When restarting the sewing machine, follow
the necessary procedure to correctly operate
the machine.
(For U.S.A. only)
● This appliance has a polarized plug (one
blade wider than the other). To reduce the
risk of electric shock, this plug is intended to
fit in a polarized outlet only one way. If the
plug does not fit fully in the outlet, reverse
the plug.
If it still does not fit, contact a qualified
electrician to install the proper outlet. Do
not modify the plug in any way.
6
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Note
CAUTION
2
1
1
2
1
2
1
Main power and sewing
light switch
This switch turns the main power and sewing light on or off.
1 Turn on (toward the ‘I’ mark)
2 Turn off (toward the ‘O’ mark)
CAUTION
●
Do not turn on the machine while pressing
down the foot controller. The machine
may start unexpectedly and cause
personal injury or damage to the machine.
Foot controller
When you press the foot controller down lightly, the
machine will run at a low speed. When you press harder,
the machine’s speed will increase. When you take your
foot off the foot controller, the machine will stop.
1 Slower
2 Faster
You should make sure that nothing is placed on the foot
controller when the machine is not in use.
CAUTION
● Do not allow pieces of cloth and dust to
build up on the foot controller. Doing so
could cause a fire or an electric shock.
Checking the needle
The sewing needle must always be straight and sharp
for smooth sewing.
■ Checking the needle correctly
Put the flat side of the needle on a flat surface.
Check the needle from the top and the sides.
Dispose of any bent needles safely.
1 Parallel space
2 Level surface (bobbin cover, glass, etc.)
Replacing the needle
● Always turn off the machine before you
change the needle. Otherwise, injuries
may occur if the foot controller is
accidentally pressed and the machine
starts sewing.
● Only use sewing machine needles for
home use. Other needles may bend or
break and cause injury.
● Never sew with a bent needle. A bent
needle will easily break and cause injury.
Turn off the machine.
1
Raise the needle by turning the
2
handwheel toward you
(counterclockwise) so that the mark on
the wheel points up.
Lower the presser foot lever.
3
7
(For U.S.A. only)
●
Foot Controller: Model KD-1902
This foot controller can be used on the machine
with product code 885-X11, 885-X21, 888-X11
and 888-X21.
The product code is mentioned on the machine
rating plate.
1 Presser foot lever
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
CAUTION
2
3
1
CAUTION
● Before replacing the needle, place fabric
or paper under the presser foot to
prevent the needle from falling into the
hole in the needle plate.
Hold the needle with your left hand, and
4
then use an oval screwdriver to turn the
needle clamp screw counterclockwise to
remove the needle.
21
1 Use an oval screwdriver
2 Needle clamp screw
• Do not use excessive force when loosening
or tightening the needle clamp screw,
otherwise certain parts of the sewing
machine may be damaged.
With the flat side of the needle toward the
5
back of the machine, insert the needle
until it touches the needle stopper. Next,
tighten the needle clamp using an oval
screwdriver.
CAUTION
● Make sure you insert the needle until it
touches the stopper, and securely tighten
the needle clamp screw with an oval
screwdriver, otherwise the needle may
break or the machine may be damaged.
Changing the presser foot
● Always turn off the machine before you
change the presser foot. If you leave the
power on and step on the controller, the
machine will start and you may be
injured.
● Always use the correct presser foot for
the stitch pattern you have chosen. If
you use the wrong presser foot, the
needle may strike the presser foot and
bend or break, and may cause injury.
● Only use presser feet that have been
designed to be used with this machine.
Using any other presser foot may cause
accident or injury.
You will have to change the presser foot depending on
what you want to sew and how.
Turn off the machine.
1
Raise the presser foot lever.
Raise the needle by turning the
2
handwheel toward you
(counterclockwise) so that the mark on
the wheel points up.
Press the black button at the back of the
3
presser foot holder to release the presser
foot.
1
Install the twin needle in the same way.
1 Use an oval
screwdriver
2 Needle stopper
3 Needle
1
2
3
Put a different presser foot on the needle
4
plate so that the bar on the presser foot is
in line with the slot on the shank.
1 Black button
2 Presser foot holder
3 Presser foot
8
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
2
1
Lower the presser foot lever and fix the
5
presser foot onto the shank. If the presser
foot is in the correct place, the bar should
snap in.
2
1 Shank
2 Bar
1
THE CONTROLS
Pattern selection dial
CAUTION
● When you use the pattern selection dial
to choose a pattern, raise the needle by
turning the handwheel toward you
(counterclockwise) so that the mark on
the wheel points up. If the needle is in
the down position when you turn the
pattern selection dial, the needle, presser
foot or fabric may be damaged.
To choose a stitch, simply turn the pattern selection dial
in either direction.
1 Pattern selection dial
2 Chosen pattern number
■ Presser foot installation orientation
CAUTION
● If the presser foot is not installed with
the correct orientation, the needle may
strike the presser foot, which may bend
or break the needle and cause injury.
Patterns and stitch names
■ 17 Stitches
1
10
9
Pattern
Stitch Name
4-STEP AUTOMATIC
BUTTONHOLE
STRAIGHT STITCH
(Center Needle
Position)
STRAIGHT STITCH
(Center Needle
Position)
2
3 4
11
12
1
2
3
5
6
13 14 15 16 17
Preset Length
(mm (inch))
Preset Width
(mm (inch))
0.5 (1/32)
5 (3/16)
1.6 (1/16)
—
1.8 (1/16)
—
7
8
Reference
Page
27
23, 31
23, 31
9
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
6
7
8
9
10
11
13
15
1
Pattern
Stitch Name
4
STRAIGHT STITCH
(Center Needle
Position)
5
STRAIGHT STITCH
(Center Needle
Position)
STRAIGHT STITCH
(Center Needle
Position)
STRAIGHT STITCH
(Left Needle Position)
ZIGZAG STITCH 1.5 (1/16)
ZIGZAG STITCH 3 (1/8)
Preset Length
(mm (inch))
Preset Width
(mm (inch))
2 (1/16)
2.5 (3/32)
4 (3/16)
2.5 (3/32)
0.7 (1/32)
1.5 (1/16)
Reference
Page
23, 31
—
23, 30, 31,
33, 34, 35,
—
—
—
37
23, 31
23, 31, 33,
34
23, 29, 32,
33, 37
23, 29, 32,
33, 37
Pattern
Stitch Name
14
STRETCH BLIND
HEM STITCH
SCALLOP STITCH 5 (3/16)
16
DOUBLE ACTION
STITCH
17
BRIDGING STITCH 5 (3/16)
Reverse sewing lever
You can use reverse sewing for back tacking and
reinforcing seams.
To sew in reverse, push the reverse sewing lever in as
far as possible and hold it in that position while you
lightly push the foot controller. To sew forward, release
the reverse sewing lever. The machine will then sew
forward.
The length of reverse stitches is fixed at 2 mm
(1/16 inch).
Preset Length
(mm (inch))
Preset Width
(mm (inch))
2 (1/16)
5 (3/16)
0.5 (1/32)
1.2 (1/16)
5 (3/16)
1.2 (1/16)
Reference
Page
24, 37
26
26
26
1
ZIGZAG STITCH 5 (3/16)
ZIGZAG (SATIN)
STITCH
12
SHELL TUCK STITCH 5 (3/16)
ELASTIC STITCH 5 (3/16)
2 (1/16)
0.5 (1/32)
5 (3/16)
2 (1/16)
1 (1/16)
23, 29, 32,
33, 37
23, 32, 33
25
25
1 Reverse sewing lever
10
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
1
3
2
1 Pull the thread
in completely.
1
THREADING THE MACHINE
Winding the bobbin
CAUTION
● We designed the bobbin that comes with this machine. If you use bobbins from other models,
the machine will not work properly. Only use the bobbin that comes with this machine or
bobbins of the same type (part code: SA156, SFB: XA5539-151). Using other bobbins may
cause damage to the machine.
11.5 mm
(7/16 inch)
This model Other models
Actual size
1 Pre-tension disk 2 Bobbin winder shaft 3 Bobbin
Pull up the spool pin and put a spool of
1
thread on this pin.
While holding the thread from the spool
2
with your right hand, pass the thread
toward you, in the groove on the thread
guide. Then, pass the thread around the
pre-tension disk and pull the thread in
completely.
11
1 Pre-tension disk
● If the spool of thread is in the wrong
place, or is set incorrectly, the thread
may tangle on the spool pin.
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
CAUTION
CAUTION
Note
3
1
2
1
Pass the end of the thread through the
3
hole on the bobbin from the inside of the
bobbin.
Put the bobbin onto the bobbin winder
4
shaft and slide the bobbin winder shaft to
the right. Turn the bobbin clockwise, by
hand, until the spring on the shaft slides
into the notch of the bobbin.
• Make sure to pull out 7 to 10 cm (3 - 4
inches) of thread from the hole on the
bobbin.
1 Spring on the shaft
2 Notch
3 7-10 cm (3 - 4 inches)
● Pull the thread taut and hold the end of
the thread straight up. If the thread is too
short, not pulled taut or held at an angle,
injuries may occur when the thread is
wound around the bobbin.
While holding the end of the thread,
6
gently press the foot controller to wind
the thread around the bobbin a few times.
Then stop the machine.
Trim the excess thread above the bobbin.
7
• Leave 1 cm (1/2 inch) of thread from the hole
on the bobbin.
1 1 cm (1/2 inch)
● Make sure you follow the instructions
carefully. If you do not cut the excess
thread completely before winding the
bobbin, when the thread runs low it may
tangle around the bobbin and cause the
needle to break.
Press the foot controller to start.
8
1
Turn on the machine.
5
CAUTION
● Do not turn on the machine while
pressing down the foot controller. The
machine may start unexpectedly and
cause personal injury or damage to the
machine.
When the bobbin seems full and begins
9
spinning slowly, take your foot off the foot
controller.
Cut the thread, slide the bobbin winder
0
shaft to the left and remove the bobbin.
●
When the sewing machine is started or the
handwheel is turned after winding the thread
around the bobbin, the machine will make a
clicking sound; this is not a malfunction.
● The needle bar does not move when you
slide the bobbin winder shaft to the right.
12
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
1
1
Put the bobbin in so the thread comes out
4
CAUTION
● Not winding the bobbin properly may
in the direction shown by the arrow.
cause the thread tension to loosen, and
may break the needle.
1 Wound evenly
2 Wound poorly
Lower threading
Install the bobbin wound with thread.
● Make sure you turn off the machine
while threading. If you accidentally step
on the foot controller and the machine
starts to sew, you could be injured.
Prepare the bobbin wound properly
1
before threading the lower thread.
• See page 11 for the details about bobbin
winding.
Raise the needle by turning the
2
handwheel toward you
(counterclockwise) and raise the presser
foot lever.
Remove the bobbin cover by sliding it and
3
lift toward you.
1
2
CAUTION
● Make sure you set the bobbin so the
thread unrolls in the right direction. If
the thread unrolls in the wrong
direction, it may cause the thread
tension to be incorrect or break the
needle.
Hold the end of the thread, push the
5
bobbin down with your finger, and then
pass the thread through the slit, as shown.
• If the thread is not correctly inserted through
the tension-adjusting spring of the bobbin
case, it may cause incorrect thread tension.
1 Tension-adjusting spring
13
1 Bobbin cover
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
CAUTION
1
2
4
3
2
2
1
5
1
Replace the bobbin cover. Put the
6
projection into the race retainer groove
and push closed.
1 Groove
2 Projection
Upper threading
1 Spool pin
2 Thread guide (back)
3 Thread guide (front)
• Make sure that the end of the thread comes
out from the cover toward the rear of the
machine (as shown in the illustration).
• Draw up the lower thread before starting
sewing. Refer to “Drawing up the lower
thread” on page 16 after threading the upper
thread.
4 Thread take-up lever
5 Mark on the handwheel
1
● When threading the upper thread, carefully follow the instructions. If the upper threading is
not correct, the thread may become tangled or the needle may bend or break.
● Never use a thread weight of 20 or lower.
● Use the needle and the thread in the correct combination. For details on the correct
combination of needles and threads, refer to “FABRIC, THREAD, AND NEEDLE
COMBINATIONS” on page 17.
Turn off the machine.
1
Raise the presser foot lever.
2
1 Presser foot lever
14
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
Memo
1
1
1
1
Raise the needle by turning the
3
handwheel toward you
(counterclockwise) so that the mark on
the wheel points up.
• If the needle is not correctly raised, the
sewing machine can not be threaded.
1 Mark on the wheel
Pull up the spool pin and put a spool of
4
thread on this pin.
● If the spool of thread is in the wrong
place, or is set incorrectly, the thread
may tangle on the spool pin and cause
the needle to break.
While holding the thread from the spool
5
with your right hand, pass the thread
toward you, in the groove on the thread
guide.
• Make sure that the spring in the groove
catches the thread.
Feed the upper thread as shown in the
6
following illustration.
Make sure you guide the thread through
7
the thread take-up lever from right to left
as shown in the following illustration.
1 Thread take-up lever
● If the thread take-up lever is lowered, the
upper thread can not be wrapped around
the thread take-up lever. Make sure you
raise the needle by turning the handwheel
toward you (counterclockwise) so that the
mark on the wheel points up.
15
1 Spring
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
1
1
1
2
Put the thread behind the guide above the
8
needle.
• The thread can easily be passed behind the
needle bar thread guide by holding the
thread in your left hand, then feeding the
thread with your right hand.
Drawing up the lower
thread
While lightly holding the end of the upper
1
thread, slowly turn the handwheel toward
you (counterclockwise) by hand to lower
and then raise the needle.
1 Needle bar thread guide
Pull on the upper thread to draw up the
2
lower thread.
1
Thread the needle from front to back
9
leaving a thread tail of about 5 cm
(2 inches).
2
1
1
1 5 cm (2 inches)
● Make sure you raise the presser foot lever
and the thread take-up lever before you feed
the upper thread.
● If you incorrectly feed the thread you may
cause sewing problems.
2
1 Upper thread
2 Lower thread
Pull out about 10 cm (4 inches) of both
3
threads and put them toward the back of
the machine under the presser foot.
1 Upper thread
2 Lower thread
16
KNOWING YOUR SEWING MACHINE —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Note
Memo
CAUTION
FABRIC, THREAD, AND NEEDLE COMBINATIONS
Fabric Type/Application
Medium weight
fabrics
Thin fabrics
Thick fabrics
Stretch fabrics
Easily frayed fabrics
For top-stitching
● Never use a thread weighted #20 or lower. It may cause machine malfunction.
● The lower the thread number, the thicker the thread; and the higher the needle number, the thicker the
needle.
Broadcloth Cotton thread
Taffeta Synthetic thread
Flannel, Gabardine Silk thread 50
Lawn Cotton thread
Georgette Synthetic thread
Challis, Satin Silk thread 50
Denim Cotton thread
Corduroy Synthetic thread
Tweed Silk thread
Jersey
Tricot
Type Size
Thread for knits 50–60
Cotton thread
Silk thread 50
Synthetic thread
Silk thread
Thread
Size of Needle
60–90
60–90
30 100/16
50
50–60
50–90
30 100/16
50–60 75/11–90/14
75/11–90/14
65/9–75/11
90/14–100/16
Ball point needle
75/11–90/14
(gold colored)
65/9–90/14Synthetic thread
■ Ball point needle
Use the ball point needle when sewing on stretch fabrics or fabrics where skipped stitches easily occur.
The factory recommended needle is “HG-4BR” (Organ). Schmetz needles “JERSEY BALL POINT” 130/705H SUK
90/14 may be used as a substitute.
■ Transparent nylon thread
Use a 90/14 to 100/16 needle, regardless of the fabric or thread.
Make sure you follow the needle, thread, and fabric combinations listed in the table.
●
Using the wrong combination, such as heavyweight fabric like denim with a small needle
(65/9-75/11), may bend or break the needle. The wrong combination may also cause the seam
to be uneven, the fabric to pucker, or the machine to skip stitches.
17
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
CAUTION
1
2 SEWING BASICS
Please read before sewing
CAUTION
● To avoid being injured, watch the needle carefully while you are using the machine. Keep
your hands away from moving parts.
● Do not stretch or pull the fabric during sewing, otherwise the needle may be damaged and
you may be injured.
● Do not use bent or broken needles, otherwise you may be injured.
● Take care that the needle does not hit basting pins or other objects during sewing. The needle
may break and you may be injured.
● Always use the correct presser foot. If you use the wrong presser foot, the needle may hit the
presser foot and bend or break and you may be injured.
● When you turn the handwheel by hand, always turn it toward you (counterclockwise).
Turning it the other way may cause the thread to tangle and damage the needle or fabric, and
you may be injured.
● Do not start sewing without placing the fabric under the presser foot, otherwise the presser
foot may be damaged.
Raise the presser foot lever.
Starting sewing
Turn on the machine.
1
5
1
2
● Do not turn on the machine while
pressing down the foot controller. The
machine may start unexpectedly and
cause personal injury or damage to the
machine.
Raise the needle by turning the
2
handwheel toward you
(counterclockwise) so that the mark on
the wheel points up.
Turn the pattern selection dial to select a
3
stitch (see page 9).
Change the presser foot (see page 8).
4
1 Presser foot lever
Place the fabric under the presser foot,
6
pass the thread under the presser foot,
and then pull out about 5 cm (2 inches) of
thread toward the rear of the machine.
1 5 cm (2 inches)
18
SEWING BASICS ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
1
1
1
2
While holding the end of the thread and
7
the fabric with your left hand, turn the
handwheel toward you
(counterclockwise) with your right hand
to lower the needle to the starting point of
the stitching.
Trial sewing
A trial piece of fabric should be sewn. Use a piece of
fabric and thread that are the same as those used for
your project, and check the thread tension and stitch
length and width.
Changing the sewing
direction
Stop the machine with the needle in the fabric at the
point where you want to change the sewing direction,
Lower the presser foot lever.
8
1 Presser foot lever
Slowly press down on the foot controller.
9
and then raise the presser foot lever. Using the needle
as a pivot, turn the fabric, lower the presser foot lever,
and then continue sewing.
Sewing thick fabrics
■ If the fabric does not fit under the presser
foot
X The machine starts sewing.
Take your foot off the foot controller.
0
X The machine stops sewing.
• You can use reverse sewing for back tacking
and reinforcing seams by pressing the reverse
sewing lever. Refer to “Reverse sewing lever”
on page 10 for the details.
Raise the needle by turning the
a
handwheel toward you
(counterclockwise).
Raise the presser foot lever.
b
Pull the fabric to the left side of the
c
machine, and then pass the threads
through the thread cutter to cut them.
.
If the fabric does not fit easily under the presser foot,
raise the presser foot lever even higher to bring the
presser foot to its highest position.
● If fabric more than 6 mm (15/64 inch)
thick is sewn or if the fabric is pushed
with too much force, the needle may
bend or break.
19
1 Thread cutter
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
1
1
Sewing thin fabrics
When sewing thin fabrics, the stitching may become
misaligned or the fabric may not feed correctly. If this
occurs, place thin paper or stabilizer material under the
fabric and sew it together with the fabric. When you
have finished sewing, tear off any excess paper.
1 Stabilizer material or paper
● When you are finished with free-arm
sewing, install the flat bed attachment back
in its original position.
Slide the part that you wish to sew onto
2
the arm, and then sew from the top.
2
Sewing stretch fabrics
First, baste the pieces of fabric together, and then sew
without stretching the fabric.
1 Basting
Stitching cylindrical
pieces
Removing the flat bed attachment makes it easier to sew
cylindrical pieces such as cuffs and pant legs, or hardto-reach areas.
Slide the flat bed attachment to the left to
1
release it.
1
1 Flat bed attachment
X With the flat bed attachment removed,
free-arm sewing is possible.
Sewing with a twin needle
(Option)
We have designed your machine so you can sew with
this needle and two top threads. You can use the same
color or two different colors of thread for making
decorative stitches.
1 Twin needle 2 Extra spool pin
CAUTION
● Use only twin needles that have been
made for this machine (part code:
X57521-021:2.0/75 with a 2 mm width).
Other needles could break and damage
the machine.
● Make sure that the needle does not strike
the presser foot.
● Do not sew with bent needles. The
needle could break and injure you.
■ Attaching the twin needle
Attach the twin needle in the same way as a single
needle (see page 7–8). The flat side of the needle
should face toward the back and the rounded side
should face toward you.
20
SEWING BASICS ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
CAUTION
■ Attaching the extra spool pin
Insert the extra spool pin onto the end of the bobbin
winder shaft. Install the second thread spool onto
the extra spool pin.
1 Bobbin winder shaft
2 Extra spool pin
3
3 Thread spool
2
1
■ Twin needle threading
You should thread each needle separately.
Thread the left needle.
1
Follow the same instructions for threading a
single needle (see page 14).
Thread the right needle.
2
Thread the right needle in the same way that
you threaded the left needle using the thread
from the spool on the extra spool pin, but do not
pass the thread through the guide above the
needle before you pass it through the eye of the
right needle.
3
2
1
1 Left needle thread passes through the needle
bar thread guide
2 Right needle thread passes in front of the needle
bar thread guide
3 Needle bar thread guide
Attach zigzag foot “J”.
3
For details on changing the presser foot, refer
to “Changing the presser foot” on page 8.
● When using the twin needle, be sure to
attach zigzag foot “J”, otherwise the
needle may break or the machine may be
damaged.
Turn on the machine.
4
CAUTION
● Do not turn on the machine while
pressing down the foot controller. The
machine may start unexpectedly and
cause personal injury or damage to the
machine.
Select a stitch.
5
● After selecting a stitch, slowly turn the
handwheel toward you
(counterclockwise) and check that the
needle does not touch the presser foot. If
the needle hits the presser foot, the
needle may bend or break.
● The twin needle should only be used
with the Straight Stitch (Center Needle
Position) and the Zigzag Stitch (1.5 mm
(1/16 inch) width). Do not use the twin
needle with any other stitches.
Start sewing.
6
For details on starting to sew, refer to “Starting
sewing” on page 18.
X Two lines of stitching are sewn parallel to
each other.
CAUTION
● When changing the sewing direction, be
sure to raise the needle from the fabric,
and then raise the presser foot lever and
turn the fabric. Otherwise the needle
may break or the machine may be
damaged.
21
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Memo
Note
Note
1
2
3
4
5
■ Upper tension is too loose
Thread tension
The tension of the thread will affect the quality of your
stitches. You may need to adjust it when you change
fabric or thread.
● We recommend that you do a test sample
on scrap of a fabric before you start to sew.
■ Correct tension
Correct tension is important as too much or too little
tension will weaken your seams or cause puckers
on your fabric.
2
1
3
4
1 Surface of fabric
2 Back of fabric
3 Upper thread
4 Lower thread
Loops appear on the back of the fabric.
● If the upper thread was incorrectly threaded,
the upper thread may be too loose. In this
case, refer to “Upper threading” on page 14
and rethread the upper thread.
5
2
1
3
4
Solution
Increase the tension by turning the upper tension
control dial to a higher number.
1 Surface of fabric
2 Back of fabric
3 Upper thread
4 Lower thread
5 Loops appear on back
of fabric
■ Upper tension is too tight
Loops will appear on the surface of the fabric.
2
● If the bobbin thread was incorrectly
threaded, the upper thread may be too tight.
In this case, refer to “Lower threading” on
page 13 and rethread the bobbin thread.
1 Surface of fabric
2 Back of fabric
3 Upper thread
4 Lower thread
5 Loops appear on
surface of fabric
Solution
Reduce the tension by turning the upper tension
control dial to a lower number.
22
BUILT-IN STITCHES ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
3
6
8
10
1
2
3 BUILT-IN STITCHES
■ Zigzag stitch
Straight stitching
Straight stitches are used for sewing plain seams.
2
Stitch Length
[mm (inch)]
1.6 (1/16)
Stitch Name Pattern
Straight Stitch
(Center Needle Position)
Turn the pattern selection dial to the Zigzag Stitch,
and then start sewing.
Straight Stitch
(Center Needle Position)
Straight Stitch
(Center Needle Position)
Straight Stitch
(Center Needle Position)
Straight Stitch
(Center Needle Position)
Straight Stitch
(Left Needle Position)
■ Top stitching and stretch materials
You can use a straight stitch for top stitching and
sewing lightweight fabrics.
1.8 (1/16)
4
5
7
2 (1/16)
2.5 (3/32)
4 (3/16)
2.5 (3/32)
Zigzag stitching
9
Stitch
Length
[mm (inch)]
Stitch Name Pattern
Zigzag Stitch 0.7 (1/32) 1.5 (1/16)
Zigzag Stitch 1.5 (1/16) 3 (1/8)
Stitch Width
[mm (inch)]
We recommend that you sew using the Straight
Stitch at the beginning and end of Zigzag Stitches.
(This acts as a reinforcement stitch.)
■ Zigzag (Satin) Stitch
You can use the Zigzag (Satin) Stitch for making
decorative stitches.
When sewing a Zigzag (Satin) Stitch, use a slightly
looser upper-thread tension to produce more
beautiful stitches.
With the pattern selection dial, the Zigzag (Satin)
Stitch (number 11) can be set to one of three stitch
lengths. The middle position is the setting for the
standard stitch length.
1 For a shorter stitch length, turn the pattern
selecting dial to the left position of Zigzag
(Satin) Stitch (number 11).
2 For a longer stitch length, turn the pattern
selecting dial to the right position of Zigzag
(Satin) Stitch (number 11).
Zigzag Stitch 2 (1/16) 5 (3/16)
Zigzag (Satin)
Stitch
11
0.5 (1/32) 5 (3/16)
23
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Memo
1
2
1
2
1
3
3
4
2
6
1
1
1
1
1
2
3
4
5
Use a chalk to mark on the fabric about
3
Blind hem stitching
Stitch Name Pattern
Stretch Blind
Hem Stitch
● When the size of cylindrical pieces is too
small to slide onto the arm or the length is
too short, the fabric will not feed and
desired results may not be achieved.
Reverse the skirt or pants.
1
1 Wrong side of fabric
2 Right side of fabric
3 Bottom side
4 Edge of fabric
Fold the fabric along the desired edge of
2
the hem, and press.
<Seen from the side>
Stitch
Length
[mm (inch)]
14
2 (1/16) 5 (3/16)
1
1 Wrong side of
fabric
2 Right side of
fabric
3 Edge of fabric
4 Desired edge of
hem
<Thick fabric>
<Normal fabric>
Stitch Width
[mm (inch)]
2
3
4
5 mm (3/16 inch) from the edge of the
fabric, and then baste it.
1 Wrong side of
4
3
1
1
1
<Seen from the side>
Fold back the fabric inside along the
4
basting.
2
5
2
2
2
4
5
1
6
1
1
<Seen from the side>
Unfold the edge of fabric, and position the
5
fabric with the wrong side facing up.
fabric
2 Right side of
fabric
3 Edge of fabric
4 Basting stitching
5 5 mm (3/16 inch)
6
6 Desired edge of
hem
<Thick fabric>
<Normal fabric>
1 Wrong side of
fabric
2 Edge of fabric
3 Basting
4 5 mm (3/16 inch)
3
5 Desired edge of
hem
6 Right side of
fabric
7 Basting point
<Thick fabric>
7
<Normal fabric>
1 Wrong side of
fabric
2 Right side of
fabric
3 Basting
4 Edge of fabric
5 Desired edge of
hem
6 Basting point
<Thick fabric>
3
<Normal fabric>
<Seen from the side>
Remove the flat bed attachment and make
6
free-arm sewing possible.
• For details on free-arm sewing, refer to
“Stitching cylindrical pieces” (Page 20).
24
BUILT-IN STITCHES ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
1
2
3
1
2
12
1
2
13
Slide the part that you wish to sew onto
7
the arm, make sure that the fabric feeds
correctly, and then start sewing.
Shell tuck stitching
Stitch Name Pattern
[mm (inch)]
Stitch
Length
Stitch Width
[mm (inch)]
1 Arm
After selecting a stitch, slowly turn the
8
handwheel toward you
(counterclockwise) until the needle has
moved from the right side to the left.
Position the fabric under the presser foot,
9
and then adjust the fabric position until
the needle slightly catches the fold of the
hem when the needle comes to the left
end of the stitch.
1 Wrong side of fabric
2 Fold of hem
3 Needle drop point
1
0
a
2
3
1 Needle
2 Needle drop point
3 Fold of hem
Lower the presser foot lever.
Sew at a slow speed holding the fabric
with your hands, so that the needle
slightly catches the fold of the hem.
Remove the basting stitching and turn the
b
fabric right side up.
Shell Tuck
Stitch
The Shell Tuck Stitch can be used to sew a picot (lacelike) edge on lightweight fabric.
Adjust the thread tension so that it is
1
tighter than normal.
Place the fabric under the presser foot so
2
that it will be sewn along the bias, with
2 (1/16) 5 (3/16)
the straight stitches sewn on the seamline
and the zigzag stitches sewn slightly over
the folded edge.
Sew at a slow speed.
3
1 Straight stitches
2 Zigzag stitches
Elastic stitching
Stitch Name Pattern
Elastic Stitch 1 (1/16) 5 (3/16)
You can use the Elastic Stitch for mending, sewing
elastic or joining fabric. Each is explained below.
Stitch
Length
[mm (inch)]
■ Mending
Place the reinforcement fabric under the
1
area you want to mend.
• Use the basting pins to hold the
reinforcement fabric.
Stitch Width
[mm (inch)]
1 Wrong side of fabric 2 Right side of fabric
25
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
16
15
Following the line of the tear, sew using
2
the Elastic Stitch as shown.
Double action stitching
■ Sewing elastic
Pin the elastic tape to the wrong side of
1
the fabric.
As you sew, stretch the elastic in front of
2
and behind the presser foot.
■ Joining fabric
You can use the Elastic Stitch to join two pieces of
fabric together and it is very effective when sewing
knitted fabrics. If you are using nylon thread, the
stitch will not be visible.
Put the edge of the two pieces of fabric
1
together and center them under the
presser foot.
Sew them together using the Elastic Stitch.
2
Make sure you keep the two fabric edges
close together.
• Use the basting pins to hold the two fabric
edges close together.
Stitch Name Pattern
Double Action
Stitch
Bridging Stitch 1.2 (1/16) 5 (3/16)
These stitches are used for joining two pieces of fabric,
such as when making patchwork.
Example: Patchwork with Double Action Stitch
17
Stitch
Length
[mm (inch)]
1.2 (1/16) 5 (3/16)
Stitch Width
[mm (inch)]
1
2
3
1 Desired seamline
2 Straight Stitch
3 Double Action Stitch
Decorative stitching
Stitch Name Pattern
Stitch
Length
[mm (inch)]
Stitch Width
[mm (inch)]
3
Scallop Stitch 0.5 (1/32) 5 (3/16)
26
SEWING BUTTONHOLES AND BUTTONS ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Memo
1
1
2
4 SEWING BUTTONHOLES AND BUTTONS
CAUTION
● Always turn off the machine before
replacing the presser foot. Otherwise,
injuries may occur if the foot controller
is accidentally pressed and the machine
starts sewing.
Making a buttonhole
Stitch
Pattern
● We recommend that you practice making a
buttonhole on a scrap piece of fabric before
you try it on an actual garment.
● When making buttonholes on soft fabrics,
place a stabilizer material on the underside
of the fabric.
Using tailor’s chalk, mark the position and
1
length of the buttonhole on the fabric.
Length
[mm
(inch)]
0.5 (1/32) 5 (3/16)
1
Stitch
Width
[mm
(inch)]
2
Foot
Button-
hole
Foot “A”
CAUTION
● If the presser foot is not installed with
the correct orientation, the needle may
strike the presser foot, which may bend
or break the needle and cause injury.
(See page 8 for the correct presser foot
orientation.)
You need to sew the front bar tack first.
3
Line the bar tack mark under the center of
the presser foot and match it up to the
two lines on the presser foot.
1 Front of chalk mark
2 Red lines
■ Making a Buttonhole
Step Sewn section Pattern
Step 1
(Front bar tack)
1. Set the pattern selection dial to “a”.
2. Lower the presser foot and sew 5 to 6 stitches.
3. Stop the machine when the needle is at the left
side of the stitches and then raise the needle from
the material.
Step 2
(Left side)
1 Marks on fabric
2 Buttonhole sewing
Attach the buttonhole foot and push the
2
frame back until it stops with the plastic
insert at the front of the frame.
27
1. Turn the pattern selection dial to “b”.
2. Sew the length of the tailor’s chalk line.
3. Stop the machine when the needle is at the left
side of the stitch and then raise the needle.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Step Sewn section Pattern
Step 3
(Back bar tack)
1. Turn the pattern selection dial to “c” (same
position as in step 1).
2. Sew 5 to 6 stitches.
3. Stop the machine when the needle is at the right
side of the stitch and then raise the needle from the
material.
Step 4
(Right side)
1. Set the pattern selection dial to “d”.
2. Sew the right side until the needle reaches the
stitches sewn in step 1.
■ Securing the Stitching and Cutting the
Buttonhole
To secure the stitching, turn the material
1
90 degrees counterclockwise and sew
straight stitches to the end of the front bar
tack of the buttonhole.
Remove the material from the machine.
2
We recommend that you put pins across
both ends of the buttonhole to prevent the
stitches from being cut.
Cut an opening in the middle of the
3
buttonhole with the seam ripper tool. Be
careful not to cut through any stitches.
Adjusting buttonholes
If the stitching on the two sides of the buttonhole is not
the same, you can make the following adjustments.
After sewing the left side of the
1
buttonhole, stitch the right side and
observe the feeding.
1
1 Right row
If the left side is too open or tight
2
compared with the right side, adjust the
buttonhole fine-adjustment screw as
described in the following paragraphs.
2
1
3
3
4
CAUTION
●
When using the seam ripper to open the
buttonhole, do not put your hand or
finger in the path of the ripper. The seam
ripper may slip and you may be injured.
1 Buttonhole fine-adjustment screw
2 Left side
3 Buttonhole appearance
If the left side is too open, turn the buttonhole
fine-adjustment screw with a large
screwdriver in the
If the left side is too tight, turn the buttonhole
fine-adjustment screw with a large
screwdriver in the
• This adjustment ensures both sides of the
buttonhole are the same.
“–” direction.
“+” direction.
28
SEWING BUTTONHOLES AND BUTTONS ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
8
10
Put a button between the foot and the
6
Sewing buttons
Stitch
Stitch
Pattern
Name
Zigzag
Stitch
Zigzag
Stitch
Zigzag
Stitch
1
9
Measure the distance between the
buttonholes and set the pattern selection
Stitch
Length
Width
[mm
0.7
1.5
2
[mm
(inch)]
1.5
(1/16)
(inch)]
(1/32)
(1/16)3 (1/8)
(1/16)5 (3/16)
Button
Sewing
Button
Sewing
Button
Sewing
Foot Other
Darning
Foot
Plate
“M”
Darning
Foot
Plate
“M”
Darning
Foot
Plate
“M”
fabric and make sure that the needle enters
the holes without hitting the button. If it
1
hits, see step
At a slow speed, sew about 10 stitches.
7
.
dial to the Zigzag Stitch with the desired
width.
CAUTION
● Make sure the needle does not hit the
button during sewing. The needle may
break and you may be injured.
Pull the upper thread at the end of the
8
Turn off the machine.
2
Change the foot to the button sewing foot
3
“M”.
Place the darning plate on the needle
4
plate.
stitching to the wrong side of the fabric,
and then tie it with the bobbin thread.
X Use scissors to cut the upper thread and
the bobbin thread at the beginning of the
stitching.
Turn on the machine.
5
CAUTION
Do not turn on the machine while
●
pressing down the foot controller. The
machine may start unexpectedly and
cause personal injury or damage to the
machine.
29
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
CAUTION
4
3
5 USING ATTACHMENTS AND
APPLICATIONS
CAUTION
● Always turn off the machine before replacing the presser foot. Otherwise, injuries may occur
if the foot controller is accidentally pressed and the machine starts sewing.
Turn off the machine.
2
Zipper insertion
Stitch
5
I
1
Length
[mm (inch)]
2.5 (3/32)
3
4
3
Foot
Zipper
Foot “I”
1
5
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
You can use the zipper foot “I” to sew different types of
zippers, and can easily position it to the right or left side
of the needle.
When sewing with the zipper on the right side, attach
the shank to the left pin of the zipper foot. When sewing
with the zipper on the left side, attach the shank to the
right pin of the zipper foot.
1
2
1 Right pin for sewing with the zipper on the left
side
2 Left pin for sewing with the zipper on the right
side
3 Needle drop point for sewing with the zipper
on the left side
4 Needle drop point for sewing with the zipper
on the right side
Prepare the fabric with the zipper basted
1
on the wrong side.
3
4
1 Basting stitching
2 Reverse stitches
3 Wrong side of fabric
4 End of zipper opening
5 Zipper
2
Attach the zipper foot “I”.
CAUTION
●
Turn the handwheel toward you
(counterclockwise) and check that the
needle does not touch the zipper foot before
you start sewing. Choosing a different stitch
will cause the needle to hit the presser foot
and break, and you may be injured.
Turn on the machine.
3
● Do not turn on the machine while
pressing down the foot controller.
With the right side of the fabric facing up,
4
continue sewing with the zipper on the
right side of the presser foot.
2
1
3
2
1 End of zipper opening
2 Basting stitching
3 Zipper
• Sew the stitching in order, from 1 to 3.
1
CAUTION
● Make sure the needle does not hit the
zipper during sewing. If the needle hits
the zipper, the needle may break and
you may be injured.
When you have finished sewing, remove
5
the basting stitching.
5
30
USING ATTACHMENTS AND APPLICATIONS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
5
2
5
Gathering
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Left Needle Position)
Loosen the tension of the upper thread so
1
that the lower thread lies on the underside
of the material.
Sew a single row (or many rows) of
2
straight stitches.
Pull the lower threads to gather the
3
material.
Stitch Length
[mm (inch)]
7
2.5 (3/32)
2.5 (3/32)
Darning
3
4
6
7
Stitch
Length
[mm (inch)]
1.6 (1/16)
1.8 (1/16)
2 (1/16)
2.5 (3/32)
4 (3/16)
2.5 (3/32)
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Left Needle
Position)
Turn off the machine.
1
Place the darning plate on the needle
plate.
Other
Darning
Plate
Darning
Plate
Darning
Plate
Darning
Plate
Darning
Plate
Darning
Plate
Either remove both the presser foot and
2
presser foot holder assembly and then
lower the presser foot lever.
Put the section you want to darn under
3
the presser foot together with fabric for
reinforcement.
Turn on the machine.
4
CAUTION
● Do not turn on the machine while
pressing down the foot controller.
31
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
8
11
Begin sewing by alternating between
5
gently drawing the work away from you
and pulling it toward you.
● Sew while holding the fabric stretched in
order to keep the fabric held down.
Repeat this motion until the section being
6
darned is filled with parallel lines of
stitching.
Appliqués
9
Stitch
Length
[mm (inch)]
Stitch Name Pattern
Zigzag Stitch 0.7 (1/32) 1.5 (1/16)
Zigzag Stitch 1.5 (1/16) 3 (1/8)
Stitch Width
[mm (inch)]
Zigzag Stitch 2 (1/16) 5 (3/16)
Zigzag (Satin)
Stitch
You can create an appliqué by cutting a different piece
of fabric into a shape and applying it as a decoration.
Baste the cut design to the fabric.
1
Carefully sew around the edge of the
2
design with a zigzag stitch.
10
0.5 (1/32) 5 (3/16)
5
32
USING ATTACHMENTS AND APPLICATIONS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Note
CAUTION
8
11
1
2
1
OPTIONAL ACCESSORIES
Loosen the presser foot screw to remove
3
Using the walking foot
the presser foot holder.
Stitch
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Left Needle
Position)
Zigzag Stitch 0.7 (1/32) 1.5 (1/16)
Zigzag Stitch 1.5 (1/16) 3 (1/8)
Zigzag Stitch 2 (1/16) 5 (3/16)
Zigzag (Satin)
Stitch
The walking foot is very useful for sewing materials
such as vinyl cloth, synthetic leather, thin leather, etc.
These materials are difficult to feed when sewing. The
walking foot prevents these materials from crumpling,
slipping or sticking to the sole of the presser foot and
the material.
Length
[mm (inch)]
5
2.5 (3/32) —
7
2.5 (3/32) —
9
10
0.5 (1/32) 5 (3/16)
Stitch Width
[mm (inch)]
2
3
1
1 Use the oval screwdriver
2 Presser foot holder
3 Presser foot screw
Hook the connecting fork of the walking
4
foot onto the needle clamp screw.
1 Connecting fork
2 Needle clamp screw
Lower the presser foot lever and then
5
tighten the presser foot screw.
1
2
33
● Only use the walking foot with straight or
zigzag stitches. Do not use other patterns.
Reverse stitches can not be sewn with the
walking foot.
Turn off the machine.
Raise the needle and the presser foot.
1 Presser foot screw
● Use the oval screwdriver to tighten the
screw securely. If the screw is loose, the
needle may hit the presser foot and you
may be injured.
● Turn the handwheel toward you
(counterclockwise) and check that the
needle does not touch the presser foot. If
the needle hits the presser foot, the
needle may bend or break.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note
7
Follow the steps 1 to 3 on page 33.
1
● When sewing with the walking foot, sew at
medium to low speeds.
Attach the quilting foot, making sure that
2
part A shown in the illustration is above
the needle clamp screw. Then lower the
presser foot lever and tighten the presser
foot screw.

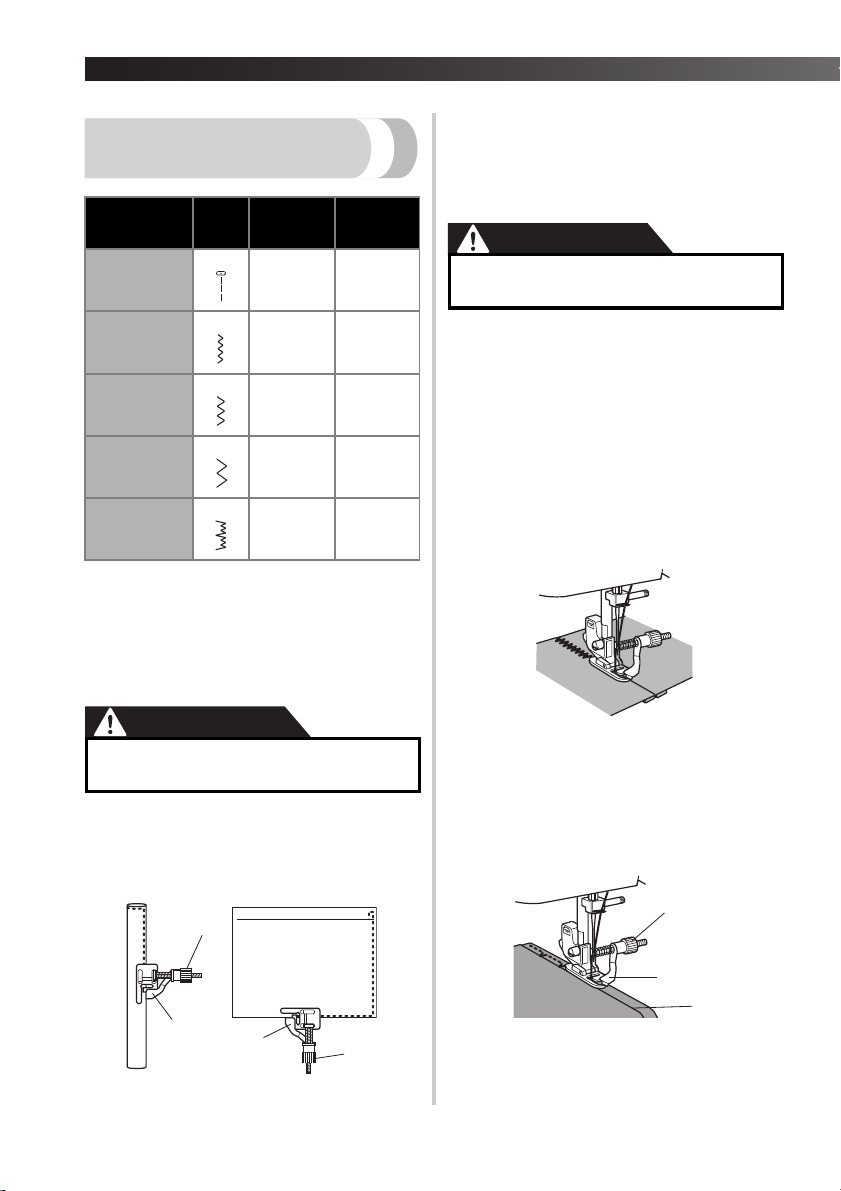

Using the quilting guide
Use the quilting guide to sew parallel stitches that are
equally spaced.
• Make sure that the needle clamp screw is
firmly tightened.
A
Insert the stem of the quilting guide into
1
the hole at the rear of the walking foot or
presser foot holder.
■ Walking foot ■ Presser foot holder
Adjust the stem of the quilting guide so
2
that the quilting guide aligns with the
seam that has already been sewn.
Using the quilting foot
5
Stitch Length
[mm (inch)]
2.5 (3/32)
2.5 (3/32)
Other
Darning
Plate
Darning
Plate
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
Straight Stitch
(Left Needle
Position)
1
1 Presser foot screw
2
2 Needle clamp screw
CAUTION
● Use the oval screwdriver to tighten the
presser foot holder screw securely. If the
screw is loose, the needle may hit the
presser foot and you may be injured.
● Turn the handwheel toward you
(counterclockwise) and check that the
needle does not touch the presser foot. If
the needle hits the presser foot, the
needle may bend or break.
Put the darning plate on the needle plate.
3
Turn on the machine.
CAUTION
● Do not turn on the machine while
pressing down the foot controller.
Set the pattern selection dial to the
4
Straight Stitch.
• Before starting to sew, draw the quilting
design on the fabric.
5
The Quilting Foot is useful for darning and
free-motion machine quilting.
34

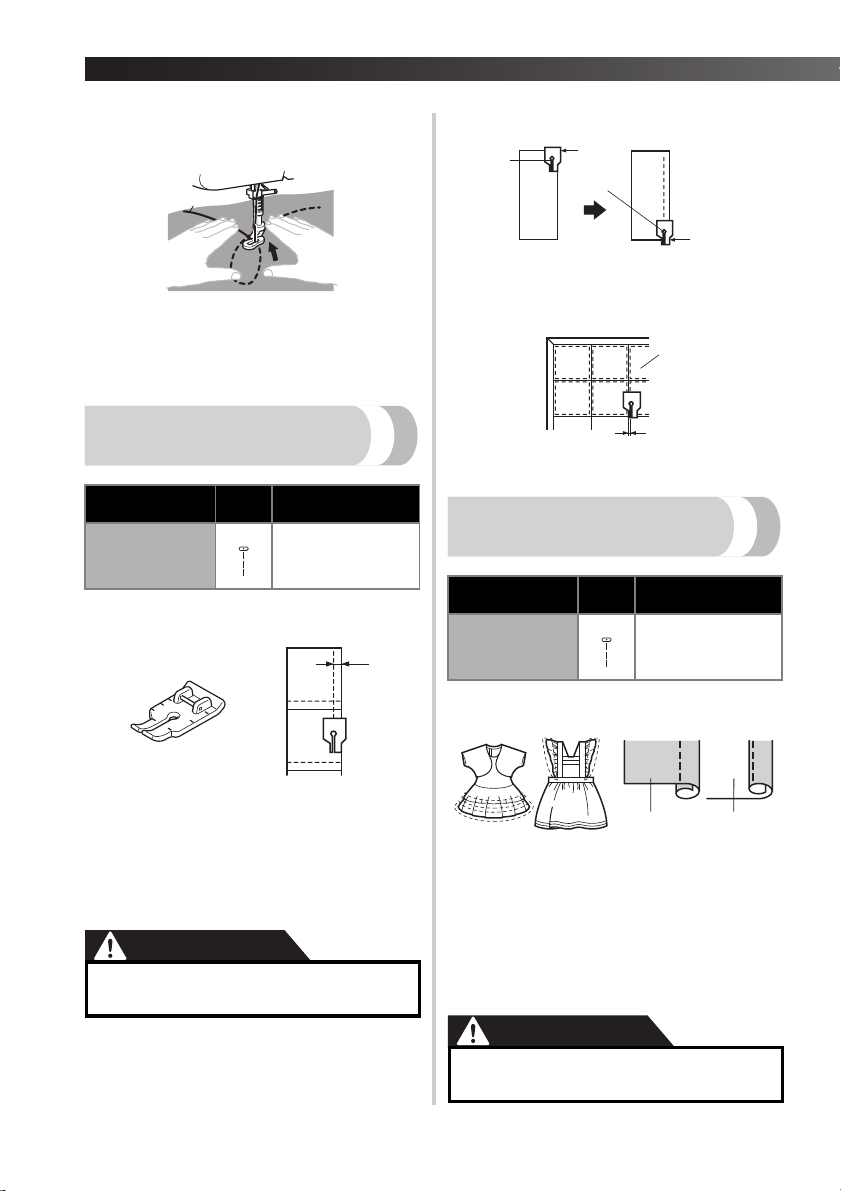

USING ATTACHMENTS AND APPLICATIONS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
1
4
1 2
Use both hands to keep the fabric firmly
5
stretched and move the fabric to sew over
the drawn design.
1 Quilting design
The length of the stitch depends on how
6
quickly you move the fabric and on the
machine’s sewing speed. Sew while
moving the fabric slowly.
Using the 1/4-inch
quilting foot
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
You can use the 1/4-inch quilting foot to sew seams
when piecing together a quilt.
5
Stitch Length
[mm (inch)]
2.5 (3/32)
1
■ Achieving an accurate seam allowance
1
2
3
1 Beginning of stitching
2 Align this mark with the edge of the fabric.
3 End of stitching
4 Align this mark with the edge of the fabric.
■ Stitching the top of a quilt
1
2
1 Top of fabric
2 Seam 3.2 mm (1/8 inch)
Using the narrow hemmer
foot
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
You can use the narrow hemmer foot for binding
lightweight fabrics and for narrow rolled hems.
5
Stitch Length
[mm (inch)]
2.5 (3/32)
1
2
3
●
4
35
1 Seam allowance 6.5 mm (1/4 inch)
Turn off the machine.
Set the pattern selection dial to the
Straight Stitch (Center Needle Position).
Attach the 1/4-inch quilting foot.
Turn on the machine.
Do not turn on the machine while
pressing down the foot controller.
Position the presser foot over the fabric
and sew as shown in the following
illustrations.
1 Right side of fabric
2 Wrong side of fabric
Turn off the machine.
1
Attach the narrow hemmer foot and then
2
set the pattern selection dial to the
Straight Stitch (Center Needle Position).
Turn on the machine.
3
CAUTION
●
Do not turn on the machine while
pressing down the foot controller.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1
2
2
Position the fabric (wrong side facing up)
4
under the presser foot. Lower the needle
3 mm (1/8 inch) from the edges of the
fabric, lower the presser foot, and then
sew 2 or 3 stitches.
1 Needle
2 3 mm (1/8 inch)
Raise the needle and the presser foot, then
5
hold the ends of the upper and lower
thread to prevent them from being pulled
out of the fabric and pull the fabric out
from the front of the presser foot.
Holding both threads, pass them through
6
the curled part of the presser foot and pull
them toward the back of the presser foot.
Wrap the fabric around the curled part of
the presser foot in the same way. Position
the edge of the fabric just behind the
needle and lower the presser foot.
After sewing 2 (3/4 inch) to 3 cm (1 1/8
8
inch) of the fabric, release the thread and
guide the fabric from the front of the
presser foot with your both hands. Keep a
uniform amount of fabric wrapped around
the presser foot curl until the seam is
completed.
■ If too little fabric is wrapped around the
curl, then a threefold seam is not being sewn
Pull the fabric held in your right hand to the left in order
to increase the amount of fabric wrapped in the presser
foot curl. At the same time, carefully guide the fabric to
the right with your left hand.
■ If too much fabric is wrapped around the
curl, then a wide threefold seam is being
sewn
5
Without allowing the fabric to stick out
7
from the right side of the presser foot,
lightly pull on the thread while slowly
sewing.
Pull the fabric held in your right hand to the right in
order to decrease the amount of fabric wrapped in the
presser foot curl. At the same time, carefully guide the
extra fabric to the left with your left hand.
36
USING ATTACHMENTS AND APPLICATIONS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
CAUTION
5
8
14
■ When sewing seams
Using the blind stitch foot
Stitch Name Pattern
Straight Stitch
(Center Needle
Position)
Stitch
Length
[mm (inch)]
2.5 (3/32) —
Stitch Width
[mm (inch)]
Turn off the machine.
1
Attach the blind stitch foot.
2
Turn on the machine.
● Do not turn on the machine while
pressing down the foot controller.
Zigzag Stitch 0.7 (1/32) 1.5 (1/16)
Zigzag Stitch 1.5 (1/16) 3 (1/8)
Zigzag Stitch 2 (1/16) 5 (3/16)
9
10
Set the pattern selection dial to the
3
Straight Stitch (Center Needle Position).
Align the foot guide with the needle
position.
Set the pattern selection dial to the Zigzag
4
Stitch with the desired width.
Place the fabric under the foot so the foot
5
guide is aligned between both edges of the
fabric.
Stretch Blind
Hem Stitch
This foot comes in handy not only for stretch blind hem
stitching, but also for sewing fabric edges and seams.
2 (1/16) 5 (3/16)
Lower the presser foot and start sewing.
6
■ When edge stitching
Turn off the machine.
1
Attach the blind stitch foot.
2
Turn on the machine.
●
3
4
37
CAUTION
Do not turn on the machine while
pressing down the foot controller.
Position the needle the distance you want
the stitch to be from the edge of the fabric,
and then lower the needle in that position.
Turn the foot guide screw and carefully
adjust to guide the fabric.
1
1 Screw
2 Guide
2
2
1
■ When stretch blind hem stitching
When stretch blind hem stitching using the blind
stitch foot, turn the screw to adjust the guide to the
folded hem.
• For more details on blind hem stitching, see
page 24.
1
2
3
1 Screw
2 Guide
3 Folded hem
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Note

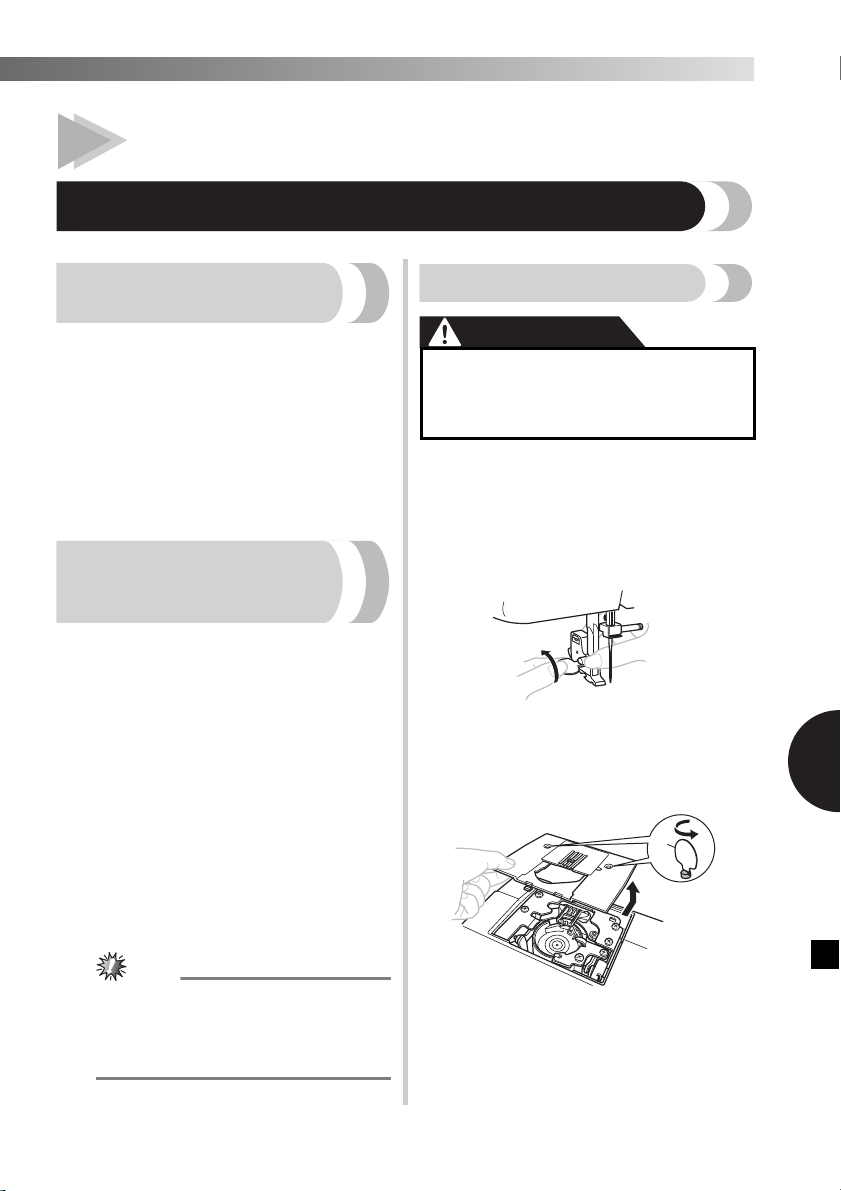

6 APPENDIX
MAINTENANCE
Turn off the machine and unplug it.
Restrictions on oiling
In order to prevent damaging this machine, it must not
be oiled by the user.
This machine was manufactured with the necessary
amount of oil applied to ensure correct operation,
making periodic oiling unnecessary.
If problems occur, such as difficulty turning the
handwheel or an unusual noise, immediately stop using
the machine, and contact your authorized dealer or the
nearest authorized service center.
1
Raise the needle and the presser foot.
2
Loosen the presser foot screw and the
3
needle clamp screw to remove the presser
foot holder and the needle.
Precautions on storing the
machine
Do not store the machine in any of the locations
described below, otherwise damage to the machine
may result, for example, rust caused by condensation.
• Exposed to extremely high temperatures
• Exposed to extremely low temperatures
• Exposed to extreme temperature changes
• Exposed to high humidity or steam
• Near a flame, heater or air conditioner
• Outdoors or exposed to direct sunlight
• Exposed to extremely dusty or oily environments
● In order to extend the life of this machine,
periodically turn it on and use it.
Storing this machine for an extended period
of time without using it may reduce its
efficiency.
Cleaning
CAUTION
● Make sure you unplug the machine
before you clean it, otherwise you risk
getting an electric shock or being
injured.
Using the oval screwdriver, remove the
4
two screws. Lift up the needle plate as
shown in the illustration, and then slide
the needle plate to the left to remove it.
1
1 Use the oval screwdriver
Grasp the bobbin case, and then lift it out
5
to the left.
6
38
APPENDIX ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
2
2
1
3
1
Use the cleaning brush or a vacuum
6
cleaner to remove any dust from the race
and its surrounding area.
1 Cleaning brush
2 Race
• Do not apply oil to the bobbin case.
Insert the bobbin case so that the ▲ mark
7
on the bobbin case aligns with the ● mark
on machine as shown below.
1
• Align the ▲ and ● marks.
2
Install the needle plate, and then tighten
8
the screws.
1 Screws
• Make sure that you install the needle plate
securely.
CAUTION
● Never use a bobbin case that is
scratched; otherwise the upper thread
may become tangled, the needle may
break, or sewing performance may
suffer. For a new bobbin case (part code:
XE9326-001), contact your nearest
authorized service center.
● Make sure that you fit the bobbin case
properly, otherwise the needle may
break.
1 ▲ mark
2 ● mark
3 Bobbin case
• Make sure that the indicated points are
aligned before installing the bobbin case.
39
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
TROUBLESHOOTING
If the machine stops operating correctly, check the following possible problems before requesting service. You can
solve most problems by yourself. If you need additional help, the Brother Solutions Center offers the latest FAQs and
troubleshooting tips. Visit us at “ http://solutions.brother.com
nearest authorized service center.
Symptom Possible cause How to put it right Page
The main power switch is turned off. Turn on the main power switch. 7
The sewing
machine does
not work.
Fabric being
sewn with the
machine
cannot be
removed.
The needle
breaks.
The upper
thread
breaks.
The bobbin-winder shaft is pushed to the
right.
You have not used the foot controller
properly.
Thread is tangled below the needle plate.
The needle is incorrectly installed. Correctly install the needle. 7
The needle clamp screw is loose.
The needle is bent or blunt. Replace the needle. 7
The upper thread was not threaded
correctly.
You have not used the right combination of
fabric, thread and needle.
The presser foot you are using is not
appropriate for the type of stitch that you
want to sew.
The upper thread tension is too tight. Loosen the upper thread tension. 22
You are pulling the fabric too much. Lightly guide the fabric. –
You have not fitted the spool properly.
The area around the hole in the needle
plate or the presser foot is scratched.
The bobbin case is scratched.
You have not used a bobbin that has been
designed for this machine.
You have not threaded the upper thread
properly. (For example, you have not fitted
the spool properly, or the thread has come
out of the guide above the needle.)
There are knots or tangles in the thread. Remove any knots or tangles. –
The needle is not appropriate for the thread
you are using.
▼ The upper thread tension is too tight. Loosen the upper thread tension. 22
”. If the problem persists, contact your dealer or the
Move the bobbin-winder shaft to the
left.
Use the foot controller properly. 7
Lift up the fabric and cut the threads
below it, and clean the race.
Use the oval screwdriver to firmly
tighten the screw.
Correct the upper threading. 14
Choose a thread and needle that are
appropriate for the type of fabric.
Attach the presser foot that is correct
for the type of stitch that you want to
sew.
Fit the spool properly. 15, 20
Replace the needle plate.
Contact your retailer or the nearest
authorized service center.
Replace the bobbin case.
Contact your retailer or the nearest
authorized service center.
Use a bobbin that has been designed
for this machine.
Correct the upper threading. 14
Choose a needle that is appropriate for
the type of stitch.
12
38
8
17
–
–
–
11
17
6
40
APPENDIX ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Symptom Possible cause How to put it right Page
▲ The needle is bent or blunt. Replace the needle. 7
The needle is incorrectly installed. Correctly install the needle. 7
Replace the needle plate.
Contact your retailer or the nearest
authorized service center.
Replace the bobbin case.
Contact your retailer or the nearest
authorized service center.
Use a bobbin that has been designed for
this machine.
Wind the bobbin thread properly. 11
Replace the bobbin. –
Remove the tangled thread and clean
the race.
Use a bobbin that has been designed for
this machine.
Correct the upper threading. 14
Wind the bobbin thread properly. 11
Choose a thread and needle that are
appropriate for the type of fabric.
Attach the presser foot holder properly. –
Use a bobbin that has been designed
for this machine.
Thread the upper thread and wind the
bobbin thread properly.
Choose a thread and needle that are
appropriate for the type of fabric.
Sew with stabilizer material under the
fabric.
Attach the presser foot that is correct
for the type of stitch that you want to
sew.
11-16
–
–
11
38
11
17
11
17
20
30
The upper
thread
breaks.
The lower
thread is
tangled or
breaks.
The thread
tension is
incorrect.
The fabric is
wrinkled.
The area around the hole in the needle
plate or the presser foot is scratched.
The bobbin case is scratched, or has a burr
on it.
You have not used a bobbin that has been
designed for this machine.
You have not wound the bobbin thread
properly.
The bobbin is scratched or does not turn
smoothly.
The thread is tangled.
You have not used a bobbin that has been
designed for this machine.
Bobbin is set incorrectly. Reset the bobbin thread correctly. 13
You have not threaded the upper thread
properly.
You have not wound the bobbin thread
properly.
You have not threaded the right
combination of thread and needle for the
fabric you are using.
You have not attached the presser foot
holder properly.
The thread tension is incorrect. Adjust the tension of the upper thread. 22
You have not used a bobbin that has been
designed for this machine.
Bobbin is set incorrectly. Reset the bobbin thread correctly. 13
You have not threaded the upper thread
properly or fitted the bobbin properly.
You have not fitted the spool properly. Fit the spool properly. 15, 20
You have not used the right
combination of fabric, thread and
needle.
The needle is bent or blunt. Replace the needle. 7
If thin fabrics are being sewn, the fabric is
not being fed correctly.
The presser foot you are using is not
appropriate for the type of stitch that you
want to sew.
The thread tension is incorrect. Adjust the tension of the upper thread. 22
41
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Symptom Possible cause How to put it right Page
Stitches are
skipped.
The stitch is
not sewn
correctly.
The fabric
does not feed.
You have not threaded the upper thread
properly.
You have not used the right combination of
fabric, thread and needle.
The needle is bent or blunt. Replace the needle. 7
The needle is incorrectly installed. Correctly install the needle. 7
Dust has accumulated under the needle
plate or in the bobbin case.
The presser foot that you are using is not
correct for the type of stitch.
The thread tension is incorrect. Adjust the tension of the upper thread. 22
The thread is tangled.
The darning plate is fitted on the needle
plate.
You have not used the right combination of
fabric, thread and needle.
The thread is tangled, for example, in the
race.
The presser foot you are using is not
appropriate for the type of stitch that you
want to sew.
Correct the upper threading. 14
Choose a thread and needle that are
appropriate for the type of fabric.
Remove the needle plate and clean the
plate and the bobbin case.
Attach the presser foot that is correct
for the type of stitch that you want to
sew.
Remove the tangled thread. If the
thread is tangled in the bobbin case,
clean the bobbin case.
Remove the darning plate. –
Choose a thread and needle that are
appropriate for the type of fabric.
Remove the tangle thread. If the thread
is tangled in the race, clean the race.
Attach the presser foot that is correct
for the type of stitch that you want to
sew.
17
38
38
17
38
30
–
42
6
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
INDEX
Numerics
1/4-inch quilting foot ..................................35
4-Step Automatic Buttonhole .......................27
A
Accessories
Appliqués ..................................................32
B
Blind hem stitching
Blind stitch foot ..........................................37
Bobbin winding ..........................................11
Button sewing ............................................29
Buttonhole
Buttonhole fine-adjustment screw ................28
C
Cleaning ....................................................38
Connecting plugs ..........................................6
D
Darning
Darning plate ................................29, 31, 34
Decorative stitching ....................................26
Double action stitching ............................... 26
Drawing up the lower thread .......................16
E
Elastic stitching
F
Fabric, thread, and needle combinations
Flat bed attachment ......................................5
Foot controller ..............................................7
Free-arm style .............................................20
G
Gathering ...................................................31
H
Handwheel ................................................14
L
Light switch ..................................................7
Lower threading .........................................13
M
Main parts
Main power .................................................7
Maintenance ..............................................38
N
Narrow hemmer foot
Needle
P
Pattern selection dial
Patterns ........................................................9
Presser foot changing ....................................8
Q
Quilting foot
.................................................. 4
optional ............................................ 4, 33
.....................................24
adjusting ................................................28
making ...................................................27
.....................................................31
...........................................25
...... 17
....................................................5
..................................35
checking
..................................................7
combinations with fabric and thread .........17
replacing ..................................................7
.....................................9
..............................................34
R
Race cleaning .............................................38
Reverse sewing lever ...................................10
S
Shell tuck stitching
Spool pin .............................................11, 14
extra ......................................................21
Stitches
built-in
names ......................................................9
Straight stitching .........................................23
T
Thread cutter
Thread tension ............................................22
Threading
lower .....................................................13
twin needle .............................................21
upper .....................................................14
Troubleshooting ..........................................40
Twin needle
attaching
sewing ...................................................20
U
Upper tension control dial ...........................22
Upper threading ..........................................14
W
Walking foot
Z
Zigzag stitching
Zipper insertion ..........................................30
......................................25
...................................................23
..............................................19
...........................................8, 20
...............................................33
...........................................23
43
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
Lea estas instrucciones de seguridad
antes de utilizar la máquina.
PELIGRO: para
reducir el riesgo de descarga eléctrica:
1 Desenchufe siempre la máquina de
la toma de corriente inmediatamente
después de su uso, al proceder a su
limpieza, al realizar cualquier ajuste de
reparación mencionado en este manual
o si deja la máquina desatendida.
ADVERTENCIA:
para reducir el riesgo de quemaduras,
incendio, descarga eléctrica o lesiones.
2
Desenchufe siempre la máquina de la toma
de corriente cuando realice cualquier ajuste
mencionado en el manual de instrucciones:
• Para desenchufarla, coloque el
interruptor de la máquina en la posición
con el símbolo “O” para apagarla, sujete
después el enchufe y desconéctelo de la
toma de corriente. No tire del cable.
•
Enchufe la máquina directamente a la
toma de corriente. No utilice un alargador.
• Desenchufe siempre la máquina en caso
de producirse un corte de corriente.
3
Nunca ponga la máquina en
funcionamiento si el cable o el enchufe
están dañados, si no funciona
correctamente, si se ha caído o está averiada
o si se ha derramado agua dentro. Lleve la
máquina al distribuidor o servicio de
reparaciones autorizado más cercano para
su revisión, reparación y realización de los
ajustes eléctricos o mecánicos necesarios.
•
Si observa algo inusual (como olor,
calor, decoloración o deformación) con
la máquina guardada o en uso, deje de
utilizar la máquina y desenchufe
inmediatamente el cable de la corriente.
• Cuando traslade la máquina, tómela por
su asa. Si se levanta desde cualquier
otra pieza, la máquina puede dañarse o
caerse, lo que podría causar lesiones.
• Al levantar la máquina, procure no
realizar movimientos bruscos o sin
cuidado ya que, de lo contrario, podría
lesionarse la espalda o las rodillas.
4 Mantenga siempre el área de trabajo
despejada:
•
Nunca utilice esta máquina si las aberturas
de ventilación están bloqueadas. Mantenga
las aberturas de ventilación y el pedal
libres de pelusa, polvo y trocitos de tela.
•
No deje ningún objeto encima del pedal
•
No utilice alargadores. Enchufe la máquina
directamente a la toma de corriente.
• Nunca deje que caigan objetos en
ninguna de las aberturas, ni inserte
nada en las mismas.
• No la use en lugares donde se
utilicen productos con aerosoles
(atomizadores), ni en sitios donde se
esté administrando oxígeno.
• No utilice la máquina cerca de una fuente
de calor, como un horno o una plancha;
de lo contrario, la máquina, el cable de
corriente o la prenda que se esté cosiendo
podrían incendiarse, provocando un
incendio o una descarga eléctrica.
• No coloque esta máquina sobre una
superficie inestable, como una mesa
que se tambalee o esté inclinada ya
que, de lo contrario, la máquina
podría caerse y provocar lesiones.
5
Hay que tener especial cuidado al coser:
•
Preste siempre especial atención a la aguja.
No utilice agujas dobladas o dañadas.
• Mantenga los dedos alejados de todas las
piezas en movimiento. Se debe tener
especial cuidado con la zona de la aguja.
• No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y provocar
lesiones personales o daños en la máquina.
.
1
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
• Coloque el interruptor de la máquina en la
posición con el símbolo “O” para apagarla
al realizar ajustes en la zona de la aguja.
• No utilice una placa de la aguja dañada o
equivocada, ya que la aguja podría romperse.
• No empuje ni tire de la tela cuando cosa
y siga detenidamente las instrucciones
durante la costura de brazo libre para
que no se doble la aguja y se rompa.
6 Esta máquina no es un juguete:
• Deberá prestar especial atención
cuando se utilice cerca de niños o sea
utilizada por ellos.
•
La bolsa de plástico en la que se
suministra esta máquina debe
mantenerse fuera del alcance de los
niños o desecharse. No permita en
ningún caso que los niños jueguen con
la bolsa debido al riesgo de asfixia.
• No la utilice en el exterior.
7 Para una vida útil más prolongada:
• Cuando guarde esta máquina, evite
exponerla directamente a la luz solar y no
la guarde en lugares con gran humedad.
No utilice o guarde la máquina cerca de
una fuente de calor, plancha, lámpara
halógena u otros objetos candentes.
• Utilice solamente detergentes o jabones
neutros para limpiar la carcasa. Gasolina,
diluyentes y polvos desengrasantes
pueden dañar la carcasa y la máquina,
por lo que nunca debe utilizarlos.
• Consulte siempre el manual de
instrucciones cuando cambie o coloque
cualquier pieza, el pie prensatela, la
aguja u otras piezas para asegurarse de
que la colocación es correcta.
8 Para reparaciones o ajustes:
• Si la unidad de iluminación (diodo
emisor de luz) está dañada, deberá
cambiarla un distribuidor autorizado.
• En caso de que se produzca una avería o
se requiera un ajuste, consulte primero
la tabla de solución de problemas al
final del manual de instrucciones para
inspeccionar y ajustar la máquina usted
mismo. Si el problema persiste, póngase
en contacto con su distribuidor de
Brother autorizado más cercano.
Utilice esta máquina solamente para
los fines descritos en este manual.
Utilice los accesorios recomendados
por el fabricante en este manual.
El contenido de este manual y las
especificaciones de este producto están
sujetos a cambios sin previo aviso.
Si desea obtener información adicional
del producto, visite nuestro sitio Web
en www.brother.com
CONSERVE ESTAS
INSTRUCCIONES
Esta máquina ha sido
diseñada para uso doméstico.
Este aparato no ha sido diseñado para ser
utilizado por personas (niños incluidos) con
alguna discapacidad física, sensorial o
mental, ni por personas sin experiencia o
conocimientos técnicos, a menos que hayan
recibido supervisión o instrucciones
relativas al uso del aparato por parte de una
persona responsable de su seguridad. Los
niños deberán ser vigilados para asegurarse
de que no juegan con el aparato.
Este aparato puede ser utilizado
por niños de a partir de 8 años
de edad y por personas con
capacidades físicas, sensoriales o
mentales reducidas o que
carezcan de la experiencia y los
conocimientos siempre y cuando
hayan recibido supervisión o
instrucciones relativas al uso del
aparato de modo seguro y
comprendan los riesgos
existentes. No permita que los
niños jueguen con el aparato. La
limpieza y el mantenimiento del
usuario no deben ser realizados
por niños sin supervisión.
2
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
SÓLO PARA LOS USUARIOS
DEL REINO UNIDO,
IRLANDA, MALTA Y CHIPRE
IMPORTANTE
• Si debe cambiar el fusible del enchufe, utilice un
fusible homologado por ASTA para BS 1362, es
decir, que lleve la marca correspondiente a la
marca en el enchufe.
CONTENIDO
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES .........................1
1. CONOZCA SU MÁQUINA DE
COSER ....................................... 4
ACCESORIOS .................................................4
Accesorios opcionales ........................................ 4
COMPONENTES PRINCIPALES ......................5
Unidad de cama plana ....................................... 5
USO DE LA MÁQUINA DE COSER ................6
Conexión de enchufes ........................................ 6
Interruptor de la alimentación y de luz de
cosido ................................................................ 7
Pedal .................................................................. 7
Comprobación de la aguja ................................. 7
Cambio de la aguja ............................................ 7
Cambio del pie prensatela .................................. 8
CONTROLES ...................................................9
Selector de puntadas .......................................... 9
Dibujos y nombres de las puntadas .................... 9
Pulsador de retroceso ....................................... 10
ENHEBRADO DE LA MÁQUINA ..................11
Devanado de la bobina .................................... 11
Enhebrado del hilo inferior ............................... 13
Enhebrado del hilo superior ............................. 14
Procedimiento para tirar del hilo inferior .......... 16
COMBINACIONES DE TELA,
HILO Y AGUJA .............................................17
2. FUNCIONES DE COSTURA
BÁSICAS ..................................18
Lea lo siguiente antes de utilizar la máquina .... 18
Comienzo de la costura .................................... 18
Costura de prueba ............................................ 19
Cambio de la dirección de costura ................... 19
Costura en telas gruesas ................................... 19
Costura en telas finas ........................................ 20
Costura en telas elásticas .................................. 20
Costura de piezas cilíndricas ............................ 20
Costura con aguja gemela (Opción) ................. 20
Tensión del hilo ............................................... 22
• Vuelva a colocar siempre la tapa del fusible. No
utilice nunca enchufes sin la tapa del fusible.
• Si la toma de corriente disponible no es adecuada
para el enchufe de esta máquina, deberá ponerse en
contacto con un distribuidor autorizado para obtener
el cable correcto.
3. PUNTADAS DE COSTURA
INCORPORADAS .................... 23
Costura recta .....................................................23
Costura en zig-zag ............................................23
Costura invisible para dobladillo .......................24
Costura de concha ............................................ 25
Costura elástica .................................................25
Costura de doble acción ...................................26
Costura decorativa ............................................ 26
4. COSTURA DE OJALES Y
BOTONES ............................... 27
Realización de un ojal ......................................27
Ajuste de ojales ................................................. 28
Costura de botones ...........................................29
5. USO DE ACCESORIOS Y
APLICACIONES ....................... 30
Costura de cremalleras ......................................30
Fruncidos ..........................................................31
Zurcido .............................................................31
Aplicaciones .....................................................32
ACCESORIOS OPCIONALES ........................ 33
Utilización del pie móvil .................................. 33
Utilización de la guía de acolchados ................34
Utilización del pie para acolchados .................. 34
Utilización del pie para acolchados de
1/4 pulgadas .....................................................35
Utilización del pie para dobladillos estrechos ... 35
Utilización del pie para puntada invisible ......... 37
6. ANEXO ..................................... 38
MANTENIMIENTO ....................................... 38
Restricciones para el engrase ............................38
Precauciones para el almacenamiento de la
máquina ...........................................................38
Limpieza ...........................................................38
SOLUCIÓN DE PROBLEMAS ....................... 40
ÍNDICE ......................................................... 43
3
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
1 CONOZCA SU MÁQUINA DE COSER
ACCESORIOS
Hemos diseñado estos accesorios para ayudarle a realizar fácilmente la mayoría de las tareas de costura.
1. 2. 3. 4. 5.
6. 7. 8. 9.
1
N.º Nombre de la pieza
Pie para zig-zag “J”
1
(en la máquina)
2 Pie para ojales “A” X59369-321
3 Pie para cremalleras “I” XE9369-001
4 Placa de zurcir XC6063-021
Pie especial para
5
botones “M”
Código de la pieza
América Otros
XC4901-121
XE2137-001
N.º Nombre de la pieza
Bobina
6
(Una está colocada en
la máquina)
Paquete de agujas
7
(Aguja 90/14)
Destornillador de
8
cabeza ovalada
9 Pedal Consulte la página 5
Código de la pieza
América Otros
SFB:
SA156
XA5539-151
Paquete de 3 unidades:
XE5328-001
Paquete de 2 unidades:
XE7064-001
XE5241-001
● Los accesorios incluidos varían dependiendo del modelo de la máquina.
Accesorios opcionales
Los siguientes accesorios son opcionales y han de comprarse por separado. Dependiendo del modelo que haya
adquirido, el siguiente accesorio puede estar incluido con la máquina.
1. 2. 3. 4. 5.
6. 7. 8.
N.º Nombre de la pieza
1 Portacarrete adicional XE2241-001
Aguja gemela
2
(Aguja 2.0/75)
3 Pie móvil SA107
4 Pie para acolchados SA129
Código de la pieza
América Otros
X57521-021
F034N:
XC2165-002
F005N:
XC1948-052
N.º Nombre de la pieza
Pie para acolchados de
5
1/4 pulgadas
Pie para dobladillos
6
estrechos
Pie para puntada
7
invisible
8 Guía de acolchados SA132
Código de la pieza
América Otros
SA125
SA127
SA134
F001N:
XC1944-052
F003N:
XC1945-052
F018N:
XC1976-052
F016N:
XC2215-052
4
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
2
3
4
5
6
7
8
9
0
A
D
C
E
F
B
1
2
COMPONENTES PRINCIPALES
1 Devanadora de bobina (Página 11)
Esta devanadora enrolla el hilo en la bobina para
utilizarlo como hilo inferior.
2 Portacarrete (Página 11, 14)
Esta pieza sostiene el carrete de hilo.
3 Disco de control de la tensión superior (Página 22)
Este disco controla la tensión del hilo superior.
4 Guía del hilo (Página 11, 14)
Se utiliza para enrollar el hilo en la bobina y
enhebrar la máquina a continuación.
5 Tirahilo (Página 15)
6 Cortador de hilo (Página 19)
Para cortar los hilos, páselos por el cortador de hilo.
7 Unidad de cama plana con compartimento para
accesorios (Página 5)
8 Pie prensatela (Página 8)
9 Pulsador de retroceso (Página 10)
Con este pulsador puede hacer puntadas en reversa.
0 Selector de puntadas (Página 9)
Gire el selector en cualquier dirección para elegir el
tipo de puntada que desee.
A Rueda
Permite subir y bajar la aguja de forma manual.
B Tornillo de ajuste fino de los ojales (Página 28)
C Interruptor de la alimentación y de luz de cosido
(Página 7)
Puede encender y apagar el interruptor de la
alimentación y de luz de cosido.
D Conexión o toma eléctrica para el pedal (Página 6)
Enchufe la clavija del pedal y conecte la máquina a
la toma de corriente.
E Palanca del pie prensatela (Página 14)
Permite subir y bajar el pie prensatela.
F Pedal (Página 7)
Con este pedal puede controlar la velocidad de
cosido y comenzar o detener la costura.
Pedal:
Modelo KD-1902 para área de 110-120 V
KD-1902 para área de 110-127 V (solo Brasil)
Modelo KD-2902 para área de 220-240 V
El código de pieza del pedal varía dependiendo del país
o de la región. Póngase en contacto con su distribuidor
o con el servicio de reparaciones autorizado más
cercano.
Unidad de cama plana
Los accesorios pueden almacenarse en un
compartimento dentro de la unidad de cama plana.
Tire de la unidad de cama plana hacia la
1
izquierda para abrirla.
1 Unidad de cama plana
2 Compartimento para almacenamiento
5
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
PRECAUCIÓN
Nota
a
b
USO DE LA MÁQUINA DE COSER
ADVERTENCIA
● Utilice solamente electricidad doméstica regular para la alimentación de la máquina. El uso
de otras fuentes de alimentación puede provocar incendios, descargas eléctricas o averías en
la máquina.
● Asegúrese de que las clavijas del cable de corriente están firmemente insertadas en la toma
de corriente y el enchufe hembra en la máquina.
● No inserte el enchufe del cable de corriente en una toma en mal estado.
● Apague la máquina y desenchufe el cable de la corriente en las situaciones siguientes:
• Cuando se aleje de la máquina
• Cuando haya terminado de utilizar la máquina
• Si se produce un fallo de tensión durante el funcionamiento
• Si la máquina no funciona correctamente debido a una mala conexión o a una desconexión
• Durante tormentas eléctricas
● Utilice exclusivamente el cable de corriente que se suministra con esta máquina.
● No utilice cables alargadores ni adaptadores de varias clavijas con otros aparatos
conectados. Podría producirse un incendio o una descarga eléctrica.
● No toque el enchufe con las manos húmedas. Podría recibir una descarga eléctrica.
● Apague siempre la máquina antes de desenchufar el cable de corriente. Sujete siempre el
enchufe para sacarlo de la toma de corriente. Si tira del cable podría dañarlo, o provocar un
incendio o una descarga eléctrica.
● No corte, estropee, cambie, doble, estire, tuerza o enrolle el cable. No coloque objetos
pesados sobre el cable. No exponga el cable al calor. Todo esto podría dañar el cable y
provocar un incendio o una descarga eléctrica. Si el cable o el enchufe está dañado, lleve la
máquina a su distribuidor autorizado para que la repare antes de volver a utilizarla.
● Desenchufe el cable de la corriente si no va a utilizar la máquina durante un largo período de
tiempo. De no hacerlo, podría producirse un incendio.
1
Conexión de enchufes
Enchufe la clavija del pedal a la máquina.
1
Conecte el enchufe en una toma de
2
corriente de la pared.
● Si se produce un corte de corriente mientras
está utilizándose la máquina de coser,
apague la máquina y desenchufe el cable de
corriente. Al volver a poner en
funcionamiento la máquina de coser, siga el
procedimiento necesario para utilizar la
máquina correctamente.
(Solamente para EE. UU.)
●
Este aparato tiene un enchufe polarizado
(una patilla más ancha que la otra). Para
reducir el riesgo de descarga eléctrica, este
enchufe está diseñado de forma que presenta
una única posición de ajuste a una toma
polarizada. Si el enchufe no se ajusta
perfectamente a la toma, dele la vuelta.
Si el problema persiste, póngase en contacto
con un electricista cualificado para instalar
una toma adecuada. No realice
modificaciones de ningún tipo en el enchufe.
6
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Nota
2
1
1
2
1
2
1
Interruptor de la alimentación
y de luz de cosido
Este interruptor enciende y apaga la alimentación y la
luz de cosido.
1 Encendido (hacia la marca ‘I’)
2 Apagado (hacia la marca ‘O’)
PRECAUCIÓN
●
No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y provocar
lesiones personales o daños en la máquina.
Pedal
Cuando pise el pedal lentamente, la máquina
funcionará a baja velocidad. Cuando lo pise más fuerte,
la velocidad de la máquina aumentará. La máquina se
detendrá cuando quite el pie del pedal.
1 Más lento
2 Más rápido
Debe asegurarse de que no haya nada sobre el pedal
cuando no se esté usando la máquina.
PRECAUCIÓN
● No deje que se acumulen trozos de tela y
polvo en el pedal. Esto podría provocar
un incendio o una descarga eléctrica.
(Solamente para EE. UU.)
●
Pedal: Modelo KD-1902
Este pedal puede utilizarse en la máquina con
los códigos de producto 885-X11, 885-X21,
888-X11 y 888-X21.
El código de producto aparece en la placa de
características de la máquina.
7
Comprobación de la aguja
La aguja de coser debe estar siempre recta y afilada
para una costura óptima.
■ Comprobación correcta de la aguja
Coloque la parte plana de la aguja sobre una
superficie lisa. Examine la aguja desde la parte
superior y los laterales. Deseche de manera segura
las agujas dobladas.
1 Espacio paralelo
2 Superficie nivelada (tapa de la bobina, cristal,
etc.)
Cambio de la aguja
PRECAUCIÓN
● Apague siempre la máquina antes de
cambiar la aguja. De lo contrario, podría
lesionarse si el pedal se pisa
accidentalmente y la máquina comienza
a coser.
● Utilice solamente agujas de máquina de
coser para uso doméstico. Otras agujas
podrían doblarse o romperse, y causar
lesiones.
● No cosa nunca con una aguja doblada.
Una aguja doblada puede romperse
fácilmente y causar lesiones.
Apague la máquina.
1
Suba la aguja girando la rueda hacia usted
2
(hacia la izquierda), de manera que la
marca de la rueda apunte hacia arriba.
Baje la palanca del pie prensatela.
3
1 Palanca del pie prensatela
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
PRECAUCIÓN
2
3
1
PRECAUCIÓN
● Antes de cambiar la aguja, coloque tela o
papel debajo del pie prensatela para
evitar que la aguja caiga en el orificio de
la placa de la aguja.
Sujete la aguja con la mano izquierda y, a
4
continuación, utilice un destornillador de
cabeza ovalada para girar el tornillo de la
presilla de la aguja hacia la izquierda y
quitar la aguja.
21
1 Utilice un destornillador de cabeza ovalada
2 Tornillo de la presilla de la aguja
• No ejerza una fuerza excesiva para aflojar o
apretar el tornillo de la presilla de la aguja,
pues podría dañar algunas piezas de la
máquina de coser.
Con la parte plana hacia la parte trasera
5
de la máquina, inserte la aguja hasta que
toque el tope para agujas. A continuación,
apriete la presilla de la aguja con un
destornillador de cabeza ovalada.
1 Utilice un
destornillador de
cabeza ovalada
2 Tope de la aguja
3 Aguja
Coloque la aguja gemela siguiendo el mismo
procedimiento.
PRECAUCIÓN
● Asegúrese de insertar la aguja hasta que
llegue al tope y apriete fuertemente el
tornillo de la presilla de la aguja con un
destornillador de cabeza ovalada; de lo
contrario, la aguja podría romperse o la
máquina, averiarse.
Cambio del pie prensatela
● Antes de cambiar el pie prensatela,
apague la máquina. Si deja la máquina
encendida y pisa el pedal, la máquina
comenzará a funcionar y podría
lesionarse.
● Utilice siempre el pie prensatela
correcto para la costura elegida. Si
utiliza un pie prensatela erróneo, la
aguja puede golpearlo y doblarse o
romperse, y podría causar lesiones.
● Utilice exclusivamente el pie prensatela
diseñado para esta máquina. El uso de
otro pie prensatela puede causar lesiones
o accidentes.
Deberá cambiar el pie prensatela según lo que desee
coser y cómo.
Apague la máquina.
1
Suba la palanca del pie prensatela.
Suba la aguja girando la rueda hacia usted
2
(hacia la izquierda), de manera que la
marca de la rueda apunte hacia arriba.
Pulse el botón negro situado en la parte
3
trasera del soporte del pie prensatela para
soltar el pie prensatela.
1
2
3
Coloque otro pie prensatela en la placa de
4
la aguja para que la varilla del pie quede
alineada con la ranura de la lengüeta.
1 Botón negro
2 Soporte del pie
prensatela
3 Pie prensatela
1
8
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
2
1
11
2
Baje la palanca del pie prensatela y ajuste
5
el pie en la lengüeta. Si el pie prensatela
está en el lugar correcto, la varilla deberá
ajustarse perfectamente.
2
1 Lengüeta
2 Varilla
1
CONTROLES
Selector de puntadas
PRECAUCIÓN
● Cuando utilice el selector de puntadas
para elegir un dibujo, suba la aguja
girando la rueda hacia usted (hacia la
izquierda), de manera que la marca de la
rueda apunte hacia arriba. Si la aguja
está en la posición baja, cuando gire el
selector de puntadas se podrían dañar la
aguja, el pie prensatela o la tela.
Para elegir una puntada, simplemente gire el selector
de puntadas en cualquier dirección.
■ Orientación para la colocación del pie
prensatela
PRECAUCIÓN
● Si el pie prensatela no está colocado con
la orientación correcta, la aguja puede
golpearlo y doblarse o romperse, y
podría causar lesiones.
Dibujos y nombres de las
puntadas
■ 17puntadas
1
10
9
Dibujo
Nombre de la
puntada
OJAL AUTOMÁTICO
DE 4 PASOS
2 3 4
1
12
5
6
13 14 15 16 17
Longitud
recomendada
[mm (pulg.)]
Anchura
preajustada
[mm (pulg.)]
0,5 (1/32)
5 (3/16)
Página de
referencia
7
8
27
1,6 (1/16)
1 Selector de puntadas
2 Número de dibujo elegido
9
PUNTADA RECTA
(Posición de la aguja
en el centro)
—
23, 31
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
3
5
6
7
8
9
11
15
16
17
1
Dibujo
Nombre de la
puntada
PUNTADA RECTA
(Posición de la aguja
en el centro)
4
PUNTADA RECTA
(Posición de la aguja
en el centro)
PUNTADA RECTA
(Posición de la aguja
en el centro)
PUNTADA RECTA
(Posición de la aguja
en el centro)
PUNTADA RECTA
(Posición de la aguja
a la izquierda)
PUNTADA DE
ZIG-ZAG
PUNTADA DE
ZIG-ZAG
10
PUNTADA DE
ZIG-ZAG
Longitud
recomendada
[mm (pulg.)]
Anchura
preajustada
[mm (pulg.)]
1,8 (1/16)
—
2 (1/16)
—
2,5 (3/32)
—
4 (3/16)
—
2,5 (3/32)
—
0,7 (1/32)
1,5 (1/16)
1,5 (1/16)
3 (1/8)
2 (1/16)
5 (3/16)
Página de
referencia
23, 31
23, 31
23, 30, 31,
33, 34, 35,
37
23, 31
23, 31, 33,
34
23, 29, 32,
33, 37
23, 29, 32,
33, 37
23, 29, 32,
33, 37
Dibujo
Nombre de la
puntada
12
PUNTADA DE
CONCHA
13
PUNTADA ELÁSTICA 5 (3/16)
14
COSTURA INVISIBLE
ELÁSTICA
PUNTADA FESTÓN 5 (3/16)
PUNTADA DE
DOBLE ACCIÓN
PUNTADA DE
PUENTE
Longitud
recomendada
[mm (pulg.)]
Anchura
preajustada
[mm (pulg.)]
2 (1/16)
5 (3/16)
1 (1/16)
2 (1/16)
5 (3/16)
0,5 (1/32)
1,2 (1/16)
5 (3/16)
1,2 (1/16)
5 (3/16)
Página de
referencia
25
25
24, 37
26
26
26
Pulsador de retroceso
Con el pulsador de retroceso puede hilvanar en reversa y
reforzar costuras.
Para coser en reversa, empuje el pulsador de retroceso
todo lo posible y manténgalo en esa posición mientras
pisa ligeramente el pedal. Para coser hacia delante, suelte
el pulsador de retroceso. La máquina coserá hacia delante.
La longitud de las puntadas en reversa se ha fijado en
2 mm (1/16 de pulgada).
1
PUNTADA DE
ZIG-ZAG (SATÉN)
0,5 (1/32)
5 (3/16)
23, 32, 33
1 Pulsador de retroceso
10
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
3
2
1 Tire del hilo
hacia dentro.
ENHEBRADO DE LA MÁQUINA
Devanado de la bobina
PRECAUCIÓN
● Hemos diseñado la bobina que se proporciona con esta máquina. Si utiliza bobinas de otros
modelos, la máquina no funcionará correctamente. Utilice exclusivamente la bobina
suministrada con esta máquina o bobinas del mismo tipo (código de pieza: SA156, SFB:
XA5539-151). El uso de otras bobinas puede dañar la máquina.
Tamaño real
11,5 mm
(7/16 pulg.)
Este modelo Otros modelos
1 Disco pretensor 2 Eje de la devanadora de bobina 3 Bobina
Tire del portacarrete y coloque un carrete
1
de hilo.
Mientras sujeta el hilo del carrete con la
2
mano derecha, pase el hilo hacia usted
por la ranura de la guía del hilo. A
continuación, pase el hilo alrededor del
disco pretensor y tire del hilo hacia
dentro.
11
1
1 Disco pretensor
PRECAUCIÓN
● Si el carrete de hilo no está en el lugar
correcto o no está bien colocado, es
posible que el hilo se enganche en el
portacarrete.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
PRECAUCIÓN
Nota
3
1
2
Pase el extremo del hilo por el orificio de
3
la bobina desde el interior de la misma.
Coloque la bobina en el eje de la
4
devanadora y desplácelo hacia la derecha.
Gire con la mano la bobina hacia la
derecha hasta que el resorte del eje entre
en la muesca de la bobina.
• Asegúrese de sacar de 7 a 10 cm
(3 – 4 pulgadas) de hilo desde el orificio de la
bobina.
1 Resorte del eje
2 Muesca
3 7-10 cm (3 – 4 pulg.)
● Tire del hilo para que quede tenso y
sujete el extremo del hilo hacia arriba. Si
el hilo es demasiado corto, no está tenso
o queda en ángulo, pueden producirse
lesiones cuando el hilo se enrolle en la
bobina.
Mientras sujeta el extremo del hilo, pise
6
suavemente el pedal para enrollar el hilo
alrededor de la bobina unas cuantas
veces. Después pare la máquina.
Recorte el hilo sobrante de la bobina.
7
• Deje 1 cm (1/2 pulg.) de hilo desde el orificio
de la bobina.
1
1 1 cm (1/2 pulg.)
PRECAUCIÓN
● Asegúrese de seguir las instrucciones con
precisión. Si no corta el hilo sobrante
totalmente antes de enrollar la bobina,
es posible que cuando quede poco hilo
éste se enganche alrededor de la bobina
y se rompa la aguja.
Pulse el pedal para comenzar.
8
1
Encienda la máquina.
5
PRECAUCIÓN
● No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y
provocar lesiones personales o daños en
la máquina.
Cuando la bobina parece estar llena y empieza
9
a girar despacio, deje de pisar el pedal.
Corte el hilo, mueva el eje de la
0
devanadora de bobina hacia la izquierda y
retire la bobina.
● Cuando se pone en marcha la máquina de
coser o se gira la rueda después de enrollar
el hilo en la bobina, la máquina emitirá un
sonido parecido a un chasquido, que no es
indicativo de avería.
● Al desplazar el eje de la devanadora de
bobina hacia la derecha, la varilla de la
aguja no se mueve.
12
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
2
1
1
Coloque la bobina de modo que el hilo
4
PRECAUCIÓN
● Un devanado incorrecto de la bobina
salga en la dirección que indica la flecha.
puede disminuir la tensión del hilo y
romper la aguja.
PRECAUCIÓN
1 Enrollado uniforme
2 Enrollado deficiente
Enhebrado del hilo inferior
Coloque la bobina devanada con hilo.
PRECAUCIÓN
● Asegúrese de apagar la máquina cuando
vaya a enhebrar. Si pisa el pedal sin
querer y la máquina empieza a coser,
podría lesionarse.
Prepare la bobina devanada
1
correctamente antes de enhebrar el hilo
inferior.
• Consulte la página 11 si desea información
sobre el devanado de la bobina.
Suba la aguja girando la rueda hacia usted
2
(hacia la izquierda) y suba la palanca del
pie prensatela.
Retire la tapa de la bobina deslizándola y
3
levántela hacia usted.
● Asegúrese de colocar la bobina de modo
que el hilo se desenrolle en la dirección
correcta. En caso contrario, la tensión
del hilo podría ser incorrecta o se podría
romper la aguja.
Sujete el extremo del hilo, empuje la
5
bobina hacia abajo con el dedo y pase el
hilo por la ranura, como se indica.
• Si el hilo no se inserta correctamente a través
del resorte de ajuste de tensión de la caja de
la bobina, puede producirse una tensión del
hilo incorrecta.
1 Tapa de la bobina
13
1 Resorte de ajuste de tensión
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1
2
4
3
2
2
1
5
1
Vuelva a colocar la tapa de la bobina.
6
Coloque la proyección en la ranura de la
sujeción de la pista y empuje para cerrar.
1 Ranura
2 Proyección
Enhebrado del hilo superior
1 Portacarrete
2 Guía del hilo (parte trasera)
3 Guía del hilo (parte delantera)
• Asegúrese de que el extremo del hilo sale por
la tapa hacia la parte trasera de la máquina
(como se muestra en la ilustración).
• Tire del hilo inferior antes de comenzar a
coser. Consulte “Procedimiento para tirar del
hilo inferior” en la página 16 después de
enhebrar el hilo superior.
4 Tirahilo
5 Marca de la rueda
1
PRECAUCIÓN
● Para enhebrar el hilo superior, siga las instrucciones con precisión. Si el enhebrado del hilo
superior no es correcto, el hilo puede engancharse o la aguja puede doblarse o romperse.
● No utilice en ningún caso un hilo del 20 o inferior.
● Utilice la combinación correcta de aguja e hilo. Si desea información sobre la combinación
correcta de agujas e hilos, consulte “COMBINACIONES DE TELA, HILO Y AGUJA” en la
página 17.
Apague la máquina.
1
Suba la palanca del pie prensatela.
2
1 Palanca del pie prensatela
14
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
PRECAUCIÓN
Recuerde
1
1
1
1
Suba la aguja girando la rueda hacia usted
3
(hacia la izquierda), de manera que la
marca de la rueda apunte hacia arriba.
• Si la aguja no está levantada correctamente,
la máquina de coser no podrá enhebrarse.
1 Marca de la rueda
Tire del portacarrete y coloque un carrete
4
de hilo.
● Si el carrete de hilo no está en el lugar
correcto o no está bien colocado, es
posible que el hilo se enganche en el
portacarrete y rompa la aguja.
Mientras sujeta el hilo del carrete con la
5
mano derecha, pase el hilo hacia usted
por la ranura de la guía del hilo.
• Asegúrese de que el resorte de la ranura
engancha el hilo.
Pase el hilo superior como se indica en la
6
ilustración siguiente.
Asegúrese de guiar el hilo de derecha a
7
izquierda por el tirahilo, como se muestra
en la ilustración siguiente.
1 Tirahilo
● Si el tirahilo está en posición baja, el hilo
superior no se puede enrollar a su
alrededor. Asegúrese de subir la aguja
girando la rueda hacia usted (hacia la
izquierda), de manera que la marca de la
rueda apunte hacia arriba.
1 Resorte
15
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
1
1
1
2
Coloque el hilo detrás de la guía por
8
encima de la aguja.
• Para pasar fácilmente el hilo por detrás de la
guía del hilo de la varilla de la aguja, sujételo
con la mano izquierda y hágalo avanzar con
la derecha.
Procedimiento para tirar
del hilo inferior
Mientras sujeta ligeramente un extremo
1
del hilo superior, gire lentamente la rueda
a mano hacia usted (hacia la izquierda)
para bajar y, a continuación, subir la
aguja.
1 Guía del hilo de la varilla de la aguja
Saque el hilo superior para tirar del
2
inferior.
1
Enhebre la aguja desde la parte delantera
9
a la trasera, dejando un trocito de hilo de
unos 5 cm (2 pulg.).
1 5 cm (2 pulg.)
● Asegúrese de levantar la palanca del pie
prensatela y el tirahilo antes de pasar el hilo
superior.
● Si no pasa el hilo de manera correcta,
pueden producirse problemas al coser.
1
2
1
2
1 Hilo superior
2 Hilo inferior
Tire de los dos hilos unos 10 cm (4 pulg.)
3
y colóquelos en la parte trasera de la
máquina, debajo del pie prensatela.
1 Hilo superior
2 Hilo inferior
16
CONOZCA SU MÁQUINA DE COSER ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Nota
Recuerde
COMBINACIONES DE TELA, HILO Y AGUJA
Tipo de tela/Aplicación
Telas medianas
Telas finas
Telas gruesas
Telas elásticas
Telas que se deshilachan con facilidad
Para costuras sobrepuestas
● No utilice en ningún caso un hilo del 20 o inferior. Puede producir averías.
● Cuanto más pequeño sea el número de hilo, más grueso será el hilo. Cuanto más grande sea el número
de aguja, más gruesa será la aguja.
Paño Hilo de algodón
Tafetán Hilo sintético
Franela, gabardina Hilo de seda 50
Lino Hilo de algodón
Punto Georgette Hilo sintético
Challis, satén Hilo de seda 50
Tejano Hilo de algodón
Pana Hilo sintético
Tweed Hilo de seda
Tejido de punto
Punto de lana
Tipo Medida
Hilo para punto
calado
Hilo de algodón
Hilo de seda 50
Hilo sintético
Hilo de seda
Hilo
Medida de la aguja
60–90
60–90
30 100/16
50
50–60
50–60
50–90
30 100/16
50–60 75/11–90/14
75/11–90/14
65/9–75/11
90/14–100/16
Aguja de punta
redonda
75/11–90/14
(color dorado)
65/9–90/14Hilo sintético
■ Aguja de punta redonda
Utilice la aguja de punta redonda para coser en telas elásticas o telas en las que es fácil que las puntadas queden
sueltas.
La aguja recomendada de fábrica es “HG-4BR” (Organ). Puede utilizar en su lugar agujas Schmetz “JERSEY BALL
POINT” 130/705H SUK 90/14.
■ Hilo de nylon transparente
Utilice una aguja entre 90/14 y 100/16, con independencia de la tela o del hilo.
PRECAUCIÓN
Asegúrese de seguir las combinaciones de aguja, hilo y tela que se indican en la tabla.
●
El uso de una combinación incorrecta (por ejemplo, una aguja pequeña (entre 65/9 y 75/11)
para una tela pesada como el tejano), podría romper o doblar la aguja. Una combinación
incorrecta también podría causar que
máquina dejara puntadas sueltas.
17
la costura fuera irregular, la tela se frunciera o la
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
PRECAUCIÓN
1
2 FUNCIONES DE COSTURA BÁSICAS
Lea lo siguiente antes de utilizar la máquina
PRECAUCIÓN
● Para evitar lesiones, observe con atención la aguja mientras utiliza la máquina. Mantenga las
manos alejadas de las piezas en movimiento.
● No estire ni empuje la tela durante la costura, pues la aguja podría dañarse y producir
lesiones.
● No utilice agujas dobladas o rotas, ya que podría lesionarse.
● Tenga cuidado de que la aguja no golpee los alfileres de hilvanado ni otros objetos durante la
costura. La aguja podría romperse y usted podría lesionarse.
● Utilice siempre el pie prensatela adecuado. Si utiliza un pie prensatela erróneo, la aguja
puede golpearlo y doblarse o romperse, y podría causar lesiones.
● Al girar la rueda a mano, gírela siempre hacia usted (en sentido contrario a las manecillas del
reloj). Si la gira en sentido contrario, el hilo podría engancharse y causar daños en la aguja o
la tecla, y podría lesionarse.
● No comience a coser sin colocar la tela bajo el pie prensatela; de lo contrario, el pie
prensatela podría dañarse.
Suba la palanca del pie prensatela.
Comienzo de la costura
Encienda la máquina.
1
5
1
2
●
No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y provocar
lesiones personales o daños en la máquina.
Suba la aguja girando la rueda hacia usted
2
(en sentido contrario a las manecillas del
reloj), de manera que la marca de la rueda
apunte hacia arriba.
Gire el selector de puntadas para
3
seleccionar una puntada (consulte la
página 9).
Cambie el pie prensatela (consulte la
4
página 8).
1 Palanca del pie prensatela
Coloque la tela debajo del pie prensatela,
6
pase el hilo debajo del pie prensatela y
saque unos 5 cm (2 pulg.) del hilo hacia la
parte trasera de la máquina.
1 5 cm (2 pulg.)
18
FUNCIONES DE COSTURA BÁSICAS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
1
1
2
Mientras sujeta el extremo del hilo y la
7
tela con la mano izquierda, gire la rueda
hacia usted (en sentido contrario a las
manecillas del reloj) con la mano derecha
para bajar la aguja al punto de inicio de la
costura.
Costura de prueba
Debe coserse una prueba en un retal. Utilice una tela y
un hilo que sean del mismo tipo que vaya a utilizar
para su labor y compruebe la tensión del hilo y la
longitud y anchura de la puntada.
Cambio de la dirección de
costura
Pare la máquina con la aguja en la tela en el punto en
el que desee cambiar la dirección de costura y, a
Baje la palanca del pie prensatela.
8
1 Palanca del pie prensatela
Pise lentamente el pedal.
9
continuación, suba la palanca del pie prensatela.
Utilizando la aguja como eje, gire la tela, baje la
palanca del pie prensatela y continúe cosiendo.
Costura en telas gruesas
■ Si la tela no avanza debajo del pie prensatela
Si la tela no avanza bien debajo del pie prensatela,
levante todavía más la palanca del pie prensatela
X La máquina comienza a coser.
Retire el pie del pedal.
0
X La máquina deja de coser.
• Con el pulsador de retroceso puede hacer
costura en reversa para hilvanar en reversa y
reforzar costuras. Consulte “Pulsador de
retroceso” en la página 10 para obtener más
información.
Suba la aguja girando la rueda hacia usted
a
(hacia la izquierda).
Suba la palanca del pie prensatela.
b
Tire de la tela hacia el lado izquierdo de la
c
máquina y, a continuación, pase los hilos
por el cortador de hilo para cortarlos.
.
hasta colocarlo en la posición más elevada.
PRECAUCIÓN
● Si se cose en tela de más de 6 mm
(15/64 pulg.) o si la tela se empuja con
demasiada fuerza, la aguja podría
romperse o doblarse.
1 Cortador de hilo
19
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
PRECAUCIÓN
1
1
1
Costura en telas finas
Al coser en telas finas, las puntadas podrían no quedar
alineadas o la tela podría no avanzar correctamente. En
ese caso, coloque debajo de la tela un papel fino o un
material estabilizador y cósalo junto con la tela.
Cuando haya terminado de coser, quite el papel
sobrante.
1 Material estabilizador o papel
● Cuando termine con la costura de brazo
libre, vuelva a colocar la unidad de cama
plana en su posición original.
Deslice la parte que desee coser sobre el
2
brazo y, a continuación, cosa desde la
parte superior.
2
Costura en telas elásticas
En primer lugar, hilvane juntas las piezas de tela y, a
continuación, cosa sin estirar la tela.
1 Hilvanado
Costura de piezas
cilíndricas
Si se extrae la unidad de cama plana resultará más
sencillo coser piezas cilíndricas, como los puños y las
perneras del pantalón, o zonas de difícil alcance.
Deslice la unidad de cama plana hacia la
1
izquierda para abrirla.
1 Unidad de cama plana
X Con la unidad de cama plana quitada, es
posible la costura de brazo libre.
Costura con aguja gemela
(Opción)
La máquina está diseñada para que pueda coser con
esta aguja y dos hilos superiores. Puede utilizar hilo de
un mismo color o de diferentes colores para realizar
puntadas decorativas.
1 Aguja gemela 2 Portacarrete
● Utilice exclusivamente las agujas
gemelas diseñadas para esta máquina
(código de pieza: X57521-021:2.0/75
con una anchura de 2 mm). Otras agujas
podrían romperse y causar averías en la
máquina.
● Compruebe que la aguja gemela no
golpea el pie prensatela.
● No cosa con agujas dobladas. Podrían
romperse y causar lesiones.
■ Colocación de la aguja gemela
Coloque la aguja gemela del mismo modo que las
agujas sencillas (consulte las páginas 7–8). La parte
plana de la aguja debe estar colocada hacia la parte
trasera, y la parte redondeada hacia usted.
adicional
20
FUNCIONES DE COSTURA BÁSICAS —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
3
2
■ Colocación del portacarrete adicional
Introduzca el portacarrete adicional en el extremo
del eje de la devanadora. Coloque el segundo
carrete de hilo en el portacarrete adicional.
1 Eje de la devanadora de
3
2
bobina
2 Portacarrete adicional
3 Carrete de hilo
1
■ Enhebrado de agujas gemelas
Deberá enhebrar cada aguja por separado.
Enhebre la aguja izquierda.
1
Siga las mismas instrucciones que para el
enhebrado de una aguja sencilla (consulte la
página 14).
Enhebre la aguja derecha.
2
Enhebre la aguja derecha igual que la izquierda
utilizando el hilo del carrete del portacarrete
adicional, pero sin pasar el hilo por la guía
encima de la aguja; páselo antes a través del ojo
de la aguja derecha.
1 El hilo de la aguja izquierda pasa a través de la
guía del hilo de la varilla de la aguja
2 El hilo de la aguja derecha pasa delante de la
guía del hilo de la varilla de la aguja
3 Guía del hilo de la varilla de la aguja
Coloque el pie para zig-zag “J”.
3
Si desea información sobre cómo cambiar el
pie prensatela, consulte “Cambio del pie
prensatela” en la página 8.
PRECAUCIÓN
● Al utilizar la aguja gemela, asegúrese de
colocar el pie para zig-zag “J” ya que, de
lo contrario, la aguja puede romperse o
la máquina averiarse.
Encienda la máquina.
4
PRECAUCIÓN
● No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y
provocar lesiones personales o daños en
la máquina.
Seleccione una puntada.
5
PRECAUCIÓN
● Después de seleccionar una puntada,
gire lentamente la rueda hacia usted
(hacia la izquierda) y compruebe que la
aguja no toca el pie prensatela. Si la
aguja golpea el pie prensatela, la aguja
podría doblarse o romperse.
● La aguja gemela solo debe utilizarse con
la puntada recta (posición de la aguja en
el centro) y la puntada de zig-zag
(1,5 mm (1/16 de pulgada) de anchura).
No utilice la aguja gemela con ninguna
otra puntada.
Comience a coser.
6
Si desea información sobre cómo comenzar a
coser, consulte “Comienzo de la costura” en
la página 18.
X Se cosen dos líneas de puntadas paralelas.
PRECAUCIÓN
● Al cambiar la dirección de costura,
asegúrese de levantar la aguja de la tela
y, a continuación, suba la palanca del pie
prensatela y gire la tela. De lo contrario,
la aguja podría romperse o la máquina
averiarse.
21
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Recuerde
Nota
Nota
1
2
3
4
5
■ El hilo superior está demasiado flojo
Tensión del hilo
La tensión del hilo afectará a la calidad de las puntadas.
Cuando cambie de tela o de hilo, es posible que
necesite ajustar la tensión del hilo.
● Antes de comenzar a coser, recomendamos
que haga una prueba en un retal.
Aparecerán ondas en el revés de la tela.
● Si el hilo superior no está enhebrado
correctamente, puede que quede demasiado
flojo. En este caso, consulte “Enhebrado del
hilo superior” en la página 14 y vuelva a
enhebrar el hilo superior.
■ Tensión adecuada
Una tensión adecuada es importante, puesto que un
exceso o carencia de la misma afectará a la calidad
de la costura y la tela podría fruncirse.
1 Superficie de la tela
2 Revés de la tela
3 Hilo superior
4 Hilo inferior
5 Aparecen ondas en el
revés de la tela
1
3
2
4
1 Superficie de la tela
2 Revés de la tela
3 Hilo superior
4 Hilo inferior
Solución
Aumente la tensión girando el disco de control de
la tensión superior a un número superior.
■ El hilo superior está demasiado tenso
Aparecerán ondas en la superficie de la tela.
2
● Si el hilo de la bobina se enhebra
incorrectamente, el hilo superior puede
quedar demasiado tenso. En este caso,
consulte “Enhebrado del hilo inferior” en la
página 13 y vuelva a enhebrar el hilo de la
bobina.
2
1
3
4
Solución
Reduzca la tensión girando el disco de control de la
tensión superior a un número inferior.
1 Superficie de la tela
2 Revés de la tela
3 Hilo superior
4 Hilo inferior
5
5 Aparecen ondas en la
superficie de la tela
22
PUNTADAS DE COSTURA INCORPORADAS ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
2
8
9
10
1
2
3
PUNTADAS DE COSTURA INCORPORADAS
Costura recta
Las puntadas rectas se utilizan para la costura básica.
Nombre de la puntada Dibujo
Puntada recta
(Posición de la aguja en
el centro)
Puntada recta
(Posición de la aguja en
el centro)
Puntada recta
(Posición de la aguja en
el centro)
Puntada recta
(Posición de la aguja en
el centro)
Puntada recta
(Posición de la aguja en
el centro)
Puntada recta
(Posición de la aguja a la
izquierda)
■ Costura sobrepuesta y telas elásticas
Puede utilizar la puntada recta para la costura
sobrepuesta y de telas ligeras.
Puede utilizar la puntada elástica triple para coser
telas elásticas.
3
4
5
6
7
Longitud de la
puntada
[mm (pulg.)]
1,6 (1/16)
1,8 (1/16)
2 (1/16)
2,5 (3/32)
4 (3/16)
2,5 (3/32)
■ Puntada de zig-zag
Gire el selector de puntadas hasta la puntada de
zig-zag y, a continuación, comience a coser.
Es aconsejable que cosa utilizando la puntada recta
al comienzo y al final de las puntadas de zig-zag.
(Esto actúa de puntada de refuerzo.)
■ Puntada de zig-zag (Satén)
Puede utilizar la puntada de zig-zag (satén) para
crear puntadas decorativas.
Cuando cosa una puntada de zig-zag (satén), afloje
ligeramente la tensión del hilo superior para
conseguir unas puntadas más atractivas.
Con el selector de puntadas, la puntada de zig-zag
(satén) (número 11) puede ajustarse en una de tres
longitudes de puntada.
La posición central es el ajuste para la longitud de
pulgada estándar.
Costura en zig-zag
Nombre de la
puntada
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag (Satén)
Dibujo
11
Longitud de
la puntada
[mm (pulg.)]
0,7 (1/32) 1,5 (1/16)
1,5 (1/16) 3 (1/8)
2 (1/16) 5 (3/16)
0,5 (1/32) 5 (3/16)
23
Anchura de
la puntada
[mm (pulg.)]
1 Si desea una longitud de pulgada más corta,
gire el selector de puntadas hacia la posición
izquierda de la puntada de zig-zag (satén)
(número 11).
2 Si desea una longitud de pulgada más larga,
gire el selector de puntadas hacia la posición
derecha de la puntada de zig-zag (satén)
(número 11).
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Recuerde
1
2
1
2
1
3
3
4
2
6
1
1
1
1
1
2
3
4
5
Utilice una tiza para hacer una marca en
3
Costura invisible para
dobladillo
Nombre de la
puntada
Costura
invisible
elástica
● Cuando el tamaño de las piezas cilíndricas
sea demasiado pequeño para deslizarse en
el brazo o la longitud sea demasiado
pequeña, la tela no avanzará y es posible
que no se consigan los resultados deseados.
Dé la vuelta a la falda o los pantalones.
1
1 Tela del revés
2 Tela del derecho
3 Lado inferior
4 Borde de la tela
Doble la tela a lo largo del borde del
2
dobladillo deseado y presione.
<Visto desde el lateral>
Dibujo
14
1
Longitud de
la puntada
[mm (pulg.)]
2 (1/16) 5 (3/16)
Anchura de
la puntada
[mm (pulg.)]
2
3
4
1 Tela del revés
2 Tela del derecho
3 Borde de la tela
4 Borde del
dobladillo
deseado
<Tela pesada>
<Tela normal>
la tela a unos 5 mm (3/16 pulg.) del borde
de la tela y, a continuación, hilvánela.
1 Tela del revés
2 Tela del derecho
4
3
1
1
1
<Visto desde el lateral>
Doble hacia dentro la tela a lo largo del
4
hilvanado.
2
5
2
2
2
4
5
1
6
1
1
<Visto desde el lateral>
Desdoble el borde de la tela y coloque la
5
tela con el revés hacia arriba.
<Visto desde el lateral>
Retire la unidad de cama plana para
6
permitir la costura de brazo libre.
• Si desea información sobre la costura de
brazo libre, consulte “Costura de piezas
cilíndricas” (Página 20).
3 Borde de la tela
4 Costura de
hilvanado
5 5 mm (3/16 pulg.)
6 Borde del
6
dobladillo
deseado
<Tela pesada>
<Tela normal>
1 Tela del revés
2 Borde de la tela
3 Hilvanado
4 5 mm (3/16 pulg.)
5 Borde del
3
dobladillo
deseado
6 Tela del derecho
7 Punto de
hilvanado
<Tela pesada>
7
<Tela normal>
1 Tela del revés
2 Tela del derecho
3 Hilvanado
4 Borde de la tela
5 Borde del
dobladillo
deseado
6 Punto de
hilvanado
<Tela pesada>
<Tela normal>
3
24
PUNTADAS DE COSTURA INCORPORADAS ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
1
2
3
1
2
12
1
2
13
Deslice la parte que desee coser sobre el
7
brazo, asegurándose de que la tela avanza
correctamente y, a continuación,
comience a coser.
Costura de concha
Nombre de la
puntada
Dibujo
Longitud de
la puntada
[mm (pulg.)]
Anchura de
la puntada
[mm (pulg.)]
1 Brazo
Después de seleccionar una puntada, gire
8
lentamente la rueda hacia usted (hacia la
izquierda) hasta que la aguja se mueva de
derecha a izquierda.
Coloque la tela debajo del pie prensatela
9
y, a continuación, ajuste la posición de la
tela hasta que la aguja llegue ligeramente
al pliegue del dobladillo cuando la aguja
llegue al extremo izquierdo de la puntada.
1 Tela del revés
2 Pliegue del dobladillo
3 Punto de entrada de la
aguja
1
0
a
2
3
1 Aguja
2 Punto de entrada de la
aguja
3 Pliegue del dobladillo
Baje la palanca del pie prensatela.
Cosa a una velocidad baja sujetando la
tela con las manos de forma que la aguja
llegue ligeramente al pliegue del
dobladillo.
Quite el hilvanado y ponga la tela con el
b
derecho hacia arriba.
Puntada de
concha
La puntada de concha puede utilizarse para coser
bordes con puntilla (parecida al encaje) en telas ligeras.
Ajuste la tensión del hilo para que esté
1
más tenso de lo normal.
Coloque la tela debajo del pie prensatela
2
para coserla al bies con puntadas rectas
2 (1/16) 5 (3/16)
en la línea de costura y con puntadas de
zig-zag ligeramente por encima del borde
doblado.
Cosa a una velocidad baja.
3
1 Puntadas rectas
2 Puntadas de zig-zag
Costura elástica
Nombre de la
puntada
Puntada elástica 1 (1/16) 5 (3/16)
La puntada elástica puede utilizarse para zurcir, coser
gomas o unir trozos de tela. A continuación se explica
cada opción.
Dibujo
Longitud de
la puntada
[mm (pulg.)]
■ Zurcido
Coloque la tela de refuerzo debajo del
1
área que desee zurcir.
• Utilice los alfileres de hilvanado para sujetar
la tela de refuerzo.
Anchura de
la puntada
[mm (pulg.)]
1 Tela del revés 2 Tela del derecho
25
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
16
Siga la línea de la zona rasgada y cosa
2
utilizando la puntada elástica como se
muestra.
Costura de doble acción
Nombre de la
puntada
Dibujo
Longitud de
la puntada
[mm (pulg.)]
Anchura de
la puntada
[mm (pulg.)]
■ Costura de gomas
Sujete con alfileres la goma en el revés de
1
la tela.
A medida que cosa, vaya estirando la
2
goma por delante y detrás del pie
prensatela.
■ Unión de trozos de tela
La puntada elástica puede emplearse para unir dos
trozos de tela y resulta muy eficaz a la hora de
coser tejidos de punto. Si utiliza hilo de nylon, la
puntada no se verá.
Coloque juntos los bordes de los dos
1
trozos de tela y céntrelos debajo del pie
prensatela.
Cósalos utilizando la puntada elástica.
2
Asegúrese de tener los dos bordes de tela
muy juntos.
• Utilice los alfileres de hilvanado para sujetar
los dos bordes de la tela juntos.
Puntada de
doble acción
Puntada de
puente
Estos tipos de puntadas se utilizan para unir dos trozos
de tela, por ejemplo, en la costura de patchwork.
Ejemplo: costura de patchwork con puntada de doble
acción
1,2 (1/16) 5 (3/16)
17
1,2 (1/16) 5 (3/16)
1
2
3
1 Línea de costura deseada
2 Puntada recta
3 Puntada de doble acción
Costura decorativa
Nombre de la
puntada
Puntada festón 0,5 (1/32) 5 (3/16)
Dibujo
15
Longitud de
la puntada
[mm (pulg.)]
Anchura de
la puntada
[mm (pulg.)]
3
26
COSTURA DE OJALES Y BOTONES —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Recuerde
1
1
2
4 COSTURA DE OJALES Y BOTONES
PRECAUCIÓN
● Apague siempre la máquina antes de
cambiar el pie prensatela. De lo
contrario, podría lesionarse si el pedal se
pisa accidentalmente y la máquina
comienza a coser.
Realización de un ojal
Longitud
Dibujo
● Es aconsejable que practique la realización
de ojales en una retal de prueba antes de
intentarlo en la prenda real.
● Para realizar ojales en telas suaves, coloque
un material estabilizador debajo de la tela.
Con un trozo de tiza, marque en la tela la
1
posición y la longitud del ojal.
1 Marcas sobre la tela
2 Costura de ojales
Coloque el pie para ojales y empuje el
2
bastidor hacia atrás hasta que haga tope
puntada
(pulg.)]
0,5 (1/32) 5 (3/16)
con la pieza de plástico situada delante
del bastidor.
de la
[mm
Anchura de
la puntada
[mm
(pulg.)]
2
1
Pie
Pie para
ojales
“A”
PRECAUCIÓN
● Si el pie prensatela no está colocado con
la orientación correcta, la aguja puede
golpearlo y doblarse o romperse, y
podría causar lesiones. (Consulte en la
página 8 la orientación correcta del pie
prensatela).
Primero tiene que coser la tachuela
3
delantera. Alinee la marca de la tachuela
debajo del centro del pie prensatela y
hágala coincidir con las dos líneas del pie
prensatela.
1 Parte delantera de la marca de tiza
2 Líneas rojas
■ Realización de un ojal
Paso Zona cosida Dibujo
Paso 1
(Tachuela
delantera)
1. Ajuste el selector de puntadas en “a”.
2. Baje el pie prensatela y cosa de 5 a 6 puntadas.
3. Detenga la máquina cuando la aguja esté en el
lado izquierdo de las puntadas y, a continuación,
levante la aguja del material.
Paso 2
(Lado izquierdo)
1. Coloque el selector de puntadas en “b”.
2. Cosa a lo largo de la línea de tiza.
3. Detenga la máquina cuando la aguja esté en el
lado izquierdo de la puntada y, a continuación,
levante la aguja.
27
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
2
3
3
1
Paso Zona cosida Dibujo
Paso 3
(Tachuela trasera)
1. Coloque el selector de puntadas en “c” (misma
posición que en el paso 1).
2. Cosa de 5 a 6 puntadas.
3. Detenga la máquina cuando la aguja esté en el
lado derecho de la puntada y, a continuación,
levante la aguja del material.
Paso 4
(Lado derecho)
1. Ajuste el selector de puntadas en “d”.
2. Cosa el lado derecho hasta que la aguja llegue a
las puntadas cosidas en el paso 1.
■ Sujeción de la costura y corte del ojal
Para sujetar la costura, gire el material 90
1
grados hacia la izquierda y cosa puntadas
rectas hasta el final de la tachuela
delantera del ojal.
Retire el material de la máquina. Se
2
recomienda que ponga alfileres en los dos
extremos del ojal para evitar que las
puntadas se corten.
Corte una abertura en el centro del ojal
3
con el abridor de costura. Tenga cuidado
de no cortar la costura.
Ajuste de ojales
Si la costura en los dos lados del ojal no es igual, puede
realizar los siguientes ajustes.
Después de coser el lado izquierdo del
1
ojal, cosa el lado derecho y observe el
avance.
1
1 Fila derecha
Si el lado izquierdo está demasiado
2
abierto o apretado en comparación con el
lado derecho, ajuste el tornillo de ajuste
fino para ojales como se describe en los
párrafos siguientes.
4
PRECAUCIÓN
●
Cuando utilice el abridor de costura para
abrir el ojal, no coloque la mano o el
dedo en la dirección del abridor. El
abridor podría deslizarse y provocarle
lesiones.
1 Tornillo de ajuste fino para ojales
2 Lado izquierdo
3 Aspecto del ojal
Si el lado izquierdo está demasiado abierto,
gire el tornillo de ajuste fino para ojales con
un destornillador grande en la dirección
Si el lado izquierdo está demasiado apretado,
gire el tornillo de ajuste fino para ojales con
un destornillador grande en la dirección
• Este ajuste asegura que ambos lados del ojal
sean iguales.
“–”.
“+”.
28
COSTURA DE OJALES Y BOTONES —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
PRECAUCIÓN
8
9
10
Coloque un botón entre el pie y la tela, y
6
Costura de botones
Longitud
Nombre
de la
Dibujo
puntada
Puntada
de
zig-zag
Puntada
de
zig-zag
Puntada
de
zig-zag
Mida la distancia entre los ojales y ajuste
1
el selector de puntadas en la puntada de
zig-zag con la anchura deseada.
Anchura
de la
[mm
0,7
1,5
2
de la
puntada
[mm
(pulg.)]
1,5
(1/16)
puntada
(pulg.)]
(1/32)
(1/16)3 (1/8)
(1/16)5 (3/16)
especial
botones
especial
botones
especial
botones
Pie Otro
Pie
Placa de
para
zurcir
“M”
Pie
Placa de
para
zurcir
“M”
Pie
Placa de
para
zurcir
“M”
asegúrese de que la aguja entra en los
orificios sin golpear el botón. Si golpeara,
1
consulte el paso
Cosa unas 10 puntadas a una velocidad
7
baja.
.
PRECAUCIÓN
● Asegúrese de que la aguja no golpea el
botón durante la costura. La aguja
podría romperse y usted podría
lesionarse.
Apague la máquina.
2
Quite el pie que hay colocado y ponga el
3
pie especial para botones “M”.
Coloque la placa de zurcir en la placa de
4
la aguja.
Encienda la máquina.
5
●
No active la máquina mientras mantiene
pulsado el pedal. La máquina podría
arrancar de manera inesperada y
provocar lesiones personales o daños en
la máquina.
29
Saque el hilo superior al final de la costura
8
por el revés de la tela y, a continuación,
anúdelo al hilo de la bobina.
X Con unas tijeras corte el hilo superior y el
hilo de la bobina al comienzo de la
costura.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
PRECAUCIÓN
PRECAUCIÓN
4
1
2
3
4
1
5
3
4
3
5 USO DE ACCESORIOS Y APLICACIONES
PRECAUCIÓN
● Apague siempre la máquina antes de cambiar el pie prensatela. De lo contrario, podría
lesionarse si el pedal se pisa accidentalmente y la máquina comienza a coser.
Apague la máquina.
2
Costura de cremalleras
Coloque el pie para cremalleras “I”.
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el
centro)
El pie para cremalleras “I” puede utilizarse para coser
diferentes tipos de cremalleras y se puede colocar
fácilmente a la derecha o a la izquierda de la aguja.
Al coser con la cremallera en el lado derecho, coloque
la lengüeta en la patilla izquierda del pie para
cremalleras. Cuando cosa con la cremallera en el lado
izquierdo, coloque la lengüeta en la patilla derecha del
pie para cremalleras.
1
2
1 Patilla derecha para coser con la cremallera en
el lado izquierdo
2 Patilla izquierda para coser con la cremallera
en el lado derecho
3 Punto de entrada de la aguja para coser con la
cremallera en el lado izquierdo
4 Punto de entrada de la aguja para coser con la
cremallera en el lado derecho
Prepare la tela con la cremallera
1
hilvanada en el revés.
Dibujo
5
I
Longitud de
la puntada
[mm (pulg.)]
2,5 (3/32)
Pie para
cremalleras
3
Pie
“I”
●
Antes de comenzar a coser, gire la rueda
hacia usted (hacia la izquierda) y
compruebe que la aguja no golpea el pie
para cremalleras. Si elige una puntada
diferente, la aguja golpeará el pie prensatela
y se romperá y usted puede lesionarse.
Encienda la máquina.
3
PRECAUCIÓN
● No active la máquina mientras mantiene
pulsado el pedal.
Con el derecho de la tela hacia arriba,
4
continúe cosiendo con la cremallera en el
lado derecho del pie prensatela.
2
1
3
2
1 Extremo de la abertura de la cremallera
2 Costura de hilvanado
3 Cremallera
• Cosa las puntadas en orden, de 1 a 3.
1
5
1 Costura de hilvanado
2 Puntadas en reversa
3 Tela del revés
4 Extremo de la abertura de la cremallera
5 Cremallera
● Asegúrese de que la aguja no golpea la
cremallera durante la costura. Si la aguja
golpeara la cremallera, podría romperse
y usted podría lesionarse.
Una vez finalizada la costura, quite la
5
costura de hilvanado.
30
USO DE ACCESORIOS Y APLICACIONES ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
7
4
5
Fruncidos
Nombre de la
puntada
Puntada recta
(Posición de la aguja
en el centro)
Puntada recta
(Posición de la aguja
a la izquierda)
Afloje la tensión del hilo superior de
1
forma que el hilo inferior descanse sobre
Dibujo
la cara inferior del material.
Cosa una sola fila (o muchas filas) de
2
puntadas rectas.
Tire de los hilos inferiores para fruncir el
3
material.
Longitud de la
[mm (pulg.)]
5
puntada
2,5 (3/32)
2,5 (3/32)
Zurcido
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja a la
izquierda)
Apague la máquina.
1
Coloque la placa de zurcir en la placa de
la aguja.
Dibujo
2
3
6
7
Longitud de
la puntada
[mm (pulg.)]
1,6 (1/16)
1,8 (1/16)
2 (1/16)
2,5 (3/32)
4 (3/16)
2,5 (3/32)
Otro
Placa de
zurcir
Placa de
zurcir
Placa de
zurcir
Placa de
zurcir
Placa de
zurcir
Placa de
zurcir
Retire el pie prensatela y el soporte del
2
pie prensatela y, a continuación, baje la
palanca del pie prensatela.
Coloque la zona que desee zurcir bajo el
3
pie prensatela, junto con tela de refuerzo.
Encienda la máquina.
4
PRECAUCIÓN
● No active la máquina mientras mantiene
pulsado el pedal.
31
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
8
11
Comience a coser alternando entre alejar
5
y acercar poco a poco la labor.
Aplicaciones
● Cosa mientras sujeta la tela estirada para
mantenerla tensa.
Repita este movimiento hasta que la zona
6
que se está zurciendo quede rellena de
líneas paralelas de puntadas.
Nombre de la
puntada
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag (Satén)
Puede crear una aplicación si corta un trozo diferente
de tela con forma y lo utiliza como motivo decorativo.
Hilvane el diseño de corte a la tela.
1
Cosa con cuidado alrededor del borde del
2
diseño con una puntada de zig-zag.
Dibujo
9
10
Longitud de
la puntada
[mm (pulg.)]
0,7 (1/32) 1,5 (1/16)
1,5 (1/16) 3 (1/8)
2 (1/16) 5 (3/16)
0,5 (1/32) 5 (3/16)
Anchura de
la puntada
[mm (pulg.)]
5
32
USO DE ACCESORIOS Y APLICACIONES ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Nota
7
8
11
1
2
1
ACCESORIOS OPCIONALES
Afloje el tornillo del pie prensatela para
3
Utilización del pie móvil
retirar el soporte del pie.
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja a la
izquierda)
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag (Satén)
Este pie resulta muy útil para coser materiales como la
tela de vinilo, el cuero sintético y el cuero fino, etc.
Estos materiales son difíciles de arrastrar durante la
costura. El pie móvil evita que estos materiales se
arruguen, deslicen o queden pegados a la suela del pie
prensatela y el material.
● Utilice el pie móvil únicamente con
puntadas rectas o de zig-zag. No lo utilice
con otros tipos de puntadas. No es posible
coser puntadas en reversa con el pie móvil.
Apague la máquina.
1
Suba la aguja y el pie prensatela.
2
Dibujo
5
9
10
Longitud de
la puntada
[mm (pulg.)]
2,5 (3/32) —
2,5 (3/32) —
0,7 (1/32) 1,5 (1/16)
1,5 (1/16) 3 (1/8)
2 (1/16) 5 (3/16)
0,5 (1/32) 5 (3/16)
Anchura de
la puntada
[mm (pulg.)]
2
3
1 Utilice el destornillador de cabeza ovalada
2 Soporte del pie prensatela
3 Tornillo del pie prensatela
Enganche la horca de conexión del pie
4
móvil al tornillo de la presilla de la aguja.
1 Horca de conexión
2 Tornillo de la presilla de la aguja
Baje la palanca del pie prensatela y, a
5
continuación, apriete el tornillo del pie.
1 Tornillo del pie prensatela
1
PRECAUCIÓN
● Utilice el destornillador de cabeza
ovalada para apretar firmemente el
tornillo. Si el tornillo está suelto, la aguja
podría golpear el pie prensatela y usted
podría lesionarse.
● Gire la rueda hacia usted (hacia la
izquierda) y compruebe que la aguja no
golpea el pie prensatela. Si la aguja
golpea el pie prensatela, la aguja podría
doblarse o romperse.
33
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
PRECAUCIÓN
PRECAUCIÓN
5
2
1
A
Siga los pasos del 1 al 3 en la página 33.
1
● Cuando cosa con el pie móvil, utilice una
velocidad de cosido entre media y baja.
Coloque el pie para acolchados,
2
asegurándose de que la parte A que se
muestra en la ilustración está por encima
del tornillo de la presilla de la aguja. A
Utilización de la guía de
acolchados
Utilice la guía de acolchados para coser puntadas
paralelas con un espacio igual entre ellas.
Introduzca la base de la guía de acolchados
1
en el orificio situado en la parte trasera del
continuación, baje la palanca del pie
prensatela y apriete el tornillo del pie.
• Compruebe que el tornillo de la presilla de la
aguja está firmemente apretado.
1 Tornillo del pie
prensatela
2 Tornillo de la presilla
de la aguja
pie móvil o del soporte del pie prensatela.
●
■ Pie móvil ■
Soporte del pie prensatela
Utilice un destornillador de cabeza
ovalado para apretar firmemente el
tornillo del soporte del pie prensatela. Si el
tornillo está suelto, la aguja podría golpear
el pie prensatela y usted podría lesionarse.
● Gire la rueda hacia usted (hacia la
izquierda) y compruebe que la aguja no
golpea el pie prensatela. Si la aguja
Ajuste la base de la guía de acolchados de
2
manera que esta quede alineada con la
costura que ya se ha cosido.
golpea el pie prensatela, la aguja podría
doblarse o romperse.
Coloque la placa de zurcir en la placa de
3
la aguja. Encienda la máquina.
5
Utilización del pie para
acolchados
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el
centro)
Puntada recta
(Posición de la
aguja a la
izquierda)
El pie para acolchados resulta útil para zurcidos
y acolchados con la máquina en marcha libre.
Dibujo
7
Longitud de la
puntada
[mm (pulg.)]
2,5 (3/32)
2,5 (3/32)
Otro
Placa de
zurcir
Placa de
zurcir
● No active la máquina mientras mantiene
pulsado el pedal.
Ajuste el selector de puntadas en la
4
puntada recta.
• Antes de comenzar a coser, dibuje el diseño
de acolchado en la tela.
34
USO DE ACCESORIOS Y APLICACIONES ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
4
1 2
Utilice las dos manos para mantener la
5
tela bien estirada y muévala para coser
sobre el diseño dibujado.
1 Diseño de acolchado
La longitud de la puntada depende de la
6
rapidez con que mueva la tela y de la
velocidad de cosido de la máquina. Cosa
mientras mueve la tela lentamente.
Utilización del pie para
acolchados de 1/4 pulgadas
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el centro)
Con el pie para acolchados de 1/4 pulgadas puede
coser costuras al juntar las piezas de un acolchado.
Dibujo
5
Longitud de la
puntada
[mm (pulg.)]
2,5 (3/32)
1
Cómo conseguir un margen de costura preciso
■
1
2
3
1 Comienzo de la costura
2 Alinee esta marca con el borde de la tela.
3 Final de la costura
4 Alinee esta marca con el borde de la tela.
■ Cosido en la parte superior de un acolchado
1
2
1 Parte superior de la tela
2 Margen de costura de 3,2 mm (1/8 pulg.)
Utilización del pie para
dobladillos estrechos
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el centro)
El pie para dobladillos estrechos se puede utilizar para
coser juntas telas ligeras y dobladillos enrollados estrechos.
Dibujo
5
Longitud de la
puntada
[mm (pulg.)]
2,5 (3/32)
1
2
3
● No active la máquina mientras mantiene
4
35
1 Margen de costura de 6,5 mm (1/4 pulg.)
Apague la máquina.
Ajuste el selector de puntadas en la
puntada recta (posición de la aguja en el
centro).
Coloque el pie para acolchados de
1/4 pulgadas.
Encienda la máquina.
PRECAUCIÓN
pulsado el pedal.
Coloque el pie prensatela sobre la tela y
comience a coser según se muestra en las
ilustraciones siguientes.
1 Tela del derecho
2 Tela del revés
Apague la máquina.
1
Coloque el pie para dobladillos estrechos
2
y, a continuación, ajuste el selector de
puntadas en la puntada recta (posición de
la aguja en el centro).
Encienda la máquina.
3
PRECAUCIÓN
● No active la máquina mientras mantiene
pulsado el pedal.
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1
2
2
Coloque la tela (con el revés hacia
4
arriba) debajo del pie prensatela. Baje la
aguja 3 mm (1/8 pulg.) desde los bordes
de la tela, baje el pie prensatela y, a
continuación, cosa 2 ó 3 puntadas.
1 Aguja
2 3 mm (1/8 pulg.)
Suba la aguja y el pie prensatela, sujete los
5
extremos de los hilos superior e inferior
para que no se salgan de la tela y, a
continuación, tire de ella desde la parte
delantera del pie.
Sujetando ambos hilos, páselos por la
6
parte ondulada del pie prensatela y
llévelos hasta la parte trasera del pie.
Coloque la tela alrededor de la parte
ondulada del pie prensatela de la misma
manera. Sitúe el borde de la tela justo
detrás de la aguja y baje el pie.
Después de coser entre 2 (3/4 pulg.) y
8
3 cm (1 1/8 pulg.) de la tela, suelte el hilo
y guíe la tela con ambas manos desde la
parte delantera del pie prensatela.
Mantenga la misma cantidad de tela
colocada alrededor de la parte ondulada
del pie prensatela hasta que termine la
costura.
■ Si hay muy poca tela colocada alrededor de
la parte ondulada, no podrá coser una
costura triple
Tire de la tela que tiene en la mano derecha hacia la
izquierda para aumentar la cantidad de tela colocada
en la parte ondulada del pie prensatela. Al mismo
tiempo, guíe con cuidado la tela hacia la derecha con
la mano izquierda.
■ Si hay demasiada tela colocada alrededor de
la parte ondulada, se coserá una costura
triple ancha
5
Sin permitir que se salga la tela por el lado
7
derecho del pie prensatela, tire
ligeramente del hilo mientras cose
lentamente.
Tire de la tela que tiene en la mano derecha hacia la
derecha para reducir la cantidad de tela colocada en la
parte ondulada del pie prensatela. Al mismo tiempo,
guíe con cuidado la tela que sobra hacia la izquierda
con la mano izquierda.
36
USO DE ACCESORIOS Y APLICACIONES ————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
PRECAUCIÓN
5
1
1
2
2
1
2
3
Utilización del pie para
puntada invisible
Nombre de la
puntada
Puntada recta
(Posición de la
aguja en el
centro)
Puntada de
zig-zag
Puntada de
zig-zag
Puntada de
zig-zag
Costura
invisible
elástica
Este pie resulta útil no solo para la costura invisible
elástica, sino también para coser bordes de tela y costuras.
Dibujo
8
9
10
14
Longitud de
la puntada
[mm (pulg.)]
2,5 (3/32) —
0,7 (1/32) 1,5 (1/16)
1,5 (1/16) 3 (1/8)
2 (1/16) 5 (3/16)
2 (1/16) 5 (3/16)
■ Para coser bordes
Apague la máquina.
1
Coloque el pie para puntada invisible.
2
Encienda la máquina.
Anchura de
la puntada
[mm (pulg.)]
■ Para coser costuras
Apague la máquina.
1
Coloque el pie para puntada invisible.
2
Encienda la máquina.
● No active la máquina mientras mantiene
pulsado el pedal.
Ajuste el selector de puntadas en la
3
puntada recta (posición de la aguja en el
centro). Alinee la guía del pie con la
posición de la aguja.
Ajuste el selector de puntadas en la
4
puntada de zig-zag con la anchura
deseada.
Coloque la tela debajo del pie de manera
5
que la guía del pie quede alineada entre
ambos bordes de la tela.
Baje el pie prensatela y comience a coser.
6
PRECAUCIÓN
No active la máquina mientras mantiene
●
pulsado el pedal.
Coloque la aguja a la distancia que desee
3
que esté la puntada del borde de la tela y, a
continuación, baje la aguja en esa posición.
Gire el tornillo de la guía del pie y ajuste
4
con cuidado para guiar la tela.
1 Tornillo
2 Guía
37
■ Para coser costuras invisibles elásticas
Para coser costuras invisibles elásticas utilizando el
pie para puntada invisible, gire el tornillo para
ajustar la guía al dobladillo.
• Si desea información sobre la costura
invisible para dobladillo, consulte la
página 24.
1 Tornillo
2 Guía
3 Dobladillo
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Nota
1
6 ANEXO
MANTENIMIENTO
Restricciones para el
engrase
Para evitar que se dañe la máquina, no debe ser
engrasada por el usuario.
Esta máquina se fabricó con la cantidad de aceite
necesaria ya aplicada para garantizar un
funcionamiento correcto, lo que hace que el engrase
periódico no sea necesario.
Si se producen problemas, como dificultades para girar
la rueda o un ruido no habitual, deje de utilizar
inmediatamente la máquina y póngase en contacto con
su distribuidor autorizado o el servicio de reparaciones
autorizado más cercano.
Precauciones para el
almacenamiento de la
máquina
No guarde la máquina en ninguno de los lugares que se
describen a continuación ya que, de lo contrario, la
máquina puede dañarse; por ejemplo, óxido causado
por la condensación.
• Lugares expuestos a temperaturas extremadamente
altas
• Lugares expuestos a temperaturas extremadamente
bajas
• Lugares expuestos a cambios extremos de
temperatura
• Lugares expuestos a alta humedad o vapor
• Cerca de una llama, calefactor o aparato de aire
acondicionado
• En el exterior o lugares expuestos a la luz directa del
sol
• Entornos extremadamente polvorientos o con grasa
Limpieza
PRECAUCIÓN
● Asegúrese de desenchufar la máquina
antes de limpiarla ya que, de lo
contrario, hay riesgo de descarga
eléctrica o de que usted se lesione.
Apague la máquina y desenchúfela.
1
Suba la aguja y el pie prensatela.
2
Afloje el tornillo del pie prensatela y el
3
tornillo de la presilla de la aguja para
retirar el soporte del pie y la aguja.
Con el destornillador de cabeza ovalada,
4
quite los dos tornillos. Levante la placa de
la aguja como se muestra en la ilustración
y, a continuación, deslícela hacia la
izquierda para extraerla.
6
● Para prolongar la vida útil de esta máquina,
enciéndala y utilícela de vez en cuando.
Si se guarda durante un período de tiempo
prolongado sin utilizarse, su eficacia puede
verse reducida.
1 Utilice el destornillador de cabeza ovalada
38
ANEXO ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
1
2
2
1
3
1
Coja la caja de la bobina y tire de ella
5
hacia la izquierda.
Utilice el cepillo de limpieza o una
6
aspiradora para eliminar todo el polvo de
la pista y la zona de alrededor.
1 Cepillo de limpieza
2 Pista
• No aplique aceite lubricante en la caja de la
bobina.
Introduzca la caja de bobina de forma que
7
la marca ▲ coincida con la marca ● de la
máquina, como se muestra a
continuación.
1
Coloque la placa de la aguja y apriete los
8
tornillos.
1 Tornillos
• Asegúrese de que coloca la placa de la aguja
firmemente.
PRECAUCIÓN
● Nunca utilice una caja de bobina que
esté rayada, pues de hacerlo, es posible
que el hilo superior se enganche, la aguja
se rompa o se vea afectado el
rendimiento de la costura. Si desea una
caja de bobina nueva (código de pieza:
XE9326-001), póngase en contacto con
el servicio de reparaciones autorizado
más cercano.
● Asegúrese de que coloca la caja de
bobina correctamente ya que, de lo
contrario, la aguja podría romperse.
• Haga coincidir las marcas ▲ y ●.
1 Marca ▲
2 Marca ●
3 Caja de bobina
• Asegúrese de que los puntos indicados
queden alineados antes de colocar la caja de
bobina.
39
2
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
SOLUCIÓN DE PROBLEMAS
Si la máquina deja de funcionar correctamente, compruebe los posibles problemas que se exponen a continuación
antes de solicitar la reparación. Usted podrá resolver la mayoría de los problemas. Si necesitara ayuda adicional, en
Brother Solutions Center hallará consejos para la solución de problemas, así como la lista actualizada de preguntas
y respuestas más frecuentes. Visítenos en “ http://solutions.brother.com
contacto con su proveedor o con el servicio de reparaciones autorizado más cercano.
Síntoma Causa posible Solución Página
El interruptor de la alimentación está en la
La máquina
de coser no
funciona.
La tela cosida
con la
máquina no
se puede
retirar.
La aguja se
rompe.
El hilo
superior se
rompe.
posición de apagado.
El eje de la devanadora de bobina está
hacia la derecha.
No ha utilizado el pedal correctamente. Utilice el pedal correctamente. 7
El hilo está enganchado debajo de la placa
de la aguja.
La aguja no está colocada correctamente. Coloque la aguja correctamente. 7
El tornillo de la presilla de la aguja está
suelto.
La aguja está doblada o poco afilada. Cambie la aguja. 7
El hilo superior no se ha enhebrado
correctamente.
No ha utilizado la combinación correcta
de tela, hilo y aguja.
El pie prensatela que utiliza no es
adecuado para el tipo de puntada que
desea realizar.
El hilo superior está demasiado tenso. Afloje la tensión del hilo superior. 22
Está tirando demasiado de la tela. Guíe la tela ligeramente. –
No ha colocado el carrete correctamente.
La zona alrededor del orificio en la placa
de la aguja o en el pie prensatela está
rayada.
La caja de bobina está rayada.
No ha utilizado una bobina diseñada para
esta máquina.
No ha enhebrado el hilo superior
correctamente. (Por ejemplo, si no ha
colocado el carrete correctamente o el hilo
se ha salido de la guía por encima de la
aguja).
El hilo tiene nudos o está enredado. Elimine todos los nudos o enredos. –
▼
”. Si el problema persiste, póngase en
Ponga el interruptor de la alimentación
en la posición de encendido.
Mueva el eje de la devanadora hacia la
izquierda.
Levante la tela y corte los hilos por
debajo, y limpie la pista.
Utilice un destornillador de cabeza
ovalada para apretar firmemente el
tornillo.
Corrija el enhebrado del hilo superior. 14
Elija un hilo y una aguja que sean
adecuados para el tipo de tela.
Coloque el pie prensatela adecuado
para el tipo de puntada que desea
realizar.
Coloque el carrete correctamente. 15, 20
Cambie la placa de la aguja.
Póngase en contacto con su proveedor
o con el servicio de reparaciones
autorizado más cercano.
Cambie la caja de bobina.
Póngase en contacto con su proveedor
o con el servicio de reparaciones
autorizado más cercano.
Utilice bobinas diseñadas para esta
máquina.
Corrija el enhebrado del hilo superior. 14
7
12
38
8
17
–
–
–
11
6
40
ANEXO ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
Síntoma Causa posible Solución Página
▲ La aguja no es adecuada para el hilo que
El hilo
superior se
rompe.
El hilo
inferior está
enredado o se
rompe.
La tensión del
hilo no es
correcta.
La tela está
arrugada.
está utilizando.
El hilo superior está demasiado tenso. Afloje la tensión del hilo superior. 22
La aguja está doblada o poco afilada. Cambie la aguja. 7
La aguja no está colocada correctamente. Coloque la aguja correctamente. 7
La zona alrededor del orificio en la placa
de la aguja o en el pie prensatela está
rayada.
La caja de bobina está rayada o tiene
pelusa.
No ha utilizado una bobina diseñada para
esta máquina.
No ha enrollado el hilo de la bobina
correctamente.
La bobina está rayada o no gira fácilmente. Cambie la bobina. –
El hilo está enganchado.
No ha utilizado una bobina diseñada para
esta máquina.
La bobina no está colocada correctamente.
No ha enhebrado el hilo superior
correctamente.
No ha enrollado el hilo de la bobina
correctamente.
No ha enhebrado la combinación correcta
de hilo y aguja para la tela que está
utilizando.
No ha colocado el soporte del pie
prensatela correctamente.
La tensión del hilo no es correcta. Ajuste la tensión del hilo superior. 22
No ha utilizado una bobina diseñada para
esta máquina.
La bobina no está colocada correctamente.
No ha enhebrado el hilo superior
correctamente o ha colocado la bobina de
forma incorrecta.
No ha colocado el carrete correctamente. Coloque el carrete correctamente. 15, 20
No ha utilizado la combinación correcta
de tela, hilo y aguja.
▼ La aguja está doblada o poco afilada. Cambie la aguja. 7
Elija la aguja adecuada para el tipo de
costura.
Cambie la placa de la aguja.
Póngase en contacto con su proveedor
o con el servicio de reparaciones
autorizado más cercano.
Cambie la caja de bobina.
Póngase en contacto con su proveedor
o con el servicio de reparaciones
autorizado más cercano.
Utilice bobinas diseñadas para esta
máquina.
Enrolle el hilo de la bobina
correctamente.
Retire el hilo enganchado y limpie la
pista.
Utilice bobinas diseñadas para esta
máquina.
Vuelva a colocar correctamente el hilo
de la bobina.
Corrija el enhebrado del hilo superior. 14
Enrolle el hilo de la bobina
correctamente.
Elija un hilo y una aguja que sean
adecuados para el tipo de tela.
Coloque el soporte del pie prensatela
correctamente.
Utilice bobinas diseñadas para esta
máquina.
Vuelva a colocar correctamente el hilo
de la bobina.
Enhebre el hilo superior y enrolle el
hilo de la bobina correctamente.
Elija un hilo y una aguja que sean
adecuados para el tipo de tela.
11-16
17
–
–
11
11
38
11
13
11
17
–
11
13
17
41
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
Síntoma Causa posible Solución Página
▲
La tela está
arrugada.
Las puntadas
quedan
sueltas.
Al coser, el
resultado de
las puntadas
no es el
correcto.
La tela no se
arrastra bien.
Si se cosen telas finas, la tela no está
avanzando correctamente.
El pie prensatela que utiliza no es
adecuado para el tipo de puntada que
desea realizar.
La tensión del hilo no es correcta. Ajuste la tensión del hilo superior. 22
No ha enhebrado el hilo superior
correctamente.
No ha utilizado la combinación correcta
de tela, hilo y aguja.
La aguja está doblada o poco afilada. Cambie la aguja. 7
La aguja no está colocada correctamente. Coloque la aguja correctamente. 7
Se ha acumulado polvo debajo de la placa
de la aguja o en la caja de bobina.
El pie prensatela que está utilizando no es
el correcto para el tipo de puntada.
La tensión del hilo no es correcta. Ajuste la tensión del hilo superior. 22
El hilo está enganchado.
La placa de zurcir está colocada en la
placa de la aguja.
No ha utilizado la combinación correcta
de tela, hilo y aguja.
El hilo está enganchado en alguna pieza
como, por ejemplo, en la pista.
El pie prensatela que utiliza no es
adecuado para el tipo de puntada que
desea realizar.
Cosa utilizando un material
estabilizador debajo de la tela.
Coloque el pie prensatela adecuado
para el tipo de puntada que desea
realizar.
Corrija el enhebrado del hilo superior. 14
Elija un hilo y una aguja que sean
adecuados para el tipo de tela.
Retire la placa de la aguja y limpie la
placa y la caja de bobina.
Coloque el pie prensatela adecuado
para el tipo de puntada que desea
realizar.
Desenganche el hilo. Si el hilo está
enganchado en la caja de bobina,
limpie la caja de bobina.
Retire la placa de zurcir. –
Elija un hilo y una aguja que sean
adecuados para el tipo de tela.
Desenganche el hilo. Si el hilo está
enganchado en la pista, limpie la pista.
Coloque el pie prensatela adecuado
para el tipo de puntada que desea
realizar.
20
30
17
38
38
17
38
30
–
6
42
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
ÍNDICE
A
Accesorios ...................................................4
opcionales ........................................ 4, 33
Aguja
cambio
....................................................7
combinaciones con tela e hilo .................17
comprobación ..........................................7
Aguja gemela
colocación
costura ...................................................20
Aplicaciones ..............................................32
C
Cambio del pie prensatela
Combinaciones de tela, hilo y aguja ............. 17
Componentes principales ..............................5
Conexión de enchufes ................................... 6
Cortador de hilo .........................................19
Costura de botones .....................................29
Costura de concha ......................................25
Costura de cremalleras ................................30
Costura de doble acción ..............................26
Costura decorativa ......................................26
Costura elástica ..........................................25
Costura en zig-zag ......................................23
Costura invisible para dobladillo ..................24
Costura recta ..............................................23
D
Devanado de la bobina ............................... 11
Dibujos ........................................................9
Disco de control de la tensión superior ......... 22
E
Enhebrado
aguja gemela
hilo inferior ............................................13
hilo superior ...........................................14
Enhebrado del hilo inferior ..........................13
Enhebrado del hilo superior .........................14
Estilo de brazo libre ....................................20
F
Fruncidos ...................................................31
I
Interruptor de la alimentación ........................7
Interruptor de luz de cosido ...........................7
L
Limpieza
Limpieza de la pista ....................................38
M
Mantenimiento ...........................................38
O
Ojal
ajuste
realización .............................................27
Ojal automático de 4 pasos ......................... 27
........................................ 8, 20
.............................8
.......................................... 21
....................................................38
.....................................................28
P
Pedal ...........................................................7
Pie móvil ....................................................33
Pie para acolchados ....................................34
Pie para acolchados de 1/4 pulgadas ............35
Pie para dobladillos estrechos ......................35
Pie para puntada invisible ............................37
Placa de zurcir .............................. 29, 31, 34
Portacarrete .........................................11, 14
adicional ................................................21
Procedimiento para tirar del hilo inferior .......16
Pulsador de retroceso ..................................10
Puntada para satén ......................................23
Puntadas
incorporadas
nombres ...................................................9
R
Rueda ........................................................14
S
Selector de puntadas .....................................9
Solución de problemas ................................40
T
Tensión del hilo
Tornillo de ajuste fino para ojales .................28
U
Unidad de cama plana ..................................5
Z
Zurcido ......................................................31
...........................................23
..........................................22
43
English
Spanish
885-X01/X11/X21
888-X01/X11/X21
Printed in Vietnam
XF4642-1011
Loading...
