Page 1

Käyttöopas

Brother-lasertulostin

HL-L9200CDWT HL-L9300CDWTT

Tietoa näkövammaisille

Tämä käyttöopas voidaan lukea Screen Reader -ohjelmistolla, joka

muuttaa tekstin puheeksi.

Laitetta voidaan käyttää vasta, kun se on asetettu käyttökuntoon ja ohjain on asennettu.

Pika-asennusoppaassa on tietoja laitteen käyttökuntoon asettamisesta. Painettu versio on pakkauksessa.

Lue tämä käyttöopas huolellisesti ennen laitteen käyttämistä.

Käy osoitteessa http://solutions.brother.com/ vastauksia teknisiin ja muihin usein esitettyihin kysymyksiin.

Huom.: Kaikki mallit eivät ole saatavana kaikissa maissa.

, jossa on tuotetukea, uusia ohjainpäivityksiä ja apuohjelmia sekä

Versio B

FIN

Page 2

HL-L9300CDWTT-käyttäjät

Seuraavassa osiossa kuvataan mallien HL-L9300CDWTT ja HL-L9200CDWT väliset erot. Mallissa HL-L9300CDWTT on kaksi alakasettia (kasetti 2 ja kasetti 3) vakiona. Kumpaankin alakasettiin

mahtuu jopa 500 arkkia 80 g/m 1 300 arkkia tavallista paperia.

HL-L9300CDWTT-käyttäjä: Lue tämän oppaan ohjeet kasetille 2 kasetin 2 ja kasetin 3 ohjeina.

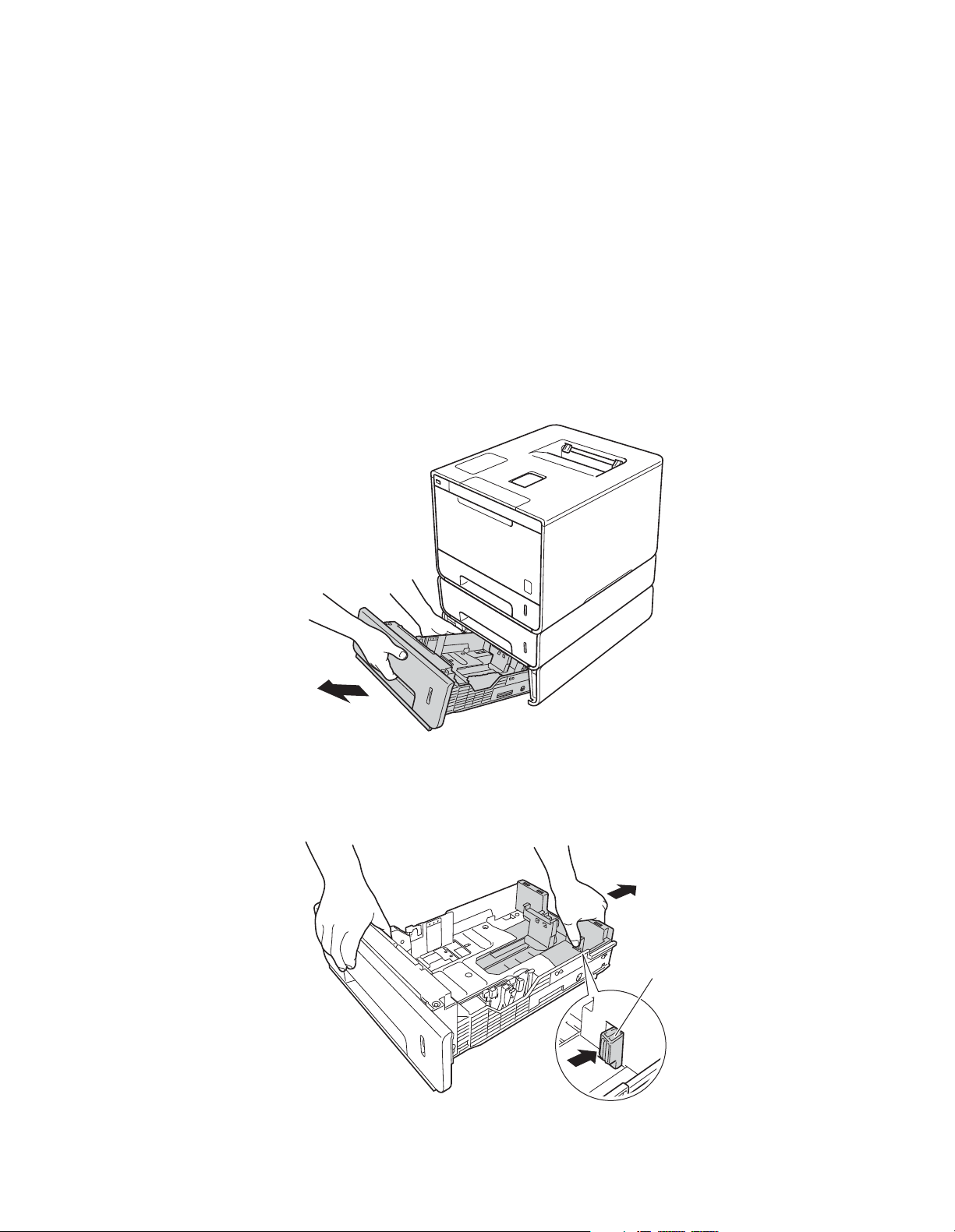

Paperin lisääminen valinnaiseen alakasettiin

a Vedä paperikasettia hitaasti ulos, kunnes se pysähtyy.

Nosta sitten kasetin etureunaa hieman ja vedä kasetti ulos laitteesta.

paperia. Kun molemmat alakasetit on asennettu, tulostimeen mahtuu jopa

b Jos paperikoko on Legal tai Folio, paina avauspainiketta (1) paperikasetin alaosassa ja vedä sitten

paperikasetin takaosaa ulospäin. (Legal- ja Folio-paperikokoja ei ole saatavilla kaikilla alueilla.)

Page 3

Valinnainen alakasetti

Malli HL-L9200CDWT HL-L9300CDWTT Mallinimi

LT-325CL

LT-328CL

Asennettujen alakasettien lukumäärä 12 Paperilähde

Suurin paperikapasiteetti

Malli LT-328CL vastaa toiminnoiltaan mallia LT-325CL. Katso alapaperikasetin asetusohjeet sen mukana toimitetusta käyttöoppaasta.

Kasetin 3 käyttäjä: Lue tämän oppaan ohjeet kasetille 2 kasetin 2 ja kasetin 3 ohjeina.

80g/m2 paperi

Kasetti 2 800 1 300

Kasetti 2 ja kasetti 3

Laitteen tekniset tiedot

Yleistä

Malli HL-L9300CDWTT

Tehonkulutus

(keskimäärin)

Mitat

Suurin Noin 1180 W Tulostaa Noin 555 W, 25 C Tulostus

Noin 355 W, 25 C

(hiljainen tila) Valmis Noin 65 W, 25 C Lepotila Noin 10 W Syvä lepotila Noin 1,3 W

Virta katkaistuna

Noin 0,04 W

Painot (tarvikkeiden kanssa) 35,2 kg

USB-liitännät tietokoneeseen.

Mitattu IEC 62301 Edition 2.0:n mukaisesti.

Virrankulutus vaihtelee hieman käyttöympäristön ja osien kulumisen vuoksi.

410 mm

580 mm

486 mm

Page 4

Käyttöoppaat ja niiden sijainti

Käyttöopas Oppaan sisältö Oppaan sijainti

Tuotteen turvaohjeet Lue ensimmäiseksi tämä opas. Lue

turvallisuusohjeet ennen laitteen asentamista. Lue tästä oppaasta tavaramerkkitiedot ja lakiin liittyvät rajoitukset.

Pika-asennusopas Noudata laitteen asennusohjeita sekä käyttämäsi

käyttöjärjestelmän ja yhteystyypin mukaisten ohjainten ja ohjelmistojen asennusohjeita.

Käyttöopas Opettele tulostustoimet, tarvikkeiden vaihto ja

säännöllisten kunnossapitotoimien tekeminen. Tutustu vianetsintävihjeisiin.

Verkkokäyttäjän opas Tässä oppaassa on hyödyllisiä tietoja langallisten ja

langattomien verkkojen asetuksista sekä suojausasetuksista käytettäessä Brother-laitetta. Saat myös tietoja laitteesi tuetuista protokollista ja yksityiskohtaisia vianetsintätietoja.

Google Cloud Print -opas

Mobiilitulostus-/-skanna usopas Brother iPrint&Scanille

Web Connect -opas Tässä oppaassa kerrotaan, miten Brother-laite

Tässä oppaassa on tietoja Brother-laitteen määrittämisestä Google-tiliin ja Google Cloud Print tulostuspalvelujen käyttämisestä Internetin kautta tulostamiseen.

Tässä oppaassa on hyödyllisiä tietoja siitä, kuinka tulostetaan mobiililaitteesta ja skannataan Brotherlaitteesta mobiililaitteeseen, kun on muodostettu yhteys Wi-Fi-verkkoon.

määritetään ja miten sitä käytetään kuvien ja tiedostojen lataamiseen ja katseluun tietyiltä näitä palveluja tarjoavilta web-sivustoilta.

Painettu/pakkauksessa

(Windows PDF-tiedosto / CD-ROM / pakkauksessa (Macintosh) PDF-tiedosto / Brother Solutions Center osoitteessa http://solutions.brother.com/

(Windows HTML-tiedosto / CD-ROM / pakkauksessa (Macintosh) HTML-tiedosto / Brother Solutions Center osoitteessa http://solutions.brother.com/

PDF-tiedosto / Brother Solutions Center osoitteessa http://solutions.brother.com/

)

Page 5

Ohjeiden käyttäminen

Kiitos Brother-laitteen ostamisesta! Kun luet ohjeet, pystyt käyttämään laitetta mahdollisimman tehokkaasti.

Ohjeissa käytetyt symbolit ja esitystavat

Kaikissa ohjeissa käytetään seuraavia symboleita ja esitystapoja:

VAROITUS

VAROITUS ilmaisee mahdollisen vaaratilanteen, joka voi aiheuttaa vakavan tai kuolemaan johtavan tapaturman.

TÄRKEÄÄ

TÄRKEÄÄ ilmaisee mahdollisen vaaratilanteen, joka saattaa aiheuttaa aineellisia vahinkoja tai heikentää laitteen toimintakykyä.

VINKKI

Vinkki kertoo, miten toimia tietyissä tilanteissa, tai antaa vinkin siitä, miten valittu toiminto toimii yhdessä muiden toimintojen kanssa.

Suurjännite-kuvakkeet varoittavat sähköiskuvaarasta.

Tulenarasta aineesta varoittavat kuvakkeet ilmoittavat tulipalovaarasta.

Kuuma pinta -kuvakkeella merkitään laitteen osia, joihin ei pidä koskea.

Kieltomerkit tarkoittavat toimia, joita ei saa tehdä.

Lihavoitu Lihavoitu teksti tarkoittaa laitteen kosketuspaneelin tai tietokoneen näytön

painikkeita.

Kursivoitu Kursivoitu teksti korostaa tärkeää tietoa tai siirtää sinut aiheeseen liittyvään

ohjeaiheeseen.

Courier New Courier New -fonttia käytetään ilmaisemaan laitteen kosketusnäytössä

näkyviä viestejä.

Page 6

Brother-apuohjelmien käyttö (Windows®)

Brother Utilities on sovellusten käynnistysohjelma, jonka avulla voit käyttää helposti kaikkia laitteeseen

asennettuja Brother-sovelluksia.

a (Windows

Windows Server Napsauta (Käynnistä) > Kaikki Ohjelmat > Brother > Brother Utilities.

(Windows Napauta tai napsauta (Brother Utilities) joko aloitusnäytössä tai työpöydällä.

(Windows Siirrä hiiri Aloitus-näytön vasempaan alakulmaan ja napsauta (kosketusnäytöllä varustetussa

laitteessa sipaise ylös Aloitus-näytön alareunasta, niin Sovellukset-näyttö tulee esiin). Kun Sovellukset-näyttö on esillä, napauta tai napsauta kuvaketta (Brother Utilities).

b Valitse laitteesi.

XP, Windows Vista® ja Windows® 7, Windows Server® 2003, Windows Server® 2008 ja

2008 R2)

8 ja Windows Server® 2012)

8.1 ja Windows Server® 2012 R2)

c Valitse toimenpide, jota haluat käyttää.

iii

Page 7

Sisällysluettelo

1 Tulostusmenetelmät 1

Tietoja tästä laitteesta................................................................................................................................1

Näkymä edestä ja takaa ......................................................................................................................1

Hyväksytty paperi ja muu tulostusmateriaali..............................................................................................2

Suositeltu paperi ja tulostusmateriaali .................................................................................................2

Paperin tyyppi ja koko .........................................................................................................................2

Erikoispaperilaatujen käsittely ja käyttö...............................................................................................4

Tulostusalueen ulkopuolinen alue tulostettaessa tietokoneesta..........................................................7

Paperin lataaminen....................................................................................................................................8

Paperin ja tulostusmateriaalin lataaminen...........................................................................................8

Paperin lataaminen vakiopaperikasettiin ja valinnaiseen alapaperikasettiin .......................................8

Paperin lataaminen monitoimialustalle ..............................................................................................12

Kaksipuolinen tulostus.............................................................................................................................20

Ohjeet tulostamiseen paperin kummallekin puolelle .........................................................................20

Automaattinen kaksipuolinen tulostus ...............................................................................................21

Manuaalinen kaksipuolinen tulostus..................................................................................................23

Tulostaminen USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta.....................................24

PRN-tiedoston luominen suoratulostusta varten ...............................................................................25

Tulostaminen suoraan USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta ................26

2 Ohjain ja ohjelmisto 29

Tulostinohjain...........................................................................................................................................29

Asiakirjan tulostaminen......................................................................................................................30

Tulostinohjaimen asetukset ...............................................................................................................31

Windows

Macintosh ................................................................................................................................................66

Ohjelmisto................................................................................................................................................84

................................................................................................................................................32

Tulostinohjaimen asetusten käyttäminen ..........................................................................................32

Windows

Perusasetukset-välilehti.....................................................................................................................33

Lisäasetukset-välilehti .......................................................................................................................41

Tulostusprofiilit-välilehti .....................................................................................................................50

Laiteasetukset-välilehti ......................................................................................................................52

Tuki....................................................................................................................................................53

BR-Script 3 -tulostinohjaimen ominaisuudet (PostScript

Asennetun tulostinohjaimen poistaminen ..........................................................................................63

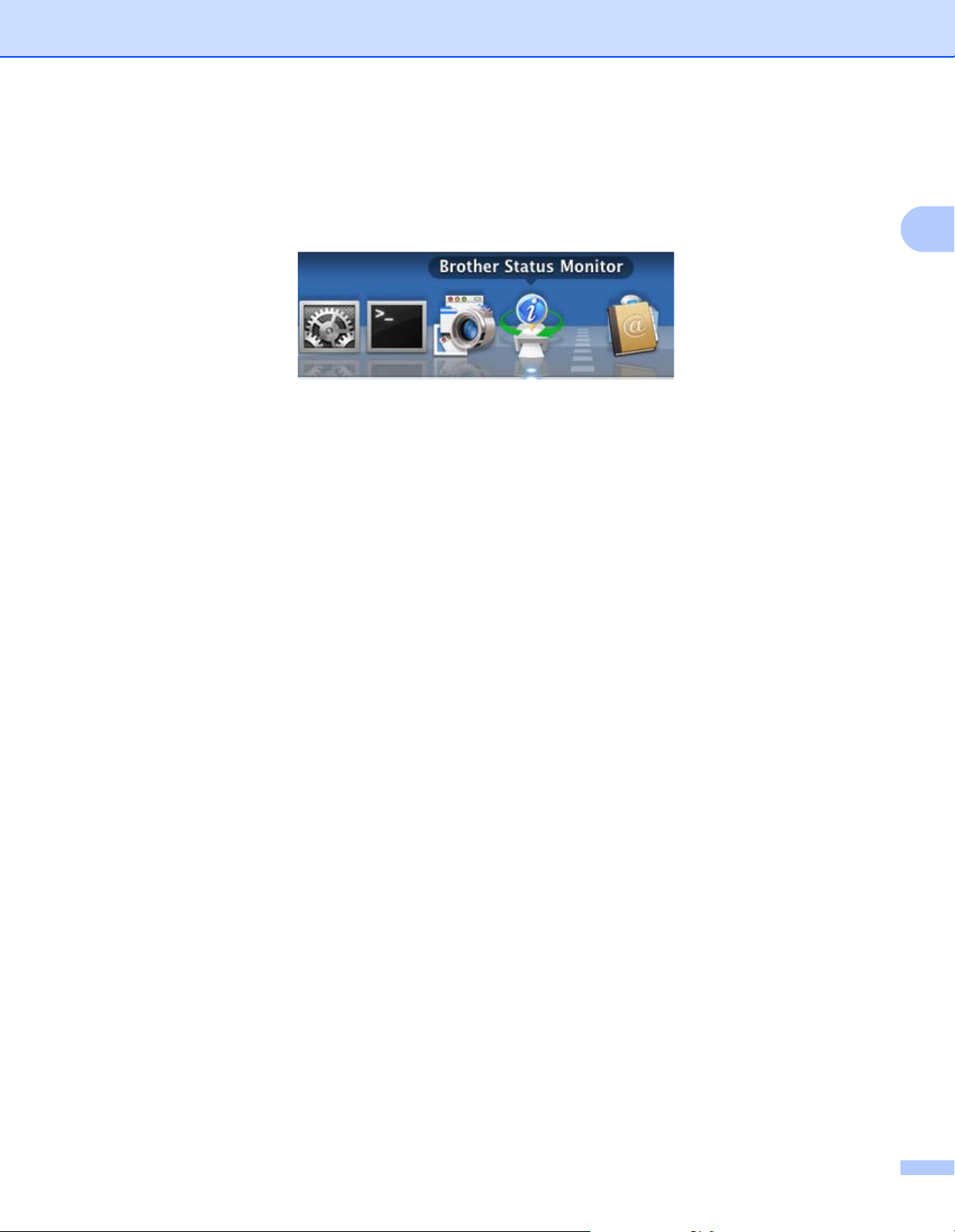

Status Monitor -ohjelma.....................................................................................................................64

Tulostinohjaimen ominaisuudet (Macintosh) .....................................................................................66

Sivun asetusvaihtoehtojen valitseminen............................................................................................66

BR-Script3-tulostinohjaimen (PostScript

Tulostinohjaimen poistaminen ...........................................................................................................81

Status Monitor -ohjelma.....................................................................................................................82

Ohjelmisto verkkoja varten ...............................................................................................................84

-tulostinohjaimen toiminnot ...............................................................................................33

3™ -emulointi) ........................................55

3™ -emulointi) ominaisuudet ..........................................76

Page 8

3 Yleisiä tietoja 85

Ohjauspaneelin esittely............................................................................................................................85

Nestekidekosketusnäyttö...................................................................................................................86

Perustoiminnot...................................................................................................................................88

Asetus- ja ominaisuustaulukot.................................................................................................................90

Asetustaulukoiden käyttö...................................................................................................................90

Asetustaulukot ...................................................................................................................................90

Ominaisuustaulukko ........................................................................................................................105

Tekstin syöttäminen...............................................................................................................................108

Välilyöntien lisääminen ....................................................................................................................108

Virheiden korjaaminen.....................................................................................................................108

Kirjainten toistaminen ......................................................................................................................108

Suojattujen asiakirjojen tulostaminen ....................................................................................................109

Suojatut asiakirjat ............................................................................................................................109

Suojattujen asiakirjojen tulostaminen ..............................................................................................109

Suojaustoiminnot ...................................................................................................................................110

Asetuslukko .....................................................................................................................................110

Secure Function Lock 3.0................................................................................................................111

Active Directory -todennus ..............................................................................................................112

IPSec ...............................................................................................................................................112

Ekologiset toiminnot...............................................................................................................................113

Väriaineen säästö............................................................................................................................113

Lepotila............................................................................................................................................113

Syvä lepotila ....................................................................................................................................113

Automaattinen virrankatkaisu ..........................................................................................................114

Hiljainen tila -ominaisuus.......................................................................................................................115

Hiljaisen tilan ottaminen käyttöön/pois käytöstä ..............................................................................115

Värien korjaus........................................................................................................................................116

Värin kalibrointi ................................................................................................................................116

Värien rekisteröinti...........................................................................................................................117

Automaattinen korjaus.....................................................................................................................117

4 Vaihtoehdot 118

Alakasetti (LT-325CL)............................................................................................................................119

SO-DIMM...............................................................................................................................................120

SO-DIMM-tyypit ...............................................................................................................................120

Lisämuistin asentaminen .................................................................................................................121

Page 9

5 Säännöllinen kunnossapito 123

Tarvikkeiden vaihtaminen......................................................................................................................123

Värikasettien vaihtaminen ...............................................................................................................127

Rumpuyksikön vaihtaminen.............................................................................................................133

Hihnayksikön vaihtaminen...............................................................................................................140

Hukkavärisäiliön vaihtaminen ..........................................................................................................146

Laitteen puhdistaminen ja tarkastaminen ..............................................................................................153

Laitteen ulkopinnan puhdistaminen .................................................................................................154

Laitteen sisäpuolen puhdistaminen .................................................................................................156

Koronalankojen puhdistaminen .......................................................................................................160

Rumpuyksikön puhdistaminen.........................................................................................................163

Paperin syöttötelan puhdistaminen .................................................................................................169

Säännöllisesti huollettavien osien vaihtaminen .....................................................................................170

Laitteen pakkaaminen ja kuljetus...........................................................................................................171

6 Vianetsintä 175

Ongelman tunnistaminen.......................................................................................................................175

Virhe- ja kunnossapitoilmoitukset ..........................................................................................................176

Paperitukokset.................................................................................................................................181

Jos laitteessa on ongelmia ....................................................................................................................193

Tulostuslaadun parantaminen ...............................................................................................................197

Laitteen tiedot ........................................................................................................................................205

Sarjanumeron tarkistaminen............................................................................................................205

Oletusasetukset...............................................................................................................................205

A Appendix 206

Laitteen tekniset tiedot...........................................................................................................................206

Yleistä..............................................................................................................................................206

Tulostusmateriaali ...........................................................................................................................208

Tulostin ............................................................................................................................................209

Liitäntä .............................................................................................................................................209

Verkko (LAN) ...................................................................................................................................210

Suoratulostusominaisuus ................................................................................................................210

Tietokonevaatimukset......................................................................................................................211

Tärkeitä tietoja paperin valinnasta...................................................................................................212

Tarvikkeet ........................................................................................................................................213

Tärkeitä tietoja väriainekasetin käyttöiästä......................................................................................214

Brotherin yhteystiedot............................................................................................................................216

B Hakemisto 217

Page 10

Tulostusmenetelmät 1

Tietoja tästä laitteesta 1

Näkymä edestä ja takaa 1

1 Luovutusalustan tuki (tulostepuoli alaspäin) (tukilevy) 2 Kosketuspaneeli kallistettavalla nestekidekosketusnäytöllä (LCD) 3 USB-suoratulostusliitäntä 4 Etukannen avauspainike 5Etukansi 6 Paperikasetti 7 Luovutusalusta (tulostepuoli alaspäin) 8 Monitoimialusta 9 Takakansi (tulostuspuoli ylöspäin luovutusalusta avoinna) 10 Virtajohdon liitäntä 11 USB-liitin 12 10BASE-T/100BASE-TX-portti

Page 11

Tulostusmenetelmät

Hyväksytty paperi ja muu tulostusmateriaali 1

Tulostuslaatu voi vaihdella käyttämäsi paperin mukaan. Voit käyttää seuraavia tulostusmateriaaleja: tavallinen paperi, ohut paperi, paksu paperi, paksumpi paperi,

hienopaperi, kierrätyspaperi, tarrat, kirjekuoret tai kiiltävä paperi (katso Tulostusmateriaali sivulla 208). Saat parhaat tulokset toimimalla seuraavasti:

 ÄLÄ lisää paperikasettiin samalla kerralla erityyppisiä papereita, koska se voi aiheuttaa paperitukoksia.  Oikean lopputuloksen saadaksesi sinun on valittava tulostavasta ohjelmasta paperikooksi paperikasettiin

asetetun paperin koko.

 Vältä paperin tulostettuun pintaan koskemista heti tulostuksen jälkeen.  Testaa tulostusjälki ja varmista materiaalin sopivuus laitteeseen pienellä määrällä ennen suurien määrien

ostamista.

 Käytä tarroja, jotka on tarkoitettu käytettäviksi lasertulostimissa.

Suositeltu paperi ja tulostusmateriaali 1

Paperityyppi Nimike Tavallinen paperi

Kierrätyspaperi

Tarrat Avery laser label L7163 Kirjekuoret Antalis River series (DL) Kiiltävä paperi

Xerox Premier TCF 80 g/m

Xerox Business 80 g/m

Xerox Recycled Supreme 80 g/m

Xerox Colotech+ Gloss Coated 120g/m

Paperin tyyppi ja koko 1

Laite syöttää paperia asennetusta vakiopaperikasetista, monitoimialustasta tai valinnaisesta alapaperikasetista.

Paperikasetteja kutsutaan tulostinohjaimessa ja tässä oppaassa seuraavilla nimillä:

Kasetti Nimi

Paperikasetti Kasetti 1 Valinnainen alakasettiyksikkö

(vakiovaruste) Monitoimialusta MP-alusta

Kasetti 2

Page 12

Tulostusmenetelmät

paperikasetin kapasiteetti

Paperikoko Paperityypit Arkkien määrä

Paperikasetti (Kasetti 1)

Monitoimialusta Leveys:

Lisäpaperikasetti (kasetti 2)

Folio-koko on 215,9 x 330,2 mm.

Lisää vain yksi kiiltävä paperi monitoimialustalle.

Vakiovarusteiseen laitteeseen.

A4, Letter, Legal, B5 (JIS), Executive, A5, A5 (pysty), A6, Folio

76,2–215,9 mm Pituus:

127–355,6 mm

A4, Letter, Legal, B5(JIS), Executive, A5, Folio

Tavallinen paperi, ohut paperi

ja kierrätyspaperi

Tavallinen paperi, ohut paperi, paksu paperi, paksumpi paperi, kierrätyspaperi, hienopaperi, tarrat, kirjekuoret, kirjek. ohut, kirjek. paksu ja

kiiltävä paperi

Tavallinen paperi, ohut paperi ja kierrätyspaperi

enintään 250 arkkia

80 g/m

enintään 50 arkkia

80 g/m

3 kirjekuorta 1 kiiltävä paperi

enintään 500 arkkia

80 g/m

Suositusten mukaisen paperin tiedot 1

Tässä laitteessa voi käyttää seuraavantyyppisiä papereita:

Grammapaino

75 - 90 g/m Paksuus 80-110 m Tasaisuus Yli 20 s.

Jäykkyys

90–150 cm Kuitujen suunta Pitkäkuituinen

Tilavuusvastus

Pintavastus

Filleri

10e

CaCO

Tuhkapitoisuus Alle 23 paino-% Kirkkaus Yli 80 % Opasiteetti Yli 85 %

 Käytä tavallista paperia, joka soveltuu lasertulostimiin ja kopiokoneisiin.

 Käytä painoltaan 75 - 90 g/m

 Käytä pitkäkuituista paperia, jonka pH on neutraali ja jonka kosteus on noin 5 %.

/100

-10e11 ohmia

-10e12 ohm-cm (Neutraali)

olevaa paperia.

 Tässä laitteessa voidaan käyttää DIN 19309 -standardin mukaista uusiopaperia.

(Ennen kuin lisäät paperia tähän laitteeseen, katso Tärkeitä tietoja paperin valinnasta sivulla 212.)

Page 13

Tulostusmenetelmät

TÄRKEÄÄ

Erikoispaperilaatujen käsittely ja käyttö 1

Tämä laite on suunniteltu toimimaan useimmilla kopio- ja hienopaperityypeillä. Jotkin paperin muuttujat saattavat kuitenkin vaikuttaa tulostuslaatuun tai käsittelyn luotettavuuteen. Testaa paperinäytteet aina ennen ostamista halutun tuloksen varmistamiseksi. Säilytä paperi alkuperäisessä, suljetussa pakkauksessaan. Pidä paperi tasaisena. Älä altista sitä kosteudelle, suoralle auringonpaisteelle ja kuumuudelle.

Seuraavat ovat tärkeitä ohjeita paperin valintaan:

 ÄLÄ käytä mustesuihkupaperia. Se voi juuttua ja vahingoittaa kirjoitinta.  Esipainettujen papereiden musteiden on kestettävä tulostimen kiinnitysprosessin aikana esiintyvä

200 C:n lämpötila.

 Jos käytät hienopaperia, karkeapintaista paperia tai paperia, joka on rypistynyt tai taittunut, paperi ei ehkä

toimi parhaalla mahdollisella tavalla.

Vältettävät paperityypit 1

Jotkin paperityypit eivät ehkä toimi hyvin tai ne saattavat vahingoittaa laitetta. ÄLÄ käytä:

• hienoja pintakuvioita sisältäviä papereita

• erittäin tasaista tai kiiltävää paperia

• käpristynyttä tai vääntynyttä paperia.

1 Yli 2 mm käyristymä saattaa aiheuttaa paperitukoksia.

• pinnoitettua tai kemiallisesti käsiteltyä paperia

• vahingoittunutta, rypistynyttä tai taitettua paperia

• tässä oppaassa mainittua enimmäispainoa paksumpaa paperia

• paperia, jossa on niittejä tai klemmareita

• kirjepohjia, joissa on matalan lämpötilan värejä tai termografiaa

• moniosaista tai itsejäljentävää paperia

• mustesuihkukirjoittimiin tarkoitettua paperia.

Yllä kuvattujen paperityyppien käyttö voi vahingoittaa kirjoitinta. Mitkään Brotherin takuut tai huoltosopimukset eivät kata tällaisia vaurioita.

Page 14

Tulostusmenetelmät

TÄRKEÄÄ

Kirjekuoret 1

Laitteessa voi käyttää useimpia kirjekuorityyppejä. Joidenkin kirjekuorien kanssa saattaa kuitenkin esiintyä syöttö- ja tulostuslaatuongelmia niiden valmistustavan vuoksi. Kirjekuorten reunojen taitosten tulisi olla suorat ja hyvin taitetut. Kirjekuorten tulee olla tasaisia, eivätkä ne saa olla pussimaisia tai hauraita. Osta laadukkaita kirjekuoria jälleenmyyjältä, joka tietää, että niitä on tarkoitus käyttää laserkirjoittimessa.

Suosittelemme, että varmistat halutut tulostustulokset tulostamalla testikirjekuoren.

Vältettävät kirjekuorityypit 1

ÄLÄ käytä:

• vahingoittuneita, käpristyneitä rypistyneitä tai epätavallisen muotoisia kirjekuoria

• erittäin kiiltäviä tai kuvioituja kirjekuoria

• kirjekuoria, joissa on hakasia, niittejä, neppareita tai sidosnauhoja

• kirjekuoria, joissa on tarrakiinnityksiä

• pussimaisia kirjekuoria

• kirjekuoria, joiden taitokset eivät ole teräviä

• kohokuvioituja kirjekuoria (kirjekuoria, joissa on kohokuviona olevaa tekstiä)

• joille on jo tulostettu laser- tai LED-tulostimella

• kirjekuoria, joiden sisäpuoli on esipainettu

• kirjekuoria, joita ei voi järjestää siistiksi pinoksi

• kirjekuoria, jotka on tehty laitteen paperinpaksuusmäärityksiä paksummasta paperista

• kirjekuoria, joiden reunat eivät ole suoria tai yhdenmukaisesti nelikulmaisia

• kirjekuoria, joissa on ikkunoita,leikattuja aukkoja tai rei’ityksiä

• kirjekuoria, joissa on liimaa pinnalla alla kuvatun kaltaisesti

• kirjekuoria, joissa on alla kuvatun kaltainen kaksinkertainen läppä

Page 15

Tulostusmenetelmät

TÄRKEÄÄ

• kirjekuoria, joiden läpät eivät ole alas taitettuja ostettaessa

• kirjekuoria, joissa kukin sivu on taitettu alla olevan kuvan mukaisesti.

Yllä kuvattujen kirjekuorityyppien käyttö voi vahingoittaa kirjoitinta. Brotherin takuut tai huoltosopimukset eivät välttämättä kata tällaisia vaurioita. Toisinaan syöttöhäiriöitä voivat aiheuttaa myös käytettävien kuorten paksuus, koko tai läpän muoto.

Tarrat 1

Laitteessa voi käyttää useimpia tarratyyppejä. Tarroissa täytyy olla akryylipohjainen liima, sillä tämä materiaali on vakaampi kiinnitysyksikön korkeissa lämpötiloissa. Liima ei saa joutua kosketuksiin laitteen minkään osan kanssa, sillä liima-aine saattaa tarttua rumpuyksikköön tai teloihin ja aiheuttaa tukoksia sekä tulostuslaadun heikkenemistä. Tarrojen välissä ei saa olla paljaana olevaa liimaa. Tarrat on järjestettävä siten, että ne peittävät arkin koko pituuden ja leveyden. Jos taustapaperi näkyy käytettävien tarrojen välistä, tarrat saattavat irrota ja aiheuttaa vakavia tukoksia tai tulostusladun heikkenemistä.

Kaikkien tällä laitteella tulostettavien tarrojen on kestettävä 200 C:n lämpötila 0,1 sekunnin ajan.

Vältettävät tarratyypit 1

Älä käytä käyristyneitä, vahingoittuneita, rypistyneitä tai epätavallisen muotoisia tarroja.

• ÄLÄ syötä osittain käytettyjä tarra-arkkeja tai tarroja, joiden taustapaperi on näkyvissä, koska laite vaurioituu.

• ÄLÄ KÄYTÄ uudelleen tai syötä tarroja, jotka on käytetty aikaisemmin tai jos arkilta puuttuu pari tarraa.

• Tarra-arkkien paino ei saa ylittää tässä käyttöoppaassa kuvattuja painotietoja. Tätä painavampien tarrojen käyttäminen saattaa aiheuttaa syöttöhäiriöitä tai virheellistä tulostumista sekä vahingoittaa laitetta.

Page 16

Tulostusmenetelmät

Tulostusalueen ulkopuolinen alue tulostettaessa tietokoneesta 1

Suurin tulostuskelvoton alue kuvataan alla olevissa kuvissa. Tulostuskelvoton alue saattaa vaihdella paperikoon tai käyttämäsi sovelluksen asetusten mukaan.

Käyttö Asiakirjan

koko

Ylhäällä (1) Alhaalla (3)

Vasemmalla (2) Oikealla (4)

Tuloste Letter 4,23 mm 4,23 mm

A4 4,23 mm 4,23 mm

Legal 4,23 mm 4,23 mm

Page 17

Tulostusmenetelmät

Paperin lataaminen 1

Paperin ja tulostusmateriaalin lataaminen 1

Laite voi syöttää paperia vakiopaperikasetista, monitoimialustasta tai lisävarusteena saatavasta alapaperikasetista.

Ota seuraavat huomioon, kun lisäät paperia paperikasettiin:

 Jos sovellusohjelmisto tukee paperikoon valintaa tulostusvalikossa, voit valita paperikoon ohjelmiston

kautta. Jos sovellusohjelmisto ei tue sitä, voit määrittää paperikoon tulostinohjaimessa tai painamalla kosketusnäytön painikkeita.

Paperin lataaminen vakiopaperikasettiin ja valinnaiseen alapaperikasettiin 1

Voit ladata vakiopaperikasettiin (kasetti 1) enintään 250 arkkia paperia. Voit myös lisätä enintään 500 arkkia

lisäpaperikasettiin (kasetti 2) enimmäismäärän merkkiin ( ) asti. (Katso tietoja suositellusta paperista kohdasta Hyväksytty paperi ja muu tulostusmateriaali sivulla 2.)

Kasetti 2 on vakiovaruste mallissa HL-L9200CDWT.

. Paperia voi ladata paperikasetin oikealla puolella olevaan paperin

Tavallisen paperin, ohuen paperin tai kierrätyspaperin tulostus kasetista 1 ja kasetista 2 1

a Vedä paperikasetti kokonaan ulos kirjoittimesta.

Page 18

Tulostusmenetelmät

b Paina sinisiä paperiohjainten vapautusvipuja (1) ja vedä paperiohjaimet kasettiin lataamaasi paperia

vastaavaksi. Tarkista, että ohjaimet ovat tukevasti rei’issä.

c Leyhytä paperinippu huolellisesti paperitukosten ja virhesyöttöjen välttämiseksi.

Page 19

Tulostusmenetelmät

d Lisää paperia kasettiin ja varmista:

 Paperi on enimmäismäärämerkin alapuolella ( ) (1).

Paperikasetin ylitäyttäminen aiheuttaa paperitukoksia.

 Tulostettava puoli osoittaa alaspäin.  Paperiohjaimet koskettavat paperin reunoja, jotta paperin syöttö toimii kunnolla.

e Aseta paperikasetti tukevasti laitteeseen. Varmista, että se on kunnolla paikoillaan laitteessa.

f Nosta tukiläppä (1) ylös, jotta paperi ei liu’u pois luovutusalustalta (tulostepuoli alaspäin) tai poista

jokainen arkki heti, kun se on tulostunut.

Page 20

Tulostusmenetelmät

VINKKI

g Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

A4 Letter Legal Executive A5 JIS B5 Folio A5 pysty A6

Hyväksytyt paperikoot luetellaan kohdassa Paperin tyyppi ja koko sivulla 2.

 Tulostusmateriaali

Tavallinen paperi Ohut paperi Uusiopaperi

 Paperilähde

Kasetti1 Kasetti2 (jos käytettävissä)

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

Avattavien luetteloiden vaihtoehdot saattavat vaihdella käyttöjärjestelmän ja sen version mukaan.

h Lähetä tulostustyö laitteelle.

Page 21

Tulostusmenetelmät

Paperin lataaminen monitoimialustalle 1

Monitoimialustalle voi ladataan enintään 3 kirjekuorta, yksi kiiltävä paperi, muuta erikoistulostusmateriaalia tai enintään 50 arkkia tavallista paperia. Käytä tätä alustaa, kun haluat tulostaa paksulle tai hienopaperille, tarroille, kirjekuorille tai kiiltävälle paperille. (Katso tietoja suositellusta paperista kohdasta Hyväksytty paperi ja muu tulostusmateriaali sivulla 2.)

Tulostaminen tavalliselle tai ohuelle paperille, kierrätyspaperille tai hienopaperille monitoimialustalta 1

a Avaa monitoimialusta ja laske se varovasti alas.

b Vedä monitoimialustan tuki (1) ulos ja avaa läppä (2).

Page 22

Tulostusmenetelmät

VINKKI

c Lisää paperia monitoimialustaan ja varmista seuraavat seikat:

 Paperi jää paperin yläreunan kielekkeen (1) alapuolelle.

 Paperin etureuna (yläreuna) on nuolien ja välissä (2).

 Tulostuspuoli on ylöspäin etureuna edellä.  Paperiohjaimet koskettavat paperin reunoja, jotta paperin syöttö toimii oikein.

Jos käytät kiiltävää paperia, lisää monitoimialustalle vain yksi arkki kerrallaan paperitukoksen välttämiseksi.

d Nosta tukiläppä ylös, jotta paperi ei liu’u pois luovutusalustalta (tulostepuoli alaspäin) tai poista arkit heti,

kun ne ovat tulostuneet.

Page 23

Tulostusmenetelmät

VINKKI

e Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

A4 Letter Legal Executive A5 A5 pysty A6 B5 JIS B5 3 x 5

Folio

Mukautettu paperikoko

Voit määrittää oman paperikoon valitsemalla Windows®-tulostinohjaimessa Käyttäjän määrittämä..., Windows®-käyttöjärjestelmän

BR Script -tulostinohjaimessa Mukautettu sivukoko (PostScript) tai Macintosh-tulostinohjaimissa Hallinnoi muokattuja kokoja....

Hyväksytyt paperikoot luetellaan kohdassa Paperin tyyppi ja koko sivulla 2.

 Tulostusmateriaali

Tavallinen paperi Ohut paperi Uusiopaperi Hienopaperi Kiiltävä paperi

 Paperilähde

MT-alusta

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

Avattavien luetteloiden vaihtoehtojen nimet saattavat vaihdella käyttöjärjestelmän ja sen version mukaan.

f Lähetä tulostustyö laitteelle.

Page 24

Tulostusmenetelmät

Tulostaminen paksulle paperille, tarroille ja kirjekuorille monitoimialustalta 1

Kun takakansi (luovutusalusta) on vedetty alas, paperin kulkurata on suora monitoimialustalta koneen takaosaan asti. Käytä tätä paperinsyöttö- ja tulostustapaa, kun tulostat paksulle paperille, tarroille tai kirjekuorille. (Katso tietoja suositellusta paperista kohdasta Hyväksytty paperi ja muu tulostusmateriaali sivulla 2 ja Kirjekuoret sivulla 5.)

Ennen kirjekuorien lisäämistä paina niiden kulmat ja sivut mahdollisimman litteiksi.

a Avaa takakansi (luovutusalusta tulostuspuoli ylöspäin).

b (Vain tulostettaessa kirjekuoria)

Vedä vasemmalla ja oikealla puolella olevia harmaita vipuja itseäsi kohti kuvan mukaisesti.

Page 25

Tulostusmenetelmät

c Avaa monitoimialusta ja laske se varovasti alas.

d Vedä monitoimialustan tuki (1) ulos ja avaa läppä (2).

e Lisää paperia, tarroja tai kirjekuoria monitoimialustalle ja varmista seuraavat seikat:

 Monitoimialustalla on enintään kolme kirjekuorta.  Paperi, tarrat tai kirjekuoret jäävät paperin enimmäismäärän kielekkeen (1) alapuolelle.

 Paperin etureuna (yläreuna) on nuolien ja välissä (2).

 Tulostettava puoli osoittaa ylöspäin.

Page 26

Tulostusmenetelmät

f Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

Tulostettaessa paksulle paperille tai tarroille

A4 Letter Legal Executive A5 A5 pysty A6 B5 JIS B5

3 x 5 Folio

Mukautettu paperikoko

Tulostettaessa kirjekuoria

Com-10 DL C5 Monarch

Mukautettu paperikoko

Voit määrittää oman paperikoon valitsemalla Windows®-tulostinohjaimessa Käyttäjän määrittämä..., Windows®-käyttöjärjestelmän

BR Script -tulostinohjaimessa Mukautettu sivukoko (PostScript) tai Macintosh-tulostinohjaimissa Hallinnoi muokattuja kokoja....

Hyväksytyt paperikoot luetellaan kohdassa Paperin tyyppi ja koko sivulla 2.

Page 27

Tulostusmenetelmät

VINKKI

 Tulostusmateriaali

Tulostettaessa paksulle paperille

Paksu paperi Paksumpi paperi

Tulostettaessa tarroja

Tarra

Tulostettaessa kirjekuoria

Kirjekuoret Kuori, ohut Kuori, paksu

 Paperilähde

MT-alusta

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

• Avattavien luetteloiden vaihtoehdot saattavat vaihdella käyttöjärjestelmän ja sen version mukaan.

• Kun käytät Envelope #10 -kirjekuorta, valitse avattavasta Paperikoko-luettelosta Com-10 (Windows #10-kirjekuori (Macintosh).

• Muille kirjekuorille, joita ei ole mainittu kirjoitinohjaimessa, kuten kirjekuori #9 tai kirjekuori C6, valitse Käyttäjän määrittämä... (Windows

tulostinohjain Windows

-käyttöjärjestelmää varten) tai Hallinnoi muokattuja kokoja... (Macintosh-

-tulostinohjain), Mukautettu sivukoko (PostScript) (BR-Script-

tulostinohjain).

g Lähetä tulostustyö laitteelle.

• Poista jokainen kirjekuori heti, kun se on tulostettu. Kirjekuorien pinoaminen voi aiheuttaa tukoksen tai kirjekuorien käpristymisen.

• Jos kirjekuoret tai paksut paperit tahriintuvat tulostettaessa, valitse Tulostusmateriaali-asetukseksi Kuori, paksu tai Paksumpi paperi kiinnityslämpötilan nostamiseksi.

• Jos kirjekuoret rypistyvät tulostuksen jälkeen, katso Tulostuslaadun parantaminen sivulla 197.

• Jos paksu paperi käpristyy tulostuksen aikana, lisää yksi arkki kerrallaan monitoimialustalle.

• Valmistajan sulkemien kirjekuorien liitosten pitäisi olla turvallisia.

• Kirjekuoren kaikkien sivujen täytyy olla oikein taitettuja ilman ryppyjä tai taitteita.

) tai

Page 28

Tulostusmenetelmät

h (Vain tulostettaessa kirjekuoria)

Kun lopetat tulostamisen, palauta vaiheessa b alas vetämäsi kaksi harmaata vipua takaisin alkuperäiseen asentoonsa.

i Sulje takakansi (luovutusalusta tulostuspuoli ylöspäin).

Page 29

Tulostusmenetelmät

VINKKI

Kaksipuolinen tulostus 1

Kaikki toimitetut tulostinohjaimet tukevat kaksipuolista tulostusta. (Windows®-käyttäjät) Katso lisätietoja asetuksen valitsemisesta tulostinohjaimen Ohje -tekstistä.

Ohjeet tulostamiseen paperin kummallekin puolelle 1

 Ohut paperi saattaa rypistyä.  Suorista käyristynyt paperi ennen kuin asetat sen paperikasettiin. Jos paperi käyristyy edelleen, vaihda

paperi.

 Jos paperinsyöttö ei toimi oikein, paperi saattaa olla käyristynyt. Poista paperi ja suorista se. Jos paperi

käyristyy edelleen, vaihda paperi.

 Kaksipuolista käsinsyöttöä käytettäessä paperi saattaa juuttua tai tulostuslaatu saattaa olla heikko. (Jos

paperi tukkeutuu, katso Paperitukokset sivulla 181. Jos tulostuslaadussa on ongelmia, katso Tulostuslaadun parantaminen sivulla 197.

Varmista, että paperikasetti on kunnolla paikoillaan laitteessa.

Page 30

Tulostusmenetelmät

VINKKI

Automaattinen kaksipuolinen tulostus 1

Jos käytät Macintosh-tulostinajuria, katso Kaksipuolinen tulostus sivulla 75.

Automaattinen kaksipuolinen tulostus Windows

-tulostinohjaimella 1

a Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

 Tulostusmateriaali

Tavallinen paperi Uusiopaperi Ohut paperi Kiiltävä paperi (vain monitoimialusta)

 Paperilähde

Kasetti1 MT-alusta Kasetti2 (jos käytettävissä)

 Kaksipuolinen / Vihko

Kaksipuolinen

 Kaksipuolisen tulostuksen tyyppi kohdassa Kaksipuolisen tulostuksen asetukset

Kullekin suunnalle on neljä vaihtoehtoa (katso 2-puolinen/vihko sivulla 38).

 Sidontareunus kohdassa Kaksipuolisen tulostuksen asetukset

Määritä sidontareunuksen leveys (katso 2-puolinen/vihko sivulla 38).

• Älä käytä hienopaperia.

• Avattavien luetteloiden vaihtoehdot saattavat vaihdella käyttöjärjestelmän ja sen version mukaan.

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

b Lähetä tulostustyö laitteelle. Laite tulostaa automaattisesti paperin kummallekin puolelle.

Page 31

Tulostusmenetelmät

VINKKI

Automaattinen kaksipuolinen tulostus Windows®-käyttöjärjestelmän BR-Script-tulostinohjaimella 1

a Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

 Tulostusmateriaali

Tavallinen paperi Uusiopaperi Ohut paperi Kiiltävä paperi (vain monitoimialusta)

 Paperilähde

Kasetti1 MT-alusta Kasetti2 (jos käytettävissä)

 Kaksipuolinen tulostus

Käännä lyhyen reunan ympäri Käännä pitkän reunan ympäri

 Sivujärjestys

Alusta loppuun Lopusta alkuun

• Älä käytä hienopaperia.

• Avattavien luetteloiden vaihtoehdot saattavat vaihdella käyttöjärjestelmän ja sen version mukaan.

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

b Lähetä tulostustyö laitteelle. Laite tulostaa automaattisesti paperin kummallekin puolelle.

Page 32

Tulostusmenetelmät

VINKKI

Manuaalinen kaksipuolinen tulostus 1

Windows®-käyttöjärjestelmän BR-Script-tulostinohjain varten ei tue manuaalista kaksipuolista tulostusta. Jos käytät Macintosh-tulostinajuria, katso Manuaalinen kaksipuolinen tulostus sivulla 75.

Manuaalinen kaksipuolinen tulostus Windows

-tulostinohjaimella 1

a Muuta käyttöjärjestelmän tulostinohjaimen asetuksia (katso lisätietoja kohdasta Luku 2: Ohjain ja

ohjelmisto).

Valitse haluamasi vaihtoehto kaikista seuraavista avattavista luetteloista (lisätietoja hyväksyttävistä paperiko'oista ja -tyypeistä on kohdassa Paperin tyyppi ja koko sivulla 2):

 Paperikoko

Voit käyttää kaikkia käyttämääsi kasettia varten määritettyjä paperikokoja.

 Tulostusmateriaali

Voit käyttää kaikkia tulostusmateriaalityyppejä, jotka on määritetty käyttämällesi kasetille lukuun ottamatta kirjekuoria ja tarroja, joissa on vain yksi tulostuspuoli.

 Paperilähde

Kasetti1 MT-alusta Kasetti2 (jos käytettävissä)

 Kaksipuolinen / Vihko

Kaksipuolinen (käsin)

 Kaksipuolisen tulostuksen tyyppi kohdassa Kaksipuolisen tulostuksen asetukset

Kullekin suunnalle on neljä vaihtoehtoa (katso 2-puolinen/vihko sivulla 38).

 Sidontareunus kohdassa Kaksipuolisen tulostuksen asetukset

Määritä sidontareunuksen leveys (katso 2-puolinen/vihko sivulla 38).

Muut asetukset: katso Luku 2: Ohjain ja ohjelmisto.

b Lähetä tulostustyö laitteelle. Laite tulostaa ensin kaikki parilliset sivut paperin toiselle puolelle. Tämän

jälkeen Windows parittomien sivujen tulostamista varten.

Suorista paperit hyvin ennen niiden uudelleen asettamista paperitukoksen välttämiseksi. Erittäin ohuen tai erittäin paksun paperin käyttäminen ei ole suositeltavaa.

-ohjain pyytää sinua asettamaan paperit uudelleen (näkyviin tulevassa viestissä)

Page 33

Tulostusmenetelmät

VINKKI

Tulostaminen USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta 1

Suoratulostustoiminto mahdollistaa tulostamisen ilman tietokonetta. Voit tulostaa helposti liittämällä USBmuistitikun laitteen USB-suoraliitäntään. Voit myös kytkeä laitteeseen kameran, joka on USBmassamuistitilassa, ja tulostaa tiedot siitä.

Voit käyttää USB-muistitikkua, joka täyttää seuraavat määritykset:

USB-luokka USB-massamuisti USB-massamuistin liitäntä SCSI tai SFF-8070i Siirtoprotokolla Vain Bulk transfer

Tiedostojärjestelmä Sektorikoko Enintään 4096 tavua Salaus Salattuja laitteita ei tueta.

NTFS-muotoa ei tueta.

FAT12/FAT16/FAT32

• Eräät USB-muistitikut eivät välttämättä toimi laitteen kanssa.

• Jos kamera on PictBridge-tilassa, et voi tulostaa siitä. Katso kameran mukana toimitetuista oppaista, kuinka PictBridge-tilasta siirrytään massamuistitilaan.

Page 34

Tulostusmenetelmät

VINKKI

PRN-tiedoston luominen suoratulostusta varten 1

Tämän osan näytöt saattavat vaihdella sovelluksen ja käyttöjärjestelmän mukaan.

a Napsauta sovelluksen valikkorivillä Tiedosto ja sitten Tulosta. b Valitse Brother HL-XXXX Printer (1) ja valitse Tulosta tiedostoon -ruutu (2). Valitse Tulosta.

c Valitse kansio, johon haluat tallentaa tiedoston, ja kirjoita tiedoston nimi, jos sitä pyydetään.

Jos sinulta pyydetään vain tiedoston nimeä, voit myös määrittää kansion, johon tiedosto tallennetaan, kirjoittamalla hakemiston nimen. Esimerkki: C:\Temp\FileName.prn Jos tietokoneeseen on liitetty USB-muistitikku, voit tallentaa tiedoston suoraan USB-muistitikulle.

Page 35

Tulostusmenetelmät

VINKKI

TÄRKEÄÄ

Tulostaminen suoraan USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta 1

• Varmista, että digitaalikameran virta on päällä.

• Digitaalikamera täytyy kytkeä PictBridge-tilasta massamuistitilaan.

a Yhdistä USB-muistitikku tai digitaalikamera laitteen etuosassa olevaan USB-suoraliitäntään (1).

Kosketusnäytössä näkyy ilmoitus Tarkistus käynn..

• Laitteen vahingoittumisen välttämiseksi ÄLÄ liitä USB-suoraliitäntään mitään muuta laitetta kuin digitaalikamera tai USB-muistitikku.

Page 36

Tulostusmenetelmät

VINKKI

• Jos tapahtuu virhe, USB-muistivalikko ei näy kosketusnäytössä.

• Kun laite on syvässä lepotilassa, kosketusnäytössä ei näytetä tietoja, vaikka USB-muistitikku asetettaisiin USB Direct -liitäntään. Herätä laite painamalla kosketusnäyttöä.

• Jos laite on asetettu Secure Function Lock Kyllä -toimintoon, et välttämättä voi käyttää Direct Print toimintoa (uu Verkkokäyttäjän opas).

b Valitse haluamasi kansion nimi ja tiedoston nimi painamalla s tai t.

Jos valitsit kansion nimen, paina sitä. Valitse tiedoston nimi painamalla s tai t ja paina sitten sitä.

Jos haluat tulostaa tiedostohakemiston, paina kosketusnäytössä . Käynnistä tulostus painamalla Aloita.

c Tee jokin seuraavista:

 Jos haluat muuttaa nykyisiä asetuksia, paina Valinnat. Siirry vaiheeseen d.  Jos et halua muuttaa nykyisiä asetuksia, siirry vaiheeseen f.

d Näytä muutettava asetus painamalla s tai t ja paina sitten asetusta. Valitse haluamasi vaihtoehto

painamalla s tai t ja paina sitten sitä.

• Voit valita seuraavat asetukset:

Paperityyppi

Paperikoko

Monta sivua

Suunta

2-puolinen

Lajittele

Tulostuslaatu

Kasetti

PDF-asetus

Tulostusväri

• Tiedostotyypin mukaan kaikkia asetuksia ei välttämättä näytetä.

e Tee jokin seuraavista:

 Jos haluat muuttaa jonkin toisen asetuksen, toista vaihe d.

 Jos et halua muuttaa muita asetuksia, paina ja siirry vaiheeseen f.

f Anna haluamasi kopiomäärä.

Page 37

Tulostusmenetelmät

TÄRKEÄÄ

VINKKI

g Käynnistä tulostus painamalla Aloita.

• ÄLÄ irrota USB-muistitikkua tai digitaalikameraa USB-suoraliitännästä, ennen kuin laite on lopettanut tulostuksen.

Voit muuttaa suoratulostuksen oletusasetuksia kosketusnäytön avulla, kun laite ei ole

suoratulostustilassa. Paina ja sitten Suoratulostus. (Katso Suoratulostus sivulla 104.)

Page 38

Ohjain ja ohjelmisto 2

Tulostinohjain 2

Kirjoitinohjain on ohjelma, joka kääntää tiedon tietokoneen käyttämästä muodosta kyseisen kirjoittimen vaatimaan muotoon. Yleensä muoto on sivunkuvauskieli (PDL).

Tuettujen Windows

Windows

) tai Brother Solutions Center -verkkosivustossa osoitteessa http://solutions.brother.com/. Asenna ohjaimet Pika-asennusoppaan vaiheiden mukaisesti. Voit ladata uusimmat ohjaimet myös Brother Solutions Center -verkkosivustosta osoitteessa:

- ja Macintosh-versioiden tulostinohjaimet ovat toimitetulla CD-ROM-levyllä (vain

http://solutions.brother.com/

Windows

 Windows®-tulostinohjain (tälle tuotteelle suositeltu tulostinohjain)

 BR-Script-tulostinohjain (PostScript

Asenna ohjain CD-ROMin Mukautetulla asennuksella.

Macintosh

3™ -emulointi)

 Macintosh-tulostinohjain (tälle tuotteelle suositeltu tulostinohjain)

 BR-Script-tulostinohjain (PostScript

Kun haluat ladata tulostinohjaimen Macintoshia varten, käy mallisi sivulla osoitteessa http://solutions.brother.com/.

Lisätietoja ohjaimen asennuksesta on osoitteessa http://solutions.brother.com/.

®12

Linux

3™ -emulointi)

 LPR-kirjoitinohjain  CUPS-kirjoitinohjain

Saat lisätietoja laitteen käyttämisestä Linux-ympäristössä ja voit ladata Linux-ohjaimen vierailemalla mallisi sivulla osoitteessa http://solutions/brother.com/

Ohjainta ei ehkä ole saatavana kaikkiin Linux-distribuutioihin tai se saatetaan julkaista mallisi varsinaisen markkinoille tuomisen jälkeen.

tai käyttämällä toimittamallamme CD-ROM-levyllä olevaa linkkiä.

Page 39

Ohjain ja ohjelmisto

VINKKI

Asiakirjan tulostaminen 2

Kun laite vastaanottaa tietoja tietokoneeltasi, se alkaa tulostaa nostamalla paperin paperikasetista, monitoimialustasta tai valinnaisesta alapaperikasetista. Monitoimialusta voi syöttää useita erilaisia papereita ja kirjekuoria (katso paperikasetin kapasiteetti sivulla 3).

a Valitse sovelluksessasi Tulosta-komento.

Jos tietokoneeseen on asennettu muita tulostinohjaimia, valitse ohjelmistosovelluksesi Tulosta- tai Tulostusasetukset-valikosta tulostinohjaimeksi Brother HL-XXXX series (jossa XXXX on tulostimesi mallinimi) ja aloita tulostaminen valitsemalla OK tai Tulosta.

b Tietokone lähettää tulostustyön laitteelle. Kosketusnäytössä näkyy Tulostaa. c Kun laite lopettaa kaikkien töiden tulostuksen, kosketusnäyttö palaa aloitusnäyttöön.

• Valitse paperikoko ja paperin suunta sovellusohjelmistossa.

• Jos sovellusohjelmisto ei tue mukautettua paperikokoasi, valitse seuraavaksi suurin paperikoko.

• Säädä sitten tulostusaluetta muuttamalla vasenta ja oikeaa marginaalia sovellusohjelmistossa.

Page 40

Ohjain ja ohjelmisto

Tulostinohjaimen asetukset 2

Seuraavia tulostinasetuksia voidaan muuttaa tietokoneelta tulostettaessa:

Paperikoko

Suunta

Kopiot

Tulostusmateriaali

Tulostuslaatu

Asiakirjatyyppi

Väri/mustavalko

Monta sivua

Kaksipuolinen1 / vihko

Paperilähde

Skaalaus

Tulostus käänteisenä

Käytä vesileimaa

Ylä- ja alatunnisteen tulostus

Värinsäästö

Suojattu tulostus

Järjestelmänvalvoja

Käyttäjän todennus

Värin kalibrointi

Lepotila

Paranna tulostuslaatua

Ohita tyhjä sivu

Tulosta teksti mustana

Tulostusarkisto

Tulostusprofiili

Windows®tulostinohjain

BR-Scripttulostinohjain

Windows

Macintoshtulostinohjain

käyttöjärjestelmään

BR-Scripttulostinohjain Macintoshkäyttöjärjestelmään

Kaksipuolinen tulostus käsin ei ole mahdollista Windows®-käyttöjärjestelmälle tarkoitetulla BR-Script-tulostinohjaimella.

Vihkotulostus ei ole mahdollista Macintosh-tulostinohjaimella ja Macintosh-käyttöjärjestelmälle tarkoitetulla BR-Script-tulostinohjaimella.

Page 41

Ohjain ja ohjelmisto

Windows

Tulostinohjaimen asetusten käyttäminen 2

a (Windows

Valitse Käynnistä > Tulostimet ja faksit. (Windows Vista

Napsauta (Käynnistä) -painiketta > Ohjauspaneeli > Laitteisto ja äänet > Tulostimet.

(Windows

Napsauta (Käynnistä) -painiketta > Laitteet ja tulostimet.

(Windows Vie hiiri työpöydän oikeaan alakulmaan. Kun valikkorivi tulee esiin, napsauta Asetukset > Ohjauspaneeli. Napsauta Laitteisto ja äänet (Laitteisto) -ryhmässä Näytä laitteet ja tulostimet.

(Windows Server Valitse Aloitus-näytöstä Ohjauspaneeli. Napsauta Laitteisto -ryhmässä Näytä laitteet ja tulostimet.

XP ja Windows Server® 2003)

ja Windows Server® 2008)

7 ja Windows Server® 2008 R2)

8 ja Windows Server® 2012)

2012 R2)

b Napsauta hiiren kakkospainikkeella Brother HL-XXXX series -kuvaketta (jossa XXXX on mallisi nimi)

ja valitse Tulostimen ominaisuudet (Ominaisuudet) ja tarvittaessa Brother HL-XXXX series. Tulostimen ominaisuusvalintaikkuna tulee näkyviin.

c Valitse Yleinen-välilehti ja valitse sitten Asetukset... (Tulostusmääritykset...). Voit määrittää

kasettiasetukset napsauttamalla Laitteen asetukset-välilehteä.

Page 42

Ohjain ja ohjelmisto

VINKKI

Windows®-tulostinohjaimen toiminnot 2

Saat lisätietoja tulostinohjaimen Ohje -tekstistä.

• Tämän osan näyttökuvat ovat Windows®7:n mukaisia. Tietokoneen näytöt vaihtelevat käyttöjärjestelmän mukaan.

• Saat tietoja tulostinohjaimen asetusten käyttämisestä kohdasta Tulostinohjaimen asetusten käyttäminen sivulla 32.

Perusasetukset-välilehti 2

Voit muuttaa asetteluasetuksia napsauttamalla Perusasetukset-välilehdessä vasemmalla olevaa kuvaa.

a Valitse Paperikoko, Suunta, Kopiot, Tulostusmateriaali, Tulostuslaatu, Väri / mustavalko ja

Asiakirjan tyyppi (1).

b Valitse Monta sivua ja Kaksipuolinen / Vihko (2). c Valitse Paperilähde (3). d Tarkista näytössä oleva asetusten luettelo (4). e Vahvista asetukset valitsemalla OK.

Jos haluat palauttaa oletusasetukset, napsauta Oletus, sitten OK.

Jos haluat esikatsella asiakirjaa ennen tulostamista, valitse Tulostuksen esikatselu -valintaruutu (5).

Page 43

Ohjain ja ohjelmisto

Paperikoko 2

Valitse käyttämäsi paperikoko alasvetovalikosta.

Suunta 2

Suunta-asetus määrittää, missä asennossa asiakirja tulostetaan (Pysty tai Vaaka).

Pysty (pysty) Vaaka (vaaka)

Kopiot 2

Anna tulostettavien kopioiden määrä valitsemalla a tai b.

 Lajittele

Kun Lajittele-valintaruutu on valittuna, kirjoitin tulostaa asiakirjan kokonaisuudessaan ja tämän jälkeen Kopiot-asetuksella määritetyt kopiot. Jos Lajittele-valintaruutua ei ole valittu, laite tulostaa sivun kaikki kopiot ennen asiakirjan seuraavan sivun tulostamista.

Lajittelu valittu

Lajittelu tyhjennetty

Tulostusmateriaali 2

Kirjoittimessa voidaan käyttää seuraavia tulostusmateriaalityyppejä. Valitse käyttämääsi paperia vastaava materiaalityyppi parhaan tulostuslaadun varmistamiseksi.

 Tavallinen paperi  Ohut paperi  Paksu paperi  Paksumpi paperi  Hienopaperi  Kirjekuoret  Kuori, paksu  Kuori, ohut  Uusiopaperi  Tarra  Kiiltävä paperi

Page 44

Ohjain ja ohjelmisto

VINKKI

• Valitse Tavallinen paperi, jos käytät tavallista paperia 60–105 g/m2. Valitse Paksu paperi tai Paksumpi paperi, jos käytät painavampaa paperia tai karkeaa paperia. Jos käytät hienopaperia, valitse Hienopaperi.

• Kun käytät kirjekuoria, valitse Kirjekuoret. Jos väri ei tartu kunnolla kirjekuoriin, kun Kirjekuoret on valittuna, valitse Kuori, paksu. Jos kirjekuori rypistyy, kun Kirjekuoret-asetus on valittuna, valitse Kuori, ohut. Katso lisätietoja kohdasta paperikasetin kapasiteetti sivulla 3.

• Kun tulostinohjaimeksi valitaan Tarra, laite syöttää paperia monitoimialustalta, vaikkei MT-alusta ole valittuna paperilähteeksi.

Tulostuslaatu 2

Valitse jonkin seuraavista tulostuslaadun asetuksista:

 Normaali (600 x 600 dpi)

600  600 dpi. Suositellaan tavalliseen tulostukseen. Käytä tätä tilaa hyvää tulostuslaatua ja kohtuullista tulostusnopeutta varten.

 Hieno (2400 dpi -luokka)

2400 dpi -luokka. Laadukkain tulostustila. Käytä tätä, kun tulostat tarkkoja kuvia, esimerkiksi valokuvia. Koska tulostustietoa on huomattavasti normaalia enemmän, käsittely-/tiedonsiirtoaika on pitempi ja tulostus hitaampaa.

Tulostusnopeus vaihtelee valitun tulostuslaatuasetuksen mukaan. Korkealaatuinen tulostus on hitaampaa ja heikompilaatuinen tulostus nopeampaa.

Väri/mustavalko 2

Voit muuttaa Väri/Mustavalko-asetuksia tulostinohjaimessa seuraavasti:

 Autom.

Laite tarkistaa, onko asiakirjassa värejä. Jos asiakirjan jossain kohdassa havaitaan väriä, koko asiakirja tulostetaan käyttäen kaikkia värejä. Toisin sanoen laite sekoittaa väriaineita tuottaakseen jokaisen asiakirjassa havaitun sävyn, mikä nostaa sivulla käytetyn väriaineen tiheyttä. Jos laite ei havaitse värillistä sisältöä, se tulostaa asiakirjan mustavalkoisena. Laitteen oletusasetus on Autom..

 Väri

Jos asiakirja sisältää värejä tai on mustavalkoinen, laite tulostaa sen käyttämällä kaikkia värejä.

 Mustavalko

Valitse Mustavalko, jos asiakirjassa on vain mustaa ja harmaasävyistä tekstiä ja kohteita. Jos asiakirja on värillinen, valinta Mustavalko tulostaa sen 256-tasoisilla harmaan sävyillä käyttäen vain mustaa väriainetta.

Page 45

Ohjain ja ohjelmisto

VINKKI

• Laitteen värintunnistusmenetelmä on hyvin herkkä ja voi tunnistaa haalistuneen mustan tekstin tai taitetun valkoisen taustan värinä. Jos tiedät, että asiakirja on mustavalkoinen, ja haluat säästää väriainetta, valitse Mustavalko-tila.

• Jos syaani, magenta tai keltainen väriaine loppuu värillistä asiakirjaa tulostettaessa, tulostustyötä ei voi suorittaa loppuun. Voit peruuttaa tulostustyön ja aloittaa sen uudelleen Mustavalko, jos mustaa väriainetta on jäljellä.

Asiakirjatyyppi 2

Asiakirjan tyyppi -asetuksella voit valita optimaaliset tulostusasetukset kullekin tietotyypille.

 Asiakirja (vakio)

Valitse tämä tila, jos haluat tulostaa grafiikkaa ja tekstiä.

 Valokuva/kuva

Valitse tämä tila, jos haluat tulostaa valokuvia tai kuvia.

 Asiakirja (sekoitus)

Valitse tämä tila, jos haluat tulostaa grafiikan/tekstin ja valokuvien/kuvien yhdistelmiä.

Jos valitaan Asiakirja (sekoitus), asiakirjan tulostaminen voi kestää pidempään.

 Määritä itse

Valitsemalla Määritä itse-vaihtoehdon voit valita asetukset manuaalisesti napsauttamalla Asetuksetpainiketta.

Asetukset-valintaikkuna 2

Napsauttamalla Perusasetukset-välilehdessä Asetukset... voit muuttaa seuraavia asetuksia.

 Väritila

Väritilan vaihtoehdot ovat seuraavat:

• Normaali

Tämä on oletusarvoinen väritila.

• Eloisa

Kaikkien osien väriä säädetään niin, että tuloksena on kirkkaampi väri.

• Autom. Tulostinohjain valitsee Väritila-tyypin.

Jos valitaan Autom., tietojen tulostaminen voi kestää pidempään.

• Ei mitään

Page 46

Ohjain ja ohjelmisto

 Tuo...

Voit muuttaa tietyn kuvan tulostusasetuksia napsauttamalla Asetukset. Kun olet tehnyt kuvan parametreihin, kuten kirkkauteen ja kontrastiin, haluamasi säädöt, tuo nämä asetukset tulostusmääritystiedostona. Jos haluat luoda tulostusmääritystiedoston nykyisistä asetuksista, käytä Vie...-vaihtoehtoa.

 Vie...

Voit muuttaa tietyn kuvan tulostusasetuksia napsauttamalla Asetukset. Kun olet tehnyt kuvan parametreihin, kuten kirkkauteen ja kontrastiin, haluamasi säädöt, vie nämä asetukset tulostusmääritystiedostona. Jos haluat ladata aiemmin viedyn määritystiedoston, käytä Tuo...vaihtoehtoa.

 Paranna harmaasävyä

Voit parantaa sävytetyn alueen kuvanlaatua.

 Paranna mustan tulostusta

Jos mustan grafiikan tulostus ei onnistu oikein, valitse tämä asetus.

 Paranna ohutta viivaa

Voit parantaa ohuiden viivojen tulostuslaatua.

 Paranna kuvioiden tulostus

Valitse tämä asetus, jos täytöt ja kuviot eivät tulostu oikein.

Monta sivua 2

Monta sivua -asetus voi pienentää tulostetun sivun kokoa siten, että yhdelle arkille voidaan tulostaa monta sivua, tai suurentaa sivua siten, että yksi sivu tulostetaan useille arkeille.

 Sivujärjestys

Kun valittuna on Useita sivuja arkille -asetus, sivujärjestys voidaan valita avattavasta luettelosta.

 Reunaviiva

Kun Monta sivua -toiminnolla tulostetaan useita sivuja yhdelle arkille, kunkin sivun ympärille voidaan valita kiinteä reunaviiva, katkoviiva tai ei reunaviivaa.

 Tulosta leikkausviiva

Kun valittuna on 1 sivu usealle arkille, voidaan valita Tulosta leikkausviiva -vaihtoehto. Tämän vaihtoehdon avulla voit tulostaa himmeän leikkauslinjan tulostusalueen ympärille.

Page 47

Ohjain ja ohjelmisto

2-puolinen/vihko 2

Käytä tätä vaihtoehtoa, kun haluat tulostaa vihkomuotoon tai kaksipuolisia töitä.

 Ei mitään

Poista kaksipuolinen tulostus käytöstä.

 Kaksipuolinen / Kaksipuolinen (käsin)

Jos haluat tulostaa kaksipuolisena, käytä näitä asetuksia.

• Kaksipuolinen Laite tulostaa automaattisesti paperin kummallekin puolelle.

• Kaksipuolinen (käsin) Laite tulostaa ensin kaikki parilliset sivut. Sitten tulostinohjain keskeyttää tulostuksen ja näyttää ohjeet,

kuinka paperit on asetettava takaisin. Kun napsautat OK, kirjoitin tulostaa parittomat sivut.

Kun valitset Kaksipuolinen tai Kaksipuolinen (käsin), Kaksipuolisen tulostuksen asetukset...- painike tulee käytettäväksi. Voit valita seuraavista Kaksipuolisen tulostuksen asetukset - valintaikkunan vaihtoehdoista:

• Kaksipuolisen tulostuksen tyyppi

Molemmille tulostussuunnille on valittavissa neljä erilaista sidontaa kaksipuolisessa tulostuksessa.

Pysty Pitkä sivu (vasen)

Vaaka Pitkä sivu (yläreuna)

Pitkä sivu (oikea)

Pitkä sivu (alareuna)

Lyhyt sivu (yläreuna) Lyhyt sivu (alareuna)

Lyhyt sivu (oikea)

Lyhyt sivu (vasen)

• Sidontareunus Jos valitset Sidontareunus, voit määrittää myös sidontareunuksen leveyden tuumina tai millimetreinä.

Page 48

Ohjain ja ohjelmisto

 Vihko / Vihko (käsin)

Tämän vaihtoehdon avulla voit tulostaa asiakirjan vihkona kaksipuolisen tulostuksen avulla; se järjestää asiakirjan oikeiden sivunumeroiden mukaan ja mahdollistaa taittamisen tulosteen keskeltä muuttamatta sivunumerojärjestystä.

• Vihko Laite tulostaa automaattisesti paperin kummallekin puolelle.

• Vihko (käsin) Laite tulostaa ensin kaikki parilliset sivut. Sitten kirjoitin keskeyttää tulostuksen ja näyttää ohjeet, kuinka

paperi on asetettava takaisin. Kun valitset OK, tulostetaan parittomat sivut.

Kun valitset Vihko tai Vihko (käsin), Kaksipuolisen tulostuksen asetukset...-painike tulee käytettäväksi. Kaksipuolisen tulostuksen asetukset -valintaikkunassa voit valita seuraavat asetukset.

• Kaksipuolisen tulostuksen tyyppi Molemmille tulostussuunnille on valittavissa kaksi erilaista sidontaa kaksipuolisessa tulostuksessa.

Pysty Vaaka Vasen sidonta

Oikea sidonta

Yläreunan sidonta

Alareunan sidonta

• Vihkon tulostustapa Kun Jaa sarjoiksi on valittu: Tämän vaihtoehdon avulla voit tulostaa koko vihkon pienemmiksi yksittäisiksi vihkosarjoiksi, ja voit

edelleen taittaa pienempien yksittäisten vihkosarjojen keskeltä muuttamatta sivunumerojärjestystä. Voit määrittää arkkien määrän kussakin pienemmässä vihkosarjassa välillä 1–15. Tästä vaihtoehdosta voi olla hyötyä, kun taitetaan painettu vihko, jossa on runsaasti sivuja.

• Sidontareunus Valitse Sidontareunus ja määritä sidontareunuksen leveys tuumina tai millimetreinä.

Page 49

Ohjain ja ohjelmisto

VINKKI

Paperilähde 2

Voit valita Autom. valinta, Kasetti1, Kasetti212 tai MT-alusta ja määrittää eri kasetit ensimmäisen sivun ja muiden sivujen tulostukseen.

Käytettävissä, jos lisäpaperikasetti on asennettu.

Kasetti 2 on vakiovaruste mallissa HL-L9200CDWT.

Tulostuksen esikatselu 2

Voit esikatsella asiakirjaa ennen sen tulostamista. Jos valitset Tulostuksen esikatselu -valintaruudun, tulostuksen esikatselunäyttö tulee esiin ennen tulostuksen alkamista.

 (1) Sivuluetteloalue

Sivuluetteloalueella näkyvät tulostettavien sivujen numerot. Jos valitset luettelosta jonkin sivun, valitun sivun esikatselu tulee näkyviin esikatselualueelle. Jos et haluat tulostaa sivua, tyhjennä valintaruutu.

 (2) Esikatselualue

Esikatselualueella näkyy esikatselunäkymä siitä, mitä sivuluetteloalueelta valittu sivu näyttää tulostettuna.

•Jos Vihko-asetus on valittu tulostinohjaimen asetuksissa, tulostuksen esikatseluvaihtoehtoa ei voi

käyttää.

•Jos Kaksipuolinen-asetus on valittu tulostinohjaimen asetuksissa, sivuluetteloaluetta ei voi käyttää.

Page 50

Ohjain ja ohjelmisto

Lisäasetukset-välilehti 2

7 8

Muuta välilehden asetuksia napsauttamalla seuraavia asetuksia:

 (1) Skaalaus  (2) Tulostus käänteisenä  (3) Käytä vesileimaa  (4) Ylä- ja alatunnisteen  (5) Värinsäästö  (6) Suojattu tulostus  (7) Järjestelmänvalvoja  (8) Käyttäjän todennus  (9) Muut tulostusasetukset...

Skaalaus 2

Valitse vaihtoehto, kun haluat muuttaa tulostetun kuvan skaalausta.

Tulostus käänteisenä 2

Valitse Tulostus käänteisenä, jos haluat kääntää kuvaa 180 astetta.

Page 51

Ohjain ja ohjelmisto

Käytä vesileimaa 2

Voit lisätä asiakirjaan logon tai tekstin vesileimaksi. Voit valita jonkin valmiin vesileiman tai käyttää itse luomaasi kuvatiedostoa vesileimana. Valitse Käytä vesileimaa -valintaruutu ja valitse sitten Asetukset...- painike.

Vesileima-asetukset 2

 Tuo eteen

Valitse tämä valintaruutu, kun haluat käyttää valittuja merkkejä tai kuvaa peittokuvana tulostetussa asiakirjassa.

 Ääriviivatekstissä

Valitse tämä valintaruutu, jos haluat tulostaa ainoastaan tekstivesileiman ääriviivat.

 Omat asetukset

Valitse tämä valintaruutu, jos haluat tulostaa yhden vesileiman ensimmäiselle sivulla ja eri vesileiman sitä seuraaville sivuille.

Page 52

Ohjain ja ohjelmisto

 Muokkaa vesileimaa

Lisää vesileima-asetukset napsauttamalla Lisää...-painiketta ja valitse sitten Vesileiman tyyli -kohdassa Käytä tekstiä tai Käytä kuvatiedostoa.

• Otsikko Kirjoita vesileimalle sopiva otsikko.

• Teksti

Kirjoita vesileiman teksti Teksti-ruutuun ja valitse sitten Fontti, Tyyli, Koko ja Valitse väri....

• Kuvatiedosto Kirjoita vesileimana käytettävän kuvatiedoston nimi ja sijainti kohtaan Tiedosto tai etsi tiedosto

napsauttamalla Selaa...-painiketta. Bittikartta-, JPEG- ja PNG-tiedostomuotoja tuetaan. Kuvan skaalausta voi säätää välillä 25–999 %.

• Sijainti Käytä tätä asetusta, jos haluat määrittää vesileiman sijainnin sivulla.

Page 53

Ohjain ja ohjelmisto

VINKKI

Ylä- ja alatunnisteen tulostus 2

Kun tämä toiminto on valittuna, asiakirjaan tulostetaan tietokeen järjestelmän kellon mukainen päivämäärä ja aika sekä tietokoneen käyttäjätunnus tai kirjoittamasi teksti. Voit mukauttaa tekstiä valitsemalla Asetukset.

 Tunn. tulostus

Valitse Kirjautumisnimi, jos haluat tulostaa käyttäjätunnuksen, jolla kirjaudut tietokoneeseen. Jos haluat tulostaa jonkin toisen nimen, valitse Mukautettu ja kirjoita nimi Mukautettu-tekstiruutuun.

Värinsäästö 2

Tällä toiminnolla voit säästää värijauhetta. Jos määrität Värinsäästö-asetuksen arvoksi On (Päällä), tulostusjälki vaikuttaa vaaleammalta. Oletusasetus on Off (ei valittu).

Emme suosittele Värinsäästö -asetusta valokuvien tai harmaasävykuvien tulostamiseen.

Page 54

Ohjain ja ohjelmisto

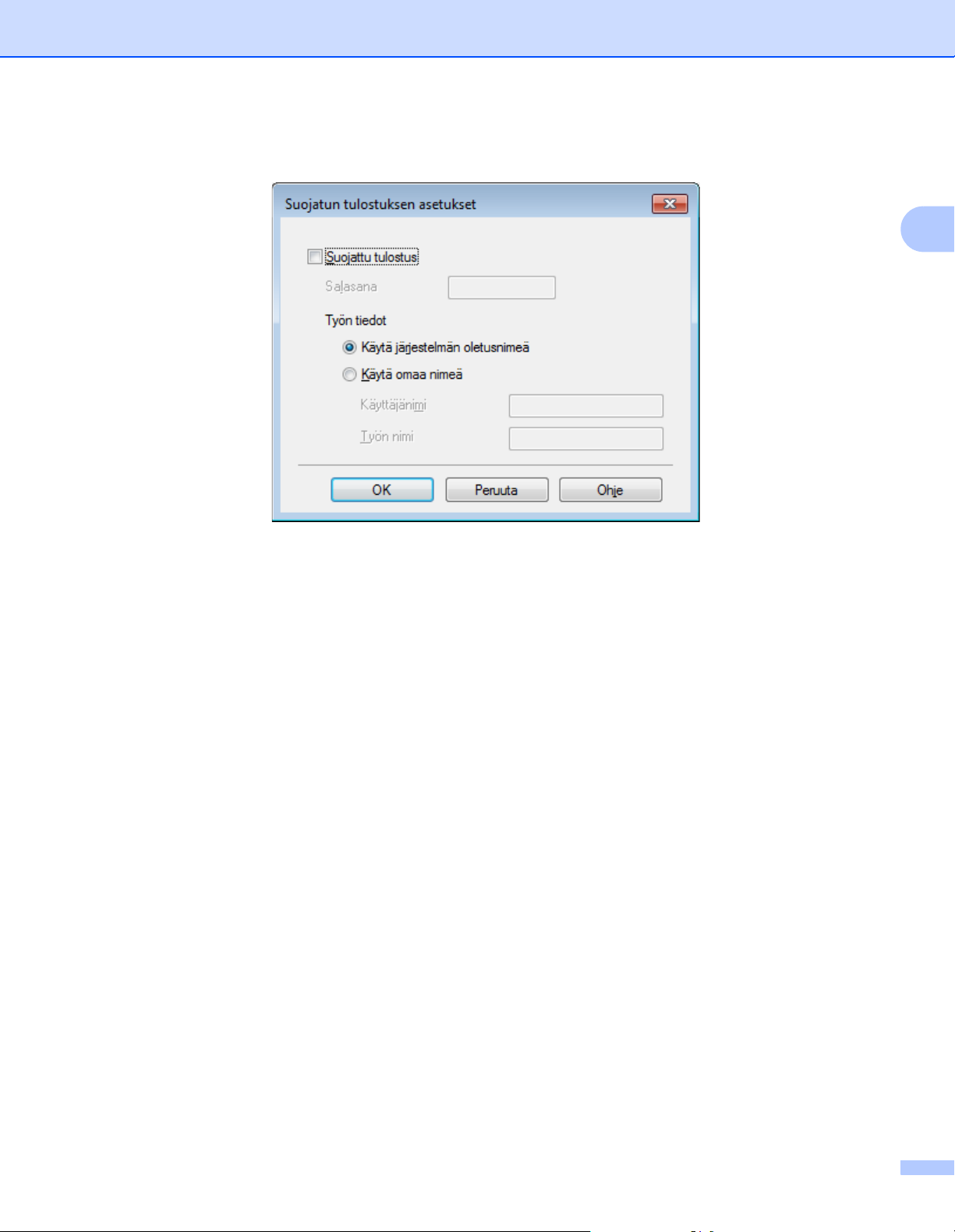

Suojattu tulostus 2

Suojatut asiakirjat suojataan salasanalla, kun ne lähetetään laitteeseen. Vain salasanan tuntevat pystyvät tulostamaan ne. Koska asiakirjat ovat suojattuna laitteessa, niiden tulostamista varten on annettava salasana laitteen kosketusnäytön avulla.

Suojatun asiakirjan lähettäminen:

a Valitse Suojattu tulostus -kohdassa Asetukset... ja valitse Suojattu tulostus -valintaruutu. b Kirjoita salasanasi ja valitse OK. c Jos haluat tulostaa suojatun asiakirjan, anna salasanasi laitteen kosketusnäytön avulla

(katso Suojattujen asiakirjojen tulostaminen sivulla 109). Suojatun asiakirjan poistaminen: Suojatun asiakirjan voi poistaa ainoastaan laitteen kosketusnäytön avulla (katso Suojattujen asiakirjojen

tulostaminen sivulla 109).

Page 55

Ohjain ja ohjelmisto

VINKKI

Järjestelmänvalvoja 2

Järjestelmänvalvojilla on valtuudet rajoittaa asetusten, kuten skaalauksen ja vesileiman, käyttöoikeuksia.

 Salasana

Kirjoita salasana tähän ruutuun.

Napsauta Aseta salasana..., kun haluat muuttaa salasanan.

 Kopioinnin lukitus

Valitse tämä valintaruutu, kun haluat lukita Perusasetukset-välilehden Kopiot-asetuksen, jotta käyttäjät eivät voi tulostaa useita kopioita.

 Monta sivua - ja Skaalausas. lukitus

Valitse tämä valintaruutu, kun haluat lukita Monta sivua- ja Skaalaus-asetukset.

 Väri / mustavalkolukitus

Valitse tämä valintaruutu, kun haluat estää väritulostuksen lukitsemalla väri/mustavalko-asetukset mustavalkotilaan.

 Vesileiman lukitus

Valitse tämä valintaruutu, kun haluat estää vesileima-asetusten muuttamisen lukitsemalla nykyiset asetukset.

 Ylä- ja alatunnisteen tulostuksen lukitus

Valitse tämä valintaruutu, kun haluat estää ylä- ja alatunnisteen tulostusasetusten muuttamisen lukitsemalla nykyiset asetukset.

Page 56

Ohjain ja ohjelmisto

Käyttäjän todennus 2

Jos Secure Function Lock -ominaisuus estää sinua käyttämästä tulostusta tietokoneelta, voit tarkistaa nykyisen tulostustilasi. Voit tarkistaa PC-käyttäjätunnuksen tiedot, kuten rajoitetut ominaisuudet ja jäljellä olevan tulostettavien sivujen määrän, valitsemalla Tarkista tulostuksen tila, kun käytät laitetta verkossa. Todennuksen tulos -valintaikkuna tulee esiin.

Jos haluat, että Todennuksen tulos -valintaikkuna avautuu aina tulostettaessa, valitse Näytä tulostuksen tila ennen tulostusta -valintaruutu.

Lisätietoja Secure Function Lock -toiminnosta: uu Verkkokäyttäjän opas

Muut tulostusasetukset 2

Voit määrittää seuraavat asiat kohdassa Kirjoittimen toiminto:

 Värin kalibrointi  Lepotila  Paranna tulostuslaatua  Ohita tyhjä sivu  Tulosta teksti mustana  Tulosta arkisto

Page 57

Ohjain ja ohjelmisto

VINKKI

Värin kalibrointi 2

Kunkin värin tulostustummuus saattaa vaihdella laitteen käyttöympäristön lämpötilan ja kosteuden mukaan. Tämän asetuksen avulla voit parantaa värin tummuutta antamalla tulostinohjaimen käyttää laitteeseen tallennettuja värien kalibrointitietoja.

 Käytä kalibrointitietoja

Jos valitset tämän valintaruudun, tulostinohjain määrittää värien täsmäytyksen laitteesta haettujen kalibrointitietojen perusteella. Näin tulostuslaatu pysyy yhtenäisenä.

 Hae laitteen tiedot automaattisesti

Jos valitset tämän valintaruudun, tulostinohjain käyttää laitteen värien kalibrointitietoja.

 Aloita värin kalibrointi...

Jos napsautat tätä painiketta, laite aloittaa värien kalibrointiprosessin, ja tulostinohjain käyttää laitteesta saatuja kalibrointitietoja.

Lepotila 2

Jos laite ei vastaanota tietoja tietyn ajanjakson sisällä, se siirtyy lepotilaan. Lepotilassa laite on ikään kuin virta katkaistuna. Jos valitset Tulostimen oletusasetus -vaihtoehdon, aikakatkaisuasetus palautetaan tehdasasetukseksi, jota voidaan muuttaa ohjaimella. Älykäs lepotila valitsee sopivimman aikakatkaisuasetuksen laitteen käytön tiheyden perusteella.

Kun laite on lepotilassa, kosketusnäytön taustavalo sammuu, mutta laite voi edelleen vastaanottaa tietoja. Kun laite vastaanottaa tulostustyön, se palaa käyttövalmiuteen ja aloittaa tulostuksen.

Paranna tulostuslaatua 2

Tällä toiminnolla voidaan korjata tulostuslaadussa ilmennyttä ongelmaa.

 Vähennä paperin käyristymistä

Vähennä paperin käpristymistä valitsemalla tämä asetus. Jos tulostat vain muutaman sivun, tätä asetusta ei tarvitse valita. Suositamme käytettäväksi

tulostinohjaimen asetuksen Tulostusmateriaali arvona ohutta.

Tämä toiminto laskee laitteen kiinnitysprosessin lämpötilaa.

 Paranna värin kiinnitystä

Tämän asetuksen valitseminen parantaa värin kiinnitysominaisuuksia. Jos tämän asetuksen valinta ei tuota riittävästi parannusta, muuta kirjoitinohjaimen asetus kohdassa Tulostusmateriaali paksuksi.

Tämä toiminto nostaa laitteen kiinnitysprosessin lämpötilaa.

Page 58

Ohjain ja ohjelmisto

VINKKI

Ohita tyhjä sivu 2

Jos Ohita tyhjä sivu on valittuna, tulostinohjain havaitsee tyhjät sivut ja jättää ne tulostamatta.

Tämä asetus ei toimi seuraavien asetusten kanssa:

• Käytä vesileimaa

• Ylä- ja alatunnisteen

• N sivua / arkki ja 1sivu/NxNarkkia kohdassa Monta sivua

• Kaksipuolinen (käsin), Vihko, Vihko (käsin) ja Kaksipuolinen asetuksen Sidontareunus kanssa kohdassa Kaksipuolinen / Vihko

Tulosta teksti mustana 2

Valitse tämä vaihtoehto, kun haluat tulostaa kaiken tekstin kokonaan mustana.

Toiminto ei ehkä vaikuta tiettyihin merkkeihin.

Tulostusarkisto 2

Tulosteen kopio voidaan tallentaa tietokoneeseen PDF-tiedostona. Jos haluat muuttaa tiedostokokoa, siirrä Tiedoston koko-liukusäädintä oikealle tai vasemmalle. Tarkkuus asetetaan tiedostokoon mukaan.

Kun tämä ominaisuus otetaan käyttöön, odotus ennen tulostuksen alkamista voi olla pidempi.

Page 59

Ohjain ja ohjelmisto

Tulostusprofiilit-välilehti 2

Tulostusprofiilit ovat muokattavia esimäärityksiä, joiden avulla voit nopeasti käyttää usein tarvittavia

tulostusmäärityksiä.

 (1) Tulostusprofiili-luetteloruutu  (2) Poista profiili...  (3) Näytä aina Tulostusprofiilit-välilehti ensin.  (4) Lisää profiili...  (5) Nykyinen tulostusprofiili -näkymä

a Valitse haluamasi profiili Tulostusprofiili-luetteloruudusta. b Jos haluat Tulostusprofiilit-välilehden näkyvän ikkunassa etualalla aina, kun tulostat, napsauta

Näytä aina Tulostusprofiilit-välilehti ensin..

c Ota valitsemasi profiili käyttöön napsauttamalla OK.

Page 60

Ohjain ja ohjelmisto

Lisää profiili 2

Avaa Lisää profiili... -valintaikkuna napsauttamalla Lisää profiili... -painiketta. Voit lisätä enintään 20 uutta haluamasi asetukset sisältävää profiilia.

a Kirjoita otsikko kohtaan Nimi. b Valitse kuvakeluettelosta kuvake, jota haluat käyttää, ja valitse sitten OK. c Tulostinohjaimen ikkunan vasemmalla puolella näkyvät asetukset tallennetaan.

Poista profiili 2

Avaa Poista profiili -valintaikkuna napsauttamalla Poista profiili.... Voit poistaa minkä tahansa lisäämäsi

profiilin.

a Valitse haluamasi profiili Tulostusprofiili-luetteloruudusta. b Valitse Poista. c Valittu profiili poistetaan.

Page 61

Ohjain ja ohjelmisto

VINKKI

Laiteasetukset-välilehti 2

Saat lisätietoja Laitteen asetukset-välilehden käyttämisestä kohdasta Tulostinohjaimen asetusten käyttäminen sivulla 32.

Voit määrittää kunkin paperikasetin paperikoon ja tunnistaa automaattisesti sarjanumeron Laitteen asetukset-välilehdessä seuraavasti.

 (1) Käytettävissä / Asennetut lisälaitteet

Voit lisätä ja poistaa manuaalisesti laitteeseen asennettuja lisävarusteita. Paperikasetin asetukset vastaavat asennettuja lisävarusteita.

 (2) Paperilähteen asetukset

Voit tunnistaa ja saada näkyviin laitteen sarjanumeron ja paperikasettien paperikokoasetukset, kun napsautat Autom. tunnistus (4) -painiketta.

 (3) Sarjanumero

Kun valitset Autom. tunnistus (4), tulostinohjain tutkii laitteen ja näyttää sen sarjanumeron. Jos tietojen vastaanotto epäonnistuu, näytössä näkyy ”------------”.

 (4) Autom. tunnistus

Autom. tunnistus -asetus etsii asennettuina olevat lisävarusteet ja näyttää tulostinohjaimessa

käytettävissä olevat asetukset. Kun napsautetaan Autom. tunnistus, laitteeseen asennetut lisävarusteet näytetään kohdassa Käytettävissä (1). Lisää tai poista manuaalisesti lisävarusteita valitsemalla lisättävä tai poistettava lisälaite ja napsauttamalla sitten Lisää tai Poista.

Autom. tunnistus (4) -asetus ei ole käytettävissä seuraavissa tilanteissa:

• Laitteen virta on sammutettu.

• Laitteessa on virhetila.

• Laite on liitetty tulostuspalvelimeen USB-kaapelilla jaetussa verkkoympäristössä.

• Kaapelia ei ole kytketty kunnolla laitteeseen.

Page 62

Ohjain ja ohjelmisto

Tuki 2

Valitse Tulostusmääritykset -valintaikkunassa Tuki....

4 5

 (1) Brother Solutions Center...

Napsauta tätä painiketta vieraillaksesi Brother Solutions Center -sivustossa (http://solutions.brother.com/

), jossa on tietoja Brother-laitteestasi, mm. vastauksia usein kysyttyihin

kysymyksiin, käyttöoppaita, ohjainpäivityksiä ja vinkkejä laitteen käyttöön.

Page 63

Ohjain ja ohjelmisto

 (2) Alkuperäiset tarvikkeet -kotisivu...

Napsauta tätä painiketta, kun haluat tietoja aidoista Brother-tarvikkeista.

 (3) Brother CreativeCenter...

Napsauta tätä painiketta, kun haluat etsiä WWW-sivustoltamme ilmaisia verkkoratkaisuja yritys- ja kotikäyttäjille.

 (4) Tulosta asetukset

Napsauta tätä painiketta, kun haluat tulostaa yhteenvedon laitteen sisäisistä asetuksista.

 (5) Tarkista asetukset...

Napsauta tätä painiketta, kun haluat tarkistaa tulostinohjaimen asetukset.

 (6) Tietoja...

Napsauta tätä painiketta, kun haluat näyttää tulostinohjaintiedostojen luettelon ja versiotiedot.

Page 64

Ohjain ja ohjelmisto

VINKKI

BR-Script 3 -tulostinohjaimen ominaisuudet (PostScript®3™ -emulointi) 2

Tämän osan näyttökuvat ovat Windows®7:n mukaisia. Tietokoneen näytöt saattavat vaihdella käyttöjärjestelmän mukaan.

Tulostusmääritykset 2

Voit käyttää Tulostusmääritykset -valintaikkunaa napsauttamalla Brother HL-XXXX BR-Script3 Ominaisuudet -valintaikkunan Yleiset -välilehden Asetukset... -

vaihtoehtoa.

 Asettelu-välilehti

Muuta asettelua valitsemalla Suunta-, Kaksipuolinen tulostus (kaksipuolinen)-, Sivujärjestys- ja

Sivuja arkille -asetukset.

• Suunta Suunta-asetus määrittää asiakirjan asennon tulostetulla sivulla.

Pysty Vaaka Kierretty vaaka

• Kaksipuolinen tulostus Jos haluat käyttää kaksipuolista tulostusta, valitse Käännä lyhyen reunan ympäri tai

Käännä pitkän reunan ympäri.

• Sivujärjestys Määritä järjestys, jossa asiakirjan sivut tulostetaan.

on pinossa päällimmäisenä.

Lopusta alkuun

tulostaa asiakirjan niin, että sivu 1 on pinossa alimmaisena.

Alusta loppuun

tulostaa asiakirjan niin, että sivu 1

Page 65

Ohjain ja ohjelmisto

• Sivuja arkille Napsauta Sivuja arkille, kun haluat pienentää sivun kuvakokoa, jotta useita sivua voidaan tulostaa

yhdelle paperiarkille. Valitse Kirjanen, jos haluat tulostaa asiakirjan vihkona.

• Piirrä reunaviivat Valitse tämä valintaruutu, kun haluat lisätä reunuksen.

 Paperi ja laatu-välilehti

Valitse Paperilähde.

• Paperilähde Valitse automaattisesti

Kirjoitin valitsee automaattisesti Kasetti1

Kasetti2 MT-alusta

Valitse automaattisesti

Valitse tämä asetus, kun haluat syöttää paperia mistä tahansa paperilähteestä, jossa on tulostinohjaimessa määritetyn kokoista, asiakirjalle sopivaa paperia.

Kirjoitin valitsee automaattisesti

Valitse tämä asetus, kun haluat syöttää paperia mistä tahansa paperilähteestä, jossa on laitteessa määritetyn kokoista, asiakirjalle sopivaa paperia.

Kasetti1

Valitse tämä asetus, kun haluat syöttää paperia kasetista 1.

Kasetti2

Valitse tämä asetus, kun haluat syöttää paperia kasetista 2. (Käytettävissä, jos lisäpaperikasetti on asennettu.)

Page 66

Ohjain ja ohjelmisto

MT-alusta

Valitse tämä asetus, kun haluat syöttää paperia monitoimialustalta. Monitoimialustalla olevan paperin täytyy vastata tulostinohjaimessa määritettyä kokoa.

Käytettävissä, jos lisäpaperikasetti on asennettu.

Vakiovarusteiseen laitteeseen.

• Väri Valitse joko Mustavalkoinen tai Väri.

 Suojattu tulostus-välilehti

Suojatut asiakirjat on suojattu salasanalla, kun ne lähetetään laitteeseen. Vain salasanan tuntevat pystyvät tulostamaan ne. Koska asiakirjat ovat suojattuna laitteessa, niiden tulostamista varten on annettava salasana laitteen kosketusnäytön avulla.

Suojatun asiakirjan lähettäminen:

a Valitse Suojattu tulostus -valintaruutu. b Kirjoita salasanasi ja valitse OK. c Jos haluat tulostaa suojatun asiakirjan, anna salasanasi laitteen kosketusnäytön avulla

(katso Suojattujen asiakirjojen tulostaminen sivulla 109). Suojatun asiakirjan poistaminen: Suojatun asiakirjan voi poistaa ainoastaan laitteen kosketusnäytön avulla (katso Suojattujen asiakirjojen

tulostaminen sivulla 109).

Page 67

Ohjain ja ohjelmisto

Lisäasetukset 2

Voit avata Lisäasetukset -ikkunan napsauttamalla Asettelu- tai Paperi ja laatu-välilehden Lisäasetukset...-painiketta.

a Valitse Paperikoko ja Kopioiden määrä (1).

 Paperikoko

Valitse käyttämäsi paperikoko alasvetovalikosta.

 Kopioiden määrä

Tällä asetuksella määritetään, kuinka monta kopiota tulostetaan.

b Määritä Image Color Management-, Skaalaus- ja TrueType-fontti -asetukset (2).

 Image Color Management

Määritä, miten värigrafiikka tulostetaan:

• Jos et halua ottaa Image Color Management -toimintoa käyttöön, valitse ICM poistettu käytöstä.

• Jos haluat isäntätietokoneen suorittavan väritilalaskelmat, ennen kuin tietokone lähettää asiakirjan laitteelle, valitse ICM:n käsittelee isäntäjärjestelmä.

• Jos haluat, että väritilalaskelmat tehdään laitteessa, valitse Tulostin käyttää ICM-värinhallintaa tulostimen värinsäädön avulla.

 Skaalaus

Määritä, pienennetäänkö tai suurennetaanko asiakirjoja, ja millä prosentilla.

 TrueType-fontti

Määritä TrueType-fonttiasetukset. Valitse

Korvaa laitefontilla

(oletus), jos haluat käyttää vastaavia kirjoittimen fontteja TrueType-fontteja sisältävien asiakirjojen tulostukseen. Tämä nopeuttaa tulostusta, mutta jotkin erikoismerkit, joita kirjoittimen fontti ei tue, eivät ehkä tulostu. Valitse

Lataa tiedostofonttina

jos haluat ladata TrueType-fontit tulostusta varten, etkä käyttää kirjoittimen fontteja.

Page 68

Ohjain ja ohjelmisto

c Voit muuttaa valitsemalla haluamasi asetuksen Tulostimen ominaisuudet (3) -luettelosta:

 Tulostuslaatu

Valitse jonkin seuraavista tulostuslaadun asetuksista:

• Normaali (600 x 600 dpi)

600 dpi -luokka. Suositellaan tavalliseen tulostukseen. Käytä tätä tilaa hyvää tulostuslaatua ja kohtuullista tulostusnopeutta varten.

• Hieno (2400 dpi -luokka)

 Tulostusmateriaali

Kirjoittimessa voidaan käyttää seuraavia tulostusmateriaalityyppejä. Valitse käyttötarkoitusta vastaava materiaali parhaan tulostuslaadun varmistamiseksi.

• Tavallinen paperi

• Ohut paperi

• Paksu paperi

• Paksumpi paperi

• Hienopaperi

• Kirjekuoret

• Kuori, paksu

• Kuori, ohut

• Uusiopaperi

• Tarra

• Kiiltävä paperi

Page 69

Ohjain ja ohjelmisto

VINKKI

 Värinsäästö

Tällä toiminnolla voit säästää värijauhetta. Jos määrität Kyllä-asetuksen arvoksi Värinsäästö, tulostusjälki vaikuttaa vaaleammalta. Oletusasetus on Ei.

Emme suosittele Värinsäästö -asetusta valokuvien tai harmaasävykuvien tulostamiseen.

 Virransäästöaika [min.]

Jos laite ei vastaanota tietoja tietyn ajanjakson sisällä, se siirtyy lepotilaan. Lepotilassa laite on ikään kuin virta katkaistuna. Jos valitset Kirjoittimen oletus -vaihtoehdon, aikakatkaisuasetus palautetaan tehdasasetukseksi, jota voidaan muuttaa ohjaimessa.

Kun laite on lepotilassa, kosketusnäytön taustavalo sammuu, mutta laite voi edelleen vastaanottaa tietoja. Kun laite vastaanottaa tulostustyön, se palaa käyttövalmiuteen ja aloittaa tulostuksen.

 Väri/mustavalko

Voit muuttaa Väri/Mustavalko-asetuksia tulostinohjaimessa seuraavasti:

• Autom.

Autom..

• Väri

Jos asiakirja sisältää värejä tai on mustavalkoinen, laite tulostaa sen käyttämällä kaikkia värejä.

• Mustavalko

Valitse tämä tila, jos asiakirjassa on vain mustaa ja harmaasävyistä tekstiä ja kohteita. Jos asiakirja on värillinen, valinta Mustavalko tulostaa sen 256-tasoisilla harmaan sävyillä käyttäen vain mustaa väriainetta.

Page 70

Ohjain ja ohjelmisto

VINKKI

 Väritila

Väritilan vaihtoehdot ovat seuraavat:

• Normaali

Tämä on oletusarvoinen väritila.

• Eloisa

Kaikkien osien väriä säädetään niin, että tuloksena on elävämpi väri.

• Ei mitään

 Paranna harmaasävyä

Voit parantaa sävytetyn alueen tulostuslaatua.

 Paranna mustan tulostusta

Jos mustan grafiikan tulostus ei onnistu oikein, valitse tämä asetus.

 Rasterin näytön lukitus

Tämä lukko estää muita sovelluksia muokkaamasta rasteriasetuksia. Oletusasetus on Kyllä.

 Korkealaatuinen kuvien tulostus

Kuva voidaan tulostaa korkealaatuisena. Jos määrität Korkealaatuinen kuvien tulostus - asetukseksi Kyllä, tulostusnopeus hidastuu.

 Paranna tulostuslaatua

Tällä toiminnolla voidaan korjata tulostuslaadussa ilmennyttä ongelmaa.

• Vähennä paperin käyristymistä

Jos valitset tämän asetuksen, paperin käyristymistä voidaan vähentää. Jos tulostat vain muutaman sivun, tätä asetusta ei tarvitse valita. Suositamme käytettäväksi tulostinohjaimen asetuksen Tulostusmateriaali arvona ohutta.

Tämä toiminto laskee laitteen kiinnitysprosessin lämpötilaa.

• Paranna värin kiinnitystä

Jos valitset tämän asetuksen, värin kiinnitysominaisuudet voivat parantua. Jos tämän asetuksen valinta ei tuota riittävästi parannusta, muuta kirjoitinohjaimen asetus kohdassa Tulostusmateriaali paksuksi.

Tämä toiminto nostaa laitteen kiinnitysprosessin lämpötilaa.

Page 71

Ohjain ja ohjelmisto

Portit-välilehti 2

Jos haluat vaihtaa portin, johon laite on yhdistetty, tai käyttämäsi verkkolaitteen polun, valitse tai lisää haluamasi portti.

Page 72

Ohjain ja ohjelmisto

VINKKI

Asennetun tulostinohjaimen poistaminen 2

Voit poistaa asennetun tulostinohjaimen seuraavasti.

• Poista asennus ei ole käytettävissä, jos tulostinohjain on alun perin asennettu Windowsin Lisää tulostin

-asetuksella.

• Suosittelemme, että poiston jälkeen tietokone käynnistetään uudestaan, jotta järjestelmä poistaa asennuksen poiston aikana käytössä olleet tiedostot.

(Windows® XP, Windows Vista® ja Windows® 7)

a Napsauta Käynnistä-painiketta, osoita Kaikki Ohjelmat, Brother, Brother Utilities napsauta

pudotusluetteloa ja valitse mallisi nimi (jos se ei ole vielä valittuna).

b Valitse Poista asennus. c Noudata näytöllä olevia ohjeita.

(Windows

a Valitse (Brother Utilities). Brother Utilities -näyttö tulee esiin.

b Napsauta avattavaa luetteloa ja valitse mallin nimi (jos sitä ei ole vielä valittu). c Napsauta Työkalut vasemmassa navigointirivissä. d Valitse Poista asennus.

Page 73

Ohjain ja ohjelmisto

Status Monitor -ohjelma 2

Status Monitor -apuohjelma on määritettävä ohjelmistotyökalu, jonka avulla voit tarkkailla yhden tai usean laitteen tilaa ja saada välittömästi ilmoituksen virheistä.

 Jos valitsit asennuksen yhteydessä Ota Tilan valvonta käyttöön käynnistyksen yhteydessä -

valintaruudun, -painike tai Status Monitor -kuvake ovat tehtäväpalkissa.

 Saat Status Monitor -kuvakkeen näkyviin tehtäväpalkkiin napsauttamalla -painiketta. Status Monitor

-kuvake tulee näkyviin pieneen ikkunaan. Vedä -kuvake tehtäväpalkkiin.

Tee jokin seuraavista:

 Kaksoisnapsauta -kuvaketta tehtäväpalkissa.

 (Windows

Valitse

XP, Windows Vista® ja Windows® 7)

Käynnistä

Kaikki Ohjelmat

Brother

Brother Utilities

. Brother Utilities -näyttö tulee esiin.

b Napsauta avattavaa luetteloa ja valitse mallin nimi (jos sitä ei ole vielä valittu). c Napsauta Työkalut vasemmassa navigointirivissä. d Valitse Status Monitor.

 (Windows

a Valitse (Brother Utilities). Brother Utilities -näyttö tulee esiin. b Napsauta avattavaa luetteloa ja valitse mallin nimi (jos sitä ei ole vielä valittu).

c Napsauta Työkalut vasemmassa navigointirivissä. d Valitse Status Monitor.

Page 74

Ohjain ja ohjelmisto

VINKKI

Vianetsintä 2

Napsauta Vianetsintä-painiketta, kun haluat käyttää Brother Solutions Centeriä osoitteessa http://solutions.brother.com/

ja katsoa ohjeita mallisi sivun usein kysytyistä kysymyksistä.

Tarvitsetko uusia tulostustarvikkeita? 2

Lisätietoja aidoista Brother-tarvikkeista saat napsauttamalla Tarvitsetko uusia tulostustarvikkeita?- painiketta.

Automaattinen laiteohjelmiston päivitystoiminto on aktiivinen, kun Status Monitor -toiminto on käytössä.

Laitteen tilan tarkkaileminen 2

Kun tietokone käynnistetään, Brother Status Monitor -kuvake näkyy ilmaisinalueella.

Vihreä kuvake tarkoittaa normaalia valmiustilaa.

Keltainen kuvake tarkoittaa varoitusta.

Punainen kuvake tarkoittaa, että on tapahtunut virhe.

Harmaa kuvake tarkoittaa offline-tilaa.

Status Monitor voi näkyä tietokoneessa ilmaisinalueella tai työpöydällä.

Page 75

Ohjain ja ohjelmisto

VINKKI

Macintosh 2

Tulostinohjaimen ominaisuudet (Macintosh) 2

Laite tukee käyttöjärjestelmiä Mac OS X 10.7.5, 10.8.x, 10.9.x.

Tämän osan näyttökuvat ovat käyttöjärjestelmästä OS X v10.7.x. Macintosh-tietokoneesi näytöt vaihtelevat käyttöjärjestelmän mukaan.

Sivun asetusvaihtoehtojen valitseminen 2

Valitse Paperikoko, Suunta ja Skaalaus.

a Osoita sovelluksessa, kuten esim. TextEdit Arkisto ja sitten Arkin määritlys.... Varmista, että

Brother HL-XXXX (jossa XXXX on mallin nimi) valitaan avattavassa Muotolle -valikossa. Valitse asetukset kohdissa Paperikoko, Suunta ja Skaalaus ja osoita sitten OK.

Page 76

Ohjain ja ohjelmisto

VINKKI

b Aloita tulostus osoittamalla sovelluksessa, esimerkiksi Apple TextEdit, ensin Tiedosto, sitten Tulosta.

Saat lisää sivun asetusvaihtoehtoja osoittamalla Näytä yksityiskohdat -painiketta.

Voit tallentaa nykyiset asetukset esiasetuksina valitsemalla avattavasta Esiasetukset-valikosta Tallenna

nykyiset asetukset esiasetuksena....

Page 77

Ohjain ja ohjelmisto

Tulostusasetusten valitseminen 2

Voit ohjata tulostustoimintoja osoittamalla Print (Tulosta) -valintaikkunassa Tulostusasetukset. Lisätietoja käytettävissä olevista vaihtoehdoista on seuraavissa kuvauksissa:

Kansilehti 2

Valittavissa ovat seuraavat kansilehden asetukset:

 Tulostakansilehti

Jos haluat lisätä asiakirjaan kansilehden, käytä tätä asetusta.

 Kansilehden tyyppi

Valitse kansilehden malline.

 Laskutustiedot

Jos haluat lisätä kansilehdelle laskutustiedot, kirjoita teksti Laskutustiedot-tekstiruutuun.

Page 78

Ohjain ja ohjelmisto

Asettelu 2

 Sivuja arkille

Sivuja arkille -valinta voi pienentää sivun kuvan kokoa, sillä se mahdollistaa useiden sivujen tulostamisen

yhdelle paperiarkille.

 Asemointi

Kun määrität Sivuja arkille -asetuksen, voit määrittää myös asemoinnin suunnan.

 Reunus

Jos haluat lisätä reunuksen, käytä tätä asetusta.

 Kaksipuolisuus

Katso Kaksipuolinen tulostus sivulla 75.

 Käännä sivun suuntaus

Valitse Käännä sivun suuntaus, jos haluat kääntää kuvaa 180 astetta.

 Vaakapeilikuva

Valitse Vaakapeilikuva, jos haluat tulostaa sivun vasemmalta oikealle käännettynä peilikuvana.

Page 79

Ohjain ja ohjelmisto

Suojattu tulostus 2

 Suojattu tulostus:

Suojatun asiakirjan lähettäminen:

a Valitse Suojattu tulostus. b Kirjoita salasana, käyttäjätunnus ja työn nimi ja valitse sitten Tulosta. c Jos haluat tulostaa suojatun asiakirjan, anna salasanasi laitteen kosketusnäytön avulla

(katso Suojattujen asiakirjojen tulostaminen sivulla 109).

Suojatun asiakirjan voi poistaa vain laitteen kosketusnäytön avulla (katso Suojattujen asiakirjojen tulostaminen sivulla 109).

Page 80

Ohjain ja ohjelmisto

VINKKI

Tulostusasetukset 2

Valitse haluamasi asetukset Tulostusasetukset-luettelosta:

 Tulostusmateriaali

Valitse jokin seuraavista tulostusmateriaalityypeistä:

• Tavallinen paperi

• Ohut paperi

• Paksu paperi

• Paksumpi paperi

• Hienopaperi

• Kirjekuoret

• Kuori, paksu

• Kuori, ohut

• Uusiopaperi

• Tarra

• Kiiltävä paperi

Kun tulostinohjaimeksi valitaan Tarra, laite syöttää paperia monitoimialustalta, vaikkei MT-alusta ole valittuna paperilähteeksi.

Page 81

Ohjain ja ohjelmisto

VINKKI

 Tulostuslaatu

Valitse jonkin seuraavista tulostuslaadun asetuksista:

• Normaali

600 dpi -luokka. Suositellaan tavalliseen tulostukseen. Käytä tätä tilaa hyvää tulostuslaatua ja kohtuullista tulostusnopeutta varten.

• Hieno

Tulostusnopeus vaihtelee valitun tulostuslaatuasetuksen mukaan. Korkealaatuinen tulostus on hitaampaa ja heikompilaatuinen tulostus nopeampaa.

 Väri / mustavalko

Voit muuttaa Väri/Mustavalko-asetuksia tulostinohjaimessa seuraavasti:

• Autom.

• Väri

Jos asiakirja sisältää värejä tai on mustavalkoinen, laite tulostaa sen käyttämällä kaikkia värejä.

• Mustavalko

 Paperilähde

Valitse Autom. valinta, Kasetti1, Kasetti2

Käytettävissä, jos lisäpaperikasetti on asennettu.

Vakiovarusteiseen laitteeseen.

tai MT-alusta.

Page 82

Ohjain ja ohjelmisto

VINKKI

Tulostusasetukset: Lisäasetukset Kun osoitat Lisäasetukset-kohdan vieressä olevaa kolmiota (c), tulostuksen lisäasetukset tulevat näkyviin.

 Värinsäästö

Tällä toiminnolla voit säästää värijauhetta. Kun valitset Värinsäästö -valintaruudun, tulostusjälki vaikuttaa vaaleammalta. Oletusasetus on Off (ei valittu).

Emme suosittele Värinsäästö -asetusta valokuvien tai harmaasävykuvien tulostamiseen.

 Paranna tulostuslaatua

Tällä toiminnolla voidaan korjata tulostuslaadussa ilmennyttä ongelmaa.

• Vähennä paperin käyristymistä

Jos valitset tämän asetuksen, paperin käyristymistä voidaan vähentää. Jos tulostat vain muutaman sivun, tätä asetusta ei tarvitse valita. Suositamme käytettäväksi

tulostinohjaimen asetuksen Tulostusmateriaali arvona ohutta.

Tämä toiminto laskee laitteen kiinnitysprosessin lämpötilaa.

• Paranna värin kiinnitystä

Page 83

Ohjain ja ohjelmisto

VINKKI

Tämä toiminto nostaa laitteen kiinnitysprosessin lämpötilaa.

 Lepotila

Kun laite on lepotilassa, kosketusnäytön taustavalo sammuu, mutta laite voi edelleen vastaanottaa tietoja. Kun laite vastaanottaa tulostustyön, se palaa käyttövalmiuteen ja aloittaa tulostuksen.

 Muut tulostusasetukset

• Ohita tyhjä sivu Jos Ohita tyhjä sivu on valittuna, tulostinohjain havaitsee tyhjät sivut ja jättää ne tulostamatta.

Väriasetukset 2

 Väritila

Väritilan vaihtoehdot ovat seuraavat:

• Normaali Tämä on oletusarvoinen väritila.

• Eloisa Kaikkien osien väriä säädetään niin, että tuloksena on elävämpi väri.

• Ei mitään

 Paranna harmaasävyä

Voit parantaa sävytetyn alueen tulostuslaatua.

 Paranna mustan tulostusta

Jos mustan grafiikan tulostus ei onnistu oikein, valitse tämä asetus.

Page 84

Ohjain ja ohjelmisto

Kaksipuolinen tulostus 2

 Automaattinen kaksipuolinen tulostus

Valitse Taitto. Valitse Kaksipuolisuus -kohdassa Pitkän reunan sidonta tai Lyhyen reunan sidonta.

 Manuaalinen kaksipuolinen tulostus

Valitse Paperin käsittely.

•Valitse Vain parilliset ja Tulosta. Aseta tulostettu paperi uudelleen kasettiin (tulostamaton puoli alaspäin kasettiin 1 tai 2 tai tulostamaton puoli ylöspäin monitoimialustaan). Valitse Vain parittomat ja

Tulosta.

Page 85

Ohjain ja ohjelmisto

BR-Script3-tulostinohjaimen (PostScript®3™ -emulointi) ominaisuudet 2

Tässä osassa esitetään BR-Script3-tulostinohjaimen erityistoiminnot. BR-Script3-tulostinohjaimen perustoiminnot: katso Tulostinohjaimen ominaisuudet (Macintosh) sivulla 66 kohdat Arkin määrittely,

Kansilehti, Paperilähde ja Taitto.

Tulostusasetusten valitseminen 2

Voit ohjata tulostustoimintoja osoittamalla Tulosta-valintaikkunassa Tulostimen ominaisuudet.

Page 86

Ohjain ja ohjelmisto

Tulostimen ominaisuudet 2

Ominaisuusjoukot: General 1

 Tulostuslaatu

Valitse jokin seuraavista erottelutarkkuuksista avattavasta Tulostuslaatu-valikosta.

• Normaali (600 x 600 dpi) 600  600 dpi. Suositellaan tavalliseen tulostukseen. Käytä tätä tilaa hyvää tulostuslaatua ja

kohtuullista tulostusnopeutta varten.

• Hieno (2400 dpi -luokka) 2400 dpi -luokka. Laadukkain tulostustila. Käytä tätä, kun tulostat tarkkoja kuvia, esimerkiksi valokuvia.

Koska tulostustietoa on huomattavasti normaalia enemmän, käsittely-/tiedonsiirtoaika on pitempi ja tulostus hitaampaa.

 Tulostusmateriaali

Valitse tulostusmateriaali, joka vastaa laitteeseen asetettua paperia.

• Tavallinen paperi

• Ohut paperi

• Paksu paperi

• Paksumpi paperi

• Hienopaperi

• Kirjekuoret

• Kuori, paksu

• Kuori, ohut

• Uusiopaperi

• Tarra

• Kiiltävä paperi

• Hagaki

Postikortti, jonka koon on määrittänyt Japan Post Service Co., LTD

Page 87

Ohjain ja ohjelmisto

VINKKI

 Värinsäästö

Kun valitset

Värinsäästö

-valintaruudun, tulostusjälki vaikuttaa vaaleammalta. Oletusasetus on Off (ei valittu).

Emme suosittele Värinsäästö -asetusta valokuvien tai harmaasävykuvien tulostamiseen.

 Virransäästöaika [min.]

Kun laite on lepotilassa, kosketusnäytön taustavalo sammuu, mutta laite voi edelleen vastaanottaa tietoja. Kun laite vastaanottaa tulostustyön, se palaa käyttövalmiuteen ja aloittaa tulostuksen.

 Väri / mustavalko

Voit muuttaa Väri/Mustavalko-asetuksia tulostinohjaimessa seuraavasti:

• Autom. Laite tarkistaa, onko asiakirjassa värejä. Jos asiakirjan jossain kohdassa havaitaan väriä, koko asiakirja

tulostetaan käyttäen kaikkia värejä. Toisin sanoen laite sekoittaa väriaineita tuottaakseen jokaisen asiakirjassa havaitun sävyn, mikä nostaa sivulla käytetyn väriaineen tiheyttä. Jos laite ei havaitse värillistä sisältöä, se tulostaa asiakirjan mustavalkoisena. Laitteen oletusasetus on Autom..

• Väri

Jos asiakirja sisältää värejä tai on mustavalkoinen, laite tulostaa sen käyttämällä kaikkia värejä.

• Mustavalko Valitse tämä tila, jos asiakirjassa on vain mustaa ja harmaasävyistä tekstiä ja kohteita. Jos asiakirja on

värillinen, valinta Mustavalko tulostaa sen 256-tasoisilla harmaan sävyillä käyttäen vain mustaa väriainetta.

 Väritila

Väritilan vaihtoehdot ovat seuraavat:

• Normaali

Tämä on oletusarvoinen väritila.

• Eloisa

Kaikkien osien väriä säädetään niin, että tuloksena on elävämpi väri.

• Ei mitään

Page 88

Ohjain ja ohjelmisto

VINKKI

Ominaisuusjoukot: General 2

 Paranna harmaasävyä

Voit parantaa sävytetyn alueen tulostuslaatua.

 Paranna mustan tulostusta

Jos mustan grafiikan tulostus ei onnistu oikein, valitse tämä asetus.

 Rasterin näytön lukitus

Tämä lukko estää muita sovelluksia muokkaamasta rasteriasetuksia. Oletusasetus on Kyllä (valittu).

 Korkealaatuinen kuvien tulostus

Voit parantaa tulostetun kuvan laatua. Jos määrität Korkealaatuinen kuvien tulostus -asetukseksi Kyllä (valittu), tulostusnopeus hidastuu.

 Paranna tulostuslaatua

Tällä toiminnolla voidaan korjata tulostuslaadussa ilmennyttä ongelmaa.

• Vähennä paperin käyristymistä

Jos valitset tämän asetuksen, paperin käyristymistä voidaan vähentää. Jos tulostat vain muutaman sivun, tätä asetusta ei tarvitse valita. Suositamme käytettäväksi

tulostinohjaimen asetuksen Tulostusmateriaali arvona ohutta.

Tämä toiminto laskee laitteen kiinnitysprosessin lämpötilaa.

• Paranna värin kiinnitystä

Tämä toiminto nostaa laitteen kiinnitysprosessin lämpötilaa.

Page 89

Ohjain ja ohjelmisto

Suojattu tulostus 2

Jos haluat luoda suojatun tulostustyön, valitse Suojattu tulostus ja valitse sitten Suojattu tulostus - valintaruutu. Kirjoita salasana Salasana-tekstiruutuun ja valitse Tulosta.

(Jos haluat lisätietoja suojatusta tulostuksesta, katso Suojattujen asiakirjojen tulostaminen sivulla 109.)

Page 90

Ohjain ja ohjelmisto

Tulostinohjaimen poistaminen 2

a Kirjaudu sisään ylläpitäjänä. b Valitse omenavalikosta Järjestelmäasetukset. Osoita Tulostus ja skannaus tai Tulostimet ja

skannerit

, osoita sitten poistettavaa tulostinta ja poista se osoittamalla –-painiketta.

c Valitse Poista tulostin.

OS X v10.9.x -käyttäjät: Tulostimet ja skannerit

Page 91

Ohjain ja ohjelmisto

Status Monitor -ohjelma 2

Status Monitor -apuohjelma on käyttäjän määritettävissä oleva ohjelmistotyökalu, jonka avulla voit tarkkailla

laitteen tilaa ja joka tuo näkyviin virheviestejä, kuten ilmoituksen paperin loppumisesta tai paperitukoksesta, määritetyin päivitysvälein. Lisäksi sen kautta voi käyttää WWW-pohjaista hallinta-apuohjelmaa. Voit tarkistaa laitteen tilan käynnistämällä Brother Status Monitor -ohjelman seuraavasti:

 OS X v10.7.5 ja 10.8.x

a Suorita Järjestelmäasetukset, valitse Tulostus ja skannaus ja valitse sitten laite.

b Valitse Valinnat ja tarvikkeet.... Valitse Työkalu-välilehti ja valitse sitten Avaa Tulostintyökalu.

Status Monitor -ohjelma käynnistyy.

 OS X v10.9.x

a Suorita Järjestelmäasetukset, valitse Tulostimet ja skannerit ja valitse sitten laite.

b Valitse Valinnat ja tarvikkeet.... Valitse Työkalu-välilehti ja valitse sitten Avaa Tulostintyökalu.

Status Monitor -ohjelma käynnistyy.

Laitteen tilan päivittäminen 2

Jos haluat tietää laitteen viimeisimmän tilan, kun Status Monitor -ikkuna on avoinna, osoita Päivitä-

kuvaketta ( ).

Jos väriaine on vähissä tai värikasetissa on ongelma, näyttöön tulevat seuraavat kuvakkeet:

Väriaine on vähissä.

Värikasetti on tyhjä.

Voit määrittää, kuinka usein ohjelmisto päivittää laitteen tilatiedot. Siirry valikkopalkkiin, osoita

Brother Status Monitor ja valitse Asetukset….

Page 92

Ohjain ja ohjelmisto

Ikkunan näyttäminen tai piilottaminen 2

Kun olet käynnistänyt Status Monitor -ohjelman, voit piilottaa sen ikkunan. Kun haluat piilottaa ikkunan, siirry valikkopalkkiin, osoita Brother Status Monitor ja valitse Kätke Status Monitor. Saat ikkunan näkyviin osoittamalla Telakassa näkyvää Brother Status Monitor -kuvaketta.

Ikkunan sulkeminen 2

Osoita valikkopalkissa Brother Status Monitor ja valitse sitten ponnahdusvalikosta Lopeta Status Monitor.

WWW-pohjainen hallinta (vain verkkoliitäntä) 2

Voit käyttää WWW-pohjaista hallintaa osoittamalla laitteen kuvaketta Status Monitor -näytössä. Voit käyttää laitteen hallintaan tavallista WWW-selainta HTTP-protokollan (Hyper Text Transfer Protocol) avulla. Kun haluat lisätietoja WWW-pohjaisesta hallintajärjestelmästä, uu Verkkokäyttäjän opas.

Page 93

Ohjain ja ohjelmisto

Ohjelmisto 2

Ohjelmisto verkkoja varten 2

Kun haluat lisätietoja verkkoapuohjelmistosta, uu Verkkokäyttäjän opas.

Page 94

Yleisiä tietoja 3

Ohjauspaneelin esittely 3

Tämä on nestekidekosketusnäyttö, jossa on elektrostaattinen kosketuspaneeli, joka näyttää LEDit vain silloin, kun niitä voidaan käyttää.

1 1,8 in. (44,9 mm) nestekidekosketusnäyttö (LCD)

Tämä on nestekidekosketusnäyttö. Voit käyttää valikoita ja asetuksia painamalla niitä, kun ne näkyvät näytössä.

2 Kosketuspaneeli:

Kosketuspaneelin LEDit syttyvät vain silloin, kun ne ovat käytettävissä.

 Takaisin

Paina, kun haluat palata edelliselle valikkotasolle.

 Alkuun

Paina, kun haluat palata aloitusnäyttöön.

 Seis

Paina, kun haluat peruuttaa toimenpiteen, kun palaa punaisena.

 s tai t

Paina, kun haluat näyttää edellisen tai seuraavan sivun. Ylä- ja alanuolet eivät syty, kun sivuja on vain yksi.

3 Virta päälle/pois

Kytke laitteen virta painamalla . Sammuta laitteen virta painamalla . Nestekidekosketusnäytössä näkyy Sammutetaan muutaman sekunnin ajan ja katoaa sitten.

Page 95

Yleisiä tietoja

VINKKI

Nestekidekosketusnäyttö 3

Nestekidekosketusnäyttö näyttää laitteen tilan, kun laite on valmiustilassa.

1 -varoituskuvake

-varoituskuvake tulee näkyviin, kun virhe- tai kunnossapitoilmoitus on saatavilla; tarkastele ilmoitusta

painamalla ja palaa sitten Valmis-tilaan painamalla . Katso lisätietoja kohdasta Virhe- ja kunnossapitoilmoitukset sivulla 176.

2 Langaton tila

Jos käytät langatonta yhteyttä, Valmis-tilanäytön nelitasoinen ilmaisin näyttää langattoman signaalin vallitsevan voimakkuuden.

0Suurin

Jos näet -painikkeen näytön oikeassa yläosassa, voit helposti määrittää langattomat verkkoasetukset painamalla sitä (lisätietoja on kohdassa uu Verkkokäyttäjän opas).

3 (Väriaine)

Näyttää väriaineen jäljellä olevan käyttöiän ja tarjoaa pääsyn Väriaine-valikkoon.

Värikasetin käyttöikä vaihtelee tulostettujen asiakirjojen tyypin sekä asiakkaan käytön mukaan.

Page 96

Yleisiä tietoja

4 (Toiminnot)

Kosketusnäyttö näyttää laitteen asetukset, kun painetaan .

Voit käyttää laitteen asetuksia seuraavasta näytöstä:

1USB

Paina, kun haluat avata suoratulostusvalikon.

2 Suojattu

Voit avata Suojattu tulostus -valikon.

3WWW

Paina, kun haluat yhdistää Brother-laitteen Internet-palveluun (lisätietoja on kohdassa uu Web Connect -opas).

5 (Asetukset)

Voit avata täydellisen Asetukset-valikon.

Page 97

Yleisiä tietoja

VINKKI

Perustoiminnot 3

Käytä nestekidekosketusnäyttöä painamalla sitä sormella. Jos haluat näyttää kaikki asetus- ja ominaisuustaulukot ja käytettävissä olevat vaihtoehdot ja käyttää niitä, selaa niitä painamalla kosketuspaneelissa s tai t.

ÄLÄ kosketa kosketusnäyttöä heti virtajohdon kytkemisen tai laitteen sammuttamisen jälkeen. Muuten seurauksena voi olla virhe.

Seuraavissa vaiheissa selitetään, kuinka laitteen asetus muutetaan. Tässä esimerkissä kosketusnäytön Taustavalo-asetus muutetaan arvosta Vaalea arvoksi Keski.

a Paina .

b Paina kosketuspaneelissa s tai t, niin Yleiset aset. tulee esiin.

c Paina Yleiset aset.. d Tuo Paneeliasetuk. esiin painamalla s tai t.

e Paina Paneeliasetuk.. f Paina Näytön asetus.

Page 98

Yleisiä tietoja

VINKKI

g Paina Taustavalo.

h Paina Keski.

Palaa edelliselle tasolle painamalla .

i Paina .

Page 99

Yleisiä tietoja

VINKKI

Asetus- ja ominaisuustaulukot 3

Asetustaulukoiden käyttö 3

Laitteen kosketusnäyttö on helppo määrittää ja käyttää. Sinun tarvitsee vain painaa haluamiasi asetuksia ja vaihtoehtoja, kun ne näkyvät näytössä. Vaiheittaiset asetustaulukot ja ominaisuustaulukot luotiin, jotta näet yhdellä silmäyksellä kunkin asetuksen ja ominaisuuden kaikki käytettävissä olevat vaihtoehdot. Taulukoiden avulla voit nopeasti määrittää haluamasi asetukset laitteeseen.

Asetustaulukot 3

Asetustaulukoiden avulla voit ymmärtää paremmin laitteen ohjelmissa olevat valikkoasetukset ja vaihtoehdot. Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä.

Kosketusnäyttö näyttää kasettien nimet seuraavasti:

• Vakiopaperikasetti: kasetti1

• Monitoimialusta: MT-al.

• Lisäpaperikasetti

Kasetti 2 on vakiovaruste mallissa HL-L9200CDWT.

: kasetti2 ja K2

Page 100

Yleisiä tietoja

Asetukset

Taso 1 Taso 2 Taso 3 Taso 4 Vaihtoehdot Kuvaus

Laitetiedot Tulostusasetukset - - - Tulostaa kirjoittimen asetukset.

Tulosta NetSetting

Tulosta WLAN-rap. - - - WLAN-raportti näyttää

Testitulostus - - - Tulostaa testisivun. Rumpu/pistetul - - - Tulostaa rummun

Tulosta fontit HP LaserJet - - Tulostaa HP LaserJetin

Sarjanumero - - - Näyttää laitteen sarjanumeron. Versio Pääversio - - Näyttää päälaiteohjelmiston

- - - Tulostaa verkkoasetusraportin.

langattoman verkkoyhteyden vianmäärityksen.

pistetarkistusarkin.

fonttiluettelon ja näytteet.

BR-Script 3 - - Tulostaa BR-Scriptin

fonttiluettelon ja näytteet.

version.

Sub1-versio - - Näyttää alilaiteohjelmiston

version.

Oletusasetukset on merkitty lihavoituina ja tähdellä.

Brother HL-L9200CDWT, HL-L9300CDWTT User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

HL-L9300CDWTT-käyttäjät

Käyttöoppaat ja niiden sijainti

Ohjeiden käyttäminen

Ohjeissa käytetyt symbolit ja esitystavat

Brother-apuohjelmien käyttö (Windows®)

Sisällysluettelo

Tulostusmenetelmät 1

Tietoja tästä laitteesta 1

Näkymä edestä ja takaa 1

Hyväksytty paperi ja muu tulostusmateriaali 1

Suositeltu paperi ja tulostusmateriaali 1

Paperin tyyppi ja koko 1

Suositusten mukaisen paperin tiedot 1

Erikoispaperilaatujen käsittely ja käyttö 1

Vältettävät paperityypit 1

Kirjekuoret 1

Vältettävät kirjekuorityypit 1

Tarrat 1

Vältettävät tarratyypit 1

Tulostusalueen ulkopuolinen alue tulostettaessa tietokoneesta 1

Paperin lataaminen 1

Paperin ja tulostusmateriaalin lataaminen 1

Paperin lataaminen vakiopaperikasettiin ja valinnaiseen alapaperikasettiin 1

Tavallisen paperin, ohuen paperin tai kierrätyspaperin tulostus kasetista 1 ja kasetista 2 1

Paperin lataaminen monitoimialustalle 1

Tulostaminen tavalliselle tai ohuelle paperille, kierrätyspaperille tai hienopaperille monitoimialustalta 1

Tulostaminen paksulle paperille, tarroille ja kirjekuorille monitoimialustalta 1

Kaksipuolinen tulostus 1

Ohjeet tulostamiseen paperin kummallekin puolelle 1

Automaattinen kaksipuolinen tulostus 1

Manuaalinen kaksipuolinen tulostus 1

Tulostaminen USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta 1

PRN-tiedoston luominen suoratulostusta varten 1

Tulostaminen suoraan USB-muistitikulta tai massamuistia tukevasta digitaalikamerasta 1

Ohjain ja ohjelmisto 2

Tulostinohjain 2

Asiakirjan tulostaminen 2

Tulostinohjaimen asetukset 2

Tulostinohjaimen asetusten käyttäminen 2

Windows®-tulostinohjaimen toiminnot 2

Perusasetukset-välilehti 2

Paperikoko 2

Suunta 2

Kopiot 2

Tulostusmateriaali 2

Tulostuslaatu 2

Väri/mustavalko 2

Asiakirjatyyppi 2

Asetukset-valintaikkuna 2

Monta sivua 2

2-puolinen/vihko 2

Paperilähde 2

Tulostuksen esikatselu 2

Lisäasetukset-välilehti 2

Skaalaus 2

Tulostus käänteisenä 2

Käytä vesileimaa 2

Vesileima-asetukset 2

Ylä- ja alatunnisteen tulostus 2

Värinsäästö 2

Suojattu tulostus 2

Järjestelmänvalvoja 2

Käyttäjän todennus 2

Muut tulostusasetukset 2

Värin kalibrointi 2

Lepotila 2

Paranna tulostuslaatua 2

Ohita tyhjä sivu 2

Tulosta teksti mustana 2

Tulostusarkisto 2

Tulostusprofiilit-välilehti 2

Lisää profiili 2

Poista profiili 2

Laiteasetukset-välilehti 2

Tuki 2

BR-Script 3 -tulostinohjaimen ominaisuudet (PostScript®3™ -emulointi) 2
