Brother 레이저 프린터
사용자 설명서
HL-2230
HL-2240
HL-2240D
HL-2242D
HL-2250DN
HL-2270DW
시각 장애가 있는 사용자용
화면 판독기 ‘
어를 사용하여 이 문서를 읽을 수 있습니다
장치를 사용하려면 먼저 하드웨어를 설정하고 드라이버를 설치해야 합니다 .
빠른 설정 가이드
장치를 사용하기 전에 이
웹 사이트 http://solutions.brother.com/
술 문의에 대한 대답을 얻을 수 있습니다 .
참고 : 모든 모델을 모든 국가에서 사용할 수 있는 것은 아닙니다 .
문자에서 음성 변환’ 소프트웨
.
를 참고하여 장치를 설정하십시오 . 포장 상자에서 인쇄물을 찾을 수 있습니다 .
사용자 설명서
를 자세히 읽으십시오 .
을 방문하면 제품 지원 , 최신 드라이버 업데이트 및 유틸리티 , FAQ ( 자주 묻는 질문 ) 및 기
버전 0
KOR
이 설명서의 사용
이 설명서에서 사용된 기호
다음 기호 및 규칙이 문서의 전체에서 사용됩니다 .
경고는 잠재적으로 위험한 상황을 나타내며 , 이러한 상황에 당면
하게 되면 사망에 이르거나 중상을 입을 수 있습니다 .
주의는 잠재적으로 위험한 상황을 나타내며 , 이러한 상황에 당면
하게 되면 경상을 입을 수 있습니다 .
중요는 잠재적으로 위험한 상황을 나타내며, 이러한 상황에 당면
되면 재산상 손실을 입거나 제품 기능이 손상될 수 있습니다
하게
.
‘ 뜨거운 표면 ’ 아이콘은 뜨거운 장치 부품을 만지지 않도록 경고
합니다 .
참고는 발생할 수 있는 상황에 대처해야 하는 방법을 알려주거나
작업이 다른 기능에서 작동되는 방법에 대한 정보를 제공합니다 .
i
목차
1 인쇄 방법 ................................................................................................................. 1
이 장치에 대한 정보....................................................................................................................1
앞면 모습과 뒷면 모습 ..........................................................................................................1
사용 가능한 용지 및 기타 인쇄 용지 ........................................................................................... 3
용지의 유형 및 크기 .............................................................................................................3
특수 용지의 취급 및 사용......................................................................................................6
인쇄 불가능 영역.................................................................................................................10
인쇄 방법 ..................................................................................................................................11
일반 용지 , 재생 용지 , 본드지 , 얇은 용지 또는 두꺼운 용지 인쇄......................................11
라벨 또는 봉투 인쇄 ............................................................................................................16
양면 인쇄 ..................................................................................................................................21
양면 인쇄를 위한 지침
자동 양면 인쇄 (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW 만 해당 )................... 22
수동 양면 인쇄 .................................................................................................................... 23
2 드라이버 및 소프트웨어......................................................................................... 24
........................................................................................................21
프린터 드라이버 ....................................................................................................................... 24

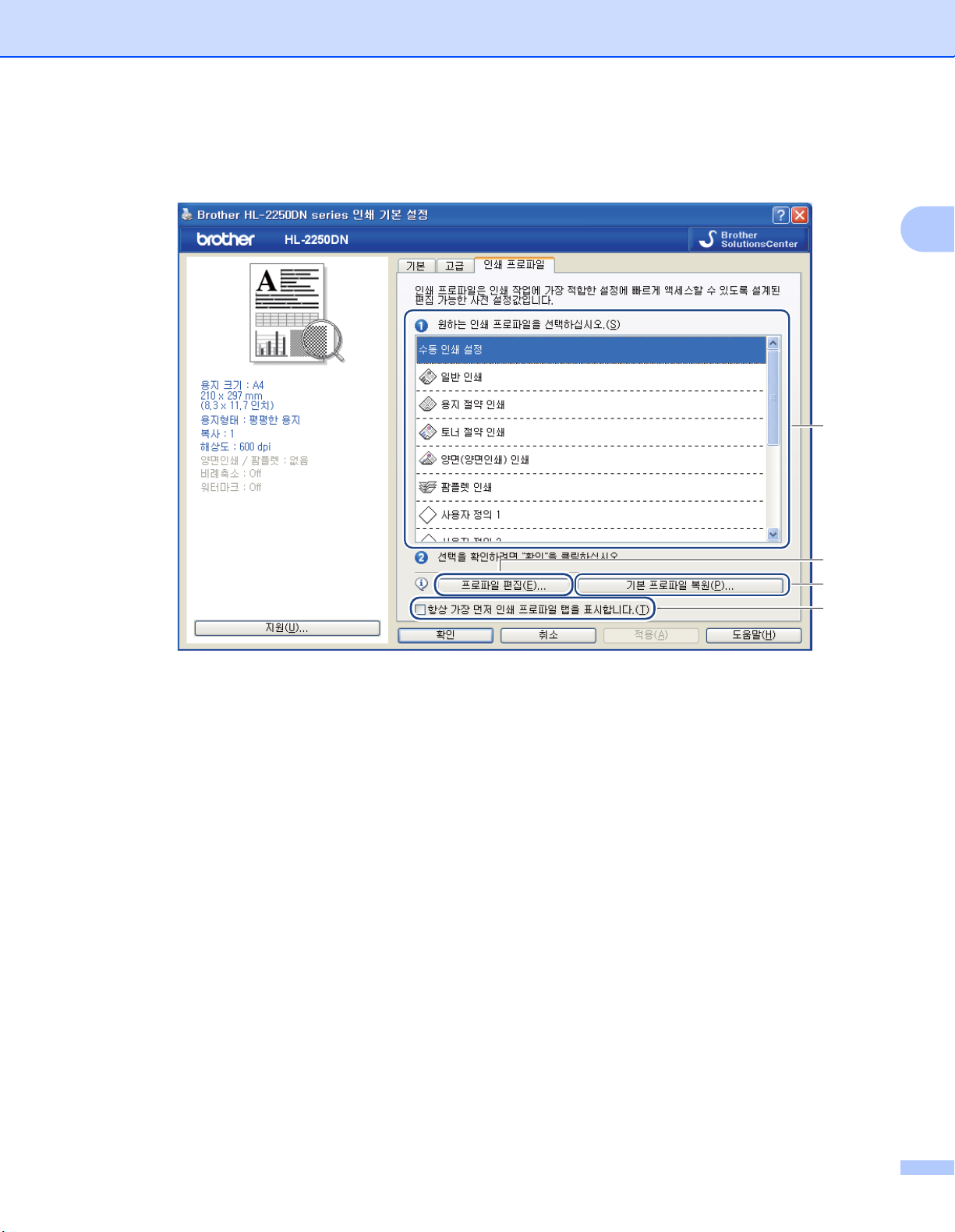

프린터 드라이버의 기능 (Windows
프린터 드라이버의 기능 (Macintosh 용 ).............................................................................42
프린터 드라이버 제거 ............................................................................................................... 54
Windows
Macintosh 용 프린터 드라이버............................................................................................54
소프트웨어 ...............................................................................................................................55
네트워크용 소프트웨어 (HL-2250DN / HL-2270DW 만 해당 ) ............................................ 55
원격 프린터 콘솔 (Windows
®
용 프린터 드라이버 ........................................................................................... 54
®
®
용 ) ............................................................................26
에만 해당 ) .......................................................................... 55
3 제어판 .................................................................................................................... 56
LED ( 발광 다이오드 )...............................................................................................................56
서비스 호출 표시 ...................................................................................................................... 62
Go 버튼 ....................................................................................................................................64
인쇄 테스트 페이지 ............................................................................................................. 65
프린터 설정 페이지 인쇄.....................................................................................................66
인쇄 글꼴 (HL-2250DN / HL-2270DW 만 해당 )..................................................................66
WLAN 보고서 인쇄 (HL-2270DW 만 해당 ).........................................................................66
기본 설정 ............................................................................................................................66
ii
4 일상적인 유지관리 ................................................................................................. 68
소모품 교체 ..............................................................................................................................68
소모품 .................................................................................................................................68
소모품을 교체하기 전에......................................................................................................69
토너 카트리지 ..................................................................................................................... 72

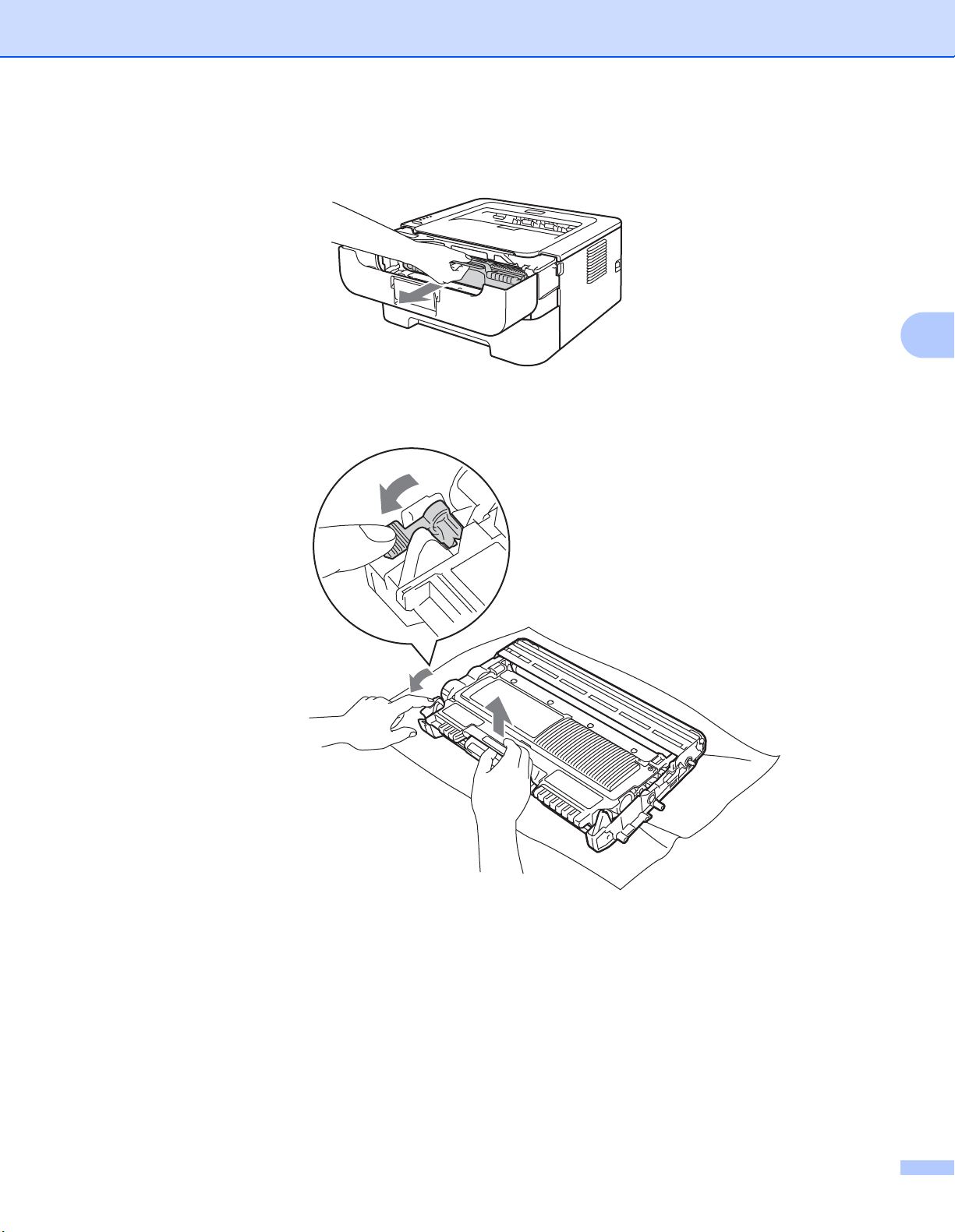

드럼 유니트......................................................................................................................... 79
청소 ..........................................................................................................................................85
장치의 외부 청소.................................................................................................................86
코로나 와이어 청소 ............................................................................................................. 87

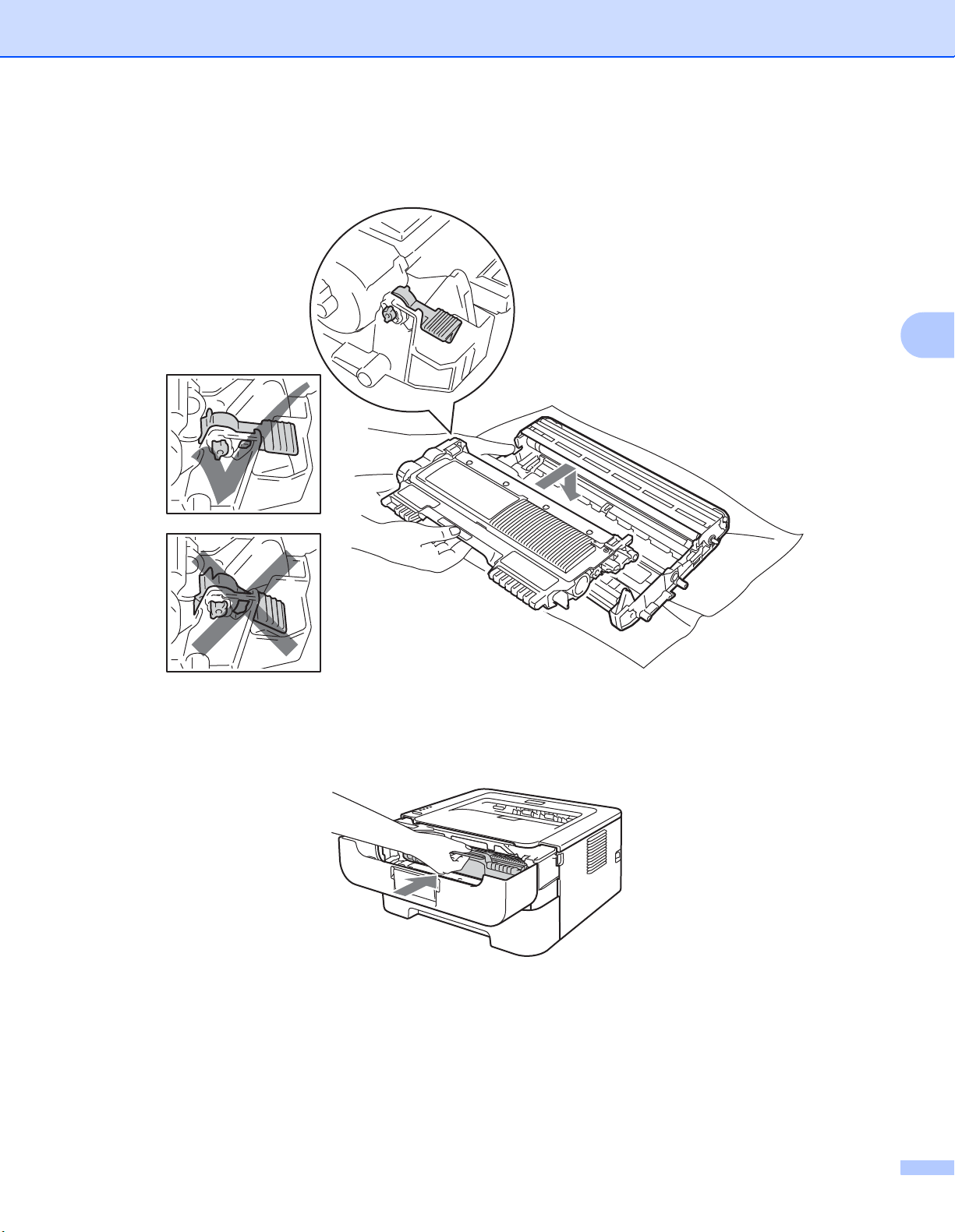

드럼 유니트 청소.................................................................................................................89
용지 픽업 롤러 청소 ............................................................................................................96
장치 포장 및 선적 ..................................................................................................................... 98
5 문제 해결 ............................................................................................................. 102
문제 파악 ................................................................................................................................102
Status Monitor 의 오류 메시지................................................................................................103
용지 다루기 ............................................................................................................................106
용지 걸림 및 해결 방법 ...........................................................................................................108
인쇄 품질 향상........................................................................................................................ 115
인쇄 문제 해결........................................................................................................................ 123
네트워크 문제 (HL-2250DN / HL-2270DW 만 해당 ) .............................................................. 124
기타 문제 ................................................................................................................................124
USB 연결 Macintosh 의 경우 ............................................................................................124
A 부록...................................................................................................................... 125
장치 사양 ................................................................................................................................125
엔진...................................................................................................................................125
컨트롤러 ...........................................................................................................................126
소프트웨어........................................................................................................................ 127
제어판 ...............................................................................................................................127
용지 다루기....................................................................................................................... 127
용지 사양 ..........................................................................................................................128
소모품 ...............................................................................................................................129
부피 / 무게.........................................................................................................................130
기타...................................................................................................................................130
컴퓨터요구 사항................................................................................................................131
용지 선택을 위한 중요 정보 ..............................................................................................132
기호 및 문자 집합 (HL-2250DN / HL-2270DW 만 해당 ) ........................................................135
웹 기반 관리 ( 웹 브라우저 ) 사용 방법 .............................................................................135
기호 및 문자 집합 목록 ..................................................................................................... 136
바코드 제어 명령을 위한 빠른 참조 (HL-2250DN / HL-2270DW 만 해당 ) .............................138
바코드
또는 확장 문자 인쇄 .............................................................................................. 138
iii
B 부록 ( 유럽 및 기타 국가용 )................................................................................. 147
Brother 번호 ...........................................................................................................................147
C 색인...................................................................................................................... 148
iv
1
인쇄 방법 1
이 장치에 대한 정보 1
앞면 모습과 뒷면 모습 1
1
2
11
3
10
9
4
5
1
6
1 페이스다운 출력 용지함 지지 플랩 2 ( 지지 플랩 2)
2 페이스다운 출력 용지함 지지 플랩 1 ( 지지 플랩 1)
3 제어판
4 수동 급지 가이드
5 수동 급지 슬롯
6 수동 급지 슬롯 커버
7 용지함
8 전면 커버
9 전원 스위치
10통풍구
11페이스다운 출력 용지함
8
7
1
인쇄 방법
1
2
1 뒷면 커버 ( 열려 있을 경우 페이스업 출력 용지함 )
2AC 전원 커넥터
3 HL-2270DW: 무선 설정 버튼
4 HL-2270DW: 무선 작업 LED
5USB 인터페이스 커넥터
7
6
5
4
3
1
6 HL-2250DN / HL-2270DW: 10BASE-T/100BASE-TX 포트
7 HL-2250DN / HL-2270DW: 네트워크 상태 LED
2
인쇄 방법
사용 가능한 용지 및 기타 인쇄 용지 1
인쇄 품질은 사용 중인 용지 유형에 따라 달라질 수 있습니다 .
사용할 수 있는 인쇄 용지의 유형은 다음과 같습니다 : 얇은 용지 , 일반 용지 , 두꺼운 용지 ,
본드지 , 재생 용지 , 라벨 또는 봉투 .
최상의 결과를 위해 아래 지침을 따르십시오 .
용지 걸림 또는 잘못된 용지 공급을 일으킬 수 있으므로 서로 다른 유형의 용지를 용지함
에
동시에 넣지 마십시오 .
올바른 인쇄를 위해 , 소프트웨어 응용 프로그램에서 용지함의 용지와 동일한 용지 크기를
선택해야 합니다 .
인쇄 후에 곧바로 용지의 인쇄된 면을 만지지 않도록 하십시오 .
용지를 대량으로 구매하기 전에 , 용지가 적합한지 확인하기 위해 적은 양으로 테스트해 보
십시오 .
1
용지의 유형 및 크기 1
장치가 설치되어 있는 용지함 또는 수동 급지 슬롯에서 용지를 공급합니다 .
프린터 드라이버 및 이 설명서에 있는 용지함의 이름은 다음과 같습니다 .
용지함 트레이 1
수동 급지 슬롯 수동
자동 양면 인쇄용 양면 용지
함 (HL-2240D / HL-2242D /
HL-2250DN / HL-2270DW
에만 해당 )
이 페이지에서 , 표에 있는 p 를 클릭하면 각 인쇄 방법으로 바로 이동할 수 있습니다 .
용지 유형 트레이 1 수동
일반 용지
75 ˜ 105 g/m2(20 ˜ 28 lb)
DX
DX
ppp
프린터 드라이버에서 용
지
유형을 선택하십시오
평평한 용지
재생 용지 ppp재생용지
3
인쇄 방법
용지 유형 트레이 1 수동
본드지
거친 용지 – 60 ˜ 163 g/m2
p
(16 ˜ 43 lb)
얇은 용지
ppp
60 ˜ 75 g/m2(16 ˜ 20 lb)
두꺼운 용지
p
105 ˜ 163 g/m2(28 ˜ 43 lb)
라벨 p
A4 또는 레터
봉투
p
DX
프린터 드라이버에서 용
지 유형을 선택하십시오
고급 백상지
얇은 용지
두꺼운 용지 또는 굵은 용
지
라벨
봉투
얇은 봉투
두꺼운 봉투
1
트레이 1 수동
용지 크기 A4, 레터 , B5 (ISO/JIS), A5,
A5 ( 긴 면 ), B6 (ISO), A6,
Executive, Legal, Folio
용지 매수
250 장한 장씩
(80 g/m2 / 20 lb)
1
A4 또는 레터 크기 용지는 일부 지역에서 사용 가능합니다 .
너비 : 76.2 ˜ 216 mm
(3 ˜ 8.5 in.)
길이 : 116 ˜ 406.4 mm
(4.6 ˜ 16 in.)
DX
A4, 레터
1
4
인쇄 방법
권장되는 용지 사양
이 장치에 적합한 용지 사양은 다음과 같습니다 .
기본 무게
두께
거칠음 20 초 이상
강직도
종이결 방향 긴 방향
체적 저항
표면 저항
필러 CaCO3 ( 중성 )
회분 함량 23 wt% 이하
밝기 80% 이상
불투명도 85% 이상
75-90 g/m2
(20-24 lb)
80-110 m
90-150 cm3/100
10e9-10e11 ohm
10e9-10e12 ohm-cm
1
1
일반 용지 복사용으로 만들어진 용지를 사용하십시오 .
75 - 90 g/m
2
(20 - 24 lb) 의 용지를 사용하십시오 .
수분 함량이 약 5% 이고 중성 Ph 값의 결 방향이 긴 용지를 사용하십시오 .
이 장치는 DIN 19309 사양을 충족하는 재생 용지를 사용할 수 있습니다 .
( 이 장치에 사용할 용지의 선택에 대한 도움말은 132 페이지의
용지 선택을 위한 중요 정보
참조하십시오 .)
를
5
인쇄 방법
중요
1
1
특수 용지의 취급 및 사용 1
이 기기는 대부분의 건식 인쇄 타입의 본드지에서 잘 작동되도록 설계되었습니다. 하지만 일
용지의 가변성이 인쇄 품질 또는 취급 신뢰성에 영향을 미칠 수 있습니다. 바람직한 성능을
부
보장하기 위해 용지 구입 전에 항상 견본으로 용지를 테스트하십시오. 용지를 원래의 포장재
보관하고 봉해 두십시오. 용지를 평평하게 보관하고 습기, 직사광선 및 열을 피하십시오
에
다음은 용지 선택 시 몇 가지 중요한 지침입니다 .
사전 인쇄된 용지는 정착 과정 온도인 섭씨
해야
합니다
.
미리 인쇄된 용지는 장치의 융해 과정 온도 섭씨 200 도 ( 화씨 392 도 ) 를 견딜 수 있는 잉크
를 사용해야 합니다 .
본드지 , 표면이 거친 용지 또는 구겨지거나 주름진 용지를 사용할 경우 용지로 인해 성능
이 저하될 수 있습니다 .
200도(
화씨
392도)를
견딜 수 있는 잉크를 사용
1
.
피해야 할 용지의 유형 1
일부 유형의 용지는 제대로 작동하지 않거나 장치에 손상을 일으킬 수 있습니다 .
다음과 같은 용지는 사용하지 마십시오 .
• 표면이 거칠거칠한 용지
• 아주 매끄럽거나 광택이 있는 용지
• 말려 올라 있거나 뒤틀린 용지
1 2 mm (0.08 in.) 이상 말아 올라가 있으면 용지가 걸릴 수 있습니다 .
• 코팅되어 있거나 화학 가공처리된 용지
• 훼손되거나 주름지거나 접혀진 용지
• 이 설명서에서 권장되는 무게 사양을 초과하는 용지
• 꼬리표 및 스테이플러 심이 있는 용지
6
인쇄 방법
중요
• 낮은저온 염료 또는 온도 기록법을 사용한 레터헤드가 있는 용지
• 여러 부분으로 구성된 용지 또는 무탄소 용지
• 잉크젯 인쇄용으로 제작된 용지
위에 나열된 유형의 용지를 사용할 경우 장치를 손상시킬 수 있습니다 . 이러한 손상은
Brother 보증 또는 서비스 계약에 포함되지 않습니다 .
봉투 1
레이저 프린터용으로 제작된 대부분의 봉투가 이 장치에 적합합니다. 하지만 일부 봉투는 만
1
들어진
리가
아야
이저
다
방법으로 인하여 급지 및 인쇄 품질에 문제가 있을 수 있습니다. 적합한 봉투는 가장자
직선이고 접힌 부분이 잘 접혀져 있어야 하며 앞부분이 용지 두 장의 두께보다 두껍지 않
합니다. 봉투는 평평한 상태여야 하며 불룩하거나 재질이 나쁜 형태여서는 안됩니다. 레
장치에서 사용할 봉투에 대해 잘 알고있는 공급업체로부터 양질의 봉투를 구입해야 합니
.
원하는 인쇄 결과를 보장하기 위해 테스트 봉투를 인쇄할 것을 권장합니다 .
피해야 할 봉투의 유형 1
다음과 같은 봉투는 사용하지 마십시오 .
• 훼손되거나 말리거나 주름지거나 광택이 심하거나 거칠거칠하거나 불규칙적인 형태의
봉투
• 핀, 스테이플러 심, 걸쇠, 매듭 끈, .접착제, 봉투 창, 구멍, 뜯겨진 부분 또는 천공이 있는
봉투
• 불룩한 형태 , 제대로 접혀져있지 않거나 양각으로 새겨져 있거나 ( 봉투 위에 글씨를 도
드라지게 새겨 넣음 ) 안쪽에 미리 인쇄된 봉투
• 레이저 /LED 프린터로 사전에 인쇄된 봉투
• 가지런히 정돈하여 더미로 쌓을 수 없는 봉투
• 장치에 맞는 용지 무게 사양보다 중량이 무거운 제지로 만들어진 용지
• 선이 곧지 않거나 정사각형 모양이 일정하지 않은 봉투
7
인쇄 방법
• 아래 그림과 같이 표면에 접착제가 있는 봉투
• 아래 그림과 같이 이중 덮개가 있는 봉투
• 구입 시 밀봉 덮개가 접혀져 있지 않은 봉투
1
• 아래 그림과 같은 밀봉 덮개를 가진 봉투
• 아래 그림과 같이 각 면이 모두 접혀진 봉투
위에 나열된 유형의 봉투를 사용할 경우 장치를 손상시킬 수 있습니다 . 이로 인한 손상은
Brother 보증 또는 서비스 계약에 포함되지 않습니다 .
8
인쇄 방법
중요
라벨
이 장치는 레이저 프린터용으로 제작된 대부분 유형의 라벨에 인쇄할 수 있습니다 . 라벨은
그 재료가 퓨저 장치의 높은 온도에서도 안정적이기 때문에 아크릴을 사용한 접착제가 있어
도 됩니다 . 라벨 용지가 드럼 장치 또는 롤러에 달라붙어 용지 걸림 및 인쇄 품질 문제를 일
으킬 수 있으므로 접착제는 장치의 어떤 부분과도 접촉하지 않도록 해야 합니다 . 라벨
사이
에 접착제가 노출되지 않도록 해야 합니다 . 라벨이 용지의 전체 길이와 너비를 덮도록 가지
런히 정돈되어 있어야 합니다 . 라벨에 공간이 있는 경우 라벨이 떨어져 심각한 용지 걸림 또
는 인쇄 문제를 일으킬 수 있습니다 .
이 장치에서 사용되는 모든 라벨은 0.1 초 동안 섭씨 200 도 ( 화씨 392 도 ) 의 온도에서 견딜
수 있어야 합니다 .
1
회를 초과해서 장치에 라벨 용지를 공급하지 마십시오 .
피해야 할 라벨의 유형 1
손상 , 말림 , 주름짐 또는 비정상적인 형태의 라벨은 사용하지 마십시오 .
1
1
• 캐리어 시트가 있는 라벨의 급지는 장치가 손상될 수 있으므로 사용을 피하십시오 .
• 라벨 용지가 이
사용자 설명서
에 설명된 용지 무게 사양을 초과하지 않아야 합니다 . 이 사
양을 초과하는 라벨은 제대로 급지되지 않거나 인쇄되지 않아 장치에 손상을 일으킬 수 있
습니다 .
9
인쇄 방법
인쇄 불가능 영역 1
용지에서 인쇄할 수 없는 영역이 아래 표에 제시되어 있습니다 .
세로 방향
1
24
3
1
A4
1 4.23 mm
(0.16 in.)
2 6.01 mm
(0.24 in.)
3 4.23 mm
(0.16 in.)
4 6.01 mm
(0.24 in.)
가로 방향
A4
1 4.23 mm
(0.16 in.)
25.0 mm
(0.19 in.)
3 4.23 mm
(0.16 in.)
45.0 mm
(0.19 in.)
레터
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
레터
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
Legal B5 (ISO)
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
24
Legal B5 (ISO)
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
Executive
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
4.23 mm
(0.16 in.)
6.35 mm
(0.25 in.)
1
3
Executive
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
4.23 mm
(0.16 in.)
5.08 mm
(0.2 in.)
A5 A6 B6 (ISO)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
4.23 mm
(0.16 in.)
6.01 mm
(0.24 in.)
A5 A6 B6 (ISO)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
4.23 mm
(0.16 in.)
5.0 mm
(0.19 in.)
10
인쇄 방법
인쇄 방법 1
일반 용지 , 재생 용지 , 본드지 , 얇은 용지 또는 두꺼운 용지 인쇄 1
용지함에서 인쇄 ( 일반 용지 , 재생 용지 및 얇은 용지만 해당 ) 1
1
( 사용이 권장되는 용지에 대해서는 3 페이지의
a 장치에서 용지함을 당겨 완전히 꺼내십시오 .
b
용지 가이드의 녹색 해제 레버를 누른 채 용지 가이드를 용지 크기에 맞춰 조정하십시오
용지 가이드가 슬롯에 단단히 넣어져 있는지 확인하십시오
용지의 유형 및 크기
.
를 참조하십시오 .)
.
11
인쇄 방법
참고
Legal 또는 Folio 크기 용지의 경우 , 용지함의 바닥에 있는 해제 버튼을 누른 다음 용지함
의 뒤를 바깥쪽으로 끌어 당기십시오 . (Legal 또는 Folio 크기의 용지는 일부 지역에서 사
용할 수 없습니다 .)
c 용지함에 용지를 넣고 다음을 확인하십시오 .
용지가 최대 용지 표시 (bbb) 아래에 있어야 합니다 .
용지함을 초과하여 채우면 용지 걸림이 발생합니다 .
1
인쇄할 면이 아래를 향하도록 해야 합니다 .
용지가 제대로 급지되도록 용지 가이드가 용지의 면에 닿아야 합니다
d 용지함을 기기에 다시 단단히 넣으십시오 . 용지함이 장치에 완전히 삽입되었는지 확인하
십시오 .
12
인쇄 방법
e 용지가 페이스다운 출력용지함에서 미끄러져 떨어지지 않도록 지지 플랩 1 을 들어올리
거나 , 각 페이지가 기기에서 나오는대로 치우십시오 .
1
f 프린터 드라이버의 각 드롭다운 목록에서 다음을 선택하십시오 .
용지 크기
1
A4
Letter
Legal Executive A5 B5
B6 A6 Folio JIS B5 A5 Long Edge
1
A4 또는 레터 크기 용지는 일부 지역에서 사용 가능합니다 .
용지형태
평평한 용지 얇은 용지 재생용지
용지공급
트레이 1
기타 다른 설정에 대해서는 2 장에서
드라이버 및 소프트웨어
를 참조하십시오 .
g 인쇄 데이터를 장치로 보내십시오 .
13
인쇄 방법
참고
수동 급지 슬롯에서 인쇄
( 사용이 권장되는 용지에 대해서는 3 페이지의
수동 급지 슬롯에 용지를 넣으면 기기에서 자동으로 수동 급지 모드가 켜집니다 .
용지의 유형 및 크기
를 참조하십시오 .)
a 용지가 페이스다운 출력 용지함에서 미끄러져 떨어지지 않도록 지지 플랩 1 을 들어올리
거나 , 각 페이지가 장치에서 나오자 마자 치우십시오 .
1
1
b 수동 급지 슬롯 커버를 여십시오 .
14
인쇄 방법
참고
c 양손을 사용하여 , 수동 급지 가이드를 사용할 용지의 너비에 맞춰 밀어서 조정하십시오 .
d
양손을 사용하여, 종이 한 장을 용지의 앞쪽 날이 용지 공급 롤러에 닿을 때까지 수동 급지
슬롯에 넣으십시오. 장치가 용지를 안으로 끌어당기는 것이 느껴질 때까지 놓아 두십시오
1
.
• 용지를 인쇄될 면이 위로 향하도록 하여 수동 급지 슬롯에 넣으십시오 .
•
수동 급지 슬롯에서 용지가 올바른 위치에 똑바로 펴져 있는지 확인하십시오. 그렇지 않을 경
우
,
용지가 올바르게 공급되지 않아서 인쇄물의 좌우가 비틀리거나 용지가 걸릴 수 있습니다
•
수동 급지 슬롯에 한 번에 두 장 이상의 용지를 넣지 마십시오. 용지 걸림이 발생할 수 있습니다
• 장치가 대기 모드가 되기 전에 수동 급지 슬롯에 용지를 넣으면 용지가 인쇄되지 않고 그
대로 꺼내집니다 .
.
.
15
인쇄 방법
참고
e 프린터 드라이버의 각 드롭다운 목록에서 다음을 선택하십시오 .
용지 크기
1
너비 :
길이 :
76.2 - 216 mm (3 - 8.5 in.)
116 - 406.4 mm (4.6 - 16 in.)
사용하는 용지함에 대해 지정된 모든 용지 크기를 사용할 수 있습니다 .
용지형태
평평한 용지 얇은 용지 두꺼운 용지 굵은 용지 고급 백상지 재생용지
용지공급
수동
기타 다른 설정에 대해서는 2 장에서
드라이버 및 소프트웨어
를 참조하십시오 .
f 인쇄 데이터를 장치로 보내십시오 .
g 인쇄된 페이지가 장치에서 나온 후 , 그 다음 용지를 위의 단계 d 에서 처럼 넣으십시오 .
인쇄하려는 각 페이지마다 반복하십시오 .
라벨 또는 봉투 인쇄 1
페이스업 출력 용지함을 아래로 당기면 , 장치가 수동 급지 슬롯에서 장치의 뒤쪽까지 내내
똑바른 용지 경로를 갖습니다 . 라벨 또는 봉투에 인쇄하려는 경우 이러한 용지 공급 및 배출
방법을 사용하십시오 . ( 사용이 권장되는 용지는 3 페이지의
용지
및 7 페이지의
피해야 할 봉투의 유형
를 참조하십시오 .)
수동 급지 슬롯에 용지를 넣으면 장치에서 자동으로 수동 급지 모드가 켜집니다 .
사용 가능한 용지 및 기타 인쇄
16
인쇄 방법
a 후면 커버 ( 페이스업 출력 용지함 ) 를 여십시오 .
b < 봉투 인쇄에만 해당 > 아래 그림에서와 같이 왼쪽과 오른쪽에 각각 하나씩 있는 두 개의
녹색 레버를 아래로 당기십시오 .
1
c 수동 급지 슬롯 커버를 여십시오 .
17
인쇄 방법
참고
d
양손을 사용하여, 수동 급지 가이드 사용할 용지의 너비에 맞춰 밀어서 조정하십시오
.
e 양손을 사용하여 , 라벨의 전체 용지 또는 봉투 하나를 앞쪽 가장자리가 용지 공급 롤러에
닿을 때까지 수동 급지 슬롯에 넣으십시오 . 장치가 안으로 끌어당기는 것이 느껴질 때까
지 놓아 두십시오 .
1
• 라벨의 전체 용지 또는 봉투 하나를 인쇄될 면이 위로 향하도록 하여 수동 급지 슬롯에 넣
으십시오 .
• 수동 급지 슬롯에서 라벨의 전체 용지 또는 봉투가 올바른 위치에 똑바르게 펴져 있는지 확
인하십시오 . 그렇지 않을 경우 , 용지가 올바르게 공급되지 않아서 인쇄물의 좌우가 비틀
리거나 용지가 걸릴 수 있습니다 .
• 수동 급지 슬롯에 한 번에
두 장 이상의 라벨 용지 또는 봉투를 넣지 마십시오 . 용지 걸림이
발생할 수 있습니다 .
• 이전에 사용했거나 누락된 라벨이 있는 라벨 용지를 삽입하지 마십시오 .
• 장치가 대기 모드가 되기 전에 수동 급지 슬롯에 용지 ( 라벨 , 봉투 등 ) 를 넣으면 용지가 인
쇄되지 않고서 그대로 꺼내집니다 .
18
인쇄 방법
참고
f 프린터 드라이버의 각 드롭다운 목록 메뉴에서 다음을 선택하십시오 .
용지 크기
봉투
Com-10 DL C5 Monarch 사용자화 크기 관리 ...
1
사용자 지정 용지 크기
1
Windows® 프린터 드라이버의 사용자 정의 ... 또는 Macintosh 프린터 드라이버의 사용자지정 크기 관리 ... 를
선택하여 원래의 용지 크기를 정의할 수 있습니다 .
1
라벨
A4 레터
용지형태
봉투 얇은 봉투 두꺼운 봉투 라벨
용지공급
수동
• 봉투 10 호을 사용할 경우 용지 크기로 Com-10 을 선택하십시오 .
• 봉투 9 호 또는 봉투 C6 과 같은 프린터 드라이버의 목록에 없는 다른 봉투에 대해서는 사
용자 정의 ... (Windows
®
프린터 드라이버용 ) 또는 사용자화 크기 관리 ... (Macintosh 프
린터 드라이버용 ) 를 선택하십시오 . 봉투 크기에 대한 자세한 내용은 134 페이지의
지
크기
를 참조하십시오 .
용
g 인쇄 데이터를 장치로 보내십시오 .
h 인쇄된 페이지가 장치에서 나온 후 , 그 다음 라벨의 전체 용지 또는 봉투를 단계 e 에서
처럼 넣으십시오 . 인쇄하려는 각 페이지마다 반복하십시오 .
i < 봉투 인쇄에만 해당 > 인쇄를 마쳤으면 단계 b 에서 아래로 당겼던 두 개의 녹색 레버를
원래의 위치로 다시 갖다 놓으십시오 .
19
인쇄 방법
참고
• 각 라벨 용지 또는 봉투를 인쇄되자 마자 치우십시오 . 그대로 쌓아두면 용지 걸림 또는 말
림이 발생할 수 있습니다 .
• 인쇄된 봉투에 주름이 잡혀 있으면 115 페이지의
인쇄 품질 향상
을 참조하십시오 .
• 봉투가 인쇄되는 동안 더럽혀질 경우 고정 온도를 높이도록 용지형태를 두꺼운 용지 또는
굵은 용지로 설정하십시오 .
®
• (Windows
사용자의 경우 ) DL 크기의 이중 덮개 봉투가 인쇄 후 주름이 잡힌 경우 , 기본
탭의 용지 크기에서 DL Long Edge 를 선택하십시오 . 그리고 새 DL 크기의 이중 덮개 봉
투의 긴 쪽을 먼저 수동 급지 슬롯에 넣은 다음 다시 인쇄하십시오 .
• 제조업체에 의해 봉합된 봉투의 접합 부분이 튼튼해야 합니다 .
• 봉투의 모든 면이 주름 또는 구김 없이
올바르게 접혀져 있어야 합니다 .
1
20
인쇄 방법
참고
양면 인쇄 1
Windows® 2000 이상 및 Mac OS X 10.4.11 이상을 위해 지원되는 프린터 드라이버는 모두
양면 인쇄를 가능하게 설정합니다 . 설정을 선택하는 방법에 대한 자세한 내용은 프린터 드라
이버에 있는 도움말을 참조하십시오 .
양면 인쇄를 위한 지침 1
용지가 얇은 경우 주름이 생길 수 있습니다 .
용지가 말리면 똑바르게 편 다음 용지함 또는 수동 급지 슬롯에 다시 넣으십시오 . 용지가
계속해서 말리면 용지를 바꾸십시오 .
용지가 올바르게 공급되지 않을 경우에 용지가 말릴 수 있습니다 . 용지를 빼내서 똑바르게
펴십시오 . 용지가 계속해서 말리면 용지를 바꾸십시오 .
1
수동 양면 기능을 사용하는 경우 , 용지 걸림
다 . ( 용지 걸림이 있는 경우 108 페이지의
품질 문제가 있는 경우 115 페이지의
인쇄 품질 향상
또는 용지 품질 불량이 있을 가능성이 있습니
용지 걸림 및 해결 방법
을 참조하십시오 . 인쇄
을 참조하십시오 .)
• 용지함이 장치에 완전히 삽입되었는지 확인하십시오 .
• 일반 용지 , 재생 용지 또는 얇은 용지를 사용해야 합니다 . 본드지를 사용하지 마십시오 .
21
인쇄 방법
자동 양면 인쇄 (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW 만 해당 ) 1
Macintosh 프린터 드라이버를 사용 중인 경우 51 페이지의
자동 양면 인쇄
(HL-2240D / HL-
1
2242D / HL-2250DN / HL-2270DW
만 해당
) 를 참조하십시오 .
a 프린터 드라이버의 각 메뉴에서 다음 설정을 선택하십시오 .
용지 크기
A4
1
A4 또는 레터 크기 용지는 일부 지역에서 사용 가능합니다 .
용지형태
평평한 용지 얇은 용지 재생용지
용지공급
트레이 1 수동
양면인쇄 / 팜플렛
양면인쇄
레터
1
양면인쇄 설정 내의 양면인쇄형태
각 용지 방향에 대해 네 개의 옵션이 있습니다
. (
참조: 29 페이지의
양면인쇄
/
팜플렛
양면인쇄 설정 내의 제본
제본용 오프셋을 지정할 수 있습니다 . ( 참조 : 29 페이지의
기타 다른 설정에 대해서는 2 장에서
드라이버 및 소프트웨어
양면인쇄
/
팜플렛
를 참조하십시오 .
.)
b 인쇄 데이터를 장치로 보내십시오 . 장치가 자동으로 용지의 양쪽 면에 인쇄합니다 .
.)
22
인쇄 방법
참고
수동 양면 인쇄 1
Macintosh 프린터 드라이버를 사용 중인 경우 50 페이지의
수동 양면 인쇄
를 참조하십시오 .
a 프린터 드라이버의 각 드롭다운 목록에서 다음 설정을 선택하십시오 .
용지 크기
사용 중인 용지함에 대해 지정된 모든 용지 크기를 사용할 수 있습니다 .
용지형태
봉투 및 라벨과 같이 인쇄면이 정해져 있는 용지를 제외하고 , 사용 중인 용지함에 대
해 지정된 모든 유형의 용지를 사용할 수 있습니다 .
용지공급
트레이 1 수동
1
양면인쇄 / 팜플렛
양면인쇄 ( 수동 )
양면인쇄 설정 내의 양면인쇄형태
각
용지 방향에 대해 네 개의 옵션이 있습니다 . ( 참조 : 29 페이지의
양면인쇄
/
팜플렛
양면인쇄 설정 내의 제본
제본용 오프셋을 지정할 수 있습니다 . ( 참조 : 29 페이지의
기타 다른 설정에 대해서는 2 장에서
드라이버 및 소프트웨어
양면인쇄
/
팜플렛
를 참조하십시오 .
)
b 인쇄 데이터를 장치로 보내십시오 . 장치가 먼저 모든 짝수 페이지를 용지의 한 쪽 면에 인
®
쇄합니다 . 그런 다음 Windows
삽입하도록 ( 팝업 메시지로 ) 지시합니다 .
용지를 다시 삽입하기 전에 , 용지 걸림이 발생하지 않도록 똑바르게 잘 펴십시오 . 아주 얇
거나 두꺼운 용지는 사용하지 않는 것이 좋습니다 .
드라이버가 홀수 페이지를 인쇄하기 위해 용지를 다시
)
23
2
참고
드라이버 및 소프트웨어 2
프린터 드라이버 2
프린터 드라이버는 컴퓨터에서 사용되는 형식의 데이터를 특정 장치에서 필요한 형식으로
변환하는 소프트웨어입니다 . 일반적으로 이 형식은 페이지 설명 언어 (PDL) 입니다 .
2
지원되는 Windows
Brother 솔루션 센터 (http://solutions.brother.com/
®
및 Macintosh 버전용 프린터 드라이버가 함께 제공된 CD-ROM 또는
) 에 제공되어 있습니다 .
빠른 설정 가이드
를 따라 드라이버를 설치하십시오 . 최신 프린터 드라이버는 Brother 솔루션 센터
(http://solutions.brother.com/
( 프린터 드라이버를 제거하려면 54 페이지의
Windows
®
용 2
) 에서 다운로드할 수 있습니다 .
프린터 드라이버 제거
를 참조하십시오 .)
Windows® 프린터 드라이버
Macintosh 용
Macintosh 프린터 드라이버
Linux 용
12
CUPS 프린터 드라이버
LPD / LPRng 프린터 드라이버
2
2
1
http://solutions.brother.com/ 또는 제공된 CD-ROM 에 있는 링크에서 Linux 용 프린터 드라이버를 다운로드하십시오 .
2
Linux 배포에 따라 드라이버를 사용하지 못할 수도 있습니다 .
• Linux 프린터 드라이버에 대한 자세한 정보는 http://solutions.brother.com/ 을 방문하십시
오 .
• Linux 프린터 드라이버는 본 제품의 초기 발매 후에 공개될 수도 있습니다 .
24
드라이버 및 소프트웨어
컴퓨터에서 인쇄할 때 다음 프린터 설정을 변경할 수 있습니다 .
용지 크기
인쇄방향
복사
용지형태
해상도
프린터 설정
다중페이지
양면인쇄 / 팜플렛
1
용지공급
비례축소
역순 인쇄
워터마크 사용
1
머리말 - 꼬리말 인쇄
토너 절약 모드
2
1
관리자
리프린트 사용
1
1
절전시간
매크로
밀도 조절
에러메시지 인쇄 출력
12
1
1
출력물의 품질향상
빈 페이지 건너뛰기
인쇄 프로파일
1
이러한 설정은 Macintosh 프린터 드라이버에서는 사용할 수 없습니다 .
2
이러한 설정은 HL-2230, HL-2240, HL-2240D 및 HL-2242D 에서는 사용할 수 없습니다 .
1
25
드라이버 및 소프트웨어
참고
프린터 드라이버의 기능 (Windows®용 ) 2
( 자세한 내용은 프린터 드라이버에 있는 도움말을 참조하십시오 .)
• 이 단원에 나와 있는 화면은 Windows® XP 입니다 . 컴퓨터에 나타나는 화면은 사용하는 운
영 체제에 따라 다를 수 있습니다 .
• 인쇄 기본 설정 대화 상자의 일반 문서 탭에 있는 인쇄 기본 설정 ... 를 클릭하여 프린터 속
성 대화 상자에 액세스할 수 있습니다 .
기본 탭 2
또한 기본 탭의 왼쪽에 있는 그림을 클릭해서도 설정을 변경할 수 있습니다 .
2
4
a 용지 크기 , 인쇄방향 , 복사 , 용지형태 , 해상도 및인쇄 설정을 선택하십시오 (1).
b 다중페이지 및 양면인쇄 / 팜플렛 설정을 선택하십시오 (2).
c 용지공급을 선택하십시오 (3).
1
2
3
26
드라이버 및 소프트웨어
참고
d 확인을 클릭하여 선택한 설정을 적용하십시오 .
기본 설정으로 돌아가려면 기본값복원을 클릭한 다음 확인를 클릭하십시오 .
여기서 영역 (4) 는 현재 설정을 보여줍니다 .
용지 크기 2
드롭다운 상자에서 사용할 용지 크기를 선택하십시오 .
인쇄방향 2
방향은 문서가 인쇄될 위치 방식을 선택합니다 ( 세로방향 또는 가로방향 ).
2
세로방향
가로방향
복사 2
인쇄 매수 선택은 인쇄할 매수를 설정합니다 .
페이지 맞춤
페이지 맞춤 확인란을 선택하면 문서의 전체 인쇄본이 한 세트 인쇄된 다음 선택한 인쇄 매
수 만큼 인쇄가 반복됩니다 . 페이지 맞춤 확인란을 선택하지 않으면 , 문서의 각 페이지가
선택된 인쇄 매수 만큼 모두 인쇄된 후 문서의 다음 페이지가 인쇄됩니다 .
페이지 맞춤 확인란 선택
페이지 맞춤 확인란 선택 안 함
27
드라이버 및 소프트웨어
참고
용지형태
장치에서 다음과 같은 유형의 용지를 사용할 수 있습니다 . 최상의 인쇄 품질을 위해 , 사용하
고자 하는 용지의 유형을 선택하십시오 .
평평한 용지 얇은 용지 두꺼운 용지 굵은 용지 고급 백상지
봉투 두꺼운 봉투 얇은
봉투 재생용지 라벨
• 보토의 일반 용지 (75 - 105 g/m2(20 - 28 lb)) 를 사용할 경우 평평한 용지를 선택하십시오 .
무게가 더 무거운 용지 또는 거친 용지를 사용할 경우 두꺼운 용지 또는 굵은 용지를 선택
하십시오 . 본드지의 경우 고급 백상지를 선택하십시오 .
• 봉투를 사용할 경우 봉투를 선택하십시오 . 봉투를 선택했을 때 토너가 봉투에 바르게 고정
되지 않을 경우 두꺼운 봉투를 선택하십시오 . 봉투를 선택했을
때 봉투가 뒤틀릴 경우 얇
은 봉투를 선택하십시오 .
해상도 2
2
2
다음과 같은 해상도를 선택할 수 있습니다 .
300 dpi
600 dpi
HQ 1200
인쇄 설정 2
인쇄 설정을 수동으로 변경할 수 있습니다 .
그래픽
그래픽이 포함된 문서 인쇄를 위한 최적의 모드입니다 .
문자
텍스트 문서 인쇄를 위한 최적의 모드입니다 .
수동
수동을 선택하고 수동 설정 ... 버튼을 클릭하여 수동으로 설정을 변경할 수 있습니다 .
밝기 , 명암 및 기타 설정을 설정할 수 있습니다 .
28
드라이버 및 소프트웨어
다중페이지
다중페이지 선택은 페이지의 이미지 크기를 줄여 여러 페이지를 한 장의 용지에 인쇄하거나
이미지 크기를 확대하여 한 페이지를 여러 장의 용지에 인쇄할 수 있습니다 .
페이지 수
N in 1 옵션을 선택하면 드롭다운 목록에서 페이지 순서를 선택할 수 있습니다 .
경계선
다중페이지 기능을 이용하여 한 장에 여러 페이지를 인쇄할 때 용지의 각 페이지 둘레에 실
선
테두리 , 파선 테두리 또는 테두리 없음을 선택할 수 있습니다 .
인쇄 오려내기 선
1
장의 문서를
이 옵션을 사용하면 인쇄 가능한 영역 주위에 희미한 절단 선을 인쇄할 수 있습니다
NxN
장으로 옵션을 선택하면 인쇄 오려내기 선 옵션을 선택할 수 있습니다
.
양면인쇄 / 팜플렛 2
소책자 인쇄 또는 양면 인쇄 시에 이 기능을 사용하십시오 .
2
2
.
없음
양면 인쇄를 사용하지 못하게 설정합니다 .
양면인쇄 / 양면인쇄 ( 수동 )
양면 인쇄를 하려 할 때 이 옵션을 사용하십시오 .
• 양면인쇄 (HL-2240D / HL-2242D / HL-2250DN/ HL-2270DW 만 해당 )
장치가 자동으로 용지의 양쪽 면에 인쇄합니다 .
• 양면인쇄 ( 수동 )
장치가 모든 짝수 페이지를 먼저 인쇄합니다 . 그런 다음 프린터 드라이버가 중단되고
용지를
다시 장착하도록 요청하는 지침을 표시합니다 . 확인를 클릭하면 홀수 페이지가
인쇄됩니다 .
양면인쇄 또는 양면인쇄 ( 수동 ) 을 선택하면 양면인쇄 설정 ... 버튼을 선택할 수 있게 됩니
다 . 양면인쇄 설정 대화 상자에서 다음 설정을 설정할 수 있습니다 .
• 양면인쇄형태
각 용지 방향에 대해 네 가지 유형의 양면 제본 방향을 사용할 수 있습니다 .
29
드라이버 및 소프트웨어
세로방향
가로 ( 왼쪽 )
가로 ( 오른쪽 )
세로 ( 위쪽 )
세로 ( 아래쪽 )
가로방향
가로 ( 위쪽 )
가로 ( 아래쪽 )
세로 ( 왼쪽 )
세로 ( 오른쪽 )
• 제본
또한 제본을 선택하면 인치 또는 밀리미터로 제본용 오프셋을 지정할 수 있습니다 .
팜플렛 / 팜플렛 ( 수동 )
2
양면 인쇄를 사용하여 소책자 형태로 문서를 인쇄하려면 이 옵션을 사용하십시오 . 페이지
번호에 따라 문서가 정돈되므로 페이지 번호 순서를 변경할 필요 없이 인쇄물의 중앙을 접
을 수 있습니다 .
• 팜플렛 (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW 만 해당 )
장치가 자동으로 용지의 양쪽
면에 인쇄합니다 .
• 팜플렛 ( 수동 )
장치가 모든 짝수 페이지를 먼저 인쇄합니다 . 그런 다음 프린터 드라이버가 중단되고
용지를 다시 장착하도록 요청하는 지침을 표시합니다 . 확인를 클릭하면 홀수 페이지가
인쇄됩니다 .
30
드라이버 및 소프트웨어
팜플렛 또는 팜플렛 ( 수동 ) 을 선택하면 양면인쇄 설정 ... 버튼을 선택할 수 있게 됩니다 .
양면인쇄 설정 대화 상자에서 다음 설정을 설정할 수 있습니다 .
• 양면인쇄형태
각 용지 방향에 대해 두 가지 유형의 양면 제본 방향을 사용할 수 있습니다 .
세로방향 가로방향
왼쪽제본
오른쪽제본
위쪽제본
아래쪽제본
• 팜플렛 인쇄 방식
세트로 나누기 옵션을 선택하면 , 전체 소책자를 작게 분할된 개별 소책자 세트로
할 수 있고 페이지 번호의 순서를 변경할 필요 없이 작게 분할된 개별 소책자 세트의 중
앙을 접을 수 있습니다 . 작은 소책자의 각 세트에서 용지의 번호를 1 에서 15 까지 지정
할 수 있습니다 . 이 옵션은 페이지 수가 많은 인쇄된 소책자를 접을 때 도움이 될 수 있
습니다 .
2
인쇄
• 제본
또한 제본을 선택하면 인치 또는
밀리미터로 제본용 오프셋을 지정할 수 있습니다 .
용지공급 2
자동선택 , 트레이 1, 수동을 선택할 수 있고 첫 번째 페이지 인쇄 및 두 번째 페이지 이후부터
인쇄에 대해 각각 별도의 용지함을 지정할 수 있습니다 .
31
드라이버 및 소프트웨어
고급 탭
2
2
1
2
3
4
5
6
7
다음 아이콘 중 하나를 클릭하여 탭 설정을 변경하십시오 .
비례축소 (1)
역순 인쇄 (2)
워터마크 사용 (3)
머리말 - 꼬리말 인쇄 (4)
토너 절약 모드 (5)
관리자 (6)
다른 인쇄 옵션 (7)
비례축소 2
인쇄 이미지 확대 / 축소를 변경할 수 있습니다 .
32
드라이버 및 소프트웨어
참고
역순 인쇄
인쇄 결과물을 180 도로 회전하려면 역순 인쇄를 선택하십시오 .
워터마크 사용 2
워터마크로 로고 또는 텍스트를 문서에 넣을 수 있습니다 .
기존 워터마크 중 하나를 선택하거나 사용자가 만든 비트맵 파일 또는 텍스트를 사용할 수 있
습니다 .
워터마크로 비트맵 파일을 사용할 경우 , 워터마크의 크기를 변경하고 페이지의 원하는 곳에
어디든 넣을 수 있습니다 .
워터마크로 텍스트를 사용할 경우 , 문자 , 글꼴 , 형태 , 크기 및 어두움 설정을 변경할 수
있
습니다 .
머리말 - 꼬리말 인쇄 2
이 기능이 사용 가능으로 설정되어 있으면 , 문서 상에 컴퓨터 시스템 클럭의 날짜 및 시간과
PC 로그인 사용자 이름 또는 사용자가 입력한 텍스트가 인쇄됩니다 . 설정 ... 를 클릭하여 정
2
2
보를 사용자 지정할 수 있습니다 .
ID 인쇄
로그인 사용자 이름을 선택할 경우 PC 로그인 사용자 이름이 인쇄됩니다 . 사용자 맞춤을
선택하고 사용자 맞춤 편집 상자에 텍스트를
입력할 경우 입력한 텍스트가 인쇄됩니다 .
토너 절약 모드 2
이 기능을 이용하여 토너 사용을 절약할 수 있습니다 . 토너 절약 모드를 On 으로 설정할 경
우 인쇄 상태가 밝게 나타납니다 . 기본 설정은 Off 입니다 .
• 사진 또는 회색조 이미지 인쇄에는 토너 절약 모드가 권장되지 않습니다 .
• 토너 절약 모드는 HQ 1200 해상도에서는 사용할 수 없습니다 .
33
드라이버 및 소프트웨어
관리자
관리자는 확장 / 축소 및 워터마크와 같은 기능에 대한 액세스를 제한할 수 있는 권한을 갖습
니다 .
암호
이 상자에 암호를 입력하십시오 .
암호 설정 ...
암호를 변경하려면 여기를 클릭하십시오 .
설정
여기에서 현재 암호를 클릭하십시오 . 그런 다음 설정을 변경할 수 있습니다 .
복사 잠금
여러 부 인쇄를 방지하려면 복사 페이지 선택을 잠그십시오 .
다중 페이지 & 비례축소
변경되지 않도록 하려면 다중페이지 및 비례축소 옵션의 현재 설정을 잠그십시오 .
잠금
2
2
워터마크 잠금
변경되지 않도록 하려면 워터마크 옵션의 현재 설정을 잠그십시오 .
머리말 - 꼬리말 인쇄 잠금
변경되지 않도록 하려면 머리말 - 꼬리말 인쇄 옵션의 현재 설정을 잠그십시오 .
다른 인쇄 옵션 ... 2
프린터 기능에서 다음을 설정할 수 있습니다 .
리프린트 사용
절전시간
매크로 (HL-2250DN / HL-2270DW 만 해당 )
밀도 조절
출력물의 품질향상
빈 페이지 건너뛰기
34
드라이버 및 소프트웨어
참고
참고
리프린트 사용
장치에 보내진 마지막 인쇄 작업을 장치의 메모리에 유지합니다 .
컴퓨터에서 데이터를 다시 보내지 않고서도 마지막 작업을 다시 인쇄할 수 있습니다 . 재인쇄
기능에 대한 자세한 내용은 64 페이지의 Go
버튼
을 참조하십시오 .
다른 사람이 재인쇄 기능을 사용하여 데이터를 인쇄하지 못하게 하려면 리프린트 사용 확
인란의 선택을 취소하십시오 .
절전시간 2
장치가 특정 시간 동안 데이터를 수신하지 않을 때에는 장치가 절전 모드에 들어갑니다 . 절
전 모드에서는 장치가 마치 꺼져 있는 것처럼 작동합니다 . 프린터 기본값을 선택하면 시간
초과 설정이 출하 시 설정된 특정 시간으로 재설정됩니다 . 이 설정은 드라이버에서 변경할
수 있습니다 . 지능형 절전 모드는 장치 사용 빈도에 따라 가장 적절한 시간 초과 설정으로
동으로 조정됩니다 .
장치가 절전 모드에 있는 동안에는 Ready LED 가 흐려지지만 장치는 계속해서 데이터를 수
자
2
2
신할 수 있습니다 . 인쇄 파일 또는 문서를 수신하거나 Go 를 누르면 장치가 자동으로 다시
시작되어 인쇄를 시작합니다 .
매크로 (HL-2250DN / HL-2270DW 만 해당 ) 2
문서의 페이지를 장치 메모리에 매크로로 저장할 수 있습니다 . 또한 저장된 매크로를 실행할
수도 있습니다 ( 저장된 매크로를 모든 문서에서 오버레이로 사용할 수 있습니다 ). 이렇게 하
면 시간이 절약되고 양식 , 회사 로고 , 레터헤드 형식 또는 인보이스와 같은 자주 사용되는 정
보의 인쇄 속도가 빨라집니다 .
밀도 조절 2
인쇄 농도를 높이거나 낮춥니다 .
밀도 조절은 해상도가 HQ 1200 으로 설정된 경우에는 사용할 수 없습니다 .
35
드라이버 및 소프트웨어
참고
참고
출력물의 품질향상
이 기능을 통해 인쇄 품질 문제를 개선할 수 있습니다 .
품질향상 설정
• 용지 말림 축소
이 설정을 선택하면 용지 말림이 감소될 수 있습니다 . 단지 몇 페이지만을 인쇄할 경우
에는 이 설정을 선택할 필요가 없습니다 . 용지형태에서 프린터 드라이버 설정을 얇은
설정으로 변경할 것을 권장합니다 .
• 토너 정착 향상
이 설정을 선택하면 토너가 용지에 더
효과가 충분하지 않으면 용지형태에서 프린터 드라이버 설정을 두꺼운 설정으로 변경
하십시오 .
고스트 감소
습도가 높은 환경에서 장치를 사용하는 경우 이 설정은 용지에 나타나는 고스팅 현상을 감
소시킬 수 있습니다 . 습도가 30% 이하인 경우에는 이 설정을 사용하지 마십시오 . 고스팅
잘 고착될 수 있습니다 . 이 설정을 선택해도 개선
2
2
현상이 증가할 수 있습니다 .
이 기능은 모든 유형의 용지에서 고스팅을 줄일 수 있지는 않습니다 . 용지를 대량으로 구
매하기 전에 , 용지가 적합한지 확인하기 위해 적은 양으로 테스트해 보십시오 .
빈 페이지 건너뛰기 2
빈 페이지 건너뛰기가 선택되어 있으면프린터 드라이버가 자동으로 빈 페이지를 감지해서
인쇄에서 제외시킵니다 .
이 기능은 다음 기능이 선택된 경우에는 작동하지 않습니다 .
• 워터마크 사용
• 머리말 - 꼬리말 인쇄
• 다중페이지에서 N in 1 및 1 장의 문서를 NxN 장으로
• 양면인쇄 / 팜플렛 내의 양면인쇄 ( 수동 ), 팜플렛 , 팜플렛 ( 수동 ) 및 제본 포함 양면인쇄
• (HL-2240D 만 해당 ) 양면인쇄 (HQ 1200 해상도 )
36
드라이버 및 소프트웨어
인쇄 프로파일 탭
2
2
1
2
3
4
인쇄 프로파일 (1)
장치의 프린터 드라이버에 사전 설정된 인쇄 프로파일이 포함되어 있습니다 . 원하는 프로
파일을 선택하고 확인를 클릭하여 원하는 인쇄 설정을 쉽게 구성할 수 있습니다 .
프로파일 편집 (2)
새로운 인쇄 프로파일을 편집하고 저장할 수 있습니다 .
기본 프로파일 복원 (3)
모든 기본 인쇄 프로파일을 복원하려면 클릭하십시오 .
항상 가장 먼저 인쇄 프로파일 탭을
표시합니다 (4)
인쇄 프로파일 탭이 항상 먼저 표시되기를 원하면 이 확인란을 선택하십시오 .
37
드라이버 및 소프트웨어
참고
인쇄 프로파일 편집
a 프린터 드라이버에서 인쇄 설정을 구성하십시오. 26페이지의
탭
을 참조하십시오 .
b 인쇄 프로파일 탭을 클릭하십시오 .
c 프로파일 편집 버튼을 클릭하십시오 .
1
기본 탭
2
및 32페이지의
고급
2
d 드롭다운 목록 (1) 에서 아이콘을 선택하고 프로파일 이름 (2) 을 입력하십시오 .
e 덮어쓰기를 원하는 인쇄 프로파일을 선택하고 확인을 클릭하십시오 .
사전 설정된 인쇄 프로파일을 덮어쓸 수 있습니다 .
38
드라이버 및 소프트웨어
참고
지원
인쇄 기본 설정 대화 상자에 있는 지원 ... 을 클릭하여 지원 대화 상자에 액세스할 수 있습
니다 .
1
2
3
4
2
2
Brother 솔루션 센터 (1)
Brother Solutions Center (http://solutions.brother.com/
설명서
, 드라이버 업데이트 및 장치 사용을 위한 요령을 포함하여 Brother 제품에 대한 정
) 는 FAQ ( 자주 묻는 질문 ),
보를 제공하는 . 웹사이트입니다 .
정품 소모품 웹사이트 (2)
이 버튼을 클릭하면 정품 Brother 소모품 웹사이트를 방문할 수 있습니다 .
설정 검사 ... (3)
현재의 드라이버 설정을 확인할 수 있습니다 .
정보 ... (4)
프린터 드라이버 파일 및 버전 정보 목록을 보여줍니다 .
사용자
39
드라이버 및 소프트웨어
참고
트레이 설정
시작 메뉴에서 프린터 및 팩스1를 선택하십시오 . Brother HL-2230/HL-2240/HL-2240D/
HL-2242D/HL-2250DN/HL-2270DW 시리즈 아이콘을 마우스 오른쪽 단추로 클릭하고 속
성를 선택하여 트레이 설정 탭에 액세스할 수 있습니다 .
1
Windows® 2000 사용자의 경우 설정을 선택한 다음 프린터를 선택하십시오 .
다음과 같이 트레이 설정 탭에서 각 용지함에 대해 용지 크기를 정의하고 일련 번호를 자동
검색할 수 있습니다 .
2
1
2
2
용지 공급 설정 (1)
이 기능은 각 용지함에 대해 정의된 용지 크기를 확인합니다 .
• 용지 크기
이 설정은 용지함 및 수동 급지 슬롯에 대해 사용되는 용지 크기를 정의할 수 있습니다 .
정의하려는 용지 소스를 강조 표시한 다음 드롭다운 목록에서 용지 크기를 선택하십시
오 . 업데이트를 클릭하여 설정을 용지함에 적용하십시오 .
40
드라이버 및 소프트웨어
참고
• 기본 공급
이 설정은 문서가 인쇄될 기본 용지 소스를 선택할 수 있습니다 . 드롭다운 목록에서 기
본 공급을 선택하고 업데이트를 클릭하여 설정을 저장하십시오 . 자동선택 설정은 정의
된 용지 크기가 문서와 일치하는 모든 용지 소스 ( 용지함 또는 수동 급지 슬롯 ) 로부터
용지를 자동으로 끌어 당깁니다 .
씨리얼 번호 (2)
자동 검색을 클릭하면 프린터 드라이버가
장치에 쿼리하여 일련 번호를 표시합니다 . 프린
터 드라이버가 정보를 받지 못하면 화면에 “---------------” 이 표시됩니다 .
자동 검색 기능은 다음과 같은 장치 상태에서는 사용할 수 없습니다 .
• 장치의 전원 스위치가 꺼져 있습니다 .
• 장치가 오류 모드입니다 .
• 장치가 네트워크 공유 환경에 있습니다 .
• 케이블이 장치에 제대로 연결되어 있지 않습니다 .
Status Monitor 2
2
이 모니터는 인쇄 시 장치 상태 ( 장치에서 발생할 수 있는 모든 오류 ) 를 보고합니다 . status
monitor 를 켜려면 다음 단계를 따르십시오 .
1
시작 버튼 , 모든 프로그램
, Brother, 사용자의 장치 ( 예 : Brother HL-2270DW) 및 Status
Monitor 를 차례로 클릭하십시오 .
1
Windows® 2000 사용자의 경우 프로그램
41
드라이버 및 소프트웨어
참고
프린터 드라이버의 기능 (Macintosh 용 ) 2
이 장치는 Mac OS X 10.4.11, 10.5.x 및 10.6.x 를 지원합니다 .
이 단원에 나와있는 화면은 Mac OS X 10.5.x 를 사용한 경우입니다 . 실제 Macintosh 화면
은 사용하는 운영 체제에 따라 다를 수 있습니다 .
페이지 설정 옵션 선택 2
a Apple TextEdit 와 같은 응용 프로그램에서 파일를 클릭한 다음 페이지 설정를 클릭하십
시오 . HL-XXXX ( 여기서 XXXX 는 모델 이름 ) 가 포맷 팝업 메뉴에서 선택되어 있는지
확인하십시오 . 용지 크기 , 인쇄방향 및 크기 조절에 대한 설정을 변경할 수 있습니다 . 그
런 다음 승인을 클릭하십시오 .
2
b Apple TextEdit 와 같은 응용 프로그램에서 파일 , 프린트를 차례로 클릭하여 인쇄를 시작
하십시오 .
Mac OS X 10.4.11 의 경우
42
드라이버 및 소프트웨어
Mac OS X 10.5.x 및 10.6.x 의 경우
자세한 페이지 설정 옵션을 위해서는 프린터 팝업 메뉴 옆에 있는 삼각형을 클릭하십
시오 .
인쇄 옵션 선택 2
2
특별 인쇄 기능을 제어하려면 인쇄 대화 상자에 있는 옵션을 선택하십시오 . 사용 가능한 옵
션의 자세한 사항은 아래의 각 옵션에 대한 설명을 참조하십시오 .
43
드라이버 및 소프트웨어
표지 페이지
다음과 같은 표지 설정을 실행할 수 있습니다 .
표지 페이지 프린트
문서에 표지를 추가하려면 이 기능을 사용하십시오 .
2
2
표지 페이지 유형
표지용 템플릿을 선택하십시오 .
기타 정보
표지에 선전 정보를 추가하려면 기타 정보 상자에 텍스트를 입력하십시오 .
44
드라이버 및 소프트웨어

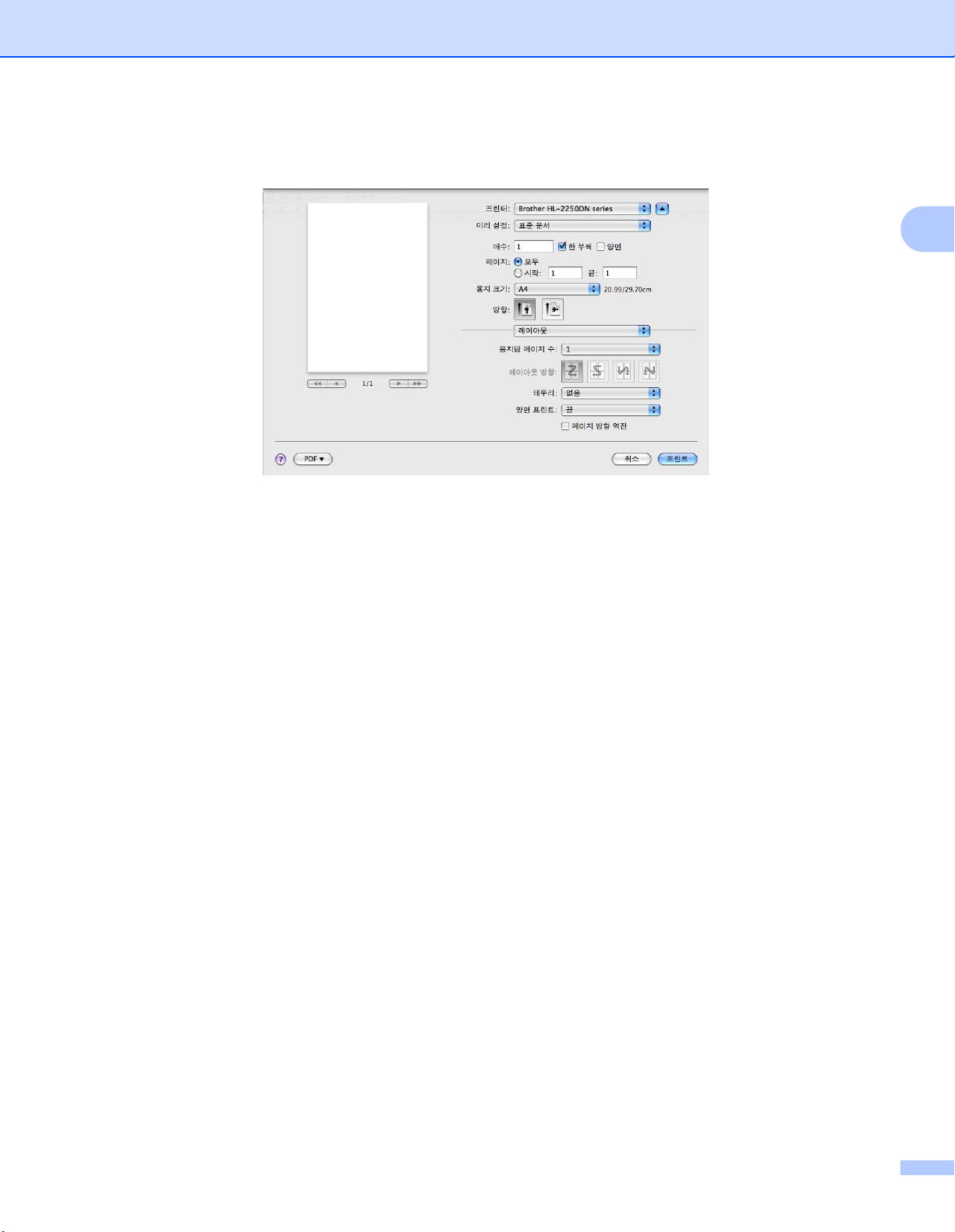

레이아웃
용지당 페이지 수
용지의 각 면에 실릴 페이지 수를 선택하십시오 .
레이아웃 방향
2
2
용지 당 페이지 수를 지정할 때 레이아웃의 방향도 지정할 수 있습니다 .
테두리
테두리를 추가하려면 이 기능을 사용하십시오 .
양면 프린트
51 페이지의
자동 양면 인쇄
(HL-2240D / HL-2242D / HL-2250DN / HL-2270DW만
를 참조하십시오 .
페이지 방향 역전 (Mac OS X 10.5.x 및 10.6.x 만 해당 )
데이터의 방향을 위에서 아래로 뒤집으려면 페이지 방향 역전을 선택하십시오 .
수평으로 뒤집기 (Mac OS X 10.6.x 만 해당 )
왼쪽에서 오른쪽으로 넘겨진 모습으로 인쇄하려면 수평으로 뒤집기를 선택하십시오 .
해당
)
45
드라이버 및 소프트웨어
인쇄 설정
인쇄 설정 목록에서 아래 설정을 선택하여 설정을 변경할 수 있습니다 .
기본 탭
용지형태
2
2
용지 유형을 다음 중 하나로 변경할 수 있습니다 .
• 평평한 용지
• 얇은 용지
• 두꺼운 용지
• 굵은 용지
• 고급 백상지
• 봉투
• 두꺼운 봉투
• 얇은 봉투
• 재생용지
• 라벨
해상도
해상도를 다음과 같이 변경할 수 있습니다 .
• 300 dpi
• 600 dpi
• HQ 1200
46
드라이버 및 소프트웨어
참고
토너 절약 모드
이 기능을 사용하여 토너를 절약할 수 있습니다 . 토너 절약 모드를 On 으로 설정할 경우
인쇄 상태가 밝게 나타납니다 . 기본 설정은 Off 입니다 .
• 사진 또는 회색조 이미지 인쇄에는 토너 절약 모드가 권장되지 않습니다 .
• 토너 절약 모드는 HQ 1200 해상도에서는 사용할 수 없습니다 .
용지공급
자동선택 , 트레이 1 또는 수동을 선택할 수 있습니다 .
역순 인쇄 (Mac OS X 10.4.11 에만 해당 )
데이터를 180 도로 회전하려면 역순 인쇄를 선택하십시오 .
고급 탭
2
그래픽품질
인쇄 품질을 다음과 같이 변경할 수 있습니다 .
• 그래픽
이것은 그래픽 모드입니다 ( 명암이 우선순위 ). 비즈니스 및 프리젠테이션 문서와 같은
텍스트 및 그림 인쇄에 대해 이 설정을 선택하십시오 . 음영 영역 사이에 뚜렷한 명암을
표현할 수 있습니다 .
47
드라이버 및 소프트웨어
참고
• 문자
텍스트 문서 인쇄를 위한 최적의 모드입니다 .
빈 페이지 건너뛰기
빈 페이지 건너뛰기가 선택되어 있으면 프린터 드라이버가 자동으로 빈 페이지를 감지해
서 인쇄에서 제외시킵니다 .
출력물의 품질향상
이 기능을 통해 인쇄 품질 문제를 개선할 수 있습니다 .
• 용지 말림 축소
이 설정을 선택하면 용지 말림이 감소될 수 있습니다 . 단지 몇 페이지만을 인쇄할 경우
에는 이 설정을 선택할 필요가 없습니다 . 용지형태에서 프린터 드라이버 설정을 얇은
설정으로 변경할 것을 권장합니다 .
• 토너 정착 향상
이 설정을 선택하면 토너가 용지에 더 잘 고착될 수 있습니다 . 이 설정을 선택해도 개선
효과가 충분하지 않으면 용지형태에서 프린터 드라이버 설정을 두꺼운 설정으로 변경
하십시오 .
• 고스트 감소
2
습도가 높은 환경에서 장치를 사용하는
경우 이 설정은 용지에 나타나는 고스팅 현상을
감소시킬 수 있습니다 . 습도가 30% 이하인 경우에는 이 설정을 사용하지 마십시오 . 고
스팅 현상이 증가할 수 있습니다 .
이 기능은 모든 유형의 용지에서 고스팅을 줄일 수 있지는 않습니다 . 용지를 대량으로 구
매하기 전에 , 용지가 적합한지 확인하기 위해 적은 양으로 테스트해 보십시오 .
48
드라이버 및 소프트웨어
절전시간
장치가 특정 시간 동안 데이터를 수신하지 않을 때에는 장치가 절전 모드에 들어갑니다 .
절전 모드에서는 장치가 마치 꺼져 있는 것처럼 작동합니다 . 프린터 기본값을 선택하면 시
간 초과 설정이 기본 시간으로 재설정됩니다 . 이 설정은 드라이버에서 변경할 수 있습니
다 . 절전 시간을 변경하려면 수동을 선택한 다음 드라이버의 텍스트 상자에 시간을 입력
하십시오 .
장치가
절전 모드에 있는 동안에는 Ready LED 가 흐려지지만 장치는 계속해서 데이터를
수신할 수 있습니다 . 인쇄 파일 또는 문서를 수신하거나 Go 를 누르면 장치가 자동으로 다
시 시작되어 인쇄를 시작합니다 .
지원
2
• Brother Solution Center
Brother Solutions Center (http://solutions.brother.com/
설명서
자
, 드라이버 업데이트 및 장치 사용을 위한 요령을 포함하여 Brother 제품에 대
) 는 FAQ ( 자주 묻는 질문 ),
한 정보를 제공하는 . 웹사이트입니다 .
• 정품 공급품 웹 사이트 방문
이 버튼을 클릭하면 정품 Brother 소모품 웹사이트를 방문할 수 있습니다 .
사용
49
드라이버 및 소프트웨어
수동 양면 인쇄
Mac OS X 10.4.11 의 경우
a 용지 프린트 방식을 선택하십시오 .
b 홀수 페이지를 선택하고 프린트를 클릭하십시오 .
c 용지를 뒤집어 용지함에 다시 넣은 다음 짝수 페이지를 선택하고 프린트를 클릭하십시
오 .
2
2
Mac OS X 10.5.x 및 10.6.x 의 경우
a 용지 프린트 방식을 선택하십시오 .
b 홀수 페이지만에서 프린트 할 페이지를 선택하고 프린트를 클릭하십시오 .
c 용지를 뒤집어 용지함에 다시 넣은 다음 짝수 페이지만에서 프린트 할 페이지를 선택
하고 프린트를 클릭하십시오 .
50
드라이버 및 소프트웨어
자동 양면 인쇄 (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW 만 해당 )
Mac OS X 10.4.11 의 경우
a 레이아웃을 선택하십시오 .
b 양면 프린트에서 세로 바인딩 또는 가로 바인딩을 선택하십시오 .
c 용지 프린트 방식을 선택하십시오 .
d 프린트에서 모든 페이지를 선택한 다음 프린트를 클릭하십시오 . 이제 용지의 양쪽 면
에 페이지를 인쇄할 수 있습니다 .
2
2
51
드라이버 및 소프트웨어
Mac OS X 10.5.x 및 10.6.x 의 경우
a 레이아웃을 선택하십시오 .
b 양면 프린트에서 세로 바인딩 또는 가로 바인딩을 선택하십시오 . 자동으로 양면 프린
트 확인란이 체크됩니다 .
c 용지 프린트 방식을 선택하십시오 .
d 홀수 페이지만에서 프린트 할 페이지를 선택한 다음 프린트를 클릭하십시오 . 이제 용
지의 양쪽 면에 페이지를 인쇄할 수 있습니다 .
2
52
드라이버 및 소프트웨어
Status Monitor
이 모니터는 인쇄 시 장치 상태 ( 장치에서 발생할 수 있는 모든 오류 ) 를 보고합니다 . status
monitor 를 켜려면 다음 단계를 따르십시오 .
Mac OS X 10.4.11 의 경우
a 프린터 설정 유틸리티을 실행한 다음 ( 이동 메뉴에서 응용 프로그램 , 유틸리티를 선택
하십시오 ), 장치를 선택하십시오 .
b 유틸리티을 클릭하면 status monitor 가 시작됩니다 .
Mac OS X 10.5.x 의 경우
a 시스템 환경설정을 실행하고 프린트 & 팩스을 선택한 다음 장치를 선택하십시오 .
b 프린트 대기열 열기...를 클릭한 다음 유틸리티를 클릭하십시오. status monitor가 시작
됩니다 .
Mac OS X 10.6.x 의 경우
a 시스템 환경설정을 실행하고 프린트 & 팩스를 선택한 다음 장치를 선택하십시오 .
2
2
b 프린트 대기열 열기 ... 를 클릭한 다음 프린터 설정을 클릭하십시오 . 유틸리티 탭을 선
택한 다음 프린터 유틸리티 열기를 클릭하십시오 . status monitor 가 시작됩니다 .
53
드라이버 및 소프트웨어
참고
프린터 드라이버 제거 2
설치했던 프린터 드라이버를 다음 단계를 수행하여 제거할 수 있습니다 .
• Windows® 프린터 추가 기능에서 프린터 드라이버를 설치한 경우에는 이 단계를 사용할
수 없습니다 .
• 설치를 제거한 후 , 설치 제거 동안 사용되었던 파일을 제거하기 위해 컴퓨터를 다시 시작
할 것을 권장합니다 .
Windows®용 프린터 드라이버 2
2
a 시작 버튼을 클릭하고 모든 프로그램
1
, Brother, 장치 이름을 차례로 가리키십시오 .
b 제거를 클릭하십시오 .
c 화면 상의 지침을 따르십시오 .
1
Windows® 2000 사용자의 경우 프로그램
Macintosh 용 프린터 드라이버 2
Mac OS X 10.4.11 의 경우 2
a Macintosh 와 장치 사이에 USB 케이블의 연결을 끊으십시오 .
b ‘Administrator’ 로 로그인하십시오 .
c 프린터 설정 유틸리티를 실행한 다음 ( 이동 메뉴에서 응용 프로그램 , 유틸리티를 선택하
십시오 ), 제거하려는 장치를 선택하고 삭제 버튼을 클릭하여 제거하십시오 .
Mac OS X 10.5.x 및 10.6.x 의 경우 2
a Macintosh 와 장치 사이에 USB 케이블의 연결을 끊으십시오 .
b ‘Administrator’ 로 로그인하십시오 .
c Apple 메뉴에서 시스템 환경설정을 선택하십시오 . 프린트 & 팩스를 클릭한 다음 제거하
려는 장치를 선택하고 - 버튼을 클릭하여 제거하십시오 .
54
드라이버 및 소프트웨어
소프트웨어 2
네트워크용 소프트웨어 (HL-2250DN / HL-2270DW 만 해당 ) 2
네트워크 유틸리티 소프트웨어에 대한 정보는
네트워크 사용자 설명서
의 1장을 참조하십시오
원격 프린터 콘솔 (Windows®에만 해당 ) 2
원격 프린터 콘솔은 응용 프로그램과는 별개로 대부분의 프린터 설정을 변경하는 소프트웨
어입니다 . 예를 들어 , 프린터 여백 , 절전 모드 , 문자 집합 등에 대한 설정을 변경할 수 있습
니다 . 그런 다음 이러한 설정은 장치에서 기억되고 사용됩니다 . 응용 프로그램 및 프린터 드
라이버 설정이 원격 프린터 콘솔 설정보다 우선권을 갖습니다 .
원격 프린터 콘솔 설정 소프트웨어 사용 및 설치 방법 2
원격 프린터 콘솔 소프트웨어를 사용하려면 아래 단계를 따르십시오 .
a 제공된 설치 CD-ROM 을 CD-ROM 드라이브에 넣고 시작 화면이 나타나면 닫으십시오 .
b Windows
®
탐색기를 열고 CD-ROM 드라이브를 선택하십시오 .
2
.
c tools 폴더를 두 번 클릭하십시오 .
d RPC 폴더를 두 번 클릭하십시오 .
e 원격 프린터 콘솔 설치 및 사용 방법은 RPC_User’s_Guide.pdf 를 참조하십시오 .
55
3
제어판 3
LED ( 발광 다이오드 ) 3
이 단원은 제어판에 있는 4 개의 LED (Toner, Drum, Error, Ready Go) 버튼에 적용됩니다 .
3
1 Toner LED
1
Toner LED 는 토너가 부족함을 나타냅니다 .
2 Drum LED
2
Drum LED 는 드럼을 곧 교체해야 함을 나타냅
3
니다 .
3 Error LED
4
Error LED 는 장치가 다음 상태 중 하나에 있음
을 나타냅니다 .
용지 없음 / 용지 걸림 / 커버 열림
5
4 Ready LED
Ready LED 는 장치 상태에 따라 점멸합니다 .
5 Go 버튼
시동 (Wake-up) / 오류 복구 / 용지 공급 / 작업
취소 / 재인쇄 / 무선 네트워크 사용가능 / 사용
불능 (HL-2270DW 만
아래 표에 나와 있는 LED 표시는 이 장의 그림에서 사용됩니다 .
또는 또는 LED 가 켜져 있습니다 .
또는 또는
LED 가 꺼져 있습니다 .
LED 가 흐리게 표시됩니다 .
LED 가 점멸하고 있습니다 .
해당 )
56
제어판
LED
장치 상태
절전
장치가 수면 모드 ( 절전 모드 ) 에 있습니다 . 장치가 마치 꺼져 있는 것
처럼 작동합니다 . 데이터를 수신하거나 Go 버튼을 누르면 장치가 절
전 모드에서 대기 모드로 다시 시작됩니다 .
완전 절전
장치가 완전 절전 모드 (Deep Sleep mode) 에 있습니다 ( 절전 모드보
다 소비 전력이 더 많이 감소됨 ). 장치가 마치 꺼져 있는 것처럼 작동합
니다 . 장치가 절전 모드에 있을 때 특정 시간 동안 데이터를 수신하지
않을 경우 장치가 자동으로 완전 절전 모드에 들어갑니다 . 데이터를 수
신하거나 Go 버튼을 누르면 장치가 완전 절전 모드에서 대기 모드로 다
시 시작됩니다 .
HL-2270DW 만 해당 : 무선 네트워크가 설정된 경우에는 장치가 완전
절전 모드에 들어가지 않습니다 . 무선 네트워크를 비활성화하려면
트워크 사용자 설명서
의 5 장을 참조하십시오 .
네
준비
장치가 인쇄할 준비가 되었습니다 .
3
인쇄 중
장치가 인쇄 중입니다 .
기다려 주십시오 .
장치가 준비 중입니다 .
냉각 중
장치가 냉각 중입니다 . 장치의 내부가 냉각될 때까지 몇 초 동안 기다
리십시오 .
데이터 수신 중
장치가 컴퓨터에서 데이터를 수신 중이거나 메모리에 있는 데이터를
처리 중입니다 .
데이터가 남아있음
장치 메모리에 인쇄 데이터가 남아 있습니다 . Ready LED 가 장시간 동
안 점멸하면서 아무 것도 인쇄되지 않는다면 Go 를 눌러 메모리에
남
아있는 데이터를 인쇄하십시오 .
57
제어판
LED
장치 상태
토너 부족
토너 카트리지를 곧 교체해야 합니다 . 새 토너 카트리지를 구입해 두고
토너 교체가 표시될 때를 대비하십시오 .
Toner LED 가 2 초 동안 켜졌다가 3 초 동안 꺼집니다 .
토너 교체 ( 중지 모드 )
토너 카트리지를 새로 교체하십시오 . 73 페이지의
토너 교체
를 참조하
십시오 .
카트리지 오류
드럼 유니트 어셈블리가 올바르게 설치되지 않았습니다 . 장치에서 드
럼 유니트를 꺼내서 다시 넣으십시오 .
3
토너 없음
전면 커버를 열고 토너 카트리지를 설치하십시오 . 72 페이지의
트리지
를 참조하십시오 .
토너 카
토너 교체 ( 계속하기 모드 )
LED 에 토너 수명 끝남이 나타날 때까지 장치가 인쇄를 계속합니다 .
58
제어판
LED
장치 상태
토너 수명 끝남
토너 카트리지를 새로 교체하십시오 . 73 페이지의
토너 카트리지 교체
를 참조하십시오 .
드럼 수명 끝나감
드럼 유니트를 곧 교체해야 합니다 . 현재의 드럼 유니트를 새 것으로
교체할 것을 권장합니다 . 81 페이지의
드럼 유니트 교체
를 참조하십시
오 .
Drum LED 가 2 초 동안 켜졌다가 3 초 동안 꺼집니다 .
3
드럼 교체
드럼을 새 것으로 교체하십시오 . 81 페이지의
드럼 유니트 교체
를 참조
하십시오 .
59
제어판
LED
장치 상태
용지 없음
용지를 용지함에 넣으십시오 . 그런 다음 Go 버튼을 누르십시오 . 11 페
이지의
쇄
일반 용지, 재생 용지, 본드지, 얇은 용지 또는 두꺼운 용지 인
를 참조하십시오 .
수동 급지
용지를 수동 급지 슬롯에 넣으십시오 . 11 페이지의
지, 본드지, 얇은 용지 또는 두꺼운 용지 인쇄
는 봉투 인쇄
를 참조하십시오 .
또는 16 페이지의
일반 용지, 재생 용
라벨 또
퓨저 커버 열림
장치의 전면 커버를 닫으십시오 .
퓨저 커버 열림
장치의 후면 커버 뒤에 있는 퓨저 커버를 닫으십시오 .
트레이 1 용지 걸림 / 내부 용지 걸림 / 뒷면 용지 걸림 / 양면 인쇄 용지
걸림
3
용지 걸림을 해제하십시오 . 108 페이지의
용지 걸림 및 해결 방법
을 참
조하십시오 . 장치가 인쇄를 시작하지 않으면 Go 버튼을 누르십시오 .
메모리 부족
장치 메모리가 꽉 차서 장치가 문서의 전체 페이지를 인쇄할 수 없습니
다 . 123 페이지의
인쇄 문제 해결
을 참조하십시오 .
인쇄 오버런
인쇄 오버런이 발생해서 장치가 문서의 전체 페이지를 인쇄할 수 없습
니다 . 123 페이지의
인쇄 문제 해결
을 참조하십시오 .
크기 오류 DX (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW 만
해당 )
사용하려는 올바른 용지를 설정하거나 현재의 드라이버 설정에서 선택
한 것과 동일한 크기의 용지를 넣으십시오 . Go 버튼을 누르십시오 . 자
동 양면 인쇄를 위해 사용할 수 있는 용지 크기는 A4, 레터 , Legal 또는
Folio 입니다 .
양면 인쇄 사용 안 함 (HL-2240D / HL-2242D / HL-2250DN /
HL-2270DW 만 해당 )
장치에 양면 용지함을 넣고 후면 커버를 닫으십시오 .
60
제어판
LED
장치 상태
드럼 오류
코로나 와이어를 청소해야 합니다 . 87 페이지의
참조하십시오 .
드럼 정지
드럼 유니트를 새로 교체하십시오 . 81 페이지의
조하십시오 .
코로나 와이어 청소
드럼 유니트 교체
를 참
를
3
61
제어판
서비스 호출 표시 3
사용자가 해결할 수 없는 오류가 있는 경우 , 장치가 모든 LED 를 아래 그림과 같이 점등하여
서비스 호출이 필요함을 표시합니다 .
위 그림과 같은 서비스 호출 표시가 나타날 경우 , 전원 스위치를 껐다가 다시 켜고 다시 인쇄
3
해 보십시오 .
전원 스위치를 껐다가 다시 켠 후에도 오류가 없어지지 않을 경우 Go 버튼을 누르십시오 . 그
러면 LED 가 오류를 식별하도록 아래 표에 표시된 대로 켜집니다 .
LED 오류 표시
LED
Toner
Drum
Error
Ready
1
이 오류가 발생할 경우 장치의 전원 스위치를 끄고 몇 초 기다린 다음 다시 켜십시오 . 전원을 켠 채 약 15 분 동안 장치
를 그대로 두십시오 . 오류가 다시 발생할 경우 대리점 또는 Brother 고객 서비스에 문의하십시오 .
주 PCB
실패
퓨저 유니
트 실패
레이저 유
1
니트 실패
주 모터 실패 고전압 실패
FAN 실패
Zero Cross
오류
예를 들어 아래 LED 표시는 퓨저 유닛 실패를 나타냅니다 .
62
제어판
참고
62 페이지에 있는 표를 참조하여 표시를 기록해 두고 대리점 또는 Brother 고객 서비스에 오
류 상태를 보고하십시오 .
서비스 호출을 보고하기 전에 전면 커버가 완전히 닫혀 있는지 확인하십시오 .
3
63
제어판
Go 버튼 3
Go 버튼은 다음 기능이 있습니다 .
인쇄 취소
현재 인쇄 중인 작업 취소 : 인쇄 중일 때 Go 버튼을 LED 가 점등될 때까지 약 4 초 동안 눌
렀다가 놓으십시오 . Ready 및 Error LED 가 작업이 취소될 때 점멸합니다 .
수신되는 모든 작업 취소 : 모든 작업을 취소하려면 Go 버튼을 LED 가 점등될 때까지 약 4
초 동안 눌렀다가 놓으십시오 .
Go 버튼을 다시 누르십시오 . Ready 및 Error 작업이 취소
될 때 LED 가 점멸합니다 .
깨우기 (Wake-up)
장치가 절전 모드에 있는 경우 장치를 깨워서 대기 모드에 들어가도록 Go 버튼을 누르십
시오 .
오류 복구
오류가 있는 경우 , 일부 오류는 장치가 자동으로 복구합니다 . 오류가 자동으로 해소되지
않는 경우 , Go 버튼을 눌러 오류를 해소한 다음 장치를 계속해서
사용하십시오 .
용지 공급
Ready LED 가 장시간 동안 점멸하는 경우 Go 버튼을 누르십시오 . 장치가 장치의 메모리
에 남아있는 데이터를 인쇄합니다 .
3
재인쇄
마지막 문서를 재인쇄하려면 Go 버튼을 LED 가 점등될 때까지 약 4 초 동안 눌렀다가 놓
으십시오 . 2 초 내에 Go 버튼을 재인쇄하려는 횟수 만큼 누르십시오 . Go 버튼을 2 초 내
에 누르지 않으면 한 부만 인쇄됩니다 .
프린터와
함께 제공된 Windows® 프린터 드라이버를 사용하여 인쇄할 경우 , 프린터 드라
이버의 재인쇄 사용에 대한 설정이 제어판에서 설정한 설정보다 우선합니다 . ( 자세한 내
용은 35 페이지의
리프린트 사용
을 참조하십시오 .)
무선 네트워크 사용가능 / 사용불능
무선 네트워크를 사용가능 / 사용불능으로 전환하려면 ( 사용불능이 기본값 ), 대기 모드에
서 Go 버튼을 10 초 동안 누르십시오 . 그런 다음 장치가 현재의 네트워크 설정을 나타내
는 네트워크 구성 페이지를 인쇄하면 Go 버튼을 놓으십시오 . ( 자세한 내용은
용자
설명서
의 5 장을 참조하십시오 .)
네트워크 사
64
제어판
인쇄 테스트 페이지 3
Go 버튼 또는 프린터 드라이버를 사용하여 테스트 페이지를 인쇄할 수 있습니다 .
Go 버튼 사용 3
a 장치를 끄십시오 .
b 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
c 전원 스위치를 켤 때 Go 버튼을 누르십시오 . Go 버튼을 Toner, Drum 및 Error LED 가 점
등될 때까지 계속 누르고 계십시오 . Go 버튼을 놓으십시오 . Toner, Drum 및 Error LED
가 꺼져 있는지 확인하십시오 .
d Go 버튼을 다시 누르십시오 . 장치가 테스트 페이지를 인쇄합니다 .
프린터 드라이버 사용 3
3
Windows® 프린터 드라이버를 사용할 경우 , 프린터 드라이버의 일반 문서 탭에서 테스트 페
이지 인쇄 버튼을 클릭하십시오 .
65
제어판
참고
프린터 설정 페이지 인쇄 3
제어판 버튼을 사용하여 현재의 설정을 인쇄할 수 있습니다 .
a 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
b 장치를 켜고 장치가 대기 모드가 될 때까지 기다리십시오 .
c Go 버튼을 2 초 내에 3 번 누르십시오 . 장치가 현재의 프린터 설정 페이지를 인쇄합니다 .
인쇄 글꼴 (HL-2250DN / HL-2270DW 만 해당 ) 3
제어판 버튼을 사용하여 내부 글꼴의 목록을 인쇄할 수 있습니다 .
a 장치를 끄십시오 .
b 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
c 전원 스위치를 켤 때 Go 버튼을 누르십시오 . Go 버튼을 Toner, Drum 및 Error LED 가 점
등될 때까지 계속 누르고 계십시오 . Go 버튼을 놓으십시오 . Toner, Drum 및 Error LED
가 꺼져 있는지 확인하십시오 .
d Go 버튼을 두 번 누르십시오 . 장치가 내부 글꼴 목록을 인쇄합니다 .
WLAN 보고서 인쇄 (HL-2270DW 만 해당 ) 3
3
Go 를 사용하여 장치의 무선 상태 보고서를 인쇄할 수 있습니다 .
5 장을 참조하십시오 .
네트워크 사용자 설명서
의
기본 설정 3
장치에는 세 가지 수준의 기본 설정이 있습니다
네트워크 기본 설정
공장 출고값으로 초기화
재설정 설정
• 이제 사전 설정된 기본 설정을 변경할 수 있습니다 .
• 페이지 카운터는 변경할 수 없습니다 .
. (
기본 설정은 출하 전 공장에서 설정되었습니다
66
.)
제어판
네트워크 기본 설정 (HL-2250DN / HL-2270DW 만 해당 )
a 장치를 끄십시오 .
b 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
c 전원 스위치를 켤 때 Go 버튼을 누르십시오 . 모든 LED 가 점등된 다음 Ready LED 가 꺼
질 때까지 Go 버튼을 계속 누르고 계십시오 .
d Go 버튼을 놓으십시오 . 모든 LED 가 꺼져 있는지 확인하십시오 .
e Go 버튼을 6 번 누르십시오 . 인쇄 서버가 공장 출고값 설정으로 재설정되었음을 표시하
기 위해 모든 LED 가 점등되어 있는지 확인하십시오 . 장치가 다시 시작됩니다 .
공장 출고값으로 초기화 3
장치를 기본 프린터 설정으로 부분적으로 재설정할 수 있습니다 . 네트워크 설정은 재설정되
지 않습니다 .
a 장치를 끄십시오 .
3
3
b 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
c 전원 스위치를 켤 때 Go 버튼을 누르십시오 . 모든 LED 가 점등된 다음 Ready LED 가 꺼
질 때까지 Go 버튼을 계속 누르고 계십시오 .
d Go 버튼을 놓으십시오 . 모든 LED 가 꺼져 있는지 확인하십시오 .
e Go 버튼을 8 번 누르십시오 . 장치가 공장 출고값 설정으로 재설정되었음을 표시하기 위
해 모든 LED 가 점등되어 있는지 확인하십시오 . ( 네트워크 설정은 제외 ) 장치가 다시 시
작됩니다 .
재설정 설정 3
이 작업은 모든 장치 설정을 공장 출하 시에 설정된 설정으로 재설정합니다 .
a 장치를 끄십시오 .
b 전면 커버가 닫혀 있고 전원 코드가 꽂혀 있는지 확인하십시오 .
c 전원 스위치를 켤 때 Go 버튼을 누르십시오 . 모든 LED 가 점등된 다음 Ready LED 가 꺼
질 때까지 Go 버튼을 계속 누르고 계십시오 .
d Go 버튼을 놓으십시오 . 모든 LED 가 꺼져 있는지 확인하십시오 .
e Go 버튼을 10 번 누르십시오 . 장치가 자동으로 다시 시작됩니다 .
67
4
참고
정기적으로 장치를 청소하고 소모품을 교체해야 합니다 .
일상적인 유지관리 4
소모품 교체 4
장치가 소모품을 교체해야 할 때를 표시해 줍니다
. (
참조: 56 페이지의 LED (
발광 다이오드
)
소모품 4
토너 카트리지 드럼 유니트
참조 : 72 페이지의
모델 이름 : TN-2260, TN-2280
토너 카트리지
참조 : 79 페이지의
모델 이름 : DR-2225
드럼 유니트
)
4
토너 카트리지의 가용성은 국가마다 다릅니다 . 자세한 사항은 Brother 솔루션 센터
(http://solutions.brother.com/
) 를 방문하거나 현지 Brother 사무소에 문의하십시오 .
68
일상적인 유지관리
경고
주의
소모품을 교체하기 전에 4
소모품을 교체하기 전에 다음 지침을 읽어 보십시오 .
토너 카트리지를 화기 근처에 두지 마십시오 . 폭발하여 부상당할 수 있습니다 .
프린터의 내부 또는 외부를 닦기 위해 인화성 물질, 알코올 또는 암모니아가 함유된 스프레
종류 또는 유기 용제/액체를 사용하지 마십시오. 화재 또는 감전이 발생할 수 있습니다
이
4
.
장치를 청소하는 방법은 85 페이지의
청소
를 참조하십시오
.
토너를 흡입하지 않도록 주의하십시오 .
뜨거운 표면
• 프린터를 사용한 후에 금방 일부 내부 부품이 매우 뜨거워집니다 . 다음 단계를 계속하기
전에 프린터의 열기가 식을 동안 적어도 10 분 정도 기다리십시오 .
• 인쇄 품질의 저하를 방지하기 위해 그림에 표시된 내부 부품은 건드리지 마십시오 .
69
일상적인 유지관리
중요
•Brother 장치는 특정 사양의 토너에서 작동하도록 설계되어 있으며 정품 Brother 브랜드의
토너 카트리지를 사용할 때 최적의 성능 수준으로 작동합니다 . Brother 는 다른 사양의 토
너 또는 토너 카트리지를 사용할 경우 이러한 최적의 성능을 보장할 수 없습니다 . 따라서
Brother 는 이 장치에서 정품 Brother 브랜드의 카트리지가 아닌 다른 카트리지의 사용을
권장하지 않습니다 .
이 장치에서 다른 제조업체의
제품을 사용한 결과로 이 장치의 드럼 유니트 또는 다른 부
품에 손상이 발생할 경우 , 이에 따라 필요한 수리는 보증의 적용을 받지 못할 수 있습니다 .
• 실수로 토너를 엎지르거나 흘릴 경우를 대비해 드럼 유니트 및 토너 카트리지 어셈블리를
일회용 종이 위의 깨끗하고 평평한 면 위에 놓는 것이 좋습니다 .
• 토너 카트리지를 조심스럽게 다루십시오 .
토너를 손이나 옷에 흘린 경우 즉시 찬물로 닦거
나 씻어내십시오 .
• 정전기로 인한 장치의 손상을 방지하려면 그림에 표시된 전극을 건드리지 마십시오 .
4
• 인쇄 품질 문제를 피하려면 그림에 표시된 내부 부품을 건드리지 마십시오 .
70
일상적인 유지관리
참고
• 소모품을 교체할 때 장치를 청소하도록 권장합니다 . 85 페이지의
청소
를 참조하십시오 .
• 여분의 토너 카트리지를 장치에 넣기 전까지는 포장을 개봉하지 마십시오 . 토너 카트리지
를 장기간 포장을 개봉한 상태로 두면 토너 수명이 단축될 수 있습니다 .
• 여분의 드럼 유니트를 장치에 넣기 전까지는 포장을 개봉하지 마십시오 . 드럼 유니트가 햇
빛 또는 실내 조명에 노출될 경우 장치가 손상될 수 있습니다 .
• 드럼 유니트에 토너가 들어있을
수 있으므로 드럼 유니트를 제거할 때 조심스럽게 다루십
시오 .
• 토너 분말이 카트리지 밖으로 엎질러지지 않도록 사용한 토너 카트리지는 적당한 봉투에
단단히 봉하십시오 .
• 중고 토너 카트리지를 브라더 콜렉션 프로그램으로 반납하는 방법에 대한 지침은
http://www.brother.com/original/index.html
로 가시면 있습니다 . 중고 토너 카트리지를 반
납하지 않기를 원하시면 지역 정책에 따라 가정 폐기물과 분리하여 중고 토너 카트리지를
폐기하시기 바랍니다 . 질문이 있으시면 지역 폐기물 처리 사무소에 연락하십시오 .
4
• 높은 품질의 인쇄를 보장하기 위해 정품 Brother 토너 카트리지만을 사용할 것을 권장합니
다 . 토너 카트리지의 구입 시 가까운 대리점에 문의하십시오 .
71
일상적인 유지관리
참고
참고
토너 카트리지 4
장치와 함께 제공되는 정품 토너 카트리지는 초기 , 표준 또는 대용량 토너 카트리지1일 수
있으며 , 모델 및 장치를 구입한 국가에 따라 다릅니다 .
1
초기 토너 카트리지는 약 700 페이지를 인쇄하고 표준 토너 카트리지는 약 1,200 페이지를 인쇄하고 대용량 토너 카트
리지는 약 2,600 페이지를 인쇄합니다 . 페이지는 A4 또는 레터 크기 용지의 한쪽 면을 말합니다 . ISO/IEC 19752 에
의거하여 대략적인 카트리지 산출량이 신고됩니다 . (A4 또는 레터 )
• 사용되는 토너의 양은 페이지에 인쇄되는 내용 및 인쇄 농도 설정에 따라 다릅니다 .
• 연하거나 진한 인쇄를 위해 인쇄 농도 설정을 변경할 경우 토너의 양이 변경됩니다 .
토너 부족 4
Toner LED 가 2 초 동안 켜졌다가 3 초 동안 꺼지는 동작을 반복합니다 .
4
LED 에 이런 표시가 나타나면 토너가 부족합니다 . 새 토너 카트리지를 구입해 두고 토너 교
체 표시가 나타날 때를 대비하십시오 . 토너 카트리지를 교체하려면 73 페이지의
지
교체
를 참조하십시오 .
토너 카트리
• 토너가 부족할 경우 Toner LED 가 계속해서 점멸합니다 .
• 인쇄물이 희미할 경우 , 토너가 카트리지 내부에서 고르게 흩어지도록 드럼 유니트 및 토너
카트리지 어셈블리 레벨을 양손으로 잡고 좌우로 여러 번 부드럽게 흔들어 주십시오 .
72
일상적인 유지관리
토너 교체
토너 카트리지를 교체할 때까지 장치가 인쇄를 중지합니다 . 사용하지 않은 새 정품 Brother
토너 카트리지는 토너 교체 모드를 재설정합니다 .
토너 카트리지 교체 4
토너 카트리지를 교체하기 전에 69 페이지의
소모품을 교체하기 전에
를 참조하십시오 .
a 장치가 켜져 있는지 확인하십시오 . 장치가 식혀지도록 적어도 10 분 동안 장치를 끈 상태
로 두십시오 .
4
4
b 전면 커버를 여십시오 .
73
일상적인 유지관리
c 드럼 유니트 및 토너 카트리지 어셈블리를 꺼내십시오 .
d 녹색 잠금 레버를 내리고 드럼 유니트에서 토너 카트리지를 꺼내십시오 .
4
74
일상적인 유지관리
e 새 토너 카트리지의 포장을 개봉하십시오. 토너가 카트리지 내부에서 고르게 흩어지도록
카트리지 레벨을 양손으로 잡고 좌우로 여러 번 부드럽게 흔들어 주십시오 .
f 보호 커버를 벗겨 내십시오 .
4
75
일상적인 유지관리
g 새 토너 카트리지를 잠겨지는 소리가 들릴 때까지 드럼 유니트에 단단히 넣으십시오 . 제
대로 들어가면 녹색 잠금 레버가 자동으로 올라갑니다 .
4
76
일상적인 유지관리
참고
참고
h 녹색 탭을 오른쪽에서 왼쪽으로 , 왼쪽에서 오른쪽으로 여러 번 부드럽게 움직여 드럼 유
니트 내부의 기본 코로나 와이어를 청소하십시오 .
1
4
탭을 원래 위치 (a) (1) 로 되돌려 놓으십시오 . 그렇게 하지 않으면 인쇄된 페이지에 세로
줄무늬가 생길 수 있습니다 .
i 드럼 유니트 및 토너 카트리지 어셈블리를 장치에 다시 넣으십시오 . 전면 커버를 닫으십
시오 .
Ready LED 가 점등될 때까지 장치의 전원 스위치를 끄거나 전면 커버를 열지 마십시오 .
77
일상적인 유지관리
참고
인쇄 작업은 장치 설정에 따라 다음과 같이 달라집니다 .
기본 설정 ( 중지 모드 )
LED 에 토너 교체가 표시될 때 토너 카트리지를 새로 교체할 때까지 장치가 인쇄 작업을
중지합니다 .
계속하기 모드
LED 에 토너 교체가 표시된 후 장치가 인쇄 작업을 계속하게 하려면 계속하기 모드에 들어
가도록 Go 버튼을 7 번 누르십시오 ( 모든 LED 가 2 번
점멸한 다음 Ready LED 가 켜집니
다 ). LED 에 토너 수명 끝남이 표시될 때까지 장치가 인쇄 작업을 계속합니다 .
기본 설정 ( 중지 모드 ) 으로 돌아가려면 Go 버튼을 7 번 누르십시오 ( 모든 LED 가 한 번
번쩍입니다 ).
• 모드를 변경하기 전에 전면 커버가 닫혀 있는지 확인하십시오 .
•LED에 오류 모드가 표시될 경우에는 모드를 변경할 수 없습니다 .
• 계속하기 모드에서 인쇄를 계속할 경우 인쇄 품질을 보장할 수 없습니다 .
• 계속하기 모드를 사용하는 동안 인쇄가 희미하게 나타날 수 있습니다 .
대기 모드
토너 카트리지를 새로 교체할 때 장치가 대기 모드로 돌아옵니다 .
토너 수명 끝남 4
4
토너 카트리지를 새로 교체할 때까지 장치가 인쇄를 중지합니다 . 73 페이지의
교체
를 참조하십시오 .
토너 카트리지
78
일상적인 유지관리
참고
드럼 유니트 4
새 드럼 유니트는 A4 또는 레터 크기 용지의 한쪽 면에 약 12,000 페이지를 인쇄할 수 있습니
다 ( 작업 당 1 페이지 ).
• 실제 드럼 수명을 결정하는 데에는 온도 , 습도 , 용지 유형 , 사용하는 토너 유형 , 인쇄 작업
당 페이지 수 등과 같은 많은 요인이 있습니다 . 이상적인 조건에서 평균 드럼 수명은 대략
12,000 페이지 정도로 예상됩니다 . 사용자의 드럼이 인쇄하는 실제 페이지 수는 이 예상
치보다 상당히 적을 수 있습니다 . 실제 드럼 수명을 결정하는 많은 요소에
대해서는 제어
할 수 없기 때문에 드럼에서 인쇄되는 최소한의 페이지 수를 보증할 수가 없습니다 .
• 최상의 성능을 위해 정품 Brother 토너만을 사용하십시오 . 장치는 충분하게 통풍이 되는 깨
끗하고 먼지 없는 환경에서만 사용되어야 합니다 .
•Brother 이외의 드럼 유니트를 사용하여 인쇄하면 인쇄 품질뿐만 아니라 장치 자체의 품질
과 수명도 떨어질 수 있습니다 . Brother 이외의 드럼 유니트 사용에
의해 발생한 문제에는
보증 범위가 적용되지 않습니다 .
드럼 수명 곧 끝남 4
Drum LED 가 점멸하는 것은 드럼 유니트가 곧 교체되어야 함을 의미합니다 . 인쇄 품질에 현
저한 저하가 있기 전에 새 드럼 유니트로 교체하는 것이 좋습니다 .
4
79
일상적인 유지관리
드럼 교체
Drum LED 가 켜져 있는 것은 드럼 유니트가 교체되어야 함을 의미합니다 . 새 Brother 드럼
유니트로 교체하십시오 .
드럼 정지 4
Drum 및 Error LED 가 켜져 있는 것은 드럼 유니트가 교체되어야 함을 의미합니다 . 새
Brother 드럼 유니트로 교체하십시오 .
4
4
80
일상적인 유지관리
드럼 유니트 교체
드럼 유니트를 교체하기 전에 69 페이지의
새 드럼 유니트로 교체할 때 다음 단계를 완료하여 드럼 카운터를 재설정해야 합니다 .
소모품을 교체하기 전에
를 참조하십시오 .
a 장치가 켜져 있고 Drum LED 가 점멸하고 있는지 확인하십시오 . 장치가 식혀지도록 적어
도 10 분 동안 장치를 끈 상태로 두십시오 .
b 전면 커버를 여십시오 .
c 드럼 유니트 및 토너 카트리지 어셈블리를 꺼내십시오 .
4
4
81
일상적인 유지관리
d 녹색 잠금 레버를 내리고 드럼 유니트에서 토너 카트리지를 꺼내십시오 .
4
e 새 드럼 유니트의 포장을 개봉하십시오 .
82
일상적인 유지관리
f 토너 카트리지를 잠겨지는 소리가 들릴 때까지 드럼 유니트에 단단히 넣으십시오 . 카트
리지가 제대로 들어가면 녹색 잠금 레버가 자동으로 올라갑니다 .
4
g 드럼 유니트 및 토너 카트리지 어셈블리를 장치에 다시 넣으십시오 . 전면 커버를 아직 닫
지 마십시오 .
83
일상적인 유지관리
중요
h Go 버튼을 모든 LED 가 점등될 때까지 약 4 초 동안 누르고 계십시오 . 네 개의 모든 LED
가 점등되면 Go 버튼을 놓으십시오 .
4
토너 카트리지를 교체하기만 할 때에는 드럼 카운터를 재설정하지 마십시오 .
i 전면 커버를 닫으십시오 .
j Drum LED 가 이제 꺼졌는지 확인하십시오 .
84
일상적인 유지관리
경고
중요
청소 4
장치의 외부와 내부를 보풀 없는 마른 천으로 정기적으로 닦으십시오 . 토너 카트리지 또는
드럼 유니트를 교체할 때 장치의 내부를 청소하도록 하십시오 . 인쇄된 페이지가 토너로 얼룩
진 경우 장치의 내부를 보풀 없는 마른 천으로 닦으십시오 .
프린터의 내부 또는 외부를 닦기 위해 인화성 물질 , 알코올 또는 암모니아가 함유된 스프레
이 종류 또는 유기 용제 / 액체를 사용하지 마십시오 . 화재 또는 감전이 발생할 수 있습니다 .
토너를 흡입하지 않도록 주의하십시오 .
4
중성 세제를 사용하십시오 . 희석제 또는 벤진같은 휘발성 액체로 닦으면 장치의 표면이 손
상될 수 있습니다 .
85
일상적인 유지관리
장치의 외부 청소 4
a 장치의 전원 스위치를 끄십시오 . 모든 케이블의 연결을 끊은 다음 AC 전원 콘센트에서 전
원 코드를 뽑으십시오 .
b 장치에서 용지함을 당겨 완전히 꺼내십시오 .
c 장치의 외부를 보풀 없는 마른 천으로 닦아 먼지를 제거하십시오 .
4
d 용지함에서 모든 용지와 내부에 붙어 있는 것을 제거하십시오 .
e 용지함의 내부를 보풀 없는 마른 천으로 닦아 먼지를 제거하십시오 .
f 용지를 용지함에 도로 갖다 넣으십시오 .
g 용지함을 장치에 도로 넣으십시오 .
h 먼저 장치의 전원 코드를 AC 전원 콘센트에 다시 꽂은 다음 모든 케이블을 다시 연결하
십시오 . 장치의 전원 스위치를 켜십시오 .
86
일상적인 유지관리
중요
코로나 와이어 청소 4
인쇄 품질 문제가 있을 경우 코로나 와이어를 다음과 같이 청소하십시오 .
a 전면 커버를 열고 장치가 식혀지도록 적어도 10 분 동안 그냥 두십시오 .
b 드럼 유니트 및 토너 카트리지 어셈블리를 꺼내십시오 .
4
• 실수로 토너를 엎지르거나 흘릴 경우를 대비해 드럼 유니트 및 토너 카트리지 어셈블리를
일회용 종이나 천 위에 놓는 것이 좋습니다 .
• 정전기로 인한 장치의 손상을 방지하려면 그림에 표시된 전극을 건드리지 마십시오 .
87
일상적인 유지관리
참고
c 녹색 탭을 오른쪽에서 왼쪽으로 왼쪽에서 오른쪽으로 , 여러 번 부드럽게 움직여 드럼 유
니트 내부의 기본 코로나 와이어를 청소하십시오 .
1
4
탭을 원래 위치 (a) (1) 로 되돌려 놓으십시오 . 그렇게 하지 않으면 인쇄된 페이지에 세로
줄무늬가 생길 수 있습니다 .
d 드럼 유니트 및 토너 카트리지 어셈블리를 장치에 다시 넣으십시오 . 전면 커버를 닫으십
시오 .
88
일상적인 유지관리
드럼 유니트 청소 4
인쇄물에 94 mm (3.71 in.) 간격으로 흰색 또는 검은색 점이 생기는 경우 , 아래 단계를 수행
하여 문제를 해결하십시오 .
a A4 또는 레터 크기의 백지 용지를 준비하십시오 .
b 장치가 대기 모드에 있는지 확인하십시오 .
c 전면 커버와 후면 커버 ( 페이스업 출력 용지함 ) 를 여십시오 .
4
89
일상적인 유지관리
참고
왼쪽 및 오른쪽 편에 있는 두 개의 녹색 봉투 레버가 위쪽으로 향해 있는지 확인하십시오 .
4
d Go 버튼을 5 번 누르십시오 .
e 전면 커버를 닫으십시오 . 장치가 드럼 청소 과정을 준비합니다 . 장치가 드럼 청소 과정을
위한 준비가 되면 Ready LED 가 켜집니다 .
f 수동 급지 슬롯 커버를 여십시오 .
90
일상적인 유지관리
참고
g 양손을 사용하여 , 수동 급지 가이드 사용할 용지의 너비에 맞춰 밀어서 조정하십시오 .
h 양손을 사용하여 , A4 또는 레터 크기 용지 한 장을 용지의 위쪽 가장자리가 용지 공급 롤
러에 닿을 때까지 수동 급지 슬롯에 넣으십시오 . 장치가 용지를 안으로 끌어당기는 것이
느껴질 때까지 놓아 두십시오 . 장치가 드럼 청소 과정을 시작합니다 . 드럼 청소 과정 동
안 Ready LED 가 점멸합니다 .
4
•
장치가
이 소음은 장치의 오작동으로 인한 소음이 아닙니다
OPC
드럼을 역회전시키므로 드럼 청소 과정 동안 장치에서 기계적 소음이 납니다
.
• 수동 급지 슬롯에 한 번에 두 장 이상의 용지를 넣지 마십시오 . 용지 걸림이 발생할 수 있습
니다 .
• 수동 급지 슬롯의 용지가 A4 또는 레터 크기가 아닌 경우 , 장치가 드럼 청소 과정을 중단하
고 용지를 배출합니다 .
•
수동 급지 슬롯에서 용지가 올바른 위치에 똑바로 놓여 있는지 확인하십시오. 그렇지 않을 경
,
용지가 올바르게 공급되지 않아서 인쇄물의 좌우가 비틀리거나 용지가 걸릴 수 있습니다
우
91
.
.
일상적인 유지관리
• 드럼 청소 과정 동안 후면 커버(페이스업 출력 용지함)를 닫지 마십시오. 장치가 드럼 청소
과정을 중단하고 용지를 배출합니다 . 그러면 용지 걸림이 발생할 수 있습니다 .
• 수동 급지 슬롯에 용지를 넣기 전에 장치가 인쇄 작업을 받을 경우 , 장치가 드럼 청소 과정
을 중단하고 인쇄 작업을 인쇄합니다 .
i 장치가 청소를 마치면 준비 모드로 돌아옵니다 .
j c 에서 i의 단계를 매번 새로운 빈 용지를 사용하여 두 번 더 반복하십시오 . 완료되면 사
용한 용지는 버리십시오 .
그래도 문제가 해결되지 않을 경우 아래 단계를 따르십시오 .
a
장치의 전원 스위치를 끄십시오. 모든 케이블의 연결을 끊은 다음
원
코드를 뽑으십시오. 장치가 식혀지도록 적어도
b 전면 커버를 여십시오 .
c 드럼 유니트 및 토너 카트리지 어셈블리를 꺼내십시오 .
10분
동안 장치를 끈 상태로 두십시오
AC
전원 콘센트에서 전
4
.
92
일상적인 유지관리
중요
• 실수로 토너를 엎지르거나 흘릴 경우를 대비해 드럼 유니트 및 토너 카트리지 어셈블리를
일회용 종이나 천 위에 놓는 것이 좋습니다 .
• 정전기로 인한 장치의 손상을 방지하려면 그림에 표시된 전극을 건드리지 마십시오 .
4
d 녹색 잠금 레버를 내리고 드럼 유니트에서 토너 카트리지를 꺼내십시오 .
93
일상적인 유지관리
e
드럼 유니트의 앞에 인쇄 샘플을 놓고 인쇄 품질이 나쁜 부분의 정확한 위치를 찾으십시오
f 손으로 드럼 유니트 기어를 돌리면서 OPC 드럼 (1) 의 표면을 살펴 보십시오 .
.
4
1
g 드럼에서 인쇄 샘플과 일치하는 표시를 발견한 경우 , OPC 드럼의 표면을 표면의 먼지 또
는 접착물이 떨어질 때까지 마른 면봉으로 닦아 내십시오 .
94
일상적인 유지관리
중요
감광 드럼의 표면을 뾰족한 물건으로 청소하지 마십시오 .
h 토너 카트리지를 잠겨지는 소리가 들릴 때까지 드럼 유니트에 다시 넣으십시오 . 카트리
지가 제대로 들어가면 녹색 잠금 레버가 자동으로 올라갑니다 .
4
i
전면 커버를 여십시오. 드럼 유니트 및 토너 카트리지 어셈블리를 장치에 다시 넣으십시오
j 용지함을 장치에 다시 단단히 넣으십시오 .
k 전면 커버를 닫으십시오 .
.
95
Loading...
