HL-2170W
Laserdrucker
Vor der Inbetriebnahme des Druckers muss die Hardware eingerichtet und der Treiber installiert
werden. Lesen Sie diese Installationsanleitung sorgfältig durch, um das Gerät den
Installationsanweisungen entsprechend einzurichten.
1. Schritt
Inbetriebnahme des Gerätes
2. Schritt
Druckertreiber installieren
Installation abgeschlossen!
Zur Verwendung der Druckerfunktionen lesen Sie das
Installationsanleitung
Bewahren Sie diese Installationsanleitung und die beiliegende CD-ROM stets gut zugänglich auf.
Benutzerhandbuch auf der mitgelieferten CD-ROM.
Version 2
GER
1
Beschreibung der Symbole
Warnung
Dieser Warnhinweis muss
beachtet werden, ansonsten
besteht Verletzungsgefahr.
Unzulässig
Mit diesem Symbol werden
Sie auf Geräte und
Betriebsmethoden
hingewiesen, die nicht mit
dem Drucker kompatibel sind.
Stromschlag
Dieses Symbol warnt Sie vor
möglichen Stromschlägen.
Hinweis
Hier erhalten Sie nützliche
Tipps und Hinweise für den
gegenwärtigen Umgang mit
dem Drucker und dessen
Funktionsweise.
Heiße Geräteteile
Mit diesem Symbol werden
Sie vor heißen Geräteteilen
gewarnt, die beim Berühren
Verbrennungen verursachen können.
Benutzerhandbuch
Netzwerkhandbuch
Verweis auf das auf der beiliegenden CD-ROM befindliche Benutzer- bzw.
Netzwerkhandbuch.
Achtung
Dieser Hinweis muss für einen
fehler- und schadenfreien
Betrieb des Druckers oder
anderer Gegenstände
beachtet werden.
Inhaltsverzeichnis
Vorsichtsmaßnahmen ................................................................................................................................. 2
Sicherer Druckerbetrieb ......................................................................................................................... 2
Vorschriften ............................................................................................................................................ 4
Erste Schritte
Lieferumfang ............................................................................................................................................... 7
Funktionstastenfeld ..................................................................................................................................... 7
LED-Anzeigen des Druckers ....................................................................................................................... 8
Beiliegende CD ........................................................................................................................................... 9
1. SCHRITT - Gerät einrichten
Trommeleinheit mit Tonerkassette installieren .......................................................................................... 10
Papier in die Papierkassette einlegen ....................................................................................................... 11
Testseite drucken ...................................................................................................................................... 12
2. SCHRITT - Druckertreiber installieren
Windows
Anschluss über die USB-Schnittstelle ...................................................................................................... 14
Anschluss über die Netzwerkschnittstelle (verkabelt) .............................................................................. 16
Brother Peer-to-Peer Netzwerkdrucker ............................................................................................... 16
Für über das Netzwerk gemeinsam benutzte Drucker ........................................................................ 18

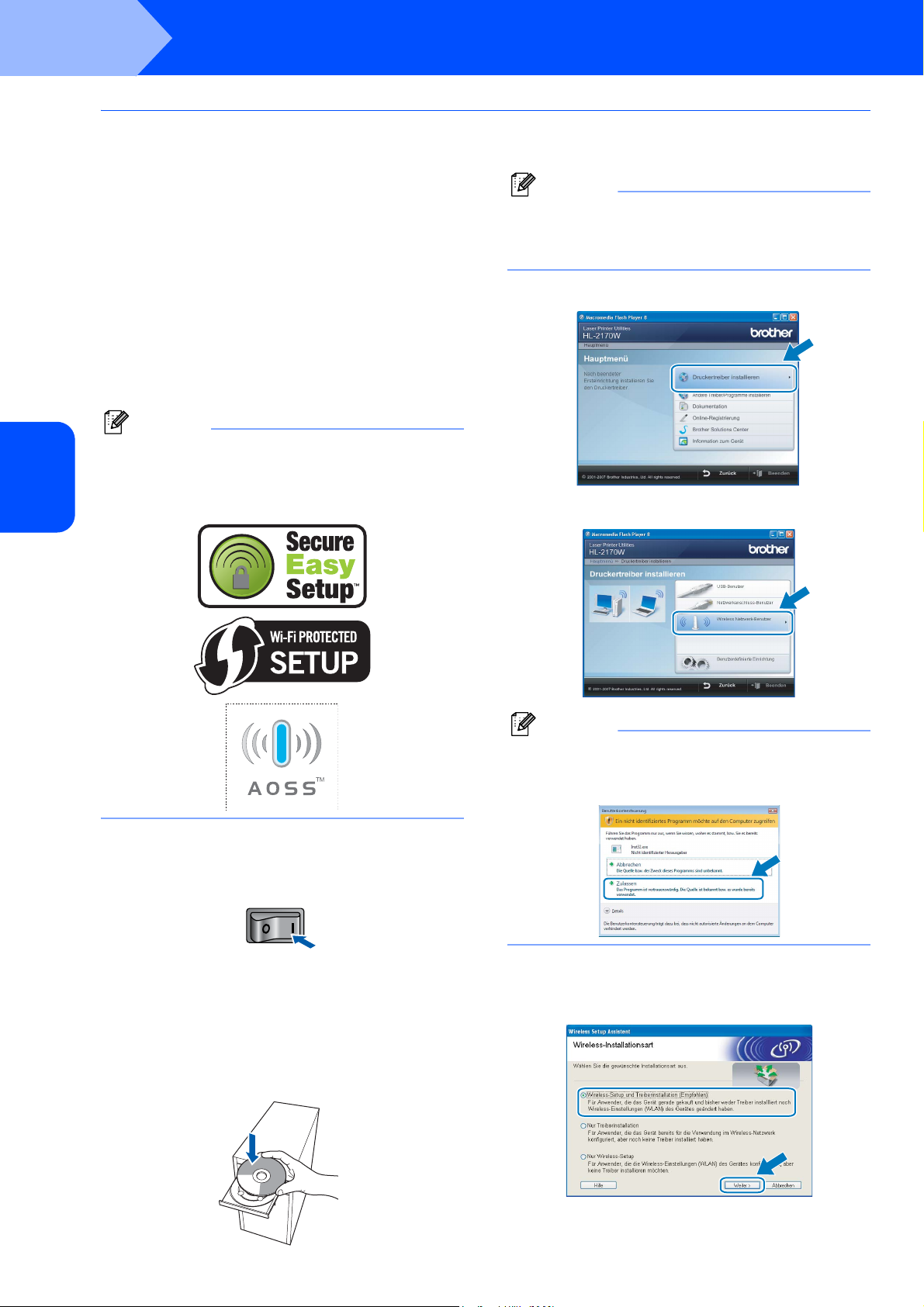

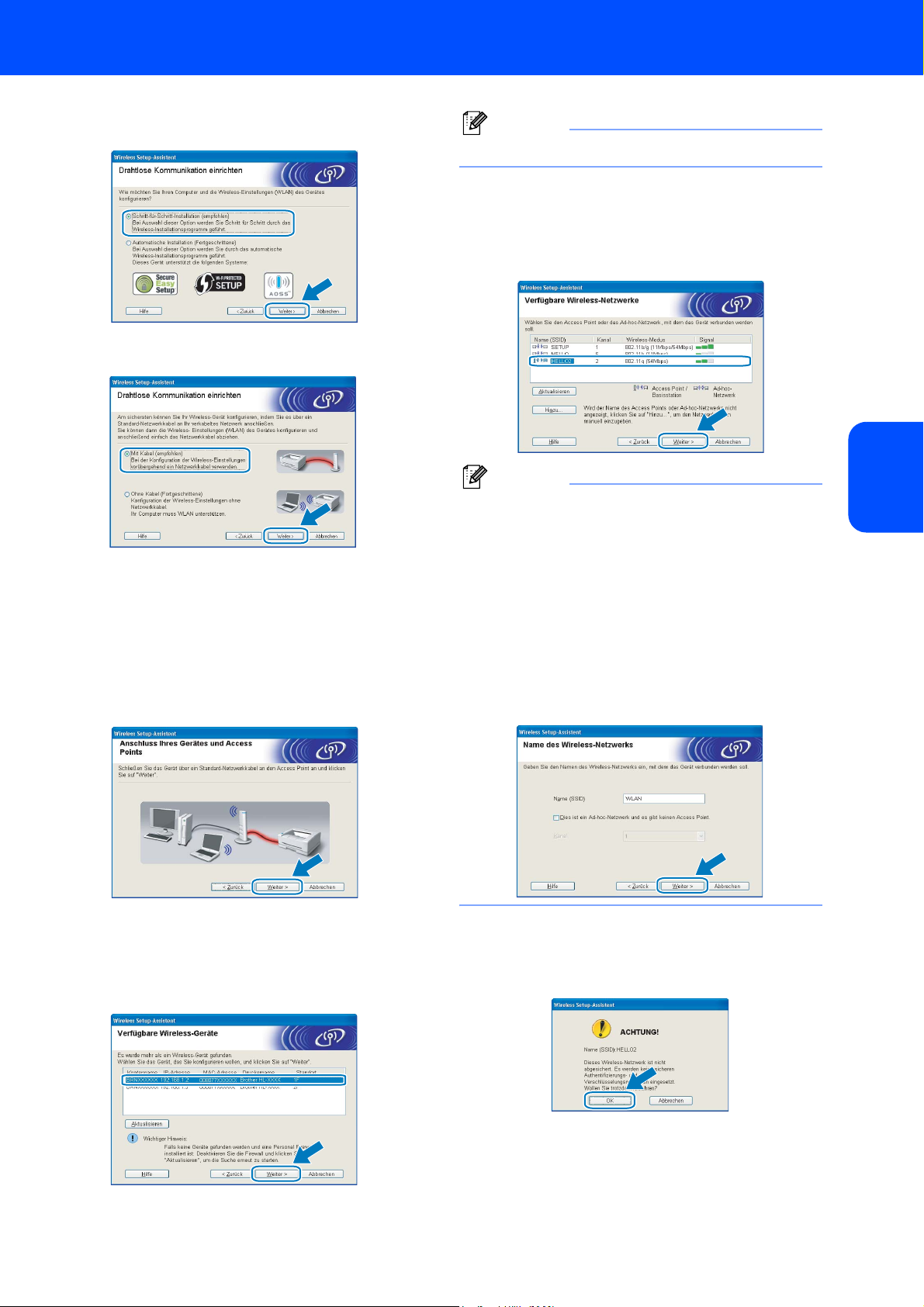

Anschluss des Wireless-Netzwerks ......................................................................................................... 20
Macintosh
Anschluss über die USB-Schnittstelle ...................................................................................................... 30
Anschluss über die Netzwerkschnittstelle (verkabelt) .............................................................................. 32
Anschluss des Wireless-Netzwerks ......................................................................................................... 34
®
®
Für Netzwerk-Benutzer
Konfigurationsprogramm BRAdmin Light (für Windows®) ........................................................................ 44
Konfigurationsprogramm BRAdmin Light (für Mac OS
Web-based Management (Web-Browser) ................................................................................................. 46
Standardeinstellungen für den Netzwerkbetrieb ....................................................................................... 46
Druckereinstellungen drucken ................................................................................................................... 46
®
X) ....................................................................... 45
Verbrauchsmaterialien
Verbrauchsmaterialien .............................................................................................................................. 47
Drucker verpacken
Transport ................................................................................................................................................... 48
Problemlösung
Benutzerhandbuch, Kapitel 6
1
Vorsichtsmaßnahmen
Sicherer Druckerbetrieb
Warnung
In diesem Drucker befinden sich Hochspannungselektroden. Schalten Sie den Drucker vor dem Reinigen des
Druckerinneren stets ab, und ziehen Sie das Netzkabel aus der Steckdose.
Fassen Sie den Stecker NICHT mit feuchten Händen an, sonst können Sie einen elektrischen Schlag erhalten.
Falls Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie
daher beim Öffnen der Vorder- oder Rückseite des Druckers NIEMALS die in der Abbildung schattiert
markierten Teile.
Innenansicht des Druckers
(Vorderansicht)
Entfernen oder beschädigen Sie NIE die Warnetiketten an der Fixiereinheit und an umgebenden Teilen.
Innenansicht des Druckers
(Rückansicht)
Verwenden Sie KEINEN Staubsauger, um Tonerstaub zu entfernen. Der Tonerstaub könnte sich sonst im
Staubsauger entzünden und ein Feuer verursachen. Entfernen Sie den Tonerstaub mit einem trockenen,
fusselfreien Tuch und entsorgen Sie es danach gemäß den örtlichen Müllentsorgungsrichtlinien.
2
Vorsichtsmaßnahmen
Das Innere oder das Gehäuse des Geräts KEINESFALLS mit entflammbaren Mitteln oder Spray reinigen! Sie
können sonst ein Feuer verursachen oder einen elektrischen Schlag erhalten. Die Anleitung zur Reinigung des
Geräts finden Sie im Benutzerhandbuch.
3
Vorsichtsmaßnahmen
Vorschriften
Federal Communications Commission (FCC)
Declaration of Conformity (For U.S.A. only)
Responsible Party:
declares, that the products
Product name: Laser Printer HL-2170W
Model number: HL-21
complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this
device must accept any interference received,
including interference that may cause undesired
operation.
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one or more of the following
measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment
and receiver.
Connect the equipment into an outlet on a circuit
different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV
technician for help.
Brother International Corporation
100 Somerset Corporate Boulevard
P.O. Box 6911
Bridgewater, NJ 08807-0911
USA
Telephone: (908) 704-1700
Important
A shielded interface cable should be used in order to
ensure compliance with the limits for a Class B digital
device.
Changes or modifications not expressly approved by
Brother Industries, Ltd. could void the user's authority
to operate the equipment.
Industry Canada Compliance Statement
(For Canada)
This Class B digital apparatus complies with
Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à
la norme NMB-003 du Canada.
Funkentstörung (nur 220-240 Volt-Modell)
Dieses Gerät ist gemäß EN55022 (CISPR
Veröffentlichung 22)/Klasse B funkentstört.
EU-Konformitätserklärung
4
Vorsichtsmaßnahmen
EU-Konformitätserklärung
Hersteller
Brother Industries Ltd.,
15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561,
Japan
Anlage
Brother Technology (Shenzhen) Ltd.,
NO6 Gold Garden Ind. Nanling Buji, Longgang,
Shenzhen, China
erklärt hiermit, dass:
Produktbeschreibung: Laserdrucker
Produktname: HL-2170W
Modellnummer: HL-21
die Anforderungen der R&TTE-Direktive (1999/5/EC)
erfüllt und den folgenden Normen entspricht:
Folgende abgestimmte Standards werden erfüllt:
Sicherheit EN60950-1:2001+A11: 2004
EMV EN55022: 1998 + A1: 2000 + A2: 2003
Klasse B
EN55024: 1998 + A1: 2001 + A2: 2003
EN61000-3-2: 2006
EN61000-3-3: 1995 + A1: 2001 + A2: 2005
Funk EN301 489-1 V1.6.1
EN301 489-17 V1.2.1
EN300 328 V1.6.1
Internationale E
NERGY STAR
®
-Konformität
(nur 110-120 Volt-Modell)
Das internationale E
NERGY STAR
®
-Programm hat die
Aufgabe, die Herstellung und Verbreitung
energiesparender Bürogeräte zu fördern.
Als Partner des E
NERGY STAR
®
-Programms bestätigt
Brother Industries Ltd., dass dieses Produkt den
internationalen E
Energiesparen entspricht.
NERGY STAR
®
-Richtlinien für
Lasersicherheit (nur 110-120 Volt-Modell)
Dieser Drucker ist ein Laserprodukt der Klasse 1
gemäß der IEC 60825-1 +A2: 2001 Spezifikation
unter der Strahlungsnorm des U.S. Department of
Health and Human Services (DHHS) gemäß
Radiation Control for Health and Safety Act, 1968.
Das bedeutet, dass dieser Drucker keine gefährliche
Laserstrahlung erzeugt.
Da die im Drucker entstehende Strahlung völlig von
Schutzgehäuse und Außenabdeckungen
abgeschottet wird, kann der Laserstrahl bei der
Benutzung des Geräts nicht aus dem Gerät dringen.
Erste Kennzeichnung mit dem CE-Zeichen: 2007
Herausgeber: Brother Industries Ltd.
Datum: 30. September 2007
Ort: Nagoya, Japan
Unterschrift: ____________
Junji Shiota
General Manager
Abteilung Quality Management
Printing & Solutions Company
FDA Regulations (110 to 120 volt Model Only)
The U.S. Food and Drug Administration (FDA) has
implemented regulations for laser products
manufactured on and after August 2, 1976.
Compliance is mandatory for products marketed in
the United States. The following label on the back of
the printer indicates compliance with the FDA
regulations and must be attached to laser products
marketed in the United States.
MANUFACTURED:
Brother Technology (Shenzhen) Ltd.
NO6 Gold Garden Ind., Nanling Buji, Longgang, Shenzhen, China
This product complies with FDA performance standards
for laser products except for deviations pursuant to Laser
Notice No.50, dated June 24, 2007.
Caution
Use of controls, adjustments or performance of
procedures other than those specified in this manual
may result in hazardous invisible radiation exposure.
5
Vorsichtsmaßnahmen
IEC 60825-1 Spezifikation
(nur 220-240 Volt-Modell)
Dieser Drucker ist ein Laserprodukt der Klasse 1
gemäß der IEC 60825-1 +A2: 2001 Spezifikationen.
In den Ländern, wo dies erforderlich ist, ist das
folgende Etikett angebracht.
CLASS 1 LASER PRODUCT
APPAREIL À LASER DE CLASSE 1
LASER KLASSE 1 PRODUKT
Dieser Drucker ist mit einer Laser-Diode der Klasse
3B ausgestattet, die in der Lasereinheit unsichtbare
Laserstrahlen ausstrahlt. Daher sollte die
Lasereinheit unter keinen Umständen geöffnet
werden.
Achtung
Eine von dieser Anleitung abweichende Bedienung,
Handhabung und Verwendung kann zum Austreten
gefährlicher Laserstrahlung führen.
Für Finnland und Schweden
LUOKAN 1 LASERLAITE
KLASS 1 LASER APPARAT
Das Gerät muss an einer Steckdose mit
Wechselspannung angeschlossen werden (wie auf
dem Anschlussetikett beschrieben). Schließen Sie es
NICHT an eine Steckdose mit Gleichspannung an.
Wenden Sie sich im Zweifelsfall an einen
qualifizierten Elektriker.
Maschinenlärminformations-Verordnung 3.
GPSGV (nur für Deutschland)
Der höchste Schalldruckpegel beträgt 70 dB(A) oder
weniger gemäß EN ISO 7779.
Netzanschluss
Das Gerät muss an eine in der Nähe befindliche,
jederzeit leicht zugängliche Steckdose
angeschlossen werden. Im Notfall müssen Sie das
Netzkabel aus der Steckdose ziehen, um die
Stromversorgung komplett zu unterbrechen.
Warnhinweis für LAN-Anschluss
Schließen Sie dieses Gerät nur an einen LANAnschluss an, der keinen Überspannungen
ausgesetzt ist.
IT-Netzsystem (nur für Norwegen)
Dieses Produkt ist kompatibel zu IT-Netzsystemen
mit einer verketteten Spannung von 230 V.
Varoitus!
Laitteen käyttäminen muulla kuin tässä
käyttöohjeessa mainitulla tavalla saattaa altistaa
käyttäjän turvallisuusluokan 1 ylittävälle
näkymättömälle lasersäteilylle.
Varning
Om apparaten används på annat sätt än i denna
Bruksanvisning specificerats, kan användaren
utsättas för osynlig laserstrålning, som överskrider
gränsen för laserklass 1.
Interne Laserstrahlung
Maximale Strahlung: 10 mW
Wellenlänge: 780-800 nm
Laserklasse: Klasse 3B
WICHTIG: Ihrer Sicherheit zuliebe
Für den sicheren Betrieb muss der Drucker mit dem
mitgelieferten 3-adrigen Kabel an eine geerdete
Steckdose angeschlossen werden.
Jegliche mit diesem Drucker verwendeten
Verlängerungskabel müssen ebenfalls
ordnungsgemäß geerdet und mit den landesüblichen
Steckern versehen sein. Fehlerhafte
Verlängerungskabel können zu Personen- und
Geräteschäden führen.
Die Tatsache, dass das Gerät zufrieden stellend
funktioniert, lässt nicht automatisch auf eine
ordnungsgemäß geerdete und sichere
Stromversorgung schließen. Zu Ihrer eigenen
Sicherheit sollten Sie im Zweifelsfall einen
qualifizierten Elektriker hinzuziehen.
Wiring information (for UK)
Important
If you need to replace the plug fuse, fit a fuse that is
approved by ASTA to BS1362 with the same rating as
the original fuse.
Always replace the fuse cover. Never use a plug that
does not have a cover.
Warning - This printer must be earthed.
The wires in the mains lead are coloured in line with
the following code:
Green and Yellow: Earth
Blue: Neutral
Brown: Live
Ziehen Sie im Zweifelsfall einen qualifizierten
Elektriker hinzu.
Wi-Fi Alliance-Zertifizierung
Dieser Wireless Ethernet Multifunktions-PrintServer
ist ein Wi-Fi zertifiziertes IEEE 802.11b/802.11g
Produkt von der Wi-Fi Alliance. Weitere
Informationen zur Wi-Fi Alliance und andere von der
Wi-Fi zertifizierten Produkte erhalten Sie unter
http://www.wi-fi.org
.
6
Erste Schritte
1
1
Der Lieferumfang kann von Land zu Land variieren.
Bewahren Sie die Originalverpackung für einen eventuellen späteren Versand des Druckers auf.
Lieferumfang
1
2
3
4
5
10
1 Stütze der Standard-Papierausgabe 1 (Papierstütze 1)
2 Funktionstastenfeld
3 Führung für manuellen Papiereinzug
4 Manueller Einzug
5 Abdeckung des manuellen Einzugs
9
8
6 Papierzuführung
7 Vordere Abdeckung
7
6
8 Netzschalter
9 Belüftungsschlitze
10 Ausgabeschacht für nach unten gerichtete Druckseite
CD-ROM
(inklusive Benutzerhandbuch und Netzwerkhand-
buch)
Installationsanleitung
Trommeleinheit mit Toner-
kassette
Netzkabel
Im Lieferumfang ist kein Druckerkabel als Standardzubehör enthalten. Bitte besorgen Sie ein für Ihren Anschluss
geeignetes Kabel.
USB-Kabel
• Das verwendete USB 2.0-Kabel sollte höchstens 2 Meter lang sein.
• Die USB-Schnittstelle Ihres Druckers entspricht den USB 2.0-Spezifikationen. Diese Schnittstelle ist mit HiSpeed USB 2.0 kompatibel. Die maximale Übertragungsgeschwindigkeit beträgt 12 Mbit/s. Der Drucker
kann an die USB 1.1-Schnittstelle des Computers angeschlossen werden.
• Schließen Sie das Druckerkabel zu diesem Zeitpunkt noch NICHT an! Das Druckerkabel wird während der
Treiberinstallation für den Drucker angeschlossen.
• Schließen Sie das USB-Kabel an einen USB-Anschluss Ihres Computers an und keinesfalls an den USBAnschluss der Tastatur oder an einen nicht mit Strom versorgten USB-Hub.
Netzwerkkabel
Verwenden Sie ein durchgehend verdrilltes Kabel (Kategorie 5 oder höher) für ein 10BASE-T oder 100BASETX Fast Ethernet-Netzwerk.
2
Funktionstastenfeld
1 Toner-LED
1
2
3
Die Toner-LED zeigt an, dass der Toner zur Neige geht oder ausgegangen
ist.
2 Drum-LED
Die Drum-LED zeigt an, dass sich die Trommel dem Ende ihrer Lebensdauer nähert.
3 Error-LED
Die Error-LED zeigt einen der folgenden Status an:
4
Kein Papier / Papierstau / Abdeckung offen
4 Ready-LED
Die Ready-LED zeigt den Druckerstatus durch Blinken an.
Go-Taste
Drucker aktivieren / Fehlerbehebung / Seitenvorschub / Auftrag abbrechen
/ Reprint / Wireless-Netzwerk aktivieren bzw. deaktivieren
Siehe Kapitel 4 im Benutzerhandbuch auf der CD-ROM für weitere Informationen über das
Funktionstastenfeld.
7
Erste Schritte
3
LED-Anzeigen des Druckers
: Blinkt
LED-
Bezeichnung
Toner
Drum
Error
Ready
(Blau)
LED-
Bezeichnung
Toner
(Gelb)
Drum
(Gelb)
Error
(Rot)
Ready
(Blau)
: EIN
AUS
Stromsparmodus
: AUS
Aufwärmen
Abkühlen
1
Bereit Empfängt
2
Daten
Schwach
Wenig
Toner
3
Toner leer
Trommel
nahezu am
Ende der
Lebensdauer
Abdeckung
Papierstau
3
Kein Papier Trommel-
offen
2
fehler
2
Druckt
restliche
2
Daten
Wartungs-
meldung
2
Benutzer-
Kapitel 5 Kapitel 5 Kapitel 5 Kapitel 6 Kapitel 6 Kapitel 4 Kapitel 4
handbuch
1
Die LED blinkt wiederholt im Rhythmus 1 Sekunde EIN und 1 Sekunde AUS.
2
Die LED blinkt wiederholt im Rhythmus 0,5 Sekunden EIN und 0,5 Sekunden AUS.
3
Die gelbe LED blinkt wiederholt im Rhythmus 2 Sekunden EIN und 3 Sekunden AUS.
LED-Anzeige im Modus "Auto-Wireless" (1x Go-Taste drücken)
LED-
Bezeichnung
Toner
(Gelb)
Drum
(Gelb)
Error
(Rot)
Ready
(Blau)
Access Point suchen
oder Verbindung
herstellen
1
Verbinden und
Einstellungen vom
Access Point
herunterladen
1
Verbindung
aufgebaut
2
Verbindung
aufgebaut
Keine
Sitzungskonflikt
3
ermittelt
4
1
Die LED blinkt im Rhythmus 0,2 Sekunden an und 0,1 Sekunde aus.
2
Die LED leuchtet 5 Minuten.
3
Die LED blinkt für 30 Sekunden im Rhythmus 0,1 Sekunde an und 0,1 Sekunde aus.
4
Die LED blinkt 10 Mal und erlischt dann für eine halbe Sekunde. Dieser Rhythmus wird 20 Mal wiederholt.
8
Erste Schritte
4
Die CD-ROM enthält umfangreiches Informationsmaterial.
Windows
Beiliegende CD
®
Druckertreiber installieren
Installieren Sie den Druckertreiber.
Andere Treiber/Programme installieren
Optionale Treiber, Dienstprogramme und
Netzwerkmanagement-Software installieren.
Dokumentation
Hier finden Sie das Benutzerhandbuch und das
Netzwerkhandbuch im HTML-Format.
Die Handbücher sind auch im PDF-Format im Brother
Solutions Center für Sie verfügbar.
Das Benutzerhandbuch und das Netzwerkhandbuch im
HTML-Format werden automatisch mit dem
Start
Druckertreiber installiert. Klicken Sie auf
,
Alle Programme1, Ihren Drucker und anschließend auf
Benutzerhandbuch im HTML-Format
. Falls Sie das
Benutzerhandbuch nicht installieren möchten, wählen
Benutzerdefinierte Einrichtung
Sie
Installationsprogramm
und achten Sie bei der
Treiberinstallation darauf, dass das
im HTML-Format
1
Für Windows® 2000: Programme
nicht markiert ist.
im
Benutzerhandbuch
Online-Registrierung
Hier können Sie Ihr Produkt online registrieren.
Brother Solutions Center
Alles, was Sie für Ihren Drucker benötigen, finden Sie
im Brother Solutions Center
(http:solutions.brother.com
). Sie können dort die
neuen Treiber und Dienstprogramme für Ihre Drucker
herunterladen, Antworten auf häufig gestellte Fragen
und Tipps zur Problemlösung erhalten oder sich über
Lösungen besonderer Druckprobleme informieren.
Macintosh
®
Druckertreiber installieren
Installieren Sie den Druckertreiber.
Dokumentation
Hier finden Sie das Benutzerhandbuch für den
Drucker im HTML-Format.
Das Benutzerhandbuch ist auch im PDF-Format im
Brother Solutions Center für Sie verfügbar.
Online-Registrierung
Hier können Sie Ihr Produkt online registrieren.
Brother Solutions Center
Alles, was Sie für Ihren Drucker benötigen, finden Sie
im Brother Solutions Center (http:solutions.brother.com). Sie können dort die neuen Treiber und
Dienstprogramme für Ihre Drucker herunterladen,
Antworten auf häufig gestellte Fragen und Tipps zur
Problemlösung erhalten oder sich über Lösungen besonderer Druckprobleme informieren.
Verbrauchsmaterialien
Original-Brother-Verbrauchsmaterialien erhalten Sie
über unsere Website http://www.brother.com/original/.
Verbrauchsmaterialien
Original-Brother-Verbrauchsmaterialien erhalten Sie
über unsere Website http://www.brother.com/original/
.
Hinweis
Für Sehbehinderte haben wir eine spezielle HTML-Datei auf
der beiliegenden CD-ROM vorbereitet: readme.html. Diese
Datei kann von Screen Reader Software vorgelesen werden.
9
1. Schritt
Gerät einrichten
1
1 Trommeleinheit mit
1 Öffnen Sie die vordere Abdeckung.
Tonerkassette installieren
Nicht möglich
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an! Das Druckerkabel
wird erst bei der Treiberinstallation
angeschlossen.
4 Installieren Sie die Trommeleinheit in den
Drucker.
2 Packen Sie die Trommeleinheit mit der
Tonerkassette aus.
3 Schwenken Sie sie mehrmals hin und her, um
den Toner gleichmäßig zu verteilen.
5 Schließen Sie die vordere Abdeckung des
Druckers.
10
2 Papier in die Papierkassette
einlegen
1 Ziehen Sie die Papierkassette ganz aus dem
Drucker.
Gerät einrichten
3 Fächern Sie den Papierstapel vor dem
Einlegen gut auf, um Papierstaus und
Fehleinzug zu vermeiden.
4 Legen Sie Papier in die Papierkassette ein.
Das Papier muss flach in der Kassette
aufliegen und darf die Markierung (1) für die
Stapelhöhe nicht überschreiten.
1
2 Halten Sie den grünen Riegel der
Seitenführung gedrückt und passen Sie die
Papierführungen an das gewünschte
Papierformat an. Achten Sie darauf, dass die
Papierführungen in den entsprechenden
Aussparungen einrasten.
Hinweis
Halten Sie für Papier im Format "Legal" die
Entriegelungstaste im unteren Bereich der
Papierkassette gedrückt und ziehen Sie den
hinteren Teil der Papierkassette heraus.
5 Setzen Sie die Papierkassette wieder in den
Drucker ein. Vergewissern Sie sich, dass sie
wieder vollständig im Drucker eingesetzt ist.
11
1. Schritt
3 Testseite drucken
Nicht möglich
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an!
1 Der Netzschalter muss ausgeschaltet sein.
Schließen Sie das Netzkabel an den Drucker
an.
Gerät einrichten
4 Nachdem der Drucker Betriebstemperatur
erreicht hat, hört die Ready-LED / Go-
Taste (1) auf zu blinken und leuchtet blau.
1
5 Drücken Sie die Go-Taste. Der Drucker druckt
nun eine Testseite aus. Prüfen Sie, ob die
Testseite korrekt gedruckt wurde.
2 Schließen Sie das Netzkabel an eine
Steckdose an. Schalten Sie den Drucker am
Netzschalter ein.
3 Klappen Sie die Papierstütze 1 aus.
Hinweis
Sobald Sie den ersten Druckauftrag von Ihrem
Computer an das Gerät senden, ist diese Funktion
nicht mehr verfügbar.
12
2. Schritt
Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss.
Die aktuellsten Treiber sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions Center, das Sie direkt
von der CD-ROM, aus dem Treiber oder über www.brother.de bzw. http://solutions.brother.com aufrufen können.
Druckertreiber installieren
Windows
Anschluss über die USB-Schnittstelle ........................................................................ 14
Anschluss über die Netzwerkschnittstelle (verkabelt) ............................................... 16
Anschluss des Wireless-Netzwerks ............................................................................. 20
Macintosh
Anschluss über die USB-Schnittstelle ........................................................................ 30
®
®
Anschluss über die Netzwerkschnittstelle (verkabelt) ............................................... 32
Anschluss des Wireless-Netzwerks ............................................................................. 34
Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Windows
Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Mac OS
®
wurden unter Windows® XP erstellt.
®
X wurden unter Mac OS® X 10.4 erstellt.
13
2. Schritt
1
1
®
USB
Windows
Anschluss über die USB-Schnittstelle
Nicht möglich
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an!
Hinweis
Klicken Sie auf Abbrechen, wenn der
Hardwareassistent erscheint.
Druckertreiber installieren
4 Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk. Nun erscheint automatisch das erste
Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
Hinweis
Falls das Begrüßungsfenster nicht angezeigt wird,
öffnen Sie mit Windows
aus dem Hauptordner auf der CD-ROM.
5 Klicken Sie auf Druckertreiber installieren.
Windows
®
Explorer die start.exe
®
Treiber installieren und Drucker an den Computer
anschließen
1 Schalten Sie den Drucker aus.
2 Während der Treiberinstallation darf der
Drucker NICHT mit dem USB-Kabel
angeschlossen sein. Haben Sie das Kabel
bereits angeschlossen, so entfernen Sie es
wieder.
6 Klicken Sie auf USB-Benutzer.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Fortsetzen.
3 Schalten Sie den Computer ein. (Melden Sie
sich als Administrator an.)
14
Druckertreiber installieren
Windows
®
7 Wenn Sie der Lizenzvereinbarung
zustimmen, klicken Sie auf Ja.
8 Vergewissern Sie sich bei dieser Meldung,
dass der Drucker eingeschaltet ist.
Schließen Sie das USB-Kabel an Ihren
Computer und dann an Ihren Drucker an.
Klicken Sie auf Weiter.
Die Einrichtung ist nun abgeschlossen.
Hinweis
„XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist der
am besten geeignete Treiber, um aus Anwendungen
zu drucken, die das Dokumentenformat „XML Paper
Specification“ verwenden. Sie können den neuesten
Treiber vom Brother Solutions Center
(http://solutions.brother.com
) herunterladen.
®
USB
Windows
9 Klicken Sie auf Beenden.
Hinweis
• Ihr Produkt kann online registriert werden.
Aktivieren Sie hierzu das Kontrollkästchen
Online-Registrierung durchführen.
• Falls Sie Ihren Drucker nicht als Standarddrucker
einrichten möchten, deaktivieren Sie die Option
Standarddrucker definieren.
15
2. Schritt
Druckertreiber installieren
Windows
®
®
Netzwerk
Windows
Verkabeltes
2
Anschluss über die Netzwerkschnittstelle (verkabelt)
Brother Peer-to-Peer Netzwerkdrucker
Windows
TCP/IP
1 Router
2 Netzwerkdrucker
R
1
Hinweis
• Schließen Sie einen Drucker an Ihr Netzwerk
gemeinsam mit einem Systemadministrator an
oder ziehen Sie das Netzwerkhandbuch auf der
CD-ROM zu Rate.
• Falls Sie eine Personal Firewall (z. B. WindowsFirewall) nutzen, deaktivieren Sie diese. Sobald Sie
drucken können, aktivieren Sie die Software wieder.
Drucker an das Netzwerk anschließen und Treiber
installieren
Macintosh
TCP/IP
R
2
Hinweis
Falls das Begrüßungsfenster nicht angezeigt wird,
®
öffnen Sie mit Windows
aus dem Hauptordner auf der CD-ROM.
5 Klicken Sie auf Druckertreiber installieren.
Explorer die start.exe
1 Schließen Sie das Netzwerkkabel an Ihren
Drucker und dann an einen freien Anschluss
Ihres Hubs an.
2 Der Drucker muss eingeschaltet sein.
3 Schalten Sie den Computer ein. (Melden Sie
sich als Administrator an.)
4 Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk. Nun erscheint automatisch das erste
Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
6 Klicken Sie auf Netzwerkanschluss-
Benutzer.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Fortsetzen.
16
Druckertreiber installieren
Windows
®
7 Wenn Sie der Lizenzvereinbarung
zustimmen, klicken Sie auf Ja.
8 Wählen Sie Brother Peer-to-Peer
Netzwerkdrucker und klicken Sie dann auf
Weiter.
9 Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der
gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse
oder den Knotennamen Ihres Druckers
eingeben. Klicken Sie auf Weiter.
10 Wählen Sie Ihren Drucker und klicken Sie auf
Weiter.
11 Klicken Sie auf Beenden.
Hinweis
• Registrieren Sie Ihr Produkt online, indem Sie die
Option Online-Registrierung durchführen
aktivieren.
• Falls Sie Ihren Drucker nicht als Standarddrucker
einrichten möchten, deaktivieren Sie die Option
Standarddrucker definieren.
®
Netzwerk
Windows
Verkabeltes
Hinweis
Die IP-Adresse und den Knotennamen Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
Die Einrichtung ist nun abgeschlossen.
Hinweis
„XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist der
am besten geeignete Treiber, um aus Anwendungen
zu drucken, die das Dokumentenformat „XML Paper
Specification“ verwenden. Sie können den neuesten
Treiber vom Brother Solutions Center
(http://solutions.brother.com
) herunterladen.
17
2. Schritt
Für über das Netzwerk gemeinsam benutzte Drucker
Druckertreiber installieren
Windows
®
®
Netzwerk
Windows
Verkabeltes
Windows
Windows
1 Gemeinsames Netzwerk
2 Server bzw. PrintServer
3 Drucker
4 TCP/IP oder USB
R
TCP/IP
R
Windows
2
R
4
3
1
Hinweis
Wenn Sie einen in Ihrem Netzwerk gemeinsam
genutzten Drucker einrichten möchten, empfehlen
wir Ihnen, Warteschlangen und Freigabenamen
des Druckers mit Ihrem Systemadministrator vor
der Installation des Druckers zu besprechen.
Treiber installieren und korrekte Warteschlange
oder Freigabenamen wählen
3 Klicken Sie auf Druckertreiber installieren.
4 Klicken Sie auf Netzwerkanschluss-
Benutzer.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Fortsetzen.
1 Schalten Sie den Computer ein. (Melden Sie
sich als Administrator an.)
2 Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk. Nun erscheint automatisch das erste
Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
Hinweis
Falls das Begrüßungsfenster nicht angezeigt wird,
®
öffnen Sie mit Windows
aus dem Hauptordner auf der CD-ROM.
Explorer die start.exe
5 Wenn Sie der Lizenzvereinbarung
zustimmen, klicken Sie auf Ja.
18
Druckertreiber installieren
Windows
®
6 Wählen Sie Über das Netzwerk gemeinsam
benutzter Drucker und klicken Sie dann auf
Weiter.
7 Wählen Sie die Warteschlange Ihres Druckers
und klicken Sie auf OK.
Hinweis
„XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist der
am besten geeignete Treiber, um aus Anwendungen
zu drucken, die das Dokumentenformat „XML Paper
Specification“ verwenden. Sie können den neuesten
Treiber vom Brother Solutions Center
(http://solutions.brother.com
) herunterladen.
®
Netzwerk
Windows
Verkabeltes
Hinweis
Falls Sie den Standort oder den Namen des
Netzwerkdruckers nicht kennen, wenden Sie sich
bitte an Ihren Administrator.
8 Klicken Sie auf Beenden.
Hinweis
• Ihr Produkt kann online registriert werden.
Aktivieren Sie hierzu das Kontrollkästchen
Online-Registrierung durchführen.
• Falls Sie Ihren Drucker nicht als Standarddrucker
einrichten möchten, deaktivieren Sie die Option
Standarddrucker definieren.
Die Einrichtung ist nun abgeschlossen.
19
2. Schritt
Druckertreiber installieren
Windows
®
®
Wireless
Netzwerk
Windows
3
Anschluss des Wireless-Netzwerks
Wireless-Drucker und Wireless-Netzwerk verbinden sowie Druckertreiber im Infrastruktur-Modus installieren
Um mit dem Netzwerk-Access Point (Router) eine Kommunikation aufbauen zu können, müssen Sie zuerst die
Einstellungen Ihres Wireless-Netzwerks konfigurieren. Nachdem Sie den Drucker für die Kommunikation mit dem
Access Point (Router) konfiguriert haben, können Computer in Ihrem Netzwerk auf den Drucker zugreifen. Doch
zuvor müssen noch die Druckertreiber auf den entsprechenden Computern installiert werden. Die folgende
Anleitung führt Sie durch das Konfigurieren und Installieren.
Die bestmöglichen Druckergebnisse können Sie für Ihre täglichen Druckaufträge erzielen, wenn Sie den BrotherDrucker so nah wie möglich an den Access Point (Router) aufstellen und Störfaktoren minimal halten. Die
Geschwindigkeit der Datenübertragung Ihrer Dokumente könnte durch größere Gegenstände oder Wände
zwischen dem Gerät und dem Access Point sowie durch Störungen von anderen elektronischen Geräten
beeinträchtigt werden.
Daher ist eine Wireless-Verbindung nicht immer die beste Methode für alle Dokumentarten und Anwendungen.
Falls Sie überwiegend größere Dateien wie z. B. mehrseitige Dokumente mit unterschiedlichen Textformaten und
umfangreichen Grafiken drucken, ist ein verkabeltes Ethernet oder eine USB-Lösung für eine schnelle
Übertragungsgeschwindigkeit empfehlenswert.
Obwohl der Brother-Drucker HL-2170W für den Einsatz in einem kabellosen sowie verkabelten Netzwerk
konzipiert worden ist, kann jeweils immer nur eine Verbindungsmethode genutzt werden.
Wichtig
Die folgende Anleitung beschreibt zwei Verfahren zum Installieren Ihres Brother-Geräts in einer
Wireless-Netzwerkumgebung. Beide Methoden sind für den Infrastruktur-Modus mit einem WirelessRouter oder Access Point (der DHCP zur Vergabe der IP-Adresse nutzt) vorgesehen. Wählen Sie auf
der nächsten Seite die Methode zum Einrichten und folgen Sie der Anleitung. Falls Sie Ihr Gerät in einer
anderen Wireless-Umgebung einrichten möchten, finden Sie dazu eine Anleitung im
Netzwerkhandbuch auf CD-ROM.
Folgen Sie der nachstehenden Anleitung, um das Netzwerkhandbuch aufzurufen.
1 Schalten Sie den Computer ein. Legen Sie die CD-ROM von Brother in das CD-ROM-Laufwerk.
2 Wählen Sie Ihr Druckermodell und Ihre Sprache. Das Hauptmenü der CD-ROM wird angezeigt.
3 Klicken Sie auf Dokumentation und dann auf HTML-Dokumente.
Hinweis
• Falls der Drucker mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den
Systemadministrator zu verständigen. Für die Installation benötigen Sie Ihre Wireless-Netzwerkeinstellungen.
• Falls Sie eine Personal Firewall (z. B. Windows-Firewall) nutzen, deaktivieren Sie diese. Sobald Sie drucken
können, aktivieren Sie die Software wieder.
Infrastruktur-Modus
11
1 Access Point
2 Wireless-Netzwerkdrucker (Ihr Gerät)
20
4
2
3
3 Wireless-fähiger Computer mit Access Point verbunden
4 Verkabelter Computer mit Access Point verbunden
Druckertreiber installieren
Methode zum Einrichten des Wireless-Netzwerks bestätigen
Das Verfahren zum Einrichten hängt von der Wahl Ihrer Netzwerkumgebung ab.
Konfiguration des Wireless-Netzwerkdruckers mit dem Brother-Installationsprogramm auf der CD-ROM (empfoh-
len)
• Konfiguration mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
A
B
Windows
®
Falls es einen Ethernet-Hub oder Router im Netzwerk des Wireless-Access Points (A) Ihres Druckers gibt, können Sie den
Hub oder Router vorübergehend mit einem Ethernetkabel (B) an Ihren Drucker anschließen. So lässt sich der Drucker
schnell und leicht konfigurieren. Sie können den Drucker dann von einem Computer innerhalb des Netzwerks konfigurieren.
Eine Anleitung finden Sie im Abschnitt Im Infrastruktur-Modus mit einem vorübergehend eingesetzten Netzwerkkabel
konfigurieren auf Seite 22.
Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste drücken)
A
Falls Ihr Wireless-Access Point (A) entweder SecureEasySetup™, Wi-Fi Protected Setup™ (PBC1) oder AOSS™
unterstützt, können die Wireless-Einstellungen ganz leicht ohne Computer konfiguriert werden. Mit SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™ kann sich der Access Point (Router) automatisch mit Ihrem Drucker abgleichen.
1
Push Button Configuration (PBC; Konfiguration per Tastendruck)
Weitere Informationen hierzu finden Sie im Abschnitt Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste
drücken) auf Seite 26.
®
Wireless
Netzwerk
Windows
Konfiguration mit der PIN-Methode des Wi-Fi Protected Setup™
Sollte Ihr Wireless-Access Point (A) Wi-Fi Protected Setup™ unterstützen, können Sie auch mit der PIN-Methode des
Wi-Fi Protected Setup™ konfigurieren.
Eine Anleitung hierzu finden Sie im Kapitel 7 des Netzwerkhandbuchs auf CD-ROM.
21
2. Schritt
Im Infrastruktur-Modus mit einem vorübergehend eingesetzten Netzwerkkabel konfigurieren
Druckertreiber installieren
Windows
®
®
Wireless
Netzwerk
Windows
Vor dem Konfigurieren der Wireless-Einstellungen
Wichtig
• Falls Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben,
setzen Sie den PrintServer zu den werkseitigen
Standardeinstellungen zurück (siehe Seite 46).
• Für die Installation benötigen Sie Ihre
Wireless-Netzwerkeinstellungen.
• Setzen Sie zum Konfigurieren vorübergehend
ein Ethernetkabel ein.
Wireless-Einstellungen konfigurieren
1 Der Drucker muss eingeschaltet sein.
2 Schalten Sie den Computer ein. (Melden Sie
sich als Administrator an.)
3 Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk. Nun erscheint automatisch das erste
Fenster.
Wählen Sie Ihr Druckermodell und Ihre
Sprache.
4 Klicken Sie auf Druckertreiber installieren.
5 Klicken Sie auf Wireless Netzwerk-Benutzer.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen.
22
Hinweis
Falls das Begrüßungsfenster nicht angezeigt wird,
®
öffnen Sie mit Windows
aus dem Hauptordner auf der CD-ROM.
Explorer die start.exe
6 Wählen Sie Wireless-Setup und
Treiberinstallation (Empfohlen). Klicken Sie
anschließend auf Weiter.
Druckertreiber installieren
Windows
®
7 Wählen Sie Schritt-für-Schritt-Installation
(empfohlen) und klicken Sie auf Weiter.
8 Wählen Sie Mit Kabel (empfohlen) und
klicken Sie anschließend auf Weiter.
9 Schließen Sie Ihren Wireless-Drucker von
Brother zum Konfigurieren vorübergehend mit
einem Netzwerkkabel direkt an einen freien
Port Ihres Access Points, Hubs oder Routers
an. Wenn das folgende Fenster erscheint,
schließen Sie das Netzwerkkabel an den
Access Point und den Drucker an. Klicken Sie
auf Weiter.
Hinweis
Der Standardknotenname ist „BRNxxxxxxxxxxxx“.
11 Der Setup-Assistent sucht nach Wireless-
Netzwerken, die von Ihrem Drucker aus
verfügbar sind. Wählen Sie den Access Point,
dem der Drucker zugewiesen werden soll, und
klicken Sie auf Weiter.
Hinweis
• Die standardmäßige SSID des Druckers ist "SETUP".
Wählen Sie diesen SSID-Namen bitte nicht.
• Wird eine Liste ohne Einträge angezeigt, prüfen Sie,
ob der Access Point eingeschaltet ist und der SSIDName gesendet wird. Der Drucker muss für eine
Wireless-Kommunikation dicht genug am Access
Point stehen. Klicken Sie auf
Aktualisieren
• Sendet Ihr Access Point keinen SSID-Namen,
klicken Sie auf die Schaltfläche Hinzu... Folgen
Sie der Anleitung auf dem Bildschirm, um den
Namen (SSID) einzugeben. Klicken Sie
anschließend auf Weiter.
.
®
Wireless
Netzwerk
Windows
10
Wählen Sie den Drucker, den Sie konfigurieren
möchten, und klicken Sie auf
Weiter
Liste ohne Einträge angezeigt, prüfen Sie, ob
der Access Point und der Drucker eingeschaltet
sind und klicken Sie auf
Aktualisieren
. Wird eine
.
12 Falls Ihr Netzwerk nicht für das Authentifizieren
und Verschlüsseln konfiguriert ist, wird das
nachfolgende Fenster angezeigt. Zum
Konfigurieren klicken Sie auf OK.
23
2. Schritt
13
Falls Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das nachfolgende
Fenster angezeigt. Beim Konfigurieren Ihres BrotherWireless-Druckers müssen Sie sicherstellen, dass
die Einstellungen für die Authentifizierung und
Verschlüsselung die gleiche Konfiguration aufweist
wie die des bestehenden Wireless-Netzwerks.
Wählen Sie aus den Pulldown-Menüs die
Authentifizierungsmethode
Verschlüsselungsmodus
Netzwerkschlüssel in die Felder
und
anschließend auf
®
Wireless
Netzwerk
Windows
Hinweis
• Falls Sie weitere WEP-Schlüssel einstellen
möchten, klicken Sie auf Erweitert.
• Wenden Sie sich an Ihren Netzwerkadministrator, falls Sie
die Authentifizierungs- und Verschlüsselungseinstellungen
Ihres Netzwerkes nicht kennen.
• Falls die Authentifizierungsmethode auf
Open System und der Verschlüsselungsmodus
auf WEP gesetzt sind, wird KEINE Fehlermeldung
bei einem ungültigen Netzwerkschlüssel angezeigt.
14 Klicken Sie auf Weiter. Die Einstellungen
werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie
auf Abbrechen klicken.
Druckertreiber installieren
15 Entfernen Sie das Netzwerkkabel zwischen
und den
. Geben Sie den
Netzwerkschlüssel
Netzwerkschlüssel bestätigen
Weiter
.
ein. Klicken Sie
Druckertreiber installieren
• Während der Installation KEINEN VORGANG
• Sollte das Einrichten der Wireless-
16 Wenn Sie der Lizenzvereinbarung
17 Wählen Sie Standardinstallation und klicken
Windows
Access Point (Hub oder Router) und dem
Drucker und klicken Sie auf Weiter.
®
Nicht möglich
ABBRECHEN.
Einstellungen fehlschlagen, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation
abgebrochen. Sollte dieses Problem auftreten,
beginnen Sie bei Schritt 4 erneut mit dem
Einrichten der Wireless-Verbindung.
zustimmen, klicken Sie auf Ja.
Sie anschließend auf Weiter.
24
Hinweis
Falls Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben, klicken Sie auf IP-
Adresse ändern. Geben Sie die notwendigen
Angaben für die IP-Adresse Ihres Netzwerks ein.
Druckertreiber installieren
Windows
®
18 Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der
gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse
oder den Knotennamen Ihres Druckers
eingeben. Klicken Sie auf Weiter.
Hinweis
Die IP-Adresse und den Knotennamen Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
19 Wählen Sie Ihren Drucker und klicken Sie auf
Weiter.
• Falls Sie Ihren Drucker nicht als Standarddrucker
einrichten möchten, deaktivieren Sie die Option
Standarddrucker definieren.
• Aktivieren Sie Ihre Personal Firewall wieder.
Die Einrichtung ist nun abgeschlossen.
Hinweis
„XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist der
am besten geeignete Treiber, um aus Anwendungen
zu drucken, die das Dokumentenformat „XML Paper
Specification“ verwenden. Sie können den neuesten
Treiber vom Brother Solutions Center
(http://solutions.brother.com
) herunterladen.
®
Wireless
Netzwerk
Windows
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht
in der Liste angezeigt wird, klicken Sie auf Aktualisieren. Erscheint Ihr Drucker danach immer noch
nicht, setzen Sie den PrintServer auf die werkseitigen Voreinstellungen zurück (siehe Seite 46).
Beginnen Sie wieder bei Schritt 4 und versuchen
Sie die Wireless-Einrichtung erneut.
20 Klicken Sie auf Beenden.
Hinweis
• Ihr Produkt kann online registriert werden.
Aktivieren Sie hierzu das Kontrollkästchen
Online-Registrierung durchführen.
25
2. Schritt
Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste drücken)
Druckertreiber installieren
Windows
®
®
Wireless
Netzwerk
Windows
Falls Ihr Wireless-Access Point entweder
SecureEasySetup™, Wi-Fi Protected Setup™
1
(PBC
) oder AOSS™ unterstützt, kann das Gerät
ganz leicht ohne Computer konfiguriert werden. Mit
einem Druck auf die Taste des WLAN-Routers bzw.
WLAN-Access Points und des Geräts können Sie das
Wireless-Netzwerk und die Sicherheitseinstellungen
einrichten. Informationen zum Verwenden des Modus
"Auto-Wireless" (1x Go-Taste drücken) erhalten Sie
im Benutzerhandbuch Ihres WLAN-Routers bzw.
WLAN-Access Points.
1
Push Button Configuration (PBC; Konfiguration per Tastendruck)
Hinweis
Router und Access Points, die
SecureEasySetup™, Wi-Fi Protected Setup™
oder AOSS™ unterstützen, haben folgendes Logo
auf dem Produkt.
Hinweis
Falls das Begrüßungsfenster nicht angezeigt wird,
®
öffnen Sie mit Windows
aus dem Hauptordner auf der CD-ROM.
4 Klicken Sie auf Druckertreiber installieren.
5 Klicken Sie auf Wireless Netzwerk-Benutzer.
Explorer die start.exe
Wireless-Einstellungen konfigurieren
1 Der Drucker muss eingeschaltet sein.
2 Schalten Sie den Computer ein. (Melden Sie
sich als Administrator an.)
3 Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk. Nun erscheint automatisch das erste
Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen.
6 Wählen Sie Wireless-Setup und
Treiberinstallation (Empfohlen). Klicken Sie
anschließend auf Weiter.
26
Druckertreiber installieren
Windows
®
7 Wählen Sie Automatische Installation
(Fortgeschrittene) und klicken Sie
anschließend auf Weiter.
8 Folgen Sie der Anleitung und klicken Sie
anschließend auf Weiter.
9 Drücken Sie zum Einrichten der Wireless-
Funktion die Taste auf der Rückseite des
Geräts für höchstens 2 Sekunden (siehe
Abbildung). Dadurch wird der Drucker in den
Modus "Auto-Wireless" (1x Go-Taste drücken)
gestellt. Mit dieser Funktion wird automatisch
der von Ihrem Access Point genutzte Modus
"Auto-Wireless" (1x Go-Taste drücken)
(SecureEasySetup™, Wi-Fi Protected Setup™
oder AOSS™) für Ihren Drucker ermittelt.
11 Stellen Sie entweder SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™ bei
Ihrem Access Point ein. Die Einstellung hängt
von dem unterstützten Modus ab. Weitere
Informationen erhalten Sie im
Benutzerhandbuch Ihres Access Points.
12 Warten Sie, bis die Ready-LED (Go-Taste)
Ihres Druckers eine erfolgreiche Verbindung
anzeigt. Die Ready-LED leuchtet 5 Minuten.
(Siehe Tabelle LED-Anzeige im Modus "Auto-
Wireless" (1x Go-Taste drücken) auf Seite 8.)
Die Verbindung zwischen dem Gerät und
Ihrem Access Point bzw. Router wurde
erfolgreich aufgebaut. Ihr Drucker ist jetzt für
den Einsatz im Wireless-Netzwerk konfiguriert.
Besteht keine Verbindung zwischen dem Gerät
und Ihrem Router bzw. Access Point, zeigt die
LED dies an (siehe Tabelle LED-Anzeige im
Modus "Auto-Wireless" (1x Go-Taste drücken)
auf Seite 8). Fangen Sie erneut mit Schritt 9
an. Erscheint dieselbe Fehlermeldung danach
immer noch, setzen Sie das Gerät auf die
werkseitigen Standardeinstellungen zurück
und gehen Sie alle Schritte erneut durch.
Informationen zum Zurücksetzen erhalten Sie
im Abschnitt Standardeinstellungen für den
Netzwerkbetrieb auf Seite 46.
Sollte die LED einen Sitzungskonflikt anzeigen
(siehe Tabelle LED-Anzeige im Modus "Auto-
Wireless" (1x Go-Taste drücken) auf Seite 8),
hat das Gerät mehr als 2 Router oder Access
Points mit aktiviertem Modus
Wi-Fi Protected Setup™ oder AOSS™ in
Ihrem Netzwerk ermittelt. Stellen Sie nur für
einen Router bzw. Access Point den Modus
Wi-Fi Protected Setup™ oder AOSS™ ein.
Fahren Sie erneut mit Schritt 9 fort.
®
Wireless
Netzwerk
Windows
Hinweis
• Nutzen Sie zum Drücken der Taste einen spitzen
Gegenstand wie z. B. einen Kugelschreiber.
• Falls Sie die Taste 3 Sekunden oder länger
gedrückt halten, geht der Drucker in die PINMethode des Wi-Fi Protected Setup™ über.
10 Der Drucker beginnt mit dem Modus "Auto-
Wireless" (1x Go-Taste drücken).
Der Drucker sucht 2 Minuten nach einem
Access Point, der SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™
unterstützt.
13 Klicken Sie auf Weiter.
27
2. Schritt
Druckertreiber installieren
Windows
®
®
Wireless
Netzwerk
Windows
14 Nachdem Sie die Wireless-Einstellungen
vorgenommen haben, markieren Sie das
Kontrollkästchen und klicken Sie auf Weiter.
Druckertreiber installieren
Nicht möglich
• Während der Installation KEINEN VORGANG
ABBRECHEN.
• Sollte das Einrichten der WirelessEinstellungen fehlschlagen, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation
abgebrochen. Sollte dieses Problem auftreten,
beginnen Sie bei Schritt 4 erneut mit dem
Einrichten der Wireless-Verbindung.
15 Wenn Sie der Lizenzvereinbarung
zustimmen, klicken Sie auf Ja.
17 Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der
gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse
oder den Knotennamen Ihres Druckers
eingeben. Klicken Sie auf Weiter.
Hinweis
Die IP-Adresse und den Knotennamen Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
18 Wählen Sie Ihren Drucker und klicken Sie auf
Weiter.
16 Wählen Sie Standardinstallation und klicken
Sie anschließend auf Weiter.
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht
in der Liste angezeigt wird, klicken Sie auf
Aktualisieren.
28
Druckertreiber installieren
19 Klicken Sie auf Beenden.
Hinweis
• Ihr Produkt kann online registriert werden.
Aktivieren Sie hierzu das Kontrollkästchen
Online-Registrierung durchführen.
• Falls Sie Ihren Drucker nicht als Standarddrucker
einrichten möchten, deaktivieren Sie die Option
Standarddrucker definieren.
• Aktivieren Sie Ihre Personal Firewall wieder.
Die Einrichtung ist nun abgeschlossen.
Windows
®
Windows
®
Wireless
Netzwerk
Hinweis
„XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist der
am besten geeignete Treiber, um aus Anwendungen
zu drucken, die das Dokumentenformat „XML Paper
Specification“ verwenden. Sie können den neuesten
Treiber vom Brother Solutions Center
(http://solutions.brother.com
) herunterladen.
29
2. Schritt
Druckertreiber installieren
Macintosh
®
4
Anschluss des Druckers an den Macintosh® und
Treiberinstallation
1 Schließen Sie das USB-Kabel an den
Anschluss über die USB-Schnittstelle
5 Klicken Sie auf Druckertreiber installieren.
®
Macintosh
und dann an den Drucker an.
6 Klicken Sie auf USB-Benutzer und folgen Sie
der Anleitung auf dem Bildschirm. Starten Sie
den Macintosh
Nicht möglich
Schließen Sie das USB-Kabel NICHT an den
USB-Anschluss der Tastatur oder einen nicht
mit Strom versorgten USB-Hub an!
®
2 Der Drucker muss eingeschaltet sein.
®
neu.
Macintosh
USB
3 Schalten Sie Ihren Macintosh
die beiliegende CD in das CD-ROM-Laufwerk.
4 Doppelklicken Sie auf dem Schreibtisch auf
das Druckersymbol HL2100. Doppelklicken
Sie auf das Symbol Start Here. Folgen Sie der
Anleitung auf dem Bildschirm.
®
ein. Legen Sie
Für Mac OS® X 10.2.4 bis 10.2.8:
Fahren Sie mit Schritt 9 fort.
®
Für Mac OS
X 10.3 oder höher:
Fahren Sie mit Schritt 7 fort.
7 Die Brother-Software sucht nun nach dem
Brother-Drucker. Währenddessen wird
folgende Meldung angezeigt:
8 Bei der folgenden Meldung klicken Sie auf OK.
Für Mac OS® X 10.3 oder höher:
Die Einrichtung ist nun abgeschlossen.
30
Druckertreiber installieren
9 Bei der folgenden Meldung klicken Sie auf
Hinzufügen.
10 Wählen Sie USB.
Macintosh
®
11 Wählen Sie Ihren Drucker und klicken Sie auf
Hinzufügen.
12 Klicken Sie auf Print Center und anschließend
auf Print Center beenden.
®
USB
Macintosh
Für Mac OS® X 10.2.4 bis 10.2.8:
Die Einrichtung ist nun abgeschlossen.
31
2. Schritt
Druckertreiber installieren
Macintosh
®
5
Anschluss über die Netzwerkschnittstelle (verkabelt)
Anschluss des Druckers an den Macintosh® und
Treiberinstallation
1 Schließen Sie das Netzwerkkabel an Ihren
Drucker und dann an einen freien Anschluss
Ihres Hubs an.
2 Der Drucker muss eingeschaltet sein.
3 Schalten Sie Ihren Macintosh
die beiliegende CD in das CD-ROM-Laufwerk.
®
ein. Legen Sie
6 Klicken Sie auf Netzwerkanschluss-
Benutzer und folgen Sie der Anleitung auf dem
Bildschirm. Starten Sie den Macintosh
Für Mac OS® X 10.2.4 bis 10.2.8:
Fahren Sie mit Schritt 9 fort.
®
Für Mac OS
X 10.3 oder höher:
Fahren Sie mit Schritt 7 fort.
®
neu.
7 Die Brother-Software sucht nun nach dem
Brother-Drucker. Währenddessen wird
folgende Meldung angezeigt:
®
Netzwerk
Macintosh
Verkabeltes
4 Doppelklicken Sie auf dem Schreibtisch auf
das Druckersymbol HL2100. Doppelklicken
Sie auf das Symbol Start Here. Folgen Sie der
Anleitung auf dem Bildschirm.
5 Klicken Sie auf Druckertreiber installieren.
Hinweis
Falls mehrere Drucker gefunden wurden, wird die
folgende Liste angezeigt. Wählen Sie den
Drucker, den Sie anschließen möchten, und
klicken Sie auf OK.
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
32
Druckertreiber installieren
Macintosh
®
8 Klicken Sie im folgenden Fenster auf OK.
Für Mac OS® X 10.3 oder höher:
Die Einrichtung ist nun abgeschlossen.
9 Bei der folgenden Meldung klicken Sie auf
Hinzufügen.
10 Wählen Sie die folgende Option.
12 Klicken Sie auf Print Center und anschließend
auf Print Center beenden.
Für Mac OS® X 10.2.4 bis 10.2.8:
Die Einrichtung ist nun abgeschlossen.
11 Wählen Sie Ihren Drucker und klicken Sie auf
Hinzufügen.
Hinweis
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
®
Netzwerk
Macintosh
Verkabeltes
33
2. Schritt
Druckertreiber installieren
Macintosh
®
6
Anschluss des Wireless-Netzwerks
Wireless-Drucker und Wireless-Netzwerk verbinden sowie Druckertreiber im Infrastruktur-Modus installieren
Um mit dem Netzwerk-Access Point (Router) eine Kommunikation aufbauen zu können, müssen Sie zuerst die
Einstellungen Ihres Wireless-Netzwerks konfigurieren. Nachdem Sie den Drucker für die Kommunikation mit dem
Access Point (Router) konfiguriert haben, können Computer in Ihrem Netzwerk auf den Drucker zugreifen. Doch
zuvor müssen noch die Druckertreiber auf den entsprechenden Computern installiert werden. Die folgende
Anleitung führt Sie durch das Konfigurieren und Installieren.
Die bestmöglichen Druckergebnisse können Sie für Ihre täglichen Druckaufträge erzielen, wenn Sie den BrotherDrucker so nah wie möglich an den Access Point (Router) aufstellen und Störfaktoren minimal halten. Die
Geschwindigkeit der Datenübertragung Ihrer Dokumente könnte durch größere Gegenstände oder Wände
zwischen dem Gerät und dem Access Point sowie durch Störungen von anderen elektronischen Geräten
beeinträchtigt werden.
Daher ist eine Wireless-Verbindung nicht immer die beste Methode für alle Dokumentarten und Anwendungen.
Falls Sie überwiegend größere Dateien wie z. B. mehrseitige Dokumente mit unterschiedlichen Textformaten und
umfangreichen Grafiken drucken, ist ein verkabeltes Ethernet oder eine USB-Lösung für eine schnelle
Übertragungsgeschwindigkeit empfehlenswert.
®
Macintosh
Obwohl der Brother-Drucker HL-2170W für den Einsatz in einem kabellosen sowie verkabelten Netzwerk
konzipiert worden ist, kann jeweils immer nur eine Verbindungsmethode genutzt werden.
Wichtig
Die folgende Anleitung beschreibt zwei Verfahren zum Installieren Ihres Brother-Geräts in einer
Wireless-Netzwerkumgebung. Beide Methoden sind für den Infrastruktur-Modus mit einem WirelessRouter oder Access Point (der DHCP zur Vergabe der IP-Adresse nutzt) vorgesehen. Wählen Sie auf
der nächsten Seite die Methode zum Einrichten und folgen Sie der Anleitung. Falls Sie Ihr Gerät in einer
anderen Wireless-Umgebung einrichten möchten, finden Sie dazu eine Anleitung im
Netzwerkhandbuch auf CD-ROM.
Folgen Sie der nachstehenden Anleitung, um das Netzwerkhandbuch aufzurufen.
1 Schalten Sie den Computer ein. Legen Sie die CD-ROM von Brother in das CD-ROM-Laufwerk.
2 Wählen Sie Ihr Druckermodell und Ihre Sprache. Das Hauptmenü der CD-ROM wird angezeigt.
3 Klicken Sie auf Dokumentation und dann auf HTML-Dokumente.
Wireless
Netzwerk
Hinweis
• Falls der Drucker mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den
Systemadministrator zu verständigen. Für die Installation benötigen Sie Ihre Wireless-Netzwerkeinstellungen.
• Falls Sie eine Personal Firewall nutzen, müssen Sie diese deaktivieren. Sobald Sie drucken können, aktivieren
Sie die Software wieder.
Infrastruktur-Modus
11
1 Access Point
2 Wireless-Netzwerkdrucker (Ihr Gerät)
34
4
2
3
3 Wireless-fähiger Computer mit Access Point verbunden
4 Verkabelter Computer mit Access Point verbunden
Druckertreiber installieren
Macintosh
Methode zum Einrichten des Wireless-Netzwerks bestätigen
Das Verfahren zum Einrichten hängt von der Wahl Ihrer Netzwerkumgebung ab.
Konfiguration des Wireless-Netzwerkdruckers mit dem Brother-Installationsprogramm auf der CD-ROM (empfoh-
len)
• Konfiguration mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
A
B
Falls es einen Ethernet-Hub oder Router im Netzwerk des Wireless-Access Points (A) Ihres Druckers gibt, können Sie den
Hub oder Router vorübergehend mit einem Ethernetkabel (B) an Ihren Drucker anschließen. So lässt sich der Drucker
schnell und leicht konfigurieren. Sie können den Drucker dann von einem Computer innerhalb des Netzwerks konfigurieren.
Eine Anleitung finden Sie im Abschnitt Im Infrastruktur-Modus mit einem vorübergehend eingesetzten Netzwerkkabel
konfigurieren auf Seite 36.
®
Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste drücken)
A
Falls Ihr Wireless-Access Point (A) entweder SecureEasySetup™, Wi-Fi Protected Setup™ (PBC1) oder AOSS™
unterstützt, können die Wireless-Einstellungen ganz leicht ohne Computer konfiguriert werden. Mit SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™ kann sich der Access Point (Router) automatisch mit Ihrem Drucker abgleichen.
1
Push Button Configuration (PBC; Konfiguration per Tastendruck)
Weitere Informationen hierzu finden Sie im Abschnitt Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste
drücken) auf Seite 40.
Konfiguration mit der PIN-Methode des Wi-Fi Protected Setup™
Sollte Ihr Wireless-Access Point (A) Wi-Fi Protected Setup™ unterstützen, können Sie auch mit der PIN-Methode des
Wi-Fi Protected Setup™ konfigurieren.
Eine Anleitung hierzu finden Sie im Kapitel 7 des Netzwerkhandbuchs auf CD-ROM.
®
Macintosh
Wireless
Netzwerk
35
2. Schritt
Im Infrastruktur-Modus mit einem vorübergehend eingesetzten Netzwerkkabel konfigurieren
Druckertreiber installieren
Macintosh
®
Vor dem Konfigurieren der Wireless-Einstellungen
Wichtig
• Falls Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben,
setzen Sie den PrintServer zu den werkseitigen
Standardeinstellungen zurück (siehe Seite 46).
• Für die Installation benötigen Sie Ihre
Wireless-Netzwerkeinstellungen.
• Setzen Sie zum Konfigurieren vorübergehend
ein Ethernetkabel ein.
Wireless-Einstellungen konfigurieren
1 Der Drucker muss eingeschaltet sein.
2 Schalten Sie Ihren Macintosh
die beiliegende CD in das CD-ROM-Laufwerk.
®
ein. Legen Sie
4 Klicken Sie auf Druckertreiber installieren.
5 Klicken Sie auf Wireless Netzwerk-Benutzer.
6 Wählen Sie Wireless-Setup und
Treiberinstallation (empfohlen). Klicken Sie
anschließend auf Weiter.
®
Macintosh
3 Doppelklicken Sie auf dem Schreibtisch auf
Wireless
Netzwerk
das Druckersymbol HL2100. Doppelklicken
Sie auf das Symbol Start Here. Folgen Sie der
Anleitung auf dem Bildschirm.
7 Wählen Sie Schritt-für-Schritt-Installation
(empfohlen) und klicken Sie auf Weiter.
36
Druckertreiber installieren
Macintosh
®
8 Wählen Sie Mit Kabel (empfohlen) und
klicken Sie anschließend auf Weiter.
9
Schließen Sie Ihren Wireless-Drucker von
Brother zum Konfigurieren vorübergehend mit
einem Netzwerkkabel direkt an einen freien Port
Ihres Access Points, Hubs oder Routers an.
Wenn das folgende Fenster erscheint, schließen
Sie das Netzwerkkabel an den Access Point und
Weiter
den Drucker an. Klicken Sie auf
10
Wählen Sie den Drucker, den Sie konfigurieren
möchten, und klicken Sie auf
Weiter
Liste ohne Einträge angezeigt, prüfen Sie, ob
der Access Point und der Drucker eingeschaltet
sind und klicken Sie auf
Aktualisieren
.
. Wird eine
.
11 Der Setup-Assistent sucht nach Wireless-
Netzwerken, die von Ihrem Drucker aus
verfügbar sind. Wählen Sie den Access Point,
dem der Drucker zugewiesen werden soll, und
klicken Sie auf Weiter.
Hinweis
• Die standardmäßige SSID des Druckers ist "SETUP".
Wählen Sie diesen SSID-Namen bitte nicht.
• Wird eine Liste ohne Einträge angezeigt, prüfen
Sie, ob der Access Point eingeschaltet ist und der
SSID-Name gesendet wird. Der Drucker muss für
eine Wireless-Kommunikation dicht genug am
Access Point stehen. Klicken Sie auf
Aktualisieren.
• Sendet Ihr Access Point keinen SSID-Namen,
klicken Sie auf die Schaltfläche Hinzu... Folgen
Sie der Anleitung auf dem Bildschirm, um den
Namen (SSID) einzugeben. Klicken Sie
anschließend auf Weiter.
Hinweis
Der Standardknotenname ist „BRNxxxxxxxxxxxx“.
12 Falls Ihr Netzwerk nicht für das Authentifizieren
und Verschlüsseln konfiguriert ist, wird das
nachfolgende Fenster angezeigt. Zum
Konfigurieren klicken Sie auf OK.
®
Macintosh
Wireless
Netzwerk
37
2. Schritt
Druckertreiber installieren
Macintosh
®
®
Macintosh
13 Falls Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das
nachfolgende Fenster angezeigt. Beim
Konfigurieren Ihres Brother-Wireless-Druckers
müssen Sie sicherstellen, dass die
Einstellungen für die Authentifizierung und
Verschlüsselung die gleiche Konfiguration
aufweist wie die des bestehenden WirelessNetzwerks. Wählen Sie aus den PulldownMenüs die Authentifizierungsmethode und
den Verschlüsselungsmodus. Geben Sie
den Netzwerkschlüssel in die Felder
Netzwerkschlüssel und
Netzwerkschlüssel bestätigen ein. Klicken
Sie anschließend auf Weiter.
Hinweis
• Falls Sie weitere WEP-Schlüssel einstellen
möchten, klicken Sie auf Erweitert.
• Wenden Sie sich an Ihren Netzwerkadministrator,
falls Sie die Authentifizierungs- und
Verschlüsselungseinstellungen Ihres Netzwerkes
nicht kennen.
• Falls die Authentifizierungsmethode auf
Open System und der Verschlüsselungsmodus
auf WEP gesetzt sind, wird KEINE Fehlermeldung
bei einem ungültigen Netzwerkschlüssel angezeigt.
14 Klicken Sie auf Weiter. Die Einstellungen
Wireless
Netzwerk
werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie
auf Abbrechen klicken.
15 Entfernen Sie das Netzwerkkabel zwischen
Access Point (Hub oder Router) und dem
Drucker und klicken Sie auf Weiter.
Druckertreiber installieren
Nicht möglich
• Während der Installation KEINEN VORGANG
ABBRECHEN.
• Sollte das Einrichten der WirelessEinstellungen fehlschlagen, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation
abgebrochen. Sollte dieses Problem auftreten,
beginnen Sie bei Schritt 4 erneut mit dem
Einrichten der Wireless-Verbindung.
16 Die Installation des Treibers beginnt.
Folgen Sie der Anleitung auf dem Bildschirm.
Starten Sie den Macintosh
®
Für Mac OS
Fahren Sie mit Schritt 19 fort.
Für Mac OS
Fahren Sie mit Schritt 17 fort.
X 10.2.4 bis 10.2.8:
®
X 10.3 oder höher:
®
neu.
17 Die Brother-Software sucht nun nach dem
Brother-Drucker. Währenddessen wird
folgende Meldung angezeigt:
38
Hinweis
Falls Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben, klicken Sie auf IP-
Adresse ändern. Geben Sie die notwendigen
Angaben für die IP-Adresse Ihres Netzwerks ein.
Druckertreiber installieren
Hinweis
Falls mehrere Drucker gefunden wurden, wird die
folgende Liste angezeigt. Wählen Sie den
Drucker, den Sie anschließen möchten, und
klicken Sie auf OK.
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
• Erscheint Ihr Drucker danach immer noch nicht in
der Liste, setzen Sie den PrintServer auf die
werkseitigen Voreinstellungen zurück (siehe
Seite 46
versuchen Sie die Wireless-Einrichtung erneut.
18 Klicken Sie im folgenden Fenster auf OK.
). Beginnen Sie wieder bei Schritt4 und
Für Mac OS® X 10.3 oder höher:
Die Einrichtung ist nun abgeschlossen.
Macintosh
20 Wählen Sie die folgende Option.
21 Wählen Sie Ihren Drucker und klicken Sie auf
Hinzufügen.
Hinweis
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
• Erscheint Ihr Drucker danach immer noch nicht in
der Liste, setzen Sie den PrintServer auf die
werkseitigen Voreinstellungen zurück (siehe
Seite 46). Beginnen Sie wieder bei Schritt 4 und
versuchen Sie die Wireless-Einrichtung erneut.
22 Klicken Sie auf Print Center und anschließend
auf Print Center beenden.
®
Macintosh
®
Wireless
Netzwerk
19 Klicken Sie im folgenden Fenster auf
Hinzufügen.
Für Mac OS® X 10.2.4 bis 10.2.8:
Die Einrichtung ist nun abgeschlossen.
39
2. Schritt
Konfiguration mit dem Modus "Auto-Wireless" (1x Go-Taste drücken)
Druckertreiber installieren
Macintosh
®
Falls Ihr Wireless-Access Point entweder
SecureEasySetup™, Wi-Fi Protected Setup™
1
(PBC
) oder AOSS™ unterstützt, kann das Gerät
ganz leicht ohne Computer konfiguriert werden. Mit
einem Druck auf die Taste des WLAN-Routers bzw.
WLAN-Access Points und des Geräts können Sie das
Wireless-Netzwerk und die Sicherheitseinstellungen
einrichten. Informationen zum Verwenden des Modus
"Auto-Wireless" (1x Go-Taste drücken) erhalten Sie
im Benutzerhandbuch Ihres WLAN-Routers bzw.
WLAN-Access Points.
1
Push Button Configuration (PBC; Konfiguration per
Tastendruck)
Hinweis
Router und Access Points, die
SecureEasySetup™, Wi-Fi Protected Setup™
oder AOSS™ unterstützen, haben folgendes Logo
auf dem Produkt.
3 Doppelklicken Sie auf dem Schreibtisch auf
das Druckersymbol HL2100. Doppelklicken
Sie auf das Symbol Start Here. Folgen Sie der
Anleitung auf dem Bildschirm.
4 Klicken Sie auf Druckertreiber installieren.
5 Klicken Sie auf Wireless Netzwerk-Benutzer.
®
Macintosh
Wireless-Einstellungen konfigurieren
Wireless
Netzwerk
1 Der Drucker muss eingeschaltet sein.
2 Schalten Sie Ihren Macintosh
die beiliegende CD in das CD-ROM-Laufwerk.
®
ein. Legen Sie
6 Wählen Sie Wireless-Setup und
Treiberinstallation (empfohlen). Klicken Sie
anschließend auf Weiter.
40
Druckertreiber installieren
Macintosh
®
7 Wählen Sie Automatische Installation
(Fortgeschrittene) und klicken Sie
anschließend auf Weiter.
8 Folgen Sie der Anleitung und klicken Sie
anschließend auf Weiter.
9 Drücken Sie zum Einrichten der Wireless-
Funktion die Taste auf der Rückseite des
Geräts für höchstens 2 Sekunden (siehe
Abbildung). Dadurch wird der Drucker in den
Modus "Auto-Wireless" (1x Go-Taste drücken)
gestellt. Mit dieser Funktion wird automatisch
der von Ihrem Access Point genutzte Modus
"Auto-Wireless" (1x Go-Taste drücken)
(SecureEasySetup™, Wi-Fi Protected Setup™
oder AOSS™) für Ihren Drucker ermittelt.
11 Stellen Sie entweder SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™ bei
Ihrem Access Point ein. Die Einstellung hängt
von dem unterstützten Modus ab. Weitere
Informationen erhalten Sie im
Benutzerhandbuch Ihres Access Points.
12 Warten Sie, bis die Ready-LED (Go-Taste)
Ihres Druckers eine erfolgreiche Verbindung
anzeigt. Die Ready-LED leuchtet 5 Minuten.
(Siehe Tabelle LED-Anzeige im Modus "Auto-
Wireless" (1x Go-Taste drücken) auf Seite 8.)
Die Verbindung zwischen dem Gerät und
Ihrem Access Point bzw. Router wurde
erfolgreich aufgebaut. Ihr Drucker ist jetzt für
den Einsatz im Wireless-Netzwerk konfiguriert.
Besteht keine Verbindung zwischen dem Gerät
und Ihrem Router bzw. Access Point, zeigt die
LED dies an (siehe Tabelle LED-Anzeige im
Modus "Auto-Wireless" (1x Go-Taste drücken)
auf Seite 8). Fangen Sie erneut mit Schritt 9
an. Erscheint dieselbe Fehlermeldung danach
immer noch, setzen Sie das Gerät auf die
werkseitigen Standardeinstellungen zurück
und gehen Sie alle Schritte erneut durch.
Informationen zum Zurücksetzen erhalten Sie
im Abschnitt Standardeinstellungen für den
Netzwerkbetrieb auf Seite 46.
Sollte die LED einen Sitzungskonflikt anzeigen
(siehe Tabelle LED-Anzeige im Modus "Auto-
Wireless" (1x Go-Taste drücken) auf Seite 8),
hat das Gerät mehr als 2 Router oder Access
Points mit aktiviertem Modus
Wi-Fi Protected Setup™ oder AOSS™ in
Ihrem Netzwerk ermittelt. Stellen Sie nur für
einen Router bzw. Access Point den Modus
Wi-Fi Protected Setup™ oder AOSS™ ein.
Fahren Sie erneut mit Schritt 9 fort.
®
Hinweis
• Nutzen Sie zum Drücken der Taste einen spitzen
Gegenstand wie z. B. einen Kugelschreiber.
• Falls Sie die Taste 3 Sekunden oder länger
gedrückt halten, geht der Drucker in die PINMethode des Wi-Fi Protected Setup™ über.
10 Der Drucker beginnt mit dem Modus "Auto-
Wireless" (1x Go-Taste drücken).
Der Drucker sucht 2 Minuten nach einem
Access Point, der SecureEasySetup™,
Wi-Fi Protected Setup™ oder AOSS™
unterstützt.
13 Klicken Sie auf Weiter.
41
Wireless
Macintosh
Netzwerk
2. Schritt
Druckertreiber installieren
Macintosh
®
14 Nachdem Sie die Wireless-Einstellungen
vorgenommen haben, markieren Sie das
Kontrollkästchen und klicken Sie auf Weiter.
Druckertreiber installieren
Nicht möglich
• Während der Installation KEINEN VORGANG
ABBRECHEN.
• Sollte das Einrichten der WirelessEinstellungen fehlschlagen, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation
abgebrochen. Sollte dieses Problem auftreten,
beginnen Sie bei Schritt 4 erneut mit dem
Einrichten der Wireless-Verbindung.
15 Die Installation des Treibers beginnt.
Folgen Sie der Anleitung auf dem Bildschirm.
Starten Sie den Macintosh
®
Für Mac OS
Fahren Sie mit Schritt 18 fort.
X 10.2.4 bis 10.2.8:
®
neu.
Hinweis
Falls mehrere Drucker gefunden wurden, wird die
folgende Liste angezeigt. Wählen Sie den
Drucker, den Sie anschließen möchten, und
klicken Sie auf OK.
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
17 Klicken Sie im folgenden Fenster auf OK.
®
Macintosh
®
Für Mac OS
Fahren Sie mit Schritt 16 fort.
X 10.3 oder höher:
16 Die Brother-Software sucht nun nach dem
Brother-Drucker. Währenddessen wird
folgende Meldung angezeigt:
Wireless
Netzwerk
Für Mac OS® X 10.3 oder höher:
Die Einrichtung ist nun abgeschlossen.
18 Klicken Sie im folgenden Fenster auf
Hinzufügen.
19 Wählen Sie die folgende Option.
42
Druckertreiber installieren
20 Wählen Sie Ihren Drucker und klicken Sie auf
Hinzufügen.
Hinweis
• Sind mehrere Drucker des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
Ethernet-Adresse (MAC-Adresse) nach dem
Modellnamen angezeigt.
• Die Ethernet-Adresse (MAC-Adresse) Ihres
Druckers können Sie der
Druckerkonfigurationsseite entnehmen. Siehe
Druckereinstellungen drucken auf Seite 46.
21 Klicken Sie auf Print Center und anschließend
auf Print Center beenden.
Macintosh
®
Für Mac OS® X 10.2.4 bis 10.2.8:
Die Einrichtung ist nun abgeschlossen.
®
Macintosh
Wireless
Netzwerk
43
Für Netzwerk-Benutzer
1
1
Konfigurationsprogramm BRAdmin Light (für Windows®)
BRAdmin Light ist ein Dienstprogramm für die Einrichtung von vernetzten Brother-Druckern. Außerdem können
Sie mit diesem Programm in Ihrem Netzwerk nach Brother-Druckern suchen, deren Status abfragen und
grundlegende Netzwerkeinstellungen wie die IP-Adresse konfigurieren.
Weitere Informationen zu BRAdmin Light erhalten Sie unter http://solutions.brother.com
.
Hinweis
• Für anspruchsvolleres Druckermanagement empfehlen wir das Herunterladen der neuesten Version von
Brother BRAdmin Professional von unserer Website http://solutions.brother.com
.
• Falls Sie eine Personal Firewall nutzen (z. B. Windows-Firewall), kann BRAdmin Light Probleme beim Finden des
nicht konfigurierten Gerätes haben. Deaktivieren Sie in diesem Fall die Personal Firewall und versuchen Sie es
erneut mit BRAdmin Light. Sobald die Adressdaten gesetzt wurden, aktivieren Sie die Personal Firewall wieder.
Konfigurationsprogramm BRAdmin Light installieren
IP-Adresse, Subnet-Mask und Gateway mit BRAdmin Light einrichten
Hinweis
Das Standardkennwort für den PrintServer lautet
Mit BRAdmin Light können Sie das Kennwort ändern.
1 Klicken Sie im Menü auf Andere
Treiber/Programme installieren.
access
.
Hinweis
Gibt es einen DHCP-/BOOTP-/RARP-Server in
Ihrem Netzwerk, so müssen Sie die folgenden
Schritte nicht ausführen, da der PrintServer die IPAdresse automatisch erhält.
1 Starten Sie BRAdmin Light. Das Programm
sucht nun automatisch nach neuen Geräten.
2 Klicken Sie auf BRAdmin Light und folgen Sie
den Anweisungen auf dem Bildschirm.
Hinweis
Für Windows Vista™: Wenn das Fenster für die
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen.
44
2 Doppelklicken Sie auf das noch nicht
konfigurierte Gerät.
3 Wählen Sie Statisch als Boot-Methode.
Geben Sie IP-Adresse, Subnetzmaske und
Gateway ein und klicken Sie dann auf OK.
4 Die Adressdaten sind jetzt für den Drucker
gespeichert.
Für Netzwerk-Benutzer
2
BRAdmin Light ist ein Dienstprogramm für die Einrichtung von vernetzten Brother-Druckern. Außerdem können Sie
mit diesem Programm auf einem Computer unter Mac OS
Druckern suchen, deren Status abfragen und grundlegende Netzwerkeinstellungen wie die IP-Adresse konfigurieren.
Die Software BRAdmin Light wird automatisch mit dem Druckertreiber installiert. Falls Sie den Druckertreiber
bereits installiert haben, müssen Sie ihn nicht erneut installieren. Weitere Informationen zu BRAdmin Light
erhalten Sie unter http://solutions.brother.com
Konfigurationsprogramm BRAdmin Light (für Mac OS® X)
®
X 10.2.4. oder höher in Ihrem Netzwerk nach Brother-
.
3 Doppelklicken Sie zum Aufrufen der Software
IP-Adresse, Subnet-Mask und Gateway mit BRAdmin Light einrichten
Hinweis
• Gibt es einen DHCP-/BOOTP-/RARP-Server in
Ihrem Netzwerk, so müssen Sie die folgenden
Schritte nicht ausführen, da der PrintServer die IPAdresse automatisch erhält.
• Vergewissern Sie sich, dass Version 1.4.1_07
oder höher der Java™-Client-Software auf Ihrem
Computer installiert ist.
• Das Standardkennwort für den PrintServer lautet
access. Mit BRAdmin Light können Sie das
Kennwort ändern.
auf die Datei BRAdmin Light.jar. Das
Programm BRAdmin Light sucht nun
automatisch nach neuen Geräten.
4 Doppelklicken Sie auf das noch nicht
konfigurierte Gerät.
1 Doppelklicken Sie auf dem Schreibtisch auf
das Symbol Macintosh HD.
2 Wählen Sie Library, Printers, Brother und
dann Utilities.
5 Wählen Sie STATIC als BOOT Method.
Geben Sie IP Address, Subnet Mask und
Gateway ein und klicken Sie dann auf OK.
6 Die Adressdaten sind jetzt für den Drucker
gespeichert.
45
Für Netzwerk-Benutzer
3
Zum Brother-PrintServer gehört ein Webserver, der
mit HTTP (Hyper Text Transfer Protocol) ein
Überwachen des Status oder das Ändern von
Konfigurationseinstellungen ermöglicht.
Web-based Management (Web-Browser)
Hinweis
• Der standardmäßige Benutzername ist admin
und das Kennwort ist access. Mit einem WebBrowser können Sie das Kennwort ändern.
• Wir empfehlen Microsoft Internet Explorer® 6.0
(oder höher) oder Firefox
Windows
Browser sollten außerdem stets JavaScript und
Cookies aktiviert sein. Wir empfehlen das Upgrade
zu Safari™ 1.2 oder höher zur Nutzung von
JavaScript. Um einen Web-Browser zu nutzen,
benötigen Sie die IP-Adresse des PrintServers.
®
und Safari™ 1.0 für Macintosh®. Für alle
®
1.0 (oder höher) für
4
Folgen Sie der nachstehenden Anleitung, um alle
Netzwerkeinstellungen des internen PrintServers auf
die Voreinstellungen zurückzusetzen.
Standardeinstellungen für den Netzwerkbetrieb
1 Schalten Sie den Drucker aus.
2 Die vordere Abdeckung muss geschlossen und
der Netzstecker eingesteckt sein.
3 Halten Sie die Go-Taste gedrückt und schalten
Sie gleichzeitig den Drucker am Netzschalter
ein. Halten Sie die Go-Taste gedrückt, bis die
folgenden LEDs aufleuchten: Toner, Drum
und Error. Lassen Sie die Go-Taste los.
Stellen Sie sicher, dass keine LED leuchtet.
4 Drücken Sie die Go-Taste sieben Mal. Wenn
alle LEDs aufleuchten, sind die werkseitigen
Voreinstellungen des PrintServers
wiederhergestellt.
1 Geben Sie in Ihren Browser
http://drucker_ip_adresse/ ein.
(Wobei drucker_ip_adresse für die IPAdresse oder den PrintServer-Namen des
Druckers steht.)
Zum Beispiel: http://192.168.1.2/
(wenn die IP-Adresse des Druckers
192.168.1.2 ist).
Siehe Kapitel 13 im Netzwerkhandbuch.
5
Sie können sämtliche aktuellen Druckereinstellungen
einschließlich Netzwerkeinstellungen drucken. Für
den Ausdruck der Druckereinstellungen:
Druckereinstellungen drucken
1 Die vordere Abdeckung muss geschlossen und
der Netzstecker eingesteckt sein.
2 Schalten Sie den Drucker ein und warten Sie,
bis er druckbereit ist.
3 Drücken Sie die Go-Taste innerhalb von 2
Sekunden dreimal. Der Drucker druckt nun die
Druckereinstellungen.
46
Verbrauchsmaterialien
1
1
Wenn Verbrauchsmaterialien ersetzt werden müssen, wird von den LEDs des Funktionstastenfelds ein Fehler angezeigt.
Zwecks weiterer Informationen zu den Verbrauchsmaterialien Ihres Druckers besuchen Sie unsere Website unter
http://solutions.brother.com
Verbrauchsmaterialien
oder wenden Sie sich an Ihre Brother-Niederlassung.
Tonerkassette Trommeleinheit
Siehe Kapitel 5 des Benutzerhandbuchs auf der CD-ROM.
47
Drucker verpacken
1
1
Transport
Sollten Sie Ihren Drucker aus irgendeinem Grund
versenden müssen, so verpacken Sie ihn sicher, um
Beschädigungen zu vermeiden. Wir empfehlen, die
Originalverpackung zu diesem Zweck
aufzubewahren. Sie sollten den Drucker für den
Versand ausreichend versichern.
Vorsicht
Vor dem Transport des Geräts muss die
TROMMELEINHEIT mit der darin enthaltenen
TONERKASSETTE entnommen und in einem
Plastikbeutel verpackt werden. Falls die
Trommeleinheit vor dem Transport des Geräts
nicht ausgebaut und ordnungsgemäß im
Plastikbeutel verpackt wird, können schwere
Schäden am Gerät entstehen, die VON DER
GARANTIE AUSGESCHLOSSEN sind.
1 Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.
3 Verpacken Sie den Drucker.
2
Entfernen Sie die Trommeleinheit mit
Tonerkassette. Verpacken Sie sie in einem
Plastikbeutel und verschließen Sie diesen sicher.
48
Warenzeichen
Das Brother-Logo ist ein eingetragenes Warenzeichen von Brother Industries Ltd.
Apple und Macintosh sind eingetragene Warenzeichen und Safari ist ein Warenzeichen der Apple Inc.
Microsoft, MS-DOS und Windows sind in den USA und anderen Ländern eingetragene Warenzeichen der Microsoft
Corporation.
Windows Vista ist in den USA und anderen Ländern entweder ein eingetragenes Warenzeichen oder ein Warenzeichen der
Microsoft Corporation.
Java und alle Java-basierenden Warenzeichen und Logos sind Warenzeichen oder registrierte Warenzeichen der Sun
Microsystems Inc. in den USA und anderen Ländern.
Firefox ist ein registriertes Warenzeichen der Mozilla Foundation.
BROADCOM, SecureEasySetup und das SecureEasySetup-Logo sind registrierte Warenzeichen von Broadcom Corporation.
AOSS ist ein Warenzeichen von Buffalo Inc.
Cisco ist ein eingetragenes Warenzeichen von Cisco Systems Inc.
Wi-Fi, WPA und WPA2 sind eingetragene Warenzeichen und Wi-Fi Protected Setup ist ein Warenzeichen von Wi-Fi Alliance.
Brother Industries Ltd. erkennt sämtliche weiteren in dieser Installationsanleitung erwähnten Produkt- und Markennamen
anderer Hersteller an.
Erstellung und Veröffentlichung
Diese Installationsanleitung wurde unter der Aufsicht von Brother Industries Ltd. erstellt und veröffentlicht. Sie enthält die
Produktbeschreibungen entsprechend dem aktuellen Stand zum Zeitpunkt der Drucklegung.
Der Inhalt des Handbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden.
Das Unternehmen Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieses Handbuchs ohne vorherige
Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in diesem Handbuch oder daraus möglicherweise
resultierende Schäden.
Dieses Produkt ist für den beruflichen bzw. geschäftlichen Einsatz konzipiert.
Copyright und Lizenzvereinbarung
© 2007 Brother Industries Ltd.© 1998-2007 TROY Group, Inc.© 1983-2007 PACIFIC SOFTWORKS INC. Dieses Produkt
nutzt die von ELMIC WESCOM INC. entwickelte Software "KASAGO TCP/IP".© 2007 Devicescape Software Inc. Dieses
Gerät nutzt die von RSA Security Inc. entwickelte RSA BSAFE Verschlüsselungssoftware. Teil-Copyright für ICC-Profile 2003
der European Color Initiative (www.eci.org). Alle Rechte vorbehalten.
Loading...
