Guida dell'utente DS-820W/DS-920DW

DS-820W DS-920DW

Versione C

ITA

Utilizzo della documentazione

NOTA

Grazie per avere acquistato una macchina Brother! Leggere la documentazione al fine di utilizzare al meglio la macchina.

Simboli e convenzioni utilizzati nella documentazione

Nella documentazione sono utilizzati i seguenti simboli e convenzioni.

IMPORTANTE IMPORTANTE indica una situazione potenzialmente pericolosa che, se non

evitata, può causare danni alle cose o la perdita di funzionalità del prodotto.

NOTA Le note forniscono istruzioni da seguire in determinate situazioni o suggerimenti

sull'interazione tra le operazioni e altre funzionalità della macchina.

Grassetto Lo stile grassetto identifica i tasti sul pannello dei comandi della macchina o sullo

schermo del computer. Corsivo Lo stile corsivo evidenzia un punto importante o rimanda a un argomento correlato. Courier New Courier New font identifica i messaggi che vengono visualizzati sul display LCD

della macchina.

• Per gli utenti DSmobile 920DW: salvo diversa indicazione, la presente guida utilizza le immagini di DSmobile 820W.

• Se si usa un tablet con sistema operativo Windows schermo o facendo clic con il mouse.

, è possibile effettuare le selezioni toccando lo

Marchi commerciali

Brother e DSmobile sono marchi registrati di Brother Industries, Ltd.

Apple, Macintosh, Mac OS e App Store sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.

Windows e Windows Vista sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e / o in altri Paesi.

Wi-Fi è un marchio registrato di Wi-Fi Alliance.

Google Play e Android sono marchi di Google Inc.

Nuance, il logo Nuance e PaperPort sono marchi o marchi registrati di Nuance Communications, Inc. o sue affiliate negli Stati Uniti e/o in altri Paesi.

Eventuali nomi commerciali e nomi di prodotto di altre aziende presenti sui prodotti Brother, i documenti ed eventuali altri materiali ad essi correlati sono marchi o marchi registrati delle rispettive società.

Sommario

1 Informazioni generali 1

Panoramica sullo scanner ........................................................................................................................1

Panoramica sul pannello di comandi ........................................................................................................3

Elementi visualizzati sul display LCD .................................................................................................5

Messaggi LCD ....................................................................................................................................6

Indicazioni LED del pulsante di alimentazione .........................................................................................6

Controllo dell'indicatore Wi-Fi

Impostazione dell'orologio ........................................................................................................................8

Uso della funzione di spegnimento automatico ........................................................................................8

Installazione della batteria ........................................................................................................................9

Ricarica della batteria .............................................................................................................................10

Formattazione di una scheda SD ...........................................................................................................11

Modifica della risoluzione di scansione (solo DS-920DW) .....................................................................11

2 Specifiche dei documenti 12

Documenti utilizzabili ..............................................................................................................................12

Documenti non utilizzabili .......................................................................................................................13

Documenti consigliati per l'uso con il foglio di supporto .........................................................................13

3 Preparazione alla scansione 15

..........................................................................................................7

Caricamento di un documento ................................................................................................................15

Caricamento del foglio di supporto .........................................................................................................16

Suggerimenti importanti sul foglio di supporto ..................................................................................17

4 Eseguire la scansione utilizzando il pannello dei comandi 18

Scansione in modalità SD .......................................................................................................................18

5 Scansione usando il computer 19

Installazione del driver dello scanner e del software di scansione .........................................................19

Per gli utenti Windows

Per gli utenti di Macintosh ................................................................................................................21

Collegamento dello scanner al computer in modalità TWAIN ................................................................23

Scelta del software di scansione ............................................................................................................24

Uso di DSmobileCapture (per Windows Modifica delle impostazioni di scansione di DSmobileCapture (per Windows

Impostazioni file ................................................................................................................................28

Impostazioni dell'immagine ...............................................................................................................29

Impostazioni carta ............................................................................................................................30

Impostazioni di anteprima .................................................................................................................32

Impostazioni delle opzioni ................................................................................................................33

Impostazioni della stampante ...........................................................................................................34

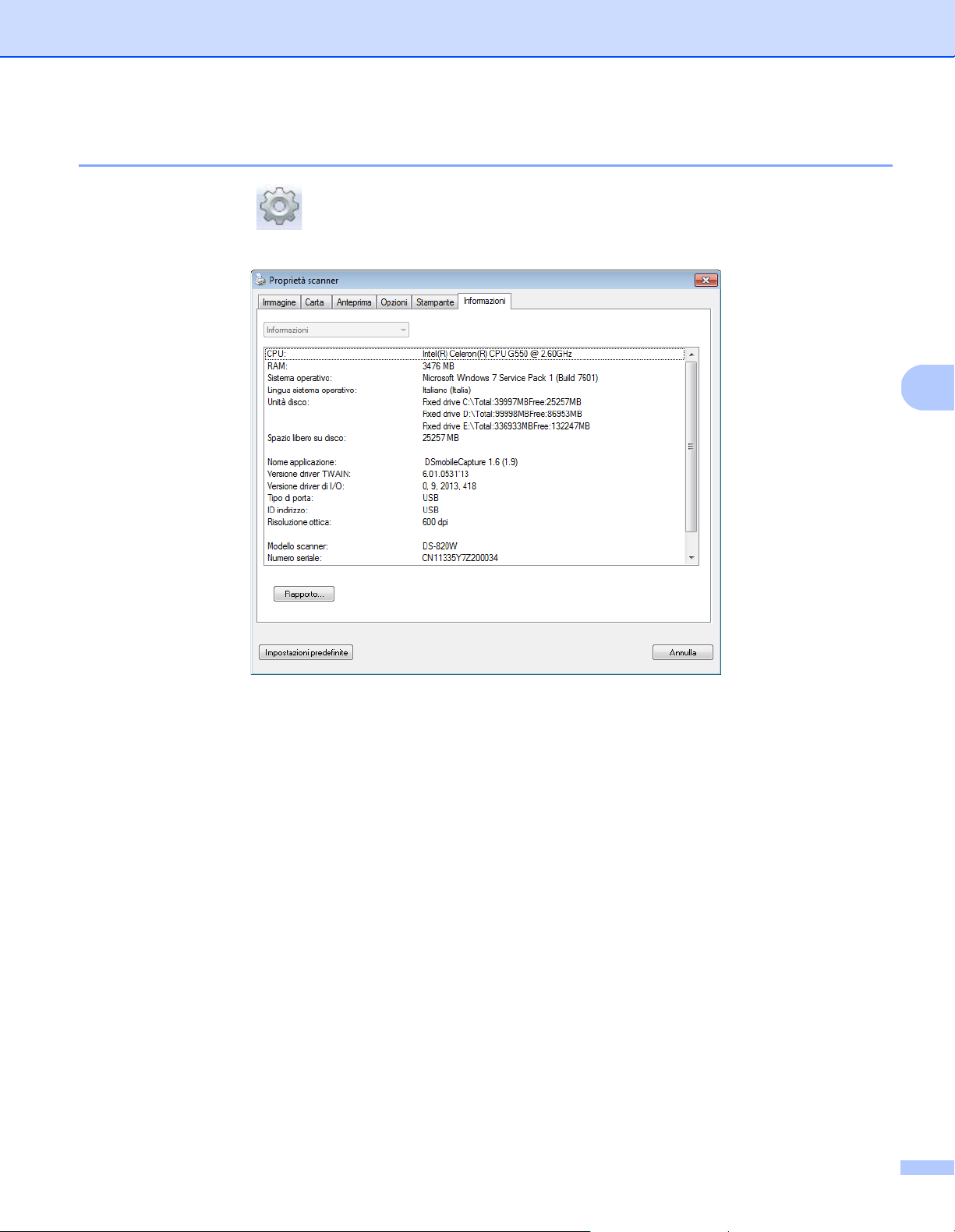

Informazioni ......................................................................................................................................35

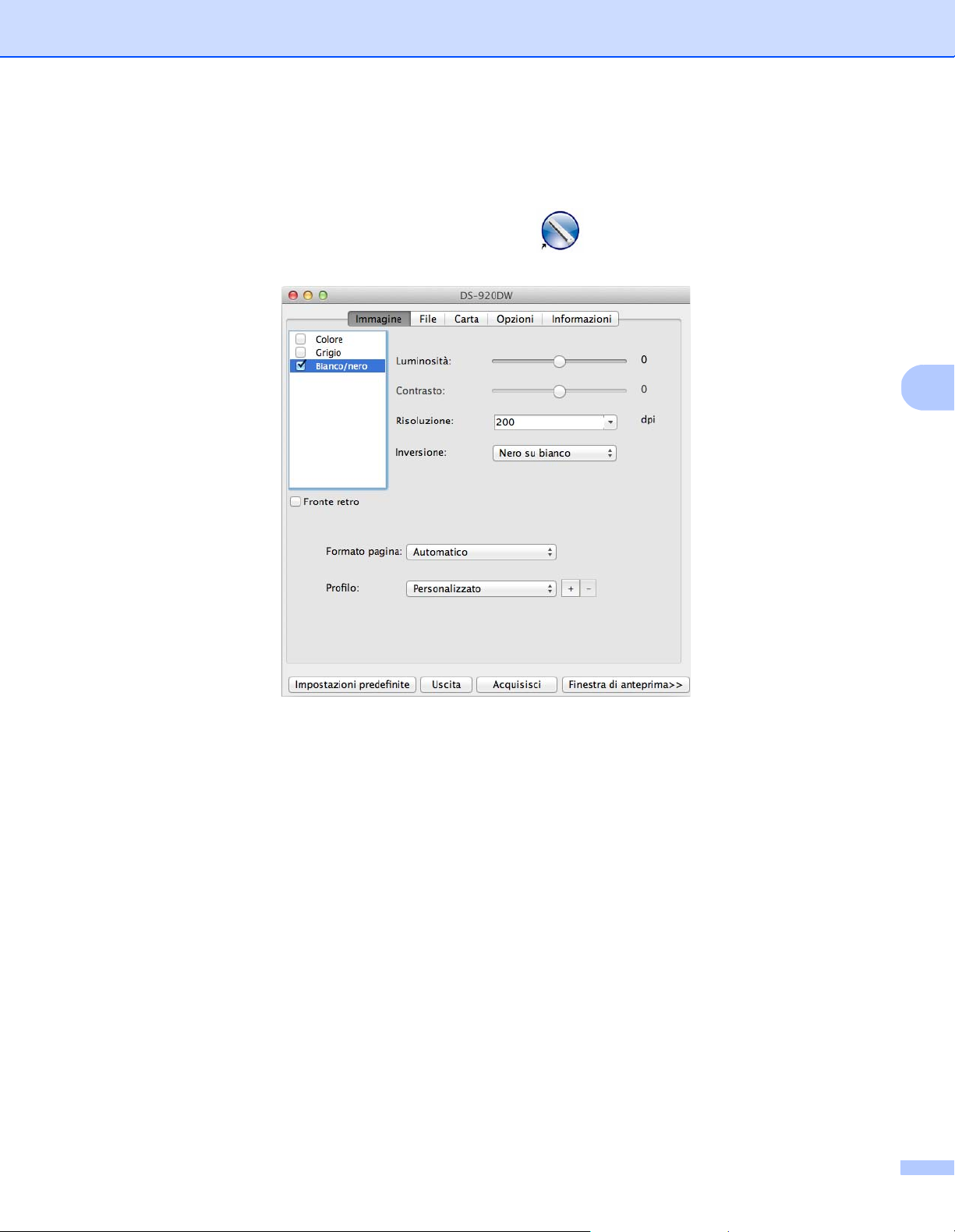

Utilizzo di DSmobileCapture (per Macintosh) .........................................................................................36

....................................................................................................................19

) .............................................................................................25

) ....................................28

iii

Modifica delle impostazioni di scansione di DSmobileCapture (per Macintosh) .....................................37

Impostazioni dell'immagine ...............................................................................................................37

Impostazioni file ................................................................................................................................39

Impostazioni carta ............................................................................................................................40

Impostazioni delle opzioni ................................................................................................................41

Informazioni ......................................................................................................................................42

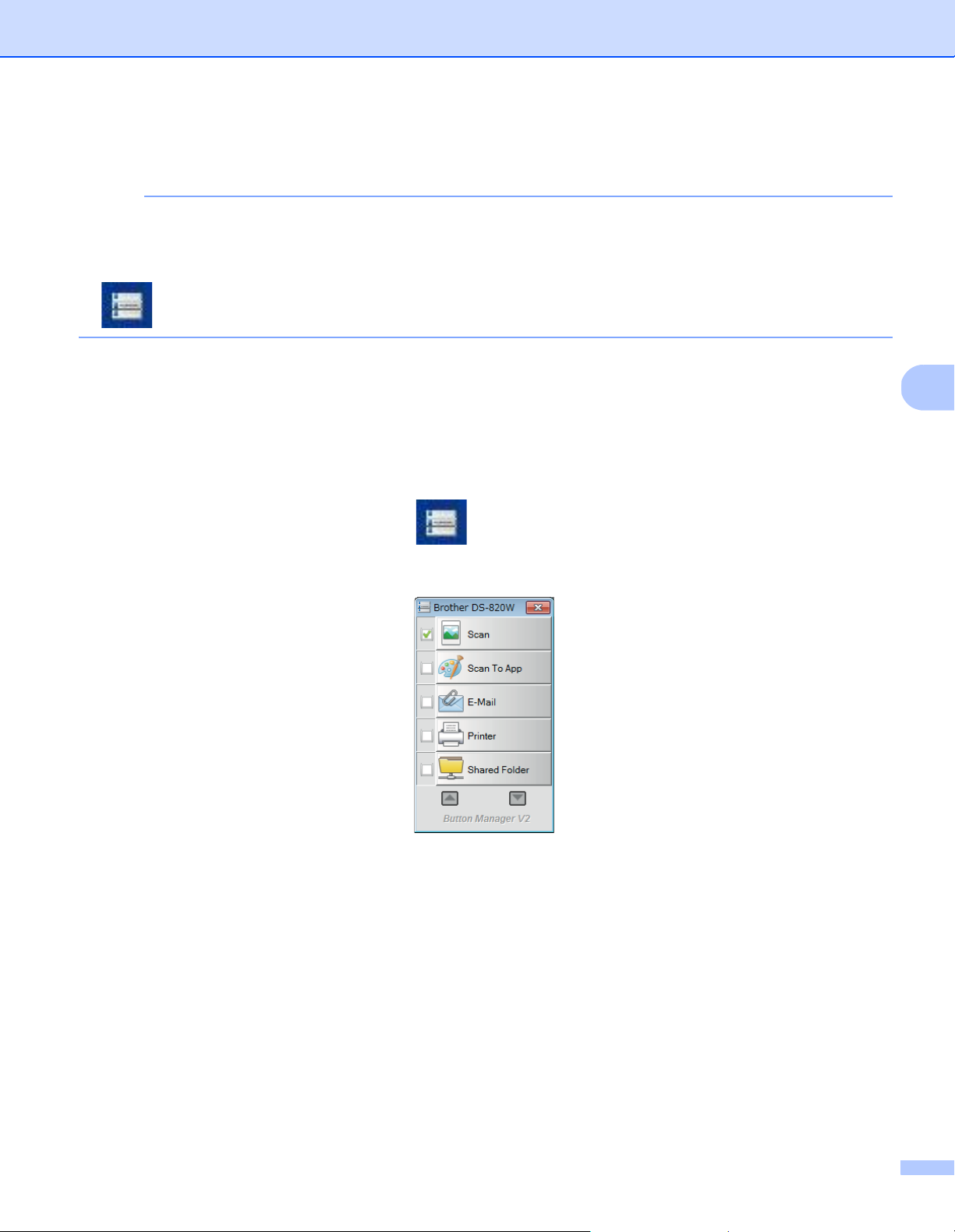

Utilizzo di Button Manager V2 (per Windows

Metodi di scansione ..........................................................................................................................45

Pulsanti di scansione del pannello dei pulsanti di Button Manager V2 (per Windows

Scansione su un'immagine ...............................................................................................................46

Eseguire la scansione su un'applicazione ........................................................................................46

Scansione su e-mail .........................................................................................................................47

Scansione su una stampante ...........................................................................................................47

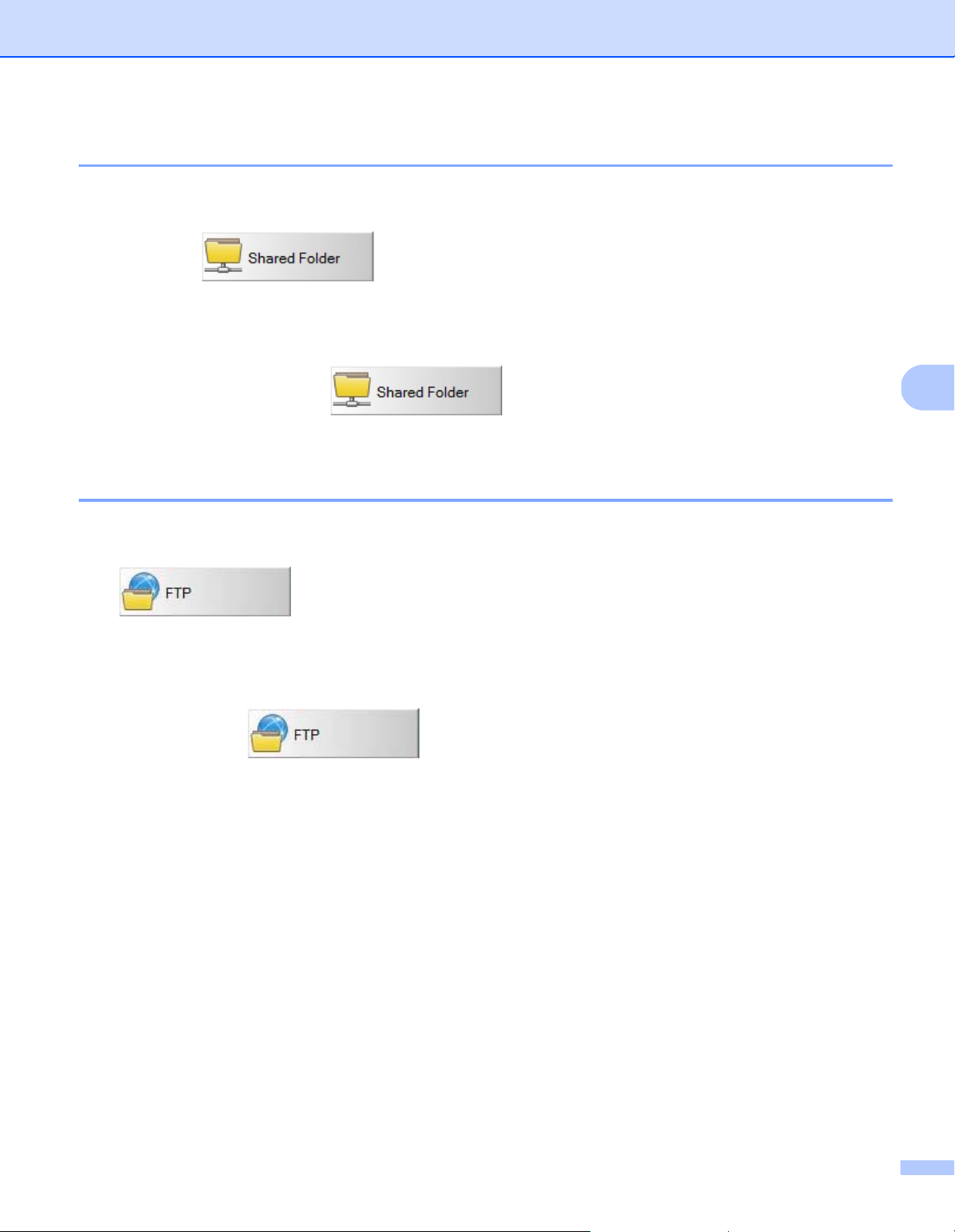

Scansione su una cartella condivisa ................................................................................................48

Scansione su un server FTP ............................................................................................................48

) ......................................................................................43

) ........................46

6 Connessione Wi-Fi® 49

Connessione in modalità punto di accesso (AP) ....................................................................................49

7 Accedere alle immagini acquisite sulla scheda SD 50

Utilizzo del Web browser ........................................................................................................................50

Impostazione di una password di rete Wi-Fi

Utilizzo della connessione USB tra lo scanner e il computer ..................................................................53

Utilizzo di ScanHub™ (Android™) ..........................................................................................................54

Utilizzo di ScanHub™ (iOS) ....................................................................................................................54

........................................................................................50

8 Modifica delle impostazioni utilizzando il browser 55

Configurazione delle impostazioni Wi-Fi® in modalità punto di accesso (AP) .......................................55

Configurare le impostazioni di rete ...................................................................................................55

Reimpostare le impostazioni di rete .................................................................................................56

9 Calibrazione dello scanner 57

Calibrazione utilizzando il pannello dei comandi ....................................................................................57

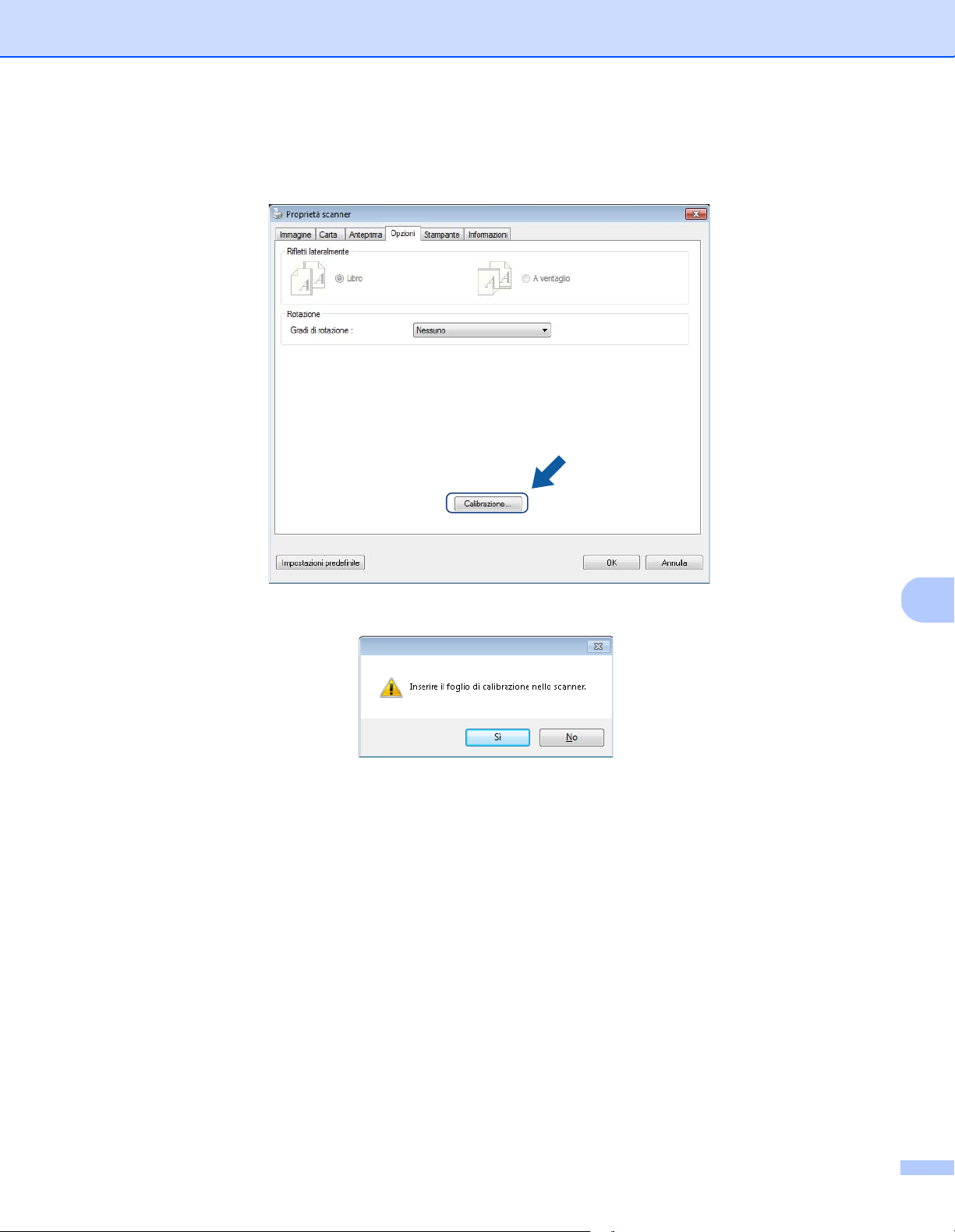

Calibrazione utilizzando il software (per Windows

Calibrazione utilizzando il software (per Macintosh) ...............................................................................61

) ..............................................................................58

10 Manutenzione dello scanner 63

Pulizia delle parti esterne dello scanner .................................................................................................63

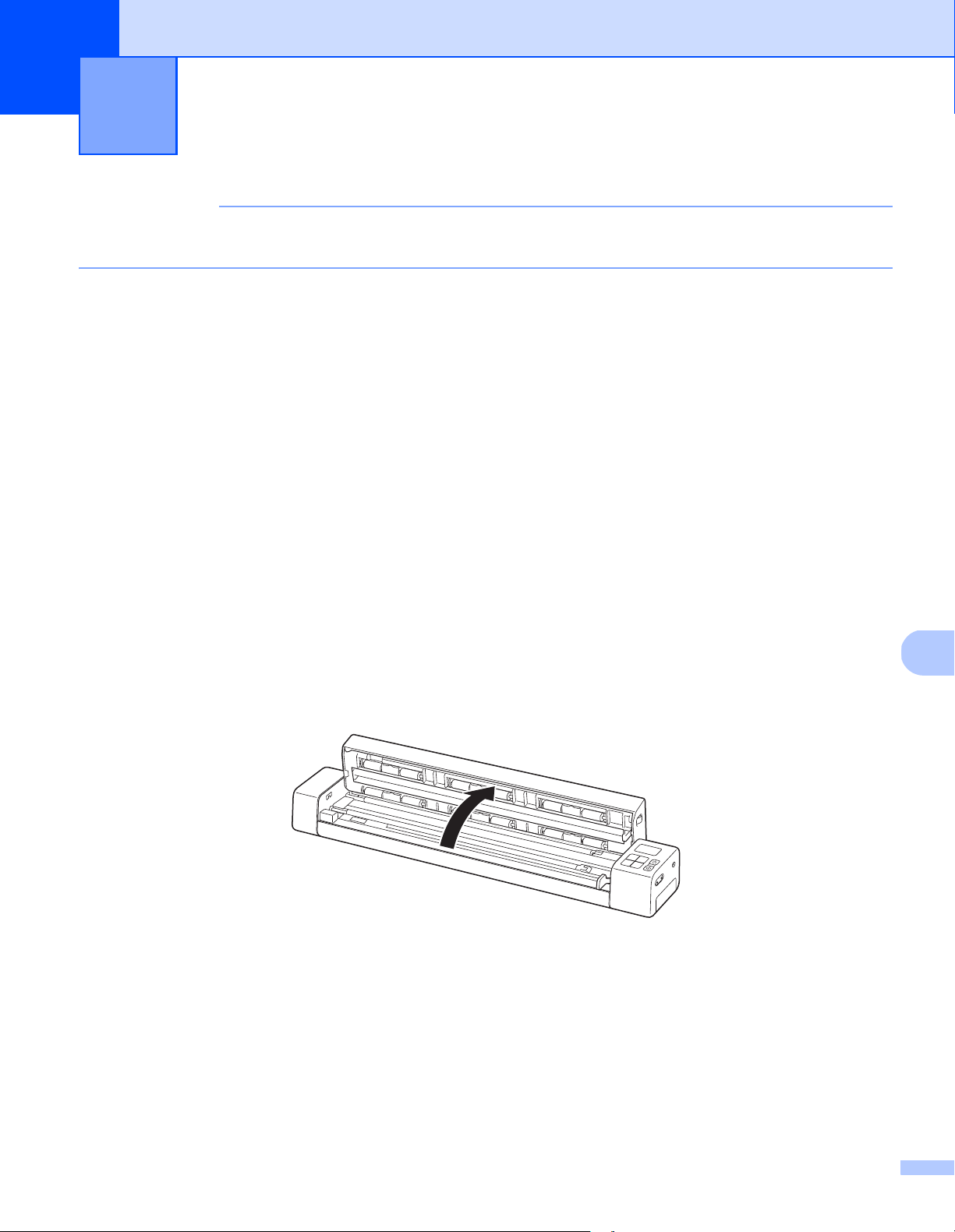

Pulizia delle parti interne dello scanner ..................................................................................................63

11 Risoluzione dei problemi 65

Messaggi di errore e codici di errore ......................................................................................................65

Risoluzione dei problemi .........................................................................................................................67

A Appendice A 75

Specifiche ...............................................................................................................................................75

Informazioni generali ........................................................................................................................75

Scanner ............................................................................................................................................76

Batteria agli ioni di litio ......................................................................................................................77

Interfacce ..........................................................................................................................................77

Rete ..................................................................................................................................................77

Requisiti del computer ......................................................................................................................78

B Appendice B 79

Contattare Brother ..................................................................................................................................79

Registrazione del prodotto ................................................................................................................79

Domande frequenti (FAQ) ................................................................................................................79

Per l'assistenza clienti ......................................................................................................................80

Assistenza tecnica (per PageManager e BizCard) .................................................................................81

Funzioni di base

Archiviazione delle immagini acquisite

Scansione nel computer

È possibile memorizzare nel computer le immagini acquisite, purché il cavo Micro USB colleghi lo scanner e il computer. Per ulteriori informazioni, vedere Scansione usando il computer a pagina 19.

Eseguire scansioni su una scheda di memoria SD (scheda SD)

È possibile archiviare le immagini acquisite sulla scheda SD fornita con lo scanner. Per ulteriori informazioni, vedere Eseguire la scansione utilizzando il pannello dei comandi a pagina 18.

*1: Questa funzione non è disponibile durante l'uso della connessione Wi-Fi®.

Accesso alle immagini acquisite archiviate sulla scheda SD

Dal browser

Accedere alle immagini acquisite archiviate sulla scheda SD attraverso il Web browser di un tablet LAN wireless o il computer. Per ulteriori informazioni, vedere Utilizzo del Web browser a pagina 50.

Da un dispositivo mobile Android™ o iOS

Accedere alle immagini acquisite archiviate sulla scheda SD attraverso ScanHub™. Per ulteriori informazioni, vedere Utilizzo di ScanHub™

(Android™) a pagina 54 o Utilizzo di ScanHub™ (iOS) a pagina 54.

Dal computer attraverso la connessione USB

Accedere e visualizzare le immagini acquisite archiviate sulla scheda SD dal computer quando è collegato allo scanner attraverso il cavo micro USB in dotazione. Per ulteriori informazioni, vedere Utilizzo della

connessione USB tra lo scanner e il computer a pagina 53.

vii

NOTA

DS-820W DS-920DW

Informazioni generali 1

Panoramica sullo scanner

Lato anteriore

1 Coperchio superiore 2 Pannello dei comandi 3 Pulsante Reimposta 4 Scomparto batteria 5 Interruttore Wi-Fi

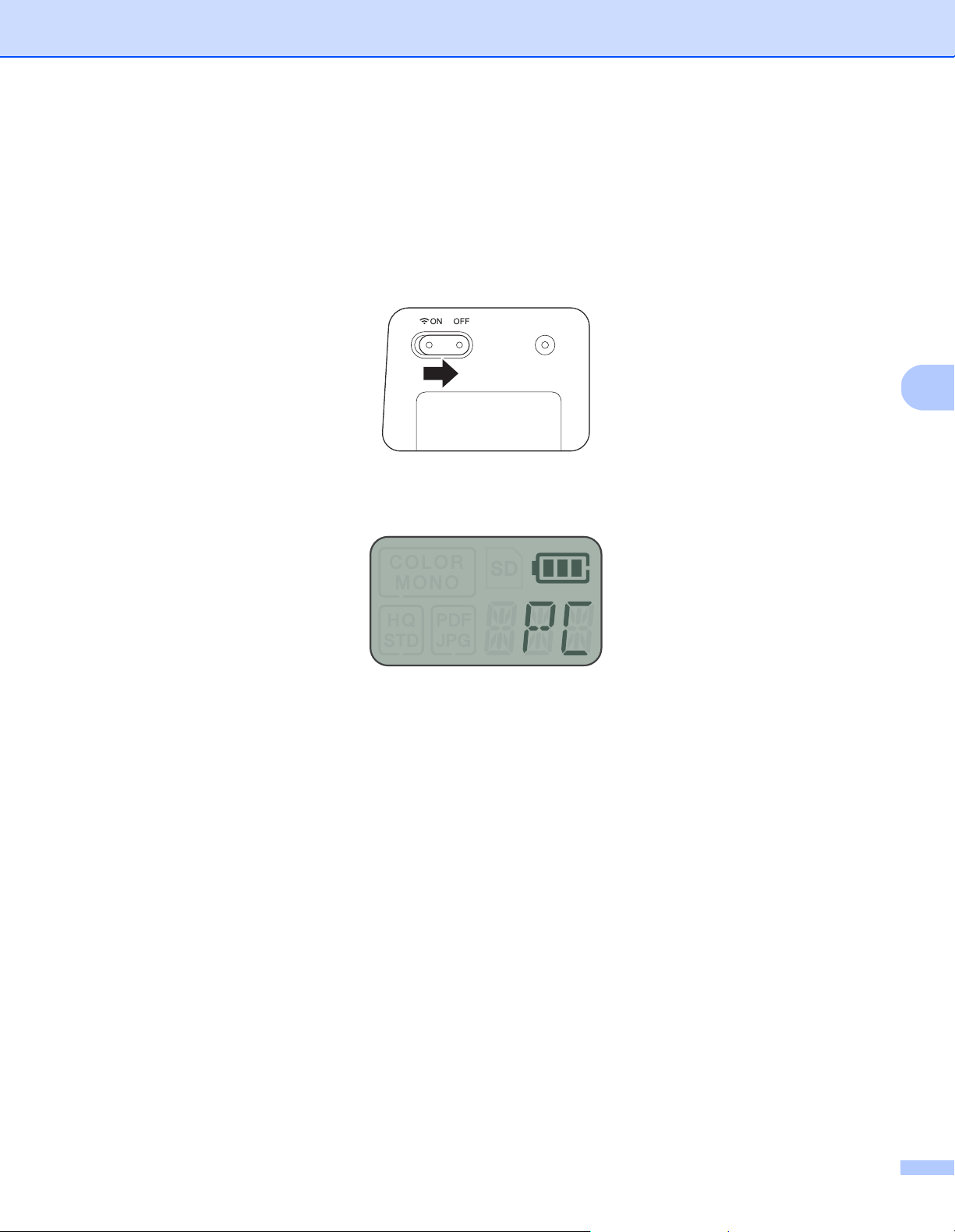

Quando non si utilizza la funzione Wi-Fi®, spostare l'interruttore Wi-Fi® su OFF (Disattivato). Se si lascia l'interruttore sulla posizione ON (Attivato), la batteria si scaricherà più rapidamente.

6 Guida del documento 7 Fessura di alimentazione 8 Bordo sinistro 9 Slot per schede SD

(ON / OFF (Attivato/Disattivato))

Informazioni generali

DS-820W DS-920DW

Lato posteriore

1 Porta micro USB 2 Slot per schede SD 3 Fessura di espulsione della carta

Informazioni generali

DS-820W DS-920DW

Panoramica sul pannello di comandi

1 Indicatore Wi-Fi

Indica lo stato della connessione Wi-Fi®.

2 Pulsante Menu

Premere per configurare le impostazioni di menu.

3 Pulsante di alimentazione

• Premere per accendere lo scanner.

• Premere e tenere premuto per spegnere lo scanner.

4 Pulsante Avvia/OK

• Premere per confermare una voce selezionata.

• Premere per commutare tra la modalità SD e PC/TWAIN. (È possibile selezionare la modalità SD solo quando nello slot per schede SD è inserita una scheda SD. È possibile selezionare la modalità PC/TWAIN solo quando lo scanner è collegato al computer tramite il cavo Micro USB.)

• Per Windows Premere per avviare la scansione quando si utilizza Button Manager V2. (Disponibile solo quando un documento è inserito nella fessura di alimentazione.) Per ulteriori informazioni, vedere Utilizzo di Button Manager V2 (per Windows

) a pagina 43.

Informazioni generali

• Per Macintosh Premere per avviare la scansione quando si utilizza Button Manager DSmobileCapture. (Disponibile solo quando un documento è inserito nella fessura di alimentazione.) Per ulteriori informazioni, vedere Utilizzo di DSmobileCapture (per Macintosh) a pagina 36.

5 Pulsante PDF / JPG ( )

• Premere per modificare il formato del file di scansione (PDF o JPEG).

• Premere per scorrere il menu e le varie opzioni.

6 Pulsante HQ / STD (Alta risoluzione/Standard) ( )

• Premere per modificare la risoluzione. HQ (Alta qualità) è 600 dpi e STD (Standard) è 300 dpi.

• Premere per scorrere il menu e le varie opzioni.

7 Pulsante COLOR / MONO (A colori/Bianco e nero) ( )

• Premere per modificare la modalità di scansione (a colori o monocromatica [bianco e nero]).

• Premere per tornare alla schermata precedente.

8 Liquid Crystal Display (LCD)

Visualizza i messaggi relativi alla configurazione e all'uso dello scanner.

9 Pulsante 2 side / 1 side (2 facciate/1 facciata) ( )

• Premere per cambiare la modalità di scansione (scansione su 2 facciate o su 1 facciata).

• Premere per scorrere il menu e le varie opzioni.

Informazioni generali

DS-820W DS-920DW

Elementi visualizzati sul display LCD

1 SD

Viene visualizzato quando la scheda SD è inserita nello slot per schede SD dello scanner.

2 Carica della batteria rimanente

3 Viene visualizzato il menu selezionato o lo stato corrente

Per ulteriori informazioni sui messaggi visualizzati sul pannello LCD, vedere Messaggi LCD a pagina 6.

4 PDF / JPG

Visualizza il formato del file di scansione (PDF o JPEG).

5 HQ / STD (solo DS-820W)

Premere per modificare la risoluzione. HQ (Alta qualità) è 600 dpi e STD (Standard) è 300 dpi.

6 COLOR / MONO

Visualizza la modalità di scansione (a colori o monocromatica [bianco e nero]).

7 2 / 1 (solo DS-920DW)

Visualizza la modalità di scansione (scansione su 2 facciate (fronte-retro) o su 1 facciata (fronte)).

Informazioni generali

Messaggi LCD

Messaggio Stato della macchina

La macchina è collegata al computer in modalità TWAIN.

La macchina è in modalità SD (modalità memoria di massa). Per ulteriori informazioni, vedere Scansione in modalità SD a pagina 18. (Solo DS-920DW) La macchina visualizza il menu che consente di cambiare la risoluzione. Per ulteriori informazioni, vedere Modifica della risoluzione di scansione (solo DS-920DW)

a pagina 11. Viene visualizzato il menu per formattare una scheda SD. Per ulteriori informazioni, vedere Formattazione di una scheda SD a pagina 11. Viene visualizzato il menu per impostare l'orologio. Per ulteriori informazioni, vedere Impostazione dell'orologio a pagina 8. Viene visualizzato il menu di calibrazione.

Per ulteriori informazioni, vedere Calibrazione utilizzando il pannello dei comandi a pagina 57.

Viene visualizzato il menu per utilizzare la funzione di spegnimento automatico. Per ulteriori informazioni, vedere Uso della funzione di spegnimento automatico a

pagina 8. La macchina non è collegata al computer e non è inserita alcuna scheda SD.

Indicazioni LED del pulsante di alimentazione

Indicazione LED Stato della macchina

Nessuna luce La macchina non è collegata al computer o la batteria agli ioni di litio non è installata.

Luce verde La macchina è pronta per eseguire scansioni o sta caricando la batteria.

Verde lampeggiante È in corso la scansione di un documento.

Rosso lampeggiante rapidamente

Si è verificato un errore. Il coperchio superiore è aperto oppure un documento è inceppato.

Informazioni generali

NOTA

Controllo dell'indicatore Wi-Fi

WiFi

Stato Wi-Fi

connessione Wi-Fi 40 secondi.

Per ulteriori informazioni, vedere Connessione in modalità punto di accesso (AP) a pagina 49.

Indicatore Wi-Fi

Nessuna luce L'interruttore Wi-Fi® è impostato su OFF (Disattivato).

Acceso (rosso) L'interruttore Wi-Fi

Acceso (Blu) È stata effettuata una connessione Wi-Fi

Lampeggiante (Rosso) Si è verificato un errore di sistema.

è impostato su ON (Attivato) e lo scanner sta avviando una

. Per effettuare la connessione Wi-Fi® saranno necessari circa

[in modalità punto di accesso (AP)].

WiFi

Informazioni generali

NOTA

Impostazione dell'orologio

Prima di utilizzare lo scanner, impostare l'orologio dello scanner sull'ora esatta.

a Accendere lo scanner. b Sul pannello dei comandi dello scanner premere Menu. c Premere o fino a quando TME non è visualizzato sull'LCD. d Premere Avvia/OK. e Premere o per impostare l'anno. f Premere Avvia/OK per confermare l'anno.

Per tornare alla schermata precedente, premere il pulsante COLOR / MONO (A colori/Bianco e nero) ( ).

g Ripetere i passaggi 5 e 6 per impostare mese, giorno, ora (formato 24 ore) e minuti.

h Dopo aver impostato i minuti, sull'LCD compare OK, a indicare che l'orologio è impostato.

Uso della funzione di spegnimento automatico

È possibile impostare lo scanner affinché si spenga automaticamente per risparmiare energia. Lo scanner si spegne dopo cinque minuti di inattività.

Quando l'interruttore Wi-Fi® è impostato su ON (Attivo), questa funzione è disattivata.

a Accendere lo scanner. b Sul pannello dei comandi dello scanner premere Menu. c Premere o fino a quando PWR non è visualizzato sull'LCD. d Premere Avvia/OK. e Effettuare una delle seguenti operazioni.

• Per attivare la funzione di spegnimento automatico, premere o per selezionare YES.

• Per disattivare la funzione di spegnimento automatico, premere o per selezionare NO.

f Premere Avvia/OK. g Sull'LCD viene visualizzato OK, a indicare che la funzione di spegnimento automatico è stata impostata.

Informazioni generali

DS-820W DS-920DW

Installazione della batteria

Installare la batteria agli ioni di litio in dotazione nello scanner, come mostrato nell'illustrazione.

Informazioni generali

NOTA

Ricarica della batteria

a Assicurarsi che il computer sia acceso. b Collegare il cavo micro USB alla porta micro USB sullo scanner. c Collegare il cavo al computer. La batteria inizia a ricaricarsi automaticamente. d Il pulsante di alimentazione si illumina in verde quando la batteria si ricarica e si spegne quando

la ricarica è completa.

• Quando la batteria si ricarica, premere e tenere premuto il pulsante di alimentazione per spegnere lo scanner. È possibile ricaricare la batteria con lo scanner acceso o spento, tuttavia la ricarica richiederà

più tempo se lo scanner è spento.

• Quando si ricarica la batteria con lo scanner acceso, impostare l'interruttore Wi-Fi (Disattivato).

• Quando lo scanner è acceso, il livello della batteria viene visualizzato sul pannello LCD.

su OFF

Icona della

batteria

• Se lo scanner non viene utilizzato per un lungo periodo, ricaricare completamente la batteria almeno una volta ogni sei mesi per prolungarne la durata.

• Se lo scanner non viene utilizzato per un lungo periodo, rimuovere la batteria dallo scanner e riporre la batteria in un luogo fresco e asciutto e con una temperatura costante.

Livello di carica

Piena

Metà

Quasi esaurita

Informazioni generali

NOTA

Formattazione di una scheda SD

Quando si acquista una scheda SD, è necessario formattarla prima di utilizzarla.

Prima di formattare una scheda SD, assicurarsi che non contenga dati importanti. Quando si formatta una scheda SD utilizzata in precedenza con altri dispositivi, tutti i dati in essa contenuti verranno eliminati.

a Inserire la scheda SD nell'apposito slot. b Accendere lo scanner. c Assicurarsi che SD sia visualizzato sul display LCD. d Sul pannello dei comandi dello scanner premere Menu. e Premere o fino a quando FMT non è visualizzato sull'LCD. f Premere Avvia/OK. g Effettuare una delle seguenti operazioni.

• Per formattare la scheda SD, premere o per selezionare YES, quindi premere Avvia/OK. L'icona SD e FMT sul display LCD lampeggiano e lo scanner inizia a formattare la scheda SD. Quando sul display LCD compare OK, la formattazione è stata completata.

• Per annullare la formattazione, premere o per selezionare NO, quindi premere Avvia/OK.

Modifica della risoluzione di scansione (solo DS-920DW)

Per il modello DS-820W: cambiare la risoluzione utilizzando il pulsante HQ / STD ( ) (Alta risoluzione/ Standard) dello scanner.

a Accendere lo scanner. b Sul pannello dei comandi dello scanner premere Menu. c Premere o fino a quando DPI non è visualizzato sull'LCD. d Premere Avvia/OK. e Premere o per selezionare 600 (600 dpi) o 300 (300 dpi). f Premere Avvia/OK. g Sull'LCD viene visualizzato OK, a indicare che la risoluzione è stata impostata.

Specifiche dei documenti 2

Documenti utilizzabili

Carta standard Lunghezza Scansione su 1 facciata

Da 90 a 812,8 mm Scansione su 2 facciate (solo DS-920DW)

Da 90 a 406,4 mm Larghezza Da 55 a 215,9 mm Peso Da 60a105g/m

Per eseguire la scansione di un documento sottile, utilizzare il

foglio di supporto (vedere Caricamento del foglio di supporto a

pagina 16). Numero massimo di pagine 1 pagina (1 foglio) Formato carta standard A4 210 × 297 mm

A5 148 × 210 mm

A6 105 × 148 mm

A7 74 × 105 mm

A8 52 × 74 mm

B5 182 × 257 mm

B6 128 × 182 mm

B7 91 × 128 mm

B8 64 × 91 mm

Legal 215,9 × 355,6 mm

Letter 215,9 × 279,4 mm

Schede in plastica Lunghezza Da 40 a 86 mm

Larghezza Da 40 a 86 mm Formato standard (ISO) 85,6 × 54,0 × 0,76 mm Materiale Plastica (PET) Tipo Scheda in plastica come una patente o una tessera Spessore Meno di 0,8 mm Numero massimo di pagine 1 pagina (1 foglio)

Scontrini Lunghezza Scansione su 1 facciata

Da 90 a 812,8 mm

Scansione su 2 facciate (solo DS-920DW)

Da 90 a 406,4 mm Larghezza Da 55 a 215,9 mm Spessore Più di 0,04 mm Numero massimo di pagine 1 pagina (1 foglio)

Specifiche dei documenti

ATTENZIONE

Documenti non utilizzabili

 Documenti con fermagli o punti di cucitrice  Documenti con inchiostro bagnato  Tessuto, fogli metallici, fogli per proiettori  Supporti lucidi o con mirroring  Schede in plastica con caratteri in rilievo  Documenti che superano lo spessore consigliato

Documenti consigliati per l'uso con il foglio di supporto

Utilizzare il foglio di supporto in dotazione per eseguire la scansione di quanto segue.

 Documenti con un foglio di carta carbone sul retro  Documenti scritti a matita  Documenti più stretti di 55 mm nel senso della larghezza  Documenti più corti di 90 mm nel senso della lunghezza  Documenti con spessori diversi come le buste  Documenti molto spiegazzati o arricciati  Documenti piegati o danneggiati  Documenti con carta da ricalco  Documenti con carta patinata  Fotografie (carta fotografica)  Documenti stampati su carta perforata  Documenti stampati su carta di forma insolita (non quadrata o rettangolare)  Documenti dotati di foto, foglietti adesivi o etichette  Documenti con carta autocopiante  Documenti con fogli mobili o con qualsiasi tipo di carta forata  Negativi fotografici

Per ulteriori informazioni sull'uso del foglio di supporto durante la scansione, vedere Caricamento del foglio di supporto a pagina 16.

Per evitare di tagliarsi, non fare scorrere o sfregare la mano o le dita lungo i bordi del foglio di supporto.

Specifiche dei documenti

IMPORTANTE

• Non collocare il foglio di supporto alla luce solare diretta o in luoghi soggetti a temperatura e umidità elevate, altrimenti il foglio di supporto potrebbe deformarsi.

• Non posizionare oggetti di grandi dimensioni o pesanti sul foglio di supporto quando esso è appoggiato in piano.

• Non piegare e non tirare il foglio di supporto. Qualora si danneggiasse, potrebbe non essere utilizzabile per la scansione e non va utilizzato.

IMPORTANTE

NOTA

Preparazione alla scansione 3

Caricamento di un documento

• Inserire una sola pagina alla volta nello scanner. Inserire la pagina successiva solo dopo che la prima è stata completamente acquisita. L'inserimento di più di una pagina alla volta potrebbe provocare il malfunzionamento dello scanner.

• NON tentare di estrarre il documento durante la fase di alimentazione.

• NON utilizzare carta arricciata, spiegazzata, piegata, strappata, su cui siano presenti graffette, fermagli, tracce di colla o di nastro adesivo.

• NON provare a eseguire la scansione di cartoncino o tessuto.

• Assicurarsi che dietro la fessura di espulsione della carta vi sia spazio sufficiente. Il documento acquisito sarà espulso dal retro dello scanner.

• Accertarsi che i documenti scritti con inchiostro o su cui è presente liquido correttivo siano completamente asciutti.

• Alcuni tipi di schede in plastica potrebbero subire graffi durante la scansione. Per evitare di danneggiare la scheda, si consiglia di utilizzare il foglio di supporto. Per ulteriori informazioni, vedere Caricamento del foglio di supporto a pagina 16.

a Posizionare il documento a con la facciata rivolta verso l'alto nella fessura di alimentazione b e

allineare il bordo sinistro della pagina con il bordo sinistro della fessura di alimentazione Per eseguire la scansione di una scheda in plastica nella fessura di alimentazione fessura di alimentazione Per DS-920DW: quando si esegue la scansione fronte/retro, inserire la prima pagina con la facciata rivolta verso l'alto nella fessura di alimentazione.

b e allineare il bordo sinistro della scheda con il bordo sinistro della

a, inserire prima il bordo superiore della scheda

b Inserire la guida documento d finché non tocca il lato destro del documento. c Inserire con cura il documento finché il bordo superiore non tocca l'interno dello scanner.

Se si inserisce un documento quando sul display LCD viene visualizzato SD, la scansione inizia automaticamente.

Preparazione alla scansione

NOTA

Caricamento del foglio di supporto

Accertarsi che i documenti scritti con inchiostro o su cui è presente liquido correttivo siano completamente asciutti.

a Posizionare il documento da sottoporre a scansione nell'angolo sinistro del foglio di supporto e allineare

la parte superiore del documento con l'angolo sinistro del foglio di supporto.

b Inserire il foglio di supporto a, il documento con la facciata rivolta verso l'alto, con il bordo nero per primo

nella fessura di alimentazione della fessura di alimentazione Per DS-920DW: quando si esegue la scansione fronte/retro, inserire la prima pagina con la facciata rivolta verso l'alto nella fessura di alimentazione.

b e allineare il bordo sinistro del foglio di supporto con il bordo sinistro c.

c Spingere la guida del documento d contro il lato destro del foglio di supporto. d Inserire con cura il foglio di supporto finché il bordo superiore non tocca l'interno dello scanner.

Preparazione alla scansione

Suggerimenti importanti sul foglio di supporto

 Per evitare l'inceppamento dei documenti, non caricare il foglio di supporto capovolto. Per ulteriori

informazioni, vedere Caricamento del foglio di supporto a pagina 16.

 Per evitare l'inceppamento dei documenti, non collocare contemporaneamente più documenti di piccole

dimensioni nel foglio di supporto. Inserire un solo documento alla volta nel foglio di supporto.

 Non scrivere sul foglio di supporto, perché il testo scritto potrebbe apparire nei documenti acquisiti. Se il

foglio di supporto si sporca, pulirlo con un panno asciutto.

 Non lasciare documenti nel foglio di supporto per periodi prolungati, perché l'inchiostro dei documenti

stampati potrebbe venire trasferito sul foglio di supporto.

NOTA

Eseguire la scansione utilizzando il

DS-820W DS-920DW

pannello dei comandi

Scansione in modalità SD

a Inserire la scheda SD nell'apposito slot.

Quando si utilizza una scheda SD acquistata, è necessario formattarla. Per formattare la scheda SD sullo scanner, vedere Formattazione di una scheda SD a pagina 11.

b Accendere lo scanner. c Assicurarsi che SD sia visualizzato sul display LCD. d Se necessario, regolare le impostazioni di scansione premendo i pulsanti COLOR / MONO (A colori/

Bianco e nero), PDF / JPG e HQ / STD (Alta qualità/Standard) (2 side / 1 side (2 facciate/1 facciata)) sul pannello dei comandi.

e Inserire il documento. f La scansione viene avviata automaticamente.

Il LED del pulsante di alimentazione lampeggia in verde e SD lampeggia sul display LCD.

g L'immagine acquisita viene archiviata sulla scheda SD.

Verificare il risultato della scansione.

Per accedere alle immagini acquisite sulla scheda SD, vedere Accedere alle immagini acquisite sulla scheda SD a pagina 50.

NOTA

Scansione usando il computer 5

Installazione del driver dello scanner e del software di scansione

Per gli utenti Windows

• Verificare che il computer sia acceso e di aver eseguito l'accesso come amministratore.

• Per il momento, NON collegare il cavo micro USB.

• Se il proprio computer non dispone di un'unità DVD-ROM, il DVD-ROM in dotazione non contiene i driver per il sistema operativo. Se si desidera scaricare i manuali e le utilità, visitare la pagina relativa al proprio modello nel sito http://support.brother.com

a Inserire il DVD-ROM. b Quando viene visualizzata la schermata Setup, fare clic su Installazione Scanner Driver e seguire le

istruzioni a schermo.

• Se la schermata Brother non viene visualizzata automaticamente, aprire Risorse del computer (Computer), fare doppio clic sull'icona del CD-ROM, quindi fare doppio clic su AutoRun.exe.

• Quando si installa il driver dello scanner, contemporaneamente verrà installato DSmobileCapture (un'applicazione di scansione). Per ulteriori informazioni sull'uso di DSmobileCapture, vedere Uso di

DSmobileCapture (per Windows

) a pagina 25.

Scansione usando il computer

NOTA

c Fare clic su Applicazioni aggiuntive per installare una delle seguenti applicazioni durante l'installazione.

• Button Manager V2: scansione e memorizzazione di documenti (in destinazioni specificate)

• PaperPort™ 12SE: scansione, modifica e gestione di documenti

• Presto! BizCard 6: scansione, modifica e gestione di bigliettini da visita

Per ulteriori informazioni sull'applicazione di scansione più adatta alle proprie esigenze, vedere Scelta del software di scansione a pagina 24.

Scansione usando il computer

NOTA

Per gli utenti di Macintosh

• Verificare che il computer sia acceso e di aver eseguito l'accesso come amministratore.

• Per il momento, NON collegare il cavo micro USB.

a Inserire il DVD-ROM. b Fare doppio clic sull'icona di DVD, quindi fare doppio clic su DS-820W (DS-920DW). c Fare doppio clic su Brother DS-820W (DS-920DW) e seguire le istruzioni a schermo per installare il

driver dello scanner.

Quando si installa il driver dello scanner, contemporaneamente verrà installato DSmobileCapture (un'applicazione di scansione). Per ulteriori informazioni sull'uso di DSmobileCapture, vedere Utilizzo di DSmobileCapture (per Macintosh) a pagina 36.

Scansione usando il computer

NOTA

d Fare clic su una di queste cartelle per installare l'applicazione durante l'installazione.

• Presto! PageManager 9: scansione, modifica e gestione di documenti

• Presto! BizCard 6: scansione, modifica e gestione di bigliettini da visita

• Fare clic su Presto! PageManager o Presto! BizCard per accedere al sito Web di NewSoft Technology Corporation. Scaricare l'applicazione da questo sito Web.

• Per ulteriori informazioni sull'applicazione di scansione più adatta alle proprie esigenze, vedere Scelta del software di scansione a pagina 24.

Scansione usando il computer

Collegamento dello scanner al computer in modalità TWAIN

Prima di acquisire un documento utilizzando il software di scansione, selezionare la modalità TWAIN sul computer.

a Accendere lo scanner. b Verificare che l'interruttore Wi-Fi

sia impostato su OFF (Disattivato).

c Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo al computer. d Premere il pulsante Avvia/OK sullo scanner per visualizzare PC sull'LCD.

Scansione usando il computer

NOTA

Scelta del software di scansione

Dopo aver scaricato i driver dello scanner, selezionare un software di scansione per salvare nel computer le immagini acquisite. Brother ha messo a disposizione numerose opzioni sul DVD-ROM. Utilizzare questa tabella per stabilire quale applicazione di scansione inclusa è più adatta alle proprie esigenze:

Software Funzione Per ulteriori informazioni DSmobileCapture Scansione, gestione e archiviazione di

documenti

Button Manager V2

(solo Windows

Nuance PaperPort

(solo Windows

Presto! PageManager 9

(solo Macintosh) Presto! BizCard 6 Consente di acquisire, modificare e gestire

)

™

12SE

)

Scansione e memorizzazione di documenti (nelle destinazioni specificate)

Scansione, modifica e gestione di documenti, scansione OCR

biglietti da visita

Per Windows

DSmobileCapture (per Windows

pagina 25. Per Macintosh: vedere Utilizzo di

DSmobileCapture (per Macintosh) a pagina 36.

Vedere le istruzioni per l'utente del software oppure Utilizzo di Button

Manager V2 (per Windows

Vedere le istruzioni per l'utente del software.

Vedere il Manuale dell'utente di Presto! BizCard che verrà scaricato sul computer al download del software.

: vedere Uso di

) a

) a pagina 43.

Fare clic su Presto! PageManager o Presto! BizCard per accedere al sito Web di NewSoft Technology Corporation. Scaricare l'applicazione da questo sito Web.

Scansione usando il computer

Uso di DSmobileCapture (per Windows®)

a Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo al computer. b Fare doppio clic sul collegamento a DSmobileCapture sul desktop. c Viene visualizzata la finestra di dialogo Seleziona modello di scanner. Selezionare TWAIN in Tipo di

driver e selezionare Brother DS-820W (DS-920DW) in Modello scanner e fare clic su OK.

d Viene avviato DSmobileCapture.

e Modificare le impostazioni di scansione, se necessario.

Per ulteriori informazioni sulla modifica delle impostazioni, vedere Modifica delle impostazioni di

scansione di DSmobileCapture (per Windows

) a pagina 28.

Scansione usando il computer

f Inserire un documento nello scanner.

g Fare clic su Acquisisci . Viene avviata la scansione.

Nella schermata DSmobileCapture viene visualizzata una miniatura dell'immagine acquisita, la quale viene salvata nella directory specificata al punto 5. Verificare il risultato della scansione.

Scansione usando il computer

NOTA

h Per la scansione continua, inserire il documento successivo nello scanner mentre appare la schermata

In attesa del lavoro successivo... Quando il documento è inserito, la scansione si avvia automaticamente. Per interrompere la scansione continua, fare clic su Annulla nella schermata In attesa del lavoro

successivo...

• Per cambiare il tempo di ritardo in attesa del processo di stampa successivo, vedere Impostazioni carta a pagina 30.

• Per salvare più documenti come unico file, scegliere PDF multipagina o TIFF multipagina dall'elenco a discesa Formato file.

Scansione usando il computer

(2)(1) (3) (4) (5)

Modifica delle impostazioni di scansione di DSmobileCapture (per Windows®)

Impostazioni file

(1) Configura Consente di modificare le proprietà dello scanner. (2) Formato file Consente di cambiare il formato del file.

Selezionare il formato desiderato nell'elenco a discesa. (3) Percorso Consente di specificare la directory in cui salvare le immagini acquisite. (4) Adatta pagina È possibile visualizzare e ridimensionare l'immagine acquisita.

Non è possibile utilizzare Adatta pagina qualora l'opzione PDF o PDF

multipagina sia scelta in Formato file. (5) Dimensioni effettive

(100%)

È possibile visualizzare l'immagine acquisita in Dimensioni effettive (100%).

Non è possibile utilizzare Dimensioni effettive (100%) qualora l'opzione PDF o

PDF multipagina sia scelta in Formato file.

Scansione usando il computer

NOTA

Impostazioni dell'immagine

Fare clic su Configura , quindi sulla scheda Immagine per scegliere il tipo di immagine e definire le

impostazioni di scansione di base.

Questa immagine si riferisce al modello DS-920DW.

(3)

(4)

(5)

(1)

(6)

(2)

(7)

(8)

(1) Casella di selezione delle

immagini

(2) Fronte retro (Solo DS-920DW) Selezionare la casella di controllo Fronte retro per eseguire la

(3) Luminosità Regola la chiarezza o la scurezza di un'immagine. L'intervallo è compreso tra -100

(4) Contrasto Regola l'intervallo tra le ombreggiature più scure e più chiare nell'immagine.

(5) Risoluzione Determina la qualità dell'immagine acquisita. L'impostazione predefinita di

(6) Invertito Inverte la luminosità e i colori dell'immagine. (7) Profili Consente di salvare o modificare l'impostazione di scansione nella finestra di

(8) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

Consente di scegliere il tipo di documento da acquisire.

scansione Fronte retro (2 facciate).

e +100. L'impostazione predefinita di fabbrica è 0.

L'intervallo è compreso tra -100 e +100. L'impostazione predefinita di fabbrica è 0.

fabbrica è 200 dpi.

dialogo Proprietà scanner.

di fabbrica predefinite.

Scansione usando il computer

Impostazioni carta

Fare clic su Configura , quindi sulla scheda Carta per definire i valori relativi all'output delle immagini.

(1)

(2)

(3)

(5)

(6)

(7)

(1) Ritaglio Ritaglio consente di catturare una porzione del documento acquisito.

 Automatico

Scegliere Automatico per consentire al software di regolare la finestra di ritaglio

in base alle dimensioni del documento. Usare questa opzione per serie di

documenti di dimensioni diverse.

 Fisso al trasporto

Scegliere Fisso al trasporto se si desidera avere la possibilità di definire l'area o

la zona da riprodurre. Usare questa opzione per serie di documenti delle stesse

dimensioni.

(4)

Scansione usando il computer

(2) Area di acquisizione Scegliere il formato carta dall'elenco a discesa oppure creare un formato carta

personalizzato facendo clic su Aggiungi nell'elenco a discesa.

Se si era selezionato Fisso al trasporto in Ritaglio (1), definire un valore per

Scostamento X e Scostamento Y oppure specificare un valore per Larghezza e

Lunghezza per ridefinire l'area di scansione. L'area di visualizzazione (4) in

questa schermata visualizza la posizione dell'immagine mentre si cambiano i

valori.

• Scostamento X - la distanza dal bordo sinistro del documento al bordo sinistro dell'area acquisita.

• Scostamento Y - la distanza dal bordo superiore del documento al bordo superiore dell'area acquisita.

• Larghezza - la larghezza dell'area acquisita.

• Lunghezza - la lunghezza dell'area acquisita.

• Usare queste frecce (o il mouse) per spostare l'area di scansione.

I risultati possono essere visualizzati nell'area di visualizzazione di questa schermata.

(3) Regolazione Regolazione consente di aggiungere un margine specifico a sinistra, a destra, in

alto e in basso nell'immagine. In questo modo si può ridurre il possibile ritaglio degli angoli su qualsiasi immagine inclinata. Selezionare un valore da 0 a +5 mm. Il risultato della Regolazione non verrà visualizzato nell'area di visualizzazione.

(4) Area di visualizzazione Visualizza la posizione dell'immagine mentre si modificano i valori nell'area di

scansione (2).

(5) Unità Unità consente di definire il sistema di misurazione preferito. Selezionare Pollici,

Millimetri o Pixel dall'elenco a discesa.

(6) Timeout trasporto Timeout trasporto consente di impostare il tempo (in secondi) che lo scanner

lascerà trascorrere prima di avviare la scansione automatica dopo il completamento del primo lavoro di scansione. Quando si dispone di diversi documenti distinti da acquisire con le stesse impostazioni di scansione, questa funzionalità risulta particolarmente utile. Il tempo predefinito è 30 secondi.

Il valore va da 0 a 60 secondi.

(7) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite.

Scansione usando il computer

NOTA

(3)

(1)

(2)

Impostazioni di anteprima

Fare clic su Configura , quindi sulla scheda Anteprima per visualizzare un'anteprima dell'immagine

prima della scansione, per assicurarsi che l'area di scansione sia impostata correttamente.

(1) Finestra di anteprima Quando si fa clic su Anteprima (3), l'immagine acquisita appare in quest'area.

Questa immagine di anteprima consente di definire l'area di scansione.

(2) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite.

(3) Anteprima Fare clic per avviare la scansione di anteprima. L'immagine acquisita appare nella

Finestra di anteprima (1). Si noti che l'immagine acquisita è destinata solo all'anteprima e non sarà salvata.

Se si sceglie il ritaglio Automatico, nella schermata della scheda Carta, non è possibile visualizzare un'anteprima della scansione in questa schermata.

Scansione usando il computer

NOTA

Impostazioni delle opzioni

Fare clic su Configura , quindi sulla scheda Opzioni per impostare ulteriori impostazioni di

elaborazione delle immagini o per calibrare lo scanner.

Questa immagine si riferisce al modello DS-920DW.

(1)

(2)

(3)

(4)

(1) Rifletti lateralmente

(Solo DS-920DW)

(2) Rotazione Se si desidera ruotare l'immagine acquisita, scegliere l'angolo di rotazione

(3) Calibrazione Consente di calibrare lo scanner.

(4) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

 Libro

Selezionare Libro per mantenere lo stesso orientamento dell'immagine sull'alto lato della pagina di output.

 A ventaglio

Selezionare A ventaglio per ruotare l'orientamento dell'immagine di 180 gradi sull'altro lato della pagina di output.

dall'elenco a discesa.

Per ulteriori informazioni, vedere Calibrazione utilizzando il software (per

Windows

di fabbrica predefinite.

) a pagina 58.

Scansione usando il computer

Impostazioni della stampante

Fare clic su Configura , quindi fare clic sulla scheda Stampante per stampare caratteri alfanumerici,

data, ora, numero di documento e testo personalizzato sulle immagini acquisite.

(1)

(2) (3) (4)

(6)

(7)

(8)

(5)

(9)

(10)

(11)

(1) Stampante digitale Selezionare Stampante digitale per stampare il messaggio sul lato anteriore

dell'immagine acquisita.

(2) Stampa tutto Selezionare la casella di controllo Stampa tutto per stampare il testo (messaggio)

su tutte le pagine del documento. Deselezionare la casella di controllo Stampa

tutto per stampare il testo solo nella prima pagina. (3) Personalizzato Consente di digitare il testo da stampare. (4) Contatore Visualizza il numero di pagine della sessione di scansione. (5) Data/Ora Consente di selezionare un formato dall'elenco a discesa qualora si desideri

includere la data e l'ora nel testo. (6) Carattere Fare clic sull'elenco a discesa per selezionare i caratteri per il testo. (7) Attributi carattere Consente di selezionare un attributo carattere dall'elenco a discesa. Le opzioni

includono Normale, Sottolineato, Doppio o Grassetto. (8) Orientamento stringa Consente di selezionare un orientamento di testo dall'elenco a discesa. Le opzioni

includono Normale, Ruotata, Verticale, Inversione verticale, 90 gradi senso

orario o 90 gradi senso antiorario. (9) Posizione di stampa Selezionare la posizione del testo dall'elenco a discesa. Le opzioni includono

Superiore, Centrale, Inferiore e Personalizzato. Se si sceglie Personalizzato,

immettere i valori di Scostamento X e Scostamento Y per specificare la

posizione del testo. (10) Altro Fare clic su Altro... per impostare Dimensione, Densità e Trasparenza per il testo. (11) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite.

Scansione usando il computer

Informazioni

Fare clic su Configura , quindi sulla scheda Informazioni per visualizzare le informazioni sul sistema

e sullo scanner.

Scansione usando il computer

Utilizzo di DSmobileCapture (per Macintosh)

a Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo al computer. b Fare doppio clic sul collegamento a DSmobileCapture sul desktop. c Viene avviato DSmobileCapture.

d Modificare le impostazioni di scansione, se necessario.

Per ulteriori informazioni sulla modifica delle impostazioni, vedere Modifica delle impostazioni di scansione di DSmobileCapture (per Macintosh) a pagina 37.

e Inserire un documento nello scanner. f Dopo aver posizionato il documento, fare clic su Acquisisci nella schermata di DSmobileCapture o

premere il pulsante Avvia/OK dello scanner. Viene avviata la scansione. L'immagine acquisita sarà salvata nella directory specificata al punto 4. Verificare il risultato della scansione.

Scansione usando il computer

NOTA

(1)

(7)

(8)

(3)

(4)

(5)

(6)

(10)

(9)

(2)

Modifica delle impostazioni di scansione di DSmobileCapture (per Macintosh)

Impostazioni dell'immagine

Fare clic sulla scheda Immagine per scegliere il tipo di immagine e definire le varie impostazioni di scansione di base.

Questa immagine si riferisce al modello DS-920DW.

(1) Casella di selezione delle

immagini

(2) Fronte retro (Solo DS-920DW) Selezionare la casella di controllo Fronte retro per eseguire la

(3) Luminosità Regola la chiarezza o la scurezza di un'immagine. L'intervallo è compreso tra -100

(4) Contrasto Regola l'intervallo tra le ombreggiature più scure e più chiare nell'immagine.

(5) Risoluzione Determina la qualità dell'immagine acquisita. L'impostazione predefinita di

(6) Inversione Inverte la luminosità e i colori dell'immagine. (7) Formato pagina Formato pagina consente di catturare una porzione del documento acquisito.

Consente di scegliere il tipo di documento da acquisire.

scansione Fronte retro (2 facciate).

e +100. L'impostazione predefinita di fabbrica è 0.

L'intervallo è compreso tra -100 e +100. L'impostazione predefinita di fabbrica è 0.

fabbrica è 200 dpi.

Scegliere il formato carta dall'elenco pop-up Formato pagina.

Scansione usando il computer

(8) Profilo Consente di salvare o modificare l'impostazione di scansione nella finestra di

dialogo Proprietà scanner. (9) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite. (10) Finestra di anteprima Fare clic per visualizzare un'anteprima dell'immagine prima della scansione.

Questa immagine di anteprima consente di definire l'area di scansione.

Facendo clic su Anteprima ha inizio la scansione dell'anteprima e l'immagine

acquisita viene visualizzata nella Finestra di anteprima. Si noti che l'immagine

acquisita è destinata solo all'anteprima e non sarà salvata.

Scansione usando il computer

(1)

(2)

(4)

(5)

(6)

(7)

(8)

(3)

(9)

Impostazioni file

Fare clic sulla scheda File per configurare le impostazioni relative al nome del file e alla directory in cui si desidera salvare l'immagine acquisita.

(1) Campione Consente di specificare la directory in cui salvare le immagini acquisite. (2) Nome del file Consente di impostare la regola per il nome file dell'immagine acquisita. (3) Cifre Consente di determinare il numero iniziale del numero di sequenza incluso nel

nome file. (4) Esempio Consente di visualizzare un'anteprima del nome impostato. (5) Quando i nomi del file

sono uguali

Consente di modificare il nome file qualora lo stesso nome esista già nella

directory scelta in Campione. (6) Formato del file Consente di scegliere il formato file per l'immagine acquisita.

Quando si sceglie TIFF o PDF è disponibile l'opzione Produzione multi pagina.

Una volta completato il primo lavoro di scansione è possibile continuare ad

acquisire il documento successivo. (7) Scansione su Consente di scegliere la destinazione cui inviare l'immagine acquisita. (8) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite. (9) Finestra di anteprima Fare clic per visualizzare un'anteprima dell'immagine prima della scansione.

Questa immagine di anteprima consente di definire l'area di scansione.

Facendo clic su Anteprima ha inizio la scansione dell'anteprima e l'immagine

acquisita viene visualizzata nella Finestra di anteprima. Si noti che l'immagine

acquisita è destinata solo all'anteprima e non sarà salvata.

Scansione usando il computer

(1)

(3)

(2)

(4)

Impostazioni carta

Fare clic sulla scheda Carta per definire i valori relativi all'output delle immagini.

(1) Formato pagina Formato pagina consente di catturare una porzione del documento acquisito.

Scegliere il formato carta dall'elenco pop-up Formato pagina, definire i valori

Scostamento X e Scostamento Y oppure specificare Larghezza e Lunghezza

per definire l'area acquisita. Fare cc su Finestra di anteprima (4) per visualizzare

un'anteprima della posizione dell'immagine quando si modificano i valori.

• Scostamento X - la distanza dal bordo sinistro del documento al bordo sinistro dell'area acquisita.

• Scostamento Y - la distanza dal bordo superiore del documento al bordo superiore dell'area acquisita.

• Larghezza - la larghezza dell'area acquisita.

• Lunghezza - la lunghezza dell'area acquisita.

(2) Unità Unità consente di definire il sistema di misurazione preferito. Selezionare Pollici,

Millimetri o Pixel dall'elenco pop-up.

(3) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

predefinite di fabbrica.

(4) Finestra di anteprima Fare clic per visualizzare un'anteprima dell'immagine prima della scansione.

Questa immagine di anteprima consente di definire l'area di scansione. Facendo clic su Anteprima ha inizio la scansione dell'anteprima e l'immagine

acquisita viene visualizzata nella Finestra di anteprima. Si noti che l'immagine acquisita è destinata solo all'anteprima e non sarà salvata.

Scansione usando il computer

Impostazioni delle opzioni

Fare clic sulla scheda Opzioni per definire delle impostazioni di elaborazione delle immagini aggiuntive o per calibrare lo scanner.

(1) (2)

(3)

(4)

(1) Gradi di rotazione Se si desidera ruotare l'immagine acquisita, scegliere l'angolo di rotazione

dall'elenco pop-up. (2) Rifletti Selezionare la casella di controllo Rifletti per invertire l'immagine. (3) Calibrazione Consente di calibrare lo scanner.

Per ulteriori informazioni, vedere Calibrazione utilizzando il software (per

Macintosh) a pagina 61. (4) Impostazioni predefinite Reimposta i valori in questa e in tutte le altre schede Proprietà sulle impostazioni

di fabbrica predefinite. (5) Finestra di anteprima Fare clic per visualizzare un'anteprima dell'immagine prima della scansione.

Questa immagine di anteprima consente di definire l'area di scansione.

Facendo clic su Anteprima ha inizio la scansione dell'anteprima e l'immagine

acquisita viene visualizzata nella Finestra di anteprima. Si noti che l'immagine

acquisita è destinata solo all'anteprima e non sarà salvata.

(5)

Scansione usando il computer

Informazioni

Fare clic sulla scheda Informazioni per visualizzare le informazioni sul sistema e sullo scanner.

(1)

(1) Lingua Scegliere la lingua da visualizzare nell'elenco pop-up.

Scansione usando il computer

NOTA

Utilizzo di Button Manager V2 (per Windows®)

• Per istruzioni più dettagliate, consultare la Guida dell'utente di Button Manager V2 dal menu Guida dell'applicazione.

• Per visualizzare il menu Guida fare clic con il pulsante destro del mouse sull'icona Button Manager V2

nella barra delle applicazioni e fare quindi clic su Guida.

Utilizzare uno di questi due metodi per avviare il pannello dei pulsanti di Button Manager V2.

Per visualizzare l'icona del collegamento e avviare il pannello dei pulsanti di Button Manager V2 dalla barra delle applicazioni

a Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo micro USB a una porta

USB del computer.

b Fare clic sull'icona Button Manager V2 nella barra delle applicazioni nell'angolo inferiore destro

della schermata del computer.

c Viene avviato il pannello dei pulsanti di Button Manager V2.

Scansione usando il computer

Per avviare il pannello dei pulsanti di Button Manager V2 dal pulsante Start di Windows

a Fare clic su Start > Tutti i programmi > Brother DS-820W (DS-920DW) Scanner > Button

Manager > Button Manager V2.

b Quando viene visualizzata la finestra di dialogo Seleziona modello di scanner, selezionare il modello

di scanner dall'elenco, quindi fare clic su OK.

c Viene avviato il pannello dei pulsanti di Button Manager V2.

Scansione usando il computer

Metodi di scansione

Per eseguire la scansione con Button Manager V2 si può procedere in due modi. Se necessario, prima della scansione controllare o modificare le impostazioni di scansione.

Per eseguire la scansione usando il pulsante Scansione nel pannello dei pulsanti di Button Manager V2

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2. c Se necessario, fare clic con il pulsante destro del mouse sul pulsante di scansione desiderato nel

pannello dei pulsanti di Button Manager V2 per modificare le impostazioni di scansione. Per ulteriori informazioni, vedere la Guida dell'utente di Button Manager V2.

d Fare clic sul pulsante di scansione che si desidera usare nel pannello dei pulsanti di Button Manager

V2 per avviare la scansione.

Per eseguire la scansione usando il pulsante Avvia sullo scanner

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2. c Se necessario, fare clic con il pulsante destro del mouse sul pulsante di scansione desiderato nel

pannello dei pulsanti di Button Manager V2 per modificare le impostazioni di scansione. Per ulteriori informazioni, vedere la Guida dell'utente di Button Manager V2.

d Selezionare la casella di controllo a sinistra del pulsante di scansione da usare. e Premere il pulsante Avvia sullo scanner per avviare la scansione.

Scansione usando il computer

NOTA

Pulsanti di scansione del pannello dei pulsanti di Button Manager V2 (per Windows®)

Scansione su un'immagine

Utilizzare questa opzione per aprire l'immagine acquisita in un'applicazione specifica. Si noti che l'applicazione deve già essere aperta e in esecuzione nel computer.

Per modificare le impostazioni di scansione, fare clic con il pulsante destro del mouse sul pulsante

Scan (vedere la Guida dell'utente di Button Manager V2).

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su Scan .

Al termine della scansione, l'immagine acquisita sarà inserita nell'applicazione aperta e in esecuzione. Verificare il risultato della scansione.

• Se l'applicazione non si avvia, o è ridotta a icona, l'immagine acquisita sarà salvata in una cartella predefinita (per ulteriori informazioni su come modificare il percorso della cartella, vedere la Guida dell'utente di Button Manager V2).

• Se sono aperte due o più applicazioni, l'immagine acquisita sarà visualizzata nell'applicazione attiva.

Eseguire la scansione su un'applicazione

Utilizzare questa opzione per aprire l'immagine acquisita in un'applicazione scelta da un elenco. Per modificare le impostazioni di scansione, fare clic con il pulsante destro del mouse sul pulsante

Scan To App .

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su Scan To App per avviare la scansione.

Al termine della scansione, l'immagine acquisita verrà aperta in un'applicazione scelta tra quelle presenti nell'elenco visualizzato. Verificare il risultato della scansione.

Scansione usando il computer

Scansione su e-mail

Utilizzare questa opzione per allegare l'immagine acquisita a un messaggio e-mail. Per modificare le impostazioni di scansione o il software di posta elettronica, fare clic con il pulsante destro

del mouse sul pulsante E-Mail .

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su E-Mail per avviare la scansione.

Al termine della scansione, il software e-mail si avvia e l'immagine acquisita viene allegata a un'e-mail vuota. Verificare il risultato della scansione.

Scansione su una stampante

Utilizzare questa opzione per stampare l'immagine acquisita dalla stampante predefinita. Per modificare le impostazioni o la stampante di destinazione, fare clic con il pulsante destro del mouse sul

pulsante Printer .

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su Printer per avviare la scansione.

Al termine della scansione, l'immagine acquisita sarà stampata dalla stampante predefinita. Verificare il risultato della scansione.

Scansione usando il computer

Scansione su una cartella condivisa

Utilizzare questa opzione per salvare l'immagine acquisita sulla rete. Per modificare le impostazioni di scansione, fare clic con il pulsante destro del mouse sul pulsante

Shared Folder .

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su Shared Folder per avviare la scansione.

Al termine della scansione, l'immagine acquisita verrà inviata direttamente nella cartella condivisa. Verificare il risultato della scansione.

Scansione su un server FTP

Utilizzare questa opzione per salvare l'immagine acquisita sul server FTP. Per modificare le impostazioni di scansione, fare clic con il pulsante destro del mouse sul pulsante

FTP .

a Inserire un documento nello scanner. b Avviare il pannello dei pulsanti di Button Manager V2.

c Fare clic su FTP per avviare la scansione.

Al termine della scansione, l'immagine acquisita sarà inviata direttamente alla cartella sul server FTP. Verificare il risultato della scansione.

NOTA

Connessione Wi-Fi

Connessione in modalità punto di accesso (AP)

È possibile collegare un dispositivo wireless (computer, smartphone, tablet e così via) allo scanner. Lo scanner può essere esso stesso il punto di accesso e il dispositivo wireless può accedere direttamente alle immagini acquisite archiviate sulla scheda SD.

• Se non è stata impostata una password di rete Wi-Fi®, assicurarsi di impostare una password di rete nel Web browser. Per ulteriori informazioni, vedere Impostazione di una password di rete Wi-Fi

• Senza una password di rete Wi-Fi

• Se si dimentica la password, premere il pulsante Reimposta dello scanner per reimpostare la password. Per ulteriori informazioni, vedere Reimpostare le impostazioni di rete a pagina 56.

• È possibile collegare allo scanner fino a tre dispositivi wireless contemporaneamente.

1 Spostare l'interruttore Wi-Fi

Attendere fino a 40 secondi finché l'indicatore Wi-Fi

2 Attivare la funzione Wi-Fi

per selezionare lo scanner. Per ulteriori informazioni, vedere le istruzioni fornite con il dispositivo wireless.

, i dati sulla scheda SD possono essere visualizzati e sottratti da terzi.

su ON (Attivato).

del dispositivo wireless (computer, smartphone, tablet e così via)

passa da rosso a blu.

a pagina 50.

3 Selezionare l'SSID dello scanner, Brother DS-820W-xxxx (dove xxxx = l'indirizzo MAC (Media Access

Control) dello scanner).

NOTA

Accedere alle immagini acquisite sulla

scheda SD

Utilizzo del Web browser

È possibile utilizzare il Web browser del dispositivo wireless (computer, smartphone, tablet e così via) per visualizzare le immagini acquisite archiviate sulla scheda SD dello scanner e scaricarle sul dispositivo wireless.

a Collegare il dispositivo wireless allo scanner in modalità AP.

Per ulteriori informazioni, vedere Connessione in modalità punto di accesso (AP) a pagina 49.

b Avviare il Web browser del dispositivo wireless. c Digitare http://10.10.100.1 nella barra dell'indirizzo. d Quando si visualizza per la prima volta l'immagine acquisita nel browser, viene visualizzata la schermata

di Impostazione della password. Impostare la password e fare clic su Applica. Se è stata già impostata una password, digitarla per effettuare l'accesso.

e Viene visualizzata la schermata iniziale del browser.

Le immagini non verranno visualizzate se non sono presenti dati sulla scheda SD.

Impostazione di una password di rete Wi-Fi

Se non è stata impostata una password di rete Wi-Fi®, assicurarsi di impostare una password di rete nel Web browser. Senza una password di rete Wi-Fi terzi.

, i dati sulla scheda SD possono essere visualizzati e sottratti da

a Collegare il dispositivo wireless allo scanner in modalità AP.

Per ulteriori informazioni, vedere Connessione in modalità punto di accesso (AP) a pagina 49.

di Impostazione della password. Impostare la password e fare clic su Applica. Se è stata già impostata una password, digitarla per effettuare l'accesso.

e Viene visualizzata la schermata iniziale del browser. f Fare clic su Impostazione > Impostazione Wi-Fi. Viene visualizzata la schermata Impostazione

Wi-Fi.

g Selezionare WPA2(AES) nell'elenco a discesa Crittografia. h Digitare Chiave già condivisa e fare clic su Applica. i Viene visualizzata la schermata Riavvio... L'impostazione è stata completata.

Accedere alle immagini acquisite sulla scheda SD

(6)

(1) (2) (3) (4)

(5)

(7)

(8) (7)

(1) Modalità Fare clic per impostare il formato di file dell'immagine acquisita (PDF o JPEG). (2) Seleziona tutto Fare clic per selezionare tutte le caselle di controllo. (3) Download Fare clic per scaricare il file selezionato. (4) Elimina Fare clic per eliminare il file selezionato. (5) Impostazione Fare clic per spostarsi sulle pagine delle impostazioni. Per ulteriori informazioni,

(6) Visualizzazione

Anteprima

vedere Modifica delle impostazioni utilizzando il browser a pagina 55. Consente di visualizzare le immagini acquisite (fino a 15 immagini per schermata).

Quando si fa doppio clic sull'immagine acquisita nella visualizzazione Anteprima, viene visualizzata la schermata di anteprima.

Le immagini non verranno visualizzate se non sono presenti dati sulla scheda SD.

Accedere alle immagini acquisite sulla scheda SD

(7) Cursori su schermo

Fare clic per spostarsi sulla prima pagina.

Fare clic per spostarsi sulla pagina precedente.

Fare clic per spostarsi sulla pagina successiva.

Fare clic per spostarsi sull'ultima pagina.

(8) Pagina Visualizza il numero della pagina corrente e il numero totale di pagine.

Accedere alle immagini acquisite sulla scheda SD

NOTA

Utilizzo della connessione USB tra lo scanner e il computer

Non è possibile visualizzare il contenuto della scheda SD quando l'interruttore Wi-Fi® è ON (Attivato) oppure il computer è in modalità TWAIN.

(Per Windows®)

a Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo al computer.

b Scegliere Start > Computer, quindi fare doppio clic su Disco rimovibile (Removable Disk).

c Fare doppio clic su DCIM.

Vengono visualizzate le cartelle sulla scheda SD.

• Cartella 100PHOTO Archivia le immagini acquisite in formato JPEG.

• Cartella 200DOC Archivia le immagini acquisite in formato PDF.

(Per Macintosh)

a Collegare il cavo micro USB alla porta micro USB sullo scanner. Collegare il cavo al computer. b iPhoto si avvia automaticamente e verranno visualizzate le immagini acquisite sulla scheda SD.

Accedere alle immagini acquisite sulla scheda SD

NOTA

Utilizzo di ScanHub™ (Android™)

È possibile utilizzare l'applicazione del dispositivo Android™ per visualizzare le immagini acquisite memorizzate nella scheda SD dello scanner e scaricare le immagini acquisite sul dispositivo Android™.

Installare l'applicazione da Google Play sul dispositivo Android™. Per scaricare, installare o disinstallare l'applicazione Android™, vedere le istruzioni fornite con il dispositivo.

• Senza una password di rete Wi-Fi

, i dati sulla scheda SD possono essere visualizzati e sottratti da terzi.

a pagina 50.

Utilizzo di ScanHub™ (iOS)

È possibile utilizzare l'applicazione del dispositivo iOS per visualizzare le immagini acquisite archiviate sulla scheda SD dello scanner e scaricare le immagini acquisite sul dispositivo iOS.

Installare l'applicazione da App Store sul dispositivo iOS. Per scaricare, installare o disinstallare l'applicazione iOS, vedere le istruzioni fornite con il dispositivo.

• Senza una password di rete Wi-Fi

, i dati sulla scheda SD possono essere visualizzati e sottratti da terzi.

a pagina 50.

Modifica delle impostazioni utilizzando il

browser

Configurazione delle impostazioni Wi-Fi® in modalità punto di accesso (AP)

Configurare le impostazioni di rete

È possibile configurare le impostazioni di rete nel browser.

a Accedere al browser in modalità AP.

Per ulteriori informazioni, vedere Connessione in modalità punto di accesso (AP) a pagina 49.

b Fare clic su Impostazione.

(1) (2) (3)

(1) Impostazione Wi-Fi Impostare l'SSID (nome di rete) e la chiave precondivisa. (2) Impostazione password Impostare la password per effettuare l'accesso. (3) Stato Verificare lo stato del punto di accesso corrente.

(4)

Verificare la versione del firmware.

(4) Torna all'inizio Tornare alla schermata iniziale.

Modifica delle impostazioni utilizzando il browser

NOTA

(1)

Reimpostare le impostazioni di rete

È possibile ripristinare le impostazioni modificate attraverso la connessione Wi-Fi® (Impostazione Wi-Fi® AP e Impostazione della password).

a Verificare che lo scanner sia acceso. b Impostare l'interruttore Wi-Fi

Attendere circa 40 secondi finché l'indicatore Wi-Fi Quando lo scanner stabilisce una connessione al punto di accesso, l'indicatore Wi-Fi

su ON (Attivato).

non passa da rosso a blu.

lampeggia in blu.

c Premere e tenere premuto sul pulsante di reimpostazione dello scanner (1) utilizzando un oggetto

appuntito, ad esempio un ago o una penna a punta fine, per 10 secondi.

d Rilasciare il pulsante Reimposta. L'indicatore Wi-Fi

vengono ripristinate sulle impostazioni di fabbrica.

Quando si preme il pulsante di reimpostazione, le impostazioni controllate dai pulsanti sul pannello dei comandi non verranno ripristinate sulle impostazioni di fabbrica e le immagini acquisite sulla scheda SD non verranno eliminate.

diventa rosso e le impostazioni della rete Wi-Fi®

NOTA

Calibrare lo scanner solo se, dopo 8.000 scansioni, le immagini acquisite iniziano ad apparire sbiadite, il colore è anomalo (più scuro del normale) o lo scanner è rimasto a lungo inutilizzato.

Per eseguire correttamente la calibrazione è necessario utilizzare il foglio di calibrazione in dotazione con lo scanner.

Calibrazione dello scanner 9

Calibrazione utilizzando il pannello dei comandi

a Accendere lo scanner. b Premere il pulsante Menu. c Premere il pulsante o ripetutamente per selezionare CAL sul display LCD. d Tenere per i bordi il foglio di calibrazione e inserirlo nello slot di alimentazione come illustrato di seguito.

Tenere il foglio di calibrazione solo per i bordi e fare attenzione a non toccare l'area bianca o nera. La presenza di segni o impronte sul foglio potrebbe provocare errori di calibrazione.

Calibrazione dello scanner

e Premere il pulsante Avvia/OK. f Il foglio di calibrazione viene alimentato all'interno. Il LED di alimentazione lampeggia in verde. g Dopo l'espulsione del foglio di calibrazione, OK viene visualizzato sul display LCD e la calibrazione viene

terminata.

Calibrazione utilizzando il software (per Windows®)

a Fare doppio clic sul collegamento a DSmobileCapture sul desktop. b Viene visualizzata la finestra di dialogo Seleziona modello di scanner. Selezionare TWAIN in Tipo di

driver, selezionare Brother DS-820W (DS-920DW) in Modello scanner e fare clic su OK.

c Viene avviato DSmobileCapture. d Fare clic su Configura .

Calibrazione dello scanner

e Fare clic sulla scheda Opzioni. f Fare clic su Calibrazione per avviare la calibrazione dello scanner.

g Viene visualizzato un messaggio in cui si chiede di inserire il foglio di calibrazione.

Calibrazione dello scanner

NOTA

h Tenere per i bordi il foglio di calibrazione e inserirlo nello slot di alimentazione come illustrato di seguito.

Fare clic su Sì.

Tenere il foglio di calibrazione solo per i bordi e fare attenzione a non toccare l'area bianca o nera. La presenza di segni o impronte sul foglio potrebbe provocare errori di calibrazione.

i La scansione si avvia automaticamente. j Una volta eseguita la scansione del foglio di calibrazione, sullo schermo viene visualizzato il messaggio

Calibrazione riuscita., a indicare che la calibrazione è stata completata. Fare clic su OK per terminare la calibrazione, quindi fare clic su OK per chiudere la schermata Opzioni.

Se sullo schermo viene visualizzato il messaggio Calibratura non riuscita, scollegare il cavo micro USB dal computer. Ricollegare il cavo micro USB al computer e rieseguire la calibrazione.

Calibrazione dello scanner

Calibrazione utilizzando il software (per Macintosh)

a Fare doppio clic sul collegamento a DSmobileCapture sul desktop. b Viene avviato DSmobileCapture. c Fare clic sulla scheda Opzioni. d Fare clic su Calibrazione per avviare la calibrazione dello scanner.

e Viene visualizzato un messaggio in cui si chiede di inserire il foglio di calibrazione.

Calibrazione dello scanner

NOTA

f Tenere per i bordi il foglio di calibrazione e inserirlo nello slot di alimentazione come illustrato di seguito.

Fare clic su OK.

Tenere il foglio di calibrazione solo per i bordi e fare attenzione a non toccare l'area bianca o nera. La presenza di segni o impronte sul foglio potrebbe provocare errori di calibrazione.

g La scansione si avvia automaticamente. h Una volta eseguita la scansione del foglio di calibrazione, sullo schermo viene visualizzato il messaggio

Calibrazione riuscita., a indicare che la calibrazione è stata completata. Fare clic su OK per terminare la calibrazione.

Se sullo schermo viene visualizzato il messaggio Calibratura non riuscita, scollegare il cavo micro USB dal computer. Ricollegare il cavo micro USB al computer e rieseguire la calibrazione.

IMPORTANTE

Per pulire lo scanner non utilizzare solventi né liquidi corrosivi, come alcol, kerosene e così via, altrimenti la plastica potrebbe danneggiarsi irreparabilmente.

Manutenzione dello scanner 10

Pulizia delle parti esterne dello scanner

Per evitare l'accumulo di polvere, consigliamo di pulire periodicamente le parti esterne dello scanner.

a Rimuovere il cavo micro USB sia dallo scanner che dal computer. b Pulire lo scanner con un panno asciutto, morbido e privo di lanugine.

Se necessario, pulire le parti esterne con un panno leggermente bagnato d'acqua o un detergente diluito e ripassare con un panno asciutto.

c Ricollegare il cavo micro USB allo scanner e al computer.

Pulizia delle parti interne dello scanner

Per preservare la qualità dell'immagine acquisita, pulire periodicamente l'interno dello scanner. Se sulle immagini acquisite appaiono delle linee o delle strisce verticali, significa che è giunto il momento di pulire lo scanner.

a Rimuovere il cavo micro USB sia dallo scanner che dal computer. b Aprire il coperchio superiore dello scanner.

Manutenzione dello scanner

c Pulire delicatamente la striscia del vetro di scansione e i rulli di alimentazione con il panno di pulizia in

dotazione.

d Chiudere il coperchio superiore. e Ricollegare il cavo micro USB allo scanner e al computer.

IMPORTANTE

Per informazioni di carattere tecnico è necessario contattare l'assistenza clienti Brother nel Paese di acquisto dello scanner. Per ulteriori informazioni, vedere Per l'assistenza clienti a pagina 80. Le telefonate devono essere effettuate sul territorio del Paese interessato.

Se si ritiene che vi sia un problema con lo scanner, controllare la tabella seguente e attenersi ai suggerimenti. È possibile risolvere autonomamente la maggior parte dei problemi. Se si ha bisogno di ulteriore aiuto,

passare al Brother Solutions Center nel sito http://support.brother.com frequenti) e suggerimenti per la risoluzione dei problemi.

L'uso di materiali di consumo non originali Brother può influire sulla qualità di scansione, sulle prestazioni hardware e sull'affidabilità del prodotto.

Risoluzione dei problemi 11

per consultare altre FAQ (domande

Messaggi di errore e codici di errore

Messaggi di errore

Messaggio di errore Causa Soluzione Driver occupato. L'applicazione di scansione in uso si

è bloccata oppure il driver dello scanner è bloccato con i diritti di amministratore.

Un documento è inceppato. Aprire il coperchio superiore e rimuovere la carta inceppata tirandolo in avanti, quindi riprovare.

Coperchio alimentatore aperto. All'avvio della scansione, il coperchio

Alimentatore automatico vuoto. Nessun documento inserito nella

Impossibile trovare lo scanner. Lo scanner non è collegato al

Errore di sistema. Il sistema operativo non è in grado di

Un documento è inceppato. Aprire il coperchio superiore e

superiore dello scanner è aperto.

fessura di alimentazione.

computer.

Lo scanner è spento. Premere il pulsante di

riconoscere lo scanner.

Premere e tenere premuto il pulsante di alimentazione per spegnere lo scanner, quindi premere il pulsante di alimentazione per accenderlo. Avviare nuovamente l'applicazione.

rimuovere il documento tirandolo in avanti, quindi chiudere il coperchio superiore.

Chiudere il coperchio superiore e riavviare la scansione.

Posizionare il documento nella fessura di alimentazione e riavviare la scansione.

Verificare che il cavo micro USB che collega lo scanner al computer sia collegato correttamente.

alimentazione per accendere lo scanner.

 Verificare che il cavo micro USB

che collega lo scanner al computer sia collegato correttamente.

 Riavviare il computer.

Risoluzione dei problemi

Messaggio di errore Causa Soluzione

Calibrazione non riuscita. Riavviare la macchina.

Per qualche motivo la calibrazione non è riuscita. Ad esempio, il foglio di calibrazione non è inserito nella direzione corretta.

 Premere e tenere premuto il

pulsante di alimentazione per spegnere lo scanner, quindi premere il pulsante di alimentazione per accenderlo. Eseguire nuovamente la calibrazione.

 Inserire il foglio di calibrazione

nella direzione corretta.

• Per eseguire la calibrazione utilizzando il pannello dei comandi, vedere Calibrazione utilizzando il pannello dei comandi a pagina 57.

• Per Windows calibrazione con il software, vedere Calibrazione utilizzando il

software (per Windows

pagina 58.

• Per Macintosh: per eseguire la calibrazione con il software, vedere Calibrazione utilizzando il software (per Macintosh) a pagina 61.

: per eseguire la

) a

Codici di errore

Codice di errore

E03 Scheda piena o errore di

E04 Inceppamento carta La scansione supera la lunghezza

E05 Dati di scansione

E06 Coperchio aperto Il coperchio superiore dello scanner è

Descrizione dei singoli codici

lettura/scrittura scheda

mancanti

Causa principale / Scopo del codice

La scheda SD è piena, protetta o danneggiata; le immagini acquisite non possono essere salvate sulla scheda SD.

massima e il documento acquisito non viene espulso.

Lo scanner non rileva un documento nella fessura di alimentazione.

aperto o si è verificato un errore del sensore del coperchio.

Come ripristinare

Verificare l'interruttore della protezione della scheda SD, reinserire la scheda SD o inserire una nuova scheda SD.

Aprire il coperchio superiore e rimuovere il documento, quindi chiudere il coperchio e riprovare.

Assicurarsi che il documento sia inserito correttamente.

Chiudere il coperchio superiore dello scanner.

Risoluzione dei problemi

Codice di errore

E19 Calibrazione non riuscita Il controllo interno dello scanner non è

Descrizione dei singoli codici

Causa principale / Scopo del codice

riuscito a causa di un errore dei dati di calibrazione.

Risoluzione dei problemi

Problemi di scansione

Problema Causa Suggerimenti

Lo scanner non si accende.

Il cavo micro USB in dotazione non è collegato saldamente.

La batteria sta per scaricarsi. Collegare il cavo micro USB allo scanner e al

Assicurarsi che il cavo micro USB sia collegato saldamente allo scanner e al computer.

computer per ricaricare la batteria.

Come ripristinare

Ricalibrare lo scanner.

• Per eseguire la calibrazione utilizzando il pannello dei comandi, vedere Calibrazione utilizzando il pannello dei comandi a pagina 57.

• Per Windows calibrazione con il software, vedere

Calibrazione utilizzando il software (per Windows

• Per Macintosh: per eseguire la calibrazione con il software, vedere

Calibrazione utilizzando il software (per Macintosh) a pagina 61.

: per eseguire la

) a pagina 58.

Il computer non riconosce lo scanner quando è collegato tramite il cavo Micro USB.

Le immagini acquisite presentano delle linee nere orizzontali, degli spazi vuoti, oppure hanno una qualità generalmente bassa.

Se si ricarica la batteria dello scanner solo un po', non è possibile utilizzare lo scanner. Spegnere lo scanner finché la batteria non è completamente carica.

Le cause possono variare. Assicurarsi che il cavo micro USB sia collegato

saldamente allo scanner e al computer. Rimuovere il cavo Micro USB e ricollegarlo allo scanner e al computer.

Questo problema si verifica se lo scanner non è calibrato correttamente oppure se un corpo estraneo, come un fermaglio o carta strappata, è inceppato nello scanner.

1. Controllare la fessura dell'alimentatore documenti e assicurarsi che sia libera. Se vengono rilevati dei corpi estranei, rimuoverli dallo scanner.

2. Calibrare lo scanner (vedere Calibrazione dello scanner a pagina 57).

Se la qualità di scansione non migliora dopo aver eseguito la calibrazione dello scanner:

1. Pulire lo scanner (vedere Manutenzione dello scanner a pagina 63).

2. Ricalibrare lo scanner.

Risoluzione dei problemi

Problema Causa Suggerimenti

L'immagine acquisita non è disponibile.

Le guide documento non sono regolate in base alla larghezza del documento.

Le impostazioni non sono adatte al documento. Ad esempio, un documento A4 è stato alimentato con il formato documento Letter selezionato.

Regolare la guida documento in base alla larghezza del documento.

Accertarsi che le impostazioni del formato documento siano adatte al documento.

Per Windows pagina 30.

Per Macintosh: vedere Impostazioni carta a pagina 40.

La velocità di scansione è troppo bassa.

La risoluzione non è adatta al documento.

Ridurre la risoluzione dello scanner. Per Windows

a pagina 29. Per Macintosh: vedere Impostazioni dell'immagine

a pagina 37.

Lo scanner è collegato, ma non alimenta il documento e non effettua nessun'altra operazione.

Il documento non è impostato correttamente.

Il documento è troppo sottile o troppo spesso.

Inserire il documento finché il bordo superiore del documento non tocca l'interno dello scanner.

Controllare che il documento sia idoneo (vedere Specifiche dei documenti a pagina 12).

Se il problema non riguarda il documento:

1. Verificare che il cavo Micro USB che collega lo scanner al computer sia collegato correttamente.

: vedere Impostazioni carta a

: vedere Impostazioni dell'immagine

Il coperchio superiore dello scanner è aperto.

Lo scanner è spento perché la funzione di spegnimento automatico è attiva.

Si sta utilizzando il menu delle impostazioni. (Solo modalità SD)

Nessuna scheda SD inserita nello slot per schede SD dello scanner. (Solo modalità SD)

Il documento è

Le cause possono variare. Aprire il coperchio superiore dello scanner ed

inceppato.

Il documento non è idoneo per la macchina (ad esempio, la carta è troppo lunga).

Lo scanner si riscalda. È normale che lo scanner emetta una

piccola quantità di calore dopo un uso prolungato.

2. Reinstallare il driver dello scanner dal DVD-ROM.

Chiudere il coperchio superiore e riavviare la scansione.

Premere il pulsante di alimentazione per accendere lo scanner.

Uscire dal menu delle impostazioni per impostare lo scanner sulla modalità standby.

Inserire una scheda SD nello slot per schede SD dello scanner.

estrarre con cura il documento. Assicurarsi che nello scanner non sia rimasto alcun pezzo di carta.

 Accertarsi che il documento sia idoneo per la

macchina (vedere Specifiche dei documenti a pagina 12).

 Usare il foglio di supporto in dotazione (vedere

Caricamento del foglio di supporto a pagina 16).

Qualora dallo scanner fuoriesca uno strano odore o lo scanner risulti caldo al tatto, rimuovere immediatamente il cavo micro USB dallo scanner e dal computer.

Risoluzione dei problemi

Problema Causa Suggerimenti

La qualità di scansione è scadente.

All'interno dello scanner si è accumulata polvere di carta.

Pulire lo scanner (vedere Manutenzione dello scanner a pagina 63).

È necessario eseguire la calibrazione. Eseguire la calibrazione.

• Per eseguire la calibrazione utilizzando il pannello dei comandi, vedere Calibrazione utilizzando il pannello dei comandi a pagina 57.

• Per Windows il software, vedere Calibrazione utilizzando il

software (per Windows

• Per Macintosh: per eseguire la calibrazione con il software, vedere Calibrazione utilizzando il software (per Macintosh) a pagina 61.

La risoluzione dello scanner è troppo bassa.

Aumentare la risoluzione dello scanner. Per Windows

a pagina 29. Per Macintosh: vedere Impostazioni dell'immagine

a pagina 37.

I colori nell'immagine acquisita sono scuri.

Le impostazioni non sono adatte al tipo di documento acquisito.

Regolare le impostazioni di scansione. Per Windows

a pagina 29. Per Macintosh: vedere Impostazioni dell'immagine

a pagina 37.

È necessario eseguire la calibrazione. Eseguire la calibrazione.

• Per eseguire la calibrazione utilizzando il pannello dei comandi, vedere Calibrazione utilizzando il pannello dei comandi a pagina 57.

• Per Windows il software, vedere Calibrazione utilizzando il

software (per Windows

: per eseguire la calibrazione con

) a pagina 58.

: vedere Impostazioni dell'immagine

: per eseguire la calibrazione con

) a pagina 58.

La funzione OCR non funziona.

La risoluzione dello scanner è troppo bassa.

(Utenti Windows

)

Nuance PaperPort™ 12SE non è stato installato nel computer.

(Utenti di Macintosh) Presto! PageManager non è installato

nel computer.

• Per Macintosh: per eseguire la calibrazione con il software, vedere Calibrazione utilizzando il software (per Macintosh) a pagina 61.

Aumentare la risoluzione dello scanner. Per Windows

: usare PaperPort™ 12SE per

aumentare la risoluzione. Per Macintosh: usare Presto! PageManager 9 per

aumentare la risoluzione. Assicurarsi di aver installato Nuance PaperPort™

12SE dal DVD-ROM in dotazione.

Assicurarsi di aver installato Presto! PageManager dal DVD-ROM in dotazione.

Risoluzione dei problemi

OPQRSTUVW

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

Problema Causa Suggerimenti

L'immagine acquisita è inclinata.

La guida documento dello scanner non è regolata in base alla larghezza del

Regolare la guida documento in base alla larghezza del documento.

documento.

Sull'immagine acquisita sono visibili strisce verticali o bianche.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklm nopq rstuvwxy z. ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklm nopq rstuvwxy z. ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklm nopq rstuvwxy z. ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklm nopq rstuvwxy z.

Lo scanner è esposto alla luce diretta del sole.

Nei pressi dello scanner si trova una fonte di illuminazione.

• Spostare lo scanner all'interno o all'ombra.

• Modificare la direzione della scansione.

• Allontanare lo scanner dalla fonte di illuminazione.

• Modificare la direzione della scansione.

Nell'immagine acquisita è visibile dell'inchiostro.

Per eseguire scansioni in modalità SD, è possibile modificare il formato carta, la qualità dell'immagine e così via sullo scanner?

(Solo DS-920DW) Non è possibile

eseguire la scansione fronte/retro.

Il documento è troppo sottile. Controllare che il documento sia idoneo (vedere

Specifiche dei documenti a pagina 12).

L'impostazione del contrasto è errata. Aumentare il livello del contrasto.

Per Windows

: vedere Impostazioni dell'immagine

a pagina 29. Per Macintosh: vedere Impostazioni dell'immagine

a pagina 37.

È possibile modificare solo parte delle impostazioni.

Per ulteriori informazioni sulle impostazioni, vedere il passaggio 4 di Scansione in modalità SD a pagina 18.

Le impostazioni di scansione fronte/retro non sono configurate in DSmobileCapture.

La modalità di scansione dello scanner è impostata su 1 side (1 facciata) (in modalità SD).

Avviare DSmobileCapture, fare clic sulla scheda Immagine e selezionare quindi la casella di controllo Fronte retro.

Premere il pulsante dello scanner 2 side / 1 side (2 facciate/1 facciata) in modo tale che sull'LCD compaia 2.

Risoluzione dei problemi

Problemi correlati al software

Problema Causa Suggerimenti

Premendo Acquisisci nel software di scansione viene visualizzato un messaggio di errore: Installare lo scanner oppure La scansione

è stata interrotta in quanto lo scanner non è acceso oppure non è collegato correttamente.

Impossibile installare i driver dello scanner. (Windows

)

Impossibile installare i driver dello scanner. (Macintosh)

Le dimensioni del file sono eccessive.

Questo messaggio di errore viene visualizzato quando lo scanner non viene riconosciuto dal computer.

È possibile che all'utente non siano stati concessi i privilegi di amministratore.

Le dimensioni del file dipendono da numerosi fattori. Le dimensioni fisiche del documento e la quantità di testo/grafica in ciascuna pagina sono fattori che influenzano le dimensioni del file ottenuto. Questi fattori non possono essere modificati.

1. Assicurarsi che lo scanner sia collegato correttamente.

2. Verificare che il cavo micro USB funzioni e che non sia danneggiato né usurato in alcun modo.

Se l'errore viene ancora visualizzato dopo aver verificato che il cavo micro USB è collegato correttamente, reinstallare il driver dello scanner dal DVD-ROM.

Accedere a Windows amministratore.

Dal menu Apple selezionare Preferenze sistema > Sistema > Utenti e gruppi. Nel riquadro sinistro della finestra sono elencati gli account correnti, uno dei quali dovrebbe corrispondere al proprio nome utente, con sotto la parola "Admin". In caso negativo

, contattare l'amministratore di sistema.

Per generare il file di scansione più piccolo per un determinato documento, usare la risoluzione più bassa e la modalità Bianco e nero ed eseguire la scansione dell'area più piccola possibile. Usando le impostazioni di fronte (acquisite con la risoluzione più alta, in modalità Colore e acquisendo l'area più ampia possibile) si otterrà il file con le dimensioni massime.

Per Windows

di scansione di DSmobileCapture (per Windows

a pagina 28).

con i diritti di

: vedere Modifica delle impostazioni

)

Per Macintosh: vedere Modifica delle impostazioni di scansione di DSmobileCapture (per Macintosh) a

pagina 37).

Risoluzione dei problemi

Problemi correlati alla rete

Problema Causa Suggerimenti

Il dispositivo wireless (computer, smartphone, tablet e così via) non può accedere allo scanner attraverso la rete LAN wireless.

È stata dimenticata la password di accesso per accedere alla schermata iniziale del browser.

L'indicatore Wi-Fi

lampeggia in rosso.

Non si conosce l'SSID dello scanner.

Il computer non riesce a collegarsi allo scanner con il Web browser.

Non si conosce l'indirizzo MAC dello scanner.

Non si conosce la password iniziale

Wi-Fi

Non si riesce a reimpostare le impostazioni di rete.

L'interruttore Wi-Fi impostato su OFF (Disattivato).

Quattro o più dispositivi wireless sono connessi allo scanner.

Le cause possono variare. Impostare l'interruttore Wi-Fi

Le cause possono variare. Reimpostare le impostazioni di rete (vedere

Si è verificato un errore di sistema. • Impostare l'interruttore Wi-Fi® su OFF

— L'SSID è indicato di seguito:

— 1. Collegare il computer allo scanner tramite Wi-Fi

— Individuare la password sull'etichetta presente sul

L'interruttore Wi-Fi OFF (Disattivato).

dello scanner è

è impostato su

Impostare l'interruttore Wi-Fi® su ON (Attivato).

Scollegare i dispositivi wireless già collegati allo scanner. Provare a collegare non più di tre dispositivi wireless allo scanner.

quindi su ON (Attivato) per ricollegare lo scanner.

Reimpostare le impostazioni di rete a pagina 56).

(Disattivato), quindi impostarlo su ON (Attivato).

• Premere e tenere premuto il pulsante di alimentazione per spegnere lo scanner, quindi premere il pulsante di alimentazione per accenderlo.

• Reimpostare le impostazioni di rete (vedere Reimpostare le impostazioni di rete a pagina 56).

• Se il problema si ripresenta anche dopo aver seguito i suggerimenti di cui sopra, contattare il centro assistenza clienti del Paese in cui è stato acquistato lo scanner.

Brother DS-820W-xxxx (Brother DS-920DW-xxxx) (xxxx mostra le ultime quattro cifre dell'indirizzo MAC dello scanner (dodici cifre). L'indirizzo è stampato sull'etichetta del prodotto.)

2. Avviare il Web browser del computer.

3. Digitare http://10.10.100.1 nella barra dell'indirizzo.

fondo dello scanner.

1. Impostare l'interruttore Wi-Fi® su ON (Attivato).

2. Attendere 40 secondi o più.

3. Premere e tenere premuto il pulsante di reimpostazione dello scanner per 10 o più secondi.

4. Rilasciare il pulsante Reimposta. Dopo alcuni secondi, l'indicatore Wi-Fi

su OFF (Disattivato),

diventa rosso.

Risoluzione dei problemi

Altri problemi

Problema Causa Suggerimenti

Non si dispone del foglio di calibrazione oppure lo si è smarrito.

Desidero usare un hub USB.

Impossibile caricare lo scanner.

Lo scanner non si accende o si spegne subito.

Quando si imposta l'interruttore Wi-Fi ON (Attivato), l'indicatore Wi-Fi

si accende. La batteria agli ioni di

litio è andata persa o non è possibile caricare la batteria.

Le cause possono variare. Questo speciale foglio di calibrazione lucido fornito

con lo scanner fornisce risultati di calibrazione ottimali. Per ordinare un nuovo foglio di calibrazione, contattare l'ufficio Brother locale nel sito http://www.brother.com/

Le cause possono variare. Usare lo scanner senza collegarsi a un hub USB.

Un hub USB potrebbe non essere in grado di erogare allo scanner una quantità di energia sufficiente.

Lo scanner è acceso mentre si sta

Spegnere lo scanner durante la ricarica.

tentando di caricarlo. La batteria agli ioni di litio non è

installata correttamente.

Assicurarsi che la batteria agli ioni di litio sia installata nella direzione corretta (vedere la Guida

di installazione rapida). La batteria non è stata inserita. Inserire la batteria. La batteria è stata inserita nella

direzione errata.

Inserire la batteria nella direzione corretta. Per

ulteriori informazioni, vedere Installazione della

batteria a pagina 9.

• La batteria è completamente scarica.

• La batteria sta per scaricarsi.

• L'interruttore Wi-Fi

dello scanner è

impostato su ON (Attivato).

Effettuare una delle seguenti operazioni:

• Impostare l'interruttore Wi-Fi (Disattivato) per usare lo scanner.

• Collegare il cavo micro USB allo scanner e al computer per utilizzare lo scanner. Se non è possibile accendere lo scanner quando si preme il pulsante di alimentazione, attendere due minuti e premere nuovamente il pulsante di alimentazione.

• Spegnere lo scanner e collegare il cavo micro USB allo scanner e al computer finché la batteria non è completamente carica. Ora è possibile utilizzare lo scanner.

La batteria sta per scaricarsi. Collegare il cavo micro USB allo scanner e al

La batteria agli ioni di litio non è

non

installata.

computer per ricaricare la batteria. Installare la batteria e ricaricarla.

Le cause possono variare. Le informazioni di contatto sono disponibili nel sito

http://support.brother.com

su OFF

Risoluzione dei problemi

Problema Causa Suggerimenti

Il computer non può accedere alla scheda SD attraverso il cavo micro USB.

Il cavo micro USB non è collegato al computer.

Lo scanner si trova in modalità TWAIN. Premere il pulsante Avvia/OK, quindi visualizzare

Collegare il cavo micro USB allo scanner e al computer.

SD sull'LCD per impostare la modalità Mass Storage (modalità SD).

L'interruttore Wi-Fi

è impostato su ON

Impostare l'interruttore Wi-Fi® su OFF (Disattivato).

(Attivato). È in corso la scansione di un

documento.

Al termine della scansione, attendere che venga visualizzata la cartella della scheda SD sullo schermo del computer.

Quando si digita http://10.10.100.1 per accedere alla schermata iniziale del Web browser, le immagini acquisite

Lo scanner si trova in modalità TWAIN. Premere il pulsante Avvia/OK, quindi visualizzare

SD sull'LCD per impostare la modalità Mass Storage (modalità SD).

È in corso la scansione di un documento.

Visualizzare nuovamente il Web browser al termine della scansione.

archiviate sulla scheda SD dello scanner non vengono visualizzate sulla schermata iniziale.

Lo scanner non può essere impostato nella modalità TWAIN.

L'opzione di spegnimento

L'interruttore Wi-Fi impostato su ON (Attivato).

L'interruttore Wi-Fi (Attivato).

dello scanner è

è impostato su ON

Impostare l'interruttore Wi-Fi® su OFF (Disattivato) (vedere Collegamento dello scanner al computer in modalità TWAIN a pagina 23).

Impostare l'interruttore Wi-Fi® su OFF (Disattivato).

automatico è attivata, ma lo scanner non si spegne automaticamente.

NOTA

Appendice A A

Specifiche

Questo capitolo fornisce un riepilogo delle specifiche dello scanner. Per ulteriori specifiche, visitare la pagina dello scanner all'indirizzo http://www.brother.com/

Informazioni generali

Alimentazione Alimentazione dal bus USB / Batteria agli ioni di litio

Potenza assorbita

Dimensioni Larghezza 308,0 mm

Peso Circa 440 g Circa 530 g Temperatura In funzione Da 5 a 35 °C Umidità In funzione Dal 15 all'85%

Dimensioni documento

Foglio singolo Larghezza Da 55 a 215,9 mm

Scansione / Ricarica della batteria

Batteria completamente carica / Spenta

Altezza 40,7 mm 41,2 mm Profondità 52,5 mm 66,9 mm

Di immagazzinamento

Lunghezza Scansione su 1 facciata

e fare clic sulla scheda Specifications.

DS-820W DS-920DW

5 V / 500 mA o meno

5 V / 1 mA o meno

Dal 10 al 90%

Da 90 a 812,8 mm

- Scansione su 2 facciate Da

90 a 406,4 mm

Misurata quando lo scanner è collegato al computer.

Appendice A

Scanner

DS-820W DS-920DW

Colore / Nero Sì/Sì Scansione fronte/retro No Sì

Conformità TWAIN Windows

Macintosh Mac OS X 10.6.x, 10.7.x, 10.8.x

Profondità colori Ingresso Elaborazione colori 48 bit

Uscita Elaborazione colori 24 bit

Risoluzione Ottica Fino a 600 × 600 dpi

Interpolata 1200 dpi Larghezza scansione Fino a 216 mm Scala di grigi Ingresso 16 bit

Uscita 8 bit Velocità scansione max. Bianco e nero 8,0 ppm (7,5 secondi (Letter) fino a 300 dpi)

Windows® XP1 / Windows Vista® / Windows® 7 / Windows® 8

7,5 ppm (8 secondi (A4) fino a 300 dpi) 4,3 ppm (14,1 secondi (Letter) oltre 400 dpi) 4 ppm (15 secondi (A4) oltre 400 dpi)

A colori 8,0 ppm (7,5 secondi (Letter) fino a 300 dpi)

7,5 ppm (8 secondi (A4) fino a 300 dpi) 4,3 ppm (14,1 secondi (Letter) oltre 400 dpi) 4 ppm (15 secondi (A4) oltre 400 dpi)

Velocità scansione max. fronte-retro - Bianco

e nero 5,3 ppm (11,3 secondi

(Letter) fino a 300 dpi) 5 ppm (12 secondi (A4)

fino a 300 dpi) 3 ppm (19,8 secondi

(Letter) oltre 400 dpi) 2,9 ppm (21 secondi (A4)

oltre 400 dpi)

A colori 5,3 ppm (11,3 secondi

(Letter) fino a 300 dpi) 5 ppm (12 secondi (A4)

fino a 300 dpi) 3 ppm (19,8 secondi

(Letter) oltre 400 dpi) 2,9 ppm (21 secondi (A4)

oltre 400 dpi)

Windows® XP in questa guida dell'utente include Windows® XP Home Edition e Windows® XP Professional.

Per gli ultimi aggiornamenti del driver per Mac OS X, visitare il sito http://support.brother.com e fare clic su "Download" nella pagina del modello.

Appendice A

NOTA

Batteria agli ioni di litio

DS-820W DS-920DW

Tempo di ricarica 4 ore Standby continuo (WLAN disattivata) 5 minuti (quando la funzione di alimentazione automatica

è attiva.)

Numero di fogli acquisibili (WLAN attivata) 90 fogli 140 fogli Numero di fogli acquisibili (WLAN disattivata) 450 fogli 680 fogli

• I numeri riportati nella tabella della batteria agli ioni di litio potrebbero variare a seconda del documento acquisito e di fattori ambientali quali temperatura e metodo di ricarica e scaricamento.

• Per una durata maggiore della batteria:

- Spostare l'interruttore Wi-Fi

- Spegnere lo scanner quando non lo si utilizza.

su OFF (Disattivato) quando non si utilizza la funzione Wi-Fi®.

Interfacce

USB Hi-Speed USB 2,0

Utilizzare un cavo USB 2.0 (Tipo A / B) non più lungo di 1,2 metri.

Scheda SD Limite di dimensioni della memoria della scheda SD: tra 2 e 32 GB

Quando non si utilizza la scheda SD fornita con lo scanner, il funzionamento non può essere garantito.

LAN wireless IEEE 802.11b/g/n

Lo scanner dispone di un'interfaccia Hi-Speed USB 2.0. Lo scanner può anche essere collegato a computer dotati di interfaccia USB 1.1.

Le porte USB di fornitori terzi non sono supportate.

1, 2

Rete

DS-820W DS-920DW

Rete (comune)

Sicurezza di rete

Sicurezza della rete wireless WEP 64/128 bit, WPA-PSK (AES),

Certificazione wireless Licenza marchio di certificazione Wi-Fi (WPA™/WPA2™, Personale)

Protocollo (IPv4)

Wireless SSL/TLS (HTTPS)

WPA2-PSK (AES)

ARP, resolver DNS, HTTP, ICMP, DHCP con BOOTP

WEP 64/128 bit, WPA-PSK (TKIP/AES), WPA2-PSK (AES)

Appendice A

Requisiti del computer

SISTEMI OPERATIVI E FUNZIONI SOFTWARE SUPPORTATI

Piattaforma computer e

versione sistema operativo

Sistema operativo Windows

Sistema operativo Macintosh

Windows® XP Home

Windows

Professional

Windows

XP Professional x64 Edition

Windows Vista

Windows

7 CPU supportata Intel®

8 CPU supportata Intel®

Mac OS X 10.6.x Processore Intel Mac OS X 10.7.x Processore Intel Mac OS X 10.8.x Processore Intel

Intel equivalente

CPU supportata a 64 bit (Intel

CPU supportata Intel® Core™ 2 Duo o equivalente a 64 bit (Intel

Core™ 2 Duo o equivalente a 64 bit (Intel

Core™ i3 o equivalente a 64 bit (Intel

Velocità minima

processore

Core™ 2 Duo o

64 o AMD64)

Spazio disponibile su

disco rigido per

RAM

minima

RAM

consigliata

l'installazione

Per i

driver

applicazioni

Per le

1 GB 2 GB 80 MB 1,2 GB USB

1 GB 2 GB

1 GB 2 GB 80 MB 1,2 GB

1 GB (32 bit) 2 GB (64 bit)

2 GB (32 bit) 4 GB (64 bit)

80 MB 1,2 GB

1 GB 2 GB 80 MB 400 MB USB 1 GB 2 GB 2 GB 4 GB

Interfaccia

supportata

Per gli aggiornamenti dei driver più recenti, visitare il sito http://support.brother.com Tutti i marchi di fabbrica e i nomi di marche e prodotti appartengono alle rispettive società.

IMPORTANTE

Appendice B B

Contattare Brother

Registrazione del prodotto

Registrando il prodotto presso Brother International Corporation, l'utente sarà registrato come proprietario originale del prodotto stesso. La registrazione presso Brother:

 può fungere da conferma della data di acquisto del prodotto in caso di smarrimento dello scontrino  ci consente di avvisare l'utente in merito ai miglioramenti del prodotto e a offerte speciali

Compilare e inviare per fax il modulo di registrazione garanzia Brother e il foglio di prova oppure, per registrare il nuovo prodotto in modo più pratico ed efficiente, eseguire la registrazione online all'indirizzo

http://www.brother.com/registration/

Domande frequenti (FAQ)

Il Brother Solutions Center offre tutte le risposte e le risorse necessarie per l'utilizzo della macchina Brother. È possibile scaricare i software, i documenti e le utilità più recenti, consultare le FAQ e i suggerimenti per la risoluzione dei problemi, e ottenere consigli su come utilizzare al meglio il prodotto Brother.

http://support.brother.com

È possibile visitare il Brother Solutions Center per verificare la disponibilità di aggiornamenti del driver Brother.

Per mantenere le prestazioni della macchina a un livello ottimale, visitare il Brother Solutions Center per verificare l'aggiornamento del firmware più recente.

Appendice B

Per l'assistenza clienti

Negli USA: 1-877-BROTHER (1-877-276-8437)

1-901-379-1215 (fax) Per informazioni su un centro assistenza clienti autorizzato Brother, telefonare al

numero 1-877-BROTHER (1-877-276-8437).

In Canada: 1-877-BROTHER

(514) 685-4898 (fax) Per informazioni sulla sede dei centri assistenza autorizzati Brother, telefonare al

numero 1-877-BROTHER.

Per eventuali commenti o suggerimenti, scrivere ai seguenti indirizzi:

Negli USA: Printer Customer Support

Brother International Corporation 7905 North Brother Boulevard Bartlett, TN 38133

In Canada: Brother International Corporation (Canada), Ltd.

- Marketing Dept. 1, Rue Hotel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Centro assistenza (solo USA)

Visitare il sito http://www.brother-usa.com/service/

Indirizzi Internet

Sito Web internazionale Brother: http://www.brother.com/ Per informazioni sulle domande frequenti (FAQ), supporto prodotti e domande tecniche, aggiornamenti driver e utilità

e le Guide dell'utente: http://support.brother.com Per informazioni su accessori e materiali di consumo Brother: Negli USA: http://www.brothermall.com/ In Canada: http://www.brother.ca/

Nei Paesi europei: Per informazioni su come contattare l'ufficio Brother locale, visitare il sito

http://www.brother.eu

Appendice B

NOTA

Assistenza tecnica (per PageManager e BizCard)

Per gli USA

Nome azienda: NewSoft America Inc. Indirizzo: 47102 Mission Falls Court, Suite 202 Fremont CA 94539 Telefono: 510-770-8900 Fax: 510-770-8980 Indirizzo e-mail: contactus@newsoftinc.com URL: http://www.newsoftinc.com

Per il Canada

Indirizzo e-mail: contactus@newsoftinc.com

Altri Paesi

Indirizzo e-mail: tech@newsoft.eu.com

Per tutti gli altri problemi, vedere Per l'assistenza clienti a pagina 80.

www.brotherearth.com

Brother DS920DW, DS820W User Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

Informazioni generali 1

Panoramica sullo scanner

Panoramica sul pannello di comandi

Elementi visualizzati sul display LCD

Messaggi LCD

Indicazioni LED del pulsante di alimentazione

Impostazione dell'orologio

Uso della funzione di spegnimento automatico

Installazione della batteria

Ricarica della batteria

Formattazione di una scheda SD

Modifica della risoluzione di scansione (solo DS-920DW)

Specifiche dei documenti 2

Documenti utilizzabili

Documenti non utilizzabili

Documenti consigliati per l'uso con il foglio di supporto

Preparazione alla scansione 3

Caricamento di un documento

Caricamento del foglio di supporto

Suggerimenti importanti sul foglio di supporto

Scansione in modalità SD

Scansione usando il computer 5

Installazione del driver dello scanner e del software di scansione

Per gli utenti di Macintosh

Collegamento dello scanner al computer in modalità TWAIN

Scelta del software di scansione

Uso di DSmobileCapture (per Windows®)

Modifica delle impostazioni di scansione di DSmobileCapture (per Windows®)

Impostazioni file

Impostazioni dell'immagine

Impostazioni carta

Impostazioni di anteprima

Impostazioni delle opzioni

Impostazioni della stampante

Informazioni

Utilizzo di DSmobileCapture (per Macintosh)

Modifica delle impostazioni di scansione di DSmobileCapture (per Macintosh)

Impostazioni dell'immagine

Impostazioni file

Impostazioni carta

Impostazioni delle opzioni

Informazioni

Utilizzo di Button Manager V2 (per Windows®)

Metodi di scansione

Pulsanti di scansione del pannello dei pulsanti di Button Manager V2 (per Windows®)

Scansione su un'immagine

Eseguire la scansione su un'applicazione

Scansione su e-mail

Scansione su una stampante

Scansione su una cartella condivisa

Scansione su un server FTP

Connessione in modalità punto di accesso (AP)

Utilizzo del Web browser

Utilizzo della connessione USB tra lo scanner e il computer

Utilizzo di ScanHub™ (Android™)

Utilizzo di ScanHub™ (iOS)

Configurazione delle impostazioni Wi-Fi® in modalità punto di accesso (AP)

Configurare le impostazioni di rete

Reimpostare le impostazioni di rete

Calibrazione dello scanner 9

Calibrazione utilizzando il pannello dei comandi

Calibrazione utilizzando il software (per Windows®)

Calibrazione utilizzando il software (per Macintosh)

Manutenzione dello scanner 10

Pulizia delle parti esterne dello scanner

Pulizia delle parti interne dello scanner

Risoluzione dei problemi 11

Messaggi di errore e codici di errore

Risoluzione dei problemi

Appendice A A

Specifiche

Informazioni generali

Scanner

Batteria agli ioni di litio

Interfacce
