Brother DS-820W, DS-920DW User's Guide

Brukermanual DS-820W/DS-920DW

DS-820W
DS-920DW

Versjon F

NOR

Bruke dokumentasjonen

MERK

Takk for at du kjøpte en Brother-maskin! Les dokumentasjonen for å få mest mulig ut av maskinen.

Symboler og konvensjoner som brukes i dokumentasjonen

Følgende symboler og konvensjoner er brukt i dokumentasjonen.

VIKTIG VIKTIG angir en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til

skade på eiendom eller tap av produktfunksjonalitet.

MERK Merknader gir informasjon om hva du bør gjøre i en bestemt situasjon, eller viser

tips om hvordan betjeningen fungerer sammen med andre funksjoner.

Fet Fet skrift identifiserer taster på maskinens kontrollpanel eller

datamaskinskjermbildet.
Kursiv Tekst i kursiv fremhever et viktig punkt eller refererer til et tilknyttet emne.
Courier New Courier New-skrift identifiserer meldingene som vises på maskinens

LCD-skjerm.

• For DSmobile 920DW-brukere: Denne guiden bruker DSmobile 820W-skjermbilder med mindre noe annet
er angitt.

®

• Hvis du bruker en tablet som kjører Windows
skjermen eller ved å klikke med musen.

, kan du foreta valg enten ved å klikke med fingeren på

i

Varemerker

Brother og DSmobile er registrerte varemerker som tilhører Brother Industries, Ltd.

Apple, Macintosh, Mac OS og App Store er varemerker som tilhører Apple Inc., registrert i USA og andre
land.

Windows og Windows Vista er enten registrerte varemerker eller varemerker som tilhører Microsoft
Corporation i USA og/eller andre land.

Wi-Fi er et registrert varemerke som tilhører Wi-Fi Alliance.

Google Play og Android er varemerker som tilhører Google Inc.

Nuance, Nuance-logoen og PaperPort er varemerker eller registrerte varemerker som tilhører Nuance
Communications, Inc. eller dets datterselskaper i USA og/eller i andre land.

Andre selskapers merkenavn og produktnavn som vises på Brother-produkter, tilknyttede
dokumenter og andre materialer, er varemerker eller registrerte varemerker for de respektive
selskapene.

ii

Innholdsfortegnelse

1 Generell informasjon 1

Skanneroversikt ........................................................................................................................................1

Oversikt over kontrollpanel .......................................................................................................................3

Elementer som vises på LCD-skjermen .............................................................................................5

LCD-meldinger ...................................................................................................................................6

LED-indikasjoner for strømknappen .........................................................................................................6

Sjekke Wi-Fi

Stille klokken .............................................................................................................................................8

Bruke funksjonen for automatisk avslåing ................................................................................................8

Installere batteriet .....................................................................................................................................9

Lade batteriet ..........................................................................................................................................10

Formatere et SD-kort ..............................................................................................................................11

Endre skanneoppløsningen (kun DS-920DW) ........................................................................................11

2 Dokumentspesifikasjoner 12

Dokumenter som kan brukes ..................................................................................................................12

Dokumenter som ikke kan brukes ..........................................................................................................13

Dokumenter anbefalt for bruk med bærearket ........................................................................................13

3 Skanneforberedelser 14

®

-indikatoren ..................................................................................................................7

Legge i et dokument ...............................................................................................................................14

Legge i bærearket ...................................................................................................................................15

Viktige tips om bærearket .................................................................................................................16

4 Skanne ved hjelp av kontrollpanelet 17

Skanne i SD-modus ................................................................................................................................17

5 Skanne ved hjelp av datamaskinen 18

Installere skannerdriveren og skanneprogramvaren ..............................................................................18

For Windows

For Macintosh-brukere .....................................................................................................................20

Koble skanneren til datamaskinen i TWAIN-modus ...............................................................................21

Velge skanneprogramvare ......................................................................................................................22

Bruke DSmobileCapture (for Windows
Endre skanneinnstillingene for DSmobileCapture (for Windows

Filinnstillinger ....................................................................................................................................25

Bildeinnstillinger ................................................................................................................................26

Papirinnstillinger ...............................................................................................................................27

Forhåndsvisningsinnstillinger ...........................................................................................................29

Innstillingsalternativer .......................................................................................................................30

Imprinterinnstillinger .........................................................................................................................31

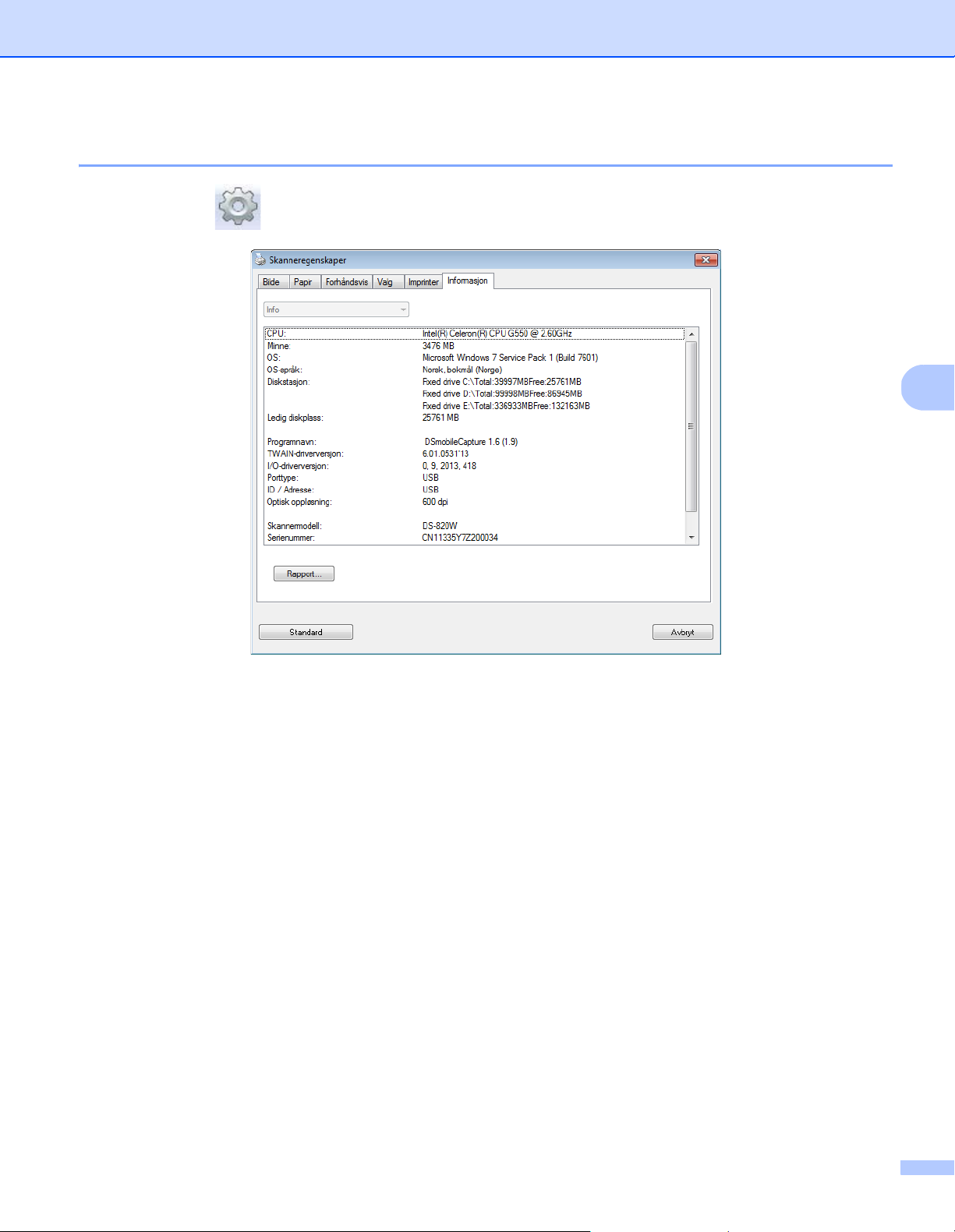

Informasjon .......................................................................................................................................32

Bruke DSmobileCapture (for Macintosh) ................................................................................................33

®

-brukere .....................................................................................................................18

®

) ...............................................................................................23

®

) ........................................................25

iii

Endre skanneinnstillingene for DSmobileCapture (for Macintosh) .........................................................34

Bildeinnstillinger ................................................................................................................................34

Filinnstillinger ....................................................................................................................................35

Papirinnstillinger ...............................................................................................................................36

Innstillingsalternativer .......................................................................................................................37

Informasjon .......................................................................................................................................38

Bruke Button Manager V2 (for Windows

®

) .............................................................................................39

Skannemetoder ................................................................................................................................41

Skanneknapper i knappepanelet i Button Manager V2 (for Windows

®

) .................................................42

Skann etter et bilde ...........................................................................................................................42

Skann til et program .........................................................................................................................42

Skann til en e-post ............................................................................................................................43

Skann til en skriver ...........................................................................................................................44

Skann til delt mappe .........................................................................................................................44

Skann til en FTP-server ....................................................................................................................44

6Wi-Fi®-tilkobling 45

Tilkobling i tilgangspunktmodus ..............................................................................................................45

Tilkobling i infrastrukturmodus ................................................................................................................46

7 Få tilgang til skannede bilder på SD-kortet 47

Bruke webleseren ...................................................................................................................................47

Definere et Wi-Fi

®

-nettverkspassord ......................................................................................................47

Bruke USB-tilkoblingen mellom skanneren og datamaskinen ................................................................51

Bruke Avision (miwand) (Android™) .......................................................................................................52

Bruke Avision (miwand) (iOS) .................................................................................................................52

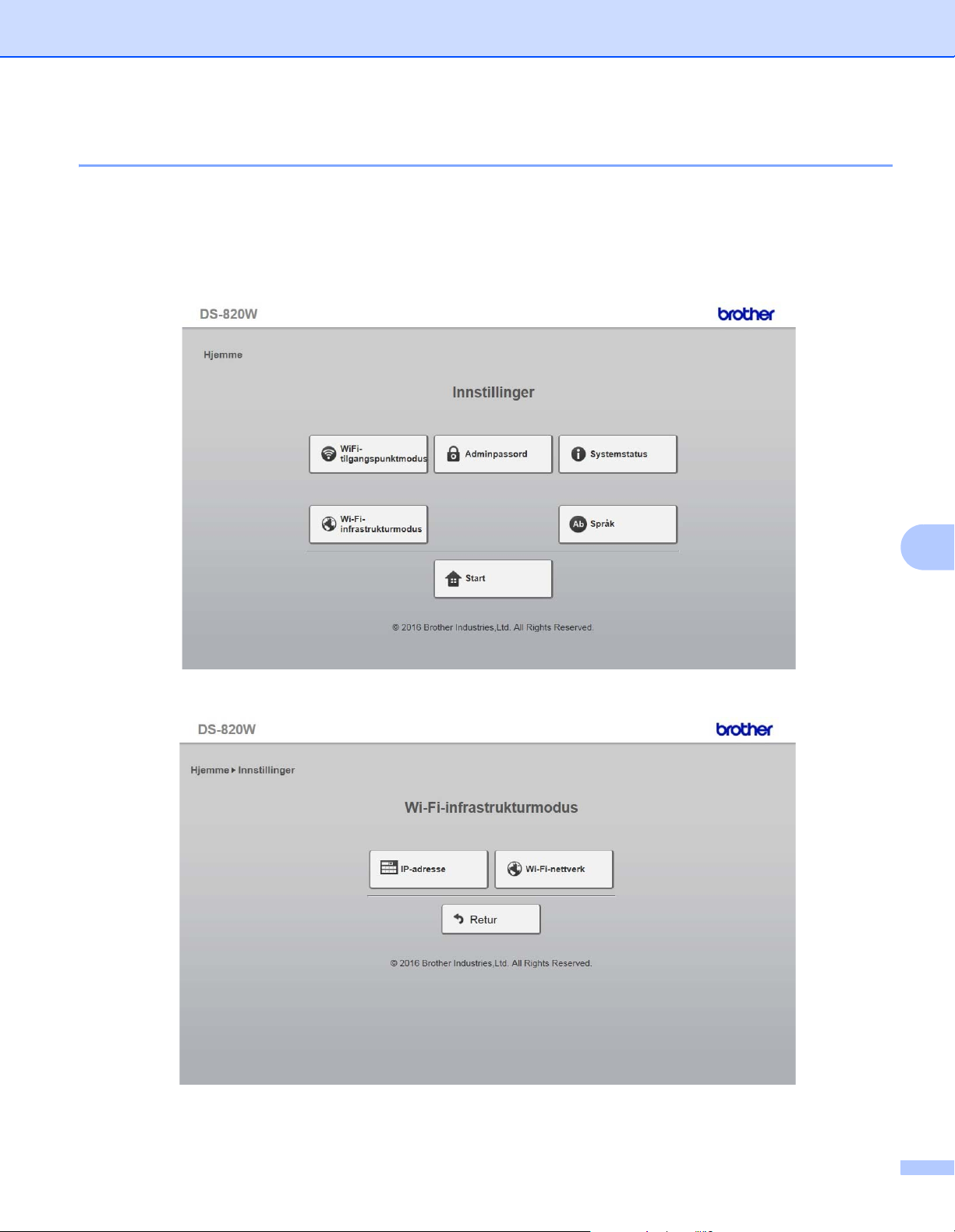

8 Endre innstillinger ved hjelp av webleseren 53

Konfigurere Wi-Fi®-innstillinger i tilgangspunktmodus ...........................................................................53

Konfigurere nettverksinnstillinger .....................................................................................................53

Nullstille nettverksinnstillinger .................................................................................................................54

Konfigurere Wi-Fi

®

-innstillinger i infrastrukturmodus .............................................................................55

Konfigurer nettverksinnstilinger for skanner .....................................................................................55

Konfigurer nettverksinnstillingene for tilgangspunktet ......................................................................57

Sjekk skannerens IP-adresse ...........................................................................................................59

9 Skannerkalibrering 60

Kalibrering ved hjelp av kontrollpanelet ..................................................................................................60

Kalibrering ved hjelp av programvare (for Windows

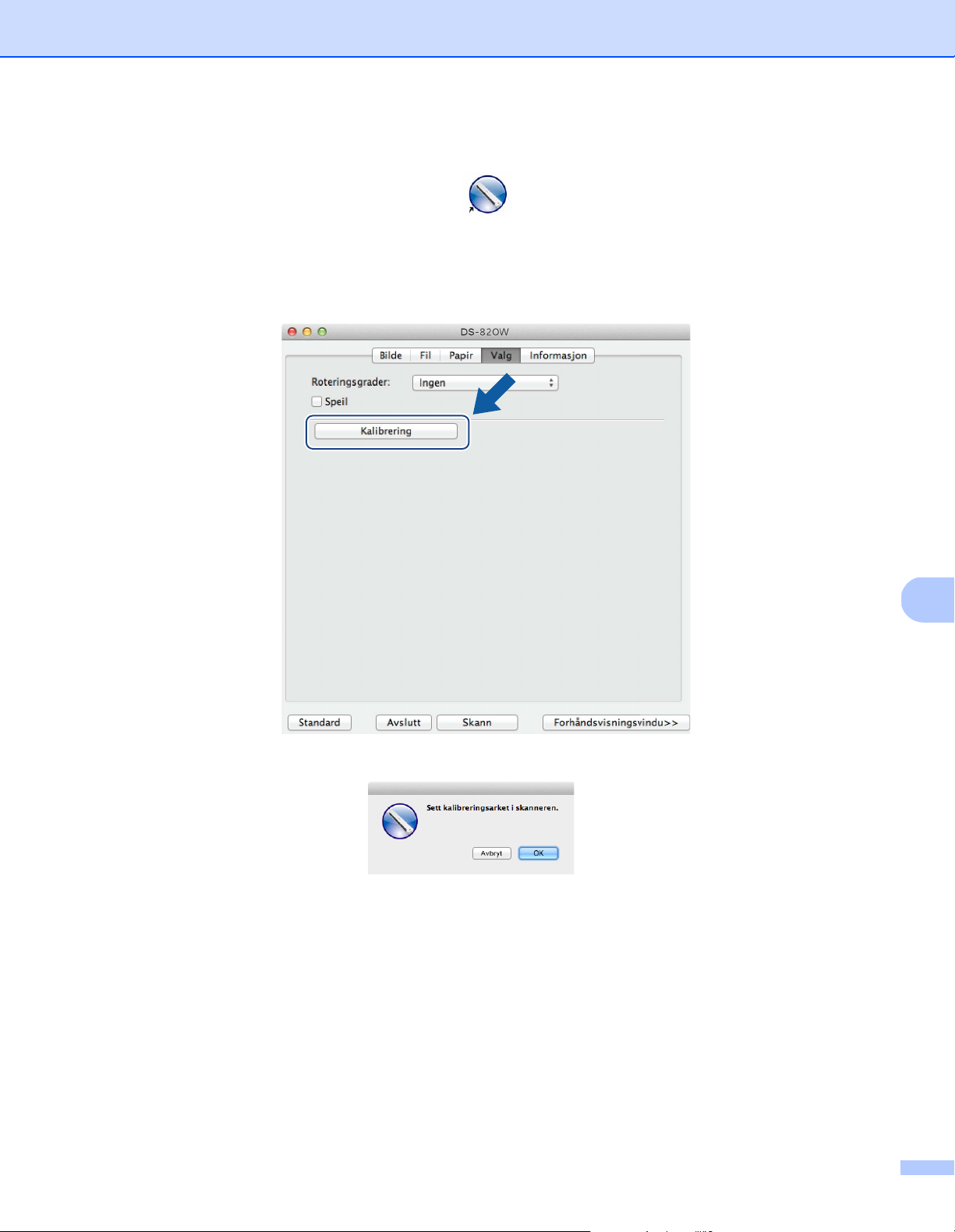

Kalibrering ved hjelp av programvare (for Macintosh) ............................................................................64

®

) ...........................................................................61

10 Skannervedlikehold 66

Rengjøre skannerens utside ...................................................................................................................66

Rengjøre skanneren innvendig ...............................................................................................................66

iv

11 Feilsøking 68

Feilmeldinger og feilkoder .......................................................................................................................68

Feilsøking ...............................................................................................................................................70

A Vedlegg A 78

Spesifikasjoner .......................................................................................................................................78

Generelt ............................................................................................................................................78

Skanner ............................................................................................................................................79

Li-ion-batteri ......................................................................................................................................80

Grensesnitt for datamaskin ...............................................................................................................80

Nettverk ............................................................................................................................................80

Datamaskinkrav ................................................................................................................................81

B Vedlegg B 82

Kontakte Brother .....................................................................................................................................82

Registrer produktet ditt .....................................................................................................................82

Vanlige spørsmål ..............................................................................................................................82

Kundeservice ....................................................................................................................................83

Teknisk støtte (for PageManager og BizCard) .......................................................................................84

v

Grunnleggende funksjoner

Lagre skannede bilder

Skann til datamaskinen

Du kan lagre skannede bilder på datamaskinen når
mikro-USB-kabelen er koblet til skanneren og
datamaskinen. Hvis du vil ha mer informasjon, se Skanne
ved hjelp av datamaskinen på side 18.

*1

Skann til et SD-minnekort (SD-kort)

Du kan lagre skannede bilder på SD-kortet som følger
med skanneren. Hvis du vil ha mer informasjon, kan du gå
til Skanne ved hjelp av kontrollpanelet på side 17.

*1: Denne funksjonen er ikke tilgjengelig mens du bruker Wi-Fi®-tilkoblingen.

vi

Bruke skannede bilder som er lagret på SD-kortet

Vis i webleseren

Du har tilgang til skannede bilder
lagret på SD-kortet via webleseren på
en trådløs LAN-tablet eller på
datamaskinen. Hvis du vil ha mer
informasjon, kan du gå til Bruke
webleseren på side 47.

Vis på datamaskin eller mobilenhet
via et tilgangspunkt

Få tilgang til og vis skannede bilder
lagret på SD-kortet via datamaskinen
eller mobilenheten din. Hvis du vil ha
mer informasjon, se Wi-Fi
på side 45. Hvis du vil ha mer
informasjon, se Bruke Avision

(miwand) (Android™) eller Bruke
Avision (miwand) (iOS) på side 52.

®

-tilkobling

Vis på datamaskinen via
USB-tilkoblingen

Få tilgang til og vise skannede bilder
lagret på SD-kortet på datamaskinen
når den er koblet til skanneren via den
medfølgende mikro-USB-kabelen.
Hvis du vil ha mer informasjon, kan du
gå til Bruke USB-tilkoblingen mellom
skanneren og datamaskinen på
side 51.

vii

1

MERK

1

8

7

6

2

3

4

5

1

8

7

9

6

2

3

5

4

DS-820W DS-920DW

Generell informasjon 1

Skanneroversikt

Foran

1

1 Toppdeksel
2 Kontrollpanel:
3 Nullstillingsknapp
4 Batterirom
5Wi-Fi

6 Dokumentfører
7 Materåpning
8 Venstre kant
9SD-kortspor

®

-bryter (ON (På)/OFF (Av))

Når du ikke bruker Wi-Fi®-funksjonen, må du sette Wi-Fi®-bryteren til OFF (Av). Hvis du lar bryteren stå
i ON (På)-posisjon, utlades batteriet raskere.

1

Generell informasjon

2

3

1

1

3

DS-820W DS-920DW

Bak

1 Mikro-USB-port
2SD-kortspor
3 Papirutmatingsspor

1

2

Generell informasjon

7

8

6

4

3

2

1

5

7

8

9

4

3

2

1

5

DS-820W DS-920DW

Oversikt over kontrollpanel

1

1Wi-Fi®-indikator

Angir statusen til Wi-Fi

2 Menu (Meny)-knapp

Trykk for å konfigurere menyinnstillingene.

3 Strømknapp

• Trykk for å slå på skanneren.

• Trykk og hold for å slå av skanneren.

4 Start/OK-knapp

• Trykk for å bekrefte et valgt element.

• Trykk for å bytte fra SD-modus til PC/TWAIN-modus. (Du kan bare velge SD-modus når et SD-kort blir
satt inn i skannerens SD-kortspor. Du kan bare velge PC/TWAIN-modus når skanneren er koblert til
datamaskinen via mikro-USB-kabelen.)

• Windows
Trykk for å starte skanning ved hjelp av Button Manager V2. (Bare tilgjengelig når et dokument blir satt
inn i matersporet.)
Hvis du vil ha mer informasjon, kan du gå til Bruke Button Manager V2 (for Windows

• For Macintosh
Trykk for å starte skanning ved hjelp av DSmobileCapture. (Bare tilgjengelig når et dokument blir satt
inn i matersporet.)
Hvis du vil ha mer informasjon, kan du gå til Bruke DSmobileCapture (for Macintosh) på side 33.

®

®

-tilkoblingen.

®

) på side 39.

3

Generell informasjon

5 PDF/JPG- ( ) knapp

• Trykk for å endre skannefilformat (PDF eller JPEG).

• Trykk for å rulle gjennom menyen og valgelementene.

6 HQ/STD- ( ) knappen

• Trykk for å endre oppløsningen. HQ (Høy kvalitet) er 600 dpi og STD er 300 dpi.

• Trykk for å rulle gjennom menyen og valgelementene.

7 COLOR/MONO (Farge/Mono) ( ) -knappen

• Trykk for å endre skannemodusen (farge eller mono [svart og hvitt]).

• Trykk for å gå tilbake til forrige skjermbilde.

8 LCD (Liquid Crystal Display)

Viser meldinger som hjelp til å sette opp og bruke skanneren.

9 2 side / 1 side- ( ) knappen (bare DS-920DW)

• Trykk for å endre skannemodusen (2-sidig skanning eller 1-sidig skanning).

• Trykk for å rulle gjennom menyen og valgelementene.

1

4

Generell informasjon

6

5

2

1

4

3

DS-820W DS-920DW

Elementer som vises på LCD-skjermen

1

1

6

7

4

1 SD

Vises når SD-kortet settes inn i skannerens SD-kortspor.

2 Gjenværende batteristrøm
3 Den valgte menyen eller gjeldende status vises her

Hvis du vil ha mer informasjon om meldingene på LCD-skjermen, se LCD-meldinger på side 6.

4 PDF/JPG

Viser skannefilformatet (PDF eller JPEG).

5 HQ/STD (Bare DS-820W)

Trykk for å endre oppløsningen. HQ (Høy kvalitet) er 600 dpi og STD er 300 dpi.

6 COLOR/MONO

Viser skannemodusen (farge eller mono [svart og hvitt]).

2

3

7 2/1 (bare DS-920DW)

Viser skannemodusen (2-sidig (dobbeltsidig) skanning eller 1-sidig (enkeltsidig) skanning).

5

Generell informasjon

LCD-meldinger

Melding Skannerstatus

Skanneren er koblet til datamaskinen i TWAIN-modus.

Skanneren er i SD-modus (masselagringsmodus).
Hvis du vil ha mer informasjon, kan du gå til Skanne i SD-modus på side 17.
(Bare DS-920DW) Skanneren viser menyen for å endre oppløsningen.
Hvis du vil ha mer informasjon, kan du gå til Endre skanneoppløsningen (kun DS-920DW)

på side 11.
Skanneren viser menyen for formatering av et SD-kort.
Hvis du vil ha mer informasjon, kan du gå til Formatere et SD-kort på side 11.
Skanneren viser menyen for å stille inn klokken.
Hvis du vil ha mer informasjon, kan du gå til Stille klokken på side 8.
Skanneren viser kalibreringsmenyen.
Hvis du vil ha mer informasjon, kan du gå til Kalibrering ved hjelp av kontrollpanelet på side 60.
Skanneren viser menyen for funksjonen for automatisk avslåing.
Hvis du vil ha mer informasjon, kan du gå til Bruke funksjonen for automatisk avslåing på side 8.
Skanneren er ikke koblet til datamaskinen, og det er ikke satt inn noe SD-kort.

1

LED-indikasjoner for strømknappen

LED-indikasjon Skannerstatus

Ingen lys Skanneren er ikke koblet til datamaskinen, eller li-ion-batteriet er ikke installert.

Grønn Skanneren er klar til å skanne eller lade batteriet.

Blinkende grønt Skanneren skanner et dokument.

Blinker raskt rødt En feil har oppstått. Toppdekselet er åpent eller et dokument sitter fast.

6

Generell informasjon

MERK

Sjekke Wi-Fi®-indikatoren

Wi-Fi®-indikator Wi-Fi®-status

Ingen lys Wi-Fi

WiFi

Tent (rødt) Wi-Fi

WiFi

®

-bryteren er satt til OFF (Av).

®

-bryteren er satt til ON (På) og skanneren starter opp en Wi-Fi®-tilkobling. Det tar

omtrent 40 sekunder å foreta Wi-Fi

®

-tilkoblingen.

1

Tent (blått) En Wi-Fi

For mer informasjon, kan du lese Tilkobling i tilgangspunktmodus på side 47.

®

-tilkobling har blitt utført i tilgangspunktmodus.

WiFi

Tent (oransje) En Wi-Fi

tilgangspunktmodus på side 45 eller Tilkobling i infrastrukturmodus på side 46

®

-tilkobling har blitt utført. Hvis du vil ha mer informasjon, se Tilkobling i

WiFi

Når du ikke bruker Wi-Fi®-funksjonen, må du sette Wi-Fi®-bryteren til OFF (Av). Hvis du lar bryteren stå i
ON (På)-posisjon, utlades batteriet raskere.

7

Generell informasjon

MERK

MERK

Stille klokken

Før du bruker skanneren, stiller du skannerklokken til riktig tid.

a Slå på skanneren.
b På skannerens kontrollpanel trykker du på Menu (Meny).
c Trykk på eller inntil TME vises på LCD-skjermen.
d Trykk på Start/OK.
e Trykk på eller for å tilbakestille året.
f Trykk på Start/OK for å bekrefte året.

Hvis du vil gå tilbake til forrige skjermbilde, trykker du på COLOR/MONO (Farge/Mono) ( ) -knappen.

g Gjenta trinn 5 og 6 for å angi måned, dag, time (24-timers format) og minutt.

1

h Etter at du har angitt minuttet, viser LCD-skjermen OK, som angir at en klokke er innstilt.

Bruke funksjonen for automatisk avslåing

Du kan slå av skanneren for å slå av strøm automatisk. Skanneren vil slås av etter fem minutter med
inaktivitet.

Når Wi-Fi®-bryteren er satt til ON (På), er denne funksjonen deaktivert.

a Slå på skanneren.
b På skannerens kontrollpanel trykker du på Menu (Meny).
c Trykk på eller inntil PWR vises på LCD-skjermen.
d Trykk på Start/OK.
e Gjør ett av følgende:

• Hvis du vil aktivere automatisk avslåing, trykker du på eller for å velge YES.

• Hvis du vil deaktivere automatisk avslåing, trykker du på eller for å velge NO.

f Trykk på Start/OK.
g LCD-en viser OK, som angir at automatisk avslåing er innstilt.

8

Generell informasjon

DS-820W DS-920DW

Installere batteriet

Installer det medfølgende li-ion-batteriet på siden av skanneren, som vist i illustrasjonen.

1

9

Generell informasjon

MERK

Lade batteriet

a Kontroller at datamaskinen er PÅ.
b Koble den medfølgende mikro-USB-kabelen til mikro-USB-porten på skanneren.
c Koble kabelen til datamaskinen. Batteriet begynner ladingen automatisk.
d Deretter vil Strøm-knappen lyse automatisk mens batteriet lades, og slukkes når ladingen er ferdig.

• Når du lader batteriet, trykker du på og holder Strøm-knappen for å slå av skanneren. Du kan lade
batteriet mens strømmen enten er av eller på, men ladingen tar lengre tid når skanneren er på.

• Når du lader batteriet med strømmen på, setter du Wi-Fi

• Når skanneren slås på, vises batterinivået på LCD-panelet.

Batteri-ikon Strømnivå

Full

Halvfullt

Lav

®

-bryteren til OFF (Av).

1

• Hvis du ikke bruker skanneren på lang tid, bør du lade batteriet helt en gang hver sjette måned for å
forlenge batteriets levetid.

• Hvis du ikke bruker skanneren på lang tid, tar du batteriet ut av skanneren og oppbevarer det på et tørt,
kjølig sted med jevn temperatur.

10

Generell informasjon

MERK

MERK

Formatere et SD-kort

Hvis du vil bruke ditt eget SD-kort (ikke levert med maskinen), må du formatere SD-kortet først.

Før du formaterer et SD-kort, må du sørge for at det ikke finnes viktige data på det. Når du formaterer et
SD-kort som tidligere ble brukt på andre enheter, vil alle dets data bli slettet.

a Sett inn SD-kortet i SD-kortsporet.
b Slå på skanneren.
c Kontroller at SD vises på LCD-skjermen.
d På skannerens kontrollpanel trykker du på Menu (Meny).
e Trykk på eller inntil FMT vises på LCD-skjermen.
f Trykk på Start/OK.
g Gjør ett av følgende:

• Når du skal formatere SD-kortet, trykker du på eller for å velge YES, og trykker på Start/OK.
SD-ikonet og FMT på LCD-skjermen vil blinke, og skanneren vil begynne å formatere SD-kortet. Når
LCD-en viser OK, er formateringen fullført.

• Hvis du vil avbryte formateringen, trykker du på eller for å velge NO, og trykker på Start/OK.

1

Endre skanneoppløsningen (kun DS-920DW)

For DS-820W: endre oppløsningen ved hjelp av skannerens HQ/STD ( ) -knapp.

a Slå på skanneren.
b På skannerens kontrollpanel trykker du på Menu (Meny).
c Trykk på eller inntil DPI vises på LCD-skjermen.
d Trykk på Start/OK.
e Trykk på eller for å velge 600 (600 dpi) eller 300 (300 dpi).
f Trykk på Start/OK.
g LCD-en viser OK, som angir at oppløsning er innstilt.

11

2

2

Dokumentspesifikasjoner 2

Dokumenter som kan brukes

Standardpapir Lengde Enkeltsidig skanning

90 til 812,8 mm
Tosidig skanning (bare DS-920DW)

90 til 406,4 mm
Bredde 55 til 215,9 mm
Vekt 60 to 105 g/m

Bruk bærearket når du skanner tynne dokumenter (se Legge i

bærearket på side 15).
Maksimalt antall sider 1 side (1 ark)
Standard papirstørrelse A4 210 × 297 mm

A5 148 × 210 mm

A6 105 × 148 mm

A7 74 × 105 mm

A8 52 × 74 mm

B5 182 × 257 mm

B6 128 × 182 mm

B7 91 × 128 mm

B8 64 × 91 mm

Legal 215,9 × 355,6 mm

Letter 215,9 × 279,4 mm

2

Plastkort Lengde 40 til 86 mm

Bredde 40 til 86 mm
Standardstørrelse (ISO) 85,6 × 54,0 × 0,76 mm
Materiale Plast (PET)
Type Plastkort, f.eks. førerkort eller et forsikringskort
Tykkelse Mindre enn 0,8 mm
Maksimalt antall sider 1 side (1 ark)

Kvitteringer Lengde Enkeltsidig skanning

90 til 812,8 mm

Tosidig skanning (bare DS-920DW)

90 til 406,4 mm
Bredde 55 til 215,9 mm
Tykkelse Mer enn 0,04 mm
Maksimalt antall sider 1 side (1 ark)

12

Dokumentspesifikasjoner

2

FORSIKTIG

VIKTIG

Dokumenter som ikke kan brukes

 Dokumenter med binders eller stifter
 Dokumenter med vått blekk
 Tekstiler, metallark, overheadark
 Glanset eller speilet medium
 Plastkort som er preget
 Dokumenter som overskrider anbefalt tykkelse

Dokumenter anbefalt for bruk med bærearket

Bruk det medfølgende bærearket når du skanner følgende:

 Dokumenter med et karbonpapir festet bak
 Dokumenter med blyantskrift
 Dokumenter smalere enn 55 mm
 Dokumenter kortere enn 90 mm
 Dokumenter med ujevn tykkelse, for eksempel konvolutter
 Dokumenter som er skrukkete eller krøllete
 Bøyde eller skadde dokumenter
 Dokumenter som bruker kalkerpapir
 Dokumenter som bruker bestrøket papir
 Fotografier (fotopapir)
 Dokumenter som er trykt på perforert papir
 Dokumenter trykt på uvanlig formet papir (ikke kvadratisk eller rektangulært)
 Dokumenter med bilder, notater eller etiketter festet til dem
 Dokumenter som bruker overføringspapir
 Dokumenter som bruker ringpermpapir eller annen type papir med huller i
 Fotografiske negativer

Hvis du vil ha mer informasjon om bruk av bærearket under skanning, se Legge i bærearket på side 15.

Ikke stryk med hånden eller fingrene langs kanten på bærearket, ellers kan du skjære deg.

• Ikke plasser bærearket i direkte sollys eller i et område utsatt for høye temperaturer og høy luftfuktighet,
ellers kan bærearket forvrenges.

• Ikke plasser store eller tunge gjenstander på bærearket når det ligger flatt.

• Ikke bøy eller trekk i bærearket. Hvis det blir skadet, kan det kanskje ikke brukes til skanning.

13

3

3

VIKTIG

MERK

MERK

2

43

1

Skanneforberedelser 3

Legge i et dokument

• Sett inn bare én side om gangen i skanneren. Vent med å sette inn neste side til den første er fullstendig
skannet. Hvis du setter inn flere sider om gangen, kan det føre til at skanneren får feil.

• IKKE dra i dokumentet mens det mates.

• IKKE bruk papir som er krøllete, skrukkete, brettet eller istykkerrevet, som har stifter eller binders, eller
som har vært limt eller tapet.

• IKKE prøv å skanne papp eller tekstil.

• Sørg for at det er nok ledig plass bak papirutmatingssporet. Det skannede dokumentet vil støtes ut fra
baksiden av skanneren.

• Sørg for at dokumenter med blekk eller korrekturlakk er helt tørre.

• Enkelte plastkort kan bli skrapt opp når de skannes. For å forhindre skade på kortet anbefaler vi å bruke
bærearket. Hvis du vil ha mer informasjon, kan du gå til Legge i bærearket på side 15.

a Plasser dokumentet a med forsiden opp i materåpningen b, og plasser venstre kant av siden langs

venstre kant i materåpningen
Hvis du vil skanne et plastkort
plasserer venstre kant av kortet langs venstre kant i materåpningen
For DS-920DW: Når du utfører dupleksskanning, setter du inn første side med forsiden opp i
materåpningen.

c.

a, plasserer du kortet med øverste kant først i materåpningen b og

c.

b Skyv dokumentføreren d inntil den berører høyre side av dokumentet.
c Sett dokumentet forsiktig inn til du føler at øvre kant berører innsiden av skanneren.

43

2

1

Hvis du setter inn et dokument mens SD vises på LCD-skjermen, begynner skanningen automatisk.

14

Skanneforberedelser

3

MERK

1

2

43

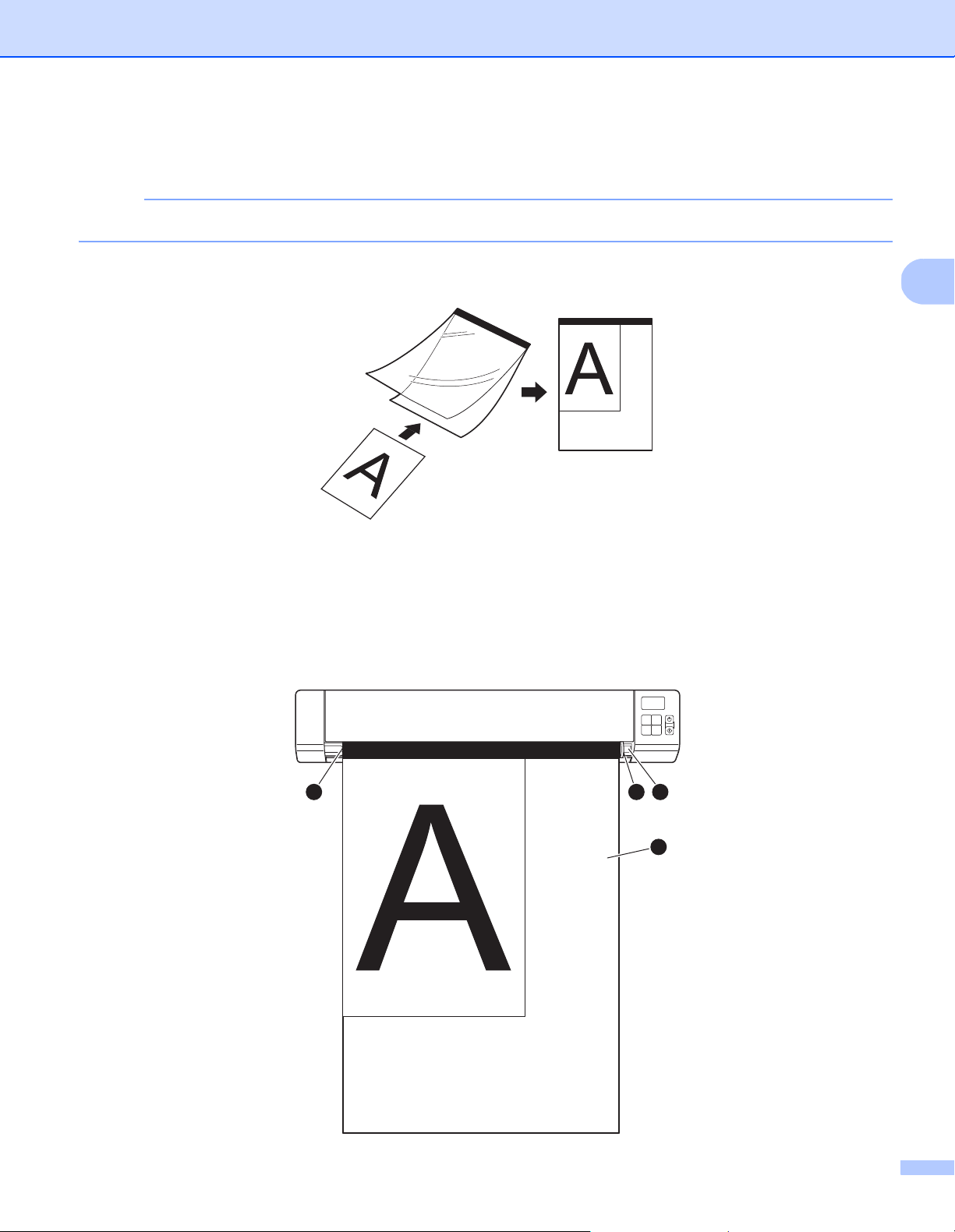

Legge i bærearket

Sørg for at dokumenter med blekk eller korrekturlakk er helt tørre.

a Plasser dokumentet du vil skanne, i venstre hjørne av bærearket, og plasser toppen av dokumentet

overfor øvre venstre hjørne av bærearket.

b Plasser bærearket a, dokumentet med forsiden opp, den svarte kanten først i materåpningen b og

plasser venstre kant av bærearket langs venstre kant i materåpningen
For DS-920DW: Når du utfører dupleksskanning, setter du inn første side med forsiden opp i
materåpningen.

c.

c Skyv dokumentføreren d mot høyre side av bærearket.
d Sett bærearket forsiktig inn til du føler at øvre kant berører innsiden av skanneren.

15

Skanneforberedelser

3

Viktige tips om bærearket

 Ikke legg i bærearket opp-ned, da det kan føre til dokumentstopp. Hvis du vil ha mer informasjon, kan du

gå til Legge i bærearket på side 15.

 Ikke legg flere små dokumenter i bærearket samtidig, da det kan føre til dokumentstopp. Legg bare ett

dokument om gangen i bærearket.

 Du skal ikke skrive på bærearket, da teksten kan bli synlig på skannede dokumenter. Hvis bærearket blir

skittent, kan du tørke det av med en tørr klut.

 Du må ikke la dokumenter ligge i bærearket i lengre perioder fordi trykk på dokumentene kan smitte over

til bærearket.

16

4

4

MERK

MERK

DS-820W DS-920DW

Skanne ved hjelp av kontrollpanelet 4

Skanne i SD-modus

a Sett inn SD-kortet i SD-kortsporet.

Før du bruker et eget SD-kort, må du formatere det. Hvis du vil formatere SD-kortet på skanneren,
se Formatere et SD-kort på side 11.

b Slå på skanneren.
c Kontroller at SD vises på LCD-skjermen.
d Hvis det er nødvendig, må du justere skanneinnstillingene ved å trykke knappene COLOR / MONO,

PDF / JPG, HQ / STD (bare DS-820W), 2 side / 1 side (bare DS-920DW) på kontrollpanelet.

e Sett inn dokumentet.
f Skanneren begynner å skanne automatisk.

Deretter blinker Strøm-knappens LED-lampe grønt og SD blinker på LCD-skjermen.

g Det skannede bildet lagres på SD-kortet.

Sjekk hvorvidt dokumentet har blitt riktig skannet.

Hvis du vil ha tilgang til de skannede bildene på SD-kortet, se Få tilgang til skannede bilder på SD-kortet
på side 47.

17

5

5

MERK

MERK

Skanne ved hjelp av datamaskinen 5

Installere skannerdriveren og skanneprogramvaren

For Windows®-brukere

• Kontroller at datamaskinen er ON (På) og at du er logget på som administrator.

• IKKE koble til mikro-USB-kabelen ennå.

• Hvis datamaskinen din mangler DVD-ROM-stasjon, den medfølgende installeringsdisken fra Brother ikke
inneholder drivere for ditt operativsystem, eller hvis du vil laste ned brukerveiledninger og verktøy, kan du
gå til siden for din modell på support.brother.com

a Sett inn installeringsdisken fra Brother i DVD-ROM-stasjonen.
b Når Oppsett-skjermbildet vises, klikker du på Installer skannerdriver og følger skjerminstruksjonene.

• Hvis Brother-skjermbildet ikke vises automatisk, gå til Min datamaskin (Datamaskin), dobbeltklikk på
CD/DVD-ROM-ikonet og dobbeltklikk på AutoRun.exe.

• Når du installerer skannerdriveren, vil DSmobileCapture (et skanneprogram) installeres samtidig. Hvis
du vil ha mer informasjon om bruk av DSmobileCapture, se Bruke DSmobileCapture (for Windows

side 23.

®

) på

18

Skanne ved hjelp av datamaskinen

5

MERK

c Klikk på Flere programmer for å installere noen av følgende programmer under oppsettet:

• Button Manager V2: dokumentskanning og lagring (i spesifiserte destinasjoner)

• PaperPort™ 12SE: dokumentskanning, -redigering og -behandling

• Presto! BizCard 6: visittkortskanning, -redigering og -behandling

Hvis du vil ha mer informasjon om hvilket skanneprogram som fungerer best for deg, se Velge
skanneprogramvare på side 22.

19

Skanne ved hjelp av datamaskinen

5

MERK

MERK

MERK

For Macintosh-brukere

• Kontroller at datamaskinen er slått PÅ og at du er logget på som administrator.

• IKKE koble til mikro-USB-kabelen ennå.

• Hvis datamaskinen din mangler DVD-ROM-stasjon, den medfølgende installeringsdisken fra Brother ikke
inneholder drivere for ditt operativsystem, eller hvis du vil laste ned brukerveiledninger og verktøy, kan du
gå til siden for din modell på support.brother.com

a Sett inn installeringsdisken fra Brother i DVD-ROM-stasjonen.
b Dobbeltklikk på DVD-ikonet og deretter på DS-820W (DS-920DW).
c Dobbeltklikk på Brother DS-820W (DS-920DW) og følg skjerminstruksjonene for å installere

skannerdriveren.

Når du installerer skannerdriveren, vil DSmobileCapture (et skanneprogram) installeres samtidig. Hvis du
vil ha mer informasjon om bruk av DSmobileCapture, se Bruke DSmobileCapture (for Macintosh) på side 33.

d Klikk på en av disse mappene for å installere følgende programmer under oppsett:

• Presto! PageManager 9: dokumentskanning, -redigering og -behandling

• Presto! BizCard 6: visittkortskanning, -redigering og -behandling

•Klikking på Presto! PageManager eller Presto! BizCard vil føre deg til NewSoft Technology Corporations
webområde. Last ned programmet fra dette webområdet.

• Hvis du vil ha mer informasjon om hvilket skanneprogram som fungerer best for deg, se Velge
skanneprogramvare på side 22.

20

Skanne ved hjelp av datamaskinen

5

Koble skanneren til datamaskinen i TWAIN-modus

Før du skanner et dokument ved hjelp av skanningsprogramvaren, velger du TWAIN-modus på
datamaskinen.

a Slå på skanneren.
b Bekreft at Wi-Fi

®

-bryteren er satt til OFF (Av).

c Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble kabelen til datamaskinen.
d Trykk på Start/OK-knappen på skanneren for å vise PC på LCD-skjermen.

21

Skanne ved hjelp av datamaskinen

5

MERK

Velge skanneprogramvare

Etter at du har lastet ned skannerdriverne, velger du et skanneprogram for lagring av skannede bilder på
datamaskinen din. Bruk følgende tabell for å velge skanneprogrammene du ønsker blant de som leveres på
installeringsdisken fra Brother:

Programvare Funksjon For mer informasjon
DSmobileCapture Skanning, navigering og arkivering av

dokumenter

Button Manager V2

(Bare Windows

Nuance PaperPort

(Bare Windows

Presto! PageManager 9

(bare Macintosh)
Presto! BizCard 6 Skanning, redigering og administrasjon av

®

)

™

12SE

®

)

Dokumentskanning og lagring (i
spesifiserte destinasjoner)

Dokumentskanning, OCR-skanning,

-redigering og -administrasjon
Dokumentskanning, OCR-skanning,

-redigering og -administrasjon

visittkort

For Windows

DSmobileCapture (for Windows

side 23.
For Macintosh: Se Bruke

DSmobileCapture (for Macintosh) på
side 33.

Se programvarens brukerinstruksjoner
eller Bruke Button Manager V2

(for Windows

Se programvarens brukerinstruksjoner.

Se programvarens brukerinstruksjoner.

Se Presto! BizCards bruksanvisning,
som ble installert på datamaskinen da du
lastet ned programvaren.

®

: Se Bruke

®

) på side 39.

®

) på

Klikking på Presto! PageManager eller Presto! BizCard vil føre deg til NewSoft Technology Corporations
webområde. Last ned programmet fra dette webområdet.

22

Skanne ved hjelp av datamaskinen

5

Bruke DSmobileCapture (for Windows®)

a Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble kabelen til datamaskinen.
b Dobbeltklikk på snarveien DSmobileCapture på skrivebordet.
c Dialogboksen Velg skannermodell vises. Velg TWAIN under Drivertype og velg Brother DS-820W

(DS-920DW) under Skannermodell, og klikk på OK.

d DSmobileCapture starter.

e Endre skanneinnstillingene ved behov.

Hvis du vil ha mer informasjon om endring av innstillinger, se Endre skanneinnstillingene for

®

DSmobileCapture (for Windows

) på side 25.

23

Skanne ved hjelp av datamaskinen

5

MERK

f Sett inn et dokument i skanneren.

g Klikk på Skann . Skanneren begynner å skanne.

En miniatyr av det skannede bildet vises på DSmobileCapture-skjermbildet, og det skannede bildet vil
lagres i katalogen som ble angitt i trinn 5.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

h For kontinuerlig skanning setter du inn neste dokument i skanneren mens skjermbildet Venter neste

jobb... vises. Skanning starter automatisk når du setter inn dokumentet.

Hvis du vil stoppe den kontinuerlige skanningen, klikker du på Avbryt på skjermbildet Venter neste jobb...

• Hvis du vil endre tidsforsinkelsen for venting på neste jobb, se Papirinnstillinger på side 27.

• Hvis du vil lagre flere dokumenter som én fil, velger du PDF flersidig eller TIFF flersidig fra
rullegardinmenyen Filformat.

24

Skanne ved hjelp av datamaskinen

5

(2)

(1)

(3)

(4) (5)

Endre skanneinnstillingene for DSmobileCapture (for Windows®)

Filinnstillinger

(1) Oppsett Endre skanneregenskaper.
(2) Filformat Endre filformatet.

Velg ønsket format fra rullegardinlisten.
(3) Bane Angi katalogen der du vil lagre de skannede bildene.
(4) Tilpass side Du kan vise og zoome det skannede bildet.

Du kan ikke bruke Tilpass side når PDF eller PDF flersidig er valgt i Filformat.
(5) Faktisk størrelse (100 %) Du kan vise det skannede bildet i Faktisk størrelse (100 %).

Du kan ikke bruke Faktisk størrelse (100 %) når PDF eller PDF flersidig er valgt

i Filformat.

25

Skanne ved hjelp av datamaskinen

5

MERK

Bildeinnstillinger

Klikk på Oppsett , og klikk deretter på kategorien Bilde for å velge bildetype og angi grunnleggende

skanneinnstillinger.

Dette bildet er fra DS-920DW.

(3)

(4)

(5)

(1)

(6)

(2)

(7)

(8)

(1) Bildevalgboks Velg typen dokument du vil skanne.
(2) Tosidig (Bare DS-920DW) Merk av for Tosidig for å utføre tosidig skanning.
(3) Lysstyrke Juster et bildes lysstyrke eller mørkhetsgrad. Verdiene spenner fra -100 til +100.

Fabrikkinnstillingen er 0.
(4) Kontrast Justerer intervallet mellom de mørkeste og lyseste nyansene i bildet. Verdiene

spenner fra -100 til +100. Fabrikkinnstillingen er 0.
(5) Oppløsning Fastslå kvaliteten til det skannede bildet. Fabrikkinnstillingen er 200 dpi.
(6) Inverter Snu om på lysstyrken og fargene i bildet.
(7) Profiler Lagre eller endre innstillingene for skanning i dialogboksen Skanneregenskaper.
(8) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.

26

Skanne ved hjelp av datamaskinen

5

Papirinnstillinger

Klikk på Oppsett , og klikk deretter på fanen Papir for å definere verdier knyttet til bildeutdata.

(1)

(2)

(3)

(5)

(6)

(7)

(1) Beskjæring Beskjæring lar deg fange en del av det skannede dokumentet.

 Automatisk

Velg Automatisk for å la programvaren justere beskjæringsvinduet i henhold til

dokumentstørrelsen. Bruk dette alternativet til bunker av dokumenter med blandet

størrelse.

 Fastsett for overføring

Velg Fastsett for overføring hvis du vil ha mulighet til å definere området eller

sonen som skal skannes.

(4)

27

Skanne ved hjelp av datamaskinen

5

(2) Skanneområde Velg papirstørrelsen fra rullegardinlisten, eller lag en tilpasset papirstørrelse ved å

klikke på Legg til i rullegardinlisten.

Hvis du valgte Fastsett for overføring i Beskjæring (1), definerer du

X-forskyvning og Y-forskyvning eller angir Bredde og Lengde for å definere

skanneområdet på nytt. Dette skjermbildets Visningsområde (4) viser bildets

plassering mens du endrer verdiene.

• X-forskyvning – avstanden fra venstre kant av dokumentet til venstre kant av
det skannede området.

• Y-forskyvning – avstanden fra øvre kant av dokumentet til øvre kant av det
skannede området.

• Bredde – bredden på det skannede området.

• Lengde – lengden på det skannede området.

• Bruk disse pilene (eller musen) til å flytte skanneområdet. Du kan vise

resultatet i Visningsområde på dette skjermbildet.

(3) Justering Justering gir deg mulighet til å legge til en bestemt marg til venstre, til høyre,

øverst og nederst i bildet. Dette kan bidra til å redusere mulig hjørnebeskjæring av
skråstilte bilder. Velg en verdi fra 0 til +5 mm. Justering-resultatet vil ikke vises i

visningsområdet.
(4) Visningsområde Viser bildets plassering når du endrer verdiene i Skanneområdet (2).
(5) Enhet Enheten lar deg definere ditt foretrukne målesystem. Velg Tommer, Millimeter

eller Piksler fra rullegardinlisten.
(6) Transport-tidsavb. Transport-tidsavb. gir deg mulighet til å angi tiden (i sekunder) som skanneren

skal vente før automatisk skanning starter etter at første skannejobb er fullført.

Bruk denne innstillingen når du har mange separate dokumenter som må skannes

med de samme skanneinnstillingene. Standardverdien er 30 sekunder.

Verdien spenner fra 0 til 60 sekunder.
(7) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.

28

Skanne ved hjelp av datamaskinen

5

MERK

(3)

(1)

(2)

Forhåndsvisningsinnstillinger

Klikk på Oppsett og deretter på fanen Forhåndsvis for å forhåndsvise bildet før den endelige

skanningen slik at du kan angi skanneområdet korrekt.

(1) Forhåndsvisningsvindu Når du klikker på Forhåndsvis (3), vil det skannede området vises i dette

området. Dette forhåndsvisningsbildet lar deg definere skanneområdet.
(2) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.
(3) Forhåndsvis Klikk for å starte forhåndsvisningsskanning. Det skannede bildet vil vises i

Forhåndsvisningsvinduet (1). Merk at det skannede bildet bare er for

forhåndsvisning og ikke vil lagres.

Hvis du velger Automatisk beskjæring på fanen Papir, kan du ikke forhåndsvise skanningen på dette
skjermbildet.

29

Skanne ved hjelp av datamaskinen

5

MERK

Innstillingsalternativer

Klikk på Oppsett og deretter på fanen Valg for å angi flere bildebehandlingsinnstillinger eller kalibrere

skanneren.

Dette bildet er fra DS-920DW.

(1)

(2)

(3)

(4)

(1) Flipsiderotasjon

(kun DS-920DW)

(2) Rotering Velg rotasjonsvinkelen fra rullegardinlisten hvis du vil rotere det skannede bildet.
(3) Kalibrering Kalibrer skanneren.

(4) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.

 Bok

Velg Bok for å bevare samme sideretning på motsatt side av utdatasiden.

 Listepapir

Velg Listepapir for å rotere bilderetningen 180 grader på motsatt side av

utmatingssiden.

Hvis du vil ha mer informasjon, kan du gå til Kalibrering ved hjelp av programvare

(for Windows

®

) på side 61.

30

Skanne ved hjelp av datamaskinen

5

Imprinterinnstillinger

Klikk på Oppsett , og klikk deretter på fanen Imprinter for å skrive ut alfanumeriske tegn, dato,

klokkeslett, dokumentantall og tilpasset tekst på de skannede bildene dine.

(1)

(2)
(3)
(4)

(6)

(7)

(8)

(5)

(9)

(10)

(11)

(1) Digital imprinter Velg Digital imprinter for å skrive ut meldingen foran på det skannede bildet.
(2) Skriv ut alle Merk av for Skriv ut alle for å skrive ut dine utskriftsstrenger (meldinger) på alle

sider i dokumentet. Fjern merket for Skriv ut alle for å skrive ut utskriftsstrengen

bare på første side.
(3) Tilpasset Skriv inn teksten du vil skrive ut.
(4) Teller Viser sideantallet for skanneøkten.
(5) Dato/tid Velg et format fra rullegardinlisten hvis du vil inkludere datoen og klokkeslettet i

utskriftsstrengen.
(6) Tilpass font Klikk på rullegardinlisten for å velge en skrift for utskriftsstrengen.
(7) Fontattributter Velg et skriftattributt fra rullegardinlisten. Alternativene omfatter Normal,

Understrek, Dobbel og Fet.
(8) Strengorientering Velg en retning for utskriftsstrengen fra rullegardinlisten. Alternativene omfatter

Normal, Rotert, Vertikal, Vertikal invertering, 90 grader med klokken eller

90 grader mot klokken.
(9) Utskriftpos. Velg utskriftsstrengens posisjon fra rullegardinlisten. Alternativene omfatter Topp,

Middels, Bunn eller Tilpasset. Hvis du velger Tilpasset, angir du verdiene for

X-forskyv og Y-forskyv for å angi posisjonen.

(10) Mer Klikk på Mer... for å angi Størrelse, Tetthet og Transparens for utskriftsstrengen.
(11) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.

31

Skanne ved hjelp av datamaskinen

5

Informasjon

Klikk på Oppsett , og klikk deretter på fanen Informasjon for å vise system- og skannerinformasjon.

32

Skanne ved hjelp av datamaskinen

5

Bruke DSmobileCapture (for Macintosh)

a Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble kabelen til datamaskinen.
b Dobbeltklikk på snarveien DSmobileCapture på skrivebordet.
c DSmobileCapture starter.

d Endre skanneinnstillingene ved behov.

Hvis du vil ha mer informasjon om endring av innstillinger, se Endre skanneinnstillingene for
DSmobileCapture (for Macintosh) på side 34.

e Sett inn et dokument i skanneren.
f Klikk på Skann på skjermbildet DSmobileCapture når dokumentet er satt inn.

Skanneren begynner å skanne. Det skannede bildet vil lagres i katalogen som ble angitt i trinn 4.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

33

Skanne ved hjelp av datamaskinen

5

MERK

(1)

(7)

(8)

(3)

(4)

(5)

(6)

(10)

(9)

(2)

Endre skanneinnstillingene for DSmobileCapture (for Macintosh)

Bildeinnstillinger

Klikk på fanen Bilde for å velge bildetype og angi flere grunnleggende skanneinnstillinger.

Dette bildet er fra DS-920DW.

(1) Bildevalgboks Velg typen dokument du vil skanne.
(2) Tosidig (Bare DS-920DW) Merk av for Tosidig for å utføre tosidig skanning.
(3) Lysstyrke Juster et bildes lysstyrke eller mørkhetsgrad. Verdiene spenner fra -100 til +100.

Fabrikkinnstillingen er 0.
(4) Kontrast Justerer intervallet mellom de mørkeste og lyseste nyansene i bildet. Verdiene

spenner fra -100 til +100. Fabrikkinnstillingen er 0.
(5) Oppløsning Fastslå kvaliteten til det skannede bildet. Fabrikkinnstillingen er 200 dpi.
(6) Inverter Snu om på lysstyrken og fargene i bildet.
(7) Sidestørrelse Sidestørrelse lar deg fange en del av det skannede dokumentet. Velg

papirstørrelsen fra popup-listen Sidestørrelse.
(8) Profiler Lagre eller endre skanneinnstillingen i dialogboksen Skanneregenskaper.
(9) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.
(10) Forhåndsvisningsvindu Klikk for å forhåndsvise bildet før den endelige skanningen. Dette

forhåndsvisningsbildet lar deg definere skanneområdet.

Når du klikker på Forhåndsvis, starter skanning for forhåndsvisning og det

skannede bildet vil vises i Forhåndsvisningsvinduet. Merk at det skannede

bildet bare er for forhåndsvisning og ikke vil lagres.

34

Skanne ved hjelp av datamaskinen

5

Filinnstillinger

Klikk på fanen Fil for å konfigurere innstillinger knyttet til filnavn og katalogen hvor du vil lagre det skannede
bildet.

(1)

(2)

(4)

(5)

(6)

(7)

(8)

(3)

(9)

(1) Mappe Angi katalogen der du vil lagre de skannede bildene.
(2) Filnavn Angi regelen for filnavnet til det skannede bildet.
(3) Sifre Fastslå startnummeret til sekvensnummeret som er inkludert i filnavnet.
(4) Eksempel Forhåndsvis filnavnet du definerer.
(5) Når filnavnene er

de samme

Endre filnavnet hvis det samme navnet allerede finnes i katalogen du valgte i

Mappe.
(6) Filformat Velg filformat for det skannede bildet.

Når du velger TIFF eller PDF, er alternativet Flersidige utdata tilgjengelig.

Du kan fortsette med å skanne neste dokument etter at den første skannejobben

er fullført.
(7) Skann til Velg destinasjonen du vil sende det skannede bildet til.
(8) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.
(9) Forhåndsvisningsvindu Klikk for å forhåndsvise bildet før den endelige skanningen. Dette

forhåndsvisningsbildet lar deg definere skanneområdet.

Når du klikker på Forhåndsvis, starter skanning for forhåndsvisning og det

skannede bildet vil vises i Forhåndsvisningsvinduet. Merk at det skannede

bildet bare er for forhåndsvisning og ikke vil lagres.

35

Skanne ved hjelp av datamaskinen

5

(1)

(3)

(2)

(4)

Papirinnstillinger

Klikk på fanen Papir for å definere verdier knyttet til bildeutdata.

(1) Sidestørrelse Sidestørrelse lar deg fange en del av det skannede dokumentet.

Velg papirstørrelsen fra popup-listen Sidestørrelse, definer verdiene for

X-forskyvning og Y-forskyvning eller angi Bredde og Lengde for å definere det

skannede området ditt. Klikk på Forhåndsvisningsvindu (4) for å forhåndsvise

bildeplasseringen etter hvert som du endrer verdiene.

• X-forskyvning – avstanden fra venstre kant av dokumentet til venstre kant av
det skannede området.

• Y-forskyvning – avstanden fra øvre kant av dokumentet til øvre kant av det
skannede området.

• Bredde – bredden på det skannede området.

• Lengde – lengden på det skannede området.

(2) Enhet Enheten lar deg definere ditt foretrukne målesystem. Velg Tommer, Millimeter

eller Piksler fra popup-listen.
(3) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.
(4) Forhåndsvisningsvindu Klikk for å forhåndsvise bildet før den endelige skanningen. Dette

forhåndsvisningsbildet lar deg definere skanneområdet.

Når du klikker på Forhåndsvis, starter skanning for forhåndsvisning og det

skannede bildet vil vises i Forhåndsvisningsvinduet. Merk at det skannede

bildet bare er for forhåndsvisning og ikke vil lagres.

36

Skanne ved hjelp av datamaskinen

5

Innstillingsalternativer

Klikk på fanen Valg for å angi noen ekstra bildebehandlingsinnstillinger eller kalibrere skanneren.

(1)
(2)

(3)

(4)

(1) Roteringsgrader Velg rotasjonsvinkelen fra popup-listen hvis du vil rotere det skannede bildet.
(2) Speil Merk av for Speil for å snu bildet.
(3) Kalibrering Kalibrer skanneren.

Hvis du vil ha mer informasjon, kan du gå til Kalibrering ved hjelp av programvare

(for Macintosh) på side 64.
(4) Standard Nullstill verdiene på denne og alle andre egenskapsfaner til fabrikkinnstillingene.
(5) Forhåndsvisningsvindu Klikk for å forhåndsvise bildet før den endelige skanningen. Dette

forhåndsvisningsbildet lar deg definere skanneområdet.

Når du klikker på Forhåndsvis, starter skanning for forhåndsvisning og det

skannede bildet vil vises i Forhåndsvisningsvinduet. Merk at det skannede

bildet bare er for forhåndsvisning og ikke vil lagres.

(5)

37

Skanne ved hjelp av datamaskinen

5

Informasjon

Klikk på fanen Informasjon for å vise system- og skannerinformasjon.

(1)

(1) Språk Velg ønsket språk fra popup-listen.

38

Skanne ved hjelp av datamaskinen

5

MERK

Bruke Button Manager V2 (for Windows®)

• Hvis du vil ha mer detaljerte instruksjoner, se Button Manager V2 Brukermanual på programmets
hjelpemeny.

• Hvis du vil se hjelpemenyen, høyreklikker du på Button Manager V2-ikonet i systemskuffen og

klikker på Hjelp.

Bruk en av følgende metoder for å åpne knappepanelet Button Manager V2:

Slik viser du snarveisikonet og starter knappepanelet i Button Manager V2 fra systemskuffen

a Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble mikro-USB-kabelen til en USB-port

på datamaskinen.

b Klikk på ikonet Button Manager V2 i systemskuffen i nederste høyre hjørne på

datamaskinskjermen.

c Knappepanelet i Button Manager V2 åpnes.

39

Skanne ved hjelp av datamaskinen

5

For å starte Button Manager V2-knappepanelet fra Windows® Start-knappen

a Klikk på Start > Alle programmer > Brother DS-820W (DS-920DW) Skanner >

Button Manager > Button Manager V2.

b Når dialogboksen Velg skannermodell vises, velger du skannermodellen fra listen og klikker på OK.
c Knappepanelet i Button Manager V2 åpnes.

40

Skanne ved hjelp av datamaskinen

5

Skannemetoder

Det er to måter å skanne på ved hjelp av Button Manager V2. Ved behov må du sjekke eller endre
skanneinnstillinger før skanning.

Slik skanner du ved hjelp av skanneknappen i knappepanelet i Button Manager V2

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.
c Ved behov høyreklikker du på ønsket skanneknapp i knappepanelet i Button Manager V2 for å endre

skanneinnstillinger.
Hvis du vil ha mer informasjon, se Button Manager V2 Brukermanual.

d Klikk på skanneknappen du vil bruke i knappepanelet i Button Manager V2 for å starte skanningen.

Slik skanner du ved hjelp av Start-knappen på skanneren

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.
c Ved behov høyreklikker du på ønsket skanneknapp i knappepanelet i Button Manager V2 for å endre

skanneinnstillinger.
Hvis du vil ha mer informasjon, se Button Manager V2 Brukermanual.

d Merk av til venstre for skanneknappen du vil bruke.
e Trykk på Start-knappen i skanneren for å starte skanning.

41

Skanne ved hjelp av datamaskinen

5

MERK

Skanneknapper i knappepanelet i Button Manager V2 (for Windows®)

Skann etter et bilde

Bruk dette alternativet til å åpne det skannede bildet i et bestemt program. Merk at programmet allerede må
være åpent og kjøre på datamaskinen.

Hvis du vil endre skanneinnstillinger, høyreklikker du på Scan-knappen (se Button

Manager V2 Brukermanual).

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på Scan .

Når skanningen er ferdig, vil det skannede bildet settes inn for å åpne og kjøre programmet.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

• Hvis ingen programmer starter eller programmet er minimert, vil det skannede bildet lagres i en
forhåndsdefinert mappe (mer informasjon om endring av mappebane i Button Manager V2
Brukermanual).

• Hvis to eller flere programmer er åpne, vil det skannede bildet vises i det aktive programmet.

Skann til et program

Bruk dette alternativet for å åpne det skannede bildet med en applikasjon du velger fra en liste.

Hvis du vil ender skanneinnstillingene, høyreklikker du på knappen Scan To App .

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på Scan To App for å starte skanningen.

Når skanningen er ferdig, vil det skannede bildet åpnes med applikasjonen du valgte fra den viste listen.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

42

Skanne ved hjelp av datamaskinen

5

Skann til en e-post

Bruk dette alternativet til å legge ved det skannede bildet i en e-postmelding.
Hvis du vil endre skanneinnstillinger eller e-postprogramvare, høyreklikker du på E-Mail-knappen

.

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på E-Mail for å starte skanning.

Når skanningen er fullført, vil e-postprogramvaren din startes og det skannede bildet vil legges ved en
tom e-postmelding.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

43

Skanne ved hjelp av datamaskinen

5

Skann til en skriver

Bruk dette alternativet hvis du vil skrive ut det skannede bildet fra standardskriveren din.
Hvis du vil endre skanneinnstillinger eller ønsket skriver, høyreklikker du på Printer-knappen

.

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på Printer for å starte skanningen.

Når skanningen er fullført, vil det skannede bildet skrives ut fra standardskriveren din.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

Skann til delt mappe

Bruk dette alternativet til å lagre det skannede bildet i en delt mappe på nettverket.

Hvis du vil endre skanneinnstillinger, høyreklikker du på Shared Folder-knappen .

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på Shared Folder for å starte skanningen.

Når skanningen er fullført, vil det skannede bildet sendes direkte til den delte mappen.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

Skann til en FTP-server

Bruk dette alternativet til å lagre det skannede bildet i en mappe på FTP-serveren din.

Hvis du vil endre skanneinnstillinger, høyreklikker du på FTP-knappen .

a Sett inn et dokument i skanneren.
b Start knappepanelet i Button Manager V2.

c Klikk på FTP for å starte skanningen.

Når skanningen er fullført, vil det skannede bildet sendes direkte til FTP-serveren.
Sjekk hvorvidt dokumentet har blitt riktig skannet.

44

6

MERK

Wi-Fi®-tilkobling 6

Tilkobling i tilgangspunktmodus

Du kan koble den trådløse enheten (datamaskin, smarttelefon, nettbrett eller lignende) til skanneren. Selve
skanneren kan være tilgangspunkt uten å gå innom et annet tilgangspunkt, og den trådløse enheten kan få
direkte tilgang til skannede bilder lagret på SD-kortet.

6

• Hvis du ikke har definert et Wi-Fi®-nettverkspassord, må du sørge for å definere et nettverkspassord i
webleseren først. Hvis du vil ha mer informasjon, kan du gå til Definere et Wi-Fi

• Uten et Wi-Fi
tredjepart.

• Hvis du glemmer passordet, trykker du på skannerens nullstillingsknapp for å tilbakestille passordet. Hvis
du vil ha mer informasjon, kan du gå til Nullstille nettverksinnstillinger på side 54.

• Opptil tre trådløse enheter kan være koblet til skanneren samtidig.

1 Skyv Wi-Fi

Vent i omtrent 40 sekunder inntil Wi-Fi

2 Aktiver Wi-Fi

for å velge skanneren.
Hvis du vil ha mer informasjon, se instruksjonene som følger med den trådløse enheten.

®

-nettverkspassord kan dataene på SD-kortet eller nettverket ditt vises og stjeles av en

®

-bryteren til ON (På).

®

-funksjonen på den trådløse enheten (datamaskin, smarttelefon, nettbrett eller lignende)

®

-indikatoren skifter fra rødt til blått.

®

-nettverkspassord på side 47.

3 Velg skannerens SSID, Brother DS-820W-xxxx (der xxxx er skannerens MAC-adresse (Media Access

Control)).

45

Wi-Fi®-tilkobling

MERK

Tilkobling i infrastrukturmodus

For å koble til skanneren, må du konfigurere Wi-Fi-innstillinger i infrastrukturmodus. For mer informasjon,
kan du lese Konfigurere Wi-Fi

Du kan koble en trådløs enhet (datamaskin, smarttelefon, nettbrett eller lignende) til skanneren via et
tilgangspunkt og den trådløse enheten får direkte tilgang til skannede bildet som er lagret på SD-kortet.

1 Skyv Wi-Fi

Vent i omtrent 40 sekunder til lyset på Wi-Fi
oransje dersom målets innstilling er angitt.

®

-bryteren til ON (På).

®

-innstillinger i infrastrukturmodus på side 55.

®

-indikatoren skifter fra rødt til blått, og deretter skifter det til

6

2 Aktiver Wi-Fi

Hvis du vil ha mer informasjon, se instruksjonene som følger med den trådløse enheten.

®

-funksjonen på den trådløse enheten og velg så tilgangspunktet du ønsker.

46

7

MERK

Få tilgang til skannede bilder på SD-kortet7

Bruke webleseren

Du kan bruke webleseren på den trådløse enheten (datamaskin, smarttelefon, nettbrett eller lignende) til å
vise de skannede bildene som er lagret på skannerens SD-kort, og laste ned de skannede bildene til den
trådløse enheten.

a Koble den trådløse enheten til skanneren.

For tilgangspunktmodus, se Tilkobling i tilgangspunktmodus på side 45.
For infrastrukturmodus, se Tilkobling i infrastrukturmodus på side 46.

b Start den trådløse enhetens webleser.
c (For tilgangspunktmodus)

Skriv inn http://10.10.100.1 i adressefeltet.
(For infrastrukturmodus)
Skriv inn skannerens IP-adresse. Hvis du ikke vet IP-adressen, se Konfigurere Wi-Fi
infrastrukturmodus på side 55.

d Når du viser det skannede bildet i webleseren for første gang, vises skjermbildet Passordoppsett.

Definer passordet og klikk på Bruk.
Hvis du allerede har definert passord, skriver du inn passordet for å logge på.

®

-innstillinger i

7

e Startskjermbildet vises i webleseren.

Bilder vil ikke vises når det ikke finnes data på SD-kortet.

Definere et Wi-Fi®-nettverkspassord

Hvis du ikke har definert et Wi-Fi®-nettverkspassord, anbefaler vi å definere et nettverkspassord i nettleseren
først. Uten et Wi-Fi
tredjepart.

a Koble den trådløse enheten til skanneren.

For tilgangspunktmodus, se Tilkobling i tilgangspunktmodus på side 45.
For infrastrukturmodus, se Tilkobling i infrastrukturmodus på side 46.

b Start den trådløse enhetens webleser.
c (For tilgangspunktmodus)

Skriv inn http://10.10.100.1 i adressefeltet.
(For infrastrukturmodus)
Skriv inn skannerens IP-adresse. Hvis du ikke vet IP-adressen, se Konfigurere Wi-Fi
infrastrukturmodus på side 55.

®

-nettverkspassord kan dataene på SD-kortet eller nettverket ditt vises og stjeles av en

®

-innstillinger i

47

Få tilgang til skannede bilder på SD-kortet

d Når du viser det skannede bildet i webleseren for første gang, vises skjermbildet Passordoppsett.

Definer passordet og klikk på Bruk.
Hvis du allerede har definert passordet, skriver du det inn for å logge på.

e Startskjermbildet vises i webleseren.
f Klikk Innstillinger > Wi-Fi-tilgangspunktmodus. Skjermen Wi-Fi-tilgangspunktmodus vises.
g Velg WPA2(AES) fra rullegardinlisten Kryptering.
h Skriv inn Forhåndsdelt nøkkel og klikk Bruk.
i Skjermbildet Starter på nytt... vises, og innstillingene blir fullført.

7

48

Få tilgang til skannede bilder på SD-kortet

(2) (3) (4)(1)

(5)

(6)

(7)

(8)

(7)

Innstillinger

6

7

(1) Modus Klikk for å veksle mellom typen av skannede bilder som skal vises (PDF eller JPEG).
(2) Merk alle Klikk for å velge alle avmerkingsbokser.
(3) Last ned Klikk for å laste ned de valgte filene.
(4) Slett Klikk for å slette de valgte filene.
(5) Innstillinger Klikk for å gå til innstillingssiden. Hvis du vil ha mer informasjon, kan du gå til

Endre innstillinger ved hjelp av webleseren på side 53.

(6) Miniatyrvisning Viser de skannede bildene (opptil 15 bilder per skjermbilde). Når du dobbeltklikker

på det skannede bildet i miniatyrvisning, vises forhåndsvisningsskjermbildet.
Hvis det ikke er noen skannede bilder på SD-kortet, vises ingen miniatyrbilder.

49

Få tilgang til skannede bilder på SD-kortet

(7) Skjermmarkører

Klikk for å gå til første side.

Klikk for å gå til forrige side.

Klikk for å gå til neste side.

Klikk for å gå til siste side.

(8) Side Viser sidetallet for gjeldende side og totalt antall sider.

7

50

Få tilgang til skannede bilder på SD-kortet

MERK

Bruke USB-tilkoblingen mellom skanneren og datamaskinen

Du kan ikke vise innholdet på SD-kortet når Wi-Fi®-bryteren er ON (På) eller datamaskinen er i TWAIN­modus.

For Windows

®

a Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble kabelen til datamaskinen.

b Klikk på Start > Datamaskin (Computer) og dobbeltklikk på Ekstern disk (Removable Disk).

c Dobbeltklikk på DCIM.

Mappene på SD-kortet vises.

• 100PHOTO-mappen
Lagrer de skannede bildene i JPEG-format.

• 200DOC-mappen
Lagrer de skannede bildene i PDF-format.

7

For Macintosh

a Koble mikro-USB-kabelen til mikro-USB-porten på skanneren. Koble kabelen til datamaskinen.
b iPhoto starter automatisk, og de skannede bildene på SD-kortet vil vises.

51

Få tilgang til skannede bilder på SD-kortet

MERK

MERK

Bruke Avision (miwand) (Android™)

Du kan bruke Android™-enhetens applikasjoner for å vise de skannede bildene som er lagret på skannerens
SD-kort, og flytte skannede bilder til Android™-enheten.

Installer appen på enheten fra Google Play. Hvis du vil laste ned, installere eller avinstallere
Android™-applikasjonen, se instruksjonene som fulgte med enheten.

• Hvis du ikke har definert et Wi-Fi®-nettverkspassord, må du sørge for å definere et nettverkspassord
i webleseren først. Hvis du vil ha mer informasjon, kan du gå til Definere et Wi-Fi
side 47.

• Uten et Wi-Fi
tredjepart.

®

-nettverkspassord kan dataene på SD-kortet eller nettverket ditt vises og stjeles av en

®

-nettverkspassord på

Bruke Avision (miwand) (iOS)

Du kan bruke iOS-enhetens applikasjoner for å vise de skannede bildene som er lagret på skannerens
SD-kort, og flytte skannede bilder til iOS-enheten.

Installer appen på enheten fra App Store. Hvis du vil laste ned, installere eller avinstallere iOS-applikasjonen,
se instruksjonene som fulgte med enheten.

• Hvis du ikke har definert et Wi-Fi®-nettverkspassord, må du sørge for å definere et nettverkspassord
i webleseren først. Hvis du vil ha mer informasjon, kan du gå til Definere et Wi-Fi
side 47.

• Uten et Wi-Fi
tredjepart.

®

-nettverkspassord kan dataene på SD-kortet eller nettverket ditt vises og stjeles av en

®

-nettverkspassord på

7

52

Endre innstillinger ved hjelp

8

av webleseren

Konfigurere Wi-Fi®-innstillinger i tilgangspunktmodus

Konfigurere nettverksinnstillinger

Du kan konfigurere nettverksinnstillingene i webleseren.

a Bruke webleseren i tilgangspunktmodus.

Hvis du vil ha mer informasjon, kan du gå til Tilkobling i tilgangspunktmodus på side 45.

b Klikk på Innstillinger.

(1) (2) (3)

8

(5)

(1) Wi-Fi-tilgangspunktmodus Angi SSID (nettverksnavn) og forhåndsdelt nøkkel.
(2) Adminpassord Definere passord for pålogging.
(3) Systemstatus Kontroller statusen til gjeldende tilgangspunkt.

Sjekk IP-adressen.

8

(4)

Kontroller fastvareversjonen.
(4) Start Gå tilbake til startskjermbildet.
(5) Wi-Fi-infrastrukturmodus Angi innstillingene for infrastrukturmodus.

53

Endre innstillinger ved hjelp av webleseren

MERK

(1)

Nullstille nettverksinnstillinger

Du kan nullstille innstillingene for trådløst nettverk (Wi-Fi®-innstilling for tilgangspunkt og
Passordoppsett) til fabrikkinnstillinger.

a Bekreft at skanneren er slått av.
b Sett Wi-Fi

Vent i omtrent 40 sekunder inntil Wi-Fi
Når skanneren etablerer en tilkobling med tilgangspunktet, begynner Wi-Fi
eller oransje.

®

-bryteren til ON (På).

®

-indikatoren skifter fra rødt til blått.

®

-indikatoren å blinke blått

c Trykk på og hold skannerens nullstillingsknapp (1) i 15 sekunder ved hjelp av en spiss gjenstand, for

eksempel en nål eller penn med fin tupp.

8

d Slipp nullstillingsknappen. Wi-Fi

vil tilbakestilles til fabrikkinnstillingene.

Når du trykker nullstillingsknappen, blir eventuelle innstillinger som styres av knappene på kontrollpanelet
ikke tilbakestilt til fabrikkinnstillinger, og eventuelle skannede bilder på SD-kortet blir ikke slettet.

®

-indikatoren vil begynne å lyse rødt, og Wi-Fi®-nettverksinnstillingene

54

Endre innstillinger ved hjelp av webleseren

Konfigurere Wi-Fi®-innstillinger i infrastrukturmodus

Konfigurer nettverksinnstilinger for skanner

Du kan konfigurere nettverksinnstillingene i webleseren.

a Åpne nettleseren i tilgangspunktmodus.

For mer informasjon, kan du lese Tilkobling i tilgangspunktmodus på side 45.

b Klikk Wi-Fi-infrastrukturmodus.

8

55

Endre innstillinger ved hjelp av webleseren

c Klikk Wi-Fi-nettverk.

d Velg WAN-modus og skriv inn IP-adresse, Subnettmaske, Standard gateway og DNS.

8

56

Endre innstillinger ved hjelp av webleseren

Konfigurer nettverksinnstillingene for tilgangspunktet

Du kan konfigurere nettverksinnstillingene i webleseren.

a Åpne nettleseren i tilgangspunktmodus.

For mer informasjon, kan du lese Tilkobling i tilgangspunktmodus på side 45.

b Klikk Wi-Fi-infrastrukturmodus.

c Klikk IP-adresse.

8

57

Endre innstillinger ved hjelp av webleseren

d Når du klikker knappen Auto, vises tilgjengelige trådløse nettverk.

Når du klikker knappen Manuelt, må du skrive inn SSID, Sikkerhet og Passord.

8

58

Endre innstillinger ved hjelp av webleseren

MERK

Sjekk skannerens IP-adresse

a Åpne nettleseren i tilgangspunktmodus.

For mer informasjon, kan du lese Tilkobling i tilgangspunktmodus på side 45.

b Klikk Systemstatus.

c Sjekk hvorvidt Tilkoblet er listet i feltet Tilstand under Tildeling av Wi-Fi-tilgang. Hvis det ikke er det,

må du gå tilbake til side 55 for å konfigurere innstillingen.

8

d Sjekk IP-adresse under Tildeling av Wi-Fi-tilgang.

Denne IP-adressen er nødvendig når du kobler til skanneren i infrastrukturmodus fra datamaskinen eller
en mobilenhet.

59

9

9

MERK

Kalibrer skanneren bare hvis de skannede bildene begynner å virke uskarpe, fargen virker unormal (mørkere
enn normal), etter 8000 skanninger eller hvis skanneren har stått ubrukt i lengre tid.

Du vil trenge kalibreringsarket som fulgte med skanneren for å utføre kalibreringen korrekt.

Skannerkalibrering 9

Kalibrering ved hjelp av kontrollpanelet

a Slå på skanneren.
b Trykk på Menu (Meny)-knappen.
c Trykk på knappen eller gjentatte ganger for å velge CAL på LCD-skjermen.
d Hold i kantene på kalibreringsarket, og sett det inn i materåpningen som vist nedenfor.

Hold bare i kantene på kalibreringsarket, og vær forsiktig så du ikke berører de hvite eller svarte områdene.
Merker eller fingeravtrykk på dette arket kan føre til feil i kalibreringen.

60

Skannerkalibrering

9

e Trykk på Start/OK-knappen.
f Skanneren begynner å mate kalibreringsarket. Nå begynner Strøm-knappens LED å blinke grønt.
g Etter at kalibreringsarket er utløst, vises OK på LCD-skjermen og kalibreringen er ferdig.

Kalibrering ved hjelp av programvare (for Windows®)

a Dobbeltklikk på snarveien DSmobileCapture på skrivebordet.
b Dialogboksen Velg skannermodell vises. Velg TWAIN under Drivertyper, velg Brother DS-820W

(DS-920DW) under Skannermodell og klikk på OK.

c DSmobileCapture starter.
d Klikk på Oppsett .

61

Skannerkalibrering

9

e Klikk på fanen Valg.
f Klikk på Kalibrering for å begynne å kalibrere skanneren.

g Det vises en melding som ber deg om å sette inn kalibreringsarket.

62

Skannerkalibrering

9

MERK

MERK

h Hold i kantene på kalibreringsarket, og sett det inn i materåpningen som vist nedenfor.

Klikk på Ja.

Hold bare i kantene på kalibreringsarket, og vær forsiktig så du ikke berører det hvite eller svarte området.
Merker eller fingeravtrykk på dette arket kan føre til feil i kalibreringen.

i Skanningen starter automatisk.
j Etter at kalibreringsarket er skannet, vises meldingen Kalibrering var vellykket. på skjermen for å angi

at kalibreringen er ferdig. Klikk på OK for å avslutte kalibreringen, og klikk deretter på OK for å lukke
skjermbildet Valg.

Hvis meldingen Kalibrering mislyktes vises på skjermen, fjerner du mikro-USB-kabelen fra
datamaskinen. Koble mikro-USB-kabelen til datamaskinen igjen, og utfør kalibreringen på nytt.

63

Skannerkalibrering

9

Kalibrering ved hjelp av programvare (for Macintosh)

a Dobbeltklikk på snarveien DSmobileCapture på skrivebordet.
b DSmobileCapture starter.
c Klikk på fanen Valg.
d Klikk på Kalibrering for å begynne å kalibrere skanneren.

e Det vises en melding som ber deg om å sette inn kalibreringsarket.

64

Skannerkalibrering

9

MERK

MERK

f Hold i kantene på kalibreringsarket, og sett det inn i materåpningen som vist nedenfor.

Klikk på OK.

Hold bare i kantene på kalibreringsarket, og vær forsiktig så du ikke berører det hvite eller svarte området.
Merker eller fingeravtrykk på dette arket kan føre til feil i kalibreringen.

g Skanningen starter automatisk.
h Etter at kalibreringsarket er skannet, vises meldingen Kalibrering var vellykket. på skjermen for å angi

at kalibreringen er ferdig. Klikk på OK for å avslutte kalibreringen.

Hvis meldingen Kalibrering mislyktes vises på skjermen, fjerner du mikro-USB-kabelen fra
datamaskinen. Koble mikro-USB-kabelen til datamaskinen igjen, og utfør kalibreringen på nytt.

65

10

10

VIKTIG

Ikke rengjør noen deler av skanneren ved hjelp av løsemidler eller etsende væske, for eksempel alkohol,
parafin eller lignende, ellers kan plasten bli permanent skadet.

Skannervedlikehold 10

Rengjøre skannerens utside

For å forhindre støvansamling anbefaler vi å rengjøre skanneren utvendig med jevne mellomrom.

a Fjern mikro-USB-kabelen fra både skanneren og datamaskinen.
b Tørk av skanneren utvendig med en tørr, myk og lofri klut.

Ved behov tørker du av utvendig med en klut lett fuktet med vann eller uttynnet såpe, og avslutter med
en tørr klut.

c Koble mikro-USB-kabelen til skanneren og datamaskinen igjen.

Rengjøre skanneren innvendig

For å opprettholde kvaliteten på det skannede bildet må du rengjøre skanneren innvendig med jevne
mellomrom. Hvis det finnes loddrette linjer eller striper på skannede bilder, er det på tide å rengjøre
skanneren.

a Fjern mikro-USB-kabelen fra både skanneren og datamaskinen.
b Åpne skannerens toppdeksel.

66

Skannervedlikehold

10

c Tørk forsiktig av glasset og materullene med den medfølgende rengjøringskluten.

d Lukk toppdekselet.
e Koble mikro-USB-kabelen til skanneren og datamaskinen igjen.

67

11

11

VIKTIG

Hvis du vil ha teknisk hjelp, må du kontakte Brothers kundeservice i landet der du kjøpte skanneren. Hvis
du vil ha mer informasjon, se Kundeservice på side 83. Du må ringe fra dette landet.

Hvis du tror det er problemer med skanneren, kan du se i tabellen nedenfor og følge feilsøkingstipsene.
De fleste problemer kan du enkelt løse selv. Hvis du trenger mer hjelp, gå til Brother Solutions Center på

support.brother.com
Bruk av forbruksvarer fra andre leverandører enn Brother kan påvirke skannekvaliteten, maskinvareytelsen

og produktets driftssikkerhet.

Feilsøking 11

for å se flere vanlige spørsmål/svar og feilsøkingstips.

Feilmeldinger og feilkoder

Feilmeldinger

Feilmelding Årsak Tiltak
Driver opptatt. Skanningsapplikasjonen krasjet,

eller skannerdriveren er låst med
administratorrettigheter.

Et dokument sitter fast. Åpne
toppdekselet, og fjern det
fastsittende papiret ved å trekke det
forover, og prøv på nytt.

Dekselet på den manuelle
dokumentmateren er åpent.

Det er ikke papir i den manuelle
dokumentmateren.

Finner ikke skanneren. Skanneren er ikke koblet til

Returfeil fra operativsystemet. Operativsystemet gjenkjenner ikke

Et dokument sitter fast. Åpne toppdekselet, fjern dokumentet

Skannerens toppdeksel er åpent. Lukk toppdekselet og start

Ingen dokumenter er lagt i
materåpningen.

datamaskinen din.

Skanneren er ikke slått på. Trykk på Strøm-knappen for å slå på

skanneren.

Trykk og hold Strøm-knappen for
å slå av skanneren, og trykk så
Strøm-knappen for å slå den på igjen.
Start deretter applikasjonen på nytt.

ved å trekke det forover, og lukk
toppdekselet.

skanningen på nytt.
Sett dokumentet i matersporet og

begynn å skanne igjen.
Bekreft at mikro-USB-kabelen

mellom skanneren og datamaskinen
er riktig tilkoblet.

skanneren.

 Bekreft at mikro-USB-kabelen

mellom skanneren og
datamaskinen er riktig tilkoblet.

 Start datamaskinen på nytt.

68

Feilsøking

11

Feilmelding Årsak Tiltak
Kalibrering mislyktes. Start

maskinen på nytt.

Kalibreringen mislyktes av ukjent
årsak. Kalibreringsarket kan for
eksempel være satt inn i feil retning.

 Trykk og hold Strøm-knappen for

 Sett inn kalibreringsarket i riktig

• Hvis du vil utføre kalibrering ved

• For Windows

• For Macintosh: Hvis du vil

å slå av skanneren, og trykk så
Strøm-knappen for å slå den på
igjen. Utfør deretter kalibrering
igjen.

retning.

hjelp av kontrollpanelet, se

Kalibrering ved hjelp av
kontrollpanelet på side 60.

®

: Hvis du vil
kalibrere ved hjelp av
programvaren, se Kalibrering ved

hjelp av programvare (for
Windows

kalibrere ved hjelp av
programvaren, se Kalibrering ved

hjelp av programvare (for
Macintosh) på side 64.

®

) på side 61.

Feilkoder

Feilkode Artikkelbeskrivelse Hovedårsak/kodeformål Hvordan gjenopprette

E03 Kortet fullt eller

lese/skrive-feil

E04 Papirstopp Dokumentet overskrider

E05 Manglende skannedata Skanneren oppdager ikke et

E06 Deksel åpent Skannerens toppdeksel er åpent,

SD-kortet er fullt, beskyttet eller
ødelagt. Skannede bilder kan ikke
lagres på SD-kortet.

maksimumslengden, og skanneren
kan ikke mate ut det skannede
dokumentet.

dokument i dokumentets
materåpning.

eller toppdekselets sensor har feil.

Kontroller SD-kortets beskyttende
bryter, sett inn SD-kortet igjen, eller
sett inn et nytt SD-kort.

Åpne toppdekselet og fjern
dokumentet. Lukk dekselet og prøv å
skanne på nytt.

Sørg for at dokumentet er riktig satt
inn.

Lukk skannerens toppdeksel.

69

Feilsøking

11

Feilkode Artikkelbeskrivelse Hovedårsak/kodeformål Hvordan gjenopprette

E19 Kalibrering mislykket Skannerens interne kontroll

mislyktes på grunn av en
kalibreringsdatafeil.

Kalibrer skanneren på nytt.

• Hvis du vil utføre kalibrering ved
hjelp av kontrollpanelet, se

Kalibrering ved hjelp av
kontrollpanelet på side 60.

• For Windows
kalibrere ved hjelp av
programvaren, se Kalibrering ved

hjelp av programvare (for
Windows

• For Macintosh: Hvis du vil
kalibrere ved hjelp av
programvaren, se Kalibrering ved

hjelp av programvare (for
Macintosh) på side 64.

®

: Hvis du vil

®

) på side 61.

Feilsøking

Skanneproblemer

Problem Årsak Forslag

Skanneren slås ikke
på.

Datamaskinen min
gjenkjenner ikke
skanneren når den er
tilkoblet via mikro­USB-kabel.

Mine skannede bilder
har svarte streker
gjennom seg, blanke
områder eller har
generelt dårlig kvalitet.

Den medfølgende mikro-USB-kabelen
er ikke riktig tilkoblet.

Batterinivået er lavt. Koble mikro-USB-kabelen til skanneren og

Årsakene kan variere. Sørg for at mikro-USB-kabelen er sikkert koblet til

Dette problemet oppstår hvis
skanneren ikke er riktig kalibrert eller
hvis et fremmedlegeme, for eksempel
en binders eller opprevet papir, blir
sittende fast i skanneren.

Sørg for at mikro-USB-kabelen er sikkert koblet til
skanneren og datamaskinen.

datamaskinen for å lade batteriet.
Hvis du lader skannerens batteri bare litt fra helt

tomt, kan du ikke bruke skanneren. Slå av
skanneren inntil batteriet er fulladet.

skanneren og datamaskinen. Fjern
mikro-USB-kabelen og koble den til skanneren og
datamaskinen igjen.

1. Kontroller dokumentmateråpningen og sørg for
at åpningen er fri. Hvis fremmedlegemer blir
funnet, fjerner du dem fra skanneren.

2. Kalibrer skanneren (se Skannerkalibrering på
side 60).

Hvis skannekvaliteten ikke er forbedret etter at du
har kalibrert skanneren:

1. Rengjør skanneren (se Skannervedlikehold på
side 66).

2. Kalibrer skanneren på nytt.

70

Feilsøking

11

Problem Årsak Forslag

Mitt skannede bilde
mangler.

Dokumentførerne er ikke justert slik at
de er tilpasset bredden på dokumentet.

Innstillingene er ikke egnet for
dokumentet. Et A4-dokument ble for
eksempel matet mens Letter var valgt
som dokumentstørrelse.

Juster dokumentførerne slik at de er tilpasset
bredden på dokumentet.

Sørg for at innstillinger for dokumentstørrelse
samsvarer med dokumentet.

For Windows
For Macintosh: se Papirinnstillinger på side 36.

Skannehastigheten er
for lav.

Oppløsningen er ikke egnet for
dokumentet.

Reduser skanneroppløsningen.
For Windows
For Macintosh: se Bildeinnstillinger på side 34.

Skanneren er tilkoblet,
men den vil ikke mate
dokumentet eller gjøre
noe annet.

Dokumentet er ikke riktig innstilt. Sett inn dokumentet inntil du føler at øverste kant

av dokumentet berører innsiden av skanneren.

Dokumentet er for tynt eller for tykt. Kontroller at dokumentet er akseptabelt

(se Dokumentspesifikasjoner på side 12).
Hvis dokumentet ikke er problemet:

1. Bekreft at mikro-USB-kabelen kobler skanneren
til datamaskinen på riktig måte.

®

: se Papirinnstillinger på side 27.

®

: se Bildeinnstillinger på side 26.

Skannerens toppdeksel er åpent. Lukk toppdekselet og start skanningen på nytt.
Skanneren slås av fordi funksjonen for

automatisk avslåing er aktiv.
Du opererer ikke innstillingsmenyen.

(Kun SD-modus)
Ingen SD-kort er satt inn i skannerens

SD-kortspor. (Kun SD-modus)

Dokumentet er

Årsakene kan variere. Åpne skannerens toppdeksel og trekk dokumentet

fastkjørt.

Dokumentet kan ikke brukes med
skanneren (hvis for eksempel papiret er
for langt).

Skanneren blir varm. Det er normalt at skanneren utstråler litt

varme etter langvarig bruk.

2. Installer skannerdriveren på nytt fra
installeringsdisken fra Brother.

Trykk på Strøm-knappen for å slå på skanneren.

Gå ut av innstillingsmenyen for å plassere
skanneren i standbymodus.

Sett inn et SD-kort i skannerens SD-kortåpning.

forsiktig ut. Kontroller at det ikke finnes papir igjen i
skanneren.

 Kontroller at dokumentet kan brukes med

skanneren (se Dokumentspesifikasjoner på
side 12).

 Bruk det medfølgende bærearket (se Legge i

bærearket på side 15).

Hvis det kommer rar lukt fra skanneren eller den er
litt varm å berøre, må du umiddelbart frakoble
mikro-USB-kabelen fra skanneren og
datamaskinen.

71

Feilsøking

11

Problem Årsak Forslag

Skannekvaliteten er
dårlig.

Papirstøv har samlet seg innvendig i
skanneren.

Rengjør skanneren (se Skannervedlikehold på
side 66).

Kalibrering må utføres. Utfør kalibreringen.

• Hvis du vil utføre kalibrering ved hjelp av
kontrollpanelet, se Kalibrering ved hjelp av
kontrollpanelet på side 60.

• For Windows
programvaren, se Kalibrering ved hjelp av

programvare (for Windows

• For Macintosh: Hvis du vil kalibrere ved hjelp av
programvaren, se Kalibrering ved hjelp av
programvare (for Macintosh) på side 64.

Skanneroppløsningen er for lav. Øk skanneroppløsningen.

For Windows
For Macintosh: se Bildeinnstillinger på side 34.

Farger i det skannede
bildet er mørke.

Innstillingene er ikke korrekte for
dokumenttypen som skannes.

Juster skanneinnstillingene.
For Windows
For Macintosh: se Bildeinnstillinger på side 34.

Kalibrering må utføres. Utfør kalibreringen.

• Hvis du vil utføre kalibrering ved hjelp av
kontrollpanelet, se Kalibrering ved hjelp av
kontrollpanelet på side 60.

• For Windows
programvaren, se Kalibrering ved hjelp av

programvare (for Windows

®

: Hvis du vil kalibrere ved hjelp av

®

) på side 61.

®

: se Bildeinnstillinger på side 26.

®

: se Bildeinnstillinger på side 26.

®

: Hvis du vil kalibrere ved hjelp av

®

) på side 61.

• For Macintosh: Hvis du vil kalibrere ved hjelp av
programvaren, se Kalibrering ved hjelp av
programvare (for Macintosh) på side 64.

OCR fungerer ikke. Skanneroppløsningen er for lav. Øk skanneroppløsningen.

For Windows

®

: bruk PaperPort™ 12SE til å øke

oppløsningen.
For Macintosh: bruk Presto! PageManager 9 til å

øke oppløsningen.
(Windows
Nuance PaperPort™ 12SE er ikke

®

-brukere)

Sørg for at du har installert Nuance PaperPort™ 12SE

fra den medfølgende installeringsdisken fra Brother.
installert på datamaskinen.

Det skannede bildet er
skjevt.

(Macintosh-brukere)
Presto! PageManager er ikke installert

på datamaskinen.
Skannerens dokumentførere er ikke

justert for dokumentets bredde.

Sørg for at du har installert Presto! PageManager

fra den medfølgende installeringsdisken fra

Brother.

Juster dokumentførerne slik at de er tilpasset

bredden på dokumentet.

72

Feilsøking

11

MN

OPQRSTUVW

OP

MN

OPQRSTUVW

OP

MN

OPQRSTUVW

OP

MN

OPQRSTUVW

OP

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

ffgg

ghijklmnop

hijklmn

ijk

qrst

qrsrtuu

Problem Årsak Forslag

Hvite loddrette streker
vises på det skannede
bildet.

Skanneren er i direkte sollys. • Flytt skanneren ut av direkte sollys.

• Endre skannerens retning.

En lyskilde er nær skanneren. • Flytt skanneren bort fra lyskilden.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijkl mnopq rstuvw xyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijkl mnopq rstuvw xyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijkl mnopq rstuvw xyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijkl mnopq rstuvw xyz.

• Endre skannerens retning.

Avsmittet trykkfarge er
synlig på skannede
bilder.

Dokumentet er for tynt. Kontroller at dokumentet er akseptabelt (se

Dokumentspesifikasjoner på side 12).
Kontrastinnstillingene er feil. Øk kontrastnivået.

For Windows

For Macintosh: se Bildeinnstillinger på side 34.

Når jeg vil skanne
i SD-modus, er det

Bare visse innstillinger er tilgjengelig. Hvis du vil ha mer informasjon om innstillingene, se

trinn 4 i Skanne i SD-modus på side 17.

mulig å endre
papirstørrelse,
bildekvalitet, osv. på
min egen skanner?

(Kun DS-920DW)
Dupleksskanning kan

ikke utføres.

Innstillingen for dupleksskanning er
ikke konfigurert i DSmobileCapture.

Skannerens skannemodus er satt til
1side (i SD-modus).

Start DSmobileCapture, klikk på kategorien Bilde,

og merk av for Tosidig.

Trykk på skannerens 2 side/1 side-knapp slik at

2 vises på LCD-en.

Programvareproblemer

Problem Årsak Forslag

Når jeg trykker på
Skann i
skanneprogramvaren,
vises en feilmelding:
Installer skanneren
eller Skanningen ble

avbrutt fordi
skanneren ikke er
slått på eller ikke er
riktig tilkoblet.

Jeg kan ikke installere
skannerdriverne.
(Windows

®

)

Denne feilmeldingen vises hvis
skanneren ikke gjenkjennes av
datamaskinen.

Du har kanskje ikke
administratorrettigheter.

1. Kontroller at skanneren er riktig tilkoblet.

2. Bekreft at mikro-USB-kabelen virker og den ikke
er oppfliset eller skadet på noen måte.

Hvis det fortsatt oppstår feil etter at du har bekreftet
at mikro-USB-kabelen er riktig tilkoblet, installerer
du skannerdriveren fra installeringsdisken fra
Brother på nytt.

Logg på Windows

®

: se Bildeinnstillinger på side 26.

®

med administratorrettigheter.

73

Feilsøking

11

Problem Årsak Forslag

Jeg kan ikke installere
skannerdriverne.
(Macintosh)

Du har kanskje ikke
administratorrettigheter.

Fra Apple-menyen velger du Systemvalg >
System > Brukere og grupper. Venstre rute
i vinduet vil vise gjeldende kontoer. En av dem bør
være ditt brukernavn med ordet "Admin" under.
Hvis dette ikke
systemadministratoren.

Filen er for stor. Størrelsen av filen kan avhenge av

mange faktorer, slik som den fysiske
størrelsen av dokumentet og mengden
tekst/grafikk på hver side.

Hvis du vil generere den minste skannefilen for et
bestemt dokument, bruker du den laveste
oppløsningen og svart/hvitt-modus og skanner et
så lite område som mulig. Bruk av de motsatte
innstillingene (skannet i høyeste oppløsning, i
Farge-modus og med skanning av størst mulig
område) vil generere den største filen.

For Windows

DSmobileCapture (for Windows
For Macintosh: se Endre skanneinnstillingene for

DSmobileCapture (for Macintosh) på side 34).

er tilfelle, må du kontakte

®

: se Endre skanneinnstillingene for

®

) på side 25).

Nettverksproblemer

Problem Årsak Forslag

Min trådløse enhet
(datamaskin,
smarttelefon, nettbrett
eller lignende) har ikke
tilgang til skanneren
min via det trådløse
LAN-nettverket i
tilgangspunktmodus.

Jeg glemte
påloggingspassordet
for å åpne
startskjermbildet
i nettleseren.

®

Wi-Fi

-indikatoren

blinker rødt.

Skannerens Wi-Fi
OFF (Av).

Fire eller flere trådløse enheter om
gangen er koblet til skanneren.

Årsakene kan variere. Sett Wi-Fi

Årsakene kan variere. Nullstill nettverksinnstillingene (se Nullstille

Det oppstod en systemfeil. • Sett Wi-Fi®-bryteren til OFF (Av), og sett den til

®

-bryter er satt til

Sett Wi-Fi®-bryteren til ON (På).

Koble fra de trådløse enhetene som allerede er
koblet til skanneren. Prøv deretter å koble opptil tre
trådløse enheter til skanneren.

ON (På) for å koble til skanneren.

nettverksinnstillinger på side 54).

ON (På).

• Trykk på og hold Strøm-knappen for å slå av
skanneren, og trykk på Strøm-knappen for å slå
den på.

• Nullstill nettverksinnstillingene (se Nullstille
nettverksinnstillinger på side 54).

• Hvis problemet fortsatt vises selv om du prøvde
forslagene ovenfor, kan du kontakte
kundeservice i landet der du kjøpte skanneren.

®

-bryteren til OFF (Av), og sett den til

74

Feilsøking

11

Problem Årsak Forslag

Skanneren kan ikke
kobles til et
tilgangspunkt.

Innstillingene for infrastrukturmodus for
maskinen er feil.

1. Koble datamaskinen til skanneren via Wi-Fi®­tilgangspunktmodus.

2. Start datamaskinens nettleseren.

3. Skriv http://10.10.100.1 inn i adresselinjen.

4. Klikk Innstillinger > Wi-Fi-infrastrukturmodus.

5. Konfigurer innstillingene for tilgangspunktet.

Innstillingene for tilgangspunktet er
riktige, men skanneren kan ikke koble til
noe tilgangspunkt.

Gjør ett av følgende:

• Bekreft at tilgangspunktet er slått på.

• Slå tilgangspunktet av og på igjen.

• Plasser skanneren i et serviceområde.

• Angi ny korrekt SSID og passord.

• Bruk innstillinger for infrastrukturmodus for
tilgangspunktet.

• Når MAC-adressefiltrering brukes på
tilgangspunktet, må du registrere MAC-adressen
til skanneren.

•Sett Wi-Fi
igjen.

• Trykk og hold Strøm-knappen for å slå av
skanneren, og trykk Strøm-knappen for å slå
den på igjen.

Jeg kjenner ikke
skannerens SSID.

— SSID-en vises nedenfor (den kan endres):

Brother DS-820W-xxxx (Brother DS-920DW-xxxx)
(xxxx viser de siste fire sifrene i skannerens
MAC-adresse (tolv sifre). Adressen er trykt på
produktetiketten.)

Datamaskinen min
kan ikke koble til
skanneren med
nettleseren.

— 1. Koble datamaskinen til skanneren via

Wi-Fi-tilgangspunktmodus.

2. Start datamaskinens nettleseren.

3. Skriv inn http://10.10.100.1 på adresselinjen.

Jeg kjenner ikke
skannerens

— Se det opprinnelige passordet på merket i bunnen

av skanneren.

MAC-adresse.
Jeg kjenner ikke det

opprinnelige

®

Wi-Fi

-passordet.

Jeg kan ikke
tilbakestille
nettverksinnstillingene.

— Se det opprinnelige passordet på merket i bunnen

av skanneren.

®

Wi-Fi

-bryteren er satt til OFF (Av). 1. Sett Wi-Fi®-bryteren til ON (På).

2. Vent i 40 sekunder eller mer.

3. Trykk på og hold skannerens nullstillingsknapp i
15 sekunder eller mer.

4. Slipp nullstillingsknappen. Wi-Fi
lyse rødt i flere sekunder.

®

-bryteren til OFF (Av) og så til ON (På)

®

-indikatoren vil

75

Feilsøking

11

Andre problemer

Problem Årsak Forslag

Jeg har ikke
kalibreringsarket.

Jeg vil bruk en
USB-hub.

Jeg kan ikke endre
skanneren.

Skanneren min kan
ikke slås på eller av
umiddelbart

Når jeg setter Wi-Fi
bryteren til ON (På),
slås ikke Wi-Fi

®

-

indikatoren på.
Jeg mistet li-ion-

batteriet, eller jeg kan
ikke lade batteriet.

Datamaskinen min har
ikke tilgang til
SD-kortet via
mikro-USB-kabelen.

Årsakene kan variere. De spesielle kalibreringsarket på glanset papir som

fulgte med skanneren, vil gi de beste
kalibreringsresultatene. Hvis du vil bestille et nytt
kalibreringsark, finner du kontaktinformasjon for ditt
lokale Brother-kontor på www.brother.com

Årsakene kan variere. Bruk skanneren uten å koble til en USB-hub. En

USB-hub vil kanskje ikke klare å levere nok strøm
til skanneren.

Skanneren er på mens du prøver å lade

Slå av skanneren når du lader den.

den.
Li-ion-batteriet er ikke riktig installert. Sørg for at li-ion-batteriet er installert i riktig retning

(se hurtigstartguiden).
Batteriet er ikke satt inn. Sett inn batteriet.
Batteriet er satt inn i feil retning. Sett inn batteriet i riktig retning. Hvis du vil ha mer

informasjon, kan du gå til Installere batteriet på side 9.

• Batteriet er tomt.

• Batterinivået er lavt.

• Skannerens Wi-Fi

ON (På).

®

-bryter er

Gjør ett av følgende:

•Sett Wi-Fi
skanneren.

• Koble mikro-USB-kabelen til skanneren og
datamaskinen for å bruke skanneren. Hvis du
ikke kan slå på skanneren når du trykker på
Strøm-knappen, venter du i to minutter og
trykker på Strøm-knappen igjen.

• Slå av skanneren og koble mikro-USB-knappen
til skanneren inntil batteriet er fulladet. Deretter
kan du bruke skanneren.

®

Batterinivået er lavt. Koble mikro-USB-kabelen til skanneren og

­datamaskinen for å lade batteriet.

Li-ion-batteriet er ikke installert. Installer batteriet og lad det.

Årsakene kan variere. Finn kontaktinformasjon på support.brother.com

Mikro-USB-kabelen er ikke koblet til
datamaskinen.

Koble mikro-USB-kabelen til skanneren og
datamaskinen.

Skanneren er i TWAIN-modus. Trykk på Start/OK, så vil skjermen SD på LCD-en

endres til masselagringmodus (SD-modus).

®

Wi-Fi

-bryteren er satt til ON (På). Sett Wi-Fi®-bryteren til OFF (Av).

Et dokument blir skannet. Når skanningen er ferdig, venter du på at

SD-kortets mappe vises på datamaskinskjermen.

®

-bryteren til OFF (Av) for å bruke

76

Feilsøking

11

Problem Årsak Forslag

Når jeg åpner SD-kortet
med nettleseren,
vises ikke de skannede
bildene som er lagret
på skannerens SD-kort

Skanneren er i TWAIN-modus. Trykk på Start/OK, så vil skjermen SD på LCD-en

endres til masselagringmodus (SD-modus).

Skanneren skanner et dokument. Vis webleseren igjen når skanningen er fullført.

Feil IP-adresse. Gå til side 59 og bekreft IP-adressen.
på startskjermbildet.
Skanneren kan ikke

settes i TWAIN­modus.

Jeg setter funksjonen

Skannerens Wi-Fi

®

Wi-Fi

-bryteren er satt til ON (På). Sett Wi-Fi®-bryteren til OFF (Av).

®

-bryter er ON (På). Sett Wi-Fi®-bryteren til OFF (Av) (se Koble
skanneren til datamaskinen i TWAIN-modus på
side 21).

for automatisk avslåing
til PÅ, men skanneren
slås ikke av automatisk.

77

A

A

MERK

Vedlegg A A

Spesifikasjoner

Dette kapittelet er en oppsummering av skannerens spesifikasjoner. Hvis du vil se flere spesifikasjoner,
gå til skannerens produktside på www.brother.com

Generelt

Strømkilde Strøm fra USB-buss/li-ion-batteri
Strømforbruk

Mål Bredde 308 mm

Vekt Ca. 440 g Ca. 530 g
Temperatur Under drift 5 til 35 °C
Luftfuktighet Under drift 15 til 85 %

Dokumentstørrelse Enkeltpapir Bredde 55 til 215,9 mm

1

Skanning/
batterilading

Batteri fulladet /
strøm av

Høyde 40,7 mm 41,2 mm
Dybde 52,5 mm 66,9 mm

Lagring 10 til 90 %

Lengde 1-sidig skanning

og klikk på fanen Spesifikasjoner.

DS-820W DS-920DW

5 V/500 mA eller mindre

5 V/1 mA eller mindre

90 til 812,8 mm

- 2-sidig skanning
90 til 406,4 mm

1

Målt når skanneren er koblet til datamaskinen.

78

Vedlegg A

A

Skanner

DS-820W DS-920DW

Farge/mono Ja/Ja
Dupleksskanning Nei Ja
TWAIN-

Windows

kompatibilitet

Macintosh Mac OS X 10.6.x, 10.7.x, 10.8.x, 10.9.x, 10.10.x, 10.11.x

Fargedybde Inn 48-bits farge Behandling

Ut 24-bits farge Behandling

Oppløsning Optisk Opptil 600 × 600 dpi

Interpolert 1 200 dpi
Skanningsbredde Opptil 216 mm
Gråtoner Inn 16-bits

Ut 8-bits
Maks. hastighet for skanning Mono 8,0 spm (7,5 sekunder (Letter) opptil 300 dpi)

®

Windows® XP1 / Windows Vista® / Windows® 7 /

Windows

®

8 / Windows® 8.1 / Windows® 10

7,5 spm (8 sekunder (A4) opptil 300 dpi)

2

4,3 spm (14,1 sekunder (Letter) over 400 dpi)
4 spm (15 sekunder (A4) over 400 dpi)

Farge 8,0 spm (7,5 sekunder (Letter) opptil 300 dpi)

7,5 spm (8 sekunder (A4) opptil 300 dpi)
4,3 spm (14,1 sekunder (Letter) over 400 dpi)
4 spm (15 sekunder (A4) over 400 dpi)

Maks. hastighet for dupleksskanning - Mono 5,3 spm (11,3 sekunder

(Letter) opptil 300 dpi)
5 spm (12 sekunder (A4)

opptil 300 dpi)
3 spm (19,8 sekunder

(Letter) over 400 dpi)
2,9 spm (21 sekunder (A4)

over 400 dpi)

Farge 5,3 spm (11,3 sekunder

(Letter) opptil 300 dpi)
5 spm (12 sekunder (A4)

opptil 300 dpi)
3 spm (19,8 sekunder

(Letter) over 400 dpi)
2,9 spm (21 sekunder (A4)

over 400 dpi)

1

Windows® XP i denne brukermanualen inkluderer Windows® XP Home Edition og Windows® XP Professional.

2

Du finner de siste driveroppdateringene for ditt Mac OS X, på support.brother.com. Klikk på Nedlastinger (Downloads) på modellsiden.

79

Vedlegg A

A

MERK

Li-ion-batteri

DS-820W DS-920DW

Ladetid 4 timer
Kontinuerlig standbytid (WLAN AV) 5 minutter (når automatisk avslåing er aktivt.)
Skannbart antall ark (WLAN PÅ) 90 ark 140 ark
Skannbart antall ark (WLAN AV) 450 ark 680 ark

• Tallverdiene i li-ion-batteritabellen varierer avhengig av skannedokument og miljøfaktorer, for eksempel
temperatur og lade- og utladingsmetode.

• For lengre batterilevetid:

- Sett Wi-Fi

®

-bryteren til OFF (Av) når du ikke bruker Wi-Fi®-funksjonen.

- Slå av skanneren når du ikke bruker den.

Grensesnitt for datamaskin

USB Høyhastighets USB 2.0

Bruk en USB 2.0-kabel (type A / mikro-B) på høyst 1,2 meter (4 fot) long.

SD-kort SD-kortets minnestørrelsegrense: fra 2 GB til 32 GB

Hvis du ikke bruker SD-kortet som fulgte med skanneren, kan ikke riktig funksjon garanteres.

Trådløst LAN IEEE 802.11b/g/n

1

Skanneren har et høyhastighets USB 2.0-grensesnitt. Skanneren kan også kobles til en datamaskin som har et USB 1.1-grensesnitt.

2

Tredjeparts USB-porter støttes ikke.

1, 2

Nettverk

DS-820W DS-920DW

Nettverk
(felles)

Nettverkssikkerhet Trådløs SSL/TLS (HTTPS)
Trådløs nettverkssikkerhet WEP 64/128-bits, WPA-PSK

Trådløs sertifisering Wi-Fi-sertifiseringsmerkelisens (WPA™/WPA2™, personlig)

Protokoll
(IPv4)

ARP, DNS Resolver, HTTP, ICMP, DHCP med BOOTP

(AES), WPA2-PSK (AES)

WEP 64/128-bits, WPA-PSK
(TKIP/AES), WPA2-PSK (AES)

80

Vedlegg A

A

Datamaskinkrav

STØTTEDE OPERATIVSYSTEM OG PROGRAMVAREFUNKSJONER

Datamaskinplattform og

versjon av operativsystemet

Windows®
operativ­system

Macintosh­operativ­system

Windows® XP
Home /
Windows

®

XP

Professional

®

Windows

XP
Professional x64
Edition

Windows Vista

Windows

Windows

Windows

Windows

®

7Intel® Core™ 2 Duo

®

8Intel® Core™ i3 eller

®

8.1 Intel® Core™ i3 eller

®

10 Intel® Core™ i3 eller

OS X 10.6.x Intel
OS X 10.7.x Intel
OS X 10.8.x Intel
OS X 10.9.x Intel
OS X 10.10.x Intel
OS X 10.11.x Intel

Minimum

prosessorhastighet

®

Intel

Core™ 2 Duo

eller tilsvarende

64-bits (Intel

®

64 eller

AMD64) CPU

®

Intel® Core™ 2 Duo
eller tilsvarende 64-bits

®

(Intel

64 eller

AMD64) støttet CPU

eller tilsvarende 64-bits

®

(Intel

64 eller

AMD64) støttet CPU

tilsvarende 64-bits

®

(Intel

64 eller

AMD64) støttet CPU

tilsvarende 64-bits

®

(Intel

64 eller

AMD64) støttet CPU

tilsvarende 64-bits

®

(Intel

64 eller

AMD64) støttet CPU

®

prosessor 1 GB 2 GB 80 MB 400 MB USB

®

prosessor 1 GB 2 GB

®

prosessor 2 GB 4 GB

®

prosessor 2 GB 4 GB

®

prosessor 2 GB 4 GB

®

prosessor 2 GB 4 GB

Plass på harddisk for

For

drivere

installasjon

For

applikasjoner

Minimum

RAM

Anbefalt

RAM

1 GB 2 GB 80 MB 1,2 GB USB

1 GB 2 GB

1 GB 2 GB 80 MB 1,2 GB

1 GB (32-bit)
2 GB (64-bit)

2 GB

(32-bit)

80 MB 1,2 GB

4 GB

(64-bit)
1 GB (32-bit)
2 GB (64-bit)

2 GB

(32-bit)

80 MB 1,2 GB

4 GB

(64-bit)
1 GB (32-bit)
2 GB (64-bit)

2 GB

(32-bit)

80 MB 1,2 GB

4 GB

(64-bit)
1 GB (32-bit)
2 GB (64-bit)

2 GB

(32-bit)

80 MB 1,2 GB

4 GB

(64-bit)

Støttet PC-

grensesnitt

Du finner de siste driveroppdateringene på support.brother.com
Alle varemerker, merkenavn og produktnavn tilhører de respektive selskapene.

81

B

B

VIKTIG

Vedlegg B B

Kontakte Brother

Hvis du vil ha teknisk hjelp, må du kontakte Brothers kundeservice i landet der du kjøpte skanneren. Hvis
du vil ha mer informasjon, kan du gå til Kundeservice på side 83. Du må ringe fra dette landet.

Registrer produktet ditt

Ved å registrere produktet ditt hos Brother International Corporation vil du bli registrert som produktets
opprinnelige eier. Din registrering hos Brother:

 kan fungere som bekreftelse på produktets kjøpsdato i tilfelle du mister kvitteringen
 vil hjelpe oss å varsle deg om forbedringer av produktet og spesialtilbud

Fyll ut og faks inn Brothers garantiregistrerings- og garantiark. Du kan også registrere det produktet online på

www.brother.com/registration

Vanlige spørsmål

Brother Solutions Center er vår totalressurs for alt du trenger til Brother-skanneren. Du kan laste ned de
nyeste programvaredokumentene og -verktøyene, lese vanlige spørsmål og feilsøkingstips og lære hvordan
du får mest ut av ditt Brother-produkt.

support.brother.com

Du kan se etter oppdaterte Brother-drivere på Brother Solutions Center.
For å holde skannerens ytelse oppdatert kan du se etter de siste fastvareoppgraderingene på

Brother Solutions Center.

82

Vedlegg B

B

Kundeservice

I USA: 1-877-BROTHER (1-877-276-8437)

1-901-379-1215 (faks)
Hvis du vil se plasseringen til et autorisert Brother-senter, ring 1-877-BROTHER

(1-877-276-8437).

I Canada: 1-877-BROTHER

[phone] (faks)
Ring 1-877-BROTHER for å få opplysninger om hvor du finner et autorisert

Brother-servicesenter.

Hvis du har kommentarer eller forslag, kan du skrive til:

I USA: Printer Customer Support

Brother International Corporation
7905 North Brother Boulevard
Bartlett, TN 38133

I Canada: Brother International Corporation (Canada), Ltd.

- Marketing Dept.
1, Rue Hotel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Servicesenter (kun USA)

Besøk www.brother-usa.com/service

Internett-adresser

Globalt webområde for Brother: www.brother.com
Hvis du har vanlige spørsmål, produktstøtte og tekniske spørsmål, driveroppdateringer og Brukermanual:

support.brother.com
For Brother-tilbehør og -forsyninger:
I USA: www.brothermall.com
I Canada: www.brother.ca

I europeiske land: Besøk www.brother.eu hvis du vil ha kontaktinformasjon for ditt lokale

Brother-kontor.

83

Vedlegg B

B

MERK

Teknisk støtte (for PageManager og BizCard)

For USA

Firmanavn: NewSoft America Inc.
Postadresse: 47102 Mission Falls Court, Suite 202 Fremont CA 94539
Telefon: [phone]
Faks: 510-770-8980
E-postadresse: [e-mail]
URL: www.newsoftinc.com

For Canada

E-postadresse: [e-mail]

Andre land

E-postadresse: [e-mail]

For alle andre spørsmål, se Kundeservice på side 83.

84

www.brotherearth.com
