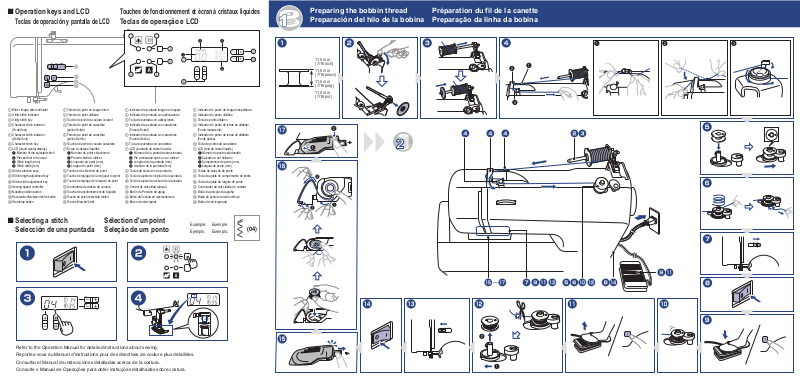

Brother DS1300 Quick Reference Guide

ŷOperation keys and LCD

Teclas de operación y pantalla de LCD

Touches de fonctionnement et écran à cristaux liquides
Teclas de operação e LCD

Preparing the bobbin thread
Preparación del hilo de la bobina

Préparation du fil de la canette
Preparação da linha da bobina

1 Mirror image stitch indicator
2 Utility stitch indicator
3 Utility stitch key
4 Character stitch indicator

(Script font)

5 Character stitch indicator

(Gothic font)

6 Character stitch key
7 LCD (liquid crystal display)

1 Number of the selected stitch
2 Presser foot to be used
3 Stitch length (mm)
4 Stitch width (mm)

8 Stitch selection keys
9 Stitch length adjustment key
0 Stitch width adjustment key
A Sewing speed controller
B Needle position button

Reverse/reinforcement stitch button

C
D Start/stop button

A

B
C
D

1 Témoin de point en image miroir
2 Témoin de point utilitaire
3 Touche de point de couture courant
4 Témoin de point de caractère

(police Script)

5 Témoin de point de caractère

(police Gothic)

6 Touche de point de couture caractère
7 Écran à cristaux liquides

1 Numéro du point sélectionné
2 Pied-de-biche à utiliser
3 Longueur du point (mm)
4 Largeur du point (mm)

8 Touches de sélection de point

Touche de réglage de la longueur du point

9
0

Touche de réglage de la largeur du point

A Commande de vitesse de couture
B Touche de positionnement de l'aiguille

Touche de point inverse/de renfort

C
D Touche Marche/Arrêt

1 Indicador de puntada imagen en espejo
2 Indicador de puntada con aplicaciones
3 Tecla de puntada con aplicaciones
4 Indicador de puntada con caracteres

(Fuente Script)

5 Indicador de puntada con caracteres

(Fuente Gótica)

6 Tecla de puntada con caracteres
7 LCD (pantalla de cristal líquido)

1 Número de la puntada seleccionada
2 Pie prensatela que se va a utilizar
3 Longitud de la puntada (mm)
4 Anchura de la puntada (mm)

8 Teclas de selección de puntada

Tecla de ajuste de longitud de la puntada

9
0

Tecla de ajuste de anchura de la puntada

A Control de velocidad manual
B Botón de Posición de aguja

Botón de Costura en reversa/remate

C
D Botón de Inicio/parar

2

1

1 Indicador do ponto de imagem espelhada
2 Indicador do ponto utilitário
3 Tecla de ponto utilitário
4 Indicador do ponto de letras do alfabeto

(Fonte manuscrito)

5 Indicador do ponto de letras do alfabeto

(Fonte gótica)

6 Tecla de pontos de caracteres
7 LCD (tela de cristal líquido)

1 Número do ponto selecionado
2 Calcador a ser utilizado
3 Comprimento do ponto (mm)
4 Largura do ponto (mm)

8 Teclas de seleção de ponto
9 Tecla de ajuste do comprimento do ponto
0 Tecla de ajuste da largura do ponto
A Controlador da velocidade de costura
B Botão da posição da agulha

Botão do ponto reverso/de reforço

C
D Botão de início/parada

3

4

1

g

f

11.5 mm
(7/16 inch)

11,5 mm
(7/16 pouce)

11,5 mm
(7/16 pulg.)

11,5 mm
(7/16 pol.)

1

2

3

23

2

1

4

42344

2

123

1

3

5

6

ŷSelecting a stitch

Selección de una puntada

1

Sélection d'un point
Seleção de um ponto

2

Example:
Ejemplo:

Exemple:
Exemplo:

34

J

Refer to the Operation Manual for detailed instructions about sewing.

Reportez-vous au Manuel d’instructions pour des directives de couture plus détaillées.

Consultar el Manual de instrucciones detalladas acerca de la costura.

Consulte o Manual de Operações para obter instruções detalhadas sobre costura.

(04)

e

c

2

_

e

g 79ac

1

7

9a

8d560b

0abd

8

9

Upper threading
Hilo superior

12 45

Enfilage supérieur
Passagem da linha superior

3

EN

Quick Reference Guide

FR

Guide de référence rapide

ES

Guía de referencia rápida

PT

Guia de referência rápida

e

d

5 cm

(2 inches)

5 cm

(2 pouces)

5 cm

(2 pulg.)

5 cm

(2 pol.)

7

6

6

45

6

2

1

2

1

Be sure to first read the “IMPORTANT SAFETY INSTRUCTIONS”
in the Operation Manual.
Refer to the Operation Manual for detailed instruction.

Lisez attentivement les « INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES » du Manuel d’instructions.
Reportez-vous au Manuel d'instructions pour des directives détaillées.

Lea primero las “INSTRUCCIONES DE SEGURIDAD
IMPORTANTES” del Manual de instrucciones.
Consulte el manual de instrucciones para obtener información
detallada.

Assegure-se de ler primeiro “INSTRUÇÕES DE SEGURANÇA
IMPORTANTES” no Manual de Operações. Consulte o Manual
de Operações para obter instruções detalhadas.

ŷList of stitches / Liste des points / Lista de tipos de puntadas / Lista de pontos

c

0_b

3

29d

1

8

e
c

0ab

9

1

2

7

8

ŷUseful Features / Fonctions utiles / Funciones útiles / Recursos úteis

- Quick-set bobbin

- Needle threader

- Fast bobbin winding system

Refer to the Operation Manual
for detailed instruction.

- Canette à fixation rapide

- Enfileur d’aiguille

- Système d'embobinage
rapide de la canette

Reportez-vous au Manuel
d'instructions pour des
directives détaillées.

- Bobina rápida

- Enhebrador de aguja

- Sistema de devanado rápido
de bobina

Consulte el Manual de
instrucciones para obtener
información detallada.

- Bobina de colocação rápida

- Enfiador de linha

- Sistema de enchimento da
bobina rápido

Consulte o Manual de
Operações para obter
instruções detalhadas.
