BROTHER CS 10, CS10VM1 User Manual

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE

NOTIONS ÉLÉMENTAIRES DE COUTURE

POINTS DE COUTURE COURANTS

ANNEXE

Machine à coudre informatisée

Manuel d'instructions

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez cette machine, vous devez toujours respecter des précautions de base, notamment les suivantes :

Lisez toutes les instructions avant d’utiliser la machine.

DANGER - Pour réduire le risque de choc électrique :

1. Il ne faut jamais laisser la machine sans surveillance tandis qu’elle est branchée. Débranchez toujours la machine de la prise de courant dès que vous avez fini de l’utiliser et avant de la nettoyer.

AVERTISSEMENT - Pour réduire le risque de brûlure, d’incendie, de choc

électrique ou de blessure :

1. Cette machine n’est pas un jouet. Vous devez donc être très attentif lorsque des enfants l’utilisent ou se trouvent à proximité.

2. N’utilisez cette machine que de la manière prévue, décrite dans ce manuel. N’utilisez que les accessoires recommandés par le fabricant, conformément au manuel.

3. N’utilisez jamais cette machine si une fiche ou un câble est endommagé, si elle ne fonctionne pas correctement, si elle a chuté ou a été endommagée ou si elle est tombée dans l’eau. Renvoyez-la au revendeur ou centre de service agréé le plus proche à des fins d’examen, de réparation ou de réglage électrique ou mécanique.

4. N’utilisez jamais la machine lorsque les aérations sont bloquées. Ne laissez pas des peluches, poussières et tissus s’accumuler dans les ouvertures de ventilation de la machine et la pédale.

5. N’insérez ni ne laissez tomber aucun objet dans les ouvertures.

6. N’utilisez pas la machine à l’extérieur.

7. Ne faites pas fonctionner la machine en cas d’utilisation d’aérosols (pulvérisations) ou d’administration d’oxygène.

8. Pour débrancher la machine, mettez l’interrupteur principal en position “{” (arrêt), puis retirez la fiche de la prise.

9. Ne débranchez pas la machine en tirant sur le câble. Tirez plutôt sur la fiche.

10. Ne touchez pas les pièces en mouvement. Faites particulièrement attention à l’aiguille de la machine.

11. Utilisez toujours la plaque d’aiguille appropriée. Si vous utilisez une plaque inadéquate, vous risquez de casser l’aiguille.

12. N’utilisez pas d’aiguilles tordues.

13. Ne tirez pas et ne poussez pas le tissu pendant la couture. Cela peut faire dévier l’aiguille et la casser.

14. Mettez la machine hors tension (interrupteur principal sur “{”) lorsque vous effectuez des réglages liés à l’aiguille, comme l’enfilage et le changement d’aiguille, l’enfilage de la canette ou le changement de pied-de-biche, etc.

15. Débranchez toujours la machine de la prise électrique lorsque vous retirez les capots, ajoutez du lubrifiant ou effectuez d’autres opérations d’entretien mentionnées dans le manuel d’instruction.

16. Cette machine à coudre n’est pas conçue pour être utilisée par de jeunes enfants ou des handicapés sans surveillance. (Uniquement pour l’Australie et la Nouvelle-Zélande)

17. Les jeunes enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec cette machine.

18. Si la lampe est endommagée, elle doit être remplacée par un revendeur agréé.

CONSERVEZ CES INSTRUCTIONS

La machine est conçue pour une utilisation domestique.

NOUS VOUS FELICITONS D’AVOIR CHOISI NOTRE MACHINE

Votre machine est l’une des machines à coudre domestiques automatisées les plus avancées. Pour profiter au maximum de toutes ses fonctions, nous vous suggérons de lire le manuel avant de l’utiliser.

VEUILLEZ LIRE CES INFORMATIONS AVANT D’UTILISER LA

MACHINE

Pour une utilisation en toute sécurité

1. Surveillez toujours l’aiguille en cousant. Ne touchez pas le volant, le levier de remontée du fil, l’aiguille ou d’autres pièces mobiles.

2. N’oubliez pas de mettre la machine hors tension et de la débrancher lorsque :

• vous cessez de l’utiliser ;

• vous remplacez ou retirez l’aiguille ou toute autre pièce ;

• une coupure de courant survient pendant l’utilisation ;

• vous effectuez l’entretien de la machine ;

• vous laissez la machine sans surveillance.

3. Ne posez rien sur la pédale.

4. Branchez la machine directement à la prise murale. N’utilisez pas de rallonge.

Pour assurer un usage de longue durée

1. Ne rangez pas cette machine dans des endroits exposés directement à la lumière du soleil ou très humides. N’utilisez pas et ne rangez pas la machine près d’un chauffage, d’un fer à repasser, d’une lampe à halogène ou d’autres objets chauds.

2. Utilisez uniquement des savons ou détergents neutres pour nettoyer le boîtier. Le benzène, les solvants et les poudres à récurer peuvent endommager le boîtier et la machine et ne doivent donc jamais être utilisés.

3. Ne faites pas tomber et ne cognez jamais la machine.

4. Pour une installation correcte, consultez toujours le manuel d’instruction lors du remplacement ou de l’installation de tout assemblage, des pieds-de-biche, de l’aiguille ou de toute autre pièce.

Lors de réparations ou de réglages

Lors d’un mauvais fonctionnement ou d’un réglage, suivez en premier le tableau de dépannage à l’arrière du manuel d’instruction pour inspecter et régler la machine vous-même. Si le problème persiste, consultez votre revendeur Brother local agréé.

Pour plus d’informations sur le produit et des mises à jour, visitez notre site Web à l’adresse www.brother.com

Le contenu de ce manuel et des SPECIFICATIONS de ce produit est sujet à des modifications sans préavis.

POUR LES UTILISATEURS SE TROUVANT AU MEXIQUE ET DANS

DES PAYS QUI UTILISENT LES ENTRÉES C.A. DE 220-240 V

Cet appareil n’est pas conçu pour une utilisation par des personnes (adultes ou enfants) souffrant d’incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l’expérience ou des connaissances nécessaires, à moins qu’elles ne soient supervisées par une personne veillant à leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec cet appareil.

TABLE DES MATIÈRES

1. APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ............................5

NOMS DES PIÈCES DE LA MACHINE ET LEUR FONCTION ...............................................5

Les pièces principales ...................................................................................................................................... 5

Section aiguille et pied-de-biche ...................................................................................................................... 6

Touches de fonctionnement ............................................................................................................................. 6

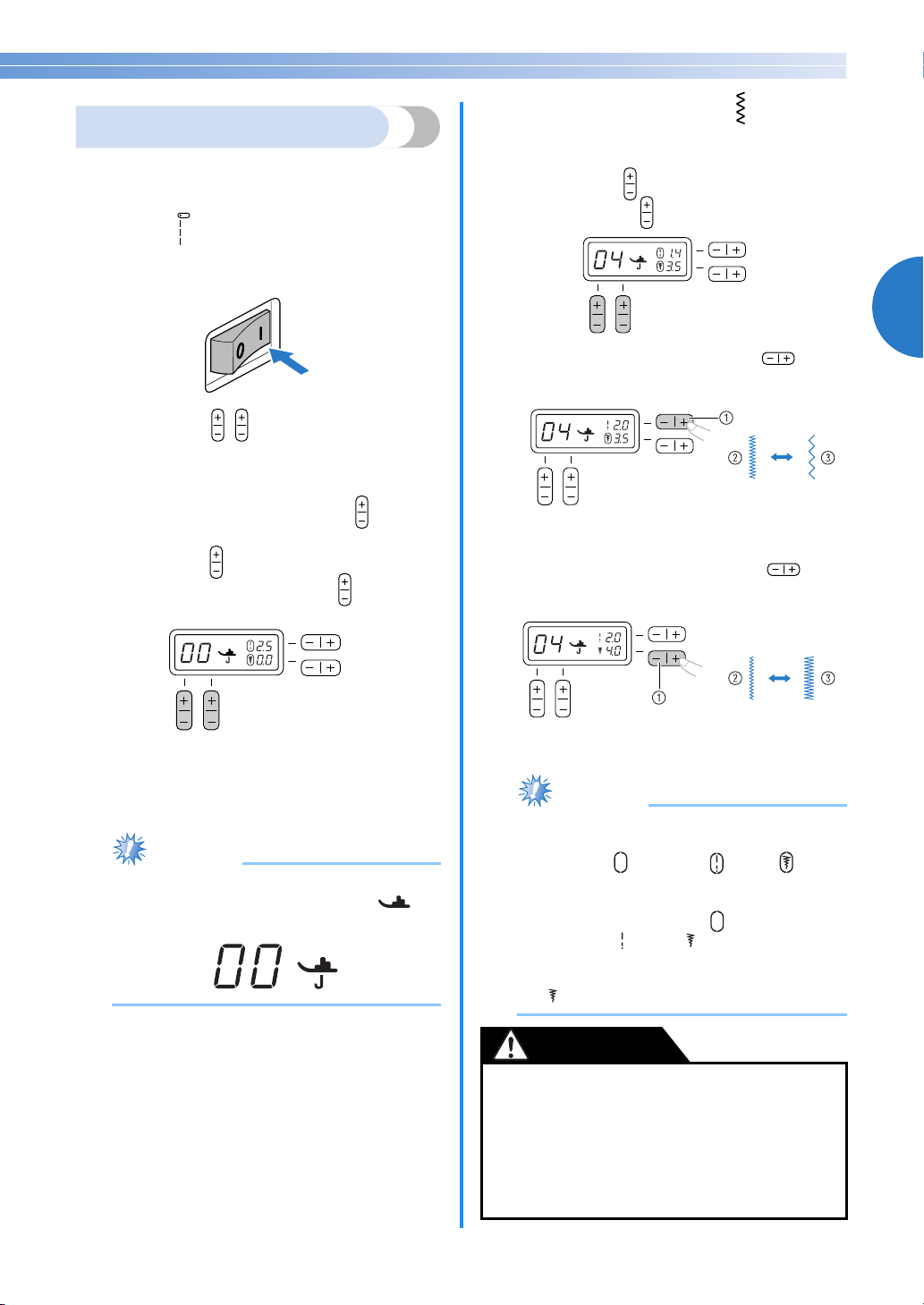

Panneau de commande ................................................................................................................................... 7

Plateau ............................................................................................................................................................. 7

ACCESSOIRES .....................................................................................................................8

Accessoires en option ...................................................................................................................................... 8

COMMENT UTILISER VOTRE MACHINE À COUDRE ........................................................ 9

Précautions relatives à l’alimentation électrique .............................................................................................. 9

Prise d’alimentation électrique ......................................................................................................................... 9

Pédale ............................................................................................................................................................ 10

Commande de vitesse de couture (pour les modèles équipés de la touche “Marche/arrêt”) ......................... 10

Changement de la position d’arrêt de l’aiguille .............................................................................................. 10

COMMENT ENFILER LA MACHINE .................................................................................. 11

Bobinage de la canette .................................................................................................................................. 11

Enfilage du fil inférieur .................................................................................................................................... 14

Enfilage supérieur .......................................................................................................................................... 16

Comment faire sortir le fil inférieur ................................................................................................................. 19

REMPLACEMENT DE L’AIGUILLE .....................................................................................20

Précautions relatives à l’aiguille .....................................................................................................................20

Types d’aiguilles et utilisation .........................................................................................................................20

Vérification de l’aiguille ................................................................................................................................... 21

Remplacement de l’aiguille ............................................................................................................................ 21

Comment coudre avec une aiguille jumelée .................................................................................................. 23

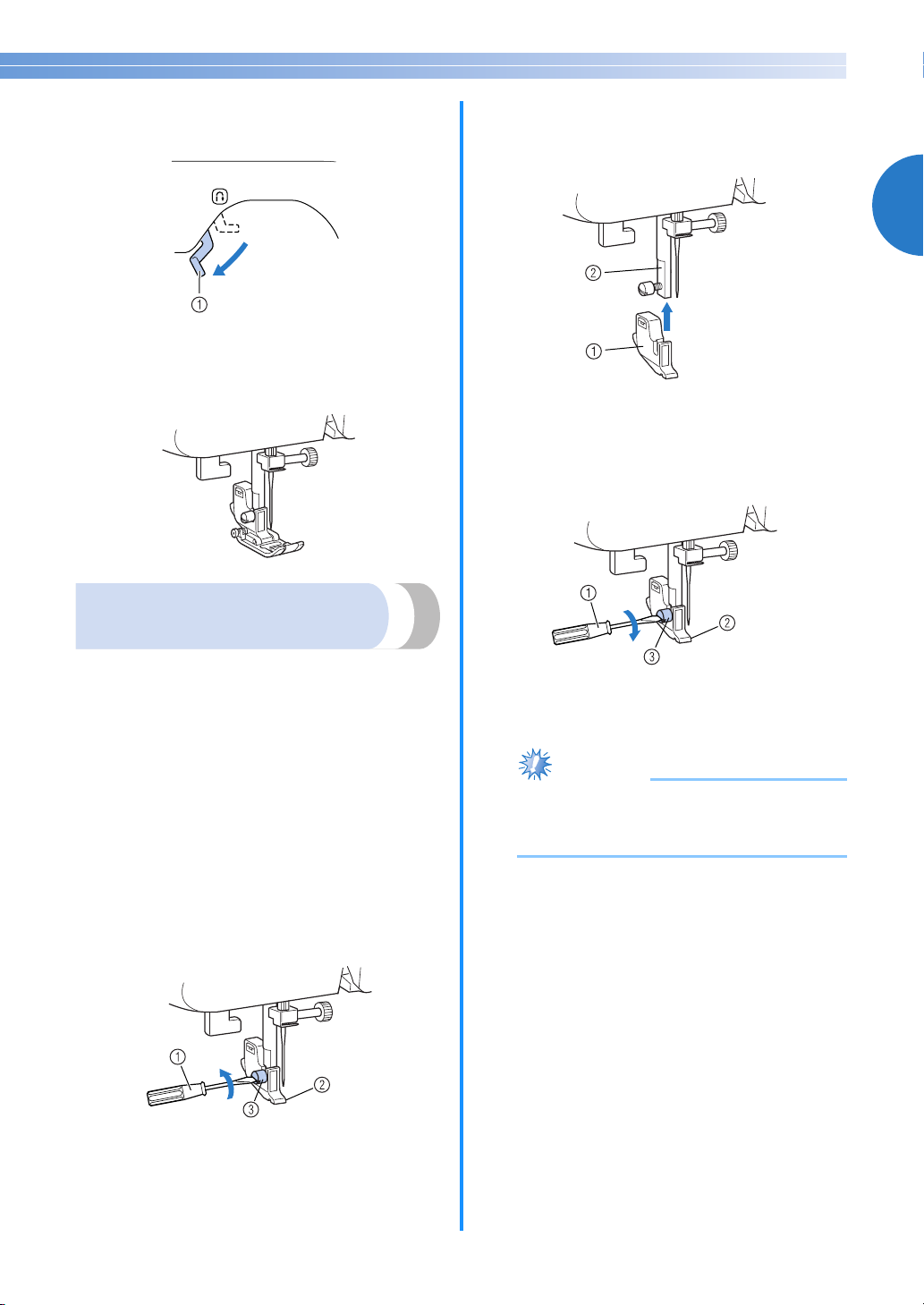

REMPLACEMENT DUPIED-DE-BICHE ...............................................................................24

Remplacement du pied-de-biche ................................................................................................................... 24

Retrait du support de pied-de-biche ............................................................................................................... 25

2. NOTIONS ÉLÉMENTAIRES DE COUTURE ....................................................26

COUTURE .........................................................................................................................26

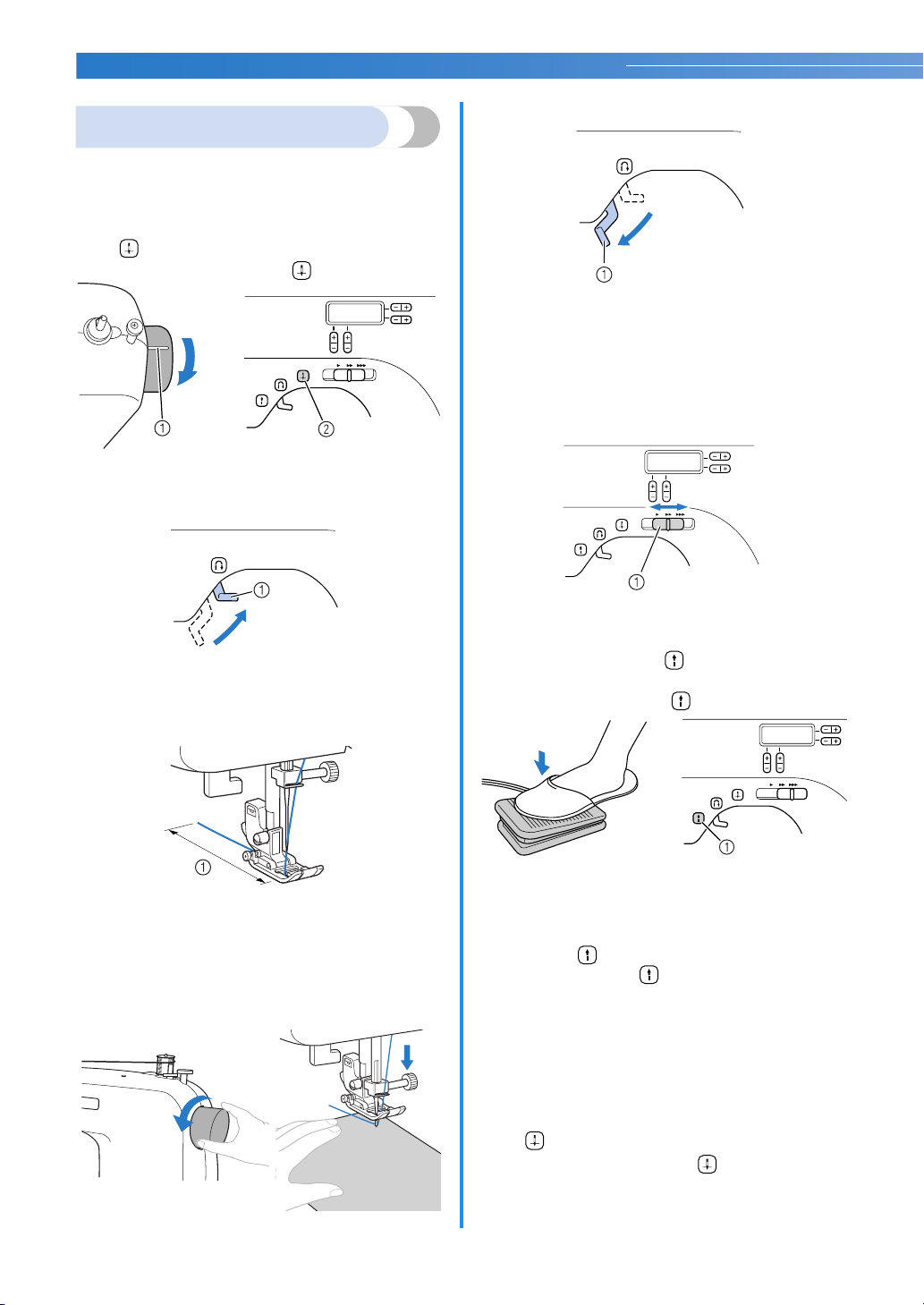

Procédure de couture générale ......................................................................................................................26

Sélection des points ....................................................................................................................................... 27

Démarrage du travail de couture ....................................................................................................................28

Tension des fils .............................................................................................................................................. 29

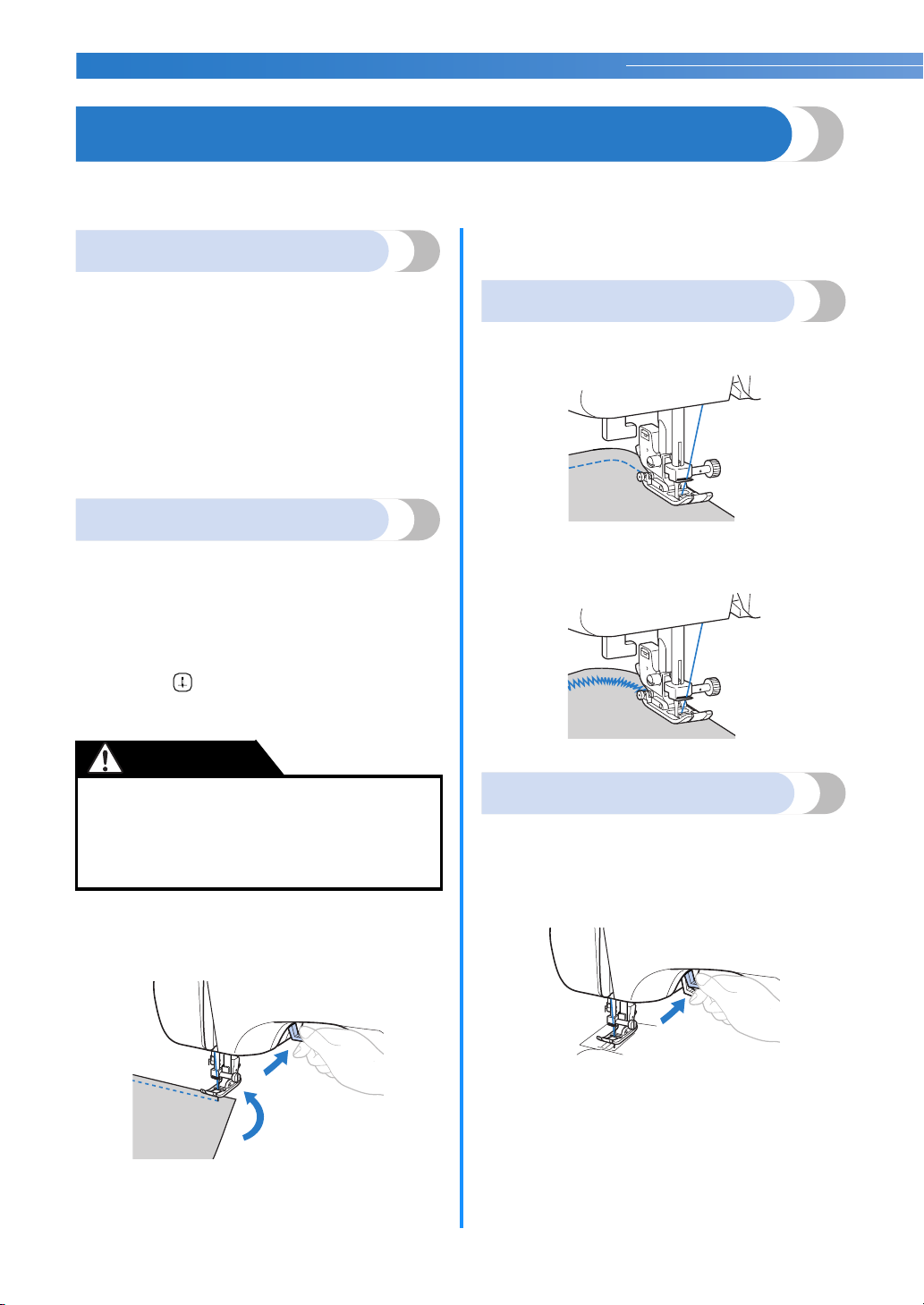

CONSEILS UTILES DE COUTURE .....................................................................................30

Echantillon ...................................................................................................................................................... 30

Modification du sens de couture .................................................................................................................... 30

Couture de lignes courbes ............................................................................................................................. 30

Couture de tissus épais .................................................................................................................................. 30

Couture de tissus fins ..................................................................................................................................... 31

Couture de tissus élastiques .......................................................................................................................... 31

Comment utiliser un mode bras libre ............................................................................................................. 31

—————————————————————————————————————————————————————————

—

3. POINTS DE COUTURE COURANTS .............................................................32

POINTS SURFILAGE .......................................................................................................... 32

POINTS SIMPLES ............................................................................................................... 33

Points simples ................................................................................................................................................ 33

POINT INVISIBLE .............................................................................................................. 34

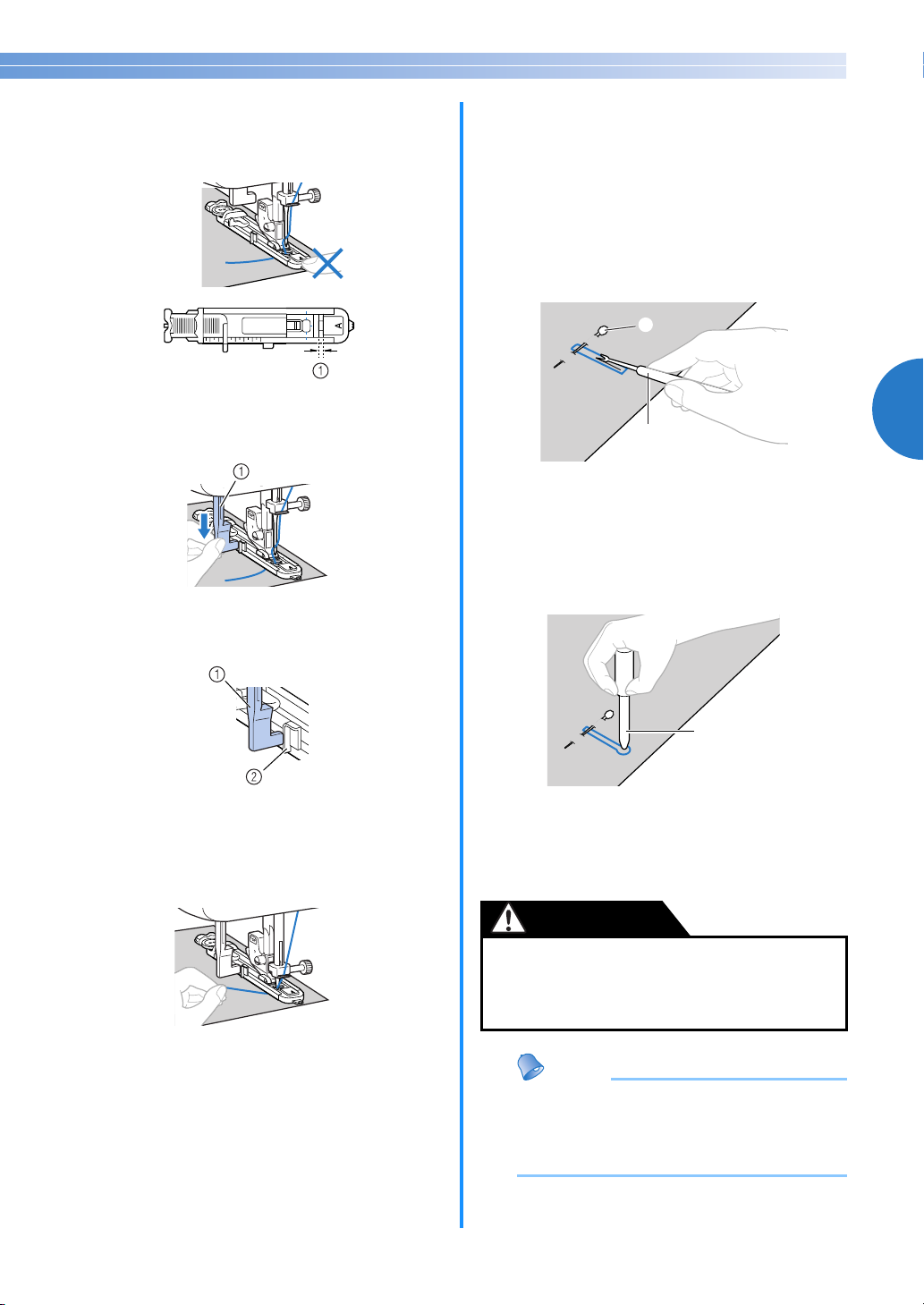

COUTURE DE BOUTONNIÈRES .......................................................................................35

Couture bouton .............................................................................................................................................. 38

FIXATION D’UNE FERMETURE À GLISSIÈRE ....................................................................40

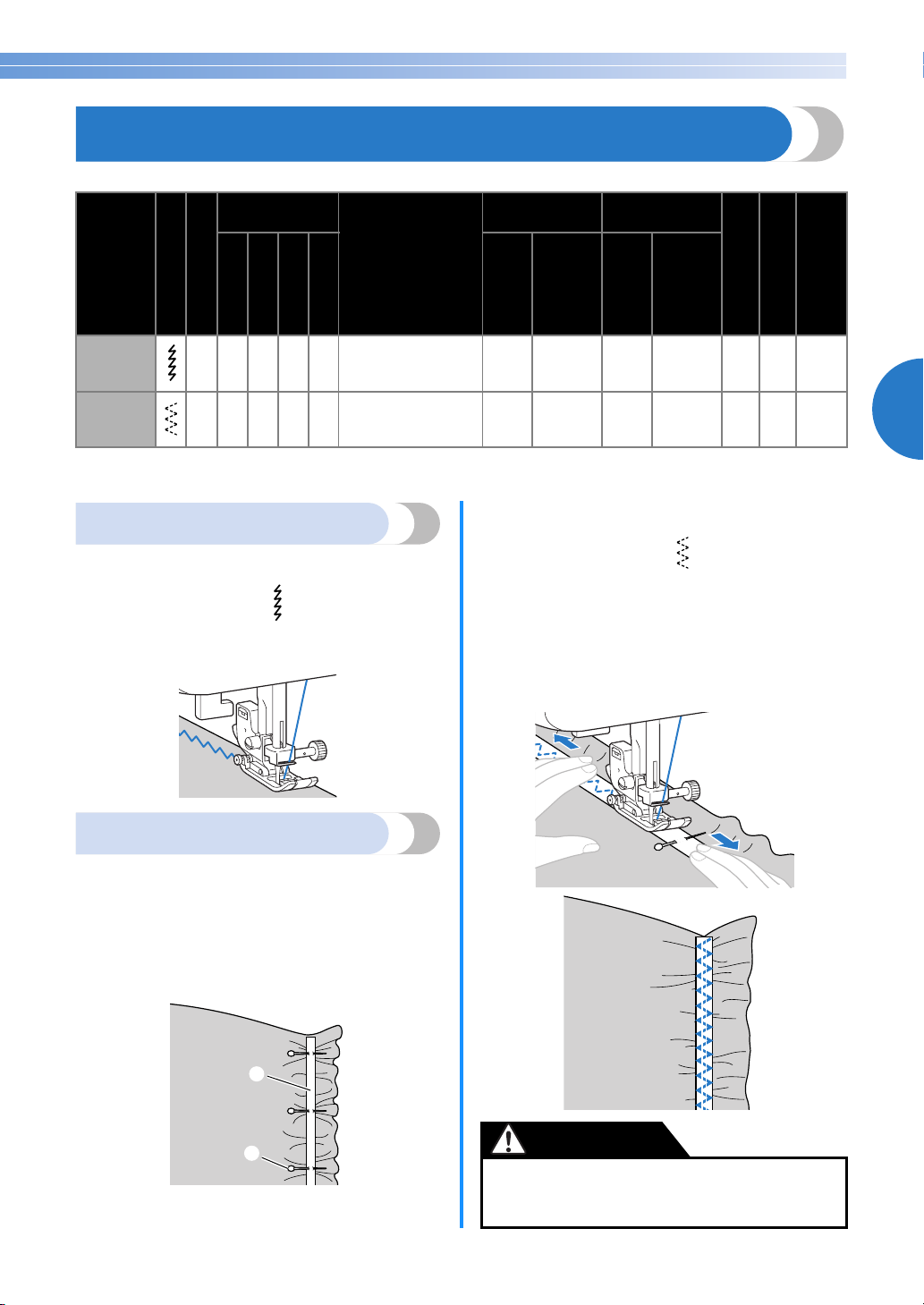

COUTURE DE TISSUS ÉLASTIQUES ET RUBAN ÉLASTIQUE ............................................41

Points élastiques ............................................................................................................................................ 41

Fixation d’un élastique ................................................................................................................................... 41

POINTS D’APPLIQUÉ, PATCHWORK ET DE QUILTING ..................................................42

Appliqués ....................................................................................................................................................... 42

Points patchwork (piqué fantaisie) .................................................................................................................43

Assemblage ................................................................................................................................................... 43

Quilting ........................................................................................................................................................... 44

Quilting en mouvement libre .......................................................................................................................... 45

POINTS DE RENFORT .......................................................................................................46

Triple point élastique ...................................................................................................................................... 46

Points d’arrêt .................................................................................................................................................. 46

POINT DÉCORATIF ..........................................................................................................48

Point fagot ...................................................................................................................................................... 49

Points feston .................................................................................................................................................. 49

Point smock .................................................................................................................................................... 50

Points bordure replié ......................................................................................................................................50

Point d’assemblage ........................................................................................................................................ 51

Points à l’ancienne .........................................................................................................................................51

4. ANNEXE ........................................................................................................52

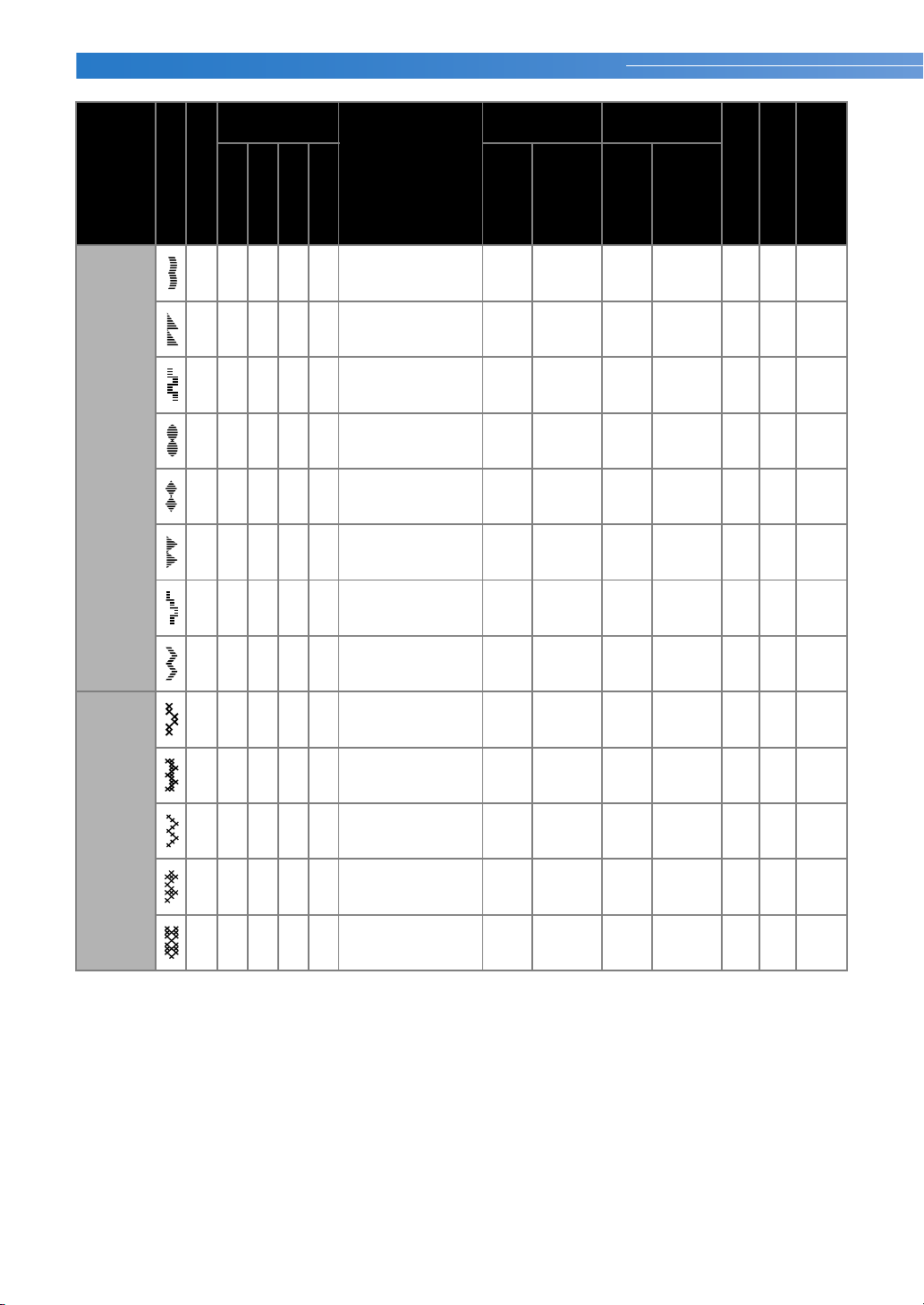

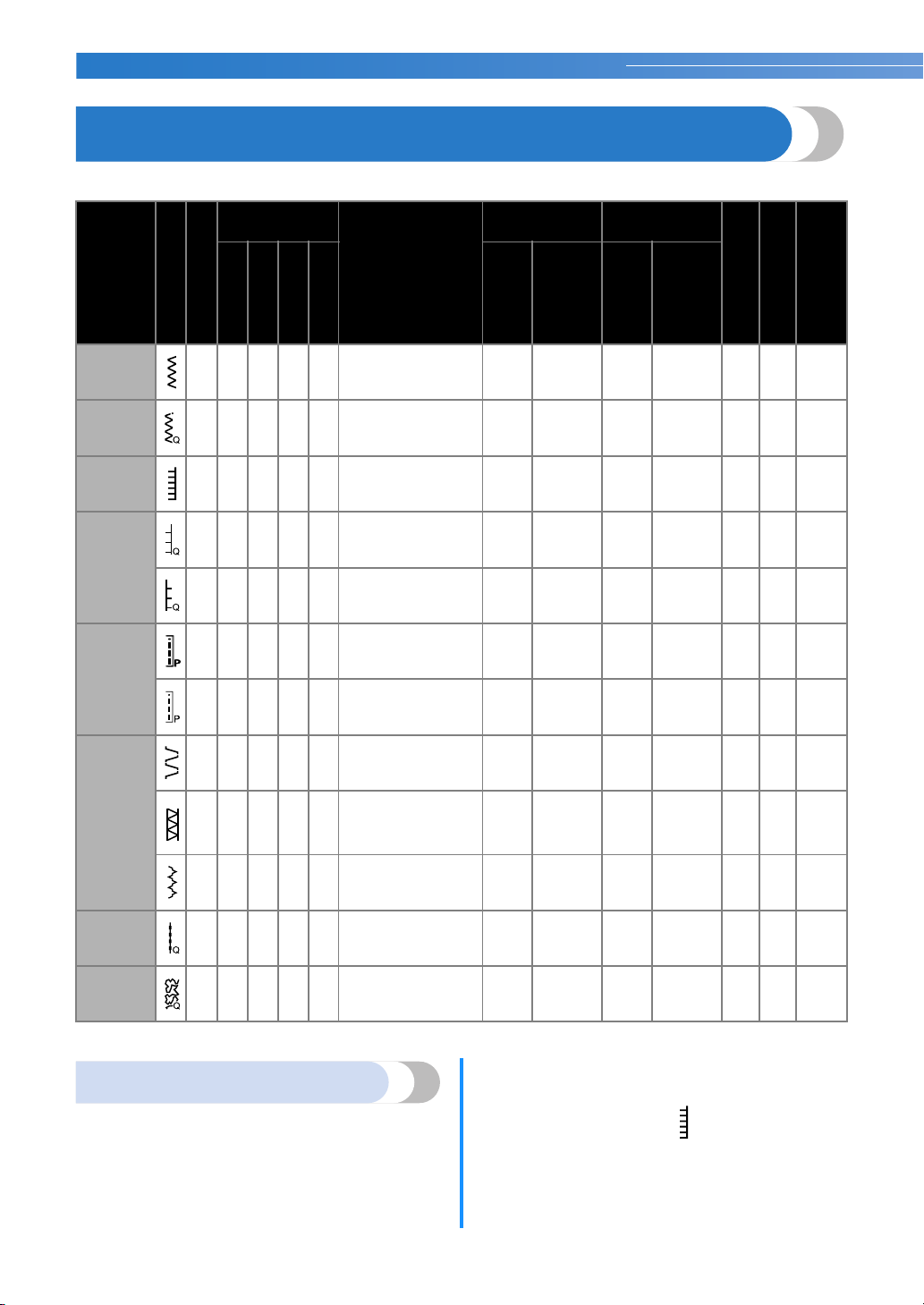

RÉGLAGES DE POINTS .....................................................................................................52

Points courants .............................................................................................................................................. 52

MAINTENANCE ................................................................................................................57

Nettoyage de la surface de la machine ..........................................................................................................57

Nettoyage de la canette ................................................................................................................................. 57

GUIDE DE DÉPANNAGE ..................................................................................................59

MESSAGES D’ERREUR .......................................................................................................62

Bip de fonctionnement (pour les modèles équipés) ....................................................................................... 62

INDEX ...............................................................................................................................63

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE

NOMS DES PIÈCES DE LA MACHINE ET LEUR FONCTION

Les pièces principales

a Bobineur de canette (page 11)

Cette pièce sert à bobiner le fil sur la canette pour l’utiliser comme fil inférieur.

b Porte-bobine (pages 11 et 16)

Cette pièce permet de maintenir la bobine de fil.

c Trou pour porte-bobine supplémentaire (page 23)

Ce trou permet de monter une deuxième bobine de fil pour la couture avec deux aiguilles.

d Sélecteur de tension supérieure (page 29)

Cette pièce règle la tension du fil de dessus.

e Guide-fil (pages 11 et 16)

Il sert à passer le fil sur la canette et à enfiler l’aiguille de la machine.

f Levier compensateur du fil (page 17) g Coupe-fil (page 29)

Faites passer les fils par le coupe-fil pour les couper.

h Plateau et compartiment d’accessoires (pages 7 et 31) i Touches de fonctionnement (page 6)

Les touches de fonctionnement diffèrent selon le modèle de machine à coudre.

j Panneau de commande (page 7)

Il sert à sélectionner le point et à préciser les réglages.

k Molette

Cette pièce permet de soulever et d’abaisser l’aiguille manuellement.

l Interrupteur d’alimentation principal/de la lampe

(page 9)

Vous pouvez mettre l’interrupteur principal/de la lampe dans la position de marche et d’arrêt.

m Prise d’alimentation/secteur (page 9)

Insérez la fiche du cordon d’alimentation dans la prise d’alimentation/secteur.

n Prise de pédale (page 10)

Branchez la prise de pédale.

o Levier de réglage des griffes d’entraînement (page 38 et

45)

Utilisez le levier de réglage des griffes d’entraînement pour les abaisser.

p Levier du pied-de-biche (page 16)

Cette pièce permet de soulever et d’abaisser le pied-debiche.

q Pédale (page 10)

Vous pouvez utiliser cette pédale pour contrôler la vitesse de la machine et pour commencer à coudre et arrêter de coudre.

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Section aiguille et pied-de-biche

d Vis du support du pied-de-biche

Utilisez la vis du pied-de-biche pour maintenir le support du pied-de-biche.

e Pied-de-biche

Le pied-de-biche applique une pression constante sur le tissu pendant la couture. Fixez le pied-de-biche approprié au point sélectionné.

f Griffes d’entraînement

Les griffes d’entraînement font avancer le tissu dans le sens de couture.

g Canette à réglage rapide (pour les modèles équipés de

la canette à réglage rapide)

Vous pouvez commencer à coudre sans sortir le fil de la canette.

h Capot du compartiment à canette

Ouvrez le capot du compartiment à canette pour placer la canette.

a Levier boutonnières

Abaissez le levier de boutonnière lorsque vous cousez des boutonnières et des points d’arrêt.

b Levier d’enfilage de l’aiguille (pour les modèles équipés

du levier d’enfilage de l’aiguille) (page 17)

c Support du pied-de-biche

Le pied-de-biche est installé sur le support du pied-de-biche.

i Plaque d’aiguille

Des guides pour les coutures droites sont marqués sur la plaque d’aiguille.

j Guide-fil de la barre de l’aiguille

Faites passer l’enfilage supérieur par le guide-fil de la barre de l’aiguille.

k Vis du support de l’aiguille

Utilisez la vis du support de l’aiguille pour maintenir en place l’aiguille.

Touches de fonctionnement

Les touches de fonctionnement vous permettent d’effectuer facilement plusieurs opérations de base avec la machine à coudre. Les touches de fonctionnement diffèrent selon le modèle de machine à coudre.

a Levier du pied-de-biche

Soulevez et abaissez le levier pour actionner le pied-debiche.

b Touche “Point inverse/renfort”

Appuyez sur la touche Point inverse/renfort pour coudre des points inverses. Les points inverses sont réalisés en maintenant la touche enfoncée pour coudre dans le sens opposé. Pour plus de détails, reportez-vous à la section “Couture de points de renfort” (page 29).

■ Touches équipant certains modèles

c Touche “Marche/arrêt” (pour les modèles dotés de

la touche “Marche/arrêt”)

Appuyez sur cette touche pour démarrer ou arrêter la couture. La machine coud à vitesse réduite au début de la couture lorsque cette touche est enfoncée. Lorsque vous cessez de coudre, l’aiguille est abaissée dans le tissu. Pour plus de détails, reportez-vous à la section “Démarrage du travail de couture” (page 28).

d Touche “Positionnement aiguille” (pour les

modèles équipés de la touche de positionnement de l’aiguille)

Appuyez sur cette touche pour relever ou abaisser l’aiguille. Appuyez deux fois sur cette touche pour coudre un point.

e Commande de vitesse de couture (pour les modèles

équipés de la commande de vitesse de couture)

Faites coulisser la commande pour régler la vitesse de couture.

Panneau de commande

Plateau

Le panneau de commande, situé sur la façade de la machine à coudre, vous permet de sélectionner un point et de préciser comment le point doit être cousu.

a LCD (affichage à cristaux liquides)

S’affichent le point sélectionné (

2), la longueur du point en millimètres (3) et

utiliser ( la largeur du point en millimètres (

b Touches de sélection de point

Appuyez sur les touches de sélection du point, puis sélectionnez le numéro du point que vous souhaitez utiliser. Pour plus de détails, reportez-vous à la section “Sélection des points” (page 27).

c Touche de réglage de la longueur du point

Appuyez sur cette touche pour ajuster la longueur du point. (Appuyez sur le côté “–” pour réduire la longueur du point ; appuyez sur le côté “+” pour accroître la longueur du point.)

d Touche de réglage de la largeur du point

Appuyez sur cette touche pour ajuster la largeur du point. (Appuyez sur le côté “–” pour réduire la largeur du point ; appuyez sur le côté “+” pour accroître la largeur du point.)

1), le pied-de-biche à

4).

Les accessoires sont rangés dans un compartiment à l’intérieur du plateau.

Faites glisser le plateau vers la gauche pour

l’ouvrir.

a Plateau b Compartiment de rangement

Remarque

● Mettez les accessoires dans le sac, puis rangez ce sac dans le compartiment. Si vous ne mettez pas les accessoires dans un sac, ils pourront tomber et être perdus ou endommagés.

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

ACCESSOIRES

Les accessoires suivants sont rangés dans le plateau. Nous avons conçu ces accessoires pour vous aider à effectuer la plupart des opérations de couture.

Remarque

● La vis du support du pied-de-biche est disponible auprès de votre revendeur autorisé (réf. : 132730-122)

1. 2. 3. 4. 5. 6. 7. 8.

9. 10.

1 aiguille 75/11 1 aiguille 90/14 1 aiguille 100/16

N° Nom de la pièce Réf. N° Nom de la pièce Réf.

1 Pied pour boutonnières “A” XC2691-031 9 Canette (4) XA5539-151 2 Pied pour surjet “G” XC3098-031 10 Jeu d’aiguilles XC8834-021 3 Pied pour monogrammes “N” X53840-331 11 Aiguille jumelée 131096-121 4

Pied pour fermetures à glissière “I” 5 Pied zigzag “J” (sur la machine) XC3021-031 13 Tournevis X55467-021 6 Pied pour ourlets invisibles “R” XC4051-031 14 Porte-bobine supplémentaire 130920-021 7 Pied pour boutons “M” X59375-121 15 Pédale XC8816-021 8 Découd-vite X54243-001

X59370-021 12 Brosse de nettoyage X59476-021

11. 12. 13. 14. 15.

Accessoires en option

1. 2. 3. 4. 5.

N° Nom de la pièce Réf. N° Nom de la pièce Réf.

1 Pied à double entraînement F033N : XC2214-002 4 Guide de quilting F016N : XC2215-002 2 Pied-de-biche pour quilting F005N : XC1948-002 5 Perce oeillet 135793-001

Pied ‘quilting’de 6,5 mm 3

(¼ pouce)

F001N : XC1944-002

COMMENT UTILISER VOTRE MACHINE À COUDRE

Précautions relatives à l’alimentation électrique

Veillez à respecter les précautions suivantes relatives à l’alimentation électrique.

AVERTISSEMENT

● Utilisez uniquement l’alimentation domestique normale pour alimenter votre machine. L’utilisation d’autres sources d’alimentation pourrait causer des incendies et des électrocutions ou endommager la machine.

● Mettez la machine hors tension et débranchez-la de la prise murale dans les cas suivants :

• lorsque vous n’êtes pas à proximité de la machine ;

• lorsque vous cessez d’utiliser la machine ;

• en cas de coupure de courant pendant l’utilisation de la machine ;

• lorsque la machine ne fonctionne pas correctement à cause d’une mauvaise connexion ou d’un

débranchement ;

• pendant un orage.

ATTENTION

● N’utilisez pas de rallonge ni d’adaptateurs multiples pour brancher cette machine avec d’autres appareils. Vous risqueriez de vous électrocuter ou de provoquer un incendie.

● Ne touchez pas la fiche si vous avez les mains mouillées. Vous risqueriez de vous électrocuter.

●

Lorsque vous débranchez la machine, veillez à la mettre d’abord hors tension. Pour la déconnecter de la prise murale, saisissez toujours la fiche. Si vous tirez sur le cordon, celui-ci pourrait être endommagé et vous risqueriez de vous électrocuter ou de provoquer un incendie.

● Veillez à ne pas couper, endommager, modifier, plier avec force, tordre ou lier le cordon d’alimentation, ni tirer dessus. Ne placez jamais d’objets lourds sur le cordon. Ne placez jamais le cordon près d’une source de chaleur. Toutes ces actions pourraient endommager le cordon et vous risqueriez de vous électrocuter ou de provoquer un incendie. Si le cordon ou la fiche est endommagé, apportez la machine à votre revendeur agréé pour la faire réparer avant de continuer à l’utiliser.

● Débranchez le cordon d’alimentation si la machine n’est pas utilisée pendant une longue période. Un incendie risque de se produire.

Prise d’alimentation électrique

Branchez la fiche du cordon d’alimentation

dans une prise de courant.

a Interrupteur d’alimentation principal b Prise d’alimentation/secteur

Placez l’interrupteur d’alimentation principal

sur “I”.

X La lampe de couture s’allume lorsque la

machine est mise sous tension.

Pour éteindre la machine, placez l’interrupteur

d’alimentation principal sur “

{”.

X La lampe de couture s’éteint lorsque la

machine est mise hors tension.

Remarque

● Si une panne d’électricité se produit en cours d’utilisation de la machine à coudre, mettezla hors tension et débranchez le cordon d’alimentation. Pour une utilisation correcte, respectez la procédure nécessaire lorsque vous redémarrez la machine à coudre.

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Pédale

Insérez la fiche de la pédale dans sa prise située au dos de la machine à coudre.

a Prise de pédale

ATTENTION

● Lorsque vous connectez la pédale, veillez à mettre la machine à coudre hors tension pour éviter qu’elle ne démarre accidentellement.

Lorsque vous appuyez légèrement sur la pédale, la machine marche à petite vitesse. Lorsque vous appuyez plus fort, la vitesse de la machine augmente. Lorsque vous enlevez votre pied de la pédale, la machine s’arrête.

Vitesse réduite

Vitesse élevée

Vous devez vous assurer que rien n’est placé sur la pédale lorsque la machine n’est pas utilisée.

Commande de vitesse de couture (pour les modèles équipés de la touche “Marche/arrêt”)

Faites glisser la commande de vitesse de

couture vers la gauche ou vers la droite pour sélectionner la vitesse de couture souhaitée.

Faites glisser la commande de vitesse de couture vers la gauche pour coudre à vitesse réduite ou vers la droite pour coudre à vitesse élevée.

a Commande de vitesse de couture

• La vitesse réglée à l’aide de la commande de vitesse de couture correspond à la vitesse maximale de la pédale.

Changement de la position d’arrêt de l’aiguille

Normalement, la machine à coudre est réglée pour laisser l’aiguille dans le tissu à l’arrêt de l’opération de couture. Vous pouvez choisir de régler la machine pour que l’aiguille soit en position levée à l’arrêt de l’opération de couture.

Mettez la machine à coudre hors tension.

ATTENTION

● Ne laissez pas de morceaux de tissu et de la poussière s’accumuler sur la pédale. Cela pourrait causer un incendie ou un choc électrique.

Remarque

● Si la pédale est branchée, vous ne pouvez pas utiliser la touche “Marche/arrêt” pour démarrer ou arrêter le travail de couture (uniquement pour les modèles équipés de la touche “Marche/arrêt”).

Maintenez enfoncé le côté “–” de (touche

de sélection du point) à gauche et allumez la machine à coudre.

Après la mise en marche de la machine à coudre, relâchez le côté “–” de (touche de sélection du point).

X La position d’arrêt de l’aiguille passe en

position levée.

Mémo

• Pour choisir la position basse de l’aiguille à l’arrêt, procédez de la même manière.

COMMENT ENFILER LA MACHINE

Bobinage de la canette

Cette section décrit comment bobiner le fil sur la canette.

• Pour avoir des détails sur le bobinage rapide de la canette, voir page 13.

a Disque de pré-tension b Axe du bobineur de canette c Canette

ATTENTION

● Utilisez exclusivement des canettes (réf. : SA156, SFB : XA5539-151) conçues pour cette machine à coudre. L’utilisation de n’importe quelle autre canette pourrait endommager la machine.

● Nous avons conçu la canette qui est fournie avec cette machine. Si vous utilisez des canettes provenant d’autres modèles, il est possible que la machine ne marche pas correctement. N’utilisez que la canette qui est fournie avec cette machine ou des cannettes du même type (réf. : SA156, SFB: XA5539-151).

Taille réelle

11,5 mm

(7/16")

Tirez au maximum sur le porte-bobine, puis

mettez-y une bobine de fil.

Passez le fil autour du disque de pré-tension.

ATTENTION

● Si la bobine de fil n’est pas placée au bon endroit, il est possible que le fil s’emmêle sur le porte-bobine.

Faites passer l’extrémité du fil à travers le trou

sur la canette depuis l’intérieur de la canette.

Ce modèle Autres modèles

Placez la canette sur l’axe du bobineur de

canette et faites glisser l’axe du bobineur de canette vers la droite. Tournez la canette à la main dans le sens des aiguilles d’une montre jusqu’à ce que le ressort sur l’axe glisse dans la rainure de la canette.

a Ressort sur l’axe b Rainure dans la canette

Mettez la machine à coudre sous tension.

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Tout en tenant l’extrémité du fil, appuyez

légèrement sur la pédale ou sur “Marche/arrêt”) (pour les modèles équipés de la touche “Marche/arrêt”) pour enrouler le fil de quelques tours autour de la canette. Puis, arrêtez la machine.

Remarque

● Si vous souhaitez utiliser la machine à coudre avec la pédale, connectez cette dernière avant de mettre la machine sous tension.

Coupez le surplus de fil au-dessus de la canette.

ATTENTION

● Veillez à suivre soigneusement ces instructions. Si vous ne coupez pas le fil complètement et que la bobine est bobinée, lorsqu’il reste peu de fil, celui-ci pourrait s’emmêler autour de la canette et entraîner la cassure de l’aiguille.

Faites glisser la commande de vitesse de

couture vers la droite (pour augmenter la vitesse). (pour les modèles équipés de la commande de vitesse de couture.)

(touche

Appuyez sur la pédale ou sur (touche

“Marche/arrêt”) (pour les modèles équipés de la touche “Marche/arrêt”) pour démarrer.

Lorsque la canette semble pleine et

commence à tourner doucement, retirez votre pied de la pédale ou appuyez sur “Marche/arrêt”) (pour les modèles équipés de la touche “Marche/arrêt”).

Coupez le fil, faites glisser l’axe du bobineur

de canette vers la gauche et enlevez la canette.

Faites glisser la commande de vitesse de

couture dans sa position initiale (pour les modèles équipés de la commande de vitesse de couture).

Mémo

● Lorsque vous mettez en marche la machine à coudre ou lorsque vous tournez la molette après avoir bobiné le fil autour de la canette, vous entendez un cliquetis ; il ne s’agit pas d’un dysfonctionnement.

● La barre à aiguille ne se déplace pas lorsque vous faites glisser l’axe de bobinage de la canette vers la droite.

ATTENTION

● Si vous ne rembobinez pas la canette correctement, la tension du fil risque de se relâcher et l’aiguille de casser.

(touche

a Commande de vitesse de couture

a Bobinée régulièrement b Bobinée incorrectement

■ Pour les modèles équipés du système de bobinage rapide de la canette.

Suivez les étapes 1 et 2 de la procédure

décrite dans la section “Bobinage de la canette” pour passer le fil autour du disque de pré-tension (page 11).

Placez la canette sur l’axe du bobineur pour

que le ressort de l’axe se place dans l’encoche de la canette.

a Encoche b Ressort de l’axe du bobineur de canette

Faites glisser l’axe du bobineur vers la droite.

Tout en tenant le fil qui s’enroule autour du

disque de pré-tension de la main gauche, enfilez de la main droite l’extrémité libre du fil dans le sens des aiguilles d’une montre cinq ou six fois autour de la canette.

Faites glisser la commande de vitesse de

couture vers la droite (pour augmenter la vitesse) (pour les modèles équipés de la commande de vitesse de couture).

a Commande de vitesse de couture

Mettez la machine à coudre sous tension.

Appuyez sur la pédale ou sur (touche

“Marche/arrêt”) (pour les modèles équipés de la touche”Marche/arrêt”) pour démarrer.

Remarque

● Si vous souhaitez utiliser la machine à coudre avec la pédale, connectez cette dernière avant de mettre la machine sous tension.

Lorsque la canette commence à tourner

doucement, retirez votre pied de la pédale ou appuyez sur (touche “Marche/arrêt”) (pour les modèles équipés de la touche “Marche/arrêt”).

Tirez le fil vers la droite et passez-le dans la

fente de la base du bobineur.

a Fente dans la base du bobineur (avec coupe-fil

intégré)

X Le fil est coupé à la longueur adéquate.

ATTENTION

● Veillez à couper le fil comme indiqué. Si la canette est bobinée sans couper le fil à l’aide du coupe-fil intégré dans la fente de la base du bobineur, le fil risque de s’emmêler dans la canette, ou l’aiguille risque de se tordre ou de casser lorsque la canette tombera à court de fil.

Coupez le fil, faites glisser l’axe du bobineur de

canette vers la gauche et enlevez la canette.

Replacez la commande de vitesse de couture

dans sa position initiale (pour les modèles équipés de la commande de vitesse de couture).

ATTENTION

● Si vous ne rembobinez pas la canette correctement, la tension du fil risque de se relâcher et l’aiguille de casser.

a Bobinée régulièrement b Bobinée incorrectement

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Mémo

● La barre à aiguille ne se déplace pas lorsque vous faites glisser l’axe de bobinage de la canette vers la droite.

Enfilage du fil inférieur

Installez une canette pleine.

• Pour plus de détails sur la canette à réglage rapide, voir page 15.

ATTENTION

● Rembobiner la canette de manière incorrecte peut entraîner le relâchement de la tension du fil, ce qui pourrait casser l’aiguille et vous blesser.

Mettez l’aiguille dans sa position la plus haute

en tournant la molette vers vous (dans le sens inverse des aiguilles d’une montre) ou appuyez sur (touche “Positionnement aiguille”) (pour les modèles équipés de la touche “Positionnement aiguille”) et soulevez le levier du pied-de-biche.

Faites glisser le bouton d’ouverture du

compartiment à canette et ouvrez le couvercle du compartiment.

a Couvercle b Bouton à faire glisser

Insérez la canette de façon à ce que le fil sorte

dans la direction indiquée par la flèche.

a Bobinée régulièrement b Bobinée incorrectement

● La canette a été spécialement conçue pour cette machine à coudre. Si vous utilisez des canettes d’autres modèles, la machine ne fonctionnera pas correctement. N’utilisez que la canette fournie ou une canette du même type (réf. : SA156, SFB: XA5539-151)

Taille réelle

11,5 mm

(7/16")

Ce modèle Autres modèles

ATTENTION

● Veillez à mettre la machine hors tension avant d’enfiler la machine. Si vous appuyez accidentellement sur la pédale et si la machine commence à coudre, vous pourriez vous blesser.

• N’utilisez que des canettes qui ont été conçues pour être utilisées avec cette machine.

ATTENTION

● Veillez à placer la canette de façon à ce que le fil se déroule dans le sens correct. Si le fil se déroule dans le mauvais sens, il pourrait en résulter une tension incorrecte du fil ou la cassure de l’aiguille.

Tenez le bout du fil, poussez la canette vers le

bas avec le doigt, puis faites passer le fil à travers la fente comme indiqué.

• Assurez-vous que le fil est bien inséré dans le ressort de réglage de la tension du boîtier de la canette. S’il n’est pas inséré, réinsérez-le.

a Ressort de réglage de la tension

Remontez le couvercle du compartiment à

canette. Insérez l’ergot gauche en position (comme indiqué par la flèche a), puis appuyez légèrement sur le côté droit (comme indiqué par la flèche b) jusqu’à ce que le couvercle se bloque en position.

• Remontez le couvercle de façon à ce que le bout du fil sorte par le côté gauche du couvercle (comme montré par la ligne sur le schéma).

■ Pour les modèles équipés du réglage rapide de la canette

Mettez l’aiguille dans sa position la plus haute en

tournant la molette vers vous (dans le sens inverse des aiguilles d’une montre) ou appuyez sur (touche “Positionnement aiguille”) (pour les modèles équipés de la touche “Positionnement aiguille”) et soulevez le levier du pied-de-biche.

Faites glisser le bouton d’ouverture du

compartiment à canette et ouvrez le couvercle du compartiment.

• Assurez-vous que le fil est bien inséré dans le ressort de réglage de la tension du boîtier de la canette. S’il n’est pas inséré, réinsérezle.

a Ressort de réglage de la tension

Mémo

● Le sens de passage du fil par le boîtier de la

canette est indiqué par des repères figurant autour du boîtier de la canette. Veillez à enfiler la machine comme indiqué.

a Couvercle b Bouton à faire glisser

Insérez la canette, alimentez l’extrémité du fil à

travers la fente, puis tirez sur le fil pour le couper.

• N’utilisez que des canettes qui ont été conçues pour être utilisées avec cette machine.

ATTENTION

a Coupe-fil

Remontez le couvercle du compartiment à

Mémo

● Vous pouvez commencer à coudre immédiatement sans faire sortir le fil de la canette. Si vous voulez faire sortir le fil de la canette avant de commencer à coudre, suivez la procédure indiquée dans la section “Comment faire sortir le fil inférieur” (page 19).

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Enfilage supérieur

Placez le fil supérieur et enfilez l’aiguille.

• Pour des détails sur l’enfilage de l’aiguille, voir page 17.

a Porte-bobine b Guide-fil c Repère sur la molette

ATTENTION

● Veillez à enfiler la machine correctement. Si vous ne le faites pas, le fil pourrait s’emmêler et casser l’aiguille.

Soulevez le pied-de-biche en utilisant le levier

du pied-de-biche.

a Levier du pied-de-biche

Relevez l’aiguille en tournant la molette vers

vous (dans le sens inverse des aiguilles d’une montre), de sorte que le repère de la molette soit orienté vers le haut ou appuyez une ou deux fois sur (touche “Positionnement aiguille”) (pour les modèles équipés de la touche “Positionnement aiguille”).

a Repère b Touche “Positionnement

• Si l’aiguille n’est pas correctement relevée, il est impossible d’enfiler la machine à coudre. Veillez à tourner le volant à main de façon à ce que le repère sur la molette soit dirigé vers le haut avant d’enfiler la machine.

aiguille”

Tirez au maximum sur le porte-bobine, puis

mettez-y une bobine de fil.

ATTENTION

● Si la bobine de fil est dans la position incorrecte ou si elle est placée incorrectement, il est possible que le fil s’emmêle sur le porte-bobine et que cela casse l’aiguille.

Alimentez le fil de dessus comme illustré sur

le schéma de la page précédente.

Veillez à guider le fil à travers le levier

compensateur du fil de gauche à droite.

a Levier compensateur du fil

Mettez le fil derrière le guide de la barre

d’aiguille, au-dessus de l’aiguille.

Il est facile de faire passer le fil derrière le guide-fil de la barre d’aiguille en tenant le fil dans la main gauche, puis en alimentant en fil de la main droite.

Remarque

● Si le levier compensateur du fil est abaissé, il est impossible d’enrouler le fil de dessus autour du levier compensateur du fil. Veillez à soulever le levier du pied-de-biche et le levier compensateur du fil avant d’alimenter le fil supérieur.

● Si vous alimentez le fil incorrectement, vous pourrez rencontrer des problèmes de couture.

■ Utilisation de l’enfileur d’aiguille (pour les modèles équipés de l’enfileur d’aiguille)

ATTENTION

● L’enfileur d’aiguille peut être utilisé avec les aiguilles de machine 75/11 à 100/16. Utilisez le tableau page 20 pour connaître les combinaisons de fil et d’aiguille. Si vous utilisez du fil en nylon transparent mono-filament, vous ne pouvez utiliser que des aiguilles faisant partie de la gamme de 90/14-100/16.

● Vous ne pouvez pas utiliser l’enfileur d’aiguille si vous utilisez des fils décoratifs ou des aiguilles spéciales, telles que les aiguilles jumelées et les aiguilles à oreilles. Si vous utilisez ces types de fils ou d’aiguilles, enfilez le fil à la main à travers le chas de l’aiguille. Veillez à ce que l’interrupteur principal soit dans la position d’arrêt lorsque vous enfilez l’aiguille à la main.

a Guide-fil de la barre de l’aiguille

Enfilez l’aiguille de l’avant vers l’arrière, en

laissant une queue d’environ 5 cm (2").

a 5 cm (2")

Suivez les étapes 1 à 6 de la procédure dans

“Enfilage supérieur” pour enfiler la machine jusqu’au guide-fil de la barre d’aiguille.

Abaissez le levier du pied-de-biche.

Tout en abaissant le levier d’enfilage de

l’aiguille, accrochez le fil sur le guide.

a Porte-aiguille b Levier d’enfilage de l’aiguille c Guide

APPRENEZ À CONNAÎTRE VOTRE MACHINE À COUDRE ————————————————————————————————

—

Abaissez complètement le levier d’enfilage de

l’aiguille.

X L’extrémité du levier d’enfilage de

l’aiguille tourne vers vous et le crochet passe dans le chas de l’aiguille.

Attrapez le crochet comme indiqué ci-

dessous.

Tirez environ 5 cm (2") de fil à travers

l’aiguille vers l’arrière de la machine à coudre.

a 5 cm (2")

Remarque

● Si vous alimentez le fil incorrectement, vous pourrez rencontrer des problèmes de couture.

a Crochet b Fil

En tenant légèrement le fil, relâchez le levier

d’enfilage de l’aiguille. Le crochet tirera le fil à travers l’aiguille.

Comment faire sortir le fil inférieur

Tenez légèrement l’extrémité du fil supérieur.

a Fil supérieur

Tout en tenant l’extrémité du fil supérieur,

relevez l’aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d’une montre) de sorte que le repère de la molette soit orienté vers le haut ou en appuyant une ou deux fois sur (touche “Positionnement aiguille”) (pour les modèles équipés de la touche “Positionnement aiguille”).

Tirez environ 10 cm (4") sur ces deux fils, puis

mettez-les vers l’arrière de la machine, sous le pied-de-biche.

a Fil supérieur b Fil inférieur

■ Pour les modèles équipés du réglage rapide de la canette

Vous pouvez commencer à coudre immédiatement sans faire sortir le fil de la canette. Lorsque vous cousez des fronces ou des pinces, vous pouvez faire sortir le fil inférieur à la main de façon à ce qu’il reste un peu de fil. Avant de faire sortir le fil inférieur, remettez la cannette à l’intérieur.

Faites passer le fil le long de la fente dans la

direction de la flèche et laissez-le là sans le couper.

a Repère b Touche “Positionnement

Tirez sur le fil de dessus pour faire sortir le fil

inférieur.

a Fil supérieur b Fil inférieur

aiguille”

• Le couvercle du compartiment à canette devrait encore être enlevé.

Faites sortir le fil inférieur en procédant

comme décrit dans les opérations 1 à 4.

Remontez le couvercle du compartiment à

canette.

+ 47 hidden pages

BROTHER CS 10, CS10VM1 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
