ALLURE
®
QSE1 SERIES
RANGE HOOD
ALLURE
®
QSE1 SERIES
RANGE HOODS
READ AND SAVE THESE INSTRUCTIONS
!
FOR DOMESTIC COOKING ONLY
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY
TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel
and lock the service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American
Society of Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
6. To reduce the risk of fire or electric shock, do not use this range
hood with an additional speed control device.
7. Ducted fans must always be vented to
8. To reduce the risk of fire, use only metal ductwork.
9. Use with approved cord-connection kit only.
10.This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1. Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when flambeing
food (i.e.: Crêpes Suzette, Cherries Jubilee, Peppercorn Beef
Flambé).
3. Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for the size
of the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT
OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal
tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.
If the flames do not go out immediately, EVACUATE AND CALL
THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN — You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent
steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already
know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. Yo u can fight the
* Based on “Kitchen Fire Safety Tips” published by NFPA.
with your back to an exit.
fire
the outdoors.
Page 1
Patent No.:
US D450, 829 S
!
CAUTION
1. For indoor use only.
2. For general ventilating use only. Do not use to exhaust hazardous
or explosive materials and vapors.
3. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.
4. For best capture of cooking impurities, your range hood should be
mounted so that the top of the hood is 24-30” above the cooking
surface.
5. Please read specification label on product for further information
and requirements.
Installer: Leave this manual with
the homeowner.
Homeowner: Operating and
Cleaning information on page 5.
TABLE OF CONTENTS
This manual is divided into sections as follows:
PREPARE HOOD LOCATION
Run ductwork from roof or wall cap, and electrical wiring from
service panel - to installation location
PREPARE THE HOOD
Get your hood ready for installation
CONNECT WIRING
Make electrical wiring connections to hood
INSTALL HOOD
Secure hood to cabinet and ductwork - install bulbs and filters
OPERATION
How to use the hood controls
CLEANING
Keep your hood in top working condition
SERVICE PARTS
Part numbers and exploded view of hood components
WARRANTY
One-year limited warranty and how to contact us
!
Register your product online.
In the US at: www.broan.com
In Canada at: www.broan.ca
PREPARE HOOD LOCATION
ALLURE
®
QSE1 SERIES
RANGE HOOD
Page 2
ROOF CAP
3¼" X 10" or 7” ROUND
(For vertical discharge)
SOFFIT
HOUSE WIRING
CABINET
HOODHOOD
24" - 30" ABOVE
COOKING SURFACE
(Top or Back of hood)
WALL CAP
3¼" X 10" DUCT
(For horizontal discharge)
1 Determine whether hood will discharge vertically (3¼” x
10” or 7” round) or horizontally (3¼” x 10” only). For vertical
or horizontal discharge, run ductwork between the hood
location and a roof cap or wall cap. For best results, use a
minimum number of transitons and elbows.
2 Use diagrams, below, for proper placement of ductwork and
electrical cutout in cabinet or wall.
HOOD MOUNTING SCREWS (4)
15
/
13
"
(30" hood)
16
15
/
16
"
(36" hood)
16
15
/
19
"
(42" hood)
16
CABINET FRONT
13
16
19
15
15
15
3¼” X 10”
VERTICAL DUCTING
/
"
(30" hood)
16
/
"
(36" hood)
16
/
"
(42" hood)
16
7” ROUND
VERTICAL DUCTING
3 Run house wiring between service panel and hood
location.
PREPARE THE HOOD
7” ROUND
DUCT PLATE
5"
1¼"
WOOD SHIMS
(recessed-bottom
cabinets only)
WOOD SHIMS
(recessed-bottom
cabinets only)
3¾"
CABINET
BOTTOM
15
13
/
16
15
16
/
16
15
19
/
16
HOOD
MOUNTING
SCREWS (4)
7½"
CABINET BOTTOM
5¼"
VERTICAL DUCT
ACCESS HOLE
5¼"
CENTER
LINE
HORIZONTAL DUCTING
CABINET FRONT
HORIZONTAL DUCT
ACCESS HOLE
5¼"
13
16
19
LINE
"
(30" hood)
"
(36" hood)
"
(42" hood)
5¼"
CENTER
2"
ELECTRICAL
ACCESS HOLE
(in cabinet bottom)
3¼” X 10”
1
"
/
¾"
8
7½"
15
"
(30" hood)
/
16
15
"
(36" hood)
/
16
15
"
(42" hood)
/
16
ELECTRICAL
ACCESS HOLE
(in wall)
10½"
1½"
1 Remove 7” Round Duct Plate from top of hood. Set duct
plate aside - with mounting screws.
FILTERS
2 Remove tape holding Filters in place. Pull down on filter
tabs and lift filters out. Set filters aside.
ALLURE
®
QSE1 SERIES
RANGE HOOD
Page 3
PREPARE THE HOOD
DAMPER/DUCT
CONNECTOR
3 Remove Damper/Duct Connector from inside the hood.
Set connector aside - with mounting screws and parts
bag.
WIRING
COVER
PREPARE THE HOOD
TOP RECTANGULAR
DUCT KNOCKOUT
(Remove for 3¼” x 10”
Vertical Discharge)
REAR
RECTANGULAR
DUCT KNOCKOUT
(Remove for 3¼” x 10”
Horizontal Discharge)
6 Remove appropriate Duct Knockout(s) from top or back of
hood.
UP TO 1”
TAPE
SIDE-TO-SIDE
ADJUSTMENT
TOP/BACK
EDGE
Ù
Ú
4 Remove Wiring Cover from inside the hood. Set cover
and mounting screw aside.
ELECTRICAL
CABLE CLAMP
5 Remove either top or back wiring knockout and install ap-
proved Electrical Cable Clamp.
PIVOT
7 3¼” x 10” Ducted Discharge Only: Attach Damper/Duct
Connector over knockout opening. Make sure damper Pivot
is nearest to Top/Back Edge of hood. Remove Tape from
damper flap.
NOTE Damper/Duct Connector can be installed up to 1-inch
on either side of hood center to accomodate off-center
ductwork. In extreme off-center installations, one end
of the duct connector may need to be trimmed to clear
the electrical cable clamp.
DAMPER/DUCT
CONNECTOR
(Vertical discharge
position shown)
ALLURE
®
QSE1 SERIES
RANGE HOOD
Page 4

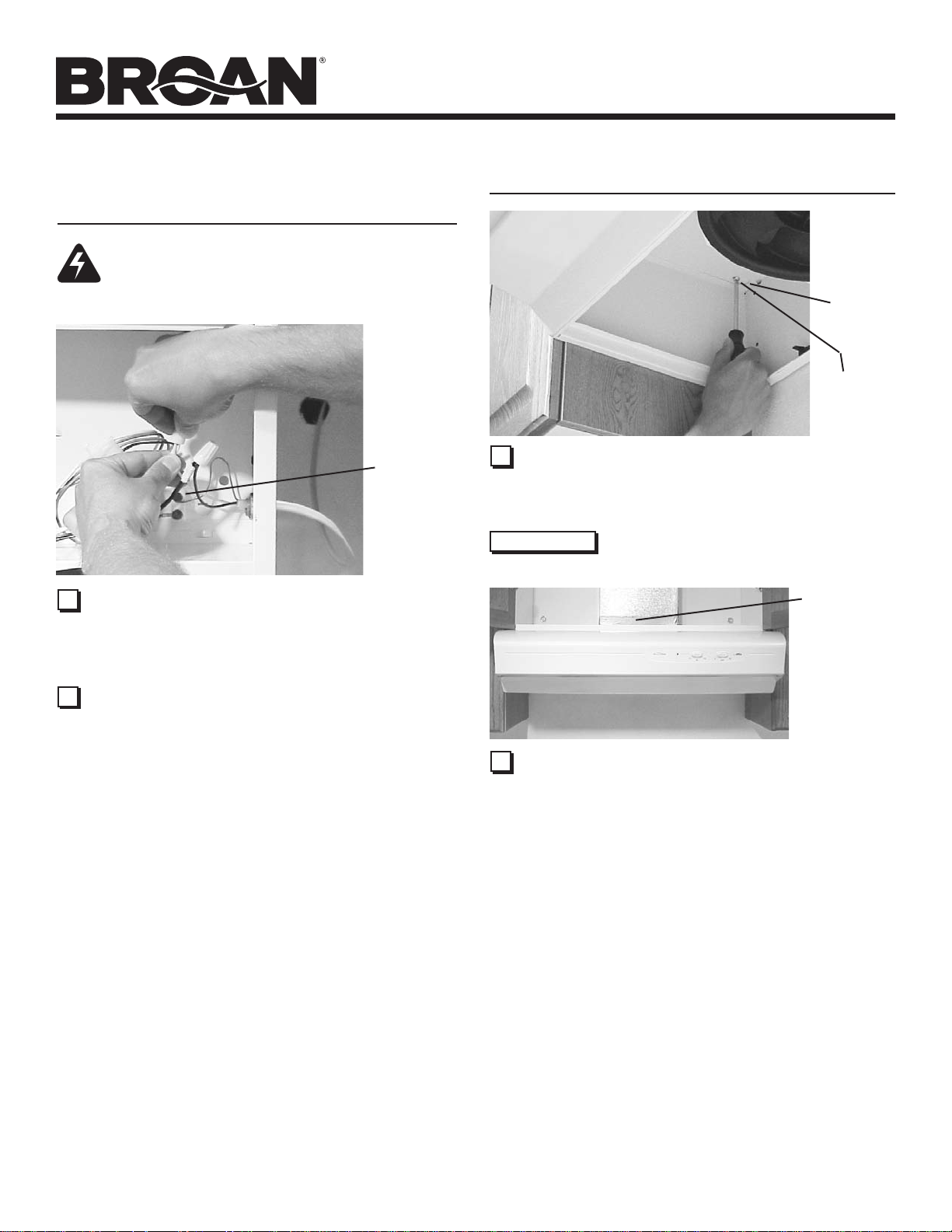

CONNECT WIRING
WARNING: To reduce the risk of electric shock,
make sure power is switched off at the service
panel. Lock or tag service panel to prevent
power from being switched on accidentally.
GREEN
GROUND
SCREW
1 Connect House Wiring (120 VAC) to hood. Connect house
black to hood black wire, house white to hood white wire,
and house ground under Green Ground Screw. Securely
tighten cable clamp onto house wiring.
2 Replace wiring cover.
INSTALL HOOD
KEYHOLE
(4)
MOUNTING
SCREW
(4)
1 Hang hood from (4) Mounting Screws (from parts bag).
Slide hood towards wall until mounting screws are engaged
in narrow end of (4) Keyholes. Tighten mounting screws
securely.
CAUTION
blade may cause it to interfere with other hood parts.
DO NOT PUSH ON FAN BLADE. Pushing on the
DUCT
TAPE
2 Connect ductwork to hood. Use Duct Tape to make joints
secure and air tight.
ALLURE
®
QSE1 SERIES
RANGE HOOD
Page 5
OPERATION
Fan: The 3-position rocker switch (on the left) controls the fan.
The left position is low speed, center position is off, and right
position is high speed. An indicator light shows that the fan is on.
Light: The 3-position rocker switch (on the right) controls the
lights. The left position is low light intensity, center position is off,
and right position is high light intensity.
CLEANING
WARNING: To reduce the risk of electric shock,
disconnect from power supply before cleaning.
Aluminum mesh filters: Clean frequently using hot water and
a mild detergent. Filters are dishwasher safe.
To clean hood: Remove filters. Use a damp cloth and a mild
detergent to wipe all grease-laden surfaces. Use care when
cleaning fan blade - it must not become bent or misaligned. DO
NOT ALLOW WAT ER TO ENTER MOTOR. Make sure all surfaces
are completely dry before re-installing filters and restoring power.
LAMP REPLACEMENT
LIGHT
LENS
1 Pull Tab on Light Lens forward and pull down to remove
lens.
4W
NIGHT LIGHT
C-7 BULB
Motor is permanently lubricated. Do not oil or disassemble motor.
42W
FLUORESCENT
LAMP GX24Q-4
CAUTION: Bulbs may be hot! Refer to bulb packag-
!
ing for further information.
2 Grasp Lamp at base, tilt down and pull out to remove.
Replace with 42W Fluorescent Lamp GX24Q-4. Night Light
uses 4W, C-7 bulb.
3 Replace light lens.
ALLURE
®
QSE1 SERIES
RANGE HOOD
Page 6

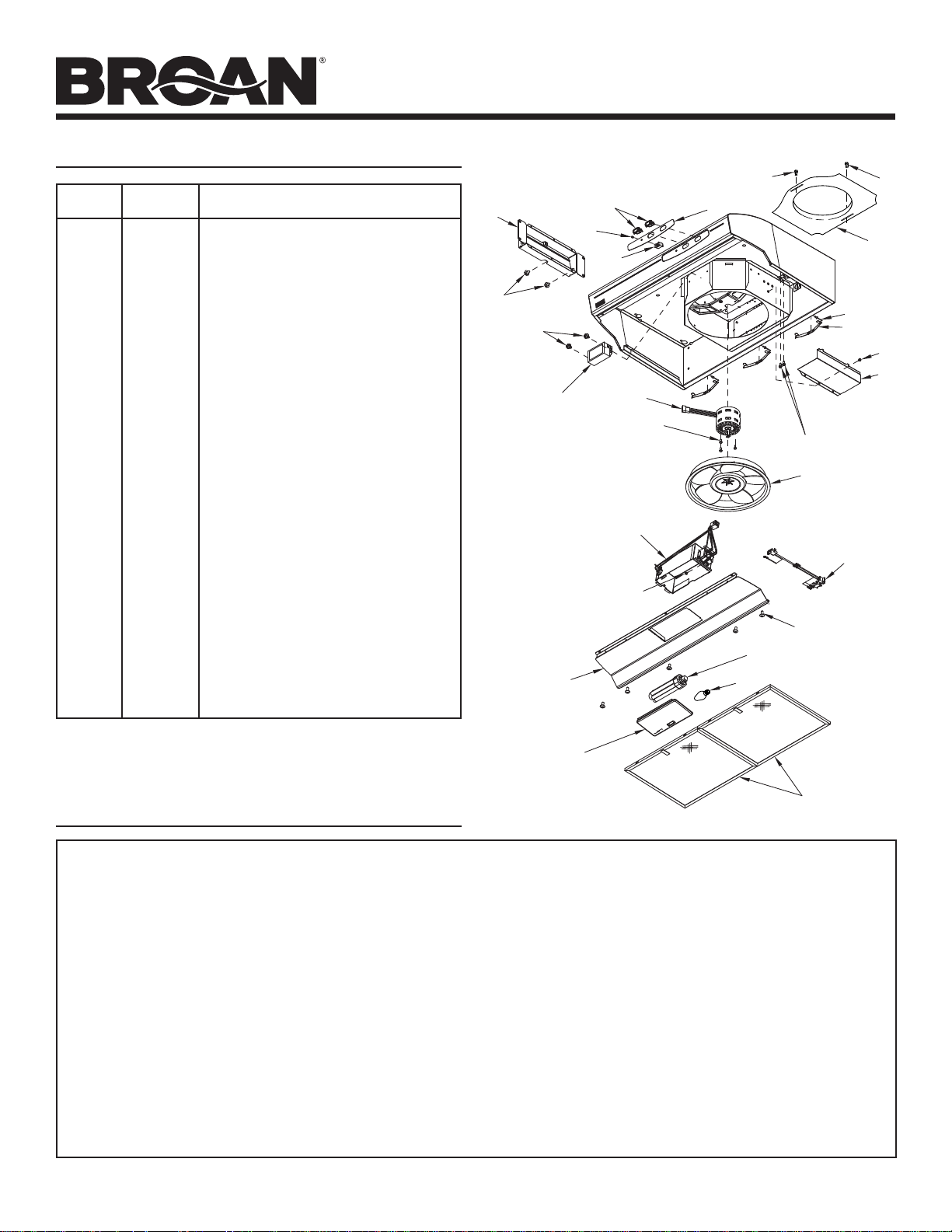

SERVICE PARTS
KEY NO. PART NO. DESCRIPTION
1 R740013 Damper/Duct Connector (includes hardware)
2 R602017 Screw, #8-18 x ¼ Hex*
3 R561116 Rocker Switch, White (2 in package)
R561117 Rocker Switch, Black (2 in package)
4 R627497 Nameplate, White
R627499 Nameplate, Stainless
R627575 Nameplate, Black
5 R607657 Lens
6 R602533 Ground Screw (2 req.)
7 R680504 Wiring Cover (includes hardware)
8 * Rivet, Pop .125 dia. (3 req.)
9 R169016 Filter Spring Kit
10 R169002 Motor Mounting Screw (3 each part)
11 R99080535 Motor (includes Motor Mounting Kit)
12 R531075 Fan Blade (Includes hairpin clip)
** R99420635 Hairpin Clip
13 99010299 Filter Kit (2 per bag)
14 R169004
15 99111515 Light Lens
16 99271358 Lamp, 42W Fluorescent
17 99770154 Ballast Assembly
18 99770150 Wire Harness
19 97018489 Reflector Assembly
20 98010817 Light Panel, White
98010818 Light Panel, Black
98010814 Light Panel, Stainless
21 R602534 Screw, 8-18 x 3/8” * (2 in package, 5 req.)
22 R680508 7” Round Duct Plate (includes hardware)
23 99271426 Lamp, 4W, C-7
Indicator Light (includes 2 wire nuts and lens)
(2 in package, 6 req.)
2
1
3
4
2
5
22
14
2
8
2
9
2
7
17
11
10
6
12
19
18
2
21
16
20
23
Order replacement parts by PART NO. - not by KEY NO.
* Standard hardware - may be purchased locally.
** Not illustrated.
WARRANTY
BROAN-NUTONE ONE YEAR LIMITED WARRANTY
Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one
year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and
service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS,
WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been
subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied
warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below, (b) give the model number and part identification and (c)
describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119
15
13
99044696D
HOTTE DE CUISINIÈRE
DE LA SÉRIE
ALLURE
®
QSE1
LISEZ ET CONSERVEZ CES DIRECTIVES
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
QSE1
Page 7
Brevet no :
US D450, 829 S
!
POUR LA CUISINE DOMESTIQUE SEULEMENT
AVERTISSEMENT
AFIN DE DIMINUER LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU
DE BLESSURES, SUIVEZ CES DIRECTIVES:
1. Utilisez ce produit en suivant les recommandations du manufacturier. Pour
toute question, contactez le manufacturier à l’adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de réparer ou de nettoyer cette hotte, coupez le courant au panneau
d’alimentation et verrouillez-en l’accès afin d’éviter que le courant ne soit
accidentellement remis en fonction. S’il vous est impossible de le verrouiller,
apposez un indicateur voyant sur le panneau comme, par exemple, une
étiquette de couleur vive.
3. L’installation de la hotte ainsi que le câblage électrique doivent être effectués
par une ou des personnes compétentes selon les normes et les règles en
vigueur, incluant celles qui régissent la prévention des incendies.
4. Une circulation d’air efficace est requise afin d’assurer la combustion et
l’évacuation complète des gaz par le tuyau d’évacuation (cheminée) des
équipements à combustion et pour prévenir les retours d’air. Conformez-vous
aux normes et mesures de sécurité pour les manufacturiers d’appareils de
chauffage publiées par la National Fire Protection Association (NFPA) et par
l’ American Society for Heating, Refregiration and Air Conditioning Engineers
(ASHRAE), ainsi qu’aux normes en vigueur dans votre région.
5. Lorsque vous coupez ou percez un mur ou un plafond, prenez garde
d’endommager les fils électriques ou autres installations qui pourraient y être
dissimulés.
6. Pour réduire les risques d’incendie ou de décharge électrique, ne pas utiliser
cette hotte avec une régulateur de vitesse à semiconducteurs supplémentaire.
7. Les installations ventilées doivent toujours être reliées à des conduits rejetant
l’air à l’extérieur.
8. Afin de diminuer les risques d’incendie, n’utilisez que des conduits de ventilation en métal.
9. Utilisation avec le kit approuvé de corde-raccordement seulement.
10. Cet appareil doit être relié à une mise à la terre.
POUR RÉDUIRE LES RISQUES D’UN FEU DE FRITURE AU-DESSUS DE
LA CUISINIÈRE :
1. N e jamais laisser sans surveillance des unités de surface réglées à feu vif. En
plus de générer de la fumée, les débordements de graisse peuvent prendre
feu. Chauffer les huiles lentement à feu doux ou moyen.
2. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous
cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steak au
poivre flambé).
3. Nettoyer régulièrement les ventilateurs d’aération. On ne doit tolérer aucune
accumulation de graisse sur le ventilateur ou sur les filtres.
4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie
de cuisine proportionnelle à l’élément de surface.
AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR
LORSQU’UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ
CES DIRECTIVES* :
1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits
ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX
BRÛLURES. Si vous ne parvenez pas à éteindre immédiatement les flammes,
ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.
2. NE VOUS EMPAREZ JAMAIS D’UN PLAT QUI S’EST ENFLAMMÉ – Vous
risqueriez de vous brûler.
3. N’UTILISEZ JAMAIS D’EAU, incluant les linges à vaisselles ou serviettes
mouillés car cela peut provoquer une violente explosion de vapeur.
4. Utilisez un extincteur SEULEMENT si:
A. Il s’agit d’un extincteur de classe ABC et que vous savez comment
vous en servir.
B. Il s’agit d’un petit feu qui ne se propage pas ailleurs que sur
la cuisinière.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre le feu tout en ayant accès à une sortie.
* Basées sur le Kitchen Safety Tips édité par la NFPA.
!
ATTENTION
1. Pour usage intérieur seulement.
2. N’utilisez cet appareil que pour la ventilation des surfaces de cuisson. Ne
l’utilisez pas pour évacuer des matières ou des vapeurs dangeureuses
ou explosives.
3. Afin d’éviter d’endommager le mécanisme du moteur et de débalancer et/
ou de rendre bruyant le fonctionnement des hélices, protégez l’appareil
des poussières de gypse et de construction.
4. Pour obtenir de meilleurs résultats de ventilation, votre hotte de cuisinière
devrait être installée de façon telle que le dessus se trouve à une distance
de 60 cm à76 cm au-dessus de l asurface de cuisson.
5. Veuillez lire toutes les étiquettes apposées sur le produit pour obtenir
plus d’information et connaître les spécifications d’installation.
Avis à l’installateur: Veuillez remettre ce guide au
propriétaire de la hotte.
Avis au propriétaire de la hotte: Vous trouverez les
directives concernant le fonctionnement et le nettoyage de cet appareil à la page 11 du présent guide.
TABLE DES MATIÈRES
Ce guide est divisé en huit sections:
PRÉPAREZ L’EMPLACEMENT
Installez les conduits depuis le capuchon de toit ou le capuchon de
mur ainsi que les fils électriques depuis le panneau d’alimentation
jusqu’à l’emplacement d’installation.
PRÉPAREZ LA HOTTE
Effectuez les préparatifs nécessaires pour l’installation de votre hotte.
BRANCHEZ LES FILS D’ALIMENTATION ÉLECTRIQUE
Raccordez les fils électriques à la hotte.
INSTALLEZ LA HOTTE
Fixez la hotte sous l’armoire et reliez-la au conduit - installez les
ampoules et les filtres.
FONCTIONNEMENT
Comment faire fonctionner votre hotte.
ENTRETIEN
Conseils pour maintenir votre hotte en parfait état de marche.
PIÈCES DE REMPLACEMENT
Liste des pièces de remplacement avec leur numéro d’identification
et schéma détaillé des composantes de la hotte.
GARANTIE
Garantie limitée de un an et coordonnées pour communiquer avec
notre service à la clientèle.
Enregistrez votre produit en ligne.
Aux États-Unis à : www.broan.com
Au Canada à : www.fr.broan.ca
!
CAPUCHON DE TOIT
VIS DE FIXATION DE LA HOTTE (4)
PRÉPAREZ L’EMPLACEMENT
CALES DE BOIS (pour armoires à fond en retrait seulement)
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
QSE1
Page 8
CONDUIT DE 8, 3 CM X 25,4 CM
OU ROND DE 17,8 CM
(Pour évacuation verticale)
SOFFITE
ARMOIRE
60 CM À 76 CM
AU-DESSUS DE LA SURFACE
DE CUISSON
HOTTEHOTTE
FIL DU PANNEAU D'ALIMENTATION
ÉLECTRIQUE (Branché sur le dessus
ou à l'arrière de la hotte)
CAPUCHON DE MUR
CONDUIT DE 8, 3 CM X 25, 4 CM
(Pour évacuation horizontale)
1 Choisissez entre une évacuation verticale (conduit de 8,3 cm x 25,4
cm ou rond de 1 7,8 cm) ou évacuation horizontale (conduit de 8,3 cm x
25,4 cm). Pour les installations à évacuation horizontale ou verticale,
reliez la hotte à un capuchon de mur ou à un capuchon de toit à l’aide
de conduits appropriés. Pour obtenir de meilleurs résultats, évitez,
dans la mesure du possible, d’utiliser des transitions ou des coudes.
2 Consultez les schémas ci-dessous pour savoir où percer les ouver-
tures dans les armoires ou les murs pour les conduits et les fils
électriques.
CONDUIT VERTICAL DE 8,3 CM X 25,4 CM
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm, (hotte de 106,7)
PARTIE AVANTE DE L'ARMOIRE
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm, (hotte de 106,7)
CONDUIT ROND DE 17,8 CM
CALES DE BOIS
(pour armoires à fond
en retrait seulement)
3 Amenez le fil électrique depuis le panneau d’alimentation jusqu’à
l’emplacement prévu pour la hotte.
PRÉPAREZ LA HOTTE
PLAQUE DE CONDUIT
DE 1 7, 8 cm
19,1 cm
DESSOUS DE L'ARMOIRE
13,3 cm 13,3 cm
OUVERTURE POUR
12,7 cm
ÉVACUATION VERTICALE
3,2 cm
OUVERTURE POUR FIL
CALES DE BOIS
(pour armoires à fond
en retrait seulement)
LIGNE DE
DÉMARCATION
DU CENTRE
CONDUIT HORIZONTAL DE 8,3 CM X 25,4 CM
PARTIE AVANT DE L'ARMOIRE
OUVERTURE POUR
9,5 cm
DESSOUS
DE L'ARMOIRE
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm (hotte de 106, 7 cm)
VIS DE FIXATION
DE LA HOTTE (4)
ÉVACUATION HORIZONTALE
13,3 cm13,3 cm
19,1 cm
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm (hotte de 106, 7 cm)
LIGNE DE
DÉMARCATION
DU CENTRE
5,1
cm
ÉLECTRIQUE
(dans le fond
de l'armiore)
19
3,2 mm
mm
OUVERTURE POUR
FIL ÉLECTRIQUE
(dans le mur)
3,8
cm
26,7
cm
1 Enlevez le plaque de conduit de 17,8 cm du dessus le hotte.
Mettez de côté la plaque de conduit - avec ses vis de fixation.
FILTRES
2 Retirez le ruban adhésif qui sert à maintenir les filtres en place. Tirez
sur les languettes des filtres et soulevez ces derniers. Mettez les filtres
de côté.
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
PRÉPAREZ LA HOTTE PRÉPAREZ LA HOTTE
DÉBOUCHURE SUPÉRIEURE
POUR CONDUIT RECTANGULAIRE (Retirez pour installer un
conduit de rejet
d’air à la verticale de
8,3 cm x 25,4 cm)
DÉBOUCHURE
ARRIÈRE POUR
CONDUIT RECTAN-
RACCORD DE
CONDUIT AVEC
CLAPET
GULAIRE (Retirez
pour installer un
conduit de rejet
d’air à l’horizontale
de 8,3 cm x 25,4
cm)
®
QSE1
Page 9
3 Retirez le raccord de conduit avec clapet de la hotte. Mettez-le de
côté avec les vis d’assemblage et le sac contenant les pièces.
COUVERCLE
DU BOÎTIER DE
DISTRIBUTION
4 Retirez le couvercle du boîtier de distribution de la hotte. Mettez-le
de côté avec les vis d’assemblage.
6 Retirez la débouchure appropriée sur le dessus ou à l’arrière de la
hotte.
AJUSTEMENT
LATÉRAL POSSIBLE
JUSQU’À 2,5 CM
RUBAN ADHÉSIF
CÔTÉ SU-
PÉRIEUR
ARRIÈRE
Ù
Ú
RACCORD DE
PIVOT
7 Pour les installations avec un conduit de rejet d’air de 8,3 cm x 25,4 cm
seulement : Fixez le raccord du conduit avec clapet sur l’ouverture
choisie. Assurez-vous que le pivot du registre soit installé près du
côté supérieur arrière de la hotte. Retirez le ruban adhésif du volet
du registre.
NOTE Le raccord de conduit avec clapet peut être installé avec un
jeu de 2,5 cm de part et d’autre de la ligne de démarcation
centrale pour s’adapter aux conduits qui ne sont pas parfaitement centrés.
Dans certains cas extrêmes, il peut être nécessaire de tailler l’une des
extrémités du raccord de conduit pour permettre un dégagement du collet
de fixation du câble d’alimentation.
CONDUIT AVEC
CLAPET
(le schéma montre
une installation pour
un rejet à la
verticale)
COLLET DE
FIXATION
DU CÂBLE
D’ALIMENTATION
5 Retirez l’une des deux débouchures d’accès du câble d’alimentation
(sur le dessus de la hotte ou à l’arrière) et installez un collet de fixa-
tion répondant aux normes régissant les installations électriques.
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
QSE1
Page 10
BRANCHEZ LES FILS
D’ALIMENTATION ÉLECTRIQUE
AVERTISSEMENT: Afin de prévenir les risques
d’électrocution, assurez-vous que le courant ait été interrompu au panneau d’alimentation principal. Verrouillez
ce dernier ou apposez un indicateur voyant pour éviter
que quelqu’un ne remette accidentellement le courant
en marche.
VIS VERTE
DE MISE À
LA TERRE
1 Branchez le câble d’alimentation du panneau principal (120
V, courant alternatif) à la hotte. Branchez le fil noir du panneau
principal au fil noir de la hotte, le fil blanc du panneau principal au
fil blanc de la hotte et le fil de mise à la terre du panneau principal
à la vis verte de mise à la terre. Utilisez le collet de fixation pour
maintenir solidement en place le câble d’alimentation.
INSTALLEZ LA HOTTE
OUVERTURE
EN FORME
DE TROU DE
SERRURE (4)
VIS
D’ASSEMBLAGE
(4)
1 Utilisez les 4 vis d’assemblage (que vous retrouverez dans le sac
contenant les pièces) pour suspendre la hotte. Faites glisser la
hotte vers le mur pour engager les vis dans la partie étroite des 4
ouvertures en forme de trou de serrure. Serrez solidement les vis
d’assemblage.
ATTENTION ATTENTION: NE POUSSEZ PA S SUR L’HÉLICE
DU VENTILATEUR. Cela pourrait endommager
l’hélice et nuire à son fonctionnement.
RUBAN
ADHÉSIF
POUR
SCELLER LES
CONDUITS
2 Remettez en place le couvercle du boîtier de distribution.
2 Raccordez le conduit à la hotte. Utilisez du ruban adhésif pour
sceller les conduits pour rendre votre installation étanche.
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
QSE1
Page 11
FONCTIONNEMENT
Ventilateur : Le ventilateur est contrôlé à l’aide du commutateur à bascule
à trois positions de gauche. Faites basculer le commutateur vers la position de gauche pour un fonctionnement à régime minimal, vers la position
centrale pour arrêter le ventilateur et vers la position de froite pour le régime
maximum. Un voyant témoin vous indique que le ventilateur est en marche.
Éclairage : L’éclairage est contrôlé à l’aide du commutateur à bascule à
trois positions de droite. Faites basculer le commutateur vers la position de
gauche pour un éclairage minimal, vers la position centrale pour éteindre
l’éclairage et vers la position de droite pour un éclairage maximum.
ENTRETIEN
AVERTISSEMENT : Afin de prévenir les risques
d’électrocution, interrompez le courant avant de
procéder à l’entretien de la hotte.
Filtres d’aluminium : Nettoyez régulièrement à l’eau chaude avec un peu
de détergent doux. Vous pouvez également les nettoyer au lave-vaisselle.
Pour nettoyer la hotte : Retirez les filtres. Utilisez un chiffon mouillé
et un détergent doux pour nettoyer toutes les surfaces exposées aux
éclaboussures de graisses. Nettoyez délicatement l’hélice du ventilateur afin d’éviter de l’endommager ou de la déplacer. LE MOTEUR NE
DOIT JAMAIS ÊTRE EXPOSÉ À L’EAU. Assurez-vous que toutes les
surfaces soient bien sèches avant de remettre les filtres en place et de
re-brancher la hotte.
Le moteur bénéficie d’une lubrification permanente. Ne démontez pas le
moteur et n’essayez pas d’y ajouter de l’huile ou un lubriiant quelconque.
REMPLACEMENT DE LA LAMPE
LENTILLE
D’ÉCLAIRAGE
1 Pour retirer la lentille d’éclairage, tirez sa languette vers
l’avant puis tirez vers le bas.
VEILLEUSE,
AMPOULE
C-7 4 W
LAMPE
FLUORESCENTE
42 W GX24Q-4
AVERTISSEMENT : Les ampoules peuvent devenir très
chaudes ! Consultez les directives sur l’emballage pour
!
plus d’information.
2 Pour retirer la lampe fluorescente, la saisir `asa base
et l’incliner vers le bas. La remplacer par une lampe
fluorescente de 42 W, GX24Q-4. La veilleuse fonctionne
avec une ampoule de 4 W, C-7.
3 Remettre en place la lentillle d’éclairage.
PIÈCES DE REMPLACEMENT
NO. DU NO. DE
SCHÉMA PIÈCE DESCRIPTION
1 R740013 Raccord du conduit avec le registre
(avec vis d’assemblage)
2 R602017 Vis # 8-18 x ¼ six pans* (2 par sac, 6 néc.)
3 R561116 Commutateur à bascule, blanc (2 par sac)
R561117 Commutateur à bascule, noir (2 par sac)
4 R627497 Plaque d’identification, blanche
R627499 Plaque d’identification, acier inoxydable
R627575 Plaque d’identification, noire
5 R607657 Lentille
6 R602533 Vis de mise à la terre (2 néc.)
7 R680504 Couvercle du boîtier de distribution
(avec vis d’assemblage)
8 * Rivet aveugle, 32 mm (3 néc.)
9 R169016 Ressort pour le filtre
10 R169002 Vis de fixation du moteur (3 de chaque coté)
11 R99080535 Moteur (incluant vis de fixation)
12 R531075 Hélice du ventilateur
(incluant la goupille de retenue)
** R99420635 Goupille de retenue
13 99010299 Ensemble de filtres pour hotte de 76,2 cm
(2 par sac)
14 R169004 Voyant lumineux
(incluant 2 serre-fils et la lentille)
15 99111515 Lentille d’éclairage
16 99271358 Lampe, fluorescente, 42 W
17 99770154 Ensemble de ballast
18 99770150 Faisceau de câblage
19 97018489 Ensemble de réflecteur
20 98010817 Panneau lumineux, blanc
98010818 Panneau lumineux, noir
98010814 Panneau lumineux, acier inoxydable
21 R602534 Vis n
22 R680508 Plaque de conduit de 1 7, 8 cm
(avec vis d’assemblage)
23 99271426 Lampe, 4W, C-7
o
. 8-18 x 3/8* (2 par sac, 5 néc.)
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
QSE1
Page 12
2
1
3
4
5
14
2
2
17
11
10
6
12
19
2
21
16
20
23
2
22
8
9
2
7
18
Commandez les pièces de remplacement en spécifiant le numéro de
pièce et non le numéro du schéma.
* Pièce que vous pouvez vous procurer dans toute bonne quincaillerie.
** Non illustré.
15
13
GARANTIE
GARANTIE LIMITÉE DE UN AN DE BROAN-NUTONE
Broan-NuTone garantit à l’acheteur consommateur original de ses produits qu’ils sont exempts de vice de matériaux ou de fabrication pour une période de un an à compter de la date d’achat
original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE
DANS UN BUT PARTICULIER.
Durant cette période de un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement tout produit ou pièce qui s’avèrera défectueux et ayant été utilisé normalement et d’une
manière non abusive.
CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS,
CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce
endommagé à la suite d’un mauvais usage, d’une négligence, d’un accident, d’un entretien inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une mauvaise installation ou d’une
installation non conforme au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée. Certains États ou provinces ne permettent pas de limitation de la durée d’une
garantie implicite. Cette condition ne s’applique donc peut-être pas dans votre cas.
L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE
NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION OU LA PERFORMANCE DE SES
PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limitation de dommages directs ou indirects. Cette condition ne s’applique donc peut-être pas dans votre cas.
Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une province à l’autre ou d’un État à l’autre. Cette garantie annule toutes les garanties
précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro de modèle et l’identification de la pièce
et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat original du produit
en question.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119
99044696D
Loading...
