Broan QTR110, QTRE110, QTR050F, QTR080, QTRE080 User Manual

!

QTR / QTRE SERIES

MODELS QTR050F • QTR080

QTRE080 • QTR110 • QTRE110

Page 1

VENTILATORS

To register this product visit:

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN­JURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the ser­vice disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service
panel.

3. Installation work and electrical wiring must be done by a

qualied person(s) in accordance with all applicable codes
and standards, including re-rated construction codes and

standards.

4. Sufcient air is needed for proper combustion and exhausting
of gases through the ue (chimney) of fuel burning equip-

ment to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those

published by the National Fire Protection Association (NFPA),

and the American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code authori­ties.

5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Acceptable for use over a tub or shower when connected to

a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit (ceiling installation only).

8. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to exhaust hazard­ous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.

3. Please read specication label on product for further informa­tion and requirements.

www.broan.com

CLEANING & MAINTENANCE

For quiet and efcient operation, long life, and attractive appear­ance - lower or remove grille and vacuum interior of unit with the
dusting brush attachment.

The motor is permanently lubricated and never needs oiling. If the

motor bearings are making excessive or unusual noises, replace
the motor with the exact service motor. The impeller should also

be replaced.

OPERATION

Use an on/off switch or speed control to operate this ventilator.
See “Connect Wiring” for details.

WARRANTY

Broan warrants to the original consumer purchaser of its products that
such products will be free from defects in materials or workmanship for
a period of three years from the date of original purchase. THERE ARE
NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT
NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE.

During this three-year period, Broan will, at its option, repair or replace,
without charge, any product or part which is found to be defective under
normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP

STARTERS AND TUBES. This warranty does not cover (a) normal main­tenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other
than by Broan), faulty installation or installation contrary to recommended

installation instructions.
The duration of an implied warranty is limited to the three-year period as

specied for the express warranty. Some states do not allow limitation

on how long an implied warranty lasts, so the above limitation may not
apply to you.

BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OP­TION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY
UNDER THIS WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCI­DENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF
OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some

states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitation may not apply to you.

This warranty gives you specic legal rights, and you may also have other

rights, which vary from state to state. This warranty supersedes all prior
warranties.

To qualify for warranty service, you must (a) notify Broan at the address
or telephone number stated below, (b) give the model number and part
identication and (c) describe the nature of any defect in the product or

part. At the time of requesting warranty service, you must present evidence
of the original purchase date.

Broan-NuTone LLC Hartford, Wisconsin
www.broan.com 800-558-1711

BROAN THREE YEAR LIMITED WARRANTY

Installer: Leave this manual with the homeowner.

MODELS QTR050F • QTR080

Cooking

Equipment

Floor

Do not install above or

inside this area.

45

o

45

o

QTRE080 • QTR110 • QTRE110

Page 2

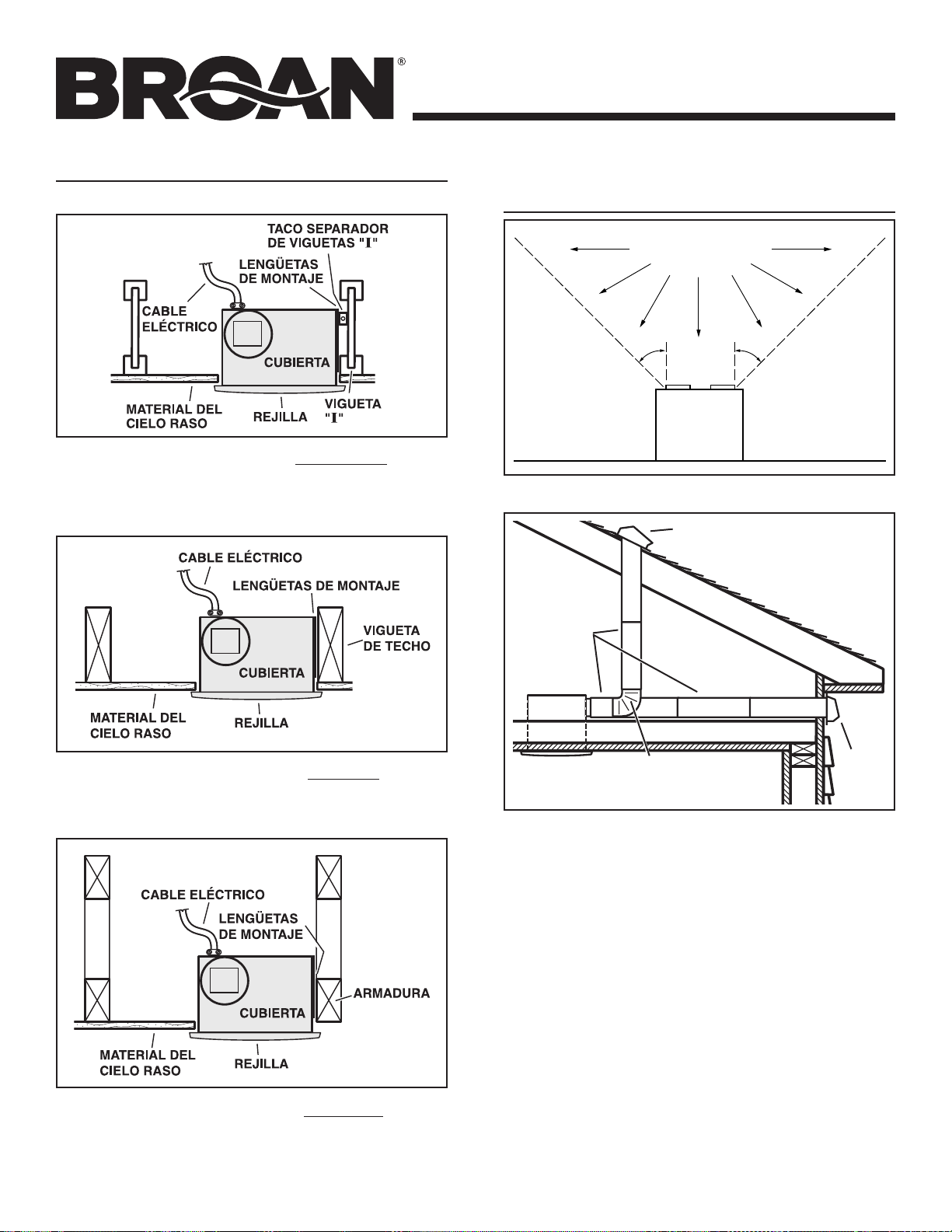

TYPICAL INSTALLATIONS

Housing mounted to I-joists.

Use I-joist spacer block (provided).

PLAN THE INSTALLATION

ROOF CAP *

4-IN. ROUND

DUCT *

Housing mounted to joists.

Housing mounted to truss.

* Purchase

separately

The unit will operate most quietly and efciently when located

where the shortest possible duct run and minimum number of
elbows will be needed.

Use a roof cap or wall cap that has a built-in damper to reduce
backdrafts.

Plan to supply the unit with proper line voltage and appropriate
power cable.

4-IN. ROUND

ELBOW *

WALL
CAP *

MODELS QTR050F • QTR080

QTRE080 • QTR110 • QTRE110

Page 3

INSTALL HOUSING & DUCT

1. Bend

housing
tabs.

Use a pliers to

bend housing

TABS out to 900.

2. Mount

housing to

(use for mounting to I-Joist)

joist.

Hold housing

in place so that
the housing
tabs contact the
bottom of the
joist. The hous­ing mounts with

four (4) screws

or nails. Screw or

nail housing to joist through lowest holes in each mount­ing ange, then through highest holes. NOTE: Mounting
to I-JOIST (shown) requires use of SPACERS (included)
between the highest hole of each mounting ange and the
I-joist.

3. Attach

damper/duct
connector.

Snap damper /

duct connector
onto housing.
Make sure con-

nector is ush with

top of housing and

damper ap falls

closed.

TABS

SPACER

I-JOIST

CONNECT WIRING

5. Connect electrical wiring.

Run 120 VAC house wiring to installation location. Use

proper UL approved connector to secure house wiring to
wiring plate. Connect wires as shown in wiring diagrams.

4. Install 4-

inch round
ductwork.

Connect 4-inch

round ductwork
to damper / duct
connector. Run
ductwork to a
roof cap or wall
cap. Tape all
ductwork con­nections to make
them secure and air tight.

3

4

1

5

6

7

8

9

11

10

2

12

13

14

14

15

INSTALL GRILLE

6. Finish ceiling.

Install ceiling material. Cut out around housing.

MODELS QTR050F • QTR080

QTRE080 • QTR110 • QTRE110

Page 4

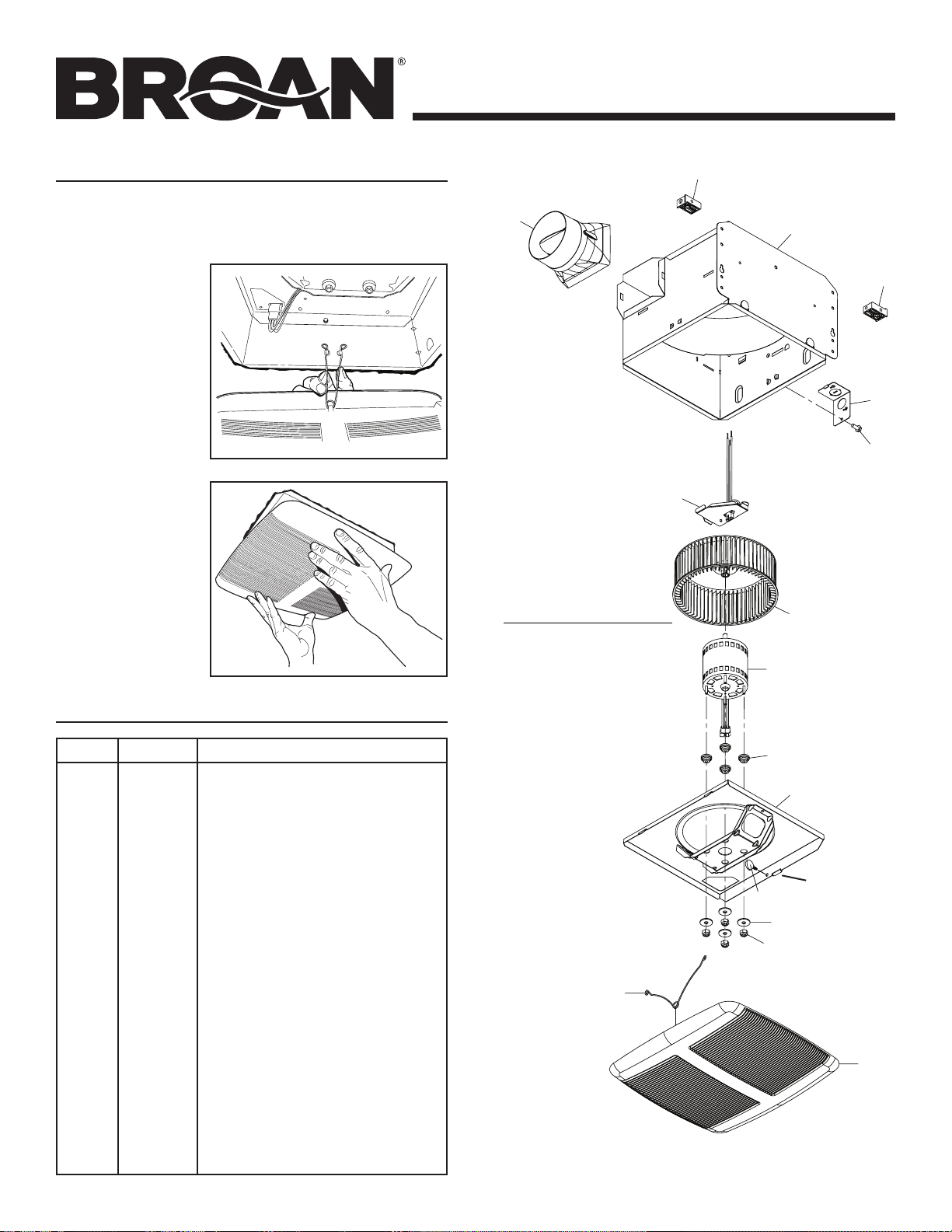

7. Attach grille

to housing.

Squeeze grille

springs and insert
them into slots on
each side of hous­ing.

8. Push grille

against ceil­ing.

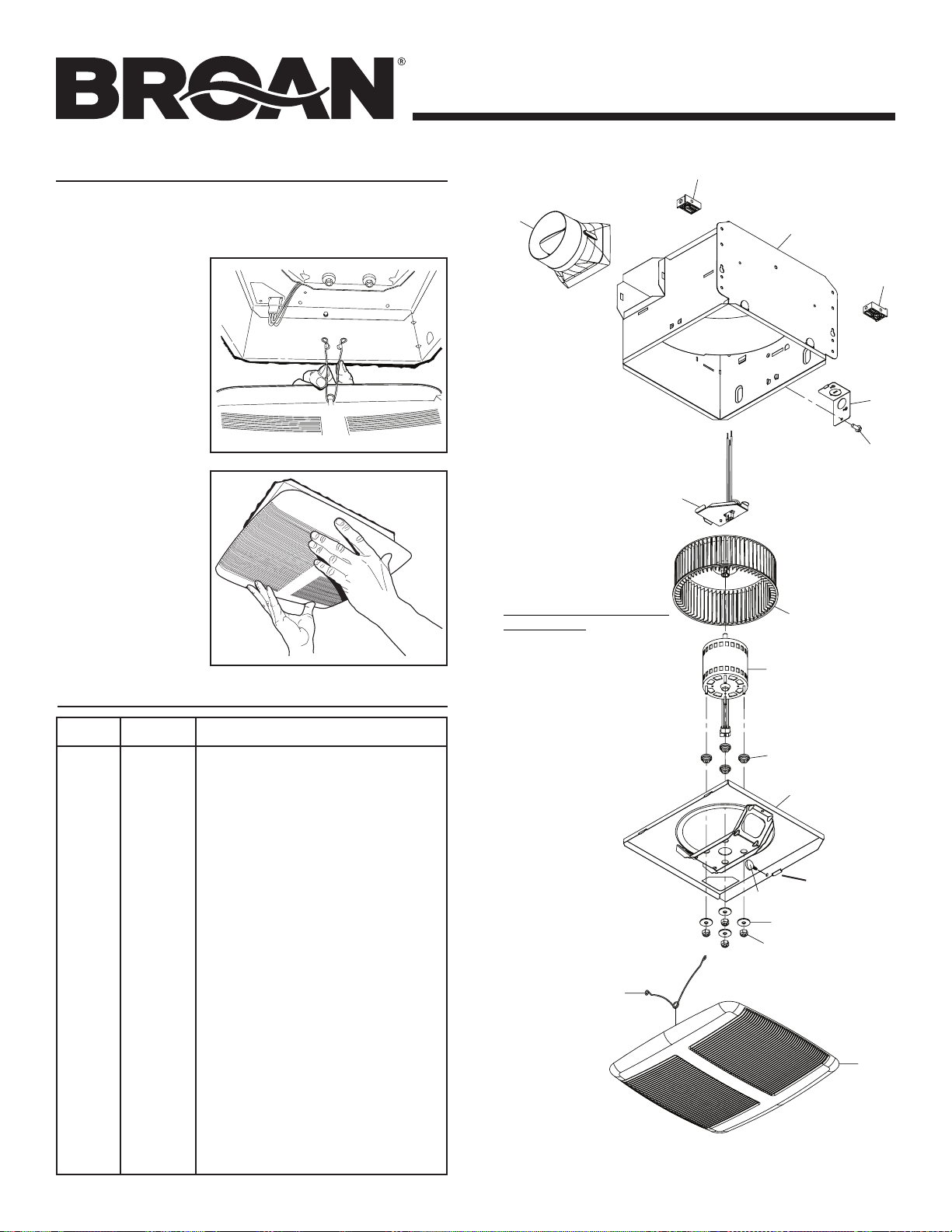

SERVICE PARTS

Key No. Part No. Description

1 97016466 Housing
2 97016449 Duct Connector-4”
3 98010102 Wiring Plate
4 99170245 Screw, #8-18 X .375
5 97016932 Wire Panel/Harness Assembly
6 99020284 Blower Wheel

7 99080560 Motor (QTR050F)
99080568 Motor (QTR080)
99080582 Motor (QTR110)
99080562 Motor (QTRE080)
99080581 Motor (QTRE110)
8 99100491 Isolator (4 req’d)

9 97016468 Motor Plate

10 99250959 Washer #8 (4 req’d)
11 99260558 Nut, Hex Lock #8-32 (4 req’d)
* 97016587 Blower Assembly (QTR050F)
* 97016621 Blower Assembly (QTR080)
* 97016739 Blower Assembly (QTR110)
* 97016589 Blower Assembly (QTRE080)
* 97016590 Blower Assembly (QTRE110)
(includes key nos. 6 thru 11)

12 97016497 Grille Assembly

(includes key no. 13)
13 99140199 Grille Spring (2 req’d)
14 99111293 Spacer (2 supplied)
15 99420665 Thumbscrew, #8-18 x .375

SERVICE NOTE

To remove Blower Assembly:
Unplug motor (7).
Remove thumbscrew (15)

from motor plate (9) ange.

Find the single TAB on the

motor plate (located next to
the receptacle).

Push up near motor plate tab
while pushing out on side of
housing. Or insert a straight­blade screwdriver into slot in
housing (next to tab) and
twist screwdriver.

TAB

Order service parts by “Part
No.” - not by “Key No.”

99043605H

MODELOS QTR050F • QTR080

!

QTRE080 • QTR110 • QTRE110

Para registrar este producto visite:

VENTILADORES

www.broan.com

SERIE QTR / QTRE

LEA Y CONSERVE ESTAS INSTRUCCIONES

Página 5

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:

1. Use la unidad sólo de la manera indicada por el fabricante. Si
tiene preguntas, comuníquese con el fabricante a la dirección
o al número telefónico que se incluyen en la garantía.

2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los me-

dios de desconexión del servicio para evitar que la electricidad

se reanude accidentalmente. Cuando no sea posible bloquear

los medios de desconexión del servicio, je rmemente un
dispositivo de advertencia (por ejemplo, una etiqueta) en un

lugar prominente del panel de servicio.

3. El trabajo de instalación y el cableado eléctrico deben ser re­alizados por una o más personas calicadas, y deben cumplir

con todos los códigos y normas correspondientes, incluidos los

códigos y normas de construcción especícos de protección

contra incendios.

4. Se necesita suciente aire para que se lleve a cabo una

combustión adecuada y para la descarga de los gases a

través del tubo de humos (chimenea) del equipo quemador
de combustible, a n de evitar las contracorrientes. Siga las

directrices y normas de seguridad del fabricante del equipo
de calentamiento, tales como las publicadas por la Asociación

Nacional de Protección contra Incendios (National Fire Protec­tion Association, NFPA), la Sociedad Americana de Ingenieros
de Calefacción, Refrigeración y Aire Acondicionado (American

Society for Heating, Refrigeration and Air Conditioning Engi-

neers, ASHRAE) y las autoridades de los códigos locales.

5. Al cortar o perforar a través de la pared o del cielo raso, no
dañe el cableado eléctrico ni otros servicios ocultos.

6. Los ventiladores con conductos deben siempre conectarse

hacia el exterior.

7. Es aceptable utilizar este producto sobre una regadera o

tina si se conecta a un circuito secundario protegido por un

GFCI (interruptor accionado por pérdida de conexión a tierra)
(instalación del techo solamente).

8. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Sólo para usarlo en ventilación general. No lo use para des-

cargar materiales ni vapores peligrosos o explosivos.

2. Para evitar daños a los cojinetes del motor y rotores ruidosos

y/o no equilibrados, mantenga la unidad de accionamiento al
resguardo de rocío de yeso, polvo de la construcción, etc.

3. Lea la etiqueta de especicaciones del producto para ver

información y requisitos adicionales.

LIMPIEZA Y MANTENIMIENTO

Para lograr un funcionamiento silencioso y eciente, como tam­bién larga vida y una apariencia atractiva, baje o retire la rejilla

y aspire el interior de la unidad con el accesorio del cepillo para
sacudir polvo.

El motor está permanentemente lubricado y nunca necesitará
aceite. Si los cojinetes del motor están haciendo ruido excesivo
o inusual, reemplace el motor con el motor de servicio exacto.
El impulsor también debe ser reemplazado.

OPERACIÓN

Opere este ventilador mediante un interruptor de encendido/
apagado o control de velocidad. Vea los detalles en la sección

“Conexión eléctrica”.

GARANTÍA

GARANTÍA LIMITADA DE TRES AÑOS DE BROAN-NUTONE

Broan-NuTone garantiza al consumidor comprador original que sus pro­ductos estarán libres de defectos en cuanto a material y manos de obra

durante un período de tres años a partir de la fecha de la compra original.
NO EXISTEN OTRAS GARANTÍAS, EXPRESAS NI IMPLÍCITAS, INCLU­IDAS (PERO SIN LIMITARSE A) GARANTÍAS IMPLÍCITAS DE COMER­CIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

Durante este período de tres años, Broan-NuTone, a su criterio, reparará
o reemplazará, sin cargo algtreso, cualquier pieza o producto que se en­cuentre defectuoso bajo condiciones normales de uso y servicio.

ESTA GARANTÍA NO SE APLICA A ARRANCADORES NI A TUBOS DE

LÁMPARAS FLUORESCENTES. Esta garantía no cubre (a) mantenimiento
o servicio normales ni (b) productos o piezas que se hayan sometido a uso

inadecuado, negligencia, accidente, mantenimiento o reparación inadec-

uada (no hecha por Broan-NuTone), instalación incorrecta o instalación

en contra de las instrucciones de instalación recomendadas.
La duración de una garantía implícita se limita al período de tres años,

como se especica para la garantía explícita. Algtresos estados no per­miten limitar la duración de una garantía implícita, de manera que las
limitaciones antedichas podrían no aplicarse a usted.

LA OBLIGACIÓN DE BROAN-NUTONE DE REPARAR O REEMPLAZAR,
A OPCIÓN DE BROAN-NUTONE, SERÁ EL ÚNICO Y EXCLUSIVO RE­CURSO DEL COMPRADOR BAJO ESTA GARANTÍA. BROAN-NUTONE
NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, RESUL­TANTES O ESPECIALES QUE SURJAN DE, O EN RELACIÓN CON, EL
USO O RENDIMIENTO DEL PRODUCTO. Algtresos estados no permiten

excluir o limitar daños incidentales o resultantes, de manera que es posible

que la limitación antedicha no se aplique en su caso.

Esta garantía le da derechos legales especícos; usted podría tener

otros derechos que varían entre estados. Esta garantía sustituye todas
las garantías anteriores.

Para tener derecho al servicio de la garantía, usted debe (a) noticar a
Broan-NuTone a la dirección y número de teléfono que aparecen abajo,
(b) proporcionar el número de modelo y la identicación de la pieza y
(c) describir la naturaleza de cualquier defecto en el producto o pieza.

En el momento de solicitar el servicio de la garantía, debe presentar el
comprobante con la fecha de la compra original.

Broan-NuTone LLC Hartford, Wisconsin
www.broan.com 800-558-1711

A la persona que realiza la instalación: Deje este manual con el dueño de la casa.

MODELOS QTR050F • QTR080

Equipo

para cocinar

Piso

No instale sobre o dentro

de esta área.

45

o

45

o

QTRE080 • QTR110 • QTRE110

Página 6

INSTALACIONES TÍPICAS

Montaje de cubierta en viguetas “I”.

Utilice un taco separador de viguetas “I” (suminis-

trado).

PLANIFICACIÓN DE LA
INSTALACIÓN

TAPA DE TECHO *

CONDUCTO

REDONDO DE
4 PULG.*

Montaje de cubierta en viguetas.

Montaje de cubierta en armadura.

CODO RE-

* Se compran

por separado

El ventilador funcionará con más eciencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible

y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro

incorporado a n de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-

piados.

DONDO DE 4

PULG.*

TAPA
DE
PARED*

MODELOS QTR050F • QTR080

QTRE080 • QTR110 • QTRE110

Página 7

INSTALE LA CUBIERTA
Y EL CONDUCTO

1. Doble las

lengüetas
de la cubi­erta.

Con un alicate,

doble las LENGÜE-
TAS de la cubierta
a 90o.

2. Monte la

cubierta en

(se usa para el montaje

la vigueta.

Sostenga la cubi-

erta en su lugar
de manera que las
lengüetas de la
cubierta hagan con­tacto con la parte
inferior de la vigu-

eta. Para el montaje

de la cubierta se

utilizan cuatro (4)

tornillos o clavos.

Atornille o clave la cubierta a la vigueta a través de los oricios
más bajos de cada brida de montaje, y seguidamente a través
de los más altos. NOTA: El montaje a la VIGUETA “I” (mostrada)
requiere utilizar SEPARADORES (incluidos) entre el oricio más
alto de cada brida de montaje y la vigueta “I”.

3. Acople el

conector del
regulador
de tiro/
conducto.

Conecte a presión

el conector del regu­lador de tiro/con­ducto en la cubierta.
Asegúrese de que el
conector esté al ras
con la parte superior
de la cubierta y que
la aleta del regulador caiga cerrada.

LENGÜETAS

SEPARADOR

a la vigueta “I”)

VIGUETA “I”

CONEXIÓN ELÉCTRICA

5. Conecte los cables eléctricos.

Extienda el cableado de la casa de 120 V CA al lugar de la

instalación. Utilice una conexión aprobada por UL para aanzar el

cableado de la casa a la placa de cableado. Conecte los cables
tal como se ilustra en los diagramas de cableado.

4. Instale el

conducto
redondo de
4 pulgadas.

Conecte el con-

ducto redondo de 4
pulgadas al conec­tor del regulador/

conducto. Extienda

el conducto hacia
una tapa de techo
o tapa de pared.
Encinte todas las

conexiones de los
conductos para jarlas y hacerlas herméticas al aire.

3

4

1

5

6

7

8

9

11

10

2

12

13

14

14

15

INSTALE LA REJILLA

6. Termine el cielo raso.

Instale el material del cielo raso. Recorte alrededor de la cubierta.

MODELOS QTR050F • QTR080

QTRE080 • QTR110 • QTRE110

Página 8

7. Acople la

rejilla a la
cubierta.

Apriete los resortes

de la rejilla e insér­telos en las ranuras
que se encuentran
a cada lado de la
cubierta.

8. Empuje la

rejilla contra
el cielo raso.

PIEZAS DE REPUESTO

Clave n.o Pieza n.o Descripción

1 97016466 Cubierta

2 97016449 Conector del conducto (4 pulg.)

3 98010102 Placa de cableado
4 99170245 Tornillo n.o 8-18 x 0.375

5 97016932 Conjunto del panel de cableado/arnés

6 99020284 Rodete del ventilador

7 99080560 Motor (QTR050F)
99080568 Motor (QTR080)
99080582 Motor (QTR110)
99080562 Motor (QTRE080)
99080581 Motor (QTRE110)
8 99100491 Aislador (se requieren 4)

9 97016468 Placa del motor
10 99250959 Arandela n.o 8 (se requieren 4)
11 99260558 Tuerca hexagonal de seguridad
n.o 8-32 (se requieren 4)

* 97016587 Conjunto del ventilador (QTR050F)
* 97016621 Conjunto del ventilador (QTR080)
* 97016739 Conjunto del ventilador (QTR110)
* 97016589 Conjunto del ventilador (QTRE080)
* 97016590 Conjunto del ventilador (QTRE110)
(incluye claves n.o 6 a 11)
12 97016497 Conjunto de la rejilla
(incluye clave n.o 13)
13 99140199 Resorte de la rejilla (se requieren 2)
14 99111293 Separador (se suministran 2)

15 99420665 Tornillo de mariposa n.o 8-18 x 0.375

NOTA DE SERVICIO

Para desmontar el conjunto
del ventilador:

Desenchufe el motor (7).

Saque el tornillo de mari-

posa (15) de la brida de la
placa del motor (9).

Localice la LENGÜETA
única de la placa del motor

(se encuentra junto al recep­táculo).

Empuje hacia arriba cerca

de la lengüeta de la placa
del motor al mismo
tiempo que empuja
hacia afuera
el costado de la
cubierta. O bien,

introduzca un destornillador

de punta recta en la ranura

de la cubierta (junto a la
lengüeta)

y gírelo.

Al hacer el pedido de

una pieza de servicio
se debe especicar
el número de la pieza
(no el número de la
clave).

LENGÜETA

99043605H
