Broan E55000 User Manual

Model E55000

ENGLISH....................................2

FRANÇAIS...............................15

ESPAÑOL.................................28

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027
NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227
Broan-NuTone Canada Inc.1140 Tristar Drive, Mississauga, Ontario L5T 1H9

99043937A

READ AND SAVE THESE INSTRUCTIONS

INTENDED FOR DOMESTIC COOKING ONLY

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accor­dance with all applicable codes and standards, including fire-rated construction codes
and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip­ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or

filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate

it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

- 2 -

CAUTION

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not
vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or
garages.

2. Take care when using cleaning agents or detergents.

3. Avoid using food products that produce flames under the Range Hood.

4. For general ventilating use only. Do not use to exhaust hazardous or explosive
materials and vapors.

5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep dry­wall spray, construction dust, etc. off power unit.

6. Your hood motor has a thermal overload which will automatically shut off the motor
if it becomes overheated. The motor will restart when it cools down. If the motor
continues to shut off and restart, have the hood serviced.

7. For best capture of cooking impurities, the bottom of the hood should be a mini­mum of 24" and a maximum of 30" above the cooking surface.

8. Two installers are recommended because of the large size and weight of this hood.

9. This product is equipped with a thermostat which may start blower automatically.
To reduce the risk of injury and to prevent power from being switched on acciden­tally, switch power off at service panel and lock or tag service panel.

10. Please read specification label on product for further information and requirements.

11. Do not use top of hood or glass as a shelf.

- 3 -

OPERATION

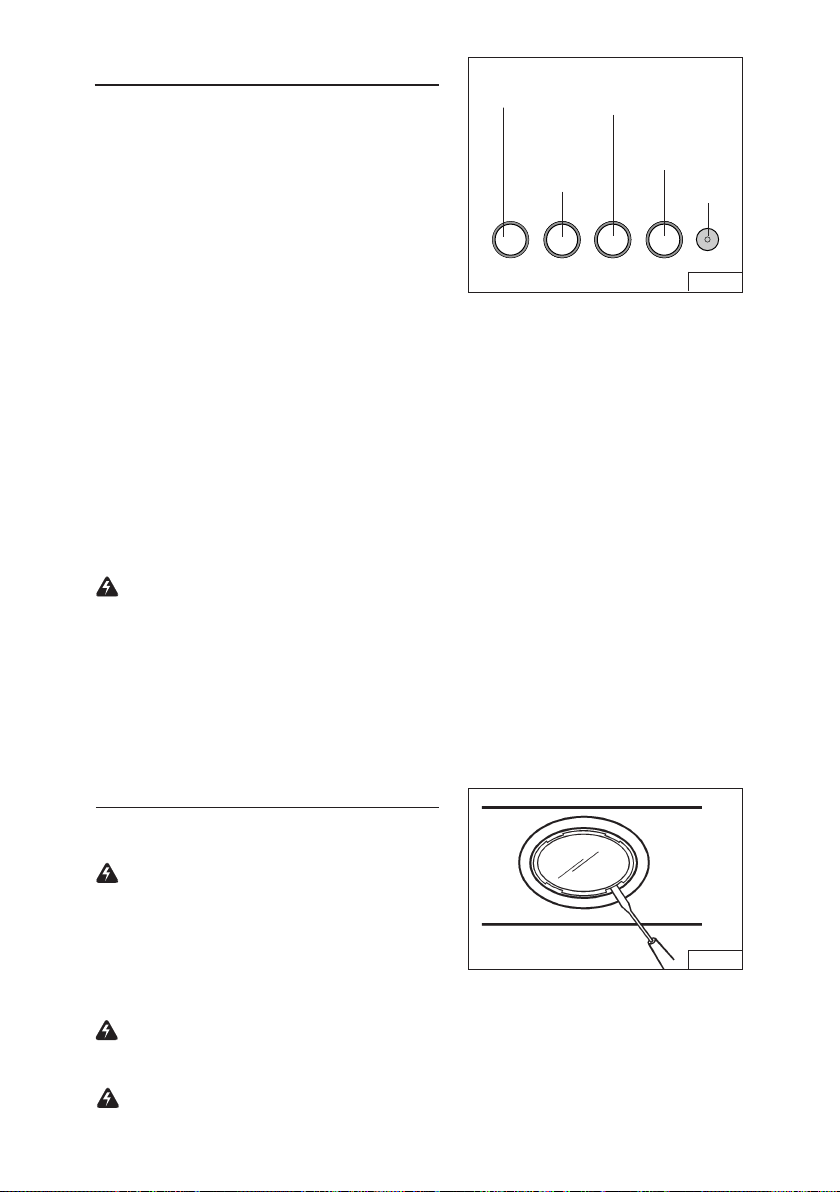

Controls

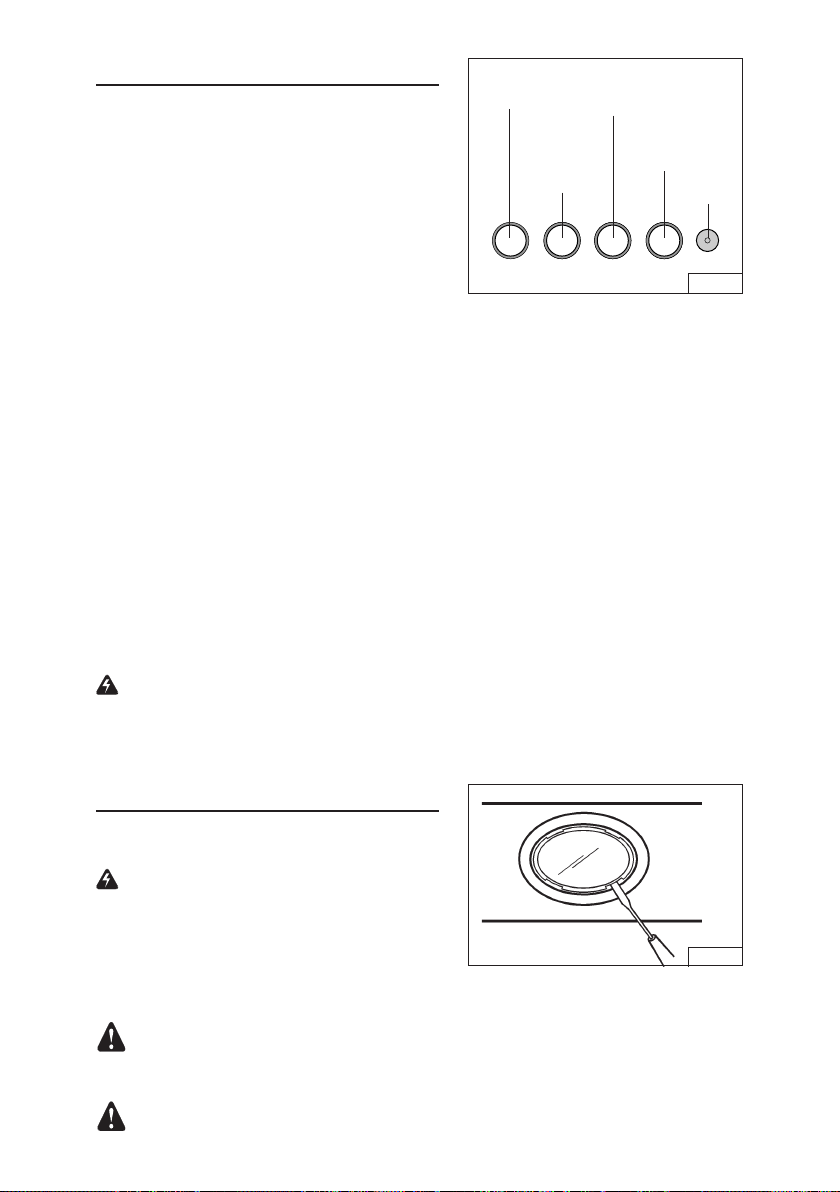

The hood is operated using the (4) push-but­tons located at eye-level, on the front edge of
the hood.

The light switch turns the halogen lights on

LIGHT

SWITCH

BLOWER

ON-LOW /

OFF

SWITCH

BLOWER

MEDIUM

SPEED

BLOWER

HIGH

SPEED

PILOT

LAMP

and off.
The blower on-low / off switch turns the blower

on to its lowest running speed. The blower
must be turned on using this switch. Turn the

FIG. 1

blower off by pressing this switch a second time.
The blower medium speed switch changes the blower speed to medium. This

switch works only if the blower is already running at low or high speed.
The blower high speed switch changes the blower speed to high. This switch works

only if the blower is already running at low or medium speed.
The pilot lamp lights up whenever the blower is on.

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original
setting.

WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.

HALOGEN BULBS

This range hood requires two halogen bulbs
(Type T3, 12Volt, 20Watt Max, G-4 Base).

WARNING: Always switch off the elec-

trical supply before carrying out any op­eration on the appliance.

To change bulbs:

1. Open the cover by prying from the proper
slots. Fig. 2.

2. Remove the bulb by pulling sideways.
(DO NOT ROTATE).

CAUTION: Bulb may be hot.

3. Replace with Type T3, 12Volt, 20 Watt Max, G-4 Base halogen bulb. Do not touch
replacement bulb with bare hands!

CAUTION: Use of bulbs greater than 20 watts will cause the fuse to open.

- 4 -

FIG. 2

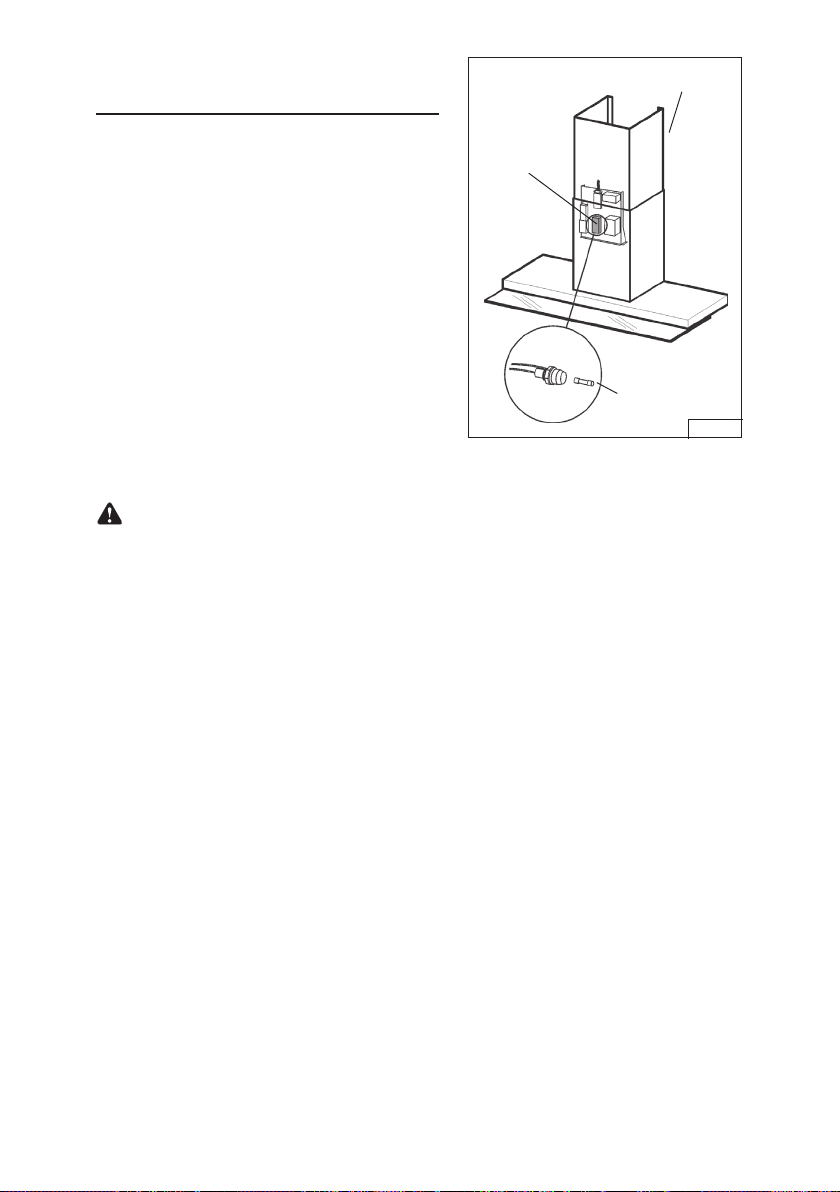

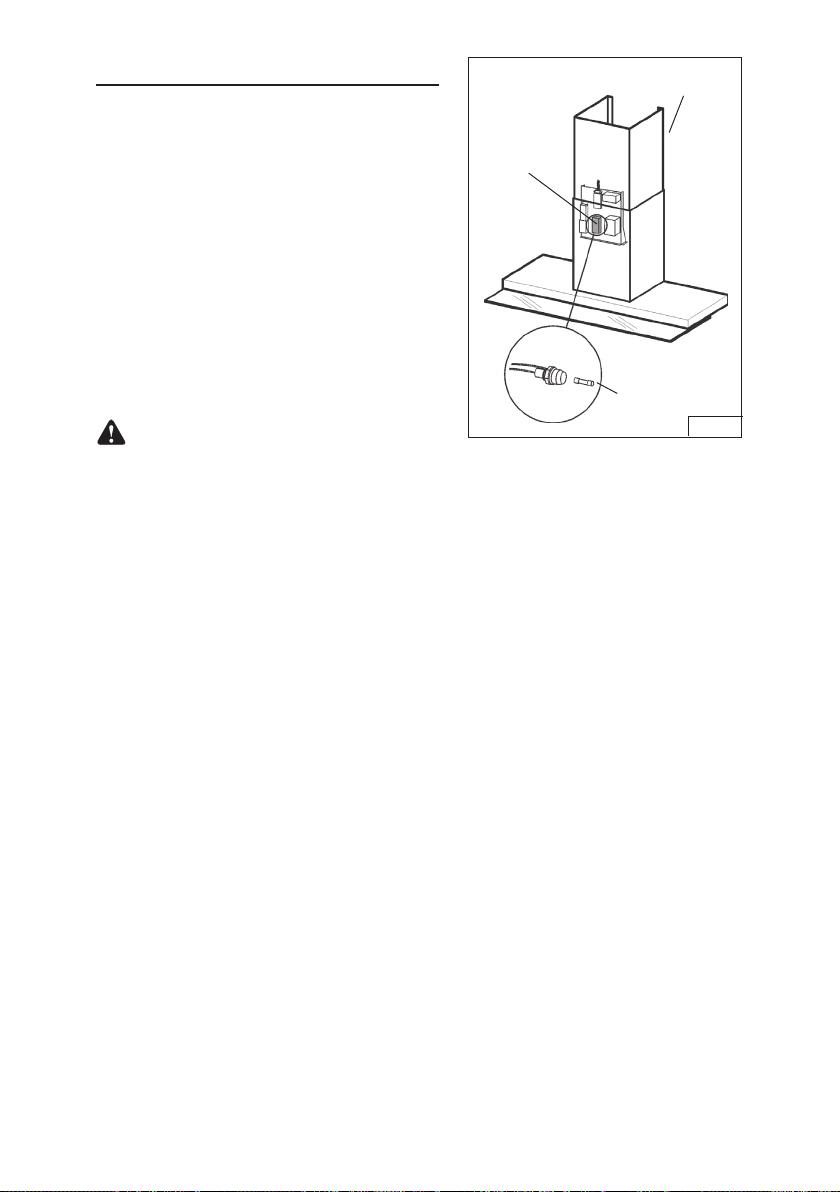

FUSE REPLACEMENT

IF LIGHTS FAIL TO OPERATE, DISCON­NECT THE POWER AT THE SERVICE EN­TRANCE. CHECK THE FUSE AND RE­PLACE IF NECESSARY.

1. Remove the decorative flue.

2. Remove the cover from the fuse box.

3. Locate the fuse holder. Unscrew its cap
and remove the fuse.

4. Replace the fuse with the same size and
amperage (5x20mm, 4amp, 125volt).

DECORATIVE FLUE

FUSE BOX

CAUTION: Use of a fuse greater than

4 amps may damage the transformer.

5. Reinstall the fuse holder cap, the fuse
box cover and decorative flues.

6. Reconnect power at the service
entrance.

FUSE

FIG. 3

- 5 -

MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Grease Filter

The grease filter should be cleaned frequently. Use a warm detergent solution.
Grease filter is dishwasher safe.

See “INSTALL FILTERS” section for removal and installation instructions.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be changed every 6 months. See “INSTALL
FILTERS” section for removal and installation instructions.

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.

Cleaning tips:

• Hot water with soap or detergent is all that is usually needed.

• Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

• For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

• For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleanser and water. Rub lightly in direction of polishing lines or "grain" of the stainless
finish. Avoid using too much pressure which may mar the surface.

• DO NOT allow deposits to remain for long periods of time.

• DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to

the surface causing rust.

• DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these com­pounds contain chemicals which may be harmful. Rinse with water after exposure
and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

- 6 -

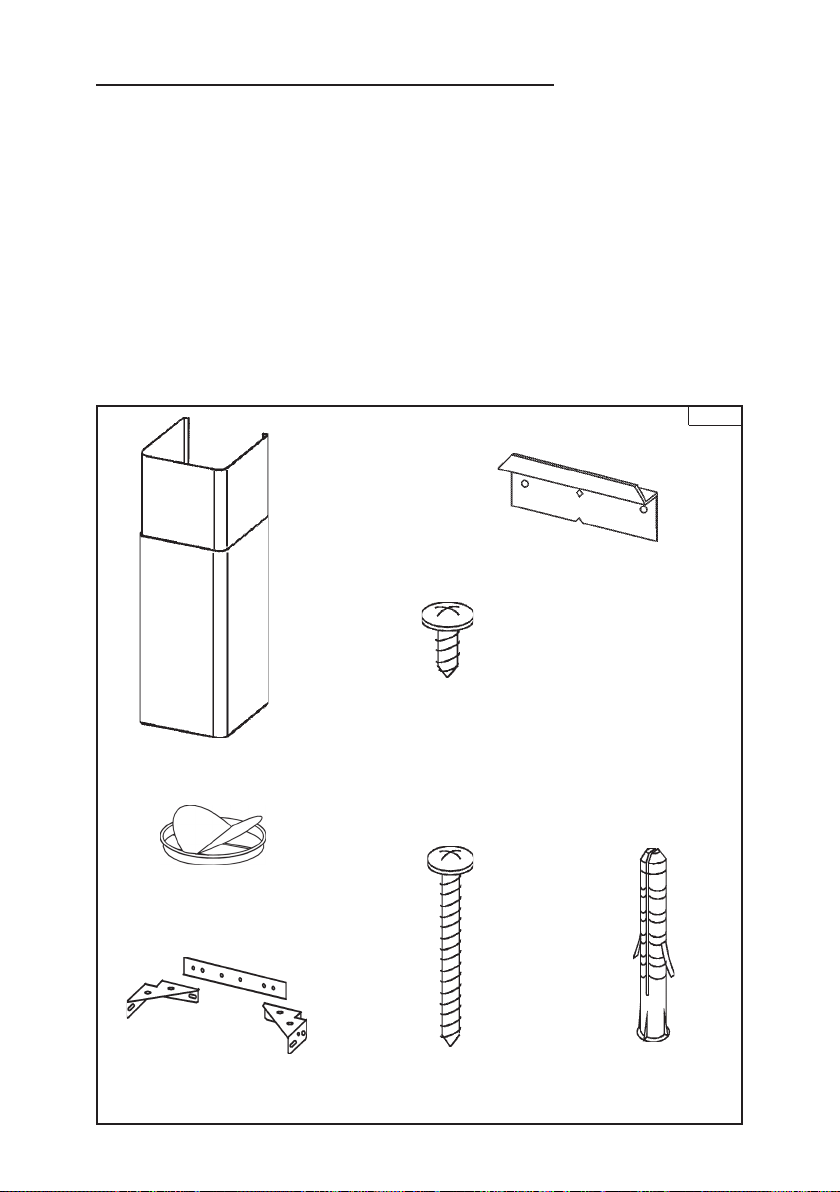

PREPARE THE HOOD

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Parts Bag (B080810501) containing:

1 - Mounting Bracket
1 - Discharge Collar
1 - Flue Mounting Bracket
8 - Mounting Screws (4.8 x 38mm Pan Head)
6 - Mounting Screws (3.9 x 9.5mm Pan Head)
2 - Bracket Screws (3.9 x 6mm Flat Head)

8 - Drywall Anchors
1 - Installation Instructions
1 - Warranty Card

FIG. 4

DISCHARGE
COLLAR

FLUE MOUNTING

BRACKET

DECORATIVE
FLUE

8 MOUNTING SCREWS

(4.8 x 38mm Pan Head)

MOUNTING
BRACKET

6 MOUNTING SCREWS

(3.9 x 9.5mm Pan Head)

2 BRACKET SCREWS

(3.9 x 6mm Flat Head)

8 DRYWALL
ANCHORS

- 7 -

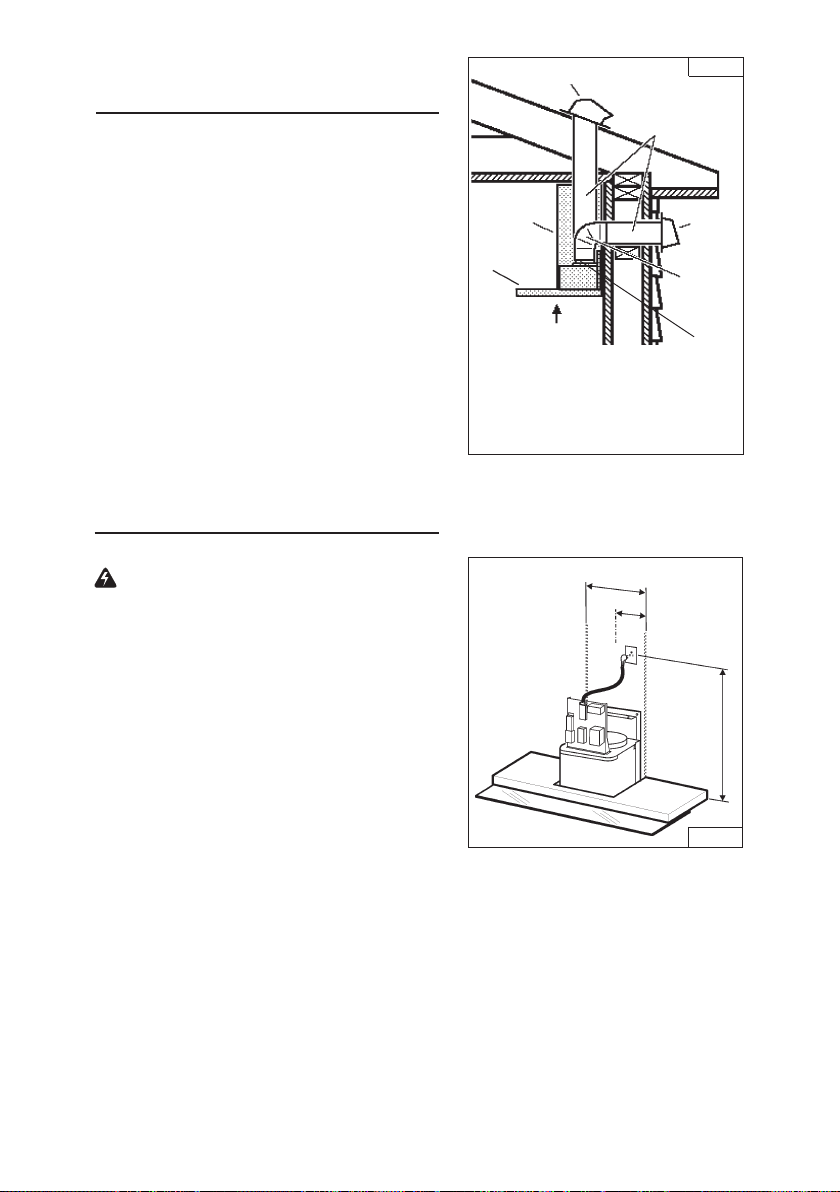

INSTALL THE DUCTWORK

DUCTED HOODS ONLY

NOTE: To reduce the risk of fire, use only

metal ductwork.

1. Decide where the ductwork will run

between the hood and the outside.

2. A straight, short duct run will allow the hood

to perform most efficiently.

3. Long duct runs, elbows, and transitions

will reduce the performance of the hood.
Use as few of them as possible. Larger
ducting may be required for best
performance with longer duct runs.

4. Install a roof or wall cap. Connect round

metal ductwork to cap and work back to­wards hood location. Use duct tape to seal
the joints between ductwork sections.

ROOF CAP

DECORATIVE

FLUE

HOOD

24” TO 30” ABOVE

COOKING SURFACE

(see “INSTALL

MOUNTING

BRACKETS” section for

mounting restrictions)

FIG. 5

ROUND DUCT

WALL

CAP

ROUND
ELBOW

6”

ADAPTER

INSTALL ELECTRICAL

DUCTED and NON-DUCTED HOODS

8”

4”

WARNING : Electrical wiring must be

done by a qualified person(s) in
accordance with all applicable codes and
standards. This range hood must be

properly grounded. Turn off electrical
power at service entrance before wiring.

17”-19”

GROUNDING INSTRUCTIONS
This appliance must be grounded. In the
event of an electrical short circuit, grounding
reduces the risk of electric shock by
providing an escape wire for the electric
current. This appliance is equipped with a

FIG. 6

cord having a grounding wire with a grounding plug. The plug must be plugged
into an outlet that is properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not completely
understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified
electrician install an outlet near the appliance.

1. Plan where the hood will be located above the cook top. Refer to the “INSTALL

MOUNTING BRACKET” section for hood mounting height options.

2. Run 2-wire plus ground power cable to a standard 2” x 4” wall outlet box and 3-

blade, 125 volt, 15 Amp grounded receptacle. Fig. 6.

3. Mount the receptacle 17” to 19” above the bottom of the hood.

4. Locate the box and the receptacle within boundary shown and off center of the

ductwork (to allow for power cord plug and flue clearance).

- 8 -

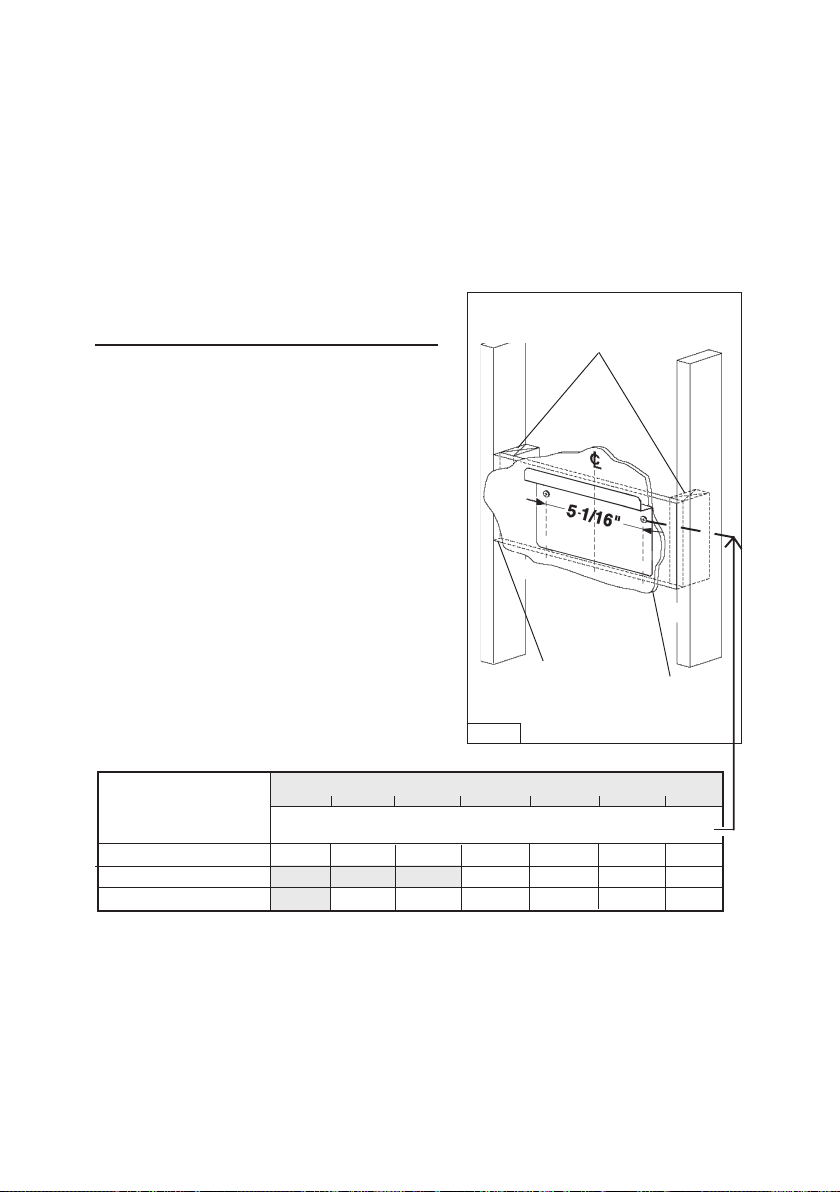

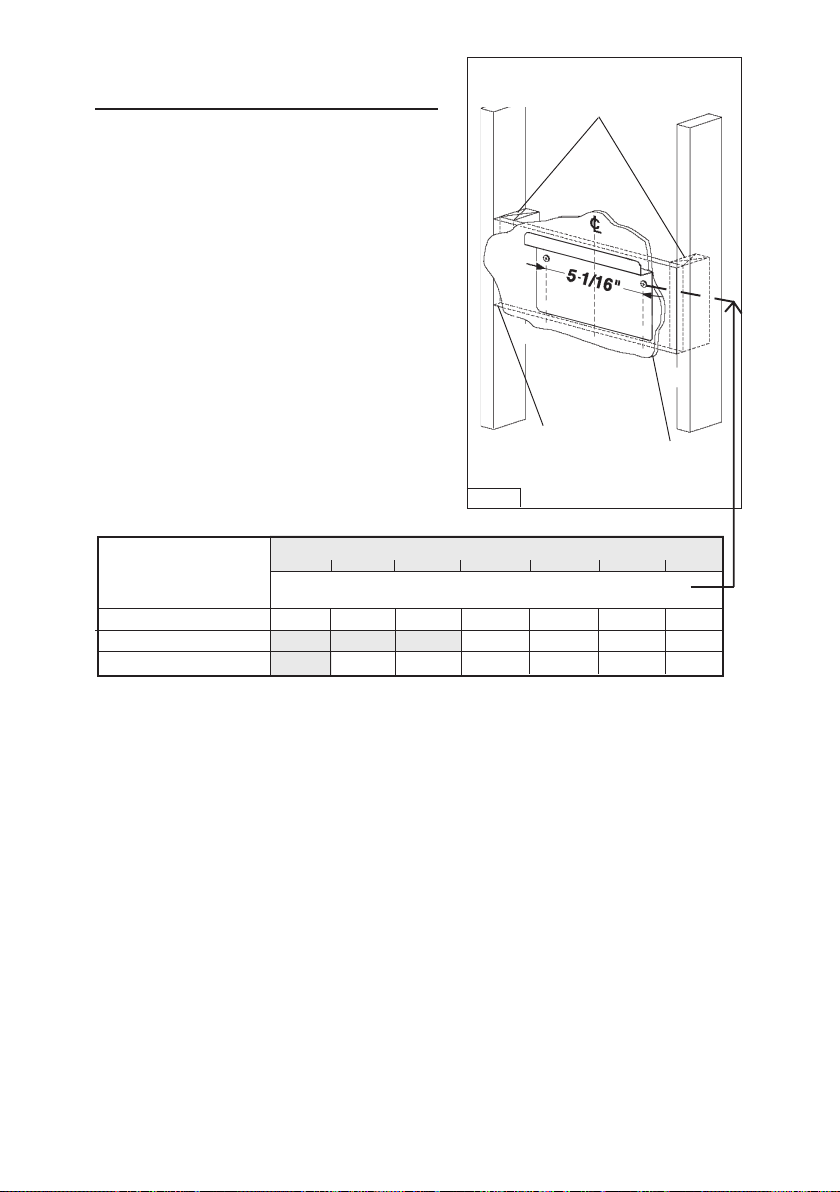

INSTALL MOUNTING
BRACKET

DUCTED and NON-DUCTED HOODS

1. Construct wood wall framing that is flush

with interior surface of wall studs. Fig. 7.
Make sure:

a) the framing is centered over

installation location.

b) the height of the framing will allow the

mounting bracket to be secured to
the framing within the dimensions
shown.

2. After wall surface is finished, secure the

mounting bracket to framing with (2) 4.8 x
38mm mounting screws. See chart below
for mounting bracket location.

FRAMING BEHIND

WOOD CROSS

SUPPORT

CEILING HEIGHT

8-FOOT

9-FOOT

10- FOOT (see note b)

WOOD CROSS

SUPPORT BEHIND

DRYWALL

FIG. 7

HOOD DISTANCE ABOVE 36” HIGH COOK TOP (see note a)

24” 25” 26” 27” 28” 29”

MOUNTING BRACKET LOCATION ABOVE 36” HIGH COOK TOP

37-1/8” 38-1/8” 39-1/8” 40-1/8”

40-1/8”

38-1/8” 39-1/8” 40-1/8”

41-1/8” 42-1/8” 43-1/8”
41-1/8” 42-1/8”

DRYWALL

30”

43-1/8”
43-1/8”41-1/8” 42-1/8”

Notes:
a. Minimum hood distance above cook top must not be less than 24”.

A maximun of 30” above cook top is highly recommended for best capture of
cooking impurities.
Distances over 30” above the cook top are at the installer’s and user’s discretion;
providing that ceiling height and flue length permit.

b. Requires optional 10 foot flue extension, ducted model FX55SS or non-ducted

model FXN55SS.

- 9 -

INSTALL FLUE MOUNTING
BRACKET

DUCTED AND NON-DUCTED HOODS

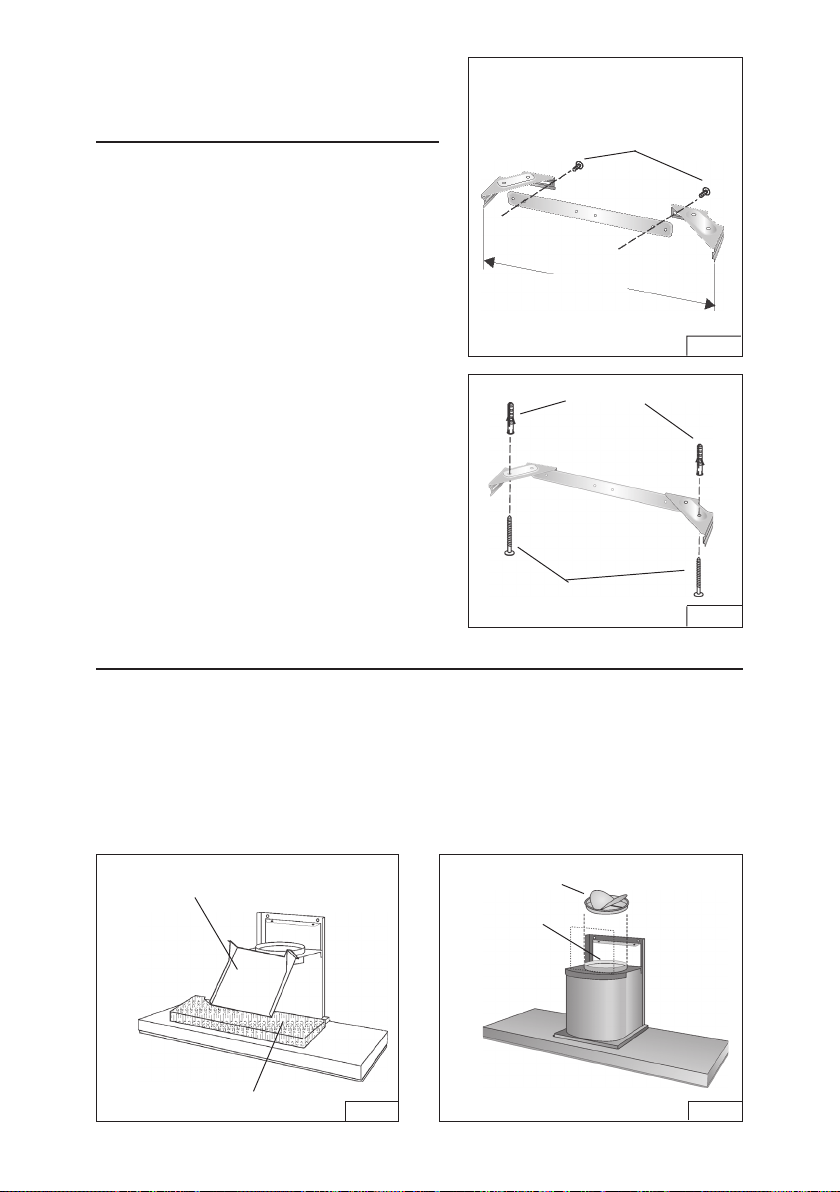

1. Assemble the flue mounting bracket,

adjusting outside width as shown. Fig.8

2. Carefully center the mounting bracket

directly over the range hood location.

3. Secure the bracket assembly to the ceiling

using (2) 4.8x38mm mounting screws
and drywall anchors (Fig. 9). Make sure
the bracket is pushed into the corner,
tight against the wall and centered over
the hood.

FLUE MOUNTING BRACKET

3.9 x 6 mm FLAT HEAD
BRACKET SCREWS

10-5/8”

(270 mm)

DRYWALL ANCHORS

4.8x38mm

MOUNTING SCREWS

FIG. 8

FIG. 9

PREPARE THE HOOD

Note: On stainless steel hoods, carefully remove the plastic protective film
from all exterior surfaces of the hood and decorative flues, prior to final
installation.

DUCTED CONFIGURATION

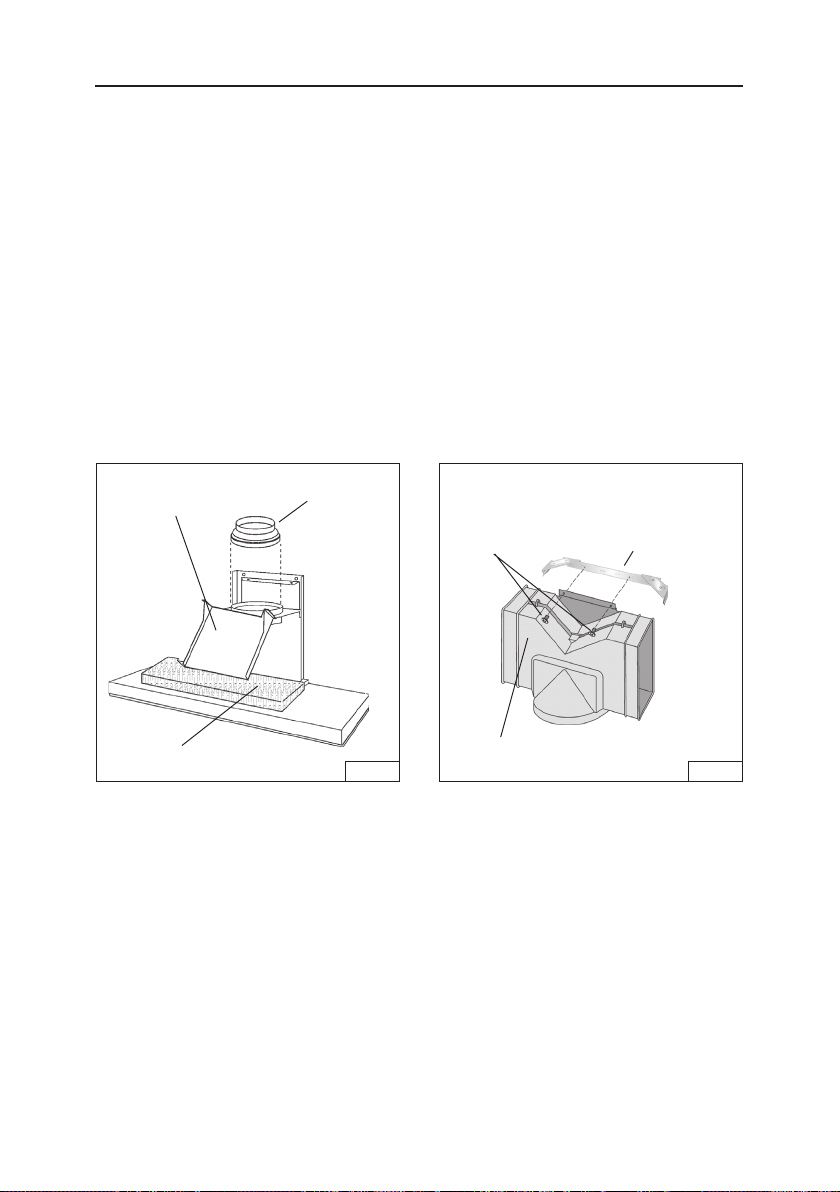

1. Remove the tape on the electrical system plate; place the electrical system plate
on the hood (use a protection). Fig. 10

2. Install the discharge collar into the duct connector of the range hood. Fig. 11

ELECTRICAL SYSTEM

PLATE

PROTECTION

FIG.10

- 10 -

DISCHARGE

COLLAR

DUCT

CONNECTOR

FIG.11

PREPARE THE HOOD

NON - DUCTED HOODS ONLY

Note: The following materials must be purchased separately for non-ducted
recirculation installations.

• Non - Ducted Recirculation Kit, Model RK55.

• 5” diameter duct.

1. Remove the tape on the electrical system plate; place the electrical system plate

on the hood (use a protection). Fig.12.

2. Discard discharge collar/damper supplied with the hood. Install the 5” to 6”

adapter supplied with the Non-Ducted Recirculation Kit.

3. Secure the plenum to the flue mounting bracket with (2) 3.9x6mm flat head

screws (the screws are supplied with the Non-Ducted Recirculation Kit). Fig.13.

ELECTRICAL

SYSTEM

PLATE

PROTECTION

5”-6”

ADAPTER

3.9x6mm

FLAT HEAD

SCREWS

PLENUM

FLUE MOUNTING

BRACKET

FIG.13FIG.12

- 11 -

INSTALL THE
HOOD

MOUNTING

SCREWS

(3.9x9.5mm)

WALL FRAMING

DUCTED AND NON­DUCTED HOODS

Note: at least two people
will be required to mount the
hood.

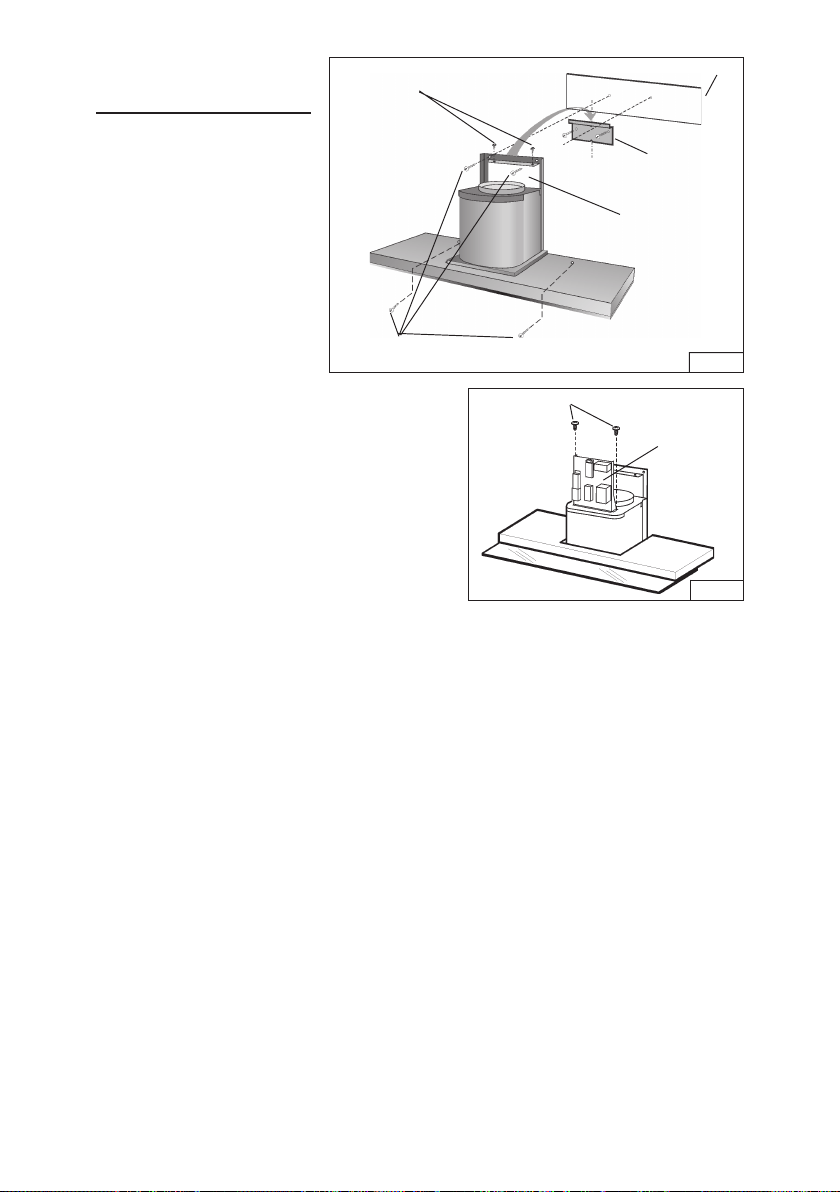

1. Raise the hood into its
mounting position.

2. Align the rectangular
opening on the back of
the hood with the wall­mounting bracket. Gently
lower the hood until it
securely engages the

MOUNTING SCREWS

(4.8x38mm)

bracket. Fig. 14.

3. Level the hood with (2) 3.9x9.5mm
mounting screws and secure with (4)

4.8x38mm mounting screws. Use drywall
anchors provided if wall studs or framing
are not available. Fig. 14.

4. Mount the electrical system plate attaching
it with (3) 3.9x9.5 mounting screws. Fig.15.

5. On ducted hoods, attach 6” round metal
duct between the hood’s blower collar
and duct that leads to the outside location.

6. On non-ducted hoods, attach 5” round
metal expandable duct between the 5”-6”
adapter on the hood and the connector on
the plenum.

7. Tape all duct joints to make them secure
and air tight.

8. Plug the power cord into the electric wall
receptacle. Tuck excess cord behind the
flue.

MOUNTING

SCREWS

(3.9x9.5mm)

MOUNTING

BRACKET

RECTANGULAR

CUTOUT

FIG.14

ELECTRICAL

SYSTEM

PLATE

FIG.15

- 12 -

INSTALL THE HOOD, cont’d

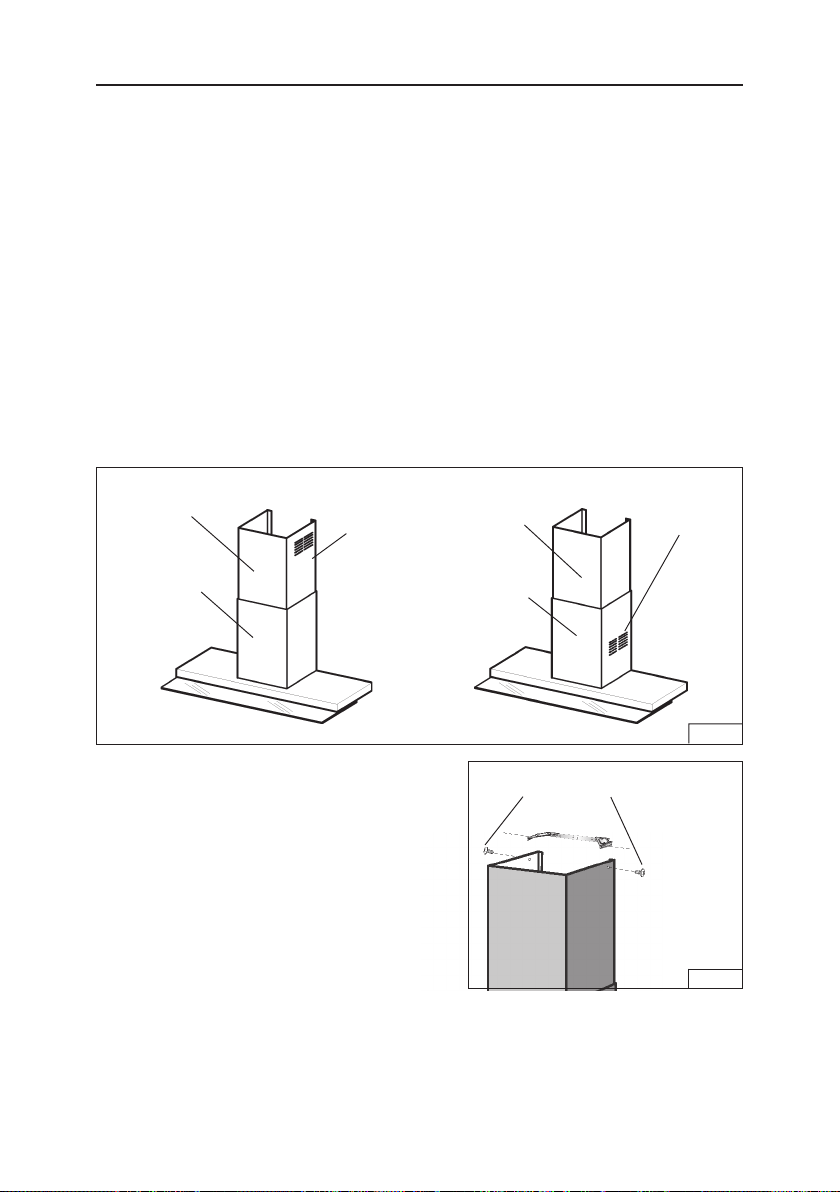

9. Carefully place the decorative flue on the hood. Fig. 16.

- On ducted installation in rooms with 8-foot ceilings, the air vents are
concealed. Install the flue with the air vents down.

- On non-ducted installations in rooms with 8-foot ceilings, the air vents are
exposed. Install the flue with the air vents up.

- On ducted and non-ducted installations in rooms with 9-foot ceilings, the
vents are exposed. Install the flue with air vents up.

ROOMS WITH 10-FOOT CEILINGS

Rooms with 10-foot ceilings require flue extension model FX55SS or non-ducted
model FXN55SS, available from your local dealer.

10. Discard the upper flue supplied with the product. Replace it with the flue
extension.

11. Raise the upper flue until its holes align with holes in the flue mounting bracket
(located on ceiling). Fig. 17.

12. Secure the flue with (2) 3.9x9.5mm mounting screws. Fig. 17.

UPPER
FLUE

LOWER
FLUE

UPPER FLUE VENTS

EXPOSED

UPPER
FLUE

LOWER
FLUE

3.9x9.5mm

MOUNTING SCREWS

UPPER FLUE VENTS

CONCEALED

FIG.16

FIG.17

- 13 -

INSTALL FILTERS

(DUCTED AND NON-DUCTED HOODS)

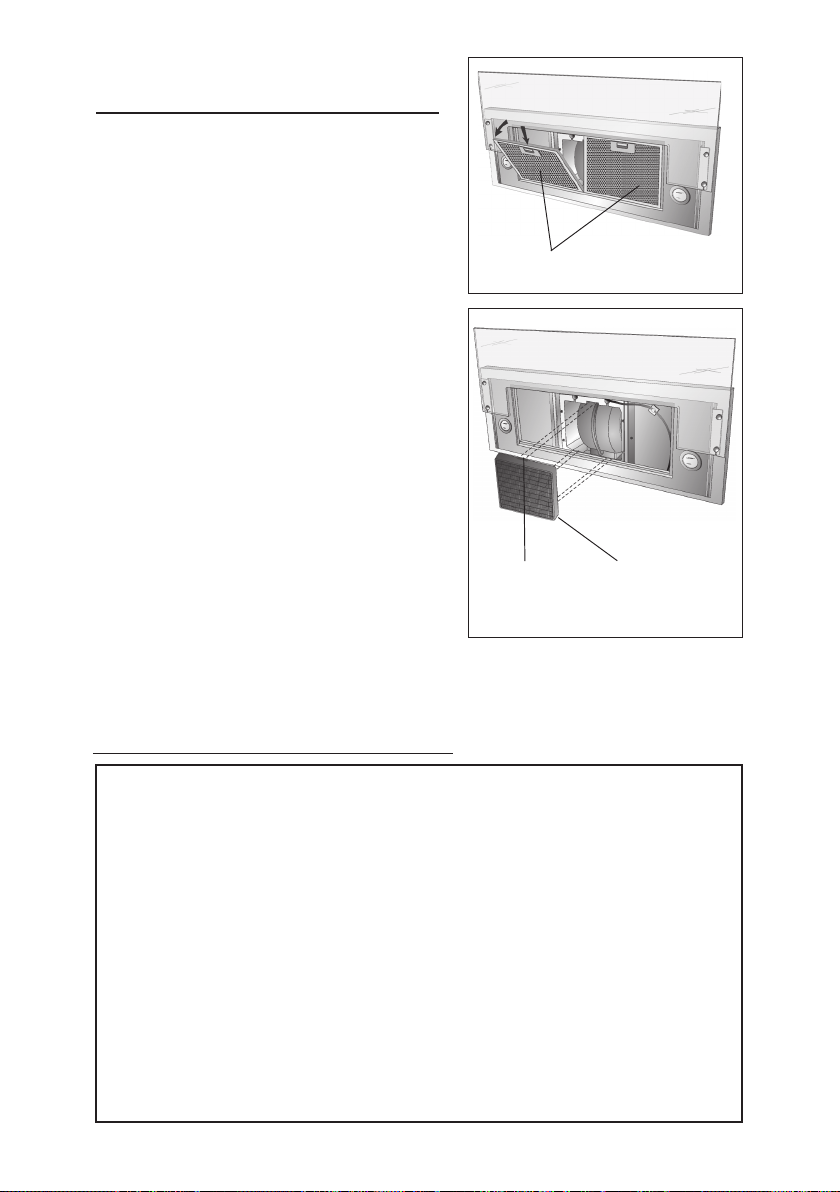

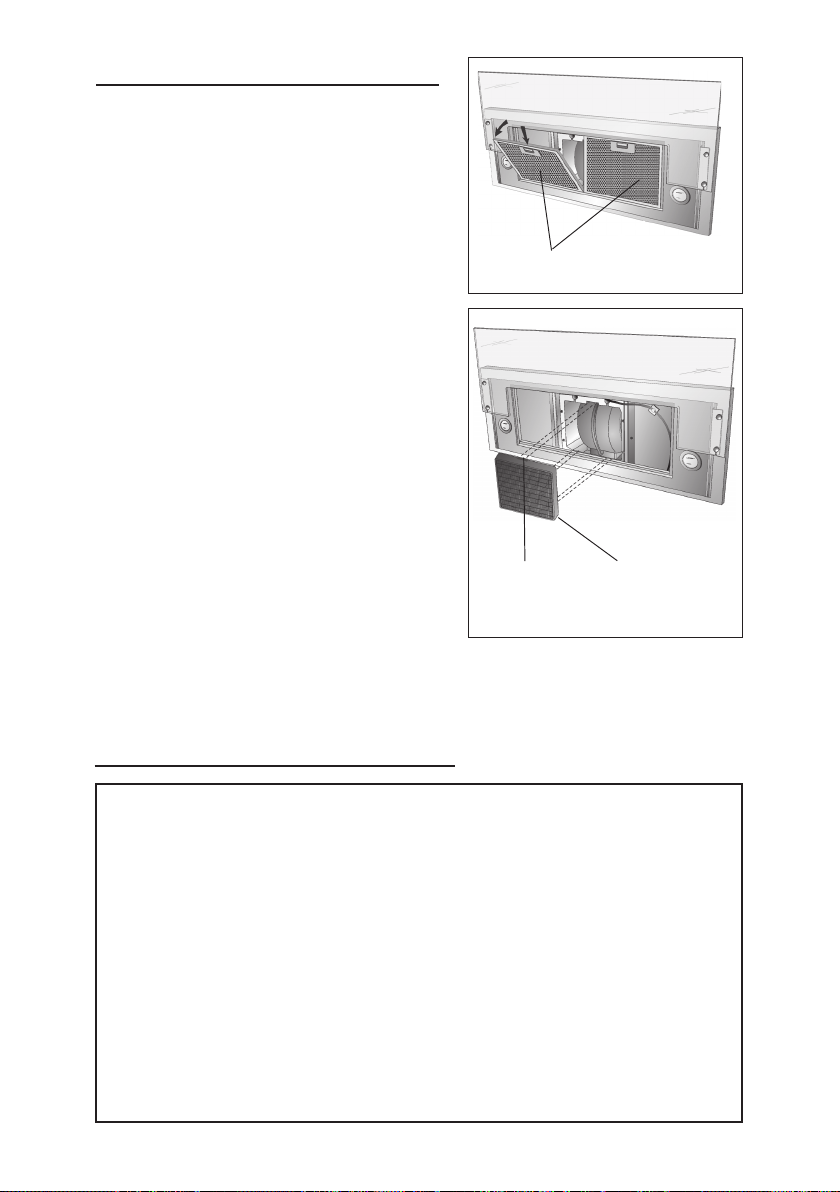

1. To remove the GREASE filter, push in on
the metal latch tab and tilt filter downward
to remove.

2. To install the GREASE filter, align rear
filter tabs with slots in the hood. Depress
the metal latch tab, push filter into posi­tion and release. Make sure filter is se­curely engaged after installation.

NOTE: Prior to use, remove protective film
from the filter frame.

(NON-DUCTED HOODS ONLY)

1. To remove the CHARCOAL filter, push in
on the front filter latch. Pull the filter down
to disengage the rear filter tabs.

2. To install the CHARCOAL filter, align the
rear filter tabs with slots in the hood. Push
the filter up into place until the front latch
snaps securely into the slot. Make sure
the filter is securely engaged after as­sembly.

3. Install GREASE filter after charcoal filter
is installed.

GREASE
FILTERS

CLAMP

NON-DUCTED

RECIRCULATION

FILTER

WARRANTY

Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects
in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WAR­RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT
ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone LLC),
faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC’S OPTION, SHALL BE
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL
NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNEC­TION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: [phone]­1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the
time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 (1-888-882-7626)

BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY

- 14 -

LISEZ ET CONSERVEZ CES INSTRUCTIONS

POUR UTILISATION DOMESTIQUE SEULEMENT

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES CORPORELLES, OBSERVEZ LES INSTRUCTIONS SUIVANTES :

1. N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des
questions, contactez le manufacturier à l’adresse ou au numéro de téléphone
indiqués dans la garantie.

2. Avant de nettoyer ou de réparer l’appareil, coupez le courant au panneau d’alimentation
et verrouillez-en l’accès afin d’éviter sa remise en marche accidentelle. Si le panneau
d’alimentation ne peut être verrouillé, apposez un avertissement bien en évidence,
par exemple une étiquette de couleur vive.

3. Les travaux d’installation et de raccordement électrique doivent être effectués par du
personnel qualifié en respectant les normes et règlements en vigueur, y compris les
normes et codes de bâtiment en matière de prévention d’incendie.

4. Une circulation d’air efficace est requise afin d’assurer la combustion et l’évacuation
complète des gaz par la cheminée des équipements à combustion pour prévenir les
retours de cheminée. Conformez-vous aux instructions et aux standards de sécurité
des manufacturiers d’équipement de chauffage, tels qu’ils sont publiés par la National

Fire Protection Association (NFPA) et l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) ainsi que les responsables des codes locaux.

5. Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas
endommager les fils électriques ou autre installation qui pourraient y être dissimulés.

6. Les conduits de l’installation doivent toujours évacuer l’air à l’extérieur.

7. N’utilisez pas cet appareil avec une autre commande de vitesse à semi-conducteur.

8. Afin de réduire les risques d’incendie, n’utilisez que des conduits en métal.

9. Cet appareil doit être relié à une mise à la terre.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
A. Ne laissez jamais les appareils de cuisson sans surveillance lorsqu’ils sont réglés à

feu vif. Les débordements engendrent de la fumée et des déversements graisseux
pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous

cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steak au poivre flambé).

C. Nettoyez régulièrement la roue du moteur de ventilateur. Ne laissez pas la graisse

s’accumuler sur le ventilateur ou le filtre.

D. Utilisez le bon format de casserole. Servez-vous toujours d’ustensiles de cuisson

appropriés à la dimension de la surface chauffante.

AVERTISSEMENT

AFIN D’ÉVITER TOUS RISQUES DE BLESSURE LORS D’UN FEU DE CUISINIÈRE,
OBSERVEZ LES INSTRUCTIONS SUIVANTES* :

1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. ATTENTION de
NE PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ
ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS
FEU - vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes mouillés - vous provoqueriez
une violente explosion de vapeur.

- 15 -

4. Utilisez un extincteur SEULEMENT LORSQUE :
A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez

le fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

ATTENTION

1. Afin de réduire les risques d’incendie et d’évacuer correctement l’air, assurez-vous
d’évacuer l’air à l’extérieur. N’évacuez pas l’air dans des espaces clos comme
l’intérieur des murs ou d’un plafond, dans le grenier, faux-plafond ou garage.

2. Faites très attention lors de l’utilisation de produits de nettoyage ou de détergents.

3. Évitez d’utiliser des aliments pouvant s’enflammer sous la hotte de cuisinière.

4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou explosives.

5. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants
et/ou non équilibrés, gardez votre appareil à l’abri des poussières de gypse et de
construction ou de rénovation, etc.

6. Le moteur de votre hotte possède une protection thermique qui éteindra
automatiquement le moteur s’il devient surchauffé. Il redémarrera automatiquement
une fois refroidi. Si le moteur continue à s’éteindre et à se remettre en marche,
faites vérifier votre hotte.

7. Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait
être à un minimum de 24 po et à un maximum de 30 po au-dessus de la surface de
cuisson. Voir « Préparation de la structure de support » pour les restrictions relatives
au montage.

8. En raison de la grande dimension et du poids de cet appareil, il est recommandé de
confier l’installation de cette hotte à deux personnes.

9. Ce produit est doté d’un thermostat pouvant activer automatiquement le ventilateur.
Pour réduire le risque de blessures et éviter l’activation accidentelle, coupez le
courant depuis le panneau d’alimentation électrique et verrouillez ou apposez un
avertissement sur le panneau.

10. Cette hotte ne doit être utilisée qu’avec un ensemble de cordon d’alimentation
approuvé.

11. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples renseignements et exigences.

- 16 -

FONCTIONNEMENT

Commandes

La hotte fonctionne à l’aide de (4) boutons­poussoirs situés à hauteur des yeux sur le
rebord avant de la hotte.

L’interrupteur d’éclairage allume et éteint
les lampes halogènes.

INTERRUPTEUR
D’ÉCLAIRAGE

INTERRUPTEUR

VITESSE

MOYENNE

INTERRUPTEUR

BASSE

VITESSE ET

ARRÊT

INTERRUPTEUR

VITESSE

ÉLEVÉE

VOYANT

LUMINEUX

L’interrupteur basse vitesse et arrêt active le
ventilateur à la vitesse la plus basse. Le
ventilateur doit être activé par ce bouton. Pour
arrêter le ventilateur, appuyer une deuxième
fois sur ce bouton.

FIG. 1

L’interrupteur vitesse moyenne change la vitesse du ventilateur pour la vitesse
moyenne. Ce bouton ne fonctionne que si le ventilateur est déjà à vitesse basse ou
élevée.
L’interrupteur vitesse élevée change la vitesse du ventilateur pour la vitesse élevée.
Ce bouton ne fonctionne que si le ventilateur est déjà à vitesse basse ou moyenne.
Le voyant lumineux s’allume quand le ventilateur fonctionne.

HEAT SENTRY

MC

Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un dispositif
qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une chaleur
excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n’est pas en marche, il actionnera le ventilateur en haute vitesse.

2) Si le ventilateur fonctionne en basse vitesse, le ventilateur passera en haute vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse d’origine.

AVERTISSEMENT
Le thermostat HEAT SENTRY

MC

peut activer le ventilateur même si la hotte est
arrêtée. Si tel est le cas, il est impossible d’arrêter le ventilateur depuis son
interrupteur. Si vous devez arrêter le ventilateur, faites-le depuis le panneau
électrique principal.

AMPOULES HALOGÈNES

Ce modèle de hotte requiert (2) ampoules
halogènes (type T3, 12 V, 20 W max, base G-4).

AVERTISSEMENT : Avant de procéder
à quelconque opération, débranchez
toujours l’appareil.

Pour remplacer les ampoules :

1. Soulever en levier le couvercle depuis les
fentes appropriées. Fig. 2.

2. Retirer l’ampoule en tirant sur le côté (NE PAS LA TOURNER).

ATTENTION: l’ampoule peut être chaude.

3. Remplacer par une ampoule de mêmes caractéristiques (T3, 12 V, 20 W max, base G-4).
Ne touchez pas à l’ampoule neuve mains nues !

ATTENTION: L’utilisation d’ampoules de plus de 20 watts brûlera le fusible.

- 17 -

FIG. 2

REMPLACEMENT DU
FUSIBLE

CONDUIT
DÉCORATIF

SI LES LAMPES NE FONCTIONNENT
PAS, DÉCONNECTER L’ALIMENTATION
ÉLECTRIQUE AU POINT D’ORIGINE DE
L’INSTALLATION ÉLECTRIQUE. VÉRIFIER
QUE LE FUSIBLE SOIT EN BON ÉTAT,
PUIS LE REMPLACER AU BESOIN.

1. Retirer le conduit décoratif.

2. Retirer le couvercle de la boîte du fusible.

3. Localiser le porte-fusible. Dévisser sa

calotte et retirer le fusible.

4. Installer un fusible de même taille et de même

intensité (5 x 20 mm, 4 A, 125 V).

ATTENTION : Des fusibles de plus de

4 ampères peuvent abîmer le transformateur.

5. Remettre en place le capuchon du porte-

fusible, le couvercle de la boîte du fusible
et le conduit décoratif.

6. Rétablir l’alimentation électrique au point

d’origine de l’installation électrique.

BOÎTER DU
FUSIBLE

FUSIBLE

FIG. 3

- 18 -

ENTRETIEN

Un bon entretien de votre hotte garantira une excellente performance.

Filtres à graisses

Les filtres à graisses doivent être nettoyés fréquemment. Utiliser une solution d’eau
chaude additionnée de détergent. Les filtres à graisses peuvent être lavés au lave-vaisselle.
Voir la section « INSTALLATION DES FILTRES » pour les instructions relatives au
démontage et à l’installation.

Filtre à charbon

Le filtre à charbon (pour hottes à recirculation) doit être changé tous les 6 mois.
Voir la section « INSTALLATION DES FILTRES » pour les instructions relatives au
démontage et à l’installation.

Nettoyage de votre hotte

L’acier inoxydable est l’une des matières les plus faciles à nettoyer. Un entretien
occasionnel permettra de le conserver en parfait état. Conseils pour le nettoyage :

• Eau chaude et savon ou détergent, c’est tout ce qui est normalement nécessaire.

• Après chaque nettoyage, rincer bien à l’eau claire. Essuyer avec un chiffon propre et

doux pour éviter les taches d’eau.

• Si des décolorations ou des dépôts persistent, utiliser un nettoyant domestique non abrasif

ou de la poudre pour l’acier inoxydable avec un peu d’eau et un chiffon doux.

• Dans les cas difficiles, utiliser une éponge en plastique ou une brosse douce avec du

nettoyant et de l’eau. Frotter légèrement en suivant la direction du polissage ou
du « grain » de l’acier inoxydable. Éviter de frotter trop fort pour ne pas abîmer la surface.

• NE PAS LAISSER les taches sur place trop longtemps.

• NE PAS UTILISER de laines d’acier ordinaires ou de brosses en acier. Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

• NE PAS LAISSER trop longtemps des solutions salines, des désinfectants, des

blanchissants ou des produits nettoyants en contact avec l’acier. Beaucoup de ces
produits contiennent des produits chimiques qui pourraient causer des dommages.
Rincer à l’eau immédiatement s’ils entrent en contact, puis essuyer avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un détergent
doux seulement.

- 19 -

PRÉPARATION DE LA HOTTE

Retirer la hotte de l’emballage, puis vérifier le
contenu.
Vous devez recevoir :
1 - Hotte

1 - Conduit décoratif
1 - Sachet (B080810501) avec :

1 - Support de montage
1 - Collier d’évacuation
1 - Support de montage du conduit décoratif
8 - Vis de montage (4,8 x 38 mm, tête ronde)
6 - Vis de montage (3,9 x 9,5 mm, tête ronde)
2 - Vis de montage (3,9 x 6 mm, tête plate)

8 - Ancrages pour gypse
1 - Instructions d’installation
1 - Fiche de garantie

FIG. 4

CONDUIT
DÉCORATIF

COLLIER
D’ÉVACUATION

SUPPORT DE MONTAGE DU
CONDUIT DÉCORATIF

6 VIS DE MONTAGE
(3,9 x 9,5 mm, tête ronde)

2 VIS DU SUPPORT
(3,9 x 6 mm, tête plate)

8 VIS DE MONTAGE

(4,8 x 38 mm, tête ronde)

SUPPORT DE
MONTAGE

8 ANCRAGES
POUR GYPSE

- 20 -

CONDUIT

ROND

FIG. 5

INSTALLATION DU SYSTÈME
DE CONDUITS

CAPUCHON DE TOIT

HOTTES À ÉVACUATION EXTÉRIEURE SEULEMENT

REMARQUE : Pour réduire les risques

d’incendie, n’utilisez que des conduits
en métal.

1. Déterminer par où passera le conduit, entre

votre hotte et l’extérieur.

2. Un conduit droit et court permettra à votre

hotte de fonctionner plus efficacement.

CONDUIT

DÉCORATIF

HOTTE

CAPUCHON

DE MUR

COUDE ROND

3. Un conduit long avec des coudes et des

transitions réduira la performance de votre
hotte. En utiliser le moins possible. Pour
une grande distance, il faut un conduit
d’évacuation d’air au diamètre plus grand.

4. Installer un capuchon de toit ou de mur.

Relier le conduit circulaire en métal au

DE 24 P O À 30 PO AU-DESSUS DU
PLAN DE CUISSON (voir la section
« INSTALLATION DU SUPPORT DE
MONTAGE » pour les instructions
relatives au montage)

ADAPTATEUR

(6 po)

capuchon, puis acheminer le conduit
jusqu’à l’emplacement de votre hotte.
Sceller hermétiquement les raccords à
l’aide de ruban à conduits.

INSTALLATION ÉLECTRIQUE

HOTTES À ÉVACUATION ET À RECIRCULATION

AVERTISSEMENT : le câblage

électrique doit être effectué par du
personnel qualifié en vertu des codes et
des normes en vigueur. La hotte doit être
correctement reliée à la terre. Coupez
l’alimentation électrique avant de
procéder au câblage.

INSTRUCTIONS POUR LA MISE À LA TERRE
Cet appareil doit être relié à la terre. En cas
de court-circuit électrique, la mise à la terre
réduit le risque d’électrocution en fournissant
un câble d’évacuation du courant. Cet appareil
est muni d’un cordon équipé d’un câble de
mise à la terre avec fiche de mise à la terre.
La fiche doit être branchée dans une prise de
courant correctement installée et mise à la
terre. AVERTISSEMENT - Une mise à la terre incorrecte peut entraîner un risque
d’électrocution. Consultez un électricien si les instructions de mise à la terre ne sont pas tout
à fait compréhensibles ou si un doute persiste quant à savoir si l’appareil est correctement
relié à la terre. Ne pas utiliser de rallonge électrique. Si le cordon d’alimentation est trop court,
demandez à un électricien d’installer une prise de courant près de l’appareil.

1. Planifier l’endroit où la hotte sera placée au-dessus du plan de cuisson. Voir la
section « INSTALLATION DU SUPPORT DE MONTAGE » pour les options relatives
à la hauteur de montage de la hotte.

2. Amener un câble électrique bifilaire plus mise à la terre à une prise de courant
murale standard (2 po x 4 po) munie d’une fiche avec mise à la terre à 3 trous, 125 V, 15 A - Fig. 6.

3. Installer la fiche entre 17 po à 19 po au-dessus de la hotte.

4. Placer la prise et fiche dans les limites indiquées, décentrées par rapport au conduit
(permettant le passage du câble d’alimentation et le dégagement du conduit décoratif).

8 po

4 po

17 po à

19 po

FIG. 6

- 21 -

INSTALLATION DU
SUPPORT DE MONTAGE

HOTTES À ÉVACUATION ET À RECIRCULATION

1. Construire un cadre mural en bois

encastré entre les montants de la surface

intérieure. Fig. 7.

Vous assurer que :

a) le cadre est centré au-dessus de

l’emplacement de l’installation.

b) la hauteur du cadre permettra au

support de montage d’y être bien fixé

en respectant les dimensions indiquées.

2. Après la finition du parement de mur,

fixer le support de montage au cadre avec
(2) vis de montage de 4,8 x 38 mm. Voir le
diagramme ci-dessous pour l’emplacement
du support de montage.

CADRE DERRIÈRE LE

SUPPORT

TRANSVERSAL EN BOIS

(12,9 cm)

SUPPORT

TRANSVERSAL EN BOIS

DERRIÈRE LE GYPSE

FIG. 7

GYPSE

HAUTEUR DU PLAFOND

8 pi

9 pi

10 pi (voir remarque b)

ESPACEMENT ENTRE LA HOTTE ET LE PLAN DE CUISSON DE 36 PO DE HAUT

24 po 25 po 26 po 27 po 28 po 29 po

EMPLACEMENT DU SUPPORT DE MONTAGE AU-DESSUS DU PLAN DE CUISSON DE 36 PO DE HAUT

37-1/8 po 38-1/8 po 39-1/8 po

38-1/8 po 39-1/8 po 40-1/8 po

(VOIR REMARQUE a)

40-1/8 po
40-1/8 po

41-1/8 po 42-1/8 po
41-1/8 po 42-1/8 po
41-1/8 po

42-1/8 po

30 po

4

3-1/8 po

43-1/8

43-1/8 po

po

Remarques :
a. La distance minimale de la hotte au-dessus du plan de cuisson ne doit pas être

inférieure à 24 po.
Un maximum de 30 po au-dessus du plan de cuisson est fortemment recommandé
pour mieux capter les odeurs de cuisson.
Des distances supérieures à 30 po au-dessus du plan de cuisson sont à la
discrétion de l’installateur et de l’utilisateur, et si la hauteur du plafond et la
longueur du conduit le permettent.

b. Une rallonge de conduit en option pour plafond de 10 pi est essentielle, modèles

FX55SS pour hottes à évacuation ou FXN55SS pour hottes à recirculation.

- 22 -

INSTALLATION DU SUPPORT
DE MONTAGE DU CONDUIT
DÉCORATIF

HOTTES À ÉVACUATION ET À RECIRCULATION

1. Assembler le support de montage du
conduit décoratif en réglant la largeur
extérieure tel qu’il est illustré. Fig. 8.

2. Centrer avec soin le support directement
sur l’emplacement destiné à la hotte.

SUPPORT DE MONTAGE DU

CONDUIT DÉCORATIF

VIS DE MONTAGE

À TÊTE PLATE

(3,9 x 6 mm)

10-5/8 PO

(270 mm)

3. Fixer l’assemblage du support au plafond
avec (2) vis de montage de 4,8 x 38 mm et

FIG. 8

des ancrages pour gypse (Fig. 9).
S’assurer que le support soit enfoncé dans

ANCRAGES

le mur adjacent et centré au-dessus de la hotte.

VIS DE MONTAGE

(4,8 x 38 mm)

FIG. 9

PRÉPARATION DE LA HOTTE

Remarque : si la hotte est en acier inoxydable, retirer avec soin le film protecteur des
surfaces extérieures de la hotte et des conduits décoratifs avant de terminer l’installation.

HOTTES À ÉVACUATION

1. Retirer le ruban adhésif de la plaque de l’installation électrique; déposer la plaque

du système électrique sur la hotte (utiliser une protection). Fig. 10

2. Installer le collier d’évacuation dans le raccord de conduit de la hotte. Fig. 11

PLAQUE DE L’INSTALLATION

ÉLECTRIQUE

COLLIER

D’ÉVACUATION

PROTECTION

FIG.10

RACCORD DE

CONDUIT

FIG.11

- 23 -

PRÉPARATION DE LA HOTTE

HOTTES À RECIRCULATION

Remarque : Le matériel suivant doit être acheté séparément pour les hottes à
recirculation.

• Kit pour hottes à recirculation, modèle RK55.

• Conduit de 5 po de diamètre.

1. Retirer le ruban adhésif de la plaque de l’installation électrique; déposer la plaque

sur la hotte (utiliser une protection). Fig. 12

2. Ne pas utiliser le collier d’évacuation/clapet fourni avec la hotte. Installer l’adaptateur

de 5 po à 6 po (fourni avec le kit pour hottes à recirculation).

3. Fixer le déflecteur au support de montage du conduit décoratif avec les (2) vis de montage

à tête plate de 3,9 x 6 mm (fournies avec le kit pour hottes à recirculation). Fig. 13.

PLAQUE DE

L’INSTALLATION

ÉLECTRIQUE

PROTECTION

ADAPTATEUR

(de 5 po à 6 po)

VIS DE
MONTAGE À
TÊTE PLATE
(3,9 x 6 mm)

DÉFLECTEUR

SUPPORT DE
MONTAGE DU

CONDUIT DÉCORATIF

FIG.13FIG.12

- 24 -

INSTALLATION
DE LA HOTTE

VIS DE

MONTAGE

(3,9 x 9,5 mm)

HOTTES À ÉVACUATION
ET À RECIRCULATION

Remarque : la hotte doit
être installée par au moins
deux personnes.

1.Soulever la hotte et la
placer où elle sera installée.

2.Aligner l’ouverture
rectangulaire située à
l’arrière de la hotte avec le
support de montage

VIS DE MONTAGE

(4,8 x 38 mm)

mural. Abaisser lentement
la hotte jusqu’à ce qu’elle s’emboîte dans le
support (Fig. 14).

3.Mettre la hotte à niveau avec (2) vis de
montage de 3,9 x 9,5 mm et la fixer avec
(4) vis de montage de 4,8 x 38 mm. Si vous n e
disposez pas de montants ni de structure,
utiliser les ancrages pour gypse fournis (Fig. 14).

4.Assembler la plaque de l’installation
électrique en la fixant avec (3) vis
d’assemblage (3,9 x 9,5 mm) - Fig. 15.

5. Sur les hottes à évacuation, raccorder

un conduit métallique rond de 6 po entre le
collier de ventilateur de la hotte et le conduit
qui mène à l’emplacement extérieur.

6. Sur les hottes à recirculation, raccorder

un conduit métallique extensible de 5 po
entre l’adaptateur de 5 po à 6 po sur la
hotte et le raccord sur le déflecteur.

7. Sceller hermétiquement les joints du conduit

à l’aide de ruban à conduits.

8. Brancher le cordon d’alimentation à la fiche
électrique murale. Dissimuler le surplus du
cordon derrière le conduit.

VIS DE

MONTAGE

(3,9 x 9,5mm)

CHARPENTE DE CLOISON

SUPPORT DE

MONTAGE

DÉCOUPE

RECTANGULAIRE

FIG.14

PLAQUE DE

L’INSTALLATION

ÉLECTRIQUE

FIG.15

- 25 -

INSTALLATION DE LA HOTTE (suite)

9. Installer avec soin le conduit décoratif sur la hotte (Fig. 16).

- Pour les hottes à évacuation, lorsque le plafond est de 8 pi, les grilles de ventilation
du conduit supérieur sont masquées. Installer le conduit avec les grilles en bas.

- Pour les hottes à recirculation, lorsque le plafond est de 8 pi, les grilles de
ventilation du conduit supérieur seront visibles une fois installées. Installer le conduit
avec les grilles en haut.

- Pour les hottes à évacuation et à recirculation, lorsque le plafond est de 9 pi,
les grilles de ventilation du conduit supérieur seront visibles une fois installées.
Installer le conduit avec les grilles en haut.

AVEC PLAFONDS DE 10 PI

Les pièces avec plafond de 10 pi nécessitent le modèle de rallonge de conduit FX55SS
ou le FXN55SS pour hottes à recirculation, disponibles auprès de votre distributeur local.

10. Ne pas utiliser le conduit supérieur fourni avec le produit. Le remplacer par la

rallonge du conduit.

11. Soulever le conduit supérieur jusqu’à ce que ses trous soient alignés avec ceux
du support de montage du conduit (situé au plafond). Fig. 17.

12. Fixer le conduit avec (2) vis de montage de 3,9 x 9,5 mm. Fig. 17.

CONDUIT

SUPÉRIEUR

CONDUIT

INFÉRIEUR

GRILLES DE

VENTILATION

EN HAUT
VISIBLES

CONDUIT

SUPÉRIEUR

CONDUIT

INFÉRIEUR

VIS DE MONTAGE

(3,9 x 9,5 mm)

GRILLES DE

VENTILATION

EN BAS

MASQUÉES

FIG.16

FIG.17

- 26 -

INSTALLATION DES
FILTRES

(HOTTES À ÉVACUATION ET À
RECIRCULATION)

1. Pour retirer le filtre à GRAISSES, abaisser

la languette du taquet et incliner vers le bas.

2. Pour replacer le filtre à GRAISSES, aligner

les languettes arrière du filtre avec les
fentes de la hotte. Abaisser la languette
vers le bas, pousser le filtre pour le
remettre en place, puis relâcher. Vérifier
que le filtre soit bien placé.

REMARQUE : Avant l’utilisation, retirer le film
de protection du cadre du filtre.

(HOTTES À RECIRCULATION SEULEMENT)

1. Pour retirer le filtre à CHARBON, appuyer

sur le taquet frontal du filtre. Abaisser le
filtre pour dégager ses languettes arrière.

2. Pour installer le filtre à CHARBON, aligner

les languettes arrière du filtre avec les
fentes de la hotte. Pousser le filtre pour le
mettre en place jusqu’à ce que le taquet
frontal s’emboîte complètement dans la
fente. Vérifier que le filtre soit bien placé.

3. Remettre en place le filtre à GRAISSES

après avoir installé le filtre à charbon.

FILTRES
À GRAISSES

LOQUET DE

BLOCAGE

FILTRE À

CHARBON

GARANTIE

Broan-NuTone LLC garantit à l’acheteur consommateur initial de ses produits qu’ils sont exempts de tout défaut dans les
matières premières ou la main-d’oeuvre pour une période d’un an à compter de la date d’achat par le consommateur initial.
IL N’Y A PAS D’AUTRE GARANTIE, EXPRIMÉE OU IMPLICITE, INCLUANT, MAIS NON LIMITÉE AUX GARANTIES
IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER. Durant cette
période d’un an, Broan-NuTone LLC, à sa discrétion, réparera ou remplacera gratuitement, tout produit ou pièce qui
s’avère défectueux et qui a été utilisé normalement et d’une manière non abusive. CETTE GARANTIE NE COUVRE PAS
LES STARTERS, TUBES FLUORESCENTS, AMPOULES HALOGÈNES OU LAMPES À INCANDESCENCE. Cette
garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce endommagé par suite de mauvais
usage, de négligence, d’accident, d’entretien inapproprié ou de réparation (autre que par Broan-NuTone LLC), de
mauvaise installation ou d’une installation non conforme. La durée de toute garantie implicite est limitée à une période
d’un an tel qu’il est spécifié pour la garantie exprimée. Certains États ou provinces ne permettent pas de limite de temps
sur les garanties implicites. Si tel est le cas, veuillez ne pas tenir compte de la dernière limite décrite ci-dessus. L’ENGAGEMENT
DE BROAN-NUTONE LLC DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE LLC, SERA LA SEULE
OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE LLC NE SERA PAS TENUE RESPONSABLE
DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT AVEC
L’UTILISATION OU LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne permettent pas l’exclusion
ou la limite relative aux dommages directs, indirects ou spéciaux. Si tel est le cas, veuillez ne pas tenir compte de la dernière
limite décrite ci-dessus. Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits
qui varient d’un État ou d’une province à l’autre. Cette garantie annule toutes les autres garanties précédentes. Pour le
service sous garantie, vous devez (a) aviser Broan-NuTone LLC à l’une des adresses indiquées ci-dessous ou par
téléphone au 1 800 637-1453, (b) donner le no du modèle et l’identification de la pièce et (c) décrire la nature de tout
défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve
de la date d’achat initial dudit produit.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1 800 637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1 800 543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 (1 888 882-7626)

GARANTIE LIMITÉE D’UN AN DE BROAN-NUTONE LLC

- 27 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

INDICADO PARA EL USO EN COCINAS DOMESTICAS

ADVERTENCIA

PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,

póngase en contacto con éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar

que se encienda de manera accidental. En el caso de que éste no pueda ser desacti­vado, se indicará nel panel de servicio.

3. El montaje y la instalación eléctrica debe hacerlos un técnico especializado siguiendo

las normas estándar e incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión y escape de gases a través del

tubo del depósito de quema de combustible. Para evitar que el humo aspirado vuelva a
la cocina, siga las directivas del fabricante y las normas estándar de siguridad así como
las normas publicadas por la Asociación de prevención de incendios (NFPA) y la Socie­dad americana de especialistas en cale-facción, refrigeración y aire acondicionado y
además las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación

eléctrica u otras instalaciones ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al exterior.

7. No use esta unidad con dispositivo de control de la velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.

PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:
A. Nunca abandone los quemadores con el fuego alto. La cocción causa humo y restos

de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego alto o cuando cocine alimentos

fácilmente inflamables. (por ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeada con granos de pimienta).

C. Limpie con frecuencia los ventiladores. No se debe acumular grasa en el ventilador o

en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre utensilios de cocina de tamaño y

material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN CASO DE FUEGO POR ALTO
NÍVEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metálica ó un utensilio

de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON
PRECAUCÍON PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia­tamente, SALGA Y LLAME A LOS BOMBEROS.

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta

humareda.

4. Use un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe perfectamente cómo usarlo.
B. El fuego es pequeño y está controlado en el mismo sitio en que empezó.
C. Ha llamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocedíendo hacia la salida.

* Basado en “Seguridad antifuego en la cocína” publicado por NFPA.

- 28 -

ADVERTENCIA

1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse

de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en
espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

2. Prestar la máxima atención al utilizar productos de limpieza o detergentes.

3. Evitar el uso de productos alimentarios que puedan inflamarse bajo la campana.

4. Sólo para ventilación total. No use gases de escape peligrosos o materiales y vapores

explosivos.

5. Para evitar daños en el funcionamiento del motor e impulsores ruidosos y/o desequi-

librados, mantenga alejados de la unidad de encendido pulverizadores en seco o polvo.

6. El motor tiene un nivel de sobrecarga térmica que apaga automáticamente el motor

cuando se ha recalentado excesivamente. El motor se pone de nuevo en fincionamento
cuando la temperatura baja. Si el motor comienza a encenderse y a apagarse, deberá
hacer una revisión de éste.

7. Para limpiar mejor las impurezas al cocinar, la distancia entre la parte inferior de la

campana y la zona de cocción debe ser mínimo 24” - maximo 30”.

8. Debido a su gran tamaño y peso, se recomienda su montaje por parte de dos técnicos

esperializados.

9. Este producto está dotado de un termostato que pone en marcha automáticamente el

motor. Para reducir el riesgo de daños y evitar que se encienda accidentalmente,
colocar el interruptor del panel de servicio en la posición OFF y bloquear el panel de
servizio o colocar una advertencia externa como por ejemplo un letrero o una chapita.

10. Se recomienda leer la placa de caracteristicas del producto para ulterior información.

11. No utilice la tapa de la campana o de vidrio como estante.

- 29 -

FUNCIONAMIENTO

Mandos

La campana se pone en funcionamiento
accionando los mandos situados a la altura
de los ojos en el frontal de la campana.

El interruptor luminoso enciende y apaga
las lámparas halógenas.

INTERRUPTOR

LUMINOSO

ENCENDIDO,

MANDO DE

VELOCIDAD

MANDO DE

MÍNIMO Y
APAGADO

MEDIA

MANDO DE

VELOCIDAD

MÁXIMA

PILOTO

El mando de encendido, apagado y
velocidad mínima del aspirador pone el

aspirador a una velocidad mínima. El
aspirador se enciende usando este mando.

FIG. 1

Si quiere apagar el aspirador, tiene que
accionar este mando otra vez.

El mando de velocidad mínima pone el aspirador a una velocidad media. Este
funciona solamente si el aspirador está ya funcionando a velocidad máxima o
mínima.

El mando de velocidad máxima pone el aspirador a una velocidad máxima. Este
mando funciona solamente si el aspirador está funcionando a velocidad media ó
mínima.

El piloto se enciende cuando está funcionando el aspirador.

HEAT SENTRY

MR

Su campana esta equipada con termostato HEAT SENTRYMR. Este termostato
tiene un mecanismo que se encenderáo aceleratáel ventilador si se detecta un
calor excesivo encima de la cocina.

1) Si el ventilador esta apagando - el se prenderá a una velocidad máxima.

2) Si el ventilador esta encendido a una velocidad minima - el se prenderá a

una velocidad máxima.
Cuando la temperatura disminuye a un nivel normal, el ventilador vuelve a la
función de origen.

AVERTENCIA
El HEAT SENTRY

mr

termostato puede comenzar a funcionar al igual si la
campana esta parada. En este caso, es imposible parar el ventilador con los
interruptores. Si usted para la campana, halago a partir del panel eléctrico
principal.

LAMPARAS HALOGENAS

Este tipo de campana necesita dos (2)
lámparas halógenas (Tipo T3, 12Volt, 20 Watt
Max, G-4 Base).

ATENCIÓN: antes de proceder a
cualquier operación, es necesario desco­nectar el aparato.

Para cambiar las lámparas:

1. Abra la tapa haciendo palanca sobre las

hendiduras apropiadas. Fig. 2.

2. Quite la bombilla tirando de los lados. (NO LA GIRE).

ATENCIÓN: las lámparas pueden estar calientes.

3. Sustituir con lámparas del mismo tipo (T3, 12Volt, 20 Watt Max, G-4 Base). No

toque la lámpara de repuesto con las manos desnudas.

FIG. 2

PRECAUCIÓN: Si utiliza bombillas de más de 20 vatios se abrirá el fusible.

- 30 -

SUSTITUCIÓN DEL FUSIBLE

SI LAS LUCES NO FUNCIONAN,
DESCONECTE LA ELECTRICIDAD EN
LA ENTRADA DE SERVICIO.
COMPRUEBE EL FUSIBLE Y, SI FUESE
NECESARIO, SUSITITÚYALO.

1. Retire el tubo decorativo.

2. Retire la cubierta de la caja fusible.

3. Localice el soporte del fusible.

Desatornille su tapa y retire el fusible.

4. Sustituya el fusible por otro del mismo

tamaño y amperaje (5 x 20 mm, 4 amp.,
125 volt).

PRECAUCIÓN: Si utiliza un fusible

de más de 4 A puede dañar el

transformador.

5. Vuelva a instalar la tapa del

portafusibles, la cubierta de la caja
fusible y el tubo decorativo.

6. Vuelva a conectar la electricidad en la

entrada de servicio.

TUBO
DECORATIVO

CAJA

FUSIBLE

FUSIBLE

FIG. 3

- 31 -

MANTENIMIENTO

Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del
aparato.

Filtro antigrasa

El filtro antigrasa debe limpiarse con frecuencia. Use un detergente que no sea
fuerte.Use un detergente que no sea fuerte. El filtro antigrasa se puede meter en
el lavavajillas.
Las instrucciones de desmontaje e instalación se encuentran en la sección
“INSTALACIÓN DE LOS FILTROS”.

Filtro al carbón (configuración sin tubo)

El filtro al carbón debe cambiarse cada seis meses. Las instrucciones de
desmontaje e instalación se encuentran en la sección “INSTALACIÓN DE LOS
FILTROS”.

Limpieza de la campana

El acero inoxidable es uno de los meteriales más fáciles de limpiar, pero sería
aconsejable un especial cuidado en su uso para mantenerla en buen estado. La
campana se puede limpiar de las siguientes maneras:

• Agua caliente con jabón o detergente es la mejor manera para limpiarla.

• Aclárela con agua corriente, séquela con un paño suave y limpio para evitar las

huellas que deja el agua.

• Para las manchas o restos de grasa que persistan, use un producto químico doméstico

que no raye ó un limpiador para acero inoxidable con poca agua y un paño suave.

• Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con un

producto limpiador y agua. Frote suavemente en el sentido del pulido o de las “vetas”
del remate del inoxidable. No apriete demasiado porque podría dañar la superficie.

• No deje que las manchas se acumulen durante mucho tiempo.

• No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden adherirse

y oxidarse.

• No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de tiempo.
Muchos de estos productos contienen componentes químicos que podrían

- 32 -

PREPARE LA CAMPANA

Sacar la campana de l’embalaje y controlar el
contenido.
Recivireis:
1 - Campana

1 - Tubo decorativo
1 - Bolsita (B080810501) con:

1 - Soporte de montaje
1 - Casquillo
1 - Soporte para el montaje del tubo
8 - Tornillos de montaje (4.8 x 38mm cabeza redonda)
6 - Tornillos de montaje (3.9 x 9.5mm cabeza redonda)
2 - Tornillos de montaje (3.9 x 6mm cabeza plano)

8 - Escarpias
1 - Instrucciones para instalación
1 - Garantia

FIG. 4

CASQUILLO

SOPORTE PARA EL
MONTAJE DEL TUBO

TUBO
DECORATIVO

8 TORNILLOS DE
MONTAJE (4.8 x 38mm

cabeza redonda)

SOPORTE DE
MONTAJE

6 TORNILLOS DE
MONTAJE

(3.9 x 9.5mm cabeza
redonda)

2 TORNILLOS DE
MONTAJE

(3.9 x 6mm cabeza
plano)

8 ESCARPIAS

- 33 -

INSTALACION DEL TUBO DE
EXTRACCION

SÓLO CAMPANAS CON CONDUCTO

NOTA: para evitar el riesgo de incendio,
use solamente material de metal.

1. Decida donde va a colocar el tubo de

extracción entre la campana y la parte

exterior.

2. Un recorrido de tubo corto y recto

permitirá a la campana funcionar de

manera más eficaz.

3. Los recorridos largos de tubo, codos y

manguitos impiden el buen

funcionamiento de la campana. Use el

menor número de ellos posible. Para

usos prolongados es necesario un tubo

de evacuación del aire de mayor

diámetro.

4. Instale una cubierta ó una tapa. Una el

tubo de metal a la cubierta y retroceda

hasta la posición de la campana. Use

une cinta para precintar las juntas entre

las partes del entubado.

INSTALACION ELECTRICA

CON CONDUCTO Y SIN CONDUCTO

ADVERTENCIA: La conexión
eléctrica debe realizarla personal
cualificado y de acuerdo con todos los
códigos y normas aplicables. Esta
campana de cocina debe estar
adecuadamente conectada a tierra.
Desconecte la corriente eléctrica en el
punto de entrada de servicio antes de
proceder a la conexión del cableado.

UBIERTA DEL TEJADO

TUBO

DECORATIVO

CAMPANA

24” (61cm) A
30” (76cm) POR
ENCIMA DE LA ZONA DE
COCCIÓN(las restricciones de
montaje se explican en la sección

”IINSTALACIÓN SOPORTE DE
MONTAJE”)

8”

4”

TUBO

17”-19”

FIG. 5

TAPA

PARED

MANGUITO

6” (15cm)

ADAPTADOR

INSTRUCCIONES DE CONEXIÓN A
TIERRA
Este aparato se debe conectar a tierra. En
caso de cortocircuito, la conexión a tierra
reduce el riego de electrocución ya que

FIG. 6

posee un hilo de descarga a tierra para la
corriente. Este aparato está equipado con un cable que posee un hilo de toma de
tierra con una clavija de tierra. La clavija se debe conectar a un enchufe instalado
correctamente y conectado a tierra.
ADVERTENCIA- una conexión a tierra incorrecta puede provocar riesgos de
electrocución.
Consulte a un electricista calificado si no se entienden o si existe alguna duda
sobre la correcta conexión a tierra.
No utilice un cable de prolongación. Si el cable proporcionado es demasiado
corto, póngase en contacto con un electricista calificado para que instale un
enchufe cerca del aparato.

1. Decida donde colocará la campana sobre la encimera. En la sección
“INSTALACIÓN SOPORTE DE MONTAJE” se explican las opciones de altura

- 34 -

para el montaje de la campana.

2. Conecte 2 hilos más un cable de alimentación de tierra a una caja eléctrica
de pared estándar de 2" x 4"y 3 palas, 125 volt, tomacorriente de puesta a
tierra de 15 Am. Fig. 6.

3. Monte el tomacorriente de 17" a 19" arriba de la parte inferior de la campana.

4. Coloque el cajetín y la base de enchufe dentro de los límites mostrados y
descentrados respecto a los conductos (para permitir una cierta holgura para el
enchufe del cable de alimentación y la chimenea).

INSTALACION SOPORTE DE
MONTAJE

MARCO POSTERIOR DEL
APOYO TRANVERSAL DE

MADERA

CON CONDUCTO Y SIN CONDUCTO

1. Construya una estructura de madera

en la pared que quedará nivelada con
la parte interior de los tacos en la pared.
Fig.7.

Asegúrese de que:

a) La estructura se encuentra centrada

por encima de la instalación del tubo.

b) La altura de la estructura permite

fijar el soporte de montaje en esta

(12,9cm)

estructura siguiendo las
dimensiones indicadas.

2. Una vez acabada la superficie de la

pared, fije la brida de soporte al marco
con dos tornillos de montaje de 4.8 x 38
mm. Determine en la tabla siguiente la
posición del soporte de montaje.

ALTURA DEL TECHO

8-FOOT

9-FOOT

10- FOOT (véase la nota b)

DISTANCIA DE LA CAMPANA POR ENCIMA DE 36" SOBRE LA SUPERFICIE DE LA

24” 25” 26” 27” 28” 29”

UBICACIÓN DEL SOPORTE DE MONTAJE POR ENCIMA DE 36"SOBRE LA

37-1/8” 38-1/8” 39-1/8” 40-1/8”

38-1/8” 39-1/8” 40-1/8”

APOYO TRANVERSAL DE
MADERA SITUADO DETRÁS
DE LA MAMPOSTERÍA SECA

FIG. 7

COCINA (VÉASE LA NOTA a)

SUPERFICIE DE LA COCINA

41-1/8”

40-1/8”

41-1/8” 42-1/8”

41-1/8”

MAMPOSTERÍA

SECA

30”

42-1/8” 43-1/8”

43-1/8”

42-1/8”

43-1/8”

Notas:
a. La distancia mínima de la campana por encima de la encimera debe ser de

24" como mínimo.
Para capturar óptimamente las impurezas de cocción, se recomienda una
altura máxima de 30" sobre la encimera.
Las distancias superiores a 30" por encima de la encimera serán determinados
según la entera discreción del instalador y del usuario, siempre que la altura
del techo y la longitud del conducto lo permitan.

b. Precisa una extensión de chimenea adicional de 10', tanto el modelo con

conducto, FX55SS, como sin conducto, FXN55SS.

- 35 -

INSTALACIÓN DEL SOPORTE PARA
EL MONTAJE DEL TUBO

CON CONDUCTO Y SIN CONDUCTO

1. Ensamble el soporte para el montaje del
tubo, ajustando el ancho exterior tal como
se muestra. Fig. 8

SOPORTE PARA

EL MONTAJE

DEL TUBO

TORNILLOS DE

MONTAJE DE
CABEZA PLANA
DE 3.9 x 6 mm

2. Centre cuidadosamente el soporte para
el montaje del tubo directamente sobre
la ubicación de la campana de la cocina.

3. Asegure el soporte al techo utilizando (2)
tornillos de montaje de 4.8 x 38 mm y
escarpias (Fig. 9). Asegúrese de que el

10-5/8”

(270 mm)

ESCARPIAS

FIG. 8

soporte está apretado contra el muro
contiguo y centrado sobre la campana.

TORNILLOS DE MONTAJE

4.8x38mm

FIG. 9

PREPARACIÓN DE LA CAMPANA

Nota: En campanas de acero inoxidable, antes de llevar a cabo la instalación
final, retire cuidadosamente la película protectora de plástico de todas las
superficies exteriores de la campana y del tubo decorativo.

CONFIGURACIÓN CON CONDUCTO

1. Quitar la cinta adhesiva de la placa del sistema eléctrico; coloque la placa del

sistema eléctrico sobre la campana (utilizar una protección) Fig. 10.

2. Instale el casquillo en el conector de conducto de la campana de cocina.

Fig.11.

PLACA DEL SISTEMA

ELÉCTRICO

CASQUILLO

PROTECCIÓN

FIG.10

CONECTOR

DE

CONDUCTO

FIG.11

- 36 -

PREPARACIÓN DE LA CAMPANA

CONFIGURACIÓN SIN CONDUCTO

Nota: Los siguientes materiales deben comprarse por separado para
instalaciones de recirculación sin conducto.

• Equipo de recirculación sin conducto, modelo RK55.

• Conducto de 5" de diámetro.

1. Retire la cinta de la placa del sistema eléctrico y coloque la placa en la

campana (use una protección). Fig. 12.

2. Deje a un lado el casquillo de descarga/valvula suministrados con la campana.

Instale el adaptador de 5" a 6" (suministrado con el equipo de recirculación
sin conducto).

3. Asegure el pleno al soporte para el montaje del tubo con (2) tornillos de

montaje cabeza plana 3.9x6mm (los tornillos se encuentran con el equipo de
recirculación sin conducto). Fig. 13.

PLACA DEL

SISTEMA

ELÉCTRICO

PROTECCIÓN

ADAPTADOR

DE 5”-6”

TORNILLOS DE

MONTAJE

CABEZA PLANA

3.9x6mm

PLENO

SOPORTE PARA

EL MONTAJE

DEL TUBO

FIG.13FIG.12

- 37 -

INSTALACIÓN DE
LA CAMPANA

TORNILLOS

DE MONTAJE

(3.9x9.5mm)

ESTRUCTURA DE MADERA EN LA PARED

CON CONDUCTO Y SIN
CONDUCTO

Nota: se necesitan al
menos dos personas para
montar la campana.

1.Levante la campana en

su posición de montaje.

2.Alinee la abertura

rectangular de la par te
posterior de la campana
con el soporte de montaje

TORNILLOS DE MONTAJE

(4.8x38mm)

de la pared. Baje suavemente la campa­na hasta que encaje correctamente en el
soporte. Fig. 14.

3.Nivele la campana con dos tornillos de

montaje de 3.9 x 9.5 mm y fíjela con cuatro
tornillos de montaje de 4.8 x 38 mm.Si no
dispone de tachones de pared ni de
marcos, utilice los soportes de muro de
mampostería sin mortero suministrados.
Fig. 14.

4.Montar la placa del sistema eléctrico

fijándola mediante 3 tornillos de montaje
(3.9x9.5mm) - Fig. 15.

5. En campanas con conducto, fije un

conducto metálico redondo de 6" entre
el collarín del ventilador de la campana
y el conducto de evacuación al exterior.

6. En campanas sin conducto, coloque

un conducto metálico expansible de 5"
entre el adaptador de 5 a 6" y el conector
de la campana en el pleno.

7. Encinte todas las uniones de los

conductos para fijarlos y
estanqueizarlos.

8.Conecte el cable de alimentación al

receptáculo eléctrico de la pared.
Coloque el cable restante detrás del tubo
decorativo.

TORNILLOS DE

MONTAJE

(3.9x9.5mm)

SOPORTE DE

MONTAJE

AGUJERO

RECTANGULARE

PLACA DEL

SISTEMA

ELÉCTRICO

FIG.14

FIG.15

- 38 -

INSTALACIÓN DE LA CAMPANA, (cont)

9. Coloque con cuidado la chimenea decorativa sobre la campana. Fig. 16.

- En instalaciones con conducto en salas con techos de 8 pies, los
respiraderos están ocultos. Monte el tubo con los respiraderos hacia abajo.

- En instalaciones sin conducto en salas con techos de 8 pies, los
respiraderos están expuestos. Monte el tubo con los respiraderos hacia arriba.

- En instalaciones sin conducto en salas con techos de 8 pies, los
respiraderos están expuestos. Monte el tubo con los respiraderos hacia arriba.

SALAS CON TECHOS DE 10 PIES

Las salas con techos de 10 pies precisan la extensión del tubo modelo FX55SS
o modelo sin conducto FXN55SS, disponibles en su distribuidor local.

10. Deseche el tubo superior suministrado con el producto. Sustitúyalo por la

extensión del tubo.

11. Levante el tubo superior hasta que sus orificios queden alineados con el

soporte para el montaje del tubo (situado en el techo). Fig. 17.

12. Fije el tubo con dos tornillos de montaje de 3.9 x 9.5 mm. Fig. 17.

TUBO

SUPERIOR

TUBO

INFERIOR

RESPIRADEROS

SUPERIORES

EXPUESTOS

TUBO

SUPERIOR

TUBO

INFERIOR

3.9x9.5mm

TORNILLOS DE MONTAJE

RESPIRADEROS

SUPERIORES

OCULTOS

FIG.16

FIG.17

- 39 -

INSTALACIÓN DE FILTROS

(CONFIGURACIÓN CON CONDUCTO Y
SIN CONDUCTO)

1. Para quitar el filtro de GRASA, agarre

con fuerza la lengüeta del seguro y tire
de ella.

2. Para instalar el filtro de GRASA, alinee

las lengüetas posteriores del filtro con
las ranuras de la campana. Tire de la
lengüeta del seguro hacia abajo,
coloque el filtro en su posición y suéltelo.
Asegúrese de que el filtro encaja
correctamente después de montarlo.

NOTA: Antes del funcionamiento, retire la
película protectora del filtro antigrasa.

(CONFIGURACIÓN SIN CONDUCTO)

1. Para quitar el filtro de CARBÓN, empuje

la lengüeta delantera del filtro. Tire del
filtro para desconectarlo de las
lengüetas posteriores.

2. Para instalar el filtro de CARBÓN, alinee

las lengüetas posteriores del filtro con
las ranuras de la campana. Empujando,
coloque el filtro en su lugar hasta que el
seguro delantero encaje correctamente
en su ranura. Asegúrese de que el filtro
encaja correctamente después de
montarlo.

3. Instale el filtro de GRASA después de

instalar el filtro de carbón.

FILTROS ANTIGRASA

RETÉN

FILTRO AL

CARBÓN

GARANTIA

Broan-NuTone LLC garantiza al consumidor-comprador de sus productos que dichos productos no tendrán defectos en los
materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra. NO HAY OTRO TIPO DE
GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD
COMERCIAL O CONVE-NIENCIA PARA UN PROPOSITO ESPECIFICO.
Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el
usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO
CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN. Tampoco cubre
el mantenimiento ni los productos o partes de éstos que hayan sido usados de forma incorrecta, con negligencia, rotos
accidentalmente o por una incorrecta manutención ó reparación (distinta da la realizada por Broan-NuTone LLC), montaje
incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas. Le duración de la garantía se limita al
periodo de un año como está especificado en la garantía explicita. Algunos paises no permiten un limite en la duración de
la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no aplicarse. LA PRESENTE GARANTIA
CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS ANTERIORMENTE. BROAN­NUTONE LLC NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA ACCIDENTAL O
RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO. Algunos paises no
permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso, esta limitación arriba
indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también disponer de otros derechos
que varian de país a país. Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted
deberá a) Avisar a la dirección abajo indicada ó bien llamar por teléfono al número 1-800-637-1453 b) Dar el número de
serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del defecto en el producto o
bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 (1-888-882-7626)

GARANTIA BROAN-NUTONE LLC POR UN AÑO

- 40 -

SERVICE PARTS

MODEL E55000

KEY NO. PART NO. DESCRIPTION

7 BE3346761 Filter Support

9 B08087092 Grease Filter
14 B02300233 Motor Capacitor
16 BE3346354 Electrical Box Support
19 B03295005 Transformer Protection
26 B02300891 Halogen Lamp Bulb
37 B02300804 Heat Sentry
45 BW0000019 Blower
48 B02310203 Motor
49 B03295076 Blower Wheel
53 B03202007 Rubber Washer
60 B02300249 Feeder Cable
62 B08091462 Blower Mounting Cover
76 B02005121 Glass
86 B08088378 Discharge Collar
92 BE3348916 Switch Mounting Bracket

113 B02011314 Nameplate
118 BE3348941 Decorative Flue Bottom
119 BE3346765 Decorative FlueTop
120 B08091367 Flue Mounting Bracket
145 B032920170 Feeder cable connection Box
146 B032920180 Feeder Cable Connection Box Cover
147 BR2300132 Junction Clamp
151 B032920200 Electrical Box Wires Stop
165 B03295008 Control Board Box
166 B08086668 Control Board
208 B02300783 Transformer
223 B03200351 Switch Button
228 B08086286 Controls Board
229 B03201014 Warning lamp
230 B03292303 Switch Board Box Cover
234 B03292302 Control Board Box
240 B03292301 Switch Support
252 B03294836 Limit Switch Box
253 B02300620 Limit Switch
254 B03294837 Limit Switch Box Cover
274 B03295035 Fuse Box
332 B03295009 Cover
367 B02011210 Glass Handle
407 BE3344985 Blower Support Bracket
474 B02300798 Halogen Lamp Housing
477 B03295006 Transformer Protection Cover
998 B080810501 Hardware Package

SGD B08091764 Glass Slide

* B06002013 Blower Assembly (Includes Key Nos. 45, 48,

* B06108719 Switch Assembly (Includes Key Nos. 253,

- B03300488 Non-ducted recirculation filter

- B08999660 Non-ducted recirculation KIT

- B02300782 Fuse

- B02300674

* Not shown assembled.

49, 53)

14, 165, 228, 230, 234, 252, 254)

Fuse holder

- 41 -

LISTE PIECES DE RECHANGE

MODELE E55000

N. PART N. DESCRIPTION

7 BE3346761 Support filtre

9 B08087092 Filtre anti-graisse
14 B02300233 Condensateur
16 BE3346354 Support boîte installation electrique
19 B03295005 Protection trasformateur
26 B02300891 Lampe halogène
37 B02300804 Capteur
45 BW0000019 Convoyer
48 B02310203 Moteur
49 B03295076 Turbine du moteur
53 B03202007 Pare chocs
60 B02300249 Cable alimentation
62 B08091462 Support moteur
76 B02005121 Verre
86 B08088378 Collier d’évacuation
92 BE3348916 Etriers commandes

113 B02011314 Plaquette logo
118 BE3348941 Conduit décoratif inférieur
119 BE3346765 Conduit décoratif supérieur
120 B08091367 Etrier montage tube
145 B032920170 Boîte cable alimentation
146 B032920180 Couvercle boite cable alimentation
147 BR2300132 Borne
151 B032920200 Serre cable
165 B03295008 Boîte installation electrique
166 B08086668 Circuit imprimé installation electrique
208 B02300783 Trasformateur
223 B03200351 Bouton
228 B08086286 Circuite commandes
229 B03201014 Lampe temoin
230 B03292303 Couvercle boîte commandes
234 B03292302 Boîte commandes
240 B03292301 Support bouton
252 B03294836 Boîte de interrupteur de fin de course
253 B02300620 Interrupteur de fin de course
254 B03294837
274 B03295035 Boîte fusible
332 B03295009 Bouchon
367 B02011210 Poignée verre
407 BE3344985 Etrier support convoyer
474 B02300798 Boîte lampe halogène
477 B03295006 Couvercle protection trasformateur
998 B080810501 Accessoires de fixation

SGD B08091764 Glissière de verre

* B06002013 Ensemble moteur (Comprenant n. 45, 48,

* B06108719 Ensemble commandes (Comprenant n.253,

- B03300488 Filtre à charbon

- B08999660 Kit version non carénées

- B02300782 Fusible

- B02300674 Porte-fusible

* Illustrées separement.

Couvercle boîte de interrupteur de fin de course

49, 53)

14, 165, 228, 230, 234, 252, 254)

- 42 -

LISTA DE PIEZAS DE RECAMBIO

MODELO E55000

CÓD. N. PIEZA N. DESCRIPCIÓN

7 BE3346761 Soporte filtro

9 B08087092 Filtro antigrasa
14 B02300233 Condensador
16 BE3346354 Soporte de la caja de instalación eléctrica
19 B03295005 Protección trasformador
26 B02300891 Lámpara halógena
37 B02300804 Sensor
45 BW0000019 Convoyador
48 B02310203 Motor
49 B03295076 Manilla del motor
53 B03202007 Almohadilla antivibraziones
60 B02300249 Cabos
62 B08091462 Soporte motor
76 B02005121 Vidrio
86 B08088378 Casquillo
92 BE3348916 Soporte de montaje de los mandos

113 B02011314 Placa marca
118 BE3348941 Tubo decorativo inferior
119 BE3346765 Tubo decorativo superior
120 B08091367 Soporte de montaje del tubo
145 B032920170 Caja cabos alimentación
146 B032920180 Tapa de la caja cabos alimentación
147 BR2300132 Terminal
151 B032920200 Sujeta cabos
165 B03295008 Caja de instalación eléctrica
166 B08086668 Base para instalación eléctrica
208 B02300783 Trasformador
223 B03200351 Mando
228 B08086286 Base de los mandos
229 B03201014 Piloto
230 B03292303 Tapa de la caja mandos
234 B03292302 Caja de los mandos
240 B03292301 Soporte mando
252 B03294836 Caja del interruptor limitador
253 B02300620 Interruptor limitador
254 B03294837 Cubierta de la caja del interruptor limitador
274 B03295035 Caja fusible
332 B03295009 Tapa
367 B02011210 Manija vidrio
407 BE3344985 Soporte convoyador
474 B02300798 Caja de la lámpara halógena
477 B03295006 Tapa protección trasformador
998 B080810501 Accesorios para el montaje

SGD B08091764 Deslizador vidrio

* B06002013 Conjunto motor (Incluye los N. 45, 48,

* B06108719 Conjunto mandos (Incluye los N. 253, 14,

- B03300488 Filtro configuración sin tubo

- B08999660 Equipo configuración sin tubo

- B02300782 Fusible

- B02300674 Portafusible

* Se encuentran por separado.

49, 53)

165, 228, 230, 234, 252, 254)

- 43 -

SERVICE PARTS - LISTE PIECES DE RECHANGE -

LISTA DE PIEZAS DE RECAMBIO

MODEL E55000

04307635
