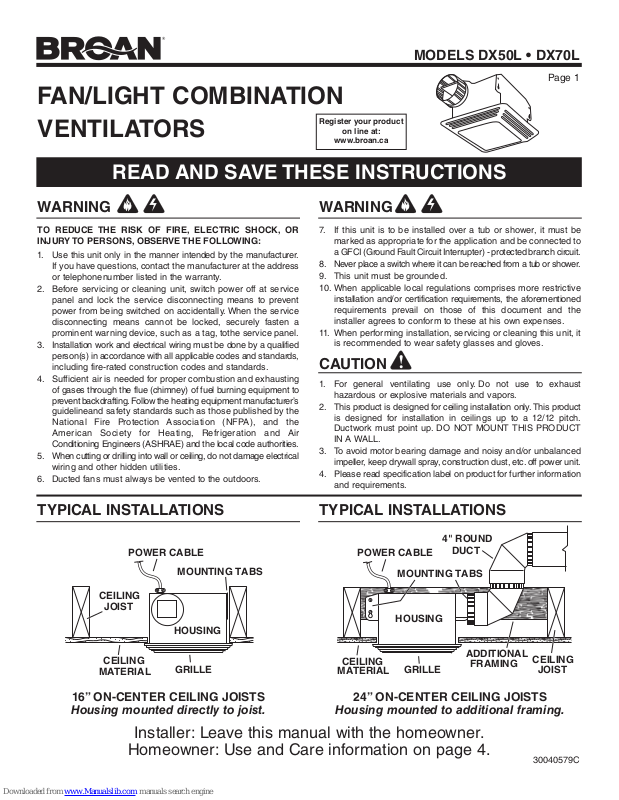

Broan DX50L, DX70L Instructions Manual

Page 1

MODELS DX50L • DX70L

WARNING

7. If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected to
a GFCI (Ground Fault Circuit Interrupter) - protected branch circuit.

8. Never place a switch where it can be reached from a tub or shower.

9. This unit must be grounded.

10. When applicable local regulations comprises more restrictive
installation and/or certification requirements, the aforementioned
requirements prevail on those of this document and the
installer agrees to conform to these at his own expenses.

11. When performing installation, servicing or cleaning this unit, it
is recommended to wear safety glasses and gloves.

CAUTION

1. For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.

2. This product is designed for ceiling installation only. This product
is designed for installation in ceilings up to a 12/12 pitch.
Ductwork must point up. DO NOT MOUNT THIS PRODUCT
IN A WALL.

3. To avoid motor bearing damage and noisy and/or unbalanced
impeller, keep drywall spray, construction dust, etc. off power unit.

4. Please read specification label on product for further information
and requirements.

HOUSING

CEILING

JOIST

MOUNTING TABS

GRILLE

CEILING

MATERIAL

POWER CABLE

4" ROUND

DUCT

ADDITIONAL

FRAMING

FAN/LIGHT COMBINATION
VENTILATORS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephonenumber listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, tothe service panel.

3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer’s
guidelineand safety standards such as those published by the
National Fire Protection Association (NFPA), and the
American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE) and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

READ AND SAVE THESE INSTRUCTIONS

TYPICAL INSTALLATIONS TYPICAL INSTALLATIONS

16” ON-CENTER CEILING JOISTS

Housing mounted directly to joist.

Installer: Leave this manual with the homeowner.

Homeowner: Use and Care information on page 4.

24” ON-CENTER CEILING JOISTS

Housing mounted to additional framing.

!

30040579C

Register your product

on line at:

www.broan.ca

POWER CABLE

MOUNTING TABS

CEILING

JOIST

HOUSING

CEILING

BH0034A

MATERIAL

GRILLE

Page 2

MODELS DX50L • DX70L

SUSPENDED CEILINGS

Housing hung with wires - 3-point mount.

New Construction

INSTALL THE HOUSING

1. Choose the location for your fan in the ceiling. For best possible

performance, use the shortest possible duct run and a minimum
number of elbows.

2.Position mounting brackets against joist so that bottom edge of

housing will be flush with finished ceiling.

Additional positioning feature for 5/8”, 1” & 1¼” thick
ceiling material:

Holes in corners of housing are labeled with various ceiling
material thicknesses. Position housing so bottom edge of joist
is visible through a matched set of holes. The housing is now
in the proper position for that ceiling material thickness.

Additional positioning feature for 1/2” thick ceiling material:

Bend two tabs, on side of housing, 90° outward. Lift housing
until tabs contact underside of joist.

Mark the keyhole slot on both mounting brackets.

New Construction

3.Set housing aside and drive nails partially into joist at the top of
both keyhole marks.

4.Hang housing from nails and pound nails tight. To ensure a
noise-free mount, pound another nail through the top hole of
each mounting tab.

1. Choose the location for your fan in the ceiling. For best possible
performance, use the shortest possible duct run and a minimum
number of elbows.

2.In attic, position mounting brackets against joist. Trace outline of
housing on ceiling material.

3.Set housing aside and cut ceiling opening slightly larger than
marked.

Existing Construction

MOUNTING

TAB

GRILLE

SUSPENDED

CEILING MATERIAL

POWER

CABLE

4" ROUND

DUCT

HOUSING

5/8

1

1-1/4

BR0004

BOTTOM EDGE OF JOIST

HOLES

TA B

TYPICAL INSTALLATIONS (CONTINUED) INSTALL THE HOUSING (CONTINUED)

INSTALL THE HOUSING (CONTINUED) CONNECT THE WIRING

INSTALL THE DUCTWORK

ATTACH THE GRILLE

1. Snap the damper/duct connector onto housing. Make sure that
tabs on the connector lock into slots in housing. Top of
damper/duct connector should be flush with top of housing.

2.Connect 4” round duct to damper/duct connector and extend
duct to outside through a roof or wall cap. Check damper to
make sure that it opens freely. Tape all duct connections to
make them secure and air tight.

NOTE: The duct connector has a counter-balanced damper flap.

The flap will be “open” approx. 1” when duct connector is
attached to housing. This design permits insulation to be
in direct contact with fan/light housing per UL
(Underwriters Laboratories) standards. The slightest
backdraft, however, will close the damper flap, preventing
air from entering unit or finished space.

5.Additional mounting holes are provided for installations where
access from above is inconvenient or not possible. Nail or screw
housing directly to joists or framing.

4.Place housing in opening so that its bottom edge is flush with
finished ceiling. Nail to joist through keyhole on both sides. To
ensure a noise-free installation, drive another nail through the
top hole of each mounting bracket.

Existing Construction

1. Wire unit following diagram above. Run electrical cable as direct
as possible to unit. Do not allow cable to touch sides or top of
unit after installation is complete.

1. Slide light reflector into front of grille opening. Plug light into
WHITE receptacle. Place grille/reflector combination over
protruding screw, and fasten in place using acorn nut provided.
HAND TIGHTEN acorn nut 1/4 turn after it is snug.

1. Install light bulb (not included). (See next page for type and
size.) Insert one tab on light lens into a slot in the grille/reflector
combination. Squeeze other tab slightly and snap into remaining slot.

ADDITIONAL
MOUNTING
HOLES

FLUSH

BE0004A

BLK

VENT
SWITCH

BLU

BLK

WH T

WH T

WH T

LIGHT

(WHITE)

GRD

VENT

(BLACK)

UNIT

SWITCH BOX

LIGHT
SWITCH

LINE

IN

BLK

RED

WHT

GRD

BE0005A

SWITCH BOX

LIGHT

FAN

DUAL CONTROL

(purchase separately)

WHITE

BLACK

RED
GROUND

(bare)

WIRING

PLATE

120 VAC

LINE IN

BLUE

BLACK

RECEPTACLE

(FAN)

WHITE

RECEPTACLE

(LIGHT)

Page 3

MODELS DX50L • DX70L

SCHEMATIC WIRING DIAGRAM

BD0003

One Year Limited Warranty

Broan-NuTone Canada warrants to the original consumer purchaser of its products that such products will be free from defects in materials and
workmanship for a period of one (1) year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESSED OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one year period, Broan-NuTone Canada will, at its option, repair or replace, without charge, any product or part which is found to be defective
under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS OR TUBES, BULBS OR BATTERIES, FILTERS, DUCT, ROOF
CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products
or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone Canada or an authorized
representative), faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one year period as specified for the express warranty.
BROAN- NUTONE CANADA’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE CANADA’S OPTION, SHALL BE THE
PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE CANADA SHALL NOT BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR
PERFORMANCE. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone Canada at the address or telephone [phone], (b) give the model
number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present
evidence of the original purchase date.

Date of Installation Builder or Installer

Model Number and Product Description

IF YOU NEED ASSISTANCE OR SERVICE:

For the location of your nearest Broan-NuTone Canada Incorportated dealer:

Dial Toll Free: 1-888-882-7626

Please be prepared to provide:

Product model number • Date and proof of purchase • The nature of the difficulty

Broan-NuTone Canada Inc.

1140 Tristar Drive, Mississauga, Ontario L5T 1H9

www.broan.ca

SERVICE PARTSUSE AND CARE

CLEANING
TO CLEAN LENS AND GRILLE:

Remove light lens and bulb. Remove nut in center of reflector and
lower assembly.

CAUTION: Reflector and grille are separate parts. Unplug
light from WHITE receptacle. Plastic parts can be cleaned
with mild, soapy water (use a mild detergent, such as
dishwashing liquid) and dried with a soft cloth. Do not use
abrasive cloth, steel wool pads or scouring powders.

TO CLEAN FAN ASSEMBLY:

Unplug fan assembly (BLACK receptacle). To remove motor plate:
Find the single tab on the motor plate (located next to the receptacle).
Push up near motor plate tab while pushing out on side of housing.
Or insert a straight-blade screwdriver into slot in housing (next to
tab) and twist screwdriver. Gently vacuum fan, motor and interior
of housing. METAL AND ELECTRICAL PARTS SHOULD

NEVER BE IMMERSED IN WATER.

WARNING: DISCONNECT ELECTRICAL POWER SUPPLY
AND LOCK OUT SERVICE PANEL BEFORE CLEANING OR
SERVICING THIS UNIT.

BULB REPLACEMENT

Remove lens by gently depressing sides and pull down.
Use 100 W maximum incandescent bulb.

MOTOR LUBRICATION

The motor is permanently lubricated. Do not oil or disassemble motor.

Page 4

MODELS DX50L • DX70L

KEY PART NO. DESCRIPTION

1 97013578 Light Lens
2 97005316 Acorn Nut
3 99770029 Bulb Holder
4 97014211 Light Reflector
* 97014212 Light Reflector Ass’y

(incl. Key nos. 3 & 4)
5 97013974 Grille
6 97014926 Motor Plate

7

99080521 Motor DX50L
99080522 Motor DX70L

8

99111002 Impeller DX50L
99110446 Impeller DX70L

9 99260428 Motor Nut (2 req.)

KEY PART NO. DESCRIPTION

10 99150582 Grille Screw

* 97015163 Blower Assembly

(incl. Key nos. 6 to 10)
11 99270982 Receptacle (Black)
12 99270981 Receptacle (White)
13 98009612 Wire Panel

* 97015171 Wire Panel Assembly

(incl. Key nos. 11 to 13)
14 97014922 Housing
15 99150575 Screw, no. 8-18 x .375”
16 98008868 Wiring Plate
17 99150574 Ground Screw
18 97014185 Damper/Duct Connector

BROAN-NUTONE CANADA INC.

Page 5

MODÈLES DX50L • DX70L

AVERTISSEMENT

7. Si cet appareil doit être installé au-dessus d’une douche ou d’une
baignoire, il doit être conçu pour cette application et être raccordé
à un circuit protégé par un disjoncteur de fuite à la terre (DDFT).

8. Ne jamais placer un interrupteur à un endroit pouvant être
accessible depuis une baignoire ou une douche.

9. Cet appareil doit être mis à la terre.

10. Lorsqu’une réglementation est en vigueur localement et qu’elle
comporte des exigences d’installation et/ou de certification
plus restrictives, lesdites exigences prévalent sur celles de ce
document et l’installateur entend s’y conformer à ses frais.

11. Il est recommandé de porter des lunettes et des gants de sécurité lors
de l’installation, de l’entretien ou de la réparation de cet appareil.

ATTENTION

1. Pour ventilation générale seulement. Ne l’utilisez pas pour
évacuer des vapeurs ou des matières dangereuses ou explosives.

2. Ce produit est conçu pour une installation au plafond seulement.
Ce produit est conçu pour une installation dans des plafonds
ayant une pente jusqu’à 12/12. Les conduits doivent être dirigés
vers le haut. NE PAS INSTALLER CE PRODUIT SUR UN MUR.

3. Afin d’éviter tout dommage au roulement du moteur et de débalancer
ou de rendre bruyante l’hélice du moteur, gardez votre appareil à
l’abri des poussières de gypse et de construction/rénovation, etc.

4. Nous vous recommandons de lire l’étiquette indiquant les
caractéristiques de votre ventilateur pour de plus amples
renseignements et exigences.

BOÎTIER

SOLIVE

DE PLAFOND

BRIDES

DE FIXATION

GRILLE

MATÉRIAU

DU PLAFOND

CÂBLE D’ALIMENTATION

CONDUIT ROND

DE 4 po

CADRE

SUPPLÉMENTAIRE

BH0035F

VENTILATEURS/LUMINAIRES
COMBINÉS

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,
OBSERVER LES DIRECTIVES SUIVANTES :

1. N’utiliser cet appareil que de la manière prévue par le fabricant.
Pour toute question, contacter le fabricant à l’adresse ou au
numéro de téléphone indiqué dans la garantie.

2. Avant de nettoyer ou de réparer l’appareil, coupez le courant
au panneau d’alimentation et verrouillez-en l’accès afin
d’éviter sa remise en marche accidentelle. Si le panneau
d’alimentation ne peut être verrouillé, apposez un avertissement
bien en évidence, par exemple une étiquette de couleur vive.

3. Les travaux d’installation et de raccordement électrique
doivent être effectués par du personnel qualifié en respectant
les normes et règlements en vigueur, y compris les normes et
codes de bâtiment en matière de prévention d’incendie.

4. Une circulation d’air efficace est requise afin d’assurer la combustion
et l’évacuation complète des gaz par la cheminée des équipements
à combustion pour prévenir les retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité
des manufacturiers d’équipement de chauffage, tels qu’ils sont
publiés par la National Fire Protection Association (NFPA) et
l’American Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE) ainsi que les responsables des codes locaux.

5. Lorsque vous coupez ou perforez un mur ou un plafond,
prenez garde de ne pas endommager les fils électriques ou
autre installation qui pourraient y être dissimulés.

6. Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.

LIRE ET CONSERVER CES DIRECTIVES

INSTALLATIONS TYPES INSTALLATIONS TYPES

SOLIVES DE 16 PO CENTRE À CENTRE

Boîtier monté directement sur une solive.

SOLIVES DE 24 PO CENTRE À CENTRE

Boîtier monté directement sur un cadre supplémentaire.

!

BOÎTIER

SOLIVE DE

PLAFOND

BRIDES DE FIXATION

GRILLE

MATÉRIAU

DU PLAFOND

CÂBLE D’ALIMENTATION

Installateur : Laisser ce manuel au propriétaire.

Propriétaire : Renseignements sur l’utilisation et l’entretien en page 8.

30040579C

Enregistez votre produit

en ligne à :

www.broan.ca

Page 6

MODÈLES DX50L • DX70L

PLAFONDS SUSPENDUS

Boîtier suspendus par des fils. Montage en 3 points.

Construction neuve

INSTALLATION DU BOÎTIER

1. Choisir l’emplacement du ventilateur/luminaire au plafond. Pour

obtenir un rendement optimal, utiliser le parcours de conduit le
plus court et comportant un nombre minimum de coudes.

2.Positionner les pattes de montage contre la solive afin que le

bord inférieurdu boîtier soit au ras du plafond fini.

Aide supplémentaire au positionnement pour les matériaux
de plafond de 5/8 po, de 1 po et de 1¼ po d’épaisseur :

Des trous situés dans les coins du boîtier comportent
l’indication de différentes épaisseurs de matériau de plafond.
Positionner le boîtier afin que le bord inférieur de la solive soit
visible à travers le jeux des trous correspondant à l’épaisseur
désirée. Le boîtier est maintenant correctement en place
pour cette épaisseur de matériau de plafond.

Aide supplémentaire au positionnement pour le matériau
de plafond de 1/2 po d’épaisseur :

Plier les deux pattes de chaque côté du boîtier, à 90° vers
l’extérieur. Soulever le boîtier jusqu’à ce que les pattes
entrent en contact avec le bord inférieur de la solive.

Marquer l’emplacement du trou en forme de serrure des deux
brides de fixation.

Construction neuve

4.Suspendre le boîtier aux clous et les enfoncer complètement.
Pour assurer un fonctionnement silencieux, enfoncer un autre
clou dans le trou supérieur de chaque bride de fixation.

1. Choisir l’emplacement du ventilateur/luminaire au plafond. Pour
obtenir un rendement optimal, utiliser le parcours de conduit le
plus court et comportant un nombre minimum de coudes.

2.Depuis le grenier, positionner les brides de fixation contre la
solive. Tracer le contour du boîtier sur le matériau du plafond.

3.Mettre le boîtier de côté et découper une ouverture dans le plafond
légèrement plus grande que la marque.

Construction existante

BRIDE
DE FIXATION

GRILLE

MATÉRIAU DE

PLAFOND SUSPENDU

CÂBLE

D’ALIMENTATION

CONDUIT ROND

DE 4 po

BOÎTIER

5/8

1

1-1/4

BR0004

BORD INFÉRIEUR DE LA SOLIVE

INSTALLATIONS TYPES (SUITE)

INSTALLATION DU BOÎTIER (SUITE)

TROUS

PATTE

3.Mettre de côté le boîtier et enfoncer partiellement des clous
dans la solive au sommet des deux marques des trous en forme
de serrure.

Page 7

MODÈLES DX50L • DX70L

INSTALLATION DU BOÎTIER (SUITE)

RACCORDEMENT ÉLECTRIQUE

INSTALLATION DU CONDUIT

FIXATION DE LA GRILLE

1. Enclencher le clapet/raccord de conduit au boîtier. S’assurer
que les pattes du raccord soient verrouillées dans les fentes du
boîtier. Le dessus du clapet/raccord de conduit doit être au
même niveau que le dessus du boîtier.

2.Raccorder un conduit rond de 4 po au clapet/raccord de conduit
et rallonger le conduit jusqu’à un capuchon de toit ou de mur
extérieur. S’assurer que le clapet puisse s’ouvrir librement.
Sceller hermétiquement tous les joints à l’aide de ruban à conduits.

NOTE : Le raccord de conduit possède un clapet à contrepoids.

Le clapet est ouvert d’environ 1 po lorsque le raccord de
conduit est fixé au boîtier. Cette conception permet à l’isolant
d’être en contact direct avec le boîtier du ventilateur/luminaire
selon les normes UL (Underwriters Laboratories).
Cependant, le moindre retour d’air fermera le clapet, évitant
que l’air n’entre dans l’appareil ou dans l’espace fini.

5.Des trous de fixation supplémentaires sont prévus pour les
montages où l’accès par le dessus n’est pas pratique ou impossible.
Clouer ou visser le boîtier directement sur les solives ou sur le cadre.

4.Placer le boîtier dans l’ouverture afin que son bord inférieur soit
au ras du plafond existant. Clouer le boîtier sur la solive à travers
les trous en forme de serrure, des deux côtés. Pour assurer un
fonctionnement silencieux, enfoncer un autre clou dans le trou
supérieur de chaque bride de fixation.

Construction existante

1. Câbler l’appareil en suivant le schéma ci-dessus. Faire passer le
câble électrique aussi directement que possible jusqu’à l’appareil. Une
fois l’installation terminée, le câble ne doit en aucun cas toucher le
dessus ou les côtés de l’appareil.

1. Glisser le réflecteur à l’avant de l’ouverture de la grille. Brancher
l’éclairage dans la prise BLANCHE. Placer l’ensemble grille/réflecteur
sur les vis qui dépassent et le fixer à l’aide de l’écrou borgne
inclus. SERRER l’écrou borgne À LA MAIN d’un quart de tour.

1. Installer l’ampoule (non incluse). (Voir en page suivante pour
connaître le type à utiliser.) Insérer une des pattes du diffuseur
dans une fente de l’ensemble grille/réflecteur. Presser légèrement
l’autre patte pour l’encliqueter dans l’autre fente.

TROUS

DE FIXATION

SUPPLÉMENTAIRES

AU RAS DU BOÎTIER

NOIR

BLEU

NOIR

BLANC

LAMPE

(BLANC)

VENT.

(NOIR)

INTERRUPTEUR

LAMPE

NOIR

BLANC

BLANC

BLANC

BOÎTIER DE L'INTERRUPTEUR

MISE À LA TERRE

APPAREIL

MISE À
LA TERRE

ENTRÉE

ROUGE

INTERRUPTEUR

VENT.

BOÎTE DE

L’INTERRUPTEUR

LAMPE

VENT.

COMMANDE DOUBLE

(vendue séparément)

BLANC

NOIR

ROUGE
MISE À

LA TERRE
(dénudé)

PLAQUE DE

BRANCHEMENT

ENTRÉE

DE 120 V C.A.

BLEU

PRISE BLANCHE

(LAMPE)

PRISE NOIRE

(VENTILATEUR)

SCHÉMA ÉLECTRIQUE

BD0003

Page 8

MODÈLES DX50L • DX70L

Garantie limitée de un an

Broan-NuTone Canada garantit à l’acheteur consommateur original de ses produits qu’ils sont exempts de défauts dans les matières premières ou la main-d’œuvre
pour une période de un (1) an à compter de la date d’achat original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS
NON PAS LIMITÉES AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.
Durant cette période de un an, Broan-NuTone Canada, à son choix, réparera ou remplacera gratuitement tout produit ou pièce qui s’avère défectueux
sous utilisation et service normaux.
CETTE GARANTIE NE COUVRE PAS LES DÉMARREURS DE LAMPES FLUORESCENTES ET LES TUBES, LES AMPOULES OU LES PILES,
LES FILTRES, LES CONDUITS, LES CAPUCHONS DE MUR OU DE TOIT ET AUTRES ACCESSOIRES DE CONDUITS. Cette garantie ne couvre pas
(a) l’entretien et le service normal ou (b) tout produit ou pièce endommagés par suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation
(autre que par Broan-NuTone Canada ou un représentant autorisé), une mauvaise installation ou installation contraire au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée.
L’ENGAGEMENT DE BROAN-NUTONE CANADA DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE CANADA, SERA LA
SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE CANADA NE SE TIENDRA PAS RESPONSABLE DES DOM­MAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L’UTILISATION OU LA PERFORMANCE DE
SES PRODUITS. Cette garantie annule toutes les garanties précédentes.
Pour obtenir le service sous garantie, vous devez (a) aviser Broan-NuTone Canada à l’adresse ou au numéro de téléphone 1 888 882-7626, (b)
donner le numéro du modèle et l’identification de la pièce et (c) décrire la nature de tout défaut du produit ou de la pièce. Lorsque vous demanderez
le service sous garantie, vous devrez présenter une preuve de la date d’achat original.

Date d’installation Entrepreneur ou installateur

Numéro de modèle et description du produit

POUR OBTENIR DE L’AIDE OU DU SERVICE :

Pour connaître le Centre de service Broan-NuTone Canada Inc. autorisé indépendant le plus près :

Composez le numéro sans frais : 1 888 882-7626

Garder à portée de la main :

le numéro du modèle • la date et la preuve d’achat • le type de problème

Broan-NuTone Canada Inc.

1140 Tristar Drive, Mississauga, Ontario L5T 1H9

www.broan.ca

PIÈCES DE REMPLACEMENTUTILISATION ET ENTRETIEN

NETTOYAGE
POUR NETTOYER LE DIFFUSEUR ET LA GRILLE :

Retirer le diffuseur et l’ampoule. Dévisser l’écrou au centre du
réflecteur et retirer l’ensemble diffuseur et grille.

ATTENTION : La grille et le réflecteur sont des pièces distinctes.
Débrancher l’éclairage de la prise BLANCHE. Nettoyer les
pièces en plastique avec de l’eau tiède savonneuse (utiliser un
détergent doux, comme du détergent liquide pour vaisselle)
et les sécher avec un chiffon doux. Ne pas utiliser de toile
émeri, de tampons en laine d’acier ou de poudres abrasives.

POUR NETTOYER LE BLOC VENTILATEUR :

Débrancher le bloc ventilateur (prise NOIRE). Pour enlever la plaque
du moteur : repérer l’unique patte sur la plaque du moteur (située à
côté de la prise). Pousser vers le haut près de la patte de la plaque du
moteur tout en repoussant le côté du boîtier pour le dégager ou insérer
un tournevis à lame plate dans une fente du boîtier (près de la patte)
et tourner le tournevis. Passer doucement à l’aspirateur l’hélice, le moteur
et l’intérieur du boîtier. LES PIÈCES MÉTALLIQUES ET ÉLECTRIQUES

NE DOIVENT JAMAIS ÊTRE IMMERGÉES DANS L’EAU.

AVERTISSEMENT : AVANT D’EFFECTUER L’ENTRETIEN OU
DE NETTOYER L’APPAREIL, COUPER L’ALIMENTATION
ÉLECTRIQUE ET VERROUILLER LE PANNEAU ÉLECTRIQUE.

REMPLACEMENT DE L’AMPOULE

Enlever le diffuseur en pressant légèrement les côtés et en tirant
vers le bas. Utiliser une ampoule incandescente de 100 W maximum.

LUBRIFICATION DU MOTEUR

Le moteur est lubrifié à vie. Ne pas huiler ou démonter le moteur.

RÉF. N° DE PIÈCE DESCRIPTION

1 97013578 Diffuseur
2 97005316 Écrou borgne
3 99770029 Douille d’ampoule
4 97014211 Réflecteur
* 97014212 Ensemble de réflecteur

(incl. les réf. 3 et 4)
5 97013974 Grille
6 97014926 Plaque du moteur

7

99080521 Moteur DX50L
99080522 Moteur DX70L

8

99111002 Hélice DX50L
99110446 Hélice DX70L

9 99260428 Écrou du moteur (2)

RÉF. N° DE PIÈCE DESCRIPTION

10 99150582 Vis de grille

* 97015163 Bloc ventilateur

(incl. les repères 6 à 10)
11 99270982 Prise (Noire)
12 99270981 Prise (Blanche)
13 98009612 Panneau de branchement

* 97015171 Ensemble de panneau

de branchement (incl.

les réf. 11 à 13)
14 97014922 Boîtier
15 99150575 Vis nº 8-18 x 0,375 po
16 98008868 Plaque de branchement
17 99150574 Vis de mise à la tere
18 97014185 Raccord de conduit/clapet

BROAN-NUTONE CANADA INC.
