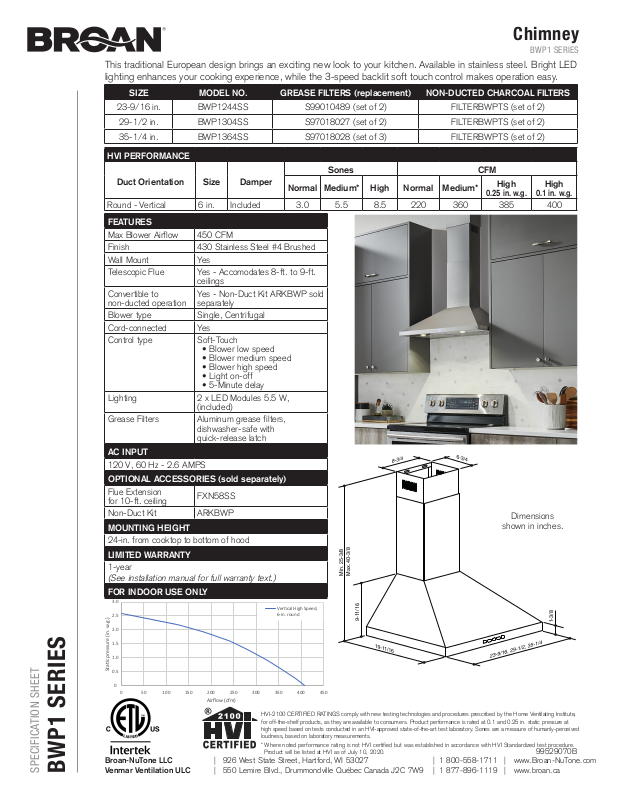

Broan BWP1244SS, BWP1304SS, BWP1364SS SPECIFICATION SHEET

Chimney

3.0

450

Stac pressure (in. w.g.)

Airﬂow (cfm)

BWP-400 Series

BWP1 SERIES

This traditional European design brings an exciting new look to your kitchen. Available in stainless steel. Bright LED lighting enhances your cooking experience, while the 3-speed backlit soft touch control makes operation easy.

SIZE MODEL NO. GREASE FILTERS (replacement) NON-DUCTED CHARCOAL FILTERS

23-9/16 in. BWP1244SS S99010489 (set of 2) FILTERBWPTS (set of 2)

29-1/2 in. BWP1304SS S97018027 (set of 2) FILTERBWPTS (set of 2) 35-1/4 in. BWP1364SS S97018028 (set of 3) FILTERBWPTS (set of 2)

HVI PERFORMANCE

Sones CFM

Duct Orientation Size Damper

Normal Medium* High Normal Medium*

Round - Vertical 6 in. Included 3.0 5.5 8.5 220 360 385 400

FEATURES

Max Blower Airflow 450 CFM Finish 430 Stainless Steel #4 Brushed Wall Mount Yes Telescopic Flue Yes - Accomodates 8-ft. to 9-ft.

ceilings

Convertible to non-ducted operation

Yes - Non-Duct Kit ARKBWP sold

separately Blower type Single, Centrifugal Cord-connected Yes Control type Soft-Touch

• Blower low speed

• Blower medium speed

• Blower high speed

• Light on-off

• 5-Minute delay

Lighting 2 x LED Modules 5.5 W,

(included) Grease Filters Aluminum grease filters,

dishwasher-safe with

quick-release latch

AC INPUT

120 V, 60 Hz - 2.6 AMPS

OPTIONAL ACCESSORIES (sold separately)

Flue Extension for 10-ft. ceiling

FXN58SS

Non-Duct Kit ARKBWP

MOUNTING HEIGHT

24-in. from cooktop to bottom of hood

LIMITED WARRANTY

1-year

(See installation manual for full warranty text.)

Min. 25-3/8

Max. 40-3/8

FOR INDOOR USE ONLY

Vercal High Speed,

2.5

2.0

1.5

1.0

0.5

SPECIFICATION SHEET

BWP1 SERIES

050 100 150 200 250 300 350 400

6-in. round

HVI-2100 CERTIFIED RATINGS comply with new testing technologies and procedures prescribed by the Home Ventilating Institute, for off-the-shelf products, as they are available to consumers. Product performance is rated at 0.1 and 0.25 in. static pressure at high speed based on tests conducted in an HVI-approved state-of-the-art test laboratory. Sones are a measure of humanly-perceived loudness, based on laboratory measurements.

* Where noted performance rating is not HVI certified but was established in accordance with HVI Standardized test procedure.

Product will be listed at HVI as of July 10, 2020.

9-11/16

High

0.25 in. w.g.

Dimensions

shown in inches.

High

0.1 in. w.g.

1-3/8

99529070B

3,0

Débit de l’air (pi³/min)

Série BWP- 400

FICHE TECHNIQUE

SÉRIE BWP1

Cheminée

Son style élégant de tradition européenne apporte à votre cuisine la touche tant recherchée. Offerte en acier inoxydable. Son éclairage à DEL brillant améliore votre expérience culinaire, tandis que sa commande rétroéclairée à effleurement offre 3 vitesses de fonctionnement, facilitant l’utilisation.

LARGEUR N° DE MODÈLE FILTRES À GRAISSE (remplacement) FILTRES DE RECIRCULATION

23-9/16 po BWP1244SS S99010489 (jeu de 2) FILTERBWPTS (jeu de 2)

29-1/2 po BWP1304SS S97018027 (jeu de 2) FILTERBWPTS (jeu de 2) 35-1/4 po BWP1364SS S97018028 (jeu de 3) FILTERBWPTS (jeu de 2)

RENDEMENT HVI

Orientation

du conduit

Rond vertical 6 po

Largeur Volet

Inclus

Normale Moyenne* Haute Normale Moyenne*

3,0 5,5 8,5 220 360 385 400

CARACTÉRISTIQUES

Débit max. du ventilateur 450 pi³/min Fini Acier inoxydable n° 4 brossé Installation murale Oui Cheminée télescopique Oui - Convient aux plafonds

de 8 pi à 9 pi de hauteur

Convertible pour une installation sans conduit

Oui - Ensemble pour hotte sans conduit ARKBWP vendu

séparément Type de ventilateur Simple, centrifuge Enfichable Oui Type de commande À effleurement

• Ventilateur basse vitesse

• Ventilateur moyenne vitesse

• Ventilateur haute vitesse

• Éclairage allumé/éteint

• Arrêt différé 5 minutes Éclairage 2 x Modules DEL 5,5 W, (inclus) Filtres à graisses Filtres à graisses en aluminium,

lavables au lave-vaisselle avec loquet à retrait rapide

ALIMENTATION CA

120 V, 60 Hz - 2,6 A

ACCESSOIRES OPTIONNELS (vendus séparément)

Cheminée télescopique pour plafonds de 10 pi

FXN58SS

Ens. de recirculation ARKBWP

HAUTEUR DE MONTAGE

24 po au-dessus de la surface de cuisson

GARANTIE LIMITÉE

1 an

(Voir le manuel d’installation pour le texte complet de

la garantie.)

POUR UTILISATION À L’INTÉRIEUR SEULEMENT

Vercal haute vitesse,

2,5

2,0

1,5

1,0

0,5

Pression staque (po d’eau)

050 100 150 200 250 300 350 400 450

L’HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d’essai prescrites par le Home Ventilating Institute pour les produits d’emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po et de 0,25 po, d’après les tests effectués dans le laboratoire d’essai ultra-perfectionné de l’AMCA. Le sone est une mesure de la perception humaine de la puissance sonore, d’après des mesures effectuées en laboratoire.

* Signifie que la donnée n’est pas certifiée par le HVI, mais a été obtenue suivant les procédures de test standardisées du HVI.

Le produit sera listé au HVI dès le 10 juillet 2020.

6 po rond

Sones pi3/min

Haute

0,25 po d’eau

Min. 25-3/8

Max. 40-3/8

9-11/16

Les dimensions

SÉRIE BWP1

Haute

0,1 po d’eau

indiquées sont

en pouces.

1-3/8

99529070B
