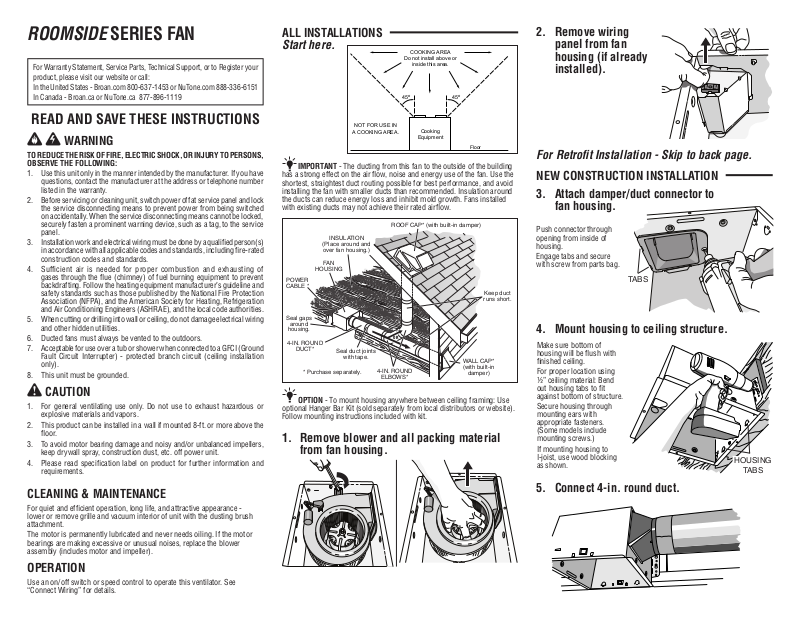

ROOMSIDE SERIES FAN
COOKING AREA
For Warranty Statement, Service Parts, Technical Support, or to Register your
product, please visit our website or call:
In the United States - Broan.com 800-637-1453 or NuTone.com 888-336-6151
In Canada - Broan.ca or NuTone.ca 877-896-1119

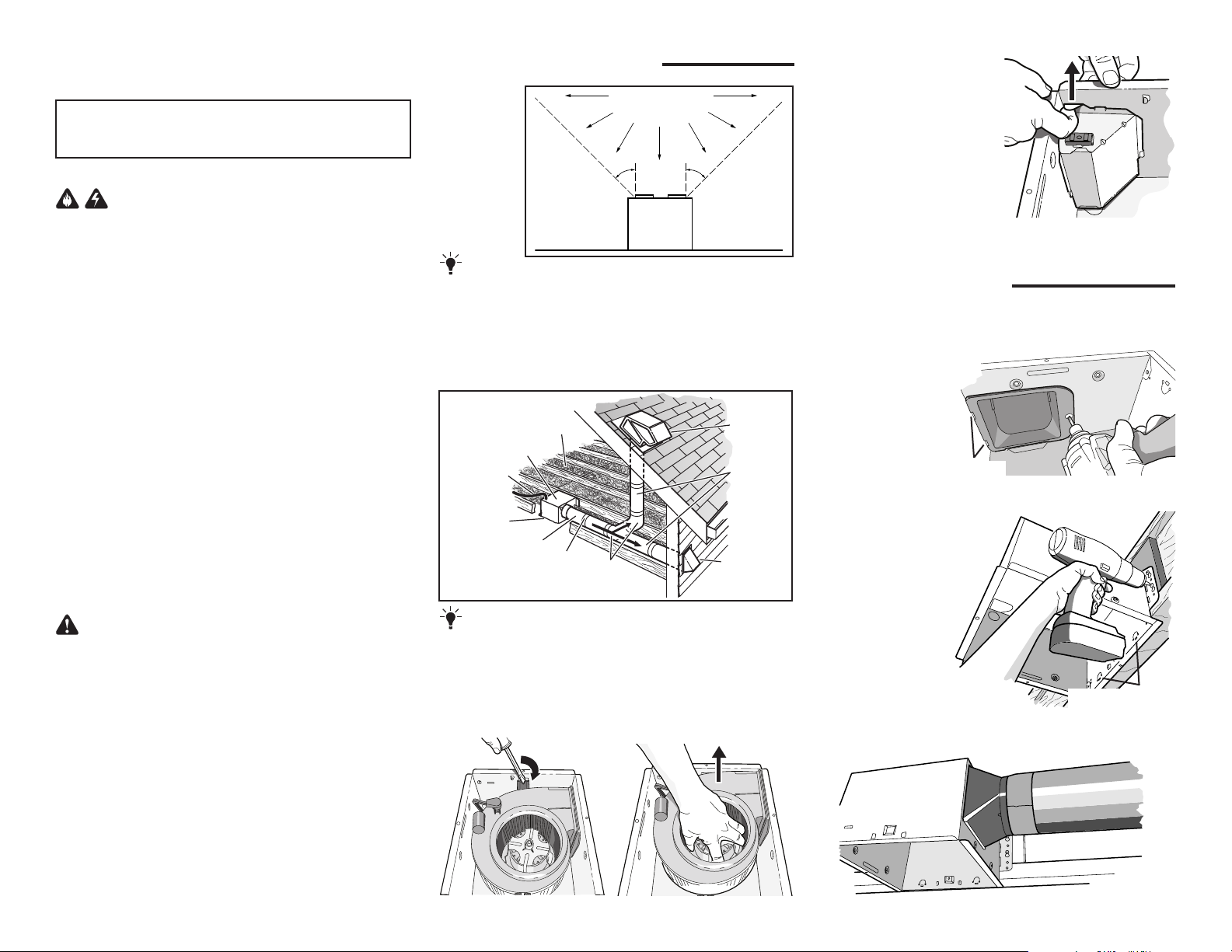

ALL INSTALLATIONS
Start here.
Do not install above or
inside this area.
o
45
2. Remove wiring
panel from fan
housing (if already
installed).
o
45
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have
questions, contact the manufacturer at the address or telephone number
listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock
the service disconnecting means to prevent power from being switched
on accidentally. When the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a tag, to the service
panel.
3. Installation work and electrical wiring must be done by a qualified person(s)
in accordance with all applicable codes and standards, including fire-rated
construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment manufacturer’s guideline and
safety standards such as those published by the National Fire Protection
Association (NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring
and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Acceptable for use over a tub or shower when connected to a GFCI (Ground
Fault Circuit Interrupter) - protected branch circuit (ceiling installation
only).
8. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous or
explosive materials and vapors.
2. This product can be installed in a wall if mounted 8-ft. or more above the
floor.
3. To avoid motor bearing damage and noisy and/or unbalanced impellers,
keep drywall spray, construction dust, etc. off power unit.
4. Please read specification label on product for further information and
requirements.
NOT FOR USE IN
A COOKING AREA.
IMPORTANT - The ducting from this fan to the outside of the building
has a strong effect on the air flow, noise and energy use of the fan. Use the
shortest, straightest duct routing possible for best performance, and avoid
installing the fan with smaller ducts than recommended. Insulation around
the ducts can reduce energy loss and inhibit mold growth. Fans installed
with existing ducts may not achieve their rated airflow.
INSULATION
(Place around and
over fan housing.)
FAN
HOUSING
POWER
CABLE *
Seal gaps
around
housing.
4-IN. ROUND
DUCT*
* Purchase separately.
OPTION - To mount housing anywhere between ceiling framing: Use
optional Hanger Bar Kit (sold separately from local distributors or website).
Follow mounting instructions included with kit.
Seal duct joints
with tape.
4-IN. ROUND
ELBOWS*
Cooking
Equipment
ROOF CAP* (with built-in damper)
OR
Floor
WALL CAP*
(with built-in
damper)
Keep duct
runs short.
1. Remove blower and all packing material
from fan housing.
For Retrot Installation - Skip to back page.
NEW CONSTRUCTION INSTALLATION
3. Attach damper/duct connector to
fan housing.
Push connector through
opening from inside of
housing.
Engage tabs and secure
with screw from parts bag.
TABS
4. Mount housing to ceiling structure.
Make sure bottom of
housing will be flush with
finished ceiling.
For proper location using
½” ceiling material: Bend
out housing tabs to fit
against bottom of structure.
Secure housing through
mounting ears with
appropriate fasteners.
(Some models include
mounting screws.)
If mounting housing to
I-joist, use wood blocking
as shown.
HOUSING
TABS
CLEANING & MAINTENANCE
For quiet and efficient operation, long life, and attractive appearance lower or remove grille and vacuum interior of unit with the dusting brush
attachment.
The motor is permanently lubricated and never needs oiling. If the motor
bearings are making excessive or unusual noises, replace the blower
assembly (includes motor and impeller).
OPERATION
Use an on/off switch or speed control to operate this ventilator. See
“Connect Wiring” for details.
5. Connect 4-in. round duct.
RECEPTACLE
6. Connect wiring.
Bend tab to expose desired access
hole. Connect power cable to
housing with appropriate UL
approved connector. Connect black
to black, white to white and green to
green or bare wire. Re-install wiring
panel and secure with screw from
parts bag.
7. Finish ceiling - then skip to Step 8.
RETROFIT INSTALLATION
3. Remove old fan and prepare ceiling.
Existing fan housings are typically attached to the structure:
with screws, nails, or staples, which must be removed.
•
with hangers or rails which are fastened to joists and must be removed
•
along with housing.
A pry bar may be needed to remove the old housing.
Enlarge ceiling opening
(if necessary) to 9¾”
parallel to joist) by 10½”
(perpendicular to joist).
(Some models have a
cut-out template on side of
carton.) Leave ductwork and
wiring in place.
9¾-in.
10½-in.
JOIST
2
5. Connect wiring.
Bend tab to expose desired access
hole. Connect power cable to housing
with appropriate UL approved
connector. Connect black to black,
white to white and green to green or
bare wire. Re-install wiring panel and
secure with screw from parts bag.
6. Mount fan to
ceiling structure.
Mount housing to ceiling
structure with standard
drywall or wood screws
in locations shown.
(Some models include
mounting screws.)
*Center hole optional.
8. Install blower.
Re-install blower removed in Step1. Secure blower with 2 screws from
parts bag and plug blower into black receptacle.
9. Install grille.
Squeeze grille springs and insert into slots in housing. Push grille up
against ceiling.
*
Depending upon model - your
grille may look different.
If grille spring becomes
dislodged from grille snap it back into place
as shown.
1
4. Fold mounting
ears at against
housing.
7. Connect 4-in. round duct.
Pull existing ducting through housing discharge opening and tape ducting
to duct connector. Push connector/ducting back through opening.
Engage tabs and secure with screw from parts bag.
3
TABS
1
2
4
WIRING DIAGRAM
ON / OFF SWITCH
(purchase separately)
SWITCH BOX
120 VAC LINE IN
BLACK
WHITE
GROUND
(bare)
WIRING PLATE
99045962C
ÁREA QUE COCINA
VENTILADOR SERIE
ROOMSIDE
Para la Declaración de garantía, piezas de servicio, soporte técnico o para registrar
su producto, visite nuestro sitio web o llame a:
En los Estados Unidos: Broan.com 800-637-1453 o NuTone.com 888-336-6151
En Canadá: Broan.ca o NuTone.ca 877-896-1119
LEA Y CONSERVE ESTAS INSTRUCCIONES
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O
LESIONES PERSONALES, SIGA LAS SIGUIENTES PRECAUCIONES:
1. Use la unidad solo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro
eléctrico en el panel de servicio y bloquee los medios de desconexión
del servicio para evitar que la electricidad se reanude accidentalmente.
Cuando no sea posible bloquear los medios de desconexión del servicio,
fije firmemente una señal de advertencia (como una etiqueta) en un lugar
visible del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben estar a cargo
de personal capacitado, de acuerdo con todos los códigos y normas
correspondientes, que incluyen los códigos y las normas de construcción
específicos sobre protección contra incendios.
4. Es necesario suficiente aire para que se lleve a cabo una combustión y una
extracción adecuadas de los gases a través del tubo de humos (chimenea)
del equipo quemador de combustible, con el fin de evitar el contratiro.
Siga las directrices y las normas de seguridad del fabricante del equipo de
calefacción, como las publicadas por la Asociación Nacional de Protección
contra Incendios (National Fire Protection Association, NFPA), la Sociedad
Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado
(American Society for Heating, Refrigeration and Air Conditioning Engineers,
ASHRAE) y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de
no dañar el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos siempre deben ventearse hacia elexterior.
7. Esta unidad puede instalarse sobre una tina o ducha siempre que se conecte
a un GFCI (interruptor de circuitos para fallas a tierra) en un circuito de
derivación protegido (solo en instalación de cielo raso).
8. Esta unidad debe estar conectada a tierra.
PRECAUCIÓN
1. Solo para usarse como medio de ventilación general. No debe usarse para
la extracción de materiales o vapores peligrosos o explosivos.
2. Este producto se puede instalar en una pared si se va a montar a 2.44 m
(8 pi) o más sobre el suelo.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos o
desbalanceados, mantenga la unidad de potencia protegida contra rociados
de yeso, polvos de construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver información y
requisitos adicionales.
LIMPIEZA Y MANTENIMIENTO
Para lograr un funcionamiento silencioso y eficiente, una larga vida y la apariencia
atractiva del producto, baje o retire la rejilla y aspire el interior de la unidad con
el accesorio del cepillo para sacudir polvo.
El motor está permanentemente lubricado y nunca necesitará ponerle aceite.
Si los cojinetes del motor están haciendo ruido excesivo o inusual, reemplace
el conjunto del ventilador (incluye el motor y el impulsor).
FUNCIONAMIENTO
Accione este ventilador mediante un interruptor de encendido/apagado o control
de velocidad. Consulte los detalles en la sección “Conexión eléctrica”.
TODAS LAS INSTALACIONES
Comience
aquí.
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
IMPORTANTE - Los conductos desde este ventilador hacia el
exterior del edificio tienen un gran efecto sobre el flujo de aire, el
ruido y el uso de energía del ventilador. Utilice el tramo de conductos
más corto y recto posible para obtener un desempeño óptimo y evite
instalar el ventilador con conductos menores que los recomendados.
El aislamiento alrededor de los conductos puede reducir la pérdida de
energía e inhibir el desarrollo de moho. Los ventiladores instalados
en conductos existentes podrían no obtener el flujo de aire nominal.
del conducto
con cinta.
AISLACIÓN*
(Colocar alrededor y sobre
el compartimiento para el ventilador).
VENTILADOR
COMPARTIMIENTO
CABLE DE
ALIMENTACIÓN*
Sellar las
cavidades
alrededor del
compartimiento.
CONDUCTO CIRCULAR
DE 4 PULG.*
Sellar las uniones
*Comprar por separado.
OPCIÓN - Para montar la cubierta en cualquier lugar de la
estructura del cielo raso: Utilice el juego de barra de suspensión
(se vende por separado con sus distribuidores locales o en sitios
web). Siga las instrucciones de montaje incluidas en el kit.
No instale sobre o dentro
o
45
O
CODOS
CIRCULARES
DE 4 PULG.*
de esta área.
Equipo
para cocinar
o
45
Piso
CAPUCHÓN
PARA TEJADO*
(con regulador
incorporado)
Asegurarse
de que los
conductos
sean cortos.
CAPUCHÓN
DE PARED*
(con regulador
de tiro incorporado)
de tiro
1. Retire el soplador y todo el material de
embalaje de la cubierta delventilador.
2. Retire el panel
de cableado de
la cubierta del
ventilador (si ya
está instalado).
Para instalaciones de conversión: salte a la
última página.
CONSTRUCCIÓN NUEVA
3. Acople el conector del regulador de
tiro/conducto a la cubierta del ventilador
Empuje el conector a
través de la abertura
desde el interior de la
cubierta. Enganche las
lengüetas y fíjelas con
los tornillos de la bolsa
de piezas.
LENGÜETAS
4. Monte la cubierta en la estructura del cielo raso.
Asegúrese de que la parte inferior de
la cubierta quede al ras con el cielo
raso terminado.
Para la ubicación correcta
utilizando material del techo de
una media pulgada: Curva fuera
pestañas de vivienda para
adaptarse contra la parte
inferior de la estructura.
Fije la cubierta por las
orejetas de montaje con
los sujetadores adecuados.
Si va a montar la cubierta a la vigueta
“I”, utilice un bloque de madera
como se muestra.
LENGÜETAS DE
CAJA
5. Conecte el conducto redondo de 4 pulg. (10 cm).
6. Conecte el cableado.
Doble la lengüeta para exponer el
orificio de acceso deseado. Conecte
el cable eléctrico a la cubierta con una
conexión apropiada aprobada por UL.
Conecte negro con negro, blanco con
blanco y verde con verde o con el hilo
desnudo. Vuelva a instalar el panel de
cableado y fíjelo con el tornillo de la
bolsa de piezas.
7. Termine el cielo raso y a continuación
salte al paso 8.
5. Conecte elcableado.
Doble la lengüeta para exponer el
orificio de acceso deseado. Conecte
el cable eléctrico a la cubierta con
una conexión apropiada aprobada
por UL. Conecte negro con negro,
blanco con blanco y verde con verde
o con el hilo desnudo. Vuelva a
instalar el panel de cableado y fíjelo
con el tornillo de la bolsa de piezas.
8. Instale el soplador.
Vuelva a instalar el soplador que retiró en el paso 1, fíjelo con
2 tornillos de la bolsa de piezas y conecte el soplador en el
receptáculo negro.
9. Instale la rejilla.
Comprima los resortes de la rejilla e introdúzcalos en las ranuras de
la cubierta. Empuje la rejilla contra el cielo raso.
INSTALACIÓN DE CONVERSIÓN
3.
Quite el
ventilador viejo
y prepare el
cielo raso.
Generalmente, las carcasas
de los ventiladores
existentes están unidas a la estructura:
• con tornillos, clavos o grapas, que se deben
quitar.
• con ganchos o rieles que están sujetos a las
viguetas y que deben quitarse junto con la
carcasa.
Puede ser necesario utilizar una barra de
palanca para quitar la carcasa vieja.
De ser necesario,
agrande la abertura
del cielo raso a 9
¾ pulg. (24.8 cm)
(paralela a la vigueta)
por 10 ½ pulg. (26.7
cm) (perpendicular a
la vigueta). (Algunos
modelos tienen una
plantilla recortada en
el lateral del cartón).
Deje los conductos
existentes y el
cableado en su lugar.
24.8 cm
9¾ pulg.
1
4. Doble las orejetas de
montaje planas contra la
cubierta.
26.7 cm
10½ pulg.
VIGUETA
2
6. Monte el
ventilador en la
estructura del
cielo raso.
Monte la cubierta en la
estructura del cielo raso
con tornillos estándar para
madera o yeso en los lugares
mostrados.
*El orificio central es
opcional.
*
7. Conecte el conducto redondo de 4 pulg. (10 cm).
Tire del conducto existente a través de la abertura de descarga de
la cubierta y péguelo con cinta al conector del conducto. Pase el
conector/conducto de vuelta a través de la abertura. Enganche las
lengüetas y fíjelas con los tornillos de la bolsa de piezas.
3
1
2
4
LENGÜETAS
Dependiendo del modelo, su
rejilla puede ser diferente.
DIAGRAMA DE CABLEADO
INTERRUPTOR
ENCENDIDO / APAGADO
(comprar por separado)
CAJA DEL INTERRUPTOR
PLACA DE CABLEADO
LÍNEA DE ENTRADA DE 120 VCA
rejilla se desprende
de la misma, vuelva
lugar tal y como se
NEGRO
BLANCO
TIERRA (desnudo)
Si el resorte de la
a colocarlo en su
muestra.
RECEPTÁCULO
99045964C
Loading...
