Braun BUA 5000 Service Manual

Download

English................................ 2

Deutsch............................ 14

Español............................. 26

Français............................ 38

Hrvatski........................... 50

Magyar............................. 62

Polski.............................. 74

Română......................... 86

Русский......................... 98

Slovenščina.................. 110

Türkçe............................ 122

www.hot-europe.com

This product is manufactured by Kaz Europe Sàrl under a license to the ‘Braun’ trademark. ‘Braun’ is a registered trademark of Braun GmbH, Kronberg, Germany.

Kaz Europe Sàrl Place Chauderon 18 CH-1003 Lausanne Switzerland

BUA5000EU

Made and

printed in China

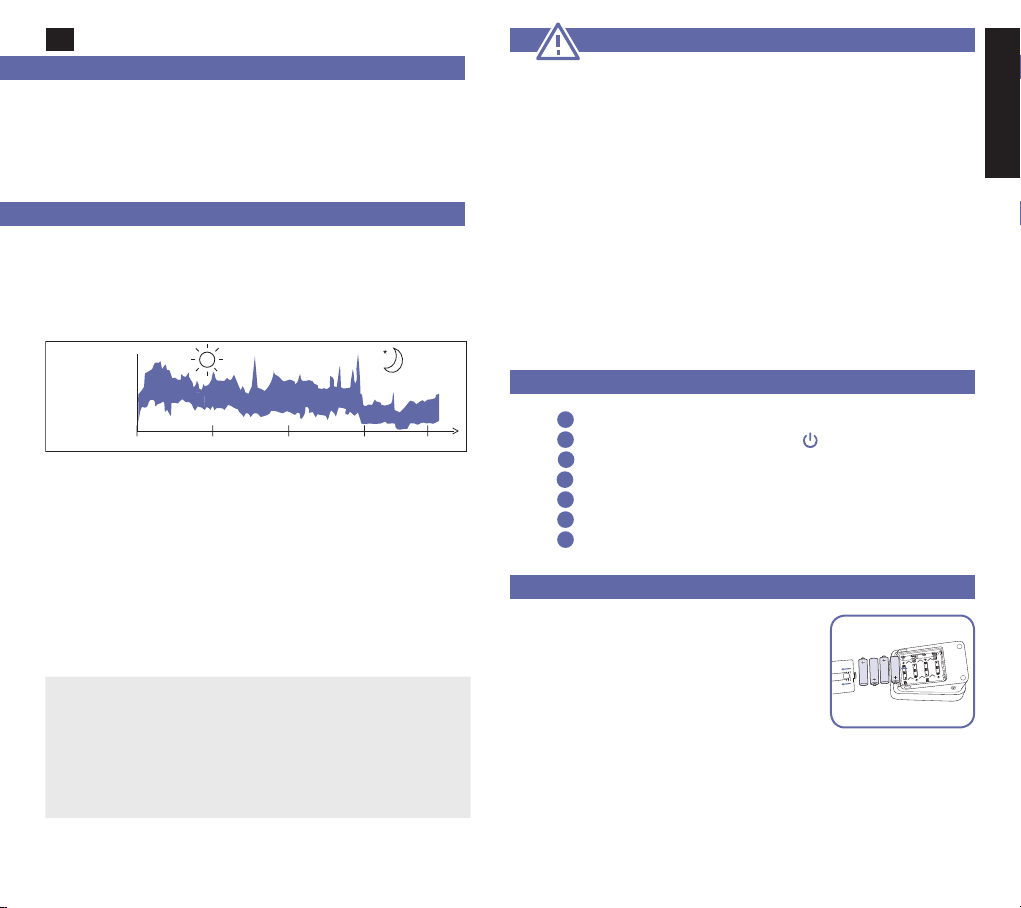

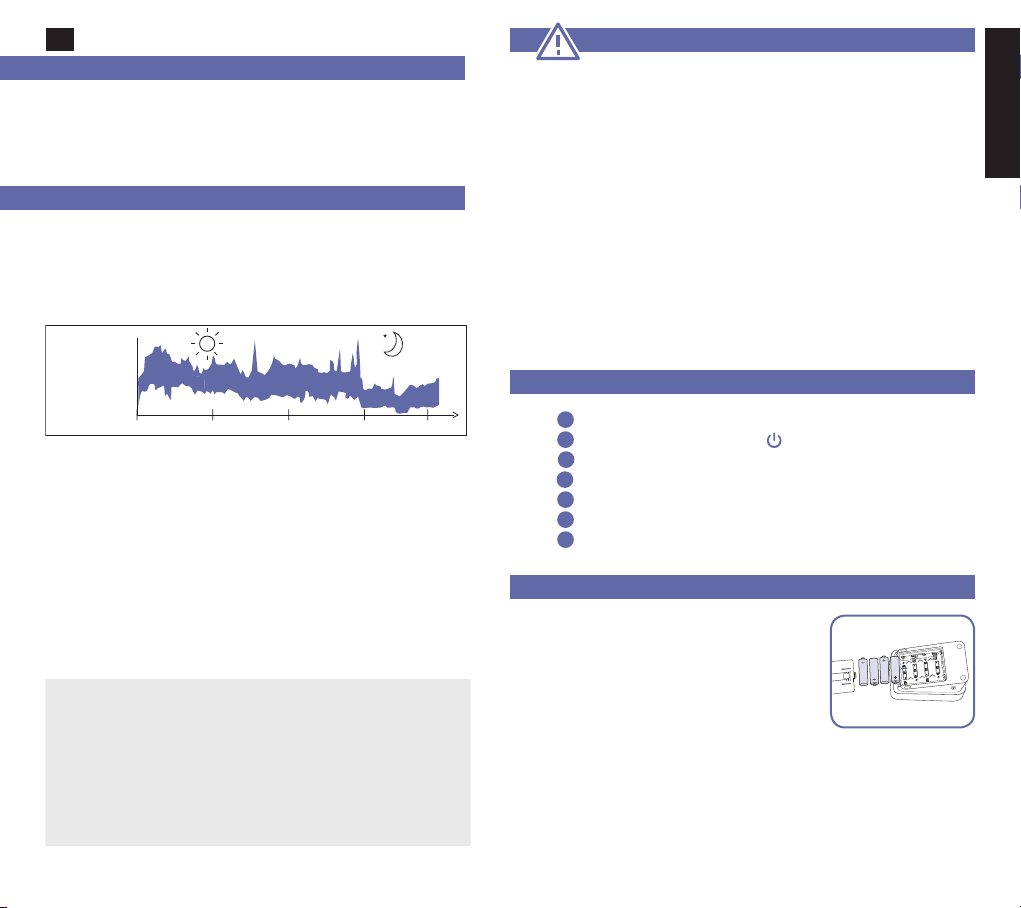

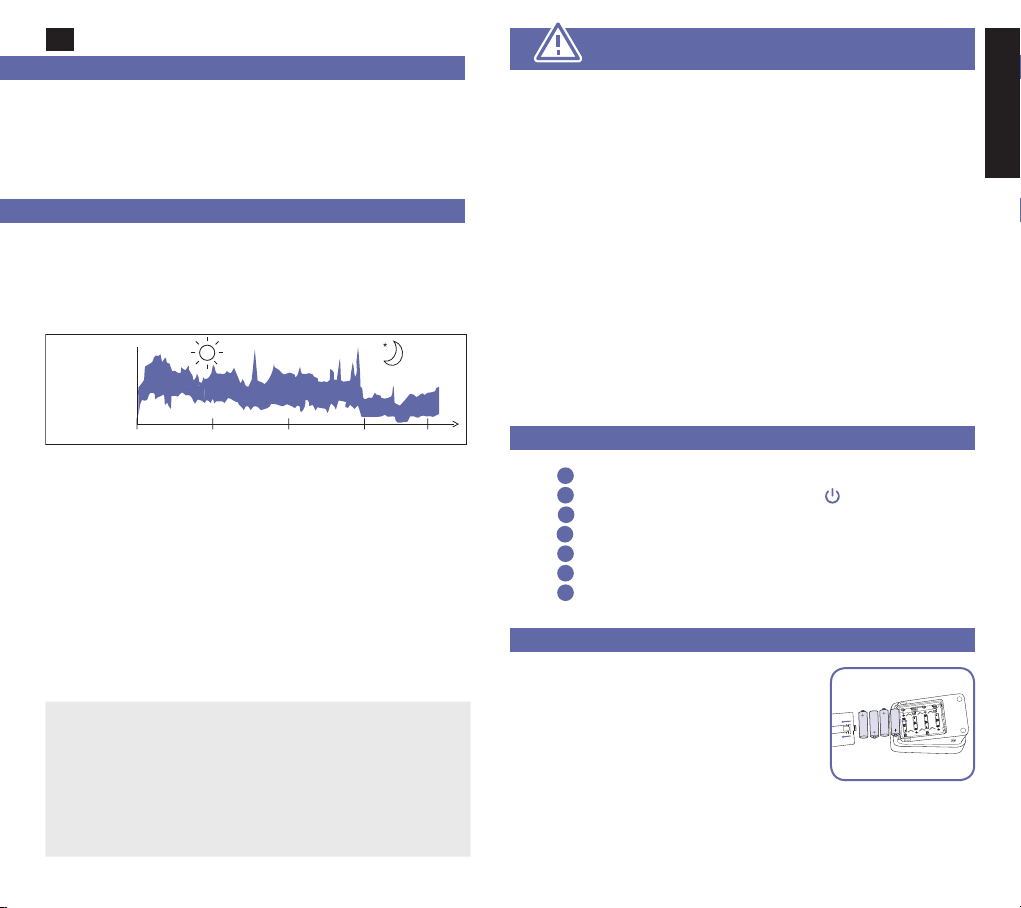

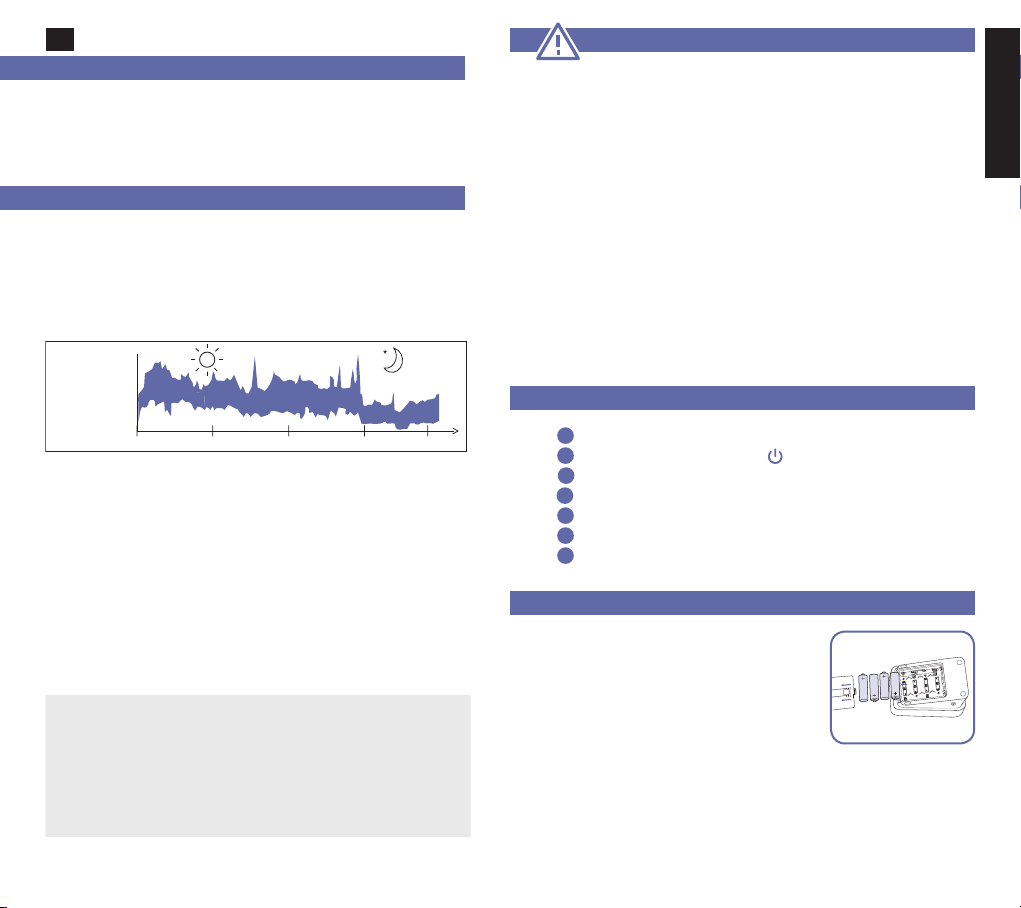

English

Intended use of Braun ExactFitTM 1

Braun ExactFit™ 1 is a blood pressure monitor that has been developed for easy and accurate blood pressure measurements from the upper arm. The measuring accuracy of Braun ExactFit™ 1 was tested at the time of manufacture and was proven by clinical research in accordance with

†

ESH.

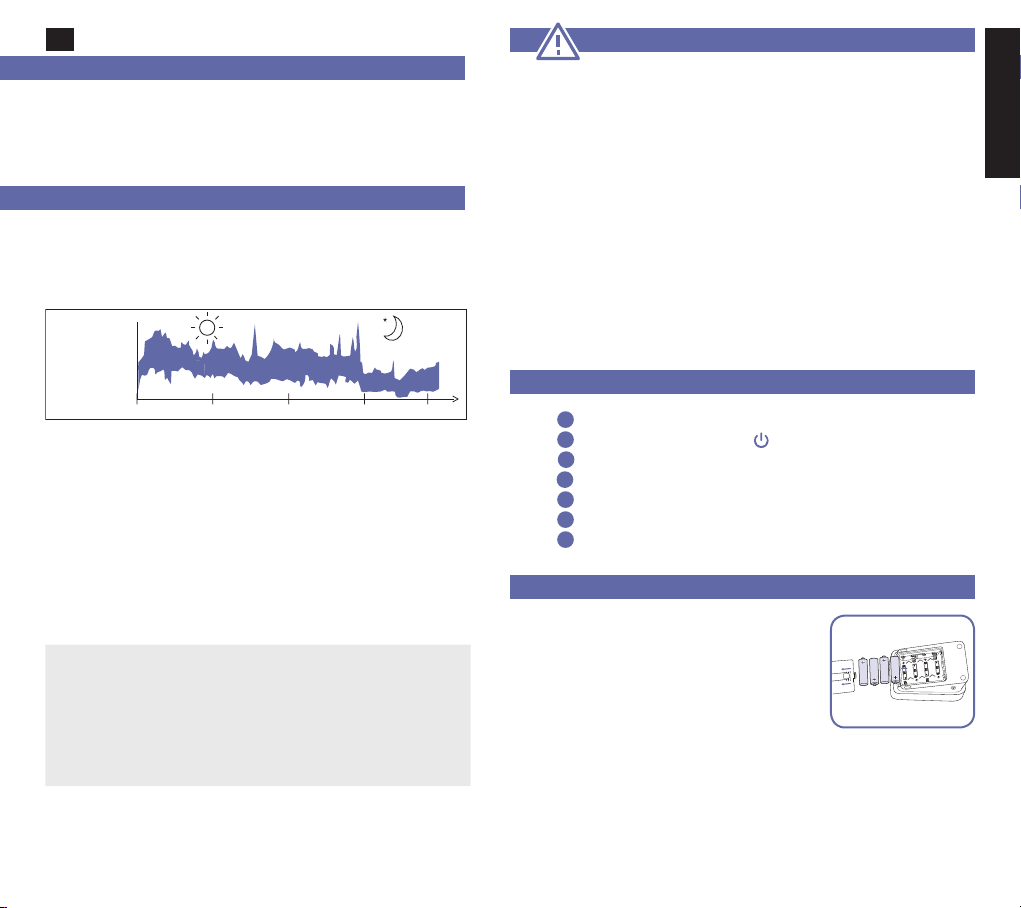

What you should know about blood pressure

Blood pressure constantly changes throughout the day. It rises sharply in the early morning and declines during the late morning. Blood pressure rises again in the afternoon and ﬁnally drops to a low level at night. Also, it may vary in a short period of time. Therefore, readings from successive measurements can ﬂuctuate.

140

SYS

mmHG

120

100

DIA

mmHG

Note: Blood pressure readings from a healthy 31-year-old male, measured at 5-minute intervals

Blood pressure measured in a doctor’s oﬃce only provides a momentary value. Repeated measurements at home better reﬂect one’s actual blood pressure values under everyday conditions.

Moreover, many people have a diﬀerent blood pressure when they measure at home, because they tend to be more relaxed than when in the doctor’s oﬃce.

Regular blood pressure measurements taken at home can provide your doctor with valuable information on your normal blood pressure values under actual everyday conditions.

The European Society of Hypertension (ESH) has set up the following standard blood pressure values when measured at resting pulse:

Blood pressure (mmHg)

SYSTOLIC = systole = upper value

DIASTOLIC = diastole = lower value

†

European Society of Hypertension

6 5 h12 18 0

Too low

below 100

below 60

Normal

values

up to 139

up to 89

Grade 1 & 2

hypertension

140-179

90-109

Grade 3

hypertension

≥ 180

≥ 110

Safety information and important precautions

• To ensure accurate measuring results, carefully read the complete instructions for use.

• This product is intended for household use only. Keep product and batteries away from children.

• People suﬀering from cardiac arrhythmia, vascular constriction, arteriosclerosis in extremities, diabetes or users of cardiac pacemakers should consult their doctor before measuring their blood pressure themselves, since deviations in blood pressure values may occur in such cases.

• If you are under medical treatment or taking any medication, please consult your doctor ﬁrst.

• The use of this blood pressure monitor is not intended as a substitute for consultation with your doctor.

• Protect from dust and from direct sunlight. Do not open or modify this equipment without authorization of the manufacturer.

Product description

LCD display

Power (start/stop) button Hose port

3 4

Battery compartment Connector

Arm cu

6 7

Air hose

Inserting batteries

• Use alkaline batteries, type AA 1.5V as supplied with this product.

• Remove the battery compartment cover and insert four batteries with correct polarity (see symbol in the battery compartment).

• New batteries will provide approximately 400 measurements.

English

Key rules for accurate blood pressure measurement

• Always take readings at the same time of day, ideally in the morning, under the same conditions.

• Do not measure within 30 minutes after smoking, coﬀee or tea consumption or any form of exertion. These factors will inﬂuence the measurement results.

• Always measure on the same upper arm.

• Take oﬀ wrist watch and jewelry before ﬁtting the cuﬀ on the measuring arm.

• Wait approximately 3 minutes before repeating a measurement.

• Do not wrap the cuﬀ over a jacket or sweater. This will aﬀect the measurement.

• Remove tight-ﬁtting clothing from your arm.

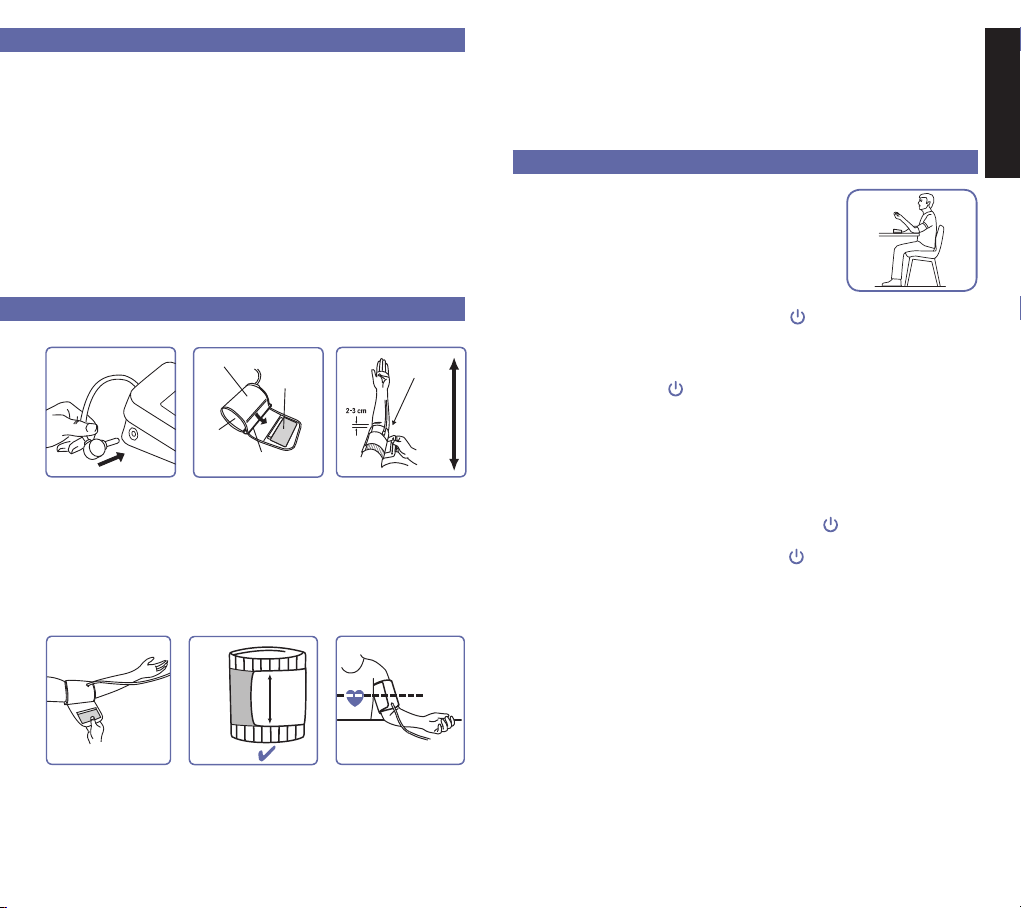

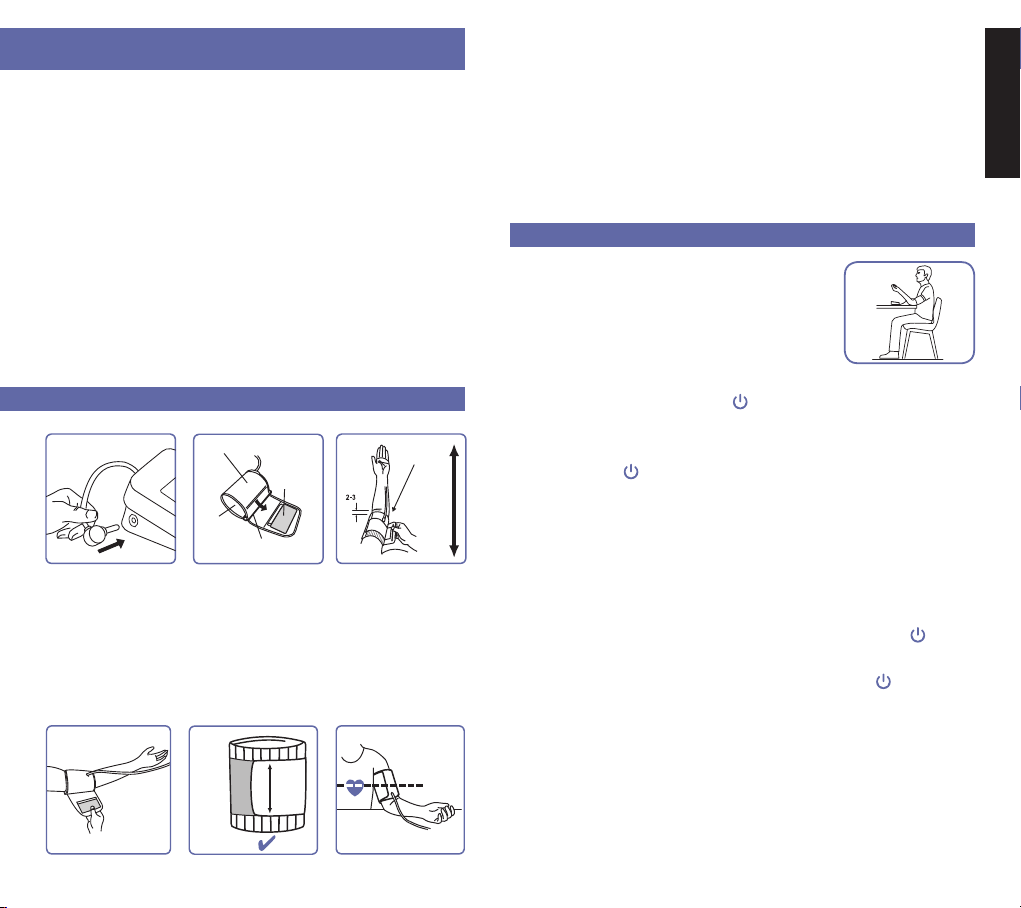

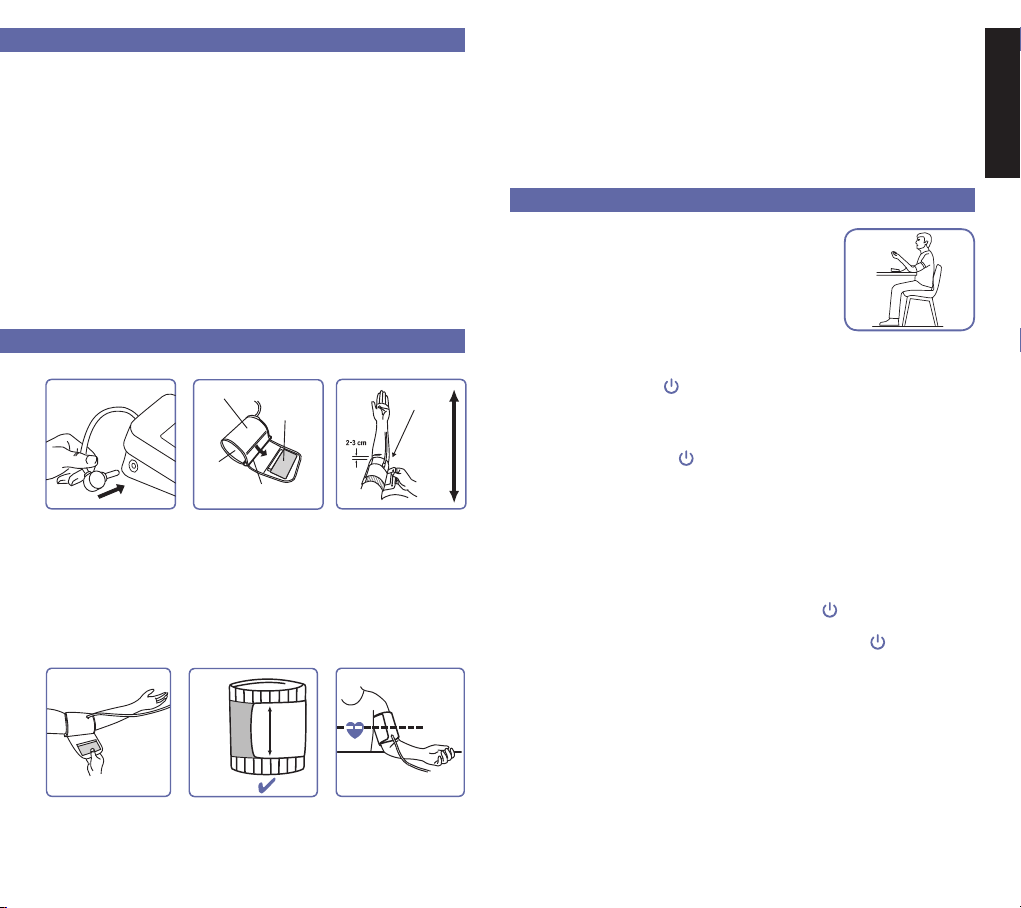

Applying the arm cuff

Pile side material

Velcro

Smooth

cloth

Metal ring

Fig. 1 Fig. 2 Fig. 3

1. Plug the air hose into the connector (Fig. 1).

2. The cuﬀ is located correctly when the velcro is on the outside of the cuﬀ and the metal ring does not touch the skin (Fig. 2).

3. Put your arm through the cuﬀ loop. The bottom of the cuﬀ should be approximately 2-3 cm above elbow. The tube should lie over the brachial artery on the inside of the arm (Fig. 3).

Main

arteries

5. When the cuﬀ is positioned properly, press the Velcro ﬁrmly against the pile side of the cuﬀ.

6. This cuﬀ is suitable for use if the arrow heads fall within the stripe pattern on the other side of the cuﬀ when the cuﬀ is tightened around your arm (Fig. 5).

7. Sit on a chair and place your arm on the table so that the cuﬀ is at the same level as your heart (Fig. 6).

Taking a measurement

8. Sit on a chair with your feet ﬂat on the ﬂoor.

9. Wrap the cuﬀ snugly around your arm (see “Applying the arm cuﬀ” section above, Fig. 3-6).

10. Do not move the unit during measurement, or the proper measurement will not be achieved.

11. Press power button automatically. While measurement is in progress, do not move or speak.

Note: If necessar y to interrupt a measurement, press the power

at any time. The device immediately cancels the

button measurement, lowers cuﬀ pressure and automatically turns oﬀ.

12. The cuﬀ will ﬁrst inﬂate and then deﬂate. At the end of the measurement there are 2 ﬁnal beep sounds and the reading is displayed:

Upper (systolic) value

Lower (diastolic) value Pulse

13. Press the power button product will turn oﬀ automatically after 1 minute. If at any time you want to stop the measurement, press the power button

14. Test results will be saved into the memory automatically ( see memory function below).

to begin. The measurement starts

to turn the product oﬀ. Otherwise the

English

22-42 cm

Adult cuﬀ

Fig. 4 Fig. 5 Fig. 6

4. Pull the cuﬀ so that the top and bottom edges are tightened around your arm (Fig. 4).

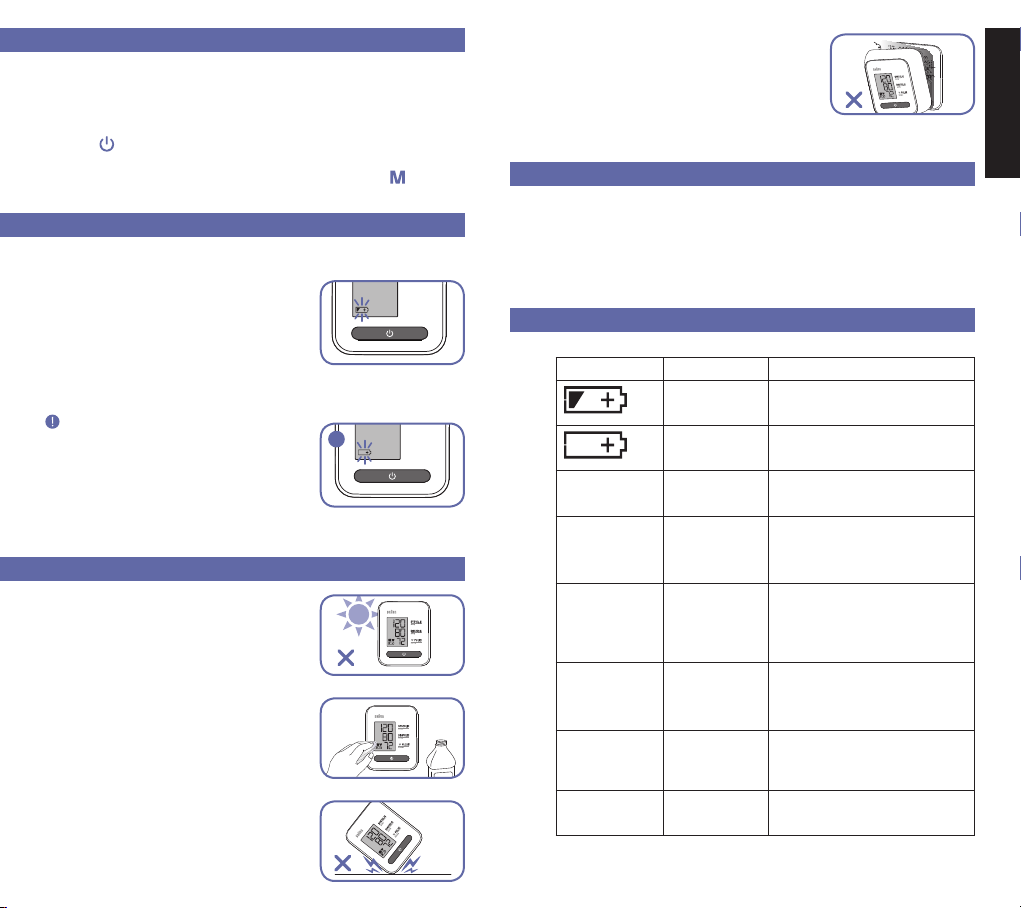

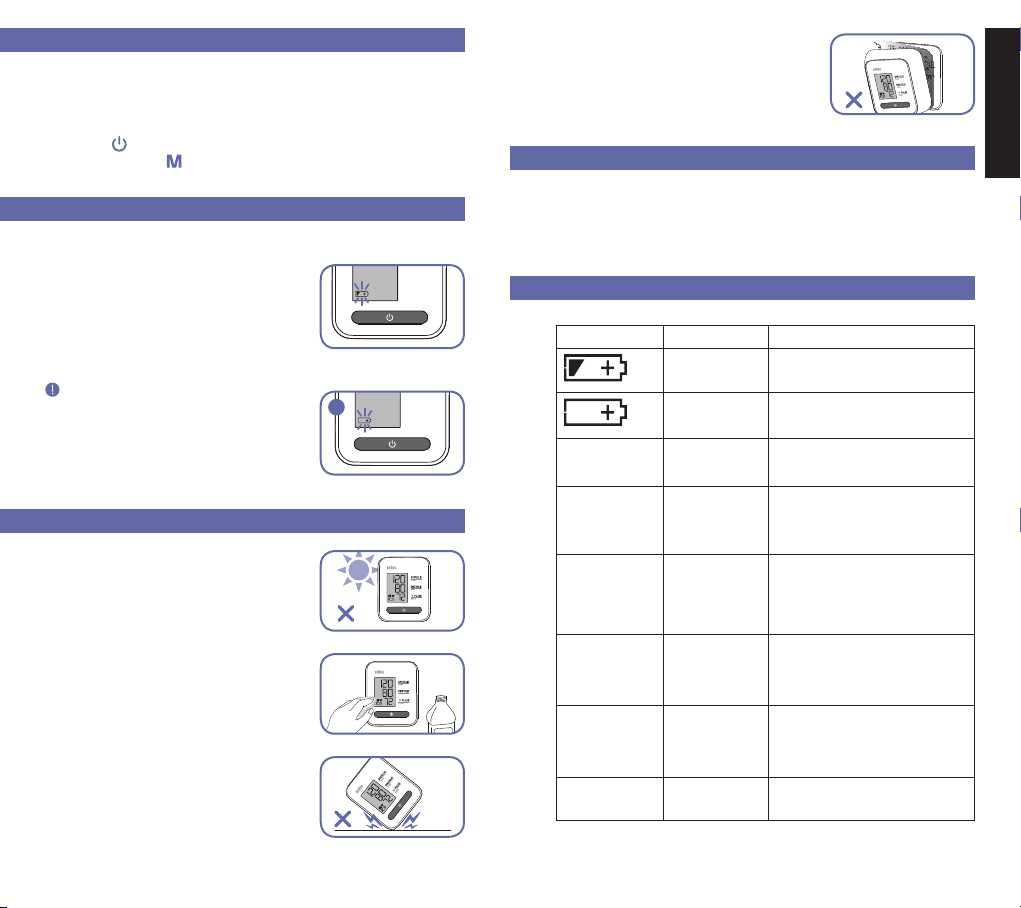

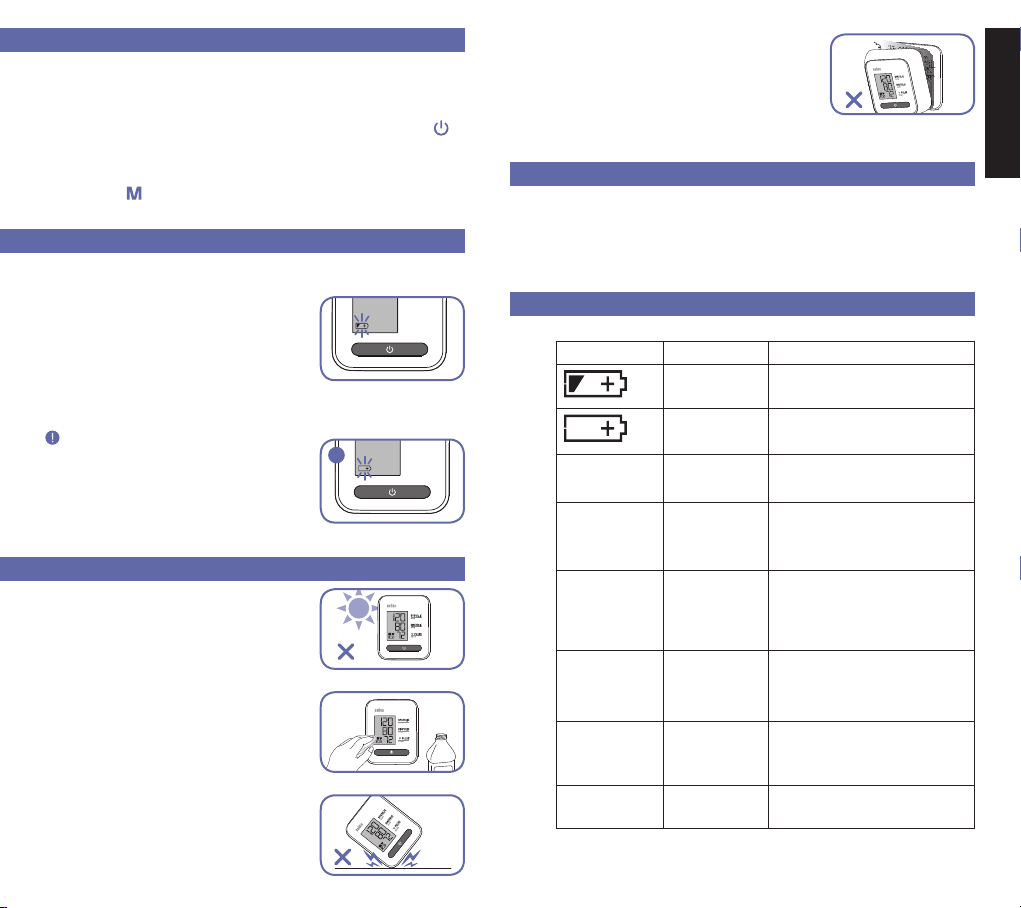

Memory function

Your ExactFit™ 1 blood pressure monitor will automatically store the latest measurement. Storing is done automatically after the completed measurement.

To recall the reading, press and hold the power button

for at least 2 seconds while the unit is switched oﬀ. When all the display elements are shown, release the power button and the screen will show the last reading with an

symbol.

Battery charge indicator

Batteries almost discharged

When the batteries are approximately 75% used, a battery warning appears. This icon blinks 3 times ﬁrst when the device is turned on, then goes to measuring mode. The monitor will continue to measure reliably, but new batteries should be obtained.

Batteries discharged—replacements required

When the batteries are fully discharged,

the battery symbol will ﬂash empty along

with 3 short beep sounds as soon as the device is switched on. You cannot take any further measurement and must replace the batteries. Refer to the section called “Inserting batteries”.

Storage and cleaning

• Do not expose device to either extreme temperatures, humidity, dust or direct sunlight.

• The cuﬀ contains a sensitive air-tight inﬂatable bladder. Handle this carefully and avoid all types of straining through twisting or buckling.

• Clean the product with a soft, slightly damp cloth. Stains on the cuﬀ can be carefully removed with a damp cloth. Do not use gasoline, thinners or similar solvents. Do not wash or dry clean the cuﬀ. Do not store the product in a place exposed to direct sunlight or high humidity.

• Do not drop the device or treat it roughly in any way. Avoid strong vibrations.

• NEVER open the device! This will make the manufacturer’s warranty invalid and could adversely aﬀect the device’s accuracy!

Calibration

This product has been calibrated at the time of manufacture. If used according to the instructions for use, periodic recalibration is not required. If at any time you question the measuring accuracy, please contact our service representative (see last page for contact information).

What to do if ...

Error Description Potential cause and remedy

Batteries are low Get ready to replace batteries soon with

Batteries are fully discharged

«Err 1» Signal too weak The pulse signals on the cuﬀ are too

«Err 2» Error signal During the measurement, error signals

«Err 3» No pressure in the

«Err 5» Abnormal result The measuring signals are inaccurate

«HI» Pulse or cuﬀ

«Lo» Pulse too low The pulse is too low (less than 40 beats

cuﬀ

pressure too high

* If this or any other problem occurs repeatedly, please consult your

doctor.

new ones.

Insert new batteries or check that batteries are correctly inserted.

weak. Re-position the cuﬀ and repeat the measurement.*

were detected by the cuﬀ, caused for instance by movement or muscle tension. Repeat the measurement, keeping the arm still.

An adequate pressure cannot be generated in the cuﬀ. A leak may have occurred. Check that the cuﬀ is correctly connected and is not too loose. Replace the batteries if necessary. Repeat the measurement.

and no result can therefore be displayed. Read through the checklist for performing reliable measurements and then repeat the measurement.*

The pressure in the cuﬀ is too high (over 300 mmHg) OR the pulse is too high (over 200 beats per minute). Relax for 5 minutes and repeat the measurement.*

per minute). Repeat the measurement.*

English

Error Description Potential cause and remedy

Reminder: always use the same arm for measurements!

Ensure that the cuﬀ is ﬁtted according to the “Applying the arm cuﬀ” section.

For each measurement, make sure that the cuﬀ is at heart level.

While measuring, relax, keep still, do not move or speak.

Record the daily development of the measured values and consult your doctor.

Check batteries for correct polarity.

Ensure that the cuﬀ is ﬁtted according to the “Applying the arm cuﬀ” section.

Readings from repeated measurements diﬀer considerably.

Blood pressure values measured at your doctor’s oﬃce diﬀer from your measurements.

Display remains blank, or is unusual, when instrument is switched on.

Device frequently fails to measure blood pressure values, or values measured are too low (or too high).

Blood pressure is a ﬂuctuating value. For healthy adults, deviations of 10 to 20 mmHg are possible.

Cuﬀ is not properly ﬁtted.

Readings were not consistently taken at heart level.

Talking, coughing, laughing, moving etc. when measuring will inﬂuence the reading.

Doctor visits can frequently cause anxiety.

Batteries are not installed properly.

Cuﬀ may not be properly positioned.

Further information

Blood pressure is subject to ﬂuctuations even in healthy people.

Comparable measurements always require the same conditions (quiet conditions)!

In order to receive market clearance from governmental bodies, this device was subjected to strict clinical tests.

Specifications

Model: BUA5000 Operation principle: Oscillometric method Display: Liquid crystal display Cuﬀ pressure display range: 0-299 mmHg Pulse measurement: 40-199 beats per minute Blood pressure measurement range: 30-280 mmHg Laboratory accuracy: ±3 mmHg (cuﬀ pressure) ±5% of reading (pulse rate) Clinical accuracy: According to EN 1060-1/-3 and ISO 81060-2 with auscultatory reference: <5 mmHg systematic oﬀset <8 mmHg standard deviation Inﬂation: Automatic Power supply: 4 batteries, type AA 1.5V Operating temperature/ atmospheric pressure/ humidity: 10 °C to 40 °C (50 ˚F to 104 ˚F) 860 to1060 hPa (0.849 to 1.046 atm) 15% to 90% relative humidity, non-condensing Storage temperature/ atmospheric pressure/ humidity: -20 °C to 55 °C (-1 ˚F to 131 ˚F) 860 to1060 hPa (0.849 to 1.046 atm) 15% to 90% relative humidity, non-condensing Cuﬀ: Universal cuﬀ (22-42 cm) Clinical validation: According to international protocol 2002 (ESH) Service life: 5 years Warranty: 2 years

If device is not used within speciﬁed temperature and humidity ranges the technical accuracy cannot be ensured.

Type BF applied parts Operating temperature

See instructions for use

Keep dry

Storage temperature

English

Subject to change without notice. Internally powered equipment. Continuous operation.

This device conforms to the following standards: EN 60601-1: Medical electrical equipment – Part 1: General requirements for safety EN 1060-1: AMD 1 Non-invasive sphygmomanometers – Part 1: General requirements EN 1060-3: Non-invasive sphygmomanometers – Part 3: Supplementary requirements for electro-mechanical blood pressure measuring systems EN 60601-1-2: Medical electrical equipment – Part 1-2: General requirements for basic safety and essential performance – Collateral standard: Electromagnetic compatibility – Requirements and tests EN 60601-1-11: Medical electrical equipment – Part 1-11: General requirements for basic safety and essential performance – Collateral standard: Requirements for medical electrical equipment and medical electrical systems used in the home healthcare environment

This product conforms to the provisions of the

EC directive 93/42/EEC (Medical Device Directive).

0297

This product carries the CE mark and is manufactured in conformity with the RoHS Directive 2011/65/EU.

MEDICAL ELECTRICAL EQUIPMENT needs special precautions regarding EMC. For detailed description of EMC requirements please contact a service representative (see Package Insert or consult www.hot-europe.com). Portable and mobile RF communications equipment can aﬀect MEDICAL ELECTRICAL EQUIPMENT.

This product contains batteries and recyclable electronic waste. To protect the environment, do not dispose of it in the household waste, but take it to appropriate local collection points.

Guarantee

Consumer Card available on our website at www.hot-europe.com/after-sales.

For support requests, please visit www.hot-europe.com/after-sales or ﬁnd service contact information on the last page of this manual.

Production date is given by the LOT located in the back of the device. The ﬁrst 3 numeric digits after the LOT No represent the day of the year of manufacture. The next 2 numeric digits represent the last two numbers of the calendar year of manufacture and the letters at the end designate the manufacturer of the product. E.g. LOT 15614ABC: this product was made on the day 156, year 2014 at manufacturer with identiﬁer ABC.

Guidance and manufacturer’s declaration – electromagnetic

emissions

The BUA5000 is intended for use in the electromagnetic environment speciﬁed below.

The customer or the user of the BUA5000 should assure that it is used in such an

Emissions test Compliance

RF emissions

CISPR 11

RF emissions

CISPR 11

Harmonic emissions

IEC 61000-3-2

Voltage ﬂuctuations/

ﬂicker emissions

environment.

Electromagnetic environment –

The BUA5000 uses RF energy only for its

Group 1

Class B Complies

Not applicable

internal function. Therefore, its RF emissions

are very low and are not likely to cause

any interference in nearby electronic

The BUA5000 is

solely battery powered.

guidance

equipment.

Non-life support equipment separation distance calculation

(3Vrms / 3V/m compliance)

Separation distance according to

frequency of transmitter (m)

Rated maximum output

power of transmitter (W)

0.01 0.12 0.12 0.23

0.1 0.37 0.37 0.74

1 1.17 1.17 2.33

10 3.69 3.69 7.38

100 11.67 11.67 23.33

150kHz to 80MHz

in ISM bands

3,5

d = [

] P

80MHz to

800MHz

d = [

3,5 E

] P

800MHz to

2.5GHz

d = [ 7 ] P

English

Guidance and manufacturer’s declaration – electromagnetic

immunity

The BUA5000 is intended for use in the electromagnetic environment speciﬁed below.

The customer or the user of the BUA5000 should assure that it is used in such an

Immunity test

Electrostatic

discharge (ESD)

IEC 61000-4-2

Radiated RF

IEC 61000-4-3

Conducted RF IEC 61000-4-6

Electrical fast

transient

IEC 61000-4-4

Surge

IEC 61000-4-5

Power frequency

magnetic ﬁeld

IEC 61000-4-8

Voltage dips, short

interruptions and

voltage variations

on power supply

input lines

IEC 61000-4-11

IEC 60601 test

±6kV Contact

3V/m 80MHz to

3Vrms 150kHz to

±1kV I/O lines

±2kV common

>95% dip 0.5 cycle

60% dip 5 cycles

70% dip 25 cycles

95% dip 5 sec.

environment.

level

±8kV Air

2.5GHz

80MHz

±2kV

power line

±1kV

diﬀerential

3A/m Complies

Compliance

Complies

applicable

(no electrical

applicable

level

Not

cabling)

Not

Electromagnetic

environment – guidance

Floors should be wood, concrete, or ceramic tile. If ﬂoors are covered with

synthetic material, the relative

humidity should be at least

30%.

Field strengths outside the

shielded location from ﬁxed

RF transmitters, as determined

by an electromagnetic site survey, should be less than

3V/m.

Interference may occur in the

vicinity of equipment marked

with the following symbol:

Separation distance

calculation provided above.

If a known transmitter is

present the speciﬁc distance

can be calculated using the

equations.

The BUA5000

is solely battery powered.

Power frequency

magnetic ﬁelds should be at

levels characteristic of a

typical location in a typical

commercial or hospital

environment.

The BUA5000

is solely battery powered.

English

Deutsch

Verwendungszweck des Braun ExactFitTM 1

Braun ExactFit™ 1 ist ein Blutdruckmessgerät, das für einfache und genaue Blutdruckmessungen am Oberarm entwickelt wurde. Die Messgenauigkeit von Braun ExactFit™ 1 wurde bei der Herstellung geprüft und in klinischen Studien gemäß ESH bestätigt.

†

Wichtige Informationen zum Blutdruck

Der Blutdruck ändert sich ständig im Laufe des Tages. Er steigt in den frühen Morgenstunden steil an und geht am späten Morgen wieder zurück. Der Blutdruck steigt am Nachmittag erneut und fällt in der Nacht schließlich auf ein niedriges Niveau. Darüber hinaus kann er innerhalb kurzer Zeiträume variieren. Daher können aufeinanderfolgende Messungen schwanken.

140

SYS

mmHG

120

100

DIA

mmHG

Hinweis: Blutdruckwerte eines gesunden 31-jährigen Mannes, gemessen in 5-Minuten-Intervallen

Der in einer Arztpraxis gemessene Blutdruck zeigt nur einen momentanen Wert. Wiederholte Messungen zu Hause geben die tatsächlichen Blutdruckwerte unter Alltagsbedingungen besser wieder.

Darüber hinaus haben viele Menschen einen anderen Blutdruck, wenn sie ihren Blutdruck zu Hause messen, da sie dort entspannter sind als in der Arztpraxis.

Regelmäßige Blutdruckmessungen zu Hause können Ihrem Arzt wertvolle Informationen über Ihre normalen Blutdruckwerte unter tatsächlichen Alltagsbedingungen geben.

Die Europäische Hypertoniegesellschaft (ESH) hat die folgenden Standard-Blutdruckwerte deﬁniert (gemessen bei Ruhepuls):

Blutdruck (mmHg)

SYSTOLIC = Systole = oberer Wert

DIASTOLIC = Diastole = unterer Wert

†

Europäische Hypertoniegesellschaft

6 5 h12 18 0

niedrig

unter 100

unter 60

Normalwerte

bis 139

bis 89

Hypertonie

Grad 1 & 2

140-179

90-109

Hypertonie

Grad 3

≥ 180

≥ 110

Sicherheitshinweise und wichtige Vorsichtsmaßnahmen

• Bitte lesen Sie die komplette Gebrauchsanweisung sorgfältig durch, um genaue Messergebnisse gewährleisten zu können.

• Dieses Produkt ist nur zur Verwendung in häuslicher Umgebung bestimmt. Produkt und Batterien von Kindern fernhalten.

• Personen, die unter Herzrhythmusstörungen, Gefäßverengungen, Arteriosklerose in den Extremitäten oder Diabetes leiden oder einen Herzschrittmacher haben, sollten ihren Arzt konsultieren, bevor sie beginnen, ihren Blutdruck selbst zu messen, da in diesen Fällen Blutdruckabweichungen auftreten können.

• Wenn Sie in ärztlicher Behandlung sind oder Medikamente einnehmen, fragen Sie bitte zuerst Ihren Arzt.

• Die Verwendung dieses Blutdruckmessgeräts kann keine Rücksprache mit Ihrem Arzt ersetzen.

• Vor Staub und direkter Sonneneinstrahlung schützen. Das Gerät darf ohne Genehmigung des Herstellers nicht geöﬀnet oder modiﬁziert werden.

Produktbeschreibung

LCD-Anzeige

Starttaste Schlauchanschluss

3 4

Batteriefach Anschluss

Manschette

6 7

Luftschlauch

Einlegen der Batterien

• Verwenden Sie Alkali-Batterien des Typs AA 1,5 V, wie sie mit diesem Produkt geliefert wurden.

• Entfernen Sie den Batteriefachdeckel und legen Sie vier Batterien mit der korrekten Polarität ein (siehe Symbol im Batteriefach).

• Neue Batterien reichen für ca. 400 Messungen.

Deutsch

Grundregeln für genaue Blutdruckmessungen

• Führen Sie die Messungen immer zur gleichen Tageszeit, am besten morgens, unter den gleichen Bedingungen, durch.

• Messen Sie nicht innerhalb von 30 Minuten nach dem Rauchen bzw. dem Konsum von Kaﬀee oder Tee oder nach jeder Form von Anstrengung. Diese Faktoren beeinﬂussen die Messergebnisse.

• Messen Sie immer am gleichen Oberarm.

• Nehmen Sie Ihre Armbanduhr und eventuellen Schmuck vom Arm ab, an dem Sie die Messung durchführen möchten, bevor Sie die Manschette anlegen.

• Warten Sie ca. 3 Minuten, bevor Sie eine Messung wiederholen.

• Legen Sie die Manschette nicht über dem Ärmel einer Jacke oder eines Pullovers an, da dies Auswirkungen auf die Messergebnisse hat.

• Entfernen Sie eng anliegende Kleidung von Ihrem Arm.

Anlegen der Armmanschette

Gepolstertes Seitenmaterial

Klettverschluss

Glatter

Stoﬀ

Metallring

Abb. 1 Abb. 2 Abb. 3

1. Stecken Sie den Luftschlauch in den Anschluss (Abb. 1).

2. Die Manschette liegt richtig, wenn sich der Klettverschluss an der Außenseite der Manschette beﬁndet und der Metallring nicht die Haut berührt (Abb. 2).

3. Schieben Sie Ihren Arm durch die Manschettenschlaufe. Das untere Ende der Manschette sollte ungefähr 2-3 cm über dem Ellbogen liegen. Der Schlauch sollte sich über der Armschlagader auf der Innenseite des Arms beﬁnden (Abb. 3).

Hauptarterien

4. Ziehen Sie die Manschette straﬀ, so dass sich der obere und untere Rand eng um Ihren Arm legen (Abb. 4).

5. Wenn die Manschette ordnungsgemäß sitzt, drücken Sie den Klettverschluss fest auf die gepolsterte Seite der Manschette.

6. Die Manschette ist einsatzbereit, wenn nach festem Anlegen der Manschette um Ihren Arm die Pfeilköpfe auf das Streifenmuster auf den gegenüberliegenden Seiten der Manschette zeigen (Abb. 5).

7. Setzen Sie sich auf einen Stuhl und legen Sie den Arm auf den Tisch, so dass sich die Manschette auf Herzhöhe beﬁndet (Abb. 6).

Durchführen einer Messung

8. Setzen Sie sich auf einen Stuhl und stellen Sie Ihre Füße fest auf den Boden.

9. Wickeln Sie die Manschette straﬀ um Ihren Arm (siehe oben „Anlegen der Manschette“, Abb. 3-6).

10. Bewegen Sie das Gerät während der Messung nicht, da die Messergebnisse sonst ungenau werden können.

11. Drücken Sie die Starttaste Messung startet automatisch. Während die Messung läuft, nicht bewegen oder sprechen.

H inweis: Falls es er forderlich ist, eine Messung zu unterbrechen,

können Sie jederzeit die Starttaste unterbricht die Messung sofort, lässt den Manschettendruck ab und schaltet sich automatisch ab.

12. Die Manschette wird zuerst aufgeblasen, bevor der Druck wieder abgelassen wird. Am Ende der Messung ertönen 2 Signaltöne und der gemessene Wert wird angezeigt:

Oberer (systolischer) Wert

Unterer (diastolischer) Wert Puls

13. Drücken Sie die Starttaste Andernfalls schaltet sich das Produkt automatisch nach 1 Minute aus. Wenn Sie zu irgendeinem Zeitpunkt die Messung beenden möchten, drücken Sie die Starttaste

14. Die Testergebnisse werden automatisch gespeichert (siehe Speicher-Funktion unten).

, um mit der Messung zu beginnen. Die

drücken. Das Gerät

, um das Produkt auszuschalten.

Deutsch

22-42 cm

Manschette für Erwachsene

Abb. 4 Abb. 5 Abb. 6

Speicher-Funktion

Ihr ExactFit™ 1 Blutdruckmessgerät speichert automatisch die jüngste Messung. Die Speicherung erfolgt automatisch nach der abgeschlossenen Messung.

Um den Messwert erneut abzulesen, drücken und halten Sie die Starttaste Wenn sämtliche Elemente auf der Anzeige angezeigt werden, lassen Sie die Starttaste los. Auf der Anzeige wird nun der letzte Messwert mit einem

des abgeschalteten Gerätes mindestens 2 Sekunden lang.

-Symbol angezeigt.

Batterie-Ladeanzeige

Batterien fast leer

Wenn die Batterien zu etwa 75 % aufgebraucht sind, erscheint eine Batteriewarnung. Das Batteriesymbol blinkt nach dem Einschalten des Geräts dreimal. Danach stellt es sich auf den Messmodus um. Das Gerät misst auch weiterhin zuverlässig, Sie sollten aber neue Batterien besorgen.

Batterien leer - Ersatz erforderlich

Wenn die Batterien vollständig leer sind,

blinkt das leere Batteriesymbol und es ertönen 3 kurze Signale, wenn das Gerät eingeschaltet wird. Sie können keine weitere Messung durchführen und müssen die Batterien austauschen. Lesen Sie den Abschnitt „Einlegen der Batterien“.

Lagerung und Reinigung

• Setzen Sie das Gerät keinen extremen Temperaturen, Feuchtigkeit, Staub oder direkter Sonneneinstrahlung aus.

• Die Manschette enthält eine empﬁndliche, luftdichte aufblasbare Blase. Behandeln Sie diese sorgfältig und vermeiden Sie alle Arten von Belastungen durch Verdrehen oder Knicken.

• Reinigen Sie das Produkt mit einem weichen, leicht angefeuchteten Tuch. Flecken auf der Manschette können mit einem feuchten Tuch vorsichtig entfernt werden. Verwenden Sie kein Benzin, Verdünner oder ähnliche Lösungsmittel. Die Manschette nicht waschen oder chemisch reinigen. Bewahren Sie das

Produkt nicht an einem Ort mit direkter Sonneneinstrahlung oder hoher Luftfeuchtigkeit auf.

• Lassen Sie das Gerät nicht fallen und behandeln Sie es sorgsam. Vermeiden Sie starke Vibrationen.

• Gerät NIEMALS öﬀnen! Damit erlischt die Garantie des Herstellers und die Messgenauigkeit des Geräts könnte negativ beeinﬂusst werden!

Kalibrierung

Dieses Produkt wurde bei der Herstellung kalibriert. Wenn es entsprechend der Gebrauchsanleitung verwendet wird, ist keine regelmäßige Kalibrierung erforderlich. Wenn zu irgendeinem Zeitpunkt die Messgenauigkeit in Frage gestellt wird, wenden Sie sich bitte an den Kundendienst (Kontaktangaben siehe letzte Seite).

Deutsch

Was tun, wenn ...

Fehler Beschreibung Potenzielle Ursache und Lösung

Die Batterien sind schwach

Batterien vollständig leer

«Err 1» Signal zu schwach

«Err 2» Fehlermeldung

«Err 3» Kein Druck in der

«Err 5» Abnormes

«HI» Der Puls oder der

«Lo» Der Puls ist zu

Manschette.

Ergebnis

Manschettendruck sind zu hoch.

niedrig

* Wenn dieses oder ein anderes Problem wiederholt auftritt, wenden

Sie sich bitte an Ihren Arzt.

Ersetzen Sie die Batterien so bald wie möglich.

Legen Sie neue Batterien ein oder vergewissern Sie sich, dass die Batterien richtig eingesetzt wurden.

Die Pulssignale auf der Manschette sind zu schwach. Legen Sie die Manschette erneut an und wiederholen Sie die Messung.*

Während der Messung wurden von der Manschette Fehlermeldungen entdeckt, z. B. aufgrund einer Bewegung oder Muskelanspannung. Wiederholen Sie die Messung und halten Sie den Arm ruhig.

In der Manschette kann kein angemessener Druck hergestellt werden. Möglicherweise gibt es eine undichte Stelle. Prüfen Sie, dass die Manschette richtig angeschlossen ist und nicht zu locker sitzt. Ersetzen Sie gegebenenfalls die Batterien. Wiederholen Sie die Messung.

Die Messsignale sind nicht korrekt und daher kann kein Ergebnis angezeigt werden. Lesen Sie die Checkliste zur Durchführung zuverlässiger Messungen durch und wiederholen Sie die Messung.*

Der Manschettendruck ist zu hoch (mehr als 300 mmHg) ODER der Puls ist zu hoch (mehr als 200 Schläge pro Minute). Entspannen Sie sich für 5 Minuten und wiederholen Sie die Messung.*

Der Puls ist zu niedrig (weniger als 40 Schläge pro Minute). Wiederholen Sie die Messung.

Fehler Beschreibung Potenzielle Ursache und Lösung

Die Werte aus wiederholten Messungen unterscheiden sich erheblich.

Die in der Arztpraxis gemessenen Blutdruckwerte unterscheiden sich von Ihren eigenen Messungen.

Die Anzeige bleibt leer oder zeigt ungewöhnliche Inhalte, wenn das Gerät eingeschaltet wird.

Das Gerät kann die Blutdruckwerte oft nicht messen oder die gemessenen Werte sind zu niedrig (oder zu hoch).

Der Blutdruck ist ein schwankender Wert. Bei gesunden Erwachsenen sind Abweichungen von 10 bis 20 mmHg möglich.

Die Manschette ist nicht richtig angelegt.

Die Messungen wurden nicht konsequent auf Herzhöhe durchgeführt.

Reden, Husten, Lachen, Bewegung usw. bei der Messung beeinﬂussen die Messung.

Arztbesuche können häuﬁg Angstgefühle auslösen.

Die Batterien sind nicht richtig eingelegt.

Möglicherweise wurde die Manschette nicht richtig positioniert.

Denken Sie daran: verwenden Sie stets denselben Arm für die Messungen!

Stellen Sie sicher, dass die Manschette entsprechend der Anweisungen in Abschnitt „Anlegen der Manschette“ angelegt wurde.

Stellen Sie bei jeder Messung sicher, dass die sich Manschette auf Herzhöhe beﬁndet.

Entspannen Sie sich während der Messung, halten Sie still, bewegen und sprechen Sie nicht.

Notieren Sie die tägliche Entwicklung der Messwerte und fragen Sie Ihren Arzt.

Überprüfen Sie die Batterien auf die richtige Polarität.

Stellen Sie sicher, dass die Manschette entsprechend der Anweisungen in Abschnitt „Anlegen der Manschette“ angelegt wurde.

Weitere Informationen

Der Blutdruck unterliegt auch bei gesunden Menschen Schwankungen.

Vergleichbare Messungen erfordern immer die gleichen Bedingungen (Ruhebedingungen)!

Um die Zulassung durch die entsprechenden Aufsichtsbehörden zu erhalten, wurde dieses Gerät strengen klinischen Tests unterzogen.

Deutsch

Technische Daten

Modell: BUA5000 Messmethode: Oszillometrisch Display: Flüssigkristallanzeige Anzeigebereich des Manschettendrucks:: 0-299 mmHg Pulsmessung: 40-199 Schläge pro Minute Messbereich der Blutdruckmessung: 30-280 mmHg Labor-Genauigkeit: ± 3 mmHg (Manschettendruck) ± 5% vom Messwert (Pulsfrequenz) Klinische Genauigkeit: Nach EN 1060-1/-3 und ISO 81060-2 mit auskultatorischer Referenz: < 5 mmHg systematischer Oﬀset < 8 mmHg Standardabweichung Inﬂation: Automatisch Spannungsversorgung: 4 Batterien, Typ AA, 1,5 V Betriebstemperatur / Luftdruck / Luftfeuchtigkeit: 10 °C bis 40 °C (50 ˚F bis 104 ˚F) 860 bis 1060 hPa (0,849 bis 1,046 atm) 15 % bis 90 % relative Luftfeuchtigkeit, nicht-kondensierend Lagertemperatur / Luftdruck / Luftfeuchtigkeit: -20 °C bis 55 °C (-1 ˚F bis 131 ˚F) 860 bis 1060 hPa (0,849 bis 1,046 atm) 15 % bis 90 % relative Luftfeuchtigkeit, nicht-kondensierend Manschette: Universalmanschettengröße (22-42 cm) Klinische Validierung: Gemäß der dem internationalen Protokoll 2002 (ESH)Betriebsdauer: 5 Jahre Garantie: 2 Jahre

Wenn das Gerät nicht im angegebenen Temperatur- und Feuchtigkeitsbereich verwendet wird, kann die technische Genauigkeit nicht gewährleistet werden.

Anwendungsteile vom Typ BF

Siehe Gebrauchsanweisung

Trocken halten

Änderungen vorbehalten. Gerät mit interner Stromversorgung. Dauerbetrieb.

Betriebstemperatur

Lagertemperatur

Dieses Produkt erfüllt die folgenden Normen: EN 60601-1: Medizinische elektrische Geräte – Teil 1: Allgemeine Festlegungen für die Sicherheit EN 1060-1: AMD 1 Nichtinvasive Blutdruckmessgeräte – Teil 1 Allgemeine Vorschriften EN 1060-3: Nichtinvasive Blutdruckmessgeräte – Teil 3 Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme EN 60601-1-2 Medizinische elektrische Geräte – Teil 1-2: Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale – Ergänzungsnorm: Elektromagnetische Verträglichkeit – Anforderungen und Prüfungen. EN 60601-1-11: Medizinische elektrische Geräte – Teil 1: Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale – Ergänzungsnorm: Anforderungen an medizinische elektrische Geräte und medizinische elektrische Systeme für die medizinische Versorgung in häuslicher Umgebung

0297

Dieses Produkt ist mit der CE-Kennzeichnung versehen und seine Herstellung entspricht den Bestimmungen der europäischen Richtlinie 2011/65/EU über die Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektround Elektronikgeräten (RoHS).

Bei MEDIZINISCHEN ELEKTROGERÄTEN müssen spezielle Vorkehrungen in Bezug auf die elektromagnetische Verträglichkeit (EMV) getroﬀen werden. Für eine detaillierte Beschreibung der EMV-Anforderungen wenden Sie sich bitte an den Kundendienst (siehe Packungsbeilage oder www.hot-europe.com). Tragbare und mobile HF-Kommunikationsgeräte können MEDIZINISCHE ELEKTROGERÄTE stören.

Dieses Produkt entspricht den Bestimmungen der

EG-Richtlinie 93/42/EWG (Medizinprodukterichtlinie).

Dieses Produkt enthält Batterien und recyclingfähigen Elektroschrott. Zum Schutz der Umwelt darf es nicht im Haushaltsmüll entsorgt werden, sondern muss zu den entsprechenden örtlichen Sammelstellen gebracht werden.

Garantie

Eine Kundenkarte ﬁnden Sie auf unserer Website unter www.hot-europe.com/after-sales.

Bei Anfragen besuchen Sie bitte www.hot-europe.com/after-sales oder nutzen Sie die Kontaktinformationen für den Kundendienst auf der letzten Seite dieser Gebrauchsanleitung.

Das Herstellungsdatum ist in der Chargennummer auf der Rückseite des Gerätes angegeben. Die ersten 3 Ziﬀern der Chargennummer stehen für den Tag des Jahres der Herstellung. Die folgenden 2 Ziﬀern stehen für die letzten beiden Zahlen des Kalenderjahrs der Herstellung. Die Buchstaben am Ende verweisen auf den Hersteller des Produktes. Beispiel LOT 15614ABC: dieses Gerät wurde an Tag 156 im Jahr 2014 vom Hersteller mit der Kennung ABC produziert.

Deutsch

Leitlinien und Herstellererklärung –

Elektromagnetische Emissionen

Das Gerät BUA5000 ist für die Verwendung in nachstehender elektromagnetischer

Umgebung vorgesehen. Der Kunde oder Anwender des Geräts BUA5000 muss

sicherstellen, dass es in solch einer Umgebung verwendet wird.

Emissionstest Konformität

HF-Emissionen

CISPR 11

HF-Emissionen

CISPR 11

Harmonische Emissionen

IEC 61000-3-2

Spannungsschwankungen

/ Flicker

Gruppe 1

Klasse B Konform

Nicht zutreﬀend

Elektromagnetische Umgebung –

lediglich für interne Funktionen. Daher sind

die HF-Emissionen sehr niedrig und es ist nicht wahrscheinlich, dass sie Störungen

bei elektronischer Ausrüstung i. d. Nähe

Leitlinien

Das BUA5000 verwendet HF-Energie

verursachen.

Das BUA5000 wird ausschließlich mit

Batteriestrom betrieben.

Berechnung des Schutzabstands für nicht lebensunterstützende

Geräte (konform mit 3 Vrms / 3 V/m)

Schutzabstand entsprechend der

Maximale Nenn-

Ausgangsleistung des

Senders (W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

150 kHz bis 80 MHz

für ISM-Bänder

d = [

Frequenz des Senders (m)

3,5

] P

80 MHz bis

800 MHz

3,5

d = [

800 MHz bis

2,5 GHz

] P

d = [ 7 ] P

Leitlinien und Herstellererklärung –

Elektromagnetische Störfestigkeit

Das Gerät BUA5000 ist für die Verwendung in nachstehender elektromagnetischer

Umgebung vorgesehen. Der Kunde oder Anwender des Geräts BUA5000 muss

sicherstellen, dass es in solch einer Umgebung verwendet wird.

Störfestig-

keitsprüfung

Elektrostatische Entladung (ESD)

IEC 61000-4-2

Gestrahlte HF IEC 61000-4-3

Leitungsgeführte HF

IEC 61000-4-6

Schnelle elektrische

Transienten

IEC 61000-4-4

Spannungsstoß

IEC 61000-4-5

Netzfrequenz-

Magnetfeld

IEC 61000-4-8

Spannungsein-

brüche,

Kurzzeitunterbre-

chungen und Span-

nungsschwankun-

gen der StromversorgungsEingangsleitungen

IEC 61000-4-11

IEC 60601 Testpegel

± 6 kV Kontakt

± 8 kV Luft

3V/m 80 MHz bis

2,5 GHz

3 Vrms 150 kHz bis

80 MHz

± 2 kV Stromversor-

gungsleitung

± 1 kV Eingangs-/

Ausgangsleitungen

± 1 kV Diﬀerential-

Modus

± 2 kV Gemein-

samer Modus

3A/m Konform

> 95 % Einbruch

0,5 Zyklen

60% Einbruch

5 Zyklen

70 % Einbruch

25 Zyklen

95 % Einbruch

5 Sek.

Übereinstim-

mungspegel

Konform

Nicht zutref-

fend

(keine

elektrischen

Leitungen)

Nicht zutref-

fend

Nicht zutref-

fend

Nicht zutref-

fend

Elektromagnetische

Umgebung – Leitlinien

Böden sollten aus Holz, Beton oder Keramikﬂiesen sein. Sind Bodenbeläge aus

synthetischem Material, sollte

die relative Luftfeuchtigkeit bei mindestens 30 % liegen.

Die Feldstärke von stationären

HF-Sendern außerhalb des

geschirmten Orts sollte, durch

ein elektromagnetisches

Standortgutachten ermittelt,

unter 3V/m betragen.

In der Nähe von Geräten, die

mit dem folgenden Symbol

gekennzeichnet sind, können

Störungen auftreten:

Zur Berechnung des

Schutzabstands siehe

Gleichung oben. Falls ein

bekannter Sender vorhanden

ist, kann der speziﬁsche

Schutzabstand mithilfe der

Gleichungen berechnet

werden.

Das BUA5000 wird ausschließlich mit

Batteriestrom betrieben.

Magnetfelder der

Netzfrequenz sollten

im Normalbereich eines

typischen Standorts in einer

typischen kommerziellen

oder Krankenhauseinrichtung

liegen.

Das BUA5000 wird ausschließlich mit

Batteriestrom betrieben.

Deutsch

Español

Uso previsto de Braun ExactFitTM 1

Braun ExactFit™ 1 es un tensiómetro que se ha creado para obtener mediciones sencillas y precisas de la tensión arterial en el antebrazo. En el momento de su fabricación, se evaluó la precisión de las mediciones de Braun ExactFit™ 1 y fue validado por la investigación clínica de conformidad con la ESH.

†

Qué debe saber acerca de la tensión arterial

La tensión arterial cambia constantemente a lo largo del día. Sube bastante a primera hora de la mañana y vuelve a bajar durante las últimas horas de la mañana. Por la tarde sube nuevamente y, por último, baja a un nivel mínimo por la noche. Además, puede variar en un breve periodo de tiempo. Por tanto, las lecturas de mediciones consecutivas pueden ﬂuctuar.

140

SYS

mmHG

120

100

DIA

mmHG

Nota: Lecturas de la tensión arterial de un varón sano de 31 años medidas a intervalos de 5 minutos

La tensión arterial medida en la consulta del médico solo ofrece un valor puntual. Las mediciones repetidas en casa reﬂejan mejor los valores reales de la tensión arterial en condiciones cotidianas.

Es más, muchas personas presentan una tensión arterial diferente cuando se la miden en casa, ya que suelen estar más relajadas que cuando se encuentran en la consulta del médico.

Las mediciones regulares de la tensión arterial obtenidas en casa pueden ofrecer información valiosa al médico acerca de sus valores normales en condiciones cotidianas.

La Sociedad Europea de la Hipertensión (ESH) ha establecido los siguientes valores estándares de tensión arterial al medir el pulso en reposo:

Tensión arterial (mmHg)

SYSTOLIC = sístole = valor superior

DIASTOLIC = diástole =

†

Sociedad Europea de la Hipertensión

6 5 h12 18 0

valor inferior

Demasiado

baja

por debajo

de 100

por debajo

de 60

Valores

normales

hasta 139

hasta a 89

Hipertensión

de grado 1 o 2

140-179

90-109

Hipertensión

de grado 3

≥ 180

≥ 110

Información sobre la seguridad y precauciones importantes

• Para garantizar unos resultados precisos de las mediciones, lea atentamente las instrucciones de uso en su totalidad.

• Este producto está diseñado exclusivamente para uso doméstico. Mantenga el producto y las pilas fuera del alcance de los niños.

• Las personas que padezcan arritmia cardíaca, vasoconstricción, arterioesclerosis en las extremidades, diabetes o que tengan implantado un marcapasos deberán consultar a su médico antes de tomarse la tensión arterial ellas mismas, ya que pueden producirse desviaciones en los valores en estos casos.

• Si está usted recibiendo un tratamiento médico o tomando alguna medicación, consulte antes a su médico.

• Este tensiómetro no está diseñado como un sustituto de la consulta a su médico.

• Proteja el tensiómetro frente al polvo y evite exponerlo a la luz directa del sol. No abra ni modiﬁque este equipo sin la autorización del fabricante.

Descripción del producto

Pantalla LCD

Botón de encendido/apagado Conector del tubo de aire

3 4

Compartimento de las pilas Conector

Manguito del brazo

6 7

Tubo de aire

Cómo instalar las pilas

• Utilice pilas alcalinas del tipo AA de 1,5 V como las que se entregan con el producto.

• Quite la tapa del compartimento de las pilas e introduzca cuatro pilas prestando atención a la polaridad correcta (compruebe el símbolo del compartimento de las pilas).

• Las pilas nuevas permiten aproximadamente 400 mediciones.

Español

Principales pasos para medir la tensión arterial con precisión

• Realice las lecturas siempre a la misma hora del día, a poder ser por la mañana, y en las mismas condiciones.

• No realice la medición en los 30 minutos siguientes al consumo de tabaco, café o té, ni a la realización de cualquier tipo de esfuerzo. Estos factores inﬂuirán en los resultados de la medición.

• Siempre realice la medición en el mismo antebrazo.

• Quítese el reloj de pulsera o las joyas antes de colocar el manguito en el brazo donde vaya a realizar la medición.

• Espere unos 3 minutos antes de repetir una medición.

• No coloque el manguito sobre la manga de una chaqueta o jersey, ya que esto puede afectar a la medición.

• Quítese cualquier prenda ajustada del brazo.

Colocación del manguito en el brazo

Material enrollable

Velcro

Tejido suave

Anillo de metal

Fig. 1 Fig. 2 Fig. 3

1. Acople el tubo de aire al conector (Fig. 1).

2. El manguito está colocado correctamente cuando el velcro se encuentra en la parte externa del manguito y el anillo de metal no está en contacto con la piel (Fig. 2).

3. Introduzca el brazo a través del bucle formado por el manguito. La parte inferior del manguito deberá situarse unos 2-3 cm por encima del codo. El tubo debe situarse sobre la arterial braquial en la cara interna del brazo (Fig. 3).

Arterias

principales

4. Coloque el manguito de manera que los extremos superior e inferior queden apretados alrededor del brazo (Fig. 4).

5. Una vez que el manguito esté correctamente colocado, presione el velcro con ﬁrmeza contra la cara enrollable del manguito.

6. El manguito estará listo para usar si las puntas de las ﬂechas coinciden con el patrón de rayas de la otra parte del manguito una vez que se ajusta este alrededor del brazo (Fig. 5).

7. Siéntese en una silla y coloque el brazo sobre una mesa de manera que el manguito quede a la altura de su corazón (Fig. 6).

Realización de una medición

8. Siéntese en una silla con los pies apoyados sobre el suelo.

9. Ajuste bien el manguito alrededor del brazo (véase la sección previa “Colocación del manguito en el brazo”, Fig. 3-6).

10. No mueva el equipo durante la medición, ya que de lo contrario esta no se realizará correctamente.

11. Pulse el botón de encendido/apagado medición comienza automáticamente. No se mueva ni hable mientras se esté realizando la medición.

Nota: Si necesita interrumpir una medición, pulse el botón de

encendido/apagado inmediatamente la medición, reduce la presión del manguito y se

en cualquier momento. El aparato cancela

apaga automáticamente.

12. Primero se inﬂará el manguito y después se desinﬂará. Al ﬁnalizar la medición se emitirán dos pitidos y se mostrará la lectura:

Valor superior (tensión sistólica)

Valor inferior (tensión diastólica) Pulso

13. Pulse el botón de encendido/apagado tensiómetro. Si no lo hace, el aparato se apagará automáticamente al cabo de 1 minuto. Si desea interrumpir una medición en cualquier momento, pulse el botón de encendido/apagado

14. Los resultados de la prueba se guardarán automáticamente en la memoria (consulte la “Función de memorización” más adelante).

para comenzar. La

para apagar el

Español

22-42 cm

Manguito para adultos

Fig. 4 Fig. 5 Fig. 6

Función de memorización

Su tensiómetro ExactFit™ 1 guardará automáticamente la última medición. El proceso de almacenamiento se realiza de manera automática tras completar una medición.

Si desea consultar una lectura, con el equipo apagado, mantenga pulsado el botón de encendido/apagado segundos. Cuando se muestren todos los elementos de la pantalla, suelte el botón de encendido/apagado y la pantalla mostrará la última lectura junto con el símbolo

durante un mínimo de 2

Indicador de carga de las pilas

Pilas prácticamente descargadas

Cuando se haya agotado aproximadamente el 75 % de la carga de las pilas, aparecerá un símbolo de advertencia de las pilas. El icono parpadeará tres veces al encender el tensiómetro y, a continuación, pasará al modo de medición. El aparato seguirá funcionando con normalidad, pero tendrá que conseguir pilas nuevas.

Pilas gastadas — obligatoria su sustitución

Cuando las pilas estén completamente

gastadas, el símbolo de la pila

parpadeará vacío y se emitirán tres pitidos breves tan pronto como encienda el tensiómetro. En este caso no podrá realizar más mediciones y deberá cambiar las pilas. Consulte la sección “Cómo instalar las pilas”.

Almacenamiento y limpieza

• No exponga el aparato a temperaturas extremas, a la humedad, al polvo ni a la luz directa del sol.

• El manguito contiene una cámara de aire inﬂable y hermética. Esta cámara es delicada, por lo que debe manipularla con cuidado y evitar la presión generada por retorcimientos o torceduras.

• Limpie el producto con un paño suave y ligeramente húmedo. Las manchas del manguito se pueden limpiar con cuidado con un paño húmedo. No utilice gasolina, disolventes ni productos similares. No lave ni limpie en seco el manguito. No guarde el producto en un lugar expuesto a la luz directa del sol ni con mucha humedad.

• Procure que no se le caiga el aparato y trátelo con cuidado. Evite fuertes vibraciones.

• No abra NUNCA el aparato. Esto anulará la garantía del fabricante y podría afectar de forma negativa a su precisión.

Calibrado

Se ha calibrado este producto en el momento de su fabricación. Si se utiliza siguiendo las instrucciones, no es necesario recalibrarlo periódicamente. Si en algún momento duda de la precisión de las mediciones, póngase en contacto con nuestro representante del servicio técnico (consulte los datos de contacto en la última página).

Qué hacer si...

Error Descripción Posible causa y solución

Las pilas están prácticamente gastadas.

Las pilas están completamente descargadas.

«Err 1» La señal es

«Err 2» Señal de error. El manguito ha detectado señales de

«Err 3» No hay presión en

«Err 5» Resultado

«HI» La presión del

«Lo» El pulso es

demasiado débil.

el manguito.

anómalo.

pulso o del manguito es demasiado alta.

demasiado bajo.

* Si se repite este o cualquier otro problema, consulte a su médico.

Prepárese para sustituirlas pronto por unas nuevas.

Introduzca unas pilas nuevas o compruebe que las existentes estén colocadas correctamente.

Las señales de los impulsos del manguito son demasiado débiles. Vuelva a colocar el manguito y repita la medición.*

error durante la medición causadas, por ejemplo, por un movimiento o por la tensión del músculo. Repita la medición manteniendo el brazo quieto.

No se ha podido generar una presión adecuada en el manguito. Es posible que exista una fuga. Compruebe que el manguito esté correctamente colocado y que no quede demasiado ﬂojo. Sustituya las pilas si es necesario. Repita la medición.

Las señales de medición son imprecisas y, por este motivo, no puede mostrarse ningún resultado. Consulte la lista de veriﬁcación para la realización de mediciones ﬁables y después repita la medición.*

La presión del manguito es demasiado elevada (más de 300 mmHg) O BIEN el pulso es demasiado rápido (más de 200 latidos por minuto). Descanse 5 minutos y repita la medición.*

El pulso es demasiado bajo (menos de 40 latidos por minuto). Repita la medición.*

Español

Error Descripción Posible causa y solución

Las lecturas de mediciones repetidas son demasiado diferentes.

Los valores de la tensión arterial obtenidos en la consulta del médico diﬁeren de sus mediciones.

La pantalla está en blanco o tiene un aspecto extraño cuando está encendida.

El aparato a menudo falla al realizar las mediciones o los valores son demasiado bajos (o demasiado altos).

La tensión arterial es un valor que ﬂuctúa. En el caso de adultos sanos, se pueden producir desviaciones de entre 10 y 20 mmHg.

El manguito no está bien ajustado.

Las lecturas no siempre se realizaron a la altura del corazón.

Hablar, toser, reír, moverse, etc. al realizar la medición inﬂuyen en la lectura.

Las visitas al médico pueden causar a menudo ansiedad.

Las pilas no están correctamente instaladas.

Puede que el manguito no esté bien ajustado.

Recordatorio: ¡utilice siempre el mismo brazo para las mediciones!

Asegúrese de seguir las instrucciones de la sección “Colocación del manguito en el brazo” para ajustar el manguito.

Asegúrese de que el manguito quede a la altura del corazón en todas las mediciones.

Mientras se esté realizando la medición, relájese, permanezca incorporado y no se mueva ni hable.

Tome nota de la evolución diaria de las mediciones y consulte a su médico.

Compruebe la polaridad de las pilas.

Asegúrese de seguir las instrucciones de la sección “Colocación del manguito en el brazo” para ajustar el manguito.

Medición del pulso: 40-199 latidos por minuto Intervalo de medición de la tensión arterial: 30-280 mmHg Precisión de laboratorio: ± 3 mmHg (presión del manguito) ± 5 % de la lectura (frecuencia del pulso) Precisión clínica: según las normas EN 1060-1/-3 e ISO 81060-2 con referencia auscultatoria: Compensación sistemática < 5 mmHg Desviación estándar < 8 mmHg Inﬂado: automático Suministro eléctrico: 4 pilas, tipo AA de 1,5 V Temperatura/presión atmosférica/humedad de funcionamiento: de 860 a 1060 hPa (de 0,849 a 1,046 atm) del 15 % al 90 % de humedad relativa, sin condensación Temperatura/presión atmosférica/humedad de almacenamiento: de -20 °C a 55 °C (de -1 ˚F a 131 ˚F) de 860 a 1060 hPa (de 0,849 a 1,046 atm) del 15 % al 90 % de humedad relativa, sin condensación Manguito: manguito de tamaño universal (22 42 cm) Validación clínica: De conformidad con el protocolo internacional de 2002 (ESH) Vida útil: 5 años Garantía: 2 años

Si no se utiliza el aparato dentro de los intervalos de temperatura y humedad especiﬁcados, no se puede garantizar su precisión.

de 10 °C a 40 °C (de 50 ˚F a 104 ˚F)

Piezas aplicadas de tipo BF Temperatura de

funcionamiento

Español

Más información

La tensión arterial está sujeta a ﬂuctuaciones incluso en las personas sanas. ¡Para obtener mediciones comparables se necesitan unas

condiciones similares (tranquilidad)!

Para obtener la licencia de comercialización de las autoridades pertinentes, este aparato ha sido sometido a estrictas pruebas clínicas.

Características

Modelo: BUA5000 Principio de funcionamiento: método oscilométrico Pantalla: cristal líquido Intervalo de visualización de presión del manguito: 0-299 mmHg

Véanse las instrucciones de uso

Temperatura de

almacenamiento

Mantener seco

Sujeto a cambios sin aviso. Equipo con alimentación interna. Funcionamiento continuo.

Este dispositivo cumple las siguientes normas de homologación: EN 60601-1: Equipos electromédicos. Parte 1: Requisitos generales para la seguridad EN 1060-1: AMD 1 Esﬁgmomanómetros no invasivos. Parte 1: Requisitos generales EN 1060-3: Esﬁgmomanómetros no invasivos. Parte 3: Requisitos complementarios de los sistemas electromecánicos para medir la tensión arterial EN 60601-1-2 Equipo electromédico. Parte 1-2: Requisitos generales para la seguridad básica y el funcionamiento esencial. Norma colateral: Compatibilidad electromagnética. Requisitos y pruebas EN 60601-1-11: Equipos electromédicos. Parte 1-11: Requisitos generales para la seguridad básica y el funcionamiento esencial. Norma colateral: Requisitos para equipo electromédico y sistemas electromédicos utilizados para el cuidado en el entorno médico del hogar.

Este producto cumple las disposiciones de la Directiva europea

93/42/CEE (Directiva de productos sanitarios).

0297

Este producto está provisto de la marca CE y se ha fabricado de conformidad con la directiva 2011/65/UE (RoHS).

EQUIPO ELECTROMÉDICO con precauciones especiales relativas a la compatibilidad electromagnética (CEM). Para consultar una descripción detallada de la compatibilidad electromagnética, póngase en contacto con un representante del servicio técnico (véase el folleto del paquete o consulte www.hot-europe.com). Los equipos de comunicación por RF móviles y portátiles pueden afectar a los EQUIPOS ELECTROMÉDICOS.

Este producto contiene pilas y materiales electrónicos reciclables. Con el ﬁn de proteger el medio ambiente, no deseche este producto junto con los residuos domésticos. Llévelo a un punto limpio de su localidad.

Garantía

La tarjeta del consumidor está disponible en nuestro sitio web en: www. hot-europe.com/after-sales.

Si necesita asistencia, visite www.hot-europe.com/after-sales o consulte los datos de contacto del servicio técnico en la última página de este manual.

La fecha de producción se obtiene del LOTE indicado en la parte posterior del dispositivo. Los tres primeros dígitos después del número de LOTE indican el día del año de fabricación. Los dos siguientes dígitos numéricos representan los dos últimos números del año natural de fabricación, mientras que la letra o letras del ﬁnal designan el fabricante del producto. Por ejemplo, LOTE 15614ABC indica que este producto fue fabricado el día 156 del año 2014 y que el código del fabricante es ABC.

Guía y declaración del fabricante: emisiones electromagnéticas

El tensiómetro BUA5000 está indicado para su uso en el entorno electromagnético

que se especiﬁca a continuación. El cliente o el usuario del tensiómetro BUA5000 debe

Prueba de emisiones

Emisiones de RF

CISPR 11

Emisiones de RF

CISPR 11

Emisiones armónicas

IEC 61000-3-2

Fluctuaciones y

parpadeos de la tensión

asegurarse de que se utiliza en dicho entorno.

Cumplimiento

Grupo 1

Clase B Conforme.

No aplicable

Entorno electromagnético: guía

El tensiómetro BUA5000 utiliza energía

de RF solamente para su funcionamiento

interno. Por tanto, sus emisiones de RF son

muy bajas y es improbable que causen

alguna interferencia en equipos electrónicos

cercanos.

El tensiómetro BUA5000 funciona

solamente con pilas.

Cálculo de la distancia de separación con equipo de soporte no

vital (3 Vrms/3 V/m, conforme)

Distancia de separación según la frecuencia del transmisor

Potencia nominal máxima

de salida del transmisor

(W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

De 150 kHz a 80 MHz

en bandas ISM

3,5

d = [

] P

(m)

De 80 MHz a

800 MHz

3,5

d = [

] P

De 800 MHz a

2,5 GHz

d = [ 7 ] P

Español

Guía y declaración del fabricante: inmunidad electromagnética

El tensiómetro BUA5000 está indicado para su uso en el entorno electromagnético

que se especiﬁca a continuación. El cliente o el usuario del tensiómetro BUA5000 debe

Prueba de

inmunidad

Descarga electros-

tática (ESD, por sus

siglas en inglés)

IEC 61000-4-2

RF radiada

IEC 61000-4-3

RF conducida

IEC 61000-4-6

Transitorio eléctrico

rápido

IEC 61000-4-4

Sobretensión

IEC 61000-4-5

Campo magnético

de la frecuencia de

la línea eléctrica

IEC 61000-4-8

Caídas de tensión,

interrupciones

cortas y variaciones

de tensión en las líneas de entrada

de suministro

eléctrico.

IEC 61000-4-11

asegurarse de que se utiliza en dicho entorno.

Nivel de prueba

IEC 60601-3-2

±6 kV contacto

±8 kV aire

3V/m, de 80 MHz a

2,5 GHz

3 Vrms, de 150 kHz

a 80 MHz

±2 kV línea

eléctrica

±1 kV líneas E/S

±1 kV diferencial

±2 kV común

3A/m Conforme

Caída >95 %

0,5 ciclos

Caída 60 % 5 ciclos

Caída 70 %

25 ciclos

Caída 95 % 5 s.

Nivel de

conformidad

Conforme

No aplicable

(sin cableado

eléctrico)

No aplicable

electromagnético: guía

El suelo debe ser de madera,

cemento o cerámica. Si el

suelo está cubierto con

material sintético, la humedad

relativa debe ser al menos

Las intensidades del campo

fuera de la ubicación blindada

de los transmisores ﬁjos de RF, según lo determinado por un estudio electromagnético

del sitio, deben ser inferiores

alrededores del equipo

marcado con el siguiente

Arriba se proporciona el cálculo de la distancia de separación. Si se sabe que

hay un transmisor, se puede

calcular la distancia especíﬁca

utilizando las ecuaciones.

El tensiómetro BUA5000

funciona solamente con pilas.

Los campos magnéticos

de la frecuencia de la línea

eléctrica deben estar a los

niveles característicos de un

lugar típico en un entorno

hospitalario o comercial típico.

El tensiómetro BUA5000

funciona solamente con pilas.

Entorno

del 30 %.

a 3 V/m.

Se pueden producir interferencias en los

símbolo:

Español

Français

Utilisation prévue de Braun ExactFitTM 1

Le tensiomètre Braun ExactFit™ 1 a été mis au point pour assurer une mesure facile et précise de la tension artérielle au niveau du bras. La précision de mesure du tensiomètre Braun ExactFit™ 1 a été vériﬁée au moment de sa fabrication et a été prouvée lors d’études cliniques réalisées conformément aux critères de l’ESH.

†

Ce qu’il faut savoir au sujet de la tension artérielle

La tension artérielle change constamment au cours de la journée. Elle augmente nettement tôt le matin et diminue en ﬁn de matinée. L’après-midi, elle remonte pour ensuite chuter à un niveau bas pendant la nuit. La tension artérielle peut également varier sur une courte période. Par conséquent, les valeurs provenant de mesures successives peuvent ﬂuctuer .

140

SYS

mmHG

120

100

DIA

mmHG

Remarque : Tension artérielle d’un homme de 31 ans en bonne santé, mesurée à des intervalles de 5 minutes

La mesure de la tension artérielle dans un cabinet médical ne fournit qu’une valeur ponctuelle. Des mesures répétées à domicile reﬂètent mieux les valeurs réelles de la tension artérielle au quotidien.

De plus, dans de nombreux cas, la tension artérielle mesurée à domicile est diﬀérente, car les utilisateurs sont généralement plus détendus que chez le médecin.

La prise régulière de la tension artérielle à domicile peut fournir au médecin des renseignements précieux sur les valeurs normales dans les conditions « réelles » du quotidien.

La Société européenne d’hypertension (ESH) a établi les valeurs standard suivantes pour la mesure de la tension artérielle en fonction du pouls de repos :

Tension artérielle (mmHg)

SYSTOLIC = systole =

DIASTOLIC = diastole =

†

Société européenne d’hypertension

6 5 h12 18 0

Trop

faible

en dessous

valeur supérieure

valeur inférieure

de 100

en dessous

de 60

Valeurs

normales

jusqu’à

139

jusqu’à

Hypertension

de grades 1 et 2

140-179

90-109

Hypertension

de grade 3

≥ 180

≥ 110

Informations relatives à la sécurité et précautions d’emploi importantes

• Pour assurer des résultats de mesure précis, veuillez lire attentivement l’intégralité de la notice d’utilisation.

• Ce produit est réservé à un usage domestique. Conservez le produit et les piles hors de portée des enfants.

• Les personnes souﬀrant d’arythmie cardiaque, de constriction vasculaire, d’artériosclérose des extrémités ou de diabète ou les utilisateurs de stimulateurs cardiaques doivent consulter leur médecin avant de mesurer eux-mêmes leur tension artérielle en raison des écarts possibles des valeurs de tension artérielle dans ces cas.

• Si vous suivez un traitement médical ou si vous prenez des médicaments, veuillez au préalable consulter votre médecin.

• L’utilisation de ce tensiomètre ne doit en aucun cas remplacer une consultation chez votre médecin.

• Conservez le tensiomètre à l’abri de la poussière et de la lumière directe du soleil. N’ouvrez pas et ne modiﬁez pas cet appareil sans l’autorisation du fabricant.

Description du produit

Écran LCD

Bouton d’alimentation (marche/arrêt) Orice du tube à air

3 4

Compartiment à piles Connecteur

Brassard pneumatique

6 7

Tube à air

Mise en place des piles

• Utilisez des piles alcalines de type AA 1,5 V, comme celles fournies avec ce produit.

• Retirez le couvercle du compartiment à piles et insérez quatre piles en respectant la polarité (voir le symbole dans le compartiment à piles).

• Des piles neuves permettent environ 400 mesures.

Français

Principales règles à suivre pour une mesure précise de la tension artérielle

• Eﬀectuez toujours les mesures à la même heure du jour, idéalement le matin, dans les mêmes conditions.

• N’eﬀectuez pas de mesure dans les 30 minutes suivant la consommation de cigarette, de café ou de thé ou suivant toute forme d’eﬀort. Ces facteurs inﬂuent sur les résultats des mesures.

• Eﬀectuez toujours les mesures sur le même bras.

• Retirez montre-bracelet et bijoux avant de mettre le brassard en place sur le bras sur lequel la mesure sera eﬀectuée.

• Attendez environ 3 minutes avant de répéter la mesure.

• Ne placez pas le brassard par dessus une veste ou un pull. Cela fausserait la mesure.

• Enlevez les vêtements serrés de votre bras.

Mise en place du brassard pneumatique

Côté velours

Velcro

Tissu doux

Anneau métallique

Fig. 1 Fig. 2 Fig. 3

1. Branchez le tube à air sur le connecteur (Fig. 1).

2. Le brassard est correctement positionné lorsque le Velcro se trouve sur la face externe du brassard et que l’anneau métallique n’est pas en contact avec la peau (Fig. 2).

3. Glissez le bras dans la boucle formée par le brassard. Le bas du brassard doit se trouver environ 2-3 cm au-dessus du coude. Le tube doit être placé sur l’artère brachiale, sur la face interne du bras (Fig. 3).

Artères

principales

4. Tirez sur le brassard de manière à bien resserrer les bords supérieur et inférieur sur votre bras (Fig. 4).

5. Une fois le brassard correctement positionné, appuyez fermement sur le Velcro sur le côté velours du brassard.

6. Vous pouvez utiliser ce brassard si la pointe des ﬂèches se retrouve au niveau du motif strié, sur l’autre côté du brassard, une fois que vous l’avez serré autour de votre bras (Fig. 5).

7. Asseyez-vous sur une chaise et placez votre bras sur la table, de manière à ce que le brassard se trouve au niveau de votre cœur (Fig. 6).

Prise d’une mesure

8. Asseyez-vous sur une chaise, les pieds à plat sur le sol.

9. Enroulez le brassard autour du bras de manière à ce qu’il soit bien ajusté (voir la section « Mise en place du brassard pneumatique » ci-dessus, Fig. 3-6).

10. Ne bougez pas l’appareil pendant la mesure, car cela fausserait les résultats.

11. Appuyez sur le bouton d’alimentation mesure débute automatiquement. Ne bougez pas et ne parlez pas pendant toute la durée de la mesure.

Remarque : S’il est nécessaire d’interrompre une mesure, appuyez sur

le bouton d’alimentation immédiatement la mesure, relâche la pression du brassard et s’éteint

à tout moment. L’appareil annule

automatiquement.

12. Le brassard commence par se gonﬂer, puis se dégonﬂe. À la ﬁn de la mesure, 2 bips ﬁnaux retentissent et le résultat s’aﬃche :

Valeur supérieure (systolique)

Valeur inférieure (diastolique) Pouls

13. Appuyez sur le bouton d’alimentation Sinon, l’appareil s’éteint automatiquement après 1 minute. Pour interrompre une mesure à tout moment, appuyez sur le bouton d’alimentation

14. Les résultats de la mesure sont automatiquement sauvegardés (voir la section « Fonction de mémorisation » ci-dessous).

pour commencer. La

pour éteindre l’appareil.

Français

22-42 cm

Brassard adulte

Fig. 4 Fig. 5 Fig. 6

Fonction de mémorisation

Le tensiomètre ExactFit™ 1 sauvegarde automatiquement la dernière mesure. Cette mémorisation s’eﬀectue automatiquement à la ﬁn de la mesure.

Pour rappeler la mesure, maintenez le bouton d’alimentation enfoncé pendant au moins 2 secondes lorsque l’appareil est éteint. Lorsque l’aﬃchage est complet, relâchez le bouton d’alimentation. L’écran aﬃche alors la dernière mesure, avec le symbole

Indicateur de niveau de charge des piles

Piles faibles

Lorsque les piles ont été utilisées à environ 75 % de leur capacité, une icône d’avertissement concernant les piles apparaît. Cette icône clignote d’abord 3 fois lorsque vous allumez l’appareil, puis celui-ci passe en mode de mesure. Le tensiomètre continue à réaliser des mesures ﬁables, mais de nouvelles piles vont être nécessaires.

Piles épuisées — remplacement nécessaire

Lorsque les piles sont complètement

épuisées, le symbole de pile vide clignote

et 3 bips de courte durée retentissent dès que vous allumez l’appareil. Aucune autre mesure n’est possible et les piles doivent être remplacées. Reportez-vous à la section « Mise en place des piles ».

Rangement et nettoyage

• N’exposez pas l’appareil à des températures extrêmes, à l’humidité, à la poussière ou à la lumière directe du soleil.

• Le brassard contient une poche gonﬂable hermétique sensible. Manipulez-le avec précaution et évitez de le déformer de quelque façon que ce soit en le tordant ou en l’écrasant.

• Nettoyez le produit à l’aide d’un chiﬀon doux légèrement humide. Les taches sur le brassard peuvent être enlevées avec précaution à l’aide d’un chiﬀon humide. N’utilisez pas d’essence, de diluants ou d’autres solvants similaires. Ne lavez pas le brassard et ne le nettoyez pas à sec. Ne conservez pas l’appareil dans un lieu exposé à la lumière directe du soleil ou à un fort taux d’humidité.

• Manipulez l’appareil avec soin et ne le faites pas tomber. Évitez les fortes vibrations.

• N’ouvrez JAMAIS l’appareil ! Cela annulerait la garantie du fabricant et pourrait nuire à la précision de l’appareil.

Étalonnage

Ce produit a été étalonné lors de sa fabrication. S’il est utilisé conformément à la notice d’utilisation, un réétalonnage périodique n’est pas nécessaire. En cas de doute sur la précision de la mesure, contactez l’assistance technique (dont les coordonnées ﬁgurent en dernière page).

Que faire si...

Erreur Description Cause possible et solution

Les piles sont faibles.

Les piles sont entièrement épuisées.

«Err 1» Signal trop faible Les signaux de pouls captés par le

«Err 2» Signal d’erreur Pendant la mesure, le brassard a détecté

«Err 3» Absence de

«Err 5» Résultat anormal Les signaux de mesure manquent de

«HI» Le pouls ou la

«Lo» Le pouls est trop

pression au niveau du brassard

pression du brassard est trop élevé.

faible.

* Si ce problème ou tout autre problème se produit de façon

récurrente, consultez un médecin.

Préparez-vous à remplacer les piles par des piles neuves.

Insérez de nouvelles piles ou vériﬁez que les piles sont correctement insérées.

brassard sont trop faibles. Rectiﬁez la position du brassard et renouvelez la mesure*.

des signaux d’erreur, qui ont pu être provoqués par un mouvement ou une tension musculaire, par exemple. Renouvelez la mesure en gardant votre bras immobile.

Une pression adéquate ne peut pas être générée au niveau du brassard. Il y a peut-être une fuite. Vériﬁez que le brassard est correctement raccordé et qu’il est suﬃsamment serré. Si nécessaire, remplacez les piles. Renouvelez la mesure.

précision et aucun résultat ne peut donc être aﬃché. Lisez la liste expliquant comment obtenir des mesures ﬁables, puis renouvelez la mesure.*

La pression du brassard est trop élevée (supérieure à 300 mmHg) OU le pouls est trop élevé (supérieur à 200 battements par minute). Détendez-vous pendant 5 minutes et renouvelez la mesure.*

Le pouls est trop faible (inférieur à 40 battements par minute). Renouvelez la mesure.*

Français

Erreur Description Cause possible et solution

Les résultats de mesures répétées diﬀèrent considérablement.

Les valeurs de tension artérielle mesurées au cabinet du médecin diﬀèrent des vôtres.

L’écran reste blanc, ou se comporte bizarrement, lorsque l’appareil est allumé.

Il arrive fréquemment que l’appareil ne puisse pas mesurer la tension artérielle ou que les valeurs mesurées soient trop faibles (ou trop élevées).

La tension artérielle est une valeur ﬂuctuante. Chez des adultes en bonne santé, des écarts de 10 à 20 mmHg sont possibles.

Le brassard n’est pas correctement ajusté.

Les mesures n’ont pas toujours été prises au niveau du cœur.

Le fait de parler, de tousser, de rire, de bouger, etc. pendant la mesure inﬂue sur le résultat.

Les visites chez le médecin sont souvent source d’anxiété.

Les piles ne sont pas correctement placées.

Il est possible que le brassard ne soit pas bien positionné.

Rappel : Eﬀectuez toujours les mesures sur le même bras !

Assurez-vous que le brassard est ajusté comme décrit dans la section « Mise en place du brassard pneumatique ».

Pour chaque mesure, veillez à placer le brassard à hauteur du cœur.

Pendant les mesures, détendezvous, restez immobile, ne bougez pas et ne parlez pas.

Notez l’évolution journalière des valeurs mesurées et consultez votre médecin.

Vériﬁez que la polarité est respectée.

Assurez-vous que le brassard est ajusté comme décrit dans la section « Mise en place du brassard pneumatique ».

Caractéristiques techniques

Modèle : BUA5000 Principe de fonctionnement : Écran : Écran à cristaux liquides Fourchette d’aﬃchage des pressions du brassard : 0-299 mmHg Mesure du pouls : 40–199 battements par minute Fourchette de mesures de la tension artérielle : 30-280 mmHg Précision en laboratoire : ± 3 mmHg (pression du brassard) ± 5 % par rapport au résultat (fréquence du pouls) Précision en clinique : Conformément aux normes EN 1060-1/-3 et ISO 81060-2 avec référence auscultatoire : Décalage systématique < 5 mmHg Écart type < 8 mmHg Gonﬂage : Automatique Alimentation : 4 piles, type AA 1,5 V Température/ pression atmosphérique/ humidité de fonctionnement : de 860 à 1 060 hPa (de 0,849 à 1,046 atm) Humidité relative de 15 % à 90 % sans condensation Température/ pression atmosphérique/ humidité pendant le stockage : de 860 à 1 060 hPa (de 0,849 à 1,046 atm) Humidité relative de 15 % à 90 % sans condensation Brassard : Brassard universel (de 22 à 42 cm) Validation clinique : Selon le protocole international de 2002 (ESH) Vie utile : 5 ans Garantie : 2 ans

La précision technique ne peut être garantie si l’appareil est utilisé hors des plages de température et d’humidité indiquées.

Méthode oscillométr ique

de 10 à 40 °C

de -20 à 55 °C

Français

Informations complémentaires

La tension artérielle est sujette à des ﬂuctuations, même chez les personnes en bonne santé. Des mesures comparables nécessitent

toujours les mêmes conditions (au calme) !

Pour recevoir l’autorisation de mise sur le marché des organismes gouvernementaux, cet appareil a été soumis à des tests cliniques stricts.

Pièces appliquées de type BF Température de fonctionnement

Consulter la notice d’utilisation

Température de

stockage

Tenir au sec

Sous réserve de modiﬁcations sans préavis. Équipement à alimentation interne. Fonctionnement continu.

Cet appareil est conforme aux normes suivantes : EN 60601-1 : Appareils électromédicaux – Partie 1 : Exigences générales pour la sécurité EN 1060-1 : AMD 1 Tensiomètres non invasifs – Partie 1 : Exigences générales EN 1060-3 : Tensiomètres non invasifs – Partie 3 : Exigences complémentaires concernant les systèmes électromécaniques de mesure de la pression sanguine EN 60601-1-2 Appareils électromédicaux – Partie 1-2 : Exigences générales pour la sécurité de base et les performances essentielles – Norme collatérale : Compatibilité électromagnétique — Exigences et essais EN 60601-1-11 : Appareils électromédicaux — Partie 1-11 : Exigences générales pour la sécurité de base et les performances essentielles – Norme collatérale : Exigences pour les appareils électromédicaux et les systèmes électromédicaux utilisés dans l’environnement des soins à domicile

Ce produit est conforme aux dispositions de la Directive

européenne 93/42/CE (Directive relative aux dispositifs

0297

médicaux).

Ce produit porte le marquage CE et est fabriqué conformément aux exigences de la directive RoHS 2011/65/UE.

Les APPAREILS ÉLECTROMÉDICAUX requièrent des précautions particulières en matière de compatibilité électromagnétique. Pour une description détaillée des exigences en matière de compatibilité électromagnétique, contactez l’assistance technique (consultez la notice ou le site www.hot-europe.com/fr). Les appareils de communication RF portables et mobiles peuvent perturber les APPAREILS ÉLECTROMÉDICAUX.

Ce produit contient des piles et des déchets électroniques recyclables. Aﬁn de protéger l’environnement, ne le jetez pas avec les ordures ménagères, mais apportez-le dans les centres de collecte locaux adaptés.

Garantie

La carte consommateur est disponible sur notre site Internet à l’adresse http://www.hot-europe.com/fr/sav/.

Pour toute question d’ordre technique, visitez le site http://www. hot-europe.com/fr/sav/ ou consultez les coordonnées de l’assistance technique en dernière page de ce manuel.

La date de production est indiquée à côté de la mention LOT à l’arrière de l’appareil. Les 3 premiers chiﬀres suivant le numéro de LOT représentent le jour de l’année au cours duquel il a été fabriqué. Les 2 chiﬀres suivants représentent les deux derniers chiﬀres de l’année calendaire de fabrication, les lettres situées à la ﬁn désignant le fabricant du produit. Par exemple, LOT 15614ABC : ce produit a été fabriqué le 156e jour de l’année 2014 par le fabricant désigné par l’identiﬁant ABC.

Directives et déclaration du fabricant – émissions

électromagnétiques

Le BUA5000 est destiné à être utilisé dans l’environnement électromagnétique indiqué

ci-dessous. Le client ou l’utilisateur du BUA5000 doit s’assurer que celui-ci est utilisé dans

Essai d’émissions Conformité

Émissions RF

CISPR 11

Émissions RF

CISPR 11

Émissions de courant

harmonique

CEI 61000-3-2

Fluctuations de tension/émissions de papillotement ﬂicker

ce type d’environnement.

Environnement électromagnétique

Le BUA5000 n’utilise l’énergie RF que pour

Groupe 1

Classe B Conforme

Sans objet

ses fonctions internes. Par conséquent, ses

émissions RF sont très faibles et ne devraient

– directives

pas provoquer d’interférences avec les

appareils électroniques proches.

Le BUA5000 est exclusivement alimenté

par piles.

Calcul de la distance de séparation pour le matériel non destiné au

maintien des fonctions vitales (conformité 3 Vrms/3 V/m)

Distance de séparation selon la fréquence de l’émetteur (m)

Puissance nominale

maximale de sortie de

l’émetteur (W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

de 150 kHz à 80 MHz dans des bandes ISM

3,5

d = [

] P

d = [

de 80 à

800 MHz

3,5 E

] P

de 800 MHz à

2,5 GHz

d = [ 7 ] P

Français

Directives et déclaration du fabricant – immunité

électromagnétique

Le BUA5000 est destiné à être utilisé dans l’environnement électromagnétique indiqué

ci-dessous. Le client ou l’utilisateur du BUA5000 doit s’assurer que celui-ci est utilisé dans

Essai d’immunité

Décharges

électrostatiques

(ESD)

CEI 61000-4-2

RF rayonnée

CEI 61000-4-3

RF conduite

CEI 61000-4-6

Transitoires

électriques rapides

en salves

CEI 61000-4-4

Ondes de choc

CEI 61000-4-5

Champ

magnétique à

la fréquence du

réseau

CEI 61000-4-8

Creux de tension,

coupures brèves

et variations de tension sur des

lignes d’entrée d’alimentation

électrique

CEI 61000-4-11

ce type d’environnement.

Niveau d’essai

selon la

CEI 60601

± 6 kV Au contact

± 8 kV Dans l’air

3 V/m de 80 MHz à

2,5 GHz

3 Vrms de 150 kHz

à 80 MHz

± 2 kV pour ligne

d’alimentation

électrique

± 1 kV pour lignes

d’entrée/sortie

± 1 kV mode

diﬀérentiel

± 2 kV mode

commun

3A/m Conforme

Creux > 95 %

pendant 0,5 cycle

Creux = 60 %

pendant 5 cycles

Creux = 70 %

pendant 25 cycles

Creux = 95 %

pendant 5 s

Niveau de

conformité

Conforme

Sans objet

(aucun

câblage

électrique)

Sans objet

Environnement

électromagnétique

– directives

Il convient que les sols soient en bois, en béton ou en carreaux de céramique.

Si les sols sont recouverts

de matériaux synthétiques,

il convient que l’humidité

relative soit d’au moins 30 %.

En dehors du site protégé,

l’intensité de champ

des émetteurs RF ﬁxes, déterminée par une étude électromagnétique du site,

doit être inférieure à 3 V/m.

Des interférences peuvent

se produire à proximité des

appareils marqués du symbole

Calcul de la distance de

séparation fourni ci-dessus.

Si un émetteur connu est

présent, la distance spéciﬁque

peut être calculée à l’aide des

équations.

Le BUA5000 est exclusivement

alimenté par piles.

Il convient que les champs

magnétiques à la fréquence

du réseau électrique aient les

niveaux caractéristiques d’un lieu représentatif situé dans un environnement commercial ou

hospitalier typique.

Le BUA5000 est exclusivement

alimenté par piles.

Français

Hrvatski

Namjena uređaja Braun ExactFitTM 1

Braun ExactFit™ 1 je tlakomjer prilagođen za jednostavno i točno mjerenje krvnog tlaka na nadlaktici. Mjerna točnost uređaja Braun ExactFit™ 1 testirana je za vrijeme proizvodnje i dokazana kliničkim ispitivanjem u skladu s Europskim društvom za hipertenziju (engl. European Society of Hypertension, ESH).

†

Što trebate znati o krvnom tlaku

Krvni se tlak tijekom dana neprekidno mijenja.Rano ujutro naglo se povisi, a tijekom prijepodneva se snižava. Poslijepodne se ponovo povisi i konačno tijekom noći pada na nisku razinu. Također se može promijeniti unutar kratkog razdoblja. Stoga očitanja uzastopnih mjerenja mogu ﬂuktuirati.

140

SYS

mmHG

120

100

DIA

mmHG

Napomena: Očitanja krvnog tlaka zdravog 31-godišnjeg muškarca, mjerena u vremenskim razmacima od 5 minuta

Krvni tlak mjeren u liječničkoj ordinaciji daje samo trenutnu vrijednost. Ponovljena mjerenja kod kuće bolje odražavaju stvarne vrijednosti krvnog tlaka u svakodnevnim uvjetima.

Osim toga, mnogi ljudi imaju drugačiji krvni tlak kada ga mjere kod kuće, jer su obično opušteniji nego u liječničkoj ordinaciji.

Redovita mjerenja krvnog tlaka kod kuće mogu liječniku pružiti vrijedne podatke o vašem normalnom krvnom tlaku u stvarnim svakodnevnim uvjetima.

Europsko društvo za hipertenziju (ESH) postavilo je sljedeće standardne vrijednosti krvnog tlaka kad se mjeri u stanju mirovanja:

Krvni tlak (mmHg)

SYSTOLIC = sistola = gornja vrijednost

DIASTOLIC = dijastola = donja vrijednost

†

Europsko društvo za hipertenziju

6 5 h12 18 0

Prenizak Normalne

ispod 100

ispod 60

vrijednosti

do 139

do 89

Povišeni krvni

tlak 1. i 2. stupnja

140-179

90-109

Povišeni krvni tlak 3. stupnja

≥ 180

≥ 110

Sigurnosne informacije i važne mjere opreza

• Pažljivo pročitajte sve što piše u uputama za uporabu kako biste bili sigurni da ste dobili točne rezultate mjerenja.

• Ovaj je proizvod namijenjen samo za kućnu uporabu. Čuvajte proizvod i baterije izvan dohvata djece.

• Osobe koje boluju od srčane aritmije, suženja krvnih žila, ateroskleroze krvnih žila udova, šećerne bolesti ili imaju elektrostimulator srca (engl. pacemaker) trebaju se posavjetovati sa svojim liječnikom prije nego si počnu sami mjeriti krvni tlak, jer se u takvim slučajevima javljaju odstupanja u vrijednostima krvnog tlaka.

• Ako se trenutno liječite ili uzimate bilo kakve lijekove, molimo da se najprije posavjetujete sa svojim liječnikom.

• Uporaba ovog tlakomjera nije namijenjena kao zamjena za savjetovanje s vašim liječnikom.

• Zaštitite od prašine i izravne sunčeve svjetlosti. Ne radite preinake na uređaju bez dopuštenja proizvođača.

Opis proizvoda

LCD zaslon

Tipka za napajanje (uključ./isključ.) Priključak za cijev

3 4

Pretinac za baterije Konektor

Manžeta za ruku

6 7

Zračna cijev

Umetanje baterija

• Koristite alkalijske baterije, tip AAA 1,5 V kakve su isporučene s ovim proizvodom.

• Skinite poklopac pretinca za baterije i umetnite četiri baterije s pravilno okrenutim polovima (pogledajte simbol u pretincu za baterije).

• Nove baterije omogućit će približno 400 mjerenja.

Hrvatski

Ključna pravila za točno mjerenje krvnog tlaka

• Uvijek mjerite tlak u isto doba dana, idealno ujutro, pod istim uvjetima.

• Nemojte mjeriti tlak unutar 30 minuta nakon pušenja, konzumiranja kave, čaja ili bilo koje vrste naprezanja.Ti će čimbenici utjecati na rezultate mjerenja.

• Uvijek mjerite na istoj nadlaktici.

• Prije postavljanja manžete na ruku, skinite s te ruke ručni sat i nakit.

• Pričekajte približno 3 minute prije ponavljanja mjerenja.

• Manžetu nemojte ovijati oko jakne ili veste.To će utjecati na mjerenje.

• S ruke uklonite odjeću koja tijesno prianja uz kožu.

Postavljanje manžete za nadlakticu

Prihvatni materijal s vanjske strane

Čičak-traka

Glatka

tkanina

Metalni prsten

Slika 1 Slika 2 Slika 3

1. Priključite zračnu cijev u konektor (Slika 1).

2. Manžeta je ispravno postavljena ako je čičak-traka s vanjske strane manžete, a metalni prsten ne dodiruje kožu (Slika 2).

3. Provucite ruku kroz omču manžete.Donji rub manžete treba biti približno 2-3 cm iznad lakta. Cijev treba ležati preko brahijalne arterije s unutarnje strane nadlaktice (Slika 3).

Glavne arterije

6. Ova je manžeta prikladna za uporabu ako se vrhovi strelica nalaze unutar prugastog obrasca s vanjske strane manžete kada je manžeta stegnuta oko nadlaktice (Slika 5).

7. Sjednite na stolicu i postavite ruku na stol tako da manžeta bude u istoj razini s vašim srcem (Slika 6).

Izvođenje mjerenja

8. Sjednite na stolicu s oba stopala na podu.

9. Udobno obavijte manžetu oko nadlaktice (pogledajte gornji dio „Postavljanje manžete za nadlakticu“, Slike 3-6).

10. Tijekom mjerenja nemojte pomicati uređaj, u protivnom se prikladno mjerenje neće postići.

11. Pritisnite tipku za napajanje započinje automatski. Dok se odvija mjerenje, nemojte se micati ili govoriti.

Napomena: Ako trebate prekinuti mjerenje, pritisnite tipku za

napajanje mjerenjem, spušta tlak u manžeti i automatski se isključuje.

u bilo koje vrijeme. Uređaj odmah prestaje s

12. Manžeta će se prvo napuhati, a zatim ispuhati. Na kraju mjerenja oglašavaju se 2 završna zvučna signala i prikazuje se očitanje:

G ornja (sistolička) vrijednost

Donja (dijastolička) vrijednost Puls

13. Pritisnite tipku za napajanje će se uređaj automatski isključiti nakon 1 minute. Ako u bilo koje doba želite zaustaviti mjerenje, pritisnite tipku za napajanje

14. Rezultati mjerenja će automatski biti spremljeni u memoriju (vidi dolje funkciju „memorija“).

kako biste započeli. Mjerenje

kako biste isključili uređaj. U protivnom

Hrvatski

22-42 cm

Manžeta za odrasle

Slika 4 Slika 5 Slika 6

4. Povucite manžetu tako da su gornji i donji rubovi čvrsto zategnuti oko vaše nadlaktice (Slika 4).

5. Kad je manžeta ispravno postavljena, čvrsto pritisnite čičak-traku o prihvatnu vanjsku stranu manžete.

Funkcija „memorija“

Vaš će tlakomjer ExactFit™ 1 automatski spremiti zadnje mjerenje. Spremanje se vrši automatski nakon završenog mjerenja.

Kako biste pozvali zadnje očitanje, pritisnite i držite tipku za napajanje

tijekom najmanje 2 sekunde dok se uređaj ne isključi. Kada su na zaslonu prikazani svi elementi, otpustite tipku za napajanje i na zaslonu će se prikazati zadnje očitanje uz

simbol.

Pokazatelj napunjenosti baterije

Baterije skoro ispražnjene

Kada su baterije ispražnjene približno 75%, simbol baterije će treptati. Ikona trepće prvo 3 puta kada upalite uređaj, a potom ide u način mjerenja.Tlakomjer će nastaviti pouzdano mjeriti, ali treba pribaviti nove baterije.

Baterije ispražnjene – treba ih zamijeniti

Kada su baterije potpuno ispražnjene,

prazan simbol baterije će treptati, sa

zaslona će nestati sve oznake i oglasit će se 3 zvučna signala.Daljnja mjerenja nisu moguća i baterije se moraju zamijeniti. Pogledajte dio „Umetanje baterija“.

Čuvanje i čišćenje

• Uređaj nemojte izlagati ekstremnim temperaturama, vlazi, prašini ili izravnoj sunčevoj svjetlosti.

• Manžeta sadrži osjetljiv, hermetički zatvoren mijeh za zrak. S manžetom postupajte pažljivo i izbjegavajte sve vrste naprezanja u vidu uvijanja ili gužvanja.

• Proizvod čistite mekanom, malo navlaženom krpom. Mrlje na manžeti mogu se pažljivo odstraniti vlažnom krpom. Nemojte koristiti benzin, razrjeđivače ili slična otapala. Manžetu nemojte prati niti kemijski čistiti. Proizvod nemojte čuvati na mjestu izloženom izravnoj sunčevoj svjetlosti ili velikoj vlazi.

• Nemojte pustiti da vam uređaj padne i ni na koji način nemojte s njim grubo postupati. Izbjegavajte jake vibracije.

• NEMOJTE NIKADA otvarati uređaj! To će poništiti jamstvo proizvođača i može negativno utjecati na ispravnost uređaja!

Kalibracija

Ovaj je proizvod tvornički kalibriran tijekom proizvodnje. Ako se koristi u skladu s uputama za uporabu, nije ga potrebno povremeno ponovno kalibrirati. Ako bilo kada posumnjate u točnost mjerenja, molimo da se obratite ovlaštenom servisnom centru u vašoj zemlji (pogledajte zadnju stranicu za kontaktne informacije).

Što učiniti ako...

Pogreška Opis Mogući uzrok i rješenje

Baterije su slabe Pripremite se da baterije uskoro

Baterije su potpuno ispražnjene

«Err 1» Preslab signal Signali pulsa na manžeti su preslabi.

«Err 2» Pogrešan signal Tijekom mjerenja, manžeta je

«Err 3» U manžeti nema

«Err 5» Abnormalni

«HI» Puls ili tlak manžete

«Lo» Prenizak puls Puls je prenizak (manje od 40 otkucaja u

tlaka

rezultati

je previsok

* Ako se ova ili neka druga poteškoća učestalo javlja, posavjetujte se

sa svojim liječnikom.

zamijenite novima.

Umetnite nove baterije ili provjerite jesu li baterije ispravno umetnute.

Ponovno postavite manžetu i ponovite mjerenje.*

detektirala pogrešne signale koji su prouzročeni, primjerice, pomjeranjem ili stezanjem mišića. Ponovite mjerenje, držeći ruku mirnom.

U manžeti se ne može stvoriti prikladan tlak. Možda negdje propušta. Provjerite je li manžeta ispravno priključena te da nije prelabava. Po potrebi, zamijenite baterije. Ponovite mjerenje.

Mjerni signali su netočni i stoga se ne mogu prikazati nikakvi rezultati. Pročitajte kontrolni popis za izvođenje pouzdanih mjerenja i potom ponovite mjerenje.*

Tlak u manžeti je previsok (iznad 300 mmHg) ILI je puls previsok (više od 200 otkucaja u minuti). Opustite se 5 minuta i ponovite mjerenje.*

minuti). Ponovite mjerenje.*

Hrvatski

Pogreška Opis Mogući uzrok i rješenje

Očitanja ponovljenih mjerenja značajno se razlikuju.

Vrijednosti krvnog tlaka mjerene u liječničkoj ordinaciji razlikuju se od vaših mjerenja.

Kada se uređaj uključi, zaslon ostaje prazan ili nema uobičajeni prikaz.

Uređaj često ne uspijeva izmjeriti vrijednost krvnog tlaka ili su izmjerene vrijednosti preniske (ili previsoke).

Krvni tlak je promjenjiva vrijednost. Za zdrave odrasle osobe moguća su odstupanja od 10 do 20mmHg.

Manžeta nije pravilno postavljena.

Očitanja nisu dosljedno uzimana u visini srca.

Govorenje, kašljanje, smijanje, pomicanje, itd. za vrijeme mjerenja utjecat će na očitanje.

Odlazak liječniku može često izazvati tjeskobu.

Baterije nisu pravilno umetnute.

Manžeta nije pravilno postavljena.

Podsjetnik: mjerenja izvodite uvijek na istoj nadlaktici!

Provjerite jeste li manžetu postavili u skladu s opisom u dijelu „Postavljanje manžete za nadlakticu“.

Kod svakog mjerenja pazite da je manžeta u visini srca.

Dok se odvija mjerenje, opustite se, mirujte, nemojte se micati ili govoriti.

Bilježite dnevna kretanja mjerenih vrijednosti i savjetujte se sa svojim liječnikom.

Provjerite jesu li baterije pravilno umetnute s obzirom na polaritet.

Uvjerite se da ste manžetu postavili u skladu s opisom u dijelu „Postavljanje manžete za nadlakticu“.

Dodatni podaci

Krvni tlak podliježe ﬂuktuacijama čak i kod zdravih ljudi. Usporediva mjerenja uvijek zahtijevaju iste uvjete (mirne uvjete)!

Kako bi dobio tržišno dopuštenje od službenih tijela, ovaj je uređaj bio podvrgnut strogim kliničkim provjerama.

Tehnički podaci

Model: BUA5000 Načelo djelovanja: Oscilometrijska metoda Zaslon: zaslon s tekućim kristalima Raspon prikaza tlaka manžete: 0-299 mmHg Mjerenje pulsa: 40-199 otkucaja u minuti Raspon mjerenja krvnog tlaka: 30-280 mmHg Laboratorijska točnost: ±3 mmHg (tlak manžete) ±5% od očitanja (brzina pulsa) Klinička točnost: Prema EN 1060-1/-3 i ISO 81060-2 s auskultacijskom referencom: <5 mmHg sistematsko odstupanje <8 mmHg standardna devijacija Napuhavanje: Automatsko Električno napajanje: 4 baterije, tipa AA 1,5V Radna temperatura/ atmosferski tlak/vlažnost: od 10 °C do 40 °C (od 50 ˚F do 104 ˚F) od 860 do 1060 hPa (od 0,849 do 1,046 atm) od 15% to 90% relativne vlažnosti, bez kondenzacije Temperatura skladištenja/ atmosferski tlak/vlažnost: od -20 °C do 55 °C (od -1 ˚F do 131 ˚F) od 860 do 1060 hPa (od 0,849 do 1,046 atm) od 15% do 90% relativne vlažnosti, bez kondenzacije Manžeta: Univerzalna manžeta (22-42 cm) Kliničko vrednovanje: Sukladno međunarodnom protokolu iz 2002.

Vijek trajanja: 5 godina Jamstvo: 2 godine

Ako se uređaj ne koristi unutar zadanih raspona temperature i vlažnosti, ne može se zajamčiti tehnička točnost mjerenja.

godine (ESH)

Dijelovi BF tipa R adna temperatura

Pogledajte upute za uporabu

Temperatura skladištenja

Čuvati na suhom

Hrvatski

Podložno izmjenama bez prethodne obavijesti. Oprema s unutrašnjim napajanjem Neprekidan rad.

Ovaj uređaj je u skladu sa sljedećim standardima: EN 60601-1: Medicinski električni uređaji– Dio 1: Opći sigurnosni zahtjevi EN 1060-1: AMD 1 Neinvazivni sﬁgmomanometri – Dio 1: Opći zahtjevi EN 1060-3: Neinvazivni sﬁgmomanometri – Dio 3: Dodatni zahtjevi za elektro-mehaničke sustave mjerenja krvnog tlaka EN 60601-1-2 Medicinska električna oprema – Dio 1-2: Opći zahtjevi za osnovnu sigurnost i bitne radne značajke - Dodatni standard: Elektromagnetska kompatibilnost - Zahtjevi i testovi EN 60601-1-11: Medicinska električna oprema – Dio 1-11: Opći zahtjevi za osnovnu sigurnost i bitne radne značajke - Dodatni standard: Zahtjevi za medicinske električne uređaje i opremu uporabljene u okolini kućne zdravstvene njege.

Ovaj proizvod u skladu je s direktivom EZ93/42/EEZ (Medical

Device Directive).

0297

Ovaj proizvod nosi oznaku CE i proizveden je u skladu s Direktivom 2011/65/EU o ograničavanju uporabe određenih opasnih tvari u električnoj i elektroničkoj opremi (RoHS).

MEDICINSKA ELEKTRIČNA OPREMA zahtijeva posebne mjere opreza s obzirom na EMC (elektromagnetsku kompatibilnost). Za podrobniji opis EMC zahtjeva obratite se ovlaštenom lokalnom servisnom centru (vidi listić priložen u pakiranju ili posjetite stranicu www.hot-europe.com). Prijenosna i mobilna oprema za RF komunikaciju može utjecati na MEDICINSKU ELEKTRIČNU OPREMU.

Proizvod sadrži baterije i reciklažni elektronički otpad. Kako biste zaštitili okoliš, ne odlažite ga u kućni otpad, već ga odnesite na odgovarajuće lokalno sakupljalište.

Jamstvo

Korisnički list dostupan je na našoj mrežnoj stranici www.hot-europe. com/after-sales.

Za zahtjeve za podrškom, molimo posjetite www.hot-europe.com/ after-sales ili pronađite kontaktne informacije servisa na zadnjoj stranici ovog priručnika.

Datum proizvodnje je naveden na LOT naljepnici na poleđini uređaja. Prve 3 znamenke iza LOT No predstavljaju dan u godini proizvodnje. Sljedeće 2 znamenke predstavljaju posljednje dvije znamenke kalendarske godine proizvodnje, a slova na kraju označavaju proizvođača proizvoda. Npr.LOT 15614ABC: znači da je ovaj proizvod izrađen 156. dana, 2014. godine pod oznakom proizvođača ABC.

Smjernice i izjava proizvođača – elektromagnetska zračenja

BUA5000 uređaj namijenjen je za uporabu u niže navedenoj elektromagnetskoj okolini.

Kupac ili korisnik BUA5000 uređaja treba osigurati da se uređaj koristi u takvoj okolini.

Ispitivanje zračenja Usklađenost

RF zračenje

CISPR 11

RF zračenje

CISPR 11

Harmoničke emisije

IEC61000-3-2

Fluktuacija/treperenje

napona

Skupina 1

Razred B Usk lađeno

Nije

primjenjivo

Nije

primjenjivo

Elektromagnetska okolina —

BUA5000 uređaj koristi RF energiju samo za svoj unutarnji rad. Stoga je njegovo RF

zračenje vrlo slabo i nije vjerojatno da će

prouzročiti bilo kakve smetnje u obližnjim

BUA5000 uređaj se napaja isključivo iz

smjernica

elektroničkim uređajima.

baterije.

Izračunavanje udaljenosti razdvajanja za opremu koja nije za

održavanje života (3 Vrms / 3 V/m sukladnost)

Udaljenost razdvajanja sukladno frekvenciji odašiljača u

Nazivna maksimalna

izlazna snaga odašiljača

(W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

od 150 kHz do

80 MHz u ISM

pojasima

3,5

d = [

] P

metrima (m)

od 80 MHz do

800 MHz

3,5

d = [

] P

od 800 MHz do

2,5 GHz

d = [ 7 ] P

Hrvatski

Smjernice i izjava proizvođača – elektromagnetska otpornost

BUA5000 uređaj namijenjen je za uporabu u niže navedenoj elektromagnetskoj okolini.

Kupac ili korisnik BUA5000 uređaja treba osigurati da se uređaj koristi u takvoj okolini.

Ispitivanje otpornosti

Elektrostatsko

pražnjenje (ESD)

IEC 61000-4-2

Zračene RF

IEC 61000-4-3

Vođene RF

IEC 61000-4-6

Brze električne

prijelazne pojave

IEC 61000-4-4

Udarni napon

IEC 61000-4-5

Magnetsko polje

mrežne frekvencije

IEC 61000-4-8

Padovi napona,

kratki prekidi i

kolebanje napona

na dovodnim

vodovima

IEC 61000-4-11

IEC60601 razina

ispitivanja

±6 kV kontakt

±8 kV zrak

od 3 V/m 80 MHz

do 2,5 GHz

3 Vrms 150 kHz do

80 MHz

±2 kV faza

±1 kV I/O vodovi

±1kV diferencijalni

±2 kV zajednički

3A/m Usklađeno

>95% pad za

0,5 ciklusa

60% pad za

5 ciklusa

70% pad za

25 ciklusa

95% pad za

5 sekundi

Razina

sukladnosti

Usklađeno

Nije

primjenjivo

(nema

električnih

vodova)

Nije

primjenjivo

Nije

primjenjivo

Nije

primjenjivo

Elektromagnetska okolina

— smjernica

Podovi moraju biti drveni, betonski ili od keramičkih

pločica.Ako su podovi

pokriveni sintetičkim

materijalom, relativna vlažnost

treba biti najmanje 30%.

Jakosti polja ﬁksnih RF

odašiljača izvan zaštićene

lokacije, utvrđene

elektromagnetskim

snimanjem terena, trebaju biti

manje od 3 V/m.

Smetnje se mogu javiti u blizini uređaja označenih

sljedećim simbolom:

Iznad je naveden izračun

udaljenosti.Ako je prisutan

poznati odašiljač, speciﬁčna

udaljenost može se izračunati

jednadžbom.

BUA5000 uređaj napaja se

isključivo iz baterije.

Magnetska polja mrežne

frekvencije moraju biti

na razinama koje su

karakteristične za tipične

lokacije tipičnih komercijalnih

ili bolničkih okruženja.

BUA5000 uređaj napaja se

isključivo iz baterije.

Hrvatski

Magyar

A Braun ExactFit™ 1 készülék rendeltetése

A Braun ExactFit™ 1 egy vérnyomásmérő készülék, amellyel a vérnyomás könnyen és pontosan mérhető a felkaron. A Braun ExactFit™ 1 készülék mérési pontosságát a gyártáskor bevizsgálták és az ESH előírásainak megfelelően klinikai tesztekkel igazolták.

†

Mit kell tudni a vérnyomásról?

A vérnyomás a nap folyamán állandóan változik. Kora reggel meredeken emelkedik, a délelőtt folyamán pedig csökken. Délután újra emelkedik, végül éjszaka alacsony szintre esik vissza. A vérnyomás rövid időn belül is változhat. Ezért van az, hogy a különböző napszakokban mért értékek ingadozhatnak.

140

SYS

mmHG

120

100

DIA

mmHG

Megjegyzés: Egy 31 éves, egészséges férﬁ ötpercenként mért vérnyomásértékei

Az orvosi rendelőben mért vérnyomás csak a pillanatnyi értéket mutatja. Az otthon végzett, ismételt vérnyomásmérés eredménye jobban tükrözi a vérnyomás mindennapi körülmények között jellemző, tényleges értékét.

Sokunknál az otthon mért vérnyomás nem egyezik az orvosi rendelőben mért értékkel, ugyanis otthon jobban el tudunk lazulni, mint az orvosi rendelőben.

Az otthoni rendszeres vérnyomásmérés hasznos információkat nyújt az orvos számára a mindennapi körülmények között jellemző, tényleges vérnyomásértékekről.

Az Európai Hypertonia Társaság (ESH) a következőképpen határozta meg a nyugalmi állapotban mért normál vérnyomásértékeket:

Vérnyomás (mmHg)

SYSTOLIC = szisztolés = felső érték

DIASTOLIC = diasztolés = alsó érték

†

Európai Hypertonia Társaság

6 5 h12 18 0

Túl

alacsony

100 alatt

60 alatt

Normál értékek

max. 139

max. 89

magas vérnyomás

1. és 2. fokú

140–179

90–109

3. fokú magas vérnyomás

≥ 180

≥ 110

Biztonsági tudnivalók és fontos óvintézkedések

• A pontos mérés érdekében olvassa el ﬁgyelmesen a teljes használati útmutatót.

• Ez a termék kizárólag otthoni használatra készült. A készüléket és az elemeket tartsa gyermekektől távol.

• Ha szívritmuszavara, érszűkülete, végtagi érelmeszesedése vagy cukorbetegsége van, vagy ha pacemakere van, a saját kezűleg történő vérnyomásmérés előtt kérje ki orvosa tanácsát, mivel ilyen esetekben eltérések lehetnek a mért értékekben.

• Ha orvosi kezelés alatt áll vagy bármilyen gyógyszert szed, előtte kérje ki orvosa tanácsát.

• A vérnyomásmérő használata nem helyettesíti az orvosi vizsgálatot.

• Portól és közvetlen napfénytől védett helyen tárolja. A készüléket ne nyissa ki, illetve ne végezzen rajta semmilyen módosítást a gyártó engedélye nélkül.

A termék leírása

LCD kijelző

Be-/kikapcsoló (indító/leállító) gomb A tömlő csatlakozónyílása

3 4

Elemtartó Csatlakozó

Karpánt

6 7

Légtömlő

Az elemek behelyezése

• A készülékhez mellékelt, AA 1,5 V típusú alkáli elemeket használjon.

• Vegye le az elemtartó fedelét, és a megfelelő polaritás szerint helyezzen be négy elemet (a polaritásra vonatkozó jeleket lásd az elemtartó belsejében).

• Új elemekkel a készülék körülbelül 400 mérést tud elvégezni.

Magyar

A pontos vérnyomásmérés főbb szabályai

• A vérnyomásmérést mindig ugyanabban a napszakban – ha lehet, reggel –, ugyanolyan körülmények között végezze.

• Dohányzás, kávé- vagy teafogyasztás, vagy bármilyen megerőltető testmozgás után várjon 30 percet, mielőtt megmérné a vérnyomását. Ezek a tényezők befolyásolják a mérési eredményeket.

• Mindig ugyanazon a felkarján mérje a vérnyomását.

• A karpánt felhelyezése előtt vegye le a karóráját és az ékszereit arról a karjáról, amelyiken a mérést végzi.

• A vérnyomásmérés megismétlése előtt várjon körülbelül 3 percet.

• A karpántot ne helyezze fel kabátra vagy pulóverre. Ez befolyásolja a mérést.

• Vegye le a szűk ruhát a karjáról.

A karpánt felhelyezése

Bolyhos felületű anyag

Tépőzár

Sima

felületű

szövet

Fémgyűrű

1. ábra 2 . ábra 3 . ábra

1. Dugja be a légtömlőt a csatlakozóba (1. ábra).

2. A karpánt akkor van a megfelelő helyen, amikor a tépőzár a karpánt külső oldalán van, és a fémgyűrű nem érintkezik a bőrrel (2. ábra).

3. Vezesse át a karját a karpántból képzett hurkon. A karpánt alsó széle körülbelül 2-3 cm távolságra legyen a könyökétől. A tömlő a kari verőér felett, a karja belső oldalán feküdjön (3. ábra).

Fő

verőerek

5. Miután a karpántot megfelelően felhelyezte, a tépőzárat erősen nyomja rá a karpánt bolyhos oldalára.

6. A karpánt akkor áll készen a használatra, amikor a nyíl hegyei a karpánt másik oldalán lévő csíkos mintával egy vonalba kerülnek, miután a karpántot rászorította a karjára (5. ábra).

7. Üljön le egy székre, és a karját tegye az asztalra úgy, hogy a karpánt a szíve magasságában legyen (6. ábra).

A vérnyomás mérése

8. Üljön le egy székre úgy, hogy a lába a padlón legyen, és a teljes talpfelülete érintse azt.

9. Helyezze fel a pántot feszesen, de ne túl szorosan a karjára (lásd feljebb „A k arpánt felhelyezése” pontot, 3–6. ábra).

10. Mérés közben ne mozgassa a készüléket, különben a mérés nem lesz helyes.

11. Nyomja meg a automatikusan indul. A mérés ideje alatt ne mozogjon és ne beszéljen.

M egjegyzés: Ha félbe kell szakítania a mérést, bármikor

megnyomhatja a abbahagyja a mérést, csökkenti a karpántban a nyomást, és automatikusan kikapcsol.

12. A karpánt először felfújódik, majd leenged. A mérés végén 2 sípoló hangot hall, és a kijelzőn megjelenik a mérés eredménye:

Felső (szisztolés) érték

Alsó (diasztolés) érték Pulzus

13. A készülék kikapcsolásához nyomja meg a gombot. A készülék 1 perc elteltével automatikusan is kikapcsol. Ha bármikor le kívánja állítani a mérést, nyomja meg a gombot.

14. A készülék automatikusan tárolja a memóriában a mérési eredményeket (a memória funkció leírását lásd alább).

gombot a mérés elkezdéséhez. A mérés

be-/kikapcsoló gombot. A készülék azonnal

be-/kikapcsoló

Magyar

22–42 cm

Felnőtt karpánt

4 . ábra 5 . ábra 6 . ábra

4. Húzza meg a karpántot, hogy a felső és az alsó széle rászoruljon a karjára (4. ábra).

Memória funkció

A ExactFit™ 1 vérnyomásmérő készülék automatikusan tárolja a legutóbbi mérés eredményét. A készülék automatikusan tárolja az eredményt a mérés elvégzése után.

A mérési eredmény előhívásához nyomja meg és tartsa lenyomva a be-/kikapcsoló gombot legalább 2 másodpercig, a készülék kikapcsolt állapotában. Amikor a kijelzőn minden elem megjelenik, engedje el a be-/kikapcsoló gombot; a kijelzőn ekkor megjelenik az utolsó mérési eredmény az

szimbólummal.

Elemtöltöttség-jelző

Az elemek majdnem teljesen lemerültek

Amikor a készülék az elemek kb. 75%-át elhasználta, a kijelzőn megjelenik az alacsony elemtöltöttségre ﬁgyelmeztető jelzés. Az ikon háromszor villog a készülék bekapcsolásakor, majd mérési üzemmódba lép. A készülék továbbra is pontosan méri a vérnyomást, azonban új elemeket kell beszerezni.

Az elemek lemerültek – elemcsere szükséges

Amikor az elemek teljesen lemerülnek, az

elem szimbólum üresen villog, és 3 rövid

sípoló hang hallható a készülék bekapcsolásakor. További méréseket nem lehet végezni, és az elemeket ki kell cserélni. Lásd az „Elemek behelyezése” című pontot.

A készülék tárolása és tisztítása

• A készüléket ne tartsa szélsőséges hőmérsékletnek, páratartalomnak, pornak vagy közvetlen napfénynek kitett helyen.

• A karpánt érzékeny, légmentesen lezárt, felfújható üreget tartalmaz. Ezért a karpánttal óvatosan bánjon, és semmilyen feszítő hatást ne gyakoroljon rá hajlítgatással vagy csavargatással.

• A készüléket puha, enyhén nedves ruhával tisztítsa. A karpántról a foltokat óvatosan eltávolíthatja nedves ruhával. A tisztításhoz ne használjon benzint, hígítót vagy hasonló oldószereket. A karpántot ne mossa ki és ne vegytisztítsa. A készüléket ne tárolja közvetlen napfénynek vagy magas páratartalomnak kitett helyen.

• A készüléket ne ejtse le és semmilyen módon ne kezelje durván. A készüléket ne tegye ki erős rázkódásnak.

• SOHA ne nyissa fel a készüléket! Ez érvényteleníti a gyártó garanciáját, és kedvezőtlenül befolyásolhatja a készülék pontosságát!

Magyar

Kalibrálás

A készüléket a gyártáskor kalibrálták. A használati útmutatónak megfelelő alkalmazás esetén a készüléket nem kell rendszeresen újrakalibrálni. Ha a mérési pontossággal kapcsolatban bármikor kétség merül fel, forduljon szervizképviseletünkhöz (az elérhetőségeket lásd az utolsó oldalon).

Mit tegyen, ha...

Hiba Leírás

Az elemek töltöttsége alacsony

Az elemek teljesen lemerültek

«Err 1» A jel túl gyenge A karpánton a pulzusjelek túl gyengék.

«Err 2» Hibajelzés A mérés közben a karpánt

«Err 3» A karpántban nincs

«Err 5» Rendellenes

«HI» A pulzus vagy a

«Lo» A pulzus túl

nyomás

eredmény

karpántban a nyomás túl magas.

alacsony

* Ha ez vagy bármilyen más probléma többször is felmerül, kérjen

tanácsot orvosától.

A probléma lehetséges oka és megoldása

Készüljön fel arra, hogy az elemeket újakra kell cserélnie.

Helyezzen be új elemeket, vagy ellenőrizze, hogy az elemeket helyesen helyezte-e a készülékbe.

Helyezze fel újra a karpántot, majd ismételje meg a mérést.*

hibajelzéseket érzékelt, amelyeket például mozgás vagy izomfeszülés okozott. Ismételje meg a mérést úgy, hogy a karját nem mozgatja.

Nem képződik megfelelő nyomás a karpántban. Előfordulhat, hogy szivárgás alakult ki. Ellenőrizze, hogy a karpántot helyesen csatlakoztatta-e, és az nem túl laza-e. Szükség esetén cserélje ki az elemeket. Ismételje meg a mérést.

A mérési jelek pontatlanok, ezért a kijelzőn nem jelenik meg eredmény. Olvassa át a pontos mérésre vonatkozó ellenőrzőlistát, majd ismételje meg a mérést.*

A karpántban a nyomás túl magas (300 mmHg felett van), VAGY a pulzus túl magas (magasabb, mint 200 szívverés/perc). 5 percig lazuljon el, majd ismételje meg a mérést.*

A pulzus túl alacsony (alacsonyabb, mint 40 szívverés/perc). Ismételje meg a mérést.*

Hiba Leírás

A vérnyomás értéke ingadozik. Egészséges felnőtteknél 10-20 Hgmm eltérés is lehet az eredmények között.

A karpánt nincs

megfelelően A megismételt mérések eredményei között jelentős különbség van.

Az orvosi rendelőben és az otthon végzett vérnyomásmérés eredményei eltérőek.

A kijelző sötét marad vagy szokatlan a készülék bekapcsolása után.

Gyakran előfordul, hogy a készülék nem méri a vérnyomást, vagy a mért értékek túl alacsonyak (vagy túl magasak).

felhelyezve.

A mérést nem

minden esetben a

szív magasságában

végezte.

A mérés közbeni

beszélgetés, köhögés,

nevetés, mozgás stb.

befolyásolhatja az

eredményt.

Az orvosnál tett

vizitek gyakran

szorongást váltanak

ki az emberekből.

Az elemeket nem

megfelelően helyezte

be.

Lehet, hogy a

karpántot nem

megfelelően helyezte

fel.

A probléma lehetséges oka és megoldása

Emlékeztető: mindig ugyanazon a karján végezze a mérést!

Győződjön meg arról, hogy a karpántot „A karpánt felhelyezése” pontban foglaltak szerint helyezte fel.

Minden mérésnél biztosítsa, hogy a karpánt a szív magasságában legyen.

Mérés közben engedje el magát, maradjon nyugodt, ne mozogjon és ne beszéljen.

Jegyezze fel a mért értékek napi alakulását, és kérjen tanácsot orvosától.

Ellenőrizze az elemek helyes polaritását.

Győződjön meg arról, hogy a karpántot „A karpánt felhelyezése” pontban foglaltak szerint helyezte fel.

További tudnivalók

A vérnyomás ingadozhat, még egészséges egyéneknél is. Ahhoz, hogy hasonló mérési eredményeket kapjon, ugyanazokat a – nyugodt – körülményeket kell biztosítani!

A forgalomba hozatalra vonatkozó hatósági engedélyek megszerzése érdekében a készüléket szigorú klinikai vizsgálatoknak vetették alá.

Műszaki adatok

Modell: BUA5000 Működési elv: Oszcillometrikus módszer Kijelző: Folyadékkristályos kijelző Karpántnyomás kijelzési tartománya: 0–299 Hgmm Pulzus mérése: 40–199 szívverés/perc Vérnyomásmérési tartomány: 30–280 Hgmm Laboratóriumi pontosság: ± 3 Hgmm (karpántnyomás) ± 5%-os eltérés a mért értéktől (pulzusszám) Klinikai pontosság: EN 1060-1/-3 és ISO 81060-2 szerint,

< 5 Hgmm szisztematikus eltérés < 8 Hgmm standard eltérés Felfújás: Automatikus Tápellátás: 4 db AA 1,5 V típusú elem Működési hőmérséklet/ légnyomás /páratartalom: 10–40 °C (50–104 °F) 860–1060 hPa (0,849–1,046 atm) 15–90% nem lecsapódó relatív páratartalom Tárolási hőmérséklet/ légnyomás/páratartalom: -20–55 °C (-1–131 °F) 860–1060 hPa (0,849–1,046 atm) 15–90% nem lecsapódó relatív páratartalom Karpánt: Univerzális karpánt (22–42 cm) Klinikai hitelesítés: A 2002. évi nemzetközi protokoll (ESH) szerint Működési élettartam: 5 év Garancia: 2 év

Amennyiben a készüléket nem a megadott hőmérséklet és páratartalom mellett használja, a műszaki pontosság nem garantálható.

BF típusú alk atrészeket tartalmaz Működési hőmérséklet

Lásd a használati útmutatót

Szárazon tartandó

sztetoszkópos referenciaméréssel:

Tárolási hőmérséklet

Magyar

A változtatás jogát fenntartjuk. Belső energiaellátású készülék. Folyamatos működés.

A készülék megfelel az alábbi szabványoknak: EN 60601-1: Gyógyászati villamos készülékek –

1. rész: Általános biztonsági követelmények EN 1060-1: AMD 1 Nem invazív vérnyomásmérők –

1. rész: Általános követelmények EN 1060-3: Nem invazív vérnyomásmérők –

3. rész: Kiegészítő követelmények az elektromechanikus vérnyomásmérő rendszerekre vonatkozóan EN 60601-1-2 Gyógyászati villamos készülékek – 1-2. rész: Általános biztonsági és alapvető működési követelmények – kiegészítő szabvány: Elektromágneses összeférhetőség – Követelmények és vizsgálatok EN 60601-1-11: Gyógyászati villamos készülékek – 1-11. rész: Általános biztonsági és alapvető működési követelmények – kiegészítő szabvány: Követelmények a lakókörnyezeti egészségügyi ellátásban használatos gyógyászati villamos készülékekre és gyógyászati villamos rendszerekre vonatkozóan

Ez a termék megfelel az EK 93/42/EGK irányelvének

(orvostechnikai eszközökről szóló irányelv).

0297

Ezen a terméken a CE jelzés látható, gyártása pedig megfelel a RoHS 2011/65/EU irányelvnek.

GYÓGYÁSZATI VILLAMOS KÉSZÜLÉK – különleges óvintézkedésekre van szükség az elektromágneses összeférhetőség tekintetében. Az elektromágneses összeférhetőségre vonatkozó követelmények részletes leírásáért forduljon szervizképviselethez (olvassa el a csomagolásban lévő tájékoztatót, vagy látogasson el a www.hot-europe.com honlapra). A hordozható és mobil rádiófrekvenciás kommunikációs készülékek befolyásolhatják a GYÓGYÁSZATI VILLAMOS KÉSZÜLÉKEK működését.

Ez a termék elemeket és újrahasznosítható elektronikai hulladékot tartalmaz. A környezet megóvása érdekében ne dobja a háztartási hulladék közé, hanem vigye el a megfelelő helyi gyűjtőhelyekre.

Jótállás

Az ügyfélkártya honlapunkon elérhető: www.hot-europe.com/after-sales.

Ha a termékkel kapcsolatban segítségre van szüksége, látogasson el a www.hot-europe.com/after-sales honlapra, vagy keresse meg a szervizszolgálat elérhetőségét a jelen kézikönyv utolsó oldalán.

A gyártás dátuma a készülék hátoldalán lévő LOT (gyártási szám) feliratnál van megadva. A gyártási szám utáni első 3 számjegy a gyártás évének napját jelöli. A következő 2 számjegy a gyártás naptári évének utolsó két számjegyét jelöli, a végén a betűk pedig a termék gyártóját. Pl. LOT 15614ABC: ezt a terméket a 2014. év 156. napján gyártotta az ABC azonosítójú gyártó.

Útmutató és a gyártó nyilatkozata – elektromágneses kibocsátás

A BUA5000 készülék az alábbiakban meghatározott elektromágneses környezetben

használható. A BUA5000 készülék vásárlójának vagy felhasználójának biztosítania kell azt,

Károsanyag-

kibocsátási vizsgálat

RF-kibocsátás

Felharmonikus-

kibocsátások

IEC 61000-3-2

Feszültségingadozás/

hogy a készüléket ilyen környezetben használják.

Megfelelőség

CISPR 11

vibráció

1. csoport

„B” osztály Megfelel

Nem

alkalmazható

Nem

alkalmazható

Elektromágneses környezet –

útmutató

A BUA5000 készülék csak a belső

működéséhez használ RF (rádiófrekvenciás)

energiát. Ennek megfelelően az RF-

kibocsátás nagyon csekély, és nem

valószínű, hogy interferenciát okoz a közeli

elektromos berendezésekben.

A BUA5000 készülék kizárólag elemmel

működik.

A nem létfenntartó berendezések elválasztási távolságának

kiszámítása (3 Vrms/3 V/m megfelelés)

Elválasztási távolság az adóegység frekvenciája alapján (m)

150 kHz és 80 MHz

Adóegység maximális

névleges kimenő teljesítménye (W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

között az ISM

(ipari, tudományos

és egészségügyi

célú) sávokban

3,5

d = [

] P

80 MHz és 800

MHz között

3,5

d = [

] P

800 MHz és

2,5 GHz között

d = [ 7 ] P

Magyar

Útmutató és a gyártó nyilatkozata – elektromágneses védettség

A BUA5000 készülék az alábbiakban meghatározott elektromágneses környezetben

használható. A BUA5000 készülék vásárlójának vagy felhasználójának biztosítania kell azt,

Zavartűrési

vizsgálat

Elektrosztatikus

kisülés (ESD)

IEC 61000-4-2

Kisugárzott RF IEC 61000-4-3

Vezetett RF

IEC 61000-4-6

Elektromos gyors

tranziens

IEC 61000-4-4

Átmeneti

túlfeszültség

IEC 61000-4-5

Hálózati

frekvenciás

mágneses mező

IEC 61000-4-8

Feszültségesések, rövid megszakítások és feszültségingadozások

a tápvezetékekben

IEC 61000-4-11

hogy a készüléket ilyen környezetben használják.

IEC 60601

vizsgálati szint

± 6 kV érintkezés

± 8 kV levegő

3 V/m 80 MHz –

2,5 GHz

3 Vrms 150 kHz –

80 MHz

± 2 kV tápvezeték ± 1 kV bemeneti/

kimeneti (I/O)

vezetékek

± 1 kV diﬀerenciális

± 2 kV közös

3A/m Megfelel

> 95% esés 0,5 ciklusra

60% esés 5 ciklusra

70% esés

25 ciklusra

95% esés

5 s-ra

Megfelelőségi

szint

Megfelel

Nem

alkalmazható

(nincs

elektromos

vezeték)

Nem

alkalmazható

Nem

alkalmazható

Nem

alkalmazható

Elektromágneses

környezet – útmutató

A padlófelület legyen fa,

beton vagy kerámia járólap.

Ha a padló szintetikus

anyaggal borított, a relatív

páratartalom legalább 30%

A lefedett helyszínen kívül

a rögzített RF adóegység

térereje, amely helyszíni elektromágneses mérés alapján állapítható meg,

kisebb kell legyen 3V/m-nél.

Az alábbi jelzéssel ellátott

berendezések közelében

interferencia léphet fel:

Az elválasztási távolság

kiszámítását lásd fent.

Ismert adóegység jelenléte

esetén a konkrét távolságot

az egyenletekből lehet

A BUA5000 készülék kizárólag

elemmel működik.

A hálózati frekvenciás

mágneses tér olyan erősségű

legyen, amely általában

jellemző a szokványos

kereskedelmi vagy kórházi

A BUA5000 készülék kizárólag

elemmel működik.

legyen.

kiszámítani.

környezetre.

Magyar

Polski

Przewidziane zastosowanie aparatu Braun ExactFitTM 1

Aparat Braun ExactFit™ 1 to ciśnieniomierz opracowany z myślą o łatwych i dokładnych pomiarach ciśnienia krwi na ramieniu. Dokładność pomiarowa aparatu Braun ExactFit™ 1 została przetestowana w chwili produkcji i sprawdzona w badaniach klinicznych zgodnie z wymogami ESH.

†

Co trzeba wiedzieć o ciśnieniu krwi

Ciśnienie krwi nieustannie zmienia się w trakcie doby. Wcześnie rano następuje jego gwałtowny wzrost, a następnie w późnych godzinach porannych ciśnienie spada. Ciśnienie krwi ponownie wzrasta po południu, aby zmniejszyć się do niskiego poziomu nocą. Wahania ciśnienia mogą również wystąpić w krótkim okresie. Z tego względu odczyty z kolejnych pomiarów mogą różnić się od siebie.

140

SYS

mmHG

120

100

DIA

mmHG

Uwaga: Odczyty ciśnienia krwi u zdrowego 31-letniego mężczyzny, mierzone w 5-minutowych odstępach

Ciśnienie krwi mierzone w gabinecie lekarskim wskazuje jedynie war tość chwilową. Wielokrotne pomiary dokonywane w domu lepiej oddają rzeczywiste wartości ciśnienia krwi w codziennych warunkach.

Ponadto u wielu osób obserwuje się inne wartości ciśnienia krwi podczas pomiarów w domu, ponieważ są one wówczas na ogół bardziej zrelaksowane niż w gabinecie lekarskim.

Regularne pomiary ciśnienia krwi w domu mogą dostarczyć lek arzowi cennych informacji na temat zwykłych wartości ciśnienia krwi pacjenta w rzeczywistych warunkach.

Europejskie Towarzystwo Nadciśnienia Tętniczego (ESH) określiła następujące standardowe wartości ciśnienia krwi podczas pomiaru w spoczynku:

Ciśnienie krwi (mmHg)

SYSTOLIC = skurczowe = wartość górna

DIASTOLIC = rozkurczowe = wartość dolna

†

Europejskie Towarzystwo Nadciśnienia Tętniczego

6 5 h12 18 0

Zbyt

niskie

poniżej 100

poniżej 60

Wartości

prawidłowe

do 139

do 89

Nadciśnienie

stopnia 1 i 2

140-179

90-109

Nadciśnienie

stopnia 3

≥ 180

≥ 110

Informacje na temat bezpieczeństwa i ważne środki ostrożności

• W celu uzyskania dokładnych wyników pomiarów należy uważnie zapoznać się z całą instrukcją użycia.

• Produkt jest przeznaczony wyłącznie do użytku domowego. Produkt i baterie należy przechowywać w miejscu niedostępnym dla dzieci.

• Osoby z zaburzeniami rytmu serca, zwężeniem naczyń, stwardnieniem tętnic w kończynach, cukrzycą lub z wszczepionym stymulatorem serca powinny skonsultować się z lekarzem przed samodzielnym wykonaniem pomiaru ciśnienia krwi, ponieważ w takich przypadkach mogą wystąpić odchylenia wartości ciśnienia krwi.

• Jeżeli pacjent jest w trakcie leczenia lub stosuje jakiekolwiek leki, należy najpierw skonsultować się z lekarzem.

• Użycie ciśnieniomierza krwi nie zastępuje konsultacji lekarskiej.

• Chronić przed kurzem i działaniem bezpośrednich promieni słonecznych. Nie otwierać ani nie modyﬁkować tego wyrobu bez zgody producenta.

Opis wyrobu

Wyświetlacz LCD

Przycisk zasilania (start/stop) Złącze przewodu

3 4

Komora baterii Łącznik

Mankiet naramienny

6 7

Przewód powietrza

Instalacja baterii

• Należy użyć baterii alkalicznych typu AA 1,5 V dostarczonych wraz z produktem.

• Zdjąć pokrywkę komory baterii i zainstalować cztery baterie, zachowując prawidłową biegunowość (patrz symbol umieszczony w komorze baterii).

• Nowe baterie umożliwiają dokonanie około 400 pomiarów.

Polski

Podstawowe zasady dokładnych pomiarów ciśnienia krwi

• Odczytów należy dokonywać zawsze o tej samej porze dnia, najlepiej rano, w tych samych warunkach.

• Nie należy wykonywać pomiarów w ciągu 30 minut po paleniu tytoniu, wypiciu kawy lub herbaty ani po jakiejkolwiek formie wysiłku ﬁzycznego. Czynniki te wpływają na wyniki pomiarów.

• Pomiary należy przeprowadzać zawsze na tym samym ramieniu.

• Przed umieszczeniem mankietu do pomiaru na ramieniu zdjąć najpierw zegarek i biżuterię.

• Odczekać około 3 minuty przed ponownym pomiarem.

• Nie zakładać mankietu na marynarkę lub sweter. Wpłynęłoby to na wynik pomiaru.

• Zdjąć ciasno przylegającą odzież z ramienia.

Zakładanie mankietu naramiennego

Warstwa materiału z meszkiem

Rzep

Warstwa

materiału

Metalowy

gładkiego

Ryc. 1 Ryc. 2 Ryc. 3

pierścień

1. Podłączyć przewód powietrza do łącznika (Ryc. 1).

2. Mankiet jest założony poprawnie, jeśli rzep znajduje się na zewnątrz mankietu, a metalowy pierścień nie dotyka skóry (Ryc. 2).

3. Wsunąć zawinięty mankiet na ramię. Dolna krawędź mankietu powinna znajdować się około 2-3 cm nad łokciem. Przewód powinien być poprowadzony nad tętnicą ramienną po wewnętrznej stronie ramienia (Ryc. 3).

Główne

tętnice

5. Po prawidłowym założeniu mankietu docisnąć rzep po stronie mankietu wykonanej z materiału z meszkiem.

6. Mankiet nadaje się do uż ycia, jeśli groty strzałek wypadają w obrębie wzoru w paski po drugiej stronie mankietu, gdy mankiet jest ciasno owinięty wokół ramienia (Ryc.5).

7. Usiąść na krześle i położyć ramię na stole, tak aby mankiet znajdował się na poziomie serca (Ryc. 6).

Wykonywanie pomiaru

8. Usiąść na krześle, ze stopami opartymi płasko na podłodze.

9. Owinąć mankiet, dopasowując go wokół ramienia (patrz pkt. „Zakładanie mankietu naramiennego” powyżej, Ryc. 3-6).

10. Nie poruszać aparatem podczas pomiaru, ponieważ zakłóciłoby to prawidłowość pomiaru.

11. Nacisnąć przycisk zasilania automatycznie. Podczas pomiaru nie ruszać się ani nie rozmawiać.

Uwaga: W razie konieczności przerwania pomiaru należy nacisnąć

przycisk zasilania pomiar, obniży ciśnienie w mankiecie i automatycznie się wyłączy.

12. Mankiet najpier w się napełni, a następnie opróżni. Na koniec pomiaru zostaną wyemitowane 2 końcowe sygnały akustyczne i pojawi się odczyt:

Wartość górna (ciśnienie skurczowe)

Wartość dolna (ciśnienie rozkurczowe) Tętno

13. Nacisnąć przycisk zasilania , aby wyłączyć aparat. W przeciwnym razie aparat wyłączy się automatycznie po upływie 1 minuty. W dowolnej chwili można przerwać pomiar, naciskając przycisk zasilania

14. Wyniki pomiaru zostaną automatycznie zapisane w pamięci (patrz opis funkcji pamięci zamieszczony poniżej).

, aby rozpocząć. Pomiar rozpocznie się

w dowolnej chwili. Aparat natychmiast przerwie

Polski

22-42 cm

Mankiet dla osoby dorosłej

Ryc. 4 Ryc. 5 Ryc. 6

4. Pociągnąć mankiet, aby jego górna krawędź i dolna krawędź były zaciśnięte wokół ramienia (Ryc. 4).

Funkcja pamięci

Ciśnieniomierz ExactFit™ 1 automatycznie zapisze wynik ostatniego pomiaru. Zapisywanie wyników odbywa się automatycznie po zakończonym pomiarze.

Aby przywołać odczyt, należy nacisnąć i prz ytrzymać wciśnięty przycisk zasilania Po pojawieniu się wszystkich elementów wyświetlacza zwolnić przycisk zasilania, a na ekranie pojawi się ostatni odczyt z symbolem

przez co najmniej 2 sekundy podczas wyłączania aparatu.

Wskaźnik wymiany baterii

Baterie prawie wyładowane

Gdy baterie osiągną poziom około 75% wyładowania, pojawi się ostrzeżenie o stanie baterii. Ikona ta miga najpierw 3-krotnie w chwili włączania aparatu, a następnie następuje przejście do trybu pomiaru. Aparat będzie dalej wykonywał miarodajne pomiary, ale należy zakupić nowe baterie.

Baterie wyładowane—wymagana wymiana

Po całkowitym rozładowaniu się baterii

będzie migał pusty symbol baterii oraz

zostaną wygenerowane 3 krótkie sygnały akustyczne po włączeniu aparatu. Wykonywanie kolejnego pomiaru będzie niemożliwe i konieczna będzie wymiana baterii. Więcej informacji zawiera pkt. „Instalacja baterii”.

Przechowywanie i czyszczenie

• Nie w ystawiać przyrządu na działanie skrajnych temperatur, wilgotności, zapylenia ani bezpośrednich promieni słonecznych.

• Mankiet zawiera delikatną hermetyczną napełnianą komorę. Należy obchodzić się z nim ostrożnie i nie dopuszczać do żadnego rodzaju naprężeń poprzez skręcanie lub wyginanie.

• Cz yścić przyrząd miękką, lekko zwilżoną ściereczką. Plamy na mankiecie można ostrożnie usunąć wilgotną ściereczką. Nie używać benzyny, rozcieńczalników ani podobnych rozpuszczalników. Nie prać ani nie czyścić chemicznie mankietu. Nie przechowywać przyrządu w miejscu narażonym na działanie bezpośrednich promieni słonecznych ani o dużej wilgotności.

• Przyrządu nie wolno upuszczać ani obchodzić się z nim nieostrożnie. Unikać silnych drgań.

• NIGDY nie otwierać obudowy aparatu! Spowoduje to unieważnienie gwarancji producenta i mogłoby niekorzystnie wpłynąć na dokładność aparatu!

Kalibracja

Ten produkt został skalibrowany w momencie wytworzenia. Przyrząd nie wymaga okresowej kalibracji pod warunkiem stosowania zgodnie z instrukcją użycia. W razie wątpliwości dotyczących dokładności pomiarowej należy skontaktować się z przedstawicielem serwisu (dane kontaktowe są podane na ostatniej stronie).

Jak postąpić, jeśli...

Błąd Opis Potencjalna przyczyna i rozwiązanie

Niski poziom naładowania baterii

Baterie całkowicie wyładowane

«Err 1» Zbyt słaby sygnał Sygnały tętna na mankiecie są zbyt

«Err 2» Sygnał błędu W trakcie pomiaru mankiet wykrył

«Err 3» Brak ciśnienia w

«Err 5» Nieprawidłowy

«HI» Zbyt wysokie tętno

«Lo» Zbyt wolne tętno Tętno jest zbyt wolne (poniżej 40

mankiecie

wynik

lub ciśnienie w mankiecie

* Jeśli ten lub dowolny inny problem występuje wielokrotnie, należy

skonsultować się z lekarzem.

Przygotować się do wymiany wkrótce baterii na nowe.

Zainstalować nowe baterie lub sprawdzić, czy baterie są prawidłowo zainstalowane.

słabe. Ponownie założyć mankiet i powtórzyć pomiar.*

sygnały błędu spowodowane na przykład poruszeniem się lub napięciem mięśni. Powtórzyć pomiar, trzymając ramię nieruchomo.

Nie można uzyskać odpowiedniego ciśnienia w mankiecie. Mogło dojść do nieszczelności. Sprawdzić, czy mankiet jest prawidłowo podłączony i czy nie jest zbyt luźny. W razie potrzeby wymienić baterie. Powtórzyć pomiar.

Sygnały pomiaru są niedokładne, dlatego nie można wyświetlić wyniku. Przeczytać listę kontrolną dotyczącą wykonywania miarodajnych pomiarów, a następnie powtórzyć pomiar.*

Ciśnienie w mankiecie jest zbyt wysokie (ponad 300 mmHg) LUB tętno jest zbyt szybkie (ponad 200 uderzeń na minutę). Odprężyć się przez 5 minut i ponowić pomiar.*

uderzeń na minutę). Powtórzyć pomiar.*

Polski

Błąd Opis

Ciśnienie krwi to wartość zmienna. U zdrowych osób dorosłych możliwe są wahania rzędu 10 do 20 mmHg.

Mankiet nie jest

Odczyty z wielokrotnych pomiarów znacząco się od siebie różnią.

Wartości ciśnienia krwi mierzone w gabinecie lekarskim różnią się od pomiarów wykonywanych samodzielnie.

Ekran pozostaje pusty lub ma nietypowy wygląd po włączeniu przyrządu.

Aparat często nie jest w stanie zmierzyć ciśnienia krwi lub zmierzone wartości są zbyt niskie (lub zbyt wysokie).

prawidłowo dopasowany.

Odczyty nie były wykonywane konsekwentnie na poziomie serca.

Prowadzenie rozmowy, kaszlenie, śmianie się, poruszanie się itp. podczas pomiaru wpływają na odczyt.

Wizyty u lekarza mogą często powodować niepokój.

Baterie nie są zainstalowane poprawnie.

Mankiet może być nieprawidłowo umieszczony.

Potencjalna przyczyna i rozwiązanie

Przypomnienie: pomiarów należy zawsze dokonywać na tym samym ramieniu.

Sprawdzić, że mankiet jest założony zgodnie z pkt. „Zakładanie mankietu naramiennego”.

Podczas każdego pomiaru upewnić się, że mankiet znajduje się na poziomie serca.

Podczas pomiaru należy się odprężyć, pozostać w bezruchu i nie przemieszczać się ani nie rozmawiać.

Odnotować dzienny przebieg mierzonych wartości i skonsultować się z lekarzem.

Sprawdzić baterie pod kątem zachowania prawidłowej biegunowości.

Sprawdzić, że mankiet jest założony zgodnie z pkt. „Zakładanie mankietu naramiennego”.

Dodatkowe informacje

Ciśnienie krwi charakteryzuje się zmiennością, nawet u zdrowych osób.

Porównywalne pomiary zawsze wymagają takich samych warunków (spokoju)!

W celu dopuszczenia do obrotu rynkowego przez organy państwowe niniejszy przyrząd został poddany rygorystycznym testom klinicznym.

Specyfikacja techniczna

Model: BUA5000 Zasada działania: Metoda oscylometryczna Wyświetlacz: Wyświetlacz ciekłokrystaliczny Zakres wyświetlania ciśnienia w mankiecie: 0-299 mmHg Pomiar tętna: 40–199 uderzeń na minutę Zakres pomiarów ciśnienia krwi: 30-280 mmHg Dokładność laboratoryjna: ±3 mmHg (ciśnienie w mankiecie) ±5% odczytu (tętno) Dokładność kliniczna: Zgodnie z normami EN 1060-1/-3 i ISO 81060-2 z

przesunięcie systematyczne <5 mmHg odchylenie standardowe <8 mmHg Napełnianie: Automatyczne Zasilanie: 4 baterie, typ AA 1,5 V Temperatura / ciśnienie atmosferyczne / wilgotność w trakcie pracy: 10 °C do 40 °C (50 ˚F do 104 ˚F) 860 do 1060 hPa (0,849 do 1,046 atm) 15% do 90% wilgotności względnej, bez

Temperatura / ciśnienie atmosferyczne / wilgotność podczas przechowywania: -20°C do 55°C 860 do 1060 hPa (0,849 do 1,046 atm) 15% do 90% wilgotności względnej, bez skraplania Mankiet: Uniwersalny rozmiar mankietu (22–42 cm) Walidacja kliniczna: Cykl eksploatacyjny: 5 lat Gwarancja: 2 lata

Jeśli przyrząd nie jest eksploatowany w podanych zakresach temperatury i wilgotności, nie można zagwarantować dokładności technicznej.

Elementy stykające się z Temperatura robocza

pacjentem typu BF

Patrz instrukcja użycia

przechowywania

Chronić przed wilgocią

pomiarem referencyjnym metodą osłuchową:

skraplania

Zgodnie z międzynarodowym protokołem 2002 (ESH)

Temperatura

Polski

Specyﬁkacja może ulec zmianie bez powiadomienia. Urządzenie z zasilaniem wewnętrznym. Praca ciągła.

Niniejszy wyrób jest zgodny z następującymi normami: EN 60601-1: Elektryczne urządzenia medyczne – Część 1: Wymagania ogólne dotyczące bezpieczeństwa EN 1060-1: AMD 1 Nieinwazyjne sﬁgmomanometry – Część 1: Wymagania ogólne EN 1060-3: Nieinwazyjne sﬁgmomanometry – Część 3: Wymagania dodatkowe dotyczące elektromechanicznych systemów do pomiaru ciśnienia krwi EN 60601-1-2 Elektryczne urządzenia medyczne – Część 1-2: Ogólne wymagania bezpieczeństwa i niezbędnych parametrów działania - Norma uzupełniająca: Zgodność elektromagnetyczna – Wymagania i testy EN 60601-1-11: Elektryczne urządzenia medyczne – Część 1-11: Ogólne wymagania bezpieczeństwa i niezbędnych parametrów działania - Norma uzupełniająca: Wymagania dotyczące medycznych urządzeń elektrycznych i medycznych systemów elektrycznych stosowanych w środowisku domowej opieki medycznej.

Ten produkt spełnia wymagania dyrektywy WE 93/42/EWG

(Dyrektywa dotycząca wyrobów medycznych).

0297

Ten produkt oznakowany jest znakiem CE i został wyprodukowany zgodnie z Dyrektywą RoHS 2011/65/UE dotyczącą ograniczenia stosowania substancji niebezpiecznych.

MEDYCZNY SPRZĘT ELEKTRYCZNY wymaga przestrzegania specjalnych środków ostrożności w zakresie zgodności elektromagnetycznej (EMC). Szczegółowy opis wymagań w zakresie zgodności elektromagnetycznej można uzyskać od przedstawiciela serwisu (patrz ulotka lub www.hot-europe. com). Przenośne i mobilne urządzenia komunikacji na falach radiowych (RF) mogą wpływać na działanie MEDYCZNEGO SPRZĘTU ELEKTRYCZNEGO.

Ten wyrób zawiera baterie i odpady elektroniczne nadające się do recyklingu. W trosce o ochronę środowiska naturalnego, nie wyrzucać wyrobu z odpadami z gospodarstwa domowego, lecz oddać do odpowiedniego lokalnego punktu zbiórki odpadów.

Gwarancja

Karta konsumenta jest dostępna na naszej stronie internetowej www.hot-europe.com/after-sales.

Żądania wsparcia technicznego należy przekazywać przez stronę www. hot-europe.com/after-sales lub zgodnie z danymi kontaktowymi serwisu zamieszczonymi na ostatniej stronie niniejszej instrukcji.

Data produkcji podana jest w numerze serii (LOT) z tyłu urządzenia. Trzy pierwsze cyfry po symbolu LOT oznaczają dzień produkcji. Kolejne 2 cyfry oznaczają dwie ostatnie cyfry kalendar zowego roku produkcji, a litery na końcu wskazują producenta danego wyrobu. Np. LOT 15614ABC oznacza, że dany produkt został wyprodukowany 156. dnia 2014 roku przez producenta z identyﬁkatorem ABC.

Wytyczne i deklaracja producenta – emisje elektromagnetyczne

Wyrób BUA5000 jest przeznaczony do stosowania w środowisku elektromagnetycznym zgodnym z poniższą specyﬁkacją. Nabywca lub użytkownik wyrobu BUA5000 powinien

Emisje harmoniczne

Wahania napięcia /

zadbać o jego użytkowanie w takim właśnie środowisku.

Test emisji Zgodność

Emisja w zakresie

częstotliwości

radiowych

CISPR 11

Emisja w zakresie

częstotliwości

radiowych

CISPR 11

IEC 61000-3-2

emisje migotania

Grupa 1

Klasa B Spełnia normę

Nie dotyczy

Środowisko elektromagnetyczne –

wykorzystywana tylko do realizacji funkcji

wewnętrznych przyrządu BUA5000. Z tego

względu emisje częstotliwości radiowych

są bardzo niskie i nie powinny powodować

zakłóceń w pracy urządzeń elektronicznych

Przyrząd BUA5000 jest zasilany wyłącznie

wytyczne

Energia częstotliwości radiowych jest

znajdujących się w pobliżu.

z baterii.

Obliczenie odstępu od urządzeń niepodtrzymujących życia

(zgodność 3 Vskut / 3 V/m)

Odległość odstępu w zależności od częstotliwości nadajnika

Maksymalna znamionowa

moc wyjściowa nadajnika

(W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

150 kHz do 80

MHz w pasmach

ISM

3,5

d = [

] P

(m)

80 MHz do

800 MHz

3,5

d = [

] P

800 MHz do

2,5 GHz

d = [ 7 ] P

Polski

Wytyczne i deklaracja producenta – odporność

elektromagnetyczna

Wyrób BUA5000 jest przeznaczony do stosowania w środowisku elektromagnetycznym zgodnym z poniższą specyﬁkacją. Nabywca lub użytkownik wyrobu BUA5000 powinien

Test odporności

Wyładowania

elektrostatyczne

IEC 61000-4-2

Promieniowanie

częstotliwości

IEC 61000-4-3

Przewodzone

częstotliwości

IEC 61000-4-6

Szybkie stany

IEC 61000-4-4

IEC 61000-4-5

Pole magnetyczne

o częstotliwości

sieci zasilania IEC 61000-4-8

Spadki napięcia,

krótkie przerwy

zmienność napięcia

w liniach wejś-

ciowych zasilania

IEC 61000-4-11

zadbać o jego użytkowanie w takim właśnie środowisku.

Poziom testu IEC

60601

± 6 kV w

bezpośrednim

(ESD)

radiowych

radiowe

nieustalone

Udary

w zasilaniu i

sieciowego

kontakcie

± 8 kV poprzez

powietrze

3 V/m 80 MHz do

2,5 GHz

3 Vskut 150 kHz do

80 MHz

±2 kV linia

zasilająca

±1 kV

linie wejściowe/

wyjściowe

±1 kV w trybie

różnicowym

±2 kV w trybie

zwykłym

3A/m Spełnia normę

>95% spadek dla

0,5 cyklu

60% spadek dla

5 cyklów

70% spadek dla

25 cyklów

95% spadek dla

5 sekund

Spełnia normę

elektrycznych)

Poziom

zgodności

Nie dotyczy.

(brak

przewodów

Nie dotyczy

Środowisko

elektromagnetyczne

– wytyczne

Podłogi powinny być

wykonane z drewna, betonu

lub płytek ceramicznych.

Jeśli podłogi są pokryte

materiałem syntetycznym,

wilgotność względna powinna

wynosić co najmniej 30%.

Natężenia pola poza

ekranowanym miejscem ze

stacjonarnych nadajników

radiowych, ustalone

podczas badania pola

elektromagnetycznego

na miejscu, nie powinno

przekraczać 3 V/m.

Zakłócenia mogą wystąpić

w pobliżu urządzeń

oznaczonych następującym

symbolem:

Sposób obliczania odstępu

jest podany powyżej. Jeśli

obecny jest znany nadajnik,

określony odstęp można

obliczyć przy użyciu równań.

Przyrząd BUA5000 jest

zasilany wyłącznie z baterii.

Pola magnetyczne o częstotliwości prądu

zasilającego powinny

występować na poziomie

charakterystycznym dla

typowych środowisk

szpitalnych lub komercyjnych.

Przyrząd BUA5000 jest

zasilany wyłącznie z baterii.

Polski

Română

Destinaţia utilizării Braun ExactFitTM 1

Braun ExactFit™ 1 este un tensiometru conceput pentru măsurarea cu uşurinţă şi precisă a tensiunii arteriale, la nivelul părţii superioare a braţului. Precizia măsurătorilor efectuate cu Braun ExactFit™ 1 a fost testată din fabricaţie, ﬁind conﬁrmată în studii clinice în conformitate cu

†

ESH.

Ce trebuie să ştiţi despre tensiunea arterială

Tensiunea arterială suferă constant modiﬁcări de-a lungul zilei. Ea creşte drastic dimineaţa devreme şi scade dimineaţa târziu. Tensiunea ar terială creşte din nou după-amiaza, pentru a atinge în ﬁnal un nivel redus pe durata nopţii. Ea poate de asemenea să varieze într-un interval scurt de timp. De aceea, valorile măsurătorilor succesive pot ﬂuctua.

140

SYS

mmHG

120

100

DIA

mmHG

Notă: Valorile măsurătorilor tensiunii arteriale, realizate la un bărbat sănătos de 31 de ani, la intervale de 5 minute

Tensiunea arterială măsurată la cabinetul medicului oferă doar o valoare de moment. Măsurătorile repetate acasă reﬂectă mai bine valorile reale ale tensiunii arteriale în condiţii obişnuite.

În plus, la măsurarea acasă, multe persoane au o tensiune arterială diferită, deoarece acolo tind să ﬁe mai relaxate decât când sunt în cabinetul medicului.

Măsurătorile tensiunii arteriale efectuate cu regularitate acasă pot oferi medicului dumneavoastră informaţii utile despre valorile normale ale tensiunii dumneavoastră arteriale, în condiţiile existenţei reale de zi cu zi.

Societatea Europeană de Hipertensiune (ESH) a stabilit următoarele valori standard ale tensiunii arteriale, măsurată în repaus:

Tensiunea arterială (mmHg)

SYSTOLIC = sistolă = valoare superioară

DIASTOLIC = diastolă =

†

Societatea Europeană de Hipertensiune

6 5 h12 18 0

valoare inferioară

Prea

scăzută

sub 100

sub 60

Valori

normale

până la 139

până la 89

Hipertensiune

stadiul 1 şi 2

140-179

90-109

Hipertensiune

stadiul 3

≥ 180

≥ 110

Informaţii privind siguranţa şi măsuri importante de precauţie

• Pentru a obţine măsurători exacte, citiţi cu atenţie şi în întregime instrucţiunile de utilizare.

• Acest produs este destinat exclusiv utilizării la domiciliu. Nu lăsaţi produsul şi bateriile la îndemâna copiilor.

• Persoanele care suferă de aritmie cardiacă, constricţie vasculară, ateroscleroză la nivelul extremităţilor, diabet sau persoanele care utilizează un stimulator cardiac trebuie să se consulte cu medicul lor înainte de a-şi măsura singure tensiunea arterială, deoarece în astfel de situaţii se pot înregistra deviaţii ale valorilor tensiunii arteriale.

• Dacă în prezent urmaţi un tratament medical sau luaţi orice medicament, consultaţi-vă mai întâi cu medicul dumneavoastră.

• Utilizarea acestui tensiometru nu este destinată să înlocuiască un consult la medicul dumneavoastră.

• A se feri de praf şi de lumina directă a soarelui. Nu deschideţi sau modiﬁcaţi acest dispozitiv fără autorizaţia fabricantului.

Descrierea produsului

Aşajul LCD

Butonul de alimentare (pornire/oprire) Racord pentru furtun

3 4

Compartimentul bateriilor Conector

Manşon pentru braţ

6 7

Furtun de aer

Introducerea bateriilor

• Utilizaţi baterii alcaline de tip AA 1,5 V, cum sunt cele furnizate odată cu acest produs.

• Scoateţi capacul compartimentului bateriilor şi introduceţi patru baterii, respectând polaritatea corectă (veriﬁcaţi simbolul din compartimentul bateriilor).

• Bateriile noi permit aproximativ 400 de măsurători.

Română

Reguli de bază pentru măsurarea precisă a tensiunii arteriale

• Întotdeauna efectuaţi măsurătorile la aceeaşi oră din zi, cel mai bine dimineaţa, în aceleaşi condiţii.

• Nu efectuaţi măsurătoarea în decurs de 30 de minute după fumat, consum de cafea sau ceai sau după orice formă de efort. Aceşti factori vor inﬂuenţa rezultatele măsurătorii.

• Măsuraţi întotdeauna pe acelaşi braţ în partea superioară.

• Daţi-vă jos ceasul şi bijuteriile înainte de a ﬁxa manşonul pe braţul pe care efectuaţi măsurătoarea.

• Aşteptaţi aproximativ 3 minute înainte de repetarea unei măsurători.

• Nu înfăşuraţi manşonul peste un sacou sau pulover. Acest lucru va afecta măsurătoarea.

• Îndepărtaţi îmbrăcămintea strâmtă de pe braţul dumneavoastră.

Aplicarea manşonului pentru braţ

Material textil pluşat

Velcro

Pânză

ﬁnă

Inel metalic

Fig. 1 Fig. 2 Fig. 3

1. Conectaţi furtunul de aer la conector (Fig. 1).

2. Manşonul este ﬁxat în mod corect atunci când banda de tip velcro este de partea exterioară a manşonului, iar inelul metalic nu intră în contact cu pielea (Fig. 2).

3. Introduceţi-vă braţul prin bucla manşonului. Partea de jos a manşonului ar trebui să ﬁe cu aproximativ 2-3 cm deasupra cotului. Tubul ar trebui să ﬁe situat deasupra arterei brahiale, pe partea interioară a braţului (Fig. 3).

22-42 cm

Manşon pentru adulţi

Fig. 4 Fig. 5 Fig. 6

Arterele

principale

4. Trageţi manşonul astfel încât marginile superioare şi inferioare să ﬁe strânse în jurul braţului dumneavoastră (Fig. 4).

5. Când manşonul este poziţionat corect, aplicaţi ferm banda velcro peste partea pluşată a manşonului.

6. Acest manşon este potrivit pentru utilizare în cazul în care capetele săgeţii se încadrează în modelul dungat de pe partea cealaltă a manşonului, atunci când manşonul e strâns în jurul braţului dumneavoastră (Fig. 5).

7. Staţi aşezat pe un scaun şi întindeţi-vă braţul pe masă, astfel încât manşonul să ﬁe la acelaşi nivel cu inima dumneavoastră (Fig. 6).

Efectuarea unei măsurători

8. Aşezaţi-vă pe un scaun, cu tălpile picioarelor lipite de podea.

9. Înfăşuraţi bine manşonul în jurul braţului dumneavoastră (a se vedea secţiunea de mai sus „Aplicarea manşonului pentru braţ“, Fig. 3-6).

10. Nu mişcaţi aparatul în timpul măsurării, în caz contrar nu va ﬁ realizată o măsurătoare corectă.

11. Apăsaţi butonul de alimentare începe automat. În timpul efectuării măsurătorii, nu vă mişcaţi şi nu vorbiţi.

Notă: Dacă este necesară întreruperea unei măsurători, apăsaţi

butonul de alimentare imediat măsurătoarea, va reduce presiunea aerului din manşon şi se va închide automat.

12. La început, manşonul se va umﬂa, apoi se va dezumﬂa. La încheierea măsurătorii se vor auzi două bipuri ﬁnale şi va ﬁ aﬁşat rezultatul măsurătorii:

valoarea superioară (sistolică)

valoarea inferioară (diastolică) pulsul

13. Apăsaţi butonul de alimentare o faceţi, aparatul se va deconecta automat după 1 minut. Dacă doriţi să întrerupeţi măsurătoarea în orice moment, apăsaţi butonul de alimentare

14. Rezultatele testelor vor ﬁ salvate automat în memorie (vezi mai jos Funcţia de memorie).

pentru a începe. Măsurătoarea

în orice moment. Aparatul va anula

pentru a închide aparatul. Dacă nu

Română

Funcţia de memorie

Tensiometrul dumneavoastră ExactFit™ 1 va memora automat ultima măsurătoare. Memorarea se face automat, după terminarea măsurătorii.

Pentru reaﬁşarea rezultatului măsurătorii, apăsaţi şi ţineţi apăsat butonul de alimentare

timp de cel puţin 2 secunde în timp ce aparatul este oprit. Atunci când pe ecran sunt aﬁşate toate elementele, ridicaţi degetul de pe butonul de alimentare, iar pe ecran se va aﬁşa rezultatul ultimei măsurători cu un simbol

Indicatorul stării de funcţionare a bateriilor

Baterii aproape descărcate

Când bateriile sunt aproximativ 75% descărcate, va apărea un avertisment privind bateriile. La pornirea aparatului este aﬁşată această pictogramă care clipeşte de 3 ori, apoi se trece în modul de măsurare. Tensiometrul va continua să măsoare cu precizie, însă se recomandă procurarea unor baterii noi.

Baterii descărcate - este necesară înlocuirea lor

Când bateriile sunt complet descărcate,

simbolul bateriei va clipi gol, împreună cu

3 bipuri scurte care se vor auzi imediat după pornirea dispozitivului. Nu mai puteţi efectua altă măsurătoare şi trebuie să înlocuiţi bateriile. Consultaţi secţiunea numită „Introducerea bateriilor “.

Depozitarea şi curăţarea

• Nu expuneţi aparatul la temperaturi extreme, umiditate, praf sau la lumina directă a soarelui.

• Manşonul conţine o pernă de aer etanşă şi sensibilă. Manipulaţi-l cu grijă şi evitaţi forţarea lui prin sucire sau îndoire.

• Curăţaţi produsul cu o lavetă moale, uşor umedă. Petele de pe manşon pot ﬁ îndepărtate cu grijă cu o lavetă umedă. Nu utilizaţi benzină, diluant sau solvenţi asemănători. Nu spălaţi sau curăţaţi chimic manşonul. Nu depozitaţi produsul într-un loc expus la lumina directă a soarelui sau la umiditate ridicată.

• Nu scăpaţi produsul pe jos şi nu îl manipulaţi cu brutalitate. Evitaţi vibraţiile puternice.

• Nu deschideţi NICIODATĂ aparatul! Acest lucru va duce la invalidarea garanţiei producătorului şi ar putea afecta în mod negativ precizia aparatului!

Calibrarea

Acest produs a fost calibrat din fabricaţie. Dacă sunt respectate instrucţiunile de utilizare, aparatul nu necesită recalibrarea periodică. Dacă, în orice moment, aveţi dubii privind acurateţea măsurătorii, adresaţi-vă reprezentantului nostru de service (consultaţi ultima pagină pentru informaţiile de contact).

Ce să faceţi dacă...

Eroare Descriere Cauza posibilă şi soluţia

Bateriile sunt aproape descărcate

Bateriile sunt complet descărcate

«Err 1» Semnal prea slab Pulsul detectat pe manşon este prea

«Err 2» Semnal de eroare În timpul măsurării au fost detectate

«Err 3» Presiune

«Err 5» Rezultat anormal Semnalele de măsurare sunt inexacte şi,

«HI» Pulsul sau

«Lo» Pulsul este prea

inexistentă în manşon

presiunea din manşon sunt prea ridicate

scăzut

* Î n cazul apariţiei în mod repetat a acestei sau a oricărei altei

probleme, contactaţi-l pe medicul dumneavoastră.

Pregătiţi-vă să înlocuiţi bateriile curând cu unele noi.

Introduceţi baterii noi sau veriﬁcaţi că bateriile sunt introduse corect.

slab. Repoziţionaţi manşonul şi repetaţi măsurătoarea.*

semnale de eroare la nivelul manşonului, cauzate de exemplu de mişcare sau de tensiune musculară. Repetaţi măsurătoarea, ţinând braţul nemişcat.

Nu poate ﬁ generată presiune adecvată în manşon. Este posibil să se ﬁ produs o scurgere de aer. Veriﬁcaţi că manşonul este conectat corect şi este bine strâns. Înlocuiţi bateriile dacă este necesar. Repetaţi măsurătoarea.

prin urmare, nu poate ﬁ aﬁşat niciun rezultat. Parcurgeţi lista de veriﬁcare pentru efectuarea unor măsurători ﬁabile şi apoi repetaţi măsurătoarea.*

Presiunea din manşon este prea ridicată (peste 300 mmHg) SAU pulsul este prea ridicat (peste 200 de bătăi pe minut). Relaxaţi-vă pentru 5 minute, apoi repetaţi măsurătoarea.*

Pulsul este prea scăzut (sub 40 de bătăi pe minut). Repetaţi măsurătoarea.*

Română

Eroare Descriere Cauza posibilă şi soluţia

Valorile măsurătorilor repetate variază considerabil.

Valorile tensiunii arteriale măsurate la cabinetul medicului dumneavoastră variază faţă de cele măsurate de dumneavoastră.

Aﬁşajul rămâne gol sau arată neobişnuit la pornirea aparatului.

Adesea aparatul nu măsoară valorile tensiunii arteriale sau valorile măsurate sunt prea scăzute (sau prea ridicate).

Tensiunea arterială este o valoare variabilă. La adulţii sănătoşi sunt posibile variaţii de 10 până la 20 mmHg.

Manşonul nu este ﬁxat corespunzător.

Măsurătorile nu au fost efectuate în mod consecvent la nivelul inimii.

Rezultatul măsurătorii va ﬁ afectat dacă vorbiţi, tuşiţi, râdeţi, vă mişcaţi etc. în timpul măsurătorii.

Vizitele la medic cauzează adesea anxietate.

Bateriile nu sunt instalate corespunzător.

Manşonul ar putea să nu ﬁe poziţionat corespunzător.

Reţineţi: folosiţi întotdeauna acelaşi braţ pentru măsurători!

Veriﬁcaţi că manşonul a fost înfăşurat conform secţiunii „Aplicarea manşonului pentru braţ“.

La ﬁecare măsurătoare, asiguraţi-vă că manşonul este la nivelul inimii.

În timpul efectuării măsurătorii, relaxaţi-vă, nu vă mişcaţi şi nu vorbiţi.

Înregistraţi evoluţia zilnică a valorilor măsurate şi consultaţi medicul.

Veriﬁcaţi dacă s-a respectat polaritatea corectă a bateriilor.

Veriﬁcaţi că manşonul a fost înfăşurat conform secţiunii „Aplicarea manşonului pentru braţ“.

Specificaţii

Model: BUA5000 Principiu de operare: Metoda oscilometrică Aﬁşaj: Aﬁşaj cu cristale lichide Limitele de aﬁşare a presiunii din manşon: 0-299 mmHg Măsurarea pulsului: 40-199 bătăi pe minut Limitele de măsurare a tensiunii arteriale: 30-280 mmHg Precizia în laborator: ± 3 mmHg (presiunea în manşon) ± 5% la măsurătoare (puls) Precizia clinică: Conform EN 1060-1 / -3 şi ISO 81060-2, cu referire

< 5 mmHg decalaj sistematic < 8 mmHg deviaţie standard Umﬂarea: automată Alimentarea cu electricitate: 4 baterii de tip AA 1,5V Temperatura / presiunea atmosferică / umiditatea la funcţionare: 10 până la 40°C (50˚F-104˚F) 860 până la 1060 hPa (0,849 până la 1,046 atm) 15% până la 90% umiditate relativă, fără condensare Temperatura / presiunea atmosferică / umiditatea la depozitare: -20 până la 55°C (-1˚F-131˚F) 860 până la 1060 hPa (0,849 până la 1,046 atm) 15% până la 90% umiditate relativă, fără condensare Manşon: Manşon universal (22-42 cm) Validare clinică: Durata de viaţă: 5 ani Garanţie: 2 ani

Nu poate ﬁ asigurată precizia tehnică dacă aparatul nu este utilizat în intervalele de temperatură şi umiditate speciﬁcate.

auscultatorie:

În conformitate cu protocolul internaţional 2002 (ESH)

Română

Mai multe informaţii

Tensiunea arterială suferă ﬂuctuaţii chiar şi la persoanele sănătoase.

Măsurătorile comparabile necesită întotdeauna condiţii identice (în linişte)!

Pentru a primi autorizaţia de punere pe piaţă din partea autorităţilor, acest aparat a fost supus unor teste clinice stricte.

Componente de tip BF Temperatura de operare

A se vedea instrucţiunile

de utilizare

Temperatura de depozitare

A se păstra în condiţii uscate

Pot ﬁ efectuate modiﬁcări fără notiﬁcare prealabilă. Aparat cu sursă internă de alimentare. Funcţionare continuă.

Acest dispozitiv este conform cu următoarele standarde: EN 60601-1: Aparate electromedicale - partea 1: Cerinţe generale de securitate de bază EN 1060-1: AMD 1 Tensiometre non-invazive – partea 1: Cerinţe generale EN 1060-3: Tensiometre non-invazive – partea 3: Cerinţe suplimentare pentru sistemele electromagnetice de măsurare a presiunii sanguine EN 60601-1-2 Aparate electromedicale - partea 1-2: Prescripţii generale pentru securitatea de bază şi performanţele esenţiale. Standard colateral: Compatibilitatea electromagnetică - prescripţii şi încercări EN 60601-1-11: Aparate electromedicale - partea 1-11: Cerinţe generale de securitate de bază şi performanţe esenţiale. Standard colateral: Cerinţe pentru aparate electromedicale utilizate la domiciliu

Acest produs este conform cu prevederile directivei CE 93/42/

EEC (Directiva privind dispozitivele medicale).

0297

Acest produs poartă marcajul CE și este fabricat în conformitate cu Directiva 2011/65/UE RoHS.

APARAT ELECTROMEDIC AL necesită precauţii speciale legate de CEM. Pentru descrierea detaliată a condiţiilor CEM, contactaţi un reprezentant de service (a se vedea prospectul sau consultaţi www.hot-europe.com). Aparatura portabilă şi mobilă de comunicaţii prin RF poate afecta funcţionarea APARATURII ELECTROMEDICALE.

Acest produs conţine baterii şi deşeuri electronice reciclabile. Nu aruncaţi produsul cu gunoiul menajer, la capătul ciclului de utilizare; eliminaţi-l la centrele locale corespunzătoare de colectare.

Garanţia

Cardul consumatorului este disponibil pe site-ul nostru, la www.hot-europe.com/after-sales.

Pentru a solicita asistenţă, puteţi vizita www.hot-europe.com/after-sales sau puteţi găsi informaţiile de contact pentru service, pe ultima pagină a acestui manual.

Data producţiei este speciﬁcată lângă LOT, pe spatele aparatului. Primele 3 cifre după numărul de LOT reprezintă ziua anului de fabricaţie. Următoarele 2 cifre reprezintă ultimele două cifre din anul calendaristic de fabricaţie, iar literele de la ﬁnal denotă fabricantul produsului. De exemplu pentru LOT 15614ABC: produsul a fost fabricat în ziua 156 din anul 2014 de către producătorul cu indicatorul ABC.

Recomandări şi declaraţia producătorului - emisiile

electromagnetice

Aparatul BUA5000 este destinat utilizării în mediul electromagnetic descris mai jos.

Clientul sau utilizatorul aparatului BUA5000 trebuie să se asigure că acesta este utilizat

Testul emisiilor Conformitate Mediul electromagnetic - recomandări

Emisii RF CISPR 11

Emisii armonice

IEC 61000-3-2

Emisii ale căderilor /

ﬂuctuaţiilor de tensiune

într-un astfel de mediu.

Aparatul BUA5000 utilizează energia din domeniul RF numai pentru funcţiile sale

Grupa 1

Clasa B Se conformează

Nu este cazul

interne. Prin urmare, emisiile sale RF sunt foarte scăzute şi este improbabil ca ele să

provoace interferenţe cu echipamentul

electronic din apropiere.

Aparatul BUA5000 este alimentat exclusiv

de baterii.

Calcularea distanţei de separare pentru aparate altele

decât cele necesare pentru menţinerea funcţiilor vitale

(conformitate 3Vrms / 3V/m)

Distanţa de separare în funcţie de frecvenţa emiţătorului

Valoarea maximă a puterii

de ieşire a emiţătorului

(W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

150kHz până la

80MHz în benzi ISM

3,5

d = [

] P

(m)

80MHz până la

800MHz

3,5

d = [

] P

800MHz până la

2,5GHz

d = [ 7 ] P

Română

Recomandări şi declaraţia producătorului - imunitate

electromagnetică

Aparatul BUA5000 este destinat utilizării în mediul electromagnetic descris mai jos.

Clientul sau utilizatorul aparatului BUA5000 trebuie să se asigure că acesta este utilizat

Testul de

imunitate

Descărcare

electrostatică (ESD)

IEC 61000-4-2

RF radiată

IEC 61000-4-3

RF condusă

IEC 61000-4-6

Regim tranzitoriu

rapid

IEC 61000-4-4

Supratensiune

tranzitorie

IEC 61000-4-5

Câmpul magnetic la frecvenţa reţelei

IEC 61000-4-8

Căderi de tensiune, scurte întreruperi şi variaţii de tensiune

pe liniile de

alimentare

IEC 61000-4-11

într-un astfel de mediu.

Nivel de testare

IEC 60601

± 6kV contact

± 8kV aer

3V/m 80MHz până

la 2,5GHz

3Vrms 150kHz până la 80MHz

±2kV linie electrică

±1kV linii I/E

±1kV diferenţială

± 2kV comună

3A/m

> 95% cădere

0,5 ciclu

60% cădere

5 cicluri

70% cădere

25 cicluri

95% cădere

5 sec.

Nivelul de

conformitate

conformează

Nu este cazul

(fără cabluri

electrice)

Nu este cazul

conformează

Nu este cazul

Mediul electromagnetic -

recomandări

Podelele trebuie să ﬁe

din lemn, beton sau plăci ceramice. Dacă podelele sunt acoperite cu material sintetic, umiditatea relativă trebuie să

ﬁe de cel puţin 30%.

Intensitatea câmpului produs

de emiţătoarele RF ﬁxe

în afara locaţiei ecranate, determinată prin măsurători electromagnetice, trebuie să

ﬁe mai mică de 3V/m.

Interferenţele pot să apară în

vecinătatea echipamentului marcat cu simbolul următor:

Metoda de calcul a distanţei

de separare este speciﬁcată

mai sus. Dacă este prezent un

emiţător cunoscut, distanţa

speciﬁcă poate ﬁ calculată

utilizând ecuaţiile.

Aparatul BUA5000 este

alimentat exclusiv de baterii.

Câmpurile magnetice la

frecvenţa reţelei trebuie să ﬁe

situate la niveluri caracteristice

mediilor din amplasamentele

tipice comerciale sau

spitaliceşti.

Aparatul BUA5000 este

alimentat exclusiv de baterii.

Română

Русский

Назначение тонометра Braun ExactFitTM 1

Прибор Braun ExactFit™ 1 представляет собой тонометр, разработанный для простого и точного измерения артериального давления на уровне плеча. Погрешность измерения тонометра Braun ExactFit™ 1 проверялась в ходе изготовления и была подтверждена клиническим исследованием в соответствии со стандартом ESH.

†

Что следует знать об артериальном давлении

Артериальное давление постоянно меняется в течение суток. Оно резко поднимается рано утром и снижается в конце утреннего времени. Артериальное давление снова поднимается после полудня и, наконец, падает до низкого уровня ночью. Кроме того, оно может изменяться в течение короткого периода времени. Соответственно, показания, полученные при следующих друг за другом измерениях, могут колебаться.

140

СИСТ.

мм рт. ст.

120

100

ДИАСТ.

мм рт. ст.

Примечание: показания артериального давления здорового 31-летнего мужчины, полученные с интервалом 5 мин.

Артериальное давление, измеренное в кабинете врача, представляет собой лишь текущее значение. Серия измерений, проведенных дома, лучше отражает фактические значения артериального давления человека в повседневных условиях.

Более того, у многих людей артериальное давление отличается, когда они проводят измерения дома, поскольку там они обычно бывают более расслабленными, чем в кабинете у врача.

Регулярное измерение артериального давления, проводимое дома, может предоставить вашему врачу ценную информацию о вашем обычном артериальном давлении в реальных повседневных условиях.

Европейское общество по артериальной гипертонии (European Society of Hypertension, ESH) установила следующие стандартные значения артериального давления, измеряемого в состоянии покоя:

Артериальное давление (мм рт. ст.)

SYSTOLIC = сис толическое =

DIASTOLIC = диас толическое

†

Европейское общество по артериальной гипертонии

6 5 ч12 18 0

верхнее значение

= нижнее значение

Слишком

низкое

ниже100

ниже 60

Нормальные

значения

до 139

до 89

Артериальная

гипертензия

1 и 2-й степени

140–179

90–109

Артериальная

гипертензия

3-й степени

≥ 180

≥ 110

Информация о мерах обеспечения безопасности и важные меры предосторожности

• Чтобы гарантировать получение точных результатов измерений, внимательно изучите все указания по эксплуатации.

• Данное изделие предназначено исключительно для использования в быту. Храните изделие и элементы питания в недоступном для детей месте.

• Лицам, страдающим аритмией, сужением сосудов, артериосклерозом конечностей, сахарным диабетом, а также использующим кардиостимуляторы, перед самостоятельным измерением своего артериального давления следует обращаться за консультацией к врачу, поскольку в таких случа ях возможны отклонения значений артериального давления.

• Если вы проходите лечение или принимаете какие-либо лекарственные препараты, сначала обратитесь к своему врачу.

• Использование данного тонометра не может заменить консультацию врача.

• Прибор необходимо защищать от попадания пыли и прямого солнечного света. Запрещается вскрывать прибор или вносить изменения в его конструкцию без разрешения производителя.

Русский

Описание изделия

Жидкокристаллический дисплей

Кнопка питания (запуска/остановки) Отверстие для присоединения трубки

3 4

Батарейный отсек Соединитель

Манжета

6 7

Манометрическая трубка

Установка элементов питания

• Используйте щелочные элементы питания на 1,5 В типа AA, аналогичные поставляемым вместе с данным изделием.

• Снимите крышку батарейного отсека и вставьте четыре элемента питания с соблюдением правильной полярности (см. знак внутри батарейного отсека).

• Новые элементы питания обеспечивают проведение примерно 400 измерений.

Основные правила точного измерения

артериального давления

• Снимайте показания всегда в одно и то же время суток, желательно утром, при одинаковых условиях.

• Никогда не проводите измерение в течение 30 мин после курения, употребления кофе, чая или какой-либо физической нагрузки. Эти факторы оказывают влияние на результаты измерений.

• Проводите измерения всегда на одной и той же руке (выше локтя).

• Прежде чем закреплять манжету на руке, на которой будет измеряться давление, снимите с нее наручные часы и украшения.

• Подождите не менее 3 мин, прежде чем проводить повторное измерение.

• Нельзя накладывать манжету поверх пиджака, жакета или свитера. Это может повлиять на результаты измерения.

• Плотно облегающую руку одежду необходимо снять.

Наложение манжеты

Ворсистый материал

Гладкая

ткань Металлическое кольцо

Рис. 1 Рис. 2 Рис. 3

Застежка «липучка» (велькро)

1. Вставьте манометрическую трубку в соединитель (рис. 1).

2. Манжета расположена правильно, если застежка велькро находится с наружной стороны манжеты и металлическое кольцо не касается кожи (рис. 2).

3. Вставьте руку в манжету. Нижний край манжеты должен находиться выше локтя приблизительно на 2—3 см. Трубка должна лежать над плечевой артерией на внутренней стороне руки (рис. 3).

Магистральные

артерии

4. Наложите манжету таким образом, чтобы ее верхний и нижний края охватывали руку без зазора (рис. 4).

5. После того как манжета будет правильно расположена, плотно прижмите застежку велькро к ворсистому материалу на манжете.

6. Манжета подходит для использования, если концы стрелок находятся в пределах полосатого рисунка на другой стороне манжеты, когда манжета плотно прилегает к руке (рис. 5).

7. Сядьте на стул и положите руку на стол так, чтобы манжета находилась на уровне сердца (рис. 6).

Проведение измерения

8. Сядьте на ст ул, поставив ноги ровно на пол.

9. Оберните манжету вокруг руки без зазора (см. раздел «Наложение манжеты» выше, рис. 3—6).

10. Во время измерения нельзя двигать рукой и прибором, так как это может стать причиной ошибки измерений.

11. Нажмите кнопку питания Измерение начнется автоматически. Не двигайтесь и не разговаривайте, пока проводится измерение.

Примечание: ес ли необходимо прервать измерение, нажмите

кнопку прекратит измерение, снизит давление в манжете и автоматически выключится.

12. Манжета сначала будет накачана, а затем спущена. По окончании измерения будет подано 2 коротких звуковых сигнала завершения и на экране появится результат измерения:

Верхнее (систолическое) давление

Нижнее (диастолическое) давление Пульс

13. Чтобы выключить прибор, нажмите на кнопку питания В противном случае прибор выключится автоматически через 1 минуту. Если в какой-либо момент времени потребуется прекратить измерение, нажмите кнопку питания

14. Результаты измерений автоматически сохраняются в памяти (см. ниже описание функции памяти).

(это можно сделать в любое время). Прибор сразу же

, чтобы начать измерение.

Русский

22-42 CM

Рис. 4 Рис. 5 Рис. 6

Манжета для взрослых

100

101

Функция памяти

Тонометр ExactFit™ 1 автоматически сохраняет результат последнего измерения. Сохранение выполняется автоматически по завершении измерения.

Чтобы вызвать результат из памяти, нажмите и удерживайте кнопку питания

как минимум 2 секунды при выключенном приборе. Когда на дисплее отобразятся все его элементы, отпустите кнопку питания, и на дисплее будет показан результат последнего измерения со значком

Индикатор заряда элементов питания

Элементы питания почти разряжены

Когда элементы питания разрядятся примерно на 75 %, появится предупреждение о низком заряде батарей. Этот значок будет мигать 3 раза при включении прибора, после чего тонометр перейдет в режим измерения. Тонометр продолжит производить достоверные измерения, однако следует приготовить новые элементы питания.

Элементы питания разряжены (требуется замена)

Когда элементы питания полностью

разрядятся, при включении прибора будет мигать значок «пустой» батарейки с подачей 3 коротких звуковых сигналов. Дальнейшее проведение измерений окажется невозможным, и потребуется заменить элементы питания. См. раздел «Установка элементов питания».

Хранение и чистка

• Не допускайте, чтобы прибор подвергался воздействию экстремальных температур, влаги, пыли и прямого солнечного света.

• В манжете имеется чувствительная к повреждениям герметичная надувная камера. Обращайтесь с ней осторожно и не допускайте ее деформации вследствие скручивания или изгибания.

• Для чистки изделия испо льзуйте мягкую, слегка увлажненную ткань. Пятна загрязнения на манжете можно аккуратно удалять влажной тканью. Никогда не применяйте бензин, разбавители или аналогичные растворители. Никогда не мойте манжету и не подвергайте ее химической чистке. Никогда не храните изделие в месте, подверженном воздействию прямого солнечного света, или в условиях высокой влажности.

102

• Не допускайте падений прибора и грубого обращения с ним. Избегайте сильных вибраций.

• КАТЕГОРИЧЕСКИ запрещается вскрывать прибор! Это повлечет за собой аннулирование гарантии изготовителя и может негативно повлиять на точность измерений прибором.

Калибровка

Данное изделие было откалибровано во время изготовления. При пользовании прибором в соответствии с инструкциями по эксплуатации периодическая повторная калибровка не требуется. Если в какое-либо время возникнут сомнения в точности измерений, обратитесь к представителю изготовителя по техническому обслуживанию (см. контактную информацию на последней странице).

Что делать, если...

Ошибка Описание Возможная причина и устранение

Элементы питания имеют низкий уровень заряда

Элементы питания полностью

«Err 1» Слишком слабый

«Err 2» Некорректный

«Err 3» Отсутствие

«Err 5» Неправильный

«HI»

«Lo» Слишком редкий

* Если эта или какая-либо другая проблема возникает

повторно, обратитесь к своему врачу.

разряжены

сигнал

давления в манжете

результат

Слишком частый пульс или слишком высокое давление в манжете

пульс

Подготовьтесь к замене батарей в ближайшее время.

Установите новые батареи или проверьте правильность установки вставленных батарей.

Пульсовые колебания, регистрируемые манжетой, слишком слабы. Повторно наложите манжету и повторите измерение.*

Во время измерений манжетой были обнаружены некорректные сигналы, причиной которых может быть, например, движение или напряжение мышц. Повторите измерение, не двигая рукой.

Невозможно создать достаточное давление в манжете. Возможно, имеет место утечка воздуха. Проверьте, правильно ли присоединена манжета и не слишком ли свободно она охватывает руку. Если необходимо, замените элементы питания. Повторите измерение.

Сигналы измерения неточны, и поэтому невозможно отобразить на дисплее результат. Прочтите контрольный список пунктов, в котором описан порядок выполнения надежных измерений, после чего повторите измерение.*

Давление в манжете слишком велико (более 300 мм рт. ст.), ИЛИ с лишком велика частота пульса (более 200 ударов в минуту). Расслабьтесь, подождите 5 мин и повторите измерение.*

Частота пульса слишком мала (менее 40 ударов в минуту). Повторите измерение.*

103

Русский

Ошибка Описание

Артериальное давление является колеблющейся величиной. У здоровых взрослых людей возможны отклонения

При повторных измерениях наблюдается значительная разница в показаниях.

Результаты измерения артериального давления, полученные в кабинете врача, отличаются от ваших результатов измерения.

После включения прибора дисплей остается выключенным или не работает должным образом.

Прибору часто не удается измерить значения артериального давления, либо измеренные значения оказываются слишком низкими (или слишком высокими).

на 10—20 мм рт. ст. Манжета не

закреплена должным образом.

Не все показания снимались на уровне сердца.

Разговоры, кашель, смех, шевеление и т. п. во время измерения оказывают влияние на результат измерения.

Посещение врача может вызывать у человека тревожное состояние.

Неправильно установлены элементы питания.

Возможно, манжета расположена неправильно.

Возможная причина и устранение

Напоминание: измеряйте давление всегда на одной и той же руке!

Манжета должна быть наложена так, как это описано в разделе «Наложение манжеты».

При каждом измерении следите за тем, чтобы манжета находилась на уровне сердца.

Оставайтесь расслабленным, не двигайтесь и не разговаривайте, пока проводится измерение.

Запишите результаты измерения за сутки в динамике и обратитесь за консультацией к своему врачу.

Проверьте правильность установки (полярность) элементов питания.

Манжета должна быть наложена так, как это описано в разделе «Наложение манжеты».

Дополнительная информация

Артериальное давление подвержено колебаниям даже у здоровых людей. Сопоставимые результаты измерения можно получить

только в одинаковых условиях (в спокойном состоянии)!

Для получения разрешения на продажу от правительственных органов данный прибор прошел строгие клинические испытания.

Технические характеристики

Модель: BUA5000 Принцип действия: осциллометрический Дисплей: жидкокристаллический Диапазон отображаемых значений давления в манжете: 0—299 мм рт. ст. Измерение частоты пульса: 40—199 ударов в минуту Диапазон измеряемых значений давления: 30—280 мм рт. ст. Погрешность в лабораторных условиях: ± 3 мм рт. ст. (давление в манжете) ± 5% от показания (частота пульса) Погрешность в клинических условиях: согласно EN 1060-1/-3 и ISO 81060-2 по

систематическая погрешность < 5 мм рт. ст. среднеквадратическое отклонение < 8 мм рт. ст. Метод накачки: автоматическая Питание: 4 элемента питания на 1,5 В типа AA Температура, атмосферное давление, влажность при эксплуатации: 10—40 °C (50—104 ˚F) 860—1060 гПа (0,849—1,046 атм.) относительная влажность 15—90 %,

Температура, атмосферное давление, влажность при хранении: –20...55 °C (–1...131 ˚F) 860—1060 гПа (0,849—1,046 атм.) относительная влажность 15—90 %,

Манжета: универсальная манжета (22—42 см) Клин ическая валидац ия: согласно международному протоколу 2002 (ESH) Срок эксплуатации: 5 лет Гарантия: 2 года

При эксплуатации прибора вне указанных диапазонов температуры и влажности техническая точность не гарантируется.

Рабочие части типа BF Рабочая температура

См. инструкцию по эксплуатации

Хранить в сухом месте

отношению к аускультативному методу:

без конденсации

Температура хранения

Русский

Возможно внесение изменений без уведомления.

Изделие с внутренним источником питания.

Продолжительный режим работы.

104

105

Данное устройство соответствует следующим стандартам: EN 60601-1: Medical electrical equipment – Part 1: General requirements for safety. (Изделия медицинские электрические, часть 1, общие требования техники безопасности.) EN 1060-1: AMD 1 Non-invasive sphygmomanometers – Part 1: General requirements. (Неинвазивные сфигмоманометры, часть 1, общие требования.) EN 1060-3: Non-invasive sphygmomanometers – Part 3: Supplementary requirements for electro-mechanical blood pressure measuring systems. (Неинвазивные сфигмоманометры, часть 3, дополнительные требования к электромеханическим системам измерения артериального давления.) EN 60601-1-2 Medical electrical equipment – Part 1-2: General requirements for basic safety and essential performance – Collateral standard: Electromagnetic compatibility – Requirements and tests. (Изделия медицинские электрические. Части 1—2, общие требования безопасности с учетом основных функциональных характеристик; Дополняющий стандарт: электромагнитная совместимость, требования и методы испытаний.) EN 60601-1-11: Medical electrical equipment – Part 1-11: General requirements for basic safety and essential performance – Collateral standard: Requirements for medical electrical equipment and medical electrical systems used in the home healthcare environment. (Изделия медицинские электрические. Части 1—11, общие требования безопасности с учетом основных функциональных характеристик; Дополняющий стандарт: требования к медицинскому оборудованию и системам, используемым для ухода за больными в домашних условиях.)

Данное изделие соответствует условиям директивы ЕС

0297

93/42/EEC (Директива о медицинских изделиях).

На этом изделии имеется маркировка CE, и оно изготовлено в соответствии с Директивой 2011/65/EU (RoHS) по ограничению содержания вредных веществ.

МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ требуют соблюдения особых мер предосторожности в отношении электромагнитной совместимости (ЭМС). За подробной информацией о требованиях к ЭМС обращайтесь к представителю изготовителя по техническому обслуживанию (см. листок-вкладыш или информацию на веб-сайте www.hot-europe.com). Переносная и передвижная радиочастотная аппаратура связи может воздействовать на МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ.

Это изделие содержит элементы питания и электротехнические компоненты, пригодные для переработки. В целях сохранения окружающей среды не выбрасывайте его вместе с бытовыми отходами, а сдайте в специальный местный пункт сбора отходов.

Гарантия

Карточка потребителя представлена на нашем веб-сайте по адресу www.hot-europe.com/after-sales.

С заявками на обслуживание обращайтесь через веб-страницу www. hot-europe.com/after-sales или используя контактную информацию центров обслуживания на последней странице этого руководства.

Дата изготовления указана в обозначении партии (LOT) на задней стороне прибора. Первые 3 цифры после номера партии (LOT)

106

обозначают день года изготовления. Следующие 2 цифры обозначают последние две цифры календарного года изготовления, а буквы в конце — производителя изделия. Например, LOT 15614ABC означает следующее: данное изделие было изготовлено на 156-й день 2014 года производителем с кодом ABC.

Руководство и декларация изготовителя: помехоэмиссия

Прибор BUA5000 предназначен для применения в электромагнитной обстановке,

определенной ниже. Заказчик или пользователь прибора BUA5000 должен

Испытание на

помехоэмиссию

Радиоизлучение

гармонических

составляющих

IEC 61000-3-2

напряжения и фликкер-шум

обеспечить его использование в таких условиях.

Соответствие

CISPR 11

Эмиссия

Колебания

Группа 1

Класс В Соответствует

Не относится

Электромагнитная обстановка:

радиочастотную энергию только для

вероятно, не приведет к нарушениям

функционирования расположенного вблизи электронного оборудования.

Электропитание BUA5000 осуществляется

указания

Изделие BUA5000 использует

выполнения внутренних функций.

Уровень эмиссии радиочастотных

помех является весьма низким и,

исключительно от батарей.

Расчет пространственного разноса для изделий, не

являющихся изделиями или системами жизнеобеспечения

(соответствие среднеквадратичному значению 3 В или 3 В/м)

Рекомендуемый пространственный разнос в

зависимости от частоты передатчика (м)

Номинальная

максимальная выходная

мощность передатчика

(Вт)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

от 150 кГц до 80

МГц в полосе

частот для ПНМ

ВЧ устройств

3,5

d = [

] P

d = [

от 80 до

800 МГц

3,5 E

] P

от 800 МГц до

2,5 ГГц

d = [ 7 ] P

107

Русский

Руководство и декларация изготовителя: помехоустойчивость

Прибор BUA5000 предназначен для применения в электромагнитной обстановке,

определенной ниже. Заказчик или пользователь прибора BUA5000 должен

Испытание на

помехоустойчивость

Электростатический

разряд

по стандарту IEC 61000-4-2

Радиочастотное

электромагнитное

по стандарту IEC 61000-4-3

Кондуктивные

помехи, наведенные

радиочастотными

электромагнитными

полями

по стандарту IEC 61000-4-6

Наносекундные

импульсные

помехи

по стандарту IEC

61000-4-4

Микросекундные

импульсные

помехи большой

энергии

по стандарту

IEC 61000-4-5

Магнитное поле промышленной

частоты

по стандарту

IEC 61000-4-8

Провалы

напряжения,

короткие

прерывания

и выбросы

напряжения на

входе линий

электропитания

по стандарту

IEC 61000-4-11

обеспечить его использование в таких условиях.

Контрольный

уровень по IEC

60601

± 6 кВ, контактный

разряд

± 8 кВ, воздушный

разряд

поле

3 В/м от 80 МГц до

2,5 ГГц

3 В (среднеквадратичное значение) в полосе от

150 кГц до 80 МГц

± 2 кВ, для линий

электропитания

± 1 кВ, для линий

ввода/вывода

±1 кВ при подаче

помех по схеме

«провод-провод» ±2 кВ при подаче

помех по схеме «провод-земля»

3 A/м Соответствует

> 95 % в течение

0,5 периода

60 % в течение

5 периодов

70 % в течение

25 периодов

95 % в течение 5 с

Уровень

соответствия

Соответствует

Не относится

(отсутс твует

электрический

кабель)

Не относится

Электромагнитная

обстановка: указания

Полы помещения должны быть

выполнены из дерева, бетона

или керамической плитки. Если

полы покрыты синтетическим

материалом, относительная

влажность воздуха должна

составлять не менее 30 %.

Напряженность поля

при распространении

радиоволн от стационарных

радиопередатчиков за

пределами экранированного

помещения по результатам

наблюдений за

электромагнитной обстановкой

должна быть ниже 3 В/м.

Помехи могут иметь место

вблизи оборудования,

маркированного знаком:

Формула расчета

пространственного разноса

приводится выше. Расстояние

от известного передатчика

может быть рассчитано при

помощи уравнений.

Электропитание

BUA5000 осуществляется

исключительно от батарей.

Магнитные поля промышленной частоты должны соответствовать

типичным условиям в обычных

помещениях коммерческого предприятия или больницы.

Электропитание

BUA5000 осуществляется

исключительно от батарей.

108

Русский

109

Slovenščina

Namenska uporaba aparata Braun ExactFitTM 1

Braun ExactFit™ 1 je merilnik za merjenje krvnega tlaka, razvit za preprosto in natančno merjenje krvnega tlaka na nadlakti. Natančnost meritev merilnikov Braun ExactFit™ 1 so preizkusili v času izdelave in potrdili v klinični raziskavi v skladu z ESH.

†

Kaj morate vedeti o krvnem tlaku

Krvni tlak se ves dan spreminja. Zgodaj zjutraj se naglo poveča, pozno zjutraj pa upade. Krvni tlak se ponovno poveča popoldan, dokler ponoči ne pade na nizko raven. V kratkem času se lahko spremeni. Zato se lahko odčitki iz zaporednih meritev razlikujejo.

140

SIS

mmHG

120

100

DIA

mmHG

Opomba: Odčitki krvnega tlaka pri zdravem 31-letnem moškem, izmerjeni v 5-minutnih intervalih

Krvni tlak, izmerjen v zdravniški ordinaciji, je le trenutna vrednost. Ponavljajoče meritve v domačem okolju so boljši pokazatelj dejanskih vrednosti krvnega tlaka v vsakodnevnih okoliščinah.

Poleg tega imajo številni ljudje doma drugačen krvni tlak, saj so bolj sproščeni, kot v zdravniški ordinaciji.

Redno merjenje krvnega tlaka v domačem okolju predstavlja za zdravnika pomembne informacije o vašem normalnem krvnem tlaku v dejanskih vsakodnevnih okoliščinah.

Evropsko združenje za hipertenzijo (ESH) je izdelalo naslednje standarde za vrednosti krvnega tlaka, izmerjenega v stanju mirovanja:

Krvni tlak (mmHg)

SYSTOLIC = sistola =

DIASTOLIC = diastola =

†

Evropsko združenje za hipertenzijo

6 5 h12 18 0

zgornja vrednost

spodnja vrednost

Prenizka Normalne

pod 100

pod 60

vrednosti

do 139

do 89

Hipertenzija

1. in 2. stopnje

140-179

90-109

Hipertenzija

3. stopnje

≥ 180

≥ 110

Varnostne informacije in pomembni previdnostni ukrepi

• Za zagotovitev natančnih rezultatov meritev preberite celotna navodila za uporabo.

• Aparat je namenjen samo za domačo uporabo. Aparat in baterije shranjujte nedosegljive otrokom.

• Ljudje, ki trpijo zaradi srčne aritmije, zoženja žil, arterioskleroze v okončinah, sladkorne bolezni ali uporabniki srčnih spodbujevalnikov, se morajo posvetovati z zdravnikom, preden si sami izmerijo krvni tlak, saj lahko v teh primerih pride do odstopanja vrednosti krvnega tlaka.

• Če se zdravite ali jemljete zdravila, se najprej posvetujte z zdravnikom.

• Uporaba tega aparata za krvni tlak ne more nadomestiti posvetovanja z zdravnikom.

• Zaščitite pred prahom in neposredno sončno svetlobo. Tega pripomočka ne odpirajte in ne spreminjajte brez dovoljenja izdelovalca.

Opis izdelka

Prikazovalnik LCD

Gumb za vklop (start/stop) Vhod za cev

3 4

Predal za baterije Priključek

Manšeta

6 7

Cev za zrak

Vstavljanje baterij

• Uporabite 1,5-V alkalne baterije tipa AA, dobavljene z aparatom.

• Odstranite pokrov s predala za baterije in vstavite štiri baterije z ustrezno polarnostjo (glejte simbol v predalu za baterije).

• Nove baterije zadoščajo za približno 400 meritev.

Slovenščina

110

111

Bistvena pravila za natančno merjenje krvnega tlaka

• Meritve vedno opravite ob istem času dneva, po možnosti zjutraj, in vedno v enakih okoliščinah.

• Tlaka si ne merite 30 minut po kajenju, uživanju kave ali čaja ali po kakršni koli obliki napora. Ti dejavniki vplivajo na rezultate meritev.

• Vedno merite na nadlakti iste roke.

• Snemite zapestno uro in nakit, preden si na roko namestite manšeto.

• Počakajte približno 3 minute, preden ponovite meritev.

• Manšete ne nameščajte na suknjič ali pulover. To bo vplivalo na meritev.

• Z roke slecite oblačila, ki se tesno prilegajo.

Nameščanje manšete

Žametast stranski material

Ježek

Gladka obloga

Kovinski obroč

Slika 1 Slika 2 Slika 3

1. Cev za zrak vtaknite v priključek (slika 1).

2. Manšeta je pravilno nameščena, ko je ježek na zunanji strani manšete, kovinski obroč pa se ne dotika kože (slika 2).

3. Roko potisnite skozi zanko manšete. Spodnji del manšete mora biti približno 2–3 cm nad komolcem. Cevka mora biti nad brahialno arterijo na notranji strani roke (slika 3).

Glavne

arterije

6. Manšeta je primerna za uporabo, če glave puščice sovpadajo s črtastim vzorcem na drugi strani manšete, ko manšeta stisne roko (slika 5).

7. Sedite na stol in roko položite na mizo, da je manšeta v isti ravni kot srce (slika 6).

Merjenje krvnega tlaka

8. Sedite na stol s stopali plosko na tleh.

9. Manšeto tesno ovijte okoli roke (glejte zgornje poglavje “Nameščanje manšete”, slike 3–6).

10. Med meritvijo se ne premikajte, sicer rezultat meritve ne bo pravilen.

11. Začnete tako, da pritisnete na gumb samodejno. Ne premikajte se in ne govorite, medtem ko poteka merjenje.

Opomba: Če je treba merjenje prekiniti, lahko kadar koli pr itisnete na

gumb za vklop manšeti in se samodejno izklopi.

. Aparat takoj preneha z meritvijo, zniža pritisk v

12. Manšeta se najprej napihne, nato pa se izprazni. Ob koncu meritve se zaslišita 2 končna piska in prikaže odčitek:

Zgornja (sistolična) vrednost

Spodnja (diastolična) vrednost Utrip

13. Za izklop aparata pritisnite gumb za vklop se aparat po 1 minuti samodejno izklopi. Če želite kadar koli ustaviti meritev, pritisnite na gumb za vklop

14. Rezultati merjenja se samodejno shranijo v spomin (glejte funkcijo spomina spodaj).

. Meritev se začne

. V nasprotnem primeru

Slovenščina

22-42 cm

Manšeta za odrasle

Slika 4 Slika 5 Slika 6

4. Manšeto namestite tako, da sta zgornji in spodnji rob tesno ovita okoli roke (slika 4).

5. Ko je manšeta pravilno nameščena, ježka čvrsto pritisnite na žametasto stran manšete.

112

113

Funkcija spomina

Vaš merilnik za merjenje krvnega tlaka ExactFit™ 1 bo samodejno shranil zadnjo meritev. Shranjevanje poteka samodejno po končanem merjenju.

Za priklic odčitka pritisnite in vsaj 2 sekundi držite gumb za vklop , medtem ko je naprava izklopljena. Ko so prikazani vsi prikazovalni elementi, izpustite gumb za vklop in na zaslonu bo prikazan zadnji odčitek s simbolom

Indikator za menjavo baterije

Baterije so skoraj prazne

Ko so baterije porabljene do približno 75 %, se prikaže opozorilo za baterije. Ikona bo ob izklopu aparata 3-krat utripnila, nato pa preide v način merjenja. Zapestni merilnik bo še naprej zanesljivo meril, vendar morate baterije zamenjati.

Baterije prazne — potrebna je zamenjava

Ko so baterije čisto prazne, bo začel svetiti

simbol za baterijo in zaslišali boste 3

kratke piske takoj ob vklopu aparata. Dodatne meritve več ni mogoče opraviti in baterije morate zamenjati. Glejte poglavje “Vstavljanje baterij”.

Shranjevanje in čiščenje

• Aparata ne izpostavljajte zelo visokim ali nizkim temperaturam, vlagi, prahu ali neposredni sončni svetlobi.

• Manšeta vsebuje občutljiv napihljiv mehur, ki ne prepušča zraka. Z manšeto ravnajte previdno in je ne obremenjujte z zavijanjem ali upogibanjem.

• Aparat čistite z mehko, nekoliko vlažno krpo. Madeže na manšeti previdno odstranite z vlažno krpo. Ne uporabljajte bencina, redčil ali podobnih topil. Manšete ne perite in ne čistite kemično. Aparata ne shranjujte na mestu, kjer je izpostavljen neposredni sončni svetlobi ali visoki vlagi.

• Aparat vam ne sme pasti na tla in z njim ne smete grobo ravnati. Ne izpostavljajte ga močnim tresljajem.

• NIKOLI ne odpirajte naprave! To bo izničilo garancijo izdelovalca in lahko vpliva na natančnost merilnika!

Umerjanje

Aparat so ob izdelavi umerili. Če ga uporabljate v skladu z navodili za uporabo, ponovno umerjanje aparata ni potrebno. Če imate kadar koli vprašanja o natančnosti meritve, se obrnite na svojega predstavnika servisnega centra (kontaktni podatki so na zadnji strani).

Kaj narediti, če...

Napaka Opis Možni vzroki in odpravljanje napake

Baterije so skoraj prazne.

Baterije so povsem prazne.

«Err 1» Prešibek signal Signali utripa na manšeti so prešibki.

«Err 2» Signal za napako Med merjenjem je manšeta zaznala

«Err 3» V manšeti ni tlaka V manšeti ni mogoče ustvariti

«Err 5» Nenormalen

«HI» Utrip ali tlak v

«Lo» Utrip je prenizek Utrip je prenizek (manj kot 40 utripov

rezultat

manšeti je previsok

* Če se katera od teh težav ponavlja, se posvetujte z zdravnikom.

Pripravite se na skorajšnjo zamenjavo baterij z novimi.

Vstavite nove baterije oziroma preverite, ali so baterije pravilno vstavljene.

Premestite manšeto in meritev ponovite.*

signale za napako, ki jih je na primer povzročilo gibanje ali napetost mišice. Meritev ponovite in držite roko na miru.

ustreznega tlaka. Morda je prišlo do puščanja. Preverite, ali je manšeta pritrjena pravilno in da ni preohlapna. Po potrebi zamenjajte baterije. Ponovite meritev.

Izmerjeni signali so nenatančni, zato rezultata ni mogoče prikazati. Za zanesljivo meritev preberite kontrolni seznam, nato pa meritev ponovite.*

Tlak v manšeti je previsok (nad 300 mmHg) ALI utrip je previsok (nad 200 utripov na minuto). Sproščajte se 5 minut in ponovite meritev*.

na minuto). Ponovite meritev.*

Slovenščina

114

115

Napaka Opis

Krvni tlak je spreminjajoča se vrednost. Pri zdravih odraslih so možna odstopanja med 10 do 20 mm Hg.

Manšeta ni pravilno

Odčitki ponovljenih meritev se močno razlikujejo.

Vrednosti krvnega tlaka, izmerjene v zdravniški ordinaciji, se razlikujejo od vaših izmerjenih vrednosti.

Zaslon ob vklopu aparata ne prikazuje ničesar ali pa je prikaz nenavaden.

Pripomoček pogosto ne izmeri vrednosti krvnega tlaka ali pa so izmerjene vrednosti prenizke (ali previsoke).

nameščena.

Meritve niso bile dosledno odčitane v višini srca.

Govorjenje, kašelj, smeh, premikanje ipd. vplivajo na odčitek meritve.

Obisk zdravnika pogosto izzove tesnobo.

Baterije niso pravilno vstavljene.

Manšeta morda ni pravilno nameščena.

Možni vzroki in odpravljanje napake

Opomnik: za merjenje vedno uporabljajte isto roko!

Zagotovite, da je manšeta nameščena v skladu s poglavjem “Nameščanje manšete”

Za vsako meritev zagotovite, da je manšeta v višini srca.

Med merjenjem se sprostite, bodite pri miru, ne premikajte se in ne govorite.

Zabeležite si dnevni razvoj izmerjenih vrednosti in se posvetujte z zdravnikom.

Preverite, ali je polarnost baterij pravilna.

Zagotovite, da je manšeta nameščena v skladu s poglavjem “Nameščanje manšete”

Dodatne informacije

Krvni tlak tudi pri zdravih ljudeh niha. Za primerljive rezultate meritev morajo biti primerljive tudi okoliščine meritev (umirjene okoliščine)!

Ta aparat je bil izpostavljen strogim kliničnih testom, da je pridobil dovoljenje vladnih organov za prodajo na trgu.

Specifikacije

Model: BUA5000 Načelo delovanja: Oscilometrična metoda Prikazovalnik: Zaslon iz tekočih kristalov Obseg prikaza tlaka v manšeti: 0-299 mmHg Meritev utripa: 40–199 utripov na minuto Obseg merjenja krvnega tlaka: 30-280 mmHg Laboratorijska natančnost: ± 3 mm Hg (tlak v manšeti) ± 5 % odčitka (hitrost utripa) Klinična natančnost: V skladu z EN 1060-1/-3 and ISO 81060-2 glede na

< 5 mm Hg sistematski premik < 8 mm Hg standardno odstopanje Napolnjenje: samodejno Napajanje: 4 baterije tipa AA 1,5-V Delovna temperatura/ zračni tlak/vlažnost: 10 °C do 40 °C 860 do 1.060 hPa 15 % do 90 % relativna vlažnost, nekondenzna Temperatura shranjevanja/ zračni tlak/vlažnost: -20 °C do 55 °C 860 do 1.060 hPa 15 % do 90 % relativna vlažnost, nekondenzna Manšeta: Univerzalna manšeta (22–42 cm) Klinična potrditev: V skladu z mednarodnim protokolom 2002 (ESH) Življenjska doba: 5 let Garancija: 2 leti

Če aparata ne uporabljate znotraj navedenih razponov temperature in vlage, tehnične natančnosti ni mogoče zagotoviti.

Uporabljeni deli tipa BF Delovna temperatura

Glejte navodila za uporabo

Zaščitite pred vlago

avskultacijsko referenco:

Temperatura shranjevanja

Slovenščina

Pridržujemo si pravico do sprememb brez predhodnega obvestila. Oprema z notranjim napajanjem. Stalno delovanje.

116

117

Ta aparat je skladen z naslednjimi standardi: EN 60601-1: Medicinska električna oprema –

1. del: Splošne zahteve za varnost EN 1060-1: AMD 1 Neinvazivni sﬁgmanometri –

1. del: Splošne zahteve EN 1060-3: Neinvazivni sﬁgmanometri –

3. del: Dodatne zahteve za elektromehanske sisteme za merjenje krvnega tlaka EN 60601-1-2 Medicinska električna oprema –

1. in 2. del: Splošne zahteve za osnovno varnost in bistvene lastnosti – Spremljevalni standard: Elektromagnetna združljivost – Zahteve in preskusi EN 60601-1-11: Medicinska električna oprema –

1. do 11. del: Splošne zahteve za osnovno varnost in bistvene lastnosti – Spremljevalni standard: Zahteve za medicinsko električno opremo in medicinske električne sisteme, ki se uporabljajo v okolju domače zdravstvene oskrbe.

Ta izdelek je skladen z določili Direktive ES 93/42/EGS

(Direktive o medicinskih pripomočkih).

0297

Izdelek ima oznako CE in je izdelan v skladu z Direktivo RoHS 2011/65/EU.

Pri MEDICINSKI ELEKTRIČNI OPREMI so potrebni posebni previdnosti ukrepi glede elektromagnetne združljivosti. Za podroben opis zahtev elektromagnetne združljivosti se obrnite na predstavnika servisnega centra (glejte navodila za uporabo ali obiščite spletno stran www.hot-europe.com). Prenosna in mobilna radiofrekvenčna komunikacijska oprema lahko vpliva na MEDICINSKO ELEKTRIČNO OPREMO.

Ta izdelek vsebuje baterije in elektronske elemente, ki jih je mogoče reciklirati. Da boste zaščitili okolje, jih ne odlagajte med gospodinjske odpadke, temveč jih odnesite na ustrezna lokalna zbirna mesta.

Garancija

Kartica kupca je na voljo na naši spletni strani www.hot-europe.com/after-sales.

Za zahteve za podporo obiščite spletno stran www.hot-europe.com/ after-sales ali glejte zadnjo stran tega priročnika za kontaktne podatke servisnega centra.

Datum izdelave je naveden s številko serije (LOT) na hrbtni strani aparata. Prve 3 številke za številko LOT predstavljajo dan v letu izdelave. Naslednji 2 številki predstavljata zadnji dve številki koledarskega leta izdelave, črke na koncu pa proizvajalca izdelka. Npr. št. LOT 15614ABC: ta izdelek je bil narejen 156. dan leta 2014 pri izdelovalcu z identiﬁkacijo ABC.

Navodila in deklaracija proizvajalca – elektromagnetne emisije

Aparat BUA5000 je namenjen uporabi v elektromagnetnem okolju, opisanem spodaj.

Potrošnik ali uporabnik aparata BUA5000 mora zagotoviti, da se enota uporablja v takem

Test emisij Skladnost Elektromagnetno okolje – navodila

RF emisije

CISPR 11

RF emisije

CISPR 11

Harmonične emisije

IEC 61000-3-2

Nihanje napetosti/

ﬂiker emisije (utripanje)

okolju.

Aparat BUA5000 uporablja radiofrekvenčne

Skupina 1

Razred B Skladno

Navedba ni

potrebna

Navedba ni

potrebna

emisije le za svoje notranje delovanje. Zato

so radiofrekvenčne emisije zelo nizke in ni verjetno, da bi lahko motile delovanje

elektronske opreme v bližini.

Aparat BUA5000 poganjajo samo baterije.

Izračun ločilne razdalje za opremo, ki ni namenjena vzdrževanju

življenjskih funkcij (skladnost s 3 Vrms/3V/m)

Ločilna razdalja glede na frekvenco oddajnika (m)

150 kHz do

80 MHz v pasovih

Največja ocenjena

izhodna moč oddajnika

(W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

ISM (v industrijske,

znanstvene

in medicinske

namene)

3,5

d = [

] P

80 MHz do 800

MHz

3,5

d = [

] P

800 MHz do 2,5

GHz

d = [ 7 ] P

Slovenščina

118

119

Navodila in deklaracija proizvajalca – elektromagnetna odpornost

Aparat BUA5000 je namenjen uporabi v elektromagnetnem okolju, opisanem spodaj.

Potrošnik ali uporabnik aparata BUA5000 mora zagotoviti, da se enota uporablja v takem

Preskus

odpornosti

Elektrostatična

razelektritev

IEC 61000-4-2

Sevana

radiofrekvenca

IEC 61000-4-3

Prevodna

radiofrekvenca

IEC 61000-4-6

Hitri električni

prehodni pojavi/

rafali

IEC 61000-4-4

Nenaden vzpon

napetosti

IEC 61000-4-5

Magnetno polje

s frekvenco

električne

napetosti

IEC 61000-4-8

Padci napetosti,

kratke prekinitve in

nihanja napetosti

na dovodnih žicah

napajalnika

IEC 61000-4-11

Raven preizkusa

IEC 60601

Stik: ± 6 kV

Zrak: ± 8 kV

3V/m 80 MHz do

2,5 GHz

3 Vrms 150 kHz do

80 MHz

±2 kV – napajalno

omrežje

±1 kV - vhodno-

izhodne linije

±1kV diferencialni

±2 kV skupni

> 95 % padec za

0,5 cikla

60 % padec za

5 ciklov

70 % padec za

25 ciklov

95 % padec za

5 sekund

okolju.

Raven

skladnosti

Skladno

Navedba ni

potrebna

(ni kabelskih

povezav)

Navedba ni

potrebna

Navedba ni

potrebna

3A/m Skladno

Navedba ni

potrebna

Elektromagnetno okolje

– navodila

Tla naj bodo iz lesa, betona

ali keramičnih ploščic. Če

so tla prekrita s sintetičnim

materialom, mora biti

relativna vlaga najmanj 30 %.

Jakosti polja zunaj zaščitenega

območja radiofrekvenčnih

oddajnikov, kot jih določi

elektromagnetna ocena

lokacije, morajo biti manjše

od 3V/m.

Do motenj lahko pride v

bližini opreme, označene z

naslednjim simbolom:

Izračun ločilne razdalje je

naveden zgoraj. Če je prisoten

znan oddajnik, je mogoče

speciﬁčno razdaljo izračunati z

uporabo enačb.

Aparat BUA5000 poganjajo

samo baterije.

Magnetna polja s frekvenco električne napetosti morajo

biti na ravneh, značilnih za

običajne lokacije v običajnem

poslovnem ali bolnišničnem

okolju.

Aparat BUA5000 poganjajo

samo baterije.

Slovenščina

120

121

Türkçe

Braun ExactFit™ 1 kullanım amacı

Braun ExactFit™ 1, üst koldan kolay ve doğru bir şekilde tansiyon ölçümlerinin yapılması için geliştirilmiş bir tansiyon monitörüdür. Braun ExactFit™ 1’in ölçüm doğruluğu, üretimi sırasında test edilmiş olup ESH ile uyumluluğu klinik araştırmayla kanıtlanmıştır.

†

Tansiyon hakkında bilmeniz gerekenler

Tansiyon, gün boyunca sürekli olarak değişir. Sabahın erken saatlerinde hızlıca yükselir ve öğle vaktine doğru düşer. Öğleden sonra tansiyon tekrar yükselir ve nihayet gece düşük bir seviyeye iner. Ayrıca, kısa bir süre içinde de değişim gösterebilir. Bu nedenle, birbiri ardına yapılan ölçümlerden elde edilen okumalar dalgalanma gösterebilir.

140

SYS

mmHG

120

100

DIA

mmHG

Not: 31 yaşındaki sağlıklı bir erkeğin, 5 dakikalık aralıklarla ölçülmüş olan tansiyon okumaları

Bir doktor muayenehanesinde ölçülen tansiyon, yalnızca anlık bir değer sağlar. Bir kişinin gündelik koşullar altındaki gerçek tansiyon değerlerini evde tekrarlanan ölçümler daha iyi yansıtır.

Üstelik doktor muayenehanesinde olduklarından daha rahat olma eğilimi gösterdikleri için, çoğu kişinin tansiyonu evde ölçtüklerinde farklı çıkmaktadır.

Evde yapılan düzenli tansiyon ölçümleri, doktorunuza gerçek gündelik koşullar altındaki normal tansiyon değerleriniz ile ilgili çok önemli bilgiler sağlayabilir.

Avrupa Hipertansiyon Derneği (ESH), istirahat halinde kalp atışı ölçüldüğünde aşağıdaki standart tansiyon değerlerini düzenlemiştir:

Tansiyon (mmHg)

SYSTOLIC = sistol

= üst değer DIASTOLIC

= alt değer

†

Avrupa Hipertansiyon Derneği

(büyük tansiyon)

= diyastol

(küçük tansiyon)

6 5 h12 18 0

Çok

düşük

100’den

düşük

Normal

değerler

maks. 139

1. ve 2. derece

hipertansiyon

140-179

60’tan

maks. 89

90-109

düşük

3. derece

hipertansiyon

≥ 180

≥ 110

Güvenlik bilgileri ve önemli tedbirler

• Doğru ölçüm sonuçlarından emin olmak için, bütün kullanım talimatlarını dikkatli bir şekilde okuyunuz.

• Bu ürün yalnızca ev ortamında kullanıma yöneliktir. Ürünü ve pillerini, çocukların erişemeyeceği bir yerde tutunuz.

• Kalp ritim bozukluğu, damar daralması, kollarında veya bacaklarında damar sertliği, şeker hastalığı olan kişiler veya kalp pili kullananlar, bu gibi durumlarda tansiyon değerlerinde sapmalar meydana gelebileceğinden dolayı, tansiyonu kendileri ölçmeden önce doktorlarına danışmalıdırlar.

• Tıbbi tedavi görüyor veya herhangi bir ilaç kullanıyorsanız, lütfen öncelikle doktorunuza danışınız.

• Bu tansiyon monitörünün kullanımı, doktorunuzun tavsiyelerinin yerine geçmez.

• Ekipmanı tozdan ve direkt güneş ışığından koruyunuz. Üreticinin izni olmadan bu ekipmanı açmayınız veya üzerinde değişiklik yapmayınız.

Ürün açıklaması

LCD ekran

Güç (başlat/durdur) düğmesi Hortum portu

3 4

Pil bölmesi Konnektör

Kol manşeti

6 7

Hava hortumu

Pillerin takılması

• Bu ürünle birlikte verilen AA tipi 1,5V’luk alkali pilleri kullanınız.

• Pil bölmesi kapağını çıkarınız ve kutupları doğru yönlerde olacak şekilde (pil bölmesindeki sembollere bakınız) dört pili yerleştiriniz.

• Yeni piller, yak laşık olarak 400 ölçüm yapılmasını sağlayacaktır.

Türkçe

122

123

Doğru tansiyon ölçümü için anahtar kurallar

• Okumaları daima günün aynı saatinde, tercihen sabahları, aynı koşullar altında gerçekleştiriniz.

• Sigara, kahve veya çay içtikten veya herhangi bir şekilde efor sarf ettikten sonraki 30 dakika içinde ölçüm yapmayınız. Bu faktörler, ölçüm sonuçlarını etkileyecektir.

• Daima aynı üst kol üzerinde ölçüm yapınız.

• Ölçüm yapacağınız kol üzerine manşeti yerleştirmeden önce kol saati ve takılarınızı çıkarınız.

• Ölçümü tekrarlamadan önce yaklaşık 3 dakika bekleyiniz.

• Manşeti ceket veya kazak üzerine sarmayınız. Bu durum ölçümü etkiler.

• Kolunuzu saran kıyafetleri çıkarınız.

Kol manşetinin takılması

Cırt cırt bandın yapıştırılacağı materyal

Düz bez

Şekil 1 Şekil 2 Şekil 3

Cırt cırt bant

Metal halka

1. Hava hortumunu konnektöre takın (Şekil 1).

2. Cırt cır t bant manşetin dış tarafında olduğunda ve metal halka cilde temas etmediğinde manşet doğru yerleştirilmiştir (Şekil 2).

3. Kolunuzu manşetin içinden geçirin. Manşetin alt kısmı dirseğin 2 – 3 cm üzerinde olmalıdır. Hortum kolun iç tarafına, koldaki atardamarın üzerine yerleştirilmelidir (Şekil 3).

Ana atar damarlar

5. Manşet uygun şekilde ayarlandığında cırt cır t bantları manşette yapışacağı yere sıkıca bastırın.

6. Manşet kolunuzun etrafını sıkıca sardığında ok uçları manşetin diğer tarafındaki çizgiye karşılık geliyorsa manşet kullanıma uygundur (Şekil 5).

7. Sandalyeye oturun ve manşet kalbinizle aynı hizaya gelecek şekilde kolunuzu masanın üzerine koyun (Şekil 6).

Ölçüm yapma

8. Ayaklarınız yere düz basacak şekilde sandalyeye oturun.

9. Manşeti kolunuzun etrafına sıkıca sarın (yukarıda “Kol manşetinin takılması” k ısmına bakınız, Şekil 3 – 6).

10. Ölçüm sırasında cihazı hareket ettirmeyin, aksi takdirde doğru ölçüm yapılamaz.

11. Başlamak için güç düğmesine başlayacaktır. Ölçüm devam ederken hareket etmeyiniz veya konuşmayınız.

Not: Ölçümü yarıda kesmek gerek irse, istediğiniz anda güç

düğmesine basıncını düşürür ve otomatik olarak kapanır.

basınız. Cihaz derhal ölçümü iptal eder, manşet

12. Manşet önce şişecek ve ardından havası inecektir. Ölçüm sonunda son 2 bip sesi duyulur ve okuma görüntülenir:

Üst (sistolik) değer

Alt (diyastolik) değer Nabız

13. Ürünü kapatmak için güç düğmesine sonra ürün otomatik olarak kapanır. Ölçümü herhangi bir anda yarıda kesmek isterseniz, güç düğmesine

14. Test sonuçları otomatik olarak hafızaya kaydedilir (aşağıdaki hafıza fonksiyonuna bakınız).

basınız. Ölçüm, otomatik olarak

basınız. Aksi halde 1 dakika

basınız.

Türkçe

22-42 cm

Yetişkin manşeti

Şekil 4 Şekil 5 Şekil 6

4. Manşeti çekerek üst ve alt kenarların kolunuzu sıkıca sarmasını sağlayın (Şekil 4).

124

125

Hafıza fonksiyonu

ExactFit™ 1 tansiyon monitörünüz, en son ölçümü otomatik olarak kaydeder. Hafızaya alma işlemi, ölçüm tamamlandıktan sonra otomatik olarak yapılmaktadır.

Okumayı ekrana tekrar getirmek için cihaz kapalıyken en az 2 saniye güç düğmesini düğmesini bırakınız,

basılı tutunuz. Tüm ekran öğeleri görüntülendiğinde güç

sembolü ile birlikte son okuma ekrana gelir.

Pil şarj göstergesi

Piller boşalmak üzere

Pillerin yaklaşık %75’i kullanıldığında, pil uyarısı ekrana gelir. Cihaz açıldığında bu simge 3 kez yanıp söner, daha sonra ölçüm moduna geçer. Monitör güvenilir bir şekilde ölçüm yapmaya devam edecektir, ancak yeni pillerin temin edilmesi gereklidir.

Piller boşalmış — değiştirilmesi gerekli

Piller tamamen boşaldığında, cihaz açılır

açılmaz pil sembolü 3 kısa bip sesiyle boş

yanıp söner. Bundan sonra artık ölçüm yapamazsınız ve pilleri değiştirmeniz gerekir. “Pillerin takılması” bölümüne bakınız.

Saklama ve temizlik

• Cihazı aşırı sıcaklığa, neme, toza veya doğrudan güneş ışığına maruz bırakmayınız.

• Manşet, hassas bir hava sızdırmaz, şişirilebilir kese içermektedir. Manşeti dikkatli bir şekilde tutunuz ve burmak ya da bükmek suretiyle meydana gelebilecek her türlü zorlamadan kaçınınız.

• Ürünü haﬁf nemli, yumuşak bir bezle temizleyiniz. Manşet üzerindeki lekeler, nemli bir bezle dikkatli bir şekilde çıkarılabilir. Benzin, tiner veya benzeri çözücüleri kullanmayınız. Manşeti yıkamayınız veya kuru temizleme işlemi uygulamayınız. Ürünü doğrudan güneş ışığına veya yüksek oranda neme maruz kalan bir yerde saklamayınız.

• Cihazı düşürmeyiniz ve hırpalayıcı davranışa maruz bırakmayınız. Güçlü titreşimlerden kaçınınız.

126

• ASLA cihazı açmayınız! Cihazın açılması, üretici garantisini geçersiz kılacaktır ve cihazın doğruluğunu olumsuz etkileyebilir!

Kalibrasyon

Bu ürün, üretim tarihinde kalibre edilmiştir. Kullanım talimatlarına uygun olarak kullanıldığı takdirde yeniden periyodik kalibrasyon gerektirmez. Ölçüm doğruluğundan şüphe duyduğunuzda lütfen servis temsilcimiz ile irtibata geçiniz (irtibat bilgileri için son sayfaya bakınız).

Aşağıdaki durumlarda yapılması gerekenler

Hata Tanım Olası neden ve çözüm

Pil seviyesi düşük Pilleri yenisiyle değiştirmeye hazır

Piller tamamen bitmiş

«Err 1» Sinyal çok zayıf Manşetteki nabız sinyalleri çok zayıf.

«Err 2» Hata sinyali Ölçüm sırasında, örneğin hareket veya

«Err 3» Manşette basınç

«Err 5» Anormal sonuç Ölçüm sinyalleri hatalı ve bu nedenle

«HI» Nabız veya manşet

«Lo» Nabız çok düşük Nabız çok düşük (dakikada 40 atıştan

yok

basıncı çok yüksek

* Eğer bu durum ve herhangi bir diğer sorun defalarca meydana

gelirse, lütfen doktorunuza danışınız.

olunuz.

Yeni pilleri takınız veya pillerin doğru takılıp takılmadığını kontrol ediniz.

Manşeti yeniden yerleştiriniz ve ölçümü tekrarlayınız.*

kas gerginliği nedeniyle, manşet tarafından hata sinyalleri tespit edildi. Kolu hareketsiz tutarak ölçümü tekrarlayınız.

Manşette yeterli basınç oluşturulamıyor. Sızıntı meydana gelmiş olabilir. Manşetin doğru bağlanıp bağlanmadığını ve gevşek olup olmadığını kontrol ediniz. Gerekirse pilleri değiştiriniz. Ölçümü tekrarlayınız.

sonuç görüntülenemiyor. Güvenilir ölçümler yapmak için kontrol listesini başından sonuna kadar okuyunuz ve ardından ölçümü tekrarlayınız.*

Manşetteki basınç çok yüksek (300 mmHg’nın üzerinde) VEYA nabız çok yüksek (dakikada 200 atıştan fazla). 5 dakikalığına rahatlayınız ve ölçümü tekrarlayınız.*

az). Ölçümü tekrarlayınız.*

127

Türkçe

Hata Tanım Olası neden ve çözüm

Tekrarlanan ölçümlerden elde edilen okumalar, önemli derecede farklılık gösteriyor.

Doktorunuzun muayenehanesinde ölçülmüş olan kan basıncı değerleri, sizin ölçümlerinizden farklı.

Cihaz açıldığında ekran boş veya olağan dışı bir görünümde kalıyor.

Cihaz çoğu zaman kan basıncı değerlerini ölçemiyor veya ölçülen değerler çok düşük (veya çok yüksek).

Kan basıncı, dalgalanma gösteren bir değerdir. Sağlıklı yetişkinler için, 10 ila 20 mmHg’lık sapmalar mümkündür.

Manşet düzgün bir şekilde yerleştirilmemiş.

Okumalar tutarlı bir şekilde kalp hizasında alınmamış.

Ölçüm yapılırken konuşmak, öksürmek, gülmek, hareket etmek vs. okumayı etkileyecektir.

Doktor ziyaretleri çoğunlukla kaygıya neden olabilir.

Piller düzgün bir şekilde takılmamıştır.

Manşet düzgün bir şekilde yerleştirilmemiş olabilir.

Hatırlatma: Ölçümler için her zaman aynı kolu kullanınız!

Manşetin “Kol manşetinin takılması” bölümünde anlatılanlara uygun şekilde yerleştirildiğinden emin olunuz.

Her ölçümde manşetin kalp hizasında olduğundan emin olunuz.

Ölçüm yaparken rahatlayınız, sakin durunuz, hareket etmeyiniz veya konuşmayınız.

Ölçülen değerlerin günlük gelişimini kaydediniz ve doktorunuza danışınız.

Pil kutuplarının doğru yönde olup olmadığını kontrol ediniz.

Manşetin “Kol manşetinin takılması” bölümünde anlatılanlara uygun şekilde yerleştirildiğinden emin olunuz.

Teknik Özellikler

Model: BUA5000 Çalışma prensibi: Osilometrik yöntem Ekran: Sıvı k ristal ekran Manşet basıncı gösterge aralığı: 0-299 mmHg Nabız ölçümü: Dakikada 40 – 199 atış Tansiyon ölçüm aralığı: 30 – 280 mmHg Laboratuvar doğruluğu: ±3 mmHg (manşet basıncı) Okunan değerin ± %5’i (nabız hızı) Klinik doğruluk: EN 1060-1/-3 ve ISO 81060-2 ve oskültatuar

< 5 mmHg sistematik ofset < 8 mmHg standart sapma Şişirme: Otomatik Güç kaynağı: 4 pil, AA tipi 1,5 V Çalışma sıcaklığı / atmosferik basınç / nem: 10 – 40 °C (50 – 104 ˚F) 860 – 1060 hPa (0,849 – 1,046 atm) %15 – %90 bağıl nem, yoğuşmasız Saklama sıcaklığı / atmosferik basınç / nem: -20 – 55 °C (-1 – 131˚F) 860 – 1060 hPa (0,849 – 1,046 atm) %15 – %90 bağıl nem, yoğuşmasız Manşet: Evrensel manşet (22 – 42 cm) Klinik validasyon: Uluslararası protokol 2002 (ESH) uyarınca Hizmet ömrü: 5 yıl Garanti: 2 yıl

Cihaz belirtilen sıcaklık ve nem aralıkları dâhilinde kullanılmadığı takdirde, teknik doğruluk garanti edilemez.

referansına göre:

Türkçe

Daha fazla bilgi

Tansiyon, sağlıklı kişilerde bile dalgalanma eğilimi göstermektedir.

Karşılaştırılabilir ölçümler her zaman aynı koşulları (sakin koşullar) gerektirir!

Devlet kuruluşlarından pazara sürme izni almak amacıyla bu cihaz, sıkı klinik testlere tabi tutulmuştur.

128

BF Tipi uygulamalı parçalar Çalışma sıcaklığı

Kullanım talimatlarına bakınız

Saklama sıcaklığı

Kuru tutunuz

Önceden bildirim yapılmadan değişikliğe tabidir. İçeriden çalıştırılan ekipman. Sürekli çalışma.

129

Bu cihaz aşağıdaki standartlara uygundur: EN 60601-1: Tıbbi elektrikli ekipman – Bölüm 1: Genel güvenlik gereklilikleri EN 1060-1: AMD 1 Non-invaziv sﬁgmomanometreler – Bölüm 1: Genel gereklilikler EN 1060-3: Non-invaziv sﬁgmomanometreler – Bölüm 3: Elektromekanik kan basıncı ölçüm sistemleri için ek gereklilikler EN 60601-1-2 Tıbbi elektrikli ekipman – Bölüm 1-2: Temel güvenlik ve elzem performans için genel gereklilikler Teminat standardı: Elektromanyetik uyumluluk – Gereklilikler ve testler EN 60601-1-11: Tıbbi elektrikli ekipman – Bölüm 1-11: Temel güvenlik ve elzem performans için genel gereklilikler Teminat standardı: Evde sağlık bakımı ortamında kullanılan tıbbi elektrikli ekipman ve tıbbi elektrikli sistemler için gereklilikler.

Bu ürün, EC yönetmeliği 93/42/ EEC (Tıbbi Cihaz Yönetmeliği)

hükümlerine uygundur.

0297

Bu ürün CE işareti taşımaktadır ve 2011/65/EU sayılı RoHS Yönetmeliğine uygun şekilde üretilmiştir.

TIBBİ ELEKTRİKLİ EKİPMAN, EMC ile ilgili özel önlemler gerektirir. EMC gerekliliklerinin ayrıntılı açıklaması için lütfen servis temsilcisi ile irtibata geçiniz (Kullanma Talimatına bakınız veya www.hot-europe.com adresini ziyaret ediniz). Taşınabilir ve mobil RF iletişim ekipmanları TIBBİ ELEKTRİKLİ EKİPMANI etkileyebilir.

Bu ürün piller ve geri dönüştürülebilir elektronik atık içerir. Çevreyi korumak için, ürünü evsel atıklarla birlikte atmayınız, uygun yerel toplama noktalarına bırakınız.

Garanti

Tüketici Kartı internet sitemizde www.hot-europe.com/after-sales adresinde mevcuttur.

Destek talepleri için lütfen www.hot-europe.com/after-sales adresini ziyaret ediniz veya bu kılavuzun son sayfasında yer alan servis irtibat bilgilerinden yetkili servise ulaşınız.

Üretim tarihi cihaz arkasında bulunan LOT ile verilir. LOT Numarasının ilk 3 rakamı üretim tarihinin gününü gösterir. Sonraki 2 sayısal hane, üretim yılının son iki rakamını, sondaki harﬂer ise ürünün üreticisini ifade eder. Ör. LOT 15614ABC: Bu ürün 2014 yılının 156. gününde ve ABC kodlu üreticide üretilmiştir.

Kılavuz ve üretici beyanı – elektromanyetik emisyonlar

BUA5000, aşağıda belirtilen elektromanyetik ortamda kullanıma yöneliktir.

BUA5000 tüketicisi veya kullanıcısının, ekipmanın böyle bir ortamda kullanıldığını temin

Emisyon testi Uygunluk Elektromanyetik ortam – kılavuz

RF emisyonu

CISPR 11

RF emisyonu

CISPR 11

Harmonik emisyonlar

IEC 61000-3-2

Voltaj dalgalanmaları /

titreşim emisyonları

etmesi gerekir.

BUA5000, RF enerjisini sadece iç fonksiyonu

Grup 1

B Sınıfı Uygundur

Uygulanabilir

değildir

Uygulanabilir

değildir

için kullanmaktadır. Bu nedenle, RF

emisyonları çok düşüktür ve etrafındaki

elektronik ekipmanda herhangi bir parazite

neden olma ihtimalleri bulunmamaktadır.

BUA5000 yalnızca pil ile çalışmaktadır.

Yaşam desteği sağlamayan ekipmanın ayrı olma mesafesi hesabı

(3Vrms / 3V/m uygunluk)

Vericinin frekansına göre ayrım mesafesi (m)

Vericinin nominal çıkış

gücü (W)

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,69 3,69 7,38

100 11,67 11,67 23,33

ISM bantlarında

150 kHz – 80 MHz

3,5

d = [

] P

80 MHz –

800 MHz

d = [

3,5 E

800 MHz –

2,5 GHz

] P

d = [ 7 ] P

Türkçe

130

131

Kılavuz ve üretici beyanı – elektromanyetik bağışıklık

BUA5000, aşağıda belirtilen elektromanyetik ortamda kullanıma yöneliktir.

BUA5000 tüketicisi veya kullanıcısının, ekipmanın böyle bir ortamda kullanıldığını temin

Bağışıklık testi

Elektrostatik

boşalım (ESD) IEC 61000-4-2

Yayılan RF

IEC 61000-4-3

İletilen RF

IEC 61000-4-6

Elektriksel hızlı

geçici

IEC 61000-4-4

Dalgalanma

IEC 61000-4-5

IEC 60601 test

3 V/m 80 MHz –

3 Vrms 150 kHz –

±2kV elektrik hattı

±1kV giriş-çıkış

±1 kV diferansiyel

seviyesi

±6kV Temas

±8kV Hava

2,5 GHz

80 MHz

hatları

±2 kV ortak

etmesi gerekir.

Uygunluk

seviyesi

Uygundur

Uygulanabilir

değildir

(elektrikli

kablo tertibatı

bulunmamaktadır)

Uygulanabilir

değildir

Uygulanabilir

değildir

Elektromanyetik ortam

– kılavuz

Yer döşemesi ahşap, beton

veya fayans olmalıdır. Yer

döşemesi sentetik malzemeyle

kaplı ise, bağıl nem en az %30

olmalıdır.

Sabit RF vericilerinden

korunmuş olan konum

dışındaki alan kuvvetleri,

elektromanyetik saha incelemesi aracılığıyla

belirlendiği üzere, 3V/m’den

daha az olmalıdır.

Aşağıdaki sembolle işaretli

ekipmanın civarında parazit

meydana gelebilir:

Ayrım mesafesinin hesabı yukarıda verilmiştir. Bilinen bir verici mevcut olduğu takdirde,

bu denklemler kullanılarak özel mesafe hesaplanabilir.

BUA5000 yalnızca pil ile

çalışmaktadır.

Türkçe

Güç frekanslı

manyetik alan

IEC 61000-4-8

Güç kaynağı giriş

hatlarındaki ani voltaj düşüşleri,

kısa kesintiler ve

voltaj değişimleri

IEC 61000-4-11

132

3A/m Uygundur

>%95 düşüş

0,5 devir

%60 düşüş 5 devir

%70 düşüş 25 devir

%95 düşüş 5 sn.

Uygulanabilir

değildir

Güç frekanslı manyetik alan,

normal bir ticari ortamda veya

hastane ortamında bulunan

normal bir konuma özgü

seviyelerde olmalıdır.

BUA5000 yalnızca pil ile

çalışmaktadır.

133

134

Support contact numbers

Austria

+43 (0)1 360 277 1225

Bahrain

+973 17582250

Belgium/Luxemburg

+32 (0) 2 620 01 01

Bosnia

+387 (33) 636 285

Bulgaria

+359 (2) 40 24 600

Croatia

+385 (01) 3444 856

Cyprus

+357 22575016

Cyprus Northern region

+0392 22 72 367

Czech Republic

+420 (0) 2 25 43 97 69

Denmark

+45 35 15 80 40

Finland

+358 (0)9 81 71 00 14

France

+33 (0) 1 85 14 80 95

Germany

+49 (0) 21 173 749 003

Greece

+30 211 180 94 56

Hungary

+36 (06) 1 429 2216

Iceland

+354 555 3100

Israel

+1 800250221

Italy

+39 02 3859 1183

Jordan

+962 6 582 0112-3-4-5

Kuwait

+965 24833274

Lebanon

+961 (01) 512002

Netherlands

+31 (0) 78 201 8001

Norway

+47 23 50 01 20

Poland

+48 22 512 39 02

Portugal

+351 21 060 8045

Qatar

+974 4 4075048

+974 4 4075000

Romania

+40 214 255 566

Saudi-Arabia

+966 3 8692244

Western Region - Jeddah

+966 (0) 22565555

Central Region - Riyadh

+966 (0) 12886808

Eastern Region - Al-Khobar

+966 (0) 38940555

South Region - Abha

+966 (0) 72376062

Slovakia

+421 2 5011 2115

Slovenia

+386 (01) 588 68 00

South Africa

+27 (0) 11 089 1200

Spain

+ 34 913 754 176

Sweden

+46 (0)8 5199 3097

Switzerland

+41 (0) 22 567 5200

Tunisia

+216 71716880

Turkey

+90 216 337 22 55

UAE

+971 4 353 4506

United Kingdom/Ireland

+44 (0) 115 965 7449

135

P/N 31IMBU5E190

07JAN15

Braun BUA 5000 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
