Page 1
MARQUE: BRANDT
REFERENCE: SA 2361 E
CODIC: 3547612
Page 2
02
Chère Cliente, Cher Client,
Vous venez d’acquérir un réfrigérateur BRANDT et nous vous en remercions.
Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu’il réponde au mieux à vos besoins.
Innovant, performant, nous l’avons conçu pour qu’il soit aussi toujours facile à utiliser.
Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours à micro-ondes, de tables
de cuisson, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge et de congélateurs
que vous pourrez coordonner à votre nouveau réfrigérateur BRANDT.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre
service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou
suggestions (coordonnées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des
informations utiles et complémentaires.
BBRRAANNDDTT
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs
caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
IImmppoorrttaanntt ::
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et
d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
Page 3
03
FR
SOMMAIRE
• Consignes de sécurité
____________________________________
04
11 // IINNSSTTAALLLLAATTIIOONN DDEE VVOOTTRREE AAPPPPAARREEIILL
• Branchement électrique
___________________________________
05
• Avant de brancher votre appareil
____________________________
05
• Protection de l’environnement
______________________________
05
• Recyclage
______________________________________________
05
• Description de l’appareil
___________________________________
06
• Inversion du sens d’ouverture de la porte
____________________
06
• Instructions pour l’encastrement
____________________________
07
22 // UUTTIILLIISSAATTIIOONN DDEE VVOOTTRREE AAPPPPAARREEIILL
• Utilisation de la partie réfrigérateur
__________________________
09
• Utilisation de la partie congélateur
____________________
09
• Sécurité alimentaire (selon modèle)
_________________________
10
33 // EENNTTRREETTIIEENN CCOOUURRAANNTT DDEE VVOOTTRREE AAPPPPAARREEIILL
• Dégivrage
_______________________________________________
11
• Nettoyage
_______________________________________________
11
• Remplacement de l’ampoule
_______________________________
11
44 // MMEESSSSAAGGEESS PPAARRTTIICCUULLIIEERRSS,, IINNCCIIDDEENNTTSS
• Problèmes de fonctionnement
______________________________
12
55 // SSEERRVVIICCEE AAPPRREESS VVEENNTTEE
_____________________________________
13
Page 4
04
Cet appareil a été conçu pour la conservation des denrées
alimentaires, Tout autre usage serait incorrect.
L'installation doit être effectuée selon les instructions de ce manuel
; une mauvaise installation pourrait détériorer l'appareil.
Pour les problèmes éventuels de fonctionnement de l'appareil,
adressez-vous toujours et exclusivement aux centres autorisés de
Service Après-Vente ou bien à du personnel qualifié.
Pour toute opération d'entretien, débranchez préalablement
l'appareil en évitant de tirer sur le câble d'alimentation.
Si ce réfrigérateur en remplace un autre, qui ait un dispositif de
fermeture à loquet, à ressort, à serrure ou autre, n'oubliez pas de
détruire le dispositif de fermeture ou, mieux encore, de démonter la
porte de votre ancien appareil afin d'éviter que quelqu'un puisse
être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc).
Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été
endommagé. Dans cette éventualité, les détériorations devront être
signalées au revendeur dans les 24h qui suivent la livraison. Les
matériaux employés pour l'emballage sont entièrement recyclables
(carton, plastique à bulles de PE, EPS…). Tenir ces matériaux hors
de portée des enfants.
Pour un fonctionnement optimal de l'appareil, installez-le loin des
sources de chaleur et assurez-vous que l'air puisse bien circuler
autour (voir Installation de l'appareil).
Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent
pas avec l’appareil.
DDaannggeerr ::
LLee cciirrccuuiitt ddee rrééffrriiggéérraattiioonn ddee ll''aappppaarreeiill rreennffeerrmmee ddee ll''iissoobbuuttaannee
rrééffrriiggéérraanntt,, uunn ggaazz nnaattuurreell ppeeuu ppoolllluuaanntt mmaaiiss nnééaannmmooiinnss
iinnffllaammmmaabbllee.. PPeennddaanntt llee ttrraannssppoorrtt eett ll''iinnssttaallllaattiioonn ddee ll''aappppaarreeiill,,
aassssuurreezz--vvoouuss qquu''aauuccuunn ddeess ccoommppoossaannttss dduu cciirrccuuiitt ddee
rrééffrriiggéérraattiioonn nn''eesstt eennddoommmmaaggéé.. EEnn ccaass ddee ddoommmmaaggee,, llee llaaiisssseerr àà
ll''ééccaarrtt ddeess ffllaammmmeess eett ddeess ssoouurrcceess dd''iinnffllaammmmaattiioonn eett bbiieenn aaéérreerr
llaa ppiièèccee ooùù iill ssee ttrroouuvvee..
CONSIGNES DE SECURITE FR
Page 5
05
INST
AA
tttteennttiioonn ::
AAvvaanntt ddee pprrooccééddeerr àà ll''iinnssttaallllaattiioonn,, lliisseezz aatttteennttiivveemmeenntt lleess
ccoonnssiiggnneess ddee ssééccuurriittéé,, aaffiinn dd''éévviitteerr cceerrttaaiinnss iinnccoonnvvéénniieennttss..
Installez l'appareil dans une pièce sans humidité et bien aérée, loin
de toute source de chaleur.
La classe climatique de votre réfrigérateur est indiquée sur la
plaque signalétique. Elle détermine le rang des températures
ambiantes pour lequel l'unité frigorifique est conçue, en
garantissant le bon fonctionnement de l'appareil.
Classe Températures ambiantes
N 16° à 32°
ST 18° à 38°
T 18° à 43°
BBRRAANNCCHHEEMMEENNTT EELLEECCTTRRIIQQUUEE
Caractéristiques de la prise : 220-240V avec prise de terre.
Evitez d'utiliser des adaptateurs ou des rallonges.
Evitez que le câble soit en contact avec le compresseur.
Evitez que le câble soit pris sous l'appareil.
L'installation électrique de l'appareil est dotée d'une mise à la terre.
Pour votre sécurité, connectez l'appareil à une prise de courant
dotée d'une mise à la terre efficace (conformément aux normes en
vigueur sur la sécurité de l'installation électrique).
Le constructeur décline toute responsabilité pour les dommages
qui auraient été causés par le manque de mise à la terre.
AAVVAANNTT DDEE BBRRAANNCCHHEERR
• Nettoyez l'intérieur du réfrigérateur à l'eau tiède additionnée de
bicarbonate. Rincez et séchez soigneusement.
• Attendez 2 heures avant la mise en fonctionnement pour assurer
la stabilisation des lubrifiants du moto-compresseur.
RREECCYYCCLLAAGGEE
Les matériaux d’emballage de cet appareil sont recyclables.
Participez à leur recyclage et contribuez ainsi à la protection de
l’environnement en les déposant dans les conteneurs municipaux
prévus à cet effet.
Votre appareil contient également de nombreux matériaux
recyclables. Il est donc marqué de ce logo afin de vous indiquer que
les appareils usagés ne doivent pas être mélangés avec d’autres
déchets. Le recyclage des appareils qu’organise votre fabricant
sera ainsi réalisé dans les meilleures conditions, conformément à la
directive européenne 2002/96/CE sur les déchets d’équipements
électriques et électroniques. Adressez vous à votre mairie ou à
votre revendeur pour connaître les points de collecte des appareils
usagés les plus proches de votre domicile.
Nous vous remercions pour votre collaboration à la protection de
l’environnement.
FR
11 //
INSTALLATION DE VOTRE APPAREIL
PPRROOTTEECCTTIIOONN DDEE LL''EENNVVIIRROONNNNEEMMEENNTT
Cet appareil ne contient pas, dans son circuit réfrigérant et ses
matières isolantes, de gaz réfrigérants nocifs à la couche d'ozone.
Il ne doit pas être mis au rebut avec les ordures urbaines et
la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus
particulièrement à l'arrière de l'appareil. Contactez votre mairie afin
de vous renseigner sur la collecte de ce type d'appareils.
Page 6
06
ALLATION
DDEESSCCRRIIPPTTIIOONN DDEE VVOOTTRREE AAPPPPAARREEIILL
((sseelloonn mmooddèèllee))
11 //
INSTALLATION DE VOTRE APPAREIL FR
IINNVVEERRSSIIOONN DDUU SSEENNSS DD''OOUUVVEERRTTUURREE DDEE
LLAA PPOORRTTEE
ll est possible de changer le sens d'ouverture de la porte :
LL''aappppaarreeiill ddooiitt ttoouujjoouurrss êêttrree ddéébbrraanncchhéé lloorrssqquuee vvoouuss pprrooccééddeezz
aauu cchhaannggeemmeenntt dduu sseennss dd''oouuvveerrttuurree..
• Penchez légèrement l'appareil
en arrière et calez-le dans cette
position.
• Dévissez les pivots supérieur (A)
et inférieur (B) puis dégagez la
porte.
• Remontez le pivot inférieur et le
guide en plastique du côté
opposé.
• Insérez le pivot dans le bas de la porte.
• Positionez le guide en plastique supérieur, puis vissez le pivot
supérieur dans le haut de la porte.
Thermostat
Balconnet
Bac à légumes
Balconnet bouteilles
AA
BB
CC
DD
B
AA
CC
DD
BB
Page 7
07
IINNSSTTRRUUCCTTIIOONNSS PPOOUURR LL’’EENNCCAASSTTRREEMMEENNTT
DDiimmeennssiioonnss ddee llaa nniicchhee
Hauteur (1) 1225 mm
Profondeur (2) 550 mm
Largeur (3) 560 mm
Pour des raisons de sécurité, la
ventilation doit être prévue comme
indiqué sur le schéma ci contre.
AAtttteennttiioonn:: vveeiilllleezz àà nnee ppaass
oobbssttrruueerr lleess oouuvveerrttuurreess ddee
vveennttiillaattiioonn..
Il est également nécessaire que la
niche soit équipée d’un conduit
d’aération ayant les mesures
suivantes:
Profondeur 50 mm
Largeur 540 mm
Insérer l'appareil dans la niche en
l'appuyant contre la paroi intérieure,
correspondant au côté d'ouverture
de la porte, jusqu'à ce que le cache
supérieur soit à fleur (1) et veiller à
ce que la charnière du bas soit
alignée sur la paroi du meuble (2).
Fixez l’appareil à l’aide des 6 vis
livrées à cet effet.
(I = 4 vis courtes) (P = 2 vis longues)
Appliquez le joint à pression, entre
l’appareil et le meuble.
Appliquez les caches (C-D) sur les
ailettes des butées et dans les trous
des charnières.
Selon le modèle, appliquez la grille
d’aération (B) et le couvre-charnière
(E).
Séparer les pièces Ha, Hb, Hc, Hd
comme l’indique de la figure.
Poser les glissières (Ha) sur la partie
interne de la porte du meuble et
marquer la position des trous
externes. Après avoir pratiqué les
trous, fixer les glissières avec les vis
fournies.
Fixer par encliquetage le couvercle
(Hc) sur la glissière (Ha).
FR
11 //
INSTALLATION DE VOTRE APPAREIL
Page 8
08
IINNSSTTRRUUCCTTIIOONNSS PPOOUURR LL’’EENNCCAASSTTRREEMMEENNTT
((ssuuiittee))

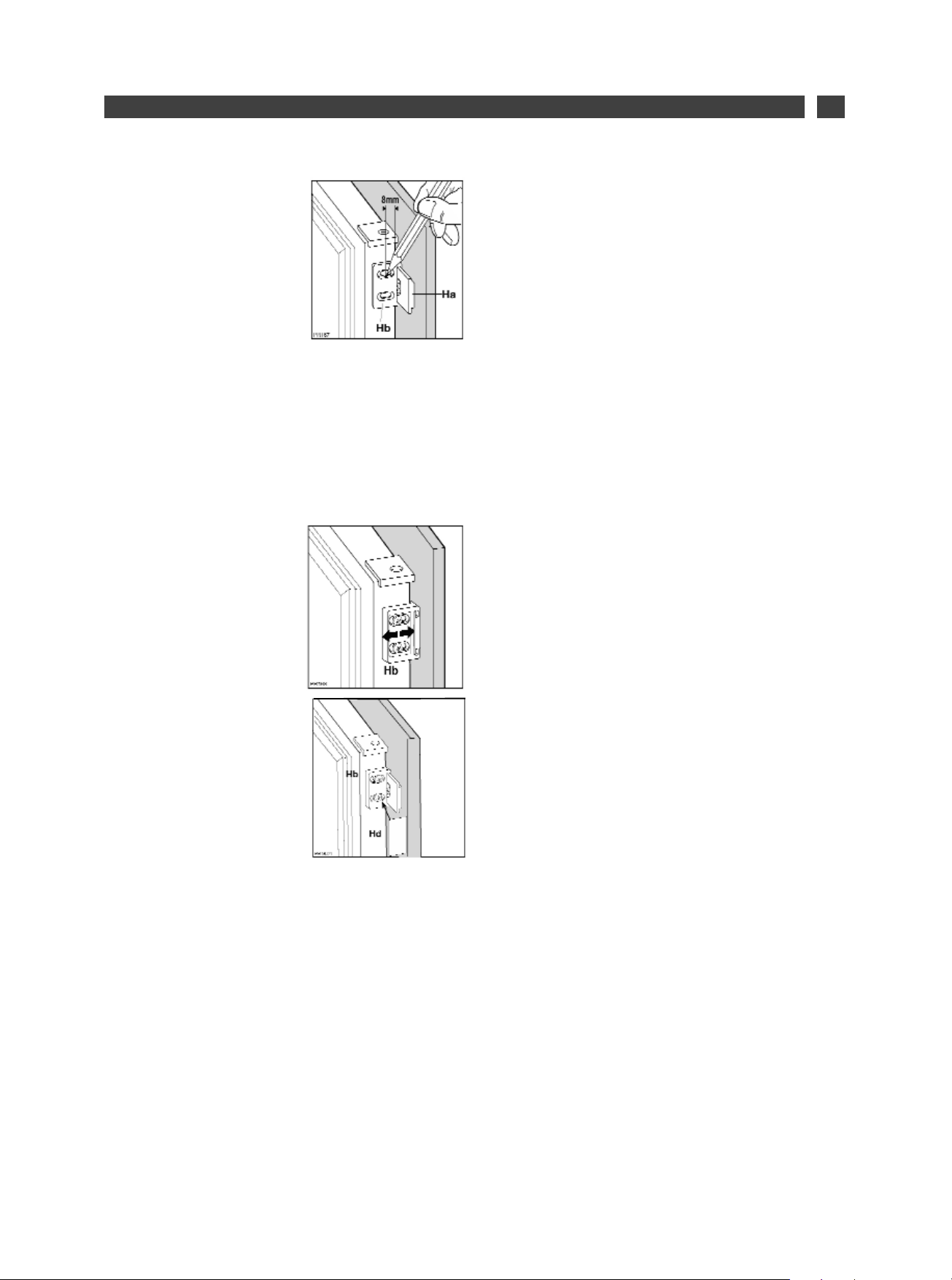

Ouvrir la porte de l’appareil et celle
du meuble à 90° environ. Introduire
l’équerre (Hb) dans la glissière (Ha).
Tenir ensemble la porte de l’appareil
et celle du meuble et marquer la
position des trous comme l’indique
la figure.
Enlever les équerres et pratiquer
des trous à 8 mm du bord extérieur
de la porte, à l’aide d’une perceuse
équipée d’un foret de 2 mm.
Remettre l’équerre en place sur la
glissière et fixer avec les 8 vis fournies.
Pour effectuer l’éventuel alignement
de la porte du meuble, utiliser le jeu
des trous ovales.
A la fin des opérations, il est nécessaire de contrôler que la porte de
l’appareil se ferme parfaitement.
Fixer par encliquetage le couvercle
(Hd) sur la glissière (Hb).
11 //
INSTALLATION DE VOTRE APPAREIL FR
Page 9
UUTTIILLIISSAATTIIOONN DDEE LLAA PPAARRTTIIEE RREEFFRRIIGGEERRAATTEEUURR
Le thermostat, situé dans le réfrigérateur règle la température. Pour
le régler, vous devez tourner la molette qui se trouve à droite de la
cuve. Sur la position 0, l'appareil est éteint. Nous vous conseillons
de choisir une position moyenne : 2 ou 3.
FR
22 //
UTILISATION DE VOTRE APPAREIL
CCoonnsseeiillss ::
• Ne mettez pas dans le réfrigérateur des aliments chauds ou des
liquides non bouchés.
• N'introduisez JAMAIS de liquides volatiles, inflammables ou
explosifs tels que dissolvants, alcools, acétone ou essence. Il y
aurait un risque d'explosion.
• Il convient d'envelopper les viandes et les poissons pour éviter les
odeurs.
• Laissez un espace suffisant entre les aliments pour permettre à
l'air de bien circuler entre eux. De même, lors du rangement éviter
de mettre les aliments en contact les uns avec les autres.
• Ne faites pas entrer les aliments en contact avec la paroi froide
du fond du réfrigérateur. Les clayettes disposent pour cela d'une
butée.
• La porte ne doit pas être laissée ouverte plus qu'il ne faut.
0077
SSEECCUURRIITTEE AALLIIMMEENNTTAAIIRREE
((sseelloonn mmooddèèllee))
Explication signalétique de la zone la plus froide.
Le symbole ci-contre indique l'emplacement de la zone
la plus froide de votre réfrigérateur, dont la température est
+ 4°C.
Vous y rangerez viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base
d'oeufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches,
produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais
dont la date limite de consommation (DLC) est associée à une tem-
pérature de conservation + 4° C.
Indicat
eur de température :
Réglez votre thermostat
Température correcte
L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.
L'indicateur présente la mention "OK" lorsque la zone la plus froide
atteint une température moyenne de ± 4°C (4h après la mise en
marche). Si la température est supérieure à + 4°C, l'indicateur reste
noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.
Produits laitiers, fromage
Viandes, charcuterie, poissons
Fruits et légumes
Beurre et oeufs
Condiments
Boissons
AAtttteennttiioonn ::
UUnnee oouuvveerrttuurree pprroolloonnggééee ddee llaa ppoorrttee dduu rrééffrriiggéérraatteeuurr eennttrraaîînnee uunnee
hhaauussssee ddee llaa tteemmppéérraattuurree iinntteerrnnee.. AAffiinn ddee bbiieenn mmeessuurreerr llaa tteemmppéérraa--
ttuurree,, llaa lleeccttuurree ddee ll''iinnddiiccaatteeuurr ddooiitt êêttrree eeffffeeccttuuééee ddaannss lleess 3300 sseeccoonn--
ddeess.. DDee mmêêmmee,, iill yy aa lliieeuu ddee pprreennddrree eenn ccoonnssiiddéérraattiioonn qquuee llaa tteemm--
ppéérraattuurree nn''eesstt ppaass ttoottaalleemmeenntt uunniiffoorrmmee ddaannss ttoouuttee ll''eenncceeiinnttee,, rraaiissoonn
ppoouurr llaaqquueellllee iill yy aa ddeess zzoonneess aapppprroopprriiééeess ppoouurr cchhaaqquuee ttyyppee dd''aallii--
mmeenntt..
OK
Zone la plus froide
AA
CC
DD
BB
FF
EE
AA
BB
CC
DDFFEE
Page 10
DDEEGGIIVVRRAAGGEE
LLee ssyyssttèèmmee ddee ddééggiivvrraaggee ddee vvoottrree rrééffrriiggéérraatteeuurr eesstt aauuttoommaattii--
qquuee.. LLaa ffaaccee aarrrriièèrree ddee ll''aappppaarreeiill ssee ccoouuvvrree ddee ggiivvrree lloorrssqquuee llee ccoomm--
pprreesssseeuurr ffoonnccttiioonnnnee eett ddééggiivvrree lloorrssqquuee ccee ddeerrnniieerr eesstt éétteeiinntt..
LLoorrssqquuee llee ggiivvrree ffoonndd,, ll''eeaauu ss''éévvaappoorree dd''eellllee mmêêmmee..
NNEETTTTOOYYAAGGEE EETT EENNTTRREETTIIEENN
DDéébbrraanncchheezz vvoottrree rrééffrriiggéérraatteeuurr aavvaanntt ddee pprrooccééddeerr aauu
nneettttooyyaaggee..
Nous vous recommandons de procéder régulièrement au nettoyage
et à la désinfection de votre appareil.
• Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge
ou d'une lavette, vous éviterez ainsi la formation de mauvaises
odeurs.
• N'utilisez en aucun cas du dissolvant ou du détergent abrasif, car
ils pourraient endommager l'intérieur de votre appareil. Ne mettez
pas non plus les accessoires intérieurs au lave-vaisselle.
• Il est recommandé de passer un chiffon une fois par an sur le dos
de l'appareil, car s'il est sale, le rendement du réfrigérateur diminue
et la consommation augmente.
RREEMMPPLLAACCEEMMEENNTT DDEE LL''AAMMPPOOUULLEE
DDéébbrraanncchheezz vvoottrree rrééffrriiggéérraatteeuurr aavvaanntt ddee pprrooccééddeerr aauu cchhaannggee--
mmeenntt ddee ll''aammppoouullee..
• Retirez la grille. L'ampoule se trouve derrière le panneau du thermostat.
• Retirez l'ampoule en la dévissant dans le sens contraire des aiguilles d'une montre.
• Placez une nouvelle ampoule de même puissance que la précédente.
• Remettez la grille, rebranchez l'appareil et rallumez-le.
0088
33 //
ENTRETIEN COURANT DE VOTRE APPAREIL FR
Page 11
44 //
MESSAGES PARTICULIERS, INCIDENTS
PPRROOBBLLEEMMEESS DDEE FFOONNCCTTIIOONNNNEEMMEENNTT
Il existe des bruits qui sont tout à fait normaux dans un réfrigérateur :
• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits
• Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage
• Le "crac" produit par les dilatations et les contractions des matériaux utilisés
PPRROOBBLLEEMMEE SSOOLLUUTTIIOONN
FR
L'appareil ne fonctionne pas
Le réfrigérateur vibre ou fait du bruit Vérifiez qu'il est bien à niveau. Réglez les pieds.
Le réfrigérateur refroidit trop/pas assez
L'ampoule du réfrigérateur ne s'allume pas
Le compresseur ne redémarre pas après un changement de
température
Il y a de l'eau sur le sol ou les clayettes
Vérifiez que la fiche est bien connectée, que le fusible n'a pas
fondu ou que le disjoncteur n'a pas sauté.
Vérifiez la position du thermostat et réglez-le sur une température
plus adéquate.
Vérifiez l'ampoule et changez-la le cas échéant. Si le problème
persiste, vérifiez que votre appareil soit bien branché
Cela est normal, le compresseur redémarre après un certain
temps.
Le trou permettant l'évacuation des eaux de dégivrage doit être
bouché. Débouchez-le à l'aide d'une aiguille à tricoter.
SSEERRVVIICCEE DD''AASSSSIISSTTAANNCCEE TTEECCHHNNIIQQUUEE
Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE REALISEZ AUCUNE REPARATION VOUSMEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.
CCEETT AAPPPPAARREEIILL RREESSPPEECCTTEE LLEESS DDIIRREECCTTIIVVEESS CCEEEE
2006/95, 2004/108, 96/57, 92/31, 94/62
12
Page 12
13
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque.
Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série) : ces renseignements figurent
sur votre certificat de garantie et sur la plaque signalétique.
PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces dét
achées certifiées
d'origine.
RReellaattiioonn ccoonnssoommmmaatteeuurrss
…… ppoouurr eenn ssaavvooiirr pplluuss ssuurr ttoouuss lleess pprroodduuiittss ddee llaa mmaarrqquuee ::
informations, conseils, les points de vente, les spécialistes après vente.
…… ppoouurr ccoommmmuunniiqquueerr ::
nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous répondrons personnellement.
Vous pouvez aussi nous écrire :
SSeerrvviiccee CCoonnssoommmmaatteeuurrss BBRRAANNDDTT
BBPP 99552266
9955006688 CCeerrggyy PPoonnttooiissee
Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit.
Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers
et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
Tél :
L’expertise des professionnels
au service des particuliers
FR
55 //
SERVICE APRES-VENTE
Loading...
