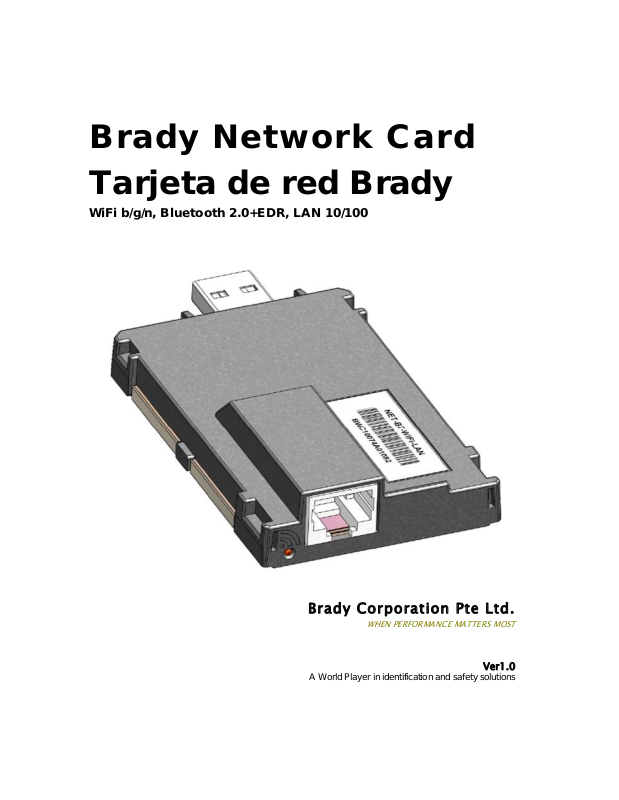

Brady BNCBTWIFI Users Manual

Brady Networ k Card

W

Tarjeta de red Brady

iFi b/g/n, Bluetooth 2.0+EDR, LAN 10/100

Brady Corporation Pte Ltd.

WHEN PERFORMANCE MATTERS MOST

Ver1.0

A World Player in identification and safety solutions

i

Table of Contents

Overview ................................................................................................................................................. 1

Product Definition .................................................................................................................................... 1

Installation and Setup .............................................................................................................................. 2

Technical Specification ........................................................................................................................... 3

Warranty .................................................................................................................................................. 5

Regulatory Compliance and Safety ........................................................................................................ 5

Safety Notices ......................................................................................................................................... 6

IMPORTANT NOTE .............................................................................................................................. 10

Brady Network Card

ii

Índice

Generalidades ......................................................................................................................................... 1

Definición del producto ............................................................................................................................ 1

Instalación y configuración ...................................................................................................................... 2

Especificaciones técnicas ....................................................................................................................... 4

Garantía .................................................................................................................................................. 5

Cumplimiento normativo y seguridad ...................................................................................................... 5

Indicaciones de seguridad ...................................................................................................................... 6

IMPORTANT NOTE .............................................................................................................................. 10

Brady Network Card

1

Overview

The Brady Network Card uses wired and wireless technology (802.11 b/g/n, Bluetooth 2.0+EDR and LAN) to
connect the devices with or without cables. This Brady network card allows the user to print from a Wireless
PC/Laptop, Smart phone/Mobile device and Local Area network. This also enables the standalone printer to be
a wireless network printer.

Generalidades

La tarjeta de red Brady utiliza tecnología alámbrica e inalámbrica (802.11 b/g/n, Bluetooth 2.0+EDR y LAN)
para conectar los dispositivos con o sin cables. Esta tarjeta de red Brady permite que el usuario imprima desde
una PC/computadora portátil inalámbrica, teléfono inteligente/dispositivo móvil y red de área local. También
permite que la impresora independiente se conecte con una impresora de red inalámbrica.

Product Definition

CATALOG NUMBER

(IF DIFFERENT

THAN PRODUCT #)

NET-WIFI

NET- BT-WIFI-LAN

PRODUCT

DESCRIPTION

BRADY NETWORK

CARD

BLUETOOTH/WIFI

Version

BRADY NETWORK

CARD

BLUETOOTH/WIFI/LAN

Version

SKUs Type

Combo

(Bluetooth +

Wifi)

Full Featured

(Bluetooth +

Wifi + LAN)

REGULATORY
Model Number

BNCBTWIFI

BNCBTWIFI

PRODUCT

NUMBER

142266

142268

Definición del producto

Tipo de sku

Combo

(Bluetooth +

Wifi)

Todas las
funciones

(Bluetooth +

Wifi + LAN)

Número de modelo
REGULATORIO

BNCBTWIFI 142266 RED -WIFI

BNCBTWIFI 142268 RED- BT-WIFI-LAN

NÚMERO DE

PRODUCTO

NÚMERO DE

CATÁLOGO (SI

ES DISTINTO AL

N° DE PRODUCTO)

DESCRIPCIÓN

DEL PRODUCTO

TARJETA DE RED

BRADY versión

BLUETOOTH/WIFI
TARJETA DE RED

BRADY versión

BLUETOOTH/WIFI/LAN

Brady Network Card

2

Installation and Setup

Follow the instructions below to install the Brady Network Card (BNC) in a compatible Printer.

1. Power OFF the printer, Locate the BNC card slot. If the

slot is not empty then refer to instruction 4. to remove
the existing card.

2. Unpack the card and position the USB connector

towards the slot as shown in fig

3. Gently push the card inside as shown in fig 2 until you

hear a click sound. *if there is an external lock, then
rotate the knob into 90 deg clockwise to lock.

4. To remove the existing card, if applicable unlock the

external lock by rotating 90 deg counter clockwise, then
place a flat head screw driver as shown in Fig 3 and
gently push outwards.

5. Consult your printer manual on how to configure/setup

your Brady Network Card. You may also access your
printer manual through your local Brady website

www.bradycorp.com/global

located under the Customer & Tech Support tab.

1.

. The printer manual is

Fig 1

Fig 2

Fig 3

Instalación y configuración

Siga las siguientes instrucciones para instalar la tarjeta de red Brady en una impresora compatible.

1. Apague la impresora, ubique la ranura de la tarjeta de

red Brady. Si la ranura no está vacía, pase a la
instrucción 4 para quitar la tarjeta existente.

2. Desempaque la tarjeta y ubique el conector USB en la

ranura como se muestra en la figura 1.

3. Presione suavemente la tarjeta hacia adentro como se

muestra en la figura 2 hasta que escuche un clic.
*(opcional) si hay un bloqueo externo, rote la perilla 90°
hacia la derecha para bloquearla.

4. Para quitar la tarjeta existente, desbloquee el bloqueo

externo (con un giro de 90° hacia la izquierda) si
hubiera, utilice un destornillador para tornillos de
cabeza plana como se muestra en la Figura 3 y presione
suavemente hacia afuera.

5. Consulte el manual de su impresora para saber cómo

configurar/instalar la tarjeta de red Brady. También
puede acceder al manual de su impresora a través del
sitio de Brady en www.bradycorp.com/global
manual de la impresora está ubicado en la pestaña
Soporte al cliente y Soporte técnico.

. El

Fig 1

Fig 2

Fig 3

Brady Network Card

3

Technical Specification

General

WLAN 802.11 b/g/n
Bluetooth 2.0+EDR
LAN 10/100
USB 2.0 High Speed

Power consumption at 5V – USB powered

-10 mA @ sleep mode

-35 mA @idle

-70 mA @ Typical WLAN+BT enable

-150 mA @ Max operation

Interface:

Standard USB type A plug – Device mode
RJ45 Jack

Antenna

Internal Ceramic Antenna
Peak Gain: +2dBi
VSWR:2.0
Polarization: Linear

Temperature

Operating Temperature: 40°F to 120°F (4°C to 49°C).
Operating Humidity non-condensing: 20% - 95% RH.

Note:

WPA/WPA2 Enterprise is not supported in this version. For latest information, you may access your printer
manual through your local Brady website at
the Customer & Tech Support tab.

www.bradycorp.com/global. The printer manual is located under

LED indication

LED status Description

GREEN
COLOR
ORANGE
COLOR
BLINK
GREEN
COLOR
BLINK
RED COLOR Card Failure
RED COLOR
BLINK

Card Working Status is OK.
Firmware Corrupted and its needs to be

Upgraded

Upgrade of firmware is in process

Error state
