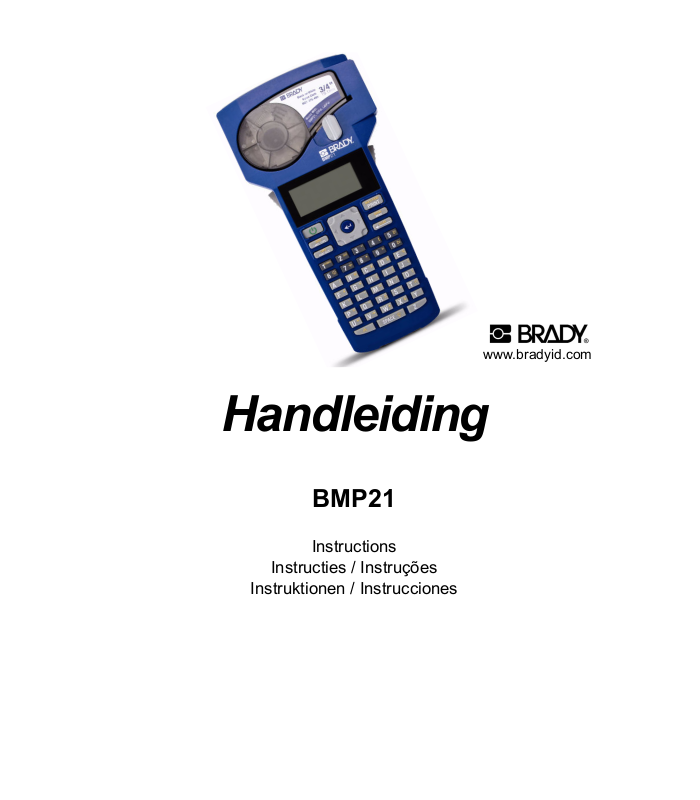

Brady BMP21 User Guide [nl]

Handleiding
BMP21
Instructions
Instructies / Instruções
Instruktionen / Instrucciones
www.bradyid.com

Inhoud

Handelsmerken...............................................................................................iii
Brady garantie ............................................................................................... iv
Technische ondersteuning ................................................................................ v
Registratie-informatie ........................................................................................ vi
Productregistratie ............................................................................................... 1
Stroom ................................................................................................................. 1
Batterijen ........................................................................................................ 1
Wisselstroom ................................................................................................. 1
Beschrijving display ........................................................................................... 2
Labelcartridge vervangen .................................................................................. 3
Labels maken ...................................................................................................... 4
Kabellabels maken ......................................................................................... 4
Horizontaal serielabel maken ......................................................................... 5
Labels maken voor aansluitingsblokken* ....................................................... 6
Label maken met vaste lengte via Autosize ..................................................... 7
Een label met een barcode maken ................................................................. 8
Een schakelbord label maken ........................................................................ 9
Labels maken voor aansluitingsblokken zonder serialisatie* ....................... 10
Een label met symbolen maken ................................................................... 11
Bestandsbeheer ................................................................................................ 12
Bestanden opslaan en openen .................................................................... 12
Een labelbestand vervangen ....................................................................... 13
Een labelbestand verwijderen ...................................................................... 14
Een serialisatiebestand opslaan en openen ................................................ 15
Setup .................................................................................................................. 17
Multiprint activeren ....................................................................................... 17
Maateenheid wijzigen .................................................................................. 17
Taal wijzigen ................................................................................................ 17
Internationale tekens wijzigen ...................................................................... 18
Het backlight wisselen ................................................................................. 19
Beschrijving toetsenpaneel ............................................................................. 20
Selectiegids cartridges .................................................................................... 22
ii BMP21 Handleiding

Copyright

Deze handleiding is auteursrechtelijk beschermd. Alle rechten zijn voorbehouden. Geen deel van deze handleiding mag worden gekopieerd of verveelvoudigd, op welke wijze dan ook, zonder de voorafgaande schriftelijke toestemming van Brady Corporation.
Hoewel bij het opstellen van dit document alle voorzorgsmaatregelen zijn genomen, kan Brady geen aansprakelijkheid aanvaarden voor schade of verlies ten gevolge van fouten of verzuimen, of van verklaringen voortkomend uit nalatigheid, toeval of een andere oorzaak. Brady is bovendien niet aansprakelijk voor gevolgen voortkomend uit de toepassing of het gebruik van een hierin beschreven product of systeem, en evenmin voor incidentele of directe schade die voortvloeit uit het gebruik van dit document. Brady wijst alle aanspraken voor verkoopbaarheid of geschiktheid voor een bepaald doel af.

Handelsmerken

Brady behoudt zich het recht voor om zonder verdere kennisgeving wijzigingen te maken in producten of systemen die in dit document zijn beschreven om zodoende de betrouwbaarheid, de functionaliteit of het ontwerp daarvan te verbeteren.
© 2009 Brady Worldwide, Inc. Alle rechten voorbehouden.
Brady Corporation 6555 West Good Hope Road P.O. Box 2131 Milwaukee, WI 53201
Hoofdnummer: (800) 541-1686
(414) 358-6600 Faxnr.: (800) 292-2289 Verkoop/klantenservice: (800) 537-8791
Deze handleiding behoort bij Brady Worldwide, Inc. (hierna “Brady”), en kan van tijd tot tijd zonder kennisgeving worden herzien. Brady wijst de verantwoordelijkheid om u van dergelijke herzieningen te voorzien af.
Alle merk- en productnamen die in deze handleiding worden genoemd zijn handelsmerken ( organisaties.
BMP21 Handleiding iii
TM
) of gedeponeerde handelsmerken (®) van de betreffende bedrijven of

Brady garantie

Brady producten worden verkocht met inachtneming dat de koper het gebruik ervan zal testen en voor zichzelf zal bepalen of ze voor het voorgenomen gebruik geschikt zijn. Brady garandeert de koper dat het materiaal en de uitvoering van deze producten vrij zijn van defecten, maar beperkt zijn verplichtingen onder deze garantie tot vervanging van het product wanneer kan worden aangetoond dat het product defect was toen Brady het verkocht. Deze garantie gaat niet over op andere personen die het product van de koper verkrijgen.
DEZE GARANTIE VERVANGT EVENTUELE ANDERE GARANTIES, NOCH UITDRUKKELIJK, VOORONDERSTELD OF WETTELIJK VOORGESCHREVEN, INCLUSIEF EN ZONDER BEPERKING, ENIGE GEÏMPLICEERDE GARANTIE VOOR VERHANDELBAARHEID, GESCHIKTHEID VOOR EEN BEPAALD DOEL OF ENIGE ANDERE VERPLICHTING OF AANSPRAKELIJKHEID VOOR BRADY. IN GEEN GEVAL KAN BRADY AANSPRAKELIJK WORDEN GESTELD VOOR VERLIES, SCHADE, KOSTEN OF GEVOLGSCHADE VAN ENIGE AARD DIE VOORTVLOEIT UIT HET GEBRUIK DAN WEL DE ONMOGELIJKHEID TOT GEBRUIK VAN BRADY’S PRODUCTEN.
iv BMP21 Handleiding

Technische ondersteuning

Neem bij vragen of problemen contact op met Brady Worldwide, Inc. De contactgegevens van de ondersteuningsdiensten in de verschillende regio's staan hieronder vermeld.
USA
1-888-272-3946 E-Mail: technicalsupport@bradycorp.com
België
(België, Nederland, Luxemburg, Afrika en het Midden-Oosten)
Lindestraat 20, 9240 Zele E-mail: www.bradyeurope.com/services
Italië
Via Pitagora 18 20128 Milano MI E-mail: tsitaly@bradycorp.com
VK / Ierland
Wildmere Industrial Estate Banbury, Oxon OX16 3JU E-mail: tsuk@bradycorp.com
Mexico
E-mail: bradymexico@bradycorp.com
Spanje (Spanje en Portugal)
E-mail: tsspain@bradycorp.com
Canada
E-mail:
techsuppcanada@bradycorp.com
Web: www.bradycanada.com
Afrika, Denemarken, Israël, Midden-Oosten, Turkije, Oost-Europa, Griekenland, Portugal, Malta, Rusland
E-mail: tsbelgium@bradycorp.com
Frankrijk
Parc EUROCIT 45, avenue de l'Europe 59436 Roncq Cedex E-mail:
Duitsland
(Duitsland, Oostenrijk en Zwitserland)
Otto-Hahn-Str. 5-7, 63225 Langen E-mail: www.bradyeurope.com/services
Zweden / Noorwegen / Finland
BRADY Zweden
Karins Väg 5 194 54 Upplands Väsby E-mail: www.bradyeurope.com/services
Brazilië
E-mail: at@bradycorp.com
Zuid-Amerika en Caribisch gebied
E-mail: soporte_tecnico@bradycorp.com
Nederland
E-mail: www.bradyeurope.com/services
tsfrance@bradycorp.com
BMP21 Handleiding v

Registratie-informatie

Verenigde Staten

FCC Klasse B-kennisgeving
Opmerking: Deze apparatuur is getest en voldoet aan de beperkingen van een digitaal apparaat van Klasse B volgens Deel 15 van de FCC-richtlijnen. Deze beperkingen zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing in woongebieden. Door deze apparatuur wordt radiofrequentie-energie voortgebracht en verbruikt, en als de apparatuur niet volgens de instructies wordt geïnstalleerd en gebruikt, kan deze schadelijke radiostoring veroorzaken. Niettemin kan niet worden gegarandeerd dat er bij bepaalde installaties geen radiostoring zal optreden. Wanneer deze apparatuur inderdaad de ontvangst van radio- of tv-signalen stoort, hetgeen kan worden vastgesteld door de apparatuur uit en aan te zetten, dan kan de gebruiker proberen om de storing op een van de volgende manieren te verhelpen:
Verplaats de antenne of richt deze op een ander punt.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit de apparatuur aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
Raadpleeg een dealer of een ervaren radio/televisie-technicus.
Aanpassingen: De gebruiker wordt erop attent gemaakt dat alle wijzigingen of veranderingen die niet uitdrukkelijk door Brady Corporation zijn goedgekeurd, de bevoegdheid van de gebruiker om de apparatuur te gebruiken nietig kunnen maken.
vi BMP21 Handleiding

Canada

ICES-003 Klasse B-kennisgeving, Klasse B
Dit digitale apparaat van klasse B voldoet aan alle vereisten van de Canadese wetgeving op radiostoring.

EUROPA

Waarschuwing: dit is een product van Klasse B. Dit product is getest en voldoet aan de beperkingen voor informatietechnologie-apparatuur van Klasse B volgens de CISPR 22 / Europese Standaard EN 55022. De beperkingen voor Klasse B apparatuur zijn opgesteld voor woongebieden en bieden redelijke bescherming tegen storingen met gelicentieerde communicatieapparatuur.
Richtlijn betreffende afgedankte elektrische en elektronische apparatuur
In overeenstemming met de Europese AEEA-richtlijn, dient dit apparaat te worden gerecycled volgens plaatselijke richtlijnen.
Richtlijn voor batterijen 2006/66/EC
Batterijen mogen niet als ongescheiden afval worden weggegooid. Deze richtlijn stelt het kader vast voor het inleveren en verwerken van gebruikte batterijen en accu's die aan het eind van hun levensduur gescheiden dienen te worden ingezameld en verwerkt. Gooi batterijen weg volgens de bij u geldende plaatselijke richtlijnen.
BMP21 Handleiding vii

Productregistratie

Productregistratie
Register online op www.bradyid.com.

Stroom

U kunt de BMP21 van batterijstroom voorzien of van wisselstroom via het elektriciteitsnet.

Batterijen

1. Verwijder het deksel van het batterijvak aan de achterzijde van het apparaat.
2. Plaats zes AA alkalinebatterijen. Zie de binnenkant van het batterijvak voor de juiste plaatsing van de batterijen.
3. Sluit het batterijvak.
1
2

Wisselstroom

1. Sluit een optionele voeding aan op de stroomaansluiting aan de linkerkant bovenaan de printer.
2. Sluit het andere einde aan op een stopcontact.
BMP21 Handleiding 1

Beschrijving display

Beschrijving display
Wanneer de powerknop wordt ingedrukt, geeft het hoofdscherm het volgende weer:
1 Cap Lock 2 Functie-indicator 3 Tekstregels
4 Label Type 5 Lettertypegrootte 6 Vet 7 Batterijstroom indicator
2 BMP21 Handleiding

Labelcartridge vervangen

Labelcartridge vervangen
1. Schuif de vergrendelknop (1) naar beneden om te ontgrendelen.
2. Druk op de achterkant van het apparaat op de vrijgaveknop (2).
3. Verwijder de oude cartridge.
4. Plaats de nieuwe cartridge en druk deze stevig op zijn plaats.
5. Schuif de vergrendelknop naar boven om te vergrendelen.
3, 4
1, 5
2
BMP21 Handleiding 3

Labels maken

Labels maken

Bedradingslabels maken

1. Druk op Power .
2. Druk op Label Type .
3. Kies Kabel en druk op Enter .
4. Kies .75” (16-10AWG) en druk op Enter .
5. Druk op Font Size , kies 6pt. en druk op Enter .
6. Typ: 12345.
7. Druk op Print.
8. Druk de twee knoppen aan de zijkant naar binnen individueel te snijden om het label af te knippen.
8
9. Tekst van het scherm wissen: Druk op + .
4 BMP21 Handleiding
8
Labels maken

Horizontaal serielabel maken

1. Druk op Label Type.
2. Kies Banner Panoramisch en druk op Enter .
3. Voer in: 12345, en druk op .
4. Kies Serie a en Verhoog Met 01.
5. Druk op weergeeft: 12347.
Typ: 347.
6. Druk op
Typ: 2 en druk op Enter .
7. Druk op Print.
8. Knip of Print het 2
9. Tekst van het scherm wissen: Druk op + .
T tot aan Einde, dan op de pijl X totdat het scherm het volgende
ofwel,
T om te Exemplaren, dan op de pijl X totdat het scherm 02 weergeeft.
ofwel,
e
tot en met 6e label.
12345 12345 12346 12346 12347 12347
BMP21 Handleiding 5
Labels maken

Labels maken voor aansluitingsblokken*

*Gebruik artikelreferenties M21-375-499 of M21-500-499 bij het uitvoeren van deze procedure.
1. Druk op Label Type.
2. Kies Aansluitklem en druk op Enter .
3. Druk op
Opmerking: Druk op X tot aan de knipperende cursor en voer de gewenste
4. Druk op T tot aan Serie, dan op de pijl X totdat het scherm het volgende
weergeeft: Aan.
5. Druk op volgende weergeeft: 3
6. Druk op
legenda weergeeft.
7. Druk op Enter.
8. Typ: E000.
9. Druk op Print.
X totdat het scherm het volgende weergeeft: Tuseenruimte = .2”.
afstand in.
T tot aan # afsluitingen, dan op de pijl X totdat het scherm het
ofwel, Typ: 3.
T tot aan Rotatie en dan op X totdat de afbeelding een verticale
10. Tekst van het scherm wissen: Druk op + .
6 BMP21 Handleiding

Label maken met vaste lengte via Autosize

Label maken met vaste lengte via Autosize
1. Druk op Label Type .
2. Kies Vaste lengte en druk op Enter .
3. Kies Vast: 2.0” en druk op Enter .
4. Druk op Font Size .
5. Kies Auto en druk op Enter .
6. Typ: 12345.
7. Druk op Enter en typ: WM12.
8. Druk op Print.
12345
WM12
9. Tekst van het scherm wissen: Druk op + .
BMP21 Handleiding 7
Label maken met vaste lengte via Autosize

Een label met een barcode maken

1. Plaats een labelformaat van ¾ inch in de printer.
2. Druk op Label Type .
3. Kies Banner Panoramisch.
4. Druk op Font Size en kies 20 pt. en druk op Enter .
5. Voer in: AA
6. Druk op , en selecteer Barcode.
7. Druk op Enter .
ofwel,
Druk op +2, en druk op Enter .
8. Kies Code 39en druk op Enter .
9. Typ in het vak: 12345 (het vak geeft tekst aan die in streepjescode verschijnt)
10. Druk op
11. Druk op: Afdrukken
12. Tekst van het scherm wissen: Druk op + .
8 BMP21 Handleiding
X om het streepjescodevak te verlaten, en typ: BB
Label maken met vaste lengte via Autosize

Een schakelbord label maken

*Gebruik artikelreferenties M21-375-499 of M21-500-499 bij het uitvoeren van deze procedure.
1. Druk op Label Type.
2. Kies Patchpaneel, en druk op Enter .
3. Druk op
Opmerking: Druk op X tot aan de knipperende cursor en voer de gewenste
4. Druk op T tot aan Serie, dan op de pijl X totdat het scherm het volgende
weergeeft: Aan.
5. Druk op weergeeft: 3
Typ: 3
6. Druk op
legenda weergeeft.
7. Druk op Enter .
8. Typ: E000.
9. Druk op Print
X totdat het scherm het volgende weergeeft: Tussenruimte = .2”.
afstand in.
T tot aan # poorten, dan op de pijl X totdat het scherm het volgende
ofwel,
T tot aan Rotatie en dan op X totdat de afbeelding een verticale
.
10. Tekst van het scherm wissen: Druk op + .
BMP21 Handleiding 9
Label maken met vaste lengte via Autosize

Labels maken voor aansluitingsblokken zonder serialisatie*

*Gebruik artikelreferenties M21-375-499 of M21-500-499 bij het uitvoeren van deze procedure.
1. Druk op Label Type.
2. Kies Aansluitklem en druk op Enter .
3. Druk op
Opmerking: Druk op X tot aan de knipperende cursor en voer de gewenste afstand in.
4. Druk op T tot aan Serie, dan op de pijl X totdat het scherm het volgende
weergeeft: Uit.
5. Druk op
6. Druk op
legenda weergeeft.
7. Druk op Enter .
8. Typ: E000, en druk op Print.
X totdat het scherm het volgende weergeeft: Tussenruimte = .2”.
T tot aan # afsluitingen, totdat het scherm het volgende weergeeft: 3
ofwel, Typ: 3.
T tot aan Rotaties en dan op X totdat de afbeelding een verticale
9. Druk op + , en typ: B1B2.
10. Druk op Print.
11. Druk op + , en typ: 45TS
12. Druk op Print.
13. Knip het label af.
14. Tekst van het scherm wissen: Druk op + .
10 BMP21 Handleiding
Label maken met vaste lengte via Autosize

Een label met symbolen maken

1. Druk op Label Type. .
2. Kies Banner Panoramisch en druk op Enter .
3. Druk op , en selecteer Teke ns.
4. Druk op Enter .
ofwel,
Druk op + 1.
5. Kies het symbool en druk op Enter .
6. Typ: CAUTION (VOORZICHTIG), en druk op Print.
7. Tekst van het scherm wissen: Druk op + .
BMP21 Handleiding 11

Bestandsbeheer

Bestandsbeheer

Bestanden opslaan en openen

Om een bestand op te slaan:
1. Druk, met het laatste label nog in de editor, op , en kies Document en druk op Enter .
2. Kies Opslaan en druk op Enter .
Opmerking: U kunt labels op twaalf verschillende locaties opslaan. Als een naam
naast de nummer staat, wordt een label momenteel op die locatie opgeslagen.
3. Verplaats uw cursor naar het nummer waar u het label wilt opslaan, en en druk op Enter .
4. Typ de bestandsnaam van het label: EEN en druk op Enter .
5. Druk op + om de display te wissen
Om een opgeslagen label te openen:
1. Druk op , en selecteer Document.
2. Druk op Enter , en selecteer Open.
3. Druk op Enter .
4. Verplaats de cursor naar het nummer en de naam van het opgeslagen label.
5. Druk op Enter . Uw bestand wordt op het scherm weergegeven.
6. Tekst van het scherm wissen: Druk op + .
12 BMP21 Handleiding
.
Bestandsbeheer

Een labelbestand vervangen

Om een eerder opgeslagen bestand te vervangen:
1. Druk op + om de display te wissen.
2. Druk op , en selecteer Teke n s.
ofwel,
Druk op + .
3. Selecteer een symbool en druk op Enter .
4. Typ: VOORBEELD
5. Druk op , en selecteer Document.
6. Druk op Enter .
7. Kies Opslaan en druk op Enter .
8. Verplaats de cursor naar het nummer en de naam van uw laatst opgeslagen label, en druk op Enter .
9. Wanneer u gevraagd wordt het bestand te vervangen, kiest u Ja.
10. Typ de bestandsnaam van het label: NIEUW en druk op Enter .
11.
Druk op + om de display te wissen.
BMP21 Handleiding 13
Bestandsbeheer

Een labelbestand verwijderen

1. Druk op + om de display te wissen.
2. Druk op .
3. Kies Document en druk op Enter .
4. Kies Wissen en druk op Enter .
5. Verplaats de cursor naar het nummer en de naam van het opgeslagen label en en druk op Enter .
6. Wanneer u gevraagd wordt het bestand te verwijderen, kiest u Ja. Uw bestand wordt verwijderd en niet langer weergegeven in de lijst.
14 BMP21 Handleiding
Bestandsbeheer

Een serialisatiebestand opslaan en openen

1. Druk op Label Type.
2. Kies Banner Panoramisch en druk op Enter .
3. Typ: 12345, en druk op .
4. Kies Serie en Verhoog met 01.
5. Druk op weergeeft: 12347.
Typ: 347.
6. Druk op volgende weergeeft: 02.
7. Druk op Enter .
8. Druk op , en selecteer Document.
9. Kies Opslaan en druk op Enter .
Opmerking: U kunt labels op twaalf verschillende locaties opslaan. Als een
naam naast de nummer staat, wordt een label momenteel op die locatie opgeslagen.
10. Verplaats uw cursor naar het nummer waar u het serialisatielabel wilt opslaan, en en druk op Enter .
11. Typ de bestandsnaam van het label: SERIE en druk op Enter .
12. Druk op Print.
13. Nadat het serialisatiebestand is afgedrukt drukt u op + om het display te wissen.
T tot aan Einde, dan op de pijl X totdat het scherm het volgende
ofwel,
T tot aan Exemplaren, dan op de pijl X totdat het scherm het
BMP21 Handleiding 15
Bestandsbeheer
Om een opgeslagen serialisatielabel te openen:
1. Druk op , en selecteer Document.
2. Druk op Enter , en selecteer Open.
3. Druk op Enter .
4. Verplaats de cursor naar het nummer en de naam van het opgeslagen label.
5. Druk op Enter . Het eerste label in het serialisatiebestand wordt op het scherm weergegeven.
16 BMP21 Handleiding

Setup

Setup

Multiprint activeren

1. Wanneer het scherm de legenda weergeeft, drukt u op + Print .
2. Wijzig het aantal Exemplaren in: 02
3. Druk op Enter .

Maateenheid wijzigen

1. Druk op , en selecteer Eenheden.
2. Druk op Enter .
3. Kies Inches of Millimeters, en druk op Enter .

Taal wijzigen

1. Druk op , en selecteer Taal.
2. Druk op Enter .
3. Kies een van de zes talen en druk op Enter .
BMP21 Handleiding 17
Setup

Internationale tekens wijzigen

Volg deze procedure om een internationaal teken op uw scherm in te voeren.
1. Druk op , en selecteer Internationaal.
2. Druk op Enter .
ofwel,
Druk op + .
3. Gebruik de pijltoetsen om het gewenste internationale teken te selecteren.
Opmerking: Om direct naar een letter in de lijst met internationale tekens te
gaan, kunt u ook de letter invoeren die u wenst. Op het display, links onderaan, ziet u de code van het speciale teken. Deze code bestaat uit de letter van het speciale teken en de plaats waarop men het kan terugvinden. Om direct het gewenste teken te kiezen, kan men ook de letter en de locatie rechtstreeks invoeren.
4. Druk op Enter .
18 BMP21 Handleiding
Setup

Het backlight wisselen

Opmerking: Het backlight wordt automatisch uitgeschakeld wanneer de printer
wordt afgesloten.
Om het backlight in te schakelen:
1. Druk op .
2. Druk op .
Om het backlight uit te schakelen:
1. Druk op .
2. Druk op .
BMP21 Handleiding 19

Beschrijvingen toetsenpaneel

Beschrijvingen toetsenpaneel
De onderstaande tabel bevat beschrijvingen van het toetsenpaneel, opties en een bijbehorende beschrijving.
Optie Toets Beschrijving
Label Type Bevat: Titel liggend, bedrading, aansluitblok,
schakelpaneel, vaste lengte, titel staand.
Menu Bevat: Symbolen, internationale tekens, barcode,
bestand, taal en units.
Lettertype­grootte
Functie Met de FUNCTION-toets kunnen de gele
Backlight FUNCTION + SPATIE balk.
Streepjes­code
Cap Lock FUNCTION + FONT SIZE.
Wissen FUNCTION + SPATIE balk.
Delete (Verwijderen)
Enter De Enter-toets dient om menuselecties te accepteren
Feed FUNCTION + LABEL TYPE.
Bevat: Auto, 6, 9, 14, 20, 28, 40 (Vet in elk formaat beschikbaar).
menu-opties op het toetsenbord worden gebruikt.
In Menu of FUNCTION + 2.
(Wist de gehele legenda.) Verwijdert tekst en verlaat menuschermen.
en om regels in tekst in te voegen.
20 BMP21 Handleiding
Beschrijvingen toetsenpaneel
Optie Toets Beschrijving
International In Menu of FUNCTION + 6.
Multiprint FUNCTION + PRINT.
Seriëel FUNCTION + MENU
(Serialiseert op basis van cursorpositie. Voor optellen en kopiëren).
Tekens
In Menu of FUNCTION + +1.
BMP21 Handleiding 21

Selectiegids cartridges

Selectiegids cartridges
Toepassing Nylon
Gladde oppervlakken
Ruw oppervlak X X Kabel en bedrading X X X Zeer ruwe
oppervlakken Aansluitingsblokken X Patchpaneel X Algemene ID X X X
Buitengebruik-
vinyl Vinyl
XX X
X
Perma-
sleeve
Polyester
Zelflamine-
rend Vinyl
22 BMP21 Handleiding
Copyright 2009 Brady Worldwide, Inc. Y954368 Rev A Alle rechten voorbehouden BRADY WORLDWIDE, INC. P.O. Box 2131 Milwaukee, Wisconsin 53201-2131 V.S.
Loading...
