Bowers & Wilkins HTM2 D3, HTM1 D3 User Manual [ru]

HTM1 D3 HTM2 D3

Welcome and thank you for choosing Bowers & Wilkins. Our founder, John Bowers,

believed that imaginative design, innovative engineering and advanced technology were keys that could unlock the enjoyment of audio in the home. His belief is one that we continue to share and inspires every product we design. The 800 Series Diamond is the world's most advanced range of loudspeakers. Each model be nefits from thoughtful installation, so we would suggest that you take some time to read this manual before you begin the installation process. Contin ue to page 5 

Bienvenue et merci d'avoir choisi Bowers et Wilkins. Lorsque John Bowers a créé sa société, il

savait déjà qu'un design imaginatif, une conception innovante et une technologie avancée seraient les clés du plaisir de l'écoute de la musique à domicile. C'est cette philosophie qui, aujourd'hui, continue de nous in sp ir er pour la conception de chaque nouvel ap pa re il.

La 800 Series Diamond est la gamme d'enceinte

acoustique la plus avancée au monde. Chaque modèle bénéciera d'une mise en œuvre soignée, aussi nous vous suggérons de prendre le temps de lire ce manuel

avant d'en commencer l'installation. Suite page 8 

Willkommen bei Bowers & Wilkins.

Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Die Modelle der 800 Serie Diamond gehören zu den besten Lautsprechern weltweit. Ihre Installation sollte gut durchdacht werden. Wir empfehlen daher, sich die Zeit zu nehmen und diese Bedienun gsanleitung vor der Installation zu lese n. For tset zu ng auf Seit e11

Bienvenido a Bowers & Wilkins. Gracias por elegir Bowers & Wilkins. John Bowers, nuestro fundador,

estaba rmemente convencido de que el diseño

imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute

del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

La Serie Diamond 800 es la gama de cajas acústicas

más avanzada del mundo. Cada uno de los modelos

que la constituyen se beneciará de una instalación a conciencia, por lo que le sugerimos que antes de

llevarla a cabo se tome su tiempo para le er este manual.

Continúa en la página 14 

Bem-v indo e obrigado por escolher a Bowers & Wilkins. O nosso fundador, John Bower s, acredi-

tava que um design criativo, engenharia inovadora e tecnologia avançada eram as chaves que poderiam

abrir portas para se desfruta r de áudio em casa. A sua

crença é algo que continuamos a partilhar e que inspira cada produto que concebemos.

A Sé rie 800 Diam on d é a ga ma ma is ava nç ad a de

colunas, a nível mundial. Cada modelo tira partido de

uma instalação cuidadosa, pelo que recomendamos que leia este manual antes de iniciar o processo de

instalação. Continuação na página 17 

Benvenuti e gra zie per aver scelto un pr odotto Bower s & Wilkins. Il nostro fondatore, John Bowers,

era convinto che design attraente, capacità d’innovare e tecnologie all’avanguardia fossero fattori vincenti per la

riproduzione audio domestica. Le sue idee sono ancor

oggi condivise da noi tutti e fonte d’ispirazione per ogni

nuovo modello che progettiamo.

I modelli della Serie 800 Diamond sono tra i più

avanzati diffusori al mondo e meritano quindi di venir

installati in maniera scrupolosa. Vi suggeriamo pertanto

di leggere attentamente questo manuale prima di

iniziare. Conti nua a pagina 20 

Welkom en dank u voor het kiezen van Bowers & Wilkins. Onze op richter John Bowe rs, was ervan

overtuigd dat een fantasievol ont werp, innovatieve techniek en moderne technologie de sleutels vormden tot muziekbeleving thuis. Het is deze overtuiging waar we nog steeds van uitgaan e n die de inspiratie vormt voor elk product dat we ontwerpen.

De 800 Se rie Diamond is 's werelds meest geavanceerde model luidsprekers. Elk model is voorzien van een slimme installatiemethode en daarom raden we u aan dat u de tijd neemt om deze handleiding te lezen voordat u aan het installeren begint. Lees verder op pagina 23 

Καλώς ή ρθατε και ευ χαριστ ούμε που επ ιλέξατε

την Bowers & Wilkins. Ο ιδρυτ ής μας, John B owers,

πίσ τευε ότι η ευφάν ταστη σ χεδίαση , η καινοτομία

στ ην ανάπτυξη κα ι η εξελιγμέν η τεχνολο γία θα

ήταν τα κ λειδιά που θ α άνοιγαν νέους κό σμους

απόλαυσης του ήχου στο σπ ίτι. Αυτή την πίστη του

συνεχ ίζουμε να μοιρ αζόμασ τε και αυτή εμπ νέει κάθε

προϊόν που σχεδιάζουμε.

Η 800 S eries Diamond είναι η πιο εξελιγμένη

σειρά ηχείων στον κόσ μο. Κάθε μοντέλο

επωφελείται από τ ην προσεκτική εγκατάσταση,

οπότε θα προτείναμε να αφιερώσετε λίγο χρόνο

στην ανάγνωσ η αυτού του εγχειριδίου προτού

ξεκινήσετε τη διαδικασία εγκατάστασης.

Συνέχεια στη σελίδα 26 

Добро пожа ло ва ть и бл аг од арим вас за приобретение продукта компании Bowers & Wilkins.

Наш основатель, Джон Бауэрс, верил в то, что

творческий подход в проектировании, новаторская

конструкция и передовые технологии смогут открыть

лю дя м пу ть к п од ли нн ом у звучанию в до ме . Мы

продолжаем разделять его веру, и она вдохновляет нас

при проектировании всех новых продуктов.

Се ри я 80 0 Di am on d – э то с ам ые с ов ер ше нн ые в

ми ре а кустич ес кие си ст ем ы. К аж да я м од ел ь мож ет

получить преимущества от продуманной установки,

по это му м ы рекоменду ем в ам уд ел ит ь не кот ор ое в ре мя

на прочтение этого Руководства перед тем как начать процесс установки. Пр од ол же ние н а с тр. 2 9 

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší rmu věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou klíčem otevírajícím dveře kvalitní reprodukci. Touto lozoí se dodnes inspirujeme, kdykoli tvoříme nový produkt. Reprosoustavy řady 800 Diamond jsou jedněmi z nejvíce sostikovaných reprosoustav na světě. Pro každý z modelů je však důležitá jeho správná instalace. Dříve než začnete, věnujte tedy prosím trochu času přečtení

tohoto manuálu. Pokračujte na stranu 32 

Köszönjük, hogy a Bowers & Wilkins-t választotta.

Amikor John Bowers megalapította a társaságot, célja

az volt, hogy az ötletes dizájn, innovatív megoldások

és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.

A 800 Diamond sorozat a világ legfejlettebb

hangsugárzóiból áll. Mindegyik modell beüzemelése nagy odagyelést igényel, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására.

Folytatódik a 35.oldalon 

Witamy i dziękujemy za wybór produktu Bowers

& Wilkins. John Bowers założył swoją rmę, ponieważ wierzył, że ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczem do rozkoszowania się dźwiękiem w domowym zaciszu.

Seria 800 Diamond jest najbardziej

zaawansowanym asortymentem głośników na świecie. Przemyślana instalacja pozwala na uzyskanie pełni możliwości każdego modelu serii, dlatego też sugerujemy abyście poświęcili Państwo chwilę na przeczytanie niniejszej instrukcji przed rozpoczęciem użytkowania. Więcej na stronie 38 

欢迎并感谢你选购 Bowers & Wilkins 产品。

我们的创办人John Bowers先生相信充满想象的设

计、创新的工程和先进的技术是开启家庭音响娱乐大

门的重要元素。我们依然坚持着他的信念，并赋予我

们所有产品设计灵感。

800 Diamond系列是世界上最先进的扬声器系

列。周详的安装可使扬声器发挥最佳音效，因此我们

建议在开始安装过程前，请花一些时间阅读本手册。

第 41 页 (续)



歡迎並感謝你選購 Bowers & Wilkins 產品。我們

的創辦人John Bowers先生相信充滿想像的設計、創

新的工程和先進的技術是開啟家庭音響娛樂大門的重

要元素。我們依然堅持著他的信念，並賦予我們所有產

品設計靈感。

800 Diamond系列是世界上最先進的揚聲器系列。

周詳的安裝可使揚聲器發揮最佳音效，因此我們建議

在開始安裝過程前，請花一些時間閱讀本手冊。第44

頁(續) 

www.bowers-wilkins.com

Bowers & Wi lk ins 製品をお買い上げいただき、ありがとうございます。B&Wの創業者であるJohn

Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はB&Wで共有されており、この信念はB&Wが設計するすべての製品に命を吹き込んでいます。

8 0 0 シリーズ・ダイヤモンドは世界最先進クラスのスピーカーです。慎重な据え付けを行うことによって各モデルの持ち味が発揮されます。設定する前にこのマニュアルをよく読んでください。47ページに続く 

Bowers & Wilkins 제품 을 구매 하여 주신 데 대해 깊 이 감

사 드립니다. Bowers & Wilkins의 창립자 John Bowers

는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는

창의력이 풍부한 디자인, 혁신적 엔지니 어링과 고도 의 기

술이라고 확신하였습니다. 그의 신념은 현재도 Bowers

& W il kin s에서 공유되고 있으며 Bo w er s & Wil kin s가 설

계하 는 모든 제품에 생명을 불어 넣고 있 습니다.

800 시리즈 다이아몬드는 성능이 매우 뛰어난

스피커로서 설치하는데 세심한 주의가 필요합니다.

사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다.

50쪽에 계 속 

2. Positioning1. Unpacking

ENGLISH

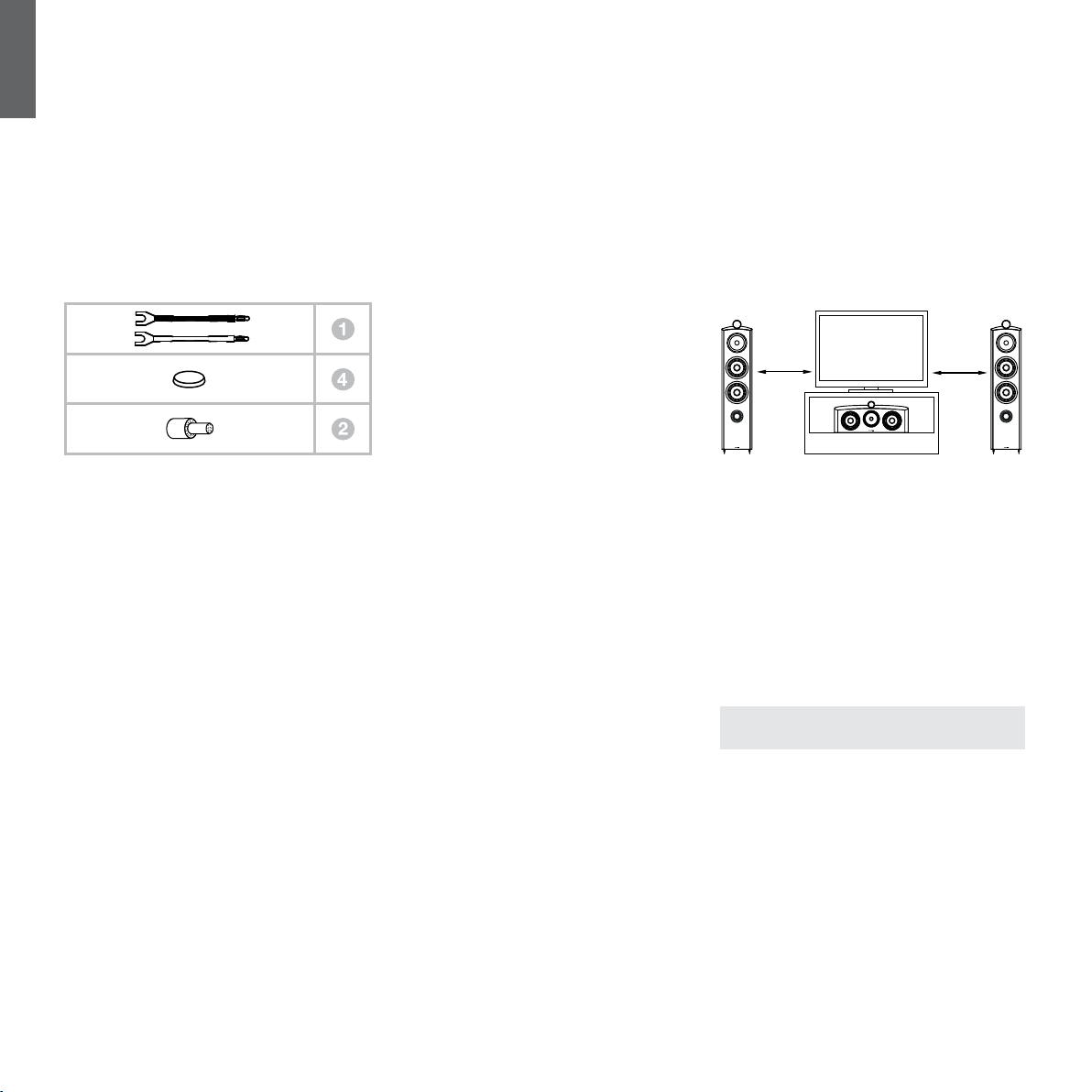

Carton Contents

1 Pair of link wires 4 Self-adhesive plastic pads 2 Two-part foam plugs

The HTM1 D3 and HTM2 D3 are very heavy and we strongly suggest that they are unpacked in the room in which they are to be used by two people working together. It is also a sensible precaution to remove

jewellery to negate the risk of scratching the speakers’ surface nish.

The table above illustrates the component parts that are packed with the HTM1 D3 and HTM2 D3. In the unlikely event that anything is missing please contact the retailer from whom you purchased the speakers.

The heavier bass/midrange grilles attach magnetically and are packed in a separate compartment to prevent movement in transit.

Tweeter diaphragms are very delicate and easily damaged. In the 800 Series Diamond we include a steel grille mesh that can protect the tweeter from many forms of damage. However, you should still exercise care when handling and cleaning your loudspeakers.

Environmental Information

This product complies with international directives, including but not limited to:

i. the Restriction of Hazardous Substances

(RoHS) in electrical and electronic equipment,

ii. the Registration, Evaluation, Authorisation and restriction of CHemicals (REACH) iii. the disposal of Waste Electrical and Electronic Equipment (WEEE).

Consult your local waste disposal authority for guidance on how properly to recycle or dispose of this product.

0.5m - 1m

Speaker Installation

If using a projection television with an acoustically transparent screen, position your HTM1 D3 or HTM2 D3 speaker behind the centre of the screen. Otherwise, position it either directly below or above the screen

using either a oor-stand, furniture unit or wall shelf

ensuring the speaker is as close to ear height as possible.

If a oor-stand is to be used, we recommend the

FS-HTM D3. FS-HTM D3 is an adjustable centre speaker stand that allows either HTM1 D3 or HTM2 D3 to be tilted by either 4º or 8º. This range of adjustment makes it easier for you to 'aim' the speaker at your ear level when you are seated. It is important for both

safety and performance that the oor-stand assembly

instructions are followed.

If a wall-shelf or furniture unit is used, we recommend using the foam bung inserts (supplied) to optimise port performance (see Section 4: Fine-Tuning).

Note: If using a shelf, ensure that it is strong  enoughtoproperlysupporttheweightandt the 4 self-adhesive plastic feet to the underside of the speaker.

ENGLISH

3. Connecting

Recommended

4. Fine Tuning

HTM1 D3

All connections should be made with the audio

equipment switched off.

The HTM1 D3 and HTM2 D3 speaker terminals accept a variety of cable terminations: 4mm banana plugs, 6mm and 8mm (1/4 in and 5/16 in) spades, or bare wires up to 4mm (5/32 in) diameter.

Important Safety Notice In certain countries, notably those in Europe, the use of 4mm banana plugs is considered a potential safety hazard, because they may

be inserted into the holes of unshuttered mains supply sockets. In order to comply with European CENELEC safety regulations, the 4mm holes in the ends of the terminals are blocked by plastic pins. If you are using the products in any country where these conditions apply, you should ensure that any banana plugs cannot be used in an unsafe manner by children or other uninformed persons.

Ask your dealer for advice when selecting speaker cable. Keep its total impedance below the maximum

recommended in the speaker specication and use

a low inductance cable to avoid attenuation of high

frequencies.

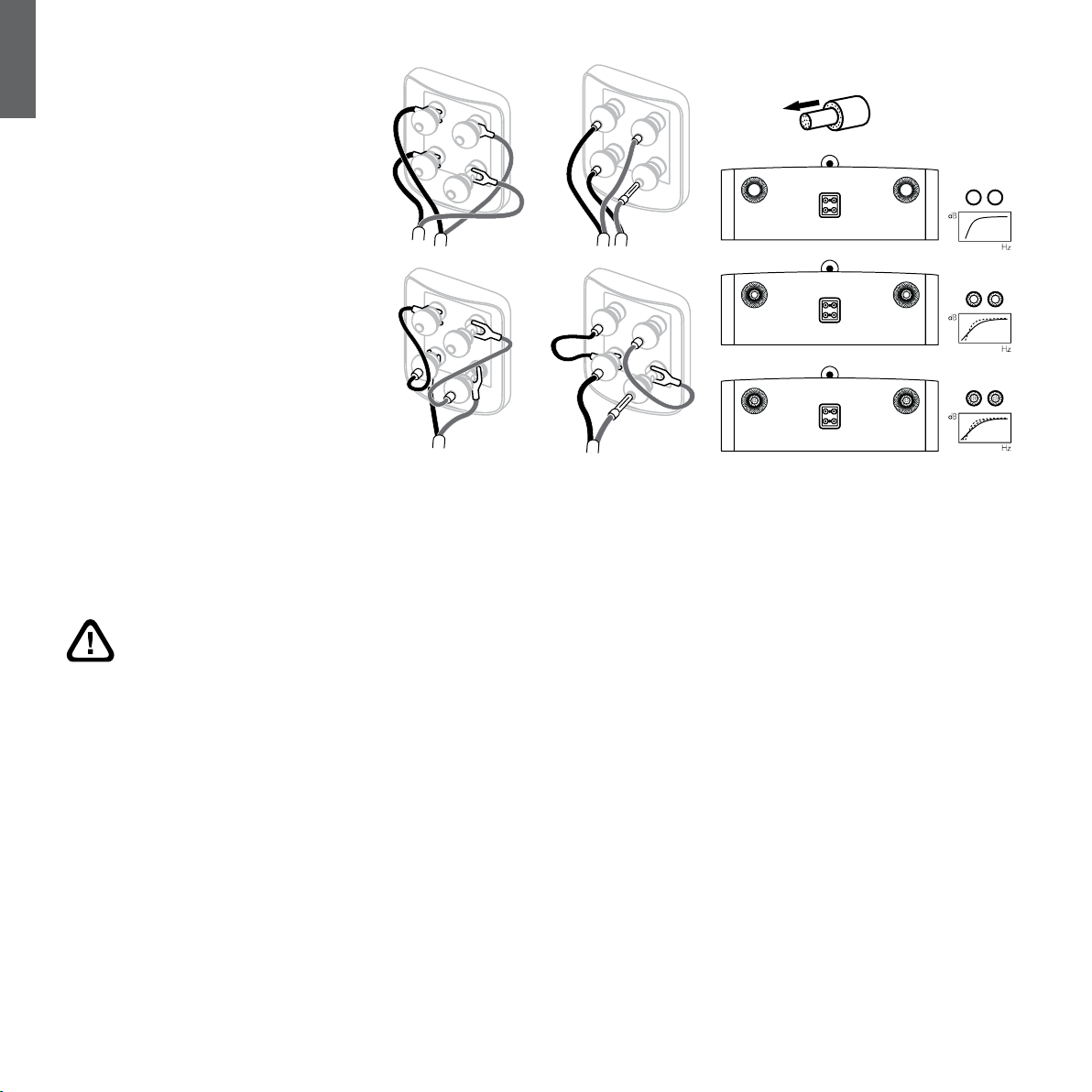

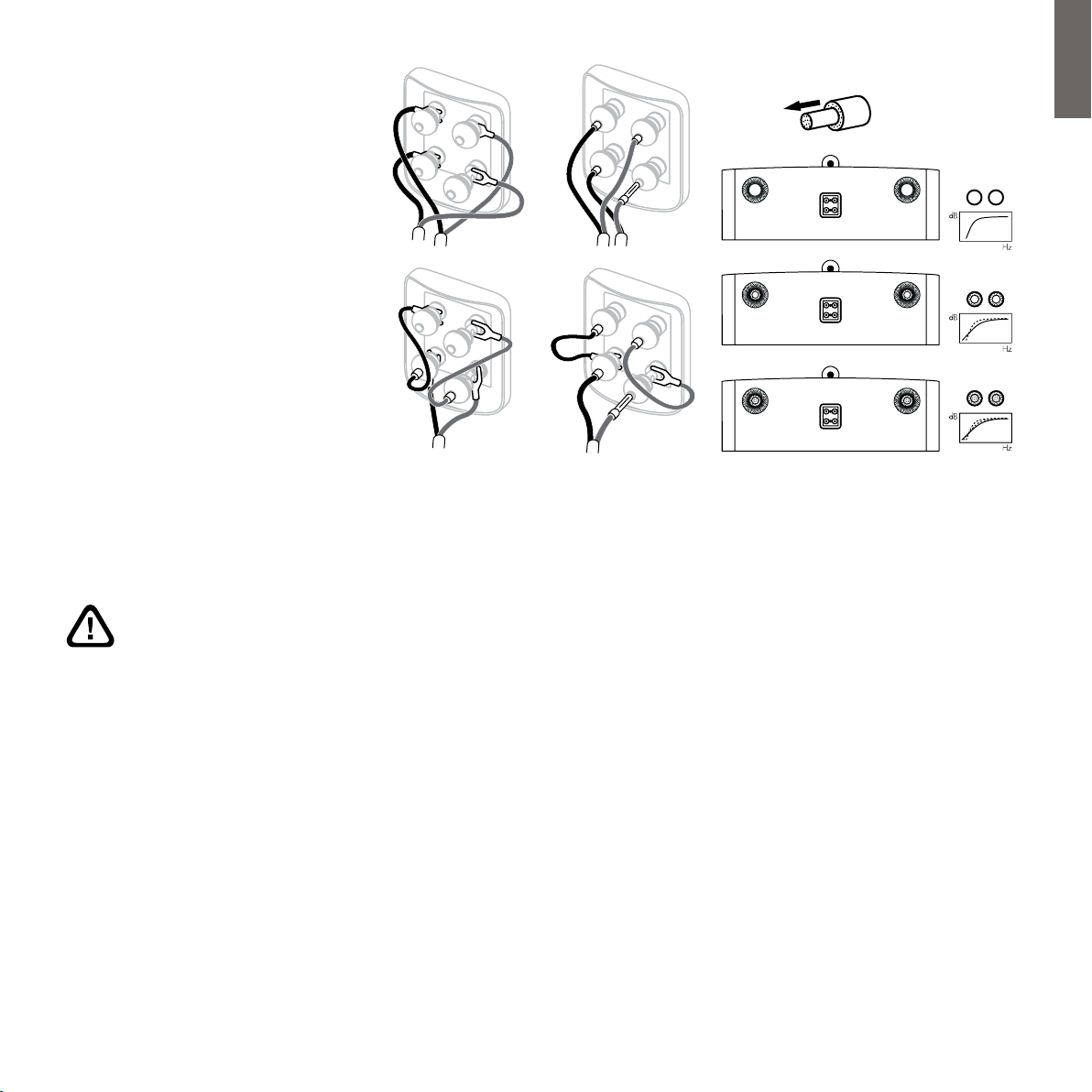

There are two pairs of terminals at the back of each speaker that enable bi-wiring (top). For conventional,

single wire connection, t the supplied link wires to join

the like polarity terminals together.

Ensure that the positive terminals on the speaker (with red ring) are connected to the positive output terminal

on the amplier and the negative terminals on the

speaker (with black ring) are always connected to the

negative output terminal on the amplier. Incorrect

connection will not result in damage but will cause poor audio imaging and loss of bass. Always screw the terminal caps down fully to prevent rattles.

Before ne tuning, make sure that all the connections

in the installation are correct and secure.

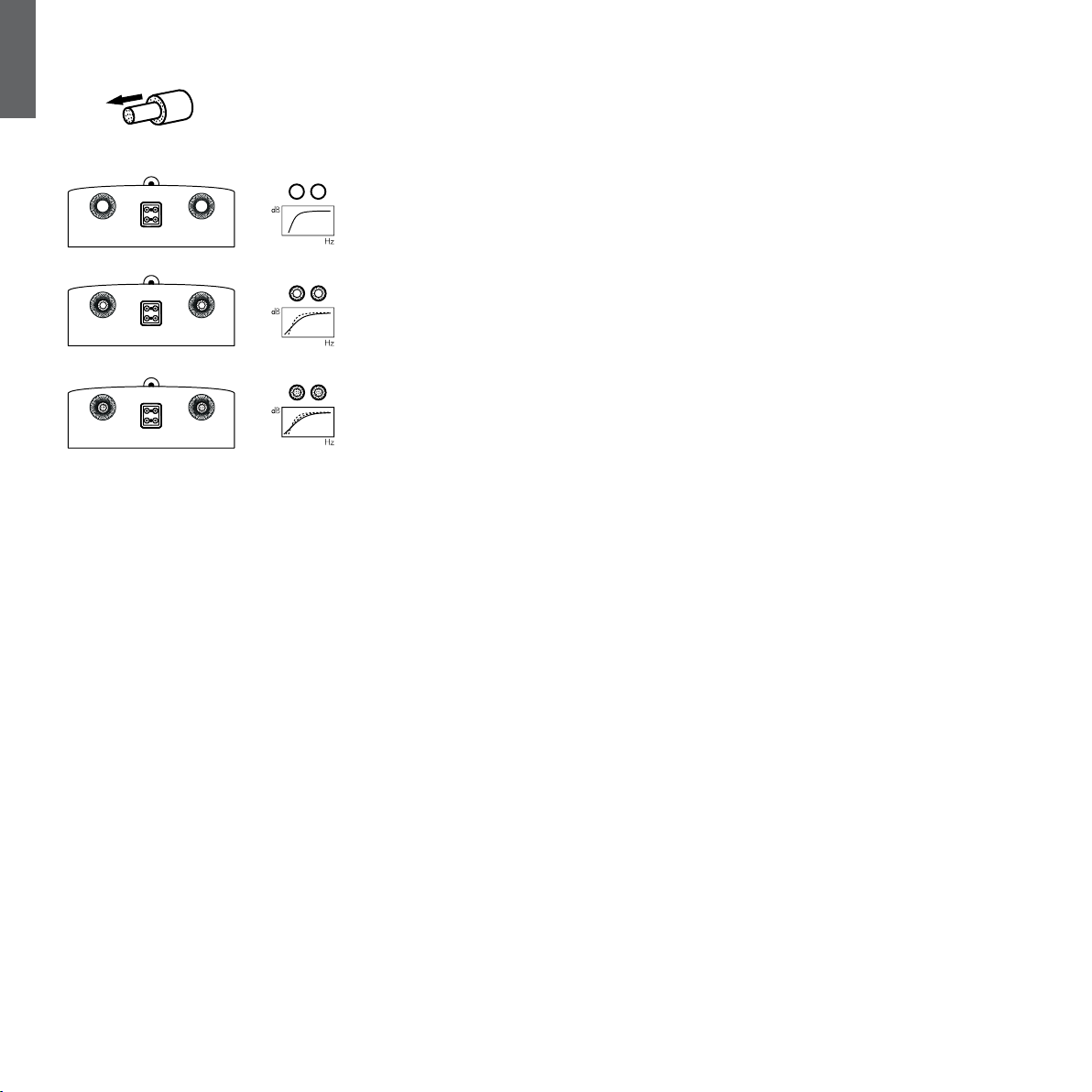

Moving the speakers further from the walls will generally reduce the volume of bass. Space behind the speakers will also help to create an aural impression of depth. Conversely, moving the speakers closer to the walls will increase the volume of bass. If you want to reduce the volume of bass without moving the

speakers further from the wall, t the foam plugs or,

for less severe bass reduction, the foam rings in the port tubes (above).

If the bass seems uneven with frequency this will most

probably be due to resonance modes in the listening room. Even small changes in the position of the speakers or the listening position can have a profound effect on how these resonances affect the sound. Try moving the listening position or locating the speakers along a different wall. The presence and

position of large pieces of furniture can also inuence

resonance modes.

HTM2 D3

5. Running-In 6. Aftercare

ENGLISH

If the central image lacks focus, try moving the speakers closer together or angling them inward so that they point at a location just in front of the listening position.

If the sound is too bright, increasing the amount of soft furnishing in the room (heavier curtains for example) may help balance the sound. Conversely, reducing the amount of soft furnishing may help brighten a dull sound.

For the most discerning listening, remove the bass/ midrange grilles by gripping around their edges and gently pulling them away from the cabinet.

The performance of your speaker may change subtly during the initial listening period. If it has been stored in a cold environment, the damping compounds and suspension materials of the drive units will take some time to recover their correct mechanical properties. The drive unit suspension will also loosen up during

the rst hours of use. The time taken for the speaker to

achieve its intended performance will vary depending on previous storage conditions and how it is used. As a guide, allow up to a week for the temperature effects to stabilise and 15 hours of average use for the mechanical parts to attain their intended design characteristics.

The cabinet surfaces will usually only require dusting.

We recommend you use the cloth supplied with the product. If you wish to use an aerosol or other cleaner, apply the cleaner onto the cloth, not directly onto the

product and test a small area rst, as some cleaning

products may damage some of the surfaces. Avoid products that are abrasive, or contain acid, alkali or anti-bacterial agents. Do not use cleaning agents on the drive units. Avoid touching the drive units as damage may result.

Whenever Bowers & Wilkins speakers are nished in real wood, the nest veneers are selected and treated with an ultra-violet resistant lacquer to

minimise changes in colour over time. Nevertheless, like all natural materials, the veneer will respond to its environment and a degree of colour change is to

be expected. Colour differences may be rectied by exposing all the veneer surfaces equally and evenly

to sunlight until the colour is uniform. This process can take several days or even weeks, but may be accelerated by careful use of an ultra-violet lamp. Wood veneered surfaces should also be kept away from direct sources of heat such as radiators and warm air vents in order to minimise the possibility

ofthewoodveneer cracking.

FRANÇAIS

2. Positionnement1. Déballage

Vérication du contenu du carton

1 x paire de câbles de liaison

4 x pieds plastique auto adhésifs

2 x tampons en mousse en deux parties

Les HTM1 D3 et HTM2 D3 sont très lourdes, et nous vous conseillons de les déballer dans la pièce où elles doivent être installées, par deux personnes simultanément. Nous vous recommandons également d'ôter tout bijou susceptible de rayer la nition des

enceintes.

Le tableau ci-dessus détaille les différents éléments qui sont fournis avec les HTM1 D3 et HTM2 D3. Dans l'éventualité – peu probable – où l'un des éléments serait manquant, merci de contacter directement le revendeur qui vous a procuré vos enceintes acoustiques.

Les grilles frontales sont xées par des aimants. La grille du haut-parleur médium et grave, plus lourde, est emballée séparément pour éviter tout mouvement

intempestif pendant le transport.

Les diaphragmes des tweeters sont fragiles et peuvent

facilement être endommagés. Pour la 800 Series

Diamond, nous avons mis en place une grille en

maille d'acier destinée à protéger le tweeter de tout

dommage accidentel. Vous devez porter une attention

particulière lors de la manipulation et du nettoyage de vos enceintes acoustiques.

Information sur l'environnement

Ce produit est conforme avec les directives

internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses

(RoHS) dans les équipements électriques et électroniques,

ii. l'enregistrement, l'évaluation, l'autorisation et la

restriction des substances chimiques (REACH)

iii l'élimination des déchets électriques et

électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de

recycler ou de jeter ce produit.

0.5m - 1m

Positionnement des enceintes

Si vous utilisez un vidéoprojecteur et un écran acoustiquement transparent, positionnez votre enceinte HTM1 D3 ou HTM2 D3 juste derrière et au centre de l'écran. Sinon, installez-la juste au dessus, ou juste au dessous de l'écran en utilisant un stand dédié, un élément de mobilier ou une étagère murale, à une hauteur qui soit la plus proche possible de celle

de votre oreille.

Si vous décidez d'utiliser un stand-support, nous vous

conseillons le FS-HTM D3. Ce stand permet en effet

de régler l'angle d'inclinaison de la HTM1 D3 ou de la HTM2 D3 à 4° ou à 8 °. Cette possibilité d'inclinaison

facilite l'ajustement de la position de l'enceinte par

rapport à vos oreilles lorsque vous êtes assis. Il est en outre important, à la fois en termes de sécurité et

de performance, de se conformer aux instructions d'assemblage du stand.

Dans le cas d'une l'intégration dans un meuble ou sur une étagère, nous vous conseillons d'utiliser

les tampons en mousse (fournis) pour optimiser les

performances de l'évent de décompression (voir le §4:

Ajustements).

Remarque : si vous posez l'enceinte sur une

étagère,assurez-vousqu'ellesoitsufsamment solidepourensupporterlepoids,etxezles

quatre pieds plastiques adhésifs sur le coté inférieur de l'enceinte.

3. Branchement

Branchements

recommandés

4. Ajustements

FRANÇAIS

HTM1 D3

Les branchements ne doivent être effectués qu'avec tous les appareils audio éteints.

Les prises de branchement des HTM1 D3 et HTM2D3 acceptent une grande variété de terminaisons de

câbles : prises banane 4 mm, fourches 6 mm et 8 mm,

ou l nu jusqu'à 4 mm de diamètre.

Note importante concernant la sécurité

Dans certains pays, notamment en Europe,

l'utilisation de ches banane est considérée comme un risque potentiel d'électrocution, parce que de telles prises peuvent être insérées dans des prises d'alimentation secteur murales non protégées. An de satisfaire aux normes de sécurité européennes

CENELEC, les trous de 4 mm de ces prises sont

donc bloqués par des bouchons en plastique. Si vous

utilisez ces prises dans des pays où cette norme de

sécurité s'applique, vous devez absolument vous assurer que les ches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées.

Demandez conseil à votre revendeur pour le choix des

câbles de liaison enceintes. Conservez toujours une

impédance totale inférieure au maximum recommandé dans les spécications de l'enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences.

Il y a deux paires de prises à l'arrière de chaque enceinte, an de permettre le bi-câblage (voir schéma

ci-dessus). Pour une liaison conventionnelle avec un seul câble, utilisez les câbles fournis permettant de

relier les prises de même polarité sur l'enceinte.

Assurez-vous que les prises positives de l'enceinte (avec l'anneau rouge) sont bien branchées sur les prises de sortie positives de l'amplicateur, et les prises négatives de l'enceinte (avec l'anneau noir) sont bien branchées sur les prises de sortie négatives de l'amplicateur. Une interversion ne produira aucun dommage, mais entraînera une mauvaise image stéréo et une perte de grave. Toujours visser complètement les prises an d'éviter toute vibration.

Avant de procéder à ces réglages, vériez que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace sufsant derrière les enceintes acoustiques permet également d'améliorer la sensation

de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux

cloisons de la pièce entraîne une augmentation du niveau du grave. Pour réduire le niveau de grave sans modier la position des enceintes, utilisez les tampons de mousse fournis dans les évents de décompression, ou, si le niveau de grave à corriger reste limité, utilisez uniquement les anneaux de mousse à la place des tampons, comme illustré ci-dessus.

Si vous désirez réduire sensiblement le niveau de grave sans pour autant modier la position des enceintes par

rapport aux murs, placez un des tampons de mousse

dans l'évent de décompression. Pour accéder à ces évents, retirez la grille frontale des enceintes en la tirant

doucement vers l'avant.

Si le niveau de grave vous paraît tout de même encore

trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modication, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d'un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modier les résultats sonores.

FRANÇAIS

5. Rodage 6. Entretien

HTM2 D3

Si la focalisation centrale de l'image sonore est mauvaise, essayez de rapprocher les deux enceintes

acoustiques, et/ou de modier leur angle (plus fermé) par rapport à la zone centrale d'écoute privilégiée.

Si le son paraît trop brillant, ajoutez des meubles ou

éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l'inuence de tels éléments si le son semble trop sourd ou éteint.

Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement

vers l'avant.

Les performances d'une enceinte acoustique se modient subtilement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants

amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver

leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussiérage. Nous vous

recommandons d'utiliser le chiffon fourni avec

l'appareil. Si vous souhaitez utiliser un aérosol ou un produit d'entretien, appliquez-le sur le chiffon et non

directement sur l'appareil, puis testez d'abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif,

ou contenant de l'acide, de l'ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits

d'entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pourriez les endommager

dénitivement.

Lorsque les enceintes Bowers & Wilkins utilisent un placage bois véritable, les plus ns vernis sont utilisés et bénécient d'un traitement avec une laque résistante aux ultra-violets, an de réduire les modications

de teinte avec le temps. Cependant, comme avec

tous les matériaux naturels, qui réagissent à leur environnement, des modications de teinte sont possibles. Ces différences de teintes peuvent être rectiées en exposant toutes les surfaces du bois de manière égale à la lumière du soleil, jusqu'à ce que la teinte redevienne uniforme. Cette procédure peut

prendre plusieurs jours, voire plusieurs semaines, mais

peut être accélérée en utilisant une lampe ultra-violette. Les placages de bois naturel doivent être éloignés

des sources de chaleur comme les radiateurs ou l'air

chaud soufant, an de minimiser autant que possible les craquelures du bois.

2. Positionierung1. Auspacken

DEUTSCH

Kartoninhalt

1 Paar Brücken 4 selbstklebende Gummipads 2 zweiteilige Schaumstoffeinsätze

Die HTM1 D3 und die HTM2 D3 sind sehr schwer und wir empfehlen, sie in dem Raum, in dem sie später stehen werden, mit zwei Personen auszupacken.

Um ein Zerkratzen der Lautsprecheroberäche zu

vermeiden, ist Schmuck vorher abzunehmen.

In der Tabelle oben sind die dem HTM1 D3 und dem HTM2 D3 beiliegenden Zubehörteile dargestellt. Sollte der unwahrscheinliche Fall eintreten, dass ein Teil fehlt, wenden Sie sich bitte an den autorisierten

Bowers&Wilkins-Fachhändler, bei dem Sie den

Lautsprecher gekauft haben.

Alle Grills werden magnetisch befestigt. Der schwerere Grill für den Tief-/Mitteltonbereich ist während des Transports separat verpackt, damit er sich nicht bewegen kann.

Die Hochtonkalotten sind sehr empndlich und können

daher leicht beschädigt werden. Die Lautsprecher der 800 Serie Diamond verfügen über ein Metallgitter für den Hochtöner, durch das dieser vor Beschädigungen geschützt werden kann. Trotzdem sollten Sie beim Umgang mit dem Lautsprecher und beim Reinigen vorsichtig sein.

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))

ii. die Registrierung, Bewertung, Zulassung und

Beschränkung chemischer Stoffe (Registration,

Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)

iii. die Entsorgung von Elektro- und Elektronik-

Altgeräten (Waste Electrical and Electronic

Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

0.5m - 1m

Installation der Lautsprecher

Bei Einsatz eines Projektionsfernsehers mit akustisch transparenter Leinwand positionieren Sie Ihren

HTM1D3 bzw. HTM2 D3 mittig hinter dem Bildschirm.

Ansonsten können Sie das Gerät entweder direkt unter oder über dem Bildschirm platzieren. Verwenden Sie in diesem Fall einen Lautsprecherständer, spezielles Mobiliar oder ein Wandregal, um den Lautsprecher möglichst in Ohrhöhe zu bringen.

Als Lautsprecherständer empfehlen wir den

FS-HTMD3. Dieser speziell für Centerlautsprecher

konzipierte Ständer ist einstellbar, so dass der

HTM1D3 bzw. der HTM2 D3 um 4° bzw. 8° geneigt

werden kann. Diese Einstellmöglichkeit bietet den Vorteil, den Lautsprecher genau auf die Höhe Ihres Ohres ausrichten zu können, wenn Sie sitzen. Achten Sie auf die dem Ständer beiliegenden Anweisungen,

um die bestmögliche Klangqualität zu erzielen und das

notwendige Maß an Sicherheit zu gewährleisten.

Verwenden Sie ein Wandregal oder spezielles Mobiliar, so empfehlen wir Ihnen, die beiliegenden Schaumstoffeinsätze zu nutzen, um die Basswiedergabe zu optimieren (siehe Kapitel 4: Feinabstimmung).

Hinweis: Stellen Sie sicher, dass das Regal

stabil genug ist, um das Gewicht zu tragen. Zum Lieferumfang gehören selbstklebende Gummipads. Befestigen Sie vier von ihnen an der Unterseite des Lautsprechers.

DEUTSCH

3. Anschließen

Empfohlen

4. Feinabstimmung

HTM1 D3

Beim Anschließen sollten alle Audiogeräte abgeschaltet sein.

Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So können 4-mmBananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem Durchmesser von

4mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mmBananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löcher nicht gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

An der Lautsprecherrückseite benden sich jeweils

zwei Paar Anschlussklemmen, wodurch Bi-Wiring möglich ist (siehe oben). Im konventionellen Betrieb bringen Sie die beiliegenden Brücken an, um die Anschlussklemmen gleicher Polarität miteinander zu verbinden.

Stellen Sie sicher, dass die positiven (mit einem roten Ring gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (mit einem schwarzen Ring gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel führt zwar nicht zu Beschädigungen, kann aber eine Verschlechterung des Klangbildes und Bassverluste mit sich bringen. Schrauben Sie die Kappen der Lautsprecherklemmen fest zu, um Geräusche zu vermeiden.

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoff-

einsätze oder – wenn Sie eine geringere Reduzierung des Bassniveaus wünschen – nur die Schaumstoff ringe in die Bassreexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der

Frequenz, so ist dies auf starke Resonanzen im Raum

zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können eine erhebliche Wirkung auf die wahrgenom-

mene Klangqualität haben. So ändert sich die Klangqualität beispielsweise, wenn Sie die Hörposition

verändern oder die Lautsprecher an eine andere Wand gestellt werden. Auch das Vorhandensein großer Möbelstücke und deren Position können erhebliche Auswirkungen haben.

HTM2 D3

5. Einlaufphase 6. Pege

DEUTSCH

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher näher zusammen oder so auf, dass sie in Richtung Hörbereich zeigen.

Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungsgegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/ Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.

In der Einlaufphase gibt es feine Unterschiede in der

Wiedergabequalität des Lautsprechers. Wurde er in

einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberäche muss in der Regel nur

abgestaubt werden. Wir empfehlen, dazu das dem Produkt beiliegende Tuch zu nutzen. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte

die Oberächen beschädigen. Verwenden Sie

keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-

Lautsprechern Echtholzfurnier verwendet, so werden nur die feinsten Furniere ausgewählt und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftretende Farbveränderungen minimiert. Bitte berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf

die Einüsse der Umgebung reagiert, so dass kleine

Veränderungen in der Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem Sie

alle Furnieroberächen gleichmäßig dem Sonnenlicht

aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden

Abstand zu direkten Wärmequellen wie Heizkörpern

und Warmluftventilatoren.

ESPAÑOL

2. Ubicación1. Desembalaje

Contenido del Embalaje

1 Par de puentes 4 Tacos de plástico autoadhesivos 2 Tapones de espuma de dos partes

La HTM1 D3 y la HTM2 D3 son muy pesadas, por

lo que recomendamos fervientemente que sean desembaladas por dos personas en la sala en la que vayan a ser instaladas. También es recomendable

despojarse de anillos, brazaletes, relojes etc. para

evitar el riesgo de que se produzcan rasguños en el acabado de la supercie de las cajas acústicas.

En la tabla superior se muestran los componentes

que acompañan a la HTM1 D3 y la HTM2 D3. En el improbable caso de que falte alguno, le rogamos que contacte con el distribuidor donde adquirió sus cajas

acústicas.

Todas las rejillas están jadas magnéticamente. La

más pesada, correspondiente a los altavoces de graves y medios, está embalada en un compartimento

separado para evitar que se mueva durante su

transporte.

Los diafragmas de los tweeters son muy delicados y

fáciles de dañar. En la Serie 800 Diamond incluimos

una rejilla con una malla de acero para proteger el

tweeter de cualquier posible daño. No obstante, aún

así usted debería ser lo más cuidadoso posible cuando manipule y limpie sus cajas acústicas.

Información Relativa a la Protección del Medio

Ambiente

Este producto satisface varias directivas

internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas– las siguientes:

i. la de Restricción del Uso de Sustancias

Peligrosas (RHoS) en equipos eléctricos y electrónicos.

ii. la de Registro, Evaluación, Autorización y

Restricción del Uso de Componentes Químicos

(REACH).

iii. la de Eliminación de Residuos Procedentes de

Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de

gestión de residuos para que le orienten sobre cómo

desechar este producto adecuadamente.

0.5m - 1m

Instalación de la Caja Acústica

En el caso de que utilice un videoproyector con una pantalla acústicamente transparente, coloque su caja

acústica HTM1 D3 o HTM2 D3 detrás del centro de

la pantalla. En caso contrario, colóquela directamente

debajo o encima de la pantalla con ayuda de un soporte de suelo, un mueble dedicado o un estante

montado en la pared asegurándose de que la caja acústica esté lo más cerca posible a la altura de sus

oídos.

Si va a utilizar un soporte de pie, le recomendamos el FS-HTM D3. El FS-HTM D3 es un soporte para cajas

acústicas centrales ajustable que permite inclinar entre

4 y 8 grados tanto la HTM1 D3 como la HTM2 D3.

Este rango de ajuste le facilita que pueda “apuntar” la caja acústica hacia sus oídos cuando esté sentado. Es importante, tanto en términos de seguridad como de prestaciones, que se sigan escrupulosamente las

instrucciones de montaje del citado soporte.

En el caso de que utilice un estante montado en la pared, le recomendamos que utilice los tapones de

espuma suministrados de serie para optimizar el

comportamiento del puerto bass-reex (ver Sección 4:

Ajuste Fino).

Nota: Si utiliza una estantería, asegúrese de que

sealosucientementeresistenteparasoportar

adecuadamente el peso de la caja acústica y coloque los 4 pies autoadhesivos de plástico en la base de esta última.

3. Conexión

Recomendada

4. Ajuste Fino

ESPAÑOL

HTM1 D3

Todas las conexiones deberían realizarse con todos los

componentes del equipo de audio desconectados.

Los terminales de conexión de la 805 D3 y la 804D3

aceptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas

planas (“spades”) de 6 y 8 mm o cables pelados de

hasta 4 mm de diámetro.

Noticia Importante Relacionada con la Seguridad:

En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente

peligrosas en términos de seguridad porque pueden ser insertadas por error en los oricios de tomas de corriente eléctrica no protegidas. Con el n

de satisfacer la normativa europea de seguridad CENELEC, los oricios de 4 mm situados en los extremos de los terminales están

bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de

tipo banana no puedan ser empleadas de manera no

segura por niños u otras personas no informadas.

Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga

siempre la impedancia total por debajo del máximo

recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se

produzcan atenuaciones en las frecuencias más altas.

En la parte posterior de la caja acústica hay dos pares

de terminales de conexión para facilitar el bicableado (arriba). Para realizar una conexión convencional en monocableado, coloque los puentes suministrados de serie de tal modo que los terminales positivos y los terminales negativos estén unidos entre sí (es decir,

positivo a positivo y negativo a negativo).

Asegúrese de que los terminales positivos de la

caja acústica (anillo de color rojo) son conectados

al terminal de salida positivo del amplicador y que

los terminales negativos de la caja acústica (anillo de color negro) son conectados al terminal de salida

negativo del amplicador. Una conexión incorrecta

podría tener como resultado una imagen sonora pobre

y una pérdida de graves. Fije siempre rmemente los terminales los terminales de conexión para evitar que vibren.

Antes de proceder al ajuste no, verique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas

acústicas y las paredes laterales y posterior de la sala se reducirá el nivel general de graves. El espacio

situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario,

si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared,

coloque los tapones de espuma en los puertos bassreex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reex (dibujo superior).

Si la respuesta en graves se desestabiliza a menudo,

lo más probable es que se deba a la excitación de

modos de resonancia en la sala de escucha. Incluso

pequeños cambios en la posición de las cajas

acústicas o los oyentes pueden tener un profundo

efecto en la manera en que dichas resonancias afectan

al sonido. Intente colocar las cajas acústicas a lo largo

de una pared diferente. El cambio de posición de muebles y objetos de gran tamaño presentes en la sala también puede modicar el sonido.

ESPAÑOL

5. Período de Rodaje 6. Cuidado y Mantenimiento

HTM2 D3

Si la imagen central carece de focalización, intente

acercar las cajas acústicas entre sí o inclínelas de

manera que apunten hacia los oyentes o estén

encaradas hacia ellos.

Si el sonido es demasiado brillante (léase chillón),

el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede

ayudar a equilibrarlo. Por el contrario, si se reduce

la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida.

Para los más puristas, un buen consejo consiste en

quitar la rejilla protectora de los altavoces de medios

y graves sujetándola por su contorno y retirándola cuidadosamente del recinto.

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento

acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán

cierto tiempo en recuperar sus propiedades mecánicas

correctas. Las suspensiones de los altavoces también

se relajarán durante las primeras horas de uso. El

tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica

de la caja y unas 15 horas de uso en condiciones

normales para que las partes mecánicas de la misma

alcancen las características de funcionamiento para las

que fueron diseñadas.

Por regla general, la supercie del recinto sólo requiere que se le quite el polvo, para lo que le recomendamos que utilice la gamuza suministrada de serie con las

mismas. Si desea utilizar un limpiador de tipo aerosol

o de otro tipo, aplíquelo en la gamuza de limpieza,

nunca directamente sobre el producto. Pruebe primero

con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las supercies. Evite utilizar productos abrasivos o que contengan ácido,

álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavoces. Asimismo, evite tocar los

transductores ya que podría dañarlos.

Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténtica que usted posea, tenga en cuenta que en todos los casos se

han seleccionado las mejores chapas disponibles a

la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el n de

minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a

su entorno, por lo que es de esperar que se produzcan

ciertos cambios de color. Las diferencias de color

pueden ser recticadas exponiendo por igual y de manera uniforme todas las supercies de madera a la luz solar hasta que el color sea uniforme. Este

proceso puede tardar varios días o incluso semanas en

completarse, aunque puede ser acelerado mediante

el empleo cuidadoso de una lámpara ultravioleta.

Asimismo, las supercies chapadas en madera noble

deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente

con el n de evitar posibles agrietamientos en las

mismas.

2. Posicionamento1. Desempacotamento

PORTUGUÊS

Conteúdos da caixa

1 par de cabos de ligação 4 bases de plástico autocolantes 2 cilindros de espuma de duas peças

As colunas HTM1 D3 e HTM2 D3 são muito

pesadas e, por isso, recomendamos que sejam

desempacotadas por duas pessoas, na divisão

onde irão ser utilizadas. Além disso, aconselhamos a remoção de jóias para evitar riscar o acabamento da

superfície das colunas.

A tabela acima ilustra os componentes que estão

incluídos com as colunas HTM1 D3 e HTM2 D3. No caso pouco provável de faltar algum componente, contacte o vendedor responsável pela venda das colunas.

Todas as grelhas são xadas de forma magnética. Agrelha de graves/médio alcance, por ser mais pesada, é embalada num compartimento separado,

para evitar movimentos durante o transporte.

Os diafragmas do tweeter são muito delicados e

sofrem danos com facilidade. Na Série 800 Diamond, incluímos uma grelha de aço que protege o tweeter de

todo o tipo de danos. Ainda assim, deve manusear e limpar as colunas com cuidado.

Informação ambiental

Este produto está em conformidade com as directivas internacionais, incluindo mas não se limitando a:

i. Directiva relativa à restrição do uso de

determinadas substâncias perigosas (RoHS

- Restriction of Hazardous Substances) em

equipamentos eléctricos e electrónicos;

ii. Regulamento relativo ao registo, avaliação,

autorização e restrição de substâncias químicas

(REACH - Registration, Evaluation, Authorisation and restriction of CHemicals);

iii. Directiva relativa aos Resíduos de Equipamentos

Electrónicos e Eléctricos (REEE).

Consulte uma entidade local de recolha de lixo para obter informação sobre como reciclar ou eliminar este produto de forma correcta.

0.5m - 1m

Instalação das colunas

Se utilizar um televisor de projecção com um ecrã

acusticamente transparente, coloque a coluna HTM1D3 ou HTM2 D3 atrás do centro do ecrã. Caso

contrário, posicione-a directamente abaixo ou acima

do ecrã utilizando um suporte, móvel ou prateleira de parede, certicando-se de que a coluna ca o mais

perto possível da altura dos ouvidos.

Se for utilizado um suporte, recomendamos o

FS-HTMD3. O FS-HTM D3 é um suporte para coluna de centro ajustável que permite inclinar a HTM1 D3 ou a HTM2 D3 em 4° ou 8°. Este intervalo de ajuste

facilita a orientação da coluna para o nível dos ouvidos

quando está sentado. Tanto em termos de segurança como de desempenho, é importante que as instruções

de montagem do suporte sejam respeitadas.

Se for utilizada uma prateleira ou um móvel,

recomendamos a utilização dos cilindros de espuma (fornecidos) para optimizar o desempenho das portas (consultar a secção 4: Ajustes).

 Nota:Seutilizarumaprateleira,certique-se

dequeestaésucientementeresistentepara

suportar o peso e aplique as 4 bases de plástico autocolantes na parte inferior da coluna.

PORTUGUÊS

3. Ligações

Todas as ligações devem ser feitas com o equipamento áudio desligado.

Os terminais das colunas HTM1 D3 e HTM2 D3

são compatíveis com várias terminações de cabos: chas banana de 4 mm , forquilhas de 6 mm e 8 mm (1/4pol. e 5/16 pol.) ou cabos nus com um máximo de

4 mm (5/32 pol.) de diâmetro.

Aviso de segurança importante

Em alguns países, especialmente europeus,

a utilização de chas banana de 4 mm é considerada um risco potencial de

segurança, uma vez que podem ser introduzidas em

tomadas de parede desprotegidas. De forma a cumprir as normas de segurança europeias CENELEC, os orifícios de 4 mm nas extremidades dos terminais

estão bloqueados por pinos de plástico. Se estiver a utilizar os produtos num país onde estas condições se apliquem, deve garantir que as chas banana não

são utilizadas de forma pouco segura por crianças ou outras pessoas desinformadas.

Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas. Mantenha a impedância total abaixo do valor máximo

recomendado nas especicações das colunas e utilize

um cabo de indutância baixa para evitar a atenuação

de frequências altas.

Recomendado

Existem dois pares de terminais na parte de trás de

cada coluna que possibilitam uma cablagem dupla

(topo). Para uma ligação simples, encaixe os cabos de ligação fornecidos de forma a ligar os terminais com a mesma polaridade.

Certique-se de que os terminais positivos da coluna

(com um anel vermelho) estão ligados ao terminal

de saída positivo do amplicador e que os terminais

negativos da coluna (com um anel preto) estão ligados

ao terminal de saída negativo do amplicador. Uma

ligação incorrecta não provoca danos, mas pode

resultar numa imagem estéreo fraca e na perda de

sons graves. Aperte sempre as capas dos terminais ao máximo para evitar ruídos.

4. Ajustes

HTM1 D3

Antes de proceder aos ajustes, certique-se de que todas as ligações na instalação estão correctas e são

seguras.

Geralmente, o maior afastamento das colunas em

relação às paredes reduz o volume dos sons graves. A existência de espaço atrás das colunas também

ajuda a criar uma sensação de profundidade do som. Em contrapartida, a maior aproximação das colunas

em relação às paredes aumenta o volume dos sons

graves. Se pretender reduzir o volume dos sons graves

sem ter de afastar as colunas da parede, aplique

os cilindros de espuma ou, para uma redução mais

atenuada dos graves, os anéis de espuma nos tubos

das portas (ver acima).

Se os sons graves parecerem estar desajustados em

relação à frequência, é muito provável que tal se deva

aos meios de ressonância da divisão de audição. Uma simples alteração na posição das colunas ou no local

de audição pode ter um efeito signicativo na forma

como estas ressonâncias afectam o som. Experimente alterar o local de audição ou colocar as colunas ao longo de uma parede diferente. A existência e o

posicionamento de mobiliário de grandes dimensões também pode inuenciar os meios de ressonância.

HTM2 D3

5. Utilização inicial 6. Manutenção

PORTUGUÊS

Se a imagem central não estiver focada, experimente aproximar as colunas ou voltá-las para dentro,

de modo a que quem voltadas para um local

imediatamente em frente do local de audição.

Se o som for demasiado agudo, o aumento da

quantidade de mobiliário com revestimento macio na

divisão (por exemplo, cortinas mais pesadas) poderá

ajudar a equilibrar o som. Em contrapartida, reduzir a quantidade de mobiliário com revestimento macio

poderá ajudar a tornar mais agudo um som demasiado grave.

Para uma audição mais clara, remova as grelhas

de graves/médio alcance segurando-as pelas

extremidades e puxando-as delicadamente para fora da caixa.

O desempenho das colunas terá variações subtis

durante a primeira fase de audição. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos

diafragmas levarão algum tempo até recuperarem

as suas propriedades mecânicas correctas. As

suspensões dos diafragmas também ganharão mais exibilidade após as primeiras horas de utilização. O tempo requerido para que as colunas atinjam

o desempenho pretendido varia consoante as

condições de armazenamento prévio e a forma de

utilização das mesmas. Por norma, deverá esperar

até uma semana para que os efeitos da temperatura estabilizem e cerca de 15 horas de utilização para que

as peças mecânicas funcionem de acordo com as características previstas.

Geralmente, basta limpar o pó das superfícies da

caixa das colunas. Recomendamos a utilização do pano fornecido com o produto. Se utilizar um spray

ou outro produto de limpeza, aplique-o no pano e não directamente no equipamento e teste primeiro numa área mais reduzida, já que alguns produtos de limpeza podem danicar algumas superfícies. Evite utilizar produtos abrasivos ou que contenham agentes ácidos,

alcalinos ou antibacterianos. Não utilize produtos de limpeza nos diafragmas. Evite tocar nos diafragmas, para evitar danos.

Em colunas Bowers & Wilkins com acabamento em

madeira, as melhores folhas são seleccionadas e tratadas com um verniz resistente aos raios ultravioleta

para minimizar a possibilidade de alterações de

coloração com o passar do tempo. No entanto, tal como acontece com todos os materiais naturais, a

folha reage ao ambiente e é normal que haja alguma

descoloração. Para corrigir diferenças na coloração,

exponha todas as superfícies à luz solar de igual forma e durante um período de tempo semelhante até que a cor que uniforme. Este processo pode demorar vários dias ou até semanas, mas é possível acelerá-lo

se utilizar, com prudência, uma lâmpada ultravioleta.

As superfícies de folha de madeira também devem

manter-se afastadas de fontes directas de calor, tais

como aquecedores ou ar condicionado, para evitar que estalem.

ITALIANO

2. Posizionamento dei diffusori1. Rimozione dall’imballo

Contenuto delle confezioni

1 coppia cavi di collegamento morsetti 4 piedini autoadesivi 2 doppi inserti cilindrici in spugna

I diffusori HTM1 D3 e HTM2 D3 sono molto pesanti: suggeriamo vivamente di essere in almeno due persone a compiere il lavoro e di farlo direttamente nel locale dove verranno impiegati. Inoltre prima di

iniziare è buona precauzione levarsi orologi da polso, braccialetti, anelli, etc. per evitare di grafare le superci dei mobili.

La tabella in alto illustra gli accessori presenti negli imballi dei diffusori HTM1 D3 e HTM2 D3. Nel caso

mancasse qualche elemento, contattare il rivenditore dove avete effettuato l’acquisto.

Le griglie più pesanti che coprono woofer e midrange

sono ssate tramite magneti e sono imballate a parte

per prevenire danni durante il trasporto.

Le membrane dei tweeter sono molto delicate ed

è facile danneggiarle. Nei modelli della Serie 800

Diamond viene posta davanti al tweeter una piccola griglia in acciaio per proteggerlo da danni accidentali.

Ciò non ostante è necessario prestare molta attenzione

nel maneggiare i diffusori o durante le operazioni di pulizia.

Informazioni per l’ambiente

Questo prodotto è realizzato in conformità (e non

limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS)

negli apparecchi elettrici ed elettronici,

II. la registrazione, valutazione, autorizzazione e

restrizione delle sostanze chimiche (REACH),

III lo smaltimento delle apparecchiature elettriche ed

elettroniche (WEEE).

Fare riferimento alle indicazioni dell’autorità del vostro

Paese per il corretto riciclo o smaltimento del prodotto.

0.5m - 1m

Installazione del diffusore

Se per la visione viene utilizzato un proiettore ed uno schermo acusticamente trasparente, sistemare il diffusore dietro di esso al centro. Altrimenti collocarlo direttamente sopra o sotto lo schermo, nella posizione più vicina al livello delle orecchie, utilizzando un supporto da pavimento oppure posizionandolo sopra un mobile o una mensola.

Se si desidera impiegare un supporto da pavimento, si consiglia di utilizzare il modello FS-HTM D3 dedicato

a questi diffusori. L’FS-HTM D3 è un supporto per

diffusori centrali regolabile che permette di inclinare sia

l’HTM1 D3 che l’HTM2 D3 di 4 o 8 gradi. Ciò consente di orientarli facilmente per portare l’emissione degli

altoparlanti a livello delle orecchie degli ascoltatori

seduti. È importante tanto per la sicurezza, quanto

per le prestazioni seguire con attenzione le istruzioni di montaggio che accompagnano il supporto.

Nel caso si preferisca installare il diffusore su un mobile o una mensola, si raccomanda di utilizzare gli inserti in spugna forniti per ottimizzare la risposta

alla basse frequenze. A tal proposito si veda la sezione4.Regolazionenepiùavanti.

Nota: Se si sceglie di posizionarlo sopra una

mensola,assicurarsichesiasufcientemente

robusta per sopportarne il peso ed applicare

4piediniautoadesivisottoaldiffusore.

3. Collegamenti

Consigliato

4. Regolazione ne

ITALIANO

HTM1 D3

Tutti i collegamenti devono essere effettuati con i

componenti dell’impianto spenti.

I morsetti dei diffusori HTM1 D3 e HTM2 D3 accettano cavi con svariate terminazioni: spinotti a banana da

4mm, forcelle da 6 mm e 8 mm oppure cavi spellati no a 4mm di diametro.

Importante avvertenza di sicurezza

In alcuni Paesi, in particolare in Europa, l’uso di spinotti a banana da 4 mm viene considerato potenzialmente pericoloso,

perché potrebbero essere inseriti nei fori di prese

elettriche non protette. Per soddisfare le normative di sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono ostruiti da elementi in plastica. Se si

utilizzano i diffusori in un Paese dove è in vigore tale

normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo.

Chiedete consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenete la sua impedenza totale sotto al valore massimo indicato nelle

speciche tecniche del diffusore ed utilizzate un cavo

a bassa induttanza per evitare attenuazioni alle alte

frequenze.

Sul retro del diffusore sono presenti due coppie di morsetti che consentono il collegamento in bi-wiring

(gure in alto). Per le connessioni tramite un unico

cavo, vengono forniti dei cavetti con terminazioni a banana da un lato e a forcella dall'altro per unire tra

loro con un ponticello i morsetti della stessa polarità.

Assicurarsi che i terminali positivi del diffusore (con fascia di colore rosso) siano collegati ai corrispondenti

terminali positivi dell’amplicatore e così i terminali negativi del diffusore (con fascia di colore nero) a quelli negativi dell’amplicatore. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine stereo e ad un’insufciente gamma bassa. Avvitare sempre no in fondo i cappucci dei morsetti

per prevenire fastidiosi rumori durante il funzionamento del diffusore.

Prima procedere con la regolazione ne, assicurarsi che tutti i collegamenti dell’impianto siano corretti e

stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad

essi incrementa poi la sensazione di profondità della

scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente

il diffusore dalla parete, inserire nei condotti d’accordo

sul retro gli inserti in spugna completi o, per un effetto

meno marcato, i soli anelli esterni (vedi gura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto all’eccitazione dei modi di risonanza dell’ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d’ascolto possono avere grande inuenza su come queste risonanze

alterano il suono. Provare ad esempio a cambiare

posizione d’ascolto collocando i diffusori a ridosso di

una parete diversa. Anche la presenza e la posizione di

grandi mobili può inuire signicativamente sui modi di

risonanza del locale.

ITALIANO

5. Rodaggio 6. Manutenzione

HTM2 D3

Se l’immagine sonora non risulta correttamente

focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più

avanti rispetto alla posizione d’ascolto.

Se il suono fosse troppo aspro, un aumento della

quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d’aiuto per compensare lo squilibrio. Al contrario, riducendoli, si

può contribuire a ravvivare un suono altrimenti spento ed opaco.

Per un ascolto nelle migliori condizioni, rimuovere le griglie a protezione di midrange e woofer afferrandole ai bordi e tirandole delicatamente verso di voi.

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per

recuperare le loro proprietà meccaniche. Anche le

sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come

viene utilizzato. Indicativamente può trascorrere no ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio afnché le parti

meccaniche raggiungano le caratteristiche ottimali

denite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo

di essere spolverati. Raccomandiamo l’utilizzo del

panno fornito in dotazione. Se si preferisce utilizzare un prodotto spray per la pulizia, applicarlo sul panno,

non direttamente sul mobile. Consigliamo altresì di

provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi

potrebbero danneggiare la nitura del diffusore. Non

impiegare prodotti abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzare alcun prodotto per la pulizia sugli altoparlanti ed evitare

anche di toccarli, poiché potrebbero venir danneggiati.

I diffusori Bowers & Wilkins con nitura in legno

naturale, scelto tra i più pregiati e selezionato con cura, sono trattati con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come tutti i material naturali, il legno

subisce l’inuenza degli agenti esterni, in particolare

della luce solare, e può cambiare leggermente colore. Eventuali differenze possono essere compensate

esponendo le superci in ombra alla luce del sole no a che il colore non risulti uniforme. Questo processo può richiedere diversi giorni e perno settimane, ma può

essere velocizzato utilizzando con cautela una lampada

a raggi ultra-violetti. Le superci in legno andrebbero

anche tenute lontane da fonti dirette di calore, come, ad esempio, termosifoni o termoconvettori ad aria per

evitare l’insorgenza di piccole crepe nella venatura dellegno.

2. Opstelling1. Uitpakken

NEDERLANDS

Inhoud doos

Twee verbindingsdraden 4 zelfklevende kunststof kussentjes 2 tweedelige dopjes van schuim

De HTM1 D3 en HTM2 D3 zijn bijzonder zwaar en we raden u daarom dringend aan ze uit te pakken in de kamer waar ze zullen worden opgesteld en dit met twee personen uit te voeren. Het is verder verstandig armbanden en dergelijke af te doen om beschadiging van de luidsprekers te voorkomen.

In de bovenstaande tabel ziet u de onderdelen die bijgesloten zijn in de verpakking van de HTM1 D3 en HTM2 D3. Mocht er onverhoopt iets ontbreken, neem dan contact op met de winkel waar u de luidsprekers hebt gekocht.

Alle grills zijn magnetisch bevestigd. De zware grill voor de woofer en de middentoner is afzonderlijk verpakt om losraken tijdens transport te voorkomen.

De domes van de tweeters zijn uiterst kwetsbaar en worden gemakkelijk beschadigd. We hebben de 800 Serie Diamond voorzien van een stalen grille waarmee de tweeter wordt beschermd tegen allerlei soorten schade. U moet echter wel voorzichtig te werk gaan wanneer u de luidsprekers verplaatst en reinigt.

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS)

voor elektrische en elektronische apparatuur;

ii. de Registration, Evaluation, Authorisation and

restriction of CHemicals (REACH);

iii. de afvoer van Waste Electrical and Electronic

Equipment (WEEE).

Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur.

0.5m - 1m

De luidspreker installeren

Als u een projectietelevisie met een akoestisch transparant scherm hebt, plaats uw luidspreker

(HTM1D3 of HTM2 D3) dan midden achter het

scherm. Plaats hem anders met behulp van een vloerstandaard, meubelstuk of wandplank recht onder of boven het scherm, zo veel mogelijk op oorhoogte.

Als vloerstandaard adviseren wij de FS-HTM D3. De FS-HTM D3 is een verstelbare standaard voor

middenluidsprekers waarmee u de HTM1D3

of HTM2 D3 4º of 8º kunt kantelen. U kunt de luidspreker dan gemakkelijker zo 'richten' dat hij op oorhoogte is afgesteld als u zit. Voor de veiligheid en voor optimale prestaties is het belangrijk dat u de montageaanwijzingen voor de vloerstandaard opvolgt.

Als u de luidspreker toch op een plank of meubelstuk plaatst, adviseren wij u gebruik te maken van de insteekdopjes van schuim (meegeleverd) om de geluidsweergave via de poort te optimaliseren (zie hoofdstuk 4: Fijnafstemming).

Opmerking: Gebruikt u een plank, zorg er dan

voor dat die groot en sterk genoeg is voor het gewicht van de luidspreker en plaats de vier zelfklevende plastic pootjes aan de onderkant van de luidspreker.

NEDERLANDS

3. Aansluiten

Schakel voordat u begint met aansluiten alle audioapparatuur uit.

De luidsprekeraansluitingen van de HTM1 D3 en de HTM2 D3 accepteren verschillende soorten kabels en pluggen: 4 mm banaanstekkers, 6 mm en 8 mm

(1/4”en 15/16”) spades, of blanke draadeinden van max. 4 mm (5/32”).

Belangrijk voor uw veiligheid

In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potentieel gevaarlijk omdat deze ook in onbeschermde stopcontacten kunnen worden gestoken. Om te voldoen aan de Europese CENELEC veiligheidsregels zijn de openingen op de aansluitingen geblokkeerd met plastic pennen. Wanneer u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers niet op onveilige manier kunnen worden gebruikt door kinderen en andere niet geïnformeerde personen.

Vraag uw leverancier om informatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge

frequenties te voorkomen.

Aanbevolen

Er bevinden zich op de achterzijde van elke luidspreker twee paar aansluitingen om bi-wiring (bovenste) mogelijk te maken. Voor conventionele verbinding met een enkele kabel brengt u de bijgevoegde doorverbindingen aan tussen de aansluitingen van dezelfde polariteit.

Zorg ervoor dat de positieve aansluitingen van de luidspreker (rode ring) worden verbonden met de positieve uitgang van de versterker en de negatieve aansluitingen van de luidspreker (zwarte ring) worden verbonden met de negatieve uitgang van de versterker. Foutieve verbinding is niet schadelijk maar vertroebelt het stereobeeld en geeft verlies aan laag. Draai altijd de kapjes van de aansluitingen geheel vast om rammelen te voorkomen.

4. Fijnafstemming

HTM1 D3

Controleer voordat u aan het jnafstemmen begint, of

alle verbindingen correct en stevig zijn geïnstalleerd.

Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.

Wanneer het laag niet op alle frequenties evenwichtig

is, ligt dat meestal aan resonanties ergens in de luisterruimte. Zelfs kleine wijzigingen in de luidsprekeropstelling of de luisterpositie kunnen een behoorlijke invloed hebben op het effect van deze resonanties op de klank. Probeer de luisterpositie te wijzigen en de luidsprekers bijvoorbeeld voor een andere wand te zetten. Ook de aanwezigheid en positie van grote meubels hebben invloed op deze resonanties.

HTM2 D3

5. Inspelen 6. Onderhoud

NEDERLANDS

Wanneer het centrale geluidsbeeld vaag is, probeer dan de luidsprekers dichter bij elkaar te zetten en ze te

richten op een punt juist vóór de luisterpositie.

Is het geluid te helder, dan kan het aanbrengen van zachtere stoffering in de kamer (zwaardere gordijnen bijvoorbeeld) een betere balans bewerkstelligen. Omgekeerd kan het reduceren van zachte stoffering een donkere klank helderder maken.

De meest kritische luisteraars raden we aan de grills van de woofer/middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken.

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.

De kast hoeft over het algemeen alleen maar te worden afgestoft. We raden u aan de bijgevoegde stofdoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd kan raken.

Voor Bowers & Wilkins speakers die zijn afgewerkt met echt hout worden de beste neersoorten uitgezocht

en voorzien van een tegen ultraviolet licht bestendige laklaag om verkleuring in de loop der tijd te voorkomen.

Niettemin zal deze neer net als alle natuurlijke

materialen, op de omgeving reageren en enige verkleuring is normaal. Kleurverschillen kunnen worden voorkomen door alle delen in gelijke mate aan zonlicht bloot te stellen tot de kleur weer egaal is. Dat proces kan enige weken of zelfs maanden in beslag nemen en kan worden versneld met een ultraviolette lamp. Houd

geneerde delen uit de buurt van warmtebronnen zoals

radiatoren en warme lucht bronnen om het barsten van

houtneer te voorkomen.

ΕΛΛΗΝΙΚΑ

2. Τοποθέτηση1. Αποσυσκευασία

Περιεχόμενα του κουτιού

1 ζεύγος καλωδίων σύνδεσης 4 αυτοκόλλητα πλαστικά πόδια 2 παρεμβύσματα δύο τμημάτων από αφρώδες υλικό

Τα HTM1 D3 και HTM2 D3 είναι πολύ βαριά και συνιστούμε ιδιαίτερα να αποσυσκευαστούν στο δωμάτιο στο οποίο θα χρησιμοποιηθούν, από δύο άτομα που συνεργάζονται μεταξύ τους. Μια λογική προφύλαξη είναι επίσης να αφαιρέσετε τυχόν κοσμήματα για να αποφευχθεί ο κίνδυνος να γρατσουνιστεί το φινίρισμα της επιφάνειας των ηχείων.

Ο παραπάνω πίνακας απεικονίζει τα εξαρτήματα που περιλαμβάνονται στη συσκευασία των HTM1D3 και HTM2 D3. Στην απίθανη περίπτωση που λείπει κάτι, επικοινωνήστε με τον πωλητή από τον οποίο αγοράσατε τα ηχεία.

Όλες οι γρίλιες προσαρτώνται μαγνητικά. Η βαρύτερη γρίλια μπάσων/μεσαίας εμβέλειας είναι συσκευασμένη σε ένα ξεχωριστό χώρισμα, για να αποτραπεί η κίνησή της κατά τη μεταφορά.

Τα διαφράγματα των τουίτερ είναι πολύ εύθραυστα και καταστρέφονται εύκολα. Στη συσκευασία των 800 Series Diamond, περιλαμβάνουμε μια ατσάλινη γρίλια που μπορεί να προστατεύσει το τουίτερ από πολλά είδη ζημιάς. Ωστόσο, θα πρέπει να εξακολουθείτε να είστε προσεκτικοί όταν χειρίζεστε και καθαρίζετε τα ηχεία σας.

Πληροφορίες σχετικά με το περιβάλλον

Αυτό το προϊόν πληροί τις διεθνείς οδηγίες, στις οποίες συγκαταλέγονται, χωρίς περιορισμούς:

i. η οδηγία Restriction of Hazardous

Substances (RoHS - Περιορισμός στη χρήση επικίνδυνων ουσιών) στα είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού

ii. η οδηγία Registration, Evaluation,

Authorisation and restriction of CHemicals (REACH - Καταχώριση, αξιολόγηση, αδειοδότηση και περιορισμοί των χημικών προϊόντων)

iii. η οδηγία σχετικά με την απόρριψη Waste

Electrical and Electronic Equipment (WEEE

- Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού).

Συμβουλευτείτε την τοπική αρχή διάθεσης αποβλήτων για οδηγίες σχετικά με τους τρόπους σωστής ανακύκλωσης ή απόρριψης του προϊόντος αυτού.

0.5m - 1m

Τοποθέτηση ηχείου

Αν χρησιμοποιείτε μια τηλεοπτική συσκευή προβολής με ηχητικά διαφανή οθόνη, τοποθετήστε το ηχείο HTM1 D3 ή HTM2 D3 πίσω από το κέντρο της οθόνης. Διαφορετικά, τοποθετήστε το ακριβώς κάτω ή ακριβώς πάνω από την οθόνη χρησιμοποιώντας μια επιδαπέδια βάση, κάποιο έπιπλο ή ένα επιτοίχιο ράφι, διασφαλίζοντας ότι το ηχείο είναι όσο το δυνατόν πιο κοντά στο ύψος των αυτιών σας.

Αν πρόκειται να χρησιμοποιηθεί μια επιδαπέδια βάση, συνιστούμε το FS-HTM D3. Το FS-HTM D3 είναι μια προσαρμόσιμη βάση κεντρικού ηχείου που επιτρέπει να δοθεί κλίση 4 ή 8 μοιρών στο HTM1 D3 ή στο HTM2 D3. Αυτό το εύρος προσαρμογής σάς διευκολύνει να «στοχεύσετε» το ηχείο στο ύψος των αυτιών σας όταν είστε καθιστοί. Είναι σημαντικό τόσο για την ασφάλεια όσο και για την απόδοση να ακολουθούνται οι οδηγίες συναρμολόγησης της επιδαπέδιας βάσης.

Αν χρησιμοποιηθεί ένα επιτοίχιο ράφι ή κάποιο έπιπλο, συνιστούμε να χρησιμοποιηθούν τα παρεμβύσματα από αφρώδες υλικό (παρέχονται) για να βελτιστοποιηθεί η απόδοση των θυρών (ανατρέξτε στην ενότητα 4: Μικροσυντονισμός).

Σημείωση: Αν χρησιμοποιείτε ράφι,

διασφαλίστε ότι είναι αρκετά ανθεκτικό για να υποστηρίξει σωστά το βάρος και τοποθετήστε τα 4αυτοκόλλητα πλαστικά πόδια στην κάτω πλευρά του ηχείου.

0.5m - 1m

3. Συνδέσεις

Συνιστώμενη

4. Μικροσυντονισμός

ΕΛΛΗΝΙΚΑ

HTM1 D3

Όλες οι συνδέσεις θα πρέπει να γίνονται με τον ηχητικό εξοπλισμό απενεργοποιημένο.

Οι ακροδέκτες των ηχείων HTM1 D3 και HTM2D3 δέχονται μια ποικιλία ακροδεκτών καλωδίων: κυλινδρικά βύσματα 4 mm, διχαλωτούς ακροδέκτες 6 mm και 8 mm (1/4 ίντσας και 5/16ίντσας) ή γυμνά καλώδια διαμέτρου έως 4mm (5/32 ίντσας).

Σημαντική ειδοποίηση για την ασφάλεια

Σε ορισμένες χώρες, ειδικότερα σε αυτές της Ευρώπης, η χρήση κυλινδρικών βυσμάτων 4 mm θεωρείται δυνητικός κίνδυνος για την ασφάλεια, επειδή μπορούν να τοποθετηθούν μέσα στις οπές ακάλυπτων πριζών του δικτύου τροφοδοσίας. Προκειμένου να πληρούνται οι ευρωπαϊκοί κανονισμοί ασφαλείας CENELEC, οι οπές 4mm στις άκρες των ακροδεκτών φράζονται με πλαστικούς πείρους. Αν χρησιμοποιείτε τα προϊόντα σε οποιαδήποτε χώρα στην οποία ισχύουν αυτές οι προϋποθέσεις, θα πρέπει να διασφαλίσετε ότι τυχόν κυλινδρικά βύσματα δεν μπορούν να χρησιμοποιηθούν με επισφαλή τρόπο από παιδιά ή άλλα ανενημέρωτα άτομα.

Ζητήστε συμβουλές από την τοπική αντιπροσωπία όταν επιλέγετε καλώδιο ηχείου. Διατηρήστε τη συνολική του σύνθετη αντίσταση χαμηλότερη από τη μέγιστη συνιστώμενη στις προδιαγραφές του ηχείου και χρησιμοποιήστε ένα καλώδιο χαμηλής αυτεπαγωγής για να αποφύγετε την εξασθένηση των υψηλών συχνοτήτων.

Υπάρχουν δύο ζεύγη ακροδεκτών στο πίσω μέρος κάθε ηχείου που επιτρέπουν τη σύνδεση με δύο καλώδια (επάνω). Για σύνδεση με ένα καλώδιο, τοποθετήστε τα παρεχόμενα καλώδια σύνδεσης για να ενώσετε τους ακροδέκτες ίδιας πολικότητας μεταξύ τους.

Διασφαλίστε ότι οι θετικοί ακροδέκτες στο ηχείο (με κόκκινο δακτύλιο) είναι συνδεδεμένοι στο θετικό ακροδέκτη εξόδου στον ενισχυτή και ότι οι αρνητικοί ακροδέκτες στο ηχείο (με μαύρο δακτύλιο) είναι πάντα συνδεδεμένοι στον αρνητικό ακροδέκτη εξόδου στον ενισχυτή. Η εσφαλμένη σύνδεση δεν θα προκαλέσει ζημιά, αλλά θα προκαλέσει κακή στερεοφωνική απεικόνιση και απώλεια μπάσων. Πάντα να βιδώνετε εντελώς τα καπάκια των ακροδεκτών για να αποτρέψετε το κροτάλισμα.

Πριν από το μικροσυντονισμό, βεβαιωθείτε ότι όλες οι συνδέσεις της εγκατάστασης είναι σωστές και ασφαλείς.

Η απομάκρυνση των ηχείων περισσότερο από τους τοίχους γενικώς θα μειώσει την ένταση των μπάσων. Ο χώρος πίσω από τα ηχεία θα βοηθήσει επίσης να δημιουργήσετε μία ακουστική αίσθηση βάθους. Αντίθετα, η μετακίνηση των ηχείων πλησιέστερα στους τοίχους θα αυξήσει την ένταση των μπάσων. Αν θέλετε να μειώσετε την ένταση των μπάσων χωρίς να μετακινήσετε τα ηχεία περισσότερο από τον τοίχο, τοποθετήστε τα παρεμβύσματα αφρού ή, για μικρότερη μείωση των μπάσων, τους δακτυλίους αφρού στους σωλήνες των θυρών (επάνω).

Αν τα μπάσα ακούγονται ανομοιόμορφα με τη συχνότητα, αυτό κατά πάσα πιθανότητα θα οφείλεται στις ακουστικές ιδιότητες του δωματίου ακρόασης. Ακόμα και μικρές αλλαγές στην τοποθέτηση των ηχείων ή στη θέση ακρόασης μπορούν να έχουν σημαντική επίδραση στον τρόπο που επηρεάζεται ο ήχος από τις ιδιοσυχνότητες. Δοκιμάστε να μετακινήσετε τη θέση ακρόασης ή τοποθετήστε τα ηχεία σας κοντά σε διαφορετικό τοίχο, αν είναι δυνατό. Η παρουσία και η θέση μεγάλων επίπλων μπορεί επίσης να επηρεάσει τις ακουστικές ιδιότητες.

ΕΛΛΗΝΙΚΑ

5. Πρώτη λειτουργία 6. Φροντίδα και συντήρηση

HTM2 D3

Εάν υπάρχει απώλεια εστίασης στην κεντρική εικόνα, δοκιμάστε να μετακινήσετε τα ηχεία πιο κοντά μεταξύ τους ή να τους δώσετε κλίση προς τα μέσα ώστε να είναι στραμμένα προς μια θέση ακριβώς μπροστά από τη θέση ακρόασης.

Εάν ο ήχος είναι υπερβολικά έντονος, τοποθετήστε περισσότερα υφάσματα επίπλωσης στο δωμάτιο (π.χ. πιο βαριές κουρτίνες) για να ισορροπήσετε τον ήχο. Αντίθετα, εάν τοποθετήσετε λιγότερα υφάσματα επίπλωσης, ενδέχεται ο ήχος να γίνει πιο έντονος.

Για πιο εκλεπτυσμένη ακρόαση, αφαιρέστε τις γρίλιες μπάσων/μεσαίας εμβέλειας πιάνοντάς τις από τα άκρα τους και τραβώντας τις απαλά μακριά από το περίβλημα.

Η απόδοση του ηχείου θα αλλάζει ελαφρά κατά τη διάρκεια της αρχικής περιόδου ακρόασης. Αν το ηχείο έχει αποθηκευτεί σε ψυχρό περιβάλλον, οι ουσίες απόσβεσης των κραδασμών και τα υλικά ανάρτησης των μονάδων οδήγησης θα χρειαστούν λίγο χρόνο για να ανακτήσουν τις σωστές μηχανικές τους ιδιότητες. Τα εξαρτήματα ανάρτησης της μονάδας οδήγησης θα χαλαρώσουν επίσης κατά τη διάρκεια των πρώτων ωρών χρήσης. Ο χρόνος που χρειάζεται το ηχείο για να επιτύχει την απόδοση για την οποία προορίζεται θα ποικίλλει, ανάλογα με τις συνθήκες όπου είχε αποθηκευτεί προηγουμένως και τον τρόπο χρήσης του. Ως κανόνα, να αφήνετε να παρέλθει έως μία εβδομάδα για να σταθεροποιηθούν οι επιδράσεις της θερμοκρασίας και 15 ώρες χρήσης κατά μέσο όρο προκειμένου τα μηχανικά μέρη να αποκτήσουν τα χαρακτηριστικά σχεδίασης που πρέπει.

Οι επιφάνειες του περιβλήματος συνήθως χρειάζονται μόνο ξεσκόνισμα. Συνιστούμε να χρησιμοποιήσετε το πανί που συνοδεύει το προϊόν. Αν θέλετε να χρησιμοποιήσετε κάποιο σπρέι ή άλλο καθαριστικό, απλώστε το καθαριστικό επάνω στο πανί, όχι απευθείας επάνω στο προϊόν και δοκιμάστε πρώτα σε μια μικρή περιοχή, καθώς ορισμένα καθαριστικά προϊόντα ενδέχεται να προκαλέσουν ζημιά σε ορισμένες από τις επιφάνειες. Αποφεύγετε τα αποξεστικά προϊόντα ή τα προϊόντα που περιέχουν οξειδωτικούς, αλκαλικούς ή αντιβακτηριδιακούς παράγοντες. Μη χρησιμοποιείτε καθαριστικά στις μονάδες οδήγησης. Αποφεύγετε να αγγίζετε τις μονάδες οδήγησης, καθώς ενδέχεται να προκληθεί ζημιά.

Όποτε τα ηχεία Bowers & Wilkins έχουν φινίρισμα από πραγματικό ξύλο, επιλέγονται τα καλύτερα ξυλόφυλλα και υποβάλλονται σε επεξεργασία με ένα βερνίκι που είναι ανθεκτικό στην υπεριώδη ακτινοβολία, για να ελαχιστοποιηθούν οι αλλαγές στο χρώμα με την πάροδο του χρόνου. Εντούτοις, όπως όλα τα φυσικά υλικά, το ξυλόφυλλο αντιδρά στο περιβάλλον του και είναι αναμενόμενος ένας βαθμός αποχρωματισμού. Οι διαφορές χρώματος μπορούν να αποκατασταθούν εκθέτοντας εξίσου και ομαλά στο ηλιακό φως όλες τις επιφάνειες ξυλόφυλλου, μέχρι το χρώμα να είναι ομοιόμορφο. Αυτή η διαδικασία μπορεί να διαρκέσει αρκετές ημέρες ή ακόμα και εβδομάδες, αλλά ενδέχεται να επιταχυνθεί με προσεκτική χρήση ενός λαμπτήρα υπεριώδους φωτός. Οι επιφάνειες με ξυλόφυλλο θα πρέπει επίσης να διατηρούνται μακριά από άμεσες πηγές θερμότητας, όπως καλοριφέρ και εξαεριστήρες θερμού αέρα, προκειμένου να ελαχιστοποιηθεί η πιθανότητα πρόκλησης ρωγμών στο ξυλόφυλλο.

2. Размещение1. Распаковка

РУССКИЙ

Содержание упаковки

1 Пара проводов-перемычек 4 Самоклеящиеся пластиковые опоры 2 Поролоновые заглушки из двух частей

Акустические системы HTM1 D3 и HTM2 D3 очень тяжелые, и поэтому мы настоятельно рекомендуем, чтобы вы их распаковывали вдвоем, причем в той комнате, где они будут стоять. Следует также снять с рук все кольца и украшения, чтобы не поцарапать полированную отделку колонок.

В Таблице наверху приведены иллюстрации деталей, упакованных вместе с HTM1 D3 и HTM2 D3. Если вы что-то не обнаружили, обращайтесь к розничному торговцу, у которого вы купили акустические системы.

Все защитные решетки крепятся на магнитах. Более тяжелые защитные решетки для НЧ- и СЧдинамиков упакованы в отдельные ячейки, чтобы избежать их перемещения при транспортировке.

Купольные диафрагмы твитеров очень хрупкие и их легко повредить. В Серии 800 Diamond используются стальные решетки, защищающие твитер от повреждения. Однако, при чистке колонок или уходе за ними нужно проявлять осторожность.

Информация по защите окружающей среды

Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных

материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,

ii. По регистрации, оценке, авторизации и

ограничению использования химических веществ – Registration, Evaluation, Authorisation and restriction of CHemicals (REACH)

iii. По утилизации отходов – Waste Electrical and

Electronic Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

0.5m - 1m

Установка акустических систем

При использовании проекционного телевизора с акустически прозрачным экраном, установите вашу HTM1 D3 или HTM2 D3 за центром экрана. В остальных случаях размещайте АС непосредственно над или под экраном, используя для этого напольную подставку, мебель или настенную полку, так чтобы ее высота была как можно ближе к уровню ушей слушателей.

Если вы хотите использовать напольную подставку, мы рекомендуем FS-HTM D3. FS-HTM D3 – это регулируемая стойка для центральной АС, которая позволяет наклонять HTM1 D3 или HTM2 D3 на угол 4° или 8°. Такая возможность облегчает нацеливание излучения АС на уши слушателей, когда они сидят. Для безопасности установки и обеспечения качества важно соблюдать инструкции по сборке напольной подставки.

Если используется настенная полка или мебель, мы рекомендуем вставить поролоновые заглушки (прилагаемые в комплекте) для оптимизации работы порта фазоинвертора (см. Раздел 4: Тонкая настройка).

Примечание: при установке на полку

убедитесь, что она достаточно прочна, чтобы выдержать вес, и подложите самоклеящиеся пластиковые опоры под низ колонки.

РУССКИЙ

3. Подсоединение

Рекомендуется

4. Тонкая настройка

HTM1 D3

Все подключения делаются только при выключенном аудио оборудовании.

Клеммы HTM1 D3 и HTM2 D3 принимают широкое разнообразие кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной 6 мм и 8 мм (1/4 in и 5/16 in), или же зачищенные концы кабелей диаметром до 4 мм (5/32 in).

Важное замечание по безопасности

В некоторых странах, в частности в Европе, использование 4-мм разъемов «бананов» считается потенциально опасным, т.к. их по ошибке можно вставить в электрическую розетку. Для согласования с европейскими нормами безопасности (European CENELEC), 4-мм отверстия на концах клемм заблокированы пластмассовыми пробками. Если вы используете продукт в стране, где эти нормы действуют, вы должны быть уверены, что разъемы «бананы» не смогут быть применены детьми или неосведомленными людьми с опасностью для здоровья.

Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты.

На задней панели колонок имеются по две пары клемм, чтобы обеспечить возможность подключения би-ваерингом (двухкабельное, biwiring, см. выше). Для обычного, однокабельного подключения, подсоедините проводники к клеммам соответствующей полярности.

Убедитесь, что плюсовая клемма на колонке (с красным кольцом) соединена с плюсовой выходной клеммой на усилителе, а минусовая на колонке (с черным кольцом) соединена с минусовой выходной клеммой на усилителе. Неверное соединение не приведет к повреждениям, но ухудшит стерео образ и ослабит басы. Всегда завинчивайте головки клемм до упора, чтобы избежать вибраций.

Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше).

Неравномерное распределение басов обычно вызывается стоячими волнами в комнате, и поэтому имеет смысл поэкспериментировать с расстановкой обоих колонок и выбором места слушателя. Попытайтесь расположить колонки вдоль другой стены. На звучание может повлиять даже перемещение крупной мебели.

HTM2 D3

5. Прогрев и приработка 6. Уход

РУССКИЙ

Если звуковой образ в центре слабоват, попробуйте пододвинуть колонки ближе друг к другу или же направить в точку перед слушателями.

Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повесьте тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный.

Для наиболее взыскательных слушателей снимите защитные решетки с басовой и среднечастотной секций, взяв их за края и осторожно потянув к себе.

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Мы рекомендуем использовать ткань, прилагаемую в комплекте. Если же вы захотите использовать антистатикаэрозоль для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Не используйте чистящие жидкости для динамиков. Избегайте касания диффузоров динамиков, т.к. это может привести к их повреждению.

Когда для отделки корпусов АС Bowers & Wilkins используется натуральное дерева, лучшие сорта шпона покрываются лаком, стойким к ультрафиолетовому излучению для минимизации изменений цвета со временем. Тем не менее, как и любой природный материал, фанера подвержена воздействию окружающей среды, и какое-то выцветание все равно возможно со временем. Разница в окраске может быть заглажена выставлением всех фанерованных поверхностей на солнце до тех пор, пока она не станет незаметной. Этот процесс может занять несколько дней или недель, но его можно ускорить умелым и аккуратным использованием ультрафиолетовой лампы. Держите фанерованные поверхности подальше от источников тепла, таких как радиаторы, тепловентиляторы или батареи центрального отопления, чтобы избежать растрескивания.

ČESKY

2. Umístění1. Vybalení

Obsah balení

1 pár terminálových propojek

4 samolepící podložky 2 dvoudílné pěnové záslepky

Reprosoustavy HTM1 D3 a HTM2 D3 mají velkou

hmotnost a proto důrazně doporučujeme provádět vybalení až v místnosti, kde budou instalovány, přičemž k manipulaci je zapotřebí nejméně dvou osob. Při

vybalování a manipulaci si z rukou sundejte šperky (prsteny, náramky apod.), aby nedošlo k poškrábání povrchu reprosoustav.

V tabulce nahoře je výčet příslušenství, jenž by mělo být přibaleno k reprosoustavám HTM1 D3 a HTM2D3. V případě, že by vám cokoli z tohoto příslušenství chybělo, neváhejte prosím kontaktovat vašeho

prodejce.

Všechny krycí mřížky reproduktorů jsou uchyceny magneticky. Mřížka kryjící středobasovou sekci je balena zvlášť, aby během přepravy nedošlo k jejímu posunutí a poškození ozvučnice.

Membrána vysokotónového reproduktoru je velmi křehká a lze ji snadno poškodit. Reprosoustavy řady 800 Diamond jsme vybavili kovovou mřížkou, chránící membránu vysokotónového reproduktoru před poškozením. Nicméně, i přes tuto ochranu buďte

opatrní, kdykoli s reprosoustavami manipulujete, nebo

je čistíte.

Informace kživotnímu prostředí

Tento produkt je konstruován sohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances)

jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních

ii REACH (Registration, Evaluation, Authorisation

and restriction of CHemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek

iii WEEE (Waste Electrical and Electronic

Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Více informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, získáte od příslušného orgánu,

který se zabývá likvidací odpadu.

0.5m - 1m

Instalace reprosoustav

Používáte-li jako zobrazovač projekci s průzvučným plátnem, můžete vaši reprosoustavu HTM1 D3 či HTM2 umístit doprostřed za promítací plátno. V jiných případech umístěte reprosoustavu co nejblíže horní, nebo spodní hraně zobrazovače tak, aby byla co nejblíže středu obrazu. Zároveň by reprosoustava měla být umístěna tak, aby se její vysokotónový reproduktor nacházel co nejblíže výšce uší posluchače. Instalovat ji přitom můžete na podlahový stojan, nábytkový prvek či polici.

Hodláte-li použít podlahový stojan, doporučujeme model FS-HTM D3, který je speciálně určen právě pod centrální reprosoustavy HTM1 D3 a HTM2D3 a dovoluje jejich naklopení v úhlu 4º či 8º. Tato možnost naklopení je výhodná k docílení správného směrování vysokotónového reproduktoru vůči uším sedícího posluchače. Pro dosažení nejlepšího zvuku i bezpečnosti je důležité, provádět montáž stojanu důsledně dle přiložených instrukcí.

Budete-li reprosoustavu umisťovat na polici či nábytek, doporučujeme vyzkoušet dodávané pěnové basreexové záslepky (v příslušenství) pro optimalizaci basového průběhu (více v kapitole 4: Finální doladění).

 Poznámka:Používáte-lipolicičiregál,ubezpečte

se,žejejichnosnostodpovídáhmotnosti

reprosoustav. Na reprosoustavy také zespodu

nalepte4samolepícípodložky.

3. Připojení

Doporučeno

4. Finální doladění

ČESKY

HTM1 D3

Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta.

Terminály reprosoustav HTM1 D3 a HTM2 D3 umožňují různé způsoby připojení kabelu – pomocí 4mm banánků, 6mm či 8mm vidliček, nebo přímé připojení odizolovaného vodiče až 4mm průřezu.

Důležité bezpečnostní upozornění

V některých, zvláště Evropských zemích,

je použití 4mm banánků považováno za

potenciálně nebezpečné, protože je možné je zaměnit se zásuvkou napájení. Pro splnění bezpečnostních předpisů European CENELEC, jsou 4mm zdířky v terminálech blokovány plastovými záslepkami. Používáte-li zařízení v zemích, kde tyto normy platí, nepoužívejte 4mm banánky a nechte zdířky zaslepené, abyste neohrozili bezpečnost neinformovaných osob a dětí.

V otázce výběru vhodného kabelu kontaktujte svého prodejce. Dbejte, aby celková impedance nepřesahovala doporučované maximum a použijte

kabel s nízkou induktancí, aby se nezhoršila reprodukce vyšších frekvencí.

Na zadní straně každé reprosoustavy jsou pak dva páry terminálů, dovolující zapojení Bi-Wire (vlevo). Při klasickém způsobu zapojení, spojte dodávanými

propojkami terminály se stejnou polaritou (vpravo).

Dbejte, aby kladný kontakt reprosoustavy (označený červeně) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.

Před konečným dolaďováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdi, zvýšíte úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdi, můžete do basreexových otvorů vložit celé pěnové záslepky, nebo (pro menší omezení basů) pouze vnější kroužky (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv může mít také přemístění větších kusů nábytku.

ČESKY

5. Rozehrávání reprosoustav 6. Údržba

HTM2 D3

Je-li reprodukce moc slabá ve středu prostoru mezi

reprosoustavami, zkuste zmenšit vzdálenost, která

mezi nimi je, natočit je směrem k sobě či oddálit místo

poslechu.

Je-li zvuk příliš ostrý, zatlumte místnost například nějakým čalouněným nábytkem (pomohou také těžké závěsy), nebo naopak takový nábytek omezte v případě, že je zvuk mdlý a utlumený.

Pro hodně soustředěný poslech demontujte z reprosoustav mřížky kryjící středotónové a basové reproduktory. Mřížku vždy uchopte opatrně za okraje a jemným tahem směrem od ozvučnice ji sejměte.

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány vchladném prostředí, nabývají tlumící závěsy a některé materiály vreproduktorech své správné mechanické vlastnosti teprve během provozu. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Doporučujeme používat utěrku dodávanou v příslušenství. Chcete-li použít nějaký čisticí prostředek ve spreji, nastříkejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte nejprve na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Čisticí prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto

membrány mohou být snadno poškozeny, proto se jich nedotýkejte.

Tyto reprosoustavy Bowers & Wilkins jsou opatřeny kvalitní pravou dřevěnou dýhou, potaženou UV rezistentním lakem, což minimalizuje změny jejího zabarvení vlivem světla. Nicméně jako každý přírodní materiál, podléhá i tato dýha vlivu okolního prostředí. Případné rozdíly v zabarvení jednotlivých ploch mohou být srovnány vystavením celého povrchu rovnoměrnému působení slunečního světla tak dlouho, dokud rozdíl nezmizí. Tento proces může trvat několik dnů či týdnů, lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory, zabráníte tak možnému popraskání dýhy.

2. Elhelyezés1. Kicsomagolás

MAGYAR

Ellenőrizze a dobozt

1 Egy pár áthidaló kábel 4 Öntapadós műanyag tappancs 2 Kétrészes szivacsdugó

A HTM1 D3 és a HTM2 D3 nagyon nehéz hangsugárzók, így javasoljuk, hogy a kicsomagoláskor két ember dolgozzon együtt. Ugyancsak különös gyelmet fordítson a kezén lévő ékszerek eltávolítására, nehogy azok felsértsék a hangsugárzó felületét.

A fenti táblázat mutatja be a HTM1 D3 és HTM2 D3 hangsugárzóhoz csomagolt tartozékokat. Abban az esetben, ha valami hiányozna, kérjük vegye fel a kapcsolatot azzal a szaküzlettel, ahol a hangsugárzót

vásárolta.

Minden előlap mágnesesen csatlakozik a hangsugárzó házához. Az előlap külön van csomagolva, megelőzvén, hogy a szállításkor elmozduljon.

A magassugárzó membránja nagyon precíz, nom alkatrész, mely könnyen megsérülhet. A 800 Diamond sorozat, tartalmaz egy acél védőrácsot, mely megvédi a magassugárzót bármilyen sérüléstől. Ugyanakkor nagy odagyeléssel mozgassa vagy tisztítsa a hangsugárzót.

Környezetvédelmi tájékoztató

A termék megfelel a nemzetközi előírásoknak, ideértve, de nem kizárólagosan a veszélyes anyagok elektromos és elektronikus berendezésekben történő használatának korlátozását előíró

i. RoHS irányelvet (Restriction of Hazardous

Substances), a vegyi anyagok regisztrálásáról,

értékeléséről, engedélyezéséről és korlátozásáról szóló

ii. REACH irányelvet (Registration, Evaluation,

Authorisation and restriction of CHemicals,

valamint az elektromos és

iii. elektronikus berendezések hulladékairól szóló

WEEE előírást (Waste Electrical and Electronic Equipment).

A termék megfelelő leselejtezéséről vagy újrahasznosításáról további információkat a helyi hulladékkezelőtől vagy hatóságtól kérhet.

0.5m - 1m

Speaker Installation

Ha projektort használ, hangáteresztő vászonnal, a HTM1 D3 vagy HTM2 D3 centersugárzót a képernyő mögé, a középpontba helyezze. Más esetekben közvetlen a vászon alá vagy fölé, a saját állványára vagy egy polcra, bútorra helyezze a hangsugárzót, lehetőleg legközelebb a fülmagassághoz.

Amennyiben padlón álló állványt szeretne használni, javasoljuk az FS-HTM D3 állványunkat. Az FS-HTMD3 állítható centersugárzó állvány, mely lehetővé teszi,

hogy a HTM1 D3 vagy HTM2 D3 4 vagy 8 fokos

szögben való beállítását. Ez által, a hangsugárzó pont a az ülő helyzetben lévő fülmagassághoz állítható be. A biztonság és a kiváló minőségű előadásmód érdekében kövesse pontosan az állvány összeszerelési útmutatóját.

Ha polcra vagy bútorra szeretné a centersugárzót tenni, javasoljuk a mellékelt szivacsdugók használatát,

hogy optimalizálja a hangzást (lásd a 4. Finomhangolás fejezetet).

 Megjegyzés:Hapolcothasznál,győződjönmeg

arról,hogyazkellőképpenerősahangsugárzó

súlyának megtartásához, továbbá a mellékelt négy öntapadós gumitalpat ragassza fel a hangsugárzó aljára.

MAGYAR

3. Csatlakoztatás

Javasolt

4. Finomhangolás

HTM1 D3

Minden csatlakoztatást az audió berendezések kikapcsolt állapotában végezzen.

A HTM1 D3 és HTM2 D3 hangsugárzók sokfajta csatlakozatási módra alkalmasak: 4mm-es banándugók, 6mm-es és 8mm-es (1/4 in és 5/16 in) saruk, csupasz kábel 4mm-es átmérőig.

Fontos biztonsági megjegyzés

Egyes országokban, leginkább Európában a

4mm-es banándugó használata potenciális

veszélyforrásnak tekinthető, mert az bedugható a hálózati aljzatokba is. Az európai CENELEC biztonsági előírásoknak megfelelően a 4mm-es lyukak műanyagból készült dugókkal

vannak lezárva. Amennyiben olyan helyen használja

ezt a terméket, ahol ezek az előírások elfogadottak, győződjön meg arról, hogy a banándugókat nem használja kisgyermek vagy tájékozatlan személy.

Hangsugárzókábel választásakor kérdezze ki a kereskedője tanácsát. A hangsugárzókábel

impedanciája legyen alacsonyabb, mint az általunk

javasolt maximális érték, melyet a technikai specikációkban talál meg. Csak alacsony induktivitású kábel használjon, hogy ne jöhessen létre magasfrekvenciás gerjedés.

Két pár csatlakozóaljzat található a hangsugárzó hátulján, ezáltal kettős kábelezésre alkalmas. Hagyományos bekötéskor, használja a mellékelt áthidaló kábeleket és kösse össze az azonos

polaritásokat.

Győződjön meg arról, hogy a hangsugárzó pozitív csatlakozói (piros színnel jelölve) az erősítő pozitív kimenetére vannak kötve és a negatív csatlakozók (fekete színnel jelölve), az erősítő negatív kimenetével

vannak összekötve. A helytelen csatlakoztatás (fordított

polaritás) nem okoz kárt a hangszórókban, ellenben a sztereó kép és a mélyhang is szegényes lesz. Csatlakoztatás után mindig húzza meg a csatlakozók sapkáit, megelőzvén a zörgő hangokat.

A nomhangolás megkezdése előtt győződjön meg arról, hogy minden csatlakozás megfelelő és

biztonságos.

Ha a falaktól távolabb mozgatja a hangsugárzókat, akkor csökken a mélyhangok szintje. A hangsugárzók mögötti tér mélységérzetet is segít létrehozni. Ezzel ellentétben, ha a falakhoz közel helyezi a hangsugárzókat, akkor növekszik a mélyhangok szintje. Ha csökkenteni szeretné a mélyhangok szintjét a hangsugárzók faltól történő távolítása nélkül, akkor helyezze a szivacsdugókat a reexcsövekbe a bal oldali lenti ábrának megfelelően. Ha a mélyhang nem

egyenletes a frekvenciában, akkor azt gyakran a

helyiség rezonanciája okozza.

Akár a hangsugárzók vagy a hallgató kis elmozdulása is óriási hatással lehet arra, hogy a rezonanciák hogyan befolyásolják a hangot. Próbálja a hangsugárzókat egy másik fal mellé helyezni. Még a nagyméret· bútorok

mozgatása is befolyásolhatja a hatást.

HTM2 D3

5. Bejáratás 6. Ápolás

MAGYAR

Ha a centerkép nem fókuszált, akkor próbálja egymáshoz közelíteni a hangsugárzókat, vagy fordítsa őket befelé, hogy egy pontra nézzenek a hallgatási pozíció elé.

Ha a hang túl durva, növelje a puha bútorzat

mennyiségét a helyiségben (például használjon nehéz

függönyöket), vagy csökkentse, ha a hang túl unalmas,

és élettelen.

A legigényesebb zenehallgatáskor távolítsa el a mélysugárzók és a középsugárzó (óvatosan fogja meg a rács szélét majd óvatosan húzza el a háztól) előlapját.

A hangsugárzók hangminősége a kezdeti használat során jelentősen változik. Amennyiben a hangsugárzót hideg helyen tárolták, a mechanikai alkatrészeknek, illetve a hangszóróban lévő csillapító folyadéknak időre van szüksége, hogy a megfelelő mechanikai jellemzőit visszanyerje. Ez az időszükséglet függ az üzembe helyezést megelőző tárolási feltételektől, és a használat módjától. Általában a hőmérsékleti jellemzők maximum egy hét alatt stabilizálódnak, a mechanikai jellemzők kb. 15 óra átlagos használat után érik el optimális értékeiket.

A termék felülete időnként portalanítást igényel. Javasoljuk, hogy használja a mellékelt tisztítókendőt. Ha szeretne aerosolos vagy más tisztítószert használni, a rongyra fújja rá először, majd tesztelje azt egy kis felületen, mert előfordulhat, hogy néhány tisztítószer károsítja a hangdoboz felületét. Óvja a terméket csiszoló hatású, savas, lúgos vagy antibakteriális anyagokat tartalmazó szerektől. Ne használjon tisztítószereket a hangszórók takarításához, mert az kárt okozhat a hangszórókban.

Amikor a Bowers & Wilkins hangfalait valódi fafurnér bevonattal látjuk el, a lehető legjobb minőségű anyagokat használjuk, és UV fénynek ellenálló lakkbevonattal látjuk el, minimalizálva a furnér elszíneződését. Ennek ellenére, mint minden természetes anyag a környezettől függően megváltozik és a furnér színe idővel enyhén megváltozik. A színkülönbségek kiegyenlíthetőek úgy hogy a hangsugárzót lehetőleg mindenhol hasonló napsugárzásnak tesszük ki. Ezen folyamat néhány

napig vagy akár hetekig is eltarthat. A folyamat

gyorsítható UV lámpa óvatos használatával. A fa felületek tartsuk távol a direkt hősugárzástól, például radiátor és meleg levegőt kibocsájtó szellőzéstől, minimalizálva a furnér berepedezésének az esélyét.

POLSKI

2. Pozycjonowanie1. Rozpakowanie

Zawartość opakowania

1 para złączonych przewodów 4 samoprzylepnych podkładek 2 dwuczęściowe zatyczki piankowe

Kolumny głośnikowe HTM1 D3 i HTM2 D3 są bardzo ciężkie i zdecydowanie radzimy, aby rozpakować kolumny w tym samym pomieszczeniu, w którym mają być użytkowane i robić to w dwie osoby. Dobrym pomysłem jest również usunięcie z rąk i dłoni jakiejkolwiek biżuterii, która mogłaby porysować powierzchnię kolumn podczas rozpakowywania.

Tabela powyżej ilustruje komponenty które są w

zestawie z HTM1 D3 i HTM2 D3. W przypadku braku

jakichkolwiek komponentów proszę skontaktować się ze sprzedawcą sprzętu.

Maskownice są przymocowane do kolumn na magnes. Cięższa maskownica (na głośniki średnio i niskotonowe) jest spakowana w osobnej przegródce, aby zapobiec przesuwaniu się w trakcie transportu.

Membrany głośników wysokotonowych są bardzo delikatne i łatwo je uszkodzić. Do kolumn serii 800 dołączamy stalową maskownicę, która chroni głośnik od różnego rodzaju uszkodzeń. Mimo to powinno się zawsze zachować ostrożność podczas przenoszenia i czyszczenia głośników.

Ochrona środowiska

Wszystkie produkty rmy Bowers & Wilkins są

zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji

niebezpiecznych (RoHS) w urządzeniach

elektrycznych i elektronicznych

ii. międzynarodową dyrektywą dotycząca substancji

chemicznych REACH

iii. dyrektywą dotyczącą likwidacji sprzętu

elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

0.5m - 1m

Instalacja Głośnika

W przypadku korzystania z akustycznie

przezroczystych ekranów projekcyjnych, ustaw głośnik HTM1 D3 lub HTM2 D3 dokładnie za środkiem ekranu. W innym przypadku ustaw go bezpośrednio poniżej lub powyżej ekranu używając podstawek, mebli lub półek. Upewnij się, że głośnik znajduje się na wysokości uszu.

Jeśli używasz podstawek, polecamy model FS-HTMD3. FS-HTM D3 jest regulowaną podstawką na głośnik centralny, która umożliwia pochylenie HTM1D3 lub HTM2 D3 o 4 lub 8 stopni. Zasięg pochylenia ułatwia ustawienie głośnika na wysokość

Twoich uszu, kiedy siedzisz. Zamontowanie podstawki

zgodnie z instrukcją jest ważne zarówno dla bezpieczeństwa, jak i jakości odsłuchu.

Jeśli chcesz ustawić głośnik na półce lub meblach polecamy używanie piankowych wkładek (w zestawie), które optymalizują wydajność portu basowego. (Zobacz rozdział 4. Dostrajanie)

 Uwaga:Jeżeliużywaszpółkiupewnijsięże

jestwystarczającowytrzymałaabywłaściwie podtrzymaćgłośnikiprzyklej4samoprzylepne podkładkidospodugłośnika.

3. Podłączenie

Zalecane

4. Dostrajanie

POLSKI

HTM1 D3

Wszystkie podłączenia powinny być dokonywane przy wyłączonych urządzeniach audio.

Gniazda podłączeniowe kolumn głośnikowych HTM1D3 i HTM2 D3 akceptują różne rodzaje wtyków: wtyki bananowe 4 mm, widełki 6 i 8 mm, gołe kable do 4mm średnicy.

Ważna informacja dotycząca bezpieczeństwa

W niektórych krajach, szczególnie

europejskich, używanie wtyków bananowych

4mm jest uznawane za niebezpieczne

z uwagi na to, że mogą być wsadzone do gniazdka ściennego. W celu spełnienia norm bezpieczeństwa CENELEC otwory 4mm na końcu gniazd są zatkane plastikowymi zatyczkami. Jeśli mieszkasz w jednym z krajów, których dotyczą powyższe regulacje upewnij się, że wtyki bananowe nie będą użyte w sposób

niebezpieczny przez dzieci lub inne osoby.

Zapytaj sprzedawcę, aby doradził Ci w sprawie kupna przewodu głośnikowego. Pamiętaj, aby impedancja kabla była niższa niż maksymalna dopuszczalna w specykacji kolumny i używaj kabli niskoindukcyjnych, by uniknąć niebezpieczeństwa falowania wysokich częstotliwości.

Na tylnym panelu każdej z kolumn są 2 pary gniazd podłączeniowych, które umożliwiają podłączenie typu bi-wire (rysunek powyżej). W przypadku konwencjonalnego podłączenia typu single wire dopasuj przewody do gniazd według polaryzacji.

Upewnij się, że gniazda połączeniowe z czerwonym obramowaniem zostały połączone z gniazdami o

dodatniej polaryzacji na wzmacniaczu a gniazda z czarnym obramowaniem z gniazdami o ujemnej

polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utrata niskich tonów. Zawsze dokręcaj główki gniazd do końca, aby uniknąć zniekształceń dźwięku.

Przed dostrajaniem upewnij się, że wszystkie podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu a poczucie głębi dźwięku zostanie zredukowane. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów

basowych kolumn wetknij piankowe zatyczki lub

dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższymrysunku.

Jeśli niskie tony powodują problem z częstotliwością zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne

zmiany ustawienia kolumn lub zmiany miejsca

odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieśćefekt.

POLSKI

5. Początkowy okres eksploatacji 6. Pielęgnacja

HTM2 D3

Jeśli środkowi sceny dźwiękowej brakuje detali postaraj się przybliżyć kolumny do siebie lub skierować je pod kątem do pozycji odsłuchowej.

Jeśli dźwięk jest zbyt „jasny” zwiększenie ilości miękkich elementów wystroju (np. cięższych zasłon) może pomóc zbalansować dźwięk. Odwrotnie, zmniejszenie ilości miękkich elementów spowoduje rozjaśnienie dźwięku.

Dla najlepszego odsłuchu możesz również spróbować zdjąć maskownice z głośników nisko i średniotonowych delikatnie chwytając za maskownice i odczepiając je od kolumny.

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu

przechowywania kolumn przed zakupem i sposobie

użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15godzin użytkowania, aby części mechaniczne osiągnęły swoje

charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Zalecamy użycie ściereczki dołączonej do produktu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpyl aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza. Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultraoletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem

czasu. Jakkolwiek, podobnie jak w przypadku

wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru. Efekty takich zmian mogą być szczególnie widoczne w miejscach, które podlegają przekształceniom wolniej, takich jak obszary przykryte przez maskownicę lub pozostające w cieniu. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć kilka dni lub nawet tygodni, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultraoletowej.

2. 摆放位置1. 开箱

简体中文

包装箱内的物品

1对接线 4个自粘塑胶垫 2个两部分组成的泡棉塞

HTM1 D3和HTM2 D3有一定的重量，我们强烈建议在房间内由二人一起合力完成。作为谨慎的预防措施，也请阁下取下佩戴的首饰，以免刮伤扬声器表面的外饰。

上表列出了HTM1 D3和HTM2 D3随附的组件。如发现缺少任何组件，请先与购买扬声器的经销商联系。

所有面网都通过磁力吸附。较重的中低音面网放置在单独的隔间中，以防止运输过程中发生移动。

高音振膜极为精致，很容易损坏。于800钻石系列中，我们配备了一个钢制网罩，以防止高音单元受到任何形式的损害。然而，当阁下处理和清洁扬声器时，仍需小心谨慎。

环保信息

本产品符合国际指令，包括但不限于： i. 有关电机和电子设备的危害物质禁用指令

(RoHS) ii. 化学品注册、评估、许可和限制 (REACH) iii. 废电机电子设备指令处理规定 (WEEE)

请咨询阁下当地的废弃物处理局，了解有关如何正确回收或处理本产品的指导。

0.5m - 1m

扬声器安装

如果使用配有透声屏幕的投影电视机，请将HTM1 D3 或HTM2 D3扬声器放置在屏幕中间的后面。也可将其直接放置在屏幕下方，或使用座地架丶家具或墙壁支架将其放置在屏幕上方。确保扬声器尽可能接近耳朵的高度。

如需使用座地架，我们建议使用FS-HTM D3。 FS-HTM D3是一个可调节的中置扬声器座架，允许 HTM1 D3或HTM2 D3倾斜4°或8°。这个范围的调整譲你较容易把扬声器'朝向'你坐下时的耳朵水平。为了保证安全和性能，请务必遵循座地架的组装指导。

如使用墙壁支架或家具时，我们建议使用随附的泡棉塞，以优化导孔的性能 (见第4节: 微调)。

注：如放在书架上，请确保书架结实，足以支持扬

声器重量，并将4个自粘塑胶垫放置在扬声器底部。

简体中文

3. 连接

建议

4. 微调

HTM1 D3

连接时须关闭所有音频设备。

HTM1 D3和HTM2 D3扬声器的插座适用于多种接线头：4毫米香蕉插、6毫米和8毫米(1/4英寸和 5/16 英寸)的铲形接头或直径在4毫米(5/32英寸)以内的裸线。

重要安全指示

在某些国家，尤其是欧洲国家，使用4毫米香蕉插被认为具有安全危险，因为它们可以用于插入无遮蔽的电源座插孔。为了遵从欧洲电工标准化委员会CENELEC的安全规定，接线端上的4毫米孔由塑料插脚封闭。如果阁下在任何执行这种规定的国家内使用这些产品，请确保儿童或其他不知情人仕勿以危险的方式使用香蕉插。

在选择扬声器接线时，请向经销商咨询。总电阻抗应低于扬声器规格中所建议的最大值，并使用低电感的接线，以避免高频减弱。

每台扬声器的背部均有两对插座，可用于双线连接 (上)。对于传统的单线连接，使用随附的接线与同极性的插座相连。

连接时请确保将扬声器的正极端(配有红色环)连接到放大器的正极输出端，而且扬声器的负极端(配有黑色环) 保持连接到放大器的负极输出端。错误连接虽然不会造成损坏，但会导致劣质立体声像效果及损失低音。请务必将插座盖锁紧以避免嘎嘎作响。

在微调前，确保安装中的所有连接正确且安全。

一般来说，把扬声器移离墙壁可降低低音。扬声器后的空间会帮助创造出一种听觉上的深度感。相反，把扬声器移近墙壁则可增加低音。如果你希望减少低音而不把扬声器移离墙壁，可使用泡棉塞或泡棉环，来达到减低强烈的低音（见上图）。

如果低音的频率不均衡，这很可能是因为试听室里的谐振模式引起的。即使扬声器或试听的位置很小的改变都可以使谐振对声音的效果产生很深的影响。设法移动试听的位置或者将扬声器放在不同的墙旁边。大件家具的存在及其位置也会影响谐振模式。

HTM2 D3

5. 煲机 6. 保养

简体中文

假如中心图像缺少焦点，可试着将扬声器彼此离得更近或者使其向内成一个角度，这样它们就可以正对着试听的位置。

如果音质太过明快，则在房间内增加软性的陈设品（如较重的窗帘）可以帮助平衡音质。相反，在房间内减少软性的陈设品可以使迟缓的音质变得明快。

要使声音层次更清晰，请抓住中低音面网的边缘，轻轻向箱体外拉以将其移除。

在初始试听阶段，扬声器的性能会发生细微变化。如果扬声器被安装在较冷的房间内，驱动装置的阻尼复合组件和悬挂材料会需要一些时间来恢复其正确的机械性能。驱动装置的悬挂部分也会在最初使用的几小时内松动。使扬声器达到理想性能状态的时间将因以前的储存条件和使用方法而有所变化。作为使用指引，可以用一周时间来稳定温度的影响，或者用平均使用15 小时的时间来使机械部分达到理想的设计性能。

箱体表面通常仅需要除尘。建议阁下使用产品随附的布块。如果想要使用喷雾剂或其它清洁剂，请将清洁剂使用在布块上，不要直接喷到产品上，并先在一小块面积上试用，因为有些清洁产品可能会损坏表面。请勿使用具有磨蚀性，包含酸、碱或抗菌剂的产品。请勿对驱动单元使用清洁剂。请避免触摸驱动单元，因为可能导致损坏。

尽管Bowers & Wilkins扬声器使用真木外饰，其板材均通过精选，并使用耐紫外线漆处理，以减低随时间而产生的颜色变化。然而，就像所有的天然材料一样，表面饰板将受到环境的影响并产生不同程度的颜色变化。可通过将饰板表面同等平均地置于阳光下以修正颜色不一的现象，直到颜色统一。此过程可能需要数天或数星期，但是可通过小心使用紫外线灯来加速此过程。木质饰板表面应远离直接热源，例如，发热器和暖气出风口，以减小木质板材开裂的可能性。

繁體中文

2. 擺放位置1. 開箱

包裝箱內的物品

1對接線 4個自黏塑膠墊 2個兩部分組成的泡棉塞

HTM1 D3和HTM2 D3有一定的重量，我們強烈建議在房間內由二人一起合力完成。作為謹慎的預防措施，也請閣下取下佩戴的首飾，以免刮傷揚聲器表面的外飾。

上表列出了HTM1 D3和HTM2 D3隨附的組件。如發現缺少任何組件，請先與購買揚聲器的經銷商聯繫。

所有面網都通過磁力吸附。較重的中低音面網放置在單獨的隔間中，以防止運輸過程中發生移動。

高音振膜極為精緻，很容易損壞。於800鑽石系列中，我們配備了一個鋼制網罩，以防止高音單元受到任何形式的損害。然而，當閣下處理和清潔揚聲器時，仍需小心謹慎。

環保資訊

本產品符合國際指令，包括但不限於：

i. 有關電機和電子設備的危害物質禁用指令

(RoHS) ii. 化學品註冊、評估、許可和限制 (REACH) iii. 廢電機電子設備指令處理規定 (WEEE)

請諮詢閣下當地的廢棄物處理局，瞭解有關如何正確回收或處理本產品的指導。

0.5m - 1m

揚聲器安裝

如果使用配有透聲屏幕的投影電視機，請將HTM1 D3 或HTM2 D3揚聲器放置在屏幕中間的後面。也可將其直接放置在屏幕下方，或使用座地架丶傢俱或牆壁支架將其放置在屏幕上方。確保揚聲器盡可能接近耳朵的高度。

如需使用座地架，我們建議使用FS-HTM D3。 FS-HTM D3是一個可調節的中置揚聲器座架，允許 HTM1 D3或HTM2 D3傾斜4°或8°。這個範圍的調整譲你較容易把揚聲器'朝向'你坐下時的耳朵水平。為了保證安全和性能，請務必遵循座地架的組裝指導。

如使用牆壁支架或傢俱時，我們建議使用隨附的泡棉塞，以優化導孔的性能 (見第4節: 微調)。

注：如放在書架上，請確保書架結實，足以支持揚

聲器重量，並將4個自黏塑膠墊放置在揚聲器底部。

3. 連接

建議

4. 微調

繁體中文

HTM1 D3

連接時須關閉所有音頻設備。

HTM1 D3和HTM2 D3揚聲器的插座適用於多種接線頭：4毫米香蕉插、6毫米和8毫米(1/4英寸和5/16 英寸)的鏟形接頭或直徑在4毫米(5/32英寸)以內的裸線。

重要安全指示

在某些國家，尤其是歐洲國家，使用4毫米香

蕉插被認為具有安全危險，因為它們可以用

於插入無遮蔽的電源座插孔。為了遵從歐洲電工標準化委員會CENELEC的安全規定，接線端上的4毫米孔由塑膠插腳封閉。如果閣下在任何執行這種規定的國家內使用這些產品，請確保兒童或其他不知情人仕勿以危險的方式使用香蕉插。

在選擇揚聲器接線時，請向經銷商諮詢。總電阻抗應低於揚聲器規格中所建議的最大值，並使用低電感的接線，以避免高頻減弱。

每台揚聲器的背部均有兩對插座，可用於雙線連接 (上)。對於傳統的單線連接，使用隨附的接線與同極性的插座相連。

連接時請確保將揚聲器的正極端(配有紅色環)連接到放大器的正極輸出端，而且揚聲器的負極端(配有黑色環) 保持連接到放大器的負極輸出端。錯誤連接雖然不會造成損壞，但會導致劣質立體聲像效果及損失低音。請務必將插座蓋鎖緊以避免嘎嘎作響。

在微調前，確保安裝中的所有連接正確且安全。

一般來說，把揚聲器移離牆壁可降低低音。揚聲器後的空間會幫助創造出一種聽覺上的深度感。相反，把揚聲器移近牆壁則可增加低音。如果你希望減少低音而不把揚聲器移離牆壁，可使用泡棉塞或泡棉環，來達到減低強烈的低音(見上圖)。

如果低音的頻率不均衡，這很可能是因為試聽室裡的諧振模式引起的。即使揚聲器或試聽的位置很小的改變都可以使諧振對聲音的效果產生很深的影響。設法移動試聽的位置或者將揚聲器放在不同的牆旁邊。大件傢俱的存在及其位置也會影響諧振模式。

繁體中文

5. 煲機 6. 保養

HTM2 D3

假如中心圖像缺少焦點，可試著將揚聲器彼此離得更近或者使其向內成一個角度，這樣它們就可以正對著試聽的位置。

如果音質太過明快，則在房間內增加軟性的陳設品(如較重的窗簾)可以幫助平衡音質。相反，在房間內減少軟性的陳設品可以使遲緩的音質變得明快。

要使聲音層次更清晰，請抓住中低音面網的邊緣，輕輕向箱體外拉以將其移除。

在初始試聽階段，揚聲器的性能會發生細微變化。如果揚聲器被安裝在較冷的房間內，驅動裝置的阻尼複合元件和懸掛材料會需要一些時間來恢復其正確的機械性能。驅動裝置的懸掛部分也會在最初使用的幾小時內鬆動。使揚聲器達到理想性能狀態的時間將因以前的儲存條件和使用方法而有所變化。作為使用指引，可以用一周時間來穩定溫度的影響，或者用平均使用15小時的時間來使機械部分達到理想的設計性能。

箱體表面通常僅需要除塵。建議閣下使用產品隨附的布塊。如果想要使用噴霧劑或其它清潔劑，請將清潔劑使用在布塊上，不要直接噴到產品上，並先在一小塊面積上試用，因為有些清潔產品可能會損壞表面。請勿使用具有磨蝕性，包含酸、鹼或抗菌劑的產品。請勿對驅動單元使用清潔劑。請避免觸摸驅動單元，因為可能導致損壞。

儘管Bowers & Wilkins揚聲器使用真木外飾，其板材均通過精選，並使用耐紫外線漆處理，以減低隨時間而產生的顏色變化。然而，就像所有的天然材料一樣，表面飾板將受到環境的影響並產生不同程度的顏色變化。可通過將飾板表面同等平均地置於陽光下以修正顏色不一的現象，直到顏色統一。此過程可能需要數天或數星期，但是可通過小心使用紫外線燈來加速此過程。木質飾板表面應遠離直接熱源，例如，發熱器和暖氣出風口，以減小木質板材開裂的可能性。

2. 設置場所1. 開梱

日本語

内容物

ジャンパー・ケーブル 1 ペア粘着式プラスチックパッド4枚ツーパート・フォームプラグ 2個

HTM1 D3ダイヤモンドおよびHTM2 D3ダイヤモンドは非常に重いので、このスピーカーを使用する部屋で、2 人で開梱することを強くお奨めします。また、スピーカーの表面仕上げに傷が付かないよう、予防策として宝飾品を外す方がよいでしょう。

上記の表は、HTM1 D3及びHTM2 D3に同梱されている構成部品を示しています。万一、何かが欠落していた場合は、あなたがスピーカーを購入した小売店までご連絡ください。

グリルはすべて磁気で付いています。重いバス/ミッドレンジ用のグリルは、搬送中に動かないように別の仕切に入っています。

トゥイーター・ダイアフラムは非常にデリケートで傷つきやすい部品です。 800シリーズ・ダイヤモンドには、様々な破損からトゥイーターを守るスチール製メッシュグリルが取り付けられていますが、それでも取り扱いや手入れは十分慎重に行ってください。

環境関連情報

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限

（RoHS）

ii. 化学物質の登録、評価、認可および制限

（REACH）

iii. 廃電気電子機器指令（WEEE）

本製品の適切なリサイクルまたは処分方法の指針につい

ては現地の廃棄物処理当局に問い合わせてください。

0.5m - 1m

スピーカーの取り付けは

音響透過スクリーンとプロジェクションテレビを使用している場合は、画面の中央の後ろにHTM1 D3または HTM2 D3スピーカーを配置してください。それ以外の場合は、スピーカーが可能な限り耳の高さになるよう、フロアスタンドや家具、或いは壁の棚等を使ってスクリーンの直接上か下に設置します。

フロアスタンドを使用する場合、FS-HTM D3をお勧めします。FS-HTM D3は、調整可能なセンタースピーカー用スタンドで、HTM1 D3及びHTM2 D3に対して4°～8° の角度調整が可能です。調整の範囲は、あなたが座っている場合、スピーカーの正面が、耳の位置に向かって照準するようにすると簡単です。安全性とパフォーマンスの双方の観点から、フロアスタンドの組み立て指示書に従ってください。

壁の棚や家具ユニットが使用されている場合は、バスレフポートのパフォーマンスを最適化するために（付属の）スポンジ製挿入栓を使用することをお勧めします(セクション4のファインチューニングを参照)。

注意: 棚に置く場合、重さをしっかりと支えるだけの頑丈さがあることを確認し、粘着式プラスチックフィート 4 枚をスピーカーの下に入れるようにしてください。

日本語

3. 接続

望ましい方法

4. 微調整

HTM1 D3

すべての接続はオーディオ機器のスイッチを切った状態で行ってください。

HTM1 D3ダイヤモンドおよびHTM2 D3ダイヤモンドスピーカーの端子は様々なケーブル端子に対応しています。 4mm バナナプラグ、 6mm および 8mm （1/4 インチおよび5/16 インチ）スペードプラグ、または直径最大 4mm （5/32インチ）までの裸線などです。

重要な安全上の注意

I特にヨーロッパ諸国などの一部の国では、 4mmバナナプラグは、シャッターのない電源ソケットの穴に挿入される可能性があるため、潜在的に安全上の危険があると考えられています。欧州のCENELEC 安全規則に準拠するため、端子の先端の4mm の穴はプラスチック・ピンで塞がれています。これらの条件が適用される国でこの製品を使用する場合は、子供や知識のない人物が危険な方法でバナナプラグを使用できないようにしてください。

スピーカー・ケーブルを選ぶ際には販売店に問い合わせてください。総インピーダンスはスピーカーの仕様で推奨される最大値より低くし、低インダクタンス・ケーブルを用いて高音域が減衰しないようにしてください。

各スピーカーの背面には、バイ・ワイヤリングが可能な2 組の端子があります(トップ図参照)。従来のシングル・ワ

イヤ接続を行う場合は、付属のリンク・ワイヤで同じ極性の端子をつないでください。

スピーカーのプラス端子（赤いリング）をアンプのプラス出力端子に、スピーカーのマイナスの端子（黒いリング）をアンプのマイナス出力端子に必ず接続してください。接続を誤っても破損することはありませんが、音像が損なわれ、低音が失われます。端子のキャップは必ず完全に下まで回して締め、ガタつかないようにしてください。

ファインチューニングの前に、もう一度全ての設置と接続が正しく且つ安全に行われているか確認して下さい。

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなります。スピーカーの後ろにスペースをつくることによって、音場の奥行き感を得ることができます。逆に言えばスピーカーを壁に近づけることによって低音域のボリュームを増やすことができます。壁からの距離を変えずにスピーカーに低音域のふくらみを低減させたい場合には、スピーカーのバスレフポートにフォームプラグ挿入してみてください。また少し低音域を減少させたい場合はフォームリングをバスレフポートに挿入して下さい。フォームプラグ、又はフォームリングの使用方法は上図を参照してください。

もし低域が周波数的にフラットではないと思われたら、それはリスニングルームの共振モードのために発生している可能性があります。スピーカーの位置又はリスニングポジション等の小さな変更で、これらの共振の影響が改善される場合もあります。リスニングポジションを移動するか、または異なった壁に沿ってスピーカーの設置位置を変更してみてください。大きな家具の位置や配置の共振モードに影響します。

HTM2 D3

5. ならし運転 6. お手入れ

日本語

センターイメージのフォーカスがあいまいな場合は、左右のスピーカーの間隔をもっと狭めるか、スピーカーの設置角度をリスニングポジションの前に合わせ、もっと内側に向けると改善される場合があります。

再生した音が高音域に偏っていると感じられた時は、部

屋に音を吸収するような柔らかい家具等を増やしてみてください。（例えば重たいカーテンを使用する等）おそらくサウンドバランスを整える助けとなります。また逆に、再生した音がこもった感じになった場合は、それらの家具を

減らしてみてください。

最もシャープな音を聞きたい場合は、バス / ミッドレンジのグリルの端をつかんでキャビネットからそっと引っ張り、グリルを取り外してください。

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピーカーが冷たい環境に保管されていた場合、ドライブユニットのダンピング材とサスペンションが本来の機械的特性を取り戻すまで、しばらく時間が掛かります。ドライブユニットのサスペンションは音量やソースにもよりますが、鳴らし始めてから１時間くらいで徐々にほぐれてきます。スピーカーが意図された性能を取り戻すまでにかかる時間は、開梱までの保管条件や、どの様に使用されるかによって異なります。目安としては、温度による影

響を安定させる為、ご使用される状況で１週間、また意図されたデザイン特性に達するために、平均15時間スピーカーを鳴らすことを見込んでください。

キャビネットの表面は、普段はほこりを払うだけで十分です。製品付属の布を使用することをお勧めします。スプレー式クリーナー等のクリーナーを使用する場合は、一部のクリーナーでは表面にダメージを与えることもありますので、クリーナーを直接製品に吹き付けるのではなく、布に吹き付けて、まず狭い範囲で試してください。ドライブ・ユニットにはクリーナーを使用しないでください。ダメージを与える可能性があるので、ドライブ・ユニットには触れないで下さい。

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカーには最高級の化粧板を選び、色の経年変化を最小限にする紫外線抵抗色のカラー塗料で処理しています。それでも、あらゆる自然素材と同様に、化粧板は、環境の影響を受け、ある程度の色の変化が予想されます。色の変化は、化粧板の全表面を、色が一様になるまでむらなく均等に日光をあてることで修正できます。この処理には数日または数週間かかる場合がありますが、紫外線ランプを注意して使用することで所要時間を短縮することができます。また、化粧板の表面に亀裂が入る可能性を最小限に抑えるために、ラジエーターや暖気排出口等の直接的な熱源から離れた場所に置いてください。

한국어

2. 설치 위치1. 포장 풀기

내용물

1 링크 와이어 1 페어 4 점착 플라스틱 패드 2 2중 폼 플러그

HTM1 D3 및 HTM2 D3는 설치할 장소에서 2 명 이상이 포장을 해체하실 것을 추천합니다. 또, 스피커의 표면 마감에 흠이 나지 않도록 예방책으로서 보석 장식품은 벗는 편이 좋습니다.

HTM1 D3와 HTM2 D3 포장 안에 포함되어 있는 부속물을 상기 표에 나타냈습니다. 만약 부속물 중 포함되지 않은 것이 있다면 구입처에 문의하여 주시기 바랍니다.

스피커 그릴은 자력으로 부착됩니다. 미드레인지용

그릴을 다는 경우에는 그릴을 돌려 자력이 제일 강한

위치를 찾아내 거기에 맞추어 주십시오.

트위터 다이아프램은 손상되기 매우 쉽습니다.

800시리즈 다이아몬드에는 스틸 그릴 메쉬가

장착되어 있어 예상치 못한 손상으로부터 트위터를

보호합니다. 그러나 스피커를 다룰 때나 청소할 때는

주의해야 합니다.

환경 정보

본 제품은 다음을 포함한 국제 지침을 준수하고

있습니다.

i. i전기전자제품에 대한 유해물질의 사용제한

(RoHS)

ii. 화학물질관리제도(REACH)

iii. 폐전기전자제품처리지침(WEEE)

포장재나 제품을 폐기할 경우 재활용 가능 자원의

분리 배출요령에 따라 수거하여 주십시오.

0.5m - 1m

스피커 설치 위치

음향을 투과하는 사운드 스크린과 함께 프로젝터를 사용할 경우 HTM1 D3 또는 HTM2 D3 스피커를 스크린의 센터 뒤에 배치하십시오. 그렇지 않을 경우, 플로어 스탠드, 가구, 벽 선반을 이용하여 스크린 바로 아래 또는 위에 가능한 한 귀 높이와 거의 일치하도록 설치하여 주십시오.

플로어 스탠드를 사용할 경우 전용 스탠드 FS‑HTM D3를 권장합니다. FS‑HTM D3는 HTM1 D3나 HTM2 D3 스피커를 4º 또는 8º 각도로 조절이 가능합니다. 이 범위는 리스너가 앉았을 때 스피커를 리스너의 귀 높이로 향하기 쉽게 조절할 수 각도입니다. 플로어 스탠드 조립 지침은 안전과 성능을 위해 중요하므로 매뉴얼을 참조하십시오.

선반이나 가구를 이용하여 설치할 경우에는 폼 플러그를 사용하여 포트 퍼포먼스를 최적화할 것을 권장합니다. (자세한 내용은 4장 미세 튜닝 부분을 참조하십시오).

주의: 선반 위에 설치할 경우 선반이 스피커 하중을 충분히 지지할 수 있어야 하며 4개의 점착 고무 패드를 스피커 바닥에 부착하여 주십시오.

3. 연결

Bowers & Wilkins HTM2 D3, HTM1 D3 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
