Page 1
BT1855, BT1855SP, SX1838, FN1664,
FN1664SP, FN1650, FN1650SP, SL540
www.bostitch.eu
TOOL TECHNICAL DATA (ORIGINAL INSTRUCTIONS)
DONNÉES TECNIQUES (TRADUCTION DE L’ORIGINAL)
TECHNISCHE GERÄTEDATEN (ÜBERSETZUNG DES ORIGINALS)
TECHNISCHE SPECIFICATIE (VERTALING VAN ORIGINEEL)
TEKNISKE DATA (OVERSÆTTELSE AF ORIGINAL)
TEKNISET TIEDOT (KÄÄNNÖS ALKUPERÄISESTÄ)
Τεχνικά στοιχεία (ΜΕΤΑΦΡΑΣΗ ΑΠΟ ΤΟ ΠΡΩΤΟΤΥΠΟ)
DATI TECNICI (TRADUZIONE DELL’ORIGINALE)
TEKNISKE DATA (OVERSETTELSE FRA ORIGINAL)
ESPECIFICAÇÕES TÉCNICAS (TRADUÇÃO DO ORIGINAL)
ESPECIFICACIONES TÉCNICAS (TRADUCCIÓN DEL ORIGINAL)
TEKNISK DATA (ÖVERSÄTTNING AV ORIGINAL)
DANE TECHNICZNE NARZĘDZI (TŁUMACZENIE Z WERSJI ORYGINALNEJ)
TECHNICKÁ DATA NÁSTROJE (PŘEKLAD ORIGINÁLU)
TECHNICKÉ PARAMETRE (PREKLAD ORIGINÁLU)
A SZERSZÁM MŰSZAKI ADATAI (EREDETI SZÖVEG FORDÍTÁSA)
FIŞA TEHNICĂ A SCULEI (TRADUCEREA VERSIUNII ORIGINALE)
GB
FR
DE
NL
DK
FI
GR
IT
NO
PT
ES
SE
PL
CZ
SK
HU
RO
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do
not constitute CE compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce
document ne signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien
dieses Dokuments erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van
dit document willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke
CE overholdelse for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät
muodosta tuotteille CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento
non garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet
oppfyller ikke kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste
documento não estão em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento
no suponen la conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento
no suponen la conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie
niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych
produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie
niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych
produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie
sú v súlade s CE pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül
sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document
nu reprezintă conformitatea CE pentru produse.
Page 2
BT1855-E BT1855SP SX1838-E FN1664-E FN1664SP FN1650 FN1650SP SL540
Xmm
A 235 mm 235 mm 235 mm 302 mm 302 mm 265 mm 265 mm 310 mm
B 240 mm 240 mm 240 mm 289 mm 289 mm 240 mm 240 mm 248 mm
C 70 mm 70 mm 70 mm 86 mm 86 mm 70 mm 70 mm 70 mm
D 1.2 kg 1.4 kg 1.36 kg 1.7 kg 1.8 kg 1.35 kg 1.55 kg 1.53 kg
E 83.2 dB / 4 dB 84.46 dB / 4 dB 81.34 dB / 4 dB 84.1 dB / 4 dB 86.6 dB / 4 db 77.7 dB / 4 db 82.1 dB / 4 db 75.7 dB / 4 db
F 88.5 dB / 4 dB 90.59 dB / 4 dB 87.5 dB / 4 dB 89.2 dB / 4 dB 93.3 dB / 4 db 90.7 dB / 4 db 86.9 dB / 4 db 88.68 dB / 4 db
G 75.5 dB / 4 dB 77.6 dB / 4 dB 75.5 dB / 4 dB 76.2 dB / 4 dB 80.3 dB / 4 db 82.02 dB / 4 db 73.9 dB / 4 db 84.4 dB / 4 db
H 2.83 m/s
2
/ 1.42 m/s
2
2.91 m/s
2
/ 1.46 m/s
2
3.06 m/s
2
/ 1.53 m/s
2
3.07 m/s
2
/ 1.54 m/s
2
3.19 m/s
2
/ 1.60 m/s
2
3.15 m/s
2
/ 1.57 m/s
2
2.44 m/s
2
/ 1.22 m/s
2
2.36 m/s
2
/ - m/s
2
BAR/
LTR
I 8.3 Bar 8.3 Bar 8.3 Bar 8.3 Bar 8.3 Bar 8.3 Bar 8.3 Bar 8.3 Bar
J 4.8 Bar 4.8 Bar 4.8 Bar 4.8 Bar 4.8 Bar 4.8 Bar 4.8 Bar 4.8 Bar
K 1.33 L 1.33 L 1.33 L 1.83 L 1.83 L 1.3 L 1.3 L 1.3 L
L(a) 6 6 6 6 6 6 6 6
L(b) 1 2 1 1 2 1 2 1
M PREMOIL-20OZ
N WINTEROIL-20OZ
O SB32
Q(b)
R
Q(a)
Q(b)
R
Q(a)
P BT13 BT13 SX5035 SB16 SB16 SB16 / NK16 SB16 / NK16 CNK500
Q(a) 1x1.27 mm 1x1.27 mm 1x1.27 mm 1.37x1.65 mm 1.37x1.65 mm 1.37x1.65 mm 1.37x1.65 mm 1.3 mm
Q(b) 15-55 mm 15-55 mm 12-38 mm 25-64 mm 25-64 mm 15-50 mm 15-50 mm 15-40 mm
R 2 mm 2 mm 5.6 mm 1.5x2.8 mm 1.6x2.8 mm 1.5x2.8 mm 1.6x2.8 mm 11 mm
S 100 100 100 110 100 110 110 157
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 3
FIG 1 FIG 2 FIG 3
BT1855
BT1855SP
FN1650
FN1650SP
FIG 5
FIG 6
FIG 4
SX1838
FIG 4 FIG 5 FIG 6
SL540
BT1855 BT1855SP SX1838 FN1664
SL540
FN1664SP FN1650 FN1650SP
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 4
FIG 9
FIG 7
FIG 8
FIG 11
FN1664
FN1664SP
FIG 10
FIG 12a FIG 12b
FIG 13
FIG 16
FIG 17
FIG 18
FIG 19
FIG 14
FIG 15
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 5
GB FR DE NL
A
Length Longueur Länge Lengte
B
Height Hauteur Höhe Hoogte
C
Width Largeur Breite Breedte
D
Weight Poids Gewicht Gewicht
E
Noise LPA / K
PA
Niveau de bruit LPA / K
PA
Ger
äuschpegel LPA / K
PA
Geluid LPA / K
PA
F
Noise LWA / K
WA
Niveau de bruit LWA / K
WA
Ger
äuschpegel LWA / K
WA
Geluid LWA / K
WA
G
Noise LPA / K
PA
Niveau de bruit L
PA
/ K
PA
Ger
äuschpegel L
PA
/ K
PA
Geluid L
PA
/ K
PA
H
Vibration / Uncertainty Vibration / incertitude Vibration / Unsicherheit Trilling / Onzekerheid
I
P max Bar Pression max bars Höchstdruck, Bar Werkdruk max Bar
J
P min Bar Pression min bars Mindestdruck, Bar Werkdruk min Bar
K
Air consumption per shot @
5.6 Bar
Consommation au coup à
5,6 Bar
Luftverbrauch pro Zyklus bei
einem Druck von 5,6 Bar
Luchtverbruik per schot @
5.6 Bar
L(a)
Actuation type Type de déclenchement Aktivierungsart Type bediening
L(b)
Safety yoke type Palpeur de sécurité Typ Auslösesicherung Veiligheidsvergrendeling
M
Summer lubricant Lubrifiant d’été Schmiermittel, Sommer Zomer smering
N
Winter lubricant Lubrifiant d’hiver Schmiermittel, Winter Winter smering
O
O-ring lubricant Lubrifiant de joints toriques O-Ring Schmiermittel 0-ring smering
P
Fastener Name Désignation de la fixation Werkzeugbezeichnung Type apparaat
Q
Dimensions Dimensions Maße, mm Afmetingen
R
Head/crown Tête/couronne Kopf/ Oberteil Kop/Kroon
S
Magazine capacity Capacité du chargeur Kapazität des Magazins Magazijn capaciteit
DK FI GR IT
A
Længde Pituus
Μήκος
Lunghezza
B
Højde Korkeus
ψος
Altezza
C
Bredde Leveys
Πλάτος
Larghezza
D
Vægt kg. Paino kg
Βάρος
Peso
E
Støj LPA / K
PA
Melu LPA / K
PA
Στάθμη θορύβου
LPA / K
PA
Rumorosità LPA / K
PA
F
Støj LWA / K
WA
Melu LWA / K
WA
Στάθμη θορύβου
LWA / K
WA
Rumorosità LWA / K
WA
G
Støj L
PA
/ K
PA
Melu L
PA
/ K
PA
Στάθμη θορύβου
LPA / K
PA
Rumorosità L
PA
/ K
PA
H
Vibration / uvished Tärinä / epävarmuus
Vibration / Uncertainty
Vibrazione / incertezza
I
P max. bar P max Bar
Μέγιστη πίεση
P max Bar
J
P min. bar P min Bar
Ελάχιστη πίεση
P min Bar
K
Luftforbrug pr. skud ved 5,6 bar
Ilman kulutus per laukaisu @
5.6 Bar
Κατανάλωση αέρα ανά βολή
στα 5,6 Bar
Consumo aria per fissaggio
@ 5.6 Bar
L(a)
Aktiveringstype Aktivoimistyyppi
Είδος ενεργοποίησης
Tipo di attuazione
L(b)
Sikkerhedsgaffeltype Kärkivarmistin
Είδος ζυγού ασφαλείας
Tipo di dispositivo di sicurezza
M
Sommersmøremiddel Kesä voiteluaine
Θερινό λιπαντικό
Lubrificante estivo
N
Vintersmøremiddel Talvi voiteluaine
Χειμερινό λιπαντικό
Lubrificante invernale
O
Smøremiddel til O-ring O-renkaan voiteluaine
Λιπαντικό τσιμούχας
Lubrificante per O-rings
P
Klammenavn Naulain tyyppi
Oνομασία συνδετήρα
Nome fissaggio
Q
Mål Naulan koko
Διαστάσεις
Dimensioni
R
Hoved/krone Kanta/Kruunu
Κεφαλή/κορώνα
Testa/cavallo
S
Magasinkapacitet Lippaan tilavuus
Χωρητικότητα γεμιστήρα
Capacità magazzino
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 6
NO PT ES SE
A
Lengde Comprimento Largo Längd
B
Høyde Altura Alto Höjd
C
Bredde Largura Ancho Bredd
D
Vekt Peso Peso Vikt Kg.
E
Lydnivå LPA / K
PA
Ruído LPA / K
PA
Ruido LPA / K
PA
Ljudnivå LPA / K
PA
F
Lydnivå LWA / K
WA
Ruído LWA / K
WA
Ruido LWA / K
WA
Ljudnivå LWA / K
WA
G
Lydnivå LPA / K
PA
Ruído LPA / KPA Ruido LPA / KPA Ljudnivå LPA / KPA
H
Vibrasjoner / usikkerhet Vibração / Incerteza Vibración/ Incertidumbre Vibration / osäkerhet
I
Lufttrykk max Bar Pressão máx. Bar P max Bar Lufttryck max Bar
J
Lufttrykk min Bar Pressão mín. Bar P min Bar Lufttryck min Bar
K
Luft forbruk per skudd @ 5.6
Bar
Consumo de ar por golpe @
5.6 Bar
Consumo aire disparo @ 5.6
Bar
Luftförbrukning per avfyrning@
5.6 Bar
L(a)
Avtrekksmekanisme Tipo de disparo Tipo de activación Utlösningstyp
L(b)
Type sikkerhetsguide Tipo apalpador de segurança Tipo de seguro palpador Säkerhetsutlösningstyp
M
Smøreolje for verktøy (Sommer) Lubrificante para verão Lubricante de verano Sommarsmöjning
N
Smøreolje for verktøy (Vinter) Lubrificante para inverno Lubricante de invierno Vintersmörjning
O
Smøreolje for O- ringer Lubrificante para anéis Lubricante O-ring O-ringssmörjning
P
Spiker Navn Nome do Fixador Nombre del consumible Maskinnamn
Q
Dimensjon Dimensões Dimensiones Dimmensioner
R
Hode/ Krone Coroa Cabeza/corona Ryggbredd
S
Magasin kapasitet Capacidade do magazine Capacidad cargador Magasinskapacitet
PL CZ SK HU RO
A
Dlugosc Délka Dĺžka Hosszúság
Lungime
B
Wysokosc Výška Výška Magasság
Înălţime
C
Szerokosc Šířka Hĺbka Szélesség
Lăţime
D
Waga Hmotnost kg Hmotnosť Súly Kg.
Greutate
E
Halas
LPA / K
PA
Hladina hluku
LPA / K
PA
Hlučnosť
LPA / K
PA
Zaj
LPA / K
PA
Zgomot LPA / K
PA
F
Halas
LWA / K
WA
Hladina hluku
LWA / K
WA
Hlučnosť
LWA / K
WA
Zaj
LWA / K
WA
Zgomot LWA / K
WA
G
Halas
LPA / K
PA
Hladina hluku
LPA / K
PA
Hlučnosť
LPA / K
PA
Zaj
LPA / K
PA
Zgomot LPA / K
PA
H
Drgania / nieokreśloność Vibrace / proměnlivost Vibrácie / neistota Rezgés / bizonytalanság
Vibraţii / incertitudine
I
P max bar P max bar P max Bar P max Bar
P max, bar
J
P min bar P min bar P min Bar P min Bar
P min, bar
K
Zuzycie powietrza na
strzal @ 5,6 Bar
Spotřeba vzduchu na
dávku při 5,6 barech
Spotreba vzduchu na
úkon 1 @ 5.6 Bar
Levegőfelhasználás / löket
@ 5.6 Bar
Consum de aer pe
bătaie la 5,6 bar
L(a)
Tryb pracy Typ aktivace Druh aktivácie Aktiválási típus
Tipul activării
L(b)
Rodzaj widelca
bezpieczeństwa
Typ bezpečnostní
narážky
Druh bezpečnostného
spínača
Biztonsági kioldófejes
típus
Tip bridă de siguranţă
M
Olej letni Letní mazivo Letné mazadlo Nyári kenőanyag
Lubrifiant de vară
N
Olej zimowy Zimní mazivo Zimné mazadlo Téli kenőanyag
Lubrifiant de iarnă
O
Smar do O-ringów Mazivo těsnicího kroužku
Mazadlo – kruh v tvare
písmena O
Tömítőgyűrű kenése
Lubrifiant oring
P
Nazwa stosowanego
lacznika
Název upínadla Meno zošívačky A kötőelem neve
Denumirea elementului
de fixare
Q
Wymiary laczników Rozměry Dimenzie Méretek
Dimensiuni
R
Szerokosc lacznika Hlava/korunka Hlavica/vrchol Fej / korona
Cap/coroană
S
Pojemnosc magazynka Kapacita zásobníku Kapacita zásobníka A tár kapacitása
Capacitate magazie
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 7
SAFETY INSTRUCTIONS
m IMPORTANT READ CAREFULLY: It is important that all operators read and understand all sections
of this Tool Technical Data manual and the separate Safety and Operating Instruction Manual which
come with this tool. Failure to do so could result in you or others in the working area to be seriously
injured.
m WARNING! Eye protection in accordance with 89/686/EEC, and with equal or greater grade than defined in
EN166 should be used. However all aspects of operators work, environment and other type/s of machinery being
used, should also be considered when selecting any personal protection equipment. Note: Non-side shielded
spectacles and face shields alone do not provide adequate protection.
m WARNING! To prevent accidental injuries:
• Never place a hand or any other part of the body in fastener discharge area of tool.
• Never point tool at yourself or anyone whether it contains fasteners or not.
• Never engage in horseplay.
• Never pull the trigger unless the nose is directed towards the work.
• Always handle the tool with care.
• Use the Bostitch tool only for the purpose for which it was designed, such as: the finishing around doors,
windows and edging; draw bottoms, cabinet backs and cabinet making; picture framing and furniture trim.
These tools should not be used for anything other than wood to wood applications.
• Do not pull the trigger or depress the work safety yoke whilst loading the tool.
• To prevent accidental actuation and possible injury, always disconnect air supply.
1. Before making adjustments. 2. When servicing the tool. 3. When clearing a jam. 4. When tool is not in use.
5. When moving to a different work area, as accidental actuation may occur, possibly causing injury.
• Read the additional Safety & Operating instructions booklet before using tool.
• Do not use oxygen and combustible gases as an energy source for pneumatically operated tools.
• The operation of this tool can cause sparks and act as a source of ignition for flammable fuels and gases.
LOADING
m Warning! When loading the tool 1) Never place a hand or any part of the body in fastener discharge area
of the tool; 2) Never point the tool at self or anyone else; 3) Do not pull the trigger or depress the safety yoke as
accidental actuation may occur, possibly causing injury.
1. Depress magazine release button and pull back magazine. (Fig 1)
2. With magazine fully open, insert fasteners. Points must be against bottom of magazine. (Fig 2)
3. Push magazine forward. Continue pushing until latch is engaged. (Fig 3)
1. Depress magazine release button and pull back magazine. (Fig 4)
2. Open magazine fully. Turn tool sideways with discharge area pointed away from yourself
& others. Load staples in channel. (Fig 5)
3. Push magazine forward. Continue pushing until latch is engaged. (Fig 6)
1. Load nails through the slot in the rear of the magazine and past retaining clip. (Fig 7)
2. Pull pusher back behind nail stick and release. (Fig 8)
3. Ensure magazine pusher is behind the last nail stick. (Fig 9)
FASTENER LOCK OUT (BT1855, FN1664, SX1838)
These tools employ a mechanism to prevent dry firing of the tool. When the magazine is not loaded with nails or
when the remaining number of nails becomes less than ≈10, the contact arm cannot operate and the tool will not
fire.
GB
BT1855, BT1855SP
FN1650, FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 8
JAM CLEARANCE
m Warning! Always disconnect the air before clearing a jammed fastener.
Jam Clearing
1. Disconnect the air supply from the tool.
2. Relieve fasteners from pusher (FN1664 & FN1664SP) or open the magazine (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Open the jam clearing nose door by pulling down and then up on the latch (FN1664 / FN1664SP only - Fig 10).
4. Remove the jammed fastener. In certain circumstances, pliers may be required to remove the fastener.
5. Close the jam clearing nose door latch (FN1664 / FN1664SP only - Fig 11).
6. Pull pusher back behind fasteners (FN1664 / FN1664SP) or close the magazine (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
“DIAL-A-DEPTH™” FASTENER CONTROL ADJUSTMENT (FIG 12a / 12b)
The DIAL-A-DEPTH™ Fastener Control adjustment feature provides close control of the fastener drive depth;
from flush with the work surface to shallow or deep countersink. First, set the air pressure for consistent drive in
the specific work, then use the DIAL-A-DEPTH™ Fastener Control adjustment to give the desired depth of drive.
TRIGGER LOCKOUT CONTROL (Fig 13)
The trigger lockout control feature on BOSTITCH pneumatic tools provides a trigger lock feature for added safety
control. Push the Lockout control button in or out to activate or lock the tool trigger.
ACTUATION MODE
m Warning! Always disconnect air supply before making adjustments as accidental actuation may occur,
possibly causing injury.
SAFETY YOKE TYPE - BT1855SP, FN1650SP, FN1664SP ONLY
These models operate dierently from all other BOSTITCH tools. To provide maximum visibility for accurate
fastener placement, the safety yoke of this tool is normally in the “depressed” or “up” position. On all other
BOSTITCH tools and most other tools, the safety yoke is normally in the “extended” or “down” position.
This tool has a selectable actuation mode which determines if the tool drives fasteners in sequential or contact
actuation mode. In sequential mode, when the tip of the nose is placed on the work surface and the trigger is
pulled, the safety yoke moves out from the tool to detect the work surface. The tool nose tip must be in contact
with the work surface to actuate. If the safety yoke does not detect the work surface close enough to the nose of
the tool, the tool will not actuate.
In contact actuation mode, when the trigger is depressed and held, the safety yoke will move out from the tool.
Contacting the work surface with the tool nose, will actuate the safety yoke driving a fastener each time the work
surface is contacted.
SELECTABLE ACTUATION SYSTEM - ALL MODELS
These models feature a selectable actuation system that allows the user to choose between the following modes
of operation:
SEQUENTIAL ACTUATION MODE
The sequential actuation mode requires the operator to hold the tool against the work with the safety yoke
depressed before pulling the trigger. In order to drive additional fasteners, the trigger must be released and
the tool lifted away from the work, before repeating the above mentioned steps. This makes accurate fastener
placement easier, for instance on framing, toe nailing and crating applications. The sequential actuation mode
allows exact fastener location without the possibility of driving a second fastener on recoil, as described under
Contact Actuation Mode (below). The sequential actuation mode has a positive safety advantage because it will
not accidentally drive a fastener if the tool is contacted against the work - or anything else - while the operator is
holding the trigger pulled.

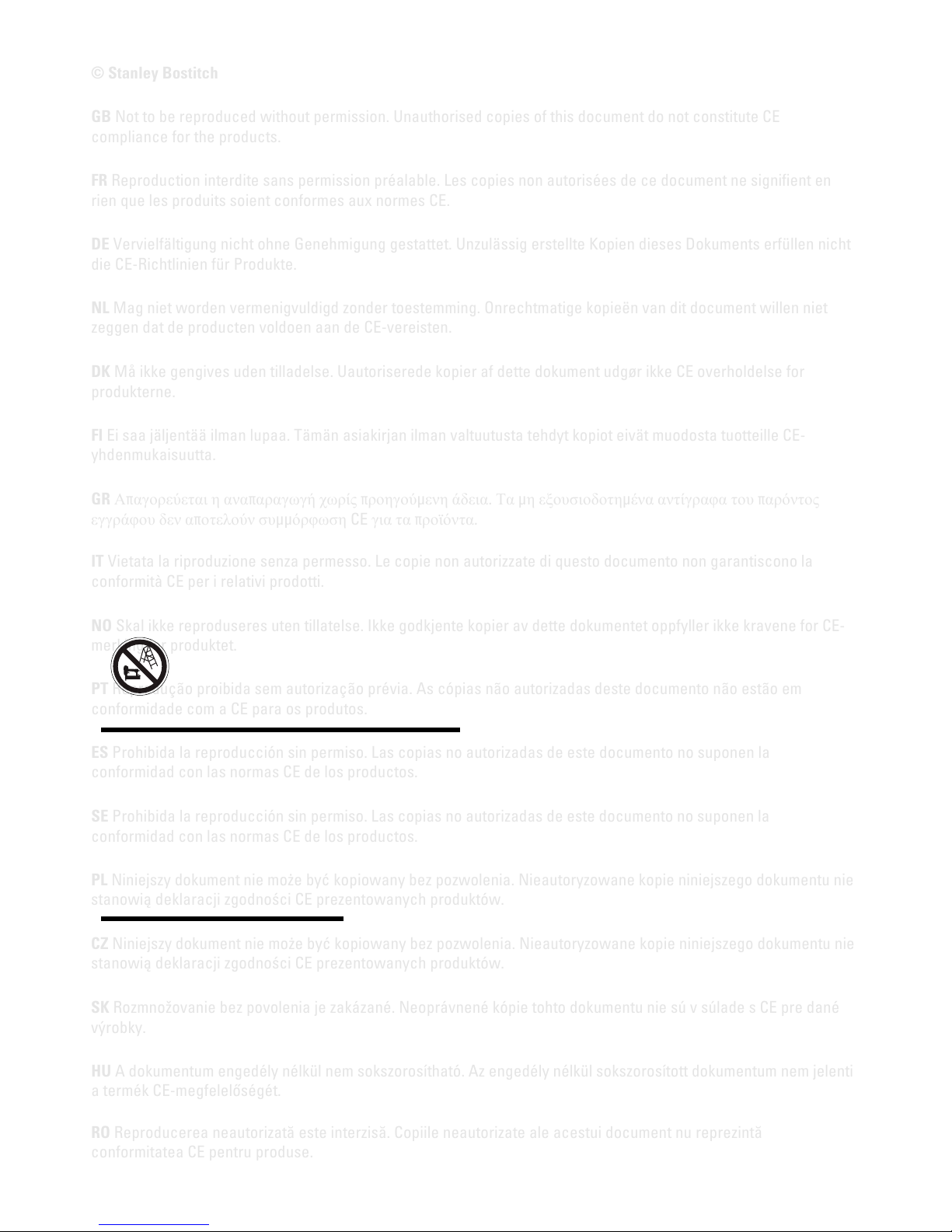

© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 9
CONTACT ACTUATION MODE
The common operating procedure on “Contact Actuation Mode” or “Bump Mode” tools is for the operator to
actuate the safety yoke while keeping the trigger pulled, thus driving a fastener each time the work is contacted.
This will allow rapid fastener placement on many jobs, such as sheathing, decking and pallet assembly. All
pneumatic tools are subject to recoil when driving fasteners. The tool may bounce, releasing the safety yoke and
if unintentionally allowed to re-contact the work surface with the trigger still actuated (finger still holding the
trigger pulled) an unwanted second fastener will be driven.
Warning: Tools must NOT be used in Contact Actuation Mode where changing from one working
position to another involves the use of ladders, stairs or similar structures such as roofs
SELECTING THE ACTUATION MODE (Fig 14-15):
To ensure safety, the user should lock the trigger (see Trigger Lockout Control above) before changing the trigger
system. To change the actuation mode, rotate the switch in the counterclockwise direction. The switch will lock
automatically when the indicating arrow is pointing down to the 3 nail icon stamped into the tool frame (Contact
Actuation Mode) or to a single nail icon stamped in the tool frame (Sequential Actuation Mode). Unlock the trigger
to resume tool operation.
UTILITY HOOK INSTALLATION (Fig 16-18):
These tools include an additional utility hook suitable for storage and temporary hanging of the tool.
Warning: Always disconnect tool from air supply before making adjustments or before attempting any part
assembly or disassembly.
1. Make sure sequential actuation mode is selected (See Actuation Mode above)
2. Depress the utility hook release button on the hook body (Fig 16)
3. Slide the utility hook into the hook attachment slot. (Fig 17)
4. Release the utility hook release button and check to ensure that the hook is locked in position. (Fig 18)
m WARNING! Never use the utility hook with the contact actuation mode.
HEX WRENCH STORAGE - (Fig 19)
A hex wrench for servicing the nailer is stored within the belt hook.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 10
CONSIGNES DE SÉCURITÉ
m IMPORTANT ! LIRE ATTENTIVEMENT CETTE NOTICE : Il est essentiel que tous les utilisateurs
des outils lisent et comprennent toutes les sections de ce manuel de données techniques sur
l’outil ainsi que le manuel séparé de consignes de sécurité et d’utilisation fourni avec l’outil. Tout
manquement à cette mesure de précaution importante pourrait être la cause d’accidents et de
blessures graves pour l’utilisateur de l’outil comme pour d’autres personnes se trouvant à proximité
de la zone de travail.
m ATTENTION ! Il faudra porter un système de protection des yeux conforme à la norme 89/686/EEC et d’une
valeur de protection égale ou supérieure à celle définie par la norme EN166. Cependant, tous les aspects
du travail de l’opérateur, l’environnement et autres types de machines utilisées, doivent aussi être pris
en considération en choisissant des équipements de protection individuelle appropriés. NB: Les lunettes
dépourvues d’écran latéral ainsi que les masques à poussière n’orent pas une protection susante.
m MISE EN GARDE! Pour éviter toute blessure accidentelle:
• Ne jamais mettre la main ni aucune autre partie du corps dans la zone d’éjection des clous.
• Ne jamais diriger la machine vers soi-même ni vers autrui, qu’elle soit chargée ou non.
• Ne jamais s’amuser ou chahuter avec la fixeuse.
• Ne jamais appuyer sur la gâchette si le nez n’est pas appuyé contre la pièce à usiner.
• Toujours manipuler la fixeuse avec précaution.
• N’utilisez les outils Bostitch que pour les applications pour lesquels ils sont prévus, par exemple : les
finitions autour des portes et des fenêtres, les moulures ; les fonds de tiroirs et les dos de meubles ; la
fabrication et la décoration de meubles et les travaux d’encadrement. Ces outils ne doivent pas être utilisés
pour des matériaux autres que le bois et pour des applications autres que celles impliquant le bois.
• Ne jamais appuyer sur la gâchette ni sur le palpeur pendant le chargement de la fixeuse.
• Pour éviter toute mise en marche accidentelle et par conséquent des risques de blessures, il faut toujours
débrancher l’air :
1. Avant de procéder à un réglage. 2. Pendant les opérations d’entretien. 3. Pour débloquer un grippage. 4.
Lorsque l’outil est inutilisé. 5. Si l’on se déplace dans une autre zone de travail, afin d’éviter toute mise en
marche accidentelle et par conséquent des risques de blessures.
• Veuillez lire le livret de consignes de sécurité et d’utilisation supplémentaires avant d’utiliser l’outil.
• N’utilisez pas d’oxygène ou de gaz inflammables comme source d’énergie pour des outils pneumatiques.
• L’utilisation de cet outil peut être la source d’étincelles et entraîner l’ignition de matières et de gaz
inflammables.
CHARGEMENT
m Avertissement ! Lors du chargement de la machine 1) Ne jamais mettre la main ni aucune autre partie du
corps dans la zone d’éjection des clous ; 2) Ne jamais diriger la machine vers soi-même ni vers autrui ; 3) Ne
jamais appuyer sur la gâchette ni sur le palpeur afin d’éviter tout déclenchement accidentel, pouvant être la
cause de blessures.
1. Relâcher le bouton d’ouverture du magasin et tirez le magasin vers l’arrière. (Fig 1)
2. Une fois le magasin complètement ouvert, insérez les attaches. Les pointes doivent
toucher le bas du magasin. (Fig 2)
3. Poussez le magasin vers l’avant jusqu’à ce qu’il se verrouille. (Fig. 3)
1. Relâchez le bouton d’ouverture du magasin et tirez le magasin vers l’arrière. (Fig. 4)
2. Ouvrez le magasin complètement et tournez l’outil sur le côté en vous assurant que
personne ne se trouve face à la zone de déchargement. Chargez les agrafes dans le rail
prévu à cet eet. (Fig. 5)
3. Poussez le magasin vers l’avant jusqu’à ce qu’il se verrouille. (Fig 6)
1. Chargez les clous dans l’ouverture prévue à cet eet à l’arrière du magasin et
derrière le dispositif de rétention des clous. (Fig 7)
2. Poussez le poussoir vers l’arrière et le relâcher. (Fig 8)
3. Assurez-vous que le poussoir du magasin soit derrière le dernier clou. (Fig 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
FR
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 11
VERROUILLAGE DE L’APPAREIL (BT1855, FN1664, SX1838)
Ces outils utilisent un mécanisme permettant de prévenir le déclenchement à vide de l’appareil. Lorsque le
magasin n’est pas chargé de clous ou lorsque le nombre de clous présent dans le magasin est inférieur à ≈10, le
bras de contact ne peut pas fonctionner et l’outil ne se déclenchera pas.
RETIRER LES ATTACHES BLOQUEES
Mise en garde : Veillez à ce que l’air soit débranché avant de retirer une attache bloquée dans l’outil.
Attaches bloquées dans l’outil
1. Débranchez l’outil du circuit d’air.
2. Retirez les attaches du poussoir (FN1664, FN1664SP) ou ouvrez le magasin (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Ouvrez le clapet prévu pour ôter les attaches bloquées dans le nez de l’appareil en appuyant sur le bouton de
verrouillage et en le faisant ensuite basculer vers le haut (FN1664, FN1664SP uniquement - Fig. 10).
4. Retirez les attaches bloquées. Il est parfois nécessaire d’utiliser des pinces.
5. Fermez le clapet en le verrouillant (FN1664, FN1664SP uniquement - Fig 11).
6. Repositionnez le poussoir derrière les attaches (FN1664, FN1664SP) ou fermez le magasin (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
LE REGULATEUR DE PROFONDEUR “DIAL-A-DEPTH™” (Fig 12a / 12b)
Le régulateur de profondeur DIAL-A-DEPTH™ fournit un contrôle précis de la profondeur d’enfoncement de
la fixation: à ras de la surface de la pièce usinée, légèrement ou profondément enfoncé. Etalonner d’abord la
pression de l’air comprimé pour une pénétration constante du matériel à fixer puis utiliser le régulateur DIAL-ADEPTH™ pour obtenir la profondeur d’enfoncement désirée.
FONCTION GACHETTE DE SECURITE (Fig 13)
La fonction gâchette de sécurité des outils pneumatiques BOSTITCH permet un verrouillage de l’outil et une
sécurité d’utilisation accrue. Appuyez sur le bouton de contrôle afin d’activer ou de désactiver la fonction
verrouillage de l’outil.
TYPE DE DECLENCHEMENT
m Avertissement ! Toujours débrancher l’air avant d’effectuer un réglage afin d’éviter tout déclenchement
accidentel pouvant être la cause de blessures.
TYPE DE PALPEUR DE SECURITE - BT1855SP, FN1650SP, FN1664SP UNIQUEMENT
Ces modèles fonctionnent différemment des autres modèles BOSTITCH. Afin de fournir une visibilité maximum
pour un positionnement correct du dispositif de fixation, le palpeur de sécurité de cette machine se trouve
normalement en position « depressed » ou « up » (vers le haut). Sur l’ensemble des autres machines BOSTITCH
ainsi que sur la plupart des autres machines, le palpeur de sécurité se trouve normalement en position «
extended » ou « down » (vers le bas).
Cette machine possède un mode de déclenchement sélectif qui détermine si la machine propulse les clous en
mode de déclenchement en séquence ou par contact. En mode en séquence, lorsque l’extrémité du nez est
placée sur la surface de travail et que la gâchette est appuyée, le palpeur de sécurité sort de la machine pour
détecter la surface de travail. Pour fonctionner, l’extrémité du nez doit être en contact avec la surface de travail.
Si le palpeur de sécurité détecte que la zone de surface n’est pas suffisamment proche de l’extrémité du nez, la
machine ne fonctionnera pas.
En mode de déclenchement par contact, lorsque la gâchette est maintenue appuyée, le palpeur de sécurité
sortira de la machine. Mettre l’extrémité du nez en contact avec la surface de travail et le palpeur de sécurité
propulsera un clou à chaque contact avec cette surface.
SYSTEME DE DECLENCHEMENT SELECTIF - TOUS MODELES
Ces modèles présentent un système de déclenchement sélectif permettant à l’utilisateur de choisir entre les
modes de fonctionnement suivants :
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 12
DECLENCHEMENT EN SEQUENCE
Pendant le déclenchement en séquence, l’opérateur doit tenir l’outil contre la pièce en usinage avec le palpeur
de sécurité abaissé avant d’appuyer sur la gâchette. Pour pousser des dispositifs supplémentaires, il faudra
relâcher la gâchette et soulever l’outil de la pièce en usinage avant de répéter les phases indiquées plus haut.
De cette façon, on pourra plus facilement positionner le dispositif de fixation, par exemple pour des applications
sur châssis et caisses. Le Déclenchement en séquence permet de localiser exactement le dispositif de fixation
sans risquer de pousser un deuxième dispositif par effet de contrecoup, comme indiqué pour le Déclenchement
par Contact (ci-après). L’outil à déclenchement en séquence offre un avantage en matière de sécurité car il
permet d’intégrer un dispositif de fixation si l’outil entre en contact avec la pièce en usinage - ou tout autre objet
- pendant que l’opérateur appuie sur la gâchette.
DECLENCHEMENT PAR CONTACT
Le processus opérationnel normal pour les outils à « Déclenchement par Contact » consiste pour l’opérateur
d’activer le palpeur de sécurité par contact en appuyant continuellement sur la gâchette, en décochant
un dispositif de fixation chaque fois qu’un contact avec la pièce en usinage s’établit. Ceci permet un
rapide positionnement du dispositif de fixation pour différents types d’application, tels que revêtements,
imperméabilisation des ponts et montage de palettes. Tous les outils pneumatiques sont sujets à un phénomène
de contrecoup après l’introduction des dispositifs de fixation. L’outil peut donc « rebondir » et activer l’activer
le palpeur de sécurité et, s’il entre accidentellement en contact avec la surface de la pièce lorsque la gâchette
est encore appuyée (le doigt est encore sur la gâchette), un deuxième dispositif de fixation imprévu pourrait être
décoché.
Mise en garde : Les outils ne doivent PAS être utilisés en fonction déclenchement par contact
lorsque l’utilisateur change d’endroit et travaille sur les toits, avec des échelles, des escaliers, ou
autres structures similaires.
CHOIX DU TYPE DE DECLENCHEMENT (FIG. 14-15) :
Pour changer la fonction sécurité de la gâchette en toute sécurité, l’utilisateur doit d’abord verrouiller la
gâchette (voir plus haut Bouton de déverrouillage de la gâchette). Pour changer le type de déclenchement,
tournez le bouton de sélection dans le sens inverse des aiguilles d’une montre. Ce bouton de sélection se
verrouillera tout seul lorsque la flèche sera pointée vers le symbole aux trois clous qui se trouve sur le corps de
l’outil (Déclenchement par contact) ou lorsqu’elle pointera vers le symbole à clou unique (Déclenchement en
séquence). Déverrouillez ensuite la gâchette pour réutiliser l’appareil.
CROCHET DE SUSPENSION (Fig 16-18)
Ces outils sont fournis avec un crochet de suspension supplémentaire pour ranger l’appareil ou le suspendre de
manière provisoire.
Mise en garde : Veillez à toujours débrancher l’outil du circuit d’air avant de faire tout ajustement ou avant
d’essayer de le démonter en partie ou en totalité.
1. Veillez à ce que la fonction double sécurité soit sélectionnée (voir plus haut Bouton de déverrouillage de la
gâchette)
2. Relâchez le bouton de déverrouillage du crochet de suspension au niveau de la sangle du corps de l’outil (Fig 16)
3. Faites glisser le crochet de suspension dans l’ouverture d’accrochage de la boucle de la sangle. (Fig 17)
4. Relâchez le bouton de verrouillage du crochet de suspension et vérifiez qu’il est bien verrouillé dans la bonne
position. (Fig 18)
m ATTENTION ! Ne jamais utiliser le crochet de suspension pour les outils actionnés par déclencheur contact
(noir).
RANGEMENT DE LA CLEF HEXAGONALE (FIG 19)
Pour entretenir le cloueur, une clef hexagonale est rangée dans la boucle de la sangle.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 13
SICHERHEITSHINWEISE
m WICHTIG – BITTE AUFMERKSAM LESEN: Es ist wichtig, dass jeder Bediener sämtliche
Abschnitte dieses werkzeugtechnischen Datenhandbuchs und die mit diesem Werkzeug gelieferte
gesonderte Sicherheits- und Bedienungsanleitung lesen und verstehen. Ansonsten besteht für Sie
und andere im Arbeitsbereich die Gefahr schwerer Verletzungen.
m ACHTUNG! Es sollte ein Augenschutz gemäß 89/686/EEC und mindestens lt. Definition in EN166
getragen werden. Bei der Wahl der persönlichen Schutzausrüstung sind jedoch auch sämtliche
Aspekte der von Bedienern geleisteten Arbeit, Umgebung und sonstiger benutzter Maschinentypen
zu berücksichtigen. Hinweis: Schutzbrillen ohne seitlichen Schutz oder ein Gesichtsschutz allein stellen
keinen ausreichenden Schutz dar.
m ACHTUNG! So vermeiden Sie Unfallverletzungen:
• Niemals die Hände oder andere Körperteile in den Auswurfbereich des Gerätes halten.
• Das geladene oder nicht geladene Gerät niemals gegen sich selbst oder andere richten.
• Niemals mit dem Heftgerät Unfug treiben.
• Niemals den Auslöser betätigen, bevor die Nase nicht auf das Arbeitsteil gerichtet ist.
• Das Heftgerät immer mit Vorsicht behandeln.
• Das Bostitch Werkzeug sollte ausschließlich zum angegebenen Zweck verwendet werden, z. B.: zur
Endbearbeitung an Türen, Fenstern und Borten; zum Einziehen von Böden, Schrankrückwänden und
zur Schrankfertigung; zur Rahmung von Bildern und Verzierung von Möbeln. Diese Werkzeuge sind
ausschließlich zur Verbindung von Holzmaterial vorgesehen.
• Nicht den Abzug oder den Auslösemechanismus während des Ladens des Gerätes ziehen.
• Um das versehentliche Auslösen und mögliche Unfälle zu vermeiden, ist die Luftzufuhr immer abzukoppeln:
1. Vor dem Ausführen von Justierungen. 2. Bei der Wartung des Gerätes. 3. Beim Beseitigen von Blockaden.
4. Wenn das Gerät nicht verwendet wird. 5. Beim Wechsel in einen anderen Arbeitsbereich, da das Gerät
versehentlich ausgelöst werden kann und möglicherweise Verletzungen verursacht werden.
• Lesen Sie vor Gebrauch des Werkzeugs bitte die Hinweise zu Sicherheit und Betrieb in der zusätzlichen
Anleitung.
• Niemals Sauersto oder brennbare Gase als Antrieb für pneumatische Werkzeuge verwenden.
• Bei Verwendung dieses Werkzeugs können Funken entstehen und zur Zündquelle für brennbare Kraftstoe
und Gase werden.
NACHLADEN
m Warnhinweis! Beim Laden des Werkzeugs 1) nicht die Hand oder ein Körperteil in den Auswurfbereich
des Werkzeugs halten; 2) das Werkzeug nicht auf sich selbst oder andere Personen richten; 3) nicht den
Auslöser ziehen oder die Auslösesicherung drücken, weil dies eine ungewollte Auslösung mit entsprechender
Verletzungsgefahr verursachen könnte.
1. Den Magazin-Entriegelungsknopf drücken und Magazin zurückziehen (Abb. 1).
2. Befestigungselemente in das vollständig geönete Magazin einlegen. Die Spitzen müssen
dabei zur Magazinunterseite zeigen (Abb. 2).
3. Magazin nach vorne schieben bis der Halter einrastet (Abb. 3).
1. Den Magazin-Entriegelungsknopf drücken und Magazin zurückziehen (Abb. 4).
2. Önen Sie das Magazin vollständig und halten Sie das Werkzeug zur Seite, so
dass die Entladeseite nicht zu Ihnen oder anderen Personen zeigt. Legen Sie die
Befestigungselemente in die dafür vorgesehene Schiene (Abb. 5).
3. Magazin nach vorne schieben bis der Riegel einrastet (Abb. 6).
1. Legen Sie die Nägel von hinten, am Halteclip vorbei, in das Magazin (Abb. 7)
2. Ziehen Sie den Schieber hinter den Nagelstreifen und lassen sie ihn los (Abb. 8).
3. Überprüfen Sie, dass der Magazinschieber sich hinter dem letzten Nagelstreifen befindet
(Abb. 9).
DE
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 14
BEFESTIGUNGSELEMENT-SICHERUNG (BT1855, FN1664, SX1838)
Diese Werkzeuge verfügen über einen Mechanismus zur Leerschusssicherung. Falls sich im Magazin keine oder
unter ≈10 Nägel befinden, kann sich der Kontaktarm nicht bewegen und das Werkzeug nicht ausgelöst werden.
STAU-BESEITIGUNG
Warnung! Immer die Luftzufuhr abkoppeln, bevor Sie eingeklemmte Befestigungselemente beseitigen.
Staubeseitigung
1. Koppeln Sie die Druckluftzufuhr ab.
2. Befestigungselemente vom Schieber trennen (FN1664, FN1664SP) bzw. Magazin önen (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
3. Önen Sie die Staubeseitigungsklappe an der Nase, indem Sie den Schnapper erst herunter- und dann nach
oben ziehen (nur FN1664 - Abb. 10).
4. Entfernen Sie das eingeklemmte Befestigungselement, unter Umständen ist dazu eine Zange erforderlich. 5.
Schließen Sie die Staubeseitigungsklappe an der Nase (nur FN1664 - Abb. 11).
6. Ziehen Sie den Schieber hinter die Befestigungselemente (FN1664, FN1664SP) bzw. schließen Sie das Magazin
(BT1855, BT1855SP, FN1650, FN1650SP, SX1838, SL540).
SENKUNGSREGLER “DIAL-A-DEPTH™” (Abb 12a / 12b)
Durch den Senkungsregler DIAL-A-DEPTH™ wird eine präzise Kontrolle der Senkungstiefe der Klammern erzielt
und eine Gleichstellung mit der Oberfläche des zu bearbeitenden Teils von leicht bis ganz eingesenkt erreicht.
Zuerst den Druckwert der Druckluft für ein konstantes Eintreiben in das zu befestigende Material eichen, dann
den DIAL-A-DEPTH™ Regler zum Einstellen der gewünschten Einsenkung einsetzen.
‘TRIGGER LOCKOUT’ KONTROLLE (Abb. 13)
Die Abzugssperre an BOSTITCH-Pressluftwerkzeugen bietet die Verriegelung des Auslösers als eine zusätzliche
Sicherheitskontrolle. Drücken Sie den Abzugssperrenknopf rein bzw. raus um den Werkzeugauslöser zu
aktivieren oder zu verriegeln.
AKTIVIERUNGSART
m Warnhinweis! Vor der Durchführung von Einstellungen immer die Druckluftversorgung trennen, weil eine
ungewollte Auslösung mit entsprechender Unfallgefahr verursacht werden könnte.
AUSLÖSESICHERUNGS-TYP - NUR BT1855SP, FN1650SP, FN1664SP
Diese Modelle werden auf eine andere Art und Weise als die sonstigen Werkzeug von BOSTICH eingesetzt. Um
eine optimale Sicht für die genaue Anordnung der Klammern zu erhalten, befindet sich die Auslösesicherung
dieses Werkzeugs normalerweise in der “gedrückten” oder “oberen” Stellung. Bei allen sonstigen Werkzeugen
von BOSTICH und den meisten sonstigen Werkzeugen, befindet sich die Auslösesicherung normalerweise in der
“ausgestellten” oder “unteren” Stellung.
Dieses Werkzeug verfügt über eine wählbare Aktivierungsart, wobei ausgewählt wird, ob das Werkzeug
die Klammern sequenziell oder berührungsabhängig anbringt. In der sequenziellen Aktivierungsart wird die
Auslösesicherung zur Erfassung der Werkstückfläche aus dem Werkzeug herausgestellt, sobald die Nase an die
Werkstückfläche angesetzt und der Auslöser gezogen wird. Wenn die Auslösesicherung nicht erkennt, dass die
Werkstückfläche nahe genug zur Werkzeugnase ist, wird das Werkzeug nicht aktiviert.
Bei der berührungsabhängigen Aktivierungsart wird die Auslösesicherung aus dem Werkzeug herausgestellt,
sobald der Auslöser gedrückt gehalten wird. Sobald die Werkzeugnase das Werkstück berührt, wird die
Auslösesicherung betätigt und eine Klammer bei jeder Berührung des Werkstücks eingesetzt.
WÄHLBARES AKTIVIERUNGSSYSTEM - ALLE MODELLE
Diese Modelle verfügen über ein wählbares Aktivierungssystem, wobei der Benutzer die Auswahl zwischen den
folgenden Benutzungsarten hat:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 15
SEQUENZIELLE AKTIVIERUNGSART
Bei der sequenziellen Aktivierung muss der Benutzer das Werkzeug mit gedrückter Auslösesicherung gegen das
Werkstück halten, bevor er den Auslöser zieht. Um zusätzliche Klammern zu fahren, muss der Abzug losgemacht
werden und das Gerät von dem Arbeitsteil angehoben werden, bevor die vorher genannten Schritte wiederholt
werden. Dies erleichtert das genaue Plazieren der Klammern, wie zum Beispiel auf Rahmen, Schuhvernaglung
und Anwendungen für Kisten. Die sequenzielle Aktivierungsart ermöglicht eine exakte Positionierung
der Klammer, ohne dass durch die Rückschlagwirkung (siehe Beschreibung für berührungsabhängige
Aktivierungsart unten) eine zweite Klammer eingesetzt werden kann. Die sequenzielle Aktivierungsart hat einen
Sicherheitsvorteil, da sie keine ungewollte Klammer einsetzen wird, wenn das Gerat das Werkstück oder andere
Teile berührt, wahrend der Anwender den Abzug gezogen hält.
BERÜHRUNGSABHÄNGIGE AKTIVIERUNGSART
Der übliche Ablauf bei Werkzeugen mit “berührungsabhängiger Aktivierungsart” oder “kontinuierlicher
Betriebsart” ist, dass der Benutzer bei gezogenem Auslöser die Auslösesicherung betätigt, wobei bei jeder
Berührung des Werkstücks eine Klammer eingesetzt wird. Dies ermöglicht ein schnelles Plazieren der Klammern
bei vielen Arbeiten, wie Verkleidung, Abdeckung und Palettenmontage. Alle pneumatischen Geräte können
bei dem Setzen von Klammern zurückschlagen. Das Gerat könnte zurückschlagen und die Auslösesicherung
freigeben, und wenn das Werkzeug bei noch betätigtem Auslöser (Finger hält den Auslöser noch betätigt)
ungewollt erneut das Werkstück berührt, wird unbeabsichtigt eine zweite Klammer ausgegeben.
Diese Geräte sind mit einem “nicht auf Treppen und Leitern verwenden” Symbol gekennzeichnet. Siehe
Zeichnung technischen Datentabelle. Geräte, die mit diesem Symbol versehen sind, dürfen nicht bei dem
Wechsel von einer Arbeitsposition zur anderen, die das Verwenden von Leitern, Treppen oder ähnlichen
Strukturen, wie Dachlatten mit sich ziehen, verwendet werden.
Warnung: Die Werkzeuge dürfen in keinem Fall in der berührungsabhängigen Aktivierungsart sein,
wenn der Wechsel von einer in die andere Arbeitsposition die Benutzung von Leitern, Treppen oder
ähnlichen Strukturen wie z. B. Dächern erfordert.
AKTIVIERUNGSART WÄHLEN (ABB. 14-15):
Um die Sicherheit zu gewährleisten, muss der Auslöser gesperrt sein (siehe Auslösesperre oben), bevor
der Auslösemodus geändert wird. Um die Aktivierungsart zu ändern, drehen Sie den Schalter gegen den
Uhrzeigersinn. Der Modusschalter rastet automatisch ein, wenn der Anzeiger auf das auf dem Werkzeug
angebrachte Symbol mit den 3 Nageln gerichtet wird (berührungsabhängige Aktivierungsart) oder auf das
Symbol mit nur einem Nagel (sequenzielle Aktivierungsart). Entsperren Sie den Ausloser, um mit der Arbeit
fortzufahren.
AUFHÄNGEHAKEN (ABB. 16-17)
Diese Geräte werden mit zusätzlichem Haken für die Aufbewahrung und das Aufhängen des Geräts geliefert.
Warnung: Koppeln Sie das Gerät immer von der Druckluftzufuhr ab, bevor Sie Änderungen am Gerät vornehmen
oder Teile an- bzw. abmontieren.
1. Vergewissern Sie sich, dass das Gerät sich im Einzel-Auslöser-Modus befindet (Siehe Auslösemechanismus oben)
2. Drücken Sie den Entriegelungsknopf des Mehrzweckhakens am Hauptteil des Gürtelhakens herunter. (Abb. 16)
3. Schieben Sie den Mehrzweckhaken in den Arretierungsschlitz des Gürtelhakens. (Abb. 17)
4. Lassen Sie den Entriegelungsknopf des Mehrzweckhakens los und vergewissern Sie sich, dass der Gürtelhaken in
seiner Position arretiert ist. (Abb. 18)
m ACHTUNG! Den Aufhängehaken niemals mit Geräten mit Kontaktauslöser (schwarze Auslöser) verwenden.
INBUSSCHLÜSSEL AUFBEWAHRUNG (ABB. 19)
Für die Wartung des Naglers ist ein Inbusschlüssel im Gürtelhaken untergebracht.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 16
VEILIGHEIDSINSTRUCTIES
m BELANGRIJK, LEES DIT ZORGVULDIG: Het is belangrijk dat alle operators alle delen van deze
Handleiding met technische informatie over dit gereedschap en de afzonderlijke Handleiding voor
veiligheid en bediening lezen en begrijpen. Wanneer dit niet gebeurt, kan dit leiden tot ernstig
letsel voor u of anderen in de werkomgeving
m OPGELET! Men dient oogbescherming conform 89/686/EEC en een gelijke of hogere klasse dan in
EN166 te gebruiken. Alle aspecten van de werkzaamheden van operator, milieu en andere gebruikte
type/s machines dienen eveneens overwogen te worden bij het selecteren van lichamelijke
beschermingsapparatuur. Opmerking: Een bril zonder laterale afscherming of een masker voor het
gezicht alleen bieden geen adequate bescherming.
m WAARSCHUWING! Om toevallige wonden te vermijden:
• De hand of gelijk welk ander lichaamsdeel nooit in het uitgangsgedeelte van de bevestigingsmiddelen van
het gereedschap steken;
• Het gereedschap nooit naar zichzelf of tegen andere personen richten, of er nu bevestigingsmiddelen in het
gereedschap zitten of niet;
• Nooit schertsen met de hechtmachine;
• Nooit op de trekker duwen wanneer de neus niet in de richting staat van het materiaal dat gehecht moet
worden;
• Het gereedschap steeds met zorg behandelen;
• Gebruik het Bostitch-gereedschap alleen voor het doel waarvoor het is ontworpen, zoals: het afwerken van
deuren, ramen en borders; ladebodems, achterkanten van meubels en meubelmaken; lijsten en meubilaire
versieringen. Gebruik dit gereedschap niet voor andere toepassingen dan hout op hout.
• Niet op de trekker duwen, noch op de taster tijdens het laden van het gereedschap.
• Om onvoorziene bediening en mogelijk letsel te voorkomen, de luchttoevoer altijd afkoppelen:
1. Alvorens afstellingen uit te voeren. 2. Tijdens onderhoud van het gereedschap. 3. Bij het verhelpen van
een blokkering. 4. Wanneer het gereedschap niet in gebruik is. 5. Tijdens verplaatsing naar een andere
werkzone,aangezien het gereedschap per ongeluk geactiveerd kan worden en mogelijk letsel kan veroorzaken.
• Leest u het boekje met aanvullende veiligheidsinstructies en gebruiksaanwijzingen alvorens het
gereedschap in gebruik te nemen.
• Gebruik geen zuurstof en brandbare gassen als energiebron voor pneumatisch bediend gereedschap.
• De werking van dit hulpmiddel kan vonken veroorzaken en een ontstekingsbron zijn voor ontvlambare
brandstoen en gassen.
LADEN VAN HET APPARAAT
m Waarschuwing! Let tijdens het laden van het gereedschap op het volgende 1) Plaats nooit uw hand of een
ander lichaamsdeel op het uitgangsgedeelte van het gereedschap; 2) Richt het gereedschap nooit op uzelf of
anderen; 3) Haal de trekker nooit over en druk de veiligheidsvergrendeling niet in, dit kan leiden tot onverwachte
activering en letsel.
1. Druk de vrijgaveknop in en trek het magazijn achterwaarts uit (Fig 1).
2. Doe de bevestigingsmiddelen erin met het magazijn volledig open. De punten moeten
tegen de bodem van het magazijn liggen (Fig 2).
3. Duw het magazijn naar voren tot de pal vastzit (Fig 3).
1. Druk de vrijgaveknop in en trek het magazijn achterwaarts uit (Fig 4).
2. Open het magazijn volledig. Draai het apparaat zijwaarts met de neus weggedraaid van
uzelf en anderen. Laad nietjes in het kanaal (Fig 5).
3. Duw het magazijn naar voren tot de pal vastzit (Fig 6).
1. Laad de nagels door de bevestigingsgleuf in de achterkant van het magazijn en voorbij de
bevestigingsklem (Fig 7).
2. Trek de duwer terug achter de nagelstrip en laat hem los (Fig 8).
3. Controleer of de duwer van het magazijn achter de laatste nagelstrip is (Fig 9).
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
NL
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 17
BLOKKERING BEVESTIGINGSMIDDEL (BT1855, FN1664, SX1838)
Dit gereedschap gebruikt een mechanisme dat ervoor zorgt dat het gereedschap niet ‘droog schiet’. Als
het magazijn niet is geladen met nagels, of als het resterende aantal nagels minder dan ≈10 wordt, kan de
contactarm niet werken en het gereedschap zal niet schieten.
BLOKKERING VERHELPEN
Waarschuwing! Koppel altijd de lucht af voordat u een blokkering in de hechtmachine verhelpt.
Verhelpen van een blokkering
1. Koppel de luchttoevoer van het gereedschap af.
2. Maak de bevestigingsmiddelen los van de duwer (FN1664, FN1664SP) of open het magazijn (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
3. Open de neus voor het verhelpen van de blokkering door hem naar beneden te duwen en dan op de pal (alleen
FN1664 - Fig 10).
4. Verwijder het vastgelopen bevestigingsmiddel. Onder bepaalde omstandigheden heeft u hiervoor niettangen
nodig.
5. Sluit de pal voor het verhelpen van de blokkering (alleen FN1664 - Fig 11).
6. Duw de duwer terug achter de bevestigingsmiddelen (FN1664, FN1664SP) of sluit het magazijn (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
DE REGELAAR VAN INCASSERING “DIAL-A-DEPTH™” (Fig 12a / 12b)
De regelaar van incassering DIAL-A-DEPTH™ levert een nauwkeurige controle van de diepte van de
incassering van de vasthechting; op het niveau van het werkstuk ofwel lichtjes of veel verzonken. Eerst de druk
van de perslucht ijken voor een constante penetratie in het vast te hechten materiaal, vervolgens de regelaar
DIAL-A-DEPTH™ gebruiken om de gewenste incassering te leveren
TREKKERBLOKKERING (Fig 13)
Het trekkerblokkeringsmechanisme op de pneumatische apparaten van BOSTITCH bieden een trekkerbeveiliging
voor extra veiligheid.
Duw de blokkeringsknop in of uit om de trekker te blokkeren of vrij te geven.
BEDIENINGSMODUS
m Waarschuwing! Ontkoppel altijd de luchttoevoer vóór het maken van aanpassingen om onverwachte
activering te voorkomen wat kan leiden tot letsel.
VEILIGHEIDSVERGRENDELING - ALLEEN VOOR BT1855SP, FN1650SP, FN1664SP
Deze modellen verschillen van alle andere BOSTITCH gereedschappen. Voor maximale zichtbaarheid en
nauwkeurige plaatsing staat de veiligheidsvergrendeling standaard in de “ingedrukte” of “omhoogstaande”
positie. Bij de meeste gereedschappen en alle andere BOSTITCH gereedschappen is dit omgekeerd en staat de
veiligheidsvergrendeling standaard in de “uitgetrokken” of “beneden” positie.
Dit gereedschap heeft een instelbare bedieningsmodus en kan ingesteld worden op sequentiële en
contactwerking. In de sequentiële werking, wanneer de neus op het werkoppervlak is geplaatst en de
trekker wordt overgehaald komt de veiligheidsvergrendeling uit het gereedschap om het werkoppervlak te
detecteren. Voor activering moet de neus van het gereedschap in contact staan met het werkoppervlak. Als
de veiligheidsvergrendeling detecteert dat de neus te ver verwijderd is van het werkoppervlak wordt het
gereedschap niet geactiveerd.
In de contactwerking, wanneer men de trekker overhaalt en ingedrukt houdt komt de veiligheidsvergrendeling
uit het gereedschap. Het contact van de neus van het gereedschap op het werkoppervlak zal de
veiligheidsvergrendeling activeren en zal er iedere keer dat er contact is met het werkoppervlak een
bevestigingsmiddel schieten.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 18
SELECTEERBAAR BEDIENINGSSYSTEEM - ALLE MODELLEN
Deze modellen zijn voorzien van een instelbaar bedieningssysteem waarmee de gebruiker kan kiezen tussen de
volgende modi:
SEQUENTIËLE WERKING
Bij de sequentiële werking moet de bediener het gereedschap tegen het werk houden met de
veiligheidsvergrendeling ingedrukt voordat hij de trekker overhaalt. Om meer bevestigingselementen aan
te brengen, moet de trekker worden losgelaten en het gereedschap van het werk worden gehaald, voordat
bovenstaande stappen worden herhaald. Dit maakt een zorgvuldige plaatsing van het bevestigingsmateriaal
gemakkelijker, bij voorbeeld bij lijst- en kratwerk. Bij de sequentiële werking wordt het bevestigingsmateriaal
exact geplaatst zonder de mogelijkheid dat er een tweede bevestigingsmateriaal wordt uitgestoten door de
terugslag, zoals beschreven bij Contactwerking (hieronder). Het gereedschap met sequentiële werking heeft een
veiligheidsvoordeel omdat het niet per ongeluk een bevestigingsmateriaal kan uitstoten als het gereedschap met
het werk – of iets anders – in contact komt terwijl de bediener de trekker overgehaald houdt.
CONTACTWERKING
De normale bedieningsprocedure bij gereedschappen met “Contactwerking” is dat de bediener de
veiligheidsvergrendeling activeert terwijl hij de trekker overgehaald houdt, zodat er bij elk contact met
het werkstuk een bevestigingsmateriaal wordt aangebracht. Dit maakt snel bevestigen mogelijk bij vele
toepassingen, zoals bekleding, dekvloeren en montage van pallets. Alle pneumatische gereedschappen zijn aan
terugslag onderhevig bij gebruik. Het gereedschap kan stuiten, waardoor de veiligheidsvergrendeling wordt
losgelaten en indien deze per ongeluk weer in contact komt met het werkoppervlak terwijl de trekker nog steeds
actief is (vinger houdt de trekker nog overgehaald), wordt een ongewenst bevestigingsmateriaal uitgestoten.
Op deze gereedschappen is het symbool “niet op trappen of ladders gebruiken” aangebracht. Zie de illustratie
van de Technische gegevenstabel. Gereedschappen met dit symbool mogen niet worden gebruikt waar het
veranderen van werkpositie het gebruik van ladders, trappen en dergelijke structuren met zich meebrengt, zoals
bij daklatten.
Waarschuwing: Gebruik gereedschappen NIET in de modus Contact Taster als u bij de verandering
van de ene werkpositie naar een andere positie ladders, trappen of dergelijke structuren zoals daken
gebruikt
DE TASTERMODUS KIEZEN (Fig 14-15):
Voor de veiligheid moet de gebruiker de trekker blokkeren (zie Trekkerblokkering hierboven) voordat hij het
trekkersysteem verandert. Om de trekkermodus te veranderen, draait u de modusselectieschakelaar tegen de
wijzers van de klok in. De modusselectieschakelaar gaat automatisch op slot als de pijl naar beneden wijst naar
de icoon met 3 nagels gestempeld in de frame van het gereedschap (Contact Trekker Modus) of naar de icoon
met één nagel gestempeld in de frame van het gereedschap (Sequentiële Taster Modus). Deblokkeer de trekker
om de werking van het gereedschap te hervatten.
OPHANGHAAK (Fig 16-17)
Deze apparaten bevatten een extra ophanghaak, geschikt voor opslag en tijdelijk ophangen van het apparaat.
Waarschuwing: Koppel altijd het gereedschap van de luchttoevoer af voordat u afstellingen uitvoert of voordat
u probeert een onderdeel te monteren of demonteren.
1. Controleer of u de modus sequentiële taster heeft geselecteerd (Zie Tastermodus hierboven)
2. Druk de vrijgaveknop voor de ophanghaak op de riemhaak zelf (Fig 16).
3. Schuif de ophanghaak in de bevestigingsgleuf voor de riemhaak (Fig 17).
4. Laat de vrijgaveknop van de ophanghaak los en controleer of de riemhaak goed vast zit (Fig 18).
m WAARSCHUWING! Gebruik de ophanghaak nooit voor apparaten met een contacttrekkerbediening (zwart).
INBUSSLEUTEL OPSLAG (FIG 19)
In de riemhaak is een inbussleutel opgeslagen voor onderhoud aan het apparaat.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 19
SIKKERHEDINSTRUKTIONER
m VIGTIGT – SKAL LÆSES GRUNDIGT IGENNEM: Det er vigtigt, at alle operatører læser og forstår
alle afsnit i den Tekniske data-håndbog og den separate Sikkerheds- og driftsvejledningshåndbog,
som leveres sammen med dette værktøj. Hvis dette undlades, kan det medføre, at du eller andre
personer indenfor arbejdsområdet kommer alvorligt til skade.
m BEMÆRK! Øjenbeskyttelse i overensstemmelse med 89/686/EEC, og af tilsvarende eller højere
klasse end defineret i EN166, skal anvendes. Dog skal alle aspekter af operatørarbejde, miljø og
andre anvendte maskintyper skal imidlertid også tages i betragtning ved udvælgelse af personligt
sikkerhedsudstyr. Bemærk: Briller uden sideskærm og kun udstyret med ansigtsskærm yder ikke
tilstrækkelig beskyttelse.
m ADVARSEL! For at forhindre personskader ved uheld:
• Anbring aldrig en hånd eller en anden legemsdel i udmundingsområdet for fastgøringsanordningen på
værktøjet.
• Ret aldrig værktøjet mod Dem selv eller andre uanset om det indeholder fastgøringsanordninger eller ej.
• Lav aldrig sjov med værktøjet.
• Tryk aldrig på aftrækkeren, hvis næsen ikke er vendt direkte mod arbejdsemnet.
• Håndtér altid værktøjet med forsigtighed.
• Brug kun Bostitch værktøjet til det formål, som det er udviklet til, såsom: det afsluttende omkring døre,
vinduer og kanter; skuebunde, bagbeklædninger på skabe og samling af skabe; indramning af billeder og
møbelbeklædning. Disse værktøjer skal ikke benyttes til andet end træ til træ anvendelse.
• Tryk aldrig på aftrækkeren eller på kontaktmekanismen, mens værktøjet påfyldes.
• For at forhindre utilsigtet aktivering og mulige personskader skal man altid afbryde luftforsyningen:
1. Inden der foretages indstillinger. 2. Ved vedligeholdelse af værktøjet. 3. Når en tilstopning fjernes. 4. Når
værktøjet ikke er i anvendelse. 5. Når værktøjet flyttes til et andet arbejdsområde, eftersom utilsigtet aktivering
kan forekomme, med deraf følgende fare for personskader.
• Læs håndbogen med sikkerheds- og betjeningsanvisninger, før værktøjet tages i brug.
• Benyt ikke ilt og brændbare gasser som en energikilde til trykluftsbetjent værktøj.
• Når dette værktøj anvendes, kan det forårsage gnistdannelse og dermed udgøre en antændelseskilde for
brændbare brændstoer og gasser.
ISÆTNING
m Advarsel! Når du påfylder søm 1) Læg aldrig en hånd eller anden kropsdel i værktøjets sømaffyringsområdet;
2) Sigt aldrig værktøjet mod dig selv eller nogen andre; 3) Tryk aldrig på aftrækkeren eller læg pres på
Sikkerhedsgaflen, da utilsigtet aktivering kan forekomme og måske forårsage en personskade.
1. Tryk magasinets udløserknap ned, og træk magasinet tilbage. (Fig. 1)
2. Når magasinet er helt åbent, indsættes fastgørelseselementerne. Spidserne skal vende
mod magasinets bund. (Fig. 2)
3. Tryk magasinet fremad. Skub indtil låsen går i indgreb. (Fig. 3)
1. Tryk magasinets udløserknap ned, og træk magasinet tilbage. (Fig. 4)
2. Åben magasinet helt. Drej værktøjet, så udgangsområdet vender væk fra dig selv og
andre. Læg hæfteklammer i kanal. (Fig. 5)
3. Tryk magasinet fremad. Skub indtil låsen går i indgreb. (Fig. 6)
1. Indsæt søm gennem åbningen bagest i magasinet forbi fastholdelsesclipsen.
(Fig. 7)
2. Træk udstøderen tilbage så den er bag sømrækken og giv slip. (Fig. 8)
3. Sørg for, at magasinets udstøder er bag den sidste sømrække. (Fig. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
DK
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 20
SØM/KLAMME AFSPÆRRING (BT1855, FN1664, SX1838)
Disse værktøjer anvender en mekanisme, der forhindrer tom afskydning af værktøjet. Når magasinet er tomt for
søm eller når det resterende antal søm er mindre end ≈10, kan kontaktarmen ikke fungere og værktøjet vil ikke
kunne ayres.
VED TILSTOPNING
Advarsel! Tag altid luften fra før et blokerende fastgørelseselement fjernes.
Ved tilstopning
1. Afbryd luftforsyningen til værktøjet.
2. Frigør fastgørelseselementet fra udstøderen (FN1664, FN1664SP) eller åben magasinet (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
3. Åben tilstopningsfrontklappen ved at trykke ned og derefter op på låsemekanismen (Kun FN1664 – fig. 10).
4. Fjern det blokerende fastgørelseselement. I visse tilfælde er det muligt, at man skal benytte bidetang for at
fjerne fastgørelseselementet.
5. Luk låsemekanismen til tilstopningsfrontklappen (Kun FN1664 – fig. 11).
6. Træk udstøderen tilbage bag ved fastgørelseselementerne (FN1664, FN1664SP) eller luk magasinet (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
“DIAL-A-DEPTH™” DYBDEKONTROL (Fig 12a / 12b)
“DIAL-A-DEPTH™” dybdekontrollen sikrer præcis kontrol af fastgøringsanordningernes isætningsdybde, lige
fra samme niveau som arbejdsemnets overflade til lav eller dyb isætning. Man skal først indstille lufttrykket for
korrekt isætning i det specifikke arbejde, hvorefter “DIAL-A-DEPTH™” dybdekontrollen anvendes til at give den
ønskede dybde.
INDSTILLING AF STARTSPÆRRING (fig. 13)
Startspærringsfunktionen på BOSTITCH luftværktøj er en låsefunktion, der giver øget
sikkerhed. Tryk spærringens indstillingsknap ind og ud for at aktivere eller låse værktøjets startenhed.
AKTIVERINGSINDSTILLING
m Advarsel! Afbryd altid luftforsyningen før du laver justeringer, da utilsigtet aktivering kan forekomme og
kan forårsage personskade.
SIKKERHEDSGAFFELTYPE - UDELUKKENDE BT1855SP, FN1650SP, FN1664SP
Disse modeller fungerer anderledes fra alle andre BOSTITCH værktøj. For at give maksimal sigtbarhed, så
præcis sømplacering opnås, er sikkerhedsgaflen på dette værktøj almindeligvis i en ”presset” eller ”oppe”
position. På alle andre BOSTITCH værktøjer, og de fleste andre værktøj, er sikkerhedsgaflen normalt i en
”udstrakt” eller “nede” position.
Dette værktøj har en valgbar aktiveringsindstilling, som afgør om værktøjet inddriver søm ved brug af en
sekvens- eller en kontaktaktiveringsindstilling. I sekvensindstillingen, hvor tippen af næsen placeres på
arbejdsoverfladen og aftrækkeren trykkes i bund, rykker sikkerhedsgaflen sig ud fra værktøjet for at registrere
arbejdsoverfladen. Værktøjsnæsetippen skal være i kontakt med arbejdsoverfladen for at aktivere. Hvis
sikkerhedsgaflen ikke finder arbejdsoverfladen tæt nok på værktøjsnæsen, vil værktøjet ikke aktivere.
I kontaktaktiveringsindstillingen vil sikkerhedsgaflen, når aftrækkeren trykkes og holdes i bund, bevæge sig ud
fra værktøjet. Kontakt mellem arbejdsoverfladen og værktøjsnæsen vil aktivere sikkerhedsgaflen og inddrive et
søm hver gang der er kontakt med arbejdsfladen.
VALGBART AKTIVERINGSSYSTEM - ALLE MODELLER
Disse modeller har et valgbart aktiveringssystem, som tillader brugeren at vælge mellem følgende
funktionsmåder:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 21
SEKVENSAKTIVERINGSINDSTILLING
Den sekvensaktiverede indstilling kræver at operatøren holder værktøjet mod arbejdsemnet med
sikkerhedsgaflen trykket ind inden aftrækkeren trykkes i bund.. For at kunne isætte yderligere søm skal
aftrækkeren slippes og værktøjet fjernes fra arbejdsemnet, inden ovennævnte procedure gentages. Dette
gør det lettere at placere sømmene korrekt, for eksempel ved rammer, spidssømning og kassearbejde.
Sekvensaktiveringsindstillingen gør det muligt at udføre præcis placering af sømmene uden fare for at
et andet søm isættes under tilbageslaget, som beskrevet under Kontaktaktiveringsindstilling (herunder).
Sekvensaktiveringsindstillingen har en positiv sikkerhedsfordel fordi det ikke ved et uheld kan komme til at
isætte et søm, hvis værktøjet kommer i berøring med arbejdsemnet – eller noget andet – mens operatøren holder
aftrækkeren trykket.
KONTAKTAKTIVERINGSINDSTILLING
Den almindelige betjeningsprocedure ved værktøjer med”Kontaktaktiveringsindstilling” eller “Støderindstillingen” er, at operatøren aktiverer sikkerhedsgaflen mens aftrækkeren holdes trykket, og et søm således
isættes, hver gang der opstår berøring med arbejdsemnet. Dette vil sikre hurtig placering af sømmene i mange
arbejdssituationer, såsom beklædning, brotildækning og pallesamling. Alle pneumatiske værktøjer udsættes for
tilbageslag, når søm isættes. Værktøjet kan ryge tilbage og sikkerhedsgaflen vil således blive frigivet, og hvis
den utilsigtet får lov til at berøre arbejdsoverfladen igen, mens aftrækkeren stadig er aktiveret (fingeren holder
stadig aftrækkeren trykket) vil et uønsket søm blive isat.
Advarsel: Værktøj må IKKE benyttes i Kontaktaktiveringsindstilling, ved skift mellem arbejdsstillinger,
der involverer stiger, trapper eller lignende konstruktioner som eksempelvis tage
VÆLG AKTIVERINGSINDSTILLING (FIG. 14-15):
Af sikkerhedsmæssige hensyn bør brugeren låse udløseren (se ovenstående om Udløserspærringskontrol)
før udløsersystemet ændres. For at ændre aktiveringsindstillingen drejes tilstandsvælgeren mod uret.
Tilstandsvælgeren vil automatisk låse, når den indikerende nål peger ned mod ikonet med de tre søm, som er
stemplet ned i værktøjet (Kontaktaktiveringsindstilling) eller når den peger på ikonet med et enkelt søm, der er
stemplet ned i værktøjet (Sekvensaktiveringsindstilling). Lås op for udløseren for at fortsætte værktøjsdriften.
OPHÆNGNINGSKROG (FIG 16-18)
Dette værktøj indeholder en ekstra ophængningskrog, der kan benyttes til opbevaring og midlertidig ophængning
af værktøjet.
Advarsel: Afbryd altid luftforsyningen til værktøjet før der foretages justeringer eller før der monteres eller
demonteres dele.
1. Sørg for, at fortløbende udløsertilstand er valgt (se Udløserbetjeningstilstand ovenfor)
2. Tryk hjælpekrogens udløserknap ned på bæltekrogsenheden (fig. 16).
3. Skub hjælpekrogen ind i bæltekrogens monteringsrille (fig. 17).
4. Slip hjælpekrogens udløserknap, og kontroller, at bæltekrogen er låst fast i den korrekte position
(fig. 18).
m ADVARSEL! Benyt aldrig ophængningskrogen med værktøj, der betjenes med (sort) kontaktaftrækker.
OPBEVARING AF UNBRAKONØGLE (FIG 19)
I bæltekrogen opbevares en unbrakonøgle der bruges ved service af sømpistolen.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 22
TURVAOHJEET
m TÄRKEÄÄ − LUE HUOLELLISESTI: On tärkeää, että kaikki käyttäjät lukevat ja ymmärtävät tämän
käyttöoppaan ja erillisen, tämän työkalun mukana toimitetun Turvallisuus- ja käyttöohjekirjan kaikki
kohdat. Muussa tapauksessa seurauksena voi olla käyttäjän tai muiden työskentelyalueella olevien
henkilöiden vakava loukkaantuminen.
m VAROITUS! Työkalua käytettäessä on käytettävä direktiivin 89/686/EEC mukaisia silmäsuojuksia,
jotka ovat luokitukseltaan samat tai paremmat kuin EN166-määräyksessä mainitut suojukset.
Kaikki työntekoon, ympäristöön ja muihin käytettäviin koneisiin liittyvät seikat täytyy kuitenkin
ottaa huomioon henkilökohtaisia suojavarusteita valittaessa. Huomaa: Sivusuojuksettomat lasit tai
kasvosuojukset eivät yksistään takaa riittävää suojausta.
m VAROITUS! Tapaturmien välttämiseksi:
• Älä koskaan laita käsiä tai muita kehon osia työkalun naulojen ulossyöttöalueelle.
• Älä koskaan osoita työkalulla itseäsi tai muita riippumatta siitä, onko työkalussa nauloja vai ei.
• Älä koskaan leiki työkalulla.
• Älä koskaan paina liipaisinta, ellei nokka ole suuntautunut työkappaletta kohti.
• Käsittele työkalua aina suurella varovaisuudella.
• Käytä Bostitch-työkalua ainoastaan sen käyttötarkoitukseen, kuten: viimeistelytyöt ovien, ikkunoiden ja
reunalistojen parissa; laatikostojen pohjat, kaappien taustalevyt ja kaapinvalmistus; kuvankehystys ja
huonekalujen viimeistely. Näitä työkaluja ei tule käyttää muuhun kuin puutyöhön.
• Älä paina liipaisinta tai varmistinta työkalua ladattaessa nauloilla.
• Tahattomasta käynnistymisestä johtuvien tapaturmien välttämiseksi katkaise aina paineilman syöttö:
1. Ennen säätöjen suorittamista; 2. Työkalua huollettaessa; 3. Purettaessa tukkeumaa; 4. Kun työkalu ei ole
käytössä; 5. Siirryttäessä toiseen työtilaan, jolloin työkalu voi käynnistyä vahingossa ja aiheuttaa tapaturmia.
• Lue ylimääräinen Turvallisuus- ja käyttöohjekirjanen ennen työkalun käyttöä.
• Älä käytä happea ja tulenarkoja kaasuja paineilmalla toimivien työkalujen energialähteenä.
• Tämä työkalu saattaa toimiessaan muodostaa kipinöitä ja näin ollen sytyttää herkästi syttyviä polttoaineita ja
kaasuja tuleen.
LATAAMINEN
m Varoitus! Kun lataat työkalua 1) älä koskaan laita kättä tai muuta ruumiinosaa kiinnikkeiden lentosektorille; 2)
Älä koskaan suuntaa työkalua itseäsi tai muita henkilöitä kohti; 3) Älä paina liipaisinta tai kärkivarmistinta, koska
laite saattaa vahingossa laueta ja mahdollisesti aiheuttaa vahingon.
1. Paina lippaan vapautusnappi alas ja vedä lipas taakse. (Kuva 1)
2. Lippaan ollessa täysin auki, aseta kiinnittimet sisään. Kärkien tulee olla kohti lippaan
pohjaa. (Kuva 2)
3. Työnnä lipasta eteenpäin. Jatka työntämistä, kunnes salpa kytkeytyy. (Kuva 3)
1. Paina lippaan vapautusnappi alas ja vedä lipas taakse. (Kuva 4)
2. Avaa lipas täysin auki. Käännä työkalu sivuttain niin, että naulainpää osoittaa poispäin
itsestäsi ja muista henkilöistä. Lataa hakaset kanavaan. (Kuva 5)
3. Työnnä lipasta eteenpäin. Jatka työntämistä, kunnes salpa kytkeytyy. (Kuva 6)
1. Lataa naulat lippaan takana olevan aukon läpi ja pidikkeen ohi. (Kuva 7)
2. Vedä työnnin takaisin naulakamman taakse ja päästä siitä irti. (Kuva 8)
3. Varmista, että lipastyönnin on viimeisen naulakamman takana. (Kuva 9)
KIINNITTIMEN LUKITUS (BT1855, FN1664, SX1838)
Nämä työkalut käyttävät mekanismia estämään työkalun kuivalaukaisun. Kun lippaaseen ei ole ladattu nauloja tai
kun naulojen määrä on alle ≈10 kpl, kontaktivarsi ei pysty toimimaan eikä työkalu laukaise.
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
FI
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 23
TUKOSTEN AVAAMINEN
Varoitus! Kytke aina ilmalähde irti laitteesta ennen kuin poistat tukkeutuneen kiinnittimen.
Tukosten avaaminen
1. Kytke ilmalähde irti työkalusta.
2. Poista kiinnittimet työntimestä (FN1664, FN1664SP) tai avaa lipas (BT1855, BT1855SP, FN1650, FN1650SP,
SX1838, SL540).
3. Avaa tukosten poistamiseen tarkoitettu naulainpään luukku vetämällä alas ja sitten ylös salvasta (ainoastaan
FN1664 - Kuva 10).
4. Poista tukkeutunut kiinnitin. Tietyissä tilanteissa hohtimet saattavat olla tarpeen kiinnittimen poistamiseksi
5. Sulje naulainpään luukun salpa (ainoastaan FN1664 - Kuva 11).
6. Vedä työnnin takaisin kiinnittimien taakse (FN1664, FN1664SP) tai sulje lipas (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
SYVYYDEN SÄÄDIN “DIAL-A-DEPTH™” (Kuva 12a / 12b)
Syvyyden säädin “DIAL-A-DEPTH™” tekee mahdolliseksi tarkan syvyyden säädön, tasamitasta matalaan tai
korkeaan syvyyteen. Säädä ensin paineilma, jotta kiinnitettävään materiaaliin saatava tulos olisi mahdollisimman
tasainen, ja sen jälkeen käytä säädintä DIAL-A-DEPTH™” saadaksesi halutun syvyyden.
LIIPAISIMEN LUKITUS (Kuva 13)
Liipaisimen lukitustoiminto BOSTITCH-paineilmatyökaluissa tarjoaa liipaisimen lukituksen lisäturvakeinona. Paina
lukituspainiketta sisään tai ulos aktivoidaksesi tai lukitaksesi työkalun liipaisimen.
AKTIVOINTITILA
m Varoitus! Irrota naulain aina ilmansyötöstä ennen kuin teet säätöjä, koska naulain voi laueta vahingossa ja
mahdollisesti aiheuttaa vahingon.
KÄRKIVARMISTIN TYYPPI - VAIN BT1855SP, FN1650SP, FN1664SP
Näiden mallien toiminta poikkeaa kaikista muista BOSTITCH-työkaluista. Tämän työkalun kärkivarmistin
on tavallisesti “painettu”- tai “ylhäällä”-asennossa, jolloin näkyvyys paranee ja kiinnike voidaan sijoittaa
tarkasti. Kaikissa muissa BOSTITCH-työkaluissa (samoin kuin muissa työkaluissa) kärkivarmistin on tavallisesti
“ojennettu”- tai “alhaalla”-asennossa.
Tässä työkalussa on valittavissa oleva aktivointitila, joka määrittää laukaistaanko kiinnikkeet peräkkäis- tai
kosketusaktivointitilassa. Kun työkalun kärki asetetaan peräkkäisaktivointitilassa työpintaa vasten ja vedetään
liipaisimesta, kärkivarmistin liikkuu työkalusta ulospäin ja havaitsee työpinnan. Työkalun kärjen on kosketettava
työpintaa jotta työkalu toimisi. Ellei kärkivarmistin havaitse työpintaa tarpeeksi lähellä työkalun kärkeä, työkalu ei
laukea.
Kun liipaisimesta vedetään kosketusaktivointitilassa ja pidetään se alhaalla, kärkivarmistin liikkuu työkalusta
ulospäin. Työpinnan koskettaminen työkalun kärjellä saa kärkivarmistimen laukaisemaan kiinnikkeen joka kerta,
kun työpintaa kosketetaan.
VALITTAVA AKTIVOINTIJÄRJESTELMÄ - KAIKKI MALLIT
Nämä mallit on varustettu aktivointijärjestelmän valinnalla, jonka ansiosta käyttäjä voi valita seuraavien
käyttötilojen väliltä:
PERÄKKÄISTOIMINTO
Peräkkäistoiminnossa käyttäjän tulee pitää työkalu kohdistettuna työkappaletta vasten kosketuskytkin
alaspainettuna ennen liipaisimen painamista. Lisäkiinnikkeiden ajossa tulee vapauttaa liipaisin ja kohottaa
työkalu kappaleesta ennen edellä mainittujen toimenpiteiden toistamista. Tällä tavalla on helpompi paikallistaa
kiinnike, esimerkiksi sovellutuksissa kokoonpanoon ja päällystykseen. Peräkkäistoiminto sallii kiinnikkeen
tarkan paikallistamisen ilman riskiä, koska ei ole mahdollista ajaa toista kiinnikettä kimmahduksen vuoksi, kuten
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 24
selvitetään kohdassa Kosketuskytkin (alempana). Peräkkäistoiminnossa työkalu tarjoaa turvallisuuden kannalta
sen edun, että on mahdotonta ajaa vahingossa kiinnikettä, jos työkalu on kosketuksissa työkappaleen kanssa –
tai muun esineen kanssa – käyttäjän pitäessä liipaisinta painettuna.
KOSKETUSKYTKIN
Normaalissa toimintaprosessissa “Kosketuskytkin”-työkalujen kohdalla työkalun käyttäjä käynnistää
kosketuskytkimen pitäessään liipaisimen painettuna ja laukaisee kiinnikkeen joka kerta, kun tapahtuu
kosketus työkappaleen kanssa. Tämä sallii kiinnikkeen nopean paikallistamisen eri sovellutuksia varten kuten
verhous, siltojen kansirakenteiden käsittely, kuljetuspallit. Kaikki paineilmalla toimivat työkalut ovat herkkiä
takaisin kimmahdukselle sen jälkeen, kun kiinnike on laukaistu. Työkalu voi kimmahtaa takaisin, vapauttaa
kosketuskytkimen ja, jos se joutuu vahingossa kosketuksiin kappaleen pinnan kanssa liipaisimen ollessa edelleen
painettuna (sormi pitää vielä liipaisinta alhaalla), toinen ei-tarkoitettu kiinnike voi tulla laukaistuksi.
Näissä työkaluissa on tekstillä ja symbolilla “älkää käyttäkö tikkaissa ja portaissa” varustettu kyltti. Löydätte
tunnuksen taulukosta Tekniset tiedot. Tällä tunnuksella merkittyjä työkaluja ei tule käyttää, kun vaihdetaan
työtilaa ja on tarpeen tikkaiden tai vastaavien laitteiden käyttö, esimerkiksi kattotöissä.
Varoitus: Työkaluja EI saa käyttää kontaktilaukaisutilassa, mikäli työasemasta toiselle vaihtaminen
edellyttää tikkaiden, portaiden tai kattojen kaltaisten rakenteiden käyttöä.
LAUKAISUTILAN VALINTA (Kuva 14-15):
Turvallisuuden varmistamiseksi käyttäjän tulee lukita liipaisin (katso Liipaisimen lukituksen hallinta yllä)
ennen liipaisinjärjestelmän vaihtoa. Liipaisintilan vaihtamiseksi kierrä tilakytkintä vastapäivään. Tilakytkin
lukkiutuu automaattisesti, kun osoitinnuoli osoittaa alas 3 naulan merkkiin, joka on painettu työkalun runkoon.
(Kontaktilaukaisutila), tai yhden naulan merkkiin joka on painettu työkalun runkoon (Peräkkäinen laukaisutila).
Vapauta liipaisin jatkaaksesi työkalun käyttöä.
KOUKKU (Kuvat 16-18)
Näissä työkaluissa on lisänä koukku, joka sopii työkalun säilyttämiseen ja ripustamiseen tilapäisesti.
Varoitus: Kytke aina laite irti ilmalähteestä, ennen kun teet säätöjä tai ennen kun yrität koota tai purkaa mitään
osaa.
1. Varmista, että peräkkäinen laukaisutila on valittuna (katso Laukaisun käyttötila yllä)
2. Paina varustekoukun vapautuspainiketta vyökoukun rungossa (Kuva 16)
3. Liu’uta varustekoukku vyökoukun kiinnityskoloon. (Kuva 17)
4. Vapauta varustekoukun vapautuspainike ja tarkista varmistaaksesi, että vyökoukku on lukittu asentoonsa. (Kuva
18)
m VAROITUS! Älä koskaan käytä koukkua liipaisukytkimellä (musta) käytettävien työkalujen kanssa.
KUUSIOKOLOAVAIMEN SÄILYTYS (KUVAT 19)
Naulaimen huoltoon tarkoitettua kuusiokoloavainta säilytetään vyökoukussa.
Korjaukset tulee jättää valtuutettujen Bostitch- tai muiden asiantuntijoiden hoidettavaksi, kiinnittäen huomiota
turvallisuus- ja käyttöohjeen, tämän työkaluoppaan ja työkalun teknisen tietoliuskan sisältämiin turvallisuus-,
käyttö- ja huolto-ohjeisiin.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 25
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
m ΣΗΜΑΝΤΙΚΟ - ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ: Είναι σηµαντικό όλοι οι χειριστές να διαβάσουν και
να κατανοήσουν όλες τις ενότητες αυτού του εγχειριδίου Τεχνικών Στοιχείων Εργαλείου και του
ξεχωριστού εγχειριδίου οδηγίες Ασφάλειας & Λειτουργίας που συνοδεύουν αυτό το εργαλείο. Σε
αντίθετη περίπτωση, αυτό θα µπορούσε να οδηγήσει σε πρόκληση σοβαρού τραυµατισµού σε
εσάς ή σε άλλα άτοµα στο χώρο εργασίας.
m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Θα πρέπει να χρησιµοποιείτε προστασία µατιών σύµφωνα µε την οδηγία
89/686/ΕΟΚ, βαθµού ίσου ή µεγαλύτερου από τα όσα ορίζονται στο Πρότυπο EN166. Ωστόσο,
κατά την επιλογή οποιουδήποτε προσωπικού εξοπλισµού προστασίας θα πρέπει επίσης
να εξετάζονται όλες οι πτυχές εργασίας των χειριστών, το περιβάλλον και ο(οι) άλλος(οι)
τύπος(οι) χρησιµοποιούµενων µηχανηµάτων. Σηµείωση: Τα προστατευτικά γυαλιά και οι
προσωπίδες µόνο που δεν προφυλάσσουν στο πλάι δεν παρέχουν επαρκή προστασία.
m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για την αποφυγή τυχαίων τραυµατισµών:
• Μην τοποθετείτε ποτέ το χέρι ή οποιοδήποτε άλλο µέρος του σώµατος στο χώρο εξαγωγής υνδετήρων
του εργαλείου.
• Μην στρέφετε ποτέ το εργαλείο προς εσάς ή οποιονδήποτε άλλο, ανεξάρτητα από το εάν περιέχει
συνδετήρες ή όχι.
• Μην επιδίδεστε ποτέ σε αστεία.
• Μην τραβάτε ποτέ τη σκανδάλη παρά µόνο εάν η µύτη προσανατολίζεται στο σηµείο εργασίας.
• Χειρίζεστε πάντα µε προσοχή το εργαλείο.
• Το εργαλείο αυτό της Bostitch να χρησιµοποιείται µόνο για το σκοπό για τον οποίο έχει σχεδιαστεί,
για παράδειγµα: φινίρισµα πόρτων και παραθύρων, επιπλοποιεία, κορνίζες και τελικά στάδια στην
κατασκευή επίπλων. Τα εργαλεία αυτά να χρησιµοποιούνται σε ξύλινες επιφάνειες µόνο.
• Μην τραβάτε τη σκανδάλη ή µην πιέζετε το µηχανισµό παγίδευσης ενώ φορτώνετε το εργαλείο.
• Για να αποφύγετε την τυχαία ενεργοποίηση και τον πιθανό τραυµατισµό, αποσυνδέετε πάντα την
παροχή αέρα.
1. Πριν πραγµατοποιήσετε ρυθµίσεις. 2. Κατά τη συντήρηση του εργαλείου. 3. Κατά την αντιµετώπιση µιας
εµπλοκής. 4. Όταν το εργαλείο δεν χρησιµοποιείται. 5. Όταν µετακινήστε σε ένα διαφορετικό χώρο εργασίας,
καθώς µπορεί να επέλθει τυχαία ενεργοποίηση, προκαλώντας ενδεχοµένως τραυµατισµό.
• Πριν χρησιµοποιήσετε το εργαλείο διαβάστε το πρόσθετο φυλλάδιο οδηγίες Ασφάλειας & Λειτουργίας.
• Μην χρησιµοποιείτε για τα πνευµατικά εργαλεία ως πηγή ενέργειας οξυγόνο και καύσιµα αέρια.
• Η λειτουργία του εργαλείου αυτού µπορεί να προκαλέσει σπινθήρες και να δράσει ως πηγή ανάφλεξης
για τα εύφλεκτα καύσιµα και αέρια.
ΦΟΡΤΩΣΗ
m Προειδοποίηση! Κατά τη φόρτωση του εργαλείου 1) Μην τοποθετείτε ποτέ το χέρι σας ή οποιοδήποτε άλλο
μέρος του σώματος στην περιοχή εκφόρτισης συνδετήρων του εργαλείου, 2) Μην στρέφετε ποτέ το εργαλείο
προς τον εαυτό σας ή προς οποιαδήποτε άλλα άτομα, 3) Μην τραβάτε τη σκανδάλη ή πιέζετε το ζυγό
ασφαλείας καθώς μπορεί να προκληθεί τυχαία ενεργοποίηση, πιθανόν προκαλώντας τραυματισμό.
1. Πιέστε το κουµπί απελευθέρωσης του γεµιστήρα και τραβήξτε προς τα πίσω τον γεµιστήρα. (Εικ. 1)
2. Με το γεµιστήρα πλήρως ανοικτό, τοποθετήστε τους συνδετήρες. οι µύτες πρέπει να βρίσκονται αντικριστά
στο κάτω µέρος του γεµιστήρα. (Εικ. 2)
3. Σπρώξτε το γεµιστήρα προς τα µπροστά. Συνεχίστε να σπρώχνετε έως ότου ασφαλίσει το κλείστρο. (Εικ. 3)
1. Πιέστε το κουµπί απελευθέρωσης του γεµιστήρα και τραβήξτε προς τα πίσω τον γεµιστήρα. (Εικ. 4)
2. Ανοίξτε πλήρως το γεµιστήρα. Στρέψτε πλαγιαστά το εργαλείο, µε την περιοχή εξαγωγής στραµµένη µακριά
από σας και τους άλλους. Φορτώστε συνδετήρες στο αυλάκωµα. (Εικ. 5)
3. Σπρώξτε προς τα µπροστά το γεµιστήρα. Συνεχίστε να σπρώχνετε έως ότου ασφαλίσει το κλείστρο. (Εικ. 6)
1. Φορτώστε καρφιά µέσω της υποδοχής στο πίσω µέρος του γεµιστήρα και πέρα από το κλιπ συγκράτησης.
(Εικ. 7)
2. Τραβήξτε προς τα πίσω τον ωθητήρα, πίσω από τη ράβδο καρφιών και αφήστε. (Εικ. 8)
3. Βεβαιωθείτε ότι ο ωθητήρας γεµιστήρα βρίσκεται πίσω από την τελευταία ράβδο καρφιών. (Εικ. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
GR
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 26
ΔΙΑΚΟΠΤΗΣ ΠΡοΣΤΑΣΙΑΣ ΣΥΝΔΕΤΗΡΑ (BT1855, FN1664, SX1838)
Τα εργαλεία αυτά χρησιµοποιούν συγκεκριµένο µηχανισµό για την αποτροπή εκπυρσοκρότησης του εργαλείου.
Εάν το πλαίσιο (θήκη) δεν περιέχει καρφιά, ή σε περίπτωση που παραµένουν λιγότερα από ≈10 καρφιά στο
πλαίσιο, το ράουλο διανοµέα δε µπορεί να λειτουργήσει και ως εκ τούτου το εργαλείο δεν θα εκπυρσοκροτήσει.
ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΜΠΛΟΚΗΣ
Προειδοποίηση! Αποσυνδέετε πάντα τον αέρα πριν από την αποµάκρυνση ενός σφηνωµένου συνδετήρα.
Αποκατάσταση εµπλοκής
1. Αποσυνδέστε την παροχή αέρα από το εργαλείο.
2. Απελευθερώστε τους συνδετήρες από τον ωθητήρα (FN1664, FN1664SP) ή ανοίξτε το γεµιστήρα (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
3. Ανοίξτε τη θύρα της µύτης αποκατάστασης εµπλοκής τραβώντας προς τα κάτω και έπειτα επάνω στο
κλείστρο (FN1664, FN1664SP µόνο - Εικ. 10).
4. Αφαιρέστε το σφηνωµένο συνδετήρα. Σε ορισµένες περιπτώσεις, µπορεί να απαιτηθεί πένσα για την
αφαίρεση του συνδετήρα.
5. Κλείστε το κλείστρο της θύρας της µύτης αποκατάστασης εµπλοκής (FN1664, FN1664SP µόνο - Εικ. 11).
6. Τραβήξτε πίσω τον ωθητήρα, πίσω από τους συνδετήρες (FN1664, FN1664SP) ή κλείστε το γεµιστήρα
(BT1855, BT1855SP, FN1650, FN1650SP, SX1838, SL540).
ΣΥΣΤΗΜΑ ΕΛΕΓΧOΥ ΣΥΝΔΕΤΗΡΩΝ “DIAL-A-DEPTH™” (Εικ. 12a / 12b)
Το σύστηµα ελέγχου των συνδετήρων “DIAL-A-DEPTH™” εΞασΦαλίζει ακριβέστατο έλεγχο του βάθους
διείσδυσης του συνδετήρα, από πλήρη διείσδυση ώστε να µην εξέχει καθόλου από την επιφάνεια εργασίας
µέχρι πιο ρηχή ή πιο βαθιά διείσδυση. Πρώτα, ρυθµίζετε την πίεση του αέρα για τη συγκεκριµένη εργασία και
στη συνέχεια χρησιµοποιώντας το σύστηµα “DIAL-A-DEPTH™” ρυθµίζετε το βάθος διείσδυσης του συνδετήρα.
ΕΛΕΓΧOΣ ΕΝΑΥΣΗΣ ΣΚΑΝΔΑΛΗΣ (Εικ. 13)
Η δυνατότητα ελέγχου έναυσης της σκανδάλης των πνευµατικών εργαλείων Bostitch παρέχει τη δυνατότητα
ασφάλισης της σκανδάλης για πρόσθετο έλεγχο ασφαλείας. Σπρώξτε µέσα ή έξω το κουµπί ελέγχου έναυσης
για να ενεργοποιήσετε ή να ασφαλίσετε τη σκανδάλη του εργαλείου.
ΛΕΙΤΟΥΡΓΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ
m Προειδοποίηση: Να αποσυνδέετε πάντα την παροχή αέρα προτού κάνετε οποιεσδήποτε προσαρμογές,
καθώς μπορεί να προκληθεί τυχαία ενεργοποίηση, πιθανόν προκαλώντας τραυματισμό.
ΕΙΔΟΣ ΖΥΓΟΥ ΑΣΦΑΛΕΙΑΣ - BT1855SP, FN1650SP, FN1664SP ΜΟΝΟ
Τα μοντέλα αυτά λειτουργούν διαφορετικά από όλα τα υπόλοιπα εργαλεία της BOSTITCH.Για να παρέχεται
η μέγιστη ορατότητα για ακριβή τοποθέτηση των συνδετήρων, ο ζυγός ασφαλείας βρίσκεται συνήθως
πιεσμένος ή δείχνει προς τα πάνω. Σε όλα τα υπόλοιπα εργαλεία της BOSTITCH και στα περισσότερα άλλα
εργαλεία, ο ζυγός ασφαλείας βρίσκεται συνήθως σε εκτεταμένη θέση ή δείχνει προς τα κάτω. Το εργαλείο
αυτό διαθέτει επιλέξιμη λειτουργία ενεργοποίησης η οποία καθορίζει εάν το εργαλείο καρφώνει με διαδοχική
λειτουργία ενεργοποίησης ή λειτουργία ενεργοποίησης μέσω επαφής. Στη διαδοχική λειτουργία, όταν η άκρη
της μύτης τοποθετηθεί στην επιφάνεια εργασίας και τραβηχτεί η σκανδάλη, ο ζυγός ασφαλείας μετακινείται
έξω από το εργαλείο για εντοπισμό της επιφάνειας εργασίας. Η άκρη της μύτης του εργαλείου πρέπει να
είναι σε επαφή με την επιφάνεια εργασίας για να ενεργοποιηθεί. Εάν ο ζυγός ασφαλείας δεν εντοπίσει την
επιφάνεια εργασίας αρκετά κοντά στη μύτη του εργαλείου, το εργαλείο δε θα ενεργοποιηθεί.
Στη λειτουργία ενεργοποίησης μέσω επαφής, πιέζοντας και κρατώντας τη σκανδάλη πατημένη, ο ζυγός
ασφαλείας θα μετακινείται έξω από το εργαλείο. Η επαφή της επιφάνειας εργασίας με τη μύτη του εργαλείου,
θα ενεργοποιεί το ζυγό ασφαλείας, καρφώνοντας ένα συνδετήρα κάθε φορά που γίνεται επαφή με την
επιφάνεια εργασίας.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 27
ΣΥΣΤΗΜΑ ΕΠΙΛΕΞΙΜΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ – ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ
Τα μοντέλα αυτά διαθέτουν σύστημα επιλέξιμης ενεργοποιήσεις που επιτρέπει στο χρήστη να επιλέγει μεταξύ
των ακόλουθων τρόπων λειτουργίας:
ΛΕΙΤΟΥΡΓΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΕ ΕΠΑΦΗ
Η κανονική λειτουργική διαδικασία για τα εργαλεία µε “Ενεργοποίηση µε Επαφή” αποτελείται, για τον χρήστη,
στο να ενεργοποιήσει το ζυγό ασφαλείας κρατώντας πιεσµένη τη σκανδάλη, πυροβολώντας έτσι µιά διάταξη
σταθεροποίησης κάθε φορά που καθιστά µιά επαφή µε το κοµµάτι προς επεξεργασία. Αυτό επιτρέπει µιά
γρήγορη τοποθέτηση της διάταξης σταθεροποίησης για διάφορους τύπους εφαρµογής, όπως επενδύσεις,
στεγανοποίηση γεφυρών και συναρµολόγηση παλέτας. Oλα τα εργαλεία µε πεπιεσµένο αέρα υπόκεινται στο
φαινόµενο της παλινδρόµησης έπειτα από την εισαγωγή της διάταξης σταθεροποίησης. Το εργαλείο µπορεί
έτσι να αναπηδήσει απελευθερώνοντας το ζυγό ασφαλείας και σε περίπτωση που κατά λάθος έρθει σε
επαφή µε την επιφάνεια του κοµµατιού µε τη σκανδάλη ακόµα πιεσµένη (το δάχτυλο κρατά ακόµα πιεσµένη τη
σκανδάλη, µιά δεύτερη ανεπιθύµητη διάταξη σταθεροποίησης µπορεί να εκτοξευθεί.
Αυτά τα εργαλεία φέρουν µια ετικέτα µε σύµβολο “µην χρησιµοποιείτε σε σκάλες”. Βλέπετε την εικόνα του
Πίνακα Τεχνικών Στοιχείων. Τα εργαλεία που φέρουν αυτό το σήµα δεν πρέπει να χρησιµοποιούνται όταν η
µετακίνηση από µιά θέση εργασίας σε άλλη προβλέπει την χρήση σκαλών ή παρόµοιων δοµών, όπως στην
περίπτωση των εργασιών στις στέγες.
ΛΕΙΤΟΥΡΓΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΕ ΣΥΝΕΧΗ ΕΠΑΦΗ
Τα εργαλεία που λειτουργούν µε Συνεχή Επαφή επιτρέπουν να επαναλαµβάνονται οι κύκλοι εφαρµογών έως
ότου η σκανδάλη και η ενεργοποίηση µε επαφή παραµένουν πιεσµενοι.
Αυτά τα εργαλεία µπορούν αν χρησιµοποιηθούν µόνο εάν το µάκρος των διατάξεων σταθεροποίησης δεν
ξεπερνά τα 65 mm.; και αυτά τα εργαλεία έχουν την ετικέτα µε ένα σύµβολο “µην χρησιµοποιείτε σε σκάλες”.
Βλέπετε την εικόνα του Πίνακα Τεχνικώνν Στοιχείων. Τα εργαλεία που έχουν αυτό το σύµβολο δεν πρέπει
να χρησιµοποιούνται όταν η µεταφορά από µιά θέση εργασίας σε µιά άλλη προβλέπει την χρήση σκαλών ή
παρόµοιων δοµών, όπως στην περίπτωση εργασιών στις στέγες.
Προειδοποίηση: Τα εργαλεία ΔΕΝ πρέπει να χρησιµοποιούνται σε κατάσταση παγίδευσης επαφών,
όπου η αλλαγή από µια θέση εργασίας σε κάποια άλλη περιλαµβάνει τη χρήση σκάλας,
σκαλοπατιών ή παρόµοιων κατασκευών όπως οι στέγες.
ΕΠΙΛΟΓΗ ΤΟΥ ΤΡΟΠΟΥ ΕΝΕΡΓΟΠΟΙΗΣΗΣ (Εικ.
14-15
):
Για να εξασφαλιστεί η ασφάλεια, ο χρήστης θα πρέπει να ασφαλίζει τη σκανδάλη (δείτε την ενότητα έλεγχος
έναυσης σκανδάλης παραπάνω) πριν αλλάξει το σύστηµα σκανδάλισης. Για να αλλάξετε την κατάσταση
παγίδευσης, περιστρέψτε το διακόπτη κατάστασης αριστερόστροφα. ο διακόπτης κατάστασης ασφαλίζει
αυτόµατα όταν το ενδεικτικό βέλος δείχνει κάτω στο εικονίδιο 3 καρφιών που είναι αποτυπωµένο στο πλαίσιο
του εργαλείου (κατάσταση παγίδευσης επαφών) ή στο εικονίδιο ενός καρφιού που είναι αποτυπωµένο στο
πλαίσιο του εργαλείου (κατάσταση διαδοχικής παγίδευσης). Απασφαλίστε τη σκανδάλη για να συνεχιστεί η
λειτουργία του εργαλείου.
ΒOΗΘΗΤΙΚO ΑΓΚΙΣΤΡO (Εικ. 16-18)
Τα εργαλεία αυτά περιλαµβάνουν ένα πρόσθετο βοηθητικό άγκιστρο, κατάλληλο για την αποθήκευση και το
προσωρινό κρέµασµα του εργαλείου.
Τοποθέτηση βοηθητικού γάντζου
Προειδοποίηση: Αποσυνδέετε πάντα το εργαλείο από την παροχή αέρα πριν πραγµατοποιήσετε ρυθµίσεις ή
πριν επιχειρήσετε οποιαδήποτε συναρµολόγηση ή αποσυναρµολόγηση εξαρτηµάτων.
1. Βεβαιωθείτε ότι έχει επιλεγεί η κατάσταση διαδοχικής παγίδευσης (δείτε την ενότητα Κατάσταση λειτουργίας
παγίδευσης παραπάνω)
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 28
2. Πιέστε το κουµπί απελευθέρωσης του βοηθητικού γάντζου στο σώµα του γάντζου ζώνης. (Εικ. 16)
3. Μετακινήστε τον βοηθητικό γάντζο µέσα στην υποδοχή προσάρτησης γάντζου ζώνης. (Εικ. 17)
4. Αφήστε το κουµπί απελευθέρωσης βοηθητικού γάντζου και ελέγξτε για να δείτε εάν ο γάντζος ζώνης είναι
καλά ασφαλισµένος. (Εικ. 18)
m ΠΡOΕΙΔOΠOΙΗΣΗ! Μη χρησιµοποιείτε ποτέ το βοηθητικό άγκιστρο µε εργαλεία που λειτουργούν µε
σκανδάλη επαφής (µαύρη).
ΑΠΟΘΗΚΕΥΣΗ ΕΞΑΓΩΝΙΚΟΥ ΚΛΕΙΔΙΟΥ (ΕΙΚ. 19)
Μέσα στο γάντζο ζώνης αποθηκεύεται ένα εξαγωνικό κλειδί για τη συντήρηση του καρφωτικού.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 29
ISTRUZIONI RELATIVE ALLA SICUREZZA
m IMPORTANTE LEGGERE ATTENTAMENTE: è importante che tutti gli operatori leggano e
comprendano tutte le sezioni del presente Manuale di specifiche tecniche dell’utensile e del
Manuale d’istruzioni d’uso e sicurezza separato forniti con l’attrezzo. La mancata osservanza delle
istruzioni potrebbe causare seri infortuni all’operatore e ad altri soggetti che si trovano nell’area di
lavoro.
m AVVERTENZA! È necessario utilizzare una protezione per gli occhi conforme alla Direttiva 89/686/
EEC, che sia di qualità uguale o superiore a quella definita nella norma EN166. Tuttavia, quando si
scelgono dispositivi di protezione individuale devono essere considerati tutti gli aspetti del lavoro
dell’operatore, l’ambiente e gli altri tipi di macchinari utilizzati.
Nota: gli occhiali senza schermatura laterale e le mascherine per il viso da soli non garantiscono
una protezione adeguata.
m AVVERTENZA! Per evitare ferimenti accidentali:
• Non mettere mai la mano o altre parti del corpo nell’area di eiezione dei fissaggi.
• Non puntare mai l’utensile verso di sé o verso altre persone in presenza o meno di fissaggi all’interno della
macchina.
• Non utilizzare mai l’utensile per giocare.
• Non premere mai il grilletto se la punta non è diretta verso il pezzo da lavorare.
• Maneggiare sempre l’utensile con cura.
• Usare l’utensile Bostitch esclusivamente per i fini per i quali è stato concepito, cioè la rifinitura intorno a
porte, finestre e bordature; fondi di cassetti, pannelli posteriori dei mobiletti e la realizzazione di armadietti;
incorniciatura di quadri e rifiniture di mobili. Questi utensili non devono essere utilizzati per scopi diversi
dalle applicazioni legno su legno.
• Non tirare mai il grilletto o premere la sicura durante il caricamento dell’utensile.
• Per evitare l’azionamento accidentale e quindi il rischio di lesioni, scollegare sempre l’aria:
1. Prima di procedere ad una regolazione. 2. Durante gli interventi di manutenzione. 3. Per sbloccare un
inceppamento. 4. Quando l’utensile non viene utilizzato. 5. Quando ci si sposta in una diversa zona di lavoro, per
evitare l’azionamento accidentale con conseguente rischio di lesioni.
• Prima di utilizzare l’utensile si raccomanda di leggere l’opuscolo di istruzioni aggiuntive relative all’uso e
alla sicurezza.
• Non usare ossigeno o altri gas combustibili come fonte di alimentazione per gli utensili pneumatici.
• Il funzionamento di questo utensile può generare scintille che a loro volta agirebbero da fonte di ignizione
per combustibili e gas infiammabili.
CARICAMENTO
m Attenzione! Quando si carica l’utensile 1) Non posizionare mai una mano o qualsiasi parte del corpo nella
zona di scarico dell’utensile; 2) Non puntare mai l’utensile verso di sé o di chiunque altro; 3) Non tirare il grilletto
o abbassare il dispositivo di sicurezza, onde evitare l’attuazione accidentale, con possibile rischio di lesioni.
1. Premere il pulsante di rilascio del caricatore e tirare indietro il caricatore (fig. 1).
2. Con il caricatore completamente aperto inserire gli elementi di fissaggio. Le punte devono
essere rivolte verso la parte inferiore del caricatore (fig. 2).
3. Spingere in avanti il caricatore. Continuare a spingere fino ad agganciare la chiusura (fig. 3).
1. Premere il pulsante di rilascio del caricatore e tirare indietro il caricatore (fig. 4).
2. Aprire completamente il caricatore. Girare l’utensile su un lato con l’area di eiezione puntata
lontano dall’operatore e da altre persone. Caricare i punti nel canale (fig. 5).
3. Spingere in avanti il caricatore. Continuare a spingere fino ad agganciare la chiusura (fig. 6).
1. Inserire i chiodi nella fessura sul retro del caricatore, oltre il fermaglio di tenuta
(fig. 7).
2. Tirare indietro il dispositivo di spinta, dietro la stecca di chiodi e rilasciare (fig. 8).
3. Assicurarsi che il dispositivo di spinta del caricatore sia dietro l’ultima stecca di chiodi (fig. 9).
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
IT
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 30
MECCANISMO DI BLOCCO DEI FISSAGGI (BT1855, FN1664, SX1838)
Questi utensili impiegano un meccanismo per prevenire lo sparo a vuoto dell’utensile. Quando il caricatore non
è caricato con i chiodi o quando il numero rimanente di chiodi diventa inferiore a ≈10, il braccio di contatto non
può funzionare e l’utensile non spara.
INCEPPAMENTO
Attenzione! Scollegare sempre l’aria prima di liberare un elemento di fissaggio inceppato.
Rimozione di elementi di fissaggio inceppati
1. Scollegare l’alimentazione dell’aria dall’utensile.
2. Liberare i fissaggi dal dispositivo di spinta (FN1664, FN1664SP) o aprire il caricatore (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Aprire lo sportellino della piastra anti-inceppamento tirando verso il basso e quindi verso l’alto il dispositivo di
chiusura (solo FN1664 – fig. 10).
4. Rimuovere l’elemento di fissaggio inceppato. In alcune circostanze può essere necessario utilizzare delle pinze
per rimuovere il fissaggio.
5. Chiudere la sicura dello sportellino della piastra anti-inceppamento (solo FN1664 - fig. 11).
6. Tirare indietro il dispositivo di spinta dietro gli elementi di fissaggio (FN1664, FN1664SP) o chiudere il caricatore
(BT1855, BT1855SP, FN1650, FN1650SP, SX1838, SL540).
IL REGOLATORE DI INCASSO “DIAL-A-DEPTH™” (Fig 12a / 12b)
Il regolatore di incasso DIAL-A-DEPTH™ fornisce un controllo preciso sulla profondita’ di incasso del fissaggio;
da pari con la superfice del pezzo di lavoro a leggermente oppure molto incassato. Prima tarare la pressione
dell’aria compressa per una penetrazione costante nel materiale da fissare, poi usare il regolatore DIAL-ADEPTH™ per fornire l’incasso desiderato.
CONTROLLO DEL FERMO GRILLETTO (Fig. 13)
La funzione di controllo del fermo grilletto sugli utensili pneumatici BOSTITCH consente il blocco del grilletto per
una maggiore sicurezza. Spingere in dentro o in fuori il pulsante di controllo del dispositivo di blocco per attivare
o arrestare il grilletto dell’utensile.
MODALITÀ DI ATTUAZIONE
m Attenzione! Scollegare sempre alimentazione dell’aria prima di apportare regolazioni, onde evitare il
verificarsi dell’attuazione accidentale, con possibile rischio di lesioni.
TIPO DI DISPOSITIVO DI SICUREZZA - SOLO BT1855SP, FN1650SP, FN1664SP
Questi modelli funzionano in modo diverso da tutti gli altri utensili BOSTITCH. Al fine di fornire la massima
visibilità per un posizionamento accurato dell’elemento di fissaggio, il dispositivo di sicurezza di questo
utensile si trova normalmente in posizione “abbassata” o “sollevata”. Su tutti gli altri utensili BOSTITCH e sulla
maggior parte degli altri utensili, il dispositivo di sicurezza si trova normalmente in posizione “distesa” oppure
“abbassata”.
Questo utensile dispone di una modalità di attuazione selezionabile che determina se l’utensile deve guidare
gli elementi di fissaggio in modalità di attuazione in sequenza o in modalità di attuazione per contatto. In
modalità di attuazione in sequenza, quando la punta della piastra è posta sul piano di lavoro e il grilletto è
tirato, il dispositivo di sicurezza fuoriesce dall’utensile per rilevare la superficie di lavoro. La punta della piastra
dell’utensile deve entrare a contatto con la superficie di lavoro per essere attuata. Se il dispositivo di sicurezza
non rileva la superficie di lavoro a una distanza sufficientemente vicina alla punta della piastra dell’utensile,
l’utensile non può essere attuato.
In modalità di attuazione per contatto, quando il grilletto è abbassato e tenuto, il dispositivo di sicurezza si
sposta fuori dall’utensile. Quando la punta dell’utensile entra a contatto con la superficie di lavoro, il dispositivo
di sicurezza viene attuato guidando un elemento di fissaggio ogni volta che entra a contatto con il piano di
lavoro.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 31
SISTEMA DI ATTUAZIONE SELEZIONABILE - TUTTI I MODELLI
Questi modelli dispongono di un sistema a grilletto selezionabile, che consente all’utilizzatore di scegliere fra le
seguenti modalità operative:
1. MODALITÀ DI ATTUAZIONE IN SEQUENZA
Nella modalità di attuazione in sequenza, l’operatore deve tenere l’utensile contro il pezzo in lavorazione con il
dispositivo di sicurezza abbassato prima di premere il grilletto. Per spingere gli elementi di fissaggio aggiuntivi,
si dovrà rilasciare il grilletto e sollevare l’utensile dal pezzo in lavorazione, prima di ripetere le fasi sopracitate.
In questo modo sarà più facile posizionare l’elemento di fissaggio, ad esempio per applicazioni su intelaiature
e casse. La modalità di attuazione in sequenza permette di localizzare esattamente l’elemento di fissaggio
senza il rischio di spingere un secondo elemento di fissaggio per effetto del contraccolpo, come descritto per
la “modalità di attuazione per contatto” (qui di seguito). L’utensile con modalità di attuazione in sequenza offre
un vantaggio dal punto di vista della sicurezza in quando rende impossibile l’inserimento di un elemento di
fissaggio nel caso il cui l’utensile entri in contatto con il pezzo in lavorazione – o qualsiasi altro oggetto – mentre
l’operatore tiene premuto il grilletto.
2. MODALITÀ DI ATTUAZIONE PER CONTATTO
La normale procedura operativa per gli utensili con “modalità di attuazione per contatto” consiste, per
l’operatore, nell’attivare il dispositivo di sicurezza tenendo per contatto tenendo il grilletto premuto, sparando
quindi un dispositivo di fissaggio ogni volta che si stabilisce un contatto con il pezzo in lavorazione. Questo
permette un rapido posizionamento dell’elemento di fissaggio per diversi tipi di applicazione, quali rivestimenti,
impermeabilizzazione ponti e montaggio pallet. Tutti gli utensili pneumatici sono soggetti al fenomeno del
contraccolpo in seguito all’inserimento degli elementi di fissaggio. L’utensile può quindi rimbalzare rilasciando
rilasciando il dispositivo di sicurezza e, nel caso finisca per rientrare accidentalmente in contatto con la
superficie del pezzo con il grilletto ancora premuto (il dito tiene ancora premuto il grilletto), un secondo
elemento di fissaggio indesiderato potrebbe venire sparato.
Avvertenza: gli utensili NON devono essere utilizzati in modalità di attuazione per contatto, dove il
passaggio da una posizione di lavoro ad un’altra comporti l’uso di scale di vario tipo o strutture simili
come i tetti
SELEZIONE DELLA MODALITÀ DI ATTUAZIONE (FIG. 14-15):
Per garantire la sicurezza, l’utilizzatore deve bloccare il grilletto (vedere la sezione Controllo di sicurezza del
grilletto qui sopra) prima di cambiare il sistema grilletto. Per cambiare la modalità modalità di attuazione, ruotare
l’interruttore di selezione della modalità in senso anti-orario. L’interruttore di selezione della modalità si bloccherà
automaticamente quando la freccia d’indicazione sarà puntata verso il basso sull’icona a 3 chiodi impressa
nel corpo dell’utensile (Modalità di attuazione per contatto) o sull’icona a un solo chiodo impressa nel corpo
dell’utensile (Modalità di attuazione in sequenza). Sbloccare il grilletto per riprendere ad utilizzare l’utensile.
GANCIO DI SERVIZIO (Fig 16-18)
Questi utensili sono dotati di un gancio di servizio supplementare utile per riporli e appenderli temporaneamente.
Avvertenza: scollegare sempre l’utensile dall’alimentazione dell’aria prima di eettuare interventi di regolazione o
prima di procedere all’assemblaggio o disassemblaggio di qualche parte.
1. Assicurarsi che sia selezionata la modalità sicura sequenziale (vedere Modalità di attivazione interruttore qui sopra)
1. Premere il pulsante di sgancio del gancio di servizio sul corpo del gancio da cintura (Fig. 16).
2. Infilare il gancio di servizio nell’alloggiamento di attacco del gancio da cintura (Fig. 17).
3. Rilasciare il pulsante del gancio di servizio e verificare che il gancio da cintura sia bloccato in posizione (Fig. 18).
m AVVERTENZA! Non utilizzare mai il gancio di servizio con utensili azionati da grilletto a contatto (nero).
ALLOGGIAMENTO CHIAVE ESAGONALE (FIG 19)
Nel gancio della cintura è inserita una chiave esagonale per eettuare interventi di manutenzione sulla
chiodatrice.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 32
SIKKERHETSINSTRUKSER
m VIKTIG. LES NØYE: Det er viktig at alle operatører leser og forstår alle seksjoner i denne
Manualen for verktøyets tekniske data, og den særskilte Instruksjonsmanualen for sikkerhet
og betjening som følger med verktøyet. Unnlatelse å gjøre dette kan føre til at du eller andre i
arbeidsområdet kan komme alvorlig til skade.
m ADVARSEL! Øyevern i henhold til 89/686/EEC, og med tilsvarende eller større grad enn det som
er definert i EN166 bør brukes. Imidlertid bør alle aspekter av operatørens arbeid, miljø og andre
type(r) maskiner som brukes tas i betraktning ved valg av personlig verneutstyr. Merk: Briller uten
sidebeskyttelse og ansiktsbeskyttelse er ikke tilstrekkelig beskyttelse.
m ADVARSEL! For å unngå tilfeldige skader:
• Hold aldri hendene eller andre kroppsdeler i nærheten av festeverktøyetsutskytingssone.
• Sikt aldri verktøyet mot deg selv eller andre, uansett om det inneholder festeverktøy eller ikke.
• Lek aldri med verktøyet.
• Trykk aldri på avtrekkeren hvis ikke nesen er rettet mot arbeidsstykket.
• Behandle alltid verktøyet forsiktig.
• Bruk Bostitch-verktøyet kun til det det er beregnet på, som: avslutning rundt dører, vinduer og
lister, skuebunner, skaprygger og feste av skaper, bilderammer og møbler. Disse verktøyene bør
ikke brukes til noe annet enn å feste tre til tre.
• Trykk aldri på avtrekkeren eller på utløsermekanismen mens verktøyet lades.
• For å unngå at verktøyet tilfeldig aktiveres og mulige skader, frakople alltid lufttilførselen:
1. Før justeringer. 2. Ved vedlikehold av verktøyet. 3. Ved fjerning av blokkeringer. 4. Når verktøyet ikke er i bruk.
5. Ved flytting til et annet arbeidsområde, idet verktøyet tilfeldig kan aktiveres og derav muligens forårsake
skade.
• Les gjennom tilleggsheftet med sikkerhets- og bruksanvisninger før du bruker verktøyet.
• Ikke bruk oksygen og brennbare gasser som energikilde for pneumatisk drevne verktøy.
• Betjening av dette verktøyet kan forårsake gnister og være en tenningskilde for brennbare drivstoer og
gasser.
LADING
m Advarsel! Når du mater verktøyet 1) Hold aldri hender eller andre kroppsdeler i nærheten av spikerpistolens
utskytingssone; 2) Sikt aldri verktøyet mot deg selv eller andre; 3) Trykk aldri på avtrekkeren eller hold inne
sikkerhetsguiden da dette kan forårsake ulykker og personskader.
1. Trykk inn magasinets utløserknapp, og trekk magasinet tilbake (fig. 1).
2. Sett inn festanordningene når magasinet er åpnet helt. Pilene skal peke mot bunnen av
magasinet (fig. 2).
3. Skyv magasinet fremover. Fortsett å skyve til smekklåsen fester seg (fig. 3)
1. Trykk inn magasinets utløserknapp, og trekk magasinet tilbake (fig. 4).
2. Åpne magasinet helt. Snu verktøyet over på siden slik at utskytingsområdet peker bort fra
deg og andre. Legg stifter i kanalen (fig. 5).
3. Skyv magasinet fremover. Fortsett å skyve til smekklåsen fester seg (fig. 6).
1. Legg inn spikre gjennom slissen bakerst på magasinet forbi festeklipsen (fig. 7).
2. Dytt skyvemekanismen bakover bak spikrene, og slipp (fig. 8).
3. Sørg for at magasinets skyvemekanisme befinner seg bak den siste spikeren
(fig. 9).
SPIKERSPERRE (BT1855, FN1664, SX1838)
Disse verktøyene har en mekanisme som hindrer at verktøyet avfyres uten spiker. Når magasinet ikke er ladet
med spiker, eller når antallet resterende spiker er under ≈10, vil ikke kontaktarmen kunne brukes og verktøyet vil
ikke avfyre.
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
NO
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 33
FJERNE TILSTOPPING
Advarsel! Koble alltid fra trykkluften før du fjerner en festeanordning som sitter fast.
Fjerne tilstopping
1. Koble trykklufttilførselen fra verktøyet.
2. Fjern festeanordningene fra skyvemekanismen (FN1664, FN1664SP), eller åpne magasinet (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
3. Åpne luken for fjerning av tilstopping ved å skyve smekklåsen ned, så opp (bare FN1664 – fig. 10).
4. Fjern festeanordningen som sitter fast. I noen tilfeller er det nødvendig med tang for å fjerne festeanordningen.
5. Lukk luken for fjerning av tilstopping (bare FN1664 – fig. 11).
6. Dytt skyvemekanismen bakover bak festeanordningene (FN1664, FN1664SP), eller lukk magasinet (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
DYBDEJUSTERINGEN “DIAL-A-DEPTH™” (fig 12a / 12b)
Dybdejusteringen “DIAL-A-DEPTH™” gir en nøyaktig kontroll av krampens dykking i arbeidstykket, fra å være på
linje med overflaten til en liten eller veldig dyp forsenkning. Kalibrer først lufttrykket for en jevn gjennomtrengning
i materialet som skal festes, og bruk deretter regulatoren DIAL-A-DEPTH™” for å oppnå ønsket forsenkning.
LOCKOUT UTLØSERKONTROLL (fig.13)
Kontrollfunksjonen til lockout utløseren på BOSTICH gummiverktøy gir ytterligere sikkerhetskontroll for
utløserfunksjonen.
control. Trykk Lockout kontrollknappen inn eller ut for å aktivere eller lukke verktøyutløseren.
AKTIVERINGSMODUS
m Advarsel! For å unngå personskade koble allid fra lufttilførselen før du foretar justeringer.
TYPE SIKKERHETSGUIDE - GJELDER KUN FOR - BT1855SP, FN1650SP, FN1664SP
Disse modellene fungerer annerledes en andre BOSTITCH-verktøy. For å gi maksimal sikt ved plassering av
spikre, er sikkerhetsguiden vanligvis i posisjonen “senket” eller “opp”. På alle andre BOSTITCH-verktøy og på
de fleste andre verktøy er sikkerhetsguiden vanligvis i posisjonen “utvidet” eller “ned”.
Dette verktøyet har et valgbart sikkerhetsmodus som bestemmer om spikerene skal festes med enkeltskudd
(sekvensmodus) eller ved kontaktaktivering. I sekvensmodus vil sikkerhetsguiden bevege seg mot
arbeidsoverflaten når verktøynesen plasseres på arbeidsoverflaten og avløseren trykkes inn. Nesen må
være i kontakt med arbeidsoverflaten for at verktøyet skal aktiveres. Hvis sikkerhetsguiden oppdager at
arbeidsoverflaten er for langt unna verktøyets nese, vil ikke spikerpistolen aktiveres.
I kontaktaktiveringsmodus vil sikkerhetsguiden bevege seg ut fra verktøyet når du trykker på avløseren. Kontakt
mellom nesen og arbeidsoverflaten vil aktivere sikkerhetsguiden og feste en spiker hver gang det er kontakt med
arbeidsoverflaten.
VALGBART AKTIVERINGSSYSTEM - ALLE MODELLER
Disse modellene har et valgbart aktiveringssystem som lar brukeren velge mellom følgende operasjonsmodi:
SEKVENSMODUS (ENKELTSKUDD)
Ett aktivering system hvor både avtrekker og sikkerhets guide må være i forbindelse slik at bare en enkel
avfyring er aktivert av avtrekkeren etter att sikkerhetsguiden og pistolens munnstykke er presset inn mot
underlaget. I sekvensmodus må man holde verktøyet mot arbeidsoverflaten og holde inne sikkerhetsguiden
før man trykker på utløseren. For å få aktivert neste avtrekk må både avtrekker og guide være returnert til
utgangsposisjon før nytt avtrekk kan gjøres.
Dette avtrekkssystemet gjør det mulig å utføre en mer nøyaktig festearbeid, for eksempel ved montering,
skråspikring, og produksjon av kasser. Sekvensmodus gjør det mulig å utføre et eksakt festearbeid, uten at
en festeanordning til blir trukket av ved tilbakestøt, som beskrevet under Kontaktaktiveringsmodus (under).
Sekvensmodus har en positiv sikkerhetsfordel, fordi den ikke tillfeldig avfyrer en festeanordning om verktøyet er
i kontakt med arbeidsområdet - eller noe annet - mens brukeren holder avtrekkeren nede.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 34
KONTAKTAKTIVERINGSMODUS
Dette er ett aktivering system hvor både avtrekker og sikkerhetsguide må være aktivert for hver avfyring.
Rekkefølgen for avtrekk er ikke spesifisert. Før nytt avtrekk kan avtrekker forbli inntrykket og nytt avtrekk skjer
ved påvirkning av sikkerhetsguiden eller omvendt.
Dette avtrekksystemet gjør det mulig å utføre et raskere festearbeid, for eksempel ved kledning, dekking
og palletmontering. Alle trykkluftverktøy kan utføre rekyler ved festing av festeanordninger. Verktøyet kan
sprette tilbake, flytte sikkerhetsguiden, og uforsettlig bevege sikkerhetsguiden mot et annet arbeidsflate med
avtrekkeren fortsatt aktivert (finger som fortsatt holder avtrekkeren nede), og en annen uønsket festeanordning
kan skytes ut.
Advarsel: Verktøyene skal IKKE brukes i modusen kontaktaktiveringsmodus hvis det å skifte fra
én arbeidsstilling til en annen innebærer bruk av stiger, trapper eller lignende strukturer, for
eksempel tak.
VELGE AKTIVERINGSMODUS (FIG. 14-15):
For å ivareta sikkerheten bør brukeren låse avtrekkeren (se Låsing av avtrekker ovenfor) før avtrekkersystemet
endres. Hvis du vil endre aktiveringsmodus, roterer du modusbryteren mot klokken. Modusbryteren låses
automatisk når indikatorpilen peker ned mot 3-spikersymbolet som er stanset inn i rammen på verktøyet
(kontaktaktiveringsmodus), eller til symbolet for enkeltspiker som er stanset inn i rammen på verktøyet
(sekvensmodus). Fjern låsen på avtrekkeren for å bruke verktøyet.
HENGEKROK (fig 16-18)
Disse verktøyene leveres med en ekstra hengekrok som egner seg for oppbevaring og midlertidig opphenging av
verktøyet.
Advarsel: Koble alltid verktøyet fra trykklufttilførselen før du foretar justeringer eller før du tar fra eller setter
sammen noen av delene.
1. Sørg for at sekvenstripmodus er valgt (se Tripmodus ovenfor)
2. Trykk inn hengekrokens utløserknapp som sitter på remkrokens hoveddel (fig. 16).
3. Før hengekroken inn i remkrokens festespor. (fig. 17)
4. Utløs hengekrokens utløserknapp og sjekk at remkroken er låst i riktig stilling. (fig. 18)
m ADVARSEL! Bruk aldri hengekroken i forbindelse med verktøy som betjenes med (sort) engangsutløser.
OPPBEVARING AV SEKSKANTNØKKEL (FIG 19)
Det sitter en sekskantnøkkel til å utføre service på spikerpistolen inne i beltekroken.
Reparasjoner skal bare utføres av autoriserte forhandlere av Bostitch eller andre eksperter. Det skal tas hensyn
til instruksene for sikkerhet, drift og vedlikehold i sikkerhets- og driftshåndboken, denne verktøyhåndboken og i
de tekniske dataene for verktøyet.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 35
INSTRUÇÕES DE SEGURANÇA
m IMPORTANTE! LEIA COM ATENÇÃO: É importante que todos os operadores leiam e compreendam
todas as secções deste manual de Especificações Técnicas da Ferramenta e do Manual de
Operação e Segurança fornecido em separado com esta ferramenta. Caso contrário, o utilizador ou
terceiros que se encontrem na área de trabalho poderão sofrer lesões sérias.
m ATENÇÃO! O equipamento de protecção dos olhor deve ser usado de acordo com o previsto
em 89/686/EEC, e com graduação igual ou superior à estipulada na EN166. Todavia, aquando da
selecção de qualquer equipamento de protecção pessoal, devem considerar-se todos os aspectos
relacionados com o trabalho dos operadores, ambiente e outro(s) tipo(s) de maquinaria utilizado(s).
Observação: Os óculos sem protecção lateral ou máscaras para o rosto não garantem uma
protecção adequada.
m ADVERTÊNCIA! Para evitar lesões acidentais:
• Não colocar a mão ou qualquer outra parte do corpo na zona de saída dos fixadores;
• Não apontar a pistola contra si próprio ou contra terceiros, quer esta contenha fixadores ou não;
• Não brincar com a pistola;
• Não apertar o gatilho, excepto quando a ponta da pistola estiver apoiada sobre o material que
deve ser fixado;
• Usar sempre a pistola com muito cuidado;
• Utilize a ferramenta Bostitch somente com os objectivos para que foi concebida, tal como: o acabamento
à volta das portas, janelas e bordos; fundos de gavetas, traseiras de armários e construção de armários;
emolduramento de quadros e ornamentação de mobílias. Estas ferramentas não deverão ser utilizadas em
nenhuma aplicação que não seja de madeira.
• Não apertar o gatilho nem pressionar o mecanismo do dispositivo de segurança durante o carregamento da
ferramenta.
• Para evitar o accionamento casual e o riscos de lesões, desligue sempre o fornecimento de ar :
1. Antes de fazer ajustes. 2. Durante a manutenção da ferramente. 3. Quando remover um encravamento. 4.
Quando a ferramenta não estiver a ser usada. 5. Na hora de se deslocar de um posto para outro de trabalho,
evitando o accionamento casual que pode provocar lesões.
• Antes de utilizar a ferramenta leia o folheto de Instruções de Operação e Segurança adicional.
• Não utilizar oxigénio nem gases combustíveis como fonte de energia para ferramentas pneumáticas.
• O funcionamento desta ferramenta pode provocar faíscas e actuar como fonte de ignição de combustíveis e
gases inflamáveis.
CARREGAR
m Aviso! Quando carregar a ferramenta 1) Nunca coloque as mãos ou qualquer parte do corpo na área de
descarga dos fixadores da ferramenta; 2) Nunca aponte a ferramenta para si ou para qualquer outra pessoa; 3)
Não puxe o gatilho nem pressione o apalpador de segurança pois pode ocorrer um accionamento acidental, que
poderá causar lesões.
1. Baixar o botão de desengate do carregador e abrir o carregador. (Fig 1)
2. Com o carregador totalmente aberto, inserir os fixadores. As pontas deverão ser colocadas na
parte inferior do carregador. (Fig 2)
3. Impulsionar o carregador para a frente até engatar. (Fig 3)
1. Baixar o botão de desengate do carregador e abrir o carregador. (Fig 4)
2. Abrir totalmente o carregador. Rodar a ferramenta lateralmente, com a área de descarga em
sentido contrário e afastada de si e de terceiros. Carregar os agrafadores no canal. (Fig 5)
3. Impulsionar o carregador para a frente até engatar. (Fig 6)
1. Carregar os pregos através da ranhura que se encontra na parte traseira do carregador e após
o clip de retenção. (Fig 7)
2. Puxar o empurrador para trás da barra de pinos e soltar. (Fig 8)
3. Certifique-se de que o empurrador do carregador está atrás da última barra de pinos. (Fig 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
PT
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 36
BLOQUEIO DO PARAFUSO (BT1855, FN1664, SX1838)
Estas ferramentas usam um mecanismo para impedir o disparo a seco da ferramenta. Quando o depósito não
estiver carregado com pregos ou quando o número restante de pregos se tornar menos de ≈10, o braço de
contacto não pode operar e a ferramenta não disparará.
REMOÇÃO DE ENCRAVAMENTO
Advertência! Desligue sempre o ar antes de proceder à remoção de um fixador encravado.
Remover Encravamento
1. Desligar o fornecimento de ar da ferramenta.
2. Desprender os fixadores do pente (FN1664, FN1664SP) ou abrir o carregador (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Abrir a porta frontal de remoção de encravamento, movendo o fecho para baixo e para cima (FN1664,
FN1664SP apenas - Fig 10).
4. Remover o fixador encravado. Em determinadas circunstâncias poderão ser necessárias pinças para remover
o fixador.
5. Fechar o fecho da porta frontal de remoção de encravamento (FN1664, FN1664SP apenas - Fig 11).
6. Puxar o pente para trás dos fixadores (FN1664, FN1664SP) ou fechar o carregador (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
REGULADOR DE ENCAIXE “DIAL-A-DEPTH™” (Figura 12a / 12b)
O Regulador de encaixe “DIAL-A-DEPTH™” controla a profundidade do fixador, a partir do nível da superfície
até pouco ou muito profundo. Para começar, regular o ar comprimido para ter uma penetração constante no
material que deve ser fixado, a seguir usar o Regulador DIAL-A-DEPTH™” para obter o encaixe desejado.
CONTROLO DO DISPOSITIVO DE FECHO (Figura 13)
A componente de controlo do dispositivo de fecho que se encontra nas máquinas pneumáticas da BOSTITCH
proporciona uma componente de fecho para maior controlo de segurança. Empurrar o botão de fecho para
dentro ou para fora para activar ou fechar a dispositivo de fecho da máquina.
MODO DE ACCIONAMENTO
m Aviso! Desligue sempre o fornecimento de ar antes de fazer quaisquer ajustes, pois pode ocorrer um
accionamento acidental que poderá causar ferimentos.
TIPO APALPADOR DE SEGURANÇA - BT1855SP, FN1650SP, FN1664SP APENAS
Estes modelos funcionam de modo diferente de todas as outras ferramentas BOSTITCH. Para proporcionar a
máxima visibilidade para uma colocação precisa dos fixadores, o apalpador de segurança desta ferramenta
está normalmente na posição “não pressionada” ou “para cima”. Em todas as outras ferramentas BOSTITCH
e na maioria das outras ferramentas, o apalpador de segurança está normalmente na posição “rebaixada” ou
“para baixo”.
Esta ferramenta tem um modo de accionamento seleccionável que determina se a ferramenta impulsiona os
fixadores em modo de accionamento sequencial ou de contacto. No modo sequencial, quando a ponta do nariz
é colocada contra a superfície de trabalho e o gatilho é puxado, o apalpador de segurança desloca-se para fora
da ferramenta para detectar a superfície de trabalho. O nariz da ponta da ferramenta deve estar em contacto
com a superfície de trabalho para accionar. Se o apalpador de segurança não detectar a superfície de trabalho
suficientemente perto da ponta da ferramenta, a ferramenta não será accionada.
No modo de accionamento por contacto, quando o gatilho é premido e mantido, o apalpador de segurança vai
sair da ferramenta. Ao entrar em contacto com a superfície de trabalho com a ponta da ferramenta, irá accionar
o apalpador de segurança e disparar um fixador sempre que entrar em contacto com a superfície de trabalho.
SISTEMA DE ACCIONAMENTO SELECCIONÁVEL – TODOS OS MODELOS
Estes modelos têm um sistema de accionamento seleccionável que permite ao utilizador escolher entre os
seguintes modos de funcionamento:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 37
MODO DE ACCIONAMENTO EM SEQUÊNCIA
No modo de accionamento em sequência, o utilizador dever usar a ferramenta contra a peça com o apalpador
rebaixado antes de carregar no gatilho.. Para colocar mais fixadores solte o gatilho e afaste a ferramenta da
peça antes de repetir as fases acima mencionadas. Desta maneira torna-se mais fácil colocar o fixador, por
exemplo, em armações e caixas. O modo de accionamento em sequência permite colocar o fixador da maneira
certa sem riscos de colocar outro por causa do recuo conforme acima explicado, como pode acontecer no
Modo de Accionamento por Contacto (a seguir). O modo de accionamento em sequência oferece uma vantagem
do ponto de vista da segurança pois torna possível colocar um fixador no caso da ferramenta entrar em
contacto com a peça – ou outro objecto qualquer – enquanto o utilizador estiver a carregar no gatilho.
MODO DE ACCIONAMENTO POR CONTACTO
O normal procedimento operativo para as ferramentas de “Modo de Accionamento por Contacto” é o seguinte.
O operador, acciona o apalpador enquanto mantém o gatilho premido, disparando portanto um fixador cada vez
que há um contacto com a peça permite um posicionamento rápido do fixador para aplicações variadas, tais
como revestimentos, impermeabilizações pontes e montagem de paletas. Todas as ferramentas pneumáticas
podem recuar após a introdução dos fixadores destravando o apalpador de segurança. Ao entrar por acaso
em contacto com a superfície da peça com o gatilho ainda carregado (o dedo segura no gatilho), um segundo
fixador não desejado pode ser disparado.
Advertência: As ferramentas NÃO deverão ser usadas em modo com Dispositivo de Segurança de
Contacto quando o trabalho envolver mudança de posição com uso de escadotes, escadas ou
estruturas parecidas, tais como telhados.
SELECÇÃO DO MODO COM DISPOSITIVO DE SEGURANÇA (Fig 14-15):
Por razões de segurança, o utilizador deverá activar o controlo de fecho (ver Controlo de Dispositivo de
Fecho acima) antes de mudar o sistema de fecho. Para alterar o modo com dispositivo de segurança, rodar
o manípulo de modo no sentido contrário ao dos ponteiros do relógio. O modo de accionamento fechar-se-á
automaticamente quando a seta indicadora estiver apontada para baixo, no sentido do ícone de 3 pregos
gravado na estrutura da ferramenta (Modo com de Accionamento por Contacto) ou do ícone de prego único
gravado na estrutura da ferramenta (Modo de Accionamento Segurança Sequencial). Desactivar o controlo de
fecho para continuar a operar a ferramenta.
GANCHO UTILITÁRIO (Figuras 16-18)
Estas ferramentas incluem um gancho utilitário adicional próprio para armazenamento e para pendurar
temporariamente a ferramenta.
Advertência: Desligue sempre a ferramenta do fornecedor de ar antes de proceder a quaisquer ajustes ou tentar
a montagem ou desmontagem de alguma das partes.
1. Certifique-se que o modo com dispositivo de segurança sequencial está seleccionado (Ver Modo de Operação
com Dispositivo de Segurança acima)
1. Baixar o botão de desengate na parte principal do gancho da correia (Figura 16)
2. Empurrar o gancho acessório na ranhura anexa ao gancho da correia. (Figura 17)
3. Abrir o botão de desengate do gancho acessório e verificar se o gancho da correia está fechado em posição.
(Figura 18)
m AVISO! Nunca utilize o gancho utilitário com ferramentas accionadas por gatilho (preto) de contacto.
ARMAZENAMENTO DA CHAVE-INGLESA (FIGURAS 19)
Encontra-se armazenada uma chave-inglesa para reparar o pregador dentro do gancho da correia.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 38
INSTRUCCIONES DE SEGURIDAD
m IMPORTANTE, LEER CON ATENCIÓN: es importante que todos los operarios lean y entiendan todas
las secciones de este Manual de Datos Técnicos de la Herramienta y el Manual de Instrucciones de
Funcionamiento y Seguridad que viene por separado con esta herramienta. El no hacerlo podría tener
como resultado que usted u otras personas de la zona de trabajo sufran daños graves.
m ¡ATENCIÓN! Se debe utilizar protección para los ojos de acuerdo con la norma 89/686/EEC y con
la norma EN166 o superior. Sin embargo, se deben tener en cuenta todos los aspectos del trabajo,
el entorno de los operarios y el tipo de maquinaria que se utilice a la hora de seleccionar cualquier
equipo de protección personal. Nota: las gafas sin pantallas laterales o las mascarillas para la
cara, por sí mismas, no ofrecen una protección adecuada.
m ADVERTENCIA: para evitar daños accidentales:
• No sitúe nunca la mano o cualquier otra parte del cuerpo en la zona de disparo de los remaches;
• No dirigir nunca la máquina contra uno mismo u otra persona, ya contenga remaches o no;
• No bromear nunca con la fijadora;
• No apretar nunca el gatillo a no ser que la herramienta apunte al material de trabajo;
• Manejar la herramienta siempre con la máxima atención;
• Utilice la herramienta Bostitch exclusivamente para los fines para los que ha sido diseñada,
tales como: el acabado de marcos de puertas, ventanas y bordes; fijar suelos de madera y montar
muebles; elaborar marcos de cuadros y molduras de muebles. Estas herramientas deben utilizarse
exclusivamente para aplicaciones de madera con madera.
• No apretar nunca el gatillo, ni el mecanismo de disparo durante la carga de la herramienta.
• Para evitar el accionamiento accidental y, por lo tanto el riesgo de lesiones, desconectar siempre el aire:
1. Antes de proceder a un ajuste. 2. Durante las operaciones de mantenimiento. 3. Para desatascar la
herramienta. 4. Cuando la herramienta no se utilice. 5. Mientras se pasa de una zona de trabajo a otra, para
evitar el accionamiento accidental con el consiguiente riesgo de lesiones.
• Lea el folleto adicional de Seguridad e instrucciones de funcionamiento antes de utilizar la herramienta.
• No use oxígeno o gases combustibles como fuente de energía de herramientas neumáticas.
• El funcionamiento de esta herramienta puede provocar chispas y ser una fuente de ignición de combustibles
y gases inflamables.
CARGA
m Advertencia! Cuando cargue la herramienta, 1) No coloque nunca las manos ni otras partes del cuerpo en
la zona de descarga del dispositivo de fijación de la herramienta; 2) Nunca apunte la herramienta a sí mismo
ni a otras personas; 3) No tire del gatillo ni pulse el seguro palpador porque pueden producirse accidentes que
pueden causar lesiones.
1. Apriete el botón de extracción del cargador y saque el cargador. (Fig. 1)
2. Con el cargador totalmente abierto, introduzca los clavos. Las puntas deben situarse en
contra de la parte inferior del cargador. (Fig. 2)
3. Empuje el cargador hacia delante. Siga empujando hasta que acople la pestaña. (Fig. 3)
1. Apriete el botón de extracción del cargador y saque el cargador. (Fig. 4)
2. Abra completamente el cargador. Gire la herramienta hacia un lado con el área de disparo
apuntando lejos de usted y otras personas. Cargue las grapas en el canal. (Fig. 5)
3. Empuje el cargador hacia delante. Siga empujando hasta que acople la pestaña. (Fig. 6)
1. Cargue los clavos a través de la ranura de detrás del cargador hasta que pasen por la
presilla de retención. (Fig. 7)
2. Tire del tirador hacia atrás hasta que pase el peine de clavos y suéltelo. (Fig. 8)
3. Asegúrese de que el tirador del cargador se encuentra por detrás del último clavo del
peine. (Fig. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
ES
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 39
BLOQUEO DE CLAVOS (BT1855, FN1664, SX1838)
Estas herramientas emplean un mecanismo especial para evitar que la herramienta dispare en seco. Cuando el
depósito no está cargado con clavos o cuando el número de clavos es inferior a ≈10, el brazo de contacto no
funciona y no se pueden realizar disparos.
LIMPIEZA DE ATASCOS
¡Advertencia! Desconecte el aire antes de limpiar el atasco de la clavadora.
Limpieza de atascos
1. Desconecte el suministro de aire de la herramienta.
2. Retire los clavos del tirador (FN1664, FN1664SP) o abra el cargador (BT1855, BT1855SP, FN1650, FN1650SP,
SX1838, SL540).
3. Abra la cubierta de limpieza de atascos en la nariz tirando hacia abajo y después hacia arriba de la pestaña
(FN1664, FN1664SP solo, Fig. 10).
4. Retire el clavo atascado. En ciertas circunstancias, es probable que sean necesarias pinzas para retirar el
clavo.
5. Cierre la pestaña de la cubierta para limpieza de atascos de la nariz (FN1664, FN1664SP solo, Fig. 11).
6. Tire hacia atrás del tirador hasta que pase los clavos (FN1664, FN1664SP) o cierre el cargador (BT1855,
BT1855SP, FN1650, FN1650SP, SX1838, SL540).
REGULADOR DE ENCAJE “DIAL-A-DEPTH™” (Fig 12a / 12b)
El regulador de encaje DIAL-A-DEPTH™ permite realizar un control preciso de la profundidad de encaje del
elemento fijado: desde una posición a una profundidad a la par con la superficie de la pieza de trabajo hasta
ligeramente o muy encajada. Primero se deberá regular la presión del aire comprimido para obtener una
penetración constante en el material que se debe finar, sucesivamente utilizar el regulador DIAL-A-DEPTH™
para realizar el encaje deseado.
CONTROL DE CIERRE DEL GATILLO (Fig. 13)
El control de cierre del gatillo de las herramientas neumáticas BOSTITCH permite el bloqueo del gatillo para
mayor control de la seguridad. Apriete el botón de Control de cierre hacia fuera o hacia dentro para activar o
bloquear el gatillo de la herramienta.
MODO DE ACTIVACIÓN
m Advertencia. Desconecte siempre el suministro de aire antes de realizar ajustes porque pueden producirse
accidentes que pueden causar lesiones.
TIPO DE SEGURO PALPADOR - BT1855SP, FN1650SP, FN1664SP SOLO
Estos modelos funcionan de forma distinta al resto de herramientas BOSTITCH. Para proporcionar la máxima
visibilidad para una colocación precisa del dispositivo de fijación el seguro palpador de esta herramienta suele
estar en la posición “pulsada” o “hacia arriba”. En el resto de herramientas BOSTITCH y en la mayoría de otras
herramientas, el seguro palpador suele estar en la posición “extendida” o “hacia abajo”.
Esta herramienta tiene un modo de accionamiento seleccionable que determina si la herramienta propulsa el
dispositivo de fijación en modo en secuencia o modo por contacto. En modo en secuencia, cuando la punta de la nariz
se coloca en la superficie de trabajo y se tira del gatillo, el seguro palpador se desplaza fuera de la herramienta para
detectar la superficie de trabajo. La punta de la nariz de la herramienta debe estar en contacto con la superficie de
trabajo para activarse. Si el seguro palpador no detecta que la superficie de trabajo se encuentra lo suficientemente
cerca de la nariz de la herramienta, esta no se activará.
En modo de activación por contacto, cuando se pulsa y se mantiene pulsado el gatillo, el seguro palpador se
desplazará fuera de la herramienta. Con el contacto de la nariz de la herramienta con la superficie de trabajo, se
activará el seguro palpador propulsando un clavo cada vez que se produzca el contacto con la superficie de trabajo.
SISTEMA DE ACTIVACIÓN SELECCIONABLE - TODOS LOS MODELOS
Estos modelos incluyen un sistema de activación seleccionable que permite al usuario seleccionar entre los
siguientes modos de funcionamiento:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 40
MODO DE ACTIVACIÓN EN SECUENCIA
En el modo de activación en secuencia, el operador tiene que sujetar la herramienta contra la pieza que
está elaborando con el seguro palpador bajado antes de apretar el gatillo. Para empujar los dispositivos
complementarios, se deberá soltar el gatillo y levantar la herramienta de la pieza en elaboración, antes
de repetir las fases anteriormente citadas. De esta forma será más fácil colocar el dispositivo de fijación;
por ejemplo para aplicaciones sobre armaduras y cajas. El modo de activación secuencia permite colocar
exactamente el dispositivo de fijación sin correr el riesgo de empujar un segundo dispositivo por efecto del
contragolpe, como descrito en el Modo de activación por contacto (más abajo). La herramienta con modo de
activación secuencia ofrece una ventaja en términos de seguridad, ya que impide colocar un dispositivo de
fijación en el caso de que el usuario se ponga en contacto con la pieza en elaboración– o cualquier otro objeto–
mientras el operador mantiene apretado el gatillo.
MODO DE ACTIVACIÓN POR CONTACTO
Las normales operaciones de mantenimiento para las herramientas con “Modo de activación por contacto” o
“Modo de choque” consisten en activar, por parte del operador, el accionamiento por contacto manteniendo
el gatillo apretado, disparando un dispositivo de fijación cada vez que se establece un contacto con la pieza en
elaboración. Esto permite una rápida colocación del dispositivo de fijación en diferentes tipos de aplicación,
como revestimientos, impermeabilización puentes y montaje pallet. Todas las herramientas neumáticas están
sujetas al fenómeno del contragolpe después de la introducción de los dispositivos de fijación; por lo que la
herramienta puede rebotar soltando el seguro disparador y, en el caso de que termine entrando en contacto
accidentalmente con la superficie de la pieza con el gatillo todavía apretado (el dedo todavía tiene apretado el
gatillo), podría dispararse un segundo dispositivo de fijación no deseado.
Advertencia: cuando el cambio de un puesto de trabajo a otro implique el uso de escaleras o
estructuras similares, como techos, las herramientas NUNCA deben usarse en el modo de activación
por contacto.
SELECCIÓN DEL MODO DE ACTIVACIÓN (FIG. 14-15):
Por motivos de seguridad, el usuario debe bloquear el gatillo (véase el Control de bloqueo del gatillo, arriba)
antes de cambiar el sistema de disparo. Para cambiar el modo de activación, gire la llave del modo de disparo
en dirección contraria a la de las agujas del reloj. La llave del modo de disparo se bloqueará automáticamente
cuando la flecha indicadora apunte hacia abajo, hacia el icono de 3 clavos impreso en la estructura de la
herramienta (modo de activación por contacto) o hacia el icono de un solo clavo impreso en la estructura de la
herramienta (modo de activación secuencial). Desbloquee el gatillo para volver a usar la herramienta.
GANCHO ACCESORIO (Figs 16-18)
Estas herramientas incluyen un gancho accesorio adicional, apropiado para guardar y colgar provisionalmente
la herramienta.
Advertencia: desconecte siempre la herramienta del suministro de aire antes de relizar ningún ajuste o de
intentar montar o desmontar cualquier pieza.
1. Asegúrese de que está seleccionado el modo de disparo secuencial (véase arriba el Modo de funcionamiento)
1. Apriete el botón de liberación del gancho accesorio que se encuentra en el cuerpo del gancho de cinturón (Fig. 16)
2. Deslice el gancho accesorio hasta la ranura de acople del gancho del cinturón. (Fig. 17).
3. Suelte el botón de liberación del gancho accesorio y compruebe que el gancho del cinturón está asegurado en su
posición. (Fig. 18).
m ¡ADVERTENCIA! Nunca use el gancho accesorio con herramientas de accionamiento de contacto (gatillo negro).
ALMACENAMIENTO DE LA LLAVE DE ALLEN (FIG 19)
En el gancho del cinturón se encuentra una llave de Allen para el mantenimiento de la clavadora.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 41
LADDNING AV VERKTYGET
m VIKTIGT, LÄS NOGA: Det är viktigt att alla operatörer läser och förstår alla delar i denna
bruksanvisning med tekniska data och i den separata säkerhets- och driftshandboken som bifogas
med detta verktyg. Underlåtenhet att göra det kan resultera i att du eller andra i arbetsområdet kan
skadas allvarligt.
m VARNING! Ögonskydd i enlighet med 89/686/EEC, och med samma eller högre grad än som
definieras i EN166 skall användas. Alla aspekter av miljö och annan/andra typ/typer av maskineri
som används skall dock också tas i betänkning när personlig skyddsutrustning väljs. Anmärkning:
Varken glasögon utan sidoskydd eller ansiktsskärmar ger tillräckligt skydd.
m VARNING! För att förhindra oavsiktliga personskador:
• Placera aldrig händer eller andra kroppsdelar i det område där spik skjuts ut ur spikpistolen.
• Rikta aldrig verktyget mot dig själv eller någon annan person, oavsett om det är laddat med spik
eller inte.
• Lek aldrig med verktyget.
• Tryck aldrig på avtryckaren såvida inte nosen är riktad mot arbetsstycket.
• Hantera alltid verktyget med försiktighet.
• Använd endast Bostitch-verktyget för det ändamål som det var avsett för, som till exempel:
stiftning runt dörrar, fönster och kantning; lådbottnar, skåpsryggar och skåpstillverkning,
ramtillverkning och möbelbård. Dessa verktyg bör inte användas för andra ändamål än för
tillämpningar med trä mot trä.
• Tryck inte på avtryckaren eller följarfingret under laddningen av verktyget.
• För att förhindra att verktyget aktiveras ofrivilligt och ger upphov till följdskador bör tryckluftstillförseln alltid
kopplas ur:
1. Innan justeringar utförs. 2. När underhåll utförs på verktyget. 3. När du plockar bort fästdon som fastnat.
4. När verktyget inte är i bruk. 5. När verktyget flyttas från en arbetsplats till en annan, eftersom ofrivillig
aktivering annars kan bli följden och eventuellt kan förorsaka personskada.
• Läs häftet med de extra säkerhets- och bruksanvisningarna innan du använder verktyget.
• Använd inte syre eller brännbara gaser som energikälla för tryckluftsverktyg
• Användandet av detta verktyg kan orsaka gnistor och antända lättantändliga bränslen och gaser.
LADDNING
m Varning! När du laddar verktyget 1) Lägg aldrig en hand eller annan kroppsdel i det område där spik skjuts ut
ur spikpistolen; 2) Peka aldrig verktyget mot dig själv eller någon annan; 3) Tryck inte på avtryckaren eller släpp
säkerhetsutlösningen eftersom verktyget då kan aktiveras ofrivilligt och orsaka personskada.
1. Tryck ner utlösningsknappen på magasinet och dra magasinet bakåt. (Fig. 1)
2. När magasinet är helt öppet, sätts spiken i. Spetsarna måste vara vända mot magasinets
botten. (Fig. 2)
3. Skjut magasinet framåt. Fortsätt att skjuta på tills spärrhaken griper. (Fig. 3)
1. Tryck ner utlösningsknappen på magasinet och för magasinet bakåt. (Fig. 4)
2. Öppna magasinet helt. Vrid verktyget åt sidan med avfyrningsområdet vänt ifrån dig själv
och andra. Ladda klamrarna i kanalen. (Fig. 5)
3. Skjut magasinet framåt. Fortsätt att skjuta på tills spärrhaken griper. (Fig. 6)
1. Ladda spik genom magasinets bakre öppning och förbi stoppbygeln. (Fig. 7)
2. Dra pådrivaren bak bakom spikstaven och släpp. (Fig. 8)
3. Se till att magasinets pådrivare är bakom den sista spikstaven. (Fig. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
SE
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 42
FÄSTDONSLÅSNING (BT1855, FN1664, SX1838)
Dessa verktyg använder en mekanism för att förhindra att verktyget avfyras utan fästdon. När magasinet inte har
spikar laddade eller när det kvarvarande antalet spikar är färre än ≈10 fungerar inte kontaktarmen och verktyget
kan då inte avfyras.
BLOCKERINGSRENSNING
Varning! Stäng alltid av luften innan du tar bort en spik/klammer som fastnat.
Blockeringsrensning
1. Stäng av lufttillförseln till verktyget.
2. Ta bort spik/klamrar från pådrivaren (FN1664, FN1664SP) eller öppna magasinet (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Öppna nosluckan för blockeringsrensning genom att dra neråt och därefter upp på spärrhaken (FN1664,
FN1664SP enbart - Fig. 10).
4. Ta bort spiket/klammern som sitter fast. Under vissa förhållanden måste man använda tång för att få bort spik/
klammer.
5. Stäng spärrhaken på nosluckan för blockeringsrensning (FN1664, FN1664SP enbart - Fig. 11).
6. Dra pådrivaren bak bakom spiken/klamrarna (FN1664, FN1664SP) eller stäng magasinet (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
REGULATORN FÖR SPIKNINGSDJUP “DIAL-A-DEPTH™” (bild 12a / 12b)
Regulatorn för spikningsdjup DIAL-A-DEPTH™ ger en noggrann kontroll av spikningsdjupet; från jäms med
arbetsmaterialets yta till lätt eller mycket djupgående. Först justeras tryckluftens tryck för jämn islagskraft
i materialet som skall fästas, sedan används regulatorn DIAL-A-DEPTH™ för att uppnå det önskade
spikningsdjupet.
LÅSNING AV AVTRYCKARE (bild 13)
Avtryckarlåsningen på BOSTITCH tryckluftsverktyg ger en ökad säkerhet eftersom man kan låsa verktygets
avtryckare. Tryck in eller släpp ut avtryckarlåsets knapp för att aktivera eller låsa verktygets avtryckare.
LÄGE MED UTLÖSNINGSMEKANISM
m Varning! För att förhindra att verktyget aktiveras ofrivilligt och ger upphov till följdskador bör
tryckluftstillförseln alltid kopplas ur.
SÄKERHETSUTLÖSNINGSTYP - ENDAST BT1855SP, FN1650SP, FN1664SP
Dessa modeller fungerar på ett annat sätt än andra BOSTITCH verktyg. För att ge maximal sikt där spiken ska
skjutas in är säkerhetsutlösningen på detta verktyg normalt sett i “intryckt” eller “upp” läge. På alla andra
BOSTITCH verktyg och på de flesta andra verktyg är säkerhetsutlösningen normalt sett i “nedfällt” eller “ner”
läge.
Verktyget har en valfri utlösningsmekanism som bestämmer om verktyget skjuter spik i fortlöpande- eller
kontaktutlösandefunktion. I fortlöpande läge när verktygsnosen placeras på arbetsstycket och avtryckaren
trycks in, skjuts säkerhetsutlösningen ut från verktyget för att känna arbetsstycket. Om säkerhetsutlösningen
inte känner av arbetsstycket tillräckligt nära verktygsnosen kommer verktyget inte att utlösas.
I kontaktutlösningsläge, när avtryckaren är nedtryckt och hålls fast skjuter säkerhetsutlösning ut från verktyget.
När verktygsnosen sätts i kontakt med arbetsstycket kommer det att utlösa säkerhetsutlösningen och skjuta in
en spik varje gång arbetsstycket vidrörs.
VALFRITT UTLÖSNINGSSYSTEM - ALLA MODELLER
Dessa modeller har ett valfritt utlösningssystem som gör det möjligt för användaren att välja mellan följande
arbetssätt:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 43
FORTLÖPANDE FUNKTION MED UTLÖSNINGSMEKANISM
Den fortlöpande utlösningsmekanismen kräver att operatören håller verktyget mot arbetsstycket med nedtryckt
säkerhetsutlösning innan han trycker på avtryckaren. Innan nästa fästanordning kan drivas in måste avtryckaren
släppas och verktyget lyftas bort från arbetsstycket. Detta gör att det blir lättare att placera fästanordningarna
på rätt plats, till exempel på ramar och förpackningar. Den fortlöpande utlösningen gör det möjligt att exakt
placera fästanordningen, utan att riskera att en andra fästanordning skjuts ut till följd av rekylverkan, vilket
däremot är fallet vid kontaktutlösning vilket beskrivs nedan. Verktyg med fortlöpande utlösning är mycket
fördelaktiga ur säkerhetssynpunkt. Denna typ av verktyg skjuter inte ut en andra fästanordning om verktyget
kommer i kontakt med arbetsstycket eller något annat föremål medan operatören håller avtryckaren intryckt.
KONTAKTUTLÖSNING
Denna vanliga arbetsproceduren för verktyg med kontaktutlösning är att operatören aktiverar säkerhetsutlösning
samtidigt som han håller avtryckaren intryckt, vilket leder till att en fästanordning drivs in varje gång som
verktyget kommer i kontakt med arbetsstycket. Detta system ger snabb placering av fästanordningar, vilket
är fördelaktigt vid många arbeten, såsom inplankning, tillverkning av plankdäck och pallassemblering. Vid
användning av tryckluftsdrivna verktyg föreligger risk för rekylverkan när fästanordningarna skjuts in. Verktyget
kan studsa och få säkerhetsutlösning att frigöras och om verktyget oavsiktligt får kontakt med arbetsytan
och avtryckaren fortfarande är aktiverad (fingret håller fortfarande avtryckaren intryckt) kommer en andra
fästanordning oavsiktligt att skjutas ut.
Varning: Verktyg får INTE användas i läget Kontaktutlösning, där ändring av arbetsställning innebär
att man använder stegar, trappor eller liknande strukturer, t.ex. tak.
VÄLJA UTLÖSNINGSLÄGE (Fig. 14-15):
För att garantera säkerhet, ska användaren låsa utlösaren (se Utlösarens tillslagningsspärr ovan) innan
utlösningssystemet ändras. För att ändra utlösningsläget, roteras lägesbrytaren i moturs riktning. Lägesbrytaren
låses automatiskt när pilen pekar ner mot 3-spikikonen som präglats i verktygets ram (Kontaktutlösningsläge)
eller mot en en-spikikon som präglats i verktygets ram (Fortlöpande utlösningsläge). Lås upp utlösaren för att
återuppta arbetet.
ANVÄNDBAR KROK (bilderna 16-18)
Dessa verktyg innefattar en extra användbar krok som är lämplig för förvaring och tillfällig upphängning av
verktyget.
Varning: Stäng alltid av lufttillförseln till verktyget innan justeringar görs eller försök att sätta på eller ta av delar.
1. Se till att sekvensutlösningsläget har valts (Se Arbeta med utlösningsläge, ovan)
2. Tryck ner tillbehörskrokens låsknapp på bälteskroken (bild 16)
3. Tryck in tillbehörskroken i bälteskrokens monteringsspår (bild 17).
4. Släpp upp tillbehörskrokens låsknapp och kontrollera att bälteskroken sitter fast (bild 18).
m VARNING! Använd aldrig kroken på verktyg med kontaktstyrd (svart) utlösare.
FÖRVARING AV INSEXNYCKEL
En insexnyckel för service av spikmaskinen förvaras i bälteskroken.
Reparationer ska bara utföras av auktoriserade ombud för Bostitch eller andra experter, som iakttar alla hänsyn
till säkerhets-, drifts- och underhållsinstruktionerna i manualen Säkerhets- och driftsinstruktioner, denna
verktygsmanual och Verktygets tekniska data.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 44
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
m WAŻNE – PRZECZYTAJ DOKŁADNIE: Użytkownicy powinni dokładnie zapoznać się z Danymi
Technicznymi oraz osobnąInstrukcją Obsługi i Bezpieczeństwa dołączoną do narzędzia.
Nieznajomość instrukcji grozi poważnymi obrażeniami ciała użytkownika lub osób przebywających
w pobliżu.
m OSTRZEŻENIE! Należy stosować okulary ochronne zgodne z przepisem 89/686/EEC oraz kategorii
co najmniej takiej jak określona w normie EN166. Przy doborze jakiegokolwiek sprzętu ochrony
osobistej należy również wziąć pod uwagę wszystkie aspekty pracy operatora, środowisko i inne
rodzaje używanych urządzeń. Uwaga: Okulary ochronne i osłony na twarz bez osłon bocznych nie
zapewniają dostatecznego zabezpieczenia.
m OSTRZEŻENIE! Aby zapobiec przypadkowym urazom:
• Nie należy nigdy umieszczać ręki lub innej części ciała w obszarze wystrzeliwania łącznika.
• Nie należy nigdy wymierzać narzędzia w siebie lub innych, niezależnie od tego czy jest
naładowane łącznikami czy nie.
• Nie należy nigdy bawić się narzędziem.
• Nie należy nigdy pociągać spustu, o ile nos urządzenia nie jest skierowany w miejsce pracy.
• Zawsze obchodzić się ostrożnie z narzędziem.
• Narzędzi firmy Bostitch należy używać wyłącznie w celach do jakich zostały przeznaczone, to
znaczy: prace wykończeniowe wokół drzwi, okien i framug, produkcja den do szuflad, tyłów
szafek i do wyrobu szafek, oprawianie obrazów i trymowanie mebli. Narzędzia te powinny być
używane wyłącznie do łączenia drewna z drewnem.
• Nie pociągać spustu ani nie naciskać mechanizmu wyzwalacza podczas ładowania narzędzia.
• W celu uniknięcia przypadkowego wprawienia w ruch i możliwości spowodowania urazu ciała, należy
zawsze wyłączyć dopływ powietrza.
1. Przed dokonywaniem regulacji. 2. Podczas konserwacji narzędzia. 3. Podczas usuwania zakleszczenia.
4. Kiedy narzędzie nie jest używane. 5. Podczas przechodzenia do innego obszaru pracy, aby uniknąć
przypadkowego uruchomienia i możliwości spowodowania urazu.
• Przed użyciem narzędzia należy przeczytać dodatkową broszurę zawierającą instrukcje dotyczące
bezpieczeństwa i obsługi.
• Jako źródła energii dla narzędzi pneumatycznych nie należy używać tlenu ani gazów palnych.
• W trakcie pracy narzędzia mogą powstawać iskry, stanowiące ryzyko zapłonu substancji i gazów
łatwopalnych.
ŁADOWANIE NARZĘDZIA
m Ostrzeżenie! Podczas ładowania łączników do urządzenia 1) nigdy nie wolno ustawiać dłoni ani jakiejkolwiek
innej części ciała przed punktem wylotu łączników; 2) nigdy nie wolno kierować urządzenia na siebie ani na
inną osobę; 3) nie należy naciskać spustu ani widelca bezpieczeństwa, gdyż może dojść do przypadkowego
uruchomienia urządzenia, co może doprowadzić do obrażeń ciała.
1. Naciśnij magazynek, zwolnij przycisk i cofnij magazynek. (Rys. 1)
2. Gdy magazynek jest całkowicie otwarty, włóż zszywki. Końcówki muszą być zwrócone w stronę dna
magazynku. (Rys. 2)
3. Popchnij magazynek do przodu. Powtarzaj tę czynność do momentu, gdy zapadka się zaskoczy. (Rys. 3)
1. Naciśnij magazynek, zwolnij przycisk i cofnij magazynek. (Rys. 4)
2. Otwórz całkowicie magazynek. Obróć narzędzie na bok, trzymając je stroną wystrzeliwującą w
kierunku przeciwnym do siebie i innych. Załaduj zszywki do kanału. (Rys. 5)
3. Popchnij magazynek do przodu. Powtarzaj tę czynność do momentu, gdy zapadka zaskoczy. (Rys. 6)
1. Załaduj gwoździe poprzez otwór z tyłu magazynka, za klipsem przytrzymującym. (Rys. 7)
2. Cofnij tłok za nóżkę gwoździa i zwolnij. (Rys. 8)
3. Upewnij się, że tłok magazynka znajduje się za nóżką ostatniego gwoździa. (Rys. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
PL
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 45
ODBLOKOWYWANIE ŁĄCZNIKÓW (BT1855, FN1664, SX1838)
Narzędzia posiadają mechanizm zapobiegający uruchomieniu, gdy gwoździ nie ma w magazynku.
Kiedy magazynek nie jest naładowany lub kiedy liczba pozostałych w nim gwoździ jest mniejsza niż ≈10, ruchomy
styk przerywacza nie działa, zatem narzędzie nie wystrzeli.
CZYSZCZENIE ZATORU
Ostrzeżenie! Zawsze wyłączaj dopływ powietrza, zanim zaczniesz usuwać złącze zapychające kanał.
Czyszczenie zatoru
1. Wyłącz dopływ powietrza do narzędzia.
2. Odsuń tłok od zszywek (FN1664, FN1664SP) lub otwórz magazynek (BT1855, BT1855SP, FN1650, FN1650SP,
SX1838, SL540).
3. Otwórz klapkę czyszczenia zatoru nosa ciągnąc ją w dół, a potem w górę aż do zapadki (Tylko model FN1664 –
Rys. 10).
4. Wyjmij zablokowaną zszywkę. W pewnych przypadkach do usunięcia zszywki mogą być potrzebne szczypce.
5. Zamknij zapadkę czyszczenia zatoru nosa (Tylko model FN1664 - Rys. 11).
6. Cofnij tłok za zszywki (FN1664, FN1664SP) albo zamknij magazynek (BT1855, BT1855SP, FN1650, FN1650SP,
SX1838, SL540).
REGULACJA GŁĘBOKOŚCI WBIJANIA ŁĄCZNIKÓW „DIAL-A-DEPTH™” (RYS. 12A / 12B)
Funkcja DIAL-A-DEPTH™ umożliwia regulację głębokości wbijania łączników, od podpowierzchniowego lub
płytkiego wprowadzenia do całkowitego wbicia w powierzchnię. Na początku należy ustalić ciśnienie powietrza
odpowiednie do wykonania pracy, a następnie zastosować regulację DIAL-A-DEPTH™, by uzyskać odpowiednią
głębokość wbijania.
BLOKADA SPUSTU NARZĘDZIA (RYS.13)
Przycisk blokady spustu wbudowany w narzędzia pneumatyczne BOSTITCH zapewnia zablokowanie spustu
narzędzia dla dodatkowego podniesienia poziomu bezpieczeństwa ich obsługi. Wcisnąć lub wycisnąć przycisk
blokady, aby odbezpieczyć lub zabezpieczyć spust narzędzia.
TRYB PRACY
m Uwaga! Przed regulacją należy zawsze odłączyć od urządzenia źródło sprężonego powietrza, gdyż może
dojść do przypadkowego uruchomienia urządzenia i obrażeń ciała.
RODZAJ WIDELCA BEZPIECZEŃSTWA - DOTYCZY TYLKO BT1855SP, FN1650SP, FN1664SP
Te modele działają w inny sposób niż wszystkie pozostałe narzędzia firmy BOSTITCH. Aby zapewnić jak najlepszą
widoczność przy wkładaniu łączników, widelec bezpieczeństwa w tym narzędziu znajduje się zwykle w pozycji
„wciśniętej” lub „u góry”. W przypadku wszystkich pozostałych narzędzi firmy BOSTITCH oraz większości innych
narzędzi widelec bezpieczeństwa znajduje się zwykle w pozycji „wysuniętej” lub „u dołu”.
To narzędzie posiada przełącznik trybu pracy, dzięki któremu można wybrać, czy łączniki mają być wyrzucane
w trybie sekwencyjnym czy kontaktowym. W trybie sekwencyjnym po umieszczeniu punktu wylotu łączników
na powierzchni roboczej i wciśnięciu spustu widelec bezpieczeństwa wysuwa się z urządzenia, aż oprze się na
powierzchni roboczej. Aby urządzenie włączyło się, punkt wylotu łączników musi dotykać powierzchni roboczej.
Jeśli widelec bezpieczeństwa nie wykryje powierzchni roboczej wystarczająco blisko punktu wylotu łączników,
narzędzie się nie włączy.
W trybie kontaktowym po naciśnięciu i przytrzymaniu spustu z narzędzia wysunie się widelec bezpieczeństwa.
Przytknięcie punktu wylotu łączników do powierzchni roboczej spowoduje aktywację widelca bezpieczeństwa i
urządzenie wystrzeli łącznik po każdym dotknięciu powierzchni roboczej.
SYSTEM WYBORU TRYBU PRACY - WSZYSTKIE MODELE
Te modele posiadają system wyboru trybu pracy, który pozwala na przełączanie pomiędzy następującymi trybami
działania:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 46
SEKWENCYJNY TRYB PRACY
W przypadku sekwencyjnego trybu pracy przed wciśnięciem spustu operator urządzenia musi oprzeć je na
powierzchni roboczej z wciśniętym widelcem bezpieczeństwa. Wbicie dodatkowych łączników wymaga
zwolnienia spustu i odsunięcia urządzenia od obszaru roboczego przed powtórzeniem tych czynności. Zwiększa
to dokładność wbijania łączników, na przykład podczas montażu szkieletu konstrukcji, łączenia gwoździami
wbijanymi ukośnie lub montowania klatek. Sekwencyjny mechanizm zabezpieczający pozwala na dokładne
wycelowanie łącznika bez możliwości wbicia drugiego elementu wskutek odrzutu, co może się zdarzyć w
przypadku kontaktowego mechanizmu zabezpieczającego (opis poniżej). Narzędzie z sekwencyjnym trybem
pracy oferuje wyższy poziom bezpieczeństwa, gdyż nie dochodzi do przypadkowego wystrzelenia łącznika, kiedy
operator wciska spust.
KONTAKTOWY TRYB PRACY
W przypadku wszystkich narzędzi z kontaktowym trybem pracy zachodzi konieczność aktywowania widelca
bezpieczeństwa przez operatora przy wciśniętym spuście, dzięki czemu łącznik jest wystrzeliwany za każdym
razem, gdy urządzenie dotyka obszaru roboczego. Pozwala to na szybkie wystrzeliwanie łączników w
przypadku wielu prac, takich jak np. kładzenie poszycia, deskowanie czy montaż palet. Wszystkie urządzenia
pneumatyczne cechuje odrzut podczas wystrzeliwania łączników. Narzędzie może odbić się, zwalniając widelec
bezpieczeństwa i w sposób niezamierzony przez operatora dotknąć powierzchni roboczej w momencie, gdy
spust nadal jest wciśnięty (palec nadal naciska na spust), co powoduje wystrzelenie niepożądanego drugiego
łącznika.
Ostrzeżenie: Narzędzia NIE mogą być używane w trybie kontaktowym, gdy zmienia się pozycję
roboczą narzędzia w pracy na drabinie, schodach lub podobnych powierzchniach, jak na przykład
dachy.
WYBÓR TRYBU PRACY (Rys. 14-15):
Aby bezpiecznie posługiwać się narzędziem, użytkownik powinien zablokować spust (patrz sekcja kontroli
blokady spustu Trigger Lockout Control powyżej), zanim zmieni tryb pracy spustu. Aby zmienić tryb pracy
wyłącznika, należy przekręcić pokrętło zmiany trybu w kierunku przeciwnym do ruchu wskazówek zegara.
Pokrętło wyboru trybu zablokuje się automatycznie, gdy strzałka wskazująca będzie ustawiona do dołu na ikonę
trzech gwoździ widoczną na obudowie urządzenia (tryb kontaktowy) lub na ikonę pojedynczego gwoździa
widoczną na obudowie urządzenia (tryb sekwencyjny). Odblokuj spust, aby ponownie uruchomić urządzenie.
NARZĘDZIE MOCUJĄCE (rys, 16-18)
Narzędzia te posiadają dodatkowe mocowanie przeznaczone do przechowywania i tymczasowego zawieszania
narzędzia.
Ostrzeżenie: Zawsze wyłączaj dopływ powietrza, zanim zaczniesz regulować ustawienia urządzenia albo
zanim podłączysz lub odłączysz jakąkolwiek jego część.
1. Upewnij się, że urządzenie jest ustawione na sekwencyjny tryb pracy (patrz sekcja Tryb Działania Wyłącznika powyżej)
2. Nacisnąć przycisk zwalniający uchwyt umieszczony w górnej części jego obudowy (rys.16)
3. Wsunąć uchwyt do przeznaczonej dla niego szczeliny montażowej (rys.17)
4. Zwolnić przycisk zwalniający uchwyt i upewnić się, że został on solidnie umiejscowiony. (rys.18)
m UWAGA! Nigdy nie używaj do narzędzi z kontaktowym (czarnym) spustem.
PRZECHOWYWANIE KLUCZYKA IMBUSOWEGO (RYS. 19)
Kluczyk imbusowy do obsługi gwoździarki jest przechowywany w haku przy pasie.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 47
BEZPEČNOSTNÍ POKYNY
m DŮLEŽITÉ,ČTĚTE POZORNĚ : Je důležité, aby si všichni pracovníci přečetli a porozuměli všem
částem této příručky s technickými daty o nástrojích a samostatné příručky o bezpečnosti a
obsluze, které jsou součástí tohoto nástroje. Pokud to neudělají, může to vést k vážnému zranění
vás nebo jiných osob ve vašem pracovním prostoru.
m UPOZORNĚNÍ ! Měla by se používat ochrana zraku v souladu s 89/686/EEC, a to stejné nebo vyšší
kvality, než je definována v normě EN166. Při volbě prostředků osobní ochrany je však také třeba
zvážit všechny stránky práce operátora, prostředí a další typ/y používaného strojního vybavení.
Poznámka: Brýle bez chráněných stran ani svářečské štíty samy neposkytují přiměřenou ochranu.
m VÝSTRAHA! Prevence náhodného zranění:
• Nikdy nevkládejte ruce ani žádnou jinou část těla do oblasti vyhazovaní upínadel nástrojem.
• Nikdy nesměrujte nástroj směrem k sobě ani k nikomu jinému bez ohledu, zda je nebo není
naplněn upínadly.
• Nikdy nezacházejte s nástrojem pro zábavu.
• Nikdy netahejte za spoušť, pokud špička nesměřuje směrem k práci.
• S nástrojem vždy zacházejte opatrně.
• Nástroj Bostitch používejte pouze pro účely, pro které byl navržen, jako například: úpravy kolem
dveří, oken a hran; dna zásuvek, zadní stěny skříní a výrobu skříní; rámování obrazů a lemování
nábytku. Nástroje nepoužívejte na jiné materiály, nežli je spojování dřeva s dřevem.
• Při plnění nástroje nikdy netahejte za spoušť ani netlačte na spouštěcí mechanizmus.
• K tomu, aby se předešlo náhodnému spuštění a možnému zranění, vždy odpojujte přívod vzduchu.
1. Před seřizováním. 2. při servisu nástroje. 3. při uvolňování zaseknutí . 4. když se nástroj nepoužívá.
5. při přechodu do jiné pracovní oblasti, kdy náhodným spuštěním může dojít ke zranění.
• Než začtete nástroj používat, přečtěte si dodatečnou příručku s Bezpečnostními a provozními pokyny.
• Nepoužívejte kyslík a hořlavé plyny jako zdroj energie pro pneumaticky poháněné nástroje.
• “Při provozu tohoto nástroje mohou vznikat jiskry, které představují zápalný zdroj pro hořlavá paliva a
plyny.
PLNĚNÍ
m Varování! Při plnění nástroje 1) nikdy nepokládejte ruku nebo jinou část těla do prostoru vystřelování sponek,
2) nikdy nemiřte nástrojem na sebe nebo jinou osobou a 3) Nemačkejte spoušť a nestlačujte bezpečnostní
narážku, protože může dojít k náhodnému vystřelení, které může způsobit zranění.
1. Stlačte uvolňovací tlačítko zásobníku a vytáhněte zásobník. (obr. 1)
2. Když je zásobník plně vytažený, zasuňte upevňovací elementy. Hroty musí být oproti dnu
zásobníku. (obr. 2)
3. Zatlačte zásobník vpřed. Pokračujte v zasouvání dokud západka nezapadne. (obr. 3)
1. Stlačte uvolňovací tlačítko zásobníku a vytáhněte zásobník. (obr. 4)
2. Otevřete plně zásobník. Otočte vedení nástroje s vyprazdňovacím prostorem směrem od vás a
také od ostatních lidí. Založte spony do kanálku. (obr. 5)
3. Zatlačte zásobník vpřed. Pokračujte v zasouvání dokud západka nezapadne. (obr. 6)
1. Založte hřeby skrze štěrbinu na zadní části zásobníku a podržte zádržnou sponu. (obr. 7)
2. Vytáhněte tlačný díl zpět za sestavu hřebů a uvolněte jej. (obr. 8)
3. Ujistěte se, že je tlačný díl zásobníku za posledním hřebem sestavy hřebů. (obr. 9)
BLOKOVÁNÍ SPOJOVACÍHO MATERIÁLU (BT1855, FN1664, SX1838)
Tyto nástroje používají mechanismus zabraňující vystřelení nástroje naprázdno.
Jestliže v nástroji není nasazený zásobník s hřebíky nebo jestliže je počet zbývajících hřebíků menší než ≈10,
spínací rameno přestane fungovat a nástroj nelze používat.
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
CZ
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 48
UVOLNĚNÍ UCPÁNÍ
Upozornění! Vždy odpojte od nástroje vzduch před čištěním ucpaného upevňovače.
Uvolnění ucpání
1. Odpojte od nástroje vzduch.
2. Uvolněte upevňovací elementy z tlačného dílu (FN1664, FN1664SP) nebo otevřete zásobník (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
3. Otevřete dvířka na nose pro uvolňování blokace zatažením dolů a potom nahoru na západku (FN1664, FN1664SP
pouze – obr. 10).
4. Odstraňte zablokovaný upevňovací element. V určitých případech budete potřebovat k odstranění elementu
kleště.
5. Uzavřete dvířka na nose pro uvolňování blokace západkou (FN1664, FN1664SP pouze – obr. 11).
6. Vytáhněte tlačný díl za upevňovací elementy (FN1664, FN1664SP) nebo uzavřete zásobník (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
SEŘIZOVÁNÍ UPEVŇOVADLA “DIAL-A-DEPTH™” - (obr.12a / 12b)
Prvek seřizování upevňovadla DIAL-A-DEPTH™ umožňuje přesné řízení hloubky zahloubení; ze stejné roviny s
pracovním povrchem až po mělké nebo hluboké zahloubení.
Nejprve nastavte tlak vzduchu, aby byl pohon konzistentní pro specifickou práci, poté pomocí seřizování
upevňovadla DIAL-A-DEPTH™ k získání požadované hloubky zatažení.
KONTROLA ODBLOKOVÁNÍ SPOUŠTI (obr. 13)
Funkce kontroly odblokování spoušti na pneumatických nástrojích BOSTITCH poskytuje funkci blokace spoušti,
která zvyšuje celkovou bezpečnost. Zatlačte tlačítko ovládání blokace dovnitř nebo ven k aktivaci nebo blokaci
spouště nástroje.
REŽIM SPUŠTĚNÍ
m Varování! Při provádění úprav vždy odpojte přívod vzduchu, protože může dojít k náhodnému spuštění, které
může vyústit ve zranění.
TYP BEZPEČNOSTNÍ NARÁŽKY - JEN PRO BT1855SP, FN1650SP, FN1664SP
Tyto modely fungují jinak než ostatní nástroje BOSTITCH. V rámci zajištění maximální viditelnosti pro přesné
umístění sponek je obvykle bezpečnostní narážka tohoto nástroje v pozici “stlačena” nebo “nahoře”. U jiných
nástrojů BOSTITCH a většiny dalších nástrojů je bezpečnostní narážka obvykle v pozici “natažena” nebo “dole”.
Tento nástroj má volitelný režim spuštění, který určuje, jestli nástroj vystřeluje sponky sekvenčním nebo
kontaktním spuštěním. V sekvenčním režimu se po umístění hlavice na pracovní povrch a stisknutí spouště
vysune z nástroje bezpečnostní narážka, která detekuje pracovní povrch. Konec hlavice nástroje musí být v
kontaktu s pracovním povrchem, aby došlo ke spuštění. Pokud bezpečnostní narážka nerozpozná pracovní povrch
v dostatečné blízkosti od hlavice nástroje, nástroj se nespustí.
V kontaktním spouštěcím režimu, kdy je stisknuta a držená spoušť, se vysune bezpečnostní narážka z nástroje.
Na základě kontaktu hlavice nástroje s pracovním povrchem dojde k aktivaci bezpečnostní narážky a vystřelení
sponky při každém kontaktu s pracovním povrchem.
SYSTÉM VOLITELNÉHO SPUŠTĚNÍ - VŠECHNY MODELY
Tyto modely mají výhodu ve volitelném spouštěcím systému, který umožňuje uživateli výběr mezi následujícími
pracovními režimy:
SOUVISLÉ SPOUŠTĚNÍ
U souvislého spouštění je nutné, aby dříve, než je stisknuta spoušť, držela obsluhující osoba nářadí ve směru
k výrobku se stisknutou bezpečnostní narážkou. V případě, že je nutné umístit další sponku, musí být spoušť
uvolněna a nářadí oddáleno od výrobku, aby bylo možné opakovat výše uvedené kroky. Tento postup ulehčuje
přesné umístnění sponky například u rámování, šikmého přibíjení a práci na bednění. Souvislé spouštění
umožňuje přesné umístění sponky bez možnosti přibití další sponky při zpětném rázu nářadí, tak jak je popsáno
u položky Kontaktní spouštění (uvedeno dále). Nářadí se souvislým spouštěním má kladné bezpečnostní výhody
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 49
protože není možné, aby došlo k náhodnému přibití svorky tehdy, pokud není nářadí v kontaktu s výrobkem –
nebo něčím jiným – pokud drží obsluha spoušť stisknutou.
KONTAKTNÍ SPOUŠTĚNÍ
Společným funkčním postupem u nářadí pro „Kontaktní spouštěni“ nebo “Režim zpětného rázu” je vybavení
bezpečnostní narážky obsluhující osobou, zatímco je spoušť stisknuta, takže je svorka přibita pokaždé, když dojde
ke kontaktu s výrobkem. Tím je umožněno rychlé přibíjení sponek v případě mnoha různých prací, jako například
při oplášťování, montáži bednění a palet. U veškerého pneumatického nářadí dochází během přibíjení sponek ke
zpětnému rázu. Nářadí tak může odskočit, přičemž dojde k uvolnění bezpečnostní narážky a pokud je umožněn
náhodný opětovný kontakt s povrchem výrobku a spoušť je stále stisknuta (prst stále drží stisknutou spoušť)
může dojít k nechtěnému přibití další sponky.
Upozornění: Nástroje NESMÍ být používané v režimu kontaktní spouště tam, kde obsluha přechází z
jedné pozice do druhé s využitím žebříku, schodiště nebo podobného zařízení jako je zastřešení.
NASTAVENÍ KONTAKTNÍHO REŽIMU (obr. 14-15):
Před změnou by měl uživatel uzamknout spoušť (viz. shora - uzamčení spouště). Pro změnu spouštěcího režimu
otáčejte voličem režimů proti směru hodinek. Volič režimů se automaticky uzamkne, když indikační šipka směřuje
dolů na hřebovou ikonu 3, která je vyražená na tělese nástroje (režim kontaktní spouště) nebo na jednotlivou
hřebovou ikonu na tělese nástroje (sekvenční režim spouštění). Odemkněte spoušť a pokračujte v práci s nástrojem.
INSTALACE VÍCEÚČELOVÉHO HÁKU (obr. 16-18)
Tyto nástroje jsou vybaveny dodatečným užitkovým závěsem pro skladování nástroje a pro jeho dočasné
zavěšení.
Upozornění: Vždy odpojte od nástroje vzduch před prováděním nastavení nebo pokusy o montáž nebo demontáž
některého dílu.
1. Ujistěte se, že je navolen sekvenční režim spouštění (viz shora - provozní režim spouštění )
2. Stiskněte spouštěcí tlačítko víceúčelového háku umístěné na tělese spojovací spony (obr. 16)
3. Zasuňte víceúčelový hák do upevňovací štěrbiny spojovací spony. (obr. 17)
4. Povolte spouštěcí tlačítko víceúčelového háku a zkontrolujte si, že je spojovací spona pevně blokována ve své
poloze. (obr. 18)
m UPOZORNĚNÍ! Nikdy nepoužívejte užitkový závěs ve spojení s provozním nářadím, které má kontaktní
(černou) spoušť.
ULOŽENÍ ŠESTIHRANNÉHO KLÍČE (OBR. 19)
Uložení šestihranného klíče pro provádění servisu je na pásovém hákovém závěsu.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 50
BEZPEČNOSTNÉ PREDPISY
m DÔLEŽITÉ, POZORNE SI PREČÍTAJTE! Je dôležité, aby si všetci, ktorí s nástrojom pracujú,
prečítali a pochopili všetky časti tejto Príručky o technických špecifikáciách nástroja, ako aj
Bezpečnostné pokyny a Návod na použitie, ktoré sú priložené k nástroju. Nedodržanie týchto
postupov môže viesť k vážnym poraneniam osôb, ktoré sa nachádzajú na pracovisku.
m Mala by byť použitá ochrana očí v súlade s 89/686/EEC, a adekvátny alebo vyšší stupeň ako je
definovaný v EN166. Pri výbere prostriedkov osobnej ochrany treba zohľadniť všetky aspekty práce
obsluhujúceho personálu, okolité prostredie a iný typ/y náradia, ktoré sa používa.
Poznámka: Ochranné okuliare bez postranných ochranných krytov a štítu na tvár neposkytujú
dostatočnú ochranu.
m UPOZORNENIE!: Pozor na náhodné poranenie:
• Nikdy neklaďte ruky ani inú časť tela do priestoru, do ktorého sa nastreľuje spojovací materiál.
• Nikdy náradím nemierte na seba ani na nikoho iného, bez ohľadu na to, či je v ňom spojovací
materiál alebo nie.
• Nikdy sa s nástrojom nezahrávajte.
• Nikdy nestláčajte spúšť, keď hlaveň nie je nasmerovaná na pracovnú plochu.
• S nástrojom narábajte vždy opatrne.
• Náradie Bostitch použite len na účely, na ktoré bolo navrhnuté, ako sú: dokončovacie práce na
dverách, oknách a okrajoch; spodných dieloch zásuviek, zadných dieloch a pri výrobe skríň;
rámovanie obrazov a čalúnenie nábytku. Náradie by sa nemalo používať na žiadny iný materiál
než na aplikácie drevo/drevo.
• Nestláčajte spúšť a neuvoľňujte mechanizmus bezpečnostného spínača počas nabíjania.
• Pozor na náhodnú reakciu a možné poranenia. Vždy odpojte prívod vzduchu.
1. Pred vykonaním zmien; 2. Pri vykonávaní údržby nástroja; 3. Pri odstránení zaseknutia; 4. Keď
jnástroj mimo prevádzky; 5. Pri prenášaní na iné pracovisko, kedy môže dôjsť k náhodnej reakcii a
prípadnému poraneniu.
• Pred použitím si prečítajte brožúrku o doplňujúcich Bezpečnostných predpisoch a Návode na použitie.
• Ako zdroj energie pre pneumatické náradia nepoužívajte kyslík ani horľavé plyny.
• Upozornenie! Prevádzka tohto nástroja môže spôsobiť iskrenie alebo vyvolať zdroj vznietenia horľavých palív
a plynov.
NABÍJANIE
m Upozornenie! Pri plnení nástroja 1) nikdy neklaďte ruku ani inú časť tela do nastreľovacej časti nástroja; 2)
nikdy nástrojom nemierte na seba ani na inú osobu; 3) nestláčajte spúšť ani bezpečnostný spínač, môže dôjsť k
náhodnému zapnutiu a možnému zraneniu.
1. Stlačte tlačidlo na uvoľnenie zásobníka a zásobník potiahnite smerom dozadu. (Obr. 1)
2. Do celkom otvoreného zásobníka vložte príslušný spojovací materiál. Hroty musia smerovať
k spodnej časti zásobníka. (Obr. 2)
3. Zatlačte zásobník dopredu, kým nezaklapne záklopka. (Obr. 3)
1. Stlačte tlačidlo na uvoľnenie zásobníka a zásobník potiahnite smerom dozadu. (Obr. 4)
2. Úplne otvorte zásobník. Náradie otočte nabok tak, aby nastreľovacia oblasť nemierila na vás
ani na iných ľudí. Do kanálika vložte spinky. (Obr. 5)
3. Zatlačte zásobník dopredu, kým nezaklapne záklopka. (Obr. 6)
1. Vložte klince cez otvor v zadnej časti zásobníka za príchytnou svorkou. (Obr. 7)
2. Posúvač posuňte za klince a uvoľnite ho. (Obr. 8)
3. Skontrolujte, či je posúvač zásobníka za posledným klincom. (Obr. 9)
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
SK
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 51
ZABLOKOVANIE KLINCOV (BT1855, FN1664, SX1838)
Náradia disponujú mechanizmom, ktorý bráni zbytočnému nastreľovaniu. Ak v zásobníku nie sú klince alebo ich
počet klesne pod ≈10 kusov, kontaktné rameno sa nezapne a náradie nepracuje.
UVOĽNENIE ZASEKNUTÉHO SPOJOVACIEHO MATERIÁLU
Upozornenie! Pred uvoľňovaním zaseknutého spojovacieho materiálu náradie vždy odpojte od prívodu vzduchu.
Uvoľňovanie zaseknutého spojovacieho materiálu
1. Náradie odpojte od prívodu vzduchu.
2. Uvoľnite spojovací materiál z posúvača (FN1664, FN1664SP) alebo otvorte zásobník (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. Na ústí náradia otvorte dvierka na uvoľňovanie zaseknutého spojovacieho materiálu tým, že potiahnete záklopku
nadol a následne nahor (Len FN1664 – Obr. 10).
4. Vyberte zaseknutý spojovací materiál. V niektorých situáciách na to budete potrebovať kliešte.
5. Zavrite záklopku dvierok na uvoľňovanie zaseknutého spojovacieho náradia na ústí náradia (Len FN1664 – Obr. 11).
6. Posúvač opäť umiestnite za spojovací materiál (FN1664, FN1664SP) alebo zavrite zásobník (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
“DIAL-A-DEPTH™” NASTAVENIE RIADENIA ZAPÍNANIA (Obr. 12a / 12b)
Funkcia DIAL-A-DEPTH™ - nastavenie hĺbky zapínania poskytuje kontrolu nad hĺbkou zapínania svoriek z
vyplavovania na pracovnú plochu s plytkým alebo hlbokým zahĺbením. Najprv nastavte tlak vzduchu pre
zodpovedajúci pohon a na určitú prácu, potom aplikujte funkciu nastavenia hĺbky zapínania svoriek DIAL-ADEPTH™ a nastavte požadovanú hĺbku.
UZAMYKANIE SPÚŠTE (Obr. 13)
Doplnková funkcia uzamykania spúšte na pneumatickom náradí spoločnosti BOSTITCH zahŕňa uzamykanie spúští
na zvýšenie bezpečnosti. Zatlačte tlačidlo na uzamykanie dnu alebo von – čím aktivujete zámok na spúšti náradia.
SPÔSOB NASTREĽOVANIA
m Upozornenie! Pred úpravami vždy odpojte prívod vzduchu, mohlo by dôjsť k náhodnému spusteniu a
následnému zraneniu.
S BEZPEČNOSTNÝM SPÍNAČOM - LEN BT1855SP, FN1650SP, FN1664SP
Tieto modely fungujú inak ako ostatné náradie od spoločnosti BOSTITCH. Na maximalizáciu viditeľnosti a presné
nastrelenie spojovacieho materiálu je bezpečnostný spínač na tomto nástroji normálne v “stlačenej” polohe
alebo polohe “hore”. Na všetkých ostatných nástrojoch spoločnosti BOSTITCH a väčšine ostatného náradia je
bezpečnostný spínač zvyčajne vo “vytiahnutej” polohe alebo polohe “dole”.
Toto náradie má voliteľný režim nastreľovania, ktorý určí, či sa budú zapínadlá nastreľovať v sekvenčnom alebo
kontaktnom režime. Keď sa pri sekvenčnom nastreľovaní hlaveň nástroja priloží na opracovávaný povrch a stlačí
sa spúšť, z nástroja sa vysunie bezpečnostný spínač a začne detegovať povrch. Na nastrelenie musí byť hlaveň
náradia v kontakte s opracovávaným povrchom. Ak bezpečnostný spínač zistí, že povrch nie je dostatočne blízko
k hlavni, nástroj nič nenastrelí.
Pri kontaktnom nastreľovaní sa bezpečnostný spínač vysunie z nástroja po stlačení a podržaní spúšte. Dotyk
hlavne nástroja s opracovávaným povrchom spustí nastrelenie spojovacieho materiálu bezpečnostným spínačom
pri každom kontakte s povrchom.
VOLITEĽNÝ SYSTÉM SPÚŠTE - VŠETKY MODELY
Tieto modely majú prvok voliteľného systému spúšte, ktorý používateľovi umožňuje vybrať si nasledovné pracovné
režimy:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 52
SEKVENČNÉ NASTREĽOVANIE
Pri sekvenčnom okruhu nastreľovania je potrebné, aby osoba, ktorá pracuje s nástrojom, držala tento na
pracovnej ploche s bezpečnostným spínačom stlačeným pred potiahnutím spúšte. Za účelom vypustenia ďalších
zapínadiel sa spúšť musí uvoľniť a nástroj sa musí zodvihnúť z pracovnej plochy pred opakovaním horeuvedených
krokov. Toto uľahčuje presné umiestnenie zapínadla, napríklad na rámoch, pri klincoch na hranách a pri
debničkách. Sekvenčné nastreľovanie umožňuje presne polohovať zapínadlo bez toho, aby druhé zapínadlo pri
reakcii, tak ako je to popísané v časti Kontaktné nastreľovanie (nižšie). Sekvenčné nastreľovanie má výhodu v
tom, že nevypustí zapínadlo náhodne, keď je nástroj priložený k pracovnej ploche alebo k niečomu inému, a keď
osoba, ktorá pracuje s nástrojom drží spúšť potiahnutú.
KONTAKTNÉ NASTREĽOVANIE
Bežná prevádzka s nástrojom, v režime “kontaktného nastreľovania” alebo “odskakovacom režime, znamená,
že osoba, ktorá pracuje s nástrojom aktivuje bezpečnostný spínač počas toho, ako drží spúšť potiahnutú. Tým
vypustí zapínadlo zakaždým, kedy dôjde ku kontaktu s pracovnou plochou. Toto umožňuje rýchle umiestnenie
zapínadla pri prácach, ako oplášťovanie, pokrývanie podláh a montáž paliet. Všetky pneumatické nástroje
spôsobujú rekciu odporu pri vypustení zapínadla. Nástroj môže odskočiť, uvoľní sa bezpečnostný spínač a ak
náhodou dôjde k dotyku s pracovnou plochou a spúšť bude stále aktivovaná (prst drží spúšť potiahnutú), ďalšie
zapínadlo sa uvoľní.
Upozornenie: Nepoužívajte režim kontaktného nastreľovania, ak si zmena pracovnej polohy vyžaduje
použitie rebríka, schodov alebo podobných konštrukcií ako napr. strechy.
VOĽBA REŽIMU NASTREĽOVANIA (Obr. 14-15):
Kvôli zaisteniu bezpečnosti by mal používateľ pred zmenou systému spúšte uzamknúť spúšť (pozri Ovládanie
uzamykania spúšte vyššie). Zmenu režimu nastreľovania dosiahnete otočením prepínača medzi jednotlivými
módmi proti smeru hodinových ručičiek. Spínač sa automaticky uzamkne, keď bude šípka smerovať nadol k
ikonke 3 klincov vyrazenej na kryte náradia (režim kontaktného nastreľovania) alebo k ikonke jedného klinca
vyrazenej na kryte náradia (režim sekvenčného nastreľovania). Odistite spúšť a môžete začať pracovať.
HÁK (Obr. 16-18)
Tieto náradia majú dodatočný hák vhodný na uskladnenie a dočasné zavesenie náradia.
Upozornenie: Pre úpravou nastavení alebo odmontovaním či namontovaním akejkoľvek časti treba náradie vždy
odpojiť od prívodu vzduchu.
1. Skontrolujte, či je náradie v režime sekvenčného nastreľovania (pozri Režim nastreľovania vyššie)
2. Stlačte uvoľňovacie tlačidlo na tele háku (Obr. 16).
3. Zasuňte hák s pomôckami do štrbiny na opasku, ktorá je určená na pripevnenie háku (Obr. 17).
4. Pustite uvoľňovacie tlačidlo háku s pomôckami a skontrolujte, či je v správnej pozícii (Obr. 18).
m UPOZORNENIE! Nikdy nepoužívajte hák na nástroje s kontaktnou (čiernou) západkou.
ODLOŽENIE IMBUSOVÉHO KĽÚČA (OBR 19)
Imbusový kľúč na servisné zásahy je uložený v háku na opasku.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 53
BIZTONSÁGI UTASÍTÁSOK
m FONTOS. OLVASSA EL FIGYELMESEN: Fontos, hogy minden kezelő olvassa el és értse a Szerszám
műszaki adatai c. használati utasítás minden pontját, és a szerszámhoz mellékelt külön Biztonsági
és üzemelteti utasítást. Ennek elmulasztása Önnek és másoknak a munkaterületen súlyos balesetet
okozhat.
m FIGYELMEZTETÉS! Az alkalmazott szemvédelemnek meg kell felelnie a 89/686/EEC irányelv,
illetve az EN166 szabvány előírásainak. Ezen kívül a kezelő munkájának valamennyi szempontját,
körülményét, más típusú gép(ek) használatát is figyelembe kell venni a személyi védőeszközök
kiválasztásánál. Megjegyzés: Az oldalról nem védő szemüvegek és az arcmaszkok önmagukban nem
biztosítanak megfelelő védelmet.
m FIGYELMEZTETÉS! A véletlen balesetek megelőzése érdekében:
• Soha ne tegye a kezét vagy más testrészét a szerszám belövőrészére.
• Soha ne mutasson a szerszám senki másra.
• Soha ne kapcsolja be játékból.
• Soha ne húzza meg a kioldó kapcsolót, csak akkor, ha az orr a munkadarab felé néz.
• Mindig óvatosan kezelje a szerszámot.
• A Bostitch szerszámot csak rendeltetésszerűen használja – pl. ajtófélfa, ablak és keretek
szögelésére; aljak, szekrényhátlapok rögzítésére és szekrénykészítésre; képkeretezésre és
bútorszélezésre. Ezeket a szerszámokat csak fa-fa alkalmazásoknál szabad használni.
• A szerszám betöltésekor sose húzza meg a biztonsági kioldó kapcsolót, illetve ne nyomja meg a
biztonsági kioldófejet.
• A véletlen beindulás és az esetleges balesetek megelőzése céljából mindig kapcsolja ki a
levegőellátást:
1. Szabályozások előtt. 2. A szerszám szervizelésekor. 3. Beakadás megszüntetésekor. 4. Ha nem
használja a szerszámot. 5. Ha átmegy más munkaterületre, mivel véletlen beindulás történhet, ami
balesetet okozhat.
• Mielőtt használni kezdi a szerszámot, olvassa el a kiegészítő Biztonsági és üzemeltetési utasításokat.
• Ne használjon oxigént és gyúlékony gázokat a pneumatikus szerszámok meghajtására.
• E szerszám használat közben szikrázhat, és ettől a gyúlékony üzemanyagok és a gázok meggyulladhatnak.
BETÖLTÉS
m Figyelmeztetés! A szerszám betöltésekor: 1) Sose tegye a kezét vagy más testrészét a szerszám
belövőrészére. 2) Sose tartsa a szerszámot maga vagy mások felé. 3) Sose húzza meg a ravaszt, illetve ne nyomja
meg a biztonsági kioldófejet, mert a szerszám véletlenül működésbe léphet, és sérülést okozhat.
1. Nyomja le a tár kioldógombját, és húzza hátra a tárat. (1. ábra)
2. Ha a tár teljesen nyitva van, helyezze be a kötőelemeket. A hegyükkel a tár alja felé kell
nézniük. (2. ábra)
3. Tolja előre a tárat a zár kattanásáig. (3. ábra)
1. Nyomja le a tár kioldógombját, és húzza hátra a tárat. (4. ábra)
2. Nyissa ki teljesen a tárat. Fordítsa oldalra a szerszámot úgy, hogy a belövőrész ne nézzen
ember felé. Töltse be a kötőelemeket a csatornába. (5. ábra)
3. Tolja előre a tárat a zár kattanásáig. (6. ábra)
1. A tár hátulján található nyíláson keresztül és a tartókapcson túl töltse be a szögeket.
(7. ábra)
2. Húzza vissza a nyomórudat a szögbetét mögé, és engedje ki. (8. ábra)
3. Bizonyosodjon meg arról, hogy a tár nyomórúdja a legutolsó szögbetét mögött található.
(9. ábra)
HU
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 54
KÖTŐELEMZÁR (BT1855, FN1664, SX1838)
Ezek a szerszámok olyan mechanikával vannak ellátva, melyek megakadályozzák a szerszám kötőelem nélküli
elsülését. Ha a tárba nincsenek szögek betöltve, vagy ha a tárban lévő szögek száma ≈10 alá csökken, az
illesztőszár nem működtethető, és a szerszám nem fog szöget belőni.
TORLÓDÁS MEGSZÜNTETÉSE
Figyelmeztetés! A torlódott szögek eltávolítása előtt mindig kapcsolja le a sűrítettlevegő-ellátást.
Torlódás megszüntetése
1. Válassza le a légellátást a szerszámról.
2. Vegye ki a kötőelemeket a nyomórúdból (FN1664, FN1664SP) vagy nyissa ki a tárat (BT1855, BT1855SP, FN1650,
FN1650SP, SX1838, SL540).
3. A biztosítókar le- és felhúzásával nyissa ki a belövőfej torlódás megszüntetésére szolgáló ajtaját. (csak az
FN1664 modellnél – 10. ábra)
4. Távolítsa el a megakadt kötőelemeket. Bizonyos esetekben előfordulhat, hogy a kötőelem eltávolításához fogóra
van szükség.
5. Zárja be a belövőfej torlódás megszüntetésére szolgáló ajtajának biztosítókarját (csak az FN1664 modellnél – 11.
ábra).
6. Húzza vissza a nyomórudat a kötőelemek mögé (FN1664, FN1664SP), vagy csukja be a tárat (BT1855, BT1855SP,
FN1650, FN1650SP, SX1838, SL540).
“DIAL-A-DEPTH™” NASTAVENIE RIADENIA ZAPÍNANIA (OBR. 12A / 12B)
Funkcia DIAL-A-DEPTH™ - nastavenie hĺbky zapínania poskytuje kontrolu nad hĺbkou zapínania svoriek z
vyplavovania na pracovnú plochu s plytkým alebo hlbokým zahĺbením. Najprv nastavte tlak vzduchu pre
zodpovedajúci pohon a na určitú prácu, potom aplikujte funkciu nastavenia hĺbky zapínania svoriek DIAL-ADEPTH™ a nastavte požadovanú hĺbku.
UZAMYKANIE SPÚŠTE (Obr. 13)
Doplnková funkcia uzamykania spúšte na pneumatickom náradí spoločnosti BOSTITCH zahŕňa uzamykanie spúští
na zvýšenie bezpečnosti. Zatlačte tlačidlo na uzamykanie dnu alebo von – čím aktivujete zámok na spúšti náradia.
AKTIVÁLÁSI MÓD
m Figyelmeztetés! A beállítások előtt mindig válassza le a levegőellátást, mivel ilyenkor a szerszám véletlen
bekapcsolhat, így sérülést okozhat.
BIZTONSÁGI KIOLDÓFEJES TÍPUS – CSAK BT1855SP, FN1650SP, FN1664SP ESETÉN
Ezek a modellek a többi BOSTITCH szerszámtól eltérő módon működnek. A pontos kötőelem-illesztés maximális
láthatósága érdekében ennek a szerszámnak a biztonsági kioldófeje normál esetben a „benyomott” vagy „fenti”
helyzetben van. Az összes többi BOSTITCH szerszám és a legtöbb egyéb szerszám esetén a biztonsági kioldófej
normál esetben a „kinyújtott” vagy „lenti” helyzetben van.
Ez a szerszám választható aktiválási móddal rendelkezik, azaz kiválasztható, hogy a szerszám a kötőelemeket
szekvenciális vagy érintéses aktiválási módban lője-e be. Szekvenciális módban, ha a belövőfej csúcsát ráhelyezi
a munkafelületre, és meghúzza a ravaszt, a biztonsági kioldófej a munkafelület érzékelése érdekében kimozdul
a szerszámból. A kioldáshoz a szerszámbelövőfej csúcsának érintkeznie kell a munkafelülettel. Ha a biztonsági
kioldófej a munkafelületetet nem érzékeli a szerszám belövőfejéhez elég közelinek, a szerszám nem old ki.
Érintéses aktiválási módban, ha meghúzza és nyomva tartja a ravaszt, a biztonsági kioldófej ki fog mozdulni
a szerszámból. A szerszám belövőfejének a munkafelülethez való hozzáérintése aktiválni fogja a biztonsági
kioldófejet, azaz a szerszám minden egyes ilyen hozzáérintéskor kötőelemet fog belőni.
VÁLASZTHATÓ AKTIVÁLÁSI RENDSZER – MINDEN MODELL ESETÉN
Ezek a modellek választható aktiválási rendszerrel rendelkeznek, mely az alábbi üzemmódok közötti választást
teszi lehetővé:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 55
SZEKVENCIÁLIS AKTIVÁLÁSI MÓD
A szekvenciális aktiválási móddal ellátott szerszám esetén a ravasz meghúzása előtt a kezelőnek kiengedett
kioldófejjel a munkadarabhoz kell tartania a szerszámot. További kötőelemek meghajtása céljából a kioldó
kapcsolót el kell engedni, és a szerszámot fel kell emelni a munkadarabról, mielőtt megismételné a fent
említett lépéseket. Ez megkönnyíti a kötőelem pontos elhelyezését, pl. keretezésnél, csúcs szögelésénél
és rekeszkészítési eljárásnál. A szekvenciális aktiválási mód lehetővé teszi, hogy úgy lője be pontosan a
kötőelemet, hogy a szerszám visszarúgásakor kizárt legyen az újabb kötőelem véletlen belövése – ahogy az
az „Érintéses aktiválási mód” című részben le van írva (lásd alább). A szekvenciális aktiválási móddal ellátott
szerszám használata biztonságosabb, mert nem engedi, hogy véletlenül kötőelemet lőjön be, ha a szerszám a
munkadarabhoz – vagy máshoz – ér és a kezelő meghúzva tartja a ravaszt.
ÉRINTÉSES AKTIVÁLÁSI MÓD
Az „érintéses aktiválási módú” vagy „ütközéses módú” szerszámok esetén a működtetés általános eljárása
az, hogy a kezelőnek a ravasz nyomva tartása mellett aktiválnia kell a biztonsági kioldófejet, azaz a biztonsági
kioldófejnek a munkafelülethez való minden egyes hozzáérintésekor a szerszám kötőelemet fog belőni. Ez
lehetővé teszi a kötőelem gyors elhelyezését számos feladat esetében, például borítás, díszítés és raklap
összeállítás esetén. Minden pneumatikus szerszám a rugótól függ a kötőelemek meghajtásakor. A szerszám
lecsúszhat, ezzel kiengedi a biztonsági indítókapcsolót, és ha véletlenül megengedte az ismételt kontaktust
a munkafelülettel, amikor a kioldó kapcsoló még aktiválva van (a kezelő ujja még rajta van a kioldó kapcsoló
húzóján), egy második kötőelem is véletlenül hajtást kap.
Figyelmeztetés: A szerszám nem használható érintéses aktiválási módban, ahol a munkahelyzet
változtatásához létrát, lépcsőt vagy hasonló szerkezeteket (pl. tető) kell alkalmazni.
AZ AKTIVÁLÁSI MÓD KIVÁLASZTÁSA (14-15. ábra):
A biztonság érdekében a felhasználónak a ravaszt, annak átkapcsolása előtt le kell zárnia (lásd fent, a
Ravaszlezárás részben). Az aktiválási mód módosításához forgassa órairánnyal ellentétesen az üzemmódváltó
kapcsolót. Amennyiben az irányjelző nyíl lefelé, a szerszám vázára nyomtatott 3 szöget ábrázoló ikonra (érintéses
aktiválási mód) vagy a szerszám vázára nyomtatott 1 szöget ábrázoló ikonra (szekvenciális aktiválási mód)
mutat, az üzemmódváltó kapcsoló automatikusan rögzülni fog az adott helyzetben. A szerszám működésének
helyreállításához oldja ki a ravaszt.
HÁK (Obr. 16-18)
Tieto náradia majú dodatočný hák vhodný na uskladnenie a dočasné zavesenie náradia.
Figyelmeztetés: A beállítások, illetve az alkatrészek össze-, illetve szétszerelése előtt mindig válassza le a
szerszámot a levegőellátásról.
1. Győződjön meg arról, hogy a szekvenciális aktiválási mód van kiválasztva (lásd fent, a „Szekvenciális aktiválási
mód” részben).
2. Stlačte uvoľňovacie tlačidlo na tele háku (Obr. 16).
3. Zasuňte hák s pomôckami do štrbiny na opasku, ktorá je určená na pripevnenie háku (Obr. 17).
4. Pustite uvoľňovacie tlačidlo háku s pomôckami a skontrolujte, či je v správnej pozícii (Obr. 18).
m UPOZORNENIE! Nikdy nepoužívajte hák na nástroje s kontaktnou (čiernou) západkou.
A HATSZÖGŰ IMBUSZKULCS HELYE
A szögbelövő szerelésére szolgáló hatszögű imbuszkulcs a szíj kampójában található.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 56
INSTRUCŢIUNI DE SIGURANŢĂ
m IMPORTANT, CITIŢI CU ATENŢIE: Este important ca toţi operatorii să citească şi să înţeleagă toate
secţiunile din prezentul Manual de date tehnice al sculei şi din Manualul separat de instrucţiuni cu
privire la operare şi siguranţă, care sunt livrate împreună cu această sculă. Nerespectarea acestei
instrucţiuni poate avea ca rezultat vătămarea gravă a dvs. şi a celorlalte persoane de la locul de
muncă.
m AVERTISMENT! Trebuie să utilizaţi ochelari de protecţie în conformitate cu 89/686/CEE, având
grad cel puţin egal cu cel definit în EN166. Cu toate acestea, trebuie luate în considerare toate
aspectele referitoare la munca operatorului, mediu şi alte tipuri de maşini folosite atunci când se
alege orice echipament de protecţie personală. Notă: Ochelarii fără protecţie laterală şi scuturile
faciale fără alte accesorii nu asigură protecţie adecvată.
m AVERTISMENT! Pentru prevenirea vătămărilor accidentale:
• Nu introduceţi niciodată mâna sau altă parte a corpului în zona de descărcare a elementelor de
fixare ale sculei.
• Nu îndreptaţi niciodată scula spre dvs. sau altă persoană, indiferent dacă aceasta conţine sau nu
elemente de fixare.
• Nu vă angajaţi niciodată în glume fără rost.
• Nu apăsaţi niciodată trăgaciul decât dacă vârful sculei este îndreptat spre obiectul prelucrat.
• Manipulaţi întotdeauna scula cu atenţie.
• Utilizați scula Bostitch numai în scopul pentru care a fost proiectată, de exemplu: finisajul din
jurul ușilor, ferestrelor și marginilor; realizarea fundurilor, a pereţilor spate şi a dulapurilor;
realizarea ramelor pentru fotografii și decorarea mobilei. Aceste scule nu trebuie utilizate în
aplicații care nu implică exclusiv piese din lemn.
• Nu apăsaţi trăgaciul şi nu apăsaţi brida de siguranţă în timp ce încărcaţi unealta.
• Pentru a preveni declanşarea accidentală şi posibila vătămare, deconectaţi întotdeauna sursa de aer.
1. Înainte de efectuarea reglărilor. 2. La repararea sculei. 3. La eliminarea unui blocaj. 4. Când scula nu
este utilizată. 5. La deplasarea într-o zonă de lucru diferită, deoarece se poate produce declanşarea
accidentală, provocând vătămare.
• Înainte de a utiliza scula, citiţi broşura cu instrucţiunile suplimentare de siguranţă şi operare.
• Nu utilizaţi oxigen şi gaze combustibile ca sursă de energie pentru sculele acţionate pneumatic.
• Operarea acestei scule poate produce scântei, acţionând ca sursă de aprindere pentru combustibili şi gaze
inflamabile.
ÎNCĂRCAREA
m Avertisment! La încărcarea uneltei 1) Nu puneţi mâna sau altă parte a corpului în zona de eliberare a elementelor
de fixare; 2) Nu îndreptaţi niciodată unealta către dvs. sau către o altă persoană; 3) Nu apăsaţi trăgaciul şi nu apăsaţi
piedica de siguranţă, deoarece unealta se poate descărca accidental şi poate produce accidente.
1. Apăsaţi butonul de eliberare a magaziei şi trageţi magazia către înapoi. (Fig 1)
2. Cu magazia complet deschisă, introduceţi elemente de fixare. Vârfurile trebuie să fie în
contact cu partea inferioară a magaziei. (Fig 2)
3. Împingeţi magazia către înainte. Împingeţi până când zăvorul este cuplat. (Fig 3)
1. Apăsaţi butonul de eliberare a magaziei şi trageţi magazia către înapoi. (Fig 4)
2. Deschideți complet magazia. Întoarceţi scula către lateral, cu zona de descărcare
orientată la distanţă de dvs. şi alte persoane. Încărcați capsele în canal. (Fig 5)
3. Împingeţi magazia către înainte. Împingeţi până când zăvorul este cuplat. (Fig 6)
1. Încărcați cuiele prin fanta situată în spatele magaziei şi dincolo de clema de fixare. (Fig 7)
2. Trageți împingătorul înapoi în spatele baghetei de cuie și eliberați-l. (Fig 8)
3. Asigurați-vă că împingătorul magaziei se află în spatele ultimei baghete de cuie. (Fig 9)
RO
BT1855
BT1855SP
FN1650
FN1650SP
(Figs 1-3)
SX1838
SL540
(Figs 4-6)
FN1664
FN1664SP
(Figs 7-9)
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 57
BLOCAREA ELEMENTELOR DE FIXARE (BT1855, FN1664, SX1838)
Aceste scule sunt prevăzute cu un mecanism care împiedică declanșarea în gol. Când magazia nu este încărcată
cu cuie sau numărul cuielor rămase devine mai mic de ≈10, brațul de contact nu poate opera și scula nu va
declanșa.
EBLOCAREA
m Avertisment! Deconectați întotdeauna sursa de aer înainte de a debloca un element de fixare.
Eliminarea blocajului
1. Deconectaţi sursa de alimentare cu aer de la sculă.
2. Eliberați elementele de fixare din împingător (FN1664, FN1664SP) sau deschideți magazia (BT1855, FN1650,
SX1838 şi SL540).
3. Deschideți uşa de deblocare a vârfului, trăgând zăvorul în jos şi apoi în sus (numai FN1664 - Fig 10).
4. Îndepărtați elementul de fixare blocat. În anumite circumstanțe pot fi necesari cleşti pentru scoaterea
elementului de fixare.
5. Închideți zăvorul de la uşa de deblocare a vârfului (numai FN1664 - Fig 11).
6. Trageți împingătorul înapoi în spatele elementelor de fixare (FN1664, FN1664SP) sau închideți magazia (BT1855,
FN1650, SX1838 și SL540).
REGLAREA COMENZII ELEMENTULUI DE FIXARE „DIAL-A-DEPTH™” (FIG 12a / 12b)
Reglarea comenzii elementului de fixare DIAL-A-DEPTH™ furnizează un control precis al adâncimii de antrenare
a elementului de fixare; de la acelaşi nivel cu suprafaţa de lucru până la adâncitor superficial sau de profunzime.
Mai întâi, reglaţi presiunea aerului pentru antrenare consistentă în obiectul prelucrat, apoi utilizaţi reglarea
elementului de fixare DIAL-A-DEPTH™ pentru a stabili adâncimea dorită a antrenării.
COMANDA BLOCĂRII TRĂGACIULUI (Fig 13)
Comanda blocării trăgaciului de la sculele pneumatice BOSTITCH are proprietatea de a mări gradul de siguranță.
Apăsați butonul de comandă a blocării pentru a activa sau bloca trăgaciul sculei.
MODUL DE ACŢIONARE
m Avertisment! Deconectaţi întotdeauna sura pneumatică, deoarece unealta se poate declanşa accidental şi
poate provoca rănirea.
TIPUL PIEDICII DE SIGURANŢĂ - NUMAI PENTRU MODELELE BT1855SP, FN1650SP, FN1664SP
Aceste modele funcţionează diferit de restul uneltelor BOSTITCH. Pentru a oferi vizibilitate maximă la poziţionarea
exactă a elementelor de fixare, piedica de siguranţă este în mod normal în poziţia “apăsată” sau “sus”. Pe restul
uneltelor BOSTITCH, piedica de siguranţă este în poziţia “eliberată” sau “jos”.
Această unealtă dispune de un mod de acţionare reglabil, care stabileşte dacă unealta aplică elementele de
fixare la rând sau numai în momentul contactului. Dacă elementele de fixare sunt aplicate la rând, când vârful
uneltei este îndreptat către suprafaţa de lucru şi este apăsat trăgaciul, brida de siguranţă iese din unealtă pentru
a detecta suprafaţa de lucru. Dacă brida de siguranţă nu detectează suprafaţa de lucru suficient de aproape de
vârful uneltei, prinderea nu va fi exactă.
În modul de acţionare la contact, când trăgaciul este menţinut apăsat, brida de siguranţă se va deplasa în afara
uneltei. Contactul suprafeţei de lucru cu vârful uneltei va acţiona brida de siguranţă, care va elimina un element
de fixare la fiecare contact cu suprafaţa.
SISTEMUL DE DECLANŞARE SELECTABIL - TOATE MODELELE
Aceste modele sunt echipate cu un sistem de acţionare selectabil care permite utilizatorului să aleagă unul dintre
următoarele modul de funcţionare:
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Page 58
MODUL DE ACŢIONARE SECVENŢIALĂ
În modul de acţionare secvenţială, utilizatorul trebuie să apese unealta pe suprafaţa de lucru cu brida de
siguranţă apăsată înainte de a apăsa trăgaciul. Pentru a elibera alte elemente de fixare, trăgaciul trebuie eliberat
şi unealta trebuie ridicată de pe suprafaţa de lucru, apoi se vor repeta paşii anteriori. Astfel, se va realiza o fixare
mai exactă, pentru rame, cuie şi alte aplicaţii similare. Modul de acţionare secvenţială permite poziţionarea
exactă a elementelor de fixare, fără posibilitatea aplicării unui al doilea element de fixare sau a reculului, aşa cum
se întâmplă în cazul modului de declanşare la contact (prezentat mai jos). Modul de acţionare secvenţială are
un avantaj de siguranţă, deoarece nu va aplica un element de fixare dacă unealta intră accidental în contact cu
suprafaţa de lucru - sau un alt obiect - cât timp este acţionat trăgaciul.
MODUL DE ACŢIONARE LA CONTACT
Procedura de funcţionare obişnuită în cazul uneltelor cu acţionare la contact este ca operatorul să acţioneze
brida de siguranţă în timp ce ţine trăgaciul apăsat, eliberând un element de fixare la fiecare contact cu suprafaţa
de lucru. Astfel, elementele de fixare vor fi aplicate rapid în cazul lucrului la podele, paleţi sau coli de materiale
lemnoase. Toate uneltele pneumatice prezintă recul la aplicarea elementelor de fixare. Unealta poate ricoşa şi
elibera brida de siguranţă. Dacă aceasta intră din nou în contact cu suprafaţa şi trăgaciul este în continuare
apăsat, ar putea fi eliberat un alt element de fixare.
Avertisment: Uneltele nu trebuie utilizate în modul de acţionare la contact dacă schimbarea poziţiei
de lucru implică scări sau alte structuri similare, cum ar fi acoperişurile.
SELECTAREA MODULUI DE DECLANȘARE (Fig 14-15):
Pentru siguranţă, utilizatorul trebuie să blocheze trăgaciul (consultaţi instrucţiunile de blocare a trăgaciului de
mai sus) înainte de a schimba sistemul de acţionare. Pentru a schimba modul de acţionare, rotiţi comutatorul în
sens invers acelor de ceasornic. Comutatorul se va bloca automat când săgeata indicatoare este îndreptată în
jos, către imaginea cu 3 cuie de pe unealtă (modul de acţionare la contact) sau către imaginea cu un cui de pe
unealtă (modul de acţionare secvenţială). Deblocaţi trăgaciul pentru a continua lucrul.
INSTALAREA CÂRLIGULUI UTILITAR (Fig 16-17)
Aceste scule sunt prevăzute cu un cârlig utilitar adecvat pentru depozitarea şi agăţarea temporară a sculei.
Avertizare: Deconectați întotdeauna scula de la sursa de aer înainte de efectuarea reglajelor sau înainte de
montarea sau demontarea unei componente.
1. Asigurați-vă că este selectat modul de declanșare secvențială (Consultați Modul de operare prin declanşare,
mai sus)
2. Apăsați butonul de eliberare a cârligului utilitar de pe corpul acestuia (Fig 16)
3. Glisați cârligul utilitar în fanta de atașare a acestuia. (Fig 17)
4. Eliberaţi butonul de eliberare a cârligului utilitar și asigurați-vă de blocarea cârligului în poziţie. (Fig 18)
m AVERTISMENT! Nu utilizați niciodată cârligul utilitar în modul de contact.
DEPOZITAREA CHEII FIXE (Fig 19)
În cârligul de curea este depozitată o cheie fixă destinată întreținerii pistolului de bătut cuie. Pentru a îndepărta
cârligul de curea, împingeţi în afară capătul scurt al cheii fixe situat în spatele cârligului. Apoi apucați cheia fixă
din partea din faţă a cârligului de curea și scoateţi-o.
© Stanley Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en
rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht
die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet
zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for
produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE-
yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος
εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la
conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE-
merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em
conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie
stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané
výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti
a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
Loading...
