Bose® 201® and 301® Series V Direct/Reflecting® Speakers
Owner’s Guide
®
Avant de commencer
Enceintes 201® série V Enceintes 301® série V
Vos enceintes 201® ou 301® Direct/Reflecting® série V recréent un équilibre naturel entre les
énergies sonores directes et réfléchies, afin d’obtenir une restitution large et ample. Elles ont
été conçues par Bose® pour que vous profitiez pleinement d’un plaisir d’écoute de très haute
qualité.
Ces enceintes étant relativement différentes des enceintes conventionnelles, lisez
attentivement ce guide d’utilisation. Il vous sera précieux pour installer et utiliser
correctement vos enceintes, afin que vous en tiriez un maximum de satisfaction.
Déballage du carton
Déballez le contenu du carton avec précautions et conservez les éléments d’emballage pour
une future utilisation potentielle. Vérifiez le contenu du carton (Figure 1).
Si l’une des enceintes semble endommagée, ne tentez pas de la faire fonctionner. Remettez
tous les éléments dans le carton d’origine et avertissez immédiatement Bose ou votre
revendeur Bose agréé.
Remarque :
et sur votre carte de garantie.
ATTENTION :
enceintes doivent être tenus hors de portée des enfants.
Installation
C’est le bon moment pour noter les numéros de série des enceintes ci-dessous
Afin d’éviter tout risque d’étouffement, les sacs plastique qui protègent les
Figure 1
Contenu du carton
Français
Renseignements à conserver
Les numéros de série sont situés à l’arrière de chaque enceinte.
Numéro de série : ______________________ et ____________________________
Nom du revendeur : __________________________________________________
Numéro de téléphone du revendeur : _____________ Date d’achat __________
Nous vous conseillons de conserver votre facture et votre carte de garantie avec
cette notice d’utilisation.
3
Installation
30 cm
ou plus
45 cm
ou plus
Enceinte gauche
(LEFT)
1 à 4 m
Enceinte droite
(RIGHT)
45 cm
ou plus
Sélection de l’emplacement de vos enceintes 201® ou 301®
Les enceintes 201 et 301 Bose® sont conçues pour être positionnées horizontalement sur une
table ou une étagère stable et de niveau (Figure 2).
Placez les enceintes gauche/droite (LEFT/RIGHT) (repère à l’arrière de chacune d’elles) sur la
gauche et la droite de votre pièce, lorsqu’elle vous font face. Leur position exacte dépend
des dimensions et du style de votre pièce, ainsi que de l’endroit où vous pensez que le son
sera le meilleur. N’hésitez pas à procéder par essais successifs pour trouver la combinaison
adéquate entre la position des enceintes et le rendu sonore que vous préférez.
Remarque :
parleurs, nous recommandons de ne pas les retirer.
ATTENTION :
une étagère, une table ou un support fixe. Sur des surfaces lisses comme le marbre, le verre
ou le bois poli, les vibrations peuvent provoquer un glissement des enceintes. Afin de
renforcer la stabilité et la sécurité, fixer sous la base de chaque enceinte les patins
caoutchouc auto-adhésifs. Les patins s’installent dans les angles de la surface plane. Ne pas
utiliser ces enceintes dans un véhicule en mouvement. Pour fixer les enceintes sur un mur,
utiliser uniquement les supports muraux WB-3. Veuillez vous conformer aux instructions de
montage qui sont fournies avec ces supports. Des enceintes fixées de manière incorrecte
peuvent chuter, en provoquant des dommages et des blessures graves.
Voici quelques conseils de base :
• Laissez au moins 60 cm entre les enceintes et l’écran d’un téléviseur ou d’un moniteur.
• Laissez un espace d’au moins 45 cm entre l’arrière des enceintes et le mur devant lequel
elles sont placées.
Les grilles présentes en façade de chaque enceinte protégeant les haut-
Les enceintes 201 et 301 sont conçues spécifiquement pour être placées sur
Figure 2
Conseils de positionnement
Français
ATTENTION :
l’enceinte gauche est bien placée à gauche et que l’enceinte droite est bien placée à droite,
lorsqu’elles vous font face.
Pour que l’image sonore soit la plus réaliste possible, assurez-vous que
4
Choix des câbles d’enceinte
Assurez-vous d’utiliser des câbles d’enceinte dont la section des conducteurs est
appropriée.
Recommandations relatives aux câbles
Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB.
Section Longueur
0,82 mm
1,3 mm
2,1 mm
2
2
2
Installation
6 m
9 m
15 m
Remarque :
Avant de faire cheminer le câble d’enceinte dans un mur ou sous un plancher,
vérifiez les règles en vigueur concernant les travaux dans les bâtiments et la sécurité. Si
nécessaire, contactez un électricien à ce sujet.
Préparation des câbles d’enceinte
Le câble d’enceinte se compose de deux conducteurs isolés. La gaine de l’un d’eux est
rayée, annelée ou striée.
Pour chaque fil, dénudez environ 12 mm de gaine isolante à chaque extrémité des deux
câbles. Torsadez l’extrémité dénudée de chaque conducteur, de manière à ce qu’aucun brin
libre ne puisse provoquer un court-circuit entre les bornes de raccordement. Assurez-vous de
connecter chaque fil à la borne appropriée (positif au positif, négatif au négatif).
Remarque :
lesdits fils.
Il est parfois difficile de distinguer le marquage des fils. Inspectez attentivement
Français
5
Installation
+
—
+
—
+
—
Raccordements des enceintes
Pressez simplement le poussoir des bornes de connexion présentes à l’arrière de chaque
enceinte pour pouvoir introduire le conducteur approprié (Figure 3).
ATTENTION :
prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système.
ATTENTION :
électrique ou d’endommagement de votre système pouvant en résulter.
1. Raccordez un câble à votre enceinte droite.
• Branchez le conducteur repéré (+) sur la borne (+) adéquate.
• Branchez le conducteur repéré (–) sur la borne (–) adéquate.
2. Raccordez l’autre extrémité du même câble sur la sortie « RIGHT SPEAKER OUTPUT »
(sortie HP droite) de votre ampli/tuner.
• Branchez le conducteur repéré (+) sur la borne (+) adéquate.
• Branchez le conducteur repéré (–) sur la borne (–) adéquate.
3. Raccordez le second câble sur l’enceinte gauche et sur la sortie « LEFT SPEAKER
OUTPUT » (sortie HP gauche). Suivre les étapes 1 et 2 ci-dessus.
Avant d’effectuer une quelconque connexion, débranchez l’ampli/tuner de la
Ne jamais utiliser de câbles détériorés ou dénudés, des risques de choc

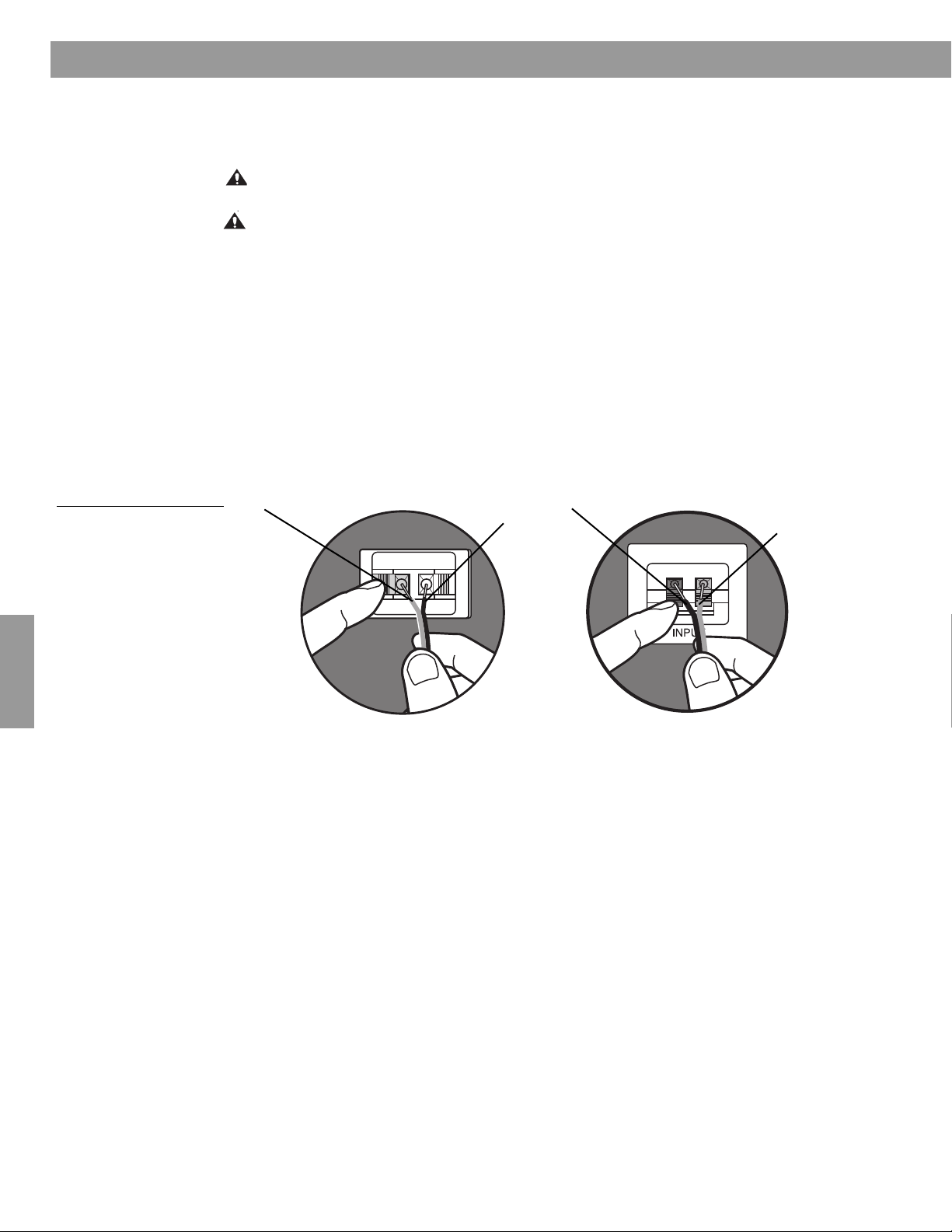

Figure 3
Comment réaliser les
connexions sur les bornes
Français
Test des enceintes
Rouge
Noir
Noir
Rouge
Enceintes 301® série V Enceintes 201® série V
Pour vous assurer que les enceintes fonctionnent correctement :
1. Mettez votre ampli/tuner en marche. Choisissez la position « MONO », si cette option
existe sur votre appareil.
2. Assurez-vous que tous les effets spéciaux (tels que le son Surround) sont désactivés.
3. Placer le réglage de balance en position normale (position centrale).
4. Passez quelques extraits de musique avec des basses profondes et écoutez.
Le son doit sembler provenir d’un point situé entre les deux enceintes. Les graves doivent
être amples et naturels. Dans le cas contraire, une des connexions peut être inversée. Les
enceintes sont alors hors phase (reportez-vous au « Raccordements des enceintes » ).
Pour résoudre le problème, vérifiez que tous les fils positifs et négatifs sont correctement
raccordés (le + au + et le – au –). Puis répétez les étapes 1 à 4 ci-dessus pour effectuer un
nouveau test des enceintes.
6
Utilisation et entretien de vos enceintes
Enceintes 301® série V Enceintes 201® série V
Différentes manières de profiter de ses enceintes
Vos enceintes 201® ou 301® sont conçues pour fonctionner avec un grand nombre d’ampli/
tuners et d’amplificateurs stéréo, soit comme enceintes avant, soit comme enceintes arrières.
Le rendu sonore large et ample de ces enceintes les rend idéales pour le Home Cinema, ainsi
que pour l’écoute de CD, de cassettes ou d’émissions de radio.
Figure 4
Diffusion sonore des
enceintes 301 et 201
série V
Nettoyage des enceintes
Nettoyez la surface des enceintes avec un chiffon doux et humide. N’utilisez aucun aérosol à
proximité du système et ne laissez aucun liquide pénétrer par une des ouvertures. De même,
n’utilisez pas de solvants, de produits chimiques ou de liquides de nettoyage contenant de
l’alcool, de l’ammoniac ou des abrasifs.
Les grilles d’enceintes ne nécessitent aucun entretien particulier. Vous pouvez les aspirer
avec précaution, afin d’en retirer la poussière.
Français
7
Référence
Recherche de défaut
Problème Action à entreprendre
Absence de son • Assurez-vous que l’ampli/tuner est bien raccordé sur le secteur et qu’il est en marche.
• Vérifiez que la prise secteur murale est correctement alimentée.
• Débranchez tout casque raccordé sur la prise jack prévue à cet effet.
• Assurez-vous que la fonction « MUTE » (Silence) de l’ampli/tuner n’est pas activée.
• Reportez-vous au guide d’utilisation fourni avec votre ampli/tuner.
• Vérifiez les connexions des enceintes et de l’ampli/tuner. Se reporter au
« Raccordements des enceintes » à la page 6. Corrigez toutes les erreurs de câblage.
Aucun son ne sort d’une
des enceintes
Une distorsion est audible
sur l’une des enceintes
Manque de basses ou
d’aigus
Français
Service clients
• Débranchez l’enceinte qui fonctionne de l’ampli/tuner.
• Débranchez le câble de l’enceinte ne fonctionnant pas du bornier de l’ampli/tuner et
rebranchez celui-ci sur l’autre voie (l’enceinte fonctionnant correctement était
préalablement raccordée sur cette voie).
– si l’enceinte « en panne » se met à fonctionner, le problème provient de l’ampli/tuner.
– si l’enceinte « en panne » ne fonctionne toujours pas, continuer la procédure
ci-dessous.
• Débranchez le câble de l’enceinte fonctionnant correctement. Connectez celui-ci sur
l’enceinte « en panne » et sur l’autre voie de l’ampli/tuner.
– si l’enceinte se met à fonctionner, le problème provient de son câble initial.
– si l’enceinte ne fonctionne pas, c’est elle qui est la cause du problème.
• Suivez la même procédure que celle décrite ci-dessous, lorsqu’un problème d’absence
de son est rencontré.
• Agissez sur les réglages de graves et d’aigus de l’ampli/tuner.
• Vérifiez les connexions pour vous assurer que la mise en phase est correcte (le + au + et
le – au –). Se reporter au « Raccordements des enceintes » à la page 6.
• Déplacez les enceintes plus près ou plus loin des murs ou de toute autre surface
réfléchissante.
• Ne pas placer les enceintes exactement à égale distance du plancher et du plafond ou
de toute autre surface réfléchissante.
Si les solutions proposées ici ne vous permettent pas d’éliminer la panne, contactez votre
revendeur Bose® agréé en vue d’une réparation. Pour obtenir plus d’informations ou une
réparation directe de Bose, reportez-vous à la liste des numéros de téléphone fournie avec
vos enceintes. Bose Corporation fera tous les efforts possibles pour résoudre vos problèmes,
dans la limite des termes relatifs à votre garantie.
Durée de la garantie
Les enceintes Bose 201® et 301® série V Direct/Reflecting® sont couvertes par une garantie
limitée transférable. Les conditions détaillées de la garantie sont notées sur la carte de
garantie accompagnant votre système. Veuillez remplir la section « Information » de la carte
et la renvoyer par courrier à Bose.
8
Caractéristiques techniques
Caractéristiques
Technologie d’enceinte Direct/Reflecting®
Tweeters Stereo Targeting®
Enceinte avec évent accordé
Contrôle qualité sur banc informatisé Syncom®
Informations complémentaires sur les haut-parleurs
201® : 1 woofer 16,5 cm / 1 tweeter 5 cm.
301® : 1 woofer 20 cm / 2 tweeters haute sensibilité 5 cm.
Compatibilité / Impédance
201 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre
10 et 120 W par canal. Impédance 4 à 8 Ohms.
301 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre
10 et 150 W par canal. Impédance 4 à 8 Ohms.
Coffret d’enceinte
Coffret en bois revêtu polymère et vinyle avec finition noir ou merisier clair.
Référence
Dimensions / Poids
201 : H 20 cm x L 35 cm x P 22 cm
Chaque enceinte, non emballée : 5 kg.
Paire d’enceintes en carton : 11,4 kg.
301 : H 25 cm x L 36 cm x P 25 cm
Chaque enceinte, non emballée : 5,7 kg.
Paire d’enceintes en carton : 13 kg.
Accessoires optionnels
Les pieds Bose® FS-01 et supports muraux WB-3 sont conçus pour être utilisés avec les
enceintes Direct/Reflecting 201 et 301 série V. Pour toute information complémentaire ou
commande d’accessoires, contactez votre revendeur Bose agréé. Pour contacter Bose
directement, reportez-vous à la liste des numéros de téléphone fournie avec vos enceintes.
Figure 5
A. Pied d’enceinte Bose
FS-01
B. Supports muraux WB-3
Français
A.
B.
9
Sommario
Dove trovare …
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Uso e manutenzione dei diffusori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Riferimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Per iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Disimballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Informazioni importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Scelta della posizione per i diffusori 201® o 301® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Scelta del cavo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Preparazione del cavo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Collegamenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Prova dei diffusori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Il suono migliore in contesti diversi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Pulizia dei diffusori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Servizio clienti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Periodo di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Accessori opzionali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Italiano
© 2002 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione
scritta.
2
©2002 Bose Corporation
The Mountain, Framingham, MA 01701-9168 USA
AM264981 Rev.03
Loading...
