DesignMax DM2S

Surface-mount Loudspeaker

Installation Guide

Monteringsveiledning. . . . . . . . . . . . . . . . . . 38 Instrukcja montażu.. . . . . . . . . . . . . . . . . . . . 44.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 68. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . بيكرتلا ليلد

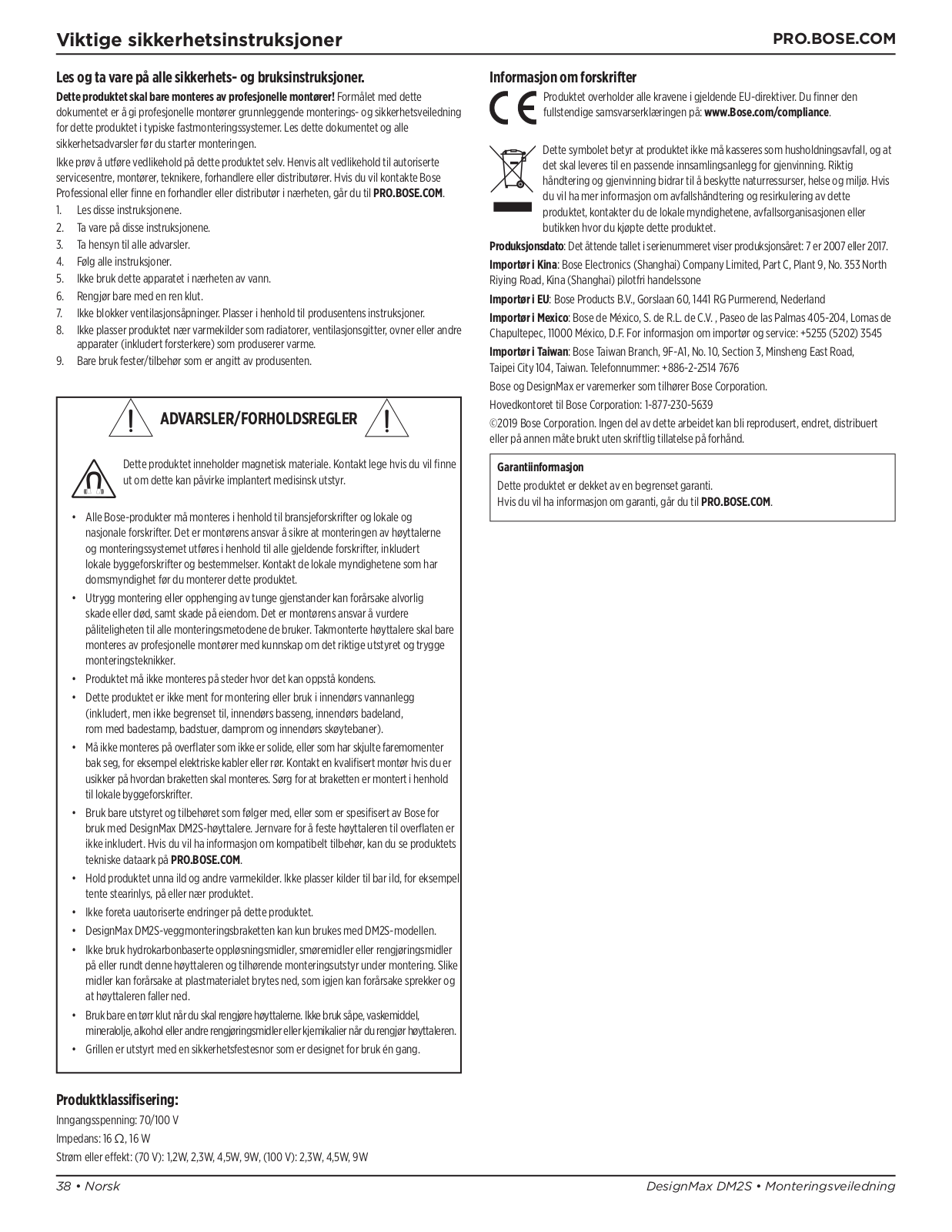

Important Safety Instructions

PRO.BOSE.COM

Please read and keep all safety and use instructions.

This product is intended for installation by professional installers only! This document is intended to provide professional installers with basic installation and safety guidelines for this product in typical fixed-installation systems. Please read this document and all safety warnings before attempting installation.

Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or distributor near you, visit PRO.BOSE.COM.

1.Read these instructions.

2.Keep these instructions.

3.Heed all warnings.

4.Follow all instructions.

5.Do not use this apparatus near water.

6.Clean only with a dry cloth.

7.Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8.Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produces heat.

9.Only use attachments/accessories specified by the manufacturer.

WARNINGS/CAUTIONS

This product contains magnetic material. Consult your physician on whether this might affect your implantable medical device.

All Bose products must be installed in accordance with local, state, federal and industry regulations. It is the installer’s responsibility to ensure installation of the loudspeakers and mounting system is performed in accordance with all applicable codes, including local building codes and regulations. Consult the local authority having jurisdiction before installing this product.

Unsafe mounting or overhead suspension of any heavy load can result in serious injury or death, and property damage. It is the installer’s responsibility to evaluate the reliability of any mounting method used for their application. Only professional

installers with the knowledge of proper hardware and safe mounting techniques should attempt to install any loudspeaker overhead.

Do not mount the product in locations where condensation may occur.

This product is not intended for installation or use in indoor water facility areas (including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam rooms and indoor skating rinks).

Do not mount on surfaces that are not sturdy, or that have hazards concealed behind them, such as electrical wiring or plumbing. If you are not sure about installing the bracket, contact a qualified professional installer. Ensure the bracket is installed according to local building codes.

Use only the hardware and accessories included or specified by Bose for use with DesignMax DM2S loudspeakers. Hardware for securing the loudspeaker to the mounting surface is not supplied. For information on compatible accessories, see the product’s technical data sheet at PRO.BOSE.COM.

Keep the product away from fire and heat sources. Do not place naked flame sources, such as lighted candles, on or near the product.

Do not make unauthorized alterations to this product.

The DesignMax DM2S wall-mounting bracket is only for use with model DM2S.

Do not use hydrocarbon based solvents, lubricants or cleaning agents of any type on or around this loudspeaker and associated mounting hardware during installation. Exposure to such substances can lead to degradation of the plastic material, resulting in cracking and creating a falling hazard.

Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent, mineral oil, alcohol or other cleaning agents or chemicals.

The grille is equipped with a safety lanyard pin designed for a single use.

Regulatory Information

This product conforms to all applicable EU directive requirements. The complete declaration of conformity can be found at: www.Bose.com/compliance.

This symbol means the product must not be discarded as household waste, and should be delivered to an appropriate collection facility for recycling. Proper

disposal and recycling helps protect natural resources, human health and the environment. For more information on disposal and recycling of this product,

contact your local municipality, disposal service, or the shop where you bought this product.

China Restriction of Hazardous Substances Table

Names and Contents of Toxic or Hazardous Substances or Elements







Toxic or Hazardous Substances and Elements



















Lead

Mercury

Cadmium

Hexavalent

Polybrominated

Polybrominated

Part Name

Biphenyl

diphenylether

(Pb)

(Hg)

(Cd)

(CR(VI))



(PBB)

(PBDE)











PCBs

X

O

O

O

O

O















Metal Parts

X

O

O

O

O

O















Plastic Parts

O

O

O

O

O

O















Speakers

X

O

O

O

O

O















Cables

X

O

O

O

O

O















This table is prepared in accordance with the provisions of SJ/T 11364.





O:Indicates that this toxic or hazardous substance contained in all of the homogeneous­ materials for this part is below the limit requirement of GB/T 26572.

X:Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.

Taiwan Restriction of Hazardous Substances Table

Equipment name: DesignMax DM2S , Type designation: 799967







Restricted substances and its chemical symbols



















Lead

Mercury

Cadmium

Hexavalent

Polybrominated

Polybrominated

Unit

chromium

diphenyl ethers

(Pb)

(Hg)

(Cd)

biphenyls (PBB)



(Cr+6)

(PBDE)











PCBs

-

Metal Parts

-

Plastic Parts

Speakers

-

Cables

-

Note 1: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.

Note 2: The “−” indicates that the restricted substance corresponds to the exemption.

Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture; “7” is 2007 or 2017.

China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545

Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676

Bose and DesignMax are trademarks of Bose Corporation. Bose Corporation Headquarters: 1-877-230-5639

©2019 Bose Corporation. No part of this work may be reproduced, modified, distributed or otherwise used without prior written permission.

Warranty Information

This product is covered by a limited warranty.

For warranty details, visit PRO.BOSE.COM.

Product Ratings:

Input Voltage: 70V/100V

Impedance: 16 Ω, 16 W

Current or Power: (70V): 1.2W, 2.3W, 4.5W, 9W; (100V): 2.3W, 4.5W, 9W

2 English

DesignMax DM2S Installation Guide

PRO.BOSE.COM

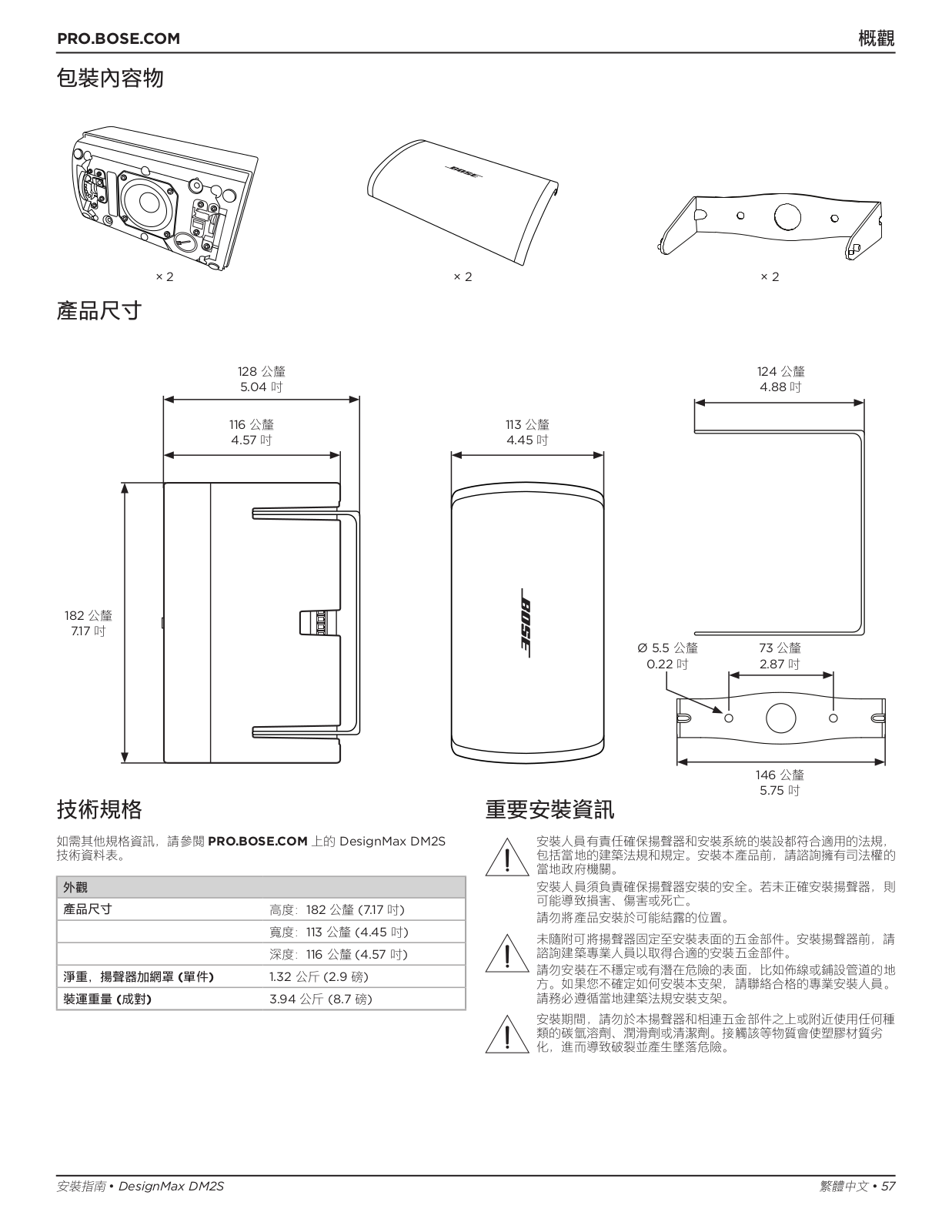

Overview

Package Contents

× 2

× 2

× 2

Product Dimensions

128mm

5.04in

116mm

4.57in

182 mm

7.17 in

Technical Specifications

For additional specifications, see the DesignMax DM2S technical data sheet at PRO.BOSE.COM.

Physical

Product Dimensions

Height: 182 mm (7.17 in)



Width: 113 mm (4.45 in)







Depth: 116 mm (4.57 in)





Net Weight, Loudspeaker with

1.32 kg (2.9 lb)

grille (single)



Shipping Weight (pair)

3.94 kg (8.7 lb)

124 mm

4.88 in

113mm

4.45in

Ø 5.5 mm

73 mm

0.22 in

2.87 in













146 mm

5.75 in

Important Installation Information

It is the installer’s responsibility to ensure installation of the loudspeakers and mounting system is performed in accordance with all applicable codes, including local building codes and regulations. Consult the local authority having jurisdiction before installing this product.

It is the responsibility of the installer to ensure the safety of the loudspeaker installation. Failure to properly install the loudspeaker could result in damage, injury, or death.

Do not mount the product in locations where condensation may occur.

The hardware for securing the loudspeaker to the mounting surface is not supplied. Consult a building professional for the proper mounting hardware before installing the loudspeaker.

Do not mount on surfaces that are not sturdy, or that have hazards concealed behind them, such as electrical wiring or plumbing. If you are not sure about installing the bracket, contact a qualified professional installer. Ensure the bracket is installed according to local building codes.

Do not use hydrocarbon based solvents, lubricants or cleaning agents of any type on or around this loudspeaker and associated mounting hardware during installation. Exposure to such substances can lead to degradation of the plastic material, resulting in cracking and creating a falling hazard.

Installation Guide DesignMax DM2S

English • 3

Setup

PRO.BOSE.COM

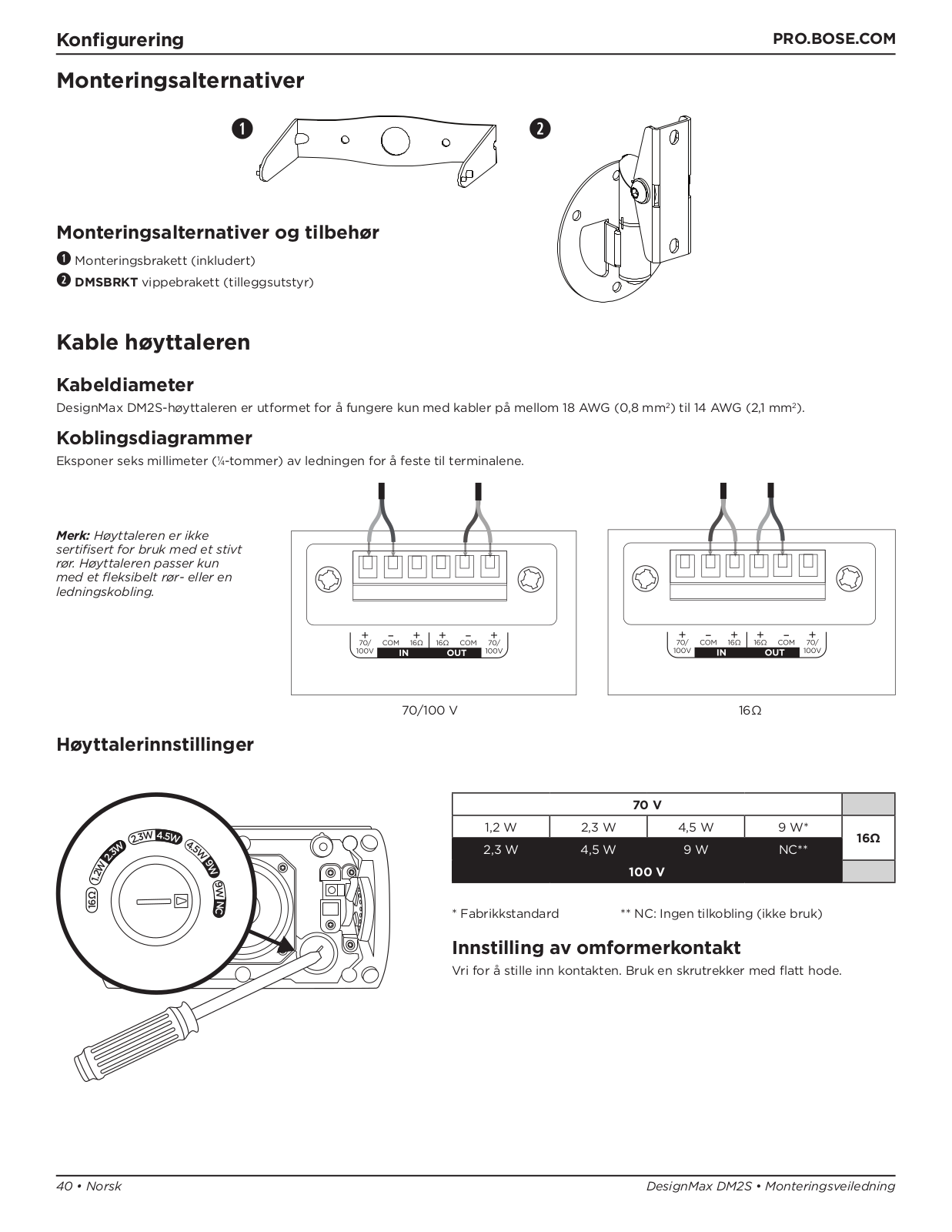

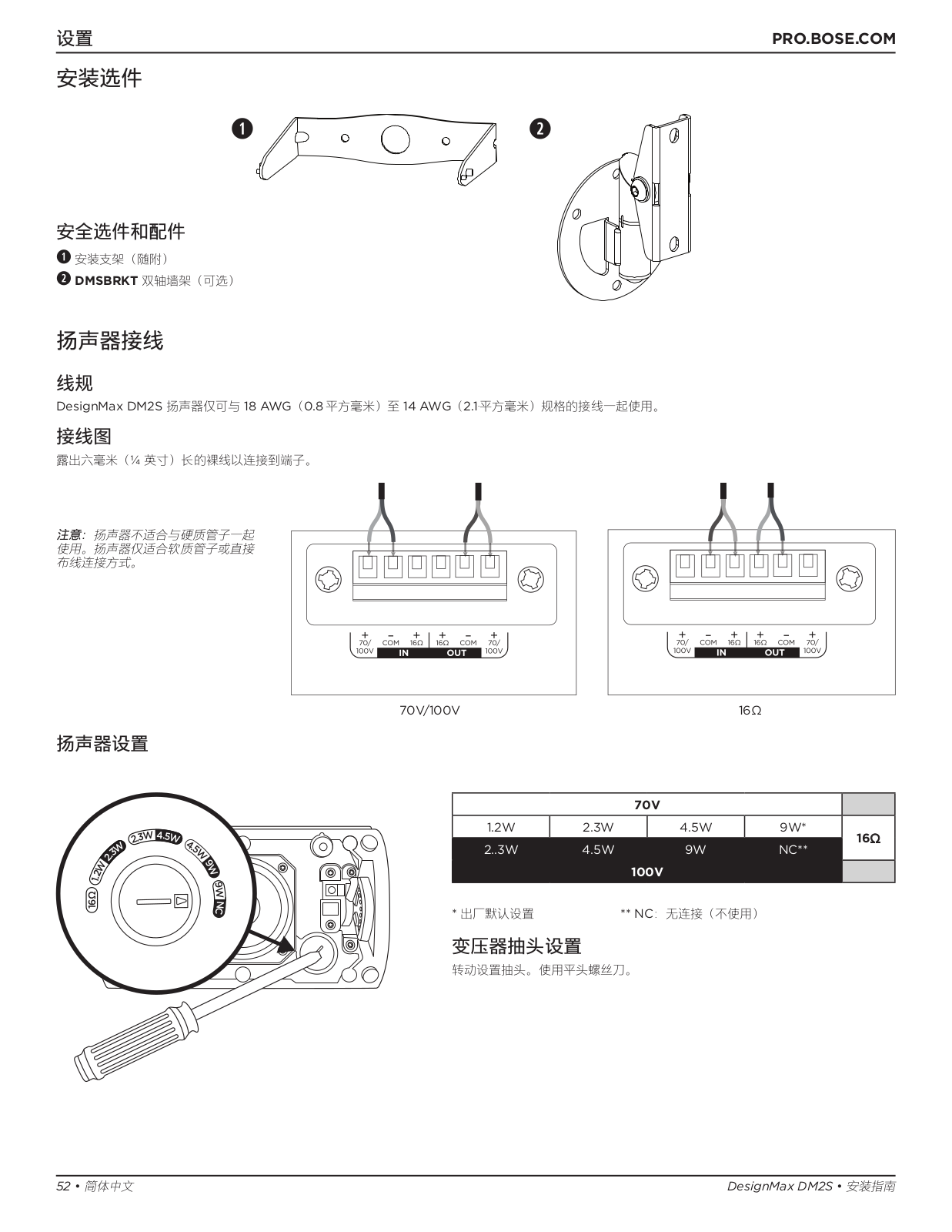

Installation Options

q w

Installation Options and Accessories

qMounting bracket (included)

wDMSBRKT Pan-and-tilt bracket (optional)

Wiring the Loudspeaker

Wire Gauge

The DesignMax DM2S loudspeaker is designed to work with 18 AWG (0.8 mm2) to 14 AWG (2.1 mm2) size wire only.

Connection Diagrams

Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.

Note: The loudspeaker is not rated for use with a rigid conduit. The loudspeaker is suitable

for a flexible conduit or wiring connection only.

70V/100V

16Ω

Loudspeaker Settings









W 4.











.3

5









2





W

4.







W











.3







5





2









W



W









9

.2











W

1













9

16













W













N















C







70V





1.2W



2.3W



4.5W

9W*

16Ω













2..3W



4.5W



9W

NC**



























100V



















* Factory default



** NC: No Connection (do not use)



Transformer Tap Setting

Set tap by turning. Use a flat head screwdriver.

4 • English

DesignMax DM2S Installation Guide

PRO.BOSE.COM

Installation

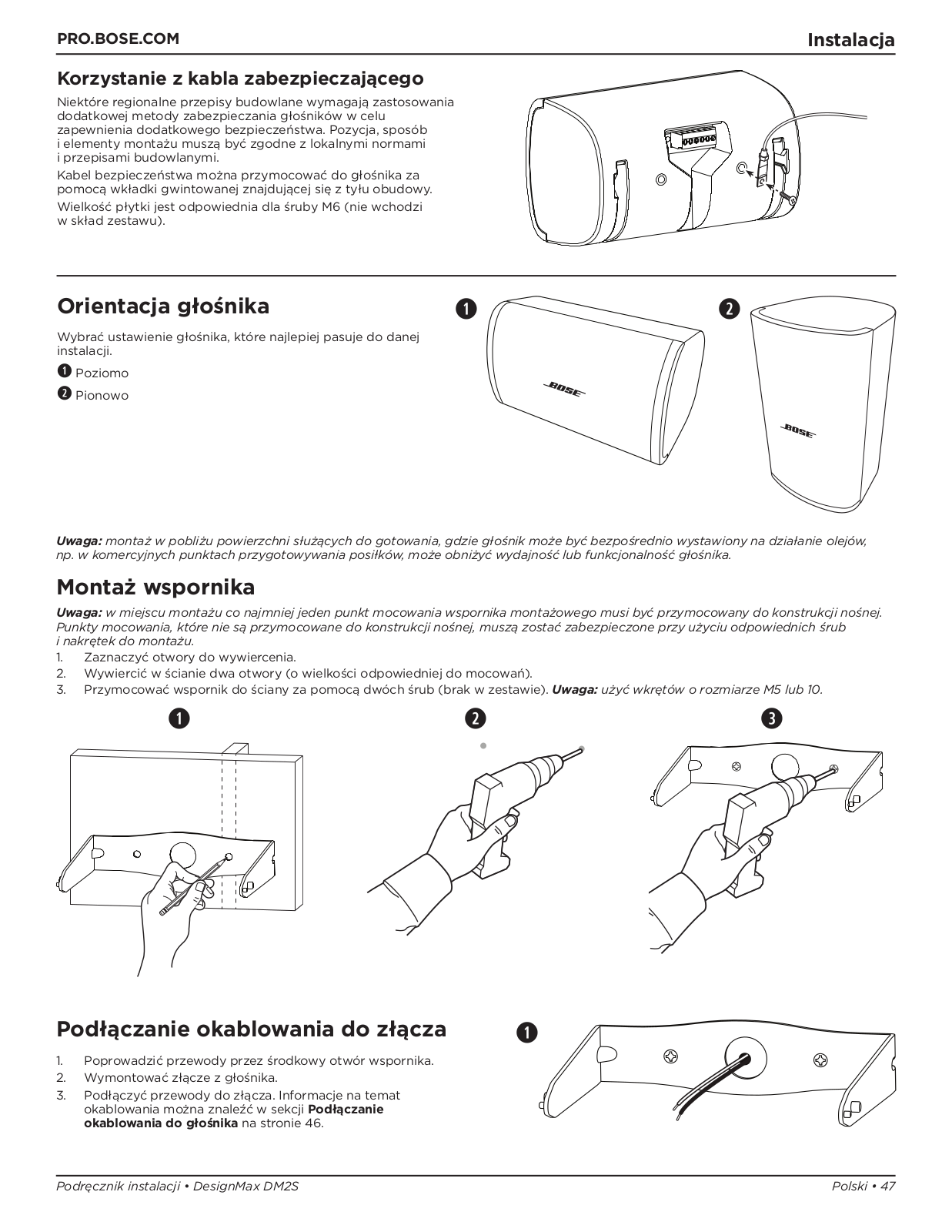

Using a Safety Cable

Some regional construction codes require the use of a secondary method of securing loudspeakers to support structures

to provide additional safety. Choose a mounting position, method, and hardware consistent with local building codes and regulations.

A safety cable can be attached to the loudspeaker using the threaded insert on the back of the enclosure.

The insert is sized for an M6 screw (not included).

Loudspeaker Orientation

Choose the loudspeaker orientation best suited for your installation.

qHorizontal wVertical

q w

Note: Installation in close proximity to cooking surfaces where the loudspeaker may be directly exposed to cooking oils, such as in commercial cooking environments, may decrease the performance or functionality of the loudspeaker.

Installing the Bracket

Note: When choosing an installation location, at least one of the mounting bracket's attachment points must be secured to a support structure. Attachment points not secured to a support structure must be secured using appropriate hardware for the installation.

1.Mark the drill holes.

2.Drill two holes (sized for appropriate fasteners) into the wall.

3.Secure the bracket to the wall with two screws (not included). Note: Use M5 or #10 sized screws.

q

w

e

Wiring the Connector

1.Feed the wires through the center hole of the bracket.

2.Remove the connector from the loudspeaker.

3.Wire the connector. For wiring information, see Wiring the Loudspeaker on page 4.

q

Installation Guide DesignMax DM2S

English • 5

Bose DM2S Installation Guide

Installation

PRO.BOSE.COM

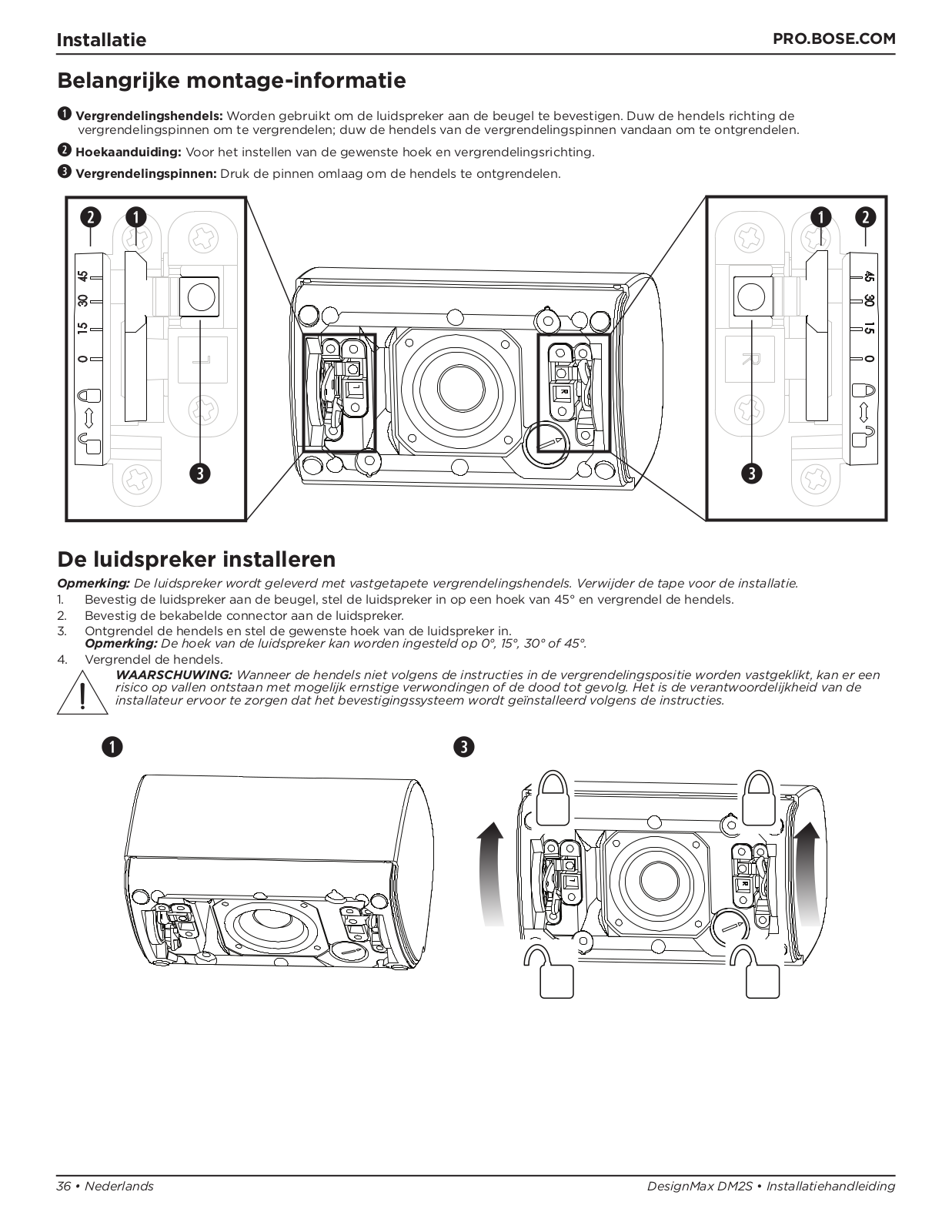

Important Mounting Information

qLock levers: Used to secure the loudspeaker to the mounting bracket. Push the levers toward the lock pins to lock; push the levers away from the lock pins to unlock.

wAngle labels: Identify your desired angle position and the locking direction. eLock pins: Press the pins down to unlock the levers.

w q

e

q w

e

Installing the Loudspeaker

Note: The loudspeaker is shipped with the lock levers taped down. Remove the tape before installation.

1.Attach the loudspeaker to the bracket, adjust the loudspeaker to 45°, and lock the levers into place.

2.Attach the wired connector to the loudspeaker.

3.Unlock the levers and adjust the loudspeaker to your desired angle.

Note: The angle of the loudspeaker can be adjusted to 0°, 15°, 30°, or 45°.

4.Lock the levers into place.

WARNING: Failing to push the levers into the lock position as instructed can create a falling hazard, which can result in property damage, serious injury, or death. It is the installer's responsibility to ensure the mounting system is installed according to the instruction.

q

e























































































6 • English

DesignMax DM2S Installation Guide

PRO.BOSE.COM

Installation

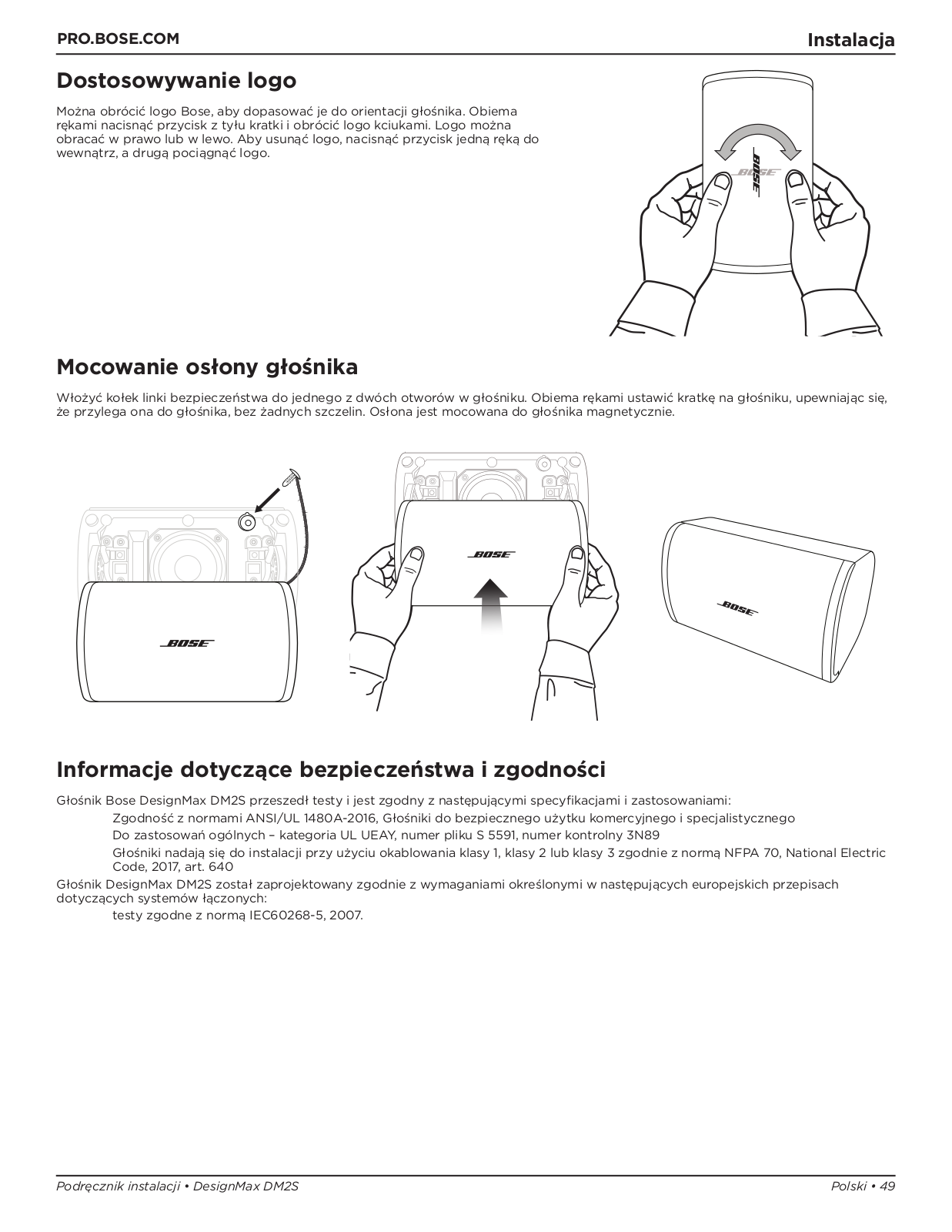

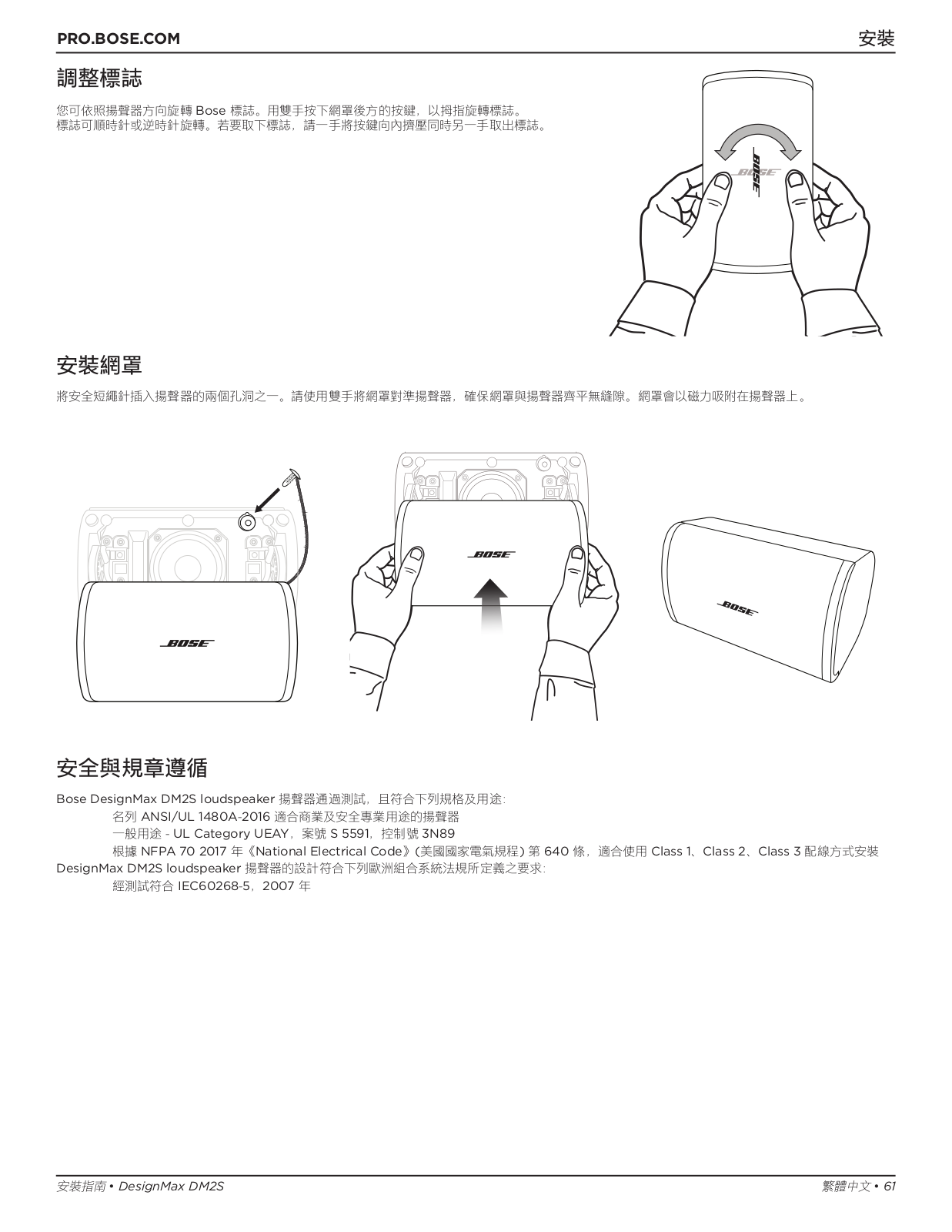

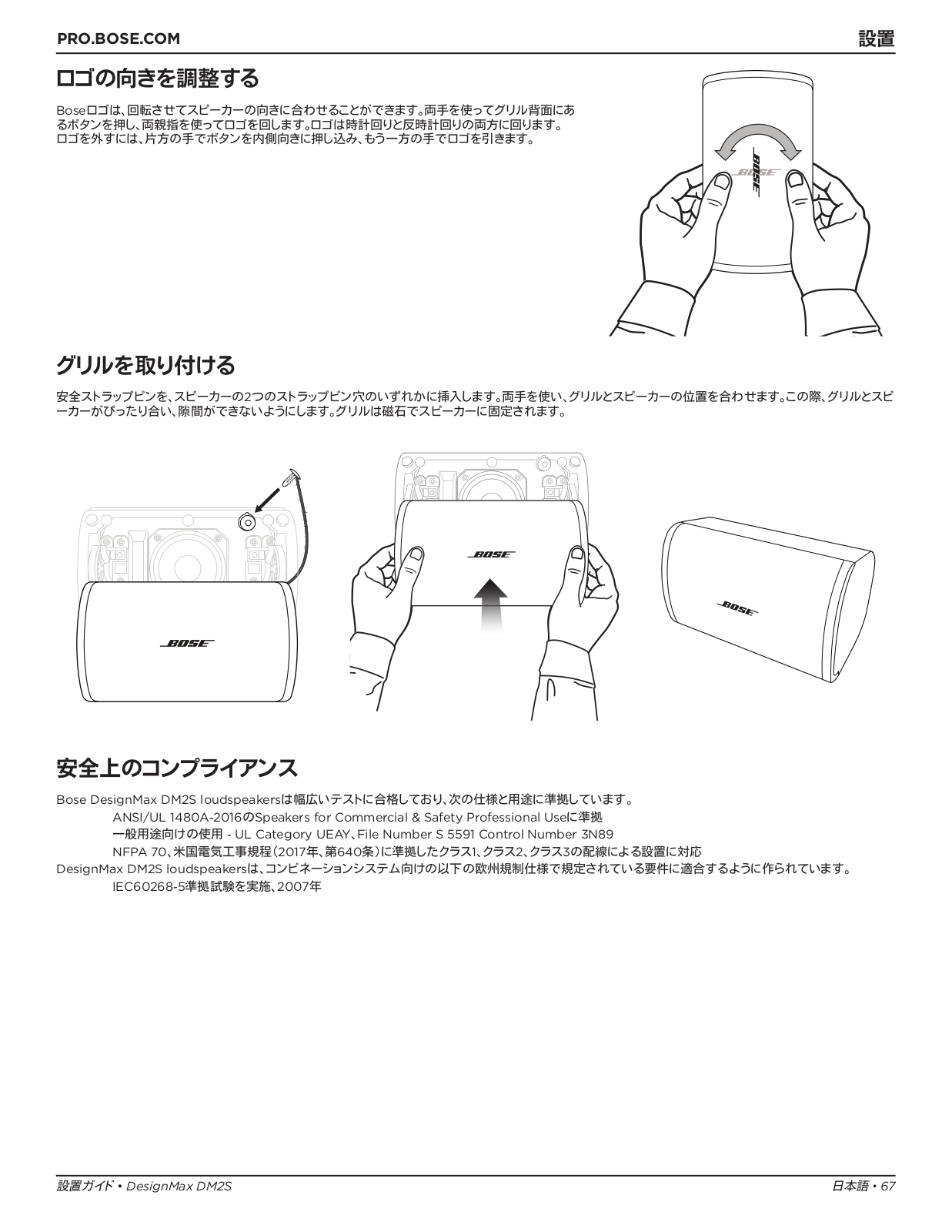

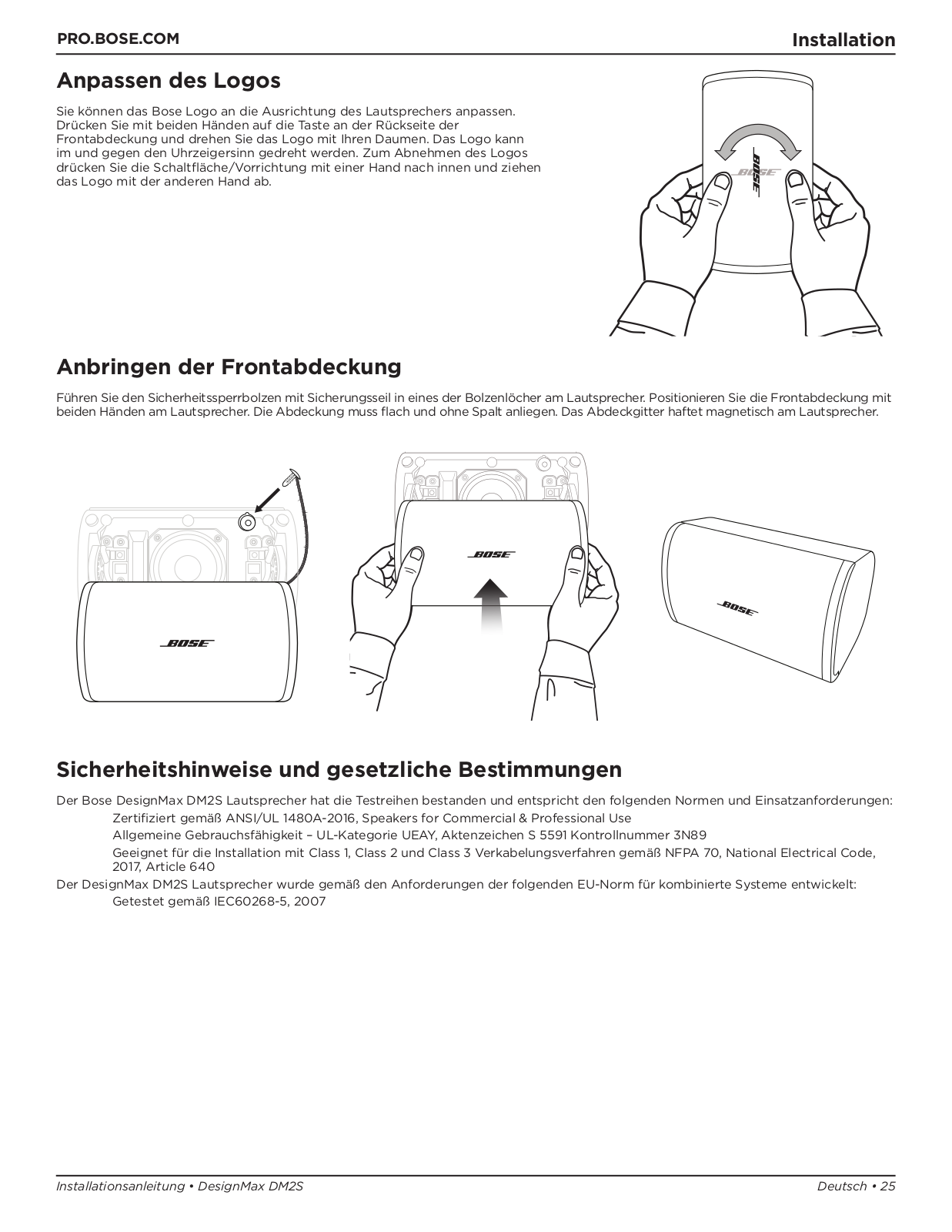

Adjusting the Logo

You can rotate the Bose logo to align with your loudspeaker orientation. With both hands, press the button on the back of the grille and rotate the logo with your thumbs. The logo can be rotated clockwise or counterclockwise. To remove the logo, pinch the button inward with one hand and pull the logo with the other.

Attaching the Grille

Insert the safety lanyard pin into one of the two lanyard pin holes in the loudspeaker. Using both hands, position the grille against the loudspeaker, ensuring the grille is flush against the loudspeaker with no gaps. The grille secures to the loudspeaker magnetically.

Safety and Regulatory Compliance

The Bose DesignMax DM2S loudspeaker has passed testing and complies with the following specifications and uses: Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use

General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89

Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code, 2017, Article 640

The DesignMax DM2S loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems:

Tested to IEC60268-5, 2007

Installation Guide DesignMax DM2S

English • 7

Instrucciones importantes de seguridad

PRO.BOSE.COM

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales.

Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.

1.Lea estas instrucciones.

2.Guarde estas instrucciones.

3.Preste atención a las advertencias.

4.Siga todas las instrucciones.

5.No use este aparato cerca del agua.

6.Límpielo solamente con un paño seco.

7.No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.

8.No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

9.Utilice solamente los accesorios especificados por el fabricante.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.

Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.

El montaje inseguro o la suspensión en alturas de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.

No instale el producto en lugares donde se pueda generar condensación.

Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).

Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM2S. No se suministran los componentes para fijar el altavoz a la superficie de montaje. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.

Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.

No realice alteraciones no autorizadas a este producto.

El soporte para montaje en pared DesignMax DM2S está destinado únicamente para el uso con el modelo DM2S.

Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.

Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

La rejilla cuenta con un cordón con amarre de seguridad diseñado para usarlo solo una vez.

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose. com/compliance.

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud

humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de

servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p. ej., “7” es 2007 o 2017.

Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9, nro. 353 North Riying Road, China (Shanghái), Zona franca piloto

Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos

Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: +5255 (5202) 3545

Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road, Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676

Bose y DesignMax son marcas comerciales de Bose Corporation. Oficinas centrales de Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada.

Para ver los detalles de la garantía, visite PRO.BOSE.COM.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 16 Ω, 16 W

Opciones de potencia de salida: (70 V): 1.2 W, 2.3 W, 4.5 W, 9 W; (100 V): 2.3 W, 4.5 W, 9 W

8 Español (Latinoamérica)

Guía de instalación de DesignMax DM2S

PRO.BOSE.COM

Descripción general

Contenido de la caja

× 2

× 2

× 2

Dimensiones del producto

128 mm (5.04")

116 mm (4.57")

182 mm (7.17")

Especificaciones técnicas

Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM2S en PRO.BOSE.COM.

Datos físicos

Dimensiones del producto

Alto: 182 mm (7.17")







Ancho: 113 mm (4.45")







Profundidad: 116 mm (4.57")





Peso neto, altavoz con rejilla

1.32 kg (2.9 lb)

(individual)



Peso de envío (par)

3.94 kg (8.7 lb)

124 mm (4.88")

113 mm (4.45")

Ø 5.5 mm

73 mm

(0.22")



(2.87")







146 mm (5.75")

Información importante sobre la instalación

Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos vigentes, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.

Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte.

No instale el producto en lugares donde se pueda generar condensación.

No se suministran los componentes para fijar el altavoz a la superficie de montaje. Consulte a un profesional de la construcción para obtener información sobre los componentes de montaje adecuados antes de instalar el altavoz.

Monte únicamente en superficies que sean resistentes

o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar

el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.

Guía de instalación de DesignMax DM2S

Español • 9

Configuración

PRO.BOSE.COM

Opciones de instalación

q w

Opciones y accesorios de instalación

qSoporte para montaje (incluido)

wSoporte de paneo e inclinación (opcional) DMSBRKT

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM2S está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm2) a 14 AWG (2.1 mm2).

Diagramas de conexión

Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.

Nota: El altavoz no está diseñado para su uso con un conducto rígido. El altavoz es apto solamente para conexiones mediante cableado o conductos flexibles.

70 V/100 V

16 Ω

Configuración de altavoz









W 4.











.3

5









2





W

4.







W











.3







5





2









W



W









9

.2











W

1













9

16













W













N















C





70 V





1.2 W

2.3 W



4.5 W

9 W*

16 Ω











2.3 W

4.5 W



9 W

NC**





















100 V

















* Predeterminado de fábrica



** NC: Sin conexión (no utilizar)

Configuración de la toma del transformador

Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

10 • Español

Guía de instalación de DesignMax DM2S

PRO.BOSE.COM

Instalación

Uso de un cable de seguridad

En algunos códigos regionales de construcción, se exige

el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Se puede conectar un cable de seguridad al altavoz mediante la inserción roscada situada en la parte posterior de la carcasa.

La inserción tiene la medida de un tornillo M6 (no incluido).

Orientación del altavoz

q w

Escoja la orientación del altavoz que se adapte mejor a su instalación.

qHorizontal wVertical

Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.

Instalación del soporte

Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la instalación.

1.Marque el lugar en el que hará los orificios con el taladro.

2.Perfore 2 orificios (del tamaño adecuado para las fijaciones) en la pared.

3.Fije el soporte a la pared con 2 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M5 o Nº 10.

q

w

e

Conexión del conector

1.Pase los cables a través del orificio central del soporte.

2.Retire el conector del altavoz.

3.Conecte el altavoz. Para obtener información sobre el cableado, consulte Conexión del altavoz en la página 10.

q

Guía de instalación de DesignMax DM2S

Español • 11

Instalación

PRO.BOSE.COM

Información importante sobre el montaje

qPalancas de bloqueo: Se utilizan para fijar el altavoz al soporte para montaje. Empuje las palancas hacia los pines de bloqueo para bloquearlas; empuje las palancas en la dirección opuesta de los pines de bloqueo para desbloquearlas.

wEtiquetas de ángulo: Identifican la posición de ángulo y la dirección de bloqueo de su preferencia. ePines de bloqueo: Presione los pines hacia abajo para liberar las palancas.

w q

e

q w

e

Instalación del altavoz

Nota: El altavoz se envía con las palancas de bloqueo selladas con cinta adhesiva. Quite la cinta antes de realizar la instalación.

1.Conecte el altavoz al soporte, ajuste el altavoz a 45° y bloquee las palancas en el lugar que corresponde.

2.Fije el conector con cables al altavoz.

3.Libere las palancas y ajuste el altavoz al ángulo de su preferencia.

Nota: El ángulo del altavoz se puede ajustar a 0°, 15°, 30° o 45°.

4.Bloquee las palancas en el lugar que corresponde.

ADVERTENCIA: Si no empuja las palancas para que queden en la posición de bloqueo indicada, puede crear un riesgo de caída, lo que a su vez puede provocar daños a la propiedad, lesiones graves o la muerte. Es la responsabilidad de quien realiza la instalación garantizar que el sistema de montaje esté instalado conforme a las instrucciones.

q

e























































































12 • Español

Guía de instalación de DesignMax DM2S

PRO.BOSE.COM

Instalación

Ajuste del logotipo

Puede girar el logotipo de Bose para alinearlo con la orientación del altavoz. Con ambas manos, presione el botón que está en la parte posterior de la rejilla y gire el logotipo con sus pulgares. El logotipo se puede girar en el sentido de las agujas del reloj o en el sentido contrario. Para retirar el logotipo, apriete el botón con una mano y saque el logotipo con la otra.

Fijar la rejilla

Inserte el cordón con amarre de seguridad en uno de los 2 orificios para dicho cordón en el altavoz. Con ambas manos, posicione la rejilla frente al altavoz y asegúrese de que la rejilla esté alineada contra él sin espacios. La rejilla se fija al altavoz con imanes.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz Bose DesignMax DM2S ha superado pruebas y cumple con los siguientes usos y especificaciones: Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89

Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

El altavoz DesignMax DM2S se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:

Probado según IEC60268-5, 2007

Guía de instalación de DesignMax DM2S

Español • 13

Consignes de sécurité importantes

PRO.BOSE.COM

Merci de lire et de conserver le manuel d’instruction et de respecter les consignes de sécurité.

Ce produit doit être installé par un technicien professionnel ! Ce document est destiné

àfournir aux techniciens professionnels les directives de montage et de sécurité relatives

àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble des avertissements de sécurité avant de procéder à l’installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l’adresse PRO.BOSE.COM.

1.Veuillez lire ces consignes.

2.Veuillez conserver ces consignes.

3.Respectez tous les avertissements.

4.Suivez toutes les consignes.

5.N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.

6.Utilisez uniquement un chiffon sec pour le nettoyage.

7.Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.

8.N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.

9.Utilisez uniquement les accessoires spécifiés par le fabricant.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit.

Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de l’application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.

Ne montez pas le produit dans des endroits où de la condensation peut se former.

Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DM2S. Le matériel de fixation de l’enceinte sur la surface de montage n’est pas fourni. Pour plus d’informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.

Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil.

Veillez à ne pas effectuer de modifications non autorisées sur ce produit.

Le support de montage mural du DesignMax DM2S ne peut être utilisé qu’avec le modèle DM2S.

N’appliquez aucun type de produit de nettoyage, d’huile de graissage ou de solvant à base d’hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l’installation. L’exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.

Nettoyez uniquement les enceintes avec un chiffon sec. N’exposez pas l’enceinte à du savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou chimiques.

La grille est équipée d’un cordon de sécurité à usage unique.

Informations réglementaires

Ce produit est conforme à toutes les directives de l’Union européenne qui s’y appliquent. La déclaration de conformité complète est disponible à l’adresse suivante : www.Bose.com/compliance/.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,

la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des

ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication : le huitième chiffre du numéro de série indique l’année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service : +5255 (5202) 3545

Importateur pour Taïwan : Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taïwan. Numéro de téléphone : +886-2-2514 7676

Bose et DesignMax sont des marques commerciales de Bose Corporation. Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.

Spécifications du produit :

Tension d’entrée : 70 V/100 V

Impédance : 16 Ω, 16 W

Courant ou puissance : (70 V) : 1,2 W, 2,3 W, 4,5 W, 9 W ; (100 V) : 2,3 W, 4,5 W, 9 W

14 Français

DesignMax DM2S Guide d’installation

PRO.BOSE.COM

Présentation

Contenu de l’emballage

x 2

x 2

x 2

Dimensions du produit

128 mm

5,04 po

116 mm

4,57 po

182 mm

7,17 po

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM2S sur PRO.BOSE.COM.

Caractéristiques physiques

Dimensions du produit

Hauteur : 182 mm (7,17 po)



Largeur : 113 mm (4,45 po)







Profondeur : 116 mm (4,57 po)





Poids net, enceinte avec grille

1,32 kg (2,9 lb)

(une seule enceinte)



Poids brut (paire d’enceintes)

3,94 kg (8,7 lb)

124 mm

4,88 po

113 mm

4,45 po

Ø 5,5 mm

73 mm

0,22 po

2,87 po













146 mm

5,75 po

Informations importantes concernant l’installation

L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit.

Il incombe à l’installateur d’assurer la sécurité de l’installation de l’enceinte. L’installation incorrecte de l’enceinte est susceptible d’entraîner des dommages et des blessures, voire la mort.

Ne montez pas le produit dans des endroits où de la condensation peut se former.

Le matériel de fixation de l’enceinte sur la surface de montage n’est pas fourni. Consultez un professionnel du bâtiment pour connaître le matériel de montage approprié avant d’installer l’enceinte.

Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

N’appliquez aucun type de produit de nettoyage, d’huile de graissage ou de solvant à base d’hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l’installation. L’exposition à de telles substances peut provoquer une dégradation du matériau

plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.

Guide d’installation DesignMax DM2S

Français • 15

Installation

PRO.BOSE.COM

Options d’installation

q w

Options d’installation et accessoires

qSupport de montage (inclus)

wSupport bi-pivot DMSBRKT (en option)

Câblage de l’enceinte

Épaisseur des câbles

L’enceinte DesignMax DM2S est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm2) à 14 AWG (2,1 mm2) uniquement.

Diagrammes de connexion

Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.

Remarque : l’enceinte n’est pas adaptée à une utilisation avec un conduit rigide. L’enceinte convient uniquement à des conduits flexibles ou à une connexion de câblage.

70 V/100 V

16 Ω

Réglages de l’enceinte









W 4.











.3

5









2





W

4.







W











.3







5





2









W



W









9

.2











W

1













9

16













W













N















C







70 V





1,2 W



2,3 W



4,5 W

9 W*

16 Ω













2,3 W



4,5 W



9 W

NC**



























100 V



















* Réglage d’usine par



** NC : pas de connexion (ne pas utiliser)

défaut











Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

16 • Français

DesignMax DM2S Guide d’installation

PRO.BOSE.COM

Installation

Utilisation d’un câble de sécurité

Le code de l’urbanisme de certaines régions impose l’utilisation d’une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l’urbanisme local.

Un câble de sécurité peut être fixé à l’insert fileté à l’arrière de l’enceinte.

L’insert est adapté à une vis M6 (non fournie).

Orientation de l’enceinte

Choisissez l’orientation de l’enceinte la mieux adaptée à votre installation.

qHorizontale wVerticale

q w

Remarque : une installation à proximité immédiate de surfaces de cuisson, où l’enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l’enceinte.

Installation du support

Remarque : lors du choix de l’emplacement de montage, au moins un des points de fixation du support de montage doit être fixé à une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être fixés à l’aide du matériel approprié pour l’installation.

1.Marquez les emplacements de perçage.

2.Percez deux trous (de taille adaptée aux fixations appropriées) dans le mur.

3.Fixez le support au mur à l’aide de deux vis (non fournies). Remarque : utilisez des vis M5 ou de taille 10.

q

w

e

Câblage du connecteur

q

1.Faites passer les fils dans l’ouverture centrale du support.

2.Retirez le connecteur de l’enceinte.

3.Câblez le connecteur. Consultez la section Câblage de l’enceinte à la page 16 pour plus d’informations sur le câblage.

Guide d’installation DesignMax DM2S

Français • 17

Installation

PRO.BOSE.COM

Informations importantes pour le montage

qTaquets de verrouillage : utilisés pour fixer l’enceinte au support de montage. Poussez les taquets vers les axes de blocage pour les verrouiller ; retirez les taquets des axes de blocage pour les déverrouiller.

wRepères d’inclinaison : identifiez la position angulaire souhaitée et la direction de verrouillage. eAxes de blocage : appuyez sur les axes pour déverrouiller les taquets.

w q

e

q w

e

Installation de l’enceinte

Remarque : l’enceinte est livrée avec les taquets de verrouillage attachés sur le dessous avec un ruban adhésif. Retirez l’adhésif avant l’installation.

1.Fixez l’enceinte au support, réglez l’enceinte à 45°, puis verrouillez les taquets.

2.Branchez le connecteur câblé à l’enceinte.

3.Déverrouillez les taquets puis réglez l’enceinte selon l’angle désiré.

Remarque : l’angle de l’enceinte peut être réglé sur 0°, 15°, 30°, ou 45°.

4.Verrouillez les taquets.

AVERTISSEMENT : ne pas verrouiller les taquets comme indiqué peut aboutir à un risque de chute pouvant entraîner des dommages matériels, des blessures graves ou la mort. Il est de la responsabilité de l’installateur de s’assurer que le système de montage est installé conformément aux instructions.

q

e























































































18 • Français

DesignMax DM2S Guide d’installation

PRO.BOSE.COM

Installation

Réglage du logo

Vous pouvez faire pivoter le logo Bose pour l’aligner sur l’orientation de l’enceinte. À l’aide de vos deux mains, appuyez sur le bouton situé au dos de la grille et faites pivoter le logo avec vos pouces. Il est possible de faire pivoter le logo dans le sens des aiguilles d’une montre ou dans le sens inverse. Pour retirer le logo, pincez le bouton vers l’intérieur à l’aide d’une main et tirez sur le logo avec l’autre.

Pose de la grille

Insérez la broche du cordon de sécurité dans l’une de ses deux ouvertures dans l’enceinte. À l’aide de vos deux mains, positionnez la grille contre l’enceinte en vous assurant qu’elle est bien fixée à l’enceinte et qu’il n’y a pas de jeu. La grille à fixation aimantée adhère à l’enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L’enceinte Bose DesignMax DM2S a subi avec succès une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

L’enceinte DesignMax DM2S a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testée conforme à la norme CEI 60268-5, 2007

Guide d’installation DesignMax DM2S

Français • 19

Wichtige Sicherheitshinweise

PRO.BOSE.COM

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installationsund Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparaturund Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf

PRO.BOSE.COM.

1.Lesen Sie die folgenden Anweisungen.

2.Bewahren Sie die Anweisungen auf.

3.Beachten Sie alle Warnund Sicherheitshinweise.

4.Befolgen Sie alle Anweisungen.

5.Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6.Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7.Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.

8.Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9.Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie stromoder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DM2S Lautsprechern zugelassene

Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des Lautsprechers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.

Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

Die DesignMax DM2S Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprechermodell DM2S geeignet.

Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einmaligen Gebrauch.

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling

abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu

schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.

Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeurund Serviceinformationen erhalten Sie unter: +5255 (5202) 3545

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: +886-2-2514 7676

Bose und DesignMax sind Marken der Bose Corporation. Hauptsitz der Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 16 Ω, 16 W

Nennleistung: (70 V): 1,2 W, 2,3 W, 4,5 W, 9 W; (100 V): 2,3 W, 4,5 W, 9 W

20 Deutsch

DesignMax DM2S Installationsanleitung

PRO.BOSE.COM

Übersicht

Verpackungsinhalt

×2

×2

×2

Produktabmessungen





128 mm



124 mm

116 mm



113 mm

182 mm

Ø 5,5 mm

73 mm











































































146 mm

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM2S auf PRO.BOSE.COM entnehmen.

Material, Abmessungen, Gewicht

Produktabmessungen

Höhe: 182 mm







Breite: 113 mm







Tiefe: 116 mm





Nettogewicht – Lautsprecher

1,32 kg

und Abdeckgitter (1 Stück)



Versandgewicht (2 Stück)

3,94 kg

Wichtige Installationshinweise

Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt demjenigen, der den Lautsprecher anbringt.

Die fehlerhafte Montage des Lautsprechers kann zu Sachund Personenschäden bis hin zur Todesfolge führen.

Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.

Werkzeuge für das Anbringen des Lautsprechers sind nicht im Lieferumfang enthalten. Fragen Sie eine Fachkraft nach den geeigneten Montagewerkzeugen, bevor Sie den Lautsprecher anbringen.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie stromoder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Installationsanleitung DesignMax DM2S

Deutsch • 21

Systemeinrichtung

PRO.BOSE.COM

Installationsoptionen

q w

Installationsoptionen und Montagezubehör

qMontagehalterung (im Lieferumfang enthalten)

wDMSBRKT Wandhalter Bi-pivot (optional erhältlich)

Verkabeln des Lautsprechers

Kabeldurchmesser

Der DesignMax DM2S Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm2) bis 14 AWG (2,1 mm2) entwickelt.

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldrähte vorgesehen.

70 V/100 V

16 Ω

Lautsprechereinstellungen









W 4.











.3

5









2





W

4.







W











.3







5











W





2











W









9

.2











W

1













9

16













W













N















C







70 V



















1,2 W



2,3 W



4,5 W

9 W*

16 Ω













2,3 W



4,5 W



9 W

KA**



























100 V



















* Werkseinstellung



** KA: Kein Anschluss (nicht verwenden)

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

22 • Deutsch

DesignMax DM2S Installationsanleitung

PRO.BOSE.COM

Installation

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.

Ein Sicherungsseil kann mithilfe des Einsatzes auf der Gehäuserückseite am Lautsprecher angebracht werden.

Die Gewindehülse ist für eine M8-Schraube vorgesehen (nicht im Lieferumfang enthalten).

Ausrichtung des Lautsprechers

q w

Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre Installation am besten geeignet ist.

qHorizontal wVertikal

Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden.

1.Markieren Sie die Position der Bohrlöcher.

2.Bohren Sie zwei Löcher (in der Größe passender Sicherungselemente) in die Wand.

3.Befestigen Sie die Halterung mit zwei Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M5-Schrauben oder Schrauben der Größe 10.

q

w

e

Verkabeln des Anschlusses

1.Führen Sie die Kabel durch das mittige Loch in der Halterung.

2.Entfernen Sie den Anschluss vom Lautsprecher.

3.Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 22.

q

Installationsanleitung DesignMax DM2S

Deutsch • 23

Loading...
+ 53 hidden pages
