DesignMax DM2C-LP
In-ceiling Loudspeaker
Installation Guide....................... |
2 |
Guía de instalación.. . . . . . . . . . . . . . . . . . . . |
. 9 |
Notice d’installation.. . . . . . . . . . . . . . . . . . . |
16 |
Installationsanleitung.. . . . . . . . . . . . . . . . . . |
23 |
Guida all'installazione.. . . . . . . . . . . . . . . . . |
30 |
Installatiehandleiding.. . . . . . . . . . . . . . . . . . |
37 |
Monteringsveiledning. . . . . . . . . . . . . . . . . . 44 Instrukcja montażu.. . . . . . . . . . . . . . . . . . . . . 51.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 79. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . بيكرتلا ليلد
Important Safety Instructions |
PRO.BOSE.COM |
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is intended to provide professional installers with basic installation and safety guidelines for this product in typical fixed-installation systems. Please read this document and all safety warnings before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or distributor near you, visit PRO.BOSE.COM.
1.Read these instructions.
2.Keep these instructions.
3.Heed all warnings.
4.Follow all instructions.
5.Do not use this apparatus near water.
6.Clean only with a dry cloth.
7.Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8.Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produces heat.
9.Only use attachments/accessories specified by the manufacturer.
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether this might affect your implantable medical device.
•All Bose products must be installed in accordance with local, state, federal and industry regulations. It is the installer’s responsibility to ensure installation of the loudspeakers and mounting system is performed in accordance with all applicable codes, including local building codes and regulations. Consult the local authority having jurisdiction before installing this product.
•Unsafe mounting or overhead suspension of any heavy load can result in serious injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers with the knowledge of proper hardware and safe mounting techniques should attempt to install any loudspeaker overhead.
•Do not mount the product in locations where condensation may occur.
•This product is not intended for installation or use in indoor water facility areas (including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam rooms and indoor skating rinks).
•Do not mount on surfaces that are not sturdy, or that have hazards concealed behind them, such as electrical wiring or plumbing. If you are not sure about installing the bracket, contact a qualified professional installer. Ensure the bracket is installed according to local building codes.
•Use only the hardware and accessories included or specified by Bose for use with DesignMax DM2C-LP loudspeakers. For information on compatible accessories, see the product's technical data sheet at PRO.BOSE.COM.
•Keep the product away from fire and heat sources. Do not place naked flame sources, such as lighted candles, on or near the product.
•Do not make unauthorized alterations to this product.
•Do not use hydrocarbon based solvents, lubricants or cleaning agents of any type on or around this loudspeaker and associated mounting hardware during installation. Exposure to such substances can lead to degradation of the plastic material, resulting in cracking and creating a falling hazard.
•Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent, mineral oil, alcohol or other cleaning agents or chemicals.
•The grille is equipped with a safety lanyard pin designed for a single use.
Product Ratings:
Input Voltage: 70V/100V Impedance: 16 Ω, 16 W
Current or Power: (70V): 1.2W, 2.3W, 4.5W, 9W; (100V): 2.3W, 4.5W, 9W
Regulatory Information
This product conforms to all applicable EU directive requirements. The complete declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
|
|
|
Toxic or Hazardous Substances and Elements |
|
|||
|
|
|
|
|
|
|
|
|
Lead |
Mercury |
Cadmium |
Hexavalent |
Polybrominated |
Polybrominated |
|
Part Name |
Biphenyl |
diphenylether |
|||||
(Pb) |
(Hg) |
(Cd) |
(CR(VI)) |
||||
|
(PBB) |
(PBDE) |
|||||
|
|
|
|
|
|||
PCBs |
X |
O |
O |
O |
O |
O |
|
|
|
|
|
|
|
|
|
Metal Parts |
X |
O |
O |
O |
O |
O |
|
|
|
|
|
|
|
|
|
Plastic Parts |
O |
O |
O |
O |
O |
O |
|
|
|
|
|
|
|
|
|
Speakers |
X |
O |
O |
O |
O |
O |
|
|
|
|
|
|
|
|
|
Cables |
X |
O |
O |
O |
O |
O |
|
|
|
|
|
|
|
|
|
This table is prepared in accordance with the provisions of SJ/T 11364. |
|
|
O:Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.
X:Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: DesignMax DM2C-LP, Type designation: 796780
|
|
|
Restricted substances and its chemical symbols |
|
|||
|
|
|
|
|
|
|
|
|
Lead |
Mercury |
Cadmium |
Hexavalent |
Polybrominated |
Polybrominated |
|
Unit |
chromium |
diphenyl ethers |
|||||
(Pb) |
(Hg) |
(Cd) |
biphenyls (PBB) |
||||
|
(Cr+6) |
(PBDE) |
|||||
|
|
|
|
|
|||
PCBs |
- |
○ |
○ |
○ |
○ |
○ |
|
Metal Parts |
- |
○ |
○ |
○ |
○ |
○ |
|
Plastic Parts |
○ |
○ |
○ |
○ |
○ |
○ |
|
Speakers |
- |
○ |
○ |
○ |
○ |
○ |
|
Cables |
- |
○ |
○ |
○ |
○ |
○ |
Note 1: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture; “7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose and DesignMax are trademarks of Bose Corporation. Bose Corporation Headquarters: 1-877-230-5639
©2019 Bose Corporation. No part of this work may be reproduced, modified, distributed or otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
2 • English |
DesignMax DM2C-LP • Installation Guide |
PRO.BOSE.COM |
Overview |
Package Contents
×2 |
×2 |
×2 |
×4 |
×1 |
Product Dimensions
|
|
|
|
|
|
|
110 mm |
|
|
||||
|
|
|
|
|
|
|
4.33 in |
|
|
||||
198 mm |
|
|
|
|
|
|
|
|
|
|
|
156 mm |
|
|
|
|
|
|
99 mm |
|
|
||||||
7.79 in |
|
|
|
|
|
|
|
6.14 in |
|||||
|
|
|
|
|
|
3.91 in |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39mm
1.5in
Technical Specifications
For additional specifications, see the DesignMax DM2C-LP technical data sheet at PRO.BOSE.COM.
Physical
Product Dimensions |
Grille diameter: 198 mm (7.79 in) |
|
Enclosure diameter: 156 mm (6.14 in) |
|
|
|
Backcan depth: 99 mm (3.91 in) |
|
|
Hole cutout |
165 mm (6.5 in) |
|
|
Maximum Ceiling |
39 mm (1.5 in) |
Thickness |
|
Net Weight, Loudspeaker |
1.63 kg (3.6 lb) |
with grille (single) |
|
Net Weight, Tile Bridge |
0.72 kg (1.6 lb) |
(single) |
|
|
|
Shipping Weight (pair) |
5.99 kg (13.2 lb) |
Important Installation Information
It is the installer’s responsibility to ensure installation of the loudspeakers and mounting system is performed in accordance with all applicable codes, including local building codes and regulations. Consult the local authority having jurisdiction before installing this product.
It is the responsibility of the installer to ensure the safety of the loudspeaker installation. Failure to properly install the loudspeaker could result in damage, injury, or death.
Do not mount the product in locations where condensation may occur.
This product is not intended for installation or use in indoor water facility areas (including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam rooms and indoor skating rinks).
Do not mount on surfaces that are not sturdy, or that have hazards concealed behind them, such as electrical wiring or plumbing. If you are not sure about installing the bracket, contact a qualified professional installer. Ensure the bracket is installed according to local building codes.
Do not use hydrocarbon based solvents, lubricants or cleaning agents of any type on or around this loudspeaker and associated mounting hardware during installation. Exposure to such substances can lead to degradation of the plastic material, resulting in cracking and creating a falling hazard.
Installation Guide • DesignMax DM2C-LP |
English • 3 |
Setup |
PRO.BOSE.COM |
Installation Options
Installation Options and Accessories
qAdjustable Tile Bridge (included) wRough-in Pan (optional)
q w
Choosing an Installation Method
Conduit Fitting
If using a flexible metal conduit, use with a 3/8-inch conduit fitting or a 3/8-inch dual (duplex) connector.
Note: Conduit fittings are not provided.
3/8-inch single in |
3/8-inch duplex in/loop |
qTop Knockout
Use the top knockout when there is available space above the ceiling. wSide Knockout
Use the side knockout when there is limited space above the ceiling. eBoth Knockouts
Use both knockouts when an independent signal-in and signal-out wiring scheme is required and there is available space above the ceiling.
q |
w |
e |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 • English |
|
DesignMax DM2C-LP • Installation Guide |
PRO.BOSE.COM |
Setup |
Wiring the Loudspeaker
Wire Gauge
The DesignMax DM2C-LP loudspeaker is designed to work with 18 AWG (0.8 mm2) to 14 AWG (2.1 mm2) size wire only.
Connection Diagrams
Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
70V/100V |
16Ω |
Loudspeaker Settings
|
|
|
.3W 4.5 |
|
|
|
|
|
2 |
W |
4. |
|
|
|
W |
|
|
|
|
|
|
5 |
|
|
|
.3 |
|
W |
|
|
W |
2 |
|
|
|
.2 |
|
|
|
9 |
|
|
|
|
|
W |
|
1 |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
W |
|
|
|
|
|
|
6 |
|
|
|
|
N |
1 |
|
|
|
|
C |
|
|
|
|
|
|
|
|
70V |
|
|
|
1.2W |
|
2.3W |
|
4.5W |
9W* |
16Ω |
|
|
|
|
|
|
|
2.3W |
|
4.5W |
|
9W |
NC** |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
100V |
|
|
|
* Factory default |
|
** NC: No Connection (do not use) |
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.
Preparing the Installation
Using a Safety Cable
Some regional construction codes require the use of a secondary method of securing loudspeakers to support structures to provide additional safety. Choose a mounting position, method, and hardware consistent with local building codes and regulations.
Bose recommends using (1) a safety wire or (2) a safety cable as a secondary securing mechanism. See the diagrams below for safety attachment points.
Follow the manufacturer’s instructions for any secondary securing mechanism implemented.
q
qw
Installation Guide • DesignMax DM2C-LP |
English • 5 |
Setup |
PRO.BOSE.COM |
Assembling the Tile Bridge
Note: If you are installing in a hard ceiling, assemble the tile bridge after inserting the rails and ring through the hole cutout (see page 7).
1.Align the rails and insert the tabs into the slots.
2.Pull the rails outward to secure them together.
3.Align the rails parallel to each other and press the tile bridge ring down to secure the ring to the rails.
q |
w |
e |
Note: Installation in close proximity to cooking surfaces where the loudspeaker may be directly exposed to cooking oils, such as in commercial cooking environments, may decrease the performance or functionality of the loudspeaker.
Preparing Acoustic Ceiling Tile
Cutting the Ceiling Tile |
q |
w |
|
1. Remove the tile and use the template to trace |
|||
|
|
||
a loudspeaker hole onto the tile. To center the |
|
|
|
template on the tile, draw an X by connecting |
|
|
|
the corners diagonally and center the template |
|
|
|
using the crossing point. |
|
|
2.Cut a hole into the tile.
Installing the Tile Bridge
1.Place the assembled tile bridge across the ceiling grid. If necessary, adjust the tile bridge so the rails rest on the ceiling grid.
2.Replace the tile in the ceiling.
q w
6 • English |
DesignMax DM2C-LP • Installation Guide |
PRO.BOSE.COM |
Installation |
Preparing Hard Ceiling (Existing Construction)
Cutting the Ceiling
1.Use the template to trace a hole onto the ceiling.
2.Cut a hole into the ceiling.
Installing the Tile Bridge
1.Insert the tile bridge rails and ring through the hole and place the rails parallel to each other across the ceiling grid or ceiling furring.
2.Assemble the tile bridge.
Mounting the Loudspeaker
q w
q w
1.Pass the audio wire through the wire opening.
2.Insert the loudspeaker through the hole and into the tile bridge. Make sure the anchors engage on the tile bridge before loosening your grip on the loudspeaker.
3.Remove the connector, wire the connector, and reinsert the connector into the loudspeaker. For wiring information, see
Wiring the Loudspeaker on page 5.
4.Tighten the anchor arm screws to secure the loudspeaker. If using a power drill, set to a low torque setting.
WARNING: Over-tightening the screws may result in damage to the anchor attachment point or the ceiling,
which could lead to a falling hazard.
q |
w |
e |
r |
Installation Guide • DesignMax DM2C-LP |
English • 7 |
Installation |
PRO.BOSE.COM |
Installing in Hard Ceiling Using a Rough-in Pan (New Construction)
For information on installing a rough-in pan, see the DesignMax Rough-in Pan installation guide at PRO.BOSE.COM. Once the rough-in pan is installed, see Mounting the Loudspeaker on page 7.
Attaching the Grille
Insert the safety lanyard pin into the hole in the loudspeaker. Using both hands, position the grille against the loudspeaker. The grille secures to the loudspeaker magnetically.
Safety and Regulatory Compliance
The Bose DesignMax DM2C-LP loudspeaker has passed testing and complies with the following specifications and uses: Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89
UL-2043, 2013, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces. Suitable for use in air handling (plenum) spaces.
Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code, 2017, Article 640
NFPA 70, National Electrical Code, 2017, Article 300-22(c)
NFPA 90-A, 2015, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.11.2.6.5
The DesignMax DM2C-LP loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems:
Tested to IEC60268-5, 2007
8 • English |
DesignMax DM2C-LP • Installation Guide |
PRO.BOSE.COM |
Instrucciones importantes de seguridad |
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1.Lea estas instrucciones.
2.Guarde estas instrucciones.
3.Preste atención a las advertencias.
4.Siga todas las instrucciones.
5.No use este aparato cerca del agua.
6.Límpielo solamente con un paño seco.
7.No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
8.No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9.Utilice solamente los accesorios especificados por el fabricante.
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.
•Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
•El montaje inseguro o la suspensión en alturas de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
•No instale el producto en lugares donde se pueda generar condensación.
•Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
•Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
•Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM2C-LP. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
•Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
•No realice alteraciones no autorizadas a este producto.
•Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
•Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.
•La rejilla cuenta con un cordón con amarre de seguridad diseñado para usarlo solo una vez.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V Impedancia: 16 Ω, 16 W
Opciones de potencia de salida: (70 V): 1.2 W, 2.3 W, 4.5 W, 9 W; (100 V): 2.3 W, 4.5 W, 9 W
Información normativa
Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance.
Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado.
Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud humana y el medioambiente. Para obtener más información acerca de la
eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho o la tienda donde compró este producto.
Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p. ej., "7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9, Nº 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road, Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Bose y DesignMax son marcas comerciales de Bose Corporation. Oficinas centrales de Bose Corporation: 1-877-230-5639
©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
Guía de instalación de • DesignMax DM2C-LP |
Español • 9 |
Descripción general |
PRO.BOSE.COM |
Contenido de la caja
× 2 |
× 2 |
× 2 |
× 4 |
× 1 |
Dimensiones del producto
|
|
|
|
|
|
110 mm |
|
|
||||
|
|
(4.33") |
|
|
|
|
||||||
198 mm |
|
|
|
|
|
|
|
|
|
|
156 mm |
|
|
|
|
|
99 mm |
|
|
||||||
(7.79") |
|
|
|
|
|
|
(6.14") |
|||||
|
|
(3.91") |
|
|
||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39 mm (1.5")
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM2C-LP en PRO.BOSE.COM.
Datos físicos
Dimensiones del |
Diámetro de la rejilla: 198 mm (7.79") |
producto |
|
|
Diámetro de la carcasa: 156 mm (6.14") |
|
|
|
Profundidad de la carcasa posterior: |
|
99 mm (3.91") |
|
|
Medida de calado/ |
165 mm (6.5") |
perforación |
|
Grosor máximo del techo |
39 mm (1.5") |
|
|
Peso neto, altavoz con |
1.63 kg (3.6 lb) |
rejilla (individual) |
|
Peso neto, puente de |
0.72 kg (1.6 lb) |
mosaico (individual) |
|
|
|
Peso de envío (par) |
5.99 kg (13.2 lb) |
Información importante sobre la instalación
Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice
conforme a los códigos vigentes, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte.
No instale el producto en lugares donde se pueda generar condensación.
Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar
el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
10 • Español |
Guía de instalación de • DesignMax DM2C-LP |
PRO.BOSE.COM |
Configuración |
Opciones de instalación
Opciones y accesorios de instalación
qPuente de mosaico ajustable (incluido) wBandeja empotrada (opcional)
q w
Selección de un método de instalación
Accesorios de conductos
Si utiliza un conducto metálico flexible, hágalo con un accesorio de conducto de 3/8 pulgadas o un conector doble (dúplex) de 3/8 pulgadas.
Nota: No se proporcionan los accesorios de conducto.
Entrada única de 3/8 |
Entrada dúplex/loop de |
pulgadas |
3/8 pulgadas |
qTroquel superior
Utilice el troquel superior cuando haya espacio disponible sobre el techo. wTroquel lateral
Utilice el troquel lateral cuando haya espacio limitado sobre el techo. eAmbos troqueles
Utilice ambos troqueles cuando se necesite un esquema de cableado de entrada y salida de señal independiente y haya espacio disponible sobre el techo.
q |
w |
e |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Guía de instalación de • DesignMax DM2C-LP |
|
|
Español • 11 |
Configuración |
PRO.BOSE.COM |

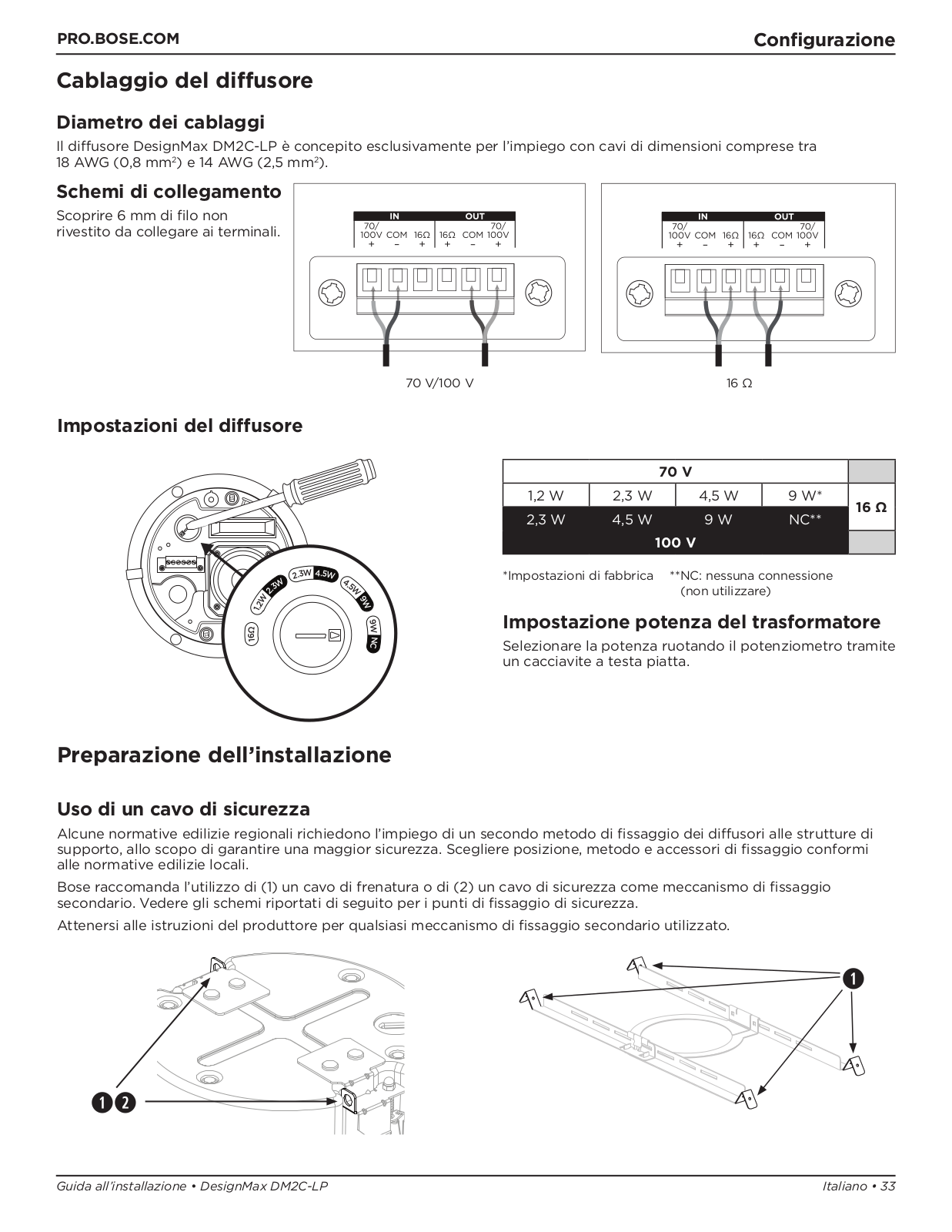

Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM2C-LP está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm2) a 14 AWG (2.1 mm2).
Diagramas de conexión
Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.
70 V/100 V |
16 Ω |
Configuración de altavoz
|
|
|
.3W 4.5 |
|
|
|
|
|
2 |
W |
4. |
|
|
|
W |
|
|
|
|
|
|
5 |
|
|
|
.3 |
|
W |
|
|
W |
2 |
|
|
|
.2 |
|
|
|
9 |
|
|
|
|
|
W |
|
1 |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
W |
|
|
|
|
|
|
6 |
|
|
|
|
N |
1 |
|
|
|
|
C |
|
|
|
|
|
|
70 V |
|
|
|
|
1.2 W |
2.3 W |
|
4.5 W |
9 W* |
16 Ω |
|
|
|
|
|
|
2.3 W |
4.5 W |
|
9 W |
NC** |
|
|
|
||||
|
|
|
|
|
|
|
100 V |
|
|
|
|
* Predeterminado de fábrica |
** NC: Sin conexión (no utilizar) |
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1) o un cable de seguridad (2) como mecanismo secundario de fijación. Consulte los siguientes diagramas para conocer los puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desee implementar.
q
qw
12 • Español |
Guía de instalación de • DesignMax DM2C-LP |
PRO.BOSE.COM |
Configuración |
Montaje del puente de mosaico
Nota: Si está realizando la instalación en un techo duro, monte el puente de mosaico después de insertar los rieles y el anillo a través de la perforación (consulte la página 14).
1.Alinee los rieles e inserte las lengüetas en las ranuras.
2.Tire los rieles hacia afuera para asegurarlos.
3.Alinee los rieles de manera paralela y presione el anillo del puente de mosaico para asegurarlo a los rieles.
q |
w |
e |
Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.
Preparación del mosaico acústico para techo
Corte del mosaico de techo |
q |
w |
|
1. Retire el mosaico y utilice la plantilla para marcar |
|||
|
|
||
un orificio para el altavoz en el mosaico. Para |
|
|
|
centrar la plantilla sobre el mosaico, conecte las |
|
|
|
esquinas diagonalmente dibujando una X, luego |
|
|
|
alinee la plantilla utilizando el punto de cruce. |
|
|
2.Haga un orificio en el mosaico.
Instalación del puente de mosaico
1.Ubique el puente de mosaico montado en la cuadrícula del techo. Si es necesario, ajuste el puente de mosaico de modo que los rieles descansen sobre la cuadrícula del techo.
2.Reemplace el mosaico del techo.
q w
Guía de instalación de • DesignMax DM2C-LP |
Español • 13 |
Instalación |
PRO.BOSE.COM |
Preparación de un techo duro (construcción existente)
Corte del techo
1.Utilice la plantilla para marcar el orificio en el techo.
2.Haga un orificio en el techo.
Instalación del puente de mosaico
1.Inserte los rieles de puente y el anillo a través del orificio y coloque los rieles de manera paralela en la cuadrícula o el enrasillado del techo.
2.Montaje del puente de mosaico.
q w
q w
Montaje del altavoz
1.Pase el cable de audio a través de la apertura para cables.
2.Inserte el altavoz a través del orificio y en el puente de mosaico. Asegúrese de que los anclajes se ajusten correctamente en el puente de mosaico antes de soltar los altavoces.
3.Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado, consulte Cableado de los altavoces en la página 12.
4.Fije los tornillos del brazo de anclaje para sujetar el altavoz. Si utiliza un taladro eléctrico, ajústelo a una posición para torque bajo.
ADVERTENCIA: Apretar demasiado los tornillos puede dañar el punto de conexión del anclaje o el techo, lo que
puede producir el riesgo de que se caiga el dispositivo.
q |
w |
e |
r |
14 • Español |
Guía de instalación de • DesignMax DM2C-LP |
PRO.BOSE.COM |
Instalación |
Instalación en techos duros con una bandeja empotrada (construcción nueva)
Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja empotrada del DesignMax en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte Montaje del altavoz en la página 14.
Fijación de la rejilla
Inserte el cordón con amarre de seguridad en el orificio del altavoz. Coloque la rejilla frente al altavoz usando ambas manos. La rejilla se fija al altavoz con imanes.
Cumplimiento de las normativas y los reglamentos de seguridad
El altavoz Bose DesignMax DM2C-LP ha superado pruebas y cumple con los siguientes usos y especificaciones: Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89
Estándar UL-2043, 2013, prueba de fuego y liberación de humo visible para productos diferenciados y sus accesorios instalados en espacios de circulación de aire. Apto para el uso en espacios con circulación de aire exterior (cámaras de aire).
Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640
Estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 300-22(c)
Estándar NFPA 90-A, 2015, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.11.2.6.5
El altavoz DesignMax DM2C-LP se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:
Probado según IEC60268-5, 2007
Guía de instalación de • DesignMax DM2C-LP |
Español • 15 |
Consignes de sécurité importantes |
PRO.BOSE.COM |
Merci de lire et de conserver le manuel d’instruction et de respecter les consignes de sécurité.
Ce produit doit être installé par un technicien professionnel ! Ce document est destiné
àfournir aux techniciens professionnels les directives de montage et de sécurité relatives
àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble des avertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l’adresse PRO.BOSE.COM.
1.Veuillez lire ces consignes.
2.Veuillez conserver ces consignes.
3.Respectez tous les avertissements.
4.Suivez toutes les consignes.
5.N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.
6.Utilisez uniquement un chiffon sec pour le nettoyage.
7.Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.
8.N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9.Utilisez uniquement les accessoires spécifiés par le fabricant.
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.
•Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit.
•Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de l’application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
•Ne montez pas le produit dans des endroits où de la condensation peut se former.
•Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
•Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
•N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DM2C-LP. Pour plus d’informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
•Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil.
•Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
•N’appliquez aucun type de produit de nettoyage, d’huile de graissage ou de solvant à base d’hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l’installation. L’exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
•Nettoyez uniquement les enceintes avec un chiffon sec. N’exposez pas l’enceinte à du savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou chimiques.
•La grille est équipée d’un cordon de sécurité à usage unique.
Spécifications du produit :
Tension d’entrée : 70 V/100 V Impédance : 16 Ω, 16 W
Courant ou puissance : (70 V) : 1,2 W, 2,3 W, 4,5 W, 9 W ; (100 V) : 2,3 W, 4,5 W, 9 W
Informations réglementaires
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y appliquent. La déclaration de conformité complète est disponible à l’adresse suivante : www.Bose.com/compliance/.
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Date de fabrication : le huitième chiffre du numéro de série indique l’année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.
Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service : +5255 (5202) 3545
Importateur pour Taïwan : Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taïwan. Numéro de téléphone : +886-2-2514 7676
Bose et DesignMax sont des marques commerciales de Bose Corporation. Siège de Bose Corporation : 1-877-230-5639
©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
16 • Français |
DesignMax DM2C-LP • Guide d’installation |
PRO.BOSE.COM |
Présentation |
Contenu de l’emballage
x 2 |
x 2 |
x 2 |
x 4 |
x 1 |
Dimensions du produit
|
|
|
|
|
|
|
110 mm |
|
|
||||
|
|
|
|
|
|
|
4,33 po |
|
|
||||
198 mm |
|
|
|
|
|
|
|
|
|
|
|
156 mm |
|
|
|
|
|
|
99 mm |
|
|
||||||
7,79 po |
|
|
|
|
|
|
|
6,14 po |
|||||
|
|
|
|
|
3,91 po |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39 mm
1,5 po
Caractéristiques techniques |
Informations importantes concernant |
||
Vous trouverez des caractéristiques supplémentaires dans |
l’installation |
||
la fiche technique des enceintes DesignMax DM2C-LP sur |
L’installateur est responsable du respect de tous les codes |
||
PRO.BOSE.COM. |
|
||
|
et règlements locaux et nationaux en vigueur applicables |
||
|
|
à l’installation et au montage des enceintes. Consultez les |
|
|
|
autorités locales compétentes avant d’installer ce produit. |
|
Caractéristiques physiques |
|
||
|
Il incombe à l’installateur d’assurer la sécurité de l’installation |
||
Dimensions du produit |
Diamètre de la grille : |
de l’enceinte. L’installation incorrecte de l’enceinte est |
|
|
198 mm (7,79 po) |
susceptible d’entraîner des dommages et des blessures, |
|
|
voire la mort. |
||
|
|
||
|
Diamètre du boîtier : |
||
|
Ne montez pas le produit dans des endroits où de la |
||
|
156 mm (6,14 po) |
condensation peut se former. |
|
|
|
Ce produit n’est pas destiné à être monté ou utilisé dans |
|
|
Profondeur du boîtier : |
||
|
des installations humides en intérieur (par exemple piscine |
||
|
99 mm (3,91 po) |
||
|
intérieure, parc aquatique intérieur, baignoire à remous, |
||
Ouverture à découper |
165 mm (6,5 po) |
sauna, hammam, patinoire intérieure, etc.). |
|
Veillez à ne pas installer sur des surfaces peu résistantes ou |
|||
Épaisseur maximale du plafond |
|
||
39 mm (1,5 po) |
dans lesquelles peuvent être intégrés des fils électriques |
||
|
|
ou des tuyaux de plomberie. En cas de doute, faites appel |
|
Poids net, enceinte avec grille |
1,63 kg (3,6 lb) |
||
à un installateur professionnel. Veillez à installer le support |
|||
(une seule enceinte) |
|
conformément aux normes de construction locales. |
|
|
|
N’appliquez aucun type de produit de nettoyage, d’huile |
|
Poids net, plaque de renfort |
0,72 kg (1,6 lb) |
||
de graissage ou de solvant à base d’hydrocarbure sur |
|||
pour plafond à dalles (une seule |
|
||
|
ou autour de cette enceinte et du matériel de montage |
||
enceinte) |
|
associé pendant l’installation. L’exposition à de telles |
|
|
|
substances peut provoquer une dégradation du matériau |
|
Poids brut (paire d’enceintes) |
5,99 kg (13,2 lb) |
||
plastique, se traduisant par des fêlures pouvant conduire à |
|||
|
|
une chute de l’enceinte. |
|
|
|
||
|
|
||
Guide d’installation • DesignMax DM2C-LP |
Français • 17 |
Installation |
PRO.BOSE.COM |
Options d’installation
Options d’installation et accessoires
qPlaque de renfort réglable pour plafond à dalles (inclus) wPlaque de montage en faux-plafond (en option)
q w
Choisir une méthode d’installation
Raccord de conduit
Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit 3/8 pouce ou à un connecteur double
(duplex) 3/8 pouce.
Remarque : les raccords de conduit ne sont pas fournis.
Entrée simple |
Entrée duplex/boucle |
3/8 pouces |
3/8 pouces |
qOuverture du haut
Utilisez l’ouverture du haut lorsqu’il y a suffisamment d’espace au-dessus du plafond. wOuverture latérale
Utilisez l’ouverture latérale lorsque l’espace au-dessus du plafond est limité. eDeux ouvertures
Utilisez les deux ouvertures lorsqu’un système de câblage d’entrée et de sortie de signal indépendants est requis et qu’il y a suffisamment d’espace au-dessus du plafond.
q |
w |
e |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 • Français |
|
DesignMax DM2C-LP • Guide d’installation |
PRO.BOSE.COM |
Installation |
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM2C-LP est conçue pour fonctionner avec des câbles de taille 18 (0, mm2) à 14 AWG (2,1 mm2) uniquement.
Diagrammes de
connexion
Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.
Réglages de l’enceinte
|
|
|
.3W 4.5 |
|
|
|
|
|
2 |
W |
4. |
|
|
|
W |
|
|
|
|
|
|
5 |
|
|
|
.3 |
|
W |
|
|
W |
2 |
|
|
|
.2 |
|
|
|
9 |
|
|
|
|
|
W |
|
1 |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
W |
|
|
|
|
|
|
6 |
|
|
|
|
N |
1 |
|
|
|
|
C |
|
|
|
|
|
70 V/100 V |
16 Ω |
|
|
70 V |
|
|
||
1,2 W |
2,3 W |
|
4,5 W |
|
9 W* |
16 Ω |
|
|
|
|
|
|
|
2,3 W |
4,5 W |
|
9 W |
|
NC** |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
100 V |
|
|
||
* Réglage d’usine par |
** NC : pas de connexion |
|
||||
défaut |
|
|
(ne pas utiliser) |
|
|
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Préparation de l’installation
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose l’utilisation d’une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l’urbanisme local.
Bose recommande l’utilisation de : (1) un fil de sécurité ou (2) un câble de sécurité comme dispositif de sécurité secondaire. Voir les schémas ci-dessous pour les points de fixation de sécurité.
Suivez les instructions du fabricant pour toute implémentation d’un dispositif de sécurité secondaire.
q
qw
Guide d’installation • DesignMax DM2C-LP |
Français • 19 |
Installation |
PRO.BOSE.COM |
Assemblage de la plaque de renfort pour plafond à dalles
Remarque : en cas d’installation dans un plafond dur, assemblez la plaque de renfort après avoir inséré les bras et l’anneau à travers l’ouverture découpée (voir page 21).
1.Alignez les bras et insérez les languettes dans les fentes.
2.Tirez les bras vers l’extérieur pour les fixer les uns aux autres.
3.Alignez les bras de façon parallèle et enfoncez l’anneau de la plaque de renfort dans les bras pour le fixer.
q |
w |
e |
Remarque : une installation à proximité immédiate de surfaces de cuisson, où l’enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l’enceinte.
Préparation de la dalle acoustique de plafond
Découpe de la dalle du plafond |
q |
w |
|
1. Retirez la dalle et utilisez le gabarit pour tracer |
|||
|
|
||
le contour d’une enceinte sur la dalle. Pour |
|
|
|
centrer le gabarit sur la dalle, dessinez une croix |
|
|
|
(X) en reliant les angles en diagonale, et centrez |
|
|
|
le gabarit au point d’intersection. |
|
|
2.Découpez une ouverture dans la dalle.
Installation de la plaque de renfort pour plafond à dalles
1.Placez la plaque de renfort sur l’ossature du plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l’ossature.
2.Remettez en place la dalle au plafond.
q w
20 • Français |
DesignMax DM2C-LP • Guide d’installation |
PRO.BOSE.COM |
Installation |
Préparation du plafond dur (construction existante)
Découpe du plafond
1.Utilisez le gabarit pour tracer une ouverture sur le plafond.
2.Découpez une ouverture dans le plafond.
Installation de la plaque de renfort pour plafond à dalles
1.Insérez les bras de la plaque de renfort et l’anneau dans l’ouverture et placez les bras de façon parallèle sur l’ossature du plafond ou la fourrure.
2.Assemblez la plaque de renfort.
q w
q w
Montage de l’enceinte
1.Faites passer le câble audio par l’ouverture de passage.
2.Insérez l’enceinte dans l’ouverture et à l’intérieur de la plaque de renfort. Vérifiez que les fixations de l’enceinte sont engagées dans la plaque de renfort avant de relâcher votre prise sur l’enceinte.
3.Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l’enceinte. Consultez la section Câblage de l’enceinte à la page 19 pour plus d’informations sur le câblage.
4.Serrez les vis des bras de fixation pour fixer l’enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un couple faible.
AVERTISSEMENT : un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui
pourrait créer un risque de chute.
q |
w |
e |
r |
Guide d’installation • DesignMax DM2C-LP |
Français • 21 |
Installation |
PRO.BOSE.COM |
Installation dans un plafond dur avec plaque de montage (nouvelle construction)
Pour plus d’informations sur l’installation d’une plaque de montage, consultez le guide d’installation de la plaque de montage DesignMax à l’adresse PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section
Montage de l’enceinte en page 21.
Pose de la grille
Insérez la broche du cordon de sécurité dans l’orifice de l’enceinte. En utilisant les deux mains, positionnez la grille sur l’enceinte. La grille à fixation aimantée adhère à l’enceinte.
Conformité aux réglementations et aux normes de sécurité en vigueur
L’enceinte Bose DesignMax DM2C-LP a subi avec succès une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :
Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89
UL-2043, 2013, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés. Convient à une utilisation dans des emplacements ventilés (plenum).
Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640
NFPA 70, National Electrical Code, 2017, Article 300-22(c)
NFPA 90-A, 2015, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.11.2.6.5
L’enceinte DesignMax DM2C-LP a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :
Testée conforme à la norme CEI 60268-5, 2007
22 • Français |
DesignMax DM2C-LP • Guide d’installation |
PRO.BOSE.COM |
Wichtige Sicherheitshinweise |
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installationsund Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparaturund Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf
PRO.BOSE.COM.
1.Lesen Sie die folgenden Anweisungen.
2.Bewahren Sie die Anweisungen auf.
3.Beachten Sie alle Warnund Sicherheitshinweise.
4.Befolgen Sie alle Anweisungen.
5.Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6.Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7.Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8.Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9.Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.
•Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
•Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
•Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.
•Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.
•Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie stromoder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
•Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DM2C-LP Lautsprechern
zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
•Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
•Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
•Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
•Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
•Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einmaligen Gebrauch.
Leistungsdaten:
Eingangsspannung: 70 V/100 V Impedanz: 16 Ω, 16 W
Nennleistung: (70 V): 1,2 W, 2,3 W, 4,5 W, 9 W; (100 V): 2,3 W, 4,5 W, 9 W
Gesetzliche Hinweise
Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling
tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu
schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeurund Serviceinformationen erhalten Sie unter: +5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
Bose und DesignMax sind Marken der Bose Corporation. Hauptsitz der Bose Corporation: 1-877-230-5639
©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.
Installationsanleitung • DesignMax DM2C-LP |
Deutsch • 23 |
Übersicht |
PRO.BOSE.COM |
Verpackungsinhalt
×2 |
×2 |
×2 |
×4 |
×1 |
Produktabmessungen
|
|
|
|
|
|
|
100 mm |
|
|
|
|||
198 mm |
|
|
|
|
|
|
|
|
|
|
156 mm |
||
|
|
|
|
99 mm |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39 mm
Technische Spezifikationen
Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM2C-LP auf PRO.BOSE.COM entnehmen.
Material, Abmessungen, Gewicht
Produktabmessungen |
Durchmesser Abdeckgitter: 198 mm |
|
|
|
Gehäusedurchmesser: 156 mm |
|
|
|
Tiefe Rückwand: 99 mm |
|
|
Deckenausschnitt |
165 mm |
Maximale Deckenstärke |
39 mm |
|
|
Nettogewicht – |
1,63 kg |
Lautsprecher und |
|
Abdeckgitter (1 Stück) |
|
Nettogewicht – Tile |
0,72 kg |
Bridge (1 Stück) |
|
Versandgewicht (2 Stück) |
5,99 kg |
Wichtige Installationshinweise
Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird,
einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt demjenigen, der den Lautsprecher anbringt.
Die fehlerhafte Montage des Lautsprechers kann zu Sachund Personenschäden bis hin zur Todesfolge führen.
Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.
Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.
Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie stromoder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
24 • Deutsch |
DesignMax DM2C-LP • Installationsanleitung |
PRO.BOSE.COM |
Systemeinrichtung |
Installationsoptionen
Installationsoptionen und Montagezubehör
qEinstellbare Tile Bridge (im Lieferumfang enthalten) wRough-in-Pan-Montageplatte (optional erhältlich)
q w
Auswahl einer Installationsmethode
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzelne 3/8-Zoll-Kabelverschraubung oder ein 3/8-Zoll-
Duplex-Anschluss zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.
3/8 Zoll- |
3/8 Zoll Duplex-Anschluss/ |
Einzelanschluss |
Schleife |
qOberer Anschluss
Verwenden Sie den oberen Anschluss, wenn ausreichend Platz über der abgehängten Decke ist. wSeitlicher Anschluss
Verwenden Sie den seitlichen Anschluss, wenn der Platz über der abgehängten Decke knapp bemessen ist. eBeide Anschlüsse
Verwenden Sie beide Anschlüsse, wenn eine separate Zuführung für die Signaleinund -ausgänge erforderlich und über der Decke noch Platz vorhanden ist.
q |
w |
e |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Installationsanleitung • DesignMax DM2C-LP |
|
|
Deutsch • 25 |
Systemeinrichtung |
PRO.BOSE.COM |
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM2C-LP Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm2) bis 14 AWG (2,1 mm2) entwickelt.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
70 V/100 V |
16 Ω |
Lautsprechereinstellungen
|
|
|
.3W 4.5 |
|
|
|
|
|
2 |
W |
4. |
|
|
|
W |
|
|
|
|
|
|
5 |
|
|
|
.3 |
|
W |
|
|
W |
2 |
|
|
|
.2 |
|
|
|
9 |
|
|
|
|
|
W |
|
1 |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
W |
|
|
|
|
|
|
6 |
|
|
|
|
N |
1 |
|
|
|
|
C |
|
|
|
|
|
|
|
70 V |
|
|
|
1,2 W |
2,3 W |
|
4,5 W |
9 W* |
16 Ω |
|
|
|
|
|
|
2,3 W |
4,5 W |
|
9 W |
KA** |
|
|
|
||||
|
|
|
|
|
|
|
|
100 V |
|
|
|
* Werkseinstellung |
** KA: Kein Anschluss |
|
|||
|
|
|
(nicht verwenden) |
|
Einstellen des Leistungsabgriffes am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.
Vorbereitung der Montage
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie den untenstehenden Diagrammen entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.
q
qw
26 • Deutsch |
DesignMax DM2C-LP • Installationsanleitung |
PRO.BOSE.COM |
Systemeinrichtung |
Montage der Tile Bridge
Hinweis: Beim Einbau in eine durchgängig feste Decke erfolgt die Montage der Tile Bridge nach dem Einführen der Schienen und des Rings durch die Aussparung für den Lautsprecher (siehe Seite 28).
1.Richten Sie die Schienen aus und passen Sie die Laschen in die Aussparungen ein.
2.Ziehen Sie die Schienen nach außen, um sie zu befestigen.
3.Richten Sie die Schienen parallel zueinander aus und drücken Sie den Ring der Tile Bridge abwärts, um den Ring an den Schienen zu befestigen.
q |
w |
e |
Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.
Vorbereitung einer akustischen Deckenplatte
Zuschneiden der Deckenplatte |
q |
w |
|
1. Entfernen Sie die Deckenplatte und zeichnen |
|||
|
|
||
Sie unter Verwendung der Schablone den |
|
|
|
Ausschnitt für den Lautsprecher auf die Platte. |
|
|
|
Um die Schablone mittig aufzulegen, verbinden |
|
|
|
Sie zunächst die Eckpunkte der Platte zu einem |
|
|
|
„X“ und richten Sie anschließend die Schablone |
|
|
|
anhand des Schnittpunkts aus. |
|
|
2.Schneiden Sie den Ausschnitt in die Platte.
Installieren der Tile Bridge
1.Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zu gewährleisten.
2.Setzen Sie die Deckenplatte wieder ein.
q w
Installationsanleitung • DesignMax DM2C-LP |
Deutsch • 27 |
