Bosch UniversalMulti 12 User Guide

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

OBJ_BUCH-2957-001.book Page 1 Monday, March 6, 2017 10:30 AM

WEU WEU

Robert Bosch Power Tools GmbH

70538 Stuttgart
GERMANY

www.bosch-pt.com

UniversalMulti 12

1 609 92A 3AY (2017.03) T / 146

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar

OBJ_BUCH-2957-001.book Page 2 Friday, March 3, 2017 2:20 PM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 37

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 47

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 57

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 67

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 77

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 86

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 95

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 104

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 113

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 123

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 3 Friday, March 3, 2017 2:20 PM

| 3

3

10

9

11

2

1

5

6

7

8

UniversalMulti 12

12 14

4

16

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

13 15

CLI C K!

OBJ_BUCH-2957-001.book Page 4 Friday, March 3, 2017 2:20 PM

4 |

A

B

11

CLICK!

1

11

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 5 Friday, March 3, 2017 2:20 PM

C

| 5

17

9

20

19

18

12

Ø 19 mm:
2 600 793 009 (3 m)
1 610 793 002 (5 m)

2 607 000 748

PAS 12-27 F
PAS 12-27
PAS 11-21

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

AL 1130 CV

AL 1115 CV

PBA 10,8V...
PBA 12V...

OBJ_BUCH-2957-001.book Page 6 Friday, March 3, 2017 2:20 PM

6 |

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 7 Friday, March 3, 2017 2:20 PM

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für
Elektrowerkzeuge

WARNUNG

haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro­werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).

Arbeitsplatzsicherheit
 Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

 Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-

sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.

 Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit
 Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapter­stecker gemeinsam mit schutzgeerdeten Elektrowerk­zeugen. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

 Vermeiden Sie Körperkontakt mit geerdeten Ober-

flächen wie von Rohren, Heizungen, Herden und Kühl­schränken. Es besteht ein erhöhtes Risiko durch elek-

trischen Schlag, wenn Ihr Körper geerdet ist.

 Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

 Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel er-

höhen das Risiko eines elektrischen Schlages.

 Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungs­kabels verringert das Risiko eines elektrischen Schlages.

Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-

Deutsch | 7

 Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elek­trischen Schlages.

Sicherheit von Personen
 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.

 Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzaus-

rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Ver­letzungen.

 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus­geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.

 Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.

 Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

 Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.

 Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich, dass
diese angeschlossen sind und richtig verwendet wer­den. Verwendung einer Staubabsaugung kann Gefähr-

dungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges
 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.

 Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert
werden.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 8 Friday, March 3, 2017 2:20 PM

8 | Deutsch

 Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeuges.

 Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Per­sonen das Gerät nicht benutzen, die mit diesem nicht
vertraut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be­schädigt sind, dass die Funktion des Elektrowerkzeu­ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

 Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter
zu führen.

 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun­gen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges
 Laden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das

für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.

 Verwenden Sie nur die dafür vorgesehenen Akkus in

den Elektrowerkzeugen. Der Gebrauch von anderen

Akkus kann zu Verletzungen und Brandgefahr führen.

 Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbren­nungen oder Feuer zur Folge haben.

 Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

Service
 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa­rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Akku-Multifunktions­werkzeuge

 Halten Sie das Gerät an den isolierten Griffflächen,

wenn Sie Arbeiten ausführen, bei denen das Einsatz­werkzeug verborgene Stromleitungen treffen kann.

Der Kontakt mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.

 Verwenden Sie das Elektrowerkzeug nur für Trocken-

schliff. Das Eindringen von Wasser in ein Elektrogerät

erhöht das Risiko eines elektrischen Schlages.

 Achtung Brandgefahr! Vermeiden Sie eine Über-

hitzung des Schleifgutes und des Schleifers. Entleeren
Sie vor Arbeitspausen stets den Staubbehälter. Schleif-

staub im Staubsack, Microfilter, Papiersack (oder im
Filtersack bzw. Filter des Staubsaugers) kann sich unter
ungünstigen Bedingungen, wie Funkenflug beim Schleifen
von Metallen, selbst entzünden. Besondere Gefahr be­steht, wenn der Schleifstaub mit Lack-, Polyurethanresten
oder anderen chemischen Stoffen vermischt ist und das
Schleifgut nach langem Arbeiten heiß ist.

 Halten Sie die Hände vom Sägebereich fern. Greifen

Sie nicht unter das Werkstück. Bei Kontakt mit dem

Sägeblatt besteht Verletzungsgefahr.

 Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach­beschädigung.

 Halten Sie das Elektrowerkzeug beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen sicheren
Stand. Das Elektrowerkzeug wird mit zwei Händen

sicherer geführt.

 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.

 Öffnen Sie den Akku nicht. Es besteht die Gefahr eines

Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser
und Feuchtigkeit. Es besteht Explosionsgefahr.

 Bei Beschädigung und unsachgemäßem Gebrauch des

Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die

Dämpfe können die Atemwege reizen.

 Verwenden Sie den Akku nur in Verbindung mit Ihrem

Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr-

licher Überlastung geschützt.

 Durch spitze Gegenstände wie z. B. Nagel oder Schrau-

benzieher oder durch äußere Krafteinwirkung kann der
Akku beschädigt werden. Es kann zu einem internen

Kurzschluss kommen und der Akku brennen, rauchen,
explodieren oder überhitzen.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 9 Friday, March 3, 2017 2:20 PM

 Tragen Sie beim Wechsel der Einsatzwerkzeuge

Schutzhandschuhe. Einsatzwerkzeuge werden bei länge-

rem Gebrauch warm.

 Schaben Sie keine angefeuchteten Materialien (z. B.

Tapeten) und nicht auf feuchtem Untergrund. Das Ein-

dringen von Wasser in ein Elektrowerkzeug erhöht das
Risiko eines elektrischen Schlages.

 Behandeln Sie die zu bearbeitende Fläche nicht mit

lösungsmittelhaltigen Flüssigkeiten. Durch die Er-

wärmung der Werkstoffe beim Schaben können giftige
Dämpfe entstehen.

 Seien Sie beim Umgang mit dem Schaber besonders

vorsichtig. Das Werkzeug ist sehr scharf, es besteht

Verletzungsgefahr.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Sägen und Trennen
von Holzwerkstoffen, Kunststoff, Gips, Nichteisen-Metallen
und Befestigungselementen (z.B. Nägel, Klammern). Es ist
ebenso geeignet zum Bearbeiten von weichen Wandfliesen
sowie zum trockenen Schleifen und Schaben kleiner Flächen.
Es ist besonders zum randnahen und bündigen Arbeiten
geeignet.

Die LED dieses Elektrowerkzeugs ist dazu bestimmt, den
direkten Arbeitsbereich des Elektrowerkzeugs zu beleuchten
und ist nicht geeignet zur Raumbeleuchtung im Haushalt.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafik­seite.

1 AutoClic-Hebel für Werkzeugentriegelung
2 Ein-/Ausschalter
3 Akku
4 Akku-Entriegelungstaste
5 Stellrad Schwingzahlvorwahl
6 Akku-Ladezustandsanzeige
7 Lüftungsschlitze
8 Gewinde für Zusatzgriff

9 Werkzeugaufnahme
10 LED
11 Tauchsägeblatt*
12 Schleifplatte*
13 Schleifblatt*
14 Tiefenanschlag*
15 Segmentsägeblatt*
16 Handgriff (isolierte Grifffläche)

Deutsch | 9

17 Absaugschlauch*
18 Absaugstutzen*
19 Staubabsaugung*
20 Spannhebel der Staubabsaugung

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.

Technische Daten

Akku-Multifunktionswerkzeug UniversalMulti 12

Sachnummer

3 603 A03 0..
Schwingzahlvorwahl
Konstantelektronik
Sanftanlauf
Werkzeugaufnahme AutoClic
Nennspannung
Leerlaufdrehzahl n

0

Oszillationswinkel links/rechts

V= 12

min-110000 –20 000

°2,8

Gewicht entsprechend
EPTA-Procedure 01:2014

kg 1,1

erlaubte Umgebungs­temperatur
–beim Laden

°C

0... +45

– beim Betrieb* und bei

Lagerung

empfohlene Akkus

°C

–20...+50

PBA 10,8V...

PBA 12V...

empfohlene Ladegeräte

* eingeschränkte Leistung bei Temperaturen <0 °C
Technische Daten ermittelt mit Akku aus Lieferumfang.

AL 11.. CV

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend
EN 60745-2-4.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be­trägt typischerweise: Schalldruckpegel 83 dB(A); Schall­leistungspegel 94 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!
Arbeiten ohne Zusatzgriff

Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-4:
Schleifen: a
Sägen mit Tauchsägeblatt: a

=4m/s2, K= 1,5 m/s2,

h

Sägen mit Segmentsägeblatt: a

Arbeiten mit Zusatzgriff

Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-4:
Schleifen: a
Sägen mit Tauchsägeblatt: a

=6m/s2, K= 1,5 m/s2,

h

Sägen mit Segmentsägeblatt: a

(Vektorsumme dreier Richtun-

h

=10m/s2, K=1,5 m/s2,

h

=12m/s2, K=1,5 m/s2.

h

(Vektorsumme dreier Richtun-

h

=17m/s2, K=2 m/s2,

h

=16m/s2, K=1,5 m/s2.

h









Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 10 Friday, March 3, 2017 2:20 PM

10 | Deutsch

Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah­ren gemessen worden und kann für den Vergleich von Elek­trowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbe­lastung.
Der angegebene Schwingungspegel repräsentiert die haupt­sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller­dings das Elektrowerkzeug für andere Anwendungen, mit
unterschiedlichen Zubehören, mit abweichenden Einsatz­werkzeugen oder ungenügender Wartung eingesetzt wird,
kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung
sollten auch die Zeiten berücksichtigt werden, in denen das
Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich
im Einsatz ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk­zeugen, Warmhalten der Hände, Organisation der Arbeits­abläufe.

Montage

Akku laden

 Benutzen Sie nur die auf der Zubehörseite aufgeführ-

ten Ladegeräte. Nur diese Ladegeräte sind auf den bei

Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abge­stimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem
ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade­vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge­schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Hinweis: Schaltet das Elektrowerkzeug automatisch wegen
des entladenen oder überhitzten Akkus ab, dann schalten Sie
das Elektrowerkzeug mit dem Ein-/Ausschalter 2 aus. Laden
Sie den Akku bzw. lassen Sie ihn abkühlen, bevor Sie das
Elektrowerkzeug wieder einschalten. Der Akku kann sonst
beschädigt werden.

Akku entnehmen

Zur Entnahme des Akkus 3 drücken Sie die Entriegelungs­tasten 4 und ziehen den Akku nach hinten aus dem Elektro­werkzeug. Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige 6 signalisiert bei eingeschal­tetem Elektrowerkzeug die noch verfügbare Akku-Kapazität
bzw. eine Überlastung.

Anzeige Kapazität

Dauerlicht grün >70 %
Dauerlicht gelb 30–70%
Dauerlicht rot <30 %

Blinkt die Akku-Ladezustandsanzeige 6 rot, ist das Elektro­werkzeug überlastet. Bitte beachten Sie die Hinweise im
Abschnitt „Temperaturabhängiger Überlastschutz“, Seite 15.

Werkzeugwechsel

 Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.)
sowie bei dessen Transport und Aufbewahrung aus
dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen

des Ein-/Ausschalters besteht Verletzungsgefahr.

 Tragen Sie beim Werkzeugwechsel Schutzhand-

schuhe. Bei Berührung der Einsatzwerkzeuge besteht

Verletzungsgefahr.

Bitte beachten Sie die für Ihr Gerät vorgesehenen Werkzeuge.

Einsatzwerkzeug UniversalMulti 12

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 11 Friday, March 3, 2017 2:20 PM

Deutsch | 11

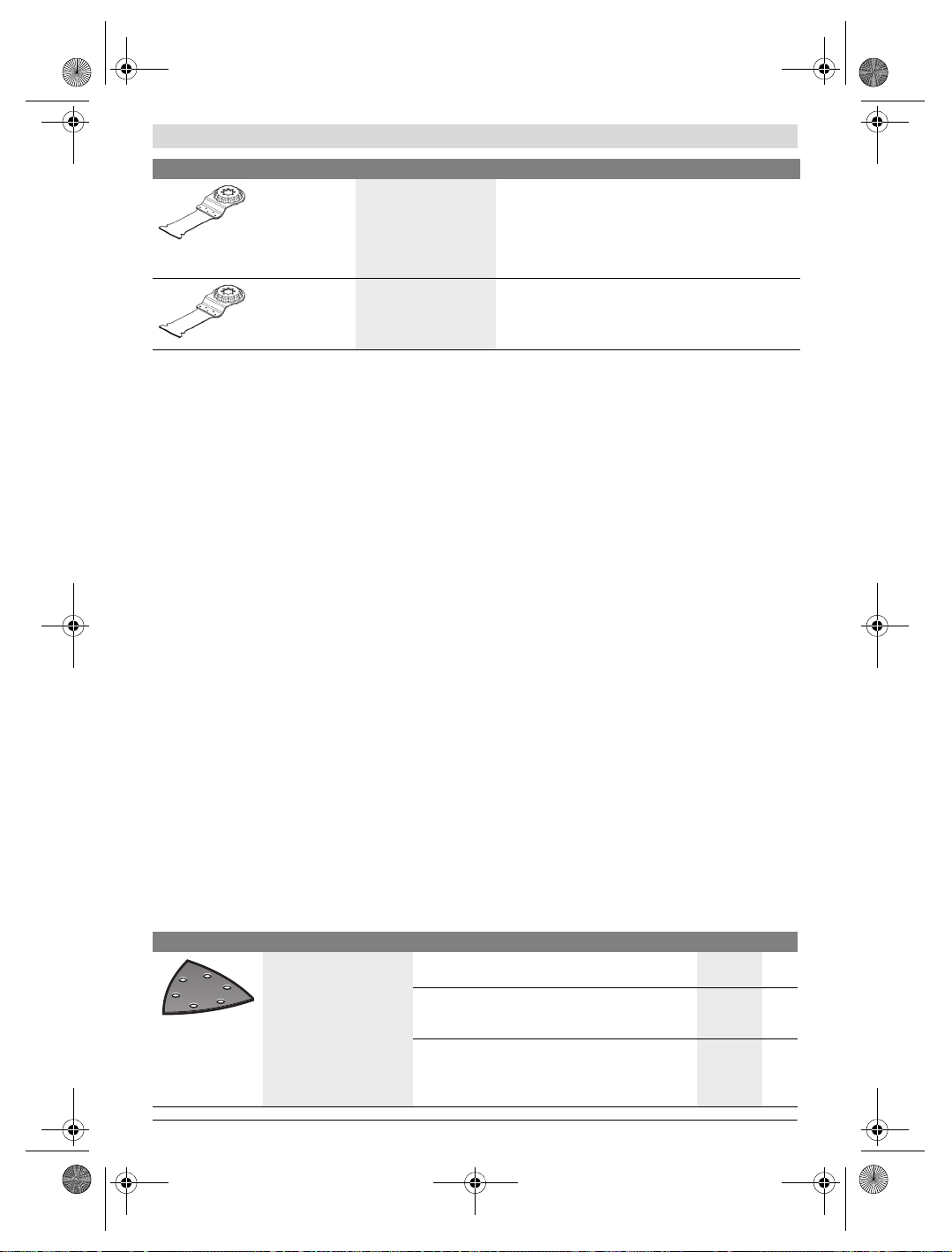

Einsatzwerkzeug auswählen

Die nachfolgende Tabelle zeigt Beispiele für Einsatzwerkzeuge. Weitere Einsatzwerkzeuge finden Sie im umfangreichen Bosch­Zubehörprogramm.

Einsatzwerkzeug Material Anwendung

Bi-Metall­Segmentsägeblatt

Holzwerkstoffe,
Kunststoff,
Nichteisen-Metalle

Trenn- und Tauchsägeschnitte; auch zum randnahen
Sägen, in Ecken und schwer zugänglichen Bereichen;
Beispiel: bereits installierte Fußbodenleisten oder Tür­zargen kürzen, Tauchschnitte beim Anpassen von Boden­paneelen

Schleifplatte für
Schleifblätter
Serie Delta 93 mm

abhängig vom Schleifblatt Flächenschleifen an Rändern, in Ecken oder schwer

zugänglichen Bereichen;
je nach Schleifblatt z.B. zum Schleifen von Holz, Farbe,
Lack, Stein

Vliese zum Reinigen und für das Strukturieren von Holz,
Entrosten von Metall und zum Anschleifen von Lacken,
Polierfilz für das Vorpolieren

Profilschleifer

Holz,
Rohre/Profile,
Farbe,
Lacke,

Komfortables und effizientes Schleifen von Profilen bis zu
einem Durchmesser von 55 mm;
Rote Schleifblätter zum Schleifen von Holz, Rohren/

Profilen, Lacken, Füller und Metall
Füller,
Metall

Bi-Metall-Tauch­sägeblatt Holz und
Metall

HCS-Tauchsäge­blatt Holz

Weichholz,
weiche Kunststoffe,
Gipskarton,
dünnwandige Aluminium­und Buntmetallprofile,
dünne Bleche,
nichtgehärtete Nägel und
Schrauben

Holzwerkstoffe,
weiche Kunststoffe

Kleinere Trenn- und Tauchschnitte;

Beispiel: Aussparung für Steckdosen schneiden, Kupfer-

rohr flächenbündig trennen, Tauchschnitte in Gipskarton-

platten

Filigrane Anpassarbeiten in Holz;

Beispiel: Aussparungen für Schlösser und Beschläge

nachsägen

Trenn- und tiefe Tauchsägeschnitte; auch zum randnahen

Sägen, in Ecken und schwer zugänglichen Bereichen;

Beispiel: schmaler Tauchschnitt in Massivholz für den

Einbau eines Lüftungsgitters

Bi-Metall-Tauch­sägeblatt Hartholz

Hartholz,
beschichtete Platten

Tauchschnitte in beschichtete Platten oder Hartholz;

Beispiel: Einbau von Dachfenstern

HM-Tauchsäge­blatt Metall

Metall,
stark abrasive Werkstoffe,
Fiberglas,
Gipskarton,

Tauchschnitte in stark abrasive Werkstoffe oder Metall;

Beispiel: Schneiden von Küchenfrontabdeckungen, ein-

faches Schneiden durch gehärtete Schrauben, Nägel und

rostfreien Stahl
zementgebundene
Faserplatten

Bi-Metall-Tauch­sägeblatt Holz und
Metall

Weichholz,
Hartholz,
furnierte Platten,

Tauchschnitte in beschichtete Platten oder Hartholz;

Beispiel: Türzargen kürzen, Aussparungen für ein Tablar

kunststoffbelegte Platten,
nichtgehärtete Nägel und
Schrauben

HM-Riff­Segmentsägeblatt

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

Zementfugen,
weiche Wandfliesen,
glasfaserverstärkte Kunst­stoffe,
Porenbeton

Schneiden und Trennen im randnahen Bereich, in Ecken

oder schwer zugänglichen Bereichen;

Beispiel: Fugen zwischen Wandfliesen für Ausbesserungs-

arbeiten entfernen, Aussparungen in Fliesen, Gipsplatten

oder Kunststoffe schneiden

OBJ_BUCH-2957-001.book Page 12 Friday, March 3, 2017 2:20 PM

12 | Deutsch

Einsatzwerkzeug Material Anwendung

Diamant-Riff­Segmentsägeblatt

HM-Riff­Deltaplatte

HM-Riff­Mörtelentferner

Zementfugen,
weiche Wandfliesen,
Epoxidharz,
glasfaserverstärkte
Kunststoffe

Mörtel,
Betonreste,
Holz,
abrasive Materialien

Mörtel,
Fugen,
Epoxidharz,

Präzises Ausfräsen und Trennen von Fliesen-/Fugenmate-

rial, Epoxidharzen und glasfaserverstärkten Kunststoffen;

Beispiel: Schneiden von kleineren Ausschnitten in weiche

Wandfliesen und Aussparungen in glasfaserverstärkten

Kunststoff fräsen

Raspeln und Schleifen auf hartem Untergrund;

Beispiel: Mörtel oder Fliesenkleber entfernen (z.B. beim

Austausch beschädigter Fliesen), Entfernen von Teppich-

kleberresten

Ausfräsen und Trennen von Fugen- und Fliesenmaterial

sowie Raspeln und Schleifen auf hartem Untergrund;

Beispiel: Fliesenkleber und Fugenmörtel entfernen
glasfaserverstärkte
Kunststoffe,
abrasive Materialien

HCS Multi-Messer

Dachpappe,
Teppiche,
Kunstrasen,
Karton,

Schnelles und präzises Schneiden von weichem Material

und flexiblen abrasiven Werkstoffen;

Beispiel: Schneiden von Teppichen, Karton, PVC-Boden,

Dachpappe etc.
PVC-Boden

Schaber, starr

Teppiche,
Mörtel,
Beton,

Schaben auf hartem Untergrund;

Beispiel: Entfernen von Mörtel, Fliesenkleber, Beton- und

Teppichkleberresten
Fliesenkleber

Schaber, flexibel

Teppichkleber,
Farbreste,
Silikon

Flexibles Schaben auf weichem Untergrund;

Beispiel: Entfernen von Silikonfugen, Teppichkleber- und

Farbresten

Bi-Metall­Segmentwellen­schliffmesser

Isolationsmaterial,
Dämmplatten,
Bodenplatten,

Präzises Schneiden von weichen Materialien;

Beispiel: Zuschneiden von Dämmplatten, flächenbündiges

Ablängen von überstehendem Isolationsmaterial
Trittschall-Dämmplatten,
Karton,
Teppiche,
Gummi,
Leder

HM-Riff­Schleiffinger

Holz,
Farbe

Schleifen von Holz oder Farbe an schwer zugänglichen

Stellen ohne Schleifpapier;

Beispiel: Abschleifen von Farbe zwischen Fensterladen-

lamellen, Schleifen von Holzböden in Ecken

HM-Riff­Tauchsägeblatt

Fiberglas,
Mörtel,

Tauchschnitte in stark abrasive Werkstoffe;

Beispiel: Ausfräsen von dünnen Mosaikfliesen
Holz

HCS-Universal­fugenschneider

Bi-Metall-Tauch­sägeblatt Holz und
Metall

Dehnfugen,
Fensterkitt,
Dämmstoffe (Steinwolle)

Weichholz,
Hartholz,
furnierte Platten,
kunststoffbelegte Platten,

Schneiden und Trennen von weichen Materialien;

Beispiel: Schneiden von Silikon-Dehnfugen oder

Fensterkitt

Schnelle und tiefe Tauchschnitte in Holz und Metall;

Beispiel: schnelles Schneiden von Holz mit Nägeln, tiefe

Tauchschnitte in beschichtete Platten und präzises Kürzen

von Türzargen
nichtgehärtete Nägel und
Schrauben

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 13 Friday, March 3, 2017 2:20 PM

Einsatzwerkzeug Material Anwendung

HM-Tauchsäge­blatt Metall

Edelstahl (Inox),
Schrauben und Nägel,
Epoxidharz,
glasfaserverstärkte
Kunststoffe,

Schnelle und tiefe Tauchschnitte in stark abrasive

Werkstoffe oder Metall;

Beispiel: schnelles Schneiden von Küchenfrontab-

deckungen, einfaches Schneiden durch gehärtete

Schrauben, Nägel und rostfreien Stahl
Fiberglas,
Gipskarton,
Porenbeton

Bi-Metall-Tauch­sägeblatt Holz und
Metall

HCS-Tauchsäge­blatt Holz

Holz,
abrasive Holzwerkstoffe,
Kunststoffe,
gehärtete Nägel und
Schrauben,
Nichteisenrohre

Weichholz,
Dübel,
Zapfen,
Möbelelemente

Schnelle und tiefe Tauchschnitte in Holz, abrasive Holz-

werkstoffe und Kunststoffe;

Beispiel: schnelles Trennen von Nichteisenrohren und

Profilen kleinerer Abmessungen, einfaches Schneiden von

nicht gehärteten Nägeln, Schrauben und Stahlprofilen

kleinerer Abmessungen

Schnelle und tiefe Trenn- und Tauchschnitte; auch zum

randnahen Sägen in Ecken und schwer zugänglichen

Bereichen;

Beispiel: tiefer Tauchschnitt in Weichholz für den Einbau

eines Lüftungsgitters

Deutsch | 13

Einsatzwerkzeug einsetzen (siehe Bild A)

Legen Sie das Einsatzwerkzeug auf eine ebene Unterlage. Die
Beschriftung des Einsatzwerkzeugs muss von oben lesbar
sein.

Drehen Sie das Einsatzwerkzeug in eine für die jeweilige
Arbeit günstige Position. Dabei sind zwölf um 30° versetzte
Positionen möglich.

Drücken Sie das Elektrowerkzeug in dem gewünschten
Winkel auf das Einsatzwerkzeug, bis es hörbar einrastet.

 Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch

oder nicht sicher befestigte Einsatzwerkzeuge können sich
während des Betriebs lösen und Sie gefährden.

Einsatzwerkzeug entnehmen (siehe Bild B)

Öffnen Sie den AutoClic-Hebel 1 bis zum Anschlag. Das
Einsatzwerkzeug wird abgeworfen.

Tiefenanschlag montieren und einstellen

Der Tiefenanschlag 14 kann bei der Arbeit mit Segmentsäge­blättern verwendet werden.

Entnehmen Sie gegebenenfalls ein bereits montiertes
Einsatzwerkzeug.

Schieben Sie den Tiefenanschlag 14 bis zum Anschlag und
mit der beschrifteten Seite nach oben über die Werkzeugauf­nahme 9 hinweg auf den Getriebekopf des Elektrowerkzeugs.

Der Tiefenanschlag ist für folgende Schnitttiefen vorgesehen:
– Mit Segmentsägeblättern ACZ 85 .. mit Durchmesser

85 mm: Schnitttiefen 8 mm, 10 mm, 12 mm und 14 mm
(Angabe auf dem Tiefenanschlag in größerer Schrift und
ohne Klammern).

– Mit Segmentsägeblättern ACZ 100 .. mit Durchmesser

100 mm: Schnitttiefen 14 mm, 16 mm, 18 mm und
20 mm (Angabe auf dem Tiefenanschlag in kleinerer
Schrift und in Klammern).

Setzen Sie das passende Segmentsägeblatt für die ge­wünschte Schnitttiefe ein. Schieben Sie den Tiefenanschlag
14 von der Werkzeugaufnahme 9 in Richtung des Einsatz­werkzeuges, bis Sie ihn frei drehen können. Drehen Sie den
Tiefenanschlag 14 so, dass die gewünschte Schnitttiefe über
dem Abschnitt des Sägeblatts liegt, mit dem gesägt werden
soll. Schieben Sie den Tiefenanschlag 14 wieder bis zum
Anschlag auf den Getriebekopf des Elektrowerkzeugs.

Nehmen Sie den Tiefenanschlag 14 für alle anderen Schnitt­tiefen und für die Arbeit mit anderen Einsatzwerkzeugen ab.
Entnehmen Sie dazu das Einsatzwerkzeug und ziehen Sie den
Tiefenanschlag vom Getriebekopf.

Zusatzgriff montieren (optionales Zubehör)

Der vibrationsdämpfende Zusatzgriff ermöglicht ein ange­nehmeres und sicheres Arbeiten.

Schrauben Sie den Zusatzgriff abhängig von der Arbeits­weise rechts oder links am Getriebekopf ein.

 Verwenden Sie das Elektrowerkzeug nicht weiter,

wenn der Zusatzgriff beschädigt ist. Nehmen Sie keine
Veränderungen am Zusatzgriff vor.

Schleifblatt auf die Schleifplatte aufsetzen/wechseln

Die Schleifplatte 12 ist mit einem Klettgewebe ausgestattet,
damit Sie Schleifblätter mit Kletthaftung schnell und einfach
befestigen können.

Klopfen Sie das Klettgewebe der Schleifplatte 12 vor dem
Aufsetzen des Schleifblattes 13 aus, um eine optimale
Haftung zu ermöglichen.

Setzen Sie das Schleifblatt 13 an einer Seite der Schleifplatte
12 bündig an, legen Sie das Schleifblatt anschließend auf die
Schleifplatte auf und drücken Sie es gut fest.

Achten Sie zur Gewährleistung einer optimalen Staub­absaugung darauf, dass die Ausstanzungen im Schleifblatt
mit den Bohrungen an der Schleifplatte übereinstimmen.

Zum Abnehmen des Schleifblattes 13 fassen Sie es an einer
Spitze und ziehen Sie es von der Schleifplatte 12 ab.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 14 Friday, March 3, 2017 2:20 PM

14 | Deutsch

Sie können alle Schleifblätter, Polier- und Reinigungsvliese
der Serie Delta 93 mm des Bosch-Zubehörprogramms
benutzen.

Wahl des Schleifblattes

Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblätter
verfügbar:

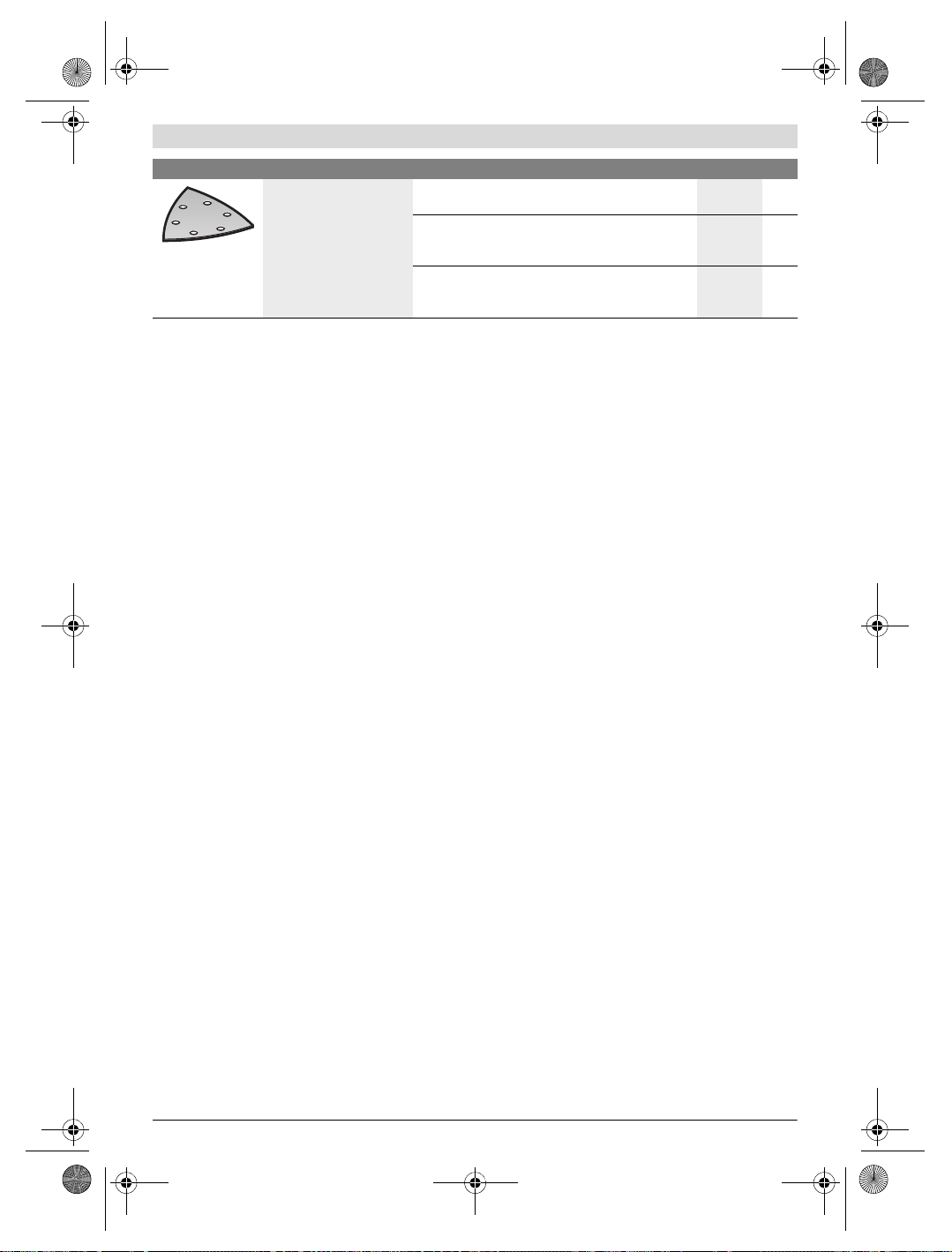

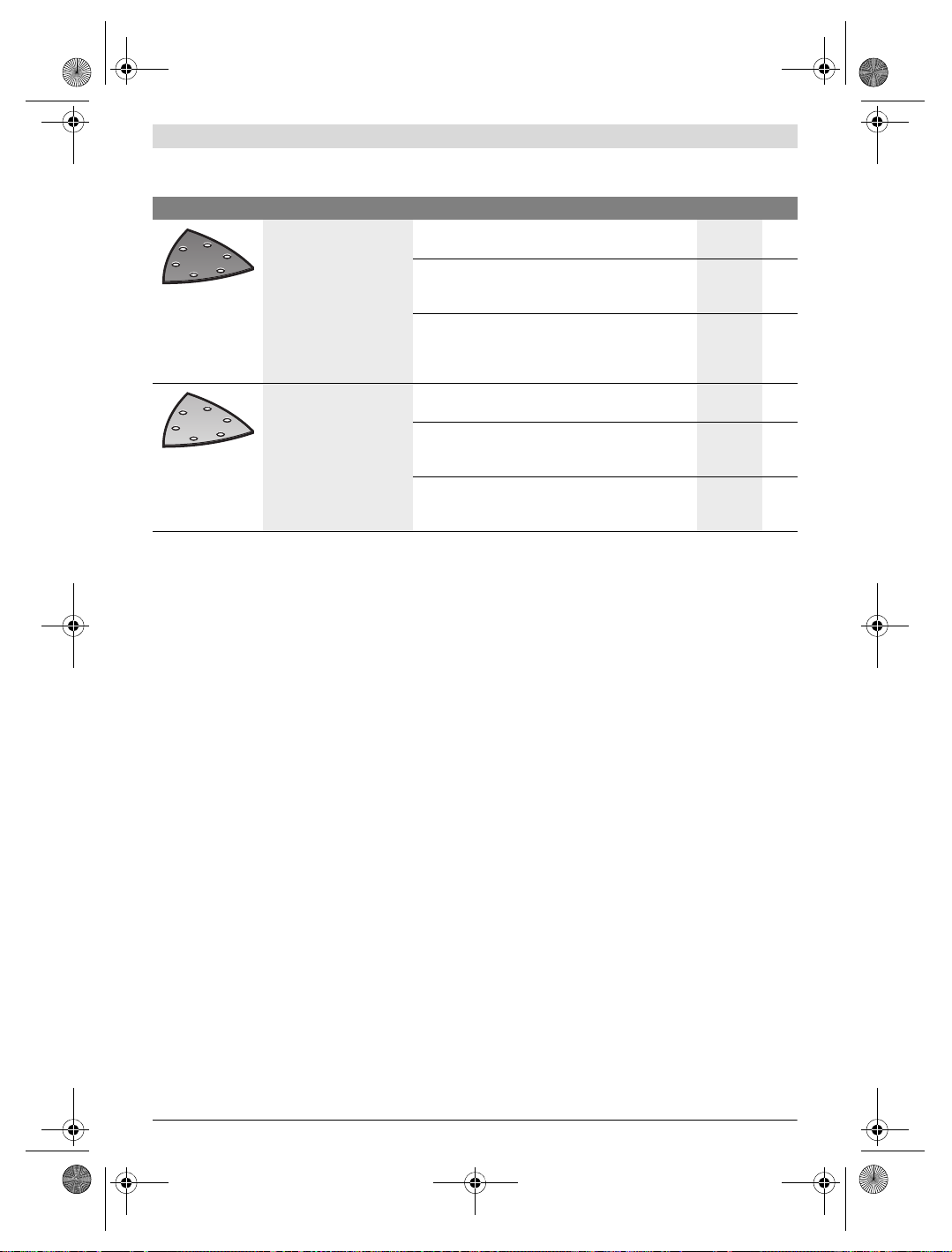

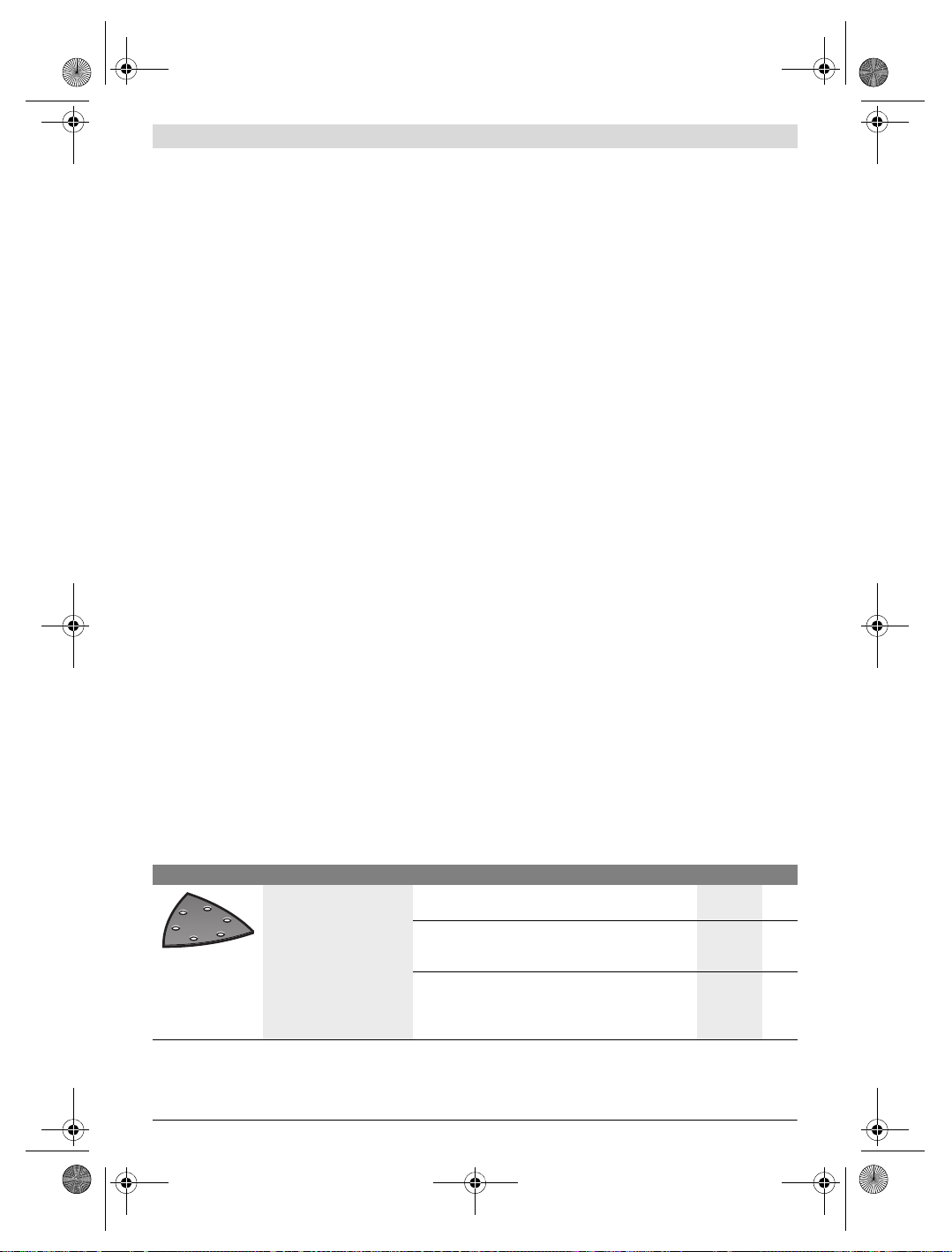

Schleifblatt Material Anwendung Körnung

rote Qualität

weiße Qualität

– Sämtliche Holzwerkstoffe

(z.B. Hartholz, Weich­holz, Spanplatten,
Bauplatten)

– Metallwerkstoffe

–Farbe
–Lack
–Füller
–Spachtel

Zum Vorschleifen, z.B. von rauen, ungehobelten
Balken und Brettern

Zum Planschleifen und zum Ebnen kleinerer
Unebenheiten

Zum Fertig- und Feinschleifen von Holz

Zum Abschleifen von Farbe

Zum Schleifen von Vorstreichfarbe (z.B. Entfernen von
Pinselstrichen, Farbtropfen und Laufnasen)

Zum Endschliff von Grundierungen vor der Lackierung

Schleifzubehöre wie Vlies/Polierfilz werden in gleicher Weise
auf der Schleifplatte befestigt.

grob 40

mittel 80

fein 180

grob 40

mittel 80

fein 180

60

100
120

240
320
400

60

100
120

240
320

Staub-/Späneabsaugung

 Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits­schädlich sein. Berühren oder Einatmen der Stäube
können allergische Reaktionen und/oder Atemwegser­krankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz­stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
–Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

 Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Staubabsaugung anschließen (optionales Zubehör)

Die Staubabsaugung 19 ist nur für Arbeiten mit der Schleif­platte 12 bestimmt, in Kombination mit anderen Einsatzwerk­zeugen ist sie nicht von Nutzen.

Schließen Sie zum Schleifen immer eine Staubabsaugung an.
Nehmen Sie für die Montage der Staubabsaugung 19 (Zu-

behör) das Einsatzwerkzeug und den Tiefenanschlag 14 ab.

Schieben Sie die Staubabsaugung 19 bis zum Anschlag über
die Werkzeugaufnahme 9 hinweg auf den Spannhals des Elek­trowerkzeugs. Drehen Sie die Staubabsaugung in die ge­wünschte Position (nicht direkt unter das Elektrowerkzeug).
Drücken Sie den Spannhebel 20 zu, um die Staubabsaugung
zu fixieren.

Stecken Sie die Werkzeugmuffe des Absaugschlauchs 17 auf
den Absaugstutzen 18. Verbinden Sie den Absaugschlauch
17 mit einem Staubsauger (Zubehör).

Eine Übersicht zum Anschluss an verschiedene Staubsauger
finden Sie auf der Grafikseite.

Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits­gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.

Betrieb

Inbetriebnahme

Akku einsetzen
Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug

geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädi­gung des Elektrowerkzeuges führen.

Setzen Sie den geladenen Akku 3 in den Griff ein, bis dieser
spürbar einrastet und bündig am Griff anliegt.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 15 Friday, March 3, 2017 2:20 PM

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs schieben Sie den
Ein-/Ausschalter 2 nach vorn, sodass am Schalter „I“ er­scheint.

Der elektronische Sanftanlauf begrenzt das Drehmoment
beim Einschalten und erhöht die Lebensdauer des Motors.

Die Konstantelektronik hält die Schwingzahl bei Leerlauf und
Last nahezu konstant und gewährleistet eine gleichmäßige
Arbeitsleistung.

Zum Ausschalten des Elektrowerkzeugs schieben Sie den
Ein-/Ausschalter 2 nach hinten, sodass am Schalter „0“
erscheint.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.

Die LED verbessert die Sichtverhältnisse im unmittelbaren
Arbeitsbereich. Sie wird automatisch mit dem Elektrowerk­zeug ein- und ausgeschaltet.

 Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie

blenden.

Schwingzahl vorwählen

Mit dem Stellrad Schwingzahlvorwahl 5 können Sie die be­nötigte Schwingzahl auch während des Betriebes vorwählen.

Die erforderliche Schwingzahl ist vom Werkstoff und den
Arbeitsbedingungen abhängig und kann durch praktischen
Versuch ermittelt werden.

Beim Sägen, Trennen und Schleifen von härteren Materialien
wie z.B. Holz oder Metall wird die Schwingzahlstufe „6“ emp­fohlen, bei weicheren Materialien wie z.B. Kunststoff die
Schwingzahlstufe „4“.

Arbeitshinweise

 Warten Sie, bis das Elektrowerkzeug zum Stillstand

gekommen ist, bevor Sie es ablegen.

 Nehmen Sie vor allen Arbeiten am Elektrowerkzeug

den Akku heraus.

Hinweis: Halten Sie die Lüftungsschlitze 7 des Elektrowerk-

zeugs beim Arbeiten nicht zu, da sonst die Lebensdauer des
Elektrowerkzeugs verringert wird.

Achten Sie beim Arbeiten mit HCS-Werkzeugen darauf, dass
die Beschichtung der Werkzeuge unbeschädigt ist.

Arbeitsprinzip

Durch den oszillierenden Antrieb schwingt das Einsatzwerk­zeug bis zu 20000 mal pro Minute um 2,8° hin und her. Das
ermöglicht präzises Arbeiten auf engstem Raum.

Arbeiten Sie mit geringem und gleichmäßi­gem Anpressdruck, sonst verschlechtert
sich die Arbeitsleistung und das Einsatz­werkzeug kann blockieren.

Bewegen Sie während des Arbeitens das
Elektrowerkzeug hin und her, damit das
Einsatzwerkzeug sich nicht zu stark er­wärmt und nicht blockiert.

Deutsch | 15

Sägen
 Verwenden Sie nur unbeschädigte, einwandfreie Säge-

blätter. Verbogene oder unscharfe Sägeblätter können

brechen, den Schnitt negativ beeinflussen oder einen
Rückschlag verursachen.

 Beachten Sie beim Sägen von Leichtbaustoffen die

gesetzlichen Bestimmungen und Empfehlungen der
Materialhersteller.

 Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton

o.Ä. im Tauchsägeverfahren bearbeitet werden!

Prüfen Sie vor dem Sägen mit HCS-Sägeblättern in Holz,
Spanplatten, Baustoffen etc. diese auf Fremdkörper wie
Nägel, Schrauben o.Ä. Entfernen Sie die Fremdkörper
gegebenenfalls oder verwenden Sie Bi-Metall-Sägeblätter.

Trennen
Hinweis: Beachten Sie beim Trennen von Wandfliesen, dass

die Einsatzwerkzeuge bei längerem Gebrauch einem hohen
Verschleiß unterliegen.

Schleifen

Die Abtragsleistung und das Schliffbild werden im Wesent­lichen durch die Wahl des Schleifblattes, die vorgewählte
Schwingzahlstufe und den Anpressdruck bestimmt.

Nur einwandfreie Schleifblätter bringen gute Schleifleistung
und schonen das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die Lebens­dauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu
einer höheren Schleifleistung, sondern zu stärkerem Ver­schleiß des Elektrowerkzeuges und des Schleifblattes.

Zum punktgenauen Schleifen von Ecken, Kanten und schwer
zugänglichen Bereichen können Sie auch allein mit der Spitze
oder einer Kante der Schleifplatte arbeiten.

Beim punktuellen Schleifen kann sich das Schleifblatt stark
erwärmen. Reduzieren Sie Schwingzahl und Anpressdruck,
und lassen Sie das Schleifblatt regelmäßig abkühlen.

Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet
wurde, nicht mehr für andere Materialien.

Verwenden Sie nur original Bosch-Schleifzubehör.
Schließen Sie zum Schleifen immer eine Staubabsaugung an.

Schaben

Wählen Sie beim Schaben eine hohe Schwingzahlstufe.
Arbeiten Sie auf weichem Untergrund (z.B. Holz) in flachem

Winkel und mit geringem Anpressdruck. Der Spachtel kann
sonst in den Untergrund schneiden.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk­zeug nicht überlastet werden. Bei zu starker Belastung oder
Verlassen des zulässigen Akkutemperaturbereiches schaltet
das Elektrowerkzeug ab. Bei automatischer Abschaltung
schalten Sie das Elektrowerkzeug aus, lassen den Akku ab­kühlen und schalten danach das Elektrowerkzeug wieder ein.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 16 Friday, March 3, 2017 2:20 PM

16 | Deutsch

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von –20 ° C

bis 50 ° C. Lassen Sie den Akku z. B. im Sommer nicht im Auto
liegen.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.

Beachten Sie die Hinweise zur Entsorgung.

Wartung und Service

Wartung und Reinigung

 Nehmen Sie vor allen Arbeiten am Elektrowerkzeug

den Akku heraus.

 Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Reinigen Sie Riff-Einsatzwerkzeuge (Zubehör) regelmäßig mit
einer Drahtbürste.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions­zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und
Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie
Produkttester werden, Ideen sammeln oder sich mit anderen
Heimwerkern austauschen.
www.diy-academy.eu, das komplette Service-Angebot der
DIY Academy.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile
bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online
Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun­gen des Gefahrgutrechts. Die Akkus können durch den Benut­zer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition)
sind besondere Anforderungen an Verpackung und Kennzeich­nung zu beachten. Hier muss bei der Vorbereitung des Versand­stückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den
Akku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackun­gen sollen einer umweltgerechten Wiederverwertung
zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in
den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr gebrauchs­fähige Elektrowerkzeuge und gemäß der
europäischen Richtlinie 2006/66/EG müs­sen defekte oder verbrauchte Akkus/Batte­rien getrennt gesammelt und einer umwelt­gerechten Wiederverwendung zugeführt
werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld

Schweiz

Batrec AG
3752 Wimmis BE

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 17 Friday, March 3, 2017 2:20 PM

Akkus/Batterien:
Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“,
Seite 16.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

WARNING

instructions may result in electric shock, fire and/or serious
injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust

or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety
 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is
earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric
shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.

Read all safety warnings and all instruc­tions. Failure to follow the warnings and

English | 17

Personal safety
 Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

 Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

Dress properly. Do not wear loose clothing or jewel-



lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can

reduce dust-related hazards.

Power tool use and care
 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/or the

battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

 Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind
and are easier to control.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 18 Friday, March 3, 2017 2:20 PM

18 | English

 Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Battery tool use and care
 Recharge only with the charger specified by the manu-

facturer. A charger that is suitable for one type of battery

pack may create a risk of fire when used with another
battery pack.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

 Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Service
 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

Safety Warnings for cordless Multifunction Tools

 Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory
may contact hidden wiring. Cutting accessory contacting

a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.

 Use the machine only for dry sanding. Penetration of

water into the machine increases the risk of an electric
shock.

 Caution, fire hazard! Avoid overheating the object

being sanded as well as the sander. Always empty the
dust collector before taking breaks. In unfavourable

conditions, e. g., when sparks emit from sanding metals,
sanding debris in the dust bag, micro filter or paper sack
(or in the filter sack or filter of the vacuum cleaner) can
self-ignite. Particularly when mixed with remainders of
varnish, polyurethane or other chemical materials and
when the sanding debris is hot after long periods of
working.

 Keep hands away from the sawing range. Do not reach

under the workpiece. Contact with the saw blade can

lead to injuries.

 Use appropriate detectors to determine if utility lines

are hidden in the work area or call the local utility
company for assistance. Contact with electric lines can

lead to fire and electric shock. Damaging a gas line can lead
to explosion. Penetrating a water line causes property
damage.

 When working with the machine, always hold it firmly

with both hands and provide for a secure stance. The

power tool is guided more secure with both hands.

 Secure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

 Do not open the battery. Danger of short-circuiting.

Protect the battery against heat, e.g., against
continuous intense sunlight, fire, water, and
moisture. Danger of explosion.

 In case of damage and improper use of the battery,

vapours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can

irritate the respiratory system.

 Use the battery only in conjunction with your Bosch

power tool. This measure alone protects the battery

against dangerous overload.

 The battery can be damaged by pointed objects such as

nails or screwdrivers or by force applied externally. An

internal short circuit can occur and the battery can burn,
smoke, explode or overheat.

 Wear protective gloves when changing application

tools/accessories. Application tools/accessories become

hot after prolonged usage.

 Do not scrape wetted materials (e. g. wallpaper) or on

moist surfaces. Penetration of water into the machine

increases the risk of an electric shock.

 Do not treat the surface to be worked with solvent-

containing fluids. Materials being warmed up by the

scraping can cause toxic vapours to develop.

Exercise extreme caution when handling the scraper.



The accessory is very sharp; danger of injury.

Product Description and
Specifications

Read all safety warnings and all instruc­tions. Failure to follow the warnings and in-

structions may result in electric shock, fire
and/or serious injury.

Intended Use

The machine is intended for sawing and cutting wooden
materials, plastic, gypsum, non-ferrous metals and fastening
elements (e.g. nails, staples). It is also suitable for working
soft wall tiles as well as for dry sanding and scraping of small
surfaces. It is especially suitable for working close to edges
and for flush cutting.

The LED of this power tool is intended to light up the direct
work area of the power tool and is not suitable for lighting up
rooms in homes.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 19 Friday, March 3, 2017 2:20 PM

Product Features

The numbering of the product features refers to the illustra­tion of the machine on the graphics page.

1 AutoClic lever for unlocking the application tool/

accessory

2 On/Off switch
3 Battery pack
4 Battery unlocking button
5 Thumbwheel for orbit frequency preselection
6 Battery charge-control indicator
7 Venting slots
8 Thread for auxiliary handle

9 Tool holder
10 LED
11 Plunge saw blade*
12 Sanding plate*
13 Sanding sheet*
14 Depth stop*
15 Segment saw blade*
16 Handle (insulated gripping surface)
17 Vacuum hose*
18 Vacuum connection*
19 Dust extraction*
20 Clamping lever of the dust extraction

*Accessories shown or descri bed are not part of the standard de­livery scope of the product. A complete overview of accessories
can be found in our accessories program.

Technical Data

Cordless Multifunction Tool UniversalMulti 12

Article number
Preselection of orbital stroke

rate
Constant electronic control
Soft starting
AutoClic tool holder
Rated voltage
No-load speed n

0

min-110000 –20 000
Oscillation angle, left/right
Weight according to

EPTA-Procedure 01:2014 kg 1.1
Permitted ambient

temperature
–during charging
– during operation* and

during storage

Recommended batteries

Recommended chargers

* limited performance at temperatures <0 °C
Technical data determined with battery from delivery scope.

3 603 A03 0..









V= 12

°2.8

°C

°C

0... +45

–20...+50

PBA 10,8V...

PBA 12V...

AL 11.. CV

English | 19

Noise/Vibration Information

Sound emission values determined according to
EN 60745-2-4.

Typically the A-weighted noise levels of the product are:
Sound pressure level 83 dB(A); Sound power level 94 dB(A).
Uncertainty K =3 dB.

Wear hearing protection!
Working without auxiliary handle

Vibration total values a
determined according to EN 60745-2-4:
Sanding: a
Sawing with plunge cut saw blade: a

=4m/s2, K= 1.5 m/s2,

h

Sawing with segment saw blade: a

(triax vector sum) and uncertainty K

h

=10m/s2, K= 1.5 m/s2,

h

=12m/s2, K= 1.5 m/s2.

h

Working with auxiliary handle

Vibration total values a
determined according to EN 60745-2-4:
Sanding: a
Sawing with plunge cut saw blade: a

=6m/s2, K= 1.5 m/s2,

h

Sawing with segment saw blade: a

(triax vector sum) and uncertainty K

h

=17m/s2, K=2 m/s2,

h

=16m/s2, K= 1.5 m/s2.

h

The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with anoth­er. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main
applications of the tool. However if the tool is used for differ­ent applications, with different accessories or insertion tools
or is poorly maintained, the vibration emission may differ.
This may significantly increase the exposure level over the
total working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig­nificantly reduce the exposure level over the total working
period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work
patterns.

Assembly

Battery Charging

 Use only the battery chargers listed on the accessories

page. Only these battery chargers are matched to the lith-

ium-ion battery of your power tool.

Note: The battery supplied is partially charged. To ensure full
capacity of the battery, completely charge the battery in the
battery charger before using your power tool for the first time.

The lithium-ion battery can be charged at any time without
reducing its service life. Interrupting the charging procedure
does not damage the battery.

The lithium-ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 20 Friday, March 3, 2017 2:20 PM

20 | English

Note: If the machine should automatically switch off because

of a discharged or overheated battery, make sure to set the
machine’s On/Off switch 2 to off. Charge the battery and
allow it to cool down before restarting the machine. Other­wise the battery can become damaged.

Removing the battery

To remove the battery 3, press the unlocking buttons 4 and
pull the battery out of the machine to the rear. Do not exert

any force.
Battery Charge-control Indication

When the power tool is switched on, the battery charge­control indicator 6 signals the still available battery capacity
or an overload.

Changing the Tool

 Before any work on the machine itself (e. g. mainte-

nance, tool change, etc.) as well as during transport
and storage, remove the battery from the power tool.

There is danger of injury when unintentionally actuating
the On/Off switch.

 Wear protective gloves when changing application

tools/accessories. Contact with the application tool/

accessory can lead to injuries.

Please observe the application tools/accessories intended
for your tool.

Accessory UniversalMulti 12

Indication Capacity

Continuous lighting, green >70 %
Continuous lighting, yellow 30–70 %
Continuous lighting, red <30 %

When the battery charge-control indicator 6 flashes red, the
machine is subject to overload. Please observe the infor­mation in section “Temperature-dependent Overload Protec­tion”, page 25.

Selecting the Application Tool/Accessory

The following table shows examples for application tools. Further application tools can be found in the extensive Bosch acces­sories program.

Accessory Material Application

BIM segment saw
blade

Wooden materials,
Plastic,
Non-ferrous metals

Separating and plunge cuts; also for sawing close to edges,
in corners and hard to reach areas;
example: shortening already installed bottom rails or door
hinges, plunge cuts for adjusting floor panels

Base plate for
sanding, series
Delta 93 mm

Depends on sanding sheet Sanding surfaces close to edges, in corners or hard to reach

areas;
depending on the sanding sheet for, e.g., sanding wood,
paint, varnish, stone

Fleeces for cleaning and for texturing wood, removing rust
from metal and for keying varnishes, polishing felt for pre­polishing

Profile sander

Wood,
Pipes/Profile,
Paint,
Varnishes,

Convenient, efficient sanding of profiles up to a diameter of
55 mm;
Red sanding sheets for sanding wood, pipes/profiles, var-

nishes, fillers and metal
Filler,
Metal

BIM plunge cut
saw blade, wood
and metal

Softwood,
Soft plastics,
Plasterboard,
Thin-walled aluminium
and non-ferrous metal
profiles,

Smaller separating and plunge cuts;

example: cutting an opening for sockets, flush cutting a

copper pipe, plunge cuts in plasterboard

Filigree adjustment work in wood;

example: sawing openings for locks and fittings

Thin sheet metals,
Non-hardened nails and
screws

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 21 Friday, March 3, 2017 2:20 PM

Accessory Material Application

HCS plunge cut
saw blade, wood

Wooden materials,
Soft plastics

Separating and deep plunge cuts; also for sawing close to

edges, in corners and hard to reach areas;

example: narrow plunge cut in solid wood for installing a

ventilation grid

Bi-metal plunge
cut saw blade,

Hardwood,
Laminated panels

Plunge cuts in laminated panels or hardwood;

example: installing skylights

hardwood

English | 21

TC plunge cut saw
blade, metal

BIM plunge cut
saw blade, wood
and metal

HM-Riff segment
saw blade

Diamond-Riff
segment saw
blade

HM-Riff delta plate

HM-Riff grout and
mortar remover

HCS multi blade

Scraper, rigid

Scraper, flexible

Metal,
Severely abrasive
materials,
Fibreglass,
Plasterboard,
Cement-bonded fibre
boards

Softwood,
Hardwood,
Veneered panels,
Plastic-laminated panels,
Non-hardened nails and
screws

Cement joints,
Soft wall tiles,
Glass fibre reinforced
plastics,
Porous concrete

Cement joints,
Soft wall tiles,
Epoxy resin,
Glass fibre reinforced
plastics

Mortar,
Concrete residues,
Wood,
Abrasive materials

Mortar,
Joints,
Epoxy resin,
Glass fibre reinforced
plastics,
Abrasive materials

Roofing felt,
Carpets,
Artificial turf,
Cardboard,
PVC flooring

Carpets,
Mortar,
Concrete,
Tile adhesive

Carpet adhesive,
Paint residues,
Silicone

Plunge cuts in severely abrasive materials or metal;

example: cutting kitchen front covers, easy cutting through

hardened screws, nails and stainless steel

Plunge cuts in laminated panels or hardwood;

example: shortening door frames, cutting openings for a

shelf

Cutting and separating close to edges, in corners or hard to

reach areas;

example: removing grouting joints between wall tiles for

repair work, cutting openings in tiles, gypsum boards or

plastic

Precise routing and cutting of tile/joint material, epoxy

resins and glass fibre reinforced plastics;

example: making smaller cutouts in soft wall tiles and

routing openings in glass fibre reinforced plastic

Rasping and sanding on hard surfaces;

example: removing mortar or tile adhesive (e.g. when re-

placing damaged tiles), removing carpet adhesive residues

Routing and cutting joint and tile material and rasping and

sanding on hard surfaces;

example: removing tile adhesive and grout

Fast, precise cutting of soft material and flexible abrasive

materials;

example: cutting carpets, cardboard, PVC flooring, roofing

felt, etc.

Scraping on hard surfaces;

example: removing mortar, tile adhesive, concrete and

carpet adhesive residues

Flexible scraping on soft surfaces;

example: removing silicone joints, carpet adhesive and

paint residues

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 22 Friday, March 3, 2017 2:20 PM

22 | English

Accessory Material Application

BIM serrated
segment saw
blade

Insulation material,
Insulation panels,
Floor panels,

Precise cutting of soft materials;

example: cutting insulation panels to size, flush cutting

protruding insulation material to length
Sound-dampening floor
panels,
Cardboard,
Carpets,
Rubber,
Leather

HM-Riff sanding
finger

Wood,
Paint

Sanding wood or paint in hard to reach areas without

sanding paper;

example: sanding off paint between shutter louvres,

sanding wooden floors in corners

HM-Riff plunge cut
saw blade

Fibreglass,
Mortar,

Plunge cuts in severely abrasive materials;

example: routing thin mosaic tiles
Wood

HCS universal
joint cutter

Expansion joints,
Putty,
Insulation materials (rock
wool)

BIM plunge cut
saw blade, wood
and metal

Softwood,
Hardwood,
Veneered panels,
Plastic-laminated panels,
Non-hardened nails and
screws

TC plunge cut saw
blade, metal

Stainless steel (Inox),
Screws and nails,
Epoxy resin,
Glass fibre reinforced
plastics,
Fibreglass,
Plasterboard,
Porous concrete

BIM plunge cut
saw blade, wood
and metal

Wood,
Abrasive wooden
materials,
Plastics,
Hardened nails and
screws,
Non-ferrous metal pipes

HCS plunge cut
saw blade, wood

Softwood,
Dowels,
Tenons,
Furniture components

Inserting (see figure A)

Place the application tool/accessory on a flat surface. It must
be possible to read the marking on the application tool from
above.

Turn the application tool to a position which is convenient for
the job at hand. Twelve positions displaced by 30° are
possible for this.

Cutting and separating soft materials;

example: cutting silicone expansion joints or putty

Fast, deep plunge cuts in wood and metal;

example: quick cutting of wood containing nails, deep

plunge cuts in laminated panels and precise shortening of

door frames

Fast, deep plunge cuts in severely abrasive materials or

metal;

example: fast cutting of kitchen front covers, easy cutting

through hardened screws, nails and stainless steel

Fast, deep plunge cuts in wood, abrasive wooden materials

and plastics;

example: fast cutting of non-ferrous metal pipes and pro-

files with smaller dimensions, easy cutting of non-hardened

nails, screws and steel profiles with smaller dimensions

Fast, deep separating and plunge cuts; also for sawing

close to edges in corners and hard to reach areas;

example: deep plunge cut in softwood for installing a

ventilation grid

Press the power tool onto the application tool at the required
angle until it audibly engages.

 Check the tight seating of the application tool/acces-

sory. Incorrect or not securely fastened application

tools/accessories can come loose during operation and
pose a hazard.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 23 Friday, March 3, 2017 2:20 PM

Removing (see figure B)

Open the AutoClic lever 1 all the way. The application tool/
accessory will be ejected.

Mounting and Adjusting the Depth Stop

The depth stop 14 can be used when working with segment
saw blades.

If required, remove an already mounted application tool/
accessory.

Slide the depth stop 14 over and beyond the tool holder 9 to
the stop onto the gear head of the power tool with the labelled
side facing upward.

The depth stop is intended for the following cutting depths:
– With segment saw blades ACZ 85 .. with a diameter of

85 mm: 8 mm, 10 mm, 12 mm and 14 mm cutting depths
(see indication on the depth stop in large font and not in
brackets).

– With segment saw blades ACZ 100 .. with a diameter of

100 mm: 14 mm, 16 mm, 18 mm and 20 mm cutting
depths (see indication on the depth stop in smaller font
and brackets).

Insert the appropriate segment saw blade for the desired cut­ting depth. Slide the depth stop 14 from the tool holder 9 in
the direction of the application tool until you can rotate it free­ly. Rotate the depth stop 14 so that the desired cutting depth
is above the section of the saw blade, which will be used to
saw. Slide the depth stop 14 once again to the stop onto the
gear head of the application tool.

For all other cutting depths and when working with other
application tools, remove the depth stop 14. For this, remove
the application tool and pull the depth stop from the gear
head.

English | 23

Mounting the Auxiliary Handle (optional accessory)

The vibration-damped auxiliary handle enables the tool to be
used safely and more comfortably.

Screw the auxiliary handle on the right or left of the machine
head depending on the working method.

 Do not continue to use the power tool when the auxilia-

ry handle is damaged. Do not make any changes or
modifications to the auxiliary handle.

Mounting/Replacing a Sanding Sheet on the Sanding
Plate

The sanding plate 12 is fitted with Velcro backing for quick
and easy fastening of sanding sheets with Velcro adhesion.

Before attaching the sanding sheet 13, free the Velcro back­ing of the sanding plate 12 from any debris by tapping against
it in order to enable optimum adhesion.

Position the sanding sheet 13 flush alongside one edge of the
sanding plate 12, then lay the sanding sheet onto the sanding
plate and press firmly.

To ensure optimum dust extraction, pay attention that the
punched holes in the sanding sheet match with the holes in
the sanding plate.

To remove the sanding sheet 13, grasp it at one of the tips and
pull it off from the sanding plate 12.

You can use all sanding sheets, fleece pads/polishing cloth
pads of the Delta 93 mm series of Bosch accessory program.

Sanding accessories, such as fleece pads/polishing cloth
pads, are attached to the sanding plate in the same manner.

Selecting the Sanding Sheet

Depending on the material to be worked and the required rate of material removal, different sanding sheets are available:

Sanding disc Material Application Grain size

Red quality

– All wooden materials

(e. g., hardwood,
softwood, chipboard,
building board)

– Metal materials

For coarse-sanding, e. g. of rough, unplaned beams
and boards

For face sanding and planing small irregularities

For finish and fine sanding of wood

coarse 40

60

medium 80

100
120

fine 180

240
320
400

White quality

–Paint
–Varnish
– Filling compound
– Filler

For sanding off paint

For sanding primer (e. g., for removing brush dashes,
drops of paint and paint run)

For final sanding of primers before coating

coarse 40

60

medium 80

100
120

fine 180

240
320

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 24 Friday, March 3, 2017 2:20 PM

24 | English

Dust/Chip Extraction

 Dust from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to
one’s health. Touching or breathing-in the dust can cause
allergic reactions and/or lead to respiratory infections of
the user or bystanders.
Certain dust, such as oak or beech dust, is considered car­cinogenic, especially in connection with wood-treatment
additives (chromate, wood preservative). Materials
containing asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable

for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked.

 Prevent dust accumulation at the workplace. Dust can

easily ignite.

Connecting the Dust Extraction (optional accessory)

The dust extraction 19 is intended only when working with the
sanding plate 12; it is not of use in combination with other ap­plication tools.

For sanding, always connect the dust extraction.
To mount the dust extraction 19 (accessory), remove the

application tool and the depth stop 14.
Slide the dust extraction 19 all the way over the tool holder 9

onto the collar of the power tool. Turn the dust extraction to
the required position (not directly under the power tool).
Press shut the clamping lever 20 to fix the dust extraction.

Plug the tool sleeve of the vacuum hose 17 onto the vacuum
connection 18. Connect the vacuum hose 17 to a vacuum
cleaner (accessory).

An overview for connecting to various vacuum cleaners can be
found on the graphics page.

The vacuum cleaner must be suitable for the material being
worked.

When vacuuming dry dust that is especially detrimental to
health or carcinogenic, use a special vacuum cleaner.

Operation

Starting Operation

Inserting the battery
Note: Use of batteries not suitable for the machine can lead to

malfunctions of or cause damage to the power tool.
Insert the charged battery 3 into the handle until it can be felt

to engage and faces flush against the handle.

Switching On and Off

To start the machine, push the On/Off switch 2 forward so
that the “I” is indicated on the switch.

The electronic soft starting feature limits the torque upon
switching on and increases the working life of the motor.

The constant electronic control keeps the stroke rate almost
constant under no-load or load conditions and ensures a uni­form working performance.

To switch off the machine, push the On/Off switch 2 toward
the rear so that the “0” is indicated on the switch.

To save energy, only switch the power tool on when using it.
The LED improves visibility in the immediate work area. It is

automatically switched on and off with the power tool.

 Do not look directly into the work area illumination –

your sight can be temporarily degraded!

Preselecting the Orbital Stroke Rate

With the thumbwheel for preselection of the orbital stroke
rate 5, you can preselect the required orbital stroke rate, even
during operation.

The required stroke rate depends on the material and the
working conditions and can be determined through practical
testing.

When sawing, cutting and sanding harder materials, e.g.,
wood or metal, it is recommended to work with orbital stroke
rate “6”; for softer materials, such as plastic, orbital stroke
rate “4” is recommended.

Working Advice

 Wait until the machine has come to a standstill before

placing it down.
 Before any work on the power tool, remove the battery.
Note: Do not cover off the venting slots 7 of the machine while

working, as this reduces the working life of the machine.
While working with HCS tools make sure that the covering of

the tools is undamaged.

Operating Principle

Due to the oscillating drive the application tool/accessory
oscillates up to 20000 times per minute at 2.8 °. This allows
for precise work in narrow spaces.

Work with low and uniform application
pressure, otherwise, the working perfor­mance will decline and the application tool
can become blocked.

While working, move the machine back and
forth, so that the application tool does not
heat up excessively and become blocked.

Sawing
 Use only undamaged saw blades that are in perfect

condition. Bent or dull saw blades can break, negatively

influence the cut, or lead to kickback.

 When sawing light building materials, observe the

statutory provisions and the recommendations of the

material suppliers.
 Plunge cuts may only be applied to soft materials, such

as wood, gypsum plaster boards, etc.!

Before sawing with HCS saw blades in wood, particle board,
building materials, etc., check these for foreign objects such
as nails, screws, or similar. If required, remove foreign
objects or use BIM saw blades.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 25 Friday, March 3, 2017 2:20 PM

Separating
Note: When separating wall tiles take into consideration that

the application tools/accessories wear heavily when used for
longer periods of time.

Sanding

The removal rate and the sanding pattern are primarily deter­mined by the choice of sanding sheet, the preset oscillation
rate and the applied pressure.

Only flawless sanding sheets achieve good sanding capacity
and extend the service life of the machine.

Pay attention to apply uniform sanding pressure; this in­creases the working life of the sanding sheets.

Intensifiying the sanding pressure does not lead to an in­crease of the sanding capacity, but to increased wear of the
machine and the sanding sheet.

For precise on-the-spot sanding of edges, corners and hard to
reach areas, it is also possible to work only with the tip or an
edge of the sanding plate.

When selectively sanding on the spot, the sanding sheet can
heat up considerably. Reduce the orbital stroke rate and the
sanding pressure, and allow the sanding sheet to cool down
regularly.

A sanding sheet that has been used for metal should not be
used for other materials.

Use only original Bosch sanding accessories.
For sanding, always connect the dust extraction.

Scraping

For scraping, select a high oscillation rate.
Work on a soft surface (e.g. wood) at a flat ange, and apply

only light pressure. Otherwise the scraper can cut into the
surface.

Temperature-dependent Overload Protection

In normal conditions of use, the power tool cannot be over­loaded. If the power tool is placed under too much pressure or
the permitted battery temperature range is left, the tool
switches off. Following an automatic shut-off, switch off the
power tool, allow the battery to cool and then switch the
power tool back on.

Recommendations for Optimal Handling of the Battery

Protect the battery against moisture and water.
Store the battery only within a temperature range between

–20 ° C and 50 ° C. As an example, do not leave the battery in
the car in summer.

A significantly reduced working period after charging in­dicates that the battery is used and must be replaced.

Observe the notes for disposal.

English | 25

Maintenance and Service

Maintenance and Cleaning

 Before any work on the power tool, remove the battery.
 For safe and proper working, always keep the machine

and ventilation slots clean.

Clean Riff application tools (accessory) regularly with a wire
brush.

After-sales Service and Application Service

Our after-sales service responds to your questions concern­ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can
also be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions
concerning our products and their accessories.

In all correspondence and spare parts orders, please always
include the 10-digit article number given on the nameplate of
the product.

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

AVERTISSEMENT

OBJ_BUCH-2957-001.book Page 26 Friday, March 3, 2017 2:20 PM

26 | Français

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Transport

The contained lithium-ion batteries are subject to the Danger­ous Goods Legislation requirements. The user can transport
the batteries by road without further requirements.
When being transported by third parties (e. g.: air transport or
forwarding agency), special requirements on packaging and
labelling must be observed. For preparation of the item being
shipped, consulting an expert for hazardous material is re­quired.

Dispatch batteries only when the housing is undamaged.
Tape or mask off open contacts and pack up the battery in
such a manner that it cannot move around in the packaging.
Please also observe possibly more detailed national regula­tions.

Disposal

The machine, rechargeable batteries, accessories
and packaging should be sorted for environmental­friendly recycling.

Do not dispose of power tools and batteries/rechargeable
batteries into household waste!

Only for EC countries:

According to the European Guideline
2012/19/EU, power tools that are no longer
usable, and according to the European
Guideline 2006/66/EC, defective or used
battery packs/batteries, must be collected
separately and disposed of in an environ­mentally correct manner.

Batteries no longer suitable for use can be directly
returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]

Battery packs/batteries:
Li-ion:

Please observe the instructions in section “Transport”,
page 26.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lire tous les avertissements
de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.

Conserver tous les avertissements et toutes les instruc­tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).

Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

 Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent

enflammer les poussières ou les fumées.

 Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 27 Friday, March 3, 2017 2:20 PM

Français | 27

Sécurité électrique
 Il faut que les fiches de l’outil électrique soient adaptées

au socle. Ne jamais modifier la fiche de quelque façon
que ce soit. Ne pas utiliser d’adaptateurs avec des outils
à branchement de terre. Des fiches non modifiées et des

socles adaptés réduiront le risque de choc électrique.

 Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi­nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

 Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.

 Si l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes
 Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica­ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des per­sonnes.

 Utiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus­sures de sécurité antidérapantes, les casques ou les pro­tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.

 Eviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher l’ou­til au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’in-

terrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.

 Retirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

 Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur

contrôle de l’outil dans des situations inattendues.

 S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

 Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil
 Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de ma-

nière plus sûre au régime pour lequel il a été construit.

 Ne pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout ou-

til qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

 Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives ré-

duisent le risque de démarrage accidentel de l’outil.

 Conserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

 Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

 Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des

conditions de travail et du travail à réaliser. L’utilisation

de l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Utilisation des outils fonctionnant sur batteries et
précautions d’emploi

 Ne recharger qu’avec le chargeur spécifié par le fabri-

cant. Un chargeur qui est adapté à un type de bloc de bat-

teries peut créer un risque de feu lorsqu’il est utilisé avec

un autre type de bloc de batteries.

 N’utiliser les outils qu’avec des blocs de batteries spé-

cifiquement désignés. L’utilisation de tout autre bloc de

batteries peut créer un risque de blessure et de feu.

 Lorsqu’un bloc de batteries n’est pas utilisé, le mainte-

nir à l’écart de tout autre objet métallique, par exemple

trombones, pièces de monnaie, clés, clous, vis ou

autres objets de petite taille qui peuvent donner lieu à

une connexion d’une borne à une autre. Le court-circui-

tage des bornes d’une batterie entre elles peut causer des

brûlures ou un feu.

tements et les gants à distance des parties en mouve­ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 28 Friday, March 3, 2017 2:20 PM

28 | Français

 Dans de mauvaises conditions, du liquide peut être

éjecté de la batterie ; éviter tout contact. En cas de
contact accidentel, nettoyer à l’eau. Si le liquide entre
en contact avec les yeux, rechercher en plus une aide
médicale. Le liquide éjecté des batteries peut causer des

irritations ou des brûlures.

Maintenance et entretien
 Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Consignes de sécurité pour les outils
multifonctions sans fil

 Tenir l’outil par les surfaces de préhension isolées, lors

de la réalisation d’une opération au cours de laquelle
l’organe de coupe peut entrer en contact avec un câ­blage non apparent. Le contact avec un fil « sous tension »

peut également mettre « sous tension » les parties métal­liques exposées de l’outil électrique et provoquer un choc
électrique sur l’opérateur.

 N’utiliser l’outil électroportatif que pour un travail à

sec. La pénétration d’eau dans un outil électroportatif aug-

mente le risque d’un choc électrique.

 Attention ! Risque d’incendie ! Eviter la surchauffe des

matériaux travaillés et de la ponceuse. Vider toujours
le bac de récupération des poussières avant de faire
une pause de travail. Les particules de poussière se trou-

vant dans le sac à poussières, le microfiltre, le sac en pa­pier (ou dans le sac à poussières en tissu ou le filtre de l’as­pirateur) peuvent s’enflammer d’elles-mêmes dans des
conditions défavorables, p. ex. projection d’étincelles lors
du ponçage de pièces en métal, ceci notamment lorsque
les particules de poussières sont mélangées à des résidus
de vernis, de polyuréthane ou d’autres substances
chimiques et que les matériaux travaillés sont très chauds
après avoir été travaillés pendant une période assez
longue.

 Garder les mains à distance de la zone de sciage. Ne pas

passer les mains sous la pièce à travailler. Lors d’un

contact avec la lame de scie, il y a risque de blessures.

 Utiliser des détecteurs appropriés afin de déceler des

conduites cachées ou consulter les entreprises d’ap­provisionnement locales. Un contact avec des conduites

d’électricité peut provoquer un incendie ou un choc élec­trique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels.

 Toujours bien tenir l’outil électroportatif des deux

mains et veiller à toujours garder une position de tra­vail stable. Avec les deux mains, l’outil électroportatif est

guidé de manière plus sûre.

 Bloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.

 Ne pas ouvrir l’accu. Risque de court-circuit.

Protéger l’accu de toute source de chaleur,
comme p. ex. l’exposition directe au soleil, au
feu, à l’eau et à l’humidité. Il y a risque d’explo-

sion.

 En cas d’endommagement et d’utilisation non

conforme de l’accu, des vapeurs peuvent s’échapper.

Ventiler le lieu de travail et, en cas de malaises, consul-

ter un médecin. Les vapeurs peuvent entraîner des irrita-

tions des voies respiratoires.

 N’utiliser l’accu qu’avec votre outil électroportatif

Bosch. Seulement ainsi l’accu est protégé contre une sur-

charge dangereuse.

 Les objets pointus comme un clou ou un tournevis et le

fait d’exercer une force extérieure sur le boîtier risque

d’endommager l’accu. Il peut en résulter un court-circuit

interne et l’accu risque de s’enflammer, de dégager des fu-

mées, d’exploser ou de surchauffer.

 Porter des gants de protection pour remplacer les ou-

tils de travail. Les outils de travail se chauffent lors d’une

utilisation prolongée.

 Ne grattez pas de matériaux humidifiés (p. ex. papiers

peints) et pas sur une surface humide. La pénétration

d’eau à l’intérieur d’un outil électrique augmente le risque

de choc électrique.

 Ne traitez pas la surface à travailler avec des liquides

contenant des solvants. Des vapeurs nuisibles à la santé

peuvent être générées si les matériaux s’échauffent lors du

grattage.

 Soyez extrêmement vigilant lors de la manipulation du

racloir. L’outil est très tranchant, il y a danger de blessure.

Description et performances du
produit

Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc­tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.

Utilisation conforme

Cet outil électrique est destiné à scier et tronçonner des ma­tériaux en bois, matières plastiques, plâtre, des métaux non­ferreux et des éléments de fixation (p.ex. clous, agrafes). Il
est également approprié pour travailler du carrelage mural
tendre ainsi qu’au ponçage à sec et au grattage de petites sur­faces. Il est particulièrement bien approprié pour travailler
près du bord et bord à bord.

La LED de cet outil électroportatif est destinée à éclairer l’es­pace de travail de l’outil. Elle n’est pas conçue pour servir de
source d’éclairage ambiant dans une pièce.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 29 Friday, March 3, 2017 2:20 PM

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re­présentation de l’outil électroportatif sur la page graphique.

1 Levier AutoClic de déverrouillage de l’outil
2 Interrupteur Marche/Arrêt
3 Accumulateur
4 Touche de déverrouillage de l’accumulateur
5 Molette de réglage présélection de la vitesse
6 Voyant lumineux indiquant l’état de charge de l’accu
7 Ouïes de ventilation
8 Filetage pour la poignée supplémentaire

9 Porte-outil
10 LED
11 Lame de scie à plongée*
12 Plateau de ponçage*
13 Feuille abrasive*
14 Butée de profondeur*
15 Lame de scie segmentée*
16 Poignée (surface de préhension isolante)
17 Tuyau d’aspiration*
18 Raccord d’aspiration des poussières*
19 Dispositif d’aspiration de poussières*
20 Levier de serrage du dispositif d’aspiration des

poussières

*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.

Caractéristiques techniques

Outils multifonctions sans fil UniversalMulti 12

N° d’article
Présélection de la vitesse
Constant-Electronic
Démarrage en douceur
Porte-outil AutoClic
Tension nominale
Vitesse à vide n

0

tr/min 10000 –20 000

Angle d’oscillation
gauche/droite

Poids suivant
EPTA-Procedure 01:2014

Plage de températures
autorisées
–pendant la charge
– pendant le fonctionnement*

et pour le stockage

Accus recommandés

Chargeurs recommandés

* performances réduites à des températures <0 °C
Caractéristiques techniques déterminées avec l’accu fourni avec

l’appareil.

3 603 A03 0..









V= 12

°2,8

kg 1,1

°C

°C

0... +45

–20...+50

PBA 10,8V...

PBA 12V...

AL 11.. CV

Français | 29

Niveau sonore et vibrations

Valeurs d’émissions sonores déterminées selon la norme
EN 60745-2-4.

Les mesures réelles (A) des niveaux sonores de l’appareil
sont : niveau de pression acoustique 83 dB(A) ; niveau d’in­tensité acoustique 94 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Travailler sans poignée supplémentaire

Valeurs totales des vibrations a
axes directionnels) et incertitude K relevées conformément à

(somme vectorielle des trois

h

la norme EN 60745-2-4 :
Ponçage : a
Sciage avec lame plongeante : a
Sciage avec lame segment : a

=4m/s2, K=1,5 m/s2,

h

h

=10m/s2, K= 1,5 m/s2,

h

=12m/s2, K= 1,5 m/s2.

Travailler avec poignée supplémentaire

Valeurs totales des vibrations a
axes directionnels) et incertitude K relevées conformément à

(somme vectorielle des trois

h

la norme EN 60745-2-4 :
Ponçage : a
Sciage avec lame plongeante : a
Sciage avec lame segment : a

=6m/s2, K=1,5 m/s2,

h

h

=17m/s2, K= 2 m/s2,

h

=16m/s2, K= 1,5 m/s2.

Le niveau d’oscillation indiqué dans ces instructions d’utilisa­tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est néanmoins
utilisé pour d’autres applications, avec différents accessoires
ou d’autres outils de travail ou s’il est mal entretenu, le niveau
d’oscillation peut être différent. Ceci peut augmenter consi­dérablement la charge vibratoire pendant toute la durée de
travail.
Pour une estimation précise de la charge vibratoire, il est re­commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable­ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de tra­vail, maintenir les mains chaudes, organisation des opéra­tions de travail.

Montage

Chargement de l’accu

 N’utilisez que les chargeurs indiqués sur la page des ac-

cessoires. Seuls ces chargeurs sont adaptés à l’accu à ions

lithium utilisé dans votre outil électroportatif.

Note : L’ac cu e st f our ni en éta t de cha rge faib le. Afi n de gar an­tir la puissance complète de l’accu, chargez complètement
l’accu dans le chargeur avant la première mise en service.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 30 Friday, March 3, 2017 2:20 PM

30 | Français

La batterie Lithium-ion peut être rechargée à tout moment,
sans que sa durée de vie n’en soit réduite. Le fait d’inter­rompre le processus de charge n’endommage pas la batterie.

Grâce à la Protection Electronique des Cellules « Electronic
Cell Protection (ECP) », l’accu à ions lithium est protégé
contre une décharge profonde. Lorsque l’accumulateur est
déchargé, l’outil électroportatif s’arrête grâce à un dispositif
d’arrêt de protection : L’outil de travail ne tourne plus.

Note : Si l’outil électroportatif s’arrête automatiquement
parce que l’accu est déchargé ou surchauffé, mettez l’outil
électroportatif hors marche au moyen de l’interrupteur
Marche/Arrêt 2. Rechargez l’accu ou laissez-le refroidir avant
de remettre en marche l’outil électroportatif. L’accu risque si­non d’être endommagé.

Retirer l’accu

Pour sortir l’accu 3, appuyez sur la touche de déverrouillage 4
et sortez l’accu à l’arrière de l’outil électroportatif. Ne pas

forcer.
Voyant lumineux indiquant l’état de charge de l’accu

Quand l’outil électroportatif est en marche, le voyant lumi­neux indiquant l’état de charge de l’accu 6 indique la capacité
d’accu encore disponible ou une surcharge.

Affichage Capacité

Lumière verte permanente > 70 %
Lumière jaune permanente 30– 70 %
Lumière rouge permanente <30 %

Si l e voya nt lu mineu x indi quan t l’ét at de c harg e de l’ accu 6 cli-
gnote rouge, c’est que l’outil électroportatif est soumis à une
surcharge. Veuillez respecter les indications données dans le
chapitre « Protection contre une surcharge en fonction de la
température », page 35.

Changement d’outil

 Avant d’effectuer des travaux sur l’appareil (p. ex. tra-

vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
électroportatif. Il y a risque de blessure lorsqu’on appuie

par mégarde sur l’interrupteur Marche/Arrêt.

 Portez des gants de protection lors du changement

d’outil. Lors d’un contact avec les outils de travail, il y a un

risque de blessures.

Prenez soin de n’utiliser que les accessoires (outils de travail)
prévus pour votre outil électroportatif.

Outil de travail UniversalMulti 12

Choix de l’outil de travail

Le tableau suivant donne des exemples d’outils de travail. Vous trouverez d’autres outils de travail dans la gamme étendue des
accessoires Bosch.

Outil de travail Matériau Utilisation

Lame de scie
segmentée
bimétal

Bois et dérivés,
Plastiques,
Métaux non ferreux

Coupes de tronçonnage et coupes en plongée ; également
pour le sciage près du bord, dans les coins et les endroits
d’accès difficile ;
Exemple : raccourcir des plinthes ou des châssis de porte
déjà montés, coupes en plongée lors de l’ajustement de
panneaux de sol

Plaque de
ponçage pour
lames de scie de la
série Delta 93 mm

En fonction de la lame de
scie

Ponçage des surfaces aux bords, dans les coins ou les
endroits d’accès difficile ;
en fonction de la lame de scie, p. ex. pour le ponçage de
bois, peinture, vernis, pierre

No n- ti ss és de ne tt oy ag e, no n- ti ss és po ur l a s tr uc tu ra ti on /l e
cérusage du bois, le dérouillage du métal et le ponçage lé­ger des vernis et laques, feutre à polir pour le prépolissage

Plateau de
ponçage pour pro­filés

Bois,
Tubes/Profilés,
Peintures,
Vernis et laques,

Ponçage facile et efficace de profilés jusqu’à 55 mm de dia­mètre ;
feuilles abrasives rouges pour le ponçage du bois, des

tubes/profilés, des vernis, des apprêts et du métal
Apprêts,
Métal

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 31 Friday, March 3, 2017 2:20 PM

Outil de travail Matériau Utilisation

Lame de scie à
plongée bimétal
bois et métal

Bois tendre,
Plastiques tendres,
Plaques de plâtre,
Profilés à parois minces en
métaux non ferreux et
aluminium,
Tôles minces,

Petites découpes et coupes plongeantes

Exemple : découpe d’un évidement pour prise électrique,

sectionnement au ras d’un tuyau de cuivre, coupes

plongeantes dans des plaques de plâtre

Travaux d’ajustement de précision dans le bois

Exemple : découpe d’évidements pour serrures et ferrures

Clous et vis non trempés

Lame de scie à
plongée HCS bois

Bois et dérivés,
Plastiques tendres

Coupes de tronçonnage et coupes en plongée profondes ;

également pour le sciage près du bord, dans les coins et les

endroits d’accès difficile ;

Exemple : coupe en plongée étroite dans le bois massif

pour le montage d’une grille de ventilation

Lame plongeante
bi-métal pour bois
dur

Bois dur,
Panneaux replaqués

Coupes plongeantes dans des panneaux replaqués ou du

bois dur

Exemple : montage de fenêtres de toit

Français | 31

Lame plongeante
au carbure pour
métal

Lame de scie à
plongée bimétal
bois et métal

Lame de scie seg­mentée HM Riff

Lame segment à
concrétion dia­mant

Lame delta
HM Riff

Enlève-mortier à
concrétion
carbure

Métal,
Matériaux fortement
abrasifs,
Fibres de verre,
Plaques de plâtre,
Panneaux de fibres à liant
ciment

Bois tendre,
Bois dur,
Panneaux plaqués,
Panneaux à revêtement
plastique,
Clous et vis non trempés

Joints en ciment,
Faïences et carreaux
muraux tendres,
Plastiques renforcés de
fibres de verre,
Béton cellulaire/
thermopierre

Joints en ciment,
Faïences et carreaux
muraux tendres,
Résine époxy,
Plastiques renforcés de
fibres de verre

Mortier,
Restes de béton,
Bois,
Matériaux abrasifs

Mortier,
Joints,
Résine époxy,
Plastiques renforcés de
fibres de verre,
Matériaux abrasifs

Coupes plongeantes dans des matériaux fortement

abrasifs ou du métal

Exemple : découpe de crédences de cuisine, découpe facile

de vis et clous en acier trempé et d’acier inoxydable

Coupes plongeantes dans des panneaux replaqués ou du

bois dur

Exemple : raccourcissement de cadres de porte, réalisation

de découpes dans une étagère

Couper et tronçonner près du bord, dans les coins ou les

endroits d’accès difficile ;

Exemple : enlever les interstices entre le carrelage mural

pour les travaux de réparation, couper des encoches dans

les carreaux, plaques de plâtre ou matières plastiques

Enlèvement précis de joint/mortier à carrelage, de résines

époxy et de plastiques renforcés de fibres de verre

Exemple : réalisation de petites découpes dans des car-

reaux muraux tendres et d’évidements dans du plastique

renforcé de fibres de verre

Grattage et ponçage sur supports durs

Exemple : enlèvement de mortier ou de colle à carrelage

(p.ex. pour le remplacement de carreaux endommagés),

enlèvement de restes de colle à moquette

Enlèvement de joints et de matériaux de carrelage ainsi que

grattage et ponçage de supports durs

Exemple : enlèvement de colle à carrelage et de mortier à

joint

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 32 Friday, March 3, 2017 2:20 PM

32 | Français

Outil de travail Matériau Utilisation

Lame multi­usages HCS

Carton bitumé,
Moquettes,
Gazon synthétique,
Carton,

Découpe précise et rapide de matériaux tendres et de

matériaux abrasifs souples

Exemple : découpe de moquettes, carton, revêtements de

sol en PVC, carton bitumé etc.
Revêtements de sol en
PVC

Racloir, rigide

Moquettes,
Mortier,
Béton,

Raclage et grattage sur supports durs

Exemple : enlèvement de mortier, de colle à carrelage, de

restes de béton et de colle à moquette
Colle à carrelage

Racloir, flexible

Colle à moquette,
Restes de peinture,
Silicone

Raclage souple sur supports tendres

Exemple : enlèvement de joints de silicone, de restes de

colle à moquette ou de peinture

Lame de scie
bimétal à
segments ondulés

Languette de
ponçage à
concrétion
carbure

Lame plongeante
à concrétion
carbure

Lame coupe-joint
universelle HCS

Lame de scie à
plongée bimétal
bois et métal

Lame plongeante
à concrétion
carbure pour
métal

Matériaux isolants,
Plaques d’isolation,
Dalles de tapis,
Plaques d’isolation
phonique,
Carton,
Moquettes,
Caoutchouc,
Cuir

Bois,
Peintures

Fibres de verre,
Mortier,
Bois

Joints de dilatation,
Mastic de fenêtre,
Matériaux d’isolation
(laine de roche)

Bois tendre,
Bois dur,
Panneaux plaqués,
Panneaux à revêtement
plastique,
Clous et vis non trempés

Acier inoxydable (Inox),
Vis et clous,
Résine époxy,
Plastiques renforcés de
fibres de verre,
Fibres de verre,
Plaques de plâtre,
Béton cellulaire/
thermopierre

Découpe précise de matériaux tendres

Exemple : découpe de plaques d’isolation, découpe à ras de

surlongueurs de matériau isolant

Ponçage sans papier abrasif de bois ou de peinture dans

des endroits difficiles d’accès

Exemple : enlèvement de peinture entre des lattes de vo-

lets, ponçage de revêtements de sol en bois dans les coins

Coupes plongeantes dans des matériaux fortement

abrasifs

Exemple : enlèvement de carreaux mosaïque de faible

épaisseur

Découpe et enlèvement de matériaux tendres

Exemple : découpe de joints de dilatation en silicone ou de

mastic de fenêtre

Coupes plongeantes rapides et profondes dans du bois et

du métal

Exemple : découpe rapide de bois avec clous, coupes

plongeantes profondes dans les panneaux replaqués et

raccourcissement précis de cadres de porte

Coupes plongeantes rapides et profondes dans des

matériaux fortement abrasifs ou du métal

Exemple : découpe rapide de crédences de cuisine, dé-

coupe facile de vis, clous trempés et d’acier inoxydable

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 33 Friday, March 3, 2017 2:20 PM

Outil de travail Matériau Utilisation

Lame de scie à
plongée bimétal
bois et métal

Bois,
Matériaux en bois
abrasifs,
Plastiques,
Clous et vis trempés,
Tuyaux en métaux non

Coupes plongeantes rapides et profondes dans des

matériaux en bois abrasifs et dans des plastiques

Exemple : découpe rapide de tubes en métaux non ferreux

et de profilés de petites dimensions, découpe facile de

clous et vis non trempés et de profilés en acier de petites

dimensions
ferreux

Lame de scie à
plongée HCS bois

Bois tendre,
Tourillons,
Tétons,
Eléments de mobilier

Découpes et coupes plongeantes rapides et profondes ;

auss i pour le sci age à ra s dans les co ins et d ans le s endro its

difficiles d’accès

Exemple : coupes plongeantes profondes dans du bois

tendre pour l’encastrement d’une grille d’aération

Français | 33

Montage des outils de travail (voir figure A)

Posez l’accessoire de travail sur une surface plane. L’inscrip­tion sur l’accessoire doit être visible par le haut.

Orientez l’accessoire de travail dans la position qui facilite le
plus le travail à effectuer. L’accessoire peut être fixé dans
douze positions espacées de 30°.

Pressez l’outil électroportatif contre l’accessoire de travail
dans la position angulaire souhaitée, jusqu’à ce qu’il s’en­clenche de manière audible.

 Contrôler si l’accessoire est bien serré. Les accessoires

incorrectement fixés peuvent se détacher pendant l’utili­sation et vous mettre en danger.

Sortir l’outil de travail (voir figure B)

Ouvrez le levier AutoClic 1 jusqu’en butée. L’accessoire de
travail est éjecté.

Montage et réglage de la butée de profondeur

La butée de profondeur 14 est utilisable en combinaison avec
des lames segment.

Le cas échéant, enlevez un outil de travail éventuellement
déjà monté.

Poussez la butée de profondeur 14 jusqu’à la butée puis, avec
la nomenclature du dispositif orientée vers le haut, par-dessus
le porte-outil 9 sur la tête d’engrenage de l’outil électroportatif.

La butée de profondeur est conçue pour les profondeurs de
coupes suivantes :
– Avec des lames à segments ACZ 85 .. d’un diamètre de

85 mm : profondeurs de coupe 8 mm, 10 mm, 12 mm et
14 mm (indication sur la butée de profondeur en carac­tères plus larges et sans parenthèse).

– Avec des lames à segments ACZ 100 .. d’un diamètre de

100 mm : profondeurs de coupe 14 mm, 16 mm, 18 mm
et 20 mm (indication sur la butée de profondeur en carac­tères plus larges et entre parenthèses).

Insérez la lame à segment appropriée et adéquate de façon à
obtenir la profondeur de coupe requise. Amenez la butée de
profondeur 14 du porte-outil 9 en direction de l’outil de travail
jusqu’à ce que vous puissiez l’orienter librement. Orientez la
butée de profondeur 14 de façon à ce que la lame à segment
utilisée atteigne la profondeur de coupe requise. Amenez de
nouveau la butée de profondeur 14 en butée sur la tête d’en­grenage de l’outil électroportatif.

Retirez la butée de profondeur 14 pour toute autre profon­deur de coupe et pour le travail avec d’autres outils de travail.
Enlevez à cet effet l’outil de travail et retirez la butée de pro­fondeur de la tête d’engrenage.

Montage de la poignée supplémentaire
(accessoires en option)

La poignée supplémentaire anti-vibrations permet un manie­ment sûr et aisé.

En fonction du mode de travail, vissez la poignée supplémen­taire du côté droit ou gauche du carter d’engrenage.

 Ne continuez pas à utiliser l’outil électroportatif si la

poignée supplémentaire est endommagée. N’effectuez
aucune modification sur la poignée supplémentaire.

Montage de la lame de scie sur la plaque de ponçage/
remplacement de la lame de scie

Le plateau de ponçage 12 est équipée d’un revêtement auto­aggripant, ce qui permet de fixer rapidement et facilement les
feuilles abrasives.

Tapotez légèrement sur le revêtement auto-agrippant du pla­teau de ponçage 12 av ant de mon te r l a fe uil le ab ras iv e 13

afin

d’obtenir une adhésion optimale.
Placez la feuille abrasive 13 de façon à la faire coïncider avec

un bord du plateau de ponçage 12 et appuyez sur la feuille
abrasive par un léger mouvement de rotation dans le sens des
aiguilles d’une montre.

Afin de garantir une bonne aspiration de poussières, assurez­vous que les trous perforés de la feuille abrasive et du plateau
de ponçage coïncident.

Pour retirer la feuille abrasive 13, prenez-la par un coin et re­tirez-la du plateau de ponçage 12.

Il est possible d’utiliser toutes les lames de scie ou feutres de
polissage et de nettoyage de la série Delta 93 mm du pro­gramme d’accessoires Bosch.

Montez les accessoires de ponçage tels que les non-tissé ou
les feutres à polir de la même manière sur le plateau de
ponçage.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 34 Friday, March 3, 2017 2:20 PM

34 | Français

Choix de la feuille abrasive

En fonction du matériau à travailler et du travail demandé, il existe différentes feuilles abrasives :

Feuille abrasive Matériau Utilisation Grains

Qualité rouge

Qualité blanche

– Tous les bois (p. ex. bois

dur, bois tendre,
panneaux agglomérés,
panneaux muraux)

– Matériaux en métal

–Peinture
–Vernis
– Masse de remplissage
– Spatule

Pour le dégrossissage p. ex. de poutres et planches
rugueuses, non rabotées

Pour la rectification (plane) et le nivellement de
petites rugosités

Pour la rectification de parachèvement et le ponçage
du bois

Pour retirer des couches de peinture

Pour poncer les couches de base de peinture (p.ex.
enlever les traits de pinceau, les gouttes de peinture
et les nez)

Pour le finissage d’apprêts avant l’application de la
peinture laquée

grossier 40

moyen 80

fin 180

grossier 40

moyen 80

fin 180

60

100
120

240
320
400

60

100
120

240
320

Aspiration de poussières/de copeaux

 Les poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous­sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de per­sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à trai­ter en vigueur dans votre pays.

 Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Raccordement de l’aspiration des poussières
(accessoires en option)

Le dispositif d’aspiration 19 n’est conçu que pour les travaux
avec le plateau de ponçage 12, il ne peut pas être utilisé avec
d’autres outils de travail.

Utilisez toujours une aspiration des poussières pour les tra­vaux de ponçage.

Pour monter le dispositif d’aspiration de poussières 19
(accessoire), retirez l’outil de travail et la butée de profondeur

14.

Glissez jusqu’en butée le dispositif d’aspiration des pous­sières 19 sur le collet de l’outil électroportatif, par dessus le
porte-outil 9. Faites pivoter le dispositif d’aspiration des
poussières dans la position souhaitée (pas directement sous
l’outil électroportatif). Refermez le levier de serrage 20 pour
fixer le dispositif d’aspiration des poussières.

Emboîter le manchon du tuyau d’aspiration 17 sur le raccord
d’aspiration des poussières 18. Raccorder l’autre extrémité
du tuyau d’aspiration 17 à un aspirateur (non fourni).

Vous trouverez un tableau pour le raccordement aux diffé­rents aspirateurs sur la pages des graphiques.

L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci­fiques.

Mise en marche

Mise en service

Montage de l’accu
Note : L’utilisation d’accus non appropriés pour votre outil

électroportatif peut entraîner des dysfonctionnements ou en­dommager l’outil électroportatif.

Montez l’accu chargé 3 dans la poignée jusqu’à ce qu’il s’encli­quette de façon perceptible et ne dépasse plus de la poignée.

Mise en Marche/Arrêt

Pour mettre en marche l’outil électroportatif, poussez l’inter­rupteur Marche/Arrêt 2 vers l’avant de sorte que «I» appa-
raisse sur l’interrupteur.

Le démarrage électronique en douceur limite le couple lors de
la mise en marche et augmente la durée de vie du moteur.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 35 Friday, March 3, 2017 2:20 PM

Le constant-électronic permet de maintenir presque
constante la vitesse en marche à vide et en charge, et assure
ainsi une performance régulière.

Pour éteindre l’outil électroportatif, poussez l’interrupteur
Marche/Arrêt 2 vers l’arrière de sorte que le chiffre «0»
apparaisse sur l’interrupteur.

Afin d’économiser l’énergie, ne mettez l’outil électroportatif
en marche que quand vous l’utilisez.

La LED améliore la visibilité dans la zone de travail. Elle est
activée / désactivée lors de la mise en marche / de l’arrêt de
l’outil électroportatif.

 Ne pas regarder directement la diode d’éclairage de la

zone de travail. Risque d’éblouissement !

Présélection de la vitesse

La molette de réglage présélection de la vitesse 5 permet de
présélectionner la vitesse nécessaire (même durant le travail
de ponçage).

La vitesse nécessaire dépend du matériau à travailler et des
conditions de travail et peut être déterminée par des essais
pratiques.

Lors du sciage, du tronçonnage et du ponçage de matériaux
durs tels que le bois ou le métal, la vitesse « 6 » est recomman­dée, pour les matériaux tendres tels que les matières plas­tiques, la vitesse « 4 » est recommandée.

Instructions d’utilisation

 Avant de déposer l’outil électroportatif, attendez que

celui-ci soit complètement à l’arrêt.

 Avant tous travaux sur l’outil électroportatif, sortez

l’accu.

Note : Ne pas bloquer les ouïes de ventilation 7 de l’outil élec-

troportatif lors du travail, autrement la durée de vie de l’outil
électroportatif est réduite.

Lors du travail avec les outils HCS, veiller à ce que le revête­ment des outils ne présente aucun dommage.

Principe de fonctionnement

L’entraînement oscillant fait que l’outil électroportatif oscille
jusqu’à 20000 fois par minute de 2,8 °. Ceci permet un travail
précis dans un endroit étroit.

Travaillez en exerçant une faible pression
uniforme afin de ne pas réduire le rende­ment de travail ou bloquer l’outil de travail.

Déplacez de temps en temps l’outil électro­portatif lors du travail pour éviter tout ré­chauffement excessif ou blocage de l’outil
de travail.

Le sciage

 N’utiliser que des lames de scie en parfait état. Les

lames de scie déformées ou émoussées peuvent se casser,
avoir des effets négatifs sur la qualité de la coupe ou causer
un contrecoup.

Français | 35

 Lors du sciage de matériaux de construction légers,

respectez les dispositions légales ainsi que les recom­mandations du fabricant du matériau.

 Le procédé de coupes en plongée ne peut être appliqué

que pour des matériaux tendres tels que le bois, les
plaques de plâtre, etc. !

Avant de scier avec des lames de scie HCS dans le bois, les
panneaux agglomérés, les matériaux de construction etc., vé­rifiez si ceux-ci contiennent des corps étrangers tels que
clous, vis etc. Le cas échéant, enlevez les corps étrangers ou
utilisez des lames de scie bimétal.

Le tronçonnage
Note : Lors du tronçonnage de carrelages muraux, tenez

compte que les outils s’usent rapidement lors d’une utilisation
prolongée.

Le ponçage

La puissance d’enlèvement de matière ainsi que l’état de la
surface dépendent en grande partie du choix de la feuille
abrasive, de la vitesse de rotation présélectionnée ainsi que
de la pression exercée sur l’appareil.

Seules des feuilles abrasives impeccables assurent un bon
travail de ponçage et ménagent l’outil électroportatif.

Veillez à ce que la pression de travail soit régulière, afin d’aug­menter la durée de vie des feuilles abrasives.

Une pression trop élevée exercée sur l’appareil n’améliore pas
la puissance de ponçage mais augmente considérablement
l’usure de l’outil électroportatif et de la feuille abrasive.

Pour poncer avec une précision extrême dans les coins, sur
des bords et dans des endroits d’accès difficile, il est égale­ment possible de ne travailler qu’avec la pointe ou le bord du
plateau de ponçage.

Lors de travaux de ponçage ponctuel, la feuille abrasive peut
fortement chauffer. Réduisez alors la vitesse et la pression, et
laissez la feuille abrasive régulièrement refroidir.

Une feuille abrasive avec laquelle on a travaillé du métal, ne
doit pas être utilisée pour d’autres matériaux.

N’utilisez que des accessoires de ponçage d’origine Bosch.
Utilisez toujours une aspiration des poussières pour les tra-

vaux de ponçage.

Grattage

Choisissez une vitesse élevée pour le grattage.
Travaillez sur une surface souple (p.ex. bois) avec un angle

plat et une pression minimale. Sinon, le racloir peut couper
dans la surface.

Protection contre une surcharge en fonction de la
température

Si l’outil électroportatif est utilisé de manière conforme, tout
risque de surcharge est exclu. En cas de sollicitation exces­sive ou lorsque la température de l’accu sort de la plage ad­missible, l’électronique arrête automatiquement l’outil élec­troportatif. Laissez alors refroidir l’accu puis remettez l’outil
électroportatif en marche.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 36 Friday, March 3, 2017 2:20 PM

36 | Français

Indications pour le maniement optimal de l’accu

Protégez l’accu de l’humidité et de l’eau.
Ne stockez l’accu que dans la plage de température de

–20 ° C à 50 ° C. Ne stockez pas l’accu trop longtemps dans
une voiture par ex. en été.

Si l’autonomie de l’accu diminue considérablement après les
recharges effectuées, cela signifie que l’accu est usagé et qu’il
doit être remplacé.

Respectez les indications concernant l’élimination.

Entretien et Service Après-Vente

Nettoyage et entretien

 Avant tous travaux sur l’outil électroportatif, sortez

l’accu.

 Veillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.

Nettoyez les outils de travail Riff (accessoire) régulièrement
au moyen d’une brosse métallique.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant
la réparation et l’entretien de votre produit et les pièces de re­change. Vous trouverez des vues éclatées ainsi que des infor­mations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.

Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres indiqué sur la plaque signalétique du
produit.

France

Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail : [e-mail]

Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A. S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Transport

Les batteries Lithium-ion sont soumises aux règlements de
transport des matières dangereuses. L’utilisateur peut trans­porter les batteries par voie routière sans mesures supplé­mentaires.
Lors d’une expédition par tiers (par ex. : transport aérien ou
entreprise de transport), les mesures à prendre spécifiques à
l’emballage et au marquage doivent être observées. Dans un
tel cas, lors de la préparation de l’envoi, il est impératif de
faire appel à un expert en transport des matières dange­reuses.

N’expédiez les accus que si le carter n’est pas endommagé.
Recouvrez les contacts non protégés et emballez l’accu de
manière à ce qu’il ne puisse pas se déplacer dans l’emballage.
Veuillez également respecter les règlementations supplémen­taires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs et les accus, ainsi que leurs
accessoires et emballages, doivent pouvoir suivre
chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs et les accus/piles avec
les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne
2012/19/UE, les équipements électriques
dont on ne peut plus se servir, et conformé­ment à la directive européenne
2006/66/CE, les accus/piles usés ou défec­tueux doivent être isolés et suivre une voie
de recyclage appropriée.

Les batteries/piles dont on ne peut p lus se s erv ir p euv ent êtr e
déposées directement auprès de :

Suisse

Batrec AG
3752 Wimmis BE

Batteries/piles :
Lithium ion :

Respectez les indications données dans le chapitre
« Transport », page 36.

Sous réserve de modifications.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 37 Friday, March 3, 2017 2:20 PM

Español

Instrucciones de seguridad

Advertencias de peligro generales para
herramientas eléctricas

ADVERTENCIA

caso de no atenerse a las advertencias de peligro e instruccio­nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.

El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc­tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo
 Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.

 No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus­tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.

 Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.

Seguridad eléctrica
 El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.

 Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma­yor si su cuerpo tiene contacto con tierra.

 No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.

 No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu­fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

Lea íntegramente estas adverten­cias de peligro e instrucciones. En

Español | 37

 Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.

 Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.

Seguridad de personas
 Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.

 Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.

 Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup­tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.

 Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro­ducir lesiones al poner a funcionar la herramienta eléctrica.

 Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.

 Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en­ganchar con las piezas en movimiento.

 Siempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El

empleo de estos equipos reduce los riesgos derivados del
polvo.

Uso y trato cuidadoso de herramientas eléctricas
 No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu­ro dentro del margen de potencia indicado.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 38 Friday, March 3, 2017 2:20 PM

38 | Español

 No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer­se reparar.

 Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc­trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

 Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza­das con su uso o que no hayan leído estas instruccio­nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

 Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó­viles de la herramienta eléctrica, y si existen partes ro­tas o deterioradas que pudieran afectar al funciona­miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra­mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

 Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

 Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque­llos para los que han sido concebidas puede resultar peli­groso.

Trato y uso cuidadoso de herramientas accionadas por
acumulador

 Solamente cargar los acumuladores con los cargadores

recomendados por el fabricante. Existe un riesgo de in-

cendio al intentar cargar acumuladores de un tipo diferen­te al previsto para el cargador.

 Solamente emplee los acumuladores previstos para la

herramienta eléctrica. El uso de otro tipo de acumulado-

res puede provocar daños e incluso un incendio.

 Si no utiliza el acumulador, guárdelo separado de clips,

monedas, llaves, clavos, tornillos o demás objetos me­tálicos que pudieran puentear sus contactos. El corto-

circuito de los contactos del acumulador puede causar
quemaduras o un incendio.

 La utilización inadecuada del acumulador puede provo-

ca r fu gas de l íqu ido . E vit e el con tac to c on é l. En c aso de
un contacto accidental enjuagar el área afectada con
abundante agua. En caso de un contacto con los ojos re­curra además inmediatamente a un médico. El líquido

del acumulador puede irritar la piel o producir quema­duras.

Servicio
 Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Indicaciones de seguridad para herramientas
multifuncionales accionadas por acumulador

 Sujete la herramienta eléctrica por las superficies de

agarre aisladas al realizar trabajos en los que el útil
pueda llegar a tocar conductores eléctricos ocultos. El

contacto con conductores bajo tensión puede hacer que
las partes metálicas de la herramienta eléctrica le provo­quen una descarga eléctrica.

 Solamente emplee la herramienta eléctrica para lijar

en seco. La penetración de agua en el aparato eléctrico

comporta un mayor riesgo de electrocución.

 ¡Atención! Peligro de incendio. Evite el sobrecalenta-

miento de la pieza y de la propia lijadora. Vacíe siempre
el depósito de polvo antes de cada pausa. El material en

polvo acumulado en el saco colector de polvo, Microfiltro,
bolsa de papel (o la bolsa filtrante o filtro del aspirador)
puede llegar a autoincendiarse bajo unas condiciones des­favorables, como, p. ej., al proyectarse chispas al lijar me­tal . La pr obabi lidad de qu e esto ocurr a es ma yor si el ma te­rial va mezclado con partículas de pintura, poliuretano u
otras sustancias químicas y si éste se hubiese calentando
tras un uso intenso de la herramienta.

 Mantenga alejadas las manos del área de corte. No to-

que debajo de la pieza de trabajo. Podría accidentarse al

tocar la hoja de sierra.

 Utilice unos aparatos de exploración adecuados para

detectar conductores o tuberías ocultas, o consulte a
sus compañías abastecedoras. El contacto con conduc-

tores eléctricos puede provocar un incendio o una electro­cución. Al dañar una tubería de gas puede producirse una
explosión. La perforación de una tubería de agua puede
causar daños materiales.

 Trabajar sobre una base firme sujetando la herramien-

ta eléctrica con ambas manos. La herramienta eléctrica

es guiada de forma más segura con ambas manos.

 Asegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban­co, se mantiene sujeta de forma mucho más segura que
con la mano.

 No intente abrir el acumulador. Podría provocar un cor-

tocircuito.

Proteja el acumulador del calor excesivo como,
p. ej., de una exposición prolongada al sol, del
fuego, del agua y de la humedad. Existe el riesgo

de explosión.

 Si el acumulador se daña o usa de forma inapropiada

puede que éste emane vapores. Ventile con aire fresco
el recinto y acuda a un médico si nota alguna molestia.

Los vapores pueden llegar a irritar las vías respiratorias.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 39 Friday, March 3, 2017 2:20 PM

Español | 39

 Únicamente utilice el acumulador en combinación con

su herramienta eléctrica Bosch. Solamente así queda

protegido el acumulador contra una sobrecarga peligrosa.

 Mediante objetos puntiagudos, como p. ej. clavos o

destornilladores, o por influjo de fuerza exterior se
puede dañar el acumulador. Se puede generar un corto-

circuito interno y el acumulador puede arder, humear, ex­plotar o sobrecalentarse.

 Utilice unos guantes de protección al cambiar los úti-

les. Los útiles se calientan tras un uso prolongado.

 No trate de rascar materiales humedecidos (p. ej. pa-

pel de empapelar) y no trabaje sobre firmes húmedos.

Existe el peligro de recibir una descarga eléctrica si pene­tra agua en la herramienta eléctrica.

 No trate la superficie a trabajar con líquidos que con-

tengan disolventes. Al calentarse el material al rascarlo

puede producirse un vapor tóxico.

 Proceda con especial cautela al trabajar con el rasca-

dor. El útil está muy afilado y corre riesgo a lesionarse.

12 Placa lijadora*
13 Hoja lijadora*
14 Tope de profundidad*
15 Segmento de serrar*
16 Empuñadura (zona de agarre aislada)
17 Manguera de aspiración*
18 Boquilla de aspiración*
19 Dispositivo de aspiración de polvo*
20 Palanca de fijación de la aspiración de polvo

*Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona­les se detalla en nuestro programa de accesorios.

Datos técnicos

Herramienta multifuncional
accionada por acumulador

Nº de artículo
Preselección del nº de

UniversalMulti 12

3 603 A03 0..

oscilaciones

Descripción y prestaciones del
producto

Lea íntegramente estas advertencias de pe­ligro e instrucciones. En caso de no atenerse

a las advertencias de peligro e instrucciones si­guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para serrar o dividir
materiales de madera, plástico, escayola, metales no férricos
y elementos de sujeción (p.ej. clavos, grapas). Es adecuada
asimismo para tratar azulejos en paredes, siempre que no
se an muy du ro s, así co mo pa ra l ij ar y r as par en se co peq ue ña s
superficies. Es especialmente adecuada para realizar traba­jos cerca de los bordes y para enrasar.

El diodo luminoso LED de esta herramienta eléctrica está con­cebido para iluminar la zona de trabajo directa de la herra­mienta eléctrica y no es adecuado para la iluminación de es­pacios domésticos.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.

1 Palanca AutoClic para el desenclavamiento del útil
2 Interruptor de conexión/desconexión
3 Acumulador
4 Botón de extracción del acumulador
5 Rueda de ajuste para preselección del nº de oscilaciones
6 Indicador del estado de carga del acumulador
7 Rejillas de refrigeración
8 Rosca para empuñadura adicional

9 Alojamiento del útil
10 LED
11 Hoja de sierra de inmersión*

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

Electrónica Constante
Arranque suave
Alojamiento del útil AutoClic
Tensión nominal
Revoluciones en vacío n

0

V= 12

min-110000 –20 000

Ángulo de oscilación
izquierda/derecha

°2,8

Peso según
EPTA-Procedure 01:2014

kg 1,1

Temperatura ambiente
permitida
–al cargar

°C

0... +45

– durante el servicio* y el

almacenamiento

°C

–20...+50

Acumuladores recomendados PBA 10,8V...

PBA 12V...

Cargadores recomendados

* potencia limitada a temperaturas <0 °C
Datos técnicos determinados con el tipo de acumulador suministrado.

AL 11.. CV

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según
EN 60745-2-4.

El nivel de presión sonora típico del aparato, determinado con
un filtro A, asciende a: Nivel de presión sonora 83 dB(A); ni­vel de potencia acústica 94 dB(A). Tolerancia K= 3 dB.

¡Usar unos protectores auditivos!
Trabajos sin empuñadura adicional

Nivel total de vibraciones a
nes) y tolerancia K determinados según EN 60745-2-4:
Amolado: a
Serrado con hoja de sierra de inmersión: a
K=1,5 m/s
Serrado con hoja de sierra de segmentos: a
K=1,5 m/s

=4m/s2, K=1,5 m/s2,

h

2

,

2

.

(suma vectorial de tres direccio-

h

=10m/s2,

h

=12m/s2,

h









OBJ_BUCH-2957-001.book Page 40 Friday, March 3, 2017 2:20 PM

40 | Español

Trabajos con empuñadura adicional

Nivel total de vibraciones a
nes) y tolerancia K determinados según EN 60745-2-4:
Amolado: a
Serrado con hoja de sierra de inmersión: a
K=2m/s
Serrado con hoja de sierra de segmentos: a
K=1,5 m/s

=6m/s2, K=1,5 m/s2,

h

2

,

2

.

(suma vectorial de tres direccio-

h

=17m/s2,

h

=16m/s2,

h

El nivel de vibraciones indicado en estas instrucciones ha
sido determinado según el procedimiento de medición fijado
en la norma EN 60745 y puede servir como base de compa­ración con otras herramientas eléctricas. También es ade­cuado para estimar provisionalmente la solicitación experi­mentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las
aplicaciones principales de la herramienta eléctrica. Por
ello, el nivel de vibraciones puede ser diferente si la herra­mienta eléctrica se utiliza para otras aplicaciones, con acce­sorios diferentes, con útiles divergentes, o si el manteni­miento de la misma fuese deficiente. Ello puede suponer un
aumento drástico de la solicitación por vibraciones durante
el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aque­llos tiempos en los que el aparato esté desconectado, o bien,
esté en funcionamiento, pero sin ser utilizado realmente.
Ello puede suponer una disminución drástica de la solicita­ción por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de los útiles,
conservar calientes las manos, organización de las secuen­cias de trabajo.

Montaje

Carga del acumulador

 Únicamente use los cargadores que se detallan en la

página con los accesorios. Solamente estos cargadores

han sido especialmente adaptados a los acumuladores de
iones de litio empleados en su herramienta eléctrica.

Observación: El acumulador se suministra parcialmente car­gado. Con el fin de obtener la plena potencia del acumulador,
antes de su primer uso, cárguelo completamente en el carga­dor.

El acumulador de iones de litio puede recargarse siempre que
se quiera, sin que ello merme su vida útil. Una interrupción del
proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas des­cargas por “Electronic Cell Protection (ECP) (Protección Elec­trónica de Celdas)”. Si el acumulador está descargado, un cir­cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.

Observación: Si la herramienta eléctrica se desconecta auto­máticamente debido a que el acumulador se ha descargado o
sobrecalentado, desconecte la herramienta eléctrica con el
interruptor de conexión/desconexión 2. Cargue el acumula­dor, o bien, espere a que se enfríe, antes de volver a conectar
la herramienta eléctrica. En caso contrario podría deteriorar­se el acumulador.

Desmontaje del acumulador

Para desmontar el acumulador 3 presione los botones de ex­tracción 4 y sáquelo hacia atrás de la herramienta eléctrica.

No proceda con brusquedad.

Indicador del estado de carga del acumulador

Estando conectada la herramienta eléctrica, el indicador del
estado de carga del acumulador 6 muestra la capacidad del
acumulador todavía disponible, o bien, señaliza una sobre­carga.

Indicación Capacidad

Luz permanente verde > 70 %
Luz permanente amarilla 30– 70 %
Luz permanente roja <30 %

En caso de sobrecarga de la herramienta eléctrica el indica­dor del estado de carga del acumulador parpadea de color 6
rojo. Observe las indicaciones contenidas en el apartado
“Protección contra sobrecarga térmica”, página 46.

Cambio de útil

 Desmonte el acumulador antes de manipular en la he-

rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En

caso contrario podría accidentarse al accionar fortuita­mente el interruptor de conexión/desconexión.

 Utilice unos guantes de protección al cambiar de útil.

Podría accidentarse en caso de tocar los útiles.

Por favor, observe los útiles previstos para su aparato.

Útil UniversalMulti 12

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 41 Friday, March 3, 2017 2:20 PM

Español | 41

Selección del útil

En la tabla siguiente se muestran algunos de los útiles a título de ejemplo. Una variedad de útiles adicionales los encontrará en el
amplio programa de accesorios Bosch.

Útil Material Aplicación

Segmento de
serrar bimetálico

Materiales de madera,
Plástico,
Metales no férreos

Cortes de división y de inmersión; también para serrar cer­ca de los bordes, en esquinas y en puntos de difícil acceso;
ejemplo: para recortar molduras o marcos de la puerta ya
instalados, cortes de inmersión para ajustar tarimas

Placa lijadora para
hojas lijadoras de
la serie Delta
93 mm

Dependiente de la hoja
lijadora empleada

Para el lijado superficial de bordes, esquinas, o en áreas de
difícil acceso;
según la hoja lijadora utilizada para lijar, p.ej., madera,
pintura, barniz o piedra

Vellones para limpiar y para la estructuración de madera,
eliminar el óxido de metal y para lijar pinturas, fieltro para el
prepulido

Amoladora
perfilada

Madera,
Tubos/Perfiles,
Pintura,
Lacas,

Amolado de perfiles confortable y eficiente hasta un diáme­tro de 55 mm;
hojas lijadoras rojas para el lijado de madera,

tubos/perfiles, pinturas, aparejo y metal
Aparejos,
Metal

Hoja de sierra de
inmersión,
bimetálica, para
madera y metal

Madera blanda,
plásticos blandos,
cartón enyesado,
perfiles de aluminio y
metales no férreos de
lámina delgada,
chapas delgadas,

Pequeños cortes de separación e inmersión;

ejemplo: cortar aberturas para cajas de enchufe, separar a

ras de superficie tubos de cobre, cortes de inmersión en

paneles de cartón enyesado

Trabajos de adaptación filigrana en madera;

ejemplo: reaserrar aberturas para cerraduras y herrajes

clavos y tornillos no
templados

Hoja de sierra de
inmersión HCS
para madera

Materiales de madera,
plásticos blandos

Cortes de división y cortes profundos de inmersión;

también para serrar cerca de los bordes, en esquinas y en

puntos de difícil acceso;

ejemplo: recorte de una ventana estrecha en madera

maciza para el montaje de una rejilla de ventilación

Hoja bimetálica de
sierra de inmer-

Madera dura,
placas recubiertas

Cortes de inmersión en placas recubiertas o madera dura;

ejemplo: montaje de ventanillas de techo

sión para madera
dura

Hoja de sierra de
inmersión de
metal duro (HM)
para metal

Metal,
materiales fuertemente
abrasivos,
fibra de vidrio,
cartón enyesado,

Cortes de inmersión en materiales fuertemente abrasivos o

metal;

ejemplo: corte de cubiertas frontales de cocinas, corte

simple a través de tornillos templados, clavos y acero inoxi-

dable
placas de fibras aglomera­das con cemento

Hoja de sierra de
inmersión,
bimetálica, para
madera y metal

Madera blanda,
madera dura,
placas enchapadas,
placas cubiertas con

Cortes de inmersión en placas recubiertas o madera dura;

ejemplo: acortar cercos de puertas, recortes para una

bandeja

plástico,
clavos y tornillos no
templados

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 42 Friday, March 3, 2017 2:20 PM

42 | Español

Útil Material Aplicación

Segmento de
serrar HM (metal
duro)

Hoja de sierra de
segmentos estria­dos de diamante

Placa delta
estriada HM

Eliminador de
mortero estriado
de metal duro
(HM)

Fugas de cemento,
azulejos blandos,
plásticos reforzados con
fibra de vidrio,
hormigón celular

Fugas de cemento,
azulejos blandos,
resina epoxi,
plásticos reforzados con
fibra de vidrio

Mortero,
restos de hormigón,
Madera,
materiales abrasivos

Mortero,
Fugas,
resina epoxi,
plásticos reforzados con

Cortar y dividir cerca de bordes, esquinas y áreas de acceso

difícil;

ejemplo: vaciado de juntas en azulejos para pared para

saneamiento de las mismas; recortes interiores en

azulejos, placas de escayola o plásticos

Fresado preciso y separación de material de

azulejos/fugas, resinas epoxi y plásticos reforzados con

fibra de vidrio;

ejemplo: corte de pequeños recortes en azulejos blandos y

aberturas en plásticos reforzados con fibra de vidrio

Raspado y amolado sobre base dura;

ejemplo: eliminar mortero o pegamento de azulejos (p. ej.

al sustituir azulejos dañados), eliminar restos de pega-

mento de alfombra

Fresado y separación de material de fugas y azulejos así

como raspado y amolado sobre base dura;

ejemplo: eliminar pegamento de azulejos y mortero de

fugas
fibra de vidrio,
materiales abrasivos

Multicuchilla HCS

Cartón alquitranado para
tejados,
Alfombras,
Césped sintético,

Corte rápido y preciso de material blando y materiales

flexibles abrasivos;

ejemplo: corte de alfombras, cartón, pisos de PVC, cartón

de techo, etc.
Cartón,
Piso de PVC

Rascador rígido

Alfombras,
mortero,
Hormigón,

Rascado sobre base dura;

ejemplo: eliminación de mortero, pegamento de azulejos,

restos de pegamento de hormigón y alfombra
Pegamento de azulejos

Rascador flexible

Pegamento de alfombra,
Restos de pintura,
Silicona

Rascado flexible sobre base blanda;

ejemplo: eliminación de fugas de silicona, restos de

pegamento de alfombra y pintura

Cuchilla segmen­tada bimetálica de
filo ondulado

Material de aislamiento,
Placas aislantes,
Placas de piso,

Corte preciso de materiales blandos;

ejemplo: recortar placas aislantes, cortes a ras de super-

ficie de material aislante sobresaliente
Placas insonorizantes de
pasos,
Cartón,
Alfombras,
Goma,
Cuero

Dedo lijador
estriado de metal
duro (HM)

Madera,
Pintura

Lijado de madera o pinturas en lugares difícilmente

accesibles sin papel de lijar;

ejemplo: lijado de pintura entre láminas de postigos, lijado

de pisos de madera en esquinas

Hoja estriada de
sierra de inmer­sión de metal duro

Fibra de vidrio,
mortero,
Madera

Cortes de inmersión en materiales fuertemente abrasivos;

ejemplo: fresado de azulejos de mosaico delgados

(HM)

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 43 Friday, March 3, 2017 2:20 PM

Útil Material Aplicación

Cortador universal
de fugas HCS

Fugas de dilatación,
Masilla de ventanas,
Materiales aislantes (lana

Corte y separación de materiales blandos;

ejemplo: corte de fugas de dilatación de silicona o masilla

de ventanas
mineral)

Hoja de sierra de
inmersión,
bimetálica, para
madera y metal

Madera blanda,
madera dura,
placas enchapadas,
placas cubiertas con
plástico,

Cortes de inmersión rápidos y profundos en madera y

metal;

ejemplo: corte rápido de madera con clavos, cortes de

inmersión profundos en placas recubiertas y corte preciso

de cercos de puertas
clavos y tornillos no tem­plados

Hoja de sierra de
inmersión de
metal duro (HM)
para metal

Acero inoxidable (Inox),
Tornillos y clavos,
resina epoxi,
plásticos reforzados con
fibra de vidrio,

Cortes de inmersión rápidos y profundos en materiales

fuertemente abrasivos o metal;

ejemplo: corte rápido de cubiertas frontales de cocinas,

corte simple a través de tornillos templados, clavos y acero

inoxidable
fibra de vidrio,
cartón enyesado,
hormigón celular

Hoja de sierra de
inmersión,
bimetálica, para
madera y metal

Madera,
materiales abrasivos de
madera,
plásticos,
clavos y tornillos
templados,

Cortes de inmersión rápidos y profundos en madera,

materiales abrasivos de madera y plásticos;

ejemplo: separación rápida de tubos no férreos y perfiles

de dimensiones más pequeñas, corte simple de clavos no

templados, tornillos y perfiles de acero de dimensiones

más pequeñas
tubos no férreos

Hoja de sierra de
inmersión HCS
para madera

Madera blanda,
Tacos,
Espigas,
Elementos de muebles

Cortes de separación e inmersión rápidos y profundos;

también para serrar cerca del borde de esquinas y zonas

difícilmente accesibles;

ejemplo: corte de inmersión profundo en madera blanda

para el montaje de una rejilla de ventilación

Español | 43

Montaje del útil (ver figura A)

Deposite el útil sobre una base plana. La inscripción del útil
debe ser legible desde arriba.

Gire el útil a una posición favorable para el respectivo trabajo.
En ello, hay doce posiciones posibles con un desplazamiento
de 30°.

Presione la herramienta eléctrica con el ángulo deseado so­bre el útil, hasta que encastre de forma audible.

 Controle la sujeción firme del útil. Los útiles sujetos de

forma incorrecta o insegura pueden aflojarse durante el
trabajo y accidentarle.

Desmontaje del útil (ver figura B)
Abra la palanca AutoClic 1 hasta el tope. El útil sale lanzado.

Montaje y ajuste del tope de profundidad

El tope de profundidad 14 se puede utilizar en el trabajo con
hojas de sierra de segmentos.

Si procede, retire primero el útil que esté montado.
Pase el tope de profundidad 14 por encima del portaútiles 9,

cuidando que su cara inscrita quede orientada hacia arriba, e
insértelo a fondo en el cuello del engranaje de la herramienta
eléctrica.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

El tope de profundidad sirve para las siguientes profundida­des de corte:
– Hojas de sierra segmentadas ACZ 85 .. de diámetro

85 mm: Profundidades de corte 8 mm, 10 mm, 12 mm y
14 mm (inscripción de tamaño grande, sin paréntesis, en
tope de profundidad).

– Hojas de sierra segmentadas ACZ 100 .. de diámetro

100 mm: Profundidades de corte 14 mm, 16 mm, 18 mm
y 20 mm (inscripción de tamaño pequeño, entre parénte­sis, en tope de profundidad).

Coloque la hoja de sierra segmentada apropiada en función
de la profundidad de corte deseada. Desplace el tope de pro­fundidad 14 desde el portabrocas 9 en dirección a la herra­mienta de inserción hasta que el tope de profundidad pueda
girarse sin dificultad. Gire el tope de profundidad 14 hasta
que la profundidad de corte deseada quede por encima de la
sección de la hoja de sierra con la que se va a serrar. Vuelva a
desplazar el tope de profundidad 14 hasta alcanzar la cabeza
del engranaje de la herramienta eléctrica.

Desmonte el tope de profundidad 14 al realizar cortes de otra
profundidad y al trabajar con otros útiles. Para ello, desmonte
el útil y retire entonces el tope de profundidad del cabezal del
engranaje.

OBJ_BUCH-2957-001.book Page 44 Friday, March 3, 2017 2:20 PM

44 | Español

Montaje de la empuñadura adicional
(accesorios opcionales)

La empuñadura adicional amortiguadora de vibraciones posi­bilita un trabajo más agradable y seguro.

Dependiendo del trabajo a realizar, enrosque la empuñadura
adicional a la derecha o izquierda del cabezal del aparato.

 No siga utilizando la herramienta eléctrica si estuviese

dañada la empuñadura adicional. No modifique en
manera alguna la empuñadura adicional.

Cambio y montaje de la hoja lijadora en la placa lijadora

La placa lijadora 12 va recubierta con un tejido de cardillo
(Velcro) que permite sujetar de forma rápida y sencilla las ho­jas lijadoras con cierre de cardillo.

Antes de montar la hoja lijadora 13 sacuda el tejido de cardillo
(Velcro) de la placa lijadora 12 para conseguir una buena
adherencia.

Coloque la hoja lijadora 13 enrasada con uno de los lados de
la placa lijadora 12, y presione entonces firmemente la hoja li­jadora contra la placa lijadora.

Para que la eficacia en la aspiración de polvo sea óptima, cui­de que las perforaciones en la hoja lijadora coincidan con los
taladros en la placa lijadora.

Para despren der la hoja lijadora 13 de la placa lijadora 12 su­jétela por una de sus esquinas y tire de ella.

Ud. puede utilizar todas las hojas lijadoras y vellones de puli­do y limpieza de la serie Delta 93 mm pertenecientes al pro­grama de accesorios Bosch.

Los accesorios como el vellón o el fieltro para pulir se fijan de
igual manera sobre la placa lijadora.

Selección de la hoja lijadora

De acuerdo al material a trabajar y al arranque de material deseado puede seleccionarse entre diversas hojas lijadoras:

Hoja lijadora Material Aplicación Grano

Calidad roja

– Todo tipo de maderas

(p.ej. madera dura,
madera blanda, tableros
de aglomerado, tableros
de construcción)

– Materiales metálicos

–Pintura

Para el lijado previo p. ej. de vigas y tablas en bruto, sin
cepillar

Para planificar e igualar pequeñas irregularidades

Para el acabado y lijado fino de madera

Para decapar pintura

Basto 40

Mediana 80

Fino 180

Basto 40
–Barniz
–Sellador
–Emplastecido

Para lijar la primera mano de pintura (p.ej. para
eliminar pinceladas, gotas e irregularidades)

Mediana 80

Calidad blanca

Para el lijado final de imprimaciones antes de pintar

Fino 180

60

100
120

240
320
400

60

100
120

240
320

Aspiración de polvo y virutas

 El polvo de ciertos materiales como, pinturas que conten-

gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi­derados como cancerígenos, especialmente en combina­ción con los aditivos para el tratamiento de la madera (cro­matos, conservantes de la madera). Los materiales que
contengan amianto solamente deberán ser procesados
por especialistas.
– A ser posible utilice un equipo para aspiración de polvo

apropiado para el material a trabajar.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro

de la clase P2.

Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.

 Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Conexión del equipo para aspiración de polvo
(accesorios opcionales)

El dispositivo de aspiración de polvo 19 ha sido diseñado pa­ra ser utilizado exclusivamente con la placa lijadora 12, ya
que su efecto es nulo con los demás útiles.

Al lijar, conecte siempre un equipo para aspiración de polvo.
Para poder montar el dispositivo de aspiración de polvo 19

(accesorio opcional) es necesario desmontar primero el útil y
el tope de profundidad 14.

Desplace la aspiración de polvo 19 hasta el tope, por sobre el
alojamiento de útiles 9 al cuello de fijación de la herramienta
eléctrica. Gire la aspiración de polvo a la posición deseada (no
directamente debajo de la herramienta eléctrica). Cierre la
palanca de fijación 20, para fijar la aspiración de polvo.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 45 Friday, March 3, 2017 2:20 PM

Inserte el manguito del útil del tubo flexible de aspiración 17
sobre el racor de aspiración 18. Empalme la manguera de as­piración 17 con una aspiradora (accesorio).

Una relación para su conexión a diversos aspiradores, la en­cuentra en la página ilustrada.

El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Operación

Puesta en marcha

Montaje del acumulador
Observación: El uso de acumuladores que no sean adecua-

dos para esta herramienta eléctrica puede hacer que ésta fun­cione incorrectamente o incluso dañarla.

Monte el acumulador cargado 3 asentándolo hasta el tope en
la empuñadura, cuidando que quede enclavado de forma per­ceptible.

Conexión/desconexión

Para la conexión de la herramienta eléctrica, empuje hacia
delante el interruptor de conexión/desconexión 2 de manera
que aparezca “I” en el interruptor.

El arranque suave reduce el par obtenido en el momento del
arranque e incrementa la vida útil del motor.

La electrónica Constante mantiene prácticamente constante
la frecuencia de oscilación, independientemente de la carga,
y asegura un rendimiento de trabajo uniforme.

Para la desconexión de la herramienta eléctrica, empuje ha­cia atrás el interruptor de conexión/desconexión 2 de manera
que aparezca “0” en el interruptor.

Para ahorrar energía, solamente conecte la herramienta eléc­trica cuando vaya a utilizarla.

El LED mejora l as condiciones de visibili dad en la zona de tra­bajo inmediata. Ésta se conecta y desconecta automática­mente con la herramienta eléctrica.

 No mire directamente hacia la luz de trabajo, ya que

ello puede deslumbrarle.

Preselección del nº de oscilaciones

Con la rueda de ajuste 5 puede preseleccionarse el nº de os­cilaciones, incluso con el aparato en marcha.

El nº de oscilaciones requerido depende del material y condi­ciones de trabajo y se recomienda por ello determinarlo pro­bando.

Para serrar, dividir y lijar materiales más duros como, p.ej.,
madera o metal, se recomienda ajustar el nº de oscilaciones
correspondiente a la etapa “6”, y en materiales más blandos
como, p.ej., plástico, la etapa “4”.

Instrucciones para la operación

 Antes de depositarla, espere a que la herramienta eléc-

trica se haya detenido completamente.

 Siempre extraer el acumulador antes de cualquier ma-

nipulación en la herramienta eléctrica.

Español | 45

Observación: No cubra las rejillas de refrigeración 7 de la he-

rramienta eléctrica al trabajar, ya que ello mermaría la vida
útil de la herramienta eléctrica.

Al trabajar con útiles HCS, preste atención a no dañar el reves­timiento del útil.

Principio de funcionamiento

Un accionamiento oscilante hace que el útil efectúe un movi­miento de vaivén de 2,8° hasta 20 000 veces por minuto. Ello
permite trabajar de forma precisa en un espacio muy restringido.

Trabaje ejerciendo una presión reducida
uniforme para lograr un buen rendimiento
en el trabajo y evitar que se bloquee el útil.

Guíe la herramienta eléctrica con movi­miento de vaivén al trabajar para evitar que
se sobrecaliente o bloquee el útil.

Serrado
 Solamente utilice hojas de sierra sin dañar y en perfec-

to estado. Las hojas de sierra deformadas o melladas pue-

den romperse, mermar la calidad de corte, o provocar un
retroceso brusco del aparato.

 Al serrar materiales de construcción ligeros atenerse a

las prescripciones legales y a las recomendaciones del
fabricante del material.

 ¡El procedimiento de serrado por inmersión solamente

deberá emplearse al trabajar materiales blandos como
la madera, placas de pladur, etc.!

Antes de serrar madera, tablas de aglomerado de madera,
materiales de construcción, etc., con hojas de sierra HCS,
inspeccionar si existen en ellos cuerpos extraños como cla­vos, tornillos o similares y, en caso afirmativo, retirarlos, o
emplear en su lugar hojas de sierra bimetálicas.

División
Observación: Al dividir azulejos para paredes considere que

los útiles se desgastan fuertemente en caso de un uso prolon­gado.

Lijado

El rendimiento en el arranque de material y la calidad de la su­perficie obtenidos vienen determinados esencialmente por la
hoja lijadora empleada, el nº de oscilaciones preselecciona­do, y por la presión de aplicación ejercida.

Únicamente unas hojas lijadoras en buenas condiciones per­miten conseguir un buen rendimiento en el arranque de mate­rial además de cuidar la herramienta eléctrica.

Preste atención a ejercer una presión de aplicación uniforme
para prolongar la vida útil de las hojas lijadoras.

Una presión de aplicación excesiva no supone un mayor ren­dimiento en el arranque de material, sino un mayor desgaste
de la herramienta eléctrica y hoja lijadora.

Para lijar con exactitud esquinas, bordes y en lugares de difícil
acceso puede trabajarse también con la punta o uno de los
bordes de la placa lijadora.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 46 Friday, March 3, 2017 2:20 PM

46 | Español

Al lijar solamente con la punta de la hoja lijadora puede que
ésta se caliente excesivamente. Reduzca el nº de oscilacio­nes, la presión de aplicación, y deje que se enfríe la hoja lija­dora con regularidad.

No emplee una hoja lijadora con la que se ha trabajado metal
para lijar otros tipos de material.

Solamente utilice accesorios para lijar originales Bosch.
Al lijar, conecte siempre un equipo para aspiración de polvo.

Rascado

Ajuste una frecuencia de oscilación elevada al realizar este ti­po de trabajo.

Trabaje sobre una base blanda (p.ej. madera) manteniendo
un ángulo de ataque agudo y ejerciendo una presión de aplica­ción reducida. De lo contrario puede que la espátula alcance
a dañar la base.

Protección contra sobrecarga térmica

La herramienta eléctrica no puede sobrecargarse si se realiza
un uso apropiado y conforme a lo descrito. Si se carga en ex­ceso la herramienta o la temperatura del acumulador se sale
del margen permitido, la herramienta eléctrica se desconec­ta. En el caso de que se produzca una desconexión automáti­ca, desconecte la herramienta eléctrica, deje que se enfríe el
acumulador y vuelva a conectar la herramienta.

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua.
Únicamente almacene el acumulador sin exceder el margen

de temperatura de –20 ° C a 50 ° C. P.ej., no deje el acumula­dor en el coche en verano.

Si después de una recarga, el tiempo de funcionamiento del
acumulador fuese muy reducido, ello es señal de que éste es­tá agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Mantenimiento y servicio

Mantenimiento y limpieza

 Siempre extraer el acumulador antes de cualquier ma-

nipulación en la herramienta eléctrica.

 Mantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguridad.

Limpie con regularidad con un cepillo de alambre los útiles es­triados (accesorios especiales).

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc­to, así como sobre piezas de recambio. Los dibujos de despie­ce e informaciones sobre las piezas de recambio los podrá ob­tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa­mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im­prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características del producto.

España

Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogi­da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: [phone]

Venezuela

Robert Bosch S.A.
Calle Vargas con Buen Pastor, Edif. Alba, P-1. Boleíta Norte,
Caracas 1071
Tel.: [phone]
www.boschherramientas.com.ve

México

Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: [phone] 1286
Tel. D.F.: (52) 55 528430 62
www.boschherramientas.com.mx

Argentina

Robert Bosch Argentina S.A.
Calle Blanco Encalada – San Isidro
Código Postal B1609HDB
Ciudad Autónoma de Buenos Aires
Tel.: [phone]
E-mail: [e-mail]
www.argentina.bosch.com.ar

Perú

Robert Bosch S.A.C.
Av. Primavera 781 Piso 2, Urbanización Chacarilla
San Borja Lima
Tel.: [phone]
www.bosch.com.pe

Chile

Robert Bosch Chile S.A.
Calle El Cacique
0258 Providencia – Santiago de Chile
Buzón Postal 7750000
Tel.: [phone]
www.bosch.cl

Ecuador

Robert Bosch Sociedad Anonima
Av. Rodrigo Chávez Gonzalez Parque
Empresarial Colón Edif. Coloncorp Piso 1 Local
101-102, Guayaquil
Tel.: [phone]
E-mail: [e-mail]
www.bosch.ec

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 47 Friday, March 3, 2017 2:20 PM

Transporte

Los acumuladores de iones de litio incorporados están suje­tos a los requerimientos estipulados en la legislación sobre
mercancías peligrosas. Los acumuladores pueden ser trans­portados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p. ej., transporte aéreo o por agencia
de transportes) deberán considerarse las exigencias especia­les en cuanto a su embalaje e identificación. En este caso de­berá recurrirse a los servicios de un experto en mercancías
peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está daña­da. Si los contactos no van protegidos cúbralos con cinta ad­hesiv a y embale el acumul ador de m anera que éste no se pue­da mover dentro del embalaje.
Observe también las prescripciones adicionales que pudieran
existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, acceso­rios y embalajes deberán someterse a un proceso de
recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a
la basura!

Sólo para los países de la UE:

Las herramientas eléctricas inservibles, así
como los acumuladores/pilas defectuosos o
agotados deberán acumularse por separado
para ser sometidos a un reciclaje ecológico
tal como lo marcan las Directivas Europeas
2012/19/UE y 2006/66/CE, respectiva­mente.

Los acumuladores/ pilas agotados pueden entregarse direc­tamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: [phone]

Acumuladores/pilas:
Iones de Litio:

Observe las indicaciones comprendidas en el apartado
“Transporte”, página 47.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la
placa de características del producto/fabricado.

Português | 47

Português

Indicações de segurança

Indicações gerais de advertência para
ferramentas elétricas

ATENÇÃO

O desrespeito das advertências e instruções apresentadas
abaixo pode causar choque elétrico, incêndio e/ou graves
lesões.

Guarde bem todas as advertências e instruções para futu­ra referência.

O termo “Ferramenta elétrica” utilizado a seguir nas indica­ções de advertência, refere-se a ferramentas elétricas opera­das com corrente de rede (com cabo de rede) e a ferramentas
elétricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho
 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta elétrica em áreas com

risco de explosão, nas quais se encontrem líquidos, ga­ses ou pós inflamáveis. Ferramentas elétricas produzem

faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta elétrica durante a utilização. No caso de distra-

ção é possível que perca o controlo sobre o aparelho.

Segurança elétrica
 A ficha de conexão da ferramenta elétrica deve caber

na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas elétricas protegidas por ligação à terra. Fi-

chas não modificadas e tomadas apropriadas reduzem o
risco de um choque elétrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-

que elétrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade.

A infiltração de água numa ferramenta elétrica aumenta o
risco de choque elétrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta elé­trica, para pendurá-la, nem para puxar a ficha da toma­da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho­que elétrico.

Devem ser lidas todas as indicações de
advertência e todas as instruções.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 48 Friday, March 3, 2017 2:20 PM

48 | Português

 Se trabalhar com uma ferramenta elétrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho­que elétrico.

 Se não for possível evitar o funcionamento da ferra-

menta elétrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque
elétrico.

Segurança de pessoas
 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta elétrica. Não uti­lizar uma ferramenta elétrica quando estiver fatigado
ou sob a influência de drogas, álcool ou medicamentos.

Um momento de descuido ao utilizar a ferramenta elétrica,
pode levar a lesões graves.

 Utilizar equipamento de proteção pessoal e sempre

óculos de proteção. A utilização de equipamento de pro-

teção pessoal, como máscara de proteção contra pó, sapa­tos de segurança antiderrapantes, capacete de segurança
ou proteção auricular, de acordo com o tipo e aplicação da
ferramenta elétrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta elétrica esteja desli­gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta
elétrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.

 Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta elétrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi­mento pode levar a lesões.

 Evite uma posição anormal. Mantenha uma posição firme

e mantenha sempre o equilíbrio. Desta forma é mais fácil

controlar a ferramenta elétrica em situações inesperadas.

 Usar roupa apropriada. Não usar roupa larga nem joias.

Mantenha os cabelos, roupas e luvas afastadas de par­tes em movimento. Roupas frouxas, cabelos longos ou

joias podem ser agarrados por peças em movimento.

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti­lizados corretamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas
 Não sobrecarregue o aparelho. Utilize a ferramenta

elétrica apropriada para o seu trabalho. É melhor e mais

seguro trabalhar com a ferramenta elétrica apropriada na
área de potência indicada.

 Não utilizar uma ferramenta elétrica com um inter-

ruptor defeituoso. Uma ferramenta elétrica que não po-

de mais ser ligada nem desligada, é perigosa e deve ser
reparada.

 Puxar a ficha da tomada e/ou remover o acumulador an-

tes de executar ajustes no aparelho, de substituir aces­sórios ou de guardar o aparelho. Esta medida de seguran-

ça evita o arranque involuntário da ferramenta elétrica.

 Guardar ferramentas elétricas não utilizadas fora do al-

cance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te­nham lido estas instruções, utilizem o aparelho. Ferra-

mentas elétricas são perigosas se forem utilizadas por pes­soas inesperientes.

 Tratar a ferramenta elétrica com cuidado. Controlar se

as partes móveis do aparelho funcionam perfeitamen­te e não emperram, e se há peças quebradas ou danifi­cadas que possam prejudicar o funcionamento da fer­ramenta elétrica. Permitir que peças danificadas sejam
reparadas antes da utilização. Muitos acidentes têm co-

mo causa, a manutenção insuficiente de ferramentas elé­tricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po­dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta elétrica, acessórios, ferramentas

de aplicação, etc. conforme estas instruções. Conside­rar as condições de trabalho e a tarefa a ser executada.

A utilização de ferramentas elétricas para outras tarefas a
não ser as aplicações previstas, pode levar a situações pe­rigosas.

Manuseio e utilização cuidadosos de ferramentas com
acumuladores

 Só carregar acumuladores em carregadores recomen-

dados pelo fabricante. Há perigo de incêndio se um car-

regador apropriado para um certo tipo de acumuladores
for utilizado para carregar acumuladores de outros tipos.

 Só utilizar ferramentas elétricas com os acumuladores

apropriados. A utilização de outros acumuladores pode

levar a lesões e perigo de incêndio.

 Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou ou­tros pequenos objetos metálicos que possam causar
um curto-circuito dos contactos. Um curto-circuito entre

os contactos do acumulador pode ter como consequência
queimaduras ou fogo.

 No caso de aplicação incorreta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um contacto
acidental, deverá enxaguar com água. Se o líquido en­trar em contacto com os olhos, também deverá consul­tar um médico. Líquido que escapa do acumulador pode

levar a irritações da pele ou a queimaduras.

Serviço
 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi­ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 49 Friday, March 3, 2017 2:20 PM

Instruções de segurança para ferramenta
multifunções sem fio

 Ao executar trabalhos durante os quais possam ser

atingidos cabos elétricos, deverá sempre segurar a fer­ramenta elétrica pelas superfícies isoladas do punho. O

contacto com um cabo sob tensão também pode colocar
sob tensão as peças metálicas da ferramenta elétrica e le­var a um choque elétrico.

 Apenas utilizar a ferramenta elétrica para o corte a se-

co. A infiltração de água num aparelho elétrico aumenta o

risco de choque elétrico.

 Atenção, perigo de incêndio! Evitar um sobreaqueci-

mento do material a ser lixado e da lixadeira. Sempre
esvaziar o recipiente de pó antes das pausas de traba­lho. Sob condições desfavoráveis é possível que a amola-

dur a no sa co de pó, no micro filt ro, no saco de pap el (ou no
saco de filtro ou no filtro do aspirador de pó) seja inflama­da automaticamente, como voo de faúlhas ao lixar metais.
É especialmente perigoso, se o pó de lixar estiver mistura­do com restos de verniz, poliuretano ou outros produtos
quí mic os e o mat eri al de lixa r tornar-se quente após um pe­ríodo de trabalho prolongado.

 Manter as mãos afastadas da área de serrar. Não tocar

na peça a ser trabalhada pelo lado de baixo. Há perigo

de lesões no caso de contacto com a lâmina de serra.

 Utilizar detetores apropriados, para encontrar cabos

escondidos, ou consultar a companhia elétrica local. O

contacto com cabos elétricos pode provocar incêndio e
choques elétricos. Danos em tubos de gás podem levar à
explosão. A infiltração num cano de água provoca danos
materiais.

 Segurar a ferramenta elétrica firmemente com ambas

as mãos durante o trabalho e manter uma posição fir­me. A ferramenta elétrica é conduzida com segurança com

ambas as mãos.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada
está mais firme do que segurada com a mão.

 Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p. ex. tam­bém contra uma permanente radiação solar, fo­go, água e humidade. Há risco de explosão.

 Em caso de danos e de utilização incorreta do acumula-

dor, podem escapar vapores. Arejar bem o local de tra­balho e consultar um médico se forem constatados
quaisquer sintomas. É possível que os vapores irritem as

vias respiratórias.

 Só utilizar o acumulador junto com a sua ferramenta

elétrica Bosch. Só assim é que o seu acumulador é prote-

gido contra perigosa sobrecarga.

 Os objetos afiados como, p. ex., pregos ou chaves de

fendas, assim como o efeito de forças externas podem
danificar a bateria. Podem causar um curto-circuito inter-

no e a bateria pode ficar queimada, deitar fumo, explodir
ou sobreaquecer.

Português | 49

 Usar luvas de proteção ao substituir as ferramentas de

trabalho. As ferramentas de trabalho tornam-se quentes

após uma utilização prolongada.

 Não raspar materiais húmidos (p. ex. tapetes de pare-

de) e nem sobre uma superfície húmida. A infiltração de

água numa ferramenta elétrica aumenta o risco de choque
elétrico.

 A superfície a ser trabalhada não deve ser tratada com

líquidos que contenham solventes. Devido ao aqueci-

mento das substâncias durante o processo de raspar, po­dem ser produzidos vapores venenosos.

 Tenha cuidado especial no manuseio do raspador. A fer-

ramenta é bem afiada e há perigo de lesões.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad­vertência e todas as instruções. O desres-

peito das advertências e instruções apresenta­das abaixo pode causar choque elétrico,
incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para serrar e cortar madei­ras, plásticos, gesso, metais não ferrosos e elementos de fixa­ção (como p.ex. pregos, grampo s). Ela é especialmente apro­priada para trabalhar em ladrilhos macios e para lixar e raspar
pequenas superfícies a seco. Ela é especialmente apropriada
para trabalhos próximos de bordas e para cortes face a face.

O LED desta ferramenta elétrica serve para iluminar a área de
trabalho direta da ferramenta elétrica e não é adequada para
a iluminação ambiente no âmbito doméstico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre­sentação da ferramenta elétrica na página de esquemas.

1 Alavanca AutoClic para o desbloqueio do acessório
2 Interruptor de ligar-desligar
3 Acumulador
4 Tecla de destravamento do acumulador
5 Roda de ajuste para a pré-seleção do número de

oscilações

6 Indicação do estado de carga do acumulador
7 Aberturas de ventilação
8 Rosca para punho adicional

9 Fixação da ferramenta
10 LED
11 Lâmina de serrar por imersão*
12 Placa de lixar*
13 Folha de lixar*
14 Esbarro de profundidade*
15 Lâmina de serra de segmento*

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 50 Friday, March 3, 2017 2:20 PM

50 | Português

16 Punho (superfície isolada)
17 Mangueira de aspiração*
18 Bocais de aspiração*
19 Dispositivo de aspiração de pó*
20 Alavanca tensora da aspiração de pó

*Acessórios apresen tados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontram-se no
nosso programa de acessórios.

Dados técnicos

Ferramenta multifunções sem fio UniversalMulti 12

N.° do produto

3 603 A03 0..

Pré-seleção do número de
oscilações

Constant-electronic
Arranque suave
Suporte de acessório AutoClic
Tensão nominal

V= 12









Número de rotações em
vazio n

0

rpm 10000–20000

Ângulo de oscilações
esquerda/direita

°2,8

Peso conforme
EPTA-Procedure 01:2014

kg 1,1

Temperatura ambiente
admissível
–ao carregar

°C

0... +45

– em funcionamento* e

durante o armazenamento

Baterias recomendadas

°C

–20...+50

PBA 10,8V...

PBA 12V...

Carregadores recomendados

* potência limitada a temperaturas <0 °C
Dados técnicos averiguados com o acumulador fornecido.

AL 11.. CV

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com
EN 60745-2-4.

O nível de ruído avaliado como A do aparelho é tipicamente:
Nível de pressão acústica 83 dB(A); Nível de potência acústi­ca 94 dB(A). Incerteza K= 3 dB.

Usar proteção auricular!
Trabalhar sem punho adicional

Totais valores de vibrações a
ções) e incerteza K averiguada conforme EN 60745-2-4:

=4m/s2, K= 1,5 m/s2,

Lixar: a

h

Serrar com a lâmina de serra de imersão: a
K=1,5 m/s
Serrar com lâmina de serra de segmentos: a
K=1,5 m/s

2

,

2

.

(soma dos vetores de três dire-

h

=10m/s2,

h

=12m/s2,

h

Trabalhar com punho adicional

Totais valores de vibrações a
ções) e incerteza K averiguada conforme EN 60745-2-4:

=6m/s2, K= 1,5 m/s2,

Lixar: a

h

Serrar com a lâmina de serra de imersão: a

2

,

K=2m/s
Serrar com lâmina de serra de segmentos: a
K=1,5 m/s

2

.

(soma dos vetores de três dire-

h

=17m/s2,

h

=16m/s2,

h

O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela nor­ma EN 60745 e pode ser utilizado para a comparação de fer­ramentas elétricas. Ele também é apropriado para uma avalia­ção provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi­pais da ferramenta elétrica. Se, contudo, a ferramenta elétri­ca for utilizada para outras aplicações, com acessórios dife­rentes, com outras ferramentas de trabalho ou com
manutenção insuficiente, é possível que o nível de vibrações
seja diferente. Isto pode aumentar sensivelmente a carga de
vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também de­veriam ser considerados os períodos nos quais o aparelho es­tá desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir a carga de vibrações durante o completo perío­do de trabalho.
Além disso também deverão ser estipuladas medidas de se­gurança para proteger o operador contra o efeito de vibra­ções, como por exemplo: manutenção de ferramentas elétri­cas e de ferramentas de trabalho, manter as mãos quentes e
organização dos processos de trabalho.

Montagem

Carregar o acumulador

 Só utilizar os carregadores que constam na página de

acessórios. Só estes carregadores são apropriados para

os ac umula dores de iões de lít io util izado s para a sua fe rra­menta elétrica.

Nota: O acumulador é fornecido parcialmente carregado. Pa­ra assegurar a completa potência do acumulador, o acumula­dor deverá ser carregado completamente no carregador an­tes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer
altura, sem que a sua vida útil seja reduzida. Uma interrupção
do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por “Electronic
Cell Protection (ECP)” contra descarga total. A ferramenta
elétrica é desligada através de um disjuntor de proteção, logo
que o acumulador estiver descarregado. A ferramenta de tra­balho não se movimenta mais.

Nota: Se a ferramenta elétrica for desligada automaticamen­te devido a um acumulador descarregado ou sobreaquecido,
desligue a ferramenta elétrica com o interruptor de ligar-des­ligar 2. Recarregar o acumulador ou deixá-lo arrefecer antes
de ligar novamente a ferramenta elétrica. Caso contrário o
acumulador poderá sofrer danos.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 51 Friday, March 3, 2017 2:20 PM

Português | 51

Retirar o acumulador

Para retirar o acumulador 3, deverá premir as teclas de des­travamento 4 e puxar o acumulador para trás, para tirar da
ferramenta elétrica. Não empregar força.

Indicação do estado de carga do acumulador

A indicação do estado de carga do acumulador 6 sinaliza, com
a ferramenta elétrica ligada, a capacidade restante do acumu­lador ou uma sobrecarga.

Indicação Capacidade

Luz verde permanente > 70 %
Luz amarela permanente 30– 70 %

Troca de ferramenta

 O acumulador deverá ser retirado antes de todos os

trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro­ca de ferramenta). Há per ig o de le sõe s s e o i nt err up tor de

ligar-desligar for acionado involuntariamente.

 Usar luvas de proteção durante a substituição de ferra-

mentas. Há perigo de lesões no caso de um contacto com

as ferramentas de trabalho.

Tenha em atenção os acessórios previstos para a sua ferra­menta.

Ferramenta de trabalho UniversalMulti 12

Luz vermelha permanente <30 %

Quando a indicação do estado de carga do acumulador 6 pis-
ca em vermelho, significa que a ferramenta elétrica está so­brecarregada. Observar as indicações no capítulo “Proteção
contra sobrecarga em dependência da temperatura”,
página 56.

Selecionar a ferramenta de trabalho

A tabela a seguir apresenta exemplos de ferramentas de trabalho. Outras ferramentas de trabalho encontram-se no amplo pro­grama de acessórios Bosch.

Ferramenta de trabalho Material Aplicação

Lâmina de serra
de segmento de
bimetal

Derivados de madeira,
Plástico,
Metais não ferrosos

Cortes de separação e de imersão; também para serrar ao
longo de bordas, em cantos e em áreas de difícil acesso;
Exemplo: encurtar rodapés ou aros de portas já instalados,
cortes de imersão ao adaptar painéis de soalho

Placa de lixar para
folhas de lixar da
série Delta 93 mm

Depende da folha de lixar Lixar superfícies em bordas, em cantos ou em áreas de

difícil acesso;
de acordo com a folha de lixar p.ex. para lixar madeiras,
tintas, vernizes, pedras

Velo para limpar e texturar madeira, desenferrujar metal e
lixar vernizes, feltro de polir para polimento prévio

Lixadeira de perfis

Madeira,
Tubos/Perfis,
Tinta,
Verniz,

Lixamento cómodo e eficaz de perfis até um diâmetro de
55 mm;
Folhas de lixa vermelhas para lixar madeira, tubos/perfis,

verniz, betume de enchimento e metal
Betume de enchimento,
Metal

Lâminas de corte
por imersão de
bimetal para
madeira e metal

Lâmina de serra
por imersão HCS,
madeira

Madeira macia,
Plástico macio,
Pladur,
Perfis finos de alumínio e
metal não-ferroso,
Chapas finas,
Pregos e parafusos não
temperados

Derivados de madeira,
Plástico macio

Pequenos cortes de seccionamento e imersão;

Exemplo: cortar roços para tomadas, seccionar tubos de

cobre à face, cortes de imersão em placas de gesso

cartonado

Trabalhos de ajuste de filigrana em madeira;

Exemplo: serragem posterior de roços para fechaduras e

ferragens

Cortes de separação e de imersão profundos; também para

serrar ao longo de bordas, em cantos e em áreas de difícil

acesso;

Exemplo: corte de imersão estreito, em madeira maciça

para a montagem de uma grelha de ventilação

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 52 Friday, March 3, 2017 2:20 PM

52 | Português

Ferramenta de trabalho Material Aplicação

Lâmina de serra
de imersão em

Madeira dura,
Placas revestidas

Cortes de imersão em placas revestidas ou madeira dura;

Exemplo: montagem de janelas de telhado

bimetal para
madeira dura

Lâmina de serra
de imersão em
metal duro para
metal

Metal,
Materiais muito abrasivos,
Fibra de vidro,
Pladur,

Cortes de imersão em materiais muito abrasivos ou metal;

Exemplo: corte de tampos frontais de cozinhas, cortes fácil

em parafusos temperados, pregos e aço inoxidável

Placas de fibra ligadas
com cimento

Lâminas de corte
por imersão de
bimetal para
madeira e metal

Madeira macia,
Madeira dura,
Placas folheadas,
Placas revestidas a

Cortes de imersão em placas revestidas ou madeira dura;

Exemplo: encurtar caixilhos de portas, roços para estantes

plástico,
Pregos e parafusos não
temperados

Lâmina de serra
de segmento
estria HM

Lâmina de serra
de segmentos com
granulado Riff de
diamante

Placa delta estria
HM

Removedor de
argamassa com
granulado de
metal duro

Betume cimentício,
Ladrilhos macios,
Plásticos reforçados a
fibra de vidro,
Betão poroso

Betume cimentício,
Ladrilhos macios,
Resina epoxídica,
Plásticos reforçados a
fibra de vidro

Argamassa,
Restos de betão,
Madeira,
Materiais abrasivos

Argamassa,
Juntas,
Resina epoxídica,
Plásticos reforçados a

Cortar e separar em áreas rente a bordas, em cantos e em

áreas de difícil acesso;

Exemplo: remover juntas entre azulejos de parede para

executar trabalhos de reparação, cortar entalhes em

azulejos, placas de gesso ou em plásticos

Malhetamento preciso e seccionamento de material de

ladrilho/junta, resinas epoxídicas e plásticos reforçados a

fibra de vidro;

Exemplo: efetuar pequenos recortes em ladrilhos macios e

fresar roços em plástico reforçado a fibra de vidro

Grosagem e lixamento sobre uma base dura;

Exemplo: remover argamassa ou cola para ladrilhos (p. ex.

em caso de substituição de ladrilhos danificados), remover

restos de cola para alcatifas

Malhetamento e seccionamento de material de juntas e

ladrilhos, assim como grosagem e lixamento sobre uma

base dura;

Exemplo: remover cola para ladrilhos e massa para juntas
fibra de vidro,
Materiais abrasivos

Acessório de corte
multimateriais
HCS

Papelão alcatroado,
Alcatifas,
Relva artificial,
Cartão,

Corte rápido e preciso de material macio e materiais

abrasivos flexíveis;

Exemplo: cortar alcatifa, cartão, piso em PVC, papelão

alcatroado, etc.
Piso em PVC

Raspador, rígido

Alcatifas,
Argamassa,
Betão,

Raspar sobre uma base dura;

Exemplo: remover argamassa, cola para ladrilhos, restos

de betão e alcatifa
Cola para ladrilhos

Raspador, flexível

Cola para alcatifas,
Restos de tinta,
Silicone

Raspagem flexível sobre uma base macia;

Exemplo: remover juntas de silicone, restos de cola para

alcatifas e restos de tinta

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 53 Friday, March 3, 2017 2:20 PM

Ferramenta de trabalho Material Aplicação

Lâmina de serra
de segmentos de
bimetal

Material de isolamento,
Painéis de isolamento,
Pranchas de soalho,

Corte preciso de materiais macios;

Exemplo: corte de painéis de isolamento, cortes no com-

primento certo à face de material de isolamento saliente
Painéis de isolamento
para redução de eco,
Cartão,
Alcatifas,
Borracha,
Cabedal

Placa de lixar delta
com granulado de
metal duro

Madeira,
Tinta

Lixamento de madeira ou tinta em locais de difícil acesso

sem folha de lixa;

Exemplo: desbastar tinta entre as lamelas das persianas,

lixar soalho de madeira nos cantos

Lâmina de serra
de imersão com
granulado de

Fibra de vidro,
Argamassa,
Madeira

Corte de imersão em materiais muito abrasivos;

Exemplo: malhetar mosaicos finos

metal duro
Cortador de juntas

universal HCS

Juntas de dilatação,
Kit de janela,

Corte e seccionamento de materiais macios;

Exemplo: cortar juntas de dilatação de silicone ou mástique
Materiais isolantes (lã de
rocha)

Lâminas de corte
por imersão de
bimetal para
madeira e metal

Madeira macia,
Madeira dura,
Placas folheadas,
Placas revestidas a

Corte de imersão rápido e profundo em madeira e metal;

Exemplo: corte rápido de madeira com pregos, corte de

imersão profundo em placas revestidas e encurtamento

preciso de caixilhos de portas
plástico,
Pregos e parafusos não
temperados

Lâmina de serra
de imersão em
metal duro para
metal

Aço inoxidável (Inox),
Parafusos e pregos,
Resina epoxídica,
Plásticos reforçados a
fibra de vidro,

Corte de imersão rápido e profundo em materiais abrasivos

ou metal;

Exemplo: cortes rápidos de tampos frontais de cozinhas,

corte fácil graças aos parafusos temperados, pregos e aço

inoxidável
Fibra de vidro,
Pladur,
Betão poroso

Lâminas de corte
por imersão de
bimetal para
madeira e metal

Madeira,
Derivados de madeira
abrasivos,
Plásticos,
Pregos e parafusos
temperados,

Cortes de imersão rápidos e profundos em madeira, deri-

vados de madeira e plásticos abrasivos;

Exemplo: seccionamento rápido de tubos de metais não-

ferrosos e perfis de dimensões mais reduzidas, corte fácil

de pregos não temperados, parafusos e perfis de aço de

dimensões mais reduzidas
Tubos de metais não­ferrosos

Lâmina de serra
por imersão HCS,
madeira

Madeira macia,
Buchas,
Pinos,
Elementos de mobiliário

Cortes de seccionamento e imersão rápidos e profundos;

inclusive para serrar rente à borda em cantos e áreas de

difícil acesso;

Exemplo: corte de imersão profundo em madeira macia

para a montagem de uma grelha de ventilação

Português | 53

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 54 Friday, March 3, 2017 2:20 PM

54 | Português

Introduzir a ferramenta de trabalho (veja figura A)

Pouse o acessório sobre uma base plana. A legenda do aces­sório tem de ser legível a partir de cima.

Rode o acessório numa posição favorável para o trabalho em
questão. São possíveis doze posições dispostas por 30°.

Pressione a ferramenta elétrica para o ângulo desejado no
acessório, até se ouvir um clique de engate.

 Controlar a posição firme da ferramenta de trabalho.

Ferramentas de trabalho incorretamente ou insuficiente­mente fixas podem se soltar durante o funcionamento e
apresentar um perigo para o operador.

Retirar a ferramenta de trabalho (veja figura B)

Abra a alavanca AutoClic 1 até ao batente. O acessório é eje­tado.

Montar e ajustar limitador de profundidade

O batente de profundidade 14 pode ser utilizado durante o
trabalho com lâminas de serra de segmentos.

Se necessário deverá retirar uma ferramenta de trabalho já
montada.

Empurrar o limitador de profundidade 14 completamente so­bre a fixação da ferramenta 9, com o lado escrito para cima,
sobre o cabeçote de engrenagem da ferramenta eléctrica.

O limitador de profundidade é previsto para as seguintes pro­fundidades de corte:
– Com lâminas de serra de segmentos ACZ 85 .. com diâme-

tro de 85 mm: profundidades de corte de 8 mm, 10 mm,
12 mm e 14 mm (indicação no limitador de profundidade
em letras maiores e sem parêntesis).

– Com lâminas de serra de segmentos ACZ 100 .. com diâ-

metro de 100 mm: profundidades de corte de 14 mm,
16 mm, 18 mm e 20 mm (indicação no limitador de pro­fundidade em letras menores entre parêntesis).

Coloque a lâmina de serra de segmentos adequada para a
profundidade de corte desejada. Deslize o limitador de pro­fundidade 14 do encabadouro 9 no sentido da ferramenta de
trabalho, até que seja possível rodá-lo livremente. Rode o li­mitador de profundidade 14 de forma a que a profundidade

de corte desejada fique sobre a parte da lâmina de serra que
vai ser usada para serrar. Deslize o limitador de profundidade
14 novamente até ao limitador no cabeçote de engrenagem
da ferramenta elétrica.

Para todas as outras profundidades de corte e para o trabalho
com outras ferramentas de trabalho é necessário remover o
limitador de profundidade 14. Para tal é necessário remover
a ferramenta de trabalho e puxar o limitador de profundidade
do cabeçote de engrenagem.

Montar o punho adicional (acessório opcional)

O punho adicional anti-vibração permite realizar os trabalhos
de modo cómodo e seguro.

Atarraxar o punho adicional de acordo com o tipo de traba­lho, do lado direito ou do lado esquerdo do cabeçote de en­grenagens.

 Não continuar a utilizar a ferramenta elétrica se o pu-

nho adicional estiver danificado. Não realizar modifica­ções no punho adicional.

Colocar/substituir a folha de lixar na placa de lixar

A placa de lixar 12 está equipada com um tecido de velcro,
para uma fixação rápida de simples de folhas de lixar com
aderência de velcro.

Sacudir o tecido de velcro da placa de lixar 12 antes de colo­car a folha de lixar 13 para possibilitar uma aderência ideal.

Posicionar a folha de lixar 13 de forma alinhada num dos la­dos da placa de lixar 12, e agora premir bem a folha de lixar
sobre a placa de lixar.

Para assegurar uma aspiração de pó ideal, deverá observar
que os recortes na folha de lixar coincidam com os orifícios na
placa de lixar.

Para retirar a folha de lixar 13 deverá segurá-la por um a ponta
e puxá-la da placa de lixar 12.

Podem ser utilizadas todas as folhas de lixar, feltros de polir e
de limpeza da série Delta 93 mm do programa de acessórios
Bosch.

Acessórios de lixar, como não tecido/feltro de polir, devem
ser fixos da mesma forma sobre a placa de lixar.

Seleção da folha de lixar

Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície:

Folha de lixar Material Aplicação Grão

qualidade vermelha

– Todos materiais de

madeira (p.ex. madeira
de lei, madeira macia,
painéis de partículas,
placas de construção)

–Materiais de metal

Para a retificação prévia de p. ex. vigas e tábuas
ásperas e não aplainadas

Para lixamento plano e para nivelar pequenas
rugosidades

Para o acabamento fino de lixar madeiras

grosseiro 40

60

médio 80

100
120

fino 180

240
320
400

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 55 Friday, March 3, 2017 2:20 PM

Folha de lixar Material Aplicação Grão

–Cor
–Verniz
–Enchedor
–Espátula

qualidade branca

Para lixar tinta

Para lixar tinta de base (p.ex. remover vestígios de
aplicação com pincel, pingos de tintas e escorridos)

Para o acabamento final de primeiras demãos antes de
envernizar

Português | 55

grosseiro 40

60

médio 80

100
120

fino 180

240
320

Aspiração de pó/de aparas

 Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po­dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon­trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma­deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe­cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção respira-

tória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalha­dos, vigentes no seu país.

 Evite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Conectar a aspiração de pó (acessório opcional)

A aspiração de pó 19 só é destinada para trabalhos com a pla­ca de lixar 12 e não deve ser usada em combinação com ou­tras ferramentas de trabalho.

Para lixar deverá sempre conectar a aspiração de pó.
Para a montagem da aspiração de pó 19 (acessório) é neces-

sário remover a ferramenta de trabalho e o limitador de pro­fundidade 14.

Desloque a aspiração de pó 19 até ao batente, passando pelo
suporte de acessório 9, em direção ao colar de aperto da fer­ramenta elétrica. Rode a aspiração de pó para a posição dese­jada (não diretamente por baixo da ferramenta elétrica).
Pressione a alavanca tensora 20 para fixar a aspiração de pó.

Encaixe o adaptador da mangueira de aspiração 17 no bocal
de aspiração 18. Ligue a mangueira de aspiração 17 a um as­pirador (acessório).

Uma vista geral sobre a conexão a diversos aspiradores de pó
encontra-se na página de gráficos.

O aspirador de pó deve ser apropriado para o material a ser
trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre­mamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Colocação em funcionamento

Colocar o acumulador
Nota: A utilização de acumuladores não apropriados para a

ferramenta elétrica, pode levar a erros de funcionamento ou a
danos na ferramenta elétrica.

Introduzir o acumulador carregado 3 no punho até engatar
percetivelmente e estar alinhando ao punho.

Ligar e desligar

Para ligar a ferramenta elétrica, deverá empurrar o interrup­tor de ligar-desligar 2 para frente, de modo que apareça o in­terruptor “I”.

O arranque eletrónico suave limita o binário ao ligar o apare­lho e aumenta a vida útil do motor.

A Constant-Electronic mantém o número de oscilações du­rante a marcha em vazio e sob carga quase que constante e
assegura um desempenho de trabalho uniforme.

Para desligar a ferramenta elétrica, deverá empurrar o inter­ruptor de ligar-desligar 2 para trás, de modo que apareça o in­terruptor “0”.

Para poupar energia só deverá ligar a ferramenta elétrica
quando ela for utilizada.

O LED melhora a visibilidade do raio de ação. É ligado e desli­gado automaticamente com a ferramenta elétrica.

 Não olhar diretamente para a luz de trabalho pois pode-

rá ser ofuscado.

Pré-selecionar o número de oscilações

Com a roda de pré-seleção do número de oscilações 5 é pos­sível pré-selecionar o número de oscilações necessário du­rante o funcionamento.

O n.º de oscilações necessário depende do material e das
condições de trabalho e pode ser verificado através de en­saios práticos.

Para serrar, cortar e lixar materiais mais duros, como por ex.
madeia ou metal, é recomendável o nível de oscilação “6” e
para serrar materiais mais macios, como por ex. plástico, é
necessário o nível de oscilação “4”.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 56 Friday, March 3, 2017 2:20 PM

56 | Português

Indicações de trabalho

 Espere a ferramenta elétrica parar completamente, an-

tes de depositá-la.

 Retirar o acumulador antes de todos os trabalhos na

ferramenta elétrica.

Nota: Não obstruir as aberturas de ventilação 7 da ferramen-

ta elétrica durante o trabalho pois isto reduzirá a vida útil da
sua ferramenta elétrica.

Ao trabalhar com ferramentas HCS deverá observar que o re­vestimento das ferramentas não esteja danificado.

Princípio de trabalho

Devido ao accionamento oscilante, a ferramenta de trabalho
vibra até 20000 vezes por minuto 2 ,8° para l á e para cá. De s­ta forma é possível trabalhar com precisão em áreas estreitas.

Trabalhar com reduzida e uniforme força de
pressão, caso contrário o desempenho de
trabalho é reduzido e a ferramenta de traba­lho pode bloquear.

Movimentar a ferramenta eléctrica para lá e
para cá durante o trabalho, para que a ferra­menta de trabalho não seja demasiadamen­te aquecida e não bloqueie.

Serrar
 Só utilizar lâminas de serra que estejam em perfeito es-

tado e que não apresentem danos. Lâminas de serrar tor-

tas e não suficiente afiadas podem quebrar, influenciar ne­gativamente o corte ou causar um contragolpe.

 Ao serrar materiais de construção leves, deverá respei-

tar as diretivas legais e as recomendações do fabrican­te do material.

 No processo de serrar por imersão só devem ser pro-

cessados materiais macios como madeira, gesso encar­tonado!

Antes de serrar madeiras, placas de aglomerado, materiais de
construção etc., com lâminas de serrar HCS, deverá controlar
se estes materiais não contêm pregos, parafusos ou objetos
semelhantes. Se for o caso, deverá remover estes objetos ou
utilizar lâminas de serrar de bimetal.

Cortar
Nota: Ao cortar azulejos de parede deverá observar que as

ferramentas estão sujeitas a um alto desgaste ao serem utili­zadas por muito tempo.

Lixar

A potência abrasiva e o resultado de trabalho são principal­mente determinados pela seleção da folha de lixa, do número
de vibrações selecionado e da força de pressão.

Apenas folhas de lixar em perfeito estado proporcionam uma
perfeita potência abrasiva e poupam a ferramenta elétrica.

Trabalhar com uma força de pressão uniforme para aumentar
a vida útil das folhas de lixar.

Um aumento demasiado da força de pressão não leva a uma
potência abrasiva mais alta, mas a um desgaste mais forte da
ferramenta elétrica e da folha de lixar.

Para lixar ângulos, cantos e áreas de difícil acesso também é
possível trabalhar apenas com a ponta ou com o canto da pla­ca de lixar.

Ao lixar sobre um ponto só, é possível que a folha de lixa se
aqueça fortemente. Reduza o número de oscilações e a pres­são e permita que a folha de lixa se arrefeça em intervalos re­gulares.

Jamais utilizar uma folha de serra com a qual foi processado
metal, para processar outros materiais.

Só utilizar acessórios de lixar originais Bosch.
Para lixar deverá sempre conectar a aspiração de pó.

Raspar

Para raspar deverá selecionar uma alta frequência de vibra­ções.

Trabalhar sobre uma superfície macia (p.ex. madeira), num
ângulo plano e com reduzida força de pressão. Caso contrário
a espátula poderá cortar a superfície.

Proteção contra sobrecarga em dependência da
temperatura

Numa utilização correta, a ferramenta elétrica não pode ser
sobrecarregada. Uma carga excessiva ou fora da faixa de tem­peratura admissível para o acumulador desliga a ferramenta
elétrica. Em caso de desconexão automática, desligue a ferra­menta elétrica, deixe o acumulador arrefecer e, de seguida,
volte a ligar a ferramenta elétrica.

Indicações sobre o manuseio ideal do acumulador

Proteger o acumulador contra humidade e água.
Sempre guardar o acumulador a uma temperatura de –20 ° C

a 50 ° C. Por exemplo, não deixe o acumulador dentro do au­tomóvel no verão.

Um período de funcionamento reduzido após o carregamen­to, indica que o acumulador está gasto e que deve ser substi­tuído.

Observar a indicação sobre a eliminação de forma ecológica.

Manutenção e serviço

Manutenção e limpeza

 Retirar o acumulador antes de todos os trabalhos na

ferramenta elétrica.

 Manter a ferramenta elétrica e as aberturas de ventila-

ção sempre limpas, para trabalhar bem e de forma se­gura.

Limpar a ferramenta de trabalho estriada (acessório) em in­tervalos regulares com uma escova de arame.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
assim como das peças sobressalentes. Desenhos explodidos
e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 57 Friday, March 3, 2017 2:20 PM

Italiano | 57

A nossa equipa de consultoria de aplicação Bosch esclarece
com prazer todas as suas dúvidas a respeito da compra, apli­cação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças so­bressalentes a referência de 10 dígitos de acordo com a placa
de caraterísticas do produto.

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: [phone]
Fax: [phone]

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas
Caixa postal 1195 – CEP: 13065-900
Campinas – SP
Tel.: [phone]
www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao
direito de materiais perigosos. Os acumuladores podem ser
transportados na rua pelo utilizador, sem mais obrigações.
Na expedição por terceiros (por ex.: transporte aéreo ou ex­pedição), devem ser observadas as especiais exigências
quanto à embalagem e à designação. Neste caso é necessário
consultar um especialista de materiais perigosos ao preparar
a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada.
Colar contactos abertos e embalar o acumulador de modo
que não possa se movimentar dentro da embalagem.
Por favor observe também eventuais diretivas nacionais su­plementares.

Eliminação

As ferramentas elétricas, os acessórios e as embala­gens devem ser enviados a uma reciclagem ecológica
de matéria-prima.

Não deitar ferramentas elétricas e acumuladores/pilhas no li­xo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias
2012/19/UE relativa aos resíduos de ferra­mentas elétricas europeias 2006/66/CE é
necessário recolher separadamente os acu­muladores/as pilhas defeituosos ou gastos e
conduzi-los a uma reciclagem ecológica.

Acumuladores/pilhas:
Iões de lítio:

Observar as indicações no capítulo “Transporte”, página 57.

Sob reserva de alterações.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per
elettroutensili

AVVERTENZA

caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri­che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri­colo si riferisce ad utensili elettrici alimentati dalla rete (con li­nea di allacciamento) ed ad utensili elettrici alimentati a bat­teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro
 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza
di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere
o i gas.

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica
 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega­mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife­ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen­dere l’elettroutensile oppure per estrarre la spina dalla
presa di corrente. Non avvicinare il cavo a fonti di calo­re, olio, spigoli taglienti e neppure a parti della macchi­na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse
elettriche.

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si­ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri­schio d’insorgenza di scosse elettriche.

Leggere tutte le avvertenze di peri­colo e le istruzioni operative. In

OBJ_BUCH-2957-001.book Page 58 Friday, March 3, 2017 2:20 PM

58 | Italiano

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto­re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone
 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi­le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbigliamen-

to di protezione personale come la maschera per polveri,
scarpe di sicurezza che non scivolino, elmetto di protezione
oppure protezione acustica a seconda del tipo e dell’applica­zione dell’elettroutensile, si riduce il rischio di incidenti.

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet­troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si
vengono a creare situazioni pericolose in cui possono veri­ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave ch e si trovi i n una parte rotante della macchi­na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che
gli stessi siano collegati e che vengano utilizzati corret­tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili
 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-

sile adatt o si la vora in modo m iglio re e più sicur o nell’ ambi­to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo­lontariamente.

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi­tuate ad usarlo o che non abbiano letto le presenti istru­zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente espe­rienza.

 Eseguire la manutenzione dell’elettroutensile operando

con la dovuta diligenza. Accertarsi che le parti mobili
della macchina funzionino perfettamente, che non s’in­ceppino e che non ci siano pezzi rotti o danneggiati al
punto da limitare la funzione dell’elettroutensile stesso.
Prima di iniziare l’impiego, far riparare le parti danneg­giate. Numerosi incidenti vengono causati da elettroutensili

la cui manutenzione è stata effettuata poco accuratamente.

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte­nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Trattamento ed utilizzo appropriato di utensili dotati di
batterie ricaricabili
 Caricare la batteria ricaricabile solo ed esclusivamente

nei dispositivi di carica consigliati dal produttore. Per

un dispositivo di carica previsto per un determinato tipo di
batteria sussiste pericolo di incendio se viene utilizzato
con un tipo diverso di batteria ricaricabile.

 Avere cura d’impiegare negli elettroutensili solo ed

esclusivamente batterie ricaricabili esplicitamente
previste. L’uso di batterie ricaricabili di tipo diverso potrà

dare insorgenza a lesioni e comportare il rischio d’incendi.

 Non avvicinare batterie non utilizzate a fermagli, mone-

te, chiavi, chiodi, viti e neppure ad altri piccoli oggetti
metallici che potrebbero provocare un cavallottamento
dei contatti. Un eventuale corto circuito tra i contatti dell’ac-

cumulatore potrà dare origine a bruciature o ad incendi.

 In caso d’impiego errato si provoca il pericolo di fuoriu-

scita di liquido dalla batteria ricaricabile. Evitarne asso­lutamente il contatto. In caso di contatto accidentale,
sciacquare accuratamente con acqua. Rivolgersi imme­diatamente al medico, qualora il liquido dovesse entrare
in contatto con gli occhi. Il liquido fuoriuscito dalla batteria

ricaricabile potrà causare irritazioni cutanee o ustioni.

Assistenza
 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 59 Friday, March 3, 2017 2:20 PM

Avvertenze di sicurezza per utensili
multifunzione a batteria

 Tenere l’apparecchio per le superfici isolate dell’impu-

gnatura qualora venissero effettuati lavori durante i
quali l’accessorio potrebbe venire a contatto con cavi
elettrici nascosti. Il contatto con un cavo sotto tensione

può mettere sotto tensione anche parti metalliche dell’ap­parecchio, causando una scossa elettrica.

 Utilizzare l’elettroutensile esclusivamente per leviga-

tura a secco. L’eventuale infiltrazione di acqua in un elet-

trouten sile va ad aument are il rischio d ’insorgenza di scos­se elettriche.

 Attenzione: Pericolo d’incendio! Evitare un surriscal-

damento del materiale in lavorazione e della levigatri­ce. Prima di iniziare una pausa svuotare sempre il con­tenitore per la polvere. La polvere di abrasione nel

sacchetto raccoglipolvere, nel Microfilter, nel sacchetto
raccoglipolvere in carta (o nel sacchetto raccoglipolvere o
nel filtro dell’aspirapolvere) può prendere fuoco in caso di
condizioni sfavorevoli come la scia di scintille prodotta du­rante la levigatura del metallo. Una situazione particolar­mente pericolosa si viene a creare quando la polvere di
smerigliatura si mischia con resti di vernice e poliuretano
oppure con altri materiali chimici ed il materiale in lavora­zione si riscalda troppo nel corso di una lavorazione di lun­ga durata.

 Tenere le mani sempre lontane dalla zona operativa.

Mai afferrare con le mani la parte inferiore del pezzo in
lavorazione. Toccando la lama vi è un serio rischio di inci-

dente.

 Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol­gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse
elettriche. Danneggiando linee del gas si può creare il peri­colo di esplosioni. Penetrando una tubazione dell’acqua si
provocano seri danni materiali.

 Durante le operazioni di lavoro è necessario tenere

l’elettroutensile sempre con entrambe le mani ed adot­tare una posizione di lavoro sicura. Utilizzare con sicu-

rezza l’elettroutensile tenendolo sempre con entrambe le
mani.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti­lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.

 Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore,
p. es. anche dall’irradiamento solare continuo,
dal fuoco, dall’acqua e dall’umidità. Esiste peri-

colo di esplosione.

 In caso di difetto e di uso improprio della batteria rica-

ricabile vi è il pericolo di una fuoriuscita di vapori. Far
entrare aria fresca e farsi visitare da un medico in caso
di disturbi. I vapori possono irritare le vie respiratorie.

Italiano | 59

 Utilizzare la batteria ricaricabile esclusivamente insie-

me all’elettroutensile Bosch. Solo in questo modo la bat-

teria ricaricabile viene protetta da sovraccarico pericoloso.

 Se si usano oggetti appuntiti, come ad es. chiodi o un

cacciavite, oppure se si esercita forza dall’esterno, la
batteria ricaricabile può danneggiarsi. Può verificarsi un

cortocircuito interno e la batteria può incendiarsi, emette­re fumo, esplodere o surriscaldarsi.

 Portare guanti di protezione quando si sostituiscono gli

accessori. In caso di uso prolungato, gli accessori si riscal-

dano.

 Non raschiare materiali inumiditi (p. es. tappezzerie) e

non raschiare su fondi umidi. La penetrazione di acqua in

un elettroutensile aumenta il rischio di una scossa elettrica.

 Non trattare la superficie da lavorare con liquidi conte-

nenti solventi. A causa del riscaldamento dei materiali du-

rante la raschiatura possono formarsi dei vapori tossici.

 Utilizzando il raschietto prestare particolare attenzio-

ne. L’utensile è molto affilato, esiste pericolo di lesioni.

Descrizione del prodotto e
caratteristiche

Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.

Uso conforme alle norme

L’elettroutensile è adatto per il taglio e la troncatura di legna­me, plastica, gesso, metalli non ferrosi ed elementi di fissaggio
(p.es. chiodi, grappe). Lo stesso è altrettanto idoneo per la la­vorazione di piastrelle da parete morbide nonché per la leviga­tura a secco e la raschiatura di superfici piccole. Lo stesso è
adatto in modo particolare per lavori vicino ai bordi e a livello.

Il LED di questo elettroutensile è concepito per illuminare
l’area di lavoro dell’elettroutensile stesso e non è adatto per il­luminare l’ambiente domestico.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu­strazione dell’elettroutensile che si trova sulla pagina con la
rappresentazione grafica.

1 Leva AutoClic per sbloccaggio utensile
2 Interruttore di avvio/arresto
3 Batteria ricaricabile
4 Tasto di sbloccaggio della batteria ricaricabile
5 Rotellina per la preselezione del numero di oscillazioni
6 Indicatore dello stato di carica della batteria
7 Prese di ventilazione
8 Filettatura per impugnatura supplementare

9 Mandrino portautensile
10 LED
11 Lama per tagli dal centro*

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 60 Friday, March 3, 2017 2:20 PM

60 | Italiano

12 Piastra di levigatura*
13 Foglio abrasivo*
14 Guida di profondità*
15 Lama a settori riportati*
16 Impugnatura (superficie di presa isolata)
17 Tubo di aspirazione*
18 Innesto per aspirazione*
19 Dispositivo di aspirazione polvere*
20 Leva di bloccaggio del dispositivo di aspirazione polvere

*L’accessorio illustrato oppure descritto non è compreso nel volu­me di fornitura standard. L’accessorio completo è contenuto nel
nostro programma accessori.

Dati tecnici

Utensile multifunzione a batteria UniversalMulti 12

Codice prodotto

3 603 A03 0..

Preselezione del numero di
oscillazioni

Constant Electronic
Avviamento dolce
Attacco utensile AutoClic
Tensione nominale
Numero di giri a vuoto n

V= 12

min-110000 –20 000

0









Angolo di oscillazione
sinistra/destra

°2,8

Peso in funzione della
EPTA-Procedure 01:2014

kg 1,1

Temperatura ambiente
consentita
– durante la carica

°C

0... +45

– durante il funzionamento*

e per lo stoccaggio

°C

–20...+50

Batterie raccomandate PBA 10,8V...

PBA 12V...

Caricabatteria raccomandati

* prestazioni limitate in presenza di temperature <0 °C
Dati tecnici rilevati con batteria ricaricabile del volume di fornitura.

AL 11.. CV

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a
EN 60745-2-4.

Il livello di pressione acustica stimato A della macchina am­monta a dB(A): livello di rumorosità 83 dB(A); livello di poten­za acustica 94 dB(A). Incertezza della misura K= 3 dB.

Usare la protezione acustica!
Lavori senza impugnatura supplementare

Valori complessivi di oscillazione a
tre direzioni) e incertezza della misura K misurati conforme­mente alla norma EN 60745-2-4:
Levigatura: a
Taglio con lama per tagli dal centro: a
K=1,5 m/s

=4m/s2, K=1,5 m/s2,

h

2

,

Taglio con lama a settori riportati: a

(somma vettoriale delle

h

=10m/s2,

h

=12m/s2, K=1,5 m/s2.

h

Lavori con impugnatura supplementare

Valori complessivi di oscillazione a
tre direzioni) e incertezza della misura K misurati conforme-

(somma vettoriale delle

h

mente alla norma EN 60745-2-4:
Levigatura: a
Taglio con lama per tagli dal centro: a
Taglio con lama a settori riportati: a

=6m/s2, K= 1,5 m/s2,

h

=17m/s2, K= 2 m/s2,

h

=16m/s2, K=1,5 m/s2.

h

Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme
alla norma EN 60745 e può essere utilizzato per confrontare
gli elettroutensili. Lo stesso è idoneo anche per una valuta­zione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi­pali dell’elettroutensile. Qualora l’elettroutensile venisse uti­lizzato tuttavia per altri impieghi, con accessori e utensili da
innesto differenti oppure con manutenzione insufficiente, il
livello di vibrazioni può differire. Questo può aumentare sen­sibilmente la sollecitazione da vibrazioni per l’intero periodo
di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibra­zioni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p.es.: manu­tenzione dell’elettroutensile e degli accessori, mani calde,
organizzazione dello svolgimento del lavoro.

Montaggio

Caricare la batteria

 Utilizzare esclusivamente stazioni di ricarica per batte-

rie riportate sulla pagina con gli accessori. Soltanto

queste stazioni di ricarica per batterie sono adattate alle
batterie in ioni di litio utilizzate nell’elettroutensile in dota­zione.

Nota bene: La batteria ricaricabile viene fornita parzialmente
carica. Per garantire l’intera potenza della batteria ricaricabi­le, prima del primo impiego ricaricare completamente la bat­teria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in qual­siasi momento senza ridurne la durata. Un’interruzione dell’ope­razione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec­tronic Cell Protection (ECP)» contro lo scaricamento comple­to. In caso di batteria scarica l’elettroutensile si spegne attra­verso un interruttore automatico: Il portautensile od
accessorio non si muove più.

Nota bene: Se l’elettroutensile si disinserisce automatica­mente a causa della batteria scarica oppure surriscaldata,
spegnere poi l’elettroutensile con l’interruttore di avvio/arre­sto 2. Caricare la batteria oppure lasciarla raffreddare prima
di accendere di nuovo l’elettroutensile. In caso contrario la
batteria potrebbe venire danneggiata.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 61 Friday, March 3, 2017 2:20 PM

Italiano | 61

Rimozione della batteria ricaricabile

Per estrarre la batteria ricaricabile 3 premere i tasti di sbloc­caggio 4 ed e str arr e la ba tte ria ric aricabile dall’elettroutensile
verso la parte posteriore. Così facendo, non esercitare for-

za eccessiva.
Indicatore dello stato di carica della batteria

L’indicatore dello stato di carica della batteria 6 segnala, ad
elettroutensile acceso, l’autonomia ancora disponibile della
batteria o un sovraccarico.

Indicatore Autonomia

Spia luminosa permanente verde > 70 %
Spia luminosa permanente gialla 30– 70 %

Cambio degli utensili

 Prima di effettuare lavori all’elettroutensile (p. es. la-

vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica­ricabile. In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.

 Durante il cambio degli utensili portare guanti di prote-

zione. Toccando l’accessorio esiste pericolo di lesioni.

Prestare attenzione agli utensili accessori previsti per l’elet­troutensile.

Utensile accessorio UniversalMulti 12

Spia luminosa permanente rossa <30 %

Se l’indicatore dello stato di carica della batteria 6 lampeggia
rosso, significa che l’elettroutensile è sovraccarico. Osserva­re le indicazioni riportate nel paragrafo «Protezione contro so­vraccarico in funzione della temperatura», pagina 66.

Selezione dell’utensile accessorio

La tabella che segue illustra esempi per accessori. Ulteriori accessori sono indicati nell’ampio programma accessori Bosch.

Utensile accessorio Materiale Applicazione

Lama a settori ri­portati bimetallica

Materiali legnosi,
Material plastici,
Metalli non ferrosi

Tagli troncati e tagli dal centro; anche per tagli vicino ai
bordi, negli angoli e settori difficilmente accessibili;
Esempio: accorciare zoccolini già montati oppure telai delle
porte, tagli dal centro in caso di adattamento di rivestimenti
del pavimento

Piastra di leviga­tura per fogli
abrasivi Serie
Delta 93 mm

In funzione del foglio
abrasivo

Levigatura di superfici piane sui bordi, negli angoli oppure
settori difficilmente accessibili;
a seconda del foglio abrasivo p.es. per la levigatura di
legno, pittura, vernice, pietra

Abrasivi in tessuto non tessuto per pulire e strutturare il
legno, disossidare metalli e per asportare vernici, feltro di
lucidatura per la prelucidatura

Accessorio per la
levigatura di profili

Legno,
Tubi/Profili,
Colore,
Vernici,

Levigatura comoda ed efficiente di profili con diametro fino
a 55 mm;
Fogli abrasivi rossi per la levigatura di legno,

tubazioni/profili, vernici, materiali riempitivi e metallo
Materiali riempitivi,
Metallo

Lama bimetallica
per tagli dal centro
legno e metallo

Lama per tagli dal
centro HCS legno

Legno tenero,
Materiali plastici teneri,
Cartongesso,
Profili sottili in alluminio e
metalli non ferrosi,
Lamiere sottili,
Chiodi e viti non temprati

Materiali legnosi,
Materiali plastici teneri

Tagli a troncare e tagli dal centro più piccoli;

Esempio: esecuzione di aperture per prese, taglio di tubi di

rame a filo con la superficie, tagli dal centro in pannelli di

cartongesso

Lavori di adattamento precisi nel legno;

Esempio: esecuzione di aperture per serrature e

guarnizioni di metallo

Tagli troncati e profondi tagli dal centro; anche per tagli vi-

cino ai bordi, negli angoli e settori difficilmente accessibili;

Esempio: taglio stretto dal centro in legno massivo per il

montaggio di una griglia d ventilazione

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 62 Friday, March 3, 2017 2:20 PM

62 | Italiano

Utensile accessorio Materiale Applicazione

Lama bimetallica
per tagli dal centro

Legno duro,
Pannelli rivestiti

Tagli dal centro in pannelli rivestiti o legno duro;

Esempio: montaggio di finestre a soffitto

per legno duro

Lama in metallo
duro per tagli dal
centro per metallo

Lama bimetallica
per tagli dal centro
legno e metallo

Lama a settori
riportati scanalata
HM

Lama a settori
riportati Riff
diamantata

Piastra a delta
scanalata HM

Lama Riff in metal­lo duro per rimo­zione della malta

Lama universale
HCS

Raschietto, rigido

Raschietto,
flessibile

Metallo,
Materiali molto abrasivi,
Fibra di vetro,
Cartongesso,
Pannelli in fibra rinforzati
con cemento

Legno tenero,
Legno duro,
Pannelli impiallacciati,
Pannelli con inserti in
plastica,
Chiodi e viti non temprati

Fughe in cemento,
Piastrelle da parete
tenere,
Materiali plastici rinforzati
con fibra di vetro,
Calcestruzzo poroso

Fughe in cemento,
Piastrelle da parete
tenere,
Resina epossidica,
Materiali plastici rinforzati
con fibra di vetro

Malta,
Residui di calcestruzzo,
Legno,
Materiali abrasivi

Malta,
Fughe,
Resina epossidica,
Materiali plastici rinforzati
con fibra di vetro,
Materiali abrasivi

Cartone catramato per
coperture,
Moquette,
Prati artificiali,
Cartone,
Pavimenti in PVC

Moquette,
Malta,
Calcestruzzo,
Colla per piastrelle

Colla per moquette,
Residui di colore,
Silicone

Tagli dal centro in materiali molto abrasivi o metallo;

Esempio: taglio di rivestimenti per cucine, taglio semplice

di viti temprate, chiodi e acciaio inossidabile

Tagli dal centro in pannelli rivestiti o legno duro;

Esempio: taglio di telai di porte, aperture per un ripiano

Taglio e tranciatura in settore vicino al bordo, negli angoli o

settori difficilmente accessibili;

Esempio: rimuovere le fughe tra le piastrelle da parete per

lavori di riparazione, tagliare cavità in piastrelle, pannelli di

gesso o plastiche

Fresatura e taglio di precisione di piastrelle/materiale delle

fughe, resine epossidiche e materiali plastici rinforzati con

fibra di vetro;

Esempio: esecuzione di piccole aperture in piastrelle da

parete tenere e fresatura di aperture in materiale plastico

rinforzato con fibra di vetro

Raspatura e levigatura di superfici dure;

Esempio: rimozione di malta o colla per piastrelle (ades.

per la sostituzione di piastrelle danneggiate), rimozione di

residui di colla per moquette

Fresatura e taglio di materiale per fughe e piastrelle;

raspatura e levigatura di superfici dure;

Esempio: rimozione di colla per piastrelle e malta per fughe

Taglio rapido e preciso di materiali teneri e materiali

abrasivi flessibili;

Esempio: taglio di moquette, cartone, pavimenti in PVC,

cartone catramato, ecc.

Raschiatura di superfici dure;

Esempio: rimozione di malta, colla per piastrelle, residui di

calcestruzzo e di colla per moquette

Raschiatura flessibile di materiali teneri;

Esempio: rimozione di cordoni di silicone, residui di colore

e di colla per moquette

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 63 Friday, March 3, 2017 2:20 PM

Utensile accessorio Materiale Applicazione

Lama ondulata a
settori riportati
bimetallica

Materiale isolante,
Pannelli fonoassorbenti,
Fondi per pavimenti,

Taglio preciso di materiali teneri;

Esempio: taglio di pannelli fonoassorbenti, taglio a filo con

la superficie di materiale isolante
Pannelli isolanti anti­calpestio,
Cartone,
Moquette,
Gomma,
Cuoio

Barretta di leviga­tura Riff in metallo
duro

Legno,
Colore

Levigatura di legno o colore in punti di difficile accesso

senza carta abrasiva;

Esempio: rimozione del colore tra i listelli delle persiane,

levigatura di pavimenti in legno negli angoli

Lama Riff in
metallo duro per
tagli dal centro

Fibra di vetro,
Malta,
Legno

Tagli dal centro in materiali molto abrasivi;

Esempio: esecuzione di aperture in piastrelle a mosaico

sottili

Italiano | 63

Tagliafughe
universale HCS

Fughe di espansione,
Stucco per finestre,
Materiali isolanti (lana

Taglio di materiali teneri;

Esempio: taglio di fughe di espansione in silicone o stucco

per finestre
minerale)

Lama bimetallica
per tagli dal centro
legno e metallo

Legno tenero,
Legno duro,
Pannelli impiallacciati,

Tagli dal centro rapidi e profondi in legno e metallo;

Esempio: taglio veloce di legno con chiodi, tagli dal centro

profondi in pannelli rivestiti e taglio preciso di telai di porte
Pannelli con inserti in
plastica,
Chiodi e viti non temprati

Lama in metallo
duro per tagli dal
centro per metallo

Acciaio inox (Inox),
Chiodi e viti,
Resina epossidica,
Materiali plastici rinforzati

Tagli dal centro rapidi e profondi in materiali molto abrasivi

o metallo;

Esempio: taglio rapido di rivestimenti per cucine, taglio

semplice di viti temprate, chiodi e acciaio inossidabile
con fibra di vetro,
Fibra di vetro,
Cartongesso,
Calcestruzzo poroso

Lama bimetallica
per tagli dal centro
legno e metallo

Legno,
Materiali legnosi abrasivi,
Materiali plastici,
Chiodi e viti temprati,
Tubi in materiale non

Tagli dal centro rapidi e profondi in legno, materiali plastici

e materiali legnosi abrasivi;

Esempio: taglio rapido di tubi in materiale non ferroso e

profili di piccole dimensioni, taglio semplice di profili

d’acciaio, viti e chiodi non temprati di piccole dimensioni
ferroso

Lama per tagli dal
centro HCS legno

Legno tenero,
Tasselli,
Perni,
Elementi di mobili

Tagli a troncare e tagli dal centro rapidi e profondi; anche

per tagliare vicino ai bordi negli angoli e in aree difficilmente

accessibili;

Esempio: tagli dal centro profondi nel legno tenero per il

montaggio di una griglia di aerazione

Montaggio dell’utensile accessorio (vedi figura A)

Appoggiare l’utensile accessorio su una superficie in piano. La
scritta sull’utensile accessorio deve essere leggibile dall’alto.

Ruotare l’utensile accessorio nella posizione più opportuna in
funzione del lavoro da svolgere. Sono possibili dodici posizio­ni diverse, impostabili a intervalli di 30°.

Premere l’elettroutensile all’angolazione desiderata sull’uten-

 Controllare la sede fissa dell’utensile ad innesto. Uten-

sili ad innesto fissati in modo errato oppure non sicuro pos­sono allentarsi durante il funzionamento e diventare peri­colosi.

Smontaggio dell’utensile accessorio (vedi figura B)

Aprire la leva AutoClic 1 fino alla battuta. L’utensile
accessorio viene rimosso.

sile accessorio finché non scatta in posizione.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 64 Friday, March 3, 2017 2:20 PM

64 | Italiano

Montaggio e regolazione della guida di profondità

La guida di profondità 14 si può utilizzare per lavorare con la­me a settori riportati.

Togliere, se necessario, un accessorio già montato.
Spingere la guida di profondità 14 fino all’arresto e, con il lato

con la scritta rivolto verso l’alto passando sopra il mandrino
portautensile 9, sulla testata ingranaggi dell’elettroutensile.

La guida di profondità è prevista per le seguenti profondità di
taglio:
– Con lame a settori riportati ACZ 85 .. con diametro

85 mm: Profondità di taglio 8 mm, 10 mm, 12 mm e
14 mm (indicazione sulla guida di profondità a caratteri
grandi e senza parentesi).

– Con lame a settori riportati ACZ 100 .. con diametro

100 mm: Profondità di taglio 14 mm, 16 mm, 18 mm e
20 mm (indicazione sulla guida di profondità a caratteri
piccoli e in parentesi).

Utilizzare la lama a segmenti adatta per la profondità di taglio
desiderata. Spingere la guida di profondità 14 dal portauten­sile 9 in direzione dell’utensile, fino a quando è possibile ruo­tarla liberamente. Ruotare la guida di profondità 14 in modo
tale che la profondità di taglio desiderata sia al di sopra della
sezione della lama con la quale si effettua il taglio. Spingere
nuovamente la guida di profondità 14 fino a battuta sulla te­stata ingranaggi dell’elettroutensile.

Rimuovere la guida di profondità 14 per tutte le altre profon­dità di taglio e per il lavoro con altri accessori. Per effettuare
questa operazione rimuovere l’accessorio e togliere la guida
di profondità della testata ingranaggi.

Montaggio dell’impugnatura supplementare
(accessorio opzionale)

L’impugnatura supplementare antivibrazioni consente di la­vorare in modo confortevole e sicuro.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare a destra oppure a sinistra della
testata ingranaggi.

 Non continuare ad utilizzare l’elettroutensile se l’impu-

gnatura supplementare è danneggiata. Non effettuare
alcuna modifica all’impugnatura supplementare.

Applicazione/sostituzione del foglio abrasivo sul
platorello abrasivo

Il platorello abrasivo 12 è dotato di un fissaggio a strappo in
modo che i fogli abrasivi con fissaggio a strappo possano es­sere applicati in modo veloce e semplice.

Dare colpi sul fissaggio a strappo del platorello abrasivo 12
prima di applicarvi il foglio abrasivo 13 in modo da permette­re un’ottimale adesione.

Mettere a livello il foglio abrasivo 13 su di un lato della piastra
di levigatura 12, successivamente applicare il foglio abrasivo
sulla piastra di levigatura e premere bene saldamente.

Per poter garantire un’ottimale aspirazione della polvere, ac­certarsi che i fori nel foglio abrasivo combacino con quelli sul
platorello abrasivo.

Per rimuovere il foglio abrasivo 13 afferrarne una punta e
staccarla dal platorello abrasivo 12.

È possibile utilizzare tutti i fogli abrasivi, velli lucidatori e velli
detergenti della Serie Delta 93 mm del programma accessori
Bosch.

Accessori di levigatura come veli abrasivi/feltri di lucidatura
vengono fissati sulla piastra di levigatura procedendo allo
stesso modo.

Scelta del foglio abrasivo

A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a
disposizione fogli abrasivi di diversa qualità:

Foglio abrasivo Materiale Applicazione Grana

Qualità rossa

– Tutti i materiali di legno

(p.es. legno duro, legno
dolce, pannelli di
masonite, pannelli da
costruzione)

– Materiali metallici

– Colore

Per una prelevigatura p. es. di travi e tavole ruvide e non
piallate

Per levigatura in piano e per correggere piccole super­fici non perfettamente piane

Per la levigatura finale e la microlevigatura del legno

Per rimozione di vernice

grossa 40

media 80

fine 180

grossa 40
–Vernice
–Stucco
–Fondo

Qualità bianca

Per la levigatura di colore preverniciato (p.es. rimozio­ne di righe del pennello, gocce di colore e gocce di
vernice seccate)

Per la levigatura finale di materiali di fondo prima della

media 80

fine 180

verniciatura

60

100
120

240
320
400

60

100
120

240
320

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 65 Friday, March 3, 2017 2:20 PM

Aspirazione polvere/aspirazione trucioli

 Polveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro­vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti­colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona­le specializzato.
– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.
– Provvedere per una buona aerazione del posto di lavoro.
– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i mate-

riali da lavorare.

 Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Collegamento dell’aspirazione polvere
(accessorio opzionale)

Il dispositivo di aspirazione polvere 19 è destinato esclusiva­mente per lavori con la piastra di levigatura 12, in combinazio­ne con altri accessori lo stesso non è di alcuna utilità.

Per la levigatura collegare sempre un’aspirazione della polvere.
Per il montaggio del dispositivo di aspirazione polvere 19 (ac-

cessorio) rimuovere l’accessorio e la guida di profondità 14.
Spingere il dispositivo di aspirazione della polvere 19 fino a

battuta oltre l’attacco utensile 9 sul collarino di fissaggio
dell’elettroutensile. Ruotare il dispositivo di aspirazione della
polvere nella posizione desiderata (non direttamente sotto
l’elettroutensile). Chiudere la leva di bloccaggio 20 premen­dola, per fissare il dispositivo di aspirazione della polvere.

Inserire la bussola portautensile del tubo di aspirazione 17
sull’innesto per aspirazione 18. Collegare il tubo di aspirazio­ne 17 ad un aspiratore (accessorio).

Una vista generale relativa all’attacco ad aspirapolveri diffe­renti è riportata sulla pagina con la rappresentazione grafica.

L’aspirapolvere deve essere adatto per il materiale da lavorare.
Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.

Uso

Messa in funzione

Applicazione della batteria ricaricabile
Nota bene: L’utilizzo di batterie ricaricabili che non siano

adatte all’elettroutensile in dotazione può provocare disfun­zioni oppure arrecare danni all’elettroutensile.

Applicare la batteria ricaricata 3 nell’impugnatura fino a per­cepirne lo scatto d’innesto e si trovi a filo con l’impugnatura.

Italiano | 65

Accendere/spegnere

Per accendere l’ettroutensile, spingere l’interruttore di avvio/
arresto 2 in avanti in modo che sull’interruttore si veda «I».

L’avviamento dolce elettronico limita il momento di coppia
durante la fase della messa in esercizio aumentando la durata
del motore.

In caso di funzionamento a vuoto e carico, la funzione Costant
Electronic mantiene il numero di oscillazioni costante e garan­tisce una prestazione operativa uniforme.

Per spegnere l’ettroutensile, spingere l’interruttore di avvio/ar­resto 2 all’indietro in modo che sull’interruttore si veda «0».

Per risparmiare energia accendere l’elettroutensile solo se lo
stesso viene utilizzato.

Il LED migliora la visibilità nell’area di lavoro. Si accende e si
spegne automaticamente con l’elettroutensile.

 Non guardare direttamente nella luce di lavoro, può

accecare.

Preselezione della frequenza di oscillazione

Tramite la rotellina per la preselezione del numero di oscilla­zioni 5 è possibile preselezionare la frequenza di oscillazione
richiesta anche in fase di funzionamento.

Il numero di oscillazioni necessario dipende dal tipo di mate­riale in lavorazione e dalle specifiche condizioni operative e
può essere dunque determinato a seconda del caso eseguen­do delle prove pratiche.

In caso di lavori di taglio, tranciatura e levigatura di materiali
duri come ad es. legno o metallo si consiglia l’impiego dei livel­li di numero di oscillazioni «6», in caso di materiali morbidi co­me ad es. plastica il livello di numero di oscillazioni «4».

Indicazioni operative

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente.

 Prima di ogni intervento sull’elettroutensile, estrarre

la batteria ricaricabile.

Nota bene: Tenendo chiuse durante il lavoro le prese di ven-

tilazione 7 dell’elettroutensile, viene ridotta la durata
dell’elettroutensile stesso.

Durante il lavoro con utensili HCS prestare attenzione affin­ché il rivestimento dell’utensile non venga danneggiato.

Principio operativo

Tramite l’azionamento oscillante, l’elettroutensile oscilla fino
a 20000 volte al minuto per 2,8 °. Questo consente lavori pre­cisi in uno spazio ristretto.

Lavorare con una pressione scarsa ed uni­forme altrimenti peggiora la prestazione
operativa e l’accessorio può bloccarsi.

Durante il lavoro muovere avanti ed indietro
l’elettroutensile affinché l’accessorio non si
riscaldi troppo e non si blocchi.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 66 Friday, March 3, 2017 2:20 PM

66 | Italiano

Tagli
 Utilizzare esclusivamente lame integre ed in perfette

condizioni. Lame deformate oppure non affilate possono

rompersi, influenzare negativamente il taglio oppure cau­sare un contraccolpo.

 In caso di lavori di taglio di materiali leggeri da costru-

zione, rispettare le vigenti norme legislative e le racco­mandazioni della casa costruttrice del materiale.

 Seguendo il procedimento di taglio dal centro possono

essere lavorati solo materiali teneri con legno, lastre di
carton gesso o simili!

Prima di tagliare con lame HCS nel legno, pannelli di masoni­te, materiali da costruzione ecc. controllare gli stessi in merito
a corpi estranei come chiodi, viti o altro. Eventualmente ri­muovere i corpi estranei oppure utilizzare lame bimetalliche.

Tranciatura
Nota bene: Durante la tranciatura di piastrelle da parete tene-

re presente che gli utensili, in caso di uso di lunga durata, sono
sottoposti ad una usura elevata.

Levigatura

La capacità di asportazione e la micrografia vengono determi­nate essenzialmente dalla scelta del foglio abrasivo, dal livello
di numero di oscillazioni preselezionato e dalla pressione di
contatto.

Soltanto fogli abrasivi in perfetto stato possono garantire
buone prestazioni abrasive e non sottopongono l’elettrouten­sile a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere sempre cura
di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non com­porta una più alta prestazione abrasiva ma provoca una mag­giore usura dell’elettroutensile e del foglio abrasivo.

Per poter levigare con precisione angoli, spigoli e punti diffi­cilmente accessibili è possibile anche lavorare soltanto con la
punta oppure con uno spigolo della piastra di levigatura.

In caso di levigatura di precisione, il foglio abrasivo può riscal­darsi notevolmente. Ridurre il numero di oscillazioni e la pres­sione di contatto e lasciare raffreddare regolarmente il foglio
abrasivo.

Una volta utilizzato un foglio abrasivo per la lavorazione del
metallo non utilizzarlo più per altri materiali.

Utilizzare esclusivamente accessori di levigatura originali
Bosch.

Per la levigatura collegare sempre un’aspirazione della polvere.

Raschiatura

Per la raschiatura selezionare un alto livello di numero di oscil­lazioni.

Lavorare su un fondo morbido (p. es. legno) con un angolo
piatto e con scarsa pressione di contatto. Altrimenti la spatola
può tagliare nel fondo.

Protezione contro sovraccarico in funzione della
temperatura

Se impiegato in modo conforme, l’elettroutensile non può su­bire sovraccarichi. In caso di carico eccessivo, o qualora ven­ga utilizzato al di fuori del campo di temperatura ammesso,
l’elettroutensile si disattiva. In caso di disattivazione automa­tica, spegnere l’elettroutensile, lasciare raffreddare la batte­ria e riaccenderlo.

Indicazioni per l’uso ottimale della batteria ricaricabile

Proteggere la batteria ricaricabile da umidità ed acqua.
Conservare la batteria ricaricabile esclusivamente nel campo

di temperatura da –20 ° C fino a 50 ° C. Non lasciare la batte­ria ricaricabile p.es. in estate nell’automobile.

Una sensibile riduzione della durata del funzionamento dopo
l’operazione di ricarica sta ad indicare che la batteria ricarica­bile dovrà essere sostituita.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Manutenzione ed assistenza

Manutenzione e pulizia

 Prima di ogni intervento sull’elettroutensile, estrarre

la batteria ricaricabile.

 Per poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven­tilazione.

Pulire regolarmente con una spazzola metallica gli accessori
scanalati (accessori).

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu­terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.

In caso di richieste o di ordinazione di pezzi di ricambio,
comunicare sempre il codice prodotto a 10 cifre riportato
sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 67 Friday, March 3, 2017 2:20 PM

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta­mente on-line i ricambi.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette
ai requisiti di legge relativi a merci pericolose. Le batterie rica­ricabili possono essere trasportate su strada tramite l’utente
senza ulteriori precauzioni.
In caso di spe dizione tramite terzi (es.: trasporto aereo oppu­re spedizioniere) devono essere osservati particolari requisiti
relativi ad imballo e marcatura. In questo caso per la prepara­zione del pezzo da spedire è necessario ricorrere ad un esper­to per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è
danneggiata. Coprire con nastro adesivo i contatti scoperti ed
imballare la batteria ricaricabile in modo tale che non si muo­va nell’imballo.
Vi preghiamo di osservare anche eventuali ulteriori norme na­zionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente
elettroutensili, batterie ricaricabili, accessori ed im­ballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i
rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea
2012/19/UE gli elettroutensili diventati in­servibili e, in base alla direttiva europea
2006/66/CE, le batterie ricaricabili/batterie
difettose o consumate devono essere raccol­te separatamente ed essere inviate ad una ri­utilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi
al Consorzio:

Italia

Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG
3752 Wimmis BE

Batterie ricaricabili/Batterie:
Li-Ion:

Si prega di tener presente le indicazioni riportare nel paragra­fo «Trasporto», pagina 67.

Con ogni riserva di modifiche tecniche.

Nederlands | 67

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor
elektrische gereedschappen

WAARSCHUWING

schriften. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe­komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge­reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri­sche gereedschappen voor gebruik met een accu (zonder net­snoer).

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval­len leiden.

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be­vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.

Elektrische veiligheid
 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter­stekkers in combinatie met geaarde elektrische ge­reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische
schok.

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed­schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be­wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische
schok.

Lees alle veiligheidswaar­schuwingen en alle voor-

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 68 Friday, March 3, 2017 2:20 PM

68 | Nederlands

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard­lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische
schok.

Veiligheid van personen
 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed­schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver­wondingen leiden.

 Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescherming,
afhankelijk van de aard en het gebruik van het elektrische
gereedschap, vermindert het risico van verwondingen.

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in­geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver­wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe­nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver­zekeren dat deze zijn aangesloten en juist worden ge­bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elek­trische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci­teitsbereik.

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.

 Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed­schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.

 Verzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor­rect functioneren en niet vastklemmen en of onderde­len zodanig gebroken of beschadigd zijn dat de
werking van het elektrische gereedschap nadelig
wordt beïnvloed. Laat deze beschadigde onderdelen
voor het gebruik repareren. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische gereed­schappen.

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin­gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe­passingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen
 Laad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadappa-

raat dat voor een bepaald type accu geschikt is, bestaat
brandgevaar wanneer het met andere accu’s wordt ge­bruikt.

 Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

 Voorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an­dere kleine metalen voorwerpen die overbrugging van
de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg
hebben.

 Bij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien con­tact met water af. Wanneer de vloeistof in de ogen
komt, dient u bovendien een arts te raadplegen. Ge-

lekte accuvloeistof kan tot huidirritaties en verbrandingen
leiden.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 69 Friday, March 3, 2017 2:20 PM

Service
 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.

Veiligheidsaanwijzingen voor multifunctionele
gereedschappen met accu

 Houd het gereedschap aan de geïsoleerde greepvlak-

ken vast als u werkzaamheden uitvoert waarbij het in­zetgereedschap verborgen stroomleidingen kan ra­ken. Contact met een onder spanning staande leiding kan

ook metalen delen van het gereedschap onder spanning
zetten en tot een elektrische schok leiden.

 Gebruik het elektrische gereedschap alleen voor droog

schuren. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische schok.

 Let op, brandgevaar! Voorkom oververhitting van het

te schuren materiaal en de schuurmachine. Maak voor
onderbrekingen van de werkzaamheden altijd de stof­zak leeg. Schuurstof in stofzak, microfilter, papieren stof-

zak (filterzak of filter van de stofzuiger) kan zelf ontbran­den onder ongunstige omstandigheden, bijvoorbeeld
wegvliegende vonken bij het schuren van metalen. Bijzon­der gevaar bestaat als het schuurstof vermengd is met res­ten lak, polyurethaan of andere chemische stoffen en het
schuurmateriaal na langdurige werkzaamheden heet is.

 Houd uw handen uit de buurt van de plaats waar wordt

gezaagd. Grijp niet onder het werkstuk. Bij aanraking

van het zaagblad bestaat verwondingsgevaar.

 Gebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad­pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade.

 Houd het elektrische gereedschap tijdens de werk-

zaamheden stevig met beide handen vast en zorg er­voor dat u stevig staat. Het elektrische gereedschap

wordt met twee handen veiliger geleid.

 Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge­houden dan u met uw hand kunt doen.

 Open de accu niet. Er bestaat gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld ook
tegen voortdurend zonlicht, vuur, water en
vocht. Er bestaat explosiegevaar.

 Bij beschadiging en onjuist gebruik van de accu kunnen

er dampen vrijkomen. Zorg voor frisse lucht en raad­pleeg bij klachten een arts. De dampen kunnen de lucht-

wegen irriteren.

 Gebruik de accu alleen in combinatie met uw Bosch

elektrische gereedschap. Alleen zo wordt de accu tegen

gevaarlijke overbelasting beschermd.

Nederlands | 69

 Door scherpe voorwerpen, zoals bijv. spijkers of

schroevendraaiers of door krachtinwerking van bui­tenaf kan de accu beschadigd worden. Het kan tot een

interne kortsluiting leiden en de accu doen branden, ro­ken, exploderen of oververhitten.

 Draag werkhandschoenen bij het wisselen van de in-

zetgereedschappen. Inzetgereedschappen worden

warm bij langdurig gebruik.

 Krab geen natgemaakte materialen (zoals behang) af

en krab niet op een vochtige ondergrond. Het binnen-

dringen van water in het elektrische gereedschap vergroot
de kans op een elektrische schok.

 Behandel het te bewerken oppervlak niet met oplos-

middelhoudende vloeistoffen. Door de verwarming van

de materialen bij het afkrabben kunnen giftige dampen
ontstaan.

 Wees bij de omgang met de krabber bijzonder voor-

zichtig. Het gereedschap is zeer scherp. Er bestaat ver-

wondingsgevaar.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al­le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het zagen en
doorslijpen van houtmaterialen, kunststof, gips, non-ferro­metalen en bevestigingselementen (zoals nagels en klem­men). Het is eveneens geschikt voor het bewerken van zachte
wandtegels en voor het droog schuren en afkrabben van klei­ne oppervlakken. Het is bij uitstek geschikt voor werkzaamhe­den langs opstaande en aansluitende randen.

De LED van dit elektrische gereedschap is bestemd voor de
verlichting van het directe werkbereik van het elektrische ge­reedschap en is niet geschikt voor ruimteverlichting in het
huishouden.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.

1 AutoClic-hendel voor gereedschapontgrendeling
2 Aan/uit-schakelaar
3 Accu
4 Accu-ontgrendelingsknop
5 Stelwiel vooraf instelbaar aantal schuurbewegingen
6 Accu-oplaadindicatie
7 Ventilatieopeningen
8 Aansluiting voor extra handgreep

9 Gereedschapopname
10 LED
11 Zaagblad voor invallend zagen*

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 70 Friday, March 3, 2017 2:20 PM

70 | Nederlands

12 Schuurplateau*
13 Schuurblad*
14 Diepteaanslag*
15 Segmentzaagblad*
16 Handgreep (geïsoleerd greepvlak)
17 Afzuigslang*
18 Afzuigaansluiting*
19 Stofafzuiging*
20 Spanhendel van de stofafzuiging

* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren­programma.

Technische gegevens

Multifunctioneel gereedschap
met accu

Productnummer
Vooraf instelbaar aantal

schuurbewegingen
Constant-electronic
Zacht aanlopen
Gereedschapopname

AutoClic
Nominale spanning
Onbelast toerental n

0

Oscillatiehoek links/rechts
Gewicht volgens

EPTA-Procedure 01:2014
Toegestane omgevings-

temperatuur
–bij het laden
– bij het gebruik* en bij opslag

Aanbevolen accu’s PBA 10,8V...

Aanbevolen laadapparaten

* beperkt vermogen bij temperaturen <0 °C
Technische gegevens bepaald met meegeleverde accu.

UniversalMulti 12

3 603 A03 0..









V= 12

min-110000 –20 000

°2,8

kg 1,1

°C

°C

0... +45

–20...+50

PBA 12V...

AL 11.. CV

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4.
Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 83 dB(A); geluidsvermogen­niveau 94 dB(A). Onzekerheid K= 3 dB.

Draag een gehoorbescherming.
Werkzaamheden zonder extra handgreep

Totale trillingswaarden a
onzekerheid K bepaald volgens EN 60745-2-4:
Schuren: a
Zagen met slijpen: a

=4m/s2, K= 1,5 m/s2,

h

Zagen met segmentzaagblad: a

(vectorsom van drie richtingen) en

h

=10m/s2, K=1,5 m/s2,

h

=12m/s2, K= 1,5 m/s2.

h

Werkzaamheden met extra handgreep

Totale trillingswaarden a
onzekerheid K bepaald volgens EN 60745-2-4:
Schuren: a
Zagen met slijpen: a

=6m/s2, K= 1,5 m/s2,

h

Zagen met segmentzaagblad: a

(vectorsom van drie richtingen) en

h

=17m/s2, K=2 m/s2,

h

=16m/s2, K= 1,5 m/s2.

h

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge­meten met een volgens EN 60745 genormeerde meetmetho­de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo­pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam­ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe­passingen, met verschillende accessoire, met afwijkende in­zetgereedschappen of onvoldoende onderhoud, kan het tril­lingsniveau afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings­belasting gedurende de gehele arbeidsperiode duidelijk ver­minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder­houd van elektrische gereedschappen en inzetgereedschap­pen, warm houden van de handen, organisatie van het ar­beidsproces.

Montage

Accu opladen

 Gebruik alleen de oplaadapparaten die op de toebeho-

renpagina vermeld staan. Alleen deze oplaadapparaten

zijn afgestemd op de bij het elektrische gereedschap ge­bruikte lithiumionaccu.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.
Om de volledige capaciteit van de accu te verkrijgen, laadt u
voor het eerste gebruik de accu volledig in het oplaadappa­raat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen
zonder de levensduur te verkorten. Een onderbreking van het
opladen schaadt de accu niet.

De lithiumionaccu is door middel van „Electronic Cell Protec­tion (ECP)” beschermd tegen te sterk ontladen. Als de accu
leeg is, wordt het elektrische gereedschap door een veilig­heidsschakeling uitgeschakeld. Her inzetgereedschap be­weegt niet meer.

Opmerking: Als het elektrische gereedschap automatisch
wordt uitgeschakeld vanwege een lege of oververhitte accu,
zet u de aan/uit-schakelaar 2 van het elektrische gereedschap
in de u it-stand . Laad de a ccu op of l aat deze a fkoelen vo ordat
u het elektrische gereedschap weer inschakelt. De accu kan
anders beschadigd raken.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 71 Friday, March 3, 2017 2:20 PM

Nederlands | 71

Accu verwijderen

Als u de accu 3 wilt verwijderen, drukt u op de ontgrendelings­knoppen 4 en trekt u de accu naar achteren uit het elektrische
gereedschap. Forceer daarbij niet.

Accu-oplaadindicatie

De accuoplaadindicatie 6 signaleert terwijl het elektrische ge­reedschap ingeschakeld is de nog beschikbare accucapaci­teit resp. een overbelasting.

Indicatie Capaciteit

Permanent licht groen >70 %
Permanent licht geel 30– 70 %
Permanent licht rood < 30 %

Inzetgereedschap wisselen

 Neem altijd de accu uit het elektrische gereedschap

voor werkzaamheden aan het gereedschap (zoals het
uitvoeren van onderhoud en het wisselen van inzetge­reedschap) en voor het vervoeren en opbergen van het
gereedschap. Bij per ongeluk bedienen van de aan/uit-

schakelaar bestaat verwondingsgevaar.

 Draag werkhandschoenen bij het wisselen van inzetge-

reedschap. Bij het aanraken van de inzetgereedschappen

bestaat verwondingsgevaar.

Neem goed nota van de voor uw machine bestemde gereed­schappen.

Inzetgereedschap UniversalMulti 12

Knippert de accuoplaadindicatie 6 rood, is het elektrische

gereedschap overbelast. Neem de aanwijzingen in het ge­deelte „Thermische beveiliging”, pagina 76, in acht.

Inzetgereedschap kiezen

De volgende tabel geeft voorbeelden voor inzetgereedschappen. Meer inzetgereedschappen vindt u in het omvangrijke Bosch­toebehorenprogramma.

Inzetgereedschap Materiaal Gebruik

Bimetaalsegment­zaagblad

houtmaterialen,
kunststof,
non-ferrometalen

Afkorten en invallend zagen; ook voor zaagwerkzaamheden
tot aan opstaande randen, in hoeken en op moeilijk bereik­bare plaatsen;
Voorbeeld: reeds geïnstalleerde vloerplinten of deurkozij­nen inkorten, invallend zagen bij het aanpassen van
vloerpanelen

Schuurplateau
voor schuur­bladen serie Delta
93 mm

Afhankelijk van
schuurblad

Schuren van oppervlakken aan randen, in hoeken of op
moeilijk bereikbare plaatsen;
afhankelijk van schuurblad bijv. schuren van hout, verf, lak
of steen

Vliezen voor het reinigen en structureren van hout,
ontroesten van metaal en voor het opschuren van lak,
polijstvilt voor het voorpolijsten

Profielschuur­hulpstuk

hout,
Buizen/Profielen,
verf,
lak,

Comfortabel en efficiënt schuren van profielen tot een dia­meter van 55 mm;
Rode schuurbladen voor het schuren van hout, buizen/pro-

fielen, lak, vulmateriaal en metaal
vulmateriaal,
Metaal

Bimetaalzaagb­laden voor
invallend zagen in
hout en metaal

zacht hout,
zachte kunststoffen,
gipskarton,
dunwandige profielen van
aluminium en non­ferrometaal,
dun staal,

Kleinere doorslijp- en invallende zaagwerkzaamheden;

Voorbeeld: uitsparing voor stopcontacten zagen, koperen

buis vlak met de muur doorslijpen, invallend zagen in gips-

kartonplaten

Filigrane aanpaswerkzaamheden in hout;

Voorbeeld: uitsparingen voor sloten en beslag bijzagen

niet-geharde spijkers en
schroeven

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 72 Friday, March 3, 2017 2:20 PM

72 | Nederlands

Inzetgereedschap Materiaal Gebruik

HCS-zaagblad
voor invallend
zagen in hout

houtmaterialen,
zachte kunststoffen

Afkorten en diep invallend zagen; ook voor zaagwerkzaam-

heden tot aan opstaande randen, in hoeken en op moeilijk

bereikbare plaatsen;

Voorbeeld: invallend zagen met smalle zaaglijn in massief

hout voor de inbouw van een ventilatierooster

Bimetalen inval­zaagblad hardhout

hardhout,
gelamineerde platen

Invallend zagen in gelamineerde platen of hardhout;

Voorbeeld: inbouw van dakramen

Hardmetalen
invalzaagblad
metaal

Bimetaalzaag­bladen voor
invallend zagen in
hout en metaal

HM-riff-segment­zaagblad

Diamant-Riff­segmentzaagblad

HM-riff-deltaplaat

HM-Riff-tegel­specie- en tegel­lijmverwijderaar

HCS multimes

Krabber, stijf

Metaal,
sterk abrasieve
materialen,
fiberglas,
gipskarton,
cementgebonden
vezelplaten

zacht hout,
hardhout,
gefineerde platen,
met kunststof beklede
platen,
niet-geharde spijkers en
schroeven

cementvoegen,
zachte wandtegels,
met glasvezel versterkte
kunststoffen,
cellenbeton

cementvoegen,
zachte wandtegels,
epoxyhars,
met glasvezel versterkte
kunststoffen

specie,
betonresten,
hout,
abrasieve materialen

specie,
voegen,
epoxyhars,
met glasvezel versterkte
kunststoffen,
abrasieve materialen

dakvilt,
tapijt,
kunstgras,
karton,
PVC-vloerbedekking

tapijt,
specie,
beton,
tegellijm

Invallend zagen in sterk abrasieve materialen of metaal;

Voorbeeld: keukenfrontafdekkingen zagen, eenvoudig

snijden door geharde schroeven, spijkers en roestvrij staal

Invallend zagen in gelamineerde platen of hardhout;

Voorbeeld: deurkozijnen inkorten, uitsparingen voor een

plank

Zagen en afkorten tot aan opstaande randen, in hoeken en

op moeilijk bereikbare plaatsen;

Voorbeeld: voegen tussen wandtegels voor renovatiewerk-

zaamheden verwijderen, uitsparingen in tegels, gipsplaten

of kunststoffen maken

Precies uitfrezen en doorslijpen van tegel-/voegenmateri-

aal, epoxyharsen en met glasvezel versterkte kunststoffen;

Voorbeeld: kleinere uitsnijdingen maken in zachte wandte-

gels en uitsparingen in met glasvezel versterkte kunststof

frezen

Vijlen en schuren op harde ondergrond;

Voorbeeld: specie of tegellijm verwijderen (bijv. bij het ver-

vangen van beschadigde tegels), verwijderen van tapijtlijm-

resten

Uitfrezen en doorslijpen van voegen- en tegelmateriaal

evenals vijlen en schuren op harde ondergrond;

Voorbeeld: tegellijm en voegspecie verwijderen

Snel en precies snijden van zacht materiaal en flexibele

abrasieve materialen;

Voorbeeld: snijden van tapijt, karton, PVC-vloerbedekking,

dakvilt enz.

Krabben op harde ondergrond;

Voorbeeld: verwijderen van specie, tegellijm, beton- en

tapijtlijmresten

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 73 Friday, March 3, 2017 2:20 PM

Inzetgereedschap Materiaal Gebruik

Krabber, flexibel tapijtlijm,

verfresten,
silicone

Flexibel krabben op zachte ondergrond;

Voorbeeld: verwijderen van siliconenvoegen, tapijtlijm- en

verfresten

Nederlands | 73

Bimetaal­segment­asslijpmes

HM-Riff-schuur­vinger

HM-Riff-invalzaag­blad

HCS-universele
voegensnijder

Bimetaalzaag­bladen voor in­vallend zagen in
hout en metaal

HM-invalzaagblad
metaal

Bimetaalzaag­bladen voor
invallend zagen in
hout en metaal

HCS-zaagblad
voor invallend
zagen in hout

isolatiemateriaal,
isolatieplaten,
vloerplaten,
geluidsisolatieplaten,
karton,
tapijt,
rubber,
leer

hout,
verf

fiberglas,
specie,
hout

uitzetvoegen,
raamkit,
isolatiematerialen
(steenwol)

zacht hout,
hardhout,
gefineerde platen,
met kunststof beklede
platen,
niet-geharde spijkers en
schroeven

roestvrij staal (Inox),
schroeven en spijkers,
epoxyhars,
met glasvezel versterkte
kunststoffen,
fiberglas,
gipskarton,
cellenbeton

hout,
abrasieve houtmaterialen,
kunststoffen,
geharde spijkers en
schroeven,
buizen van non-ferro­metaal

zacht hout,
deuvels,
pennen,
meubelelementen

Precies snijden van zachte materialen;

Voorbeeld: op maat snijden van isolatieplaten, vlak afzagen

van uitstekend isolatiemateriaal

Schuren van hout en verf op moeilijk toegankelijke plaatsen

zonder schuurpapier;

Voorbeeld: verf afschuren tussen raamluiklamellen,

hoeken bij houten vloeren schuren

Invallend zagen in sterk abrasieve materialen;

Voorbeeld: uitfrezen van dunne mozaïektegels

(Door)snijden van zachte materialen;

Voorbeeld: snijden van silicone uitzetvoegen of raamkit

Snel en diep invallend zagen in hout en metaal;

Voorbeeld: snel zagen van hout met spijkers, diep invallend

zagen in gelamineerde platen en precies afkorten van deur-

kozijnen

Snel en diep invallend zagen in sterk abrasieve materialen

of metaal;

Voorbeeld: snel keukenfrontafdekkingen zagen, eenvoudig

snijden door geharde schroeven, spijkers en roestvrij staal

Snel en diep invallend zagen in hout, abrasieve hout-

materialen en kunststoffen;

Voorbeeld: snel doorslijpen van buizen van non-ferro-

metaal en profielen met kleinere afmetingen, eenvoudig

snijden van niet-geharde spijkers, schroeven en stalen

profielen met kleinere afmetingen

Snel en diep doorzagen en invallend zagen; ook voor dicht-

bij de rand zagen in hoeken en op moeilijk toegankelijke

plaatsen;

Voorbeeld: diep invallend zagen in zacht hout voor de

montage van een ventilatierooster

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 74 Friday, March 3, 2017 2:20 PM

74 | Nederlands

Inzetgereedschap inzetten (zie afbeelding A)

Leg het accessoire op een vlakke ondergrond. De tekst van
het accessoire moet van bovenaf leesbaar zijn.

Draai het accessoire in een positie die voor het desbetreffen­de werk handig is. Daarbij zijn twaalf t.o.v. elkaar 30° ver­plaatste posities mogelijk.

Druk het elektrische gereedschap in d e ge wens te h oek o p he t
accessoire tot het hoorbaar vastklikt.

 Controleer of het inzetgereedschap stevig vastzit. Ver-

keerd of niet stevig bevestigde inzetgereedschappen kun­nen tijdens het gebruik losraken en kunnen u in gevaar
brengen.

Inzetgereedschap verwijderen (zie afbeelding B)

Open de AutoClic-hendel 1 tot de aanslag. Het accessoire
wordt afgeworpen.

Diepteaanslag monteren en instellen

De diepteaanslag 14 kan bij het werken met segmentzaagbla­den worden gebruikt.

Verwijder indien nodig een reeds gemonteerd inzetgereed­schap.

Schuif de diepteaanslag 14 tot deze niet meer verder kan en
met de zijde met het opschrift naar boven over de gereed­schapopname 9 heen op de voorkant van het elektrische ge­reedschap.

De diepteaanslag is voorzien voor de volgende zaagdiepten:
– Met segmentzaagbladen ACZ 85 .. met diameters 85 mm:

Zaagdiepten 8 mm, 10 mm, 12 mm en 14 mm (aanduiding
op de diepteaanslag in grote letters en zonder haakjes).

– Met segmentzaagbladen ACZ 100 .. met diameters

100 mm: Zaagdiepten 14 mm, 16 mm, 18 mm en 20 mm
(aanduiding op de diepteaanslag in kleine letters en tussen
haakjes).

Plaats het passende segmentzaagblad voor de gewenste
zaagdiepte. Schuif de diepteaanslag 14 van de gereed­schapsopname 9 in de richting van het inzetgereedschap tot
u hem vrij kunt draaien. Draai de diepteaanslag 14 zodanig
dat de gewenste zaagdiepte boven het deel van het zaagblad

ligt waarmee gezaagd moet worden. Schuif de diepteaanslag
14 opnieuw tot aan de aanslag op de drijfwerkkop van het
elektrische gereedschap.

Verwijder de diepteaanslag 14 voor alle andere zaagdiepten
en voor de werkzaamheden met andere inzetgereedschap­pen. Verwijder daarvoor het inzetgereedschap en trek de
diepteaanslag van de voorzijde van de machine.

Extra handgreep monteren (optioneel toebehoren)

De extra handgreep met trillingsdemping maakt aangenamer
en veilig werken mogelijk.

Schroef de extra handgreep afhankelijk van de werkwijze
rechts of links op het voorste deel van de machine vast.

 Gebruik het elektrische gereedschap niet meer als de

extra greep beschadigd is. Verander de extra greep
niet.

Schuurblad op het schuurplateau aanbrengen of
vervangen

Het schuurplateau 12 is voorzien van klitweefsel, zodat u
schuurbladen met klithechting snel en eenvoudig kunt beves­tigen.

Klop het klitweefsel van het schuurplateau 12 voor het aan­brengen van het schuurblad 13 uit, om een optimale hechting
mogelijk te maken.

Plaats het schuurblad 13 tegen één zijde van het schuurpla­teau 12, leg het schuurblad vervolgens op het schuurplateau
en druk het stevig vast.

Als u een optimale stofafzuiging wilt bereiken, dient u erop te
letten dat de perforaties in het schuurblad overeenkomen
met de boorgaten in het schuurplateau.

Als u het schuurblad 13 wilt verwijderen, pakt u het aan een
punt vast en trekt u het van het schuurplateau 12 los.

U kunt alle schuurbladen, polijst- en reinigingsvliezen van de
serie Delta 93 mm uit het Bosch-toebehorenprogramma ge­bruiken.

Schuurtoebehoren zoals vlies en polijstvilt worden op dezelf­de wijze op het schuurplateau bevestigd.

Keuze van het schuurblad

Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijg­baar:

Schuurblad Materiaal Gebruik Korrel

Kwaliteit rood

– Alle houtmaterialen (zoals

hardhout, zachthout,
spaanplaat en bouwplaat)

–Metaal

Schuren van bijvoorbeeld ruwe, ongeschaafde balken
en planken

Vlakschuren en wegschuren van kleine oneffenheden

Hout fijn schuren

Grof 40

60

Middel 80

100
120

Fijn 180

240
320
400

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 75 Friday, March 3, 2017 2:20 PM

Nederlands | 75

Schuurblad Materiaal Gebruik Korrel

Kwaliteit wit

–Verf
–Lak
–Vulmiddel
–Plamuur

Voor het afschuren van verf

Voor het schuren van grondverf (bijv. verwijderen van
kwaststrepen, verfdruppels en uitgelopen verf)

Voor het opschuren van grondverflagen voor het lakken

Grof 40

Middel 80

Fijn 180

60

100
120

240
320

Afzuiging van stof en spanen

 Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei­den tot allergische reacties en/of ziekten van de ademwe­gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken­hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou­dend materiaal mag alleen door bepaalde vakmensen wor­den bewerkt.

– Gebruik indien mogelijk een voor het materiaal geschik-

te stofafzuiging.
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

 Voorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Stofafzuiging aansluiten (optioneel toebehoren)

De stofafzuiging 19 is alleen bestemd voor werkzaamheden
met het schuurplateau 12. In combinatie met andere inzetge­reedschappen heeft deze geen nut.

Sluit voor het schuren altijd een stofafzuiging aan.
Verwijder voor de montage van de stofafzuiging 19 (toebeho-

ren) het inzetgereedschap en de diepteaanslag 14.
Schuif de stofafzuiging 19 tot aan de aanslag over de gereed-

schapopname 9 heen op de spanhals van het elektrische ge­reedschap. Draai de stofafzuiging in de gewenste positie (niet
direct onder het elektrische gereedschap). Druk de spanhen­del 20 dicht om de stofafzuiging vast te zetten.

Steek de gereedschapsmof van de afzuigslang 17 op de af­zuigaansluiting 18. Verbind de afzuigslang 17 met een stof­zuiger (accessoire).

Een overzicht van aansluitingen op verschillende stofzuigers
vindt u op de pagina met afbeeldingen.

De stofzu iger moet gesch ikt zijn voor het te bewerken mater i­aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge­vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Ingebruikneming

Accu plaatsen
Opmerking: Het gebruik van niet voor uw elektrische gereed-

schap geschikte accu’s kan tot functiestoringen of beschadi­ging van het elektrische gereedschap leiden.

Zet de opgeladen accu 3 in de greep tot deze merkbaar vast­klikt en vlak op de greep aansluit.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen duwt u de
aan/uit-schakelaar 2 naar voren, zodat op de schakelaar „I”
verschijnt.

Het elektronisch zacht aanlopen begrenst het draaimoment
bij het inschakelen en verlengt de levensduur van de motor.

De constant-electronic houdt het aantal schuurbewegingen
bij onbelast en belast lopen vrijwel constant en waarborgt een
gelijkmatige arbeidscapaciteit.

Als u het elektrische gereedschap wilt uitschakelen duwt u
de aan/uit-schakelaar 2 naar achteren, zodat op de schake­laar „0” verschijnt.

Om energie te besparen, schakelt u het elektrische gereed­schap alleen in wanneer u het gebruikt.

De LED verbetert het zicht in het directe werkbereik. Deze
wordt automatisch met het elektrische gereedschap in- en
uitgeschakeld.

 Kijk niet recht in het werklampje, het kan u verblinden.
Aantal schuurbewegingen vooraf instellen

Met het stelwiel voor het vooraf instellen van het aantal
schuurbewegingen 5 kunt u het benodigde aantal schuurbe­wegingen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste aantal schuurbewegingen is afhankelijk van het
materiaal en de werkomstandigheden en kan proefsgewijs
worden vastgesteld.

Voor het zagen, doorslijpen en slijpen van harde materialen
zoals hout of metaal wordt stand „6” geadviseerd, voor zachte
materialen zoals kunststof stand „4”.

Tips voor de werkzaamheden

 Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt.

 Neem altijd voor werkzaamheden aan het elektrische

gereedschap de accu uit het gereedschap.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 76 Friday, March 3, 2017 2:20 PM

76 | Nederlands

Opmerking: Houd de ventilatieopeningen 7 van het elektri-

sche gereedschap tijdens de werkzaamheden niet dicht, om­dat anders de levensduur van het elektrische gereedschap
verkort wordt.

Let er tijdens werkzaamheden met HCS-inzetgereedschap­pen op dat de bekleding van de gereedschappen onbescha­digd is.

Werkprincipe

Door de oscillerende aandrijving trilt het inzetgereedschap
tot 20000 keer per minuut 2,8 ° heen en weer. Daardoor zijn
nauwkeurige werkzaamheden binnen een zeer kleine ruimte
mogelijk.

Werk met geringe en gelijkmatige aandruk­kracht. Anders verslechtert het arbeidsver­mogen en kan het inzetgereedschap blok­keren.

Beweeg tijdens de werkzaamheden het
elektrische gereedschap heen en weer, zo­dat het inzetgereedschap niet te warm
wordt en niet blokkeert.

Zagen
 Gebruik alleen onbeschadigde zaagbladen die hele-

maal in orde zijn. Verbogen of niet-scherpe zaagbladen

kunnen breken, het zagen negatief beïnvloeden of een te­rugslag veroorzaken.

 Neem bij het zagen van lichte bouwmaterialen de wet-

telijke voorschriften en de adviezen van de fabrikanten
van de materialen in acht.

 Alleen zachte materialen als hout en gipskarton mogen

invallend worden gezaagd.

Controleer hout, spaanplaat, bouwmaterialen enz., voordat u
met HCS-zaagbladen in deze materialen zaagt, op spijkers,
schroeven en dergelijke, en verwijder deze voorwerpen in­dien nodig, of gebruik bimetaalzaagbladen.

Afkorten
Opmerking: Let er bij het afkorten van wandtegels op dat de

inzetgereedschappen bij langdurig gebruik aan grote slijtage
onderhevig zijn.

Schuren

De afnamecapaciteit en het schuurbeeld worden in hoofd­zaak bepaald door de keuze van het schuurblad, het vooraf in­gestelde aantal schuurbewegingen en de aandrukkracht.

Alleen onbeschadigde schuurbladen zorgen voor een goede
schuurcapaciteit en ontzien het elektrische gereedschap.

Let op een gelijkmatige aandrukkracht om de levensduur van
de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt niet tot
een groter schuurvermogen, maar wel tot een sterkere slijta­ge van het elektrische gereedschap en het schuurblad.

Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk
bereikbare gebieden kunt u ook alleen met de punt of een
rand van het schuurplateau werken.

Bij het schuren op een klein oppervlak kan het schuurblad
zeer warm worden. Verminder het aantal schuurbewegingen
en de aandrukkracht en laat het schuurblad regelmatig
afkoelen.

Gebruik een schuurblad waarmee metaal is bewerkt niet meer
voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.
Sluit voor het schuren altijd een stofafzuiging aan.

Afkrabben

Kies bij het afkrabben een hoog trillingsgetal.
Werk op een zachte ondergrond (zoals hout) met een scherpe

hoek en met geringe aandrukkracht. Anders kan de spatel in
de ondergrond snijden.

Thermische beveiliging

Bij reglementair gebruik kan het elektrische gereedschap niet
overbelast worden. Bij te sterke belasting of het verlaten van
het toegestane accutemperatuurbereik schakelt het elektri­sche gereedschap uit. Bij automatische uitschakeling scha­kelt u het elektrische gereedschap uit, laat u de accu afkoelen
en schakelt u daarna het elektrische gereedschap opnieuw in.

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.
Bewaar de accu alleen bij een temperatuur tussen –20 ° C en

50 ° C. Laat de accu bijvoorbeeld in de zomer niet in de auto
liggen.

Een duidelijk kortere gebruiksduur na het opladen duidt erop
dat de accu versleten is en moet worden vervangen.

Neem de voorschriften ten aanzien van de afvalverwijdering
in acht.

Onderhoud en service

Onderhoud en reiniging

 Neem altijd voor werkzaamheden aan het elektrische

gereedschap de accu uit het gereedschap.

 Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Reinig riff-inzetgereedschappen (toebehoren) regelmatig
met een draadborstel.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde­len. Explosietekeningen en informatie over vervangingson­derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra­gen over onze producten en toebehoren.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 77 Friday, March 3, 2017 2:20 PM

Vermeld bij vragen en bestellingen van vervangingsonderde­len altijd het uit tien cijfers bestaande productnummer vol­gens het typeplaatje van het product.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Vervoer

Op de meegeleverde Lithium-Ion-accu’s zijn de eisen voor het
vervoer van gevaarlijke stoffen van toepassing. De accu’s kun­nen door de gebruiker zonder verdere voorwaarden over de
weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expedi­tiebedrijf) moeten bijzondere eisen ten aanzien van verpak­king en markering in acht worden genomen. In deze gevallen
moet bij de voorbereiding van de verzending een deskundige
voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak
blootliggende contacten af en verpak de accu zodanig dat de­ze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu’s, toebehoren en
verpakkingen moeten op een voor het milieu verant­woorde wijze worden hergebruikt.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij
het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU
moeten niet meer bruikbare elektrische ge­reedschappen en volgens de Europese richt­lijn 2006/66/EG moeten defecte of lege ac­cu’s en batterijen apart worden ingezameld
en op een voor het milieu verantwoorde wij­ze worden hergebruikt.

Accu’s en batterijen:
Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 77 en
neem deze in acht.

Wijzigingen voorbehouden.

Dansk | 77

Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL

holdelse af sikkerhedsinstrukserne og anvisningerne er der
risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se­nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akku­drevet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen
 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for
uheld.

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller
dampe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed
 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap­terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin­gen for at trække stikket ud af kontakten). Beskyt led­ningen mod varme, olie, skarpe kanter eller maskinde­le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Læs alle sikkerhedsinstrukser og an­visninger. I tilfælde af manglende over-

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 78 Friday, March 3, 2017 2:20 PM

78 | Dansk

Personlig sikkerhed
 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på­virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af­hængig af maskintype og anvendelse nedsætter risikoen
for personskader.

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det­te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk­tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor­rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj
 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el­ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke sid­der fast, og om delene er brækket eller beskadiget, såle­des at el-værktøjets funktion påvirkes. Få beskadigede
dele repareret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte el-værktøjer.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære­kan ter sæ tter sig ik ke så h urti gt fas t og e r nemm ere at føre .

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom­råde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj
 Oplad kun akku’er i ladeaggregater, der er anbefalet af

fabrikanten.

type batterier, må ikke benyttes med andre batterier –
brandfare.

 Brug kun de akku’er, der er beregnet til el-værktøjet.

Brug af andre akku’er øger risikoen for personskader og er
forbundet med brandfare.

 Ikke benyttede akku’er må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre
små metalgenstande, da disse kan kortslutte kontak­terne. En kortslutning mellem batteri-kontakterne øger ri-

sikoen for personskader i form af forbrændinger.

 Hvis akku’en anvendes forkert, kan der slippe væske

ud af akku’en. Undgå at komme i kontakt med denne
væske. Hvis det alligevel skulle ske, skylles med vand.
Søg læge, hvis væsken kommer i øjnene. Akku-væske

kan give hudirritation eller forbrændinger.

Service
 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Et ladeaggregat, der er egnet til en bestemt

Sikkerhedshenvisninger til batteridrevet
multifunktionsværktøj

 Hold el-værktøjet i de isolerede gribeflader, når du ud-

fører arbejde, hvor indsatsværktøjet kan ramme bøje­de strømledninger. Kontakt med en spændingsførende

ledning kan også sætte el-værktøjets metaldele under
spænding, hvilket kan føre til elektrisk stød.

 Anvend kun el-værktøjet til tørsavning. Indtrængning af

vand i el-værktøjet øger risikoen for elektrisk stød.

 Pas på brandfare! Undgå overophedning af slibeemnet

og sliberen. Tøm altid støvbeholderen, før arbejdspau­ser indtages. Slibestøv i støvpose, mikrofilter, papirpose

(eller i filterpose eller støvsugerens filter) kan antænde sig
selv under ugunstige forhold som f.eks. gnistregn, der op­står under metalslibning. Det er særlig farligt, hvis støvet
er blandet med lak-, polyurethanrester eller andre kemiske
stoffer og slibeemnet er varmt efter lang tids arbejde.

 Hold hænderne væk fra saveområdet. Stik ikke fingre-

ne ind under emnet. Du kan blive kvæstet, hvis du kom-

mer i kontakt med savklingen.

 Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled­ning kan føre til eksplosion. Beskadigelse af en vandled­ning kan føre til materiel skade.

OBJ_BUCH-2957-001.book Page 79 Friday, March 3, 2017 2:20 PM

 Hold altid maskinen fast med begge hænder og sørg for

at stå sikkert under arbejdet. El-værktøjet føres sikkert

med to hænder.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

 Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod va­rige solstråler, brand, vand og fugtighed). Fare

for eksplosion.

 Beskadiges akkuen eller bruges den forkert, kan der si-

ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler
dig utilpas. Dampene kan irritere luftvejene.

 Anvend kun akkuen i forbindelse med dit Bosch el-

værktøj. Kun på denne måde beskyttes akkuen mod farlig

overbelastning.

 Akkuen kan blive beskadiget af spidse genstande som

f.eks. nåle eller skruetrækkere eller ekstern kraftpå­virkning. Der kan opstå indvendig kortslutning, så akkuen

kan antændes, ryge, eksplodere eller overophedes.

 Brug beskyttelseshandsker, når indsatsværktøjet skif-

tes. Indsatsværktøj bliver varmt, hvis det anvendes i læn-

gere tid.

 Skrab ikke fugtigt materiale (f. eks. tapet) og ikke på

fugtig undergrund. Indtrængning af vand i et el-værktøj

øger risikoen for elektrisk stød.

 Behandle ikke den flade, der skal bearbejdes, med op-

løsningsmiddelholdige væsker. Giftige dampe kan opstå

under skrabearbejdet, da materialerne bliver varme.

 Håndtér skraberen særlig forsigtig. Værktøjet er meget

skarpt, fare for kvæstelser.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin­ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al­vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til savning og gennemsavning af træ­materialer, kunststof, gips, ikke-jernholdige metaller og fast­gørelseselementer (f.eks. søm, klemmer). Det er ligeledes
egnet til behandling af bløde vægfliser samt tør slibning og
skrabning af små flader. Det er især egnet til kantnært og
kantflugtende arbejde.

Lysdioden i el-værktøjet er beregnet til at oplyse el-værktø­jets direkte arbejdsområde og kan ikke benyttes som rumbe­lysning.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiden.

1 AutoClic-håndtag til oplåsning af værktøj
2 Start-stop-kontakt
3 Akku
4 Akku-udløserknap

Dansk | 79

5 Hjul til indstilling af svingtal
6 Akku-ladetilstandsindikator
7 Ventilationsåbninger
8 Gevind til ekstrahåndtag

9 Værktøjsholder
10 LED
11 Dyksavklinge*
12 Pudsesål*
13 Slibeblad*
14 Dybdeanslag*
15 Segmentsavklinge*
16 Håndgreb (isoleret gribeflade)
17 Opsugningsslange*
18 Opsugningsstuds*
19 Støvopsugning*
20 Spændehåndtag til støvudsugning

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo­res tilbehørsprogram.

Tekniske data

Batteridrevet multifunktionsværktøj UniversalMulti 12

Typenummer

3 603 A03 0..
Indstilling af svingningsantal
Konstantelektronik
Blød opstart
Værktøjsholder AutoClic
Nominel spænding
Omdrejningstal i tomgang n
Oscillationsvinkel venstre/højre

V= 12

min-110000 –20 000

0

°2,8

Vægt svarer til
EPTA-Procedure 01:2014

kg 1,1

Tilladt omgivelsestemperatur
–ved opladning
– ved drift* og opbevaring

Anbefalede batterier

°C
°C

0... +45

–20...+50

PBA 10,8V...

PBA 12V...

Anbefalede ladere

* begrænset effekt ved temperaturer <0 °C
Tekniske data fastlagt med akku fra leveringen.

AL 11.. CV

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60745-2-4.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

83 dB(A); lydeffektniveau 94 dB(A). Usikkerhed K =3 dB.

Brug høreværn!

Arbejde uden ekstrahåndtag

Samlede vibrationsværdier a
og usikkerhed K beregnet iht. EN 60745-2-4:
Slibning: a
Savning med dyksavklinge: a

=4m/s2, K=1,5 m/s2,

h

Savning med segmentsavklinge: a

(vektorsum for tre retninger)

h

=10m/s2, K= 1,5 m/s2,

h

=12m/s2, K=1,5 m/s2.

h






Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 80 Friday, March 3, 2017 2:20 PM

80 | Dansk

Arbejde med ekstrahåndtag

Samlede vibrationsværdier a
og usikkerhed K beregnet iht. EN 60745-2-4:
Slibning: a
Savning med dyksavklinge: a

=6m/s2, K=1,5 m/s2,

h

Savning med segmentsavklinge: a

(vektorsum for tre retninger)

h

=17m/s2, K= 2 m/s2,

h

=16m/s2, K=1,5 m/s2.

h

Det svingningsniveau, der er angivet i nærværende instruktio­ner, er blevet målt iht. en standardiseret måleproces i
EN 60745, og kan bruges til at sammenligne el-værktøjer. Det
er også egnet til en foreløbig vurdering af svingningsbelast­ningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med forskellige tilbehørsdele, med afvigende
indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving­ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø­re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol­delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

Montering

Opladning af akku

 Brug kun de ladeaggregater, der findes på tilbehørssi-

den. Kun disse ladeaggregater er afstemt i forhold til den

Li-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at
sikre at akkuen fungerer 100 % oplades akkuen helt før første
ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for­kortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell
Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet
med en beskyttelseskontakt: Indsatsværktøjet bevæger sig
ikke mere.

Bemærk: Slukker el-værktøjet automatisk, fordi akkuen er af­ladt eller overophedet, skal du slukke for el-værktøjet med
start-stop-kontakten 2. Oplad akkuen hhv. lad den afkøle, før
du tænder for el-værktøjet igen. Ellers kan akkuen blive be­skadiget.

Akku tages ud

Akkuen tages ud 3 ved at trykke på udløserknappen 4 og
trække akkuen bagud ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator

Akku-ladetilstandsindikatoren 6 signaliserer den disponible
akku-kapacitet hhv. en overbelastning, når el-værktøjet er
tændt.

Lampe Kapacitet

Konstant lys grøn >70 %
Konstant lys gul 30 –70 %
Konstant lys rød <30 %

Blinker akku-ladetilstandsindikatoren 6 rød, er el-værktøjet
overbelastet. Læs og overhold henvisningerne i afsnit „Tem­peraturafhængig overbelastningsbeskyttelse“, side 85.

Værktøjsskift

 Tag akkuen ud af el-værktøjet, før der arbejdes på

el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva­ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

 Brug beskyttelseshandsker, når værktøjet skiftes. Be-

røring med indsatsværktøjet er forbundet med kvæstel­sesfare.

Vær opmærksom på de værktøjer, der er godkendt til din
maskine.

Indsatsværktøj UniversalMulti 12

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 81 Friday, March 3, 2017 2:20 PM

Dansk | 81

Indsatsværktøj vælges

Efterfølgende tabel viser eksempler på indsatsværktøj. Yderligere indsatsværktøjer findes i det omfangsrige tilbehørsprogram
fra Bosch.

Indsatsværktøj Materiale Anvendelse

Bi-metal-seg­mentsavklinge

Træemner,
Kunststof,
Ikke-jernholdige metaller

Gennemskære- og dyksavsnit; også til kantnær savning,
i hjørner og vanskeligt tilgængelige områder;
Eksempel: allerede installerede gulvlister eller dørkarme af­kortes, dyksnit i forbindelse med tilpasning af gulvpaneler

Slibeplade til
slibeblade serie
Delta 93 mm

Afhængigt af slibebladet Fladeslibning ved kanter, i hjørner eller vanskeligt tilgænge-

lige områder;
afhængigt af slibeblad f.eks. til slibning af træ, farve, lak,
sten

Fleece til rengøring og strukturering af træ, fjernelse af rust
fra metal og slibning af lak, poleringsfilt til forpolering

Profilsliber

Træ,
Rør/Profiler,
Farve,
Lak,

Komfortabel og effektiv slibning af profiler til en diameter
på 55 mm;
røde slibeblade til slibning af træ, rør/profiler, lak, filler og

metal
Filler,
Metal

Bi-metal-dyksav­klinge til træ og
metal

Blødt træ,
bløde kunststoffer,
Gipskarton,
tynde profiler i aluminium
og uædle metaller,
tynde metalplader,

Mindre dele- og dyksnit;

Eksempel: Skæring af udsparinger til stikkontakter, niveau-

skæring af kobberrør, dyksnit i gipskartonplader

Fint tilpasningsarbejde i træ;

Eksempel: Eftersavning af udsparinger til låse og beslag

ikke-hærdede søm og
skruer

HCS-dyksavklinge
til træ

Træemner,
bløde kunststoffer

Gennemskæresnit og dybe dyksavsnit; også til kantnær

savning, i hjørner og vanskeligt tilgængelige områder;

Eksempel: smalt dyksnit i massivt træ til indbygning af et

ventilationsgitter

Bi-metal-dyksav­klinge til hårdt træ

Hårdt træ,
coatede plader

Dyksnit i coatede plader eller hårdt træ;

Eksempel: Montering af tagvinduer

HM-dyksavklinge
metal

Metal,
meget slibende emner,
Glasfiber,

Dyksnit i meget slibende emner eller metal;

Eksempel: Skæring af køkkenfrontafdækninger, enkel

skæring gennem hærdede skruer, søm og rustfrit stål
Gipskarton,
cementbundne fiber­plader

Bi-metal-dyksav­klinge til træ og
metal

Blødt træ,
Hårdt træ,
finerplader,

Dyksnit i coatede plader eller hårdt træ;

Eksempel: Afkortning af dørkarme, udsparinger til en hylde

kunststofcoatede plader,
ikke-hærdede søm og
skruer

HM-riff-seg­mentsavklinge

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

Cementfuger,
bløde vægfliser,
glasfiberforstærket kunst­stof,
Porebeton

Skæring og gennemskæring i kantnære områder, i hjørner

eller vanskeligt tilgængelige områder;

Eksempel: fuger fjernes mellem vægfliser til udbedrings-

arbejde, udsparinger skæres i fliser, gipsplader eller kunst-

stof

OBJ_BUCH-2957-001.book Page 82 Friday, March 3, 2017 2:20 PM

82 | Dansk

Indsatsværktøj Materiale Anvendelse

Diamant-Riff­segmentsavklinge

Cementfuger,
bløde vægfliser,
Epoxid-harpiks,
glasfiberforstærket

Præcis udfræsning og skæring af flise-/fugemateriale,

epoxid-harpiks og glasfiberforstærkede kunststoffer;

Eksempel: Skæring af mindre udsnit i bløde vægfliser og

fræsning af udsparinger i glasfiberforstærket kunststof
kunststof

HM-riff-deltaplade

Mørtel,
Betonrester,
Træ,

Raspning og slibning på hårdt underlag;

Eksempel: Fjernelse af mørtel og fliseklæb (f.eks. ved ud-

skiftning af beskadigede fliser), fjernelse af tæppelimsrester
slibende materialer

HM-Riff-mørtel­fjerner

Mørtel,
Fuger,
Epoxid-harpiks,

Udfræsning og skæring af fuge- og flisemateriale samt

raspning og slibning på hårdt underlag;

Eksempel: Fjernelse af fliseklæb og fugemørtel
glasfiberforstærket
kunststof,
slibende materialer

HCS Multi-kniv

Tagpap,
Tæpper,
Kunstgræs,
Karton,

Hurtig og præcis skæring af bløde materiale og fleksible

slibende emner;

Eksempel: Skæring af tæpper, karton, pvc-gulve, tagpap

etc.
Pvc-gulv

Skraber, stiv

Tæpper,
Mørtel,
Beton,

Skrabning på hårdt underlag;

Eksempel: Fjernelse af mørtel, fliseklæb, beton- og

tæppelimsrester
Fliseklæb

Skraber, fleksibel

Tæppelim,
Malingsrester,
Silikone

Fleksibel skrabning på blødt underlag;

Eksempel: Fjernelse af silikoneuger, tæppelims- og

malingsrester

Bi-metal-segment
bølgeformet kniv

Isoleringsmateriale,
Dæmpningsplader,
Gulvplader,

Præcis skæring af bløde materialer;

Eksempel: Tilskæring af dæmpningsplader, niveauaf-

kortning af fremstående isoleringsmateriale
Trinstøjdæmpnings­plader,
Karton,
Tæpper,
Gummi,
Læder

HM-Riff-slibe­finger

Træ,
Farve

Slibning af træ og maling på svært tilgængelige steder uden

slibepapir;

Eksempel: Bortslibning af maling mellem skodder, slibning

af hjørner på trægulve

HM-Riff-dyksav­klinge

Glasfiber,
Mørtel,

Dyksnit i meget slibende emner;

Eksempel: Udfræsning af tynde mosaikfliser
Træ

HCS-universal­fugeskærer

Ekspansionsfuger,
Vindueskit,
Isoleringsmateriale

Skæring og deling af bløde materialer;

Eksempel: Skæring af silikone-ekspansionsfuger eller

vindueskit
(mineraluld)

Bi-metal-dyksav­klinge til træ og
metal

Blødt træ,
Hårdt træ,
finerplader,

Hurtige og dybe dyksnit i træ og metal;

Eksempel: Hurtig skæring af træ med søm, dyksnit i

coatede plader og præcis afkortning af dørkarme
kunststofcoatede plader,
ikke-hærdede søm og
skruer

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 83 Friday, March 3, 2017 2:20 PM

Indsatsværktøj Materiale Anvendelse

HM-dyksavklinge
metal

Specialstål (Inox),
Skruer og søm,
Epoxid-harpiks,
glasfiberforstærket

Hurtige og dybde dyksnit i meget slibende emner eller

metal;

Eksempel: Hurtig skæring af køkkenfrontafdækninger, en-

kel skæring gennem hærdede skruer, søm og rustfrit stål
kunststof,
Glasfiber,
Gipskarton,
Porebeton

Bi-metal-dyksav­klinge til træ og
metal

HCS-dyksavklinge
til træ

Træ,
slibende emner i træ,
Kunststof,
hærdede søm og skruer,
Ikke-jernholdige rør

Blødt træ,
Dyvler,
Tapper,
Møbelelementer

Hurtige og dybde dyksnit i træ, slibende emner og

kunststof;

Eksempel: Hurtig skæring af ikke-jernholdige rør og profiler

i mindre dimensioner, enkel skæring af ikke-hærdede søm,

skruer og stålprofiler i mindre dimensioner

Hurtige og dybde dele- og dyksnit; også til savning langs

kanten og i hjørner samt på svært tilgængelige steder;

Eksempel: Dybere dyksnit i bløde træ til montering af

udluftningsgitre

Dansk | 83

Isætning af indsatsværktøj (se Fig. A)

Læg indsatsværktøjet på et jævnt underlag. Teksten på ind­satsværktøjet skal være læseligt oppefra.

Drej indsatsværktøjet til en position, der er egnet til arbejds­opgaven. I den forbindelse er der 12 mulige positioner med
hver især 30° forskydning.

Tryk el-værktøjet på indsatsværktøjet i den ønskede vinkel,
indtil det går hørbart i indgreb.

 Kontrollér indsatsværktøjet for korrekt positionering.

Forkert eller ikke sikkert fastgjort indsatsværktøj kan løsne
sig under arbejdet og udsætte dig for fare.

Udtagning af indsatsværktøj (se Fig. B)

Åbn i den forbindelse AutoClic-håndtaget 1 til anslag. Indsats-
værktøjet kastes ud.

Montering og indstilling af dybdeanslag

Dybdeanslaget 14 kan bruges ved arbejde med segmentsav­klinger.

Tag i givet fald et allerede monteret indsatsværktøj ud.
Skub dybdeanslaget 14 helt hen til anslaget og med den tek-

stede side opad hen over værktøjsholderen 9 og hen på el­værktøjets gearhoved.

Dybdeanslaget er beregnet til følgende snitdybder:
– Med segmentsavklinger ACZ 85 .. med diameter 85 mm:

Snitdybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse på
dybdeanslag med større skrift og uden parentes).

– Med segmentsavklinger ACZ 100 .. med diameter

100 mm: Snitdybder 14 mm, 16 mm, 18 mm og 20 mm
(angivelse på dybdeanslag med mindre skrift og i paren­tes).

Brug den segmentsavklinge, der passer til den ønskede snit­dybde. Skub dybdeanslaget 14 fra værktøjsholderen 9 i ret­ning mod værktøjet, indtil du kan dreje det frit. Drej dybde­anslaget 14, så den ønskede snitdybde ligger over afsnittet

for den savklinge, som der skal skæres med. Skub dybde­anslaget 14 videre, indtil det ligger an mod el-værktøjets
gearhus.

Tag dybdeanslaget 14 af til alle andre snitdybder og til arbej­de med andet indsatsværktøj. Fjern indsatsværktøjet og tag
dybdeanslaget af gearhovedet.

Montering af ekstrahåndtag (optionalt tilbehør)

Det vibrationsdæmpende ekstrahåndtag muliggør behageligt
og sikkert arbejde.

Skru ekstrahåndtaget ind i gearhovedet på højre eller venstre
side afhængigt af, hvilket arbejde, de skal udføres.

 Fortsæt ikke med at bruge el-værktøjet, hvis ekstra-

håndtaget er beskadiget. Udfør ikke ændringer på eks­trahåndtaget.

Slibeblad skiftes/anbringes på slibeplade

Pudsesålen 12 er udstyret med velcrostof, hvilket gør det hur­tigt og nemt at fastgøre slibeblade med velcrolukning.

Bank på pudsesålens 12 velcrostof før slibebladet 13 sættes
på for at sikre en optimal vedhæftning.

Anbring slibebladet 13 langs med den ene side af pudsesålen
12, læg herefter slibebladet på pudsesålen og tryk det godt
fast.

En optimal støvopsugning forudsætter, at udstansningerne i
slibebladet passer til boringerne i pudsesålen.

Til aftagning af slibebladet 13 tages fat i en spids, hvorefter
det trækkes af pudsesålen 12.

Du kan anvende alle slibeblade, poler- og rengøringsfilt fra se­rien Delta 93 mm i Bosch tilbehørsprogrammet.

Slibetilbehør som f.eks. filt/poleringsfilt fastgøres på slibeså­len på samme måde.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 84 Friday, March 3, 2017 2:20 PM

84 | Dansk

Valg af slibeblad

Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes:

Slibeblad Materiale Anvendelse Korn

– Alle træsorter (f.eks.

hårdt træ, blødt træ,
spånplader, byggeplader)

– Metalmaterialer

rød kvalitet

–Farve
–Lak
–Fylder
–Spartel

hvid kvalitet

Til forslibning f.eks. af ru, uhøvlede bjælker og brædder

Til planslibning og udjævning af små ujævnheder

Til færdig- og finslibning af træ

Til afslibning af farve

Til afslibning af farve (f.eks. fjernelse af penselstreger
og farvedråber)

Til endelig slibning af grundering før lakering

grov 40

60

middel 80

100
120

fin 180

240
320
400

grov 40

60

middel 80

100
120

fin 180

240
320

Støv-/spånudsugning

 Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be­røring eller indånding af støv kan føre til allergiske reaktio­ner og/eller åndedrætssygdomme hos brugeren eller
personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som
kræftfremkaldende, især i forbindelse med ekstra stoffer
til træbehandling (chromat, træbeskyttelsesmiddel). As­bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til

materialet.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

 Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Tilslutning af støvudsugning (optionalt tilbehør)

Støvopsugningen 19 er kun beregnet til arbejde med pudse­sålen 12, i kombination med andet indsatsværktøj kan den ik­ke bruges.

Tilslut altid en støvopsugning til slibning.
Tag indsatsværktøjet og dybdeanslaget 14 af, når støvopsug-

ningen 19 skal monteres (tilbehør).
Skub støvudsugningen 19 over værktøjsholderen 9 til anslag

og videre på el-værktøjets spændehals. Drej støvudsugnin­gen til den ønskede position (ikke direkte under el-værktøjet).
Tryk spændehåndtaget 20 til for at fastgøre støvudsugnin-
gen.

Sæt værktøjsmuffen fra udsugningsslangen 17 på udsug­ningsstudsen 18. Forbind udsugningsslangen 17 med en
støvsuger (tilbehør).

En oversigt over tilslutning til forskellige støvsugere findes på
siden over grafikker.

Støvsugeren skal være egnet til det materiale, som skal
opsuges.

Anvend en specialstøvsuger til opsugning af særligt sund­hedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Ibrugtagning

Isæt akku
Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj,

kan føre til fejlfunktioner eller beskadigelser på el-værktøjet.
Anbring den ladede akku 3 i grebet, til den falder rigtigt i hak

og flugter med grebets kant.

Tænd/sluk

El-værktøjet tændes ved at skubbe start-stop-kontakten 2
frem, så „I“ fremkommer på kontakten.

Den elektroniske bløde opstart begrænser drejningsmomen­tet, når værktøjet starter, og forlænger motorens levetid.

Konstantelektronik holder svingtallet næsten konstant ved
tomgang og belastning og sikrer en jævn arbejdsydelse.

El-værktøjet slukkes ved at skubbe start-stop-kontakten 2 til­bage, så „0“ fremkommer på kontakten.

For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 85 Friday, March 3, 2017 2:20 PM

Lysdioden forbedrer synsforholdene i det umiddelbare ar­bejdsområde. Den tændes og slukkes automatisk sammen
med el-værktøjet.

 Ret ikke blikket direkte ind i arbejdslyset, det kan

blænde.

Indstilling af svingtal

Med stillehjulet indstilling af svingtal 5 kan du indstille det
nødvendige svingtal under driften.

Det krævede svingtal afhænger af arbejdsmaterialet og ar­bejdsbetingelserne; det fastlægges bedst ved praktiske for­søg.

Til savning i samt gennemsavning og slibning af hårde materi­aler som f.eks. træ eller metal anbefales det at bruge svingtal­trinnene „6“, til bløde materialer som f.eks. kunststof sving­taltrinnet „4“.

Arbejdsvejledning

 El-værktøjet må først lægges fra, når det står helt

stille.

 Tag akkuen ud af el-værktøjet, før der udføres arbejde

på det.

Bemærk: Sørg for, at ventilationsåbningerne 7 på el-værktø-

jet ikke tildækkes under arbejdet, da el-værktøjets levetid el­lers forringes.

Sørg for, at værktøjets belægning er ubeskadiget, når der ar­bejdes med HCS-værktøj.

Arbejdsprincip

Det oscillerende drev sætter indsatsværktøjet i svingninger –
op til 20000 gange/minuttet med 2,8° frem og tilbage. Det
muliggør præcist arbejde i et lille område.

Arbejd med lavt og jævnt modtryk, da ar­bejdsydelsen ellers forringes, og indsats­værktøjet kan blokere.

Bevægel-værktøjet frem og tilbage under
arbejdet, så indsatsværktøjet ikke opvar­mes alt for meget og ikke blokerer.

Savning

 Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede

eller uskarpe savklinger kan brække, påvirke snittet nega­tivt eller føre til tilbageslag.

 Gældende lovbestemmelser og anbefalinger fra mate-

rialefabrikanterne skal overholdes, når der saves i let­te byggematerialer.

 Ved dyksavning må der kun bearbejdes bløde materia-

ler som f.eks. træ, gipskarton el. lign.!

Kontrollér før savning med HCS-savklinger i træ, spånplader,
byggematerialer osv. disse for fremmedlegemer som f.eks.
søm, skruer o.lign. Fjern fremmedlegemerne i givet fald eller
anvend bi-metal-savklinger.

Dansk | 85

Gennemskære
Bemærk: Vær ved gennemskæring af vægfliser opmærksom

på, at værktøjet slides hurtigt, hvis det anvendes i længere
tid.

Slibe

Afslibningsarbejdet og slibebilledet bestemmes især af det
valgte slibeblad, det valgte svingtaltrin og det tryk, som bru­geren udøver på maskinen.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner
el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at forlænge slibe­bladenes levetid.

Et overdrevet tryk fører ikke til en større slibekapacitet, men
derimod til et større slid af el-værktøj og slibepapir.

Til punktnøjagtig slibning af hjørner, kanter og vanskeligt til­gængelige områder kan man også bare bruge spidsen eller en
af slibesålens kanter.

Slibebladet kan opvarmes stærkt ved punktuelt slibearbejde.
Reducer svingtal og modtryk og lad slibebladet afkøle med re­gelmæssige mellemrum.

Anvend ikke et slibeblad, der forinden har været brug til slib­ning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.
Tilslut altid en støvopsugning til slibning.

Skrabning

Vælg et højt svingtaltrin til skrabning.
Arbejd på blød undergrund (f.eks. tr æ) i e n fla d vink el og med

et lille modtryk. Ellers kan spartlen skære ned i undergrun­den.

Temperaturafhængig overbelastningsbeskyttelse

Ved korrekt brug kan el-værktøjet ikke blive overbelastet. Ved
for kraftig belastning eller over- eller underskridelse af det til­ladte batteritemperaturområde slukkes el-værktøjet. Når el­værktøjet er slukket automatisk, skal du lade batteriet køle af
og derefter tænde el-værktøjet igen.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturområde mellem –20 ° C

og 50 ° C. Opbevar ikke akkuen i bilen f.eks. om sommeren.
Når driftstiden pr. opladning forkortes væsentligt, er det tegn

på, at akkuerne er slidt op og skal udskiftes.
Læs og overhold henvisningerne mhr. bortskaffelse.

Vedligeholdelse og service

Vedligeholdelse og rengøring

 Tag akkuen ud af el-værktøjet, før der udføres arbejde

på det.

 El-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Rengør riff-indsatsværktøj (tilbehør) med en trådbørste med
regelmæssige mellemrum.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 86 Friday, March 3, 2017 2:20 PM

86 | Svenska

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og
vedligeholdelse af dit produkt samt reservedele. Eksplosions­tegninger og informationer om reservedele findes også un­der:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at
besvare spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller
oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: [phone]
E-Mail: [e-mail]

Transport

De indeholdte Li-Ion-akkuer overholder bestemmelserne om
farligt gods. Akkuerne kan transporteres af brugeren på of­fentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport el­ler spedition) skal særlige krav vedr. emballage og mærkning
overholdes. Her skal man kontakte en faregodsekspert, før
forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne
kontakter og indpak akkuen på en sådan måde, at den ikke
kan bevæge sig i emballagen.
Følg venligst også eventuelle, videreførende, nationale for­skrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbru­ges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det
almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU
skal kasseret elektroværktøj og iht. det euro­pæiske direktiv 2006/66/EF skal defekte el­ler opbrugte akkuer/batterier indsamles se­parat og genbruges iht. gældende
miljøforskrifter.

Akkuer/batterier:
Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 86.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

VARNING

till följd av att säkerhetsanvisningarna och instruktionerna
inte följts kan orsaka elstöt, brand och/eller allvarliga person­skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).

Arbetsplatssäkerhet

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till
olyckor.

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet
 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte
adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att
dra stickproppen ur vägguttaget. Håll nätsladden på
avstånd från värme, olja, skarpa kanter och rörliga
maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom­husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet
 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du
är trött eller om du är påverkad av droger, alkohol eller
mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

Läs noga igenom alla säkerhetsanvis­ningar och instruktioner. Fel som uppstår

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 87 Friday, March 3, 2017 2:20 PM

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds­hjälm och hörselskydd reducerar alltefter elverktygets typ
och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop­pen till vägguttaget och/eller ansluter/tar bort batte­riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat
elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade
och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg
 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut
eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna
med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom­ponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt.
Låt skadade delar repareras innan elverktyget tas i
bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm
och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren
och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Svenska | 87

Omsorgsfull hantering och användning av sladdlösa
elverktyg

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk
för brand.

 Använd endast batterier som är avsedda för aktuellt

elverktyg.

skada och brand.

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att
undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts­kan. Vid oavsiktlig kontakt spola med vatten. Om
vätska kommer i kontakt med ögonen uppsök dess­utom läkare. Batterivätskan kan medföra hudirritation

och brännskada.

Service
 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Används andra batterier finns risk för kropps-

Säkerhetsanvisningar för sladdlösa
multifunktionsverktyg

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget kan
skada dolda elledningar. Kontakt med en spänningsfö-

rande ledning kan sätta maskinens metalldelar under spän­ning och leda till elstöt.

 Använd elverktyget endast för torrslipning. Tränger

vatten in i ett elverktyg ökar risken för elstöt.

 Observera brandrisk! Undvika att överhetta slipytan

och slipmaskinen. Töm dammbehållaren före arbets­pauser. Slipdammet i dammpåsen, mikrofiltret, pappers-

påsen (eller i filterpåsen resp. dammsugarens filter) kan
under ogynnsamma förhållanden antändas av t.ex. gnistor
som bildas vid slipning av metall. Särskilt farligt är ett slip­damm som innehåller lack-, uratanrester eller andra
kemiska ämnen som kan antändas när arbetsstycket efter
en längre tids arbete blir hett.

 Se till att hålla händerna utanför sågområdet. För inte

in handen under arbetsstycket. Kontakt med sågbladet

medför risk för personskada.

 Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu­tionsföretag. Kontakt med elledningar kan förorsaka

brand och elstöt. En skadad gasledning kan leda till explo­sion. Borrning i vattenledning kan förorsaka sakskador.

 Håll i elverktyget med båda händerna under arbetet

och se till att du står stadigt. Elverktyget kan styras säk-

rare med två händer.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk­rare än med handen.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 88 Friday, March 3, 2017 2:20 PM

88 | Svenska

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.
längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

 Batteriet kan skadas av vassa föremål som t. ex. spikar

eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller
överhettning kan förekomma hos batteriet.

 Använd skyddshandskar vid byte av insatsverktyg.

Insatsverktygen värms upp under en längre användning.

 Använd inte skavkniven på fuktigt material (t. ex. tape-

ter) och inte heller på fuktigt underlag. Om vatten

tränger in i ett elverktyg ökar risken för en elstöt.

 Behandla inte arbetsytan med vätskor som innehåller

lösningsmedel. När materialet vid skrapning värms upp

kan giftiga ångor uppstå.

 Var ytterst försiktig vid hantering av skavkniv. Verkty-

get är mycket vasst och risk finns för kroppsskada.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar
och instruktioner. Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio­nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för sågning och kapning av trävirke,
plast, gips, ickejärn-metaller och fästelement (som t.ex. spi­kar, klämmor). Verktyget kan även användas för bearbetning
av mjuka väggkakel samt för torr slipning och skrapning av
mindre ytor. Verktyget är speciellt lämpligt för exakta arbeten
nära kanter.

LED-lampan på detta elverktyg är avsett att belysa elverkty­gets direkta arbetsområde och är inte lämpligt som allmän
belysning i hushållet.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.

1 AutoClic-spak för verktygsupplåsning
2 Strömställare Till/Från
3 Sekundärbatteri
4 Batteriets upplåsningsknapp
5 Ställratt slagtalsförval
6 Indikering av batteriets laddningstillstånd
7 Ventilationsöppningar
8 Gänga för stödhandtag
9 Verktygsfäste

10 LED

11 Sågblad*
12 Slipplatta*
13 Slippapper*
14 Djupanslag*
15 Segmentsågklinga*
16 Handgrepp (isolerad greppyta)
17 Utsugningsslang*
18 Utsugningsadapter*
19 Dammsugutrustning*
20 Spännspak till dammbortsugningen

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i
standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe­hör som finns.

Tekniska data

Sladdlöst multifunktionsverktyg UniversalMulti 12

Produktnummer

3 603 A03 0..
Förval av svängningstal
Konstantelektronik
Mjukstart
Verktygsupptagning AutoClic
Märkspänning
Tomgångsvarvtal n

min-110000 –20 000

0

V= 12

Oscillationsvinkel vänster/
höger

°2,8

Vikt enligt
EPTA-Procedure 01:2014

kg 1,1

Tillåten omgivnings­temperatur
–vid laddning
–vid drift* och lagring

Rekommenderade batterier

°C
°C

0... +45

–20...+50

PBA 10,8V...

PBA 12V...

Rekommenderade laddare

* begränsad effekt vid temperaturer <0 °C
Tekniska data baserade på medlevererad batterimodul.

AL 11.. CV

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-4.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-

snivå 83 dB(A); ljudeffektnivå 94 dB(A). Onoggrannhet
K=3dB.

Använd hörselskydd!
Arbete utan stödhandtag

Totala vibrationsemissionsvärden a
riktningar) och onoggrannhet K framtaget enligt
EN 60745-2-4:
Slingor: a
Såga med doppsågblad: a

=4m/s2, K=1,5 m/s2,

h

Såga med segmentssågblad: a

(vektorsumma ur tre

h

=10m/s2, K= 1,5 m/s2,

h

=12m/s2, K=1,5 m/s2.

h









1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 89 Friday, March 3, 2017 2:20 PM

Arbete med stödhandtag

Totala vibrationsemissionsvärden a
riktningar) och onoggrannhet K framtaget enligt

(vektorsumma ur tre

h

EN 60745-2-4:
Slingor: a
Såga med doppsågblad: a
Såga med segmentssågblad: a

=6m/s2, K=1,5 m/s2,

h

=17m/s2, K= 2 m/s2,

h

=16m/s2, K= 1,5 m/s2.

h

Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk­tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål, med olika tillbehör, med andra
insatsverktyg eller inte underhållits ordentligt kan vibrations­nivån avvika. Härvid kan vibrationsbelastningen under
arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast­ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t.ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

Montage

Batteriets laddning

 Använd endast de laddare som anges på tillbehörssi-

dan. Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För
full effekt ska batteriet före första användningen laddas upp i
laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.

Svenska | 89

Anvisning: Om elverktyget på grund av urladdat eller över­hettat batteri automatiskt kopplas från, stäng av elverktyget
med strömställaren Till/Från 2. Ladda upp batteriet resp. låt
det svalna innan elverktyget återinkopplas. I annat fall finns
risk för att batteriet skadas.

Borttagning av batteri

Ta bort batterimodulen 3 genom att trycka på upplåsnings­knappen 4 och dra sedan batterimodulen ur elverktyget.

Bruka inte våld.
Batteriets laddningsindikering

Batteriladdningsindikatorn 6 signalerar vid påslaget elverktyg
den batterikapacitet som ännu finns att tillgå och vid eventuell
överbelastning av verktyget.

Indikering Kapacitet

Kontinuerligt grönt ljus >70 %
Kontinuerligt gult ljus 30 –70 %
Kontinuerligt rött ljus < 30 %

Blinkar batteriladdningsindikatorn 6 med rött ljus är elverk­tyget överbelastat. Beakta anvisningarna i avsnittet ”Tempe­raturberoende överbelastningsskydd”, sidan 94.

Verktygsbyte

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t.ex. underhåll, verktygsbyte etc.) samt före trans­port och lagring. Om strömställaren Till/Från oavsiktligt

påverkas finns risk för personskada.

 Använd skyddshandskar vid verktygsbyte. Risk finns

för kroppsskada om insatsverktyg berörs.

Beakta de verktyg, som är avsedda för din apparat.

Insatsverktyg UniversalMulti 12

Val av insatsverktyg

Tabellen nedan tar upp exempel på insatsverktyg. Ytterligare insatsverktyg finns i Bosch omfångsrika tillbehörsprogram.

Insatsverktyg Material Användning

Bimetall segment­sågklinga

Trämaterial,
Plast,
Ickejärn-metaller

Kap- och insågssnitt; även för sågning invid kanter, i hörn
och på svårtillgängliga platser;
Exempel: avkortning av monterade golvlister eller dörr­karmar, insågning vid passning av golvpaneler

Slipplatta för slip­papper Serie Delta
93 mm

Beroende på slippappret Ytslipning av ränder, i hörn eller på svåråtkomliga ställen;

alltefter slippapper t.ex. för slipning av trä, färg, sten
Fiber för rengöring och för strukturering av trä, rostborttag-

ning på metaller och för slipning av lacker, poleringsfilt för
förpolering

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 90 Friday, March 3, 2017 2:20 PM

90 | Svenska

Insatsverktyg Material Användning

Profilslip Trä,

Rör/Profiler,
Färg,
Lacker,

Bekväm och effektiv slipning av profiler upp till den
diameter på 55 mm;
röda slipblad för slipning av trä, rör/profiler, lacker, fyllare

och metall
Fyllare,
Metall

Bi-metallinsticks­sågblad för trä och
metall

Mjukt trä,
Mjuka plaster,
Gipskartong,
Tunnväggiga aluminium
och icke järnhaltiga metall­profiler,

Mindre kapnings- och doppningssnitt;

Exempel: skära ur ursparningar för uttag, kapning i plan av

kopparrör, doppsnitt i gipskartongplattor

Filigrana anpassningsarbeten i trä;

Exempel: ursparningar för lås och eftersågning av beslag

Tunna plåtar,
Ej härdade spikar och
skruvar

Sågblad i kolstål
för trä

Trämaterial,
Mjuka plaster

Kapning och djupa instickssnitt; även för sågning nära kant,

i hörn och på svåråtkomliga ställen;

Exempel: smalt instickssnitt i massivt trä för montering av

ett ventilationsgaller

Bi-metall dopp­sågblad för hårda

Hårda träslag,
ytbehandlade plattor

Doppsnitt i ytbehandlade plattor eller hårda träslag;

Exempel: inmontering av takfönster

träslag

HM-doppsågblad
metall

Bi-metallinsticks­sågblad för trä och
metall

Räfflad segment­sågklinga i hård­metall

Diamant-Riff­segmentssågblad

HM-riff-deltaplatta

HM-Riff-mortel­borttagare

Metall,
Kraftigt abrasiva material,
Fiberglas,
Gipskartong,
Cementbundna fiber­plattor

Mjukt trä,
Hårda träslag,
Fanéerade skivor,
Plastbelagda plattor,
Ej härdade spikar och
skruvar

Cementfogar,
Mjuk väggklinker,
Glasfiberförstärkta
plaster,
Porbetong

Cementfogar,
Mjuk väggklinker,
Epoxidharts,
Glasfiberförstärkta plaster

Mortel,
Betongrester,
Trä,
Abrasiva material

Mortel,
Fogar,
Epoxidharts,
Glasfiberförstärkta
plaster,
Abrasiva material

Doppsnitt i kraftigt abrasiva material eller metall;

Exempel: kapning av köksfrontövertäckningar, enkel

kapning av härdade skruvar, spikar och rostfritt stål

Doppsnitt i ytbehandlade plattor eller hårt trä;

Exempel: kapa dörrsargar, ursparningar för en hyllbräda

Skärning och kapning invid kanter, i hörn och på svårtill-

gängliga platser;

Exempel: rengöring av fogar mellan väggplattor efter för-

bättringar, sågning av urtag i stenplattor, gipsplattor eller

plast

Exakt utfräsning och kapning av klinker-fogmaterial,

epoxidhartser och glasfiberförstärkta plaster;

Exempel: utskärning av mindre utskärningar i mjuk vägg-

klinkler och fräsning av ursparningar i glasfiberförstärkt

plast

Raspa och slipa på hårt underlag;

Exempel: borttagning av mortel och borttagning av kakel-

och klinkerlim (t.ex. vid borttagning av skadade plattor),

borttagning av mattlimrester

Utfräsning och kapning av fog- och kakel- och klinker-

material, liksom raspning och slipning på hårt underlag;

Exempel: borttagning av kakel- och klinkerlim och fog-

mortel

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 91 Friday, March 3, 2017 2:20 PM

Insatsverktyg Material Användning

HCS multi-kniv Takpapp,

Mattor,
Konstgräs,

Snabba och exakta snitt i mjuka material och flexibla

abrasiva material;

Exempel: skära mattor, kartong, PVC-golv, takpapp etc.
Kartong,
PVC-golv

Skavkniv, styv

Mattor,
Mortel,
Betong,

Skrapa på hårt underlag;

Exempel: borttagning av mortel, kakel- och klinkerlim,

betong- och mattlimsrester
Kakel- och klinkerlim

Skavkniv, flexibel

Mattlim,
Färgrester,
Silikon

Flexibel skrapning på mjukt underlag;

Exempel: borttagning av silikonfogar, mattlims- och

färgrester

Svenska | 91

Bimetallkniv med
segmentvågsslip­ning

HM-Riff-slipfingrar

HM-Riff-doppsåg­blad

HCS-universalfog­skärare

Bi-metallinsticks­sågblad för trä och
metall

HM-doppsågblad
metall

Isoleringsmaterial,
Isoleringsmaterial,
Golvplattor,
Golvljudsisolerings­material,
Kartong,
Mattor,
Gummi,
Läder

Trä,
Färg

Fiberglas,
Mortel,
Trä

Expansionsfogar,
Fönsterkitt,
Isoleringsmaterial
(stenull)

Mjukt trä,
Hårda träslag,
Fanéerade skivor,
Plastbelagda plattor,
Ej härdade spikar och
skruvar

Rostfritt stål (Inox),
Skruv och spik,
Epoxidharts,
Glasfiberförstärkta
plaster,
Fiberglas,
Gipskartong,
Porbetong

Exakta snitt i mjuka material;

Exempel: Kapning av isoleringsplattor, ytplan kapning av

utstickande isoleringsmaterial

Slipning av trä och färg på svåråtkomliga ställen utan

slippapper;

Exempel: slipning av färg mellan fönsterluckslameller,

slipning av trägolv i hörn

Doppsnitt i kraftigt abrasiva material;

Exempel: fräsning av tunn mosaikkakel eller klinker

Skära och kapa mjuka material;

Exempel: skära silikon-expansionsfogar eller fönsterkitt

Snabba och djupa doppsnitt i trä och metall;

Exempel: snabba smitt i trä med spik, djupa doppsnitt i

ytbehandlade plattor och exakt kapning av dörrsargar

Snabba och djupa doppsnitt i kraftigt abrasiva material

eller metall;

Exempel: kapning av köksfrontövertäckningar, enkel

kapning av härdade skruvar, spikar och rostfritt stål

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 92 Friday, March 3, 2017 2:20 PM

92 | Svenska

Insatsverktyg Material Användning

Bi-metallinsticks­sågblad för trä och
metall

Trä,
Abrasiva trämaterial,
Plaster,
Härdade spikar och
skruvar,

Snabba och djupa doppsnitt i trä, abrasiva trämaterial och

plaster;

Exempel; snabb kapning av rör i icke järnmetaller och

mindre profiler, enkla snitt i ej härdade spikar, skruvar och

mindre stålprofiler
Rör i icke järn-metaller

Sågblad i kolstål
för trä

Mjukt trä,
Dymlingar,
Tappar,
Möbelelement

Snabba och djupa doppsnitt; även för kantnära sågning i

hörn och svåråtkomliga ställen;

Exempel: Djupa doppsnitt i mjukt trä för inbyggnad av ett

ventilationsgaller

Insättning av insatsverktyg (se bild A)

Lägg insatsverktyget på ett jämnt underlag. Texten på insats­verktyget måste vara läsbart ovanifrån.

Vrid insatsverktyget i en position som passar arbetet. Tolv
positioner med 30° förskjutning är möjliga.

Tryck elverktyget på insatsverktyget i den önskade vinkeln
tills det hakar fast hörbart.

 Kontrollera att insatsverktyget sitter stadigt. Felaktigt

eller dåligt fastsatta insatsverktyg kan lossa under arbetet
och leda till personskada.

Borttagning av insatsverktyget (se bild B)
Öppna AutoClic-spaken 1 till anslag. Insatsverktyget kastas av.

Montera och ställa in djupanslag

Djupanslaget 14 kan användas vid arbete med segmentsåg­blad.

Ta vid behov bort eventuellt monterat insatsverktyg.
Skjut djupanslaget 14 med textsidan uppåt över verktygsfäs-

tet 9 mot stopp på elverktygets motorhuvud.
Djupanslaget är avsett för följande sågdjup:

– Med segmentsågklingor ACZ 85 .. och en diameter på

85 mm: Sågdjup 8 mm, 10 mm, 12 mm och 14 mm (märk­ning i större skrift på djupanslaget och saknar klämmor).

– Med segmentsågklingor ACZ 100 .. och en diameter på

100 mm: Sågdjup 14 mm, 16 mm, 18 mm och 20 mm
(märkning i mindre skrift på djupanslaget och i kläm­morna).

Sätt in passande segmentsågblad för önskat kapningsdjup.
Skjut djupanslaget 14 från verktygsfästet 9 i riktning mot till­satsverktyget tills du kan vrida det fritt. Vrid djupanslaget 14

så att önskat kapningsdjup ligger över det avsnitt av sågbladet
som ska användas för sågning. Skjut djupanslaget 14 till
anslag igen på elverktygets drivning.

Demontera djupanslaget 14 för alla andra sågdjup och när
andra insatsverktyg används. Ta bort insatsverktyget och dra
bort djupanslaget från motorhuvudet.

Montering av stödhandtag (extra tillbehör)

Det vibrationsdämpande extra handtaget gör att arbetet blir
säkrare och behagligare.

Skruva fast stödhandtaget i relation till arbetssätt till höger
eller vänster om växelhuset.

 Elverktyget får inte längre användas om stödhandta-

get skadats. Gör inga förändringar på stödhandtaget.

Montering/byte av slippapper på slipplattan

Slipplattan 12 är försedd med en kardborrsväv för snabb och
enkel infästning av slippapperen med kardborrssystem.

Knacka slipplattans 12 kardborrsväv ren innan slippapperet
13 sätts på för att uppnå optimal infästning.

Lägg upp slippapperet 13 kant i kant med en sida på slipplat­tan 12, tryck sedan kraftigt fast slippapperet på slipplattan.

För att optimal dammutsugning ska kunna garanteras måste
slippapperets hål överensstämma med slipplattans.

För borttagning av slippapperet 13 grip tag i ett hör och dra av
papperet från slipplattan 12.

Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta
93 mm i Bosch tillbehörsprogram kan användas.

Sliptillbehör som fiber/polerfilt placeras på samma sätt på
slipplattan.

Val av slippapper

Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslipningseffekt:

Slippapper Material Användning Kornstorlek

röd kvalitet

– Allt trävirke (t. ex. hårt trä,

mjukt trä, spånskivor,
byggskivor)

– Metallmaterial

För förslipning t. ex. av råa, ohyvlade bjälkar och brädor

För planslipning och planing av mindre ojämnheter

För färdig- och finslipning av trä

grov 40

60

medelgrov 80

100
120

fin 180

240
320
400

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 93 Friday, March 3, 2017 2:20 PM

Svenska | 93

Slippapper Material Användning Kornstorlek

vit kvalitet

–Färg
–Lack
–Fyllnadsmedel
–Spackel

För nedslipning av färg

För slipning av grundfärg (t.ex. för att ta bort pen­seldrag, färgdroppar och löpande färg)

För slipning av mellanstrykningsfärg före lackering

grov 40

medelgrov 80

fin 180

60

100
120

240
320

Damm-/spånutsugning

 Dammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö­ring eller inandning av dammet kan orsaka allergiska reak­tioner och/eller andningsbesvär hos användaren eller per­soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe­ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

 Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Anslutning av dammutsugning (extra tillbehör)

Dammutsugning 19 är endast avsedd för arbeten med slip­platta 12 i kombination med andra insatsverktyg har den
ingen nytta.

Använd vid slipning dammutsugningsutrustning.
För montering av dammutsugning 19 (tillbehör) ta bort

insatsverktyget och djupanslaget 14.
Skjut dammbortsugningen 19 över verktygsupptagningen 9

ända till anslaget på elverktygets spännhals. Vrid dammbort­sugningen till den önskade positionen (ej direkt under elverk­tyget). Tryck på spännspaken 20 för att fixera dammbortsug­ningen.

Sätt bortsugningsslangens 17 verktygsmuff på bortsugnings­stutsen 18. Anslut bortsugningsslangen 17 till en dammsu­gare (tillbehör).

En översikt över hur koppling sker till olika dammsugare hittar
du på grafiksidan.

Dammsugaren måste vara lämplig för det material som ska
bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande
eller torrt damm en specialdammsugare.

Drift

Driftstart

Insättning av batteri
Anvisning: Använd endast för elverktyget lämpliga batterier,

i annat fall finns risk för felfunktion eller skador på elverk­tyget.

Skjut in den uppladdade batterimodulen 3 i handtaget tills
den tydligt snäpper fast och ligger i plan med handtaget.

In- och urkoppling

För inkoppling av elverktyget skjut strömställaren 2 framåt
så långt att på strömställaren Till/Från ”I” visas.

Den elektroniska mjukstarten begränsar vridmomentet vid
inkoppling och förlänger motorns brukstid.

Den inbyggda konstantelektroniken håller oscillationen i det
närmaste konstant även på tomgång och under belastning
samt garanterar en jämn arbetseffekt.

För frånkoppling av elverktyget skjut strömställaren 2 bakåt
så långt att på strömställaren Till/Från ”0” visas.

För att spara energi, koppla på elverktyget endast när du vill
använda det.

LED-lampan förbättrar siktförhållandena i det omedelbara
arbetsområdet. Den tänds och släcks automatiskt med
elverktyget.

 Rikta inte blicken direkt mot arbetslampan, ljuset kan

blända!

Förval av svängningstal

Med ställratten för förval av svängningstal 5 kan önskat sväng­ningstal väljas även under drift.

Erforderligt svängningstal är beroende av material och
arbetsbetingelser, prova dig fram till bästa inställning genom
praktiska försök.

För sågning, kapning och slipning av hårda material som t.ex.
trä eller metall rekommenderas slagfrekvenssteget ”6” och
för mjukare material som t.ex. plast använd slagfrekvens­steget ”4”.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 94 Friday, March 3, 2017 2:20 PM

94 | Svenska

Arbetsanvisningar

 Vänta tills elverktyget stannat helt innan du lägger

bort det.

 Innan åtgärder utförs på elverktyget ska batterimodu-

len tas ut.

Anvisning: Se till att elverktygets ventilationsöppningar 7

inte blockeras under arbetet eftersom detta reducerar elverk­tygets livslängd.

Kontrollera vid arbetet med verktyg i kolstål att verktygets
beläggning är felfri.

Arbetsprincip

Den oscillerande drivningen får insatsverktyget att svänga
fram och tillbaka upp till 20000 gånger per minut i en vinkel
på 2,8°. Detta ger möjlighet till exakta arbeten i trånga
utrymmen.

Använd verktyget med lågt och jämnt
anliggningstryck, i annat fall försämras
arbetseffekten och risk finns att insatsverk­tyget låser sig.

Under arbetets gång för elverktyget fram
och tillbaka, för undvikande av att insats­verktyget blir för varmt eller att det låser
sig.

Sågning

 Använd endast oskadade, felfria sågblad. Deformerade

eller oskarpa sågblad kan brytas, negativt påverka snittet
eller orsaka bakslag.

 Vid sågning av lätt byggmaterial beakta lagbestämmel-

serna och materialtillverkarens rekommendationer.

 Det är endast tillåtet att använda insågning i mjuka

material såsom trä, gipskartong etc.

Kontrollera före sågning med kolstålssågblad (HCS) i trävirke,
spånskiva, byggmaterial etc. att inga främmande föremål
såsom spika, skruvar e.d. finns i materialet. Ta bort eventu­ella främmande föremål eller använd bimetallsågblad.

Kapning
Anvisning: Observera vid kapning av väggplattor att verkty-

get utsätts för stor förslitning vid användning under längre tid.

Slipa

Avverkningseffekten och slipbilden bestäms främst av valt
slippapper, förvald oscillationsfrekvens och anliggnings­trycket.

Endast felfria slippapper ger gott slipresultat samtidigt som
de skonar elverktyget.

Slippapperen kan användas under en längre tid om slipning
sker med jämnt anliggningstryck.

Ett kraftigt ökat anliggningstryck medför inte en högre slipef­fekt, utan kraftigare förslitning på elverktyg och slippapper.

För punktexakt slipning av hörn, kanter och svåråtkomliga
partier kan även slipplattans spets eller kant användas.

Vid punktuell slipning kan slippapperet bli hett. Reducera
slagfrekvensen och anliggningstrycket och låt slippapperet
regelbundet avkylas.

Slippapper som använts för slipning av metall får inte längre
användas för andra material.

Använd endast original Bosch sliptillbehör.
Använd vid slipning dammutsugningsutrustning.

Skrapning

Välj för skrapning en hög oscilleringsfrekvens.
Arbeta på mjukt underlag (t.ex. trä) i liten vinkel och med lågt

anliggningstryck. Spackelspaden kan i annat fall skära in i
underlaget.

Temperaturberoende överbelastningsskydd

Elverktyget kan inte överbelastas om användning sker enligt
föreskrifterna. Vid för stark belastning eller vid temperaturer
som avviker från tillåten temperaturintervall stängs elverkty­get av. Vid automatisk avstängning, stäng av elverktyget, låt
batteriet kylas av och slå därefter på elverktyget igen.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.
Batterimodulen får endast lagras inom ett temperaturområde

mellan –20 ° C och 50 ° C. Låt därför inte batterimodulen
t. ex. på sommaren ligga kvar i bilen.

Är brukstiden efter uppladdning onormalt kort tyder det på
att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

 Innan åtgärder utförs på elverktyget ska batterimodu-

len tas ut.

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Rengör riffinsatsverktygen (tillbehör) regelbundet med en
stålborste.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskisser och
information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor
som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone] (inom Sverige)
Fax: [phone]

1 609 92A 3AY | (3.3.17) Bosch Power Tools

ADVARSEL

OBJ_BUCH-2957-001.book Page 95 Friday, March 3, 2017 2:20 PM

Transport

De litiumjonbatterier som ingår är underkastade kraven för
farligt gods. Användaren kan utan ytterligare förpliktelser
transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedi­tion) ska speciella villkor för förpackning och märkning beak­tas. I detta fall bör vid förberedelse av transport en expert för
farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa
öppna kontakter och förpacka batteriet så att det inte kan
röras i förpackningen.
Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska
omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU
måste obrukbara elverktyg och enligt euro­peiska direktivet 2006/66/EG felaktiga eller
förbrukade batterier separat omhändertas
och på miljövänligt sätt lämnas in för återvin­ning.

Sekundär-/primärbatterier:
Li-jon:

Beakta anvisningarna i avsnittet ”Transport”, sida 95.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis­ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris­ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel­der for strømdrevne elektroverktøy (med ledning) og batteri­drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen
 Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Norsk | 95

Elektrisk sikkerhet
 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy. Bruk av stø psle r som i kke e r fora ndret på

og passende stikkontakter reduserer risikoen for elektris­ke støt.

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.

 Ikke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skarpe
kanter eller verktøydeler som beveger seg. Med skadede

eller opphopede ledninger øker risikoen for elektriske støt.

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs
bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet
 Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar­kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al­vorlige skader.

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av­hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ­rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm­men i innkoblet tilstand, kan dette føre til uhell.

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

 Br uk all tid eg nede klær. Ikke bruk v ide kl ær el ler sm yk-

ker. Hold hår, tøy og hansker unna deler som beveger
seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 96 Friday, March 3, 2017 2:20 PM

96 | Norsk

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og
brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy
 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an­gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.

 Trekk støpselet ut av stikkontakten og/eller fjern batte-

riet før du utfører innstillinger på elektroverktøyet, skif­ter tilbehørsdeler eller legger maskinen bort. Disse tilta-

kene forhindrer en utilsiktet starting av elektroverktøyet.

 Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso­ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy­et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og
arbeidet som skal utføres. Bruk av elektroverktøy til andre

formål enn det som er angitt kan føre til farlige situasjoner.

Omhyggelig bruk og håndtering av batteridrevne verktøy
 Lad batteriet kun opp i ladeapparater som er anbefalt

av produsenten. Det oppstår brannfare hvis et ladeappa-

rat som er egnet til en bestemt type batterier, brukes med
andre batterier.

 Bruk derfor kun riktig type batterier for elektroverk-

tøyene. Bruk av andre batterier kan medføre skader og

brannfare.

 Hold batteriet som ikke er i bruk unna binders, mynter,

nøkler, spikre, skruer eller andre mindre metallgjen­stander, som kan lage en forbindelse mellom kontakte­ne. En kortslutning mellom batterikontaktene kan føre til

forbrenninger eller brann.

 Ved gal bruk kan det lekke væske ut av batteriet.

Unngå kontakt med denne væsken. Ved tilfeldig kon­takt må det skylles med vann. Hvis det kommer væske
i øynene, må du i tillegg oppsøke en lege. Batterivæske

som renner ut kan føre til irritasjoner på huden eller for­brenninger.

Service
 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for batteridrevne
multiverktøy

 Hold elektroverktøyet på de isolerte gripeflatene, hvis

du utfører arbeid der innsatsverktøyet kan treffe på
skjulte strømledninger. Kontakt med en spenningsføren-

de ledning kan også sette elektroverktøyets metalldeler
under spenning og føre til elektriske støt.

 Bruk elektroverktøyet kun til tørrsliping. Dersom det

kommer vann i et elektroverktøy, øker risikoen for elektris­ke støt.

 OBS! Brannfare! Unngå at slipematerialet og sliperen

overopphetes. Tøm støvbeholderen alltid før arbeids­pauser. Slipestøv i støvposen, mikrofilteret, papirposen

(eller i filterposen hhv. filteret til støvsugeren) kan anten­nes ved ugunstige vilkår som gnistsprut ved sliping av me­taller. Det er spesielt farlig hvis slipestøvet er blandet med
lakk-, polyuretanrester eller andre kjemiske stoffer og sli­pematerialet er varmt etter lang tids arbeid.

 Hold hendene unna sagområdet. Ikke grip under ar-

beidsstykket. Ved kontakt med sagbladet er det fare for

skader.

 Bruk egnede detektorer til å finne skjulte strøm-/gass-/

vannledninger, eller spør hos det lokale el-/gass-/vann­verket. Kontakt med elektriske ledninger kan medføre

brann og elektrisk støt. Skader på en gassledning kan føre
til eksplosjon. Hull i en vannledning forårsaker materielle
skader.

 Hold elektroverktøyet fast med begge hender under ar-

beidet og sørg for å stå stødig. Elektroverktøyet føres

sikrere med to hender.

 Sikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere
enn med hånden.

 Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot
permanent solinnvirkning, ild, vann og fuktig­het. Det er fare for eksplosjoner.

 Ved skader og usakkyndig bruk av batteriet kan det

slippe ut damp. Tilfør frisk luft og gå til lege hvis det
oppstår helseproblemer. Dampene kan irritere ånde-

drettsorganene.

 Bruk batteriet kun i kombinasjon med Bosch el-verk-

tøyet. Kun slik beskyttes batteriet mot farlig overbelast-

ning.

 Batteriet kan bli skadet av spisse gjenstander som spi-

ker eller skrutrekker eller på grunn av påvirkning fra
ytre krefter. Resultat kan bli intern kortslutning, og det

kan da komme røyk fra batteriet, eller batteriet kan ta fyr,
eksplodere eller bli overopphetet.

1 609 92A 3AY | (3.3.17) Bosch Power Tools

OBJ_BUCH-2957-001.book Page 97 Friday, March 3, 2017 2:20 PM

 Bruk vernehansker ved utskifting av innsatsverktøye-

ne. Innsatsverktøy blir varme ved bruk over lengre tid.

 Skrap ikke fuktede materialer (f. eks. tapet) og ikke på

fuktig undergrunn. Dersom det kommer vann i et elektro-

verktøy, øker risikoen for elektriske støt.

 Flaten som skal bearbeides må ikke behandles med lø-

semiddelholdig væske. Ved oppvarming av arbeidsmate-

rialene ved skraping kan det oppstå giftige damper.

 Vær spesielt forsiktig ved bruk av skraperen. Verktøyet

er svært skarpt, det er fare for skader.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge­ne. Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek­triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til saging og kapping av tremate­rialer, kunststoff, gips, ikke-jernholdige metaller og festeele­menter (f.eks. spiker, klammer). Det er også egnet til bear­beidelse av myke veggfliser og til tørr sliping og skraping av
mindre flater. Det er spesielt egnet til arbeid kant i kant og i
nærheten av kanter.

LED-lyset til dette elektroverktøyet brukes til å belyse selve
arbeidsområdet, og er ikke egnet som rombelysning i boliger.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.

1 AutoClic-håndtak for verktøyopplåsing
2 På-/av-bryter
3 Oppladbart batteri
4 Batteri-låsetast
5 Stillhjul svingtallforvalg
6 Batteri-ladeindikator
7 Ventilasjonsspalter
8 Gjenger for ekstrahåndtak

9 Verktøyfeste
10 LED
11 Dykksagblad*
12 Slipesåle*
13 Slipeskive*
14 Dybdeanlegg*
15 Segmentsagblad*
16 Håndtak (isolert grepflate)
17 Avsugslange*
18 Avsugstuss*
19 Støvavsug*
20 Spennhåndtak for støvavsug

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran­sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Norsk | 97

Tekniske data

Batteridrevet multiverktøy UniversalMulti 12

Produktnummer

3 603 A03 0..
Svingtallforvalg
Konstantelektronikk
Mykstart
Verktøyholder AutoClic
Nominell spenning
Tomgangsturtall n

0

V= 12

min-110000 –20 000

Oscillasjonsvinkel
venstre/høyre

°2,8

Vekt tilsvarende
EPTA-Procedure 01:2014

kg 1,1

Tillatt omgivelsestemperatur
–ved lading
– ved drift* og lagring

Anbefalte batterier

°C
°C

0... +45

–20...+50

PBA 10,8V...

PBA 12V...

Anbefalte ladere

* redusert ytelse ved temperatur <0 °C
Tekniske data med batteriet som inngår i leveransen.

AL 11.. CV

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 60745-2-4.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

83 dB(A); lydeffektnivå 94 dB(A). Usikkerhet K =3 dB.

Bruk hørselvern!

Arbeide uten ekstrahåndtak

Totale svingningsverdier a
usikkerhet K beregnet jf. EN 60745-2-4:
Sliping: a
Saging med dykksagblad: a

=4m/s2, K= 1,5 m/s2,

h

Saging med segmentsagblad: a

Arbeide med ekstrahåndtak

Totale svingningsverdier a
usikkerhet K beregnet jf. EN 60745-2-4:
Sliping: a
Saging med dykksagblad: a

=6m/s2, K= 1,5 m/s2,

h

Saging med segmentsagblad: a
Vibrasjonsnivået som er angitt i disse anvisningene, er målt

iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Det egner seg også til en foreløpig vurdering av vibrasjonsbe­lastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med forskjellig tilbehør eller
utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette
kan føre til en tydelig øking av vibrasjonsbelastningen over he­le arbeidstidsrommet.

(vektorsum fra tre retninger) og

h

=10m/s2, K=1,5 m/s2,

h

=12m/s2, K= 1,5 m/s2.

h

(vektorsum fra tre retninger) og

h

=17m/s2, K=2 m/s2,

h

=16m/s2, K= 1,5 m/s2.

h









Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 98 Friday, March 3, 2017 2:20 PM

98 | Norsk

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere vibra­sjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
vibrasjonenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or­ganisere arbeidsforløpene.

Montering

Opplading av batteriet

 Bruk kun ladeapparatene som er angitt på tilbehørssi-

den. Kun disse ladeapparatene er tilpasset til Litium-ion-

batteriet som er innebygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt
fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti­den forkortes. Det skader ikke batteriet å avbryte oppladin­gen.

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti­on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk­tøyet beveger seg ikke lenger.

Merk: Hvis elektroverktøyet kopler automatisk ut på grunn av
utladet eller overopphetet batteri, kopler du ut elektroverk­tøyet med på-/av-bryteren 2. Lad opp batteriet hhv. la det av­kjøle før du kopler inn elektroverktøyet. Batteriet kan ellers ta
skade.

Fjerning av batteriet

Til fjerning av batteriet 3 trykker du opplåsingstastene 4 og
trekker batteriet bakover ut av elektroverktøyet. Ikke bruk

makt.

Batteri-ladeindikator

Batteri-ladetilstandsindikatoren 6 signaliserer ved innkoplet
elektroverktøy den disponible batteri-kapasiteten hhv. en
overbelastning.

Melding Kapasitet

Kontinuerlig grønt lys >70 %
Kontinuerlig gult lys 30 –70 %
Kontinuerlig rødt lys < 30 %

Hvis batteri-ladetilstandsindikatoren 6 blinker rødt, er elek­troverktøyet overbelastet. Ta hensyn til informasjonen i av­snittet «Temperaturavhengig overlastbeskyttelse», side 103.

Verktøyskifte

 Ta batteriet ut av elektroverktøyet før alle arbeider på

elektroverktøyet utføres (f. eks. vedlikehold, verktøy­skifte osv.) hhv. ved transport og oppbevaring. Det er

fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.

 Bruk vernehansker ved verktøyskifte. Ved berøring av

innsatsverktøyene er det fare for skader.

Bruk kun verktøy som er beregnet for din maskin.

Innsatsverktøy UniversalMulti 12

Valg av innsatsverktøy

Nedenstående tabell viser eksempler for innsatsverktøyene. Ytterligere innsatsverktøy finner du i det omfangrike Bosch-tilbe­hørprogrammet.

Innsatsverktøy Materiale Anvendelse

Bi-metall­segmentsagblad

Slipeplate for
slipeskivene serie
Delta 93 mm

Profilslipemaskin

1 609 92A 3AY | (3.3.17) Bosch Power Tools

Trematerialer,
Plast,
Ikke-jernholdige metaller

Avhengig av slipeskiven Flatesliping på kanter, i hjørner eller dårlig tilgjengelige

Tre,
Rør/Profiler,
Maling,
Lakk,
Fyller,
Metall

Kapping og dykksaging; også til saging
nær kanter, i hjørner og dårlig tilgjengelige områder;
for eksempel: kapping av allerede installerte gulvlister eller
dørrammer, dykksaging ved tilpasning av gulvpanel

områder;
avhengig av slipeskive f.eks. til sliping av tre, maling, lakk,
stein

Duker for rengjøring og strukturering av tre, rustfjerning på
metall og sliping av lakk, poleringsfilt for forpolering

Komfortabel og effektiv sliping av profiler med diameter på
opptil 55 mm;
Røde slipeblad for sliping av tre, rør/profiler, lakk, fyller og
metall

OBJ_BUCH-2957-001.book Page 99 Friday, March 3, 2017 2:20 PM

Innsatsverktøy Materiale Anvendelse

Bi-metall-dypp­sagblad tre og
metall

Mykt tre,
Myk plast,
Gipsplate,
Profiler i aluminium og
ikke-jernholdige metaller
med tynne vegger,

Mindre kappe- og dykkutt,
for eksempel utsparinger for stikkontakter, nøyaktig
kapping av kobberrør, dykkutt i gipsplater

Tilpasningsarbeider i tre,
for eksempel saging av utsparinger for låser og beslag

Tynne stålplater,
Ikke-herdede spikre og
skruer

HCS-dykksagblad
tre

Trematerialer,
Myk plast

Kapping og dype dykksnitt; også til saging nær kanter,
i hjørner og dårlig tilgjengelige områder;
for eksempel: smale dykksnitt i massivt tre til innbygging av
et ventilasjonsgitter

Bimetall-dykksag­blad hardt tre

Hardt tre,
Laminatplater

Dykkutt i laminatplater eller hardt tre,
for esempel montering av takvinduer

Norsk | 99

HM-dykksagblad
metall

Bi-metall-dypp­sagblad tre og
metall

HM-rasp­segmentsagblad

Diamant-riff­segmentsagblad

HM-rasp­deltaplate

HM-riff-mørtel­fjerner

HCS-multikniv

Metall,
Sterkts slipende
materialer,
Glassfiber,
Gipsplate,
Sementbundede
trefiberplater

Mykt tre,
Hardt tre,
Finerplater,
Plater med plastoverflate,
Ikke-herdede spikre og
skruer

Sementfuger,
Myke veggfliser,
Glassfiberforsterkede
plastmaterialer,
Porebetong

Sementfuger,
Myke veggfliser,
Epoksyharpiks,
Glassfiberforsterkede
plastmaterialer

Mørtel,
Betongrester,
Tre,
Slipende materialer

Mørtel,
Fuger,
Epoksyharpiks,
Glassfiberforsterkede
plastmaterialer,
Slipende materialer

Takpapp,
Tepper,
Gressmatter,
Kartong,
PVC-gulv

Dykkutt i sterkt slipende materialer eller metall,
for eksempel saging av benkeplater til kjøkken, enkel saging
gjennom herdede skruer, spiker og rustfritt stål

Dykkutt i plater med plastoverflate eller hardt tre,
for eksempel forkorting av dørkarmer, utsparinger for
ledningsrør

Skjæring og kapping nær kanter, i hjørner eller dårlig
tilgjengelige områder;
for eksempel: fjerne fuger mellom veggfliser til reparasjons­arbeider, skjære utsparinger i fliser, gipsplater eller kunst­stoff

Nøyaktig utfresing og kapping av flise-/fugemateriale,
epoksyharpiks og glassfiberforsterket plast,
for eksempel saging av mindre utsnitt i myke veggfliser og
fresing av utsparinger i glassfiberforsterket plast

Rasping og sliping på hardt underlag,
for eksempel fjerning av mørtel eller flislim (for eksempel
ved utskifting av skadde fliser), fjerning av rester av
teppelim

Utfresing og kapping av flis- og fugemateriale, rasping og
sliping på hardt underlag,
for eksempel fjerning av flislim og fugemørtel

Rask og nøyaktig skjæring av mykt materiale og fleksible
slipende materialer,
for eksempel skjæring av tepper, kartong, PVC-gulv,
takpapp osv.

Bosch Power Tools 1 609 92A 3AY | (3.3.17)

OBJ_BUCH-2957-001.book Page 100 Friday, March 3, 2017 2:20 PM

100 | Norsk

Innsatsverktøy Materiale Anvendelse

Skraper, stiv Tepper,

Mørtel,

Skraping på hardt underlag,

for eksempel fjerning av mørtel, betong- og teppelimrester
Betong,
Flislim

Skraper, fleksibel

Teppelim,
Malingsrester,
Silikon

Fleksibel skraping på mykt underlag,

for eksempel fjerning av silikonfuger, teppelim- og

malingsrester

Bi-metall-seg­mentbølgesli­pingskniv

HM-riff-slipefinger

HM-riff-dykksag­blad

HCS-universal­fugeskjærer

Bi-metall-dypp­sagblad tre og
metall

HM-dykksagblad
metall

Bi-metall-dypp­sagblad tre og
metall

HCS-dykksagblad
tre

Isolasjonsmateriale,
Isolasjonsplater,
Gulvfliser,
Trinnlydplater,
Kartong,
Tepper,
Gummi,
Skinn

Tre,
Maling

Glassfiber,
Mørtel,
Tre

Ekspansjonsfuger,
Vinduskitt,
Isolasjon (steinull)

Mykt tre,
Hardt tre,
Finerplater,
Plater med plastoverflate,
Ikke-herdede spikre og
skruer

Rustfritt stål (Inox),
Skruer og spiker,
Epoksyharpiks,
Glassfiberforsterkede
plastmaterialer,
Glassfiber,
Gipsplate,
Porebetong

Tre,
Slipende trematerialer,
Plast,
Herdede skruer og spiker,
Ikke-jernholdige rør

Mykt tre,
Plugger,
Tapper,
Møbelelementer

Nøyaktig skjæring av myke materialer,

for eksempel tilskjæring av islasjonsplater, kapping av

overflødig isolasjonsmateriale

Sliping av tre eller maling på vanskelig tilgjengelige steder

uten bruk av slipepapir,

for eksempel sliping av maling mellom lameller på

vindusskodder, sliping i hjørner på tregulv

Dykkutt i sterkt slipende materialer,

for eksempel utfresing av tynne mosaikkfliser

Skjæring og kutting av myke materialer,

for eksempel skjæring av ekspansjonsfuger i silikon eller

vinduskitt

Raske og dype dykkutt i tre og metall,

for eksempel rask saging av tre med spiker, dype dykutt i

plater med overflatebehandling og nøyaktig kapping av

dørkarmer

Raske og dype dykkutt i sterkt slipende materialer eller

metall,

for eksempel rask saging av benkeplater til kjøkken, enkel

saging gjennom herdede skruer, spiker og rustfritt stål

Raske og dype dykutt i tre, slipende trematerialer og plast,

for eksempel rask kapping av ikke-jernholdige rør og

profiler med små dimensjoner, enkel kapping av ikke-her-

dede spiker, skruer og stålprofiler med små dimensjoner

Raske og dype kappe- og dykkutt, også saging nær kanter i

hjørner og på vanskelig tilgjengelige steder,

for eksempel dype dykkutt i mykt tre for montering av

ventilasjonsgitter

1 609 92A 3AY | (3.3.17) Bosch Power Tools
