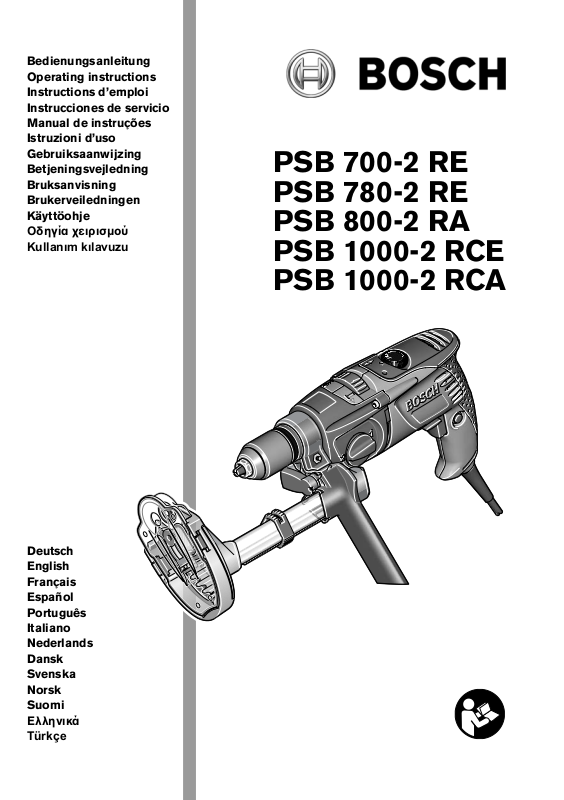

BOSCH PSB 1000-2 RCA, PSB 700-2 RE, PSB 800-2 RA User Manual

Page 1

Bedienungsanleitung Operating instructions Instructions d’emploi Instrucciones de servicio Manual de instruções Istruzioni d’uso Gebruiksaanwijzing Betjeningsvejledning Bruksanvisning Brukerveiledningen Käyttöohje

Οδηγία χειρισµού

Kullanım kılavuzu

PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCE PSB 1000-2 RCA

Deutsch English Français Español Português Italiano Nederlands Dansk Svenska Norsk Suomi

Ελληνικά

Türkçe

Page 2

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 24

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 33

Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 42

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 51

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 60

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 69

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 77

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 85

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 93

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . Σελίδα 101

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 111

2 2 609 002 333 • 4.6.07

Page 3

8 9

11 12

PSB 1000-2 RCA

32 609 002 333 • 4.6.07

Page 4

17 18

15 21

2 609 002 333 • 4.6.074

Page 5

22 23

52 609 002 333 • 4.6.07

Page 6

32 31

PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA

2 609 002 333 • 4.6.076

Page 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder unbe-

leuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kon-

trolle über das Gerät verlieren.

2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht

ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser

in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver-

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für

den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Deutsch | 72 609 002 333 • 5.6.07

Page 8

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann

Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elek-

trowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhin-

dert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefähr-

lich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

f Tragen Sie Gehörschutz bei der Benutzung

von Schlagbohrmaschinen. Die Einwirkung von

Lärm kann Gehörverlust bewirken.

f Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der

Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen

kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

f Schalten Sie das Elektrowerkzeug sofort aus,

wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatz-

werkzeug blockiert wenn: — das Elektrowerkzeug überlastet wird oder — es im zu bearbeitenden Werkstück verkantet.

f Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer span-

nungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird

mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

f Bearbeiten Sie kein asbesthaltiges Material.

Asbest gilt als krebserregend.

8 | Deutsch 2 609 002 333 • 5.6.07

Page 9

f Treffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als krebserregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.

f Halten Sie Ihren Arbeitsplatz sauber. Material-

mischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und

zum Verlust der Kontrolle über das Elektrowerkzeug führen.

f Benutzen Sie das Elektrowerkzeug nicht mit

beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Schnellspannbohrfutter 2 Umschalter „Bohren/Schlagbohren“ 3 Drehrichtungsanzeige Rechtslauf

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Drehrichtungsanzeige Linkslauf

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-by-Anzeige (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Anzeige für Überlastschutz (PSB 1000-2 RCE/

PSB 1000-2 RCA)

7 Stellrad „Speed Control“ (PSB 1000-2 RCE/

PSB 1000-2 RCA)

8 Feststelltaste für Ein-/Ausschalter

9 Ein-/Ausschalter 10 Drehrichtungsumschalter 11 Gangwahlschalter 12 Zusatzgriff mit Aufnahme für Absaugvorrichtung* 13 Stellring für Tiefenanschlag* 14 Teleskopführung* 15 Entriegelungstasten für Staubbehälter* 16 Staubbehälter* 17 Staubschutzring* 18 Adapter für Anschluss an Schlagbohrmaschine* 19 Flügelschraube für Zusatzgriffverstellung 20 Verschluss für Staubbehälter* 21 Filterelement (micro filtersystem)* 22 Taste für Tiefenanschlageinstellung 23 Zusatzgriff* 24 Tiefenanschlag* 25 Vordere Hülse 26 Hintere Hülse 27 Schrauberbit * 28 Universalbithalter* 29 Innensechskantschlüssel** 30 Stellrad Drehzahlvorwahl

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

31 Drehrichtungsanzeige Rechtslauf

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Drehrichtungsanzeige Linkslauf

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise: Schalldruckpegel 97 dB(A); Schallleistungspegel 108 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohren in Metall: Schwingungsemissionswert a

=3,7m/s2, Unsicherheit K=1,5 m/s2,

Schlagbohren in Beton: Schwingungsemissionswert a

=21 m/s2, Unsicherheit K =2,3 m/s2,

Schrauben: Schwingungsemissionswert a Unsicherheit K=1,5 m/s

<2,5m/s2,

Deutsch | 92 609 002 333 • 4.6.07

Page 10

WARNUNG

Der in diesen Anweisungen angege-

bene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Technische Daten

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009). Dr. Egbert Schneider

Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Schlagbohrmaschine PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Sachnummer 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Nennaufnahmeleistung W 701 800 800 1010 Abgabeleistung W 360 420 420 530 Leerlaufdrehzahl –1. Gang –2. Gang Schlagzahl min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47600 47600

Nenndrehmoment (1./ 2. Gang/Stellung „S“) Nm 4,4/1,3/– 2,9/1,2/ – 2,9/1,2/ – 2,6/ 1,0 / 2,6

Drehmoment bei max. Abgabeleistung (1./ 2. Gang / Stellung „S“)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33 Drehzahlvorwahl zzz z Rechts-/Linkslauf z z z z Spindelhalsdurchmesser mm 43 43 43 43 max. Bohr-Ø (1./2. Gang) –Mauerwerk –Beton –Stahl –Holz

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 max. Schrauben-Ø mm 8 10 10 12 Bohrfutterspannbereich mm 1,5–13 1,5–13 1,5–13 1,5–13 Gewicht entsprechend EPTAProcedure 01/2003 kg 2,4 2,4 2,4 2,4 Schutzklasse /II /II /II / II

elektronische Abschaltung

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

10 | Deutsch 2 609 002 333 • 4.6.07

Page 11

Montage

Staub-/Späneabsaugung

f Verwenden Sie die Absaugvorrichtung nur bei

der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne können leicht

zu Verstopfungen führen.

f Achtung Brandgefahr! Bearbeiten Sie mit

montierter Absaugvorrichtung keine metallischen Werkstoffe. Heiße Metallspäne können

Teile der Absaugvorrichtung entzünden.

Um ein optimales Absaugergebnis zu erhalten, beachten Sie bitte folgende Hinweise:

• Achten Sie darauf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein rechtwinkliges Bohren erleichtert.

• Arbeiten Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl.

• Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus.

• Prüfen Sie regelmäßig den Zustand des Filterelements 21. Bei Beschädigung des Filterelementes dieses sofort auswechseln.

• Insbesondere beim Arbeiten mit großen Bohrerdurchmessern kann sich der Staubschutzring 17 abnutzen. Tauschen Sie diesen bei Beschädigung aus.

Absaugvorrichtung aufsetzen (siehe Bild A)

Schwenken Sie den Adapter 18 je nach gewünschter Arbeitsweise bis zum Anschlag nach rechts (Rechtshandbetrieb) oder links (Linkshandbetrieb) und schieben Sie die Teleskopführung 14 in die entsprechende Aufnahme des Zusatzgriffs 12.

Lösen Sie die Flügelschraube 19 und setzen Sie den Zusatzgriff 12 mit der montierten Absaugvorrichtung so auf den Spindelhals der Schlagbohrmaschine, dass der Adapter 18 in die entsprechende Öffnung unterhalb des Schnellspannbohrfutters greift. Ziehen Sie die Flügelschraube 19 fest.

Absaugvorrichtung reinigen (siehe Bild B)

Schieben Sie den Verschluss 20 nach oben oder leeren Sie den Staubbehälter 16, bevor Sie die Absaugvorrichtung ablegen.

Der Staubbehälter 16 reicht für etwa 40 Bohrungen mit einem Bohrerdurchmesser von 6 mm.

Bei schwächer werdender Absaugung oder wenn der Staubbehälter 16 etwa halb gefüllt ist, muss der Staubbehälter 16 entleert werden. Drücken Sie dazu auf die Entriegelungstasten 15 und nehmen Sie den Staubbehälter 16 ab.

Ziehen Sie das Filterelement 21 vom Staubbehälter 16 nach unten ab. Leeren und reinigen Sie den Staubbehälter 16. Reinigen Sie das Filterelement 21 durch Ausklopfen.

Überprüfen Sie das Filterelement 21 auf Beschädigungen und wechseln Sie es ggf. aus.

Setzen Sie das Filterelement 21 in den Staubbehälter 16 ein und setzen Sie den Staubbehälter unten in die Absaugvorrichtung und kippen ihn dann bis er oben arretiert wird.

Absaugvorrichtung abnehmen

Lösen Sie die Flügelschraube 19 und ziehen Sie den Zusatzgriff 12 mit der montierten Absaugvorrichtung vom Spindelhals der Schlagbohrmaschine.

Schwenken Sie den Adapter 18 bis zum Anschlag und ziehen Sie die Teleskopführung 14 aus dem Zusatzgriff

12.

16 zuerst

Zusatzgriff (Ausführungen mit Staubabsaugung)

f Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 12.

Sie können den Zusatzgriff 12 mit oder ohne montierte Absaugvorrichtung verwenden. Der Zusatzgriff 12 kann in 2 verschiedenen Positionen befestigt werden, siehe Kapitel „Absaugvorrichtung aufsetzen“.

Bohrtiefe einstellen (siehe Bild C)

Mit montierter Absaugvorrichtung kann die Bohrtiefe „X“ eingestellt werden.

Setzen Sie einen Bohrer in das Bohrfutter ein und spannen Sie den Bohrer wie im Kapitel „Werkzeug- wechsel“ beschrieben. Drehen Sie den Stellring für den Tiefenanschlag 13 nach unten bis er auf der Teleskopführung 14 verschiebbar ist. Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest am Rand der zu bohrenden Fläche auf, bis der Bohrer um das Maß der gewünschten Bohrtiefe „X“ aus der Absaugvorrichtung ragt. Schieben Sie den Stellring für den Tiefenanschlag 13 an den Zusatzgriff 12 und drehen Sie den Stellring dann nach oben, um den ermittelten Abstand festzuhalten.

Deutsch | 112 609 002 333 • 4.6.07

Page 12

Zusatzgriff (Ausführungen ohne Staubabsaugung) (siehe Bilder D–E)

f Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 23.

Sie können den Zusatzgriff 23 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

PSB 700-2 RE (siehe Bild D)

Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 19 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 23 in die gewünschte Position. Danach drehen Sie die Flügelschraube 19 im Uhrzeigersinn wieder fest.

PSB 780-2 RE/ PSB 1000-2 RCE (siehe Bild E)

Drehen Sie das untere Griffstück des Zusatzgriffs 23 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 23 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 23 im Uhrzeigersinn wieder fest.

Bohrtiefe einstellen (siehe Bilder D– E)

Mit dem Tiefenanschlag 24 kann die gewünschte Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlageinstellung 22 und setzen Sie den Tiefenanschlag in den Zusatzgriff 23 ein.

Die Riffelung am Tiefenanschlag 24 muss nach oben zeigen.

Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Werkzeugwechsel

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdose.

Schnellspannbohrfutter (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (siehe Bild F)

Bei nicht gedrücktem Ein-/Ausschalter 9 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.

Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung n, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Drehrichtung o von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.

Schnellspannbohrfutter (PSB 700-2 RE) (siehe Bild G)

Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung n, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung o von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die vordere Hülse 25 in Gegenrichtung drehen.

Schraubwerkzeuge (siehe Bilder H–I)

Bei der Verwendung von Schrauberbits 27 sollten Sie immer einen Universalbithalter 28 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 2 immer auf das Symbol „Bohren“.

Bohrfutter wechseln

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdose.

Bohrfutter demontieren (siehe Bild J)

Demontieren Sie den Zusatzgriff und bringen Sie den Gangwahlschalter 11 in die Mittelstellung zwischen 1. und 2. Gang.

Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in die Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren.

Spannen Sie einen Innensechskantschlüssel 29 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 1 ein.

Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und lösen Sie das Schnellspannbohrfutter 1 durch Drehen des Innensechskantschlüssels 29 in Drehrichtung n. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 29 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.

Bohrfutter montieren (siehe Bild K)

Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.

12 | Deutsch 2 609 002 333 • 4.6.07

Page 13

Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung.

Das Bohrfutter muss mit einem Anzugsdrehmoment von ca. 50– 55 Nm festgezogen werden.

Betrieb

Inbetriebnahme

f Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Stand-by-Anzeige (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Bei eingestecktem Netzstecker und vorhandener Netzspannung leuchtet die Stand-by-Anzeige 5 auf. Lässt sich das Elektrowerkzeug mit leuchtender Stand-byAnzeige nicht einschalten, muss es einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge übergeben werden.

Drehrichtung einstellen (siehe Bild L)

Mit dem Drehrichtungsumschalter 10 können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 9 ist dies jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter 10 nach rechts bis zum Anschlag durch.

PSB 1000-2 RCE/PSB 1000-2 RCA: Die Drehrichtungsanzeige Rechtslauf 3 leuchtet.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Die Drehrichtungsanzeige Rechtslauf 31 zeigt die gewählte Drehrichtung an.

Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 10 nach links bis zum Anschlag durch.

PSB 1000-2 RCE/PSB 1000-2 RCA: Die Drehrichtungsanzeige Linkslauf 4 leuchtet.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Die Drehrichtungsanzeige Linkslauf 32 zeigt die gewählte Drehrichtung an.

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter 2 auf das Symbol „Bohren“.

Schlagbohren

Stellen Sie den Umschalter 2 auf das Symbol „Schlagbohren“.

Der Umschalter 2 rastet spürbar ein und kann auch bei laufendem Motor betätigt werden.

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 9 und halten ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters 9 drücken Sie die Feststelltaste 8.

Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 9 los bzw. wenn er mit der Feststelltaste 8 arretiert ist, drücken Sie den Ein-/Ausschalter 9 kurz und lassen ihn dann los.

Mechanische Gangwahl f Betätigen Sie den Gangwahlschalter 11 nur

bei Stillstand des Elektrowerkzeuges.

Mit dem Gangwahlschalter 11 können 2 Drehzahlbereiche vorgewählt werden.

Gang I:

Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohrdurchmesser oder zum Schrauben.

Gang II:

Hoher Drehzahlbereich; zum Arbeiten mit kleinem Bohrdurchmesser.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Stellung „S“:

Niedriger Drehzahlbereich; zum Arbeiten mit großem Drehmoment, z. B. zum Arbeiten mit Hohlbohrkronen oder zum Schrauben.

Lässt sich der Gangwahlschalter 11 nicht bis zum Anschlag schwenken, drehen Sie die Antriebsspindel mit dem Bohrer etwas.

Überlastschutz (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Klemmt oder hakt das Einsatzwerkzeug, wird

der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein.

Die Anzeige für den Überlastschutz 6 blinkt, wenn das Elektrowerkzeug zu stark belastet wird. Reduzieren Sie die Belastung um weiterzuarbeiten.

Bei Überlastung schaltet das Elektrowerkzeug ab und die Anzeige für den Überlastschutz 6 leuchtet dauerhaft. Lassen Sie den Ein-/Ausschalter 9 los und schalten Sie das Elektrowerkzeug wieder ein, um weiterzuarbeiten.

Deutsch | 132 609 002 333 • 4.6.07

Page 14

Die Anzeige für den Überlastschutz 6 leuchtet dauerhaft, wenn der Gangwahlschalter 11 in Stellung „S“ ist.

f In der Stellung „S“ des Gangwahlschalters 11

ist der Überlastschutz deaktiviert. Seien Sie auf hohe Reaktionsmomente gefasst, wenn das Einsatzwerkzeug blockiert.

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 9 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 9 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Drehzahl/Schlagzahl vorwählen (siehe Bild M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Mit dem Stellrad Drehzahlvorwahl 30 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Elektronische Drehzahlvorwahl (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Mit dem Stellrad „Speed Control“ 7 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Zum Arbeiten mit kleiner Drehzahl.

II:

Zum Arbeiten mit mittlerer Drehzahl.

III:

Zum Arbeiten mit hoher Drehzahl.

Arbeitshinweise

f Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Mutter/Schraube auf. Sich

drehende Einsatzwerkzeuge können abrutschen.

Tipps

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.

Um Fliesen zu bohren, stellen Sie den Umschalter 2 auf das Symbol „Bohren“. Nach dem Durchbohren der Fliese stellen Sie den Umschalter auf das Symbol „Schlagbohren“ um und arbeiten mit Schlag.

Bei Arbeiten in Beton, Gestein und Mauerwerk verwenden Sie Hartmetallbohrer.

Verwenden Sie beim Bohren in Metall nur einwandfreie, geschärfte HSS-Bohrer (HSS=HochleistungsSchnellschnittstahl). Entsprechende Qualität garantiert das Bosch-Zubehör-Programm.

Mit dem Bohrerschärfgerät (Zubehör) können Sie Spiralbohrer mit einem Durchmesser von 2,5–10 mm mühelos schärfen.

Wartung und Service

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdose.

f Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu arbeiten.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Zum Arbeiten mit maximaler Drehzahl.

14 | Deutsch 2 609 002 333 • 4.6.07

Page 15

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel.: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel.: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

Schweiz

Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com

Deutsch | 152 609 002 333 • 4.6.07

Page 16

General Power Tool Safety Warnings

WARNING

warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an

increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual current device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

Read all safety warnings and all instructions. Failure to follow the

3) Personal safety a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carry-

ing power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better con-

trol of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing

or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose

clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-

related hazards.

4) Power tool use and care a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

16 | English 2 609 002 333 • 4.6.07

Page 17

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly main-

tained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use

of the power tool for operations different from those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a quali-

fied repair person using only identical replacement parts. This will ensure that the

safety of the power tool is maintained.

Machine-specific Safety Warnings

f Wear hearing protection when using impact

drills. The influence of noise can lead to loss of

hearing.

f Always use the auxiliary handle supplied with

the machine. Loss of control can cause personal

injury.

f Use appropriate detectors to determine if util-

ity lines are hidden in the work area or call the local utility company for assistance. Contact

with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

f Switch off the power tool immediately when

the tool insert jams. Be prepared for high reaction torque that can cause kickback. The

tool insert jams when: — the power tool is subject to overload or — it becomes wedged in the workpiece.

f Hold the power tool only by the insulated

gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own power cord. Contact with

a “live” wire will also make exposed metal parts of the power tool “live” and shock the operator.

f When working with the machine, always hold

it firmly with both hands and provide for a secure stance. The power tool is guided more

secure with both hands.

f Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held more secure than by hand.

f Do not work materials containing asbestos.

Asbestos is considered carcinogenic.

f Take protective measures when dust can

develop during working that is harmful to one’s health, combustible or explosive. Exam-

ple: Some dusts are regarded as carcinogenic. Wear a dust mask and work with dust/chip extraction when connectable.

f Keep your workplace clean. Blends of materials

are particularly dangerous. Dust from light alloys can burn or explode.

f Always wait until the machine has come to a

complete stop before placing it down. The tool

insert can jam and lead to loss of control over the power tool.

f Never use the machine with a damaged cable.

Do not touch the damaged cable and pull the mains plug when the cable is damaged while working. Damaged cables increase the risk of an

electric shock.

Functional Description

Read all safety warnings and all instructions. Failure to follow the warn-

ings and instructions may result in electric shock, fire and/or serious injury.

Intended Use

The machine is intended for impact drilling in brick, concrete and stone as well as for drilling in wood, metal and plastic. Machines with electronic control and right/left rotation are also suitable for screwdriving and thread-cutting.

English | 172 609 002 333 • 4.6.07

Page 18

Product Features

The numbering of the product features refers to the illustration of the machine on the graphics page.

1 Keyless chuck 2 “Drilling/Impact Drilling” selector switch 3 Indicator for right-hand rotation

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Indicator for left-hand rotation

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-by indicator (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Overload protection indicator (PSB 1000-2 RCE /

PSB 1000-2 RCA)

7 “Speed Control” thumbwheel (PSB 1000-2 RCE /

PSB 1000-2 RCA)

8 Lock-on button for On/Off switch

9 On/Off switch 10 Rotational direction switch 11 Gear selector 12 Auxiliary handle with holder for extraction device* 13 Set collar for depth stop * 14 Telescopic guide * 15 Release buttons for dust collector* 16 Dust collector* 17 Dust protection ring * 18 Adapter for connection to the impact drill* 19 Wing bolt for adjustment of auxiliary handle 20 Locking latch für dust collector * 21 Filter element (micro filter system)* 22 Button for depth stop adjustment 23 Auxiliary handle* 24 Depth stop * 25 Front sleeve 26 Rear sleeve 27 Screwdriver bit * 28 Universal bit holder* 29 Allen Key ** 30 Thumbwheel for speed preselection

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

31 Indicator for right-hand rotation

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Indicator for left-hand rotation

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*The accessories illustrated or described are not included as standard delivery.

**Commercially available (not included in the delivery scope)

Noise/Vibration Information

Measured values determined according to EN 60745. Typically the A-weighted noise levels of the product

are: Sound pressure level 97 dB(A); Sound power level 108 dB(A). Uncertainty K=3 dB.

Wear hearing protection!

Vibration total values (triax vector sum) determined according to EN 60745: Drilling into metal: Vibration emission value a

=3.7m/s2, Uncertainty K =1.5 m/s2,

Impact drilling into concrete: Vibration emission value a

=21 m/s2, Uncertainty K=2.3 m/s2,

Screwdriving: Vibration emission value a Uncertainty K = 1.5 m/s

WARNING

The vibration emission level given in this information sheet has been meas-

<2.5m/s2,

ured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. The vibration emission level will vary because of the ways in which a power tool can be used and may increase above the level given in this information sheet. This could lead to a significant underestimate of exposure when the tool is used regularly in such a way. Note: To be accurate, an estimation of the level of exposure to vibration experienced during a given period of work should also take into account the times when the tool is switched off and when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Declaration of Conformity

We declare under our sole responsibility that the product described under “Technical Data” is in conformity with the following standards or standardization documents: EN 60745 according to the provisions of the directives 89/336/EEC, 98/37/EC (until Dec. 28,

2009), 2006/42/EG (from Dec. 29, 2009 on). Dr. Egbert Schneider

Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

18 | English 2 609 002 333 • 4.6.07

Page 19

Technical Data

Impact Drill PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

Article number 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Rated power input W 701 800 800 1010 Output power W 360 420 420 530 No-load speed

–1st gear –2nd gear

Impact rate bpm 44200 47600 47600 47 600 Rated torque (1st/2nd gear/position “S”) Nm 4.4/ 1.3 / – 2.9/1.2/– 2.9/1.2 /– 2.6/1.0/2.6 Torque at max. output power (1st/2nd gear/position “S”) Speed preselection zzz z Right/left rotation z z z z Spindle collar dia. mm 43 43 43 43 Maximum drilling diameter (1st/2nd gear) –Brickwork – Concrete –Steel – Wood Max. screw dia. mm 81010 12 Chuck clamping range mm 1.5–13 1.5–13 1.5–13 1.5–13 Weight according to EPTA-Procedure 01/2003 kg 2.4 2.4 2.4 2.4 Protection class /II /II /II / II

Electronic shut-off

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries, these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

rpm rpm

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33

mm mm mm mm

0–800

0–2600

22/16 20/13

13/ 8

40/25

0–1100 0–2800

22/16 20/13

13/ 8

40/25

0–1100 0–2800

22/ 16 20/ 13

13/8

40/ 25

PSB 1000-2 RCE

0–1100 0–2800

22/ 16 20/ 13

16/8

40/ 25

Assembly

Dust/Chip Extraction

f Use the dust/chip extraction only when work-

ing concrete, brick and brickwork. Wood or

plastic chips can easily lead to clogging.

f WARNING Fire hazard! Do not work metallic

materials with the extraction device mounted.

Hot metal chips can ignite parts of the extraction device.

To achieve optimum extraction results, please observe the following notes:

• Pay attention that the extraction device faces flush against the workpiece or the wall. This also makes drilling at a right angle easier.

• When using the extraction device, always work with the maximum speed.

English | 192 609 002 333 • 6.6.07

Page 20

• After reaching the desired drilling depth, pull the drill bit out of the drill hole first and then switch off the impact drill.

• Check the condition of the filter element 21 regularly. Replace a damaged filter element immediately.

• The dust protection ring 17 can wear, especially when working with large drill-bit diameters. Replace the dust protection ring when worn/damaged.

Mounting the Extraction Device (see figure A)

Depending on the desired working manner, tilt the adapter 18 rightwards (right-hand operation) or leftwards (left-hand operation) to the stop and slide the telescopic guide 14 into the corresponding holder of the auxiliary handle 12.

Loosen the wing bolt 19 and place the auxiliary handle 12 with the mounted extraction device onto the spindle collar of the impact drill in such a manner that the adapter 18 engages into the corresponding opening below the keyless chuck. Tighten the wing bolt 19.

Cleaning the Extraction Device (see figure B)

Slide the locking latch 20 upward or empty the dust collector 16 before placing down the extraction device.

The dust collector 16 is sufficient for approx. 40 drillings with a drilling diameter of 6 mm.

When the extraction starts to get weaker or when the dust collector 16 is about half full, the dust collector 16 must be emptied. For this, push the release buttons 15 and remove the dust collector 16.

Pull the filter element 21 from the dust collector 16 downward. Empty and clean the dust collector 16. Clean the filter element 21 by striking or tapping out the dust.

Check the filter element 21 for damage and replace it as required.

Firstly, place the filter element 21 into the dust collector 16 and then insert the dust collector 16 into the bottom of the extraction device, then swivel the dust collector upward until it latches at the top.

Removing the Extraction Device

Loosen the wing bolt 19 and pull the auxiliary handle 12 with the mounted extraction device from the spindle collar of the impact drill.

Tilt the adapter 18 to the stop and pull the telescopic guide 14 out of the auxiliary handle 12

Auxiliary Handle (models with dust extraction)

f Always use the power tool with the auxiliary

handle 12 provided.

The auxiliary handle 12 can be used with or without the mounted extraction device. The auxiliary handle 12 can be fastened in two different positions, see Chapter “Mounting the Extraction Device”.

Adjusting the Drilling Depth (see figure C)

With the extraction device mounted, the drilling depth “X” can be adjusted.

Insert a drill bit into the drill chuck and clamp the drill bit as described in Chapter “Changing the Tool”. Rotate the set collar for the depth stop 13 downward until it can be moved alongside the telescopic guide 14. Place the machine, without switching it on, firmly against the edge of the surface to be drilled until the drill bit protrudes out of the extraction device by the length of the required drilling depth “X”. Slide the set collar for the depth stop 13 until it faces against the auxiliary handle 12 and rotate the set collar upward in order to lock the determined distance.

Auxiliary Handle (models without dust extraction) (see figures D–E)

f Operate your machine only with the auxiliary

handle 23.

The auxiliary handle 23 can be set to any position for a secure and low-fatigue working posture.

PSB 700-2 RE (see figure D)

Turn the wing bolt for adjustment of the auxiliary handle 19 in anticlockwise direction and set the auxiliary handle 23 to the required position. Then tighten the wing bolt 19 again in clockwise direction.

PSB 780-2 RE/ PSB 1000-2 RCE (see figure E)

Turn the bottom part of the auxiliary handle 23 in counterclockwise direction and swivel the auxiliary handle 23 to the desired position. Then retighten the bottom part of the auxiliary handle 23 by turning in clockwise direction.

Adjusting the Drilling Depth (see figures D– E)

The required drilling depth X can be set with the depth stop 24.

Press the button for the depth stop adjustment 22 and insert the depth stop into the auxiliary handle 23.

The knurled surface of the depth stop 24 must face upward.

Pull out the depth stop until the distance between the tip of the drill bit and the tip of the depth stop correspond with the desired drilling depth X.

Changing the Tool

f Before any work on the machine itself, pull

the mains plug.

Keyless Chuck (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (see figure F)

The drill spindle is locked when the On/Off switch 9 is not pressed. This makes quick, convenient and easy changing of the tool in the drill chuck possible.

20 | English 2 609 002 333 • 4.6.07

Page 21

Open the keyless chuck 1 by turning in rotation direction n, until the tool can be inserted. Insert the tool.

Firmly tighten the collar of the keyless chuck 1 by hand in rotation direction o until the locking action (“click”) is no longer heard. This automatically locks the chuck.

The locking is released again to remove the tool when the collar is turned in the opposite direction.

Keyless Chuck (PSB 700-2 RE) (see figure G)

Hold the rear sleeve 26 of the keyless chuck 1 tight and turn the front sleeve 25 in rotation direction n, until the tool can be inserted. Insert the tool.

Hold the rear sleeve 26 of the keyless chuck 1 tight and firmly turn the front sleeve 25 in rotation direction o by hand until the locking action is no longer heard. This automatically locks the drill chuck.

The locking is released again to remove the tool when the front sleeve 25 is turned in the opposite direction.

Screwdriver Tools (see figures H– I)

When working with screwdriver bits 27, a universal bit holder 28 should always be used. Use only screwdriver bits that fit the screw head.

For driving screws, always position the “Drilling/Impact Drilling” selector switch 2 to the “Drilling” symbol.

Replacing the Drill Chuck

f Before any work on the machine itself, pull

the mains plug.

Removing the Drill Chuck (see figure J)

Disassemble the auxiliary handle and set the gear selector 11 to the centre position between the 1st and 2nd gear.

Insert a steel pin with a diameter of Ø 4 mm and approx. 50 mm of length into the drill hole on the spindle neck in order to lock the drill spindle.

Clamp the short end of an Allen key 29 into the keyless chuck 1.

Place the machine on a stable surface (e.g. a workbench). Hold the machine firmly and loosen the keyless chuck 1 by turning the Allen key 29 in rotation direction n. Loosen a tight-seated keyless chuck by giving the long end of the Allen key 29 a light blow. Remove the Allen key from the keyless chuck and completely unscrew the keyless chuck.

Mounting the Drill Chuck (see figure K)

The keyless chuck is mounted in reverse order.

Remove the steel pin from the drill hole on the spindle neck after mounting is completed.

The drill chuck must be tightened with a tightening torque of approx. 50 – 55 Nm.

Operation

Starting Operation

f Observe correct mains voltage! The voltage of

the power source must agree with the voltage specified on the nameplate of the machine. Power tools marked with 230 V can also be operated with 220 V.

Stand by Indicator (PSB 1000-2 RCE/ PSB 1000-2 RCA)

The stand by indicator 5 lights up when the mains plug is plugged in and mains voltage is available. When the machine cannot be started even though the stand by indicator is lit, it must be taken to an authorized aftersales service agent for Bosch power tools.

Reversing the Rotational Direction (see figure L)

The rotational direction switch 10 is used to reverse the rotational direction of the machine. However, this is not possible with the On/Off switch 9 actuated.

Right rotation: Press the rotational direction switch 10 through to the right stop (for drilling and driving

screws). PSB 1000-2 RCE/PSB 1000-2 RCA: The indicator

for right-hand rotation 3 lights up. PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: The

indicator for right-hand rotation 31 indicates the selected rotational direction.

Left rotation: Press the rotational direction switch 10 through to the left stop (for loosening and unscrewing screws and nuts).

PSB 1000-2 RCE/PSB 1000-2 RCA: The indicator for left-hand rotation 4 lights up.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: The indicator for left-hand rotation 32 indicates the selected rotational direction.

Setting the Operating Mode

Drilling and Screwdriving

Set the selector switch 2 to the “Drilling” symbol.

Impact Drilling

Set the selector switch 2 to the “Impact drilling” symbol.

The selector switch 2 engages noticeably and can also be actuated with the machine running.

Switching On and Off

To start the machine, press the On/Off switch 9 and keep it depressed.

To lock the pressed On/Off switch 9, press the lockon button 8.

English | 212 609 002 333 • 4.6.07

Page 22

To switch off the machine, release the On/Off switch 9 or when it is locked with the lock-on button 8, briefly press the On/Off switch 9 and then release it.

Light pressure on the On/Off switch 9 results in low speed/impact rate. Further pressure on the switch increases the speed/impact rate.

Gear Selection, Mechanical f Actuate the gear selector 11 only when the

machine is at a standstill.

Two speed ranges can be preselected with the gear selector 11.

1st gear:

Low speed range; for working with large drilling diameter or for driving screws.

2nd gear:

High speed range; for working with small drilling diameter.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Position “S”:

Low speed range; for working with high torque, e.g. when working with core bits or for driving screws.

If the gear selector 11 cannot be fully engaged, lightly rotate the drive spindle with the drill bit by twisting the drill chuck.

Overload Protection (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f If the tool insert becomes caught or jammed,

the drive to the drill spindle is interrupted. Because of the forces that occur, always hold the power tool firmly with both hands and provide for a secure stance.

The overload protection indicator 6 flashes when the machine is subject to excessive load. Reduce the load to continue working.

When overloading, the power tool switches off and the overload protection indicator 6 lights up continuously. Release the On/Off switch 9 and switch the machine on again to continue working.

The overload protection indicator 6 lights up continuously when the gear selector 11 is in the “S” position.

f The overload protection is deactivated when

the gear selector 11 is in the “S” position. Be prepared for high reaction torque when the drilling tool jams.

After longer periods of working at low speed, allow the machine to cool down by running it for approx. 3 minutes at maximum speed with no load.

Adjusting the Speed/Impact Frequency

The speed/impact rate of the switched on power tool can be variably adjusted, depending on how far the On/Off switch 9 is pressed.

22 | English 2 609 002 333 • 4.6.07

Preselecting the Speed/Impact Frequency (see figure M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

With the thumbwheel for speed preselection 30, the required speed/impact frequency can be preselected even during operation.

The required speed/impact frequency depends on the material and the working conditions, and can be determined through practical testing.

Electronic Speed Preselection (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

With the “Speed Control” thumbwheel 7, the required speed/impact frequency can be preselected even during operation.

The required speed/impact frequency depends on the material and the working conditions, and can be determined through practical testing.

For working with low speed.

II:

For working with medium speed.

III:

For working with high speed.

For working with maximum speed.

Operating Instructions

f Apply the power tool to the screw/nut only

when it is switched off. Rotating tool inserts can

slip off.

Tips

After longer periods of working at low speed, allow the machine to cool down by running it for approx. 3 minutes at maximum speed with no load.

For drilling in tiles, set the selector switch 2 to the “Drilling” symbol. Do not switch over to the symbol “Impact Drilling” or work with impact until after drilling through the tile.

Use carbide tipped drill bits when working in concrete, masonry and brick wall.

Page 23

For drilling in metal, use only perfectly sharpened HSS drill bits (HSS=high-speed steel). The appropriate quality is guaranteed by the Bosch accessories program.

Twist drills from 2.5–10 mm can easily be sharpened with the drill bit sharpener (see accessories).

Maintenance and Service

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: +44 (0844) 736 0109 Fax: +44 (0844) 736 0146 E-Mail: SPT-Technical.de@de.bosch.com

Maintenance and Cleaning

f Before any work on the machine itself, pull

the mains plug.

f For safe and proper working, always keep the

machine and ventilation slots clean.

If the machine should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of the machine.

WARNING! Important instructions for connecting a new 3-pin plug to the 2-wire cable.

The wires in the cable are coloured according to the following code:

Do not connect the blue or brown wire to the earth terminal of the plug. Important: If for any reason the moulded plug is removed from the cable of this power tool, it must be disposed of safely.

After-sales service and customer assistance

Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:

www.bosch-pt.com

Our customer consultants answer your questions concerning best buy, application and adjustment of products and accessories.

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: +353 (01) 4 66 67 00 Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: +61 (01300) 307 044 Fax.: + 61 (01300) 307 045 Inside New Zealand: Phone: +64 (0800) 543 353 Fax: +64 (0800) 428 570 Outside AU and NZ: Phone: +61 (03) 9541 5555 www.bosch.com.au

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools into household waste! According the European Guideline 2002/96/EC for Waste Electrical and Electronic Equipment and its implemen-

tation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner.

Subject to change without notice.

English | 232 609 002 333 • 4.6.07

Page 24

Avertissements de sécurité généraux pour l’outil

AVERTISSEMENT

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électri-

ques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électri-

ques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire per-

dre le contrôle de l’outil.

2) Sécurité électrique a) l faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches

non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfa-

ces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc élec-

trique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à

des conditions humides. La pénétration

d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais uti-

liser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Ues cordons endom-

magés ou emmêlés augmentent le risque de choc électrique.

Lire tous les avertissements de sécurité et toutes les ins-

e) Lorsqu’on utilise un outil à l’extérieur, uti-

liser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à

l’utilisation extérieure réduit le risque de choc électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un

RCD réduit le risque de choc électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention

en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S’assu-

rer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur

l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de met-

tre l’outil en marche. Une clé laissée fixée sur

une partie tournante de l’outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas por-

ter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le rac-

cordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de pous-

sière peut réduire les risques dus aux poussières.

24 | Français 2 609 002 333 • 5.6.07

Page 25

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté

à votre application. L’outil adapté réalisera

mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas

être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’alimen-

tation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De

telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la por-

tée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les

mains d’utilisateurs novices.

e) Observer la maintenance de l’outil. Vérifier

qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents

sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à cou-

per correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les lames

etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour

des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la

sécurité de l’outil est maintenue.

Instructions de sécurité spécifiques à l’appareil

f Lors de l’utilisation de perceuses à percus-

sion, toujours porter une protection acoustique. Une forte exposition au bruit peut provoquer

une perte d’audition.

f Utiliser les poignées supplémentaires four-

nies avec l’outil électroportatif. Le fait de perdre

le contrôle de l’appareil électroportatif peut entraîner de blessures.

f Utiliser des détecteurs appropriés afin de

déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales.

Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.

f Arrêtez immédiatement l’appareil électrique

lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque :

– l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler.

f Tenir l’outil uniquement par les surfaces de

préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de

l’accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

f Toujours bien tenir l’outil électroportatif des

deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains,

l’outil électroportatif est guidé de manière plus sûre.

f Bloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

f Ne pas travailler de matériaux contenant de

l’amiante. L’amiante est considérée comme étant

cancérigène.

f Prendre des mesures de sécurité, lorsque des

poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail. Par exemple : Certaines poussières sont

considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d’aspiration de poussières/de copeaux s’il est possible de raccorder un tel dispositif.

f Tenir propre la place de travail. Les mélanges

de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.

Français | 252 609 002 333 • 5.6.07

Page 26

f Avant de déposer l’outil électroportatif, atten-

dre que celui-ci soit complètement à l’arrêt.

L’outil risque de se coincer, ce qui entraîne une perte de contrôle de l’outil électroportatif.

f Ne jamais utiliser un outil électroportatif dont

le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail.

Un câble endommagé augmente le risque d’un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertisse-

ments et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Utilisation conforme

L’appareil est conçu pour les travaux de perçage en frappe dans la brique, le béton et dans la pierre naturelle ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques. Les appareils avec réglage électronique et rotation à droite/à gauche sont également appropriés pour le vissage et le filetage.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.

1 Mandrin automatique 2 Commutateur « Perçage/Perçage à percussion » 3 Indicateur du sens de rotation vers la droite

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Indicateur du sens de rotation vers la gauche

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Affichage stand-by (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indicateur de protection de surcharge

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Molette de réglage « Speed Control »

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Bouton de blocage pour l’interrupteur

Marche/Arrêt

9 Interrupteur Marche/Arrêt 10 Commutateur du sens de rotation 11 Commutateur de vitesse

12 Poignée supplémentaire avec fixation pour disposi-

tif d’aspiration*

13 Molette de réglage pour butée de profondeur * 14 Guidage télescopique* 15 Touches de déverrouillage pour le bac de récupé-

ration des poussières*

16 Bac de récupération des poussières* 17 Bague de protection anti-poussière * 18 Adaptateur pour raccordement à la perceuse à

percussion*

19 Vis papillon pour déplacer la poignée

supplémentaire

20 Fermeture du bac de récupération des poussières* 21 Filtre (micro filtersystem)* 22 Touche pour réglage de la butée de profondeur 23 Poignée supplémentaire* 24 Butée de profondeur * 25 Douille avant 26 Douille arrière 27 Embout * 28 Porte-embout universel* 29 Clé pour vis à six pans creux** 30 Molette de réglage présélection de la vitesse de

rotation (PSB 700-2 RE/PSB 780-2 RE/ PSB 800-2 RA)

31 Molette de réglage présélection du sens de

rotation vers la droite (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

32 Molette de réglage présélection du sens de

rotation vers la gauche (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

*Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard.

**disponible dans le commerce (non fourni avec l’appareil)

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique 97 dB(A) ; niveau d’intensité acoustique 108 dB(A). Incertitude K=3 dB.

Porte une protection acoustique !

Valeurs totales des vibrations (somme vectorielle de trois sens) relevée conformément à EN 60745 : Perçage du métal : Valeur d’émission vibratoire a

=3,7m/s2, incertitude K =1,5 m/s2,

Perçage à percussion dans le béton : Valeur d’émission vibratoire a Vissage : Valeur d’émission vibratoire a incertitude K =1,5 m/s

=21m/s2, incertitude K=2,3 m/s2,

<2,5m/s2,

26 | Français 2 609 002 333 • 4.6.07

Page 27

AVERTISSEMENT

L’amplitude d’oscillation indi-

quée dans ces instructions d’utilisation a été mesurée suivant les méthodes de mesurage normées dans EN 60745 et peut être utilisée pour une comparaison d’appareils. L’amplitude d’oscillation change en fonction de l’utilisation de l’appareil électroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d’utilisation. La sollicitation vibratoire pourrait être sous-estimée si l’appareil électroportatif est régulièrement utilisé d’une telle manière. Remarque : Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d’utilisation, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Caractéristiques techniques

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 89/336/CEE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du

29.12.2009). Dr. Egbert Schneider

Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Perceuse à percussion PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

N° d’article 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Puissance absorbée nominale W 701 800 800 1010 Puissance utile W 360 420 420 530 Vitesse de rotation en marche

à vide – 1ière vitesse – 2ème vitesse

tr/min tr/min

0–800

0–2600

0–1100 0–2800

0–1100

0–2800 Nombre de chocs tr/min 44200 47600 47600 47600 Couple nominal (1ière/2eme

vitesse/ position « S ») Nm 4,4/1,3/– 2,9/1,2/– 2,9/1,2/– 2,6/1,0/2,6 Couple à puissance débitée

max. (1ère/2ème vitesse/position « S »)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33

Préréglage de la vitesse de rotation zzz z Rotation à droite/à gauche z z z z

Ø collet de broche mm 43 43 43 43 Ø perçage max. (1ière/2ème

vitesse) –Maçonnerie –Béton –Acier –Bois

mm mm mm mm

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 Ø max. de vis mm 8 10 10 12 Plage de serrage du mandrin mm 1,5–13 1,5–13 1,5–13 1,5–13 Poids suivant EPTA-Procédure 01/2003 kg 2,4 2,4 2,4 2,4 Classe de protection /II /II /II / II

Mise hors service électronique

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Français | 272 609 002 333 • 4.6.07

Page 28

Montage

Aspiration de poussières/de copeaux

f N’utiliser le dispositif d’aspiration que pour

travailler le béton, la brique et la pierre. Les

copeaux de bois ou de matières plastiques risquent facilement d’obturer l’appareil.

f Attention ! Risque d’incendie ! Ne pas tra-

vailler de matériaux métalliques quand le dispositif d’aspiration est monté. Les copeaux

métalliques chauds peuvent enflammer des parties du dispositif d’aspiration.

Pour obtenir la meilleure aspiration possible, respecter les indications suivantes :

• Veiller à ce que le dispositif d’aspiration repose correctement sur la pièce à travailler ou sur le mur, ce qui facilite en même temps un perçage à angle droit.

• Lors du travail avec le dispositif d’aspiration, toujours mettre l’appareil à sa vitesse de rotation maximale.

• Après avoir atteint la profondeur de perçage souhaitée, retirer d’abord le foret du trou percé et puis mettre la perceuse à percussion hors fonctionnement.

• Contrôler régulièrement l’état du filtre 21. Remplacer immédiatement un filtre endommagé.

• La bague de protection anti-poussière 17 risque de s’user surtout lors du travail avec des diamètres de perçage importants. La remplacer, quand elle présente des dommages.

Monter le dispositif d’aspiration (voir figure A)

En fonction du mode de travail, faire basculer l’adaptateur 18 jusqu’à la butée vers la droite (mode main droite) ou vers la gauche (mode main gauche) et pousser le guidage télescopique 14 dans la fixation correspondante de la poignée supplémentaire 12.

Desserrer la vis papillon 19 et placer la poignée supplémentaire 12, avec le dispositif d’aspiration monté, sur le col de broche de la perceuse à percussion de sorte que l’adaptateur 18 prenne dans l’ouverture correspondante au-dessous du mandrin automatique. Bien serrer la vis papillon 19.

Nettoyer le dispositif d’aspiration (voir figure B)

Pousser la fermeture 20 vers le haut ou vider le bac de récupération des poussières 16 avant de déposer le dispositif d’aspiration.

Le bac de récupération des poussières 16 suffit pour environ 40 alésages d’un diamètre de 6 mm.

Quand l’aspiration faiblit ou que le bac de récupération des poussières 16 est rempli à moitié environ, vider le bac de récupération de poussières 16. Pour ce faire, appuyer sur les touches de déverrouillage 15 et retirer le bac de récupération des poussières 16.

Retirer le filtre 21 du bac de récupération 16 vers le bas. Vider le bac de récupération 16 et le nettoyer. Nettoyer le filtre 21 en donnant des coups dessus.

Vérifier que le filtre 21 ne présente pas d’endommagements et, le cas échéant, le remplacer.

Monter le filtre 21 dans le bac de récupération des poussières 16 et monter d’abord le bac de récupération 16 dans le dispositif d’aspiration, puis le basculer jusqu’à ce qu’il s’encliquette en haut.

Enlever le dispositif d’aspiration

Desserrer la vis papillon 19 et retirer la poignée supplémentaire 12, le dispositif d’aspiration monté, du col de broche de la perceuse à percussion.

Faire basculer l’adaptateur 18 jusqu’à la butée et retirer le guidage télescopique 14 de la poignée supplémentaire 12.

Poignée supplémentaire (Versions avec aspiration de poussières)

f N’utiliser l’appareil électroportatif qu’avec la

poignée supplémentaire 12.

Il est possible d’utiliser la poignée supplémentaire 12 avec ou sans dispositif d’aspiration monté. La poignée supplémentaire 12 peut être montée en 2 différentes positions, voir chapitre « Monter le dispositif d’aspira- tion ».

Réglage de la profondeur de perçage (voir figure C)

Quand le dispositif d’aspiration est monté, la profondeur de perçage « X » peut être réglée.

Introduire un foret dans le mandrin de perçage et serrer le foret conformément à la description dans le chapitre « Changement de l’outil ». Tourner la molette de réglage de la butée de profondeur 13 vers le bas jusqu’à ce qu’elle puisse coulisser sur le guidage télescopique 14. Bien placer l’appareil électroportatif, sans cependant le mettre en fonctionnement, sur le bord de la surface à percer, jusqu’à ce que le foret dépasse le dispositif d’aspiration de la longueur de la profondeur de perçage souhaitée « X ». Approcher la molette de réglage pour la butée de profondeur 13 de la poignée supplémentaire 12, puis tourner la molette de réglage vers le haut pour garder la distance déterminée.

28 | Français 2 609 002 333 • 4.6.07

Page 29

Poignée supplémentaire (Versions sans aspiration de poussières) (voir figures D–E)

f N’utiliser l’appareil électroportatif qu’avec la

poignée supplémentaire 23.

La poignée supplémentaire 23 peut être basculer dans n’importe quelle position, afin d’obtenir une position de travail sure et peut fatigante.

PSB 700-2 RE (voir figure D)

Pour régler la poignée supplémentaire, tourner la vis papillon 19 dans le sens inverse des aiguilles d’une montre et faire tourner la poignée supplémentaire 23 dans la position souhaitée. Ensuite, resserrer la vis papillon 19 dans le sens des aiguilles d’une montre.

PSB 780-2 RE/ PSB 1000-2 RCE (voir figure E)

Tourner la pièce inférieure de la poignée supplémentaire 23 dans le sens inverse des aiguilles d’une montre et orienter la poignée supplémentaire 23 vers la posi- tion souhaitée. Ensuite, resserrer la pièce inférieure de la poignée supplémentaire 23 en la tournant dans le sens des aiguilles d’une montre.

Réglage de la profondeur de perçage (voir figures D–E)

Avec la butée de profondeur 24 la profondeur de percage souhaitée X peut être déterminée.

Appuyer sur la touche pour le réglage de la butée de profondeur 22 et placer la butée de profondeur dans la poignée supplémentaire 23.

La cannelure à la butée de profondeur 24 doit être orientée vers le haut.

Sortir la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de percage souhaitée X.

Changement de l’outil

f Avant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de courant.

Mandrin automatique (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (voir figure F)

Lorsque l’interrupteur Marche/Arrêt 9 n’est pas appuyé, la broche de perçage est bloquée. Ceci permet un changement aisé, facile et rapide de l’outil de travail dans le mandrin de perçage.

Ouvrir le mandrin automatique 1 par un mouvement de rotation dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettre en place l’outil.

Tourner fortement à la main la douille du mandrin automatique 1 dans le sens de rotation o jusqu’à ce qu’il n’y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Le verrouillage peut être desserré lorsqu’on tourne la douille en sens inverse afin d’enlever l’outil.

Mandrin automatique (PSB 700-2 RE) (voir figure G)

Tenir la douille arrière 26 du mandrin automatique 1 et ouvrir la douille avant 25 dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettre en place l’outil.

Tenir la douille arrière 26 du mandrin automatique 1 et manuellement tourner à fond la douille avant 25 dans le sens de rotation o jusqu’à ce qu’aucun clic ne se fasse entendre. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Le verrouillage peut être desserré lorsqu’on tourne la douille avant 25 en sens inverse afin d’enlever l’outil.

Outils de vissage (voir figures H–I)

Lorsque des embouts sont utilisés 27, il est recommandé d’utiliser un porte-embout universel 28. N’utiliser que des embouts appropriés à la tête de vis.

Pour visser, toujours mettre le commutateur « Perçage/Perçage à percussion » 2 sur le symbole « Perçage ».

Changement du mandrin de perçage

f Avant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de courant.

Démontage du mandrin de perçage (voir figure J)

Démonter la poignée supplémentaire et mettre le commutateur de vitesse 11 en position médiane entre la 1ère et la 2ème vitesse.

Introduire une tige en acier Ø de 4 mm et de 50 mm env. de longueur dans l’alésage se trouvant sur le col de la broche.

Serrer le bout court d’une clé mâle pour vis à six pans creux 29 dans le mandrin automatique 1.

Poser l’outil électroportatif sur un support stable, p.ex. un établi. Maintenir l’outil électroportatif 1 et desserrer le mandrin automatique en tournant la clé pour vis à six pans creux 29 dans le sens de rotation n. Au cas où le mandrin automatique serait coincé, il suffit de donner un coup léger sur le bout long de la clé pour vis à six pans creux 29 afin de le desserrer. Enlever la clé pour vis à six pans creux du mandrin automatique et desserrer complètement le mandrin automatique.

Français | 292 609 002 333 • 4.6.07

Page 30

Montage du mandrin de perçage (voir figure K)

Le montage du mandrin automatique s’effectue dans l’ordre inverse.

Une fois le montage effectué, enlever la tige en acier de l’alésage.

Le mandrin de perçage doit être serré avec un couple de serrage de 50–55 Nm environ.

Régler le mode de service

Visser et percer

Positionner le commutateur 2 sur le symbole « Perçage ».

Perçage à percussion

Positionner le commutateur 2 sur le symbole « Perçage à percussion ».

Le commutateur 2 s’encliquette de façon perceptible et peut être actionné même pendant que le moteur est en marche.

Mise en marche

Mise en service

f Tenir compte de la tension du réseau ! La ten-

sion de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Affichage stand-by (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Lorsque la fiche est branchée sur le secteur et que l’appareil est sous tension, l’affichage stand-by 5 doit s’allumer. Au cas où l’appareil électroportatif ne se laisserait pas mettre en marche bien que l’affichage standby soit allumé, il doit être envoyé à une station de service après-vente agréée pour outillage Bosch.

Régler le sens de rotation (voir figure L)

Avec le commutateur de sens de rotation 10 le sens de rotation de l’outil électroportatif peut être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 9 est appuyé.

Rotation à droite : Pour percer et serrer des vis, tourner le commutateur du sens de rotation 10 à fond vers la droite.

PSB 1000-2 RCE/PSB 1000-2 RCA: L’indicateur du sens de rotation vers la droite 3 s’allume.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: L’indicateur du sens de rotation vers la droite 31 indi- que le sens de rotation choisi.

Rotation à gauche : Pour desserrer ou dévisser des vis, tourner le commutateur du sens de rotation 10 à fond vers la gauche.

PSB 1000-2 RCE/PSB 1000-2 RCA: L’indicateur du sens de rotation vers la gauche 4 s’allume.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: L’indicateur du sens de rotation vers la gauche 32 indique le sens de rotation choisi.

Mise en Marche/Arrêt

Pour mettre l’outil électroportatif en marche, appuyer sur l’interrupteur Marche/Arrêt 9 et le maintenir appuyé.

Pour bloquer l’interrupteur Marche/Arrêt appuyé 9, appuyer sur le bouton de blocage 8.

Afin d’arrêter l’appareil électroportatif, relâcher l’interrupteur Marche/Arrêt 9 ou, s’il est bloqué par le bouton de blocage 8, appuyer brièvement sur l’interrupteur Marche/Arrêt 9, puis le relâcher.

Sélection mécanique de la vitesse

N’actionner le commutateur de vitesse 11 qu’à l’arrêt total de l’appareil électroportatif.

A l’aide du commutateur de vitesse 11, il est possible de présélectionner deux plages de vitesse de rotation.

Vitesse I :

Faible plage de vitesse de rotation ; pour diamètres de perçage importants ou pour le vissage.

Vitesse II :

Plage de vitesse de rotation élevée ; pour petits diamètres de perçage.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Position « S » :

Faible plage de vitesse de rotation ; pour couples élevés, par ex. pour travailler avec des couronnes trépans ou pour le vissage.

Au cas où le commutateur de vitesse 11 ne se laisserait pas tourner à fond, tourner légèrement la broche d’entraînement munie du foret.

Protection contre la surcharge (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Dès que l’outil de travail se coince ou qu’il

s’accroche, l’entraînement de la broche de perçage est interrompu. En raison des forces pouvant en résulter, toujours bien tenir l’outil électroportatif des deux mains et veiller à garder une position stable et équilibrée.

30 | Français 2 609 002 333 • 4.6.07

Page 31

L’affichage pour la protection contre la surcharge 6 clignote quand l’outil électroportatif est surchargé. Réduire la charge pour continuer à travailler.

Dans le cas d’une surcharge, l’outil électroportatif s’arrête automatiquement et l’affichage pour la protection contre la surcharge 6 demeure allumé en permanence. Relâcher l’interrupteur Marche/Arrêt 9 et remettre l’outil électroportatif en fonctionnement pour continuer à travailler.

L’affichage pour la protection contre la surcharge 6 reste allumé en permanence quand le commutateur de vitesse 11 se trouve en position « S ».

f Lorsque le commutateur de vitesse 11 se

tr ouve e n posit ion « S », la prote ction cont re la surcharge est désactivée. Attendez-vous à des couples de réaction importants lorsque l’outil de travail est coincé.

Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l’outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez régler en continu le nombre de tours/de coups pendant que l’outil électroportatif est en marche, en appuyant plus ou moins sur l’interrupteur de Marche/Arrêt 9.

Une légère pression sur l’interrupteur Marche/Arrêt 9 entraîne un vitesse de rotation/une fréquence de frappe basse. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.

Préréglage de la vitesse de rotation/de la fréquence de frappe (voir figure M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

La molette de réglage présélection de la vitesse de rotation 30 permet de présélectionner la vitesse de rotation/de la fréquence de frappe nécessaire (même durant l’utilisation de l’appareil).

La vitesse de rotation/la fréquence de frappe dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.

Présélection électronique de la vitesse de rotation (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

La molette de réglage « Speed Control » 7 permet de présélectionner la vitesse de rotation/de la fréquence de frappe nécessaire même durant l’utilisation de l’appareil.

La vitesse de rotation/la fréquence de frappe dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.

Pour travailler à des petites vitesses de rotation.

II:

Pour travailler à des vitesses de rotation moyennes.

III:

Pour travailler à des vitesses de rotation élevées.

Pour travailler à la vitesse de rotation maximale.

Instructions d’utilisation

f Poser l’outil électroportatif sur la vis/sur

l’écrou seulement lorsque l’appareil est éteint. Les outils de travail en rotation peuvent glis-

ser.

Conseils

Pour percer dans des carreaux de faïence, positionner le commutateur 2 sur le symbole « Perçage ». Une fois le carreau de faïence percé, positionner le commutateur sur le symbole « Perçage à percussion » et travailler avec frappe.

Pour les travaux de perçage dans le béton, la pierre et la maçonnerie, utiliser des forets en carbure.

Pour percer dans le métal, n’utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d’accessoires Bosch vous assure la qualité nécessaire.

Avec l’appareil d’affûtage de forets (accessoire), il est possible d’aiguiser sans problèmes des forets hélicoïdaux d’un diamètre de 2,5– 10 mm.

Français | 312 609 002 333 • 4.6.07

Page 32

Entretien et service après-vente

Nettoyage et entretien

f Avant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de courant.

f Toujours tenir propres l’outil électroportatif

ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires.

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne :

Ne pas jeter votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et

électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

France

Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0143) 11 90 06 Fax. : +33 (0143) 11 90 33 E-Mail: sav.outillage-electroportatif@fr.bosch.com N° Vert : +33 (0800) 05 50 51 www.bosch.fr

Belgique, Luxembourg

Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com

Suisse

Tel.: +41 (044) 8 47 15 12 Fax: +41 (044) 8 47 15 52

32 | Français 2 609 002 333 • 4.6.07

Page 33

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

trucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilumina-

ción deficiente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas

eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras per-

sonas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le

puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchu-

fes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conecta-

das a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una des-

carga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.

Lea íntegramente estas advertencias de peligro e ins-

d) No utilice el cable de red para transportar

o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la

intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolon-

gación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferen-

cial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herra-

mienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y

en todo caso unas gafas de protección. El

riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Ase-

gurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si

transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves

fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija

colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje sobre

una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar

mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

Español | 332 609 002 333 • 4.6.07

Page 34

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.

El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta ade-

cuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramientas

eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a

conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctri-

cas utilizadas por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica con esmero.

Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben

a herramientas eléctricas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los

útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar.

El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad

de la herramienta eléctrica.

Instrucciones de seguridad específicas del aparato

f Colóquese unos protectores auditivos al tra-

bajar con taladradoras de percusión. El ruido

intenso puede provocarle sordera.

f Utilizar la herramienta eléctrica con las empu-

ñaduras adicionales que se adjuntan con el aparato. Vd. puede accidentarse si pierde el con-

trol sobre el aparato.

f Utilice unos aparatos de exploración adecua-

dos para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos

puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.

f Desconecte inmediatamente la herramienta

eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un rechazo. El útil se bloquea:

— si la herramienta eléctrica se sobrecarga, o — si éste se ladea en la pieza de trabajo.

f Únicamente sujete el aparato por las empu-

ñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El con-

tacto con conductores portadores de tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica.

f Trabajar sobre una base firme sujetando la

herramienta eléctrica con ambas manos. La

herramienta eléctrica es guiada de forma más segura con ambas manos.

f Asegure la pieza de trabajo. Una pieza de tra-

bajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.

34 | Español 2 609 002 333 • 4.6.07

Page 35

f No trabaje materiales que contengan

amianto. El amianto es cancerígeno.

f Tome unas medidas de protección adecuadas

si al trabajar pudiera generarse polvo combustible, explosivo, o nocivo para la salud. Por

ejemplo: ciertos tipos de polvo son cancerígenos. Colóquese una mascarilla antipolvo y, si su aparato viene equipado con la conexión correspondiente, utilice además un equipo de aspiración adecuado.

f Mantenga limpio su puesto de trabajo. La mez-

cla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar.

f Antes de depositarla, esperar a que se haya

detenido la herramienta eléctrica. El útil puede

engancharse y hacerle perder el control sobre la herramienta eléctrica.

f No utilice la herramienta eléctrica si el cable

está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado com-

porta un mayor riesgo de electrocución.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para taladrar con percusión en ladrillo, hormigón y piedra, así como para taladrar sin percutir madera, metal, cerámica y material sintético. Los aparatos dotados con regulador electrónico e inversión de giro son adecuados también para atornillar y hacer roscas.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Portabrocas de sujeción rápida 2 Conmutador “Taladrar/taladrar con percusión” 3 Indicador de sentido de giro a derechas

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Indicador de sentido de giro a izquierdas

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Indicador stand-by (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indicador de sobrecarga (PSB 1000-2 RCE/

PSB 1000-2 RCA)

7 Rueda de ajuste “Speed Control”

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Tecla de enclavamiento del interruptor de

conexión/desconexión

9 Interruptor de conexión/desconexión 10 Selector de sentido de giro 11 Selector de velocidad 12 Empuñadura adicional con alojamiento para dispo-

sitivo para aspiración*

13 Anillo de ajuste para tope de profundidad* 14 Guía telescópica * 15 Botones de extracción del depósito de polvo * 16 Depósito de polvo * 17 Anillo antipolvo* 18 Adaptador para conexión a la taladradora de

percusión*

19 Tornillo de mariposa para ajuste de la empuñadura

adicional

20 Cierre para el depósito de polvo* 21 Elemento filtrante (sistema Microfiltro)* 22 Botón de ajuste del tope de profundidad 23 Empuñadura adicional* 24 Tope de profundidad* 25 Casquillo anterior 26 Casquillo posterior 27 Punta de atornillar* 28 Soporte universal de puntas de atornillar* 29 Llave macho hexagonal** 30 Rueda preselectora de revoluciones

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

31 Indicador de sentido de giro a derechas

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Indicador de sentido de giro a izquierdas

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

**de tipo comercial (no se adjunta con el aparato)

Información sobre ruidos y vibraciones

Determinación de los valores de medición según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 97 dB(A); nivel de potencia acústica 108 dB(A). Tolerancia K=3 dB.

¡Colocarse un protector de oídos!

Español | 352 609 002 333 • 4.6.07

Page 36

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado en metal: Valor de vibraciones generadas a

=3,7m/s2, tolerancia K = 1,5 m/s2.

Taladrado con percusión en hormigón: Valor de vibraciones generadas a Atornillado: Valor de vibraciones generadas a

<2,5m/s2, tolerancia K= 1,5 m/s2.

ADVERTENCIA

=21m/s2, tolerancia K= 2,3 m/s2.

El nivel de vibraciones indicado

en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otros aparatos. El nivel de vibraciones puede variar de acuerdo a la aplicación respectiva de la herramienta eléctrica, pudiendo quedar en ciertos casos por encima del valor indicado en estas instrucciones. La solicitación experimentada por las vibraciones pudiera ser mayor de lo que se supone, si la herramienta eléctrica es utilizada con regularidad de esta manera. Observación: Para determinar con exactitud la solicitación experimentada por las vibraciones durante un tiempo de trabajo determinado, es necesario conside-

Datos técnicos

rar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Taladradora de percusión PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Nº de artículo 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Potencia absorbida nominal W 701 800 800 1010 Potencia útil W 360 420 420 530 Revoluciones en vacío

–1ª velocidad –2ª velocidad

Frecuencia de percusión min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47 600 47600

Par nominal (1ª/2ª velocidad/posición “S”) Nm 4,4/ 1,3 / – 2,9/ 1,2 /– 2,9/ 1,2 /– 2,6/ 1,0/2,6 Par a potencia útil máx. (1ª/2ª velocidad/posición “S”)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33 Preselección de revoluciones zzz z Giro a derechas/izquierdas z z z z Ø del cuello del husillo mm 43 43 43 43 Ø máx. de perforación

(1ª/ 2ª velocidad) – Ladrillo –Hormigón –Acero –Madera

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 Ø máx. de tornillos mm 8 10 10 12 Capacidad del portabrocas mm 1,5–13 1,5–13 1,5–13 1,5–13 Peso según EPTA-Procedure

01/2003 kg 2,4 2,4 2,4 2,4 Clase de protección /II /II /II / II

desconexión automática

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

36 | Español 2 609 002 333 • 4.6.07

Page 37

Montaje

Aspiración de polvo y virutas

f Únicamente utilice el dispositivo para aspira-

ción al trabajar hormigón, tejas o ladrillos. Las

virutas de madera o plástico pueden causar fácilmente una obstrucción.

f ¡Atención peligro de incendio! No trabaje pie-

zas metálicas con el dispositivo para aspiración montado. Las virutas de metal calientes

podrían incendiar ciertas piezas del dispositivo para aspiración.

Para conseguir una aspiración óptima siga los siguientes consejos:

• Observe que el dispositivo para aspiración asiente por completo contra la pieza o pared. Ello le ayuda además a obtener una perforación perpendicular.

• Al aplicar el dispositivo para aspiración trabaje siempre a las revoluciones máximas.

• Al alcanzar la profundidad de taladrado deseada saque primero la broca de la perforación y desconecte entonces la taladradora de percusión.

• Verifique con regularidad el estado del elemento filtrante 21. Sustituya inmediatamente un elemento filtrante deteriorado.

• Especialmente al trabajar con brocas de gran diámetro, el anillo antipolvo 17 puede llegar a desgastarse en exceso. Sustitúyalo si estuviese deteriorado.

Montaje del dispositivo para aspiración (ver figura A)

Dependiendo del modo de trabajo deseado gire hasta el tope el adaptador 18 a la derecha (si fuese diestro) o hacia la izquierda (si fuese zurdo) e inserte la guía telescópica 14 en el alojamiento correspondiente de la empuñadura adicional 12.

Afloje el afloje tornillo de mariposa 19 y monte en el cuello del husillo de la taladradora de percusión la empuñadura adicional 12 con el dispositivo para aspi- ración acoplado a ella, de manera que el adaptador 18 encaje en la abertura correspondiente situada debajo del portabrocas de sujeción rápida. Apriete el tornillo de mariposa 19.

Limpieza del dispositivo para aspiración (ver figura B)

Empuje hacia arriba el cierre 20 o vacíe el depósito de polvo 16, antes de depositar el dispositivo para aspiración.

El depósito de polvo 16 dispone de una capacidad para 40 taladros con un diámetro de 6 mm.

Si nota que el rendimiento en la aspiración va disminuyendo, o si el depósito de polvo 16 estuviese lleno hasta la mitad, aprox., es necesario vaciar el depósito de polvo 16. Para ello, presione los botones de desenclavamiento 15 y retire el depósito de polvo 16.

Saque hacia abajo el elemento filtrante 21 del depósito de polvo 16. Vacíe y limpie el depósito de polvo 16. Limpie el elemento filtrante 21 golpeándolo levemente contra una base plana.

Inspeccione si está dañado el elemento filtrante 21 y sustitúyalo en caso afirmativo.

Monte el elemento filtrante 21

16, y seguidamente aloje primero el depósito de polvo 16 en la parte inferior del dispositivo para aspiración, e

inclínelo entonces hacia arriba hasta quedar bien sujeto.

Desmontaje del dispositivo para aspiración

Afloje el tornillo de mariposa 19 y saque del cuello del husillo de la taladradora de percusión la empuñadura adicional 12 junto con el dispositivo para aspiración.

Gire hasta el tope el adaptador 18 y saque la guía telescópica 14 de la empuñadura adicional 12.

en el depósito de polvo

Empuñadura adicional (Ejecuciones con aspiración de polvo)

f Solamente utilice la herramienta eléctrica

con la empuñadura adicional 12 montada.

La empuñadura adicional 12 puede utilizarse con o sin el dispositivo para aspiración montado. La empuñadura adicional 12 puede sujetarse en 2 posiciones diferentes, ver capítulo “Montaje del dispositivo para aspira- ción”.

Ajuste de la profundidad de perforación (ver figura C)

Una vez montado el dispositivo para aspiración deberá ajustarse la profundidad de perforación “X”.

Español | 372 609 002 333 • 4.6.07

Page 38

Inserte una broca en el portabrocas y sujétela según se indica en el capítulo “Cambio de útil”. Gire hacia abajo el anillo de ajuste del tope de profundidad 13 de manera que éste pueda desplazarse sobre la guía telescópica 14. Asiente firmemente la herramienta eléctrica, sin conectarla, contra el borde de la superficie a taladrar de manera que la broca sobresalga del dispositivo para aspiración en la medida “X” correspondiente a la profundidad de perforación deseada. Aproxime el anillo de ajuste del tope de profundidad 13 a la empuñadura adicional 12 y gire hacia arriba el anillo de ajuste para retener la medida determinada.

Empuñadura adicional (Ejecuciones sin aspiración de polvo) (ver figuras D–E)

f Solamente utilice la herramienta eléctrica

con la empuñadura adicional 23 montada.

La empuñadura adicional 23 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.

PSB 700-2 RE (ver figura D)

Gire en sentido contrario a las agujas del reloj el tornillo de mariposa 19 y gire la empuñadura adicional 23 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa 19.

PSB 780-2 RE/ PSB 1000-2 RCE (ver figura E)

Afloje en sentido contrario a las agujas del reloj el mango de la empuñadura adicional 23 y gire ésta a la posición deseada. Seguidamente, apriete el mango en el sentido de las agujas del reloj para sujetar la empuñadura adicional 23.

Ajuste de la profundidad de perforación (ver figuras D–E)

El tope de profundidad 24 permite ajustar la profundidad de perforación X deseada.

Presione el botón de ajuste del tope de profundidad 22 e introduzca el tope de profundidad en la empuñadura adicional 23.

La cara estriada del tope de profundidad 24 deberá quedar arriba.

Saque el tope de profundidad de manera que la medida entre la puntas de la broca y del tope de profundidad corresponda a la profundidad de perforación

Cambio de útil

f Antes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de la toma de corriente.

Portabrocas de sujeción rápida (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (ver figura F)

El husillo queda retenido siempre que no se accione el interruptor de conexión/desconexión 9. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas.

Gire el portabrocas de sujeción rápida 1 en el sentido n, lo suficiente, para poder alojar el útil. Inserte el útil.

Gire firmemente a mano en el sentido o el casquillo del portabrocas de sujeción rápida 1 hasta que deje de percibirse el ruido de carraca. El portabrocas queda enclavado así de forma automática.

Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario.

Portabrocas de sujeción rápida (PSB 700-2 RE) (ver figura G)

Sujete el casquillo posterior 26 del portabrocas de sujeción rápida 1 y gire el casquillo anterior 25 en el sentido n, de manera que pueda insertarse el útil. Inserte el útil.

Sujete el casquillo posterior 26 del portabrocas de sujeción rápida 1 y gire firmemente el casquillo anterior 25 en el sentido o, hasta que deje de percibirse el ruido de carraca. El portabrocas queda enclavado así de forma automática.

Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo anterior 25 en sentido contrario.

Útiles de atornillar (ver figuras H– I)

Si utiliza puntas de atornillar 27 éstas deberán mon- tarse siempre en un soporte universal para puntas de atornillar 28. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.

Para atornillar ajuste siempre el selector “Taladrar/percutir” 2 en la posición con el símbolo “Taladrar”.

Cambio del portabrocas

f Antes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de la toma de corriente.

Desmontaje del portabrocas (ver figura J)

Desmonte la empuñadura adicional y coloque el selector de velocidad 11 en la posición intermedia entre la 1ª y 2ª velocidad.

Inserte una espiga de acero de Ø 4 mm y una longitud aprox. de 50 mm en el taladro del cuello del husillo para retener el husillo de taladrar.

Sujete el extremo más corto de una llave macho hexagonal 29 en el portabrocas de sujeción rápida 1.

38 | Español 2 609 002 333 • 4.6.07

Page 39

Deposite la herramienta eléctrica sobre una base firme como, p.ej., un banco de trabajo. Sujete firmemente la herramienta eléctrica y afloje el portabrocas de sujeción rápida 1 girando en el sentido n la llave macho hexagonal 29. Si el portabrocas de sujeción rápida se resistiese a ser desmontado, aplique un golpe leve contra el extremo más largo de la llave macho hexagonal 29. Retire la llave macho hexagonal del portabrocas de sujeción rápida y desenrósquelo completamente.

Montaje del portabrocas (ver figura K)

El montaje del portabrocas de sujeción rápida se realiza siguiendo los pasos en orden inverso.

Una vez realizado el montaje del portabrocas retire la espiga de acero del taladro.

El portabrocas deberá apretarse con un par de apriete aprox. de 50– 55 Nm.

Operación

Puesta en marcha

f ¡Observe la tensión de red! La tensión de la

fuente de energía deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.

Modo de operación stand-by (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Con el enchufe conectado y la tensión de red presente se enciende el indicador stand-by 5. Si, estando encendido el indicador stand-by, la herramienta eléctrica no pudiese conectarse, deberá acudirse a un servicio técnico autorizado Bosch para herramientas eléctricas.

Ajuste del sentido de giro (ver figura L)

Con el selector 10 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 9 accionado.

Giro a derechas: Para taladrar y enroscar tornillos presione hasta el tope hacia la derecha el selector de sentido de giro 10.

PSB 1000-2 RCE/PSB 1000-2 RCA: El indicador de sentido de giro a derechas 3 se enciende.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: El indicador de sentido de giro a derechas 31 muestra el sentido de giro seleccionado.

Giro a izquierdas: Para aflojar o desenroscar tornillos o tuercas presionar hasta el tope hacia la izquierda el selector de sentido de giro 10.

PSB 1000-2 RCE/PSB 1000-2 RCA: El indicador de sentido de giro a izquierdas 4 se enciende.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: El indicador de sentido de giro a izquierdas 32 muestra el sentido de giro seleccionado.

Ajuste del modo de operación

Taladrar y atornillar

Gire el selector 2 hacia la posición con el símbolo “Taladrar”.

Taladrar con percusión

Colocar el conmutador 2 sobre el símbolo “Taladrar con percusión”.

El conmutador 2 se puede accionar también con el motor en funcionamiento.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléctrica accionar y mantener en esa posición el interruptor de conexión/desconexión 9.

Para retener el interruptor de conexión/desconexión 9 una vez accionado, presionar la tecla de enclavamiento

8. Para desconectar la herramienta eléctrica suelte el

interruptor de conexión/desconexión 9, o en caso de estar enclavado con la tecla 8, presione brevemente y suelte a continuación el interruptor de conexión/desconexión 9.

Selector de velocidad mecánico f Solamente accione el selector de velocidad

11 con la herramienta eléctrica detenida.

El selector de velocidad 11 permite ajustar 2 campos de revoluciones.

Velocidad I:

Campo de bajas revoluciones; para taladros de gran diámetro o para atornillar.

Velocidad II:

Campo de altas revoluciones; para perforaciones pequeñas.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Posición “S”:

Campo de bajas revoluciones; para trabajar con un par elevado, p. ej. al emplear coronas perforadoras huecas o al atornillar.

Si el selector de velocidad 11 no pudiese girarse hasta el tope, gire ligeramente a mano el husillo.

Español | 392 609 002 333 • 4.6.07

Page 40

Protección contra sobrecarga (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f En caso de engancharse o bloquearse el útil

se desacopla el husillo de la unidad de accionamiento. Debido a la elevada fuerza de reacción resultante, siempre sujete la herramienta eléctrica con ambas manos y trabaje sobre una base firme.

El indicador de sobrecarga 6 parpadea si la solicitación de la herramienta eléctrica fuese excesiva. Reduzca la solicitación del aparato para continuar trabajando.

Si la solicitación de a herramienta eléctrica fuese excesiva, ésta se desconecta y el indicador de sobrecarga 6 se enciende de forma permanente. Suelte el interruptor de conexión/desconexión 9 y vuelva a conectar la herramienta eléctrica para seguir trabajando.

El indicador de sobrecarga 6 se enciende permanentemente si el selector de velocidad 11 se encuentra en la posición “S”.

f Con el selector de velocidad 11 en la posición

“S” se desactiva la protección contra sobrecarga. Esté preparado para soportar un elevado par de reacción en caso de que el útil se bloquee.

En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas.

Ajuste del nº de revoluciones/frecuencia de percusión

Variando la presión ejercida sobre el interruptor de conexión/desconexión 9 puede Ud. regular de forma continua las revoluciones/nº de impactos de la herramienta eléctrica.

Accionando ligeramente el interruptor de conexión/desconexión 9 se obtienen unas revoluciones/frecuencia de percusión reducida. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/frecuencia de percusión.

Preselección del nº de revoluciones/frecuencia de percusión (ver figura M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

La rueda preselectora de revoluciones 30 le permite seleccionar el nº de revoluciones/frecuencia de percusión incluso durante la operación del aparato.

El nº de revoluciones/frecuencia de percusión precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.

Para trabajar a bajas revoluciones.

II:

Para trabajar a revoluciones normales.

III:

Para trabajar a altas revoluciones.

Para trabajar a revoluciones máximas.

Instrucciones para la operación

f Solamente aplique la herramienta eléctrica

desconectada contra la tuerca o tornillo. Los

útiles en rotación pueden resbalar.

Consejos prácticos

En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas.

Para taladrar azulejos, ajuste el selector 2 a la posición con el símbolo de “Taladrar”. Una vez traspasado el azulejo gire el selector a la posición con el símbolo “Taladrar con percusion” para continuar taladrando con percusión.

Al taladrar hormigón, piedra y ladrillo emplear brocas de metal duro.

Para taladrar en metal solamente usar brocas HSS (HSS= acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Bosch.

Con el dispositivo para afilar brocas (accesorio especial) pueden afilarse cómodamente brocas helicoidales con diámetros de 2,5–10 mm.

Preselección electrónica de las revoluciones (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

La rueda preselectora de revoluciones “Speed Control” 7 le permite seleccionar el nº de revoluciones/frecuencia de percusión incluso durante la operación del aparato.

40 | Español 2 609 002 333 • 4.6.07

Page 41

Mantenimiento y servicio

Mantenimiento y limpieza

f Antes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de la toma de corriente.

f Mantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar con eficacia y seguridad.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autonoma de Buenos Aires Atencion al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su trans-

posición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

Español | 412 609 002 333 • 4.6.07

Page 42

Indicações gerais de advertência para ferramentas eléctricas

ATENÇÃO

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áreas

de trabalho insuficientemente iluminadas podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctrica

em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faís-

cas, que podem inflamar pós ou vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a utilização. No caso de distracção é possível que

perca o controlo sobre o aparelho.

2) Segurança eléctrica a) A ficha de conexão da ferramenta eléctrica

deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos.

Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa ferra-

menta eléctrica aumenta o risco de choque eléctrico.

Devem ser lidas todas as indicações de advertência e todas as

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emara-

nharados aumentam o risco de um choque eléctrico.

e) Se trabalhar com uma ferramenta eléctrica

ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apro-

priado para áreas exteriores reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funcionamento

da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de

corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas a) Esteja atento, observe o que está a fazer e

tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utili-

zar a ferramenta eléctrica, pode levar a lesões graves.

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A utili-

zação de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou chaves

de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre

numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a

ferramenta eléctrica em situações inesperadas.

42 | Português 2 609 002 333 • 4.6.07

Page 43

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalho com

a ferramenta eléctrica apropriada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica com

um interruptor defeituoso. Uma ferramenta

eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da ferramenta eléctrica.

d) Guardar ferramentas eléctricas não utiliza-

das fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigo-

sas se forem utilizadas por pessoas inesperientes.

e) Tratar a ferramenta eléctrica com cuidado.

Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como

causa, a manutenção insuficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e

limpas. Ferramentas de corte cuidadosamente

tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A

utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Serviço a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcio-

namento seguro do aparelho.

Instruções de serviço específicas do aparelho

f Usar uma protecção auricular ao utilizar ber-

bequins de percussão. Ruídos podem provocar a

perda auditiva.

f Utilizar os punhos adicionais fornecidos com

a ferramenta eléctrica. A perda de controle

sobre a ferramenta eléctrica pode levar a lesões.

f Utilizar detectores apropriados, para encon-

trar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos

eléctricos podem provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.

f Desligar imediatamente a ferramenta eléc-

trica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A

ferramenta de trabalho é bloqueada quando: — a ferramenta eléctrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada.

f Ao executar trabalhos durante os quais pos-

sam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob ten-

são pode colocar peças de metal da ferramenta eléctrica sob tensão e levar a um choque eléctrico.

f Segurar a ferramenta eléctrica firmemente

com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléc-

trica é conduzida com segurança com ambas as mãos.

f Fixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Português | 432 609 002 333 • 4.6.07

Page 44

f Não processar material que contenha

asbesto. Asbesto é considerado como sendo can-

cerígeno.

f Tomar medidas de protecção, se durante o

trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são con-

siderados como sendo cancerígenos. Usar uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas.

f Manter o seu local de trabalho limpo. Misturas

de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.

f Espere a ferramenta eléctrica parar completa-

mente, antes de depositá-la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.

f Não utilizar a ferramenta eléctrica com um

cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danifica-

dos aumentam o risco de um choque eléctrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e marcha à direita/à esquerda também são apropriados para aparafusar e cortar roscas.

7 Roda de ajuste ”Speed Control”

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Tecla de fixação para o interruptor de ligar-desligar

9 Interruptor de ligar-desligar 10 Comutador do sentido de rotação 11 Comutador de marchas 12 Punho adicional com admissão para o dispositivo

de aspiração*

13 Anel de ajuste para o limitador de profundidade* 14 Guia telescópico * 15 Teclas de desbloqueio para o contentor de pó* 16 Contentor de pó * 17 Anel de protecção contra pó* 18 Adaptador para conexão ao berbequim

pneumático*

19 Parafuso de orelhas para ajuste do punho

adicional

20 Fecho do contentor de pó* 21 Elemento do filtro (sistema de filtro micro)* 22 Tecla para ajuste do esbarro de profundidade 23 Punho adicional * 24 Esbarro de profundidade* 25 Bucha dianteira 26 Bucha traseira 27 Bit de aparafusamento* 28 Porta-pontas universal* 29 Chave de sextavado interno ** 30 Roda de ajuste para pré-selecção do número de

rotações (PSB 700-2 RE/ PSB 780-2 RE/ PSB 800-2 RA)

31 Indicação de marcha à direita

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Indicação de marcha à esquerda

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

**de tipo comercial (não incluído no volume de fornecimento)

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Mandril de aperto rápido 2 Comutador “Furar/furar com percussão” 3 Indicação de marcha à direita

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Indicação de marcha à esquerda

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Indicação stand-by (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indicação de protecção contra sobrecarga

(PSB 1000-2 RCE/PSB 1000-2 RCA)

44 | Português 2 609 002 333 • 4.6.07

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipica-

mente: Nível de pressão acústica 97 dB(A); Nível de potência acústica 108 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745 : Furar em metal: Valor de emissão de vibrações a

=3,7m/s2, incerteza K=1,5 m/s2,

Furar com percussão em betão: Valor de emissão de vibrações a Aparafusar: Valor de emissão de vibrações a

<2,5m/s2, incerteza K=1,5 m/s2.

=21m/s2, incerteza K =2,3 m/s2,

Page 45

ATENÇÃO

O nível de vibrações indicado nestas

instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos. O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante. Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Dados técnicos

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE (até 28.12.2009), 2006/42/EG (desde 29.12.2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Berbequim de percussão PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

N° do produto 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Potência nominal consumida W 701 800 800 1010 Potência útil W 360 420 420 530 N° de rotação em ponto morto – Primeira marcha – Segunda marcha N° de percussão min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47 600 47600

Binário nominal (Primeira/segunda marcha/posição ”S”) Nm 4,4/1,3/– 2,9/1,2/– 2,9/1,2/– 2,6/1,0/2,6

Binário com máx. potência útil (Primeira/segunda marcha/posição ”S”)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33

Pré-selecção do número de rotação zzz z Marcha à direita/à esquerda z z z z

Ø de gola do veio mm 43 43 43 43 máx. diâmetro de perfuração Ø

(Primeira/segunda marcha) –Muramentos –Betão –Aço –Madeira

mm mm mm mm

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 máx. Ø de aparafusamento mm 8 10 10 12 Faixa de aperto do mandril mm 1,5–13 1,5–13 1,5–13 1,5–13 Peso conforme EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Classe de protecção /II /II /II / II

Desligamento electrónico

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Português | 452 609 002 333 • 4.6.07

Page 46

Montagem

Aspiração de pó/de aparas

f Só utilizar o dispositivo de aspiração para tra-

balhar em betão, tijolos e pedras de cantaria.

Aparas de madeira e de plástico podem provocar facilmente obstruções.

f Atenção, perigo de incêndio! Não trabalhar

materiais metálicos com o dispositivo de aspiração montado. Aparas metálicas quentes

podem inflamar o dispositivo de aspiração.

Para obter um resultado de aspiração ideal, deverá observar as seguintes indicações:

• Tenha atenção, para que o dispositivo de aspiração esteja alinhado com a peça a ser trabalhada ou com a parede. Desta forma também é mais fácil furar rectangularmente.

• Ao trabalhar com o dispositivo de aspiração, deverá sempre trabalhar com o máximo número de rotação.

• Após alcançar a profundidade de perfuração desejada, puxar primeiramente a broca do furo e de seguida desligar o berbequim pneumático.

• Controlar regularmente o estado do elemento de filtro 21. O elemento do filtro deve ser imediatamente substituido se estiver danificado.

• O anel de protecção contra pó 17 pode ser especialmente desgastado durante trabalhos com grandes diâmetros de perfuração. Este deve ser substituido se estiver danificado.

Colocar o dispositivo de aspiração (vejafiguraA)

De acordo com o tipo de trabalho desejado, deverá deslocar o adaptador 18 completamente para a direita (funcionamento manual direito) ou para a esquerda (funcionamento manual esquerdo) e empurrar o guia telescópico 14 para a respectiva admissão do punho adicional 12. Soltar o parafuso de orelhas 19 e colocar o punho adicional 12, com o dispositivo de aspiração montado, sobre a garganta de fuso do berbequim pneumático, de modo que o adaptador 18 engate na respectiva abertura abaixo do mandril de brocas de aperto rápido. Reapertar a porca de orelhas 19.

Limpar o dispositivo de aspiração (veja figura B)

Deslocar o fecho 20 para cima ou esvaziar o contentor de pó 16, antes de remover o dispositivo de aspiração.

O contentor de pó 16 é suficiente para aproximadamente 40 furos com um diâmetro de 6 mm.

So a aspiração se tornar mais fraca ou se o contentor de pó 16 estiver cheio pela metade, deverá esvaziar o contentor de pó 16. Para tal deverá premir as teclas de desbloqueio 15 e retirar o contentor de pó 16.

Puxar o elemento de filtro 21 do contentor de pó 16 para baixo. Esvaziar e limpar o contentor de pó 16. Bater no elemento de filtro 21 para remover todo o pó.

Verificar se o elemento de filtro 21 apresenta danos e substituí-lo se necessário.

Colocar o elemento de filtro 21 no contentor de pó 16 e introduzir o contentor de pó aspiração, primeiramente com o lado de baixo e então inclinando para cima, até engatar em cima.

Retirar o dispositivo de aspiração

Soltar o parafuso de orelhas 19 e puxar o punho adicional 12, com o dispositivo de aspiração montado, da gola do veio do berbequim pneumático.

Girar completamente o adaptador 18 e puxar o guia telescópico 14 do punho adicional 12.

16 no dispositivo de

Punho adicional (Modelos com aspiração de pó)

f Só utilizar a sua ferramenta eléctrica com o

punho adicional 12

O punho adicional 12 pode ser utilizado com ou sem dispositivo de aspiração montado. O punho adicional 12 pode ser fixo em duas posições, veja capítulo “Colocar o dispositivo de aspiração”.

Ajustar a profundidade de perfuração (vejafiguraC)

Com o dispositivo de aspiração montado é possível ajustar a profundidade de perfuração “X”.

Introduzir uma broca no mandril de brocas e apertar a broca como descrito no capítulo “Troca de ferra- menta”. Girar o anel de ajuste do esbarro de profundidade 13 para baixo, até ser possível deslocar o guia telescópico 14. Encostar a ferramenta eléctrica, desligada, firmemente sobre o cando da superfície a ser furada, até a broca sobressair do dispositivo de aspiração, pela medida da profundidade de perfuração “X” desejada. Empurrar o anel de ajuste para o limitador de profundidade 13 no punho adicional 12 e girar o anel de ajuste para cima, para manter a distância verificada.

46 | Português 2 609 002 333 • 4.6.07

Page 47

Punho adicional (Modelos sem aspiração de pó) (ver figuras D–E)

f Só utilizar a sua ferramenta eléctrica com o

punho adicional 23.

O punho adicional 23 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

PSB 700-2 RE (veja figura D)

Girar o parafuso de orelhas para o ajuste do punho adicional 19 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 23 para a posição desejada. Em seguida deverá girar o parafuso de orelhas 19 no sentido dos ponteiros do relógio para apertar.

PSB 780-2 RE/ PSB 1000-2 RCE (veja figura E)

Girar a parte inferior do punho adicional 23 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 23 para a posição desejada. Em seguida girar a parte inferior do punho adicional 23 no sentido dos ponteiros do relógio para reapertar.

Ajustar a profundidade de perfuração (ver figuras D–E)

Com o esbarro de profundidade 24 é possível determinar a profundidade de perfuração X desejada.

Pressionar a tecla para o ajuste do esbarro de profundidade 22 e colocar o esbarro de profundidade no punho adicional 23.

O estriamento no esbarro de profundidade 24 deve mostrar para cima.

Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.

Troca de ferramenta

f Antes de todos trabalhos na ferramenta eléc-

trica deverá puxar a ficha de rede da tomada.

Mandril de aperto rápido (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (veja figura F)

O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 9 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.

Abrir o mandril de brocas de aperto rápido 1 girando no sentido de rotação n, até ser possível introduzir a ferramenta. Introduzir a ferramenta.

Fixar a bucha do mandril de brocas de aperto rápido 1, girando manualmente no sentido de rotação o, até não ouvir mais nenhum som de catraca (clic). Isto trava automaticamente o mandril de brocas.

O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.

Mandril de aperto rápido (PSB 700-2 RE) (vejafiguraG)

Segurar a bucha traseira 26 do mandril de aperto rápido 1 e girar a bucha dianteira 25 no sentido dos ponteiros do relógio n, até poder introduzir a ferramenta. Introduzir a ferramenta.

Segurar a bucha traseira 26 do mandril de brocas de aperto rápido 1 e girar a bucha dianteira 25 firmemente com a mão no sentido de rotação o, até não escutar mais um clique. Isto trava automaticamente o mandril de brocas.

O travamento se solta novamente se, para remover a ferramenta, girar a bucha dianteira 25 no sentido contrário.

Ferramentas de aparafusamento (ver figuras H–I)

Se for utilizar pontas de aparafusamento 27, deveria sempre utilizar um suporte universal para pontas 28. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento.

Para furar, deverá sempre colocar o comutador “Furar/furar com percussão” 2 sobre o símbolo “Furar”.

Trocar o mandril de brocas

f Antes de todos trabalhos na ferramenta eléc-

trica deverá puxar a ficha de rede da tomada.

Desmontar o mandril de brocas (veja figura J)

Desmontar o punho adicional e colocar o selector de marcha 11 na posição central, entre a primeira e a segunda marcha.

Introduzir um pino de aço, Ø 4 mm com aprox. 50 mm de comprimento, no furo da gola do veio para bloquear o veio de perfuração.

Introduzir uma chave para parafusos sextavados internos 29 como o lado curto, no mandril de aperto rápido 1.

Colocar a ferramenta eléctrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta eléctrica e soltar o mandril de brocas de aperto rápido 1 girando a chave de sextavado interior 29 no sentido de rotação n. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 29. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente.

Português | 472 609 002 333 • 4.6.07

Page 48

Montar o mandril de brocas (veja figura K)

A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida.

Remover o pino de aço do furo, após terminar a montagem do mandril de brocas.

O mandril de brocas deve ser apertado com um binário de aprox. 50–55 Nm.

Funcionamento

Colocação em funcionamento

f Observar a tensão de rede! A tensão da fonte

de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.

Indicação de prontidão (Stand-by) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Com a ficha de rede introduzida e com tensão de rede existente, ilumina-se a indicação de prontidão (Standby) 5. Se não for possível ligar a ferramenta eléctrica, com a indicação de prontidão (Stand-by) iluminada, deverá enviá-la a uma oficina de serviço pós-venda para ferramentas eléctricas Bosch.

Ajustar o sentido de rotação (veja figura L)

Com o comutador de sentido de rotação 10 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 9 isto no entanto não é possível.

Marcha à direita: Premir o comutador do sentido de rotação 10 completamente para a direita para furar ou apertar parafusos.

PSB 1000-2 RCE/PSB 1000-2 RCA: A indicação de rotação à direita 3 ilumina-se.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: A indicação de rotação à direita 31 indica o sentido de rotação seleccionado.

Marcha à esquerda: Premir o comutador do sentido de rotação 10 completamente para a esquerda para soltar ou desapertar parafusos e porcas.

PSB 1000-2 RCE/PSB 1000-2 RCA: A indicação de rotação à esquerda 4 ilumina-se.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: A indicação de rotação à esquerda 32 indica o sentido de rotação seleccionado.

Ajustar o tipo de funcionamento

Furar e aparafusar

Colocar o comutador 2 sobre o símbolo “Furar”.

Furar com percussão

Colocar o comutador 2 sobre o símbolo “Furar com percussão”.

O comutador 2 engata perceptivelmente e também pode ser accionado com o motor em funcionamento.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 9 e manter pressionado.

Para fixar o interruptor de ligar-desligar 9 deverá premir a tecla de fixação 8.

Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 9 ou se estiver travado com a tecla de fixação 8, deverá pressionar o interruptor de ligar-desligar 9 por instantes e em seguida soltar novamente.

Selecção mecânica de marcha f Só accionar o selector de marcha 11 com a

ferramenta eléctrica parada.

Com o selector de marcha 11 podem ser seleccionadas 2 gamas de número de rotação.

Marcha I:

baixa gama de número de rotações; para trabalhar com grandes diâmetros ou para aparafusar.

Marcha II:

alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Posição “S”:

baixa gama de número de rotações; para trabalhar com grande binário, p.ex. para trabalhar com coroas de perfuração ocas ou para aparafusar.

Se não for possível deslocar completamente o selector de marcha 11, deverá girar um pouco o veio de accionamento com a broca.

48 | Português 2 609 002 333 • 4.6.07

Page 49

Protecção contra sobrecarga (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f O accionamento do veio de perfuração é

interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferramenta eléctrica firmemente com ambas as mãos e manter uma posição firme.

A indicação da protecção contra sobrecarga 6 pisca, se a ferramenta eléctrica for muito carregada. Reduzir a carga para continuar a trabalhar.

No caso de sobrecarga, a ferramenta eléctrica é desligada e a indicação de protecção contra sobrecarga 6 permanece iluminada. Soltar o interruptor de ligar-desligar 9 e religar a ferramenta eléctrica para continuar a trabalhar.

A indicação da protecção contra sobrecarga 6 permanece iluminada, quando o selector de marcha 11 está na posição “S”.

f Na posição “S” do selector de marcha 11, a

protecção contra sobrecarga está desactivada. Conte com altos momentos de reacção se a ferramenta de trabalho bloquear.

Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer.

Ajustar o n° de rotação/n° de percussão

O número de rotação/de percussão da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligardesligar 9.

Uma leve pressão sobre o interruptor de ligardesligar 9 provoca um baixo n° de rotação/n° de percussão. Aumentando a pressão, é aumentado o n° de rotação/n° de percussão.

Pré-seleccionar o n° de rotação/n° de percussão (vejafiguraM) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Com a roda de pré-selecção do número de rotações 30 é possível pré-seleccionar o número de oscilações necessário durante o funcionamento.

O n° de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Pré-selecção electrónica do número de rotações (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Com a roda de ajuste “Speed Control” 7 é possível pré-seleccionar o número de rotações/percussões necessário durante o funcionamento.

O n° de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Para trabalhar com número de rotações pequeno.

II:

Para trabalhar com número de rotações médio.

III:

Para trabalhar com número de rotações alto.

Para trabalhar com máximo número de rotações.

Indicações de trabalho

f Utilizar os punhos adicionais fornecidos com

a ferramenta eléctrica. A perda de controle

sobre a ferramenta eléctrica pode levar a lesões.

Recomendações

Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer.

Colocar o comutador 2 sobre o símbolo “Furar” para furar ladrilhos. Após perfurar o ladrilho deverá o comutador sobre o símbolo “Furar com percussão” para trabalhar com percussão.

Para trabalhos em betão, pedra e muramentos devem ser utilizadas brocas de metal duro.

Para furar metal só devem ser utilizadas brocas HSS (HSS= aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade.

Com o aparelho de afiar brocas (acessório) é possível afiar facilmente brocas helicoidais com um diâmetro de 2,5– 10 mm.

Português | 492 609 002 333 • 4.6.07

Page 50

Manutenção e serviço

Manutenção e limpeza

f Antes de todos trabalhos na ferramenta eléc-

trica deverá puxar a ficha de rede da tomada.

f Manter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

Serviço pos-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respec-

tivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

50 | Português 2 609 002 333 • 4.6.07

Page 51

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppure

zone della postazione di lavoro non illuminate possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili produ-

cono scintille che possono far infiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre persone

durante l’impiego dell’elettroutensile.

Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non

modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da quelli

previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati

aumentano il rischio d’insorgenza di scosse elettriche.

Leggere tutte le avvertenze di pericolo e le istruzioni opera-

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di pro-

lunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di uti-

lizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone a) È importante concentrarsi su ciò che si sta

facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento pro-

tettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione

personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

c) Evitare l’accensione involontaria dell’elet-

troutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il

dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile

togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una

chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo.

Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossare

vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

Italiano | 512 609 002 333 • 4.6.07

Page 52

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può

ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovracca-

rico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile

adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con inter-

ruttori difettosi. Un elettroutensile con l’inter-

ruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di rego-

lazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono

macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati

da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati con

particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

f Indossare cuffie di protezione quando si uti-

lizzano trapani battenti. L’effetto del rumore può

provocare la perdita dell’udito.

f Utilizzare le impugnature supplementari for-

nite insieme all’elettroutensile. La perdita di

controllo sull’elettroutensile può comportare il pericolo di incidenti.

f Al fine di rilevare linee di alimentazione

nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali.

f Spegnere immediatamente l’elettroutensile

quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile

accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione.

f Quando si eseguono lavori in cui vi è pericolo

che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto

con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica.

f Durante le operazioni di lavoro è necessario

tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile

tenendolo sempre con entrambe le mani.

f Assicurare il pezzo in lavorazione. Un pezzo in

lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

f Non lavorare mai materiali contenenti

amianto. L’amianto è ritenuto materiale cancero-

geno.

52 | Italiano 2 609 002 333 • 4.6.07

Page 53

f Prendere dei provvedimenti appropriati in

caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune

polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.

f Mantenere pulita la propria zona di lavoro.

Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.

f Prima di posare l’elettroutensile, attendere

sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e compor-

tare la perdita di controllo dell’elettroutensile.

f Mai utilizzare l’elettroutensile con un cavo

danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora.

Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso

di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

La macchina è idonea per l’esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Macchine con regolazione elettronica e funzionamento reversibile sono adatte anche per avvitare e per tagliare filettature.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Mandrino autoserrante 2 Selettore «Foratura/Foratura battente» 3 Spia della direzione di marcia rotazione destrorsa

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Spia della direzione di marcia rotazione sinistrorsa

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Spia stand-by (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Spia per protezione contro il sovraccarico

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Rotellina di regolazione «Speed Control»

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Tasto di bloccaggio per interruttore avvio/arresto

9 Interruttore di avvio/arresto 10 Commutatore del senso di rotazione 11 Commutatore di marcia 12 Impugnatura supplementare con attacco per

dispositivo di aspirazione*

13 Anello di regolazione per battuta di profondità* 14 Guida telescopica * 15 Tasti di sbloccaggio per il contenitore per la

polvere*

16 Contenitore per la polvere * 17 Anello antipolvere* 18 Adattatore per attacco al trapano battente * 19 Vite ad alette per la regolazione dell’impugnatura

supplementare

20 Chiusura per contenitore per la polvere * 21 Elemento filtrante (micro filtersystem)* 22 Tasto per la regolazione dell’asta di profondità 23 Impugnatura supplementare* 24 Asta di profondità * 25 Boccola anteriore 26 Boccola posteriore 27 Bit cacciavite* 28 Portabit universale * 29 Chiave a brugola ** 30 Rotellina di selezione numero giri (PSB 700-2 RE/

PSB 780-2 RE/PSB 800-2 RA)

31 Spia della direzione di marcia rotazione destrorsa

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Spia della direzione di marcia rotazione sinistrorsa

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard.

**disponibili in commercio (non compreso nel volume di fornitura)

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina

ammonta a dB(A): livello di rumorosità 97 dB(A); livello di potenza acustica 108 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Foratura nel metallo: Valore di emissione dell’oscillazione a K=1,5m/s

=3,7 m/s2, Incertezza della misura

Italiano | 532 609 002 333 • 4.6.07

Page 54

Foratura a percussione nel calcestruzzo: Valore di emissione dell’oscillazione a della misura K=2,3 m/s

=21m/s2, Incertezza

, Avvitatura: Valore di emissione dell’oscillazione a

<2,5m/s2, Incertezza della misura K=1,5 m/s2.

AVVERTENZA

Il livello di oscillazione indicato

nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine. Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l’elettroutensile e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell’oscillazione potrebbe essere sottovalutato se l’elettroutensile dovesse essere utilizzato regolarmente in questo modo. Nota bene: Per una valutazione precisa del carico dell’oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell’oscillazione in relazione al completo periodo operativo.

Dati tecnici

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 89/336/EWG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Trapano battente PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Codice prodotto 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Potenza nominale assorbita W 701 800 800 1010 Potenza resa W 360 420 420 530 Numero di giri a vuoto

–1

marcia

–2

marcia Frequenza colpi min Coppia nominale

a/2a

marcia/posizione «S») Nm 4,4/ 1,3 / – 2,9/ 1,2 /– 2,9/ 1,2 /– 2,6/ 1,0/2,6

min min

-1

0– 800

0–2600

0–1100 0–2800

44200 47600 47600 47 600

Momento torcente con max. potenza resa

a/2a

marcia/posizione «S») Nm 25/9/– 30/11/– 30/11/– 22*/9*/33 Preselezione del numero di giri zz z z Rotazione destrorsa/sinistrorsa z z z z Diametro del collare alberino mm 43 43 43 43 max. punta Ø (1a/2amarcia)

–Muratura –Calcestruzzo – Acciaio –Legname

mm mm mm mm

22/ 16 20/ 13

13/ 8

40/ 25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 Diam. max. delle viti mm 8 10 10 12 Campo di serraggio del mandrino mm 1,5–13 1,5–13 1,5–13 1,5–13 Peso in funzione della EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Classe di sicurezza /II /II /II / II

Disinserimento elettronico

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

54 | Italiano 2 609 002 333 • 4.6.07

Page 55

Montaggio

Aspirazione polvere/aspirazione trucioli

f Utilizzare il dispositivo di aspirazione sol-

tanto in caso di lavorazione di calcestruzzo, mattone e materiale da costruzione. Trucioli di

legno oppure di materiale sintetico possono provocare facilmente intasamenti.

f Attenzione: Pericolo d’incendio! Quando il

dispositivo di aspirazione è montato non lavorare materiali metallici. Trucioli metallici

troppo caldi possono far prendere fuoco il dispositivo di aspirazione.

Per poter raggiungere un risultato ottimale di aspirazione, si prega di tenere presente le seguenti avvertenze:

• Accertarsi che il dispositivo di aspirazione aderisca bene al pezzo in lavorazione oppure alla parete. In questo modo si facilitano contemporaneamente operazioni di foratura ad angolo retto.

• Quando si impiega il dispositivo di aspirazione, operare sempre al massimo del numero di giri.

• Una volta raggiunta la profondità della foratura richiesta, estrarre prima la punta dal foro trapanato e spegnere quindi il trapano battente.

• Controllare regolarmente lo stato dell’elemento filtrante 21. In caso di elemento filtrante difettoso, sostituirlo immediatamente.

• In modo particolare quando si lavora con punte con un grosso diametro è possibile che l’anello antipolvere 17 si consumi. In caso di difetto, sostituirlo.

Applicazione del dispositivo di aspirazione (vedi figura A)

A seconda del modo operativo richiesto, posizionare l’adattatore 18 fino alla battuta di arresto verso destra (esercizio con mano destra) oppure verso sinistra (esercizio con mano sinistra) e spingere la guida telescopica 14 nel rispettivo attacco dell’impugnatura supplementare 12.

Allentare la vite ad alette 19 ed applicare l’impugnatura supplementare 12 con il dispositivo di aspirazione mon- tato in modo tale sul collare alberino del trapano battente che l’adattatore 18 faccia presa nella rispettiva apertura che si trova nella parte inferiore del mandrino autoserrante. Avvitare forte la vite ad alette 19.

Pulizia del dispositivo di aspirazione (vedi figura B)

Spingere la chiusura 20 verso l’alto oppure svuotare il contenitore per la polvere 16, prima di posare il dispositivo di aspirazione.

Il contenitore per la polvere 16 basta per circa 40 forature con punte con un diametro da 6 mm.

Quando l’aspirazione diventa più debole oppure quando il contenitore per la polvere 16 è riempito fino a quasi la metà, si deve svuotare il contenitore per la polvere 16. Premere a tal fine i tasti di sbloccaggio 15 e rimuovere il contenitore per la polvere 16.

Rimuovere l’elemento filtrante 21 dal contenitore per la polvere 16 tore per la polvere 16 e pulirlo. Pulire l’elemento filtrante 21 dando dei colpi.

Controllare se l’elemento filtrante 21 abbia subito dei danni e, se il caso, sostituirlo.

Inserire l’elemento filtrante 21 nel contenitore per la polvere 16 ed applicare il contenitore per la polvere 16 prima nella parte inferiore del dispositivo di aspirazione e ribaltarlo quindi fino a farlo bloccare nella parte superiore.

Rimozione del dispositivo di aspirazione

Allentare la vite ad alette 19 e tirare l’impugnatura supplementare 12 con il dispositivo di aspirazione montato estraendolo dal collare alberino del trapano battente.

Ribaltare l’adattatore 18 fino alla battuta di arresto ed estrarre la guida telescopica 14 dall’impugnatura supplementare 12.

tirandolo verso il basso. Svuotare il conteni-

Impugnatura supplementare (Modelli con l’aspirazione polvere)

f Impiegare l’elettroutensile in dotazione sol-

tanto con l’impugnatura supplementare 12.

L’impugnatura supplementare 12 può essere utilizzata con o senza dispositivo di aspirazione montato. L’impugnatura supplementare 12 può essere fissata in 2 diverse posizioni, vedere Capitolo «Applicazione del dispositivo di aspirazione».

Regolazione della profondità di foratura (vedi figura C)

Con il dispositivo di aspirazione montato è possibile regolare la profondità della foratura «X».

Italiano | 552 609 002 333 • 4.6.07

Page 56

Applicare una punta nel mandrino portapunta e serrare la punta come da descrizione nel capitolo «Cambio degli utensili». Ruotare l’anello di regolazione per la battuta di profondità 13 verso il basso fino a quando potrà essere spostata sulla guida telescopica 14. Applicare l’elettroutensile ancora spento al margine della superficie in cui si intende eseguire il foro e premere fino a fare uscire la punta dal dispositivo di aspirazione nella misura prevista per la profondità della foratura «X». Spingere quindi l’anello di regolazione per la battuta di profondità 13 all’impugnatura supplementare 12 e ruotare quindi l’anello di regolazione verso l’alto per fissare la distanza in questo modo rilevata.

Impugnatura supplementare (Modelli senza l’aspirazione polvere) (vedi figure D–E)

f Utilizzare il Vostro elettroutensile soltanto

con l’impugnatura supplementare 23.

L’impugnatura supplementare 23 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

PSB 700-2 RE (vedi figura D)

Per la regolazione dell’impugnatura supplementare 19 girare la vite ad alette in senso antiorario e spostare l’impugnatura supplementare 23 sulla posizione richie- sta. Una volta conclusa l’operazione, avvitare di nuovo forte la vite ad alette 19 in senso orario.

PSB 780-2 RE/ PSB 1000-2 RCE (vedere figura E)

Girare la maniglia inferiore dell’impugnatura supplementare 23 in senso antiorario e spostare l’impugnatura supplementare 23 alla posizione richiesta. Avvitare dunque la maniglia inferiore dell’impugnatura supplementare 23 di nuovo bene in senso orario.

Regolazione della profondità di foratura (vedi figure D–E)

Tramite l’asta di profondità 24 è possibile determinare la profondità della foratura richiesta X.

Premere il pulsante per la regolazione dell’asta di profondità 22 ed applicare l’asta di profondità nell’impugnatura supplementare 23.

La scanalatura all’asta di profondità 24 deve indicare verso l’alto.

Estrarre l’asta di profondità fino a quando la distanza tra l’estremità della punta e l’estremità della guida profondità corrisponde alla richiesta profondità della foratura

Cambio degli utensili

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Mandrino autoserrante (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (vedere figura F)

Quando non si preme l’interruttore di avvio/arresto 9 il mandrino autoserrante si blocca. Ciò permette di sostituire l’utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice.

Aprire il mandrino autoserrante 1 ruotando nel senso di rotazione n fino a quando l’utensile può essere inserito. Inserire l’utensile.

Ruotare manualmente con forza la boccola del mandrino autoserrante 1 nel senso di rotazione o fino a quando non è più precettibile alcun rumore. In questo modo il mandrino viene bloccato automaticamente.

Per sbloccarlo di nuovo quando si intende togliere l’utensile accessorio, si gira la boccola anteriore in senso contrario.

Mandrino autoserrante (PSB 700-2 RE) (vederefiguraG)

Tenere ferma saldamente la boccola posteriore 26 del mandrino autoserrante 1 e ruotare la boccola anteriore 25 nel senso di rotazione n, fino a quando l’utensile può essere inserito. Inserire l’utensile.

Tenere ferma saldamente la boccola posteriore 26 del mandrino autoserrante 1 e chiudere manualmente con forza la boccola anteriore 25 nel senso di rotazione o, fino a quando non è più udibile alcun clic. In questo modo il mandrino viene bloccato automaticamente.

Lo sblocco avviene quando, per togliere l’utensile, si gira la boccola anteriore in senso contrario 25.

Accessori per avvitare (vedi figure H–I)

In caso di utilizzo di lame cacciavite 27 si deve ricorrere sempre all’impiego di un portabit universale 28. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.

Per eseguire avvitature, mettere il selettore «Foratura/Foratura battente» 2 sempre sul simbolo «Foratura».

Sostituzione del mandrino

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Smontaggio del mandrino autoserrante (vedi figura J)

Smontare l’impugnatura supplementare e posizionare il commutatore di marcia 11 in posizione centrale tra 1a e 2a marcia.

Per bloccare l’alberino filettato, infilare un perno in acciaio Ø 4 mm con una lunghezza di ca. 50 mm nel foro del collare alberino.

Inserire il gambo corto della chiave a brugola 29 anteriormente nel mandrino portapunta 1.

56 | Italiano 2 609 002 333 • 4.6.07

Page 57

Posare l’elettroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l’elettroutensile e sbloccare il mandrino autoserrante 1 girando la chiave per vite ad esagono cavo 29 nel senso di rotazione n. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 29. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completamente il mandrino autoserrante.

Montaggio del mandrino autoserrante (vedi figura K)

Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni.

Una volta terminata l’operazione di montaggio del mandrino portapunta, estrarre di nuovo il perno in acciaio dalla foratura.

Il mandrino portapunta deve essere stretto con un momento di coppia pari a 50–55 Nm.

Uso

Messa in funzione

f Osservare la tensione di rete! La tensione

della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Spia stand-by (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Quando la spina di collegamento alla rete è inserita e la tensione di rete è disponibile, il display stand-by 5 si accende. In caso che non sarà possibile avviare l’elettroutensile nonostante il display stand-by sia accesso, consegnarlo presso un Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato.

Impostazione del senso di rotazione (vedere figura L)

Con il commutatore del senso di rotazione 10 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 9 è premuto.

Rotazione destrorsa: Per forare ed avvitare viti, premere completamente il commutatore del senso di rotazione 10 verso destra fino alla battuta di arresto.

PSB 1000-2 RCE/PSB 1000-2 RCA: La spia della direzione di marcia rotazione destrorsa 3 è accesa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: La spia della direzione di marcia rotazione destrorsa 31 indica il senso di rotazione selezionato.

Rotazione sinistrorsa: Per allentare oppure svitare viti e madreviti, premere completamente il commutatore del senso di rotazione 10 verso sinistra fino alla battuta di arresto.

PSB 1000-2 RCE/PSB 1000-2 RCA: La spia della direzione di marcia rotazione sinistrorsa 4 è accesa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: La spia della direzione di marcia rotazione sinistrorsa 32 visualizza il senso di rotazione scelto.

Regolazione del modo operativo

Foratura ed avvitatura Mettere il selettore 2 sul simbolo «Foratura».

Foratura battente

Mettere il selettore 2 sul simbolo «Foratura battente».

Il selettore 2 si incastra in maniera percepibile e può essere attivato anche quando il motore è ancora in moto.

Accendere/spegnere

Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 9 e tenerlo premuto.

Per fissare in posizione l’interruttore di avvio/arresto premuto 9 premere il tasto di bloccaggio 8.

Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 9 oppure se è bloccato con il tasto di bloccaggio 8, premere brevemente l’interruttore di avvio/arresto

Commutazione meccanica di marcia f Azionare il commutatore di marcia 11 solo

quando l’elettroutensile è fermo.

Con il commutatore di marcia 11 è possibile preselezionare 2 campi di velocità.

Marcia I:

Bassa velocità; per lavori con grandi diametri di foratura oppure per avvitare.

Marcia II:

Alta velocità; per lavori con piccolo diametro di foratura.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Posizione «S»:

Bassa velocità; per lavori con un alto momento torcente, p. es. per lavori con corona a punta cava oppure per avvitature.

In caso non fosse possibile spostare il commutatore di marcia 11 fino alla battuta, girare leggermente il mandrino di trasmissione tramite la punta.

9 e rilasciarlo di nuovo.

Italiano | 572 609 002 333 • 4.6.07

Page 58

Protezione contro sovraccarichi (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f La trasmissione all’alberino filettato si blocca

se l’accessorio si inceppa oppure resta bloccato. Per via delle rilevanti forze che si sviluppano mentre si opera in questo modo, afferrare sempre l’elettroutensile con entrambe le mani ed assicurarsi una sicura posizione operativa.

La spia per protezione contro il sovraccarico 6 lampeggia quando l’elettroutensile è sottoposto ad un carico troppo eccessivo. Ridurre il carico per poter continuare a lavorare.

In caso di sovraccarico l’elettroutensile si spegne e la spia per protezione contro il sovraccarico 6 è costantemente accesa. Rilasciare l’interruttore avvio/arresto 9 e riaccendere l’elettroutensile per continuare a lavorare.

La spia per la protezione contro il sovraccarico 6 resta costantemente accesa quando il commutatore di marcia 11 si trova in posizione «S».

f La protezione contro il sovraccarico è disabi-

litata quando il commutatore di marcia 11 si trova in posizione «S». Quando l’utensile accessorio resta bloccato aspettarsi sempre coppie di reazione elevate.

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

Regolazione della velocità/frequenza colpi

È possibile regolare a variazione continua la velocità/frequenza di colpi dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 9.

Esercitando una leggera pressione sull’interruttore di avvio/arresto 9 si ha una riduzione della velocità/numero frequenza colpi. Aumentando la pressione si aumenta la velocità/numero frequenza colpi.

Preselezione della velocità/frequenza colpi (vedere figura M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Tramite la rotellina per la selezione del numero di giri 30 è possibile preselezionare la richiesta velocità/frequenza colpi anche durante la fase di funzionamento.

La velocità/frequenza colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinata a seconda del caso eseguendo delle prove pratiche.

Per lavorare con una velocità ridotta.

II:

Per lavorare con una velocità media.

III:

Per lavorare con una velocità alta.

Per lavorare con la velocità massima.

Indicazioni operative

f Applicare l’elettroutensile sul dado/vite solo

quando è spento. Utensili accessori in rotazione

possono scivolare.

Suggerimenti

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

Per forare piastrelle, mettere il selettore 2 sul simbolo «Foratura». Dopo aver terminato la foratura della piastrella, mettere il selettore sul simbolo «foratura battente» e continuare a lavorare nel modo operativo battente.

In caso di lavorazione del calcestruzzo, di materiali minerali e di muratura utilizzare punte in metallo duro.

Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch.

Con l’apparecchio per l’affilatura delle punte (accessorio opzionale) è possibile affilare senza fatica punte spirali con un diametro pari a 2,5–10 mm.

Preselezione elettronica del numero di giri (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Tramite la rotellina «Speed Control» 7 è possibile regolare il numero di giri/frequenza dei colpi richiesta anche durante la fase di funzionamento.

58 | Italiano 2 609 002 333 • 4.6.07

Page 59

Manutenzione ed assistenza

Manutenzione e pulizia

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

f Per poter garantire buone e sicure operazioni

di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Tel.: Filo diretto con Bosch: +39 (02) 36 96 23 14 www.Bosch.it

Svizzera

Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche

(RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Italiano | 592 609 002 333 • 4.6.07

Page 60

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte werkom-

geving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet

in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden.

Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens

het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid,

kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van water

in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Lees alle veiligheidswaarschuwingen en alle

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van

een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereed-

schap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschake-

laar vermindert het risico van een elektrische schok.

3) Veiligheid van personen a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onop-

lettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrus-

ting. Draag altijd een veiligheidsbril. Het

dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elek-

trische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereed-

schap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

60 | Nederlands 2 609 002 333 • 4.6.07

Page 61

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het

passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereed-

schappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het elektrische gereedschap zorg-

vuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oor-

zaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebeho-

ren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van

elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

f Draag een gehoorbescherming bij het

gebruik van een klopboormachine. De bloot-

stelling aan lawaai kan gehoorverlies tot gevolg hebben.

f Gebruik de bij het elektrische gereedschap

meegeleverde extra handgrepen. Het verlies

van de controle over het elektrische gereedschap kan tot verwondingen leiden.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektri-

sche leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.

f Schakel het elektrische gereedschap onmid-

dellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetge-

reedschap blokkeert als: — het elektrische gereedschap wordt overbelast of — het in het te bewerken werkstuk kantelt.

f Houd het elektrische gereedschap alleen vast

aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder

spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

f Houd het elektrische gereedschap tijdens de

werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elek-

trische gereedschap wordt met twee handen veiliger geleid.

f Zet het werkstuk vast. Een met spanvoorzienin-

gen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

f Bewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

Nederlands | 612 609 002 333 • 4.6.07

Page 62

f Tref veiligheidsmaatregelen wanneer er bij

werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof

gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten.

f Houd uw werkplek schoon. Materiaalmengsels

zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

f Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

f Gebruik het elektrische gereedschap niet met

een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels

vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waar-

schuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.

7 Stelwiel „Speed Control”

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Blokkeerknop voor aan/uit-schakelaar

9 Aan/uit-schakelaar 10 Draairichtingschakelaar 11 Toerentalschakelaar 12 Extra handgreep met opname voor

afzuigvoorziening*

13 Stelring voor diepteaanslag* 14 Telescoopgeleiding * 15 Ontgrendelingsknoppen voor stofreservoir * 16 Stofreservoir * 17 Stofbeschermring* 18 Adapter voor aansluiting aan klopboormachine* 19 Vleugelbout voor verstelling van de extra hand-

greep

20 Sluiting voor stofreservoir* 21 Filterelement (microfiltersysteem)* 22 Knop voor instelling van de diepteaanslag 23 Extra handgreep* 24 Diepteaanslag* 25 Voorste huls 26 Achterste huls 27 Bit * 28 Universeelbithouder * 29 Inbussleutel** 30 Stelwiel vooraf instelbaar toerental

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

31 Draairichtingindicatie rechtsdraaien

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Draairichtingindicatie linksdraaien

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

**In de handel verkrijgbaar (niet meegeleverd)

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder 2 Schakelaar „Boren/klopboren” 3 Draairichtingindicatie rechtsdraaien

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Draairichtingindicatie linksdraaien

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Standby-indicatie (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indicatie voor beveiligiging tegen overbelasting

(PSB 1000-2 RCE/PSB 1000-2 RCA)

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap

bedraagt kenmerkend: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 108 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: boren in metaal: trillingsemissiewaarde a onzekerheid K =1,5 m/s

, klopboren in beton: trillingsemissiewaarde a

=21 m/s2, onzekerheid K =2,3 m/s2,

indraaien en losdraaien van schroeven: trillingsemissiewaarde a

<2,5 m/s2, onzekerheid K =1,5 m/s2.

=3,7m/s2,

62 | Nederlands 2 609 002 333 • 4.6.07

Page 63

WAARSCHUWING

Het in deze gebruiksaanwij-

zing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Technische gegevens

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Klopboormachine PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Zaaknummer 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Opgenomen vermogen W 701 800 800 1010 Afgegeven vermogen W 360 420 420 530 Onbelast toerental –Stand 1 –Stand 2 Aantal slagen min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47 600 47600

Nominaal draaimoment (stand 1/2, stand „S”) Nm 4,4/1,3/– 2,9/1,2/– 2,9/1,2/– 2,6/1,0/2,6

Draaimoment bij max. afgegeven vermogen (stand 1/2, stand „S”)

Nm 25/9/– 30/11/– 30/11/– 22*/9*/33 Vooraf instelbaar toerental zzz z Rechts- en linksdraaien z z z z Ashals-Ø mm 43 43 43 43 Max. boor-Ø (stand 1/2) –Metselwerk –Beton –Staal –Hout

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 Max. schroef-Ø mm 8 10 10 12 Boorhouderspanbereik mm 1,5–13 1,5–13 1,5–13 1,5–13 Gewicht volgens EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Isolatieklasse /II /II /II /II

Elektronische uitschakeling

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Nederlands | 632 609 002 333 • 4.6.07

Page 64

Montage

Afzuiging van stof en spanen

f Gebruik de afzuigvoorziening alleen bij de

bewerking van beton, steen en baksteen.

Hout- en kunststofspanen kunnen gemakkelijk tot verstoppingen leiden.

f Let op, brandgevaar! Bewerk met een gemon-

teerde afzuigvoorziening geen metaal. Hete

metaalspanen kunnen delen van de afzuigvoorziening ontsteken.

Afzuigvoorziening reinigen (zie afbeelding B) Duw de sluiting 20 omhoog en maak het stofreservoir

16 leeg voordat u de afzuigvoorziening neerlegt.

Het stofreservoir 16 is voldoende voor ca. 40 boorgaten met een boordiamter van 6 mm.

Als de afzuiging zwakker wordt of het stofreservoir 16 ongeveer half gevuld is, moet het stofreservoir 16 leeg worden gemaakt. Druk daarvoor op de ontgrendelingsknoppen 15 en verwijder het stofreservoir 16.

Trek het filterelement 21 van het stofreservoir 16 naar onderen los. Maak het stofreservoir 16 leeg en reinig het. Reinig het filterelement 21 door het uit te kloppen.

Controleer het filterelement 21 op beschadigingen en vervang het indien nodig.

Zet het filterelement 21 in het stofreservoir 16 en zet het stofreservoir 16 eerst onder in de afzuigvoorziening en kantel het vervolgens tot het vergrendeld wordt.

Afzuigvoorziening verwijderen

Draai de vleugelschroef 19 los en trek de extra handgreep 12 met de gemonteerde afzuigvoorziening van de ashals van de klopboormachine.

Draai de adapter 18 tot aan de aanslag en trek de telescoopgeleiding 14 uit de extra handgreep 12.

Neem de volgende aanwijzingen in acht voor een optimaal afzuigresultaat:

• Let erop dat de afzuigvoorziening goed aansluit op het werkstuk of de muur. Daarmee wordt tegelijkertijd haaks boren vergemakkelijkt.

• Werk bij het gebruik van de afzuigvoorziening altijd met maximaal toerental.

• Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt u vervolgens de klopboormachine uit.

• Controleer regelmatig de toestand van het filterelement 21. Als het filterelement beschadigd is, dient u het onmiddellijk te vervangen.

• In het bijzonder bij werkzaamheden met grote boordiameters kan de stofbeschermring 17 slijten. Vervang deze bij beschadiging.

Afzuigvoorziening aanbrengen (zie afbeelding A)

Draai de adapter 18 afhankelijk van de gewenste werkwijze tot aan de aanslag naar rechts (gebruik met de rechterhand) of links (gebruik met de linkerhand) en duw de telescoopgeleiding 14 in de bijbehorende opname van de extra handgreep 12.

Draai de vleugelschroef 19 los en plaats de extra handgreep 12 met de gemonteerde afzuigvoorziening zodanig op de ashals van de gemonteerde afzuigvoorziening dat de adapter 18 in de bijbehorende opening onder de snelspanboorhouder grijpt. Draai de vleugelschroef 19 vast.

Extra handgreep (uitvoeringen met stofafzuiging)

f Gebruik het elektrische gereedschap alleen

met de extra handgreep 12.

U kunt de extra handgreep 12 met of zonder gemonteerde afzuigvoorziening gebruiken. De extra handgreep 12 kan in twee verschillende standen worden bevestigd. Zie hiervoor het hoofdstuk „Afzuigvoorzie- ning aanbrengen”.

Boordiepte instellen (zie afbeelding C)

Met een gemonteerde afzuigvoorziening kan de boordiepte „X” worden ingesteld.

Plaats een boor in de boorhouder en span deze in zoals beschreven in het hoofdstuk „Inzetgereedschap wisse- len”. Draai de stelring voor de diepteaanslag 13 omlaag tot deze op de telescoopgeleiding 14 verschuifbaar is. Plaats het elektrische gereedschap, zonder het in te schakelen, stevig op de rand van het te boren oppervlak, tot de boor met dezelfde afstand als de gewenste boordiepte „X” uit de afzuigvoorziening steekt. Duw de stelring voor de diepteaanslag 13 tegen de extra handgreep 12 en draai de stelring vervolgens omhoog om de vastgestelde afstand vast te houden.

64 | Nederlands 2 609 002 333 • 4.6.07

Page 65

Extra handgreep (uitvoeringen zonder stofafzuiging) (zie afbeeldingen D–E)

f Gebruik het elektrische gereedschap alleen

met de extra handgreep 23.

U kunt de extra handgreep 23 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

PSB 700-2 RE (zie afbeelding D)

Draai de vleugelschroef voor de verstelling van de extra handgreep 19 tegen de wijzers van de klok en draai de extra handgreep 23 in de gewenste stand. Draai vervolgens de vleugelschroef 19 met de wijzers van de klok weer vast.

PSB 780-2 RE/ PSB 1000-2 RCE (zie afbeelding E)

Draai het onderste greepstuk van de extra handgreep 23 tegen de wijzers van de klok in en zet de extra handgreep 23 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 23 met de wijzers van de klok mee weer vast.

Boordiepte instellen (zie afbeeldingen D–E) Met de diepteaanslag 24 kan de gewenste boordiepte

X worden vastgelegd.

Druk op de knop voor de instelling van de diepteaanslag 22 en zet de diepteaanslag in de extra hangreep

23.

De ribbels op de diepteaanslag 24 moeten naar boven wijzen.

Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Inzetgereedschap wisselen

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stopcontact.

Snelspanboorhouder (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (zie afbeelding F)

Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen.

Open de snelspanboorhouder 1 door deze in draairichting n te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.

Draai de huls van de snelspanboorhouder 1 in draairichting o met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.

Snelspanboorhouder (PSB 700-2 RE) (zie afbeelding G)

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting n tot

het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting o met uw hand stevig dicht tot er geen klikgeluid hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het verwijderen van het inzetgereedschap de voorste huls

25 in de tegengestelde richting draait.

Schroeftoebehoren (zie afbeeldingen H – I)

Bij het gebruik van bits 27 dient u altijd een universeelbithouder 28 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.

Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren” 2 altijd op het symbool „Boren”.

Boorhouder wisselen

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stopcontact.

Boorhouder demonteren (zie afbeelding J)

Demonteer de extra handgreep en breng de toerentalschakelaar 11 in de middelste stand tussen stand 1 en stand 2.

Steek een stalen pen Ø 4 mm met een lengte van ca. 50 mm in het boorgat op de ashals om de uitgaande as te vergrendelen.

Span een inbussleutel 29 met de korte schacht naar voren in de snelspanboorhouder 1.

Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouder 1 los door de inbussleutel 29 in draairichting n te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 29. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.

Boorhouder monteren (zie afbeelding K)

De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.

Verwijder na de montage van de boorhouder de stalen pen weer uit het boorgat.

De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 50–55 Nm.

Nederlands | 652 609 002 333 • 4.6.07

Page 66

Gebruik

Ingebruikneming

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Stand-by-indicatie (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Als de netstekker in het stopcontact is gestoken en er netspanning aanwezig is, brandt de standby-indicatie

5. Als het elektrische gereedschap niet kan worden

ingeschakeld terwijl de standby-indicatie brandt, moet het gereedschap bij een erkende klantenservice voor Bosch elektrische gereedschappen worden afgegeven.

Draairichting instellen (zie afbeelding L)

Met de draairichtingomschakelaar 10 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit echter niet mogelijk.

Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 10 naar rechts tot aan de aanslag door.

PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichtingindicatie rechtsdraaien 3 brandt.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie rechtsdraaien 31 geeft de gekozen draairichting aan.

Linksdraaien: Als u schroeven of moeren wilt los- of uitdraaien, drukt u de draairichtingomschakelaar 10 naar links tot aan de aanslag door.

PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichtingindicatie linksdraaien 4 brandt.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie linksdraaien 32 geeft de gekozen draairichting aan.

Functie instellen

Boren en schroeven

Zet de omschakelknop 2 op het symbool „Boren”.

Klopboren

Zet de schakelaar 2 op het symbool „Klopboren”.

De schakelaar 2 klikt merkbaar vast en kan ook terwijl de motor loopt worden bediend.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 9 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 9 wilt vastzet- ten, druk u op de vastzetknop 8.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 9 los, of als deze met de blokkeerknop 8 vergrendeld is, drukt u de aan/uit-schakelaar 9 kort in en laat u deze vervolgens los.

Mechanische toerentalkeuze f Bedien de toerentalschakelaar 11 alleen als

het elektrische gereedschap stilstaat.

Met de toerentalschakelaar reiken vooraf instellen.

Stand I:

Laag toerentalbereik. Voor werkzaamheden met een grote boordiameter en voor het in- en uitdraaien van schroeven.

Stand II:

Hoog toerentalbereik. Voor werkzaamheden met een kleine boordiameter.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Stand „S”:

Laag toerentalbereik. Voor werkzaamheden met een groot draaimoment, bijvoorbeeld werkzaamheden met holle boorkronen, of voor het in- en uitdraaien van schroeven.

Als de toerentalschakelaar 11 niet tot aan de aanslag kan worden gedraaid, draait u de uitgaande as met de boor iets.

Beveiliging tegen overbelasting (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Als het inzetgereedschap vastklemt of vast-

haakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat.

De indicatie voor de beveiliging tegen overbelasting 6 knippert als het elektrische gereedschap te sterk belast wordt. Verminder de belasting om verder te werken.

Bij overbelasting wordt het elektrische gereedschap uitgeschakeld en brandt de indicatie voor de beveilliging tegen overbelasting 6 continu. Laat de aan/uitschakelaar 9 los en schakel het elektrische gereed- schap weer in als u verder wilt werken.

De indicatie voor de beveiliging tegen overbelasting 6 brandt continu als de toerentalschakelaar 11 in stand „S” staat.

11 kunt u twee toerentalbe-

66 | Nederlands 2 609 002 333 • 4.6.07

Page 67

f In stand „S” van de toerentalschakelaar 11 is

de beveiliging tegen overbelasting gedeactiveerd. Wees voorbereid op grote reactiemomenten als het inzetgereedschap blokkeert.

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 9 indrukt.

Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen (zie afbeelding M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Met het stelwiel voor het vooraf instellen van het toerental 30 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Elektronisch vooraf instelbaar toerental (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Met het stelwiel „Speed Control” 7 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Voor werkzaamheden met een laag toerental.

II:

Voor werkzaamheden met een gemiddeld toerental.

III:

Voor werkzaamheden met een hoog toerental.

Voor werkzaamheden met maximaal toerental.

Tips voor de werkzaamheden

f Plaats het elektrische gereedschap alleen uit-

geschakeld op de moer of schroef. Draaiende

inzetgereedschappen kunnen uitglijden.

Tips

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Als u tegels wilt boren, zet u de omschakelknop 2 op het symbool „Boren”. Na het doorboren van de tegel zet u de schakelaar op het symbool „Klopboren” en werkt u verder met slag.

Bij werkzaamheden in beton, steen en metselwerk gebruikt u hardmetaalboren.

Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde en scherpe HSS-boren (HSS = hogecapaciteit-snelstaal). De vereiste kwaliteit wordt gewaarborgd door het Bosch-toebehorenprogramma.

Met het borenslijpapparaat (toebehoren) kunt u spiraalboren met een diameter van 2,5–10 mm moeiteloos slijpen.

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stopcontact.

f Houd het elektrische gereedschap en de ven-

tilatieopeningen altijd schoon om goed en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Nederlands | 672 609 002 333 • 4.6.07

Page 68

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com

Belgie en Luxemburg

Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzet-

moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

ting van de richtlijn in nationaal recht

Wijzigingen voorbehouden.

68 | Nederlands 2 609 002 333 • 4.6.07

Page 69

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

lende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rig-

tigt belyst. Uorden eller uoplyste arbejdsområ-

der øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarlige

omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå

gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst

børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan

man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten.

Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede

stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordfor-

bundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller

fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er

beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger

øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der

kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlænger-

ledning til udendørs brug nedsætter risikoen for elektrisk stød.

Læs alle advarselshenvisninger og instrukser. I tilfælde af mang-

f) Hvis det ikke kan undgås at bruge el-værk-

tøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risi-

koen for at få elektrisk stød.

3) Personlig sikkerhed a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer.

Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsud-

styr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér,

at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktø-

jet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklæd-

ningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løst-

siddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en

støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det

passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes og

stoppes, er farlig og skal repareres.

Dansk | 692 609 002 333 • 4.6.07

Page 70

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyt-

tes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhygge-

ligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes

dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skæreværktø-

jer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål,

som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstrukser

f Brug høreværn, når der arbejdes med slagbo-

remaskiner. Støjpåvirkning kan føre til tab af

hørelse.

f Anvend de ekstrahåndtag, der følger med

el-værktøjet. Tabes kontrollen over el-værktøjet,

kan det føre til kvæstelser.

f Anvend egnede søgeinstrumenter til at finde

frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med

elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.

f Sluk for el-værktøjet med det samme, hvis

indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til tilbageslag. Ind-

satsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at blive bearbejdet.

f Hold altid kun el-værktøjet i de isolerede gri-

beflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en

spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød.

f Hold altid maskinen fast med begge hænder

og sørg for at stå sikkert under arbejdet.

El-værktøjet føres sikkert med to hænder.

f Sikr emnet. Et emne holdes bedre fast med spæn-

deanordninger eller skruestik end med hånden.

f Bearbejd ikke asbestholdigt materiale. Asbest

er kræftfremkaldende.

f Træf de nødvendige foranstaltninger, hvis

sundhedsskadeligt, brændbart eller eksplosivt støv kan opstå under arbejdet. F.eks.:

Noget støv kan være kræftfremkaldende. Brug en støvbeskyttelsesmaske samt en støv-/spåneopsugning, hvis en sådan kan tilsluttes.

f Renhold arbejdspladsen. Blandede materialer er

særlig farlige. Letmetalstøv kan brænde eller eksplodere.

f El-værktøjet må først lægges fra, når det står

helt stille. Indsatsværktøjet kan sætte sig i klemme,

hvilket kan medføre, at man taber kontrollen over el-værktøjet.

f El-værktøjet må ikke benyttes, hvis ledningen

er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede led-

ninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende over-

holdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Maskinen er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof. Maskiner med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde og gevindskæring.

70 | Dansk 2 609 002 333 • 4.6.07

Page 71

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Hurtigspændende borepatron 2 Omskifter „Boring/slagboring“ 3 Indikator for højreløb

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Indikator for venstreløb

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-by-indikator (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indikator for overbelastningsbeskyttelse

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Indstillingshjul „Speed Control“

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Låsetast til start-stop-kontakt

9 Start-stop-kontakt 10 Retningsomskifter 11 Gearomskifter 12 Ekstrahåndtag med holder til

opsugningsanordning*

13 Stillering til dybdeanslag* 14 Teleskopføring* 15 Sikkerhedstaster til støvbeholder* 16 Støvbeholder * 17 Støvbeskyttelsesring* 18 Adapter for tilslutning til slagboremaskine* 19 Vingeskrue til indstilling af ekstrahåndtag 20 Lås til støvbeholder* 21 Filterelement (micro filtersystem)* 22 Taste til indstilling af dybdeanslag 23 Ekstrahändtag* 24 Dybdeanslag* 25 Forreste kappe 26 Bageste kappe 27 Skruebit * 28 Universalbitholder * 29 Sekskantnøgle ** 30 Hjul til indstilling af hastighed (PSB 700-2 RE/

PSB 780-2 RE/PSB 800-2 RA)

31 Indikator for højreløb (PSB 700-2 RE/

PSB 780-2 RE/PSB 800-2 RA)

32 Indikator for venstreløb

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

**almindelig (følger ikke med maskinen)

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksni-

veau 97 dB(A); lydeffektniveau 108 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Boring i metal: Vibrationskesponering a usikkerhed K=1,5 m/s

=3,7m/s2,

Slagboring i beton: Vibrationseksponering a

=21 m/s2, usikkerhed K=2,3 m/s2,

Skruer: Vibrationseksponering a hed K = 1,5 m/s

ADVARSEL

Det svingningsniveau, der angives i disse instrukser, er blevet målt iht. en

<2,5 m/s2, usikker-

måleproces, der er standardiseret i EN 60745, og kan bruges til en sammenligning af maskinene. Svingningsniveauet ændrer sig iht. el-værktøjets brug og kan i nogle tilfælde ligge over den værdi, der er angivet i disse instrukser. Svingningsbelastningen kan evt. undervurderes, hvis el-værktøjet bruges på en sådan måde med regelmæssige mellemrum. Bemærk: For nøjagtigt at kunne vurdere svingningsbelastningen i et bestemt arbejdstidsrum bør man også tage højde for de tider, hvor maskinen er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 89/336/EØF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Dansk | 712 609 002 333 • 4.6.07

Page 72

Tekniske data

Slagboremaskine PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Typenummer 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Nominel optagen effekt W 701 800 800 1010 Afgiven effekt W 360 420 420 530 Omdrejningstal, ubelastet

–1. gear –2. gear

Slagtal min

min min

-1

0– 800

0–2600

0–1100 0–2800

44200 47600 47600 47600 Nominelt omdrejningsmoment (1./ 2. gear/stilling „S“) Nm 4,4/1,3/ – 2,9/1,2/ – 2,9/1,2/– 2,6/1,0/2,6 Drejningsmoment ved max. afgiven effekt (1./ 2. gear/stilling „S“)

Nm 25/9/– 30 / 11 /– 30/11/– 22*/9*/33 Indstilling af omdrejningstal zz z z Højre-/venstreløb z z z z Spindelhals-Ø mm 43 43 43 43 Max. bore-Ø (1./2. gear)

–Murværk –Beton –Stål –Træ

mm mm mm mm

22/ 16 20/ 13

13/8

40/ 25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 Max. skrue-Ø mm 8 10 10 12 Borepatronens spændeområde mm 1,5–13 1,5–13 1,5–13 1,5–13 Vægt svarer til EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Beskyttelsesklasse /II /II /II /II

elektronisk frakobling

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Montering

Støv-/spånudsugning

f Brug kun opsugningsanordningen, når der

bearbejdes beton, tegl og mursten. Træ- eller

kunststofspåner kan nemt føre til tilstopning.

f Pas på brandfare! Bearbejd ikke metalhol-

dige materialer med den monterede opsugningsanordning. Varme metalspåner kan

antænde dele af udsugningsanordningen.

Overhold venligst følgende for at opnå et optimalt udsugningsresultat:

• Sørg for at udsugningsanordningen flugter med kanten på emnet eller væggen. Dermed er det også nemmere at bore i en ret vinkel.

• Arbejd altid med for maks. hastighed, når udsugningsanordningen er monteret.

72 | Dansk 2 609 002 333 • 4.6.07

Page 73

• Når den ønskede boredybde er nået, skal boret trækkes ud af borehullet, før slagboremaskinen slukkes.

• Kontrollér med regelmæssige mellemrum, at filterelementet 21 ikke er beskadiget. Skift filterelementet med det samme, hvis det er beskadiget.

• Støvbeskyttelsesringen 17 slides især, når der arbejdes med store borediametre. Udskift den, hvis den er beskadiget.

Udsugningsanordning sættes på (se billede A)

Sving adapteren 18 afhængigt af den ønskede arbejdsform helt til højre (arbejde med højre hånd) eller til venstre (arbejde med venstre hånd) og skub teleskopføringen 14 ind i den pågældende holder på ekstrahåndtaget 12.

Løsne vingeskruen 19 og anbring ekstrahåndtaget 12 med den monterede udsugningsanordning på slagboremaskinens spindelhals på en sådan måde, at adapteren 18 griber ind i den pågældende åbning under den selvspændende borepatron. Spænd vingeskruen 19.

Udsugningsanordning rengøres (se billede B)

Skub låsen 20 opad eller tøm støvbeholderen 16, før udsugningsanordningen lægges fra.

Støvbeholderen 16 rækker til ca. 40 boringer med en borediameter på 6 mm.

Bliver udsugningskraften svagere eller er støvbeholderen 16 ca. halv fuld, skal støbbeholderen 16 tømmes. Tryk på sikkerhedstasterne 15 og tag støvbeholderen 16 af.

Træk filterelementet 21 af støvbeholderen 16 nedad. Tøm og rengør støvbeholderen 16. Rengør filterelementet 21 ved at banke på det.

Kontrollér filterelementet 21 for beskadigelser og skift det efter behov.

Sæt filterelementet 21 ind i støvbeholderen 16 og sæt støvbeholderen 16 først ned i udsugningsanordningen og vip den herefter, til den er fastlåst foroven.

Udsugningsanordning tages af

Løsne vingeskruen 19 og træk ekstrahåndtaget 12 af spindelhalsen på slagboremaskinen med den monterede udsugningsanordning.

Sving adapteren 18 indtil anslag og træk teleskopføringen 14

ud af ekstrahåndtaget 12.

Ekstrahåndtag (udførelser med støvudsugning)

f Brug kun el-værktøjet med ekstrahåndtaget

12.

Du kan bruge ekstrahåndtaget 12 med eller uden monteret udsugningsanordning. Ekstrahåndtaget 12 kan fastgøres i 2 forskellige positioner, se kapitel „Udsug- ningsanordning sættes på“.

Indstil boredybde (se billede C)

Boredybden „X“ kan indstilles med monteret udsugningsanordning.

Sæt et bor i borepatronen og spænd boret som beskrevet i kapitel „Værktøjsskift“. Drej stilleringen til dybdeanslaget 13 nedad, til det kan forskydes på teleskopføringen 14. Anbring el-værktøjet uden at det tændes fast på kanten af den flade, der skal bores i, til boret rager ud af udsugningsanordningen i den ønskede boredybde „X“. Skub stilleringen til dybdeanslaget 13 hen mod ekstrahåndtaget 12 og drej stilleringen opad for at fastholde den fastlagte afstand.

Ekstrahåndtag (udførelser uden støvudsugning) (se billede D–E)

f Brug altid el-værktøjet med ekstrahåndtaget

23.

Du kan svinge ekstrahåndtaget 23 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

PSB 700-2 RE (se billede D)

Drej vingeskruen til indstiling af ekstrahåndtaget 19 mod venstre (imod uret) og sving ekstrahåndtaget 23 i den ønskede position. Drej herefter vingeskruen 19 mod højre (med uret) igen.

PSB 780-2 RE/ PSB 1000-2 RCE (se billede E)

Drej det nederste grebstykke på ekstrahåndtaget 23 mod venstre (imod uret) og sving ekstrahåndtaget 23 i den ønskede position. Drej herefter det nederste grebstykke på ekstrahåndtaget 23 mod højre (med uret) igen.

Indstil boredybde (se billede D–E)

Med dybdeanslaget 24 kan den ønskede boredybde X fastlægges.

Tryk på tasten til indstilling af dybdeanslag 22 og sæt dybdeanslaget ind i ekstrahåndtaget 23.

Den riflede side på dybdeanslaget 24 skal pege opad. Træk dybdeanslaget så meget ud, at afstanden mellem

borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Dansk | 732 609 002 333 • 4.6.07

Page 74

Værktøjsskift

f Træk stikket ud af stikkontakten, før der udfø-

res arbejde på el-værktøjet.

Hurtigspændende borepatron (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (se billede F)

Borespindlen er fastlåst, hvis start-stop-kontakten 9 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde.

Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeretning n, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 1 kraftigt i drejeretning o med hånden, til der ikke mere høres noget klik. Borepatronen låses derved automatisk.

Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes.

Hurtigspændende borepatron (PSB 700-2 RE) (se billede G)

Hold fast i den bageste kappe 26 på hurtigspændeborepatronen 1 og drej den forreste kappe 25 hen imod n, til værktøjet kan sættes i. Sæt værktøjet i.

Hold fast i den bageste kappe 26 på hurtigspændeborepatronen 1 fast og drej den forreste kappe kraftigt 25 i drejeretning o kraftigt i med hånden i drejeretning, til der høres et klik. Borepatronen vil derved automatisk være låst.

Låsen løsner sig igen ved at dreje den forreste kappe

25 til venstre, hvorefter værktøjet kan fjernes.

Skrueværktøj (se billede H–I)

Skruebits 27 skal altid bruges sammen med en universalbitholder 28. Brug kun passende skruebits til skruehovedet.

Til skruearbejde stilles omskifteren „Boring/slagboring“

2 altid på symbolet „Boring“.

Skift borepatron

f Træk stikket ud af stikkontakten, før der udfø-

res arbejde på el-værktøjet.

Borepatron demonteres (se billede J)

Demontér ekstrahåndtaget og stil gearomskifteren 11 i midten mellem 1. og 2. gear.

Før en stålstift Ø 4 mm med en længde på ca. 50 mm ind i boringen på spindelhalsen for at fastlåse borespindlen.

Spænd en sekskantnøgle 29 med et kort skaft foran ind i den selvspændende borepatron 1.

Placér el-værktøjet på et standfast underlag f.eks. en værktøjsbænk. Hold el-værktøjet fast og løsne hurtigspændeborepatronen 1 ved at dreje unbraconøglen 29 i drejeretning n. En fastsiddende hurtigspændeborepatron løsnes med et slag slag på det lange skaft på unbraconøglen 29. Fjern unbraconøglen fra hurtigspændeborepatronen og skru hurtigspændeborepatronen helt af.

Borepatron monteres (se billede K)

Den selvspændende borepatron monteres i omvendt rækkefølge.

Fjern stålstiften fra boringen, når borepatronen er monteret.

Borepatronen skal spændes med et tilspændingsmoment på ca. 50 – 55 Nm.

Brug

Ibrugtagning

f Kontrollér netspændingen! Strømkildens

spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Stand-by-indikator (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Når netstikket er sat i og der er spænding på, lyser stand-by-indikatoren 5. Kan el-værktøjet ikke tændes, selv om stand-by-indikatoren lyser, skal det afleveres til et autoriseret servicecenter for Bosch el-værktøj.

Indstil drejeretning (se billede L)

Med retningsomskifteren 10 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 9 er dette ikke muligt.

Højreløb: Til boring og idrejning af skruer trykkes retningsomskifteren 10 helt mod højre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Indikatoren til højreløb 3 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Indikatoren til højreløb 31 viser den valgte drejeretning.

Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren 10 helt mod venstre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Indikatoren til venstreløb 4 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Indikatoren til venstreløb 32 viser den valgte drejeretning.

74 | Dansk 2 609 002 333 • 4.6.07

Page 75

Indstil funktion

Boring og skruearbejde Stil omskifteren 2 på symbolet „Boring“.

Slagboring

Stil omskifteren 2 på symbolet „Slagboring“.

Omskifteren 2 falder mærkbart i hak og kan også akti- veres, mens motoren går.

Tænd/sluk

Til ibrugtagning af el-værktøjet tryk på start-stopkontakten 9 og hold den nede.

Til fastlåsning af den nedtrykkede start-stop-kontakt 9 trykkes på låsetasten 8.

El-værktøjet slukkes ved at slippe start-stop-kontakten 9 er den låst med låsetasten 8 trykkes kort på startstop-kontakten 9 hvorefter den slippes.

Mekanisk gearvalg f Tryk kun på gearvælgeren 11, når el-værktøjet

står stille.

Med gearomskifteren 11 kan der vælges 2 omdrejningstal-områder.

Gear I:

Lavt hastighedsområde; til arbejde med stor borediameter eller til skruearbejde.

Gear II:

Højt hastighedsområde; til arbejde med lille borediameter.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Stilling „S“:

Lavt hastighedsområde; til arbejde med stort drejningsmoment (f.eks. til arbejde med hulborekroner eller til skruearbejde).

Er det ikke muligt at svinge gearvælgeren 11 indtil anslag, drejes drivspindlen med boret en smule.

Overbelastningsbeskyttelse (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Sidder indsatsværktøjet i klemme, afbrydes

rotationen. I den forbindelse opstår store kræfter. Hold derfor altid el-værktøjet sikkert med begge hænder og sørg for at stå fast under arbejdet.

Indikatoren til overbelastningsbeskyttelsen 6 blinker, hvis el-værktøjet belastes for meget. Reducér belastningen, før arbejdet fortsættes.

Overbelastes el-værktøjet, slukker det, og indikatoren til overbelastningsbeskyttelsen 6 lyser hele tiden. Slip start-stop-kontakten 9 og tænd for el-værktøjet igen, så arbejdet kan fortsættes.

Indikatoren til overbelastningsbeskyttelsen 6 lyser hele tiden, hvis gearomskifteren 11 står på „S“.

f Står gearomskifteren 11 på „S“, er overbe-

lastningsbeskyttelsen deaktiveret. Vær opmærksom på høje reaktionsmomenter, hvis indsatsværktøjet er blokeret.

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Omdrejningstal/slagtal indstilles

Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stopkontakten 9 trykkes ind.

Let tryk på start-stop-kontakten 9 fører til et lavt omdrejningstal/slagtal. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Omdrejningstal/slagtal vælges (se billede M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Stillehjulet til indstilling af omdrejningstallet til at indstille det nødvendige omdrejningstal/slagtal – også under driften.

Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Elektronisk indstilling af omdrejningstal (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Stillehjulet „Speed Control“ 7 bruges til at indstille det nødvendige omdrejningstal/slagtal; dette er også muligt under driften.

Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Til arbejde med lille omdrejningstal.

II:

Til arbejde med middelt omdrejningstal.

III:

Til arbejde med højt omdrejningstal.

Til arbejde med max. omdrejningstal.

30 bruges

Dansk | 752 609 002 333 • 4.6.07

Page 76

Arbejdsvejledning

f Sæt kun el-værktøjet på møtrikken/skruen i

afbrudt tilstand. Roterende indsatsværktøjer kan

skride.

Tips

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Til boring i fliser stilles omskifteren 2 på symbolet „Boring“. Når flisen er boret igennem, stilles omskifteren på symbolet „Slagboring“ for at arbejde med slag.

Arbejde i beton, sten og murværk skal udføres med et hårdmetalbor.

Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS= Highspeed-stål). Bosch-tilbehørs-program garanterer den tilsvarende kvalitet.

Med boreslibemaskinen (tilbehør) kan du problemløst slibe spiralbor med en diameter på 2,5–10 mm.

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Træk stikket ud af stikkontakten, før der udfø-

res arbejde på el-værktøjet.

f El-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Boschelektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (04489) 8855 Fax.: +45 (04489) 87 55 E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

76 | Dansk 2 609 002 333 • 4.6.07

Page 77

Allmänna säkerhetsanvisningar för elverktyg

VARNING

ningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oord-

ning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om

din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd den

inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade led-

ningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus

använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig

förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar

risken för elstöt.

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvis-

3) Personsäkerhet a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan

även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverkty-

get med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget. Ett

verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se till

att du står stadigt och håller balansen. I

detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår

och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får

inte längre användas. Ett elverktyg som inte

kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller

ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsikt-

lig inkoppling av elverktyget.

Svenska | 772 609 002 333 • 4.6.07

Page 78

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverk-

tygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera

att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas

av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

5) Service a) Låt endast kvalificerad fackpersonal repa-

rera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets

säkerhet upprätthålls.

Verktygsspecifika säkerhetsanvisningar

f Använd hörselskydd vid arbete med slagborr-

maskin. Risk finns för att buller leder till hörsel-

skada.

f Använd elverktyget med medlevererade stöd-

handtag. Risk finns för personskada om du förlorar

kontrollen över elverktyget.

f Använd lämpliga detektorer för lokalisering

av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med

elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.

f Slå genast ifrån elverktyget om insatsverkty-

get blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag.

Insatsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket.

f Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i

kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt.

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverkty-

get kan styras säkrare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

f Asbesthaltigt material får inte bearbetas.

Asbest anses vara cancerframkallande.

f Vidta skyddsåtgärder om risk finns för att häl-

sovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm

klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt damm-/ spånutsugning.

f Håll arbetsplatsen ren. Materialblandningar är

särskilt farliga. Lättmetalldamm kan brinna och explodera.

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka upp sig

och leda till att du kan förlora kontrollen över elverktyget.

f Elverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. Maskiner med elektronisk reglering och höger-/ vänstergång är även lämpliga för skruvdragning och gängskärning.

78 | Svenska 2 609 002 333 • 4.6.07

Page 79

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Snabbchuck 2 Omkopplare ”Borra/slagborra” 3 Rotationsindikator högergång

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Rotationsindikator vänstergång

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-byindikering (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Indikerslampa för överbelastningsskydd

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Ställratt ”Speed Control”

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Spärrknapp för strömställaren

9 Strömställare Till/Från 10 Riktningsomkopplare 11 Växellägesomkopplare 12 Stödhandtag med fäste för

dammutsugningsanordning*

13 Ställring för djupanslag* 14 Teleskopgejd* 15 Upplåsningsknappar för dammbehållaren* 16 Dammbehållare * 17 Dammskyddsring* 18 Adapter för anslutning till slagborrmaskin * 19 Vingskruv för stödhandtagsjustering 20 Spärr för dammbehållaren* 21 Filterelementet (mikro filtersystem)* 22 Knapp för djupinställning 23 Stödhandtag * 24 Djupanslag * 25 Främre hylsa 26 Bakre hylsa 27 Skruvbits * 28 Universalbitshållare* 29 Sexkantnyckel ** 30 Ställratt varvtalsförval (PSB 700-2 RE/

PSB 780-2 RE/PSB 800-2 RA)

31 Rotationsindikator högergång

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Rotationsindikator vänstergång

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen.

**handelsvara (ingår inte i leveransen)

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 97 dB(A); ljudeffektnivå 108 dB(A). Onoggrannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: Vibrationsemissionsvärde a

=3,7m/s2, onoggrannhet K=1,5 m/s2,

slagborrning i betong: Vibrationsemissionsvärde a

=21 m/s2, onoggrannhet K =2,3 m/s2,

skruvning: Vibrationsemissionsvärde a onoggrannhet K =1,5 m/s

VARNING

Den vibrationsnivå som anges i dessa anvisningar har uppmätts enligt en i

<2,5m/s2,

EN 60745 standardiserad mätmetod och kan användas för verktygsjämförelse. Vibrationsnivån förändras alltefter elverktygets användning och kan i många fall överskrida de värden som anges i dessa anvisningar. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt. Anvisning: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009).

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Svenska | 792 609 002 333 • 4.6.07

Page 80

Tekniska data

Slagborrmaskin PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Produktnummer 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Upptagen märkeffekt W 701 800 800 1010 Avgiven effekt W 360 420 420 530 Tomgångsvarvtal

– 1. växelläget – 2. växelläget

Slagtal min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47 600 47600 Nominellt vridmoment (1./2. växelläget/läge ”S”) Nm 4,4/1,3/– 2,9/1,2/– 2,9/1,2/– 2,6/1,0/2,6 Vridmoment vid max. uteffekt (1./2. växelläget/läge ”S”)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33 Varvtalsförval zzz z Höger-/vänstergång z z z z Spindelhals-Ø mm434343 43 max. borr-Ø (1./2. växelläget)

–Murverk –Betong –Stål –Trä

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 max. skruv-Ø mm 8 10 10 12 Chuckens inspänningsområde mm 1,5–13 1,5–13 1,5–13 1,5–13 Vikt enligt EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Skyddsklass /II /II /II /II

Elektronisk frånkoppling Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Montage

Damm-/spånutsugning

f Använd endast dammutsugningsanord-

ningen vid bearbetning av betong, tegel och mursten. Trä- eller plastspån kan lätt leda till till-

täppning.

f Observera risk för brand! Bearbeta inte mate-

rial i metall med monterad dammutsugningsanordning. Heta metallspån kan antända delar på

dammutsugningsanordningen.

För optimalt utsugningsresultat beakta följande anvisningar:

• Se till att utsugningsanordningen ligger plant mot arbetsstycket eller väggen. Härvid underlättas samtidigt rätvinklig borrning.

• När dammutsugningsanordningen används ska borrning alltid ske med högsta varvtalet.

• När önskat borrdjup nåtts, dra först ut borren ur borrhålet och frånkoppla sedan maskinen.

80 | Svenska 2 609 002 333 • 4.6.07

Page 81

• Kontrollera regelbundet filterelementets 21 tillstånd. Ett skadat filterelement ska genast bytas ut.

• Speciellt om borrning sker med stora borrar kan det hända att dammskyddsringen 17 slits. Byt ut skadad ring.

Montering av dammutsugningsanordning (se bild A)

Sväng adaptern 18 att motsvara önskat arbetssätt mot anslag åt höger (för högerhänta) eller åt vänster (för vänsterhänta) och skjut in teleskopgejden 14 i respektive fäste på stödhandtaget 12.

Lossa vingskruven 19 och sätt upp stödhandtaget 12 med monterad dammutsugningsanordning på slagborrmaskinens så att adaptern 18 griper in i respektive öppning under snabbchucken. Dra fast vingskruven 19.

Rengöring av dammutsugningsanordning (se bild B)

Skjut spärren 20 uppåt och töm dammbehållaren 16 innan du lägger bort dammutsugningsanordningen.

Dammbehållaren 16 rymmer damm från ca 40 borrningar med en borrdiameter på 6 mm.

Om utsugningseffekten avtar eller när dammbehållaren 16 är halvfull, måste dammbehållaren 16 tömmas. Tryck på upplåsningsknapparna 15 och ta bort dammbehållaren 16.

Dra nedåt bort filterelementet 21 ur dammbehållaren

16. Töm och rengör dammbehållaren 16. Rena filterele-

mentet 21 genom knacka bort smutsen. Kontrollera filterelementet 21 avseende skada och byt

ut vid behov. Placera filterelementet 21 i dammbehållaren 16 och

sätt dammbehållaren 16 först nedtill in i dammutsugningsanordningen och tippa den sedan tills den låser upptill.

Demontering av dammutsugningsanordning

Lossa vingskruven 19 och dra bort stödhandtaget 12 med påsatt dammutsugningsanordning från slagborrmaskinens spindelhals.

Sväng adaptern 18 mot anslag och dra teleskopgejden

14 ur stödhandtaget 12.

Stödhandtag (Utföranden med dammutsugning)

f Använd elverktyget endast med stödhandtag

12.

Stödhandtaget 12 kan användas med dammutsugningsanordning och utan. Stödhandtaget 12 kan fästas i 2 olika lägen, se kapitel ”Montering av dammutsug- ningsanordning”.

Inställning av borrdjup (se bild C)

Med monterad dammutsugningsanordning kan borrdjupet ”X” ställas in.

Sätt in en borr i chucken och spänn fast enligt beskrivning i kapitlet ”Verktygsbyte”. Vrid ställringen för djupanslaget 13 nedåt tills den kan förskjutas på teleskopgejden 14. Skjut det frånkopplade elverktyget stadigt mot kanten på den yta som ska borras tills borren sticker ut ur dammutsugningsanordningen i en längd som motsvarar önskat borrdjup ”X”. Skjut ställringen för djupanslaget 13 mot stödhandtaget 12 och vrid sedan ställringen uppåt för låsning på bestämt avstånd.

Stödhandtag (Utföranden utan dammutsugning) (se bilder D–E)

f Använd alltid elverktyget med stödhandtag

23.

Stödhandtaget 23 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

PSB 700-2 RE (se bild D)

Vrid vingskruven för stödhandtagets justering 19 moturs och sväng stödhandtaget 23 till önskat läge. Dra därefter fast vingskruven 19 medurs.

PSB 780-2 RE/ PSB 1000-2 RCE (se bild E)

Vrid undre greppdelen på stödhandtaget 23 moturs och sväng stödhandtaget 23 till önskat läge. Dra sedan fast undre greppdelen på stödhandtaget 23 medurs.

Inställning av borrdjup (se bilder D–E)

Med djupanslaget 24 kan önskat borrdjup X ställas in. Tryck in knappen för djupanslagets inställning 22 och

sätt in djupanslaget i stödhandtaget 23. Räffling vid djupanslag 24 måste vara riktat uppåt. Dra ut djupanslaget så att avståndet mellan borrens

spets och djupanslagets spets motsvarar önskat borrdjup X.

Verktygsbyte

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

Snabbchuck (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (se bild F)

Vid opåverkad strömställare Till/Från 9 är borrspindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 1 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verktyget.

Vrid för hand kraftigt fast hylsan på snabborrchucken 1 i riktningen o tills rappning upphör. Chucken låses härvid automatiskt.

Spärren låses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Svenska | 812 609 002 333 • 4.6.07

Page 82

Snabbchuck (PSB 700-2 RE) (se bild G)

Grip tag i bakre hylsan 26 på snabbchucken 1 och vrid främre hylsan 25 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verktyget.

Grip tag i bakre hylsan 26 på snabbchucken 1 och vrid främre hylsan 25 i riktningen o för hand kraftigt fast tills rappning inte längre hörs. Chucken låses härvid automatiskt.

Spärren låses upp när främre hylsan 25 vrids i motsatt riktning för borttagning av verktyget.

Skruvdragarverktyg (se bilder H–I)

För skruvbits 27 bör alltid en universalhållare 28 användas. Använd endast för skruvhuvudet lämpliga skruvbits.

För skruvdragning ställ alltid omkopplaren ”Borra/slagborra” 2 på symbolen ”Borra”.

Byte av borrchuck

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

Borttagning av borrchuck (se bild J)

Ta bort stödhandtaget och ställ växellägesomkopplaren 11 i mittläge mellan växeln 1 och 2.

Skjut in en stålpinne på Ø 4 mm och en längd på ca 50 mm i spindelhalsens hål för att låsa borrspindeln.

Sätt in en sexkantnyckel 29 med dess korta ända i snabbspännchucken 1.

Lägg upp elverktyget på ett stadigt underlag t.ex. en arbetsbänk. Håll fast elverktyget och lossa snabbchucken 1 genom att vrida sexkantnyckeln 29 i riktningen n. En hårtsittande snabbchuck kan lossas med ett lätt slag på sexkantnyckelns 29 långa skaft. Ta bort sexkantnyckeln ur snabbchucken och skruva sedan fullständigt bort snabbchucken.

Montering av borrchuck (se bild K)

Nyckelchucken monteras i omvänd ordningsföljd.

Ta efter avslutad montering av borrchucken bort stålpinnen ur borrhålet.

Borrchucken ska dras fast med ett åtdragningsmoment på ca. 50–55 Nm.

Drift

Driftstart

f Beakta nätspänningen! Kontrollera att ström-

källans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Stand-byindikering (PSB 1000-2 RCE/ PSB 1000-2 RCA)

När stickproppen är ansluten och nätström finns tänds stand-byindikeringen 5. Om elverktyget in kan kopplas på vid tänd stand-byindikering måste verktyget lämnas in till en auktoriserad serviceverkstad för Bosch elverktyg.

Inställning av rotationsriktning (se bild L)

Med riktningsomkopplaren 10 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 9 kan omkoppling inte ske.

Högergång: För borrning och idragning av skruvar tryck riktningsomkopplaren 10 åt höger mot stopp.

PSB 1000-2 RCE/PSB 1000-2 RCA: Rotationsindikatorn högergång 3 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Rotationsindikatorn högergång 31 visar vald rotationsriktning.

Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 10 åt vänster mot stopp.

PSB 1000-2 RCE/PSB 1000-2 RCA: Rotationsindikatorn vänstergång 4 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Rotationsindikatorn vänstergång 32 visar vald rotationsriktning.

Inställning av driftsätt

Borra och skruva Ställ omkopplaren 2 på symbolen ”Borra”.

Slagborrning

Ställ omkopplaren 2 mot symbolen ”Slagborra”.

Omkopplaren 2 snäpper tydligt fast och kan manövreras även när motorn är igång.

In- och urkoppling

Tryck för start av elverktyget ned strömställaren Till/Från 9 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 9 tryck ned spärrknappen 8.

82 | Svenska 2 609 002 333 • 4.6.07

Page 83

För elverktygets frånkoppling släpp strömställaren Till/Från 9 eller om den är låst med spärrknappen 8 tryck helt kort på strömställaren Till/Från 9 och släpp den igen.

Mekaniskt växelval f Påverka växellägesomkopplaren 11 endast

på frånkopplat elverktyg.

Med växellägesomkopplaren 11 kan 2 varvtalsområden förväljas.

Växel I:

Lågt varvtalsområde för arbeten med stor borrdiameter och för skruvdragning.

Växel II:

Högt varvtalsområde för arbeten med liten borrdiameter.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Läge ”S”:

Lågt varvtalsområde för arbeten med högt vridmoment, t.ex. för arbeten med borrkronor och för skruvdragning.

Går det inte att svänga växellägesomkopplaren 11 mot anslag, vrid drivspindeln med borren en aning.

Överbelastningsskydd (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Om insatsverktyget kommer i kläm eller

hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår.

Indikeringslampan för överbelastningsskyddet 6 blinkar när elverktyget belastas för kraftigt. Reducera belastningen för fortsatt arbete.

Vid överbelastning kopplas elverktyget från och indikeringslampan för överbelastningsskyddet 6 lyser med konstant ljus. Släpp strömställare Till/Från 9 och koppla åter på elverktyget för fortsatt arbete.

Indikeringslampan för överbelastningsskyddet 6 lyser med konstant ljus när växellägesomkopplaren 11 är i läget ”S”.

f När växellägesomkopplaren 11 står i läget

”S” är överbelastningsskyddet avaktiverat. Ta hänsyn till högt rekylmoment om insatsverktyget skulle blockera.

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9.

Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

Förval av varvtal/slagtal (se bild M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Med ställratten varvtalsförval 30 kan önskat varv- tal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

Elektroniskt varvtalsförval (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Med ställratten ”Speed Control” 7 kan önskat varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

För arbeten med lågt varvtal.

II:

För arbeten med medelhögt varvtal.

III:

För arbeten med högt varvtal.

För arbeten med maximalt varvtal.

Arbetsanvisningar

f Elverktyget ska vara frånkopplat när det förs

mot muttern/skruven. Roterande insatsverktyg

kan slira bort.

Tips

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

För borrning i stenplattor, ställ omkopplaren 2 på symbol ”Borra”. När stenplattan genomborrats ställ omkopplaren på symbolen ”Slagborra” och fortsätt med slag.

Svenska | 832 609 002 333 • 4.6.07

Page 84

För arbeten i betong, sten och murverk krävs hårmetallborrar.

Vid borrning i metall använd endast felfria, välskärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet offererar Bosch som tillbehör.

Med borrsliparen (tillbehör) kan spiralborrar med en diameter upp till på 2,5–10 mm lätt skärpas.

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

84 | Svenska 2 609 002 333 • 4.6.07

Page 85

Generelle advarsler for elektroverktøy

ADVARSEL

sen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeidsområ-

der eller arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i eksplo-

sjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv.

Elektroverktøy lager gnister som kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir forstyr-

ret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn

i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er

forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt

hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuk-

tighet. Dersom det kommer vann i et elektro-

verktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks.

til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med

skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bru-

ker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

Les gjennom alle advarslene og anvisningene. Feil ved overholdel-

f) Hvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeil-

bryter reduserer risikoen for elektriske støt.

3) Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå

fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å

bruke vernebriller. Bruk av personlig sikker-

hetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren

når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verktøy

eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan du

kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsit-

tende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og opp-

samlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer

på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektro-

verktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy

arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som ikke len-

ger kan slås av eller på, er farlig og må repareres.

Norsk | 852 609 002 333 • 4.6.07

Page 86

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må opp-

bevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de

brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedli-

keholdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i

henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål

enn det som er angitt kan føre til farlige situasjoner.

5) Service a) Elektroverktøyet ditt skal alltid kun repare-

res av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes

verktøyets sikkerhet.

Maskinavhengig sikkerhetsinformasjon

f Bruk hørselvern ved bruk av slagbormaskiner.

Innvirkning av støy kan føre til at man mister hørselen.

f Bruk ekstrahåndtakene som leveres sammen

med elektroverktøyet. Hvis du mister kontrollen

over elektroverktøyet, kan dette føre til skader.

f Bruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med

elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.

f Slå elektroverktøyet straks av, hvis innsats-

verktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis:

— elektroverktøyet overbelastes eller — det kiler seg fast i arbeidsstykket som skal bearbeides.

f Ta kun tak i elektroverktøyet på de isolerte

gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt

med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt.

f Hold elektroverktøyet fast med begge hender

under arbeidet og sørg for å stå stødig. Elektro-

verktøyet føres sikrere med to hender.

f Sikre arbeidsstykket. Et arbeidsstykke som hol-

des fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

f Ikke bearbeid asbestholdig material. Asbest

kan fremkalle kreft.

f Utfør beskyttelsestiltak hvis det kan oppstå

helsefarlig, brennbart eller eksplosivt støv under arbeidet. For eksempel: Enkelte støvtyper

kan være kreftfremkallende. Bruk en støvmaske og bruk et støv-/sponavsug – hvis dette kan koples til.

f Hold arbeidsplassen ren. Materialblandinger er

spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.

f Vent til elektroverktøyet er stanset helt før du

legger det ned. Innsatsverktøyet kan kile seg fast

og føre til at du mister kontrollen over elektroverktøyet.

f Bruk aldri elektroverktøyet med skadet led-

ning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risi-

koen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av

advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til slagboring i murstein, betong og stein, og til boring i tre, metall, keramikk og kunststoff. Maskiner med elektronisk regulering og høyre-/ venstregang er også egnet til skruing og gjengeskjæring.

86 | Norsk 2 609 002 333 • 4.6.07

Page 87

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Selvspennende chuck 2 Omkoblingsbryter «Boring/slagboring» 3 Dreieretningsanvisning for høyregang

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Dreieretningsanvisning for venstregang

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-by-indikator (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Anvisning for overlastbeskyttelse

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Stillhjul «Speed Control»

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Låsetast for på-/av-bryter

9 På-/av-bryter 10 Høyre-/venstrebryter 11 Girvalgbryter 12 Ekstrahåndtak med feste for avsuginnretning* 13 Stillring for dybdeanlegg* 14 Teleskopføring* 15 Låsetaster for støvbeholder* 16 Støvbeholder * 17 Støvbeskyttelsesring* 18 Adapter for tilkobling til slagbormaskin* 19 Vingeskrue for innstilling av ekstrahåndtak 20 Lås for støvbeholder * 21 Filterelementet (micro filtersystem)* 22 Tast for dybdeanleggsinnstilling 23 Ekstrahåndtak* 24 Dybdeanlegg * 25 Fremre hylse 26 Bakre hylse 27 Skrubits * 28 Universalbitsholder * 29 Umbrakonøkkel** 30 Stillhjul for turtallsforvalg (PSB 700-2 RE/

PSB 780-2 RE/PSB 800-2 RA)

31 Dreieretningsanvisning for høyregang

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Dreieretningsanvisning for venstregang

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

**Fås kjøpt (inngår ikke i leveransen)

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

97 dB(A); lydeffektnivå 108 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Boring i metall: Svingningsemisjonsverdi a usikkerhet K=1,5 m/s

=3,7m/s2,

Slagboring i betong: Svingningsemisjonsverdi a

=21 m/s2, usikkerhet K =2,3 m/s2,

Skruer: Svingningsemisjonsverdi a kerhet K =1,5 m/s

ADVARSEL

Vibrasjonssnivået som er angitt i disse instruksene er målt jf. en stan-

<2,5 m/s2, usik-

dardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner. Vibrasjonsnivået endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt i disse instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyet brukes regelmessig på en slik måte. Merk: Til en nøyaktig vurdering av vibrasjonsbelastningen i løpet av en spesiell arbeidsperiode bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 89/336/EØF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra

29.12.2009). Dr. Egbert Schneider

Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Norsk | 872 609 002 333 • 4.6.07

Page 88

Tekniske data

Slagbormaskin PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Produktnummer 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Opptatt effekt W 701 800 800 1010 Avgitt effekt W 360 420 420 530 Tomgangsturtall

–1. gir –2. gir

Slagtall min

min min

-1

0–800

0–2600

0–1100 0–2800

44200 47600 47 600 47600 Nominelt dreiemoment (1./ 2. gir/stilling «S») Nm 4,4/1,3/– 2,9/1,2/– 2,9 / 1,2/– 2,6/1,0/2,6 Dreiemoment ved maks. avgitt effekt (1./ 2. gir/stilling «S»)

Nm 25/9/– 30/ 11/ – 30/ 11/ – 22*/9*/33 Turtallforvalg zzz z Høyre-/venstregang z z z z Spindelhals-Ø mm434343 43 max. bor-Ø (1. /2. gir)

–Murverk –Betong –Stål –Tre

22/16 20/13

13/ 8

40/25

22/16 20/13

13/ 8

40/25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 max. skrue-Ø mm 8 10 10 12 Chuckspennområde mm 1,5–13 1,5–13 1,5–13 1,5–13 Vekt tilsvarende EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Beskyttelsesklasse /II /II / II / II

Elektronisk utkopling

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Montering

Støv-/sponavsuging

f Bruk avsuginnretningene kun ved bearbei-

delse av betong og murstein. Tre- eller kunst-

stoffspon kan lett føre til tetting.

f OBS! Brannfare! Med montert avsuganord-

ning må du ikke bearbeide metalliske materialer. Varme metallspon kan antenne deler av

avsuganordningen.

For å oppnå et optimalt avsugingsresultat må du følge disse informasjonene:

• Pass på at avsuganordningen alltid ligger kant i kant mot arbeidsstykket hhv. veggen. Slik forenkles samtidig en rettvinklet boring.

• Ved bruk av avsuganordningen må du alltid arbeide med maksimalt turtall.

88 | Norsk 2 609 002 333 • 4.6.07

Page 89

• Når den ønskede boredybden er nådd, trekker du først boret ut av borehullet og slår deretter av slagbormaskinen.

• Kontroller filterelementets 21 tilstand med jevne mellomrom. Hvis filterelementet er skadet må det straks skiftes ut.

• Særskilt ved arbeid med store bordiametre kan støvbeskyttelsesringen 17 slites. Skift denne ut hvis den er skadet.

Montering av avsuganordningen (se bilde A)

Sving adapteren 18 avhengig av ønsket arbeidsmåte frem til anslaget mot høyre (høyrehåndsdrift) eller venstre (venstrehåndsdrift) og skyv teleskopføringen 14 inn i det passende festet på ekstrahåndtaket 12.

Løsne vingeskruen 19 og sett ekstrahåndtaket 12 med montert avsuganordning slik på spindelhalsen til slagbormaskinen at adapteren 18 griper inn i den passende åpningen under den selvspennende chucken. Trekk vingeskruen 19 fast.

Rengjøring av avsuganordningen (se bilde B)

Skyv låsen 20 oppover eller tøm støvbeholderen 16 før du legger ned avsuganordningen.

Støvbeholderen 16 er tilstrekkelig for ca. 40 boringer med en bordiameter på 6 mm.

Hvis avsugingen blir svakere eller hvis støvbeholderen 16 er halvt fylt, må støvbeholderen 16 tømmes. Trykk da på låsetastene 15 og ta av støvbeholderen 16.

Trekk filterelementet 21 nedover av fra støvbeholderen

16. Tøm og rengjør støvbeholderen 16. Rengjør filtere-

lementet 21 ved å banke ut. Kontroller om filterelementet 21 er skadet og skift det

eventuelt ut. Sett filterelementet 21 inn i støvbeholderen 16 og sett

støvbeholderen 16 først nede inn i avsuganordningen og vipp den deretter til den låses oppe.

Demontering av avsuganordningen

Løsne vingeskruen 19 og trekk ekstrahåndtaket 12 med montert avsuginnretning av fra spindelhalsen til slagbormaskinen.

Sving adapteren 18 frem til anslaget og trekk teleskopføringen 14 ut av ekstrahåndtaket 12.

Ekstrahåndtak (modeller med støvavsug)

f Bruk elektroverktøyet kun med ekstrahåndta-

ket 12.

Du kan bruke ekstrahåndtaket 12 med eller uten montert avsuganordning. Ekstrahåndtaket 12 kan festes i 2 forskjellige posisjoner, se kapittelet «Montering av avsuganordningen».

Innstilling av boredybden (se bilde C)

Med montert avsuganordning kan boredybden «X» innstilles.

Sett et bor inn i chucken og spenn boret fast som beskrevet i kapittelet »Verktøyskifte». Drei stillringen for dybdeanlegget 13 nedover til den kan forskyves på teleskopføringen 14. Uten å slå på elektroverktøyet setter du det godt på kanten til flaten som skal bores, til boret peker så langt ut av avsuganordningen som lengden på ønsket boredybde «X». Skyv stillringen for dybdeanlegget 13 inn på ekstrahåndtaket 12 og drei stillringen deretter oppover for å markere funnet avstand.

Ekstrahåndtak (modeller uten støvavsug) (se bildene D–E)

f Bruk elektroverktøyet kun med ekstrahåndta-

ket 23.

Du kan svinge ekstrahåndtaket 23 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon.

PSB 700-2 RE (se bilde D)

Skru vingeskruen til innstilling av ekstrahåndtaket 19 mot urviserne og sving ekstrahåndtaket 23 til ønsket posisjon. Deretter skrur du vingeskruen 19 fast igjen med urviserne.

PSB 780-2 RE/ PSB 1000-2 RCE (se bilde E)

Drei den nedre delen på ekstrahåndtaket 23 mot urvi- serne og sving ekstrahåndtaket 23 til ønsket posisjon. Deretter dreier du nedre del av ekstrahåndtaket 23 fast igjen med urviserne.

Innstilling av boredybden (se bildene D–E)

Med dybdeanlegget 24 kan ønsket boredybde X bestemmes.

Trykk tasten til innstilling av dybdeanlegget 22 og sett dybdeanlegget inn i ekstrahåndtaket 23.

Riflingen på dybdeanlegget 24 må peke oppover. Trekk dybdeanlegget så langt ut at avstanden mellom

spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Verktøyskifte

f Før alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

Selvspennende chuck (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (se bilde F)

Ved ikke trykt på-/av-bryter 9 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken.

Norsk | 892 609 002 333 • 4.6.07

Page 90

Åpne den selvspennende chucken 1 ved å dreie den så langt i dreieretning n at verktøyet kan settes inn. Sett inn verktøyet.

Skru til hylsen på den selvspennende chucken 1 med hånden i dreieretning o til det ikke lenger høres en slurelyd. Chucken låses da automatisk.

Låsen løser seg igjen når hylsen dreies i motsatt retning for å fjerne verktøyet.

Selvspennende chuck (PSB 700-2 RE) (sebildeG)

Hold den bakre hylsen 26 til den selvspennende chucken 1 fast og drei den fremre hylsen 25 i dreieretning n til verktøyet kan settes inn. Sett inn verktøyet.

Hold den bakre hylsen 26 til den selvspennende chucken 1 fast og drei den fremre hylsen 25 kraftig med hendene i dreieretning o til du ikke lenger hører en slurelyd. Chucken låses da automatisk.

Låsen løser seg igjen når den fremre hylsen 25 dreies i motsatt retning for å fjerne verktøyet.

Skruverktøy (se bildene H– I)

Ved bruk av skrubits 27 bør du alltid bruke en universalbitsholder 28. Bruk kun skrubits som passer til skruehodet.

Til skruing setter du bryteren «Boring/slagboring» 2 alltid på symbolet for «Boring».

Chuckbytte

f Før alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

Demontering av chucken (se bilde J)

Demonter ekstrahåndtaket og sett girvalgbryteren 11 i midtstillingen mellom 1. og 2. gir.

Før en stålstift på Ø 4 mm med en lengde på ca. 50 mm inn i boringen på spindelhalsen for å låse borespindelen.

Spenn en umbrakonøkkel 29 med det korte skaftet foran inn i den selvspennende chucken 1.

Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 1 ved å dreie umbrakonøkkelen 29 i dreieretning n. En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 29. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av.

Montering av chucken (se bilde K)

Monteringen av den selvspennende chucken utføres i omvendt rekkefølge.

Etter montering av chucken fjerner du stålstiften fra boringen igjen.

Chucken må trekkes fast med et tiltrekkingsmoment på ca. 50–55 Nm.

Bruk

Igangsetting

f Ta hensyn til strømspenningen! Spenningen

til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Stand-by-lampe (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Ved innplugget strømstøpsel og eksisterende nettspenning lyser stand-by-lampen 5. Hvis elektroverktøyet ikke kan slås på med lysende stand-by-lampe, må den leveres inn til et autorisert serviceverksted for Bosch-elektroverktøy.

Innstilling av rotasjonsretningen (sebildeL)

Med høyre-/venstrebryteren 10 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mulig.

Høyregang: Til boring og innskruing av skruer trykker du høyre-/venstrebryteren 10 helt inn mot høyre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Dreieretningsanvisningen for høyregang 3 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Dreieretningsanvisningen for høyregang 31 viser valgt dreieretning.

Venstregang: Til løsning hhv. utskruing av skruer og mutre trykker du høyre-/venstrebryteren 10 helt inn mot venstre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Dreieretningsanvisningen for venstregang 4 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Dreieretningsanvisningen for venstregang 32 viser valgt dreieretning.

Innstilling av driftstypen

Boring og skruing

Sett omkoblingsbryteren 2 på symbolet for «Boring».

Slagboring

Sett omkoblingsbryteren 2 på symbolet «Slagboring».

Omkoblingsbryteren 2 går følbart i lås og kan også betjenes mens motoren går.

Inn-/utkobling

Trykk til igangsetting av elektroverktøyet på på-/avbryteren 9 og hold den trykt inne.

Til låsing av den trykte på-/av-bryteren 9 trykker du på låsetasten 8.

90 | Norsk 2 609 002 333 • 4.6.07

Page 91

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 9 hhv. – hvis den er låst med låsetast 8 – trykker du på-/av-bryteren 9 ett øyeblikk og slipper den deretter.

Mekanisk girvalg f Bruk girvalgbryteren 11 kun når elektroverk-

tøyet står stille.

Med girvalgbryteren 11 kan det forhåndsinnstilles to turtallområder:

Gir I:

Lavt turtallområde; til arbeid med stor bordiameter eller til skruing.

Gir II:

Høyt turtallområde; til arbeid med liten bordiameter.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Stilling «S»:

Lavt turtallområde; til arbeid med stort dreiemoment, f. eks. til arbeid med hulborkroner eller til skruing.

Innstilling av turtallet/slagtallet

Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn.

Svakt trykk på på-/av-bryteren 9 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk.

Forhåndsvalg av turtallet/slagtallet (se bilde M) (PSB 700-2 RE/ PSB 780-2 RE/PSB 800-2 RA)

Med stillhjul for turtallforvalg 30 kan nødvendig turtall/slagtall forhåndsinnstilles også under drift.

Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Elektronisk turtallforvalg (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Med stillhjulet «Speed Control» 7 kan nødvendig turtall/slagtall forhåndsinnstilles også under drift.

Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Til arbeid med mindre turtall.

Hvis girvelgeren 11 ikke kan dreies frem til anslaget, må drivspindelen dreies litt med boret.

Overlastbeskyttelse (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Hvis innsatsverktøyet er fastklemt og har

hengt seg opp, avbrytes driften av borespindelen. På grunn av de kreftene som da oppstår må du alltid holde elektroverktøyet godt fast med begge hendene og sørge for å stå stødig.

Anvisningen for overlastbeskyttelsen 6 blinker hvis elektroverktøyet belastes for sterkt. Reduser belastningen for å kunne arbeide videre.

Ved overbelastning kobler elektroverktøyet ut og anvisningen for overlastbeskyttelse 6 lyser kontinuerlig. Slipp på-/av-bryteren 9 og slå på elektroverktøyet igjen for å kunne arbeide videre.

Anvisningen for overlastbeskyttelse 6 lyser kontinuerlig når girvalgbryteren 11 står i stillingen «S».

f I stilling «S» på girvalgbryteren 11 er overlast-

beskyttelsen deaktivert. Vær forberedt på høye reaksjonsmomenter hvis innsatsverktøyet blokkerer.

Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

II:

Til arbeid med middels turtall.

III:

Til arbeid med høyt turtall.

Til arbeid med maksimalt turtall.

Arbeidshenvisninger

f Sett elektroverktøyet bare mot mutte-

ren/skruen når det er slått av. Innsatsverktøy

som dreier seg kan skli.

Tips

Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Sett omkoblingsbryteren 2 på symbolet «Boring» til boring av fliser. Etter gjennomboring av flisen setter du bryteren på symbolet «Slagboring» og arbeider med slag.

Norsk | 912 609 002 333 • 4.6.07

Page 92

Ved arbeid i betong, stein og murverk bruker du hardmetallbor.

Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjærende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet.

Med bor-slipeapparatet (tilbehør) kan du enkelt slipe spiralbor med en diameter på 2,5–10 mm.

Service og vedlikehold

Vedlikehold og rengjøring

f Før alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

f Hold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og sikkert.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kunderådgiver-teamet er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Tel. Kundekonsulent: +47 (6681) 70 00 Fax: +47 (6681) 70 97

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektro-

verktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

92 | Norsk 2 609 002 333 • 4.6.07

Page 93

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdys-

alttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu

muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi hal-

linnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi

on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojoh-

don käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa

ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuo-

jakytkimen käyttö vähentää sähköiskun vaaraa.

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudat-

3) Henkilöturvallisuus a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus

sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojala-

seja. Henkilökohtaisen suojavarustuksen käyttö,

kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista,

että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä.

Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun. Työ-

kalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita säh-

kötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pit-

kät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla.

Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua.

vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käyn-

nistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

Sopi-

Suomi | 932 609 002 333 • 4.6.07

Page 94

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulottu-

vilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut

ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä.

Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

f Pysäytä sähkötyökalu välittömästi, jos vaih-

totyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun:

— sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa.

f Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen

johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

f Pidä työn aikana sähkötyökalua kaksin käsin

ja ota tukeva seisoma-asento. Sähkötyökalua

pystyy ohjaamaan varmemmin kahdella kädellä.

f Varmista työkappale. Kiinnityslaitteilla tai ruuvi-

penkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä.

f Älä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

f Noudata suojatoimenpiteitä, jos työssä saat-

taa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä

pidetään karsinogeenisina. Käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä.

f Pidä työpaikka puhtaana. Materiaalien sekoituk-

set ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.

f Odota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi. Vaihto-

työkalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.

f Älä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Laitekohtaiset turvallisuusohjeet

f Käytä kuulosuojaimia iskuporakoneita käy-

tettäessä. Melu saattaa aiheuttaa kuulon mene-

tystä.

f Käytä sähkötyökalun mukana toimitettuja

lisäkahvoja. Sähkötyökalun hallinnan menettämi-

nen saattaa johtaa loukkaantumisiin.

f Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa.

94 | Suomi 2 609 002 333 • 4.6.07

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on tarkoitettu iskuporaukseen tiileen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Koneet, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön ja kierteitykseen.

Page 95

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

1 Pikaistukka 2 Vaihtokytkin ”Poraus/iskuporaus” 3 Kiertosuunnan näyttö, kierto oikealle

(PSB 1000-2 RCE/PSB 1000-2 RCA)

4 Kiertosuunnan näyttö, kierto vasemmalle

(PSB 1000-2 RCE/PSB 1000-2 RCA)

5 Stand-by-näyttö (PSB 1000-2 RCE/

PSB 1000-2 RCA)

6 Ylikuormitussuojan näyttö

(PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Säätöpyörä ”Speed Control”

(PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Käynnistyskytkimen lukituspainike

9 Käynnistyskytkin 10 Suunnanvaihtokytkin 11 Vaihteenvalitsin 12 Lisäkahva, jossa kiinnitys poistoimulaitetta varten* 13 Syvyydenrajoittimen säätöpyörä* 14 Teleskooppiohjain* 15 Pölysäiliön irrotuspainikkeet* 16 Pölysäiliö * 17 Pölyn tiivisterengas* 18 Adapteri iskuporakoneeseen liitäntää varten* 19 Lisäkahvan säädön siipiruuvi 20 Pölysäiliön lukitsin* 21 Suodatinpanos (mikro suodatinjärjestelmä)* 22 Syvyydenrajoittimen säätöpainike 23 Lisäkahva* 24 Syvyydenrajoitin* 25 Etummainen rengas 26 Taimmainen rengas 27 Ruuvauskärki * 28 Yleispidin * 29 Kuusiokoloavain** 30 Kierroslukuasetuksen säätöpyörä

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA

31 Kiertosuunnan näyttö, kierto oikealle

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA

32 Kiertosuunnan näyttö, kierto vasemmalle

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

**yleismallinen (ei kuulu toimitukseen)

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on:

Äänen painetaso 97 dB(A); äänen tehotaso 108 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo a epävarmuus K =1,5 m/s

=3,7m/s2,

Iskuporaus betoniin: Värähtelyemissioarvo a

=21 m/s2, epävarmuus K =2,3 m/s2,

Ruuvinvääntö: Värähtelyemissioarvo a epävarmuus K =1,5 m/s

VAROITUS

Näissä ohjeissa ilmoitettu värähtelytaso on mitattu EN 60745 standar-

<2,5m/s2,

doitulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Värähtelytaso muuttuu riippuen laitteen käytöstä ja se saattaa monesti ylittää tässä ohjeessa mainittua arvoa. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla. Huomio: Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi pienentää koko työaikajakson värähtelyrasitusta.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 89/336/ETA, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Dr. Egbert Schneider Senior Vice President Engineering

20.11.2006, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Suomi | 952 609 002 333 • 4.6.07

Page 96

Tekniset tiedot

Iskuporakone PSB 700-2 RE PSB 780-2 RE PSB 800-2 RA PSB 1000-2 RCA

PSB 1000-2 RCE

Tuotenumero 3 603 A72 5.. 3 603 A72 7.. 3 603 A72 7.. 3 603 A72 8.. Ottoteho W 701 800 800 1010 Antoteho W 360 420 420 530 Tyhjäkäyntikierrosluku

–1. vaihde –2. vaihde

Iskuluku min

min min

-1

0– 800

0–2600

0–1100 0–2800

44200 47 600 47600 47 600 Nimellinen vääntömomentti (1./2. vaihde/asento ”S”) Nm 4,4/1,3/– 2,9/1,2/– 2,9/1,2/– 2,6/1,0/2,6 Vääntömomentti suurimmalla antoteholla (1./2. vaihde/ asento ”S”)

Nm 25/9/– 30/11/– 30/11/– 22*/9*/33 Kierrosluvun esivalinta zzz z Kierto oikealle/vasemmalle z z z z Karan kaulan Ø mm 43 43 43 43 poran maks. Ø (1./2. vaihde)

– Muuraus –Betoni –Teräs –Puu

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

13/ 8

40/ 25

22/ 16 20/ 13

13/8

40/ 25

22/ 16 20/ 13

16/8

40/ 25 maks. ruuvin Ø mm 8 10 10 12 Istukan kiinnitysalue mm 1,5–13 1,5–13 1,5–13 1,5–13 Paino vastaa EPTA-Procedure 01/2003 kg 2,4 2,4 2,4 2,4 Suojausluokka /II / II /II /II

Elektroninen poiskytkentä

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Asennus

Pölyn ja lastun poistoimu

f Käytä poistoimulaitetta vain betonin, tiilen ja

muurauksen työstössä. Puu- ja muovilastut saat-

tavat helposti aiheuttaa tukoksia.

f Huomio tulipalovaara! Älä työstä mitään

metallia, kun poistoimulaite on asennettuna.

Kuumat metallilastut voivat sytyttää poistoimulaitteen osia tuleen.

Parhaan mahdollisen poistoimun aikaansaamiseksi tulee noudattaa seuraavia ohjeita:

• Tarkista, että poistoimulaite tiivistää hyvin työkappaleeseen tai seinään. Täten aikaansaadaan samanaikaisesti helpommin reikä kohtisuoraan.

• Työskentele aina suurimmalla kierrosluvulla, kun käytät poistoimulaitetta.

96 | Suomi 2 609 002 333 • 4.6.07

Page 97

• Vedä ensin poranterä poranreiästä kun olet saavuttanut halutun poraussyvyyden ja pysäytä iskuporakone vasta sen jälkeen.

• Tarkista säännöllisesti suodatinpanoksen 21 tila. Jos suodatinpanos on vahingoittunut, on se heti vaihdettava.

• Erityisesti porattaessa suurilla porilla, saattaa pölyn tiivisterengas 17 kulua. Vaihda pölyn tiivisterengas jos se on vioittunut.

Poistoimulaitteen asennus (katso kuva A)

Käännä adapteri 18 vasteeseen asti oikealle (oikeakätinen käyttö) tai vasemmalle (vasenkätinen käyttö), työtavan mukaan ja työnnä teleskooppiohjain 14 lisäkahvan 12 vastaavaan aukkoon.

Avaa siipiruuvi 19 ja asenna lisäkahva 12 asennettuine poistoimulaitteineen iskuporakoneen karan kaulaan niin, että adapteri 18 osuu pikaistukan vastaavan aukon kohdalle. Kiristä siipiruuvi 19.

Poistoimulaitteen puhdistus (katso kuva B)

Työnnä sulku 20 ylöspäin tai tyhjennä pölysäiliö 16, ennen kuin irrotat poistoimulaitteen.

Pölysäiliö 16 riittää noin 40 poraukseen 6 mm poranterällä.

Imutehon heikentyessä tai pölysäiliön 16 ollessa puolitäynnä, tulee pölysäiliö 16 tyhjentää. Paina irrotuspainikkeita 15 ja poista pölysäiliö 16.

Vedä suodatinpanos 21 ulos pölysäiliöstä. Tyhjennä ja puhdista pölysäiliö 16. Puhdista suodatinpanos 21 koputtamalla pöly irti.

Tarkista suodatinpanoksen 21 kunto ja vaihda se tarvittaessa uuteen.

Aseta suodatinpanos 21 pölysäiliöön 16 ja aseta pölysäiliö 16 ensin poistoimulaitteeseen altapäin ja kallista sitä kunnes se lukkiutuu yläreunastaan.

Poistoimulaitteen irrotus

Avaa siipiruuvi 19 ja vedä lisäkahva 12 asennetulla poistoimulaitteella irti iskuporakoneen karan kaulasta.

Käännä adapteri 18 vasteeseen asti ja vedä teleskooppiohjain 14 irti lisäkahvasta 12.

Lisäkahva (Mallit, joissa on pölyn poistoimu)

f Käytä sähkötyökalua ainoastaan lisäkahvan

12 kanssa.

Voit käyttää lisäkahvaa 12 joko poistoimulaitteen kanssa tai ilman sitä. Lisäkahva 12 voidaan kiinnittää kahteen eri asentoon, katso kappale ”Poistoimulaitteen asennus”.

Poraussyvyyden asetus (katso kuva C)

Poraussyvyyttä ”X” voidaan säätää asennetulla poistoimulaitteella.

Aseta poranterä poraistukkaan ja kiristä istukkaa kappaleessa ”Työkalunvaihto” selostetulla tavalla. Kierrä syvyydenrajoittimen säätörengasta 13 alaspäin kunnes se voidaan työntää telskooppiohjaimeen 14. Aseta sähkötyökalu, sitä käynnistämättä, tiukasti porattavan pinnan reunaa vasten niin, että poranterä ulottuu halutun poraussyvyyden ”X” verran ulos poistoimulaitteesta. Työnnä syvyydenrajoittimen säätörengas 13 lisäkahvaan 12 ja kierrä sitten säätörengasta ylöspäin, mitatun etäisyyden lukitsemiseksi.

Lisäkahva (Mallit, joissa ei ole pölyn poistoimua) (katso kuvat D–E)

f Käytä supistushylsyä vain lisäkahvan 23

kanssa.

Voit mielivaltaisesti kääntää lisäkahvaa 23, löytääksesi varman ja vaivattoman työskentelyasennon.

PSB 700-2 RE (katso kuva D)

Kierrä lisäkahvan säädön siipiruuvia 19 vastapäivään ja käännä lisäkahva 23 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 19 uudelleen, kiertämällä sitä myötäpäivään.

PSB 780-2 RE/ PSB 1000-2 RCE (katso kuva E)

Kierrä lisäkahvan 23 alempi osa vastapäivään ja käännä lisäkahva 23 haluttuun asentoon. Kiristä tämän jälkeen lisäkahva 23 uudelleen, kiertämällä sitä myötäpäivään.

Poraussyvyyden asetus (katso kuvat D–E) Syvyydenrajoittimella 24 voidaan haluttu poraussyvyys

X määrätä.

Paina syvyydenrajoittimen painiketta 22 ja aseta syvyydenrajoitin lisäkahvaan 23.

Syvyydenrajoittimen 24 rihlat tulee osoittaa ylöspäin. Vedä syvyydenrajoitin niin kauas ulos, että poranterän

kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X.

Työkalunvaihto

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Pikaistukka (PSB 1000-2 RCE/ PSB 1000-2 RCA/ PSB 800-2 RA/ PSB 780-2 RE) (katso kuva F)

Poraistukka on lukkiutuneena, kun käynnistyskytkintä 9 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon.

Avaa pikaistukka 1 kiertämällä sitä suuntaan n, kunnes työkalu voidaan asettaa siihen. Aseta työkalu.

Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan o, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti.

Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi.

Suomi | 972 609 002 333 • 4.6.07

Page 98

Pikaistukka (PSB 700-2 RE) (katso kuva G)

Pidä pikaporanistukan 1 taimmainen rengas 26 paikallaan ja kierrä etummaista rengasta 25 suuntaan n, kunnes työkalu voidaan työntää paikoilleen. Aseta työkalu.

Pidä pikaistukan 1 taimmaista rengasta 26 paikallaan ja kierrä etummaista rengasta 25 voimakkasti käsin suuntaan o, kunnes raksahdusääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti.

Lukitus aukeaa taas, kun etummaista rengasta 25 kierretään vastakkaiseen suuntaan.

Ruuvinkiertotyökalut (katso kuvat H–I)

Ruuvauskärkiä 27 käytettäessä tulisi aina käyttää myös kärkien yleispidintä 28. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä.

Ruuvinvääntöä varten tulee vaihtokytkin ”Poraus/iskuporaus” 2 aina asettaa tunnukselle ”Poraus”.

Poraistukan vaihto

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Poranistukan irrotus (katso kuva J)

Irrota lisäkahva ja aseta vaihteenvalitsin 11 keskiasentoon 1. ja 2. vaihteen väliin.

Työnnä teräspuikko Ø 4 mm ja n. 50 mm pitkä karan kaulan poraukseen porankaran lukitsemiseksi.

Kiinnitä kuusiokoloavaimen 29 lyhyempi sanka pikaistukkaan 1.

Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pidä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä kuusiokoloavainta 29 suuntaan n. Kiinnijuuttunut poraistukka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 29 pidemmälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti.

Poranistukan asennus (katso kuva K)

Pikaistukan asennus tapahtuu käänteisessä järjestyksessä.

Poista taas terästappi porauksesta istukan asennuksen jälkeen.

Istukka tulee kiristää paikoilleen n. 50– 55 Nm kiristysmomentilla.

Käyttö

Käyttöönotto

f Ota huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Stand-by-näyttö (PSB 1000-2 RCE/ PSB 1000-2 RCA)

Stand-by-näyttö 5 palaa, kun pistotulppa on liitetty verkkojännitteeseen. Jos sähkötyökalua ei voi käynnistaa Stand-by-näytön palaessa on se toimitettava Boschsopimushuoltoon.

Kiertosuunnan asetus (katso kuva L)

Suunnanvaihtokytkimellä 10 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 9 ollessa painettuna tämä ei kuitenkaan ole mahdollista.

Kierto oikealle: Poraamista ja ruuvien kiristämistä varten painat suunnanvaihtokytkintä 10 oikealle vastee- seen asti.

PSB 1000-2 RCE/PSB 1000-2 RCA: Kiertosuunnan näyttö oikealle 3 palaa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Kiertosuunnan näyttö oikealle 31 osoittaa valitun kiertosuunnan.

Kierto vasemmalle: Ruuvien avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 10 vasemmalle vasteeseen asti.

PSB 1000-2 RCE/PSB 1000-2 RCA: Kiertosuunnan näyttö vasemmalla 4 palaa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Kiertosuunnan näyttö vasemmalle 32 osoittaa valitun kiertosuunnan.

Käyttömuodon asetus

Poraus ja ruuvinvääntö Aseta vaihtokytkin 2 tunnukselle ”Poraus”.

Iskuporaus

Aseta vaihtokytkin 2 tunnukselle ”Iskupo- raus”.

Vaihtokytkin 2 lukkiutuu tuntuvasti, ja sitä voi käyttää myös moottorin käydessä.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 9 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin 9 painamalla lukituspainiketta 8.

98 | Suomi 2 609 002 333 • 4.6.07

Page 99

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 9

vapaaksi tai, jos se on lukittu lukituspainikkeella 8, paina ensin käynnistyskytkintä 9 lyhyesti ja päästä se sitten vapaaksi.

Mekaaninen vaihteenvalinta f Käytä vaihteenvalitsinta 11 ainoastaan säh-

kötyökalun ollessa pysähdyksissä.

Vaihteenvalitsimella 11 voidaan valita kaksi kierroslukualuetta.

Vaihde I:

Pieni kierroslukualue; työskentelyyn suurien porahalkaisijoiden kanssa tai ruuvinvääntöön.

Vaihde II:

Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa.

PSB 1000-2 RCE/ PSB 1000-2 RCA: Asento ”S”:

Pieni kierroslukualue; työskentelyyn suurella vääntömomentilla, esim. työskentely rengasmaisilla kairankruunuilla tai ruuvinvääntöön.

Ellei vaihteenvalitsinta 11 voida kääntää vasteeseen asti, tulee käyttökaraa kiertää hieman porasta.

Ylikuormitussuoja (PSB 1000-2 RCE/ PSB 1000-2 RCA)

f Jos vaihtotyökalu juuttuu kiinni, katkeaa

poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta seisoma-asennosta.

Ylikuormitussuojan näyttö 6 vilkkuu, jos sähkötyökalua kuormitetaan liikaa. Pienennä kuormaa, jotta työ voisi jatkua.

Ylikuormituksen seurauksena sähkötyökalu kytkeytyy pois päältä ja ylikuormitussuojan näyttö 6 palaa pysyvästi. Päästä käynnistyskytkin 9 vapaaksi ja käynnistä sähkötyökalu uudelleen työn jatkamiseksi.

Ylikuormitussuojan näyttö 6 palaa pysyvästi vaihteenvalitsimen 11 ollessa asennossa ”S”.

f Vaihteenvalitsimen 11 ollessa asennossa ”S”

ei ylikuormitussuoja ole toiminnassa. Varaudu voimakkaisiin vastamomentteihin, jos vaihtotyökalu jumittuu.

Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Kierrosluvun/iskuluvun asetus

Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 9.

Kevyt käynnistyskytkimen 9 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku.

Kierrosluvun/iskuluvun esivalinta (katso kuva M) (PSB 700-2 RE/ PSB 780-2 RE/ PSB 800-2 RA)

Kierrosluvun esivalinnan säätöpyörällä 30 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana.

Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.

Elektroninen kierrosluvun asetus (Speed Control) (PSB 1000-2 RCE/ PSB 1000-2 RCA)

”Speed Control”-säätöpyörällä 7 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana.

Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.

Työskentelyyn pienellä kierrosluvulla.

II:

Työskentelyyn keskisuurella kierrosluvulla.

III:

Työskentelyyn suurella kierrosluvulla.

Työskentelyyn suurimmalla kierrosluvulla.

Työskentelyohjeita

f Aseta sähkötyökalu mutteriin/ruuviin ainoas-

taan sen ollessa pysähdyksissä. Pyörivät vaihto-

työkalut voivat luiskahtaa pois.

Vihjeitä

Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Aseta vaihtokytkin 2 ”Poraus”-merkin kohdalle, kun poraat kaakeleita. Vasta, kun olet porannut kaakelin läpi, siirrät vaihtokytkimen tunnukseen ”Iskuporaus” ja jatkat työskentelyä iskuilla.

Työskenneltäessä betonissa, kiviaineksessa ja muurauksessa tulee käyttää kovametalliporaa.

Suomi | 992 609 002 333 • 4.6.07

Page 100

Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkausteräs). Boschlisätervikeohjelma takaa asianmukaisen laadun.

Poranteroituslaitteella (lisätarvike) voidaan vaivattomasti teroittaa kierreporanteriä, joiden halkaisija on 2,5– 10 mm.

Hoito ja huolto

Huolto ja puhdistus

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh. +358 (09) 435 991 Fax. +358 (09) 870 2318 www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

100 | Suomi 2 609 002 333 • 4.6.07

BOSCH PSB 1000-2 RCA, PSB 700-2 RE, PSB 800-2 RA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
