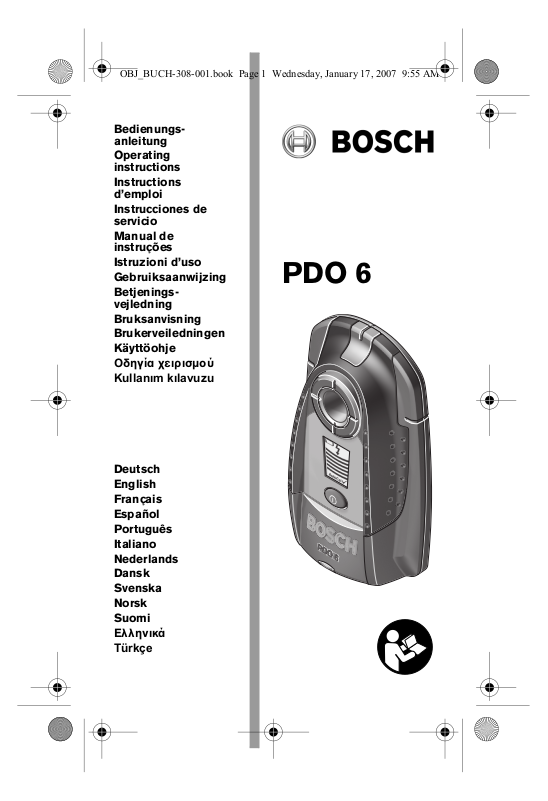

BOSCH PDO 6 User Manual

DODO

PPD

PDO 6

OBJ_BUCH-308-001.book Page 1 Wednesday, January 17, 2007 9:55 AM

Bedienungs­anleitung

Operating
instructions

Instructions
d’emploi

Instrucciones de
servicio

Manual de
instruções

Istruzioni d’uso
Gebruiksaanwijzing
Betjenings-

vejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje

Οδηγία χειρισµού

Kullanım kılavuzu

Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi

Ελληνικά

Türkçe

PDO 6

OBJ_BUCH-308-001.book Page 2 Wednesday, January 17, 2007 9:55 AM

Deutsch . . . . . . . . . . . . . . . . . . . . . . . Seite 4

English . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Français . . . . . . . . . . . . . . . . . . . . . . . Page 20

Español . . . . . . . . . . . . . . . . . . . . . Página 27

Português . . . . . . . . . . . . . . . . . . . Página 35

Italiano . . . . . . . . . . . . . . . . . . . . . . Pagina 42

Nederlands . . . . . . . . . . . . . . . . . . Pagina 50

Dansk. . . . . . . . . . . . . . . . . . . . . . . . . Side 57

Svenska . . . . . . . . . . . . . . . . . . . . . . . Sida 63

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . Side 69

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 75

Ελληνικά . . . . . . . . . . . . . . . . . . . Σελίδα 81

Türkçe . . . . . . . . . . . . . . . . . . . . . . . Sayfa 89

2 1 609 929 K82 • 17.1.07

SENSOR

SENSOR

SENSOR

SENSOR

SENSOR

>

AB8

<

>

AB8

<

AB8

M

ade

i

n

Cz

ec

h Re

publ

ic

B

a

t

t

ery

9V

6

LR

6

1

Ro

b

ert B

o

s

ch G

m

b

H

D

-

7

074

5

Lei

nf

el

d

en

-

E

c

h

ter

d

i

ng

en

DODO

PPD

PDO 6

>

AB8

<

>

AB8

<

>

AB8AB8

<

>

AB8

<

epublic

d

ing

en

Republic

OBJ_BUCH-308-001.book Page 3 Wednesday, January 17, 2007 9:55 AM

abcdabcd

1

2

5

3

4

76

SENSOR

SENSOR

SENSOR

Bat

Bat

ter

ter

y 9V 6LR61

y 9V 6LR61

Robert Bosch GmbH

Robert Bosch GmbH

D - 70745 Leinfelden - Echterdingen

D - 70745 Leinfelden - Echt

Made in Czech Republic

Made in Cze

ch Republic

erdingen

>

>

AB8

AB8

<

<

6

31 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 4 Wednesday, January 17, 2007 9:55 AM

Funktionsbeschreibung

Optimales Arbeiten mit dem Messwerkzeug ist
nur möglich, wenn Sie die Bedienungsanleitung
und die Arbeitshinweise vollständig lesen und
die darin enthaltenen Anweisungen strikt befol­gen. BEWAHREN SIE DIESE ANWEISUNGEN
GUT AUF.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen­und Nichteisenmetalle, z.B. Armierungseisen) sowie spannungsfüh­renden Leitungen in Wänden, Decken und Fußböden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf
die Darstellung des Messwerkzeugs auf der Grafikseite.

1 Leuchtring
2 Markierungsöffnung
3 Display
4 Ein-Aus-Taste
5 Sensorbereich
6 Batteriefachdeckel
7 Arretierung des Batteriefachdeckels

Anzeigenelemente
a Batterie-Anzeige
b Anzeige von spannungsführenden Leitungen

c Messanzeige

d Kalibrierungsanzeige „AutoCal“

4 | Deutsch 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 5 Wednesday, January 17, 2007 9:55 AM

Technische Daten

Digitales Ortungsgerät PDO 6

Sachnummer 3 603 K10 100
max. Erfassungstiefe*:

– Eisenmetalle
– Nichteisenmetalle (Kupferrohr)
– Kupferleitungen (spannungsführend)**
Abschaltautomatik nach ca. 10 min

Betriebstemperatur –10 °C... +50 °C
Lagertemperatur –20°C...+70°C
Batterie
Akku
Betriebsdauer (Alkali-Mangan-Batterie) ca. 6h
Gewicht entsprechend
EPTA-Procedure 01/2003 0,2 kg

* abhängig von Material und Größe der Objekte sowie Material und Zustand
des Untergrundes

** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Mess-

werkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können
variieren.

60 mm
50 mm
30 mm

1x9V6LR61

1x9V6F22

Montage

Batterien einsetzen/wechseln

Verwenden Sie ausschließlich Alkali-Mangan-Batterien oder Akkus.
Zum Öffnen des Batteriefachdeckels 6 drücken Sie die Arretierung

7 in Pfeilrichtung und klappen den Batteriefachdeckel nach unten.
Setzen Sie die mitgelieferte Batterie ein. Achten Sie dabei auf die
richtige Polung.

Deutsch | 51 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 6 Wednesday, January 17, 2007 9:55 AM

Leuchtet die Batterie-Anzeige a im Display auf, dann können Sie bei
Verwendung von Alkali-Mangan-Batterien noch ca. 1 Stunde mes­sen (bei Akkus kürzere Standzeit). Blinkt die Anzeige a, dann sind
noch ca. 10 min Messung möglich. Blinken die Batterie-Anzeige a
und der Leuchtring 1 (rot), dann ist keine Messung mehr möglich
und Sie müssen die Batterie bzw. den Akku wechseln.

f Nehmen Sie die Batterie aus dem Messwerkzeug, wenn

Sie es längere Zeit nicht benutzen. Die Batterie kann bei län-

gerer Lagerung korrodieren oder sich selbst entladen.

Betrieb

Inbetriebnahme

f Schützen Sie das Messwerkzeug vor Nässe und direkter

Sonneneinstrahlung.

Ein-/Ausschalten
f Stellen Sie vor dem Einschalten des Messwerkzeugs

sicher, dass der Sensorbereich 5 nicht feucht ist. Reiben

Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken.

f War das Messwerkzeug einem starken Temperaturwech-

sel ausgesetzt, dann lassen Sie es vor dem Einschalten
austemperieren.

Drücken Sie zum Einschalten des Messwerkzeugs die Ein-Aus­Taste 4.

Nach einem kurzen Selbsttest ist das Messwerkzeug betriebsbereit.
Die Betriebsbereitschaft wird durch einen Haken hinter der Kalibrie­rungsanzeige „AutoCal“ d angezeigt.

Zum Ausschalten des Messwerkzeugs drücken Sie die Ein-Aus­Taste 4.

Erfolgt ca. 10 min lang keine Messung, dann schaltet sich das
Messwerkzeug zur Schonung der Batterien automatisch ab.

6 | Deutsch 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 7 Wednesday, January 17, 2007 9:55 AM

Betriebsarten

Das Messwerkzeug detektiert Objekte unterhalb des Sensorberei­ches 5.

Metallobjekte suchen

Nach dem Einschalten leuchtet der Ring 1 grün.

Setzen Sie das Messwerkzeug auf die zu untersu­chende Oberfläche und bewegen Sie es seitlich.
Leuchtet der Ring 1 weiterhin grün und ertönt kein
Signalton, ist im Untergrund kein Metallobjekt
erkennbar. Nähert sich das Messwerkzeug einem
Metallobjekt, nimmt der Ausschlag in der Messan­zeige c zu. Über einem Metallobjekt wird der Ring 1
rot und es ertönt ein Signalton.

Beim ersten Überfahren wird die Position des Metallobjekts nur
grob angezeigt. Wenn Sie das Metallobjekt mehrmals mit dem
Messwerkzeug überfahren, wird die Objekterkennung immer präzi­ser. Nach mehrmaligem Überfahren (ohne das Messwerkzeug vom
Untergrund abzuheben) kann die Position des Metallobjektes genau
angezeigt werden: Leuchtet der Ring 1 rot und ertönt der Signalton,
liegt das Metallobjekt unterhalb der Sensormitte (unterhalb der Mar­kierungsöffnung 2).

Spannungsführende Leitungen suchen

Das Messwerkzeug zeigt Leitungen an, die Spannung zwischen
110 V und 400 V führen und deren Frequenz dem weit verbreiteten
Standard (Wechselstrom mit 50 bzw. 60 Hz) entspricht. Andere Lei­tungen (Gleichstrom, höhere/niedrigere Frequenz oder Spannung)
sowie nicht spannungsführende Leitungen können nicht zuverlässig
gefunden werden, sie werden aber gegebenenfalls als Metallob­jekte angezeigt.

Die Suche nach spannungsführenden Leitungen erfolgt automatisch
bei jeder Messung. Wird eine spannungsführende Leitung gefunden,
erscheint im Display die Anzeige b. Bewegen Sie das Messwerkzeug
wiederholt über die Fläche, um die spannungsführende Leitung
genauer zu lokalisieren. Nach mehrmaligem Überfahren kann die
Position der spannungsführenden Leitung sehr genau angezeigt wer­den. Ist das Messwerkzeug sehr nahe an der Leitung, dann blinkt der
Leuchtring 1 rot und der Signalton ertönt mit schneller Tonfolge.

Deutsch | 71 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 8 Wednesday, January 17, 2007 9:55 AM

Spannungsführende Leitungen können leichter gefunden werden,
wenn Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten
Leitung angeschlossen und eingeschaltet werden. Leitungen mit
110 V, 230 V und 400 V (Drehstrom) werden mit ungefähr dersel­ben Suchleistung gefunden.

Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen
oder hinter Oberflächen mit hohem Wassergehalt) können span­nungsführende Leitungen nicht sicher gefunden werden. Wird über
einem größeren Bereich überall ein Messwert c angezeigt, dann
schirmt das Material elektrisch ab und die Suche nach spannungs­führenden Leitungen ist nicht zuverlässig.

Arbeitshinweise

f Die Messergebnisse können prinzipbedingt durch be-

stimmte Umgebungsbedingungen beeinträchtigt werden.
Dazu gehören z.B. die Nähe von Geräten, die starke mag­netische oder elektromagnetische Felder erzeugen, Näs­se, metallhaltige Baumaterialien, alukaschierte Dämm­stoffe oder leitfähige Tapeten. Beachten Sie deshalb vor dem

Bohren, Sägen oder Fräsen in Wände, Decken oder Böden auch
andere Informationsquellen (z.B. Baupläne).

Objekte markieren

Sie können gefundene Objekte bei Bedarf markieren. Bei maximalem
Ausschlag der Messanzeige c befindet sich die Mitte des Objektes
unter der Markierungsöffnung 2. Die Grenzen eines Objektes können
Sie durch den Wechsel des Leuchtringes 1 von grün zu rot finden.
Markieren Sie die gesuchte Stelle mit einem Stift durch die Markie­rungsöffnung 2.

Anzeige „AutoCal“

Blinkt der Haken hinter der Kalibrierungsanzeige „AutoCal“ d über
längere Zeit oder wird er nicht mehr angezeigt, kann nicht mehr
zuverlässig gemessen werden. Senden Sie das Messwerkzeug in
diesem Fall an eine autorisierte Bosch-Kundendienststelle.

8 | Deutsch 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 9 Wednesday, January 17, 2007 9:55 AM

Wartung und Service

Wartung und Reinigung

Schlägt die Messanzeige c dauerhaft aus, obwohl sich kein Objekt
aus Metall in der Nähe des Messwerkzeugs befindet, kann das
Messwerkzeug manuell kalibriert werden. Entfernen Sie dazu alle
Objekte aus der Nähe des Messwerkzeugs (auch Armbanduhr oder
Ring aus Metall) und halten Sie das Messwerkzeug in die Luft. Drü­cken Sie bei ausgeschaltetem Messwerkzeug die Ein-Aus-Taste 4
so lange, bis der Leuchtring 1 gleichzeitig rot und grün leuchtet. Las­sen Sie dann die Taste los. Verlief die Kalibrierung erfolgreich, dann
startet das Messwerkzeug nach einigen Sekunden neu und ist wie­der betriebsbereit.

Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch
ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Um die Messfunktion nicht zu beeinflussen, dürfen im Sensorbe­reich 5 auf der Vorder- und Rückseite des Messwerkzeugs keine
Aufkleber oder Schilder, insbesondere keine Schilder aus Metall,
angebracht werden.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüf­verfahren einmal ausfallen, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu las­sen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte
unbedingt die 10-stellige Sachnummer laut Typenschild des Mess­werkzeugs an.

Deutsch | 91 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 10 Wednesday, January 17, 2007 9:55 AM

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie
unter:

www.bosch-pt.com
www.powertool-portal.de, das Internetportal für Heimwerker und

Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen
Heimwerker Akademie.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 10

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 11

Österreich

ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien

✆ Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +43 (0)1/ 61 03 80

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+43 (0)1/61 03 84 91

✆ Kundenberater . . . . . . . . . . . . . . . . . . . .+43 (0)1/7 97 22 30 66

E-Mail: [e-mail]

Schweiz

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 11

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 51

Luxemburg

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-Mail: [e-mail]

10 | Deutsch 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 11 Wednesday, January 17, 2007 9:55 AM

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umwelt­gerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Messwerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Messwerkzeuge getrennt gesam­melt und einer umweltgerechten Wiederverwertung
zugeführt werden.

Akkus/Batterien:

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder
ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf
umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder ver­brauchte Akkus/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abge­geben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld

Schweiz

Batrec AG
3752 Wimmis BE

Änderungen vorbehalten.

Deutsch | 111 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 12 Wednesday, January 17, 2007 9:55 AM

Functional Description

Optimal working with the measuring tool is pos­sible only when the operating instructions and
information are read completely, and the
instructions contained therein are strictly fol­lowed. SAVE THESE INSTRUCTIONS.

Intended Use

The measuring tool is intended for the detection of metals (ferrous
and non-ferrous metals, e.g., rebar) and “live” wires/conductors in
walls, ceilings and floors.

Product Features

The numbering of the product features shown refers to the illustra­tion of the measuring tool on the graphic page.

1 Illuminated ring
2 Marking hole
3 Display
4 On/Off button
5 Sensor area
6 Battery lid
7 Latch of battery lid

Display Elements
a Battery indication

b “Live” wire indicator

c Measuring indicator

d“AutoCal” calibration indicator

12 | English 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 13 Wednesday, January 17, 2007 9:55 AM

Technical Data

Digital Detector PDO 6

Article number 3 603 K10 100
Maximum scanning depth*:

–Ferrous metals
– Non-ferrous metals (copper pipe)
– Copper conductors (live)**
Automatic switch-off after approx. 10 min

Operating temperature –10 °C... +50 °C
Storage temperature –20°C...+70°C
Battery
Rechargeable battery
Operating lifetime
(alkali-manganese batteries) approx.
Weight according to
EPTA-Procedure 01/2003 0.2 kg

* depends on material and size of objects as well as material and condition
of structure

** less scanning depth for wires/conductors that are not “live”
Please observe the article number on the type plate of your measuring tool.

The trade names of the individual measuring tools may vary.

60 mm
50 mm
30 mm

1x9V6LR61

1x9V6F22

6h

Assembly

Inserting/Replacing the Battery

Use only alkali-manganese or rechargeable batteries.
To open the battery lid 6, press the latch 7 in the direction of the

arrow and fold the battery lid downward. Insert the battery provided.
Pay attention that the polarity is correct.

English | 131 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 14 Wednesday, January 17, 2007 9:55 AM

When the battery indication a in the display lights up, measuring is
possible for approx. 1 h when using alkali-manganese batteries (serv­ice life is shorter with rechargeable batteries). When the battery indi­cation a flashes, measuring is still possible for approx. 10 minutes.
When the battery indication a and the illuminated ring 1 (red) are
flashing, measuring is no longer possible and the battery or the
rechargeable battery respectively, must be replaced.

f If the measuring tool is not used for a long period of time,

the battery must be removed. The battery can corrode or dis-

charge itself over long periods.

Operation

Initial Operation

f Protect the measuring tool against moisture and direct

sun irradiation.

Switching On and Off
f Before switching the measuring tool on, make sure that

the sensor area 5 is not moist. If required, wipe the measur-

ing tool dry using a cloth.

f If the measuring tool was subject to an extreme temper-

ature change, allow it to adjust to the ambient tempera­ture before switching on.

To switch on the measuring tool, press the On/Off switch 4.
After a brief self-check, the measuring tool is ready for operation.

The operational readiness is indicated by a check mark behind the
“AutoCal” calibration indicator d.

To switch the measuring tool off, press the “on/off” button 4.
When no measurements are carried out for approx. 10 minutes, the

measuring tool switches off automatically in order to extend the serv­ice life of the batteries.

14 | English 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 15 Wednesday, January 17, 2007 9:55 AM

Operating Modes

The measuring tool detects objects below the sensor area 5.

Detecting Metal Objects

After switching on, the illuminated ring 1 lights up green.

Place the measuring tool on the surface to be
scanned and move it sidewards. When the illumi­nated ring 1 continues to light up green and no sig­nal tone sounds, then no metal object is detectable
in the structual material below. When the measuring
tool comes close to a metal object, the amplitude in
the measuring indicator c increases. When the
measuring tool is above a metal object, the ring 1
turns red and a signal tone sounds.

When moving over a surface the first time, the position of the metal
object is indicated only approximately. When moving the measuring
tool over the metal object several times, the object is detected more
and more precisely. After moving over the surface above the metal
object several times (without lifting off the measuring tool from the
surface), the position of the metal object can be indicated accu­rately: When the illuminated ring 1 lights up red and the signal tone
sounds, then the metal object is below the centre of the sensor
(below the marking hole 2).

Scanning for “Live” Wires

The measuring tool indicates “live” wires/conductors that carry volt­ages between 110 V and 400 V, and a frequency corresponding
with the common standard (AC with 50 to 60 Hz). Other wires/con­ductors (carrying DC, higher/lower frequency or voltage) as well as
“dead” wires/conductors cannot be found reliably, but are possibly
indicated as metal objects.

The scan for “live” wires/conductors takes place automatically for
each measurement. When a “live” wire/connductor is detected, the
indicator b appears in the display. Move the measuring tool over the
surface repeatedly in order to localise the “live” wire. After moving the
measuring tool over the surface several times, the position of the
“live” wire/conductor can be indicated quite precisely. If the measur­ing tool is very close to the wire/conductor, then the illuminated ring
1 lights up red and the signal tone sounds with rapid tone sequence.

English | 151 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 16 Wednesday, January 17, 2007 9:55 AM

“Live” wires/conductors can be detected easier when power con­sumers (e.g., lamps, appliances) are connected to the wire/conduc­tor being sought and switched on. Wires/conductors with 110 V,
230 V and 400 V (three-phase current) are detected with about the
same scan capacity.

Under certain conditions (such as when behind metal surfaces or
behind surfaces with high water content), “live” wires/conductors
cannot be detected with certainty. When measuring indicator c is
indicated over a larger range, then the material is screening-off elec­trically and the scan for “live” wires/conductors is not reliable.

Operating Instructions

f On condition of the principle, the measuring values can

be impaired through certain ambient conditions. These
include, e.g., the proximity of other equipment that pro­duce strong magnetic or electromagnetic fields, moisture,
metallic building materials, foil-laminated insulation
materials or conductive wallpaper. Therefore, please also

observe other information sources (e.g. construction plans)
before drilling, sawing or routing into walls, ceilings or floors.

Marking Objects

Detected objects can be marked as required. Where the amplitude of
measuring indication c is at its maximum, the centre of the object is
located below marking hole 2. The limits of an object are indicated by
the colour change of the illuminated ring 1 from green to red. Using a
pen, mark the sought after location through the marking hole 2.

“AutoCal” Calibration Indicator

When the check mark behind the “AutoCal” calibration indicator d
flashes for longer periods or if it is not displayed anymore, reliable
scanning is no longer possible. In this case, send in the measuring
tool to an authorised Bosch after-sales service agent.

16 | English 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 17 Wednesday, January 17, 2007 9:55 AM

Maintenance and Service

Maintenance and Cleaning

When the measuring indicator c continuously shows an amplitude
even though there is no metal object in the vicinity of the measuring
tool, the measuring tool can be calibrated manually. For this, remove
all objects in the vicinity of the measuring tool (including wrist
watches or rings of metal) and hold the measuring tool up in the air.
With the measuring tool switched off, press the On/Off button 4
until the illuminated ring 1 lights up red and green at the same time.
Then release the button. When the calibration process was suc­cessful, the measuring tool will start over after a few seconds and is
then ready for operation.

Wipe away debris or contamination with a dry, soft cloth. Do not use
cleaning agents or solvents.

In order not to affect the measuring function, decals/stickers or
name plates, especially metal ones, may not be attached in the sen­sor area 5 on the front or back side of the measuring tool.

If the measuring tool should fail despite the care taken in manufac­turing and testing procedures, repair should be carried out by an
authorized after-sales service centre for Bosch power tools.

In all correspondence and spare parts orders, please always include
the 10-digit article number given on the type plate of the measuring
tool.

English | 171 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 18 Wednesday, January 17, 2007 9:55 AM

Service and Customer Assistance

Exploded views and information on spare parts can be found under:

www.bosch-pt.com

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham-Uxbridge
Middlesex UB 9 5HJ

✆ Service: . . . . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 82

✆ Advice line: . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 91

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 89

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24

✆ Service: . . . . . . . . . . . . . . . . . . . . . . . . . . .+353 (0)1 / 4 66 67 00

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +353 (0)1 / 4 66 68 88

Australia and New Zealand

Robert Bosch Australia Pty. Ltd.
RBAU/ SPT
1555 Centre Road
P.O. Box 66
3168 Clayton/ Victoria

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +61 (0)1 / 3 00 30 70 44

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +61 (0)1 / 3 00 30 70 45

www.bosch.com.au

18 | English 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 19 Wednesday, January 17, 2007 9:55 AM

Disposal

Measuring tools, accessories and packaging should be sorted for
environmental-friendly recycling.

Only for EC countries:

Do not dispose of measuring tools into household
waste!
According the European Guideline 2002/96/EC for
Waste Electrical and Electronic Equipment and its
implementation into national right, measuring tools
that are no longer usable must be collected separately
and disposed of in an environmentally correct manner.

Battery packs/batteries:

Do not dispose of battery packs/batteries into household waste, fire
or water. Battery packs/batteries should be collected, recycled or
disposed of in an environmental-friendly manner.

Only for EC countries:

Defective or dead out battery packs/batteries must be recycled
according the guideline 91/157/EEC.

Batteries no longer suitable for use can be directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham-Uxbridge
Middlesex UB 9 5HJ

✆ Service: . . . . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 82

✆ Advice line: . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 91

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 89

Subject to change without notice.

English | 191 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 20 Wednesday, January 17, 2007 9:55 AM

Description du fonctionnement

Un travail optimal avec cet appareil de mesure
n’est possible que si vous lisez complètement les
instructions d’utilisation et les instructions de tra­vail et que vous respectiez strictement les indica­tions qui y sont mentionnées. GARDER PRECIEU­SEMENT CES INSTRUCTIONS DE SECURITE.

Utilisation conforme

L’appareil de mesure est conçu pour détecter les métaux (métaux
ferreux et non-ferreux, tels que les fers d’armature) ainsi que les con­duites sous tension dans les murs, plafonds et sols.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représen­tation de l’appareil de mesure sur la page graphique.

1 Anneau luminescent
2 Ouverture de marquage
3 Afficheur
4 Interrupteur Marche/Arrêt
5 Zone de détection
6 Couvercle du compartiment à piles
7 Blocage du couvercle du compartiment à piles

Eléments d’affichage
a Indicateur de charge de la pile
b Affichage de conduites électriques sous tension

c Affichage de mesure

d Affichage de calibrage « AutoCal »

20 | Français 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 21 Wednesday, January 17, 2007 9:55 AM

Caractéristiques techniques

Détecteur numérique PDO 6

N° d’article 3 603 K10 100
Profondeur max. de détection*:

– Métaux ferreux
– Métaux non-ferreux (cuivre)
– Conduites en cuivre (sous tension)**
Coupure automatique après env. 10 min

Température de service –10 °C... +50 °C
Température de stockage –20°C...+70°C
Pile
Accu
Durée de fonctionnement (avec pile alcaline
au manganèse) env.
Poids suivant EPTA-Procédure 01/2003 0,2 kg

* selon le matériau et la taille des objets ainsi que du matériau et de l’état du
support

** profondeur plus faible de détection pour les conduites sans tension
Faire attention au numéro d’article se trouvant sur la plaque signalétique de

l’appareil de mesure. Les désignations commerciales des différents appa­reils peuvent varier.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1x9V6F22

6h

Montage

Mise en place/changement des piles

N’utiliser que des piles ou accus alcalines au manganèse.
Pour ouvrir le couvercle du compartiment à piles 6, appuyer sur le

blocage 7 dans le sens de la flèche et relever le couvercle du com­partiment à piles. Introduire la pile fournie. Veiller à la bonne position
des pôles.

Français | 211 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 22 Wednesday, January 17, 2007 9:55 AM

Si l’affichage de piles a s’allume sur l’afficheur, vous disposez encore
d’environ 1 heure pour effectuer des mesurages, si vous utilisez des
piles alcalines au manganèse (les accus ont une durée d’utilisation
plus courte). Si l’affichage a clignote, vous disposez encore d’environ
10 min. pour effectuer des mesurages. Si l’affichage des piles a et
l’anneau luminescent 1 clignotent (rouge), aucun mesurage ne peut
être effectué et la pile ou l’accu doit être remplacé.

f Sortir les piles de l’appareil de mesure au cas où l’appa-

reil ne serait pas utilisé pendant un certain temps. En cas

de stockage long, la pile peut être corrodée ou se décharger.

Fonctionnement

Mise en service

f Protéger l’appareil de mesure contre l’humidité, ne pas

l’exposer aux rayons directs du soleil.

Mise en Marche/Arrêt
f Avant de mettre en service l’appareil de mesure, s’assu-

rer que la zone de détection 5 n’est pas humide. Si néces-

saire, sécher l’appareil de mesure à l’aide d’un chiffon.

f Au cas où l’appareil de mesure aurait été exposé à une

forte différence de température, le laisser équilibrer sa
température avant de le mettre en service.

Pour mettre en marche l’appareil de mesure, appuyer sur l’inter­rupteur Marche/Arrêt 4.

Après un bref test automatique, l’appareil de mesure est prêt à fonc­tionner. Un crochet derrière l’affichage de calibrage «AutoCal» d
indique l’état de service.

Pour arrêter l’appareil de mesure, appuyer sur la touche Marche/
Arrêt 4.

Après 10 minutes env. passées sans qu’une mesure n’ait été effec­tuée, l’appareil de mesure s’arrête automatiquement afin de ména­ger les piles.

22 | Français 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 23 Wednesday, January 17, 2007 9:55 AM

Mode opératoire

L’appareil de mesure détecte des objets au-dessous de la zone de
détection 5.

Détection d’objets en métal

Après la mise en service, l’anneau 1 s’allume en vert.

Placer l’appareil de mesure sur la surface à examiner
et le déplacer transversalement. Si l’anneau 1 reste al­lumé vert et qu’aucun signal acoustique ne se fait en­tendre, aucun objet métallique n’est visible dans le
sol. Lorsque l’appareil de mesure s’approche d’un ob­jet métallique, l’amplitude dans l’afficheur c augmen­te. Au-dessus d’un objet métallique, l’anneau 1 de­vient rouge et un signal acoustique se fait entendre.

Lors du premier passage, la position de l’objet métallique n’est indi­quée qu’approximativement. Si l’on passe l’appareil de mesure plu­sieurs fois sur l’objet métallique, l’objet est reconnu de façon de plus
en plus précise. Après avoir passé plusieurs fois (sans soulever l’ap­pareil de mesure de la surface), la position de l’objet métallique peut
être précisément affichée : Si l’anneau 1 s’allume en rouge et que le
signal acoustique se fait entendre, l’objet métallique se trouve en-des­sous du milieu du capteur (en-dessous de l’ouverture de marquage 2).

Détecter des conduites sous tension

L’appareil de mesure indique des conduites sous tension entre
110 V et 400 V et dont la fréquence correspond au standard habi­tuel ( courant al tern atif de 50 ou 60 Hz). Il n’est pas poss ible de tro u­ver de manière fiable d’autres conduites (courant continu, fréquence
ou tension plus élevée/plus basse) ainsi que des conduites sans
tension, le cas échéant, elles sont cependant indiquées comme
objets métalliques.

La recherche de conduites sous tension se fait automatiquement lors
de chaque prise de mesure. Si une conduite sous tension est détec­tée, l’indication b est affichée. Déplacer l’appareil de mesure plu­sieurs fois sur la surface pour précisément localiser la conduite sous
tension. Après avoir passé plusieurs fois, la position de la conduite
sous tension peut être précisément affichée. Si l’appareil de mesure
est très proche de la conduite, l’anneau luminescent 1 clignote en
rouge et le signal sonore retentit avec une succession rapide de sons.

Français | 231 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 24 Wednesday, January 17, 2007 9:55 AM

Les conduites sous tension peuvent être détectées plus facilement,
si les consommateurs de courant (par ex. lampes, appareils) sont
connectés à la conduite et mis en service. Les conduites à 110 V,
230 V et 400 V (courant triphasé) sont détectées avec approxima­tivement la même capacité de détection.

Dans certaines conditions (par ex. derrières les surfaces métalliques
ou les surfaces contenant beaucoup d’eau), il n’est pas toujours pos­sible de détecter les conduites sous tension. Si lors de la mise en ser­vice de l’appareil sur une surface relativement grande, seule la valeur
de mesure c est affichée, cela signifie que le matériau fait écran et que
la détection de conduites sous tension n’est plus fiable.

Instructions d’utilisation

f De par la conception de l’appareil, les résultats de mesure

peuvent être entravés par certaines conditions environne­mentales, tels que par ex. la proximité d’appareils qui gé­nèrent de forts champs magnétiques ou électromagnéti­ques, l’humidité, les matériaux de construction contenant
des métaux, les matériaux isolants métallisés ou les pa­piers peints conducteurs. Avant le perçage, le sciage ou le frai-

sage dans les murs, plafonds ou sols, respecter également
d’autres sources d’information (par ex. plans de construction).

Marquage d’objets

Si nécessaire, les objets détectés peuvent être marqués. Si l’oscilla­tion de l’afficheur c est à son maximum, le centre de l’objet se trouve
en-dessous de l’ouverture de marquage 2. Les limites d’un objet
peuvent être détectées lorsque l’anneau luminescent 1 change du
vert au rouge. Passer un crayon à travers l’ouverture de marquage 2
pour marquer l’endroit cherché.

Affichage « AutoCal »

Si le crochet derrière l’affichge de calibrage « AutoCal » d clignote
pendant une période assez longue ou quand il n’est plus affiché, il
n’est plus possible d’effectuer des mesures fiables. Dans un tel cas,
envoyer l’appareil de mesure à une station de service après-vente
agréee pour outillage Bosch.

24 | Français 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 25 Wednesday, January 17, 2007 9:55 AM

Entretien et service après-vente

Nettoyage et entretien

Si l’affichage de mesure c oscille de façon permanente, bien
qu’aucun objet ne se trouve à proximité de l’appareil de mesure, il
est possible de calibrer l’appareil de mesure manuellement. Pour ce
faire, enlever tous les objets à proximité de l’appareil de mesure
(également montres ou anneaux en métal) et maintenir l’appareil de
mesure en l’air. L’appareil de mesure étant arrêté, appuyer sur la tou­che Marche/Arrêt 4 jusqu’à ce que l’anneau luminescent 1 s’allume
simultanément rouge et vert. Puis relâcher la touche. Si le calibrage
est réussi, l’appareil de mesure redémarre au bout de quelques
secondes et est de nouveau prêt à fonctionner.

Nettoyer l’appareil à l’aide d’un torchon doux et sec. Ne pas utiliser
de détergents ou de solvants.

Afin de ne pas altérer la fonction de mesure, n’appliquer pas de pla­quettes, en particulier de plaquettes en métal sur la zone de détection
5 se trouvant au dos ou sur la face avant de l’appareil de mesure.

Si, malgré tous les soins apportés à la fabrication et au contrôle de
l’appareil de mesure, celui-ci devait avoir un défaut, la réparation ne
doit être confiée qu’à une station de service après-vente agréée
pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de
rechange, nous préciser impérativement le numéro d’article à dix
chiffres de l’appareil de mesure indiqué sur la plaque signalétique.

Service après-vente

Vous trouverez des vues éclatées ainsi que des informations con­cernant les pièces de rechange sous :

www.bosch-pt.com
France

Robert Bosch France S.A.S.
Service Après-vente/Outillage
126, rue de Stalingrad
93700 Drancy

✆ Centre d’appels SAV : . . . . . . . . . . . . . . . . . . . . 01 43 11 90 06

✆ N° vert Conseiller Bosch : . . . . . . . . . . . . . . . . . 0 800 05 50 51

Français | 251 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 26 Wednesday, January 17, 2007 9:55 AM

Belgique, Luxembourg

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-Mail : [e-mail]

Suisse

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 12

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 52

Elimination des déchets

Les appareils de mesure ainsi que leurs accessoires et emballages,
doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne :

Ne pas jeter votre appareil de mesure avec les ordu­res ménagères !
Conformément à la directive européenne
2002/96/CE relative aux déchets d’équipements
électriques et électroniques et sa réalisation dans
les lois nationales, les appareils de mesure dont on
ne peut plus se servir doivent être séparés et suivre
une voie de recyclage appropriée.

Accus/piles :

Ne pas jeter les accu/piles dans les ordures ménagères, ni dans les
flammes ou l’eau. Les accus/piles doivent être collectés, recyclés ou
éliminés en conformité avec les réglementations se rapportant à
l’environnement.

Seulement pour les pays de l’Union Européenne :

Les accus/piles usés ou défectueux doivent être recyclés conformé­ment à la directive 91/157/CEE.

Les accus/piles dont on ne peut plus se servir peuvent être dépo­sés directement auprès de :

Suisse

Batrec AG
3752 Wimmis BE

Sous réserve de modifications.

26 | Français 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 27 Wednesday, January 17, 2007 9:55 AM

Descripción del funcionamiento

Solamente podrá trabajar de forma óptima con
el aparato de medición si lee íntegramente las
instrucciones de manejo y de operación, ate­niéndose estrictamente a las instrucciones allí
comprendidas. GUARDE ESTAS INSTRUCCIO­NES EN UN LUGAR SEGURO.

Utilización reglamentaria

El aparato de medición ha sido diseñado para localizar metales (no
férricos y férricos, p.ej. acero para armar) y conductores portadores
de tensión en paredes, techos y suelos.

Componentes principales

La numeración de los componentes está referida a la imagen del
aparato de medición en la página ilustrada.

1 Anillo luminoso
2 Orificio para marcado
3 Display
4 Tecla de conexión/desconexión
5 Área del sensor
6 Tapa del alojamiento de la pila
7 Enclavamiento de la tapa del alojamiento de la pila

Elementos de indicación
a Símbolo de estado de carga
b Indicador de conductores portadores de tensión

c Indicador de medida

d Indicador de calibrado “AutoCal”

Español | 271 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 28 Wednesday, January 17, 2007 9:55 AM

Datos técnicos

Detector Digital PDO 6

Nº de artículo 3 603 K10 100
Profundidad de detección máx.*:

–Metales férricos
– Metales no férricos (tubo de cobre)
– Conductores de cobre (portadores de

tensión)**
Desconexión automática después de aprox. 10 min
Temperatura de operación –10 °C... +50 °C
Temperatura de almacenamiento –20°C...+70°C
Pila
Acumulador
Autonomía (pilas alcalinas-manganeso), aprox. 6h
Peso según EPTA-Procedure 01/2003 0,2 kg

* Dependiente del tipo de material y tamaño de los objetos, así como del tipo
de material y estado de la base de apoyo

** La profundidad de detección es menor en conductores que no sean
portadores de tensión

Preste atención al nº de artículo que figura en la placa de características de
su aparato de medida, ya que pueden variar las denominaciones comercia­les en ciertos aparatos de medida.

60 mm
50 mm

30 mm

1x9V6LR61

1x9V6F22

Montaje

Inserción y cambio de la pila

Utilice exclusivamente pilas alcalinas-manganeso o acumuladores.
Para abrir la tapa del alojamiento de la pila 6 presione el enclava-

miento 7 en sentido de la flecha y gire hacia abajo la tapa. Inserte la
pila que se adjunta. Respete la polaridad.

28 | Español 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 29 Wednesday, January 17, 2007 9:55 AM

Si el símbolo de estado de carga a del display se ilumina, y se están
empleando pilas alcalinas-manganeso, puede seguirse midiendo
durante aprox. 1 hora (este tiempo se reduce al usar acumuladores).
Si el símbolo a parpadea, solamente puede seguirse midiendo
durante 10 min. Si parpadean el símbolo de estado de carga a y el
anillo luminoso 1 (rojo), no es posible realizar entonces ninguna medi­ción y deberá sustituirse la pila o el acumulador.

f Saque la pila del aparato de medida si pretende no utili-

zarlo durante largo tiempo. Si el tiempo de almacenaje es

prolongado, la pila se puede llegar a corroer o autodescargar.

Operación

Puesta en marcha

f Proteja el aparato de medida de la humedad y de la expo-

sición directa al sol.

Conexión/desconexión
f Antes de conectar el aparato de medida cerciorarse de

que no esté humedecida el área del sensor 5. Si fuera éste

el caso secar el aparato de medida con un paño seco.

f Si el aparato de medida ha sido sometido a un cambio

brusco de temperatura, deje que éste se atempere pri­mero antes de conectarlo.

Para conectar el aparato de medición pulse la tecla de conexión/
desconexión 4.

Una vez concluida la breve rutina de autocontrol del aparato de
medición, éste se encuentra en disposición de funcionamiento. La
disponibilidad de servicio se señaliza mediante el ganchito que apa­rece al margen derecho de “AutoCal” d.

Para desconectar el aparato de medida pulsar la tecla de conexión/
desconexión 4.

Con el fin de proteger la pila, el aparato de medición se desconecta
automáticamente después de un tiempo de inactividad de aprox.
10 min.

Español | 291 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 30 Wednesday, January 17, 2007 9:55 AM

Modos de operación

El aparato de medida detecta los objetos situados debajo del área
del sensor 5.

Detección de objetos metálicos

Después de la conexión, el anillo se ilumina de color 1 verde.

Deposite el aparato de medición sobre la superficie
a explorar y desplácelo lateralmente. Si el anillo 1
sigue iluminado de color verde sin emitirse una
señal acústica, ello indica que no se ha detectado
ningún objeto metal. Al aproximarse el aparato de
medición a un objeto de metal aumenta la amplitud
del indicador de medición c Al encontrarse sobre
un objeto metálico el anillo 1 se pone rojo y además
se emite una señal acústica.

Al sobrepasar por primera vez un objeto metálico su posición sola­mente se indica de forma aproximada. Al sobrepasar varias veces el
objeto metálico con el aparato de medición, su detección es más
precisa cada vez. Tras sobrepasar varias veces el objeto de metal
(sin separar el aparato de medición de la superficie de apoyo)
puede determinarse con exactitud la posición del mismo: Si el anillo
1 se ilumina de color rojo y se emite una señal acústica, el objeto
metálico se encuentra entonces debajo del centro del sensor
(debajo del orificio para marcado 2).

Detección de conductores portadores de tensión

El aparato de medición detecta conductores con tensiones entre
110 V y 400 V con las frecuencias más comunes (tensión alterna de
50 ó 60 Hz). Los demás conductores (de corriente continua y de
frecuencias y tensiones mayores o menores), y los conductores no
portadores de tensión, no puede detectarse de forma fiable, pero
puede que sean detectados e indicados como objetos metálicos.

La exploración de conductores portadores de tensión se realiza auto­máticamente en cada medición. En caso de detectarse un conductor
portador de tensión se representa en el display el símbolo b. Despla­ce repetidamente el aparato de medición sobre la superficie para po­der detectar con mayor exactitud el conductor eléctrico. Después de
haber sobrepasado reiteradamente por encima del conductor porta­dor de tensión, la localización de la posición del mismo puede reali-

30 | Español 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 31 Wednesday, January 17, 2007 9:55 AM

zarse de forma muy exacta. Si el aparato de medición se encuentra
muy próximo al conductor, comienza a parpadear en color rojo el ani­llo luminoso 1 y la señal acústica se emite muy seguidamente.

Los conductores portadores de tensión pueden detectarse más
fácilmente si se conecta a ellos, y se deja funcionar, algún consumi­dor (p.ej. una lámpara o aparato). Los conductores con tensiones
de 110 V, 230 V y 400 V (corriente trifásica) se detectan sin apre­ciarse gran diferencia entre ellos.

Bajo ciertas condiciones (como p.ej. detrás de superficies metáli­cas o detrás de superficies muy húmedas) no es posible detectar
con fiabilidad conductores portadores de tensión. Al indicarse un
valor de medición c dentro de un área bastante amplia, ello es señal
de que el material apantalla eléctricamente, no siendo fiable por ello
la detección de conductores portadores de tensión.

Instrucciones para la operación

f Condicionado por el principio de funcionamiento, los

resultados de medición pueden verse afectados por cier­tas condiciones del entorno. Éstas pueden ser p.ej. la
proximidad de aparatos que generen unos fuertes cam­pos magnéticos o electromagnéticos, la humedad, mate­riales de construcción que contengan metal, y materiales
aislantes revestidos con lámina de aluminio o papeles
pintados conductores. Por ello, antes de taladrar, serrar o fre-

sar en paredes, techos o suelos, recomendamos consultar otras
fuentes de información (p.ej. planos de construcción).

Marcado de los objetos

Si lo desea, puede marcar los objetos localizados. Al obtenerse la
amplitud máxima en el indicador de medición c, el centro del objeto
se encuentra justamente debajo del orificio para marcado 2. Los
límites de un objeto pueden determinarse observando el cambio de
color de verde a rojo del anillo luminoso 1. Marque el punto buscado
insertando la punta de un lápiz por el orificio para marcado 2.

Indicador “AutoCal”

Si el ganchito junto al indicador “AutoCal” d parpadease durante
largo tiempo, o si hubiese desaparecido, no es posible realizar
entonces una exploración fiable. En este caso deberá hacer reparar
el aparato de medida en un servicio técnico autorizado Bosch.

Español | 311 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 32 Wednesday, January 17, 2007 9:55 AM

Mantenimiento y servicio

Mantenimiento y limpieza

En caso de obtenerse una deflexión permanente del indicador de
medición c a pesar de no encontrarse un objeto metálico cerca del
aparato de medición, es posible calibrar el mismo. Para ello, retire
todos los objetos en las proximidades del aparato de medida
(incluso un reloj de pulsera o anillo de metal) y mantenga en vilo el
aparato de medición. Estando desconectado el aparato de medi­ción, mantenga accionada la tecla de conexión/desconexión 4 hasta
que el anillo luminoso 1 se ilumine simultáneamente de color rojo y
verde. Suelte entonces la tecla. Si el calibrado ha sido llevado a
cabo correctamente, el aparato de medición vuelve a ponerse en
marcha tras unos pocos segundos, y queda entonces en disposi­ción de funcionamiento.

Limpie el aparato con un paño seco y suave. No utilice agentes de
limpieza ni disolvente.

Para no falsear la medición no deberán fijarse en el área del sensor
5 tanto en el frente como al dorso del aparato de medida ni etique­tas ni placas, especialmente si éstas fuesen de metal.

Si a pesar de los esmerados procesos de fabricación y control, el
aparato de medida llegase a averiarse, la reparación deberá encar­garse a un taller de servicio autorizado para herramientas eléctricas
Bosch.

Al realizar consultas o solicitar piezas de repuesto, es imprescindi­ble indicar siempre el nº de artículo de 10 dígitos que figura en la
placa de características del aparato de medida.

Servicio técnico y asistencia al cliente

Los dibujos de despiece e informaciones sobre las piezas de
repuesto las encontrará en internet bajo:

www.bosch-pt.com

32 | Español 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 33 Wednesday, January 17, 2007 9:55 AM

España

Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid

✆ Asesoramiento al cliente . . . . . . . . . . . . . . . . [phone]

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +58 (0)2 / 2 07 45 11

México

Robert Bosch S.A. de C.V.

✆ Interior: . . . . . . . . . . . . . . . . . . . . . . . . +52 (0)1 / 80 06 27 12 86

✆ D.F.: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +52 (0)1 / 52 84 30 62

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +54 (0)8 10 / 5 55 20 20

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.
República de Panamá 4045,
Lima 34

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +51 (0)1 / 4 75 – 54 53

E-Mail: [e-mail]

Chile

EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +56 (0)2 / 5 20 31 00

E-Mail: [e-mail]

Español | 331 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 34 Wednesday, January 17, 2007 9:55 AM

Eliminación

Recomendamos que los aparatos de medición, accesorios y emba­lajes sean sometidos a un proceso de recuperación que respete el
medio ambiente.

Sólo para los países de la UE:

¡No arroje los aparatos de medición a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre
aparatos eléctricos y electrónicos inservibles, tras su
conversión en ley nacional, deberán acumularse por
separado los aparatos de medición para ser someti­dos a un reciclaje ecológico.

Acumuladores/pilas:

No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua.
Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse
de manera ecológica.

Sólo para los países de la UE:

Conforme a la directriz 91/157/CEE deberán reciclarse los acumu­ladores/pilas defectuosos o agotados.

Los acumuladores/pilas agotados pueden entregarse directamente
a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Reservado el derecho de modificación.

34 | Español 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 35 Wednesday, January 17, 2007 9:55 AM

Descrição de funções

Só é possível trabalhar optimizadamente com o
instrumento de medição se a instrução de ser­viço e as indicações de trabalho forem lidas por
completo e se as instruções nelas contidas
forem seguidas à risca. GUARDE BEM ESTAS
INSTRUÇÕES.

Utilização conforme as disposições

O instrumento de medição é destinado para a procurar metais (fer­rosos e não-ferrosos, p.ex. ferro armado), assim como cabos sob
tensão em paredes, tectos e soalhos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação
do instrumento de medição na página de esquemas.

1 Anel de luz
2 Abertura de marcação
3 Display
4 Tecla de ligar e desligar
5 Área do sensor
6 Tampa do compartimento da pilha
7 Travamento da tampa do compartimento da pilha

Elementos de indicação
a Indicação da pilha
b Indicação de cabos sob tensão

c Indicação de medição

d Indicação de calibração “AutoCal”

Português | 351 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 36 Wednesday, January 17, 2007 9:55 AM

Dados técnicos

Detector digital PDO 6

N° do produto 3 603 K10 100
máx. profundidade de detecção*:

– Metais ferrosos
– Metais não-ferrosos (tubos de cobre)
– Cabos de cobre (sob tensão)**
Desligamento automático após aprox. 10 min

Temperatura de funcionamento –10 °C...+50 °C
Temperatura de armazenamento –20°C...+70°C
Pilha
Acumulador
Período de funcionamento (pilha de mangano
alcalino) de aprox.
Peso conforme EPTA-Procedure 01/2003 0,2 kg

* de acordo com o material e tamanho dos objectos, assim como do material
e estado do substrato

** reduzida profundidade de detecção no caso de cabos sob tensão
Observe o número do produto sobre a placa de identificação do seu instru-

mento de medição, pois as designações comerciais dos diversos instrumen­tos de medição podem variar.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1 x 9 V 6F22

6h

Montagem

Introduzir/substituir pilhas

Utilizar exclusivamente pilhas ou acumuladores de mangano alca­lino.

Para abrir a tampa do compartimento da pilha 6, deverá premir o tra­vamento 7 no sentido da seta e abrir a tampa do compartimento da
pilha para baixo. Introduzir a pilha fornecida. Observar a polaridade
correcta ao introduzí-la.

36 | Português 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 37 Wednesday, January 17, 2007 9:55 AM

Logo que a indicação da pilha a estiver iluminada no display, poderá
ainda, utilizando pilhas de mangano alcalino, medir durante aprox. 1
hora (no caso de acumuladores o período de funcionamento é mais
curto). Se a indicação a piscar, ainda poderá medir durante aprox.
10 min. Se a indicação da pilha a e o anel de luz 1 (vermelho) esti­verem piscando, não será mais possível efectuar medições e deverá
substituir a pilha ou o acumulador.

f Retirar a pilha do instrumento de medição, se não for uti-

lizado por tempo prolongado. A pilha pode corroer-se ou

descarregar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento

f Proteger o instrumento de medição contra humidade ou

insolação directa.

Ligar e desligar
f Antes de ligar o instrumento de medição, deverá assegu-

rar-se de que a área do sensor 5 não esteja húmida. Se ne-

cessário, deverá secar o instrumento de medição com um pano.

f Se o instrumento de medição foi exposto a uma extrema

mudança de temperatura, deverá permitir que possa se
aclimatizar antes de ser ligado.

Premirpara ligar o instrumento de medição, deverá premir o botão
de ligar-desligar 4.

O instrumento de medição está pronto para funcionar após um
curto teste automático. A prontidão de funcionamento é indicada
por um gancho atrás da indicação de calibração “AutoCal” d.

Premir a tecla de ligar-desligar 4 para desligar o instrumento de
medição.

Após aprox. 10 min. sem executar uma medição, o instrumento de
medição desliga-se automaticamente para poupar as pilhas.

Português | 371 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 38 Wednesday, January 17, 2007 9:55 AM

Tipos de funcionamento

O instrumento de medição detecta objectos que se encontram den­tro da área de alcance do sensor 5.

Procurar objectos metálicos

Após ligar, o anel 1 ilumina-se em verde.

Colocar o instrumento de medição sobre a superfí­cie a ser examinada e em seguida movimentá-lo
lateralmente. Se o anel 1 continuar iluminado em
verde e não soar um sinal acústico, não há nenhum
objeto metálico por detrás da superfície. Quando o
instrumento de medição se aproxima de um objecto
metálico, o desvio na indicação de medição c
aumenta. Acima de um objecto metálico o anel 1
torna-se vermelho e soa um sinal acústico.

Ao passar pela primeira vez, a posição do objecto metálico só é indi­cada aproximadamente. Após passar várias vezes com o instru­mento de medição por cima do objecto metálico, a identificação do
objecto torna-se cada vez mais exata. Após passar várias vezes
(sem levantar o instrumento de medição da peça) é possível ver a
posição exata do objeto metálico. Se o anel 1 se tornar vermelho e
soar um sinal acústico, significa que o objecto metálico se encontra
abaixo do centro do sensor (abaixo da abertura de marcação 2).

Procurar cabos sob tensão

O instrumento de medição indica tubagens, com tensões entre
110 V e 400 V e com frequência que coincide ao padrão comum
(corrente alternada com 50 ou 60 Hz). Outras condutas (corrente
contínua, frequência ou tensão alta/baixa), assim como condutas
sob tensão, não podem ser encontradas com confiança e só serão
indicadas como objectos metálicos.

A procura de condutas sob tensão é executada automaticamente
após cada medição. Logo que for encontrada uma conduta sob ten­são, aparecerá no display a indicação b. Movimentar o instrumento
de medição repetidamente sobre a superfície, para localizar o cabo
sob tensão com maior exactidão. Após passar repetidamente sobre
a conduta sob tensão, esta poderá ser indicada com grande exacti-

38 | Português 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 39 Wednesday, January 17, 2007 9:55 AM

dão. Se o instrumento de medição estiver bem perto da conduta, o
anel luminoso 1 pisca em vermelho e o sinal acústico soa com uma
rápida sequência de sons.

Cabos sob tensão podem ser encontrados com maior facilidade, se
os consumidores de energia (p.ex. lâmpadas, aparelhos) estiverem
conectados ao cabo procurado e ligados. Cabos com 110 V, 230 V
e 400 V (corrente trifásica) são encontrados com a mesma potência
de procura.

Em certos casos (como p.ex. atrás de superfícies metálicas ou atrás
de superfícies com alto teor de água) é possível que cabos sob ten­são não sejam facilmente encontrados. Se acima de uma área maior
for indicado sempre o mesmo valor de medição c, significa que o
material blinda electricamente e que a procura de condutas sob ten­são não é de confiança.

Indicações de trabalho

f Devido ao princípio de funcionamento, os resultados de

medição podem ser afectados por condições ambientais.
Por exemplo devido à proximidade de aparelhos que pro­duzem fortes campos magnéticos ou electromagnéticos,
humidade, materiais de construção que contém metais,
materiais de vedação com camadas de alumínio ou papéis
de parede conductíveis. Por este motivo, também deverá con-

sultar outras fontes de informação (p.ex. planos de construção),
antes de furar, serrar ou fresar em paredes, tectos ou soalhos.

Marcar objectos

Os objectos encontrados podem ser marcados. Quando a indica­ção de medição c exibe o máximo desvio, significa que o centro do
objecto se encontra sob a abertura de marcação 2. As delimitações
de um objecto podem ser encontradas através da mudança do anel
luminoso 1 entre verde e vermelho. Marcar o local procurado com
um lápis através da abertura de marcação 2.

Indicação “AutoCal”

Se o gancho atrás da indicação de calibração “AutoCal” d piscar
durante muito tempo ou se não for mais indicado, significa que não
é mais possível medir com fiabilidade. Neste caso, deverá enviar a
ferramenta de medição a uma oficina de serviço pós-venda Bosch.

Português | 391 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 40 Wednesday, January 17, 2007 9:55 AM

Manutenção e serviço

Manutenção e limpeza

Se a indicação de medição apresentar constantemente um desvio
c, apesar de não se encontrar nenhum objecto metálico nas proxi­midades do instrumento de medição, será possível calibrá-lo manu­almente. Para tal, deverá afastar todos os objectos do instrumento
de medição (também relógios de pulso e anéis metálicos) e segurar
o instrumento de medição no ar. Premir, com o instrumento de medi­ção desligado, a tecla de ligar-desligar 4 até o anel luminoso 1 ilu­minar-se ao mesmo tempo em vermelho e verde. Em seguida,
deverá soltar a tecla. Se a calibração foi bem sucedida, o instru­mento de medição reiniciará após alguns segundos e estará nova­mente pronta para funcionar.

Limpar sujidades com um pano seco e macio. Não utilizar produtos
de limpeza nem solventes.

Para não influenciar a função de medição, não devem ser aplicados,
adesivos nem placas, quer no lado da frente, quer no lado de trás
do instrumento de medição, e principalmente nenhuma placa metá­lica na área do sensor 5.

Se o instrumento de medição falhar, apesar de cuidadosos proces­sos de fabricação e de teste, a reparação deverá ser executada por
uma oficina de serviço autorizada para ferramentas eléctricas
Bosch.

Para todas as questões e encomendas de peças sobressalentas é
imprescindível indicar o número de produto de 10 dígitos como
consta na placa de características do instrumento de medição.

Serviço e consulta ao cliente

Desenhos explodidos e informações sobre peças sobressalentes
encontram-se em:

www.bosch-pt.com

40 | Português 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 41 Wednesday, January 17, 2007 9:55 AM

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 50 00 00

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .08 00 / 7 04 54 46

E-Mail: [e-mail]

Eliminação

Instrumentos de medição, acessórios e embalagens devem ser
enviados a uma reciclagem ecológica de matéria prima.

Apenas países da União Européia:

Não deitar instrumentos de medição no lixo domés­tico!
De acordo com a directiva européia 2002/96/CE
para aparelhos eléctricos e electrónicos velhos, e
com as respectivas realizações nas leis nacionais, os
instrumentos de medição que não servem mais para
a utilização, devem ser enviados separadamente a
uma reciclagem ecológica.

Acumuladores/pilhas:

Acumuladores/pilhas não devem ser deitados no lixo doméstico,
nem no fogo nem na água. Acumuladores/pilhas devem ser recolhi­dos, reciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados
conforme a directiva 91/157/CEE.

Sob reserva de alterações.

Português | 411 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 42 Wednesday, January 17, 2007 9:55 AM

Descrizione del funzionamento

E’ possibile lavorare con lo strumento di misura
in maniera ottimale soltanto dopo aver letto
completamente le istruzioni per l’uso e le indica­zioni operative e seguendo rigorosamente le
istruzioni in esse contenute. CUSTODIRE ACCU­RATAMENTE LE PRESENTI ISTRUZIONI.

Uso conforme alle norme

Lo strumento di misura è ideale per la rilevazione di metalli (metalli
ferrosi e metalli non ferrosi, p.es. ferri di armatura) e cavi conduttori
di tensione in pareti, soffitti e pavimenti.

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione dello stru­mento di misura che si trova sulla pagina con la rappresentazione
grafica.

1 Led luminoso ad anello
2 Apertura per la marcatura
3 Display
4 Tasto di accensione/spegnimento
5 Campo del sensore
6 Coperchio del vano batterie
7 Bloccaggio del coperchio del vano batterie

Elementi di visualizzazione
a LED spia dello stato della batteria
b Visualizzazione di cavi conduttori di tensione

c Visualizzazione di misura

d Visualizzazione di calibratura «AutoCal»

42 | Italiano 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 43 Wednesday, January 17, 2007 9:55 AM

Dati tecnici

Localizzatore digitale PDO 6

Codice prodotto 3 603 K10 100
max. profondità di localizzazione*:

– Metalli ferrosi
– Metalli non ferrosi (tubo in rame)
– Tubazioni di rame (portatrici di tensione)**
Disinserimento automatico dopo ca. 10 min

Temperatura di esercizio –10 °C... +50 °C
Temperatura di magazzino –20°C...+70°C
Batteria
Batteria ricaricabile
Autonomia (alcalina al manganese) ca. 6h
Peso in funzione della
EPTA-Procedure 01/2003 0,2 kg

* a seconda del materiale e della dimensione degli oggetti nonché del mate­riale e dello stato della base

** ridotta profondità di localizzazione in caso di cavi non conduttori di ten­sione

Si prega di tener presente il codice prodotto applicato sulla targhetta di
costruzione del Vostro strumento di misura perché le denominazioni com­merciali di singoli strumenti di misura possono variare.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1 x 9 V 6F22

Montaggio

Applicazione/sostituzione delle batterie

Utilizzare esclusivamente batterie all’alcale-manganese oppure bat­terie ricaricabili.

Per aprire il coperchio del vano batterie 6 premere il bloccaggio 7 in
direzione della freccia e ribaltare il coperchio del vano batterie verso
il basso. Inserire le batterie fornite in dotazione, facendo attenzione
alla polarizzazione corretta.

Italiano | 431 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 44 Wednesday, January 17, 2007 9:55 AM

Se l’indicazione dello stato della batteria a sul display si accende si­gnifica che utilizzando batterie alcaline si possono eseguire misurazio­ni per ancora 1 ora ca. (con batterie ricaricabili si ha una durata infe­riore). Se la visualizzazione lampeggia a significa che si hanno a
disposizione solo 10 min ca. di misurazioni. Se l’indicazione relativa al­lo stato della batteria a ed il led luminoso ad anello 1 (rosso) lampeg­giano, questo significa che non è più possibile eseguire ulteriori misu­razioni previa sostituzione della batteria alcalina o di quella ricaricabile.

f In caso di non utilizzo per lunghi periodi estrarre la batte-

ria dallo strumento di misura. In caso di lunghi periodi di depo-

sito, la batteria può subire corrosioni oppure si può scaricare.

Uso

Messa in funzione

f Proteggere lo strumento di misura da liquidi e dall’espo-

sizione diretta ai raggi solari.

Accendere/spegnere
f Prima di mettere in funzione lo strumento di misura ac-

certarsi che il campo del sensore 5 non sia umido. In tal ca-

so si consiglia di utilizzare un panno di stoffa per asciugare lo
strumento.

f Se lo strumento di misura dovesse essere stato sottopo-

sto a sbalzi di temperatura, si consiglia prima di accen­derlo di nuovo di attendere che torni ad una temperatura
normale.

Per l’accensione dello strumento di misura premere il tasto di
accensione/spegnimento 4.

Dopo un breve autotest, lo strumento di misura è pronto all’uso. La
prontezza per l’uso viene indicata da un segno di visto dietro la
visualizzazione di calibratura «AutoCal» d.

Per spegnere lo strumento di misura premere il tasto di inseri­mento/disinserimento 4.

Se entro ca. 10 minuti non avviene alcuna misurazione, lo strumento
di misura si spegne automaticamente per proteggere le batterie.

44 | Italiano 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 45 Wednesday, January 17, 2007 9:55 AM

Modi operativi

Lo strumento di misura rileva oggetti che si trovano al di sotto del
campo del sensore 5.

Rilevazione di oggetti metallici

Dopo l’accensione l’anello luminoso 1 è illuminato in verde.

Applicare lo strumento di misura sulla superficie da
controllare e muoverlo lateralmente. Se l’anello lumi­noso 1 continua a rimanere illuminato in verde e non
viene emesso alcun suono di segnalazione, nel set­tore controllato non è individuabile alcun oggetto
metallico. Quando lo strumento di misura si avvicina
ad un oggetto metallico, aumenta la deviazione nella
visualizzazione di misura c. Sopra un oggetto metal­lico l’anello luminoso 1 diventa rosso e viene emesso
un suono di segnalazione.

Durante il primo passaggio sopra l’oggetto metallico la sua posi­zione viene indicata solo in modo grossolano. Passando più volte
con lo strumento di misura sopra l’oggetto metallico, la rilevazione
dell’oggetto stesso diventa sempre più precisa Dopo ripetuti pas­saggi (senza sollevare l’attrezzo di misura dal settore di controllo), la
posizione dell’oggetto metallico può essere indicata in modo pre­ciso. Se l’anello luminoso 1 è illuminato in rosso ed il suono di
segnalazione continua ad essere emesso, l’oggetto metallico è
situato al di sotto del centro del sensore (al di sotto dell'apertura per
la marcatura 2).

Rilevazione di cavi conduttori di tensione

Lo strumento di misura indica cavi che conducono tensione tra 110 V
e 400 V e la cui frequenza corrisponde allo standard ampiamente dif­fuso (corrente alternata con 50 oppure 60 Hz). Altri cavi (corrente
continua, frequenza maggiore/inferiore oppure tensione) e cavi non
conduttori di tensione non possono essere rilevati in modo affidabile,
gli stessi vengono eventualmente visualizzati come oggetti metallici.

Italiano | 451 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 46 Wednesday, January 17, 2007 9:55 AM

La rilevazione di cavi conduttori di tensione avviene automatica­mente ad ogni misurazione. Se viene individuato un cavo conduttore
di tensione, compare sul display la visualizzazione b. Muovere ripe­tutamente lo strumento di misura sopra il settore da controllare per
localizzare in modo più preciso il cavo conduttore di tensione. Dopo
ripetuti passaggi, la posizione del cavo conduttore di tensione può
essere indicata in modo molto preciso. Quando lo strumento di
misura è molto vicino al cavo, l’anello luminoso 1 lampeggia in rosso
ed il suono di segnalazione viene emesso con sequenza di suoni più
veloce.

L’identificazione di cavi conduttori di tensione diventa più facile col­legando ed accendendo utenze elettriche (ad es. sistemi di illumina­zione, apparecchiature) al cavo che si vuole localizzare. Le linee con
110 V, 230 V e 400 V (corrente trifase) vengono rilevate all'incirca
con lo stesso potenziale di rilevazione.

In determinate condizioni (come p.es. dietro superfici metalliche
oppure dietro superfici con elevato contenuto di acqua), i cavi con­duttori di tensione non possono essere rilevati in modo sicuro. Se
sopra un grande settore viene indicato ovunque un valore di misura
c, significa che il materiale scherma elettricamente e l’individuazione
di cavi conduttori di tensione non è affidabile.

Indicazioni operative

f Per principio, i risultati della misurazione possono essere

compromessi attraverso determinate condizioni ambien­tali. Tra queste vi sono condizioni come p.es. la vicinanza
di apparecchiature che producono forti campi magnetici
oppure elettromagnetici, sostanze liquide, materiali
costruttivi contenenti metallo, materiali isolanti accoppiati
con alluminio o carte da parati con proprietà conduttrici.

Per questo motivo, prima di procedere ad operazioni di foratura,
lavori di taglio o di fresatura in pareti, soffitti o pavimenti, consul­tare anche altre fonti di informazione (p.es. piani costruttivi).

46 | Italiano 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 47 Wednesday, January 17, 2007 9:55 AM

Marcatura di oggetti

In caso di necessità è possibile contrassegnare gli oggetti localizzati.
Alla deviazione massima della visualizzazione di misura c il centro
dell’oggetto è situato sotto l’apertura per la marcatura 2. È possibile
individuare i confini di un oggetto osservando il cambio di colore
dell’anello luminoso 1 da verde a rosso. Contrassegnare il punto cer­cato con una penna attraverso l’apertura per la marcatura 2.

Visualizzazione «AutoCal»

Se dietro la visualizzazione di calibratura «AutoCal» d la spunta lam­peggia per un maggiore periodo di tempo oppure se non viene più
visualizzato, significa che non è più possibile misurare in maniera
affidabile. In questo caso inviare lo strumento di misurazione ad un
punto di assistenza autorizzato per gli elettroutensili Bosch.

Manutenzione ed assistenza

Manutenzione e pulizia

Se la visualizzazione di misura c devia continuamente, nonostante
non vi sia alcun oggetto di metallo nelle vicinanze dello strumento di
misura, é possibile calibrare manualmente lo strumento di misura.
Per effettuare questa operazione rimuovere tutti gli oggetti nelle vici­nanze dello strumento di misura (anche orologio da polso o anello in
metallo) e tenere lo strumento di misura in aria. Con strumento di
misura spento premere il tasto di accensione/spegnimento 4 fino a
quando l’anello luminoso 1 è illuminato contemporaneamente in
rosso e verde. Rilasciare quindi il tasto. Se la calibratura è avvenuta
con successo, lo strumento di misura di riaccende dopo alcuni
secondi ed è nuovamente pronto per l’uso.

Pulire ogni tipo di sporcizia utilizzando un panno asciutto e morbido.
Non utilizzare mai prodotti detergenti e neppure solventi.

Italiano | 471 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 48 Wednesday, January 17, 2007 9:55 AM

Per non influenzare la funzione di misura, non applicare nel campo
del sensore 5 sulla parte anteriore e posteriore dello strumento di
misura nessuna etichetta adesiva né targhette ed, in modo partico­lare, nessuna targhetta in metallo.

Se nonostante gli accurati procedimenti di produzione e di controllo
lo strumento di misura dovesse guastarsi, la riparazione va fatta
effettuare da un punto di assistenza autorizzato per gli elettroutensili
Bosch.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indi­spensabile comunicare sempre il codice prodotto a dieci cifre ripor­tato sulla targhetta di fabbricazione dello strumento di misura.

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle informazioni
relative ai pezzi di ricambio consultare il sito:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 63

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62

✆ Filo diretto con Bosch: . . . . . . . . . . . . . . . +39 02 / 36 96 23 14

www.Bosch.it

Svizzera

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 13

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 53

48 | Italiano 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 49 Wednesday, January 17, 2007 9:55 AM

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli
strumenti di misura e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare tra i rifiuti domestici gli strumenti di
misura dismessi!
Conformemente alla norma della direttiva
2002/96/CE sui rifiuti di apparecchiature elettriche
ed elettroniche (RAEE) ed all’attuazione del recepi­mento nel diritto nazionale, gli strumenti di misura di­ventati inservibili devono essere raccolti separatamen­te ed essere inviati ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Qualunque sia il tipo di batteria consumata, essa non deve essere
gettarla tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di bat­teria consumata deve essere messa da parte, riciclata oppure smaltita
rispettando rigorosamente le esigenze di protezione dell’ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure consumata deve essere rici­clata secondo la direttiva CEE 91/157.

Le batterie ricaricabili/le batterie non funzionanti potranno essere
consegnate direttamente presso:

Italia

Ecoelit
Viale Misurata 32
20146 Milano

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 4 23 68 63

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 48 95 18 93

Svizzera

Batrec AG
3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Italiano | 491 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 50 Wednesday, January 17, 2007 9:55 AM

Functiebeschrijving

Met het meetgereedschap kunt u alleen opti­maal werken als u de gebruiksaanwijzing en de
tips voor de werkzaamheden volledig leest en u
de daarin aanwezige aanwijzingen strikt op­volgt. BEWAAR DEZE AANWIJZINGEN GOED.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het opsporen van metaal
(ijzer en non-ferrometaal, bijvoorbeeld betonwapening) en span­ningvoerende leidingen in muren, plafonds en vloeren.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het
meetgereedschap op de pagina met afbeeldingen.

1 Verlichte ring
2 Markeringsopening
3 Display
4 Aan/uit-toets
5 Sensorgedeelte
6 Deksel van batterijvak
7 Vergrendeling van het batterijvakdeksel

Indicatie-elementen
a Batterij-indicatie

b Indicatie van spanningvoerende leidingen

c Meetindicatie

d Kalibreringsindicatie „AutoCal”

50 | Nederlands 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 51 Wednesday, January 17, 2007 9:55 AM

Technische gegevens

Digitale detector PDO 6

Zaaknummer 3 603 K10 100
Max. detectiediepte*:

–IJzer
– Non-ferrometaal (koperbuizen)
– Koperleidingen (spanningvoerend)**
Automatische uitschakeling na ca. 10 min

Bedrijfstemperatuur –10 °C... +50 °C
Bewaartemperatuur –20°C...+70°C
Batterij
Accu
Gebruiksduur (alkalimangaanbatterij) ca. 6h
Gewicht volgens EPTA-Procedure 01/2003 0,2 kg

* Afhankelijk van het materiaal en de grootte van de voorwerpen en van het
materiaal en de toestand van de ondergrond

** Kleinere detectiediepte bij niet-spanningvoerende leidingen
Let op het zaaknummer op het typeplaatje van het meetgereedschap. De

handelsbenamingen van afzonderlijke meetgereedschappen kunnen afwij­ken.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1 x 9 V 6F22

Montage

Batterijen inzetten of vervangen

Gebruik uitsluitend alkalimangaanbatterijen of oplaadbare batte­rijen.

Als u het batterijvakdeksel 6 wilt openen, drukt u op de vergrende­ling 7 in de richting van de pijl en klapt u het batterijvakdeksel om­laag. Plaats de meegeleverde batterij. Let daarbij op de juiste pool­aansluitingen.

Nederlands | 511 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 52 Wednesday, January 17, 2007 9:55 AM

Als de batterij-indicatie a in het display brandt, kunt u bij gebruik van
alkalimangaanbatterijen nog ongeveer 1 uur meten (bij oplaadbare
batterijen is de gebruiksduur korter). Als de indicatie a knippert, kunt
u nog ongeveer 10 minuten meten. Als de batterij-indicatie a en de
verlichte ring 1 knipperen (rood), is er geen meting meer mogelijk en
moet u de batterij of de oplaadbare batterij vervangen.

f Neem de batterij uit het meetgereedschap als u het gedu-

rende lange tijd niet gebruikt. De batterij kan, als deze lang

wordt bewaard, roesten of zijn lading verliezen.

Gebruik

Ingebruikneming

f Bescherm het meetgereedschap tegen vocht en fel zon-

licht.

In- en uitschakelen
f Controleer voor het inschakelen van het meetgereed-

schap dat het sensorgedeelte 5 niet vochtig is. Wrijf het

meetgereedschap indien nodig droog met een doek.

f Als het meetgereedschap is blootgesteld aan een sterke

temperatuurwisseling, laat u het voor het inschakelen op
de juiste temperatuur komen.

Als u het meetgereedschap wilt inschakelen, drukt u op de aan/uit­toets 4.

Na een korte zelftest is het meetgereedschap gereed voor gebruik.
Een vinkje achter de kalibratie-indicatie „AutoCal” d geeft aan dat
het meetgereedschap gereed voor gebruik is.

Als u het meetgereedschap wilt uitschakelen, drukt u op de aan/
uit-toets 4.

Als er ca. 10 minuten geen meting heeft plaatsgevonden, wordt het
meetgereedschap automatisch uitgeschakeld om de batterijen te
sparen.

52 | Nederlands 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 53 Wednesday, January 17, 2007 9:55 AM

Functies

Het meetgereedschap detecteert voorwerpen onder het sensorbe­reik 5.

Metalen voorwerpen opsporen

Na het inschakelen is de ring 1 groen verlicht.

Plaats het meetgereedschap op het te onderzoeken
oppervlak en beweeg het zijwaarts. Als de ring 1
nog steeds verlicht is en er geen geluidssignaal
klinkt, wordt er in de ondergrond geen metalen
object herkend. Als het meetgereedschap een
metalen voorwerp nadert, neemt de uitslag in de
meetindicatie c toe. Boven een metalen voorwerp
wordt de ring 1 rood verlicht en klinkt een geluids­signaal.

Als u het meetgereedschap voor het eerst over het metalen object
beweegt, wordt de positie grof aangegeven. Als u het meetgereed­schap meermaals over metalen voorwerp beweegt, wordt het voor­werp steeds nauwkeuriger herkend. Nadat u het meetgereedschap
(zonder het van de ondergrond op te tillen) meermaals over het
metalen voorwerp heeft bewogen, kan de positie nauwkeurig wor­den aangegeven: Als de ring 1 rood verlicht is en het geluidssignaal
klinkt, ligt het metalen voorwerp onder het midden van de sensor
(onder de markeringsopening 2).

Spanningvoerende leidingen opsporen

Het meetgereedschap geeft leidingen aan waarop een spanning tus­sen 110 en 400 V staat en waarvan de frequentie overeenkomt met
de wijdverspreide standaard (wisselstroom met 50 resp. 60 Hz).
Andere leidingen (gelijkstroom, hogere of lagere frequentie of span­ning) en leidingen waarop geen spanning staat, kunnen niet betrouw­baar worden gedetecteerd. Ze worden echter soms als metalen
voorwerpen aangegeven.

Nederlands | 531 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 54 Wednesday, January 17, 2007 9:55 AM

Er wordt bij elke meting automatisch naar spanningvoerende leidin­gen gezocht. Als er een spanningvoerende leiding wordt gevonden,
wordt in het display de indicatie b weergegeven. Beweeg het meet­gereedschap meermaals over het oppervlak om de spanningvoeren­de leiding nauwkeuriger te lokaliseren. Nadat het meetgereedschap
meermaals over hetzelfde gedeelte is bewogen, kan de positie van
de spanningvoerende leiding zeer nauwkeurig worden aangegeven.
Als het meetgereedschap zich zeer dicht bij de leiding bevindt, knip­pert de verlichte ring 1 rood en klinkt er een geluidssignaal met kort
opeenvolgende tonen.

Spanningvoerende leidingen kunnen gemakkelijker worden opge­spoord als stroomverbruikers (zoals lampen en apparaten) worden
aangesloten op de op te sporen leiding en deze verbruikers worden
ingeschakeld. Leidingen met 110 V, 230 V en 400 V (draaistroom)
worden met ongeveer evenveel resultaat gevonden.

Onder bepaalde omstandigheden (bijvoorbeeld achter metalen op­pervlakken of achter oppervlakken met een hoog watergehalte) kun­nen spanningvoerende leidingen niet altijd worden gevonden. Als er
in een vrij groot gedeelte overal een meetwaarde c wordt weerge­geven, schermt het materiaal elektrisch af en kunnen spanningvoe­rende leidingen niet op een betrouwbare wijze worden opgespoord.

Tips voor de werkzaamheden

f De meetresultaten kunnen afhankelijk van het principe

door bepaalde omgevingsomstandigheden nadelig wor­den beïnvloed. Daartoe behoren bijvoorbeeld de nabij­heid van apparaten die sterke magnetische of elektro­magnetische velden opwekken, vocht, metaalhoudende
bouwmaterialen, met aluminium beklede isolatiemate­rialen of geleidend behang. Raadpleeg daarom voor het bo-

ren, zagen of frezen in muren, plafonds of vloeren ook andere in­formatiebronnen (bijvoorbeeld bouwtekeningen).

Voorwerpen markeren

U kunt gevonden voorwerpen indien nodig markeren. Bij maximale
uitslag van de meetindicatie c bevindt het midden van het voorwerp
zich onder de markeringsopening 2. De grenzen van het voorwerp
kunt u vinden door het wisselen van de verlichte ring 1 van groen
naar rood. Markeer de gezochte plaats met een stift door de marke­ringsopening 2.

54 | Nederlands 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 55 Wednesday, January 17, 2007 9:55 AM

Indicatie „AutoCal”

Als het vinkje achter de kalibreringsindicatie „AutoCal” d langdurig
knippert of als dit niet meer wordt weergegeven, kan er niet meer
betrouwbaar worden gemeten. Stuur het meetgereedschap in dit
geval naar een erkende Bosch-klantenservice.

Onderhoud en service

Onderhoud en reiniging

Als de meetindicatie c continu uitslaat, hoewel er zich geen voor­werp van metaal in de buurt van het meetgereedschap bevindt, kunt
u het meetgereedschap handmatig kalibreren. Verwijder daarvoor
alle voorwerpen uit de buurt van het meetgereedschap (ook pols­horloge of ring van metaal) en houd het meetgereedschap in de
lucht. Druk, terwijl het meetgereedschap uitgeschakeld is, zo lang
op de aan/uit-schakelaar 4 tot de ring 1 tegelijkertijd rood en groen
verlicht is. Laat vervolgens de toets los. Als het kalibreren is
geslaagd, start het meetgereedschap na enkele seconden opnieuw
en is het weer klaar om te worden gebruikt.

Verwijder vuil met een droge, zachte doek. Gebruik geen reinigings­of oplosmiddelen.

Om de meetfunctie niet te beïnvloeden, mogen in het sensorge­deelte 5 aan de voor- en achterkant van het meetgereedschap geen
stickers of plaatjes, in het bijzonder geen plaatjes van metaal, wor­den aangebracht.

Mocht het meetgereedschap ondanks zorgvuldige fabricage- en
testmethoden toch defect raken, dient de reparatie te worden uitge­voerd door een erkende klantenservice voor Bosch elektrische
gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd
het uit tien cijfers bestaande zaaknummer volgens het typeplaatje
van het meetgereedschap.

Nederlands | 551 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 56 Wednesday, January 17, 2007 9:55 AM

Technische dienst en klantenservice

Explosietekeningen en informatie over vervangingsonderdelen vindt
u op:

www.bosch-pt.com

Nederland

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94

E-mail: [e-mail]

België en Luxemburg

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen op een
voor het milieu verantwoorde manier te worden hergebruikt.

Alleen voor landen van de EU:

Gooi meetgereedschappen niet bij het huisvuil.
Volgens de Europese richtlijn 2002/96/EG over
elektrische en elektronische oude apparaten en de
omzetting van de richtlijn in nationaal recht moeten
niet meer bruikbare meetgereedschappen apart wor­den ingezameld en op een voor het milieu verant­woorde wijze worden hergebruikt.

Accu’s en batterijen:

Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of
het water. Accu’s en batterijen moeten worden ingezameld, gerecy­cled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s
en batterijen worden gerecycled.

Wijzigingen voorbehouden.

56 | Nederlands 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 57 Wednesday, January 17, 2007 9:55 AM

Funktionsbeskrivelse

Optimalt arbejde med måleværktøjet forudsæt­ter, at betjeningsvejledningen og arbejdsforskrif­terne læses helt igennem og anvisningerne
overholdes, før det tages i brug. DISSE INSTRUK­SER BØR OPBEVARES TIL SENERE BRUG.

Beregnet anvendelse

Måleværktøjet er beregnet til at søge efter metal (jernholdige og
ikke-jernholdige metaller f.eks. armeringsjern) samt spændingsfø­rende ledninger i vægge, lofter og gulve.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrati­onen af måleværktøjet på illustrationssiden.

1 Lysring
2 Markeringsåbning
3 Display
4 Tænd-sluk-taste
5 Sensorområde
6 Låg til batterirum
7 Låsning af låg til batterirum

Displayelementer
a Visning af batteriets tilstand
b Visning af spændingsførende ledninger

c Målevisning

d Kalibreringsvisning „AutoCal“

Dansk | 571 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 58 Wednesday, January 17, 2007 9:55 AM

Tekniske data

Digitalt Pejleværktøj PDO 6

Typenummer 3 603 K10 100
Max. registreringsdybde*:

– Jernmetaller
– Ikke-jernholdige metaller (kobber)
– Kobberledninger (spændingsførende)**
Frakoblingsautomatik efter ca. 10 min

Driftstemperatur –10 °C...+50 °C
Opbevaringstemperatur –20°C...+70°C
Batteri
Akku
Driftsvarighed (alkali-mangan-batteri) ca. 6h
Vægt svarer til EPTA-Procedure 01/2003 0,2 kg

* afhængigt af objekternes materiale og størrelse samt undergrundens mate­riale og tilstand

** mindre registreringsdybde ved ikke spændingsførende ledninger
Vær opmærksom på dit måleværktøjs typenummer (på typeskiltet), handels-

betegnelserne for de enkelte måleværktøjer kan variere.

60 mm
50 mm
30 mm

1x9V6LR61

1x9V6F22

Montering

Isætning/udskiftning af batterier

Brug udelukkende alkali-mangan-batterier eller akkuer.
Låget til batterirummet åbnes 6 ved at trykke låsningen 7 i pilens ret-

ning og klappe låget til batterirummet ned. Sæt det medleverede
batteri i. Kontrollér, at polerne vender rigtigt.

Lyser batterilampen a i displayet, kan du måle i endnu ca. 1 time
med alkali-mangan-batterier (med akkuer er levetiden kortere). Blin­ker visningen a, kan der måles i endnu ca. 10 min. Blinker batterilam­pen a og lysringen 1 (rød), kan der ikke måles mere; batteriet eller
akkuen skal skiftes.

f Tag batteriet ud af måleværktøjet, hvis du ikke skal an-

vende det i længere tid. Batteriet kan korrodere eller aflade sig

selv, hvis det opbevares i længere tid.

58 | Dansk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 59 Wednesday, January 17, 2007 9:55 AM

Drift

Ibrugtagning

f Beskyt måleværktøjet mod fugtighed og direkte solstråler.

Tænd/sluk
f Sørg for, at sensorområdet 5 ikke er fugtigt, før måleværk-

tøjet tændes. Tør i givet fald måleværktøjet tør med en klud.

f Har måleværktøjet været udsat for et stærkt temperatur-

skift, skal det udtempereres, før det tændes.

Måleværktøjet tændes ved at trykke på start-stop-kontakten 4.
Efter en kort selvtest er måleværktøjet driftsklart. Værktøjet er

driftsklart, når der ses et hak bag ved kalibreringsvisningen
„AutoCal“ d.

Måleværktøjet slukkes ved at trykke på start-stop-tasten 4.
Gennemføres der ikke nogen måling i ca. 10 min, slukker måleværk-

tøjet automatisk for at skåne batterierne.

Funktioner

Måleværktøjet finder frem til genstande under sensorområdet 5.

Metalgenstande søges

Når måleværktøjet er tændt, lyser ringen 1 grøn.

Anbring måleværktøjet på den overflade, der skal
undersøges, og bevæg det ud til siden. Bliver ringen
1 ved med at lyse grøn, og høres der ikke nogen sig­naltone, kan der ikke erkendes nogen metalgen­stand i undergrunden. Nærmer måleværktøjet sig en
metalgenstand, øges udslaget i målevisningen c.
Over en metalgenstand bliver ringen 1 rød og der
høres en signaltone.

Første gang måleværktøjet kører hen over metalgenstande, vises
metalgenstandens position kun groft. Kører du måleværktøjet flere
gange hen over metalgenstanden, erkendes genstanden mere og
mere præcist. Når måleværktøjet er blevet kørt flere gange frem og til-

Dansk | 591 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 60 Wednesday, January 17, 2007 9:55 AM

bage hen over metalstanden (uden at måleværktøjet er blevet fjernet
fra undergrunden), kan metalgenstandens position vises nøjagtigt:
Lyser ringen 1 rød og høres signaltonen, ligger metalgenstanden
under sensorens midte (under markeringsåbningen 2).

Spændingsførende ledninger søges

Måleværktøjet viser ledniger, der fører spændinger mellem 110 V og
400 V og hvis frekvens svarer til den mest almindelige standard
(vekselstrøm med 50 og 60 Hz). Andre ledninger (jævnstrøm,
højere/lavere frekvens eller spænding) samt ikke spændingsførende
ledninger kan man ikke virkelig være sikker på at finde, de vises i
givet fald som metalgenstande.

Spændingsførende ledninger søges automatisk ved hver måling.
Findes en spændingsførende ledning, fremkommer visningen b i
displayet. Bevæg måleværktøjet gentagne gange hen over fladen for
at lokalisere den spændingsførende ledning noget mere nøjagtigt.
Efter gentagen bevægelse af måleværktøjet hen over genstanden,
kan den spændingsførende lednings position vises meget nøjagtigt.
Er måleværktøjet meget tæt på ledningen, blinker lysringen 1 rød og
signaltonen høres med hurtig tonfølge.

Spændingsførende ledninger er nemme at finde, hvis strømaggre­gater (f.eks. lamper, apparater) er forbundet med den søgte ledning
og er tændt. Ledninger med 110 V, 230 V og 400 V (3-faset strøm)
findes med ca. den samme søgeydelse.

Under bestemte betingelser (som f.eks. bag ved metaloverflader
eller bag ved overflader med højt vandindhold) kan det være svært
at finde spændingsførende ledninger. Vises i et stort område en
måleværdi c, afskærmer materialet elektrisk, og søgningen efter
spændingsførende ledninger er ikke pålidelig.

Arbejdsvejledning

f Måleresultaterne kan påvirkes, hvis bestemte forhold er til

stede i omgivelserne. Hertil hører f.eks. hvis apparater er i
nærheden, der udstråler stærke magnetiske eller elektro­magnetiske felter, fugtighed, metalholdige byggemateria­ler, alukacherede isoleringsmaterialer eller tapeter. Læs

og overhold drefor også andre informationskilder (f.eks. byggepla­ner), før der bores, saves eller fræses i vægge, lofter eller gulve.

60 | Dansk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 61 Wednesday, January 17, 2007 9:55 AM

Genstande markeres

Du kan markere fundne genstande efter behov. Ved max. udslag på
målevisningen c findes midten af genstanden under markeringsåb­ningen 2. Grænserne for en genstand findes, når lysringen skifter 1
fra grøn til rød. Markér det søgte sted med en stift gennem marke­ringsåbningen 2.

Visning „AutoCal“

Blinker hakket bag ved kalibreringsvisningen „AutoCal“ d i længere
tid eller vises den ikke mere, er det ikke muligt at måle rigtigt mere.
Send i dette tilfælde måleværktøjet til et autoriseret Bosch-kunde­værksted.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Slår målevisningen c ud hele tiden, selv om der ikke findes nogen
genstand af metal i nærheden af måleværktøjet, kan måleværktøjet
kalibreres manuelt. Fjern alle genstande, der befinder sig i nærheden
af måleværktøjet (også armbåndsur eller ring af metal) og hold måle­værktøjet ud i luften. Tryk mens måleværktøjet er slukket på start­stop-kontakten 4, til lysringen 1 lyser rød og grøn på samme tid. Slip
herefter tasten. Er kalibreringen gennemført rigtigt, starter måle­værktøjet igen efter et par sekunder og er driftsklart.

Tør snavs af med en tør, blød klud. Brug ikke rengørings- eller opløs­ningsmidler.

For at undgå en påvirkning af målefunktionen må der i sensorområ­det 5 på for- og bagsiden af måleværktøjet ikke anbringes etiketter
eller skilte, især ikke skilte af metal.

Skulle måleværktøjet trods omhyggelig fabrikation og kontrol
engang holde op at fungere, skal reparationen udføres af et autori­seret serviceværksted for Bosch-elektroværktøj.

Måleværktøjets 10-cifrede typenummer (se typeskilt) skal altid angi­ves ved forespørgsler og bestilling af reservedele.

Dansk | 611 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 62 Wednesday, January 17, 2007 9:55 AM

Service og kunderådgivning

Reservedelstegninger og informationer om reservedele findes
under:

www.bosch-pt.com

Bosch Service Center for el-værktøj
Telegrafvej 3
2750 Ballerup

✆ Service: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [phone]

✆ Teknisk vejledning: . . . . . . . . . . . . . . . . . . . . . . . [phone]

✆ Den direkte linje: . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Bortskaffelse

Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig
måde.

Gælder kun i EU-lande:

Smid ikke måleværktøj ud sammen med det alminde­lige husholdningsaffald!
Iht. det europæiske direktiv 2002/96/EF om affald af
elektrisk og elektronisk udstyr skal kasseret måle­værktøj indsamles separat og genbruges iht. gæl­dende miljøforskrifter.

Akkuer/batterier:

Gamle akkuer/batterier må ikke smides ud sammen med det alminde­lige husholdningsaffald, ej heller brændes eller smides i vandet. Akku­er/batterier skal indsamles, genbruges eller bortskaffes iht. gældende
miljøforskrifter.

Gælder kun i EU-lande:

Iht. direktivet 91/157/EØF skal defekte eller brugte akkuer/batterier
genbruges.

Ret til ændringer forbeholdes.

62 | Dansk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 63 Wednesday, January 17, 2007 9:55 AM

Funktionsbeskrivning

För att optimalt kunna använda mätverktyget
bör du noggrant läsa igenom bruksanvisningen
och exakt följa de instruktioner som lämnas i
arbetsanvisningarna. TA VÄL VARA PÅ ANVIS­NINGARNA.

Ändamålsenlig användning

Mätverktyget är avsett för lokalisering av metall (järn och icke-järn­metaller, t.ex. armeringsstål) samt spänningsförande ledningar i väg­gar, tak och golv.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av mätverk­tyget på grafiksidan.

1 Lysring
2 Markeringsöppning
3 Display
4 På-Av-knapp
5 Sensorområde
6 Batterifackets lock
7 Spärr på batterifackets lock

Indikeringselement
a Batteriindikering
b Utslag för spänningsförande ledningar

c Mätvärdesstapel

d Kalibreringsindikering ”AutoCal”

Svenska | 631 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 64 Wednesday, January 17, 2007 9:55 AM

Tekniska data

Digital detektor PDO 6

Produktnummer 3 603 K10 100
max. detekteringsdjup*:

– Järn
– Icke-järnmetall (kopparrör)
– Kopparledningar (spänningsförande)**
Automatisk frånkoppling efter ca. 10 min

Driftstemperatur –10 °C...+50 °C
Lagringstemperatur –20°C...+70°C
Batterier
Batterimodul
Drifttid (alkali-mangan-batterier) ca. 6h
Vikt enligt EPTA-Procedure 01/2003 0,2 kg

* beroende av objektets material och storlek samt underlagets material och
tillstånd
** ringa detekteringsdjup vid icke spänningsförande ledningar
Kontrollera mätverktygets produktnummer som finns på typskylten, handels­beteckningarna för enskilda mätverktyg kan variera.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1 x 9 V 6F22

Montage

Insättning/byte av batterier

Använd uteslutande alkali-mangan-batterier eller laddningsbara batte­rier.
För att öppna batterifackets lock 6 tryck spärren 7 i pilens riktning
och fäll ned batterifackets lock. Sätt in medföljande batteri. Kontrol­lera korrekt polning.

När batterisymbolen a tänds på displayen kan alkali-mangan-batterier­na användas för mätning ännu ca. 1 timme (laddningsbara batterier
har kortare livslängd). När batterisymbolen a blinkar, kan mätning utfö­ras ännu under ca. 10 minuter. När batterisymbolen a och lysringen 1
(röd) blinkar är mätning inte längre möjlig och batterierna måste bytas.

f Ta bort batteriet om mätverktyget inte används under en

längre tid. Batteriet kan vid långtidslagring korrodera eller själv-

urladdas.

64 | Svenska 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 65 Wednesday, January 17, 2007 9:55 AM

Drift

Driftstart

f Skydda mätverktyget mot väta och direkt solljus.

In- och urkoppling
f Kontrollera innan mätverktyget kopplas på att sensor-

området 5 inte är fuktigt. Om så behövs torka av mätverktyget

med en trasa.

f Har mätverktyget varit utsatt för kraftiga temperaturför-

ändringar låt det före påkoppling anta omgivningens
temperatur.

Tryck för Inkoppling av mätverktyget På-Av-knappen 4.
Efter en kort självtest är mätverktyget driftklart. När mätverktyget är

driftklart dyker en bock upp vid kalibreringsindikeringen ”AutoCal” d.
För frånkoppling av mätverktyget tryck på Till-Från knappen 4.
Efter ca 10 min utan mätning stängs mätverktyget automatisk av för

att skona batteriet.

Driftsätt

Mätverktyget detekterar objekt under sensorområdet 5.

Sökning av metallobjekt

Efter tillslag lyser ringen 1 med grönt ljus.

Placera mätverktyget på den yta som ska undersökas
och förskjut det i sidled. Lyser ringen 1 fortfarande
grön och avges ingen ljudsignal har metallobjekt inte
lokaliserats i underlaget. När mätverktyget närmar sig
ett metallobjekt tilltar utslaget i mätvärdesstapeln c.
På ett metallobjekt lyser ringen 1 röd och en ljudsig­nal avges.

Svenska | 651 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 66 Wednesday, January 17, 2007 9:55 AM

Nät metallobjektet passeras första gången är indikeringen grov. När
mätverktyget förs flera gånger över metallobjektet blir objektidenti­fieringen allt mer exakt. Efter flera passager (utan att mätverktyget
lyftas upp från underlaget) kan metallobjektets läge exakt indikeras:
Lyser ringen 1 röd och avges en ljudsignal, ligger metallobjektet un­der sensorns centrum (under markeringsöppningen 2).

Sökning av spänningsförande ledningar

Mätverktyget indikerar ledningar som har en spänning mellan 110 V
och 400 V och en frekvens som motsvarar gängse standard (växel­ström med 50 eller 60 Hz). Andra ledningar (med likström, högre/
lägre frekvens eller spänning) samt ledningar utan spänning kan inte
tillförlitligt hittas, men eventuellt visas de som metallobjekt.

Vid varje mätning söks automatiskt spänningsförande ledningar. När
en spänningsförande ledning lokaliserats visar displayen b. Fortsätt
att förskjuta mätverktyget över ytan för exaktare lokalisering av den
spänningsförande ledningen. Efter upprepade förskjutningar visas
den spänningsförande ledningen exakt. Är mätverktyget mycket nära
ledningen blinkar lysringen 1 röd och ljudsignalen avges i korta inter­valler.

Spänningsförande ledningar kan lokaliseras lättare om strömförbru­kare (t.ex. lampor, apparater) är anslutna till ledningen och påkopp­lade. Ledningar med 110 V, 230 V och 400 V (trefasström) kan
lokaliseras med ungefär samma effekt.

Under vissa villkor (som t.ex. bakom metallytor eller bakom ytor med
hög vattenhalt) kan spänningsförande ledningar inte alltid upp­täckas. Om ett mätvärde c visas över ett större område avskärmar
materialet elektriskt och lokaliseringen av spänningsförande led­ningar är inte tillförlitlig.

Arbetsanvisningar

f Beroende på funktionsprincipen kan mätresultaten påver-

kas negativt av vissa omgivningsförhållanden. Exempel på
sådana är närbelägna apparater med kraftiga magnetiska
eller elmagnetiska fält, fukt, metallhaltiga byggmaterial,
aluminiumklädda isolermaterial och ledande tapeter. Kon-

sultera även andra informationskällor (t.ex. byggnadsritningar) före
borrning, sågning eller fräsning i väggar, tak eller golv.

66 | Svenska 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 67 Wednesday, January 17, 2007 9:55 AM

Uppmärkning av objekt

Lokaliserade objekt kan vid behov märkas ut. Vid maximalt utslag på
mätvärdesstapeln c ligger objektets centrum under markeringsöpp­ningen 2. Objektets gränser kan hittas med hjälp av lysringens 1 väx­ling från grönt till rött ljus. Märk ut stället med en penna genom
markeringsöppningen 2.

Indikering ”AutoCal”

Blinkar bocken bakom kalibrerinssymbolen ”AutoCal” d under en
längre tid eller inte alls, är en pålitlig mätning inte längre möjlig.
Skicka i detta fall mätverktyget till en auktoriserad Bosch-service­verkstad.

Underhåll och service

Underhåll och rengöring

Om mätvärdesstapeln c ger ett konstant utslag även om inget metal­lobjekt finns i närheten av mätverktyget kan det kalibreras manuellt.
Avlägsna alla objekt som finns i närheten av mätverktyget (även arm­bandsur och metallring) och håll mätverktyget i luften. Tryck vid från­kopplat mätverktyg samtidigt På-Av-knappen 4 tills lysringen 1 lyser
både med rött och grönt ljus. Släpp sedan knappen. Om kalibre­ringen lyckats, startar mätverktyget efter några sekunder och är åter
driftklart.

Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengö­rings- eller lösningsmedel.

För att inte påverka mätresultaten får inom sensorområdet 5 på
detektorns fram- och baksida varken dekaler eller skyltar placeras
och absolut inte skyltar av metall.

Om i mätverktyget trots exakt tillverkning och sträng kontroll störning
skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad
för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar pro­duktnummer som består av 10 siffror och som finns på mätverkty­gets typskylt.

Svenska | 671 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 68 Wednesday, January 17, 2007 9:55 AM

Service och kundrådgivare

Sprängskissar och information om reservdelar lämnas under:

www.bosch-pt.com

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+46 (0)20 41 44 55

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+46 (0)11 18 76 91

Avfallshantering

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövän­ligt sätt för återvinning.

Endast för EU-länder:

Släng inte mätverktyg i hushållsavfall!
Enligt europeiska direktivet 2002/96/EG för kasse­rade elektriska och elektroniska apparater och dess
modifiering till nationell rätt måste obrukbara elverk­tyg omhändertas separat och på miljövänligt sätt
lämnas in för återvinning.

Sekundär-/primärbatterier:

Förbrukade batterier får inte slängas i hushållsavfall och inte heller i
eld eller vatten. Batterierna ska samlas för återvinning eller omhän­dertas på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG
omhändertas för återvinning.

Ändringar förbehålles.

68 | Svenska 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 69 Wednesday, January 17, 2007 9:55 AM

Funksjonsbeskrivelse

Det er kun mulig å arbeide optimalt med måle­verktøyet hvis du leser driftsinstruksen og
arbeidsinformasjonene nøye og følger disse. TA
GODT VARE PÅ DISSE INSTRUKSENE.

Formålsmessig bruk

Måleverktøyet er beregnet til søking etter metall (jern- og ikke-jern­metall, f.eks. armeringsjern) og spenningsførende ledninger i veg­ger, tak og gulv.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av
måleverktøyet på illustrasjonssiden.

1 Lysring
2 Markeringsåpning
3 Display
4 På-/av-tast
5 Sensorområde
6 Deksel til batterirom
7 Låsing av batteriromdekselet

Visningselementer
a Batteri-indikator
b Anvisning av spenningsførende ledninger

c Måleanvisning

d Kalibreringsanvisning «AutoCal»

Norsk | 691 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 70 Wednesday, January 17, 2007 9:55 AM

Tekniske data

Digital detektor PDO 6

Produktnummer 3 603 K10 100
Max. registreringsdybde*:
– Jernmetaller
– Ikkejern-metaller (kopperrør)
– Kopperledninger (spenningsførende)**
Automatisk utkopling etter ca. 10 min
Driftstemperatur –10 °C...+50 °C
Lagertemperatur –20°C...+70°C
Batteri
Oppladbare batteri
Driftstid (alkali-mangan-batteri) ca. 6h
Vekt tilsvarende EPTA-Procedure 01/2003 0,2 kg

* avhengig av objektenes material og størrelse samt undergrunnens material
og tilstand

** mindre registreringsdybde ved ikke-spenningsførende ledninger
Legg merke til produktnummeret på typeskiltet til måleverktøyet ditt, handels-

betegnelsene til de enkelte måleverktøyene kan variere.

60 mm
50 mm
30 mm

1x9V6LR61

1x9V6F22

Montering

Innsetting/utskifting av batterier

Bruk kun alkali-mangan-batterier eller oppladbare batterier.
Til åpning av batteriromdekselet 6 trykker du låsen 7 i pilretning og
slår ned batteriromdekselet. Sett inn medlevert batteri. Pass samti­dig på korrekt poling.
Når batteri-anvisningen a lyser på displayet, kan du fortsatt måle i ca.
1 time hvis du bruker alkali-mangan-batterier (kortere tid ved opplad­bare batterier). Når anvisningen a blinker, kan du måle i ca. 10 min.
Når batteri-anvisningen a og lysringen (rød) 1 blinker, er det ikke len­ger mulig å måle og du må skifte det vanlige batteriet hhv. det opp­ladbare batteriet.

f Ta batteriet ut av måleverktøyet, når du ikke bruker det

over lengre tid. Batteriet kan korrodere ved lengre tids lagring

eller lades ut automatisk.

70 | Norsk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 71 Wednesday, January 17, 2007 9:55 AM

Bruk

Igangsetting

f Beskytt måleverktøyet mot fuktighet og direkte solstråling.

Inn-/utkobling
f Før måleverktøyet innkobles må du passe på at sensorom-

rådet 5 ikke er fuktig. Gni måleverktøyet eventuelt tørt med en

klut.

f Hvis måleverktøyet var utsatt for et sterkt temperatur-

skifte, må temperaturen utliknes før innkobling.

Til innkobling av måleverktøyet trykker du på på-/av-tasten 4.
Etter en kort egentest er måleverktøyet driftsklart. Driftsberedskapet

anvises med en hake bak kalibreringsanvisningen «AutoCal» d.
Til utkobling av måleverktøyet trykker du på-/av-tasten 4.
Etter ca. 10 min uten utførelse av en måling kobles måleverktøyet

automatisk ut for å skåne batteriene.

Driftstyper

Måleverktøyet detekterer objekter under sensorområdet 5.

Søking av metallobjekter

Etter innkoblingen lyser ringen 1 grønt.

Sett måleverktøyet på overflaten som skal undersø­kes og beveg det mot siden. Hvis ringen 1 fortsatt
lyser grønt og det ikke lyder et lydsignal, registreres
det ikke metallobjekter på undergrunnen. Når måle­verktøyet nærmer seg et metallobjekt, øker utslaget
i måleindikatoren c. Over et metallobjekt blir ringen
1 rød og det lyder et lydsignal.

Ved første overkjøring anvises metallobjektets posisjon kun grovt.
Når du kjører over metallobjektet flere ganger med måleverktøyet,
blir objektregistreringen stadig mer nøyaktig. Etter flere gangers
overkjøring (uten å løfte måleverktøyet opp fra undergrunnen) kan
posisjonen til metallobjektet anvises nøyaktig: Når ringen 1 lyser rødt
og lydsignalet lyder, ligger metallobjektet under sensormidtpunktet
(under markeringsåpningen 2).

Norsk | 711 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 72 Wednesday, January 17, 2007 9:55 AM

Søking av spenningsførende ledninger

Måleverktøyet anviser ledninger som fører spenning mellom 110 V
og 400 V og med en frekvens som tilsvarer den vanlige standarden
(vekselstrøm med 50 hhv. 60 Hz). Andre ledninger (likestrøm, høy­ere/lavere frekvens eller spenning) og ikke spenningsførende lednin­ger kan ikke registreres pålitelig, men de anvises eventuelt som
metallobjekter.

Søkingen etter spenningsførende ledninger utføres automatisk ved
hver måling. Hvis du finner en spenningsførende ledning, vises b på
displayet. Beveg måleverktøyet gjentatte ganger over flaten for å
lokalisere spenningsførende ledninger mer nøyaktig. Hvis du går
over dette stedet flere ganger, kan posisjonen til en spenningsfø­rende ledning lokaliseres svært nøyaktig. Hvis måleverktøyet er
svært nær ledningen, blinker lysringen 1 rødt og lydsignalet lyder
med hurtige toner.

Spenningsførende ledninger kan lettere finnes hvis strømforbru­kerne (f.eks. lamper, apparater) kobles til den søkte ledningen og
slås på. Ledninger med 110 V, 230 V og 400 V (3-fase-strøm) fin­nes med ca. samme søkeeffekt.

Under visse vilkår (som f.eks. bak metalloverflater eller bak overflater
med høyt vanninnhold) kan spenningsførende ledninger ikke finnes
sikkert. Hvis det anvises en måleverdi c overalt over et større
område, er materialet elektrisk avskjermet og du kan ikke søke påli­telig etter spenningsførende ledninger.

Arbeidshenvisninger

f Måleresultatene kan prinsipielt innskrenkes av visse

omgivelsesvilkår. Det vil f.eks. si at det befinner seg
apparater i nærheten som oppretter sterke magnetiske
eller elektromagnetiske felt, fuktighet, metallholdige
byggematerialer, aluminiumtildekkede demningsmateri­aler eller lededyktig tapet. Ta derfor også hensyn til andre

informasjonskilder (f.eks. konstruksjonsplaner) før boring, saging
eller fresing i vegger, tak eller gulv.

72 | Norsk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 73 Wednesday, January 17, 2007 9:55 AM

Markering av objekter

Du kan markere funnede objekter etter behov. Ved maksimalt utslag
på måleindikatoren c befinner midten av objektet seg under marke­ringsåpningen 2. Grensene til objektet kan du finne når lysringen 1
skifter fra grønt til rødt. Marker det søkte stedet med en stift gjennom
markeringsåpningen 2.

Anvisning «AutoCal»

Hvis haken bak kalibreringsanvisningen «AutoCal» d blinker over
lengre tid eller ikke lenger anvises, kan det ikke lenger måles pålite­lig. Send måleverktøyet da inn til et autorisert Bosch-verksted.

Service og vedlikehold

Vedlikehold og rengjøring

Hvis måleanvisningen c vises kontinuerlig utslag, selv om det ikke
befinner seg objekter av metall i nærheten av måleverktøyet, kan
måleverktøyet kalibreres manuelt. Fjern da alle objektene i nærheten
av måleverktøyet (også armbåndsur eller ring av metall) og hold
måleverktøyet i luften. Ved utkoplet måleverktøy trykker du på-/av­tasten 4 helt til lysringen 1 lyser samtidig rødt og grønt. Slipp deret­ter tasten igjen. Hvis kalibreringen var vellykket, starter måleverk­tøyet igjen etter noen sekunder og er driftsklart igjen.

Tørk smussen av med en tørr, myk klut. Ikke bruk rengjørings- eller
løsemidler.

For at målefunksjonen ikke påvirkes, må det ikke plasseres etiketter
eller skilt, særskilt ikke skilt av metall, i sensorområdet 5 på for- og
baksiden av måleverktøyet.

Hvis måleverktøyet til tross for omhyggelige produksjons- og kon­trollmetoder en gang skulle svikte, må reparasjonen utføres av et
autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det
10-sifrede produktnummeret som er angitt på måleverktøyets type­skilt.

Norsk | 731 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 74 Wednesday, January 17, 2007 9:55 AM

Service og kunderådgiver

Eksplosjonstegninger og informasjoner om reservedeler finner du
under:

www.bosch-pt.com

Robert Bosch A/ S
Trollaasveien 8
Postboks 10
1414 Trollaasen

✆ Kundekonsulent: . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [phone]

Deponering

Måleverktøy, tilbehør og emballasje må leveres inn til miljøvennlig
gjenvinning.

Kun for EU-land:

Ikke kast måleverktøy i vanlig søppel!
Jf. det europeiske direktivet 2002/96/EF vedr. gamle
elektriske og elektroniske apparater og tilpassingen
til nasjonale lover må gammelt måleverktøy som ikke
lenger kan brukes samles inn og leveres inn til en mil­jøvennlig resirkulering.

Batterier/oppladbare batterier:

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles
inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv
91/157/EØF.

Rett til endringer forbeholdes.

74 | Norsk 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 75 Wednesday, January 17, 2007 9:55 AM

Toimintaselostus

Paras mahdollinen tyskentely mittauslaitteen
kanssa on mahdollista vain, jos luet käyttöoh­jeet ja työohjeet kokonaisuudessaan ja nouda­tat kyseisiä ohjeita tarkasti. SÄILYTÄ NÄMÄ
OHJEET HYVIN.

Määräyksenmukainen käyttö

Mittauslaite on tarkoitettu seinissä, sisäkatoissa ja lattioissa olevien
metallien (rauta- ja ei-rauta metallit, esim raudoitusraudat) ja jännit­teellisten johtojen etsintään.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan
mittaustyökalun kuvaan.

1 Valaistu rengas
2 Merkintäaukko
3 Näyttö
4 Käynnistyspainike
5 Tunnistinalue
6 Paristokotelon kansi
7 Paristokotelon kannen lukitus

Näyttöelimet
a Paristokunnon osoitus
b Jännitteellisten johtojen ilmaisu

c Mittausnäyttö

d Kalibrointinäyttö ”AutoCal”

Suomi | 751 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 76 Wednesday, January 17, 2007 9:55 AM

Tekniset tiedot

Digitaalinen rakenneilmaisin PDO 6

Tuotenumero 3 603 K10 000
maks. ilmaisusyvyys*:

– Rautametallit
– Ei-rautametallit (kupariputki)
– Kuparijohdot (jännitteelliset)**
Poiskytkentäautomatiikka n. 10 min

Käyttölämpötila –10°C...+50°C
Varastointilämpötila –20°C...+70°C
Paristo
Akku
Käyttöaika (alkali-mangaani-paristot) n. 6h
Paino vastaa EPTA-Procedure 01/2003 0,2 kg

* riippuu kohteen materiaalista ja koosta sekä taustan materiaalista ja tilasta
** pieni ilmaisusyvyys jännitteettömille johdoille
Ota huomioon mittauslaitteesi tyyppikilvessä oleva tuotenumero, yksittäisten

mittauslaitteiden kauppanimitys saattaa vaihdella.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1 x 9 V 6F22

Asennus

Paristojen asennus/vaihto

Käytä ainoastaan alkali-mangaani paristoja tai akkuja.
Avaa paristokotelon kansi 6 painamalla lukitusta 7 nuolen suuntaan

ja kääntämällä paristokotelon kansi alaspäin. Asenna toimitukseen
kuuluva paristo. Tarkista oikea napaisuus asennettaessa.

Paristomerkin a syttyessä näyttöön voit vielä suorittaa mittauksia n.
1 tunti, jos käytät alkali-mangaani-paristoja (akuilla lyhyempi kesto­aika). Paristomerkin a vilkkuessa, voit vielä mitata n. 10 min. Paristo­merkin a ja valaistun renkaan 1 (punainen) vilkkuessa, et enää voi
suorittaa mittauksia, sinun tulee vaihtaa paristo tai akku.

f Poista paristo mittauslaitteesta, ellet käytä sitä pitkään

aikaan. Paristo saattaa hapettua tai purkautua itsestään pitkäai-

kaisessa varastoinnissa.

76 | Suomi 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 77 Wednesday, January 17, 2007 9:55 AM

Käyttö

Käyttöönotto

f Suojaa mittauslaite kosteudelta ja suoralta auringonva-

lolta.

Käynnistys ja pysäytys
f Varmista ennen mittauslaitteen käynnistämistä, että tun-

nistinalue 5 ei ole kostea. Kuivaa tarvittaessa mittauslaite lii-

nalla.

f Jos mittaustyökalu on ollut voimakkaassa lämpötilan

muutoksessa, tulee antaa laitteen lämpötilan tasaantua
ennen käynnistämistä.

Käynnistä mittaustyökalu painamalla käynnistyspainiketta 4.

Laite on käyttövalmis lyhyen itsetestin päätyttyä. Kalibrointinäytön

”AutoCal” d perässä oleva ruksi osoittaa käyttövalmiuden.
Pysäytä mittauslaite painamalla käynnistyspainiketta 4.

Noin 10 min kuluttua ilman mittausta, mittauslaite kytkeytyy auto­maattisesti pois, pariston säästämiseksi.

Käyttömuodot

Mittauslaite ilmaisee tunnistinalueen 5 alla olevat kohteet.

Metalliesineiden etsintä

Käynnistyksen jälkeen rengas 1 palaa vihreänä.

Aseta mittaustyökalu tarkistettavaa pintaa vasten ja
liikuta sitä sivuttain. Jos rengas 1 edelleen palaa vih­reänä, eikä merkkiääntä kuulu, ei alustassa ole
metallia tunnistettavissa. Jos mittaustyökalu lähenee
metallikohdetta, mittausnäytön c osoitus kasvaa.
Metalliesineen kohdalla rengas 1 muuttuu punai­seksi ja kuuluu merkkiääni.

Ensimmäisen ylityksen aikana metallikohteen sijainti ilmaistaan vain
karkeasti. Kun metallikohdetta ylitetään monta kertaa tulee kohteen
paikannus koko ajan tarkemmaksi. Siirtymällä monta kertaa kohteen

Suomi | 771 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 78 Wednesday, January 17, 2007 9:55 AM

yli (nostamatta mittaustyökalua irti alustasta) voidaan metallikohteen
sijainti osoittaa tarkasti: Kun rengas 1 palaa punaisena ja äänimerkki
kuuluu, metallikohde sijaitsee tunnistimen keskipisteen alla (merkin­täaukon 2 alla).

Jännitteellisten johtojen etsintä

Mittaustyökalu tunnistaa johdot, joissa on 110 V ... 400 V jännite ja
laajan standardin mukainen taajuus (50 tai 60 Hz vaihtovirta). Muita
johtoja (tasavirta, suurempi/pienempi taajuus tai jännite) sekä jännit­teettömiä johtoja ei pysty löytämään luotettavasti, ne osoitetaan kui­tenkin mahdollisesti metallikohteina.

Jännitteellisten johtojen etsintä toimii automaattisesti jokaisen mitta­uksen yhteydessä. Kun jännitteellinen johto löytyy syttyy näyttöön
merkki b Liikuta mittaustyökalua uudelleen pinnan yli, jännitteellisen
johdon tarkempaa paikantamista varten. Usean ylityksen jälkeen voi­daan jännitteellisen johdon sijainti osoittaa hyvin tarkasti. Jos mitta­ustyökalu on hyvin lähellä johtoa, valaistu rengas 1 vilkkuu punaisena
ja merkkiääni toistuu nopeana sävelkulkuna.

Jännitteelliset johdot voidaan helpommin löytää, jos etsittävään joh­toon liitetään sähkölaite (esim. lamppu tai muu laite) ja kytketään se
toimintaan. 110 V, 230 V ja 400 V (kolmivaihe) löydetään suurinpiir­tein yhtä tehokkaasti.

Määrätyissä olosuhteissa (esim. metallipintojen takana tai hyvin vesi­pitoisten pintojen takana) ei jännitteellisiä johtoja varmuudella voida
löytää. Jos mittaustyökalu osoittaa mittausarvon c suurella alueella,
materiaali toimii sähköisenä suojauksena, eikä jännitteellisten johto­jen etsintä ole luotettavaa.

Työskentelyohjeita

f Määrätyt ympäristöolosuhteet voivat, toimintaperiaat-

teesta johtuen, vaikuttaa mittaustulokseen. Tän kuuluu
mm. sellaisten laitteiden läheisyys, jotka muodostavat
voimakkaita magneettisia tai sähkömagneettisia kenttiä,
kosteus, metallipitoiset rakennusaineet, alumiinilami­noidut eristysaineet tai sähköä johtavat tapetit. Ota tämän

takia huomioon myös muut tietolähteet (esim. rakennuspiirustuk­set), ennen kuin poraat, sahaat tai jyrsit seiniin, sisäkattoihin tai
lattioihin.

78 | Suomi 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 79 Wednesday, January 17, 2007 9:55 AM

Kohteiden merkintä

Voit tarvittaessa merkitä löydetyt kohteet. Osoituksen c ollessa suu­rimmillaaan, kohteen keskipiste sijaitsee merkintäaukon 2 takana.
Kohteen reunat löydät seuraamalla, missä valaistun renkaan 1 väri
muuttuu vihreästä punaiseksi. Merkitse etsitty kohta puikolla merkin­täaukon 2 läpi.

Näyttö ”AutoCal”

Jos hakanen kalibrointinäytön ”AutoCal” d takana vilkkuu pitkän
aikaa tai jos sitä ei näytetä, ei voida enää mitata luotettavasti. Lähetä
tässä tapauksessa mittalaite valtuutettuun Bosch-huoltopisteeseen.

Hoito ja huolto

Huolto ja puhdistus

Jos mittausnäyttö c pysyvästi osoittaa metallia, vaikka lähistöllä ei ole
metallikohdetta, mittaustyökalu voidaan kalibroida manuaalisesti.
Poista kaikki metalliesineet mittaustyökalun lähistöstä (myös ranne­kello ja metallisormukset) ja pidä mittaustyökalu ilmassa. Paina mit­taustyökalun ollessa poiskytkettynä käynnistyspainiketta 4, kunnes
valaistu rengas 1 palaa samanaikaisesti punaisena ja vihreänä.
Päästä sitten käynnistyspainike vapaaksi. Jos kalibrointi onnistui, mit­taustyökalu käynnistyy uudelleen muutaman sekunnin kuluttua ja on
taas käyttövalmis.

Pyyhi pois lika kuivalla, pehmeällä liinalla. Älä käytä puhdistusaineita
tai liuottimia.

Jotta eivät mittaustulokset häiriintyisi, ei tunnistinalueelle 5 mittaus­laitteen etu- tai takapintaan saa kiinnittää mitään tarroja tai kilpiä, var­sinkaan metallikilpiä.

Jos mittauslaitteessa, huolellisesta valmistuksesta ja koestusmenet­telystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimus­huollon tehtäväksi.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-nu­meroinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä.

Suomi | 791 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 80 Wednesday, January 17, 2007 9:55 AM

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto
Pakkalantie 21A
01510 Vantaa

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +358 (0)9 / 43 59 – 91

Faksi: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +358 (0)9 / 8 70 23 18

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäris­töystävälliseen kierrättämiseen.

Vain EU-maita varten:

Älä heitä mittaustyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaittei­ta koskevan direktiivin 2002/96/EY ja sen kansallis­ten lakien muunnosten mukaan, tulee käyttökelvotto­mat mittaustyökalut kerätä erikseen ja toimittaa
ympäristöystävälliseen uusiokäyttöön.

Akut/paristot:

Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paris­tot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin
91/157/ETY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

80 | Suomi 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 81 Wednesday, January 17, 2007 9:55 AM

Περιγραφή λειτουργίας

Η άριστη εργασία µε το εργαλείο µέτρησης είναι
µνο δυνατή, ταν διαβάσετε πρώτα καλά λες
τις οδηγίες χειρισµού και τις υποδείξεις εργα­σίας και τηρείτε αυστηρά τις οδηγίες που
περιέχονται σ’ αυτές. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ
ΤΙΣ Ο∆ΗΓΙΕΣ.

Χρήση σύµφωνα µε τον προορισµ

Το εργαλείο µέτρησησ προορίζεται για την αναζήτηση
µετάλλων (σιδηρούχα και µη σιδηρούχα, π.χ. σίδερα
οπλισµού) καθώσ και ηλεκτροφρων αγωγών σε τοίχουσ
ταβάνια και δάπεδα.

Απεικονιζµενα στοιχεία

Η αρίθµηση των απεικονιζµενων στοιχείων βασίζεται στην
απεικνιση του εργαλείου µέτρησησ στη σελίδα γραφικών.

1 Φωτεινσ δακτύλιοσ
2 Άνοιγµα σηµαδέµατοσ
3 Οθνη
4 Πλήκτρο ON/OFF
5 Περιοχή αισθητήρα
6 Καπάκι θήκησ µπαταρίασ
7 Ασφάλεια του καπακιού θήκησ µπαταρίασ

Στοιχεία ένδειξης
a Ένδειξη µπαταρίασ
b Ένδειξη ηλεκτροφρων αγωγών
c Ένδειξη µέτρησησ

d Ένδειξη καλιµπραρίσµατοσ «AutoCal»

Eλληνικά | 811 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 82 Wednesday, January 17, 2007 9:55 AM

Τεχνικά χαρακτηριστικά

Ψηφιακή συσκευή ανίχνευσης PDO 6

Αριθµσ ευρετηρίου 3 603 K10 100
µέγιστο βάθοσ ανίχνευσησ*:

– Σιδηρούχα µέταλλα
– Μη σιδηρούχα µέταλλα

(σωλήνεσ απ χαλκ)
– Χάλκινοι αγωγοί (υπ τάση)**
Αυτµατη απενεργοποίηση µετά απ
περίπου

Θερµοκρασία λειτουργίασ –10 °C...+50 °C
Θερµοκρασία διαφύλαξησ/
αποθήκευσησ
Μπαταρία
Επαναφορτιζµενη µπαταρία
∆ιάρκεια λειτουργίασ (µπαταρία
αλκαλίου-µαγγανίου) περίπου
Βάροσ σύµφωνα µε
EPTA-Procedure 01/2003 0,2 kg

* εξαρτάται απ το υλικ και το µέγεθοσ των αντικειµένων καθώσ
και απ το υλικ και την κατάσταση του υποστρώµατοσ

** µικρτερο βάθοσ ανίχνευσησ ταν οι αγωγοί δε βρίσκονται υπ
τάση

Σασ παρακαλούµε να προσέξετε τον αριθµ ευρετηρίου επάνω
στην πινακίδα κατασκευαστή του εργαλείο µέτρησησ γιατί οι
εµπορικοί χαρακτηρισµοί µεµονωµένων εργαλείων µέτρησησ
µπορεί να διαφέρουν.

–20 °C...+70 °C

60 mm

50 mm
30 mm

10 min

1x9V6LR61

1x9V6F22

6h

Συναρµολγηση

Τοποθέτηση/αντικατάσταση – µπαταριών

Χρησιµοποιείτε αποκλειστικά µπαταρίεσ αλκαλίου-µαγγα­νίου ή επαναφορτιζµενεσ µπαταρίεσ.

Για να ανοίξετε το καπάκι θήκησ µπαταρίασ 6 πατήστε την
ασφάλεια 7 πωσ δείχνει το βέλοσ και κατεβάστε το καπάκι.

82 | Eλληνικά 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 83 Wednesday, January 17, 2007 9:55 AM

Τοποθετήστε την µπαταρία που περιέχεται στη συσκευα­σία. ∆ώστε προσοχή στη σωστή πολικτητα.

ταν ανάψει η ένδειξη µπαταρίασ a στην οθνη, ττε, σε
περίπτωση που χρησιµοποιείτε µπαταρίεσ αλκαλίου-µαγγα­νίου, µπορείτε να µετρήσετε ακµη 1 λεπτ περίπου (ταν
χρησιµοποιείτε επαναφορτιζµενεσ µπαταρίεσ, λιγτερο).
Σε περίπτωση που αναβοσβήνει η ένδειξη µπαταρίασ a,
ττε µπορείτε να µετρήσετε ακµη 10 λεπτά. Αν αναβοσβή­νουν ταυτχρονα και η ένδειξη µπαταρίασ a και ο φωτεινσ
δακτύλιοσ 1 (κκκινο), ττε δεν µπορείτε πλέον να µετρή­σετε και πρέπει να αλλάξετε την µπαταρία/την επαναφορτι­ζµενη µπαταρία.

f Αφαιρέστε την µπαταρία σε περίπτωση που δεν πρκει-

ται να χρησιµοποιήσετε το εργαλείο µέτρησης για ένα
σχετικά µεγάλο χρονικ διάστηµα. Η µπαταρία µπορεί να

διαβρωθεί ή να αυτοεκφορτιστεί ταν η αποθήκευση
διαρκέσει για πολύ καιρ.

Λειτουργία

Θέση σε λειτουργία

f Προστατεύετε το εργαλείο µέτρησης απ υγρασία κι απ

άµεση ηλιακή ακτινοβολία.

Θέση σε λειτουργία κι εκτς λειτουργίας
f Πριν θέσετε το εργαλείο µέτρησης σε λειτουργία πρέπει

να βεβαιωθείτε τι η περιοχή µέτρησης 5 δεν είναι υγρή.

Αν χρειαστεί, τρίψτε το εργαλείο µέτρησησ µ’ ένα πανί
για να στεγνώσει.

f Σε περίπτωση που το εργαλείο µέτρησης ήταν εκτεθει-

µένο σε ισχυρές διακυµάνσεις θερµοκρασίας ττε, πριν
το θέσετε σε λειτουργία, αφήστε το να αποκτήσει στα­θερή θερµοκρασία.

Για να θέσετε σε λειτουργία το εργαλείο µέτρησησ πατήστε
το πλήκτρο ON/OFF 4.

Eλληνικά | 831 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 84 Wednesday, January 17, 2007 9:55 AM

Μετά απ µια σύντοµη αυτοδιάγννωση το εργαλείο µέτρη­σησ είναι έτοιµο για λειτουργία. Η ετοιµτητα λειτουργίασ
σηµατοδοτείται µε την εµφάνιση ενσ αγκίστρου πίσω απ
την ένδειξη καλιµπραρίσµατοσ «AutoCal» d.

Για να θέσετε εκτς λειτουργίας το εργαλείο µέτρησησ
πατήστε το πλήκτρο on/off 4.

ταν µέσα σε 10 λεπτά περίπου δεν διεξαχθεί κάποια µέτ­ρηση, το εργαλείο µέτρησησ διακπτει αυτµατα τη λειτ­ουργία του προστατεύοντασ έτσι την µπαταρία.

Τρποι λειτουργίας

Το εργαλείο µέτρησησ ανιχνεύει αντικείµενα που βρίσκον­ται κάτω απ την περιοχή αισθητήρα 5.

Αναζήτηση µεταλλικών αντικειµένων

Μετά τη θέση σε λειτουργία ανάβει ο φωτεινσ δακτύλιοσ 1
µε πράσινο χρώµα.

Ακουµπήστε το εργαλείο µέτρησησ επάνω
στην υπ έλεγχο επιφάνεια και µετακινήστε
το πλευρικά. ταν ο φωτεινσ δακτύλιοσ 1
συνεχίζει να είναι πράσινοσ και ταυτχρονα
δεν ηχεί κάποιο σήµα, ττε στο υπστρωµα
δεν εντοπίζεται κάποιο µεταλλικ αντικείµε­νο. ταν το εργαλείο µέτρησησ πλησιάσει
κάποιο µεταλλικ αντικείµενο η εκτροπή

λικ αντικείµενο ο φωτεινσ δακτύλιοσ αποκτά κκκινο
χρώµα 1 και ηχεί ένα σήµα.

Κατά το πρώτο πέρασµα πάνω απ το µεταλλικ αντικείµε­νο η θέση του εντοπίζεται µνο προσανατολιστικά. σεσ
περισστερεσ φορέσ περνάτε µε το εργαλείο µέτρησησ
πάνω απ το αντικείµενο, τσο µεγαλώνει η ακρίβεια του
εντοπισµού του. Περνώντασ πολλέσ φορέσ αλλεπάλληλα
(χωρίσ να ανασηκώσετε το εργαλείο µέτρησησ απ την
επιφάνεια) µπορείτε να προσδιορίσετε µε ακρίβεια τη θέση
του αντικειµένου: Μλισ ο φωτεινσ δακτύλιοσ 1 αποκτήσει
κκκινο χρώµα και ταυτχρονα ηχεί το ακουστικ σήµα,
ττε κάτω απ το κέντρο του αισθητήρα υπάρχει ένα µεταλ­λικ αντικείµενο (κάτω απ το άνοιγµα σηµαδέµατοσ 2).

στην ένδειξη c αυξάνει. Πάνω απ το µεταλ-

84 | Eλληνικά 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 85 Wednesday, January 17, 2007 9:55 AM

Αναζήτηση ηλεκτροφρων αγωγών

Το εργαλείο µέτρησησ δείχνει ηλεκτροφρουσ αγωγούσ
που βρίσκονται υπ τάση µεταξύ 110 V και 400 V και η συχ­ντητα του ρεύµατοσ ανταποκρίνεται στα πιο διαδεδοµένα
στάνταρ (εναλλασσµενο ρεύµα µε συχντητα 50 ή 60 Hz).
Άλλοι αγωγοί (διαρκέσ ρεύµα, υψηλτερη/χαµηλτερη
συχντητα ή τάση) καθώσ και µη ηλεκτροφροι αγωγοί δεν
εντοπίζονται αξιπιστα, µπορεί µωσ, ενδεχοµένωσ, να
αναγνωριστούν σαν µεταλλικά αντικείµενα.

Η αναζήτηση ηλεκτροφρων αγωγών διεξάγεται αυτµατα
σε κάθε µέτρηση. Μλισ εντοπιστεί ένασ ηλεκτροφροσ
αγωγσ στην οθνη εµφανίζεται η ένδειξη b. Μετακινήστε
το εργαλείο µέτρησησ πάνω στην επιφάνεια για να εντοπί­σετε µε µεγαλύτερη ακρίβεια τον ηλεκτροφρο αγωγ.
Περνώντασ πολλέσ φορέσ αλλεπάλληλα πάνω απ τον
ηλεκτροφρο αγωγ µπορείτε να προσδιορίσετε τη θέση
του µε πολύ µεγάλη ακρίβεια. ταν το εργαλείο µέτρησησ
βρίσκεται πολύ κοντά στον αγωγ, ττε ο φωτεινσ δακτύ­λιοσ 1 αναβοσβήνει µε κκκινο χρώµα και ακούγεται ένα
γρήγορα αυξοµειώµενο ηχητικ σήµα.

Οι ηλεκτροφροι αγωγοί εντοπίζονται ευκολτερα, ταν οι
καταναλωτέσ ηλεκτρικήσ ενέργειασ (π.χ. λάµπεσ, συσκευ­έσ) είναι συνδεµένεσ στον αναζητούµενο αγωγ και είναι
ενεργοποιηµένεσ. Αγωγοί 110 V, 230 V και 400 V (τριφασικ
ρεύµα) εντοπίζονται περίπου µε την ίδια ισχύ.

Υπ ορισµένεσ συνθήκεσ (π.χ. πίσω απ µεταλλικέσ επιφά­νειεσ ή πίσω απ πολύ υγρέσ επιφάνειεσ) οι ηλεκτροφροι
δεν εντοπίζονται ασφαλώσ. Σε περίπτωση που µέσα σε µια
µεγάλη περιοχή δείχνεται παντού µια τιµή µέτρησησ c, ττε
το µέταλλο θωρακίζει ηλεκτρικά και η αναζήτηση ηλεκτρο­φρων αγωγών δεν είναι αξιπιστη.

Υποδείξεις εργασίας

f Τα αποτελέσµατα των µετρήσεων µπορούν να επηρεασ-

τούν, για λγους που απορρέουν απ την αρχή στην
οποία βασίζεται η µέτρηση, απ διάφορες περιβαλλον­τικές συνθήκες. Π.χ. απ γειτονικές συσκευές που παρ­άγουν ισχυρά µαγνητικά ή ηλεκτροµαγνητικά πεδία, απ
την υγρασία, απ δοµικά υλικά που περιέχουν µέταλλα,

Eλληνικά | 851 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 86 Wednesday, January 17, 2007 9:55 AM

απ µονωτικά, επιστρωµένα µε αλουµίνιο υλικά ή απ
αγώγιµες ταπετσαρίες. Γι’ αυτ, πριν αρχίσετε το τρύπη-

µα, το πρινισµα ή το φρεζάρισµα σε τοίχουσ, οροφέσ ή
δάπεδα, να ενηµερώνεστε σχετικά και απ άλλεσ πηγέσ
πληροφοριών (π.χ. απ τα δοµικά σχέδια).

Σηµάδεµα αντικειµένων

Αν χρειαστεί, µπορείτε να σηµαδέψετε τα αντικείµενα που
εντοπίστηκαν. Κατά την µέγιστη εκτροπή τησ ένδειξησ
µέτρησησ c το κέντρο του αντικειµένου βρίσκεται κάτω απ
το άνοιγµα σηµαδέµατοσ 2. Τα ρια ενσ αντικειµένου
µπορούν να προσδιοριστούν ταν το χρώµα του φωτεινού
δακτυλίου 1 αλλάζει απ κκκινο σε πράσινο. Η αναζητού­µενη θέση σηµαδεύεται µε ένα µολύβι µέσα απ το άνοιγµα
του σηµαδέµατοσ 2.

Ένδειξη «AutoCal»

ταν το άγκιστρο πίσω απ την ένδειξη καλιµπραρίσµατοσ
«AutoCal» d αναβοσβήνει για πολύ χρνο ή ταν δεν εµφα-
νίζεται, ττε δεν είναι δυνατν πλέον να µετρήσετε αξι­πιστα. Σ΄ αυτήν την περίπτωση θα πρέπει να αποστείλετε το
εργαλείο µέτρησησ σ΄ ένα εξουσιοδοτηµένο κατάστηµα
Service τησ Bosch.

Συντήρηση και Service

Συντήρηση και καθαρισµς

Σε περίπτωση που η ένδειξη µέτρησησ c εκτρέπεται διαρ­κώσ, παρ΄ λο που δεν υπάρχει κάποιο µεταλλικ αντικείµε­νο κοντά στο εργαλείο µέτρησησ, ττε µπορείτε να καλι­µπράρετε το εργαλείο µέτρησησ µε το χέρι. Αποµακρύνετε
κάθε µεταλλικ αντικείµενο που βρίσκεται κοντά στο εργα­λείο µέτρησησ (ακµη και το ρολι σασ ή το µεταλλικ σασ
δαχτυλίδι) και κρατήστε το εργαλείο µέτρησησ στον αέρα.
Πατήστε διαρκώσ το πλήκτρο ON/OFF 4, ταν το εργαλείο
µέτρησησ βρίσκεται εκτσ λειτουργίασ, µέχρι ο φωτεινσ

86 | Eλληνικά 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 87 Wednesday, January 17, 2007 9:55 AM

δακτύλιοσ 1 να ανάψει και µε κκκινο και µε πράσινο χρώµα.
Αφήστε το πλήκτρο ελεύθερο. ταν το καλιµπράρισµα επι­τύχει, ττε το εργαλείο µέτρησησ ξεκινά µετά απ µερικά
δευτερλεπτα και ακολούθωσ είναι πάλι έτοιµο για λειτουρ­γία.

Καθαρίστε τυχν βρωµιέσ µ’ ένα καθαρ και µαλακ πανί.
Να µη χρησιµοποιήσετε µέσα καθαρισµού ή διαλύτεσ.

Για να µην επηρεαστεί αρνητικά η λειτουργία µέτρησησ 5
απαγορεύεται το στερέωµα αυτοκλλητων ή πινακίδων,
ιδιαίτερα µεταλλικών, στο µπροστιν ή το πισιν µέροσ του
εργαλείου µέτρησησ.

Αν παρλεσ τισ επιµεληµένεσ µεθδουσ κατασκευήσ και
ελέγχου σταµατήσει κάποτε το εργαλείο µέτρησησ, ττε η
επισκευή του πρέπει να ανατεθεί σε ένα εξουσιοδοτηµένο
συνεργείο για ηλεκτρικά εργαλεία τησ Bosch.

Παρακαλούµε, ταν κάνετε διασαφητικέσ ερωτήσεισ καθώσ
και κατά την παραγγελία ανταλλακτικών, να αναφέρετε
πάντοτε το 10ψήφιο αριθµ ευρετηρίου που βρίσκεται στην
πινακίδα κατασκευαστή του οργάνου µέτρησησ.

Service και Σύµβουλος πελατών

Λεπτοµερή σχέδια και πληροφορίεσ για ανταλλακτικά θα
βρείτε στη ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.
Kηφισσού 162
12131 Περιστέρι-Aθήvα

✆ . . . . . . . . . . . . . . . . . . . . . . . . .+30 21 05 70 12 00 KENTPO

✆ . . . . . . . . . . . . . . . . . . . . .+30 21 05 77 00 81 – 83 KENTPO

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+30 21 05 70 12 63

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+30 21 05 77 00 80

www.bosch.gr
ABZ Service A.E.

✆ . . . . . . . . . . . . . . . . . . . [phone] – 378 SERVICE

Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+30 21 05 77 36 07

Eλληνικά | 871 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 88 Wednesday, January 17, 2007 9:55 AM

Απσυρση

Τα ργανα µέτρησησ, τα εξαρτήµατα και οι συσκευασίεσ
πρέπει να ανακυκλώνονται µε τρπο φιλικ προσ το περι­βάλλον.

Μνο για χώρες της ΕΕ:

Μη ρίχνετε τα ργανα µέτρησησ στα απορρίµ­µατα του σπιτιού σασ!
Σύµφωνα µε την Κοινοτική Οδηγία 2002/96/EΚ
περί παλαιών ηλεκτρικών και ηλεκτρονικών
συσκευών και µε τη µεταφορά τησ σε εθνικ

στα ργανα µέτρησησ να συλλέγονται ξεχωριστά και να
ανακυκλώνονται µε τρπο φιλικ προσ το περιβάλλον.

Μπαταρίες/Επαναφορτιζµενες µπαταρίες:

Μη ρίχνετε τισ µπαταρίεσ/τισ επαναφορτιζµενεσ µπατα­ρίεσ στα απορρίµµατα του σπιτιού σασ, στη φωτιά ή στο
νερ. Οι µπαταρίεσ/οι επαναφορτιζµενεσ µπαταρίεσ πρέ­πει να συλλέγονται και να ανακυκλώνονται ή να αποσύρ­ονται µε τρπο φιλικ προσ το περιβάλλον.

Μνο για χώρες της ΕΕ:

Σύµφωνα µε την Οδηγία 91/157/EΟΚ οι χαλασµένεσ ή
αναλωµένεσ µπαταρίεσ/οι επαναφορτιζµενεσ µπαταρίεσ
πρέπει να ανακυκλώνονται.

Τηρούµε το δικαίωµα αλλαγών.

δίκαιο δεν είναι πλέον απαραίτητο, τα άχρη-

88 | Eλληνικά 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 89 Wednesday, January 17, 2007 9:55 AM

Fonksiyon tanımı

Ölçme cihazı ile optimum biçimde çalışmak
ancak kullanım kılavuzu ile çalışma uyarılarını
okumak ve bunların içindeki talimat hükümlerine
uymakla mümkündür. BU TALİMATI İYİ BİR
BİÇİMDE SAKLAYIN.

Usulüne uygun kullanım

Bu ölçme cihazı; duvar, tavan ve zeminlerde metallerin (demir ve
demir dışı metaller, örneğin donatı demirleri) ve gerilim ileten
kabloların aranması için geliştirilmiştir.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının
şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Işıklı halka
2 İşaretleme deliği
3 Display
4 Açma/kapama tuşu
5 Sensör alanı
6 Batarya gözü kapağı
7 Batarya gözü kapak kilidi

Gösterge elemanları
a Batarya göstergesi
b Akım ileten kablo göstergesi
c Ölçme göstergesi
d “AutoCal” Kalibrasyon göstergesi

Türkçe | 891 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 90 Wednesday, January 17, 2007 9:55 AM

Teknik veriler

Dijital tarama cihazı PDO 6

Ürün kodu 3 603 K10 100
Maks. algılama derinliği*:

– Demirler
– Demir dışı metaller (bakır borular)
– Bakır kablolar (gerilim iletir durumda)**

Kapama otomatiği yaklaşık 10 dak
İşletme sıcaklığı –10 °C...+ 50 °C

Saklama sıcaklığı –20 °C... +70 °C
Batarya
Akü
İşletme süresi (Alkali-Mangan-Batarya), yak. 6h
Ağırlığı EPTA-Procedure 01/2003’e göre 0,2 kg

* Malzeme ve nesnenin büyüklüğü ile malzeme ve zeminin durumuna
bağlıdır

** Gerilim iletmeyen kablolarda daha düşük algılama derinliği
Lütfen aletiniz tip etiketi üzerindeki ürün koduna dikkat edin, tek tek

aletlerin ürün kodları değişik olabilir.

60 mm
50 mm
30 mm

1 x 9 V 6LR61

1x9V6F22

Montaj

Bataryaların takılması/değiştirilmesi

Sadece Alkali-Mangan bataryalar veya aküler kullanın.
Batarya gözü kapağını 6 açmak için kilitleme düğmesine 7 ok

yönünde basın ve batarya gözü kapağını aşağı katlayın. Cihazla
birlikte teslim edilen bataryayı yerine yerleştirin. Bunu yaparken
doğru kutuplamaya dikkat edin.

90 | Türkçe 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 91 Wednesday, January 17, 2007 9:55 AM

Display’de batarya göstergesi a yanarsa, Alkali mangan
bataryalar kullanmak koşulu ile yaklaşık 1 saat tarama
yapabilirsiniz (akülerde daha kısa işletme süresi). Gösterge a
yanış sönerse, yaklaşık 10 dakika daha tarama mümkündür.
Batarya göstergesi a ve ışıklı halka 1 (kırmızı) yanıp sönerse,
artık tarama işlemi mümkün değildir ve batarya veya akü
değiştirilmelidir.

f Uzun süre kullanmayacaksanız bataryayı tarama

cihazından çıkarın. Batarya uzun sürede paslanabilir veya

kendi kendine boşalabilir.

İşletme

Çalıştırma

f Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş

ışınından koruyun.

Açma/kapama
f Tarama cihazını açmadan önce sensör alanının 5 nemli

olmamasına dikkat edin. Eğer gerekiyorsa cihazınızı bir

bezle silerek kurulayın.

f Cihazınız aşırı bir sıcaklı k değişikliğine uğramışsa,

açmadan önce bir süre sıcaklık dengelemesini bekleyin.

Ölçme cihazını açmak için açma/kapama şalterine 4 basın.
Kısa süreli bir otomatik testten sonra ölçme cihazı işletime hazır

hale gelir. İşletime hazır olma kalibrasyon göstergesi “AutoCal” d
arkasındaki bir kanca işareti ile gösterilir.

Cihazınızı kapatmak için açma/kapama 4 tuşuna basın.
Yaklaşık 10 dakika içinde ölçme yapılmazsa, ölçme cihazı

bataryaları korumak üzere otomatik olarak kapanır.

Türkçe | 911 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 92 Wednesday, January 17, 2007 9:55 AM

İşletim türleri

Bu tarama cihazı sensör alanı 5 altındaki nesneleri tarar.

Metal nesnelerin taranması

Alet açıldıktan sonra ışıklı halka 1 yeşil olarak yanar.

Tarama cihazını araştırma yapılacak yüzeye
yerleştirin ve yana doğru hareket ettirin. Işıklı
halka yeşil olarak yanar ve sesli sinyal
duyulmazsa, zeminde metal ber nesne yok
demektir. Tarama cihazı metal bir nesneye
yaklaşınca ölçme göstergesindeki c sapma artar.
Cihaz metal bir nesnenin üzerine gelince halka 1
kırmızı olarak yanar ve sesli bir sinyal duyulur.

Metal nesnenin üzerinden ilk kez geçildiğinde bu nesnenin
pozisyonu kabaca gösterilir. Metal nesnenin üzerinden cihazla
birçok kez geçerseniz nesnenin yeri daha hassas biçimde algınır.
Nesnenin üzerinden birçok kez geçilince (cihazı yüzeyden
kaldırmadan) metal nesnenin yeri tam olarak gösterilir: Halka 1
kırmızı olarak yanar ve sesli sinyal duyulursa, metal nesne
sensör merkezinin altında demektir (işaret deliğinin 2 altında).

Gerilim ileten kabloların taranması (aranması)

Tarama cihazı 110 ve 400 V’luk gerilim ileten ve frekansları geniş
bantta olan (50 veya 60 Hz’lik alternatif akım) kabloları gösterir.
Diğer akım ileten kablolar (doğru akım, yüksek/düşük frekanslı
veya gerilimli) ile akım iletmeyen kablolar güvenilir biçimde
bulunamaz, ancak bunlar metal nesne olarak gösterilir.

Gerilim ileten kabloların aranması her ölçmede otomatik olarak
yapılır. Gerilim ileten bir kablo bulunduğunda Display’de b
göstergesi gözükür. Gerilim ileten kablonun yerini tam ve hassas
biçimde belirlemek için tarama cihazını yüzeyde tekrar hareket
ettirin. Tarama cihazı birçok kez hareket ettirilince gerilim ileten
kabloların yeri tam ve hassas biçimde gösterilir. Tarama cihazı
kablonun çok yakınına gelince ışıklı halka 1 kırmızı olarak yanar
ve hızlı tempolu bir sesli sinyal duyulur.

92 | Türkçe 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 93 Wednesday, January 17, 2007 9:55 AM

Aranan kabloya lamba veya cihaz gibi tüketiciler bağlanıp
açıldıkları takdirde gerilim ileten kablolar daha kolay bulunur.
110 V, 230 V ve 400 V’luk kablolar (üç fazlı) yaklaşık aynı
performansla bulunur.

Bazı belirli koşullar altında (örneğin metal yüzeylerin arkasında
veya su içeriği fazla olan yüzeylerin arkasında) gerilim ileten
kablolar güvenli biçimde bulunamaz. Büyük bir alanın her yerinde
c ölçme değeri gösterilirse, malzeme elektrik şemsiyesi altına
alınır ve gerilim ileten kablolar güvenli biçimde aranamaz.

Çalışırken dikkat edilecek hususlar

f Ölçme sonuçları ilkesel olarak çevre koşulları tarafından

etkilenebilir. Bunlar örneğin; güçlü manyetik veya
elektromanyetik dalga üreten cihazların yakınında
bulunmak, nem, metal içerikli yapı malzemesi,
alüminyumlu yalıtım malzemesi veya iletken duvar
kağıtlarıdır. Bu nedenle duvar, davam veya zeminlerde

delme, kesme veya freze işlemi yapmadan diğer bilgi
kaynaklarına da başvurun (örneğin yapı planları).

Nesnelerin işaretlenmesi

Gerektiğinde bulunan nesneleri işaretleyebilirsiniz. Ölçme
göstergesinin c maksimum sapmasında nesnenin ortası işaret
deliğinin 2 altında bulunur. Nesnenin sınırlarını ışıklı halkanın 1
yeşilden kırmızıya dönmesi ile bulabilirsiniz. Aranan yeri bir
işareleme deliğinden 2 geçireceğiniz bir pimli işaretleyin.

“AutoCal” göstergesi

Kalibrasyon göstergesinin arkasındaki kanca “AutoCal” d uzun
süre yanıp sönerse veya artık görülmez olursa, güvenilir tarama
yapılamaz. Bu durumda tarama cihazını yetkili bir Bosch müşteri
servisine gönderin.

Türkçe | 931 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 94 Wednesday, January 17, 2007 9:55 AM

Bakım ve servis

Bakım ve temizlik

Ölçme göstergesi c tarama cihazı yakınında hiçbir metal nesne
bulunmamasına rağmen sapma yapıyorsa, tarama cihazı elle
kalibre edilebilir. Bunu yapmak için tarama cihazı yakınındaki
bütün metal nesneleri (metalden yapılma saat bandı ve metal
yüzük de dahil) uzaklaştırın ve tarama cihazını havada tutun.
Tarama cihazı kapalı durumda iken açma/kapama tuşuna 4 ışıklı
halka 1 aynı anda kırmızı ve yeşil yanıncaya kadar basın. Daha
sonra tuşu bırakın. Kalibrasyon başarılı olursa tarama cihazı
birkaç saniye sonra yeniden çalışır ve işletime hazır olur.

Kirleri kuru ve yumuşak bir bezle silin. Deterjan veya çözücü
madde kullanmayın.

Tarama fonksiyonunun olumsuz yönde etkilenmemesi için
sensör alanında 5 tarama cihazının ön ve arka tarafında, özellikle
metalden yapılma etiket ve benzeri nesneler olmamalıdır.

Tarama cihazınız çok dikkatli yürütülen üretim süreci ve test
yöntemlerine rağmen arıza yapacak olursa, onarımı Bosch
Elektrikli El Aletleri İçin Yetkili bir servise yaptırın.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka
cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Servis ve müşteri danışmanı

Dağınık görünüş şekillerini ve yedek parçalara ait bilgileri şu
adreste bulabilirsiniz:

www.bosch-pt.com

Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul

Müşteri Danışmanı:. . . . . . . . . . . . . . . . +90 (0)2 12 / 3 35 06 66

Müşteri Servis Hattı: . . . . . . . . . . . . . . . +90 (0)2 12 / 3 35 07 52

94 | Türkçe 1 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 95 Wednesday, January 17, 2007 9:55 AM

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden
kazanım merkezine yollanmalıdır.

Sadece AB üyesi ülkeler için:

Tarama cihazını evsel çöplerin içine atmayın!
Kullanım ömrünü tamamlamış elektronik aletlere
ilişkin 2002/96/AT Avrupa yönetmeliği ve bunun
ulusal mevzuata çevrilmiş hali uyarınca, aletler
ayrı ayrı toplanmak ve yeniden kazanım
merkezlerine gönderilmek zorundadır.

Aküler/Bataryalar:

Aküleri ve bataryaları evsel çöplerin içine, ateşe veya suya
atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım
işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye
edilmek zorundadır.

Sadece AB üyesi ülkeler için:

91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü
tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi
tutulmak zorundadır.

Değişiklik haklarımız saklıdır.

Türkçe | 951 609 929 K82 • 17.1.07

OBJ_BUCH-308-001.book Page 96 Wednesday, January 17, 2007 9:55 AM

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen

www.bosch-pt.com

1 609 929 K82 (07.01) T / 96
