Bosch HBB64C450F User Manual [en, es, fr]

*9000518737* 9000518737 920613













%

&

PLQ























PLQ























%









PLQ

(

PLQ

'



PLQ

PLQ

PLQ

Û Instrucciones de montaje
ì Instruções de montagem

Þ Notice de montage
Ú Installation instructions

es

Û

pt

Instrucciones de montaje

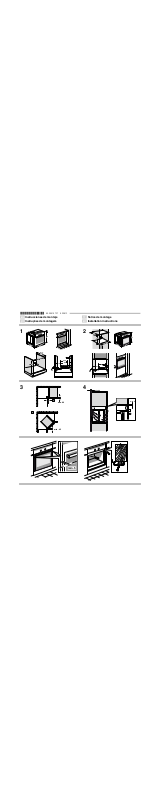

Prepararación del mueble: figura 1

■ En los muebles de empotramiento, los chapados y los

revestimientos de plástico deben haber sido realizados con
un adhesivo termorresistente de 90 ºC para la parte interior
del mueble (donde se va a colocar el horno) y de 70 ºC para
los muebles colindantes (situados al lado del horno). Si los
chapados y revestimientos de plástico o el adhesivo no son
suficientemente resistentes al calor, los muebles pueden
deformarse o quemarse. En este caso, el fabricante del horno
no se hace responsable de los daños ocasionados en el
mueble.

■ Los cortes en el mueble deben hacerse antes de la

instalación del horno. Elimine las virutas, puede afectar al
funcionamiento de los componentes del horno.

■ La caja de conexiones del horno debe encontrarse en la zona

de la superficie sombreada B o en una zona que no interfiera
en el montaje del horno.

■ Los muebles que no sean fijos hay que sujetarlos a la pared

con un ángulo convencional C.

■ El mueble donde se va a colocar el horno requiere una

abertura de ventilación en su base.

■ Si el horno se monta debajo de una placa de cocción, seguir

las instrucciones de montaje de ésta.

Colocar el horno en un armario alto: figura 2

El montaje del horno también es posible realizarlo en un
armario alto.

Para la ventilación del horno debe quedar una abertura de
20 mm aproximadamente entre la balda inferior y la pared de
apoyo y otra abertura de 20 mm entre la balda superior y la
pared de apoyo.

Se recomienda que deje entre la balda superior e inferior una
distancia de 590 mm para conseguir un correcto sistema de
aireación. Esta distancia se puede aumentar hasta 595 mm si
desea que el sistema de aireación sea mayor del
recomendado.

Los hornos con puerta de carro deben montarse de tal modo
que las bandejas del horno puedan ser retiradas sin problemas.

Montaje del horno en una esquina: figura 3

En e l cas o de mon t ar el a parato en un a e squ i na, se debe n tene r
en cuenta las dimensiones de la figura D. Se recomienda que
para las medidas de la figura E se tenga en cuenta la anchura
de la parte delantera del mueble y del asa.

Conectar el horno a la red

■ Antes de usar el aparato por primera vez, usted tiene que

estar seguro de que su casa tiene una conexión de tierra y
cumple todas las normas de seguridad aplicables. La
instalación de su aparato tiene que ser hecha por un técnico
especialista autorizado. Son aplicables tanto las
disposiciones de la compañía de suministro eléctrico
regional, como las disposiciones nacionales.

El uso de este aparato sin la conexión de tierra o con una
instalación incorrecta puede causar, aunque en circunstancias
muy poco probables, daños serios (lesiones personales y
muerte por electrocución). El fabricante no se hace
responsable del funcionamiento inadecuado y de los posibles
daños motivados por instalaciones eléctricas no adecuadas.

■ Durante todas las operaciones de montaje, el horno no debe

estar conectado a la red.

■ El horno se corresponde con la clase de protección I y sólo

debe funcionar con una conexión con toma de tierra.

■ El cable de conexión a la red eléctrica debe ser del tipo

H05 V V-F 3G 1,5 mm² o superior.
El cable de color amarillo y verde, que se utiliza para la

conexión a tierra, deberá conectarse en primer lugar y ser más
largo que los demás.

■ Para cumplir con las disposiciones de seguridad habituales

debe preverse, por parte del instalador, un interruptor de
corte de todos los polos con una abertura de contacto de por
lo menos 3 mm. Esto no es necesario en caso de la conexión
a través de un enchufe, si éste es accesible para el usuario, y
está conectado a tierra.

■ La protección contra el contacto manual debe garantizarse

mediante el montaje.

■ Debe conectar el horno teniendo en cuenta la tensión de

conexión que se indica en la placa de características del
horno.

■ Para conectar el aparato debe colocarlo delante del mueble.

El cable de conexión debe ser lo suficientemente largo para
poder ser conectado.

¡Atención! observe que el cable de conexión no queda
atrapado durante la instalación y que tampoco entra en
contacto con partes calientes del horno.

■ Cualquier manipulación del aparato, incluyendo el cambio o

instalación del cable de alimentación debe ser realizado por
el Servicio Técnico.

Colocar el horno en el mueble: figura 4

■ En hornos con puerta carro, se debe quitar la puerta.

■ Introduzca, empujando, completamente el aparato, en el

hueco previso del mueble. Preste atención a que le cable no
sea pelado por alguna arista del horno, que no toque partes
calientes y que no pase por la parte inferior del horno.

■ Centrar el horno en le mueble y sujetar con los

tornillos (4x25) que se adjuntan.

■ Si se ha construido el mueble de acuerdo con las medidas

que facilitamos, quedará una rendija en la parte superior del
horno. No tape esta rendija con listones de madera para
permitir una adecuada ventilación.

■ Entre el aparato y los muebles colindantes (situados al lado

de horno) debe haber al menos 5 mm de distancia.

Desmontar

Desconecte el horno de la red eléctrica. Afloje los tornillos de
fijación del horno al mueble. Levante ligeramente el horno y
sáquelo totalmente del mueble.

ì

Instruções de montagem

Preparação do móvel: figura 1

■ Nos móveis de encastrar, os metais chapeados e os

revestimentos de plástico devem ter sido aplicados com um
material aderente termo-resistente a 90 ºC para a parte
interior do móvel (onde vai ser instalado o forno) e a 70 ºC
para os móveis contíguos (situados ao lado do forno). Se os
metais chapeados e os revestimentos de plástico ou o
material aderente não forem suficientemente resistentes ao
calor, os móveis podem deformar-se ou queimar-se. Neste
caso, o fabricante do forno não se responsabiliza pelos
danos provocados no móvel.

■ Os cortes no móvel devem ser efectuados antes da

instalação do forno. Elimine as aparas, pois podem afectar o
funcionamento dos componentes do forno.

■ A caixa de distribuição de cabos do forno deve situar-se na

zona da superfície sombreada B ou numa zona que não
interfira com a montagem do forno.

■ Os móveis que não estiverem fixos devem ser presos à

parede com um ângulo convencional C.

■ O móvel onde se vai instalar o forno necessita de uma

abertura de ventilação na sua base.

■ Se montar o forno por baixo de uma placa de cozedura, deve

seguir as instruções de montagem desta.

Instalar o forno num armário alto: figura 2

Também é possível montar o forno num armário alto.
Para a ventilação do forno, deve existir uma abertura de

aproximadamente 20 mm entre a prateleira inferior e a parede
de apoio, e outra abertura de 20 mm entre a prateleira superior
e a parede de apoio.

Deve deixar uma distância de 590 mm entre as prateleiras
superior e inferior, para obter um sistema de ventilação
correcto. Esta distância pode ser aumentada até 595 mm, se
pretender que o sistema de ventilação seja superior ao
recomendado.

Os fornos com porta tipo gavetão devem ser montados de
forma a que os tabuleiros do forno possam ser retirados sem
problemas.

Montagem do forno num canto: figura 3

No caso de montar o aparelho num canto, deve ter em conta as
dimensões da figura D. Recomenda-se que, para as medidas
da figura E, tenha em conta a largura de parte da frente do
móvel e do puxador.
