00-1GSR10.8V-35FC表紙.ai12019/04/1011:11:2500-1GSR10.8V-35FC表紙.ai12019/04/1011:11:25

電動工具事業部

ホームページ ： http://www.bosch.co.jp

〒150-8360　　東京都渋谷区渋谷 3-6-7

コールセンターフリーコール

(土・日・祝日を除く、 午前 ９ ： ００～午後 ５ ： ３０）

* 携帯電話からお掛けのお客様は、 TEL. [phone]

をご利用ください。 コールセンターフリーコールのご利用
はできませんのでご了承ください。

1 609 92A 510

● 本取扱説明書に記載されている、 日本仕様の能力 ・ 型番などは、 外国語の印刷物とは異なる場合があります。

● 本製品は改良のため、 予告なく仕様等を変更する場合があります。

● 製品のカタログ請求、 その他ご不明な点がありましたら、 お買い求めになった販売店または弊社までお問い合わせください。

1 609 92A 510 (2019.04)

コードレスマルチドライバードリル

GSR 10.8V-35FC

型

取扱説明書

このたびは、 弊社コードレスマルチドライバードリルをお買い求めいただき、
誠にありがとうございます。

● ご使用になる前に、 この 『取扱説明書』 をよくお読みになり、 正しくお
使いください。

● お読みになった後は、 この 『取扱説明書』 を大切に保管してください。
わからないことが起きたときは、 必ず読み返してください。

● 充電については、 『充電器の取扱説明書』 を併せてお読みください。

00-2 GSR10.8V-35FC 目次 2019 年 4 月 10 日(水) 午前 11 時 11 分

安全上のご注意

警告表示の区分 ···································· 2
コードレス工具全般についての注意事項 ·············· 2
コードレスマルチドライバードリルについての

注意事項 ·········································· 9
充電器についての注意事項 ·························· 16

リサイクルのために

使用済みバッテリーのリサイクルにご協力ください ···· 19
コードレス工具（本体）の廃棄について ·············· 19

本製品について

用 途 ············································ 20

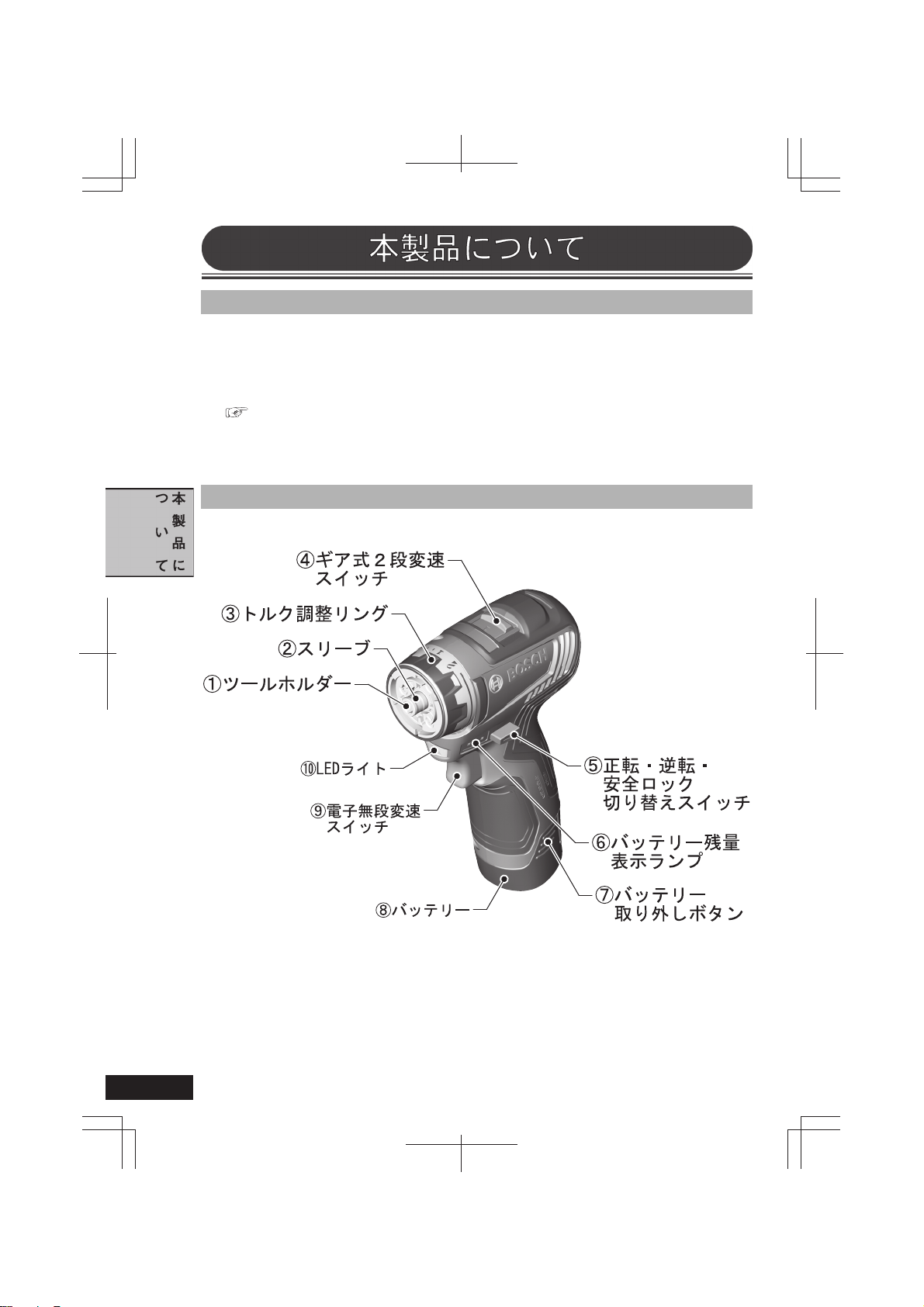

各部の名称 ········································ 20
標準付属品 ········································ 22
仕 様 ············································ 24

使い方

バッテリーを準備する ······························ 26
作業前の準備をする ································ 31
作業する ·········································· 44

困ったときは

故障かな？と思ったら ······························ 52
修理を依頼するときは ······························ 53

お手入れと保管

クリーニング ······································ 54
保 管 ············································ 54

1

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

◆ 火災、感電、けがなどの事故を未然に防ぐため、次に述べる『安全上の
ご注意』を必ず守ってください。

◆ ご使用前に、この『安全上のご注意』すべてをよくお読みのうえ、指示
に従って正しく使用してください。

◆ お読みになった後は、ご使用になる方がいつでも見られる所に必ず保管
してください。

◆ 他の人に貸し出す場合は、一緒に取扱説明書もお渡しください。

警告表示の区分

ご使用上の注意事項は
ぞれ次の意味を表わします。

◆ 誤った取り扱いをしたときに、使用者が死亡または重傷を負
う可能性が大きい内容のご注意。

◆ 誤った取り扱いをしたときに、使用者が死亡または重傷を負
う可能性が想定される内容のご注意。

◆ 誤った取り扱いをしたときに、使用者が傷害を負う可能性が
想定される内容および物的損害のみの発生が想定される内容
のご注意。

なお、
性があります。いずれも安全に関する重要な内容を記載していますので、必ず
守ってください。

に記載した事項でも、状況によっては重大な結果に結び付く可能

、 、 に区分していますが、それ

コードレス工具全般についての注意事項

ここでは、コードレス工具全般の『安全上のご注意』についてご説明します。
今回お買い求めいただいたコードレスマルチドライバードリルには、当てはま
らない項目も含まれています。

2

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

危 険

1. 専用のバッテリー以外を使用しないでください。

◆ この取扱説明書に記載されているバッテリー以外は充電しないでくださ
い。

◆ 改造したバッテリー（分解して、セルなどの内蔵部品を交換したバッテリ
ーを含む）を使用しないでください。

工具本体の性能や安全性を損なう恐れがあり、けがや故障、発煙、発火など
の原因になります。

2. バッテリーを火中に投入したり、加熱したりしな
いでください。

3. バッテリーに釘を刺したり、衝撃を与えたりしないでください。

4. バッテリーを分解したり、改造したりしないでください。

5. バッテリーの端子間を短絡させないでください。

◆ バッテリーを金属と一緒に工具箱や釘袋などに保管し
ないでください。

6. バッテリーを火のそばや炎天下などの高温の場所で充電・使
用・保管しないでください。

発熱・発火・破裂の恐れがあります。

7. 専用の充電器以外では、充電しないでください。

◆ 他の充電器でバッテリーを充電しないでください。

バッテリーの液漏れや発熱、破裂の恐れがあります。

3

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

8. バッテリーを水のような導電体に浸さないでください。
また、バッテリー内部に水のような導電体を浸入させないでく
ださい。

◆ 発熱、発火、破裂の恐れがあります。

警 告

1. 正しく充電してください。

◆ 充電器は、定格表示してある電源で使用してください。直流電源やエンジ
ン発電機では、使用しないでください。

◆ 温度が 0℃未満、または温度が 45℃以上ではバッテリーを充電しないでく
ださい。

◆ バッテリーは、換気の良い場所で充電してください。充電中、バッテリー
や充電器を布などで覆わないでください。

◆ 充電器を使用しない場合は、電源プラグを電源コンセントから抜いてくだ
さい。

2. 感電に注意してください。

◆ ぬれた手で電源プラグに触れないでください。

3. 作業場の周囲状況も考慮してください。

◆ コードレス工具、充電器、バッテリーは、雨
中で使用したり、湿った、またはぬれた場所
で使用しないでください。

◆ 作業場は十分に明るくしてください。

◆ 可燃性の液体やガスのある所で使用したり、
充電しないでください。

4. 保護めがねを使用してください。

◆ 作業時は、保護めがねを使用してください。また、粉じんの多い作業では、
防じんマスクを併用してください。

5. 防音保護具を着用してください。

◆ 騒音の大きい作業では、耳栓、耳覆い（イヤマフ）などの防音保護具を着
用してください。

4

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

6. 加工するものをしっかりと固定してください。

◆ 加工するものを固定するために、クランプや万力などを利
用してください。手で保持するより安全で、両手でコード
レス工具を使用できます。

7. 次の場合は、コードレス工具のスイッチを切り、バッテリーを
本体から抜いてください。

◆ 使用しない、または修理する場合。

◆ 刃物、ビットなどの付属品を交換する場合。

◆ その他危険が予想される場合。

8. 不意な始動は避けてください。

◆ スイッチに指を掛けて運ばないでください。

◆ バッテリーを差し込む前にスイッチが切れていることを確認してくださ
い。

9. 指定の付属品やアタッチメントを使用してください。

◆ この取扱説明書、およびボッシュ電動工具カタログに記載されている付属
品やアタッチメント以外のものは使用しないでください。

10. バッテリーの液が目に入ったら直ちにきれいな水で十分洗い、
医師の治療を受けてください。

11. 使用時間が極端に短くなったバッテリーは使用しないでくだ
さい。

12. ご使用済みのバッテリーは、一般家庭ゴミとして捨てないでく
ださい。
捨てられたバッテリーが、ゴミ収集車内などで破壊されてショ
ートし、発火・発煙の原因になる恐れがあります。

13. 充電池以外のバッテリー（マンガン乾電池等）は、充電しない
でください。

5

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

注 意

1. 作業場は、いつもきれいに保ってください。

ちらかった場所や作業台は、事故の原因となります。

2. 子供や補助を必要とする人、および本機の操作に知識のない人
には、絶対に使用させないでください。

子供や知識のない人が使用すると、事故の原因になります。

◆ この機械で遊ぶことがないように、子供を監視することが望ましい。

3. 使用しない場合は、きちんと保管してください。

◆ 乾燥した場所で、子供の手の届かない安全な所、または鍵のかかる所に保
管してください。

◆ コードレス工具やバッテリーを、温度が 50℃以上に上がる可能性のある
場所（金属の箱や夏の車内など）に保管しないでください。

4. 無理して使用しないでください。

◆ 安全に能率よく作業するために、コードレス工具の能力に合った速さで作
業してください。

◆ モーターがロックするような無理な使い方はしないでください。

5. 作業に合ったコードレス工具を使用してください。

◆ 小型のコードレス工具やアタッチメントは、大型のコードレス工具で行う
作業には使用しないでください。

◆ 指定された用途以外に使用しないでください。

6. きちんとした服装で作業してください。

◆ だぶだぶの衣服やネックレスなどの装身具は、回転部
に巻き込まれる恐れがあるので、着用しないでくださ
い。

◆ 屋外での作業の場合には、ゴム手袋と滑り止めのつい
た履物の使用をお勧めします。

◆ 長い髪は、帽子やヘアカバーなどで覆ってください。

6

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

7. コードレス工具は、注意深く手入れをしてください。

◆ 安全に能率よく作業していただくために、刃物類は常に手入れをし、よく
切れる状態を保ってください。

◆ 付属品の交換は、取扱説明書に従ってください。

◆ 充電器のコードは定期的に点検し、損傷している場合は、お買い求めの販
売店、またはボッシュ電動工具サービスセンターに修理を依頼してくださ
い。

◆ 延長コードを使用する場合は、定期的に点検し、損傷している場合には交
換してください。

◆ 握り部は、常に乾かしてきれいな状態に保ち、油やグリースなどが付かな
いようにしてください。

8. 充電器のコードを乱暴に扱わないでください。

◆ コードを持って充電器を運んだり、コードを引っ張っ
て電源コンセントから抜かないでください。

◆ コードを熱、油、角のとがった所に近づけないでくだ
さい。

◆ コードが踏まれたり、引っかけられたり、無理な力を受けて損傷すること
がないように充電する場所に注意してください。

9. 無理な姿勢で作業をしないでください。

◆ 常に足元をしっかりさせ、バランスを保つようにして
ください。

10. 調節キーやレンチなどは、必ず取り外してください。

◆ スイッチを入れる前に、調節に用いたキーやレンチなどの工具類が取り外
されていることを確認してください。

11. 屋外使用に合った延長コードを使用してください。

◆ 屋外で充電する場合、キャブタイヤコード、またはキャブタイヤケーブル
の延長コードを使用してください。

7

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

12. 油断しないで十分注意して作業を行ってください。

◆ コードレス工具を使用する場合は、取り扱い方法、作
業の仕方、周りの状況など十分注意して慎重に作業し
てください。

◆ 常識を働かせてください。

◆ 疲れている場合は、使用しないでください。

13. 損傷した部品がないか点検してください。

◆ 使用前に、保護カバーやその他の部品に損傷がないか
十分点検し、正常に作動するか、また所定機能を発揮
するか確認してください。

◆ 可動部分の位置調整、および締め付け状態、部品の破
損、取り付け状態、その他運転に影響を及ぼすすべて
の個所に異常がないか確認してください。

◆ 電源プラグやコードが損傷した充電器や、落としたり、何らかの損傷を受
けた充電器は使用しないでください。

◆ 損傷した保護カバー、その他の部品交換や修理は、取扱説明書の指示に従
ってください。
取扱説明書に指示されていない場合は、お買い求めの販売店、またはボッ
シュ電動工具サービスセンターに修理を依頼してください。

◆ スイッチで始動、および停止操作のできないコードレス工具は、使用しな
いでください。

14. コードレス工具の修理は、専門店に依頼してください。

◆ サービスマン以外の人はコードレス工具、充電器、バッテリーを分解した
り、修理・改造は行わないでください。

◆ コードレス工具が熱くなったり、異常に気付いたときは、点検・修理に出
してください。

◆ この製品は、該当する安全規格に適合しているので改造しないでくださ
い。

◆ 修理は、必ずお買い求めの販売店、またはボッシュ電動工具サービスセン
ターにお申し付けください。修理の知識や技術のない方が修理すると、十
分な性能を発揮しないだけでなく、事故やけがの原因となります。

この取扱説明書は、大切に保管してください。

8

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

コードレスマルチドライバードリルについての注意事項

コードレス工具全般の『安全上のご注意』について、前項ではご説明しました。
ここでは、コードレスマルチドライバードリルをお使いになるうえで、さらに
守っていただきたい注意事項についてご説明します。

警 告

1. 作業の条件・内容を考慮して、指示に従ってコードレス工具や
アクセサリーを使用してください。

◆ 目的に合っていないコードレス工具の使用は、事故やけがの原因となりま
す。

2. 使用するバッテリーは、取扱説明書に指定してあるものを装着
してください。

◆ 指定外のバッテリーを装着すると、コードレス工具本体に支障をきたすば
かりでなく、発煙・発火の原因になります。

3. 作業領域に電線管や水道管、ガス管などが埋設されていないか、
適切な探知器で十分確認するか、公益事業者へ連絡をして、助
言を求めてください。

◆ 埋設物があると、先端工具が触れたとき事故の原因になります。
電気配線との接触は、発火や感電につながる恐れがあります。
ガス配管の損傷は、爆発につながる恐れがあります。
水配管の貫通は、器物破損の原因になります。

4. 作業前に、取り付けは間違いないか、可動部分が正しくしっか
りとセットされているか、各部品の損傷がないか、その他問題
がないかチェックしてください。損傷などがあった場合は使用
せず、修理を依頼してください。

◆ 多くの事故は、点検作業を怠ったときに起きています。

◆ 損傷したコードレス工具を使用すると、故障や思わぬ事故の原因になりま
す。

9

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

5. 取扱説明書に記載されている用途、または能力以上の作業に使
用しないでください。
特にモーターをロックさせるなどの無理な使用はしないでく
ださい。

◆ 発煙・発火の原因になります。

6. この取扱説明書、およびボッシュカタログに記載されているア
クセサリー以外は使用しないでください。

◆ 指定されたアクセサリー以外は、取り付けられたとしても安全に作業でき
ない恐れがあります。

7. 疲労していたり、薬・アルコールを服用していたりするときに
は、使用しないでください。

◆ コードレス工具操作中に一瞬でも注意力が低下すると、重大なけがをする
危険があります。

8. 安全のため、保護めがねなどの保護具を着用してください。必
要に応じて、防じんマスクや防音保護具（耳栓など）、滑り止
め付き安全靴、ヘルメット、手袋、作業用エプロンを着用して
ください。

保護めがね ：作業によって生じた破片の飛散から目を守ります
防じんマスク：作業によって生じた粒子をろ過します
耳 栓 ：騒音による被害を防ぎます(高強度の騒音に長い時間さら
されると、難聴の原因となります)

9. 損傷したり、改造したりしたコードレス工具やバッテリーを、
絶対に使用しないでください。また、絶対に修理しないでくだ
さい。
修理は必ずお買い求めの販売店、またはボッシュ電動工具サー
ビスセンターにお申し付けください。

◆ 修理の知識や技術のない方が修理すると、十分な性能を発揮しないだけで
なく、事故やけがの原因になります。

◆ 損傷したり改造したコードレス工具やバッテリーを使用すると、予想外の
動きをして、コードレス工具をコントロールできなくなる恐れがあります。

10

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

10. 可燃性の液体やガス、ほこりのある場所では作業しないでくだ
さい。

◆ 作業中に発生した火花で発火する恐れがあります。

11. コードレス工具を火のそばや、高温の場所に置かないでくださ
い。

◆ 爆発の恐れがあります。

12. 雨中での作業は行わないでください。また、コードレス工具を
雨ざらしにしたり、ぬれた場所に置いたりしないでください。

◆ 本体に水が入ると、感電する危険が大きくなります。

13. 使用中に振り回されないよう、コードレス工具本体を確実に保
持して作業してください。

◆ ネジを締めたり緩めたりする場合、大きな反動トルクが発生する場合があ
ります。コードレス工具本体を確実に保持しないと、けがの原因になりま
す。

14. 不意の作動によるけがの発生を防ぐため、必ず「正転・逆転・
安全ロック切り替えスイッチ」が“安全ロックの位置（中央）”
になっていることを確かめた上で、バッテリーを取り付けたり、
工具を持ち上げたり、移動したりしてください。

◆ “安全ロックの位置（中央）”になっていない状態でスイッチに指をかけ
て運んだり、触れたり、バッテリーを取り付けたりすると、事故の原因に
なります。

15. 電線が通っていそうな場所で作業するときは、必ずハンドルの
絶縁されたグリップ面でコードレス工具本体を保持してくだ
さい。

◆ アクセサリーが通電している電線に接触してコードレス工具本体の金属
に電気が流れると、感電の恐れがあります。絶縁部で保持していると、感
電する危険が小さくなります。

16. 使用中は、先端工具や回転部、切り粉などの排出部に、手や顔
などを近づけないでください。

◆ けがの原因になります。

11

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

17. 先端工具が材料に挟まれたり、食い込んだりしたときは、「電
子無段変速スイッチ」を切ってください。

◆ 先端工具が挟まれたり、食い込んだまま作業を続けると、反発（キックバ
ック）の起こる可能性があり、大変危険です。

18. 不意の作動によるけがの発生を防ぐため、調整・付属品の交
換・保管をするときは、必ずバッテリーを取り外してください。

◆ バッテリーを取り付けたままにすると、けがの原因になります。

19. 使用中にコードレス工具本体の調子が悪くなったり、異常音が
したりしたときは、直ちに「電子無段変速スイッチ」を切って
ください。使用を中止し、お買い求めの販売店またはボッシュ
電動工具サービスセンターに点検・修理を依頼してください。

◆ そのまま使用していると、事故の原因になります。

20. 誤って落としたり、ぶつけたりしたときは、先端工具や電動工
具本体などに破損や亀裂、変形がないことをよく点検してくだ
さい。

◆ 破損や亀裂、変形があると、事故の原因になります。

21. フル充電されたバッテリーを複数個続けて使用する作業では、
コードレス工具本体が冷めるための時間を設けてください。

◆ 複数個による連続作業は、コードレス工具本体に支障をきたすばかりでな
く、本体の温度を上昇させて低温やけどをする恐れがあります。

22. 損傷したバッテリーを使用したり、不適切な使い方をしたりし
ないでください。バッテリーから蒸気が発生する場合がありま
す。
蒸気が発生したときは、直ちに周囲を換気し、医者の診断を受
けてください。

◆ 蒸気は呼吸器を刺激する恐れがあります。

12

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

23. バッテリーを乱暴に扱うと液漏れが発生する場合があります。
その場合、直接手で触れないでください。誤って触れた場合は
水で十分洗い流してください。バッテリーの液が目に入った場
合、直ちにきれいな水で十分洗い、医師の治療を受けてくださ
い。

◆ バッテリーから漏れた液は炎症ややけどをもたらす恐れがあります。

24. バッテリーが装着されたコードレス工具は、子どもの手の届か
ないところに置いてください。コードレス工具に慣れていない
人やこれらの使用説明を読んでいない人にコードレス工具の
作動をさせないでください。

◆ 使用方法を知らない人が使用するとコードレス工具はたいへん危険です。

25. 作業場で粉じんの堆積は避けてください。

◆ 容易に発火する恐れがあります。

26. 作業中は、関係者以外の人や子供を近づけないでください。

◆ 気が散ると集中できなくなります。

27. 使用しないときは、子供の手の届かない安全な場所に保管して
ください。

◆ 使用方法を知らない人が使用するとコードレス工具はたいへん危険です。

13

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

28. 鉛コーティングしてある作業材料やある種の木材、鉱物や金属
への作業から発生する粉じんは、健康に悪影響を与える恐れが
あります。作業者や見学者が粉じんを触ったり吸い込んだりす
ると、アレルギー反応、あるいは呼吸器感染症を引き起こす可
能性があります。
特に樫材やブナ材から出る粉じん、木材処理添加物（クロム酸、
防腐剤）は発がん性があると考えられています。
アスベストを含む材料への作業は、専門知識のある方にのみ許
されています。

・ できる限り、材料に合った吸じん装置を使用してください。
・ 作業場所の換気に注意してください。
・ ＤＳ２クラス以上のフィルター付き防じんマスクの着用をお勧めします。

◆ 作業場で粉じんの堆積は避けてください。容易に発火する恐れがあります。

29. バッテリーを開けないでください。

◆ 短絡の恐れがあります。

30. バッテリーは、釘やドライバーなど、尖ったものや外からの強
い力で傷つく場合があります。

◆ 内部で短絡してバッテリーが焼けたり、煙を出したり、破裂、オーバーヒ
ートする危険があります。

31. バッテリーを火のそばや炎天下などの高温の場所や水気・湿気
のある場所の近くに置かないでください。

◆ 発熱・発火・破裂の恐れがあります。

32. 安全上のご注意は、必ず守ってください。

◆ コードレス工具の取り扱いに慣れると、安全の注意事項厳守を怠りがちで
す。コードレス工具操作中に、一瞬でも注意力が低下すると、重大なけが
をする危険があります。

14

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

注 意

1. 先端工具や付属品を調整したり交換するときは、取扱説明書に
従って確実に取り付けてください。

◆ 確実でないと外れたり予想外の動きをしたりして、けがの原因になります。

2. 握り部は乾燥させ、油やグリースが付着していない状態を保っ
てください。

◆ 握り部が滑りやすいと、コードレス工具本体を確実にコントロールするこ
とができず、けがや事故の原因になります。

3. 作業中は、軍手など巻き込まれる恐れがある手袋を着用しない
でください。

◆ 回転部に巻き込まれ、けがの原因になります。

4. 高所作業のときは、下に人がいないことをよく確かめてくださ
い。

◆ 材料や電動工具本体などを落としたとき、事故の原因になります。

5. 細径のビットは折れやすいので注意してください。

◆ 飛散して、けがの原因になります。

6. 作業直後の先端工具や切り粉などは高温になっていますので、
触れないでください。

◆ やけどの原因になります。

7. 完全に停止してから、台や床などに置いてください。

◆ 完全に停止してから置かないと、事故の原因になります。

15

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

充電器についての注意事項

ここでは、充電器をお使いになるうえで、さらに守っていただきたい注意事項
についてご説明します。

警 告

1. 充電器は、定格表示してある電源で使用してください。直流電
源やエンジン発電機、変圧器では、使用しないでください。

2. 電源プラグに合った電源コンセントを使用してください。
電源プラグの改造は、絶対に行わないでください。
アース回路付き充電器の電源プラグには、いかなるアダプター
も取り付けないでください。

◆ 純正電源プラグに適応した電源コンセントを使用しないと、感電の恐れが
あります。

3. 子供や補助を必要とする人、および充電器の操作に知識のない
人には、絶対に充電器を使用させないでください。

◆ 子供や知識のない人が使用すると、事故の原因になります。

◆ 充電器で遊ぶことがないように、子供を監視することが望ましい。

4. パイプ、ラジエーター、レンジ、冷蔵庫など、接地処理された
媒体と身体が接触するのを避けてください。

◆ 身体が接触すると、感電する恐れがあります。

5. 充電器は雨や湿気の多い場所に置かないでください。

◆ 充電器に水が浸入すると、感電の危険が増します。

6. 電源コードは乱暴に扱わないでください。
コードを使って充電器を運んだり、コードを引っ張って電源コ
ンセントから抜いたりしないでください。
また、コードを熱、油、角のとがった場所、また可動部に近づ
けないでください。

16

◆ コードが損傷したりもつれたりしていると、感電の恐れがあります。

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

7. やむを得ず、湿気の多い場所で充電器を使用する場合は、漏電
遮断器（RCD）を設置して給電してください。

◆ 漏電遮断器の設置で、感電する危険が低減されます。

8. 充電器は充電以外の用途に使用しないでください。

9. 使用する前に、充電器本体、ケーブル、および電源プラグに問
題がないか確認してください。損傷などがあるときは、使用せ
ずにお買い求めの販売店または、ボッシュ電動工具サービスセ
ンターに修理を依頼してください。

◆ そのまま使用していると、事故の原因になります。

10. 充電器のバッテリー挿入部分には充電用端子があります。水や
金属片などの異物を入れないでください。

11. ラッカー、ペイント、ベンジン、シンナー、ガソリン、可燃性
ガス、接着剤などのある場所では充電しないでください。

◆ 爆発や火災の恐れがあります。

12. 紙類や布類、畳、カーペット、ビニールなど（可燃物）の上や
周辺、綿ぼこりなどほこりの多い場所では充電しないでくださ
い。

◆ 充電中の熱で発火する恐れがあります。

13. すべての充電手順を守ってください。指示に従って指定された
温度範囲で充電してください。不適切に充電したり、指定され
た範囲外の温度で充電すると、バッテリーが破損し、火災の危
険性が高まります。

14. ボッシュリチウムイオンバッテリーのみを充電してください。
バッテリーの電圧は充電器のバッテリー充電電圧と一致する
必要があります。

◆ 一致していないと、火災や爆発の危険があります。

17

01 GSR10.8V-35FC 安全編
2019 年 4 月 10 日(水) 午前 11 時 11 分

15. バッテリーは、換気の良い場所で充電してください。充電中、
バッテリーや充電器を布などで覆わないでください。

◆ 充電器を覆うとモーターが過熱して、正しく動作しなくなる恐れがありま
す。

16. 充電中、異常発熱などの異常に気がついたときは、直ちに電源
プラグを電源コンセントから抜き、充電を中止してください。

◆ そのまま充電を続けると発煙、発火、破裂の恐れがあります。

17. 感電に注意してください。

◆ ぬれた手で電源プラグに触れないでください。

18. 充電器を使用しない場合は、電源プラグを電源コンセントから
抜いてください。

19. 充電器は清潔に保ってください。

◆ 汚れると、感電する恐れがあります。

20. 定期的に、柔らかくて清潔で乾燥したブラシを使用して、充電
器の通気口を清掃してください。

◆ 通気口にほこりなどが蓄積されると、故障や事故の原因になります。

18

02 GSR10.8V-35FC リサイクル 2019 年 4 月 10 日(水) 午前 11 時 12 分

使用済みバッテリーのリサイクルにご協力ください

ボッシュは一般社団法人ＪＢＲＣに加盟
し、使用済みコードレス工具用バッテリ
ーのリサイクルを推進しております。
恐れ入りますが使用済みのバッテリー
は、ボッシュ電動工具取扱店、ボッシュ
電動工具サービスセンター、またはＪＢ
ＲＣリサイクル協力店へお持ちください
ますようお願いいたします。

本製品は、リチウムイオンバッテリーを使用しています。リチウムイオンバッ
テリーは、リサイクル可能な貴重な資源です。使用済みバッテリーのリサイク
ル活動にご協力くださいますよう、お願いいたします。
ご使用済みのリチウムイオンバッテリーは、コードレス工具本体から取り外し、
ショート防止のためバッテリー端子部に絶縁テープを貼ってお出しください。

コードレス工具（本体）の廃棄について

バッテリー以外のコードレス工具本体および付属品（充電器など）の廃棄につ
いては、各地域自治体にその方法を確認し、正しく廃棄してください。

19

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

用 途

◆ 木材、金属、プラスチックなどの穴あけ

◆ ネジの締め・緩め

LED ライト⑩の灯りは、作業を行う個所を照らすもので、家庭用の部屋の照明

には適しません。

各部の名称

20

◆イラストの形状・詳細は、実物と異なる場合があります。

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

◆イラストの形状・詳細は、実物と異なる場合があります。

21

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

標準付属品

キーレスチャックアダプター

GFA12-B

スミヨセアダプター

GFA12-E

ビットホルダーアダプター

GFA12-X

アングルアダプター

GFA12-W

22

ベルトフック カラークリップ

◆イラストの形状・詳細は、実物と異なる場合があります。

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

ビットホルダー

充電器

GAL12V-40

リチウムイオンバッテリー

10.8V 2.0Ah（2 個）

L-BOXX 102N

インレイ

◆イラストの形状・詳細は、実物と異なる場合があります。

23

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

仕 様
本 体

型 番 GSR10.8V-35FC

アダプター

装着無し

ビットホルダー

アダプター

GFA12-X 装着時
定格電圧 DC10.8V
ネジ締め（最大径） 8mm
穴あけ能力（最大径）
鉄 工
木 工
無負荷回転数
高 速
低 速
最大トルク
剛性体締付時
弾性体締付時
使用＊1/保管可能周囲
温度範囲

0～1750 回転/分

0～460 回転/分

－20℃～＋50℃

10mm
32mm

35N・m
20N・m

充電可能周囲温度範囲 0℃～＋45℃ ― ―
チャック把握範囲 ― ― 0.8～10ｍｍ
使用可能ビット

六角軸（六角対辺

6.35mm、軸位置

9mm（13mm 不可）、

両頭ビット不可）

六角軸（六角対辺

6.35mm、軸位置

13mm（9mm 不可）、

両頭ビット可能）

キーレスチャック

アダプター

GFA12-B 装着時

丸軸および

六角軸の木工、

鉄工用ドリルビット

スクリュー

ドライバービット

質量（バッテリーを含む） 0.77kg 0.87kg 0.97kg
アダプターのみの質量 ― 0.1kg 0.2kg
最小スミ寄せ幅 ― ― ―
全 長 132mm 159mm 178mm
振動 3 軸合成値
回転時

＜2.5m/s

k＝1.5m/s

2

2

＜2.5m/s

k＝1.5m/s

2

2

＜2.5m/s

k＝1.5m/s

原産国 マレーシア

*1 0℃以下の環境では、設計上の十分な能力を発揮できないことがあります。

24

2

2

03 GSR10.8V-35FC 本製品について
2019 年 4 月 10 日(水) 午前 11 時 12 分

型 番 GSR10.8V-35FC

アングル

アダプター

GFA12-W 装着時
定格電圧 DC10.8V
ネジ締め（最大径） 8mm
穴あけ能力（最大径）
鉄 工
木 工

10mm

32mm
無負荷回転数
高 速
低 速

0～1750 回転/分

0～460 回転/分
最大トルク
剛性体締付時
弾性体締付時
使用＊1/保管可能周囲
温度範囲

35N・m
20N・m

－20℃～＋50℃

充電可能周囲温度範囲 ― ―
チャック把握範囲 ― ―
使用可能ビット

六角軸（六角対辺

6.35mm、軸位置

9mm（13mm 不可）、

両頭ビット不可）

スミヨセ

アダプター

GFA12-E 装着時

六角軸（六角対辺

6.35mm、軸位置

13mm（9mm 不可）、

両頭ビット可能）

質量（バッテリーを含む） 1.07kg 1.07kg
アダプターのみの質量 0.3kg 0.3kg
最小スミ寄せ幅 ― 12mm
全 長 197mm 206mm
振動 3 軸合成値
回転時

＜2.5m/s

k＝1.5m/s

2

2

＜2.5m/s

k＝1.5m/s

2

2

原産国 マレーシア

*1 0℃以下の環境では、設計上の十分な能力を発揮できないことがあります。

25

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

◆ 不意の作動によるけがの発生を防ぐため、「正転・逆転・安全
ロック切り替えスイッチ⑤」が“安全ロックの位置（中央）”
になっていることを確認してください。

バッテリーを準備する

バッテリーを点検する

● バッテリーは弊社指定のものか？

● バッテリーから液漏れが発生していないか？

● バッテリー端子が傷んでいたり、汚れていた
りしていないか？

● バッテリーは十分に充電されていて、消耗し
ていないか？

バッテリーを充電する

充電については『充電器の取扱説明書』を併せてお読みください。

◆ 破損防止のため、弊社指定の充電器を使って、バッテリー⑧

◆ バッテリー⑧が熱くなっているときは、冷ましてから充電し

◆ 直流電源やエンジン発電機、変圧器で充電器を使用しないで

◆ 電源に 100V が確実に供給されていることを確認してくださ

◆ バッテリー挿入口に異物が入らないよう注意してください。

リチウムイオンバッテリーは、バッテリーの寿命を縮めることなく、いつでも

充電が可能です。充電を途中でやめてもバッテリーを傷めることはありません。

26

を充電してください。

てください。

ください。

い。特に、延長ケーブルを使用するときは必ず事前に確認し
てください。

ショートの原因になります。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

1. 充電器の電源プラグを電源コンセントに差し込みます。
表示ランプ(緑)が点灯します。

2. 充電するバッテリー⑧を充電器のバッテリー挿入口に差し込みます。
充電が開始され、表示ランプ(緑)が点滅します。
挿入したバッテリー⑧がフル充電状態のとき、表示ランプ(緑)は点灯
したままになります。その場合、充電の必要はありませんので、バッ
テリー⑧を抜き取ってください。

バッテリー⑧が熱くなりすぎたり、逆に冷えすぎている場合、表示ラン

プ(赤)が点灯し、充電を開始しません。バッテリー⑧が適正温度（0～
45℃）になった時点で、充電器は自動的に充電を開始します。
ただし、熱くなりすぎたバッテリー⑧は、できるだけ冷めてから充電を
行うようにしてください。

充電が 80％に達すると、表示ランプ(緑)の点滅が遅くなります。

充電が完了すると、表示ランプ(緑)は点灯状態に戻ります。

3. 充電が完了したら、バッテリー⑧をバッテリー挿入口から抜き取りま
す。

4. 充電器の電源プラグを電源コンセントから抜き取ります。

27

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

ランプ表示と意味

充電の過程と充電状態を表示ランプ(緑)と表示ランプ(赤)で表示します。

表示ランプ緑の連続点灯

充電器の電源プラグを電源コンセントに差し込んだ。
（バッテリー⑧は挿入していない）

挿入されたバッテリー⑧の充電が完了した、または挿入されたバッテ
リー⑧がフル充電状態。

表示ランプ緑の早い点滅

挿入されたバッテリー⑧に急速充電を行っている。
急速充電は、バッテリー温度が 0～45℃のとき可能です。

表示ランプ緑の遅い点滅

挿入されたバッテリー⑧が 80％まで充電された。
バッテリー⑧の使用が可能です。

バッテリー⑧が 80％まで充電されると、急速充電から長寿命充電モー
ドに切り替わり、100％まで充電されます。

表示ランプ赤の連続点灯

警告！ 挿入されたバッテリー⑧が熱くなりすぎ、または冷えすぎて

いる。

バッテリー⑧が適正温度に達した時点で自動的に急速充電を開始しま
す。

表示ランプ赤の点滅

28

警告！ 挿入されたバッテリー⑧の不良、または接点不良。充電不可

能。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

付属のバッテリー⑧は出荷時に多少充電されていますが、初めて使用される場

合は、充電器でバッテリー⑧をフル充電し、完全に充電されたことを確認して
ください。

本機には、バッテリー保護システム（ＥＣＰ機能）がついております。

本体が過負荷になった場合や、バッテリー⑧が過放電または作業可能温度範囲
外になった場合、バッテリー保護のために本体が自動的に停止します。

バッテリー保護システム（ＥＣＰ機能）が作動して、本体が自動的に停止して

いる状態で、「電子無段変速スイッチ⑨」を引き込み続けないでください。

正しく充電しても使用能力が著しく低下するようになった場合は、バッテリー

⑧の寿命が尽きたと考えられます。新しいバッテリー⑧と交換してください。

いくつかのバッテリー⑧を連続して充電すると、充電器が熱くなることがあり

ますが、異常ではありません。

バッテリー⑧の残量（目安）は、ドライバードリル本体のバッテリー残量表
示ランプ⑥の表示で確認することができます。バッテリー残量表示ランプ⑥
は、「電子無段変速スイッチ⑨」を引き込むと点灯します。

バッテリー残量表示ランプ 残 量

3 つ点灯 約 76％以上
2 つ点灯 約 51～75％
1 つ点灯 約 26～50％
1 つ点滅 25％以下

バッテリー残量表示ランプ⑥の 3 つのランプと LED ライト⑩が、速い速度で
点滅しているときは、バッテリー⑧の温度が－20℃以下もしくは＋50℃以上
になっています。この場合、バッテリー⑧が適温に戻るまで充電は開始され
ません。

29

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

バッテリーを取り付ける・取り外す

◆ 不意の作動によるけがの発生を防ぐため、「正転・逆転・安
全ロック切り替えスイッチ⑤」が“安全ロックの位置（中央）”
になっていることを確認してください。

取り付け

バッテリー⑧を、本体のバッテリー差し込み口に“カチッ”と音がするまで
押し込みます。

◆ 不意の脱落を防ぐため、確実に固定されているか確認してく
ださい。

30

取り外し

「バッテリー取り外しボタン⑦」を両側から押しながら、バッテリー⑧を本
体から引き抜きます。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

作業前の準備をする

◆ けがの発生を防ぐため、作業前の準備をするときは、バッテリ
ー⑧をマルチドライバードリル本体から取り外してください。

◆ アダプターや先端工具を取り付けたり、取り外したりするとき
は、手など身体を傷つけないように十分注意してください。

先端工具を取り付ける・取り外す

◆ 穴あけ直後の先端工具は高温になります。冷たくなってか

ら、先端工具を取り外してください。

◆ 先端工具は、刃先に触れないように注意して扱ってくださ

い。けがの発生を防ぐため、手袋を着用して扱ってください。

◆ 先端工具を取り付けたり取り外したりするときは、手など身

体を傷つけないように十分注意してください。

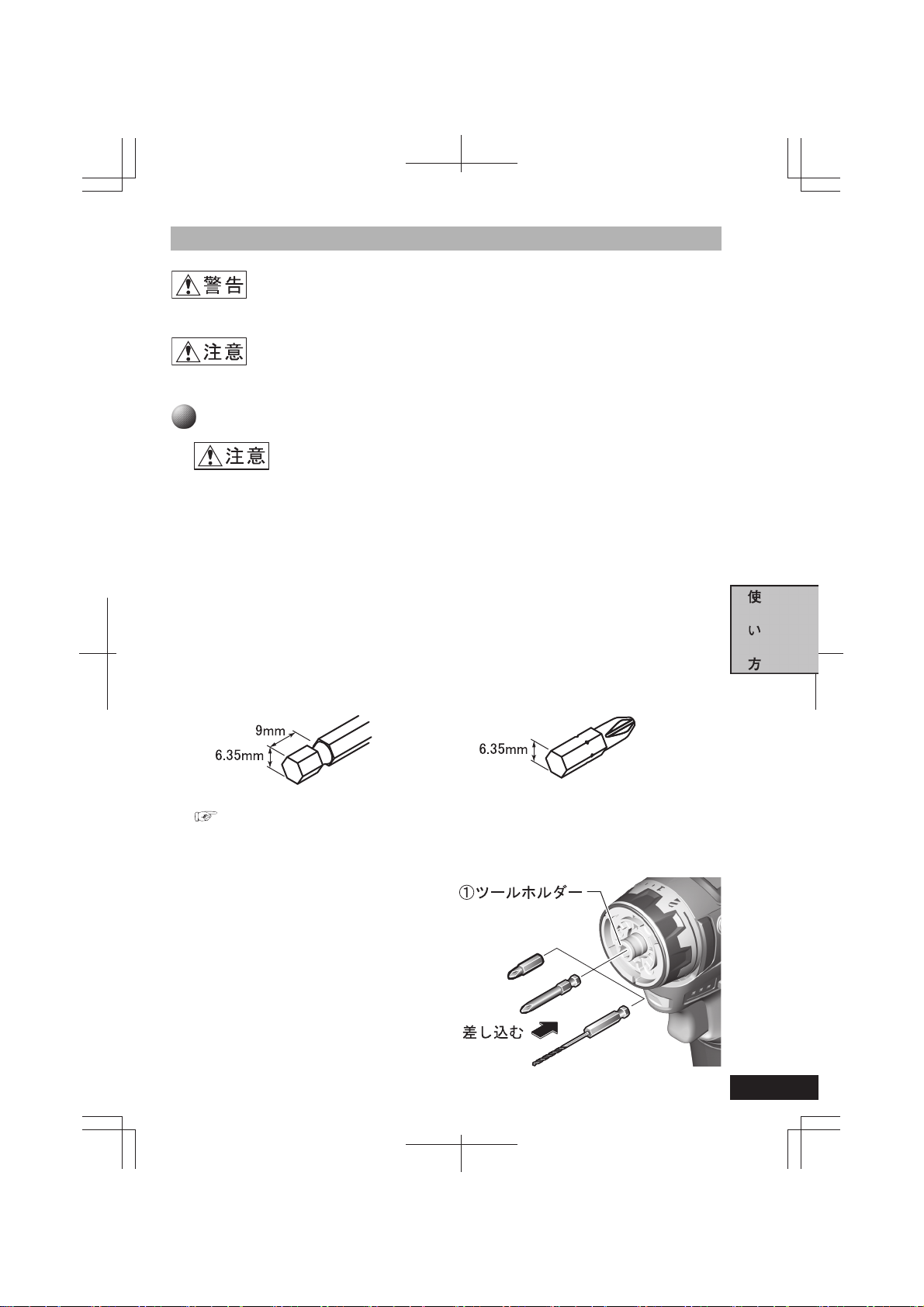

アダプター装着なし

使用可能ビット

六角対辺 6.35 ㎜、
軸位置が 9 ㎜のビット

軸位置 13 ㎜のビットや両頭ビットは使用できません。

取り付け

先端工具をツールホルダー①に差
し込みます。

六角対辺 6.35 ㎜
片面タイプビット

31

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

取り外し

ツールホルダー①から先端工具を引き抜きます。

アダプターを取り付けたときの先端工具の取り付け・取り外しは、各アダプタ

ーの項を参照してください。

32

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

キーレスチャックアダプター（GFA12-B）を使う

キーレスチャックアダプター⑬の取り付け

1. マルチドライバードリル本体に先
端工具が取り付けられていないこ
とを確認します。
取り付けられているときは、取り外
してください。

2. マルチドライバードリル本体とキ
ーレスチャックアダプター⑬の凸
凹を合わせて組み付けます。

3. マルチドライバードリル本体にキーレスチャックアダプター⑬を押し
つけながら、ロックリング⑪を矢印の方向に回します。
“カチッ”っと音がして回らなくなるまで、しっかり回してください。

マークの窓の色が白に変わります。

4. キーレスチャックアダプター⑬が確実に取り付けられているか、軽く
引いて確認します。

キーレスチャックアダプター⑬の取り外し

1. マルチドライバードリル本体とキ
ーレスチャックアダプター⑬を落
とさないように注意しながら、ロッ
クリング⑪を矢印の方向に回しま
す。

マークの窓の色が白に変わ

ります。

2. キーレスチャックアダプター⑬をマルチドライバードリル本体から取
り外します。

33

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

先端工具の取り付け

◆ 先端工具は、キーレスチャックの一番奥まで差し込んで、確
実に固定してください。

1. キーレスチャックを矢印の方向（開く）に回し、キーレスチャックの
つめを開きます。

2. 先端工具をキーレスチャックに挿入します。

3. キーレスチャックを矢印の方向（閉じる）に回し、キーレスチャック
のつめを閉じます。

34

先端工具の取り外し

1. キーレスチャックを矢印の方向（開く）に回し、キーレスチャックの
つめを開きます。

2. 先端工具をキーレスチャックから引き抜きます。

3. キーレスチャックを矢印の方向（閉じる）に回し、キーレスチャック
のつめを閉じます。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

ビットホルダーアダプター（GFA12-X）を使う

ビットホルダーを取り付けると、先端工具がより一層確実に固定できます。
両頭ビットを使用するときは、ビットホルダーアダプター⑫を取り付けてく
ださい。

ビットホルダーアダプター⑫の取り付け

1. マルチドライバードリル本体に先
端工具が取り付けられていないこ
とを確認します。
取り付けられているときは、取り外
してください。

2. マルチドライバードリル本体とビ
ットホルダーアダプター⑫の凸凹
を合わせて組み付けます。

3. マルチドライバードリル本体にビットホルダーアダプター⑫を押しつ
けながら、ロックリング⑪を矢印の方向に回します。
“カチッ”っと音がして回らなくなるまで、しっかり回してください。

マークの窓の色が白に変わります。

4. ビットホルダーアダプター⑫が確実に取り付けられているか、軽く引
いて確認します。

ビットホルダーアダプター⑫の取り外し

1. マルチドライバードリル本体とビ
ットホルダーアダプター⑫を落と
さないように注意しながら、ロック
リング⑪を矢印の方向に回します。

マークの窓の色が白に変わ

ります。

2. ビットホルダーアダプター⑫をマルチドライバードリル本体から取り
外します。

35

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

先端工具の取り付け

1. スリーブを本体側に引きながら、先端工具をツールホルダーに差し込

みます。

2. スリーブから指を離します。

3. 先端工具を軽く引っ張り、抜けないことを確認します。

先端工具の取り外し

スリーブを本体側に引きながら、先端工具を引き抜きます。

36

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

アングルアダプター（GFA12-W）を使う

アングルアダプター⑮を取り付けると、手の入りづらい場所での作業がしや
すくなります。

アングルアダプター⑮の取り付け

1. マルチドライバードリル本体に先
端工具が取り付けられていないこ
とを確認します。
取り付けられているときは、取り外
してください。

2. マルチドライバードリル本体とア
ングルアダプター⑮の凸凹を合わ
せて組み付けます。

3. マルチドライバードリル本体にアングルアダプター⑮を押し付けなが
らロックリング⑪を矢印の方向に回します。
“カチッ”っと音がして回らなくなるまで、しっかり回してください。

マークの窓の色が白に変わります。

4. アングルアダプター⑮が確実に取り付けられているか、軽く引いて確
認します。

アングルアダプター⑮の取り外し

1. マルチドライバードリル本体とア
ングルアダプター⑮を落とさない
ように注意しながら、ロックリング
⑪を矢印の方向に回します。

マークの窓の色が白に変わ

ります。

2. アングルアダプター⑮をマルチドライバードリル本体から取り外しま
す。

37

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

アングルアダプター⑮の向きを変える

アングルアダプター⑮の向きを変えることで、作業がしやすくなります。作
業しやすい位置にヘッドの向きを調節してください。

アングルアダプター⑮のヘッド部を矢印の方向に引き出し、ヘッドを回して
作業に適した位置に合わせます。

ヘッド部は“カチッ”とかみ合う場所（16 個所）があります。

かみ合わないときは、ヘッドを少し回転させてください。

先端工具の取り付け

先端工具をツールホルダーに差し込みます。

使用可能ビット

六角対辺 6.35 ㎜、軸位置が 9 ㎜のビット

六角対辺 6.35 ㎜、片面タイプビット

軸位置 13 ㎜のビットや両頭ビットは使用

できません。

先端工具の取り外し

38

ツールホルダーら先端工具を引き抜きます。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

各アダプターの取り付け・取り外し

アングルアダプター⑮の先端に、ビットホルダーアダプター⑫・キーレスチ
ャックアダプター⑬・スミヨセアダプター⑭を取り付けて使用することがで
きます。
各アダプターの取り付け・取り外しについては、各項を参照してください。

39

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

スミヨセアダプター（GFA12-E）を使う

スミヨセアダプター⑭を取り付けると、壁際でのネジ締めが可能になります。

スミヨセアダプター⑭の取り付け

1. マルチドライバードリル本体に先

端工具が取り付けられていないこ
とを確認します。
取り付けられているときは、取り外
してください。

2. マルチドライバードリル本体とス

ミヨセアダプター⑭の凸凹を合わ
せて組み付けます。

3. マルチドライバードリル本体にスミヨセアダプター⑭を押し付けなが

ら、ロックリング⑪を矢印の方向に回します。
“カチッ”っと音がして回らなくなるまで、しっかり回してください。

マークの窓の色が白に変わります。

40

4. スミヨセアダプター⑭が確実に取り付けられているか、軽く引いて確

認します。

スミヨセアダプター⑭の取り外し

1. マルチドライバードリル本体とス

ミヨセアダプター⑭を落とさない
ように注意しながら、ロックリング
⑪を矢印の方向に回します。

マークの窓の色が白に変わ

ります。

2. スミヨセアダプター⑭をマルチドライバードリル本体から取り外しま

す。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

スミヨセアダプター⑭の向きを変える

スミヨセアダプター⑭の向きを変えることで、作業がしやすくなります。作
業しやすい位置にヘッドの向きを調節してください。

スミヨセアダプター⑭のヘッド部を矢印の方向に引き出し、ヘッドを回して
作業に適した位置に合わせます。

ヘッド部は“カチッ”とかみ合う場所（16 個所）があります。

かみ合わないときは、ヘッドを少し回転させてください。

先端工具の取り付け

1. スリーブを本体側に引きながら、先
端工具をツールホルダーに差し込
みます。

2. スリーブから手を離します。

3. 先端工具を軽く引っ張り、抜けない
ことを確認します。

先端工具の取り外し

スリーブを本体側に引きながら、先端工具を引き抜きます。

41

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

カラークリップを取り外す・取り付ける

取り外し

本体とカラークリップの間にマイナスド
ライバーを差し込んで、取り外します。

取り付け

本体のカラークリップ取り付け穴に、カ
ラークリップの突起を合わせて押し込み
ます。

ベルトフックを取り付ける・取り外す

◆ ベルトフックを使用するときは、作業をする前に、取り付け
ネジでしっかり固定されているか確認してください。ネジが
緩んでいるときは締めてください。

取り付け

カラークリップ取り付け穴とベルトフッ
クのネジ穴を合わせ、取り付けネジを矢
印の方向（締まる）に回して締めつけま
す。

取り外し

取り付けネジを矢印の方向（緩む）に回
して緩め、ベルトフックを取り外します。

42

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

ビットホルダーを取り付ける・取り外す

◆ ビットホルダーを使用するときは、作業をする前に、取り付
けネジでしっかり固定されているか確認してください。ネジ
が緩んでいるときは締めてください。

取り付け

カラークリップ取り付け穴とビットホル
ダーのネジ穴を合わせ、取り付けネジを
矢印の方向（締まる）に回して締めつけ
ます。

取り外し

取り付けネジを矢印の方向（緩む）に回
して緩め、ビットホルダーを取り外しま
す。

43

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

作業する

◆ 不意の作動によるけがの発生を防ぐため、バッテリー⑧を取り
付ける前に、「正転・逆転・安全ロック切り替えスイッチ⑤」
が“安全ロックの位置（中央）”になっていることを確認して
ください。

電子セル保護システム（ECP 機能）

本機には、電子セル保護システム（ＥＣＰ機能）がついております。
本体が過負荷になった場合やバッテリーが過放電または作業可能温度外にな
った場合には、バッテリー保護のために本体が自動的に停止します。
上記の状態が解消されると、再始動することができます。
本体が停止している状態で「電子無段変速スイッチ⑨」を引き込み続けると、
故障の原因になります。

ドリルとして使用する

44

金属の穴あけには、HSS ドリルビットを使用してください。

「正転・逆転・安全ロック切り替えスイッチ⑤」を確認する

「正転・逆転・安全ロック切り替えスイッチ⑤」が“安全ロックの位置（中
央）”になっているか確認してください
の位置（中央）”にします。

「正転･逆転・安全ロック切り替えスイッチ⑤」を中間の位置で固定すると、

安全ロックが働き、不用意に「電子無段変速スイッチ⑨」を作動させるのを防
ぎます。

。なっていない場合は、“

安全ロック

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

トルク調整リング③を切り替える

三角マークにトルク調整リング③のドリルマーク（ ）を合わせます。

数字やマークの中間部分では使用しないでください。故障の原因になります。

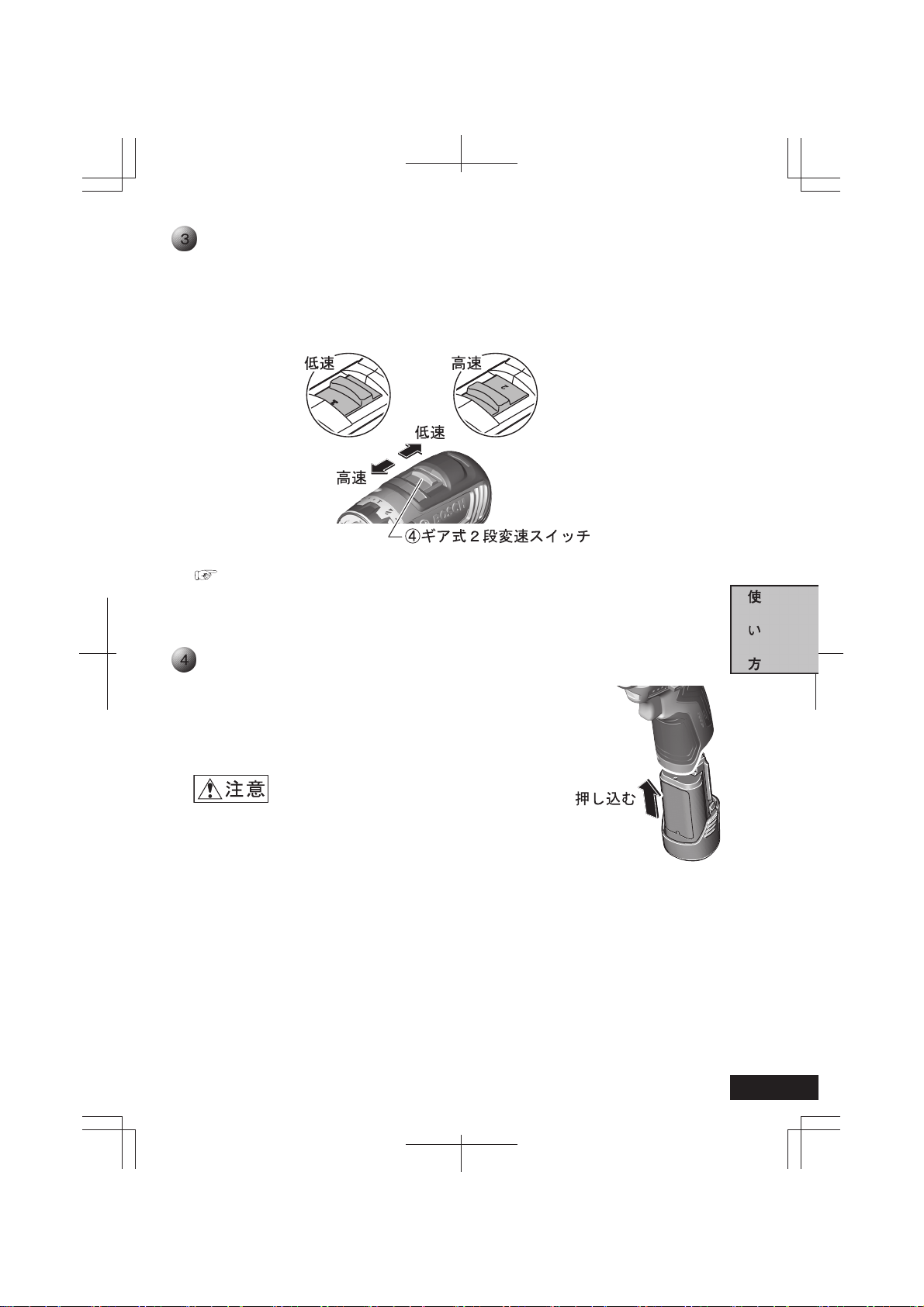

「ギア式２段変速スイッチ④」を切り替える

速度１：遅い回転速度・高いトルク（大径の穴あけ・深い穴あけ等に使用）

速度２：速い回転速度・低いトルク（小径の穴あけ等に使用）

「電子無段変速スイッチ⑨」を引き込んでいるときは、「ギア式２段変速スイ

ッチ④」を切り替えないでないでください。

45

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

マルチドライバードリル本体にバッテリー⑧を取り付ける

バッテリー⑧を、マルチドライバードリル本体のバ
ッテリー差し込み口に“カチッ”と音がするまで押
し込みます。

◆ 不意の脱落を防ぐため、確実に固定
されているか確認してください。

「正転・逆転・安全ロック切り替えスイッチ⑤」を切り替える

◆ 本体の損傷を防ぐため、モーターの回転が止まった状態で、
「正転・逆転・安全ロック切り替えスイッチ⑤」を切り替え
てください。「電子無段変速スイッチ⑨」を引き込んでいる
とき、「正転・逆転・安全ロック切り替えスイッチ⑤」は切
り替えないでください。

正転

「正転･逆転・安全ロック切り替えスイッチ
⑤」の右側（本体を後ろから見て）を押し込
む

46

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

「電子無段変速スイッチ（ブレーキ付）⑨」を操作する

◆ 穴あけ直後の先端工具は高温になります。やけどを負う恐れ
がありますので、触れないでください。

◆ 低回転での長時間の作業はしないでください。
低回転で作業する場合は、数分間ごとに無負荷状態で最高回
転で 3 分間ほど回し、機体を冷却してください。連続作業の
際は、必ずスイッチをいっぱいに引き、最高回転で使用して
ください。

1. 先端工具を材料に当てます。

2. 「電子無段変速スイッチ⑨」を引き込みます。
LED ライト⑩が点灯します。

「電子無段変速スイッチ⑨」を引き込む加減で、回転数が調節できます。
止めるときは、「電子無段変速スイッチ⑨」から指を離してください。
LED ライト⑩は、「電子無段変速スイッチ⑨」を軽く引き込むと、約 10

秒点灯します。
作業終了後、「電子無段変速スイッチ⑨」から指を離した後も、約 10
秒点灯したままになります。

ドライバーとして使用する

硬い材料に大きなネジや長いネジを締めつけるときは、あらかじめネジの長さ

の 2/3 ほどの下穴をあけることをお勧めします。

「正転・逆転・安全ロック切り替えスイッチ⑤」を確認する

「正転・逆転・安全ロック切り替えスイッチ⑤」が“安全ロックの位置（中
央）”になっているか確認してください
の位置（中央）”にしてください。

「正転･逆転・安全ロック切り替えスイッチ⑤」を中間の位置で固定すると、

安全ロックが働き、不用意に「電子無段変速スイッチ⑨」を作動させるのを防
ぎます。

。なっていない場合は、“

安全ロック

47

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

トルク調整リング③で締め付けトルクを調整する

最適トルクになるように、三角マークにトルク調整リング③の数字（１,３,
５…,15）またはメモリを合わせてください。
トルク調整リング③の数字が大きくなると、締め付けトルクが大きくなりま
す。
本機は、15 段階のトルク調節が可能で、設定したトルクに達した時点でクラ
ッチが作動し、先端工具の回転が停止します。これにより、すべてのネジを
均一なトルクで締め付けることができます。

48

低いトルクから順に高いトルクに調整すると、最適トルクを設定することがで

きます。

ネジ径に応じた締め付けトルクに設定してください。強過ぎるとネジが切れた

り、ネジ頭を傷めます。

数字や目盛りの中間部分では使用しないでください。故障の原因になります。

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

「ギア式２段変速スイッチ④」を切り替える

速度１：遅い回転速度・高トルク（太ネジの締め付け等に使用）

速度２：速い回転速度・低トルク（小ネジの締め付け等に使用）

「電子無段変速スイッチ⑨」を引き込んでいるときは、「ギア式２段変速スイ

ッチ④」を切り替えないでないでください。

マルチドライバードリル本体にバッテリー⑧を取り付ける

バッテリー⑧を、マルチドライバードリル本体のバ
ッテリー差し込み口に“カチッ”と音がするまで押
し込みます。

◆ 不意の脱落を防ぐため、確実に固定
されているか確認してください。

49

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

「正転・逆転・安全ロック切り替えスイッチ⑤」を切り替える

◆ 本体の損傷を防ぐため、モーターの回転が止まった状態で、
「正転･逆転・安全ロック切り替えスイッチ⑤」を切り替え
てください。「電子無段変速スイッチ⑨」を引き込んでいる
とき、「正転･逆転・安全ロック切り替えスイッチ⑤」は切
り替えないでください。

締め

「正転･逆転・安全ロック切り替えスイッチ
⑤」の右側（本体を後ろから見て）を押し込
む

緩め

「正転･逆転・安全ロック切り替えスイッチ
⑤」の左側（本体を後ろから見て）を押し込
む

50

04 GSR10.8V-35FC 使い方
2019 年 4 月 10 日(水) 午前 11 時 12 分

「電子無段変速スイッチ（ブレーキ付）⑨」を操作する

◆ 作業直後の先端工具は高温になります。やけどを負う恐れが
ありますので、触れないでください。

◆ 低回転での長時間の作業はしないでください。
低回転で作業する場合は、数分間ごとに無負荷状態で最高回
転で 3 分間ほど回し、機体を冷却してください。連続作業の
際は、必ずスイッチをいっぱいに引き、最高回転で使用して
ください。

1. 先端工具をネジ頭の溝に合わせます。

2. 「電子無段変速スイッチ⑨」を引き込みます。
LED ライト⑩が点灯します。

「電子無段変速スイッチ⑨」を引き込む加減で、回転数が調節できます。
止めるときは、「電子無段変速スイッチ⑨」から指を離してください。
LED ライト⑩は、「電子無段変速スイッチ⑨」を軽く引き込むと、約 10

秒点灯します。
作業終了後、「電子無段変速スイッチ⑨」から指を離した後も、約 10
秒点灯したままになります。

長いネジを締めるときは、先端工具がネジから外れないように注意して

ください。

スピンドルロック（手締め作業）

「電子無段変速スイッチ⑨」を離
し、作動していない状態のときにス
ピンドルがロックされます。この機
構により、手締め作業が可能です。

手締めによる過度の締めつけは、ネジを傷めますので注意してください。

51

05 GSR10.8V-35FC 困ったときは
2019 年 4 月 10 日(水) 午前 11 時 13 分

故障かな？と思ったら

① 『取扱説明書』を読み直し、使い方に誤りがないか確かめます。
② 充電については、『充電器の取扱説明書』を読み直します。
③ 次の代表的な症状が当てはまるかどうか確かめます。

症 状 原 因 対 処

「電子無段変速スイッチ
⑨」を引き込んでも、回ら
ない

「電子無段変速スイッチ
⑨」が引き込めない

穴あけなどに時間がかかる
（穴があかない）

充電しても、フル充電しな
い。または、フル充電して
も、使用時間が短い

バッテリー⑧が消耗してい
る

本機の温度が作業可能温度
範囲外になっている

「正転・逆転・安全ロック
切り替えスイッチ⑤」が“安
全ロック”または、中途半
端な位置になっている

先端工具が摩耗している

バッテリー⑧が消耗してい
る

「正転・逆転・安全ロック
切り替えスイッチ⑤」が“逆
転”の位置になっている

「電子無段変速スイッチ
⑨」を完全に引き込んでい
ないために回転数が低い

バッテリー⑧の寿命が尽きた バッテリー⑧を交換する

バッテリー⑧を充電する
か、交換する

作業可能温度範囲内になる
まで待つ

“正転”か“逆転”の位置
にしっかりと切り替える

先端工具を研磨するか、交
換する

バッテリー⑧を充電する
か、交換する

「正転・逆転・安全ロック
切り替えスイッチ⑤」を“正
転”の位置に切り替える

「電子無段変速スイッチ
⑨」をいっぱいまで引き込
む

52

05 GSR10.8V-35FC 困ったときは
2019 年 4 月 10 日(水) 午前 11 時 13 分

修理を依頼するときは

◆ 『故障かな？と思ったら』を読んでもご不明な点があるときは、お買い
求めの販売店または弊社コールセンターフリーコールまでお尋ねくださ
い。

◆ 修理を依頼されるときは、お買い求めの販売店またはボッシュ電動工具
サービスセンターにご相談ください。

◆ この製品は厳重な品質管理体制の下に製造されています。万一、本取扱
説明書に書かれたとおり正しくお使いいただいたにもかかわらず、不具
合（消耗部品を除きます）が発生した場合は、お買い求めの販売店また
は、ボッシュ電動工具サービスセンターまでご連絡ください。

弊社で現品を点検・調査のうえ、対処させていただきます。お客様のご

使用状況によって、修理費用を申し受ける場合があります。あらかじめ
ご了承ください。

コールセンターフリーコール 0120-345-762

土・日・祝日を除く、午前 9：00～午後 5：30
※携帯電話からお掛けのお客様は、TEL.[phone] をご利用ください。

コールセンターフリーコールのご利用はできませんのでご了承くださ
い。

ボッシュ株式会社ホームページ http://www.bosch.co.jp

ボッシュ電動工具サービスセンター

〒355-0813 埼玉県比企郡滑川町月輪 1464 番地 4
TEL [phone] FAX [phone]

ボッシュ電動工具サービスセンター西日本

〒811-0104 福岡県糟屋郡新宮町的野 741-1
TEL [phone] FAX [phone]

53

06 GSR10.8V-35FC お手入れと保管
2019 年 4 月 10 日(水) 午前 11 時 13 分

◆ 不意の作動によるけがの発生を防ぐため、バッテリー⑧をマル
チドライバードリル本体から取り外し、お手入れしてください。

クリーニング

通風口やスリーブ、キーレスチャック内部などに付いたゴミ、

ホコリを吹き飛ばす

バッテリー取り外しボタン⑦やバッテリー装着部分に付いた

ゴミ、ホコリを吹き飛ばす

乾いた、柔らかい布で本体の汚れをふき取る

変色の原因になるベンジンなど、溶剤を使

わないでください。

保 管

マルチドライバードリルを使った後は、バッテリー⑧を取り外

し、きちんと保管する

54

● 子供の手が届くところ、または錠が掛から
ないところに置かない。

● 風雨にさらされたり、湿度の高いところに
置かない。

● 直射日光が当たったり、車中など高温にな
るところに置かない。特に、バッテリーは
50℃以上になるところに置かない。

● ガソリンなど、引火性が高いものの近くに
置かない。

● ショートを防ぐため、バッテリー端子に絶
縁テープを貼ってください。
