Installation instructions

en Wall-mounted chimney extractor

Notice de montage

d'une hotte-cheminee murale

Instrucciones de montaje

es Campana extractora para fijar a la pared

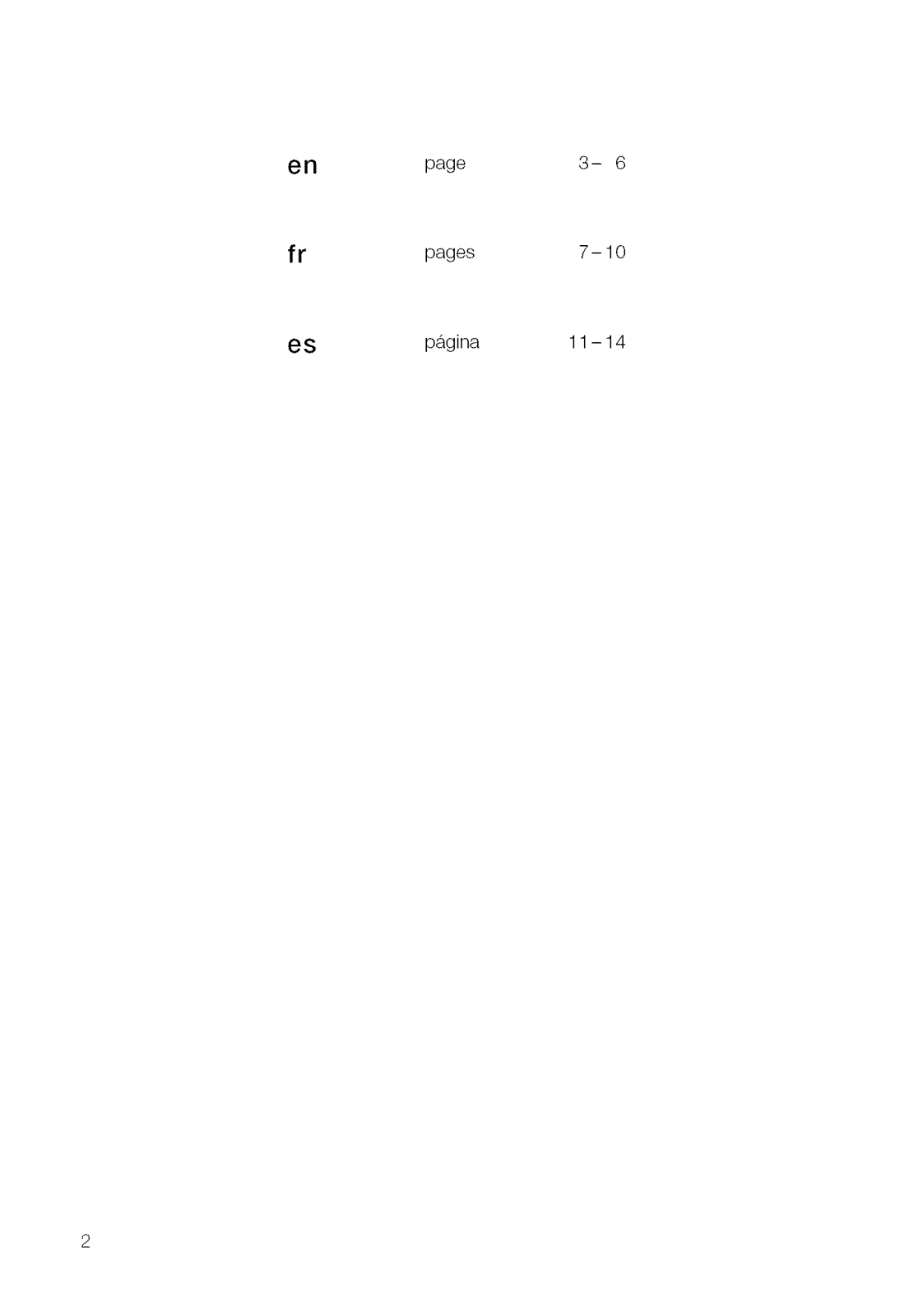

page

3- 6

fr pages

pagina

7-10

11-14

Before reading these instructions, please fold out the pages at the back with the illustrations.

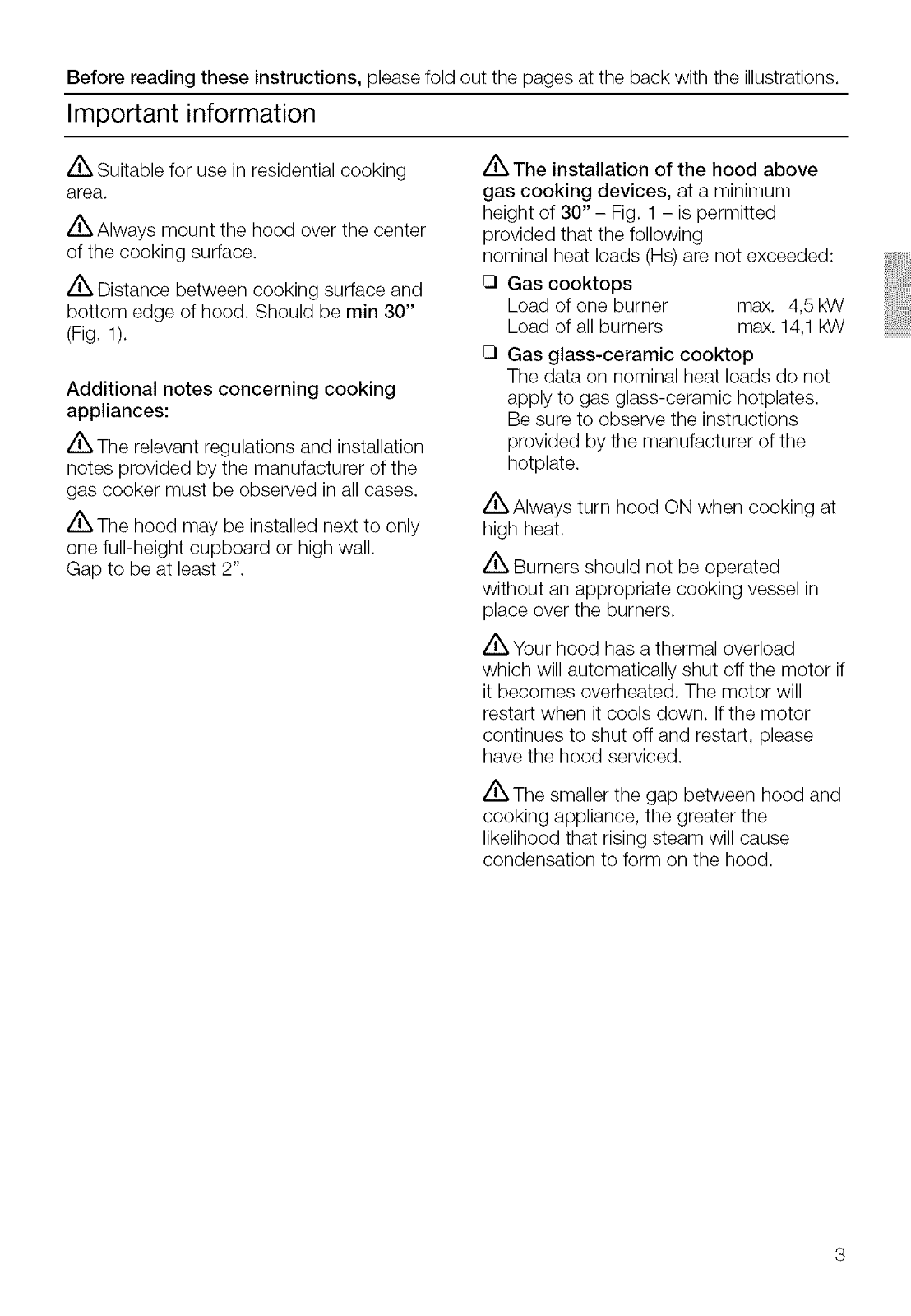

Important information

z_ Suitable for use in residential cooking

area.

z_ Always mount the hood over the center

of the cooking surface.

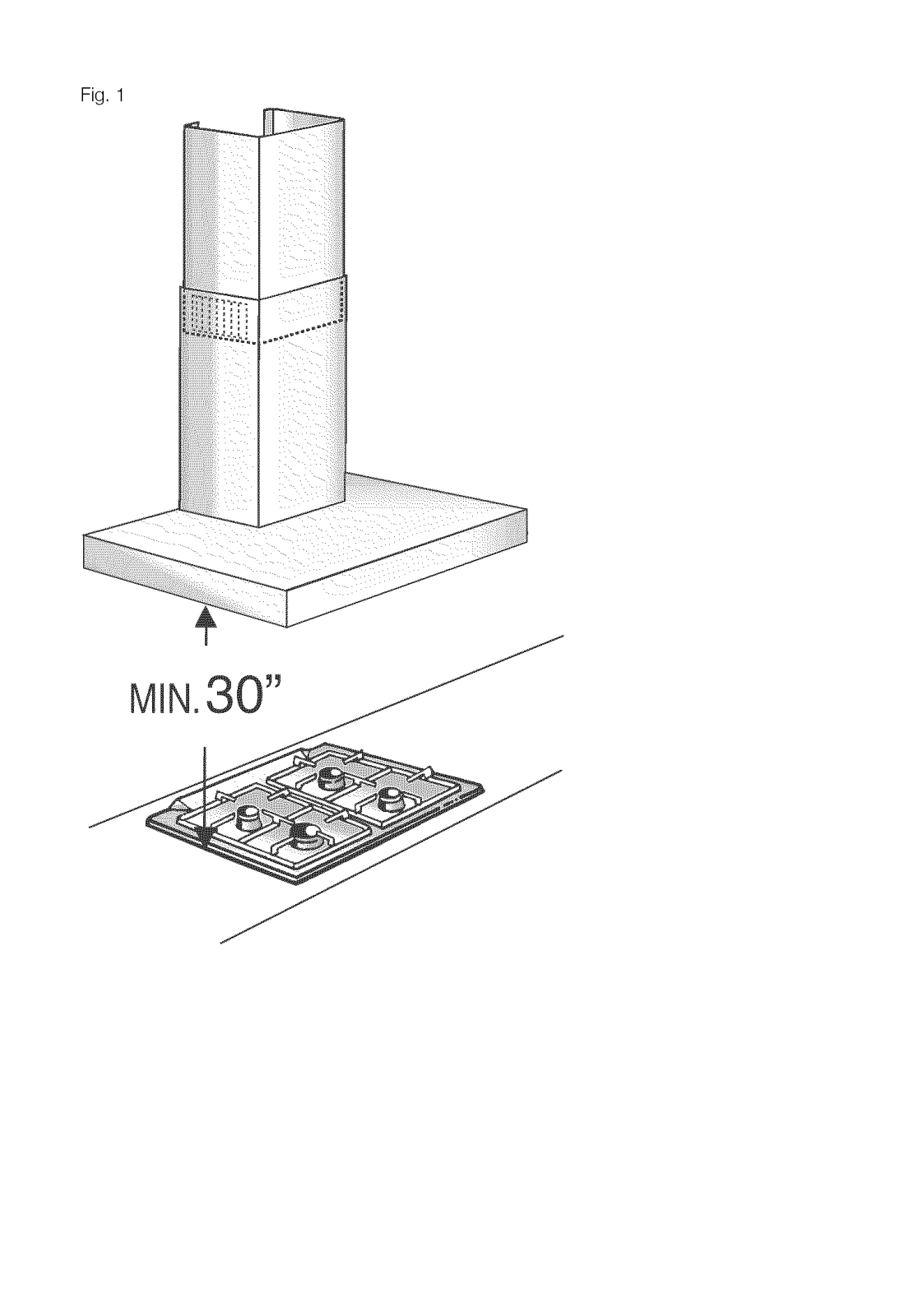

z_ Distance between cooking surface and

bottom edge of hood. Should be min 30" (Fig, 1).

Additional notes concerning cooking

appliances:

z_ The relevant regulations and installation

notes provided by the manufacturer of the gas cooker must be observed in all cases.

z_The hood may be installed next to only

one full-height cupboard or high wall. Gap to be at least 2".

z_ The installation of the hood above

gas cooking devices, at a minimum height of 30" - Fig. 1 - is permitted provided that the following nominal heat loads (Hs) are not exceeded:

C] Gas cooktops

Load of one burner max. 4,5 kW Load of all burners max. 14,1kW

C] Gas glass-ceramic cooktop

The data on nominal heat loads do not apply to gas glass-ceramic hotplates.

Be sure to observe the instructions provided by the manufacturer of the

hotplate.

z_Always turn hood ON when cooking at

high heat.

z_ Burners should not be operated without an appropriate cooking vessel in

place over the burners.

z_ Your hood has a thermal overload which will automatically shut off the motor if

it becomes overheated, The motor will restart when it cools down. Ifthe motor

continues to shut off and restart, please have the hood serviced.

z_The smaller the gap between hood and

cooking appliance, the greater the likelihood that rising steam will cause

condensation to form on the hood.

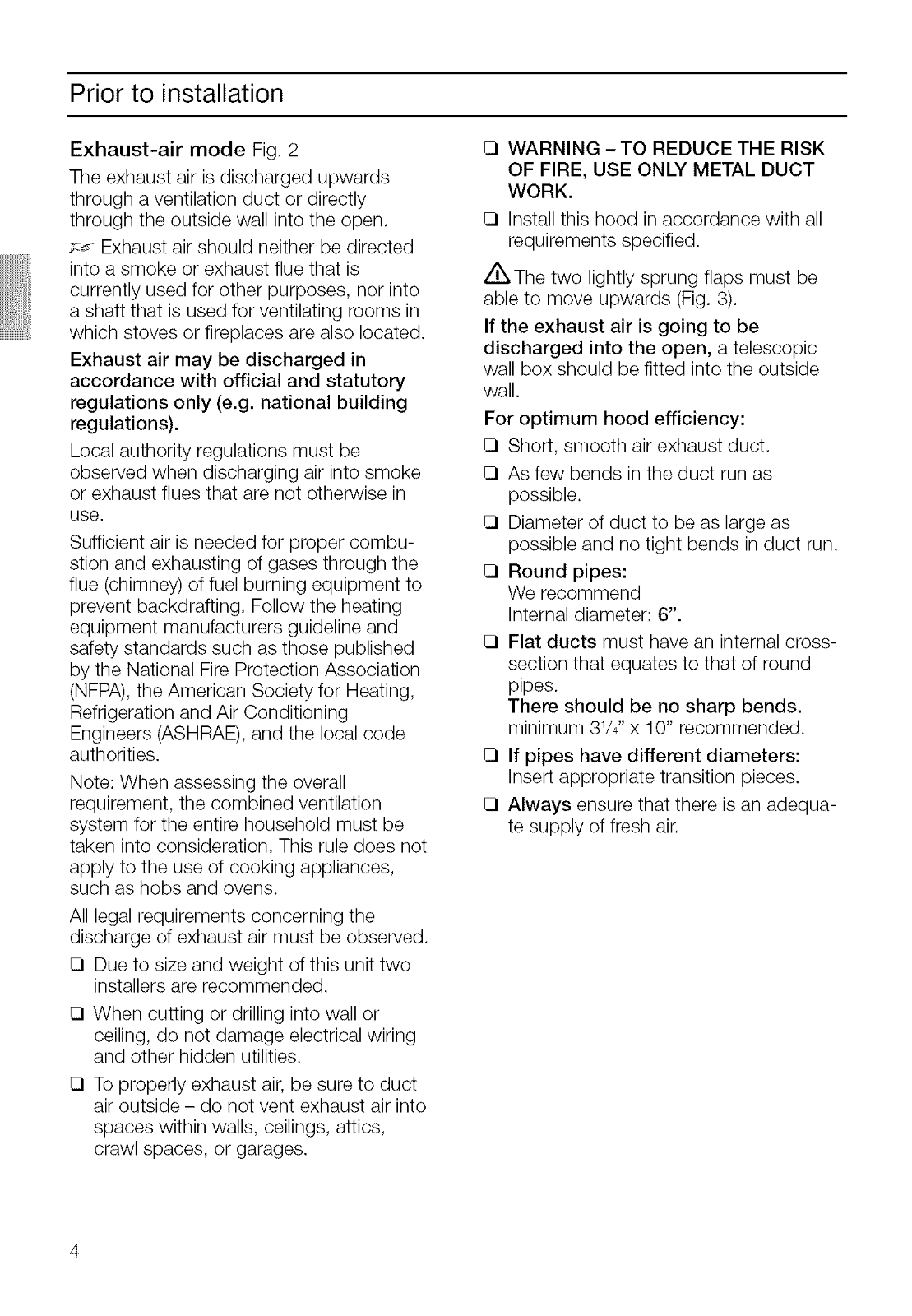

Prior to installation

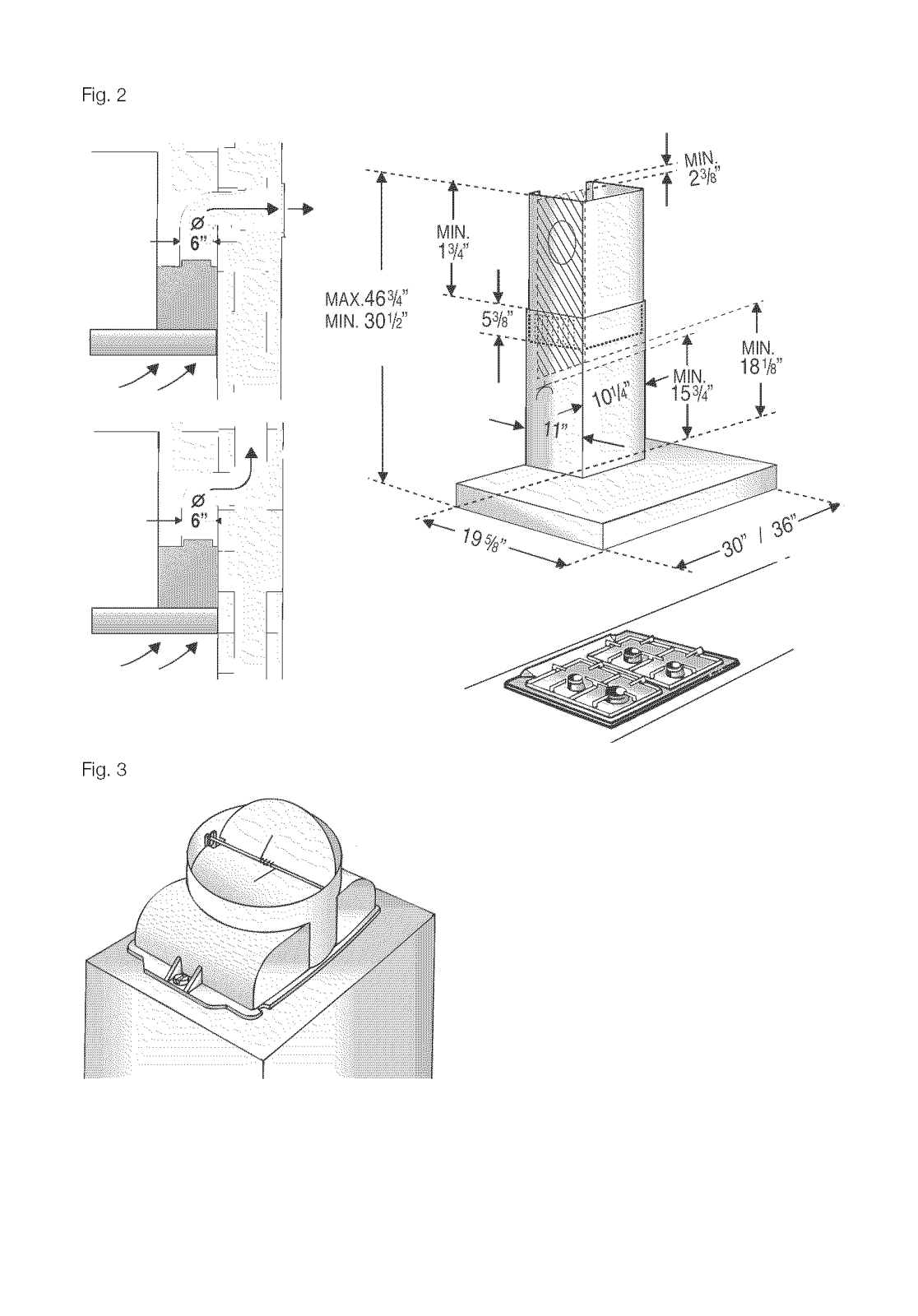

Exhaust-air mode Fig, 2

The exhaust air is discharged upwards through a ventilation duct or directly through the outside wall into the open.

;:_ Exhaust air should neither be directed into a smoke or exhaust flue that is

currently used for other purposes, nor into a shaft that is used for ventilating rooms in

which stoves or fireplaces are also located.

Exhaust air may be discharged in

accordance with official and statutory

regulations only (e.g. national building regulations).

Local authority regulations must be

observed when discharging air into smoke or exhaust flues that are not otherwise in

use. Sufficient air is needed for proper combu-

stion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturers guideline and

safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code

authorities.

Note: When assessing the overall

requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not

apply to the use of cooking appliances, such as hobs and ovens.

All legal requirements concerning the discharge of exhaust air must be observed.

CI Due to size and weight of this unit two

installers are recommended.

CI When cutting or drilling into wall or

ceiling, do not damage electrical wiring

and other hidden utilities.

CI To properly exhaust air, be sure to duct

air outside - do not vent exhaust air into spaces within walls, ceilings, attics,

crawl spaces, or garages.

[3 WARNING-TO REDUCE THE RISK

OF FIRE, USE ONLY METAL DUCT WORK.

CI Install this hood in accordance with all

requirements specified.

z_The two lightly sprung flaps must be able to move upwards (Fig, 3),

If the exhaust air is going to be discharged into the open, a telescopic

wall box should be fitted into the outside wall.

For optimum hood efficiency: Cl Short, smooth air exhaust duct,

CI As few bends in the duct run as

possible.

CI Diameter of duct to be as large as

possible and no tight bends in duct run.

CI Round pipes:

We recommend

Internal diameter: 6".

CI Flat ducts must have an internal cross-

section that equates to that of round

pipes.

There should be no sharp bends.

minimum 3V4"x 10" recommended.

CI If pipes have different diameters:

Insert appropriate transition pieces.

CI Always ensure that there is an adequa-

te supply of fresh air.

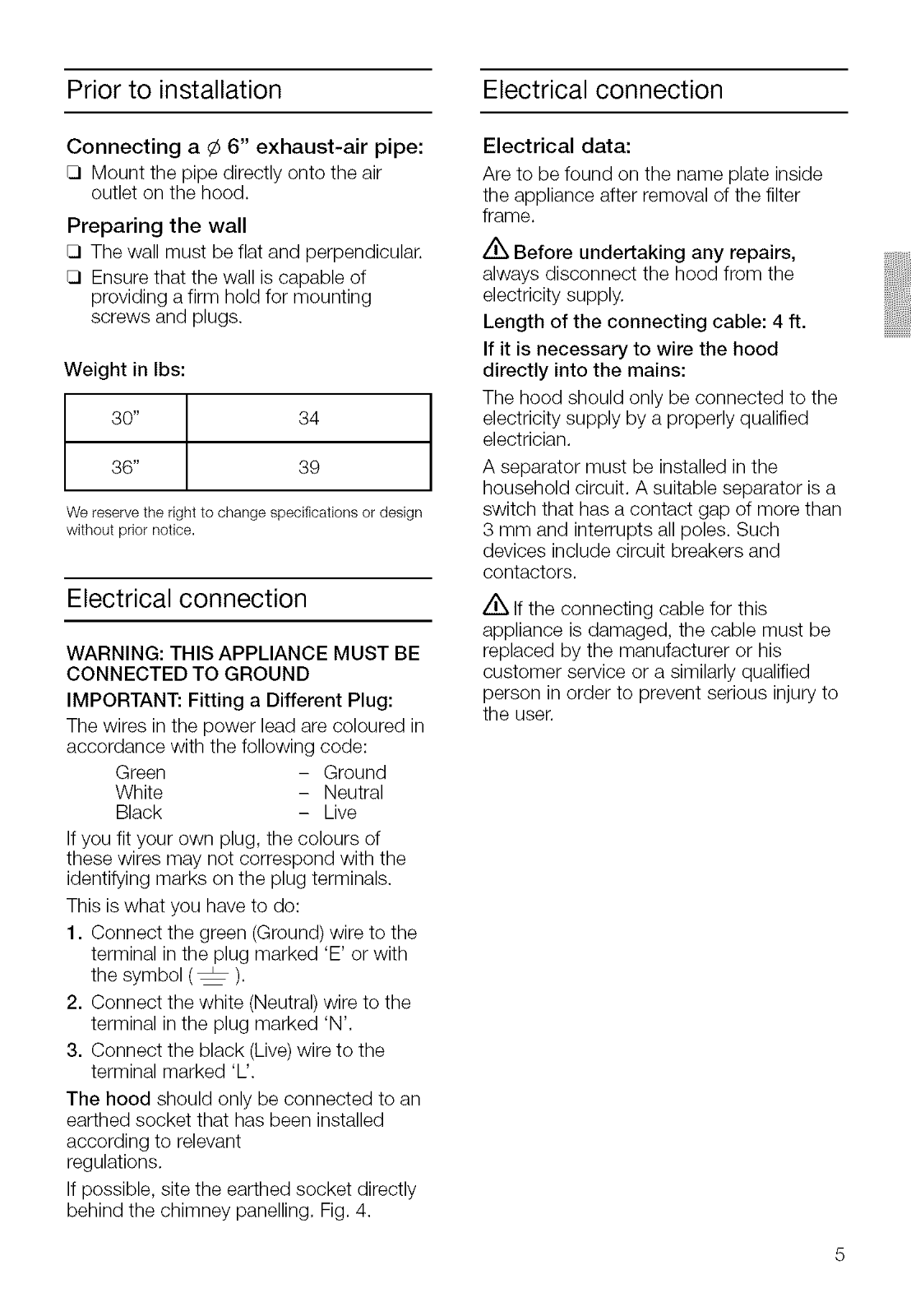

Prior to installation Electrical connection

Connecting a ¢ 6" exhaust-air pipe: C] Mount the pipe directly onto the air

outlet on the hood,

Preparing the wall C] The wall must be flat and perpendicular, C] Ensure that the wall is capable of

providing a firm hold for mounting screws and plugs.

Weight in Ibs:

30" 34

36" 39

We reserve the right to change specifications or design without prior notice.

Electrical connection

WARNING: THIS APPLIANCE MUST BE

CONNECTED TO GROUND IMPORTANT: Fitting a Different Plug:

The wires in the power lead are coloured in

accordance with the following code:

Green - Ground White - Neutral

Black - Live

Ifyou fit your own plug, the colours of

these wires may not correspond with the

identifying marks on the plug terminals.

This is what you have to do:

1. Connect the green (Ground) wire to the terminal in the plug marked 'E' or with the symbol ( _ ),

2. Connect the white (Neutral) wire to the terminal in the plug marked 'N',

3. Connect the black (Live)wire to the terminal marked 'U.

The hood should only be connected to an

earthed socket that has been installed according to relevant regulations.

If possible, site the earthed socket directly behind the chimney panelling, Fig, 4.

Electrical data:

Are to be found on the name plate inside the appliance after removal of the filter

frame, z_ Before undertaking any repairs,

always disconnect the hood from the

electricity supply. Length of the connecting cable: 4 ft.

If it is necessary to wire the hood directly into the mains:

The hood should only be connected to the

electricity supply by a properly qualified electrician,

A separator must be installed in the

household circuit, A suitable separator is a

switch that has a contact gap of more than

3 mm and interrupts all poles. Such devices include circuit breakers and

contactors,

z_ If the connecting cable for this appliance is damaged, the cable must be

replaced by the manufacturer or his customer service or a similarly qualified

person in order to prevent serious injury to

the user,

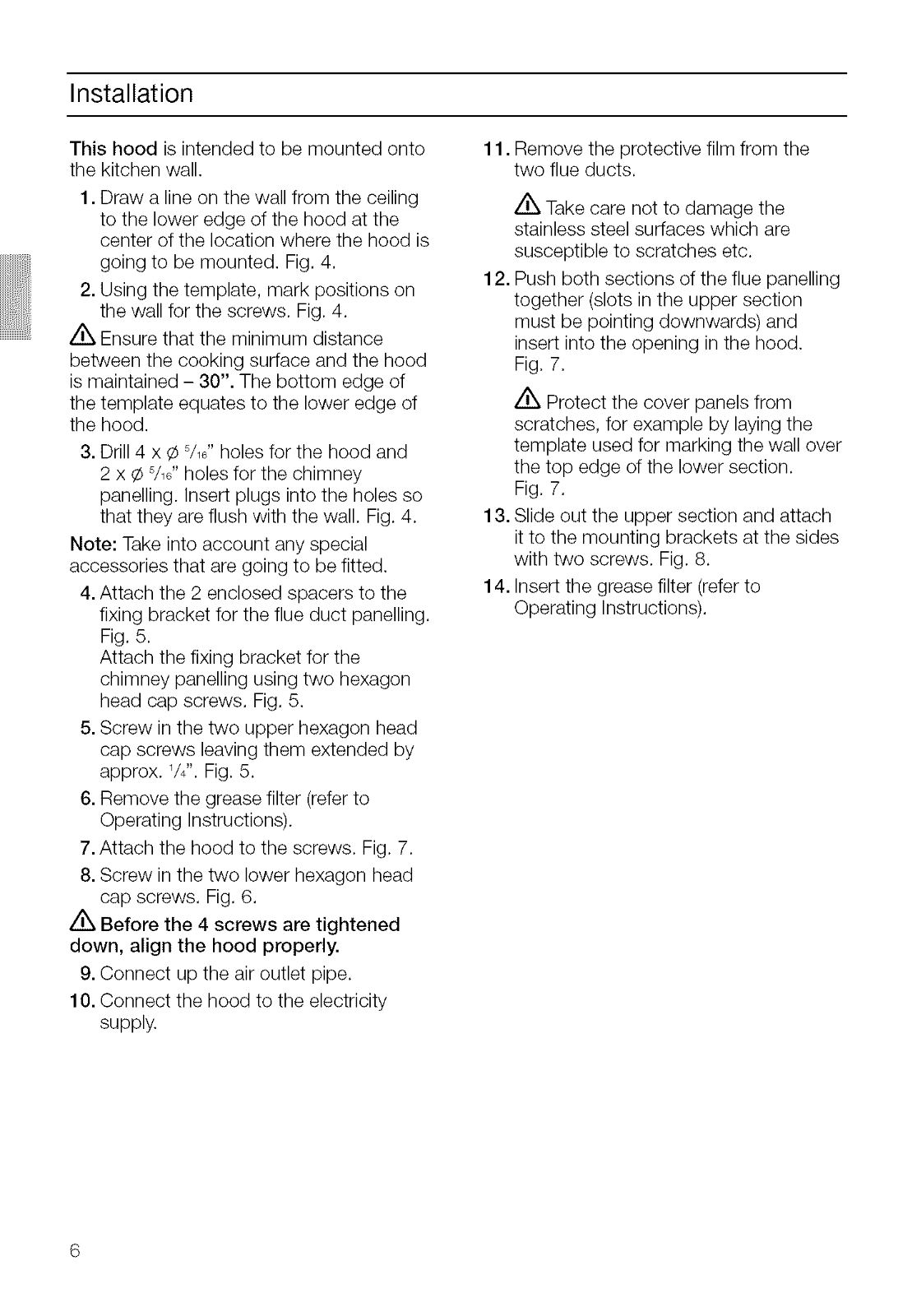

Installation

This hood is intended to be mounted onto the kitchen wall.

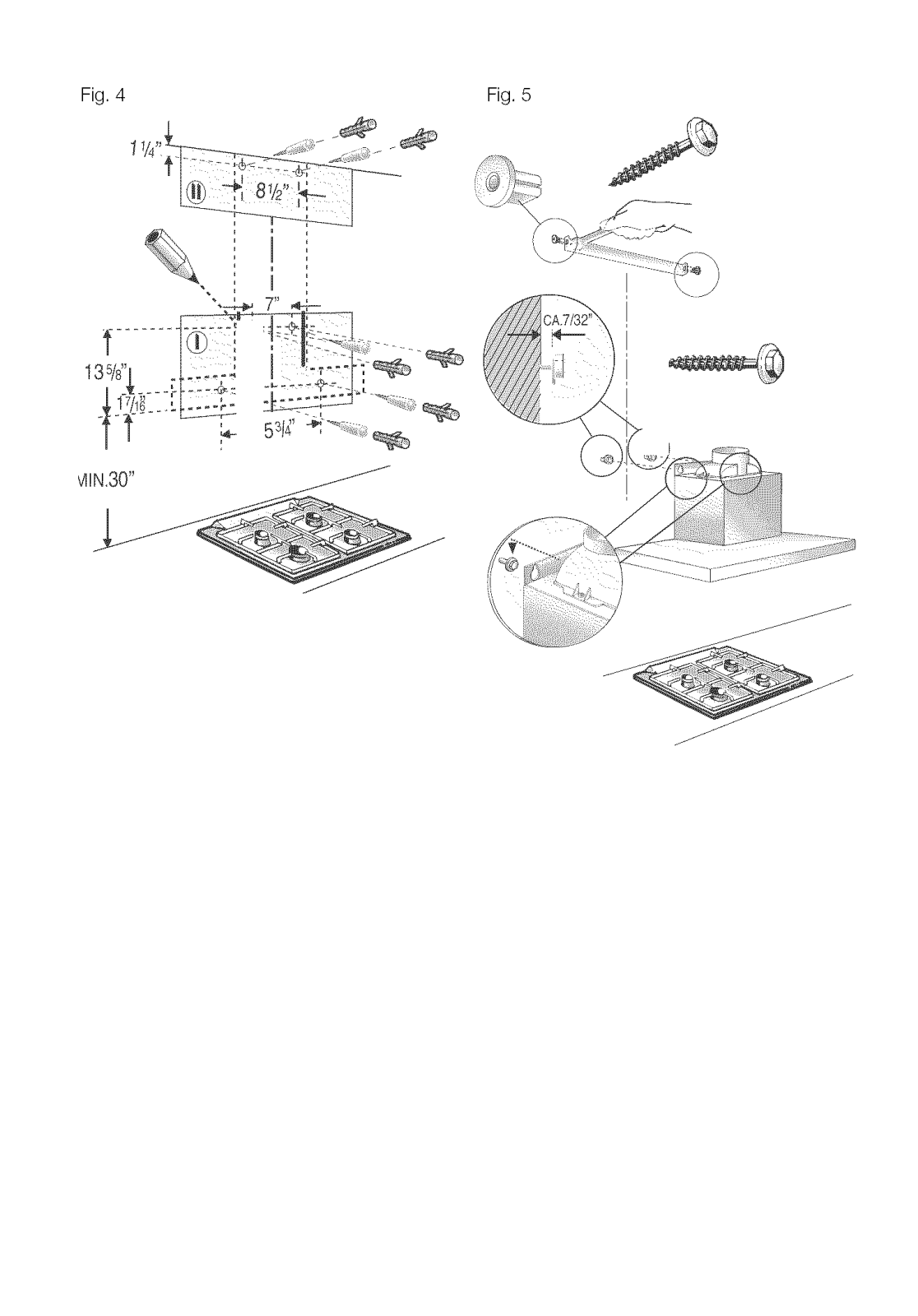

t. Draw a line on the wall from the ceiling

to the lower edge of the hood at the center of the location where the hood is

going to be mounted. Fig, 4,

2. Using the template, mark positions on the wall for the screws, Fig, 4,

z_ Ensure that the minimum distance between the cooking surface and the hood

is maintained - 30". The bottom edge of the template equates to the lower edge of

the hood.

3. Drill 4 x ¢ 5/1_"holes for the hood and 2 x ¢ 5/16"holes for the chimney panelling. Insert plugs into the holes so that they are flush with the wall, Fig, 4,

Note: Take into account any special

accessories that are going to be fitted.

4. Attach the 2 enclosed spacers to the fixing bracket for the flue duct panelling,

Fig, 5, Attach the fixing bracket for the chimney panelling using two hexagon head cap screws, Fig, 5.

5. Screw in the two upper hexagon head cap screws leaving them extended by

approx. %", Fig, 5,

6. Remove the grease filter (refer to Operating Instructions).

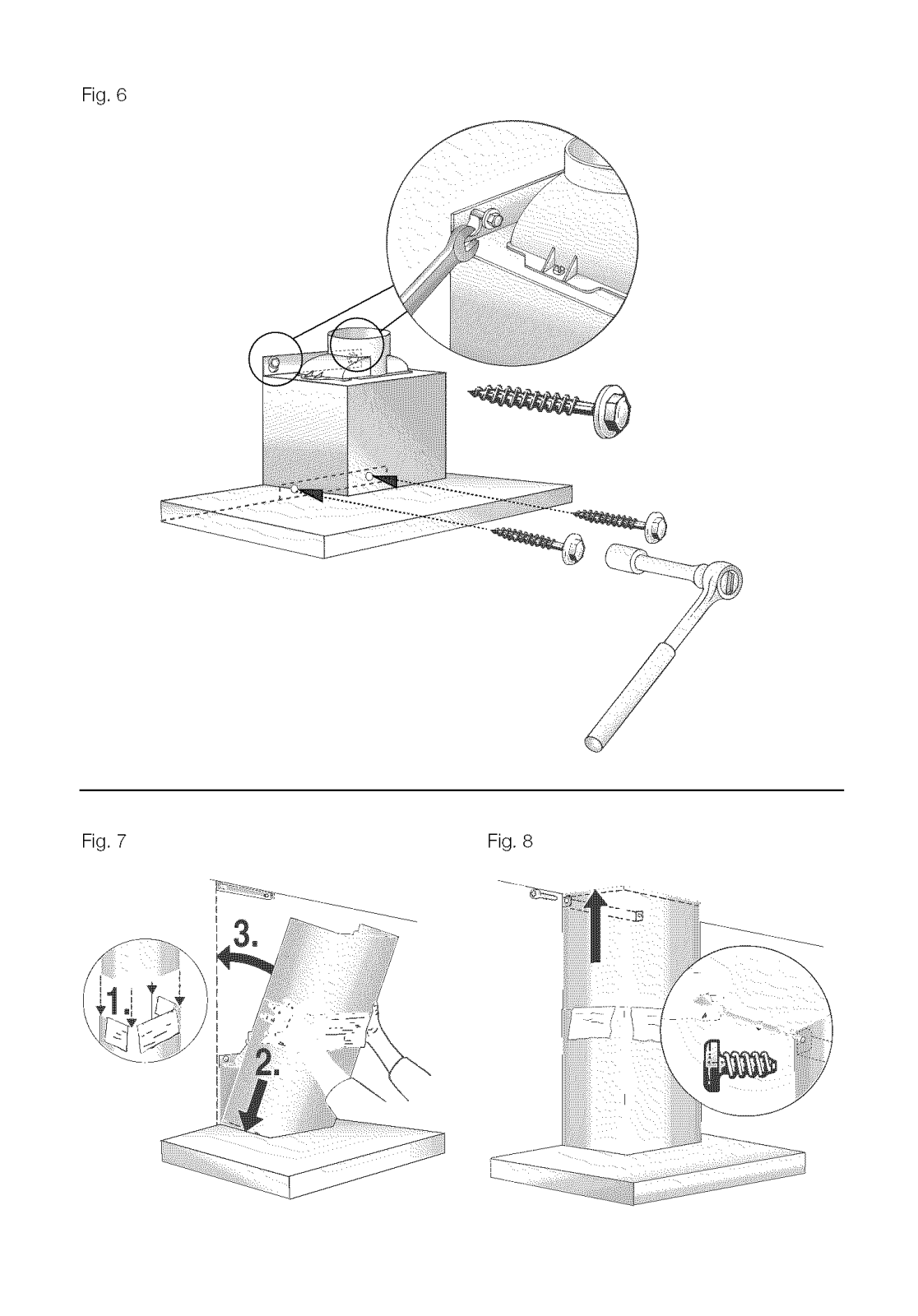

7. Attach the hood to the screws, Fig, 7,

8. Screw in the two lower hexagon head cap screws, Fig, 6,

z_ Before the 4 screws are tightened down, align the hood properly.

9. Connect up the air outlet pipe,

t0. Connect the hood to the electricity

supply.

t t. Remove the protective film from the

two flue ducts, z_ Take care not to damage the

stainless steel surfaces which are susceptible to scratches etc,

t 2. Push both sections of the flue panelling

together (slots in the upper section must be pointing downwards) and insert into the opening in the hood. Fig. 7.

z_ Protect the cover panels from scratches, for example by laying the

template used for marking the wall over the top edge of the lower section, Fig. 7,

t 3. Slide out the upper section and attach

it to the mounting brackets at the sides with two screws. Fig. 8,

14. Insert the grease filter (refer to Operating Instructions),

Avantdelirecequisuit,veuillezdeplierlesvoletsillustresenfindenotice.

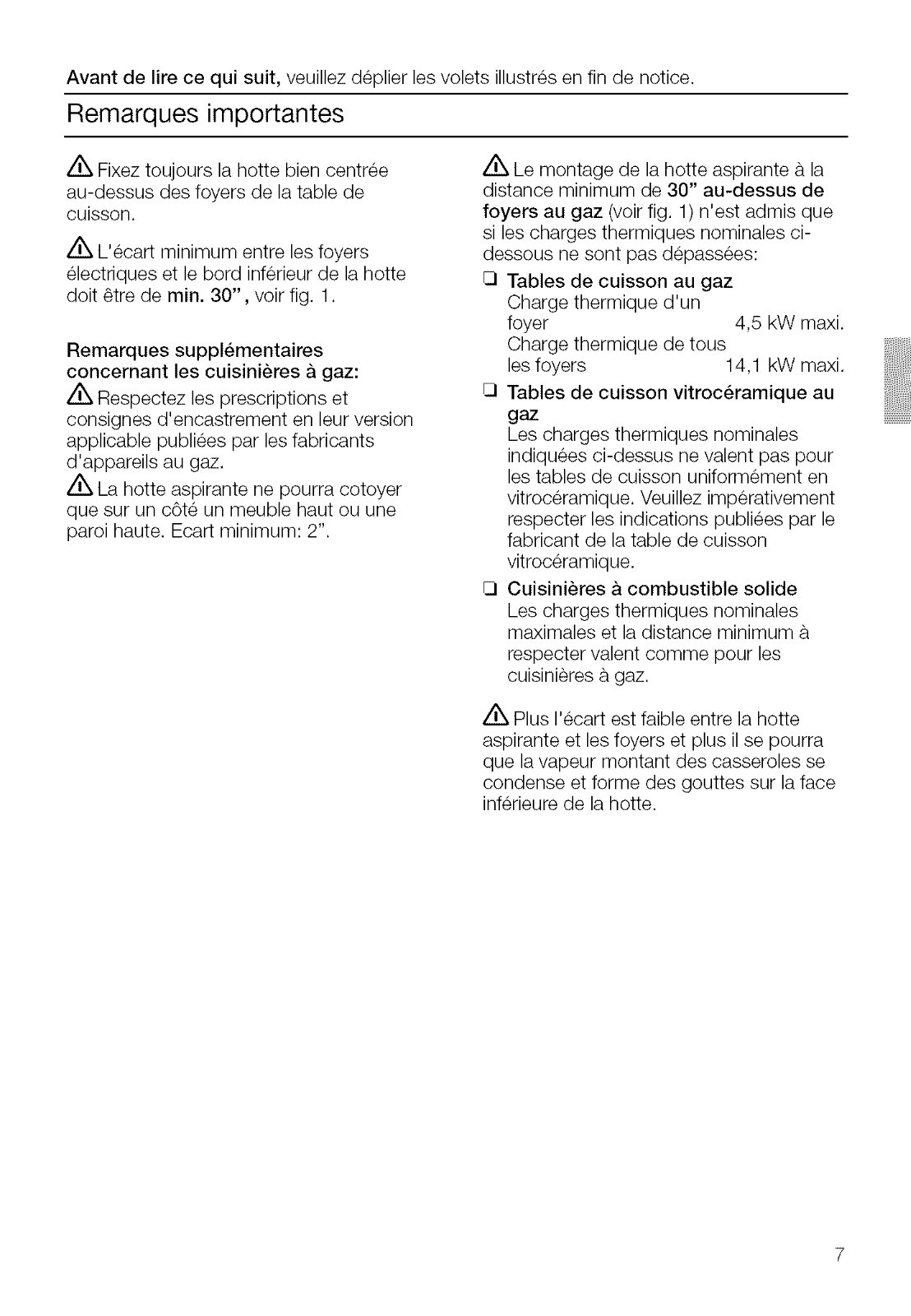

Remarques importantes

,/iX Fixez toujours la hotte bien centree au-dessus des foyers de la table de

cuisson.

z_ L'ecart minimum entre les foyers

electriques et le bord inferieur de la hotte doit 8tre de min. 30", voir fig. 1.

Remarques supplementaires concernant les cuisinieres & gaz:

z_ Respectez les prescriptions et

consignes d'encastrement en leur version applicable publiees par les fabricants

d'appareils au gaz,

z_ La hotte aspirante ne pourra cotoyer

que sur un c6te un meuble haut ou une paroi haute. Ecart minimum: 2".

z_ Le montage de la hotte aspirante a la

distance minimum de 30" au-dessus de foyers au gaz (voir fig, 1) n'est admis que si les charges thermiques nominales ci-

dessous ne sont pas depassees:

CI Tables de cuisson au gaz

Charge thermique d'un foyer 4,5 kW maxi.

Charge thermique de tous les foyers 14,1 kW maxi,

CI Tables de cuisson vitroceramique au

gaz Les charges thermiques nominales indiquees ci-dessus ne valent pas pour les tables de cuisson uniformement en

vitroceramique. Veuillez imperativement respecter les indications publiees par le

fabricant de la table de cuisson vitroceramique.

CI Cuisini#res & combustible solide

Les charges thermiques nominales maximales et la distance minimum &

respecter valent comme pour les cuisinieres & gaz.

z_ Plus I'ecart est faible entre la hotte aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inferieure de la hotte.

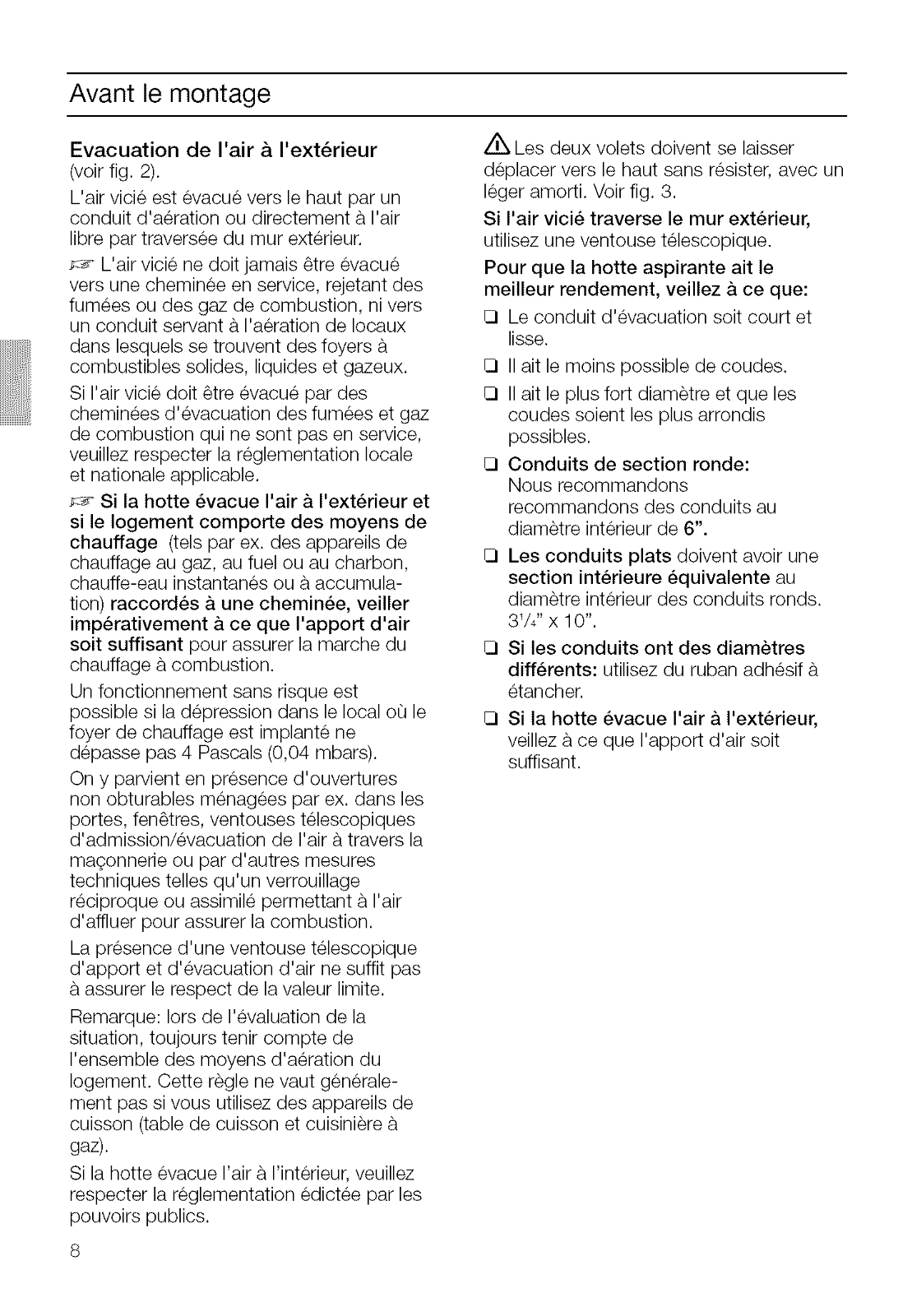

Avant le montage

Evacuation de I'air & I'ext6rieur

(voir fig. 2).

L'air vicie est evacu6 vers le haut par un

conduit d'aeration ou directement & I'air libre par traversee du mur exterieur.

_:--_L'air vicie ne doit jamais _tre evacu6 vers une cheminee en service, rejetant des

fumees ou des gaz de combustion, ni vers un conduit servant & I'aeration de Iocaux

dans lesquels se trouvent des foyers & combustibles solides, liquides et gazeux.

Si Fair vicie doit _tre evacue par des cheminees d'evacuation des fumees et gaz

de combustion qui ne sont pas en service, veuillez respecter la reglementation locale

et nationale applicable. _:--,Si la hotte 6vacue I'air & I'ext6rieur et si le Iogement comporte des moyens de

chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanes ou &accumula- tion) raccordes & une cheminee, veiller

imp6rativement & ce que I'apport d'air

soit suffisant pour assurer la marche du chauffage & combustion.

Un fonctionnement sans risque est possible si la depression dans le local oQ le foyer de chauffage est implante ne

depasse pas 4 Pascals (0,04 mbars). On y parvient en presence d'ouvertures

non obturables menagees par ex. dans les portes, fenStres, ventouses telescopiques

d'admission/evacuation de I'air & travers la magonnerie ou par d'autres mesures

techniques relies qu'un verrouillage reciproque ou assimile permettant & Fair

d'affluer pour assurer la combustion.

La presence d'une ventouse telescopique d'apport et d'evacuation d'air ne suffit pas

&assurer le respect de la valeur limite.

Remarque: Iors de I'evaluation de la situation, toujours tenir compte de I'ensemble des moyens d'aeration du Iogement. Cette regle ne vaut gen6rale- ment pas si vous utilisez des appareils de cuisson (table de cuisson et cuisiniere & gaz).

Si la hotte evacue Fair & I'interieur, veuillez respecter la reglementation edictee par les pouvoirs publics.

z_ Les deux volets doivent se laisser deplacer vers le haut sans resister, avec un

leger amorti. Voir fig, 3, Si I'air vicie traverse le mur exterieur,

utilisez une ventouse telescopique. Pour que ia hotte aspirante ait ie

meilleur rendement, veillez & ce que: C] Le conduit d'evacuation soit court et

lisse.

C] IIait le moins possible de coudes. C] IIait le plus fort diametre et que les

coudes soient les plus arrondis

possibles,

C] Conduits de section ronde:

Nous recommandons recommandons des conduits au

diametre interieur de 6".

C] Les conduits plats doivent avoir une

section interieure equivalente au diametre interieur des conduits ronds,

3V4" x 10",

C] Si ies conduits ont des diam_tres

diff6rents: utilisez du ruban adhesif & etancher,

C] Si la hotte evacue I'air & I'exterieur,

veillez ace que I'apport d'air soit suffisant.

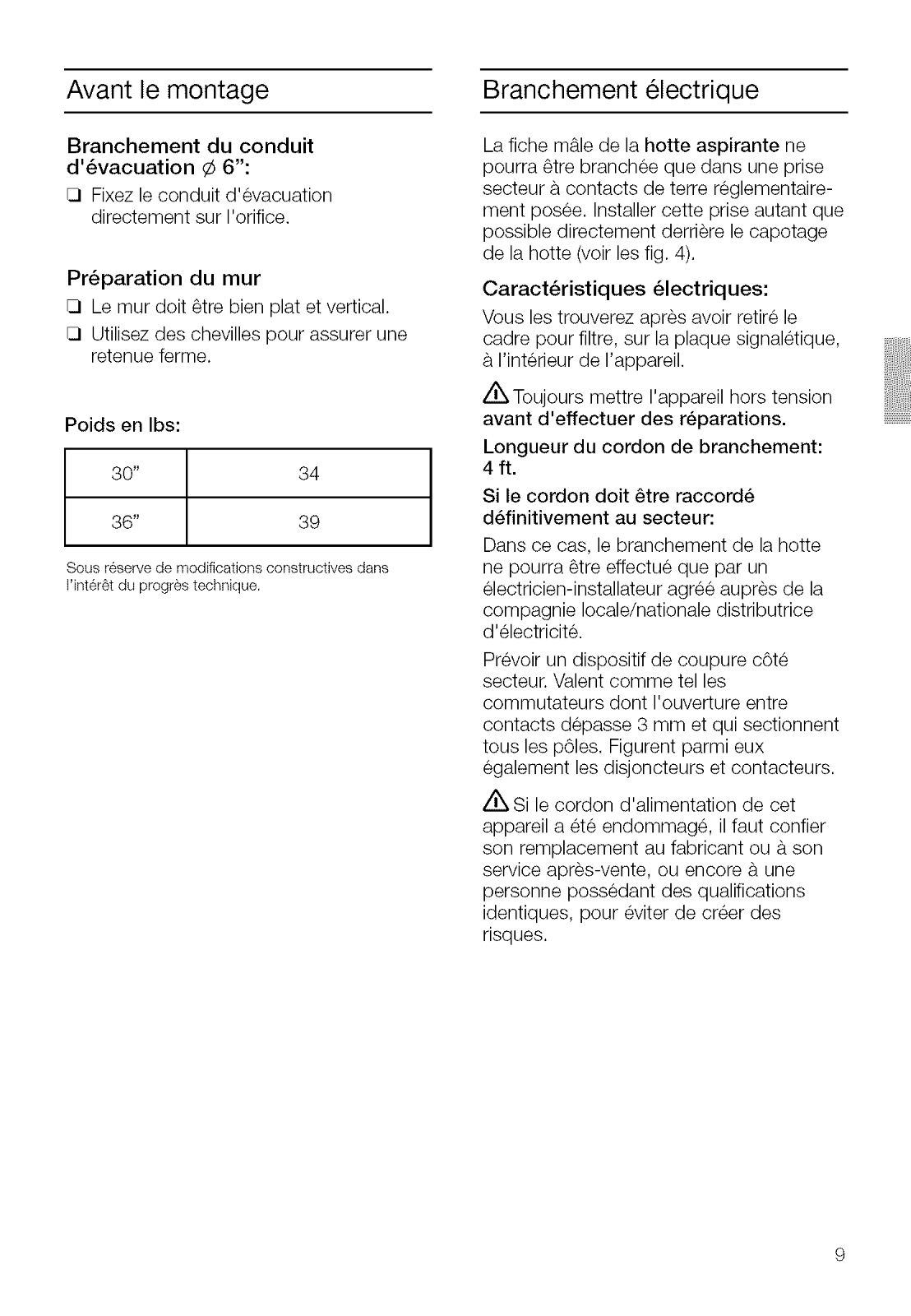

Avant le montage Branchement electrique

Branchement du conduit d'6vacuation ¢ 6":

C] Fixezleconduit d'evacuation

directementsur I'orifice.

Pr6paration du tour C] Lemur doit _tre bien plat et vertical.

C] Utilisez des chevilles pour assurer une

retenue ferme.

Poids en Ibs:

30" 34

36" 39

Sous r6serve de modifications constructives dans I'int6r6t du progres technique.

La fiche m&le de la hotte aspirante ne pourra _tre branchee que dans une prise

secteur a contacts de terre reglementaire-

ment posee. Installer cette prise autant que possible directement derriere le capotage de la hotte (voir les fig. 4).

Caract6ristiques 61ectriques: Vous les trouverez apres avoir retire le

cadre pour filtre, sur la plaque signaletique,

I'interieur de I'appareil.

/tkToujours mettre I'appareil hors tension

avant d'effectuer des reparations. Longueur du cordon de branchement:

4ft. Si le cordon dolt _tre raccorde

d6finitivement au secteur: Dans ce cas, le branchement de la hotte

ne pourra _tre effectue que par un electricien-installateur agree aupres de la compagnie Iocale/nationale distributrice

d'electricite. Prevoir un dispositif de coupure c6te

secteur. Valent comme tel les

commutateurs dont I'ouverture entre contacts depasse 3 mm et qui sectionnent

tousles p61es. Figurent parmi eux

egalement les disjoncteurs et contacteurs.

z_ Si le cordon d'alimentation de cet appareil a ete endommage, il faut confier

son remplacement au fabricant ou a son service apres-vente, ou encore a une

personne possedant des qualifications identiques, pour eviter de creer des risques.

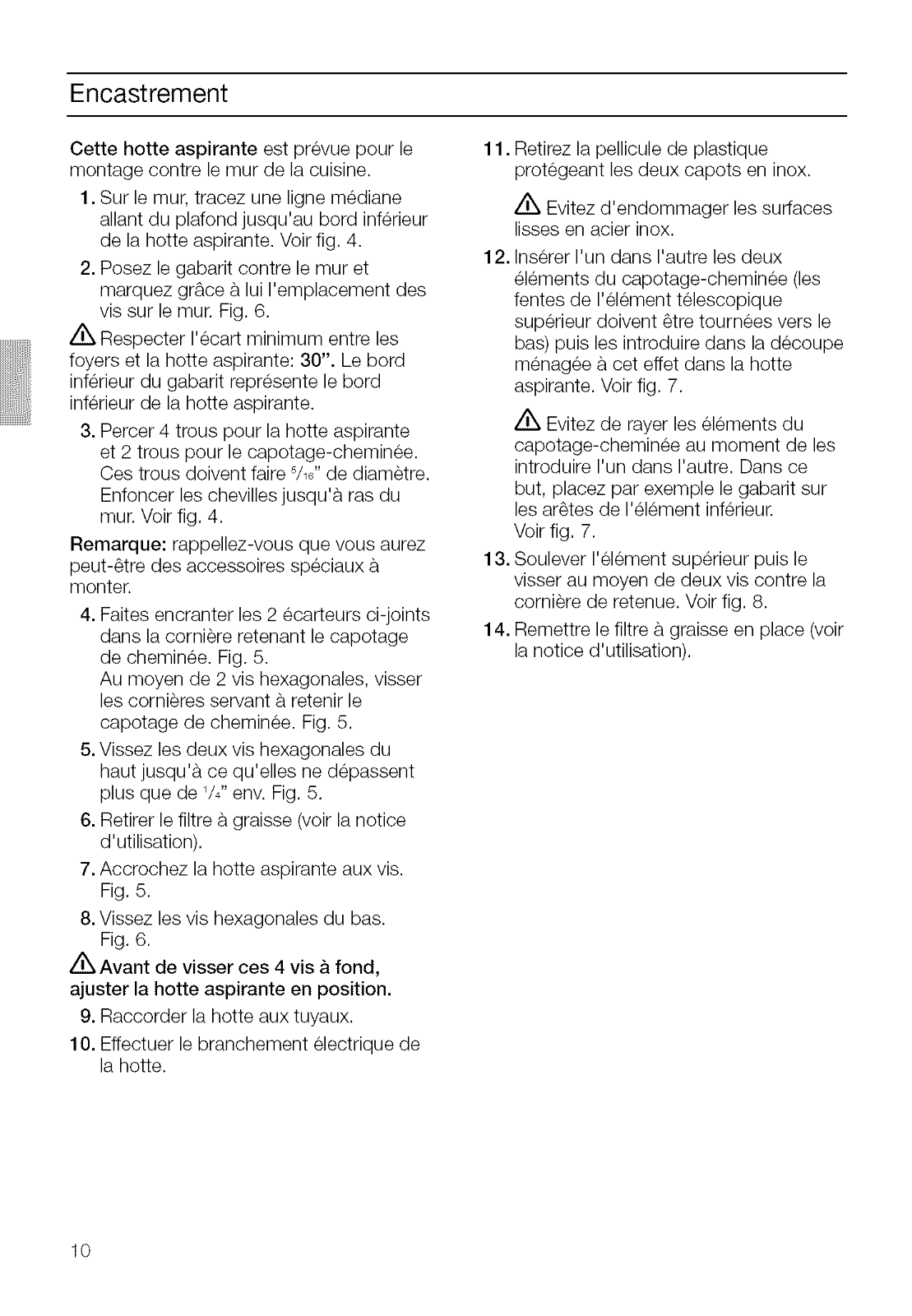

Encastrement

Cette hotte aspirante est prevue pour le montage contre lemur de la cuisine.

1. Sur lemur, tracez une ligne mediane allant du pldond jusqu'au bord inferieur de la hotte aspirante. Voir fig. 4.

2. Posez le gabarit contre le mur et marquez gr&ce a lui I'emplacement des

vis sur lemur. Fig, 6,

z_ Respecter I'ecart minimum entre les foyers et la hotte aspirante: 30". Le bord

inferieur du gabarit represente le bord inferieur de la hotte aspirante.

3. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminee.

Ces trous doivent faire 5/d' de diametre.

Enfoncer les chevilles jusqu'a ras du

mur. Voir fig, 4.

Remarque: rappellez-vous que vous aurez

peut-Stre des accessoires speciaux monter.

4. Faites encranter les 2 ecarteurs ci-joints dans la corniere retenant le capotage de cheminee. Fig. 5. Au moyen de 2 vis hexagonales, visser

les cornieres servant a retenir le capotage de cheminee. Fig. 5.

5. Vissez les deux vis hexagonales du haut jusqu'a ce qu'elles ne depassent plus que de 1/4"env. Fig, 5,

6. Retirer le filtre a graisse (voir lanotice d'utilisation),

7. Accrochez la hotte aspirante aux vis.

Fig, 5.

8. Vissez les vis hexagonales du bas.

Fig, 6.

z_ Avant de visser ces 4 vis & fond, ajuster la hotte aspirante en position.

9. Raccorder la hotte aux tuyaux,

10. Effectuer le branchement electrique de la hotte.

11. Retirez la pellicule de plastique protegeant les deux capots en inox.

z_ Evitez d'endommager les surfaces lisses en acier inox.

12. Inserer I'un dans I'autre les deux elements du capotage-cheminee (les

fentes de I'el6ment telescopique superieur doivent 8tre tournees vers le bas) puis les introduire dans la decoupe menag_e a cet effet dans la hotte aspirante. Voir fig. 7.

z_ Evitez de rayer les el6ments du capotage-cheminee au moment de les

introduire I'un dans I'autre, Dans ce but, placez par exemple le gabarit sur

les ar_tes de I'element inferieur. Voir fig, 7.

13. Soulever I'el6ment superieur puis le visser au moyen de deux vis contre la corniere de retenue. Voir fig, 8.

14. Remettre le filtre a graisse en place (voir la notice d'utilisation),

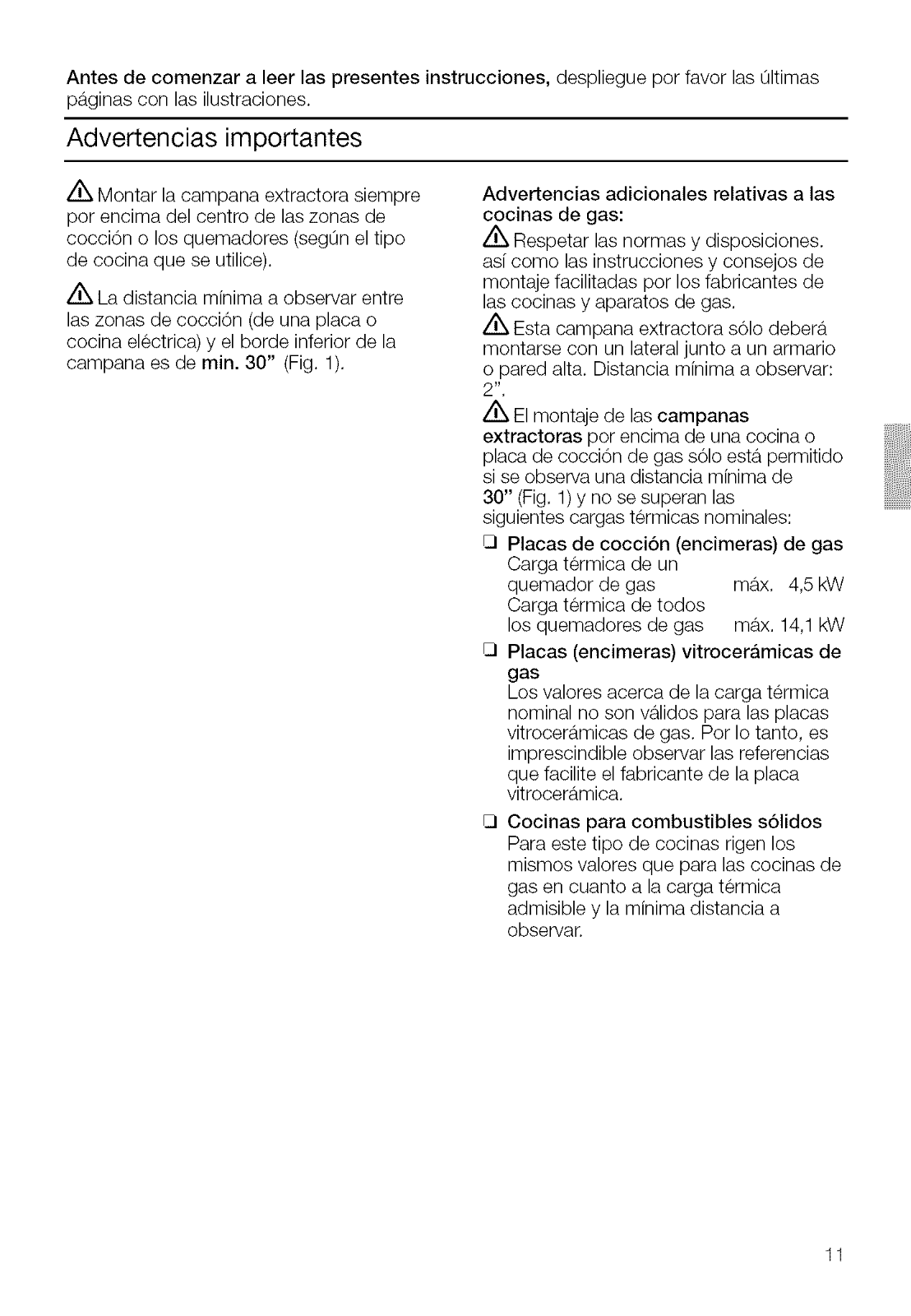

Antesdecomenzaraleerlaspresentesinstrucciones,despliegueporfavorlasQltimas

paginasconlasilustraciones.

Advertencias importantes

z_ Montar la campana extractora siempre

por encima del centro de las zonas de coccion o los quemadores (segOn el tipo de cocina que se utilice).

z_ La distancia minima a observar entre

las zonas de cocci6n (de una placa o cocina electrica) y el borde inferior de la

campana es de min. 30" (Fig. 1),

Advertencias adicionales relativas a las

cocinas de gas: z_ Respetar las normas y disposiciones. asf como las instrucciones y consejos de

montaje facilitadas por los fabricantes de

las cocinas y aparatos de gas, z_ Esta campana extractora sOlo deber_t

montarse con un lateral junto a un armario

o pared alta. Distancia minima a observar:

2", z_ El montaje de las campanas

extractoras por encima de una cocina o

placa de coccion de gas sOloesta permitido si se observa una distancia minima de

30" (Fig, 1) y no se superan las siguientes cargas termicas nominales:

13 Placas de cocci6n (encimeras) de gas

Carga termica de un quemador de gas max, 4,5 kW

Carga termica de todos los quemadores de gas max, 14,1kW

CI Placas (encimeras) vitroceramicas de

gas Los valores acerca de la carga termica nominal no son validos para las placas

vitrocer_tmicas de gas. Por Io tanto, es imprescindible observar las referencias

que facilite elfabricante de la placa vitrocer_tmica,

CI Cocinas para combustibles s61idos

Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la carga termica admisible y la minima distancia a

observar.

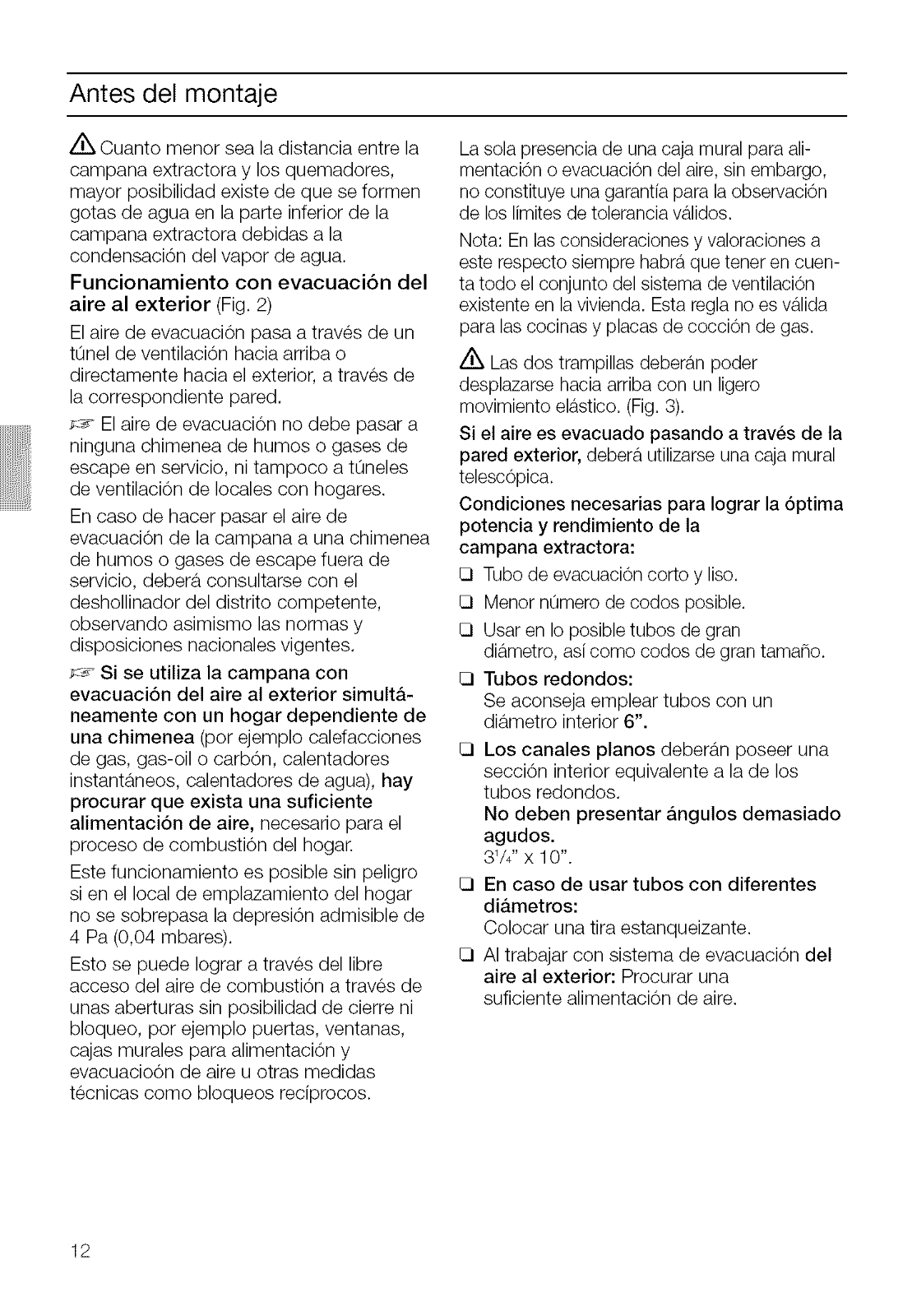

Antes del montaje

z_ Cuanto menor sea la distancia entre la campana extractora y los quemadores,

mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensaci6n del vapor de agua.

Funcionamiento con evacuaci6n del

aire al exterior (Fig. 2)

El aire de evacuacion pasa a traves de un

tOnel de ventilacion hacia arriba o directamente hacia el exterior, a traves de

la correspondiente pared. _.:_El aire de evacuacion no debe pasar a

ninguna chimenea de humos o gases de escape en servicio, ni tampoco a tOneles de ventilacion de locales con hogares.

En caso de hacer pasar el aire de evacuacion de la campana a una chimenea de humos o gases de escape fuera de servicio, debera consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

_:--_Si se utiliza la campana con evacuaciOn del aire al exterior simult&-

neamente con un hogar dependiente de

una chimenea (por ejemplo calefacciones de gas, gas-oil o carbon, calentadores instantaneos, calentadores de agua), hay

procurar que exista una suficiente alimentaciOn de aire, necesario para el proceso de combustion del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresi6n admisible de 4 Pa (0,04 mbares).

Esto se puede Iograr a traves del libre acceso del aire de combustion a traves de

unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas,

cajas murales para alimentacion y evacuacioon de aire u otras medidas

tecnicas como bloqueos reciprocos.

La sola presencia de una caja mural para ali- mentaci6n o evacuaciOn del aire, sin embargo, no constituye una garantia para laobservaci6n

de los limites de tolerancia validos.

Nota: Enlas consideraciones y valoraciones a este respecto siempre habra que tener en cuen- ta todo el conjunto del sistema de ventilaciOn existente en la vivienda. Esta regla no es valida

para las cocinas y placas de cocciOn de gas. Z_ Las dos trampillas deberan poder

desplazarse hacia arriba con un ligero

movimiento elastico. (Fig.3). Si el aire es evacuado pasando a traves de la

pared exterior, debera utilizarse una caja mural telescOpica.

Condiciones necesarias para Iograr la Optima

potencia y rendimiento de la campana extractora:

13 Tubo de evacuaciOn corto y liso. 13 Menor numero de codos posible. 13 Usar en Io posible tubos de gran

diametro, asi como codos de gran tamaho.

C] Tubos redondos:

Se aconseja emplear tubos con un diametro interior 6".

C] Los canales pianos deber_tn poseer una

secciOn interior equivalente a la de los tubos redondos.

No deben presentar &ngulos demasiado agudos.

3V4" x 10".

C] En caso de usar tubos con diferentes

di&metros: Colocar una tira estanqueizante.

C] AI trabajar con sistema de evacuacion del

aire al exterior: Procurar una suficiente alimentacion de aire.

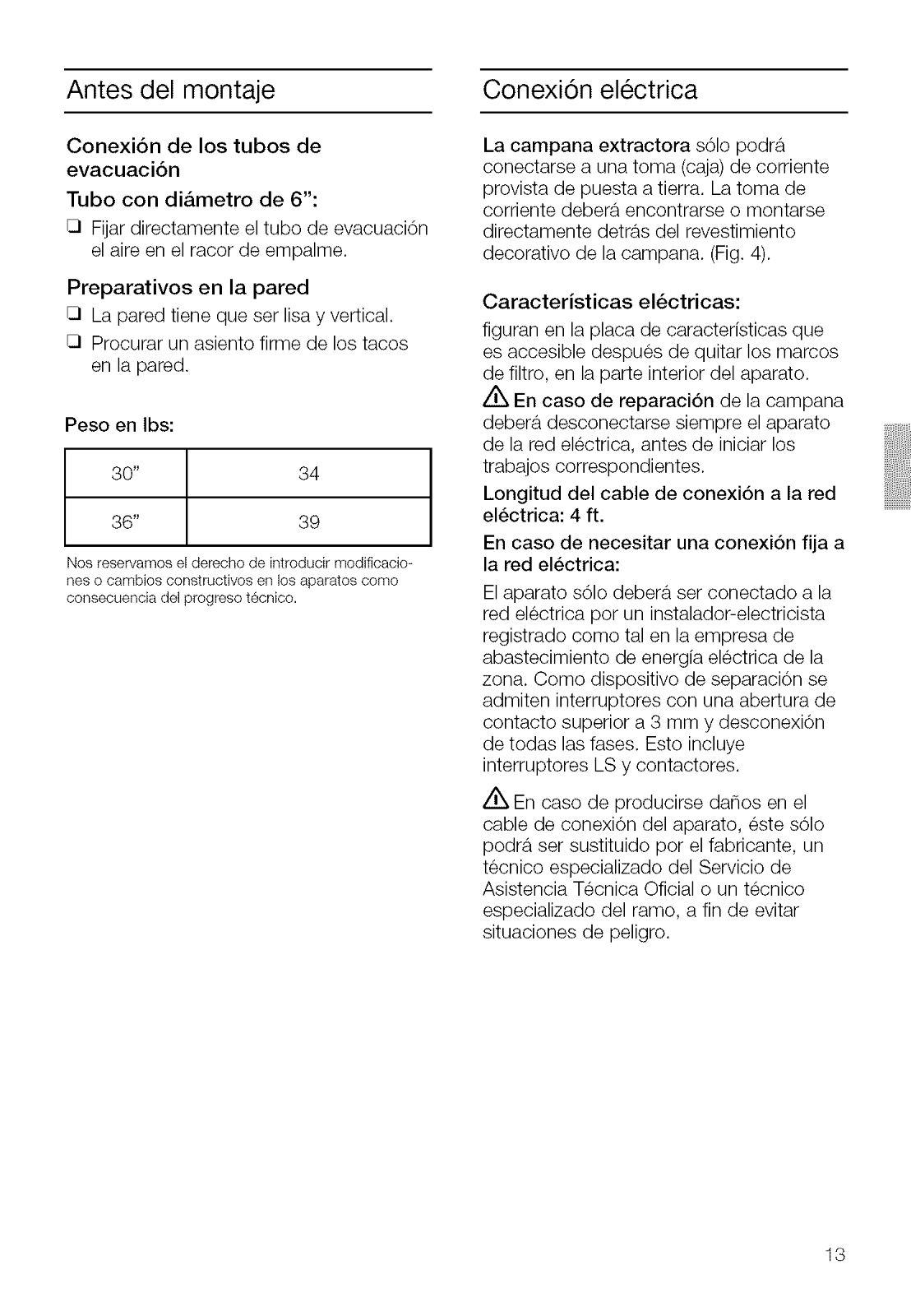

Antes del montaje Conexion electrica

ConexiOn de los tubos de evacuaciOn

Tubo con di&metro de 6":

C] Fijar directamente el tubo de evacuacion

el aire en el racor de empalme.

Preparativos en la pared CI La pared tiene que ser lisa y vertical.

CI Procurar un asiento firme de los tacos

en la pared.

Peso en Ibs:

30" 34

36" 39

Nos reservamos el derecho de introducir modificacio- nes o cambios constructivos en los aparatos como

consecuencia del progreso tecnico.

La campana extractora sOlo podra conectarse a una toma (caja) de corriente provista de puesta a tierra, La toma de

corriente debera encontrarse o montarse directamente detras del revestimiento

decorativo de la campana. (Fig. 4).

Caracteristicas elOctricas: figuran en la placa de caracterfsticas que

es accesible despues de quitar los marcos de filtro, en la parte interior del aparato.

z_ En caso de reparaci6n de la campana

deber& desconectarse siempre el aparato de la red electrica, antes de iniciar los

trabajos correspondientes.

Longitud del cable de conexi6n a la red elOctrica: 4 ft.

En caso de necesitar una conexiOn fija a la red electrica:

El aparato s61o deber& ser conectado a la red electrica pot un instalador-electricista

registrado como tal en la empresa de abastecimiento de energfa electrica de la zona. Como dispositivo de separacion se admiten interruptores con una abertura de

contacto superior a 3 mm y desconexion

de todas las rases. Esto incluye

interruptores LS y contactores. z_ En caso de producirse dahos en el

cable de conexion del aparato, este sOlo

podr& ser sustituido por el fabricante, un tecnico especializado del Servicio de

Asistencia Tecnica Oficial o un tecnico

especializado del ramo, a fin de evitar situaciones de peligro.

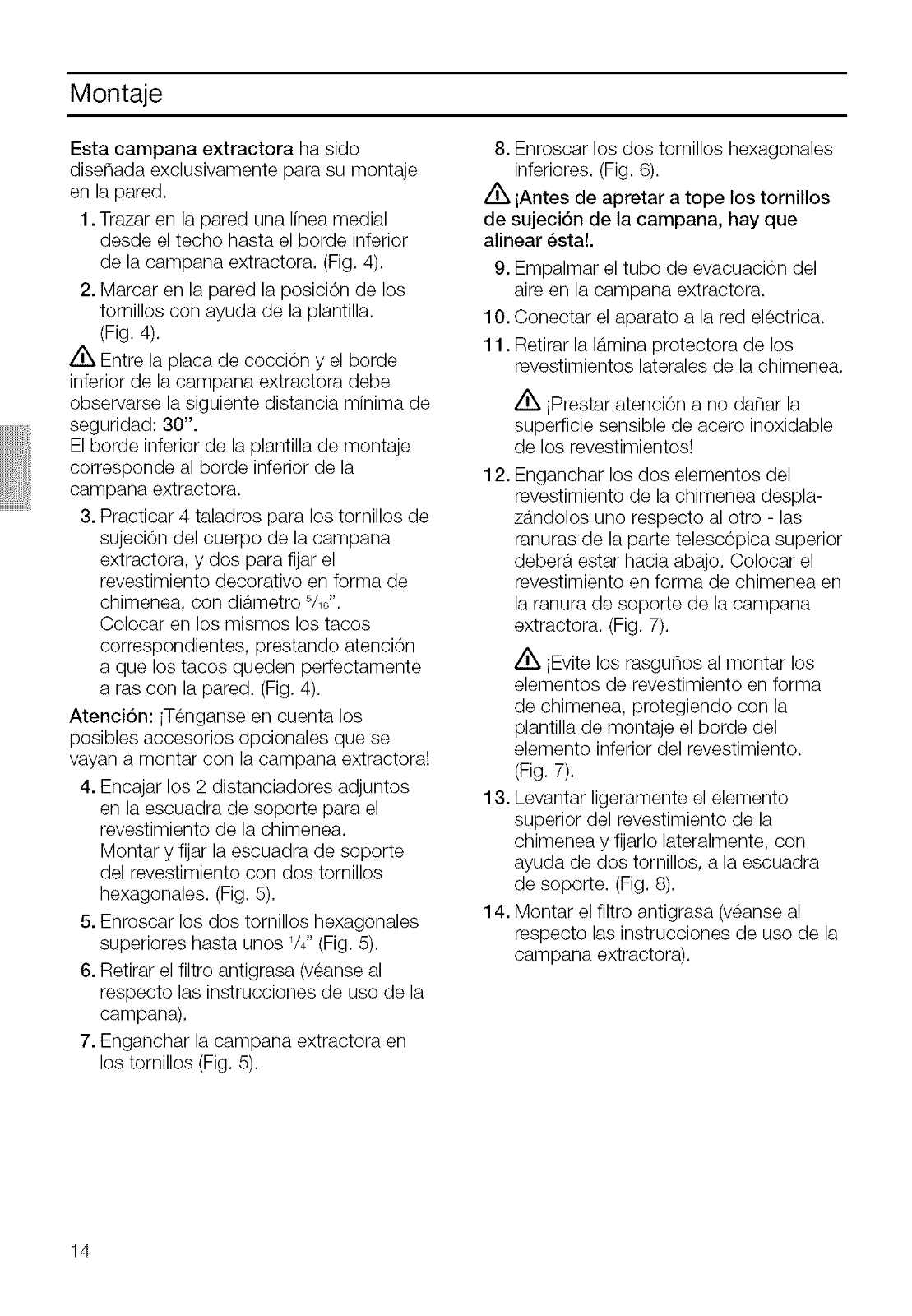

Montaje

Esta campana extractora ha sido disenada exclusivamente para su montaje en la pared,

1. Trazar en la pared una Ifnea medial desde el techo hasta el borde inferior

de la campana extractora, (Fig, 4),

2. Marcar en la pared la posicion de los tornillos con ayuda de la plantilla,

(Fig, 4),

z_ Entre la placa de coccion y el borde inferior de la campana extractora debe observarse la siguiente distancia minima de seguridad: 30".

El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora,

3. Practicar 4 taladros para los tornillos de sujecion del cuerpo de la campana extractora, y dos para fijar el

revestimiento decorativo en forma de chimenea, con di_tmetro 5/1j,

Colocar en los mismos los tacos correspondientes, prestando atencion

a que los tacos queden perfectamente a ras con la pared. (Fig. 4),

Atenci6n: iTenganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

4. Encajar los 2 distanciadores adjuntos en la escuadra de soporte para el

revestimiento de la chimenea,

Montar y fijar la escuadra de soporte

del revestimiento con dos tornillos hexagonales. (Fig, 5),

5. Enroscar los dos tornillos hexagonales superiores hasta unos 1/4"(Fig. 5),

6. Retirar el filtro antigrasa (veanse al respecto las instrucciones de uso de la

campana),

7. Enganchar la campana extractora en los tornillos (Fig, 5),

8. Enroscar los dos tornillos hexagonales inferiores. (Fig, 6),

z_ iAntes de apretar a tope los tomillos de sujeci6n de la campana, hay que

alinear esta!.

9. Empalmar el tubo de evacuacion del aire en la campana extractora,

10.

Conectar el aparato a lared electrica,

11.

Retirar la Ntmina protectora de los revestimientos laterales de la chimenea,

z_ iPrestar atencion a no dahar la superficie sensible de acero inoxidable

de los revestimientos!

12. Enganchar los dos elementos del revestimiento de la chimenea despla-

z_tndolos uno respecto al otro - las ranuras de la parte telescopica superior deber_t estar hacia abajo, Colocar el

revestimiento en forma de chimenea en la ranura de soporte de la campana

extractora, (Fig, 7), z_ lEvite los rasguhos al montar los

elementos de revestimiento en forma de chimenea, protegiendo con la

plantilla de montaje el borde del elemento inferior del revestimiento,

(Fig. 7),

13.

Levantar ligeramente el elemento superior del revestimiento de la chimenea y fijarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte. (Fig, 8),

14.
