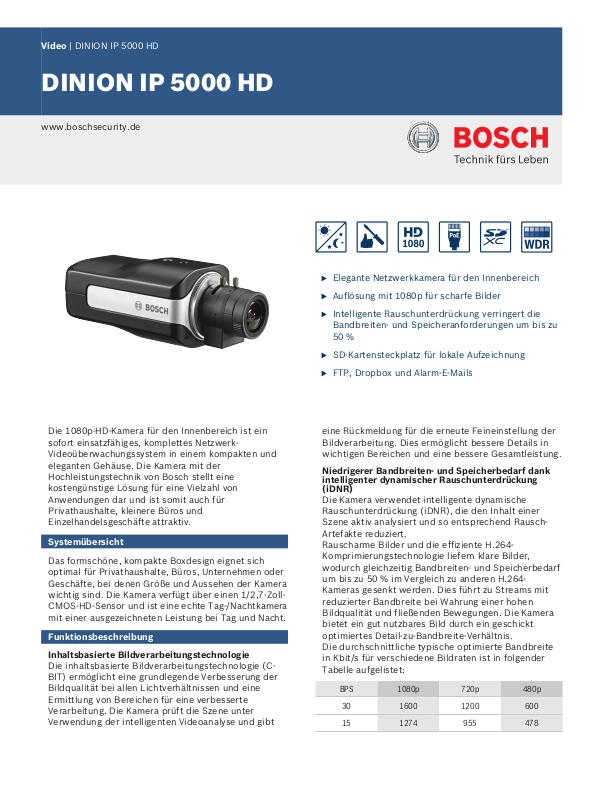

Video | DINION IP 5000 HD
DINION IP 5000 HD
www.boschsecurity.de
u Elegante Netzwerkkamera für den Innenbereich
u Auflösung mit 1080p für scharfe Bilder
u Intelligente Rauschunterdrückung verringert die
Bandbreiten- und Speicheranforderungen um bis zu
50 %
Die 1080p-HD-Kamera für den Innenbereich ist ein
sofort einsatzfähiges, komplettes NetzwerkVideoüberwachungssystem in einem kompakten und
eleganten Gehäuse. Die Kamera mit der
Hochleistungstechnik von Bosch stellt eine
kostengünstige Lösung für eine Vielzahl von
Anwendungen dar und ist somit auch für
Privathaushalte, kleinere Büros und
Einzelhandelsgeschäfte attraktiv.
Systemübersicht
Das formschöne, kompakte Boxdesign eignet sich
optimal für Privathaushalte, Büros, Unternehmen oder
Geschäfte, bei denen Größe und Aussehen der Kamera
wichtig sind. Die Kamera verfügt über einen 1/2,7-ZollCMOS-HD-Sensor und ist eine echte Tag-/Nachtkamera
mit einer ausgezeichneten Leistung bei Tag und Nacht.
Funktionsbeschreibung
Inhaltsbasierte Bildverarbeitungstechnologie
Die inhaltsbasierte Bildverarbeitungstechnologie (CBIT) ermöglicht eine grundlegende Verbesserung der
Bildqualität bei allen Lichtverhältnissen und eine
Ermittlung von Bereichen für eine verbesserte
Verarbeitung. Die Kamera prüft die Szene unter
Verwendung der intelligenten Videoanalyse und gibt
u SD-Kartensteckplatz für lokale Aufzeichnung
u FTP, Dropbox und Alarm-E-Mails
eine Rückmeldung für die erneute Feineinstellung der
Bildverarbeitung. Dies ermöglicht bessere Details in
wichtigen Bereichen und eine bessere Gesamtleistung.
Niedrigerer Bandbreiten- und Speicherbedarf dank
intelligenter dynamischer Rauschunterdrückung
(iDNR)
Die Kamera verwendet intelligente dynamische
Rauschunterdrückung (iDNR), die den Inhalt einer
Szene aktiv analysiert und so entsprechend RauschArtefakte reduziert.
Rauscharme Bilder und die effiziente H.264Komprimierungstechnologie liefern klare Bilder,
wodurch gleichzeitig Bandbreiten- und Speicherbedarf
um bis zu 50 % im Vergleich zu anderen H.264Kameras gesenkt werden. Dies führt zu Streams mit
reduzierter Bandbreite bei Wahrung einer hohen
Bildqualität und fließenden Bewegungen. Die Kamera
bietet ein gut nutzbares Bild durch ein geschickt
optimiertes Detail-zu-Bandbreite-Verhältnis.
Die durchschnittliche typische optimierte Bandbreite
in Kbit/s für verschiedene Bildraten ist in folgender
Tabelle aufgelistet:
BPS 1080p 720p 480p
30 1600 1200 600
15 1274 955 478
| DINION IP 5000 HD
2
BPS 1080p 720p 480p
12 1169 877 438
5 757 568 284
2 326 245 122
Mehrere Streams
Dank der innovativen Multi-Streaming-Technologie
können verschiedene H.264-Streams und ein M-JPEGStream gleichzeitig bereitgestellt werden. Diese
Streams erleichtern die bandbreitenfreundliche
Anzeige und Aufzeichnung sowie die Integration in
Videomanagementsysteme von Drittanbietern.
Für den zweiten Stream kann ein aufrechter Modus
ausgewählt werden. In diesem Modus wird ein Bild mit
der Größe 400 x 720 (Bildformat 9:16) aus dem
vollständigen Sensorbild ausgeschnitten. Wenn die zu
überwachende Szene sich für diesen Modus eignet,
werden die Bandbreiten- und Speicheranforderungen
reduziert.
Gleichzeitige analoge und IP-Videoausgänge
Ein überspannungsgeschützter analoger Videoausgang
gewährleistet, dass IP-Video-Streaming in hoher
Auflösung und ein analoger Videoausgang gleichzeitig
verfügbar sind. Dies bedeutet zum Beispiel, dass ein
Begrüßungsmonitor problemlos direkt an der Kamera
angeschlossen werden kann und trotzdem die
vollständige IP-Funktionalität erhalten bleibt.
Regions of Interest und E-PTZ
Die Regions of Interest (RoI) können vom Benutzer
definiert werden. Die Fernbedienungsfunktionen zum
elektronischen Schwenken, Neigen und Zoomen (EPTZ) ermöglichen die Auswahl bestimmter Bereiche
aus dem übergeordneten Bild. Diese Regionen
erzeugen separate Streams für die Fernanzeige und für
Aufzeichnungen. Diese Streams ermöglichen es dem
Bediener zusammen mit dem Haupt-Stream, den
interessantesten Teil einer Szene separat zu
überwachen und gleichzeitig den Überblick über die
Situation zu behalten.
Eingebautes Mikrofon, Zwei-Wege-Audio und
Audioalarm
Die Kamera verfügt über ein eingebautes Mikrofon, mit
dem der Bediener Gespräche im überwachten Bereich
abhören kann. Die Gegensprechfunktion ermöglicht es
dem Bediener, mit Besuchern oder unbefugten
Personen über einen externen Audio-Line-Ein- und
Ausgang zu kommunizieren. Die Audioerkennung kann
bei Bedarf zur Generierung eines Alarms verwendet
werden.
Sabotage- und Bewegungserkennung
Für Kamerasabotagealarme steht eine Vielzahl an
Konfigurationsmöglichkeiten zur Verfügung. Ein
integrierter Algorithmus zur Bewegungserkennung in
Videos kann auch für die Alarmanzeige verwendet
werden.
Dezentrale Aufzeichnung
Der SD-Kartensteckplatz unterstützt bis zu 2 TB
Speicherkapazität. Eine SD-Karte kann zur lokalen
Alarmaufzeichnung verwendet werden. Die
Voralarmaufzeichnung im Arbeitsspeicher reduziert die
Aufzeichnungsbandbreite im Netzwerk. Wenn auf der
SD-Steckkarte aufgezeichnet wird, verlängert sich
damit die effektive Lebensdauer des
Speichermediums.
Speicherverwaltung
Die Aufzeichnungsverwaltung kann über den Bosch
Video Recording Manager (VRM) gesteuert werden,
oder die Kamera kann iSCSI-Ziele direkt ohne
Aufzeichnungssoftware verwenden.
Cloud-basierte Services
Die Kamera unterstützt zeitbasierte oder alarmbasierte
JPEG-Postings an vier verschiedene Konten. Diese
Konten können FTP-Server oder Cloud-basierte
Speichereinrichtungen (z. B. Dropbox) adressieren.
Videoclips oder JPEG-Bilder können ebenfalls in diese
Konten exportiert werden.
Alarme können so eingerichtet werden, dass sie eine
E-Mail- oder SMS-Benachrichtigung auslösen, damit
Sie stets über anormale Ereignisse informiert sind.
Einfache Montage
Die Stromversorgung der Kamera kann über ein PoEkonformes Netzwerkkabel erfolgen. Bei dieser
Konfiguration ist für Bildübertragung, Stromversorgung
und Steuerung der Kamera nur ein Kabel erforderlich.
Durch die Verwendung von PoE wird die Installation
einfacher und kostengünstiger, da für Kameras keine
Stromversorgung vor Ort erforderlich ist.
Die Kamera kann auch über +12-VDC-Netzteile mit
Strom versorgt werden. Um die Systemzuverlässigkeit
zu erhöhen, kann die Kamera gleichzeitig an PoE und
12-VDC-Netzteile angeschlossen werden. Außerdem
können unterbrechungsfreie Stromversorgungen (USV)
eingesetzt werden, die auch bei Stromausfall einen
Weiterbetrieb sicherstellen.
Für eine problemlose Netzwerkverkabelung unterstützt
die Kamera Auto-MDIX, das die Verwendung von
Straight-Through- und Crossover-Kabeln ermöglicht.
Einfache Konfiguration
Die Kamera verfügt über eine sehr intuitive
Benutzeroberfläche, die eine schnelle und einfache
Konfiguration ermöglicht. Sie hat sechs
konfigurierbare Benutzermodi mit den besten
Einstellungen für vielfältige Einsatzbereiche:
• Innenbereich – allgemeine Tag-Nacht-Wechsel ohne
Sonnenreflexe und Straßenbeleuchtung
• Außenbereich – allgemeine Tag-Nacht-Wechsel mit
Sonnenreflexen und Straßenbeleuchtung
• Bewegung – Überwachung von Verkehr oder sich
schnell bewegenden Objekten; Bewegungsartefakte
werden minimiert
• Restlicht – optimiert für ausreichende
Detailgenauigkeit bei schlechten Lichtverhältnissen
3 | DINION IP 5000 HD
• BLC – für Menschen, die sich vor einem hellen
Hintergrund bewegen
• Lebendig – verbesserter Kontrast sowie optimale
Schärfe und Farbsättigung
Echte Tag-/Nachtumschaltung
Die Kamera ist mit mechanischer Filtertechnologie
ausgestattet, die für lebendige Farben während des
Tages und außerordentliche Nachtaufnahmen sorgt.
Die Bilder sind zudem bei allen Lichtverhältnissen
scharf fokussiert.
Zugriffssicherheit
Dreistufiger Kennwortschutz und 802.1xAuthentifizierung werden unterstützt. Zur Absicherung
des Zugriffs über einen Webbrowser kann HTTPS mit
einem SSL-Zertifikat verwendet werden, das in der
Kamera gespeichert ist. Die Video- und
Audiokommunikationskanäle können unabhängig
voneinander mit 128-Bit-Schlüsseln AES-verschlüsselt
werden, indem die optionale Encryption Site License
installiert wird.
Vollständige Anzeigesoftware
Es gibt zahlreiche Möglichkeiten, auf die Funktionen
der Kamera zuzugreifen: über einen Webbrowser, über
das Bosch Video Management System, über den
kostenlosen Bosch Video Client, über eine mobile
Video-Sicherheits-App oder über eine Software von
einem anderen Anbieter.
Video-Sicherheits-App
Die mobile Video-Sicherheits-App von Bosch wurde
entwickelt, damit Sie von überall auf HDÜberwachungsbilder zugreifen können. Dies
gewährleistet Livebilder von jedem beliebigen
Standort aus. Die App ist so konfiguriert, dass sie eine
umfassende Steuerung aller Kameras ermöglicht, von
den Schwenk- und Neigefunktionen bis hin zur Zoomund Brennweitensteuerung. Es ist, als ob Sie Ihren
Kontrollraum immer bei sich führen würden.
Diese App, zusammen mit dem separat erhältlichen
Bosch Transcoder, ermöglicht Ihnen die vollständige
Nutzung unserer dynamischen
Transcodierungsfunktionen. So können Sie
Aufzeichnungen auch über Verbindungen mit geringer
Bandbreite wiedergeben.
Systemintegration
Die Kamera entspricht der Profil S-Spezifikation des
ONVIF (Open Network Video Interface Forum). Dies
gewährleistet die Interoperabilität zwischen
Netzwerkvideoprodukten unterschiedlicher Hersteller.
Integratoren von Drittanbietern können leicht auf die
internen Funktionen der Kamera zugreifen, um sie in
große Projekte zu integrieren. Zusätzliche
Informationen finden Sie auf der Webseite des Bosch
Partnerprogramms zur Integration (IPP) unter
ipp.boschsecurity.com.
Zertifikate und Zulassungen
Standards
EN 60950-1
UL 60950-1
CAN/CSA-C22.2 Nr. 60950-1-07
EN 50130-4
EN 50130-5 Klasse II
FCC Teil 15, Sub-Teil B, Klasse B
EMV-Richtlinie 2004/108/EG
EN 55022 Klasse B
EN 55024
C-Tick AS/NZS CISPR 22 (entspricht CISPR 22)
ICES-003 Klasse B
VCCI J55022 V2/V3
EN 50121-4
ONVIFKonformität
Produktzertifizier
ungen
Region Zertifizierung
Europa CE
USA UL
Kanada CSA
EN 50132-5-2; IEC 62676-2-3
CE, FCC, UL, cUL, C-Tick, CB, VCCI
