Page 1

de Gebrauchs- und

Montageanleitung

en Operating and

installation instructions

fr Mode d’emploi et

notice de montage

es Instrucciones de uso

ydemontaje

pt Instruções de serviçio

edemontagem

Page 2

Seite 03–09

página24–30

Abb. 1 GAS GAZ KAASU GASS

page 10 –16

page 17 –23

Abb. 1

ELEKTRO ELECTR. ELETT. EL.

página 31 –37

mind. 650

min. 430

Page 3

Gebrauchsanleitung

Betriebsarten

Vordem ersten Benutzen

Gerätebeschreibung

Oberschrank

Filterauszug

Schalter Beleuchtung

Schalter Lüfterstufen

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer,Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur

Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4Pa(0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fensternund in Verbindung mit Zuluft-/Abluftmauerkastenoder durch anderetechn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherdwirddiese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb –mit Aktivkohlefilter –verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohlefilter

eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

Geruchsstoffe.

 Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

Vordem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrereGeräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für IhreSicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt werden.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifiziertePerson ersetzt werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettfilter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

 Unter der Dunstabzugshaube nicht

flambieren.

Brandgefahr am Fettfilter durch

! aufsteigende Flammen.

 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden /Gas-Herde

 Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längereZeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw.Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Page 4

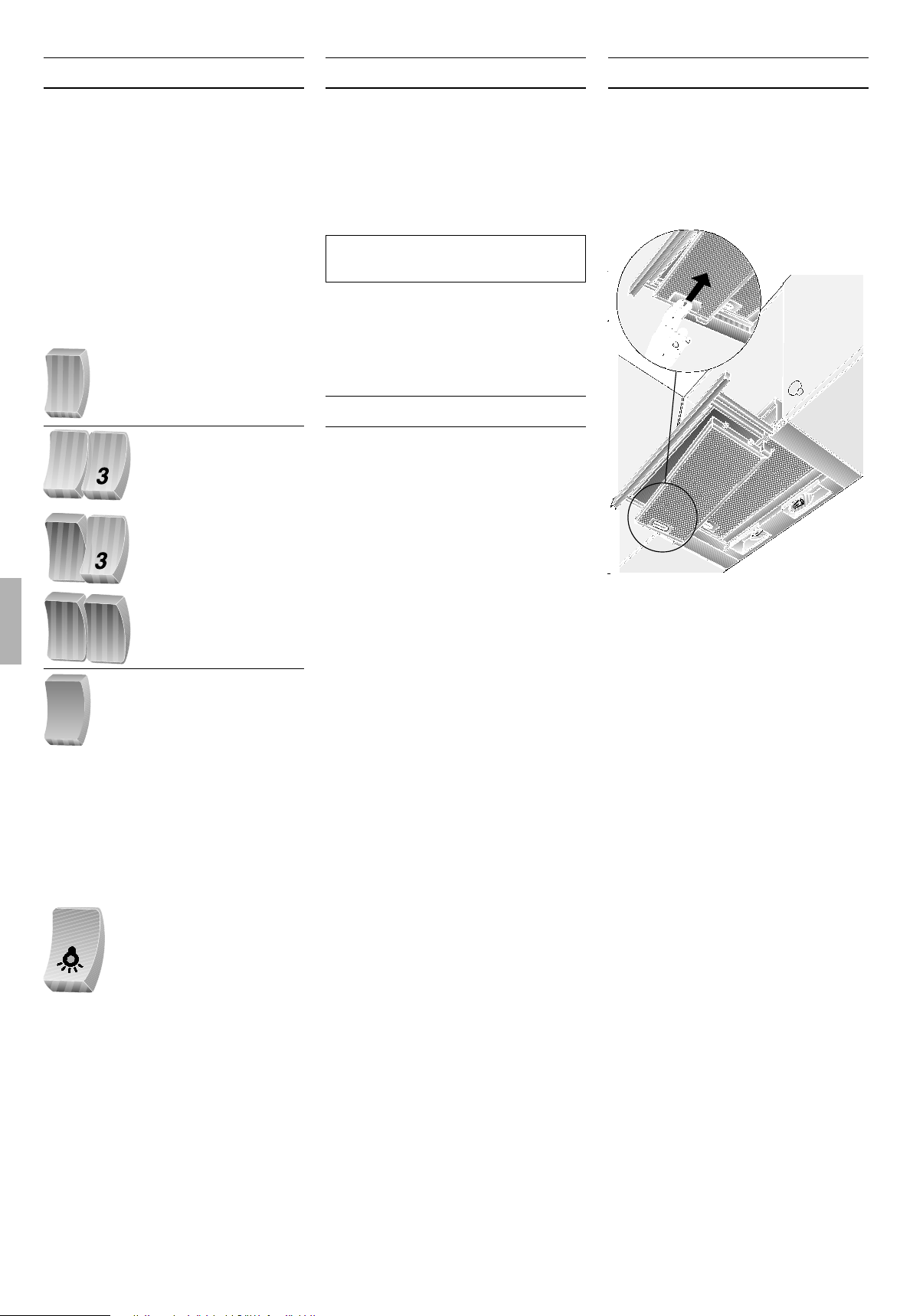

Bedienen der Dunstabzugshaube

Störungen

Filter und Wartung

 Der Küchendunst wirdam

wirkungsvollsten beseitigt durch:

❑

Einschalten des Lüfters

bei Kochbeginn.

❑

Ausschalten des Lüfters

erst einige Minuten nach Kochende.

Einschalten des Lüfters:

Filterauszug an der Griffleiste ausziehen. ❑ Der Lüfter ist in Betrieb.

Gewünschte Lüftereinstellung wählen.

Bedienelemente der verschiedenen Modelle:

Stufe 3 Stufe 1 Stufe 2

Stufe 1

Stufe 2

Stufe 3

Ausschalten des Lüfters:

❑

Filterauszug bis Anschlag einschieben.

Hinweis: Beim erneuten Ausziehen des Filterauszuges arbeitet der Lüfter in der zuletzt gewählten Einstellung.

Beleuchtung:

Hinweis: Die Beleuchtung kann zu jeder

Zeit verwendet werden, auch wenn der Filterauszug eingeschoben ist.

Stufe 1 Aus Stufe 2

Aus

Ein

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.FD

Tragen Sie die Nummerninobige Felder ein. Die Nummernsind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind MetallFettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

❑

Durch rechtzeitiges Reinigen der Metall-Fettfilter wirdder Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1bis 2 Stunden) müssen die Metall-Fettfilter nach 8bis 10 Wochen gereinigt werden.

❑

Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

❑

Beim Reinigen von Hand, Filtermatten in heißer Spüllauge mehrereStunden einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

❑

Nur Originalfilter verwenden.

Dadurch wirdeine optimale Funktion gewährleistet.

Aus- und Einbauen der MetallFilterrahmen

Ausbauen:

1. Filterauszug bis zum Anschlag

ausziehen.

2. Raste an den Filterrahmen in Pfeilrichtung bis zum Anschlag betätigen.

❑ Bei zwei Fettfilternzuerst den vorderen

ausbauen.

3. Filterrahmen seitlich abklappen und abnehmen.

Einbauen:

1. Filterauszug bis zum Anschlag

ausziehen.

2. Filterrahmen schräg an einer Seite in die Halterung einsetzen, hochklappen und durch Betätigen der Raste bis zum Anschlag einhängen.

❑ Bei zwei Fettfilternzuerst den hinteren,

dann den vorderen Filterrahmen mit dem Profil, in den Filterauszug einbauen.

 Auf sicheren Sitz der Fettfilter auf

beiden Seiten achten.

Page 5

Filter und Wartung

Reinigen und Pflegen

Auswechseln der Lampen

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Der Aktivkohlefilter wirdoberhalb der Fettfilter in die Dunstabzugshaube eingebaut.

1. Fettfilter ausbauen (siehe Filter und Wartung).

2. Die zwei beiliegenden Kunststoff-Halter rechts und links in das Gehäuse der Dunstabzugshaube einsetzen und mit je einer Schraube anschrauben (nur beim ersten Einbau eines Aktivkohlefilters erforderlich).

3. Aktivkohlefilter von unten in das Gehäuse der Dunstabzugshaube einschieben und auf beiden Seiten verrasten.

Dabei muss der Rand am

Aktivkohlefilter unten sein.

4. Fettfilter wieder einbauen (siehe Filter und Wartung).

Bei Geräten mit Glasplatte im Wrasenauszug:

❑

Die Glasplatte ist abnehmbar und kann in der Geschirrspülmaschine gereingt werden.

❑

Zum Abnehmen die Laschen nach aussen schieben.

Dunstabzugshaube durch Ziehen des Netzsteckers bzw.Ausschalten der Sicherung stromlos machen.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wirdder Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondernweichen Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.

2. Filterauszug bis zum Anschlag ausziehen.

3. Lampenabdeckung nach vorne ziehen.

4. Tauschen Sie die Lampe aus

(handelsübliche Glühlampen max. 40 Watt, Sockel E14).

5. Lampenabdeckung wieder einsetzen.

6. Netzstecker wieder einstecken oder

Sicherung einschalten.

Ausbauen:

Der Ausbau des Aktivkohlefilters erfolgt in umgekehrter Reihenfolge. Dazu die Rasthaken nach aussen drücken.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1ximJahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör).

❑

Nur Originalfilter verwenden.

Dadurch wirddie optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

❑

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmüll entsorgt werden.

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberflächen nicht mit

kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster-oder Microfasertuch.

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

Page 6

Montageanleitung:

Vorder Montage

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Wegzu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 430 mm, Abb. 1.

Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbareAbdekkung hat und die länderspezifischen Vor-

schriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.

Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Abluftbetrieb

O 100 120

Die Abluft wirdüber einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb

befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer,Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-

brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4Pa(0,04 mbar) nicht überschritten wird.

O 100 120

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherdwirddiese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb –mit Aktivkohlefilter –verwendet wird, ist der Betrieb ohne Einschränkung möglich.

O 100 120

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen

sind die national einschlägigengesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Page 7

Vorder Montage

Elektrischer Anschluss

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung).

Montieren der Rückstauklappe:

1. Schutzgitter im Luftstutzen

ausschneiden.

2. Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wirddie Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Optimale Leistung der Dunstabzugshaube:

❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser (am

besten l 120 mm )und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessernführt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

❑ Rundrohre:

Wir empfehlen Innendurchmesser mind. 120 mm.

❑ Flachkanäle müssen einen gleichwerti-

gen Innenquerschnitt wie Rundrohremit 100/120 mm Innendurchmesser haben.

Sie sollten keine scharfen Umlenkungen haben.

l 100 mm ca. 078 cm l 120 mm ca. 113 cm

2 2

Bei abweichenden Rohrdurchmessern:

❑ Dichtstreifen einsetzen. ❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

Abluft nach oben:

❑ Dazu Öffnung in der Decke des Ober-

schrankes, mit Auskerbung für ElektroAnschlußkabel herstellen. –Schablone

I liegt bei –.

mind. 30

115

287

133

170

600

120

185

598

243

313

512

269

280

280-443

195

Abluft direkt nach hinten:

–innerhalb des Oberschrankes –. ❑ Dazu Öffnung in der Rückwand des

Oberschrankes, mit Auskerbung für Elektro-Anschlußkabel herstellen.

Anschluss Abluftrohr l 100 mm:

❑ Schutzgitter im Luftaustritt

ausschneiden.

❑ Reduzierstutzen (beiliegend oder im

Fachhandel erhältlich) am Luftaustritt befestigen.

Anschluss Abluftrohr l 120 mm:

❑ Schutzgitter im Luftaustritt

ausschneiden.

Umluftbetrieb

❑ Mit Aktivkohlefilter,wenn keine

Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette

Montage-Set können Sie beim Fach- handel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite der Gebrauchsanleitung.

100 120

250

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt über dem Oberschrank oder in dessen unmittelbarer Nähe anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen –imInnenraum des Gerätes –zufinden.

Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

250

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenenElektro-Installateur angeschlossenwerden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3mmund allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Page 8

Vorbereiten Oberschrank

Einbauen in den Oberschrank

 Auf Mindestabstand Kochstellen –

Dunstabzugshaube von 650 mm (bei GasKochstelle) bzw.430 mm (bei ElektroKochstellen) achten.

Diese Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm Tiefe: 280 bis 350 mm Höhe: mind. 300 mm.

Vorbereiten:

1. Schrankboden –falls vorhanden –

entfernen.

 Die Stabilität des Schrankes muss

gewährleistet sein.

2. Je zwei Befestigungspunkte –rechts und links –anden Schrankinnenseiten anreißen und mit Stichel vorstechen.

Wenn gebohrt wird: l 2mm–max. 10 mm tief.

Achtung: ❑ Zum Anreißen der Befestigungs-

punkte beiliegende Schablone verwenden.

❑ Die Befestigungspunkte auf der

Schablone sind so festgelegt, dass eine 20 mm dicke Griffleiste korpusbündig montiert werden kann.

170

min

300.

❑ Die Lage der Griffleiste (Maß ∆)kann

durch einen Anschlag nach vorne versetzt werden.

Bei Schranktiefen von mehr als 280 mm

kann das Gerät nach hinten versetzt werden,

...wenn z. B. die Lichtleiste der

...Einbauküche nach hinten versetzt ist,

...wenn z.B. die Griffleiste mehr als

...20 mm dick ist.

Dazu die Schablone weiter hinten anlegen.

3. Beiliegende Befestigungsschienen aus-

richten und festschrauben.

II entsprechend

Die Dicke der Schrankseitenwände

(16 mm oder 19 mm) beachten. Maß X.

x=16mm x=19mm

1. Filterrahmen abnehmen (siehe Gebrauchsanleitung).

2. Schranktüreausrichten, wenn Scharnier nach Einbau der Dunstabzugshaube nicht mehr zugänglich ist.

3. Dunstabzugshaube von unten in den Schrank heben und hochdrücken, bis Montagehilfe links und rechts einrastet.

4. Filterauszug bis zum Anschlag ausziehen.

5. Zur Befestigung der Dunstabzugshaube jeweils 2Schrauben links und rechts eindrehen, nicht festschrauben. Dazu Dunstabzugshaube anheben.

6. Dunstabzugshaube im Schrank ausrichten und festschrauben.

600

280-350

Ist die lichte Schrankinnentiefe kleiner

als 280 mm, muss die Rückwand 250 mm hoch entfernt werden.

7. Netzanschlusskabel durch die Öffnung im Oberschrank führen und die Rohrverbindung herstellen.

8. Elektrische Verbindung herstellen.

9. Wandabdeckung falls erforderlich auf

das benötigte Maß kürzen (z. B. absägen) und am Oberschrank festschrauben.

Page 9

Einbauen in den Oberschrank

Einbau einer Griffleiste:

❑

An den Filterauszug muss eine Griffleiste montiert werden.

❑

Die Griffleiste kann eine zum Küchenmöbel passende Holzleiste, oder eine als Sonderzubehör erhältliche Griffleiste sein (siehe Sonderzubehör).

1. Mit beiliegender Schablone Befestigungspunkte an der Griffleiste anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2mm–max. 10 mm tief.

598

350

14,5

2. Griffleiste ausrichten und am Gerät mit den zwei beiliegenden Schrauben festschrauben.

III zwei

3. Filterrahmen einbauen (siehe Gebrauchsanweisung).

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).

Dabei beachten:

–Der Zwischenboden darf nicht auf das

Gehäuse der Dunstabzugshaube aufgelegt werden.

–Die vordereVerkleidung nicht am Gehäu-

se befestigen.

–Zugänglichkeit für Kundendienst

vorsehen.

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Hinweis: Bei Umluftbetrieb müssen Aktivkohlefilter und Kunststoffhalter ausgebaut werden, damit die Befestigungsschrauben und die Montagehilfenzugänglich sind.

Gewicht in kg:

Abluft Umluft

9,5 10,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Page 10

Instructions for use:

Operating modes

Beforeusing for the first time

Appliance description

Wall cupboard

Filter drawer

Ventilator switches

Light switch

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them through the grease filter into the atmosphere.

❑ The grease filter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

When the extractor hood is operated

in exhaust-air mode simultaneously with adifferent burner which also makes use of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters, hot-water boilers) caremust be taken to

ensurethat thereisanadequate supply of fresh air which will be needed by the

burner for combustion. Safe operation is possible provided that the

underpressureinthe room wherethe burner is installed does not exceed 4Pa (0.04 mbar).

This can be achieved if combustion air can flow through non-lockable openings, e.g. in doors, windows and via the airintake/exhaust-air wall box or by other technical measures, such as reciprocal interlocking, etc.

If the air intake is inadequate, thereisa risk of poisoning from combustion gases which aredrawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Note: When assessing the overall requirement, the combined ventilation system for the entirehousehold must be taken into consideration. This rule does not apply to the use of cooking appliances, such as hobs and ovens.

Unrestricted operation is possible if the extractor hood is used in recirculating mode –with activated carbon filter.

Circulating-air mode:

❑ An activated carbon filter must be fitted

for this operating mode (see Filters and maintenance).

The complete installation set and

replacement filters can be obtained from specialist outlets.

The corresponding accessory numbers can be found at the end of these operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which arepurified in the grease filter and activated carbon filter and then conveyed back into the kitchen.

❑ The grease filter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon filter binds the

odorous substances.

 If no activated carbon filter is installed,

it is not possible to bind the odorous substances in the cooking vapours.

Beforeusing for the first time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by

qualified technicians only.

Improper repairs may put the user at considerable risk.

❑ Beforeusing your appliance for the first

time, please read these Instructions for Use carefully.They contain important information concerning your personal safety as well as on use and careofthe appliance.

❑ Please retain the operating and

installation instructions for asubsequent owner.

 Do not use the appliance if damaged.  The appliance is not intended for use

by young children or infirmed persons without supervision. Young children should be supervised to ensurethey do not play with the appliance.

If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or asimilarly qualified person in order to prevent serious injury to the user.

 The appliance may be connected to

the mains by aqualified technician only.

 Dispose of packaging materials

properly (see Installation instructions).

 This extractor hood is designed for

domestic use only.

 Light bulbs must always be fitted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs from overloading.

 Never operate the extractor hood

without agrease filter.

 Overheated fat or oil can easily catch

fire. If you arecooking with fat or oil, e.g. chips, etc., never leave the cooker unattended.

Do not flambé food directly under the

extractor hood.

Risk of grease filter catching firedue

to flames.

 The hotplates must always be covered

with autensil.

 Restrictions apply to the use of the

extractor hood over asolid-fuel burner (coal, wood, etc.). (See Installation instructions).

Gas hobs /Gas cookers

 Do not use all the gas hotplates

simultaneously for aprolonged period (max. 15 minutes) at maximum thermal load, otherwise thereisarisk of burns if the housing surfaces aretouched or arisk of damage to the extractor hood. If the extractor hood is situated over agas hob, operate the hood at maximum setting if three or moregas hotplates areoperated simultaneously.

Page 11

Operating the extractor hood

If you encounter aproblem

Filters and maintenance

 Kitchen fumes arebest eliminated by:

❑

Switching ON the fan

when you start cooking.

❑

Switching OFF the fan

several minutes after you finish cooking.

Switching ON the fan:

Pull out the filter drawer by the handle. ❑ The fan is now operating.

Select the desired fan setting.

Controls on the various models:

Setting 3 Setting 1 Setting 2

Setting 1

Setting 2

Setting 3

Switching OFF the fan:

❑

Push in the filter drawer all the way.

Note: If the filter drawer is pulled out again, the fan starts operating at the last selected setting.

Light:

Note: the light can be used at any time,

even if the filter drawer has been pushed in.

Setting 1 OFF Setting 2

OFF

If you have any questions or if afault occurs, please call Customer Service.

(See list of Customer Service representatives).

When you call, please quote the following:

E-Nr.FD

Enter the relevant numbers into the box above. The E-Nr.(product no.) and FD (production date) areshown on the nameplate which can be seen inside the extractor hood after the filter frame has been detached.

Filters and maintenance

Metal-mesh grease filters have been installed to filter grease particles out of the kitchen fumes.

The filter mats aremade of incombustible metal.

Attention:

As grease accumulates in the filter,thereis an increased risk of the filter catching fire and the extractor hood may malfunction.

Important:

By cleaning the metal grease filters at appropriate intervals, the possibility of them catching fireasaresult of abuild-up of heat such as occurs when deep-fat frying or roasting is taking place, is reduced.

Cleaning the metal-mesh grease filters:

During normal operation (1 to 2hours daily), the metal-mesh grease filters should be cleaned every 8–10weeks.

❑

The filters can be cleaned in the dishwasher. However,the filters may be slightly discoloured.

Important:

If the metal-mesh grease filters arevery dirty,doNOT wash them in the dishwasher with other pots and pans.

❑

When cleaning by hand, soak the filter mats for several hours in ahot soap solution. Then brush them off, rinse thoroughly and allow to drip dry.

❑

To ensurethe best possible results,

use only original filters.

Removing and installing the filter frames

Removal:

1. Pull out the filter drawer all the way.

2. Press the detents on the filter frames all

the way in the direction of the arrow.

❑ If thereare two grease filters, remove

the front one first.

3. Fold the filter frame down at the side and remove.

Installation:

1. Pull out the filter drawer all the way.

2. Insert the filter frame at an angle into the

holder,fold up and attach by pressing the detent all the way.

❑ If thereare two grease filters, first

insert the rear filter frame and then the front filter frame (profiled edge) into the filter drawer.

 Ensurethat the grease filters are

securely positioned on both sides.

Page 12

Filters and maintenance

Cleaning and care

Replacing the light bulb

Activated carbon filter:

For filtering odours during circulating-air mode.

The activated carbon filter is installed above the grease filter(s) in the extractor hood.

1. Remove the grease filter(s) (see Filters and maintenance).

2. Insert the two enclosed plastic holders into the right and left sides of the extractor-hood housing and attach each holder with ascrew (required only if installing an activated carbon filter for the first time).

3. Insert the activated carbon filter from below into the extractor-hood housing and lock into position on both sides.

Ensurethat the edge of the

activated carbon filter is underneath.

4. Re-install the grease filter (see Filters and maintenance).

For appliances with aglass plate in the pull-out vapour extractor:

❑

The glass plate is easily removed and can be cleaned in adishwasher.

❑

To remove the lugs, push outwards.

Disconnect the extractor hood from the electricity supply by pulling out the mains plug or switching it offatthe fuse box.

❑ At the same time as you clean the

grease filters, clean offany grease from all accessible parts of the housing. This significantly reduces the firehazardand ensures that the extractor hood performs as effectively as possible.

❑ Use ahot detergent solution or amild

window cleaner to clean the canopy of the extractor hood.

❑ Do not scrape offany dirt that has dried

on but loosen it up with adamp cloth.

❑ Do not use abrasive cleaning agents or

sponges that could cause scratches.

❑ Note: Do not use alcohol (spirit) on pla-

stic parts, otherwise the surface may become matt in appearance.

Caution: Ensurethat the kitchen is adequately ventilated. Avoid naked flames!

1. Switch offthe extractor hood and pull out the mains plug or switch offthe electricity supply at the fuse box.

2. Pull out the filter drawer all the way.

3. Pull the lamp cover forwards.

4. Replace the bulb (standardfilament bulb,

max 40 W, E14 bulb holder).

5. Re-insert the lamp cover.

6. Plug appliance into mains again or

switch on at the fuse box.

Removal:

The activated carbon filter is removed in reverse sequence. Press the locking hooks outwards.

Replacing the activated carbon filter:

During normal operation (1 to 2hours daily), the activated carbon filter should be replaced approx. 1xyear.The activated carbon filter can be obtained from specialist retailers (see Optional accessories).

❑

To ensurethe best possible results,

use only original filters.

Disposal of the old activated carbon filter:

❑

Activated carbon filters do NOT contain any pollutants, i.e. they can be disposed of as household rubbish.

 Clean the operating buttons with amild

soapy solution and asoft, damp cloth only. Do not use stainless-steel cleaner to clean the operating buttons.

Stainless steel surfaces:

❑ Use amild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

 Do not use any of the following to clean

stainless steel surfaces: abrasive sponges, cleaning agents containing sand, soda, acid or chloride!

Aluminium, painted and plastic surfaces:

❑ Use asoft, non-linting window cloth or

micro-fibrecloth.

❑ Do not use dry cloths. ❑ Use amild window cleaning agent. ❑ Do not use aggressive, acidic or caustic

cleaners.

❑ Do not use abrasive agents.

Page 13

Installation Instructions:

Prior to installation

Important information

Old appliances arenot worthless

rubbish. Valuable raw materials can be reclaimed by recycling old appliances. Beforedisposing of your old appliance, render it unusable.

Youreceived your new appliance in a

protective shipping carton. All packaging materials areenvironmentally friendly and recyclable. Please contribute to abetter environment by disposing of packaging materials in an environmentally-friendly manner.

Please ask your dealer or inquireatyour local authority about current means of disposal.

The extractor hood can be used in

exhaust air or circulating air mode.

Always mount the extractor hood over

the centreofthe hob.

Minimum distance between electric

hob and bottom edge of extractor hood: 430 mm, Fig. 1.

The extractor hood must not be

installed over asolid fuel cooker –a potential firehazard(e.g. flying sparks) – unless the cooker features a closed, non-removable cover and all national regulations areobserved.

The smaller the gap between the

extractor hood and hotplates, the greater the likelihood that droplets will form on the underside of the extractor hood.

Additional information concerning gas cookers:

When installing gas hotplates, comply

with the relevant national statutory regulations (e.g. in Germany: Technische Regeln Gasinstallation TRGI).

Exhaust-air mode

O 100 120

The exhaust air is discharged upwards through aventilation shaft or directly through the outside wall into the open.

Exhaust air should neither be directed

into asmoke or exhaust flue that is currently used for other purposes, nor into ashaft that is used for ventilating rooms in which stoves or fireplaces arealso located.

Exhaust air may be discharged in accordance with official and statutory regulations only (e.g. national building regulations).

Local authority regulations must be observed when discharging air into smoke or exhaust flues that arenot otherwise in use.

When the extractor hood is operated

in exhaust-air mode simultaneously with adifferent burner which also makes use of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters, hot-water boilers) caremust be taken to

ensurethat thereisanadequate supply of fresh air which will be needed by the

burner for combustion. Safe operation is possible provided that the

underpressureinthe room wherethe burner is installed does not exceed 4Pa (0.04 mbar).

O 100 120

If the air intake is inadequate, thereisa risk of poisoning from combustion gases which aredrawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Unrestricted operation is possible if the extractor hood is used in recirculating mode –with activated carbon filter.

O 100 120

Always comply with the currently valid

regulations and installation instructions supplied by the gas appliance manufacturer.

Only one side of the extractor hood

may be installed next to ahigh-sided unit or high wall. Gap at least 50 mm.

Minimum distance on gas hotplates

between the upper edge of the trivet and lower edge of the extractor hood: 650 mm, Fig. 1.

Page 14

Prior to installation

Electrical connection

For operating in exhaust-air mode, a one-way flap should be mounted inside the extractor hood unless thereisalready one fitted in the outlet duct or wall ventilation box. If no one-way flap was enclosed with the hood, it can be obtained from aspecialist retailer (see section on optional accessories in the user instructions).

Installing the one-way flap:

1. Cut out the protective grid in the air-pipe

connector.

2. Insert the one-way flap into the bearing apertures on the air-pipe connector.

If the exhaust air is going to be discharged into the open, atelescopic

wall box should be fitted into the outside wall.

For optimum extractor hood efficiency:

❑

Short, smooth air exhaust pipe.

❑

As few bends in the pipe as possible.

❑

Diameter of pipe to be as large as possible (ideal is l 120 mm )and no tight bends in pipe.

If long, rough exhaust-air pipes, many pipe bends or smaller pipe diameters areused, the air extraction rate will no longer be at an optimum level and therewill be an increase in noise.

❑

Round pipes: We recommend Internal diameter at least. 120 mm.

❑

Flact ducts must have an internal cross-section that equates to that of round pipes with a100/120 mm internal diameter

Thereshould be no sharp bends.

l 100 mm approx. 078 cm l 120 mm approx. 113 cm

2 2

If pipes have different diameters:

❑

Insert sealing strip.

❑

For exhaust-air mode, ensurethat thereisanadequate supply of fresh air.

Exhaust air flows upwards:

❑

Cut ahole in the top of the wall cupboard, including agroove for the mains cable. –Template

I lis enclosed –.

mind. 30

115

287

133

170

600

120

185

598

243

313

512

269

280

280-443

195

250

Exhaust flows straight out at the back:

–inside the wall cupboard–.

❑

Cut ahole in the rear panel of the wall cupboard, including agroove for the mains cable.

Connecting the l 100 mm exhaust-air pipe:

❑

Cut out the protective grid in the air outlet.

❑

Attach the reducing connector (enclosed or can be obtained from specialist retailers) to the air outlet.

Connecting the l 120 mm exhaust-air pipe:

❑

Cut out the protective grid in the air outlet.

Circulating-air mode

❑ With activated carbon filter if exhaust-air

mode is not possible.

The complete

installation set can be obtained from specialist outlets. The corresponding accessory numbers can be found at the end of these operating instructions.

100 120

This is what you have to do:

1.Connect the green and yellow (Earth) wiretothe terminal in the plug marked ‘E’ or with the symbol (),or coloured green or green and yellow.

2.Connect the blue (Neutral) wiretothe terminal in the plug marked ‘N’ or coloured black.

3.Connect the brown (Live) wiretothe terminal marked ‘L’, or coloured red.

The extractor hood may only be connected to an earthed socket that has been installed according to the relevant regulations. If possible, site the earthed socket directly above the wall cupboardor in its immediate vicinity.

Electrical data:

Aretobefound on the name plate inside the appliance after removal of the filter frame.

Beforeundertaking any repairs,

always disconnect the extractor hood from the electricity supply.

Length of the connecting cable: 1.30 m. If it is necessary to wirethe extractor

hood directly into the mains:

The extractor hood should only be connected to the electricity supply by a properly qualified electrician.

Aseparator must be installed in the household circuit. Asuitable separator is a switch that has acontact gap of morethan 3mmand interrupts all poles. Such devices include circuit breakers and contactors.

This extractor hood corresponds to EC regulations concerning RF interference suppression.

Page 15

Preparing the wall cupboard

 Ensurethat thereisaminimum gap

between hob and extractor hood of 650 mm (for gas hobs) or 430 mm (for electric hobs).

This extractor hood has been designed for installation inside awall cupboardwith the following dimensions:

Width: 600 mm Depth: 280 bis 350 mm Height: at least 300 mm.

Preparation:

1. Remove bottom panel of cupboard–if

fitted.

 The stability of the cupboardmust be

maintained.

2. Mark two points –right and left –onthe inside of the cupboardwherethe hood is to be mounted, and start the hole with agimlet.

Details for drilling: l 2mm–max. 10 mm deep.

Attention:

II for

min

300.

❑ Use enclosed template

marking points wherehood is to be mounted.

❑ The mounting points shown on the

template have been configured in such away as to allow a20mmthick handle to be attached flush with the front edges of the cupboard.

170

❑ Astop allows the handle (Dimension ∆)

to be positioned further forwards.

If the cupboarddepth is greater than 280 mm, the hood can be mounted further

back, ...ifthe light strip under the cupboard

...units is mounted further back,

...ifthe handle is morethan 20 mm thick.

Position the template

3. Align and screw on the enclosed

mounting rails.

II further back.

Note the thickness of the sides of the

cupboard(16 mm or 19 mm). dimension X.

x=16mm x=19mm

Installation inside the wall cupboard

1. Remove the filter frames (see Operating Manual).

2. If the hinges arenolonger accessible when the extractor hood has been installed, align the cupboarddoors.

3. Lift and push the extractor hood from below into the cupboarduntil the installation aids on the left and right lock into position.

4. Pull out the filter drawer all the way.

5. Attach the extractor hood by screwing

in 2screws on the left and right. Do NOT tighten the screws. Raise the extractor hood.

6. Align the extractor hood in the cupboardand tighten the screws.

600

280-350

If the interior depth of the cupboardis

less than 280 mm, the 250 mm high rear panel must be removed.

7. Feed the mains connection cable through the apertureinto the upper cupboardand connect the pipe.

8. Connect to the power supply.

9. If required, shorten the wall cover to the

required size (e.g. saw off) and screw to the upper cupboard.

Page 16

Installation inside the wall cupboard

Attaching ahandle:

❑

Ahandle must be attached to the filter drawer.

❑

This handle can either be awooden strip that matches the kitchen cupboards or athe handle that is available as an optional accessory (see section on optional accessories in the user instructions).

1. Mark two points on the handle with the enclosed template with abradawl. If the holes aredrilled: l 2mm–max. 10 mm deep.

14,5

2. Align the handle and screw onto the appliance with the two enclosed screws.

III and make holes

598

350

3. Insert the filter frames (see Operating Manual).

Note: The extractor hood housing inside the wall cupboardcan be boarded up (e.g. with chipboard).

Please observe the following:

–The shelf must not be rest upon the

extractor hood housing.

–The boardatthe front should not be

attached to the housing.

–Provide access for customer service.

Removal:

The extractor hood is removed in reverse sequence.

Note: In circulating-air mode the activated carbon filter and plastic holder must be removed in order to gain access to the mounting screws and installation aids.

Weight in kg:

Exhaust air Re-circulating air

9,5 10,5

The manufacturer reserves the right to make design alterations in the interests of technical development.

Page 17

Mode d’emploi:

Modes de fonctionnement

Avant la premièreutilisation

Description de l'appareil

Placarden appui mural

Tiroir-filtre

Commutateur Eclairage

Commutateur à niveaux de puissance Ventilateur

Modes de fonctionnement

Air évacué àl'extérieur:

❑ Le ventilateur de la hotte aspireles

buées de cuisson qui traversent un filtre àgraisse avant de regagner l'atmosphèreextérieure.

❑ Ce filtreretient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air àl'extérieur et

si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou àaccumulation)

raccordés àune cheminée, veiller impérativement àceque l'apport d'air soit suffisant pour assurer la marche du chauf-

fage àcombustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On yparvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air àtravers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant àl'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas àassurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinièreàgaz).

Si la hotte recycle l'air aspiré au moyen d'un filtreaucharbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

❑ La hotte doit, dans ce cas, êtreéquipée

d'un filtreaucharbon actif (voir le filtreet son entretien).

Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de rechange auprès de votrerevendeur

spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants àlafin de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtreàgraisse et celui àcharbon actif avant de revenir dans la cuisine.

❑ Le filtreàgraisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le filtreàcharbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun filtreau

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la premièreutilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votreappareil pour la premièrefois. Elle contient des informations importantes non seulement pour votresécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir la remettreàunfutur propriétairede l'appareil.

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service

ne doivent êtreeffectués que par un spécialiste.

Si le cordon d'alimentation de cet

appareil aété endommagé, il faut confier son remplacement au fabricant ou àson service après-vente, ou encoreàune personne possédant des qualifications identiques, pour éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément àlaréglementation (voir la notice de montage).

 Cette hotte aspirante n'est destinée à

servir que pour couvrir les besoins d'un ménage.

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante

sans filtreàgraisse.

 Les graisses ou huiles surchauffées

peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent àl'aide de matières grasses ou d'huiles.

Ne flambez aucun mets sous la hotte.

Les flammes risqueraient d'atteindrele

filtreàgraisse et d'y mettrelefeu.

 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se trouver dessus.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer àcombustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières àgaz

 Ne faites jamais marcher tous les foy-

ers au gaz en même temps et àpleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanémentmarcher la hotte àla puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Page 18

Utilisation de la hotte aspirante

Dérangements

Filtres et entretien

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑

Enclencher le ventilateur

en début de cuisson.

❑

Eteindreleventilateur quelques minutes après la fin de la cuisson.

Enclenchementduventilateur:

Tirezletiroir-filtrepar sa poignée. ❑ Le ventilateur se met en marche.

Réglez le ventilateur sur la vitesse désirée.

Eléments de commande des différents modèles:

Puissance d'aspiration 3 Puissance d'aspiration 1 Puissance d'aspiration 2

Puissance d'aspiration 1

Puissance d'aspiration 2

Puissance d'aspiration 3

Coupureduventilateur:

❑

Faites glisser le tiroir-filtrejusqu'à la butée.

Remarque: si vous sortez ànouveau le tiroir-filtre, le ventilateur tourne àlapuissance dernièrement choisie

Eclairage:

Remarque: vous pouvez utiliser l'éclairage

àtout moment, même si le tiroir-filtreest rentré.

Puissance d'aspiration 1 Arrêt Puissance d'aspiration 2

Arrêt

Marche

Si vous avez des questions àposer ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service aprèsvente).

Lors de votreappel, veuillez mentionner les numéros suivants:

N° EFD

Inscrivez les numéros correspondants de votrehotte dans le cadreci-dessus. Ces numéros se trouvent àl'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtreretirée.

Filtres et entretien

Afin de retenir les particules grasses en suspension dans les buées de cuisson, des filtres àgraisse en métal sont montés dans la hotte.

Les nattes du filtresont en métal ininflammable.

Attention:

Plus les nattes se saturent en particules grasses et plus elles risquent de s'enflammer.D'autrepart, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant àtemps les filtres àgraisse en métal. Ce risque est dû àl'accumulation de chaleur pendant la fritureoulerôtissage.

Nettoyage des filtres àgraisse en métal:

En service normal (1 à2heures par jour), nettoyez les filtres àgraisse en métal au bout de 8à10semaines.

❑

Ces filtres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matièregrasse.

❑

Si vous les nettoyez àlamain, mettez les nattes àtremper pendant plusieurs heuresdans de l'eau chaude additionnée de produit àvaisselle. Ensuite, brossez-les, rincez-les bien puis laissez-les goutter.

❑

N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Retrait et mise en place des cadres de filtre

Retrait:

1. Tirezletiroir-filtrejusqu'à la butée.

2. Actionnez le cran, se trouvant sur les

cadres de filtre, dans le sens de la flèche jusqu'à la butée.

❑ Si le tiroir comprend deux filtres à

graisse, retirez d'abordlecadrede devant.

3. Rabattez le cadredefiltrelatéralement puis retirez-le.

Mise en place:

1. Tirezletiroir-filtrejusqu'à la butée.

2. Insérez un côté du cadredefiltreenbiais

dans sa fixation, relevez-le puis accrochez-le en actionnant le cran jusqu'à la butée.

❑ Si le tiroir-filtrecomprend deux filtres à

graisse, insérez en premier le cadrede derrière, puis celui de devant muni du profilé.

 Veillez àceque les filtres àgraisse soi-

ent bien en assise des deux côtés.

Page 19

Filtres et entretien

Nettoyage et entretien

Changement des ampoules

Filtreàcharbon actif:

Ce filtresert àretenir les substances odoriférantes lorsque la hotte recycle l'air.

Le filtreàcharbon actif s'encastredans la hotte aspirante, au-dessus des filtres à graisse.

1. Retirez les filtres àgraisse (voir Filtres et entretien).

2. Mettez en place les deux supports en plastique fournis sur les côtés droit et gauche, dans le boîtier de la hotte. Vissez chacun avec une vis (cette opération est nécessaireuniquement àla premièremise en place du filtreà charbon actif).

3. Par le bas, faites coulisser le filtreà charbonactif dans le boîtierdelahotte puis faites-le encranter des deux côtés.

Pour cela, le reborddufiltredoit se

trouver en bas.

4. Remettez en place le filtreàgraisse en place (voir Filtreetentretien).

Retrait:

Le démontage du filtreàcharbon actif alieu dans l'ordrechronologique inverse. Pour cela, poussez les crochets d'encrantage vers l'extérieur.

Changement du filtreàcharbon actif:

En service normal (1 à2heures par jour), il faut changer le filtreàcharbon actif environ 1fois par an. Vous pouvez vous procurer ce filtreauprès de votre REVENDEUR SPECIALISE (voir la liste des accessoires spéciaux)..

❑

N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut de l'ancien filtreàcharbon actif:

❑

Le filtreàcharbon actif ne contient pas de substances toxiques. Vous pouvez le mettreaurebut avec, par ex., les orduresménagères.

Modèles avec bandeau de verredans le volet d'évacuation de la vapeur:

❑

Le bandeau en verres'enlève facilement et se nettoie au lave-vaisselle.

❑

Pour retirer le bandeau, faites glisser les languettes vers l'extérieur.

Avant tout nettoyage et entretien, mettez d'abordlahotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des filtres àgraisse,

nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

❑ Pour la nettoyer,utilisez de l'eau chaude

additionnée de produit àvaisselle ou un liquide non agressif àlaver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout humide.

❑ N'utilisez pas de produits récurants ni

d'éponges àdos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence:ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de produit àvaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens de

son polissage.

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges àdos récurant, et pas non plus avec des détergents àbase de sable, soude caustique, acide ou chlore.

Surfaces en aluminium, peintes ou en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genreemployé pour nettoyer les vitres, ou un chiffon àmicrofibres.

❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

2. Tirezletiroir-filtrejusqu'à la butée.

3. Tirezlecache de la lampe vers l'avant.

4. Remplacez l'ampoule défectueuse

(utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

5. Replacez le cache de la lampe.

6. Rebranchez la fiche mâle dans la prise

de courant ou remontez le fusible/ réarmez le disjoncteur.

Page 20

Notice de montage:

Avant le montage

Remarques importantes

Les anciens appareils ne sont pas des

déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre

nouvel appareil aété conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous àéliminer l'emballage en respectant l'environnement.

Demandez àvotrerevendeur ou àvotre mairie quelles sont les formes de recyclage actuellement possibles.

Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de cuisson.

L'écart minimum entreles foyers

électriques et le bordinférieur de la hotte doit êtrede430 mm, voir fig. 1.

 Au-dessus d'un foyer àcombustible

solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas àlaréglementation nationale. Cette restriction ne vaut pas pour les cuisinières àgaz et les foyers aux gaz.

Plus l'écart est faible entrelahotte

aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieuredelahotte.

Remarques supplémentaires concernant les cuisinières àgaz:

Evacuation de l'air àl'extérieur

O 100 120

L'air vicié est évacué vers le haut par un conduit d'aération ou directement àl'air librepar traversée du mur extérieur.

L'air vicié ne doit jamais êtreévacué

vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant àl'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra êtreconforme aux arrêtés municipaux, préfectoraux,etaux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit êtreévacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air àl'extérieur et

si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou àaccumulation) raccordés àune cheminée, veiller

impérativement àceque l'apport d'air soit suffisant pour assurer la marche du

chauffage àcombustion. Un fonctionnement sans risque est

possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4Pascals (0,04 mbars).

O 100 120

On yparvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiquesd'admission/ évacuation de l'air àtravers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant àl'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas àassurer le respect de la valeur limite.

Si la hotte recycle l'air aspiré au moyen d'un filtreaucharbon actif, son fonctionnement ne s'assortit d'aucune restriction.

O 100 120

Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en vigueur dans votrepays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

Respectez les prescriptions et

consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

Ecart minimum, en présence de

foyers au gaz, entrelebordsupérieur de la grille support et le bordinférieur de la hotte: 650 mm, fig. 1.

Page 21

Avant le montage

Branchement électrique

Si la hotte évacue l'air àl'extérieur, incorporez un volet anti-refoulement s'il n'y en apas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil aété fourni sans volet antirefoulement, vous pouvez vous le procurer dans le commerce spécialisé (voir la section sur les accessoires dans le mode d'emploi).

Montage du volet anti-refoulement:

1. Découpez la grille de protection située

dans le manchon àair.

2. Insérez le volet anti-refoulement dans les ouvertures du palier se trouvant dans le manchon àair.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez àceque:

❑

Le conduit d'évacuation soit court et lisse.

❑

Il ait le moins possible de coudes.

❑

Il ait le plus fort diamètre(au mieux 120 mm) et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendreledébit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

❑

Conduits de section ronde: Nous recommandons

Ides conduits au diamètreintérieur de

120 mm minimum.

❑

Les conduits plats doivent avoir une section intérieureéquivalente àcelle des conduits ronds de 100/120 mm de diamètre.

Les conduits ne doivent comporter aucun coude prononcé.

100 mm l env. 078 cm

de section

120 mm l env.113 cm2de section.

Si les conduits ont des diamètres différents:

❑

Utilisez du ruban adhésif àétancher.

❑

Si la hotte évacue l'air àl'extérieur,

veillez àceque l'apport d'air soit suffisant.

Evacuation de l'air vicié par le haut:

❑

Percez une ouverturedans la paroi supérieureduplacardenappui mural en prévoyant une entaille pour fairepasser le cordon de branchement électrique. –Legabarit fournitures –.

I lest compris dans les

287

313

133

195

170

250

600

mind. 30

115

120

185

598

243

512

269

280

280-443

250

Evacuation de l'air vicié directement par l'arrière:

–par l'intérieur du placard–.

❑

Percez une ouverturedans la paroi arrièreduplacardenappui mural en prévoyant une entaille pour fairepasser le cordon de branchement électrique.

Raccordement du tuyau d'évacuation de l'air vicié, l 100 mm:

❑

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.

❑

Fixez le manchon réducteur (fourni ou disponible chez votrerevendeur spécialisé) contrel'orifice d'évacuation de l'air.

Raccordement du tuyau d'évacuation de l'air vicié, l 120 mm:

❑

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.

Mode Air recyclé

❑ Avec filtreàcharbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous

procurer le kit de montage complet auprès de votre

revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants dans la présente notice d'utilisation.

100 120

La fiche mâle de la hotte aspirante ne pourra se brancher que dans une prise à contacts de terreréglementairement posée. Installez cette prise directement au-dessus de la hotte ou le plus près possible.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadrepour filtre, sur la plaque signalétique, àl’intérieur de l’appareil.

Toujours mettrel'appareil hors tension

avant d'effectuer des réparations. Longueur du cordon de branchement:

1,30 m. Si le cordon doit êtreraccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra êtreeffectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupurecôté secteur.Valent comme tel les commutateurs dont l'ouvertureentrecontacts dépasse 3mmetqui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Page 22

Préparation du placardenappui mural

 Montez la hotte aspirante àune distan-

ce minimum de 650 mm des foyers au gaz et de 430 mm des foyers électriques.

Cette hotte aspirante est conçue pour s'encastrer dans un placardenappui mural présentant les dimensions suivantes:

Largeur: 600 mm Profondeur: 280 à350 mm Hauteur: 300 mm minimum.

Préparation:

1. Si le placardaunfond, retirez-le.

❑ Une butée (cote ∆)permet de déplacer

la position de la poignée vers l'avant.

 Assurez-vous que le placardsoit

suffisamment solide.

2. Marquez deux points de fixation -àdroite et àgauche -sur les parois latérales à l'intérieur du placard, puis percez un avant-trou àl'aide d'un burin.

Si vous utilisez une perceuse électrique, prévoyez un mèche de: l 2mm–profondeur: 10 mm maxi.

Attention: ❑ Pour marquer les points de fixation,

utilisez le gabarit les fournitures.

❑ Les points de fixation sur le gabarit sont

prévus pour installer une poignée de 20 mm d'épaisseur solidairedelahotte.

II compris dans

Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler

l'appareil vers l'arrièresi ...lebandeau éclairant de la cuisine

...intégrée se trouve àl'arrière,

...lapoignée fait plus de 20 mm

...d'épaisseur.

Pour ce faire, décalez le gabarit l'arrièredeladistance nécessaire.

3. Alignez les rails de fixation fournis puis

vissez-les àfond.

Tenir compte de l'épaisseur des parois

latérales du placard(16 ou 19 mm). Cote X.

170

min

300.

x=16mm x=19mm

II vers

Encastrement dans le placard en appui mural

1. Retirez le cadredefiltre(voir la notice d'utilisation).

2. Centrez les portes du placardsileurs charnières ne sont plus accessibles après encastrement de la hotte aspirante.

3. Soulevez la hotte par le bas puis enfoncez-la dans le placardjusqu'à ce que les accessoires de montage encochent sur les côtés droit et gauche.

4. Tirezletiroir-filtrejusqu'à la butée.

5. Pour fixer la hotte aspirante, vissez 2vis

respectivement sur les côtés droit et gauche sans serrer àfond. Pour cela, soulevez la hotte aspirante.

6. Centrez la hotte dans le placardpuis vissez àfond.

600

280-350

Si la profondeur intérieurelibredu

placardfait moins de 280 mm, découpez la paroi arrièresur une hauteur de 250 mm.

7. Faites passer le câble de branchement par l'ouverturesituée dans le placarden appui mural puis posez le raccordde tuyau.

8. Procédez au raccordement électrique.

9. Si nécessaire, réduisez la cloison

murale aux dimensions nécessaires (par ex. en la sciant) puis vissez-la àfond contreleplacardenappui mural.

Page 23

Encastrement dans le placardenappui mural

Mise en place de la poignée:

❑

Vous devez monter une poignée sur le tiroir-filtre.

❑

Vous pouvez choisir une poignée en bois assortie aux meubles de votrecuisine ou en acheter une figurant parmi les accessoires spéciaux (voir la section "Accessoiresspéciaux" du mode d'emploi).

1. Al'aide du gabaritfourni deux points de fixation contrelapoignée puis percez des avant-trous au burin. Si vous utilisez une perceuse électrique, prévoyez une mèche de: l 2mm–profondeur: 10 mm maxi.

598

350

14,5

2. Centrez la poignée puis, àl'aide des deux vis fournies, vissez-la àfond contreleplacard.

III ,marquez

3. Insérez le cadredefiltre(voir la notice d'utilisation).

Remarque: vous pouvez habiller le corps de hotte àl'intérieur du placard(par ex. avec des panneaux d'aggloméré).

Lors de cette opération, respectez les consignes suivantes:

–Lefond intermédiairenedoit pas

reposer sur le corps de hotte.

–Nefixez pas l'habillage mentionné

ci-dessus sur le corps de hotte.

–LeSAV doit pouvoir avoir libreaccès àla

hotte.

Démontage:

Le démontage alieu dans l'ordre chronologique inverse.

Remarque: Lorsque la hotte recycle l'air, vous devez démonter le filtreàcharbon actif et le support en plastique pour pouvoir accéder aux vis de fixation et aux accessoires de montage.

Poid en kg:

Air évacué à

l'extérieur

Air recyclé par un fil-

treaucharbon actif

9,5 10,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Page 24

Instrucciones para el uso:

Modalidades de funcionamiento

Antes de la primera utilización

Descripción del aparato

Interruptor para conexión ydesconexión

Armario superior

Campana extractora telescópica con filtro antigrasa

de los escalones de funcionamiento del ventilador

Interruptor para conexión ydesconexión de la iluminación

Modalidades de funcionamiento

Evacuación del airehacia el exterior:

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina ylos evacúa hacia el exterior,haciéndolos pasar previamente através del filtro antigrasa.

❑ El filtroantigrasa absorbe las partículas

sólidas contenidas en los vahos de la cocina.

❑ La cocina queda así prácticamente libre

de grasa yolores.

Si se utiliza la campana con

evacuación del airealexterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones

de gas, gas-oil ocarbón, calentadores instantáneos, calentadores de agua), hay

procurar que exista una suficiente alimentación de aire, necesario para el

proceso de combustión del hogar. Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4Pa(0,04 mbares).

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas ocajas murales para la alimentación oevacuación del aireo también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos osimilares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aireevacuado se vuelve autilizar para la admisión ysecorreelpeligrode intoxicación.

La sola presencia de una caja mural para alimentación oevacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones aeste respecto siemprehabrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas yplacas de cocción de gas.

Las campanas extractoras montadas con evacuación del aireinterior (sistema de recirculación del aire), dotadas de filtrode carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del airehacia el interior (sistema de recirculación del aire):

❑ Para trabajar con esta modalidad hay

que montar un filtrodecarbón activo en la campana extractora (véase el capítulo «Filtros ymantenimiento»delas presentes Instrucciones).

El kit de montaje completo, así



como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina ylos hace pasar através de los filtros antigrasa ydecarbón activo, devolviéndolos acontinuación, una vez purificados, alacocina.

❑ El filtroantigrasa absorbe las partículas

sólidas contenidas en los vahos de la cocina.

❑ El filtrodecarbón activo absorbe el olor.

 En caso de no montar la campana un

filtrodecarbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Antes de la primera utilización

Antes de la puesta en marcha inicial del aparato:

❑ Las presentes instrucciones de servicio

son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles ycaracterísticas de equipamiento que no concuerden íntegramente con las de su aparato concreto.

❑ Esta campana extractora cumple las

normas ydisposiciones específicas en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo oincorrecto pueden dar lugar a situaciones de serio peligropara el usuario.

❑ Antes de emplear el aparato nuevo

deberá leer detenidamentelas instrucciones de servicio de la cocina eléctrica. En ella se facilitan informacionesy consejos importantes para su seguridad personal, así como para el correcto manejo ycuidado de la cocina.

❑ Guarde las instrucciones de servicio

ydemontaje para un posible propietario posterior.

 Si el aparato presentara daños o

desperfectos, no deberá ser utilizado.

 La conexión ypuesta en marcha del

aparato sólo podrán ser efectuadas por un técnico especialista del ramo.

En caso de producirse daños en el

cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializadodel Servicio de Asistencia Técnica Oficial ountécnico especializadodel ramo, afin de evitar situaciones de peligro.

 Elimine los envases yelmaterial de

embalaje de acuerdo alas normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).

 La presente campana extractora sólo

es adecuada para uso doméstico.

 Utilizar la campana extractora sólo con

las lámparas de iluminación montadas.

 Sustituir inmediatamente las lámparas

defectuosas afin de evitar la sobrecarga de las lámparas restantes.

 No usar nunca la campana extractora

sin incorporar el filtroantigrasa.

 Las grasas yaceites calentados

excesivamente pueden inflamarse rápidamente. Por ello los alimentos oplatos que requieran grasa oaceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.

No preparar alimentos oplatos

flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtroantigrasa podría incendiarse por las llamas que

!suben!

 Las llamas de los quemadores de gas

de las zonas de cocción deberán encontrarse siemprecubiertas con un recipiente.

 El montaje de la campana extractora

por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instruccionesdemontaje de la campana extractora).

Placas de cocción de gas / Cocinas de gas

 No trabajar simultáneamente con

todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 minutos) ajustadas asumáxima potencia, de lo contrario existe peligrode quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar ytrabajar la campana por encima de una placa de cocción de gas, hay que ajustar ésta asumáxima potencia en caso de trabajar simultáneamente con tres omás zonas de cocción (quemadores).

Page 25

Manejo del aparato

Averías yperturbaciones

Filtros ymantenimiento

 La manera más eficaz de absorber los

vahos producidos en la cocina durante la preparación de los alimentos es:

❑

Conectando la campana extractora

al comenzar atrabajar.

❑

Desconectandolacampana extractora al cabo de unos minutos después

de haber concluido los trabajos.

Conectar el ventilador:

Extraer el cajón del filtrodesu alojamiento.

❑ El ventilador está en funcionamiento.

Seleccionar el escalón de funcionamiento deseado.

Elementos de mando de los distintos modelos de campana extractora:

Desconectar el ventilador:

❑

Introducir el cajón del filtrohasta el tope en su alojamiento.

Advertencia: En caso de volver aextraer el cajón del filtrodesualojamiento, el ventilador funciona en el último escalón seleccionado.

Iluminación:

Advertencia: La iluminación se puede activar en cualquier momento, incluso estando replegada la campana en su alojamiento.

Escalón 3 Escalón 1 Escalón 2

Escalón 1

Escalón 2

Escalón 3

Escalón 1

Desconexión Escalón 2

Conexión

Desconexión

En caso de consultas oaverías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones ydistribuidores oficiales).

Para cualquier consulta deberán indicarse los números de producto ydefabricación:

N° EFD

Anote las números correspondientes asu aparato en los espacios correspondientes. Los números figuran en la placa de características, alaque se accede tras desmontar la rejilla del filtrodentrodela campana extractora.

Filtros ymantenimiento

Para retener las partículas de grasa contenidas en el vaho de la cocina, la campana incorpora filtros de metal antigrasa.

Las esterillas de filtroson de metal antiinflamable.

¡Atención!

Amedida que crece el grado de saturación de la esterilla de filtrocon partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

¡Importante!

La limpieza atiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligrodeincendio acausa de una acumulación de calor al freír oasar alimentos.

Limpieza del filtroantigrasa metálico:

Bajo unas condiciones de funcionamiento normal (1 ó2horas diarias), el filtro antigrasa metálico deberá limpiarse cada 8a10semanas.

❑

Los filtros antigrasa metálicos se puede limpiar en un lavavajillas. Ello puede dar lugar auna ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

❑

En caso de limpiar los filtros metálicos a mano, colocar las esterillas de filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlas acontinuación con un cepillo, enjuagarlas bien ydejarlas escurrir.

❑

Utilizar sólo filtros originales del Fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Desmontar ymontar el marco del filtro:

Desmontaje:

1. Extraer el cajón del filtrodesu

alojamiento, hasta el tope.

2. Presionar el pulsador de retención en el marco del filtrohasta el tope en dirección alaflecha.

❑ En caso de incorporar la campana dos

filtros, desmontar primeroelfiltro delantero.

3. Abatir el marco del filtrolateralmente y retirarlo.

Montaje del marco:

1. Extraer el cajón del filtrodesu

alojamiento.

2. Montar el marco del filtrooblicuamente por uno de los laterales en los soportes correspondientes,elevarlo yengancharlo hasta el tope accionando para ello el pulsador de retención.

❑ En caso de incorporar el aparato dos

filtros antigrasa, montar primeroel marco del filtrotraseroenelcajón, a continuación el marco delanterocon el perfil.

 Prestar atención al asiento correcto del

filtroantigrasa por ambos lados.

Page 26

Filtroymantenimiento

Limpieza ycuidados

Sustituir las lámparas

Filtrodecarbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aireal interior (recirculación del aire):

El filtrodecarbón activo se encuentra emplazado en la campana extractora, por encima del filtroantigrasa.

1. Desmontar el filtroantigrasa (véase el capítulo «Montaje ydesmontaje del filtro»).

2. Colocar los dos soportes de plástico suministrados con el aparato en ambos laterales (izquierda yderecha) de cuerpo de la campana extractora; fijarlos con un tornillo cada uno (sólo necesario al montar por vez primera el filtrode carbón activo).

3. Colocar el filtrodecarbón activo por abajo en el cuerpo de la campana. Empujarlo hacia arriba, hasta que enclave por ambos lados.

¡El borde del filtrodecarbón activo

tiene estar hacia abajo!

4. Montar el filtroantigrasa (véase el capítulo «Filtro» y«Mantenimiento»)

Desmontar el filtrodecarbón activo:

El filtrodecarbón activo se desmonta ejecutando las operaciones en el orden inverso al descrito para el montaje. Presionar adicho efecto los ganchos de retención hacia afuera.

Sustituir el filtrodecarbón activo:

Bajo unas condiciones de funcionamiento normal (1 ó2horas diarias), el filtrode carbón activo tiene que ser sustituido una vez al año. El filtrodecarbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).

❑

Utilizar sólo filtros originales del Fabricante.

De este modo se cumplen las normas y disposicionesdeseguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación del filtrodecarbón activo:

❑

Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante.Por lo tanto pueden evacuarse con la basura doméstica normal.

En los aparatos con cajón del filtrocon placa de vidrio:

❑

La placa de vidrio se puede desmontar con toda facilidad ylavarse en el lavavajillas.

❑

Para desmontarla, desplazar las engüetas hacia afuera.

Desconectar la campana extractora de la redeléctrica extrayendo el cable de conexión de la toma de corriente oa través del fusible.

❑ Al limpiar los filtros antigrasa, limpiar la

grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligrodeque se inflamen los restos de grasa antiguos ylacampana conserva óptimo funcionamiento.

❑ Utilizar una solución de agua yagente

lavavajillas de uso corriente caliente para limpiar la campana extractora.

❑ En caso de suciedad más resistente y

fuertemente acumulada, utilizar un agente limpiacristales suave.

❑ No rascar la suciedad reseca acumula-

da. Reblandézcala primeroaplicando sobrelamisma un paño húmedo. No utilizar agentes oesponjas abrasivos.

❑ Atención: No limpiar las superficies y

elementos de plástico con alcohol de quemar,dado que podrían producirse zonas opuntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

 Limpiar los mandos aplicando sólo una

solución de agua ylavavajillas manual sobre un paño suave yhúmedo. ¡No emplear agentes de limpieza de acero inoxidable!

Superficies de aceroinoxidable:

❑ Usar un limpiador para aceroinoxidable

suave, no abrasivo.

❑ Limpiar el metal sólo en dirección al

pulido.

 ¡No limpiar las superficies de acero

inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos ocloruro!

Superficies de aluminio, pintadas yde plástico:

❑ Utilizar sólo paños suaves para limpieza

de ventanas, libres de pelusas opaños de microfibra.

❑ No utilizar paños secos. ❑ Utilizar un agente limpiacristales suave. ❑ No utilizar agentes limpiadores agresivos

que contengan ácidos oálcalis.

❑ No utilizar agentes frotadores.

1. Desconectar la campana extractora de la redeléctrica tirando del cable de conexión de la toma de corriente oa través del fusible.

2. Extraer el cajón del filtrocompletamente de su alojamiento, hasta el tope

3. Extraer el recubrimiento protector de la lámpara desplazándolohacia adelante.

4. Sustituir la lámpara (lámpara corriente, máx. 40 W, portalámparas E14).

5. Montar el recubrimiento protector de la lámpara en su sitio.

6. Introducir el cable de conexión en la toma de corriente ovolver acolocar el fusible.

Page 27

Instrucciones de montaje: Advertencias importantes



Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar.Por ello deberán entregarse adicho efecto en un centro oficial de recogida orecuperación de materiales reciclables (por ejemplo Servicio o centromunicipal de desguace o instituciones semejantes). Su Ayuntamiento oAdministración local le facilitarán gustosamente las señas del Centroderecuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

Su nuevo aparato está protegido

durante el transporte hasta su hogar por un embalaje protector.Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente ypueden ser reciclados oreutilizados. Contribuya activamente alaprotección del medio ambiente insistiendo en unos métodos de eliminación yrecuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor oAdministración local le informará gustosamente sobrelas vías y posibilidadesmás eficaces yactuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Respetar las normas ydisposiciones.

así como las instrucciones yconsejos de montaje facilitadas por los fabricantes de las cocinas yaparatos de gas.

Esta campana extractora sólo deberá

montarse con un lateral junto aunarmario opared alta. Distancia mínima aobservar: 50 mm.

La distancia mínima entreelborde

inferior de la campana extractora yel borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1).

Antes del montaje

Funcionamiento con evacuación del airealexterior

O 100 120

La presente campana extractora es

apropiada para trabajar con evacuación del airealexterior oalinterior (sistema de recirculación del aire).

Montar la campana extractora siempre

por encima del centrodelas zonas de cocción olos quemadores (según el tipo de cocina que se utilice).

La distancia mínima aobservar entre

las zonas de cocción (de una placa o cocina eléctrica) yelborde inferior de la campana es de 430 mm (Fig. 1).

La campana sólo se podrá montar por

encima de hogares para combustibles sólidos con peligrodeincendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable ysecumplen las normas ydisposicionesnacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.

Cuanto menor sea la distancia entrela

campana extractora ylos quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas ala condensación del vapor de agua.

Advertencias adicionales relativas alas cocinas de gas:

Al proceder al montaje de los quema-

dores de una placa de cocción ococina de gas deberán observarse estrictamente las normas ydisposiciones legales vigentes en cada pa’s(en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

El airedeevacuación pasa através de un túnel de ventilación hacia arriba o directamente hacia el exterior,através de la correspondiente pared.

El airedeevacuación no debe pasar a

ninguna chimenea de humos ogases de escape en servicio, ni tampoco atúneles de ventilación de locales con hogares.

Antes de proceder alos trabajos de evacuación del airealexterior,deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).

En caso de hacer pasar el airede evacuación de la campana auna chimenea de humos ogases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con

evacuación del airealexterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones

de gas, gas-oil ocarbón, calentadores instantáneos, calentadores de agua), hay

procurar que exista una suficiente alimentación de aire, necesario para el

proceso de combustión del hogar. Este funcionamiento es posible sin peligro

si en el local de emplazamientodel hogar no se sobrepasa la depresión admisible de 4Pa(0,04 mbares).

también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos osimilares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aireevacuado se vuelve autilizar para la admisión ysecorreelpeligrodeintoxicación.

La sola presencia de una caja mural para alimentación oevacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones aeste respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas yplacas de cocción de gas.

Las campanas extractoras montadas con evacuación del aireinterior (sistema de recirculación del aire), dotadas de filtrode carbón activo, pueden funcionar sin ningún tipo de restricción.

Page 28

Antes del montaje

Conexión eléctrica

Si la campana extractora trabaja con sistema de evacuación del airealexterior,deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aireoenlacaja mural. En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado (véanse al respecto la descripción y referencia que figuran en la lista de accesorios opcionales disponibles en las instrucciones de uso de la campana).

Montaje de la válvula antirretorno:

1. Recortar la rejilla del tubo de ventilación

en el empalme de evacuación del airede la campana.

2. Colocar la válvula antirretorno en los soportes en el empalme de evacuación del airedelacampana.

Si el aireesevacuado pasando através de la pared exterior, deberá utilizarse una

caja mural telescópica.

Optima potencia yrendimiento de la campana extractora:

❑

Tubo de evacuación corto yliso.

❑

Menor númerodecodos posible.

❑

Usar en lo posible tubos de gran diámetro(lo más acertado serían tubos de 120 mm l ), así como codos de gran tamaño.

Los tubos de evacuación largos ycon desigualdades, ylautilización de muchos tubos ycodos de diámetro pequeño perjudica el rendimiento óptimo del aparato yprovoca un aumento de ruidos desagradables durante su funcionamiento.

❑

Tubos redondos: Se aconseja emplear tubos con un diámetrointerior mínimo de 120 mm.

❑

Los canales planos deberán poseer una sección interior equivalente alade los tubos redondos de 100/120 mm de diámetrointerior.

No deben presentar ángulos demasiado agudos.

Diámetro100 mm, aprox. 078 cm Diámetro120 mm, aprox. 113 cm

2 2

En caso de usar tubos con diferentes diámetros:

❑

Colocar una tira de junta.

❑

Al trabajar con sistema de evacuación del airealexterior: Procurar una

suficiente alimentación de aire.

Funcionamiento con evacuación del airehacia arriba:

❑

Practicar una abertura en la parte superior del armario, con escotadura para el cable de conexión alared eléctrica, con ayuda de la plantilla adjunta.

287

313

133

195

170

250

600

mind. 30

120

185

115

598

243

512

269

280

280-443

250

Evacuación del airedirectamente hacia aatrás:

–dentrodel armario superior –.

❑

Practicar una abertura en el panel posterior del armario, con escotadura para pasar el cable de conexión alared eléctrica.

Acoplar un tubo de evacuación de 100 mm de diámetro:

❑

Recortar la rejilla de ventilación del empalme de evacuación del airedela campana.

❑

Acoplar el tubo reductor (suministrado con el aparato odisponible en el comercio especializado) en el empalme de evacuación de airedelacampana

Acoplar un tubo de evacuación de 120 mm de diámetro:

❑

Recortar la rejilla de ventilación del empalme de evacuación del airedela campana.

Funcionamientocon evacuación del airehacia el interior (recirculación del aire)

❑ Filtrodecarbón activo en caso de no

existir la posibilidad de trabajar con evacuación del airehacia el exterior.

El kit de montaje completo, así

como los filtros de repuesto, se pueden adquirir en el comercio

especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso.

La campana extractora sólo podrá conectarse auna toma (caja) de corriente provista de puesta atierra. La toma de corriente deberá encontrarse omontarse directamente sobreelarmario superior o en lo más cerca posible de éste.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

En caso de reparación de la campa-

na deberá desconectarse siempreelaparato de la redeléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión alared eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la redeléctrica:

El aparato sólo deberá ser conectado ala redeléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a3mmydesconexión de todas las fases. Esto incluye interruptores LS ycontactores.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

O 100 120

Page 29

Preparar el armario superior

Montar en el armario

 Observar las distancias mínimas entrela

placa de cocción ococina ylacampana extractora de 650 mm (para los aparatos de gas) ó430 mm (para los aparatos eléctricos).

Esta campana extractora ha sido desarrollada para su montaje en armario superior con las siguientes medidas:

Anchura: 600 mm Profundidad:280 hasta 350 mm Altura: mínimo 300 mm.

Preparativos:

1. Retirar el fondo del armario –caso de que

lo tuviera.

 La estabilidad del armario debe estar

garantizada, no obstante.

2. Marcar dos puntos de sujeción –a izquierda yderecha –delos laterales interiores del armario. Punzar los agujeros con un buril.

En caso de taladrar: Practicar unos taladros de 2mdediámetroyuna profundidad máxima de 10 mm.

¡Atención! ❑ Para marcar los puntos de sujeción de

la campana, usar la plantilla ta.

❑ Los puntos de sujeción que figuran en la

plantilla han sido distribuidos de modo que pueda montarse un agarraderode20 mm de espesor,aras con el cuerpo del armario.

170

II adjun-

mind

300.

❑ La posición del agarraderootirador

(Medida ∆)sepuede desplazar hacia adelante con ayuda de un tope móvil.

En armarios con una profundidad superior alos 280 mm

La campana extractora puede desplazarse hacia atrás,

...siellistón de luz de la cocina empotrada

...está desplazado hacia atrás,

...sielespesor del agarraderoessuperior

...a20mm.

Colocar para ello la plantilla atrás.

3. Alinear los rieles de sujeción adjuntos y

fijarlos con tornillos.

II más

Téngase en cuenta el grosor

(16 ó19mm) de los paneles laterales de los armarios! Medida X.

1. Retirar el marco del filtro(véanse las instruccionesdeuso del aparato).

2. Alinear la puerta del armario en caso de que, tras el montaje de la campana, la bisagra no fuera accesible.

3. Introducir la campana desde abajo en el armario, hasta que los soportes de montaje aizquierda yderecha enclaven.

4. Desplegar el cajón del filtrodesu alojamiento hasta el tope.

5. Colocar dos tornillos, sin apretarlos a tope, aizquierda yderecha para fijar a campana. Elevar adicho efecto ligeramente la campana.

6. Centrar la campana en el armario. Apretar los tornillos.

600

280-350

x=16mm x=19mm

En caso de que la profundidad del

armario fuera inferior a280 mm, recortar el panel posterior del armario en una altura de 250 mm.

7. Introducir el cable de conexión alared eléctrica de la campana através de la escotadura correspondiente del armario. Empalmar asimismo el tubo de evacuación del aire.

8. Conectar el aparato alared eléctrica.

9. En caso necesario, adaptar (recortar) el

recubrimiento mural alas medidas concretas (aserrándolo,por ejemplo) y fijarlo al armario.

Page 30

Montar en el armario

Montaje del agarradero(tirador):

❑

En el frontal del cajón del filtrodela campana hay que montar un agarradero.

❑

Este puede ser un listón de madera que haga juego con el mueble, obien uno de los agarraderos que hay disponibles como accesorio opcional (véanse aeste respecto las instrucciones de uso del aparato).

1. Marcar con la plantilla adjunta puntos de sujeción en el agarradero. Punzar los agujeros con un buril. En caso de taladrar: Practicar unos taladros de 2mmde diámetroyuna profundidad máxima de 10 mm.

598

350

14,5

III los dos

3. Montar el marco del filtroensusitio (véanse las instrucciones de uso del aparato).

Atención: La campana extractora puede revestirse estando instalada en el interior del armario (por ejemplo con elementos de aglomerado de viruta).

En tal caso hay que tener en cuenta los puntos siguientes:

–Elentrepaño del armario no debe

asentarse directamente sobreelcuerpo de la campana extractora.

–Nofijar el revestimiento frontal en el cuer-

po del aparato.

–Prever el libreacceso al aparato para el

personal del Servicio de Asistencia Técnica.

Desmontaje:

El desmontaje se efectúa en el orden inverso al mostrado para el montaje.

Atención: En caso de funcionamiento con evacuación del airealinterior hay que desmontar el filtrodecarbón filtro, ylos soportes de plástico, afin de poder acceder alos tornillos de fijación yalos soportes de montaje.

2. Alinear el agarraderoyfijarlo al aparato con los tornillos correspondientes.

Peso en kg:

Evacuación del

airealexterior

Recirculación del

aire

9,5 10,5

Nos reservamos el derecho de introducir modificaciones ocambios constructivos en los aparatos como consecuencia del progreso técnico.

Page 31

Instruções de Serviço:

Tipos de funcionamento

Antes da primeira utilização

Descrição do aparelho

Armário superior

Filtroextensível

Interruptor de iluminação

Interruptor de ventilação

Tipos de funcionamento

Funcionamento com exaustão:

❑ Oventilador do exaustor aspira os

vapores da cozinha e, através do filtro de gordura, encaminha-os para oar livre.

❑ Ofiltrodegordura retém as partículas

gordurosos dos vapores da cozinha.

❑ Acozinha mantém-se livredegorduras e

cheiros.

Se oexaustor funcionar com

exaustão, ofuncionamentosimultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a

gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

Épossível um funcionamentosem qualquer perigo, se não for ultrapassada a depressão de 4Pa(0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se oar necessário àcombustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas eemligação com caixas murais de alimentação ou de saída de ar,ouainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se arenovação de ar fresco não for suficiente, existe operigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, ocumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempreanecessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar,como por ex. placas efogões a gás, esta regra não se aplica.

Se oexaustor funcionar com circulação de ar –com filtrodecarvão activo –não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

❑ Neste caso, tem que ser montado um

filtrodecarvão activo (ver Filtroe Manutenção).

Ojogo completo de montagem,

bem como os filtros de substituição, podem ser adquiridos nos nossos

Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

❑ Oventilador do exaustor aspira os

fumos da cozinha ereencaminha oar para acozinha, depois de limpo pelo filtrodegordura edecarvão activo.

❑ Ofiltrodegordura retém os

componentes gordurosos dos vapores da cozinha.

❑ Ofiltrodecarvão activo retém as

substâncias com cheiro.

 Se não for instalado ofiltrodecarvão

activo, não podem ser eliminidas as partículas de cheiroexistentes nos vapores da cozinha.

Antes da primeira utilização

Indicações importantes:

❑ Estas instruções de serviço aplicam-se

avários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

❑ Este exaustor corresponde às normas

de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

❑ Antes de utilizar onovo aparelho, deverá

ler com atenção estas instruções de serviço. Delas constam informações importantes para asua segurança, bem como sobreautilização emanutenção do aparelho.

❑ Guarde as instruções de serviço ede

montagem em lugar seguro, para a eventualidadedeoaparelho ter um outrodono.

 Se oaparelho apresentar qualquer

dano, não odeverá pôr em funcionamento.

 Aligação eacolocação em

funcionamento só devem ser efectuadas por um técnico.

Se ocabo de ligação deste aparelho

estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, afim de se evitarem situações de perigo para outilizador.

 Providenciar areciclagem adequada

do material da embalagem (ver Instruções de Montagem).

 Este exaustor só deve ser aplicado

para fins domésticos.

 Oexaustor só deve funcionar com as

lâmpadas colocadas.

 As lâmpadas fundidas devem ser

imediatamentesubstituidas,para evitar a sobrecarga das outras lâmpadas.

 Oexaustor não deve funcionar sem o

filtrodegordura.

 Gordura ou óleo sobreaquecidos

podem incendiar-se facilmente. Sempreque preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

Não flamejar alimentos por baixo do

exaustor.

Perigo de incêndio do filtrodegordura,

devido àsubida da chama.

 Os queimadores têm que estar sempre

cobertos com os recipientes de cozinhar.

 Ofuncionamento do exaustor por cima

de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só épossível com limitações (ver Instruções de montagem).

Placas agás /fogões agás

 Não utilize, simultaneamente, todos os

queimadores agás durante um longo período de tempo (máx. 15 minutos) com a potência máxima, pois, existe operigo de queimaduras ao tocar na superfície do aparelho ou operigo de serem causados danos no exaustor. Caso oexaustor funcione sobreuma placa agás, omesmo tem que estar ligado na potência máxima, se estiverem afuncionar três ou mais queimadores.

Page 32

Utilização do Exaustor

Avarias

FiltroeManutenção

 Aforma mais eficaz de eliminação dos

fumos da cozinha é:

❑ Ligar oexaustor

no início da cozedura.

❑ Desligar oexaustor

só alguns minutos antes de terminar o cozinhado.

Ligar oexaustor:

1. Puxar para fora osuporte extensível

através da respectiva pega. ❑ Oexaustor começa afuncionar.

2. Seleccionar apotência de exaustão pretendida.

Elementos de comando dos diversos modelos:

Desligar oexaustor:

❑ Empurrar osuporte extensível até

prender.

Nota: Ao voltar apuxar para fora ofiltro extensível, oexaustor irá funcionar com a última potência de exaustão seleccionada.

Iluminação:

Nota: Ailuminação pode ser utilizada em qualquer momento, mesmo quando o suporte extensível estiver recolhido.

Fase 3 Fase 1 Fase 2

Fase 1

Fase 2

Fase 3

Fase 1

Desligado Fase 2

Desligar

Ligar

Para mais informações ou em caso de avaria, consulte os nossos Serviços de Assistência Técnica.

(Ver índice em anexo).

Quando recorrer aos Serviços de Assistência, indique por favor:

Nr.deProducto Data de fabrico

Registe estes números nos campos acima. Estes números constam da chapa de características, que encontrará no interior do exaustor,após retirar aarmação do filtro.

FiltroeManutenção

Para aabsorção das partículas de gordura dos vapores da cozinha, foram incorporados filtros metálicos.

As malhas do filtrosão constituidas por metal incombustível.

Atenção:

Com oaumento do nível de saturação de resíduos gordurosos, aumenta apossibilidade de inflamação eofuncionamentodo exaustor pode ficar prejudicado.

Importante:

Alimpeza atempada do filtrodemetal evitará orisco de incêndio, que pode acontecer,devido àacumulação de calor, sempreque se fazem fritos.

Limpeza dos filtros metálicos:

Num funcionamentonormal (1 a2horas por dia), os filtros metálicos devem ser limpos após 8a10semanas.

❑ Alavagem dos filtros pode ser efectuada

na máquina de lavar loiça. Neste caso, pode verificar-se uma ligeira alteração na cor dos mesmos.

Importante:

Os filtros com uma grande saturação de gordura não devem ser lavados juntamente com aloiça.

❑ Se lavar os filtros manualmente, ponha

os filtros de molho em água quente e detergente durante algumas horas. Depois escovar,enxaguar esecar os filtros.

❑ Utilizar apenas filtros originais.

Só assim épossível garantir um funcionamentooptimizado.

Desmontar emontar aarmação do filtro

Desmontagem:

1. Puxar para fora osuporte extensível até

prender.

2. Deslocar apatilha, na armação do filtro, no sentido da seta até prender.

❑ No caso de dois filtros, desmontar

primeiroofiltrodafrente.

3. Deslocar lateralmente aarmação do filtro eretirá-la.

Montagem:

1. Puxar para fora osuporte extensível até

prender.

2. Introduzir aarmação do filtroinclinada num dos lados do suporte, elevá-la e, accionando apatilha, fixá-la até prender.

❑ No caso de dois filtros, montar

primeiroofiltrodetrás e, depois, o da frente, com operfil no suporte extensível.

 Verificar,seosfiltros estão bem encai-

xados nos dois apoios laterais.

Page 33

FiltroeManutenção

Limpeza econservação

Substituição da lâmpada

Filtrodecarvão activo:

Para retenção das substâncias odoríferas no funcionamento com circulação de ar.

Ofiltrodecarvão activo écolocado por cima do filtrodegordura, dentrodo exaustor.

1. Retirar ofiltrodegordura (Ver Capítulo ”FiltroeManutenção”).

2. Odois suportes de plástico, inclusos, devem ser aplicados àesquerda eà direita, dentrodaestrutura do exaustor e fixados com um parafuso (para cada um). (Só necessário na primeira montagem do filtrodecarvão).

3. Introduzir na estrutura do exaustor,de baixo para cima, ofiltrodecarvão activo efixá-los nos encaixes de ambos os lados.

Neste caso obordo do filtrode

carvão tem que estar em baixo.

4. Voltar amontar ofiltrodegordura (Ver Capítulo ”Filtroe Manutenção”).

Desmontagem:

Adesmontagem do filtrodecarvão processar-se-á por ordem inversa. Para isso pressionar para fora as patilhas de encaixe.

Substituição do filtrodecarvão activo:

Num funcionamentonormal (1 a2horas por dia) ofiltrodecarvão deve ser substituido, pelo menos, uma vez por ano. Ofiltrodecarvão activo pode ser adquirido no comércio da especialidade (Ver Acessórios Especiais).

❑ Utilizar apenas filtros originais.

Só assim épossível conseguir um funcionamentooptimizado.

Reciclagem do filtrodecarvão activo:

❑ Estes filtros não contêm qualquer

substância poluente. Podem, portanto, ser reciclados com orestante lixo.

Para aparelhos com placa de vidrono extractor de vapor:

❑ Aplaca de vidroéfacilmente

desmontável epode ser lavada na máquina de lavar loiça.

❑ Para desmontar aplaca de vidro,

deslocar as patilhas para fora.

Desligar oexaustor da corrente, desligando aficha da tomada, ofusível ou odisjuntor.

❑ Quando limpar os filtros de gordura,

deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios eomau funcionamento do aparelho.

❑ Para limpar oexaustor,utilizar uma solu-

ção de água quente edetergente ou um detergente suave para janelas.

❑ Não raspar sujidades secas acumuladas,

devendo, sim, amolecê-las com um pano húmido.

❑ Não utilizar produtos ácidos ou escovas

rijas.

❑ Nota: Não aplicar álcool sobreas

superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha enão fazer chamas livres.

 As teclas de comando devem ser lim-

pas com uma solução de água com um detergente suave eumpano macio ehúmido. Não aplicar,nas teclas de comando, produtos para limpeza de inox.

Superfícies de inox:

❑ Utilizar um produto próprio para limpeza

de inox, mas suave enão abrasivo.

❑ Limpar apenas no sentido do polimento.

 Não limpar as superfícies de inox com

esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro!

Superfícies de alumínio, de verniz ede material sintético:

❑ Utilizar um pano macio, que não largue

fios, próprio para janelas ou um pano com microfibras.

❑ Não utilizar panos secos. ❑ Utilizar um produto suave para limpar

janelas.

❑ Não utilizar produtos de limpeza

agressivos, que contenham ácido ou lixívia.

❑ Não utilizar produtos abrasivos.

1. Desligar oexaustor da corrente eléctrica, retirando aficha da tomada ou desligando os fusíveis.

2. Puxar para fora osuporte extensível até prender.

3. Puxar para afrente acobertura da lâmpada.

4. Substituir alâmpada (lâmpadas de incandescência correntes no mercado, máx. 40 Watt, casquilho E14).

5. Voltar acolocar acobertura da lâmpada.

6. Voltar aligar aficha àtomada ou ligar os

fusíveis.

Page 34

Instruções de Montagem:

Antes da Montagem

Indicações Importantes

Aparelhos velhos não são, de forma

alguma, lixo. Através de reciclagem compatível com o

meio ambiente, épossível recuperar matérias primas valiosas.

Antes de enviar oaparelho para reciclagem, inutilize-o.

Oseu novo aparelho esteve protegido

pela embalagem até chegar asua casa. Todos os materiais aplicados na embalagem são compatíveis com omeio ambiente ereutilizáveis. Por favor contribua também para apreservação do meio ambiente, reciclando aembalagem em conformidade.

Junto do Agente Especializadoouna Câmara Municipal da sua área de residência informe-se sobreosprocessos de reciclagem disponíveis.

Oexaustor pode funcionar com

exaustão ou circulação de ar.

Instalar oexaustor semprecentrado

com aplaca de cozinha.

Respeitar adistância mínima entrea

placa eléctrica de cozinha eocanto inferior do exaustor: 430 mm, Fig. 1.

Amontagem do exaustor só épossível

sobreuma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. osaltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica afogões ou placas agás.

Quanto menor for adistância entreo

exaustor eaplaca de cozinha, maior éa possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Funcionamento com exaustão

O 100 120

Os vapores são encaminhados para o exterior através de um canal de ventilação ou directamente através de furonaparede, para oexterior.

Os vapores não podem ser

encaminhados para uma chaminé nem para um canal, que sirvam para ventilação ou evacuação de zonas de chama.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais easnormas legais (p.ex. Departamento Regulador da Construção Civil).

Para se poder encaminhar oarde exaustão do aparelho para uma chaminé fora de serviço, énecessário obter uma autorização expressa do limpa-chaminés responsável pela zona.

No caso de funcionamento por

exaustão efuncionamento simultâneo de zonas de chama dependentes de ligação auma chaminé (por ex.

aquecedores agás, aóleo ou acarvão; esquentadores, aquecedores de água), tem que ser garantida aventilação necessária para acombustão perfeita desses aparelhos.

Épossível ofuncionamento não perigoso, se asubpressão no local de instalação do aparelho, com funcionamentopor combustão, não for superior a4Pa (0.04 mbar).

O 100 120

Se arenovação de ar fresco não for suficiente, existe operigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, ocumprimento do valor limite.

Nota: Na apreciação, tem sempreque ser considerada aventilação global da habitação. No funcionamento de aparelhos para cozinhar,por ex. placas efogões, esta regra não éaplicada.

Se oexaustor estiver afuncionar com circulação de ar -com filtrodecarvão activo -ofuncionamentonão sofre qualquer limitação.

O 100 120

Instruções adicionais para placas agás:

Na montagem de aparelhos de

cozinhar agás (= fogões eplacas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobreInstalações de Gás TRGI).

Têm que ser respeitadas as instruções

easnormas de instalação do fabricante.

Oexaustor só pode ser instalado junto

de um armário superior ou de uma parede alta. Distância mínima: 50 mm.

Adistância mínima, no caso de

queimadores agás, entreaaresta superior dos recipientes eaaresta inferior do exaustor: 650 mm, Fig. 1.

Page 35

Antes da Montagem

Ligação eléctrica

No caso de funcionamentopor exaustão de ar, deverá montar-se uma vál-

vula de retenção no exaustor,seesta não estiver já instalada no tubo de exaustão ou na caixa mural. Se oaparelho não vier acompanhado da válvula de retenção, esta pode ser adquirida no comércio da especialidade (ver Acessórios Especiais nas instruções de serviço).

Montagem da válvula anti-retorno:

1. Cortar agrelha de protecção no bocal de

admissão de ar.

2. Aplicar aválvula anti-retorno nas aberturas de apoio no bocal de admissão de ar.

Se oardeexaustão for expelido através da parede exterior, deverá ser utilizada

uma caixa mural telescópica.

Rendimento optimizado do exaustor:

❑

Tubo de saída liso ecurto.

❑

Mínimo de curvas possível.

❑

Diâmetromáximo possível do tubo (de preferência l 120 mm )curvas largas.

Autilização de tubos de aspiração longos erugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

❑

Tubos cilíndricos: Recomendamos diâmetrointerior mínimo 120 mm.

❑

Canais planos devem apresentar uma secção interior de valor equivalente aos tubos cilíndricos, com 100/120 mm de diâmetrointerior.

Eles não devem ter nenhum desvio muito pronunciado.

l 100 mm ca. 078 cm l 120 mm ca. 113 cm

2 2

Em caso de tubos com diâmetros diferentes:

❑

Utilizar uma cinta de vedação.

❑

No caso de funcionamento por exaustão de ar, providenciar para uma

boa admissão de ar.

Saída de ar para cima:

❑

Para isto, fazer um orifício na parte de cima do armário superior,para passagem do cabo eléctrico. –Gabarito incluso

I –.

287

313

133

195

170

250

600

mind. 30

115

120

185

598

243

512

269

280

280-443

250

Saída do ar directamente para trás:

–dentrodoarmário superior –.

❑

Fazer uma abertura na parede posterior do armário superior,para passagem do cabo eléctrico.

Ligação do tubo de exaustão com 110 mm l:

❑

Cortar agrelha de protecção na saída de ar.

❑

Fixar aredução (incluida no fornecimento ou adquirida no mercado).

Ligação do tubo de exaustão com 120 mm l:

❑

Cortar agrelha de protecção na saída de ar.

Função de circulação de ar

❑ Com filtrodecarvão activo, se não

existirem condições para funcionamento de exaustão.

Ojogo completo

de montagem pode ser adquirido nos nossos Serviços

Técnicos.

Onúmerodeencomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

100 120

Oexaustor só deve ser ligado auma tomada com contacto de segurança e instalada segundo as normas vigentes. Se possível, instalar atomada directamente sobreoarmário superior ou junto deste.

Características eléctricas:

Encontram-se na chapa de características no interior do aparelho –que está àvista depois de retirar os caixilhos do filtro.

Para reparações, desligar oexaustor

da corrente eléctrica. Comprimento do cabo de ligação: 1,30 m. No caso de ser necessário uma ligação

fixa:

Oexaustor só pode ser ligado àcorrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade.

Relativamenteàinstalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a3mm ecorte multipolar.Daqui fazem parte os interruptores LS eprotecções.

Este exaustor corresponde às normas UE sobreprotecção antiparasitária.

Page 36

Preparação do armário superior

Instalação no armário superior

 Respeitar adistância mínima de 650

mm entreoexaustor eaplaca de cozinha (no caso de placa agás) ou de 430 mm (no caso de placa eléctrica).

Este exaustor foi concebido para ser instalado num armário superior com as seguintes medidas:

Largura: 600 mm Profundidade: 280 até 350 mm Altura: mín. 300 mm.

Preparação:

1. Retirar –seexistente –aplaca base do

armário.

 Há que assegurar aestabilidade do

armário.

2. Marcar dois pontos de fixação –àdireita eàesquerda –nas faces interiores do armário eabrir esses pontos com um buril.

Abertura dos furos: l 2mm–máx. 10 mm de profundidade.

Atenção: ❑ Para marcar os pontos de fixação,

utilizar ogabarito fornecimento.

❑ Os pontos de fixação no gabarito estão

determinados de forma que possa ser montada uma régua com 20 mm de espessura.

170

II incluido no

mind

300.

❑ Aposição do puxador (Medida ∆)pode

ser deslocada para afrente por meio de um batente.

No caso de armários com profundidade superior a280 mm, oexaustor pode ser

deslocado para trás, ...sealâmpada de iluminação da cozinha

...estiver deslocada para trás,

...searégua tiver uma espessura

...superior a20mm.

Para isso, aplicar omolde de acordo com a.

3. Ajustar as calhas de fixação inclusas e

aparafusá-lasbem.

II mais atrás

Terematenção aespessura das pare-

des laterais do armário (16 mm ou 19 mm). Medida X.

x=16mm x=19mm

1. Desmontar aarmação do filtro(Ver instruções de serviço).

2. Ajustar as portas dos armários, se a dobradiça, após montagem do exaustor,não ficar acessível.

3. Introduzir oexaustor horizontalmente, por baixo do armário, eexercer pressão para cima até que apatilha auxiliar de montagem encaixe àesquerda eàdireita.

4. Puxar para fora osuporte extensível até prender.

5. Para fixação do exaustor,aparafusar 2 parafusos àesquerda eàdireita, mas, ainda, sem os apertar definitivamente. Para isso, elevar um pouco oexaustor.

6. Ajustar oexaustor dentrodoarmário e aparafusar bem.

600

280-350

Se aprofundidade no interior do armá-

rio for inferior a280 mm, terá que ser eliminada aaltura de 250 mm na parede traseira.

7. Passar ocabo eléctrico através da abertura no armário superior efazer aligação do tubo.

8. Fazer aligação eléctrica.

9. Reduzir acobertura da parede, se

necessário, para amedida necessária (p. ex. serrar) eaparafusar no armário superior.

Page 37

Instalação no armário superior

Montagem de uma pega:

❑

No suporte extensível tem que ser montada uma pega.

❑

Arégua pode ser igual àrégua de madeira dos móveis de cozinha ou ser adquirida como acessório especial (ver acessórios especiais nas instruções de serviço).

1. Com omolde pontos de fixação na pega e, com um buril, fazer afuracão prévia. Se for necessário fazer ofurocom um berbequim, aquele deve ter: l 2mme10mmdeprof. máx.

14,5

2. Ajustar apega e, com os dois parafusos inclusos, fixá-la ao aparelho.

III incluso, marcar dois

598

350

3. Montar aarmação dos filtros (Ver instruções de serviço).

Nota: Afrente do exaustor pode ficar disfarçada dentrodoarmário superior (por ex. com uma placa de contraplacado).

Neste caso, ter em conta:

–Ofundo intermédio não pode ser

colocado sobreaestrutura do exaustor.

–Orevestimento frontal não pode ser fixa-

do na estrutura do exaustor.

–Prever oacesso fácil ao aparelho, para

efeitos de assistência técnica.

Desmontagem:

Adesmontagem processa-se em sequência inversa.

Nota: No caso de funcionamento com circulação de ar,têm que ser desmontados ofiltrodecarvão activo eosuporte de plástico, para que os parafusos de fixação easpatilhas auxiliares fiquem acessíveis.

Peso em kg:

Saída de ar Circulação de ar

9,5 10,5

Page 38

12 3 4

DHZ3405

296178

086244

Metall:

DHZ3350

Aluminium:

DHZ3570

Plastic:

DHZ3520

Page 39

Page 40

Bosch-Infoteam (Mo.–Fr.:8.00 –18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen: Tel.: 01801 223355 oder unter bosch-infoteam@bshg.com 0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschlandgültig! Online-Shop: www.bosch-eshop.com

Printed in Germany 0606 Es.

9000 022 198

Bosch DHI645H User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
