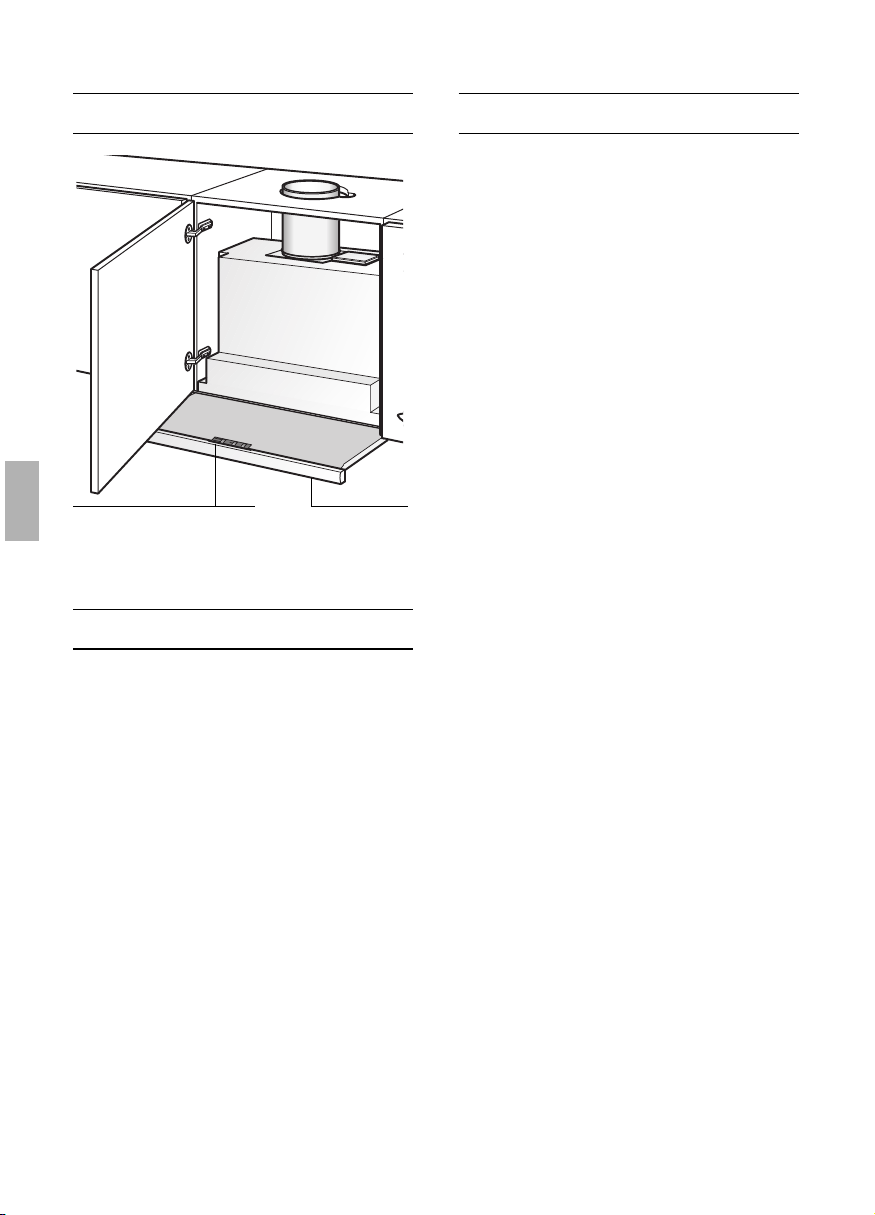

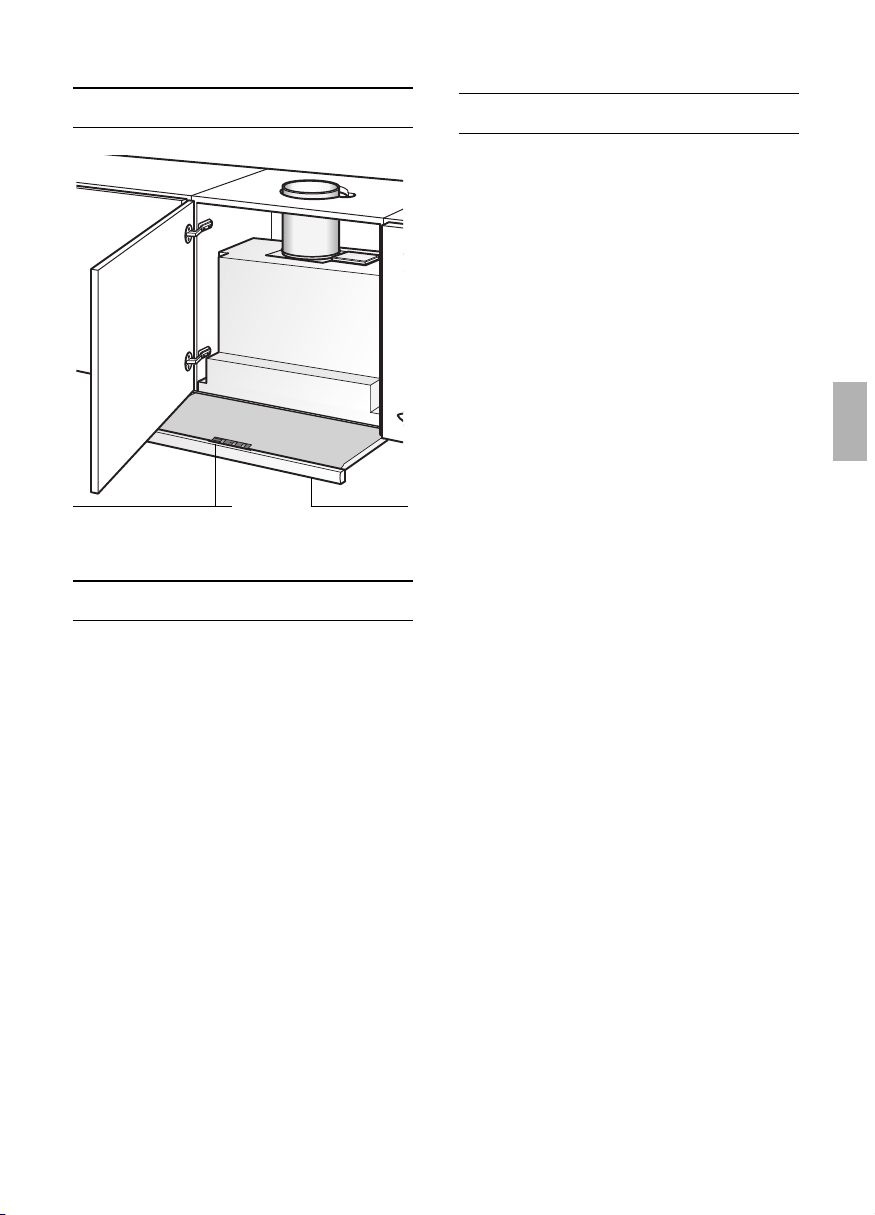

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettﬁlter ins Freie.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen

(wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-

brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohleﬁlter

eingebaut werden (siehe Filter und Wartung).

 Das komplette Montage-Set sowie

die Ersatzﬁlter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern ﬁnden Sie am Ende dieser Gebrauchsanweisung.

❑ Der Lüfter der Dunstabzugshaubesaugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohleﬁlter gereinigt in die Küche zurück.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohleﬁlter bindet die

Geruchsstoffe.

 Wird kein Aktivkohleﬁlter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

Schalter Licht/Lüfter Filterauszug

Gebrauchsanweisung

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanweisung gilt für

mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

 Unter der Dunstabzugshaube nicht

ﬂambieren.

Brandgefahr am Fettﬁlter durch

! aufsteigende Flammen.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

 Gas-Kochstellen immer sachgemäß

benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung der offenen Gasﬂammen könnte die

! Dunstabzugshaube beschädigt werden.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanweisung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pﬂege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanweisung ggf. für einen Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt werden.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanweisung).

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettﬁlter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

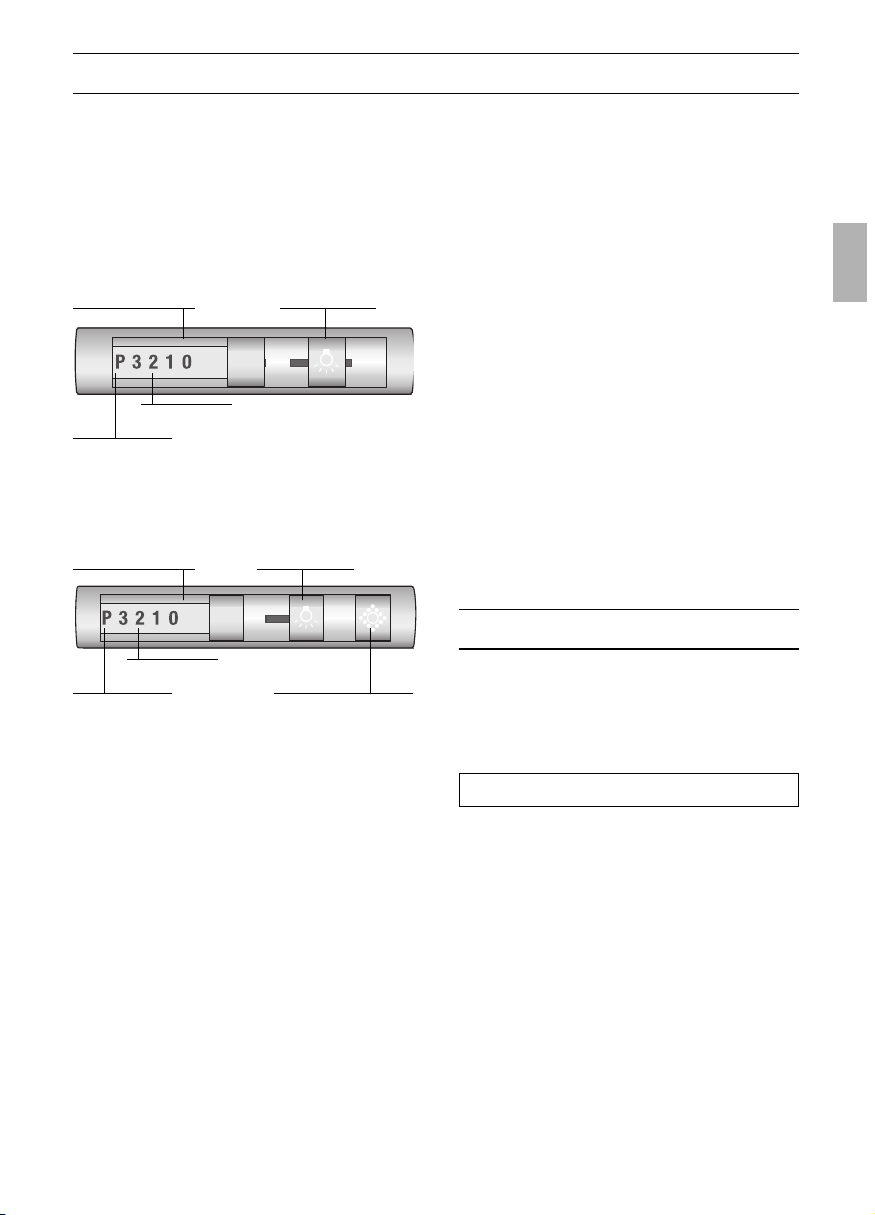

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am wirkungs-

vollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Lüfter – Aus –

Beleuchtung Aus / Ein

Intensivstufe

Lüfterstufen

Lüfter – Aus –

Intensivstufe Reset-Taste mit

Sättigungsanzeige für Fettﬁlter

Lüfterstufen

Beleuchtung Aus / Ein

Ausschalten:

Die Dunstabzugshaube lässt sich auf verschiedene Arten ausschalten.

Ausschalten 1:

❑

Schiebeschalter auf 0 – Lüfter ausstellen.

Ausschalten 2:

❑

Filterauszug bis Anschlag einschieben. (Schiebeschalter bleibt wie gewählt).

❑

Zum erneuten Einschalten nur Filterauszug ausziehen. Die Dunstabzugshaube startet mit der zuletzt gewählten Lüftereinstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet oder der Filterauszug eingeschoben wird.

Einschalten:

❑

Filterauszug an der Griffleiste ausziehen.

❑

Gewünschte Lüftereinstellung wählen.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettﬁlter, im Innenraum der Dunstabzugshaube zu ﬁnden.

Filter und Wartung

Fettﬁlter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind MetallFettﬁlter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

❑

Durch rechtzeitiges Reinigen der Metall-Fettﬁlter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

❑

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettﬁlter 1 x im Monat gereinigt werden.

Sättigungsanzeige:

Bei Sättigung der Fettﬁlter blinkt die Leuchtanzeige. Spätestens dann Fettﬁlter reinigen.

❑

Achten Sie darauf, dass dabei die Fettﬁlter in regelmäßigem Abstand (ca. 1 Monat) gereinigt werden.

Reinigen der Metall-Fettﬁlter:

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettﬁlter nicht zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettﬁlter in

heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

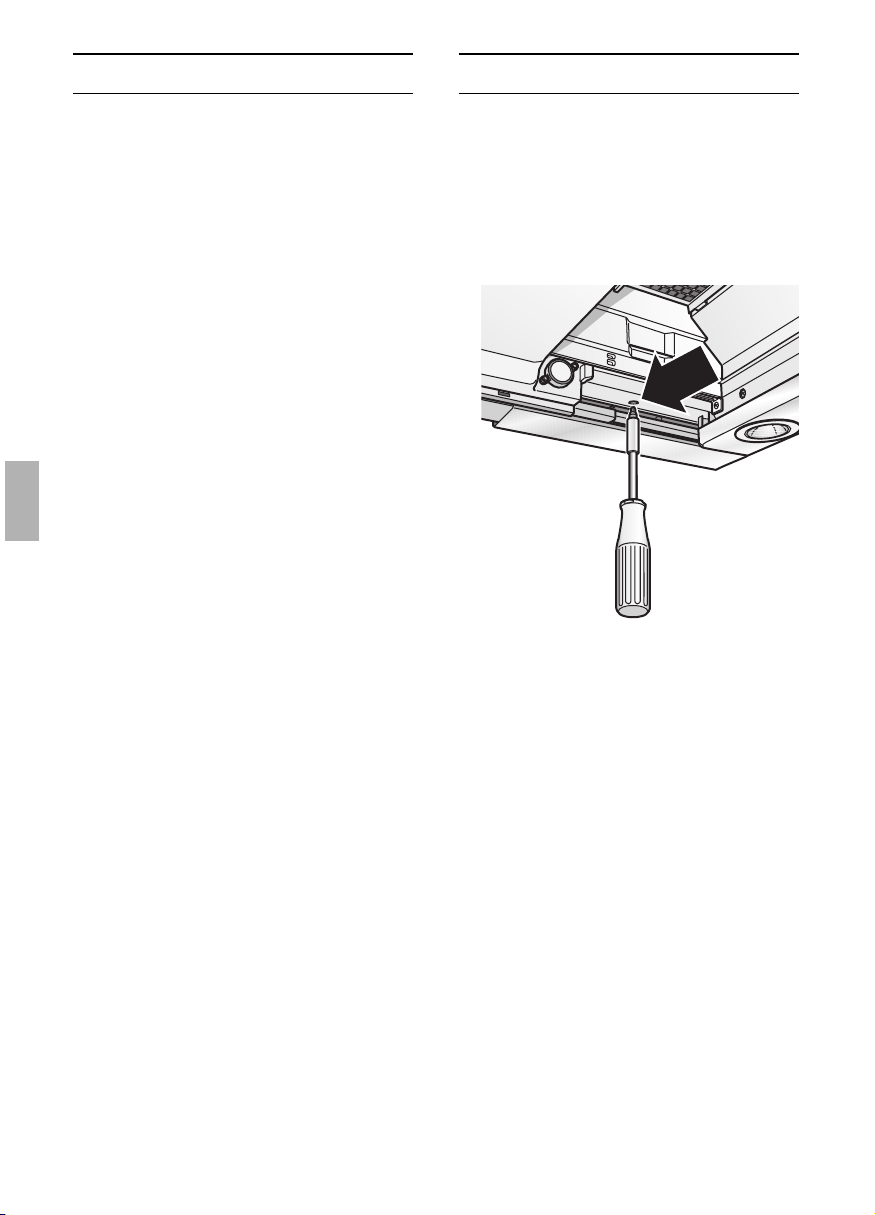

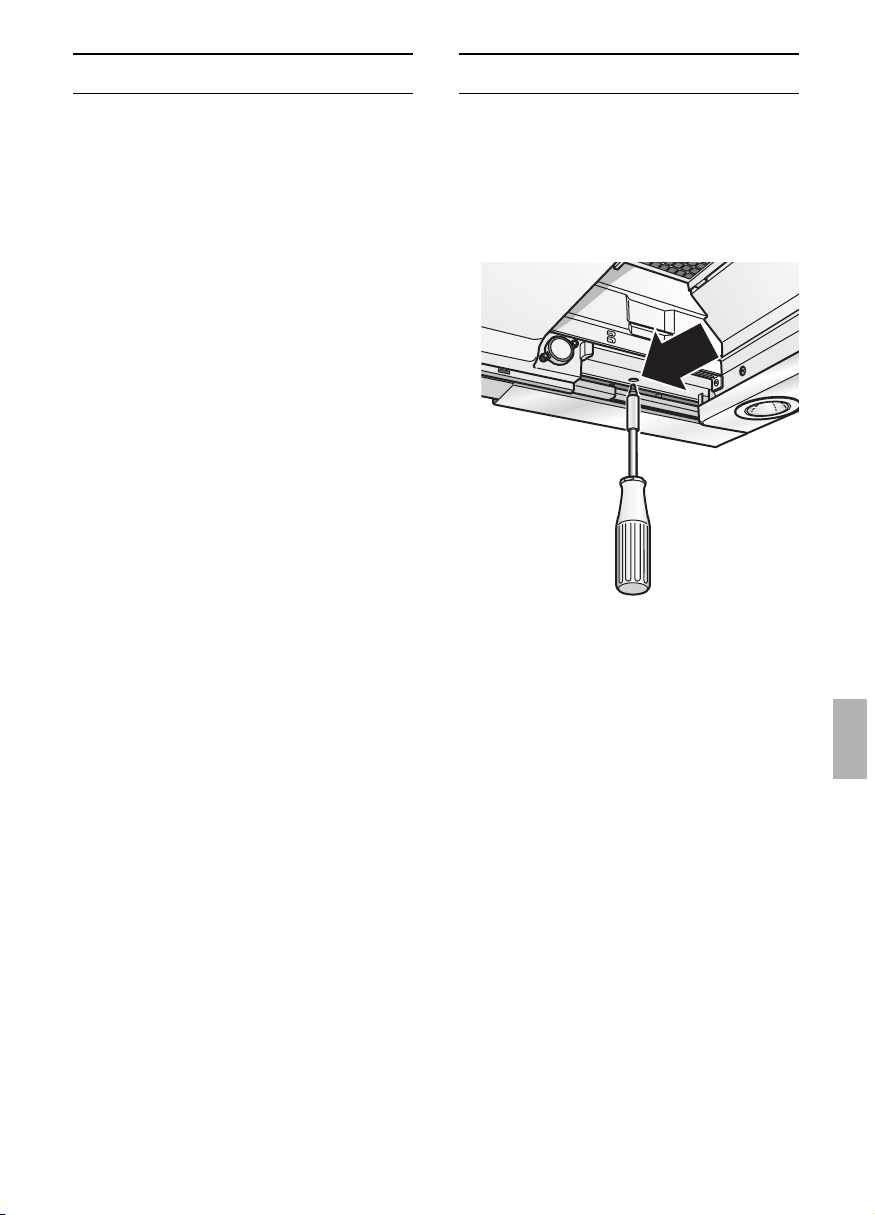

Aus- und Einbauen der Metall-Fettﬁlter: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

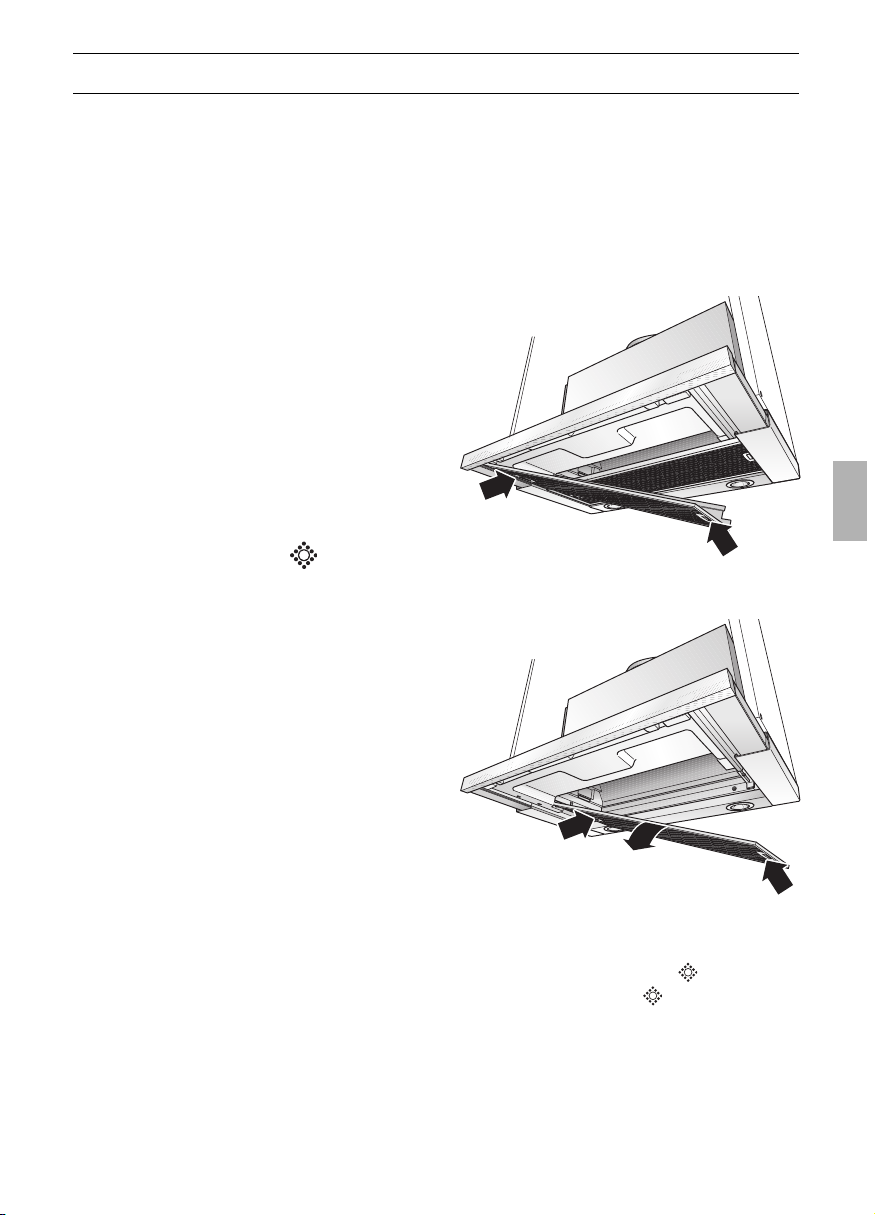

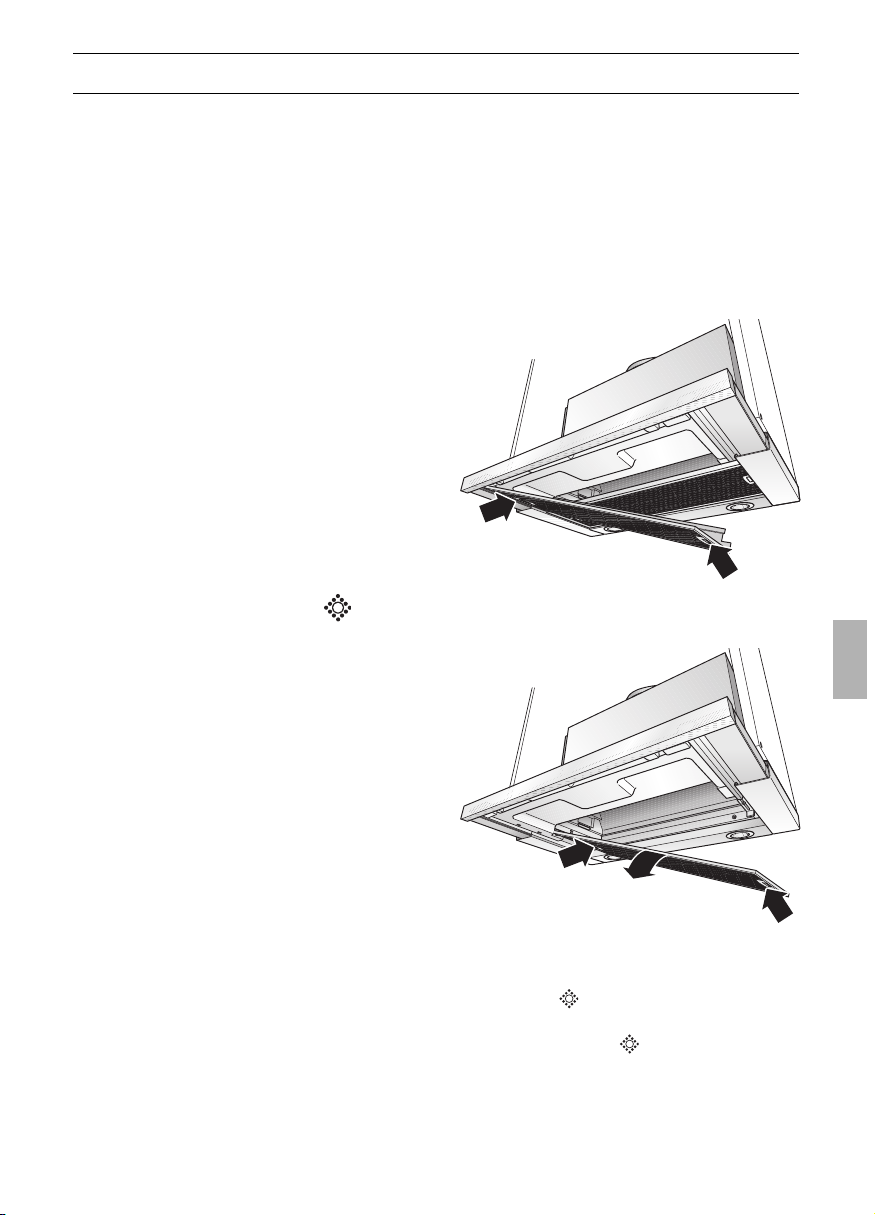

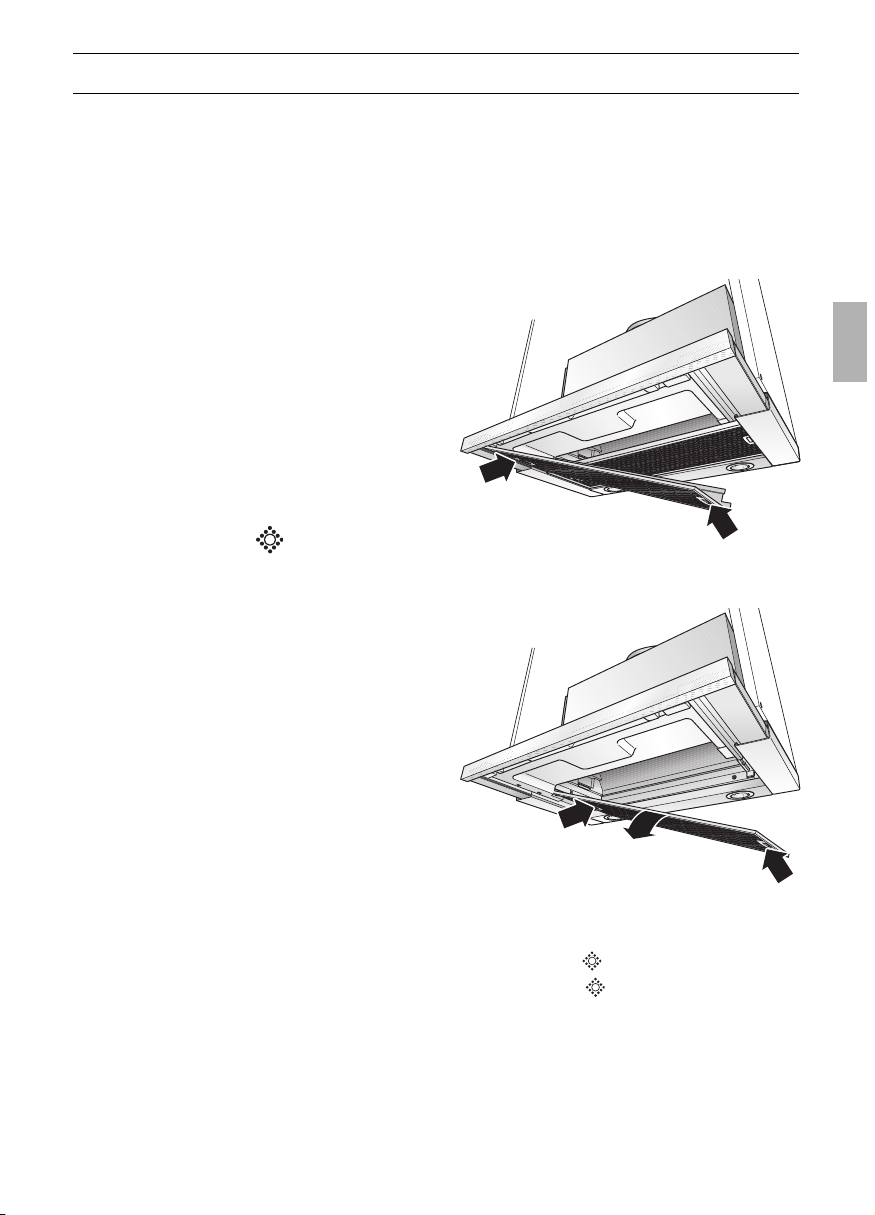

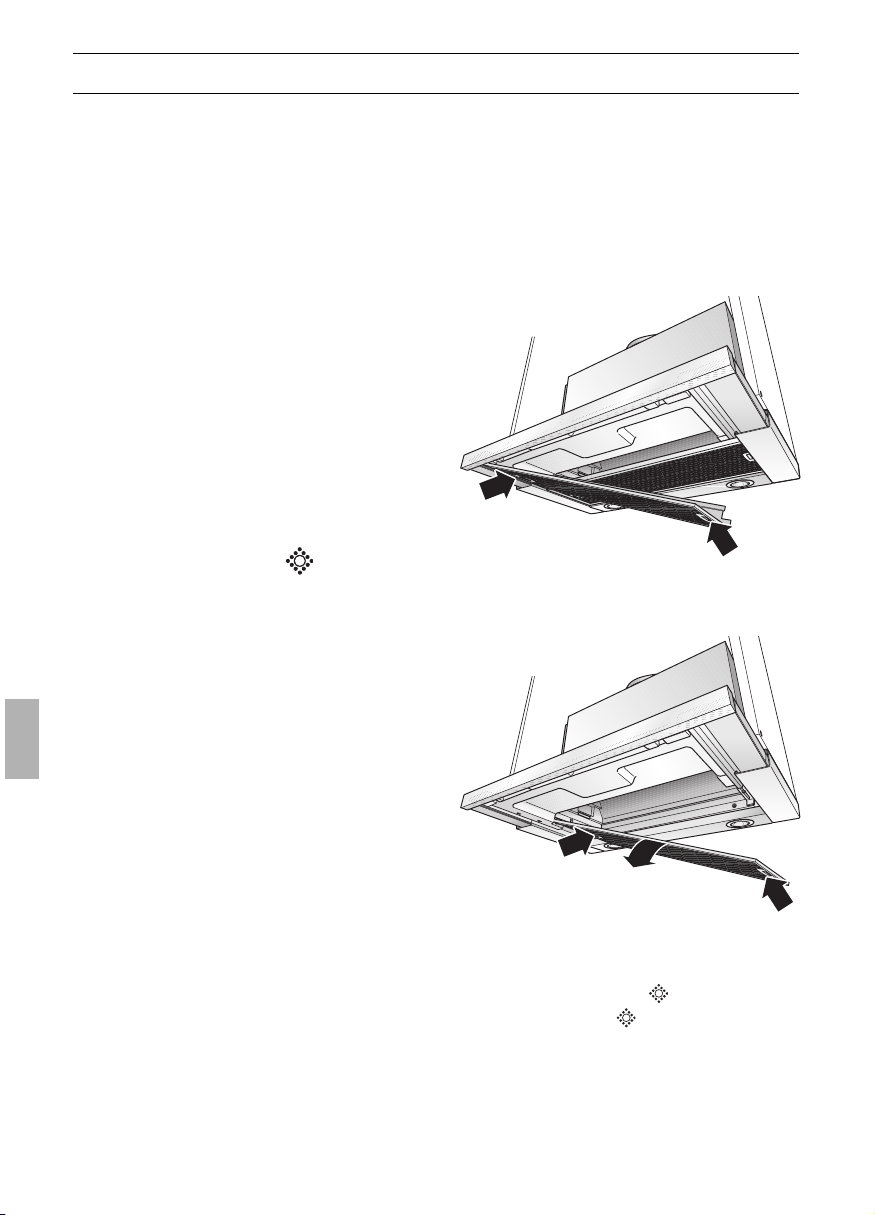

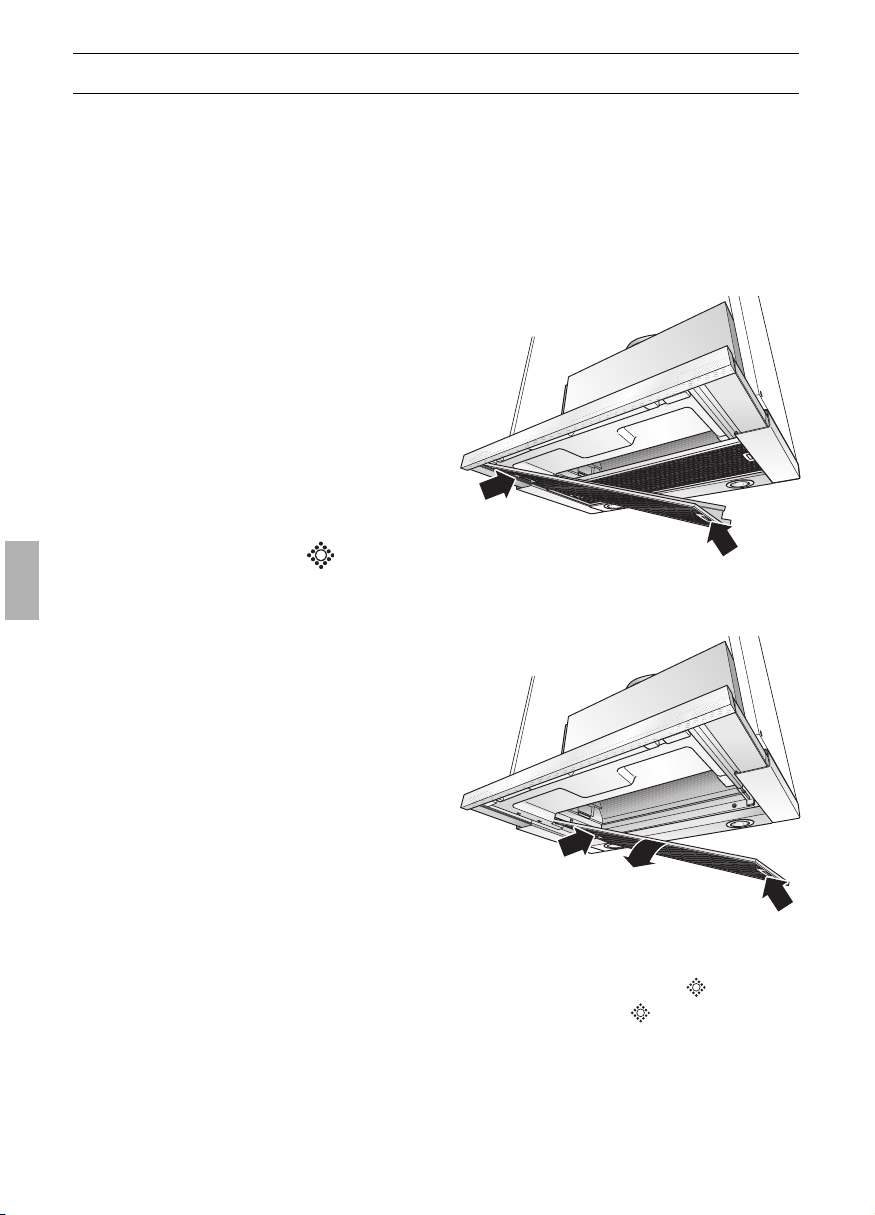

1. Ziehen Sie den Filterauszug bis zum Anschlag aus.

2. Drücken Sie die Rasten am vorderen Fettﬁlter ein und nehmen Sie den Fettﬁlter ab.

4. Reinigen Sie die Fettﬁlter.

5. Setzen Sie die gereinigten Fettﬁlter

wieder ein.

6. Löschen Sie die Anzeige .

❑ Drücken Sie die Taste .

3. Drücken Sie die Rasten am hinteren Fettﬁlter ein und nehmen Sie den Fettﬁlter ab.

Filter und Wartung

Aktivkohleﬁlter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohleﬁlters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

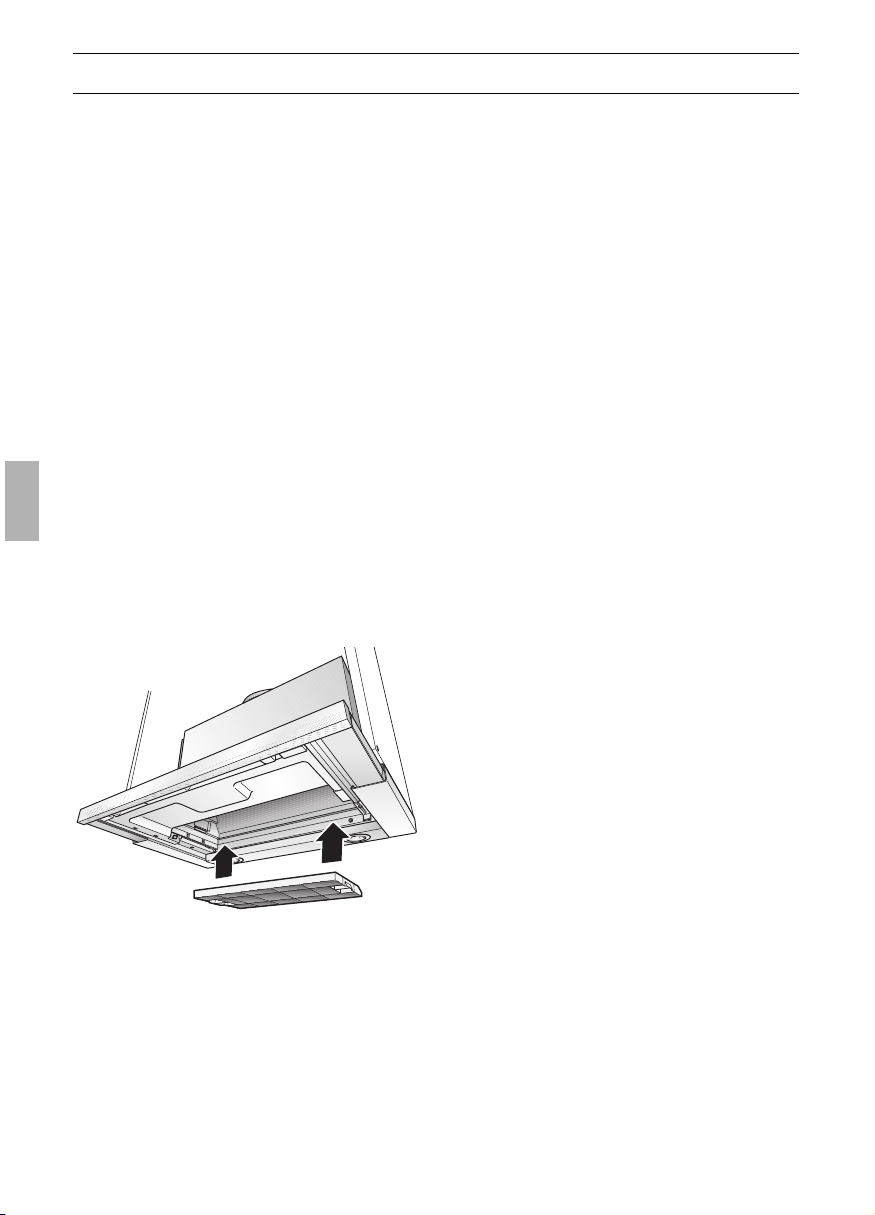

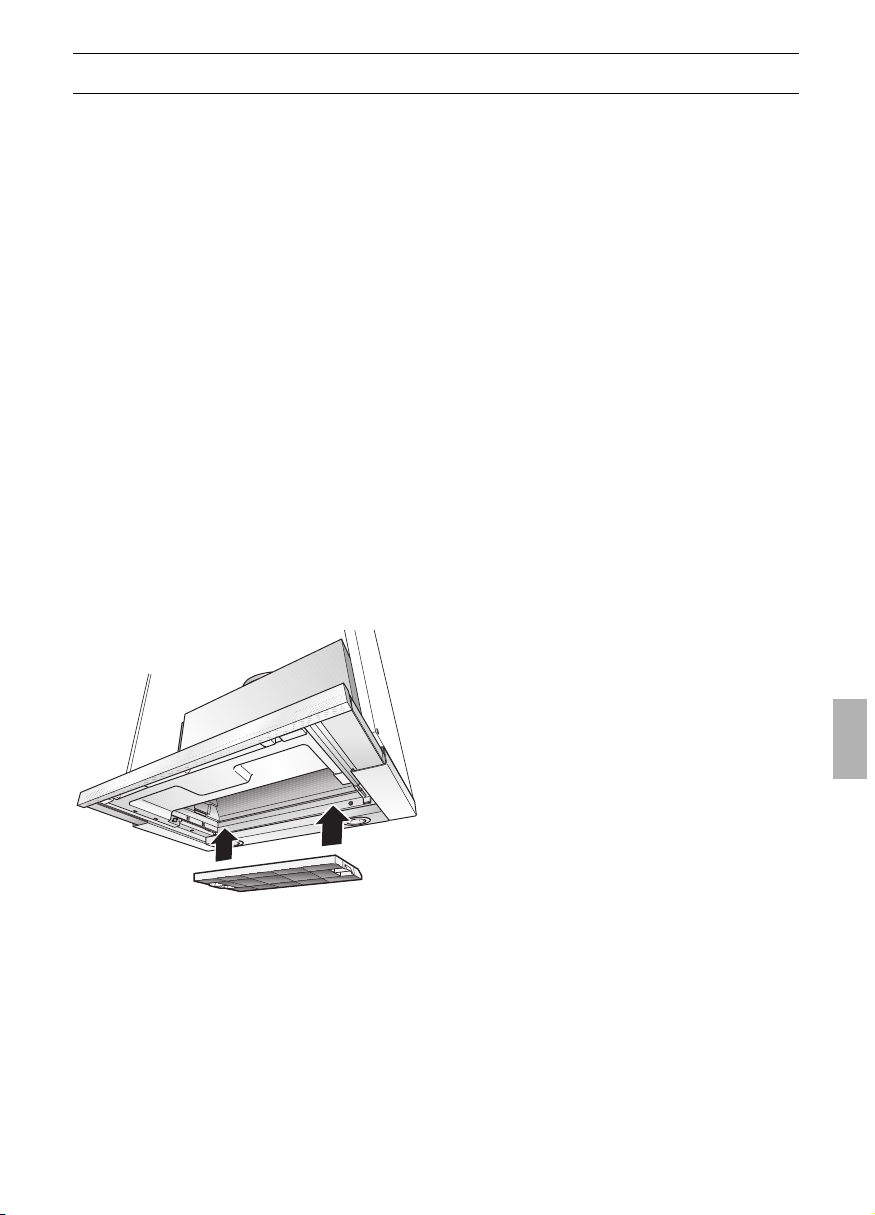

1. Bauen Sie die Fettﬁlter aus (siehe Ausund Einbauen der Metall-Fettﬁlter).

2. Setzen Sie den Aktivkohleﬁlter ein.

3. Rasten Sie die Lasche auf beiden Seiten

ein.

4. Bauen Sie die Fettﬁlter ein (siehe Aus- und Einbauen der MetallFettﬁlter).

Ausbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus.

2. Drücken Sie die Lasche auf beiden

Seiten ein und nehmen Sie den Aktivkohleﬁlter nach unten ab.

3. Wechsel des Aktivkohleﬁlters:

❑

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohleﬁlter ungefähr 1 x im Jahr ausgetauscht werden.

❑ Der Aktivkohleﬁlter ist im Fachhandel

erhältlich (siehe Sonderzubehör auf der letzten Seite).

❑ Nur Originalﬁlter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

4. Bauen Sie die Fettﬁlter ein.

Entsorgung des alten Aktivkohleﬁlters:

❑ Aktivkohleﬁlter enthalten keine

Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pﬂegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

❑ Beim Reinigen der Fettﬁlter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberﬂächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberﬂächen nicht mit

kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberﬂächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

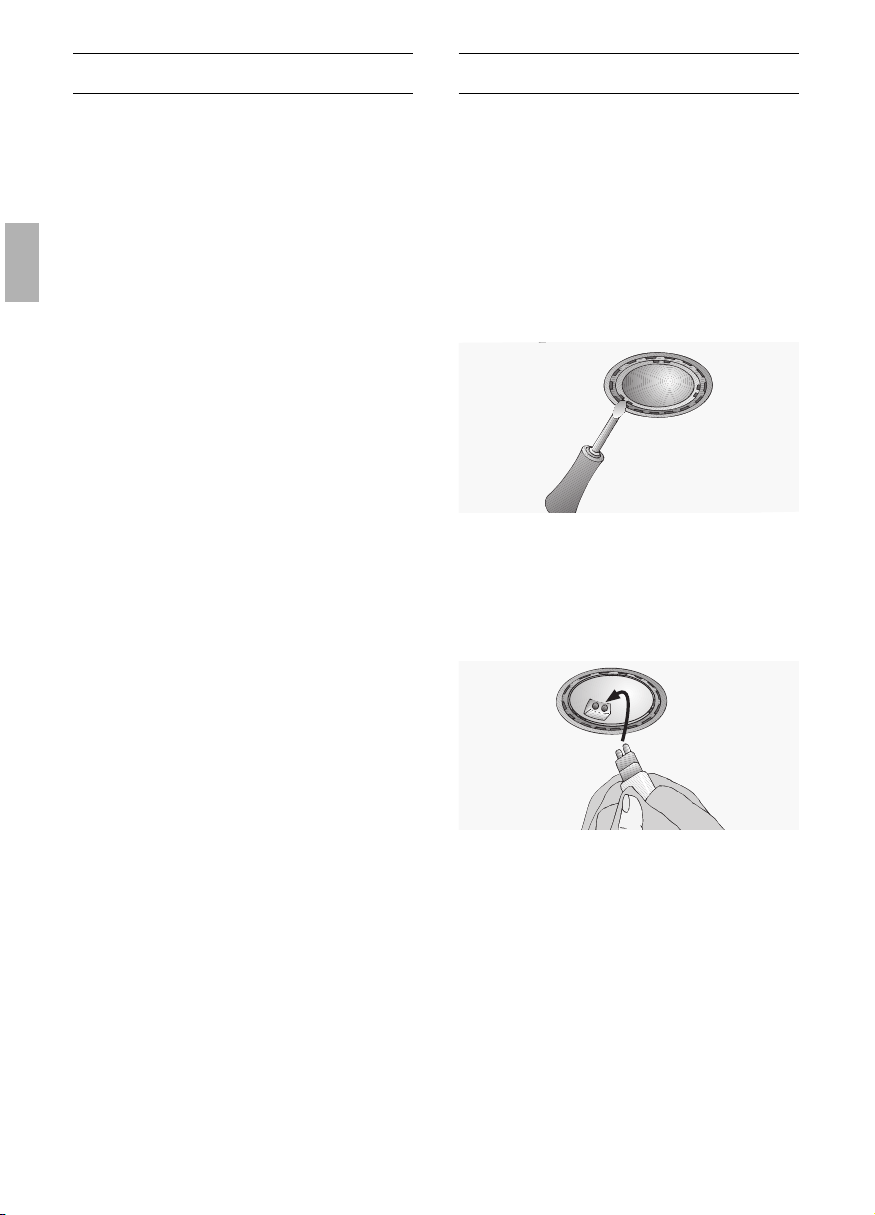

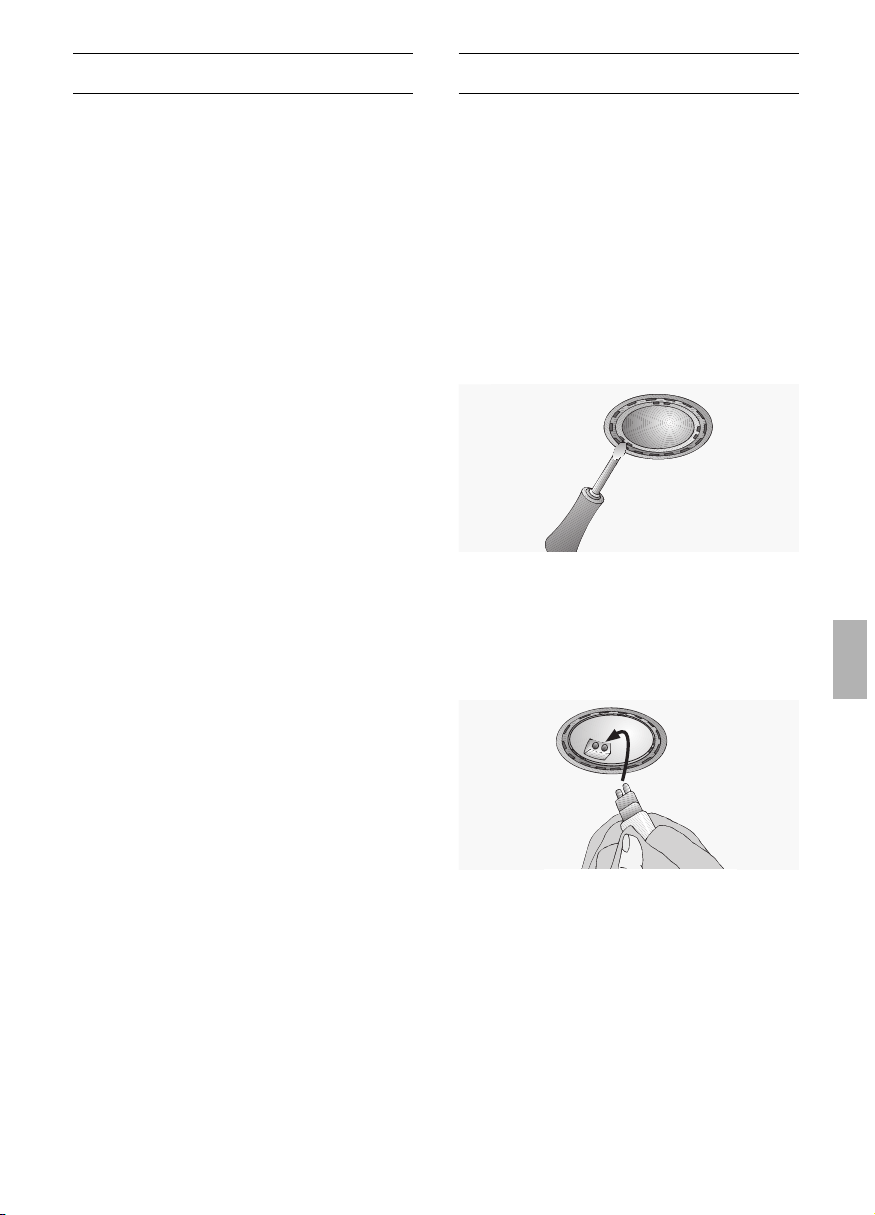

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

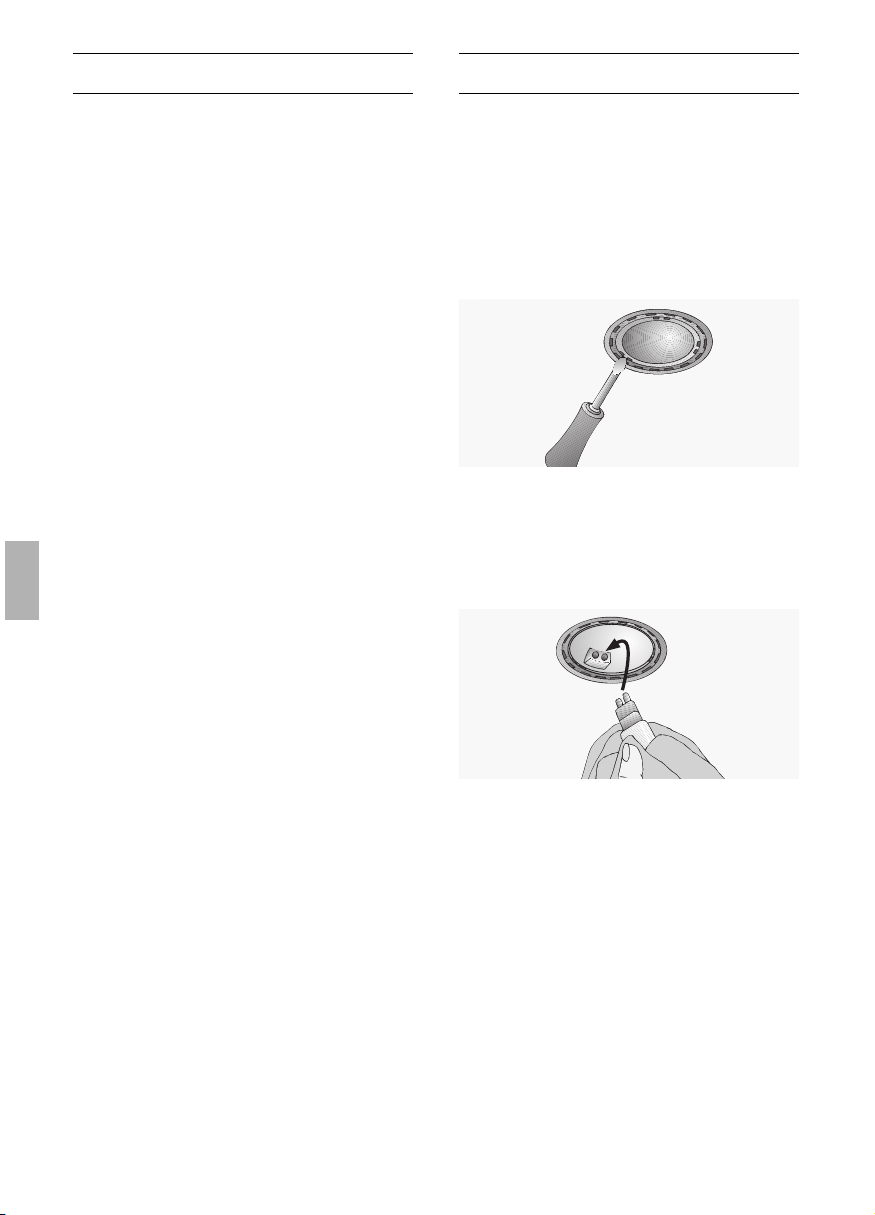

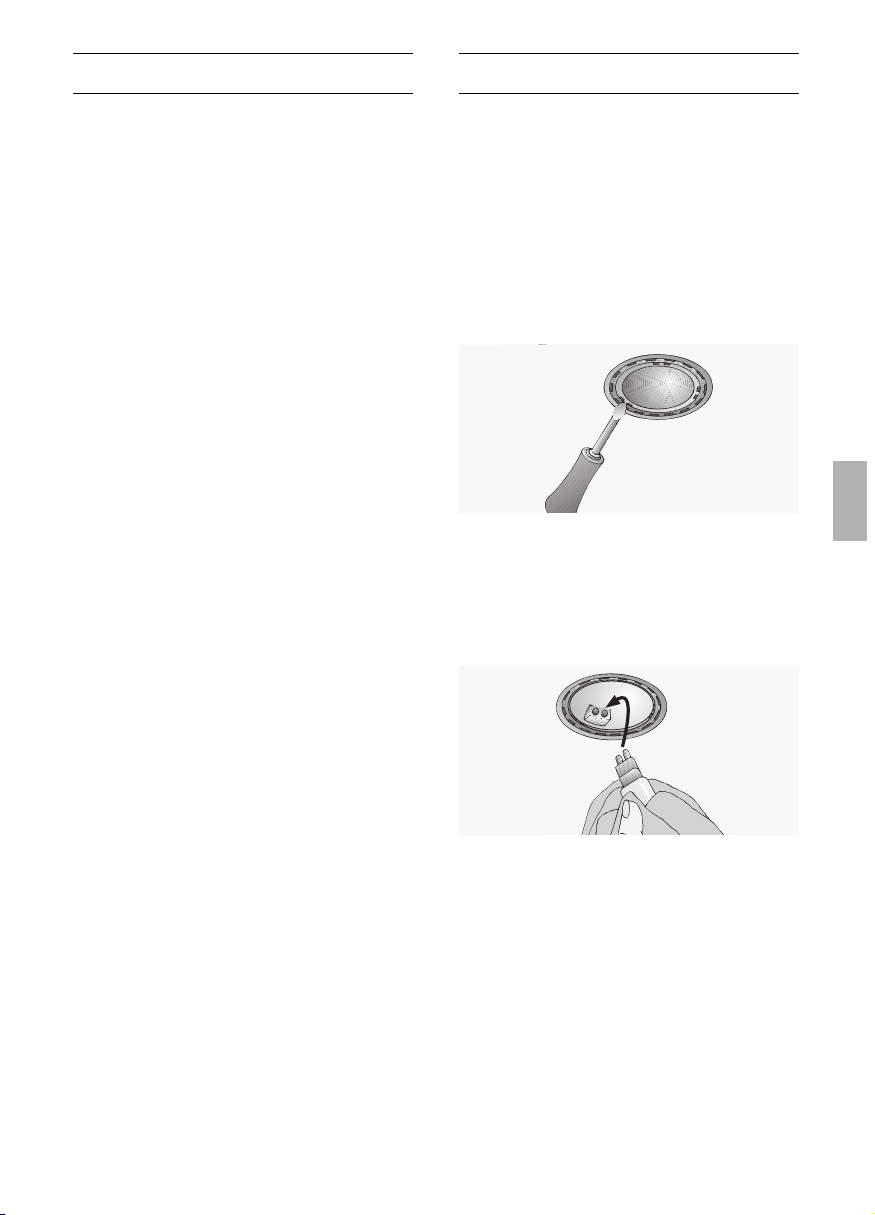

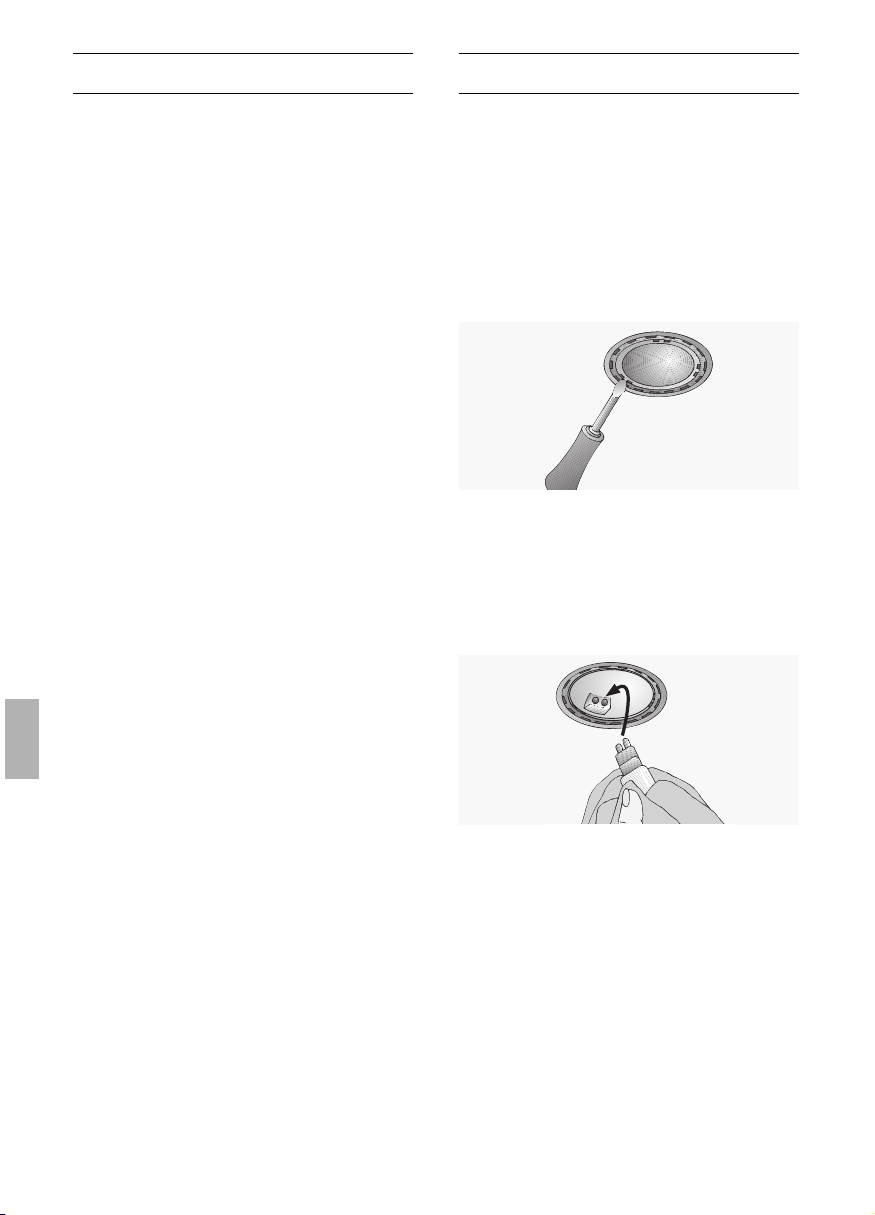

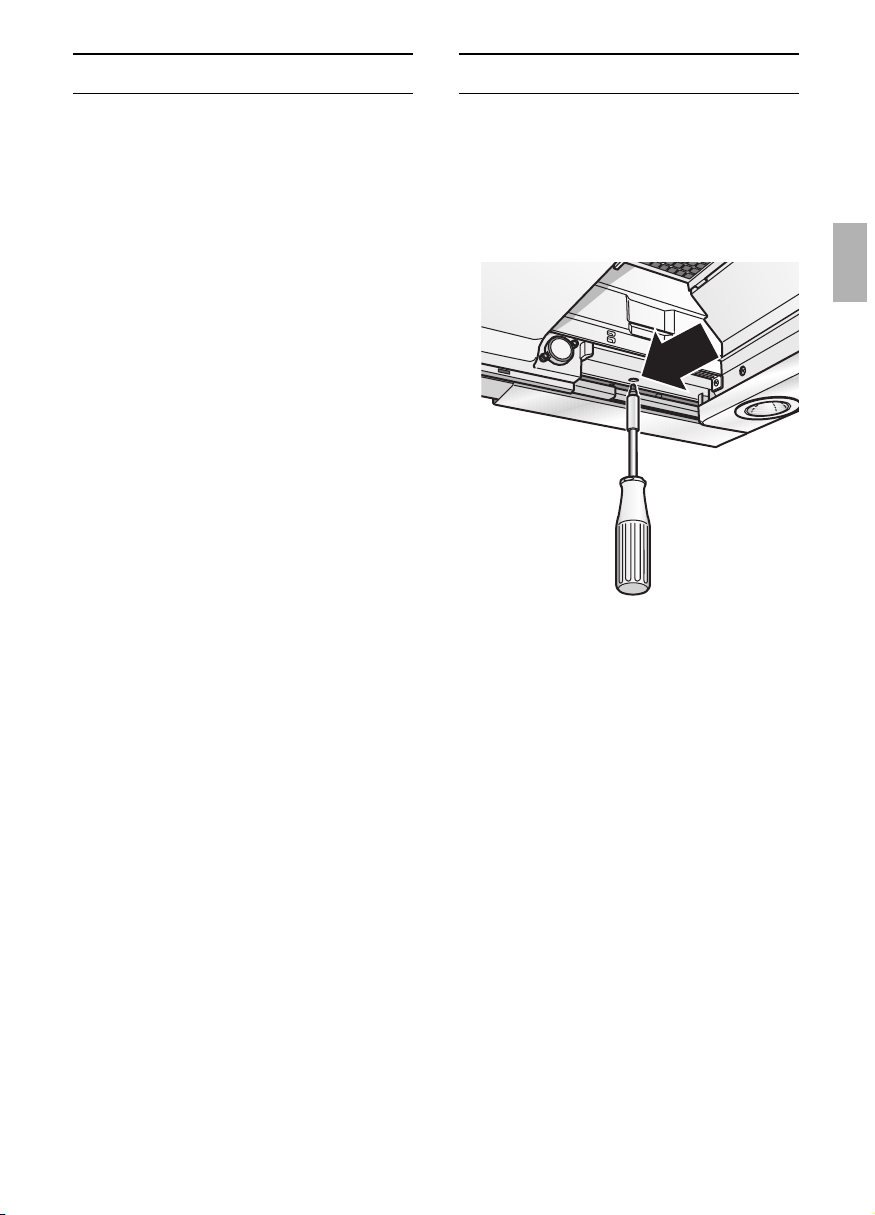

2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

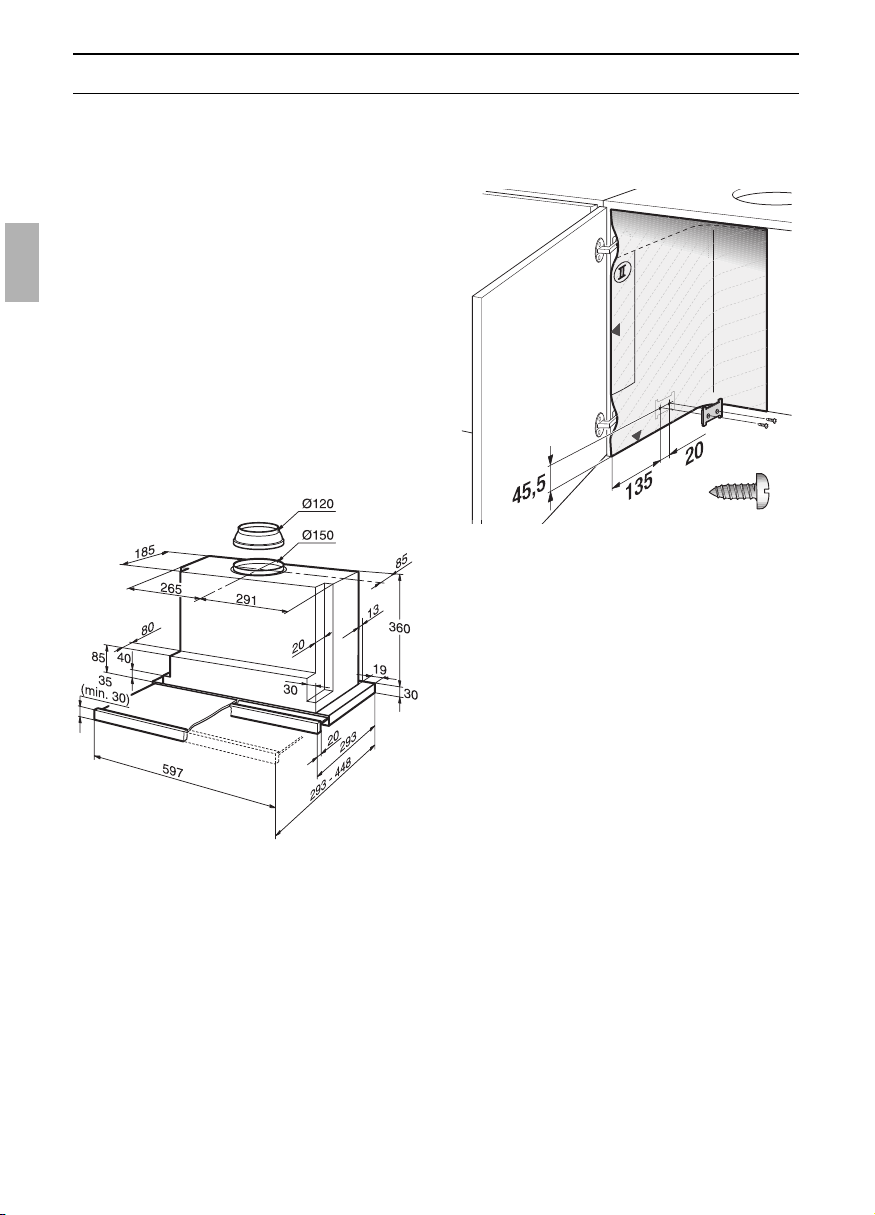

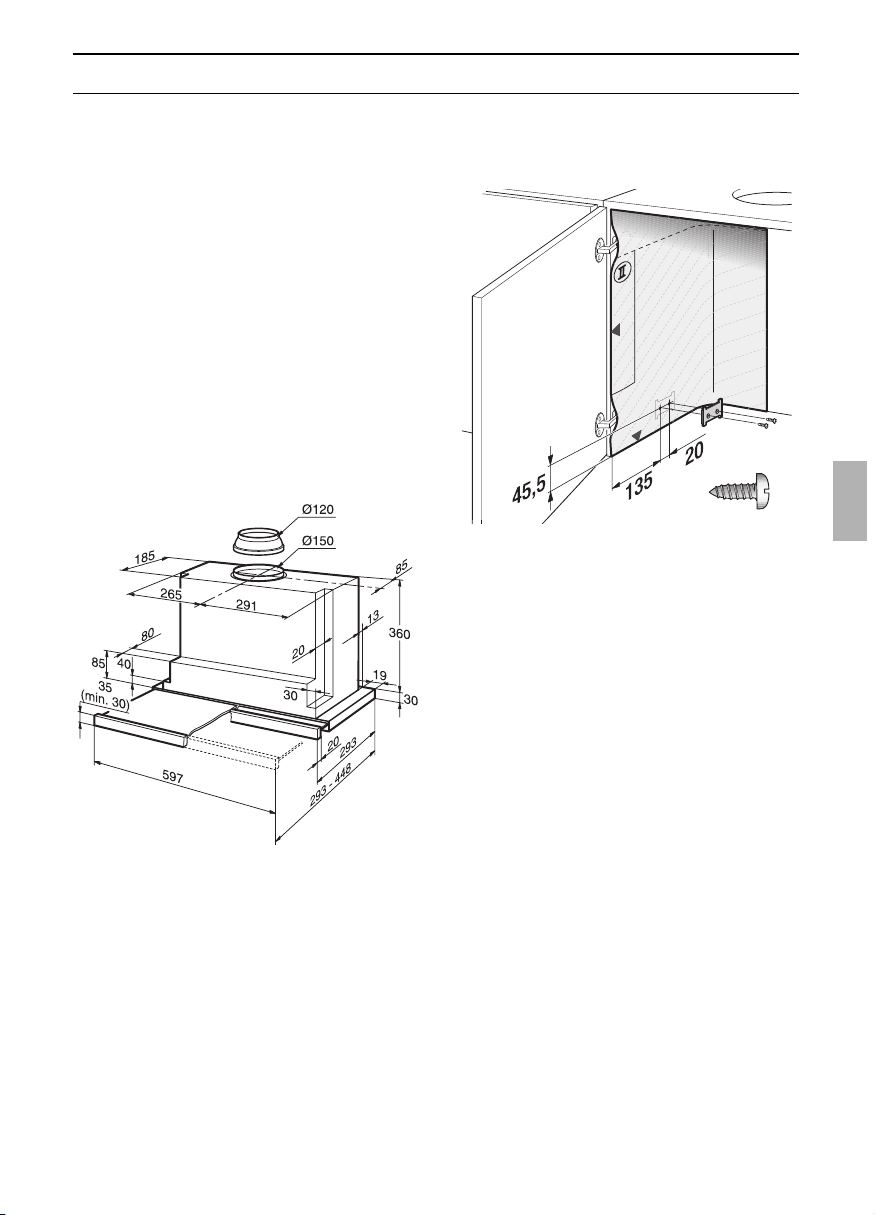

Montageanweisung:

Wichtige Hinweise

 Über Gas-Kochstellen ist die Montage

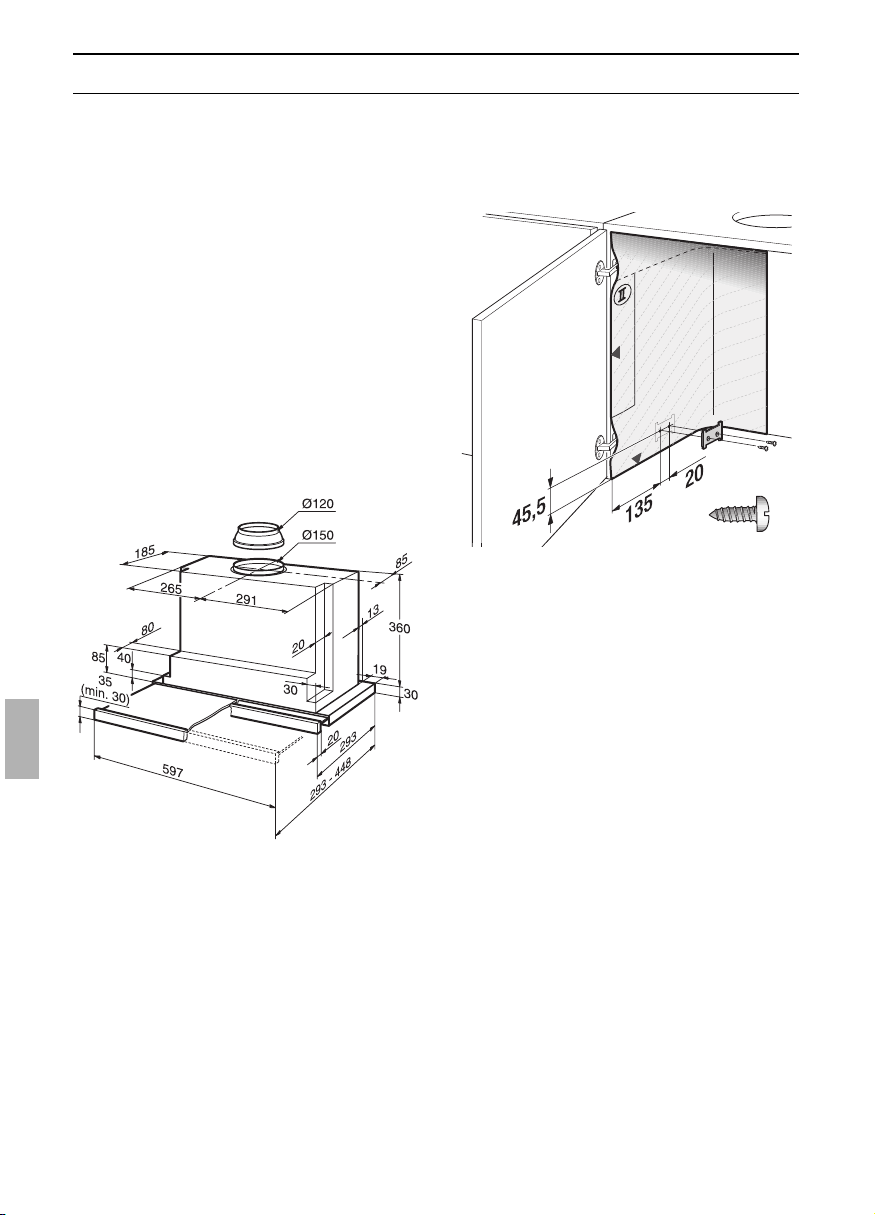

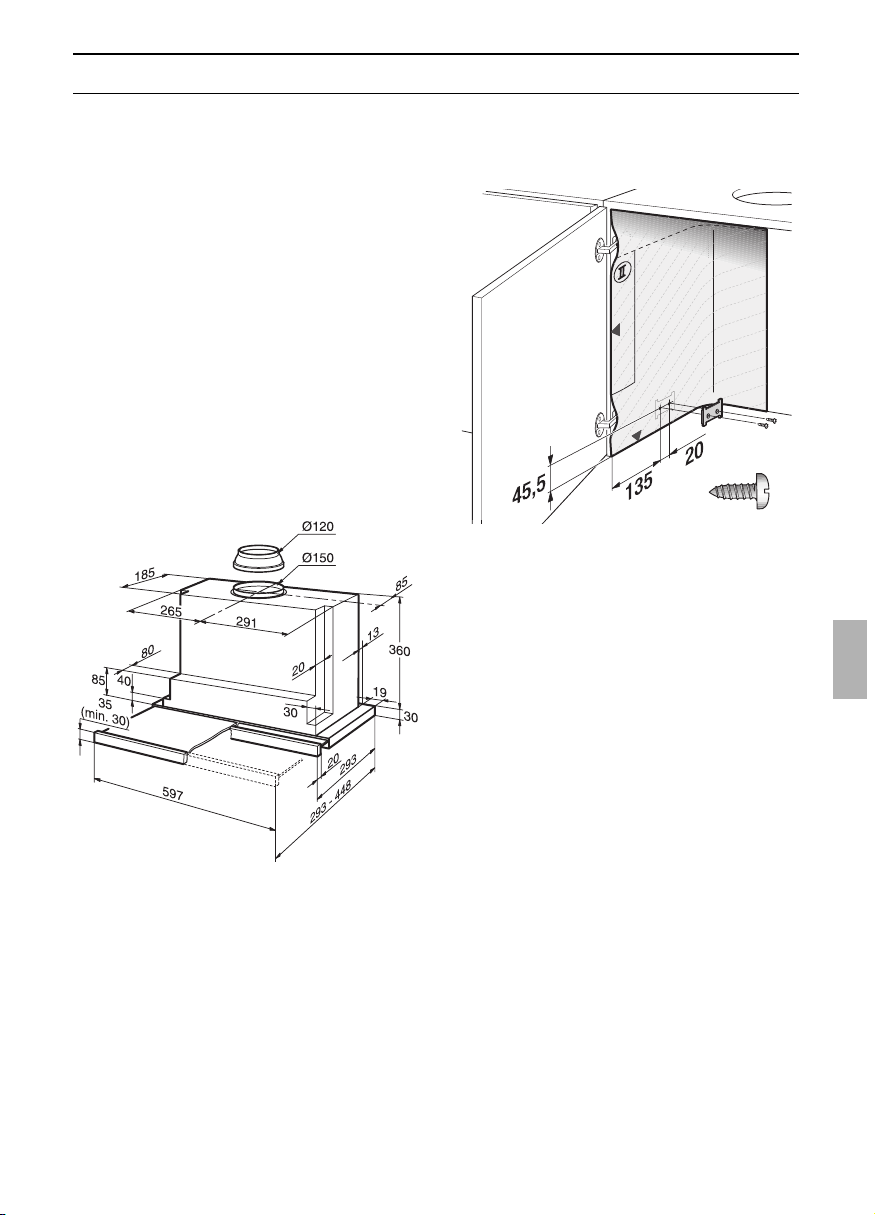

der Dunstabzugshaube bei einem Mindestabstand von 650 mm – Abb. 1 – nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht überschritten werden:

❑

Gas-Herde

Belastung einer Kochstelle max. 03,0 kW Belastung aller Kochstellen max. 08,3 kW Belastung des Backofens max. 03,9 kW

❑

Gas-Kochmulden

Belastung einer Kochstelle max. 03,9 kW Belastung aller Kochstellen max. 11,3 kW

❑

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärmebelastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des KochfeldHerstellers beachten.

❑ Herde für feste Brennstoffe

Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr (z. B. Funkenﬂug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare Abdeckung hat und die länderspeziﬁschen

Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 430 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 300 mm.

Vor der Montage

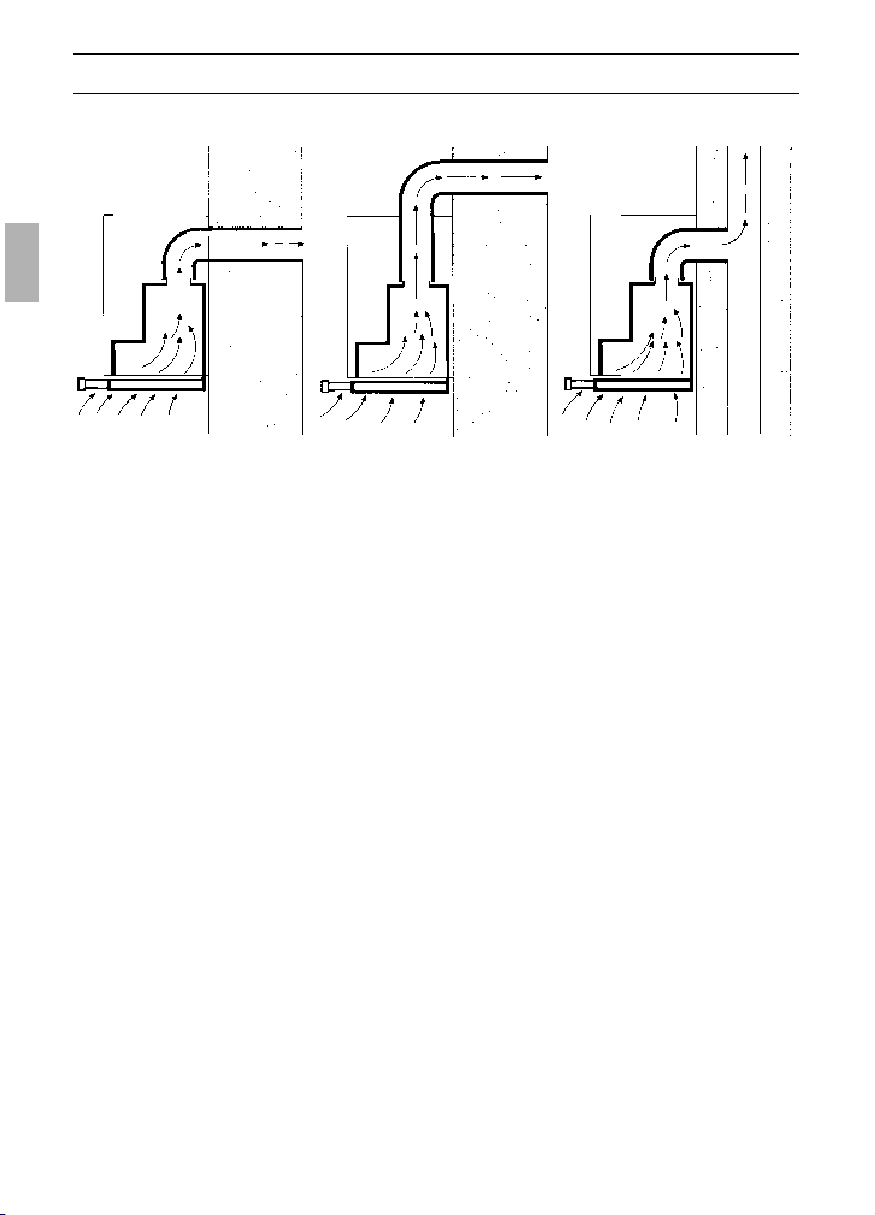

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb beﬁndlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb beﬁndliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur

Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Vor der Montage

Optimale Leistung der Dunstabzugshaube:

❑

Kurzes, glattes Abluftrohr.

❑

Möglichst wenig Rohrbögen.

❑

Möglichst große Rohrdurchmesser (am besten l 150 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

❑

Rundrohre Kurzes Abluftrohr: Innendurchmesser mind. 120 mm, längeres Abluftrohr: Innendurchmesser mind. 150 mm.

❑

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkungen haben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

❑

Bei Abluftbetrieb für ausreichend Zuluft sorgen.

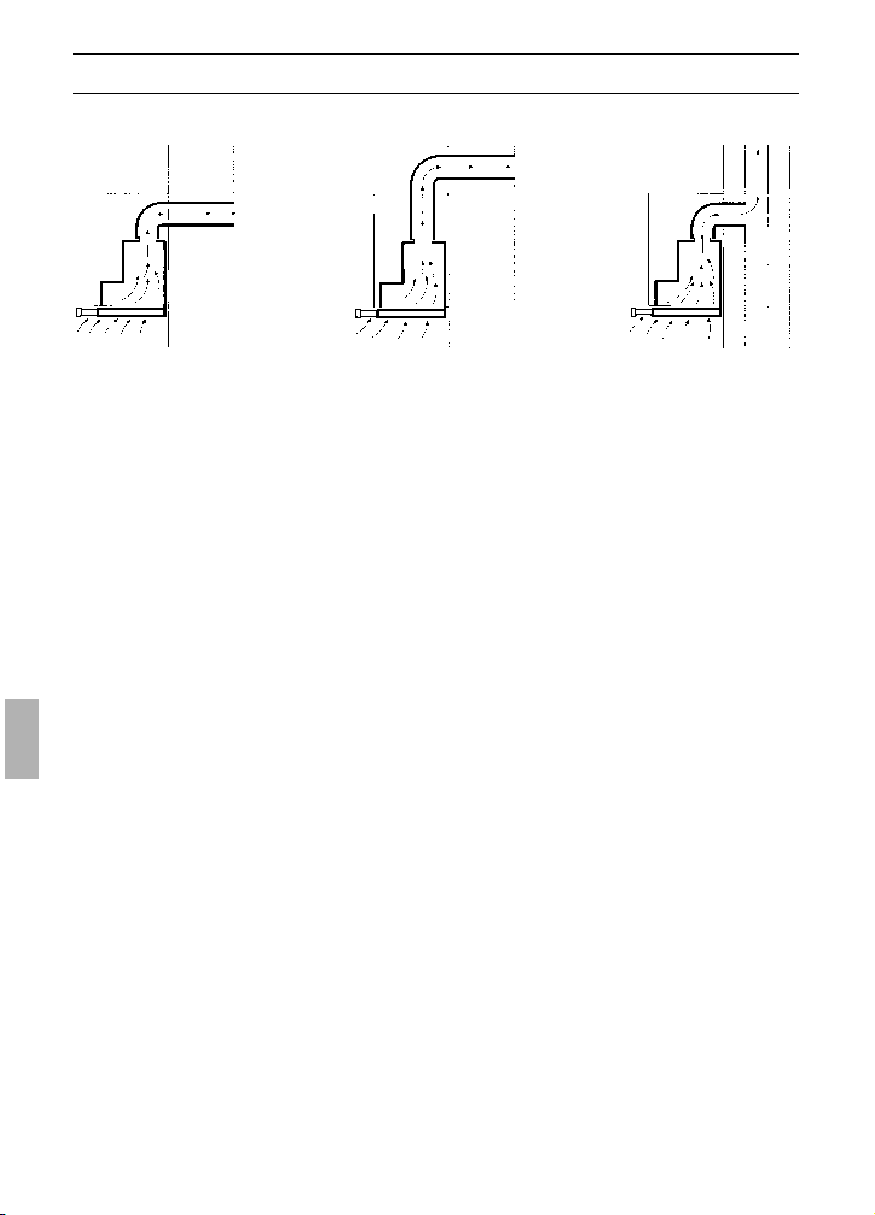

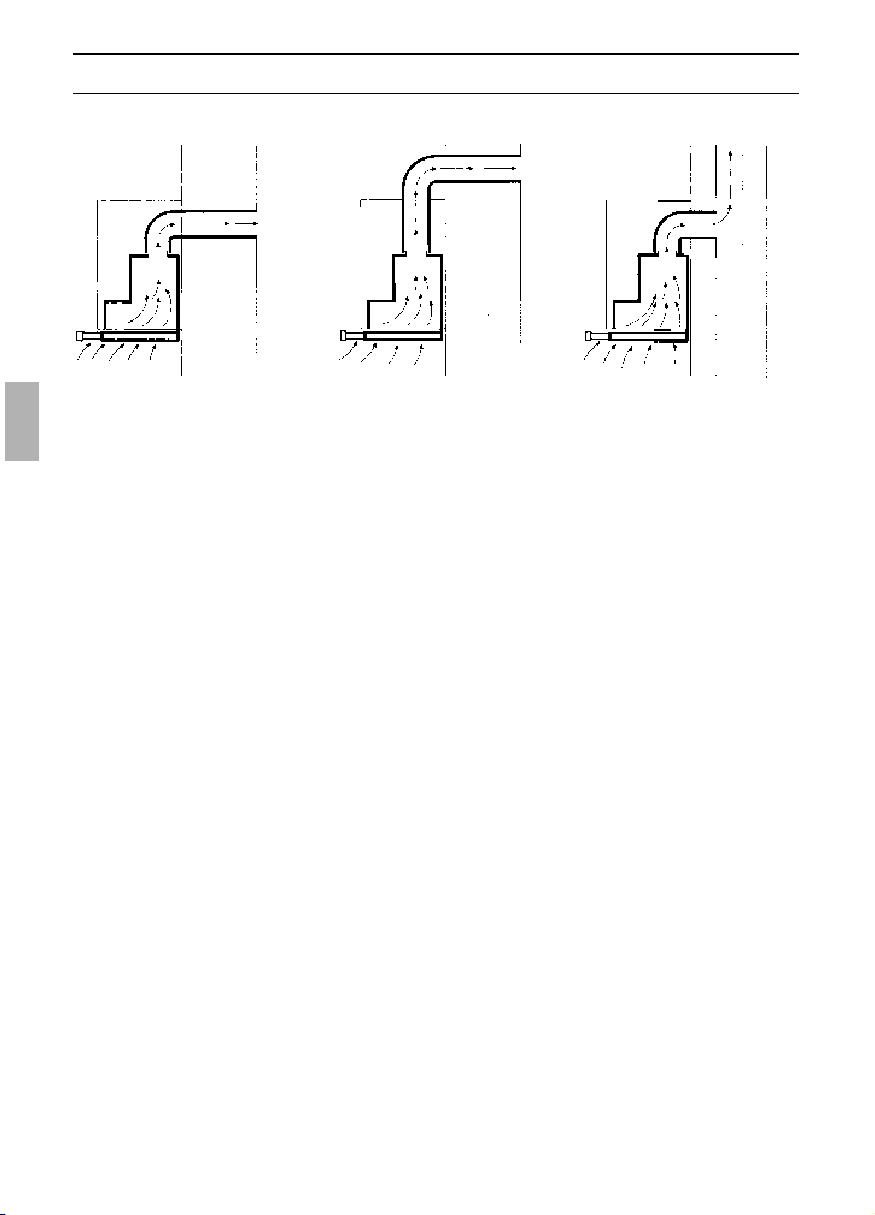

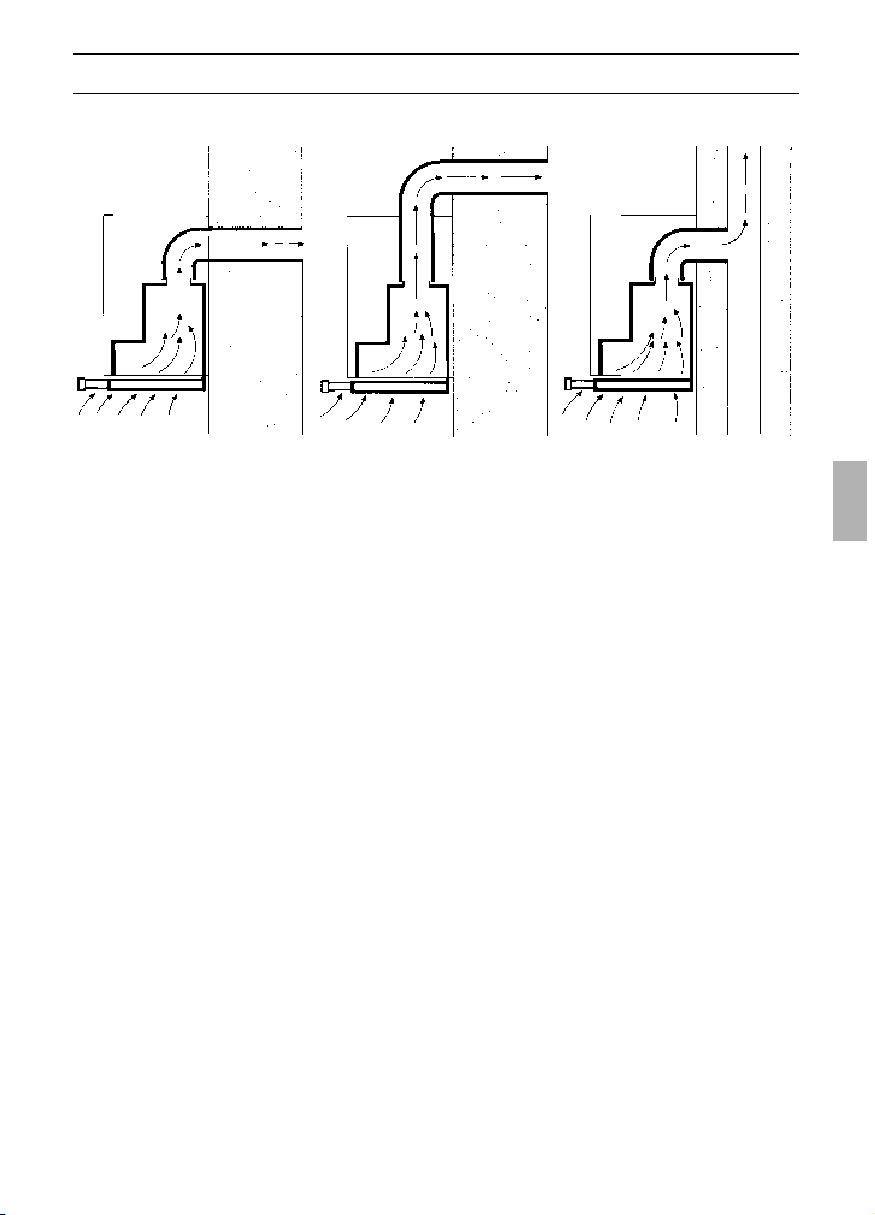

Abluft direkt nach hinten:

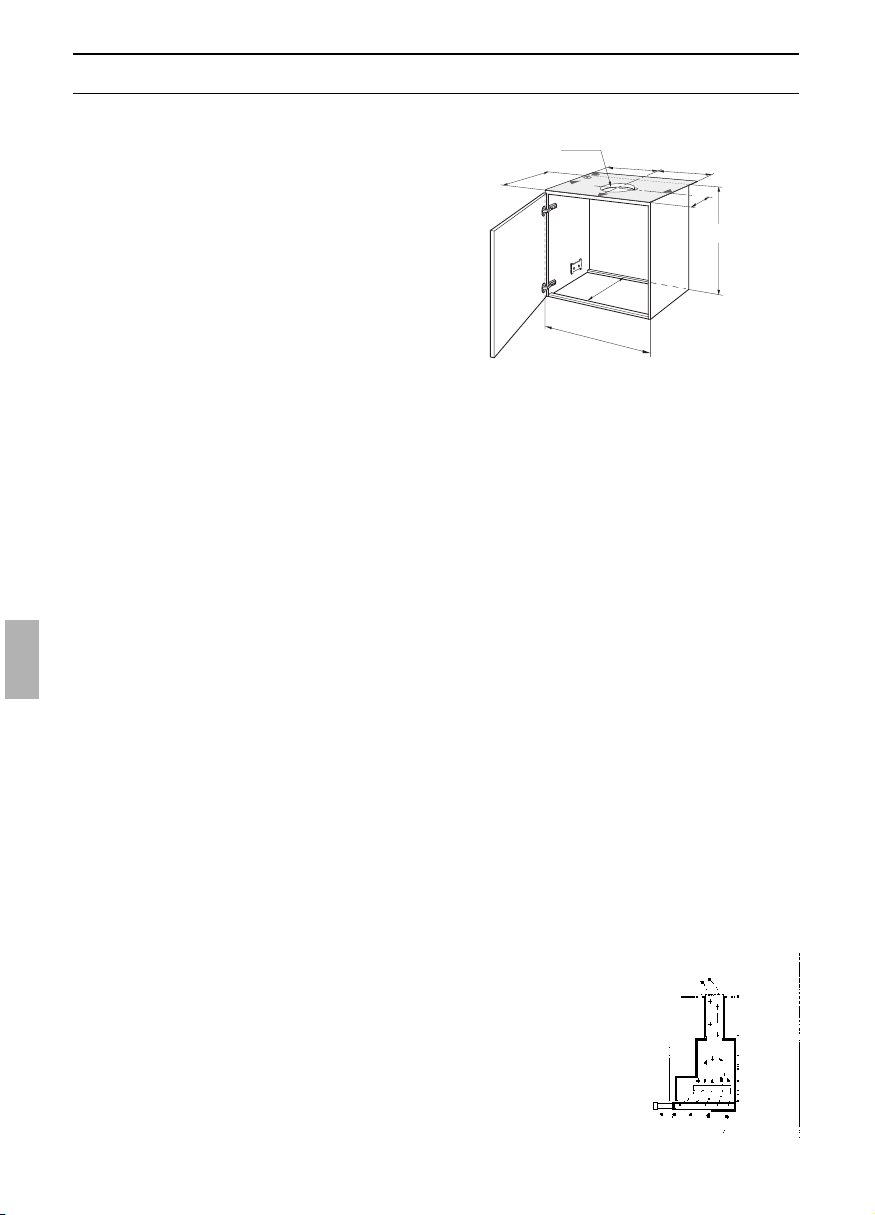

Ist innerhalb des Oberschrankes nur bei hohen Schränken, je nach Größe des Abluftrohres möglich.

❑

Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen.

Abluft nach oben:

 Das komplette

Montage-Set können Sie beim Fachhan- del erwerben. Die entsprechenden Zubehör-Nummern ﬁnden Sie auf der letzten Seite.

1. Dazu Öffnung in der Decke des Oberschrankes, mit Auskerbung für ElektroAnschlusskabel herstellen. – Schablone

I liegt bei –.

2. Schrankboden – falls vorhanden – über die gesamte Breite mind. 270 mm tief ausschneiden.

Anschluss Abluftrohr l 150 mm:

❑

Abluftrohr direkt am Abluftstutzen befestigen.

Anschluss Abluftrohr l 120 mm:

❑

Beiliegender Reduzierstutzen am Luftaustritt befestigen. Löcher am Luftaustritt müssen abgedichtet sein.

❑

Abluftrohr am Reduzierstutzen befestigen.

Umluftbetrieb

❑

Mit Aktivkohleﬁlter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Ø133/170

287

in. 293

270

600

313

195

min. 435

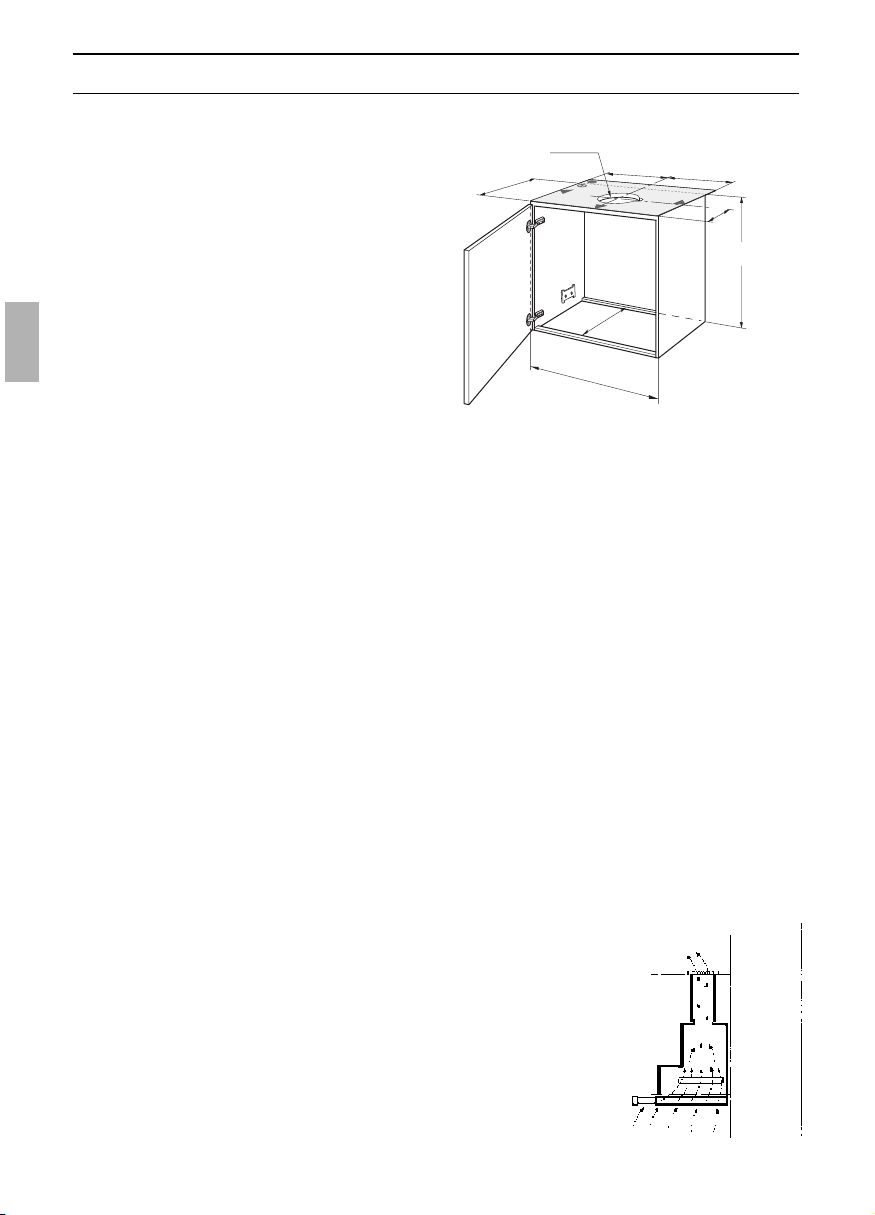

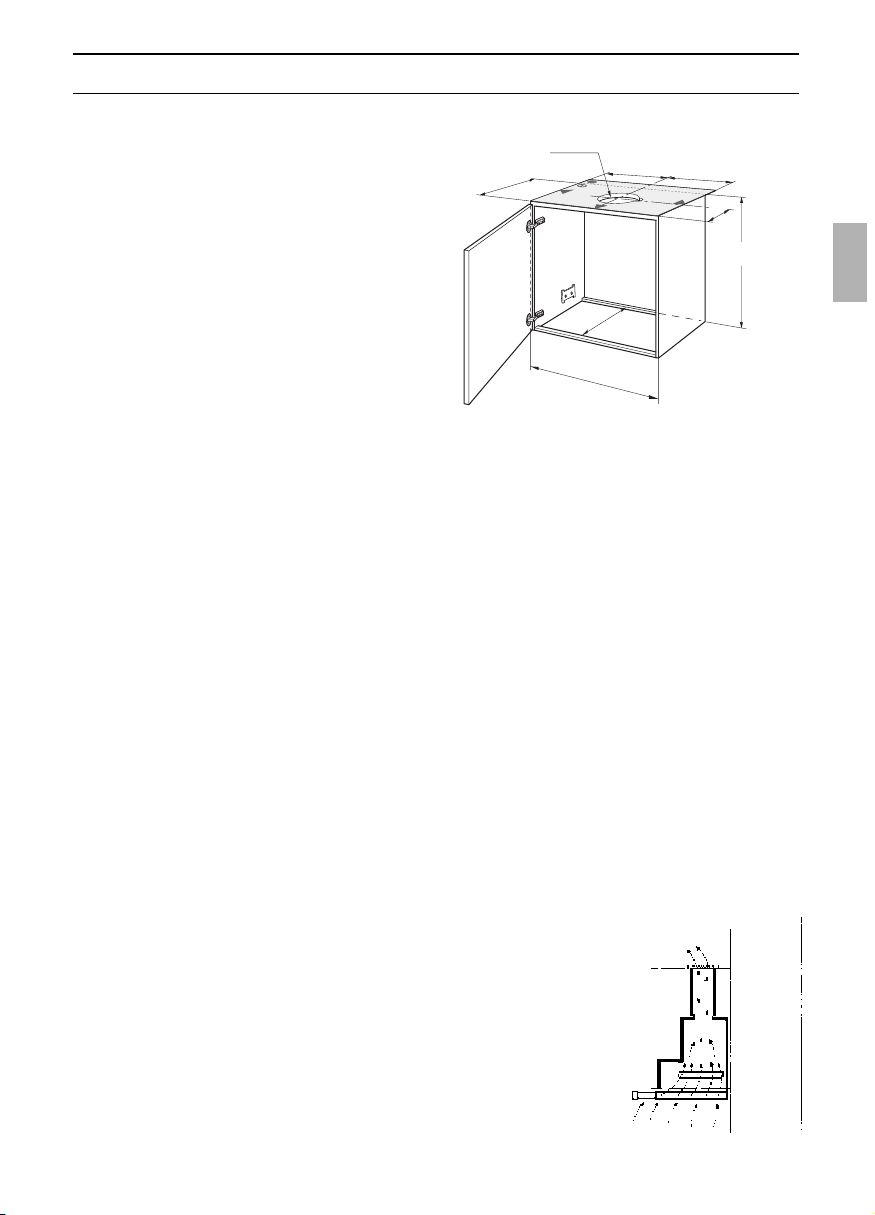

Vorbereiten Oberschrank

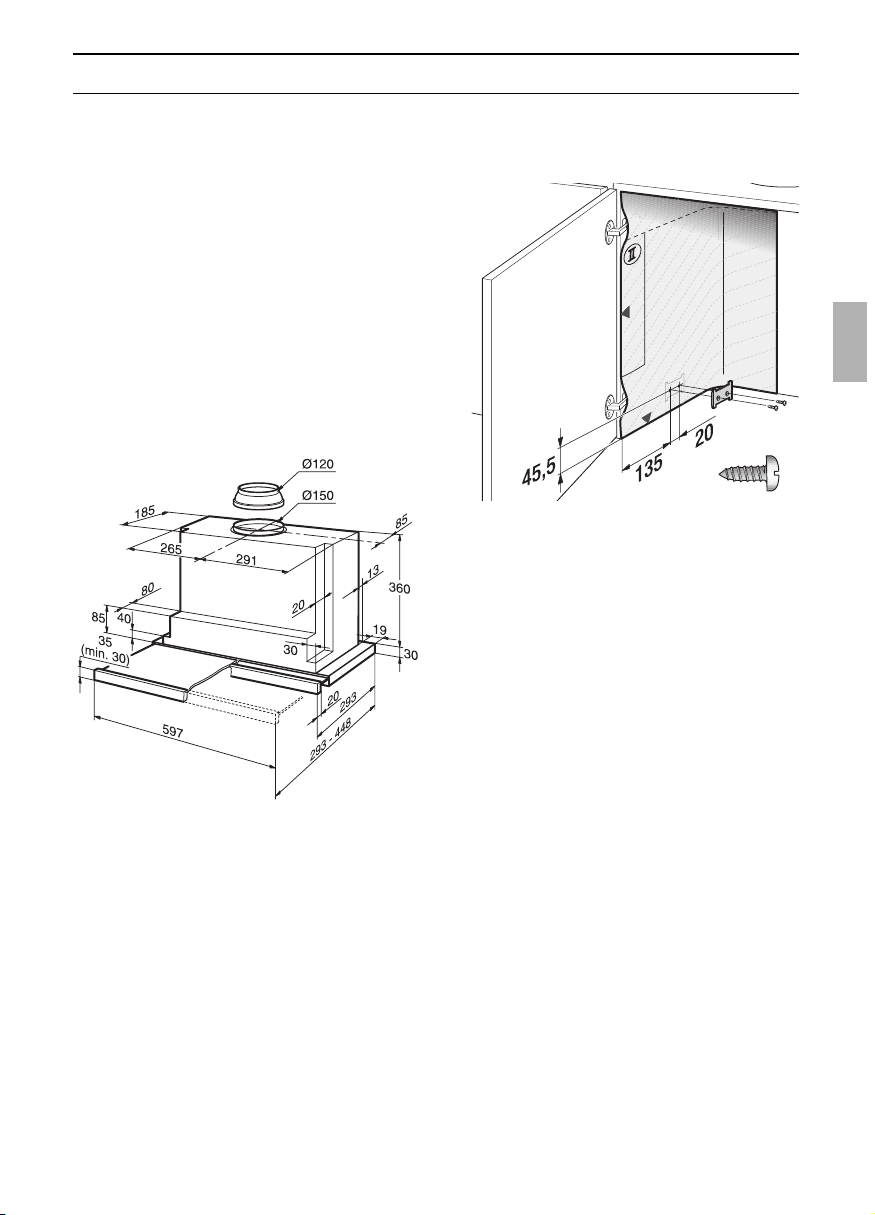

Diese Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm Tiefe: 293 bis 350 mm Höhe: mind. 435 mm.

Bei Schranktiefen von mehr als 293 mm

kann die Dunstabzugshaube nach hinten versetzt werden, um z. B. ein Gewürzbord vor der Dunstabzugshaube zu ermöglichen.

Dazu die Schablone

II entsprechend

weiter hinten anlegen.

 Die Stabilität des Schrankes muss

während und nach der Montage gewährleistet sein. Auch beim Einbau am Ende der Küchenzeile.

1. Je zwei Befestigungspunkte – rechts und links – an den Schrankinnenseiten anreißen und mit Stichel vorstechen.

Wenn gebohrt wird: l 2 mm – max. 10 mm tief.

Zum Anreißen der Befestigungspunkte beiliegende Schablone

II verwenden.

2. Beide Befestigungsplatten anschrauben.

3. Schrank mit Tür aufhängen und

ausrichten.

 Auf Mindestabstand zwischen Koch-

stellen und Dunstabzugshaube achten! Abb. 1.

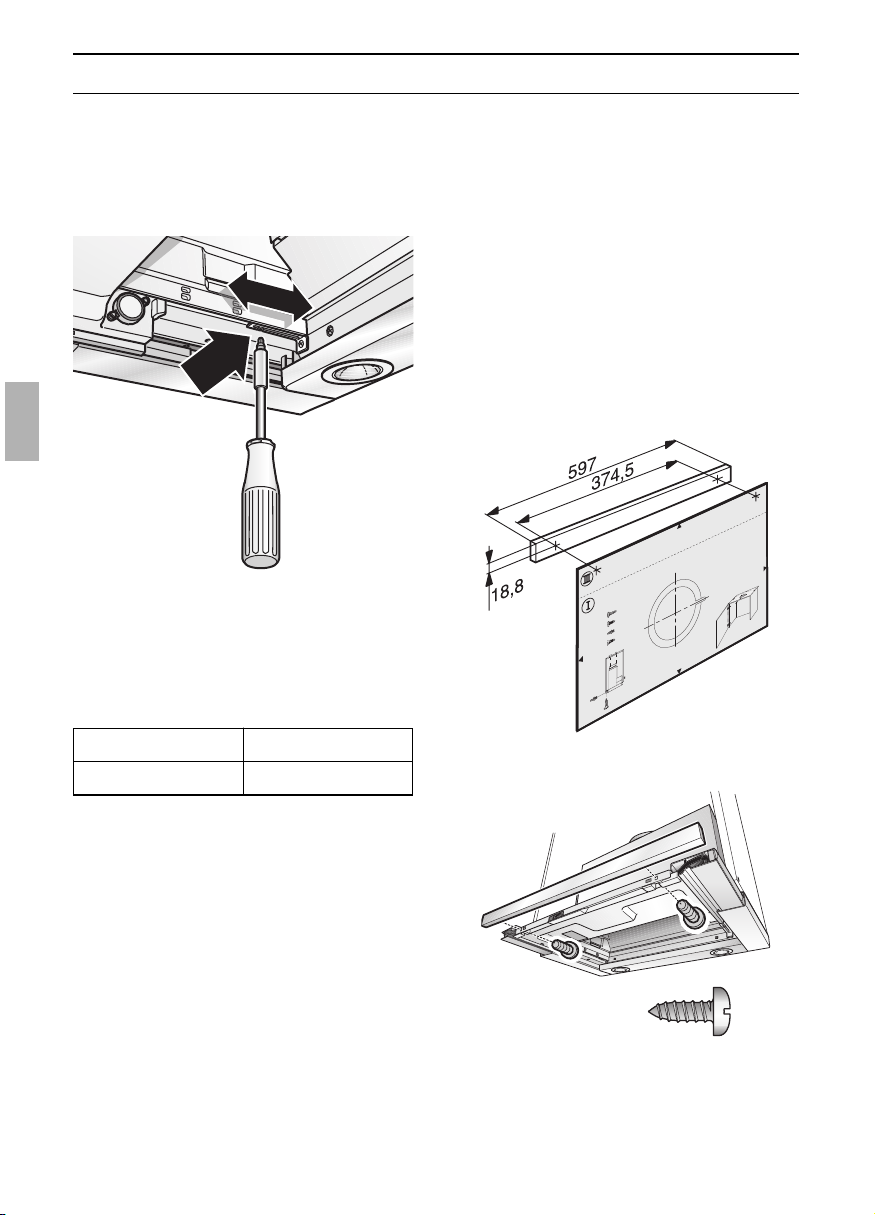

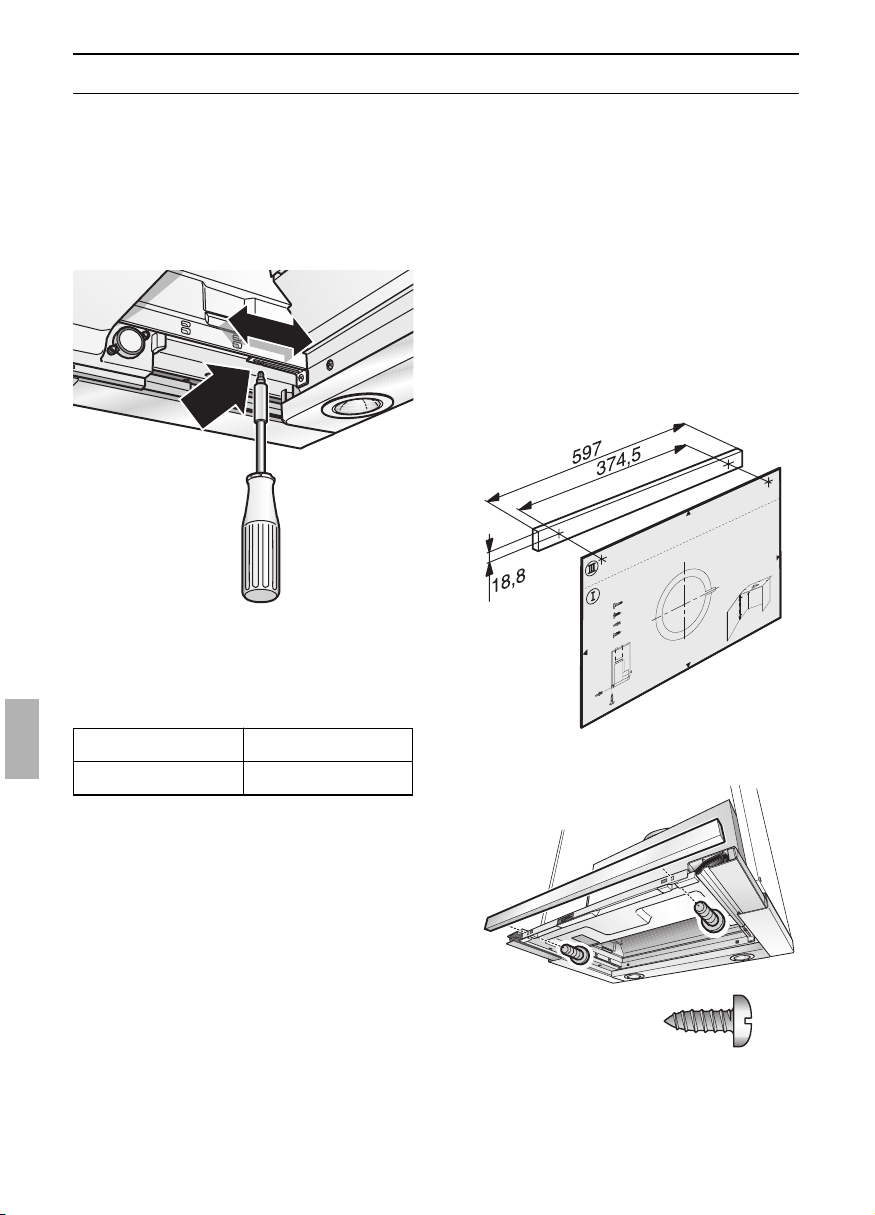

3. Mit Schraubendreher (Akkuschrauber) die beiden Befestigungsschrauben andrehen.

4. Wandabdeckung falls erforderlich auf das benötigte Maß kürzen (z. B. absägen). Wandabdeckung mit den beiliegenden Klipsen vormontieren. Wandabdeckung am Oberschrank festschrauben.

5. Netzanschlusskabel aus dem Schrank herausführen.

6. Rohrverbindung im Oberschrank herstellen. – Bei Bedarf Luftschlauch an der Schrankdecke befestigen –.

7. Fettﬁlter wieder einsetzen (siehe Gebrauchsanweisung).

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).

Dabei beachten:

❑

Der Zwischenboden darf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.

❑

Verkleidungen nicht am Gehäuse befestigen.

❑

Zugänglichkeit für Kundendienst vorsehen.

Einbauen in den Oberschrank

 Ausrichtung der Schranktüre

kontrollieren, bei Bedarf neu einstellen.

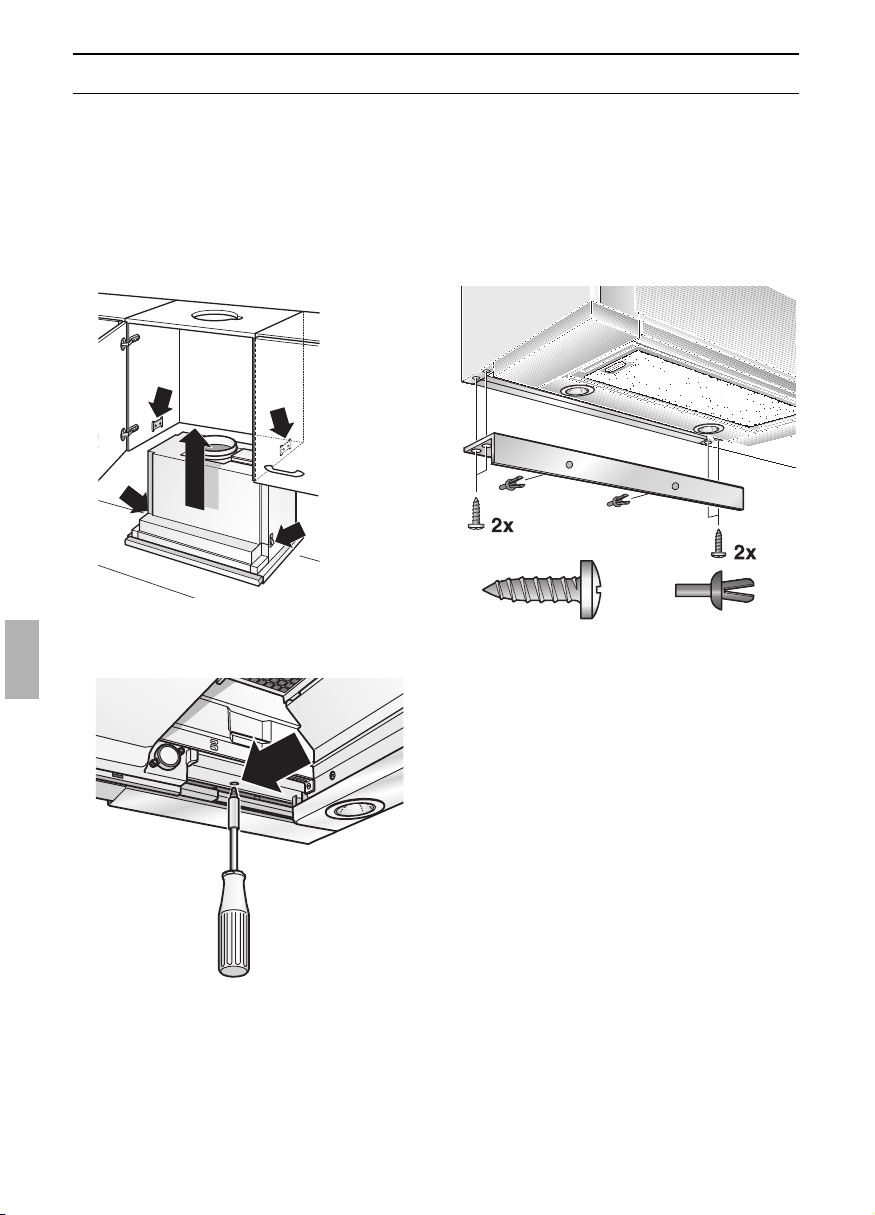

1. Fettﬁlter abnehmen (siehe Gebrauchsanweisung).

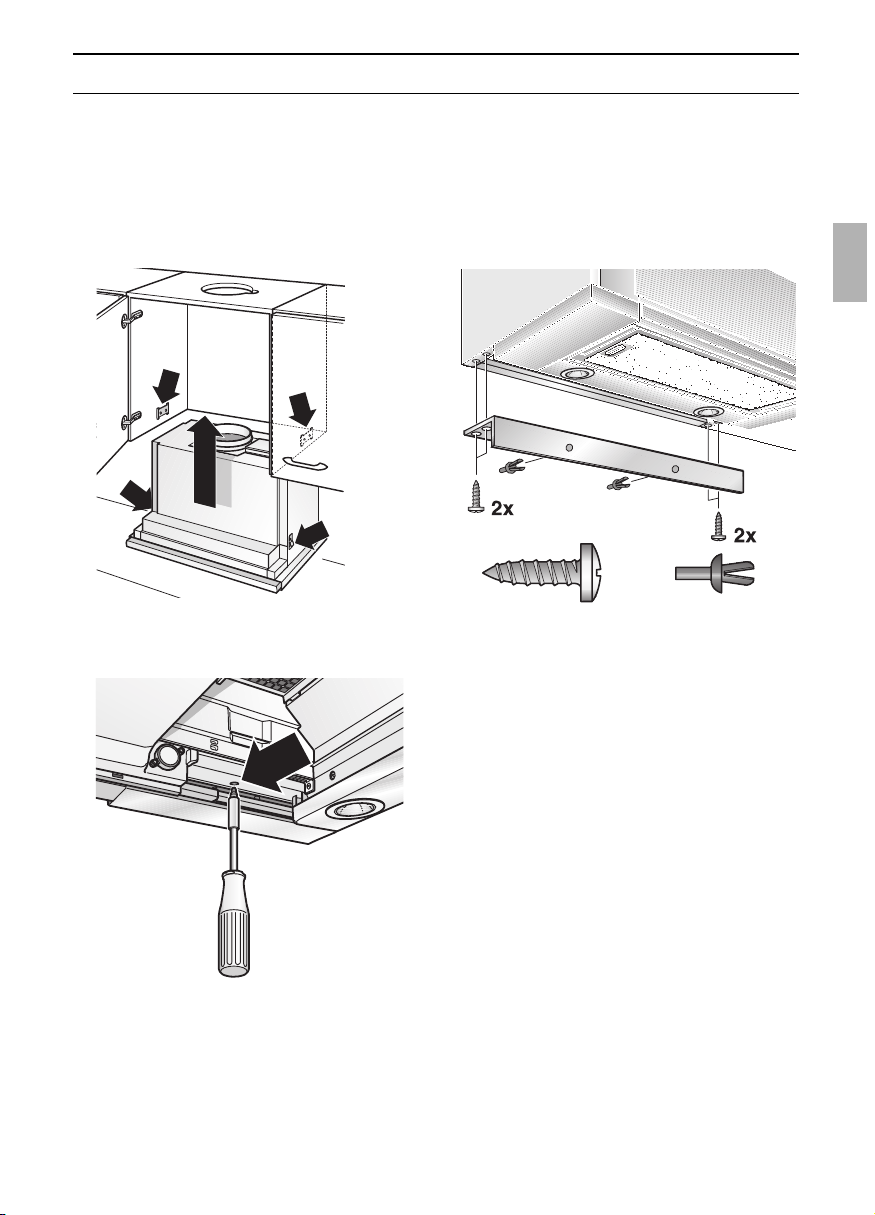

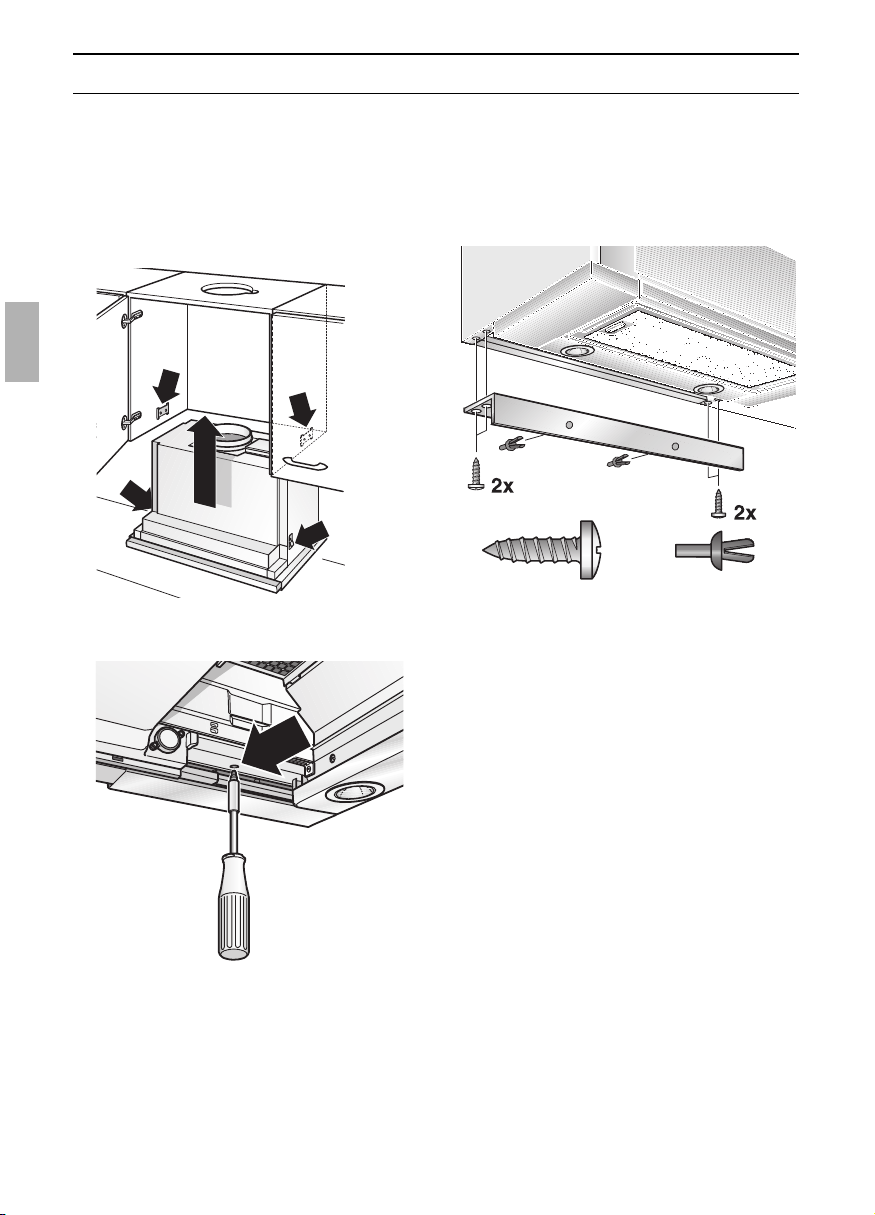

2. Dunstabzugshaube von unten in den Schrank heben, bis beide Befestigungslaschen sicher eingerastet sind.

❑

Dunstabzugshaube im Schrank ausrichten.

❑

Beide Befestigungsschrauben vorsichtig festziehen.

 Kontrollieren, ob die Dunstabzugs-

haube fest im Schrank sitzt.

Einbauen in den Oberschrank

❑

Sollte die Dunstabzugshaube im Schrank nach hinten versetzt eingebaut sein, können die Anschläge für den Filterauszug nach vorne verschoben werden.

❑

Hierzu Schrauben lösen, Anschläge verschieben und Schrauben wieder fest anziehen.

Abluft Umluft

13,0 13,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Gewicht in kg:

2. Griffleiste ausrichten und am Gerät

festschrauben.

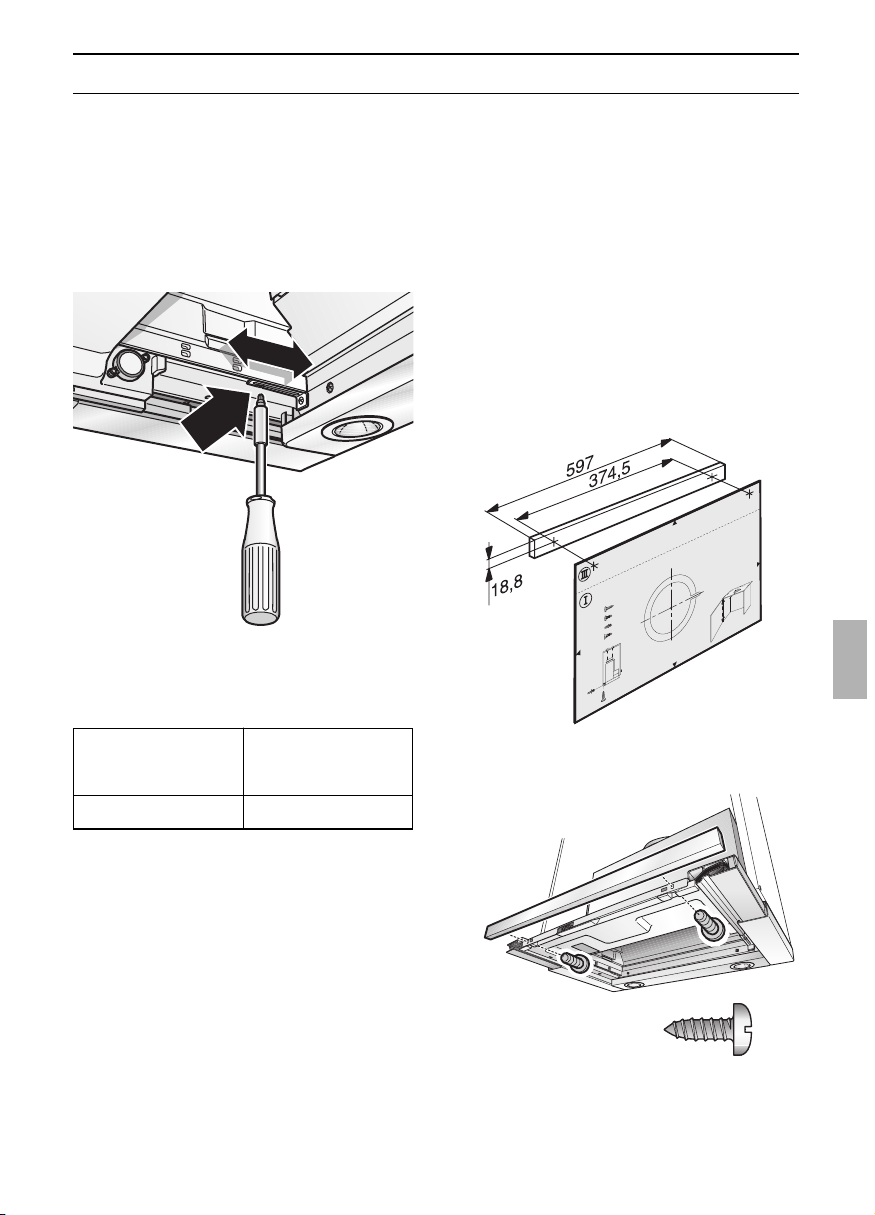

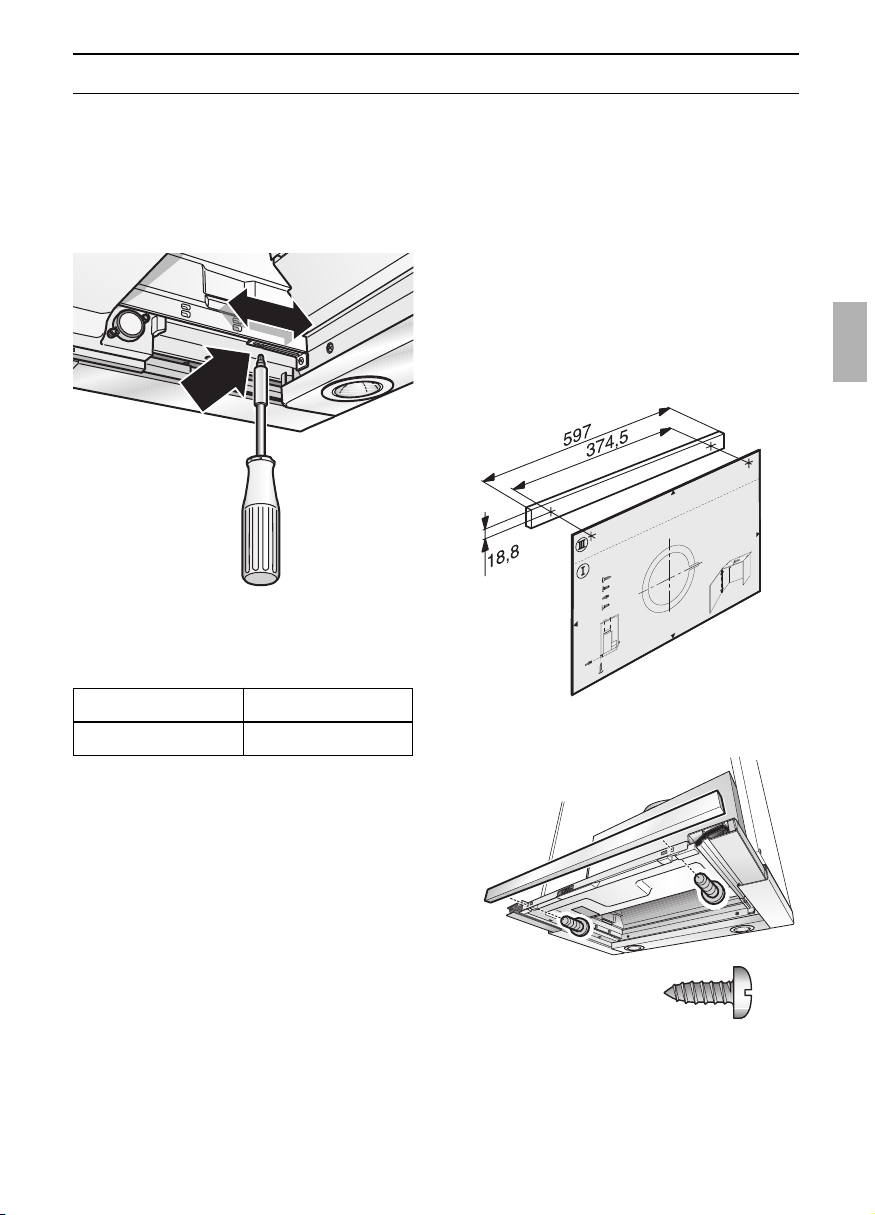

Montage der Griffleiste:

An den Filterauszug muss eine Griffleiste montiert werden.

Die Griffleiste kann eine zum Küchenmöbel passende Holzleiste, oder eine im Sonderzubehör erhältliche Griffleiste sein (siehe Sonderzubehör auf der letzten Seite).

1. Mit beiliegender Schablone

III die

Befestigungspunkte an Holzleiste anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2 mm – max. 10 mm tief.

Ausbauen aus dem Oberschrank

1. Elektrische Verbindung lösen.

2. Rohrverbindungen lösen.

3. Filter ausbauen.

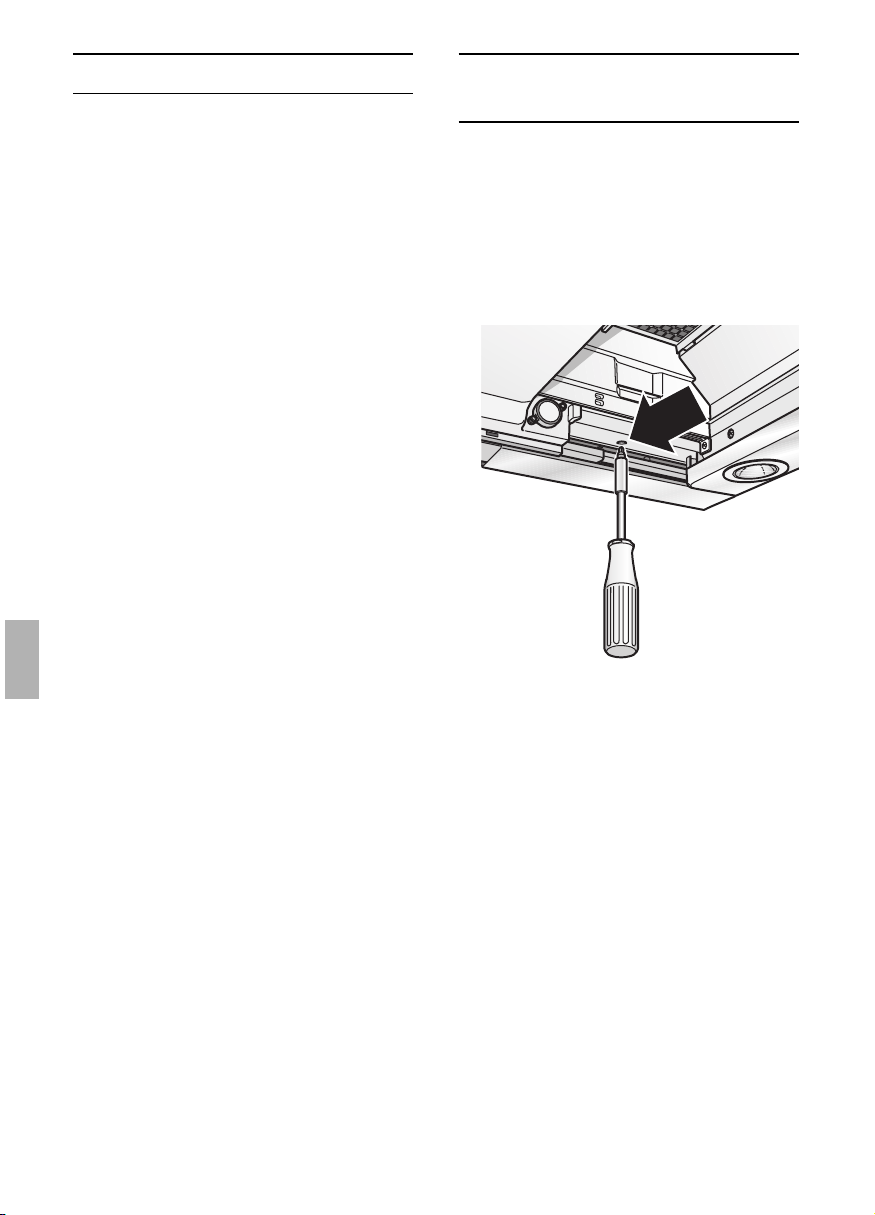

4. Befestigungsschrauben links und rechts

lösen, bis sich die Dunstabzugshaube nicht mehr weiter absenkt.

 Dunstabzugshaube beim Lösen der

Befestigungsschrauben nicht anheben.

5. Dunstabzugshaube kurz anheben bis die Befestigungslaschen ausrasten und das Gerät nach unten absenken.

 Befestigungsschrauben können

überstehen. Beim Anheben der Dunstabzugshaube den Filterauszug nicht mit Gewalt einschieben.

6. Vorbereiten für erneuten Einbau:

Befestigungsschrauben links und rechts eindrehen, bis die Laschen seitlich ausgeschwenkt sind.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Nähe der Dunstabzugshaube anbringen.

❑

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu ﬁnden.

 Bei Reparaturen das Gerät generell

stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf nur durch einen beim zuständigen ElektrizitätsVersorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Operating modes

This can be achieved if the combustion air is able to ﬂow through non-lockable openings, e.g. in doors, windows and in conjunction with an air supply/air-intake wall box or by other technical procedures such as reciprocal interlocking.

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as hobs and ovens.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

Circulating-air mode:

❑ An activated carbon ﬁlter must be ﬁtted

for this operating mode (see Filters and maintenance).

 The complete installation set and

replacement ﬁlters can be obtained from specialist outlets.

The corresponding accessory numbers can be found at the end of these operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are puriﬁed in the grease ﬁlter and activated carbon ﬁlter and then conveyed back into the kitchen.

❑ The grease ﬁlter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon ﬁlter binds the

odorous substances.

 If no activated carbon ﬁlter is installed,

it is not possible to bind the odorous substances in the cooking vapours.

Light / fan switches Filter drawer

Description of appliance

Operating instructions:

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them through the grease ﬁlter into the atmosphere.

❑ The grease ﬁlter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

If the extractor hood is operated in

exhaust-air mode at the same time as a ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air supply which the heater requires for

combustion. Safe operation is possible provided that the

partial vacuum in the room in which the heater is installed does not exceed 4 Pa (0.04 mbar).

Before using for the ﬁrst time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may ﬁnd descriptions of individual features that do not apply to your speciﬁc appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by

qualiﬁed technicians only.

Improper repairs may put the user at considerable risk.

 Do not ﬂambé food directly under the

extractor hood.

Risk of grease ﬁlter catching ﬁre due

! to ﬂames.

 Restrictions apply to the use of the

extractor hood over a solid-fuel burner (coal, wood, etc.). (See Installation instructions).

Gas hobs / gas cookers

 Always use gas hobs in a proper and

safe manner.

Important:

The ﬂames from the gas hob must always be covered by pots or pans.

The intense heat generated by the gas ﬂames could cause damage to the

! extractor hood.

❑ Before using your appliance for the ﬁrst

time, please read these Instructions for Use carefully. They contain important information concerning your personal safety as well as on use and care of the appliance.

❑ Please retain the operating and

installation instructions for a subsequent owner.

 Do not use the appliance if damaged.  The appliance is not intended for use

by young children or inﬁrmed persons without supervision. Young children should be supervised to ensure they do not play with the appliance.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

 The appliance may be connected to

the mains by a qualiﬁed technician only.

 Dispose of packaging materials

properly (see Installation instructions).

 Light bulbs must always be ﬁtted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs from overloading.

 Never operate the extractor hood

without a grease ﬁlter.

 Overheated fat or oil can easily catch

ﬁre. If you are cooking with fat or oil, e.g. chips, etc., never leave the cooker unattended.

Operating the extractor hood

 Cooking vapours are best eliminated

by:

❑

Switching on the extractor hood when you start cooking.

❑

Only switching off the extractor hood

a few minutes after you have ﬁnished cooking.

Fan on / off

Light on / off

Intensive setting

Fan settings

Fan on / off

Intensive setting Reset button with

saturation display for grease ﬁlter

Fan settings

Light on / off

Switching off:

The extractor hood can be switched off in various ways.

Switch-off 1:

❑

Sliding switch to 0 – switch off fans.

Switch-off 2:

❑

Push in ﬁlter drawer to stop. (Sliding switch remains as selected).

❑

To switch on the extractor again, just pull out the ﬁlter unit. The extractor hood will start at the most recent fan setting.

Light:

The light can be switched on at any time even when the appliance is off or the ﬁlter drawer is inserted.

Switching on:

❑

Take hold of ﬁlter drawer handle and pull out the drawer.

❑

Select the required fan setting.

Faults

If you have any queries or the appliance is faulty, please call customer service

(see list of customer service units).

Please give the following details when you call:

Product no. (E-Nr.) Serial no. (FD)

Enter the numbers in the above box. The numbers can be found on the rating plate inside the extractor hood following removal of the ﬁlter screen.

4. Clean the ﬁlters.

5. Insert the clean ﬁlters back into the hood.

6. Cancel the in the display.

❑ Press the button.

Grease ﬁlters:

Metal-mesh ﬁlters are used to trap the grease particles in the cooking vapours.

The ﬁlter mats are made from noncombustible metal.

Caution:

As the ﬁlter becomes more and more saturated with grease, there is an increased risk of ﬁre and the function of the extractor hood may be impaired.

Important:

Clean the metal-mesh grease ﬁlters at regular intervals to prevent the risk of ﬁre from the accumulation of heat when deep-fat frying or roasting.

❑

If used in normal mode (daily 1 to 2 hours), the metal-mesh grease ﬁlter must be cleaned 1x a month.

Saturation indicator:

When the grease ﬁlter is saturated, the indicator starts ﬂashing. You should now change the grease ﬁlter if you have not already done so.

❑

Ensure that the grease ﬁlters are cleaned at regular intervals (approx. 1 month).

Cleaning the metal-mesh grease ﬁlters:

❑ The ﬁlters can be cleaned in a

dishwasher. However, they may become slightly discoloured.

Important:

Do not wash highly saturated metalmesh grease ﬁlters with other utensils.

❑ If cleaning the ﬁlters by hand, soak them in

a hot soap solution. Then brush the ﬁlters, rinse thoroughly and leave to drain.

Filters and maintenance

Removing and inserting the metal-mesh grease ﬁlters:

Warning: The halogen bulbs must be

switched off and cool.

1. Pull the ﬁlter drawer all the way out.

2. Depress both catches at the front of the

grease ﬁlter and remove the grease ﬁlter.

3. Depress the catches at the rear of the grease ﬁlter and remove the grease ﬁlter.

3. Engage the catches at both sides.

4. Insert the metal-mesh grease ﬁlters (see

”Removing and inserting the metal-mesh grease ﬁlters”).

Removing the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal-mesh ﬁlters.

2. Depress the catches on both sides of

the ﬁlter and remove the activated carbon ﬁlter.

3. Replacing the activated carbon ﬁlter:

❑ A replacement ﬁlter can be obtained

from any authorized dealer (see optional accessories).

❑ Use original ﬁlters only.

This will ensure maximum performance.

4. Insert the grease ﬁlters.

Disposing of the old activated carbon ﬁlter:

❑ Activated carbon ﬁlters do not contain

any pollutants and can be disposed of with domestic refuse.

Filters and maintenance

Activated carbon ﬁlter:

For neutralizing odours in recirculating mode.

Caution:

As the ﬁlter becomes more and more saturated with grease, there is an increased risk of ﬁre and the function of the extractor hood may be impaired.

Important:

Change the activated carbon ﬁlter promptly to prevent the risk of ﬁre from the accumulation of heat when deep-fat frying or roasting.

Inserting the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal-mesh ﬁlters (see "Removing and inserting the metalmesh grease ﬁlters").

2. Insert the activated carbon ﬁlter.

Cleaning and care

Isolate the extractor hood by pulling out the mains plug or switching off the fuse.

❑ When cleaning the grease ﬁlters, remove

grease deposits from accessible parts of the housing. This prevents the risk of ﬁre and ensures that the extractor hood continues operating at maximum efficiency.

❑ Clean the extractor hood with a hot soap

solution or a mild window cleaner.

❑ Do not scrape off dried-on dirt but wipe

off with a damp cloth.

❑ Do not use scouring agents or abrasive

sponges.

❑ Note: Do not use alcohol (spirit) on

plastic surfaces, as dull marks may appear.

Caution: Ensure that the kitchen is adequately ventilated. Avoid naked ﬂames!

 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only. Do not use stainless-steel cleaner to clean the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

 Do not use any of the following to clean

stainless steel surfaces: abrasive sponges, cleaning agents containing sand, soda, acid or chloride!

Aluminium and plastic surfaces:

❑ Use a soft, non-linting window cloth or

micro-ﬁbre cloth.

❑ Do not use dry cloths. ❑ Use a mild window cleaning agent. ❑ Do not use aggressive, acidic or caustic

cleaners.

❑ Do not use abrasive agents.

4. Re-insert the bulb ring.

5. Restore the power by inserting the mains

plug or switching on the fuse.

Note: If the light does not function, check that the bulbs have been inserted correctly.

Replacing the light bulbs

1. Switch off the extractor hood and pull out the mains plug or switch off the electricity supply at the fuse box.

 When switched on, the halogen bulbs

become very hot. Even for some time after the bulbs have been switched off there is still a risk of burns.

2. Remove the bulb ring with a screwdriver or similar tool.

3. Replace the halogen light bulb (conventional halogen bulb, 12 Volt, max. 20 Watt, G4 bulbholder). Caution: Plug-in bulbholder. Take hold of the bulb with a clean cloth.

Important information

Installation Instructions:

 The installation of the extractor hood

above gas cooking devices, at a minimum height of 650 mm – Fig. 1 – is permitted provided that the following nominal heat loads (Hs) are not exceeded:

❑

Gas cookers

Load of one hotplate max. 03.0 kW Load of all hotplates max. 08.3 kW Load of the oven max. 03.9 kW

❑

Gas hobs

Load of one hotplate max. 03.9 kW Load of all hotplates max. 11.3 kW

❑

Gas ceramic hotplate

The nominal heat load speciﬁcations do not apply to closed gas ceramic hobs. Always observe the speciﬁcations of the hob manufacturer.

❑ Solid-fuel cookers

The maximum nominal heat loads and the minimum distance are the same as for gas cookers.

The extractor hood must not be

installed over a solid fuel cooker – a potential ﬁre hazard (e.g. ﬂying sparks) – unless the cooker features a closed, non-removable cover and all national regulations are observed.

 The smaller the gap between the

extractor hood and hotplates, the greater the likelihood that droplets will form on the underside of the extractor hood.

 Old appliances are not worthless

rubbish. Valuable raw materials can be reclaimed by recycling old appliances. Before disposing of your old appliance, render it unusable.

 You received your new appliance in a

protective shipping carton. All packaging materials are environmentally friendly and recyclable. Please contribute to a better environment by disposing of packaging materials in an environmentally-friendly manner.

Please ask your dealer or inquire at your local authority about current means of disposal.

 The extractor hood can be used in

exhaust air or circulating air mode.

 Always mount the extractor hood over

the centre of the hob.

 Minimum distance between electric

hob and bottom edge of extractor hood:

430 mm, Fig. 1.

Additional information concerning gas cookers:

 When installing gas hotplates, comply

with the relevant national statutory regulations (e.g. in Germany: Technische Regeln Gasinstallation TRGI).

 Always comply with the currently valid

regulations and installation instructions supplied by the gas appliance manufacturer.

 Only one side of the extractor hood

may be installed next to a high-sided unit or high wall. Gap at least 300 mm.

Prior to installation

Exhaust-air mode

The exhaust air is discharged upwards through a ventilation shaft or directly through the outside wall into the open.

Exhaust air must not be discharged via a smoke or exhaust gas ﬂue which is already in use or via a shaft which is used for ventilating rooms in which ﬁreplaces are located.

Discharge exhaust air in accordance with official and statutory regulations (e.g. national building regulations).

Discharge of air into smoke or exhaust air ﬂues which are not in use requires the consent of a heating engineer.

If the extractor hood is operated in exhaust-air mode at the same time as a ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air supply which the heater requires for

combustion. Safe operation is possible provided that the

partial vacuum in the room in which the heater is installed does not exceed 4 Pa (0.04 mbar).

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

The extractor hood can be used without restriction in circulating air mode – with an activated carbon ﬁlter.

For exhaust air mode a one-way ﬂap should be installed in the extractor hood unless already installed in the exhaust air pipe or wall box. If a one-way ﬂap is not enclosed with the extractor hood, you purchase one from your dealer.

If the exhaust air is conveyed through the outside wall, a telescopic wall box

should be used.

Before installation

Optimum efficiency of the extractor hood:

❑

Short, smooth exhaust pipe.

❑

As few bends as possible.

❑

Pipe diameter as large as possible (ideally 150 mm dia.) and wide pipe bends.

If long, rough exhaust-air pipes, many pipe bends or smaller pipe diameters are used, the air extraction rate will no longer be at an optimum level and there will be an increase in noise.

❑

Round pipes Short exhaust air pipe: inside diameter min. 120 mm, Longer exhaust air pipe: inside diameter min. 150 mm.

❑

Flat ducts must have an inside cross-section equivalent to that of the

round pipes.

There should be no sharp bends.

l 120 mm dia. approx. 113 cm

l 150 mm dia. approx. 177 cm

❑

If pipe diameters differ, insert sealing strip.

❑

Ensure that there is an adequate air supply for exhaust air mode.

Exhaust air directed backwards:

Only possible inside tall wall cupboards depending on the size of the exhaust air pipe.

❑

Make a hole in the rear panel of the wall cupboard, cutting out a notch for the power supply cable.

Exhaust air directed upwards:

 The complete

installation set can be obtained from specialist outlets. The corresponding accessory numbers can be found at the end of these operating instructions.

1. Make a hole in the top of the wall cupboard, cutting out a notch for the power supply cable. – template

I enclosed –.

2. If ﬁtted, cut out the cupboard base to a min. depth of 270 mm over the entire width.

Connecting a 150 mm exhaust pipe:

❑

Attach the exhaust pipe directly to the air connector.

Connection of 120 mm l exhaust air pipe:

❑

Attach enclosed reducing connector to the air outlet. Holes in the air outlet must be sealed.

❑

Attach exhaust air pipe to the reducing connector.

Circulating-air mode

❑ With activated carbon ﬁlter if exhaust-air

mode is not possible.

Ø133/170

287

in. 293

270

600

313

195

min. 435

Preparing the wall cupboard

This extractor hood is designed to be installed in a wall cupboard with the following dimensions:

width: 600 mm depth: 293 to 350 mm height: min. 435 mm.

If the cupboard is deeper than 293 mm,

the extractor hood can be moved back, e.g. to put a spice rack in front of the extractor hood.

To do this, place the template

II further

back.

 Ensure that the cupboard is stable both

during and after installation, even if ﬁtted at the end of a row of kitchen units.

1. Mark two attachment points on both the right and left inside faces of the cupboard and make holes with a bradawl.

When you drill: 2 mm diameter – max. 10 mm in depth.

Use the enclosed template

II to mark

the attachment points.

2. Screw on both attachment plates

3. Attach the door to the cupboard and

align.

 Observe the minimum distance

between hotplates and extractor hood! Fig. 1.

3. Tighten the two ﬁxing screws with a screwdriver (cordless).

4. If required, shorten the wall cover to the required dimension (e.g. saw off). Attach the wall cover with the enclosed clips. Screw the wall cover to the wall cupboard.

5. Feed the mains connection cable out of the cupboard.

6. Connect the pipes in the wall cupboard. – If required, attach the air hose to the cupboard ceiling –.

7. Re-insert grease ﬁlter (see Operating instructions).

Note: The extractor hood housing can be clad inside the wall cupboard (e.g. with chipboard).

If so, observe the following:

❑

The intermediate base must not be placed on the extractor hood housing.

❑

Never attach cladding to the housing.

❑

Provide access for customer service.

Fitting into wall cupboard

 Check door alignment and readjust if

necessary.

1. Remove grease ﬁlter (see Operating instructions).

2. Lift the extractor hood into the cupboard from below until both ﬁxing lugs have locked ﬁrmly into position.

❑

Align the extractor hood in the cupboard.

❑

Carefully tighten both fastening screws.

 Check that the extractor hood is

secure in the cupboard.

Fitting into wall cupboard

❑

If the extractor hood is to be installed further back in the cupboard, the stops for the ﬁlter drawer can be moved forwards.

❑

To do this, undo the screws, move the stops and retighten the screws.

2. Align handle moulding and screw to the appliance.

Exhaust air Circulating air

13,0 13,5

We reserve the right to construction changes within the context of technical development.

Weight in kg:

Attaching the handle moulding:

A handle moulding must be attached to the ﬁlter drawer.

This handle moulding may be a wooden strip which matches the kitchen units or a handle moulding available as an optional accessory (see optional accessories on the back page).

1. Using the enclosed template

III , mark

the attachment points on the wooden strip and make holes with a bradawl. When you drill: 2 mm dia – max. 10 mm in depth.

Electrical connection

WARNING: THIS APPLIANCE MUST BE EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the power cord are colourcoded as follows:

Green and Yellow – Earth Blue – Neutral Brown – Live

If you ﬁt your own plug, the colours of these wires may not correspond with the identifying marks on the plug terminals.

Proceed as follows:

1. Connect the green and yellow (Earth) wire to the terminal in the plug marked ‘E’ or with the symbol ( ), or coloured green or green and yellow.

2. Connect the blue (Neutral) wire to the terminal in the plug marked ‘N’ or coloured black.

3. Connect the brown (Live) wire to the terminal marked ‘L’, or coloured red.

The extractor hood may be connected to a correctly installed earthed socket only. Attach the earthed socket near the extractor hood in an accessible position.

❑

The earthed socket should be connected via its own power circuit.

 If appliances do not feature the OFF

delay function, the indicator may start ﬂashing when the extractor hood has been switched off for several hours via a separate switch, even though the grease ﬁlters are not yet saturated. (See instructions for use, section on ﬁlter and maintenance).

Electrical speciﬁcations:

These can be found on the rating plate inside the appliance following removal of the ﬁlter frames.

 Before carrying out repairs, always

isolate the appliance.

Length of the connection cable: 1.30 m.

If permanent connection is required:

The extractor hood may only be connected by an electrician registered with the local electricity board.

A disconnecting device must be provided on the installation side. Switches with a contact opening of more than 3 mm and all-pole disconnection are regarded as disconnecting devices. These include LS switches and contactors.

This extractor hood complies with EU regulations on interference suppression.

1. Disconnect from power.

2. Disconnect pipes.

3. Remove ﬁlters.

4. Undo right and left ﬁxing screws until the

extractor hood cannot drop any further.

 Do not lift the extractor hood when

undoing the ﬁxing screws.

5. Raise the extractor hood brieﬂy until the ﬁxing lugs detach and the appliance can be lowered.

 Fastening screws may project.

When raising the extractor hood, do not force in the ﬁlter drawer.

6. Preparing for re-installation:

Screw in the left and right ﬁxing screws until the lugs are pressed out at the sides.

Removal from the wall cupboard

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d'un ﬁltre au charbon actif (voir le ﬁltre et son entretien).

 Vous pouvez vous procurer le kit de

montage complet ainsi que les ﬁltres de rechange auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la ﬁn de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le ﬁltre à graisse et celui à charbon actif avant de revenir dans la cuisine.

❑ Le ﬁltre à graisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le ﬁltre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun ﬁltre au

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Commutateur Lumière/Ventilateur

Tiroir-ﬁltre

Description de l'appareil

Mode d’emploi:

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un ﬁltre à graisse avant de regagner l'atmosphère extérieure.

❑ Ce ﬁltre retient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne ﬁgurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

 Ne ﬂambez aucun mets sous la hotte.

Les ﬂammes risqueraient d'atteindre le

! ﬁltre à graisse et d'y mettre le feu.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

 Utilisez toujours les foyers au gaz

correctement.

Important:

Les ﬂammes produites par les foyers au gaz doivent toujours être recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait être endommagée par la chaleur intense dégagée par les ﬂammes nues

! du foyer.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service

ne doivent être effectués que par un spécialiste.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualiﬁcations identiques, pour éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la notice de montage).

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

ﬁltre à graisse.

 Les graisses ou huiles surchauffées

peuvent s'enﬂammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Utilisation de la hotte aspirante

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à

❑

Enclencher la hotte aspirante en début de cuisson.

❑

Eteindre la hotte aspirante quelques minutes après la ﬁn de la cuisson.

Ventilateur Marche / Arrêt

Eclairage Marche / Arrêt

Aspiration intensive

Puissances d'aspiration

Ventilateur Marche / Arrêt

Aspiration intensive

Touche de réinitialisation avec indicateur de saturation des ﬁltres à graisse

Puissances d'aspiration

Eclairage Marche / Arrêt

Coupure:

Vous pouvez éteindre la hotte aspirante de plusieurs manières différentes.

Arrêt 1:

❑

Ramenez le curseur sur 0 pour arrêter les ventilateurs.

Arrêt 2:

❑

Pousser l’élément coulissant du ﬁltre jusqu’à la butée. (L'interrupteur reste sur la position choisie auparavant).

❑

Pour réenclencher la hotte, tirez simplement le tiroir-ﬁltre à vous. Le ventilateur démarre à la puissance correspondant à la position actuelle du curseur.

Eclairage:

Vous pouvez utiliser l'éclairage à tout moment, même appareil arrêté ou tiroir-ﬁltre escamoté.

Enclenchement:

❑

Tirez le tiroir-ﬁltre par sa poignée.

❑

Réglez le ventilateur sur la puissance voulue.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service aprèsvente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent sur la plaque signalétique accessible, une fois le ﬁltre retiré, à l'intérieur de l'appareil.

Retrait et mise en place des ﬁltres à graisse en métal:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Tirez le tiroir-ﬁltre jusqu'à la butée.

2. Appuyez sur les crans situés sur les

ﬁltres à graisse avant, puis retirez ce ﬁltre.

4. Nettoyer les ﬁltres à graisse.

5. Une fois nettoyés, remettez les ﬁltres à

graisse en place.

6. Faites s'effacer la mention .

❑ Appuyez sur la touche .

3. Appuyez sur les crans situés sur les

ﬁltres à graisse arrière, puis retirez les ﬁltres à graisse.

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers ﬁltres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes ﬁltrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les ﬁltres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

❑

En service normal (1 à 2 heures par jour), il faudra nettoyer les ﬁltres à graisse métalliques 1 fois par mois.

Indicateur de saturation:

Lorsque les ﬁltres métalliques sont saturés, l'indicateur à LEDs se met à clignoter.

Nettoyez les ﬁltres au plus tard à ce moment-là.

❑

Veillez à nettoyer les ﬁltres à graisse à intervalles réguliers (env. 1 fois par mois).

Nettoyage des ﬁltres à graisse en métal:

❑ Ces ﬁltres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et les ﬁltres métalliques fortement saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

ﬁltres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les ﬁltres, rincez-les bien puis laissez-les goutter.

3. Faites encranter les pattes des deux côtés.

4. Remontez les ﬁltres à graisse en métal (voir la section intitulée "Retrait et mise en place des ﬁltres à graisse en métal).

Retrait du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les ﬁltres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le ﬁltre à charbon actif par le bas.

3. Changement du ﬁltre à charbon actif:

❑ Vous pouvez vous procurer un ﬁltre à

charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.

❑ N'utilisez qu'un ﬁltre d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

4. Remontez les ﬁltres à graisse.

Mise au rebut du ﬁltre à charbon actif usagé:

❑ Les ﬁltres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Filtre et entretien

Filtre à charbon actif:

Ce ﬁltre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Un changement à temps des ﬁltres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

Mise en place du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les ﬁltres à graisse (voir la section intitulée "Retrait et mise en place des ﬁltres à graisse en métal).

2. Mettez en place le ﬁltre à charbon actif.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des ﬁltres à graisse,

nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout humide.

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de ﬂamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

de son polissage.

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres, ou un chiffon à microﬁbres.

❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la ﬁche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le isjoncteur/ fusible.

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

3. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enﬁchage. Ne saisissez l'ampoule qu'avec un chiffon propre.

Remarques importantes

Notice de montage:

 Le montage de la hotte aspirante à la

distance minimum de 650 mm au-dessus de foyers au gaz – voir ﬁg. 1 – n'est admis

que si les charges thermiques nominales cidessous ne sont pas dépassées:

❑

Cuisinières à gaz

Charge thermique d'un foyer 3,0 kW maxi. Charge thermique de tous les foyers 8,3 kW maxi. Charge thermique du four 3,9 kW maxi.

❑

Tables de cuisson au gaz

Charge thermique d'un foyer 3,9 kW maxi. Charge thermique de tous les foyers 11,3 kW maxi.

❑

Tables de cuisson vitrocéramique au gaz

Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impérativement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.

❑ Cuisinières à combustible solide

Les charges thermiques nominales maximales et la distance minimum à respecter valent comme pour les cuisinières à gaz.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

 Les anciens appareils ne sont pas des

déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de cuisson.

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte doit être de 430 mm, voir ﬁg. 1.

Remarques supplémentaires concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 300 mm.

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Avant le montage

Evacuation de l'air à l'extérieur

Avant le montage

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

❑

Le conduit d'évacuation soit court et lisse.

❑

Il ait le moins possible de coudes.

❑

Utilisez des conduits du plus grand diamètre possible (150 mm ø de préférence) ainsi que des coudes de fort diamètre.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

❑

Conduits ronds Conduit d’aspiration court: Diamètre inférieur, 120 mm minimum, Conduit d’aspiration long: Diamètre inférieur, 150 mm minimum.

❑

Les conduits plats doivent avoir une section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter aucun coude prononcé.

l 120 mm = env. 113 cm

de section

l 150 mm = env. 177 cm

de section

❑

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à

étancher.

❑

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Air vicié évacué directement vers l'arrière:

Ce mode d'évacuation n'est possible qu'à l'intérieur de placards en appui mural suffisamment hauts, et suivant la taille du conduit d'évacuation.

❑

Pour ce faire, ménagez un oriﬁce circulaire dans la paroi arrière du placard en appui mural. Dans la circonférence de l'oriﬁce, prévoyez une entaille par laquelle passera le câble d'alimentation électrique.

Air vicié évacué vers le haut:

 Vous pouvez vous

procurer le kit de montage complet auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants dans la présente notice d'utilisation.

1. Pour ce faire, ménagez un oriﬁce circulaire dans le plafond du placard en appui mural. Dans la circonférence de l'oriﬁce, prévoyez une entaille par laquelle passera le câble d'alimentation électrique. – Gabarit

I accompagnant l'appareil –.

2. Si le placard en appui mural présente un "plancher", découpez-le sur toute sa largeur et jusqu'à 270 mm de profondeur.

Branchement d'un conduit à air vicié de l 150 mm:

❑

Fixez le conduit d'évacuation directement contre le manchon d'air vicié.

Branchement du tuyau d'air évacué:

❑

Fixez le manchon réducteur ci-joint contre l'oriﬁce de sortie d'air. Il faut étancher les trous situés au niveau de l'oriﬁce de sortie d'air.

❑

Fixez le tuyau d'air évacué contre le manchon réducteur.

Mode Air recyclé

❑ Avec ﬁltre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la hotte.

Ø133/170

in. 293

287

313

195

min. 435

270

Préparation du placard en appui mural

Cette hotte aspirante a été prévue pour être encastrée dans un placard en appui mural faisant les dimensions suivantes:

Largeur: 600 mm Profondeur: entre 293 et 350 mm Hauteur: 435 mm minimum.

Si le placard fait plus de 293 mm de profondeur, vous pouvez reculer la hotte

aspirante pour permettre par ex. l'installation d'un présentoir à épices devant la hotte.

Pour ce faire, appliquez le gabarit

II de

façon correspondante plus en arrière.

 La stabilité du placard doit être assurée

pendant et après le montage. Cet impératif vaut également si l'incorporation de la hotte a lieu àl'extrémité d'un alignement de placards.

1. Sur les côtés intérieurs du placard, marquez les emplacements de quatre points de ﬁxation: 2 à droite et 2 à gauche. Amorcez les trous au pointeau.

Percement des trous: Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi.

Pour marquer les emplacements des points de ﬁxation, utilisez le gabarit

accompagnant l'appareil.

2. Vissez les deux plaques de ﬁxation.

3. Accrochez le placard avec sa porte puis

ajustez-le par rapport aux autres placards.

 Veillez à ce que la distance minimum

prescrite entre la hotte aspirante et les foyers soit respectée. Fig. 1.

3. A l'aide d'un tournevis (ou d'une visseuse à accu), vissez les deux vis de ﬁxation.

4. Si nécessaire, raccourcissez la coiffe murale jusqu'à la dimension voulue (sciez-la par ex.) A l'aide des clips ci-joints, montez d'avance la coiffe murale.

5. Faites sortir le cordon de secteur hors du placard.

6. Dans le placard supérieur, établissez la jonction du tuyau. – Si nécessaire, ﬁxez le ﬂexible à air contre le plafond du placard –.

7. Remettez les ﬁltres à graisse en place (voir la notice d'utilisation).

Remarque: il est possible, à l'intérieur du placard, de capoter la hotte aspirante (par ex. avec des panneaux d'aggloméré).

Consigne importante:

❑

Le fond intermédiaire ne doit pas reposer sur le boîtier de la hotte aspirante.

❑

Ne ﬁxez pas les capotages contre le boîtier de la hotte.

❑

Ce capotage ne doit pas gêner l'accès au technicien du service après-vente.

Encastrement dans le placard en appui mural

 Contrôler l'alignement de la porte du

placard. La réaligner si nécessaire.

1. Retirez les ﬁltres à graisse (voir la notice d'utilisation).

2. Par le bas, introduisez la hotte aspirante dans le placard jusqu'à ce que les pattes de ﬁxation aient encoché de manière sûre.

❑

Dans le placard, ajustez la position de la hotte aspirante.

❑

Serrez à fond et prudemment les deux vis de ﬁxation.

 Vériﬁez si la hotte aspirante est bien

ﬁxée dans le placard.

Encastrement dans le placard en appui mural

❑

Si vous voulez monter la hotte plus enfoncée dans le placard, vous pouvez avancer les butées du tiroir-ﬁltre.

❑

Pour ce faire, défaites les vis, déplacez les butées puis revissez les vis à fond.

2. Alignez la poignée et vissez-la contre l'appareil.

Air évacué Air recyclé

13,0 13,5

Sous réserve de modiﬁcations constructives dans l’intérêt du progrès technique.

Poids en kg:

Montage de la poignée:

Il faut monter une poignée contre le tiroir-ﬁltre.

Cette poignée peut être d'un modèle allant avec les meubles de la cuisine, ou une poignée livrable comme accessoire spécial (Voir les accessoires en option à la dernière page).

1. A l’aide du gabarit

III accompagnant

l'appareil, marquez l'emplacement de trois points sur la barre en bois, puis amorcer les trous au pointeau. Percement des trous: Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi

Extraction du placard mural

1. Défaites le branchement électrique.

2. Défaites les jonctions de conduit.

3. Démontez le ﬁltre.

4. Desserrez les vis à gauche et à droite

jusqu'à ce que la hotte ne puisse plus descendre.

 Lors du desserrage des vis de ﬁxation,

ne soulevez pas la hotte aspirante.

5. Soulevez brièvement la hotte jusqu'à ce que les pattes de ﬁxation décrantent puis descendez la hotte

 Les vis de ﬁxation peuvent faire

saillie. Lorsque vous soulevez la hotte aspirante, ne tentez pas de rentrer le tiroir-ﬁltre en force.

6. Préparatifs en vue d'un nouvel encastrement:

Vissez les vis à gauche et à droite jusqu'à ce que les pattes aient basculé latéralement.

Branchement électrique

La hotte aspirante ne pourra être raccordée qu'à une prise à contacts de terre réglementairement posée. Installez cette prise à un endroit le plus accessible possible à proximité de la hotte aspirante.

❑

Il faudrait que la prise à contacts de terre ait son circuit électrique propre protégé par fusible/disjoncteur.

Données électriques:

Après avoir retiré le cadre de ﬁltre, vous les trouverez sur la plaque signalétique, à l'intérieur de l'appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations. Longueur du cordon de branchement:

1,30 m. Si le cordon doit être raccordé

déﬁnitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

❑ Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

 De complete montageset en de

reserveﬁlters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

❑ De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze door het vetﬁlter en het koolstoffilter gereinigd terug naar de keuken.

❑ Het vetﬁlter neemt de vettige

bestand-delen van de keukendamp op.

❑ Het koolstoffilter bindt de reukstoffen.

 Als er geen koolstoffilter wordt

gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Schakelaars verlichting en ventilator

Filterlade

Beschrijving van het apparaat

Gebruiksaanwijzing:

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑ De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het vetﬁlter naar buiten.

❑ Het vetﬁlter neemt de vaste

bestanddelen van de keukenwasem op.

❑ De keuken blijft in grote mate vrij van vet

en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften. Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

 Onder de afzuigkap niet ﬂamberen.

Brandgevaar bij het vetﬁlter door

! opstijgende vlammen.

 Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

 Gaskookplaten altijd op correcte wijze

gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt.

Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap

! worden beschadigd.

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

 Aansluiting en ingebruikneming mogen

alleen door een vakman worden uitgevoerd.

 Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwaliﬁceerde vakman, om gevaren te voorkomen.

 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montagevoorschrift).

 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van de overige lampen te voorkomen.

 Afzuigkap nooit zonder vetﬁlter

gebruiken.

 Oververhit vet en olie is gemakkelijk

ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Bedienen van de wasemafzuigkap

 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

❑

Inschakelen van de wasemafzuigkap

bij het begin van het koken.

❑

Uitschakelen van de wasemafzuigkap

pas enkele minuten na het einde van het koken.

ventilator aan / uit

verlichting aan / uit

intensieve stand

ventilatorstanden

ventilator aan / uit

intensieve stand

resettoets met verzadigingsindicatie voor vetﬁlters

ventilatorstanden

verlichting aan / uit

Uitschakelen:

De wasemafzuigkap kan op verschillende manieren worden uitgeschakeld.

Uitschakelen 1:

❑

Schuifschakelaar op 0 – ventilator afzetten.

Uitschakelen 2:

❑

Filterlade tot aan de aanslag inschuiven. (Schuifschakelaar blijft in gekozen positie).

❑

Om opnieuw in te schakelen

uitsluitend de ﬁlterhouder naar buiten trekken. De wasemafzuigkap start in de laatst gekozen ventilatorstand.

Verlichting:

De verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het apparaat is uitgeschakeld of de uitschuifbare ﬁlterhouder naar binnen wordt geschoven.

Inschakelen:

❑

Uitschuifbare ﬁlterhouder aan de handgreep naar buiten trekken.

❑

Gewenste ventilatorstand kiezen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr. FD

Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de ﬁlters hebt verwijderd.

Metalen vetﬁlters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Trek de ﬁlterlade tot aan de aanslag naar buiten.

2. Druk de vergrendelingen van het voorste vetﬁlter in en verwijder het vetﬁlter.

4. Reinig de vetﬁlters.

5. Breng de gereinigde vetﬁlters weer aan.

6. Schakel de aanduiding uit. ❑ Druk op de toets .

3. Druk de vergrendelingen van het achter-

ste vetﬁlter in en verwijder het vetﬁlter.

Filter en onderhoud

Vetﬁlters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetﬁlters gebruikt.

De ﬁltermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetﬁlters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

❑

Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetﬁlters 1x per maand worden gereinigd.

Verzadigingsaanduiding:

Indien de vetﬁlters zijn verzadigd, knippert het controlelampje.

De vetﬁlters moeten uiterlijk nu worden gereinigd.

❑

Zorg ervoor dat de vetﬁlters regelmatig (ca. 1x per maand) worden gereinigd.

Reiniging van de metalen vetﬁlters:

❑ De ﬁlters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetﬁlters niet samen met vaatwerk reinigen.

❑ Als de ﬁlters met de hand worden

gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

3. Klik de sluitingen aan beide zijden vast.

4. Breng de vetﬁlters aan (zie Metalen

vetﬁlters verwijderen en aanbrengen).

Verwijderen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters.

2. Druk de sluitingen aan beide zijden in en

verwijder het actieve-koolﬁlter naar beneden.

3. Vervangen van het actieve-koolﬁlter:

❑ Het actieve-koolﬁlter is verkrijgbaar in

de vakhandel (zie Extra toebehoren).

❑ Gebruik alleen originele ﬁlters.

Daardoor wordt een optimale werking gewaarborgd.

4. Breng de vetﬁlters aan.

Afvoer van het oude actieve-koolﬁlter:

❑ Actieve-koolﬁlters bevatten geen

schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Filter en onderhoud

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Aanbrengen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters (zie Metalen vetﬁlters verwijderen en aanbrengen).

2. Breng het koolstoffilter aan.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

❑ Als de vetﬁlters worden gereinigd, moet

vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Geen schurende middelen of krassende

sponsjes gebruiken.

❑ Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

edelstaalreiniger.

❑ Reinig alleen in de slijprichting.

 Edelstalen oppervlakken niet met

krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminiumgelikte en kunststof oppervlakken:

❑ Gebruik een zachte, niet-pluizende zeem

of microvezeldoek.

❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

❑ Gebruik geen schurende middelen.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

 De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugﬁtting. Gebruik een schone doek om de gloeilampen vast te pakken.

Belangrijke voorschriften

Montagevoorschrift:

 Boven een gasfornuis is de montage

bij een minimumafstand van 650 mm – afb. 1 – alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden:

❑

Gasfornuizen

Belasting van één brander max. 03,0 kW Belasting van alle branders max. 08,3 kW Belasting van de oven max. 03,9 kW

❑

Gaskookplateaus

Belasting van één brander max. 03,9 kW Belasting van alle branders max. 11,3 kW

❑

Gas-glaskeramiekkookplateau

De gegevens over nominale warmtebelastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegeven van fabrikant van het kookplateau in acht.

❑ Fornuizen voor vaste brandstoffen

Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.

 Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met luchtcirculatie.

 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

 Minimumafstand tussen elektrische

kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1.

Extra voorschriften bij gaskookapparatuur:

 Bij de montage van gaskookzones

moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

 De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

 Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 300 mm.

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Voor de montage

Afzuigkap met luchtafvoer

Vóór de montage

Voor een optimaal vermogen van de wasemafzuigkap:

❑

Korte, gladde afvoerpijp.

❑

Zo weinig mogelijk pijpbochten.

❑

Zo groot mogelijke buisdiameter (optimaal 150 mm ø) en grote buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

❑

Ronde buizen Korte afvoerbuis: binnendiameter min. 120 mm, langere afvoerbuis: binnendiameter min. 150 mm.

❑

Niet-ronde kanalen moeten een binnendiameter hebben die gelijkwaardig is met die van ronde buizen.

Ze dienen geen scherpe bochten te hebben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Bij afwijkende buisdiameter:

afdichtstrip inzetten.

❑

Bij gebruik met luchtafvoer altijd zorgen voor voldoende toevoer van lucht.

Luchtafvoer rechtstreeks naar achteren:

Is binnen de bovenkast alleen mogelijk bij een hoge bovenkast, afhankelijk van de grootte van de afvoerbuis.

❑

Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de achterzijde van de bovenkast.

Luchtafvoer naar boven:

 De complete

montageset is verkrijgbaar bij de

vakhandel.

De desbetreffende toebehorennummers vindt u iop de laatste pagina.

1. Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de bovenzijde van de bovenkast. – Sjabloon

I lis bijgevoegd –.

2. Kastbodem – indien aanwezig – over de gehele breedte minstens 270 mm diep uitsnijden.

Aansluiting afvoerbuis l 150 mm:

❑

Afvoerbuis rechtstreeks bevestigen op het aansluitstuk voor de luchtafvoer.

Aansluiting afvoerbuis l 120 mm:

❑

Bijgevoegd verloopstuk bevestigen aan de luchtafvoeropening. Gaten in de luchtafvoer moeten afgedicht zijn.

❑

Afvoerbuis bevestigen aan het verloopstuk.

Gebruik met circulatielucht

❑ Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

Ø133/170

287

in. 293

270

600

313

195

min. 435

Voorbereiding bovenkast

Deze wasemafzuigkap is bedoeld voor montage in een bovenkast met de volgende afmetingen:

Breedte: 600 mm Diepte: 293 tot 350 mm Hoogte: min. 435 mm.

Bij een kastdiepte groter dan 293 mm

kan de wasemafzuigkap naar achteren worden geplaatst, b.v. om een kruidenrek voor de wasemafzuigkap te kunnen bevestigen.

Hiertoe de sjabloon

II dienovereenkomstig

verder naar achteren leggen.

 De stabiliteit van de kast moet zijn

gewaarborgd tijdens en na de montage. Ook bij inbouw aan het eind van het keukenblok.

1. Links en rechts aan de binnenzijden van de kast twee bevestigingspunten aftekenen en met een priem voorsteken.

Als u een boorapparaat gebruikt: l 2 mm – max. diepte 10 mm.

Gebruik voor het aftekenen van de bevestigingspunten de bijgevoegde sjabloon

II .

2. Beide bevestigingsplaatjes vastschroeven.

3. Kast met deur ophangen en uitrichten.

 De minimumafstand tussen de

kookplaten en de wasemafzuigkap in acht nemen! Afb. 1.

3. Met een schroevedraaier (accuschroevedraaier) de beide bevestigingsschroeven aandraaien.

4. Indien nodig de muurafdekking inkorten tot de juiste maat (bijv. afzagen). Muurafdekking voormonteren met behulp van de bijgevoegde clips. Muurafdekking vastschroeven aan de bovenkast.

5. Netaansluitkabel uit de kast leiden.

6. Buisaansluiting in de bovenkast tot

stand brengen. – Indien nodig de luchtslang vastmaken aan de kastbovenzijde –.

7. Vetﬁlter weer aanbrengen (zie de gebruiksaanwijzing).

Aanwijzing: de behuizing van de wasemafzuigkap kan binnen in de bovenkast worden afgeschermd (b.v. met spaanplaat).

Hierbij het volgende in acht nemen:

❑

De tussenbodem mag niet rusten op de behuizing van de wasemafzuigkap.

❑

Afschermingen niet bevestigen aan de behuizing.

❑

Zorgen dat e.e.a. toegankelijk is voor de klantenservice.

Inbouwen in de bovenkast

 Uitlijning van de kastdeuren

controleren, indien nodig opnieuw uitlijnen.

1. Vetﬁlter verwijderen (zie de gebruiksaanwijzing).

2. Wasemafzuigkap van onderaf in de kast tillen totdat beide bevestigingspunten goed zijn vastgeklikt.

❑

Wasemafzuigkap in de kast uitlijnen.

❑

Beide bevestigingsschroeven voorzichtig vastdraaien.

 Controleren of de wasemafzuigkap

stevig is bevestigd in de kast.

Inbouwen in de bovenkast

❑

Indien de wasemafzuigkap achterin de kast is gemonteerd, kunnen de aanslagen voor de uitschuifbare ﬁlterhouder naar voren worden verschoven.

❑

Hiertoe de schroeven losdraaien, de aanslagen verschuiven en de schroeven weer vastdraaien.

2. Handgreep uitlijnen en vastschroeven op het apparaat.

Luchtafvoer Luchtcirculatie

13,0 13,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Gewicht in kg:

Montage van de handgrep:

Op de uitschuifbare ﬁlterhouder moet een handgreep worden gemonteerd.

De handgreep kan een bij het keukenmeubilair passende houten handgreep of een als extra toebehoren verkrijgbare handgreep zijn (zie het extra toebehoren op de laatste pagina).

1. Met de bijgevoegde sjabloon

III drie

bevestigingspunten aftekenen op de houten handgreep en met een priem voorsteken. Als u een boorapparaat gebruikt: l 2 mm – max. diepte 10 mm.

Verwijderen uit de bovenkast

1. Verbinding met het elektriciteitsnet verbreken.

2. Buisverbindingen losmaken.

3. Filters verwijderen.

4. Bevestigingsschroeven links en rechts

losdraaien totdat de wasemafzuigkap niet meer omlaag beweegt.

 De wasemafzuigkap niet optillen

tijdens het losdraaien van de schroeven.

5. Wasemafzuigkap kort optillen totdat de bevestigingsstrips vrijkomen en het apparaat laten zakken.

 Bevestigingsschroeven kunnen

uitsteken. Bij het optillen van de afzuigkap de ﬁlterlade niet met geweld inschuiven.

6. Voorbereiding voor het opnieuw inbouwen:

Bevestigingsschroeven links en rechts aandraaien totdat de strips zijwaarts uitsteken.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

❑

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de ﬁlterhouder te verwijderen.

 Bij reparatiewerkzaamheden moet

het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten.

In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en

-zekeringen. Deze wasemafzuigkap voldoet aan de EG-

radio-ontstoringsvoorschriften

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, ﬁnestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con ﬁltro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

❑ A questo scopo è necessario montare

un ﬁltro a carbone attivo (vedi capitolo "Filtri e manutenzione").

 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed i ﬁltri di ricambio. Trovate i relativi numeri degli accessori alla ﬁne di queste istruzioni per l'uso.

❑ La ventola della cappa aspirante aspira i

vapori di cottura, li invia attraverso il ﬁltro grassi ed il ﬁltro a carbone attivo e li immette di nuovo depurati nella cucina.

❑ Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il ﬁltro a carbone attivo ﬁssa gli odori.

 Se non si monta un ﬁltro a carbone

attivo, non possono essere ﬁssati gli odori dei vapori di cottura.

interruttore luce/ ventilatore

Filtro estraibile

Descrizione dell'apparecchio

Istruzioni per l’uso:

Modi di funzionamento

Funzionamento ad espulsione d’aria:

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto attraverso il ﬁltro grassi.

❑ Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

grasso e odori.

Per il funzionamento ad espulsione d’aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino

(come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione. Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Precede la prima utilizzazione

Primo impiego:

❑ Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

❑ Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza. Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

 Non ﬁammeggiare pietanze sotto la

cappa aspirante.

Pericolo d'incendio del ﬁltro grassi

! se raggiunto delle ﬁamme.

 É consentito solo limitatamente (vedi

capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a Gas

 Usare i fornelli a gas sempre in modo

appropriato.

Importante;

le ﬁamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle ﬁamme di gas libere potrebbe

! danneggiare la cappa aspirante.

❑ Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.

❑ Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale successivo proprietario.

 Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

 L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

 Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni per il montaggio").

 Usare la cappa aspirante solo con le

lampadine avvitate.

 Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

 Non usare mai la cappa aspirante

senza ﬁltro grassi..

 Grassi e olio surriscaldati possono

inﬁammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

Uso della cappa aspirante

 Per eliminare nel modo più efficace i

vapori di cottura:

❑

Accendere la cappa aspirante all'inizio della cottura.

❑

Spegnere la cappa aspirante solo alcuni minuti dopo la ﬁne della cottura.

Ventola acceso/spento

Illuminazione accesa/spenta

massima potenza

Gradi aspirazione

Ventola acceso/spento

massima potenza

Pulsante Reset con indicatore di saturazione per ﬁltro grassi

Gradi aspirazione

Illuminazione accesa/spenta

Spegnere:

La cappa aspirante può essere spenta in diversi modi.

Disinserire 1:

❑

Tasto scorrevole su 0 = ventola disinserita.

Disinserire 2:

❑

Spingere il ﬁltro estraibile nell’interno ﬁno all’arresto. (Non è necessario spostare l’interruttore a cursore).

❑

Per la nuova accensione tirare solo il ﬁltro estraibile. La cappa aspirante entra in funzione con la regolazione della ventola ultimamente selezionata.

Illuminazione:

L'illuminazione può essere usata in qualsiasi momento, anche quando l'apparecchio è spento o quando viene spinto dentro l'estraibile del ﬁltro.

Accendere:

❑

Estrarre il ﬁltro estraibile tirandolo per la maniglia integrata.

❑

Selezionare la regolazione desiderata del ventola.

Guasti

In caso di eventuali ulteriori informazioni o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr. FD

Riportare i numeri nello specchietto qui sopra. I numeri si trovano sulla targhetta d'identiﬁcazione, visibile dopo avere tolto i ﬁltri, nel vano interno della cappa aspirante.

Smontaggio e montaggio dei ﬁltri metallici per grassi:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Estrarre il ﬁltro ﬁno all’arresto.

2. Spingere nell’interno gli arresti del ﬁltro

grassi anteriore e rimuovere il ﬁltro grassi.

4. Pulire i ﬁltri per grassi.

5. Inserire di nuovo i ﬁltri per grassi.

6. Cancellare l'indicazione .

❑ Premere il tasto .

3. Spingere nell’interno gli arresti del ﬁltro grassi posteriore e rimuovere il ﬁltro grassi.

Filtro grassii:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano ﬁltri metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

❑

Nel funzionamento normale (ogni giorno da 1 a 2 ore) i ﬁltri metallici per grassi devono essere lavati 1 volta al mese.

Indicazione di saturazione:

Quando i ﬁltri per grassi sono saturi, l'indicatore luminoso lampeggia.

Non attendere oltre per lavare i ﬁltri.

❑

Attenzione che i ﬁltri per grassi siano lavati ad intervalli regolari (ca. ogni mese).

Pulizia dei ﬁltri metallici per grassi:

❑ Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i ﬁltri metallici per grassi molto sporchi insieme alle stoviglie.

❑ Per il lavaggio a mano, fare ammorbidire

i ﬁltri per grassi per più ore in una soluzione di lavaggio bollente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Filtri e manutenzione

3. Arrestare le linguette sui due lati.

4. Montare i ﬁltri per grassi

(vedi "Smontaggio e montaggio dei ﬁltri metallici per grassi").

Smontaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi.

2. Premere le linguette sui due lati e

rimuovere il ﬁltro a carbone attivo verso il basso.

3. Cambio del ﬁltro a carbone attivo:

❑ Il ﬁltro a carbone attivo è in vendita nel

commercio specializzato (vedi capitolo "Accessori speciali").

❑ Usare solo ﬁltri originali.

Così si garantisce il funzionamento ottimale.

4. Montare i ﬁltri per grassi.

Smaltimento del ﬁltro a carbone attivo usato:

❑ I ﬁltri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere p. es. smaltiti come riﬁuti comuni.

Filtri e manutenzione

Filtro a carbone attivo:

Per ﬁssare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Mediante tempestiva sostituzione del ﬁltro a carbone attivo, si previene il pericolo d’incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi (vedi "Smontaggio e montaggio dei ﬁltri metallici per grassi").

2. Inserire il ﬁltro a carbone attivo.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

❑ Quando si lavano i ﬁltri per grassi, pulire

anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un panno umido.

❑ Non usare prodotti abrasivi o spugne

dure.

❑ Avvertenza: non usare alcool (spirito)

sulle superﬁci di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare ﬁamme libere.

 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superﬁci in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire stroﬁnando solo nel senso della

lucidatura.

 Non pulire le superﬁci in acciaio inox

con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.

Superﬁci di alluminio, vernice e plastica:

❑ Usare un panno per vetri o un panno in

microﬁbre morbido che non lascia peli.

❑ Non usare panni asciutti. ❑ Usare un detergente delicato per vetri. ❑ Non usare detergenti corrosivi, acidi o

alcalini.

❑ Non usare prodotti abrasivi.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sﬁlando la spina di alimentazione, oppure togliendo il fusibile.

 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un cacciavite o simile.

3. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada ad innesto. Per afferrare la lampadina usare un panno pulito.

Avvertenze importanti

Istruzioni per il montaggio:

 Sopra a fornelli a gas il montaggio

della cappa aspirante è ammesso ad una distanza minima di 650 mm – ﬁg. 1 – solo se non si superano i carichi termici nominali seguenti:

❑

Cucine a gas

carico di un fornello max. 03,0 kW carico di tutti i fornelli max. 08,3 kW carico del forno max. 03,9 kW

❑

Piani di cottura a gas

carico di un fornello max. 03,9 kW carico di tutti i fornelli max. 11,3 kW

❑

Piani di cottura in vetroceramica a gas

I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas. É indispensabile osservare i dati della casa produttrice del piano di cottura.

❑ Cucine per combustibili solidi

Come per le cucine a gas, sono validi in modo analogo i massimi carichi termici nominali e la distanza minima.

 Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali. Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

 Gli apparecchi dismessi non sono riﬁuti

senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto ﬁno a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

 La cappa aspirante può essere

utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

 Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

 Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante:

430 mm, ﬁg. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

 Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

 É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

 É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 300 mm.

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deﬂusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

In caso di scarico in dell’aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenere l'autorizzazione dell'autorità competente.
