Bedienelemente

de | 3

1 ON-Taste

Ein-/Ausschalten des Systems

2 CD-Schacht des CCD

3 Display

4 CD-Auswurftaste (Laufwerk des CCD)

5 AM-Taste

Auswahl der Wellenbereiche MW, LW, SW
(Europa) bzw. AM (NAFTA, LAM, ASIA)

6 -Taste

Gespräch über Bluetooth®-Mobiltelefon
beenden
Für Geräte ohne Bluetooth®:
>>-Taste
Sendersuchlauf starten

7 TA-Taste

Kurzdruck: Vorrang für Verkehrsmel­dungen ein-/ausschalten, durchgeschal­tete Verkehrsmeldung abbrechen
Langdruck: Travelstore-Funktion starten

8 Stationstasten 1 - 6

Kurzdruck: Gespeicherten Sender wählen
Langdruck: Sender speichern

9 SCRL-Taste

Displayinhalt als Laufschrift anzeigen

; FM-Taste

Auswahl der Wellenbereiche FM und WB
(nur NAFTA), Wechsel zwischen den
Speicherebenen FMTS, FM1, FM2 und
WB (nur NAFTA)

< Linker Dreh-/Drückknopf für den

Cockpit-Bereich
Drehen: Einstellen der Lautstärke und der
Menü-Auswahl.
Drücken: Öffnen und Bestätigen von
Menüpunkten

= DVD/CD-Schacht des CCS

> Remote-Tasten

? Rechter Dreh-/Drückknopf für den

Cabin-Bereich
Drehen: Einstellen der Lautstärke und der
Menü-Auswahl.
Drücken: Öffnen und Bestätigen von
Menüpunkten

@ DVD/CD-Auswurftaste (Laufwerk des

CCS)

A Quellentasten (Cabin)

RADIO: Auswahl der Audioquelle Radio

für den Cabin-Bereich

CD: Auswahl der Audioquelle CD für

de

: -Taste

Kurzdruck: Gespräch über Bluetooth®­Mobiltelefon annehmen, ausgewählten
Teilnehmer anrufen
Langdruck: Telefonbuch öffnen
Für Geräte ohne Bluetooth®:
<<-Taste
Sendersuchlauf starten

den Cabin-Bereich (Laufwerk des
CCD)

AUX: Auswahl der Audioquellen USB

und AUX für den Cabin-Bereich

VIDEO: Auswahl der Videoquelle für den

Cabin-Bereich (Laufwerk des
CCS und externe Videoquellen)

09.2014Robert Bosch Car Multimedia GmbH

4 | de

Bedienelemente

B MAP-Taste

Anzeigen der Navigationskartendarstel­lung im Cabin-Bereich (nur bei ange­schlossener Coach Navigation in Verbin­dung mit einem geeigneten
Fahrermonitor)

C MON-Taste

Aktivieren, Deaktivieren bzw. Sychronisie­ren der Monitore im Cabin-Bereich

D MENU-Taste

Aufrufen des Hauptmenüs zur Einstellung
der Gerätegrundfunktionen

E -Taste

Verlassen von Menüs

F ENTER-Taste

Bestätigungsfunktion im Navigations-,

I Quellentasten (Cockpit)

RADIO: Auswahl der Audioquelle Radio

für das Cockpit

CD: Auswahl der Audioquelle CD für

das Cockpit (Laufwerk des CCD)

AUX: Auswahl der Audioquellen USB

und AUX für das Cockpit

VIDEO: Auswahl der Videoquelle für das

Cockpit (Laufwerk des CCS und
externe Videoquellen)

Video-, DVD- und TV-Betrieb

G NAVI-Taste

Aktiviert die Steuerung eines angeschlos­senen Navigationssystems über:

f Remote-Tasten >

f ENTER-Taste F

wie bei der Fernbedienung des Navigati­onssystems

H CAM-Taste

Auswahl eines Kamerabildes auf dem
Fahrermonitor

09.2014 Robert Bosch Car Multimedia GmbH

Inhaltsverzeichnis

Inhaltsverzeichnis

de | 5

7 Hinweise und Zubehör

7 Bestimmungsgemäßer Gebrauch
7 Altgerät-Entsorgung
8 Anschluss von Zusatzgeräten

(Option)

9 Ein-/Ausschalten

9 Funktionen wählen und Einstel-

lungen vornehmen

9 Direktanwahl
10 Im Menü
10 Bedienfokus

11 Audio-/Videoquelle wählen

11 Audio-/Videoquelle für das Cockpit

wählen

12 Audio-/Videoquelle für den Cabin-

Bereich wählen

13 Lautstärke und Klang einstellen

13 Lautstärke für die aktuelle Wieder-

gabe einstellen

13 Grundlautstärken für unterschied-

liche Quellen im Hauptmenü
einstellen

14 Klang für die aktuelle Wiedergabe

einstellen
14 Klangprofil speichern
15 Lautstärke und Klang für Mikrofon-

durchsagen
15 Lautstärke und Klang für externe

Durchsagen und Alarm (Fahrwarner)
16 Lautstärkepegel für verschiedene

Audio-/Videoquellen anpassen

17 CD/DVD einlegen/entfernen

de

17 Radiobetrieb

17 Verfügbare Wellenbereiche und

Speicherebenen
18 Funktionen am CCS
19 Funktionen am CCD
20 Funktionen im Menü
21 Funktionen im Hauptmenü

22 CD- und USB-Betrieb

22 Funktionen am CCS
23 Funktionen im CD-/MP3-/WMA-Menü

24 Video- und DVD-Betrieb

24 Funktionen am CCS
25 Funktionen im Video-/DVD-Menü
26 DVD-Einstellungen im Hauptmenü

27 TV-Betrieb

27 Funktionen am CCS
27 Funktionen im TV-Menü

27 Display-Einstellungen

27 Funktion am CCD
28 Einstellungen im Hauptmenü

28 Monitor-Einstellungen

28 Funktionen am CCS
29 Einstellungen im Hauptmenü

09.2014Robert Bosch Car Multimedia GmbH

6 | de

29 Kamerafunktionen am CCS

29 Navigationsfunktionen am CCS

30 Bluetooth-Telefon-Funktionen

31 Funktionen am CCD
31 Bluetooth®-Einstellungen im

Hauptmenü

32 Funktionen im Telefonbuch

32 MAS-Einstellungen

32 MAS-Einstellungen im Hauptmenü

33 Weitere Systemeinstellungen

Inhaltsverzeichnis

34 Fernbedienung

35 Einstellungen im Hauptmenü

36 Technische Daten

36 CCS
36 CCD
37 Coach Power Amplifier

CPA 811 / CPA 2011

09.2014 Robert Bosch Car Multimedia GmbH

Hinweise und Zubehör

de | 7

Hinweise und Zubehör

Bevor Sie Ihr Gerät in Betrieb nehmen, lesen
Sie diese Anleitung sorgfältig und machen Sie
sich mit dem Gerät vertraut. Bewahren Sie
diese Anleitung für spätere Fragen im Fahrzeug
auf.

Bestimmungsgemäßer Gebrauch

Der Einbau des CCS bzw. CCD erfolgt jeweils in
einem 1 DIN-Schacht im Armaturenbrett eines
Busses.
Die Stromversorgung von CCS und CCD erfolgt
ausschließlich über den CPA.
Die Betriebsspannung am CPA beträgt 24 V.
Der Einbau des CPA erfolgt fahrzeugabhängig
abgesetzt vom Armaturenbrett.

Verkehrssicherheit

Altgerät-Entsorgung

Entsorgen Sie Ihr Altgerät bitte nicht in den
Hausmüll!
Nutzen Sie zur Entsorgung des Altgerätes die
zur Verfügung stehenden Rückgabe- und
Sammelsysteme.

de

Die Verkehrssicherheit ist oberstes
Gebot.

f Bedienen Sie das Gerät nur,

wenn es die Verkehrslage
zulässt.

f Machen Sie sich vor Fahrtantritt

mit dem Gerät vertraut.
Akustische Warnsignale von Polizei,
Feuerwehr und Rettungsdiensten
müssen Sie im Fahrzeug rechtzeitig
wahrnehmen können.

f Hören Sie deshalb während der

Fahrt Ihr Programm in angemes-

sener Lautstärke.

09.2014Robert Bosch Car Multimedia GmbH

8 | de

Hinweise und Zubehör

Anschluss von Zusatzgeräten
(Option)

Der CCS (Coach Control System) ist das
zentrale Bedienteil der Coach Professional
Line 3, mit dem Sie die Audio- und Bildquellen
für den Bus getrennt für den Fahrer (Cockpit)
und die Fahrgäste (Cabin) einstellen und
steuern können.
Der CCS kann nur in Verbindung mit dem
Verstärker CPA 811 oder CPA 2011 (Coach
Power Amplifier) betrieben werden.

Hinweis:

Der CCS verfügt über kein eigenes
Display; alle Anzeigen des CCS
werden über das Display des CCD
oder optional über das Display einer
angeschlossenen Coach Navigation

f Coach Navigation

zur Navigation und Anzeige der Navigati­onskarte sowie Darstellung der Systeman­zeigen.

f Fahrermonitor

zur Darstellung von Kameras, der
Navigation, des Videosignals und Anzeige
der Systemeinstellungen in Verbindung
mit der Coach Navigation (nur geeignet für
die Integration im Amaturenbrett).

oder das Multifunktionsdisplay des
Fahrzeugs für den Fahrer ausgege­ben.

An das System können Sie folgende Zusatzge­räte anschließen (nicht im Lieferumfang):

f Video-Player, DVD-Player oder TV-Tuner

Neben dem systeminternen DVD-Lauf­werk können noch zwei weitere Video­quellen (Video- bzw. DVD-Player oder
TV-Tuner) zum Abspielen von Videos bzw.
DVDs oder zum TV-Empfang angeschlos­sen werden. Bei Anschluss von zwei
zusätzlichen Videoquellen ist eine
Videobox erforderlich.

09.2014 Robert Bosch Car Multimedia GmbH

Ein-/Ausschalten | Funktionen wählen und Einstellungen vornehmen

Ein-/Ausschalten

Funktion Handlung Hinweis

de | 9

Ein-/Ausschalten

Hinweis:

Bei eingeschalteter Fahrzeugzündung
schaltet sich das System automatisch

f ON-Taste 1 drücken

f Fahrzeugzündung ein-/

ausschalten

f Mikrofon 1 (MIC1)

ein-/ausschalten

Bei ausgeschalteter Fahrzeugzündung
schaltet sich das System automatisch nach 1
Stunde aus, um die Fahrzeugbatterie zu
schonen.

Das Einschalten des Systems zusammen mit
der Fahrzeugzündung erfolgt nur, wenn es
zuvor zusammen mit der Fahrzeugzündung
ausgeschaltet wurde.

Nur wenn die Fahrzeugzündung eingeschal­tet ist.
Das Ausschalten des Systems zusammen mit
Mikrofon 1 (nicht im Lieferumfang) erfolgt
nur, wenn es zuvor zusammen mit Mikrofon 1
eingeschaltet wurde.

de

ein, falls bei angeschlossenen oder
über Bluetooth® verbundenen
Telefonen ein Anruf eingeht.

Funktionen wählen und Einstellungen vornehmen

Direktanwahl

Wichtige und häufig genutzte Funktionen
können durch Drücken einer Taste am CCS
bzw. CCD direkt gewählt werden. Um
bestimmte Funktionen zu wählen, muss die
entsprechende Taste lang gedrückt werden
(etwa 3 Sekunden).

Hinweis:

Um die Funktion bestimmter Tasten
für den Cabin-Bereich zu nutzen,
müssen Sie zuerst den Bedienfokus
auf den Cabin-Bereich umschalten.
Mehr Informationen zum Bedienfokus
finden Sie im Abschnitt „Bedienfo­kus“ in diesem Kapitel.

09.2014Robert Bosch Car Multimedia GmbH

10 | de

Funktionen wählen und Einstellungen vornehmen

Im Menü

Alle Funktionen und Einstellungen des Systems
werden in Menüs zur Verfügung gestellt.

Menüs öffnen

Funktion Handlung Hinweis

Hauptmenü öffnen
Menü einer Audio-Videoquelle

für das Cockpit öffnen
Menü einer Audio-Videoquelle

für den Cabin-Bereich öffnen

f MENU-Taste D drücken
f Dreh-/Drückknopf <

drücken

f Dreh-/Drückknopf ?

drücken

–
Nur für die gerade aktive

Audio-Videoquelle.

Im Menü navigieren

Funktion Handlung Hinweis

Menüpunkt auf der aktuellen
Menüebene wählen

Menüpunkt bestätigen bzw.
Untermenü öffnen

f Dreh-/Drückknopf <

bzw. ? drehen

f Dreh-/Drückknopf <

bzw. ? drücken

–

Menüpunkte, die ein Unter­menü enthalten, sind mit „*“
gekennzeichnet (z. B.
„*AUD“).

In übergeordnete Menüebene

f Taste E drücken –

zurückkehren
Menü verlassen f Taste E lang

Bedienfokus

Sie können am CCS die Audio- und Videoquel­len getrennt für das Cockpit und den Cabin­Bereich wählen und steuern. Mit den Remote­Tasten > sowie der Taste ENTER F können
Sie Funktionen für die gerade aktive Audio-/
Videoquelle sowohl im Cockpit als auch im
Cabin-Bereich wählen.
Der Bedienfokus steht standardmäßig auf der
Steuerung der Audio-/Videoquelle im Cockpit.

09.2014 Robert Bosch Car Multimedia GmbH

–

drücken

Wenn Sie eine Remote-Taste > bzw. die Taste
ENTER F drücken, wird die gerade im
Cockpit aktive Audio-/Videoquelle gesteuert.
Um eine im Cabin-Bereich aktive Audio-/
Videoquelle zu steuern, müssen Sie zuerst den
Bedienfokus auf den Cabin-Bereich umschal­ten. Drücken Sie dafür den Dreh-/Drückknopf
? oder eine Quellenwahltaste für den
Cabin-Bereich A. Daraufhin wird der

Funktionen wählen und Einstellungen vornehmen | Audio-/Videoquelle wählen

de | 11

Bedienfokus auf den Cabin-Bereich umge­schaltet und Sie können mit den Remote­Tasten > bzw. der Taste ENTER F die im
Cabin-Bereich aktive Audio-/Videoquelle
steuern. Etwa 10 Sekunden nach dem letzten
Tastendruck wird der Bedienfokus automatisch
wieder auf das Cockpit umgeschaltet.

Hinweise:

f Der aktuelle Bedienfokus wird im

Display angezeigt („COCKPIT“

für das Cockpit und „CABIN“ für

den Cabin-Bereich).

f Die Umschaltung des Bedienfo-

kus auf den Cabin-Bereich

Audio-/Videoquelle wählen

erfolgt auch, wenn Sie für den
Cabin-Bereich eine andere
Audio-/Videoquelle wählen.

f Durch Drücken des Dreh-/

Drückknopfes < können Sie
den Bedienfokus manuell auf das

Cockpit zurück schalten.

f Bei Auswahl des Navigationssy-

stems als Quelle im Cockpit wird
der Bedienfokus auf die
Navigation umgeschaltet (siehe
Kapitel "Navigationsfunktionen
am CCS").

de

Audio-/Videoquelle für das Cockpit wählen

Funktion Handlung Hinweis

Radio wählen
CD im CCD-Laufwerk

f Taste RADIO I drücken
f Taste CD I drücken

–
–

wählen
AUX bzw. USB wählen

f Taste AUX I ggf. mehrfach

drücken

AUX kann nur gewählt
werden, wenn der AUX­Eingang eingeschaltet ist
(siehe Kapitel „Weitere
Systemeinstellungen im
Hauptmenü“).
USB kann nur gewählt
werden, wenn ein Datenträ­ger angeschlossen ist.

DVD/CD im CCS­Laufwerk bzw.
Videoquelle 1 oder 2
wählen

f Taste VIDEO I ggf. mehrfach

drücken

Videoquelle 1 bzw. 2 kann
nur gewählt werden, wenn
ein externes Gerät (DVD, TV
oder DVC) angeschlossen ist.

09.2014Robert Bosch Car Multimedia GmbH

12 | de

Audio-/Videoquelle wählen

Audio-/Videoquelle für den Cabin-Bereich wählen

Funktion Handlung Hinweis

Radio wählen
CD im CCD-Laufwerk

wählen
AUX bzw. USB wählen

DVD/CD im CCS­Laufwerk bzw.
Videoquelle 1 oder 2
wählen

f Taste RADIO A drücken
f Taste CD A drücken

f Taste AUX A ggf. mehrfach

drücken

f Taste VIDEO A ggf. mehrfach

drücken

–
–

AUX kann nur gewählt
werden, wenn der AUX­Eingang eingeschaltet ist
(siehe Kapitel „Weitere
Systemeinstellungen im
Hauptmenü“).
USB kann nur gewählt
werden, wenn ein Datenträ­ger angeschlossen ist.

Videoquelle 1 bzw. 2 kann
nur gewählt werden, wenn
ein externes Gerät (z. B. DVD,
TV oder DVC) angeschlossen
ist.

09.2014 Robert Bosch Car Multimedia GmbH

Lautstärke und Klang einstellen

Lautstärke und Klang einstellen

Lautstärke für die aktuelle Wiedergabe einstellen

de | 13

Funktion Handlung Hinweis

Lautstärke für Cockpit
einstellen

Lautstärke für Cabin­Bereich einstellen

f Dreh-/Drückknopf < drehen Bei Lautstärke "0" wird

"MUTE" angezeigt.

f Dreh-/Drückknopf ? drehen Bei Lautstärke "0" wird

"MUTE" angezeigt.

Grundlautstärken für unterschiedliche Quellen im Hauptmenü einstellen

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*SETVOL *COCKPIT MIN V Min. und max. Systemlautstärke

MAX V

nach dem Einschalten

TA V Lautstärke Verkehrsdurchsagen
NAVI V Lautstärke Navi.-Durchsagen

de

*CABIN MIN V Min. und max. Systemlautstärke

Sobald Sie auf der 3. Menüebene einen
Menüpunkt ausgewählt haben:

f Drücken Sie den Dreh-/Drückknopf <,

um den Menüpunkt zu bestätigen.

Der aktuelle Lautstärkewert wird angezeigt.

PHONE V Lautstärke Telefon-Audio
ALARM V Lautstärke Alarm (Fahrwarner)

MAX V

nach dem Einschalten

MIC1 V Lautstärke Mikrofondurchsagen
MIC2 V
MIC2 MIX
MIC3 V
MIC3 MIX

f Stellen Sie die gewünschte Lautstärke mit

dem Dreh-/Drückknopf < ein.

f Drücken Sie E, um auf die vorige

Menüebene zurückzukehren.

09.2014Robert Bosch Car Multimedia GmbH

14 | de

Lautstärke und Klang einstellen

Klang für die aktuelle Wiedergabe einstellen

Die folgenden Funktionen finden Sie im Menü
der aktuellen Audio-/Videoquelle:

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*AUD BASS BASS -7 ... +7 Basspegel einstellen

TREBLE TREBLE -7 ... +7 Höhenpegel einstellen
BALANCE BALANCE -7 ... +7 Lautstärkeverteilung rechts/

links einstellen

FADER FADER -7 ... +7 Lautstärkeverteilung vorn/

hinten einstellen

CENTER Klangeinstellungen auf „0“

zurücksetzen

RESTORE Klangeinstellungen auf das

:

Klangprofil speichern

Im Hauptmenü können Sie die aktuellen
Einstellungen für den Bass- und Höhenpegel
sowie die Lautstärkeverteilung als Klangprofil
speichern. Sie können die Klangeinstellungen
jederzeit auf dieses Klangprofil zurücksetzen
(siehe Abschnitt „Klang für die aktuelle
Wiedergabe einstellen“ in diesem Kapitel;
Menüpunkt „RESTORE“ im Menü „*AUD“).

gespeicherte Klangprofil
zurücksetzen

Hinweis:

Um unabsichtliche Änderungen im
Menü „*MORE“ zu verhindern, wird
„CODE“ angezeigt, sobald Sie den
Menüpunkt „*MORE“ bestätigt haben.
Wenn „CODE“ angezeigt wird,
drücken Sie gleichzeitig beide Dreh-/
Drückknöpfe < und ?, um das
Menü „*MORE“ zu öffnen.

1. Menüebene 2. Menüebene Funktion

:
*MORE :

SAVE Klangprofil speichern

09.2014 Robert Bosch Car Multimedia GmbH

Lautstärke und Klang einstellen

Lautstärke und Klang für Mikrofondurchsagen

Funktionen am CCS

de | 15

Funktion Handlung Hinweis

Lautstärke einstellen f Dreh-/Drückknopf ? drehen Nur bei eingeschaltetem

Mikrofon.

Lautstärkeverhältnis zw.
Durchsage und Audiowie­dergabe im Hintergrund

f Dreh-/Drückknopf ?

gedrückt halten und dabei
drehen

Nur bei eingeschaltetem
Mikrofon 2 oder 3 (MIC2,
MIC3).

einstellen (MIX)
Menü öffnen

f Taste MENU D kurz drücken

Zur Klangeinstellung im Menü
siehe folgenden Abschnitt.

Funktionen im Mikrofon-Menü

1. Menüebene 2. Menüebene Funktion

BASS BASS -7 ... +7 Basspegel einstellen
TREBLE TREBLE -7 ... +7 Höhenpegel einstellen

de

Lautstärke und Klang für externe Durchsagen und Alarm (Fahrwarner)

Sie können Lautstärke und Klang für externe
Durchsagen wie Navigationsdurchsagen und

über die Cockpitlautsprecher wiedergegebene
Telefongespräche sowie Alarme einstellen.

Funktionen am CCS

Funktion Handlung Hinweis

Lautstärke einstellen f Dreh-/Drückknopf < drehen Nur bei aktiver Durchsage.
Lautstärkeverhältnis zw.

Durchsage und Audiowie­dergabe im Hintergrund

f Dreh-/Drückknopf <

gedrückt halten und dabei
drehen

Nur für Navigationsdurchsa­gen und Telefongespräche.
Nur bei aktiver Durchsage.

einstellen (MIX)
Menü öffnen

f Taste MENU D kurz drücken

Nur bei aktivem Alarm.
Zur Klangeinstellung im Menü
siehe folgenden Abschnitt.

09.2014Robert Bosch Car Multimedia GmbH

16 | de

Lautstärke und Klang einstellen

Funktionen im Menü

1. Menüebene 2. Menüebene Funktion

BASS BASS -7 ... +7 Basspegel einstellen
TREBLE TREBLE -7 ... +7 Höhenpegel einstellen
BALANCE BALANCE -7 ... +7 Lautstärkeverteilung rechts/links einstellen

Lautstärkepegel für verschiedene Audio-/Videoquellen anpassen

Die Grundlautstärke unterschiedlicher Audio-/
Videoquellen kann variieren, z. B. weil externe
Quellen mit einem niedrigen Pegel eingespeist
werden. Um die Grundlautstärke der unter­schiedlichen Audio-/Videoquellen anzuglei­chen, können Sie den Pegel jeder Quelle
separat im Hauptmenü einstellen.

Hinweis:

Um unabsichtliche Änderungen im
Menü „*MORE“ zu verhindern, wird
„CODE“ angezeigt, sobald Sie den
Menüpunkt „*MORE“ bestätigt haben.
Wenn „CODE“ angezeigt wird,
drücken Sie gleichzeitig beide Dreh-/
Drückknöpfe < und ?, um das
Menü „*MORE“ zu öffnen.

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*MORE :

*GAIN RADIO Radiopegel anpassen

CD CD-Pegel (Laufwerk CCD)

anpassen

USB USB-Pegel anpassen

Sobald Sie auf der 3. Menüebene einen
Menüpunkt ausgewählt haben:

f Drücken Sie den Dreh-/Drückknopf <,

um den Menüpunkt zu bestätigen.

Der aktuelle Pegelwert wird angezeigt.

09.2014 Robert Bosch Car Multimedia GmbH

AUX AUX-Pegel anpassen
DVD DVD-Pegel (Laufwerk CCS)

anpassen

VIDEO1 Pegel Videoquelle 1 anpassen
VIDEO2 Pegel Videoquelle 2 anpassen

f Stellen Sie den gewünschten Pegel mit

dem Dreh-/Drückknopf < ein.

f Drücken Sie E, um auf die vorige

Menüebene zurückzukehren.

CD/DVD einlegen/entfernen | Radiobetrieb

CD/DVD einlegen/entfernen

de | 17

Zerstörungsgefahr der CD/
DVD-Laufwerke!

Konturierte CDs (Shape-CDs) sind zur
Wiedergabe nicht geeignet. Entfernen
Sie CDs im Fehlerfall nicht gewaltsam.
Für Beschädigungen der DVD/
CD-Laufwerke durch ungeeignete CDs
übernehmen wir keine Haftung.

Hinweis:

Im CCD befindet sich ein CD-Lauf­werk, das Audio-CDs und MP3-/
WMA-CDs, aber keine DVDs abspie­len kann. Im CCS befindet sich ein
DVD-Laufwerk, das sowohl DVDs als
auch Audio-CDs und MP3-/WMA-CDs
abspielen kann.

Wenn keine CD/DVD im Laufwerk ist

f schieben Sie die CD/DVD mit der bedruck-

de

ten Seite nach oben ohne Kraftaufwand in
den CD-Schacht 2 bzw. den CD/
DVD-Schacht =, bis Sie einen Wider-

stand spüren.
Die CD/DVD wird automatisch in das Laufwerk
eingezogen.
Um die CD/DVD aus dem Gerät zu entfernen,

f drücken Sie die Taste 4 (für eine CD

im Laufwerk des CCD) bzw. die Taste

@ (für eine CD/DVD im Laufwerk des

CCS).

Radiobetrieb

Verfügbare Wellenbereiche und Speicherebenen

Region FMTS FM1 FM2 AM MW LW SW WB*

Europa
NAFTA
LAM*
Asien

* LAM = Südamerika, WB = Weatherband

  

   

   

   

–

  

– – –
– – – –
– – – –

–



09.2014Robert Bosch Car Multimedia GmbH

18 | de

Funktionen am CCS

Hinweis:

Zur Steuerung des Radiobetriebs im
Cabin-Bereich müssen Sie zuerst den
Bedienfokus auf den Cabin-Bereich
umschalten.

Funktion Handlung Hinweis

Radiobetrieb

Suchlauf abwärts starten
Suchlauf aufwärts starten
Zur nächsten Speicherebene

wechseln
Zum nächsten Speicherplatz

wechseln
Frequenz ändern (abwärts)

Frequenz ändern (aufwärts)
Travelstore (automatische

Senderspeicherung)

Aktuellen Sender speichern

f Taste << > kurz drücken
f Taste >> > kurz drücken
f Taste > kurz drücken

f Taste > kurz drücken

f Taste << > gedrückt halten
f Taste >> > gedrückt halten
f Taste > lang drücken

f Taste > lang drücken

–
–
–

Nur auf der aktuellen
Speicherebene.

–
–
Die gefundenen Sender

werden auf Speicher­ebene FMTS gespeichert.

Wählen Sie ggf. zuerst den
gewünschten Speicher­platz durch Drücken der

Taste >.

09.2014 Robert Bosch Car Multimedia GmbH

Radiobetrieb

Funktionen am CCD

de | 19

Hinweis:

Die folgenden Funktionen können Sie
nutzen, ohne dass der Radiobetrieb
für den Cockpit- oder den Cabin-

dass Zuhörer die aktuelle Radiowie­dergabe ggf. über ein angeschlos­senes Mehrkanal-Audio-System
(MAS) verfolgen.

Bereich ausgewählt ist. Beachten Sie,

Funktion Handlung Hinweis

Suchlauf abwärts starten
Suchlauf aufwärts starten
Gespeicherten Sender aufrufen
Aktuellen Sender speichern
Frequenzbereich FM bzw. WB

wählen bzw. zw. den Speichere-

f Taste << : kurz drücken
f Taste >> 6 kurz drücken
f Taste 1 - 6 8 kurz drücken
f Taste 1 - 6 8 lang drücken
f Taste FM ; kurz drücken

Nur bei Gerät ohne
Bluetooth®-Funktion.

Nur auf der aktuellen
Speicherebene.

Frequenzbereich WB nur

für Region NAFTA.
benen FMTS, FM1, FM2 und
WB wechseln

Frequenzbereich MW, LW bzw.
SW wählen

f Taste AM 5 ggf. mehrfach

drücken

Nur für Region Europa.

de

Frequenzbereich AM wählen

Vorrang für Verkehrsmeldungen
ein-/ausschalten

Durchgeschaltete Verkehrsmel­dung abbrechen

Travelstore (automatische
Senderspeicherung)

f Taste AM 5 ggf. mehrfach

drücken

f Taste TA 7 kurz drücken

f Taste TA 7 kurz drücken

f Taste TA 7 lang drücken

Nicht für Region Europa.

–

–

Die gefundenen Sender

werden auf Speicher-

ebene FMTS gespeichert.

09.2014Robert Bosch Car Multimedia GmbH

20 | de

Radiobetrieb

Funktionen im Menü

1. Menüebene 2. Menüebene 3. Menüebene Funktion

*SEARCH <SEARCH Suchlauf abwärts starten

SEARCH> Suchlauf aufwärts starten

*TUNE MHz 87.50 Frequenz wählen

:

Hinweis:

Die gewählte Frequenz wird

MHz 108.00

unmittelbar eingestellt und
wiedergegeben.

*STORE MHz 88.80 Sender speichern

:

Hinweis:

Für jeden der sechs Speicher-

MHz 95.70

plätze wird die aktuell
gespeicherte Frequenz bzw.
der Sendername angezeigt.

*BAND FMTS

MHz 88.80 2. Menüebene: Speicherebene
:

wählen

Hinweis:

MHz 95.70

:

Die gewählte Speicherebene
bleibt nach Verlassen des
Menüs aktiv.

SW ...

3. Menüebene: Speicherplatz
auswählen
Es stehen nur die Frequenzbän­der der jeweiligen Region zur
Verfügung.

TRAVEL–S Travelstore-Funktion starten
TA ON/OFF Vorrang für Verkehrsmeldungen

ein-/ausschalten

AF ON/OFF Automatische Umschaltung auf

Alternativfrequenzen ein-/
ausschalten

REG ON/OFF Regional-Funktion ein-/

ausschalten

AUTO/MANUAL Zwischen automatischem

09.2014 Robert Bosch Car Multimedia GmbH

Sendersuchlauf und manueller
Senderabstimmung umschalten

Radiobetrieb

Funktionen im Hauptmenü

de | 21

Hinweis:

Weitere Radio-Funktionen finden Sie
im Hauptmenü unter dem Menüpunkt
„*MORE“. Um unabsichtliche
Änderungen im Menü „*MORE“ zu

sobald Sie den Menüpunkt „*MORE“
bestätigt haben. Wenn „CODE“
angezeigt wird, drücken Sie gleichzei­tig beide Dreh-/Drückknöpfe < und
?, um das Menü „*MORE“ zu öffnen.

verhindern, wird „CODE“ angezeigt,

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*MORE *RADIO TA ON/OFF Vorrang für Verkehrsmeldungen

ein-/ausschalten

AF ON/OFF Automatische Umschaltung auf

Alternativfrequenzen ein-/
ausschalten

REG ON/OFF Regional-Funktion ein-/

ausschalten

HICUT 0/1/2 Klangkorrektur bei schlechtem

Radioempfang ausschalten ("0")
bzw. Stärke der Klangkorrektur
einstellen („1“, „2“)

de

EUROPE/... Empfangsregion (EUROPE,

NAFTA, LAM, ASIA) wählen

SENS DX/LO Empfindlichkeit des Sender-

suchlaufs einstellen (DX: hoch;
LO: niedrig)

TMC ON/OFF Weiterleitung von TMC-Ver-

kehrsmeldungen an eine
angeschlossene Navigation ein-/
ausschalten

09.2014Robert Bosch Car Multimedia GmbH

22 | de

CD- und USB-Betrieb

Funktionen am CCS

Hinweise:

f Zur Steuerung des CD- und

USB-Betriebs im Cabin-Bereich
müssen Sie zuerst den Bedienfo­kus auf den Cabin-Bereich
umschalten.

f Bosch kann nicht für die

einwandfreie Funktion aller auf
dem Markt erhältlichen USB­Datenträger garantieren.

CD- und USB-Betrieb

Funktion Handlung Hinweis

Zum vorherigen Titel wechseln
Zum nächsten Titel wechseln
Wiedergabe unterbrechen
Wiedergabe fortsetzen

Zum vorigen Ordner wechseln
Zum nächsten Ordner

wechseln
Schneller Suchlauf rückwärts

Schneller Suchlauf vorwärts

f Taste << > kurz drücken
f Taste >> > kurz drücken
f Taste > kurz drücken
f Taste > kurz drücken

f Taste > kurz drücken
f Taste > kurz drücken

f Taste << > gedrückt halten
f Taste >> > gedrückt halten

–
–
Nicht im USB-Betrieb

oder bei Wiedergabe
einer MP3-CD im CCD.

Nur im USB-Betrieb oder
bei Wiedergabe einer
MP3-CD im CCD.

–
–

09.2014 Robert Bosch Car Multimedia GmbH

CD- und USB-Betrieb

Funktionen im CD-/MP3-/WMA-Menü

1. Menüebene 2. Menüebene 3. Menüebene Funktion

de | 23

*SELECT +DIR01 TRACK01 Ordner/Titel wählen

:

Hinweise:

f Falls verfügbar, werden

TRACKnn

+DIR02 ...

die Ordner- und Titelna­men angezeigt.

f Bei Audio-CDs werden

:
+DIRnn ...

die verfügbaren Titel
bereits in der 2. Menü­ebene angezeigt.

PAUSE Wiedergabe unterbrechen

PLAY Wiedergabe fortsetzen
STOP Wiedergabe beenden

Hinweis:

Nur bei Wiedergabe einer CD
im CCS.

de

RND ON/OFF Zufällige Wiedergabe ein-/

ausschalten

RPT ON/OFF Titelwiederholung ein-/

ausschalten

*AUD Menü für Klangeinstellungen

öffnen (siehe Kapitel „Laut­stärke und Klang einstellen“)

09.2014Robert Bosch Car Multimedia GmbH

24 | de

Video- und DVD-Betrieb

Video- und DVD-Betrieb

Funktionen am CCS

Hinweis:

Zur Steuerung des VIDEO- und
DVD-Betriebs im Cabin-Bereich
müssen Sie zuerst den Bedienfokus
auf den Cabin-Bereich umschalten.

Funktion Handlung Hinweis

Zum vorherigen
DVD-Kapitel wechseln

Zum nächsten
DVD-Kapitel wechseln

Wiedergabe unterbre­chen

Wiedergabe fortsetzen
Bestätigung im Menü

der DVD
Schneller Suchlauf

rückwärts
Schneller Suchlauf

vorwärts

f Taste << > kurz drücken

f Taste >> > kurz drücken

f Taste > kurz drücken

f Taste > kurz drücken
f Taste ENTER F kurz drücken

f Taste << > gedrückt halten

f Taste >> > gedrückt halten

Nur im DVD-Betrieb.

Nur im DVD-Betrieb.

–

–
Nur im DVD-Betrieb.

–

–

09.2014 Robert Bosch Car Multimedia GmbH

Video- und DVD-Betrieb

Funktionen im Video-/DVD-Menü

1. Menüebene Funktion

de | 25

CHAPTER– Zum vorherigen DVD-Kapitel wechseln

Hinweis:

Nur bei Wiedergabe einer DVD im CCS.

CHAPTER+ Zum nächsten DVD-Kapitel wechseln

Hinweis:

Nur bei Wiedergabe einer DVD im CCS.

PAUSE Wiedergabe unterbrechen
PLAY Wiedergabe fortsetzen
STOP Wiedergabe beenden
ENTER Bestätigung im Menü der DVD

Hinweis:

Nur im DVD-Betrieb.

RND ON/OFF Zufällige Wiedergabe ein-/ausschalten
RPT ON/OFF Titelwiederholung ein-/ausschalten
*AUD Menü für Klangeinstellungen öffnen (siehe Kapitel „Lautstärke und Klang

einstellen“)

de

09.2014Robert Bosch Car Multimedia GmbH

26 | de

Video- und DVD-Betrieb

DVD-Einstellungen im Hauptmenü

Hinweis:

Ab der 2. Menüebene wird der
Bildinhalt ausgeblendet. Bei
Verlassen des Menü kehrt der
Bildinhalt zurück.

f Wählen und bestätigen Sie im Hauptmenü

auf der ersten Menüebene den Menüpunkt
"*DVD–SET".

f Wählen Sie ab der 2. Menüebene die

gewünschte Funktion:

2. Menüebene 3. Menüebene 4. Menüebene Funktion

*LANGUAGE *DVD-MEN GERMAN Sprache für das DVD-Menü

:

(DVD-MEN), die DVD-Untertitel
(DVD-SUB) und den DVD-Ton

DUTCH

*DVD-SUB ...

(DVD-AUD) wählen

Hinweis:

Möglicherweise werden nicht

*DVD-AUD ...

alle im Menü verfügbaren
Sprachen von einer DVD
unterstützt.

NORM–PS/
NORM–LB/ WIDE

ANG ON/OFF Indikator für verschiedene

*PARENTA KID–SAVE Stufe der Kindersicherung

:

ADULT
PAL/NTSC TV-Norm wählen
PBC ON/OFF Playback Control ein-/ausschal-

RESET DVD-Einstellungen zurücksetzen

09.2014 Robert Bosch Car Multimedia GmbH

Bildschirmformat wählen

Blickwinkel ein-/ausschalten

wählen

ten

TV-Betrieb | Display-Einstellungen

TV-Betrieb

Funktionen am CCS

de | 27

Hinweis:

Zur Steuerung eines geeigneten
TV-Tuners im Cabin-Bereich müssen
Sie zuerst den Bedienfokus auf den
Cabin-Bereich umschalten.

Funktion Handlung Hinweis

Sendersuchlauf abwärts starten
Sendersuchlauf aufwärts starten
Zum vorigen Programmplatz wechseln
Zum nächsten Programmplatz wechseln

Funktionen im TV-Menü

1. Menüebene Funktion

f Taste << > kurz drücken
f Taste >> > kurz drücken
f Taste > kurz drücken
f Taste > kurz drücken

–
–
–
–

de

<SEARCH Sendersuchlauf abwärts starten
SEARCH> Sendersuchlauf aufwärts starten
PROG– Zum vorigen Programmplatz wechseln

PROG+ Zum nächsten Programmplatz wechseln
*AUD Menü für Klangeinstellungen öffnen (siehe Kapitel „Lautstärke und Klang

einstellen“)

Display-Einstellungen

Funktion am CCD

Funktion Handlung Hinweis

Displayinhalt (z. B. Titelname) einmalig
als Laufschrift anzeigen

f Taste SCRL 9 kurz drücken

–

09.2014Robert Bosch Car Multimedia GmbH

28 | de

Einstellungen im Hauptmenü

Display-Einstellungen | Monitor-Einstellungen

Hinweis:

Um unabsichtliche Änderungen im
Menü „*MORE“ zu verhindern, wird
„CODE“ angezeigt, sobald Sie den

Wenn „CODE“ angezeigt wird,
drücken Sie gleichzeitig beide Dreh-/
Drückknöpfe < und ?, um das
Menü „*MORE“ zu öffnen.

Menüpunkt „*MORE“ bestätigt haben.

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*MORE :

*HMI EXTENDED/

SHORT

Erweitertes bzw. kurzes Menü
wählen (im erweiterten Menü ist
die Quellenwahl im Menü „*AUD“
möglich).

NAME ON/OFF Anzeige von Titelnamen im CD-/

USB-Betrieb ein-/ausschalten.

SCRL ON/OFF Anzeige von Displayinhalten als

Laufschrift ein-/ausschalten.

Monitor-Einstellungen

Sie können die Monitore in der Kabine manuell
aktivieren bzw. deaktivieren oder mit einer in
den Kabinenbereich durchgeschalteten
Videoquelle synchronisieren. Sind die

Funktionen am CCS

Funktion Handlung Hinweis

Monitore aktivieren bzw. deaktivieren
Monitore synchronisieren

Monitore mit einer Videoquelle synchronisiert,
werden sie zusammen mit der Videoquelle
aktiviert bzw. deaktiviert.

f Taste MON C kurz drücken
f Taste MON C lang drücken

–
–

09.2014 Robert Bosch Car Multimedia GmbH

Monitor-Einstellungen | Kamerafunktionen am CCS | Navigationsfunktionen am CCS

Einstellungen im Hauptmenü

1. Menüebene Funktion

de | 29

:

MON ON/OFF/
SYNC

Monitore im Cabin-Bereich aktivieren/ deaktivieren/ synchronisieren

Kamerafunktionen am CCS

Hinweis:

Die folgende Funktion ist nur
verfügbar, wenn eine Kamera am
entsprechend konfigurierten
Fahrermonitor angeschlossen ist.

Funktion Handlung Hinweis

Kamerabild im
Fahrermonitor
anzeigen

f Taste CAM H

kurz drücken

Ist mehr als eine Kamera angeschlossen,
können die Bilder der verschiedenen Kameras

durch mehrfaches Drücken der Taste CAM H
durchgeschaltet werden.
Bei Anzeige des letzten Kamerabilds kehren Sie

de

durch Drücken der Taste CAM H zum Display
der aktuellen Audio-/Videoquelle zurück.

Navigationsfunktionen am CCS

Hinweise:

f Die folgenden Funktionen sind

nur verfügbar, wenn ein
geeignetes Navigationssystem
angeschlossen ist.

f Solange die Navigation als Quelle

ausgewählt ist, wird der
Bedienfokus auf die Navigation
geschaltet und im Display wird
"NAVI" angezeigt.

Sie können die Navigation
mittels der Remote-Tasten >
und der Taste ENTER F
steuern. Schalten Sie in dieser
Zeit den Bedienfokus auf das
Cockpit oder den Cabin-Bereich
um, wird der Bedienfokus etwa
10 Sekunden nach dem letzten
Tastendruck automatisch wieder
auf die Navigation zurück
geschaltet.

09.2014Robert Bosch Car Multimedia GmbH

30 | de

Navigationsfunktionen am CCS | Bluetooth-Telefon-Funktionen

Funktion Handlung Hinweis

Navigationssystem als Quelle im
Cockpit wählen

Navigationssystem als Quelle im
Cockpit abwählen

Funktion entsprechend der
Funktion der Pfeiltasten und der
OK-Taste der Fernbedienung des
Navigationsystems

f Taste NAVI G kurz

drücken

f Taste NAVI G erneut

kurz drücken

f Taste << > kurz drücken
f Taste >> > kurz drücken
f Taste > kurz drücken
f Taste > kurz drücken
f Taste ENTER F kurz

drücken

Die Kartenansicht des
Navigationssystem wird
auf dem Fahrermonitor
angezeigt.
Die aktuelle Audioquelle
wird weiterhin wiederge­geben.

Der Bedienfokus wird
wieder standardmäßig
auf das Cockpit geschal­tet.

Nur wenn das Navigati­onssystem als Quelle
ausgewählt ist.

Kartenansicht des Navigationssy­stems auf den Monitoren im

f Taste MAP B kurz

drücken

Cabin-Bereich anzeigen

Bluetooth-Telefon-Funktionen

Hinweis:

Beachten Sie, dass die Bluetooth®­Verbindung gestört werden kann,
wenn sich z. B. metallische Gegen­stände zwischen Radio und Mobilte­lefon befinden oder wenn Sie das
Mobiltelefon in Ihrer Gesäßtasche
tragen.

–

09.2014 Robert Bosch Car Multimedia GmbH

Bluetooth-Telefon-Funktionen

Funktionen am CCD

Funktion Handlung Hinweis

de | 31

Anruf annehmen f Taste : kurz

drücken

Anruf abweisen bzw. Gespräch
beenden

Lautstärke bei Ertönen des
Ruftons und während des

f Taste 6 kurz

drücken

f Dreh-/Drückknopf <

drehen

Gesprächs regeln
Telefonbuch öffnen f Taste : lang

drücken

Telefonbuch schließen f Taste 6 kurz

drücken

–

–

–

Das Öffnen des Telefonbuchs
ist nicht möglich, solange
Einträge vom Mobiltelefon auf
das System übertragen werden
(z. B. nach Kopplung des
Mobiltelefons). Während einer
Übertragung blinkt das
Bluetooth®-Symbol.

–

de

Laufendes Gespräch auf das

f Taste AM lang drücken –

Mobiltelefon transferieren
Laufendes Gespräch zurück

f Taste FM lang drücken –

auf das System transferieren

Bluetooth®-Einstellungen im Hauptmenü

1. Menüebene 2. Menüebene Funktion

*BTOOTH BT ON/OFF Bluetooth®-Funktion ein-/ausschalten

BT-PAIR System für Mobiltelefone sichtbar machen, um vom

Mobiltelefon aus die Verbindung zum System
herzustellen

BT-JOIN Name des aktuell verbundenen Mobiltelefons

anzeigen

09.2014Robert Bosch Car Multimedia GmbH

32 | de

Bluetooth-Telefon-Funktionen | MAS-Einstellungen

Funktionen im Telefonbuch

Hinweis:

Zum Öffnen des Telefonbuchs siehe
Abschnitt. „Funktionen am CCD“ in
diesem Kapitel.

1. Menüebene 2. Menüebene Funktion

*PH-BOOK Eintrag 01 Anruf tätigen

:

Eintrag nn
*M-CALLS ...
*R-CALLS ...
*DIAL-NO ...

MAS-Einstellungen

Wählen Sie aus dem von Mobiltelefon herunter
geladenen Telefonbuch („*PH-BOOK“) bzw. den Listen
der verpassten Anrufe („*M-CALLS“), angenommenen
Anrufe („*R-CALLS“) bzw. gewählten Nummern
(„*DIAL-NO“) einen Teilnehmer aus.

Hinweise:

f Für jeden Eintrag wird dessen Name oder

Nummer angezeigt.

f Es stehen nur Einträge zur Verfügung, die vor

der Übertragung des Telefonbuchs auf der SIM­Karte des Mobiltelefons gespeichert waren.

f Sobald ein Eintrag ausgewählt ist, können Sie

den Anruf auch durch Drücken der Taste
: starten.

MAS-Einstellungen im Hauptmenü

1. Menüebene Funktion

:
MAS ON/OFF Mehrkanal-Audio-System ein-/ausschalten

Hinweis:

Nur verfügbar, falls ein Mehrkanal-Audio-System angeschlossen ist.
Sonst wird "NO MAS" angezeigt.

09.2014 Robert Bosch Car Multimedia GmbH

Weitere Systemeinstellungen

Weitere Systemeinstellungen

de | 33

f Drücken Sie MENU D, um das Haupt-

menü zu öffnen.

f Drehen Sie den Dreh-/Drückknopf <, um

auf der ersten Menüebene den Menüpunkt
„*MORE“ zu wählen.

f Drücken Sie den Dreh-Druckknopf <, um

das Menü „*MORE“ zu öffnen.

Hinweis:

Um unabsichtliche Änderungen im
Menü „*MORE“ zu verhindern, wird
„CODE“ angezeigt, sobald Sie den
Menüpunkt „*MORE“ bestätigt haben.
Drücken Sie gleichzeitig beide Dreh-/
Drückknöpfe < und ?, um das
Menü „*MORE“ zu öffnen.

Im Menü „*MORE“ finden Sie folgende Funktionen:

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*SYSTEM PRIV OFF/1/2 Privatmodus (Wiedergabe best.

Quellen nur über die Lautspre­cher der Kopfstütze) ausschal­ten bzw. Stufe des Privatmodus
wählen (1: Telefongespräch 2:
Telefongespräch und Verkehrs­und Navigationsdurchsage)

Hinweis:

Die im Privatmodus einge­stellte Lautstärke für Telefon­gespräche und Durchsagen
bleibt nach Ausschalten des
Privatmodus erhalten.

de

RED/GREEN Farbe der Tastenbeleuchtung

*VIDEO1 OFF Typ des an Anschluss VIDEO1

*VIDEO2 ...

AUX ON/OFF AUX-Eingang ein-/ausschalten

DVC1

DVP1

TV1

wählen

bzw. VIDEO2 angeschlossenen
Gerätes einstellen

09.2014Robert Bosch Car Multimedia GmbH

34 | de

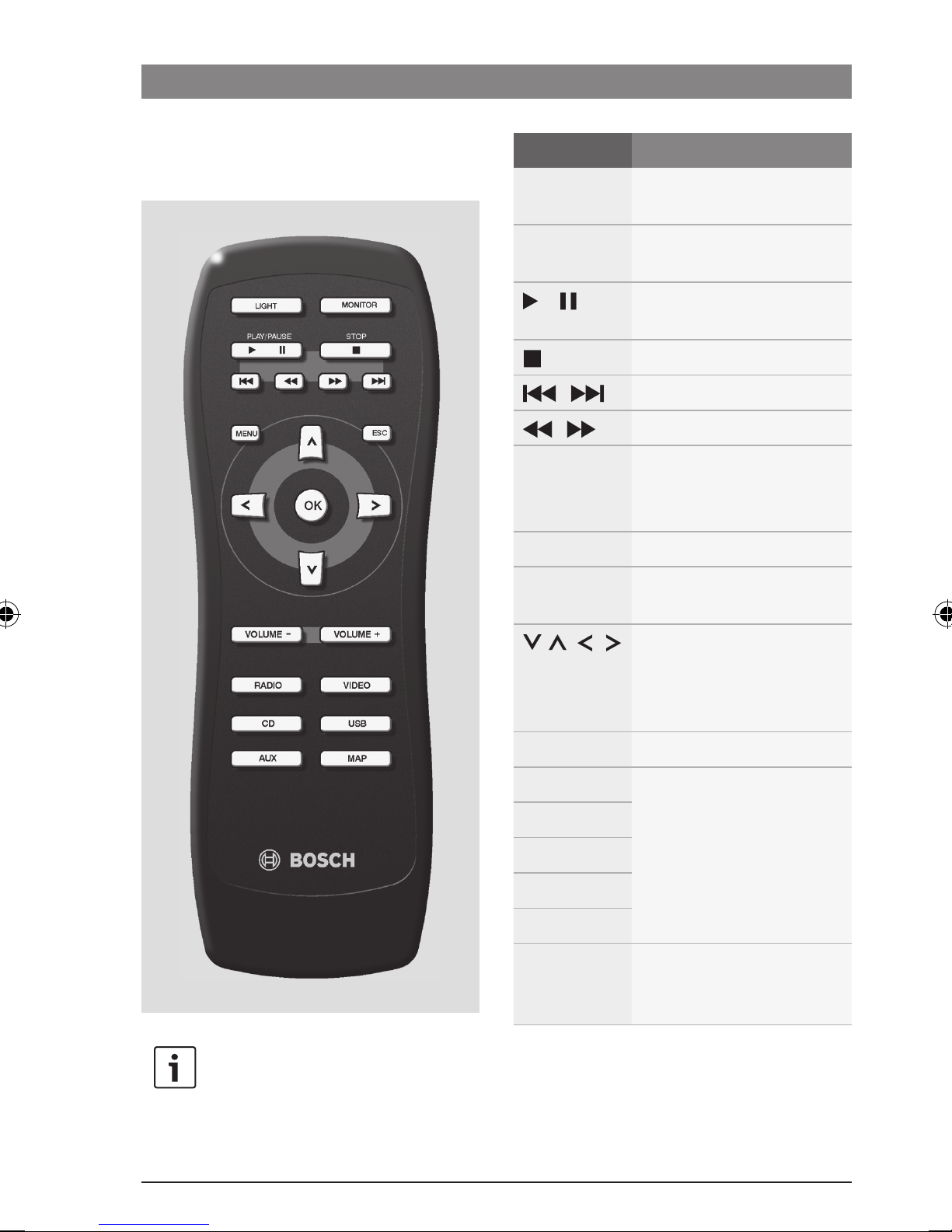

Fernbedienung

Fernbedienung

Taste Funktion

LIGHT

Tastenbeleuchtung ein-/
ausschalten

MONITOR

Monitore im Cabin-Bereich
aktivieren/ deaktivieren

Wiedergabe starten/
unterbrechen

Wiedergabe beenden

/

/

MENU

Titel-/Kapitelsprung
Schneller Suchlauf
Menü einer DVD aufrufen

Langdruck: Changer-Menü
(z.B. für Diskwechsel)

ESC
OK

Zurück im Menü der DVD
Menüpunkt im Menü der

DVD bestätigen

Hinweis:

Mit der Fernbedienung steuern Sie

/ / /

VOLUME ±
RADIO
VIDEO
CD
USB
AUX
MAP

Entspricht den Remote­Tasten >

DVD-Betrieb: Menüpunkt
im Menü der DVD wählen

Lautstärke einstellen

Audio-/Videoquelle wählen

Kartenansicht der Naviga­tion auf den Monitoren im
Cabin-Bereich anzeigen

die Wiedergabe von Audio-/Video­quellen im Cabin-Bereich.

09.2014 Robert Bosch Car Multimedia GmbH

Fernbedienung

Einstellungen im Hauptmenü

de | 35

Hinweis:

Um unabsichtliche Änderungen im
Menü „*MORE“ zu verhindern, wird
„CODE“ angezeigt, sobald Sie den

Wenn „CODE“ angezeigt wird,
drücken Sie gleichzeitig beide Dreh-/
Drückknöpfe < und ?, um das
Menü „*MORE“ zu öffnen.

Menüpunkt „*MORE“ bestätigt haben.

1. Menüebene 2. Menüebene 3. Menüebene Funktion

:
*MORE :

*IR EXT/INT Externen Infrarotsensor

(optional) bzw. internen
Infrarotsensor in der Geräte­front aktivieren.

de

09.2014Robert Bosch Car Multimedia GmbH

36 | de

Technische Daten

Technische Daten

CCS

Betriebsspannung: + 12 V über CPA

DVD-Laufwerk

Regionalcode: siehe Aufkleber am
Gerät
Unterstützte Formate: DVD±R,
DVD±RW,
DVD-MP3/-WMA,
VCD, SVCD,
VCD-Slideshow,
Audio-CD (CDDA),
CD-R, CD-RW,
MP3-/WMA-CD
Ausgänge: Analog Video,
Analog Audio
Unterstützte Videonormen:
PAL, NTSC

CCD

Betriebsspannung: + 12 V über CPA

CD-Laufwerk

Unterstützte MP3/CD-Formate:
Audio-CD (CDDA),
CD-R, CD-RW,
MP3-/WMA-CD

Frequenzbereiche

EUROPA
FM (UKW): 87,5 - 108 MHz
MW: 531 - 1602 kHz
LW: 153 - 279 kHz
SW: 3900 - 4000 kHz
5850 - 6300 kHz
7095 - 7500 kHz
9325 - 9950 kHz
NAFTA
FM: 87,7 - 107,9 MHz
AM: 530 - 1710 kHz

Eingänge
3 x MIC: 1 mV, für dyn.
Mikrofone
Steuer Ein-/Ausgänge: CLX (Coach LCD
Extension)/Videobox,
NAV, MAS

Gewicht: ca. 1,0 kg

Normen: E1, FCC, CE, WEEE,

ROHS

WB 162,4 - 162,55 MHz
LAM
FM: 87,7 - 107,9 MHz
AM: 530 - 1710 kHz
ASIA
FM: 87,5 - 108 MHz
AM: 531- 1701 kHz

Gewicht: ca. 1,3 kg

Normen: E1, FCC, CE, WEEE,

ROHS

09.2014 Robert Bosch Car Multimedia GmbH

Technische Daten

de | 37

Coach Power Amplifier
CPA 811 / CPA 2011

Betriebsspannung: + 24 V

Stromaufnahme:

stand-by: < 500 �A incl. CCD
und CCS
max. CPA 811: ca. 10 A incl. CCD
und CCS
max. CPA 2011: ca. 15 A incl.CCD
und CCS*
* I max. ohne periphere Geräte

Nennausgangsleistung

Cockpit: 2 x 20 W / = 4 Ohm
Cabin (CPA 811): 2 x 20 W / = 4 Ohm
Cabin (CPA 2011): 4 x 40 W / = 4 Ohm

Gewicht:

CPA 811: ca. 1,8 kg
CPA 2011: ca. 1,9 kg

de

Normen: E1, FCC, CE, WEEE,

ROHS

Übertragungsbereich:

40 Hz - 25 000 Hz

Eingänge EXTERN Audio (nur Cockpit)
CPA 811, CPA 2011: WARNER 2 V,
NAVIGATION 2 V
Alle Schalteingänge EXTERN:
Active Low

Spannungsausgänge:

Switch Line Out (Subwoofer):
24 V / 0,4 A max.
MIC: 24 V / 1,3 A max.
VIDEO 1, 2: 24 V / 0,4 A max.

Weitere Ein-/Ausgänge:

Line Out, geregelt

09.2014Robert Bosch Car Multimedia GmbH

38 | en

Controls

1 ON button

Switch the system on/off

2 CD compartment of the CCD

3 Display

4 CD eject button (drive of the CCD)

5 AM button

Select the MW, LW, SW (Europe) or AM
(NAFTA, LAM, ASIA) wavebands

6 button

End a call made via a Bluetooth® mobile
phone
For devices without Bluetooth®:
>> button
Start seek tuning

7 TA button

Short press: Activate/deactivate traffic
announcement priority; cancel a playing
traffic announcement
Long press: Start the Travelstore function

; FM button

Select the FM and WB (only NAFTA)
wavebands, switch between the FMTS,
FM1, FM2 and WB (only NAFTA) memory
banks

< Left control knob for the cockpit

Turn: Adjust the volume and the menu
selection
Press: Open and confirm menu items

= DVD/CD compartment of the CCS

> Remote buttons

? Right control knob for the cabin

Turn: Adjust the volume and the menu
selection
Press: Open and confirm menu items

@ DVD/CD eject button (drive of the CCS)

A Source buttons (cabin)

RADIO: Select the radio audio source for

the cabin

8 Station buttons 1 - 6

Short press: Select a stored station
Long press: Store a station

9 SCRL button

Display the contents of the display as
scrolling text

: button

Short press: Answer a call via a Bluetooth®
mobile phone; call a selected contact
Long press: Open the phone book
For devices without Bluetooth®:
<< button
Start seek tuning

CD: Select the CD audio source for

the cabin (drive of the CCD)

AUX: Select the USB and AUX audio

sources for the cabin

VIDEO: Select the video source for the

cabin (drive of the CCS and
external video sources)

09.2014 Robert Bosch Car Multimedia GmbH

Controls

en | 39

B MAP button

Display the navigation map display in the
cabin (only when a Coach Navigation unit
is connected in conjunction with a suitable
driver's monitor)

C MON button

Activate, deactivate and/or synchronise
the monitors in the cabin

D MENU button

Open the main menu to configure the
device's main functions

E button

Close menus

F ENTER button

Confirmation function in navigation,
video, DVD and TV mode

I Source buttons (cockpit)

RADIO: Select the radio audio source for

the cockpit

CD: Select the CD audio source for

the cockpit (drive of the CCD)

AUX: Select the USB and AUX audio

sources for the cockpit

VIDEO: Select the video source for the

cockpit (drive of the CCS and
external video sources)

en

G NAVI button

Activate the control of a connected naviga­tion system using:

f remote buttons >

f ENTER button F

in the same way as the remote control of
the navigation system

H CAM button

Select a camera image on the driver's
monitor

09.2014Robert Bosch Car Multimedia GmbH

40 | en

Contents

Contents

42 Notes and accessories

42 Intended use
42 Disposal of end-of-life appliances
43 Connecting additional devices

(option)

44 Switching on/off

44 Selecting functions and adjusting

settings

44 Direct selection
45 In the menu
45 Focus of control

46 Selecting an audio/video source

46 Selecting an audio/video source for

the cockpit

47 Selecting an audio/video source for

the cabin

48 Adjusting the volume and sound

48 Adjusting the volume of the currently

playing source

48 Adjusting the default volume levels

for various sources in the main menu

49 Adjusting the sound of the currently

playing source
49 Storing a sound profile
50 Volume and sound for microphone

announcements
50 Volume and sound for external

announcements and alarms (driver

warning system)
51 Adjusting the volume level for various

audio/video sources

52 Inserting/removing a CD/DVD

52 Radio mode

52 Available wavebands and memory

banks
53 Functions on the CCS
54 Functions on the CCD
55 Functions in the menu
56 Functions in the main menu

09.2014 Robert Bosch Car Multimedia GmbH

Contents

en | 41

57 CD and USB mode

57 Functions on the CCS
58 Functions in the CD/MP3/WMA menu

59 Video and DVD mode

59 Functions on the CCS
60 Functions in the video/DVD menu
61 DVD settings in the main menu

62 TV mode

62 Functions on the CCS
62 Functions in the TV menu

62 Display settings

62 Function on the CCD
63 Settings in the main menu

63 Monitor settings

63 Functions on the CCS
64 Settings in the main menu

65 Bluetooth telephone functions

66 Functions on the CCD
66 Bluetooth® settings in the main menu
67 Functions in the phone book

67 MAS settings

67 MAS settings in the main menu

68 Further system settings

69 Remote control

70 Settings in the main menu

71 Technical data

71 CCS
71 CCD
72 Coach Power Amplifier

CPA 811 / CPA 2011

en

64 Camera functions on the CCS

64 Navigation functions on the CCS

09.2014Robert Bosch Car Multimedia GmbH

42 | en

Notes and accessories

Notes and accessories

Before using the device, please read these
instructions carefully and familiarise yourself
with the device. Keep these instructions in
your vehicle for later reference.

Intended use

The CCS and CCD must each be installed in a
1-DIN compartment in the dashboard of a
coach.
Electrical power must be supplied to the CCS
and CCD only via the CPA.
The operating voltage of the CPA is 24 V.
The CPA must be installed in a location other
than the dashboard and in a position deter­mined by particular layout of the vehicle.

Road safety

Disposal of end-of-life appliances

Please do not dispose of your end-of-life
appliance in the household refuse.
To dispose of the end-of-life appliance, please
use the available waste return and recycling
systems.

Road safety has absolute priority.

f Only operate the device if the

driving and traffic situation allow
you to do so.

f Familiarise yourself with the

device before setting off on your

journey.
You must always be able to hear
police, fire service and ambulance
sirens in good time from inside your
vehicle.

f You must therefore listen to the

sound system at an appropriate

volume level during your journey.

09.2014 Robert Bosch Car Multimedia GmbH

Notes and accessories

en | 43

Connecting additional devices
(option)

The CCS (Coach Control System) is the central
control unit of the Coach Professional Line 3
– it enables you to adjust and control the
coach's audio and video sources separately for
the driver (cockpit) and for the passengers
(cabin).
The CCS can only be used in conjunction with
the CPA 811 or CPA 2011 amplifier (Coach
Power Amplifier).

Note:

The CCS does not have its own
display; all the CCS's information
displays are displayed to the driver on
the CCD's display or optionally on the
display of a connected Coach

f Coach Navigation

for navigating and for displaying the
navigation map and system displays.

f Driver's monitor

for displaying images from cameras,
navigation information, and a video signal
as well as for displaying the system
settings when used in conjunction with
the Coach Navigation unit (only suitable
for integration in the dashboard).

en

Navigation unit or on the vehicle's
multifunction display.

You can connect the following additional
devices to the system (not included in the
scope of delivery):

f Video players, DVD players, and TV

tuners

Besides the system's internal DVD drive, it
is possible to connect two addition video
sources (video/DVD player or TV tuner)
for playing videos or DVDs or for television
reception. If you want to connect two
additional video sources, you will need a
Videobox.

09.2014Robert Bosch Car Multimedia GmbH

44 | en

Switching on/off | Selecting functions and adjusting settings

Switching on/off

Function Action Note

Switch on/off

Note:

Whilst the vehicle ignition is on, the
system will switch on automatically
for an incoming call if a telephone is

f Press the ON button

1

f Switch the vehicle

ignition on/off

f Switch microphone 1

(MIC1) on/off

When the vehicle ignition is off, the system
switches off automatically after 1 hour to
conserve the vehicle battery.

The system will only switch on together with
the vehicle ignition if it was previously
switched off together with the vehicle
ignition.

Only when the vehicle ignition is switched
on.
The system will only switch off together with
microphone 1 (not included in the scope of
delivery) if it was previously switched on
together with microphone 1.

present that is connected directly or
via Bluetooth®.

Selecting functions and adjusting settings

Direct selection

Important and frequently used functions can
be selected directly by pressing a button on the
CCS/CCD. In order to select certain functions,
it is necessary to keep the corresponding
button pressed down longer (approximately 3
seconds).

Note:

In order to use the functions of
certain buttons for the cabin, you
must first switch the focus of control
over to the cabin.You will find further
information about the focus of control
in the “Focus of control” section in
this chapter.

09.2014 Robert Bosch Car Multimedia GmbH

Selecting functions and adjusting settings

In the menu

Access to all the system's functions and
settings is provided in menus.

Opening menus

Function Action Note

en | 45

Open the main menu

f Press the MENU button

–

D

Open the menu of an audio/
video source for the cockpit

Open the menu of an audio/
video source for the cabin

f Press the control knob

<

f Press the control knob

?

Only for an audio/video
source that is currently active.

Navigating in the menu

Function Action Note

Select a menu item on the
current menu level

Confirm a menu item or open
a submenu

f Turn the control knob <

or ?

f Press the control knob

< or ?

–

Menu items that contain a
submenu are indicated with
“*” (e.g. “*AUD”).

Return to the parent menu. f Press the button E –
Leave a menu f Long press the

–

button E

en

Focus of control

On the CCS, you can select and control the
audio and video sources for the cockpit and
cabin separately. You can use the remote
buttons > and the ENTER button F to select
functions for the currently active audio/video
source in the cockpit as well as in the cabin.
By default, the focus of control is set to
controlling the audio/video source in the
cockpit. If you press a remote button > or the

ENTER button F, you will be controlling the
audio/video source that is currently active in
the cockpit.
To control an active audio/video source in the
cabin, you must first switch the focus of control
over to the cabin. To do so, press the control
knob ? or a source selection button for the
cabin A. The focus of control will then switch
over to the cabin and you can use the remote

09.2014Robert Bosch Car Multimedia GmbH

46 | en

Selecting functions and adjusting settings | Selecting an audio/video source

buttons > and the ENTER button F to
control the audio/video source that is active in
the cabin. The focus of control will switch back
automatically to the cockpit approximately 10
seconds after the last button press.

Notes:

f The current focus of control is

indicated in the display (“COCK-

PIT” or “CABIN”).

f The focus of control will also

switch over to the cabin when

you select a different audio/

video source for the cabin.

Selecting an audio/video source

f You can manually return the

focus of control to the cockpit by
pressing the control knob <.

f When you select the navigation

system as the source in the
cockpit, the focus of control will
switch to the navigation unit (see
the chapter entitled "Navigation
functions on the CCS").

Selecting an audio/video source for the cockpit

Function Action Note

Select the radio
Select the CD in the

f Press the RADIO button I
f Press the CD button I

–
–

CCD drive
Select AUX/USB

f Press the AUX button I (if

necessary, several times)

AUX can only selected if the
AUX input has been activated
(see the chapter entitled
“Further system settings”).
You can only select USB if a
data storage medium is
connected.

Select the DVD/CD in
the CCS drive or video
source 1 or 2

f Press the VIDEO button I (if

necessary, several times)

You can only select video
source 1 or 2 if an external
device (e.g. a DVD, TV, or
DVC) is connected.

09.2014 Robert Bosch Car Multimedia GmbH

Selecting an audio/video source

Selecting an audio/video source for the cabin

Function Action Note

en | 47

Select the radio
Select the CD in the

CCD drive
Select AUX/USB

Select the DVD/CD in
the CCS drive or video
source 1 or 2

f Press the RADIO button A
f Press the CD button A

f Press the AUX button A (if

necessary, several times)

f Press the VIDEO button A (if

necessary, several times)

–
–

AUX can only selected if the
AUX input has been activated
(see the chapter entitled
“Further system settings”).
You can only select USB if a
data storage medium is
connected.

You can only select video
source 1 or 2 if an external
device (e.g. a DVD, TV, or
DVC) is connected.

en

09.2014Robert Bosch Car Multimedia GmbH

48 | en

Adjusting the volume and sound

Adjusting the volume and sound

Adjusting the volume of the currently playing source

Function Action Note

Adjust the volume for
the cockpit

Adjust the volume for
the cabin

f Turn the control knob < At a volume level of “0”,

“MUTE” will be displayed.

f Turn the control knob ? At a volume level of “0”,

“MUTE” will be displayed.

Adjusting the default volume levels for various sources in the main menu

1st Menu level 2nd Menu level 3rd Menu level Function

:
*SETVOL *COCKPIT MIN V Min. and max. system volume

MAX V

after power on

TA V Volume for traffic announce-

ments

NAVI V Volume for navigation

announcements

PHONE V Volume for telephone audio
ALARM V Alarm volume (driver warning

*CABIN MIN V Min. and max. system volume

MAX V
MIC1 V Volume for microphone
MIC2 V
MIC2 MIX
MIC3 V
MIC3 MIX

Once you have selected a menu item on the 3rd
menu level:

f Press the control knob < to confirm the

menu item.

The current volume level is displayed.

system)

after power on

announcements

f Set the desired volume using the control

knob <.

f Press the button E to return to the

previous menu level.

09.2014 Robert Bosch Car Multimedia GmbH

Adjusting the volume and sound

Adjusting the sound of the currently playing source

You will find the following functions in the
menu of the current audio/video source:

1st Menu level 2nd Menu level 3rd Menu level Function

:
*AUD BASS BASS -7 ... +7 Adjust the bass level

en | 49

TREBLE TREBLE -7 ... +7 Adjust the treble level
BALANCE BALANCE -7 ... +7 Adjust the right/left volume

FADER FADER -7 ... +7 Adjust the front/rear volume

CENTER Reset the sound settings to “0”
RESTORE Reset the sound settings to the

:

Storing a sound profile

In the main menu you can store the current
settings for the bass and treble levels and for
the volume distribution as a sound profile. You
can reset the sound settings at any time to this

en

distribution

distribution

stored sound profile

Note:

In order to prevent unintentional
changes being made in the “*MORE”

menu, “CODE” is displayed as soon
sound profile (see the section entitled
“Adjusting the sound of the currently playing
source” in this chapter; “RESTORE” menu item
in the “*AUD” menu).

1st Menu level 2nd Menu level Function

:
*MORE :

SAVE Store a sound profile

as you have confirmed the “*MORE”

menu item. When “CODE” is

displayed, press both of the control

knobs (< and ?) simultaneously

to open the “*MORE” menu.

09.2014Robert Bosch Car Multimedia GmbH

50 | en

Adjusting the volume and sound

Volume and sound for microphone announcements

Functions on the CCS

Function Action Note

Adjust the volume f Turn the control knob ? Only whilst the microphone is

switched on.

Set the distribution of the
volume between the
announcement and the

f Whilst keeping the control

knob ? pressed down, turn
it

Only whilst microphone 2 or 3
(MIC2 / MIC3) is switched on.

background audio
playback (MIX)

Open the menu

f Briefly press the MENU

button D

For sound adjustments in the
menu, see the next section.

Functions in the microphone menu

1st Menu level 2nd Menu level Function

BASS BASS -7 ... +7 Adjust the bass level
TREBLE TREBLE -7 ... +7 Adjust the treble level

Volume and sound for external announcements and alarms (driver warning
system)

You can adjust the volume and sound for

announcements and phone calls played over the

external announcements (e.g. navigation

Functions on the CCS

Function Action Note

Adjust the volume f Turn the control knob < Only during an active

Set the distribution of the
volume between the
announcement and the
background audio playback
(MIX)

Open the menu

09.2014 Robert Bosch Car Multimedia GmbH

cockpit loudspeakers) as well as for alarms.

f Whilst keeping the control

knob < pressed down, turn
it

f Briefly press the MENU

button D

announcement.
Only for navigation announce-

ments and phone calls. Only
during an active announcement.

Only during an active alarm.
For sound adjustments in the
menu, see the next section.

Adjusting the volume and sound

Functions in the menu

1st Menu level 2nd Menu level Function

BASS BASS -7 ... +7 Adjust the bass level
TREBLE TREBLE -7 ... +7 Adjust the treble level
BALANCE BALANCE -7 ... +7 Adjust the right/left volume distribution

Adjusting the volume level for various audio/video sources

en | 51

en

The default volume level of different audio/
video sources may vary because, for instance,
external sources are input with a low level. To
equalise the default volume levels of the
various audio/video sources, you can adjust
the level of each source separately in the main
menu.

Note:

In order to prevent unintentional

changes being made in the “*MORE”

menu, “CODE” is displayed as soon

as you have confirmed the “*MORE”

menu item. When “CODE” is

displayed, press both of the control

knobs (< and ?) simultaneously

to open the “*MORE” menu.

1st Menu level 2nd Menu level 3rd Menu level Function

:
*MORE :

*GAIN RADIO Adjust the radio level

CD Adjust the CD level (CCD drive)
USB Adjust the USB level

Once you have selected a menu item on the 3rd
menu level:

f Press the control knob < to confirm the

menu item.

The current level value is displayed.

AUX Adjust the AUX level
DVD Adjust the DVD level (CCS drive)
VIDEO1 Adjust the level of video

source 1

VIDEO2 Adjust the level of video

source 2

f Adjust the desired level using the control

knob <.

f Press the button E to return to the

previous menu level.

09.2014Robert Bosch Car Multimedia GmbH

52 | en

Inserting/removing a CD/DVD | Radio mode

Inserting/removing a CD/DVD

Danger of irreparable dam­age to the CD/DVD drives!

Contoured CDs (shape CDs) are not
suitable for playback. If a fault occurs,
do not remove CDs with force.
We accept no liability for any damage
to the CD/DVD drives that may be
caused by unsuitable CDs.

Note:

The CCD is equipped with a CD drive
that can play audio CDs and MP3/
WMA CDs but not DVDs. The CCS is
equipped with a DVD drive that can
play DVDs, audio CDs, and MP3/
WMA CDs.

If there is no CD/DVD inserted in the drive,

f gently push the CD/DVD with its printed

side uppermost into the CD slot 2 or CD/
DVD slot = until you feel some resist-

ance.
The drive draws in the CD/DVD automatically.
To remove the CD/DVD from the device,

f press the button 4 (for a CD in the

drive of the CCD) or the button @ (for

a CD/DVD in the drive of the CCS).

Radio mode

Available wavebands and memory banks

Region FMTS FM1 FM2 AM MW LW SW WB*

Europe
NAFTA
LAM*
Asia

* LAM = South America, WB = Weatherband

09.2014 Robert Bosch Car Multimedia GmbH

  

   

   

   

–

  

– – –
– – – –
– – – –

–



Radio mode

Functions on the CCS

Note:

To control radio mode in the cabin,
you must first switch the focus of
control over to the cabin.

Function Action Note

en | 53

Start a search downwards

Start a search upwards

Switch to the next memory
bank

Switch to the next memory
location

Adjust the frequency
(downwards)

Adjust the frequency
(upwards)

Travelstore (store stations
automatically)

Store the current station

f Briefly press the << button

>

f Briefly press the >> button

>

f Briefly press the button >

f Briefly press the button >

f Hold down the << button >

f Hold down the >> button >

f Long press the button >

f Long press the button >

–

–

–

Only in the current
memory bank.

–

–

The discovered stations
are stored in the FMTS
memory bank.

If necessary, first select
the desired storage
location by pressing the

en

button >.

09.2014Robert Bosch Car Multimedia GmbH

54 | en

Functions on the CCD

Radio mode

Note:

You can use the following functions
without radio mode being selected

the current radio programme on a
connected multichannel audio system

(MAS).
for the cockpit or cabin. Please note
that passenger may be listening to

Function Action Note

Start a search downwards

f Briefly press the <<

button :

Only applicable to a
device without Bluetooth®
functionality.

Start a search upwards

f Briefly press the >>

button 6

Access a stored station

Store the current station

f Briefly press the 1 - 6

button 8

f Long press the 1 - 6

Only in the current
memory bank.

button 8

Select the FM or WB frequency
range or switch between the

f Briefly press the FM

button ;

WB frequency range only

for the NAFTA region.
FMTS, FM1, FM2 and WB
memory banks

Select the MW, LW, or SW
frequency range

Select the AM frequency range

Switch traffic announcement
priority on/off

Cancel a playing traffic
announcement

Travelstore (store stations
automatically)

f Press the AM button 5 (if

necessary, several times)

f Press the AM button 5 (if

necessary, several times)

f Briefly press the TA

button 7

f Briefly press the TA

button 7

f Long press the TA but-

ton 7

Only for the Europe

region.

Not for the Europe region.

–

–

The discovered stations

are stored in the FMTS

memory bank.

09.2014 Robert Bosch Car Multimedia GmbH

Radio mode

Functions in the menu

1st Menu level 2nd Menu level 3rd Menu level Function

*SEARCH <SEARCH Start a search downwards

SEARCH> Start a search upwards

*TUNE MHz 87.50 Select a frequency

:

Note:

The radio immediately tunes

MHz 108.00

into and plays the selected
frequency.

*STORE MHz 88.80 Store a station

:

Note:

The currently stored fre-

MHz 95.70

quency or station name is
displayed for each of the six
memory locations.

en | 55

en

*BAND FMTS

MHz 88.80 2nd Menu level: select the
:

memory bank

Note:

MHz 95.70

:

The selected memory bank
stays activated after you leave
the menu.

SW ...

3rd Menu level: select the
memory location
Only the frequency bands of the
respective region are available.

TRAVEL–S Start the Travelstore function
TA ON/OFF Switch traffic announcement

priority on/off

AF ON/OFF Activate/deactivate automatic

switching to alternative
frequencies

REG ON/OFF Switch the regional function on/

off

AUTO/MANUAL Switch between automatic seek

tuning and manual station
tuning

09.2014Robert Bosch Car Multimedia GmbH

56 | en

Functions in the main menu

Radio mode

Note:

You will find further radio functions in
the “*MORE” menu item of the main
menu. In order to prevent uninten­tional changes being made in the

as soon as you have confirmed the
“*MORE” menu item. When “CODE” is
displayed, press both of the control
knobs (< and ?) simultaneously
to open the “*MORE” menu.

“*MORE” menu, “CODE” is displayed

1st Menu level 2nd Menu level 3rd Menu level Function

:
*MORE *RADIO TA ON/OFF Switch traffic announcement

priority on/off

AF ON/OFF Activate/deactivate automatic

switching to alternative
frequencies

REG ON/OFF Switch the regional function on/

off

HICUT 0/1/2 Switch off (“0”) sound

correction when radio reception
is poor, or adjust (“1”, “2”) the
amount of sound correction

EUROPE/... Select the reception region

(EUROPE, NAFTA, LAM, ASIA)

SENS DX/LO Set the sensitivity of station

seek tuning (DX: high; LO: low)

TMC ON/OFF Activate/deactivate the

forwarding of TMC traffic
reports to a connected naviga­tion system

09.2014 Robert Bosch Car Multimedia GmbH

CD and USB mode

CD and USB mode

Functions on the CCS

Notes:

f To control CD mode and USB

mode in the cabin, you must first
switch the focus of control over
to the cabin.

f Bosch cannot guarantee the

proper functioning of all USB
storage devices available on the
market.

Function Action Note

en | 57

en

Switch to the previous track
Switch to the next track
Pause playback
Resume playback

Switch to the previous folder
Switch to the next folder

Fast-reverse seek mode
Fast-forward seek mode

f Briefly press the << button >
f Briefly press the >> button >
f Briefly press the button >
f Briefly press the button >

f Briefly press the button >
f Briefly press the button >

f Hold down the << button >
f Hold down the >> button >

–
–
Not in USB mode or

whilst playing an MP3
CD in the CCD.

Only in USB mode or
whilst playing an MP3
CD in the CCD.

–
–

09.2014Robert Bosch Car Multimedia GmbH

58 | en

CD and USB mode

Functions in the CD/MP3/WMA menu

1st Menu level 2nd Menu level 3rd Menu level Function

*SELECT +DIR01 TRACK01 Select folders/tracks

:

Notes:

f The folder and track

TRACKnn

+DIR02 ...

names are displayed if
available.

f In the case of audio CDs,

:
+DIRnn ...

the available tracks are
already displayed on the
2nd menu level.

PAUSE Pause playback

PLAY Resume playback
STOP Stop playback

Note:

Only whilst playing a CD in the
CCS.

RND ON/OFF Switch random playback on/off
RPT ON/OFF Switch track repeat on/off
*AUD Open the sound settings menu

(see the chapter entitled
“Adjusting the volume and
sound”)

09.2014 Robert Bosch Car Multimedia GmbH

Video and DVD mode

Video and DVD mode

Functions on the CCS

Note:

To control VIDEO mode and DVD
mode in the cabin, you must first
switch the focus of control over to the
cabin.

Function Action Note

en | 59

en

Switch to the previous
DVD chapter

Switch to the next DVD
chapter

Pause playback
Resume playback
Confirm an item in the

menu of the DVD
Fast-reverse seek mode
Fast-forward seek

mode

f Briefly press the << button >

f Briefly press the >> button >

f Briefly press the button >
f Briefly press the button >
f Briefly press the ENTER button

F

f Hold down the << button >
f Hold down the >> button >

Only in DVD mode.

Only in DVD mode.

–
–
Only in DVD mode.

–
–

09.2014Robert Bosch Car Multimedia GmbH

60 | en

Functions in the video/DVD menu

1st Menu level Function

CHAPTER– Switch to the previous DVD chapter

Note:

Only whilst playing a DVD in the CCS.

CHAPTER+ Switch to the next DVD chapter

Note:

Only whilst playing a DVD in the CCS.

PAUSE Pause playback
PLAY Resume playback
STOP Stop playback
ENTER Confirm an item in the menu of the DVD

Note:

Only in DVD mode.

Video and DVD mode

RND ON/OFF Switch random playback on/off
RPT ON/OFF Switch track repeat on/off
*AUD Open the sound settings menu (see the chapter entitled “Adjusting the

volume and sound”)

09.2014 Robert Bosch Car Multimedia GmbH

Video and DVD mode

DVD settings in the main menu

Note:

From the 2nd menu level onwards,
the picture content is hidden. The
picture content will appear again
after you close the menu.

en | 61

f Select and confirm the “*DVD–SET” menu

item that is located on the first menu level
of the main menu.

f On the 2nd and subsequent menu levels,

select the desired function:

2nd Menu level 3rd Menu level 4th Menu level Function

*LANGUAGE *DVD-MEN GERMAN Select the language for the DVD

:

menu (DVD-MEN), DVD subtitles
(DVD-SUB), and DVD audio

DUTCH

*DVD-SUB ...

(DVD-AUD)

Note:

A DVD may not support all of

*DVD-AUD ...

the languages that are
available in the menu.

NORM–PS/

Select the screen format

NORM–LB/ WIDE

en

ANG ON/OFF Activate/deactivate the

*PARENTA KID–SAVE Select the level of parental

:

ADULT
PAL/NTSC Select the TV standard
PBC ON/OFF Switch playback control on/off
RESET Reset the DVD settings

indicator for various camera
angles

controls

09.2014Robert Bosch Car Multimedia GmbH

62 | en

TV mode | Display settings

TV mode

Functions on the CCS

Note:

To control a suitable TV tuner in the
cabin, you must first switch the focus
of control over to the cabin.

Function Action Note

Start a channel search downwards
Start a channel search upwards
Switch to the previous channel
Switch to the next channel

Functions in the TV menu

1st Menu level Function

<SEARCH Start a channel search downwards
SEARCH> Start a channel search upwards
PROG– Switch to the previous channel

PROG+ Switch to the next channel
*AUD Open the sound settings menu (see the chapter entitled “Adjusting the

volume and sound”)

f Briefly press the << button >
f Briefly press the >> button >
f Briefly press the button >
f Briefly press the button >

–
–
–
–

Display settings

Function on the CCD

Function Action Note

Display the content of the display (e.g.
track name) once as scrolling text

09.2014 Robert Bosch Car Multimedia GmbH

f Briefly press the SCRL but-

ton 9

–

Display settings | Monitor settings

Settings in the main menu

en | 63

Note:

In order to prevent unintentional
changes being made in the “*MORE”
menu, “CODE” is displayed as soon

menu item. When “CODE” is
displayed, press both of the control
knobs (< and ?) simultaneously
to open the “*MORE” menu.

as you have confirmed the “*MORE”

1st Menu level 2nd Menu level 3rd Menu level Function

:
*MORE :

*HMI EXTENDED/

SHORT

Select the extended or short
menu (in the extended menu,
source selection is possible
within the “*AUD” menu).

NAME ON/OFF Activate/deactivate the

displaying of track names in CD/
USB mode.

SCRL ON/OFF Activate/deactivate the

displaying of display content as
scrolling text

en

Monitor settings

You can manually activate/deactivate the
monitors in the cabin or synchronise them with
a video source being fed into the cabin. If the
monitors are synchronised with a video source,

Functions on the CCS

Function Action Note

Activate/deactivate monitors
Synchronise monitors

they will be activated/deactivated together
with the video source.

f Briefly press the MON button C
f Long press the MON button C

–
–

09.2014Robert Bosch Car Multimedia GmbH

64 | en

Settings in the main menu

1st Menu level Function

:

Monitor settings | Camera functions on the CCS | Navigation functions on the CCS

MON ON/OFF/
SYNC

Activate/deactivate/synchronise monitors in the cabin

Camera functions on the CCS

Note:

The following function is only
available if a camera is connected to
an appropriately configured driver's
monitor.

Function Action Note

Display the camera
image on the driver's
monitor

f Briefly press the

CAM button H

If more than one camera is connected, you can
switch through the images from the various

cameras by repeatedly pressing the CAM
button H.

When the last camera image is displayed, you
can return to the display of the current audio/

Navigation functions on the CCS

Notes:

f The following functions are only

available if a suitable navigation
system is connected.

f As long as the navigation system

is set as the source, the focus of
control will be set to the
navigation system and the
display will indicate “NAVI”.

09.2014 Robert Bosch Car Multimedia GmbH

video source by pressing the CAM button H.

You can control the navigation
system using the remote buttons
> and the ENTER button F.
If, during this time, you switch
the focus of control over to the
cockpit or cabin, the focus of
control will return automatically
to the navigation system approxi­mately 10 seconds after your
last button press.

Navigation functions on the CCS | Bluetooth telephone functions

Function Action Note

en | 65

Select the navigation system as
the source in the cockpit

Deselect the navigation system as
the source in the cockpit

Function corresponding to the
function of the arrow buttons and
OK button on the navigation
system's remote control

f Briefly press the NAVI

button G

f Briefly press the NAVI

button G again

f Briefly press the <<

button >

f Briefly press the >>

button >

f Briefly press the button

>

f Briefly press the button

>

The navigation system's
map view will be
displayed on the driver's
monitor.
The current audio source
will continue to be
played.

The focus of control will
switch back by default to
the cockpit.

Only when the navigation
system is selected as the
source.

en

f Briefly press the ENTER

button F

Display the navigation system's
map view on the monitors in the

f Briefly press the MAP

button B

cabin

Bluetooth telephone functions

Note:

Please bear in mind that the Blue­tooth® connection can suffer
interference if, for instance, there are
any metal objects located between
the radio and the mobile phone or if
you are carrying the mobile phone in
your back pocket.

–

09.2014Robert Bosch Car Multimedia GmbH

66 | en

Bluetooth telephone functions

Functions on the CCD

Function Action Note

Answer a call f Briefly press the

button :

Reject or end a call f Briefly press the

button 6

Adjust the volume when the
ring signal sounds and during a

f Turn the control knob

<

call
Open the phone book f Long press the

button :

Close the phone book f Briefly press the

button 6

–

–

–

It is not possible to open the
phone book whilst entries are
being transferred from the
mobile phone to the system
(e.g. after pairing the mobile
phone). The Bluetooth®
symbol flashes during a
transfer.

–

Transfer an active call to the
mobile phone

Transfer an active call back to
the system

f Long press the AM

button

f Long press the FM

button

–

–

Bluetooth® settings in the main menu

1st Menu level 2nd Menu level Function

*BTOOTH BT ON/OFF Switch the Bluetooth® function on/off

BT-PAIR Make the system visible for mobile phones so you can

initiate (on the mobile phone) a connection to the
system

BT-JOIN Display the name of the currently connected mobile

phone

09.2014 Robert Bosch Car Multimedia GmbH

Bluetooth telephone functions | MAS settings

Functions in the phone book

Note:

To open the phone book, see the
section entitled “Functions on the
CCD” in this chapter.

1st Menu level 2nd Menu level Function

*PH-BOOK Entry 01 Make a call

en | 67

en

:

Entry nn
*M-CALLS ...
*R-CALLS ...
*DIAL-NO ...

MAS settings

MAS settings in the main menu

Select a contact or phone number from the phone
book that you downloaded from the mobile phone
(“*PH-BOOK”) or from the list of missed calls
(“*M-CALLS”), received calls (“*R-CALLS”), or dialled
numbers (“*DIAL-NO”).

Notes:

f The name or number is displayed for each

entry.

f Only those entries that were stored on the

mobile phone's SIM card before the phone
book was transferred will be available.

f Once an entry has been selected, you can

initiate the call by pressing the button :.

1st Menu level Function

:
MAS ON/OFF Switch the multichannel audio system on/off

Note:

Only available if a multichannel audio system is connected. Otherwise,
“NO MAS” is displayed.

09.2014Robert Bosch Car Multimedia GmbH

68 | en

Further system settings

Further system settings

f Press the MENU button D to open the

main menu.

f Turn the control knob < to select the

“*MORE” menu item on the first menu
level.

f Press the control knob < to open the

“*MORE” menu.

Note:

In order to prevent unintentional
changes being made in the “*MORE”
menu, “CODE” is displayed as soon
as you have confirmed the “*MORE”
menu item. Press both of the control
knobs (< and ?) simultaneously
to open the “*MORE” menu.

You will find the following functions in the “*MORE” menu:

1st Menu level 2nd Menu level 3rd Menu level Function

:
*SYSTEM PRIV OFF/1/2 Deactivate private mode (the

playback of certain sources only
over the headrest loudspeakers)
or select the level for private
mode (1: phone call; 2: phone
call as well as traffic announce­ment and navigation announce­ment)

Note:

The volume that you set in
private mode for phone calls
and announcements will
continue to apply after private
mode has been deactivated.

RED/GREEN Select the colour of the button

*VIDEO1 OFF Set the type of device con-

*VIDEO2 ...

AUX ON/OFF Switch the AUX input on/off

09.2014 Robert Bosch Car Multimedia GmbH

DVC1

DVP1

TV1

illumination

nected to the VIDEO1 and/or
VIDEO2 connection.

Remote control

en | 69

Remote control

Button Function

LIGHT

Switch the button illumina­tion on/off

MONITOR

Activate/deactivate
monitors in the cabin

Start/pause playback
Stop playback

/

/

MENU

Skip a track/chapter
Fast search
Open the menu of a DVD

Long press: Changer menu
(e.g. for changing disc)

ESC

Backwards in the menu of a
DVD

OK

Confirm an item in the
menu of the DVD

en

Note:

You can use the remote control to

/ / /

VOLUME ±
RADIO
VIDEO
CD
USB
AUX
MAP

Corresponds to the remote
buttons >

DVD mode: Select an item
in the menu of the DVD

Adjust the volume

Select an audio/video
source

Display the navigation
system's map view on the
monitors in the cabin

control the playback of audio/video
sources in the cabin.

09.2014Robert Bosch Car Multimedia GmbH

70 | en

Settings in the main menu

Remote control

Note:

In order to prevent unintentional
changes being made in the “*MORE”
menu, “CODE” is displayed as soon

menu item. When “CODE” is
displayed, press both of the control
knobs (< and ?) simultaneously
to open the “*MORE” menu.

as you have confirmed the “*MORE”

1st Menu level 2nd Menu level 3rd Menu level Function

:
*MORE :

*IR EXT/INT Activate the external infrared

sensor (optional) or internal
infrared sensor on the front of
the device.

09.2014 Robert Bosch Car Multimedia GmbH

Technical data

en | 71

Technical data

CCS

Operating voltage: + 12 V via CPA

DVD drive

Regional code: See sticker on
the device
Supported formats: DVD±R,
DVD±RW,
DVD-MP3/DVD-WMA,
VCD, SVCD,
VCD slide show,
Audio CD (CDDA),
CD-R, CD-RW,
MP3-CD/WMA-CD
Outputs: Analogue video,
analogue audio
Supported video standards:
PAL, NTSC

CCD

Operating voltage: + 12 V via CPA

CD drive

Supported MP3/CD formats:
Audio CD (CDDA),
CD-R, CD-RW,
MP3-CD/WMA-CD

Frequency ranges

EUROPE
FM (UKW): 87.5 - 108 MHz
MW: 531 - 1602 kHz
LW: 153 - 279 kHz
SW: 3900 - 4000 kHz
5850 - 6300 kHz
7095 - 7500 kHz
9325 - 9950 kHz
NAFTA
FM: 87.7 - 107.9 MHz
AM: 530 - 1710 kHz

en

Inputs

3 x MIC: 1 mV, for dyn.
microphones
Control inputs/outputs: CLX (Coach LCD
Extension)/Videobox,
NAV, MAS

Weight: approx. 1.0 kg

Standards: E1, FCC, CE, WEEE,

ROHS

WB 162.4 - 162.55 MHz
LAM
FM: 87.7 - 107.9 MHz
AM: 530 - 1710 kHz
ASIA
FM: 87.5 - 108 MHz
AM: 531 - 1701 kHz

Weight: approx. 1.3 kg

Standards: E1, FCC, CE, WEEE,

ROHS

09.2014Robert Bosch Car Multimedia GmbH

72 | en

Technical data

Coach Power Amplifier
CPA 811 / CPA 2011

Operating voltage: + 24 V

Current consumption:

Standby: < 500 �A incl. CCD
and CCS
Max. CPA 811: Approx. 10 A incl.
CCD and CCS
Max. CPA 2011: Approx. 15 A incl.
CCD and CCS*
* I max. without peripheral devices

Rated power output

Cockpit: 2 x 20 W / = 4 ohms
Cabin (CPA 811): 2 x 20 W / = 4 ohms
Cabin (CPA 2011): 4 x 40 W / = 4 ohms

Weight:

CPA 811: Approx. 1.8 kg
CPA 2011: Approx. 1.9 kg

Standards: E1, FCC, CE, WEEE,
ROHS

BOSCH
Professional Line 3

CCD/CCS/CPA

FCC ID: YBN-CCD-PROLINE3
IC: 9595A-CCDPROLINE3
MODEL: CCD PROFESSIONAL(BT)

Frequency response:

40 Hz - 25,000 Hz

Inputs, EXTERNAL Audio (only cockpit)
CPA 811, CPA 2011: WARNER 2 V,
NAVIGATION 2 V
All EXTERNALswitching inputs :
Active low

Voltage outputs:

Switch Line Out (Subwoofer):
24 V / 0,4 A max.
MIC: 24 V / 1.3 A max.
VIDEO 1, 2: 24 V / 0.4 A max.

Further inputs/outputs:

FCC §15.21:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority to
operate the equipment.

FCC §15.19:
This device complies with part 15 of the FCC
Rules and Industry Canada license-exempt RSS
Standard(s). Operation is subject to the
following two conditions:
(1) This device may not cause harmful
interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.

Line out, regulated

09.2014 Robert Bosch Car Multimedia GmbH

Robert Bosch Car Multimedia GmbH

02.2012

Subject to changes.

Éléments de commande

fr | 73

1 Touche ON

Marche / Arrêt du système

2 Fente d'insertion du CD du CCD

3 Écran

4 Touche d'éjection du CD (lecteur du

CCD)

5 Touche AM

Sélection des gammes d'ondes MW (PO),
LW (GO), SW (OC) (Europe), ou AM
(NAFTA, LAM, ASIE)

6 Touche

Mettre fin à la conversation avec le
téléphone mobile Bluetooth®
Pour les appareils sans Bluetooth® :
touche >>
Démarrer la recherche de stations

7 Touche TA

Appuyer brièvement : activer/désactiver
la priorité aux informations routières,
annuler l'information routière transmise
Appuyer longuement : démarrer la
fonction Travelstore

Pour les appareils sans Bluetooth® :
touche >>
Démarrer la recherche de stations

; Touche FM

Sélectionner les gammes d'onnes FM et
WB (seulement NAFTA) et basculer entre
les niveaux de mémoire FMTS, FM1, FM2
et WB (seulement NAFTA)

< Bouton gauche pour le cockpit

Tourner : régler le volume et sélectionner
les menus
Appuyer : ouvrir et confirmer les options
de menu

= Fente d'insertion du CD/DVD du CCS

> Touches Remote

? Bouton droit pour la cabine

Tourner : régler le volume et sélectionner
les menus
Appuyer : ouvrir et confirmer les options
de menu

@ Touche d'éjection du CD/DVD (lecteur

du CCS)

fr

8 Touches de station 1 - 6

Appuyer brièvement : sélectionner la
station enregistrée
Appuyer longuement : enregistrer une
station

9 Touche SCRL

Faire défiler le contenu de l'écran

: Touche

Appuyer brièvement : prendre l'appel avec
le téléphone mobile Bluetooth®, appeler le
correspondant sélectionné
Appuyer longuement : ouvrir le répertoire
téléphonique

A Touches de source (cabine)

RADIO : Sélectionner la radio comme

source audio pour la cabine

CD : Sélectionner le lecteur CD

comme source audio pour la
cabine (lecteur du CCD)

AUX : Sélectionner USB et AUX comme

sources audio pour la cabine

VIDEO : Sélectionner la source vidéo pour

la cabine (lecteur du CCS et
sources vidéo externes)

09.2014Robert Bosch Car Multimedia GmbH

74 | fr

Éléments de commande

B Touche MAP

Afficher la carte de navigation dans la
cabine (seulement en cas de connexion du
système Coach Navigation et d'un
moniteur de conducteur approprié)

C Touche MON

Activer, désactiver ou synchroniser les
moniteurs dans la cabine

D Touche MENU

Afficher le menu principal pour configurer
les fonctions de base de l'appareil

E Touche

Quitter les menus

F Touche ENTER

Fonction de confirmation en mode
Navigation, Vidéo, DVD et TV

I Touches de source (cockpit)

RADIO : Sélectionner la radio comme

source audio pour le cockpit

CD : Sélectionner le lecteur CD

comme source audio pour le
cockpit (lecteur du CCD)

AUX : Sélectionner USB et AUX comme

sources audio pour le cockpit

VIDEO : Sélectionner la source vidéo pour

le cockpit (lecteur du CCS et
sources vidéo externes)

G Touche Navi

Active la commande d'un système de
navigation raccordé au moyen de :

f Touches Remote >

f Touche ENTER F

comme sur la télécommande du système
de navigation

H Touche CAM

Sélectionner une image de la caméra sur
le moniteur du conducteur

09.2014 Robert Bosch Car Multimedia GmbH

Table des matières

Table des matières

fr | 75

77 Remarques et accessoires

77 Utilisation conforme
77 Élimination d'appareils usagés
78 Raccordement d'appareils additi-

onnels (option)

79 Marche/Arrêt

79 Sélection de fonctions et réglages

79 Sélection directe
80 Dans le menu
80 Focus de commande

81 Sélectionner la source audio/vidéo

81 Sélectionner la source audio/vidéo

pour le cockpit

82 Sélectionner la source audio/vidéo

pour la cabine

83 Réglage du volume et de la tonalité

83 Réglage du volume pour la restitution

sonore actuelle

83 Réglage des volumes de base pour

diverses sources dans le menu
principal

84 Réglage de la tonalité pour la

restitution sonore actuelle
84 Enregistrer un profil sonore
85 Volume et tonalité des annonces au

micro
85 Volume et tonalité pour les annonces

externes et l'alarme (avertisseur de

conduite)
86 Ajuster le niveau du volume pour

différentes sources audio/vidéo

87 Insérer/Éjecter le CD/DVD

87 Mode Radio

87 Gammes d'ondes et niveaux de

mémoire disponibles
88 Fonctions disponibles sur le CCS
89 Fonctions disponibles sur le CCD
90 Fonctions du menu
91 Fonctions du menu principal

92 Mode CD et USB

92 Fonctions disponibles sur le CCS
93 Fonctions du menu CD/MP3/WMA

94 Mode vidéo et DVD

94 Fonctions disponibles sur le CCS
95 Fonctions du menu Vidéo/DVD
96 Réglages DVD dans le menu principal

97 Mode TV

97 Fonctions disponibles sur le CCS
97 Fonctions du menu TV

97 Réglages de l'écran

97 Fonctions disponibles sur le CCD
98 Réglages dans le menu principal

98 Réglages des moniteurs

98 Fonctions disponibles sur le CCS
99 Réglages dans le menu principal

fr

09.2014Robert Bosch Car Multimedia GmbH

76 | fr

99 Fonctions de caméra disponibles

sur le CCS

99 Fonctions de navigation du CCS

100 Fonctions de téléphone Bluetooth

101 Fonctions disponibles sur le CCD
101 Réglages Bluetooth® dans le menu

principal

102 Fonctions du répertoire téléphonique

102 Réglages MAS

102 Réglages MAS dans le menu principal

103 Autres règlages du système

Table des matières

104 Télécommande

105 Réglages dans le menu principal

106 Caractéristiques techniques

106 CCS
106 CCD
107 Coach Power Amplifier

CPA 811 / CPA 2011

09.2014 Robert Bosch Car Multimedia GmbH

Remarques et accessoires

fr | 77

Remarques et accessoi­res

Avant de mettre l'appareil en service, lisez
attentivement le présent mode d'emploi et
familiarisez-vous avec l'appareil. Conservez ce
mode d'emploi dans le véhicule pour toute
question ultérieure.

Utilisation conforme

Le CCS ou CCD s'installe dans l'espace de
montage 1 DIN du tableau de bord d'un
autocar.
L'alimentation électrique du CCS et du CCD
s'établit par l'intermédiaire du CPA.
Le CPA est alimenté par une tension de service
de 24 V.
Le CPA s'installe en déport du tableau de

Élimination d'appareils usagés

Ne pas jeter les appareils usagés dans les
ordures ménagères !
Utilisez les systèmes de récupération et de
collecte disponibles pour éliminer l'ancien
appareil.

fr

commande en fonction du véhicule.

Sécurité routière

La sécurité routière est impérative.

f Utilisez l'appareil seulement si la

situation routière le permet.

f Familiarisez-vous avec l'appareil

avant de prendre la route.
Les avertisseurs sonores de la police,
des sapeurs-pompiers et des services
de secours doivent pouvoir être
perçus à temps dans le véhicule.

f Choisissez en conséquence un

volume sonore raisonnable

pendant vos déplacements.

09.2014Robert Bosch Car Multimedia GmbH

78 | fr

Remarques et accessoires

Raccordement d'appareils addition­nels (option)

Le système CCS (Coach Control System) est
l'unité de commande centrale du Coach
Professional Line 3 qui vous permet de
configurer et de contrôler les sources audio et
d'image du bus, pour le conducteur (cockpit)
et les passagers (cabine) séparément.
Le CCS peut fonctionner uniquement en
relation avec l'amplificateur CPA 811 oder CPA
2011 (Coach Power Amplifier) .

Note :

Le CCS dispose de son propre écran ;
toutes les indications du CCS sont
affichées pour le conducteur sur
l'écran du CCD ou en option sur
l'écran d'un système Coach Naviga-

f Coach Navigation

pour la navigation et l'affichage de la carte
de navigation et des indications du
système.

f Moniteur de conducteur

pour l'affichage des images des caméras,
de la navigation, du signal vidéo et des
paramètres du système en relation avec le
système Coach Navigation (adapté
seulement pour l'intégration dans le
tableau de bord).

tion raccordé ou sur l'écran multi­fonction du véhicule.

Vous avez la possibilité de raccorder au
système les appareils suivants (non inclus) :

f Lecteur vidéo, lecteur DVD ou tuner TV

En plus du lecteur DVD interne au
système, il est possible de raccorder deux
autres sources vidéo (lecteur vidéo,
lecteur DVD ou tuner TV) permettant la
lecture de vidéos ou de DVD ou la
réception TV. Un boîtier Videobox est
nécessaire pour le raccordement de deux
sources vidéo additionnelles.

09.2014 Robert Bosch Car Multimedia GmbH

Marche / Arrêt | Sélection de fonctions et réglages

Marche/Arrêt

Fonction Action Note

fr | 79

Marche/Arrêt f Appuyer sur la touche

ON 1

f Mettre / couper le

contact du véhicule

f Activer / désactiver le

microphone 1 (MIC1)

Note :

Si le contact du véhicule est mis, le
système se met automatiquement en
marche à l'arrivée d'un appel sur le
téléphone raccordé ou relié par

Si le contact du véhicule est coupé, le
système s'arrête automatiquement au bout
d'1 heure pour préserver la batterie du
véhicule.

Le système se met en marche en mettant le
contact du véhicule s'il a été précédemment
mis à l'arrêt quand le contact était mis.

Seulement si le contact du véhicule est mis.
Le système se met en marche avec le
microphone 1 (non inclus) seulement s'il a
été précédemment mis en marche avec le
microphone 1.

fr

Bluetooth®.

Sélection de fonctions et réglages

Sélection directe

Il est possible de sélectionner directement des
fonctions importantes et souvent utilisées en
appuyant simplement sur une touche du CCS
ou du CCD. Pour choisir certaines fonctions, il
est nécessaire d'appuyer longuement sur la
touche (env. 3 secondes).

Note :

Pour utiliser la fonction de certaines
touches pour la cabine, vous devez
d'abord basculer le focus de
commande sur la cabine. Pour plus
d'informations sur le focus de
commande, se reporter à la section
« Focus de commande » de ce
chapitre.

09.2014Robert Bosch Car Multimedia GmbH

80 | fr

Sélection de fonctions et réglages

Dans le menu

Toutes les fonctions et réglages du système
sont disponibles dans des menus.

Ouvrir les menus

Fonction Action Note

Ouvrir le menu principal f Appuyer sur la touche

–

MENU D

Ouvrir le menu d'une source
audio/vidéo pour le cockpit

Ouvrir le menu d'une source
audio/vidéo pour la cabine

f Appuyer sur le bouton

<

f Appuyer sur le bouton

?

Seulement pour la source
audio/vidéo sélectionnée.

Naviguer dans le menu

Fonction Action Note

Sélectionner une option au
niveau sélectionné du menu

Valider l'option ou ouvrir un
sous-menu

f Appuyer sur le bouton

< ou ?

f Appuyer sur le bouton

< ou ?

–

Les options contenant un
sous-menu sont indiquées par
un « * » (par ex. « *AUD »).

Revenir au niveau supérieur
du menu

f Appuyer sur la touche

E

–

Quitter le menu f Appuyer longuement sur

Focus de commande

Sur le CCS, vous pouvez sélectionner et piloter
les souces audio et vidéo séparément pour le
cockpit et la commande. Avec les touches
Remote > et la touche ENTER F, vous
pouvez sélectionner des fonctions pour la
souce audio/vidéo actuellement active aussi
bien dans le cockpit que dans la cabine.
Le focus de commande est mis par défaut sur le
contrôle de la source audio/vidéo dans le

09.2014 Robert Bosch Car Multimedia GmbH

–

la touche E

cockpit. En appuyant sur une touche Remote
> ou sur la touche ENTER F, vous contrôlez
la source audio/vidéo actuellement active dans
le cockpit.
Pour contrôler une source audio/vidéo active
dans la cabine, vous devez d'abord basculer le
focus de commande sur la cabine. Pour cela,
appuyez sur le bouton ? ou une touche de
source audio pour la cabine A. Le focus de

Sélection de fonctions et réglages | Sélectionner la source audio/vidéo

fr | 81

commande est ensuite mis sur la cabine et
vous pouvez piloter la source audio/vidéo
active dans la cabine au moyen des touches
Remote > ou de la touche ENTER F.

f En appuyant sur le bouton <,

Environ 10 secondes suivant la dernière
pression de touche, le focus de commande
rebascule automatiquement sur le cockpit.

f Le focus de commande bascule

Note :

f Le focus de commande actuel

est affiché sur l'écran («
COCKPIT » pour le cockpit et
« CABIN » pour la cabine).

f Le focus de commande bascule

également sur la cabine quand

Sélectionner la source audio/vidéo

vous sélectionnez une autre
source audio/vidéo pour la
cabine.

vous pouvez remettre manuelle­ment le focus de commande sur

le cockpit.

sur la navigation lorsque le
système de navigation est
sélectionné comme source dans
le cockpit (cf. chapitre « Fonc­tions de navigation sur le CCS »).

fr

Sélectionner la source audio/vidéo pour le cockpit

Fonction Action Note

Sélectionner la radio

f Appuyer sur la touche RADIO

–

I

Sélectionner le CD

f Appuyer sur la touche CD I

–

dans le lecteur CCD
Sélectionner AUX ou

USB

f Appuyer sur la touche AUX I

plusieurs fois si nécessaire

AUX peut être sélectionné
seulement si l'entrée AUX est
activée (cf. chapitre
« Réglages additionnels du
système »).
USB peut être sélectionné
seulement si un support de
données est raccordé.

Sélectionner le DVD/
CD dans le lecteur CCS
ou la source vidéo 1 ou
2

f Appuyer sur la touche VIDEO

I plusieurs fois si nécessaire

La source vidéo 1 ou 2 peut
être sélectionnée seulement
si un appareil externe (DVD,
TV oder DVC) est raccordé.

09.2014Robert Bosch Car Multimedia GmbH

82 | fr

Sélectionner une source audio/vidéo

Sélectionner la source audio/vidéo pour la cabine

Fonction Action Note

Sélectionner la radio

Sélectionner le CD
dans le lecteur CCD

Sélectionner AUX ou
USB

Sélectionner le DVD/
CD dans le lecteur CCS
ou la source vidéo 1 ou
2

f Appuyer sur la touche RADIO

A

f Appuyer sur la touche CD A

f Appuyer sur la touche AUX A

plusieurs fois si nécessaire

f Appuyer sur la touche VIDEO

A plusieurs fois si nécessaire

–

–

AUX peut être sélectionné
seulement si l'entrée AUX est
activée (cf. chapitre
« Réglages additionnels du
système »).
USB peut être sélectionné
uniquement si un support de
données est connecté.

La source vidéo 1 ou 2 peut
être sélectionnée seulement
si un appareil externe (DVD,
TV oder DVC) est raccordé.

09.2014 Robert Bosch Car Multimedia GmbH

Réglage du volume et de la tonalité

Réglage du volume et de la tonalité

Réglage du volume pour la restitution sonore actuelle

Fonction Action Note

fr | 83

Régler le volume pour
le cockpit

Régler le volume pour la
cabine

f Appuyer sur le bouton < « MUTE » apparaît quand le

volume est réglé sur « 0 ».

f Appuyer sur le bouton ? « MUTE » apparaît quand le

volume est réglé sur « 0 ».

Réglage des volumes de base pour diverses sources dans le menu principal

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

:
*SETVOL *COCKPIT MIN V Volume min. et max. du système

MAX V

après la mise en marche

TA V Volume des informations

routières

NAVI V Volume des annonces de

navigation

PHONE V Volume du téléphone (audio)

fr

ALARM V Volume de l'alarme (avertisseur

*CABIN MIN V Volume min. et max. du système

MAX V
MIC1 V Volume des annonces au micro
MIC2 V
MIC2 MIX
MIC3 V
MIC3 MIX

Dès que vous avez sélectionné une option au 3e niveau du menu :

f Appuyez sur le bouton < pour valider

l'option.

Le volume actuel apparaît sur l'écran.

f Réglez le volume de votre choix au moyen

du bouton <.

f Appuyez sur E pour revenir au

niveau précédent du menu.

de conduite)

après la mise en marche

09.2014Robert Bosch Car Multimedia GmbH

84 | fr

Réglage du volume et de la tonalité

Réglage de la tonalité pour la restitution sonore actuelle

Les fonctions suivantes sont disponibles dans
le menu de la source audio/vidéo sélection­née :

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

:
*AUD BASS BASS -7 ... +7 Régler le niveau des graves

TREBLE TREBLE -7 ... +7 Régler le niveau des aigus
BALANCE BALANCE -7 ... +7 Régler la répartition du volume à

droite/gauche

FADER FADER -7 ... +7 Régler la répartition du volume à

l'avant/arrière

CENTER Remettre les réglages sonores à

« 0 »

RESTORE Rétablir le profil sonore

:

Enregistrer un profil sonore

Dans le menu principal, vou pouvez enregistrer
les réglages que vous venez de définir pour les
graves et aigus et pour la répartition du volume
en tant que profil sonore. Vous avez ainsi à tout
moment la possibilité de rétablir ces réglages
en utilisant ce profil sonore (cf. section
« Réglage de la tonalité pour la restitution
sonore actuelle » ; option « RESTORE dans le
menu « *AUD »).

enregistré pour les réglages
sonores

Note :

Pour éviter les modifications
effectuées par mégarde dans le menu
« *MORE », « CODE » apparaît dès
que vous avez validé l'option
« *MORE ». Dès que « CODE »
apparaît, appuyez en même temps
sur les deux boutons < et ? pour
ouvrir le menu « *MORE ».

1er niveau du menu 2e niveau du menu Fonction

:
*MORE :

SAVE Enregistrer un profil sonore

09.2014 Robert Bosch Car Multimedia GmbH

Réglage du volume et de la tonalité

fr | 85

Volume et tonalité des annonces au micro

Fonctions disponibles sur le CCS

Fonction Action Note

Régler le volume f Appuyer sur le bouton ? Seulement si le microphone

est en marche.

Régler le rapport du
volume entre l'annonce
et la restitution audio en

f Tourner le bouton ? en le

maintenant appuyé

Seulement si le microphone 2
ou 3 (MIC2, MIC3) est en
marche.

arrière-plan (MIX)
Ouvrir le menu f Appuyer brièvement sur la

touche MENU D

Pour régler la tonalité dans le
menu, se reporter à la section
suivante.

Fonctions du menu Microphone

1e niveau du menu 2. niveau du menu Fonction

BASS BASS -7 ... +7 Régler le niveau des graves
TREBLE TREBLE -7 ... +7 Régler le niveau des aigus

Volume et tonalité pour les annonces externes et l'alarme (avertisseur de
conduite)

Vous pouvez régler le volume et la tonalité des

tranmises par les haut-parleurs du cockpit et

fr

annonces externes comme celles de la
navigation et les conversations téléphoniques

Fonctions disponibles sur le CCS

Fonction Action Note

Régler le volume f Appuyer sur le bouton < Seulement avec une annonce

Régler le rapport du
volume entre l'annonce et
la restitution audio en
arrière-plan (MIX)

Ouvrir le menu f Appuyer brièvement sur la

les alarmes.

f Tourner le bouton < en le

maintenant appuyé

touche MENU D

active.
Seulement pour les annonces

de navigation et les appels.
Seulement avec une annonce
active.

Seulement avec une alarme
active. Pour régler la tonalité
dans le menu, se reporter à la
section suivante.

09.2014Robert Bosch Car Multimedia GmbH

86 | fr

Réglage du volume et de la tonalité

Fonctions du menu

1er niveau du menu 2e niveau du menu Fonction

BASS BASS -7 ... +7 Régler le niveau des graves
TREBLE TREBLE -7 ... +7 Régler le niveau des aigus
BALANCE BALANCE -7 ... +7 Régler la répartition du volume à droite/gauche

Ajuster le niveau du volume pour différentes sources audio/vidéo

Le volume de base de différentes sources
audio/vidéo peut varier ; les sources externes
peuvent avoir un niveau d'entrée très faible par
exemple. Pour adapter le volume de base des
différentes sources audio/vidéo, vous pouvez
régler le niveau de chaque source séparément
dans le menu principal.

Note :

Pour éviter les modifications
effectuées par mégarde dans le menu
« *MORE », « CODE » apparaît dès
que vous avez validé l'option
« *MORE ». Dès que « CODE »
apparaît, appuyez en même temps
sur les deux boutons < et ? pour
ouvrir le menu « *MORE ».

1e niveau du menu 2e niveau du menu 3e niveau du menu Fonction

:
*MORE :

*GAIN RADIO Adapter le niveau de la radio

CD Adapter le niveau CD (lecteur

CCD)

Dès que vous avez sélectionné une option au
3e niveau du menu :

f Appuyez sur le bouton < pour valider

l'option.

Le niveau actuel apparaît sur l'écran.

09.2014 Robert Bosch Car Multimedia GmbH

USB Adapter le niveau USB
AUX Adapter le niveau AUX
DVD Adapter le niveau DVD (lecteur

CCS)

VIDEO1 Adapter le niveau source vidéo 1
VIDEO2 Adapter le niveau source vidéo 2

f Réglez le niveau de votre choix au moyen

du bouton <.

f Appuyez sur E pour revenir au

niveau précédent du menu.

Insérer/Ejecter le CD/DVD | Mode Radio

Insérer/Éjecter le CD/DVD

fr | 87

Risque de détérioration des
lecteurs CD/DVD !

Les CD non circulaires (les « shape
CD ») ne conviennent pas à la lecture.
En cas d’erreur, n’enlevez pas les CD
en employant la force.
Nous déclinons toute responsabilité
en cas d'endommagement du lecteur
DVD/CD suite à l'utilisation de CD
inappropriés.

Note :

Le CCD est équipé d'un lecteur CD
capable de restituer des CD audio et
MP3/WMA, mais pas de DVD. Le
CCS est équipé d'un lecteur DVD

Quand un CD/DVD n'est pas dans le lecteur,

f insérez sans forcer le CD/DVD, la face

imprimée tournée vers le haut, dans la
fente d'insertion du CD 2 ou du CD/DVD

= jusqu'à ressentir une résistance.
Le CD/DVD est entraîné automatiquement
dans le lecteur.
Pour retirer le CD/DVD de l'appareil,

f appuyez sur la touche 4 (si un CD est

inséré dans le lecteur du CCD) ou sur la

touche @ (si un CD/DVD est inséré

dans le lecteur du CCS).

fr

capable de restituer aussi bien des
DVD que des CD audio et MP3/WMA.

Mode Radio

Gammes d'ondes et niveaux de mémoire disponibles

Région FMTS FM1 FM2 AM MW LW SW WB*

Europe
NAFTA
LAM*
Asie

* LAM = Amérique latine, WB = Weatherband

  

   

   

   

–

  

– – –
– – – –
– – – –

–



09.2014Robert Bosch Car Multimedia GmbH

88 | fr

Fonctions disponibles sur le CCS

Note :

Pour contrôler le mode Radio dans la
cabine, vous devez d'abord basculer
le focus de commande sur la cabine.

Fonction Action Note

Mode Radio

Démarrer la recherche vers
le bas

Démarrer la recherche vers
le haut

Passer au niveau de mémoire
suivant

Passer à la présélection
suivante

Changer de fréquence (vers
le bas)

Changer de fréquence (vers
le haut)

Travelstore (enregistrement
automatique des stations)

Enregistrer la station
sélectionnée

f Appuyer brièvement sur la

touche << >

f Appuyer brièvement sur la

touche >> >

f Appuyer brièvement sur la

touche >

f Appuyer brièvement sur la

touche >

f Maintenir la touche << >

appuyée

f Maintenir la touche >> >

appuyée

f Appuyer longuement sur la

touche >

f Appuyer longuement sur la

touche >

–

–

–

Seulement sur le niveau
de mémoire sélectionné.

–

–

Les stations trouvées sont
enregistrées au niveau de
mémoire FMTS.

Si nécessaire, sélection­nez la présélection voulue
en appuyant sur la touche

09.2014 Robert Bosch Car Multimedia GmbH

>.

Mode Radio

Fonctions disponibles sur le CCD

fr | 89

Note :

Vous pouvez utiliser les fonctions
suivantes sans que le mode Radio ne

actuellement à l'écoute de la radio le
cas échéant par le biais d'un système

audio multicanaux (MAS) raccordé.
soit sélectionné pour le cockpit ou la
cabine. Notez que les passagers sont

Fonction Action Note

Démarrer la recherche vers le
bas

Démarrer la recherche vers le
haut

Afficher la station enregistrée f Appuyer brièvement sur la

Enregistrer la station sélection­née

Sélectionner la bande de
fréquences FM ou WB ou bascu­ler entre les niveaux de

f Appuyer brièvement sur la

touche << :

f Appuyer brièvement sur la

touche >> 6

touche 1 - 6 8

f Appuyer longuement sur la

touche 1 - 6 8

f Appuyer brièvement sur la

touche FM ;

Seulement sur appareil
sans fonction Bluetooth®.

Seulement au niveau de
mémoire sélectionné.

Bande de fréquences WB
seulement pour la région

NAFTA.
mémoire FMTS, FM1, FM2 et
WB

fr

Choisir la bande de fréquences
MW, LW ou SW

Sélectionner la bande de
fréquence AM

Activer / Désactiver la priorité
aux informations routières

Annuler l'information routière
transmise

Travelstore (enregistrement
automatique des stations)

f Appuyer sur la touche AM

5 plusieurs fois si
nécessaire

f Appuyer sur la touche AM

5 plusieurs fois si
nécessaire

f Appuyer brièvement sur la

touche TA 7

f Appuyer brièvement sur la

touche TA 7

f Appuyer longuement sur la

touche TA 7

Seulement pour la région

Europe.

Pas pour la région

Europe.

–

–

Les stations trouvées sont

enregistrées au niveau de

mémoire FMTS.

09.2014Robert Bosch Car Multimedia GmbH

90 | fr

Mode Radio

Fonctions du menu

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

*SEARCH <SEARCH Démarrer la recherche vers le

bas

SEARCH> Démarrer la recherche vers le

haut

*TUNE MHz 87.50 Sélectionner la fréquence

:

Note :

La fréquence sélectionnée est

MHz 108.00

immédiatement réglée et
restituée.

*STORE MHz 88.80 Enregistrer une station

:

Note :

La fréquence actuellement

MHz 95.70

enregistrée ou le nom de la
station apparaît pour chacune
des six présélections.

*BAND FMTS

MHz 88.80 2e niveau du menu : sélection­ :

ner le niveau de mémoire

Note :

MHz 95.70

:

Le niveau de mémoire
selectionné reste actif après
avoir quitté le menu.

SW ...

3e niveau du menu : sélection­ner la présélection
Seulement les bandes de
fréquences de la région en
question sont disponibles.

TRAVEL–S Démarrer la fonction Travelstore
TA ON/OFF Activer / Désactiver la priorité

aux informations routières

AF ON/OFF Activer le passage automatique

aux fréquences alternatives

REG ON/OFF Activer/désactiver Regional
AUTO/MANUAL Basculer entre la recherche

09.2014 Robert Bosch Car Multimedia GmbH

automatique et la syntonisation
manuelle des stations

Mode Radio

Fonctions du menu principal

fr | 91

Note :

D'autres fonctions radio sont
disponibles sous l'option « *MORE »
du menu principal. Pour éviter les
modifications effectuées par
mégarde dans le menu « *MORE »,

« CODE » apparaît dès que vous avez
validé l'option « *MORE ». Dès que
« CODE » apparaît, appuyez en
même temps sur les deux boutons
< et ? pour ouvrir le menu
« *MORE ».

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

:
*MORE *RADIO TA ON/OFF Activer / Désactiver la priorité

aux informations routières

AF ON/OFF Activer/désactiver le passage

automatique aux fréquences
alternatives

REG ON/OFF Activer/désactiver la fonction

Regional

HICUT 0/1/2 Désactiver la correction sonore

en cas de mauvaise réception de
la radio (« 0 ») ou régler le
niveau de correction sonore
(« 1 », « 2 »)

fr

EUROPE/... Sélectionner la région de

réception (EUROPE, NAFTA,
LAM, ASIE)

SENS DX/LO Régler la sensibilité de la

recherche de stations (DX :
élevé ; LO : faible)

TMC ON/OFF Activer/désactiver le transfert

d'informations routières TMC au
navigateur raccordé

09.2014Robert Bosch Car Multimedia GmbH

92 | fr

Mode CD et USB

Fonctions disponibles sur le CCS

Note :

f Pour contrôler le mode CD et

USB dans la cabine, vous devez
d'abord basculer le focus de
commande sur la cabine.

f Bosch ne peut pas garantir le

fonctionnement parfait de
l’ensemble des supports USB
disponibles sur le marché.

Fonction Action Note

Mode CD et USB

Passer au titre précédent f Appuyer brièvement sur la

touche << >

Passer au titre suivant f Appuyer brièvement sur la

touche >> >

Interrompre la lecture f Appuyer brièvement sur la

touche >

Continuer la lecture f Appuyer brièvement sur la

touche >

Passer au répertoire précé­dent

f Appuyer brièvement sur la

touche >

Passer au répertoire suivant f Appuyer brièvement sur la

touche >

Recherche rapide en arrière

f Maintenir la touche << >

appuyée

Recherche rapide en avant

f Maintenir la touche >> >

appuyée

–

–

Pas en mode USB ou
pendant la lecture d'un
CD MP3 dans le CCD.

Seulement en mode
USB ou pendant la
lecture d'un CD MP3
dans le CCD.

–

–

09.2014 Robert Bosch Car Multimedia GmbH

Mode CD et USB

fr | 93

Fonctions du menu CD/MP3/WMA

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

*SELECT +DIR01 TRACK01 Sélectionner un répertoire/titre

:

Note :

f Les noms des répertoires

TRACKnn

+DIR02 ...

et des titres sont affichés
s'ils sont disponibles.

f Les titres disponibles de

:
+DIRnn ...

CD audio sont déjà
affichés au 2e niveau du
menu.

PAUSE Interrompre la lecture

fr

PLAY Continuer la lecture
STOP Mettre fin à la lecture

Note :

Seulement pendant la lecture
d'un CD dans le CCS.

RND ON/OFF Activer/désactiver la lecture

aléatoire

RPT ON/OFF Activer/désactiver la répétition

de titres

*AUD Ouvrir le menu pour les réglages

sonores (cf. chapitre « Réglage
du volume et de la tonalité »)

09.2014Robert Bosch Car Multimedia GmbH

94 | fr

Mode vidéo et DVD

Fonctions disponibles sur le CCS

Note :

Pour contrôler le mode VIDEO et DVD
dans la cabine, vous devez d'abord
basculer le focus de commande sur la
cabine.

Fonction Action Note

Mode vidéo et DVD

Passer au chapitre DVD
précédent

Passer au chapitre DVD
suivant

f Appuyer brièvement sur la

touche << >

f Appuyer brièvement sur la

touche >> >

Interrompre la lecture f Appuyer brièvement sur la

touche >

Continuer la lecture f Appuyer brièvement sur la

touche >

Confirmer dans le
menu du DVD

Recherche rapide en
arrière

Recherche rapide en
avant

f Appuyer brièvement sur la

touche ENTER F

f Maintenir la touche << >

appuyée

f Maintenir la touche >> >

appuyée

Seulement en mode DVD.

Seulement en mode DVD.

–

–

Seulement en mode DVD.

–

–

09.2014 Robert Bosch Car Multimedia GmbH

Mode vidéo et DVD

Fonctions du menu Vidéo/DVD

1er niveau du menu Fonction

CHAPTER– Passer au chapitre DVD précédent

Note :

Seulement pendant la lecture d'un DVD dans le CCS.

CHAPTER+ Passer au chapitre DVD suivant

Note :

Seulement pendant la lecture d'un DVD dans le CCS.

PAUSE Interrompre la lecture
PLAY Continuer la lecture

fr | 95

STOP Mettre fin à la lecture
ENTER Confirmer dans le menu du DVD

Note :

Seulement en mode DVD.

RND ON/OFF Activer/désactiver la lecture aléatoire
RPT ON/OFF Activer/désactiver la répétition de titres
*AUD Ouvrir le menu pour les réglages sonores (cf. chapitre « Réglage du volume

et de la tonalité »)

fr

09.2014Robert Bosch Car Multimedia GmbH

96 | fr

Réglages DVD dans le menu principal

Note :

Le contenu de l’image est masqué à
partir du 2e niveau du menu. Le
contenu de l’image revient quand
vous quittez le menu.

f Sélectionnez et validez l'option « *DVD–

SET » au premier niveau du menu
principal.

f Sélectionnez à partir du 2e niveau du

menu la fonction voulue :

2e niveau du menu 3eniveau du menu 4e niveau du menu Fonction

Mode vidéo et DVD

*LANGUAGE *DVD-MEN GERMAN Sélectionner la langue du menu

:

du DVD (DVD-MEN), les
sous-titres du DVD (DVD-SUB)

DUTCH

*DVD-SUB ...

et le son du DVD (DVD-AUD)

Note :

Il se peut que le DVD ne

*DVD-AUD ...

prenne pas en charge toutes
les langues disponibles dans
le menu.

NORM–PS/

Sélectionner le format de l'écran

NORM–LB/ WIDE
ANG ON/OFF Activer/désactiver l'indicateur

pour différents angles de vue

*PARENTA KID–SAVE Sélectionner le niveau de

:

contrôle parental

ADULT
PAL/NTSC Sélectionner la norme TV
PBC ON/OFF Activer/désactiver la fonction

RESET Rétablir les réglages DVD par

09.2014 Robert Bosch Car Multimedia GmbH

Playback Control

défaut

Mode TV | Réglages de l’écran

Mode TV

Fonctions disponibles sur le CCS

Note :

Pour piloter un tuner TV adéquat
dans la cabine, vous devez d’abord
placer le focus de commande sur la
cabine.

Fonction Action Note

fr | 97

Démarrer la recherche de stations vers le
bas

Démarrer la recherche de stations vers le
haut

Passer à la présélection précédente f Appuyer brièvement sur la

Passer à la présélection suivante f Appuyer brièvement sur la

Fonctions du menu TV

1er niveau du menu Fonction

<SEARCH Démarrer la recherche de stations vers le bas
SEARCH> Démarrer la recherche de stations vers le haut
PROG– Passer à la présélection précédente

f Appuyer brièvement sur la

touche << >

f Appuyer brièvement sur la

touche >> >

touche >

touche >

–

fr

–

–

–

PROG+ Passer à la présélection suivante
*AUD Ouvrir le menu pour les réglages sonores (cf. chapitre « Réglage du volume

et de la tonalité »)

Réglages de l'écran

Fonctions disponibles sur le CCD

Fonction Action Note

Faire défiler une fois le contenu de l'écran
(par ex. nom du titre)

f Appuyer brièvement sur la

touche SCRL 9

–

09.2014Robert Bosch Car Multimedia GmbH

98 | fr

Réglages dans le menu principal

Réglages de l'écran | Réglages de moniteur

Note :

Pour éviter les modifications
effectuées par mégarde dans le menu
« *MORE », « CODE » apparaît dès

« *MORE ». Dès que « CODE »
apparaît, appuyez en même temps
sur les deux boutons < und ? pour
ouvrir le menu « *MORE ».

que vous avez validé l'option

1er niveau du menu 2e niveau du menu 3e niveau du menu Fonction

:
*MORE :

*HMI EXTENDED/

SHORT

Choisir le menu avancé ou court
(la source peut être sélection­née dans l'option « *AUD » du
menu avancé).

NAME ON/OFF Activer/désactiver l'affichage

des noms des titres en mode
CD/USB.

SCRL ON/OFF Activer/désactiver le défilement

des contenus de l'écran.

Réglages des moniteurs

Vous pouvez activer ou désactiver manuelle­ment les moniteurs de la cabine ou les
synchroniser avec une source vidéo connec-

Fonctions disponibles sur le CCS

Fonction Action Note

Activer ou désactiver les moniteurs f Appuyer brièvement sur la

Synchoniser les moniteurs f Appuyer longuement sur la

tée. Si les moniteurs sont synchronisés avec
une source vidéo, ils s'activent ou se désacti­vent avec la source vidéo.

–

touche MON C

–

touche MON C

09.2014 Robert Bosch Car Multimedia GmbH

Réglages de moniteur | Fonctions de caméra du CCS | Fonctions de navigation du CCS

Réglages dans le menu principal

1er niveau du menu Fonction

:

fr | 99

MON ON/OFF/
SYNC

Activer / désactiver / synchroniser les moniteurs dans la cabine

Fonctions de caméra disponibles sur le CCS

Note :

La fonction suivante est disponible
quand une caméra est raccordée au
moniteur configuré en fonction.

Fonction Action Note

Afficher l'image de la
caméra sur le
moniteur du conduc­teur

f Appuyer

brièvement sur
la touche CAM

H

Si plus d'une caméra est raccordée, les images
des différentes caméras peuvent être parcou­rues en appuyant plusieurs fois sur la touche

CAM H.
Quand la denière image de la caméra est
affichée, vous revenez à l'écran de la source
audio/vidéo actuelle en appuyant sur la touche

fr

CAM H.

Fonctions de navigation du CCS

Note :

f Les fonctions suivantes sont

disponibles seulement quand un
système de navigation adéquat
est raccordé.

f Tant que la navigation est

sélectionnée en tant que source,
le focus de commande est mis
sur la navigation et « NAVI » est
affiché sur l'écran.

Vous pouvez piloter la navigation
au moyen des touches Remote
> et de la touche ENTER F.
Si pendant ce temps vous
basculez le focus de commande
sur le cockpit ou la cabine, le
focus de commande revient
automatiquement à la navigation
environ 10 secondes après la
dernière pression de touche.

09.2014Robert Bosch Car Multimedia GmbH

100 | fr

Fonctions de navigation du CCS | Fonctions de téléphone Bluetooth

Fonction Action Note

Choisir le système de navigation
comme source dans le cockpit

Désélectionner le système de
navigation comme source dans le
cockpit

Fonction conformément à la
fonction des touches flèche et de
la touche OK de la télécommande
du système de navigation

f Appuyer brièvement sur la

touche NAVI G

f Appuyer brièvement sur la

touche NAVI G à
nouveau

f Appuyer brièvement sur la

touche << >

f Appuyer brièvement sur la

touche >> >

f Appuyer brièvement sur la

touche >

f Appuyer brièvement sur la

La vue carte du système
de navigation apparaît
sur le moniteur du
conducteur.
La source audio sélec­tionnée continue d'être
restituée.

Le focus de commande
est de nouveau mis par
défaut sur le cockpit.

Seulement si le système
de navigation est
sélectionné comme
source.

touche >

f Appuyer brièvement sur la

touche ENTER F

Afficher la vue carte du système
de navigation sur les moniteurs de

f Appuyer brièvement sur la

touche MAP B

la cabine

Fonctions de téléphone Bluetooth

Note :

Veuillez remarquer que la connexion
Bluetooth® peut être dérangée si par
ex. des objets métalliques se trouvent
entre la radio et le téléphone mobile
ou si vous portez le téléphone mobile
dans votre poche revolver.

–

09.2014 Robert Bosch Car Multimedia GmbH
