Access Modular Controller 2
ADS‑AMC2‑2WCF | APC‑AMC2‑2WCF
es
Manual de instalación
Access Modular Controller 2 Contenido | es 3
Contenido
1
Seguridad 5
1.1 Desembalaje 6
1.2 Conformidad con FCC 6
2
3
Información breve 7
Introducción 8
3.1 Descripción 8
3.2 Descripción del producto 10
3.2.1 Placa principal 10
3.2.2 Visualización de estado 12

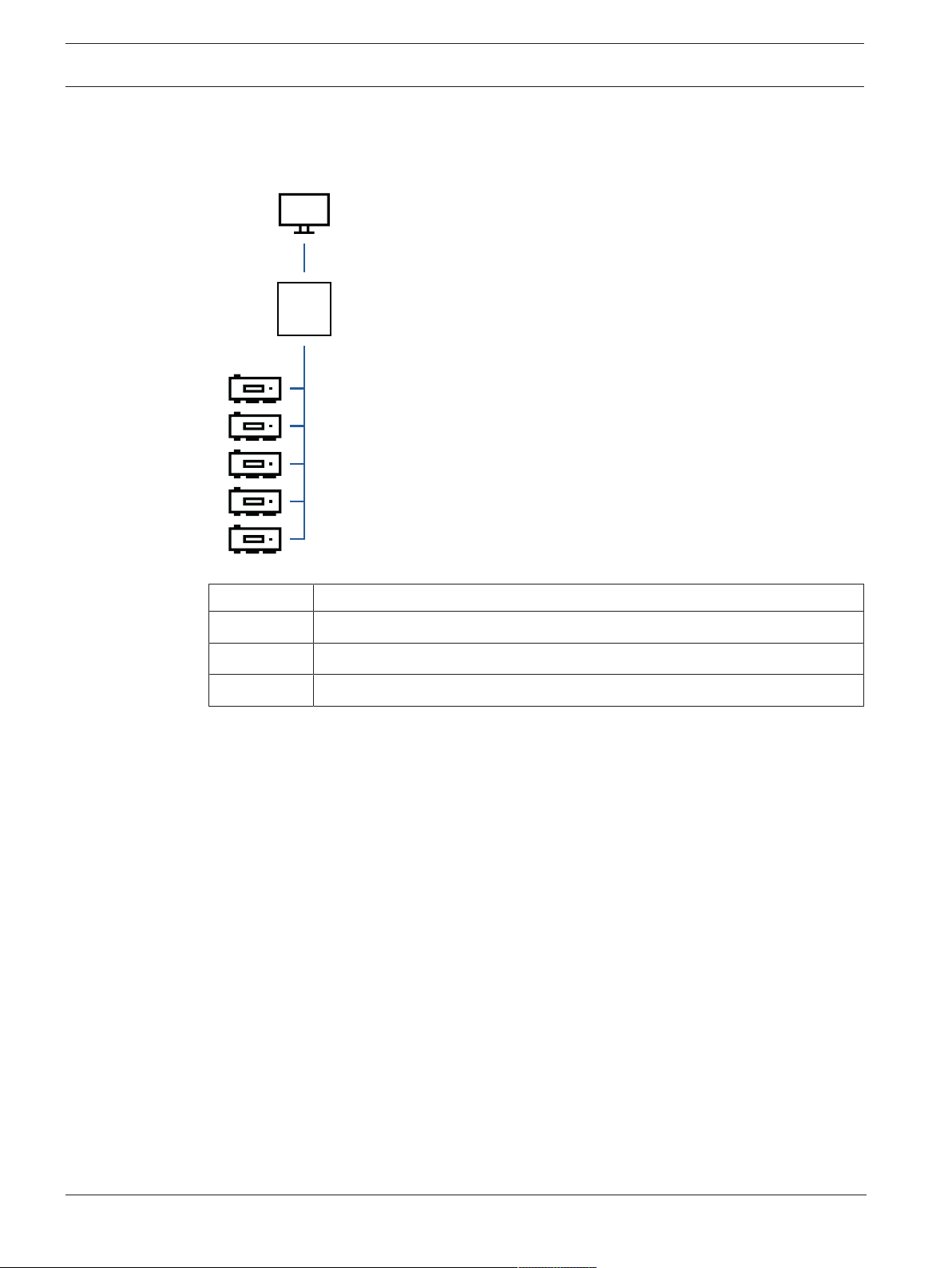

3.3 Descripción del sistema 14
4
Instalación 15
4.1 Montaje del dispositivo en un carril de montaje 15
4.2 Desmontaje del dispositivo del carril de montaje 16
4.3 Apertura de la cubierta 17
4.4 Cierre de la cubierta 18
4.5 Cableado 19

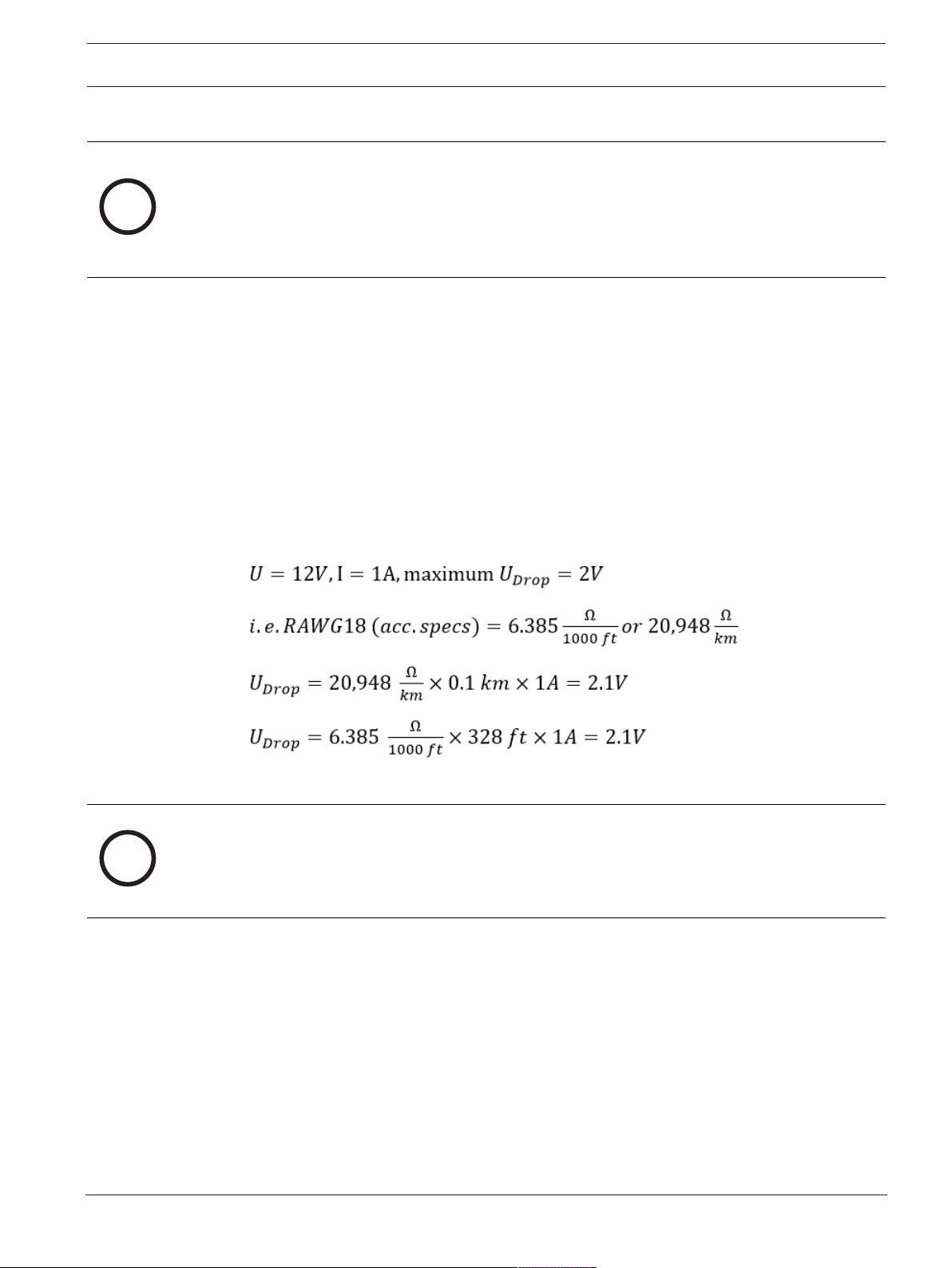

4.5.1 Datos del conductor para alimentar el controlador 19
4.6 Toma de tierra y mallado 20
4.6.1 Toma de tierra para la interfaz del host 20

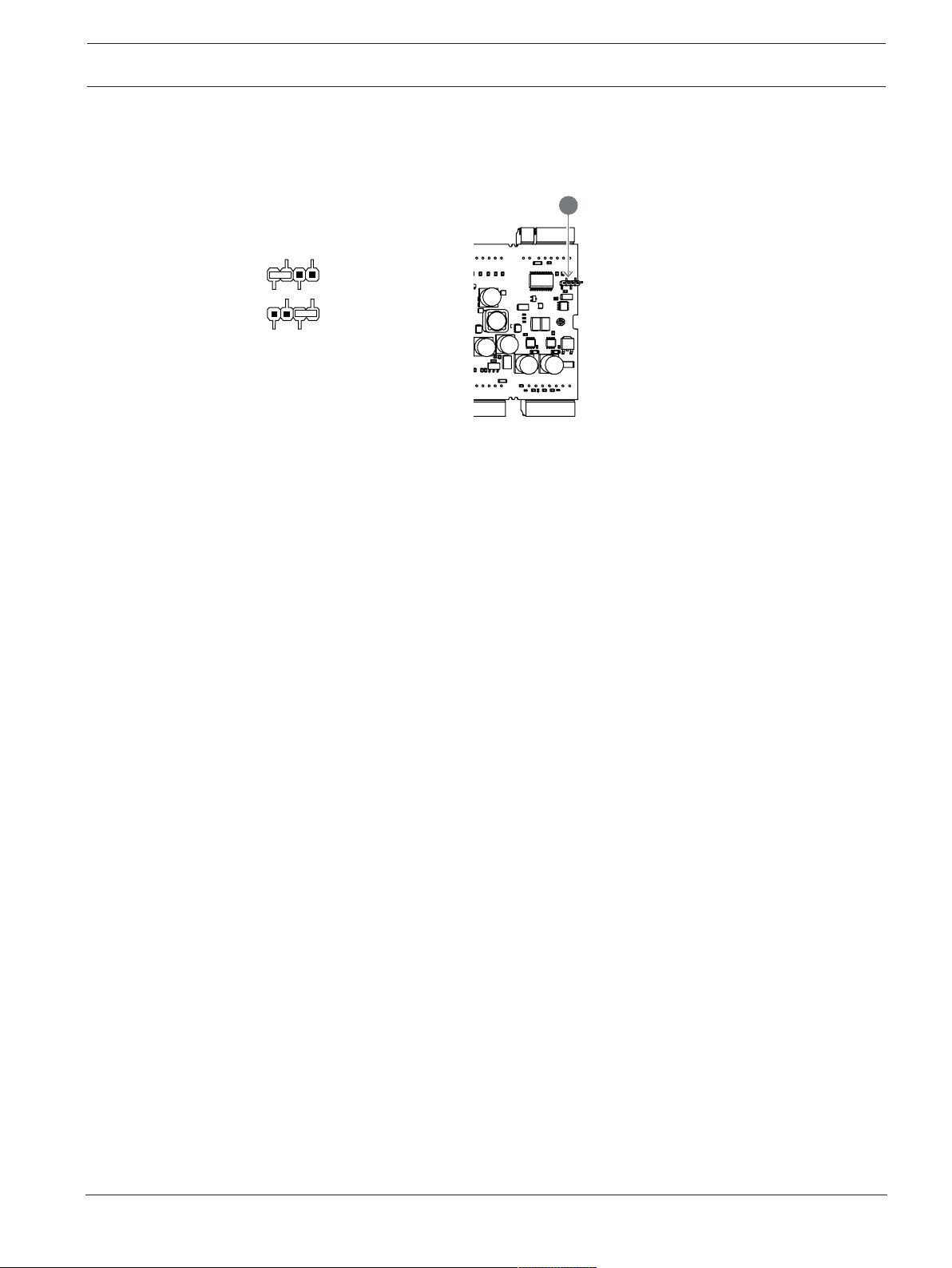

4.6.2 Toma de tierra para interfaz de ampliación 21

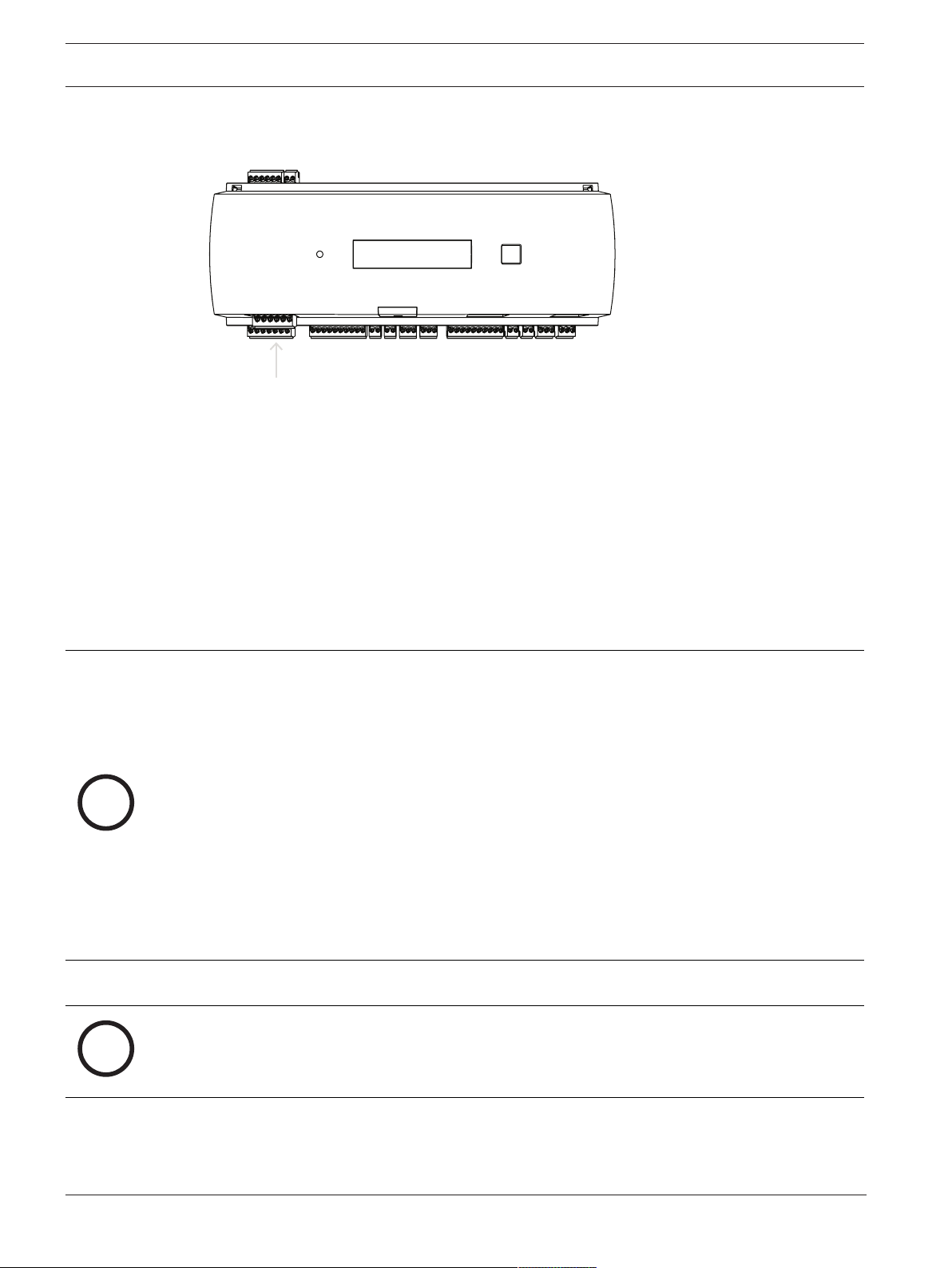

4.7 Conexión de la fuente de alimentación al controlador 22
4.8 Interfaz del host Ethernet 23
4.9 interfaz del host RS-485 24
4.9.1 Conexión de dos cables RS-485 25
4.9.2 Conexión de cuatro cables RS-485 25
4.9.3 Selector del interruptor DIP 25
4.10 RS-485 para módulos de ampliación 27
4.11 Interfaz Wiegand para lectores de tarjetas 28
4.12 Conexión de las salidas de relé 28
4.13 Conexión de dispositivos de entrada analógicos 30
4.14 Protección antisabotaje 32
5
En funcionamiento 33
5.1 Configuración de la interfaz Ethernet 33
6
Requisitos UL 34
6.1 Requisitos del sistema 35
6.1.1 Equipo 35
6.2 Descripciones de niveles UL 294 35

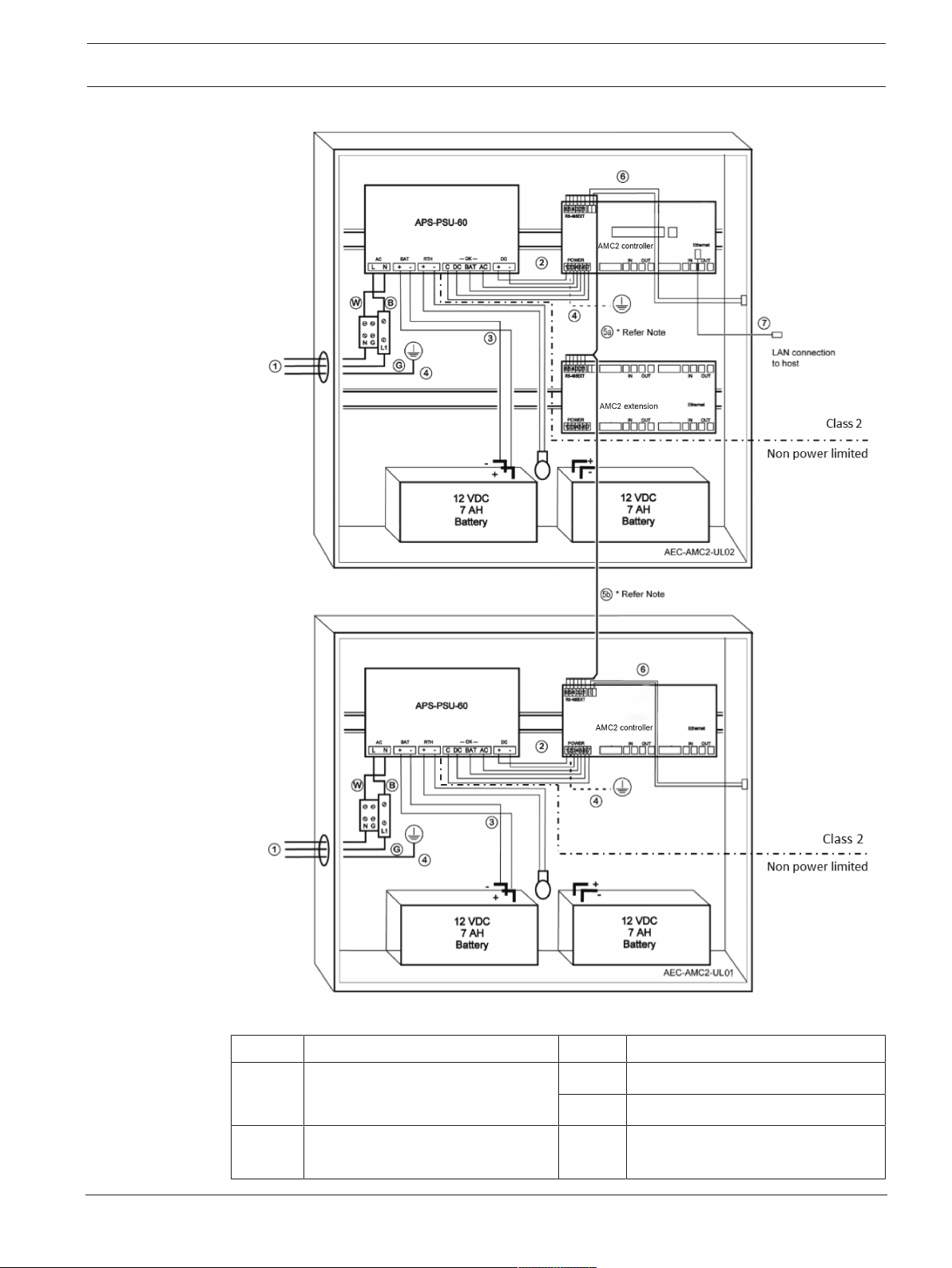

6.3 Instrucciones de instalación 35
6.4 Especificación técnica ampliada 38
6.4.1 Ampliación RS-485 38
6.4.2 Consumo de energía 38
7
Solución de problemas 39
7.1 Reseteo del software 41
7.2 Restablecimiento del dispositivo a los valores predeterminados de fábrica 42
8
9
10
11
Servicio y reparación 43
Disposición 44
Especificaciones técnicas 45
Apéndices 47
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
4 es | Contenido Access Modular Controller 2
11.1 Diagramas de conexión 47
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Seguridad | es 5
!
!
!
i
i
i
1 Seguridad
Lea las instrucciones
Lea toda la documentación técnica antes de instalar o utilizar este producto. Asegúrese de
que ha entendido toda la información descrita en la documentación técnica. No ignore los
mensajes de seguridad, ya que esto puede causar daños a la propiedad o personales.
Conserve las instrucciones para futuras consultas.
Advertencia!
Riesgo de lesiones físicas debido a rutas de escape bloqueadas
Este producto puede bloquear las rutas de escape si no se instala correctamente. Para
mantener las rutas de escape libres:
- Utilice cerraduras en modo a prueba de fallos, de modo que las puertas se puedan liberar si
falla la alimentación.
- Instale interruptores de anulación manuales, como estaciones vidrio rompible o palanca,
para desbloquear las puertas en una emergencia.
Advertencia!
Riesgo de explosión de la batería de litio
La batería puede explotar si se reemplaza incorrectamente.
Sustituya la batería por el mismo tipo recomendado por Bosch.
Deseche las baterías usadas de acuerdo con las instrucciones del fabricante de las baterías.
Precaución!
Peligro de incendio y riesgo de descarga eléctrica debido a repuestos y accesorios no
autorizados
Las piezas de repuesto y accesorios no autorizados pueden carecer de cables de conexión a
tierra u otros elementos de seguridad. La instalación de las fuentes de alimentación externas
debe encargarse a personal cualificado. El técnico de servicio debe utilizar piezas de repuesto
o accesorios especificados por el fabricante.
Aviso!
Algunas características y funciones descritas en este documento dependen del firmware
cargado en el dispositivo y del software del host.
Aviso!
Daños en el dispositivo debido a descarga electrostática
Proteja el hardware de la descarga electrostática, especialmente cuando se abre y se expone
el dispositivo. Desconecte siempre el controlador de la fuente de alimentación antes de
modificar la instalación. Este producto no es compatible con la conexión en caliente.
Aviso!
Acceso no autorizado
Si este producto está instalado en un entorno desprotegido, es posible que puedan entrar
personas no autorizadas.
Instale el producto en una ubicación con acceso restringido.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
6 es | Seguridad Access Modular Controller 2
i
Aviso!
Daños en el dispositivo debido a un montaje incorrecto
Este producto puede caerse y romperse si no está montado en los rieles de montaje.
Monte este producto en los rieles de montaje correspondientes.
Este producto cumple con RoHS. Consulte Datos técnicos para ver la tabla completa de
componentes peligrosos.
1.1 Desembalaje
Compruebe que el embalaje no está dañado. Si algún componente ha sufrido daños durante el
transporte, informe a la empresa de transportes.
Desembale el producto cuidadosamente. Este producto es un dispositivo electrónico y debe
manipularse con precaución para evitar daños. No intente poner en funcionamiento el
producto si algún componente está dañado.
Si falta algún componente, póngase en contacto con el representante del servicio al cliente o
el representante de ventas de Bosch Security Systems. La caja de cartón es el embalaje más
seguro para transportar la unidad. Consérvela junto con el resto del material de embalaje por
si la necesita en un futuro. En caso de que tenga que devolver el producto, use el embalaje
original.
1.2 Conformidad con FCC
Este dispositivo cumple con el Apartado 15 de las Reglas de la FCC. El funcionamiento está
sujeto a las dos condiciones siguientes:
1. Este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe admitir las interferencias recibidas, incluso interferencias que
puedan provocar un funcionamiento no deseado.
Este equipo se ha probado y se ha comprobado que cumple con los límites de un dispositivo
digital de Clase B, de conformidad con el apartado 15 de las reglas de la FCC. Los límites se
han diseñado para ofrecer una protección razonable contra interferencias perjudiciales en una
instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se instala y
utiliza de acuerdo con las instrucciones, podría provocar interferencias perjudiciales para las
comunicaciones por radio. Sin embargo, no hay garantía de que no se vayan a producir
interferencias en una instalación determinada. Si este equipo provoca interferencias
perjudiciales para la recepción de radio o televisión, lo que se puede determinar apagando y
encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia
aplicando una o varias de las siguientes medidas:
1. Reorientar o reubicar la antena receptora.
2. Aumentar la separación entre el equipo y el receptor.
3. Conectar el equipo a una toma de corriente en un circuito diferente al que está
conectado el receptor.
4. Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Información breve | es 7
2 Información breve
Este controlador es capaz de controlar hasta dos lectores de tarjetas Wiegand.
Está diseñado para procesar completamente la lógica de acceso en los puntos de acceso
asignados. Los puntos de acceso constan de puertas, compuertas, barreras, tornos, puertas
giratorias, esclusas, lectores de tarjetas de identificación (ID) elementos de apertura de
puertas y sensores.
Todas las versiones del producto utilizan conexiones cifradas entre el controlador modular de
acceso y el sistema host.
El controlador almacena toda la información necesaria en una memoria almacenada por
batería y en un elemento de almacenamiento Flash compacto. Incluso cuando la unidad está
fuera de línea, es capaz de realizar:
– Comprobaciones de estado y autorización independientes en los puntos de acceso
– Tomar decisiones de acceso
– Activar y desactivar los elementos periféricos conectados
– Detectar y registrar todos los eventos relevantes
El Controlador Modular de Acceso (AMC) es compatible con Access Professional Edition
(APE), BIS Access Engine (ACE) y Access Management System (AMS).
Para obtener la información más reciente sobre nuestros productos, visite nuestro catálogo de
productos en línea: www.boschsecurity.com/xc/en/product-catalog/
Fechas de fabricación
Para ver las fechas de fabricación del producto, vaya a www.boschsecurity.com/datecodes/ y
consulte el número de serie en la etiqueta del producto.
Observaciones
Este hardware forma parte de un sistema de seguridad.
El acceso solo se debe otorgar a personas autorizadas.
Algunos estados no permiten la exclusión o limitación de las garantías implícitas, ni la
limitación de la responsabilidad por daños incidentales o consecuentes. Por tanto, existe la
posibilidad de que la limitación a la que previamente se ha hecho referencia no sea aplicable a
su caso.
Si necesita más ayuda o tiene alguna pregunta, póngase en contacto con:
Bosch Security Systems B.V.
Torenallee 49
5617 BA Eindhoven
Países Bajos
www.boschsecurity.com
© Bosch Security Systems B.V., 2020
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
8 es | Introducción Access Modular Controller 2
Unsecured Area
3 Introducción
3.1 Descripción
El controlador dispone de dos interfaces independientes para lectores de tipo Wiegand. Tiene
capacidad para controlar una puerta con un lector en cada dirección y hasta dos puertas con
un lector unidireccional.
Figura3.1: Controlador Modular de Acceso
Toda la información necesaria para la verificación de accesos se encuentra en una memoria
almacenada por batería integrada y una tarjeta de memoria Compact Flash (CF). Esto
garantiza decisiones autónomas sobre accesos y registros de acceso completos incluso
cuando no hay conexión con el sistema host de gestión. El adaptador compact flash integrado
ofrece la capacidad de almacenamiento necesaria para eventos y para los usuarios de tarjetas.
Los componentes electrónicos del controlador están totalmente cubiertos por una carcasa de
plástico. La pantalla de cristal líquido (LCD) ofrece toda la información relevante de estado.
2021-04 | V03 | IM
Figura3.2: Ejemplo
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Introducción | es 9
El controlador puede comunicarse en sentido upstream con el equipo host mediante RS-485
multi-dropped o Ethernet. Dispone de cuatro dispositivos de entrada analógica y cuatro
salidas de relé. Los dispositivos de entrada analógica permiten que el controlador compruebe,
por ejemplo, si un bloqueo está abierto o cerrado. Las salidas de relé se pueden usar, por
ejemplo, para activar mecanismos de bloqueo en caso de que se permita el acceso, o para
disparar un sistema de alarma de robo en caso de intrusión o de detección de una alarma del
sistema. Si las cuatro entradas y salidas integradas no son suficientes para configurar el
sistema, se pueden conectar hasta tres tarjetas de ampliación adicionales. Estas ampliaciones
ofrecen 8 o 16entradas y salidas adicionales.
En los sistemas Bosch Access Host, la configuración de un controlador es un proceso muy
sencillo y rápido gracias al uso de plantillas de puerta. Tras seleccionar una plantilla, todas las
entradas y las salidas quedan predefinidas. Estos ajustes se pueden cambiar para elegir cada
contacto libre del controlador o una extensión conectada.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
10 es | Introducción Access Modular Controller 2
3.2 Descripción del producto
3.2.1 Placa principal
Figura3.3: Tarjeta de circuitos superior con pantalla (frontal)
1 Interruptor DIP para seleccionar la dirección RS-485 y el protocolo.
2 Batería de litio para el almacenamiento en búfer de RAM estática y reloj en tiempo
real (RTC). A pesar de que la duración estimada de la batería es de 10años, cuando
la tensión disminuye por debajo de un nivel mínimo predeterminado, se genera un
mensaje de error.
AVISO: Con el fin de evitar un mensaje de error causado poruna caída de tensión
temprana sugerimos sustituir la batería cada 8 años. Repuesto: VARTA CR 2032
PCB.
3 Botón de restablecimiento: accesible a través de la carcasa utilizando un
destornillador
4 Pantalla de cristal líquido
5 Botón situado en la parte superior de la carcasa para seleccionar los distintos modos
de visualización

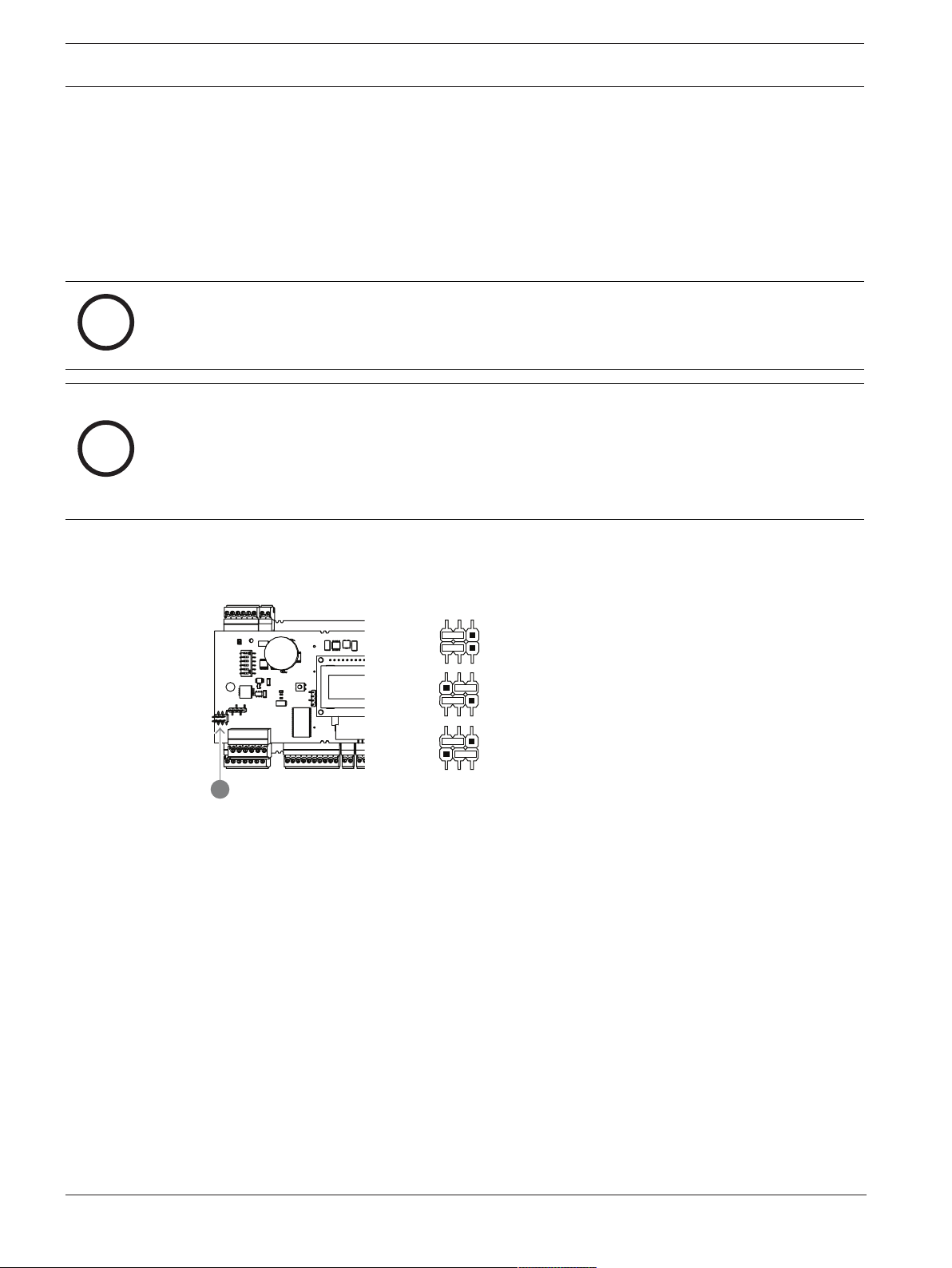

6 Puente: ecualización del potencial entre los distintos sistemas y la toma de tierra
(mallado)

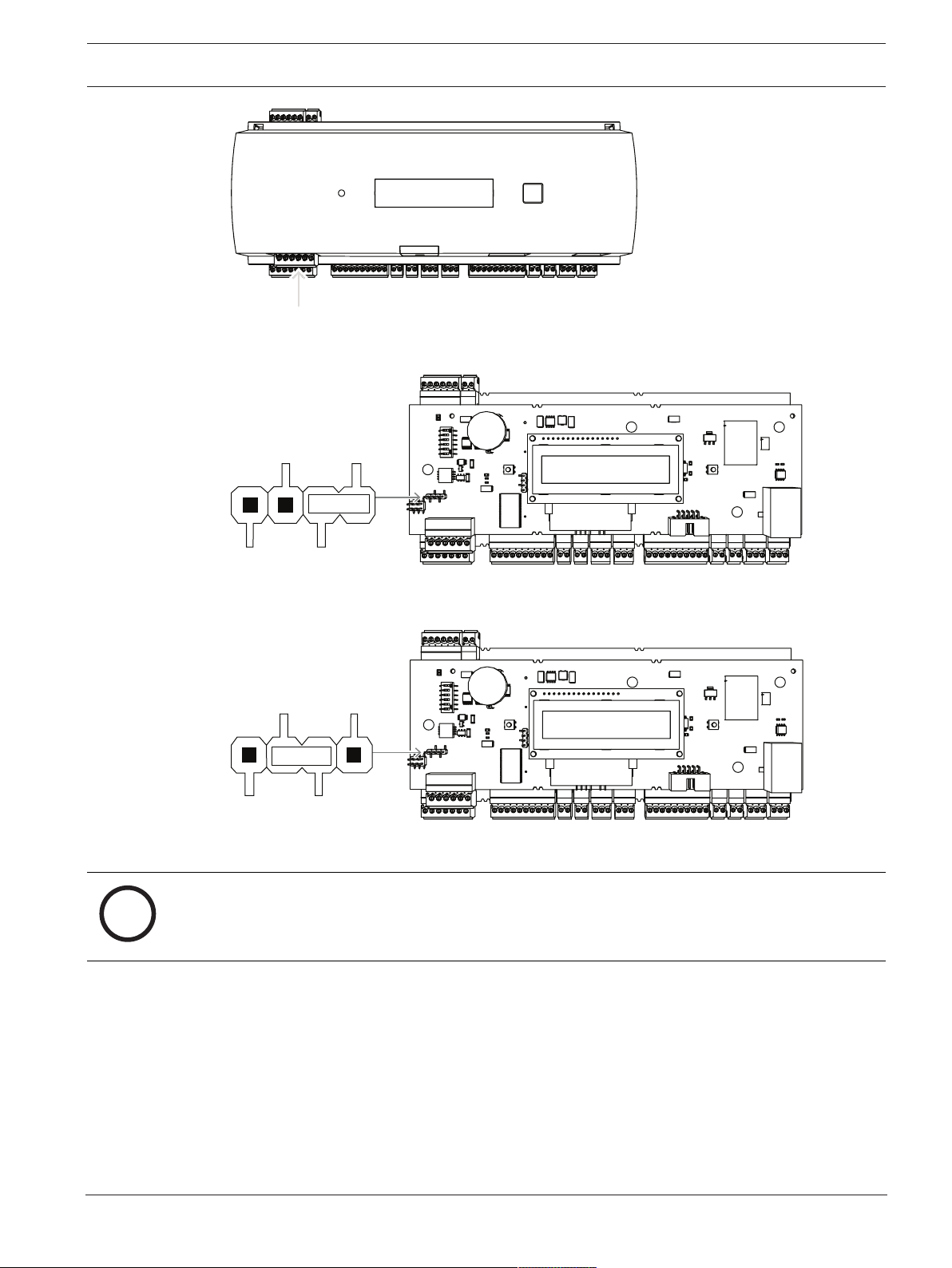

7 Puente: conexión host del selector de interfaz RS-485 de dos cables o RS-485 de
cuatro cables (depende del cableado externo)
8 Interfaz de host RS-485 configurable
9 Memoria flash compacta
2021-04 | V03 | IM
10 Interfaz específica del proyecto
11 Interfaz de host Ethernet de 10/100 Mbit/s configurable
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Introducción | es 11
Figura3.4: Interfaces: descripción
12 Bus del módulo de ampliación RS-485
13 Contacto antisabotaje externo
14 Conector para la fuente de alimentación
15 Interfaces Wiegand para lectoras de tarjetas
16 Conectores para entradas analógicas
17 Conectores para salidas de relé
Figura3.5: Puente (posterior)
18 Puente para configurar la salida de relé sin tensión (modo "en seco") o la tensión en
bucle de la fuente de alimentación interna del AMC (modo “húmedo”).
19 Puente: ecualización del potencial entre los distintos sistemas y la toma de tierra
(mallado) para la interfaz de ampliación.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
12 es | Introducción Access Modular Controller 2
3.2.2 Visualización de estado
Figura3.6: Botón de diálogo del controlador
La pantalla de cristal líquido proporciona información de estado sobre el controlador. Pulse el
botón de diálogo para cambiar entre los distintos modos.
El modo de pantalla seleccionado permanece fijo hasta que se vuelva a presionar el botón. En
la siguiente tabla se indica el orden de las páginas mostradas.
Pulsar Pantalla (Ejemplo) Descripción
0 AMC-xxxxx Mostrar variantes de firmware:
- Bootloader
- WIEGAND
- LBUS
- OSDP
- BG900
- MICOS
(visible desde la versión FW lanzada después de
octubre de 2020)
1a Vaa.bb 01.05.17 Versión de FW lanzada antes de octubre de 2020
aa = versión del protocolo del lector
37 - Wiegand, 60 - Lbus, 61 - BG900, 62 - OSDP,
63 - MICOS
bb = versión de firmware
01.05.17 fecha de lanzamiento del firmware
(dd.mm.aa)
1b Vxx.xx xx.xx.xx Versión de FW lanzada después de octubre de
2020
Versión del firmware. El formato exacto de la
versión es específico del producto y puede variar
entre las distintas versiones del producto con el
tiempo.
2 08.24 15:35:15 (S) Fecha y hora actuales (mm.aaaa)
(S) = verano; (W) = invierno
3 Dig. IO: :::::::::::::::: Pantalla de contactos digitales: las señales de
entrada establecidas se mostrarán con una
extensión superior y las señales de salida con una
extensión inferior. Los primeros ocho dígitos
muestran las señales del controlador. Los
segundos ocho dígitos muestran las señales de la
placa de extensión.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Introducción | es 13
Pulsar Pantalla (Ejemplo) Descripción
3a Dig. I1: ::::::::::::::::
3b Dig. I2: ::::::::::::::::
Si hay tarjetas de E/S conectadas, las señales se
mostrarán en páginas separadas.
3c Dig. I3: ::::::::::::::::
4 MAC 001B860012AB Dirección de red del dispositivo (MAC)
5 N AMC-1234-5678 Nombre de red del controlador
Consulte
Configuración de la interfaz Ethernet,
Página 33
6 I 192.168.10.18 Dirección IP del controlador
7 G 192.168.10.255 Dirección IP de la puerta de enlace
(Versión V 00.44 o superior)
8 M 255.255.255.0 Máscara de subred
(Versión V 00.44 o superior)
9 H 192.168.10.10 Dirección IP del ordenador host
10 DHCP 1 Estado del DHCP:
1 = encendido
0 = apagado
11 D 192.168.10.1 Dirección IP del servidor DNS
12 Host: + "C" Actividad de host:
+ = en línea
- = sin conexión
"C" = contador (de 0 a 9) de los paquetes de datos
recibidos de la interfaz del host.
Conexión de bus RS 485:
A = dirección 1 … H = dirección 8
13 Estado de HSC Estado seguro del host:
1 = activar
2 = desactivar
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
14 es | Introducción Access Modular Controller 2
2
3
3
2
1
2 2
3
3
4 4
3.3 Descripción del sistema
El controlador está conectado al sistema host a través de RS485 o Ethernet, dependiendo del
tipo de instalación. La interfaz del host se selecciona durante la instalación. De forma
predeterminada, las dos interfaces están disponibles en el dispositivo. Si utiliza RS485, puede
conectar hasta ocho controladores de acceso a una línea compartida.
Figura3.7:
1 Equipo host
2 Controlador Modular de Acceso
3 Lector de tarjetas
4 Fuente de alimentación y comunicación
En la cadena de comunicación de un sistema, el controlador de acceso se integra entre el
sistema host y los dispositivos periféricos.
Es posible conectar hasta dos lectores al controlador modular de acceso.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 15
1 2
4 Instalación
4.1 Montaje del dispositivo en un carril de montaje
El controlador se puede fijar en un carril de montaje estándar de 35mm (1,377pulg.) con un
mecanismo de instalación rápida. Acople el controlador en el borde superior del carril de
montaje [1]. A continuación, empuje el dispositivo hacia abajo y encájelo en el carril
presionando hacia atrás [2].
Figura4.1: Montaje del controlador en un carril de montaje
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
16 es | Instalación Access Modular Controller 2
i
1 2
4.2 Desmontaje del dispositivo del carril de montaje
Aviso!
Para retirar el controlador de un carril de montaje, desenchufe en primer lugar todos los
conectores.
Empuje el controlador hacia abajo hasta que el borde inferior sobresalga del carril de montaje
[1]. Extraiga el extremo inferior del controlador del carril de montaje [2].
Figura4.2: Desmontaje del controlador del carril de montaje
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 17
i
4.3 Apertura de la cubierta
Aviso!
Para abrir el controlador , en primer lugar desenchufe todos los conectores.
La cubierta del controlador está compuesta por una tapa superior con un cierre de pinzas de
dos puntos en un chasis. Para abrir la cubierta, presione las dos pinzas con un destornillador y
deslice la cubierta hacia abajo.
Figura4.3: Apertura de la cubierta del controlador
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
18 es | Instalación Access Modular Controller 2
1
2
i
4.4 Cierre de la cubierta
Antes de alinear las cubiertas, desenchufe los conectores atornillados. Introduzca los
enganches del borde inferior de la cubierta frontal en los orificios del borde inferior de la
cubierta posterior de plástico [1]. Asegúrese de que el logotipo de BOSCH no quede hacia
abajo. El borde superior de la cubierta frontal se alineará con el cierre de pinzas de dos
puntos del borde superior de la cubierta posterior [2]. De esta forma se puede encajar con un
clic suavemente en su lugar.
Por lo tanto, el proceso de cierre es contrario al de apertura.
Figura4.4: Cierre de la cubierta
Aviso!
Riesgo de posibles daños al equipo
Si es necesario emplear demasiada fuerza para cerrar la cubierta frontal, es probable que no
se haya enganchado correctamente en la cubierta posterior. En estos casos el botón de
diálogo de la cubierta frontal no estará alineado de forma adecuada y no funcionará
correctamente.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 19
i
i

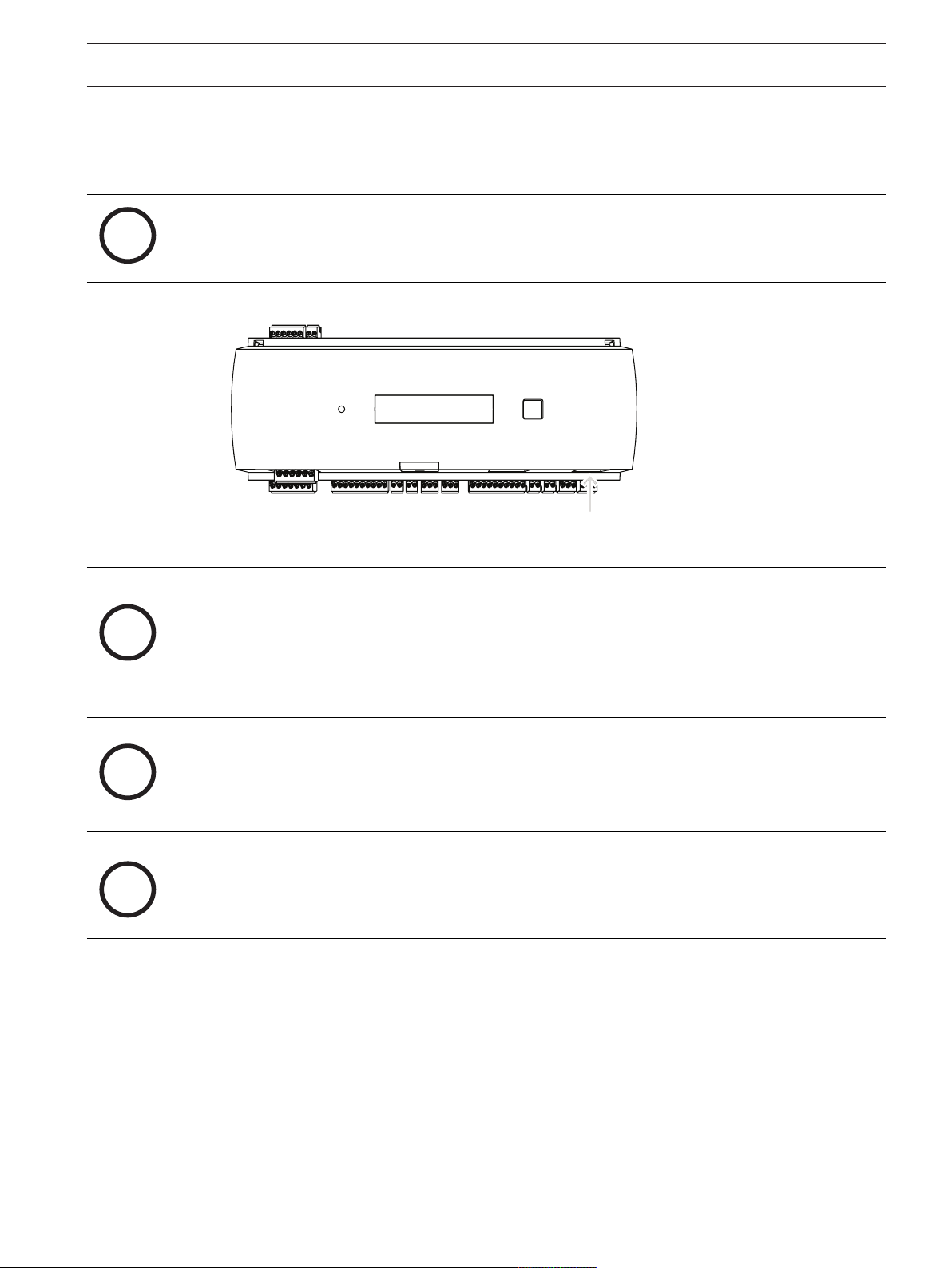

4.5 Cableado
Aviso!
Riesgo de funcionamiento incorrecto
Los cables utilizados en el controlador no son propensos a interferencias eléctricas. No
obstante, se debe evitar encaminar los cables cerca de equipos y cables con demasiada
carga. Si no puede evitarlo, cruce el cable en ángulos rectos cada 1 o 2 metros (3 o 6 pies)
para reducir las interferencias.
4.5.1 Datos del conductor para alimentar el controlador
Con los cálculos que se muestran a continuación, puede averiguar el tipo de cable que debe
utilizar. Si conecta la fuente de alimentación y el controlador con el conjunto de cables
suministrado en la carcasa, los cálculos no serán necesarios.
Para distancias inferiores a 25m (75pies), utilice conductores AWG18 (1 mm²). Para
distancias largas, instale una fuente de alimentación adicional cerca del controlador.
Para calcular la caída de tensión, consulte las especificaciones del conductor para obtener los
valores de resistencia característicos. La caída de tensión no deberá exceder los 2V.
Ejemplo:
Longitud = 100 m/328 pies
Bosch Security Systems B.V.
Condición esencial Instale la fuente de alimentación lo más cerca posible del controlador.
Aviso!
Estas especificaciones se aplican a la fuente de alimentación, lectores, salidas de relé e
interfaz de ampliación.
En relación con las entradas, es necesario tener en cuenta los valores específicos de caída de
tensión. Consulte la Conexión de dispositivos de entrada analógicos.
Manual de instalación
2021-04 | V03 | IM
20 es | Instalación Access Modular Controller 2
i
i
A 1:
A 2:
A 3:
Delivery status
JP1
JP2
JP1
JP2
A
4.6 Toma de tierra y mallado
El punto de toma de tierra principal del controlador se conecta al pin 2 del conector de la
fuente de alimentación, consulte
Una buena opción consiste en proteger todos los cables con señales de nivel bajo.
El controlador le permite crear un punto central de toma de tierra o protección, simplemente
mediante la configuración de determinados puentes. Configure estos puentes solo si la toma
de tierra o el mallado no se obtienen por otros medios.
Aviso!
Riesgo de funcionamiento incorrecto
Asegúrese de que no se formen bucles a tierra.
Aviso!
De forma general se aplican las siguientes condiciones:
Si los dispositivos tienen sus propias fuentes de alimentación, el mallado se aplica a un solo
lado. El extremo libre debe estar aislado para evitar conexiones involuntarias.
Si un dispositivo es alimentado a través de otro, el cable mallado debe aplicarse a ambos
lados.
Diagramas de conexión, Página 47
.
4.6.1 Toma de tierra para la interfaz del host
Figura4.5: Ubicación de la interfaz de host de RS-485 del puente con toma de tierra
La toma de tierra interna del controlador siempre va conectada a la toma de tierra del host de
RS485.
La configuración del puente A1 muestra los ajustes de fábrica.
El puente JP1 conecta la toma de tierra interna del controlador a la toma de tierra de la
interfaz de host de RS-485.
El puente JP2 controla la toma de tierra de señal.
Ajustes para el puente JP1:
Si el conductor de toma de tierra y la malla del host no están conectados y:
– no existe línea compartida, se establece el puente JP1 (=A2)
– existe una línea compartida, el puente JP1 se establece solo en el primer dispositivo
(=A2)
Ajustes para el puente JP2:
Si el conductor de toma de tierra y la malla del host no están conectados y:
– no existe línea compartida, se establece el puente JP2 (=A3)
– existe una línea compartida y la toma de tierra de señal está conectada, el puente JP2 se
2021-04 | V03 | IM
establece solo en el primer dispositivo (=A3)
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 21
Delivery statusB 1:
B 2:
B
– existe una línea compartida y la toma de tierra de señal no está conectada, el puente JP2
se establece en todos los dispositivos (=A3)
4.6.2 Toma de tierra para interfaz de ampliación
Figura4.6: Ubicación de la parte inferior del puerto con toma de tierra
El puente B conecta la toma de tierra interna del controlador a la toma de tierra RS-485 de la
interfaz esclavo. Establezca solo el puente B (B2), si el controlador alimenta al resto de
dispositivos periféricos directamente conectados a él.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
22 es | Instalación Access Modular Controller 2
i
i
4.7 Conexión de la fuente de alimentación al controlador
Conecte la fuente de alimentación al conector atornillado de 7patillas POWER.
Figura4.7: Ubicación del conector de la fuente de alimentación
Conecte una fuente de alimentación externa (10 - 30VCC) al controlador en el pin 1 (positivo)
y el pin 3 (0V) del conector atornillado enchufable.
Bosch recomienda utilizar la fuente de alimentación Bosch APS-PSU-60.
Esta fuente de alimentación también se puede utilizar como un sistema de alimentación
ininterrumpida (SAI) cuando se utilizan las baterías adecuadas. También tiene salidas de relé
para monitorizar las buenas señales de potencia. Estas se pueden conectar a
– patillas 4 y 7 para CA de buena potencia
– patillas 5 y 7 para batería de buena potencia
– patillas 6 y 7 para CC de buena potencia
Si la fuente de alimentación recomendada no está en uso, es útil cortocircuitar estos pines.
Aviso!
Si se utiliza una batería, la fuente de alimentación (PSU) comprueba el estado de la batería
cada 5 minutos.
Durante la autoprueba, la PSU conmuta su salida de la alimentación regulada por CA a la
energía regulada por batería. Esto hace que el AMC se alimente únicamente mediante la
batería.
Asegúrese de que la batería se mantiene de acuerdo a los consejos del fabricante, con el fin
de reducir el riesgo de perder la potencia en el controlador AMC durante la autoprueba.
La duración de esta autoprueba es de aproximadamente 1 segundo.
La señal de CA de buena potencia se apaga durante la autoprueba.
Si no hay ninguna batería conectada, la PSU no realiza ninguna autoprueba.
Dependiendo del nivel de seguridad de su edificio, se recomienda reemplazar la batería con
más frecuencia (por ejemplo, cada 3 años, con el fin de mantener el sistema funcionando
correctamente).
Aviso!
Las redes de CA inestables pueden dar lugar a varios mensajes de error en el sistema de host.
Si esto sucede, el AMC señala solamente las pérdidas de energía de CA de más de 10 minutos
de duración. Esta vez no se puede establecer.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 23
i
i
i
i
4.8 Interfaz del host Ethernet
El controlador ofrece una interfaz de autodetección Ethernet de 10/100 Mbit/s para conectar
a una red de área local o a un ordenador host.
Aviso!
Utilice un cable de red CAT5 o superior para conectar el controlador con la red.
Figura4.8: Ubicación de la interfaz Ethernet
Aviso!
Una vez conectado un nuevo controlador a una red mediante DHCP, puede transcurrir cierto
tiempo antes de que el servidor remoto reconozca el nuevo controlador.
Puede acelerar este proceso ejecutando el comando siguiente en una consola de comandos:
ipconfig /flushdns
Esto hace que el controlador esté disponible por su nombre de forma inmediata.
Aviso!
Cuando se utiliza una conexión Ethernet, los interruptores 1 y 5 del interruptor DIP deben
establecerse en la posición ON (configuración de fábrica) (consulte la Figura 3.3, punto 1
Página 10
System (BIS) y Bosch Access Management System (AMS).
Aviso!
Cada vez que un AMC se conecta a un nuevo interruptor, se enciende o detecta un nuevo
enlace de red (por ejemplo, porque el interruptor reiniciado o el cable se han reemplazado),
el AMC anunciará su presencia en el enlace de red.
). Esto también garantiza una correcta comunicación con Bosch Building Integration
,
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
24 es | Instalación Access Modular Controller 2
1
3
2
RS 485
4.9 interfaz del host RS-485
La interfaz del host RS-485 del controlador se puede configurar para utilizar una conexión de
2 o 4 cables. Se pueden utilizar hasta ocho controladores en un bus host.
Figura4.9: Configuración de un sistema de host RS-485
Posición Descripción
1 Host
2 Bus RS-485
3 Access Modular Controller
Para un sistema de bus RS-485 se aplican las siguientes condiciones:
– Un sistema de bus consta de una línea de bus y una o más ramas.
– Las longitudes de cable que sobrepasen los 100m (300pies) deben instalarse como
líneas de bus.
– Las líneas divisorias son conexiones en ramal desde una línea de bus.
– Los dispositivos periféricos son controladores que están conectados al ordenador host.
– La longitud máxima del cable de una línea de bus no debe sobrepasar los 1200m (4000
pies).
– La longitud del cable de las ramas no debe sobrepasar los 100m (330pies).
Para utilizar el modo RS-485 en el controlador, conecte los cables de datos al conector
atornillado enchufable de la interfaz del host RS-485.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 25
i
Figura4.10: Interfaz del host RS-485
4.9.1 Conexión de dos cables RS-485
Figura4.11: Configuración de los puentes para conexiones RS-485 de dos cables
4.9.2 Conexión de cuatro cables RS-485
Figura4.12: Configuración para la conexión RS-485 con cuatro cables
Seleccione la dirección RS-485 del controlador AMC2 mediante el interruptor DIP.
Aviso!
Al utilizar una conexión con cuatro cables, es necesario configurar la interfaz como enlace
cruzado.
Consulte
– Selector del interruptor DIP, Página 25
4.9.3 Selector del interruptor DIP
Los interruptores DIP se utilizan para ajustar la configuración del host.
Los primeros cuatro interruptores DIP para la selección de direcciones definen la dirección
RS-485 del dispositivo AMC2 en un sistema de bus RS-485.
El interruptor 5 selecciona uno de los dos protocolos distintos, SDEB y BPA (conforme a
DIN6619).
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
26 es | Instalación Access Modular Controller 2
i
El interruptor 6 establece la conexión con el sistema de host en RS-485 o la interfaz
específica del proyecto (PI).
Aviso!
Si utiliza una conexión Ethernet, establezca el interruptor 1 y el 5 en ON (estado de entrega).
Figura4.13: Ubicación del selector de la configuración del host
Interruptores DIP
Dirección
1 2 3 4
ninguno Desactiv
ado
1 Activado Desactiv
2 Desactiv
ado
3 Activado ActivadoDesacti
4 Desactiv
ado
5 Activado Desactiv
6 Desactiv
ado
7 Activado ActivadoActivadoDesactiv
8 Desactiv
ado
Desactiv
ado
ado
ActivadoDesacti
Desactiv
ado
ado
ActivadoActivadoDesactiv
Desactiv
ado
Desacti
vado
Desacti
vado
vado
vado
ActivadoDesactiv
ActivadoDesactiv
Desacti
vado
Desactiv
ado
Desactiv
ado
Desactiv
ado
Desactiv
ado
ado
ado
ado
ado
Activad
o
2021-04 | V03 | IM
Tab.4.1: Configuración de la dirección mediante el interruptor DIP
Interruptores DIP
Modo
Activado SDEB PI
5 6
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 27
i
Interruptores DIP
Modo
DesactivadoBPA RS-485
Tab.4.2: Configuración de conexión y protocolo
Configuración del host
Instrucciones para el interruptor DIP 5
Establezca SDEB (=interruptor DIP 5 en la posición ON) en los siguientes casos
– Conexión Ethernet con el host
– Conexión RS-485 con el host, si hay un solo AMC2 conectado en el bus
Establezca BPA (=interruptor DIP 5 en la posición OFF) en el siguiente caso
– Conexión RS-485 con el host, con más de un AMC2 y un máximo de ocho por bus
Aviso!
Para cambiar el tipo de conexión con el host, es necesario restablecer el AMC2. Consulte
Reseteo del software.
5 6
4.10 RS-485 para módulos de ampliación
El bus del módulo de ampliación RS485 amplía el AMC2 con módulos de E/S adicionales
(AMC2-8IOE, AMC2-16IE, AMC2-16IOE).
Figura4.14: Ubicación del bus del módulo de ampliación RS-485
Se pueden conectar hasta tres módulo de ampliación para permitir entradas y salidas
adicionales, por ejemplo, para el control de elevación.
Puede encontrar más información sobre las tarjetas de ampliación en sus manuales de
instalación.
Se muestra un diagrama de conexión completo del bus del módulo de ampliación RS485 en el
capítulo
Diagramas de conexión, Página 47
.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
28 es | Instalación Access Modular Controller 2
1 2 3 4 5 6 1 2 3 4 5 6
AMC2 AMC2 ...-EXT
i
i
Figura4.15: Conexión de un módulo de ampliación a un AMC2
Aviso!
Para configurar la dirección de la tarjeta se utiliza un interruptor que se encuentra en la parte
inferior de la misma (consulte Configuración de equipo).
Las direcciones 1 a 3 se asignan a las tarjetas de ampliación.
4.11 Interfaz Wiegand para lectores de tarjetas
El AMC2 proporciona dos puertos para conectar un máximo de 2 lectores con interfaces
Wiegand. Cada interfaz se conecta mediante un tornillo enchufable de 10 patillas, consulte
Diagramas de conexión, Página 47
Figura4.16: Ubicación de las interfaces Wiegand para dispositivos externos
Estas interfaces son conexiones punto a punto y cada una admite una sola lectora con una
longitud máxima del cable de 90m para 24AWG o 150m para 22AWG. Las lectoras se
direccionan de acuerdo con sus números de interfaz respectivos.
Aviso!
Al cablear los lectores, se debe tener en cuenta la pérdida de tensión en la línea. La tensión
debe mantenerse de acuerdo con las especificaciones del lector.
Si este no es el caso, utilice un cable con una sección transversal más grande o una fuente de
alimentación independiente con el lector.
.
4.12 Conexión de las salidas de relé
Para accionar cerraduras o sistemas de alarma, el AMC2 dispone de cuatro salidas de relé. Las
salidas se conectarán a los conectores atornillados de 3patillas S5, S6, S10 y S11, consulte el
capítulo
2021-04 | V03 | IM
Diagramas de conexión, Página 47
Manual de instalación
.
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 29
i
dry mode:
output output
AMC AMC
wet mode:
1
2
1
2
3
5
4
3
4
Figura4.17: Ubicación de los conectores de salida del relé
Cada salida del relé puede funcionar en modo "húmedo", utilizando la fuente de alimentación
interna de 12/24VCC del AMC2 para los dispositivos externos, o en modo "seco" con los
contactos sin tensión para los sistemas con alimentación externa.
Figura4.18: Modo húmedo y modo seco de las salidas de relé del AMC2
Aviso!
Riesgo de daños al equipo
Para evitar daños en los relés, tenga en cuenta estas especificaciones:
- La corriente de conmutación máxima es 1,25A.
- La tensión máxima de conmutación es de 30VCC.
- Solo la carga resistiva OHM se puede conectar al relé.
- Las cargas inductivas tienen que ser cortocircuitadas utilizando diodos de recuperación. Los
diodos (1N4004) se suministran con cada AMC2.
- Si necesita mayor tensión o corriente para aplicaciones especiales, o imanes de sujeción de
puertas eléctricas, tiene que utilizar relés de acoplamiento (por ejemplo, Wieland flare move)
en las salidas.
- Tenga en cuenta que los relés de acoplamiento deben seleccionarse de acuerdo con la
tensión de alimentación (12V, 24V) del AMC2.
Bosch Security Systems B.V.
Figura4.19: Esquema del diodo de recuperación
Manual de instalación
2021-04 | V03 | IM
30 es | Instalación Access Modular Controller 2
i
D 1:
Auslieferungszustand
D 2:
1
2
2
34
34
i
i
1 normalmente abierto/
normalmente cerrado
2 común 2 común
3 carga 3 carga
4 diodo de recuperación 4 diodo de recuperación
Aviso!
Riesgo de daños al equipo
No conecte dispositivos con alimentación externa en modo húmedo. Esto puede dañar el
AMC2.
Cada salida de relé tiene un ajuste de puente distinto en la parte inferior de la placa de
circuito para seleccionar el modo seco (D D1) o el modo húmedo (D D2).
1 normalmente abierto/
normalmente cerrado
5 fuente de tensión
Figura4.20: Ubicación de los puentes de la salida de relé (parte inferior)
Aviso!
Las posiciones de los puentes 1 y 2 se intercambian en relación con las interfaces
correspondientes.
4.13 Conexión de dispositivos de entrada analógicos
El AMC2 dispone de 4 entradas analógicas, por ejemplo, para mecanismos de cierre sin
tensión o para detectar si una cerradura está cerrada o abierta. Las entradas se conectan a los
conectores atornillados de 2patillas: S3, S4, S8 y S9, consulte
47
.
Aviso!
Riesgo de daños al equipo
No conecte la fuente de alimentación externa a las entradas del AMC2.
Al conectar una salida de relé a una entrada del AMC2, utilice el modo seco con un contacto
sin potencial. Consulte
Conexión de las salidas de relé, Página 28
Diagramas de conexión, Página
.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Instalación | es 31

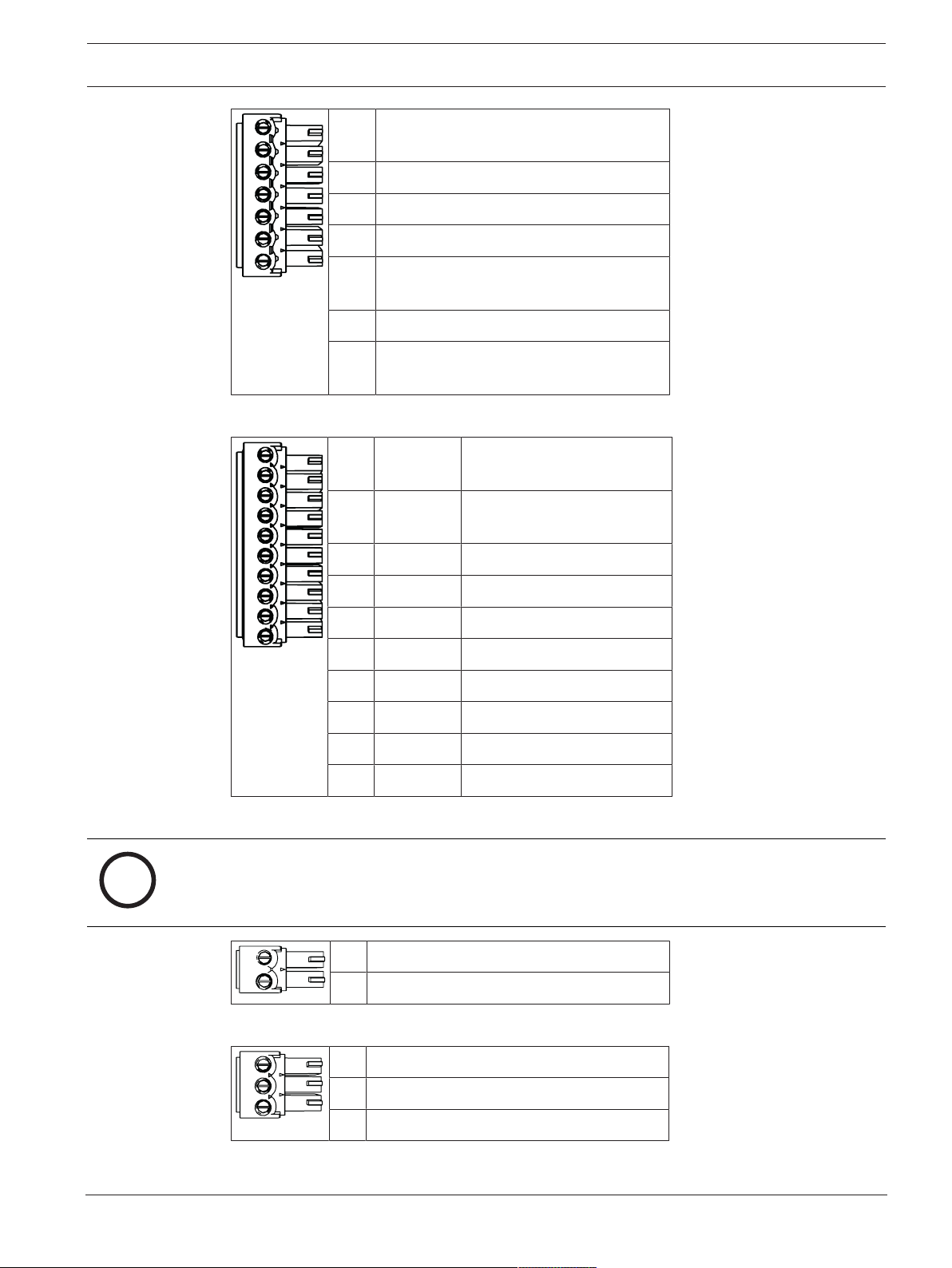

Figura4.21: Ubicación de los conectores de entrada analógica
El AMC2 también puede detectar el estado cortocircuitado o abierto del cableado y, en
consecuencia, activar una alarma, si los dispositivos apropiados están conectados.
Figura4.22:
1. Puerta abierta: RS + R
2. Puerta cerrada: R
P
S
3. Cable abierto: RS + RP = ∞
4. Cortocircuito: RS + RP = 0
Los valores de la resistencia pueden variar dependiendo del sistema de bloqueo utilizado.
El paquete de ampliación incluye resistencias de 2,2kΩ que se pueden utilizar para sustituir
las resistencias RS y RP.
Para detectar los cuatro estados, la caída de tensión en el cable de conexión no debe superar
los valores especiales. En la tabla siguiente se muestran los valores máximos de resistencia de
cable permitida, en función de la combinación de resistencias utilizada.
R
R
1k 1k2 1k5 1k8 2k2 2k7 3k3 3k9 4k7 5k6 6k8 8k2
p
s
1k 220 220 220 210 200
1k2 260 270 270 270 260 240
1k5 310 330 340 350 350 340 310 280
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
32 es | Instalación Access Modular Controller 2
R
R
1k 1k2 1k5 1k8 2k2 2k7 3k3 3k9 4k7 5k6 6k8 8k2
p
s
1k8 340 380 390 410 410 410 400 370 330 290 200
2k2 430 460 490 510 520 510 500 460 420 340 240
2k7 490 540 570 620 630 640 640 620 580 510 420
3k3 610 650 700 740 770 780 770 750 700 620
3k9 720 790 850 890 910 910 910 880 810
4k7 880 960 960 970 1100 1100 1050 1050
5k6 1050 1100 1200 1200 1300 1300 1250
6k8 1300 1400 1500 1500 1500 1500
8k2 1500 1650 1700 1800 1900
Tab.4.3: Valores máximos de resistencia de cable según la combinación de resistencias utilizada en Ohm
4.14 Protección antisabotaje
Para proteger el AMC2 ante accesos no autorizados y evitar sabotajes de datos confidenciales,
el AMC2 proporciona una interfaz adicional para conectar contactos antisabotaje externos.
Esta interfaz es un conector atornillado de 2patillas sin tensión marcado con una T. Si no se
utiliza, este contacto antisabotaje debe permanecer cortocircuitado.
2021-04 | V03 | IM
Figura4.23: Ubicación del contacto de protección antisabotaje
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 En funcionamiento | es 33
i
5 En funcionamiento
5.1 Configuración de la interfaz Ethernet
Para configurar el controlador en un entorno de red TCP/IP, utilice la herramienta
AccessIPConfig. La herramienta se entrega con el software del sistema host de acceso.
Consulte la ayuda en línea de AccessIpConfig para obtener más información sobre la
configuración del controlador.
Para más información, consulte la documentación del sistema de acceso correspondiente.
Para asegurarse de que el controlador puede comunicarse con el software siga estas reglas de
nomenclatura:
– Utilice solo caracteres alfanuméricos además del separador "-" (menos/guión).
– No utilice caracteres especiales o espacios.
– El nombre de red debe comenzar con una letra.
– Los nombres no distinguen entre mayúsculas y minúsculas.
Aviso!
Se puede cambiar el nombre de AMC2 a través de la herramienta AccessIPConfig por un
nombre que no tenga más de 14 caracteres. El nombre tiene que cumplir los requisitos de
NetBIOS.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
34 es | Requisitos UL Access Modular Controller 2
i
6 Requisitos UL
Antes de instalar el producto en un sistema UL, lea y siga los requisitos de UL que se
describen a continuación.
Dependiendo de la gestión de host, el sistema consta de:
Access Professional Edition (APE) 3.4 o 3.5 o Building Integration System (BIS) - Access
Engine (ACE) 4.5, o AMS 2.0 como sistema de gestión de acceso principal. Este es un sistema
de control de acceso (UL 294 ALVY). Consta de los siguientes dispositivos, todos ellos con
certificación UL 294:
– El número máximo de controladores AMC2 varía en función del tipo de licencia
(AMC2-2WCF, versión de descarga 00.49 o superior, versión del programa 37.xx).
– Cada controlador se puede ampliar con un AMC2-4WE.
– Cada controlador se puede ampliar con hasta tres AMC2-8IOE, AMC2-16IOE o AMC2-16IE
en cualquier combinación.
– Las cajas disponibles son AMC2-UL01 (para un dispositivo) o AMC2-UL02 (para dos
dispositivos).
– Para cada caja, es necesaria una fuente de alimentación Bosch APS-PSU-60, que debe
estar ubicada en la misma sala que el dispositivo AMC2 conectado. La distancia máxima
recomendada entre la unidad de la fuente de alimentación y el AMC2 es de 3m
(9,84pies).
Aviso!
El uso de la alarma antirrobo, el hardware de pánico y el control del ascensor no han sido
evaluados por UL.
Para el cumplimiento de UL, utilice solo lectores de formato Wiegand de 26 bits con
certificado UL.
Los siguientes lectores de tarjetas modelo Bosch han sido evaluados por UL para comprobar
su compatibilidad con el mencionado sistema de control de acceso principal de Bosch:
– LECTUS secure 1000 WI
– LECTUS secure 4000 WI
– LECTUS secure 5000 WI
– LECTUS secure 9000 WI
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Requisitos UL | es 35
i
6.1 Requisitos del sistema
6.1.1 Equipo
Sistema de host
Para obtener información detallada sobre el sistema operativo y el hardware necesarios,
consulte el manual de instalación correspondiente del sistema de gestión utilizado.
Aviso!
Los equipos utilizados para instalaciones UL deben tener la certificación UL otorgada por el
Information Technology Equipment Group (ITE).
6.2 Descripciones de niveles UL 294
Se aplican los siguientes niveles UL 294:
– CONTROL DE ACCESO, NIVEL DE ATAQUE DESTRUCTIVO I: un producto de control de
acceso destinado, pero no limitado a, un área controlada que no se requiere para cumplir
la Prueba de Ataque destructivo.
– CONTROL DE ACCESO, NIVEL DE SEGURIDAD DE LÍNEA I: un producto de control de
acceso sin seguridad de línea de comunicación.
– CONTROL DE ACCESO, NIVEL DE RESISTENCIA IV: un producto de control de acceso
funcionará según lo previsto en la tensión nominal y la corriente para 100.000 ciclos de
funcionamiento previsto.
– CONTROL DE ACCESO, NIVEL DE ENERGÍA DE RESERVA II: un producto de control de
acceso para unidades que emplean la fuente de alimentación modelo APS-PSU-60 para
los modos de 12VCC y 24VCC. El nivel II funciona durante 30 minutos.
6.3 Instrucciones de instalación
Este sistema se instalará en interiores dentro del área protegida o restringida.
La configuración evaluada por UL requiere las siguientes restricciones:
– Un sistema de gestión de host conectado para configurar el controlador AMC2, gestionar
la base de datos de usuarios de tarjetas, etc. Una vez realizada la configuración, el
controlador AMC2 todavía puede funcionar según lo previsto, sin ninguna conexión al
sistema de gestión de host. Sin embargo, el estado de alarma del sistema no se reflejará.
– UL ha evaluado que la protección esté establecida por el software del sistema de acceso
como equipo de monitorización complementario.
– Es necesaria la caja AMC2-UL01 o AMC2-UL02. Los dispositivos de controlador AMC2 y
ampliación deben instalarse en una de estas cajas.
– El contacto antisabotaje del controlador AMC2 debe estar conectado al interruptor
antisabotaje de la caja.
– En una caja: cuando se utiliza un controlador AMC2 y una placa de ampliación AMC2, si la
placa de ampliación AMC2 se suministra a través de la interfaz de ampliación, los
contactos "AC fail", "DC fail" y "BAT fail" deben estar cortocircuitados.
– Las cerraduras de las puertas deben estar conectadas como a prueba de fallos (NFPA
101).
– Para la conexión del sistema de host, solamente se debe utilizar el puerto Ethernet
(RJ45). Las conexiones de host RS-232 y RS-485 no se pueden utilizar en instalaciones
UL.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
36 es | Requisitos UL Access Modular Controller 2
– La conexión esclava RS-485 solo se puede utilizar para la conexión a otros dispositivos de
ampliación de AMC2. No se puede utilizar para la conexión a lectores u otros accesorios.
– Todas las unidades deben ser alimentadas por la fuente de alimentación Bosch APS-
PSU-60 para instalaciones UL. La fuente de alimentación debe estar ubicada en la misma
sala que el dispositivo AMC2 conectado. La distancia máxima recomendada entre la
unidad de la fuente de alimentación y el AMC2 es de 3m (9,84pies).
– Los métodos de cableado se ajustarán al Código Eléctrico Nacional (ANSI/NFPA70,
Artículos 725 y 800), a los códigos locales y a la Autoridad competente (AHJ).
– Todos los dispositivos de interconexión y cableado deben estar certificados o ser
reconocidos por UL.
– El tamaño mínimo de cable utilizado para conectar dispositivos externos será de al menos
26 AWG, dependiendo del consumo de energía eléctrica.
– Los productos no están diseñados para ser instalados o montados en espacios de
tratamiento de aire.
– Para detectar los cuatro estados de la entrada, la caída de tensión en el cable de
conexión no debe superar los valores especiales. En las instalaciones de UL, solo es
posible utilizar las resistencias de fin de línea RS=2k2 y RP=2k2.
La protección transitoria de la línea de alimentación que cumple con la norma para supresores
de sobretensiones de tensión transitoria, UL 1449, con una clasificación máxima marcada de
330V debe utilizarse junto con el sistema de gestión de host.
La protección transitoria de la línea de señal cumple con los requisitos de la Norma para
Protectores para Circuitos de Comunicación de Datos y Alarma contra Incendios, UL 497B,
con la clasificación máxima marcada de 50V.
Los circuitos de comunicación y los componentes de red conectados a la red de
telecomunicaciones estarán protegidos por protectores secundarios para los circuitos de
comunicación. Estos protectores deberán cumplir con la Norma de Protectores Secundarios
para Circuitos de Comunicación, UL 497A. Estos protectores se utilizarán únicamente en el
lado protegido de la red de telecomunicaciones.
El equipo debe instalarse en un entorno de temperatura controlada. Un entorno de
temperatura controlada se define como un entorno que se puede mantener entre 13 - 35 °C
(55 - 95 °F) mediante el sistema HVAC. Se proporcionarán veinticuatro horas de energía de
resera para el sistema HVAC. El sistema de alimentación de reserva para el sistema HVAC
puede ser suministrado solo por un generador accionado por un motor. No es necesario
utilizar una batería de reserva.
Para el cumplimiento de UL, utilice solo lectores certificados por UL.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Requisitos UL | es 37
Bosch Security Systems B.V.
Figura6.1: Ejemplo de montajes con ampliaciones
Posición Descripción Posición Descripción
B Negro / marrón 3 Conexión de batería
4 Cable de tierra
W Azul 5a
Conexión de ampliación RS-485
5b
Manual de instalación
2021-04 | V03 | IM
38 es | Requisitos UL Access Modular Controller 2
!
Posición Descripción Posición Descripción
G Verde o verde / amarillo 6 Conexión de sabotaje
1 Conexión de alimentación de CA 7 Cable Ethernet
2 Alimentación de CC del AMC2 Puntos de toma de tierra
Precaución!
Riesgo de interferencia eléctrica.
Asegúrese de mantener los conductores de clase 2 y los conductores limitados que no son de
potencia están estrictamente separados.
- Evite cualquier cruce de los conductores de las dos categorías.
- Guíe los conductores de las dos categorías a través de los diferentes troqueles de la
carcasa.
6.4 Especificación técnica ampliada
6.4.1 Ampliación RS-485
– Potencia nominal de salida máxima de la ampliación RS-485 de 2,5A a 9,0VCC a 30VCC
(la tensión de salida depende de la entrada de tensión en la placa)
6.4.2 Consumo de energía
Potencia de alimentación De 10VCC a 30VCC, máximo de 3A
Consumo de energía 5VA
Salida total combinada 3A a 10VCC - 12VCC
2,5A a 24VCC - 30VCC
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Solución de problemas | es 39
7 Solución de problemas
Si se producen problemas, lea la tabla siguiente.
Configure solo aquellos controles que se especifican en el manual de instalación. Si se realiza
un ajuste incorrecto de otros controles pueden producirse daños que conlleven una
reparación por parte de un técnico cualificado para restaurar el funcionamiento normal de la
unidad.
Si no está seguro del problema o si el problema persiste, póngase en contacto con el
posventa, Página 43
.
Problema Causa Solución
Servicio
La pantalla no funciona. – La tensión es demasiado
baja.
– La alimentación está
apagada.
El controlador no está
conectado.
– Falta la conexión de red.
– El interruptor DIP 5 está
establecido en OFF (se
selecciona el protocolo
BPA).
El controlador no funciona
como se esperaba.
– Asegúrese de que la
fuente de alimentación
tenga suficiente tensión
para alimentar el
controlador.
– Encienda el controlador.
– Conecte el cable
Ethernet al controlador.
– Asegúrese de configurar
la interfaz Ethernet
correctamente. Consulte
Configurar la interfaz
Ethernet para obtener
instrucciones.
– Establezca el interruptor
DIP 5 en ON (se
selecciona el protocolo
SDEB).
– Apague y vuelva a
encender el controlador.
– Marque la configuración
del controlador.
Si es necesario, elimine
todos los datos de
configuración
restableciendo el
dispositivo al valor
predeterminado de
fábrica.
– Restablezca el
controlador tal como se
describe en
software, Página 41
Reseteo del
.
Bosch Security Systems B.V.
No hay conexión a BIS y AMS
después del restablecimiento
de la configuración de
fábrica.
– Sin conexión al sistema
de acceso.
Manual de instalación
– Compruebe los ajustes
de configuración dentro
del sistema AMS o ACE.
2021-04 | V03 | IM
40 es | Solución de problemas Access Modular Controller 2
Problema Causa Solución
– Compruebe si el
controlador está
activado en los ajustes
de configuración.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Solución de problemas | es 41
7.1 Reseteo del software
1. Introduzca el destornillador suministrado en el agujero hasta alcanzar el botón de
restablecimiento, tal y como se muestra en la figura siguiente.
2. Pulse el botón de reinicio con el destornillador.
3. Mire la pantalla LCD. Indicará la palabra Reset (restablecer).
4. Mantenga pulsado el botón de reinicio hasta que la pantalla LCD indique Release to
Reset (liberar para restablecer).
5. El controlador elimina el programa de la aplicación, dejando solo los ajustes de red y de
arranque.
En cuanto se encuentre de nuevo en línea, el arranque del controlador descargará una copia
nueva del programa y la configuración de la aplicación. Si el problema persiste, póngase en
contacto con el servicio posventa.
Figura7.1: Botón de restablecimiento
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
42 es | Solución de problemas Access Modular Controller 2
7.2 Restablecimiento del dispositivo a los valores predeterminados de fábrica
1. Si está conectado a Ethernet, suelte la conexión.
2. Abra la cubierta superior del controlador tal como se describe en Apertura de la cubierta.
3. Restablezca el controlador tal como se describe en
4. Ajuste los seis interruptores DIP del selector de RS-485 en ON (consulte la figura
siguiente).
5. Pulse el botón de reinicio.
6. Después de completar este procedimiento, no olvide establecer los interruptores DIP en
su posición preferida (predeterminado de fábrica 1 y 5 en ON).
Reseteo del software, Página 41
.
Figura7.2: Interruptores DIP
En estos momentos el controlador tiene la siguiente configuración de red:
– DHCP = 1
– IP = [asignada por el servidor DHCP o "0.0.0.0" si no está disponible]
– Máscara de subred = [asignada por el servidor DHCP o "0.0.0.0" si no está disponible]
– Contraseña = sin contraseña
– Cree su contraseña en los ajustes de IP Config del AMC.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Servicio y reparación | es 43
!
8 Servicio y reparación
El controlador está respaldado por una garantía estándar de 3 años. Póngase en contacto con
su distribuidor para comprar una ampliación de la garantía.
Advertencia!
Peligro de descargas eléctricas
Abrir o quitar las cubiertas puede exponerle a tensiones peligrosas. Una descarga eléctrica
puede causar lesiones o la muerte. No realice tareas de mantenimiento usted mismo. Todas
las reparaciones deben ser realizadas por personal de servicio cualificado.
Daños que requieren servicio
Desconecte el controlador de la fuente de alimentación de CA o CC principal y remita las
reparaciones a un técnico cualificado si:
– El cable de alimentación o el enchufe están dañados.
– Se ha derramado un líquido en el controlador o ha caído algún objeto sobre él.
– El controlador ha estado expuesto a agua o a un clima húmedo (lluvia, nieve, etc.).
– El controlador se ha caído o se ha dañado el gabinete.
– El funcionamiento del controlador presenta cambios notables.
Comprobación de seguridad
Una vez completada la revisión o reparación del controlador, solicite al técnico de servicio que
realice comprobaciones de seguridad para garantizar un funcionamiento correcto.
Servicio posventa
Para obtener más información, visite www.boschsecurity.com/xc/en/support/.
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
44 es | Disposición Access Modular Controller 2
9 Disposición
Equipos eléctricos y electrónicos antiguos
Este producto y/o batería deben desecharse por separado de los residuos
domésticos. Deseche este producto de acuerdo con las leyes y regulaciones
locales, para permitir su reutilización y/o reciclaje. Esto ayudará a conservar los
recursos y a proteger la salud humana y el medio ambiente.
Seguridad de datos
De acuerdo con el Reglamento General de Protección de Datos (RGPD), las empresas están
obligadas a eliminar o destruir adecuadamente los dispositivos de almacenamiento de datos
que contengan datos personales si ya no son necesarios.
Dado que los controladores de acceso y los lectores pueden contener información
confidencial, estos deben tratarse y eliminarse como dispositivos de almacenamiento de datos
después de su uso.
El AMC2 tiene una tarjeta CF como medio de almacenamiento. Al desechar el AMC2,
asegúrese de que la tarjeta CF o el AMC2 completo se destruyen o eliminan de acuerdo con la
Ordenanza de Protección de Datos Local.
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Especificaciones técnicas | es 45
10 Especificaciones técnicas
Datos mecánicos
Tipo Montaje en raíl DIN
Material de la carcasa ABS y policarbonato (UL94V-0)
Dimensiones (al. × an. × pr.) 232mm × 90mm × 63mm
(9,13 pulg. × 3,54 in. × 2,48 pulg.)
Peso 503 g
Color Blanco
Especificaciones del sistema
Memoria – EEPROM de serie
– Compact Flash enchufable de 2GB
Interfaces de lector – 2× Wiegand
Potencia de 280mA cada una, 11,8VCC a
12VCC
Interfaz de host – Ethernet de 10/100 MBit/s
– RS485
– Cifrado AES128
Interfaz de ampliación – - RS485 de 9,6kBit/s, sin paridad, 8 bits,
2 bits de parada
Salidas – 4 salidas de relé
– 30 V CC máx. (tensión de conmutación)
– 1,25 A máx. (corriente de conmutación)
@ 30V CC
– Modo de funcionamiento: húmedo y seco
Entradas 4 entradas analógicas con detección
antisabotaje
Consumo de energía 5VA
Antisabotaje Entrada de 2 cables para contacto
antisabotaje externo
Botón de restablecimiento Sí
Alimentación – De 10V CC a30V CC
– 60 VA máx.
– 55 VA (disponible para dispositivos
externos)
Bosch Security Systems B.V.
Pantalla LCD
Datos ambientales
Temperatura De 0 °C a +50 °C (de 32 °Fa 122 °F)
Calificación ambiental IP 30
RoHS Compatible
Manual de instalación
2021-04 | V03 | IM
46 es | Especificaciones técnicas Access Modular Controller 2
i
i
i
Aviso!
La caída de tensión de la fuente de alimentación al controlador afecta a las interfaces del
controlador. La caída total no debe exceder de 2V.
Aviso!
Para determinar el impacto ambiental de una instalación, tenga en cuenta los valores más
extremos de todos los dispositivos participantes.
Aviso!
Para determinar la vulnerabilidad de una instalación, tenga en cuenta los valores más
restrictivos de todos los dispositivos participantes.
Series del Controlador Modular de Acceso
Tabla de sustancias peligrosas según SJ/T 11364-2014
Pb
(Pb)
Carcasas y Cajas O O O O O O
PCBA X X O O O O
Conectores X O O O O O
Componentes electrónicos X O O O O O
Materiales plásticos O O O O O O
Materiales metálicos O O O O O O
Esta tabla ha sido creada de acuerdo con las disposiciones de SJ/T 11364
O: El contenido de dicha sustancia peligrosa en todos los materiales homogéneos de dicho
componente está por debajo del límite definido en GB/T 26572
X: El contenido de dicha sustancia peligrosa en un determinado material homogéneo está
por encima del límite definido en GB/T 26572
Hg
(Hg)
Cd
(Cd)
Cr 6+
(Cr 6+)
PBB
(PBB)
PBDE
(PBDE)
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Apéndices | es 47
RS485 Host
RS232
Ethernet RJ45
1 2 3 4 5 6
1
23456
7
8910
8 4 1
8 4 1
11 Apéndices
11.1 Diagramas de conexión
Figura11.1: Conectores en PCB superiores
1 Mallado
2 RxTx+ de datos (2cables)
Rx+ de datos (4cables)
3 RxTx- de datos (2 cables)
Rx- de datos (4 cables)
4 Toma de tierra (PAG)
5 Tx+ de datos (4cables)
6 Tx- de datos (4cables)
Tab.11.4: Host RS-485 en PCB superior
1 TXD+
2 TXD-
3 RXD+
4 No conectado
5 No conectado
6 RXD-
7 No conectado
8 No conectado
Tab.11.5: Conexión de red Ethernet (RJ45)
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
48 es | Apéndices Access Modular Controller 2
AMC2 2W
Additional
Power Supply
Power Supply
UPS
S1
Reader
Interface 1
Reader
Interface 2
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
S12
S13
Analog Input 1
Analog Input 2
Analog Input 3
Analog Input 4
Relay Output 1
Relay Output 2
Relay Output 3
Relay Output 4
Tamper Contact
RS485-Slave-Bus
1
2
1
2
1
2
1
2
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
4
5
6
7
1
2
3
4
5
6
7
8
9
10
6
5
4
3
2
1
2
1
1
2
3
4
5
6
7
8
9
10
Figura11.2: Diagrama de interconexión de la interfaz específica del proyecto
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Figura11.3: Bloques de conectores del AMC2-2W
Access Modular Controller 2 Apéndices | es 49
i
1 Fuente de alimentación, CC positiva
(10V - 30V)
2 Mallado
3 Fuente de alimentación (0 V)
4 SAI (señal de alimentación buena): CA
5 SAI (señal de alimentación buena):
Batería
6 SAI (señal de alimentación buena): CC
7 SAI (señal de alimentación buena):
Común
Tab.11.6: Fuente de alimentación
1 rojo Alimentación de la lectora
(12V)
2 negro Alimentación de la lectora
(0V)
3 verde Datos 0
4 blanco Datos 1
5 drenaje Mallado
6 naranja LED verde
7 marrón LED rojo
8 amarillo Zumbador
9 azul En espera
10 violeta Tarjeta presente
Tab.11.7: Interfaz Wiegand AMC
Aviso!
Para la configuración del lector, consulte el manual del lector correspondiente.
1 Entrada analógica, entrada
2 Salida analógica, salida
Tab.11.8: Entrada analógica
Bosch Security Systems B.V.
1 Salida de relé, normalmente abierta
2 Salida de relé, común
3 Salida de relé, normalmente cerrada
Tab.11.9: Salida de relé
Manual de instalación
2021-04 | V03 | IM
50 es | Apéndices Access Modular Controller 2
1 Fuente de alimentación para dispositivos
externos (10V - 30V)
2 Fuente de alimentación para dispositivos
externos (0V)
3 Mallado
4 RxTx+ de datos
5 RxTx- de datos
6 Toma de tierra (PAG)
Tab.11.10: Interfaz de host/ampliación
1 Contacto de sabotaje, entrada
2 Contacto de sabotaje, salida
Tab.11.11: Contacto antisabotaje externo
Soporte
Acceda a nuestros servicios de asistencia en www.boschsecurity.com/xc/en/support/.
Bosch Security and Safety Systems ofrece soporte en estas áreas:
– Aplicaciones y herramientas
– Modelización de información de edificios
– Garantía
– Solución de problemas
– Reparación y cambio
– Seguridad de productos
Bosch Building Technologies Academy
Visite el sitio web de Bosch Building Technologies y acceda a los cursos de formación, los
tutoriales en vídeo y la documentación: www.boschsecurity.com/xc/en/support/training/
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Access Modular Controller 2 Apéndices | 51
Bosch Security Systems B.V.
Manual de instalación
2021-04 | V03 | IM
52 | Apéndices Access Modular Controller 2
2021-04 | V03 | IM
Manual de instalación
Bosch Security Systems B.V.
Bosch Security Systems B.V.
Torenallee 49
5617 BA Eindhoven
Netherlands
www.boschsecurity.com
© Bosch Security Systems B.V., 2021
202104091309
Loading...
