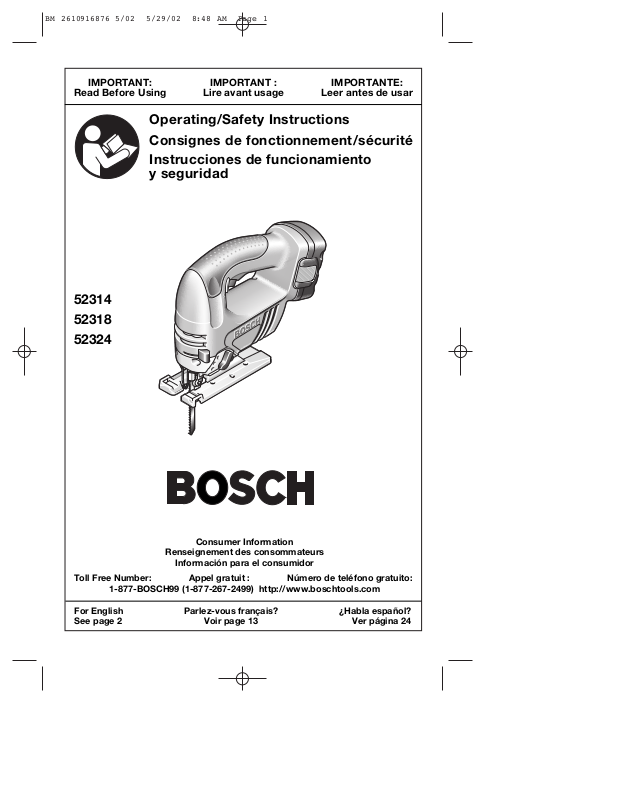

BOSCH 52314, 52318, 52324 User guide

Operating/Safety Instructions

Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento

y seguridad

52314

52318

52324

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Consumer Information

Renseignement des consommateurs

Información para el consumidor

Toll Free Number: Appel gratuit : Número de teléfono gratuito:

1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com

For English Parlez-vous français? ¿Habla español?
See page 2 Voir page 13 Ver página 24

BM 2610916876 5/02 5/29/02 8:48 AM Page 1

-2-

Read and understand all instructions. Failure to follow all instructions
listed below, may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Work Area

Keep your work area clean and well lit.

Cluttered benches and dark areas invite
accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases, or dust. Power

tools create sparks which may ignite the
dust or fumes.

Keep by-standers, children, and visitors
away while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

Do not abuse the cord. Never use the
cord to carry the tool. Keep cord away
from heat, oil, sharp edges, or moving
parts. Replace damaged cords
immediately. Damaged cords may create a

fire.

A battery operated tool with integral
batteries or a separate battery pack must
be recharged only with the specified
charger for the battery. A charger that may

be suitable for one type of battery may
create a risk of fire when used with another
battery.

Use battery operated tool only with
specifically designated battery pack. Use

of any other batteries may create a risk of
fire.

Personal Safety

Stay alert, watch what you are doing, and
use common sense when operating a
power tool. Do not use tool while tired or
under the influence of drugs, alcohol, or
medication. A moment of inattention while

operating power tools may result in serious
personal injury.

Dress properly. Do not wear loose
clothing or jewelry. Contain long hair.
Keep your hair, clothing, and gloves away
from moving parts. Loose clothes, jewelry,

or long hair can be caught in moving parts.

Avoid accidental starting. Be sure switch
is in the locked or off position before
inserting battery pack. Carrying tools with

your finger on the switch or inserting the
battery pack into a tool with the switch on
invites accidents.

Remove adjusting keys or wrenches
before turning the tool on. A wrench or a

key that is left attached to a rotating part of
the tool may result in personal injury.

Do not overreach. Keep proper footing
and balance at all times. Proper footing

and balance enable better control of the tool
in unexpected situations.

Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety

shoes, hard hat, or hearing protection must
be used for appropriate conditions.

Tool Use and Care

Use clamps or other practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand

or against your body is unstable and may
lead to loss of control.

Do not force tool. Use the correct tool for
your application. The correct tool will do

the job better and safer at the rate for which
it is designed.

Do not use tool if switch does not turn it
on or off. A tool that cannot be controlled

with the switch is dangerous and must be
repaired.

Disconnect battery pack from tool or
place the switch in the locked or off
position before making any adjustments,
changing accessories, or storing the tool.

Such preventive safety measures reduce the
risk of starting the tool accidentally.

Store idle tools out of reach of children
and other untrained persons. Tools are

dangerous in the hands of untrained users.

When battery pack is not in use, keep it
away from other metal objects like: paper

!

WARNING

General Safety Rules

For All Battery Operated Tools

BM 2610916876 5/02 5/29/02 8:48 AM Page 2

-3-

Safety Rules for Cordless Jigsaws

Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring or
its own cord. Contact with a "live" wire will

make exposed metal parts of the tool "live"
and shock the operator. Do not drill, fasten
or break into existing walls or other blind
areas where electrical wiring may exist. If
this situation is unavoidable, disconnect all
fuses or circuit breakers feeding this
worksite.

Disconnect battery pack from tool or
place the switch in the locked or off
position before making any assembly,
adjustments or changing accessories.

Such preventive safety measures reduce the
risk of starting the tool accidentally.

Never leave the trigger locked "ON".
Before inserting the battery pack, check
that the trigger lock is "OFF". Accidental

start-ups could cause injury.

Keep hands away from cutting area. Do
not reach under the material being cut.

The proximity of the blade to your hand is
hidden from your sight.

Keep hands from between the gear
housing and saw blade holder. The

reciprocating blade holder can pinch your
fingers.

Do not use dull or damaged blades. Bent
blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and
allow the blade to come to full speed.

Tool can chatter or vibrate if blade speed is
too slow at beginning of cut and possibly
kickback.

Secure material before cutting. Never
hold it in your hand or across legs. Small

or thin material may flex or vibrate with the
blade, causing loss of control.

Make certain all adjusting screws and the
blade holder are tight before making a
cut. Loose adjusting screws and holders

can cause the tool or blade to slip and loss
of control may result.

When removing the blade from the tool
avoid contact with skin and use proper
protective gloves when grasping the
blade or accessory. Accessories may be

hot after prolonged use.

clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.

Shorting the battery terminals together may
cause sparks, burns, or a fire.

Maintain tools with care. Keep cutting
tools sharp and clean. Properly maintained

tools with sharp cutting edge are less likely
to bind and are easier to control.

Check for misalignment or binding of
moving parts, breakage of parts, and any
other condition that may affect the tool's
operation. If damaged, have the tool
serviced before using. Many accidents are

caused by poorly maintained tools.

Use only accessories that are recom-

mended by the manufacturer for your
model. Accessories that may be suitable for

one tool may create a risk of injury when
used on another tool.

Service

Tool service must be performed only by
qualified repair personnel. Service or

maintenance performed by unqualified
personnel may result in a risk of injury.

When servicing a tool, use only identical
replacement parts. Follow instructions in
the Maintenance section of this manual.

Use of unauthorized parts or failure to follow
Maintenance Instructions may create a risk
of shock or injury.

BM 2610916876 5/02 5/29/02 8:48 AM Page 3

Some dust created by

power sanding, sawing,
grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area,
and work with approved safety equipment,
such as those dust masks that are specially
designed to filter out microscopic particles.

-4-

!

WARNING

Battery/Charger

Before using battery charger, read all
instructions and cautionary markings on
(1) battery charger, (2) battery pack, and
(3) product using battery.

Use only the charger which accompanied
your product or direct replacement as
listed in the catalog or this manual. Do not

substitute any other charger. Use only Bosch
approved chargers with your product. See
Functional Description and Specifications.

Do not disassemble charger or operate
the charger if it has received a sharp blow,
been dropped or otherwise damaged in
any way. Replace damaged cord or plugs
immediately. Incorrect reassembly or

damage may result in electric shock or fire.

Do not recharge battery in damp or wet
environment. Do not expose charger to
rain or snow. If battery case is cracked or
otherwise damaged, do not insert into
charger. Battery short or fire may result.

Charge only Bosch approved rechargeable
batteries. See Functional Description and

Specifications. Other types of batteries may
burst causing personal injury and damage.

Charge battery pack in temperatures
above +40 degrees F (4 degrees C) and
below +105 degrees F (41 degrees C).
Store tool and battery pack in locations

where temperatures will not exceed 120
degrees F (49 degrees C). This is important

to prevent serious damage to the battery
cells.

Battery leakage may occur under extreme
usage or temperature conditions. Avoid
contact with skin and eyes. The battery

liquid is caustic and could cause chemical
burns to tissues. If liquid comes in contact
with skin, wash quickly with soap and water,
then with lemon juice or vinegar. If the liquid
contacts your eyes, flush them with water for
a minimum of 10 minutes and seek medical
attention.

Place charger on flat non-flammable
surfaces and away from flammable
materials when re-charging battery pack.

The charger and battery pack heat during
charging. Carpeting and other heat
insulating surfaces block proper air
circulation which may cause overheating of
the charger and battery pack. If smoke or
melting of the case are observed unplug the
charger immediately and do not use the
battery pack or charger.

Use of an attachment not recom­mended or sold by Bosch may result in a
risk of fire, electric shock or injury to
persons.

BM 2610916876 5/02 5/29/02 8:48 AM Page 4

-5-

Battery Care

When batteries are not in
tool or charger, keep them

away from metal objects. For example, to

protect terminals from shorting DO NOT
place batteries in a tool box or pocket with
nails, screws, keys, etc. Fire or injury may
result.

To prevent fire or injury
when batteries are not in

tool or charger, always place protective
cap onto end of battery pack. Protective

cap, guards against terminal shorting.

DO NOT PUT BATTERIES INTO FIRE OR
EXPOSE TO HIGH HEAT. They may

explode.

!

WARNING

!

WARNING

Do not attempt to disas­semble the battery or

remove any component projecting from
the battery terminals. Fire or injury may

result. Prior to disposal, protect exposed
terminals with heavy insulating tape to
prevent shorting.

NICKEL-CADMIUM BATTERIES

If equipped with a nickel-cadmium battery,
the battery must be collected, recycled or
disposed of in an environmentally sound
manner.

“The EPA certified RBRC
Battery Recycling Seal on the
nickel-cadmium (Ni-Cd)
battery indicates S-B Power
Tool Company is voluntarily

participating in an industry
program to collect and recycle these
batteries at the end of their useful life, when

taken out of service in the United States or
Canada. The RBRC program provides a
convenient alterative to placing used Ni-Cd
batteries into the trash or the municipal
waste stream, which may be illegal in your
area.

Please call 1-800-8-BATTERY for information
on Ni-Cd battery recycling and disposal
bans/restrictions in your area, or return your
batteries to a Skil/Bosch/Dremel Service
Center for recycling. S-B Power Tool
Company’s involvement in this program is
part of our commitment to preserving our
environment and conserving our natural
resources.”

NICKEL-METAL HYDRIDE BATTERIES

If equipped with a nickel-metal hydride
battery, the battery can be disposed of in a
municipal solid waste stream.

!

WARNING

Battery Disposal

BM 2610916876 5/02 5/29/02 8:48 AM Page 5

-6-

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

n

0

No load speed Rotational speed, at no load

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

orbits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

Symbols

0

This symbol designates
that this tool is listed by
Underwriters Laboratories.

This symbol designates
that this tool is listed by
the Canadian Standards
Association.

This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories.

This symbol

designates
that
this tool
complies
to NOM
Mexican
Standards.

This symbol designates
that this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.

BM 2610916876 5/02 5/29/02 8:48 AM Page 6

Tool

Model number 52314 52318 52324
Voltage rating 14.4 V 18 V 24 V
No load speed n

0

0-2000/min n0 0-2000/min n0 0-2000/min

Charge time 1 hr. 1 hr. 1 hr.

Maximum Capacities

Stroke length 1" 1" 1"
Wood 2-1/2" 2-5/8" 2-3/4"
Aluminium 3/8" 7/16" 1/2"
Mild steel 3/32" 3/32" 1/8"

Charger BC001-6 & BC016 BC003, 4, 6, & BC016 BC004, 6, & BC016
Voltage rating 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz
Battery pack BAT038 - BAT040 BAT025 & BAT026 BAT030 & BAT031

BC006 charger requires 12 V DC input

NOTE: ONLY USE CHARGERS LISTED ABOVE

-7-

Functional Description and Specifications

Disconnect battery pack from tool or place the switch in the locked or
off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

!

WARNING

Cordless Jigsaws

FIG. 1

FOOTPLATE

BATTERY
RELEASE

TABS

BATTERY

PACK

TRIGGER SWITCH

BLOWER LEVER

BLADE ORBIT

SELECTOR

LEVER

BLADE

EJECTOR

LEVER

SWITCH LOCK

BLADE

GUIDE

ROLLER

PLUNGER

INTAKE

VENTILATION

OPENINGS

BM 2610916876 5/02 5/29/02 8:48 AM Page 7

ATTACHING NON-MARRING OVERSHOE

Your tool is equipped with a protective
plastic overshoe that protects finer surfaces.

To attach, hook overshoe over front of metal
footplate and snap into place at rear of
footplate (Fig. 3).

ANTI-SPLINTER INSERT

To minimize splintering of the top surface of
the material being cut, place the anti-splinter
insert in the blade opening of the footplate,
or the non-marring overshoe.

Note: This insert will only work with blades
that have ground sides such as T301CD,
TB1B, T101D, and T101DP.

SWITCH LOCK

The switch lock is designed to prevent
accidental starts. To operate switch, press
the switch lock button with your thumb to the
unlock symbol. To lock the switch, press
the switch lock button to the lock symbol
(Fig. 1).

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed
trigger switch. The tool can be turned "ON" or

"OFF" by squeezing or releasing the trigger. The
speed can be adjusted from the minimum to
maximum nameplate SPM by the pressure you
apply to the trigger. Apply more pressure to
increase the speed and release pressure to
decrease speed (Fig. 1).

BRAKE

When the trigger is released it activates the
electrical brake to stop the blade quickly. This
feature is especially useful when making
repetitive cuts.

Operating Instructions

-8-

Assembly

BLADE INSTALLATION AND REMOVAL

This jigsaw is equipped with the Bosch
“Clic” tooless blade changing system. This
system makes changing blades simple and
fast.

Insert the saw blade (teeth in cutting
direction) until it latches in the plunger. When
inserting the saw blade, the back of the
blade must rest in the groove of the guide
roller (Fig. 2).

Note: If the saw blade cannot be inserting
into the plunger, the slots of the blade holder
are not positioned as shown, push the blade
ejector lever briefly to the front and release.

To change the saw blade, push the ejector
lever to the center stop; this releases the
saw blade and it is ejected.

When changing the blade, tool should be
held so that the blade is safely ejected.

FIG. 2

EJECTOR

LEVER

BLADE

FOOTPLATE

ANTI-SPLINTER

INSERT

NON-MARRING

OVERSHOE

GUIDE

ROLLER

FIG. 3

PLUNGER

GUIDE

ROLLER

BM 2610916876 5/02 5/29/02 8:48 AM Page 8

-9-

BLADE ORBIT SELECTOR LEVER

Maximum cutting efficiency can be obtained
by adjusting the blade orbit selector lever to
suit the material being cut.

The following chart will help you determine
which setting to use for your application.
This chart is intended as a guideline only,
and test cuts in scrap material should be
performed first to determine the best setting.

Setting O

Hard materials such as

metals or thin sheet metals.

This setting can be used with

knife blades, grit edge

blades, rasp work. and down

cutting blades.

Setting 1

Soft materials where cleaner
cutting or delicate scrolling
work is performed.

Setting 2

Medium density materials
such as harder woods or
particle board.

Setting 3

Soft materials such as wood,
plastics, etc. and when fast
cutting is more important
than a clean cut

CHIP BLOWER

Your is equipped with a two position chip
blower to help keep the cutting line clear of
chips.

By adjusting the chip blower lever the force
of the discharge air may be altered as
follows;

BLOWER SWITCHED ON

For working with wood, plastic
and similar materials that
produce large amounts of
sawdust.

BLOWER SWITCHED OFF

For working with metals and
when cooling agents are used.

FOOTPLATE ANGLE ADJUSTMENT

The footplate may be tilted to allow angle
cuts up to 45º in either direction.

To adjust footplate, loosen screw with allen
wrench provided, slide the footplate slightly
forward towards the front of tool, then rotate
to desired angle. The detent slots will hold
the footplate firmly at 45º, and there are

additional position marks for 15º and 30º
angles. Intermediate angles may be set with
a protractor. After positioning the footplate
securely tighten screw (Fig. 4).

FLUSH CUTTING

To allow the saw to make a perpendicular
cut close to a vertical surface, the footplate
may be repositioned as follows.

Loosen screw, move the footplate back in
the 0º alignment slot, and securely tighten
screw. Note that when the footplate is
retracted in this manner, only 90º cuts are
possible, and the optional cutting guide and
anti-splinter insert guide may not be used.

TOOL TIPS

Always be certain that smaller workpieces
are securely fastened to a bench or other
support. Larger panels may be held in place
by clamps on a bench or sawhorses.

To begin a cut, clearly mark the cutting line,
and rest the front of the footplate on the
work. Engage the switch, and move the
blade into the work using only enough
forward pressure to keep the blade cutting
steadily. Do not force, as this will not make
the saw cut faster; let the blade do the work.

Choose blades carefully, as the ability of the
jigsaw to follow curves, provide smother
finishes, or faster cutting is directly related to
the type of blade used.

PLUNGE CUTTING

Plunge cutting is useful and time-saving in
making rough openings in softer materials. It
is not necessary to drill a hole for an inside or
pocket cut. Draw lines for the opening, hold
the saw firmly, tilt it forward so that the toe of

FOOTPLATE

SCREW

FIG. 4

BM 2610916876 5/02 5/29/02 8:48 AM Page 9

-10-

the saw foot rests on the work, but with the
blade well clear of the work. Start the motor,
and then very gradually lower the blade.
When it touches, continue pressing down on
the toe of the saw foot slowly pivoting the
saw like a hinge until the blade cuts through
and the foot rests flat on the work. Then saw
ahead on the line of cut line. We do not
recommend plunge cutting with a scroll blade
(Fig. 5).

To make sharp corners, cut up to the corner,
then back up slightly before rounding the
corner. After the opening is complete, go
back to each corner and cut it from the
opposite direction to square it off. Do not try
to plunge cut into hard materials such as
steel.

CIRCLE AND PARALLEL CUTTING GUIDE

This accessory is available at an extra cost. It
is used for fast and accurate straight and
circle cutting (Fig. 6).

ATTACHING GUIDE

1. Insert bar of guide through lock knob
clamp, then through the slots provided in
foot, from either side of foot with the edge
guide facing down (Fig. 6).

2. Hook lock knob clamp onto edge of
footplate, adjust fence to desired width, and
securely tighten lock knob clamp.

CIRCLE CUTTING

1. Before attaching the guide, draw a circle
and predrill a 13/64” center hole in
workpiece.

2. Drill or plunge cut near the circles edge,
turn saw off and move the switch lock to the
lock position.

3. Attach guide to saw with edge guide facing
UP as shown (Fig. 7).

4. Remove guide pin from end of guide,
push pin through hole provided in guide,
then into center hole of workpiece.

5. Measure the distance from the selected
hole to the blade to be equal to the circle
radius.

6. Move switch lock to the unlock position,
hold the saw firmly, squeeze trigger and
slowly push the saw forward. To make a hole,
cut from inside the circle; To make wheels or
discs, cut from the outside.

Cutting Tip: Cut slowly so the blade will stay
straight in the cut. Place small wedges in the
cut as shown in Fig. 7, to keep the inner circle
from spreading when near the end of the cut.

RELEASING AND INSERTING BATTERY PACK

Release battery pack from tool by pressing
on both sides of the battery release tabs and
pull downwards. Before inserting battery
pack, remove protective cap from battery

pack. To insert battery, align battery and
slide battery pack into tool until it locks into
position. Do not force.

FIG. 5

1

2

FIG. 6

LOCK
KNOB

CLAMP

GUIDE

PIN

FIG. 7

GUIDE

PIN

HOLE

GUIDE

PIN

BAR

EDGE GUIDE UP

WEDGE

EDGE GUIDE DOWN

BM 2610916876 5/02 5/29/02 8:48 AM Page 10

-11-

CHARGING BATTERY PACK (1 HOUR CHARGER)

1. The battery pack accepts only about 80%
of its maximum capacity with its first few
charge cycles. However, after the first few
charge cycles, the battery will charge to full
capacity.

2. The charger was designed to fast charge
the battery only when the battery
temperature is between 40˚F (4˚C) and 105˚F
(41˚C).

3. A substantial drop in operating time per
charge may mean that the battery pack is
nearing the end of its life and should be
replaced.

4. If you anticipate long periods (i.e. a month

or more) of non-use of your tool, it is best to
run your tool down until it is fully discharged
before storing your battery pack. After a long
period of storage, the capacity at first
recharge will be lower. Normal capacity will be
restored in two or three charge/discharge
cycles. Remember to unplug charger during
storage period.

5. If battery does not charge properly:
a. Check for voltage at outlet by

plugging in some other electrical device.

b. Check to see if outlet is connected to

a light switch which turns power “off” when
lights are turned off.

Plug charger cord into your standard power
outlet. Before inserting battery pack, remove
protective cap, then insert battery pack into
charger (Fig. 8).

The charger’s green indicator will begin to
“BLINK”. This indicates that the battery is
receiving a fast charge. Fast-charging will
automatically stop when the battery pack is
fully charged.

When the indicator light stops “BLINKING”
(and becomes a steady green light) fast
charging is complete.

When you begin the charging process of the
battery pack, a steady green light could also
mean the battery pack is too hot or too cold.

The purpose of the light is to indicate that the
battery pack is fast-charging. It does not
indicate the exact point of full charge. The
light will stop blinking in less time if the
battery pack was not completely
discharged.

When the battery pack is fully charged,
unplug the charger (unless you're charging
another battery pack) and slip the battery
pack back into the tool handle.

To prevent fire or injury when batteries are
not in tool or charger, always place
protective cap onto end of battery pack.

INDICATOR

LIGHT

CHARGER

BATTERY

PACK

PROTECTIVE

CAP

FIG. 8

IMPORTANT CHARGING NOTES

BM 2610916876 5/02 5/29/02 8:48 AM Page 11

Accessories

Service

Preventive maintenance

performed by unauthorized
personnel may result in misplacing of
internal wires and components which
could cause serious hazard. We

recommend that all tool service be performed
by a Bosch Factory Service Center or Autho­rized Bosch Service Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brushes be examined.
Only genuine Bosch replacement brushes
specially designed for your tool should be
used.

BEARINGS

After about 300-400 hours of operation, or at
every second brush change, the bearings

should be replaced at Bosch Factory Service
Center or Authorized Bosch Service Station.
Bearings which become noisy (due to heavy
load or very abrasive material cutting) should
be replaced at once to avoid overheating or
motor failure.

Cleaning

To avoid accidents always
disconnect the tool from

the power supply before cleaning or
performing any maintenance. The tool may

be cleaned most effectively with compressed
dry air. Always wear safety goggles when
cleaning tools with compressed air.

Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed
objects through openings.

Certain cleaning agents
and solvents damage

plastic parts. Some of these are: gasoline,

carbon tetrachloride, chlorinated cleaning
solvents, ammonia and household detergents
that contain ammonia.

!

WARNING

!

WARNING

Maintenance

!

CAUTION

If an extension cord is

necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent

excessive voltage drop, loss of power or
overheating. Grounded tools must use 3­wire extension cords that have 3-prong
plugs and receptacles

.

NOTE: The smaller the gauge number, the heavier

the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

!

WARNING

Tool’s

Ampere

Rating

Cord Size in A.W.G.

Wire Sizes in mm

2

3-6
6-8

8-10
10-12
12-16

18 16 16 14 .75 .75 1.5 2.5
18 16 14 12 .75 1.0 2.5 4.0
18 16 14 12 .75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 — — — — — —

25 50 100 150 15 30 60 120

Cord Length in Feet Cord Length in Meters

* Carrying case (Model 52324 only)
** Circle and parallel cutting guide

(*= standard equipment)
(**= optional accessories)

-12-

c. Check battery pack terminals for dirt.
Clean with cotton swab and alcohol if
necessary.

d. If you still do not get proper charging,
take or send tool, battery pack and charger

to your local Bosch Service Center. See
“Tools, Electric” in the Yellow Pages for
names and addresses.

Note: Use of chargers or battery packs not
sold by Bosch may void the warranty.

BM 2610916876 5/02 5/29/02 8:48 AM Page 12

-13-

Consignes générales de sécurité

pour tous les outils à pile

Vous devez lire et comprendre toutes les instructions. Lenon-respect, même partiel,

des instructions ci-après entraîne un risque de choc életrique, d'incendie et/ou de

blessures graves.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

!

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien
éclairée. Le désordre et le manque de lumière

favorisent les accidents.

N'utilisez pas d'outils électriques dans une
atmosphère explosive, par exemple enprésence de
liquides, de gaz ou de poussières inflammables. Les

outils électriques créent des étincelles qui pourraient
enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillezavec un outil
électrique. Ils pourraient vous distraire et vous faire

faire une fausse manoeuvre.

Sécurité électrique

N'abusez pas du cordon. Ne transportez jamais
l'outil par le cordon. Tenez le cordon à l'écart de la
chaleur, de l'huile, des arêtes vives ou des pièces
mobiles. Remplacez les cordons endommagés
immédiatement. Les cordons endommagés peuvent

provoquer un incendie.

Un outil à pile avec piles incorporées ou bloc-pile
distinct doit être rechargé uniquement avec le
chargeur indiqué pour la pile. Un chargeur qui peut

être adéquat pour un type de pile peut créer un risque
d'incendie lorsqu'il est utilisé avec une autre pile.

Utiliser un outil à pile uniquement avec le bloc-pile
désigné spécifiquement. L'emploi de toute autre pile

peut créer un risque d'incendie.

Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et
faites preuve de jugement. N'utilisez pas un outil
électrique si vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Un instant

d'inattention suffit pour entraîner des blessures graves.

Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les cheveux
longs. N'approchez jamais les cheveux, les
vêtements ou les gants des pièces en mouvement.

Des vêtements flottants, des bijoux ou des cheveux
longs risquent d'être happés par des pièces en
mouvement. Gardez les poignées sèches, propres et
exemptes d'huile et de graisse.

Évitez la mise en marche accidentelle. Assurez-vous
que l'interrupteur est en position de blocage ou
d'arrêt avant d'insérer le bloc-pile. Il est dangereux

de transporter l'outil avec le doigt sur l'interrupteur ou
d'insérer le bloc-pile dans un outil alors que
l'interrupteur est en position de marche.

Enlevez les clés de réglage ou de serrage avant de
démarrer l'outil. Une clé laissée dans une pièce

tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon
appui et restez en équilibre entout temps. Un bonne

stabilité vous permet de mieux réagir à une situation
inattendue.

Utilisez des accessoires de sécurité. Portez toujours
des lunettes ou une visière. Selon les conditions,

portez aussi un masque antipoussière, des bottes de
sécurité antidérapantes, un casque protecteur et/ou un
appareil antibruit.

Utilisation et entretien des outils

Immobilisez le matériau sur une surface stable au
moyen de brides ou de toute autre façon adéquate. Le

fait de tenir la pièce avec la main ou contre votre corps
offre une stabilité insuffisante et peut amener un
dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la
tâche. L'outil correct fonctionne mieux et de façon plus

sécuritaire. Respectez aussi la vitesse de travail qui lui
est propre.

N'utilisez pas l'outil si l'interrupteur ne le met pas
en marche ou à l'arrêt. Un outil qui ne peut être

contrôlé par l'interrupteur est dangereux et doit être
réparé.

Débranchez le bloc-pile de l'outil ou mettez
l'interrupteur en position de blocage ou d'arrêt avant
d'effectuer tout réglage, de changer les accessoires
ou de remiser l'outil. Ces mesures de sécurité

préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.

Rangez les outils hors de la portée des enfants et
d'autres personnes inexpérimentées. Les outils sont

dangereux dans les mains d'utilisateurs novices.

Lorsque le bloc-pile n'est pas en usage, tenez-le à
l'écart d'autres objets métalliques tels que

BM 2610916876 5/02 5/29/02 8:48 AM Page 13

-14-

Tenez l'outil par les surfaces isolées de préhension
en exécutant une opération au cours de laquelle
l'outil de coupe peut venir en contact avec les fils
cachés ou son propre cordon. Le contact avec un fil

sous tension rendra les pièces métalliques exposées
de l'outil sous tension et causera des chocs à
l'opérateur. Ne percez, fixez et ne rentrez pas dans
des murs existants ou autres endroits aveugles
pouvant abriter des fils électriques. Si cette situation
est inévitable, débranchez tous les fusibles ou les
disjoncteurs alimentant ce site.

Débranchez le bloc-pile de l'outil ou placez
l'interrupteur à la position de blocage ou d'arrêt
avant d'effectuer tout assemblage ou réglage ou de
changer les accessoires. Ces mesures de sécurité

préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.

Ne tenez jamais la gâchette bloquée en position de
marche. Avant d’insérer le bloc-pile, vérifiez que le
blocage de gâchette est en position « arrêt » (OFF).

Les mises en marche accidentelles peuvent causer
des blessures.

Gardez les mains à l'écart de la zone de coupe. Ne
placez surtout pas la main sous le matériau que
vous coupez. Il est impossible de déterminer

exactement la proximité de la lame de votre main.

Évitez de vous placer les mains entre le carter
d'engrenages et le porte-lame de la scie. Le porte-

lame à mouvement alternatif risquerait de vous pincer
les doigts.

N'utilisez pas de lames émoussées ou
endommagées. Les lames pliées peuvent aisément

se fracturer ou causer un rebond.

Avant de commencer à couper, mettez l'outil en
marche et attendez que la lame atteigne sa vitesse
maximale. L'outil peut trembler ou vibrer si la vitesse

de la lame est trop lente au début de la coupe, et il
peut éventuellement rebondir.

Il importe de bien assujettir la pièce sur laquelle
vous travaillez. Ne la tenez jamais dans votre main
ou sur vos jambes. Les pièces minces et plus petites

peuvent fléchir ou vibrer avec la lame, risquant ainsi
de vous faire perdre le contrôle.

Avant de commencer à scier, assurez-vous que
toutes les vis de réglage et que le porte-lame sont
serrés. Les vis de réglage et porte-lame lâches

peuvent faire glisser l'outil ou la lame et ainsi vous
faire perdre le contrôle.

Règles de sécurité concernant les scies sauteuses

trombones, pièces de monnaie, clés, clous, vis ou
autres petits objets métalliques susceptibles
d'établir une connexion d'une borne à une autre. Le

court-circuitage des bornes de batterie ensemble peut
causer des étincelles, des brûlures ou un incendie.

Prenez soin de bien entretenir les outils. Les outils de
coupe doivent être toujours bien affûtés et propres.

Des outils bien entretenus, dont les arêtes sont bien
tranchantes, sont moins susceptibles de coincer et plus
faciles à diriger.

Soyez attentif à tout désalignement ou coincement
des pièces en mouvement, à tout bris ou à toute autre
condition préjudiciable au bon fonctionnement de
l'outil. Si vous constatez qu'un outil est endommagé,
faites-le réparer avant de vous en servir. De

nombreux accidents sont causés par des outils en
mauvais état.

N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil. Certains

accessoires peuvent convenir à un outil, mais être
dangereux avec un autre.

Réparation

La réparation des outils électriques doit être confiée à
un réparateur qualifié. L'entretien ou la réparation d'un

outil électrique par un amateur peut avoir des
conséquences graves.

Pour la réparation d'un outil, n'employez que des
pièces de rechange d'origine. Suivez les directives
données à la section « Réparation » de ce manuel.

L'emploi de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de choc
électrique ou de blessures.

BM 2610916876 5/02 5/29/02 8:48 AM Page 14

En retirant la lame de l'outil, évitez le contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant la lame ou l'accessoire. Les

accessoires peuvent être chauds après un usage
prolongé.

Les travaux à la machine

tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités
chimiquement.

Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.

-15-

AVERTISSEMENT

!

Chargeur de pile

Avant d'utiliser le chargeur de pile, lisez toutes les
consignes et tous les marquages d'avertissement
sur (1) le chargeur de pile, (2) le bloc-pile et (3) le
produit utilisant la pile.

N'utilisez que le chargeur qui accompagnait votre
produit ou remplacement direct, comme indiqué
dans le catalogue ou ce manuel. Ne substituez aucun

autre chargeur. N’utiliser que les chargeurs approuvés
par Bosch avec votre produit. Voir Description
fonctionnelle et Spécifications.

Ne désassemblez pas le chargeur et ne l'utilisez pas
s'il a reçu un choc violent, s'il est tombé ou s'il a
été endommagé par ailleurs. Remplacez
immédiatement les cordons ou les fiches abîmés.

Un remontage incorrect ou des dommages peuvent
provoquer un incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement
mouillé ou humide. N'exposez pas le chargeur à la
pluie ou la neige. Si le boîtier de la pile est fissuré
ou endommagé par ailleurs, ne l'insérez pas dans le
chargeur. Il pourrait y avoir un incendie ou un court-

circuit de pile.

Ne charger que des piles rechargeables approuvées
par Bosch. Voir Description fonctionnelle et

Spécifications. Les autres types de piles peuvent
éclater causant ainsi des blessures et des dommages.

Chargez le bloc-pile à des températures de plus de 4
degrés C (+40°F) et de moins de 41 degrés C

(+105°F). Rangez l'outil et le bloc-pile à des
endroits dont la température ne dépasse pas 49
degrés C (+120°F). Ceci est important pour prévenir

des dommages considérables aux éléments des piles.

Il peut y avoir une fuite de pile dans des conditions
extrêmes d'utilisation ou de température. Évitez tout
contact avec la peau et les yeux. Le liquide de pile

est caustique et pourrait causer des brûlures
chimiques aux tissus. Si le liquide vient en contact
avec la peau, lavez rapidement à l'eau savonneuse,
puis au jus de citron ou au vinaigre. Si le liquide vient
en contact avec les yeux, rincez-les à l'eau pendant au
moins 10 minutes et sollicitez des soins médicaux.

Posez le chargeur sur une surface plate
inflammable et à distance de matériaux
inflammables lorsqu’on recharge un bloc-piles. Le

chargeur et le bloc-piles s’échauffent pendant la
charge. Le coussinet de mousse souple et autres
surfaces isolantes empêchent la circulation normale
de l’air, ce qui peut provoquer une surchauffe du
chargeur et du bloc-piles. S’il y a dégagement de
fumée ou si le boîtier fond, débranchez le chargeur
immédiatement et n’utilisez ni le chargeur, ni le bloc­piles.

L'utilisation d'un accessoire non recommandé ni
vendu par Bosch peut causer des risques d'incendie,
de chocs électriques ou de lésions corporelles.

BM 2610916876 5/02 5/29/02 8:48 AM Page 15

-16-

Lorsque les piles ne sont

pas dans l’outil ou le
chargeur, gardez-les à l’écart d’objets métalliques.
Ainsi, pour éviter un court-circuitage des bornes, NE
PLACEZ PAS les piles dans la boîte à outils ou dans la

poche avec des clous, des vis, des clés, etc. Ceci peut
provoquer un incendie ou des blessures.

Afin d’éviter tout risque

d’incendie ou de blessure
lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles. Le capuchon de protection

protège contre les courts circuits aux bornes.

NE METTEZ PAS LES PILES AU FEU ET NE LES
EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent

exploser.

Entretien des piles

AVERTISSEMENT

!

AVERTISSEMENT

!

Ne tentez pas de

désassembler le bloc-piles
ou d’enlever tout composant faisant saillie des
bornes de piles, ce qui peut provoquer un incendie ou
des blessures. Avant la mise au rebut, protégez les

bornes exposées à l’aide d’un ruban isolant épais pour
prévenir le court-circuitage.

PILES NICKEL-CADMIUM

Si le produit est équipé d'une pile nickel-cadmium, la
pile doit être ramassée, recyclée ou mise au rebut
d'une manière qui ne soit pas nocive pour
l'environnement.

“Le sceau RBRC de recyclage des
piles, homologué par l’EPA
(Agence pour la protection de
l’environnement des États-Unis),
qui se trouve sur les piles au nickel­cadmium (Ni-Cd) indique que S-B

Power Tool Company participe
volontairement à un programme industriel de
ramassage et de recyclage de ces piles au terme de

leur vie utile, pourvu qu’elles soient mises hors
service aux États-Unis ou au Canada. Le programme
du RBRC offre une alternative pratique à la mise des
piles au Ni-Cd usées au rebut ou au ramassage
d’ordures municipal, ce qui pourrait être interdit dans
votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de
plus amples renseignements sur le recyclage des piles
au Ni-Cd et sur les restrictions ou interdictions de
mise au rebut qui s’appliquent à votre région ou
renvoyez vos piles à un Centre de Service
Skil/Bosch/Dremel pour recyclage. La participation de
S-B Power Tool Company à ce programme s'insère
dans le contexte de notre engagement à préserver
notre environnement et à conserver nos ressources
naturelles.”

PILES NICKEL-HYDRURE DE MÉTAL

Si le produit est équipé d'une pile nickel-hydrure de
métal, la pile peut être mise au rebut dans un flux de
déchets solides municipaux.

AVERTISSEMENT

!

Mise au rebut des piles

BM 2610916876 5/02 5/29/02 8:48 AM Page 16

-17-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n

0

Vitesse à vide Vitesse de rotation, à vide

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

minute etc., par minute,

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant

ou continu
Construction classe II Désigne des outils construits avec double

isolation
Borne de terre borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.
Sceau Ni-Cad RBRCmc Désigne le programme de recyclage des piles

Ni-Cad.

0

Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.

Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.

Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.

Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.

Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.

BM 2610916876 5/02 5/29/02 8:48 AM Page 17

-18-

Description fonctionnelle et spécifications

Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les

accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Scies sauteuses sans fil

AVERTISSEMENT

!

Outil

Numéro de modèle 52314 52318 52324
Tension nominale 14,4 V 18 V 24 V
Régime à vide n

0

0-2000/min n0 0-20000/min n0 0-20000/min

Temps de Charge 1 hr. 1 hr. 1 hr.

Capacités maximales

Longueur de la course 25 mm 25 mm 25 mm
Bois 64 mm 66 mm 70 mm
Aluminium 10 mm 11 mm 13 mm
Acier doux 2 mm 2 mm 3 mm

Chargeur BC001-6 & BC016 BC003, 4, 6, & BC016 BC004, 6, & BC016
Tension nominale 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz
Bloc piles BAT038 - BAT040 BAT025 et BAT026 BAT030 et BAT031

Le chargeur BC006 nécessite une puissance d’alimentation de 12 V CC.

NOTE : N’UTILISER QUE LES CHARGEURS REPERTORIES CI-DESSUS

FIG. 1

SEMELLE

TOUCHES DE

DÉVERROUILLA

GE DES PILES

BLOC-PILES

INTERRUPTEUR À

GÂCHETTE

LEVIER DE

SOUFFLANTE

LEVIER

SÉLECTEUR

D'ORBITE DE LAME

LEVIER

ÉJECTEUR DE

LAME

BLOCAGE DE

L’INTERRUPTEUR

LAME

ROULEAU

DE GUIDAGE

PLONGEUR

OUVERTURES

DE VENTILATION

D'ADMISSION

BM 2610916876 5/02 5/29/02 8:48 AM Page 18

POSE DE LA SURSEMELLE QUI N'ABÎME PAS

Votre outil est pourvu d'une sursemelle protectrice en
plastique qui protège les surfaces plus fines.

Pour fixer, accrochez la sursemelle par-dessus l'avant
de la semelle en métal et enclenchez en place à
l'arrière de la semelle (Fig. 3).

INSERT ANTI-ÉCLATS

Afin de réduire au minimum l'éclatement de la surface
supérieure du matériau qui est coupé, placez l'insert
anti-éclats dans l'ouverture de lame de la semelle, ou
sursemelle qui n'abîme pas.

Remarque : Cet insert ne fonctionnera qu'avec des
lames possédant des côtés rectifiés, telles que les
T301CD, TB1B, T101D et T101DP.

-19-

Assemblage

POSE ET DÉPOSE DE LA LAME

Cette scie sauteuse est pourvue du système de
changement de lame sans outil « clic » de Bosch. Ce
système facilite et accélère le changement de lames.

Insérez la lame de la scie (dents dans le sens de
coupe) jusqu'à ce qu'elle s'enclenche dans le
plongeur. Lorsque vous insérez la lame de la scie, le
dos de la lame doit reposer dans la rainure du rouleau
de guidage (Fig. 2).

Remarque : Si la lame de la scie ne peut être insérée
dans le plongeur, ceci signifie que les fentes du porte­lame ne sont pas dans la position illustrée ; poussez le
levier éjecteur de lame brièvement vers l'avant et
relâchez.

Pour changer la lame de la scie, poussez le levier
éjecteur vers la butée centrale ; ceci relâche la lame de
la scie et celle-ci est éjectée.

Lorsque vous changez la lame, l'outil doit être tenu de
manière à ce que la lame soit éjectée en toute
sécurité.

Consignes de fonctionnement

BLOCAGE DE L’INTERRUPTEUR

Le blocage de l’interrupteur est conçu pour empêcher
les démarrages intempestifs. Pour utiliser
l’interrupteur, appuyez sur le bouton de blocage de
l’interrupteur avec le pouce et mettez-le en face du
symbole « déverrouillé » . Pour verrouiller
l’interrupteur, appuyez sur le bouton de blocage de
l’interrupteur et mettez-le en face de la position «
verrouillé » (Fig. 1).

GÂCHETTE AVEC VARIATION DE VITESSE

Votre outil est doté d’un interrupteur à gâchette avec

variation de vitesse. Enfoncez ou relâchez la gâchette
pour démarrer ou arrêter l’outil. La vitesse peut être
réglée entre les valeurs mini et maxi indiquées à la
plaque signalétique en faisant varier la pression exercée
sur la gâchette. Plus la pression est élevée, plus la
vitesse est grande (Fig. 1).

FREIN

Quand on relâche la gâchette, le frein est actionné et
arrête rapidement la lame. Cette caractéristique est des
plus utiles lors de sciages à répétition.

FIG. 2

LEVIER

ÉJECTEUR

LAME

ROULEAU

DE GUIDAGE

PLONGEUR

ROULEAU

DE GUIDAGE

SEMELLE

INSERT ANTI-ÉCLATS

SURSEMELLE QUI

N'ABÎME PAS

FIG. 3

BM 2610916876 5/02 5/29/02 8:48 AM Page 19

LEVIER SÉLECTEUR D'ORBITE DE LAME

On peut obtenir une efficacité maximale de coupe en
réglant le levier sélecteur d'orbite de lame en fonction
du matériau qu'on coupe.

Le tableau suivant vous aidera à déterminer le réglage
à utiliser pour votre application. Ce tableau est destiné
uniquement à servir de guide, et vous devez d'abord
procéder à des coupes d'essai dans des matériaux de
rebut afin de déterminer le meilleur réglage.

Réglage 0

Matériaux durs tels que métaux ou tôles minces et
utilisés avec des lames de couteau, des lames à bord
abrasif, du travail de râpe, et des lames de coupe vers
le bas.

Réglage 1

Matériaux mous où un travail de
coupe plus nette ou de
chantournage délicat est exécuté.

Réglage 2

Matériaux à densité moyenne tels
que bois plus durs et panneaux
d'agglomérés.

Réglage 3

Matériaux mous tels que bois,
plastiques, etc., et lorsqu'une
coupe rapide est plus importante
qu'une coupe nette.

SOUFFLE-COPEAUX

Votre scie est pourvue d'un
souffle-copeaux à deux positions
pour aider à garder la ligne de
coupe exempte de copeaux.

En réglant le levier du souffle-copeaux, vous pouvez
modifier la force de l'air de décharge comme suit :

SOUFFLE-COPEAUX EN MARCHE

Pour le travail avec le bois, les
plastiques et les matériaux similaires qui
produisent de grandes quantités de bran
de scie.

SOUFFLE-COPEAUX À L'ARRÊT

Pour le travail avec les métaux et
lorsque des agents de refroidissement
sont utilisés.

RÉGLAGE DE L'ANGLE DE LA SEMELLE

La semelle peut être inclinée de manière à permettre
des coupes à angle jusqu'à 45º dans un sens ou dans
l'autre.

Pour ajuster la semelle, desserrez la vis à l'aide de la
clé Allen fournie, faites glisser la semelle légèrement
vers l'avant en direction de l'avant de l'outil, puis
faites tourner à l'angle désiré. Les fentes à cran
tiendront la semelle fermement à 45º, et des marques
de position supplémentaires sont prévues pour les
angles de 15 et de 30 degrés. Des angles
intermédiaires peuvent être réglés à l'aide d'un

rapporteur. Après le positionnement de la semelle,
serrez la vis solidement (Fig. 4).

COUPE À AFFLEUREMENT

Pour obtenir une coupe perpendiculaire à proximité
d'une surface verticale, la semelle de la scie peut être
repositionnée comme suit.

Desserrez la vis, remettez la semelle dans la fente
d'alignement de 0º, et serrez la vis solidement. Il
convient de remarquer que lorsque la semelle est
ainsi rétractée, seules des coupes de 90º sont
possibles, et le guide de coupe et le guide d'insert
anti-éclats en option ne peuvent pas être utilisés.

CONSEILS CONCERNANT LES OUTILS

Assurez-vous toujours que les ouvrages plus petits
sont fixés solidement à un établi ou autre support.
Les panneaux plus grands peuvent être tenus en place
à l'aide de pinces de fixation sur un établi ou de
chevalets de scieur.

Pour commencer une coupe, marquez clairement la
ligne de coupe, et faites reposer l'avant de la semelle
sur l'ouvrage. Engagez l'interrupteur, et mettez la
lame dans l'ouvrage en n'utilisant qu'une pression
avant afin que la lame continue à couper
régulièrement. Ne forcez pas, car ceci n'entraînera
pas une coupe plus rapide, laissez la lame faire le
travail.

Choisissez les lames soigneusement, car la capacité
de la scie sauteuse de suivre les courbes, d'offrir des
finis plus lisses ou de couper plus rapidement est
directement fonction du type de lame employé.

COUPE EN PLONGÉE

La coupe en plongée est utile et pratique pour pratiquer
des ouvertures grossières dans les matériaux plus
mous. Il n’est pas nécessaire de percer un trou pour une
coupe intérieure ou en guichet. Tracez les lignes de
l’ouverture, tenez fermement la scie, inclinez-la de sorte
que l’extrémité avant de sa semelle repose sur la pièce,
mais la lame suffisamment éloignée. Mettez le moteur en

-20-

VIS DE

SEMELLE

FIG. 4

BM 2610916876 5/02 5/29/02 8:48 AM Page 20

-21-

marche, puis abaissez très graduellement la lame. Quand
elle touche à la pièce, continuez d’appuyer sur l’extrémité
avant de la semelle en rabattant lentement la scie
comme une charnière jusqu’à ce que la lame traverse le
matériau et que la semelle repose à plat sur la pièce.
Ensuite, continuez de scier dans la ligne. Nous ne
recommandons pas la coupe en plongée avec une lame
à chantourner (Fig. 5).

Pour exécuter des coins bien carrés, coupez jusqu’au
coin, puis reculez légèrement avant de contourner.
N'essayez pas de pratiquer la coupe en plongée dans
des matériaux durs tels que l'acier.

COUPE-CERCLES ET GUIDE PARALLÈLE

Cet accessoire est disponible moyennant supplément de
prix. Il permet d’exécuter des coupes rectilignes et
circulaires précises en rapidité (Fig. 6).

MONTAGE DU GUIDE

1. Enfilez la tige du guide dans la bride du bouton de
blocage puis par les fentes prévues dans la semelle en
commençant par l’un ou l’autre côté de la semelle et
avec le rebord de guidage tourné vers le bas (Fig. 6).

2. Accrochez la bride du bouton de blocage sur le bord
de la semelle, réglez le guide à la largeur désirée et
serrez fermement la bride du bouton de blocage.

DÉCOUPAGE DE CERCLES

1. Avant de monter le guide, tracez un cercle et percez
un trou de centre de 13/64 po dans la pièce.

2. Percez ou sciez en plongeant près du bord du
cercle. Arrêtez la scie et placez le blocage de
l’interrupteur en position « verrouillé ».

3. Montez le guide de manière à scier avec le rebord
de guidage tourné vers le haut comme indiqué (Fig. 7).

4. Enlevez le pied de centrage de l’extrémité du guide,
enfoncez-le dans le trou prévu à cet effet dans le guide
et placez-le dans le trou pratiqué au centre de la pièce.

5. Mesurez la distance depuis le trou choisi jusqu'à la
lame pour correspondre au rayon du cercle.

6. Placez le blocage de l’interrupteur à la position «

déverrouillé », saisissez fermement la scie par la
poignée, appuyez sur la gâchette de commande et
dirigez lentement la scie vers l’avant. Pour découper une
ouverture, procédez de l’intérieur du cercle ; pour
découper des roues ou des disques, procédez de
l’extérieur du cercle.

Conseil pratique : Procédez lentement de sorte que la
lame reste bien droite dans le trait de coupe. Insérez des
petits coins de bois dans le trait de coupe (comme l’indi
la Fig. 7), pour empêcher le disque intérieur de se
décen-trer quand vous serez sur le point de terminer la
coupe.

Enlevez le bloc-piles de l’outil en pinçant les deux
côtés à la hauteur des touches de déverrouillage et en
le tirant vers le bas. Avant d’introduire le bloc-piles,
retirez le capuchon de protection de celui-ci. Pour

remettre le bloc dans l’outil, glissez-le dans l’ouverture
jusqu’à ce qu’il se verrouille en place. Ne forcez pas
outre mesure.

DÉPOSE ET REPOSE DU BLOC-PILES

FIG. 5

FIG. 6

BRIDE DU

BOUTON DE

BLOCAGE

PIED DE

CENTRAGE

TIGE

REBORD DE GUIDAGE VERS LE BAS

1

2

FIG. 7

TROU DU PIED

DE CENTRAGE

PIED DE

CENTRAGE

COIN

REBORD DE GUIDAGE

VERS LE HAUT

BM 2610916876 5/02 5/29/02 8:48 AM Page 21

1. Lors des premiers cycles de charge, le bloc-piles
neuf n’absorbe que 80 % de sa capacité maximale.
Par la suite, cependant, les piles se chargeront à
pleine capacité.

2. De même, le chargeur n’est destiné qu’à la charge
rapide des bloc-piles dont la température se situe
entre 4°C (40°F) et 41°C (105°F).

3. Une diminution marquée de la réserve énergétique
entre les charges peut signaler l’épuisement du bloc­piles et le besoin d’un remplacement.

4. Si vous prévoyez de longues périodes (à savoir, un
mois ou plus) de non-utilisation de votre outil, il est
préférable d'utiliser votre outil jusqu'à ce que sa pile

soit entièrement déchargée avant de remiser votre
bloc-pile. Après une longue période de remisage, la
capacité sera réduite à la première recharge. La
capacité normale sera rétablie en deux ou trois cycles
de charge/décharge. N'oubliez pas de débrancher le
chargeur durant la période de remisage.

5. Si le bloc-piles ne se charge pas normale-ment :
a. Vérifiez la présence de courant à la prise en y

branchant un autre appareil électrique.

b. Vérifiez si la prise n’est pas raccordée con-

jointement à un interrupteur qui servirait à éteindre les
lumières.

-22-

TÉMON

LUMINEUX

CHARGEUR

BLOC-PILES

CAPUCHON DE

PROTECTION

FIG. 8

REMARQUES IMPORTANTES CONCERNANT LA CHARGE

CHARGE DU BLOC-PILE (CHARGEUR DE 1 HEURE)

Branchez le cordon du chargeur dans votre prise de
courant standard. Avant d’introduire le bloc-piles,
retirez le capuchon de protection et introduisez le bloc­piles dans le chargeur (Fig. 8).

Le témoin vert du chargeur commencera à
CLIGNOTER, ce qui indique que la pile reçoit une
charge rapide. La charge rapide s'arrêtera
automatiquement lorsque le bloc-pile est à pleine
charge.

Le témoin CESSE DE CLIGNOTER (et s'allume en vert
continu) au terme de la charge rapide.

Lorsque vous commencez le processus de charge du
bloc-pile, un témoin vert continu pourrait également
signifier que le bloc-pile est trop chaud ou trop froid.

Le témoin a pour but d'indiquer que le bloc-pile est en
charge rapide. Il n'indique pas le point exact de pleine
charge. Le témoin cessera de clignoter en moins de
temp si le bloc-pile n'était pas entièrement déchargé.

Lorsque le bloc-pile est entièrement chargé,
débranchez le chargeur (à moins que vous ne chargiez
un autre bloc-pile) et réinsérez le bloc-pile dans la
poignée de l'outil.

Afin d’éviter tout risque d’incendie ou de blessure
lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles. Le capuchon de protection
protège contre les courts circuits aux bornes.

BM 2610916876 5/02 5/29/02 8:48 AM Page 22

-23-

c. Vérifiez la propreté des bornes du bloc-piles.
Nettoyez-les au besoin avec un bâtonnet imbibé
d’alcool.

d. Si vous n’arrivez toujours pas à obtenir la charge
satisfaisante, confiez l’outil, le bloc-piles et le
chargeur à votre centre d’entretien Bosch habituel.

Voir les noms et adresses des centres d’entretien
sous la rubrique « Outils électriques» dans les pages
jaunes de l’annuaire de téléphone.

Remarque : L’usage de chargeurs ou de blocs-piles
autres que ceux vendus par Bosch peut annuler la
garantie.

Maintenance

Accessoires

Entretien

L’entretien préventif

effectué par des employés
non autorisés peut entraîner un positionnement
erroné des composants et des fils internes, et ainsi
causer des dangers sévères. Il est recommandé que

l’entretien et la réparation de nos outils soient confiés
à un centre de service-usine Skil ou à un centre de
service après-vente Skil agréé.

GRAISSAGE DE L’OUTIL

Votre outil Skil a été convenablement graissé et est
prêt à utiliser. Il est recommandé que les outils à
engrenages soient regraissés avec une graisse
spéciale à l’occasion de tout remplacement de balais.

BALAIS DE CHARBON

Les balais et le collecteur de votre outil ont été conçus
pour donner plusieurs heures de fonctionnement sans
aléas. Pour maintenir le moteur en forme, nous
recommandons d’examiner les balais tous les deux à
six mois. Vous ne devriez utiliser que les balais de
rechange d’origine Skil qui conviennent spécialement
à votre outil.

ROULEMENTS

Après environ 300 à 400 heures d’utilisation, ou à tous
les deux remplacements des balais, il faudrait confier

le remplacement des roulements à un centre de
service-usine Skil ou à un centre de service après­vente Skil agréé. Les roulements qui sont devenus
bruyants (à cause de sciage de matériaux très abrasifs
ou de durs efforts) devraient être remplacés à l’instant
pour éviter la surchauffe et la défaillance du moteur.

Nettoyage

Pour éviter le risque d’acci-

dents, débranchez toujours
l’outil de la prise de courant avant de procéder au
nettoyage ou à l’entretien. Vous pouvez très bien le

nettoyer à l’air comprimé. Dans ce cas, portez toujours
des lunettes de sécurité.

Gardez les prises d’air et les interrupteurs propres et
libres de débris. N’essayez pas de les nettoyer en
introduisant des objets pointus dans leurs ouvertures.

Certains produits de

nettoyage et dissolvants
dont la gazoline, le tétrachlorure de carbone, les
nettoyeurs chlorés, l’ammoniaque et les détergents
ménagers contenant de l’ammoniaque peuvent
abîmer les pièces en plastique.

MISE EN GARDE

!

AVERTISSEMENT

!

AVERTISSEMENT

!

Si un cordon de rallonge

s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

!

Intensité

nominale

de l’outil

Longueur en pieds

Longueur en mètres

3-6
6-8

8-10
10-12
12-16

18 16 16 14 .75 .75 1.5 2.5
18 16 14 12 .75 1.0 2.5 4.0
18 16 14 12 .75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 — — — — — —

25 50 100 150 15 30 60 120

Calibre A.W.G.

Calibre en mm

2

* Étui (Modèle 52324 seulement)
**Coupe-cercles et guide parallèle

(* = équipement de série)
(** = accessoires optionnels)

BM 2610916876 5/02 5/29/02 8:48 AM Page 23

-24-

Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios y/o lesiones

personales graves.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

!

Normas generales de seguridad

para todas las herramientas accionadas por baterias

Area de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las mesas desordenadas y las áreas oscuras invitan a
que se produzcan accidentes.

No utilice herramientas mecánicas en atmósferas
explosivas, tales como las existentes en presencia de
líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas y éstas
pueden dar lugar a la ignición del polvo o los vapores.

Mantenga a las personas que se encuentren
presentes, a los niños y a los visitantes alejados al
utilizar una herramienta mecánica. Las distracciones

pueden hacer que usted pierda el control.

Seguridad eléctrica

No abuse del cordón. Nunca use el cordón para
llevar la herramienta. Mantenga el cordón alejado
del calor, el aceite, los bordes afilados o las piezas
móviles. Cambie los cordones dañados
inmediatamente. Los cordones dañados pueden

causar un incendio.

Una herramienta accionada por baterías que tenga
baterías integradas o un paquete de baterías
separado se debe recargar solamente con el
cargador especificado para la batería. Un cargador

que puede ser adecuado para un tipo de batería puede
crear un peligro de incendio cuando se usa con otra
batería.

Utilice la herramienta accionada por baterías
solamente con el paquete de baterías designado
específicamente. El uso de cualquier otra batería

puede crear un peligro de incendio.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una herramienta
mecánica. No use la herramienta cuando esté
cansado o se encuentre bajo la influencia de drogas,
alcohol o medicamentos. Un momento de distracción

al utilizar herramientas mecánicas puede dar lugar a
lesiones personales graves.

Vístase adecuadamente. No se ponga ropa holgada ni
joyas. Sujétese el pelo. Mantenga el pelo, la ropa y
los guantes alejados de las piezas móviles. La ropa

holgada, las joyas o el pelo largo pueden quedar
atrapados en las piezas móviles. Mantenga los mangos
secos, limpios y libres de aceite y grasa.

Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición fijada o de apagado
antes de introducir el paquete de baterías. Llevar

herramientas con el dedo en el interruptor o introducir
el paquete de baterías en una herramienta con el
interruptor en la posición de encendido invita a que se
produzcan accidentes.

Quite las llaves de ajuste o de tuerca antes de
encender la herramienta. Una llave de ajuste o de

tuerca que se deje puesta en una pieza giratoria de la
herramienta puede ocasionar lesiones personales.

No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio adecuados en todo
momento. El apoyo de los pies y el equilibrio

adecuados permiten un mejor control de la herramienta
en situaciones inesperadas.

Utilice equipo de seguridad. Use siempre protección
de los ojos. Se debe utilizar una máscara antipolvo,

zapatos de seguridad antideslizantes, casco o
protección de los oídos según lo requieran las
condiciones.

Utilización y cuidado de las herramientas

Utilice abrazaderas u otro modo práctico de fijar y
soportar la pieza de trabajo a una plataforma estable.

La sujeción de la pieza de trabajo con la mano o contra
el cuerpo resulta inestable y puede ocasionar pérdida de
control.

No fuerce la herramienta. Use la herramienta
correcta para la aplicación que desea. La herramienta

correcta hará el trabajo mejor y con más seguridad a la
capacidad nominal para la que está diseñada.

No utilice esta herramienta si el interruptor no la
enciende o apaga. Una herramienta que no se puede

controlar con el interruptor es peligrosa y se debe
reparar.

Desconecte el paquete de baterías de la
herramienta o ponga el interruptor en la posición
fijada o de apagado antes de hacer cualquier ajuste,
cambiar accesorios o guardar la herramienta.

Dichas medidas preventivas de seguridad reducen el
riesgo de arrancar la herramienta accidentalmente.

Guarde las herramientas que no esté usando fuera
del alcance de los niños y otras personas no
capacitadas. Las herramientas son peligrosas en las

manos de los usuarios no capacitados.

Cuando no se esté utilizando el paquete de baterías,
manténgalo alejado de otros objetos metálicos
como: sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
pueden hacer una conexión de un terminal con otro.

El cortocircuito de los terminales de las baterías puede
causar chispas, quemaduras o un incendio.

BM 2610916876 5/02 5/29/02 8:48 AM Page 24

-25-

Normas de seguridad para sierras caladoras sin cordón

Sujete la herramienta por las superficies de agarre
aisladas cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto con
cables ocultos o con su propio cordón. El contacto

con un cable que tenga corriente hará que ésta pase a
las partes metálicas descubiertas de la herramienta y
que el operador reciba sacudidas eléctricas. No
taladre, rompa, ni haga trabajo de sujeción en
paredes existentes ni en otras áreas ciegas donde
pueda haber cables eléctricos. Si esta situación es
inevitable, desconecte todos los fusibles o
cortacircuitos que alimentan este sitio de trabajo.

Desconecte el paquete de baterías de la
herramienta o ponga el interruptor en la posición
fijada o de apagado antes de hacer cualquier
ensamblaje, ajustes o cambiar accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo
de arrancar la herramienta accidentalmente.

Nunca deje el gatillo fijo en la posición "ON"
(encendido). Antes de introducir el paquete de
baterías, asegúrese de que el cierre del gatillo esté
en la posición de apagado. Un arranque accidental

podría causar lesiones.

Mantenga las manos alejadas del área de corte.
No ponga la mano debajo del material que se está
cortando. La proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas del espacio entre la
caja de engranajes y el soporte de la hoja de
sierra. El soporte de la hoja de vaivén puede

pellizcarle los dedos.
No utilice hojas desfiladas ni dañadas. Una hoja

doblada puede romperse fácilmente o causar
retroceso.

Antes de comenzar el corte, encienda la
herramienta y deje que la hoja alcance toda su
velocidad. La herramienta puede chirriar o vibrar si

la velocidad de la hoja es demasiado lenta al
comienzo del corte y posiblemente puede
experimentar retroceso.

Fije el material antes de cortar. Nunca lo tenga en
la mano ni sobre las piernas. El material pequeño o

delgado puede curvarse o vibrar con la hoja,
causando pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el
soporte de la hoja estén apretados antes de hacer
un corte. Si los tornillos de ajuste y los soportes

están flojos, pueden hacer que la herramienta o la
hoja resbale, pudiendo producirse pérdida de control.

Al quitar la hoja de la herramienta, evite el
contacto con la piel y use guantes protectores
adecuados al agarrar la hoja o el accesorio. Los

accesorios pueden estar calientes después del uso
prolongado.

Mantenga las herramientas con cuidado. Conserve
las herramientas de corte afiladas y limpias. Las

herramientas mantenidas adecuadamente, con bordes
de corte afilados, tienen menos probabilidades de
atascarse y son más fáciles de controlar.

Compruebe la desalineación o el atasco de las piezas
móviles, la ruptura de piezas y cualquier otra
situación que pueda afectar el funcionamiento de las
herramientas. Si la herramienta está dañada, haga
que realicen un servicio de ajustes y reparaciones a
la herramienta antes de usarla. Muchos accidentes

son causados por herramientas mantenidas
deficientemente.

Utilice únicamente accesorios que estén
recomendados por el fabricante de su modelo. Los

accesorios que pueden ser adecuados para una
herramienta pueden volverse peligrosos cuando se
utilizan en otra herramienta.

Servicio

El servicio de ajustes y reparaciones de una
herramienta debe ser realizado únicamente por
personal de reparaciones competente. El servicio o

mantenimiento realizado por personal no competente
podría ocasionar un peligro de que se produzcan
lesiones.

Al realizar servicio de ajustes y reparaciones de una
herramienta, utilice únicamente piezas de repuesto
idénticas. Siga las instrucciones que aparecen en la
sección Mantenimiento de este manual. El uso de

piezas no autorizadas o el incumplimiento de las
instrucciones de Mantenimiento puede ocasionar un
peligro de que se produzcan sacudidas eléctricas o
lesiones.

BM 2610916876 5/02 5/29/02 8:48 AM Page 25

Cierto polvo generado por el

lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.

-26-

ADVERTENCIA

!

Batería/cargador

Antes de utilizar el cargador de baterías, lea todas
las instrucciones e indicaciones de precaución que
se encuentran en (1) el cargador de baterías, (2) el
paquete de baterías y (3) el producto que utiliza
baterías.

Utilice solamente el cargador que acompañaba al el
producto o un reemplazo directo según se indica en
el catálogo o en este manual. No sustituirlo por

ningún otro cargador. Utilice únicamente cargadores
aprobados Bosch con su producto. Consulte
Descripción funcional y especificaciones.

No desarme el cargador ni lo haga funcionar si ha
recibido un golpe brusco, se ha caído o se ha
dañado de cualquier modo. Cambie el cordón o los
enchufes dañados inmediatamente. El reensamblaje

incorrecto o los daños pueden ocasionar sacudidas
eléctricas o incendio.

No recargue la batería en un entorno húmedo o
mojado. No exponga el cargador a lluvia ni nieve.
Si la caja de baterías está agrietada o dañada de
algún otro modo, no la introduzca en el cargador.

Se puede producir un cortocircuito de las baterías o un
incendio.

Cargue solamente baterías recargables aprobadas
Bosch. Consulte Descripción funcional y

especificaciones. Otros tipos de baterías pueden
reventar causando lesiones personales y daños.

Cargue el paquete de baterías a temperaturas
superiores a +40 grados F (4 grados C) e inferiores a

+105 grados F (41 grados C). Guarde la herramienta
y el paquete de baterías en lugares donde las
temperaturas no superen 120 grados F (49 grados
C). Esto es importante para evitar daños graves a los

elementos de la batería.

Se puede producir un escape del líquido de las
baterías bajo condiciones extremas de uso o de
temperatura. Evite el contacto con la piel y los ojos.

El líquido de la batería es cáustico y podría causar
quemaduras químicas en los tejidos. Si el líquido
entra en contacto con la piel, lávela rápidamente con
agua y jabón y luego con jugo de limón o vinagre. Si
el líquido entra en contacto con los ojos, enjuáguelos
con agua durante un mínimo de 10 minutos y obtenga
atención médica.

Ponga el cargador sobre superficies planas
ininflamables y alejado de materiales inflamables
cuando recargue el paquete de baterías. El

cargador y el paquete de baterías se calientan durante
el proceso de carga. Las alfombras y otras
superficies termoaislantes bloquean la circulación
adecuada de aire, lo cual puede causar
sobrecalentamiento del cargador y del paquete de
baterías. Si observa humo o que la carcasa se está
derritiendo, desenchufe inmediatamente el cargador y
no utilice el paquete de baterías ni el cargador.

El uso de un accesorio no recomendado ni vendido
por Bosch puede constituir un peligro de incendio,
sacudidas eléctricas o lesiones a las personas.

BM 2610916876 5/02 5/29/02 8:48 AM Page 26

-27-

Cuando las baterías no están en

la herramienta o en el

cargador, manténgalas alejadas de objetos
metálicos. Por ejemplo, para evitar que las terminales

hagan cortocircuito, NO ponga las baterías en una caja
de herramientas o en un bolsillo con clavos, tornillos,
llaves, etc. Se pueden producir un incendio o lesiones.

Para evitar incendios o

lesiones cuando las baterías no
estén en la herramienta o en el cargador, ponga
siempre la tapa protectora en el extremo del paquete
de baterías. La tapa protectora protege contra el

cortocircuitado de los terminales.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS
EXPONGA AL CALOR INTENSO. Pueden explotar.

ADVERTENCIA

!

Cuidado de las baterías

ADVERTENCIA

!

Eliminación de las baterías

No intente desarmar la batería

ni quitar ninguno de los com­ponentes que sobresalen de las terminales de la
batería. Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja las terminales que están al
descubierto con cinta adhesiva aislante gruesa para
prevenir cortocircuitos.

BATERIAS DE NIQUEL-CADMIO

Si este producto está equipado con una batería de
níquel-cadmio, dicha batería debe recogerse,
reciclarse o eliminarse de manera segura para el
medio ambiente.

“El sello de reciclaje de baterías
RBRC certificado por la EPA que se
encuentra en la batería de níquel­cadmio (Ni-Cd) indica que S-B
Power Tool Company está

participando voluntariamente en un
programa de la industria para recoger y reciclar estas
baterías al final de su vida útil, cuando se retiran de

servicio en los Estados Unidos y Canadá. El programa
RBRC proporciona una alternativa conveniente a tirar
las baterías de Ni-Cd usadas a la basura o a la
corriente municipal de aguas residuales, lo cual quizás
sea ilegal en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY
para obtener información acerca de las
prohibiciones/restricciones sobre el reciclaje y la
eliminación de baterías de Ni-Cd en su lugar o
devuelva las baterías a un Centro de servicio
Skil/Bosch/Dremel para reciclarlas. La participación de
S-B Power Tool Company en este programa es parte
de nuestro compromiso hacia preservar nuestro
medio ambiente y conservar nuestros recursos
naturales.”

BATERIAS DE NIQUEL-HIDRURO METALICO

Si este producto está equipado con una batería de
níquel-hidruro metálico, dicha batería debe eliminarse
en un curso de agua municipal para residuos sólidos.

ADVERTENCIA

!

BM 2610916876 5/02 5/29/02 8:48 AM Page 27

-28-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)
A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc.,

n

0

Velocidad sin carga Velocidad rotacional sin carga

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

mayor velocidadselector settings

Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0

Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia
Sello RBRCTM de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

0

Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.

Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.

Este símbolo indica que
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.

Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).

Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.

BM 2610916876 5/02 5/29/02 8:48 AM Page 28

Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar

accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

-29-

Descripción funcional y especificaciones

ADVERTENCIA

!

Sierras caladoras sin cordón

Herramienta

Número de modelo 52314 52318 52524
Tensión nominal 14,4 V 18 V 24 V
Velocidad sin carga n0 0-2 000/min n0 0-2 000/min n0 0 2000/min
Tiempo de carga 1 h 1 h 1 h

Capacidades máximas

Longitud de carrera 25 mm 25 mm 25 mm
Madera 64 mm 66 mm 70 mm

Aluminio 10 mm 11 mm 13 mm
Acero suave 2 mm 2 mm 3 mm

Cargador BC001-6 & BC016 BC003, 4, 6, & BC016 BC004, 6, & BC016
Tensión nominal 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz
Paquete de baterias BAT038 - BAT040 BAT025 y BAT026 BAT030 y BAT031

El cargador BC006 requiere alimentación de 12 V CC

NOTA: UTILICE ÚNICAMENTE LOS CARGADORES INDICADOS ANTERIORMENTE

FIG. 1

PLACA-BASE

LENGÜETAS DE
LIBERACIÓN DE

LAS BATERÍAS

PAQUETE DE

BATERIAS

INTERRUPTOR

GATILLO

PALANCA DEL

SOPLADOR

PALANCA SELECTORA

DE LA ORBITA DE

LA HOJA

PALANCA EYECTORA

DE LA HOJA

CIERRE DEL

INTERRUPTOR

HOJA

RODILLO DE

GUÍA

EMBOLO

ABERTURAS DE

VENTILACION DE

ENTRADA

BM 2610916876 5/02 5/29/02 8:48 AM Page 29

COLOCACION DE LA SOBREZAPATA

ANTIINDENTACIONES

La herramienta está equipada con una sobrezapata
protectora de plástico que protege las superficies más
finas.

Para colocar la sobrezapata, engánchela sobre la
parte delantera de la placa-base de metal y acóplela a
presión en su sitio en la parte trasera de la placa-base
o sobrezapata antiindentaciones (Fig. 3).

ACCESORIO DE INSERCION ANTIASTILLAS

Para minimizar el astillamiento de la superficie
superior del material que se esté cortando, coloque el
accesorio de inserción antiastillas en la abertura de la
hoja que está en la placa-base.

Nota: Este accesorio de inserción sólo funciona con
hojas que tengan lados amolados, como la T301CD,
TB1B, T101D y T101DP.

Instrucciones de funcionamiento

CIERRE DEL INTERRUPTOR

El cierre del interruptor está diseñado para evitar los
arranques accidentales. Para accionar el interruptor,
oprima el botón de fijación del interruptor con el dedo
pulgar hasta el símbolo de desbloqueo . Para
bloquear el interruptor, oprima el botón de fijación del
interruptor hasta el símbolo de bloqueo (Fig. 1).

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta está equipada con un interruptor gatillo
de velocidad variable. La herramienta se puede encender

(posición "ON") o apagar (posición "OFF") apretando o
soltando el gatillo. La velocidad se puede ajustar desde
las CPM mínimas hasta las CPM máximas indicadas en
la placa del fabricante por medio de la presión que usted
ejerce sobre el gatillo. Ejerza más presión para aumentar
la velocidad y disminuya la presión para reducir la
velocidad (Fig. 1).

FRENO

Cuando se suelta el gatillo, éste activa el freno eléctrico
para detener la hoja rápidamente. Este dispositivo es
especialmente útil cuando se hacen cortes repetitivos.

-30-

Ensamblaje

INSTALACION Y REMOCION DE LA HOJA

Esta sierra caladora está equipada con el sistema de
cambio de hoja sin herramienta "Clic" de Bosch. Este
sistema permite cambiar las hojas rápida y fácilmente.

Introduzca la hoja de sierra (con los dientes en el
sentido de corte) hasta que se acople en el émbolo.
Al introducir la hoja de sierra, la parte posterior de la
hoja debe descansar en la ranura del rodillo de guía
(Fig. 2).

Nota: Si la hoja de sierra no puede introducirse en el
émbolo, las ranuras del portahoja no están
posicionadas tal como se muestra en la ilustración;
empuje la palanca eyectora de la hoja brevemente
hacia la parte delantera y suéltela.

Para cambiar la hoja de sierra, empuje la palanca
eyectora hacia el tope central; esto suelta la hoja de
sierra y la eyecta.

Al cambiar la hoja, la herramienta debe sujetarse de
forma que la hoja se eyecte de manera segura.

FIG. 2

PALANCA

EYECTORA

HOJA

RODILLO DE

GUÍA

EMBOLO

RODILLO DE

GUÍA

PLACA-BASE

ACCESORIO DE

INSERCION

ANTIASTILLAS

SOBREZAPATA

ANTIINDENTACIONES

FIG. 3

BM 2610916876 5/02 5/29/02 8:48 AM Page 30

PALANCA SELECTORA DE LA ORBITA DE LA HOJA

Puede lograrse una eficiencia de corte máxima
ajustando la palanca selectora de la órbita de la hoja
para convenir con el material que se esté cortando.

El cuadro siguiente le ayudará a determinar qué
posición debe usar para la aplicación que desea
realizar. La finalidad de este cuadro es servir
solamente como recomendación y deben realizarse
primero cortes de prueba en material de desecho para
determinar la mejor posición.

Posición 0

Materiales duros, como metales o
chapas metálicas finas. Posición
usada con cuchillas, hojas de filo
de grano abrasivo, en trabajo de
raspado y con hojas de corte hacia

abajo.

Posición 1

Materiales blandos donde se
realizan cortes más limpios o
trabajo de contorneo delicado.

Posición 2

Materiales de densidad intermedia,
como maderas más duras o tablero
de partículas de madera.

Posición 3

Materiales blandos, como madera,
plásticos, etc., y cuando el corte
rápido sea más importante que un
corte limpio.

SOPLADOR DE VIRUTAS

La sierra caladora está equipada con un soplador de
virutas de dos posiciones para ayudar a mantener la
línea de corte libre de virutas.

Al ajustar la palanca del soplador de virutas, la fuerza
de la descarga de aire puede alterarse de la manera
siguiente:

SOPLADOR ENCENDIDO

Para trabajar con madera, plástico y
materiales similares que producen
grandes cantidades de serrín.

SOPLADOR APAGADO

Para trabajar con metales y cuando se
utilicen agentes refrigerantes.

AJUSTE DEL ANGULO DE LA PLACA-BASE

La placa-base puede inclinarse para permitir realizar
cortes en ángulo de hasta 45° en cualquier sentido.

Para ajustar la placa-base, afloje el tornillo con la llave
Allen suministrada, deslice la placa-base ligeramente
hacia adelante, hacia la parte delantera de la
herramienta, y luego gírela hasta el ángulo deseado.
Las ranuras de retén sujetarán la placa-base
firmemente a 45° y hay marcas de posición
adicionales para ángulos de 15° y 30°. Pueden

ajustarse ángulos intermedios con un transportador
de ángulos. Después de posicionar la placa-base,
apriete firmemente el tornillo (Fig. 4).

CORTE AL RAS

Para permitir que la sierra haga un corte
perpendicular cerca de una superficie vertical, la
placa-base debe reposicionarse de la manera
siguiente.

Afloje el tornillo, mueva la placa-base de vuelta a la
ranura de alineación a 0° y apriete firmemente el
tornillo. Tenga en cuenta que cuando la placa-base se
retrae de esta manera, solamente es posible realizar
cortes a 90°, y que la guía de corte opcional y la guía
del accesorio de inserción antiastillas no pueden
utilizarse.

CONSEJOS PARA LA HERRAMIENTA

Asegúrese siempre de que las piezas de trabajo más
pequeñas estén sujetas firmemente a un banco u otro
soporte. Los paneles más grandes pueden sujetarse
en su sitio mediante abrazaderas sobre un banco o
caballetes de aserrar.

Para comenzar un corte, marque claramente la línea
de corte y apoye la parte delantera de la placa-base
sobre la pieza de trabajo. Accione el interruptor y
mueva la hoja hacia el interior de la pieza de trabajo
utilizando solamente suficiente presión hacia adelante
para mantener la hoja cortando uniformemente. No
fuerce la sierra, ya que esto no hará que corte más
rápidamente; deje que la hoja haga el trabajo.

Seleccione las hojas cuidadosamente, ya que la
capacidad de la sierra caladora para seguir curvas,
proporcionar acabados más lisos o realizar cortes
más rápidamente está relacionada directamente con
el tipo de hoja que se utilice.

CORTE MEDIANTE DESCENSO VERTICAL

El corte mediante descenso vertical es útil y ahorra
tiempo al hacer aberturas bastas en materiales más
blandos. No es necesario hacer un agujero para un corte

-31-

TORNILLO DE

LA PLACA-BASE

FIG. 4

BM 2610916876 5/02 5/29/02 8:48 AM Page 31

-32-

interior o de bolsillo. Trace líneas para la abertura, agarre
la sierra firmemente e inclínela hacia adelante para que la
punta de la base de la sierra esté apoyada sobre la pieza
de trabajo, pero con la hoja bien alejada de la pieza de
trabajo. Arranque el motor y luego baje la hoja muy
gradualmente. Cuando haga contacto, continúe ejercien­do presión hacia abajo sobre la punta de la base de la
sierra, haciendo pivotar la sierra lentamente como una
bisagra hasta que la hoja corte y la base se apoye hori­zontalmente sobre la pieza de trabajo. Luego, aserre
hacia adelante siguiendo la línea de corte. No
recomendamos el corte mediante descenso vertical con
una hoja para desplazamiento continuo (Fig. 5).

Para hacer esquinas muy pronunciadas, corte hasta la
esquina y luego retroceda ligeramente antes de rodear la
esquina. Después de terminar la abertura, vuelva a cada
esquina y córtela desde el sentido contrario para
completar el ángulo recto. No intente cortar mediante
descenso vertical en materiales duros como por
ejemplo acero.

GUÍA DE CORTE CIRCULAR Y PARALELO

Este accesorio se encuentra disponible a un costo
adicional. Se utiliza para cortes recto y circular rápidos y
precisos (Fig. 6).

COLOCACIÓN DE LA GUÍA

1. Introduzca la barra de la guía a través de la abrazadera
del pomo de fijación y luego a través de las ranuras
provistas en el pie, desde cualquiera de los lados de
dicho pie, con la guía de borde orientada hacia abajo
(Fig. 6).

2. Enganche la abrazadera del pomo de fijación sobre
el borde de la placa-base, ajuste el tope-guía a la
anchura deseada y apriete firmemente la abrazadera
del pomo de fijación.

CORTES EN CÍRCULO

1. Antes de colocar la guía, dibuje un círculo y
pretaladre un agujero central de 13/64" en la pieza de
trabajo.

2. Perfore o corte mediante descenso vertical cerca del
borde del círculo, apague la sierra y mueva el cierre del
interruptor hasta la posición de fijación.

3. Coloque la guía en la sierra con la guía de borde
orientada hacia ARRIBA de la manera que se muestra
en la ilustración (Fig. 7).

4. Quite el pasador de guía del extremo de la guía y
empuje dicho pasador a través del agujero provisto en
la guía y luego al interior del agujero central de la pieza
de trabajo.

5. Mida la distancia desde el agujero seleccionado
hasta la hoja. Debe ser igual al radio del círculo.

6. Mueva el cierre del interruptor hasta la posición
desbloqueada, sujete la sierra firmemente, apriete el
gatillo y empuje la sierra lentamente hacia adelante. Para
hacer un agujero, corte desde dentro del círculo; para
hacer ruedas o discos, corte desde fuera.

Consejo para cortar: Corte lentamente para que la hoja
permanezca recta en el corte. Coloque pequeñas cuñas
en el corte, tal como se muestra en la Fig. 7, para evitar
que el círculo interior se separe cuando usted esté cerca
del final del corte.

Saque el paquete de baterías de la herramienta
presionando sobre ambos lados de las lengüetas de
liberación de las baterías y tire hacia abajo. Antes de
introducir el paquete de baterías, quite la tapa

protectora de dicho paquete de baterías. Para
introducir la batería, alinee la batería e introduzca el
paquete de baterías en la herramienta hasta que quede
fijo en su posición. No lo fuerce.

LIBERACION E INSERCION DEL PAQUETE DE BATERIAS

FIG. 5

FIG. 6

ABRAZADERA
DEL POMO DE

FIJACIÓN

PASADOR

DE GUÍA

BARRA

1

2

FIG. 7

AGUJERO

PARA EL

PASADOR DE

GUÍA

PASADOR

DE GUÍA

GUÍA DE BORDE

HACIA ARRIBA

CUÑA

GUÍA DE BORDE HACIA ABAJO

BM 2610916876 5/02 5/29/02 8:48 AM Page 32

1. El paquete de baterías acepta únicamente
alrededor del 80 por ciento de su capacidad máxima
en los primeros ciclos de carga. Sin embargo,
después de los primeros ciclos de carga, la batería se
cargará hasta su capacidad máxima.

2. El cargador fue diseñado para cargar la batería
rápidamente sólo cuando la temperatura de la batería
está entre 4°C (40°F) y 41°C (105°F).

3. Un descenso considerable en el tiempo de
funcionamiento por carga puede significar que el
paquete de baterías se está acercando al final de su
vida y que debe ser sustituido.

4. Si espera que haya largos períodos (es decir, un
mes o más) en los que no se use la herramienta, lo
mejor es hacerla funcionar hasta que esté
completamente descargada antes de guardar el
paquete de baterías. Después de un largo período de
almacenamiento, la capacidad después de la primera
recarga será más baja. La capacidad normal se
restaurará en dos o tres ciclos de carga/descarga.
Recuerde desenchufar el cargador durante el período
de almacenamiento.

5. Si la batería no carga adecuadamente:
a. Compruebe que hay tensión en el tomacorriente

enchufando algún otro dispositivo eléctrico.

-33-

CARGA DEL PAQUETE DE BATERIAS (CARGADOR DE 1 HORA)

Enchufe el cordón del cargador en un tomacorriente
eléctrico estándar. Antes de introducir el paquete de
baterías, quite la tapa protectora y luego introduzca el
paquete de baterías en el cargador (Fig. 8).

El indicador verde del cargador comenzará a
"PARPADEAR". Esto indica que la batería está recibiendo
una carga rápida. La carga rápida se detendrá
automáticamente cuando el paquete de baterías esté
completamente cargado.

Cuando la luz indicadora deje de "PARPADEAR" (y
pase a ser una luz verde constante), la carga rápida se
habrá completado.

Cuando comience el proceso de carga del paquete de
baterías, una luz verde constante también podría
significar que el paquete de baterías está demasiado
caliente o demasiado frío.

El propósito de la luz es indicar que el paquete de
baterías se está cargando rápidamente. No indica el
punto exacto de carga completa. La luz dejará de
parpadear en menos mas tiempo hora si el paquete de
baterías no estaba completamente descargado.

Cuando el paquete de baterías esté completamente
cargado, desenchufe el cargador (a menos que vaya a
cargar otro paquete de baterías) y deslice el paquete
de baterías de vuelta en el interior del mango de la
herramienta.

Para evitar incendios o lesiones cuando las baterías no
estén en la herramienta o en el cargador, ponga siempre
la tapa protectora en el extremo del paquete de baterías.
La tapa protectora protege contra el cortocircuitado de
los terminales.

LUZ

INDICADORA

CARGADOR

PAQUETE DE

BATERIAS

TAPA PROTECTORA

FIG. 8

NOTAS IMPORTANTES PARA CARGAR

BM 2610916876 5/02 5/29/02 8:48 AM Page 33

Mantenimiento

Accesorios

Si es necesario un cordón de

extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre, más

grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

ADVERTENCIA

!

Servicio

El mantenimiento preventivo

realizado por personal no
autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio. Recomendamos que todo el

servicio de las herramientas sea realizado por un Centro
de servicio de fábrica Bosch o por una Estación de
servicio Bosch autorizada.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para mantener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se examinen
las escobillas. Sólo se deben usar escobillas de repuesto
Bosch genuinas diseñadas específicamente para su
herramienta.

RODAMIENTOS

Después de 300-400 horas de funcionamiento, o
después de cada segundo cambio de escobillas, los

rodamientos deben cambiarse en un Centro de servicio
de fábrica Bosch o en una Estación de servicio Bosch
autorizada. Los rodamientos que se vuelven ruidosos
(debido a la pesada carga o al corte de materiales muy
abrasivos) deben ser sustituidos inmediatamente para
evitar el sobrecalentamiento o el fallo del motor.

Limpieza

Para evitar accidentes

desconecte siempre la herra­mienta de la fuente de energía antes de la limpieza o
de la realización de cualquier mantenimiento. La

herramienta se puede limpiar más eficazmente con aire
comprimido seco. Use gafas de seguridad siempre que

limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente limpiar introduciendo
objetos puntiagudos a través de las aberturas.

Ciertos agentes de limpieza y

disolventes dañan las piezas de
plástico. Algunos de estos son: gasolina, tetracloruro
de carbono, disolventes de limpieza clorados,
amoníaco y detergentes domésticos que contienen
amoníaco.

ADVERTENCIA

!

ADVERTENCIA

!

PRECAUCION

!

* Estuche de transporte* (Modelo 52324 solamente)
** Guía de corte circular y paralelo

(* = equipo estándar)
(** = accesorios opcionales)

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G.

Tamaños del cable en mm

2

3-6
6-8

8-10
10-12
12-16

18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 — — — — — —

25 50 100 150 15 30 60 120

Longitud del cordón en pies Longitud del cordón en metros

-34-

b. Compruebe si el tomacorriente está conectado a
un interruptor de luz que corta el suministro de
energía cuando se apagan las luces.

c. Compruebe si hay suciedad en las terminales
del paquete de baterías. Límpielas con un pedazo de
algodón y alcohol si es necesario.

d. Si usted sigue sin obtener una carga adecuada,

lleve o envíe la herramienta, el paquete de baterías y
el cargador al Centro de servicio Bosch local. Busque
bajo “Herramientas eléctricas” en las páginas
amarillas para obtener nombres y direcciones.

Nota: La utilización de cargadores o paquetes de
baterías no vendidos por Bosch puede invalidar la
garantía.

BM 2610916876 5/02 5/29/02 8:48 AM Page 34

-35-

Notes:

BM 2610916876 5/02 5/29/02 8:48 AM Page 35

2610916876 5/02 Printed in U.S.A.

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

S-B Power Tool Company (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from
defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY
under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of
parts, without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by
persons other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or
benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. A listing of U.S. and
Canadian Factory Service Centers is packed with each BOSCH Power Tool. For Authorized BOSCH Power Tool Service Stations, please refer to your
phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,
CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

S-B Power Tool Company (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront
exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE
SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui
en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que
lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le
personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique
portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Une liste des centres de service-usine canadiens et
américains accompagne chaque outil électrique BOSCH. Veuillez consulter votre annuaire téléphonique pour les adresses.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS
LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNES.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,
AU CANADA ET AU COMMONWEALTH DE PORTO RICO.POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

S-B POWER TOOL COMPANY 4300 W. PETERSON AVENUE CHICAGO, IL 60646 USA

EXPORTADO POR: S.B. POWER TOOL COMPANY, CHICAGO, IL 60646, E.U.A.

IMPORTADO POR: ROBERT BOSCH S.A. DE C.V., CALLE ROBERT BOSCH NO. 405, ZONA

INDUSTRIAL TOLUCA, MÉXICO. C.P. 50070 TEL. [phone]

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

S-B Power Tool Company ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para
tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA
UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita,
bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de
material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas
que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el
producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de
servicio de fábrica o Estación de servicio autorizada. Con cada herramienta mecánica BOSCH se incluye una lista de Centros de servicio de fábrica
en los EE.UU. y Canadá. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS
ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS
ESTADOS DE LOS EE.UU., ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA
GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO
A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE
PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE
LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN
EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN
LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS
PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
