Page 1
Trip™ 1 & Trip™ 4W
Brugermanual.
DANSK
Page 2
VELKOMMEN.
Tak, fordi du har købt en Bontrager Trip™computer. Vi håber, at denne computer vil
give dig mange kilometers fornøjelser.
Din Trip-computer indeholder ikke nødvendigvis alle de funktioner, der omtales i
denne manual. Denne manual gælder for modellerne Trip 1 og 4W.
Læs venligst denne manual omhyggeligt. Hvis du ikke forstår oplysningerne, eller
hvis du har spørgsmål, som du ikke kan nde svar på i manualen, kan du spørge en
autoriseret Bontrager-forhandler eller gå ind på www.bontrager.com.
Page 3
Sikkerhed under kørslen
Når du kører på cyklen, skal du ikke kigge på computeren i længere tid ad
gangen (gur 1). Hvis ikke du er opmærksom på vejen, du kører på, kan
forhindringer eller trak betyde mistet herredømme over cyklen, alvorlig
personskade eller død. Vær opmærksom!
Sørg for, at computerkablet ikke kan komme i kontakt med dækket, fælgen eller
egerne. Kontakt med kablerne kan beskadige computeren eller bevirke, at du
mister herredømmet over cyklen og styrter.
Anvendte betegnelser
Holde en knap nede i ca. to sekunder.
Holde nede
Trykke kortvarigt på en knap én gang.
Trykke
Nulstille
Genstart af tur
Navigere
Indstille alle værdier i hukommelsen til 0 (nul)
og slette alle indstillinger.
Indstille (udelukkende) Tur-værdier i hukommelsen
til 0 (nul).
Trykke ere gange på en knap for at rulle gennem
en liste med værdier eller skærmelementer.
Figur 1. Se ikke på computeren i længere tid ad gangen.
Page 4
Skærmelementer og forkortelser
TID
∙Ur (CLK)
∙Køretid (TME)
HASTIGHED
∙Aktuel
∙Gennemsnit (AVG)
∙Maksimal (MAX)
KUN TRIP 4W
AFSTAND
∙Tur (TRP)
∙Kilometertæller (ODO)
HJUL VALG
∙Hjul 1 eller hjul 2
PACER
KUN TRIP 4W
KUN TRIP 4W
Trip 4W kan bruges på to cykler, der har forskellige størrelser hjul, og
alligevel beregne alle data korrekt for hver hjulstørrelse. Du skal først indstille
hjulstørrelserne og vælge den relevante cykelindstilling, før du begynder at køre.
Turdata (kan nulstilles til 0, uden at det har
indflydelse på det samlede kilometerantal
på kilometertælleren (ODO))
• Turlængde (TRP)
• Gennemsnitshastighed (AVG) og maksimal hastighed (MAX)
• Køretid (TME)
Forkortelser og betegnelser på skærmen
Forkortelse
AVG
CLK
CUR
MAX
ODO
TME
TRP
Betydning
Gennemsnitshastighed
Ur
Aktuel hastighed
Maksimal hastighed
Kilometertæller
Køretid
Turlængde
Figur 2. Skærmelementer og knapper.
Page 5
Nem opsætning
Denne procedure programmerer din Trip-cykelcomputer første gang
eller efter en nulstilling.
Isætning af batteriet
For at forlænge batteriets levetid er det ikke isat fra fabrikkens side.
(Se gur 9 og gur 10 i sidste del af manualen, hvis du har brug for
yderligere hjælp til at isætte batteriet).
Sådan indstilles enhederne
Du kan indprogrammere hjulstørrelse, enheder og tid med blot to knapper
(gur 2).
1.
Isæt batteriet (eller tryk på nulstillingsknappen – se gur 11 sidst i
manualen).
2.
Hjulstørrelsen vises på displayet.
3.
Tryk på
Tryk på
Tryk på
4.
eller (MH) (miles i timen).
5.
Tryk på
for at skifte hjulstørrelse.
for at vælge.
for at skifte mellem måleenhederne (KMH) (kilometer i timen)
for at vælge.
1. 2. 3.
4. 5.
Page 6
Sådan indstilles uret
Naviger med
1.
Hold
2.
Tryk på
3.
4.
Tryk på
Tryk på
5.
Tryk på
6.
til uret (CLK).
inde i 2 sekunder.
for at skifte mellem 12- eller 24-timers ur.
for at vælge.
for at ændre timerne.
for at vælge.
(i 2 sekunder)
1. 2. 3.
4. 5. 6.
7.
8.
Tryk på
Tryk på
for at ændre minutterne.
for at vælge.
7. 8.
Page 7
Yderligere oplysninger
og funktioner
Automatisk dvaletilstand
Hvis Trip-sensorerne ikke har sendt et signal til computeren i 10 minutter, skifter
Trip-enheden til dvaletilstand for at forlænge batteriets levetid ( gur 3).
Figur 3. Skærm i dvaletilstand.
Sådan fjernes computeren fra holderen
Tryk computeren (ikke holderen) bagud ( gur 4).
Figur 4. Sådan fjernes computeren fra holderen.
Page 8
Genstart af tur (indstilling af turdata til nul)
Genstart af tur nulstiller følgende turdata:
• Turlængde (TRP)
• Hastighed AVG og MAX
• Køretid (TME)
Sådan genstarter du
Hold
Turdata genstarter ved “0”.
inde samtidigt i to sekunder (gur 5).
og
Figur 5. Genstart af turdata.
(og)
(i 2 sekunder)
Page 9
Brugerdefinerede indstillinger
Du kan ændre måleenhederne uden at slette de øvrige indstillinger.
Sådan indstilles måleenheder
og kilometertæller
Naviger med
1.
Hold
2.
3.
4.
5.
Tryk på
Tryk på
Kilometertælleren vises.
Tryk på
inde i 2 sekunder.
for at skifte mellem KMH og MH.
for at vælge.
for at ændre det ciffer, der blinker.
til ODO.
(i 2 sekunder)
1. 2. 3.
4.
Tryk på
Gentag trin 5 for at ændre de øvrige cifre.
Når du har valgt det sidste ciffer, vender Trip-enheden tilbage til ODO.
for at vælge.
5.
Page 10
Brugerdefi neret hjulstørrelse
Computerens hjulstørrelsesmenu er baseret på gennemsnit, men der vil være
en vis variation i den faktiske hjulstørrelse, også ved hjul, der har samme
betegnelse. Du kan sikre, at computeren viser mere præcise data ved at
angive en brugerde neret hjulstørrelse.
Sådan angives en
brugerdefi neret hjulstørrelse
Mål rulleomkredsen (fi gur 6).
Rulleomkredsen er den afstand, som din cykel kan køre på nøjagtigt én
hjulomdrejning. Hvis cyklens ene hjul er større end det andet, skal du måle
det hjul, der har magneten monteret.
Start med at lade hjulets ventil være placeret vinkelret lige over gulvet.
1.
Sæt et mærke på gulvet ud for ventilen. Du kan også anbringe en genstand
2.
på gulvet som mærke.
Kør cyklen lige fremad, indtil hjulet er rullet én omgang, så ventilen igen er
3.
placeret lige over gulvet.
Sæt et mærke på gulvet ved ventilens nye placering.
4.
Figur 6. Måling af rulleomkreds.
Mål afstanden mellem mærkerne i millimeter. Resultatet er lig med den
5.
brugerde nerede hjulstørrelse.
1.
Naviger med
2.
Hold
Ved Trip 4W trykkes på M for at vælge hjulstørrelse 1.
Naviger med til det fi recifrede nummer (f.eks.: 2050).
3.
inde i 2 sekunder, indtil hjulstørrelsen vises.
til TME.
(i 2 sekunder)
1. 2. 3.
Page 11
4.
Tryk på
for at vælge.
5.
Tryk på
Tryk på
for at ændre det ciffer, der blinker.
for at vælge.
Gentag trin 5 for de øvrige cifre.
6.
Hold
inde i 2 sekunder for at gemme og afslutte.
Trip-enheden vender tilbage til visning af TME.
4. 5.
(i 2 sekunder)
6.
Page 12
Anden hjulstørrelse (kun Trip 4W)
Trip 4W kan indeholde to forskellige hjulstørrelser. Ikonet for hjul 1 er en lille cirkel
(gur 7). Hjul 2 er en halvcirkel om ikonet for hjul 1 (gur 8).
Figur 7. Ikonet for hjul 1. Figur 8. Ikonet for hjul 2.
Sådan angives den anden hjulstørrelse
1.
Naviger med
2.
Hold
Ikonet for hjulvalg vises.
Tryk på
3.
inde i 2 sekunder.
til TME.
for at skifte mellem hjul 1 og hjul 2.
(i 2 sekunder)
1. 2. 3.
Page 13
4.
Tryk på
Hjulstørrelsen vises.
5.
Tryk på
for at vælge.
for at skifte hjulstørrelse.
6.
Hold
Se instruktionerne til, hvordan man angiver en brugerdefineret hjulstørrelse,
i begyndelsen af manualen.
inde i 2 sekunder for at vælge.
Sådan vælger du det hjul,
der skal benyttes
1.
Naviger med
2.
Hold
inde i 2 sekunder.
til TRP.
(i 2 sekunder)
4. 5. 6.
(i 2 sekunder)
1. 2.
Page 14
1 2
3 54
Montering
1 3
4 65
2
Trip 1 (med kabel)
Montering af styr Montering af frempind
22,0-26,0mm 31,8mm
Page 15
1
5
2
4
3-5mm
3

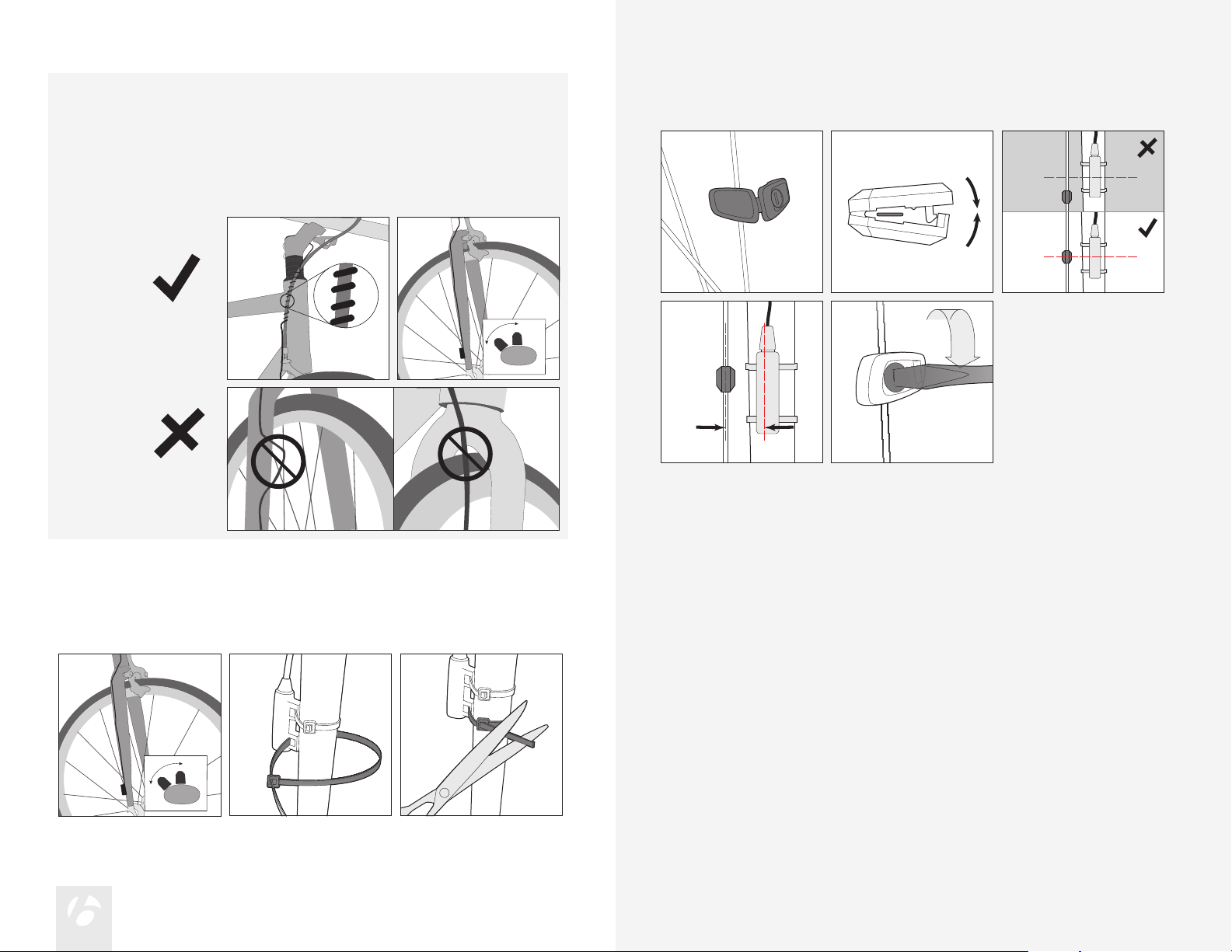

Fastgør kablet
1 32
1 2
Sørg for, at computerkablet ikke kan komme i kontakt med dækket, fælgen
eller egerne. Kontakt med kablerne kan beskadige computeren eller bevirke, at
du mister herredømmet over cyklen og styrter.
Monter hjulmagnet
Monter hjulsensor
Page 16
Trip 4W (trådløs)
1 2
3 54
1 3
4 65
2
Montering af styr Montering af frempind
22,0-26,0mm 31,8mm

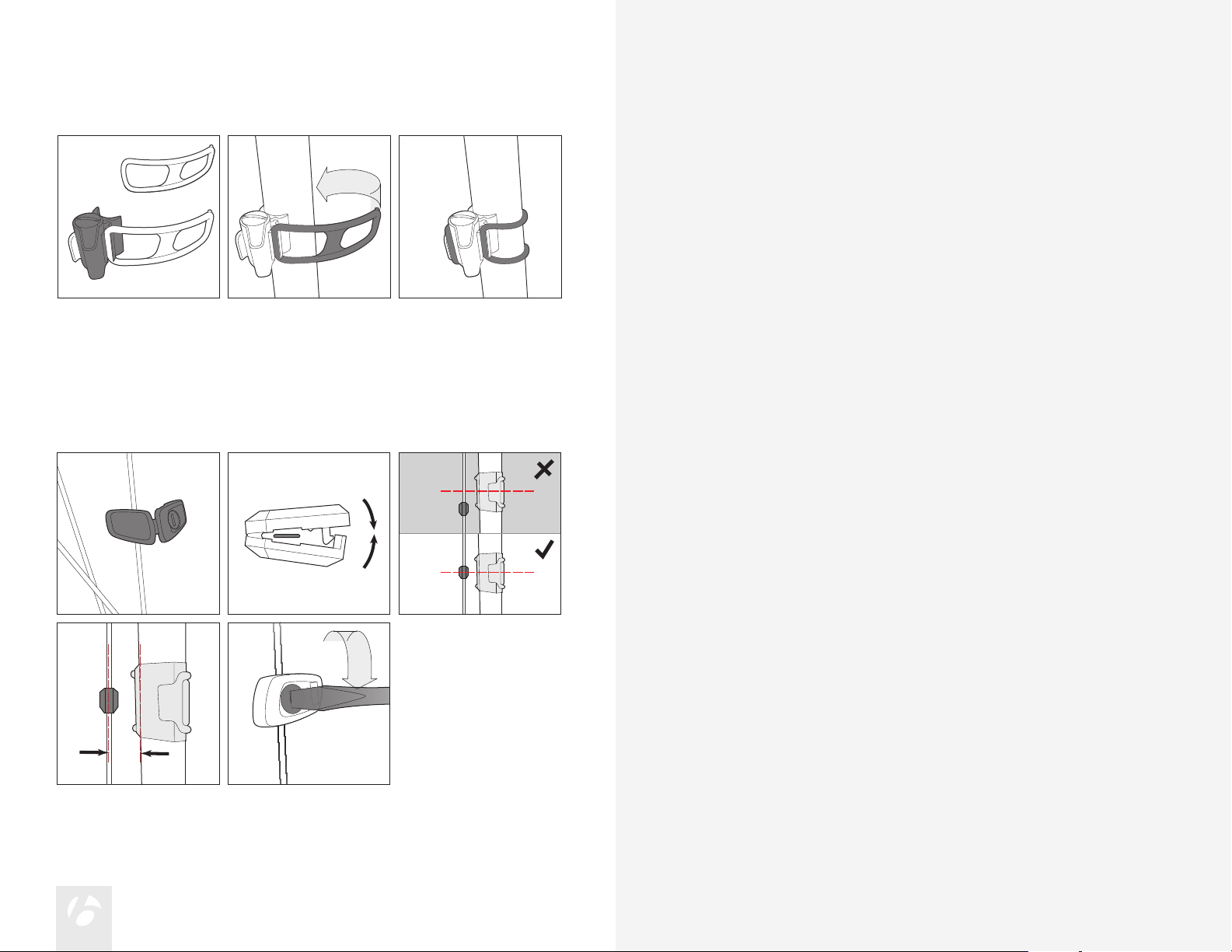

Page 17
1
5
2
4
3-5mm
3
Monter trådløs hjulsensor
1 32
Monter hjulmagnet
Page 18
Vedligeholdelse af batteri Nulstille
Nulstille
Hvis computeren giver uregelmæssige oplysninger, kan det skyldes, at
batterikapaciteten er lav. Skift batteriet, når computeren ikke fungerer korrekt.
Ellers skal batterierne skiftes hver sjette måned. Når du køber et nyt batteri, bør
du tage det gamle batteri med til forhandleren. Batteritypen er følgende: CR2032,
lithium-celle, 3 volt.
Når batteriet fjernes, nulstiller computeren automatisk de samlede funktioner.
Når du har skiftet batteriet, kan du manuelt indstille dine samlede værdier, men
det er vigtigt, at du husker at skrive disse værdier ned, inden du fjerner det
gamle batteri.
Sådan skiftes batteriet
Fjern computeren fra holderen. Drej batteridækslet cirka en kvart omgang
1.
mod uret ( gur 9). Du kan bruge en mønt eller en skruetrækker med adt
hoved til dette.
Løft batteridækslet, så du kan se batteriet. Pas på, at gummiforseglingen
2.
ikke bliver væk.
Fjern det gamle batteri.
3.
Isæt det nye batteri med “plusset” og mærkaten opad ( gur 10).
4.
Sæt batteridækslet med forseglingen på igen, og drej dækslet en kvart
5.
omgang med uret.
Ved nulstilling slettes alle data og indstillinger. Inden en nulstilling kan
det være en god idé at notere det samlede antal kilometer (eller miles) fra
kilometertælleren, så du kan indstille tallet igen i kilometertælleren ved
kon guration.
Sådan foretages en nulstilling
Hold nulstillingsknappen (AC) inde i to sekunder (fi gur 11). Du kan bruge
en kuglepen til dette. Knappen sidder bag på computeren.
Figur 10. Det nye batteri isættes
Figur 11. NulstillingsknappenFigur 9. Batteridækslet fjernes
Page 19
Fejlfinding
Hvis du oplever problemer med din Trip-computer, kan du kigge i denne
vejledning, hvor du kan nde råd til fejlnding og løsninger. Du kan også spørge
din lokale Bontrager-forhandler om hjælp.
Problem Mulige årsager Løsning
Skærmen er tom
Data er uregelmæssige
Den aktuelle hastighed mangler
Hastigheden vises ikke korrekt
Batteriet er næsten adt, ikke isat eller isat forkert
Magneten er ikke justeret ordentligt eller er for langt væk
fra sensoren
Batteriet er næsten adt, ikke isat eller isat forkert
Magneten er ikke justeret ordentligt eller er for langt væk
fra sensoren
Batteriet til trådløs sensor er næsten adt (kun Trip 4W)
Hjulstørrelsen er angivet forkert
Magneten er ikke justeret ordentligt eller er for langt væk
fra sensoren
Kontroller, at batteriet er sat korrekt i, udskift om nødvendigt
Juster magnetens og sensorens placering
Kontroller, at batteriet er sat korrekt i, udskift om nødvendigt
Juster magnetens og sensorens placering
Skift batteriet i sensoren
Nulstil hjulstørrelse
Juster magnetens og sensorens placering
Page 20
Begrænset garanti
Få de detaljerede garantioplysninger på bontrager.com eller hos din Bontrager-forhandler.
www.bontrager.com
Bontrager og Bontrager B-Dot er registrerede varemærker tilhørende Trek Bicycle
Corporation. ©2010 Trek Bicycle Corporation, Waterloo, Wisconsin 53594 USA.
Alle rettigheder forbeholdes.
