Page 1

Page 2

Obsah

Odstraňování základních problémů 1 Seznam jednotlivých součástek 2 Více informací o jednotlivých součástkách 3 Co ano a co ne při sestavování obvodů 4

označených symbolem – Pohyblivé části. Během provozu se nedotýkejte

VAROVÁNÍ, které se týká všech částí,

motoru ani listu vrtule. Nenaklánějte se nad motor. Neházejte vrtuli na lidi, zvířata či jiné objekty

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem - Nikdy nepřipojujte spínací obvod do

domácích elektrických zástrček.

Odstraňování základních problémů

1.Většina problémů je důsledkem špatného sestavení. Proto vždy pečlivě zkontrolujte, zda sestavený obvod souhlasí se vzorovým nákresem.

2.Ujistěte se, že jsou součástky s pozitivním/negativním znaménkem umístěny v souladu se vzorovým nákresem.

3.Někdy může dojít k uvolnění žárovek, řádně je zašroubujte. Buďte opatrní, žárovky se mohou lehce rozbít.

4.Ujistěte se, že jsou všechna spojení dobře připevněná.

Baterie:

• Používejte pouze baterie typu 1,5V AA – alkalické

baterie (nejsou součástí balení).

• Baterie vkládejte správnou polaritou.

• Nenabíjejte takové baterie, které nejsou určeny k

nabíjení. Nabíjení baterií musí probíhat pod dozorem dospělé osoby. Baterie nesmí být nabíjeny, jsou-li zapojeny ve výrobku.

• Nepoužívejte současně alkalické, standardní

(karbon-zinkové) nebo nabíjecí (nikl-kadmiové)

.Vyměňujte baterie, je-li to třeba.

6.Jestliže se motor točí, ale vrtule není v rovnováze, zkontrolujte stav černé plastové části se třemi kolíčky na hřídeli motoru.

Výrobce nepřejímá zodpovědnost za poškození jednotlivých částí v důsledku jejich špatného připojení.

Upozornění: Jestliže máte podezření, že balení obsahuje nějaké poškozené části, postupujte podle postupu při odstraňování problémů pro pokročilé na str. 6; zjistíte tak, kterou část je třeba vyměnit.

baterie.

• Nepoužívejte současně staré a nové baterie.

• Nefunkční baterie odstraňte.

• U zdrojů napětí nesmí dojít ke zkratu.

• Baterie nikdy nevhazujte do ohně a nesnažte se

je rozebírat či otevírat jejich vnější plášť.

• Baterie uchovávejte z dosahu malých dětí, hrozí

nebezpečí

Pokročilé odstraňování problémů 5 Seznam projektů Projekty spínacích obvodů 102 - 305 8 - 73 Ostatní výrobky z řady

VAROVÁNÍ: Nebezpečí

spolknutí - Malé části. Není

určeno pro děti do 3

6, 7

Boffin

VAROVÁNÍ: Před zapnutím obvodu vždy zkontrolujte

správné připojení jednotlivých součástek. Jestliže jsou v obvodu vložené baterie, nenechávejte jej bez dozoru. Nikdy k okruhu nepřipojujte další baterie nebo jiné napájecí zdroje. Nepoužívejte poničené části.

Rady pro začátečníky

Sada

Boffin obsahuje součástky s kontakty pro sestavení různých elektrických a elektronických obvodů, popsaných v projektech. Tyto součástky mají různé barvy a jsou označeny čísly, takže je můžete jednoduše rozeznat. Jednotlivé součástky obvodů jsou na obrázcích barevně a číselně označeny.

U každé součástky naleznete na obrázku černou číslici. Ta označuje, ve kterém levelu (patře), je příslušná součástka umístěna. Nejdříve umístěte všechny součástky do úrovně 1, potom do úrovně 2 a poté do úrovně 3 – atd.

Velká čirá plastová podložka je součástí sady a slouží ke správnému umístění jednotlivých částí okruhu. Tato podložka není k sestavení okruhu nezbytně nutná, pomáhá k pohodlnému zkompletování celého okruhu. Podložka má řady, označené písmeny A-G a sloupce, označené písmeny 1 – 10.

2,5V a 6V žárovky jsou uloženy v samostatných obalech, jejich objímky také. Umístěte 2,5V žárovku do objímky L1 a 6V žárovku do objímky L2.

Umístěte vrtuli na motor M1 vždy, když tuto součástku budete používat. Nečiňte tak pouze tehdy, jestliže jsou v projektu jiné instrukce.

V některých obvodech jsou pro neobvyklá spojení použity spojovací dráty. Pouze je připojte ke kovových kontaktům tak, jak je vyznačeno na obrázku.

Upozornění: Při stavbě projektu buďte opatrní, abyste nechtěně nevytvořili přímé spojení přes uchycení baterie („zkrat“). To by mohlo zničit baterie.

-1-

Page 3

Seznam jednotlivých součástek (Barvy a styl se mohou měnit) jejich symboly a čísla

V případě, že chybí nějaké díly, obraťte se na ConQuest entertainment, Hloubětínská 11, Praha 9; [email protected]

Množství

3 Jedno-kontaktní vodič 6SC01 1

3 Dvou-kontaktní vodič 6SC02 1

1 Tří-kontaktní vodič 6SC03 1

1 Čtyř-kontaktní vodič 6SC04 1

1 Sedmi-kontaktní vodič 6SC07 1 Odpor 5,1k󱃇 6SCR3

1 Anténa 6SCA1 1 Odpor 100 󱃇 6SCR5

ID Název

Úchyt pro 21,5V baterie typu AA

Zelená LED dioda

6V objímka 6V žárovka

(6,2V, 0,3A) Typ 425 nebo podobný

Symbol Část

6SCB1 1

6SCD2 1

6SCL2

6SCL2B

Množství

ID Název Symbol Část

Kondenzátor 10F

Kondenzátor 100F

Kondenzátor 470F

Odpor 1k󱃇

Odpor 10 󱃇

Vysokofrekvenční integrovaný obvod

Circuit

1 PNP tranzistor 6SCQ1

6SCC3

6SCC4

6SCC5

6SCR2

6SCR4

6SCU5

1 Mikrofon 6SCX1 1 NPN tranzistor 6SCQ2

Integrovaný obvod „Zesilovač“

Kondenzátor 0,02F

Kondenzátor 0,1F

6SCU4 1 Nastavitelný odpor 6SCRV

6SCC1 1

6SCC2

Nastavitelný kondenzátor

6SCCV

Pro více informací navštivte www.boffin.cz

-2-

Page 4

Další informace o součástkách

(Změna součástek vyhrazena)

Pro více informací navštivte www.boffin.cz

Poznámka: Další informace o jednotlivých součástkách najdete v příručkách k příslušným sadám.

Zelená LED dioda (D2) funguje stejně jako červená LED dioda (D1) a 6V

žárovka (L2) funguje stejně jako 2,5V žárovka; tyto součástky jsou popsané v příručce k projektům 1 – 101.

Odpory „brání“ průchodu elektřiny a používají se ke snížení množství elektřiny v obvodu. Obvody Boffin obsahují odpory 100󱃇 (R1), 1K󱃇

(R2), 5,1K󱃇 (R3), 10K󱃇 (R4 ) a 100K󱃇 (R5). („K“ = 1 000, takže R3

je vlastně 5,100󱃇). Materiály, jako jsou například kovy, mají velmi malý odpor (<1󱃇) a nazývají se vodiče, zatímco materiály jako papír, plast a vzduch mají odpor blížící se nekonečnu a nazývají se izolátory.

Nastavitelný odpor (RV) je odpor o 50K󱃇, lze však nastavit střední

hodnotu mezi 0󱃇 - 50󱃇. Je-li nastavená hodnota 0󱃇, musí být množství protékajícího proudu omezeno jinými součástkami v obvodu.

Mikrofon (X1) je vlastně odpor, který mění svoji hodnotu, pokud změny

tlaku vzduchu (zvuky) vyvolají tlak na jeho povrch. Jeho odpor se mění z 1K󱃇 za ticha do 10K󱃇, jestliže do něj foukáte.

Kondenzátory jsou součástky, které se v elektrických obvodech používají k dočasnému uchování elektrického náboje (napětí) a tím i k uchování potenciální elektrické energie. Kondenzátory s vyšší kapacitou mohou uchovat více elektrického napětí. Díky této schopnosti blokují stálé napěťové signály a propouští rychle se měnící napětí. Kondenzátory se používají pro filtrační a oscilační obvody. Sada

Boffin obsahuje kondenzátory o kapacitě

0,02F (Farad) (C1), 0,1F (C2), 10F (C3), 10F (C4), 470F (C5) a variabilní kondenzátory (CV). Variabilní kondenzátor lze nas-

tavit na .00004 až .00022F a používá se ve vysokofrekvenčních radiových obvodech jako ladicí součástka - změnou kapacity v oscilačním obvodu přijímače se vlastní frekvence obvodu vyrovná vnější frekvenci a dojde k rezonanci tj. k zesílení přijímaného signálu. Pískací čip (WC) také funguje jako kondenzátor o kapacitě 0,02F.

Anténa (A1) obsahuje cívku, která je navinuta na kovovou tyčinku. Má

menší magnetické účinky než motor, s výjimkou vysokých frekvencí (například v AM rádiu). Magnetické vlastnosti antény umožňují soustředit

rádiové signály pro příjem. Při nízkých frekvencích funguje anténa jako normální vodič

Tranzistory PNP(Q1) a NPN (Q2) jsou polovodičové součástky, které

tvoří dvojice přechodů PN a které používají malý elektrický proud k ovládání velkého elektrického proudu. Jedná se v podstatě o spojení dvou polovodičových diod v jedné součástce. Tranzistor lze jednoduše zmenšit a je základem všech běžných integrovaných obvodů, jako například vypínačů, zesilovačů, procesorů, pamětí atd. V projektech číslo 124 – 125 a 128 – 133 jsou popsány jejich vlastnosti. Velké množství proudu může poškodit tranzistor, takže proud musí být limitován jinými součástkami v obvodě.

Zesilovač IC (U4) je modul, který obsahuje integrovaný obvod

„Zesilovač“ a podpůrné součástky, které jsou jeho nedílnou součástí. Zde uvádíme popis:

Zesilovač IC:

(+) – energie z baterií

(-) – energie zpět do baterií FIL – filtrovaná energie z baterií INP – vstupní připojení OUT – výstupní připojení

Viz projekt číslo 242 jako příklad připojení.

(–)

OUT

INP

FIL

(+)

Integrovaný obvod „Vysoká frekvence“ - IC (U5) je speciální zesilo-

vač, který se používá pouze ve vysokofrekvenčních radiových obvodech. Zde uvádíme jeho popis:

Integrovaný obvod „Vysoká frekvence“:

INP – vstupní připojení (2 body jsou

INP INP(–)

OUT

stejné) OUT – výstupní připojení (-) – energie se vrací zpět do baterií

Viz projekt číslo 242 jako příklad připojení

-3-

Page 5

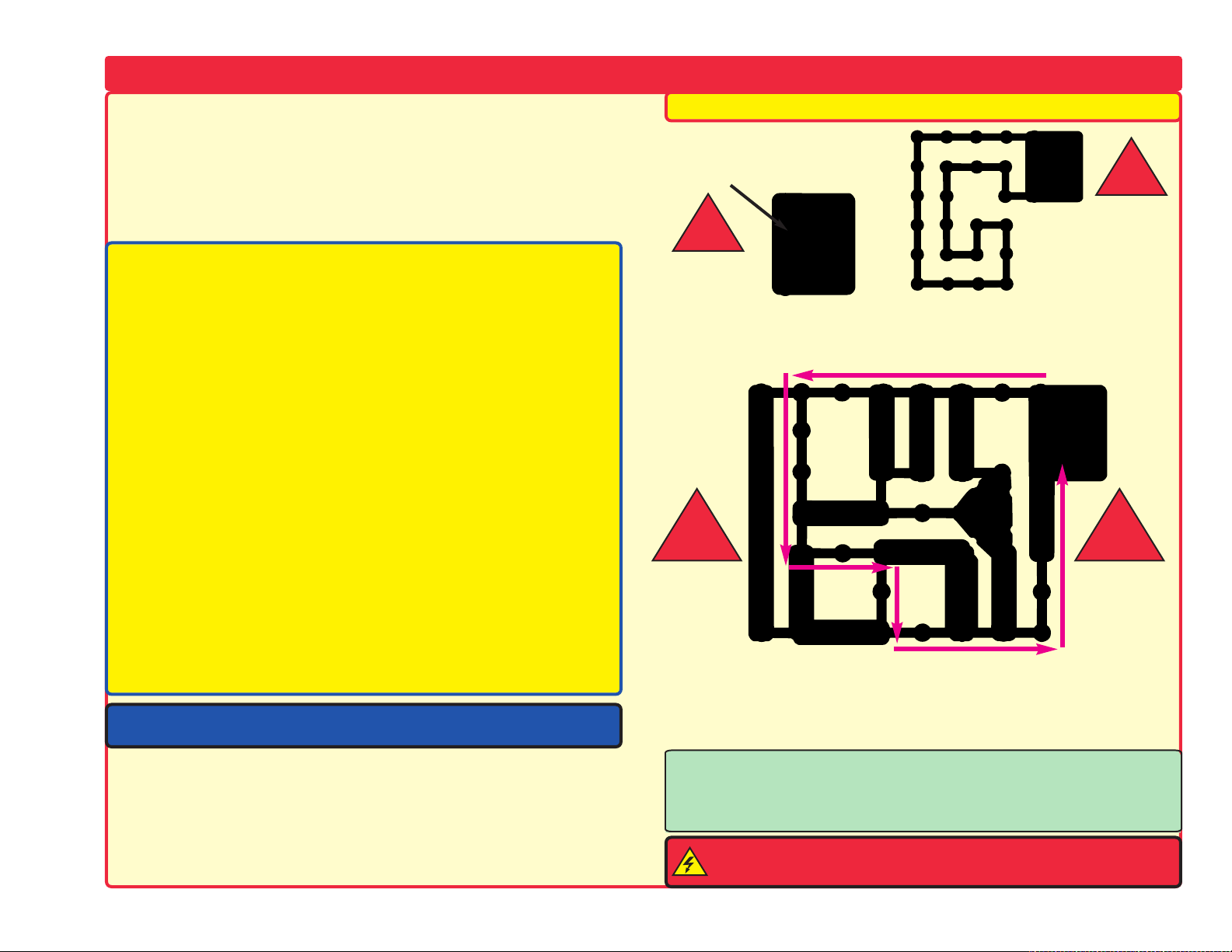

Co ano a co ne při sestavování obvodů

Po sestavení obvodu podle návodu v příručce možná dostanete chuť experimentovat na vlastní pěst. Řiďte se podle projektů v této příručce. Každý obvod obsahuje elektrický zdroj (baterie) a odpor (odpor, lampa, motor, integrovaný obvod, atd.), které jsou vzájemně propojeny oběma směry. Buďte opatrní, aby nedošlo ke „zkratům“ (spojení s nízkým odporem

– viz příklady níže), což by mohlo poškodit jednotlivé komponenty a /nebo rychle vybít baterie. Připojujte pouze integrované obvody podle konfigurací, popsaných v projektech,

špatné provedení může poškodit komponenty. Nezodpovídáme za škody, způsobené špatným propojením jednotlivých částí.

Důležitá upozornění:

- Pokud budete samostatně experimentovat, VŽDY chraňte oči.

- VŽDY v obvodu použijte alespoň jednu součástku, která omezí procházející proud – např. integrované obvody mikrofon, lampičku, pískací čip, kondenzátor, (musí být správně připojeny), motor, fotoodpor nebo odpory (nastavitelný odpor musí být nastaven na vyšší hodnotu než minimální).

- Kontrolky LED, tranzistory, vysokofrekvenční obvody, anténu a vypínače a vypínače používejte VŽDY ve spojení s ostatními součástkami, které omezí jimi procházející proud. Pokud tak neučiníte, může dojít ke zkratu nebo k poškození těchto částí.

- VŽDY připojujte nastavitelný odpor tak, aby byl při jeho nastavení na 0 procházející proud limitován jinými součástkami v obvodě.

- Připojte kondenzátory tak, aby byly kladným pólem „+“ vystaveny vyššímu napětí.

- Jestliže zjistíte, že se zvýšila teplota některých částí, VŽDY okamžitě odpojte baterie a zkontrolujte všechna propojení.

- Před zapnutím okruhu VŽDY zkontrolujte všechna propojení.

- VŽDY připojte integrované obvody podle konfigurací popsaných v projektech nebo podle popisu propojení daných částí.

- NIKDY nezkoušejte použít vysokofrekvenční integrovaný obvod jako tranzistor (balení jsou podobná, ale součástky různé).

- NIKDY nepoužívejte 2,5V lampu v obvodě s oběma úchyty baterií, pokud si nejste jisti, že napětí napříč bude omezeno.

- NIKDY nepřipojujte zařízení do elektrické zástrčky Vaší domácí sítě.

- NIKDY nenechávejte obvod bez dozoru, je-li zapnutý.

- NIKDY nesahejte na motor, pokud se otáčí vysokou rychlostí.

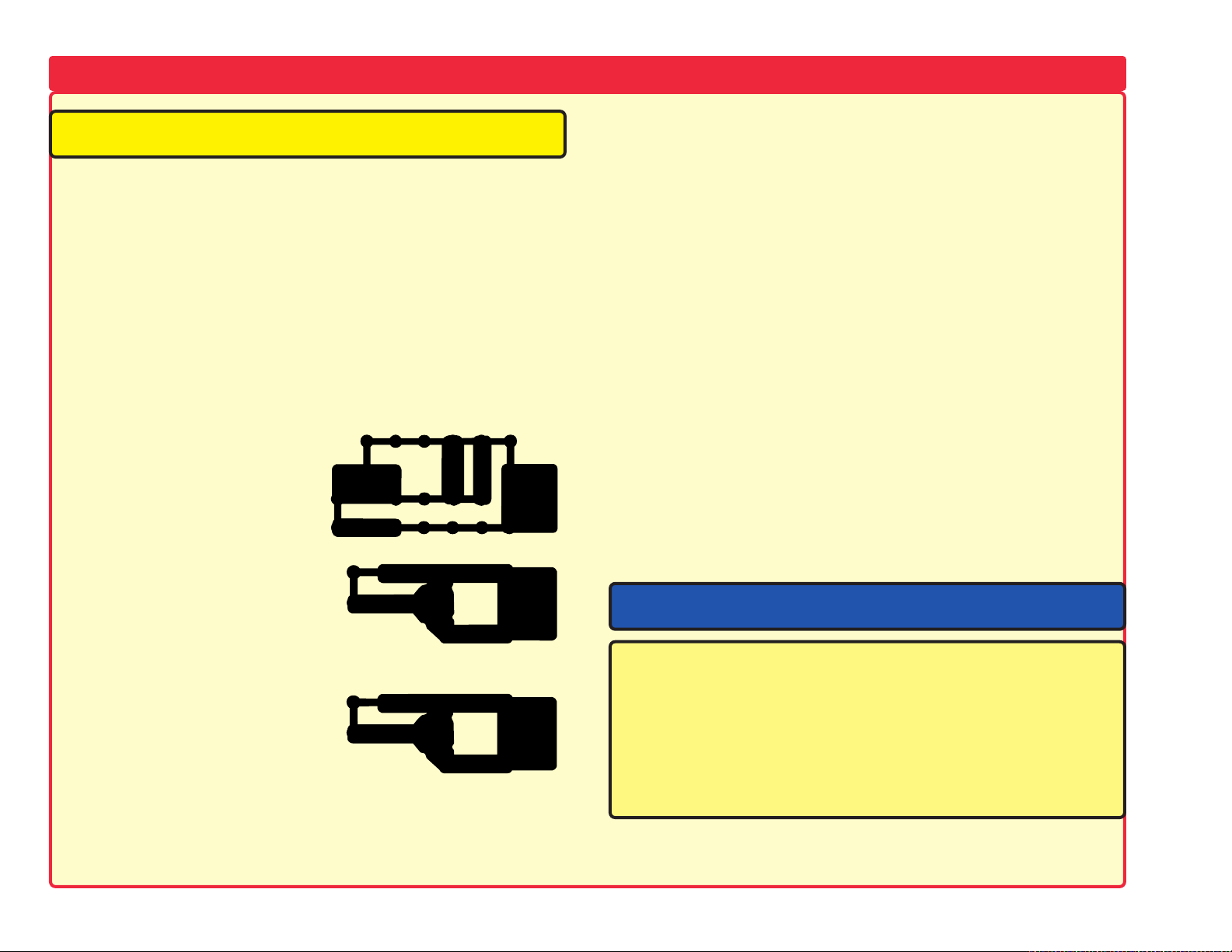

Příklady ZKRATU - NIKDY NEDĚLEJTE TOTO!!!

Umístění 3-kontaktního vodiče přímo proti bateriím způsobí ZKRAT.

NIKDY

NEZKOUŠEJTE!

Tímto způsobem také může dojít ke zkratu.Jestliže je vypínač s páčkou (S1) zapnutý, dojde v tomto obvodu ke zkratu. Zkrat znemožní další funkci zařízení.

NEZKOUŠEJTE!

Toto je také zkrat

NIKDY NEZKOUŠEJTE!

NIKDY

NEZKOUŠEJTE!

NIKDY

Upozornění: Vlastníte – li pokročilé stavebnice Boffin 300, Boffin 500 nebo Boffin 750,

získáte doplňující informace v příslušných příručkách projektů.

Pro všechny projekty, popsané v této příručce platí, že jednotlivé částí obvodů mohou být uspořádány různě, aniž by došlo ke změně výsledného obvodu. Například, nezáleží na pořadí komponentů, propojených sériově nebo paralelně – důležité je, jakým způsobem jsou kombinace těchto pod-okruhů propojeny do výsledného celku.

Jestliže vymyslíte jiný funkční obvod, neváhejte a pošlete ho na in[email protected]

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem - Nikdy nepřipo-

jujte spínací obvod do domácích elektrických zástrček.

-4-

Page 6

Pokročilé odstraňování problémů

ConQuest entertainment není zodpovědný za díly, zničené díky nesprávnému zapojení.

Jestliže máte pocit, že jsou v obvodu poškozené komponenty, postupujte podle těchto kroků,abyste systematicky zjistili, kterou část je třeba vyměnit:

1. – 9. Kroky 1 – 9 najdete v příručce k projektům 1 – 101. Pak

pokračujte podle dále popsaných instrukcí. Nejdříve, jako první bod, vyzkoušejte obě lampy (L1,L2) a úchyty baterie, v kroku číslo 3 všechny modré vodiče s kontakty a v kroku číslo 5 potom obě LED diody (D1 a D2).

10. Odpory 1K󱃇, (R2), 5,1K󱃇 (R3) a 10K󱃇 (R4): Sestavte ob-

vod podle projektu číslo 7, ale místo odporu 100󱃇 (R1) použijte výše uvedené odpory. LED dioda by měla svítit a jas se bude snižovat s vyšší hodnotou odporů.

11. Anténa (A1): Sestavte mini-ob-

vod podle tohoto obrázku, měli byste slyšet zvuk.

12. NPN tranzistor (Q2): Sestavte

tento mini-obvod. Led dioda (D2) by měla být zapnutá pouze v případě, že je stisknuté tlačítko S2. V opačném případě dojde k poškození NPN.

13. PNP tranzistor (Q1): Ses-

tavte mini-obvod podle tohoto obrázku. LED dioda (D1) by měla být zapnutá pouze v případě, že je stisknuté tlačítko vypínače (S2). V opačném případě dojde k poškození NPN.

14. Nastavitelný odpor (RV):

Sestavte obvod podle projektu číslo 261, ale místo fotoodporu (RP) použijte odpor o 1K󱃇 (R2). Ovládáním odporu lze zapnout a vypnout LED diodu (D1).

15. Odpor 100󱃇 (R5) a kondenzátory 0,02F (C1), 0,1F

(C2) a 10F (C3):Sestavte obvod podle projektu číslo 206.

Uslyšíte zvuk. Umístěte kondenzátor 0.02F na pískací čip (WC) a zvuk se změní (je hlubší). Místo 0,1F použijte 10F a obvod „klikne jednou za sekundu.

16. Kondenzátory 100F (C4) a 470F (C5): Sestavte obvod,

popsaný v projektu číslo 225, stiskněte tlačítko vypínače (S2) a zapněte páčku vypínače (S1). LE dioda ( 1) se na 15 vteřin rozsvítí, potom zhasne (stiskněte znovu tlačítko vypínače pro resetování). Místo 470F použijte 100F a LE dioda se nyní rozsvítí pouze na 4 vteřiny.

17. Integrovaný obvod „Zesilovač“ (U4): Sestavte obvod, pop-

saný v projektu číslo 293, zvuk, který bude vycházet z reproduktoru, bude hlasitý.

18. Mikrofon (X1): Sestavte obvod, popsaný v projektu číslo 109,

fouknutím do mikrofonu vypnete lampu (L2).

19. Variabilní kondenzátor (CV): Sestavte obvod, popsaný v pro-

jektu číslo 213 a umístěte jej do blízkosti AM rádia, vylaďte rádio a kondenzátor, abyste si ověřili, zda v rádiu slyšíte hudbu.

20. Vysokofrekvenční integrovaný obvod (U5): Sestavte obvod,

popsaný v projektu číslo 242 a nastavte variabilní kondenzátor (CV) a nastavitelný odpor (RV) tak, abyste slyšeli radiovou stanici.

Upozornění: Vlastníte – li pokročilé stavebnice Boffin 300, Boffin 500 nebo Boffin 750, získáte doplňující informace v příslušných příručkách projektů.

ConQuest entertainment a.s.

Hloubětínská 11

198 00 Praha 9

www.boffin.cz

[email protected]

Pro více informací navštivte www.boffin.cz

-5-

Page 7

Seznam jednotlivých projektů

Projekt Popis Strana

102 Sériové umístění baterií 103 Paralelní umístění baterií 104 Vesmírný ventilátor 105 Dvou- tranzistorový světelný poplach 106 Světlem ovládaný poplach 107 Automatická pouliční lampa 108 Světelné paprsky ovládané hlasem 109 Sfouknutí elektrického světla 110 Nastavitelný generátor tónu 111 Fotosenzitivní elektronické varhany 112 Elektronická cikáda 113 Světlo a zvuky 114 Více světla a zvuků 115 Více světla a zvuků (II) 116 Více světla a zvuků (III) 117 Více světla a zvuků (IV) 118 Detektor rychlosti motoru 119 Starý psací stroj 120 Zvuky vesmírné bitvy 121 Zvuky vesmírné bitvy ovládané

světlem 122 Vesmírná bitva v rádiu 123 Detektor lži 124 Zesilovač NPN 125 Zesilovač PNP 126 Sací ventilátor 127 Ventilátor 128 PNP kolektor 129 PNP emitor 130 NPN kolektor 131 NPN emitor 132 NPN kolektor – motor 133 NPN emitor – motor 134 Bzučení ve tmě 135 Dotekový bzučák 136 Vysokofrekvenční dotekový bzučák 137 Vysokofrekvenční vodní bzučák 138 Komár 139 Hlasový dveřní zvonek s vysokou

citlivostí

8 8 9 9 9 10 10 10 11 11 11 12 12 12 12 12 13 13 14

14 15 15 16 16 17 17 17 17 18 18 18 18 19 19 19 19 19

Projekt Popis Strana Projekt Popis Strana

140 Hlasitější dveřní zvonek 141 Velmi hlasitý dveřní zvonek 142 Zvonek s tlačítkem 143 Hlásič tmy 144 Hudební detektor pohybu 145 Rádiový hudební poplach 146 Světelné hudební rádio 147 Noční hudební rádio 148 Noční rádio s vysíláním zvuku střelné

zbraně

149 Rádiový poplach se zvukem střelné

zbraně 150 Střílečka na rádiu za denního světla 151 Ukončení vesmírné bitvy pouhým

fouknutím 152 Sériově umístěné lampy 153 Paralelně umístěné lampy 154 Kombinovaná poplašná symfonie 155 Kombinovaná poplašná symfonie (II) 156 Kombinovaná symfonie 157 Kombinovaná symfonie (II) 158 Symfonie policejního auta 159 Symfonie policejního auta (II) 160 Symfonie sanitky 161 Symfonie sanitky(II) 162 Statická symfonie 163 Statická symfonie (II) 164 Kondenzátory umístěné sériově 165 Kondenzátory umístěné paralelně 166 Vodní detektor 167 Detektor slané vody 168 NPN ovládání světla 169 NPN ovládání za tmy 170 PNP ovládání světla 171 PNP ovládání za tmy 172 Červená a zelená kontrolka 173 Ovladače proudu 174 Korekce proudu 175 Zjištění polarity 176 Vypnutí zvonku fouknutím

176 Sfouknutí svíčky 29 178 Zapnutí zvonku fouknutím 29 179 Zapálení svíčky fouknutím 29 180 Ječící ventilátor

177 Sfouknutí svíčky

178 Zapnutí zvonku fouknutím

179 Zapálení svíčky fouknutím

180 Ječící ventilátor

181 Vrnící ventilátor

183 Více světla a nižší zvuky

184 Motor, který nenastartuje

185 Pištění

186 Pištění s nižší frekvencí 187 Hučení

188 Nastavitelný metronom 189 Tiché blikání

190 Syčící mlhová siréna

191 Syčení a cvakání 192 Zvuk automobilové závodní hry

193 Světelný poplach

194 Zářivější světelný poplach

195 Líný ventilátor

196 Laserové světlo

197 Vodní poplach

198 Rádiový hlásič

199 Výška tónu

200 Výška tónu (II)

201 Výška tónu (III)

202 Poplach, ohlašující zatopení

203 Vytvořte si svoji baterii

204 Vytvořte si svoji baterii (II)

205 Vytvořte si svoji baterii (III)

206 Generátor tónu

207 Generátor tónu (II)

208 Generátor tónu (III)

209 Generátor tónu (IV)

210 Generátor více tónů

211 Generátor více tónů (II)

212 Generátor více tónů (III)

213 Hudební rádiová stanice

214 Poplašná rádiová stanice

215 Standardní tranzistorový obvod

216 Motoru a lampa se zvukem

217 Slábnoucí siréna

218 Rychle slábnoucí siréna 40 219 Laserová zbraň s limitovaným počtem výstřelů

29 29 29 30 30 30 30 31 31 31 31 31 32 32 32 33 33 33 33 34 34 35 35 35 35 36 36 36 37 37 37 37 38 38 38 39 39 39 40 40

-6-

Page 8

Seznam jednotlivých projektů

Projekt Popis Strana

218 Rychle slábnoucí siréna 219 Laserová zbraň s limitovaným počtem

výstřelů 220 Symfonie zvuků 221 Symfonie zvuků (II) 222 Tranzistorové zesilovače 223 Měřič tlaku 224 Měřič odporu 225 Automatické vypínání nočního světla 226 Vybíjecí kondenzátory 227 Změna časového zpoždění 228 Generátor morseovky 229 Výuka Morseovy abecedy pomocí LED

diody 230 Stroj na výrobu strašidelných skřeků 231 LED dioda a reproduktor 232 Psí píšťalka 233 Hra na čtení myšlenek 234 Hra s rozšířenou tichou zónou 235 Nabití a vybití kondenzátoru 236 Kouzlo zvukové vlny 237 Zesilovač vesmírné bitvy 238 Trombón 239 Pohon závodního vozidla 240 Elektrický zesilovač 241 Zpětnovazební Kazoo 242 AM rádio 243 Požární symfonie 244 Požární symfonie (II) 245 Vibrační nebo zvukový indikátor 246 Dvouprsté dotekové svítidlo 247 Jednoprsté dotekové svítidlo 248 Vesmírná bitva 249 Vesmírná bitva (II) 250 Mnoho-rychlostní světelný ventilátor 251 Světlo a prstové světlo 252 Ukládání elektřiny 253 Ovládání jasu světla 254 Elektrický ventilátor 255 Radio-hudební poplach proti zlodějům

55 256 Tlumič světla 55

-7-

257 Detektor pohybu 56 258 Modulátor ventilátoru 56

41 41 41 42 42 42 43 43 43 44

44 44 44 44 45 46 46 47 47 48 48 49 49 50 51 51 51 52 52 53 53 53 53 54 54 54 55

Projekt Popis Strana Projekt Popis Strana

256 Tlumič světla 257 Detektor pohybu 258 Modulátor ventilátoru 259 Oscilátor 0,5 – 30 Hz 260 Oscilátor zvukového pulsu 261 Detektor pohybu 262 Rotace motoru 263 Ventilátor zpožděného motoru 264 Ventilátor zpožděného motoru (II) 265 Zvonek o vysoké frekvenci 266 Houkání parní lodi 267 Parník 59 268 Troubení parníku 269 Poplach proti zlodějům aktivovaný

zvukem

270 Poplach proti zlodějům aktivovaný

motorem

271 Poplach proti zlodějům aktivovaný

světlem

269 Poplašné zařízení proti zlodějům

aktivované zvukem

270 Poplašné zařízení proti zlodějům

aktivované motorem

271 Poplašné zařízení proti zlodějům

aktivované světlem 272 Ovládání fotoodporu 273 Ovládání mikrofonu 274 Tlakový poplach 275 Elektrický mikrofon 276 LED indikátor otáčení ventilátoru 277 Zvuky vesmírné bitvy s LED diodou 278 Mixování zvuků 279 Pohon ventilátoru mixováním zvuků 280 Elektrický ventilátor, který se vypíná

světlem 281 Motor a lampa 282 Zpoždění start-stop 283 Systém ohlašující doručenou poštu 284 Elektronický zvonek, který ohlásí

doručenou poštu

55 56 56 57 57 57 58 58 58 59 59 59 59

61 61 62 62 63 63 64 64 65

65 66 66 67

67 68

285 Elektronická lampa, která ohlásí

doručenou poštu 286 Dvakrát zesílený oscilátor 287 Rychle blikající LED dioda 288 AM rádio s tranzistory 289 AM rádio (II) 290 Hudební zesilovač 291 Prodloužená činnost lampy 292 Prodloužená činnost ventilátoru 293 Zesilovač policejní sirény 294 Dlouhotrvající zvonění 295 Dlouhotrvající cvakání 296 Propustný kondenzátor 297 Tranzistorová slábnoucí siréna 298 Slábnoucí zvuk zvonku 299 Zvuky vesmírné bitvy, ovládané

foukáním 300 Žárovka s možností nastavení

prodlouženého svícení 301 Ventilátor s možností nastavení

prodloužené činnosti 302 Nastavení délky prodlouženého

svícení žárovky (II) 303 Nastavení délky prodloužené

činnosti ventilátoru (II) 304 Světlo v hodinkách 305 Prodloužení činnosti ventilátoru

67 67 67 68 68 69 69 69 70 70 70 71 71 71 71

73 73

Page 9

Projekt číslo 102

Sériové umístění baterií

Cíl: Ukázat, jak lze zvýšit napětí, jestliže jsou baterie umístěné sériově.

Jestliže zapnete vypínač (S1), proud bude protékat z baterií, přes vypínač, 100󱃇 odpor (R1), LED diodu (D1), LED diodu (D2) a zpět do druhé skupiny baterií (B1). Všimněte si, jak svítí obě diody. Napětí je dostatečně velké, aby mohly být rozsvíceny obě LED diody, jsou-li baterie umístěny sériově. Jestliže použijete pouze 1 set baterií, LED dioda se nerozsvítí.

Některé zařízení používají pouze jednu 1,5V baterii, ale elektronicky vytvoří z tohoto malého zdroje stovky voltů. Dobrým příkladem je například blesk fotografického přístroje.

Projekt číslo 103

Paralelní umístění baterií

Cíl: Ukázat, jak jsou paralelně umístěné baterie používány ke zvýšení proudu.

Sestavte obvod vlevo. Nejdříve umístěte na podložku všechny součástky, označené na obrázku černou číslicí 1. (včetně jedno-kontaktního vodiče na podložce – umístění C6). Potom umístěte součástky, označené na obrázku číslicí 2.

Nakonec umístěte páčkový vypínač jako na obrázku. Nechte vypínač vypnutý.

Světlo by mělo svítit a jas lampy (L1) bude záviste na kvalitě baterií v úchytu (B1). Dejte slabé baterie do levého úchytu a silné baterie do pravého. Nyní zapněte vypínač. Lampa bude mít jasnější světlo a nové baterie převezmou zásobování světelného zdroje proudem.

Baterie jsou umístěné paralelně, pokud je napětí dostatečně vysoké, ale obvod potřebuje více proudu než může jedna sada baterií dodat. Představte si baterii jako nádrž na vodu. Jestliže dvě baterie umístíte paralelně, získáte více vody (proudu), ale tlak (napětí) zůstane stejný (stejné).

-8-

Page 10

Projekt číslo 104

Projekt číslo 105

Vesmírný ventilátor

Cíl: Postavit ventilátor se zvuky vesmírné bitvy, který je aktivován světlem.

Umístěte ventilátor na motor (M1). Zvuky vesmírné bitvy jsou slyšet, pokud na fotoodpor (RP) dopadá světlo. Po zapnutí vypínače (S2) se ventilátor také začne točit, ale dosáhne vysoké rychlosti pouze v tom případě, že zajistíte obojí. Vyzkoušejte různé kombinace osvětlení a podržte vypínač.

VAROVÁNÍ: Pohybující se části.

Během provozu se nedotýkejte se

ventilátoru ani motoru.

Projekt číslo 106

Dvou-tranzistorový světelný poplach

Cíl: Porovnat tranzistorové obvody.

V tomto poplašném obvodu jsou dva tranzistory (Q1 a Q2) a obě sady baterií. Sestavte obvod tak, aby byl kontaktní drát umístěný podle nákresu a zapněte jej. Nic se nestane. Přerušte propojení kontaktního drátu a lampa (L2) se rozsvítí. Kontaktní drát také můžete nahradit delším drátem a vést jej přes dveřní otvor, aby se spustil poplach vždy, když někdo vstoupí do dveří.

Světlem ovládáný Alarm

Cíl: Ukázat, jak lze využít světlo k vyvolání poplachu.

-9-

Poplach zazní, jakmile je obvod osvětlen. Pomalu zastiňte fotoodpor (RP) a hlasitost se sníží. Jestliže vypnete světla, poplach ztichne. Množství světla mění odpor fotoodporu (méně světla znamená více odporu). Fotoodpor a tranzistor (Q2) fungují jako regulátor jasu, protože upravují napětí, potřebné pro spuštění poplachu.

Tento typ obvodu se používá v poplašných systémech k detekci světla. Pokud vetřelec rozsvítí světlo nebo zasáhne senzor paprskem světla z baterky, poplach se rozezní a pravděpodobně donutí vetřelce zase odejít.

Page 11

Projekt číslo 107

Automatická pouliční

lampa

Cíl: Ukázat, jak lze světlo použít k ovládání pouliční lampy.

Zapněte vypínač (S2) a nastavte nastavitelný odpor (RV) tak, aby lampa (L2) svítila. Pomalu zastiňte fotoodpor (RP) a lampa se rozjasní. Pokud necháte na fotoodpor dopadnout více světla, světlo z lampy se ztlumí.

Toto je automatická pouliční lampa, kterou můžete zapnout při určité tmě a vypnout při určitém světle. Tento typ obvodů je součástí mnoha venkovních osvětlení a tím, že se zapíná a vypíná podle intenzity světla, šetří elektřinu.

Projekt číslo 108

Světelné paprsky, ovládané hlasem

Cíl: Ukázat, jak lze světlo stimulovat zvukem.

Zapněte vypínač (S1). Ze zelené LED diody (D2) bude vycházet pouze slabé světlo.

Foukáním na mikrofon (X1) nebo umístěním obvodu do blízkosti rádia či TV setu bude zelená LED dioda vydávat světlo a jeho jas

se bude změnit podle hlasitosti zvuku.

Sfouknutí elektrického světla

Cíl: Ukázat, jak lze světlo stimulovat zvukem.

Projekt číslo 109

Nainstalujte jednotlivé součástky. Lampa (L2) bude svítit. Bude vypnutá po dobu, kdy budete foukat do mikrofonu (X1). Hlasité mluvení do mikrofonu změní jas lampy.

-10-

Page 12

Projekt číslo 110

Nastavitelný

generátor tónu

Cíl: Ukázat, jak hodnoty odporu mění frekvenci oscilátoru.

Zapněte vypínač (S1); reproduktor (SP) zazní a rozsvítí se LED dioda (D1). Proveďte různá nastavení odporu (RV), abyste mohli vytvořit různé tóny. V obvodu s oscilátorem mohou hodnoty odporů nebo kondenzátorů měnit frekvenci výstupního tónu.

Projekt číslo 111

Fotosenzitivní

elektronické varhany

Cíl: Ukázat, jak hodnoty odporu změní frekvenci oscilátoru.

Použijte obvod, popsaný v projektu číslo 110. Nahraďte odpor o 10k󱃇 (R4) fotoodporem (RP). Zapněte vypínač (S1). Reproduktor (SP)zazní a rozsvítí se světlo LED diody. Pohybujte rukou nahoru a dolů nad fotoodporem a frekvence tónu se změní. Snížení intenzity světla, dopadajícího na fotoodpor, zvýší odpor a způsobí oscilování obvodu při nižší frekvenci. Všimněte si, že LED dioda svítí také při stejné frekvenci, jakou má zvuk. Pomocí prstu můžete vytvořit různé tóny, které budou znít jako varhany.

-11-

Projekt číslo 112

Elektronická Cikáda

Cíl: Ukázat, jak mohou kondenzátory v paralelním umístění změnit frekvenci oscilátoru.

Použijte obvod, popsaný v projektu číslo 110, ale nahraďte fotoodpor (RP) zpět 10k󱃇odporem (R4). Umístěte kondenzátor o 0,02F (C1) na pískací čip (WC). Zapněte páčku vypínače (S1) a nastavte odpor (RV). Obvod vytvoří zvuk cikády. Umístěním kondenzátoru na pískací čip bude obvod oscilovat při nižší frekvenci.

Je možné použít odpory a kondenzátory, které vydávají vyšší tóny, než mohou slyšet lidé. Mnoho zvířat může tyto tóny slyšet. Například paraket může slyšet tóny až do 50 000 kmitů za sekundu, ale lidé pouze do 20 000.

Page 13

Projekt číslo 113 Světlo a zvuky

Cíl: Vytvořit policejní sirénu se světlem

Zapněte vypínač (S1). Policejní siréna zazní a lampa (L2) se rozsvítí.

Projekt číslo 114

Více světla a

zvuků

Cíl: Ukázat varianty obvodu, popsaného v projektu číslo 113.

Změňte poslední popsaný obvod připojením bodů X a Y. Obvod bude pracovat stejně, nyní ale bude znít jako střelná zbraň

Projekt číslo 115

Více světla a

zvuků(II)

Cíl: Ukázat varianty obvodu, popsaného v projektu číslo 113.

Nyní odstraňte propojení mezi body X a X a potom vytvořte propojení mezi body T a U.Teď bude obvod znít jako požární poplach.

Projekt číslo 116

Více světla a

zvuků(III)

Cíl: Ukázat varianty obvodu, popsaného v projektu číslo 113.

Nyní odstraňte propojení mezi body T a U a vytvořte propojení mezi body U a Z. Teď bude obvod znít jako sanitka.

Projekt číslo 117

Více světla a

zvuků(IV)

Cíl: Ukázat varianty obvodu, popsaného v projektu číslo 113.

Nyní odstraňte propojení mezi body U a Z, a potom umístěte kondenzátor o 470F (C5) mezi body X a Y (kladným pólem k bodu X). Zvuk se po několika vteřinách změní.

-12-

Page 14

Projekt číslo 118

Detektor rychlosti motoru

Cíl: Ukázat, jak vést elektřinu jedním směrem.

Při stavbě obvodu umístěte motor (M1) kladným pólem ke kondenzátoru o 470F (C5). Zapněte páčku vypínače (S1) – nic se nestane. Jedná se o detektor pohybu motoru a motor se nehýbe. Zkontrolujte LED diodu (D2) a prsty motor otočte po směru hodinových ručiček (ne za list ventilátoru); uvidíte záblesk světla. Čím rychleji budete motorem otáčet, tím jasnější světlo bude. Zkuste si zahrát hru o to, kdo vytvoří jasnější záblesk světla. Nyní se pokuste otočit motorem v opačném směru (proti směru hodinových ručiček) a pozorujte intenzitu světla – elektřina, kterou motor vytváří, teče v opačném směru a neaktivuje diodu. Opět otočte motorem (pozitivní stranu připojte k tří-kontaktnímu vodiči) a zkuste to znovu. Teď svítí LED dioda, pokud motorem otáčíte proti směru hodinových ručiček.

-13-

Projekt číslo 119

Starý psací stroj

Cíl: Ukázat, jak funguje generátor.

Zapněte páčku vypínače (S1), nic se nestane. Pomalu prsty otočte motor (M1) (ne za list ventilátoru), uslyšíte cvakání, které zní jako údery na klávesy starého ručního psacího stroje. Otočte motor rychleji a cvakání se také zrychlí.

Tento obvod bude fungovat stejným způsobem, pokud motor otočíte opačným směrem (jinak než u projektu „Detektor rychlosti motoru“). Otáčením motoru prsty se Vaše fyzické úsilí přemění na elektřinu. V elektrárnách se používá pára k otáčení velkých motorů a tím dochází k výrobě elektřiny.

Page 15

Projekt číslo 120

Zvuky vesmírné bitvy

Cíl: Sestavit obvod, který vytváří různé zvuky vesmírné bitvy.

Nastavte páčku vypínače (S1) do polohy OFF. Stiskněte tlačítko vypínače a zazní vesmírné zvuky. Jestliže tlačítko podržíte v dolní poloze, zvuk se bude opakovat. Stiskněte opět vypínač – zazní jiný zvuk. Stiskněte znovu a opět zazní jiný zvuk. Pokračujte v zapínání tlačítka a poslouchejte různé zvuky.

Potom posuňte páčku vypínače do pozice ON. Jeden ze zvuků bude znít nepřetržitě. Vypněte vypínač a potom jej opět zapněte. Nyní uslyšíte jiný zvuk. Pokračujte v zapínání a vypínání – uslyšíte různé kombinace zvuků. Integrovaný obvod „Vesmírná bitva“ (U3) má „logiku“ a tak umožňuje přepínání mezi různými zvuky.

Projekt číslo 121

Zvuky vesmírné bitvy

ovládané světlem

Cíl: Změnit různé zvuky vesmírné bitvy pomocí světla.

Změňte předchozí obvod tak, aby vypadal jako tento na obrázku.Integrovaný obvod „Vesmírná bitva (U3) bude nepřetržitě přehrávat zvuk. Zastiňte fotoodpor (RP) rukou. Zvuk se vypne. Oddalte ruku – zazní jiný zvuk. Zamávejte rukou nad fotoodporem, abyste slyšeli všechny zvuky.

Stiskněte tlačítko vypínače a zazní zvuky vesmírné bitvy. Jestliže tlačítko podržíte dole, zvuk se zopakuje. Stiskněte znovu vypínač a zazní jiný zvuk. Pokračujte ve vypínání a zapínání tlačítka, abyste slyšeli všechny různé kombinace zvuků.

-14-

Page 16

Projekt číslo 122

Vesmírná bitva v rádiu

Cíl: Přenést zvuky vesmírné bitvy do AM rádia

Umístěte obvod do blízkosti AM rádia. Vylaďte rádio tak, aby nebyla slyšet žádná stanice a zapněte vypínač (S1). V rádiu byste teď měli slyšet zvuky vesmírné bitvy. Červená LED dioda (D1) bude svítit. Nastavte kondenzátor (CV) na nejhlasitější signál.

Právě jste předvedli pokus, na který vědec Marconi (vynalezl rádio), přicházel velmi dlouho. Technologie rádiového přenosu se vyvinula do dnešní podoby, kterou považujeme za samozřejmou. Byly doby, kdy se zprávy přenášely pouze ústním podáním.

-15-

Projekt číslo 123

Detektor lži

Cíl: Ukázat, jak pot vytvoří lepší vodič.

Zapněte páčku vypínače (S1) a umístěte svůj prst k bodům A a B.

Mikrofon (SP) bude vydávat tón a LED dioda (D2) bude svítit se stejnou frekvencí. Váš prst působí jako vodič, spojující body A a B.

Jestliže někdo lže, jeho tělo se začne potit. Pot způsobí, že se prst stane

lepším vodičem, protože se sníží jeho odpor. Se snížením odporu se zvýší frekvence tónu. Trochu si navlhčete prst a umístěte jej znovu přes zmíněné dva body. Výstupní tón i frekvence svítící LED se zvýší a lampa (L2) začne svítit. Je-li Váš prst dostatečně mokrý, potom bude lampa svítit velmi jasně a zvuk zhasne – to znamená, že jste velký lhář! Nyní si usušte prst a všimněte si, jak to ovlivní obvod.

Jedná se o stejný princip, který se používá u profesionálních detektorů

lži.

Page 17

Projekt číslo 124

NPN zesilovač

Cíl: Porovnat tranzistorové obvody.

Na NPN tranzistoru (Q2) se nacházejí tři kontaktní body, které se nazývají báze (označená písmenem B), emitor (označený písmenem E) a kolektor (označený písmenem C). Jestliže z báze do editoru protéká malé množství proudu, větší množství (zesílený proud) pak bude protékat z kolektoru do emitoru. Sestavte obvod a pomalu zvyšujte hodnotu odporu (RV). Jestliže se jasně rozsvítí LED dioda (D2), lampa (L2) se také zapne a bude svítit o mnoho jasněji.

Projekt číslo 125

PNP zesilovač

Cíl: Porovnat tranzistorové obvody.

PNP tranzistor (Q1) je podobný jako NPN tranzistor (Q2) v projektu číslo 166, s tím rozdílem, že elektrický proud protéká v opačném směru. Jestliže z emitoru do báze proudí malé množství elektrického proudu, větší (zesílené) množství pak bude proudit z emitoru do kolektoru. Sestavte obvod a pomalu zvyšujte hodnotu odporu (RV). Jakmile LED dioda (D1) začne jasně svítit, lampa (L2) se také rozsvítí a bude svítit daleko jasnějším světlem.

-16-

Page 18

Projekt číslo 126 Sací ventilátor

Cíl: Nastavit rychlost ventilátoru.

Cíl: Nastavit rychlost ventilátoru.Cíl:

Sestavte obvod a namiřte motor (M1) pozitivním pólem

Nastavit rychlost ventilátoru.Cíl: Nastavit

dolů – viz obrázek. Zapněte jej a nastavte odpor (RV)

rychlost ventilátoru.

na libovolnou rychlost ventilátoru. Jestliže nastavíte příliš vysokou rychlost, potom může ventilátor odlétnout od motoru. V důsledku tvaru listů ventilátoru a směru, kterým se motor otáčí, je vzduch vsáván do ventilátoru a proti motoru. Zkuste podržet nad ventilátorem kus papíru. Je-li toto sání dostatečně silné, může ventilátor odlétnout a vznášet se po místnosti jako helikoptéra. Ventilátor se nebude hýbat při nastavení odporu na vyšší hodnotu, protože odpor je pak tak velký, že nelze překonat tření motoru. Pokud se ventilátor nepohybuje při žádném nastavení odporu, vyměňte baterie.

Projekt číslo 12

Ventilátor

Cíl: Vytvořit ventilátor, který neodletí.

Změňte obvod, popsaný v projektu číslo 126 tak, že změníte pozici motoru (M1), tak, že jeho pozitivní strana (+), bude směřovat k PNP (Q1). Zapněte obvod a nastavte odpor (RV) na libovolnou rychlost ventilátoru. Nastavte nejvyšší rychlost a pozorujte, zda ventilátor odletí – ne! Zkuste podržet list papíru nad ventilátorem.

VAROVÁNÍ: Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Projekt číslo 12

PNP kolektor

Cíl: Ukázat nastavení zesílení tranzistorového obvodu.

Sestavte obvod a nastavte jas lampy (L2) pomocí odporu (RV). Bude svítit jen při několika málo hodnotách. Bod na PNP (Q1), ke kterému je připojena lampa (bod E4 na základní podložce), se nazývá kolektor, stejně jako tento projekt.

VAROVÁNÍ:Nenaklánějte

se přes motor.

VAROVÁNÍ: Pohybující se části. Během

provozu se nedotýkejte se ventilátoru ani

motoru.

Projekt číslo 129

Cíl: Porovnat tranzistorové obvody.

Porovnejte tento obvod s

obvodem, popsaným v projektu číslo 128. Maximální hodnota jasu lampy (L2) je menší, protože odpor lampy snižuje množství proudu mezi emitorem a bází, což zvýší proud mezi emitorem kolektorem (stejně jako u projektu číslo 128). Bod na PNP (Q1), ke kterému je nyní připojena lampa (bod C4 na podložce), se nazývá emitor.

PNP emitor

-17-

Page 19

Projekt číslo 130

Projekt číslo 131

NPN kolektor

Cíl: Porovnat tranzistorové obvody.

Porovnejte tento obvod s obvodem, popsaným v projektu číslo 128. Jedná se o verzi NPN tranzistoru (Q2) a funguje stejným způsobem. Ve kterém z obvodů svítí lampa (L2) jasněji? (Je to podobné, protože oba tranzistory jsou vyrobeny ze stejných materiálů).

Projekt číslo 132

NPN kolektor – motor

NPN emitor

Cíl: Porovnat tranzistorové obvody.

Porovnejte tento obvod s obvodem, popsaným v projektu číslo 129. Jedná se o verzi NPN tranzistoru (Q2) a funguje stejným způsobem a na stejném principu jako v projektech číslo 128 a 130, takže světlo bude tlumenější než v projektu číslo 130, ale stejně jasné jako v projektu číslo 129.

Projekt číslo 133

NPN emitor – motor

VAROVÁNÍ:Pohybující se části. Během

provozu se nedotýkejte se ventilátoru ani mo-

toru.

VAROVÁNÍ: Nenaklánějte se

přes motor.

Cíl: Porovnat tranzistorové obvody.

Jedná se o stejný obvod, jaký je popsaný v projektu číslo 130. Jediným rozdílem je, že motor (M1) je umístěn místo lampy. Umístěte motor kladnou stranou (+) k NPN a připevněte na něj ventilátor. Ventilátor se bude hýbat jen při některých hodnotách odporu, protože odpor je příliš veliký na to, aby bylo možné překonat tření v motoru. Jestliže se ventilátor nehýbe při žádné z hodnot, nastavené na odporu, vyměňte baterie.

VAROVÁNÍ:Pohybující se části. Během

provozu se nedotýkejte se ventilátoru ani

mo-toru.

Cíl: Porovnat tranzistorové obvody.

Jedná se o stejný obvod, jaký je popsaný v projektu číslo 131, jen s tím rozdílem, že místo lampy je umístěn motor (M1). Motor umístěte kladnou stranou vpravo a připevněte na něj ventilátor. Porovnejte rychlost ventilátoru s jeho rychlostí v projektu číslo

132. V něm bylo světlo tlumenější, nyní je zase motor pomalejší.

-18-

Page 20

Projekt číslo 134

Bzučení ve

Projekt číslo 135

Projekt číslo 136

Vysokofrekvenční

tmě

Cíl: Vytvořit obvod, který bzučí ve tmě.

Tento obvod vytváří vysokofrekvenční pisklavý zvuk, pokud na fotoodpor (RP) dopadá světlo. Jestliže fotoodpor zastíníte, obvod bude bzučet.

Projekt číslo 137

Dotekový bzučák

Cíl: Vytvořit lidský bzučivý oscilátor

Odstraňte z obvodu, popsaného v projektu číslo 134, fotoodpor (RP) a dotkněte se prsty místa, kde se nacházel (body B1 a D1 na základní podložce). Uslyšíte roztomilý bzučivý zvuk. Obvod funguje na základě odporu ve Vašem těle. Pokud opět zapojíte fotoodpor a částečně jej zastíníte, jeho hodnota bude stejná, jakou vytvořilo Vaše tělo a Vy získáte ten samý zvuk

Projekt číslo 138

Komár

dotekový bzučák

Cíl: Vytvořit vysokofrekvenční lidský bzučivý

Touch Buz

oscilátor.

Nahraďte reproduktor (SP) 6V lampou (L2). Nyní se prsty dotkněte plochy mezi body B1 a D1. Dosáhnete tím tiššího, ale příjemnějšího bzučení.

-19-

vodní bzučák

Cíl: Vytvořit vysokofrekvenční vodní bzučivý oscilátor.

Nyní připojte dva kontaktní dráty k bodům B1 a D1 (kterých jste se dotýkali prsty) a volné konce namočte do nádoby s vodou. Zvuk bude velmi podobný, protože ve Vašem těle je velké množství vody a tak se odpor obvodu příliš nezměnil.

Cíl: Napodobit zvuk komářího bzučení.

Umístěte fotoodpor (RP) do obvodu, popsaného v projektu číslo 137 na místo, kam jste připojovali kontaktní dráty (body B1 a D1 na základní podložce v projektu číslo 134). Nyní se vytvořený zvuk podobá komářímu bzučení.

Page 21

Projekt číslo 139

Hlasový

Projekt číslo 140

Projekt číslo 141

Velmi hlasitý

Projekt číslo 142

Zvonek

zvonek s velkou

citlivostíl

Cíl: Vytvořit velmi senzitivní zvonek, aktivovaný hlasem.

Sestavte obvod a vyčkejte, dokud se nezhasne zvuk. Tleskněte nebo hlasitě promluvte několik kroků od obvodu. Hudba zazní znova. Použili jsme mikrofon (X1), protože je velmi senzitivní.

Projekt číslo 143

Hlásič tmy

Hlasitější zvonek

Cíl: Vytvořit hlasitý a velmi citlivý zvonek, aktivovaný hlasem.

6V lampu (L2) nahraďte anténou (A1). Zvuk bude hlasitější.

Projekt číslo 144

Hudební

zvonek

Cíl: Vytvořit velmi hlasitý a velmi citlivý zvonek, aktivovaný hlasem.

Místo antény (A1) umístěte reproduktor (SP). Nyní je zvuk daleko hlasitější

s tlačítkem

Cíl: Vytvořit zvonek, aktivovaný tlačítkem.

Místo mikrofonu (X1) umístěte tlačítkový vypínač (S2) a počkejte až skončí hudba. Nyní musíte zapnout páčkový vypínač (S2), abyste zapnuli melodii, která se bude podobat zvonění zvonku.

Cíl: Vytvořit hlasitý a velmi citlivý zvonek, aktivovaný hlasem.

Místo vypínače (S2) umístěte fotoodpor (RP) a počkejte, až zhasne zvuk. Jestliže fotoodpor zastíníte, hudba se přehraje znovu, čímž reaguje na tmu. Je-li reproduktor (SP) příliš hlasitý, potom místo něj použijte anténu (A1).

detektor pohybu

Cíl: Rozpoznat, když někdo roztočí motor. hlasem.

Místo fotoodporu (RP) použijte motor (M1), orientovaný na stejnou stranu. Otáčení motoru nyní re-aktivuje hudbu.

-20-

Page 22

Projekt číslo 145 Rádiový hudební

poplach

Projekt číslo 146

Světelné

Projekt číslo 147

Noční hudební

rádio

Cíl: Sestavit rádiový hudební poplach

Pro tento projekt budete potřebovat AM rádio. Sestavte obvod podle obrázku a zapněte páčkový vypínač (S1). Obvod umístěte do blízkostí svého AM rádia a vylaďte frekvenci, na které nevysílá žádná stanice. Potom vylaďte kondenzátor (CV) tak, aby Vaše hudba zněla na rádiu co nejlépe. Nyní propojte spojovací drát mezi body X a Y. Hudba zhasne. Jestliže nyní odstraníte spojovací drát, hudba bude hrát, protože byl spuštěn poplašný drát. Můžete použít delší drát, obtočit jej okolo svého kola a použít jej jako poplach proti zlodějům.

Projekt číslo 148

Noční rádio s vysíláním

zvuku střelné zbraně.

Projekt číslo 149

Rádiový poplach

se zvukem

hudební rádio

Cíl:Vytvořit světlem řízený rádiový vysílač.

Odstraňte spojovací drát. Místo 100k󱃇 odporu (R5) použijte fotoodpor (RP). Vaše rádio nyní bude hrát hudbu tak dlouho, dokud v místnosti bude světlo

Projekt číslo 150

Střílečka na rádiu za denního světla

Cíl: Vytvořit tmou řízený rádiový vysílač

Umístěte 100k󱃇 odpor zpět na předchozí místo a mezi body X a Y připojte fotoodpor (budete potřebovat jedno a dvou kontaktní vodiče). Vaše rádio nyní bude hrát hudbu za tmy.

-21-

Cíl: Vytvořit tmou řízený rádiový vysílač

Integrovaný obvod „Hudba“ (U1) nahraďte integrovaným obvodem „Poplach“ (U2). Vaše rádio nyní přehrává zvuk střelné zbraně,

pokud je tma.

Cíl: Vytvořit rádiový poplach.

střelné zbraně

Odstraňte fotoodpor (RP). Nyní připojte spojovací drát mezi body X a Y. Jestliže spojovací drát nyní odstraníte, z rádia se ozve zvuk střelné zbraně jako poplach.

Cíl: Sestavit světlem řízený rádiový vysílač.

Odstraňte spojovací drát. Nahraďte 100k󱃇 odpor (R5) fotoodporem (RP). Z Vašeho rádia nyní zazní zvuk střelné zbraně po dobu, kdy v místnosti bude světlo.

Page 23

Projekt číslo 151

Ukončení vesmírné

bitvy pouhým fouknutím

Cíl: Vypnout obvod fouknutím.

Sestavte obvod a zapněte jej. Uslyšíte vesmírnou bitvu. Protože je příliš hlasitá a rušivá, zkuste ji vypnout fouknutím do mikrofonu (X1). Jestliže zafoukáte do mikrofonu silněji, zvuk se vypne a opět zapne

Projekt číslo 152

Sériově umístěné lampy

Cíl: Porovnat různé typy obvodů.

Zapněte páčkový vypínač (S1) a obě lampy (L1 a L2) se rozsvítí. Je-li jedna ze žárovek rozbitá, nerozsvítí se ani druhá, protože jsou v sériovém umístění. Příkladem tohoto jevu jsou například elektrické vánoční svíčky na stromeček. Pokud je jedna ze žárovek poškozená, celý závěs nebude fungovat.

Projekt číslo 153

Paralelně umístěné lampy

Cíl: Porovnat různé typy obvodů

Zapněte páčkový vypínač (S1) a obě lampy (L1 a L2) se rozsvítí. Je-li jedna ze žárovek rozbitá, bude svítit ta druhá, protože jsou tentokrát v paralelním umístění. Příkladem tohoto jevu je osvětlení ve Vaší domácnosti; pokud je rozbitá jedna žárovka, funkce ostatních tím není ovlivněna.

-22-

Page 24

Projekt číslo 154

Kombinovaná poplašná symfonie

Projekt číslo 155

Projekt číslo 156

Cíl: Zkombinovat zvuky integrovaných obvodů „Hudba“, „Poplach“ a „Vesmírná bitva.

Sestavte obvod podle obrázku a přidejte spojovací drát. Všimněte si, že v jednom místě jsou dva jedno-kontaktní vodiče připojeny jeden na druhém. Také je tu ve

2. patře dvou-kontaktní vodič, který není připojen ke 4-kontaktnímu vodiči nad ním, ve 4. patře. (Oba se dotýkají integrovaného obvodu „Hudba“. Zapněte obvod, několikrát stiskněte vypínač (S2) a rukou zamávejte nad fotoodporem (RP). Uslyšíte celé spektrum zvuků, které tento obvod může vytvořit. Hodně zábavy!

VAROVÁNÍ:Pohybující se části. Během

provozu se nedotýkejte se ventilátoru ani mo-

toru.

Kombinovaná symfonie

Cíl: Zkombinovat zvuky integrovaných obvodů „Hudba“, „Poplach“ a „Vesmírná bitva“.

Kombinovaná

poplašná symfonie

Cíl: Viz projekt číslo 154

Předchozí obvod je možná příliš hlasitý, nahraďte tedy reproduktor (SP) pískacím čipem (WC).

VAROVÁNÍ:Pohybující se části.

Během provozu se nedotýkejte se ven-

tilátoru ani motoru.

Projekt číslo 157

Kombinovaná

symfonie (II)

(II)

-23-

Upravte obvod, popsaný v projektu číslo 154 tak, aby byl shodný s obvodem na obrázku. Jediným rozdílem je propojení okolo integrovaného obvodu „Poplach“ (U2).

Funguje stejným způsobem.

VAROVÁNÍ:Pohybující se části. Během

provozu se nedotýkejte se ventilátoru ani mo-

toru.

Cíl: viz projekt číslo 156.

Předchozí obvod bude možná příliš hlasitý, proto nahraďte reproduktor (SP) pískacím čipem

(WC).

VAROVÁNÍ:Pohybující se části.

Během provozu se nedotýkejte se ven-

tilátoru ani motoru.

Page 25

Projekt číslo 158

Symfonie policejního auta

Projekt číslo 159

OBJECTIVE: To combine sounds from the integrated circuits.

Sestavte obvod podle obrázku a přidejte k němu dva spojovací dráty. Všimněte si, že na jednom místě jsou dva jednokontaktní vodiče připevněny jeden na druhý. Zapněte obvod, několikrát stiskněte tlačítko vypínače a zamávejte rukou nad fotoodporem (RP), abyste slyšeli celé spektrum zvuků, které tento obvod může vytvořit. Hezkou zábavu! Víte, proč je v tomto obvodu použita anténa (A1)? Sloužila jako tří-kontaktní vodič, protože se chová stejně jako vodič v nízkofrekvenčních obvodech jako je tento. Bez ní by tento obvod nebyl kompletní

enough parts to build this complex circuit.

Projekt číslo 160 Symfonie sanitky

Cíl: Zkombinovat zvuky z integrovaných obvodů “Hudba“, „Poplach“ a „Vesmírná bitva“.

Symfonie

policejního auta (II)

Cíl: Viz projekt číslo 158

Předchozí obvod je možná příliš hlasitý, místo reproduktoru (SP) umístěte pískací čip (WC).

Projekt číslo 161

Symfonie sanitky

(II)

Upravte obvod, popsaný v projektu číslo 158 tak, aby odpovídal projektu na obrázku. Jediným rozdílem jsou propojení okolo integrovaného obvodu „Poplach“ (U2). Jinak je funkce stejná.

Cíl: Viz projekt číslo 160

Předchozí obvod může být příliš hlasitý. Nahraďte reproduktor (SP) pískacím čipem (WC).

-24-

Page 26

Projekt číslo 162 Statická symfonie

Projekt číslo 163

Cíl: Zkombinovat zvuky z integrovaných obvodů

Sestavte obvod podle obrázku. Všimněte si, že některé součástky jsou připojeny nad sebou. Zapněte obvod, stiskněte několikrát tlačítko vypínače (S2) a zamávejte rukou nad fotoodporem (RP). Uslyšíte tak celé spektrum zvuků, které může tento obvod vytvořit. Užijte se pěknou zábavu!

Projekt číslo 164

Kondenzátory, umístěné sériově

Cíl: Porovnat různé typy obvodů.

Zapněte páčkový vypínač (S1) a potom stiskněte a uvolněte tlačítko vypínače (S2). LED dioda (D1) bude svítit jasným světlem. Kondenzátor o kapacitě 470F se napájí po zapnutí vypínače, po jeho vypnutí začne světlo LED diody pomalu slábnout. Nyní vypněte páčkový vypínač. Zopakujte test s vypnutou páčkou, zjistíte, že LED dioda se po uvolnění tlačítka vypnula mnohem rychleji. V sériovém umístění s kondenzátorem o kapacitě 470F je nyní kondenzátor s o mnoho menší kapacitou 100F, a tak se snižuje celková kapacita (elektrická úložná kapacita) a kondenzátory se daleko rychleji vybijí. (Všimněte si, že je to přesný opak fungování odporů v sériovém umístění).

Statická symfonie

(II)

Cíl: Víz projekt číslo 162

Jako variaci předchozího obvodu můžete 6V žárovku (L2), nahradit LED diodou (D1), přičemž její pozitivní strana bude směřovat nahoru nebo k motoru (M1) (neumisťujte na motor ventilátor).

Projekt číslo 165 Kondenzátory, umístěné paralelně

Cíl: Porovnat různé typy obvodů.

Vypněte páčkový vypínač (S1), potom stiskněte a uvolněte tlačítko vypínače (S2). LED dioda

(D1) začne svítit, jakmile se kondenzátor o kapacitě 100F stisknutím tlačítka nabije. Po uvolnění tlačítka vypínače světlo LED diody zeslábne. Nyní zapněte páčkový vypínač a zopakujte test; zjistíte, že LED dioda se po uvolnění vypínače zhasne daleko pomaleji. Kondenzátoru s daleko vyšší kapacitou - 470F(C5) je nyní umístěn paralelně s kondenzátorem o100F. Římse zvýší celková kapacita (elektrická úložná kapacita) a kondenzátory se daleko pomaleji vybijí. (Všimněte si, že je to přesný opak fungování odporů v paralelním umístění.

-25-

Page 27

Projekt číslo 166

Vodní detektor

Cíl: Ukázat, jak voda vede elektrický proud.

Sestavte obvod podle obrázku a připojte k němu dva spojovací dráty. Nejdříve ale nechte volné konce drátů ležet na stole. Zapněte páčkový vypínač (S1) – LED dioda (D1) nebude svítit, protože vzduch, který odděluje spojovací dráty má velký odpor. Připojte volné konce drátů k sobě a LED dioda se rozsvítí jasným světlem, protože v přímém propojení není odpor, který by odděloval dráty. Nyní vezměte volné konce spojovacích drátů a namočte je do nádoby s vodou, aniž by se vzájemně dotýkali. LED dioda bude svítit slabě, což je upozornění na vodu. Při tomto pokusu bude jas LED diody záviset na místní kvalitě vody. Chudá voda (např. destilovaná) má velmi vysoký odpor, ale pitná voda s různými nečistotami zvyšuje elektrickou vodivost.

Projekt číslo 167

Detektor slané vody

Cíl: Ukázat, jak může přidání soli do vody změnit elektrické vlastnosti vody.

Umístěte spojovací dráty do nádoby s vodou stejně jako v předchozím projektu; LED dioda (D1) bude svítit tlumeně. Pomalu do vody přidejte vodu a všimněte si, jak se změní jas LED diody. Trochu vodu zamíchejte, aby se sůl rozpustila. LED dioda se přidáváním soli velmi rozjasní. Vytvořili jste detektor slané vody! Jas LED diody můžete snížit přidáním vody. Vezměte jinou nádobu s vodou a zkuste přidat ostatní přísady, jako jen např. cukr, abyste zjistili, zda se zvýšil jas LED diody jako u soli.

the salt did.

-26-

Page 28

Projekt číslo 168

Projekt číslo 169

Ovládání NPN

světlem

Cíl: Porovnat tranzistorové obvody..

Zapněte páčku vypínače (S1). Jas LED diody (D2) závisí na tom, kolik světla bude dopadat na fotoodpor (RP). Odpor se s větším množstvím světla snižuje, takže k NPN může téct větší množství proudu.

Projekt číslo 170

Ovládání PNP

Ovládání NPN za tmy

Cíl: Porovnat tranzistorové obvody.

Zapněte páčkový vypínač (S1), jas LED diody (D2) závisí na tom, jak MÁLO světla dopadá na fotoodpor (RP). Odpor se zmenšuje s větším množstvím světla a proud teče od NPN (Q2).

Projekt číslo 171

Ovládání PNP ve tmě

-27-

světlem

Cíl: Porovnat tranzistorové obvody.

Zapněte páčkový vypínač (S1), jas LED diody (D1) závisí na množství světla, které dopadá na fotoodpor (RP). Odpor se snižuje spolu se zvýšením množství světla a tím větší množství proudu protéká přes PNP (Q1). Je to podobné jako u výše uvedeného NPN (Q2) obvodu.

Cíl: Porovnat tranzistorové obvody.

Zapněte páčkový vypínač (S1).

Jas LED diody (D1) závisí na tom, jak MÁLO světla dopadá na fotoodpor (RP). Odpor se snižuje s množstvím dopadajícího světla a tak tedy teče více proudu 100k󱃇 odporu R5) z fotoodporu a méně z PNP diody. Je to podobné jako u obvodu NPN.

Page 29

Projekt číslo 172

Projekt číslo 173

Červená a zelená kontrolka

Cíl: Ukázat, jak pracuje nastavitelný odpor.

Zapněte obvod pomocí páčkového vypínače (S1) a/nebo stiskněte tlačítko vypínače (S2), posuňte páčku pro nastavení odporu (RV) a nastavte jas LED diod (D1 a D2). Když je odpor nastaven pro jednu stranu vidlice, tato bude mít nízký odpor a její LED dioda bude svítit jasně (za předpokladu, že je zapnutá), zatímco druhá LED dioda bude svítit slabě nebo nebude svítit vůbec.

Projekt číslo 174

Korekce proudu

Ovladače proudu

Cíl: Porovnat různé typy obvodů.

Sestavte obvod a zapněte páčkový vypínač (S1). LED dioda (D1) se rozsvítí. Chcete-li zvýšit jas LED diody, zapněte tlačítko vypínače (S2). Chcete-li jej snížit, zapněte páčkový vypínač (S1). Je-li zapnutý páčkový vypínač, potom odpor o 5,1K󱃇 (R3) řídí průchod proud. Zapnutím tlačítkového vypínače bude odpor 1K󱃇 (R2) s odporem (R3) v paralelním zapojení. Tím se sníží celkový odpor obvodu. Vypneteli páčkový vypínač, odpor od 10K󱃇 (R4) bude s odpory R2/R3 v sériovém zapojení. Tím se zvýší celkový

odpor

Projekt číslo 175

Zjištění bateriové polarity

Cíl: Porovnat různé typy obvodů.

V tomto obvodu budou mít LED diody (D1 a D2) stejný jas, ale lampa (L1) bude vypnutá. Při sériovém propojení bude všemi součástkami proudit stejné množství elektrického proudu. Žárovka je vypnutá, protože pro rozsvícení vyžaduje větší množství proudu než je tomu u LED diody

Cíl: Zjistit polaritu baterie.

Použijte tento obvod, abyste zjistili polaritu baterie. Připojte svojí baterii k bodům X a Y pomocí spojovacích kabelů (Vaše 3V baterie (B1) může být připojena i přímo). Pokud je baterie svým kladným elektrickém polem připojena k bodu X, potom se rozsvítí LED dioda (D1). Jestliže je baterie k bodu X připojena svým negativním elektrickým polem, potom se rozsvítí zelená LED dioda (D2).

-28-

Page 30

Projekt číslo 176

Vypnutí zvonku fouknutím

Cíl: Vypnout obvod fouknutím

Sestavte obvod a zapněte jej; začne hrát hudba. Protože je hlasitá a rušivá, zkuste ji vypnout foukáním do mikrofonu (X1). Silné foukání do mikrofonu vypne hudbu, která po chvíli začne znovu hrát.

Projekt číslo 177

Sfouknutí

svíčky

Cíl: Vypnutí obvodu fouknutím.

Nahraďte mikrofon (SP) 6V žárovkou (L2). Fouknete-li silně do mikrofonu (X1), světlo rychle zhasne.

-29-

Projekt číslo 178 Zapnutí zvonku

Cíl: Zapnout obvod fouknutím

Sestavte obvod a zapněte jej; hudba bude chvíli hrát, pak ztichne. Foukněte do mikrofonu (X1) a hudba začne znovu hrát; tak dlouho, dokud budete foukat.

Projekt číslo 179

Rozsvícení

svíčky

Cíl: Zapnout obvod fouknutím.

Nahraďte reproduktor (SP) 6V žárovkou (L2). Fouknutí do mikrofonu (X1) rozsvítíte světlo. Po chvíli se zase zhasne.

Page 31

Projekt číslo 180

Ječící ventilátor

Cíl: Nastavit odpor tak, aby ovládal ventilátor a zvuk.

Sestavte obvod podle obrázku a umístěte ventilátor na motor (M1). Zapněte páčkový vypínač (S1) a páčkou projeďte všechna nastavení na odporu (RV). Uslyšíte ječivé zvuky a ventilátor se bude otáčet.

VAROVÁNÍ:Pohybující se části.

Během provozu se nedotýkejte se

ventilátoru ani motoru.

Projekt číslo 181

Pištící ventilátor

Cíl: Vytvořit různé zvuky

Nahraďte kondenzátor o kapacitě 0,1F (C2) kondenzátorem o kapacitě 0,02F (C1). Zvuky jsou nyní vysoké, pištivé a motor (M1)začne pracovat o něco dříve.

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Projekt číslo 182

Pištící světla

Cíl: Vytvořit různé zvuky

100󱃇 odpor (R1) v levé dolní části obvodu (body A1 a A3 na podložce) nahraďte fotoodporem (RP) a zamávejte nad ním rukou. Pištivé zvuky se trochu změní a mohou být nyní ovládány světlem.

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Projekt číslo 183

Více světla a nižší

zvuky

Cíl: Vytvořit různé zvuky.

Nahraďte kondenzátor o kapacitě 0,02F (C1) kondenzátorem o kapacitě 0,1F (C2). Zvuky mají nižší frekvenci a ventilátor se nyní netočí.

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Cíl: Vytvořit různé zvuky.

Nahraďte kondenzátor o kapacitě 10F (C3), jeho pozitivní elektrické pole umístěte nalevo. Nyní uslyšíte cvakavé zvuky a ventilátor se bude otáčet jen velmi pomalu, stejně jako motor, který nechce nastartovat.

Projekt číslo 184

Motor, který

nenastartuje

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

-30-

Page 32

Projekt číslo 185

Cíl: Sestavit obvod, který hlasitě piští.

Sestavte obvod, zapněte jej a posunujte páčku pro nastavení odporu (RV). Uslyšíte hlasitý, nepříjemný pištivý zvuk. Zelená LED dioda (D2) bude svítit, ale bude vlastně velmi rychle blikat.

Pištění

Projekt číslo 186

Pištění s nižší

frekvencí

Cíl: Ukázat, jak lze přidáním kapacity snížit frekvenci.

Umístěte kondenzátor o kapacitě 0,02F (C1) nad pískací čip (WC) a znovu posunujte páčku pro nastavení odporu (RV). Frekvence pískotu se snížila přidáním kapacity.

Projekt číslo 187

Hučení

Cíl: Ukázat, jak lze přidáním kapacity snížit frekvenci.

Nyní umístěte kondenzátor o kapacitě 0,1F (C2) nad pískací čip (WC) a znovu měňte hodnoty odporu (RV). Frekvence (pištění) se snížila přidáním větší kapacity a zvuk nyní zní spíše jako hučení.

-31-

Projekt číslo 188

Nastavitelný

metronom

Cíl: Sestavit nastavitelný elektronický metronom.

Nyní umístěte kondenzátor o kapacitě 10F (C3, pozitivním elektrickým polem napravo) nad pískací čip (WC) a opět měňte hodnotu odporu (RV). Nyní se neozývá hučení, ale cvakání a světlo bliká po 1 sekundě, synchronně se zvukem. Jedná se vlastně o metronom, který se používá pro dodržení rytmu melodie.

Projekt číslo 189

Tiché blikání

Cíl: Vytvořit světlo, které bliká.

Nechte kondenzátor o kapacitě 10F (C3) připojený, ale reproduktor (SP) nahraďte 2,5V žárovkou (L1).

Page 33

Projekt číslo 190

Syčící mlhová siréCíl:

Cíl: Vytvořit tranzistorový oscilátor, který vytváří zvuk mlhové

Vytvořit tranzistorový

sirény.

oscilátor, který vytváří zvuk mlhové sirény.Cíl:

Projekt číslo 191

Syčení a cvakání

Cíl: Sestavit nastavitelný oscilátor se cvakavými zvuky.

Změňte obvod v projektu číslo 190 tak, že 100k󱃇 odpor (R5) nahradíte fotoodporem (RP). Měňte hodnoty odporu (RV) tak dlouho, dokud neuslyšíte syčivý zvuk a potom zastiňte fotoodpor; uslyšíte cvakání.

Vytvořit tranzistorový oscilátor, který vytváří

Sestavte obvod podle obrázku a měňte hodnoty odporu (RV). Někdy zazní zvuk mlhové sirény, někdy syčivý zvuk a někdy nezazní vůbec žádný zvuk.

zvuk mlhové sirény.na

Projekt číslo 192

Zvuk automobilové

závodní videohry

Cíl: Vytvořit lidský oscilátor.

Odstraňte fotoodpor (RP) z obvodu, popsaného v projektu číslo 191 a místo něj se prsty dotkněte kontaktů v bodech A4 a B2 a současně měňte hodnoty odporu (RV). Uslyšíte cvakání, které bude znít jako zvuk motoru ve videohrách se závody automobilů.

-32-

Page 34

Projekt číslo 193 Světelný poplach

Cíl: Vytvořit tranzistorový světelný poplach.

Sestavte obvod se spojovacím drátem, umístěným podle obrázku, a zapněte jej. Nic se nestane. Přerušte propojení spojovacího drátu a světlo se rozsvítí. Spojovací drát můžete nahradit delším kabelem, který povedete přes vstupní otvor ve dveřích, aby se spustil poplach, kdykoli někdo vstoupí.

Projekt číslo 194

Zářivější světelný

poplach

Cíl: Vytvořit jasněji svítící tranzistorový světelný poplach.

Změňte obvod, popsaný v projektu číslo 193 tak, že místo LED diody (D1) umístíte 2,5V žárovku (L1) a místo 5,1k󱃇 odporu (R3) použijete 100󱃇 odpor (R1). Obvod bude fungovat stejně, světlo ale bude jasnější.s

-33-

Projekt číslo 195 Líný ventilátor

Cíl: Vytvořit ventilátor, který nefunguje příliš dobře

Zapněte vypínač (S2) a ventilátor se bude chvíli točit. Nějakou dobu počkejte a pak tlačítko vypínače stiskněte znovu; ventilátor učiní několik

dalších otočení.

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Projekt číslo 196

Laserové světlo

Cíl: Vytvořit jednoduchý laser.

Nahraďte motor (M1) 6V žárovkou (L2). Nyní stiskněte tlačítko vypínače (S2) a rozsvítí se paprsek světla, podobný laseru.

Page 35

Projekt číslo 197

Vodní poplach

Cíl: Vytvořit poplach za přítomnosti vody; tón se bude měnit podle množství soli ve vodě.

Sestavte obvod podle obrázku a připojte k němu dva spojovací dráty. Jejich volné konce vložte do prázdné nádoby (aniž by se dotýkaly). Stiskněte tlačítko vypínače (S2) – nic se nestane. Do nádoby nalijte vodu – zazní poplach. Do vody přidejte sůl – tón se změní. Můžete také vyzkoušet různé tekutiny a pozorovat, jaký tón bude znít.

Projekt číslo 198

Rádiový hlásič

Cíl: Slyšet svůj hlas v rádiu.

Pro tento projekt budete potřebovat AM rádio. Sestavte obvod podle obrázku, ale páčkový vypínač nezapínejte (S1). Umístěte jej asi 30 cm od rádia a nalaďte frekvenci na střední hodnotu AM pásma (okolo 100kHz), kde nevysílá žádná stanice. Přidejte hlasitost, abyste mohli slyšet statiku. Nastavte odpor (RV) na prostřední hodnotu. Zapněte páčkový vypínač a pomalu nastavujte kondenzátor (CV), dokud se neztiší statika na rádiu. Jakmile dosáhnete správného vyladění, může být slyšet pískání. Někdy bude nutné nastavit odpor mimo střední hodnotu. Když přestane být slyšet rádiová statika, ťukněte prstem na reproduktor (SP) a toto ťuknutí byste měli slyšet i v rádiu. Nyní hlasitě mluvte do reproduktoru (má tady funkci mikrofonu) a Váš hlas bude slyšet z rádia. Nastavte odpor tak, aby zvuk z rádia měla tu nejlepší kvalitu.

adjustable resistor for best sound quality at the radio.

-34-

Page 36

Projekt číslo 199

Výška zvuku

Projekt číslo 200

Projekt číslo 201

Cíl: Ukázat, jak lze změnit frekvenci zvuku.

Sestavte obvod podle obrázku, zapněte jej a měňte hodnoty odporu (RV). Frekvence zvuku se bude měnit. Výška je vlastně hudební termín pro frekvenci. V hodinách hudební výchovy jste se učili hudební stupnice s notami A3, F5 nebo D2. Čísla vyjadřují právě výšku tónu. V elektronice se používá slovo frekvence; např. na rádiu si naladíte určitou frekvenci.

Projekt číslo 202

Výška zvuku (II)

Cíl: Víz projekt číslo 199

V předchozím projektu jsme se naučili, že je možné nastavit frekvenci nastavením různých hodnot odporu. Jsou i jiné způsoby, kterými toho

lze dosáhnout? Ano. Například změnou kapacity obvodu. Umístěte kondenzátor o kapacitě 0,1F (C2) na kondenzátor o kapacitě 0,02F (C1); všimněte si, jak se změnil zvuk.

Výška zvuku (III)

Cíl: Víz projekt číslo 199

Odstraňte kondenzátor o kapacitě 0,1F (C2) a nahraďte 100k󱃇 odpor fotoodporem (RP). Zamávejte rukou nahoru a dolů nad fotoodporem; změní se tón. Změnou intenzity světla, dopadajícího na fotoodpor se změní odpor obvodu, stejně jak při změně nastavení hodnoty odporu. Poznámka: Jestliže jste nastavitelný odpor (RV) nastavili doprava a světlo dopadá na fotoodpor, možná neuslyšíte nic. Je to proto, že celkový odpor je příliš malý a obvod tak nemůže fungovat.

Poplach, ohlašující zatopení

Cíl: Spustit poplach v případě, že je zjištěna přítomnost vody.

-35-

Sestavte obvod podle obrázku a připojte k němu dva spojovací dráty. Jejich volné konce vložte do prázdné nádoby (aniž by se vzájemně dotýkaly). Zapněte páčkový vypínač (S1) – nic se nestane. Tento obvod byl vytvořen, aby ohlásil přítomnost vody a v nádobce voda není. Přidejte vodu do nádoby – zazní poplach! Můžete použít delší spojovací dráty a ty pověsit do blízkosti sklepní podlahy nebo kalového čerpadla, abyste byli upozornění na případné zatopení sklepa. Všimněte si, že když se volné konce drátu nechtěně spojí, spustí se falešný poplach.

Page 37

Projekt číslo 203

Vytvořte si svoji vlastní

baterii

Cíl: Ukázat, jak mohou baterie uchovávat elektřinu.

Sestavte obvod, potom na chvíli propojte body Y a Z (pomocí dvoukontaktního vodiče). Zdá se, že se nic nestalo, ale právě jste kondenzátor o kapacitě 470F (C5) zásobili elektřinou. Nyní odpojte propojení mezi body Y a Z a vytvořte spojení mezi body X a Y. Zelená LED dioda (D2) se rozsvítí a po několika sekundách se opět vypne, protože elektřina, která v ní byla uložená, se vybila LED diodou a odporem (R2). Všimněte si, že kondenzátor není příliš efektivní uchovatel elektřiny – srovnejte, jak dlouho udrží kondenzátor o kapacitě 470F rozsvícenou LED diodu s tím, jak dlouho baterie udrží v chodu obvody z těchto projektů! Je to proto, že kondenzátor uchovává elektrickou energii, zatímco baterie energii chemickou.

Projekt číslo 204

Vytvořte si svoji vlastní

baterii (II)

Cíl: Ukázat, jak mohou baterie uchovávat elektřinu Cíl: Ukázat, jak mohou baterie uchovávat elektřinu.

V předchozím obvodu nahraďte kondenzátor o kapacitě 470F (C5), kondenzátorem o kapacitě 100F (C3) a zopakujte pokus. Vidíte, že LED dioda (D2) se vypne rychleji, protože kondenzátor o kapacitě 100F nemůže uchovat tolik elektřiny jako kondenzátor o kapacitě 470F.

Nyní nahraďte 1k󱃇 odpor (R2) 100󱃇 odporem (R1) a vyzkoušejte funkci

obvodu.

LED dioda (D2) bude svítit jasněji, ale zase rychleji zhasne, protože méně

odporu způsobí rychlejší spotřebování uložené energie.

Projekt číslo 205

baterii (III)

-36-

Page 38

Projekt číslo 206

Tónový generátor

Cíl: Vytvořit vysokofrekvenční oscilátor.

Sestavte obvod a zapněte jej, uslyšíte zvuk o vysoké frekvenci.

Projekt číslo 207

Tónový generátor

(II)

Cíl: Snížit frekvenci tónu zvýšením kapacity obvodu.

Umístěte kondenzátor o kapacitě 0,02 (C1) na pískací čip (WC) v předchozím obvodu; uslyšíte zvuk se střední frekvencí. Proč? Pískací čip zde funguje jako kondenzátor a umístěním kondenzátoru o kapacitě 0,02F na něj, dojde k vytvoření paralelního umístění kondenzátorů a tím ke zvýšení kapacity a snížení frekvence.

-37-

Projekt číslo 208

Tónový generátor

(III)

Cíl: Snížit frekvenci tónu zvýšením kapacity obvodu.

Místo kondenzátoru o 0,02F (C1) a pískacího čipu použijte kondenzátor s vyšší kapacitou – 0,1F (C2). Nyní můžete slyšet zvuk s nízkou frekvencí, protože je tu vyšší kapacita.

Projekt číslo 209

Tónový generátor

(IV)

Cíl: Snížit frekvenci tónu zvýšením kapacity obvodu.

Nyní nahraďte kondenzátor o 0,1F (C2) kondenzátorem s vyšší kapacitou - 10F (C3), (orientujte jej pozitivní stranou nalevo); obvod jednou za sekundu cvakne. Nevzniká tu konstantní tón v důsledku ostatních tranzistorových vlastností. K tomu, aby vznikl tón o nízké frekvenci potřebujete jiný druh obvodu.

Page 39

Projekt číslo 210

Generátor více tónů

Cíl: Sestavit oscilátor se střední frekvencí.

Sestavte obvod, jak jméno napovídá, tento obvod se podobá obvodu, popsanému v projektu číslo 206. Zapněte jej; uslyšíte zvuk se střední frekvencí.

Projekt číslo 211

Generátor více tónů

(II)

Cíl: Snížit frekvenci tónu zvýšením kapacity obvodu. Cíl: Snížit frekvenci tónu zvýšením kapacity obvodu.

Umístěte kondenzátor o kapacitě 0,02F (C1) nebo kondenzátor o kapacitě 0,1F (C2) na pískací čip (WC). Zvuk je nyní jiný, protože přidaný kondenzátor snížil frekvenci. LED dioda se zdá být zapnutá, ale vlastně velmi rychle bliká.

Nyní umístěte kondenzátor o kapacitě 10F (C3) na pískací čip (WC). Uslyšíte cvakání spolu s blikáním LED diody 1x za sekundu.

Projekt číslo 212

Generátor více tónů

(III)

-38-

Page 40

Projekt číslo 213

Hudební rádiová stanice

Projekt číslo 214

Cíl: Vytvořit hudbu a přenést ji na rádio.

Poplašná rádiová

stanice

Cíl: Vytvořit hudbu a přenést ji na rádio.

Pro tento projekt budete potřebovat AM rádio. Sestavte obvod podle obrázku a zapněte páčkový vypínač (S1). Umístěte obvod do blízkosti AM rádia a vylaďte rádiovou frekvenci, na které nevysílá žádná stanice. Potom vylaďte kondenzátor (CV) tak, aby Vaše hudba zněla na rádiu co nejlépe.

Nahraďte integrovaný obvod „Hudba“ (U1) integrovaným obvodem „Poplach“ (U2). Uslyšíte zvuk střelné zbraně na rádiu. Možná budete muset vyladit kondenzátor (CV).

Projekt číslo 215 Standardní tranzistorový obvod

Cíl: Uložit elektrickou energii na pozdější využití.

-39-

Zapněte páčkový vypínač (S1) a páčkou odporu (RV) měňte hodnoty nastavení odporu. Bude-li páčka v nejnižší poloze, LED dioda (D1) se vypne, bude-li páčka v nejvyšší poloze, LED dioda se rozsvítí jasným světlem. Tento obvod je vlastně standardní tranzistorovou konfigurací pro zesilovače. Hodnota nastavitelného odporu nenormálně nastavena tak, že LED dioda svítí napůl jasně, protože to snižuje deformaci signálu, který je zesilován.

Page 41

Projekt číslo 216

Motor a lampa se

zvukem

Cíl: Řídit motor pomocí světla.

Zapněte páčkový vypínač (S1), motor (M1) se bude otáčet a lampa (L2) se rozsvítí. Budete-li rukou hýbat nad fotoodporem, motor se zpomalí. Nyní položte prst na fotoodpor, abyste zastínili světlo. Motor zpomalí. Po několika sekundách se jeho pohyb opět zrychlí.

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

Projekt číslo 217

Slábnoucí siréna

Cíl: Vytvořit zvuk sirény, ztrácející se v dálce.

Zapněte páčkový vypínač (S2), integrovaný obvod „Poplach“ (U2) vytvoří zvuk sirény s dolní a horní frekvencí, který pomalu slábne. Slábnutí vzniká nabíjením kondenzátoru 470F (C5). Jakmile je nabitý, proud se zastaví a zvuk je slabý. Pro zopakování tohoto efektu musíte uvolnit tlačítko vypínače, odstranit kondenzátor a vybít jej - umístit jej mezi kontakty, označené na podložce body A a B. Potom znovu stiskněte tlačítko vypínače.

Projekt číslo 218

Rychle

slábnoucí siréna

Cíl: Vytvořit zvuk sirény, který se ztrácí v dálce.

Nahraďte kondenzátor o kapacitě 470F (C5) kondenzátorem s kapacitou 100V (C4). Zvuk sirény bude slábnou rychleji.

-40-

Page 42

Projekt číslo 219 Laserová zbraň s

limitovaným počtem

Cíl: Vytvořit obvod se zvuky laserové zbraně a s limitovaným

výstřelů

množstvím výstřelů.

Stisknete-li tlačítko vypínače (S2), integrovaný obvod „Poplach“ začne vydávat zvuk laserové zbraně. Reproduktor (SP) bude vydávat zvuk, který se podobá výbuchu laserové energie. Můžete vytvořit dlouho se opakující laserový výbuch nebo krátké výstřely ťukáním na vypínač. Buďte ale opatrní, tato zbraň se vybije a Vy budete muset počkat na zásilku energie (C5), potřebnou k jejímu nabití. Tento typ zbraně se spíše podobá skutečné laserové zbrani, protože energie dojde po několika výstřelech. Ve skutečném laseru musí být vyměňován zásobník energie. Tady stačí počkat si na nabití pár sekund.

-41-

Projekt číslo 220 Symfonie zvuků

Cíl: Zkombinovat zvuky z integrovaných obvodů „Hudba“, „Poplach“ a „Vesmírná bitva“.

Sestavte obvod podle obrázku. Zapněte jej, několikrát stiskněte tlačítko vypínače (S2) a zamávejte rukou nad fotoodporem (RP). Uslyšíte celou symfonii zvuků, které tento obvod dokáže vytvořit. Hezkou zábavu!

Projekt číslo 221

Symfonie zvuků

(II)

Cíl: Viz projekt 220.

Předchozí obvod je možná příliš hlasitý, nahraďte tedy reproduktor (SP) pískacím čipem (WC). Přijdete na to, proč je spojovací drát součástí tohoto obvodu? Slouží jako tří-kontaktní vodič, protože bez něj byste neměli dostatečné množství součástek pro sestavení tohoto obvodu.

Page 43

Projekt číslo 222

Tranzistorové zesilovače

Cíl: Seznámit se s jednou z nejdůležitějších elektronických součástek.

Jestliže umístíte jeden či více prstů mezi dva kontakty, označené písmeny X a Y, LED dioda (D1) se rozsvítí. Dva tranzistory slouží k zesílení velmi malého množství proudu, který prochází Vaším tělem, aby se rozsvítila LED dioda. Tranzistory jsou vlastně zesilovače elektrického proudu. PNP tranzistor (Q1) je opatřen šipkou, která ukazuje směrem od těla tranzistoru. PNP zesiluje nejdříve proud z Vašich prstů, pak je proud ještě zesílen prostřednictvím NPN a nakonec je tak silný, že rozsvítí LED diodu.

Projekt číslo 223

Měřič tlaku

Cíl: Ukázat, jak elektronické zesilovače mohou na dvou kontaktech zjistit tlak kůže.

Použijte obvod, popsaný v projektu číslo 222. Při položení prstů mezi dva kontakty, označené body X a Y, se v projektu číslo 222, rozsvítila LED dioda (D1). Zopakujte tento postup, ale tentokrát zatlačte lehce na dva kontakty, označené body X a Y. Všimněte si, jak je jas LED diody ovlivněn mírou tlaku, který prsty vytvoříte. Zatlačíte-li silně, LED dioda bude jasně svítit, zatlačíte-li jemně, LED dioda zeslábne nebo bude jen slabě blikat. Důvodem je jev, který technici nazývají „kontaktní odpor“. I vypínače, které zapínají světlo, mají v sobě určitý odpor. Jestliže obvodem prochází velké množství proudu, tento odpor sníží napětí a způsobí nežádoucí efekt horka.

Projekt číslo 224

Měřič odporu

Cíl: Ukázat, jak mohou elektronické zesilovače zjistit různé hodnoty odporu.

Použijte obvod, popsaný v projektu číslo 222. Jestliže své prsty umístíte mezi dva kontakty, označené body X a Y, zjistíte, že LED dioda (D1) se rozsvítí – viz projekt číslo 222 V tomto projektu umístíte různé odpory mezi body R a Z a budete sledovat jas LED diody. Zatím je nepřipojujte; jen je zatlačte proti kontaktům, označeným body R a Z. Nejdříve mezi body R a Z umístěte 100k󱃇 odpor (R5) a všimněte si jasu LED diody. Dále stiskněte 5,1k󱃇 odpor (R3) mezi body R a Z. Všimněte si, že se jas LED diody zvyšuje, jestliže je odpor nižší. To je způsobeno NPN zesilovačem (Q2), do kterého může vstoupit více proudu, než když je odpor nižší. PNP zesilovač (Q1) není v tomto testu přítomen.

-42-

Page 44

Projekt číslo 225

Automatické vypínání nočního světla

Cíl: Seznámit se se zařízením, které se v elektronice používá ke zpožďování.

Jestliže zapnete páčkový vypínač (S1) poprvé, LED dioda(D1) se rozsvítí a potom její světlo slábne a slábne. Jestliže po vypnutí diody vypnete vypínač (S1) a zase jej zapnete, dioda se znovu nerozsvítí. Kondenzátor o kapacitě 470󱃇F (C5) se nabil a NPN tranzistorový zesilovač (Q2) nezíská proud pro zapnutí. Tento obvod vytvoří světlo na dobrou noc. Umožní Vám dojít do postele a pak se zhasne. Z baterie už neproudí žádný proud, takže se baterie nemohou vybít, i když obvod necháte zapnutý přes noc.

night.

Projekt číslo 226

Vybíjecí kondenzátory

Cíl: Ukázat, jak lze zopakovat zpoždění kondenzátoru jeho vybitím.

Použijte obvod, popsaný v projektu číslo 225.

V projektu číslo 225 se při prvním zapnutí páčkového vypínače (S1) rozsvítila LED dioda (D1) a potom se pomalu zhasínala. Po vypnutí páčkového vypínače a zase jeho zapnutí, se dioda znovu nerozsvítila. Kondenzátor o kapacitě 470F (C5) se nabil a všechno se zastavilo. Nyní vypněte páčkový vypínač. Potom na chvíli stiskněte tlačítkový vypínač (S2). Tak dojde k vybití kondenzátoru o kapacitě 470F. Jakmile opět zapnete páčkový vypínač, zpoždění se zopakuje. Zkrácení kondenzátoru menším napětím umožní nabití kondenzátoru a průchod energie do odporu. V tomto případě funguje tlačítkový vypínač jako malý odpor.

-43-

Projekt číslo 227

Změna časového zpoždění

Cíl: Ukázat, jak velikost kondenzátoru ovlivňuje délku zpoždění.

Použijte obvod, popsaný v projektu číslo 225. Vyměňte kondenzátor o kapacitě 470F (C5) za kondenzátor o kapacitě 100F (C4). Ujistěte se, že je kondenzátor (C4) úplně vybitý – tak, že stisknete tlačítko vypínače (S2) a pak teprve vypnete páčkový ovladač (S1). Když je páčkový vypínač ještě zapnutý, všimněte si, jak rychleji se vybije LED dioda (D1). Protože kondenzátor o kapacitě 100F je přibližně 5x menší než kondenzátor o kapacitě 470F, LED dioda zhasne 5x rychleji. Čím větší kondenzátor, tím delší zpoždění. V elektronice jsou kondenzátory používány velmi často, například

pro zpoždění signálu nebo naladění obvodu na požadovanou frekvenci.

Page 45

Projekt číslo 228 Generátor Morseovy abecedy

Projekt číslo 229

Projekt číslo 230

Cíl: Vytvořit generátor Morseovy abecedy a naučit se vytvořit kód.

Po zapnutí páčkového vypínače (S2) uslyšíte tón. Opakovaným stisknutím a uvolněním tlačítka můžete vytvořit krátké a dlouhé tóny – písmena z Morseovy abecedy. Mezinárodně představuje krátký tón „+“ a dlouhý tón „-„. Podívejte se na následující přehled, kde najdete kódy jednotlivých písmen a číslic.

A + – B – + + + C – + – + D – + + E + F + + – +

G – – + H + + + + I + + J + – – – K – + – L + – + +

M – – N – + O – – – P + – – + Q – – + – R + – +

S + + + T – U + + – V + + + – W + – – X – + + –

Projekt číslo 231

Y – + – – Z – – + + 1 + – – – – 2 + + - - 3+ + + - -

4 + + + + -

+ + + – – 4 ++++–

Projekt číslo 232

5 + + + + + 6 - + + + + 7 - - + + +

5 +++++

8 - - - + +

6 –++++

9 - - - - +

7 ––+++

0 - - - - -

8 –––++ 9 ––––+ 0 –––––

Výuka Morseovy

abecedy pomocí LED

Cíl: Metoda učení Morseovy abecedy potichu.

Použijte obvod, popsaný v projektu číslo 228. Reproduktor nahraďte 100󱃇 odporem (R1). Tak budete moci trénovat Morseovku bez hlasitého reproduktoru. Nechte někoho vysílat kód a dívejte se na LED diodu. Podle světelných signálů říkejte písmena nebo čísla. Jakmile se naučíte kód, umístěte reproduktor na své místo.

diody

Stroj na výrobu

strašidelných

OCíl: Vytvořit speciální efekt, podobný skřekům strašidel.

Použijte obvod, popsaný v projektu číslo 228, ale místo 1k󱃇 odporu (R2) použijte 10k󱃇 odpor (R4) a místo kondenzátoru o kapacitě 1F (C2), použijte nastavitelný kondenzátor (CV). Podržte tlačítkový vypínač (S2) v dolní poloze a přitom nastavte hodnotu odporu na nastavitelném odporu (RV) a kondenzátor tak, aby se vycházející zvuk podobal strašidelnému křiku. Při určitých nastavených

hodnotách se zvuk může zastavit nebo být velmi slabý.

skřeků.

LED dioda a

reproduktor

Cíl: Zlepšit své znalosti Morseovy abecedy a schopnosti zrakového vnímání.

Použijte obvod, popsaný v pro-

jektu číslo 228. Najděte někoho,

kdo už umí Morseovku a může

Vám poslat zvukovou i světelnou

(blikání LED diody) zprávu. Ne-

jdříve to vyzkoušejte v tmavé

místnosti, abyste blikání LED

diody lépe viděli. Morseovku

stále používají radio-amatéři pro

posílání zpráv po celém světě.

Psí píšťalka

Cíl: Vytvořit oscilátor, který může slyšet pouze pes.

Použijte obvod, popsaný v projektu číslo 228, ale místo1k󱃇 odporu (R2), použijte 100󱃇 odpor (R1). Podržte tlačítko vypínače (S2) v dolní poloze a současně posunujte nastavení na odporu (RV). Je-li nastavená hodnota okolo 100󱃇, neuslyšíte žádný zvuk, ale obvod bude stále v chodu. Tento oscilátorový obvod vytváří zvukové vlny na frekvenci, která je pro Vaše uši příliš vysoká a proto zvuk neslyšíte. Ale Váš pes jej uslyší, protože má schopnost slyšet vyšší frekvence zvuku než lidé.

-44-

Page 46

Projekt číslo 233 Hra na čtení myšlenek

Cíl: Vytvořit elektronickou hru na čtení myšlenek.

List papíru pro zakrytí umístění zkratovací tyče

Zkratovací tyč pro body A, B, C nebo D.

Zkratovací tyč pro body W,X,Y nebo Z.

Sestavte obvod podle obrázku. Jeho součástí jsou dva dvou-kontaktní vodiče, které mají funkci zkratovacích tyčí. Příprava: Hráč číslo 1 umístí 1 zkratovací tyč pod list papíru v řadě A, B, C nebo D. Hráč číslo 2 nesmí vědět, kde je umístěna. Cílem pro hráče číslo 2, je uhádnout umístění zkratovací tyče tak, že svoji zkratovací tyč položí na bod W,X,Y nebo Z. Na obrázku si hráč číslo 1 vybral pozici „D“. Pokud by hráč číslo 2 umístil na první pokus svoji zkratovací tyč na bod „Z“, potom byl jeho předpoklad správný a může jej ohodnotit číslem 1 (1. pokus). Udělá-li tři pokusy, bude ohodnocen číslem 3. Hráč číslo 2 potom zvolí body A,B,C,D a hráč číslo 1 zkusí své štěstí. Každý z hráčů si v každém kole zaznamenává své výsledky. Jakmile hráči odehrají všech 18 kol, hráč s nejnižším skóre vyhrává. Použijte bodovací list na obrázku.

-45-

Round # 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Total

Player 1 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ___

Player 2 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____

Player 3 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ _ _____

Player 4 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ _ _____

Page 47

Projekt číslo 234

Hra s rozšířenou tichou zónou

List papíru pro zakrytí umístění zkratovací tyče

Zkratovací tyč pro body A, B, C nebo D.

Zkratovací tyč pro body W,X,Y nebo Z.

Projekt číslo 235

Cíl: Vytvořit a zahrát si elektronickou hru „Tichá zóna“.

Použijte obvod, popsaný v proteku číslo 233, ale tentokrát umístěte pod list papíru 3 dvou-kontaktní vodiče (zkratovací tyče). Postup: Hráč 1 určí „Tichou zónu“ tak, že pod list papíru v umístí řadě A, B, C nebo D tři zkratovací tyče, jednu řadu tedy nechá prázdnou. Hráč číslo 2 nesmí vědět, kde je pod papírem umístěna zkratovací tyč. Oba hráči – hráč číslo 1 i 2 mají na začátku k dispozici 10 bodů. Cílem pro hráče číslo 2 bude uhádnout polohu „Tiché zóny“ tak, že umístí svoji zkratovací tyč na pozice W, X, Y nebo Z. Na obrázku umístil hráč číslo 1 tichou zónu na bod C. Pokud hráč 2 na první pokus umístí svoji zkratovací tyč na bod Z, zazní zvuk, který oznámí, že tichou zónu nenašel a že ztrácí 1 bod. V každém kole má tři pokusy. Při každém zaznění zvukového signálu ztrácí hráč bod. Hráč číslo 2 potom určí body A, B, C a D a hráč 1 začne hledat. Hra pokračuje tak dlouho, dokud počet bodů jednoho z hráčů neklesne na nulu.

Nabití a vybití kondenzátoru

Cíl: Ukázat, jak kondenzátory uchovávají a vydávají elektrický náboj.

Zapněte páčkový vypínač (S1) a po chvíli jej vypněte. Zelená LED dioda (D2) nejdříve svítí jasným světlem, ale její světlo pomalu slábne, protože baterie (B1) nabíjí kondenzátor s kapacitou 470F (C5). Ten uchovává elektrický náboj. Nyní stiskněte na několik vteřin tlačítko vypínače (S2). Červená LED dioda (D1) svítí nejdříve velmi jasně, její světlo ale slábne současně s vybíjením kondenzátoru. Hodnota kapacity kondenzátoru (470F) určuje, jaké množství elektrického náboje v něm lze uschovat, a hodnota odporu (1k󱃇) zase určuje, jak rychle je tento náboj uložen nebo vydán.

-46-

Page 48

Projekt číslo 236

Sample Cut-out Pattern

Kouzlo zvukové vlny

Cíl: Ukázat, jak zvukové vlny putují po povrchu papíru.

Sestavte obvod podle obrázku a pomocí dvou spojovacích drátů připojte reproduktor (SP). Potom umístěte reproduktor na rovný a tvrdý povrch.

Paper Tray

Salt

Postup: Použijte papír a nůžky a vystřihněte obdélník. Jako vzor použijte ten na obrázku. Pokud máte možnost, zvolte raději barevný papír. Přehněte jej v místě čárkovaných linek. Rohy přelepte lepící páskou. Umístěte vzniklou mističku nad reproduktor a nasypte do něj malé množství soli tak, aby bylo pokryto její dno – mezi jednotlivými zrnky by měla zůstat prázdná místa. Zvukové kouzlo: Zapněte obvod pomocí páčkového vypínače (S1). Na odporu (RV) nastavte různé frekvence a sledujte zrníčka soli. Ta, která vylétávají vysoko, se nachází přímo nad vibrujícím papírem a tak, která se nehýbou jsou v místech, kde papír nevibruje. Vlastně se všechny sůl přesune do míst, kde papír nevibruje. Změňte pozici mističky a látku v něm a sledujte, jak se v důsledku zvuku vytvářejí různé obrazce. Vyzkoušejte cukr nebo sušenou smetanu a všimněte si, zda je nějaký rozdíl v jejich chování v důsledku zvukových vln.

Projekt číslo 237

Zesilovač

-47-

(fold)

vesmírné bitvy

Cíl: Zesílit zvuky z integrovaného obvodu „Vesmírná bitva“

(fold)

Sestavte obvod, zapněte páčkový vypínač (S1) a několikrát stiskněte tlačítkový vypínač (S2). Uslyšíte hlasité vesmírné zvuky, protože zvuk z integrovaného obvodu „Vesmírná bitva“ (U3) je zesilována integrovaným obvodem „Zesilovač“ (U4). Téměř všechny hračky, které vydávají nějaký zvuk, používají zesilovač stejného druhu.

Page 49

Projekt číslo 238

Trombón

Cíl: Sestavit elektronický trombón, který mění

Po zapnutí páčkového obvodu (S1) by měl trombón začít hrát. Chcete-li

změnit tónu, měňte hodnotu nastavení odporu (RV). Zapněte a vypněte páčkový vypínač a posunováním páčky budete schopni zahrát zvuk, který se podobá hře na trombón. Vypínač představuje vzduch proudící trombónem a nastavitelný odpor má stejnou funkci jako posuvník na trombónu. Obvod při některých nastaveních odporu nebude vydávat žádný zvuk.

Projekt číslo 239

Pohon závodního auta

Cíl: Ukázat, jak může změna frekvence propůjčit tónu speciální efekt.

Použijte obvod, popsaný v projektu číslo 238, ale místo kondenzátoru o

kapacitě 0,02F použijte kondenzátor o kapacitě 10F (C3). Kondenzátor

nesmí být připojen pozitivním elektrickým nábojem (+) k odporu (R2).

Zapnete-li páčku vypínače (S1), měli byste slyšet kmitání s nízkou

frekvencí. Posunujte páčku pro nastavení odporu (RV) nahoru a dolů a tak

vytvoříte zvuk závodního motoru při zrychlování a zpomalování.

-48-

Page 50

Projekt číslo 240

Elektrický zesilovač

Cíl: Zjistit stabilitu elektricky poháněného zesilovače s otevřeným vstupem.

Po zapnutí páčkového vypínač (S1), by elektricky poháněný integrovaný obvod „Zesilovač“ (U4) neměl kmitat. Jestliže se prstem dotknete bodu X , uslyšíte statiku. Pokud neslyšíte nic, nakloňte se blíž a namočte prst. Z reproduktoru (SP) byste mašli slyšet cvakání nebo statiku. Znamená to, že je zesilovač zásobovaný energií a je připraven zesilovat signály. Zesilovač může kmitat i sám od sebe. Nic se neděje, u stejnosměrných elektrických zesilovačů je to normální.

Projekt číslo 241

-49-

Zpětnovazební Kazoo

Cíl: Ukázat, jak lze elektronickou zpětnou vazbu využít k výrobě hudebního nástroje.

Použijte obvod, popsaný v projektu číslo 240. Jestliže jeden prst umístíte na bod X a prst svojí druhé ruky na kontakt reproduktoru (SP), který není připojen k baterii (B1), co se stane? Pokud začne zesilovač kmitat, je to proto, že jste vytvořili zpětnou vazbu, kterou se ze zesilovače stane oscilátor. Bude také možné změnit rozsah oscilace silnějším tlakem na kontakty. Jedná se o princip, používaný při výrobě elektronického kazoo. Jestliže si vyzkoušíte a naučíte množství tlaku, potřebného pro vytvoření jednotlivých tónů, budete dokonce schopni zahrát i několik písniček.

Page 51

Cíl: Vytvořit zcela funkční AM rádio.

Projekt číslo 242

AM rádio

Pokud zapnete páčkový vypínač (S1), integrovaný obvod (U5) by měl najít a zesílit všechny AM rádio vlny ve Vašem okolí. Nastavitelný kondenzátor (CV) lze vyladit na požadovanou stanici. Změnou hodnot nastavení odporu (RV) lze nastavit hlasitost zvuku. Integrovaný obvod „Zesilovač“ (U4) napájí reproduktor a tak vzniká projekt AM rádio.

-50-

Page 52

Projekt číslo 243 Požární symfonie

Projekt číslo 244

Projekt číslo 245

Cíl: Zkombinovat zvuky z integrovaných obvodů „Hudba“, „Poplach“ a „Vesmírná bitva“.

Sestavte obvod a přidejte spojovací drát. Všimněte si, že na dvou místech jsou jedno-kontaktní vodiče připojeny jeden k druhému a ve 2. vrstvě je dvou-kontaktní vodič, který není připojen se čtyř-kontaktním vodičem nad ním ve 4. vrstvě (oba se dotýkají integrovaného obvodu „Hudba“ (U1). Zapněte obvod, několikrát stiskněte tlačítko vypínače (S2) a zamávejte rukou nad fotoodporem (RP). Uslyšíte celé spektrum zvuků, které tento obvod může vytvořit. Hodně zábavy!

Požární symfonie

(II)

Cíl: Viz projekt číslo 243.

Předchozí obvod je možná příliš hlasitý, nahraďte tedy reproduktor pískacím čipem (WC). Uhádnete, proč je součástí tohoto obvodu spojovací drát? Nahrazuje tu šesti-kontaktní vodič, protože pro sestavení tohoto obvodu byste neměli dostatečné množství součástek.

Vibrační nebo zvukový indikátor

Cíl: Sestavit obvod, který je aktivován vibracemi nebo zvukem.

-51-

Zapněte vypínač (S1), ozve se zvuk a bliká LED dioda (D1). Po přehrání všech zvuků se obvod zastaví. Tleskněte rukama v blízkosti pískacího čipu (WC) nebo do něj ťukněte. Jakýkoli hlasitější zvuk či vibrace způsobí, že pískací čip vytvoří malé napětí, které aktivuje obvod. Podržíte-li během hraní tlačítkový vypínač (S2) v dolní poloze, zvuk se zopakuje.

Page 53

Projekt číslo 246

Dvouprsté dotekové svítidlo

Cíl: Ukázat, že Vaše tělo může fungovat jako elektronická součástka.

Sestavte obvod podle obrázku. Asi se divíte, jak může fungovat, když jeden z kontaktů na NPN tranzistoru (Q2) není připojen. Nemůže, ale je tu jiná součástka. Vy. Dotkněte se prsty bodů X a Y. LED dioda (D1) bude slabě svítit. Je to proto, že Vaše prsty nevytvářejí dostatečně dobrý elektrický kontakt s kovem. Namočte své prsty do vody nebo je nasliňte a znovu se dotkněte uvedených bodů. LED dioda by měla nyní svítit velmi jasně. Představte se tento obvod jako dotekové svítidlo; dotekem se přece rozsvítí LED dioda. Možná, že jste takové svítidlo viděli v obchodě nebo jej dokonce máte doma.

Projekt číslo 247

Jednoprsté dotekové svítidlo

Cíl: Ukázat, jak dotek prstu rozsvítí světlo.

Doteková svítidla, která znáte z obchodů, potřebují k rozsvícení místo dvou prstů pouze jeden. Pojďme zjistit, zda můžeme předchozí obvod přemluvit k fungování pouze pomocí jednoho prstu. Sestavte nový obvod a všimněte si, že v blízkosti bodu X je dvou-kontaktní vodič, který je připevněn pouze jednou stranou. Rozhoupejte jej tak, aby se plastem dotkl bodu X. Navlhčete větší část jednoho ze svých prstů a dotkněte se jím současně obou kovových kontaktů v bodě X ; rozsvítí se LED dioda (D2). Pro zjednodušení, aby se jeden prst nemusel dotýkat dvou kontaktů, jsou kontakty dotekových svítidel nebo jiných dotekových zařízení propojené (viz obrázek) a jsou také citlivější. Nemusíte se tedy namáčet prsty, abyste vytvořili dobrý kontakt.

-52-

Page 54

Projekt číslo 248 Vesmírná bitva

Cíl: Ukázat, jak může zvuk zapnout elektronické zařízení.

Sestavte obvod podle obrázku. Zapněte obvod páčkovým(S1) nebo tlačítkovým (S2) vypínačem. Můžete učinit oboje několikrát nebo v kombinaci. Uslyšíte zajímavé zvuky a uvidíte světelné efekty jako by opravdu probíhala vesmírná bitva.

Projekt číslo 249

Vesmírná bitva (II)

Cíl: Ukázat, jak světlo může zapnout elektronické zařízení.

Nahraďte páčkový vypínač (S1) fotoodporem (RP). Zastínění a odkrytí fotoodporu bude měnit zvuk.n

-53-

Projekt číslo 250

Cíl: Měnit rychlost ventilátoru, aktivovaného světlem.

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

Mnoho-rychlostní

světelný ventilátor

Sestavte obvod podle obrázku a na motor (M1) umístěte ventilátor. Tento obvod je aktivován světlem, které dopadá na fotoodpor (RP), ventilátor se ale téměř nepohne. Zapněte tlačítko vypínače (S2) a ventilátor se začne otáčet. Podržíteli tlačítko vypínače v dolní poloze, bude se otáčet rychleji. Jestliže zakryjete fotoodpor, ventilátor se zastaví i při zapnutém tlačítku.

pressed.

Světlo a prstové světlo

Cíl: Ukázat jiný způsob použití integrovaného obvodu „Vesmírná bitva“.

Do obvodu, který vidíte na obrázku umístěte místo motoru (M1) 2,5V žárovku (L1). Měňte jas světla zastíněním fotoodporu (RP) a tlačítko vypínače (S2) držte stisknuté v dolní poloze. Učiňte oboje v různých kombinacích. Všimněte si, že při stisknutí tlačítka vypínače a zastíněném fotoodporu, je stále možné rozsvítit žárovku, přičemž stejným postupem by v obvodu z projektu číslo 250 došlo k vypnutí motoru.

Projekt číslo 251

Page 55

Projekt číslo 252 Ukládání elektřiny

Cíl: Uložit elektřinu do kondenzátoru.

Zapněte páčkový vypínač a propojte body A a B pomocí dvou-kontaktního vodiče. Zelená LED dioda (D2) se rozsvítí a kondenzátor o kapacitě 470F (C5) se nabije elektřinou. Ta je nyní uložená v kondenzátoru. Odpojte body A a B. Propojte body B a C a rozsvítí se 6V žárovka (L2). Kondenzátor se vybije a elektrický proud teče přes odpor do báze NPN tranzistoru (Q2). Pozitivní elektrický náboj zapne tranzistor stejně jako vypínač, přičemž žárovka bude připojena k negativnímu pólu baterií. Světlo se po vybití kondenzátoru vypne, protože v bázi tranzistoru již není žádný proud.

Projekt číslo 253

Ovládání jasu světla

Cíl: Použít tranzistorovou kombinaci pro ovládání světla.

Zde je kombinace dvou tranzistorů. Ta zvyšuje míru zesílení. Při změně odporu se změní i množství proudu v bázi tranzistoru. Tranzistorová kombinace změní díky své zesilovací schopnosti i množství proudu do žárovky (L1) a změní její jas.

Elektrický ventilátor

Cíl: Vytvořit elektrický ventilátor prostřednictvím tranzistorového obvodu.

Použijte obvod, popsaný v projektu číslo 253. Místo žárovky (L1) použijte motor (M1) a připevněte k němu ventilátor.Změnou hod-not nastavení odporu (RV) se změní rychlost ventilátoru. Nyní si můžete vytvořit svůj vlastní ventilátor, který je schopen měnit rychlost otáčení.

Projekt číslo 254

VAROVÁNÍ:Pohybující se části.

Během provozu se nedotýkejte se ventilátoru ani motoru.

-54-

Page 56

Projekt číslo 255

Rádio-hudební poplach

proti zlodějům

Cíl: Sestavit poplach, který hraje hudbu na rádiu.

Umístěte obvod do blízkosti AM rádia. Vylaďte rádio tak, aby nebyly slyšet žádné stanice. Zapněte páčkový vypínač (S1). Zazní melodie. Červená LED dioda (D1) se rozsvítí. Nastavte kondenzátor (CV) na nejmenší hlasitost signálu. Připojte spojovací drát mezi k bodům A a B a hudba přestane hrát. Tranzistor (Q2) se chová jako vypínač, který připojuje integrovaný obvod „Hudba“ (U1) k elektrickému proudu. Pozitivní napětí v bázi zapíná vypínač, negativní jej vypíná. Připojte ke spojovacímu drátu slabé lanko a jeho druhý konec připevněte ke dveřím nebo k oknu. Zapněte vypínač. Kdyby zloděj vstoupil dveřmi nebo vlezl oknem, lanko odtáhne spojovací drát a na rádiu začne hrát hudba.

-55-

Projekt číslo 256

Tlumič světla

Cíl: Vytvořit tlumič světla.

Stiskněte tlačítko vypínače (S2), abyste uzavřeli obvod a umožnili protékání proudu. Možná byste čekali, že LED dioda (D1) bude stále svítit, ale není tomu tak. Proud nejdříve teče do kondenzátoru o kapacitě 100F (C4). Při nabíjení kondenzátoru se množství proudu mimo něj snižuje, vstupní proud do PNP tranzistoru (Q1) se zvyšuje. Proud tedy začne téci do LED diody a jas jejího světla se postupně zvyšuje. Nyní uvolněte tlačítko vypínače. Kondenzátor se vybíjí, protože posílá vstupní proud do tranzistoru. Po vybití kondenzátoru se vstupní proud sníží na nulu a postupně zapne LED diodu a tranzistor.

Page 57

Projekt číslo 257

Detektor pohybu

Cíl: Sestavit obvod, který zjistí pohyb.

Nastavte odpor (RV) na střední pozici. Zapněte páčkový vypínač (S1) a rozsvítí se LED dioda (D1). Zamávejte rukou nad fotoodporem (RP) a LED dioda se vypne a zapne. Odpor se mění podle množství světla, které dopadá na fotoodpor. Je-li vyšší, odpor se sníží. Snížený odpor snižuje napětí v bázi NPN tranzistoru (Q2). Tranzistor se vypne, aby zabránil průchodu proudu k negativnímu elektrickému náboji baterie (B1). Zamávejte rukou v různých vzdálenostech nad fotoodporem. LED dioda bude svítit jasněji, když bude ruka dále.

Projekt číslo 258

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

Modulátor ventilátoru

Cíl: Modulovat jas LED diody.

Z papíru vystřihněte kruh. Jako předloha Vám poslouží ventilátoru. Po-

tom uvnitř něj vystřihněte malý obdélníček. Přilepte kruh na ventilátor a pak jej upevněte na motor (M1). Nastavte odpor do prostřední polohy a zapněte páčkový vypínač. Stiskněte tlačítko vypínače (S2); vrtule se bude otáčet a žárovka (L1) svítit. Trojúhelníkový otvor se hýbe nad fotoodporem (RP), na který tak dopadá více světla. Mění se jas LED diody nebo je modulovaný. Stejně jako v AM nebo FM rádiu, modulace používá jeden signál ke změně amplitudy (rozsahu) nebo frekvence jiného signálu.

3” dia.

-56-

Page 58

Projekt číslo 259

Oscilátor 0,5 – 30 Hz

Cíl: Sestavit oscilátor o frekvenci 0,5Hz – 30Hz, který rozsvítí LED diodu.

Nastavte odpor (RV) na dolní hodnotu a potom zapněte páčkový vypínač (S1). LED dioda (D1) začne blikat s frekvenci 0,5 Hz (jednou za dvě vteřiny). Pomalu nastavujte odpor a LED dioda bude blikat rychleji. Rychlost blikání se zvýšila, protože se zvýšila i frekvence. LED dioda vlastně bliká tak rychle, že to vypadá, jako by byla po celou dobu rozsvícená.

Projekt číslo 260

Pulsový oscilátor se zvukem

Cíl: Sestavit oscilátor s frekvencí 0,5- 30Hz a poslouchat jej v reproduktoru.

Použijte obvod, popsaný v projektu číslo 259. Připojte jeden kontakt pod reproduktor (SP) a potom jej umístěte proti LED diodě (vrstva 4). Zapněte vypínač (S1) a nyní můžete slyšet oscilátor. Nastavte odpor (RV) tak, abyste slyšeli různé frekvence. Nyní je můžete vidět i slyšet. Poznámka: Možná neuslyšíte zvuk při všech hodnotách nastavení odporu.

-57-

Projekt číslo 261

Detektor pohybu (II)

Cíl: Sestavit detektor pohybu, který zaznamená pohyb předmětu.

Zapněte páčkový vypínač a nastavujte různé hodnoty odporu (RV). Jas LED diody (D1) je maximální. Nyní nastavte odpor na nejnižší hodnotu – LED dioda se vypne. Nastavte o něco vyšší hodnotu odporu – světlo LED diody je slabé. Pohybujte rukou nad fotoodporem (RP) ze strany na stranu. Při zastínění LED dioda zhasne. Množství světla mění odpor fotoodporu a proud teče do báze NPN tranzistoru (Q2). Tranzistor se chová jako vypínač. Energii získává z fotoodporu. S její změnou se mění i množství proudu, které protéká LED diodou. Bez základní energie by LED dioda zhasla.

Page 59

Projekt číslo 262

Otáčení motoru

Cíl: Ukázat, jak polarita napětí ovlivňuje stejnosměrný motor.

Upevněte ventilátor na motor (M1). Stiskněte tlačítko vypínače (S2).

Ventilátor se bude otáčet po směru hodinových ručiček. Jestliže připojíte

pozitivní náboj baterie (B1) k pozitivnímu náboji motoru, bude se ventilátor

otáčet po směru hodinových ručiček. Uvolněte tlačítko vypínače a zapněte

páčkový vypínač (S1). Ventilátor se nyní otáčí opačným směrem. Poz-

itivním nábojem je baterie připojena k negativnímu náboji motoru. Polarita

v motoru určuje směr jeho otáčení. Všimněte si, že žárovka (L1) svítí při

obou polaritách a jejich změna ji neovlivňuje.

Projekt číslo 263

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

VAROVÁNÍ:Nenaklá-

nějte se k motoru.

Motorový ventilátor se zpožďováním

Cíl: Sestavit obvod, který řídí, jak dlouho je vrtule zapnutá.

Umístěte ventilátor na motor (M1) a nastavte odpor (RV) na pravou mezní hodnotu. Zapněte

páčkový vypínač (S1) a potom jednou tlačítko vypínače (S2). Motor se po chvíli otáčení zcela

zastaví. Nyní nastavte odpor na levou mezní hodnotu a znovu zapněte páčkovy vypínač.

Doba otáčení ventilátoru se nyní podstatně zkrátila.

Při stisknutém tlačítku vypínače proudí obvodem proud a ventilátor se otáčí. Kondenzátor o

kapacitě 100F (C4) se také nabije. Po uvolnění tlačítka se kondenzátor vybije a proud

teče do tranzistorů (Q1 a Q2). Tranzistor se chová jako vypínač, který vytváří spojení mezi

ventilátorem a baterií.

Když se kondenzátor zcela vybije, tranzistory se vypnou a motor se zastaví. Nastavitelný

odpor řídí rychlost vybití kondenzátoru. Čím větší je odpor, tím delší je čas do jeho vybití.

Projekt číslo 264

Ventilátor se zpožděním motoru (II)

Cíl: Změnou kapacity ovlivnit čas.

VAROVÁNÍ:Pohybující se části. Během provozu se nedotýke-

jte se ventilátoru ani motoru.

Použijte obvod, popsaný v projektu číslo 263. Připojte jeden kontakt pod pozitivní stranu

kondenzátoru o kapacitě 470F (C5) a ten potom připojte nad kondenzátor o kapacitě 100F

(C4). Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Všimněte si, že se

ventilátor nyní otáčí delší dobu. Jestliže jsou kondenzátory umístěny paralelně, hodnoty se

sčítají, takže výsledná kapacita činí 570F. Čas, potřebný k vybití kondenzátorů je nyní delší,

takže se ventilátor stále otáčí.

-58-

Page 60

Projekt číslo 265

Zvonek o vysoké frekvenci

Cíl: Vytvořit zvonek

Sestavte obvod podle obrázku a stiskněte vypínač (S2). Obvod začne oscilovat (kmitat) a tím vzniká zvuk s velkým rozsahem.

Projekt číslo 266

Houkání parní lodi

Cíl: Vytvořit pískání parní lodi

Použijte obvod, popsaný v projektu číslo 265, připojte kondenzátor o kapacitě 0,02F (C1) přes pískací čip (WC). Stiskněte tlačítko vypínače (S2) Uslyšíte zvuk parní lodi.

Projekt číslo 267

Parník

Cíl: Vytvořit zvuk parníku.

Použijte obvod, popsaný v projektu číslo 265. Připojte kondenzátor o kapacitě 0,1F (C2) přes pískací čip. Stiskněte vypínač (S2). Obvod vytvoří zvuk parníku.

-59-

Projekt číslo 268

Troubení parníku

Cíl: Vytvořit zvuk troubení parníku.

Sestavte obvod podle obrázku. Zjistíte, že žárovka (L1) je zapnutá, přičemž ani jeden z vypínačů (S1) ani (S2) nejsou zapnuté. Tento jev se v elektronice nazývá NOR brána (Nor = Ani) a je důležitou součástí počítačové logiky. Příklad: Jestliže není pravda X ANI (NOR) Y, potom provést pokyn Z.

Page 61

Projekt číslo 269

Poplašné zařízení proti

zlodějům, aktivované zvukem

Cíl: Vytvořit poplašné zařízení, aktivované zvukem

Zapněte páčkový vypínač (S1) a počkejte, až ztichne zvuk. Umístěte obvod do místnosti, kterou chcete střežit. Pokud do místnosti vnikne zloděj a bude hlučný, reproduktor (SP) zazní znovu. Jestliže se zvuk nevypíná, potom vibrace, které reproduktor vytvořil, aktivovaly pískací čip. Umístěte reproduktor na stůl vedle obvodu a připojte jej na stejné místo, ale tentokrát pomocí spojovacích drátů.

Projekt číslo 270 Projekt číslo 271

Poplašné zařízení proti

zlodějům, aktivované motorem

Cíl: Vytvořit poplašné zařízení, aktivované motorem. Cíl: Vytvořit poplašné zařízení proti zlodějům, aktivované světlem.

Použijte obvod, popsaný v projektu číslo 269. Nahraďte pískací čip (WC) motorem (M1). Kolem osy motoru naviňte vlákno – jestliže za něj zatáhnete, osa se bude otáčet. Připojte druhý konec vlákna ke dveřím nebo k oknu. Zapněte páčkový vypínač (S1) a počkejte na to, až zvuk ztichne. Jestliže zloděj vnikne dveřmi nebo oknem, zatáhne za vlákno a osa se roztočí. Tím dojde k aktivaci zvuku.

zlodějům, aktivované světlem

Použijte obvod, popsaný v projektu číslo 269. Připojte fotoodpor (RP) k bodům A a B a vypněte světla, abyste jej zastínili. Zapněte páčkový vypínač (S1) a počkejte, až ztichne zvuk. V noci, když zloděj vejde a zapne světlo, reproduktor vytvoří zvuk střelné zbraně.

Poplašné zařízení proti

-60-

Page 62

Projekt číslo 272

Ovládání fotoodporu

Cíl: Použít fotoodpor k ovládání jasu LED diody.

V tomto obvodu závisí jas LED diody (D1) na množství světla, které dopadá přímo na fotoodpor (RP). Jestliže fotoodpor držíte v blízkosti zářivky neboj jiného jasně svítícího zdroje, bude LED dioda svítit velmi jasně. Odpor fotoodporu se snižuje podle množství světla, které na něj svítí. Fotoodpor se používají v takových zařízení jako jsou například pouliční lampy, které se rozsvěcí, když se setmí v noci nebo při bouřce.

Projekt číslo 273

-61-

Ovládání mikrofonu

Cíl: Použít mikrofon k ovládání jasu LED diody.

V tomto obvodu, foukáním do mikrofonu (X1) změníte jas LED diody (D1). Odpor mikrofonu se změní, jestliže do něj fouknete. Mikrofon můžete nahradit jedním z odporů, abyste zjistili, které hodnotě je nejblíže.

Page 63

Projekt číslo 274

Tlakový poplach

Cíl: Sestavit obvod pro tlakový poplach.

Připojte dva spojovací dráty k pískacímu čipu (WC) podle obrázku. Nas-

tavte ovládání odporu (RV) do levé pozice a zapněte vypínač. Z reproduk-

toru (SP) nevychází žádný zvuk a LED dioda (D1) je vypnutá. Dotkněte se

střední části pískacího čipu. Reproduktor zní a LED dioda svítí. Pískací čip

je opatřen piezokrystalem mezi dvěma kovovými ploškami.

Zvuk způsobí, že plošky začnou vibrovat a vytvoří malé napětí. To je

zesíleno integrovaným obvodem „Zesilovač“ (U4), který „pohání“ repro-

duktor a LED diodu.

Umístěte malý předmět do střední části pískacího čipu. Když předmět

odstraníte, aktivuje se reproduktor a LED dioda. V poplašných systémech

zazní siréna, která tak ohlásí zmizení předmětu.

Projekt číslo 275

Elektrický mikrofon

Cíl: Vytvořit elektrický mikrofon.

Použijte obvod, popsaný v projektu číslo 274.

Nahraďte pískací čip mikrofonem (X1) a podržte jej ve větší vzdálenosti

od reproduktoru.

Nastavte ovládání odporu (RV) do levé polohy. Zapněte páčkový vypínač

(S1) a promluvte do mikrofonu. Uslyšíte svůj hlas v reproduktoru. Váš

hlas rozvlní vzduch, vzniká zvuk, ten rozvibruje mikrofon a vytvoří napětí.

To je zesíleno integrovaným obvodem „Zesilovač“ (U4) a Váš hlas je slyšet

v reproduktoru.

-62-

Page 64

Projekt číslo 276

LED indikátor otáčení

ventilátoru

Cíl: Vytvořit LED indikátor otáčení ventilátoru.

Umístěte ventilátor na motor (M1). Zapněte páčkový vypínač (S1). Ventilátor se bude otáčet po směru hodinových ručiček, zelená LED dioda (D2) a žárovka (L1) bude svítit. Jestliže připojíte baterii (B1) kladným nábojem ke kladnému náboji motoru, ten se bude otáčet po směru hodinových ručiček. Vypněte páčkový vypínač a stiskněte tlačítko vypínače (S2). Ventilátor se otáčí opačným směrem a červená LED dioda (D1) a žárovka svítí. Pozitivní náboj baterie je připojen k pozitivnímu náboji motoru. Polarita na motoru určuje, kterým směrem se bude otáčet. Všimněte si, že žárovka svítí v obou polaritách.

VAROVÁNÍ:Pohybující se části. Během provozu se nedotýke-

jte se ventilátoru ani motoru.

-63-

Projekt číslo 277

Zvuky vesmírné

bitvy s LED diodou

Cíl: Sestavit obvod, který používá naprogramovaný zvukový integrovaný obvod (IC).

Sestavte obvod podle obrázku, jehož součástí je integrovaný obvod „Vesmírná bitva“ (U3). Zapněte páčkový vypínač (S1). Zazní zvuk a začne blikat LED dioda (D1). Pokud na fotoodpor nedopadá světlo, zvuk se po chvíli zastaví. Zvuky také můžete vytvořit stisknutím tlačítka vypínače (S2). Všimněte si, kolik různých zvuků je naprogramováno v integrovaném

obvodu „Vesmírná bitva“.

Page 65

Projekt číslo 278

Mixování zvuků

Cíl: Vzájemně propojit dva zvukové integrované obvody.

V obvodu jsou vzájemně propojeny výstupy z integrovaného obvodu „Poplach“ (U2) a „Hudba“ (U1). Zvuky z obou integrovaných obvodů zní současně.

Projekt číslo 279

Pohon ventilátoru i

diody mixováním zvuků

Cíl: Vzájemně propojit dva integrované obvody a pohánět dvě LED diody a motor.

Sestavte obvod podle obrázku. Umístěte ventilátor na motor (M1). V obvodu vzájemně propojeny integrované obvody „Poplach“ (U2) a „Hudba“ (U1). Zvuk z obou integrovaných obvodů může hrát současně. Stiskněte vypínač (S2). Integrovaný obvod „Hudba“ hraje a zelená LED dioda (D2) svítí. Nyní zapněte páčkový vypínač (S1) a opět stiskněte tlačítko vypínače. Měli byste slyšet zvuky z obou integrovaných obvodů. Hrající integrovaný obvod pohání ventilátor i červenou LED diodu (D1).

( 1).

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

-64-

Page 66

Projekt číslo 280

Elektrický ventilátor,

který se vypíná světlem

Cíl: Ukázat, jak může světlo ovládat motor.

Zapněte páčkový vypínač (S1) a nastavte odpor tak, aby se motor (M1) začal otáčet. Pomalu zastiňte fotoodpor, motor zpomalí. Ventilátor se při většině nastavení odporu nebude hýbat, protože odpor je příliš velký, aby překonal tření v motoru. Jestliže se ventilátor netočí při žádném nastavení odporu, vyměňte baterie.

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

-65-

Projekt číslo 281

Motor a lampa

Cíl: Řídit velký odpor malým odporem.

Umístěte ventilátor na motor (M1). Zapněte páčkový vypínač (S1) a motor se začne otáčet. Tranzistory fungují jako dva vypínače v sériovém propojení. Malý proud zapne NPN tranzistor (Q2), který zapne PNP tranzistor (Q1). Velký proud, který roztáčel motor, nyní protéká PNP tranzistorem. Kombinace umožňuje, aby malé množství proudu ovládalo větší množství. Stiskněte páčkový vypínač (S2) a žárovka (L2) se rozsvítí a zpomalí motor. Když žárovka svítí, napětí v motoru se sníží a zpomalí jeho pohyb. Ventilátor se nebude hýbat při většině nastavení odporu, protože odporu je příliš vysoký pro překonání tření v motoru. Jestliže se ventilátor nepohybuje při žádném nastavení odporu, potom vyměňte baterie.

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

Page 67

Projekt číslo 282

Zpoždění Start- Stop

Cíl: Zapnout a vypnout motor pomocí světla.

Umístěte ventilátor na motor (M1). Zapněte páčkový ovladač (S1), motor se začne točit. Jestliže nad fotoodporem (RP) budete hýbat rukou, motor zpomalí. Nyní umístěte prst na fotoodpor a zabraňte dopadání světla. Motor zpomalí. Za pár sekund motor opět zrychlí. Ventilátor se při většině nastavených hodnot odporu nebude hýbat, protože odpor je příliš vysoký na to, aby překonal tření v motoru. Jestliže se ventilátor nehýbe při žádné z nastavených hodnot odporu, vyměňte baterie.

VAROVÁNÍ:Pohybující se části. Během provozu se

nedotýkejte se ventilátoru ani motoru.

Projekt číslo 283

Systém pro ohlašování

příchozí pošty

Cíl: Sestavit obvod, který ohlásí poštovní zásilku.

Zapněte páčkový vypínač (S1). Jestliže na fotoodpor (RP) dopadá světlo, červená LED dioda (D1) se nerozsvítí. Umístěte prst nad fotoodpor – LED dioda se rozsvítí. Jednoduchý systém ohlašování příchozí pošty lze vytvořit pomocí tohoto obvodu. Připojte do něj fotoodpor tak, aby byl umístěn přímo naproti zelené LED diodě (D2) uvnitř poštovní schránky. Umístěte červenou LED diodu mimo poštovní schránku. Pokud v ní bude nějaká zásilka, zastíní fotoodpor a červená LED dioda se rozsvítí.

-66-

Page 68

Projekt číslo 284

Elektronický zvonek, ohlašující příchozí poštu

Cíl: Sestavit obvod, který ohlásí doručenou zásilku prostřednictvím zvukového signálu.

Elektronická lampa, která

Projekt číslo 285

Projekt číslo 286

Zapněte páčkový vypínač (S1). Jestliže na fotoodpor (RP) dopadá dostatek světla, reproduktor (SP) nevytvoří žádný zvuk. Umístěte prst nad fotoodpor a z reproduktoru teď vyjde zvuk. Bude znít tak dlouho, dokud nevypnete páčkový vypínač. Pomocí tohoto obvodu si můžete vytvořit jednoduchý systém pro ohlašování doručené pošty. Umístěte fotoodpor a zelenou LED diodu přímo proti sobě do poštovní schránky. Jestliže je v ní zásilka, zastíní fotoodpor a reproduktor se zapne.

Dvakrát zesílený

oscilátor

Cíl: Sestavit oscilační (kmitavý) obvod.

ohlásí doručenou zásilku

Cíl: Sestavit obvod, který ohlásí příchod zásilky rozsvícením žárovky.

Místo reproduktoru použijte žárovku (L2). Doručená zásilka zastíní fotoodpor (RP) a rozsvítí se žárovka.

Projekt číslo 287

Rychle blikající LED dioda

Cíl: Sestavit obvod s blikající LED diodou.

-67-

Tón, který slyšíte, je frekvence oscilátoru. Nahraďte kondenzátor o kapacitě 0,1F (C2) kondenzátory s různou kapacitou a sledujte změnu frekvence.

Použijte obvod, popsaný v projektu číslo

286. Místo reproduktoru (SP) použijte červenou LED diodu (D1, znaménko + nahoře). Nyní můžete vidět frekvenci oscilátoru. Použijte kondenzátory s různou kapacitou a sledujte změnu frekvence.

Page 69

Projekt číslo 288

AM rádio s tranzistory

Cíl: Sestavit kompletní, funkční AM rádio s tranzistorovým výstupem.

Zapnete-li páčkový vypínač (S1), integrovaný obvod (U5) rozpozná a zesílí AM rádiové vlny. Nalaďte kondenzátor (CV) na požadovanou stanici. Nastavitelný odpor (RV) nastavte na nejlepší zvuk. Dva tranzistory (Q1 a Q2) pohání reproduktor (SP). Přenos z rádia nebude příliš hlasitý.

Projekt číslo 289

AM rádio (II)

Cíl: Sestavit kompletní, funkční AM rádio.

Jestliže vypnete páčkový vypínač (S1), integrovaný obvod (U5) rozpozná zesílí AM rádiové vlny. Signál je zesílený pomocí zesilovače (U4), který pohání reproduktor (SP). Vylaďte kondenzátor (CV) na požadovanou stanici.

-68-

Page 70

Projekt číslo 290

Hudební zesilovač

Cíl: Zesílit zvuky z integrovaného obvodu „Hudba“

Sestavte obvod a zapněte páčkový vypínač (S1). Uslyšíte hlasitou hudbu, protože zvuk z integrovaného obvodu „Hudba“ (U1), je zesilován integrovaným obvodem „Zesilovač“ (U4). Všechna rádia a sterea

používají elektrický zesilovač.

-69-

Projekt číslo 291

Prodloužená

činnost lampy

Cíl: Vytvořit svítidlo, které vydrží nějakou dobu rozsvícené.

Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Lampy (L1 a L2) se sice rozsvěcí pomalu, ale po vypnutí tlačítkového vypínače budou ještě chvíli svítit.

Projekt číslo 292

Prodloužená

činnost ventilátoru

Cíl: Vytvořit ventilátor, který po nějakou dobu vydrží zapnutý.

Nahraďte žárovku (L1) motorem (M1), pozitivním nábojem nahoru. Upevněte na něj ventilátor. Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Ventilátor se pomalu roztáčí, ale bude se otáčet ještě chvíli po uvolnění tlačítka vypínače.

Page 71

Projekt číslo 293 Zesilovač policejní sirény

Cíl: Zesílit zvuky z integrovaného obvodu „Hudba“.

Sestavte obvod a zapněte páčkový ovladač (S1). Uslyšíte velmi hlasitou sirénu, protože zvuk z integrovaného obvodu „Poplach“ (U2) je zesilován integrovaným obvodem elektrického zesilovače (U4). Siréna na policejním autě používá podobný obvod s integrovaným obvodem pro vytvoření zvuku a elektrický zesilovač zvuk zesílí na velmi hlasitý.

Projekt číslo 294

Dlouhotrvající zvonění

Cíl: Vytvořit zvonek, který dlouho vydrží.

Sestavte obvod podle obrázku a všimněte si, že čtyř-kontaktní vodič v 1. patře není připojen ke tří-kontaktnímu vodiči nad ním, ve 3. patře. Zapněte páčkový vypínač (S1) a potom stiskněte a uvolněte tlačítkový vypínač (S2). Zazní zvoněním, které se zvolna ztrácí. Je-li tlačítko vypínače stisknuté, tranzistory jsou zásobovány proudem pro kmitání. Současně se nabíjí i kondenzátor o kapacitě 100F (C4). Po uvolnění tlačítka se kondenzátor vybíjí, ale ještě chvíli zachová kmitání.

Projekt číslo 295

Dlouhotrvající

cvakání

Cíl: Vytvořit obvod, který generuje déletrvající cvakání.

Umístěte kondenzátor o kapacitě 10F (C3) na pískací čip (WC). Stiskněte a uvolněte tlačítko vypínače (S2). Obvod začne vytvářet cvakavé zvuky, které se ještě chvíli opakují.

-70-

Page 72

Projekt číslo 296

Propustný kondenzátor

Cíl: Ukázat, jak může kondenzátor propouštět.

Sestavte obvod (kondenzátor musí stranou s pozitivním nábojem (+) směřovat doleva) a zapněte páčkový vypínač (S1) Zelená LED dioda (D2) bude jasně svítit, dokud se nenabije kondenzátor o kapacitě 470F (C5). Světlo diody zeslábne, ale nezhasne. Jestliže vypnete páčkový vypínač, LED dioda (D1) bude zpočátku svítit jasně, ale zeslábne, protože kondenzátor se tím vybije. Proč se nevypne LED dioda po nabití kondenzátoru? Je to proto, že z kondenzátoru o kapacitě 470F uniká proud. Kondenzátor by za normálních podmínek měl pozitivním nábojem (+) směřovat k vyššímu napětí, v tomto obvodu směřuje pozitivním nábojem od baterií (B1). Ve většině obvodů to nevadí, ale v tomto případě ano. Obraťte pozici kondenzátoru (aby pozitivní náboj (+) směřoval vpravo) a zapněte znovu páčkový vypínač. Nyní zelená LED dioda po nabití kondenzátoru úplně zhasne. Kondenzátor teď nepropouští žádný proud.

-71-

Projekt číslo 297

Tranzistorová slábnoucí siréna

Cíl: Vytvořit sirénu, která pomalu slábne.

Projekt číslo 298

Slábnoucí

zvuk zvonku

Zapněte páčkový vypínač (S1), potom stiskněte a uvolněte tlačítko vypínače (S2). Uslyšíte zvuk sirény, který bude zvolna slábnout a pravděpodobně ustane. Tento obvod můžete upravit tak, že místo sirény bude znít zvuk sanitky nebo střelné zbraně. Také můžete kondenzátor o kapacitě 10F (C3) nahradit kondenzátorem o kapacitě 100F (C4) nebo 0,1F (C2), aby se slábnutí zvuku zpomalilo či naopak zrychlilo.

Cíl: Vytvořit zvonek, jehož zvuk zvolna slábne.

Integrovaný obvod „Poplach“ (U2) nahraďte integrovaným obvodem „Hudba“ (U1). Obvod vytváří zvuk zvonku, který se zapíná a vypíná.

Page 73

Projekt číslo 299

Zvuky vesmírné bitvy, ovládané foukáním

Cíl: Změnit zvuky vesmírné bitvy foukáním.

Zapněte páčkový vypínač (S1); uslyšíte zvuky výbuchů a žárovka bude svítit nebo blikat. Fouknutím do mikrofonu (X1) můžete změnit sled zvuků.

Projekt číslo 300

Nastavitelná žárovka s prodlouženým svícením

Nastavitelný ventilátor s

Projekt číslo 301

prodlouženou činností

Cíl: Vytvořit žárovku, která bude svítit déle.

Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Žárovka bude svítit ještě nějakou dobu po uvolnění tlačítka. Pomocí nastavitelného odporu (RV) můžete změnit délku svícení žárovky.

stays on for a while.

Cíl: Vytvořit ventilátor, který se bude točit déle.

Nahraďte žárovku (L1) motorem (M1) a ujistěte se, že jste zapnuli ventilátor. Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Ventilátor se po uvolnění tlačítka vypínače bude ještě chvíli točit. Délku tohoto točení můžete ovlivnit nastavitelným odporem (RV).

VAROVÁNÍ:Pohybující se části.

Během provozu se nedotýkejte se ventilátoru ani motoru.

-72-

Page 74

Projekt číslo 302

Nastavení doby

Projekt číslo 303

Projekt číslo 304

prodlouženého

Nastavení doby prodloužené

svícení

činnosti ventilátoru (II)

Cíl: Vytvořit lampu, která bude déle

žárovky (II)

svítit.

Pro tento obvod použijte 2,5V žárovku (L1). Zapněte páčkový vypínač (S1) a stiskněte tlačítko vypínače (S2). Žárovka bude svítit ještě několik vteřin po uvolnění tlačítka vypínače. Délku času, po který bude žárovka prodlouženě svítit můžete změnit pomocí nastavitelného odporu (RV).

Cíl: Vytvořit ventilátor, který bude pokračovat v točení déle.

Nahraďte žárovku (L1) motorem (M1). Zapněte páčkový vypínač a stiskněte tlačítko vypínače (S2). Ventilátor se bude točit ještě po uvolnění vypínače. Prodloužený čas točení můžete změnit pomocí nastavitelného odporu (RV).

Světlo v hodinkách

Cíl: Vytvořit svítidlo, které bude svítit o něco déle.

Prodloužená činnost ventilátoru,

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Projekt číslo 305

-73-

Zapněte páčkový vypínač a stiskněte tlačítko vypínače (S2). Žárovka bude svítit ještě nějakou dobu po uvolnění tlačítka vypínače. Zmenšenou verzi tohoto obvodu můžete najít v náramkových hodinkách – jestliže stisknete tlačítko na hodinkách pro světlo, můžete přečíst časový údaj ve tmě; světélko se rozsvítí, ale po několika sekundách se automaticky vypne, aby se nevybila baterie.

umístěného u postele

Cíl: Vytvořit ventilátor, který bude v činnosti o něco déle.

Nahraďte žárovku (L1) motorem (M1) tak, aby pozitivním nábojem směřoval nahoru. Zapněte ventilátoru. Zapněte páčkový vypínač a stiskněte tlačítko vypínače (S2). Ventilátor se bude točit i po uvolnění tlačítka vypínače. Můžete jej umístit vedle postele; vypne se až když usnete.

VAROVÁNÍ:Pohybující se části. Během provozu

se nedotýkejte se ventilátoru ani motoru.

Page 75

Ostatní projekty spínacích obvodů!

Nabízíme vám další elektronické sady a elektronické produkty.

Boffin 500

Více než 500 projektů k sestavení

Obsahuje:

• Elektronický

• Hudební měřicí přístroj

• Nastavitelné ovládání světla

• Digitálně laděné FM Rádio

• Digitální hlasové nahrávání

• Světlem řízená hudba

• Generátor střídavého proudu

• Svítící čísla

Obsahuje více než 75 součástek:

• FM rádiový modul

• Analogový měřič

• Modul integrovaného obvodu pro nahrávání

• Dioda

• Displej LED diody se 7 články

• Relé

• Odpor

• Transformátor

Boffin 750

Více než 500 projektů k sestavení

Obsahuje

• Stroboskopické světlo

• Elektromagnetizmus

• Elektronické Kazoo

• Transistorové AM rádio

• Nabíjecí baterii

• Solární baterie

• Mega modulátor a blikání

• Kompas

Obsahuje více než 80 součástek:

•Solární článek

• Elektromagnet

• Vibrační přepínač

• Dvou-pružinová zdířka

• Sáček s kancelářskými svorkami

• Součástí je počítačové rozhraní CL-73

• Plus všechny pokusy ze sady SC-300!

• Plus všechny pokusy ze sady SC -500!

-74-

Page 76

ConQuest entertainment a.s.

Hloubětínská 11

198 00 Praha 9

www.boffin.cz [email protected]
