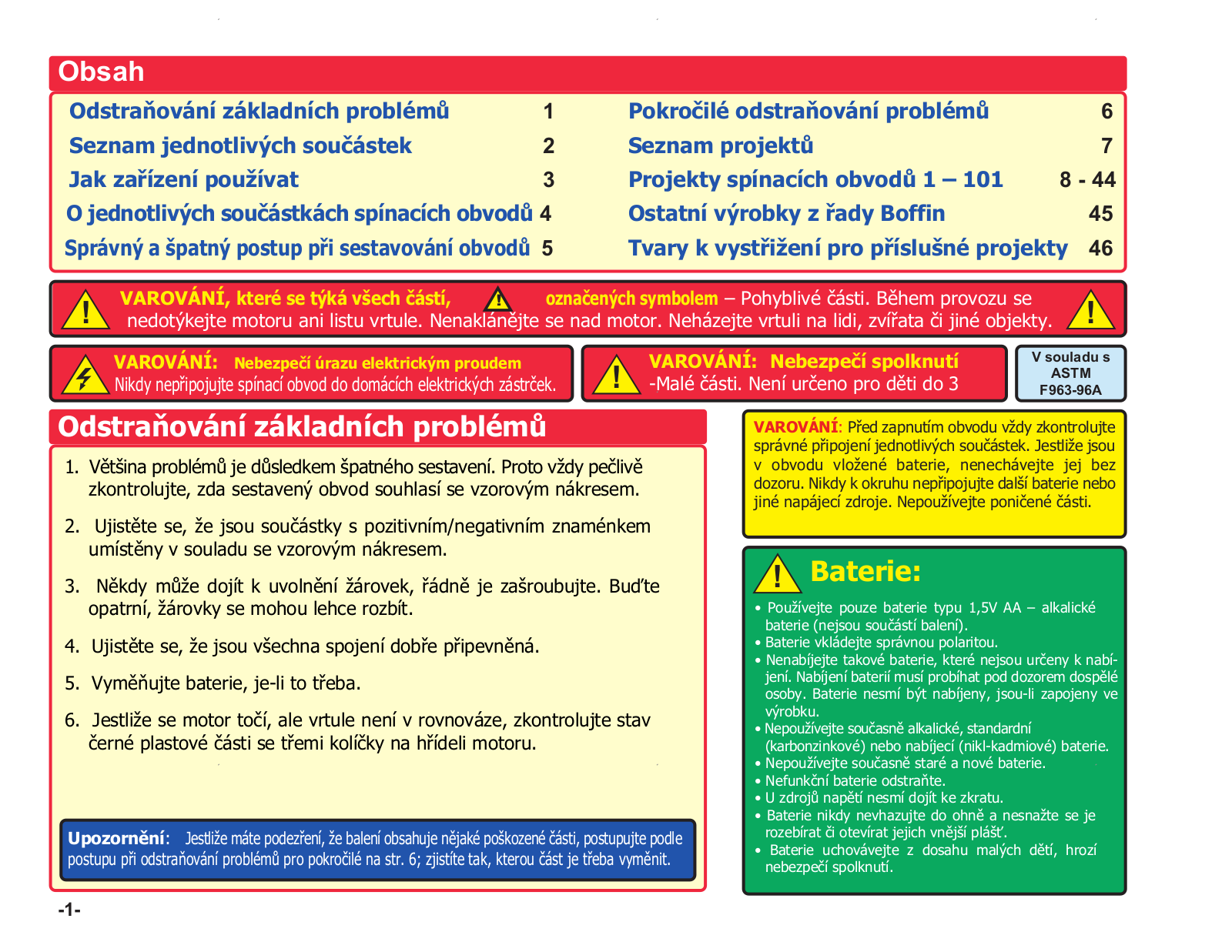

Obsah
Odstraňování základních problémů |
1 |
Pokročilé odstraňování problémů |
6 |
Seznam jednotlivých součástek |
2 |
Seznam projektů |
7 |
Jak zařízení používat |
3 |
Projekty spínacích obvodů 1 – 101 |
8 - 44 |
O jednotlivých součástkách spínacích obvodů 4 |
Ostatní výrobky z řady Boffin |
45 |
Správný a špatný postup při sestavování obvodů 5 |
|

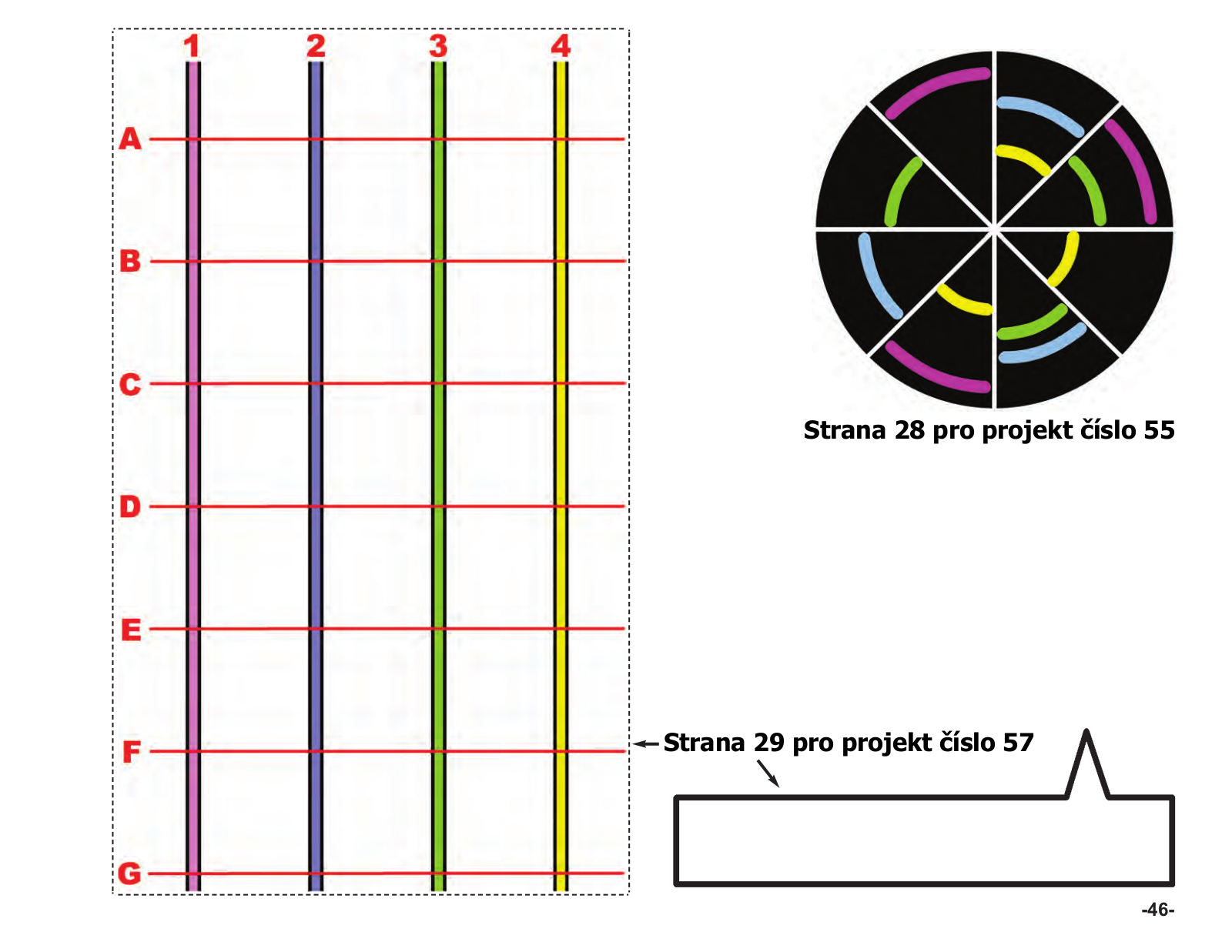

Tvary k vystřižení pro příslušné projekty |
46 |
|||||||
! |
VAROVÁNÍ, které se týká všech částí, |
! |
označených symbolem – Pohyblivé části. Během provozu se |
|
! |
|||||
nedotýkejte motoru ani listu vrtule. Nenaklánějte se nad motor. Neházejte vrtuli na lidi, zvířata či jiné objekty. |
||||||||||
|
|
|
Chraňte oči.. |
|
|
|
|
|||
|
VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem |
VAROVÁNÍ: Nebezpečí spolknutí |
|
V souladu s |
||||||
|
|
|
! |
|
|
|||||
|
|
|
|
|
ASTM |
|||||
|
Nikdy nepřipojujte spínací obvod do domácích elektrických zástrček. |
|
|
-Malé části. Není určeno pro děti do 3 |
|
|||||
|
|
|
|
F963-96A |
||||||
Odstraňování základních problémů |
|
|
|
let. years. |
|
|
|
|||
|
|
|
|
|
|
|||||
|
|
|
VAROVÁNÍ: Před zapnutím obvodu vždy zkontrolujte |
|||||||
|
|
|
|
|
|
|
správné připojení jednotlivých součástek. Jestliže jsou |
|||
1. Většina problémů je důsledkem špatného sestavení. Proto vždy pečlivě |
v obvodu vložené baterie, nenechávejte jej bez |
|||||||||
zkontrolujte, zda sestavený obvod souhlasí se vzorovým nákresem. |
dozoru. Nikdy k okruhu nepřipojujte další baterie nebo |
|||||||||
|
|
|
|
|
|
|
jiné napájecí zdroje. Nepoužívejte poničené části. |
2.Ujistěte se, že jsou součástky s pozitivním/negativním znaménkem umístěny v souladu se vzorovým nákresem.
3.Někdy může dojít k uvolnění žárovek, řádně je zašroubujte. Buďte opatrní, žárovky se mohou lehce rozbít.
4.Ujistěte se, že jsou všechna spojení dobře připevněná.
5.Vyměňujte baterie, je-li to třeba.
6.Jestliže se motor točí, ale vrtule není v rovnováze, zkontrolujte stav černé plastové části se třemi kolíčky na hřídeli motoru.
Elenco® Electronics is not responsible for parts damaged due to
incorrectUpozorněníwiring: Jestliže. máte podezření, že balení obsahuje nějaké poškozené části, postupujte podle postupu při odstraňování problémů pro pokročilé na str. 6; zjistíte tak, kterou část je třeba vyměnit.
!Baterie:
•Používejte pouze baterie typu 1,5V AA – alkalické baterie (nejsou součástí balení).
•Baterie vkládejte správnou polaritou.
•Nenabíjejte takové baterie, které nejsou určeny k nabíjení. Nabíjení baterií musí probíhat pod dozorem dospělé osoby. Baterie nesmí být nabíjeny, jsou-li zapojeny ve výrobku.
•Nepoužívejte současně alkalické, standardní (karbonzinkové) nebo nabíjecí (nikl-kadmiové) baterie.
•Nepoužívejte současně staré a nové baterie.
•Nefunkční baterie odstraňte.
•U zdrojů napětí nesmí dojít ke zkratu.
•Baterie nikdy nevhazujte do ohně a nesnažte se je rozebírat či otevírat jejich vnější plášť.
•Baterie uchovávejte z dosahu malých dětí, hrozí nebezpečí spolknutí.
-1-

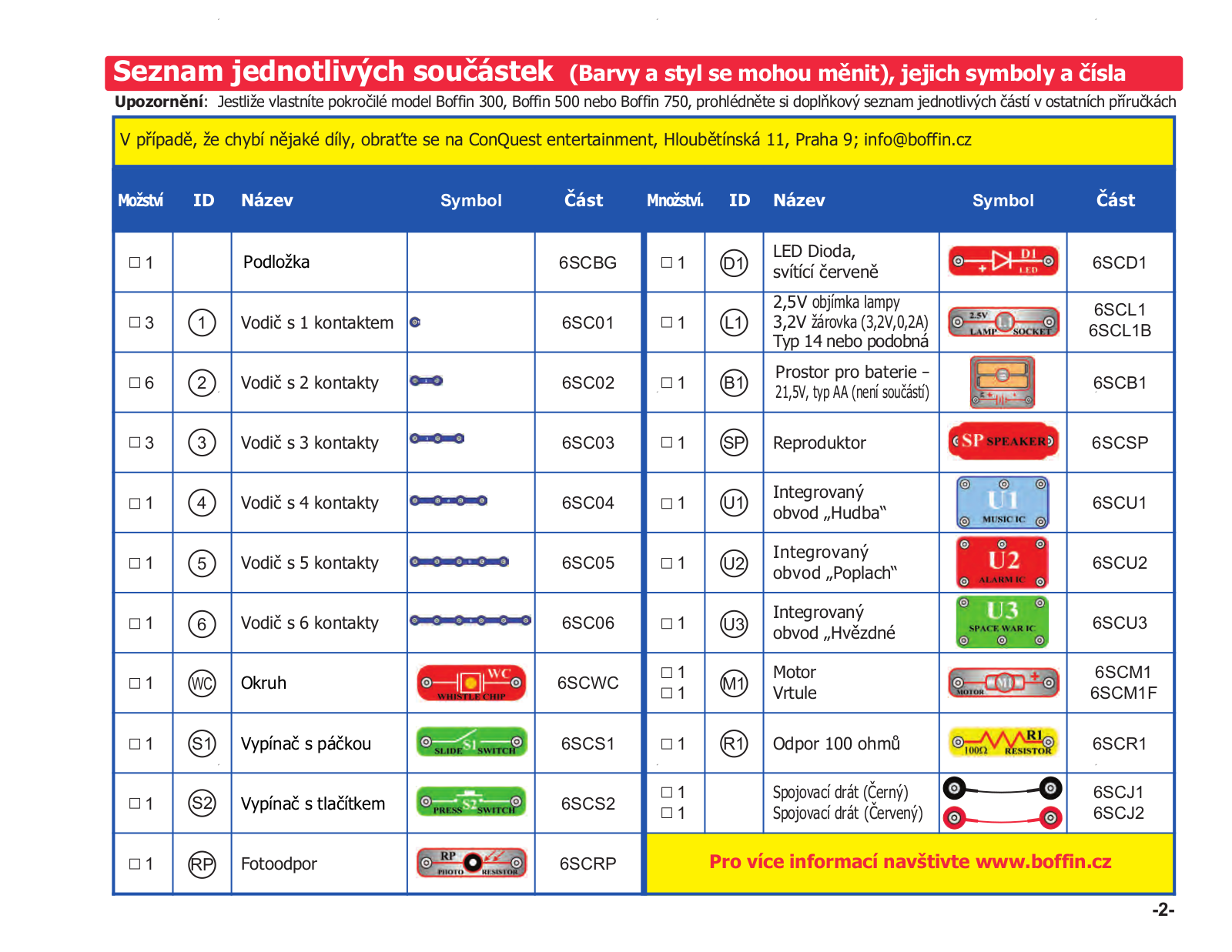

Seznam jednotlivých součástek (Barvy a styl se mohou měnit), jejich symboly a čísla
Upozornění: Jestliže vlastníte pokročilé model Boffin 300, Boffin 500 nebo Boffin 750, prohlédněte si doplňkový seznam jednotlivých částí v ostatních příručkách
projektů
V případě, že chybí nějaké díly, obraťte se na ConQuest entertainment, Hloubětínská 11, Praha 9; info@boffin.cz
Možství |
|
ID |
Název |
Symbol |
Část |
|
Množství. |
|
ID |
Název |
Symbol |
Část |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
Podložka |
|
6SCBG |
|
1 |
|
|
|
LED Dioda, |
|
6SCD1 |
|
|
|
|
|
|
D1 |
|
|
||||||
|
|
|
|
|
|
|
svítící červeně |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5V objímka lampy |
|
6SCL1 |
3 |
|
1 |
|
Vodič s 1 kontaktem |
|
6SC01 |
|
1 |
|
L1 |
|
3,2V žárovka (3,2V,0,2A) |
|
|
|
|
|
|
|
|
|
6SCL1B |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
Typ 14 nebo podobná |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5V objímka lampy |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prostor pro baterie – |
|
|
6 |
|
2 |
|
Vodič s 2 kontakty |
|
6SC02 |
|
1 |
|
B1 |
|
3,2V žárovka (3,2V, |
|
6SCB1 |
|
|
|
|
|
|
21,5V, typ AA (není součástí) |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
0,2A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Typ 14 nebo |
|
|
3 |
|
3 |
|
Vodič s 3 kontakty |
|
6SC03 |
|
1 |
|
SP |
|
podobná |
|
6SCSP |
|
|
|
|
|
|
Reproduktor |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vodič s 4 kontakty |
|
|
|
|
|
|
|
Integrovaný |
|
|
1 |
|
4 |
|
|
6SC04 |
|
1 |
|
U1 |
|
|
6SCU1 |
||
|
|
|
|
|
|
obvod „Hudba“ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
Vodič s 5 kontakty |
|
6SC05 |
|
1 |
|
|
|
Integrovaný |
|
6SCU2 |
|
5 |
|
|
|
|
U2 |
|
|
||||||
|
|
|
|
|
|
obvod „Poplach“ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
Vodič s 6 kontakty |
|
6SC06 |
|
1 |
|
|
|
Integrovaný |
|
6SCU3 |
|
6 |
|
|
|
|
U3 |
|
|
||||||
|
|
|
|
|
|
obvod „Hvězdné |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
války“ |
|
|
1 |
|
|
|
Okruh |
|
6SCWC |
|
1 |
|
|
|
Motor |
|
6SCM1 |
|
WC |
|
|
|
|
M1 |
|
|
||||||
|
|
|
|
1 |
|
|
Vrtule |
|
6SCM1F |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
Vypínač s páčkou |
|
6SCS1 |
|
1 |
|
|
|
Odpor 100 ohmů |
|
6SCR1 |
|
|
S1 |
|
|
|
|
R1 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vypínač s tlačítkem |
|
|
|
1 |
|
|
|
Spojovací drát (Černý) |
|
6SCJ1 |
1 |
|
S2 |
|
|
6SCS2 |
|
|
|
|
|
||||
|
|
|
|
1 |
|
|
|
Spojovací drát (Červený) |
|
6SCJ2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
Fotoodpor |
|
6SCRP |
|
|
Pro více informací navštivte www.boffin.cz |
||||||
|
RP |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-2-

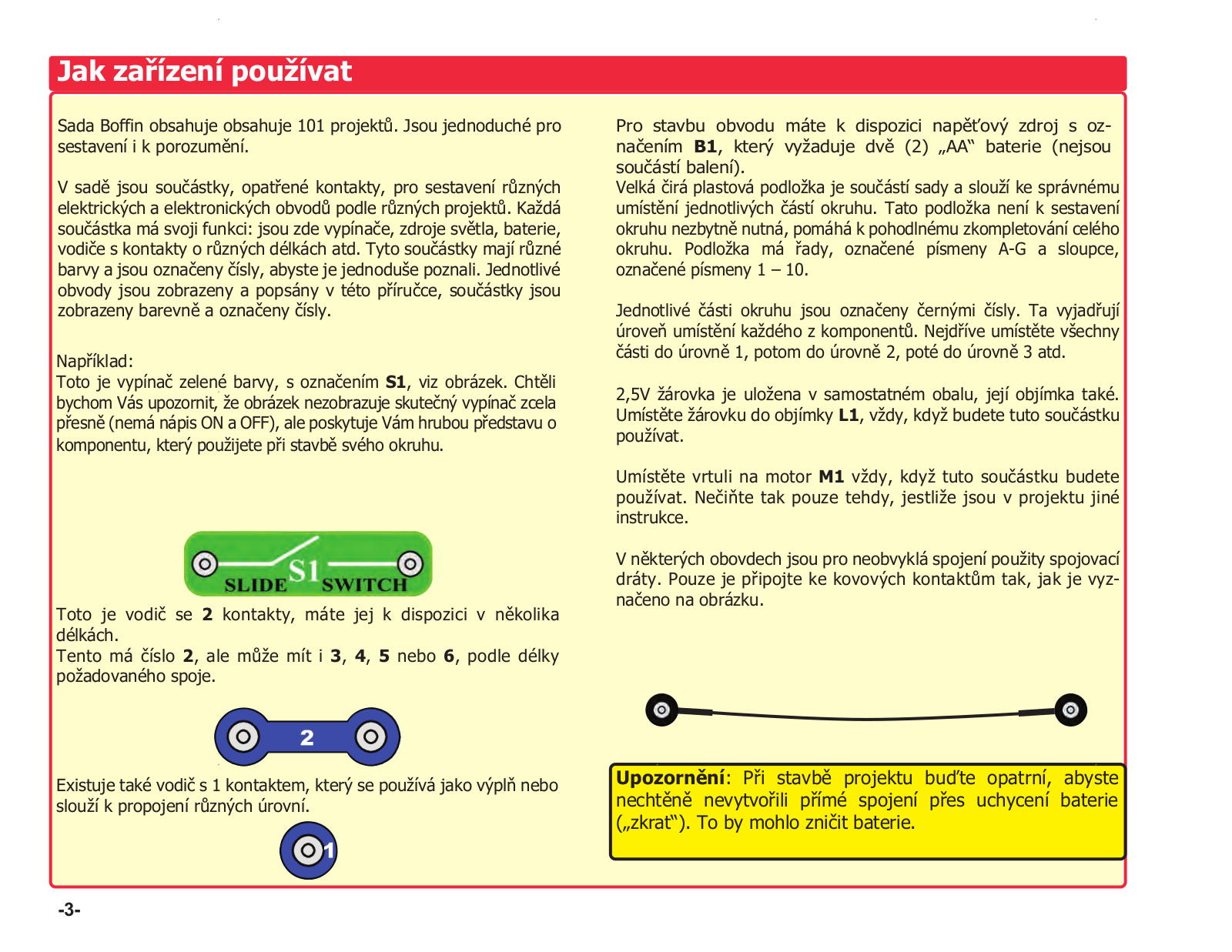

Jak zařízení používat
Sada Boffin obsahuje obsahuje 101 projektů. Jsou jednoduché pro sestavení i k porozumění.
V sadě jsou součástky, opatřené kontakty, pro sestavení různých elektrických a elektronických obvodů podle různých projektů. Každá součástka má svoji funkci: jsou zde vypínače, zdroje světla, baterie, vodiče s kontakty o různých délkách atd. Tyto součástky mají různé barvy a jsou označeny čísly, abyste je jednoduše poznali. Jednotlivé obvody jsou zobrazeny a popsány v této příručce, součástky jsou zobrazeny barevně a označeny čísly.
Například:
Toto je vypínač zelené barvy, s označením S1, viz obrázek. Chtěli bychom Vás upozornit, že obrázek nezobrazuje skutečný vypínač zcela přesně (nemá nápis ON a OFF), ale poskytuje Vám hrubou představu o komponentu, který použijete při stavbě svého okruhu. nebo slouží k propojení různých úrovní.
Toto je vodič se 2 kontakty, máte jej k dispozici v několika délkách.
Tento má číslo 2, ale může mít i 3, 4, 5 nebo 6, podle délky požadovaného spoje.
Existuje také vodič s 1 kontaktem, který se používá jako výplň nebo slouží k propojení různých úrovní.
Pro stavbu obvodu máte k dispozici napěťový zdroj s označením B1, který vyžaduje dvě (2) „AA“ baterie (nejsou součástí balení).
Velká čirá plastová podložka je součástí sady a slouží ke správnému umístění jednotlivých částí okruhu. Tato podložka není k sestavení okruhu nezbytně nutná, pomáhá k pohodlnému zkompletování celého okruhu. Podložka má řady, označené písmeny A-G a sloupce, označené písmeny 1 – 10.
Jednotlivé části okruhu jsou označeny černými čísly. Ta vyjadřují úroveň umístění každého z komponentů. Nejdříve umístěte všechny části do úrovně 1, potom do úrovně 2, poté do úrovně 3 atd.
2,5V žárovka je uložena v samostatném obalu, její objímka také. Umístěte žárovku do objímky L1, vždy, když budete tuto součástku používat.
Umístěte vrtuli na motor M1 vždy, když tuto součástku budete používat. Nečiňte tak pouze tehdy, jestliže jsou v projektu jiné instrukce.
V některých obovdech jsou pro neobvyklá spojení použity spojovací dráty. Pouze je připojte ke kovových kontaktům tak, jak je vyznačeno na obrázku.
Upozornění: Při stavbě projektu buďte opatrní, abyste nechtěně nevytvořili přímé spojení přes uchycení baterie („zkrat“). To by mohlo zničit baterie.
-3-

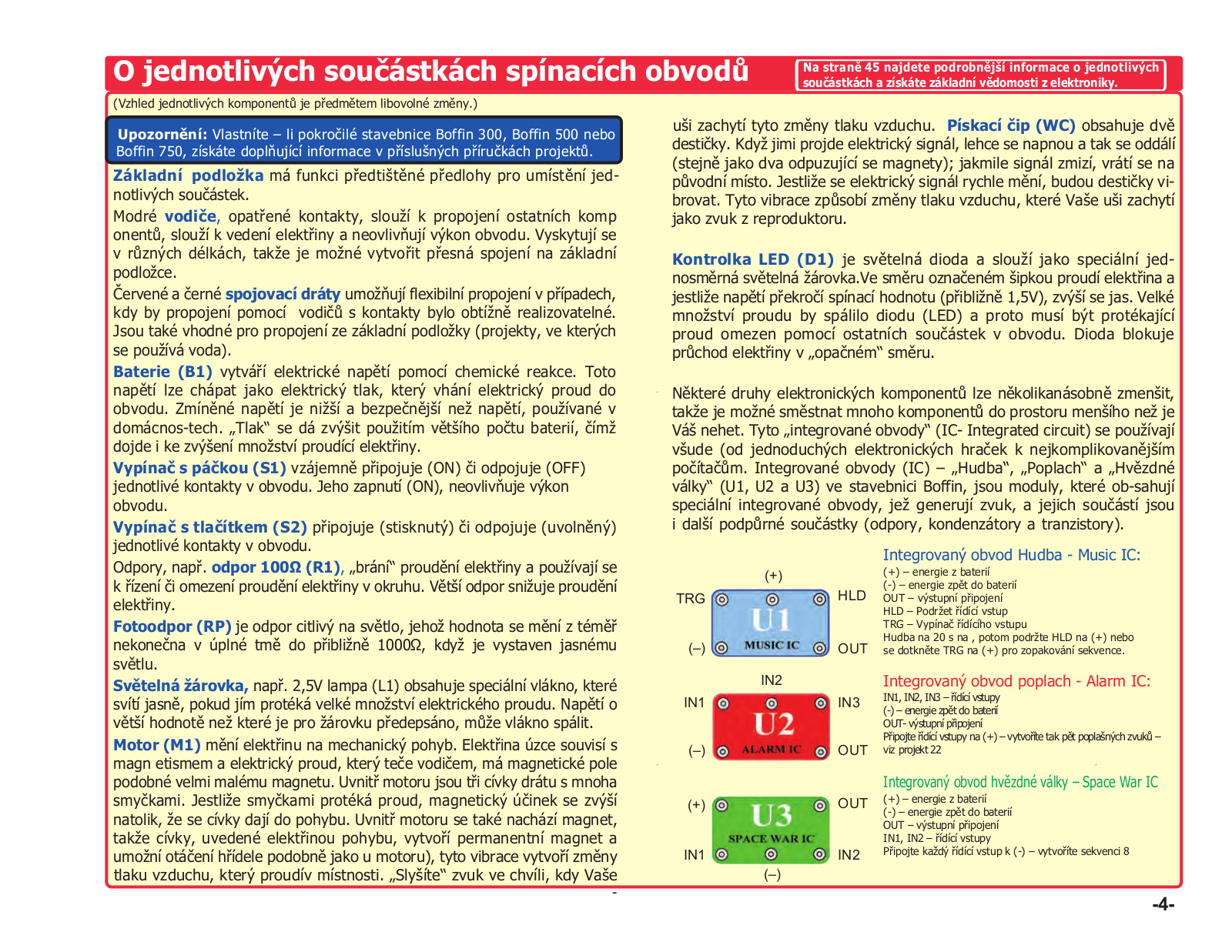

O jednotlivých součástkách spínacích obvodů |
součástkách a získáte základní vědomosti z elektroniky. |
|
Na straně 45 najdete podrobnější informace o jednotlivých |
(Vzhled jednotlivých komponentů je předmětem libovolné změny.) |
|
Upozornění: Vlastníte – li pokročilé stavebnice Boffin 300, Boffin 500 nebo Boffin 750, získáte doplňující informace v příslušných příručkách projektů.
Základní podložka má funkci předtištěné předlohy pro umístění jednotlivých součástek.
Modré vodiče, opatřené kontakty, slouží k propojení ostatních komp onentů, slouží k vedení elektřiny a neovlivňují výkon obvodu. Vyskytují se v různých délkách, takže je možné vytvořit přesná spojení na základní podložce.
Červené a černé spojovací dráty umožňují flexibilní propojení v případech, kdy by propojení pomocí vodičů s kontakty bylo obtížně realizovatelné. Jsou také vhodné pro propojení ze základní podložky (projekty, ve kterých se používá voda).
Baterie (B1) vytváří elektrické napětí pomocí chemické reakce. Toto napětí lze chápat jako elektrický tlak, který vhání elektrický proud do obvodu. Zmíněné napětí je nižší a bezpečnější než napětí, používané v domácnos-tech. „Tlak“ se dá zvýšit použitím většího počtu baterií, čímž dojde i ke zvýšení množství proudící elektřiny.
Vypínač s páčkou (S1) vzájemně připojuje (ON) či odpojuje (OFF) jednotlivé kontakty v obvodu. Jeho zapnutí (ON), neovlivňuje výkon obvodu.
Vypínač s tlačítkem (S2) připojuje (stisknutý) či odpojuje (uvolněný) jednotlivé kontakty v obvodu.
Odpory, např. odpor 100 (R1), „brání“ proudění elektřiny a používají se k řízení či omezení proudění elektřiny v okruhu. Větší odpor snižuje proudění elektřiny.
Fotoodpor (RP) je odpor citlivý na světlo, jehož hodnota se mění z téměř nekonečna v úplné tmě do přibližně 1000Ω, když je vystaven jasnému světlu.
Světelná žárovka, např. 2,5V lampa (L1) obsahuje speciální vlákno, které svítí jasně, pokud jím protéká velké množství elektrického proudu. Napětí o větší hodnotě než které je pro žárovku předepsáno, může vlákno spálit.
Motor (M1) mění elektřinu na mechanický pohyb. Elektřina úzce souvisí s magn etismem a elektrický proud, který teče vodičem, má magnetické pole podobné velmi malému magnetu. Uvnitř motoru jsou tři cívky drátu s mnoha smyčkami. Jestliže smyčkami protéká proud, magnetický účinek se zvýší natolik, že se cívky dají do pohybu. Uvnitř motoru se také nachází magnet, takže cívky, uvedené elektřinou pohybu, vytvoří permanentní magnet a umožní otáčení hřídele podobně jako u motoru), tyto vibrace vytvoří změny tlaku vzduchu, který proudív místnosti. „Slyšíte“ zvuk ve chvíli, kdy Vaše
uši zachytí tyto změny tlaku vzduchu. Pískací čip (WC) obsahuje dvě destičky. Když jimi projde elektrický signál, lehce se napnou a tak se oddálí (stejně jako dva odpuzující se magnety); jakmile signál zmizí, vrátí se na původní místo. Jestliže se elektrický signál rychle mění, budou destičky vibrovat. Tyto vibrace způsobí změny tlaku vzduchu, které Vaše uši zachytí jako zvuk z reproduktoru.
Kontrolka LED (D1) je světelná dioda a slouží jako speciální jednosměrná světelná žárovka.Ve směru označeném šipkou proudí elektřina a jestliže napětí překročí spínací hodnotu (přibližně 1,5V), zvýší se jas. Velké množství proudu by spálilo diodu (LED) a proto musí být protékající proud omezen pomocí ostatních součástek v obvodu. Dioda blokuje průchod elektřiny v „opačném“ směru.
Některé druhy elektronických komponentů lze několikanásobně zmenšit, takže je možné směstnat mnoho komponentů do prostoru menšího než je Váš nehet. Tyto „integrované obvody“ (ICIntegrated circuit) se používají všude (od jednoduchých elektronických hraček k nejkomplikovanějším počítačům. Integrované obvody (IC) – „Hudba“, „Poplach“ a „Hvězdné války“ (U1, U2 a U3) ve stavebnici Boffin, jsou moduly, které ob-sahují speciální integrované obvody, jež generují zvuk, a jejich součástí jsou i další podpůrné součástky (odpory, kondenzátory a tranzistory). Popisy
těchto modulů a projekty různých možností jejich využití uvádíme pro |
|||
zájemce zde: |
|
Integrovaný obvod Hudba - Music IC: |
|
|
(+) |
(+) – energie z baterií |
|
|
(-) – energie zpět do baterií |
||
TRG |
HLD |
||
OUT – výstupní připojení |
|||
|
|
HLD – Podržet řídící vstup |
|
|
|
TRG – Vypínač řídícího vstupu |
|
(–) |
OUT |
Hudba na 20 s na , potom podržte HLD na (+) nebo |
|
se dotkněte TRG na (+) pro zopakování sekvence. |
IN2 |
|
Integrovaný obvod poplach - Alarm IC: |
|
IN1 |
IN3 |
IN1, IN2, IN3 – řídící vstupy |
|
(-) – energie zpět do baterií |
|||
|
|
||
|
|
OUTvýstupní připojení |
|
(–) |
|
Připojte řídící vstupy na (+) – vytvoříte tak pět poplašných zvuků – |
|
OUT viz projekt 22 |
Integrovaný obvod hvězdné války – Space War IC
(+) |
|
OUT |
(+) – energie z baterií |
|
(-) – energie zpět do baterií |
||
|
|
|
|
|
|
|
OUT – výstupní připojení |
|
|
|
IN1, IN2 – řídící vstupy |
IN1 |
|
IN2 |
Připojte každý řídící vstup k (-) – vytvoříte sekvenci 8 |
|
zvuků. |
||
|
(–) |
|
|
|
|
|
produktor (SP) přeměňuje elektřinu na zvuk. Používá energii měnícího se elektrick- |
-4- |
ého signálu k vytvoření mechanických vibrací (pomocí cívky a magnetu – |

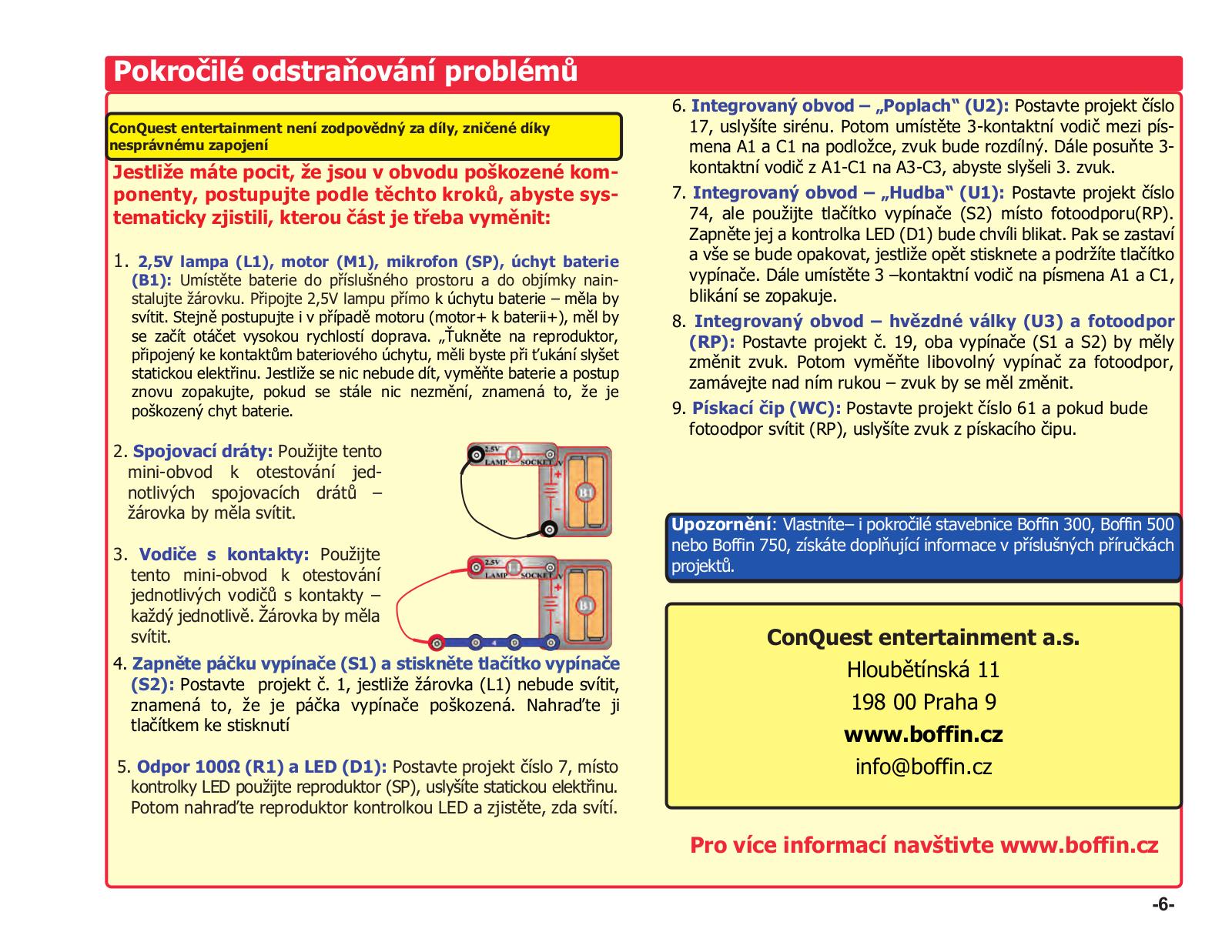

Pokročilé odstraňování problémů
ConQuest entertainment není zodpovědný za díly, zničené díky nesprávnému zapojení
Jestliže máte pocit, že jsou v obvodu poškozené komponenty, postupujte podle těchto kroků, abyste systematicky zjistili, kterou část je třeba vyměnit:
1.2,5V lampa (L1), motor (M1), mikrofon (SP), úchyt baterie (B1): Umístěte baterie do příslušného prostoru a do objímky nainstalujte žárovku. Připojte 2,5V lampu přímo k úchytu baterie – měla by svítit. Stejně postupujte i v případě motoru (motor+ k baterii+), měl by se začít otáčet vysokou rychlostí doprava. „Ťukněte na reproduktor, připojený ke kontaktům bateriového úchytu, měli byste při ťukání slyšet statickou elektřinu. Jestliže se nic nebude dít, vyměňte baterie a postup znovu zopakujte, pokud se stále nic nezmění, znamená to, že je poškozený chyt baterie.
2.Spojovací dráty: Použijte tento
mini-obvod k otestování jednotlivých spojovacích drátů – žárovka by měla svítit.
3. Vodiče s kontakty: Použijte
tento mini-obvod k otestování jednotlivých vodičů s kontakty –
každý jednotlivě. Žárovka by měla
svítit.
4. Zapněte páčku vypínače (S1) a stiskněte tlačítko vypínače (S2): Postavte projekt č. 1, jestliže žárovka (L1) nebude svítit, znamená to, že je páčka vypínače poškozená. Nahraďte ji tlačítkem ke stisknutí

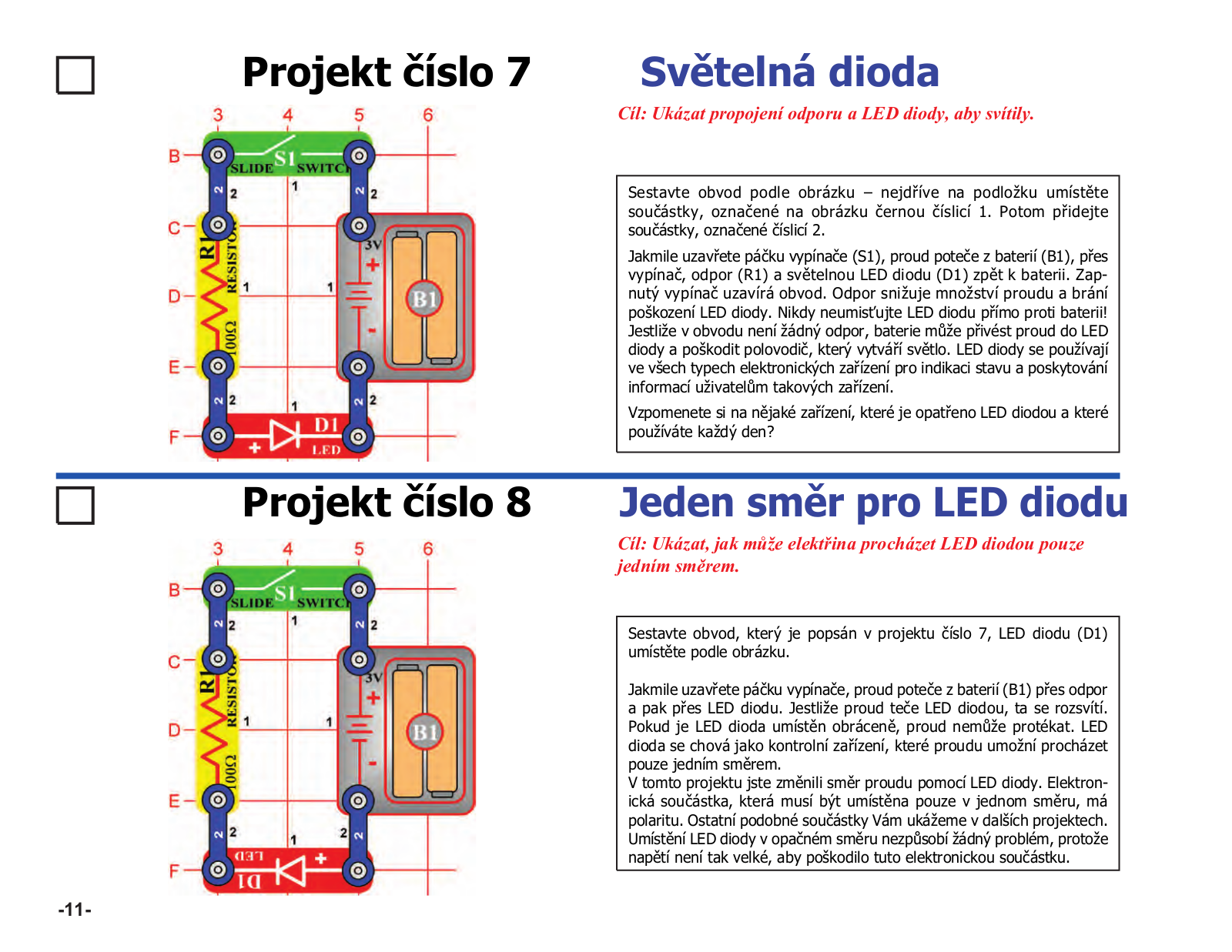

5. Odpor 100 (R1) a LED (D1): Postavte projekt číslo 7, místo kontrolky LED použijte reproduktor (SP), uslyšíte statickou elektřinu. Potom nahraďte reproduktor kontrolkou LED a zjistěte, zda svítí.
6.Integrovaný obvod – „Poplach“ (U2): Postavte projekt číslo 17, uslyšíte sirénu. Potom umístěte 3-kontaktní vodič mezi písmena A1 a C1 na podložce, zvuk bude rozdílný. Dále posuňte 3- kontaktní vodič z A1-C1 na A3-C3, abyste slyšeli 3. zvuk.
7.Integrovaný obvod – „Hudba“ (U1): Postavte projekt číslo 74, ale použijte tlačítko vypínače (S2) místo fotoodporu(RP). Zapněte jej a kontrolka LED (D1) bude chvíli blikat. Pak se zastaví a vše se bude opakovat, jestliže opět stisknete a podržíte tlačítko vypínače. Dále umístěte 3 –kontaktní vodič na písmena A1 a C1, blikání se zopakuje.
8.Integrovaný obvod – hvězdné války (U3) a fotoodpor (RP): Postavte projekt č. 19, oba vypínače (S1 a S2) by měly změnit zvuk. Potom vyměňte libovolný vypínač za fotoodpor, zamávejte nad ním rukou – zvuk by se měl změnit.

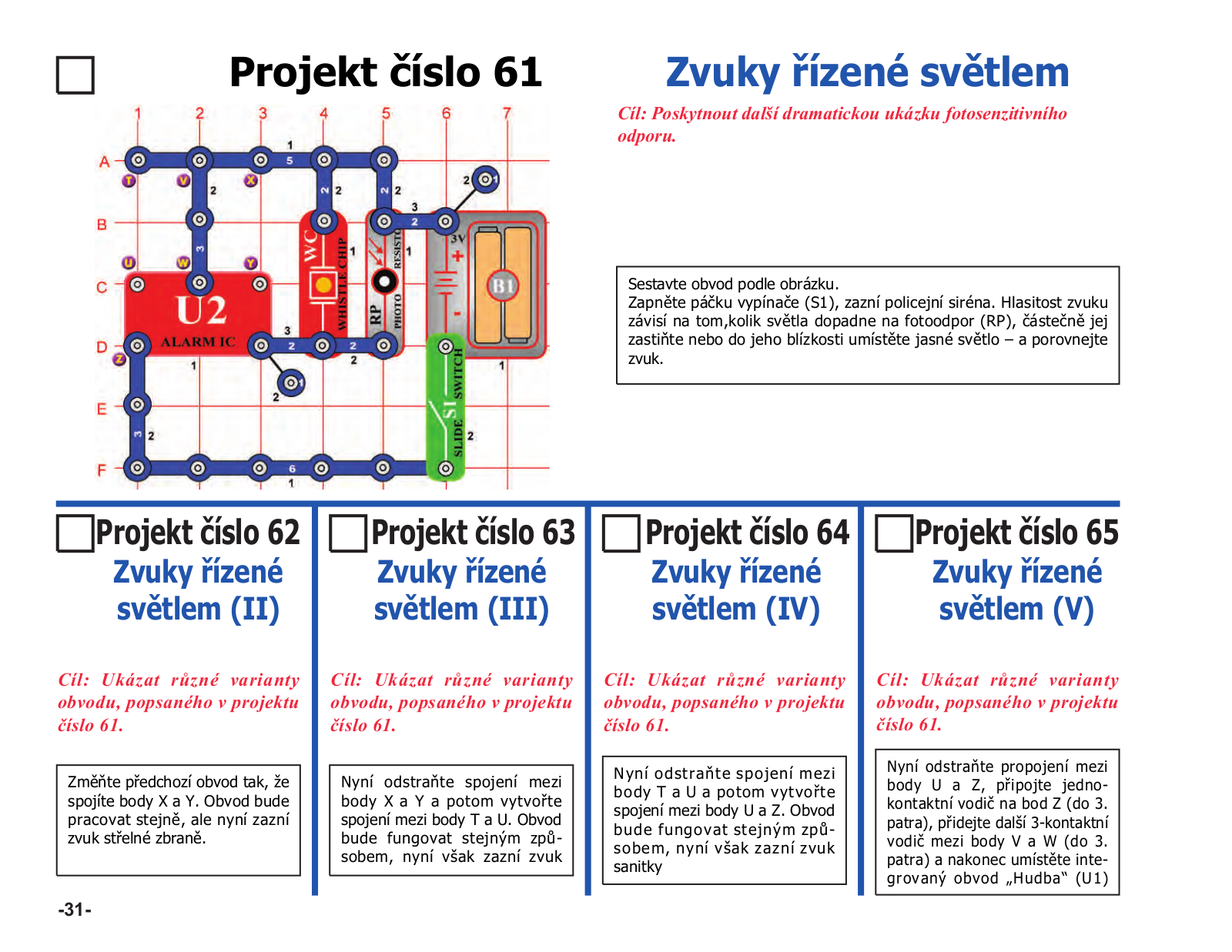

9.Pískací čip (WC): Postavte projekt číslo 61 a pokud bude fotoodpor svítit (RP), uslyšíte zvuk z pískacího čipu.
Upozornění: Vlastníte– i pokročilé stavebnice Boffin 300, Boffin 500 nebo Boffin 750, získáte doplňující informace v příslušných příručkách projektů.
ConQuest entertainment a.s.
Hloubětínská 11
198 00 Praha 9 www.boffin.cz info@boffin.cz
Pro více informací navštivte www.boffin.cz
-6-

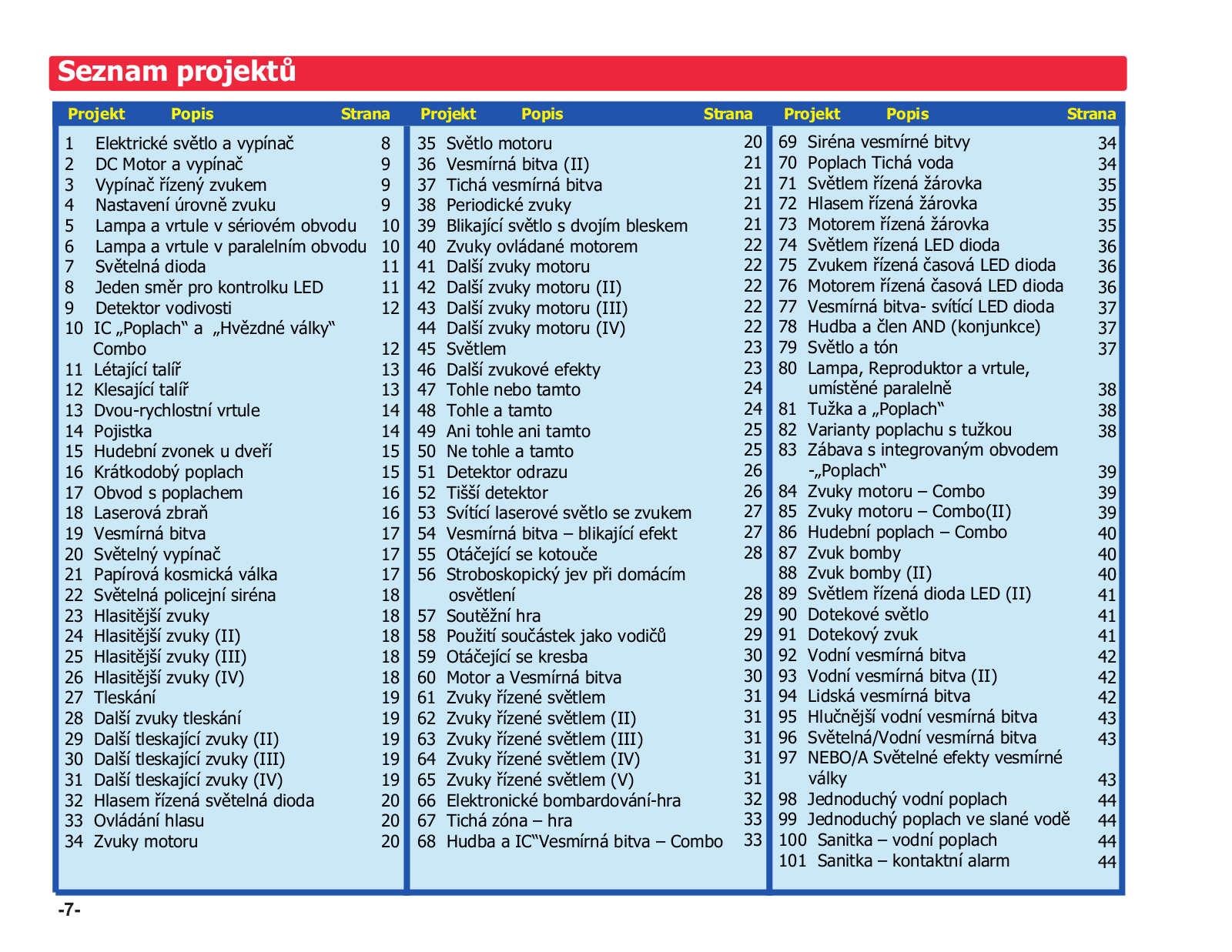

Seznam projektů
Projekt |
Popis |
Strana |
Projekt |
Popis |
Strana |
Projekt |
Popis |
Strana |
||||||

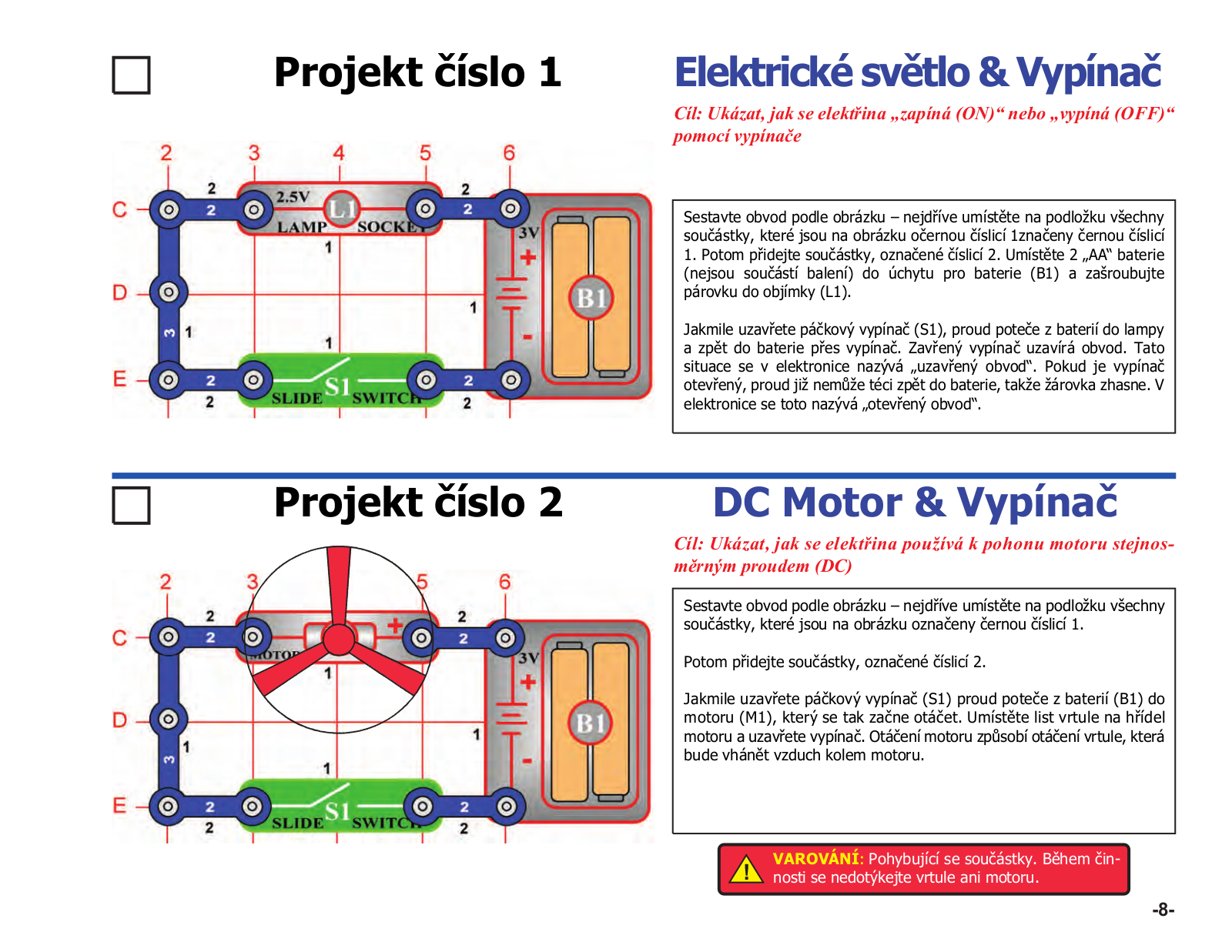

1NN Elektrické světlo a vypínač |
8 |
35 |
Světlo motoru |
|
20 |
69 |

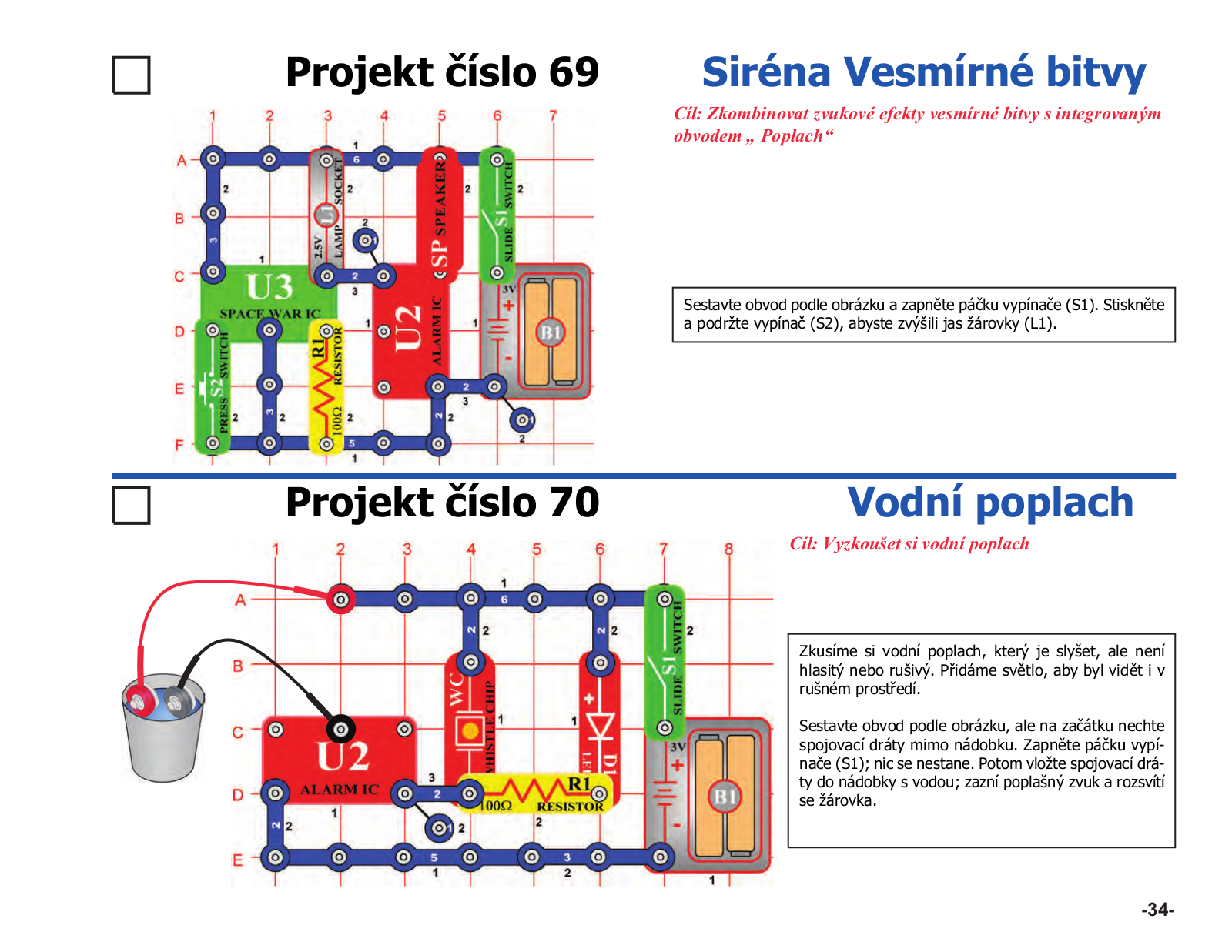

Siréna vesmírné bitvy |
|
34 |
|||||
Název |
|
|
9 |
36 |

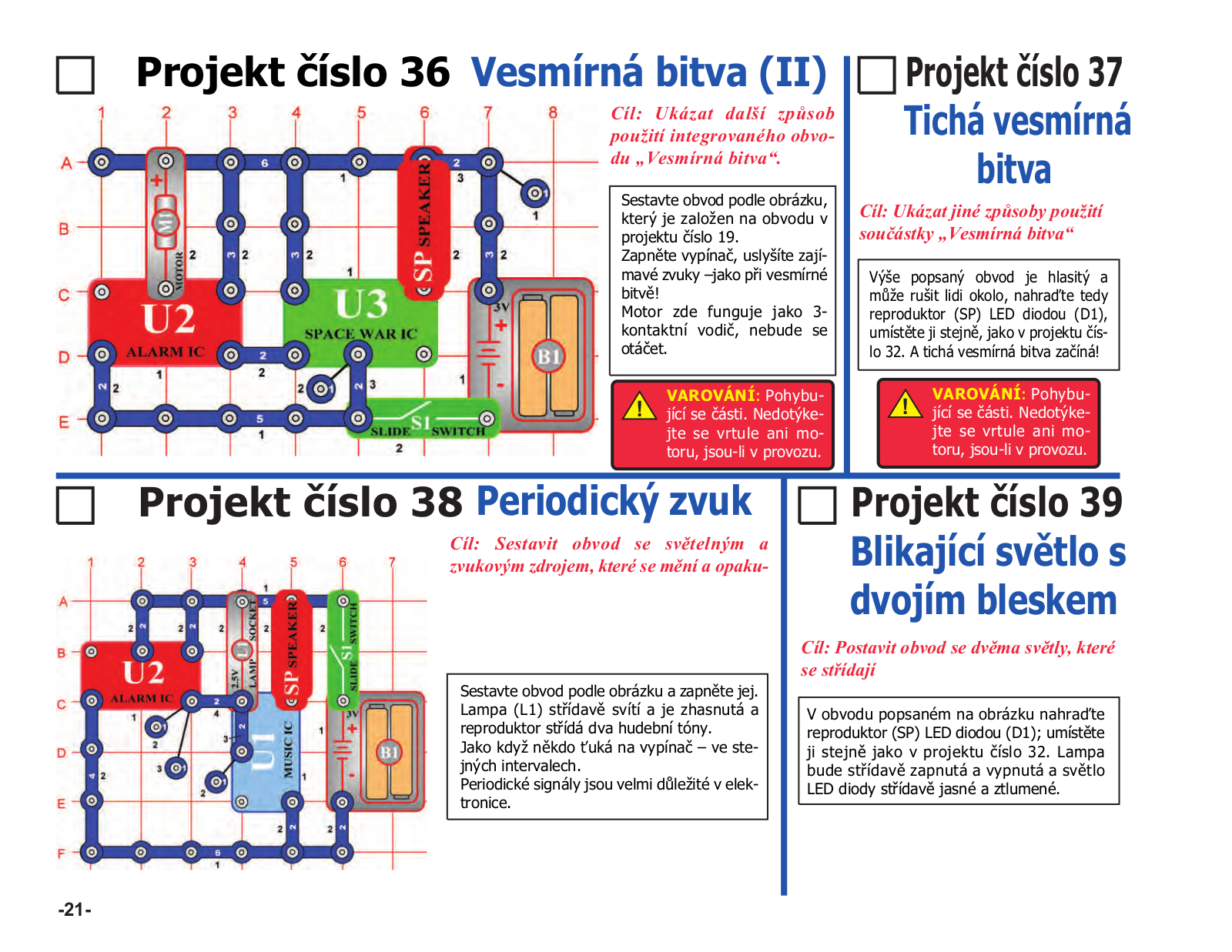

Vesmírná bitva (II) |
|
21 |
70 |
Poplach Tichá voda |
|
34 |
|||
2 |
DC Motor a vypínač |
|
|
|||||||||||
3 |

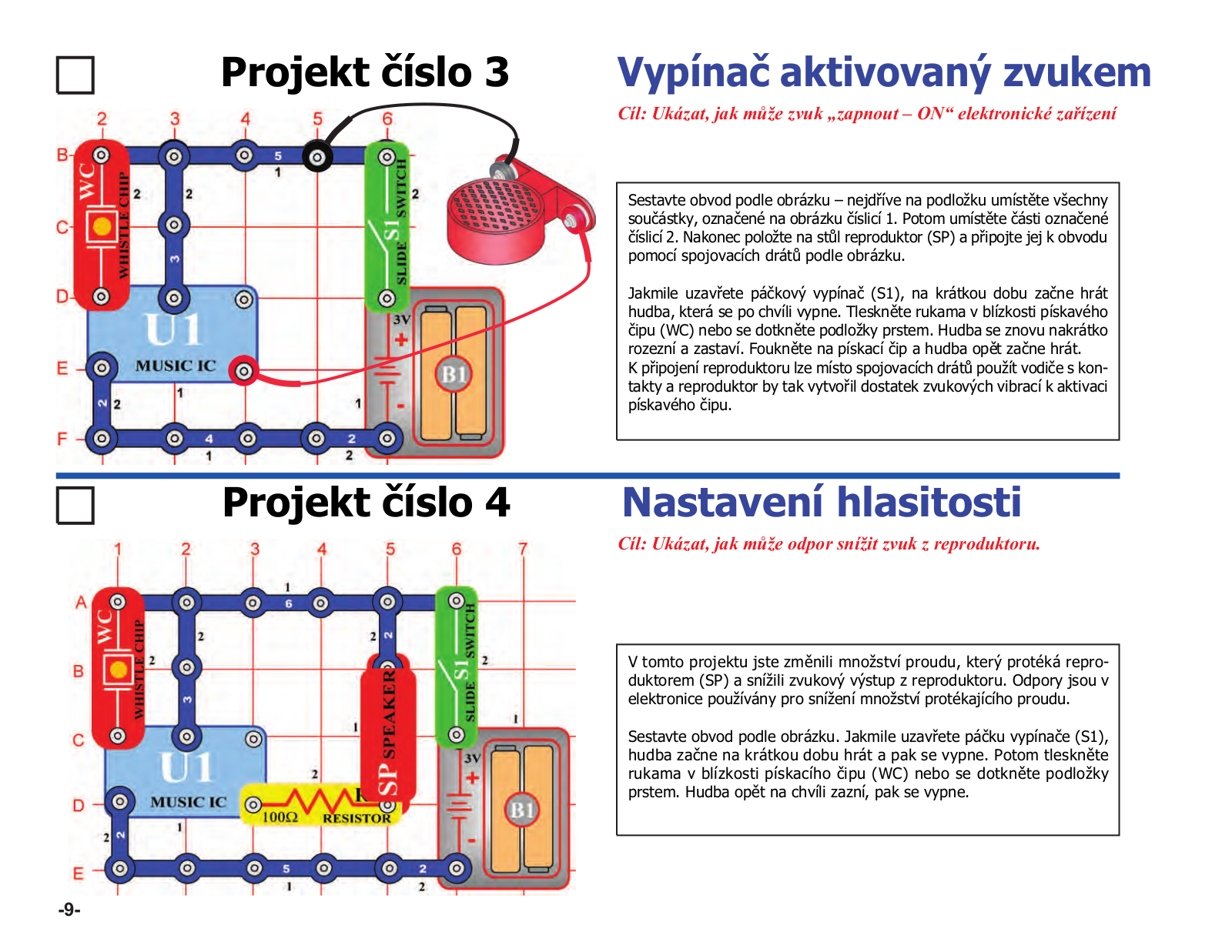

Vypínač řízený zvukem |
9 |
37 |
Tichá vesmírná bitva |
|
21 |
71 |

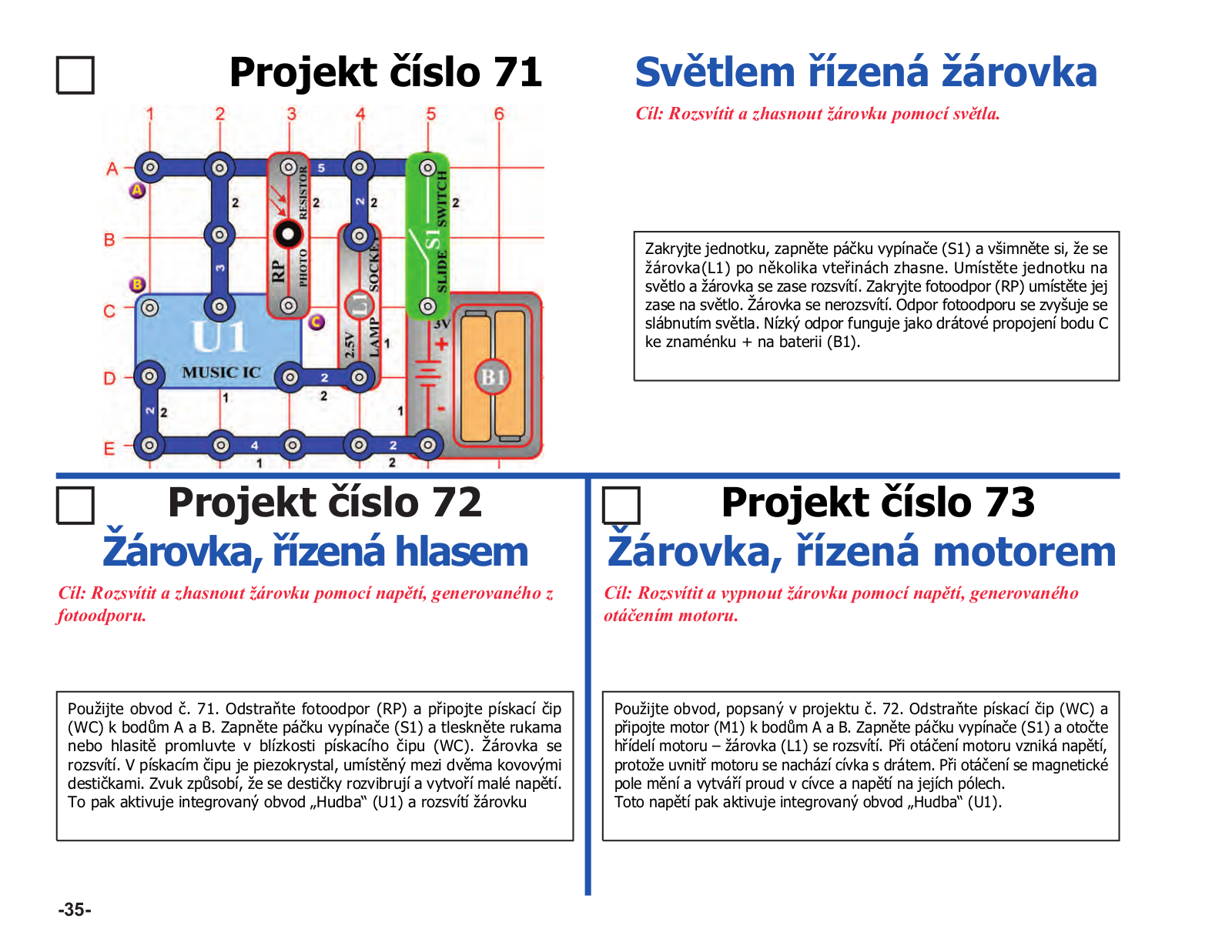

Světlem řízená žárovka |
|
35 |
||||
4 |
Nastavení úrovně zvuku |
9 |
38 |
Periodické zvuky |
|
21 |
72 |
Hlasem řízená žárovka |
|
35 |
||||
5 |

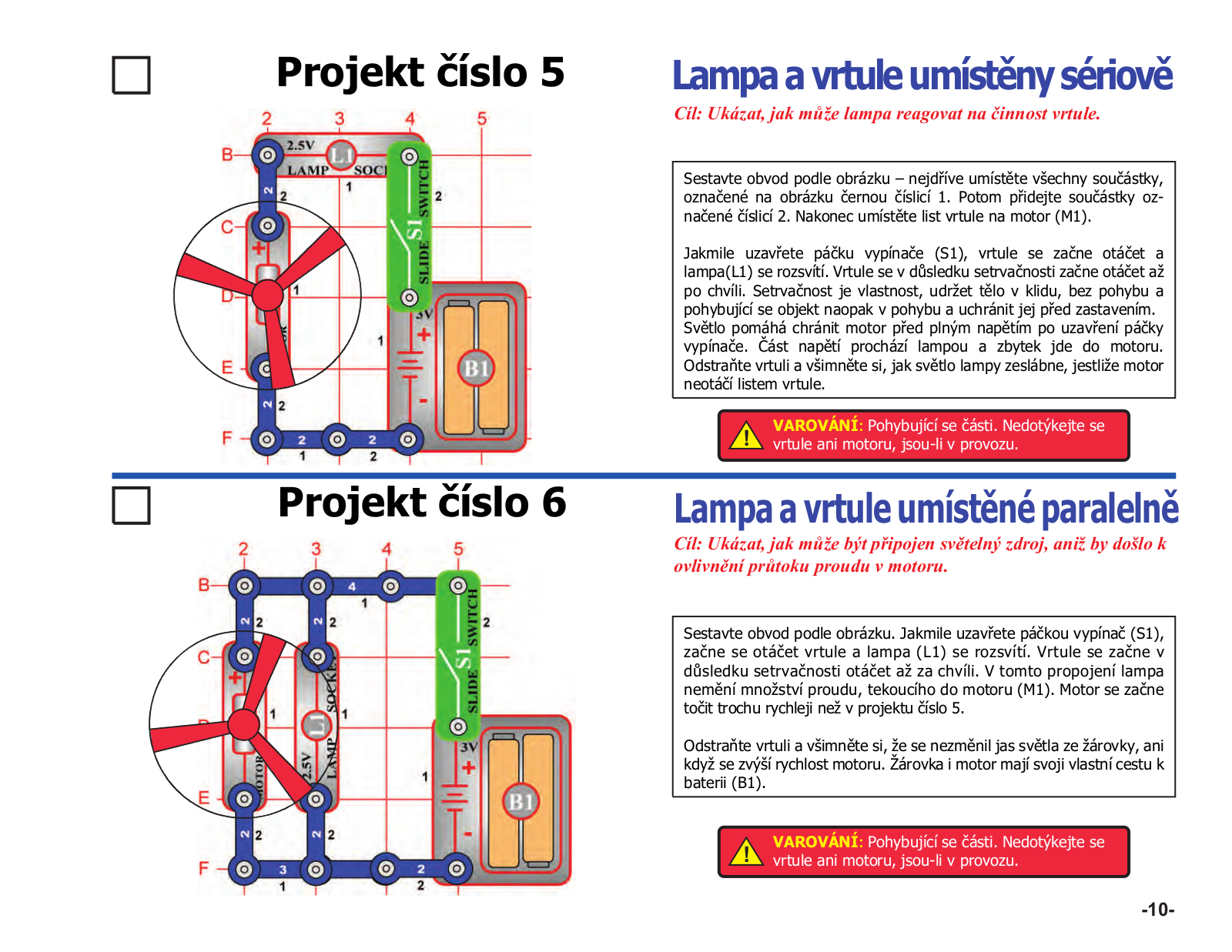

Lampa a vrtule v sériovém obvodu |
10 |
39 |
Blikající světlo s dvojím bleskem |
|
21 |
73 |
Motorem řízená žárovka |
|
35 |
||||
6 |
Lampa a vrtule v paralelním obvodu |
10 |
40 |

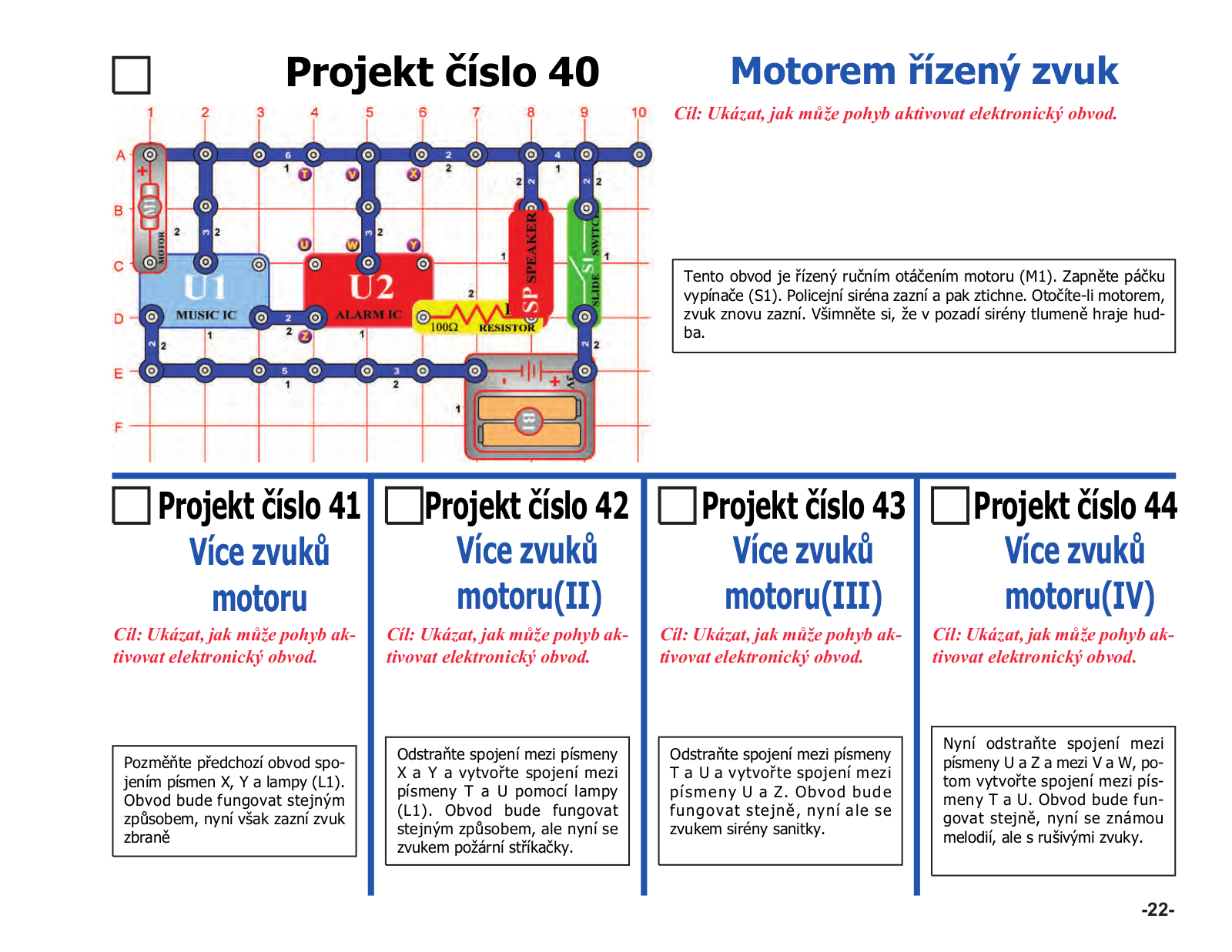

Zvuky ovládané motorem |
|
22 |
74 |

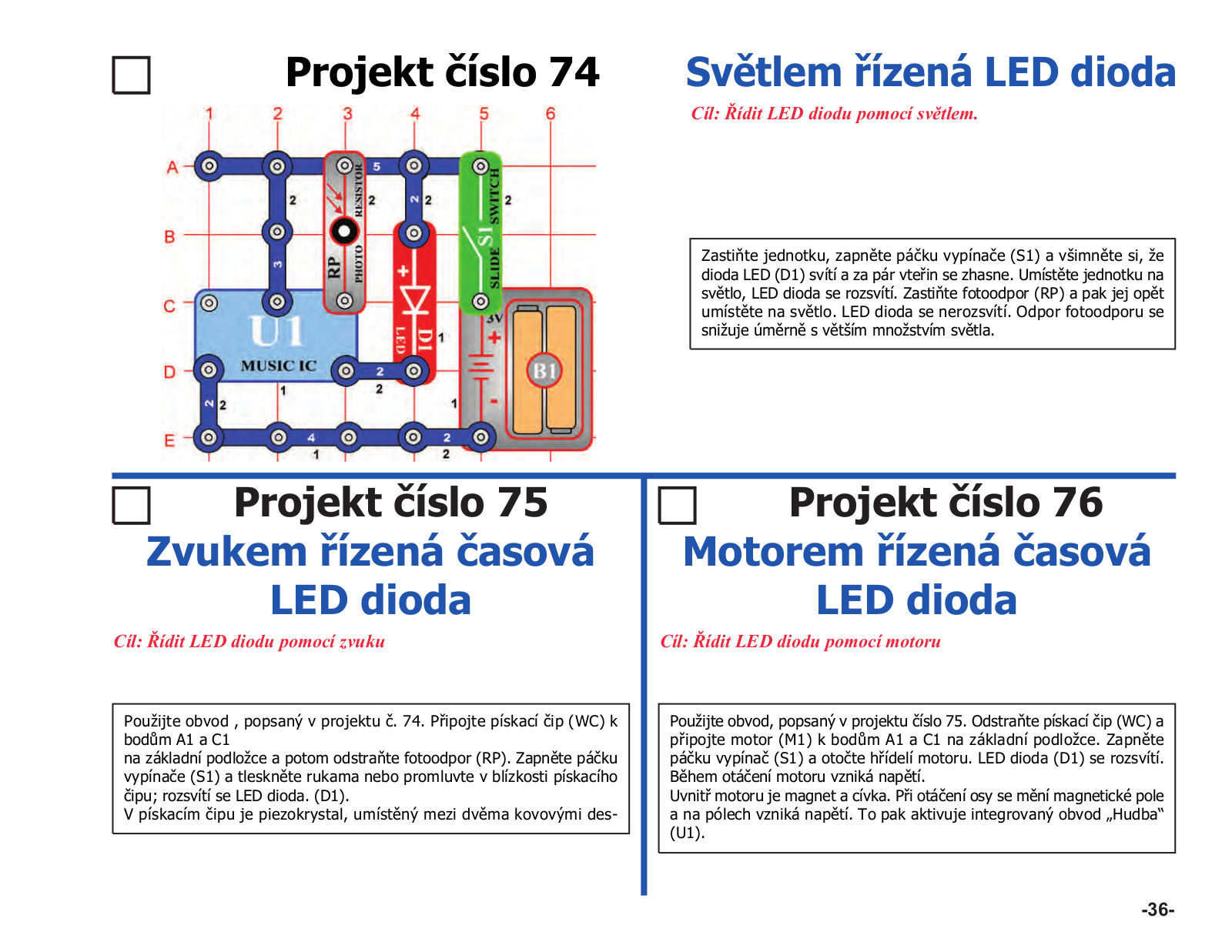

Světlem řízená LED dioda |
|
36 |
||||
7 |
Světelná dioda |
|
11 |
41 |
Další zvuky motoru |
|
22 |
75 |
Zvukem řízená časová LED dioda |
|
36 |
|||
8 |
Jeden směr pro kontrolku LED |
11 |
42 |
Další zvuky motoru (II) |
|
22 |
76 |
Motorem řízená časová LED dioda |
|
36 |
||||
9 |

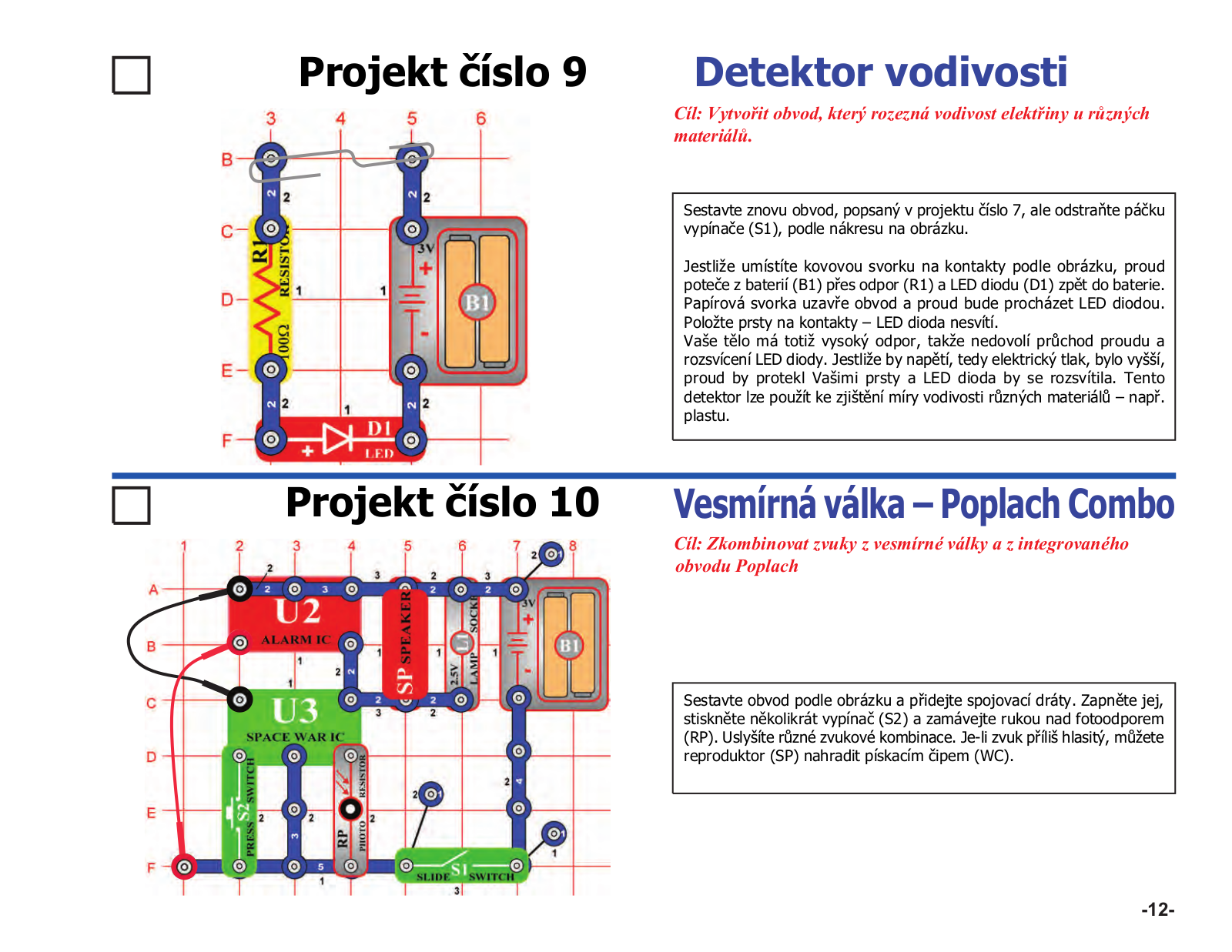

Detektor vodivosti |
12 |
43 |
Další zvuky motoru (III) |
|
22 |
77 |

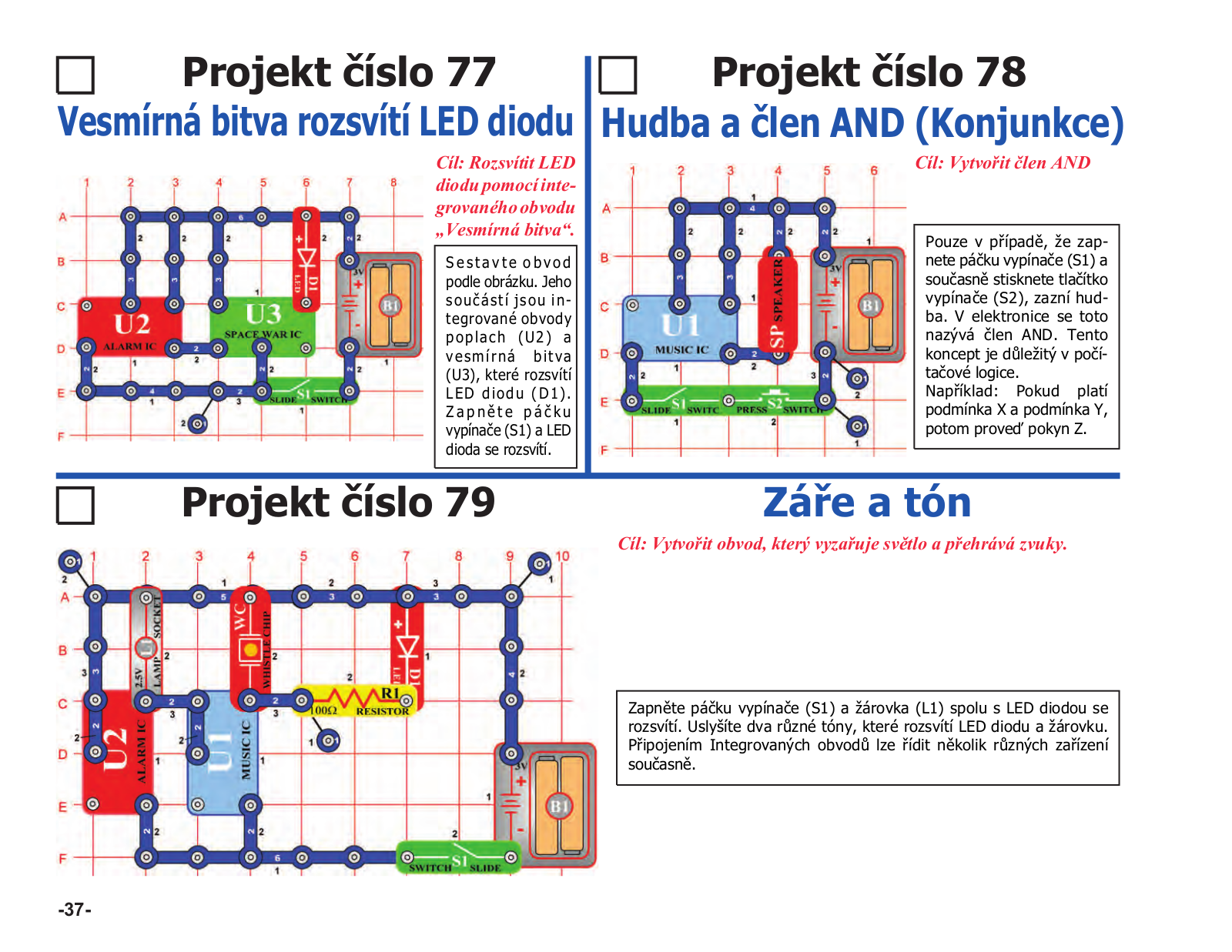

Vesmírná bitvasvítící LED dioda |
|
37 |
||||
10 |
IC „Poplach“ a |
„Hvězdné války“ |
|
44 |
Další zvuky motoru (IV) |
|
22 |
78 |
Hudba a člen AND (konjunkce) |
|
37 |
|||
|
Combo |
|
|
12 |

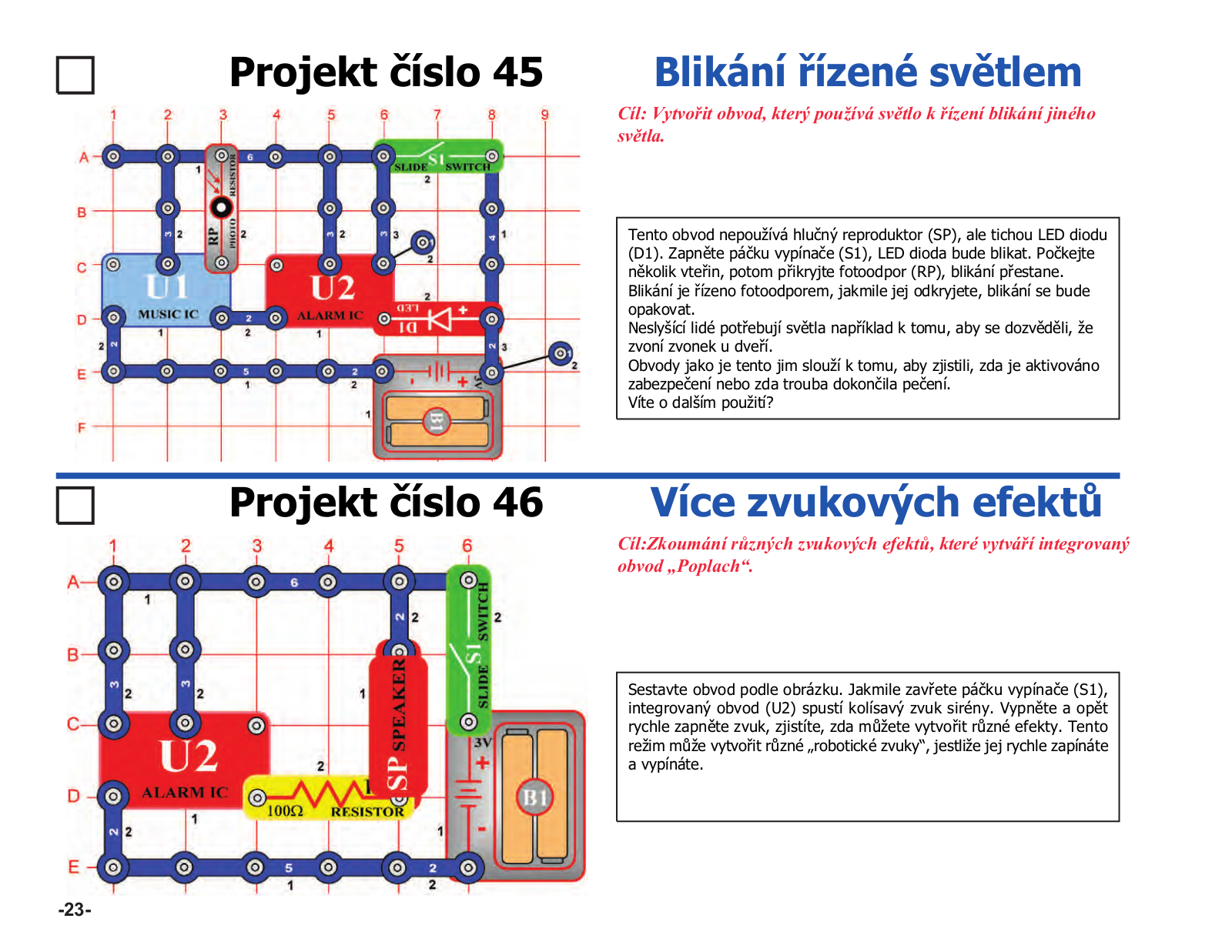

45 |
Světlem |
|
|
23 |
79 |
Světlo a tón |
|
37 |
|
11 |

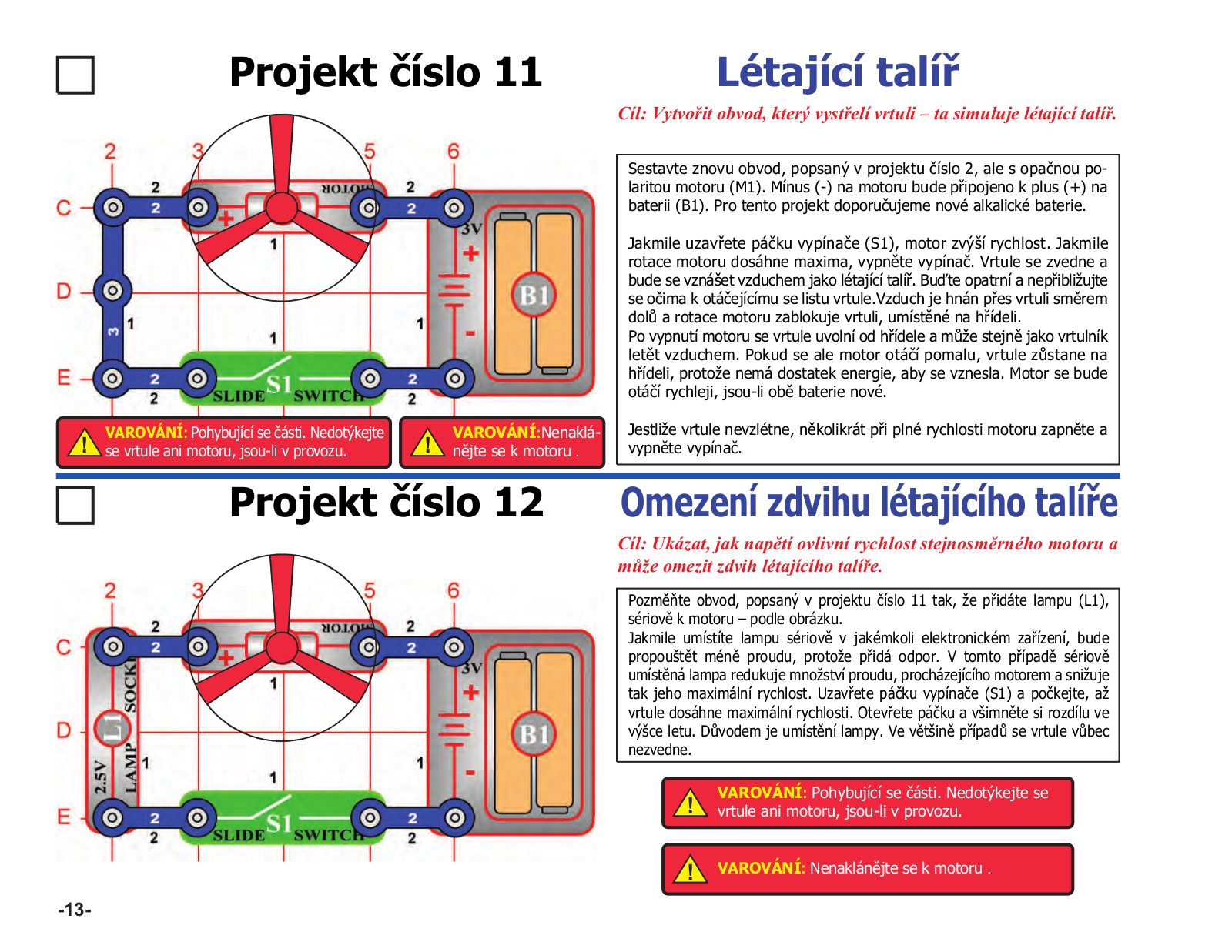

Létající talíř |
|
13 |
46 |
Další zvukové efekty |
|
23 |
80 |

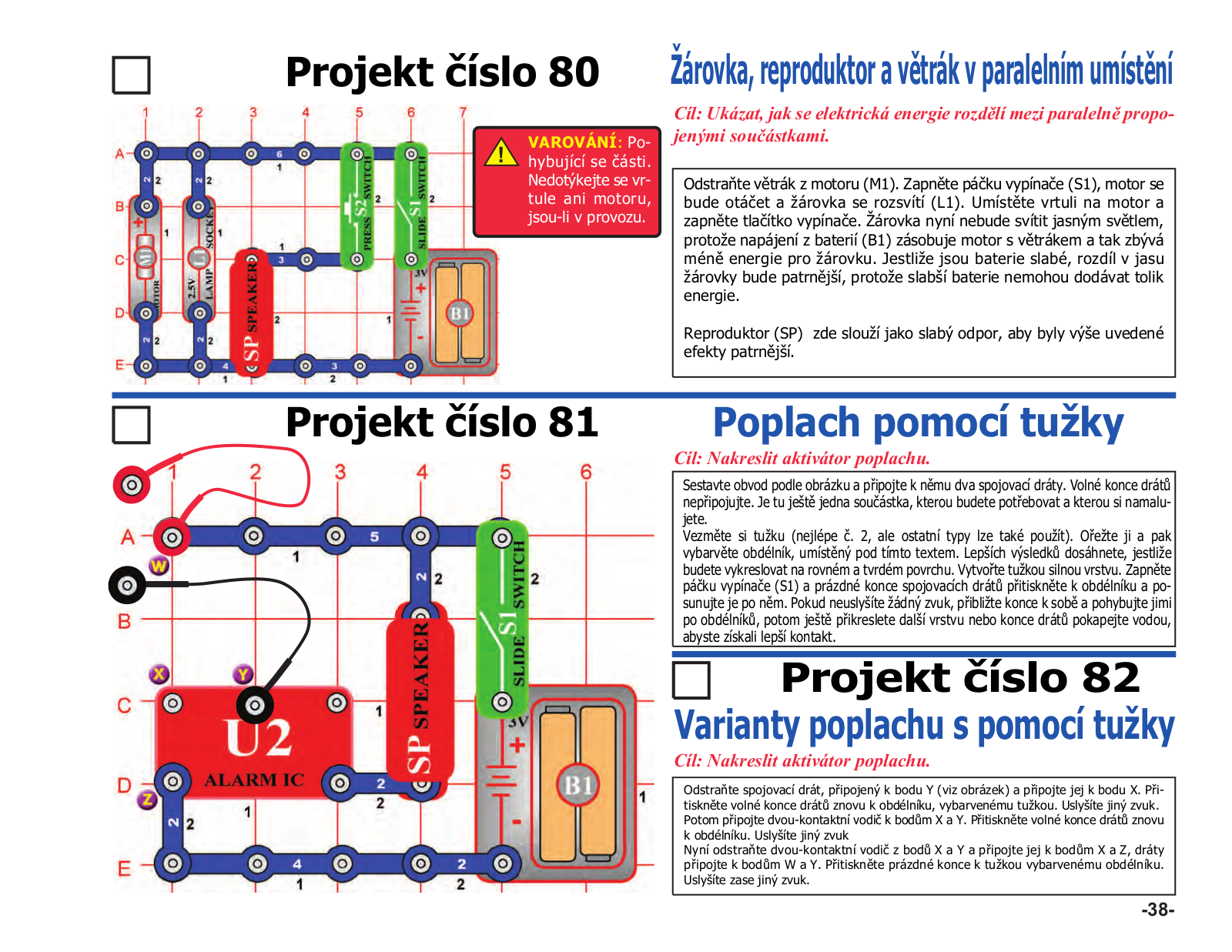

Lampa, Reproduktor a vrtule, |
|
|
|||
12 |
Klesající talíř |
|
13 |
47 |

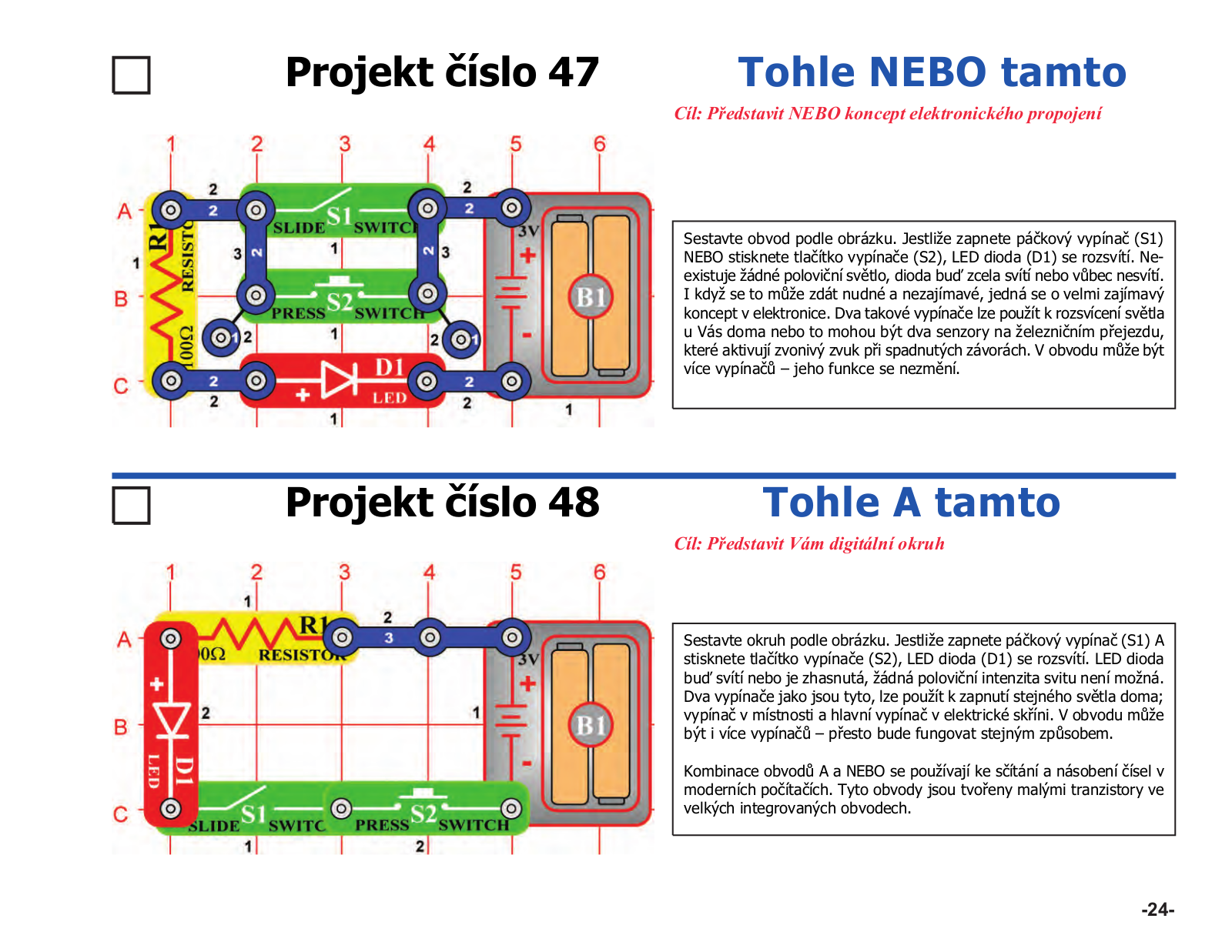

Tohle nebo tamto |
|
24 |
|
umístěné paralelně |
|
38 |
|||
13 |

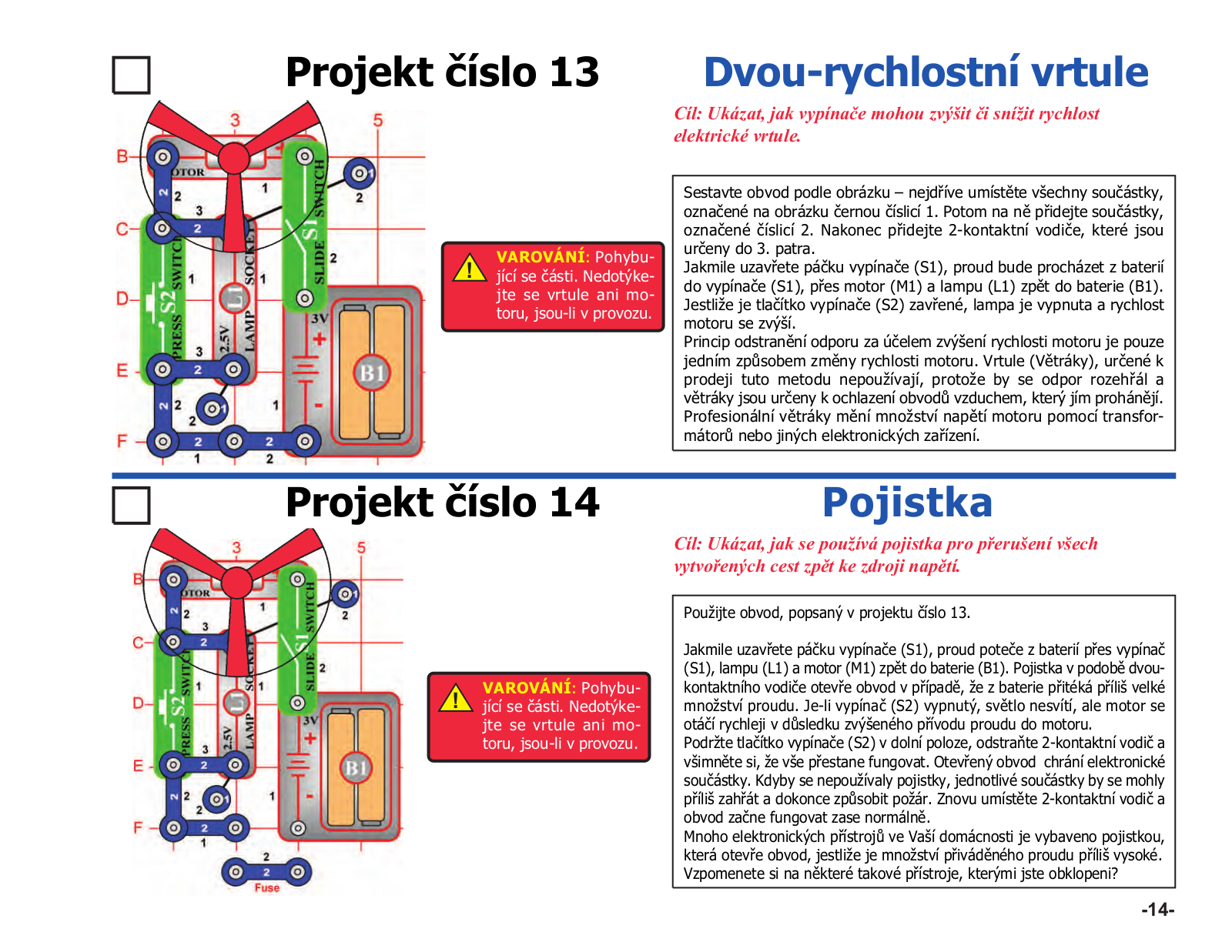

Dvou-rychlostní vrtule |
14 |
48 |
Tohle a tamto |
|
24 |
81 |
Tužka a „Poplach“ |
|
38 |
||||
14 |
Pojistka |
|
|
14 |
49 |
Ani tohle ani tamto |
|
25 |
82 |
Varianty poplachu s tužkou |
|
38 |
||
15 |

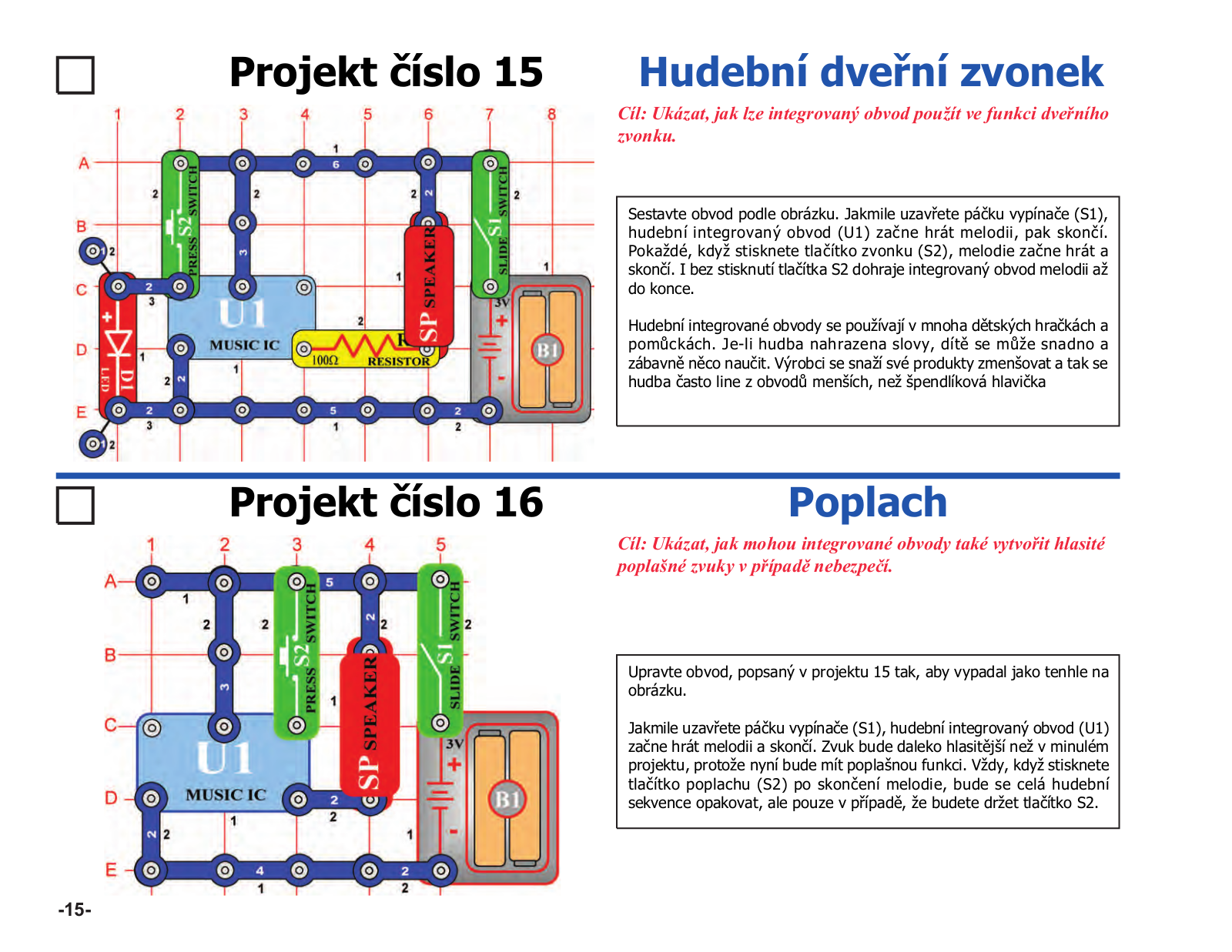

Hudební zvonek u dveří |
15 |
50 |
Ne tohle a tamto |
|
25 |
83 |
Zábava s integrovaným obvodem |
|
|
||||
16 |
Krátkodobý poplach |
15 |
51 |

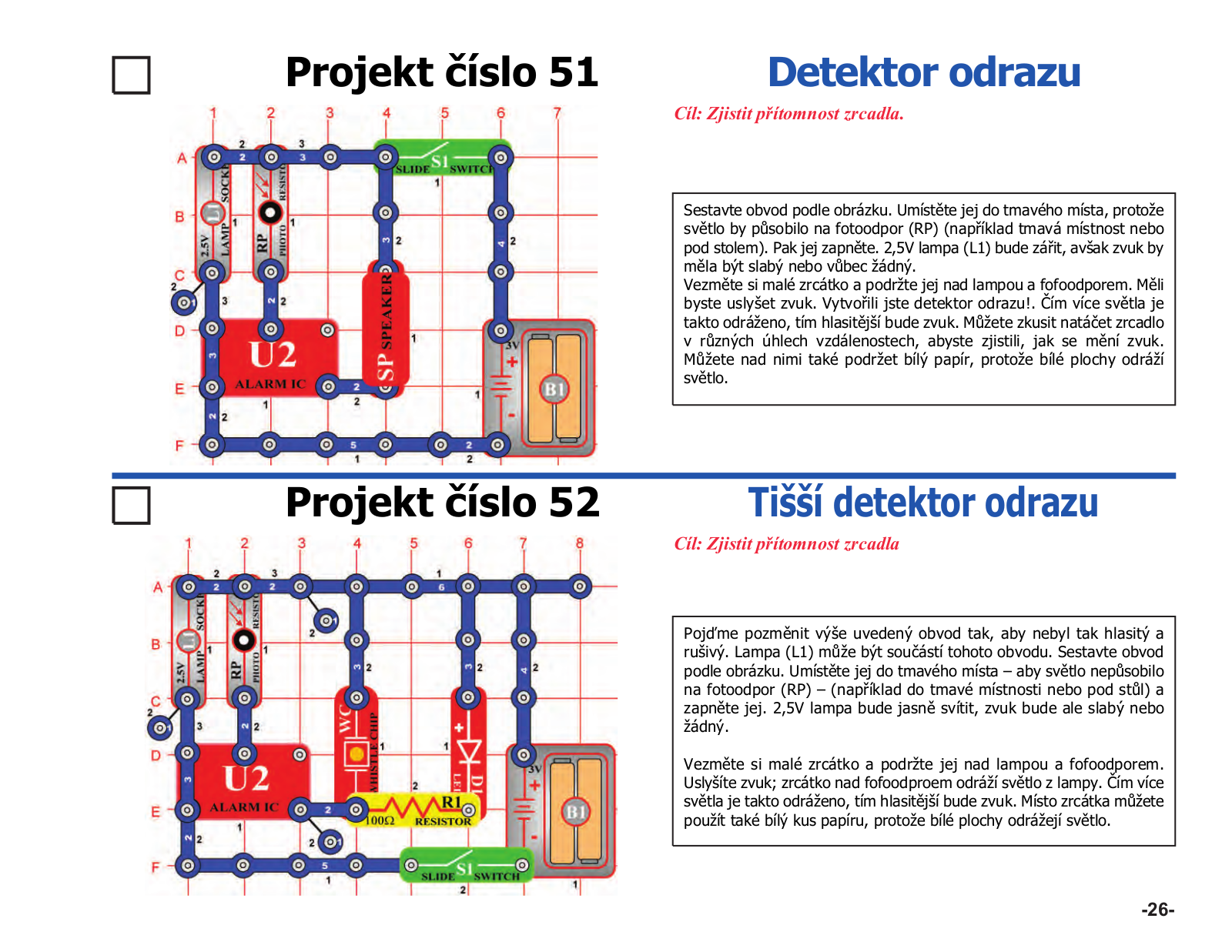

Detektor odrazu |
|
26 |
|
-„Poplach“ |
|
39 |
||||
17 |

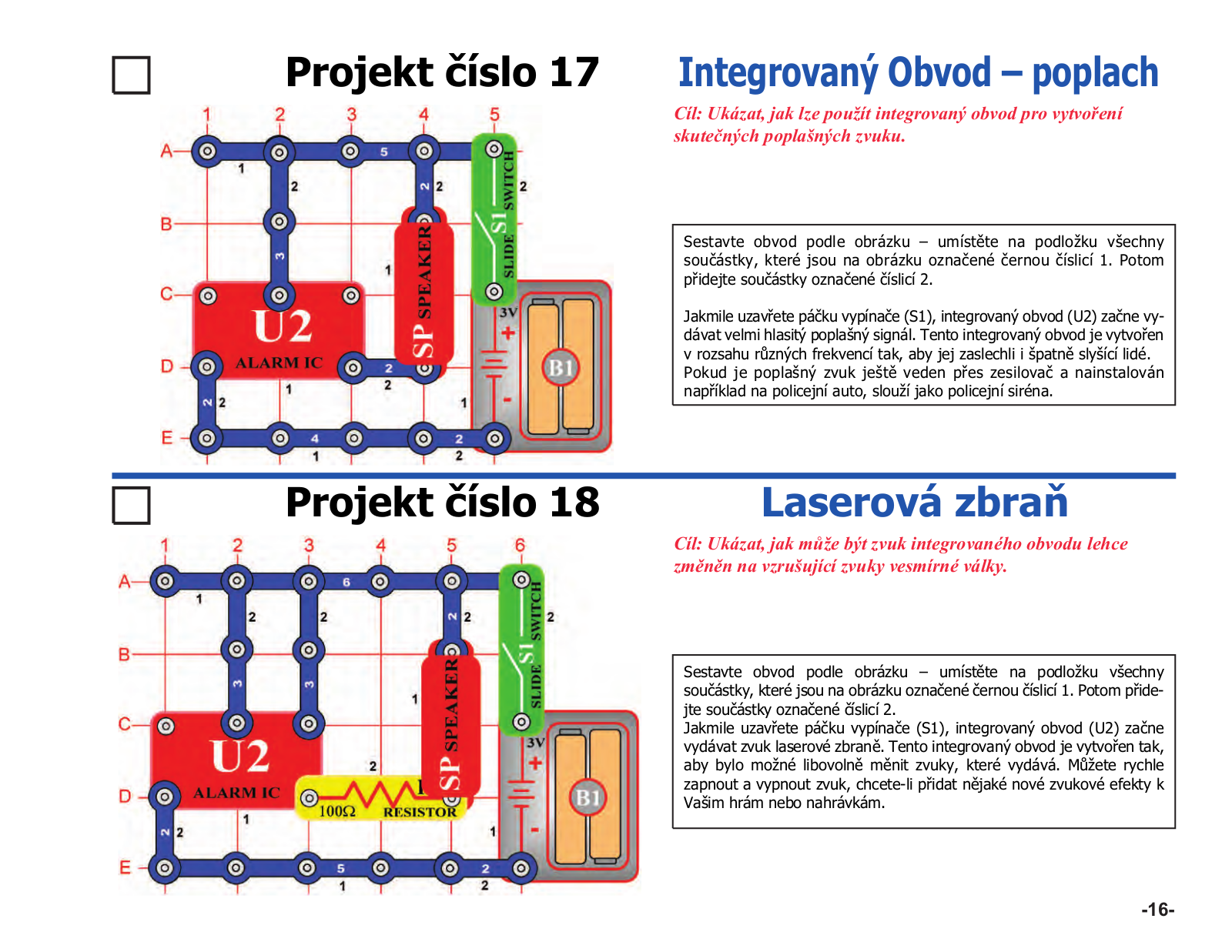

Obvod s poplachem |
16 |
52 |
Tišší detektor |
|
26 |
84 |
Zvuky motoru – Combo |
|
39 |
||||
18 |
Laserová zbraň |
|
16 |
53 |

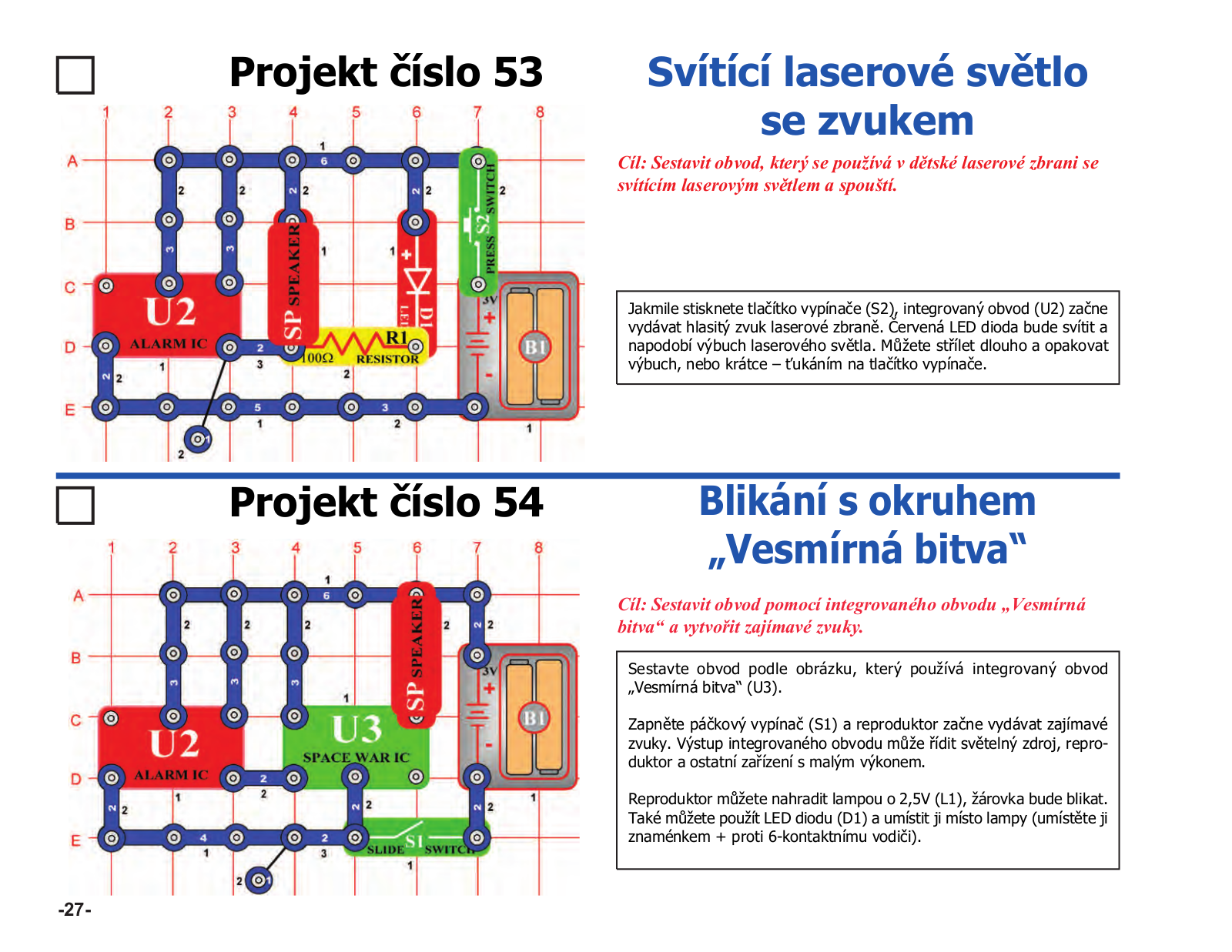

Svítící laserové světlo se zvukem |
|
27 |
85 |
Zvuky motoru – Combo(II) |
|
39 |
|||
19 |

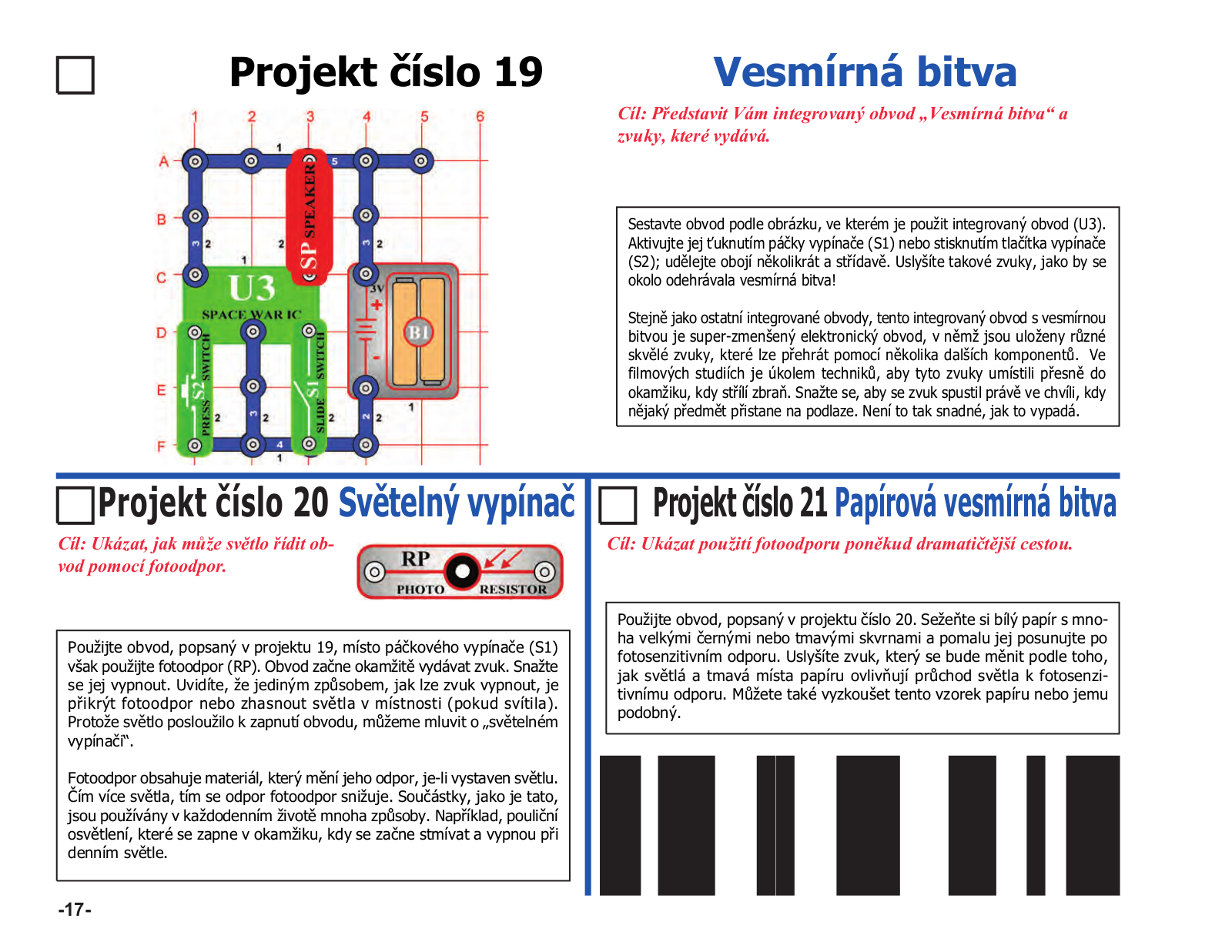

Vesmírná bitva |
|
17 |
54 |
Vesmírná bitva – blikající efekt |
|
27 |
86 |

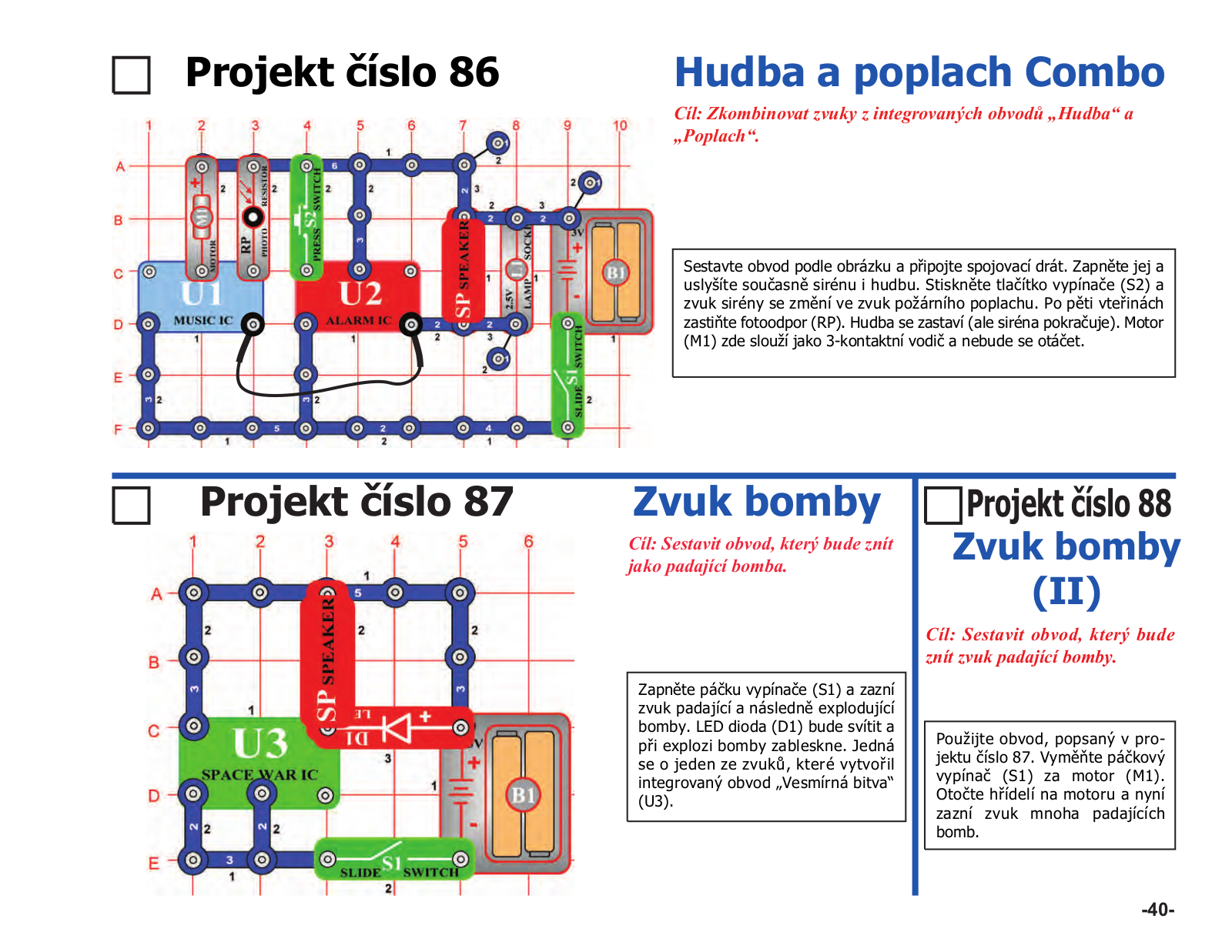

Hudební poplach – Combo |
|
40 |
|||
20 |
Světelný vypínač |
17 |
55 |

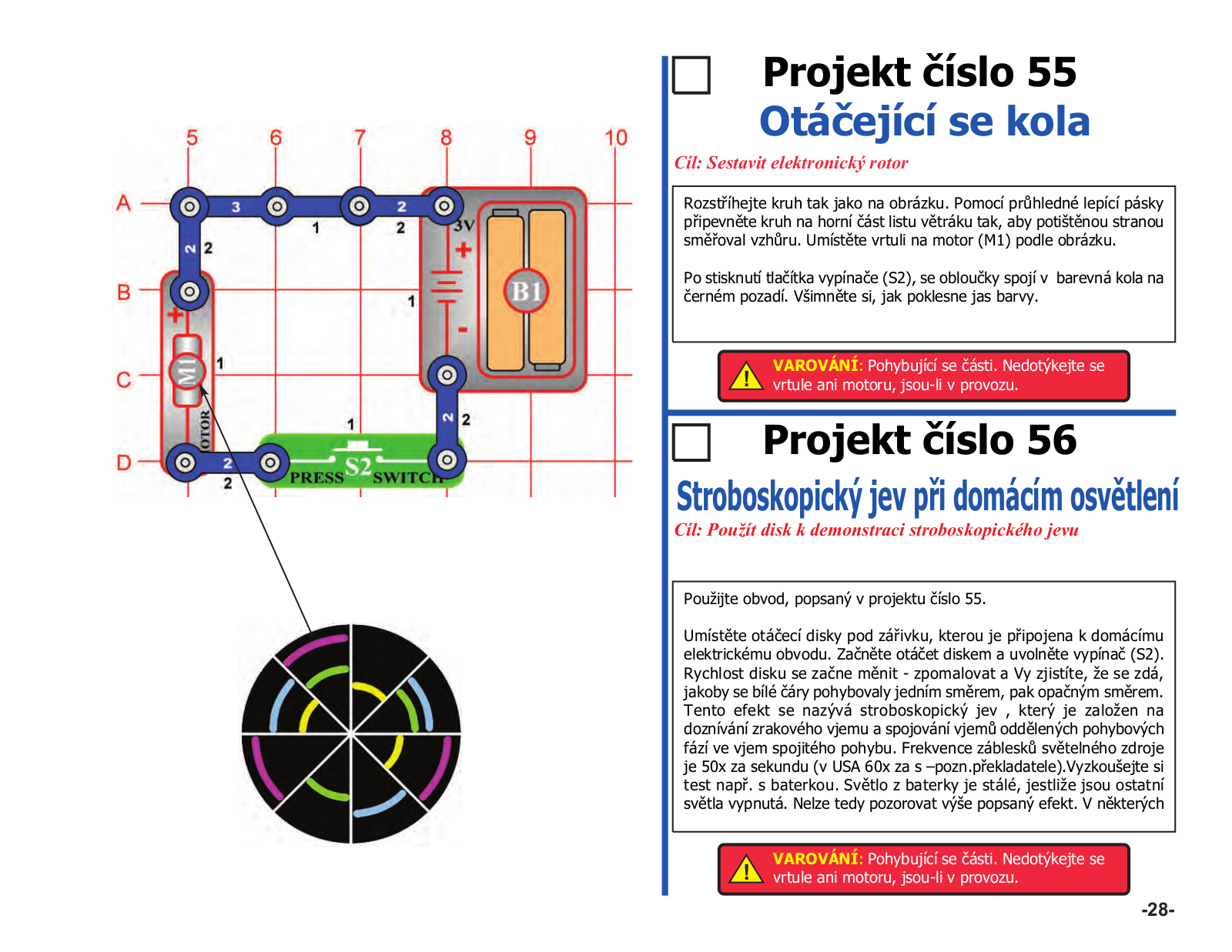

Otáčející se kotouče |
|
28 |
87 |
Zvuk bomby |
|
40 |
||||
21 |
Papírová kosmická válka |
17 |
56 |
Stroboskopický jev při domácím |
|
|
88 |
Zvuk bomby (II) |
|
40 |
||||
22 |

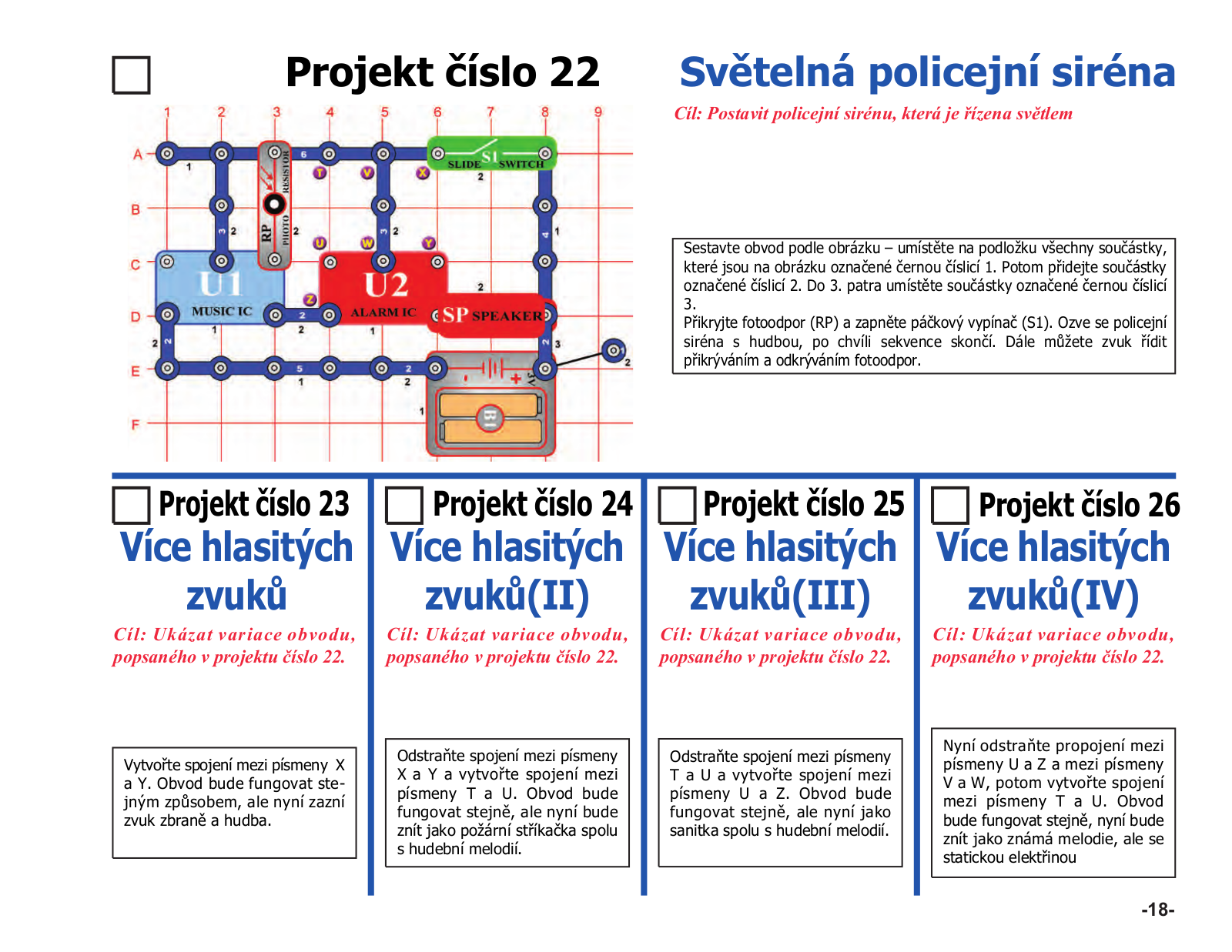

Světelná policejní siréna |
18 |
|
osvětlení |
|
|
28 |
89 |

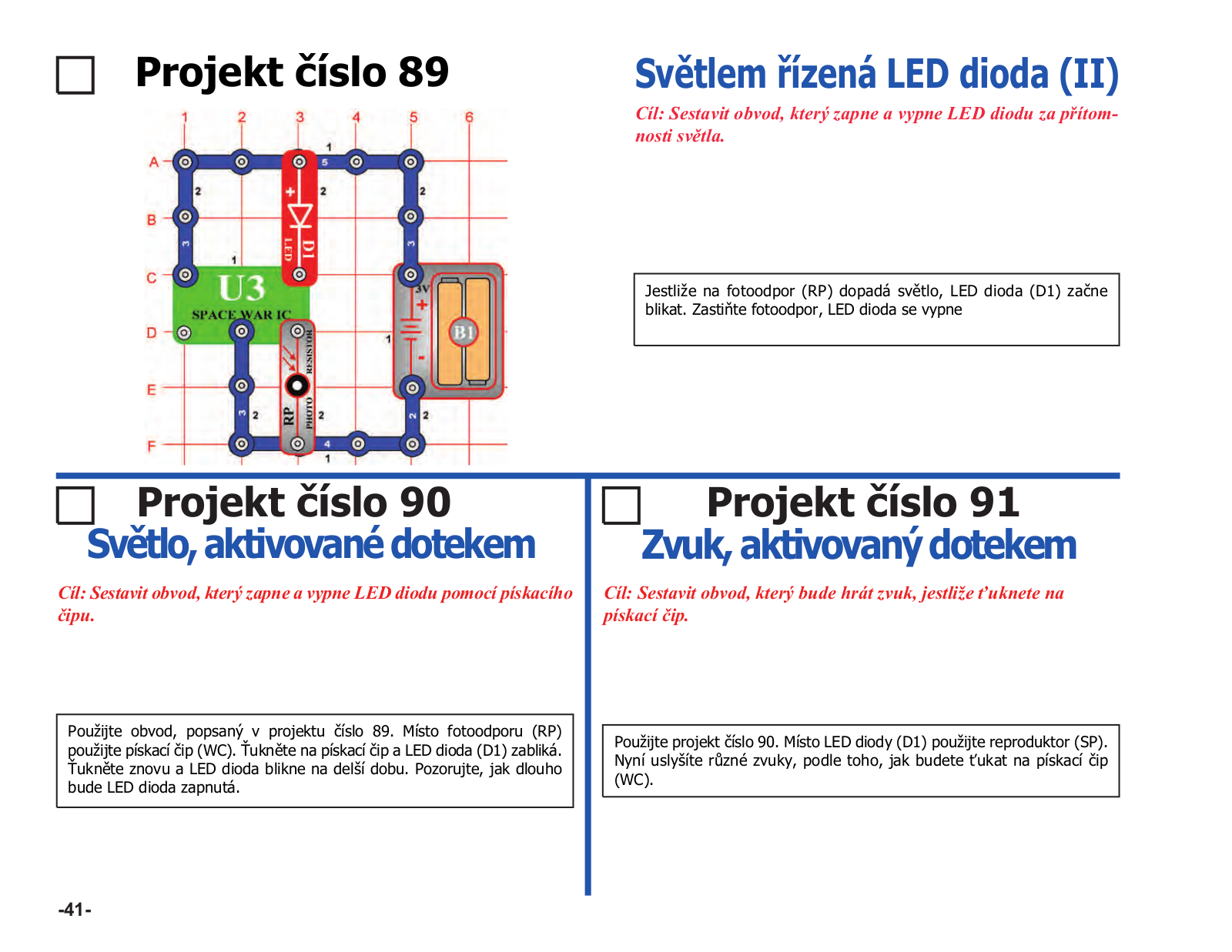

Světlem řízená dioda LED (II) |
|
41 |
|||
23 |
Hlasitější zvuky |
|
18 |
57 |

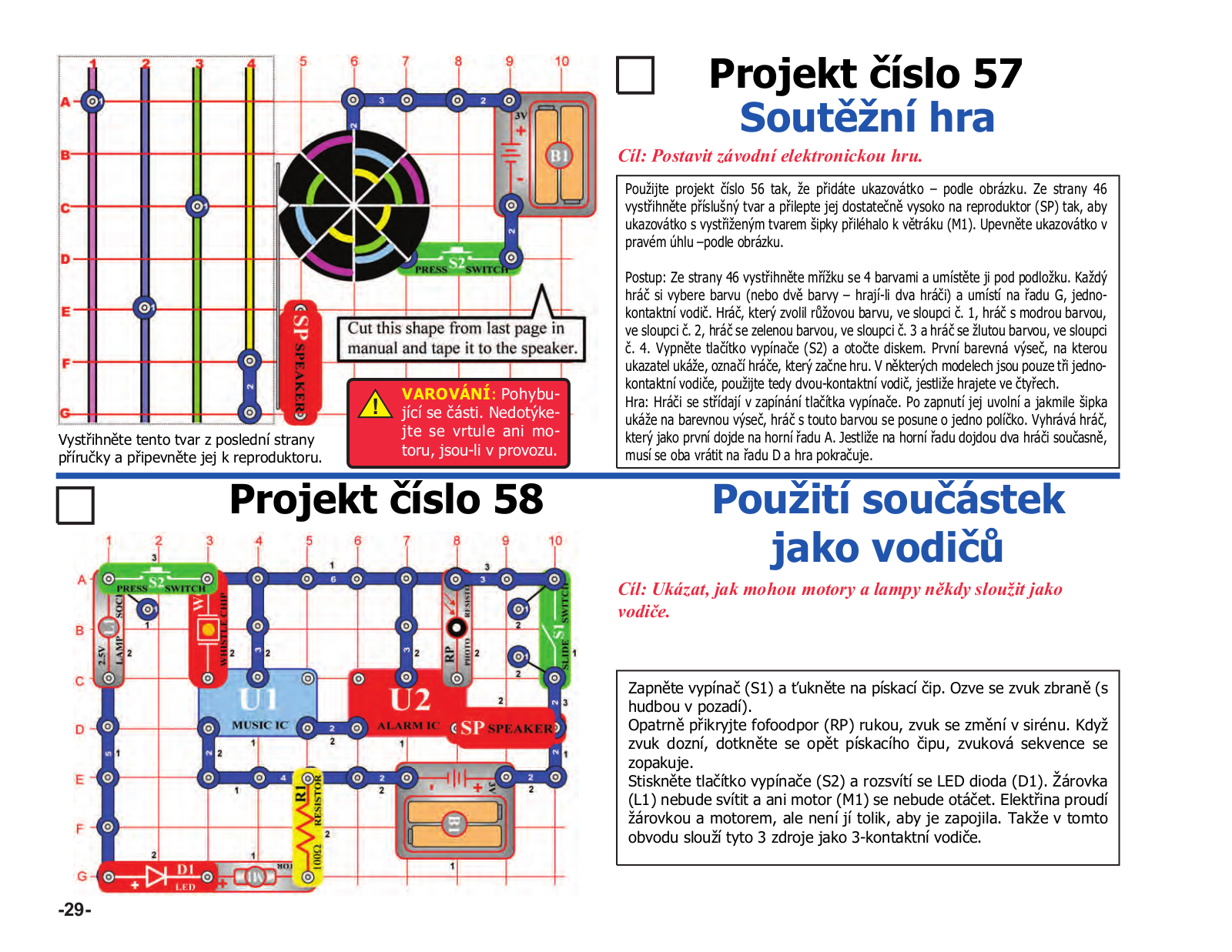

Soutěžní hra |
|
29 |
90 |
Dotekové světlo |
|
41 |
|||
24 |
Hlasitější zvuky (II) |
18 |
58 |
Použití součástek jako vodičů |
|
29 |
91 |
Dotekový zvuk |
|
41 |
||||
25 |
Hlasitější zvuky (III) |
18 |
59 |

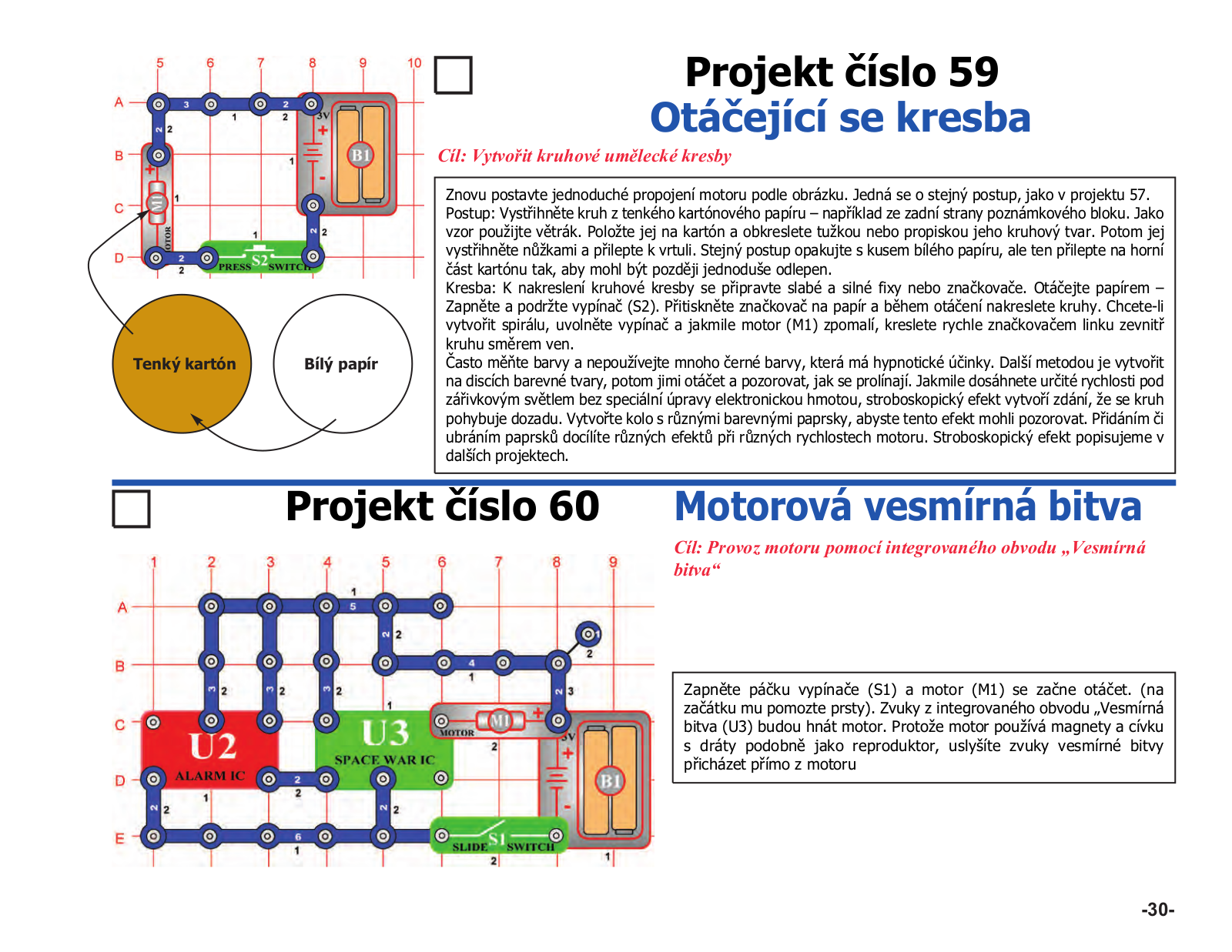

Otáčející se kresba |
|
30 |
92 |

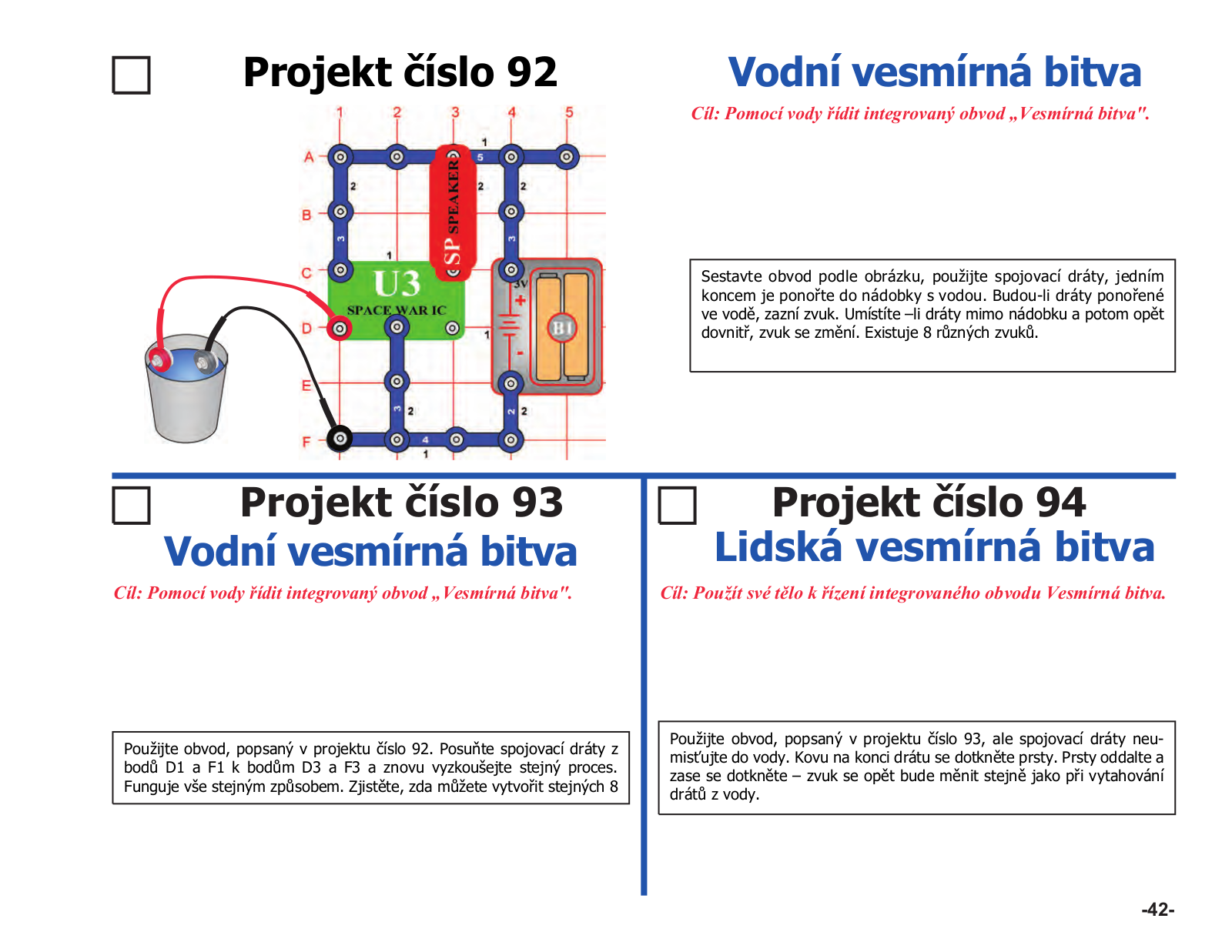

Vodní vesmírná bitva |
|
42 |
||||
26 |
Hlasitější zvuky (IV) |
18 |
60 |
Motor a Vesmírná bitva |
|
30 |
93 |
Vodní vesmírná bitva (II) |
|
42 |
||||
27 |

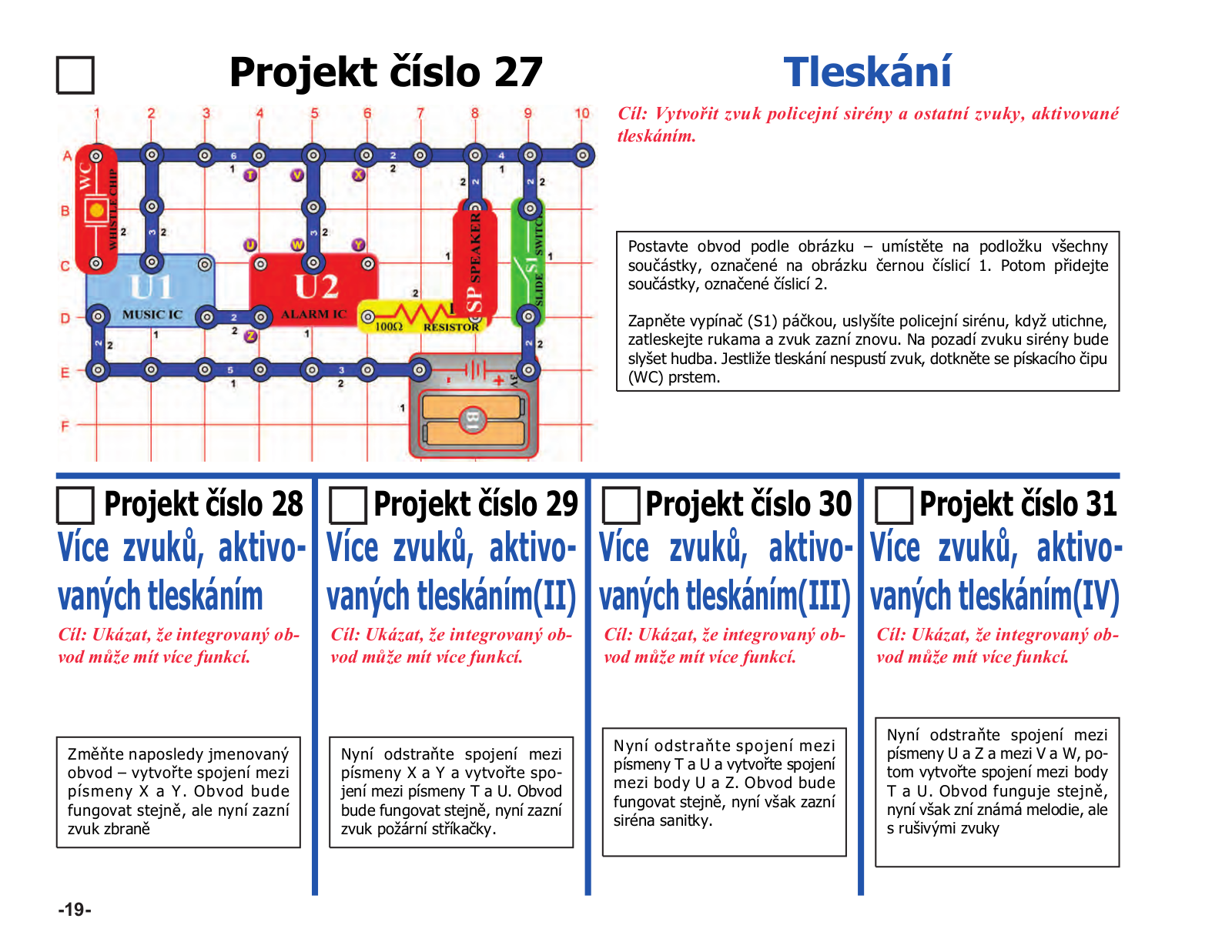

Tleskání |
|
|
19 |
61 |
Zvuky řízené světlem |
|
31 |
94 |
Lidská vesmírná bitva |
|
42 |
||
28 |
Další zvuky tleskání |
19 |
62 |
Zvuky řízené světlem (II) |
|
31 |
95 |

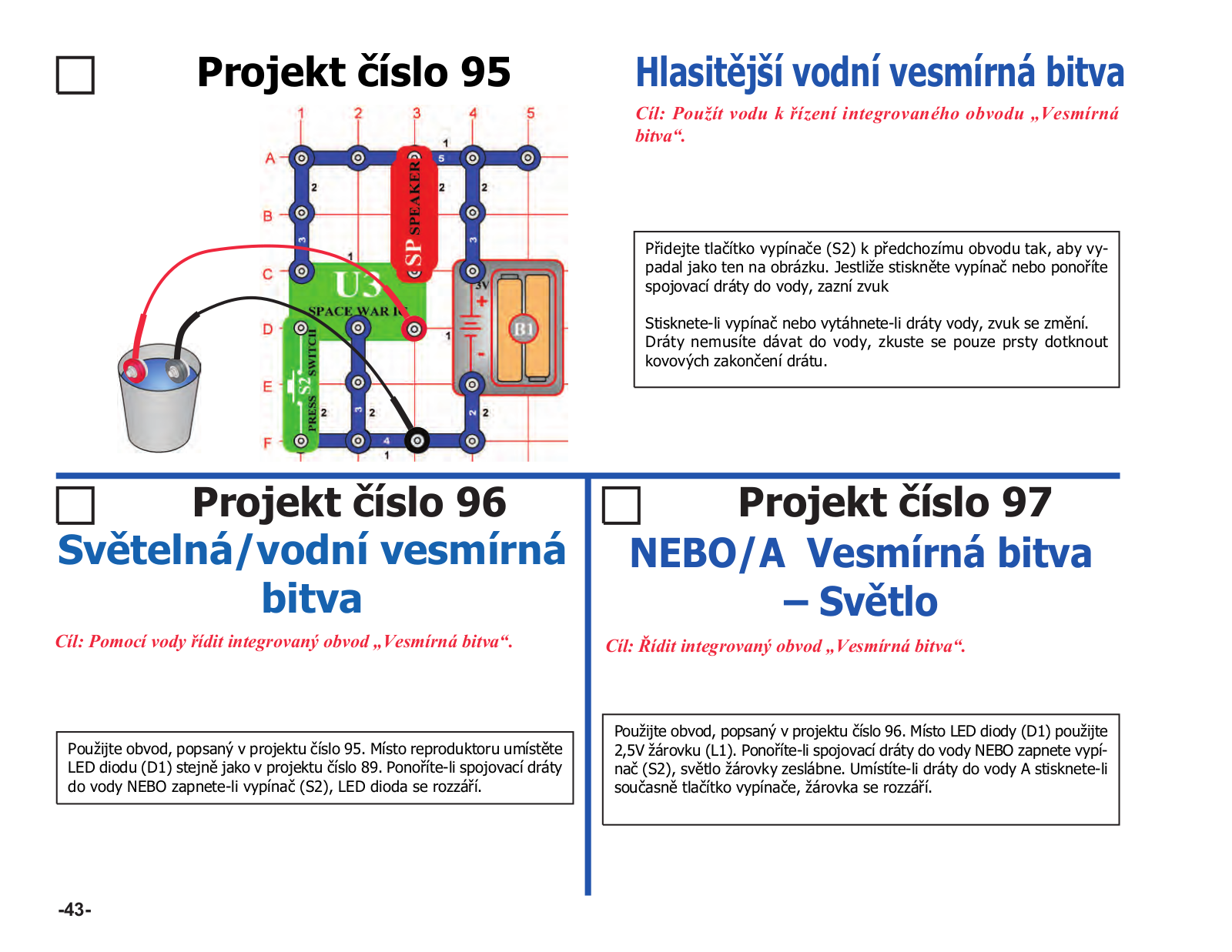

Hlučnější vodní vesmírná bitva |
|
43 |
||||
29 |
Další tleskající zvuky (II) |
19 |
63 |
Zvuky řízené světlem (III) |
|
31 |
96 |
Světelná/Vodní vesmírná bitva |
|
43 |
||||
30 |
Další tleskající zvuky (III) |
19 |
64 |
Zvuky řízené světlem (IV) |
|
31 |
97 |
NEBO/A Světelné efekty vesmírné |
|
|
||||
31 |
Další tleskající zvuky (IV) |
19 |
65 |
Zvuky řízené světlem (V) |
|
31 |
|
války |
|
|
43 |
|||
32 |

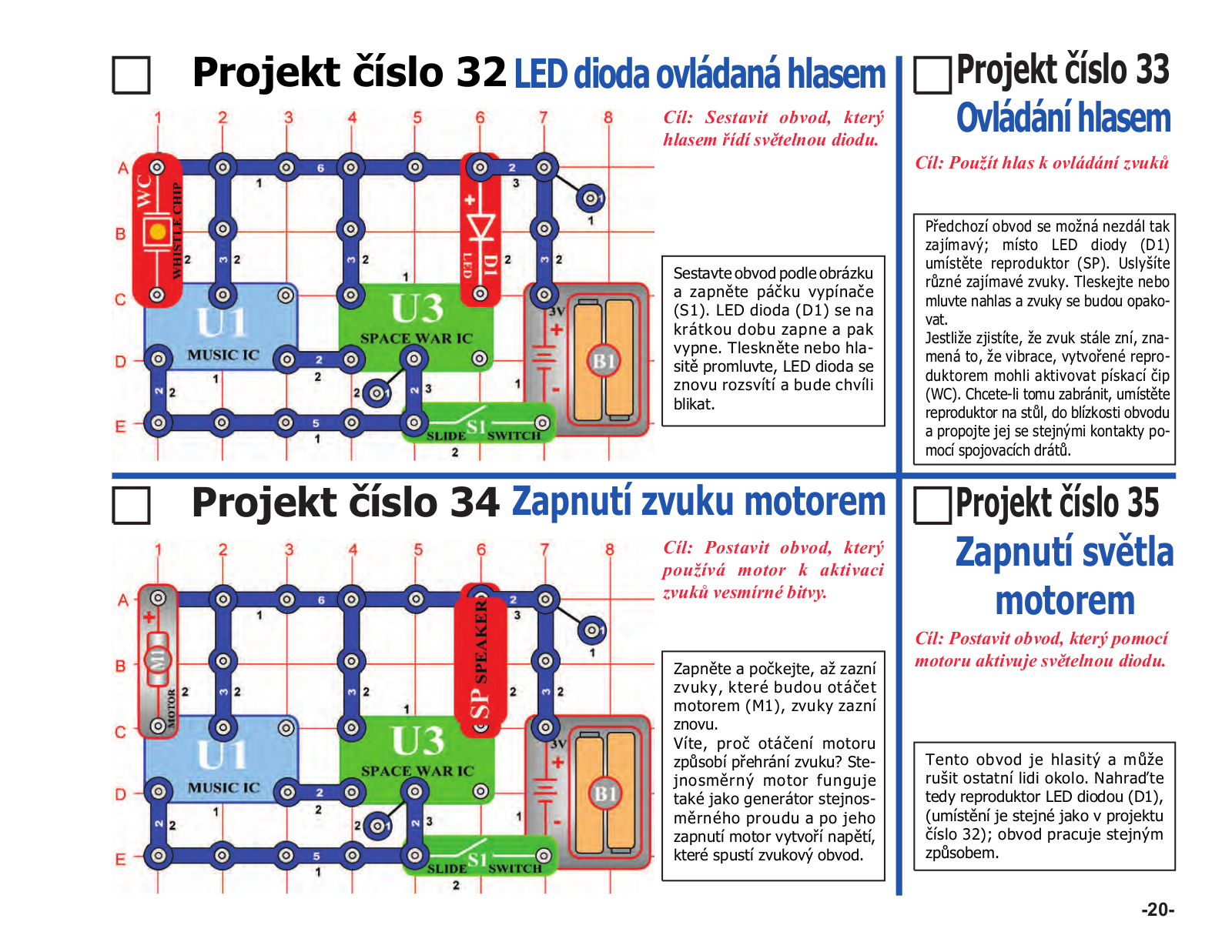

Hlasem řízená světelná dioda |
20 |
66 |

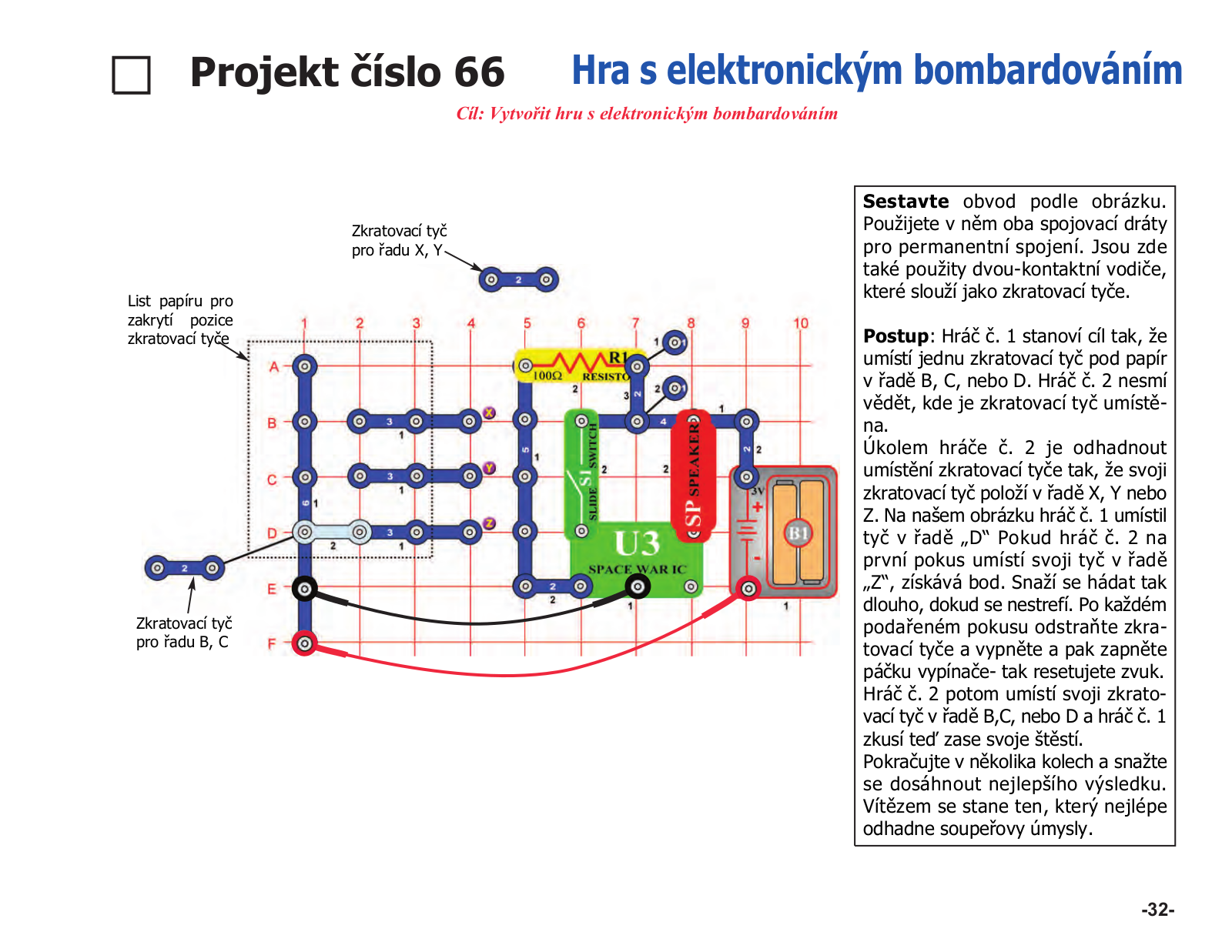

Elektronické bombardování-hra |
|
32 |
98 |

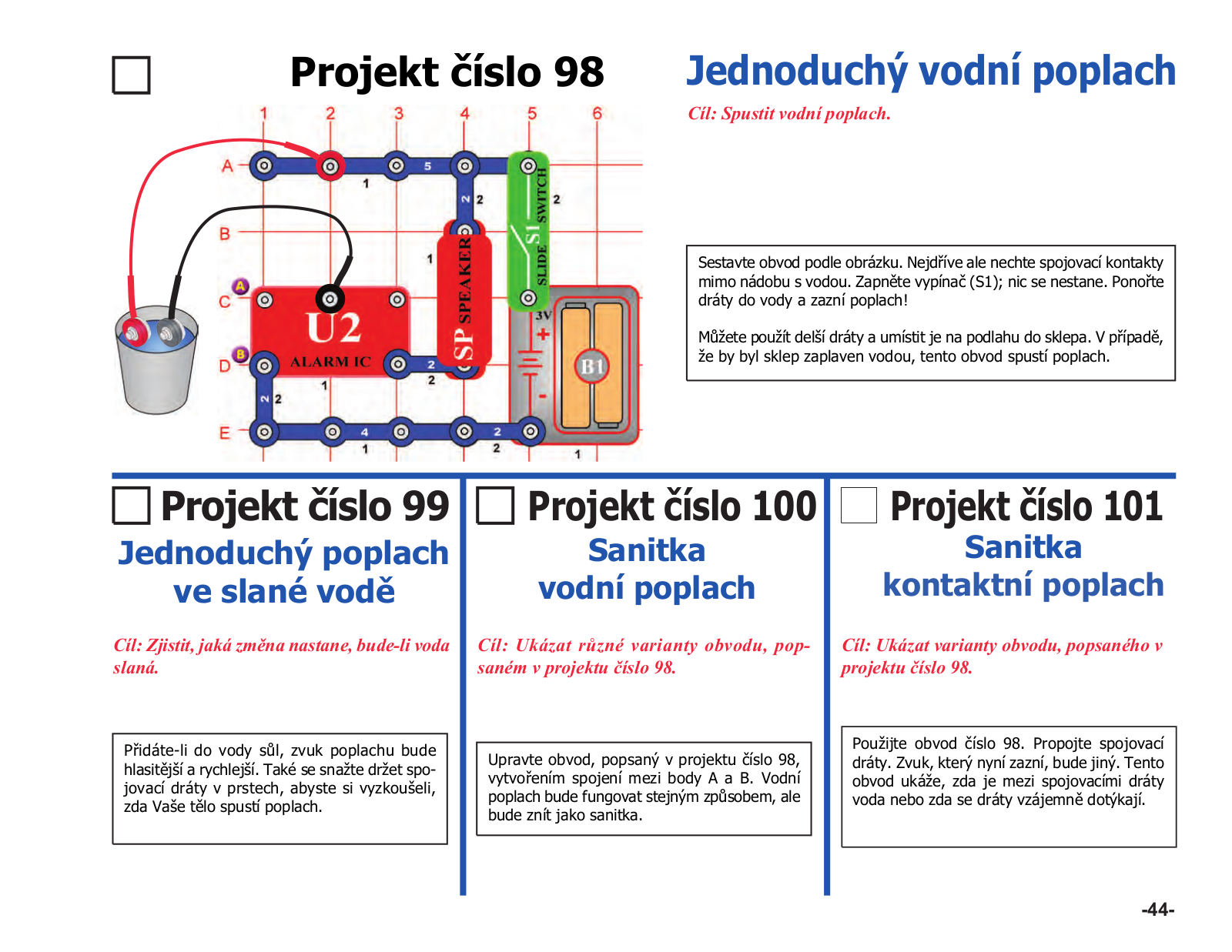

Jednoduchý vodní poplach |
|
44 |
||||
33 |
Ovládání hlasu |
|
20 |
67 |

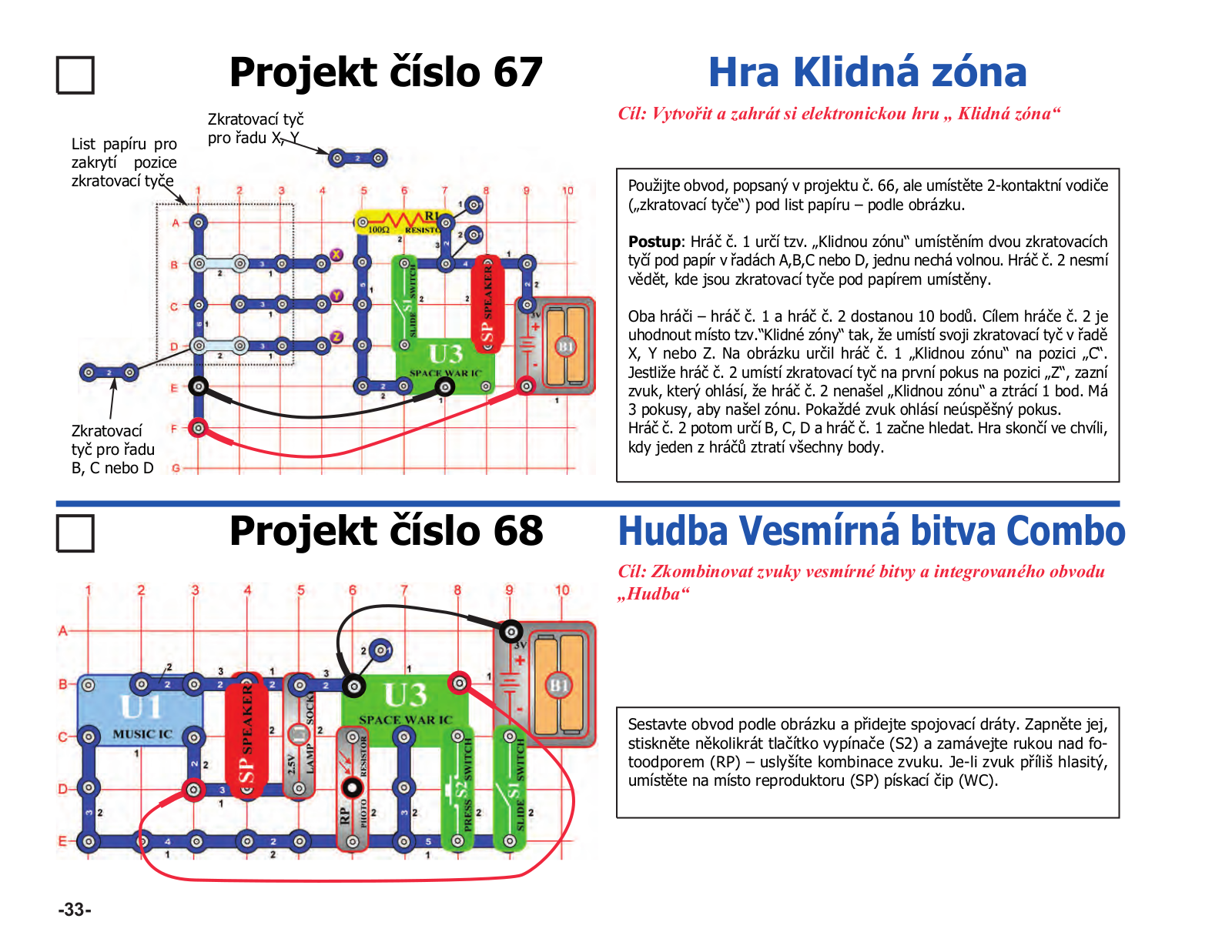

Tichá zóna – hra |
|
33 |
99 |
Jednoduchý poplach ve slané vodě |
44 |
||||
34 |
Zvuky motoru |
|
20 |
68 |
Hudba a IC“Vesmírná bitva – Combo |
33 |
100 |
Sanitka – vodní poplach |
|
44 |
||||
|
|
|
|
|
|
|
|
|
|
101 |
Sanitka – kontaktní alarm |
|
44 |
|
-7- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Projekt číslo 1 Elektrickésvětlo&Vypínač
Cíl: Ukázat, jak se elektřina „zapíná (ON)“ nebo „vypíná (OFF)“ pomocí vypínače
Sestavte obvod podle obrázku – nejdříve umístěte na podložku všechny součástky, které jsou na obrázku očernou číslicí 1značeny černou číslicí 1. Potom přidejte součástky, označené číslicí 2. Umístěte 2 „AA“ baterie (nejsou součástí balení) do úchytu pro baterie (B1) a zašroubujte párovku do objímky (L1).
Jakmile uzavřete páčkový vypínač (S1), proud poteče z baterií do lampy a zpět do baterie přes vypínač. Zavřený vypínač uzavírá obvod. Tato situace se v elektronice nazývá „uzavřený obvod“. Pokud je vypínač otevřený, proud již nemůže téci zpět do baterie, takže žárovka zhasne. V elektronice se toto nazývá „otevřený obvod“.
Projekt číslo 2 |
DC Motor & Vypínač |
|
Cíl: Ukázat, jak se elektřina používá k pohonu motoru stejnos- |
|
měrným proudem (DC) |
|
|
|
Sestavte obvod podle obrázku – nejdříve umístěte na podložku všechny |
|
součástky, které jsou na obrázku označeny černou číslicí 1. |
|
Potom přidejte součástky, označené číslicí 2. |
|
Jakmile uzavřete páčkový vypínač (S1) proud poteče z baterií (B1) do |
|
motoru (M1), který se tak začne otáčet. Umístěte list vrtule na hřídel |
|
motoru a uzavřete vypínač. Otáčení motoru způsobí otáčení vrtule, která |
|
bude vhánět vzduch kolem motoru. |
|
|
VAROVÁNÍ: Pohybující se součástky. Během čin- ! nosti se nedotýkejte vrtule ani motoru.
-8-
Projekt číslo 3 Vypínač aktivovaný zvukem
Cíl: Ukázat, jak může zvuk „zapnout – ON“ elektronické zařízení
Sestavte obvod podle obrázku – nejdříve na podložku umístěte všechny součástky, označené na obrázku číslicí 1. Potom umístěte části označené číslicí 2. Nakonec položte na stůl reproduktor (SP) a připojte jej k obvodu pomocí spojovacích drátů podle obrázku.
Jakmile uzavřete páčkový vypínač (S1), na krátkou dobu začne hrát hudba, která se po chvíli vypne. Tleskněte rukama v blízkosti pískavého čipu (WC) nebo se dotkněte podložky prstem. Hudba se znovu nakrátko rozezní a zastaví. Foukněte na pískací čip a hudba opět začne hrát.
K připojení reproduktoru lze místo spojovacích drátů použít vodiče s kontakty a reproduktor by tak vytvořil dostatek zvukových vibrací k aktivaci pískavého čipu.
Projekt číslo 4 Nastavení hlasitosti
Cíl: Ukázat, jak může odpor snížit zvuk z reproduktoru.
V tomto projektu jste změnili množství proudu, který protéká reproduktorem (SP) a snížili zvukový výstup z reproduktoru. Odpory jsou v elektronice používány pro snížení množství protékajícího proudu.
Sestavte obvod podle obrázku. Jakmile uzavřete páčku vypínače (S1), hudba začne na krátkou dobu hrát a pak se vypne. Potom tleskněte rukama v blízkosti pískacího čipu (WC) nebo se dotkněte podložky prstem. Hudba opět na chvíli zazní, pak se vypne.
-9-
|
Projekt číslo 5 |
Lampaavrtuleumístěnysériově |
||||
|
||||||
|
|
Cíl: Ukázat, jak může lampa reagovat na činnost vrtule. |
||||
|
|
|
|
|
||
|
|
Sestavte obvod podle obrázku – nejdříve umístěte všechny součástky, |
|
|||
|
|
označené na obrázku černou číslicí 1. Potom přidejte součástky oz- |
|
|||
|
|
načené číslicí 2. Nakonec umístěte list vrtule na motor (M1). |
|
|||
|
|
Jakmile uzavřete páčku vypínače (S1), vrtule se začne otáčet a |
|
|||
|
|
lampa(L1) se rozsvítí. Vrtule se v důsledku setrvačnosti začne otáčet až |
|
|||
|
|
po chvíli. Setrvačnost je vlastnost, udržet tělo v klidu, bez pohybu a |
|
|||
|
|
pohybující se objekt naopak v pohybu a uchránit jej před zastavením. |
|
|||
|
|
Světlo pomáhá chránit motor před plným napětím po uzavření páčky |
|
|||
|
|
vypínače. Část napětí prochází lampou a zbytek jde do motoru. |
|
|||
|
|
Odstraňte vrtuli a všimněte si, jak světlo lampy zeslábne, jestliže motor |
|
|||
|
|
neotáčí listem vrtule. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
! |
VAROVÁNÍ: Pohybující se části. Nedotýkejte se |
|
|
|
|
|
vrtule ani motoru, jsou-li v provozu. |
|
||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Projekt číslo 6 |
Lampaavrtuleumístěnéparalelně |
||||
|
||||||
|
|
Cíl: Ukázat, jak může být připojen světelný zdroj, aniž by došlo k |
||||
|
|
ovlivnění průtoku proudu v motoru. |
||||
|
|
|
|
|
||
|
|
Sestavte obvod podle obrázku. Jakmile uzavřete páčkou vypínač (S1), |
|
|||
|
|
začne se otáčet vrtule a lampa (L1) se rozsvítí. Vrtule se začne v |
|
|||
|
|
důsledku setrvačnosti otáčet až za chvíli. V tomto propojení lampa |
|
|||
|
|
nemění množství proudu, tekoucího do motoru (M1). Motor se začne |
|
|||
|
|
točit trochu rychleji než v projektu číslo 5. |
|
|||
|
|
Odstraňte vrtuli a všimněte si, že se nezměnil jas světla ze žárovky, ani |
|
|||
|
|
když se zvýší rychlost motoru. Žárovka i motor mají svoji vlastní cestu k |
|
|||
|
|
baterii (B1). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
! |
VAROVÁNÍ: Pohybující se části. Nedotýkejte se |
|
|
|
|
|
vrtule ani motoru, jsou-li v provozu. |
|
||
|
|
|
|
|
|
|
-10-
Projekt číslo 7 |
Světelná dioda |
|
Cíl: Ukázat propojení odporu a LED diody, aby svítily. |
Sestavte obvod podle obrázku – nejdříve na podložku umístěte součástky, označené na obrázku černou číslicí 1. Potom přidejte součástky, označené číslicí 2.
Jakmile uzavřete páčku vypínače (S1), proud poteče z baterií (B1), přes vypínač, odpor (R1) a světelnou LED diodu (D1) zpět k baterii. Zapnutý vypínač uzavírá obvod. Odpor snižuje množství proudu a brání poškození LED diody. Nikdy neumisťujte LED diodu přímo proti baterii! Jestliže v obvodu není žádný odpor, baterie může přivést proud do LED diody a poškodit polovodič, který vytváří světlo. LED diody se používají ve všech typech elektronických zařízení pro indikaci stavu a poskytování informací uživatelům takových zařízení.
Vzpomenete si na nějaké zařízení, které je opatřeno LED diodou a které používáte každý den?
Can you think of something you use everyday that has an L D in it?
Projekt číslo 8 Jeden směr pro LED diodu
Cíl: Ukázat, jak může elektřina procházet LED diodou pouze jedním směrem.
Sestavte obvod, který je popsán v projektu číslo 7, LED diodu (D1) umístěte podle obrázku.
Jakmile uzavřete páčku vypínače, proud poteče z baterií (B1) přes odpor a pak přes LED diodu. Jestliže proud teče LED diodou, ta se rozsvítí. Pokud je LED dioda umístěn obráceně, proud nemůže protékat. LED dioda se chová jako kontrolní zařízení, které proudu umožní procházet pouze jedním směrem.
V tomto projektu jste změnili směr proudu pomocí LED diody. Elektronická součástka, která musí být umístěna pouze v jednom směru, má polaritu. Ostatní podobné součástky Vám ukážeme v dalších projektech. Umístění LED diody v opačném směru nezpůsobí žádný problém, protože napětí není tak velké, aby poškodilo tuto elektronickou součástku.
-11-
Projekt číslo 9 |
Detektor vodivosti |
|
Cíl: Vytvořit obvod, který rozezná vodivost elektřiny u různých |
|
materiálů. |
|
|
|
Sestavte znovu obvod, popsaný v projektu číslo 7, ale odstraňte páčku |
|
vypínače (S1), podle nákresu na obrázku. |
|
Jestliže umístíte kovovou svorku na kontakty podle obrázku, proud |
|
poteče z baterií (B1) přes odpor (R1) a LED diodu (D1) zpět do baterie. |
|
Papírová svorka uzavře obvod a proud bude procházet LED diodou. |
|
Položte prsty na kontakty – LED dioda nesvítí. |
|
Vaše tělo má totiž vysoký odpor, takže nedovolí průchod proudu a |
|
rozsvícení LED diody. Jestliže by napětí, tedy elektrický tlak, bylo vyšší, |
|
proud by protekl Vašimi prsty a LED dioda by se rozsvítila. Tento |
|
detektor lze použít ke zjištění míry vodivosti různých materiálů – např. |
|
plastu. |
|
|
Projekt číslo 10 Vesmírnáválka–PoplachCombo
Cíl: Zkombinovat zvuky z vesmírné války a z integrovaného obvodu Poplach
Sestavte obvod podle obrázku a přidejte spojovací dráty. Zapněte jej, stiskněte několikrát vypínač (S2) a zamávejte rukou nad fotoodporem (RP). Uslyšíte různé zvukové kombinace. Je-li zvuk příliš hlasitý, můžete reproduktor (SP) nahradit pískacím čipem (WC).
-12-
Projekt číslo 11 |
Létající talíř |
! |
VAROVÁNÍ: Pohybující se části. Nedotýkejte |
! |
VAROVÁNÍ:Nenaklá- |
se vrtule ani motoru, jsou-li v provozu. |
nějte se k motoru . |
||
|
|
|
|
Cíl: Vytvořit obvod, který vystřelí vrtuli – ta simuluje létající talíř.
Sestavte znovu obvod, popsaný v projektu číslo 2, ale s opačnou polaritou motoru (M1). Mínus (-) na motoru bude připojeno k plus (+) na baterii (B1). Pro tento projekt doporučujeme nové alkalické baterie.
Jakmile uzavřete páčku vypínače (S1), motor zvýší rychlost. Jakmile rotace motoru dosáhne maxima, vypněte vypínač. Vrtule se zvedne a bude se vznášet vzduchem jako létající talíř. Buďte opatrní a nepřibližujte se očima k otáčejícímu se listu vrtule.Vzduch je hnán přes vrtuli směrem dolů a rotace motoru zablokuje vrtuli, umístěné na hřídeli.
Po vypnutí motoru se vrtule uvolní od hřídele a může stejně jako vrtulník letět vzduchem. Pokud se ale motor otáčí pomalu, vrtule zůstane na hřídeli, protože nemá dostatek energie, aby se vznesla. Motor se bude otáčí rychleji, jsou-li obě baterie nové.
Jestliže vrtule nevzlétne, několikrát při plné rychlosti motoru zapněte a vypněte vypínač.
Projekt číslo 12 Omezení zdvihu létajícího talíře
Cíl: Ukázat, jak napětí ovlivní rychlost stejnosměrného motoru a může omezit zdvih létajícího talíře.
Pozměňte obvod, popsaný v projektu číslo 11 tak, že přidáte lampu (L1), sériově k motoru – podle obrázku.
Jakmile umístíte lampu sériově v jakémkoli elektronickém zařízení, bude propouštět méně proudu, protože přidá odpor. V tomto případě sériově umístěná lampa redukuje množství proudu, procházejícího motorem a snižuje tak jeho maximální rychlost. Uzavřete páčku vypínače (S1) a počkejte, až vrtule dosáhne maximální rychlosti. Otevřete páčku a všimněte si rozdílu ve výšce letu. Důvodem je umístění lampy. Ve většině případů se vrtule vůbec nezvedne.
VAROVÁNÍ: Pohybující se části. Nedotýkejte se ! vrtule ani motoru, jsou-li v provozu.
! VAROVÁNÍ: Nenaklánějte se k motoru .
-13-
Projekt číslo 13
VAROVÁNÍ: Pohybu-
! jící se části. Nedotýkejte se vrtule ani motoru, jsou-li v provozu.
Dvou-rychlostní vrtule
Cíl: Ukázat, jak vypínače mohou zvýšit či snížit rychlost elektrické vrtule.
Sestavte obvod podle obrázku – nejdříve umístěte všechny součástky, označené na obrázku černou číslicí 1. Potom na ně přidejte součástky, označené číslicí 2. Nakonec přidejte 2-kontaktní vodiče, které jsou určeny do 3. patra.
Jakmile uzavřete páčku vypínače (S1), proud bude procházet z baterií do vypínače (S1), přes motor (M1) a lampu (L1) zpět do baterie (B1). Jestliže je tlačítko vypínače (S2) zavřené, lampa je vypnuta a rychlost motoru se zvýší.
Princip odstranění odporu za účelem zvýšení rychlosti motoru je pouze jedním způsobem změny rychlosti motoru. Vrtule (Větráky), určené k prodeji tuto metodu nepoužívají, protože by se odpor rozehřál a větráky jsou určeny k ochlazení obvodů vzduchem, který jím prohánějí. Profesionální větráky mění množství napětí motoru pomocí transformátorů nebo jiných elektronických zařízení.
Projekt číslo 14 |
Pojistka |
|
Cíl: Ukázat, jak se používá pojistka pro přerušení všech |
|
vytvořených cest zpět ke zdroji napětí. |
|
|
|
Použijte obvod, popsaný v projektu číslo 13. |
|
Jakmile uzavřete páčku vypínače (S1), proud poteče z baterií přes vypínač |
|
(S1), lampu (L1) a motor (M1) zpět do baterie (B1). Pojistka v podobě dvou- |
: Pohybu- |
kontaktního vodiče otevře obvod v případě, že z baterie přitéká příliš velké |
!jící se části. Nedotýke- množství proudu. Je-li vypínač (S2) vypnutý, světlo nesvítí, ale motor se jte se vrtule ani mo- otáčí rychleji v důsledku zvýšeného přívodu proudu do motoru.VAROVÁNÍ
toru, jsou-li v provozu. |
Podržte tlačítko vypínače (S2) v dolní poloze, odstraňte 2-kontaktní vodič a |
|
všimněte si, že vše přestane fungovat. Otevřený obvod chrání elektronické |
|
součástky. Kdyby se nepoužívaly pojistky, jednotlivé součástky by se mohly |
|
příliš zahřát a dokonce způsobit požár. Znovu umístěte 2-kontaktní vodič a |
|
obvod začne fungovat zase normálně. |
|
Mnoho elektronických přístrojů ve Vaší domácnosti je vybaveno pojistkou, |
|
která otevře obvod, jestliže je množství přiváděného proudu příliš vysoké. |
|
Vzpomenete si na některé takové přístroje, kterými jste obklopeni? |
-14-
