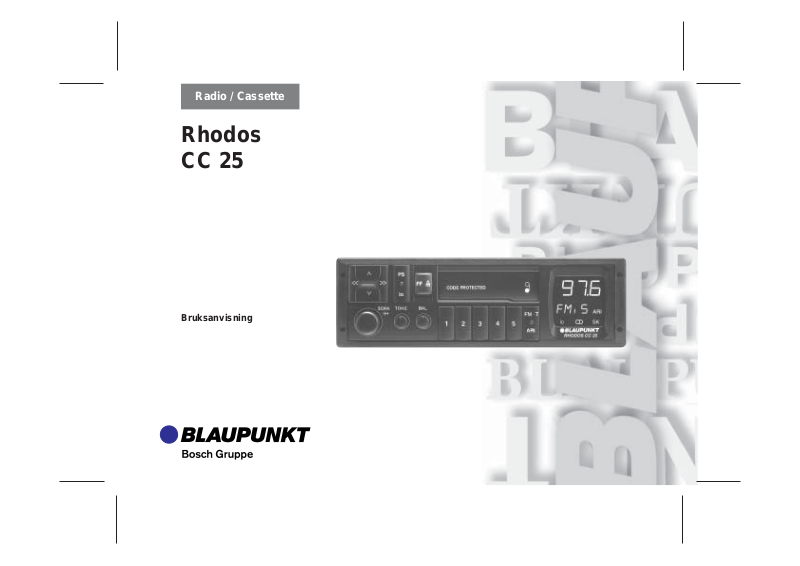

Radio / Cassette
Rhodos
CC 25
Bruksanvisning
2
3
64 8715
ENGLISH
9
10
FRANÇAIS
11
12
1
2
1920 18
17
16
15 13
14
ITALIANO
NEDERLAND
SVENSKA
ESPAGÑOL
PORTUGUES
3
Innehållsförteckning
Kort handledning.......................... 49
Viktig information......................... 50
Vad du bör läsa först ............................. 50
Trafiksäkerhet ....................................... 50
Montering/inkoppling ............................. 50
Stöldskydd .................................... 51
Inmatning av falskt kodnummer ............ 51
Inkoppling av kodlåset .......................... 51
Återigångsättning efter strömavbrott ..... 51
Frånkoppling av kodlåset ...................... 51
Förstärkare.................................... 52
Till/från-koppling.................................... 52
Inställning av balans ............................. 52
Inställning av klang ............................... 52
Radioåtergivning .......................... 52
Välj våglängdsområde .......................... 52
Automatisk stationsinställning............... 52
Manuell sändarinställning ..................... 52
Automatsökningens känslighet ............. 52
Stereo - mono omkoppling.................... 52
Lagring av sändare ............................... 53
Automatisk lagring av de starkaste
sändarna ............................................... 53
Återkallande av lagrade sändare .......... 53
Återgivning av sändare ......................... 53
Kort avspelning av lagrade sändare ..... 54
ARI-trafikinformation (gäller ej
Sverige) ......................................... 54
Till-/frånkoppling av trafikinformation
(ARI) .................................................. 54
Varningston ....................................... 54
Automatisk sökstart ........................... 54
Inställning av volymen för trafik-
informationen och varningsljudet....... 54
Kassettåtergivning ....................... 55
Inmatning av en kassett ........................ 55
Snabbspolning framåt ........................... 55
Uttagning av kassetten ......................... 55
Skötselanvisningar................................ 55
Tillägg............................................ 55
Tekniska data........................................ 55
48
Kort handledning
1 Till/från
Till-/frånkoppling genom att vrida på
ratten.
När “COD” lyser i teckenrutan, läs först
under rubriken “Stöldskydd”.
Volymkontroll:
Vrid
SCAN (sökning):
När ratten trycks in ca. 1 sek. startar, vid
radiodrift, en sökning och kort återgivning av varje sändare.
/ - vippa
2
Radio: Automatisk stationssökning
Kodning: Läs först “Stöldskydd”
: Vippa för bekräftelse av
koden.
3 << / >> - vippa
För manuell stationsinställning.
4 PS - vippa (Preset Station Scan )
Kort avspelning av alla lagrade sändare på det valda våglängdsområdet
(UKV, MV, LV).
5 lo - vippa
Den automatiska sändarsökningens
känslighet
lo lyser > - normal känslighet
ingen indikator - hög känslighet
Tilläggsfunktion på lo-vippan:
Mono/stereoomkoppling:
Håll vippan intryckt mer än 2 sekunder.
6 Kassettbandspelartangent
FF - snabbspolning framåt
starta/ avsluta: Tryck lätt på tangenten
- Kassettutkast
Tryck kraftigt på tangenten
7 Kassettschakt
8 Frekvensvisning
9 Stationstangentindikator
: Indikation “ARI”
; Indikation “SK” - ARI-sändaridentifi-
kation
< Stereo-indikator
= UKV-nivåindikator
> Sökkänslighetsindikator “lo”
? UKV-indikator
@ ARI-vippan (trafikradioinformation)
endast sändare med trafikinformation
återges.
A FM·T - tangent (Frekvens Modulation)
Omkoppling mellan de olika UKV-nivåerna I, II, III och “T” (Travelstore-
automatisk lagring och återkallande av
de fem starkaste sändarna).
Lagring “T” - Håll FM·T-tangenten
intryckt tills självsökningen startar.
Avrop “T” - Tryck upprepade gånger
på FM·T-tangenten A tills “T” = visas
i teckenrutan. Tryck därefter helt kort
på stationstangenterna.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLAND
ESPAGÑOL
49
PORTUGUES
Viktig information
B Stationstangenter 1, 2, 3, 4, 5
Lagring av sändare - håll tangenten
intryckt så länge tills programmet åter
hörs.
Återkallande av sändare - tryck helt
kort på tangenten.
Kodning: Läs först “Stöldskydd”.
Tangenterna 1 - 4 - Inmatningstangenter för den koden.
Tryck upprepade gånger på varje tangent tills den koden i bilradiopasset
visas i teckenrutan.
C “Balance” - ratt
För inställning av ljudstyrkeförhållandet
höger/vänster.
D “Tone” - ratt
Klangfärgskontroll
Vad du bör läsa först
Innan du tar din bilstereo i bruk måste du
noga läsa avsnittet “Trafiksäkerhet” och informationen om “Stöldskydd”.
Trafiksäkerhet
En bilförare måste ha hela sin uppmärksamhet riktad mot trafiken. Låt bli knappar och
reglage i kritiska trafiksituationer. låt inte bilstereon göra dig ouppmärksam i trafiken.
Glöm aldrig bort det faktum att du hinner köra
nästan 14 m per sekund i 50 km hastighet.
När du ställer in ljudstyrkan, tänk då på att du
måste kunna höra ljud utifrån, t ex utryckningsfordon som polis och brandkår, för att
hinna reagera i tid på olika typer av varningssignaler.
Montering/inkoppling
För att kunna koppla in eller ur kodlåset
måste ständig plus vara ansluten till därför
avsedd ledning.
Om du avser att montera bilstereon själv är
det viktigt att du först noggrant läser de
bifogade monterings- och inkopplingsanvisningarna.
Koppla inte ihop högtalar-utgångarna med
jord!
Använd endast de av Blaupunkt godkända
tillbehörs- och reservdelarna.
50
.
Stöldskydd
Apparaten levereras med urkopplat kodlås.
Om du vill koppla in kodlåset så förfar du
enligt efterföljande beskrivning.
Så snart strömmen brutits till den kodade
bilstereon (t ex vid inbrott, byte av bilbatteriet
eller före monteringen) är den elektroniskt
blockerad. Den kan endast användas om
tillhörande kodnummer matas in (från bilradiopasset).
Inmatning av falskt kodnummer
Tjuvar skall inte kunna hitta kodnumret genom att prova sig fram. Om fel kodnummer
matas in blockeras därför bilstereon för en
viss tid. I teckenrutan visas “- - -”. Väntetiden
är efter de första 3 försöken 10 sekunder,
efter ytterligare försök 1 timme.
Efter 19 felförsök visas “OFF”. Du kan inte
längre använda bilstereon.
OBS:
Förvara bilradiopasset med kodnumret på
säker plats så att obehöriga inte kan se
kodnumret.
När kodlåset är inkopplat behöver du ovillkorligen kodnumret efter ett strömavbrott.
Har du tappat bilradiopasset och glömt ditt
kodnummer kan du inte själv sätta igång
stereon igen efter det att strömavbrott skett.
Du måste lämna in radion till vår serviceverkstad.
Inkoppling av kodlåset
Förutsättning:
Ständig plus måste vara ansluten på därför
avsedd ledning.
När du vill koppla in kodlåset:
• Stäng av bilstereon,
• håll in stationstangenterna 1 och 4
samtidigt som du
• vrider på strömbrytaren.
Nu visas “COD” för en kort stund och
därefter startar apparaten.
• Släpp stationstangenterna 1 och 4.
Kodlåset är nu aktiverat.
Vid varje start framträder nu alltid “COD” en
kort stund.
Återigångsättning efter strömavbrott (Kodlåset inkopplat)
• Koppla in bilstereon.
I teckenrutan framträder “COD”.
• Tryck kort på stationstangent 1, “000”
visas i teckenrutan.
• Mata in kodnumret från Blaupunkt-radiopasset.
Ex.: Kodnumret är 0521
- tryck på stationstangent 1, till “000”
visas i teckenrutan,
- tryck 5 x på stationstangent 2, “500”
visas i teckenrutan
- tryck 2 x på stationstangent 3, “520”
visas i teckenrutan
- tryck 1 x på stationstangent 4, “521”
visas i teckenrutan.
• Bekräftelse på kodnummer:
Tryck på vippknappen
upptill.
Nu är bilstereon driftklar.
Skulle dock återigen tre streck framträda har
du matat in fel kodnummer. Nu måste du
absolut mata in det rätta kodnumret efter
väntetiden (COD i teckenrutan).
Om apparaten stängs av under väntetiden,
så börjar väntetiden på nytt när apparaten
åter startas.
Frånkoppling av kodlåset
• Stäng av bilstereon
• Tryck samtidigt in stationstangenterna
1 och 4 och håll dem intryckta
• Slå på stereon.
I teckenrutan framträder “COD”.
• Mata in kodnumret från Blaupunkt-bilradiopasset och bekräfta: Se exempel
“Återigångsättning...”
Kodlåset är nu frånkopplat.
51
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLAND
SVENSKA
ESPAGÑOL
PORTUGUES
Förstärkare
Radioåtergivning
Till/från-koppling
Starta apparaten genom
• att vrida på ratten 1
Bilstereon är klar för användning.
Vill Du stänga av apparaten
• vrid på ratten 1
.
.
Inställning av balans
Med ratten C kan Du förändra ljudstyrkeför-
hållandet mellan höger och vänster högtalare.
Inställning av klang
Med ratten D kan Du variera klangfärgen.
Välj våglängdsområde
FM-sändare mellan 87,5 - 108 MHz kan tas
emot.
Automatisk stationsinställning
Stationsinställning uppåt
• Tryck piltangenten
Radion söker automatiskt upp nästa
sändare med högre frekvens.
Stationsinställning nedåt
• Tryck på pilkontakten / 2 nertill.
Bilstereon söker automatiskt upp nästa
sändare med lägre frekvens.
Hålls vipptangenten
upptill eller nertill, fortsätter snabbsökning framåt eller bakåt.
/ 2 upptill.
/ 2 intryckt,
Manuell sändarinställning
Om Du vill kan Du ställa in stationer manuellt.
• Tryck på piltangentens <</>> 3 högra
eller vänstra sida. Frekvensen ändras i
små steg så länge tangenten hålls intryckt.
Automatsökningens känslighet
Du kan ändra på automatsökningens känslighet. Om Du bara vill söka upp sändare med
bra mottagning (låg känslighet):
• Tryck på lo-vippan 5 tills “lo” lyser i
teckenrutan >.
Om Du vill söka upp även svaga sändare
(högre känslighet):
• Tryck på lo-vippan 5 tills “lo” slocknar i
teckenrutan >.
Stereo - mono omkoppling
För omkoppling från stereo till mono eller
omvänt:
• Tryck in lo 5 piltangenten i ca 2 sekunder.
Vid stereoåtergivning lyser stereoteck-
i teckenrutan <.
net
När Du sätter på apparaten är stereoåtergivningen inkopplad.
Vid dålig mottagning kopplar apparaten automatiskt om till monoåtergivning.
52
Lagring av sändare
På varje stationstangent B kan Du lagra en
sändare.
På UKV-området har stationstangenterna B
4 nivåer, dvs Du kan lagra 4 sändare med
varje stationstangent. I teckenruta = visas
vald nivå (I, II, III betyder 1., 2., 3. nivån.
T=travelstore (se nedanstående avsnitt).
När Du vill byta minnesnivå:
• Tryck på FM•T piltangenten A.
När Du skall lagra en sändare:
• (endast UKV) välj minnesnivå:genom
upprepade tryck på FM•T tangenten A
tills teckenrutan = visar I, II, III eller T.
• Inställning av sändare
(se kapitel sändarinställning)
• Tryck in önskad stationstangent B så
länge tills programmet åter hörs efter
stumkopplingen (ca 2 sekunder).
Teckenrutan 9 visar vilken tangent som
är tryckt.
Nu är sändaren lagrad.
OBS:
Ställer Du in en redan tidigare lagrad sändare, så visas i teckenrutan 9 under ca 5
sekunder motsvarande stationstangent och
under = visas minnesnivån.
Automatisk lagring av de starkaste sändarna (Travelstore)
De fem närmaste FM-sändarna i mottagningsområdet kan automatiskt lagras sorterad efter frekvens. Denna funktion är särskilt
bra på resor.
• Tryck in FM•T A minst 2 sekunder.
Apparaten söker de fem närmaste FMsändarna och lagra dessa i minnesnivån
“T” (travelstore). Är förloppet avslutad blir
den första sändaren inställd.
Vid behov kan man också manuellt lagra
sändare i travelstore-minnet. Har mindre än
5 sändare lagrats, visas ett bindestreck för de
icke belagda tangenterna under en kort tid.
Återkallande av lagrade sändare
Vid behov kan Du avropa lagrade sändare
genom att trycka på tangenten.
• Val av minnesnivå.
Tryck upprepade gånger på FM•T A tills
I, II, III eller T visas i teckenrutan =.
• Tryck kort på motsvarande stationstangent B.
Återgivning av sändare
(Radio-Scan)
På det valda våglängdsområdet kan Du avlyssna varje sändare under ca 8 sekunder
vardera.
• Tryck kort på Scan-ratten 1.
När nästa sändare sökts upp återges
den ca 8 sekunder. I teckenrutan
blinkar under 8 sändarens frekvens,
och är den redan tidigare lagrad blinkar
under 9 den tillhörande stationstangenten och under = visas minnesnivån. Därefter söks nästa sändare upp
osv.
Om Du vill stanna kvar på en återgiven sändare:
• Tryck en gång till på Scan-ratten 1.
Scan-funktionen kopplas bort.
Väljs ingen sändare återger radion, efter det
att sökprocessen är avslutat, åter den sändaren från vilken sökningen startades.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLAND
SVENSKA
ESPAGÑOL
53
PORTUGUES
ARI-trafikinformation (gäller ej Sverige)
Kort avspelning av lagrade
sändare
Du kan spela av de lagrade sändarna en kort
stund.
• Tryck in PS-piltangenten 4,
apparaten spelar av alla lagrade sändarna efter varandra på det valda våglängdsområdet.
Beroende på inkopplingstillståndet speals sändarna i minnesnivåerna I-III eller i
travelstore-nivån av efter varandra under
en kort stund.
Om det på någon stationstangent inte
finns någon sändare inlagrad, hoppar
den över denna tangent.
Vill du avbryta funktionen:
• Tryck åter på PS-piltangenten 4.
Den just återgivna sändaren blir kvar.
Många UKV-sändare sänder regelbundet regionala trafikmeddelanden.
Sändare med trafikinformationen ARI sänder ut en ARI-signal med programmet, så att
radion känner igen en sådan sändare.
Början och slutet av ett trafikmeddelande
anges av trafikinfosändaren genom en extra
signal. Trafikmeddelanden återges med en
förprogrammerad ljudnivå och Du kan själv
ställa volymen (se kapitel “Inställning av volymen för trafikinformationen och varningsljudet”). Kassettåtergivningen avbryts och efter
avslutad trafikinformation spelas kassetten
vidare.
Till-/frånkoppling av trafikinformation (ARI)
• Tryck på ARI-tangenten @.
Är trafikinformationen inkopplad lyser
indikator : ARI.
Endast sändare med ARI-information kan
tas emot.
Varningston
När Du lämnar sändningsområdet för den
inställda trafiksändaren hörs efter ca 30 sekunder en varningston.
Om man trycker in en stationstangent på
vilken en sändare utan trafikinformation är
lagrad hörs också en varningston.
Vill Du koppla bort varningstonen
• sök en ny sändare (se avsnitt „Automatisk stationsinställning“ och radion söker upp nästa trafiksändare.
Automatisk sökstart (kassettdrift)
Om Du lyssnar på en kassett och lämnar det
inställda trafiksändarområdet söker bilstereon automatiskt upp en ny trafiksändare.
Inställning av volymen för trafikinformationen och varningsljudet
Volymen är inställd från fabriken, men kan
anpassas efter eget önskemål.
• Ställ in en sändare med trafikinformationer (i teckenrutan lyser “SK” ;).
Koppla in ARI-funktionen genom
• Tryk på ARI-vippan @.
• Vrid volymratten till lägsta volym.
Ställ in volymen för trafikmeddelanden vid
något framdragen, men ansluten apparat.
Vrid försiktig med en passande skruvmejsel,
max. 2 mm bredd, under ett trafikmeddelande, till önskad volym (Se bild 2).
54
Kassettåtergivning
Tillägg
Inmatning av en kassett:
• Starta bilstereon
• Skjut in kassetten i kassettschaktet (öppna sidan till höger) med den tomma
spolen först.
Snabbspolning framåt
Snabbspolning framåt
• Tryck lätt på FF-tangenten 6.
Avsluta snabbspolningen framåt
• Tryck lätt på FF-tangenten 6.
Uttagning av kassetten
Kassetten tas ut genom
• Tryck kraftigt in
Kassetten matas ut.
-tangenten 6.
Skötselanvisningar
I bilen bör Du endast använda C60/C90
kassetter. Skydda kassetterna mot smuts,
damm och värme över 50°C. Kalla kassetter
bör få rumstemperatur innan de spelas av för
att undvika oregelbunden avspelning. Bandmatnings- och ljudstörningar kan uppträda
efter ca. 100 drifttimmar. Orsaken till detta
kan vara smuts på tryckrullen eller tonhuvudet.
Vid normal nedsmutsning kan kassettbandspelaren rengöras med en rengöringskassett, vid starkare nedsmutsning rengörs dessa delar med en bomullstuss som fuktats
med Tsprit. Använd aldrig hårda verktyg.
Tekniska data
Förstärkare
Utgångseffekt: 2 x 10 W Sinus enl
DIN 45324/3.1 vid 2 Ω
FM
Känslighet: 0,9 µV vid 26 dB
signal/brusförhållande
Överförings
område: 35-16 000 Hz (-3 dB)
Kassett
Överföringsområde: 30-14 000 Hz (-3 dB)
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLAND
Rätt till ändringar förbehålles!
55
ESPAGÑOL
PORTUGUES
Blaupunkt-Werke GmbH
Bosch Gruppe
12/95 Pf K7/VKD 8 622 400 363 PM
12
Loading...
