Blaupunkt INTERFACE RCI-4A-VAN, IF PSA VAN RCI-4A INSTALLATION GUIDE

Mobile Audio Systems

Lenkrad-Fernbedienungs-Interface RCI-4A-VAN

Steering Wheel Remote Control Interface RCI-4A-VAN

Interface RCI-4A-VAN pour la télécommande sur le volant

Interfaccia RCI-4A-VAN per il telecomando sul volante

Interface RCI-4A-VAN voor stuurwielafstandsbediening

Rattfjärrstyrning - gränssnitt RCI-4A-VAN

Interfaz RCI-4A-VAN de mando a distancia para el volante

Interface RCI-4A-VAN de telecomando de volante

7 607 589 551

für / for / pour / para / voor / för / para

Citroën, Peugeot
mit / with VAN-BUS

nicht für / not for / pas pour / non per /
niet geschikt voor / ej för / no para / nao serve para

Bremen RCM 127,
New York RDM 127
Valencia CM 127

!

RFL

S

**

!

RFL

S

optional / option / optional / optie / tillval / opcional
7 607 647 093

Pin 3

+12V

per.+12V

36 pin - AG

optional / option / optional / optie / tillval / opcional
7 607 647 093

RFL

S

*

RFL

S

*

Pin 3

!

!

!

+12V

+12V

per.+12V

/

10A

**

**

!

siehe Seite / see page /
cf.page / vedasi pagina /
zie pagina / se sida/
v.pag. / ver pagina

3-4

optional / option / optional / optie / tillval / opcional
7 607 647 093

RFL

S

**

!

Amplifier Changer

Interface

26 pin - AG

7 607 896 093

RFLS

RFLS

1.

2.

Pin 3

*

!

f ür / fo r / p o ur / p a r a / vo o r / f ör / p a r a / Tr a ve l P il o t D X -R . . ./ R NS . . .:

Amsterdam TCM 127, Helsinki RTM 127,Gemini GPS 148, Monte Carlo
TCM 169, Antares T60

7 607 610 093

Interface

Interface

Changer

2

D

Für diese Autoradios ist folgende Schal-

GB

F

I

NL

S

E

P

terstellung am Interface vorzunehmen:

Hinweis:

On/Off Schalter dürfen nur bei

stromlosen Komponenten (Radio/
Interface/Changer...) geschaltet
werden!

Voor deze autoradio’s moeten de scha-

kelaars op de interface in de volgende
stand worden gezet:

Let op:

On/off-schakelaars mogen alleen

worden omgezet wanneer de com­ponent spanningsloos is.

The following switches on the interface

must be set as illustrated for these car
radios:

Note:

On/Off switches may only be con-

nec

ted when components are cur-

rent-free.

Pour ces autoradios, il est nécessaire de

positionner l’interrupteur de l’interface
comme suit:

Note :

Les boutons On / Off ne doivent êt-

re

commutés que lorsque les compo-

sants

sont sans courant.

Per queste autoradio occor posizionare

l’interruttore dell’interfaccia come illus­trato qui appresso:

Nota:

gli interruttori On/Off possono es-

sere collegati solo con i componen­ti senza corrente.

För dessa apparater krävs följande switch-

ställning på gränssnittet:

Obs!

Till/Från-omkopplare får inte ställas

när komponenter är strömförande.

Para estos modelos hay que poner el in-

terruptor del interfaz en la posición sigu­iente:

Nota:

Los interruptores On/Off sólo se

deben conectar con componentes
sin corriente.

Para estes auto-rádio deve ser realizada a

seguinte posição de Interface:

Nota:

Os interruptores On/Off só podem

ser accionados, quando os compo­nentes estiverem isentos de cor­rente.

3

für / for / pour / para / voor / för / para / para:

S1 S4S2 S3

ON
OFF

S1 S4S2 S3

ON
OFF

S1 S4S2 S3

ON
OFF

S1 S4S2 S3

ON
OFF

S1 S4S2 S3

ON
OFF

Radiotyp 1

Barcelona RCM 104 A, Frankfurt RCM 104, Hamburg RCM 104, Heidelberg RCM 126,
Köln RCM 126, Las Vegas DJ, LondonRDM 104/RDM126, Madison DJ, Madrid RCM 105,
Mailand DJ, München RDM 126, Orlando DJ, Paris RCM 104, San Francisco RDM 127,
Stockholm RCM 104/RCM 126/RCM 128, Sydney RCM 126/RCM 128, Toronto RDM 126/RDM
128, Washington RCM 127

Schalterstellung / switches / Interrupteur / Interruttore /
Schakelaars / switchställning / Interruptor / Interruptor:

für / for / pour / para / voor / för / para / para:
Radiotyp 2

Arizona RCM 127, Avignon RCM 127, Bergamo RCR 148, Cannes RCM 127, Casablanca RCM
127, Coburg RCM 127, Como RCM 148, Düsseldorf RCM 127, Hamburg RCM 148, Los Angeles
DJ, Madrid RCM 148, Melbourne RCM 148, Miami DJ, Modena RD 148, Montana RCR 148, New
Orleans DJ, Paris RCM 127, Texas RCM 148, Viking TMC 148, Wiesbaden RCR 148, Woodstock
DJ

Schalterstellung / switches / Interrupteur / Interruttore /
Schakelaars / switchställning / Interruptor / Interruptor:

für / for / pour / para / voor / för / para / para:
Radiotyp 3

Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127,
Monte Carlo TCM 169,

Schalterstellung / switches / Interrupteur / Interruttore /
Schakelaars / switchställning / Interruptor / Interruptor:

für / for / pour / para / voor / för / para / para:
Radiotyp 4

FunLine, Skyline, T-Line, TravelPilot DX-R70, DX-R52,
DX-R54, RNS4, Woodstock DAB 52/53

Schalterstellung / switches / Interrupteur / Interruttore /
Schakelaars / switchställning / Interruptor / Interruptor:

für / for / pour / para / voor / för / para / para:
Radiotyp 5

TravelPilot RNS 149/150, RNS 3

Schalterstellung / switches / Interrupteur / Interruttore /
Schakelaars / switchställning / Interruptor / Interruptor:

4

D

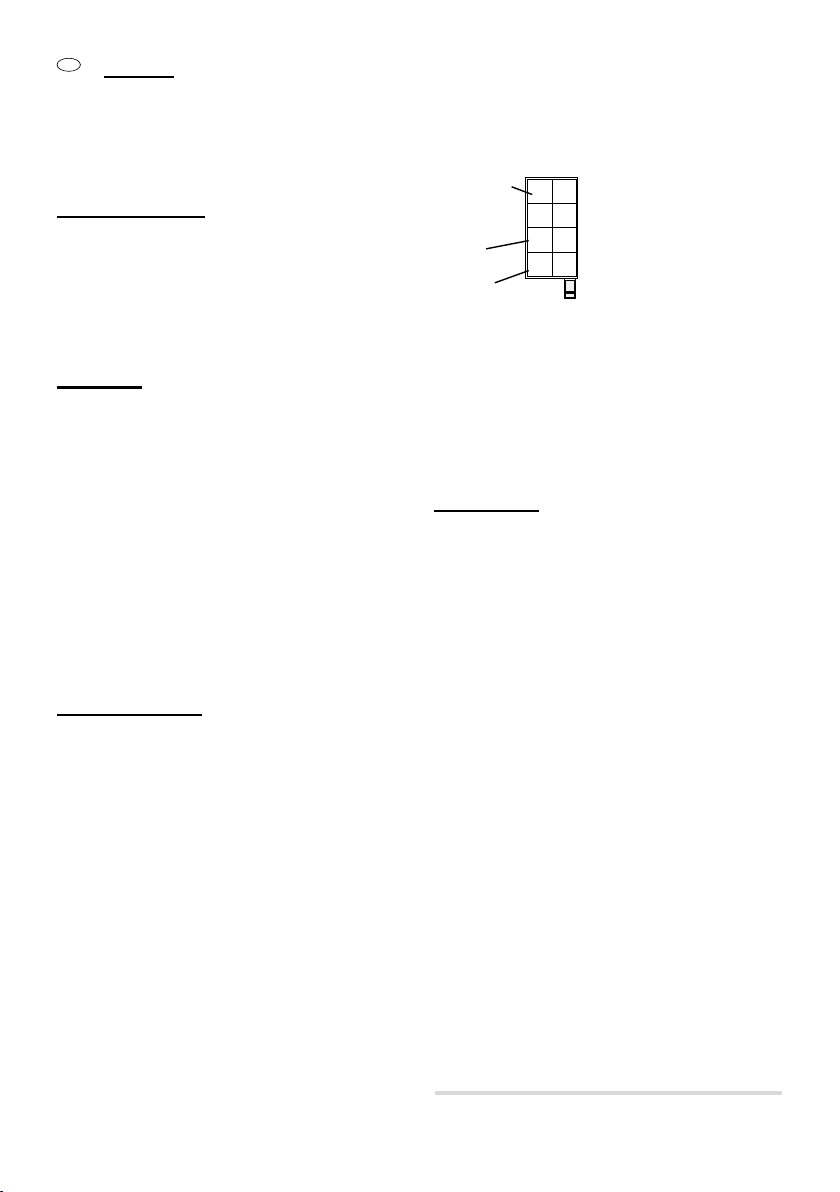

Allgemeines

1

2

3

4

6

5

8

7

*

Klemme 15

für RNS...,
DX-R...

**

RFLS

***

Speed

Lesen Sie bitte vor der ersten Benutzung die­se Bedienungsanleitung.

Für unsere innerhalb der Europäischen Union
gekauften Produkte, geben wir eine Herstel­lergarantie. Die Garantiebedingungen können
Sie unter www.blaupunkt.de abrufen oder di-
rekt anfordern bei:

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Funktion

Das Lenkrad-Fernbedienungs-Interface RCI­4A-VAN verbindet eine Vielzahl von Autora­dios und Navigationsgeräte mit Peugeot- oder
Citroën Fahrzeugen (mit VAN-Datenbus).

Alle Funktionen die das jeweilige Autoradio
unterstützt, können fernbedient werden.

Folgende Signale erzeugt das Interface aus
dem Datentelegramm vom VAN-Datenbus.

•

Klemme 15 (Zündung / Schaltplus / Ignition)

• Speed (Geschwindigkeitssignal für Gala)

• RFLS (Rückfahrlichtsignal)

•

RC-Kommandos (Vol+ / Vol- / Search up...)

Einbauhinweise

Bevor Sie Ihr Interface anschließen, lesen Sie
bitte sorgfältig die folgenden Hinweise.

Für die Dauer der Montage und des An­schlusses ist der Minuspol der Batterie ab­zuklemmen.

Hierbei sind die Sicherheitshinweise des
Kraftfahrzeug-Herstellers (Airbag, Alarmanla­gen, Bordcomputer, Wegfahrsperren) zu be­achten.

Hinweise:

Bei Anschluss von Radiophone-Geräten (Ra­diotyp 3, siehe Tabelle Seite 17), sind die Ka­bel von Pin 4 und Pin 7 (siehe Seite 2) zu­tauschen. Es kann auch je nach Autotyp ein
entsprechendes Adapterkabel benutzt wer­den.
Bei Radiotyp 1 Geräten (siehe Seite 2) ist die
Zuleitung zu Pin 1 (* Speed) zu entfernen.

Kontaktbelegung vor Einbau anhand der Ra­dio oder Navigations-Einbauanleitung prüfen.

Leitungen falls erforderlich

• ***

entfernen und isolieren oder

• **

einstecken oder

• *

umstecken.

Klemme15 (Zündung/Schaltplus Ignition)
Speed (Geschwindigkeitssignal für Gala)
RFLS (Rückfahrlichtsignal)

Für Fehler infolge unzureichender Prüfung
der Anschlusstechnik und Kontaktbelegungen
übernimmt Blaupunkt keine Haftung.

Verkehrssicherheit

Die Verkehrssicherheit ist oberstes Gebot.
Benutzen Sie daher Ihre Autoradioanlage im­mer so, daß Sie stets der aktuellen Verkehrs­situation gewachsen sind.
Bedenken Sie, daß Sie bei einer Geschwindig­keit von 50 km/h in einer Sekunde 14 m fah­ren.
In kritischen Situationen raten wir von einer
Bedienung ab.
Die Warnsignale z.B. von Polizei und Feuer­wehr müssen im Fahrzeug rechtzeitig und si­cher wahrgenommen werden können.
Hören Sie deshalb während der Fahrt Ihr Pro­gramm nur in angemessener Lautstärke.
Um die Verkehrssicherheit Ihres Fahrzeuges
auch nach den Ein-und Umbauten sicherzu­stellen,überprüfen Sie ob

• alle Tasten und Schalter am Lenkrad und
an der Lenksäule, die nicht für die Radio und
Navigationsbedienung vorgesehen sind, ihre
Funktion gemäß Ihrer Fahrzeugbedienungs­anleitung noch erfüllen

• alle Tasten und Schalter am Lenkrad und
an der Lenksäule, die für die Radio und Na­vigationsbedienung vorgesehen sind, ihre
Funktion gemäß dieser Bedienungsanleitung
erfüllen und insbesondere keine unerwar­teten Funktionen auslösen.

5

GB

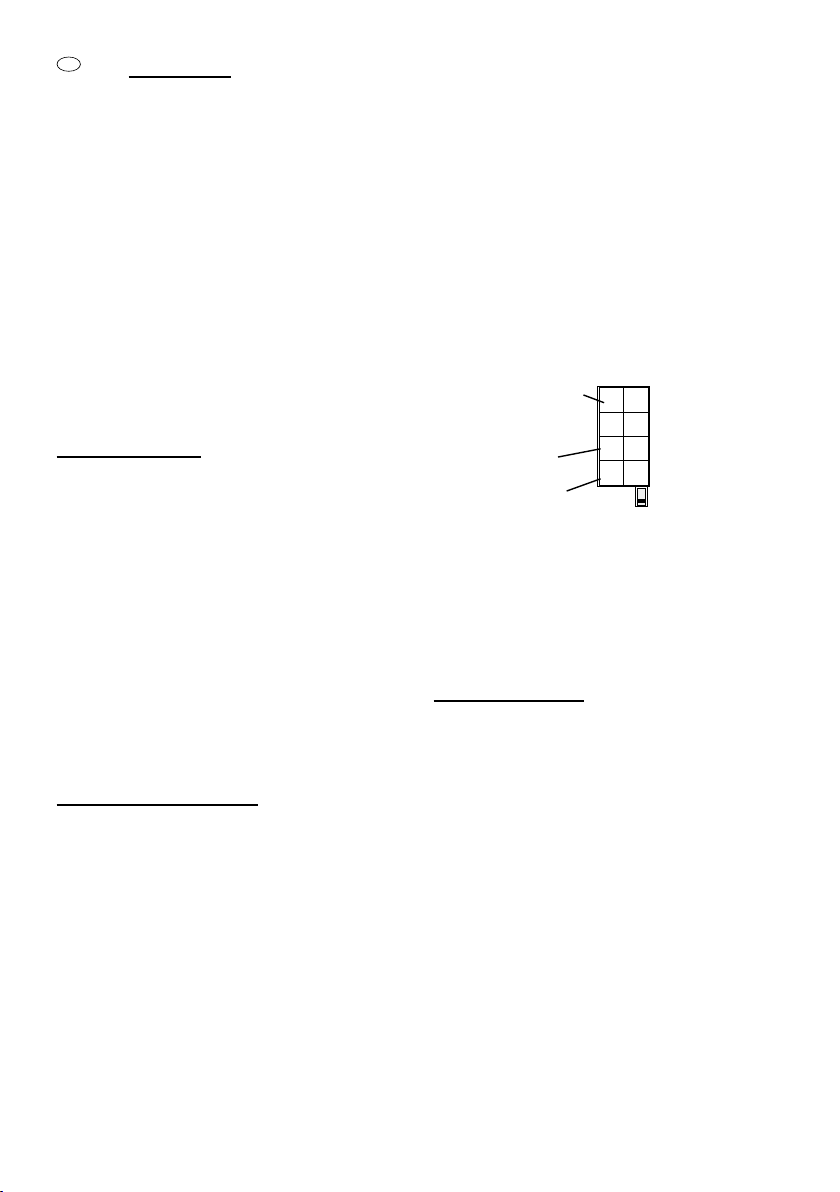

General

1

2

3

4

6

5

8

7

*

Terminal 15

for RNS...,
DX-R...

**

RFLS

***

Speed

Please read these instructions before you
use it for the first time.

We offer a manufacturer’s guarantee for those
of our products that are sold within the Euro­pean Union.
You can see the guarantee conditions at
www.blaupunkt.de, or you can request them
directly from:

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim
Germany

Function

The RCI-4A-VAN steering wheel remote-cont­rol interface can connect a large number of
car radios and navigation devices to Peugeot
or Citroen vehicles (with the VAN data bus).

Any function supported by the particular car
radio can be controlled remotely.

The interface generates the following si­gnals from the data telegrams it receives
from the VAN data bus.

• Terminal 15 (ignition / positive line)

• Speed (for Gala)

• RFLS (reversing light signal)

•

R

C commands (vol+ / vol- / search up...)

Installation note

Please read the following notes carefully be­fore connecting your interface.

The battery’s negative terminal must be
disconnected while the assembly and
connecting work is being carried out.

The vehicle manufacturer’s safety notes
(regarding the airbag, alarm equipment,
on-board computer, drive lock and so
forth) must be observed.

Note:

If radiophone devices (radio type 3, see page

17) are fitted, pin 4 and pin 7 (see page 2)
must be swapped. Depending on the type of
car, it may also be possible to use an approp­riate adapter cable.

The lead to pin 1 (speed) must be removed
on radio type 1 devices (see page 2).
Check the contact assignments against
the radio or navigation device fitting ins­tructions before fitting the unit.

6

If necessary, leads must be

• ***

disconnected and insulated or

• **

plugged in or

• *

moved to a different contact.

Terminal 15 (Ignition / positive line)
Speed (for Gala)
RFLS (reversing light signal)

Blaupunkt can accept no liability for faults
resulting from inadequate examination of
the connection method or pin assignment.

Road safety

Road safety has the first priority.
You should therefore always use your car ra­dio equipment in such a way that you remain
alert to the current traffic situation.
Remember that if you are moving at 50 km/h,
then you will cover 14 m in one second.
We advise against making any adjustments in
critical situations.
It must be possible to hear warning signals
from, for instance, police or fire service ve­hicles promptly from within the vehicle.
You must therefore only listen at a suitable vo­lume when travelling.

To ensure that your vehicle remains fit for the
road after fitting or modification, check that

• all the buttons or switches on the stee-

ring wheel and on the steering column
that serve purposes other than operating
the radio or navigation device still ful­fil their function in accordance with the
vehicle’s instructions for use, and that

• all the buttons or switches on the

steering wheel and on the steering co­lumn whose purpose is to operate the
radio or navigation device do fulfil their
function in accordance with these in­structions, and in particular that th­ey do not have any unexpected effects.

F

Généralités

1

2

3

4

6

5

8

7

*

Borne 15

for RNS...,
DX-R...

**

RFLS

***

Speed

Nous vous remercions d’avoir opté pour un
produit Blaupunkt et nous vous souhaitons
beaucoup de plaisir avec votre nouvel ap­pareil.

Lisez ce guide d’utilisation avant la premi­ère utilisation.

Nous offrons une garantie constructeur
sur les produits achetés dans l’Union Eu­ropéenne. Pour consulter ou obtenir les
conditions de garantie, visitez notre site à
l’adresse : www.blaupunkt.de ou adresez­vous directement à :

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Fonctionnement

L’interface de télécommande au volant RCI­4A-VAN relie toute une série d’autoradios et
de systèmes de navigation aux véhicules Peu­geot et Citroën (équipés du bus de données
VAN).
Toutes les fonctions supportées par l’autoradio
respectif peuvent être commandées à distance.

L’interface crée, du télégramme de donées
du bus de données VA, les signaux su­vants:

• Borne 15 (Allumage / Plus commuté)

• Speed (signal de vitesse pour Gala)

• RFLS (signal de feu de marche arrière)

• Commandes RC (Vol+ / Vol- / Search up...)

Consignes de montage

Avant de raccorder l’interface, lisez attentive­ment les consignes suivantes.

Débrancher impérativement le pôle (-) de
la batterie pour la durée du montage et du
branchement.

Respectez ce faisant les consignes de sécu­rité du constructeur automobile (airbags,
alarmes, ordinateurs de bord, systmes an­ti-démarrage).

Note :

En cas de connexion d’appareils Radi­ophone (type de radio 3, cf. page 17),
échanger les câbles du pin 4 et pin 7 (cf.

page 2).

Il est possible d’utiliser aussi un câble a
aptateur correspondant en fonction du
modèle du véhicule.
En cas de connexion d’appareils Type
de radio 1 (cf. page 2), enlever le câble
d’alimentation au pin 1 (speed).

Vérifier l’affectation des contacts avant le
montage au moyen du guide de montage
de l’autoradio ou du système de navigati­on. Si nécessaire,

• ***

• ***

• ***

Borne 15 (Allumage / Plus commuté)
Speed (signal de vitesse pour Gala)
RFLS (signal de feu de marche arrière)

enlever et isoler ou

insérer ou

permuter les câbles.

Blaupunkt déclinera toute responsabilité
en cas de contrôle insuffisant de la conne­xion et de l’affectation des contacts.

Sécurité routière

La sécurité routière est impérative !

Utilisez par conséquent votre autoradio en
restant toujours maître de votre véhicule.
Soyez conscient que vous parcourez à
une vitesse de 50 km/h 14 m à la seconde.
Nous vous conseillons de ne pas utiliser
l’appareil dans des situations criê!ques.
Les signaux d’avertissement comme ceux de
la police et des sapeurs-pompiers doivent
pouvoir être bien perçus à temps à l’intérieur
du véhicule.
Soyez toujours à l’écoute de l’appareil à un
volume modéré pendant vos déplacements.
Pour garantir la sécurité routière de votre vé­hicule même après l’installation et les modifi­cations, vérifiez si

• si toutes les touches et commutateurs

sur le volant et sur la colonne de direction
non prévus pour la radio et la navigation,
fonctionnent encore conformément au
manuel d’emploi du véhicule et

7

• si toutes les touches et commutateurs

I

1

2

3

4

6

5

8

7

*

Morsetto 15

para
RNS...,
DX-R...

**

RFLS

***

Speed

sur le volant et sur la colonne de direc­tion non prévus pour la radio et la naviga­tion, fonctionnent encore conformément
au présent guide d’utilisation et ne déc­lenchent notamment aucune fonction in­attendue.

Note generali

Prima di mettere in funzione l’apparecchio
per la prima volta vi raccomandiamo di
leggere attentamente le seguenti istruzi­oni d’uso.

Per i nostri prodotti acquistati nell’ambito
della Comunità Europea concediamo una
garanzia di fabbricante.

Potete richiamare le condizioni di garanzia
dal sito www.blaupunkt.de, oppure richie-
derle direttamente a:

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Funzionamento

Con l’interfaccia del telecomando su volante
RCI-4A-VAN si può collegare tutta una serie
di autoradio e apparecchi di navigazione alle
autovetture Peugeot e Citroën (con bus dati
VAN).
Tutte le funzioni delle singole autoradio
si possono comandare a distanza.
L’interfaccia genera i seguenti segnali che ri­ceve dal telegramma di dati del bus di dati
VAN.

• Morsetto 15 (Accensione motore / Positivo

• di comando)

• Speed (segnale di velocità per Gala)

• RFLS (Segnale della luce di retromarcia)

• Comandi RC (Vol+ / Vol- / Search up...)

Note sul montaggio

Prima di allacciare l’interfaccia vi preghiamo di
leggere attentamente quanto qui sotto riportato.

Per tutta la durata del montaggio e
dell’allacciamento il polo negativo deve rim
nere staccato dalla batteria.

Nel fare ciò rispettate le norme di sicurezza
indicate dal fabbricante d’auto (airbag, impi­anto d’allarme, computer di bordo, immobiliz-

8

zatori).

Nota:

Quando allacciate apparecchi radiophone-
(tipo Radio 3, vedasi pagina 17), dovete
scambiare tra di loro i cavi Pin 4 e Pin 7 (
dasi pagina 2).

A seconda del modello di autovettura si può
anche usare il corrispondente cavo di adatta­mento.

Nel caso di apparecchi del tipo Radio 1 (veda-
si pagina 2) bisogna staccare il collegamento
con il Pin 1 (Speed).

Prima di eseguire il montaggio controllate i
collegamenti coi punti di contatto in base al­le istruzioni d’uso della radio e del sistema di
navigazione. Se necessario

• ***staccate o isolate i cavi, oppure

• ** allacciate i cavi, oppure

• * cambiate i punti di attacco dei cavi.

Morsetto 15 (Accensione motore / Positivo di
comando)

Speed (segnale di velocità per Gala)

RFLS

(Segnale della luce di retromarcia)

ve-

Blaupunkt non si assume nessuna re­sponsabilità per le conseguenze dovute a
controlli insufficienti della tecnica di allac­ciamento e delle connessioni con i punti di
contatto.

Sicurezza stradale

La sicurezza stradale ha priorità assoluta.
Utilizzate pertanto la vostra autoradio soltan­to quando la situazione del traffico stradale
lo permette.
Tenete conto del fatto che già ad una velocità
di 50 km/h percorrete in un secondo 14 m.
Sconsigliamo la regolazione dell’apparecchio
in situazioni critiche.
Deve essere garantito che si possano perce­pire tempestiamente e con chiarezza i segnali
di avvertimento p. es. della polizia e dei vigili
del fuoco.
Durante il viaggio ascoltate pertanto il vostro

programma sempre ad un volume adeguato.

NL

1

2

3

4

6

5

8

7

*

Klem 15

voor
RNS...,
DX-R...

**

RFLS

***

Snelheid

Al fine di garantire la sicurezza stradale per il
vostro veicolo anche dopo aver eseguito mon­taggio e modifiche, accertatevi

• che funzionino alla perfezione, in corris-

pondenza delle istruzioni d’uso della vos­tra autovettura, tutti i tasti e interrutto­ri sul volante e sul piantone dello sterzo,
che non sono installati per i comandi della
radio e del sistema di navigazione

• che funzionino alla perfezione, in corris-

pondenza delle istruzioni d’uso, tutti i tas­ti e interruttori sul volante e sul piantone
dello sterzo, previsti per i comandi della
radio e del sistema di navigazione e fate
soprattutto attenzione che questi tasti e
interruttori non attivino delle funzioni in­avvertitamente

Algemeen

Lees deze gebruiksaanwijzing voordat u
het apparaat voor het eerst gebruikt.

Voor onze producten die binnen de Euro­pese Unie worden gekocht, bieden wij een
fabrieksgarantie. U kunt de garantievoor­waarden oproepen op www.blaupunkt.de
of direct opvragen bij:

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Werking

De interface voor stuurwielafstandsbedie­ning RCI-4A-VAN verbindt een groot aantal
autoradio’s en navigatieapparaten met auto’s
van de merken Peugeot of Citroën (met VAN­databus).
Alle functies die de desbetreffende autoradio
ondersteunt, kunnen op afstand worden be­diend.

De interface wekt de volgende signalen op
vanuit het datatelegram van de VAN-data­bus.

• Klem 15 (contact / geschakelde plus)

• Snelheid (snelheidssignaal voor GALA)

• RFLS (signaal van het achteruitrijlicht)

•

RC-commando’s (Vol+ / Vol- / Search up...)

Wenken voor de inbouw

Voordat u de interface aansluit, dient u de
volgende wenken zorgvuldig te lezen.

Voor de duur van de montage en de aans­luiting moet de minpool van de accu wor­den losgekoppeld.

Hierbij dienen de veiligheidsinstructies van
de autofabrikant (airbag, alarminstallaties,
boordcomputer, startonderbreking) te wo
den opgevolgd.

Let op:

Bij het aansluiten van Radiophone-apparaten
(radiotype 3, zie pagina 17), moeten de ka­bels van pin 4 en pin 7 ( zie pagina 2) worden
verwisseld.

Afhankelijk van het desbetreffende auto­type kan ook een adapterkabel worden ge­bruikt.
Bij apparaten van radiotype 1 ( zie pagina

2) moet de aansluiting op pin 1 (snelheid)
worden verwijderd.

Controleer de bezetting van de contacten

voor het inbouwen aan de hand van de inbou­whandleiding van de radio of de navigatie.

Indien nodig de leidingen:

• *** verwijderen en isoleren, of

• ** in de bus steken, of

• *

in een andere bus

Voor fouten als gevolg van onvoldoende
controle van de aansluittechniek en bezet­ting van de contacten kan Blaupunkt geen
aansprakelijkheid aanvaarden.

Klem 15
Speed (snelheidssignaal voor GALA)
RFLS (signaal van het achteruitrijlicht)

Blaupunkt avvisar varje ansvar för fel eller
skada till följd av att anslutningsteknik och/
eller kontaktbeläggning inte kontrollerats/
åtgärdats på erforderligt sätt.

Verkeersveiligheid

De verkeersveiligheid gaat vóór alles. Gebruik

(contact / geschakelde plus / ignition)

9

uw autoradio-installatie daarom altijd zoda-

S

1

2

3

4

6

5

8

7

*

klämma 15

för
RNS...,
DX-R...

**

backljus

***

hastighet

nig dat u de actuele verkeerssituatie altijd het
hoofd kunt bieden.

Bedenk dat u bij een snelheid van 50 km/u in
één seconde al 14 m aflegt.
Wij raden u aan het apparaat in kritieke situa­ties niet te bedienen.
De waarschuwingssignalen van bv. politie en
brandweer moeten in de auto tijdig en duide­lijk kunnen worden waargenomen.
Luister daarom tijdens het rijden altijd met
een gepast volume naar uw radioprogramma.
Om te garanderen dat uw auto ook inbouw­en aanpassings-werkzaamheden veilig rijdt,
dient u te controleren of:

• alle toetsen en schakelaars op het stuur-

wiel en aan de stuurkolom die niet bedo­eld zijn voor de bediening van de radio en
de navigatie, nog functioneren volgens de
gebruiksaanwijzing van de auto en

• alle toetsen en schakelaars op het stu-

urwiel en aan de stuurkolom die bedoeld
zijn voor de bediening van de radio en de
navigatie, functioneren volgens deze ge­bruiksaanwijzing en in het bijzonder geen
onverwachte functies in werking stellen.

Allmänt

Tack för att Du valt en produkt från Blaupunkt.
Vi hoppas att Du kommer få stor glädje av din
nya apparat.

Vänligen läs igenom denna bruksanvisning
innan Du börjar använda ditt nyförvärv.

För våra produkter köpta inom Europeiska
unionen ger vi en tillverkargaranti.

Villkoren för vårt garantiåtagande publice­ras på www.blaupunkt.de och kan bestäl­las på följande adress.

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim
Tyskland

Fjärrstyrningen kan kontrollera bilradions
samtliga funktioner.

Gränssnittet tar emot s.k. datatelegram
från databussen (VAN) och skapar sedan
följande signaler:

• klämma 15 (tändning / kopplad plus / igni

tion)

• fordonshastighet (signal ”speed” för hastig

hetsrelaterad volymanpassning)

• backljussignal (RFLS)

• RC-kommandon (vol+/-, sökning upp/ned, ...)

Montering

Vänligen läs igenom följande anvisningar nog­grant innan Du ansluter gränssnittet.

Under hela monteringen och anslutningen
ska batteriets minuspol vara lossad.

Fordonstillverkarens säkerhetsanvisningar
ska härvid iakttas (krockkudde, larm, färdda­tor, startspärr osv).

Observera:

Om apparater av typ Radiophone (radiotyp 3,
se sida 17) kopplas in, ska ansluningen av le­darna till stift 4 och stift 7 (se sida 2) kastas
om.

Alternativt kan en (för fordonstypen lämp­lig) adapterkabel användas.
Om apparater av radiotyp 1 (se sida 2)
kopplas in, ska anslutningen till stift 1
(speed) brytas.

Innan gränssnittet monteras, ska alltid fel-
fri kontaktbeläggning kontrolleras med
ledning av bilradions resp. navigeringsen­hetens monteringsanvisning.
Vid behov ska ifrågavarande ledningar re­spektivt och enligt figuren

• *** lossas och isoleras

• ** anslutas

• * flyttas

Funktion

Med hjälp av RCI-4A-VAN (ett rattmonterat
gränssnitt för fjärrstyrning) kan en lång rad
olika bilradioapparater och navigeringsenhe­ter kopplas ihop med fordon av märket Peu­geot eller Citroën (som har VAN-databuss).

10

klämma 15 (tändning, kopplad plus, ignition)

E

1

2

3

4

6

5

8

7

*

Borne 15

para
RNS...,
DX-R...

**

RFLS

***

Speed

backljus (RFLS)
hastighet (signal ”speed” för hastighets-

relaterad volymanpassning)

Trafiksäkerhet

Trafiksäkerheten måste alltid gå före allt an­nat.
Använd därför bilradiosystemet endast på ett
sådant sätt att Du hela tiden har full kontroll
över ditt fordon och aktuell trafiksituation.
Tänk på att Du redan vid en hastighet av 50
km/h tillryggalägger 14 meter på en sekund.
Använd inte bilradion i kritiska trafiksituatio­ner.
Ljudsignaler från utryckningsfordon ska kun­na uppfattas inuti Ditt fordon på ett tydligt
sätt och i tillräckligt god tid.
Anpassa volymen därefter.
För att säkerställa att fordonet är fullt trafik­säkert även efter att gränssnittet monterats
och anslutningen anpassats, är det viktigt att
följande kontrolleras.

• Samtliga manöverdon (knappar o dyl)

på ratt och rattrör som inte avser styrning
av radio och/eller navigeringsenhet, ska
fortfarande vara fullt funktionsdugliga
och i överensstämmelse med fordonets
bruksanvisning.

• Samtliga manöverdon (knappar o dyl)

på ratt och rattrör som avser styrning av
radio och/eller navigeringsenhet, ska vara
fullt funktionsdugliga och i överensstäm­melse med denna bruksanvisning. Särskilt
skall kontrolleras att ställdonen ej utlöser
oväntade funktioner.

Generalidades

Antes de usarlo, lea detenidamente el ma­nual de instrucciones.

Para los productos adquiridos dentro de la
Unión Europea, le ofrecemos una garantía­del fabricante.
Las condiciones de esta garantía pueden
consultarse en www.blaupunkt.de o solici-
tarse directamente a:

Blaupunkt GmbH
Línea de atención al cliente CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Función

El interface para el mando a distancia del vo­lante RCI-4A-VAN permite conectar gran nú­mero de autorradios y equipos de navegaci­ón a vehículos de la marca Peugeot o Citroën
(con bus de datos VAN).
Todas las funciones disponibles en la autorra­dio se pueden manejar a distancia.

Las señales generadas por el interface pro­cedente del telegrama de datos del bus
VAN son las siguientes:

• Borne 15 (positivo de mando / ignición)

• Speed (señal de la velocidad para GALA)

• RFLS (señal de la luz de marcha atrás)

• Comandos RC (Vol+ / Vol- / Search up...)

Indicaciones para el montaje

Antes de conectar el interface, lea atentamen­te las siguientes recomendaciones.

Desemborne el polo negativo de la bater du­rante el montaje y la conexión del equ po.

Tenga también en cuenta las normas de se­guridad dadas por el fabricante del vehícu­lo (airbag, sistemas de alarma, ordenador
de a bordo, inmovilizador).

Nota:

En caso de conectar algún radiófono (radio
tipo 3, v. pág. 17), cambiar los cables del pin
4 y pin 7 (v. pág. 2) .

En algunos vehículos también es posible utili­zar un cable adaptador.
Para equipos con radio tipo 1 (v. pág. 2)
es necesario retirar el cable que va al pin 1

(Speed).
Consultar la asignación de los contactos en

las instrucciones de montaje de la radio o el
sistema de navegación antes de comenzar
con el montaje.

Si es necesario, realizar las siguientes oper­aciones con los cables:

• ***

• ***

• ***

retirar y aislar o

encajar o

cambiar de posición.

11

Borne 15 (positivo de mando / ignición)

P

Speed (señal de la velocidad para GALA)
RFLS (señal de la luz de marcha atrás)

Blaupunkt no asume ninguna responsabili­dad en caso de que se produzcan fallos por
no haber consultado a su debido tiempo el
método de conexión y la asignación de los
contactos.

Seguridad durante la conducción

¡La seguridad vial tiene prioridad absoluta!
Por eso, no maneje nunca el equipo de radio
si ello le hacer perder el control sobre la situ­ación momentánea del tráfico.
Tenga en cuenta que, si conduce a una veloci­dad de 50 km/h, el vehículo recorre 14 m en
un segundo.
Le recomendamos no hacer uso del equipo en
situaciones críticas.
Las señales de alarma (p. ej. de la policía o
de los bomberos) han de poder escucharse a
tiempo dentro del vehículo.
Por lo tanto, seleccione un volumen modera­do cuando esté circulando.
Para garantizar la seguridad vial de su vehí­culo después de realizar cualquier trabajo de
montaje, asegúrese de que

• todas las teclas e interruptores del vo-

lante o la columna de dirección, que no
están previstos para el manejo de la radio
o el sistema de navegación, siguen cumpli­endo la función indicada en el manual de
instrucciones de su vehículo;

• todas las teclas e interruptores del vo-

lante o la columna de dirección, que están
previstos para el manejo de la radio o el
sistema de navegación, cumplen la fun­ción indicada en estas instrucciones y,
sobre todo, cerciórese de que no accio­nan ninguna otra función que no tengan
asignada.

Informações Gerais

Concedemos uma garantia sobre todos os
nossos produtos comprados na União Eu­ropeia.
As condições da garantia do fabricante po-

dem ser lidas na Internet: www.blaupunkt.

de, ou requisitadas directamente na:

Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200

D-31139 Hildesheim

Função

O interface para telecomando de volante RCI­4A-VAN foi concebido para a ligação de uma
grande variedade de auto-rádios e sistemas
de navegação aos automóveis Peugeot ou
Citroën (equipados com um bus de dados
VAN).
Todas as funções suportadas pelo auto-rádio
podem ser controladas à distância.

O interface gera os seguintes sinais a partir
do telegrama de dados integrado no bus de
dados VAN.

• Borne 15 (ignição / positivo comutado /

ignição)

• Speed (sinal de velocidade GALA)

• RFLS (sinal de marcha atrás)

• Comandos RC (Vol+ / Vol- / Search Up ...)

Conselhos para instalação

Antes de fazer a ligação do seu interface, leia
por favor as seguintes instruções com aten­ção.
Para a montagem e ligação, corte primeiro o
contacto negativo da bateria.
Para tal, preste atenção aos avisos de segu­rança do fabricante do seu veículo („airbag“,
sistemas de alarme, computador de bordo,
imobilizador do veículo).
Nota:
Quando da ligação de radiofones (rádios que
integram um telefone, rádio tipo 3, ver página

17), os cabos do pino 4 e pino 7 ( ver página

2) devem ser trocados.
Conforme o tipo de veículo, pode ser ne­cessário usar um cabo de adaptação adequa­do.
Nos rádios tipo 1 (ver página 2), é necessário
remover o fio condutor do pino 1 (Speed).
Antes da instalação, verificar a ocupação cor­recta dos contactos mediante as instruções
do rádio ou do sistema de navegação.

• *** remover ou isolar os fios ou

• ** fixar os fios nos bornes ou

12

• * trocar os contactos dos fios.

1

2

3

4

6

5

8

7

*

Borne 15

para
RNS...,
DX-R...

**

RFLS

***

Speed

A Blaupunkt não assume qualquer re­sponsabilidade por erros decorrentes de
uma verificação deficiente das ligações e
dos contactos dos fios.

Borne 15 (ignição / positivo comutado /

ignição)
Speed (sinal de velocidade GALA)
RFLS (sinal de marcha atrás)

Segurança na estrada

A segurança na estrada tem prioridade máxima.
Use o seu auto-rádio de tal forma que permita
dominar sempre a situação actual do trânsito.
Lembre-se que, a uma velocidade de 50 km/h,
o seu veículo percorre 14 m por segundo.
Em situações críticas, aconselhamos prescin­dir de uma manipulação do aparelho.
Os sinais de alarme da polícia e dos bombei­ros, por exemplo, devem ser ouvidos a tempo
e seguramente no interior do veículo.
Por conseguinte, ouça o seu programa du­rante a viagem só num volume adequado à
situação.
Por forma a garantir a segurança na estrada
após uma instalação ou transformação no seu
sistema, assegure-se que

• todas as teclas e comutadores integrados
no volante e na coluna da direcção e não o
previstos para o comando do rádio e sistema
de navegação continuam a cumprir a função
descrita no manual de instruções do veículo,
e que

• todas as teclas e comutadores previstos
no volante e na coluna da direcção para o
comando do rádio e sistema de navegação
cumprem a função descrita neste manual de
instruções e que não accionam funções in­esperadas.

13

X

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

selection

Phonecall list

CD up X

Radiotyp 3 Radiotyp 4

2+5

RCI-4 VAN BUS - PSA, Citroen C3, C3 Pluriel Interface (7 607 589 551)

14

Revers X

Radiotyp 1 Radiotyp

X Track Down X X X X

X Repeat X Review X X X

X X X X CPS FR X X X Track down X X X CD Down X

VOL + X X X X X VOL + X X X VOL + X X X VOL + X X X X X VOL + X

Radiotyp: 1 2 3 4 5 1 2 3 4 1 2 4 5 1 2 3 4 5 3

Phone X Phone X Phone X

Prog.Mute Vol. X X Prog.Mute Vol. X X CD Pause X Prog. Mute Vol. X X

Search next X X X X CPS FF X X X Track up X X X CD up X Talk list selection X

Travel-Store X Cue X X X

Band Selection X Track Up X X X X

Mute X X X X Mute X X X Mute X X X Mute X X X X

VOL - X X X X X VOL - X X X VOL - X X X VOL - X X X X X VOL - X

vious

Scan

Preset +

Search pre-

>2s

>2s

RC-Button Tuner CC CD CDC Phone

VOL +

Funktionstabelle / Table of functions / Tableau des fonctions / Tabella delle funzioni / Functietabel / Funktionstabell /

Tabla de funciones / Tabela de funções / Funktionstabel

VOL -

>2s

>2s

>2s

X

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

S1 S4S2 S3

ON

OFF

Phonecall list

X X X

selection

Cue X X

Track Down

Track start /

Radiotyp 3 Radiotyp 4

2+5

Repeat on/off X

Radiotyp 1 Radiotyp

X CD Down X X

X Review X Review X X X

X X X X FF X X X X Track up X CD up X X X Phone book X

RCI-4 VAN BUS PSA Interface (7 607 589 551)

Funktionstabelle / Table of functions / Tableau des fonctions / Tabella delle funzioni / Functietabel / Funktionstabell / Tabla de funciones / Tabela de funções / Funktionstabel

VOL - X X X X X VOL - X X X X VOL - X X X X VOL - X X X X X VOL - X

VOL + X X X X X VOL + X X X X VOL + X X X X VOL + X X X X X VOL + X

Radiotyp: 1 2 3 4 5 1 2 3 4 1 2 4 5 1 2 3 4 5 3

RC-Button Tuner CC CD CDC Phone

VOL +

VOL -

SRC X X X X X SRC X X X X SRC X X X X SRC X X X X X SRC X

CD eject X CD eject X

Preset +

VOL +/–<1s Mute X X X X X Mute X X X X Mute X X X X Mute X X X X X Phone X

VOL +/–>1s Prog.Mute Vol. X X Prog.Mute Vol. X CD Pause X

SRC

SRC >2s

Memo

Preset - X Track down X

man.Search X Track Up X

Memo

Search next X X X X CPS FF X X X X Track up X X X Track up X X X Talk list selection X

Band Selection X X X FR X X X X Track down X CD Down X X

Memo

Memo

Trvavel-Store X Cue X CD up X

Band Selection X CD up X

>2s

>2s

Preset +

Search previous X X X X CPS FR X X X X Track down X X X

>2s Scan

>2s

15

Service-Nummern, Service numbers, Numéros du service après-vente, Numeri del
servizio di assistenza, Servicenummers, Telefonnummer för service, Números de
servicio, Números de serviço, Servicenumre, Numery serwisowe, Servisní čísla,
Servisné čísla

Country: Phone: Fax:

Germany (D) 0180-5000225 05121-49 4002

Austria (A) 01-610 39 0 01-610 393 91
Belgium (B) 02-525 5444 02-525 5263
Denmark (DK) 44 898 360 44-898 644
Finland (FIN) 09-435 991 09-435 99236
France (F) 01-4010 7007 01-4010 7320
Great Britain (GB) 01-89583 8880 01-89583 8394
Greece (GR) 210 94 27 337 210 94 12 711
Ireland (IRL) 01-46 66 700 01-46 66 706
Italy (I) 02-369 6331 02-369 6464
Luxembourg (L) 40 4078 40 2085
Netherlands (NL) 00 31 24 35 91 338 00 31 24 35 91 336
Norway (N) 66-817 000 66-817 157
Portugal (P) 2185 00144 2185 00165
Spain (E) 902 52 77 70 91 410 4078
Sweden (S) 08-7501850 08-7501810
Switzerland (CH) 01-8471644 01-8471650

Czech. Rep. (CZ) 02-6130 0446 02-6130 0514
Hungary (H) 76 511 803 76 511 809
Poland (PL) 0800-118922 022-8771260

Turkey (TR)

USA (USA) 800-950-2528 708-865-5296

Brasil
(Mercosur) (BR) 0800 7045446 [phone]

Malaysia
(Asia Pacific) (MAL) [phone] [phone]

0212-335 07 23 0212-3460040

Blaupunkt GmbH

Robert-Bosch-Str. 200

D-31139 Hildesheim

11.2007 CM-AS/SCS1 8 622 405 858

/
