Bedienungs- und Einbauanleitung
CD-Changer
IDC A09
Deutsch
Übersichtsbild ................................. 3
Hinweise ......................................... 4
Sicherheitshinweise......................... 4
Einbau ............................................. 5
Bedienung....................................... 7
Nederlands
Overzichtsfoto ................................. 3
Aanwijzingen ................................. 24
Adviezen voor de veiligheid ............. 24
Montage ........................................ 25
Bediening ...................................... 27
English-GB
Overview diagram ........................... 3
Notes .............................................. 8
Safety instructions ........................... 8
Installation ....................................... 9
Operation ...................................... 11
English-US
Overview diagram ........................... 3
Notes ............................................ 12
Safety instructions ......................... 12
Installation ..................................... 13
Operation ...................................... 15
Français
Aperçu ............................................ 3
Remarques.................................... 16
Consignes de sécurité.................... 16
Montage ........................................ 17
Utilisation ...................................... 19
Italiano
Vista d’insieme ................................ 3
Indicazioni ..................................... 20
Note di sicurezza ........................... 20
Montaggio ..................................... 21
Comandi ....................................... 23
Svenska
Översiktsbild ................................... 3
Allmänt .......................................... 28
Skyddsanvisningar ........................ 28
Montering ...................................... 29
Handhavande ................................ 31
Español
Vista general ................................... 3
Indicaciones .................................. 32
Normas de seguridad .................... 32
Montaje ......................................... 33
Manejo .......................................... 35
Português
Vista de conjunto ............................. 3
Informações .................................. 36
Instruções de segurança ................ 36
Montagem ..................................... 37
Comando ...................................... 39
Bitte ausklappen
Please fold out
Ouvrir s.v .p.
Prego aprire
Openslaan graag
Öppna
Desplegar aquí
Favor abrir
2
ÜBERSICHTSBILD/OVERVIEW DIAGRAM/
APERÇU/VISTA D’INSIEME/
OVERZICHTSFOTO/ÖVERSIKTSBILD/
VISTA GENERAL/VISTA DE CONJUNTO
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
12345
1 - 5 CD-Schächte
CD Compartments
Compartiments CD
Vano di CD
Cd-openingen
Cd-fack
Bandejas
Compartimentos
6789:
6 - : Select-/Eject-Knöpfe
Select/eject button
Boutons Select / Eject
Tasti di selezione/espulsione
Select-/eject-toetsen
Fack-/Ejectknappar
Botones Select/Eject
Botões de selecção/ejecção
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
3
HINWEISE
SICHERHEITSHINWEISE
Vielen Dank, dass Sie sich für ein Blaupunkt Produkt entschieden haben. Wir
wünschen Ihnen viel Freude an Ihrem
neuen Gerät.
Lesen Sie bitte vor der ersten Benutzung diese Bedienungsanleitung.
Die Blaupunkt Redakteure arbeiten
ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so
wenden Sie sich bitte an Ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie
auf der Rückseite dieses Heftes.
Für unsere innerhalb der Europäischen
Union gekauften Produkte, geben wir
eine Herstellergarantie. Die Garantiebedingungen können Sie unter
www.blaupunkt.de abrufen oder direkt
anfordern bei:
Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200
D-31 139 Hildesheim
Sicherheitshinweise
Für die Dauer der Montage und des
Anschlusses beachten Sie bitte
folgende Sicherheitshinweise.
- Bei fehlerhafter Installation oder
Wartung können bei elektronischen
Kraftfahrzeug-Systemen Fehlfunktionen auftreten.
- Minuspol der Batterie abklemmen!
Dabei die Sicherheitshinweise des
Kfz- Herstellers beachten.
- Beim Bohren von Löchern darauf
achten, dass keine Fahrzeugteile
beschädigt werden.
- Je nach Bauart kann Ihr Fahrzeug
von dieser Beschreibung abweichen. Für Schäden durch Einbauoder Anschlussfehler und für
Folgeschäden übernehmen wir
keine Haftung.
Sollten die hier aufgeführten Hinweise
für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren BlaupunktFachhändler, Ihren Fahrzeughersteller
oder unsere Telefon-Hotline.
12V
4
EINBAU
Mitgeliefertes Montagematerial
182
53
165
1-20
Empfohlener Einbauort
Armaturenbrett
Kofferraum
Einbaulage
Von -10˚ bis 105˚
Empfohlenes Zubehör
Verlängerungsleitung 1,3 m
7 607 621 154
Verlängerungsleitung 6 m
7 607 621 155
Universal Einbauhalterung
7 608 002 377
Distanz-Einbaurahmen 6 mm
7 608 002 076
Distanz-Einbaurahmen 10 mm
7 608 002 176
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
5
ESPAÑOL
PORTUGUÊS

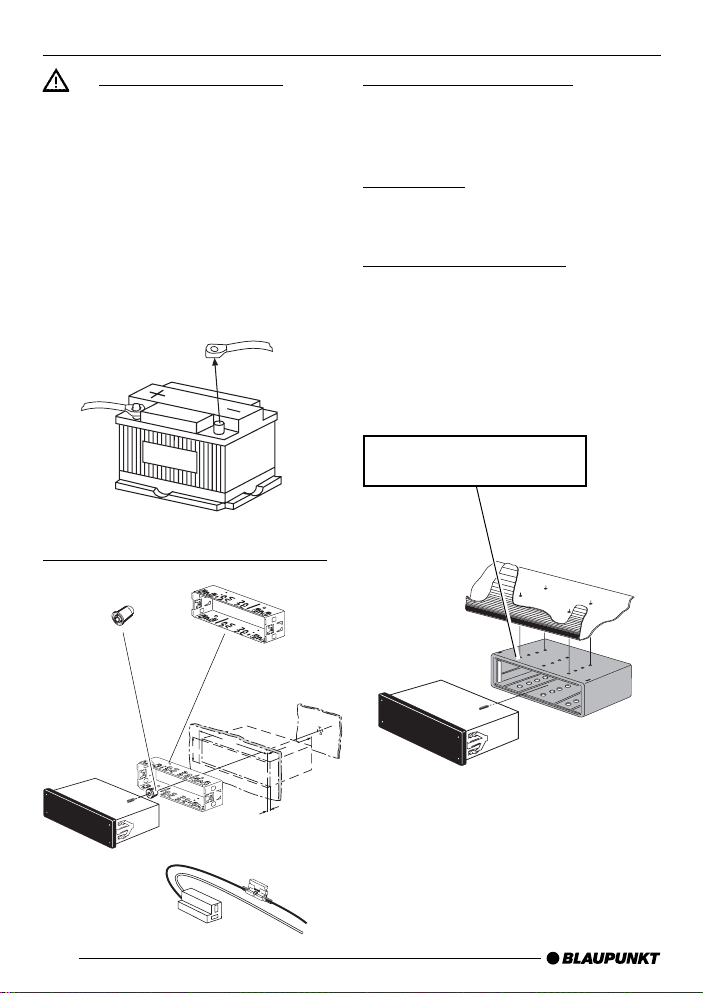

EINBAU
C-1 C-2 C-3
7
10 131619
14
9
6
C
B
A
3
58
2
1
2
1
2
3
4
345

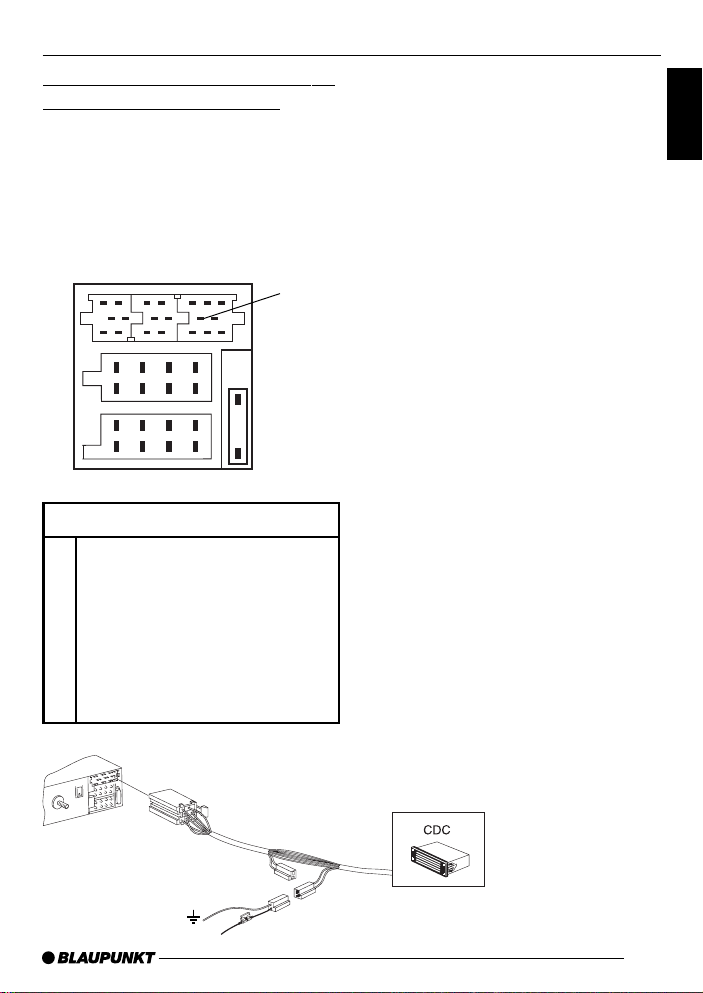

13 CDC Data-IN
14 CDC Data-OUT
15 +12V Permanent / 3A
16 +12V switch voltage (max. 300mA)
17 CDC Data-GND
18 CDC AF/AUX-GND
19 CDC AF/AUX-L
20 CDC AF/AUX-R
15
18
12
20
14 17
11
5
7
6
8
7
6
8
C3
Radio
C3
5A
IDC A09
6
CD einlegen
Bitte warten Sie nach dem Erstanschluss des CD-Wechslers ca.
1 Minute, bis Sie eine CD einlegen.
Schieben Sie je eine CD mit der Beschriftung nach oben in die CD Schächte 1-5 ein. Die Tastenbeleuchtung
leuchtet nun Grün.
CD anwählen
Drücken Sie den jeweiligen Select-/
Eject-Knopf 6-: kürzer als 1 Sekun-
de für die CD, die Sie gerne hören
möchten.
BEDIENUNG
DEUTSCH
ENGLISH-GB
ENGLISH-US
CD entnehmen
Drücken Sie den jeweiligen Select-/
Eject-Knopf 6-: länger als 1 Sekunde für die CD, die Sie aus dem
Schacht 1-5 entnehmen möchten.
Die T astenbeleuchtung erlischt.
Wenn eine CD abgespielt wird, z.B.
CD 5, können Sie die übrigen CDs in
die Schächte 1-4 einlegen oder ent-
nehmen. In dieser Zeit wird die Wiedergabe der CD für 5 Sekunden unterbrochen.
Hinweise zum CD-Betrieb
Unförmige CDs (nicht rund, virtuell) oder
CDs mit einem Durchmesser von 8 cm
mit oder ohne Adapterring dürfen nicht
abgespielt werden.
Weitere Bedienschritte entnehmen
Sie bitte aus der Bedienungsanleitung Ihres Autoradios.
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
7
Service-Nummern / Service numbers / Numéros du service aprèsvente / Numeri del servizio di assistenza / Servicenummers /
Telefonnummer för service / Números de servicio / Números de
serviço / Servicenumre
Country: Phone: Fax: WWW:
Germany (D) 0180-5000225 05121-49 4002 http://www.blaupunkt.com
Austria (A) 01-610 390 01-610 393 91
Belgium (B) 02-525 5454 02-525 5263
Denmark (DK) 44 898 360 44-898 644
Finland (FIN) 09-435 991 09-435 99236
France (F) 01-4010 7007 01-4010 7320
Great Britain (GB) 01-89583 8880 01-89583 8394
Greece (GR) 0800-550 6550 01-576 9473
Ireland (IRL) 01-4149400 01-4598830
Italy (I) 02-369 6331 02-369 6464
Luxembourg (L) 40 4078 40 2085
Netherland (NL) 023-565 6348 023-565 6331
Norway (N) 66-817 000 66-817 157
Portugal (P) 01-2185 00144 01-2185 11111
Spain (E) 902-120234 916-467952
Sweden (S) 08-7501500 08-7501810
Switzerland (CH) 01-8471644 01-8471650
Czech. Rep. (CZ) 02-6130 0441 02-6130 0514
Hungary (H) 01-333 9575 01-324 8756
Poland (PL) 0800-118922 022-8771260
Turkey (TR) 0212-3350677 0212-3460040
USA (USA) 800-2662528 708-6817188
Brasil
(Mercosur) (BR) +55-19 3745 2769 +55-19 3745 2773
Malaysia
(Asia Pacific) (MAL) +604-6382 474 +604-6413 640
Blaupunkt GmbH
07/02 CM/PSS 8 622 403 467
Bedienungs- und Einbauanleitung
CD-Changer
IDC A09 (Code)
Deutsch
Übersichtsbild ................................. 3
Einbau ............................................. 4
Bedienung....................................... 6
Codierung (nach Einbau) ................. 7
Decodierung (vor Ausbau) ............... 8
Nederlands
Overzichtsfoto ................................. 3
Montage ........................................ 34
Bediening ...................................... 36
Codering (na montage).................. 37
Decodering (vóór demontage) ....... 38
English-GB
Overview diagram ........................... 3
Installation ..................................... 10
Operation ...................................... 12
Encoding (after installation)............ 13
Decodierung (before removal) ....... 14
English-US
Overview diagram ........................... 3
Installation ..................................... 16
Operation ...................................... 18
Encoding (after installation)............ 19
Decodierung (before removal) ....... 20
Français
Aperçu ............................................ 3
Montage ........................................ 22
Utilisation ...................................... 24
Codage (après montage)............... 25
Décodage (avant démontage) ........ 26
Italiano
Vista d’insieme ................................ 3
Montaggio ..................................... 28
Comandi ....................................... 30
Codificar (dopo il montaggio) ........ 31
Decodificar (prima dello
smontaggio) .................................. 32
Svenska
Översiktsbild ................................... 3
Montering ...................................... 40
Handhavande ................................ 42
Aktivering av kod (efter mont.) ....... 43
Decodering (före demont.)............. 44
Español
Vista general ................................... 3
Montaje ......................................... 46
Manejo .......................................... 48
Codificación (después del mont.) .. 49
Decodificación (antes del desmont.) 50
Português
Vista de conjunto ............................. 3
Montagem ..................................... 52
Comando ...................................... 54
Codificação (após mont.) .............. 55
Descodificação (antes da desmont.) 56
Bitte ausklappen
Please fold out
Ouvrir s.v .p.
Prego aprire
Openslaan graag
Öppna
Desplegar aquí
Favor abrir
2
ÜBERSICHTSBILD/OVERVIEW DIAGRAM/
APERÇU/VISTA D’INSIEME/
OVERZICHTSFOTO/ÖVERSIKTSBILD/
VISTA GENERAL/VISTA DE CONJUNTO
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
12345
1 - 5 CD-Schächte
CD Compartments
Compartiments CD
Vano di CD
Cd-openingen
Cd-fack
Bandejas
Compartimentos
6789:
6 - : Select-/Eject-Knöpfe
Select/eject button
Boutons Select / Eject
Tasti di selezione/espulsione
Select-/eject-toetsen
Fack-/Ejectknappar
Botones Select/Eject
Botões de selecção/ejecção
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
3
EINBAU
Sicherheitshinweise
– Bei fehlerhafter Installation oder
Wartung können bei elektronischen
Kraftfahrzeug-Systemen Fehlfunktionen auftreten.
– Für die Dauer des Ein-/Ausbaus
klemmen Sie den Minuspol der
Batterie ab.
– Beim Bohren von Löchern darauf
achten, dass keine Fahrzeugteile
beschädigt werden.
12V
Mitgeliefertes Montagematerial
Empfohlener Einbauort
Armaturenbrett
Kofferraum
Einbaulage
Von -10˚ bis 105˚
Empfohlenes Zubehör
Verlängerungsleitung 1,3 m
7 607 621 154
Verlängerungsleitung 6 m
7 607 621 155
Universal Einbauhalterung
7 608 002 377
182
53
165
1-20
Distanz-Einbaurahmen 6 mm
7 608 002 076
Distanz-Einbaurahmen 10 mm
7 608 002 176
4
Anschluss an Radios ohne +12V
in der Kammer C3/*Pin 15
(siehe Einbauanleitung Autoradio)
Bei dieser Einbausituation muss das
beiliegende +/- Anschlusskabel verbaut
werden (siehe Fig. 1).
C-1 C-2 C-3
* Pin 15
18
20
C
B
A
14
6
3
58
2
1
234
1
2
7
10 131619
9
11
5
6
345
6
15
12
14 17
7
8
7
8
EINBAU
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
C3
13 CDC Data-IN
14 CDC Data-OUT
15 +12V Permanent / 3A
16 +12V switch voltage (max. 300mA)
17 CDC Data-GND
18 CDC AF/AUX-GND
19 CDC AF/AUX-L
20 CDC AF/AUX-R
5A
Fig. 1
+12V (Perm.)
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
5
BEDIENUNG
Diebstahlschutz
Der IDC A09 hat einen Diebstalschutz,
der von einigen Autoradios unterstützt
wird.
Sie erkennen diese Autoradios daran,
dass nach der Changerwahl im Display
„ CDC CODE“ erscheint.
Wie der Diebstahlschutz bei Einbau
und Ausbau aktiviert bzw. deaktiviert
wird, finden Sie auf Seite 7-9.
CD einlegen
Bitte warten Sie nach dem Erstanschluss des CD-Wechslers ca. 1
Minute, bis Sie eine CD einlegen.
Schieben Sie je eine CD mit der Beschriftung nach oben in die CD Schächte 1-5 ein. Die Tastenbeleuchtung
leuchtet nun Grün.
CD anwählen
Drücken Sie den jeweiligen Select-/
Eject-Knopf 6-: kürzer als 1 Sekun-
de für die CD, die Sie gerne hören
möchten.
nehmen. In dieser Zeit wird die Wiedergabe der CD für 5 Sekunden unterbrochen.
Hinweise zum CD-Betrieb
Unförmige CDs (nicht rund, virtuell) oder
CDs mit einem Durchmesser von 8 cm
mit oder ohne Adapterring dürfen nicht
abgespielt werden.
Weitere Bedienschritte entnehmen
Sie bitte aus der Bedienungsanleitung Ihres Autoradios.
CD entnehmen
Drücken Sie den jeweiligen Select-/
Eject-Knopf 6-: länger als 1 Sekunde für die CD, die Sie aus dem
Schacht 1-5 entnehmen möchten.
Die T astenbeleuchtung erlischt.
Wenn eine CD abgespielt wird, z.B.
CD 5, können Sie die übrigen CDs in
die Schächte 1-4 einlegen oder ent-
6
CODIERUNG (NACH EINBAU)
Hinweise zur Code-Eingabe
Nach der 3. Fehleingabe folgt eine
Sperrzeit von 60 Minuten.
Das Autoradio und der IDC A09 müssen dabei eingeschaltet bleiben.
Danach können Sie den richtigen Code
eingeben.
Aktivieren des Codes für
Autoradios mit KeyCard
Den Mastercode entnehmen Sie bitte
aus dem Gerätepass des IDC A09.
1. Schalten Sie das Radio ein.
2. Betätigen Sie die Taste CDC.
Im Display erscheint für kurze Zeit:
„ CDC CODE“.
Danach wechselt das Display auf:
„ 0000“.
3. Mit den Tasten
/ können Sie die
Ziffern 0-9 einstellen.
Mit den T asten << />> wechseln Sie
zwischen den Ziffern.
Beispiel 1234:
a) Drücken Sie die Taste 1x.
b) Taste >> 1x drücken.
c) Drücken Sie die Taste
d) Taste >> 1x drücken.
e) Drücken Sie die Taste
f) Taste >> 1x drücken.
g) Drücken Sie die Taste 4x.
4. Wenn Sie die Code-Nummer vollständig und richtig eingegeben haben, betätigen Sie die Taste ENT.
2x.
3x.
Aktivieren des Codes für
Autoradios mit Festcode
Den Mastercode entnehmen Sie bitte
aus dem Gerätepass des IDC A09.
1. Schalten Sie das Radio ein.
2. Betätigen Sie die Taste CDC.
Im Display erscheint für kurze Zeit:
„ CDC CODE“.
Danach wechselt das Display auf:
„ 0000“.
3. Mit den Stationstasten 1-4 können
Sie den Mastercode eingeben.
Beispiel 4321:
a) Drücken Sie 4x die Stationstaste 1.
b) Drücken Sie 3x die Stationstaste 2.
c) Drücken Sie 2x die Stationstaste 3.
d) Drücken Sie 1x die Stationstaste 4.
4. Wenn Sie die Code-Nummer vollständig und richtig eingegeben haben, gibt es 2 Möglichkeiten, die
Eingabe zu bestätigen:
a) Bei Autoradios mit einer „OK-T aste“
wird die Eingabe mit dieser Taste
bestätigt.
b) Bei Autoradios ohne „OK-Taste“,
bestätigen Sie die Eingabe mit der
Suchlauftaste „
“.
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
7
DECODIERUNG (VOR AUSBAU)
Vor dem Ausbau des IDC A09 und
späteren Betrieb mit einem anderen
Autoradio müssen Sie den IDC A09
decodieren.
Hinweise zur Code-Eingabe
Nach der 3. Fehleingabe folgt eine
Sperrzeit von 60 Minuten.
Das Autoradio und der IDC A09 müssen dabei eingeschaltet bleiben.
Danach können Sie den richtigen Code
eingeben.
Decodieren mit Hilfe eines
Autoradios mit KeyCard
Den Mastercode entnehmen Sie bitte
aus dem Gerätepass des IDC A09.
1. Schalten Sie das Radio ein.
2. Betätigen Sie die Taste CDC.
Der IDC A09 befindet sich dann im
Playmode (es muß sich mindestens
eine CD im Changer befinden).
3. Betätigen Sie die Select-/EjectKnöpfe 2+5 des IDC A09 gleichzeitig für mindestens 1 Sekunde und
lassen Sie die Tasten danach los.
Der Spielbetrieb des IDC A09 wird unterbrochen.
Die roten LEDs
fe leuchten auf.
4. Schalten Sie das Radio aus.
5. Schalten Sie das Radio wieder ein.
Im Display erscheint für kurze Zeit:
„CDC CODE“.
Danach wechselt das Display auf:
„ 0000“.
aller Select-/Eject-Knöp-
6. Mit den Tasten
Ziffern 0-9 einstellen.
Mit den T asten << / >> wechseln Sie
zwischen den Ziffern.
/ können Sie die
Beispiel 1234:
a) Drücken Sie die Taste 1x.
b) Taste >> 1x drücken.
c) Drücken Sie die Taste
d) Taste >> 1x drücken.
e) Drücken Sie die Taste
f) Taste >> 1x drücken.
g) Drücken Sie die Taste 4x.
7. Wenn Sie die Code-Nummer vollständig und richtig eingegeben haben, bestätigen Sie mit der Taste
ENT.
Die roten LEDs aller Select-/Eject-Knöpfe leuchten auf.
Schalten Sie das Autoradio aus (nicht
wieder einschalten).
Der Code des IDC A09 ist nun
deaktiviert.
Sie können den IDC A09 jetzt ausbauen.
2x.
3x.
Decodieren mit Hilfe eines
Autoradios mit Festcode
Den Mastercode entnehmen Sie bitte
aus dem Gerätepass des IDC A09.
1. Schalten Sie das Radio ein.
2. Betätigen Sie die Taste CDC.
Der IDC A09 befindet sich dann im
Playmode (es muß sich mindestens
eine CD im Changer befinden).
8
DECODIERUNG (VOR AUSBAU)
3. Betätigen Sie die Select-/EjectKnöpfe 2+5 des IDC A09 gleichzeitig für mindestens 1 Sekunde und
lassen Sie die Tasten danach los.
Der Spielbetrieb des IDC A09 wird unterbrochen.
Die roten LEDs
aller Select-/Eject-Knöp-
fe leuchten auf.
4. Schalten Sie das Radio aus.
5. Schalten Sie das Radio wieder ein.
Im Display erscheint für kurze Zeit:
„CDC CODE“.
Danach wechselt das Display auf:
„0000“.
6. Mit den Stationstasten 1-4 können
Sie den Mastercode eingeben.
Beispiel 4321:
a) Drücken Sie 4x die Stationstaste 1.
b) Drücken Sie 3x die Stationstaste 2.
c) Drücken Sie 2x die Stationstaste 3.
d) Drücken Sie 1x die Stationstaste 4.
7. Wenn Sie die Code-Nummer vollständig und richtig eingegeben haben, gibt es 2 Möglichkeiten, die
Eingabe zu bestätigen:
a) Bei Autoradios mit einer „OK-T aste“
wird die Eingabe mit dieser Taste
bestätigt.
b) Bei Autoradios ohne „OK-Taste“,
bestätigen Sie die Eingabe mit der
Suchlauftaste “
Die roten LEDs aller Select-/Eject-Knöpfe leuchten auf.
”.
Schalten Sie das Autoradio aus (nicht
wieder einschalten).
Der Code des IDC A09 ist nun
deaktiviert.
Sie können den IDC A09 jetzt ausbauen.
DEUTSCH
ENGLISH-GB
ENGLISH-US
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
9
PORTUGUÊS
Service-Nummern / Service numbers / Numéros du service aprèsvente / Numeri del servizio di assistenza / Servicenummers /
Telefonnummer för service / Números de servicio / Número de
serviço
Tel.: Fax:
Deutschland 0 18 05 00 02 25 0 51 21 49 40 02
Belgique / België 02.525.54.44 02.525.54.48
France 014 010 70 07 014 010 73 20
Nederland 023 565 63 48 023 565 63 31
Great Britain 018 958 383 66 018 958 383 94
Danmark 44 89 83 60 44 89 86 44
Sverige 08 750 15 00 08 750 18 10
Norge 66 81 70 00 66 81 71 57
Suomi 094 359 91 094 359 92 36
Österreich 01 610 39 0 01 610 39 391
EÏÏ¿˜
âeská republika 026 130 04 41 026 130 05 14
USA 800-266 25 28 708-681 71 88
Singapore 006 535 054 47 006 535 053 12
Slovensko 042 175 873 212 042 175 873 229
015 762 241 015 769 473
Blaupunkt-Werke GmbH
Bosch Gruppe
05/00 K7/VKD 8 622 402 201
Loading...
