ENGLISH

Intended use

Your Black & Decker trimmer has been designed for trimming and ﬁ nishing lawn edges and to cut grass in conﬁ ned spaces. This appliance is intended for consumer use only.

Safety instructions

Warning! When using mains-powered appliances,

basic safety precautions, including the following, should always be followed to reduce the risk of ﬁ re, electric shock, personal injury and material damage. Warning! When using the machine the safety rules must be followed. For your own safety and bystanders please read these instructions before operating the machine. Please keep the instructions safe for later use. ♦ Read all of this manual carefully before operat-

ing the appliance.

♦ The intended use is described in this manual.

The use of any accessory or attachment or the performance of any operation with this appliance other than those recommended in this instruction manual may present a risk of personal injury.

♦ Retain this manual for future reference.

Using your appliance

Always take care when using the appliance.

♦ Always use safety glasses or goggles. ♦ Never allow children or people unfamiliar with

the instructions to use the appliance.

♦ Do not allow children or animals to come near

the work area or to touch the appliance or power supply cord.

♦ Close supervision is necessary when the appli-

ance is used near children.

♦ This appliance is not intended for use by young

or inﬁ rm persons without supervision.

♦ This appliance is not to be used as a toy. ♦ Only use the appliance in daylight or good arti-

ﬁ cial light.

♦ Use in a dry location only. Do not allow the ap-

pliance to become wet.

♦ Do not immerse the appliance in water. ♦ Do not open the body casing. There are not

user-serviceable parts inside.

♦ Do not operate the appliance in explosive atmos-

pheres, such as in the presence of ﬂ ammable liquids, gases or dust.

♦ To reduce the risk of damage to plugs or cords,

never pull the cable to remove the plug from a socket.

Safety of others

♦ This appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

♦ C hil dren mu st be s uper vise d to en sure t hat the y

do not play with the appliance.

♦ Stop using the machine while people, especially

children, or pets are nearby.

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include: ♦ I nju ri es cau sed by touchi ng any rot at ing/m oving

parts.

♦ Injuries caused when changing any parts,

blades or accessories.

♦ Injuries caused by prolonged use of a tool. When

using any tool for prolonged periods ensure you take regular breaks.

♦ Impairment of hearing. ♦ Health hazards caused by breathing dust devel-

oped when using your tool (example:- working with wood, especially oak, beech and MDF.)

After use

♦ When not in use, the appliance should be stored

in a dry, well ventilated place out of reach of children.

♦ Children should not have access to stored ap-

pliances.

♦ When the appliance is stored or transported in

a vehicle it should be placed in the boot or restrained to prevent movement following sudden changes in speed or direction.

Inspection and repairs

♦ Disconnect the machine from the mains before

checking, cleaning or working on the machine and when it is in use.

♦ Before use, check the appliance for damaged

or defective parts. Check for breakage of parts and any other conditions that may affect its operation.

♦ Do not use the appliance if any par t is damaged

or defective.

ENGLISH

♦ Have any damaged or defective parts repaired

or replaced by an authorised repair agent.

♦ Never attempt to remove or replace any parts

other than those speciﬁ ed in this manual.

Using an extension cable

Always use an approved extension cable suitable for the power input of this appliance (see technical data). The extension cable must be suitable for outdoor use and marked accordingly. Up to 30 m of 1.5 mm2 HO5VV-F extension cable can be used without loss of product performance. Before use, inspect the extension cable for signs of damage, wear and ageing. Replace the extension cable if damaged or defective. When using a cable reel, always unwind the cable completely.

Additional safety instructions for grass trimmers

Warning! Cutting elements continue to rotate after

the motor is switched off. ♦ Be familiar with the controls and the proper use

of the appliance.

♦ Before use, check the power supply cord and

extension cord for signs of damage, ageing and wear. If a cord becomes damaged during use, disconnect the cord from the mains supply immediately. DO NOT TOUCH THE CORD BEFORE DISCONNECTING THE SUPPLY.

♦ Do not use the appliance if the cords are dam-

aged or worn.

♦ Wear stout shoes or boots to protect your feet. ♦ Wear long trousers to protect your legs. ♦ Before using the appliance, check that your

cutting path is free from sticks, stones, wire and any other obstacles.

♦ Only use the appliance in the upright position,

with the cutting line near the ground. Never switch the appliance on in any other position.

♦ Move slowly when using the appliance. Be

aware that freshly cut grass is damp and slippery.

♦ Do not work on steep slopes. Work across the

face of slopes, not up and down.

♦ Never cross gravel paths or roads while the

appliance is running.

♦ Never touch the cutting line while the appliance

is running.

♦ Do not put the appliance down until the cutting

line has come to a complete standstill.

♦ Use only the appropriate type of cutting line.

Never use metal cutting line or ﬁ shing line.

♦ Be careful not to touch the line trimming blade.

♦ Take care to keep the mains cable away from

the cutting line. Always be aware of the position of the cable.

♦ Keep hands and feet away from the cutting line

at all times, especially when switching on the motor.

♦ Before using the appliance and after any impact,

check for signs of wear or damage and repair as necessary.

♦ Never operate the appliance with damaged

guards or without guards in place.

♦ Ta ke c ar e aga in st i nj ur y fr om any devi ce ﬁ tted for

trimming the ﬁ lament line length. After extending new cutter line always return the machine to its normal operating position before switching on.

♦ Always ensure that the ventilation slots are kept

clear of debris.

♦ Do not use the lawn trimmer (edge trimmer), if

the cords are damaged or worn.

♦ Keep extension cords away from cutting ele-

ments.

Labels on appliance

The following warning symbols are found on the appliance:

Read the manual prior to operation.

Wear safety glasses or goggles when operating this appliance.

Wear suitable ear protectors when operating this appliance.

Always remove the plug from the socket before inspecting a damaged cable. Do not use your strimmer if the cable is damaged.

Beware of ﬂ ying objects. Keep bystanders away from the cutting area.

Do not expose the appliance to rain or high humidity.

Directive 2000/14/EC guaranteed sound power.

Electrical safety

This appliance is double insulated; therefore no earth wire is required. Always check that the power supply corresponds to the voltage on the rating plate.

ENGLISH

♦ If the supply cord is damaged, it must be re-

placed by the manufacturer or an authorised Black & Decker Service Centre in order to avoid a hazard.

♦ Electric s afety can b e further i mprov ed by usin g

a highsensitivity 30 mA Residual Current Device (RCD).

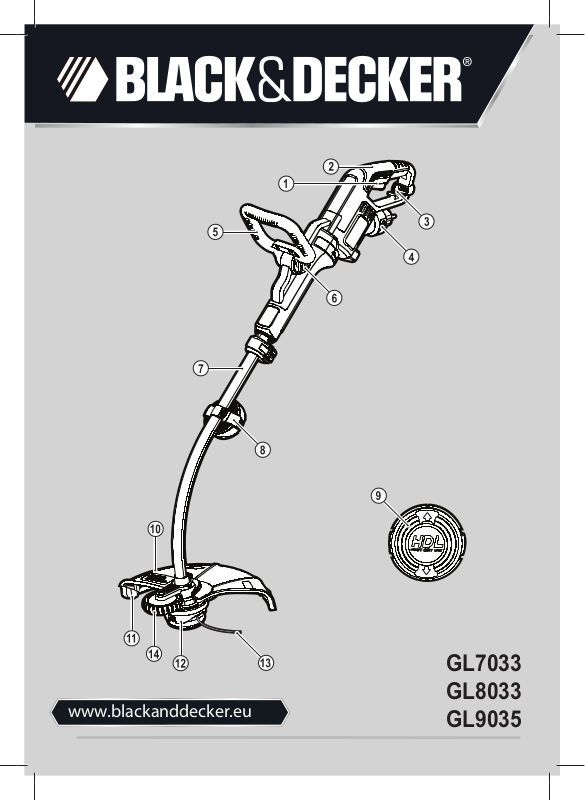

Features

This appliance includes some or all of the following features.

1. On/Of f switch

2. Handle

3. Cable restraint

4. Power inlet

5. Secondary handle

6. Adjustment button

7. Tube

8. Spare spool storage

9. HDL cap

10. Guard

11. Line trimming blade

12. Spool housing

13. Cutting line

14. Edge wheel

Assembly

Warning! Before assembly, make sure that the tool

is switched off and unplugged.

Fitting the guard (ﬁ g. A & B)

♦ Remove the screw (15) from the guard (10). ♦ Place the guard (10) onto the tool as shown. ♦ Firmly press the guard until it snaps into place. ♦ Secure the guard with the screw. ♦ Tighten the screw.

Warning! Never use the tool unless the guard is properly ﬁ tted.

Attaching the secondary handle (ﬁ g. C)

♦ Press in and hold the adjustment button (6) on

the side of the main body.

♦ Slide the secondary handle (5) in place over the

adjustment button (6).

Warning! Ensure that the teeth on the button are correctly aligned in slots in the handle and that the handle is secure.

Adjusting the position of the secondary handle (ﬁ g. D)

The secondary handle (5) can be adjusted to provide optimum balance and comfort. ♦ Press in the adjustment button (6) on the left

side of the handle.

♦ Rotate the second handle (5) into the required

position.

♦ Release the adjustment button (6). Warning! Ensure that the teeth on the button are correctly aligned in slots in the handle and that the handle is secure.

Adjusting the height of the tool (ﬁ g. E & F)

This tool has a telescopic mechanism, allowing you to set it to a comfortable height. There are multiple height settings. To adjust the height setting, proceed as follows:

♦ Release the height adjust locking clamp (16). ♦ G ently pull t he tube ( 7) up o r down t o the d esired

height.

♦ Close the height adjust locking clamp (16).

Releasing the cutting line

In transit, the cutting line is taped to the spool housing. ♦ Remove the tape holding the cutting line to the

spool housing (12).

Storing the spool not in use (ﬁ g. G)

The tool has two cutting systems: ♦ AFS: Single line autofeed for light trimming and

edging.

♦ HDL: Heavy Duty Dual Line cutting system for

more overgrown areas.

Note: The HDL spool may be used in trimming mode only. The cutting system not in use can be stored in the spare spool storage (GL8033 & GL9035 Only). ♦ Align the tabs (17) on the spool cover with the

cut outs (18) in the spare spool storage (8).

♦ Push the cover onto the spare spool storage

until it snaps securely into place.

Connecting the tool to the mains (ﬁ g. H)

♦ Connect the female plug of a suitable extension

cable to the power inlet (4).

♦ Loop the cable through the cable restraint (3). ♦ Insert the mains plug into a mains outlet.

For wired in cable units: Make sure the cable is looped through the cable restraint prior to connecting the plug to the mains outlet.

Warning! The extension cable must be suitable for outdoor use.

Use

Warning! Let the tool work at its own pace. Do not

overload.

ENGLISH

Setting the tool to trimming or edging mode (ﬁ g. I & J)

The tool can be used in trimming mode as shown in ﬁ g. I or in edging mode to trim overhanging grass along lawn edges and ﬂ ower beds as shown in ﬁ g. J.

Trimming mode (ﬁ g. I)

For trimming, the trimmer head should be in the position shown in ﬁ g. I. If it is not:

♦ Release the height adjust locking clamp (16). ♦ Rotate the tube (7) clockwise. ♦ When the head is in position, close the height

adjust locking clamp (16).

Note: The tube will only rotate in one direction. Note: The HDL spool may be used in trimming

mode.

Edging mode (ﬁ g. J)

For edging, the trimmer head should be in the position shown in ﬁ g. J. If it is not:

♦ Release the height adjust locking clamp (16). ♦ Rotate the tube (7) anti-clockwise. ♦ When the head is in position, close the height

adjust locking clamp (16).

Note: The tube will only rotate in one direction.

Switching on and off

♦ To switch the tool on, squeeze the on/off switch

(1).

♦ To switch the tool off, release the trigger lever. Warning! Never attempt to lock the trigger lever in the on position.

Hints for optimum use

General

♦ In order to achieve optimum cutting results, only

cut dry grass.

Tri mmi ng

♦ Hold the tool as shown in ﬁ g. K. ♦ Gently swing the trimmer from side to side. ♦ When cutting long grass, work in stages from

the top. Take small cuts.

♦ Keep the tool away from hard objects and deli-

cate plants.

♦ Cutting line will wear faster and require more

feeding if the cutting is done along pavements or other abrasive surfaces or heavier weeds are being cut.

♦ If the tool starts running slowly, reduce the load.

Edging

Optimum cutting results are achieved on edges deeper than 50 mm. ♦ Do not use the tool to create edges. To create

edges, use an edging spade.

♦ Guide the tool on its wheel as shown in ﬁ g. L. ♦ To make a closer cut, slightly tilt the tool.

Fitting a new spool of cutting line (ﬁ g. M & N)

Replacement spools of cutting line are available from your Black & Decker dealer (cat. no. A6482). Packs containing 3 spools of cutting line are also available (cat. no. A6486).

♦ Unplug the tool. ♦ Keep the tabs (17) depressed and remove the

spool cover (21) from the housing (12) (ﬁ g. M).

♦ Remove the empty spool (22) from the spool

cover.

♦ Remove any dirt and grass from the spool cover

and housing.

♦ Unclip the end of of the cutting line and guide the

line into the eyelet (23) (ﬁ g. M). The line should protrude approx. 11 cm from the spool cover.

Note: Take care not to allow the the line on the spool to unravel. Hold it ﬁ rmly with one hand at all times. ♦ Take the new spool and push it onto the boss in

the spool cover. Rotate the spool slightly until it is seated.

♦ Align the tabs (17) on the spool cover with the

cut outs (24) in the housing (12).

♦ Push the cover onto the housing until it snaps

securely into place.

Warning! If the cutting lines protrude beyond the trimming blade (11), cut it off so that it just reaches the blade.

Fitting a new piece of heavy duty cutting line (ﬁ g. O & P)

Replacement packs of 10 heavy duty cutting lines are available from your Black & Decker dealer (cat. no. A6489). To ﬁ t a new piece of cutting line, proceed as follows:.

♦ Unplug the tool. ♦ Keep the tabs (17) depressed and remove the

HDL cap (9) from the housing (12).

♦ Remove any dirt and grass from the HDL cap

(9) and housing.

♦ Remove the used piece of line from the HDL

cap (9).

♦ Thread a new piece of line (20) through the

eyelets (27) in either side of the HDL cap.

♦ Put the central ferrule (28) in the indicated posi-

tion (Fig. P).

♦ Re-ﬁ t the HDL cap. Warning! Only use the appropriate type of Black & Decker cutting line.

ENGLISH

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be ﬁ tted:

♦ Safely dispose of the old plug. ♦ Connect the brown lead to the live terminal in

the new plug.

♦ Connect the blue lead to the neutral terminal. Warning! No connection is to be made to the earth terminal. Follow the ﬁ tting instructions supplied with good quality plugs. Recommended fuse: 5 A.

Troubleshooting

If your tool seems not to operate properly, follow the instructions below. If this does not solve the problem, please contact your local Black & Decker repair agent.

Warning! Before proceeding, unplug the tool.

Too l runs s lowly

♦ Check that the spool housing can rotate freely.

Carefully clean it if necessary.

♦ Check that the cutting line does not protrude

more than 11 cm from the spool housing. If it does, cut it off so that it just reaches the line trimming blade.

Automatic line feed does not work

♦ Keep the tabs depressed and remove the spool

cover from the housing.

♦ Pull the cutting line until it protrudes 11 cm from

the housing. If insufﬁ cient cutting line is left on the spool, install a new spool of cutting line as instructed above.

♦ Align the tabs on the spool cover with the cut

outs in the housing.

♦ Push the cover onto the housing until it snaps

securely into place.

♦ If the cutting line protrudes beyond the trimming

blade, cut it off so that it just reaches the blade. If the automatic line feed still does not work or the spool is jammed, try the following suggestions:

♦ Carefully clean the spool cover and housing. ♦ Remove the spool and check if the lever can

move freely. ♦ Remove the spool and unwind the cutting line,

the n wind i t on n eatly a gain a s describe d abov e.

Replace the spool as instructed.

use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging allows materials to be recycled an d used a gain. Re- use of recyc led mat eri als helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

Black & Decker provides a facility for the collection and recycling of Black & Decker products once they have reached the end of their working life. To take ad vantag e of t hi s se rv ic e pl ease r eturn yo ur pro duct to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofﬁ ce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com.

Technical data

GL7033 GL8033 GL9035 (Type 1) (Type 1) (Type 1)

Voltage VAC 230 230 230 Power input W 700 800 900 No-load speed min Weight kg 3.2 3.2 3.2

Level of sound pressure:

Sound pressure (LpA) 80 dB(A), uncertainty (K) 2 dB(A), Sound power (L

Vibration total values (triax vector sum) according to EN 786:

Vibration emission value (ah) 8.2 m/s2, uncertainty (K) 1.5 m/s

-1

7000 7000 7000

) 94 dB(A), uncertainty (K) 2 dB(A)

Protecting the environment

Separate collection. This product must not be disposed of with normal household waste.

Should you ﬁ nd one day that your Black & Decker product needs replacement, or if it is of no further

ENGLISH

EC declaration of conformity

MACHINERY DIRECTIVE

OUTDOOR NOISE DIRECTIVE

Black & Decker declares that these products described under „technical data“ are in compliance with: 2006/42/EC, EN 60335-1, EN 60335-2-91 2000/14/EC, Lawn Trimmer, L ≤ 50 cm, Annex VIII KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands Notiﬁ ed Body ID No.: 0344

Level of sound power according to 2000/14/EC (Article 12, Annex III, L ≤ 50 cm): L

(measured sound power) 94 dB(A)

uncertainty (K) = 2 dB(A) LWA (guaranteed sound power) 96 dB(A) uncertainty (K) = 2 dB(A)

The se prod uc ts al so comply wi th d irective 20 04 /10 8/ EC and 2011/65/EU.

For more information, please contact Black & Decker at the following address or refer to the back of the manual. The undersigned is responsible for compilation of the technical ﬁ le and makes this declaration on behalf of Black & Decker.

GL7033/GL8033/GL9035

Kevin Hewitt

Vice-President

Global Engineering Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

17-10-2012

♦ The product has been used for trade, profes-

sional or hire purposes;

♦ The product has been subjected to misuse or

neglect;

♦ The product has sustained damage through

foreign objects, substances or accidents;

♦ Repairs have been attempted by persons other

tha n auth or ised r epair a gents o r Blac k & Decke r service staff.

To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofﬁ ce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our aftersales service and contacts are available on the Internet at: www.2helpU.com.

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at

www.blackanddecker.co.uk.

Guarantee

Black & Decker is conﬁ dent of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to fault y mater ia ls, workmans hip or l ack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

DEUTSCH

Bestimmungsgemäße Verwendung

Ihr Black & Decker Rasentrimmer wurde für das Trimmen und Zuschneiden von Rasenkanten sowie für das Schneiden von Gras in beengten Platzverhältnissen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit netz-

strombetriebenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden. Achtung! Beachten Sie beim Verwenden des Geräts unbedingt die Sicherheitsregeln. Lesen Sie zu Ihrer eigenen Sicherheit und zum Schutz in der Nähe beﬁ ndlicher Personen vor Gebrauch des Ge- räts die folgende Bedienungsanleitung. Heben Sie diese Anleitung zur späteren Verwendung gut auf. ♦ Lesen Sie diese Anleitung vollständig und

aufmerksam durch, bevor Sie das Gerät verwenden.

♦ Der vorgesehene Verwendungszweck ist in

dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.

♦ Bewahren Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

♦ Tragen Sie stets eine Schutzbrille. ♦ Das Gerät darf nicht von Kindern und Personen

genutzt werden, die die vorliegenden Anleitungen nicht gelesen haben.

♦ Achten Sie darauf, dass sich im Arbeitsbereich

keine Kinder oder Tiere aufhalten. Verhindern Sie, dass Kinder das Gerät oder das Netzkabel berühren.

♦ Seien Sie besonders vorsichtig, wenn Sie das

Gerät in der Nähe von Kindern verwenden.

♦ Das Gerät ist nicht für die unbeaufsichtigte

Verwendung durch Kinder oder gebrechliche Personen vorgesehen.

♦ Das Gerät ist kein Spielzeug. ♦ Betreiben Sie das Gerät nur bei Tageslicht oder

bei ausreichender Beleuchtung.

♦ Verwenden Sie das Gerät nur in trockener

Umgebung. Achten Sie darauf, dass das Gerät nicht nass wird.

♦ Tauchen Sie das Gerät nicht in Wasser.

♦ Versuchen Sie nicht, das Gehäuse zu öffnen.

Im Inneren beﬁ nden sich keine zu wartenden Tei le.

♦ Betreiben Sie das Gerät nicht in explosions-

gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub beﬁ nden.

♦ Ziehen Sie niemals am Kabel, wenn Sie den

Stecker aus der Steckdose ziehen möchten. Kabel und Stecker könnten sonst beschädigt werden.

Sicherheit anderer Personen

♦ Dieses Gerät darf nicht von Personen (ein-

schließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnissen bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

♦ Kinder müssen beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

♦ Stoppen Sie die Maschine, während die Men-

schen, insbesondere Kinder, oder Haustiere in der Nähe sind.

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt: ♦ Das Berühren von sich drehenden/bewegenden

Teilen kann Verletzungen zur Folge haben.

♦ Der Austauschen von Teilen, Messern oder

Zubehör kann Verletzungen zur Folge haben.

♦ Der längere Gebrauch eines Geräts kann Verlet-

zungen zur Folge haben. Legen Sie bei längeren Gebrauch regelmäßige Pausen ein.

♦ Beeinträchtigung des Gehörs. ♦ Gesundheitsrisiken durch das Einatmen von

Staub beim Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Nach dem Gebrauch

♦ Bewahren Sie das Gerät bei Nichtgebrauch an

einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern auf.

♦ Kinder sollten keinen Zugang zu aufbewahrten

Geräten haben.

DEUTSCH

♦ Wenn das Gerät in einem Fahrzeug transpor-

tiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.

Inspektion und Reparaturen

♦ Trennen Sie das Gerät vom Netz, bevor über-

prüfen, reinigen oder Arbeiten an der Maschine, und wenn es in Gebrauch ist.

♦ Prüfen Sie das Gerät vor der Verwendung auf

beschädigte oder defekte Teile. Prüfen Sie, ob Teile beschädigt sind oder andere Bedingungen vorliegen, die die Funktion beeinträchtigen können.

♦ Betreiben Sie das Gerät nicht, wenn ein Teil

beschädigt oder defekt ist.

♦ Lassen Sie beschädigte oder defekte Teile in

einer Vertragswerkstatt reparieren oder austauschen.

♦ Ersetzen oder entfernen Sie keine Teile, für

die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Verwenden eines Verlängerungskabels

Verwenden Sie ausschließlich geprüfte Verlängerungskabel, die für die Leistungsaufnahme dieses Geräts ausgelegt sind (siehe „Technische Daten“). Das Verlängerungskabel muss für die Verwendung im Außenbereich geeignet und entsprechend markiert sein. Es kann ein 1,5 mm Verlängerungskabel mit einer Länge von bis zu 30 m verwendet werden, ohne dass die Leistung des Geräts beeinträchtigt wird. Prüfen Sie vor der Inbetriebnahme das Netzkabel auf Verschleiß und Beschädigungen. Wechseln Sie beschädigte oder fehlerhafte Verlängerungskabel aus. Beim Verwenden einer Kabeltrommel muss das Kabel stets vollständig abgewickelt sein.

-HO5VVF-

Zusätzliche Sicherheitshinweise für Rasentrimmer

Achtung! Die Schneidevorrichtung rotiert nach

Abschalten des Geräts einige Sekunden lang weiter. ♦ Machen Sie sich mit den Bedienelementen und

dem ordnungsgemäßen Gebrauch des Geräts vertraut.

♦ Prüfen Sie vor der Inbetriebnahme Netz- und

Verlängerungskabel auf Beschädigungen und Verschleiß. Trennen Sie das Gerät sofort vom Stromnetz, wenn ein Kabel während des Betriebs beschädigt wird. BERÜHREN SIE DAS KABEL NICHT, SOLANGE DER STECKER NOCH IN DER NETZSTECKDOSE STECKT.

♦ Verwenden Sie das Gerät nicht, wenn die Kabel

beschädigt oder abgenutzt sind.

♦ Tragen Sie st abile S chuhe o der Stiefel, um Ihre

Füße zu schützen.

♦ Tragen Sie lange Hosen, um Ihre Beine zu

schützen.

♦ Vergewissern Sie sich vor Verwenden des Ge-

räts, dass die zu beschneidende Fläche frei von Ästen, Steinen, Draht und anderen Objekten ist.

♦ Verwenden Sie das Gerät ausschließlich in

aufrechter Stellung und mit Schneidfaden in Bodennähe. Schalten Sie das Gerät keinesfalls in einer anderen Stellung ein.

♦ Achten Sie bei Verwendung des Geräts auf

langsame Bewegungen. Bedenken Sie, dass frisch gemähtes Gras feucht und rutschig sein kann.

♦ Arbeiten Sie nie an steilen Hängen. Schieben

Sie das Gerät immer parallel zum Hang, nie den Hang hinauf oder hinunter.

♦ Schalten Sie das Gerät vor dem Überqueren

von Kieswegen und Straßen aus.

♦ Berühren Sie niemals den Schneidfaden, wäh-

rend sich das Gerät in Betrieb beﬁ ndet.

♦ Warten Sie stets, bis der Schneidfaden vollstän-

dig zum Stillstand gekommen ist, bevor Sie das Gerät absetzen.

♦ Verwenden Sie ausschließlich geeignete

Schneidfäden. Verwenden Sie keinesfalls Schneidfäden aus Metall oder Angelschnur.

♦ Berühren Sie auf keinen Fall das Fadenschnei-

demesser.

♦ Achten Sie darauf, dass das Stromkabel nicht

in die Nähe des Schneidfadens gerät. Achten Sie stets auf die Lage des Stromkabels.

♦ Halten Sie Hände und Füße stets vom Schneid-

faden fern, insbesondere beim Einschalten des Geräts.

♦ Überprüfen Sie das Gerät vor Gebrauch

und nach Stößen auf Beschädigungen und Verschleiß, und veranlassen Sie notwendige Reparaturmaßnahmen.

♦ Betreiben Sie keinesfalls das Gerät, wenn die

Schutzvorrichtungen beschädigt oder nicht ordnungsgemäß angebracht sind.

♦ Schützen Sie sich vor Verletzungen beim

Verwenden von Geräten zum Verkürzen des Schneidfadens. Bringen Sie nach Herausziehen des neuen Schneidfadens das Gerät vor dem Einschalten in die normale Betriebsposition.

♦ Stellen Sie stets sicher, dass die Lüftungsschlit-

ze frei von Verschmutzungen sind.

♦ Verwenden Sie den Rasentrimmer (Kanten-

trimmer) nicht, wenn die Kabel beschädigt oder abgenutzt sind.

DEUTSCH

♦ Halten Sie Verlängerungskabel von der Schnei-

devorrichtung fern.

Warnsymbole am Gerät

Am Gerät sind die folgenden Warnsymbole angebracht:

Lesen Sie vor Inbetriebnahme die Bedienungsanleitung.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen geeigneten Gehörschutz, wenn Sie mit dem Gerät arbeiten.

Ziehen Sie stets den Stecker aus der Netzsteckdose, bevor Sie das Kabel auf Schäden überprüfen. Verwenden Sie den Rasentrimmer auf keinen Fall, wenn das Kabel beschädigt ist.

Achten Sie auf Gegenstände, die eventuell umhergeschleudert werden. Halten Sie andere Personen vom Arbeitsbereich fern.

Schützen Sie das Gerät vor Feuchtigkeit und Regen.

Garantierter Schalldruckpegel, gemessen nach Richtlinie 2000/14/EG.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Masseleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

♦ Ist das Netzkabel beschädigt, muss es durch

den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

♦ Die Verwendung eines Fehlerstromschutzschal-

ters (30 mA) erhöht die elektrische Sicherheit.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Ein- /Ausschalter

2. Griff

3. Kabelhalterung

4. Netzanschluss

5. Zusatzgriff

6. Einstelltaste

7. Rohr

8. Ersatzspulenhalterung

9. HDL-Schneidfadenspule

10. Schutzvorrichtung

11. Fadenschneidemesser

12. Spulengehäuse

13. Schneidfaden

14. Kantenrad

Montage

Achtung! Vergewissern Sie sich vor der Montage,

dass das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.

Anbringen der Schutzvorrichtung (Abb. A und B)

♦ Entfernen Sie die Schraube (15) von der Schutz-

vorrichtung (10).

♦ Bringen Sie die Schutzvorrichtung (10) wie

dargestellt am Gerät an.

♦ Drücken Sie die Schutzvorrichtung in ihre Po-

sition, bis sie einrastet.

♦ Fixieren Sie die Schutzvorrichtung mit der

Schraube.

♦ Ziehen Sie die Schraube fest. Achtung! Verwenden Sie das Gerät ausschließlich mit ordnungsgemäß angebrachter Schutzvorrichtung.

Anbringen des Zusatzgriffs (Abb. C)

♦ Drücken und halten Sie die Einstelltaste (6) an

der Seite des Gerätegehäuses.

♦ Schieben Sie den Zusatzgriff (5) über die Ein-

stelltaste (6) in Position.

Achtung! Achten Sie darauf, dass die Zähne an der Taste entsprechend den Schlitzen am Griff ausgerichtet sind und dass der Griff sicher angebracht ist.

Einstellen der Position des Zusatzgriffs (Abb. D)

Der Zusatzgriff (5) lässt sich einstellen, um eine optimale Balance und ein Höchstmaß an Arbeitskomfort zu erzielen. ♦ Drücken Sie die Einstelltaste (6) an der linken

Seite des Griffs.

♦ Drehen Sie den Zusatzgriff (5) in die gewünschte

Position.

♦ Lassen Sie die Einstelltaste (6) los. Achtung! Achten Sie darauf, dass die Zähne an der Taste entsprechend den Schlitzen am Griff ausgerichtet sind und dass der Griff sicher angebracht ist.

Einstellen der Höhe des Geräts (Abb. E und F)

Dieses Gerät lässt sich mithilfe eines Teleskopauszugs auf eine bequeme Höhe einstellen. Es sind

DEUTSCH

verschiedene Höheneinstellungen möglich. So stellen Sie die Höhe ein: ♦ Lösen Sie die Sicherungsklemme (16) der Hö-

heneinstellung.

♦ Schieben Sie das Rohr (7) vorsichtig nach oben

bzw. nach unten, bis die gewünschte Höhe erreicht ist.

♦ Schließen Sie die Sicherungsklemme (16) der

Höheneinstellung.

Freigeben des Schneidfadens

Während des Transports ist der Schneidfaden mit Klebeband am Spulengehäuse befestigt. ♦ Entfernen Sie das Klebeband, mit dem der

Schneidfaden am Spulengehäuse (12) befestigt ist.

Aufbewahrung der nicht verwendeten Spule (Abb. G)

Das Gerät verfügt über zwei Schneidsysteme: ♦ AFS: Automatische Einzelfadenzuführung für

leichtes Trimmen und Kantentrimmen.

♦ HDL: Hochleistungsdoppelfaden-Schneidsys-

tem für stärker zugewachsene Bereiche.

Hinweis: Die HDL-Spule darf ausschließlich im Trimmmodus verwendet werden. Das jeweils nicht verwendete Schneidsystem kann in der Ersatzspulenhalterung aufbewahrt werden (nur GL8033 und GL9035). ♦ Richten Sie die Laschen (17) des Spulendeckels

an den Aussparungen (18) der Ersatzspulenhalterung (8) aus.

♦ Drücken Sie den Deckel auf die Ersatzspulen-

halterung, bis dieser sicher einrastet.

Anschließen des Geräts an die Stromversorgung (Abb. H)

♦ Verbinden Sie die Steckerbuchse eines geeig-

neten Verlängerungskabels mit dem Netzanschluss (4).

♦ Führen Sie das Kabel schlaufenförmig durch die

Kabelhalterung (3). ♦ Stecken Sie den Netzstecker in die Steckdose. Bei der Verwendung von Kabelaufrollvorrichtungen: Stellen Sie sicher, dass das Kabel in der Kabelhalterung befestigt ist, bevor Sie den Netzstecker in die Steckdose stecken.

Achtung! Das Verlängerungskabel muss für die Verwendung im Freien geeignet sein.

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang

nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts.

Einstellen des Trimm- bzw. Kantenmodus (Abb. I und J)

Das Gerät verfügt über einen Trimm- (Abb. I) und einen Kantenmodus (Abb. J) zum Schneiden von überhängenden Gräsern an Rasenkanten und Blumenbeeten.

Trimmmodus (Abb. I)

Zum Trimmen muss sich der Kopf des Trimmers in der in Abb. I dargestellten Position beﬁ nden. Gehen Sie folgendermaßen vor, wenn dies nicht der Fall ist: ♦ Lösen Sie die Sicherungsklemme (16) der Hö-

heneinstellung.

♦ Drehen Sie das Rohr (7) im Uhrzeigersinn. ♦ Schließen Sie die Sicherungsklemme (16) der

Höheneinstellung, wenn sich der Kopf in der richtigen Position beﬁ ndet.

Hinweis: Das Rohr lässt sich nur in eine Richtung drehen. Hinweis: Die HDL-Spule darf im Trimmmodus verwendet werden.

Kantenmodus (Abb. J)

Zum Trimmen von Kanten muss sich der Kopf in der in Abb. J dargestellten Position beﬁ nden. Gehen Sie folgendermaßen vor, wenn dies nicht der Fall ist: ♦ Lösen Sie die Sicherungsklemme (16) der Hö-

heneinstellung.

♦ Drehen Sie das Rohr (7) gegen den Uhrzeiger-

sinn.

♦ Schließen Sie die Sicherungsklemme (16) der

Höheneinstellung, wenn sich der Kopf in der richtigen Position beﬁ ndet.

Hinweis: Das Rohr lässt sich nur in eine Richtung drehen.

Ein- und Ausschalten

♦ Drücken Sie zum Einschalten des Gerätes den

Ein-/Ausschalter (1).

♦ Zum Ausschalten des Geräts lassen Sie den

Ein-/Ausschalter wieder los.

Achtung! Versuchen Sie niemals, den Ein-/Ausschalter in der Einschaltstellung zu arretieren.

Hinweise für optimale Arbeitsergebnisse

Allgemeine Hinweise

♦ Um optimale Schneideergebnisse zu erzielen,

sollten Sie nur trockenen Rasen beschneiden.

Tri mme n

♦ Halten Sie das Gerät wie in Abb. K dargestellt. ♦ Führen Sie den Trimmer mit langsamen

Schwenkbewegungen hin und her.

DEUTSCH

♦ Schneiden Sie hohes Gras in Zwischenschritten

bis zur gewünschten Länge. Schneiden Sie stets

nur geringe Längen. ♦ Halten Sie das Gerät von harten Gegenständen

und empﬁ ndlichen Pﬂ anzen fern. ♦ Der Schneidfaden nutzt sich schneller ab und

muss häuﬁ ger erneuert werden, wenn Schneid-

arbeiten entlang Gehwegen oder anderen rauen

Untergründen ausgeführt werden oder dichtes

Unkraut geschnitten wird. ♦ Verringern Sie die Belastung, wenn das Gerät

sich verlangsamt.

Kanten

Opt imale E rgebni sse we rden bei Kante n erzielt , die tiefer als 50 mm sind. ♦ Dieses Gerät ist nicht zum Stechen von Kanten

geeignet. Verwenden Sie zu diesem Zweck

einen Kantenspaten. ♦ Führen Sie das Gerät auf dem Rad wie in Abb. L

dargestellt. ♦ Neigen Sie das Gerät leicht, um einen kürzeren

Beschnitt zu erzielen.

Einsetzen einer neuen Schneidfadenspule (Abb. M und N)

Neue Schneidfadenspulen erhalten Sie im Black & Decker Fachhandel (Katalognr. A6482). Schneidfadenspulen sind auch im Dreierpack erhältlich (Katalognr. A6486).

♦ Ziehen Sie den Netzstecker des Geräts. ♦ Nehmen Sie bei heruntergedrückten Laschen

(17) den Spulendeckel (21) vom Gehäuse (12)

ab (Abb. M). ♦ Entfernen Sie die leere Spule (22) aus dem

Spulendeckel. ♦ Entfernen Sie Verschmutzungen und Gras von

dem Spulendeckel und dem -gehäuse. ♦ Lösen Sie das Ende des Schneidfadens und

führen Sie ihn durch die Öse (23) (Abb. M). Der

Faden sollte etwa 11 cm aus dem Spulendeckel

herausragen. Hinweis: Achten Sie darauf, dass sich der Faden nicht von der Spule abwickelt. Halten Sie ihn stets mit einer Hand fest. ♦ Stecken Sie eine neue Spule auf die Nabe im

Spulendeckel. Drehen Sie die Spule leicht, bis

sich diese in der richtigen Position beﬁ ndet. ♦ Richten Sie die Laschen (17) der Spule an den

Aussparungen (24) des Gehäuses (12) aus. ♦ Drücken Sie den Deckel auf das Gehäuse, bis

dieser sicher einrastet. Achtung! Wenn die Schneidfäden über das Fadenschneidemesser (11) hinausreichen, schneiden Sie

sie entsprechend zu, sodass der Faden lediglich an das Messer heranreicht.

Einsetzen einer neuen HDLSchneidfadenspule (Abb. O und P)

Neue HDL-Schneidfadenspulen im Zehnerpack erhalten Sie im Black & Decker Fachhandel (Katalognr. A6489). Zum Einsetzen einer neuen HDLSchneidfadenspule gehen Sie wie folgt vor:

♦ Ziehen Sie den Netzstecker des Geräts. ♦ Nehmen Sie bei heruntergedrückten Laschen

(17) den Deckel der HDL-Spule (9) vom Gehäuse (12) ab.

♦ Entfernen Sie Verschmutzungen und Gras von

dem Deckel und dem Gehäuse der HDL-Spule (9).

♦ Entfernen Sie den verbrauchten Fadenabschnitt

aus dem Deckel der HDL-Spule (9).

♦ Führen Sie einen neuen Fadenabschnitt (20)

durch die Ösen (27) auf beiden Seiten des Deckels der HDL-Spule.

♦ Setzen Sie die zentrale Klemmhülse (28) in der

dargestellten Position ein (Abb. P).

♦ Setzen Sie den Deckel der HDL-Spule wieder

auf.

Achtung! Verwenden Sie ausschließlich geeignete Black & Decker Schneidfäden.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss: ♦ Entsorgen Sie den alten Stecker auf sachge-

rechte Weise.

♦ Verbinden Sie die braune Leitung mit dem

spannungsführenden Anschluss des Steckers.

♦ Verbinden Sie die blaue Leitung mit dem neut-

ralen Anschluss.

Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Problembehebung

Beachten Sie folgende Hinweise, wenn das Gerät nicht richtig zu funktionieren scheint. Sollte sich das Problem nicht beheben lassen, wenden Sie sich an eine Black & Decker Vertragswerkstatt in Ihrer Nähe. Achtung! Ziehen Sie den Netzstecker, bevor Sie fortfahren.

Das Gerät läuft langsam

♦ Vergewissern Sie sich, dass sich das Spulen-

gehäuse frei drehen kann. Reinigen Sie dieses ggf. sorgfältig.

DEUTSCH

♦ Stellen Sie sicher, dass der Schneidfaden nicht

weiter als 11 cm aus dem Spulengehäuse her-

ausragt. Schneiden Sie ggf. den Schneidfaden

so zu, dass dieser lediglich bis an das Faden-

schneidemesser reicht.

Die automatische Zuführung funktioniert nicht.

♦ Nehmen Sie bei heruntergedrückten Laschen

den Spulendeckel vom Gehäuse ab. ♦ Ziehen Sie den Schneidfaden heraus, bis dieser

11 cm aus dem Gehäuse herausragt. Bringen

Sie eine neue Spule mit Schneidfaden wie oben

angegeben an, wenn der Schneidfaden auf der

Spule nicht mehr ausreicht. ♦ Richten Sie die Laschen der Spule an den Lö-

chern des Gehäuses aus. ♦ Drücken Sie den Deckel auf das Gehäuse, bis

dieser sicher einrastet. ♦ Schneiden Sie den Schneidfaden ggf. so zu,

dass dieser lediglich bis an das Fadenschnei-

demesser heranreicht. Versuchen Sie folgende Vorgehensweisen, wenn die automatische Zuführung weiterhin nicht funktioniert oder die Spule klemmt: ♦ Reinigen Sie sorgfältig Spulendeckel und Ge-

häuse. ♦ Entfernen Sie die Spule, und überprüfen Sie,

ob sich der Hebel frei bewegen lässt. ♦ Entnehmen Sie die Spule, und wickeln Sie den

Schneidfaden ab und anschließend sorgfältig,

wie oben b es chrieb en, wie de r au f. E rsetzen Sie

die Spule gemäß dieser Anleitung.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umwe ltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim

Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner ﬁ nden Sie auch im Internet unter: www.2helpU.com.

Technische Daten

GL7033 GL8033 GL9035 (Typ 1) (Typ 1) (Typ 1)

Spannung VAC 230 230 230 Leistungsaufnahme W 700 800 900 Leerlaufdrehzahl min Gewicht kg 3,2 3,2 3,2

Schalldruckpegel:

Schalldruck (LpA) 80 dB(A), Unsicherheitsfaktor (K) 2 dB(A), Schallleistung (L

Gesamtvibration ( Triax-Vektorsumme) gemäß EN 786:

Vibrationsemissionswert (ah) 8,2 m/s2, Unsicherheitsfaktor (K) 1,5 m/s

-1

7000 7000 7000

) 94 dB(A), Unsicherheitsfaktor (K) 2 dB(A)

EG-Konformitätserklärung

MASCHINENRICHTLINIE

AUSSENLAUTSTÄRKERICHTLINIE

Black & Decker erklärt, dass die unter „Technische Daten“ beschriebenen Geräte übereinstimmen mit: 2006/42/EG, EN 60335-1, EN 60335-2-91 2000/14/EG, Rasentrimmer, L ≤ 50 cm, Anha ng VII I KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, Niederlande Gemeldet unter ID Nr.: 0344

Schallleistungspegel gemäß 2000/14/EG (Artikel 12, Anhang III, L ≤ 50 cm): L

(gemessene Schallleistung) 94 dB(A)

Unsicherheitsfaktor (K) = 2 dB(A) LWA (garantierte Schallleistung) 96 dB(A) Unsicherheitsfaktor (K) = 2 dB(A)

GL7033/GL8033/GL9035

DEUTSCH

Diese Produkte entsprechen außerdem den Richtlinien 2004/108/EG und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese beﬁ ndet sich auch auf der Rückseite dieser Anleitung. Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Vice-President

Global Engineering Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Vereinigtes Königreich

04-10-2012

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: ♦ wenn das Gerät gewerblich, beruﬂ ich oder im

Verleihgeschäft benutzt wurde;

♦ wenn das Gerät missbräuchlich verwendet oder

mit mangelnder Sorgfalt behandelt wurde;

♦ wenn das Gerät durch irgendwelche Fremdein-

wirkung beschädigt wurde;

♦ wenn ein unbefugter Reparaturversuch durch

anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie

der zuständigen Ansprechpartner ﬁ nden Sie auch im Internet unter: www.2helpU.com.

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte ﬁ nden Sie unter

www.blackanddecker.de.

FRANÇAIS

Utilisation

Votre taille-bordures Black & Decker est conçu pour la coupe et la ﬁ nition des bordures de pelouse ainsi que pour couper l’herbe dans les espaces restreints. Cet outil est destiné à une utilisation exclusivement domestique.

Consignes de sécurité

Attention ! De simples précautions sont à prendre

pour l’utilisation d’appareil branché à l’alimentation principale. Les conseils suivants doivent toujours être appliqués, ceci aﬁ n de réduire le risque d’in- cendie, les chocs électriques, les blessures et les dommages matériels. Attention ! Les consignes de sécurité doivent être respectées pendant l’utilisation. Pour votre propre sécurité et pour celle des personnes autour, lisez ces instructions avant d’utiliser l’outil. Veuillez conserver les instructions pour un usage ultérieur. ♦ Lisez attentivement et entièrement le manuel

avant d’utiliser l’appareil.

♦ Ce manuel décrit la manière d’utiliser cet outil.

L’utilisation d’un accessoire ou d’une ﬁ xation, ou bien l’utilisation de cet appareil à d’autres ﬁ ns que ce lles rec ommandées dans ce man uel d’instruction peut présenter un risque de blessures.

♦ Gardez ce manuel pour référence ultérieure.

Utilisation de votre appareil

Prenez toutes les précautions nécessaires pour l’utiliser. ♦ Portez toujours des lunettes de sécurité ou de

protection.

♦ Ne laissez jamais les enfants ou toute autre

personne ne connaissant pas ces instructions, utiliser l’appareil.

♦ Ne laissez pas les enfants ou les animaux

s’approcher de la zone de travail ou toucher l’appareil ou le ﬁ l électrique.

♦ Les enfants doivent être surveillés avec atten-

tion s’ils se trouvent près de l’appareil pendant l’utilisation.

♦ Cet appareil n’est pas destiné à être utilisé

par des personnes jeunes ou déﬁ cientes sans surveillance.

♦ Cet appareil ne doit pas être utilisé comme jouet. ♦ U tili se z cet appar eil uni quement dans l a journé e

ou avec un éclairage artiﬁ ciel approprié.

♦ Il doit toujours être utilisé dans des endroits secs

et en aucun cas être mouillé.

♦ Ne plongez pas l’appareil dans l’eau. ♦ N’ouvrez pas le boîtier. Les pièces à l’intérieur

ne sont pas réparables par l’utilisateur.

♦ N’utilisez pas l’appareil dans un environne-

ment présentant des risques d’explosion, ni en présence de liquides, gaz ou poussières inﬂ ammables.

♦ Pour limiter le risque d’endommagement des

prises ou des ﬁ ls électriques, ne débranchez jamais l’appareil en tirant sur le câble.

Sécurité des personnes

♦ Cet appareil ne doit pas être utilisé par des per-

sonnes (y compris les enfants) ayant des déﬁ - ciences physiques, mentales ou sensorielles. Cette consigne s’applique aussi aux personnes manquant d’expérience et de connaissance du matériel, à moins que celles-ci n’aient reçu les instructions appropriées ou qu’elles ne soient encadrées par une personne responsable de leur sécurité pour utiliser l’appareil.

♦ Pour éviter que les enfants ne jouent avec cet

appareil, ne les laissez jamais sans surveillance.

♦ Cessez d’utiliser la machine lorsque des

personnes, en particulier des enfants, ou des animaux se trouvent à proximité.

Risques résiduels.

L’utilisation d’un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si la machine est mal utilisée, si l’utilisation est prolongée, etc. Malgré l’application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend : ♦ Les blessures dues au contact avec une pièce

mobile/en rotation.

♦ Les blessures causées en changeant des

pièces, lames ou accessoires.

♦ Les blessures dues à l’utilisation prolongée d’un

outil.

Une utilisation prolongée de l’outil nécessite des

pauses régulières.

♦ Déﬁ cience auditive. ♦ Risques pour la santé causés par l’inhalation

de poussières produites pendant l’utilisation de l’outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Après l’utilisation

♦ Quand il n’est pas utilisé, l’appareil doit être

rangé dans un endroit sufﬁ samment aéré, sec et hors de portée des enfants.

♦ Les enfants ne doivent pas avoir accès aux

appareils rangés.

FRANÇAIS

♦

Quand l’appareil est rangé ou transporté dans un véhicule, il doit être installé dans le coffre ou correctement calé pour éviter les mouvements dus aux changements de direction ou de vitesse.

Vériﬁ cation et réparations

♦ Débrancher la machine du secteur avant de

contrôler, nettoyer ou travailler sur la machine et quand il est en cours d’utilisation.

♦ Avant l’utilisation, vériﬁ ez si l’appareil est en bon

ét at ou s i aucun e pièce ne manque . Rec he rchez des pièces cassées et d’autres anomalies susceptibles de nuire au bon fonctionnement de l’appareil.

♦ N’utilisez pas l’appareil si une pièce est endom-

magée ou défectueuse.

♦ Faites réparer ou remplacer les pièces défec-

tueuses ou endommagées par un réparateur agréé.

♦ Ne ten tez jama is de ret irer o u de r empl acer d es

pièces autres que celles citées dans ce manuel.

Utilisation d’une rallonge

La r allonge u tilisé e d oit être c on forme a ux normes e t doit s’adapter exactement à la prise de cet appareil (voir les caractéristiques techniques). La rallonge doit être adaptée à une utilisation à l’extérieur et signalée comme tel. Une rallonge Black & Decker HO5VV-F de 1,5 mm2 allant jusqu’à 30 m peut être utilisée sans que les performances de l’appareil ne soient limitées. Avant d’utiliser la rallonge, assurezvous qu’elle est en bon état et récente. Remplacez la rallonge si elle est en mauvais état. Si vous utilisez un dévid oi r, le c âb le d oi t êt re complè tement déroul é.

Consignes de sécurité supplémentaires pour le taille-bordures

Attention ! Les éléments de coupe continuent de

tourner juste après la mise hors tension du moteur. ♦ Familiarisez-vous avec les commandes et la

manière appropriée d’utiliser l’appareil.

♦ Avant l’utilisation, vériﬁ ez l’état du ﬁ l électrique

et de la rallonge (dommages, usures et vieillissement). Si un câble est endommagé pendant l’utilisation, débranchez immédiatement l’appareil. NE TOUCHEZ SURTOUT PAS LE CÂBLE AVANT DE L’AVOIR DÉBRANCHÉ.

♦ N’utilisez pas l’appareil si les câbles sont endom-

magés ou défectueux.

♦ Portez des chaussures épaisses pour protéger

vos pieds.

♦ Portez un pantalon pour protéger vos jambes. ♦ Avant de commencer, retirez les bâtons,

cailloux, câbles et autres corps étrangers de la zone à couper.

♦ N’utilisez l’appareil que verticalement avec le ﬁ l

de coupe a u nive au d u sol. Ne dém ar rez jamai s l’appareil dans une autre position.

♦ Déplacez-vous lentement pendant l’utilisation de

l’appareil. N’oubliez pas que l’herbe fraîchement coupée est glissante.

♦ Ne travaillez pas sur des pentes trop raides. Ne

travaillez jamais de haut en bas.

♦ Ne traversez jamais des passages recouvert de

gravier quand l’appareil fonctionne.

♦ Ne touchez jamais le ﬁ l de coupe quand l’appa-

reil fonctionne.

♦ Ne posez pas l’appareil avant l’arrêt complet du

ﬁ l de coupe.

♦ N’utilisez que le type de ﬁ l de coupe approprié.

N’utilisez jamais un ﬁ l de coupe en métal ou un ﬁ l de pêche.

♦ Prenez les précautions nécessaires pour ne pas

toucher la lame.

♦ Prenez les précautions nécessaires pour que

le câble secteur soit éloigné du ﬁ l de coupe. Vériﬁ ez toujours la position du câble.

♦ Gardez toujours les pieds et les mains éloignés

du ﬁ l de coupe particulièrement au démarrage du moteur.

♦ Avant d’utiliser l’appareil et après un choc,

recherchez des signes d’usure ou de dommages et réparez, le cas échéant.

♦ Ne faites jamai s fonc tio nner l ’appareil avec des

protections endommagées ou sans protection.

♦ Prenez les précautions nécessaires pour éviter

de vous blesser avec les dispositifs de réglage du ﬁ l. Une fois le nouveau ﬁ l de coupe tiré, avant de remettre l’appareil en marche, replacez-le en position normale de fonctionnement.

♦ Aucun débris ne doit se trouver sur les aérations. ♦ N’utilisez pas le taille-bordures si les câbles sont

endommagés ou défectueux.

♦ Éloignez les rallonges des zones de coupe.

Étiquettes sur l’appareil

Les symboles d’avertissement suivants se trouvent sur l’outil :

Lisez le manuel avant la mise en marche.

Portez toujours des lunettes de sécurité pour utiliser cet appareil.

Portez toujours des protections auditives appropriées pour utiliser cet appareil.

FRANÇAIS

Débranchez toujours la prise du courant avant de vérifier un câble endommagé. N’utilisez pas votre taille-bordures si le câble est endommagé.

Attention aux projections. Éloignez toute personne des zones de découpe.

N’exposez pas l’appareil à la pluie ni à l’humidité.

Normes 2000/14/CE, puissance sonore garantie.

Sécurité électrique

Cet appareil est doublement isolé. Par conséquent, aucun câble de mise à la terre n’est nécessaire. Vériﬁ ez si l’alimentation mentionnée sur la plaque signalétique de l’outil correspond bien à la tension présente sur le lieu.

♦ S i le c âb le d ’al iment at ion e st end om magé , il d oi t

être remplacé par le fabricant ou par un Centre de réparation agréé Black & Decker pour éviter tout risque.

♦ Utilisez un dispositif de courant résiduel

à grande sensibilité, 30 mA (RCD) pour améliorer la sécurité électrique.

Caractéristiques

Cet appareil présente la totalité ou une partie des caractéristiques suivantes :

1. Bouton marche/arrêt (On/Off)

2. Manche

3. Fixation du câble

4. Prise

5. Poignée secondaire

6. Bouton de réglage

7. Tube

8. Dispositif de rangement de bobine de rechange

9. Bobine HDL

10. Protection

11. Lame de taille

12. Boîtier de bobine

13. Fil de coupe

14. Guide de bordure

Assemblage

Attention ! Avant l’assemblage, assurez-vous que

l’outil est éteint et débranché.

Fixation de la protection (ﬁ gures A et B)

♦ Retirez la vis (15) de la protection (10).

♦ Placez la protection (10) sur l’outil comme indi-

qué.

♦ Appuyez fermement sur la protection

jusqu’à l’enclenchement.

♦ Fixez la protection avec la vis. ♦ Serrez la vis.

Attention ! N’utilisez jamais l’outil si la protection n’est pas correctement installée.

Fixation de la deuxième poignée (ﬁ gure C)

♦ Appuyez de manière prolongée sur le bouton de

réglage (6) qui se trouve sur le côté du corps de l’appareil.

♦ Glissez la deuxième poignée (5) sur le bouton

de réglage (6).

Attention ! Assurez-vous que les dents sur le bouton sont correctement alignées dans les rainures de la poignée et que la poignée est bien ﬁ xée.

Réglage de la position de la deuxième poignée (ﬁ gure D)

La d euxième poignée (5) peut être r églée p our of fr ir un maximum de confort et d’équilibre. ♦ Appuyez sur le bouton de réglage (6) qui se

trouve sur le côté gauche de la poignée.

♦ Tournez la deuxième poignée (5) dans la posi-

tion requise.

♦ Relâchez le bouton de réglage (6). Attention ! Assurez-vous que les dents sur le bouton sont correctement alignées dans les rainures de la poignée et que la poignée est bien ﬁ xée.

Réglage de la hauteur de l’outil (ﬁ gures E et F)

Cet outil est doté d’un mécanisme télescopique qui permet de régler l’outil à une hauteur confortable. Il y a plusieurs hauteurs de réglage. Pour régler la hauteur, effectuez ce qui suit : ♦ Relâchez la pince de verrouillage de réglage de

hauteur (16)..

♦ Tirez le tube (7) vers le haut ou vers le bas et

sans forcer pour atteindre la hauteur désirée.

♦ Fermez la pince de verrouillage de réglage de

hauteur (16).

Dégagement du ﬁ l de coupe

Pendant le transport, le ﬁ l de coupe est scotché sur le boîtier de la bobine. ♦ Retirez le scotch ﬁ xant le ﬁ l de coupe sur le

boîtier de la bobine (12).

Rangement de la bobine non utilisée (ﬁ gure G)

L’outil a deux systèmes de coupe :

FRANÇAIS

♦ AFS : Auto-alimentation d’un seul ﬁ l pour les

petits travaux de taille.

♦ HDL : Système avec deux ﬁ ls pour travaux

difﬁ ciles dans les zones envahies de végétation.

Remarque : La bobine HDL ne peut être utilisée que pour tailler. Le système de coupe non utilisé peut être placé dans le dispos itif de rangeme nt pou r bobin e de r ec han ge (GL8033 et GL9035 uniquement). ♦ Alignez les pattes (17) sur le cache-bobine avec

les trous (18) dans le dispositif de rangement de bobine de rechange (8).

♦ Enclenchez le cache sur le dispositif de range-

ment de la bobine de rechange.

Branchement de l’outil au secteur (ﬁ gure H)

♦ Branchez la rallonge à la prise (4). ♦ Entourez le câble dans le dispositif de ﬁ xation

(3). ♦ Branchez la prise secteur. Pour le branchement, vérifiez que le câble est entouré sur la ﬁ xation avant de brancher la prise au secteur.

Attention ! La rallonge doit être compatible avec une utilisation à l’extérieur.

Utilisation

Attention ! Laissez l’outil fonctionner à sa propre

vitesse. Ne le poussez pas au-delà de sa limite.

Réglage en mode taille ou en mode bordure (ﬁ gures I et J)

L’outil peut être utilisé en mode taille, comme indiqué ﬁ gure I ou en mode bordure pour égaliser l’herbe qui dépasse le long des pelouses et des parterres de ﬂ eurs, comme indiqué ﬁ gure J.

Mode taille (ﬁ gure I)

Po ur tail le r, le b lo c do it êtr e dans l a posit io n in diquée ﬁ gure I. Si ce n’est pas le cas : ♦ Relâchez la pince de verrouillage de réglage de

hauteur (16). ♦ Tournez le tube (7) dans le sens des aiguilles

d’une montre. ♦ Quand le bloc est en place, fermez la pince de

verrouillage de réglage de hauteur (16). Remarque : Le tube ne tourne que dans une direction. Remarque : La bobine HDL peut être utilisée en mode de taille.

Mode bordure (ﬁ gure J)

Pour tailler les bordures, le bloc doit être dans la position indiquée ﬁ gure J. Si ce n’est pas le cas :

♦ Relâchez la pince de verrouillage de réglage de

hauteur (16).

♦ Tournez le tube (7) dans le sens inverse des

aiguilles d’une montre.

♦ Quand le bloc est en place, fermez la pince de

verrouillage de réglage de hauteur (16).

Remarque : Le tube ne tourne que dans une direction.

Mise en marche et arrêt

♦ Pour mettre l’outil en marche, appuyez sur le

bouton marche/arrêt (1).

♦ Pour arrêter l’outil, relâchez le déclencheur. Attention ! N’essayez jamais de bloquer le déclencheur en position marche.

Conseils pour une utilisation optimale

Généralités

♦ Pour obtenir les meilleurs résultats, l’herbe doit

être sèche.

Taille

♦ Tenez l’outil comme indiqué, ﬁ gure K. ♦ Balancez légèrement le taille-bordures d’un côté

à l’autre.

♦ Pour l’herbe haute, coupez progressivement.

Faites des petites coupes.

♦ Éloignez l’outil des plantes délicates et des

objets durs.

♦ Le ﬁ l de coupe s’use rapidement et doit être

changé plus souvent si la coupe est le long des trottoirs ou autres surfaces abrasives ainsi que pour la coupe de racines épaisses.

♦ Si l’outil commence à ralentir, réduisez la

charge.

Taille de bordures

Pour obtenir les meilleurs résultats, les bordures doivent avoir une profondeur supérieure à 50 mm. ♦ N’utilisez pas cet outil pour créer des bordures.

Pour les bordures, utilisez une bêche.

♦ Guidez l’outil, comme indiqué ﬁ gure L. ♦ Pour effectuer une coupe précise, inclinez

légèrement l’outil.

Installation d’une nouvelle bobine de ﬁ l de coupe (ﬁ gures M et N)

Vous trouverez des bobines de ﬁ l de coupe chez votre revendeur Black & Decker (cat. n° A6482). Des packs de trois bobines de ﬁ l de coupe sont aussi disponibles (cat. n° A6486).

♦ Débranchez l’outil. ♦ Appuyez sur les pattes (17) et retirez le cache-

bobine (21) du boîtier (12) (ﬁ gure M).

FRANÇAIS

♦ Retirez la bobine vide (22) du cache-bobine. ♦ Éliminez la poussière et l’herbe du cache-bobine

et du boîtier. ♦ Détachez l’extrémité du ﬁ l de coupe et guidez

le ﬁ l dans l’oeillet (23) (ﬁ gure M). Une longueur

d’environ 11 cm de ﬁ l doit sortir du cache-bo-

bine. Remarque : Prenez les précautions nécessaires pour que le ﬁ l ne s’emmêle pas sur la bobine. Tenez- le en permanence fermement dans une main. ♦ Prenez une nouvelle bobine et poussez-la sur

l’axe dans le cache-bobine. Tournez la bobine

sans forcer jusqu’à ce qu’elle soit installée. ♦ Alignez les pattes (17) sur le cache-bobine avec

les trous (24) sur le boîtier (12). ♦ Enclenchez le cache sur le boîtier. Attention ! Si les ﬁ ls de coupe dépassent de la lame (11), coupez-les pour qu’il soient au niveau de la lame.

Installation d’un nouveau morceau de ﬁ l de coupe pour travaux difﬁ ciles (ﬁ gures O et P)

Les packs de rechange avec 10 ﬁ ls de coupe pour travaux difﬁ ciles sont disponibles chez votre reven- deur Black & Decker (cat. n° A6489). Pour placer un nouveau morceau de ﬁ l de coupe, effectuez ce qui suit :

♦ Débranchez l’outil. ♦ Appuyez sur les pattes (17) et retirez le cache

HDL (9) du boîtier (12). ♦ Éliminez la poussière et l’herbe du cache HDL

(9) et du boîtier. ♦ Retirez le morceau du ﬁ l usé sur le cache HDL

(9). ♦ Passez un nouveau morceau de ﬁ l (20) dans les

oeillets (27) sur un des côtés du cache HDL. ♦ Mettez la virole (28) dans la position indiquée

(ﬁ gure P). ♦ Ré-installez le cache HDL. Attention ! S eul le ty pe d e ﬁ l de coupe Black & Dec- ker approprié doit être utilisé.

Remplacement des prises secteur (RU et Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

♦ Mettez au rebut la vieille prise. ♦ Branchez le ﬁ l b run dan s la b or ne d e la n ouvell e

prise. ♦ Branchez le ﬁ l bleu à la borne neutre. Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusibles recommandés : 5 A.

Dépannage

Si l’outil ne fonctionne pas, suivez les instructions ci-dessous. Si le problème n’est pas résolu, veuillez contacter votre réparateur local Black & Decker.

Attention ! Débranchez l’outil avant de commencer.

Fonctionnement lent

♦ Vériﬁ ez le mouvement de rotation du boîtier de

bobine. Nettoyez-le, le cas échéant.

♦ Assurez-vous que le ﬁ l de coupe ne dépasse

pas de plus de 11 cm du boîtier de la bobine. Si c’est le cas, coupez-le pour qu’il soit au niveau de la lame.

Problème de déroulement automatique du ﬁ l

♦ Appuyez sur les pattes et retirez le cache-bobine

du boîtier.

♦ Tirez sur le ﬁ l de coupe jusqu’à ce qu’il dépasse

de 11 cm du boîtier. S’il n’y a pas assez de ﬁ l dans la bobine, installez une nouvelle bobine, en suivant le processus ci-dessus.

♦ Alignez les pattes sur le cache-bobine avec les

trous sur le boîtier.

♦ Enclenchez le cache sur le boîtier. ♦ Si le ﬁ l de coupe dépasse de la lame, coupez-le

pour qu’il soit au niveau de la lame. Si le déroulement automatique du ﬁ l ne fonctionne pas ou si la bobine est emmêlée, effectuez ce qui suit : ♦ Nettoyez avec pré caution le cache-bobine et le

boîtier. ♦ Retirez la bobine et vériﬁ ez le mouvement du

levier. ♦ R eti rez la bobine e t dér ou lez le ﬁ l de coupe, puis

rembobinez-le correctement, comme décrit ci-

dessus. Remplacez la bobine, comme indiqué.

Protection de l’environnement

Recyclage. Cet outil ne doit pas être jeté avec les déchets ménagers.

Si votre appareil/outil Black & Decker doit être re mplacé o u si vo us ne l’u tilisez plus, ne le jete z pas avec les ordures ménagères. Songez à la protection de l’environnement et recyclez-le.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l’environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des

FRANÇAIS

produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu’ils ont atteint la ﬁ n de leur cycle de vie. Pour pouvoir proﬁ ter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com.

Caractéristiques techniques

GL7033 GL8033 GL9035 (Type 1) (Type 1) (Type 1)

Tension VAC 230 230 230 Puissance W 700 800 900 Vitesse à vide min Poids kg 3,2 3,2 3,2

Niveau de pression sonore :

Pression sonore (LpA) 80 dB(A), incertitude (K) 2 dB(A), Puissance sonore (L

Valeur s totales de s vibratio ns (somme vec torielle t riaxial e) selon la norm e EN 786 :

Valeur d’émission de vibration (ah) 8,2 m/s2, incertitude (K) 1,5 m/s

-1

7000 7000 7000

) 94 dB(A), incertitude (K) 2 dB(A)

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

CONSIGNES NUISANCES SONORES

Black & Decker conﬁ rme que les produits décrits dans les « Données techniques » sont conformes aux normes : 2006/42/CE, EN 60335-1, EN 603352-91 2000/14/CE, Taille-bordures, L ≤ 5 0 cm, An nex e VI II KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands N° ID corps : 0344

Niveau de puissance sonore selon la norme 2000/14/CE (Article 12, Annexe III, L ≤ 50 cm) : L

(puissance sonore mesurée) 94 dB(A)

Incertitude (K) = 2 dB(A) LWA (puissance sonore garantie) 96 dB(A) Incertitude (K) = 2 dB(A)

Ces produits sont conformes aux normes 2004/108/ CE et 2011/65/UE.

Pour plus de détails, veuillez contacter Black & Decker à l’adresse suivante ou reportez-vous au dos du manuel. Le soussigné est responsable des données de la ﬁ che technique et fait cette déclaration au nom de Black & Decker.

EXTÉRIEURES

GL7033/GL8033/GL9035

Kevin Hewitt

Vice-Président - ingénierie

internationale Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Royaume-Uni

04-10-2012

+ 56 hidden pages
