Black & Decker GL701 User Manual [cz]

www.blackanddecker.sk

www.blackanddecker.cz

Upozornění !

Určeno pro kutily.

504606-58 CZ/SK

Upozornenie !

Určené pre domácich

majstrov.

GL701
GL716
GL720
GL741

234

ČEŠTINA

Použití

Vaše strunová sekačka Black & Decker GL701/GL716/
GL720/GL741 je určena k sekání a úpravě trávníku a
k sečení trávy v nedostupných a stísněných prostorách.
Toto nářadí je určeno pouze pro spotřebitelské použití.

Bezpečnostní pokyny

• Varování! Při použití elektrického nářadí napájeného

z elektrické sítě musí být pečlivě dodržovány
základní bezpečnostní pokyny včetně pokynů
uvedených v tomto návodu, abyste snížili riziko
vzniku požáru, úrazu elektrickým proudem, poranění
osob nebo materiálních škod.

• Před použitím tohoto výrobku si řádně prostudujte
tento návod.

• Tento návod uschovejte pro případné další použití.

• Před prováděním seřízení, opravy nebo údržby vždy
odpojte napájecí kabel od sítě.

Udržujte pracovní prostor v čistotě

Nepořádek na pracovišti a přeplněný pracovní prostor
mohou vést ke vzniku úrazu.

Berte v úvahu pracovní prostředí

Nevystavujte nářadí dešti. Nepracujte s nářadím
v podmínkách s vysokou vlhkostí. Zajistěte si kvalitní
osvětlení pracovní plochy. Nepoužívejte nářadí tam, kde
je riziko vzniku exploze, tj. v blízkosti hořlavých kapalin
nebo plynů.

Chraňte nářadí před dětmi

Nedovolte dětem, ostatním osobám nebo zvířatům, aby
se dostaly do blízkosti pracovního prostoru nebo se
dotýkaly nářadí a přívodních kabelů.

Vhodně se oblékejte

Nenoste volné oblečení nebo šperky, mohou být
zachyceny pohybujícími se částmi. Jestliže pracujete
venku, používejte pokud možno gumové rukavice
a neklouzavou obuv. V případě, že máte dlouhé vlasy,
používejte odpovídající prostředek, kterým vlasy
sepnete.

Prvky osobní ochrany

Vždy používejte ochranné brýle. Jestliže se při práci
s nářadím práší nebo odlétávají drobné částečky
materiálu, používejte respirátor proti prachu nebo
ochranný štít. Používejte ochranu sluchu.

Ochrana před úrazem způsobeným elektrickým
proudem

Vyvarujte se tělesného kontaktu s uzemněnými předměty
(např. potrubí, radiátory, elektrické sporáky, chladničky,
atd.). Elektrická bezpečnost může být dále zvýšena
použitím vysoce citlivého zařízení (30 mA / 30 mS) pro
zbytkový proud (RCD).

Nepřetěžujte se

Při práci vždy udržujte vhodný a pevný postoj.

Buďte stále pozorní

Stále sledujte, co děláte. Pracujte s rozvahou.
Neobsluhujte nářadí, jste-li unaveni.

Upevněte řádně obrobek.

K upnutí obrobku používejte svorky nebo svěrák. Je
to bezpečnější a umožňuje to obsluhu nářadí oběma
rukama.

Připojte zařízení pro odsávání prachu

Pokud je zařízení vybaveno adapterem pro připojení
zařízení k zachytávání prachu, zajistěte jeho správné
připojení a řádnou funkci.

Odstraňte z nářadí seřizovací a montážní klíče

Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho
blízkosti klíče nebo seřizovací přípravky.

Prodlužovací kabely

Před použitím tyto kabely prohlédněte a pokud jsou
poškozené, vyměňte je. Při práci s nářadím venku
používejte vždy prodlužovací kabely určené pro venkovní
použití. Můžete používat prodlužovací kabely Black
& Decker až do délky 30 m, aniž by došlo ke ztrátě
výkonu.

Používejte pouze vhodné nářadí

V tomto návodu je popsáno správné použití nářadí.
Nepřetěžujte malá nářadí nebo přídavná zařízení při
práci, která je určena pro výkonnější nářadí. Nářadí bude
pracovat lépe a bezpečněji, jestliže bude používáno ve
výkonnostním rozsahu, pro který bylo určeno. Na nářadí
příliš netlačte. Nářadí nepoužívejte k účelům, pro které
není konstruováno, například nepoužívejte okružní pilu
k řezání větví stromů nebo kmenů.
Varování! Použití jiného příslušenství nebo přídavného
zařízení a provádění jiných pracovních operací, než je
doporučeno tímto návodem, může způsobit poranění
obsluhy.

Kontrolujte stav nářadí

Před každým použitím pečlivě zkontrolujte, zda
nedošlo k poškození nářadí nebo napájecího kabelu.
Zkontrolujte vychýlení a uložení pohybujících se částí,
opotřebení jednotlivých částí, poškození ochranných
krytů a spínačů a další prvky, které mohou ovlivnit
správný chod nářadí. Zajistěte, aby byl chod nářadí
zcela v pořádku a aby nářadí správně plnilo funkci, ke
které je určeno. Jestliže je nářadí nebo jeho jakákoliv
část poškozena, nepoužívejte jej. Nepracuje-li správně
hlavní spínač, nářadí nepoužívejte. Poškozené a zničené
díly nechejte opravit nebo vyměnit v autorizovaném
servisním středisku. Nikdy se nepokoušejte provádět
jakékoliv opravy sami.

Odpojte napájecí kabel

Není-li nářadí používáno, před výměnou jeho částí,
příslušenství nebo doplňků a před prováděním údržby
vždy odpojte napájecí kabel.

Zabraňte nechtěnému spuštění nářadí

Nepřenášejte nářadí s prstem na hlavním vypínači. Před
připojením napájecího kabelu k síti se ujistěte, zda je
nářadí vypnuto.

Chraňte kabel před poškozením

Nikdy nepřenášejte nářadí uchopením za napájecí
přívodní kabel a při vytahování ze zásuvky za tento kabel
netahejte. Chraňte kabel před vysokými teplotami, oleji
a ostrými hranami.

Uskladnění nepoužívaného nářadí

Pokud nářadí nepoužíváte, mělo by být uskladněno
na suchém místě a uzamčeno nebo jinak vhodně
zabezpečeno mimo dosah dětí.

Údržbu nářadí provádějte pečlivě

Ostří nástrojů udržujte nabroušené a čisté, docílíte tím
bezpečnější provoz a vyšší výkonnost. Dodržujte všechny

pokyny pro provádění údržby a pro výměnu příslušenství.
Udržujte všechny rukojeti a ovládací prvky čisté, suché
a neznečistěné oleji či jinými mazivy.

Opravy

Toto nářadí vyhovuje platným bezpečnostním předpisům.
Opravy by měly být prováděny pouze kvalifi kovanými
servisními mechaniky s použitím originálních náhradních
dílů; v ostatních případech může dojít k nebezpečnému
ohrožení uživatele.

Elektrická bezpečnost

Toto nářadí je chráněno dvojitou izolací; z tohoto
důvodu není nutná ochrana uzemněním. Vždy
zkontrolujte, zda zdroj napětí odpovídá napětí
na výkonovém štítku.

• Toto nářadí není určeno pro použití nedospělými
nebo nezkušenými osobami bez dozoru. Děti musí
být pod dozorem, aby si s nářadím nehrály.

• Poškozený napájecí kabel musí být bezpečně
vyměněn výrobcem nebo autorizovaným servisním
zástupcem fi rmy Black & Decker.

Doplňující bezpečnostní pokyny pro strunové
sekačky

Na zařízení lze nalézt následující varovné symboly:

Před zahájením obsluhy si řádně prostudujte
tento návod.

Při práci se zařízením používejte bezpečnostní
nebo ochranné brýle.

Osoby a domácí zvířata udržujte alespoň 6 m
z dosahu pracovní plochy sečení.

Zařízení nevystavujte dešti nebo prostředí
s vysokou vlhkostí.

• Buďte obeznámeni s obsluhou a správným
používáním zařízení.

• Nářadí používejte pouze za dobrého denního světla
nebo za dobrého umělého osvětlení.

• Před použitím napájecí kabel řádně prohlédněte,
zda není poškozen nebo opotřebován. Pokud se
napájecí kabel během používání poškodí, okamžitě
jej odpojte od elektrického přívodu. NEDOTÝKEJTE
SE PŘÍVODNÍHO NAPÁJECÍHO KABELU DŘÍVE,
NEŽ BUDE ODPOJEN

• Pokud je přívodní napájecí kabel poškozen nebo
opotřebován, strunovou sekačku (vyžínač trávy)
nepoužívejte.

• Nazujte si robustní boty nebo holínky, aby byly vaše
chodidla chráněna.

• Nohy si chraňte dlouhými kalhoty.

• Před použitím zařízení zkontrolujte, zda je trasa po
které budete séci zbavena klacíků, kamenů, drátů
a jakýchkoliv dalších předmětů.

• Zařízení používejte pouze ve svislé poloze, s žací
strunou blízko u země. Nikdy nespouštějte zařízení
v jakékoliv jiné poloze.

• Během chodu pohybujte se sekačkou pomalu.
Uvědomte si, že je čerstvě nasekaná tráva kluzká
a vlhká.

• Nepracujte na příkrých svazích. Na svazích pracujte
po vrstevnicích, nikdy ne směrem nahoru a dolů.

• Nikdy se spuštěným zařízením nepřecházejte přes
štěrkové chodníky nebo cesty.

• Nikdy se nedotýkejte struny, pokud je zařízení
v chodu.

• Nepokládejte zařízení na zem, dokud se struna zcela
nezastaví.

• Používejte pouze odpovídající typ sekací struny.
Nikdy nepoužívejte kovové řezací lanko nebo
rybářský vlasec.

• Dejte pozor, abyste se nedotkli odřezávacího nože
struny.

• Dávajte pozor, aby napájecí kabel nepřišel do styku
s řezací strunou. Stále sledujte, kde se napájecí
kabel nachází.

• Ruce i nohy držte z dosahu řezacího ústrojí,
obzvláště při spouštění motoru.

• Varování! Řezací ústrojí se otáčí ještě po vypnutí
motoru.

• Zařízení neprovozujte s poškozenými ochrannými
kryty, nabo pokud nejsou ochranné kryty nasazeny.

• Zajistěte, aby byly ventilační otvory vždy čisté beze
zbytků trávy.

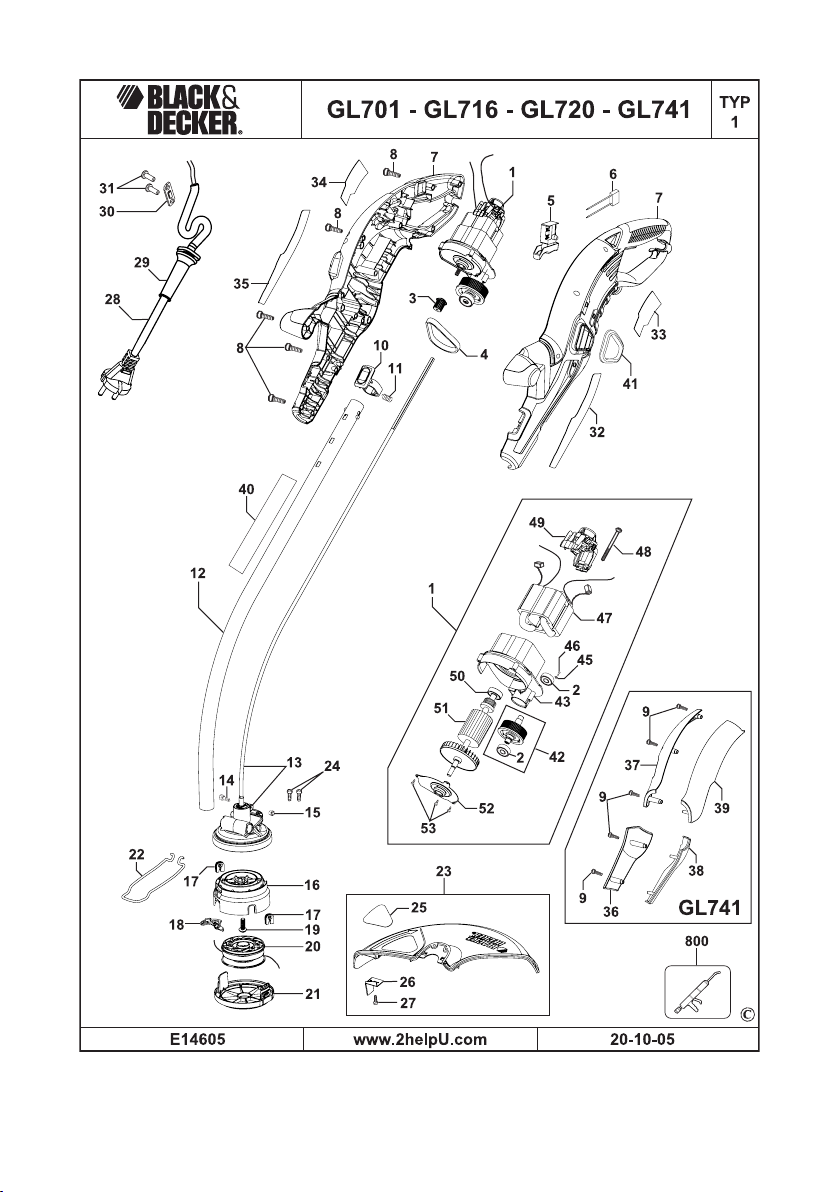

Popis

Toto nářadí je vybaveno některými nebo všemi
následujícími prvky.

1. Hlavní spínač (zapnuto/vypnuto)

2. Rukojeť

3. Držák kabelu

4. Napájecí přívod

5. Sekundární madlo

6. Seřizovací tlačítko

7. Trubice

8. Ochranný kryt

9. Odřezávací nůž struny

10. Kryt cívky

11. Řezací struna

12. Vodítko

Kompletace přístroje

Varování! Před montáží se ujistěte, zda je nářadí vypnuto

a zda je napájecí kabel odpojen od zásuvky.

Nasazení ochranného krytu (obr. A)

• Z hlavy nářadí (14) odšroubujte šrouby (13).

• Ochranný kryt (8) nasaďte způsobem znázorněným
na obrázku.

• Kryt lehce přitlačte, až na své místo zacvakne.

• Ochranný kryt zajistěte šrouby.

Varování! Bez řádně uchyceného ochranného krytu se
zařízením nepracujte.

Uvolnění řezací struny

Během přepravy je řezací struna k cívce přichycena
páskou.

5

• Odstraňte pásku, kterou je přichycena řezací struna
(11) ke krytu cívky (10).

Připojení zařízení k elektrickému přívodu

• Stranu se zásuvkou vhodného prodlužovacího
kabelu připojte k přívodu napájení (4).

• Kabel obtočte a veďte skrze držák kabelu (3).

• Síťovou zástrčku zasuňte do síťové zásuvky ve
zdi.

Varování! Prodlužovací kabel musí být vhodný pro
venkovní použití.

Použití

Varování! Nechejte nářadí pracovat jeho vlastní rychlostí.

Zamezte přetěžování nářadí.

Nastavení režimu seřezávání nebo zařezávání krajů
(obr. B - D)

Nářadí je možné provozovat v režimu seřezávání, jak
je znázorněno na obr. B nebo v režimu zařezávání
krajů, k odstranění převisů trávy u okraje trávníků a
u květinových záhonů, jak je znázorněno na obr. C.

Režim seřezávání (obr. B & D)
V režimu seřezávání by měla být hlavice v poloze
znázorněné na obr. B. Pokud není:

• Stlačte seřizovací tlačítko (6).

• Otáčejte trubicí (7), a tlačítko uvolněte.

• Když se hlava dostane na místo, tlačítko zaskočí.

Poznámka: Trubicí je možné otáčet pouze jedním
směrem.

Režim zařezávání krajů (obr. C & D)
V režimu zařezávání krajů by měla být hlavice v poloze
znázorněné na obr. C. Pokud není:

• Stlačte seřizovací tlačítko (6).

• Otáčejte trubicí (7), a tlačítko uvolněte.

• Když se hlava dostane na místo, tlačítko zaskočí.

Poznámka: Trubicí je možné otáčet pouze jedním
směrem.

Upravení délky nářadí (obr. D)

Toto nářadí je vybaveno teleskopickým mechanismem,
které vám umožňuje podle potřeby si upravit jeho délku.
Je možné nastavit tři délky. Délku upravíte následujícím
postupem:

• Stlačte seřizovací tlačítko (6).

• Lehce podle potřeby povytáhněte trubici (7) směrem
ven z krytu motoru (15) a tlačítko uvolněte.

• Když se trubice dostane na místo, tlačítko zaskočí.

Zapnutí a vypnutí

• Chcete-li nářadí spustit, stiskněte spouštěcí páčku
(1).

• Nářadí vypnete uvolněním stisku spouštěcí páčky.

Varování! Nikdy se nepokoušejte zajistit spouštěcí páčku
v poloze zapnuto.

Rady pro optimální použití nářadí
Všeobecné

• Chcete-li dosáhnout optimálních výsledků, sekejte
pouze suchou trávu.

Seřezávání

• Nářadí uchopte tak, jak je znázorněno na obr. B.

• Lehce pootáčejte sekačkou ze strany na stranu.

• Pokud sečete vysokou trávu, pracujte po částech
od shora dolů.

Trávu sekejte po krátkých kouscích.

• Nářadí držte z dosahu tvrdých předmětů a křehkých
rostlin.

• Pokud nářadí zpomalí chod, snižte jeho zatížení.

Zařezávání krajů

Optimální výsledky zařezávání budou dosaženy na
okrajích hlubších jak 50 mm.

• Nepoužívejte nářadí k vytváření lemů. K vytváření
lemů používejte lemovací rýč.

• Nářadí veďte tak, jak je znázorněno na obr. C.

• Při sestřihávání těsně u země nářadí lehce
skloňte.

Údržba

Vaše nářadí bylo navrženo tak, aby byla zajištěna jeho
dlouhá provozní životnost s minimálními nároky na
údržbu. Předpokladem jeho dlouhodobé bezproblémové
funkce je jeho pravidelné čištění a pravidelná péče.

Varování! Před prováděním jakékoliv údržby nářadí
vypněte a odpojte napájecí kabel od sítě.

• Pravidelně čistěte větrací drážky na nářadí pomocí
měkkého kartáče nebo suchého hadříku.

• Pomocí měkkého kartáče nebo suchého hadříku
pravidelně čistěte řezací strunu a cívku.

• Pravidelně pomocí tupé škrabky odstraňujte ze
spodní strany krytu zachycenou trávu a nečistoty.

Uchycení nové cívky s řezací strunou (obr. E & F)

Náhradní cívky s řezací strunou dostanete u vašeho
dodavatele Black & Decker (kat. č. A6495).

• Přidržte příchytky (16) stlačeny a vyjměte z pouzdra
(10) uzávěr cívky (17).

• Vyjměte prázdnou cívku (18) z krytu.

• Z uzávěru cívky a pouzdra odstraňte zachycené
nečistoty a zbytky trávy.

• Vezměte novou cívku a nasuňte ji na výčnělek
uzávěru cívky. Lehce cívkou pootočte, až se
usadí.

• Odpojte jeden konec řezací struny a protáhněte jej
jedním z oček (19). Struna by měla vyčnívat přibližně
11 cm od uzávěru cívky.

• Odpojte druhý konec řezací struny a protáhněte jej
druhým očkem. Struna by měla vyčnívat přibližně
11 cm od uzávěru cívky.

• Srovnejte příchytky (16) na uzávěru cívky s výřezy
na krytu (20).

• Uzávěr vložte zpět do pouzdra až zaklapne
bezpečně zpět na své místo.

Varování! Pokud budou řezací struny vyčnívat přes
odřezávací nůž (9), uřízněte je tak, aby zasahovaly pouze
k ostří odřezávacího nože struny.

6
